PIEKARNIKA ELEKTRYCZNEGO
DO ZABUDOWY
Piekarnik uruchamiać dopiero po przeczytaniu tej instrukcji
IO-CBI-0851 / 8500768 (01.2021 / v3)
SZANOWNY KLIENCIE,
Piekarnik Amica to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po prze czy ta niu instrukcji, obsługa piekarnika nie będzie problemem.
Piekarnik, który opuścił fabrykę był dokładnie sprawdzony przed zapakowaniem pod wzglę dem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych.
Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użyt ko wa niem.
Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką. Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypad ków.
Uwaga!
Piekarnik obsługiwać tylko po zapoznaniu się z niniejszeją instrukcją.
Piekarnik przeznaczony jest wyłącznie do użytku domowego.
Producent zastrzega sobie możliwość dokonywania zmian niewpływających na dzia ła nie urządzenia.
2
SPIS TREŚCI
Podstawowe informacje.........................................................................................2
Wskazówki dotyczące bezpieczeństwa użytkowania........................................4
Jak oszczędzać energię...........................................................................................6
Wycofanie z eksploatacji.........................................................................................7
Opis wyrobu.........................................................................................................8
Charakterystyka wyrobu......................................................................................9
Instalacja..............................................................................................................12
Montaż piekarnika.................................................................................................12
Przyłączenie piekarnika do instalacji elektrycznej.................................................13
Obsługa...............................................................................................................13
Przed pierwszym włączeniem piekarnika..............................................................13
Działanie programatora i sterowanie piekarnikiem.................................................14
Pieczenie w piekarniku-porady praktyczne......................................................28
Potrawy testowe.......................................................................................................31
Czyszczenie i konserwacja piekarnika..............................................................33
Rozwiązywanie problemów......................................................................41
Dane techniczne..................................................................................................42
Gwarancja, obsługa posprzedażna.....................................................................43
3
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
Uwaga.Urządzenie i jego dostępne części stają się gorące
podczas użycia. Możliwość dotknięcia elementów grzejnych powinno być objęte szczególną troską. Dzieci poniżej 8 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.
Niniejszy sprzęt może być używany przez dzieci w wieku od 8 lat i wyżej i osoby z ograniczeniami zycznymi, czuciowymi albo umysłowymi albo brakiem doświadczenia i wiedzy, jeśli odbywa się pod nadzorem lub zgodnie z instrukcją użytko­wania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem. Sprzątanie i czynności obsługowe nie powinny być robione przez dzieci bez nadzoru.
Podczas użytkowania sprzęt staje się gorący. Zaleca się zachowanie ostrożności, aby unikać dotykania gorących elementów wewnątrz piekarnika.
Dostępne części mogą stać się gorące podczas użytkowania. Zaleca się trzymanie małych dzieci z dala od urządzenia.
Uwaga. Nie używać szorstkich środków czysz czą cych lub ostrych metalowych przed mio tów do czyszczenia szkła drzwi, gdyż mogą porysować powierzchnię, co może dopro­wadzić do popękania szkła.
Uwaga. Aby uniknąć możliwości porażenia prą dem elek- trycznym, przed wymianą lamp ki na le ży upewnić się, czy sprzęt jest wy łą czo ny.
4
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
Należy używać wyłącznie sondy temperaturowej stanowiącej wyposażenie piekarnika.
Do czyszczenia piekarnika nie wolno używać sprzętu do czyszczenia parą.
Podczas procesu czyszczenia pyrolitycznego piekarnik może osiagnąć bardzo wysokie temperatury, z tego powodu ze­wnętrzne powierzchnie piekarnika mogą nagrzać się bardziej niż zazwyczaj, dlatego należy zadbać o to, aby dzieci nie znajdowały się wówczas w pobliżu piekarnika.
Niebezpieczeństwo poparzenia! Podczas otwierania drzwi piekarnika może wydostawać się gorąca para. W trakcie lub po zakończeniu gotowania należy ostrożnie otwierać drzwi piekarnika. Przy otwieraniu nie nachylać się nad drzwiami. Należy pamiętać, że para w zależności od temperatury może być niewidoczna.
l Należy, zwrócić uwagę, aże by drob ny sprzęt go spo dar stwa do mo we go wraz z przewodami
nie dotykał bez po śred nio do roz grza ne go piekarnika, gdyż izolacja tego sprzę tu nie jest odporna na działanie wysokich tem pe ra tur.
l Nie należy po zo sta wiać piekarnika bez nadzoru podczas pieczenia. Oleje
i tłuszcze mogą ulec zapaleniu wskutek przegrzania.
l Nie należy stawiać na otwartych drzwiach piekarnika naczyń o ma sie prze kra cza ją cej 15 kg.
l Zabrania się użytkowania piekarnika niesprawnego technicznie. Wszel kie uster ki mogą
być usuwane wy łącz nie przez osobę po sia da ją cą sto sow ne upraw nie nia.
l W każdej sytuacji spo wo do wa nej usterką techniczną, należy bez względ nie odłą czyć za
si la nie elek trycz ne piekarnika.
l Urządzenie może być stosowane wyłącznie do celów, do jakich zostało zaprojektowane.
Wszelkie inne zastosowania ( np. ogrzewanie pomieszczeń) należy uznać za niewłaściwe i niebezpieczne.
5
JAK OSZCZĘDZAĆ ENERGIĘ
Kto korzysta z energii w spo sób od po wie dzial ny, chroni nie tylko do mo wy budżet, lecz działa świa do mie na rzecz śro do wi ska na tu ral ne go. Dla te go
po móż my, oszczę dzaj my ener gię elek trycz ną! A czyni się to w nastę­pujący sposób:
lUnikanie niepotrzebnego „za glą da nia do przygotowywanych potraw”.
Nie otwierać niepotrzebnie często drzwi pie kar ni ka.
lUżywanie piekarnika tylko w przy pad ku większych ilości potraw.
Mięso o wadze do 1 kG daje się przy rzą dzić oszczędniej w garnku na płycie kuchennej.
lWykorzystanie ciepła resztkowego pie­kar ni ka.
W przypadku czasów przyrządzania dłuż szych niż 40 minut bezwzględnie wy łą czać piekarnik na 10 minut przed koń cem przy rzą dza nia.
lStaranne za my ka nie drzwi pie kar ni ka.
Ciepło ulatuje poprzez znaj du ją ce się na uszczel kach drzwi czek za bru dze nia. Naj le piej jest usu wać je od razu.
lNie wbudowywanie piekarnika w bez po­śred niej bli sko ści chło dzia rek/za mra ża rek.
Zużycie energii elektrycznej przez nie nie po trzeb nie wzrasta.
Uwaga! W przypadku zastosowania pro gra ma to ra nastawiać odpowiednio krót sze cza sy przyrządzania potraw.
6
ROZPAKOWANIE
WYCOFANIE Z EKSPLOATACJI
Urządzenie na czas trans por tu zostało za bez pie czo ne przed uszko dze niem przez opa ko wa nie. Po roz pa ko wa niu urzą dze nia pro si my Pań stwa o usu nię cie ele men tów
opa ko wa nia w spo sób nie za gra ża ją cy śro do wi sku. Wszystkie materiały za sto so wa ne do opa ko wa nia są nie szko dli we dla środowiska na tu ral ne go, w 100% nadają się do odzysku i oznakowano je od po wied nim symbolem.
Uwaga!Materiały opa ko wa nio we(wo recz ki po li ety le no we, kawałki sty ro pia nu itp.) na le ży w trakcie rozpakowywania trzy mać z dala od dzieci.
To urządzenie jest oznaczone zgodnie z Dyrektywą Europej­ską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.
Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, skle­py oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.
Właściwe postępowanie ze zużytym sprzę­tem elektrycznym i elektronicznym przyczy­nia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebez­piecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
7

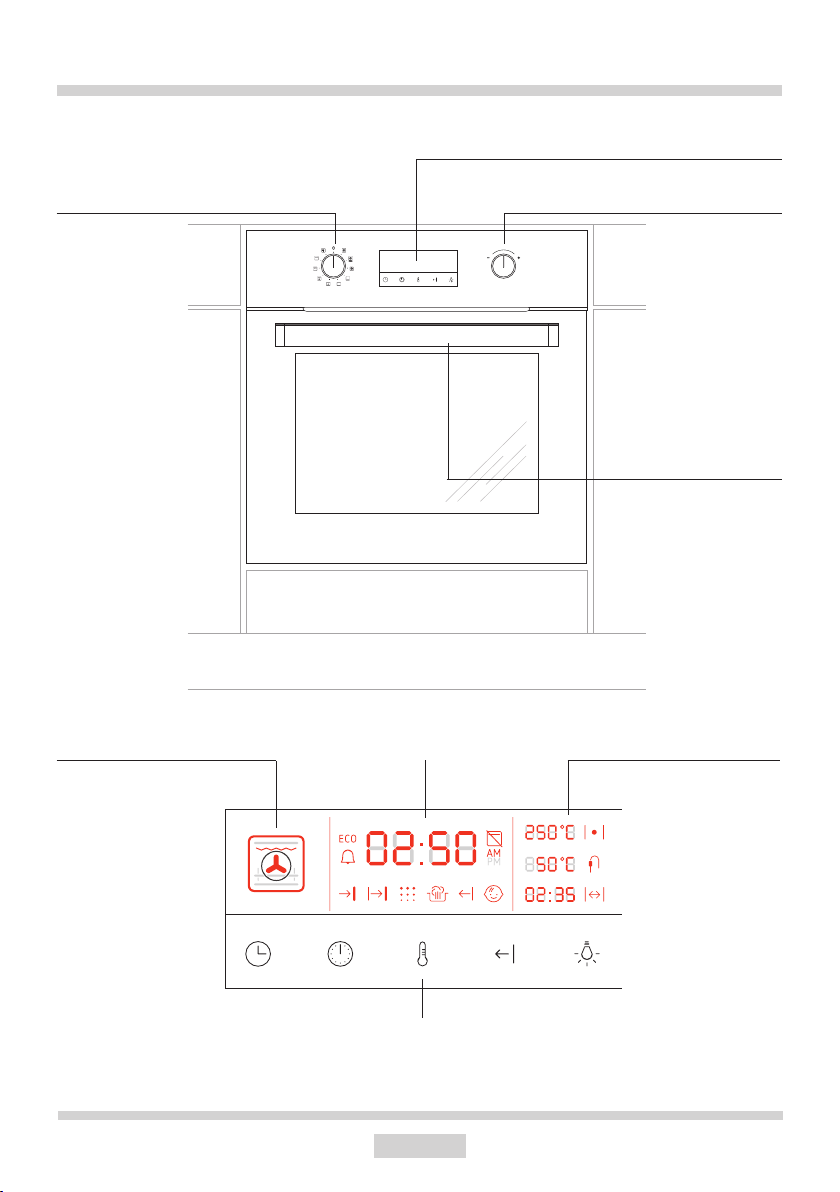

OPIS WYROBU
Pokrętło wyboru funkcji piekarnika
Programator elektroniczny
Pokrętło zmiany ustawień
Uchwyt drzwi piekarnika
Obszar funkcji piekarnika
Obszar zegara i aktywnosci funkcji
Obszar sensorów sterujących
8
Obszar temperatury
CHARAKTERYSTYKA WYROBU
Tabela dostępnego wyposażenia w zależnosci od modelu
Typ piekarnika
10203.3eTyPrDScJVSm
10203.3eTtyDpsScLcQSm
10203.3eTtyDpsScLcQCg
Elementy grzejne i funkcjonalne piekarnika grzejnik górny + dolny opiekacz rożen obrotowy wentylator grzejnik termoobiegu wentylator chłodzący
Programator elektroniczny Tty z funkcją termosondy TyPr z funkcja pyrolizy
Elementy w komorze piekarnika prowadnice druciane prowadnice teleskopowe wkłady katalityczne
Inne elementy wyposażenia zawiasy drzwi soft close zawiasy soft close / soft open podświetlane pokrętła podświetlany uchwyt
Akcesoria ruszt, drabinka suszarnicza blacha do pieczywa płytka blacha do pieczeni głęboka widelec i ramka rożna termosonda miska szklana
l
l
l
l l l
l
l lllllllllllll
l l
l l l
l
l
l
l
l
l
l
l
l
l l l l l l l
l
l
l
l
l
l
l
l
l
l
l
l
l
10203.3eTtyDpsScLcQW
10203.3eTtyDpsScLcQSm
10203.3eTtyDpsScLcQCg
10203.3eTtyDpsScLcQW
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
10203.3eTtyDpsScLcSm
l l
l l l
l
l
l l
l
l
l l
Opis modeli w niniejszej instrukcji obsługi został opracowany na podstawie danych znanych w okresie redagowania tekstu. Przedstawiono w niej wszystkie elementy wyposażenia. Ich obecność w danym modelu zależy od wersji i wyposażenia. Powyższa tabela pozwoli Państwu na dokładne zapoznanie się z wyposażeniem danego modelu.
9
CHARAKTERYSTYKA WYROBU
Dodatkowe oznaczenia i symbole oznaczają szczegóły wystroju kuchni:
l wykonanie kolorystyczne białe  W l kolor obudowy piekarnika  C, S, Cg, Sm l piekarnik w wykonaniu inox  X l piekarnik z elementami frontu ze szkła lustrzanego  Sp l komora piekarnika pokryta emalią szarą standard  Q l komora piekarnika pokryta emalią Aqualytic  Qa l dwie lampki oświetlenia piekarnika  V l jedna lampka oświetlenia piekarnika  Vo l system chłodzenia drzwi  J
10
CHARAKTERYSTYKA WYROBU
Akcesoria
Ruszt do grilla (drabinka suszarnicza)
Ruszt do grilla (drabinka suszarnicza)
Blacha do pieczywa
Blacha do pieczeni
Prowadnice druciane
Blacha do pieczeni
Termosonda
Miska szklana
11
INSTALACJA
560
560
min. 38
min. 600
600
Montaż piekarnika
l Pomieszczenie kuchenne po win no być
suche i prze wiew ne oraz po sia dać spraw ną we nty la cję, a usta wie nie pie kar ni ka po win no gwa ran to wać swo bod ny do stęp do wszystkich ele men tów ste ro wa nia.
l Piekarnik jest zbudowany w klasie Y. Me
ble do za bu do wy mu szą mieć okła dzi nę oraz kle je do jej przy kle je nia od por ne na tem pe ra tu rę 100°C. Nie speł nie nie tego wa run ku może spo wo do wać zde for mo wa nie po wierzch ni lub od kle je nie okła dzi ny.
l Przygotować otwór w meblu o wy mia rach
podanych na rysunkach: Azabudowa pod blatem, Bzabudowa wysoka.
W przypadku istnienia w szafce ścia ny
tylnej należy w niej wyciąć otwór pod przy łą cze elektryczne.
l Wsunąć piekarnik całkowicie w otwór
za bez pie cza jąc go przed wysunięciem czte re ma wkrętami (Rys.C).
Rys.A
Rys.B
40
Regulacja położenia drzwi piekarnika
Mechanizm regulacji pozwala na zmianę wysokości osadzenia prawej strony drzwi w zakresie wynikającym z jego konstrukcji. Zmiana wysokości osadzenia drzwi z jednej strony pozwala na poziomowanie drzwi lub dopasowanie krawędzi drzwi i panelu sterującego.
Sposób regulacji.
l Poluzować nakrętkę [1] kluczem płaskim
roz. 13.
l Kluczem imbusowym roz. 4 obracać
trzpień regulacyjny [2] w zakresie 180˚ w celu uzyskania właściwej pozycji drzwi. Położenie można regulować w zakresie ± 1,5mm.
l Przytrzymując kluczem imbusowym po-
zycję trzpienia regulacyjnego [2], dokręcić nakrętkę kontrującą [1].
Rys.C
560
560
595
Uwaga:
Montaż wykonać przy odłączonym za si la niu elek trycz nym.
12
1
2
INSTALACJA
Przyłączenie piekarnika do
instalacji elektrycznej
Przed dokonaniem przyłączenia pie kar ni ka do instalacji elektrycznej, należy zapoznać się z informacjami zawartymi na tabliczce znamionowej.
l Piekarnik przystosowany jest fa brycz nie
do za si la nia prą dem prze mien nym, jed no fa zo wym (230V 1N~50 Hz) i wy po sa żo ny w prze wód przy łą cze nio wy 3 x 1,5 mm2 o dłu go ści około 1,5 m z wtycz ką ze sty kiem ochron nym.
l Gniazdo przyłączeniowe instalacji elek
trycz nej musi być wyposażone w bo lec ochron ny. Po usta wie niu pie kar ni ka wy ma ga się, aby gniaz do przy łą cze nio we in sta la cji elek trycz nej było do stęp ne dla użyt kow ni ka.
l Przed podłączeniem piekarnika do gniaz
da na le ży sprawdzić, czy:
bezpiecznik oraz instalacja elektryczna
wytrzymają obciążenie kuchni, obwód za si la ją cy gniazdo wty ko we po wi nien być za bez pie czo ny bez piecz ni kiem min. 16A,
instalacja elektryczna wyposażona jest w
skuteczny system uziemiający spełniający wymagania aktualnych norm i przepisów,
Po zainstalowaniu piekarnika powinna być dostępna wtyczka.
Uwaga! Jeżeli przewód zasilający nie od łą
czal ny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w spe cja li stycz nym zakładzie naprawczym albo przez wykwalikowaną osobę w celu unik nię cia zagrożenia.
Przed pierwszym włączeniem piekarnika
l usunąć elementy opakowania, oczyścić
ko mo rę piekarnika ze środ ków kon ser wa cji fabrycznej,
l wyjąć wyposażenie piekarnika i umyć
w ciepłej wodzie z dodatkiem płynu do mycia naczyń,
l włączyć wentylację w po miesz cze niu lub
otworzyć okno,
l wygrzać piekarnik (w temp. 250°C, ok.
30 min.), usunąć za bru dze nia i dokładnie umyć,(patrz rozdział: Działanie programa tora i sterowanie piekarnikiem),
Uwaga! Zdjąć folię ochronną z prowadnic teleskopowych przed włączeniem piekar­nika.
Ważne!
Komorę piekarnika należy myć tyl ko przy uży ciu cie płej wody z do dat kiem nie wiel kiej ilości płynów do my cia na czyń.
Piekarnik jest wyposażony w programator z wyświetlaczem sterowany za pomocą przy­cisków (sensorów). Zadziałanie, każdego z sensorów następuje po dotknięciu szyby w miejscu wyznaczonym na sensor (występo­wanie piktogramów) i jest sygnalizowane sy­gnałem dźwiękowym. (Patrz rozdział: Działa
nie programatora i sterowanie piekarnikiem).
Powierzchnie sensorów należy utrzy my­wać w czystości.
Niektóre modele są wyposażone w podświe­tlany uchwyt drzwi piekarnika. Informacje do­tyczące wyposażenia piekarnika w zależności od modelu znajdują się w tabeli w rozdziale Charakterystyka wyrobu. Podczas pracy pie­karnika podświetlenie uchwytu jest włączone i działa jak wskażnik ciepła resztkowego ko­mory piekarnika, tj. gaśnie gdy temperatura wewnątrz piekarnika spadnie poniżej 50°C, natomiast powyżej 50°C świeci w zależności od temperatury (im wyższa temperatura we­wnątrz piekarnika tym jaśniej świeci).
13
OBSŁUGA
Działanie programatora i sterowanie piekarnikiem
Obszar sensorów sterujących
Panel sterujący ma 5 sensorów dotykowych (bez podświetlania) oznaczonych piktogramami jak na rysunku powyżej. Każdemu dotknięciu sensora towarzyszy sygnał dźwiękowy z brzę­czyka (wyjątki są wskazane w szczegółowym opisie działania). Aktywność przycisków zależy od ustawień pokrętła funkcji piekarnika (opisane wraz z funkcjami piekarnika). Dotknięcie aktywnego przycisku jest sygnalizowane dźwiękiem [potwierdzenie]. Długie dotknięcie przy­cisku – 3 sekundy – jest sygnalizowane dźwiękiem [potwierdzenie2]. Brzęczyk generuje następujące rodzaje dźwięków: [potwierdzenie] dotknięcia sensora [potwierdzenie2] długie dotknięcie sensora [zakończenie] procedury ustawiania [alarm minutnika] – maksymalny czas trwania 5min. [alarm zakończenia pracy] piekarnika – maksymalny czas trwania 5min.
 ustawienie zegara
 ustawienie funkcji zegara, minutnik, czas pracy, godzina zakończenia pracy
 ustawienie temperatury w piekarniku, termosondy
 włącz / wyłącz funkcja szybkiego nagrzewu piekarnika
 włącz / wyłącz oświetlenie piekarnika
14
OBSŁUGA
Obszar funkcji piekarnika
Obszar wskazujący wybraną funkcję piekarnika jest podświetlany w następujących warian­tach:
Obszar zegara i aktywności funkcji
Zegar  praca w trybie 24h lub AM/ PM. Wyświetlane funkcje i symbole.
Symbol aktywności funkcji ECO
Symbol aktywności minutnika
Symbol aktywności blokady drzwi (piekarnik z funkcją pyrolizy)
Czas zakońcenia procesu (godzina)
Czas trwania procesu
Symbol aktywności funkcji pyrolizy (piekarnik z funkcją pyrolizy)
Czyszczenie parowe
Symbol aktywności szybkego rozgrzewu
Symbol aktywnosci blokady rodzicielskiej
Obszar temperatury
Temperatura w piekarniku z symbolem ak­tywności grzania.
Temperatura termosondy z symbolem ak­tywności.
Czas do rozpoczęcia/zakończenia procesu z symbolem aktywności (zegar pomocniczy).
15
OBSŁUGA
Pokrętło funkcji piekarnika
Pokrętło posiada służy do wyboru funkcji piekarnika. Każda pozycja jest przypisana do funkcji piekarnika. Każdej funkcji odpowiada piktogram wyświetlany na ekranie w obszarze funkcji piekarnika.
Pozycja Funkcja
termoobieg
termoobieg ECO
termoobieg + grzejnik dolny
Pokrętło zmiany ustawień
Pokrętło wychył prawo/lewo  służy do usta­wiania parametrów pracy takich jak tempe­ratura i czas. Wychył pokrętła w prawo w stronę symbolu „+” skutkuje zwiększeniem wartości parametru. Wychył w przeciwną stronę zmniejszeniem wartości parametru. Podczas ustawiania odległych ustawień szyb­kość zmian jest zwiększana proporcjonalnie do czasu wychyłu.
grzejnik dolny
grzejnik dolny + górny
grzejnik dolny + górny + wentylator
grill + grzejnik górny + wentylator
grill + grzejnik górny
grill
czyszczenie
czyszczenie pyrolityczne*
* w piekarnikach z funkcją pyrolizy
16
OBSŁUGA
Włączenie piekarnika i ustawienie czasu.
Po podłączeniu wyrobu do sieci elektrycznej generowany jest dźwięk [potwierdzenie], na­leży ustawić bieżący czas. Brak na sta wy cza su bieżącego unie moż li wia pra cę piekarnika. Piekarnik nie reaguje na sygnały wejściowe z pokręteł i nieaktywnych sensorów – gene­rowany jest dźwięk [błąd]. Aktywny jest tylko sensor aktywujący procedurę ustawiania
zegara
Zegar pracuje w systemie 24h lub 12h AM/ PM. Aby ustawić godzinę należy dotknąć
sensor twierdzenie2], na wyświetlaczu zaczyna mi­gać wskazanie „24 h” lub „12 h” – tryb pracy zegara, który można przełączać pokrętłem zmiany ustawień. Wybór trybu pracy po-
twierdzić krótkim dotknięciem sensora Zaczynają migać jednocześnie dwie pierwsze od lewej cyfry wskazujące godzinę. Miganie przechodzi w podświetlanie ciągłe, gdy użyt­kownik pokrętłem zmiany ustawień ustawia godzinę z zakresu 00 ÷ 23 (lub 1 – 12 AM, 1 – 12 PM w zależności od trybu pracy). Po ustawieniu godziny użytkownik ponownie
dotyka i przechodzi do ustawienia minut (059)– dwie pierwsze od lewej cyfry świecą się ciągle, trzecia i czwarta migają jednocześnie. Użyt­kownik ustawia minuty pokrętłem zmiany ustawień. Po ustawieniu minut, użytkownik
zatwierdza ustawienia sensorem [zakończenie]. Zegar pracuje, cztery cyfry są zapalone w sposób ciągły. Sekundnik
.
przez 3 sekundy. Dźwięk [po-
(krótko – dźwięk [potwierdzenie])
, dźwięk
miga. W przypadku 5 sekundowego braku aktywności użytkownika w trakcie trwania procedury ustawiania zegara, procedura zostaje zakończona, dźwięk [zakończenie]. Ustawiona zostaje godzina pozostawiona przez użytkownika. Piekarnik przechodzi w tryb czuwania. Funkcje piekarnika mogą zostać aktywowane.
W trybie czuwania intensywność świecenia wyświetlacza jest ustawiona na poziomie ni­skim. Podświetlane są:
l zegar, l symbole aktywnych funkcji: temperatura
resztkowa komory piekarnika, blokada rodzicielska, minutnik, symbol blokady
drzwi. W chwili pojawienia się sygnału wejściowe­go z sensora lub pokręteł piekarnik wycho­dzi z trybu czuwania. Intensywność świe­cenie wyświetlacza zostaje ustawiona na poziomie wysokim. Wyłączenie piekarnika  pokrętło funkcji usta wione w po zy cji 0.
Uwaga! W przypadku przerwy w zasilaniu wszystkie nastawione funkcje, programy
.
automatyczne, nastawione temperatury i minutnik są kasowane. Jeśli przerwanym programem było czyszczenie pyrolityczne (lub drzwi są z innego powodu zablokowane), to przed ustawianiem zegara wykonywana jest procedura wychładzania piekarnika i otwierania drzwi.
17
OBSŁUGA
Blokada rodzicielska .
Blokada rodzicielska ma za zadanie uniemoż­liwić dzieciom zmianę ustawień piekarnika. Po aktywowaniu blokady piekarnik przestaje reagować na wszystkie sygnały wejściowe z wyjątkiem kombinacji odblokowującej.
Włączenie blokady. Trzymają palec na sensorze
krętło zmiany ustawień w kierunku znaku [+]. Programator potwierdza zastosowanie blokady dźwiękiem [potwierdzenie2].
Wyłączenie blokady. Trzymają palec na sensorze
krętło zmiany ustawień w kierunku znaku [-]. Programator potwierdza zdjęcie blokady dźwiękiem [zakończenie].
, wychylić po-
, wychylić po-
Funkcja
Działanie funkcji ECO polega na wcze­śniejszym wyłączeniu grzania – 5min przed zakończeniem pracy  i dopieczeniu potrawy ciepłem zgromadzonym w piekarniku, tzw. ciepłem resztkowym. Ma to służyć oszczę­dzaniu energii. Funkcja ECO jest aktywowana/dezaktywowa­na automatycznie po włączeniu/wyłączeniu funkcji CZAS PRACY oraz funkcji TERMO­SONDA. Jej aktywność jest sygnalizowana podświetleniem symbolu . W przypadku pieczenia z użyciem termoson­dy, grzanie wyłączane jest na 2˚C przed osią­gnięciem zadanej temperatury. Temperatura nastawiona powinna zostać osiągnięta po 5 minutach od wyłączenia grzałek.
18
OBSŁUGA
Czujnik temperatury - termosonda.
Po podłączeniu czujnika temperatury w każdej pozycji pokrętła funkcji oprócz CZYSZCZENIE i pozycji 0, na wyświetlaczu w miejscu przedstawionym poniżej zostają
podświetlone symbol
oraz zadana tem­peratura termosondy, domyślnie 80˚C. Wy­krycie sondy jest sygnalizowane dźwiękiem [potwierdzenie2]. Teraz użytkownik ma możli­wość ustawienia temperatury potrawy, po któ­rej osiągnięciu grzanie zostanie wyłączone. Aby ustawić temperaturę wyłączenia należy
dwukrotnie dotknąć sensor
, (po pierwszym dotknięciu ustawia się zadaną temperaturę piekarnika, po drugim termosondy). Tempera­tura termosondy zaczyna migać. Pokrętłem zmiany ustawień można ją zmienić w zakre­sie 30˚C ÷ 99˚C. Po ustawieniu temperatury
należy ponownie dotknąć sensor
. Jeżeli w ciągu 5 sekund temperatura nie zostanie potwierdzona, to sterowanie przyjmie bieżące ustawienie i nastąpi zakończenie procedury zmiany temperatury termosondy. Pieczeniu z użyciem termosondy towarzy­szy funkcja ECO (symbol zapala się wraz z symbolem termosondy) – grzałki są wyłączane na 2˚C przed osiągnięciem przez potrawę zadanej temperatury, a potrawa jest dopiekana ciepłem resztkowym. Po 5 minutach od wyłączenia grzania następuje zakończenie procesu pieczenia. Rozlega się dźwięk [alarm zakończenia pracy], tem-
peratura termosondy i jej symbol
migają.
Wyłączenie alarmu następuje po podaniu
przez użytkownika jakiegokolwiek sygnału wejściowego bądź po 1 minucie. Brak reak­cji użytkownika skutkuje przejściem w tryb czuwania. Użytkownik może kontynuować pieczenie po dwukrotnym dotknięciu sensora
i zwiększeniu temperatury termosondy. Po odłączeniu termosondy, temperatura i jej symbol zostają wygaszone. Wykrycie odłą­czenia sondy jest sygnalizowane dźwiękiem [zakończenie]. W przypadku wyłączenia piekarnika – usta­wienie pokrętła w pozycji 0 – z podłączoną sondą, na wyświetlaczu zadanej temperatury wyświetlana jest temperatura resztkowa pie­karnika. Symbol sondy i jej wskazanie nie są wyświetlane.
Temperatury dla termosondy
Rodzaj
mięsa
Wieprzowina 85 - 90
Wołowina 80 - 85
Cielęcina 75 - 80
Jagnięcina 80 - 85
Dziczyzna 80 - 85
Temperatura
[°C]
Uwaga! Należy używać wy łącz nie son dy tem pe ra tu ro wej sta no wią cej wy po sa że nie
piekarnika.
19
OBSŁUGA
Szybki rozgrzew komory piekarnika .
Użytkownik może przyspieszyć rozgrzew piekarnika za pomocą funkcji SZYBKI ROZGRZEW. Funkcja jest dostępna we wszystkich ustawieniach pokrętła funkcji z wyjątkiem funkcji ROZMRAŻANIE, CZYSZ­CZENIE oraz „0” dla tych pozycji dotknięcie
sensora [błąd]. Aktywowanie funkcji (dotknięcie sen-
sora
dzenie pracuje z maksymalną możliwą mocą w celu jak najszybszego osiągnięcia tempe­ratury zadanej. Na wyświetlaczu zapala się symbol SZYBKIEGO ROZGRZEWU Po osiągnieciu temperatury zadanej urucha­miany jest dźwięk [potwierdzenie]. Piekarnik przechodzi w grzanie zgodnie z funkcją ustawioną pokrętłem funkcji. Funkcję tę można w każdej chwili dezaktywować doty-
kając sensor pojedynczy dźwięk [zakończenie].
skutkuje sygnałem dźwiękowym
) powoduje włączenie grzałek. Urzą-
.
. Dezaktywacji towarzyszy
Oświetlenie.
Włączenie oświetlenia: l Pokrętło funkcji piekarnika zostaje
przestawione z pozycji 0 – włączenie którejkolwiek funkcji piekarnika.
l Użytkownik otwiera drzwi piekarnika . l Użytkownik dotyka sensor
[potwierdzenie].
Wyłączenie oświetlenia: l Oświetlenie zostaje wyłączone samoistnie
po 30 sekundach od włączenia, chyba że drzwi piekarnika są otwarte – jeżeli drzwi pozostają ciągle otwarte, oświetlenie wyłączy się po 10 min.
l Oświetlenie jest wyłączone po 30 sekun-
dach od zamknięcia drzwi piekarnika, jeżeli pokrętło funkcji ustawione jest w pozycji innej niż 0.
l Oświetlanie gaśnie w momencie za-
mknięcia drzwi piekarnika, jeżeli pokrętło funkcji ustawione jest w pozycji 0.
l Użytkownik dotyka sensor
[zakończenie].
l Użytkownik ustawia pokrętło funkcji w
pozycji 0, a drzwi piekarnika są zamknię-
te.
Oświetlenie może zostać włączone na stałe w trakcie działania funkcji grzania. W tym celu
należy dotknąć sensor Wyłączanie po 30 sekundach zostaje dezak­tywowane, a oświetlenie zostaje włączone, jeśli nie jest. Jest to sygnalizowane dźwię­kiem [potwierdzenie2]. Wyłączenie światła uzyskuje się po ponownym krótkim dotknięciu
sensora kończenie]. Opcja stałego świecenia jest w ten sposób resetowana. Reset jest również realizowany po ustawieniu pokrętła funkcji w pozycji 0.
, emitowany jest dźwięk [za-
przez 3 sekundy.
 dźwięk
 dźwięk
20
OBSŁUGA
Funkcje grzania.
Funkcje grzania są aktywowane za pomocą pokrętła funkcji . W zależności od wersji występuje 8 lub 10 funkcji i dodatkowo usta­wienie 0 – piekarnik wyłączony.
Pozycje pokrętła funkcji.
POZYCJA 0.
Nieaktywne są funkcje sensorów Dotknięcie ich nie powoduje reakcji progra­matora, poza sygnałem dźwiękowym [błąd]. Ponadto ograniczony jest wybór funkcji zega-
ra
. Po wyłączeniu piekarnika – ustawieniu pokrętła funkcji w pozycji 0 z innej pozycji – na ekranie wyświetlana jest temperatura komory piekarnika w miejscu temperatury zadanej. Temperatura jest wyświetlana, jeżeli jest wyższa niż 60˚C. Obszar funkcji piekarnika jest wygaszony.
i . Ich
jest przyjmowana od razu przez sterowanie jako temperatura zadana. Brak aktywności użytkownika przez 5 sekund po dotknięciu
sensora peratury – trzeba ponownie dotknąć sensor. Włączenie którejkolwiek z grzałek jest sy-
gnalizowane podświetleniem symbolu zgodnie z działaniem termostatu.
Otwarcie drzwi w czasie pracy.
Jeżeli użytkownik otworzy drzwi piekarni­ka, gdy aktywna jest którakolwiek z funkcji grzania z wyjątkiem funkcji CZYSZCZENIE PYROLITYCZNE (drzwi zablokowane), to grzałki i wentylator termoobiegu zostaną wyłączone na czas wykrycia otwartych drzwi. Jeżeli drzwi są otwarte dłużej niż 30 sekund, to generowany jest 15 sekundowy alarm dźwiękowy z użyciem dźwięku [błąd]. Alarm można wyłączyć podając jakikolwiek sygnał wejściowy.
, blokuje możliwość zmiany tem-
POZYCJE 1 - 10.
Opis działania piekarnika odpowiadający poszczególnym pozycjom pokrętła funkcji grzania został ujęty w tabeli na kolejnej stronie. Ustawianie temperatury grzania Każda funkcja grzania ma przypisaną do­myślną temperaturę, którą można zmienić (z wyjątkiem FUNKCJI CZYSZCZENIE i ROZMRAŻANIE) za pomocą pokrętła zmia- ny ustawień w dowolnej chwili po wybraniu
funkcji grzania i dotknięciu sensora zakresie [0  280˚C]. Zmieniona temperatura
w
21
OBSŁUGA
Tabela. Funkcje piekarnika.
Pozycja
pokrętła
1
Wskazanie
funkcji
na wyświetlaczu
Funkcja
piekarnika
TERMOOBIEG _
Opcje Ustawienia
domyślne
170˚C
poziom 3
2
3
4
5
6
7
8
9
10
TERMOOBIEG ECO* _
TERMOOBIEG
+ GRZEJNIK DOLNY
GRZEJNIK DOLNY
(PODPIEKANIE)
GRZEJNIK DOLNY
+ GÓRNY
GRZEJNIK DOLNY
+ GÓRNY
+WENTYLATOR
GRILL
+ GRZEJNIK GÓRNY
+ WENTYLATOR
GRILL
+ GRZEJNIK GÓRNY
GRILL
CZYSZCZENIE
rożen
jeśli jest
rożen
jeśli jest
rożen
jeśli jest
PYROLIZA**
170˚C
poziom 3
_
_ 200˚C
_
_
_
220˚C
poziom 2
180˚C
poziom 3
170˚C
poziom 3
190˚C
poziom 2
280˚C
poziom 5
280˚C
poziom 5
grzejnik dolny
90˚C
30 min.
grill
+ grzejnik dolny
480˚C
90/120/150 min.
*Przy użyciu funkcji termoobieg ECO uruchamia się zoptymalizowany sposób grzania mający na celu oszczędzanie energii podczas przygotowywania potraw.
** w piekarnikach z funkcją pyrolizy
22
OBSŁUGA
Funkcja czyszczenie.
Do ostatniego położenia pokrętła funkcji przypisane jest CZYSZCZENIE.
Dla piekarnika z emalią Aqualytic (litery Qa w oznaczeniu typu piekarnika). Na podłogę komory piekarnika wylej 0,5 l wody.
Dla piekarnika z emalią standard (litera Q w oznaczeniu typu piekarnika). Blachę do pieczywa wsuń do piekarnika na najniższy poziom i wlej do niej 0,25 l wody.
Włączenie funkcji następuje 3 sekundy po ustawieniu na niej pokrętła i jest sygnalizo­wane dźwiękiem [potwierdzenie2]. W chwili aktywacji funkcji czas do zakończenia proce­su odliczany jest wstecz i wyświetlany. Zakoń­czenie CZYSZCZENIA jest sygnalizowane w ten sam sposób co zakończenie pracy przy ustawionym CZASIE PRACY.
Funkcja czyszczenie pyrolityczne (piekarnik z funkcją pyrolizy).
Funkcja CZYSZCZENIE PYROLITYCZNE składa się z dwóch etapów: 1/ WYGRZEWA­NIE, 2/WYCHŁADZANIE. Podczas grzania ciągle są wyświetlane temperatura zadana
480˚C oraz symbol . Po przejściu do etapu wychładzania wyświetlana jest temperatura komory piekarnika. Dla FUNKCJI PYROLIZY nie można zmie-
niać zadanej temperatury pokrętłem zmiany
ustawień. Zamiast tego pokrętło zmiany ustawień służy do wyboru czasu trwania
procesu. Możliwe opcje: 90 minut, 120 minut lub 150 minut. Opcje przewijają się w kółko. Domyślnie ustawiony jest cykl 90 min. Zmiany czasu trwania cyklu można dokonać tylko przez 3 sekundy od momentu wyboru funkcji. Uruchomienie FUNKCJI PYROLIZY jest możliwe, jeżeli drzwi piekarnika są zamknię­te. Jeżeli po upływie 3 sekund od ustawienia pokrętła funkcji w pozycji te, rozlega się dźwięk [błąd] do momentu zamknięcia drzwi lub ustawienia pokrętła funkcji w innej pozycji. Jeżeli w ciągu 2 minut użytkownik nie zamknie drzwi piekarnika, to sterowanie przechodzi w działanie zgodne z ustawieniem pokrętła funkcji w pozycji 0. Wraz uruchomieniem FUNKCJI PYROLIZY uaktywnia się BLOKADA DRZWI co jest sygnalizowane podświetleniem symbolu
. BLOKADA DRZWI jest wyłączana po zakończeniu programu po wychłodzeniu piekarnika, gdy temperatura spadnie poniżej 150˚C. Przebieg procesu jest analogiczny do działania funkcji CZAS PRACY – czas jest odliczany, zakończenie jest sygnalizowane odpowiednim dźwiękiem. Funkcję można przerwać ustawiając pokrętło funkcji w pozycji 0, ale blokada jest zwalniana dopiero po spadku temperatury komory piekarnika poniżej 150˚C. Uruchomienie żadnej innej funkcji piekarnika nie jest możliwe dopóki FUNKCJA PYROLIZY nie zostanie całkowicie zakończona – otwarta blokada drzwi piekar­nika. W przypadku zaniku napięcia, jeżeli po ponownym jego włączeniu, temperatura w piekarniku przekracza 150˚C, to zostaje aktywowana procedura wychładzania, Drzwi piekarnika zablokowane, wyświetlana jest temperatura resztkowa.
Uwaga! Drzwi piekarnika wyposażono w blokadę, która uniemożliwia ich otwarcie w trakcie procesu. Nie otwierać drzwi, aby nie przerwać procesu czyszczenia.
drzwi są otwar-
23
OBSŁUGA
Funkcja zegara. Minutnik. Czas pracy. Praca z opóźnieniem.
Funkcje zegara: MINUTNIK, CZAS PRACY, PRACA Z OPÓŹNIENIEM  są uaktywniane ze pośrednictwem sensora oznaczonego
symbolem szych funkcji należy dotykać sensor(dźwięk [potwierdzenie]) do momentu aż symbol wybranej funkcji zacznie migać. Następnie należy użyć pokrętło zmiany ustawień do ustawienia czasu. Parametry funkcji zegara są uporządkowane w kolejności: minutnik > czas pracy > go­dzina zakończenia pracy (parametr możliwy do zdeniowania po wprowadzeniu czasu
pracy).
Funkcja PRACA Z OPÓŹNIENIEM zostaje aktywowana po zdeniowaniu parametrów CZAS PRACY a następnie GODZINA ZA­KOŃCZENIA. Funkcje CZAS PRACY oraz PRACA Z OPÓŹ­NIENIEM sterują włączaniem i wyłączaniem piekarnika. Funkcja MINUTNIK nie ma wpły­wu na działania piekarnika. Funkcje MINUTNIK oraz CZAS PRACY/ PRACA Z OPÓŹNIENIEM mogą pracować równolegle.
Kasowanie funkcji zegara. Po jednoczesnym przytrzymaniu przez 3 sekundy sensorów oznaczonych symbolami
oraz następuje dezaktywowanie
wszystkich funkcji zegara.
. Aby uaktywnić jedną z powyż-
Funkcje zegara pomocniczego.
Zegar pomocniczy umieszczony w prawym dolnym rogu wyświetlacza pełni trzy funkcje, w zależności od trybu pracy piekarnika (o ile parametry funkcji CZAS PRACY lub PRACA Z OPÓŹNIENIEM są wprowadzone).
1.Funkcja zliczania czasu pracy piekarnika. Aktywność funkcji jest sygnalizowana pod-
świetleniem symbolu czy wskazuje czas pracy, który upłynął od momentu włączenia piekarnika. Wskazanie zegara jest wygaszane i kasowane po usta­wieniu pokrętła funkcji w pozycji 0.
2.Funkcja wyświetlania godziny rozpoczęcia pracy przy aktywnej funkcji PRACA Z OPÓŹ-
NIENIEM. Symbol pomocniczy wskazuje godzinę rozpoczęcia
pracy.
3. Funkcja wyświetlania czasu do zakończe­nia pracy przy aktywnych funkcjach CZAS PRACY i PRACA Z OPÓŹNIENIEM. Symbol
jest wygaszony. Zegar pomocniczy wskazuje czas pozostały do zakończenia programu. W przypadku funkcji PRACA Z OPÓŹNIENIEM zegar przełącza się auto­matycznie na wyświetlanie czasu do zakoń­czenia programu w momencie rozpoczęcia
pracy.
Minutnik MINUTNIK odlicza zadany czas wstecz. Po zakończeniu odliczania emitowany jest dźwięk [alarm minutnika]. MINUTNIK działa niezależnie od innych funkcji, jeśli pokrętło funkcji piekarnika jest w pozycji innej jak 0.
. Zegar pomocni-
jest wygaszony, zegar
24
OBSŁUGA
Ustawianie MINUTNIKA. Dotknąć sensora
nie]. Symbol minutnika na zegarze głównym pojawia się wskazanie 00:00, które miga do chwili użycia pokrętła
zmiany ustawień. Wychylając pokrętło zmiany ustawień prawo/lewo ustawić
czas. Potwierdzić ustawienie i wystartować MINUTNIK dotykając sensor
[zakończenie]. Jeżeli ustawiony czas będzie różny od 00:00, ale nie zostanie potwierdzony
sensorem tywności użytkownika MINUTNIK zostanie uruchomiony z bieżącym wskazaniem – dźwięk [zakończenie]. W chwili aktywowania FUNKCJI MINUTNIKA na zegarze głównym z powrotem pojawia się czas rzeczywisty a symbol minutnika jest podświetlony w sposób ciągły. Zadany czas podlega edycji w czasie pracy MINUTNIKA w taki sam sposób jak jego ustawienie.
Czas pracy.
Użytkownik może zaprogramować piekarnik w taki sposób, żeby po określonym czasie, w przedziale od 00:01h do 10:00h z dokład­nością do 1 minuty, urządzenie samo się wy­łączyło – tak jakby pokrętło funkcji zostało ustawione w pozycji 0. Działaniu funkcji czas pracy towarzyszy funkcja ECO(opisana w punkcie Funkcja ECO), co jest sygnalizowane podświetleniem symbolu .
Aktywowanie funkcji CZAS PRACY. Ustawienie CZASU PRACY jest możliwe tylko, gdy lewe pokrętło wyboru funkcji piekar­nika jest ustawione w pozycji innej niż 0.
Dotykać sensor do momentu, w którym symbol
migać a na zegarze głównym pojawi się wskazanie 00:00, które miga do chwili uży­cia pokrętła zmiany ustawień. Pokrętłem
 dźwięk [potwierdze-
zaczyna migać,
 dźwięk
, to po 5 sekundach nieak-
(dźwięk [potwierdzenie])
zacznie
zmiany ustawień wprowadzić CZAS PRA­CY. Ustawiony czas potwierdzić dotykając
sensor
Na zegarze pojawia się migające wskaza­nie: [aktualna godzina + CZAS PRACY + 1
minuta]. Ponowne dotknięcie sensora powoduje aktywację funkcji CZAS PRACY. W przypadku braku potwierdzenia wprowa­dzonych ustawień, w ciągu 5 sekund funkcja zostanie uruchomiona samoczynnie. Zakończenie ustawiania funkcji CZAS PRACY jest sygnalizowane dźwiękiem [za­kończenie]. W chwili aktywowania funkcji CZAS PRACY na zegarze głównym z powrotem pojawia
się czas rzeczywisty a symbol świetlany w sposób ciągły. Piekarnik zostaje włączony. Pozostały czas pracy jest odliczany wstecz i wyświetlany na ekranie w miejscu wskazanym na poniższym rysunku.
Jeżeli użytkownik po aktywowaniu funkcji CZAS PRACY ustawi pokrętło funkcji pie­karnika w pozycji 0, to nastąpi jej zakończenie zgodnie z procedurą opisaną poniżej. Zadany czas podlega edycji po aktywo­waniu funkcji w taki sam sposób jak jego ustawienie.
Zakończenie funkcji czas pracy Po upływie zadanego czasu pracy piekarnik zostaje wyłączony – tak jakby pokrętło funk- cji zostało ustawione w pozycji 0. Zostaje uruchomiony sygnał dźwiękowy –[alarm za-
, dźwięk [potwierdzenie]. Symbol
zostaje podświetlony w sposób ciągły.
jest pod-
,
25
OBSŁUGA
kończenia pracy], który trwa około 1 minuty. Symbol
np. 00:00 zaczynają migać dopóki pokrętło funkcji nie zostanie ustawione w pozycji
0. Po zakończeniu funkcji CZAS PRACY uruchomienie żadnej funkcji piekarnika nie jest możliwe, dopóki pokrętło funkcji nie zostanie ustawione w pozycji 0. Użytkownik ma możliwość kontynuowania pracy piekarnika z takimi samymi ustawie­niami, jeżeli po zakończeniu funkcji CZAS
PRACY dotknie sensor parametry funkcji CZAS PRACY. Wcześniejsze wyłączenie alarmu dźwięko­wego następuje w momencie pojawienia się któregokolwiek sygnału wejściowego – w przypadku sygnału z sensorów dotykowych nie jest generowany żaden dźwięk.
Praca z opóźnieniem. Użytkownik może zaprogramować piekarnik, aby włączył się z opóźnieniem i zakończył proces o wskazanej godzinie. Programator na podstawie danych o czasie zakończenia procesu i czasie jego trwania oblicza godzinę rozpoczęcia procesu. Rozpoczęcie i zakoń­czenie odbywają się automatycznie. Godzinę zakończenia można ustawić w zakresie [czas aktualny] + 23h 59min, natomiast czas trwa­nia procesu do 10h, oba z dokładnością do jednej minuty. Aby uaktywnić funkcję PRACA Z OPÓŹ­NIENIEM, wcześniej należy ustawić funkcje
CZAS PRACY.
Rozpocząć procedurę aktywacji funkcji CZAS PRACY. Po zatwierdzeniu sensorem
su pracy symbol gle, a symbol
miga również godzina [aktualna godzina + CZAS PRACY +1min]. Użyć pokrętła zmia- ny ustawień do ustawienia godziny zakoń­czenia procesu. Po potwierdzeniu ustawień
sensorem
i wskazanie pozostałego czasu
i ponownie ustawi
cza-
zostaje podświetlonycią-
zaczyna migać. Na zegarze
lub po 5 sekundowym braku
aktywności użytkownika parametry zostają zapisane, a funkcja PRACA Z OPÓŹNIE­NIEM zostaje aktywowana, czemu towarzy­szy sygnał dźwiękowy [zakończenie]. W chwili aktywowania funkcji PRACA Z OPÓŹNIENIEM na zegarze głównym z po­wrotem pojawia się czas rzeczywisty. Symbo-
le
, są podświetlane w sposób ciągły. Na wyświetlaczu odliczany jest czas do rozpoczęcia grzania obliczony na podstawie godziny zakończenia i czasu trwania procesu.
Po upływie tego czasu symbol wygaszony a na wyświetlaczu odliczany jest czas do zakończenia procesu.
Jeżeli użytkownik po aktywowaniu funkcji PRACA Z OPÓŹNIENIEM ustawi pokrętło funkcji piekarnika w pozycji 0, to nastąpi jej zakończenie zgodnie z procedurą opisaną poniżej. Zadana temperatura zostanie wy­zerowana. Funkcja może być edytowana w taki sam sposób jak jej ustawienie w dowolnej chwili.
Zakończenie funkcji praca z opóźnieniem. W chwili osiągniecia przez zegar zadanej godziny zakończenia piekarnik zostaje wy­łączony – tak jakby pokrętło funkcji zostało ustawione w pozycji 0. Zostaje uruchomiony sygnał dźwiękowy [alarm zakończenia pracy],
który trwa około 1 minuty. Symbole oraz wskazanie pozostałego czasu np. 00:00 zaczynają migać. Wyłączenie alarmu dźwię­kowego następuje w momencie pojawienia się któregokolwiek sygnału wejściowego – w
zostaje
,
26
OBSŁUGA
przypadku sygnału z sensorów dotykowych nie jest generowany żaden dźwięk.
Symbole migają dopóki pokrętło funkcji nie zostanie ustawione w pozycji 0. Parametry piekarnika zostają wykasowane. Uruchomienie żadnej funkcji piekarnika nie jest możliwe, dopóki pokrętło funkcji nie zostanie ustawione w pozycji 0. Użytkownik ma możliwość kontynuowania pracy piekarnika z takimi samymi ustawie­niami, jeżeli po zakończeniu funkcji dotknie
sensor funkcji czasu pracy.
, oraz pozostały czas 00:00
i ponownie ustawi parametry
Użytkowanie opiekacza.
Proces opiekania następuje w wy ni ku dzia ła nia na po tra wę promieni pod czer wo nych, emi to wa nych przez roz ża rzo ny grzejnik opie ka cza.
W celu włączenia opiekacza na le ży:
l wybrać jedną z funkcji grzania l wygrzewać piekarnik przez ok. 5 mi nut
(przy za mknię tych drzwiach piekarnika).
l włożyć do piekarnika blachę z po tra wą na
wła ści wy poziom ro bo czy, a w przy pad ku opie ka nia na ru szcie należy umieścić na po zio mie bez po śred nio niższym (po ni żej rusz tu) bla chę na ście ka ją cy tłuszcz,
l zamknąć drzwi pie kar ni ka.
Uwaga!
Opiekanie należy pro wa dzić przy za­mkniętych drzwiach piekarnika.
Gdy użytkowany jest opiekacz, czę ści dostępne mogą stać się gorące. Zaleca się nie dopuszczać dzieci do piekarnika.
,
27
PIECZENIE W PIEKARNIKU - PORADY PRAKTYCZNE
Wypieki
l zaleca się, prowadzenie wypieków ciast na blachach, sta no wią cych wyposażenie
fabryczne kuchni,
l wypieki można prowadzić również w formach i blachach han dlo wych, które
należy ustawić na drabince su szar ni czej, do wypieku zaleca się stosować
bla chy w kolorze czarnym, które lepiej przewodzą ciepło i skra ca ją czas pie cze nia,
l nie zalecamy do stosowania form i blach o powierzchni jasnej i błysz czą cej w
przy pad ku korzystania z nagrzewu kon wen cjo nal ne go(grzej nik górny + dolny) sto so wa nie tego typu form może po wo do wać nie do pie ka nie spodu cia sta,
l przy korzystaniu z funkcji termoobieg nie jest konieczne wstęp ne na grza nie
komory piekarnika, dla pozostałych typów grzania przed wło że niem wypieku komorę pie kar ni ka należy rozgrzać,
l przed wyjęciem ciasta z piekarnika należy sprawdzić ja kość wypieku przy po-
mocy drewnianego patyczka (przy pra wi dło wym wypieku po nakłuciu ciasta, powinien być suchy i czysty),
l wskazane jest pozostawienie wypieku w piekarnika po jego wy łą cze niu jeszcze
przez ok. 5 min.,
l temperatury wypieków wykonywanych przy zastosowaniu funk cji ter mo obieg są
z reguły ok. 20 – 30 stopni niższe w sto sun ku do pie cze nia konwencjonalnego (z za sto so wa niem grzej ni ków górnego i dol ne go),
l parametry wypieków podane w tabeli są orientacyjne i można je ko ry go wać w
zależności od własnych doświadczeń i upodo bań ku li nar nych,
l jeżeli informacje podawane w książkach kucharskich znacz nie od bie ga ją od
wartości zamieszczonych w in struk cji obsługi prosimy o kierowanie się zapisami w instrukcji.
Pieczenie mięs
l w piekarniku należy przygotowywać porcje mięsa po wy żej 1 kg, mniej sze ka
wał ki zaleca się przyrządzać na pły cie grzejnej
l do pieczenia zaleca się stosować naczynia żaroodporne, również uchwyty tych
na czyń muszą być odporne na działanie wysokiej tem pe ra tu ry,
l przy pieczeniu na drabince suszarniczej lub ruszcie zaleca się na naj niż szym
po zio mie umieścić blachę do pieczeni z nie wiel ką ilością wody,
l przynajmniej raz w połowie czasu pieczenia zaleca się od wró cić mię so na dru gą
stro nę, w trakcie pieczenia należy także okresowo pod le wać mięso po wsta ją cym so sem lub gorąca – sło ną wodą, mięsa nie wol no po le wać zim ną wodą.
28
PIECZENIE W PIEKARNIKU - PORADY PRAKTYCZNE
Funkcja grzania termoobieg ECO
l przy użyciu funkcji termoobieg ECO uruchamia się zoptymalizowany sposób
grzania mający na celu oszczędzanie energii podczas przygotowywania potraw,
l czasu pieczenia nie można skrócić przez ustawienie wyższych temperatur, nie
zaleca się również wstępnego rozgrzewania piekarnika przed pieczeniem,
l nie należy zmieniać ustawień temperatury w trakcie pieczenia oraz otwierać
drzwi podczas pieczenia.

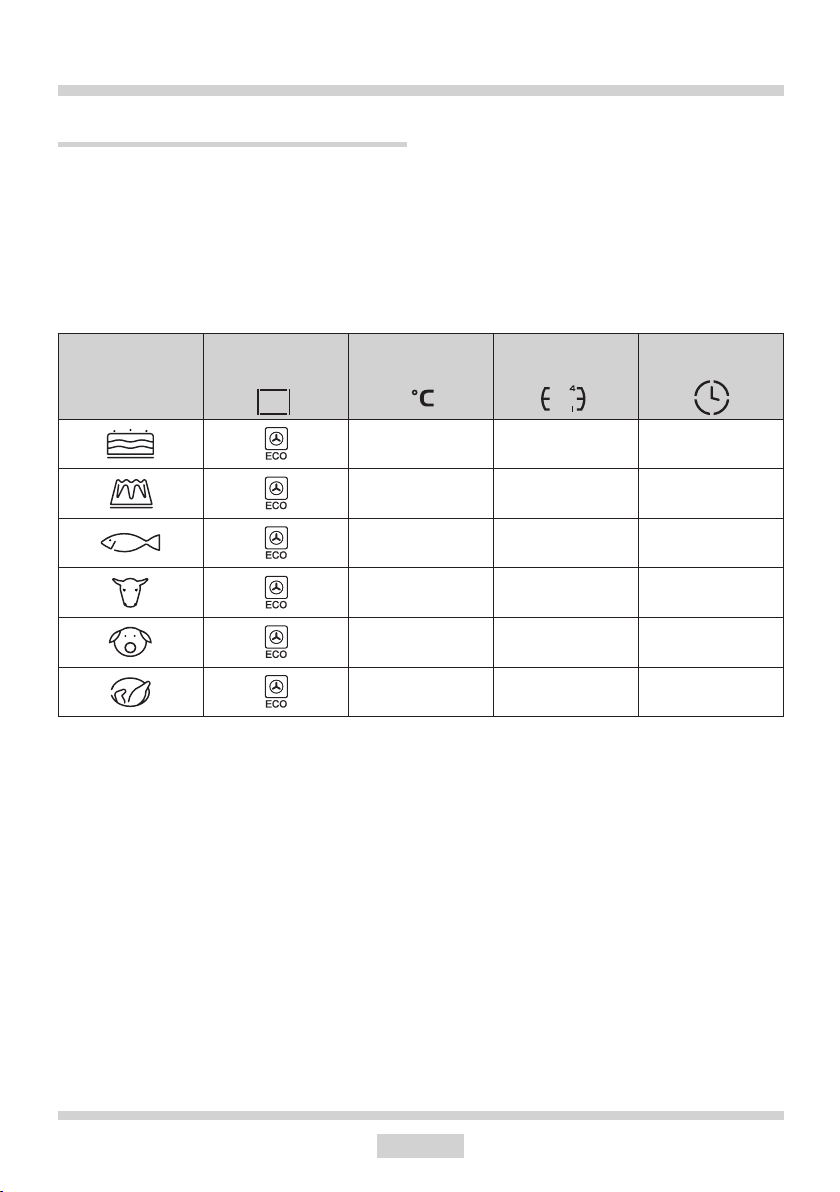

Zalecane parametry przy użyciu funkcji termoobieg ECO
Rodzaj
wypieku
potrawy
Funkcja
piekarnika
Temperatura Poziom Czas [min]
180 - 200 2 - 3 50 - 70
180 - 200 2 50 - 70
190 - 210 2 - 3 45 - 60
200 - 220 2 90 - 120
200 - 220 2 90 - 160
180 - 200 2 80 - 100
29
PIECZENIE W PIEKARNIKU - PORADY PRAKTYCZNE
Rodzaj
wypieku
potrawy
Funkcja
piekarnika
Temperatura Poziom Czas [min]
160 - 200 2 - 3 30 - 50
160 - 170
155 - 170
200 - 230
1)
1)
1)
3 25 - 40
3 25 - 40
2 - 3 15 - 25
2)
2)
210 - 220 2 45 - 60
160 - 180 2 - 3 45 - 60
190 2 - 3 60 - 70
230 - 250 4 14 - 18
225 - 250 2 120 - 150
160 - 180 2 120 - 160
160 - 230 2 90 - 120
160 - 190 2 90 - 120
180 - 190 2 70 - 90
160 - 180 2 45 - 60
175 - 190 2 60 - 70
190 - 210 2 40 - 50
170 - 190 3 40 - 50
Czasy obowiązują, jeżeli nie podano inaczej dla nierozgrzanej komory. Dla rozgrzanego piekarnika podane czasy należy skrócić o ok. 510 minut.
1)
Rozgrzej pusty piekarnik
2)
Podane czasy dotyczą wypieków w małych foremkach Uwaga: Parametry podane w tabeli są orien ta cyj ne i można je ko ry go wać w za leż no ści od wła snych doświad­czeń i upodo bań kulinarnych.
30
POTRAWY TESTOWE. Zgodnie z normą EN 60350-1.
Pieczenie ciast
Rodzaj
potrawy
Akceoria Poziom Funkcja
grzania
Temperatura
(0C)
Czas
wypieku
(min.)
2)
Małe ciasta
Blacha
do pieczywa
Blacha
do pieczywa
Blacha
do pieczywa
3
3
160 - 170
155 - 170
3 155 - 170
1)
1)
1)
25 - 40
25 - 40
25 - 40
2)
2)
2)
2 + 4
Blacha
do pieczywa
Blacha
do pieczeni
2  blacha do pieczywa lub
pieczeni
4  blacha do
155 - 170
1)
25 - 50
2)
pieczywa
Kruche ciasto
(paski)
Blacha
do pieczywa
Blacha
do pieczywa
Blacha
do pieczywa
Blacha
do pieczywa
Blacha
do pieczeni
3
3 150 - 170
3 150 - 170
2 + 4 2  blacha do pieczywa lub
pieczeni
4  blacha do
150 - 160
160 - 175
1)
1)
1)
1)
30 - 40
25 - 35
25 - 35
25 - 35
2)
2)
2)
2)
pieczywa
Ruszt + forma
Biszkopt
beztłuszczowy
do ciasta
powlekana
na czarno
3 170 - 180
1)
30 - 45
2)
Ø 26 cm
2
Szarlotka
Ruszt + dwie
formy do ciasta
powlekane
na czarno
Ø 20 cm
formy na
ruszcie
umieszczono
po przekątnej
prawy tył, lewy
180 - 200
1)
50 - 70
2)
przód
1)
Rozgrzej pusty piekarnik, nie używaj funkcji szybkiego rozgrzewu.
2)
Czasy obowiązują, jeżeli nie podano inaczej dla nierozgrzanej komory. Dla rozgrzanego piekarnika
podane czasy należy skrócić o ok. 510 minut.
31
POTRAWY TESTOWE. Zgodnie z normą EN 60350-1.
Grilowanie
Rodzaj
potrawy
Tosty z białego
pieczywa
Burgery wołowe
1)
Rozgrzej pusty piekarnik włączając na 5 minut, nie używaj funkcji szybkiego rozgrzewu.
2)
Rozgrzej pusty piekarnik włączając na 8 minut, nie używaj funkcji szybkiego rozgrzewu.
Pieczenie
Rodzaj
potrawy
Cały kurczak
Czasy obowiązują, jeżeli nie podano inaczej dla nierozgrzanej komory. Dla rozgrzanego piekarnika podane czasy należy skrócić o ok. 510 minut.
Akceoria Poziom Funkcja
grzania
Ruszt 4
Ruszt 4 250
Ruszt + blacha
do pieczeni (do zbierania ściekających
4  ruszt
3  blacha
do pieczeni
kroplin)
Akceoria Poziom Funkcja
grzania
Ruszt + blacha
do pieczeni (do zbierania ściekających
2  ruszt
1  blacha
do pieczeni
kroplin)
Ruszt + blacha
do pieczeni (do zbierania ściekających
2  ruszt
1  blacha
do pieczeni
kroplin)
Temperatura
(0C)
1)
250
2)
1)
250
Temperatura
(0C)
Czas
(min.)
1,5  2,5
2 - 3
1 strona 10  15
2 strona 8  13
Czas
(min.)
180 - 190 70 - 90
180 - 190 80 - 100
32
CZYSZCZENIE I KONSERWACJA PIEKARNIKA
12
12
Dbałość użytkownika o bieżące utrzy ma nie piekarnika w czy sto ści oraz wła ści wa jego kon ser wa cja, wywierają zna czą cy wpływ na wy dłu że nie okresu jego bez a wa ryj nej
pracy.
Przed rozpoczęciem czysz cze nia na le ży piekarnik wyłączyć. Czyn­no ści czysz cze nia na le ży roz po­czy nać dopiero po wystygnięciu piekarnika.
l Piekarnik należy czyścić po każ dym użyt
ko wa niu. Przy czysz cze niu pie kar ni ka na le ży włączyć oświe tle nie, po zwa la ją ce na uzy ska nie lep szej wi docz no ści prze strze ni roboczej.
l Komorę piekarnika należy myć tyl ko przy
użyciu cie płej wody z do dat kiem nie wiel kiej ilości płynów do my cia naczyń.
l Czyszczenie parowe
Sposób postępowania opisany w rozdzia-
le Działanie programatora i sterowanie
piekarnikiem.
Po zakończeniu procesu czyszczenia
otworzyć drzwi piekarnika, wnętrze komo­ry wytrzeć gąbką lub ścierką a następnie umyć ciepłą wodą z płynem do mycia naczyń.
l Po umyciu komory piekarnika na le ży ją
wy trzeć do sta nu su che go.
Ważne!
Do czyszczenia i kon ser wa cji nie
wolno używać żadnych środków do szorowania, ostrych środków czyszczących ani przedmiotów szorujacych.
Do czyszczenia frontu obudowy używać tylko ciepłej wody z dodat­kiem niewielkiej ilosci płynu do my­cia naczyń lub szyb. Nie stosować mleczka do czyszczenia.
l Kuchnie oznaczone li te rą D zo sta ły wy po
sa żo ne w ła two wyj mo wa ne pro wad ni ce druciane(drabinki) wkła dów pie kar ni ka. Aby je wy jąć do my cia należy pociągnąć za za czep znajdujący się z przodu na stęp nie odchylić prowadnicę i wyjąć z zaczepów tylnych.
Wyjmowanie drabinek
l Do mycia i czyszczenia po wierzch ni
uży wać mięk kiej i de li kat nej ście recz ki, do brze po chła nia ją cej wilgoć.
Zakładanie drabinek
33
CZYSZCZENIE I KONSERWACJA PIEKARNIKA
l Kuchnie ozn. literami Dp posiadają nie
rdzew ne wy su wa ne pro wad ni ce wkładów przy mo co wa ne do pro wad nic dru cia nych. Pro wad ni ce na le ży wyj mo wać i myć wraz z pro wad ni ca mi dru cia ny mi. Przed umiesz cze niem na nich blach na le ży je wy su nąć (jeśli pie kar nik jest nagrzany pro wad ni ce należy wy su nąć za cze pia jąc tyl ną kra wę dzią blach o zde rza ki znaj du ją ce się w przed niej części wy su wa nych pro wad nic) i następnie wsunąć wraz z blachą.
Uwaga!
Prowadnic teleskopowych nie należy myć w zmywarkach.
Wyjmowanie prowadnic teleskopowych
Zakładanie prowadnic teleskopowych
34
CZYSZCZENIE I KONSERWACJA PIEKARNIKA
Czyszczenie pyrolityczne
Pyrolityczne samoczyszczenie piekarnika. Piekarnik rozgrzewa się do temperatury ok.
O
480
C. Pozostałości grilowania lub piecze­nia zostają zamienione w łatwy do usunięcia popiół, który po zakończeniu procesu należy wymieść lub usunąć za pomocą wigotnej ściereczki.
Przed włączeniem funkcji pyroliza.
Uwaga!
Usuń wszystkie akcesoria z wnętrza piekarnika (blachy, drabinki suszarni­cze, prowadnice boczne, prowadnice teleskopowe). Akcesoria pozosta­wione na czas pyrolizy wewnątrz piekarnika zostaną nieodwracalnie uszkodzone.
l Usuń silne zabrudzenia z wnętrza piekar-
nika.
l Oczyść wilgotną ściereczką zewnętrzne
powierzchnie piekarnika.
l Postępuj zgodnie z instrukcjami.
Podczas procesu czyszczenia.
l Nie pozostawiaj ściereczek w pobliżu
rozgrzanego piekarnika.
l Nie włączaj płyty kuchennej.
l Nie włączaj oświetlenia piekarnika.
l Drzwi piekarnika wyposażono w blo-
kadę, która uniemożliwia ich otwarcie w trakcie procesu. Nie otwierać drzwi, aby nie przerwać procesu czyszczenia.
Uwaga!
Podczas procesu czyszczenia pyro­litycznego piekarnik może osiagnąć bardzo wysokie temperatury, z tego powodu zewnętrzne powierzchnie piekarnika mogą nagrzać się bardziej niż zazwyczaj, dlatego należy zadbać o to, aby dzieci nie znajdowały się wówczas w pobliżu piekarnika. Ze względu na wyziewy wydzielajace się w trakcie czyszczenia kuchnia musi być dobrze wietrzona.
Proces czyszczenia pyrolitycznego :
l Zamknij drzwi piekarnika.
l Postępuj zgodnie ze wskazówkami w
rozdziale Funkcja czyszczenie pyrolitycz ne.
Uwaga!
Jeśli w piekarniku panuje wysoka temperatura (wyższa niż w normalnym użytkowaniu) drzwi nie odblokują się. Po wychłodzeniu można otworzyć drzwi i usunąć popiół miekką, wilgotną ściereczką. Zamontuj prowadnice boczne i inne do­stępne akcesoria. Piekarnik jest gotowy do użytkowania.
Jeśli piekarnik jest już wychłodzony a drzwi piekarnika nadal pozostają zablokowane, to aby odblokować drzwi należy ponownie wybrać pro­gram pyroliza.
Wybranie programu pyroliza przy zablokowanych drzwiach powoduje start procesu odblokowania drzwi.
35
CZYSZCZENIE I KONSERWACJA PIEKARNIKA
Wymiana żarówki halogenowej oświetle­nia piekarnika
Aby uniknąć możliwości porażenia prą­dem elektrycznym, przed wymianą ża­rówki halogenowej należy upewnić się ,czy sprzęt jest wyłączony.
Oświetlenie piekarnika
1. Odłączyć zasilanie piekarnika
2. Wyjąć wkłady piekarnika.
3. Jeśli piekarnik posiada prowadnice tele­skopowe należy je wyjąć
4. Używając płaskiego wkrętaka podważyć zaczep klosza, zdjąć go, umyć pamiętając o dokładnym wytarciu do suchego.
5. Wyciągnąć żarówkę halogenową wysu­wając ją w dół używając do tego szmatki lub papieru, w razie potrzeby żarówkę halo­genową należy wymienić na nową G9 napięcie 230V
-moc 25W
6. Umieścić precyzyjnie żarówkę halogeno­wą w gnieździe osadczym.
7. Założyć klosz oświetlenia
Uwaga: Należy uważać, aby zakładaną żarówkę halogenu nie dotykać bezpo­średnio palcami!
Wymiana żarówki halogenowej oświetle­nia piekarnika
Aby uniknąć możliwości porażenia prą­dem elektrycznym, przed wymianą ża­rówki halogenowej należy upewnić się ,czy sprzęt jest wyłączony.
Oświetlenie piekarnika
1. Odłączyć zasilanie piekarnika
2. Wyjąć wkłady piekarnika.
3. Wykręcić i umyć klosz lampki pa mię ta jąc o do kład nym wy tar ciu go do sucha.
4.Wyciągnąć żarówkę halogenową używa­jąc do tego szmatki lub papieru, w razie po­trzeby żarówkę halogenową należy wymie­nić na nową G9 napięcie 230V
-moc 25W
5. Umieścić precyzyjnie żarówkę halogeno­wą w gnieździe osadczym.
6. Wkręcić klosz lampki.
36
CZYSZCZENIE I KONSERWACJA PIEKARNIKA
Wymiana żarówki oświetlenia piekarnika
Aby uniknąć możliwości porażenia prą­dem elektrycznym, przed wymianą lamp ki na le ży upewnić się, czy sprzęt jest wy łą­czo ny.
Oświetlenie piekarnika
1. Odłączyć zasilanie piekarnika
2. Wyjąć wkłady piekarnika.
3. Wykręcić i umyć klosz lampki pa mię ta jąc o do kład nym wy tar ciu go do sucha.
4.Wykręcić żarówkę oświetleniową z gniaz da, w ra zie po trze by ża rów kę na le ży wy mie nić na nową  ża rów ka wy so ko tem pe ra tu ro wa (300 napięcie 230 V
-moc 25 W
gwint E14.
5. Wkręcić żarówkę, pamiętając o do kład nym osadzeniu jej w gnieź dzie ce ra micz nym.
6. Wkręcić klosz lampki.
0
C) o pa ra me trach:
37
CZYSZCZENIE I KONSERWACJA PIEKARNIKA
A
B
C
Wyjmowanie drzwi
Dla uzyskania łatwiejszego dostępu do ko mo ry pie kar ni ka oraz czyszczenia, moż li we jest wyjęcie drzwi. W tym celu na le ży otworzyć drzwi, odchylić do góry ele ment zabezpiecza­jący umieszczony w zawiasie (rys. A). Drzwi lek ko domknąć, unieść i wy jąć w kie run ku do przo du. W celu za mon to wa nia drzwi w kuch ni po stę pu je się w spo sób od wrot ny. Przy wkła da niu należy zwró cić uwa gę aby wy cię cie na za wia sie pra wi dło wo osa dzić na wy stę pie uchwy tu za wia su. Po wło że niu drzwi do pie
kar ni ka na le ży bez względ nie opuścić ele ment za bez pie cza ją cy i dokładnie go docisnąć. Nieprawidłowe ustawienie ele men tu za bez pie cza ją ce go może spo wo do wać uszko dze nie za wia su przy pró bie za mknię cia drzwi.
Wyjmowanie szyby wewnętrznej
1. Za pomocą śrubokręta płaskiego należy wyhaczyć listwę górną drzwi, delikatnie pod­ważając ją po bokach (rys.B).
2. Wyciągnąć listwę górną drzwi. (rys.B, C)
Odchylenie zabezpieczeń zawiasów
38
CZYSZCZENIE I KONSERWACJA PIEKARNIKA
D
1
2
3
1
2
3
1
2
3
C
B
3. Wewnętrzną szybę wyciągnąć z mocowa­nia (w dolnej części drzwi).
Uwaga! Niebezpieczeństwo uszkodzenia mocowania szyb. Szybę należy wysunąć, nie podnosić do góry.
Wyjąć szybę środkową,(rys.D).
4. Wymyć szyby ciepłą wodą i małą ilością środka czyszczącego. W celu ponownego zamontowania szyb należy postępować w odwrotnej kolejności. Gładka część szyby powinna znajdować się u góry, ścięte narożniki na dole.
Uwaga! Nie należy wciskać listwy górnej jednocześnie z obu stron drzwi. W celu
prawidłowego osadzenia listwy górnej drzwi, należy najpierw przyłożyć lewy koniec listwy do drzwi, a prawy koniec wcisnąć do słyszal­nego „kliknięcia”. Następnie docisnąć listwę z lewej strony do słyszalnego „kliknięcia”.
Wyjmowanie szyby wewnętrznej (piekarnik z funkcją pyrolizy)
1. Za pomocą śrubokręta krzyżakowego na­leży odkręcić śrubki znajdujące się w listwie górnej drzwi (rys.B).
2. Za pomocą śrubokręta płaskiego należy wysunąć listwę górną drzwi, delikatnie pod­ważając ją po bokach (rys.B, C).
Wyjmowanie szyb wewnętrznych
39
CZYSZCZENIE I KONSERWACJA PIEKARNIKA
1
2
3
1
2
3
4
4
D
3. Wewnętrzną szybę wyciągnąć z mocowa­nia (w dolnej części drzwi). (Rys.D). Wyjąć szyby środkowe.
Uwaga! Niebezpieczeństwo uszkodzenia mocowania szyb. Szybę należy wysunąć, nie podnosić do góry.
Wyjąć szybę środkową,(rys.D).
4. Wymyć szyby ciepłą wodą i małą ilością środka czyszczącego. W celu ponownego zamontowania szyb należy postępować w odwrotnej kolejności. Gładka część szyby powinna znajdować się u góry, ścięte narożniki na dole.
Przeglądy okresowe
Poza czynnościami mającymi na celu bie żą ce utrzy ma nie piekarnika w czy sto ści na le ży: l przeprowadzać okresowe kon tro le dzia
ła nia ele men tów ste ru ją cych i ze spo łów roboczych piekarnika. Po upły wie gwa ran cji, przy naj mniej raz na dwa lata, na le ży zle cić w punk cie obsługi serwisowej wy ko na nie prze glą du tech nicz ne go piekarnika,
l usunąć stwierdzone usterki eks plo ata cyj ne, l dokonać okresowej konserwacji ze spo łów
ro bo czych piekarnika.
Uwaga!
Wszelkie naprawy i czyn no ści re gu la cyj ne powinny być wy ko ny wa ne przez wła ści wy punkt ob słu gi ser wi so wej lub przez in sta la to ra po sia da ją ce go sto sow ne upraw nie nia.
Wyjmowanie szyb wewnętrznych
40
ROZWIĄZYWANIE PROBLEMÓW
W każdej sytuacji awaryjnej na le ży:
l wyłączyć zespoły robocze piekarnika, l odłączyć zasilanie elektryczne, l niektóre drob ne usterki użyt kow nik może usunąć sam kierując się wska zów ka mi po da ny mi
w ta be li poniżej, zanim zwró cą się Pań stwo do działu ob słu gi klien ta lub serwisu należy spraw dzić kolejne punk ty w tabeli.
Problem Przyczyna Postępowanie
1.urządzenie nie działa przerwa w dopływie prą du sprawdzić bezpiecznik in sta la cji
2.nie dzia ła oświe tle nie pie kar ni ka
3. błąd E00 błąd odczytu temperatury we-
4. błąd E01 błąd odczytu temperatury ter-
5.wentylator przy grzejniku termoobiegu nie działa
obluzowana lub uszko dzo na żarówka
wnątrz komory piekarnika
mosondy
Niebezpieczeństwo przegrzania! Natychmiast odłączyć piekarnik od sieci (bezpiecznik). Zwrócić się do najbliższego serwisu.
domowej, prze pa lo ny wymienić
wymienić prze pa lo ną żarówkę (patrz rozdział Czysz cze nie i kon
serwacja)
używanie piekarnika jest niemoż­liwe, zwrócić się do najbliższego serwisu.
komunikat znika po wyjęciu termosondy, piekarnik można użytkować ale bez termosondy
Jeśli problem nie został rozwiązany należy odłączyć zasilanie elektryczne i zgłosić usterkę.
Uwaga! Wszelkie naprawy mogą być wykonywane wyłącznie przez wykwalikowanych techników serwisu.
41
DANE TECHNICZNE
Napięcie znamionowe 230 V~50Hz
Moc znamionowa max. 3,6 kW
Wymiary piekarnika
Wyrób spełnia wymagania norm EN 603351, EN 6033526, obowiązujących w Unii Euro­pejskiej.
Dane na etykietach energetycznych piekarników elektrycznych podaje się zgodnie z normą EN 603501 /IEC 603501. Wartości te określa się przy standardowym obciążeniu z czynnymi funkcjami: grzejnika dolnego i górnego (tryb konwencjonalny) i wspomagania nagrzewania wentylatorem (jeśli funkcje takie są dostępne).
Klasa efektywności energetycznej została wyznaczona w zależności od dostępnej funkcji w wyrobie zgodnie z poniższym priorytetem:
Wymuszony obieg powietrza ECO (grzejnik termoobiegu + wentylator)
(wysokość/szerokość/głębokość) 59,5 / 59,5 / 57,5 cm
Wymuszony obieg powietrza ECO (grzejnik dolny + górny + opiekacz + wentylator)
Tryb konwencjonalny ECO (grzejnik dolny + górny)
Podczas wyznaczania zużycia energii należy zdemontować prowadnice teleskopowe (jeśli są na wyposażeniu wyrobu).
Oświadczenie producenta:
Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:
l dyrektywy niskonapięciowej 2014/35/UE, l dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE, l dyrektywy ekoprojektowania 2009/125/EC,
i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.
42
GWARANCJA, OBSŁUGA POSPRZEDAŻNA
Gwarancja
Świadczenia gwarancyjne wg karty gwarancyjnej Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem.
Obsługa posprzedażna
W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort ko rzy sta nia z naszego wyrobu.
Prosimy z tabliczki znamionowej wpisać tutaj typ i nr fabryczny kuchni
Typ...................................... Nr fa brycz ny......................................
43
Amica S.A.
ul.Mickiewicza 52, 64510 Wronki, Polska
tel. +48 67 25 46 100, fax +48 67 25 40 320
www.amica.pl
Loading...
