AMD HD 6990 User Manual [ru]

AMD Radeon™ HD 6990

Руководство пользователя

Инвентарный номер: 137-41887-11

ii

© 2011 Advanced Micro Devices Inc. Все права защищены.

Содержимое настоящего документа предоставляется в связи с изделиями корпорации Advanced
Micro Devices, Inc. («AMD»). AMD не предоставляет никаких заявлений или гарантий в отношении
точности или полноты содержания настоящей публикации и оставляет за собой право прекратить
производство или внести изменения в продукцию, спецификации, описания продукции и
документацию в любой момент времени и без уведомления. Настоящая публикация не
предоставляет никакой лицензии, как явно выраженной, так и подразумеваемой, возникающей на
основании процессуального отвода или иным образом, в отношении прав на интеллектуальную
собственность. За исключением условий, изложенных в Стандартных условиях и положениях
продаж корпорации AMD, AMD не принимает на себя никакой ответственности и отказывается от
любых явно выраженных или подразумеваемых гарантий, имеющих отношение к ее продукции,
включая, но не ограничиваясь только этим, подразумеваемую гарантию коммерческой пригодности,
пригодности для конкретного назначения, или в отношении нарушения любых прав на
интеллектуальную собственность. Продукты AMD не разрабатываются, не предназначены, не
допущены и не гарантируются для применения в качестве компонентов систем, предназначенных
для хирургической имплантации в тело, или в других областях применения, используемых для
оказания поддержки или сохранения жизни, и для любых других применений, в которых
продукция AMD может создать ситуацию, в которой возможны травма человека, смерть или
нанесение значительного ущерба собственности или окружающей среде. Компания AMD оставляет
за собой право прекращать производство своихпродуктов или вносить в них изменения в любое
время без уведомления.

Товарные знаки

AMD, логотип AMD Arrow, ATI, логотип ATI, AMD Athlon, AMD LIVE!, AMD Opteron, AMD Phenom,
AMD Sempron, AMD Turion, AMD64, All-in-Wonder, Avivo, Catalyst, CrossFireX, FirePro, FireStream,
HyperMemory, OverDrive, PowerPlay, PowerXpress, Radeon, Remote Wonder, Stream, SurroundView,
Theater, TV Wonder, The Ultimate Visual Experience и их сочетания являются товарными знаками
Advanced MicroDevices, Inc.
HyperTransport является используемым по лицензии товарным знаком HyperTransport Technology
Consortium.
Blu-ray Disc является используемым по лицензии товарным знаком Blu-ray Disc Association.
HDMI является используемым по лицензии товарным знаком HDMI Licensing, LLC.
DisplayPort является используемым по лицензии товарным знаком Video Electronic Standards
Association.
Microsoft, Windows и Vista являются зарегистрированными товарными знаками Microsoft Corporation
в Соединенных Штатах Америки и/или в других юрисдикциях.
Другие названия приведены исключительно в справочных целях и могут являться товарными
знаками их соответствующих владельцев.

Dolby Laboratories, Inc.

Изготовлено по лицензии компании Dolby Laboratories. Dolby и символ с двойной буквой D
являются товарными знаками Dolby Laboratories.
© 1992-1997 Dolby Laboratories, Inc. Все права сохранены.

Rovi Corporation

Данное устройство защищено патентами США и другими правами на интеллектуальную
собственность. Использование технологии защиты, разработанной компанией Rovi Corporation,
должно быть официально разрешено компанией Rovi Corporation; данная технология
предназначена исключительно для использования в домашних или иных условиях с
ограниченными возможностями просмотра, если отсутствует официальное письменное
разрешение Rovi Corporation на иное применение. Восстановление исходного кода программы
или дизассемблирование запрещаются.

Отказ от ответственности

Несмотря на то, что при подготовке настоящего документа были приняты все меры
предосторожности, корпорация Advanced Micro Devices, Inc. не принимает на себя никакой
ответственности в отношении работы или применения любой аппаратуры, программного
обеспечения или других продуктов и документации AMD, описанных в настоящем документе, в
случае любого действия или бездействия AMD в отношении такой продукции или этой
документации, в связи с любым прерыванием обслуживания, невозможностью или временной
остановкой коммерческой деятельности, потерей ожидаемых прибылей, или в отношении
штрафных, непредвиденных или вытекающих штрафных санкций в связи с предоставлением,
работой или использованием аппаратуры, программного обеспечения или других продуктов и
документации AMD, предоставленных настоящим документом. Убедитесь в наличии последней
версии документации.

AMD Radeon™ HD 6990

© 2011 Advanced Micro Devices, Inc.

Важные указания по безопасности

Примечание: Настоящая продукция предназначена для использования только с совместимыми и
утвержденными организацией UL персональными компьютерами, снабженными руководствами по
установке с подробным описанием пользовательской установки для этого класса продуктов.

Прочитайте все инструкции перед началом установки. Перед началом установки или
эксплуатации этого продукта необходимо прочитать все указания по безопасности и установке.
Сохраните все инструкции. Инструкции по безопасности, установке и эксплуатации должны
сохраняться для последующего использования.
Обращайте внимание на все предупреждения. Все предупреждения в отношении этого
продукта и указания по его эксплуатации должны соблюдаться.

Используйте надлежащее заземление.

Осторожно!

Для обеспечения непрерывной защиты от опасности поражения электрическим током и пожара
устанавливайте эту принадлежность только на изделия, оборудованные трехпроводной
заземляющей вилкой, т.е. вилкой с третьим (заземляющим) выводом. Это – функция
безопасности. Не демонтируйте вывод заземления трехпроводной вилки.

Надежно закрепите продукт. Все крепежные болты и элементы крепления должны быть
полностью затянуты для обеспечения непрерывного соединения между продуктом и шасси ПК, в
зависимости от потребности.

iii

© 2011 Advanced Micro Devices, Inc.

AMD Radeon™ HD 6990

iv

AMD Radeon™ HD 6990

© 2011 Advanced Micro Devices, Inc.

Содержание

Глава 1 Начало работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

1.1 Системные требования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

1.1.1 Оборудование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

1.1.2 Системные требования AMD CrossFireX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

1.2 Запись серийного и заводского номера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.3 Удаление старого драйвера (Windows XP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

1.4 Удаление старого драйвера (Windows Vista/Windows 7) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Глава 2 Установка оборудования . . . . . . . . . . . . . . . . . . . . . . . . 5

2.1 Общий обзор установки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.1.1 Замена существующей платы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.1.2 Установка первой платы в ПК . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.2 Настройка поддержки Dual-BIOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

2.3 Установка графической платы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Глава 3 Установка программного обеспечения . . . . . . . . . . . . 9

3.1 Драйверы и программное обеспечение AMD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

3.2 Установка программного пакета AMD Catalyst (операционная система
Windows) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Глава 4 Конфигурации дисплея . . . . . . . . . . . . . . . . . . . . . . . . 11

4.1 Разъемы AMD Radeon HD 6990 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

4.2 Переходники дисплеев (дополнительные принадлежности) . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4.3 Варианты конфигурации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4.3.1 Поддержка нескольких дисплеев . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4.4 Использование переходников . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Глава 5 Использование программного обеспечения

Control Center. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

5.1 Обзор программного обеспечения Control Center . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

5.2 Запуск программного обеспечения Control Center . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

5.3 Просмотр справки Control Center . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Глава 6 Технология AMD CrossFireX . . . . . . . . . . . . . . . . . . . . . 17

6.1 AMD CrossFireX Общий обзор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

6.2 Установка графических плат AMD CrossFireX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

6.3 Включение AMD CrossFireX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

2011 Advanced Micro Devices, Inc.

© 

AMD Radeon™ HD 6990

vi

Глава 7 Ссылки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

7.1 Поиск и устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

7.1.1 Устранение неполадок при установке графической платы . . . . . . . . . . . . . . . . . . . . . . 23

7.1.2 Устранение неполадок AMD CrossFireX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

7.1.3 Устранение неполадок адаптера HDTV/HDTV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

7.2 Поддержка пользователей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

7.3 Сведения о соответствии требованиям разных стран . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

7.3.1 Сведения о соответствии требованиям FCC (США) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

7.3.2 Декларация о соответствии требованиям Министерства
промышленности Канады (Канада) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

7.3.3 Информация о соответствии нормам CE (Европейский Союз) . . . . . . . . . . . . . . . . . . .29

7.3.4 Электрическая безопасность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

7.3.5 Соответствие директивам об отходах электрического и
электронного оборудования (Европейский Союз) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

7.3.6 Сведения о соответствии требованиям VCCI к информационному
оборудованию класса B (Япония) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

7.3.7 Korean Certification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

7.3.8 Сведения о соответствии требованиям BSMI (Тайвань) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

7.3.9 C-Tick (Австралия и Новая Зеландия) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

7.3.10 Cоблюдение законов об охране окружающей среды при
изготовлении продукта (Product Environmental Compliance) . . . . . . . . . . . . . . . . . . . . . . . 31

AMD Radeon™ HD 6990

© 2011 Advanced Micro Devices, Inc.

Прежде чем начать установку новой графической платы AMD Radeon HD
6990, убедитесь, что надлежащие системные требования выполнены и
необходимые предустановочные задачи завершены, как изложено в данном
разделе.

Системные требования

Оборудование

Минимальные требования для установки одиночной графической платы AMD
Radeon HD 6990:

• Материнская плата с одним PCIe® ×16-битным разъемом графической

платы.

Глава 1

Начало работы

• ЦП AMD Athlon™ или Intel Pentium® 4.

• 1 ГБ ОЗУ.

• Дисковод CD-ROM или DVD-ROM для установки программного

обеспечения.

• Блок питания мощностью 750 ватт или более с двумя 8-контактными

разъемами питания PCIe мощностью 150 ватт.

• Настоятельно рекомендуется использовать сертифицированные блоки

питания (список сертифицированных блоков питания смотрите на веб­странице support.amd.com/us/certified/power-supplies).

Системные требования AMD CrossFireX™

Минимальные требования для установки дополнительной графической
платы в конфигурации AMD CrossFireX™:

• Материнская плата, сертифицированная на совместимость с

AMD CrossFireX.

• Вторая графическая плата AMD CrossFireX, совместимая с графической

платой AMD Radeon HD 6990.

2011 Advanced Micro Devices, Inc.

© 

AMD Radeon™ HD 6990

2 Начало работы

Для просмотра обновляемого списка сертифицированных на совместимость
с AMD CrossFireX компонентов посетите веб-страницу sites.amd.com/us/game/

products/certified. Дополнительную информацию об установке графических

плат AMD CrossFireX смотрите в Глава 6 Технология AMD CrossFireX.

Запись серийного и заводского номера

Перед установкой запишите серийный и заводской номер. Серийный и
заводской (102) номер графической платы необходимы для регистрации и
бесплатной поддержки. Они указаны на наклейке, расположенной на
обороте платы.

• Один внутренний соединительный мост AMD CrossFireX для каждой

дополнительной платы (прилагается).

• Блок питания мощностью 1000 ватт или более с четырьмя 8-

контактными разъемами питания PCIe мощностью 150 ватт (технология
AMD CrossFireX в сдвоенном режиме).

• Рекомендуется использовать сертифицированные корпуса с хорошей

вентиляцией и охлаждением.

Выделенные жирным шрифтом номера необходимы для регистрации и
получения бесплатной поддержки.

Рисунок 1–1 Пример серийного и заводского номеров

Удаление старого драйвера
(Windows® XP)

AMD Radeon™ HD 6990

Выполните следующие действия для удаления существующего драйвера
графической платы перед установкой новой карты.

1. Пока текущая графическая плата еще находится в компьютере,

закройте все приложения.

© 2011 Advanced Micro Devices, Inc.

2. На панели задач Windows® нажмите Пуск ▷ Панель управления и
дважды щелкните на пункте Установка и удаление программ.

3. Выберите драйвер текущей графической платы и нажмите Изменить/
Удалить.

С помощью открывшегося мастера удалите текущий драйвер экрана.

4. Выключите компьютер после того, как драйвер будут удален.

Примечание: Если при установки предыдущей графической платы

было установлено дополнительное программное обеспечение, его
также следует удалить перед перезагрузкой компьютера. Например,
DVD проигрыватель или приложения мультимедиа.

Удаление старого драйвера
(Windows Vista®/Windows® 7)

Выполните следующие действия для удаления существующей графической
платы перед установкой новой.

Начало работы 3

1. Пока текущая графическая плата еще находится в компьютере,
закройте все приложения.

2. Нажмите Пуск ▷ Панель управления.

3. Щелкните Диспетчер устройств. Если используется представление

панели управления по категориям, выполните одно из следующих
действий:

➭ Для Windows Vista® щелкните Система и ее обслуживание, а

затем Диспетчер устройств.

➭ Для Windows® 7 щелкните Система и безопасность, а затем

Диспетчер устройств в группе Система.

4. Разверните пункт Видеоадаптер и затем щелкните правой кнопкой

мыши на драйвере графической платы, которую следует заменить.

5. В открывшемся меню нажмите Удалить.

Драйвер для старой графической платы будет удален.

6. Выключите систему.

© 2011 Advanced Micro Devices, Inc.

AMD Radeon™ HD 6990

4 Начало работы

AMD Radeon™ HD 6990

© 2011 Advanced Micro Devices, Inc.

Установка оборудования

В этом разделе подробно описано, как установить графическую плату AMD
Radeon HD 6990 в компьютер.

Общий обзор установки

Порядок установки платы слегка отличается в зависимости от того,
заменяете ли вы существующую плату, или устанавливаете графическую
плату в ПК в первый раз. Данный раздел описывает основные действия в
обоих случаях.

Замена существующей платы

Если вы заменяете существующую плату, вы должны:

Глава 2

1. Загрузить компьютер и удалить драйвер старой платы.

2. Выключить компьютер и удалить старую плату.

3. Установить новую плату и подключить монитор.

4. Загрузить компьютер и установить новые драйвера и программное

обеспечение.

5. Перезагрузить компьютер.

Установка первой платы в ПК

Если вы устанавливаете графическую плату в ПК в первый раз, вы должны:

1. Выключить компьютер, установить новую плату и подключить монитор.

2. Загрузить компьютер и установить новые драйвера и программное

обеспечение.

3. Перезагрузить компьютер.

Настройка поддержки Dual-BIOS

Графическая плата AMD Radeon HD 6990 поддерживает функции dual-BIOS.
На плате имеются переключатели, позволяющие включать установленный
по умолчанию заводской BIOS (BIOS1) или BIOS (BIOS2), позволяющий
увеличить тактовую частоту и получить лучшую производительность, при
этом потребляемая мощность увеличивается.

2011 Advanced Micro Devices, Inc.

© 

AMD Radeon™ HD 6990

6 Установка оборудования

Осторожно!

Не включайте BIOS2, если вы не знакомы с принципами оверклокинга и
используйте только лучшие системные компоненты для обеспечения
максимальной стабильности системы. При возникновении проблем после
включения BIOS2, верните графическую плату на использование BIOS1,
так как ваша система может быть недостаточно хорошо оснащена для
использования повышенных тактовых частот и увеличенной потребляемой
мощности.

Следующая процедура описывает переключение между двумя настройками
BIOS с использованием переключателя dual-BIOS, установленного на
графической плате.

1. Найдите желтый предупреждающий ярлык рядом с разъемами

AMD CrossFireX™ на графической плате. Ярлык закрывает
переключатель dual-BIOS, и его необходимо снять перед
использованием переключателя.

Перед выполнением дальнейших действий, внимательно изучите
документацию на вашу графическую плату и убедитесь, что компьютер
полностью соответствует всем необходимым требованиям к системе.

2. Удалите ярлык и установите переключатель в нужное положение:

➭ Положение 1 — BIOS с высокой производительностью (BIOS2).

➭ Положение 2 (положение при отгрузке) — Заводской BIOS по

умолчанию (BIOS1).

Теперь графическая плата готова к установке.

Установка графической платы

1. Выключите компьютер, монитор(ы) и другие периферийные устройства.

2. Отсоедините кабель питания компьютера и затем отсоедините все

кабели от задней панели компьютера.

Осторожно!

Во избежание возможного повреждения материнской платы
подождите примерно 20 секунд после отсоединения кабеля питания,
прежде чем отсоединять периферийный кабель или извлекать
компоненты из материнской платы.

AMD Radeon™ HD 6990

3. Снимите крышку корпуса компьютера.

Примечание: Если необходима помощь по снятию крышки,

воспользуйтесь руководством по эксплуатации компьютера.

Осторожно!

Статическое электричество может серьезно повредить компоненты
компьютера. Во избежание повреждения компонентов снимите
статическое электричество с тела, коснувшись блока питания или

© 2011 Advanced Micro Devices, Inc.

Установка оборудования 7

металлической поверхности корпуса компьютера, прежде чем
касаться каких-либо компонентов внутри корпуса компьютера.

4. Отвинтите или разблокируйте и извлеките все имеющиеся графические

платы из компьютера, если это необходимо.

5. Найдите подходящий слот шины и, если необходимо, удалите

соответствующую металлическую заглушку (или заглушки) на задней
панели. Убедитесь, что все внутренние кабели отведены от слота.

Примечание: Если ни один слот шины не соответствует плате,
необходима графическая плата с шиной, совместимой с вашей
материнской платой.

6. Совместите графическую плату со слотом и сильно нажмите, чтобы

плата полностью встала на свое место.

7. Если плата требует дополнительного питания и должна подключаться

напрямую в блок питания, найдите соответствующие кабель или кабели
разъема питания, отходящие от блока питания, и подключите его (их) к
дополнительному(ым) разъему(ам) питания графической платы.

Примечание: Если применимо, перед установкой платы, требующей
дополнительного разъема питания, убедитесь, что в имеющемся блоке
питания есть такой разъем.

Совет: Расположение разъемов питания может варьироваться в
зависимости от модели. Они могут располагаться на боковой или
задней стороне платы.

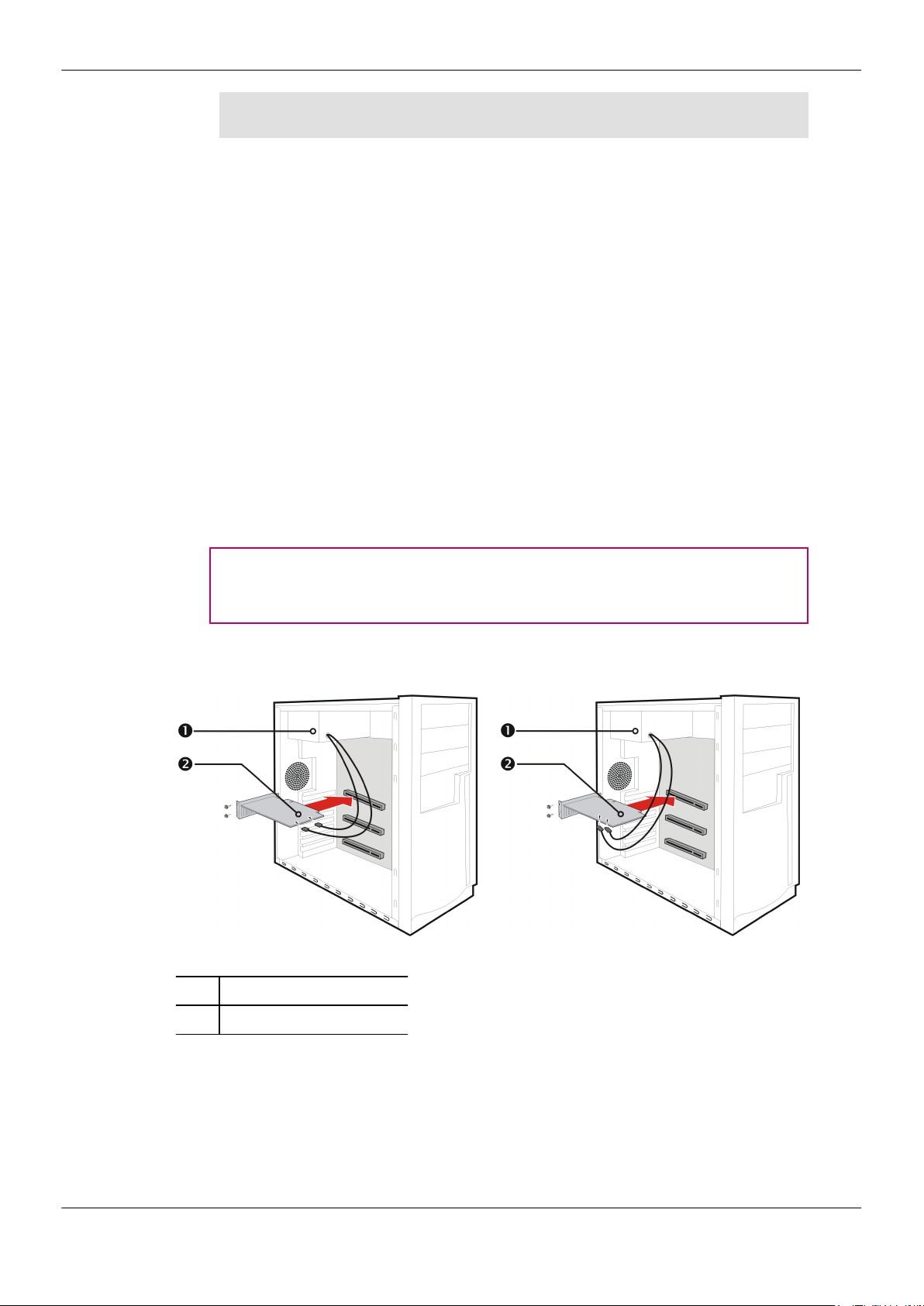

Рисунок 2–1 Возможные варианты расположения разъема питания на графической плате

1 Блок питания

2 Графическая плата

8. Надежно закрепите графическую плату на задней панели.

9. Проверьте, не мешают ли внутренние кабели работе других внутренних

компонентов компьютера (например, вентиляторам охлаждения) и
установите на место крышку корпуса компьютера.

© 2011 Advanced Micro Devices, Inc.

AMD Radeon™ HD 6990

8 Установка оборудования

10. Подсоедините обратно все отсоединенные в процессе установки кабели,

а затем подключите кабель питания компьютера к электросети.

11. Включите монитор и затем компьютер.

Если графическая плата установлена правильно, пуск компьютер должен
выполниться нормально. Перейдите к установке программного обеспечения
и драйверов для AMD Radeon HD 6990 графической платы.

AMD Radeon™ HD 6990

© 2011 Advanced Micro Devices, Inc.

Глава 3

Установка программного

обеспечения

В этом разделе описана установка программного обеспечения и драйверов,
связанных с продуктом AMD Radeon.

Драйверы и программное обеспечение AMD

Драйверы — это небольшие, но важные программы, позволяющие
операционной системе обмениваться данными с элементом оборудования,
например графической платой.

При установке новой графической платы необходимо также установить
драйвер и программу настройки, которые требуются для надлежащего
функционирования платы.

Также понадобится установить (или переустановить) драйверы AMD Radeon
после переустановки или обновления операционной системы или после
загрузки обновленных драйверов с веб-сайта AMD: support.amd.com/us/

gpudownload/Pages/index.aspx.

Примечание: При переустановке драйверов следует всегда удалять любые
предыдущие установленные в системе драйверы, даже если они
предназначены для одной и той же графической платы. Всегда начинайте
установку «начисто».

Установка программного пакета
AMD Catalyst™ (операционная система
Windows®)

Для установки или удаления программного обеспечения, вы должны иметь
права администратора или быть зарегистрированы как пользователь с
правами администратора.

Примечание: Текст в диалоговом окне установки отображается на
английском языке, если не поддерживается язык операционной системы.

2011 Advanced Micro Devices, Inc.

© 

AMD Radeon™ HD 6990

10 Установка программного обеспечения

Программное обеспечение предоставляется для нормальной работы и
использования преимуществ всех функций графической карты. В состав
программного обеспечения входят:

• драйверы графических карт;

• Программное приложение Control Center.

• программное обеспечение HydraVision™ (прилагается для установки по

желанию пользователя).

• Программное обеспечение SurroundView™ (прилагается для установки

по желанию пользователя).

• Программное обеспечение AMD Video Converter (прилагается для

установки по желанию пользователя).

1. Вставьте компакт диск с программным обеспечением и документацией.

Примечание: Если мастер установки не запустился, перейдите в

папку привода CD-дисков и дважды щелкните ATISETUP.exe.

2. В открывшемся меню нажмите Установка программного
обеспечения.

3. Следуйте инструкциям на экране. При появлении соответствующего
запроса выберите вариант установки: Быстрая или Выборочная.

Быстрая установка предназначена только для установки основных
компонентов. Выборочная установка позволяет индивидуально
выбрать компоненты программного обеспечения для установки.

Совет: Если программа установки не может установить драйвер, или
возник конфликт программного обеспечения, загрузите последнюю версию
программного обеспечения с support.amd.com/us/gpudownload/Pages/

index.aspx и установите ее.

AMD Radeon™ HD 6990

© 2011 Advanced Micro Devices, Inc.

Конфигурации дисплея

В этом разделе описано как выполнить конфигурирование дисплея и список
доступных типов подключения дисплея.

Разъемы AMD Radeon HD 6990

На рисунке ниже показаны разъемы для подключения дисплея, имеющиеся
на графической плате AMD Radeon HD 6990.

Примечание: Внешний вид монтажной платы может отличаться от
изображенного на рисунке.

Рисунок 4–1 AMD Radeon HD 6990 Разъемы дисплея

Глава 4

1 Разъем Мини DisplayPort (DP+). Передает видео- и аудиосигналы на

устройства, совместимые с DisplayPort.

2 Разъем Мини DisplayPort (DP+). Передает видео- и аудиосигналы на

устройства, совместимые с DisplayPort.

3 Разъем Мини DisplayPort (DP+). Передает видео- и аудиосигналы на

устройства, совместимые с DisplayPort.

4 Разъем Мини DisplayPort (DP+). Передает видео- и аудиосигналы на

устройства, совместимые с DisplayPort.

5 Разъем DVI-I Dual Link. Передает цифровые видеосигналы и

выходные сигналы HDMI™, совместимые с большинством устройств,
поддерживающих HDMI.

© 2011 Advanced Micro Devices, Inc.

AMD Radeon™ HD 6990

12 Конфигурации дисплея

Переходники дисплеев (дополнительные принадлежности)

В следующей таблице приведены DisplayPort-совместимые переходники/
защитные ключи, поставляемые с вашей графической платой. Их можно
использовать для подключения дисплеев, которые не поддерживаются
напрямую типами разъемов, доступными на графической плате.

Таблица 4–1 Переходники дисплеев, поставляемые с графической платой AMD Radeon HD 6990

Переходник/Защитный ключ Тип

Мини DisplayPort—DVI (Single Link) Активный защитный ключ:

Мини DisplayPort—DVI (Single Link) Пассивный защитный ключ

Мини DisplayPort—HDMI Пассивный защитный ключ

Имеется три типа переходников DisplayPort:

• Переходник — Использует сигналы DisplayPort для передачи аудио- и

видеоинформации между различными вариантами одного и того же
типа соединения (например, Мини DisplayPort на стандарт DisplayPort).

• Активный защитный ключ — Позволяет подключить разъем DisplayPort

к дисплею, не имеющему разъема DisplayPort и использующему
сигналы, совместимые с DisplayPort.

• Пассивный защитный ключ — Позволяет подключить разъем

DisplayPort к дисплею, не имеющему разъема DisplayPort и
использующему сигналы, не совместимые с DisplayPort.

Переходники, не поставляемые с графической платой, можно приобрести
непосредственно на веб-сайте AMD или у местных торговых посредников
AMD.

Список совместимых переходников и защитных ключей для вашей
графической платы можно найти по адресу: http://support.amd.com/us/

eyefinity/Pages/eyefinity-dongles.aspx.

Варианты конфигурации

В приведенной ниже таблице указаны различные способы подключения
дисплеев к графической плате: Здесь упомянуты только конфигурации
дисплея с использованием переходников, поставляемых в комплекте с
графической платой.

AMD Radeon™ HD 6990

Всегда используйте фирменные разъемы, если таковые имеются. Это
обеспечит самую высокую производительность и лучшее качество
изображения.

© 2011 Advanced Micro Devices, Inc.

Таблица 4–2 Конфигурации дисплея

Конфигурация дисплея Параметры разъема

Конфигурации дисплея 13

Дисплей DFP (от англ. «digital
flat-panel» — цифровая плоская
панель)

HDMI HDTV • Разъем DVI с переходником DVI—HDMI

• Разъем DVI

• Разъем Мини DisplayPort

• Разъем Мини DisplayPort с переходником Мини

DisplayPort —DVI (активный или пассивный)

• Разъем Мини DisplayPort с переходником Мини

DisplayPort—HDMI

После подключения дисплеев к графической плате можно управлять их
текущей конфигурацией, а также видом Рабочего стола Windows® на
дисплее при помощи программного приложения Control Center. Можно
выполнять следующие обычные настройки:

• Добавление и удаление дисплеев

• Поворот экрана

• Установка главного (основного) дисплея

• Дублирование и расширение рабочего стола

• Перемещение рабочих столов

Более подробные сведения смотрите в разделе Глава 5 Использование

программного обеспечения Control Center..

Поддержка нескольких дисплеев

Графическая плата AMD Radeon HD 6990 предоставляет функциональную
возможность подключения до пяти дисплеев с использованием любой
комбинации следующего:

• До двух пассивных соединений (или одно пассивное соединение и одно

фирменное соединение DVI Dual Link).

• Любое количество активных или фирменных соединений

К разъему Мини DisplayPort можно подключить более одного дисплея,
используя конфигурацию с последовательным подключением
(«гирлянда») или концентратор (с использованием стандарта
DisplayPort v1.2).

В следующей таблице показаны примеры подключения нескольких дисплеев;
(A) указывает на использование активного переходника, а (P)на
использование пассивного переходника. Сокращения дисплеев: mDP =
Мини DisplayPort, dDVI = DVI Dual Link, sDVI = DVI Single Link.

© 2011 Advanced Micro Devices, Inc.

AMD Radeon™ HD 6990

14 Конфигурации дисплея

Таблица 4–3 Примеры конфигураций дисплеев

Пример
конфигурации
дисплеев

Разъем
mDP

Разъем
mDP

Разъем
mDP

Разъем
mDP

Разъем DVI-I Общий

выход

mDP, mDP, sDVI,
HDMI, dDVI

mDP, mDP, mDP,
sDVI, VGA

mDP, sDVI,
HDMI, sDVI

mDP, HDMI,
sDVI, VGA

sDVI, HDMI, VGA - DP—sDVI (A) DP—HDMI

mDP, dDVI - Фирменный - - Фирменный 2

Фирменный Фирменный mDP—sDVI

Фирменный Фирменный Фирменный mDP—

Фирменный mDP—sDVI

(A)

Фирменный mDP—HDMI

(P)

(A)

mDP to
HDMI (P)

mDP—sDVI
(A)

(P)

mDP—
HDMI (P)

sDVI (P)

mDP—
sDVI (P)

- DVI—VGA (A) 4

- DVI—VGA (A) 3

Для получения дополнительных сведений о конфигурации посетите веб-сайт

http://www.amd.com/eyefinity.

Использование переходников

Следующая процедура описывает, как подключить экран к графической
плате с помощью адаптера (переходника).

Фирменный 5

DVI—VGA 5

- 4

1. Выключите компьютер и монитор.

2. Вставьте переходник в разъем на графической плате AMD Radeon и

затяните винты с накатной головкой (если таковые имеются).

3. Подсоедините кабель дисплея к переходнику и затяните винты с
накатной головкой (если таковые имеются).

4. Включите сначала экран, затем компьютер.

Настройте новый дисплей с помощью программного приложения Control
Center.

AMD Radeon™ HD 6990

© 2011 Advanced Micro Devices, Inc.

Глава 5

Использование программного

обеспечения Control Center.

Обзор программного обеспечения Control Center

Программное приложение Control Center содержит параметры для
настройки конфигурации и точной настройки продуктов AMD. Используйте
приложение для управления рабочими столами и дисплеями, оптимизации
графического процессора для улучшения работы трехмерных приложений и
качества видео, настройки CPU для достижения повышенного
энергосбережения и производительности системы. Инструменты управления
производительностью, имеющиеся в приложении, можно использовать для
проверки и управления тактовой частотой, использованием памяти
графической платой для наилучшей настройки продуктов AMD и их работы с
максимальной эффективностью.

Примечание: Наличие функций зависит от типа продукта AMD и
операционной системы.

Приложение может работать в режиме "Стандартное представление" с
возможностью пошаговой настройки и "Расширенного представления" для
быстрого и простого доступа ко всем имеющимся функциям и параметрам.
Приложение также имеет функцию поиска для нахождения конкретных
страниц, а также возможность делать закладки на страницах для
закрепления их места в приложении.

Подробные сведение о приложении и имеющихся функциях доступны в
обширной справочной системе Control Center. Более подробные сведения о
справочной системе см. по адресу Просмотр справки Control Center.

Запуск программного обеспечения Control Center

Для запуска программного приложения Control Center можно использовать
один из следующих методов.

2011 Advanced Micro Devices, Inc.

© 

AMD Radeon™ HD 6990

16 Использование программного обеспечения Control Center.

Таблица 5–1 Пути доступа к Control Center

Маршрут доступа Инструкции

Windows® Рабочий стол 1. Щелкните правой кнопкой на рабочем столе.

2. В контекстном меню выберите пункт Control Center.

Windows Меню «Пуск» 1.

Windows Область
уведомлений

Ярлык на рабочем столе Если при установке драйвера на рабочий стол был помещен ярлык

Нажмите Пуск на Windows панели задач.

2.

Выберите Все программы Control Center.

1. Щелкните правой кнопкой значок Control Center в области

уведомлений Windows.

2. В контекстном меню выберите Control Center.

приложения Control Center, запустите приложение двойным
щелчком по ярлыку.

Просмотр справки Control Center

Справочная система, устанавливаемая вместе с программным
приложением Control Center, содержит подробную информацию об
использовании и настройке продуктов AMD. Справочная система также
содержит сведения о технологиях, поддерживаемых продуктом.

Для доступа к справочной системе выполните следующие действия.

1. Запустите программное приложение Control Center.

2. Выберите один из следующих вариантов:

➭ Выберите окно приложения (щелкнув курсором мыши) и нажмите

клавишу F1 на клавиатуре.

➭ Щелкните мышью кнопку Справка (отображается в виде

вопросительного знака), имеющуюся в строке заголовка каждого
окна приложения.

➭ Щелкните правой кнопкой мыши значок Control Center в области

уведомлений панели задач (меню панели задач) Windows и
выберите пункт меню Справка.

Открывается справочная система, предоставляющая контекстную
информацию о текущей странице и общую информацию об использовании.

AMD Radeon™ HD 6990

© 2011 Advanced Micro Devices, Inc.

Технология AMD CrossFireX™

Примечание: Данные возможности имеются только у AMD Radeon HD 6990
графических плат с разъемами AMD CrossFireX™.

AMD CrossFireX™ Общий обзор

AMD CrossFireX является высокопроизводительной игровой платформой,
использующей несколько GPU (графических процессоров). Она обеспечивает
совместную работу нескольких графических процессоров, установленных на
одном компьютере, что улучшает производительность системы, создавая
высокопроизводительную игровую платформу. В типичной конфигурации
AMD CrossFireX используются две графические платы.

После установки графических плат можно включить и настроить поддержку
AMD CrossFireX при помощи программного приложения Control Center.
Более подробные сведения имеются на веб-странице технологии
AMD CrossFireX по адресу sites.amd.com/us/game/technology/Pages/

crossfirex.aspx.

Глава 6

Установка графических плат
AMD CrossFireX™

Эти инструкции предполагают, что графическая карта PCIe® уже успешно
установлена во вспомогательный слот (первый слот), а основной слот
(нулевой слот) остается пустым.

Примечание: Уточните у сборщика компьютера или производителя
комплектного оборудования, достаточна ли мощность блока питания
компьютера.

Для просмотра обновляемого списка сертифицированных на совместимость
с AMD CrossFire™ материнских плат и блоков питания посетите веб-страницу

support.amd.com/us/certified/Pages/certified-components.aspx

1. Убедитесь, что компьютер, монитор и другие периферийные устройства

выключены.

2. Отсоедините кабель питания компьютера и кабель монитора от задней

панели компьютера.

Осторожно!

Во избежание возможного повреждения системной платы подождите
примерно 20 секунд после отсоединения кабеля питания, прежде
чем отключать периферийные устройства или извлекать компоненты
из материнской платы.

2011 Advanced Micro Devices, Inc.

© 

AMD Radeon™ HD 6990

18 Технология AMD CrossFireX™

3. Снимите крышку корпуса компьютера.

При необходимости смотрите инструкции по снятию крышки в
руководстве по эксплуатации компьютера.

Осторожно!

Не забудьте снять статическое электричество, прикоснувшись к
корпусу блока питания или металлической поверхности корпуса
компьютера.

4. Извлеките из компьютера все ненужные графические платы.

Предупреждение!

Некоторые графические платы сильно нагреваются во время работы.
Подождите примерно пять минут после выключения компьютера,
прежде чем прикасаться к плате.

5. Определите расположение слотов PCIe на системной плате. Если

необходимо, также удалите соответствующую заглушку на задней
панели.

6. Установите новую графическую плату во вспомогательный слот PCIe

рядом с имеющейся графической платой, и нажмите на нее, чтобы
плата плотно встала на свое место.

Совет: Для оптимальной производительности конфигурации
AMD CrossFireX с dual-GPU следует устанавливать графические
платы AMD Radeon HD 6990 так, чтобы они были разделены как
минимум одним не занятым разъемом расширения.

7. Подключите платы к блоку питания.

Совет: Расположение разъемов питания может варьироваться в

зависимости от модели. Они могут располагаться на боковой или
задней стороне платы.

AMD Radeon™ HD 6990

© 2011 Advanced Micro Devices, Inc.

Рисунок 6–1 Подключение кабелей питания

Технология AMD CrossFireX™ 19

1 Блок питания

2 Имеющаяся плата

3 Новая плата

8. Удалите защитные наконечники с концов моста AMD CrossFire и

соедините платы друг с другом.

Осторожно!

Соединительный мост AMD CrossFire следует держать только за
разъем. Не нажимайте на гибкий кабель и не тяните за него.

© 2011 Advanced Micro Devices, Inc.

AMD Radeon™ HD 6990

20 Технология AMD CrossFireX™

Рисунок 6–2 Защитный наконечник мостового соединения AMD CrossFire™

Рисунок 6–3 Установка AMD CrossFire™

AMD Radeon™ HD 6990

1 Графические платы AMD CrossFire

2 Соединитель

9. Надежно закрепите графические платы на задней панели.

10. Убедитесь, что кабели не мешают работе других компонентов

компьютера (например, вентилятора), и установите на место крышку
корпуса компьютера.

© 2011 Advanced Micro Devices, Inc.

11. Подсоедините обратно все отсоединенные кабели и подключите кабель

питания компьютера к электросети.

12. Включите монитор, а затем компьютер.

Теперь можно включить и настроить поддержку AMD CrossFireX при помощи
программного приложения Control Center. Более подробные сведения
смотрите в разделе Глава 5 Использование программного обеспечения

Control Center..

Включение AMD CrossFireX™

Если включена поддержка AMD CrossFireX, выбирается наилучшая
возможная комбинация GPU на основании текущей конфигурации
оборудования. При необходимости можно изменить имеющуюся
конфигурацию AMD CrossFireX следующим образом. Дополнительные
сведения см. в справке по программному приложению Control Center.

Графические платы AMD с dual-GPU созданы на основе технологии
AMD CrossFireX. В результате поддержка AMD CrossFireX всегда включена
для таких плат.

Технология AMD CrossFireX™ 21

1. Перейдите к странице Конфигурация AMD CrossFireX,

расположенной ниже следующих групп:

➭ Стандартное представление — Производительность или

Игры ▷ Производительность.

➭ Расширенное представление — Производительность или Игры.

При использовании графической платы AMD FirePro™, вместо этого
перейдите к следующим страницам:

• Стандартное представление — AMD FirePro ▷ 

Производительность графики ▷ Конфигурация AMD
CrossFireX

• Расширенное представление — AMD FirePro ▷ Конфигурация

AMD CrossFireX

2. В меню выбора GPU вверху страницы, выберите рабочий стол,

связанный с GPU, который необходимо использовать в качестве GPU
дисплея.

3. Установите флажок Включить CrossFireX.

Примечание: Раскрывающийся список Выберите одно из
указанных сочетаний GPU рендеринга автоматически заполняется

всеми доступными GPU рендеринга с учетом выбранного вами GPU
отображения. В списке отображаются только те GPU, которые могут
быть включены для поддержки AMD CrossFireX. Другие комбинации
здесь не перечислены, но могут быть перечислены на странице

Диагностика AMD CrossFireX.

4. Выберите соответствующее сочетание из этого списка.

Примечание: Если выбранное сочетание не является наиболее

оптимальным выбором для вашей системы, то в нижней части страницы
появится сообщение с уведомлением об этом.

5. Нажмите кнопку Применить.

© 2011 Advanced Micro Devices, Inc.

AMD Radeon™ HD 6990

22 Технология AMD CrossFireX™

Если функция AMD CrossFireX включена, функция ускорения физики
посредством GPU автоматически отключается для всех плат и дисплеев
конфигурации, кроме дисплея, используемого AMD CrossFireX.

AMD Radeon™ HD 6990

© 2011 Advanced Micro Devices, Inc.

Глава 7

Ссылки

Следующие разделы охватывают советы по устранению неполадок и
предоставляют информацию о поддержек пользователя, гарантии и сведения
о соответствии требованиям.

Поиск и устранение неисправностей

Примечание: Некоторые советы по поиску и устранению неисправностей
могут быть не применимы, в зависимости от параметров дисплея, которые
поддерживаются и настраиваются конкретной платой.

Устранение неполадок при установке графической платы

Для получения дополнительной информации по поиску и устранению
неисправностей обратитесь в службу поддержки пользователей корпорации
AMD, воспользовавшись веб-сайтом amd.com.

Графическая плата не подходит ни под один из слотов системной платы.

Необходимо поменять графическую плату на другую плату, шина которой
совместима с системной платой.

Компьютер издает звуковой сигнал и процесс начальной загрузки прекращается.

Убедитесь, что графическая плата правильно подключена к внутреннему
блоку питания и системной плате.

Отсутствует изображение на дисплее при включении питания.

Возможно, возникла проблема с SBIOS. Установите обратно старую плату, а
затем попробуйте эти возможные решения:

1. Посетите веб-сайт производителя материнской платы для загрузки

доступных обновлений SBIOS.

2. Выключите встроенную видеоподсистему.

Компьютер не загружается должным образом.

Проверьте правильность выполнения инструкций по установке.

Убедитесь, что графическая плата правильно подключена к блоку питания и
системной плате.

2011 Advanced Micro Devices, Inc.

© 

AMD Radeon™ HD 6990

24 Ссылки

Компьютер загружается, но на дисплее отсутствует изображение.

При использовании операционной системы Windows® перезагрузите
компьютер в безопасном режиме. Информацию о безопасном режиме
смотрите в документации к Windows.

Проверьте назначенные прерывания в утилите конфигурирования системы.

Убедитесь, что монитор правильно подключен к компьютеру и блоку
питания.

Если используется адаптер DisplayPort, пассивный ключ защиты или
активный ключ защиты, посетите сайт www.amd.com/eyefinity и убедитесь,
что устройство включено в приведенный компанией AMD список адаптеров/
защитных ключей AMD Eyefinity Multi-Display Ready (с поддержкой
нескольких дисплеев) или AMD Eyefinity Multi-Display Verified (утвержденных
для использования с несколькими дисплеями).

Если на системной плате имеется встроенный видеоадаптер, может
понадобится его отключить. Дополнительную информацию смотрите в
документации по системной плате.

Примечание: Некоторые производители не предусматривают возможность
отключения встроенного графического адаптера или использование его как
второго дисплея.

Во время установки программного обеспечения на ПК с
операционной системой Windows Vista® изображение на экране
пропадает.

При этом установка программного обеспечения продолжается. Подождите
20–30 минут, чтобы убедиться в завершении установки программного
обеспечения, а затем перезагрузите компьютер.

Устранение неполадок AMD CrossFireX™

Ниже предлагаются решения для устранения распространенных неполадок
AMD CrossFireX™.

Измените параметры BIOS материнской платы

Некоторые материнские платы могут иметь параметр настройки
системного BIOS, обеспечивающий возможность переключения между
режимами поддержки одиночных и сдвоенных разъемов PCIe. По умолчанию
может поддерживаться одиночный разъем. Информацию о порядке
включения поддержки сдвоенных разъемов PCIe смотрите в руководстве по
материнской плате.

Более подробные сведения имеются на веб-странице технологии
AMD CrossFireX по адресу sites.amd.com/us/game/technology/Pages/

crossfirex.aspx.

Использование графических плат с разным объемом памяти

AMD Radeon™ HD 6990

В некоторых конфигурациях AMD CrossFireX могут использоваться
графические платы с разным объемом памяти; вместе с тем, после
включения AMD CrossFireX требуется перезагрузка компьютера. Это
заставит AMD CrossFireX уменьшить объем памяти графической платы с
большим объемом памяти так, чтобы он совпал с объемом памяти на
графической плате с меньшим объемом памяти.

© 2011 Advanced Micro Devices, Inc.

При нажатии кнопки OK в сообщении об ошибке несовпадения памяти
выполнится перезагрузка компьютера.

Примечание: При отключении AMD CrossFireX вам будет предложено
перезагрузить компьютер, чтобы восстановить исходный объем графической
памяти, или продолжить работу с уменьшенным объемом памяти.

Рекомендуется поменять платы местами

Если основная графическая плата не вставлена в основной слот PCIe, может
появиться сообщение с рекомендацией поменять графические платы
местами. Хотя в этом случае AMD CrossFireX может быть включена,
перестановка графических плат в компьютере может повысить
производительность системы.

Чтобы узнать, какой слот PCIe является первичным, смотрите документацию
на материнскую плату.

3D-клиент активен

Невозможно включить AMD CrossFireX, если запущены 3D-приложение или
игра, или воспроизводится видео, например DVD-фильм.

Ссылки 25

Закройте все открытые 3D-приложения, игры, а также приложения для
воспроизведения фильмов, а затем включите AMD CrossFireX.

AMD CrossFireX™ в данный момент недоступна

Эта ошибка произошла из-за того, что система AMD CrossFireX неправильно
определила аппаратное обеспечение графики, или из-за наличия неполадок
с программным обеспечением.

• Проверьте правильность установки графических плат.

• При необходимости проверьте правильность подключения

соединительных кабелей.

• Закройте все выполняющиеся трехмерные приложения.

• Убедитесь, что в приложении Control Center установлен Программный

режим AMD CrossFireX. ( AMD Radeon HD 6990 может использовать
технологию AMD CrossFireX только в Программном режиме.)

• Выполните повторную установку программного приложения Control

Center и драйверов.

Функция поворота экрана недоступна или не работает

Функция поворота экрана недоступна в системах AMD CrossFireX.

Видеоизображение на экранах мигает во время начальной загрузки системы

Это нормальное явление во время начальной загрузки AMD CrossFireX.

AMD CrossFireX™ отключена после перестановки или перемещения
плат

Если вы изменяете конфигурацию AMD CrossFireX, переустанавливая
графические платы в другие разъемы на материнской плате, сначала
отключите AMD CrossFireX и восстановите параметры в программном
приложении Control Center на значения по умолчанию. После перестановки

© 2011 Advanced Micro Devices, Inc.

AMD Radeon™ HD 6990

26 Ссылки

Устранение неполадок адаптера HDTV/HDTV

Неправильная цветопередача на экране ТВ.

На экране ТВ отсутствует изображение.

плат включите AMD CrossFireX. Это позволит компьютеру обнаружить новую
конфигурацию.

При возникновении проблем с HDTV воспользуйтесь следующими советами
по устранению неполадок.

Подробные сведение о поиске и устранении неполадок можно найти на веб­сайте AMD. Пожалуйста, посетите веб-сайт amd.com и выберите пункт
Поддержка пользователей.

Убедитесь в правильности подключения адаптера компонентного
видеосигнала к HDTV.

Изображение на экране телевизора не появится до тех пор, пока не
запустится Windows, а для этого необходимо несколько минут.

Убедитесь, что телевизор настроен на прием сигнала YPbPr.

Убедитесь также в надлежащем подключении адаптера компонентного
видеосигнала HDTV.

DVD-диски не воспроизводятся в режимах высокого качества.

На дисплеях, подключенных с использованием аналогового соединения,
проигрывание DVD-дисков с CSS-защитой DVDs может быть ограничено
определенными режимами.

На дисплеях, подключенных с использованием цифрового соединения,
воспроизведение на определенных DVD-плеерах может также оказаться
ограниченным, если нет возможности включить режим HDCP
(широкополосный режим защиты содержимого). Это ограничение также
имеет место для дисплеев, подключенных с помощью активных адаптеров
DisplayPort.

Изображение занимает не весь экран.

Попробуйте включить режим 720p (если устройство компонентного входа
поддерживает его).

Изображение на экране наклонено.

Обратитесь к документации HDTV.

ЭЛТ-экран светится зеленым цветом.

Подключенные телевизоры/мониторы невозможно включить.

AMD Radeon™ HD 6990

Система работает в режиме компонентного выхода. Перезапустите
компьютер, оставив подключенным только ЭЛТ-монитор.

Если телевизоры и/или мониторы, подключенные с помощью переходников
DisplayPort, пассивных ключей защиты или активных ключей защиты,
активировать нельзя, см. на сайте amd.com/eyefinity варианты подключения,

© 2011 Advanced Micro Devices, Inc.

доступные для графической платы, при которых поддерживается выбранная
конфигурация.

Проверьте отдельные разъемы для телевизоров/мониторов.

Поддержка пользователей

Подробные инструкции по использованию продукта смотрите в
документации, содержащейся на установочном компакт-диске.

Чтобы активировать функцию "Поддержка пользователей", необходимо
зарегистрировать свой продукт на amd.com.

Для дальнейшей поддержки вашего продукта доступны следующие варианты
оказания помощи пользователям:

Обслуживание Доступность Язык Доступ

Ссылки 27

Интерактивно
или по
электронной
почте

Телефон

США & Канада

24 часа вдень английский,

С понедельника по пятницу:
с 9:00 до 17:30

Пятница: с 9:00 до 15:00

Примечание: AMD
оставляет за собой право
изменять часы работы
службы поддержки.

французский,
испанский

Английский 1-877-284-1566 (бесплатно)

support.amd.com/us/Pages/
AMDSupportHub.aspx

или

Attention: Customer Care
Advanced Micro Devices, Inc.,

1 Commerce Valley Drive East,

Markham, Ontario,

Canada L3T 7X6

или

1-905-882-2626 (Канада)

(будет взиматься плата за
международный звонок в
Канаду и/или за местный
звонок).

Отдел технической поддержки графических продуктов компании AMD
постарается разрешить вашу проблему и помочь обеспечить
работоспособность продукта. Если проблема не будет решена, наши
специалисты определят, является ли она результатом дефекта продукта и
покрывается ли продукт гарантией.

• Поддержка пользователей AMD не занимается вопросами возвращения

денег, товара или обмена продукции. Если возникшая неисправность
является критической для вашего решения дальнейшего
использования продукта, ответственность за информированность об
условиях и сроках возвращения денег, возврата товара или его замены
продавцом-посредником, полностью ложится на вас.

• AMD не несет ответственность за любые расходы, связанные с доступом

к службе поддержки пользователей. Сам пользователь несет
ответственность за контроль над расходами, связанными с доступными
вариантами поддержки, и выбор метода, наибольшим образом
отвечающего его потребностям и бюджету.

• Служба поддержки пользователей AMD оставляет за собой право

ограничить поддержку незарегистрированных или устаревших
продуктов.

© 2011 Advanced Micro Devices, Inc.

AMD Radeon™ HD 6990

28 Ссылки

Сведения о соответствии требованиям разных стран

Сведения о соответствии требованиям FCC (США)

Этот раздел содержит подробные сведения о соответствии продукта
требованиям, установленным в странах, где он продается и которые
учитываются при изготовлении продукта.

Осторожно!

Внесение изменений или доработок без явного одобрения стороны,
ответственной за соответствие этим требованиям, может привести к
утрате пользователем права на эксплуатацию данного оборудования.

Данный продукт соответствует требованиям части 15 Правил ФКС. При его
эксплуатации должны соблюдаться следующие два условия:

• данное устройство не должно создавать недопустимых помех;

• данное устройство может принимать все внешние помехи, включая

такие, которые могут привести к его неправильной работе.

Данное оборудование проверено и признано соответствующим
ограничениям, разработанным для обеспечения приемлемой защиты от
недопустимых помех при установке в жилых помещениях. Это оборудование
создает, использует и может излучать радиочастотную энергию, которая,
при установке или использовании не в соответствии с указаниями
производителя, может создавать помехи для радиосвязи. Тем не менее,
невозможно гарантировать отсутствие помех в каждом конкретном случае.
Если данное оборудование действительно вызывает помехи в радио- или
телевизионном приеме, что можно проверить, включив и выключив данное
оборудование, пользователю рекомендуется попытаться устранить помехи
следующими мерами:

• переориентировать или переместить принимающую антенну;

• увеличить расстояние между данным оборудованием и приемником;

• подключить данное оборудование и приемник к разным электрическим

розеткам;

• проконсультироваться с продавцом или опытным специалистом по

радио- или телевизионной технике.

Для обеспечения соответствия требованиям ФКС необходимо подключать
монитор к графической плате с помощью экранированных кабелей. Внесение
изменений или доработок в данное устройство без явного одобрения стороны,
ответственной за соответствие этим требованиям, может привести к утрате
пользователем права на эксплуатацию данного оборудования.

AMD Radeon™ HD 6990

Соответствует требованиям Федеральной комиссии по средствам связи FCC

15.107 и 15.109.

Для получения дополнительных сведений о соответствии нормативным
требованиям обращайтесь по адресу:

© 2011 Advanced Micro Devices, Inc.

Ссылки 29

Advanced Micro Devices, Inc.

62 Forest Street
Marlborough, MA 01752
USA Тел: [phone]

Декларация о соответствии требованиям Министерства промышленности Канады (Канада)

Это цифровое устройство класса B соответствует требованиям канадского
стандарта ICES-003.

Информация о соответствии нормам CE (Европейский Союз)

Директива об электромагнитной совместимости 2004/108/EC

CISPR 22:2008-09/EN 55022:2006 — Класса B: Предельные значения и методы
измерения характеристик радиопомех, создаваемых информационно­техническим оборудованием.

CISPR 24:1997/EN 55024:1998 — Информационно-техническое оборудование
— Характеристики помехоустойчивости — Предельные значения и методы
измерения

Электрическая безопасность

Европа: Директива по низковольтному оборудованию 2006/95/EC.

• EN 60950-1 — Безопасность информационно-технического

оборудования

США/Канада:

• UL 60950-1 (Информационно-техническое оборудование —

Безопасность — Часть 1: Общие требования)

• CSA C22.2 № 60950-1 (Информационно-техническое оборудование —

Безопасность — Часть 1: Общие требования)

Для удовлетворения требований безопасности Лаборатории по технике
безопасности UL максимальная температура в комнате с компьютером не
должна превышать 40°C.

Настоящее изделие отвечает требованиям спецификации
электромеханических характеристик интерфейса PCI Express при
использовании блока питания мощностью 300 Вт - обратитесь к изготовителю
за дополнительной информацией. Также будут предоставлены данные для
случая применения блоков питания другой мощности.

© 2011 Advanced Micro Devices, Inc.

AMD Radeon™ HD 6990

30 Ссылки

Соответствие директивам об отходах электрического и электронного оборудования (Европейский Союз)

Сведения о соответствии требованиям VCCI к информационному оборудованию класса B (Япония)

Это изделие изготовлено компанией Advanced Micro Devices, Inc.

Korean Certification

AMD Radeon™ HD 6990

Оборудование "класса B" (информационное и телекоммуникационное
оборудование бытового назначения)

Поскольку данное оборудование прошло сертификацию на
электромагнитную совместимость при использовании для бытовых целей,
данное изделие может использоваться в любом месте, включая жилые
помещения.

© 2011 Advanced Micro Devices, Inc.

Сведения о соответствии требованиям BSMI (Тайвань)

Ссылки 31

C-Tick (Австралия и Новая Зеландия)

ACMA — Australian Communications and Media Authority (Австралийский
департамент коммуникаций и СМИ)

• Закон о радиокоммуникациях от 1992 г. (Австралия) — согласно

заявлениям раздела 182

• AS/ NZS CISPR 22: 2006

Cоблюдение законов об охране окружающей среды при изготовлении продукта (Product Environmental Compliance)

Настоящий продукт может иметь маркировку, аналогичную приведенным
ниже, которая указывает на уровень соответствия требованиям стандартов
RoHS, действующих в Китае.

© 2011 Advanced Micro Devices, Inc.

AMD Radeon™ HD 6990

32 Ссылки

Для получения информации относительно выполнения требований
стандартов RoHS, действующих в Китае, а также стандартов REACH и RoHS,
действующих на территории ЕС, перейдите по ссылке Product Environmental

Compliance на веб-сайте AMD.

AMD Radeon™ HD 6990

© 2011 Advanced Micro Devices, Inc.
