Matrix KVM Switch
KM0216/KM0432
用户手册
www.aten.com.cn
KM0216/KM0432 User Manual
FCC 信息
本产品是通过 FCC 认证的 A 级产品。在居住环境使用可能会对通讯造成干扰，因此建议用户
可采取适当的防护措施。
本产品已经过测试，完全符合 A 级电子设备要求和 FCC 认证的第 15 部分规范。这些规范是
为了在商业环境下使用该设备，而能避免有害干扰，并提供有效保护所规范的规定。该设备
会产生并辐射电磁波，如果用户未能按照该用户手册的说明以进行安装和使用，将可能对通
讯造成有害干扰，如果在居住区域使用而造成此种情况，用户将自行解决并负相关责任。
。
RoHS
本产品符合 RoHS 规范。
ii
KM0216/KM0432 User Manual
用户注意事项
制造商有修改与变更手册所包含的信息、文件和规格表的权利，且不需事前通知。制造商不
会保证、明示、暗示或法定声明其内容或特别否认其对于特殊用途的可销售性和适用性。本
手册所描述的任何被销售与授权的制造商软件亦同。如果在购买后发现软件程序有瑕疵，购
买者（及非制造商、其 经 销商 或其购买商家）将需承担所有因软件瑕疵所造成的必要服务费
用、维修责任及任何偶然事件或间接损害。
制造商并不担负任何未经授权调整本设备所造成的收音机及/或电视干扰的责任，用户必须
自行修正干扰。
操作前如未正确选择操作电压的设定，制造商将不担负因此所导致任何损害的责任。使用前
请务必确认电压设置为正确的。
iii
KM0216/KM0432 User Manual
安全说明
概述
u 请阅读所有说明，并作为以后参考。
u 请遵循设备上的所有警告与指示。
u 勿将本设备放置于任何不平稳的平面上（如推车、架子、或桌子等），如果本设备掉落
会造成严重的损坏。
u 请勿在接近水的地方使用本设备。
u 请勿将本设备放置于散热器或是暖气设备旁边或其上方。
u 本设备外壳配有槽孔可以散热及通风，为了确保操作中防止过热，勿将开孔处堵塞或遮
盖住。
u 本设备不可放置于软的表面上（如床、沙发、毛毯等），将会堵塞风扇开孔，同样也不
能放在密封的环境下，除非已提供了适当的通风，才可以放置。
u 请勿将任何液体洒在设备上。
u 清洁前必须将本设备电源从墙上的插座上拔除，请勿使用任何液状或沫状的擦拭剂，请
使用湿布清洁。
u 请按照标签上的电源类型使用本设备，如果您不确定电源类型是否可用，请联系您的经
销商或当地的电力公司。
u 本设备配有 3 脚接地型插头，此为安全性目的。如果您无法将此插入插座上，请联系电
工替换原有的电源插座。请勿试图将接地型插头功能去除，并 遵循本地/全国接线代码。
u 请勿将任何东西放置于电源线或连接线上，并将电源线与连接线的布线路径安排好，、
避免被其绊倒。
u 如果您的设备需要使用延长线，请确认所有使用该延长线的产品总电流量不超过延长电
线的电流承载量。并确认所有插至墙上插座的产品电流总量不超过 15 安培。
u 请选用突波抑制器、调节器 或不断电系统（UPS）等设备，以帮助避免您的系统受突然、
瞬间增加及减少的电量。
iv
KM0216/KM0432 User Manual
u 当连接或断开电源时，遵守下面指引：
n 在连接电源电缆前安装电源
n 在卸下电源前拔掉电源电缆
n 如果系统有多种电源，通过拔掉所有的电缆来断开电源连接
u 勿将任何物体透过外壳的槽孔塞进机器里，有可能会接触到危险的电压点或造成零件短
路而导致火灾或触电的风险。
u 请勿尝试自行修理本设备，请寻找合格的服务人员以取支援服务。
u 如果有以下情况发生，请将本装置的电源从墙上的插座上拔除并将其交予合格的服务人
员修理。
n 电源线及插座损坏或磨损
n 液体被洒入本设备
n 本设备被雨、水淋到
n 本设备掉落或外壳已经损坏
n 本设备功能出现明显的变化
n 按照操作指示后，本设备无法正常操作
u 仅针对操作指示中所涵盖的控制功能进行调整，其它不适当的操作可能会造成损害，
以致于需要合格的人员更庞大的作业才能修复。
v
KM0216/KM0432 User Manual
机架安装
u 进行机架安装前，请确保固定装置已安全地固定于机架上，并 延伸 至 地面上，整个机架
的重量可分散于地面上。在 开 始 机架工作前，在 单一机架上安装前端和侧边的固定装置
或是在联合多个机架上安装前端固定装置。
u 请由下而上安装机架且先安装最重的东西。
u 从机架上延伸设备出来时，请确保机架平稳且稳定。
u 当按着设备滑轨释放弹簧闩及将设备滑入机架时请小心谨慎。该 滑轨的轨道可能会夹到
您的手指。
u 将设备安到机架上后，请小心的展开滑轨至锁上的位置，然后将本设备滑进机架上。
u 请勿让给机架提供电源的 AC 供给分支电路超载。整个机架的承载量不得超过分支电路
量的 80%。
u 请确保机架上所使用的所有装置—包括电源插座及其他电源连接器---已妥善接地。
u 请确保已为机架上的设备提供了适当的空气流动。
u 请确保机架环境的操作温度未超过生产商所设定的设备最高操作温度。
u 当您在维护机架上其他设备时，请勿踏在或站在任何其他设备上。
vi
KM0216/KM0432 User Manual
包装明细
KM0216/KM0432 包装明细如下：
u 1 KM0216 或 KM0432 矩阵式 KVM 切换器
u 1 电源线
u 1 机架安装套件（支架和 M3x8 Phillips Head hex）
u 1 支脚衬垫（4 pcs.）
u 1 用户手册*
u 1 快速安装指南
u 1 维修注册卡
请您仔细检查并确定包装内所有的部件是否完整。如有缺失或损坏，请及时与经销商联系。
请您仔细阅读此用户手册，并按照说明进行安装操作，避免对本产品或与之相连接的其他设
备造成损坏。
* 自本手册中文化完成后，新的产品功能将可能日后陆续增加。如 需知道更新的产品特性请
至我们的网站参考最新版英文手册。
© 版权所有 2004-2006 宏正自动科技股份有限公司
用户手册编号: PAPE-0213-3AXG
台湾印刷：07/2007
所有品牌名称和商标皆已注册，版权所有
vii
KM0216/KM0432 User Manual
目录
FCC 信息.....................................................................................................................................ii
RoHS.............................................................................................................................................ii
用户注意事项............................................................................................................................iii
安全说明....................................................................................................................................iv
概述.......................................................................................................................................iv
机架安装...............................................................................................................................vi
包装明细...................................................................................................................................vii
关于本手册................................................................................................................................xi
概述.......................................................................................................................................xi
常规用语..............................................................................................................................xii
ALTUSEN 信息..........................................................................................................................xiii
技术支持.............................................................................................................................xiii
寻求帮助.............................................................................................................................xiii
产品信息.............................................................................................................................xiv
第一章 ..............................................................................................................................................1
介绍 ..................................................................................................................................................1
概述.............................................................................................................................................1
功能特性.....................................................................................................................................2
产品优势.....................................................................................................................................3
硬件需求.....................................................................................................................................4
控制端....................................................................................................................................4
主机........................................................................................................................................4
线缆........................................................................................................................................5
操作系统................................................................................................................................5
KM0216 / KM0432 前视图.......................................................................................................6
KM0216 / KM0432 后视图.......................................................................................................8
第二章 ............................................................................................................................................11
安装 ................................................................................................................................................11
概述...........................................................................................................................................11
安装前准备...............................................................................................................................12
堆叠和机架安装.......................................................................................................................12
堆叠放置..............................................................................................................................12
机架安装—前视图..............................................................................................................13
机架安装—后视图..............................................................................................................15
单层级安装...............................................................................................................................17
多层级安装...............................................................................................................................19
概述......................................................................................................................................19
菊式串联..............................................................................................................................19
堆叠......................................................................................................................................22
菊式串联与堆叠结合使用..................................................................................................24
拓扑考虑事项...........................................................................................................................26
viii
KM0216/KM0432 User Manual
基本操作...................................................................................................................................27
热插拔..................................................................................................................................27
切换层级位置： ............................................................................................................27
热插拔控制端端口： ....................................................................................................27
电源关闭和重启..................................................................................................................27
端口选择..............................................................................................................................27
端口 ID 编号........................................................................................................................28
单阶和串联装置： ........................................................................................................28
堆叠装置： ....................................................................................................................28
用户管理和安全..................................................................................................................29
第三章 ............................................................................................................................................31
OSD 操作 .........................................................................................................................................31
OSD 概述 ....................................................................................................................................31
单层级安装..........................................................................................................................32
堆叠安装..............................................................................................................................33
菊式串联安装 ................................................................................................................................34
OSD 主窗口标题图标 ................................................................................................................35
OSD 导航 ....................................................................................................................................35
OSD 功能 ....................................................................................................................................36
F1 GOTO................................................................................................................................36
F2 LIST................................................................................................................................37
F3 SET..................................................................................................................................38
F4 ADM..................................................................................................................................40
F5 SKP..................................................................................................................................44
F6 BRC..................................................................................................................................45
F7 SCAN................................................................................................................................46
F8 LOUT................................................................................................................................47
第四章 ............................................................................................................................................49
热键操作 ........................................................................................................................................49
热键端口控制...........................................................................................................................49
启动热键模式......................................................................................................................49
选择当前端口......................................................................................................................50
自动扫描..............................................................................................................................51
设置扫描间隔： ............................................................................................................51
激活自动扫描： ............................................................................................................52
跳跃模式..............................................................................................................................53
热键喇叭控制...........................................................................................................................54
热键总表...................................................................................................................................54
第五章 ............................................................................................................................................55
模拟键盘 ........................................................................................................................................55
Mac 键盘..................................................................................................................................55
Sun 键盘 ...................................................................................................................................56
第六章 ............................................................................................................................................57
固件更新 ........................................................................................................................................57
ix
KM0216/KM0432 User Manual
介绍...........................................................................................................................................57
功能......................................................................................................................................57
更新前准备..........................................................................................................................57
执行更新...................................................................................................................................59
开始更新..............................................................................................................................59
更新失败..............................................................................................................................62
固件更新恢复...........................................................................................................................63
附录 ................................................................................................................................................65
连接表.......................................................................................................................................65
KM0216 菊式串联.................................................................................................................65
KM0216 与 KH88 级联...........................................................................................................65
KM0432 菊式串联.................................................................................................................66
KM0216 与 KH88 级联...........................................................................................................66
产品规格...................................................................................................................................67
OSD 出厂默认值 ........................................................................................................................68
可支持的 KVM 切换器 ...............................................................................................................68
额外安装示意图.......................................................................................................................69
清除登陆信息...........................................................................................................................72
故障排除...................................................................................................................................73
Sun 系统..............................................................................................................................74
有限保证...................................................................................................................................75
x
KM0216/KM0432 User Manual
关于本手册
此用户手册将帮助您有效使用本产品 KM0216/KM0432，包括设备的安装，设置 和操作等各个
方面。下面是用户手册的内容概要：
概述
第一章 介绍
介绍 KM0216/KM0432 设备的功能，特性和产品优点，以及前后面板的部件说明。
第二章 安装
提供安装过程中详细步骤说明，描述基本操作程序。
第三章 OSD 操作
详细介绍如何使用 KM0216/KM0432 内建鼠标驱动的 OSD （屏幕显示菜单）对安装进行设置和
控制。
第四章 热键操作
介绍通过键盘对 KM0216/KM0432 进行控制的概念和操作程序。
第五章 模拟键盘
列出兼容 PC 键盘输入键模拟 Mac 和 Sun 键盘功能。
第六章 固件更新工具
介绍如何使用此工具软件对 KM0216/KM0432 进行固件更新，使之获得最新的固件版本
附录：在此用户手册最后附录里提供了有关技术和故障排除方面的信息。
xi
KM0216/KM0432 User Manual
常规用语
以下是本用户手册的常规用语：
符号 表示需输入的文本信息
［］ 表示需按的键。例如，［Enter］表示按“Enter（回车）”键。如果需要同
时按下某键，它们会放在同一个方括号内，并用加号连接：［Ctrl+Alt］。
1. 数字列表代表程序中的操作步骤数。
u 子弹型列表表示提供信息，与操作步骤无关。
表示选择选项（如菜单和对话框）。例如：Start Run 表示打开“开始”
菜单，然后选择“运行”。
代表极其重要的信息
xii
ALTUSEN 信息
技术支持
北美技术支
持联系电话
已注册的 ALTUSEN 产品用户有权拨打技术支持服务电话。ALTUSEN 技术支持中
心：949-453-8885。
KM0216/KM0432 User Manual
国 际 技 术 支
持联系电话
中 国 地 区 技
术 支 持 联系
电话
电子邮件联
系方式
在 线支持故
障排除、文件
和软件更新
寻求帮助
可以联系当地经销商，拨打 ALTUSEN 技术支持中心电话：（886-2）8692-6959。
可以联系当地经销商，拨打 ALTUSEN 技术支持中心电话：（86-010）5160-1602
将您的问题发送至：support@altusen.com 或 support@aten.com
在线支持故障排除提供在线故障解决服务，为常见的问题提供可能的解决方
法；在线文档（电子用户手册）；可以从 ALTUSEN 网站下载最新的驱动程序和
固件更新版本：http://www.altusen.com 或 http://www.aten.com.cn
如果需要任何帮助、建议和相关信息，可以通过 ALTUSEN 提供的几种方式与我们联系。如果
有任何技术问题需 ALTUSEN 提供支持，请事先准备好以下信息：
u 产品型号，序列号和购买日期
u 计算机的配置，包括操作系统、版本级别、扩充卡和软件
u 出错时显示的信息
u 导致该错误出现的系列操作
u 其他您认为有帮助的信息
xiii
KM0216/KM0432 User Manual
产品信息
通过访问 ALTUSEN 的网站或联系 ALTUSEN 授权经销商，来帮助您获取所有产品的信息，帮助
您怎样实现无限连接。
u 美国用户拨打：866-ALTUSEN（866-258-8736）
u 加拿大和北美洲用户拨打：949-453-8885
u 中国地区用户拨打：86-010-5160-1602
u 其它地区拨打：886-2-8692-6789
u 访问 ALTUSEN 网站：http://www.altusen.com 或 http://www.aten.com.cn，查询有关
联系地址和电话
xiv
KM0216/KM0432 User Manual
第一章
介绍
概述
KM0216/KM0432 矩阵式 KVM 切换器为大型企业 IT 管理人员提供了高强管理大量服务器的功
能。管理员可通过 2 台（KM0216）或 4 台（KM0432）控制端（键盘、鼠标和显示器）能够直
接同时控制多达 16 台（KM0216）或 32 台（KM0432）主机。还可以通过菊式串联和堆叠串联
两种级联方式，实现 16 或 32 位操作员同时访问和控制多达 1024 或 2048 台主机。
通过连接到主设备（最高级别 KM0216/KM0432）的 2/4 台主控端，可以访问安装系统中的所
有主机——无论是直接连接还是通过菊式串联和堆叠串联连接主机。通过连接到次设备（串
联 KM0216/KM0432）的 2/4 台控制端只能访问同一串联级别的所有主机（直接串联和堆叠串
联）。
KM0216/KM0432 具有控制端接口自动转换模块设计特性，支持 PS/2 和 USB 接口主控端混合
使用，实现对 PS/2、USB 或 Sun 主机任意组合的控制。RJ-45 CPU 连接头结合自动信号补偿
功能（ASC），允许最远信号传输距离为 500 英尺（150 米），而且仍保持最高的视频分辨率。
为了减少铺设繁多的线缆，可以使用 Cat 5e 和 Cat 6 配线，这一优势最适合大多数现代商
务的需求。另外，使用 RJ-45 连接头可以使 16 或 32 个 KVM 端口安装在 1U 高度的设备中，
所以极大地节约了 IT 设备占用空间。
安装简单快捷，只需将线缆插入各对应的端口即可。因为 KM0216/KM0432 可以直接接收键盘
和鼠标输入信息，无须安装任何软件，所以不会涉及复杂的安装程序，也无须担心不兼容问
题。

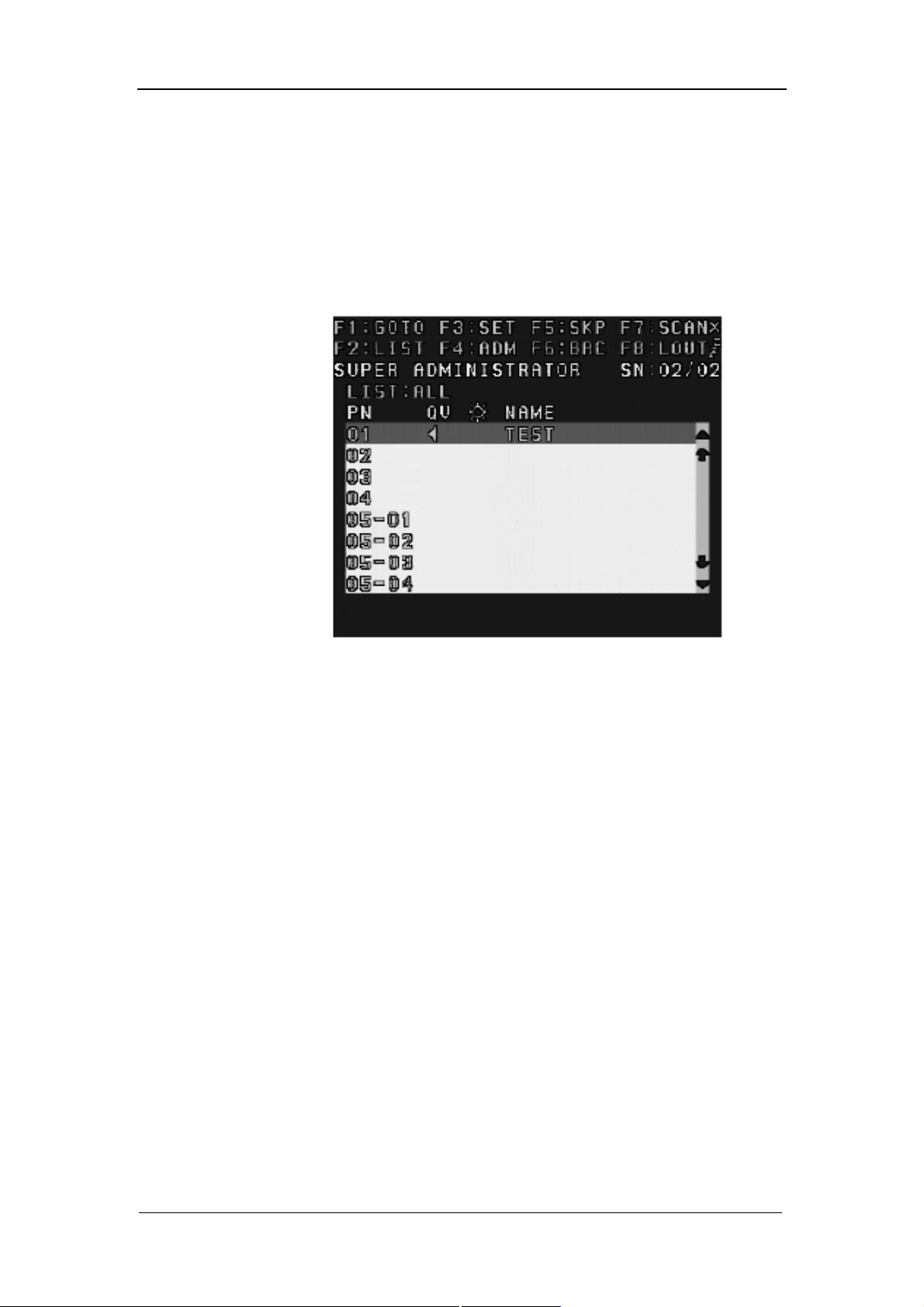

通过屏幕显示菜单（OSD）和键盘上的热键组合，可以轻松实现对任意主机的访问。便捷的
自动扫描功能可以帮助所连接的主机进行逐个扫描和监视。
1
KM0216/KM0432 User Manual
功能特性
u 2/4 组控制端可以独立同时控制多达 16 或 32 台主机
u 可另外再菊式串联 7 台设备
u 串联的各层级可分别通过堆叠串联再连接 16 或 32 台可兼容的 KVM 切换器
u 通过菊式和堆叠串联可连接多达 16 或 32 组控制端来控制所有的主机
u 精巧设计—RJ-45 连接方式，可安装于 1U（19〞）高度的机架
u 支持多平台：PC、Mac 及 Sun
u 控制端可以转换—任意接口类型的控制端都可以控制不同接口类型的主机，支持主机端
及控制端混合介面（PS/2 和 USB 介面）
u 支持 PS/2 模拟键盘和鼠标—控制端切换后，主机仍可正常开机
u 支持热插拔—可随时增加和移除连接设备，无须关闭切换器电源
u 无须安装任何软件—通过热键或 OSD（屏幕显示菜单）简便地进行主机间切换
u 当增加层级时可自动扩增层级位置—OSD 菜单和前面板的指示灯会显示设备的层级位
置
u 当层级顺序改变时，可自动重新设置端口名称
u OSD 屏幕显示可以自动调整适合更改后的分辨率
u 自动扫描模式可以对用户选择的主机进行监控
u 三层密码保护安全机制—高级管理员、管理员和用户
u 支持 LCD、VGA、SVGA、XGA 及 MultiSync；DDC2B
u 支持超高分辨率—1024x768@60Hz（延长距离可达 150m）；1920x1440@60Hz（距离可根
据安装的环境）
u 自动讯号补偿功能（ASC）确保在切换器与控制端或主机间视频传输距离最远可达 150m
—无须安装 DIP 切换器
u 支持固件更新
u 通过菊式串联线缆可同时对所连接的 KVM 切换器进行固件更新
2
KM0216/KM0432 User Manual
产品优势
KM0216/KM0432 通过一组控制端控制多台主机，为您节省了大量时间和资金，一组
KM0216/KM0432 设备具备以下优势：
u 节省为每台计算机单独购买一组键盘、显示器和鼠标的费用
u 节省额外设备所占用的空间
u 节省能源消耗
u 避免因为操作管理来回奔波于各个主机之间
u 实现对分散的主机进行集中控管
3
KM0216/KM0432 User Manual
硬件需求
控制端
下面是符合控制端硬件需求的设备：
u 1 VGA, SVGA, 或 MultiSync 的显示器，该显示器可支持安裝架构下任何电脑使用的最
高分辨率。
u 键盘和鼠标（PS/2 或 USB 接口）
控制端模块连接于控制端和 KM0216/KM0432 之间。实现对 PS/2 和 USB 接口的灵活转换，以
适应不同种类接口的设备。下 面 表格列出了通常可用的控制端模块。关于控制端模块的详细
说明您可以与经销商联系。
功能 模块型号
PS/2 控制端模块 KA9222
USB 控制端模块 KA9272
主机
下面是符合主机硬件需求的设备：
u 具有 HDB-15 视讯端口的 VGA、SVGA 或 MultiSync 显示器图形卡；对于 Sun 系统，则需
要 Sun 13W3 视讯端口
u 一个 6-pin mini-DIN（PS/2）键盘和鼠标端口；或至少一个 USB 端口；或对于 Sun 系
统，则需要 8-pin mini-DIN Sun 键盘端口
KVM 转换线缆（CPU 模块）连接于主机和 KM0216/KM0432 之间，与控制端模块相似，支持 PS/2、
USB、Sun、Mac 和 Serial 系统主机连接 KM0216/KM0432。下面表格列出了通常可用的 CPU
模块，详细说明您可以与经销商联系。
功能 模块型号
KVM 转 换线缆
（CPU 模块）
适合 PS/2 主机 KA9120
适合 Sun Legacy 主机 KA9130
适合 Sun USB 主机 KA9131
适合 Serial 设备 KA9140
适合 USB 主机 KA9170
4
KM0216/KM0432 User Manual
线缆
KM0216/KM0432 矩阵式 KVM 切换器要求使用以下规格的线缆：
功能 线缆型号
连接 KM0216/KM0432 控制端模块或 KVM 转换
器线缆
菊式串联线缆 LIN-50H1-H12(15cm)
操作系统
u Microsoft Windows 95,98,98SE,ME,NT,2000,XP 或更高
u Mac OS 8.6，9.0，9.1，X，10.1，10.2，10.3 或更高
u RED HAT Linux 6.0，7.1，7.2，7.3，8.0 或更高
u Mandrake Linux 9.0 或更高
u SUSE 8.2 或更高
u Free BSD 3.5.1，4.2，4.3，4.5 或更高
u Sun Solaris 8
u Netware 5.0, 6.0 or later
u OS/2 Ver 2.0
u AIX 4.3 or later
u DOS 6.22
Cat 5 线缆
2L-1700KM(60cm)
2l-1701KM(1.2m)
2l-1704KM(4m)
5
KM0216/KM0432 User Manual
KM0216 / KM0432 前视图
KM0216
KM0432
6
KM0216/KM0432 User Manual
1. LED 指示灯
LED 指示灯亮表示 KM0216 / KM0432 电源已开启。
2. KVM LED 端口（CPU LED 端口）
LED 指示灯有三种指示颜色（红/绿/黄），下面提供了不同颜色代表了相应的 KVM 端口
的状况信息。
颜色
红色 稳定 端口被选择，所接主机已关闭
关闭 端口未被选择，所接主机已关闭
状态 指示
稳定 端口被选择，所接主机已开启 黄色
闪烁 端口被选择，端口被级联到已接通电源的 KVM 切换器上
稳定 端口未被选择，所接主机已开启 绿色
闪烁 端口未被选择，端口被级联到已接通电源的 KVM 切换器上
3. 层级编号指示灯
KM0432 的层级编号在此显示。如果是单层级（见第 17 页）或者是多级串联的首层（见
第 19 页），KM0216/KM0432 的层级编号为 01.
在菊式串联设备中，KM0216/KM0432 将自动感测在串联层级中的位置并显示出相对应的
层级号码（详细请见第 28 页 端口 ID 编号）。
4. 系统重置按钮
按下此开关并保持在 3 秒钟以上将进行系统重启。
注意：此开关为内嵌式按钮，所以必须用类似纸夹或圆珠笔有尖端的物体来按置。
5. 固件更新恢复按钮
在正常操作和进行固件更新时，需将此按钮设在 NORMAL（正常）位置，详细请见第 57
页固件更新恢复介绍。
7
KM0216/KM0432 User Manual
KM0216 / KM0432 后视图
KM0216
KM0432
8
KM0216/KM0432 User Manual
1. 电源插口
AC 电源线插入此插口。
2. 电源开关
标准摇杆开关控制层级电源开启和关闭。
3. 用户端口
连接控制端模块的 Cat 5 线缆插入此端口。
4. 固件更新端口
将固件更新数据从管理者的主机传输到 KM0216/KM0432的 Cat 5 线缆插入 RJ-45 接口（见
第 57 页）。
5. 菊式串联端口
当进行级联设备时（见第 19 页），串联线缆将插入此端口。
上方的端口为 Chain In（输入）端口，下方的端口为 Chain Out（输出）端口。
主设备（首层）不使用 Chain In（输入）端口。
6. KVM 端口（主机端口）
将连接 KVM 转换器线缆和 KM0216/KM0432 的 Cat 5 线缆插入此端口。
9
KM0216/KM0432 User Manual
此页刻意空白
10
KM0216/KM0432 User Manual
第二章
安装
概述
为了实现 PS/2 和 USB 界面的混合使用，从而为设备的应用带来灵活性和便利性，KM0216 和
KM0432 使用控制端模块，连接于控制端与切换器之间;KVM 转换器线缆连接于切换器与主机
之间。
每个控制端都需要连接一个独立的控制端模块。同样，每台主机也需使用一套独立的 KVM
转换器线缆。在第 5 页线缆部分列出了控制端模块和 KVM 转换器线缆的各种型号。如果找到
您所需要的型号请与您的经销商联系。
注意：下面设备安装示意图都以 KM0432 为例。KM0216 的安装与 KM0432 基本相同（只是少
了几个端口）。如果您安装的是 KM0216，可以按照 KM0432 的连接示意图。
11
KM0216/KM0432 User Manual
安装前准备
1. 在安装前请先阅读第 iv 页关于设备放置的重要安全信息。
2. 确保所有连接的设备电源已关闭。
3. 确保所有您将要连接的设备正确接地。
4. 拔除所有具有键盘电源开启功能的主机电源线缆。
堆叠和机架安装
KM0216/KM0432 可堆放在桌面上，或通过不同方式安装于占有 1U 空间的机架上，如下章将
介绍各种方式的安装程序：
注意：设备周围至少留出 5.1cm 的空间通风，后面至少留出 12.7cm 的空间整理电源线缆。
堆叠放置
KM0216/KM0432 可被放在任何适当的平面上，该 平面必须能支撑切换器与其所连接的线材重
量。确保平面整洁和通风良好，否则会影响切换器的正常操作。请将本包装所附的塑胶脚垫
的底部背胶撕下，并将脚垫粘贴至切换器底板的四个角落上，如下图所示：
12
KM0216/KM0432 User Manual
机架安装—前视图
1. 卸除设备前方两个螺丝
2. 使用本包装机架安装配件所附的 M3x8 Phillips Head hex 螺丝将机架安装固定片固定在
该设备侧面的前部。
（接下页）
13
KM0216/KM0432 User Manual
3. 将本设备放置到机架上，并将机架上固定片的螺丝洞对准机架上的洞。利用螺丝将固定
片锁在机架的前部。本产品提供卡式螺母以供无螺纹的机架使用。
14
KM0216/KM0432 User Manual
机架安装—后视图
1. 卸除设备后方两个螺丝。
2. 使用本包装机架安装配件所附的 M3x8 Phillips Head hex 螺丝将机架安装固定片固定在
该设备侧面的后部。
（接下页）
15
KM0216/KM0432 User Manual
3. 将本设备放置到机架上，并将机架上固定片的螺丝洞对准机架上的洞。利用螺丝将固定
片锁在机架的后部。本产品提供卡式螺母以供无螺纹机架使用。
16
KM0216/KM0432 User Manual
单层级安装
在一个单层安装架构下，并 不 会有额外 KVM 切换器从首阶菊式和堆叠串联出来。如果要架设
单层安装，请参阅第 18 页的安装连接图（连接图对应号码即为指示步骤的顺序），请依照如
下步骤执行：
1. 将控制端与控制端模块连接。
将键盘、鼠标和显示器插入控制端模块所对应的端口。
2. 将控制端模块与 KM0216/KM0432 连接。
使用 Cat 5 线缆将控制端模块的 Link 端口与 KM0216/KM0432 后面板上其中一个使用者
端口连接。
注意：1. 控制端模块与 KM0216/KM0432 之间的距离不超过 150m（500′）。
2. 我们强烈建议您使用 Cat 5 屏蔽双绞线缆。
（当您连接所有控制端时，重复第一和第二步骤。）
3. 将 KVM 转换器线缆与主机连接。
将 KVM 转换器线缆的接头插入安装主机所对应的端口。
4. 将 KVM 转换器线缆与 KM0216/KM0432 连接。
使用 Cat 5 线缆将兼容的 KVM 转换器与 KM0216/KM0432 上任意可用的 KVM 端口。
注意：KVM 转换器线缆与 KM0216/KM0432 之间的距离不超过 150m（500′）。
（当您连接所有控制端时，重复第三和第四步骤。）
5. 所有主机连接完毕后，将电源线母头插入 KM0216/KM0432 的电源插口；公头插入 AC 电
源插座。
6. 将电源转换器线缆一端插入控制端模块，另一端插入 AC 电源插座。
7. 开启 KM0216/KM0432 电源。
8. 开启主机电源。
17
KM0216/KM0432 User Manual
单层安装架构连接图
18
KM0216/KM0432 User Manual
多层级安装
通过多层级安装，可以极大地增加安装主机的台数。KM0216/KM0432 支持三种类型多层级安
装。
u 菊式串联
u 堆叠串联
u 菊式串联加堆叠串联
概述
Daisy chaining（菊式串联）是指通过专门的菊式串联端口将两台 KVM 切换器连接起来，切
换器的连接方式（见第 21 页的连接图），就像孩子将雏菊的头尾相连成一串。
当串联时，不需要使用切换器的任何端口来进行连接。通过菊式串联设备的端口容量是被连
接的各 KVM 切换器的所有 KVM 端口之和。例如：一台 KM0432 有 32 个 KVM 端口。那么，由 8
台切换器串联起来的装置将有 32x8=256 个可用 KVM 端口。
Cascading（堆叠串联）需要使用母级 KVM 切换器（其下连接另一个切换器）的 KVM 端口来
连接一个子级 KVM 切换器。大量子级切换器从母级切换器上连接下来，就像水从瀑布上分流
下来。堆叠串联可增加整个 KVM 切换器装置的容量，但是每串联一个 KVM 切换器就需占用母
级切换器一个 KVM 端口。
KM0216/KM0432 既支持菊式串联，又支持堆叠串联，而 且还 支 持将 两种 方式 混 合使用—为安
装提供了极大的灵活性和控制容量。以下章节介绍了多种不同的多层级安装及具体的安装步
骤。
菊式串联
可以串联多达 7 台 KM0432 或 KM0216 Matrix KVM 切换器。每个可支持四个独立的控制端。
第一个 KM0432 或 KM0216 被看作是主设备，其它菊式串联起来的 KM0432 或 KM0216 是
从属设备。
在一个已完成串联的装置中，主切换器上的 2 个（KM0216）或 4 个（ KM0432）控制端可以访
问和控制装置上的所有主机（最多 128 或 256 台）。从属切换器上的 2/4 个控制端只可控制
其本身所连接的主机（最多 16 或 32 台）（ 见 第 65 页，连接表，显示主机数量与所需切换器
数量之间的关系）。
19
KM0216/KM0432 User Manual
进行菊式串联时，请参见第 20 页的示意图进行以下操作：
1. 将所有即将被连接的设备电源关闭。
2. 使用一套菊式串联线缆（见第 5 页，线缆介绍）将母级 KM0216/KM0432 设备的串出端口
与子级 KM0216/KM0432 设备的串入端口连接起来（首层级串出口连接第二层级串入口，
第二层级串出口连接第三层级串入口，以此类推）。
注意：请勿使用首层级 KM0216/KM0432 的串入端口，因为首层级是最高母层级。
3. 如果要在该切换器上安装控制台，请参见第 17 页，单阶安装中所描述的步骤进行安装。
4. 使用 KVM 转换线缆（见第 5 页，线缆）将 KM0216/KM0432 任一可用的 KVM 端口与安装的
主机键盘、鼠标和显示器连接。
5. 将电源线分别插入 AC 电源和 KM0216/KM0432 电源插口。
6. 按照下列步骤打开装置电源：
a) 开启首层级设备电源。等待设备确定其层级编号并显示在 LED 指示灯上（首层级号
码为 01，第二层级号码为 02，第三层级号码为 03，等）。
b) 依次开启装置中各层级电源（第二层级。第三层级等）。必须等待设备确定确定其
层级编号并显示在 LED 指示灯上，然后再开启下一层级电源）。
c) 所有层级设备电源开启后，请开启主机电源。
20
菊式串联安装示意图：
KM0216/KM0432 User Manual
21
KM0216/KM0432 User Manual
堆叠
增加设备控制的另一种方式是通过 KM0216/KM0432 的 KVM 端口与其它切换器进行级联。最多
可级联 16（KM0216）或 32（KM0432）台切换器。在整个级联装置中可以控制 128（KM0216）
或 256（KM0432）台主机。然而，与串联不同的是级联不增加控制台数量。
注意：1. 在菊式串联多层级 KM0216/ KM0432 时，不能进行级联。
2. KM0216/ KM0432 不能越层级联。
在级联装置中，KM0216/ KM0432 被看作是第一级设备；级联的 KVM 切换器被看作是第二级
设备。
在与首层 KM0216/ KM0432 使用相同的数据传输协议级联时，各切换器的 OSD 菜单将合并起
来，当 KM0216/ KM0432 主控制端启动 OSD 菜单时，将显示所有设备连接的主机。通过级联
方式，可以通过一台 KM0216/ KM0432 可以控制 128 或 256 台主机。
注意：在安装示意图中显示的切换器是 KH88.见第 68 页，可支持的 KVM 切换器，列出了可
以与 KM0216/ KM0432 级联的切换器。
请按照第 23 页的安装示意图，按以下操作步骤进行安装：
1. 将所有将要级联的设备电源关闭。
2. 使用 Cat 5 线将首层级（KM0216/ KM0432）任何可用的 KVM 端口与一个 PS/2KVM 转换器
线缆（见第 5 页，线缆）连接；将转换器线缆的 KVM 连接头插入第二层级设备的键盘、
鼠标和显示器的控制端口。
注意：第二层级设备与 KM0216/ KM0432 的最远距离不超过 150 米。
22
KM0216/KM0432 User Manual
3. 使用 KVM 线缆（详细介绍见堆叠切换器用户手册的线缆部分）将第二 层 级可用的 KVM 端
口与安装主机的键盘、鼠标和显示器的端口连接。
4. 将第二层级设备的电源线插入电源插口，然后将另一端插入 AC 电源插座。
5. 如果要增加设备连接，重复以上步骤。
6. 开启 KM0216/ KM0432 电源，然后第二层级设备电源。
7. 当所有切换器电源开启后，然后开启主机电源。
堆叠安装示意图
23
KM0216/KM0432 User Manual
菊式串联与堆叠结合使用
KM0216/KM0432 可以通过菊式和堆叠结合进行串联安装，从而产生更大的 KVM 构架。菊式串
联 8 层 KM0216/KM0432 切换器的各个端口可以级联一个可兼容的 KVM 切换器。整个装置可拥
有 32 个控制端，控制多达 1024 或 2048 台主机（8x16x8 或 8x32x8）。见第 68 页，可 支持 的
KVM 切换器.
KM0216/KM0432 主切换器上的 2 或 4 个控制端可访问和控制整个装置中所有切换器的端口。
各从属级切换器上的 2 或 4 个控制端可访问和控制其本身所有端口和级联切换器上的端口。
请参见第 25 页示意图，按照以下步骤安装串联/级联装置：
1. 请遵循级联和串联章节中介绍的线路连接步骤。
2. 根据菊式串联章节中的说明（见第 19 页），依次开启各级联设备的电源。
3. 开启所有串联 KM0216/KM0432 电源后，开启各级联设备的电源。
4. 开启所有级联设备电源后，请开启主机电源。
24
菊式串联/堆叠连接图
KM0216/KM0432 User Manual
25
KM0216/KM0432 User Manual
拓扑考虑事项
通过采用 RJ-45L 连接头和自动信号补偿技术（ASC），可使信号在传输 500 英尺（500 米）
之后保持可靠性和高分辨率。KM0216/KM0432 可以利用内建 Cat 5e 和 Cat 6 的优势以适应
现代商务办公楼外观整洁的需求。
注意：虽然 KM0216/KM0432 支持 Legacy Cat 5 线缆，但是在经过长距离传输后显示效果质
量会下降。
因为数据信号不是通过数据包传输的，所以传输无法通过网络集线器或切换器。然而，例如
跳线架、网络连接器、跳线等消极因素可用于疏导通道。
26
KM0216/KM0432 User Manual
基本操作
热插拔
KM0216/KM0432 支持热插拔—通过从连接端口拔除或重新插回连接线的方式，即可将电脑移
除或重新连接，无需关闭设备。请遵循以下描述步骤合理使用热插拔功能。
切换层级位置：
在菊式串联装置中，可通过从之前的层级上拔除然后插入另一个层级设备从而改变切换器的
层级位置。
热插拔控制端端口：
键盘、显示器和鼠标都可以进行热插拔，如果插入新鼠标后无法正常工作，请按
KM0216/KM0432 前面板上的重置按钮（详细见第 7 页，System Reset Button 系统重置按钮）。
如果仍然不能正常工作，请重新启动出现问题的主机。
电源关闭和重启
关闭 KM0216/KM0432 的电源不会影响所连接的主机。重新启动后，即可立即对主机进行控制。
如果要更换 KM0216/KM0432，只需关闭 KM0216/KM0432 电源，拔除线缆；插入新设备的线缆，
开启新设备电源。
注意：如果关闭电源和重启，或更换切换器时，某一主机工作出现异常，只需重新启动此主
机即可。
端口选择
可以通过 KM0216/KM0432 的 OSD（屏幕显示菜单），或键盘上的热键组合输入来进行端口选
择操作。下一章将详细介绍 OSD 操作，第四章将介绍热键端口选择。
虽然在单阶装置中可以进行手动热键操作，但是我们强烈建议你使用功能更强大，更全面的
OSD 菜单—尤其是菊式串联、堆叠串联和组合串联装置。
27
KM0216/KM0432 User Manual
端口 ID 编号
KM0216/KM0432 上每个 KVM 端口都有各自的端口编号。您可以通过输入主机所连接的端口编
号来访问和控制任何主机。根据主机所在的层级位置，各端口编号可能包含二或三个部分。
单阶和串联装置：
在单阶和串联装置中，端口编号由两部分组成：一个层级号码，一个端口号码。
u 层级号码—由两位数字组成，反映此切换器在串联顺序中的位置。此 号 码 将 会在设备前
面板层级 ID 指示灯上显示。
u 端口号码—反映所接主机的端口在该 KM0216/KM0432 层级上的位置。
u 层级编号位于端口编号前面。
注意：当层级号码为 1-9 时，需在数字前加 0，即 01-09.
例如：对于连接在第 6 层级上第 12 端口的主机，其端口编号为 06-12.
堆叠装置：
在堆叠串联装置中，端口编号由三部分组成：
u KM0216/KM0432 的层级号码
u KVM 切换器与 KM0216/KM0432 级联的端口号码
u 主机在 KVM 级联切换器上所接的端口号码
例如：主机连接 KVM 切换器的 6 号端口，此切换器级联位置是第 8 层级的 KM0216/KM0432
第 15 号端口上，此主机的端口号码为 8-15-6。
28
KM0216/KM0432 User Manual
用户管理和安全
无论切换器是一个独立的单阶装置还是多层级上的主切换器，KM0216/KM0432 都允许建立 6
个用户档案信息：
u 1 位超级管理员
u 1 位管理员
u 4 位用户
在单阶装置中，2 位 KM0216 或 4 位 KM0432 操作员可同时独立控制 16 或 32 台主机。在 串 联
装置中，最多 16 或 32 位操作员可同时访问此串联装置（8 KM0216s x 2 位操作员；或 8
KM0432sx 4 位操作员）。各从属级 KM0216/KM0432 也可以设置如上 6 个用户档案。
注意：1.当超级管理员登陆次级设备时，其权限仅限于所登陆的层级—与管理员权限相同
2.用户档案与实际用户不同。KM0216/KM0432 有 2/4 个控制端端口，允许 2 或 4 位实
际用户同时访问此切换器。根据用户档案确定各用户权限。理论上而言，同一用户
可使用同一用户档案进入所有控制端端口。
超级管理员对整个串联装置具有管理权限，可设置和更改所有层级上的所有用户密码和访问
权限（见第 40 页，设置用户名和密码，及第 42 页，设置可访问端口）。
管理员权限仅限于其登陆 KM0216/KM0432 控制的层级范围，可以设置和更改权限范围内层级
中所有用户的密码和访问权限。
超级管理员和管理员都具有充分的用户权限。而 4 位 用户不具有管理员权限。根据超级管理
员和管理员设置的不同权限，用户对于整个装置中所有主机具有不同级别的控制权限：完全
访问权限；仅浏览权限；无访问权限。这些权限都是通过一个一个端口设置的。
29
KM0216/KM0432 User Manual
主层级 KM0216/KM0432 操作员（超级管理员、管理员和用户）对从属级 KVM 所有端口都具有
用户访问权限。访问权限由超级管理员和管理员通过用户通道授权功能设置（见第 43 页）。
从属级 KVM 操作员仅能访问其所在层级主机。包括其所登录 KM0216/KM0432 级联 KVM 设备连
接的所有主机。
30
KM0216/KM0432 User Manual
第三章
OSD 操作
OSD 概述
KM0216/KM0432 屏幕显示菜单（OSD）提供一个鼠标驱动直观的菜单操作界面，可以实现对
主机方便快捷的访问和控制，以及高效的系统管理，包括用户管理（访问权限和密码等）
每个 OSD 菜单选项有对 KVM 装置进行设置和控制的功能。所有步骤从 OSD 主窗口开始。如要
激活 OSD 主窗口，请双击 Scroll Lock 键。
注意：【Scroll Lock】是默认 OSD 热键，您可以选择将热键更改为 Ctrl 键（详细见第 38
页，OSD 热键）。
出现以下登陆对话框：
输入有效的用户名和密码，然后按【Enter】键。
注意：如果是首次运行 OSD，或密码功能还未设置，按【Enter】键。OSD主窗口在超级管理
员模式下弹出。在此模式下您可以访问所有超级管理员和用户功能，并 且 根据需要对
操作进行设置（包括密码权限设置）。
31
KM0216/KM0432 User Manual
登陆后，将出现类似如下窗口：
注意：1. 此示意图是超级管理员使用的主窗口。用户主窗口不显示 F4 和 F6 功能，因为此
两项为超级管理员专用功能，普通用户无法访问。
2. OSD 总是以列表的形式显示，光标条将位于上次被关闭时所在的位置。
3. 当前登陆的用户只能看到超级管理员设置为其可访问的端口（详细说明见第 42
页，设置可访问端口）。
单层级安装
在单阶安装装置中，没有从 KM0216/KM0432 额外级联和串联的切换器。端口列表会显示
KM0216/KM0432 的所有端口。
32
KM0216/KM0432 User Manual
堆叠安装
在堆叠级联装置中，端口默认列表将显示每个端口，包括连接 KM0216/KM0432 级联切换器的
端口。如果要增加，或要从装置中移除或重新整理切换器或主机，将自动被发现，端口列表
会自动更新。
33
KM0216/KM0432 User Manual
菊式串联安装
在菊式串联装置中，端口列表将显示当前已被选择的层级端口。如果要增加，或要从装置中
移除或重新整理切换器或主机，将自动被发现，端口列表会自动更新。
如果要列出另一串联装置中的端口，可以使用 F1 GOTO 功能（见第 36 页）选择另一个层级。
注意：当列出菊式串联切换器的端口时，从任一堆叠切换器连接到菊式串联切换器的端口页
将被列出，见第 33 页，堆叠串联装置。
34
KM0216/KM0432 User Manual
OSD 主窗口标题图标
标题图标
SN 此栏显示当前已选端口所在的层级号码。第一个数字为层级在串联中的位置，
第二个数字为连接中的总层级数。
PN 此栏列出所有端口号码。如要访问某端口，最简便的方式是将光标条移至此端
口，然后按【Enter】键。
QV 如果选择将某端口进行快速扫描（见第 42 页，设置快速扫描端口），此栏内将
出现一个箭头。
NAME 如果此端口被命名（见第 41 页，编辑端口名称），此栏将列出其名称。
太阳图标显示主机电源已开启或在线。
说明
OSD 导航
请遵循以下步骤对 OSD 菜单进行操作：
u 如果要关闭或搁置 OSD 菜单，请点击 OSD 窗口右上角的 X 符号，或按【Enter】键。
u 如果要退出 OSD 菜单，请按 F8 或点击窗口上方 F8
u 如果在列表中上下移动，一次移动一项，请点击正倒三角符号（ ），或使用上上下
箭头键，如果所列条目内容超出主窗口范围，窗口将滚动。
u 如果在列表中上下移动，一次移动一屏，请点击上下箭头符号（ ），或使用【Pg Up】
和【Pg Dn】键，如果所列条目内容超出主窗口范围，窗口将滚动。
u 如果要访问某端口，请双击此端口，或将光标条移至此端口，按【Enter】键。
u 操作完毕后，将自动回到上级菜单。
35
KM0216/KM0432 User Manual
OSD 功能
OSD功能用来设置和控制OSD菜单。例如，您可以快速地切换到任何端口；只扫描选定端口；
限定您想浏览的端口列表；将端口命名为快速浏览端口；创建或编辑端口名称；或者调整OSD
设置。
如果要访问OSD功能：
1. 点击主窗口顶部的功能键区，或是按键盘上的功能键。
2. 在子菜单中，通过双击选项，或是移动光亮条到选项然后按回车来进行选择。
3. 按[Esc]返回上一级菜单。
下面详细描述了 KM0216/KM0432 的 OSD 操作。
F1 GOTO
GOTO功能可使您能够通过键入端口名称或端口编号以直接切换至连接端口。
u 如要使用键入名称方式，键入1，键入端口名称，然后按【Enter】。
u 如要使用键入端口编号方式，键入2，键入端口编号，然后按【Enter】。
u 如果使用键入层级编号方式，键入3，键入层级编号，然后按【Enter】键进入下一个串
联装置中的层级（见第43页，通 道 授权）。只有被授权的主层级（KM0216/KM0432的顶级）
操作员才可以使用这一功能。
注意：您可以键入部分端口名称或端口编号。这时，不管当前列表设置(详细说明请见第
37页，F2 LIST)，屏幕将显示所有用户享有浏览权(请见第42页，设置 可 访问端口)
且与此名称或编号相匹配的主机。
如不作选择并返回OSD主菜单，请按[Esc]。
36
KM0216/KM0432 User Manual
F2 LIST
此功能使您能够扩大或缩小OSD主窗口显示(列出)的端口范围。只有主机当前被选定列表于
具有此功能的主窗口上，许多OSD功能才能在此主机上运行。子菜单各选项及其含义如下表
所示：
选项 含义
ALL 列出装置中的所有连接端口。
QUICK VIEW 仅列出被快速浏览端口功能(请见第30页，设置快速浏览端口)选定
的端口。
POWERED ON 仅列出电源已接通的主机所连接的端口。
QUICK VIEW +
POWERED ON
移动光亮条到选项，然后按【Enter】键—在选项前会出现个图标，表示其为当前被选项。
仅列出被快速浏览端口功能(请见第30页，设 置 快速浏览端口)选定，
而且所连接主机电源已接通的端口。
37
KM0216/KM0432 User Manual
F3 SET
此功能使管理者和每一位用户能够建立其专属的工作环境。每个用户和管理者皆有独立的资
料夹存储于OSD中，并根据登陆提供的用户名启动。
如要修改设置：
1. 双击此项；或移动光亮条到此项，然后按回车。
2. 选择某选项后，一个有更具体选项的子菜单会出现。要 选择其中一项，双击此项，或移
动光亮条到此项然后按回车。一个图标会出现在选项前，表示其为选项。各设置说明请
见下表：
注意：所有的设置修改将被暂时保存，并在使用期间保持修改内容。当您退出OSD时（见第
47页，F8 LOUT），修改将永久保存。如不退出OSD而直接关闭KM0216/KM0432,所有修
改设置将被放弃。
各设置功能如见下表：
设置 功能
OSD
热键
端口编号
显示
位置
端口编号
持续
显示
时间
选择启动OSD的热键组合为：[Scroll Lock] [Scroll Lock] 或 [Ctrl]
[Ctrl]。
由于Ctrl键组合可能会与主机正在运行的程序冲突，因此系统默认值为
Scroll Lock键。
使您能够定位端口编号在显示器出现的位置。默认为左上角，但您可选择
出现在屏幕的任何位置。
用鼠标或箭头键加Pg Up、Pg Dn、Home、End和5(Num Lock关闭状态下的数
字小键盘)来定位端口编号的显示位置，然后点击或按回车锁定位置，再返
回Set子菜单。
端口更改完成后，此 项 限 定 端 口 编号在显示器上持续显示的时间。选项为：
User Defined─请您自选时间(1-255秒)；及Always On─端口编号将一直
显示。如果您选择User Defined，请键入秒数，然后按回车。默认值为3
秒。设置为0秒则取消该功能。
(接下页)
38
(接上页)
设置 功能
KM0216/KM0432 User Manual
端口编号
显示
方式
扫描
持续
时间
扫描∕
跳跃
模式
选择端口编号如何显示：只显示端口编号(PORT NUMBER)；只显示端口名称
(PORT NAME)；或端口编号加端口名称(PORT NUMBER + PORT NAME)。默认为
(PORT NUMBER + PORT NAME)。
此功能可设置在每个已选择的主机端口停留的扫描时间(请见第46页的F7
SCAN)。键入1-255秒之间的值，然后按回车。默认值为5秒；设置为0秒则取
消该功能。
选择在跳跃模式(见第44页的F5 SKP)和自动扫描模式(见 第48页的F7 SCAN)
下访问那些主机。选项为：
ALL─设为可访问(见第42页的设置可访问端口)的所有端口；
QUICK VIEW─只有设为可访问及选定为快速浏览端口(见第42页的设置快速浏
览端口)的端口；
POWERED ON─只有设为可访问及电源被接通的端口；
QUICK VIEW + POWERED ON─只有设为可访问且选定为快速浏览端口且电源被
接通的端口。
默认为ALL。
屏保 如果控制端在此项功能设置的时间内没有任何输入，屏幕进入屏保状态。键
入1-30分钟之间的值，然后按回车。设 置 为 0 分 钟则取消该功能。默认值为0(取
消)。
热键命令
模式
启动∕取消热键功能(见第37页的键盘操作)，以防热键与主机正在运行的程
序冲突。
39
KM0216/KM0432 User Manual
F4 ADM
F4是一项仅限于超级管理员和管理员使用的功能。它使管理员能够设置和管理OSD的整体运
行。要改变设置双击此项，或用上下箭头键移动光亮条到此项，然后按回车。
选择某选项后，一个有更具体选项的子菜单出现。双击您要选的选项，或移动光亮条到此项
然后按回车。一个图标会出现在选项前，这 样您 即 可 知 道 其 为当前被选项。各设置说明请见
下表：
注意：所有的设置修改将被暂时保存，并在使用期间保持修改内容。当您退出OSD时（见第
47页，F8 LOUT），修改将永久保存。如不退出OSD而直接关闭KM0216/KM0432,所有修
改设置将被放弃。
设置 功能
设置用户
名和密码
设置退出
定时
此功能用来为管理者和用户设置用户名和密码：
1. 可设置一个管理者密码和四个用户密码。
2. 当您选择管理者区或其中一个用户区后，一个窗口出现，
请您键入用户名和密码。用户名和密码最多为12个字符，
可包含字母和数字(A-Z、a-z、0-9)的任意组合。
3. 为个别管理者/用户，键入其用户名和密码，然后回车。
4. 要修改或删除用户名和∕或密码，用后退键删除各个字母和
数字。
如果控制端在此项功能设置的时间内没有任何输入，使用者自动退出。要再
次使用控制端，必须登陆。
此功能使得当原使用者不再使用主机而又忘记退出时，其他使用者可以获得
对主机的使用权。要设置定时值，键入1-180分钟之间的数值，然后回车。
如果设置为0分钟则取消该功能。默认值为0(取消)。
(接下页)
40
(接上页)
设置 功能
KM0216/KM0432 User Manual
编辑
端口
名称
为方便记忆主机所连接的特定连接端口，每个连接端口皆可被命名。此功
能使管理者能够创建、修改或删除端口名称。要编辑端口名称：
1. 点击您要选的端口，或用导航键移动光亮条到此端
口，然后回车键。
2. 键入新端口名，或修改/删除旧端口名。端口名称最多
为12个字符。合法字符包括：
♦ 所有希腊字母：A-Z*
♦ 所有数字：0-9
♦ + - / ：. 和空格
字母的大小写并无影响，无论键入大写或小写，OSD都显示大写端口名。
3. 完成编辑后，请按回车使修改生效。放弃修改，请按[Esc]。
恢复
默认值
清除
此功能用来取消所有修改，并将设置恢复原始的出厂默认值(请见第68页，
OSD出厂默认值)─除了被保存的名称设置。
此功能可以清除所有的端口名称
名单表
启动
喇叭
选项为Y(代表“是”)或N(代表“否”)。喇叭启动后，每当改变端口，启
动自动扫描功能(见第46页，F7 SCAN)，或无效登陆OSD菜单，喇叭就会发
出声响。默认值为Y(启动)。
(接下页)
41
KM0216/KM0432 User Manual
(接上页)
设置 功能
设置
快速
浏览
端口
此功能允许管理者选择快速浏览端口包括哪些端口。
♦ 要选择/取消某端口作为快速浏览端口，用导航键移动光
亮条到此端口，然后按回车。
♦ 当某端口被选为快速浏览端口时，一个箭头显示在主窗
口LIST中的QV栏。当某端口被取消作为快速浏览端口
时，箭头消失。
♦ 如果LIST视图(见第37页，F2 LIST)设置了某快速浏览选
项，那么只有在此选择的端口才会显示在列表中。
♦ 如果自动扫描(见第39页，扫描/跳跃模式)设置了某快速
浏览选项，那么只有在此选择的端口才会被自动扫描。
默认为不选择任何端口。
设置
可访
问端
口
此功能使得管理者能够限制用户逐端口访问装置中的主机。
为每位用户选择目标端口，然后按空格键选择选项：F ( 完全访问权限)，V(只
能浏览)，或空白。重复直到设置了所有用户的访问权限，然后按[Esc]。默
认值为所有端口上的所有用户的权限都是F。
注意：设置为空白表示未给予访问权限，端口将不会出现在主窗口的用户列
表中。
重置
访问
超时
如果访问某端口的控制端在所设置的时间段内无任何操作，此端口将被释
放，允许其它控制端对之进行访问。
访问超时应设置为0-225秒之间的数值，然后按[Enter]。
如果设置为0(zero)，则表示取消此功能，默认值为5秒钟。
(接下页)
42
KM0216/KM0432 User Manual
(接上页)
设置 功能
设置
键盘
语言
设置
操作
平台
为每个端口连接的各主机设置键盘语言布局。按空 格键选择选项：英语(美国)、
英语(英国)、法 语 、德 语 、日 语 、韩 语 、繁 体中文和西班牙语。默认值为英语(美
国 )。
此功能允许管理员为各端口所接主机设置操作平台。如果要设置操作平台，请
先选择目标端口，然后按空格键进行以下选择：Windows（PC compatible）；
Mac；Sun。默认值为Windows（PC compatible）。
通道授权 通过此功能超级管理员可以设置各用户对其所登陆之外的其它层级的访问权
限。
对于各操作员，按空格键进行以下选择：F ( 完全访问权限)，V(只能浏览)，或
空白.重复以上操作直至完成所有设置，然后按[Enter]。
默认值为空白—所有操作员对其它层级（及此层级所接主机）均无访问权限。
固件
更新
为了更新KM0216/KM0432固件(见第6章)，您必须先此在设置中启动固件更新模
式。只有主层级中的超级管理员才可以使用此功能。
43
KM0216/KM0432 User Manual
F5 SKP
此功能使您轻松地向前或向后快速浏览，从现有的连接端口切换至前一个或下一个可用的连
接端口。
u 要使主机进行跳跃模式切换，用F3 SET功能(见第39页)下的扫描/跳跃模式设置来选择
主机。
u 当您处于跳跃模式，请按：
← 从当前端口跳跃到列表中的上一端口。
→ 从当前端口跳跃到列表中的下一端口。
↑ 从当前端口跳跃到列表中上一层级的最后一个端口。
↓ 从当前端口跳跃到列表中下一层级的第一个端口。
注意：跳跃时，您只能跳跃到上一台或下一台可用的主机， 即此主机被扫描/
跳跃模式(见第39页)选定。
u 如果某端口已被扫描/跳跃模式选定，当 切 换到此端口时，一个左/右三角符号出现在它
的端口编号前。
u 当跳跃模式生效时，控制端将不能正常运行。您必须退出跳跃模式，以 重 新 获 得 对控 制
端 的 控 制 。
u 要 退 出 跳 跃 模 式 ， 请 按 空 格 键 或 [Esc]。
44
KM0216/KM0432 User Manual
F6 BRC
F6是仅限于超级管理员和管理员使用的功能。点击F6按钮或按键盘上的F6键，将启动广播
（BRC）模式。当此功能生效时，控制端发出的命令广播到装置中所有可用的主机。
此功能对要在多台主机上执行的操作特别有用，如进行广泛的系统关机、安装或更新软件，
等等。
u 当BRC模式生效时，若端口为当前已选择的控制端，一个喇叭符号将会出现在端口编号
之前。
u 当BRC模式生效时，鼠标将不能正常运行。您必须退出BRC模式，以 重 新 获 得 对 鼠 标 的 控
制 。
u 要退出BRC模式，激活OSD(带OSD热键)，然后点击F6按钮，或按[F6]，以关闭BRC。
45
KM0216/KM0432 User Manual
F7 SCAN
此功能可以实现在固定的时间区域内可对连接的主机之间自动切换；这样，您不必费力地手
动切换主机，就可以监控各台主机的状况。
u 要使主机包括在自动扫描范围内，用F3 SET功能(见第39页)下的扫描/跳跃模式设置来
选择主机。
u 用F3 SET功能 (见第39页)下的扫描持续时间设置来设定每个端口的显示时间。请按
【Spacebar】或【Esc】停止扫描并退出自动扫描模式
u 对于每一台可访问的主机，号出现端 S 口编号之前，以表示主机正在自动扫描模式下
被访问。
u 当在自动扫描模式中时，您可以通过按P或点击鼠标左键来暂停扫描，以便在某特定主
机上保持锁定。要继续扫描，请按任意键或再次点击鼠标左键。详细说明，请见第52
页，激活自动扫描。
u 要停止扫描并停在特定的位置上，请按空格键或[Esc]退出自动扫描模式。如果扫描停
止在一个空端口，或是一个所连主机电源关闭的端口，显示器屏幕为空白，而 且鼠 标 和
键盘失效。这时，等待即可——扫描持续时间结束后，扫描功能会移到下一个端口。
u 当自动扫描模式生效时，控制段将不能正常运行。您必须退出自动扫描模式，以 重新 获
得 对 控 制 端的 控 制 。
u 要退出自动扫描模式，请按空格键或[Esc]。
46
KM0216/KM0432 User Manual
F8 LOUT
LOUT将使您退出OSD，并使控制端显示器进入屏保状态。此操作与在主窗口仅按[Esc]键搁
置OSD不同。
用此功能后，您必须再次登陆以重新访问OSD；而用[Esc]后，您只要按OSD热键就可重新进
入OSD。
注意：1. 当您退出后重新进入OSD时，除了OSD主菜单外，屏幕将持续屏保状态。必须
输入您的密码，才能继续操作。
2. 如果您退出后重新进入OSD，并且未从OSD菜单选择某个端口而立即用[Esc]
搁置OSD，屏幕将显示“无效端口”的信息。此时，可用OSD热键打开OSD主
窗口。
47
KM0216/KM0432 User Manual
此页刻意空白
48
KM0216/KM0432 User Manual
第四章
热键操作
热键端口控制
热键端口控制允许您使用键盘将特定主机设置为 KVM 当前操作主机。
注意：热键在单一层级和初级堆叠或菊式串连装置中运行效果最好。对于堆叠和菊式
串联组合装置，用OSD将更简便有效。
KM0216/KM0432提供下列热键端口控制特性：
u 端口切换
u 自动扫描
u 跳跃模式切换
启动热键模式
所有热键操作都以激活热键模式开始。请遵循如下步骤激活热键模式：
1. 按住[Num Lock]键；
2. 按，再放开减号[-]键或星号[*]键；
3. 放开[Num Lock]键：
[Num Lock]+[ *]
或者
[Num Lock]+ [-]
49
KM0216/KM0432 User Manual
启动热键模式时：
u 以大写锁定和滚动锁定LED指示灯相继闪烁。当您退出热键模式，指示灯停止闪烁，并
恢复正常状态。
u 显示器屏幕上出现一条命令行。命令行信息为蓝色背景，白色文本的“热键：”这个词。
在热键模式键入的文本显示于此。
u 普通的键盘和鼠标功能暂停，只能输入符合热键标准的键次。(在下面的部分进行描述)。
u 按[Esc]或[Spacebar]退出热键模式。
选择当前端口
各KVM端口都分配一个端口编号(见第28页，端口ID编号)。您可以通过使用确定主机所接KVM
端口的ID热键组合直接访问任何主机。相关步骤如下：
1. 启动热键模式(见第49页)。
2. 输入端口号码
当您输入时，端口编号显示在命令行。如有错误，请用[Backspace]键去除错误数字。
3. 按[Enter]。
按[Enter]后，切换器锁定指定KVM端口，并显示端口编号；您将自动退出热键模式。
50
KM0216/KM0432 User Manual
自动扫描
自动扫描模式在所有当前用户可访问的KVM端口之间定期地切换(关于可访问KVM端口的信
息，请见第39页的设置扫描中的扫描模式)。此功能便于自动监控装置中主机的活动。
设置扫描间隔：
用 OSD F2 SET 功能(见第 39 页的设置扫描)的扫描持续时间设置，可设定自动扫描模式在各
KVM 端口锁定焦点停留的时间。您可以用下列热键组合，在启动 热键自动 扫描之前修改扫描
间隔。
1. 激活热键模式(见第 49 页)；
2. 输入[T] [n]；
这里[T]指的是字母 T，而[n]指的是 1-240 之间的数字，它代表停留时间的秒数。
当您输入时，字母 T 和数字显示在命令行上。如有错误，请用[Backspace]键去除错误
数字。
3. 按[Enter]。
按[Enter]后，您自动退出热键模式，并可准备启动自动扫描。
51
KM0216/KM0432 User Manual
激活自动扫描：
要开始自动扫描，输入下列热键组合：
1. 启动热键模式(见第119页)。
2. 按[A]。
按 A 后，您自动退出热键模式，并进入自动扫描模式，自动扫描开始。
u 在自动扫描模式下，您可以按 P 或点击鼠标左键来暂停扫描，以便锁定 某特定 KVM
端口。自动扫描暂停期间，命令行显示：TUSCAN PAUSED。
暂停和退出是停止扫描并锁定某特定 KVM 端口的两种方法。如果您要在短暂停留继
续扫描，暂停比完全退出自动扫描模式方便，因为暂停后继续扫描时，您从停止的
地方开始。另外，如果退出再重新进入自动扫描模式，扫描将从装置中的第一组
KVM 端口开始。
暂停后要继续自动扫描，请按任意键或点击鼠标左键。扫描将从停止的地方继续。
u 当自动扫描模式生效时，普通的键盘和鼠标功能暂停，只能输入符合自动扫描模式
的键次。您必须退出自动扫描模式，以便再次正常管理控制端。
3. 要退出自动扫描模式，请按[Spacebar]或[Esc]。当您退出自动扫描模式后，自动扫描
停止。
52
KM0216/KM0432 User Manual
跳跃模式
此特性使您能够在各主机之间切换，以 便 手 动 监 控 这些主机。与做自动定期切换的自动扫描
相反，您可以长久或短暂地停留在某特定主机上。要激活跳跃模式，键入下列热键组合：
1. 启动热键模式(见第49页)。
3. 输入[Arrow]。
u 这里，[Arrow]指的是箭头键。按 [Arrow]后，您自动退出热键模式，进入跳跃模式；
然后请按如下切换端口：
← 从当前端口跳跃到此端口之前的第一个可访问的端口
(关于可访问的端口的信息，见第39页扫描/跳跃模式)。
→ 从当前端口跳跃到下一个可访问的端口。
↑ 当前端口跳跃到前一层级的最后一个可访问的端口。
↓ 当前端口跳跃到下一层级的第一个可访问的端口。
u 一旦在跳跃模式下，您可就以用箭头键一直进行跳跃，而 不必再用[NumLock] + [-]
组合。
u 当自动扫描模式生效时，普通的键盘和鼠标功能暂停，只能输入符合跳跃模式的按
键。您必须退出跳跃模式，以便再次正常管理控制端。
3. 要退出跳跃模式，请按[Esc]或[Spacebar]键。
53
KM0216/KM0432 User Manual
热键喇叭控制
喇叭(见第41页，设置喇叭)可以用热键打开和关闭。要打开喇叭，请输入下列热键组合：
1. 启动热键模式(见第49页)。
2. 按[B]。
按B后，喇叭打开或关闭。命令行显示一秒钟：BEEPER ON or BEEPER OFF；然后信息消失，
您自动退出热键模式。
热键总表
[Num Lock] + [-]
or
[Num Lock] + [*]
[port ID]
[Enter]
[T] [n] [Enter] 设置自动扫描间隔为n秒(n是1-240之间的值)。
[A] 启动自动扫描模式。
[←] 自动扫描模式下，跳到OSD列表中的上一端口。
[→] 自动扫描模式下，跳到OSD列表中的下一端口。
[↑] 自动扫描模式下，跳到OSD列表中的首端口。
[↓] 自动扫描模式下，跳到OSD列表中的尾端口。
[B] 打开或关闭喇叭。
切换访问到端口编号对应的KVM端口。
自动扫描模式生效时，按 P 或 点 击 鼠 标 左 键 来 暂停
扫描。
自动扫描模式暂停时，按任意键或点击鼠标左键
继续扫描。
54
KM0216/KM0432 User Manual
Mac 键盘
PC兼容键盘(101/104键)可模拟Mac键盘的功能。模拟布置如下表。
PC 键盘 Mac 键盘
[Shift] Shift
[Ctrl] Ctrl
[Ctrl] [1]
[Ctrl] [2]
第五章
模拟键盘
[Ctrl] [3]
[Ctrl] [4]
[Alt] Alt
[Print Screen] F13
[Scroll Lock] F14
=
[Enter] Return
[Backspace] Delete
[Insert] Help
F15
注意：当使用键组合时，按再放开第一个键(Ctrl)，然后按再放开启动键。
55
KM0216/KM0432 User Manual
Sun键盘
当控制键[Ctrl]与其它键合用时，PC兼容键盘(101/104键)可模拟Sun键盘的功能。相应的功
能如下表。
PC键盘 Sun键盘
[Ctrl] [T] Stop
[Ctrl] [F2] Again
[Ctrl] [F3] Props
[Ctrl] [F4] Undo
[Ctrl] [F5] Front
[Ctrl] [F6] Copy
[Ctrl] [F7] Open
[Ctrl] [F8] Paste
[Ctrl] [F9] Find
[Ctrl] [F10] Cut
[Ctrl] [1]
[Ctrl] [2]
[Ctrl] [3]
[Ctrl] [4]
[Ctrl] [H] Help
Compose
注意：1. 当使用键组合时，按再放开第一个键(Ctrl)，然后按再放开启动键。
2. 如果您需要进入OK模式，输入Stop+A，见第73页，故障排除。
56
KM0216/KM0432 User Manual
第六章
固件更新
介绍
功能
基于Windows的固件更新工具软件提供了自动便捷地对KVM切换器进行更新的操作。
此软件是固件更新工具的一部分，各设备都有各自的固件更新工具。
最新的固件更新工具将上传至公司网站。您可以定期访问网站获得最新的固件更新工具及其
它相关信息。
更新前准备
请按如下操作，以准备固件更新。
1. 从一台不属于KVM装置的主机登陆我们的网站，然后选择您的设备型号，以得到可用的
固件更新包列表。
2. 选择您要安装的固件更新包(通常是最新的)，并下载到您的电脑。
3. 用Cat 5线缆将KM0216/KM0432的固件更新端口与第一步使用的主机连接。
注意：对于菊式串联安装设备，将线缆连接到首级(母级)设备上，串联的层级(子
级)设备将通过串联线缆进行更新。
（接下页）
57
KM0216/KM0432 User Manual
4. 关闭KVM装置中所有的主机，而不是层级。
5. 在KVM切换器控制端打开OSD(见第21页)，然后选择F4 ADM功能。
6. 下拉到固件更新，按[Enter]；然后按[Y]启动固件更新模式。
58
KM0216/KM0432 User Manual
执行更新
开始更新
更新您的固件：
1. 运行下载固件更新包文件—通过双击文件图标，或打开命令行，或输入完整路径。
屏幕上出现 The Firmware Utility Welcome：
2. 阅读并同意许可协议(选“我同意”按钮)。
（接下页）
59
KM0216/KM0432 User Manual
3. 点击 Next(下一步)继续。固件更新工具主窗口出现：
该工具可以检查您的安装设备，然后，所有能够用此包更新的设备都显示在Device List
（设备列表）界面上。
注意：1.虽然某类型只列出一组设备（比如，KA9220），但是此类型的所有设备都将被
升级。
2.KM0432U和KM0432N是指KM0432串联设备上两种不同的可升级IC。
3.设备名称后的背景呈蓝色表示此设备已准备升级。
4. 当设备列表界面上显示所有即将更新的设备后，点击Next（下一步）进行更新。
如果您选择了Check Firmware Version（检查固件版本
）
功能，工具将比较设备当前更
新版本和更新文件的固件版本级别。如果发现设备的版本比更新版本高，将弹出对话框，
通知您这种情况，并请您选择继续或取消.
60
（接下页）
KM0216/KM0432 User Manual
如果您未选择Check Firmware Version（检查固件版本）功能，工具将不检查其级别的高低
直接进行安装更新。
u 当设备群组进行更新时，设备名称后的背景变成绿色，并且 闪烁，表示此设备群组长在
进行固件更新。
u 更新进行时，状态信息界面将显示升级进行的状态和进度。
u 各设备升级完成后，状态信息界面中将报告其状态。
u 当设备群组更新成功后，设备群组名称后背景将变成粉红色；如果群组中有一个设备未
更新成功，设备群组名称后背景变成红色，表示此组中有一个设备更新失败。检查状态
信息找出更新失败的设备。
（接下页）
61
KM0216/KM0432 User Manual
（接上页）
5. 当所有设备更新完成后，点击【Finish】(完成)，关闭固件更新工具。
更新失败
如果该设备群组中有一个设备更新失败：
1. 点击【Finish】完成，关闭固件更新工具。
2. 重新操作固件更新程序（见第59页）
3. 当设备列表完成后，从设备列表界面中点击更新失败设备所在的设备群组（见第60页）
4. 点击【Next】下一步，开始更新。
62
KM0216/KM0432 User Manual
固件更新恢复
如果固件更新程序被意外终止（例如，由于电压不足），当时 固 件更新的切换器可能无法操
作，也无法再进行正常的固件更新。
如果发生这种情况，请按以下步骤进行恢复：
1. 将固件更新恢复开关(见第7页)拨至Recover（恢复）位置。
2. 进行热重启（见第7页，系统重启按钮），这时切换器可以准备进行更新。
3. 将固件更新恢复开关(见第7页)拨至Normal（正常）位置。
4. 重新开始固件更新程序（见第59页）
63
KM0216/KM0432 User Manual
此页刻意空白
64
连接表
下表显示KVM切换器编号与所控制主机编号之间的对应关系：
KM0216菊式串联
KM0216s 电脑
1 1-16
2 17-32
3 33-48
4 49-64
5 65-80
6 81-96
7 97-112
8 113-128
KM0216/KM0432 User Manual
附录
KM0216与KH88级联
切换器 电脑 切换器 电脑
1 16-23 9 72-79
2 23-30 10 79-88
3 30-37 11 86-93
4 37-44 12 93-100
5 44-51 13 100-107
6 51-58 14 107-114
7 58-65 15 114-121
8 65-72 16 121-128
65
KM0216/KM0432 User Manual
KM0432菊式串联
KM0432s 电脑
1 1-32
2 33-64
3 65-96
4 97-128
5 129-160
6 161-192
7 193-224
8 225-258
KM0216与KH88级联
切换器 电脑 切换器
1 32-39
2 39-46
3 46-53
4 53-60
5 60-67
6 67-74
7 74-81
8 81-88
9 88-95 17 144-151
10 95-102
11 102-109
12 109-116
13 116-123
14 123-130
15 130-137
16 137-144
电脑 切换器 电脑 切换器 电脑
25 72-79
18 151-158
19 158-165
20 165-172
21 172-179
22 179-186
23 186-193
24 193-200
26 79-88
27 86-93
28 93-100
29 100-107
30 107-114
31 114-121
32 121-128
66
产品规格
KM0216/KM0432 User Manual
功能 KM0216 KM0432
直接 16 32 主机
连接
控制端连接 直接 2
端口选择 OSD(屏幕显示菜单)；热键
连接器 控制端端口 2×RJ-45 母 4×RJ-45 母
KVM端口 16×RJ-45 母 32×RJ-45 母
In 1×HPDB-50 母(黑)
F/W更新 1×RJ-45 母
电源 3-Prong AC插头
开关
最多 128(通过8层菊式串联)
128(通过2层堆叠串联)
1024(通过8层菊式串联
+2层堆叠串联)
最多 16(通过菊式串联)
菊式串联
端口
重置 1 × 半嵌入式按钮
F/W更新 1 ×滑动开关
Out 1×HPDB-50 母(黑)
256(通过8层菊式串联)
256(通过2层堆叠串联)
2048(通过8层菊式串联
+2层堆叠串联)
直接 4
最多 32(通过菊式串联)
电源 1 ×翘板开关
指示灯
模拟 键盘/鼠标 PS/2；USB(PC,Sun，Mac); Sun Legacy；serial
视频 1024×768 @ 60Hz (最远150m)；DDC2B
扫描间隔 1-255秒
I/P 值 100-24OV；50/60 Hz；1A
耗电量 120V/13.9W;230V/13.9W
操作
环境
物理
特性
在线/已选 16 双颜色（绿/红） 32 双颜色（绿/红）
电源 1 (蓝色)
层级编号 2 × 7 – Segment (橙色)
操作温度 0-50 °C
储存温度 -20-60 °C
湿度 0-80% 无凝结
外壳 金属
重量 4.2kg 4.6kg
尺寸 43.808× 28.4 × 4.4 cm
67
KM0216/KM0432 User Manual
OSD出厂默认值
本产品出厂默认值如下所示：
设定 默认
OSD热键
端口编号显示位置
端口编号显示间隔
端口编号显示模式
扫描间隔
扫描/跳跃模式
屏幕保护
热键命令模式
自动登出
蜂鳴器
快速浏览端口
可访问端口
访问超时
键盘语言
操作平台
通道授权
秒
加端口名称
秒
(关闭)
(关闭)
开启)
每個使用者對所有連接埠
秒
（PC compatible）
—无用户访问权限
可支持的KVM切换器
下面列出在堆叠串联构架中支持的KVM切换器：
u KH88
u CS-88A
u CS-138A
u CS-9134
u CS-9138
68
额外安装示意图
KA9222 PS/2 控制端模块
KA9272 USB 控制端模块
KM0216/KM0432 User Manual
将KM0216/KM0432与KVM转换线缆连接
69
KM0216/KM0432 User Manual
KA9120 PS/2 KVM 转换器线缆
KA9130 Sun Legacy KVM 转换器线缆
KA9131 Sun USB KVM 转换器线缆
70
KA9140 Serial KVM 转换器线缆
KA9170 Sun USB KVM 转换器线缆
KM0216/KM0432 User Manual
71
KM0216/KM0432 User Manual
清除登陆信息
如果您无法进行管理员登陆（例如，由于用户名和密码错误或忘记），可以通过以下步骤清
除登陆信息：
1． 关闭切换器电源，将电源线从电源插口拔除。
2． 打开切换器外壳。
3． 使用跳线帽，短接切换器主板上标有J6的跳线。
4． 插上电源线，开启切换器电源。LED显示器上将出现以下信息：
5． 关闭切换器电源，再次将电源线从电源插口拔除。
6． 从跳线上移除跳线帽。
7． 盖上切换器外壳，插上电源线，开启切换器电源。
8． OSD登陆信息已被清除（见第31页），您可以重新设置管理员和用户密码。
72
故障排除
故障 解决方法
操作员只能级联切换器中
的一个端口，不能切换至其
它任意端口 。
当模拟Sun键盘时，不能进
入OK模式（【Stop】【 A 】 ） 。
装置中的一些主机好像接
收不到广播模式命令
KM0216/KM0432 User Manual
级联切换器中的所有端口只有一个显示途径，先前操作员的访
问超时终止（见第42页，设置访问超时）时，该端口被释放，
但是当他的退出时间未终止，因此显示途径还未被释放。
为了避免这一故障，确保为所有用户设置合理的退出时间（ 见
第40页，设置退出时间）。
如果要进入OK模式，请依次输入以下键：
i. 按并释放【Ctrl】
ii. 按住【T】
iii. 按住【A】
iv. 一起释放【T】和【A】
广播模式命令是由控制端传送到所有主机，无论是首阶切换器
还是串联的切换器（堆叠级联的切换器接收不到广播模式命
令。
73
KM0216/KM0432 User Manual
Sun 系统
故障 解决方法
HDB-15 界面系统的视频显示问
题（例如，Sun Blade 1000 服务
器）
13W3 界面系统的视频显示问题
（例如，Sun Ultra 服务器）
* 这些解决方法对普通Sun VGA卡有效，如果这些程序在解决故障时失败，请参阅Sun VGA
卡说明书。
视频分辨率应该设置为 1024 x 768 @ 60Hz.
在文本模式下：
1． 进入OK模式，发布下列命令：
Setenv output-device screen:r1024x768x60
reset-all
在 XWindow下：
1．打开控制端，发布下列命令：
M64config-res 1024x768x60
2. 退出
3．登入
视频分辨率应该设置为 1024 x 768 @ 60Hz.
在文本模式下：
2． 进入OK模式，发布下列命令：
Setenv output-device screen:r1024x768x60
reset-all
在 XWindow下：
1．打开控制端，发布下列命令：
ffbconfig-res 1024x768x60
2. 退出
3．登入
74
KM0216/KM0432 User Manual
有限保证
宏正保证本产品自购买日期起一年期间内，产品的材料及作工不会出现瑕疵。如果本产品出
现问题，请联系宏正的技术支持部门以维修或替换新的产品。本公司不会退回款项。如果没
有原始的购买证明，此回场修理的需求将无法受理。
当将本产品送回原厂维修时，您必须将其装于原始的包装中，或将其装在与原始包装有相同
等级保护的包装内以寄送出，包装必须包含您购买的证明，且需将RMA编号清楚地标示于包
装上。
如果工厂所提供标示于产品上的序列号码被移除或修改，则本保证将变为无效。
本保证不包含表面的损害，或因天灾、意外、误用、滥用或对产品任何部分进行修改所造成
的损坏。本保证条件也不包含因错误操作或维修，与不合适的设备连接或经非宏正人员试图
维修等所造成的损坏，本保证不包含该产品依原始状态或是有缺失下出售。
在任何情况下，宏正所担负的责任都将不超过本产品的支付价格，且宏正不应对使用本产
品及其软件与文件所产生的直接、间接、特别、偶然发生或随之发生的损害负责，且宏正
将不会担负因资料损失、停工、信誉或财产的损坏与替代、恢复的支出，或任何程序与资
料重新生产等无限的损失责任。
宏正不会保证、明示、暗示或法定声明本文件的内容与用途，及特别否认其对于特殊用途的
品质、性能、适售性或适用性。
直接销售商同时保留修改或更新设备或文件的权利，且无义务通知任何个人或个体修改或更
新的内容。
如果要咨询进一步的需求，请联系您的直接销售商。
75
