Alpine X800D-ML, X800D-V447, X800D-V, X800D-S906 QUICK REFERENCE GUIDE [EN]

FOR CAR USE ONLY/NUR FÜR AUTOMOBIL GEBRAUCH/POUR APPLICATION AUTOMOBILE UNIQUEMENT/ PARA USO EN AUTOMÓVILES/SOLO PER L’UTILIZZO IN AUTOMOBILE/ENDAST FÖR BILBRUK/ALLEEN VOOR GEBRUIK IN DE AUTO/ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ В АВТОМОБИЛЯХ/DO UŻYCIA TYLKO W SAMOCHODZIE

AUDIO/VISUAL SECTION

8-INCH ADVANCED NAVI STATION

X800D

QUICK REFERENCE GUIDE

Kurzanleitung GUIDE DE RÉFÉRENCE RAPIDE GUÍA DE REFERENCIA RÁPIDA

GUIDA RAPIDA

SNABBGUIDE

SNELSTARTGIDS

КРАТКОЕ СПРАВОЧНОЕ РУКОВОДСТВО

SKRÓCONA INSTRUKCJA DLA UŻYTKOWNIKA

Contents

WARNING ................................................................................................................................................................2

CAUTION .................................................................................................................................................................2

Getting Started .....................................................................................................................................................3

About Dual Screen ...............................................................................................................................................4

User Registration ..................................................................................................................................................5

Radio Operation ...................................................................................................................................................6

DAB/DAB+/DMB Operation .............................................................................................................................6

MP3/WMA/AAC Operation ...............................................................................................................................7

DVD Operation ...................................................................................................................................................... 7

iPod/iPhone Operation (Optional) .................................................................................................................8

USB Memory Operation (Optional) ...............................................................................................................9

Hands-Free Phone Control .............................................................................................................................10

MirrorLink™ Operation (Optional) ................................................................................................................11

HDMI Device (Optional) ..................................................................................................................................11

Installation ............................................................................................................................................................12

Connections .........................................................................................................................................................13

Specifications ......................................................................................................................................................15

IMPORTANT

Please record the serial number of your unit in the space provided below and keep it as a permanent record.

SERIAL NUMBER:

ISO SERIAL NUMBER: AL

INSTALLATION DATE:

INSTALLATION TECHNICIAN:

PLACE OF PURCHASE:

For details on all functions, refer to the Owner’s Manual stored in the supplied CD-ROM. (As it is data CD, the CD cannot be used for playing back music and images on the player.) If required, your dealer will readily provide you with a print out of the Owner’s Manual contained in the CDROM.

1-EN

WARNING

This symbol means important instructions. Failure to heed them can result in serious injury or death.

DO NOT OPERATE ANY FUNCTION THAT TAKES YOUR ATTENTION AWAY FROM SAFELY DRIVING YOUR VEHICLE.

Any function that requires your prolonged attention should only be performed after coming to a complete stop. Always stop the vehicle in a safe location before performing these functions. Failure to do so may result in an accident.

KEEP SMALL OBJECTS SUCH AS SCREWS OUT OF THE REACH OF CHILDREN.

Swallowing them may result in serious injury. If swallowed, consult a physician immediately.

KEEP THE VOLUME AT A LEVEL WHERE YOU CAN STILL HEAR OUTSIDE NOISES WHILE DRIVING.

Excessive volume levels that obscure sounds such as emergency vehicle sirens or road warning signals (train crossings, etc.) can be dangerous and may result in an accident. LISTENING AT LOUD VOLUME LEVELS IN A CAR MAY ALSO CAUSE HEARING DAMAGE.

DO NOT DISASSEMBLE OR ALTER.

Doing so may result in an accident, fire or electric shock.

USE ONLY IN CARS WITH A 12 VOLT NEGATIVE GROUND.

(Check with your dealer if you are not sure.) Failure to do so may result in fire, etc.

USE THE CORRECT AMPERE RATING WHEN REPLACING FUSES.

Failure to do so may result in fire or electric shock.

DO NOT BLOCK VENTS OR RADIATOR PANELS.

Doing so may cause heat to build up inside and may result in fire.

USE THIS PRODUCT FOR MOBILE 12V APPLICATIONS.

Use for other than its designed application may result in fire, electric shock or other injury.

DO NOT PLACE HANDS, FINGERS OR FOREIGN OBJECTS IN INSERTION SLOTS OR GAPS.

Doing so may result in personal injury or damage to the product.

MAKE THE CORRECT CONNECTIONS.

Failure to make the proper connections may result in fire or product damage.

BEFORE WIRING, DISCONNECT THE CABLE FROM THE NEGATIVE BATTERY TERMINAL.

Failure to do so may result in electric shock or injury due to electrical shorts.

DO NOT SPLICE INTO ELECTRICAL CABLES.

Never cut away cable insulation to supply power to other equipment. Doing so will exceed the current carrying capacity of the wire and result in fire or electric shock.

DO NOT DAMAGE PIPE OR WIRING WHEN DRILLING HOLES.

When drilling holes in the chassis for installation, take precautions so as not to contact, damage or obstruct pipes, fuel lines, tanks or electrical wiring. Failure to take such precautions may result in fire.

DO NOT USE BOLTS OR NUTS IN THE BRAKE OR STEERING SYSTEMS TO MAKE GROUND CONNECTIONS.

Bolts or nuts used for the brake or steering systems (or any other safety-related system), or tanks should NEVER be used for installations or ground connections. Using such parts could disable control of the vehicle and cause fire, etc.

DO NOT INSTALL IN LOCATIONS WHICH MIGHT HINDER VEHICLE OPERATION, SUCH AS THE STEERING WHEEL OR SHIFT LEVER.

Doing so may obstruct forward vision or hamper movement etc., and results in serious accident.

DO NOT FOLLOW ROUTE SUGGESTIONS IF THE NAVIGATION SYSTEM INSTRUCTS YOU TO PERFORM AN UNSAFE OR ILLEGAL MANEUVER, OR PLACES YOU IN AN UNSAFE SITUATION OR AREA.

This product is not a substitute for your personal judgment. Any route suggestions by this system should never supersede any local traffic regulations or your personal judgment or knowledge of safe driving practise.

CAUTION

This symbol means important instructions. Failure to heed them can result in injury or material property damage.

HALT USE IMMEDIATELY IF A PROBLEM APPEARS.

Failure to do so may cause personal injury or damage to the product. Return it to your authorized Alpine dealer or the nearest Alpine Service Centre for repairing.

HAVE THE WIRING AND INSTALLATION DONE BY EXPERTS.

The wiring and installation of this unit requires special technical skill and experience. To ensure safety, always contact the dealer where you purchased this product to have the work done.

USE SPECIFIED ACCESSORY PARTS AND INSTALL THEM SECURELY.

Be sure to use only the specified accessory parts. Use of other than designated parts may damage this unit internally, or may not securely install the unit in place. This may cause parts to become loose resulting in hazards or product failure.

ARRANGE THE WIRING SO IT IS NOT CRIMPED OR PINCHED BY A SHARP METAL EDGE.

Route the cables and wiring away from moving parts (like the seat rails) or sharp or pointed edges. This will prevent crimping and damage to the wiring. If wiring passes through a hole in metal, use a rubber grommet to prevent the wire’s insulation from being cut by the metal edge of the hole.

DO NOT INSTALL IN LOCATIONS WITH HIGH MOISTURE OR DUST.

Avoid installing the unit in locations with high incidence of moisture or dust. Moisture or dust that penetrates into this unit may result in product failure.

KEEP FINGERS AWAY WHILE THE MOTORIZED FRONT PANEL OR MOVING MONITOR IS IN MOTION.

Failure to do so may result in personal injury or damage to the product.

2-EN

Owner’s manual Touch operation, Location of Controls, Turning Power On or Off

Getting Started

Touch operation

You can operate the system by using the touch panel on the screen.

Common onscreen buttons

: Returns to the previous screen. Depending on the function, this button may cancel the operations

performed on the screen.

: Closes the window.

Location of Controls

This is only an example illustration, about the name and layout of

•

buttons, please refer to your vehicle.

A RESET switch

The system of this unit is reset.

(My Favourites) button

The My Favourites screen for registered User1 or User2 is displayed.

C Microphone

Used for Hands-Free or Voice Control modes.

AUDIO button

Displays the Audio/Visual screen. If the Audio/Visual screen is already displayed, changes the source. Press and hold this button for at least 3 seconds to activate the “Easy Sound Setup” mode.

E + / – (DOWN/UP) button

Press to adjust the volume.

button

Press to activate/deactivate the mute mode. Press and hold

this button

for at least 3 seconds to turn the power off.

G CAM (Camera) button

Press to display rear camera image. Press again to return to normal screen.

H a / d button

Press to seek down/up station in radio mode or down/up track, chapter, etc., in other audio/visual source.

NAV button

Recalls the navigation map screen. Press again to switch to Navigation menu screen. Press and hold this button for at least 3 seconds to change to Go Home route screen. If the Home is not set yet, it will change to Home setting screen.

(Phone) button

Recalls the Telephone Menu screen. When a hands-free phone with Voice Recognition is connected, press and hold for at least 3 seconds to recall the Voice Recognition mode.

K c (Eject) button

Recalls the Open/Tilt screen. If the disc does not eject after touching [c] of DISC, press and hold this button for at least 5 seconds.

L Remote Sensor

Point the remote control transmitter towards the remote sensor within a range of 2 metres.

Turning Power On or Off

1 Turn the ignition key to the ACC or ON position.

The system is turned on.

2 Press and hold the button for at least 3 seconds to turn the power off.

3-EN

Owner’s manual About Dual Screen

About Dual Screen

If you want to display the music playback screen while route guidance is displayed, etc., you can display the Navigation and Audio/Visual screens simultaneously.

Navigation Full screen

Touch the Navigation screen portion.

Press the

Touch

Audio/Visual Full screen

NAV button.

Dual Screen

Touch *

Press the

AUDIO button.

*1 During video playback, [Dual Wide], [Dual Full] and [Full Screen] appear on the screen for selecting the screen size.

Dual Screen Display Position

You can switch the Audio/Visual and Navigation screens using drag & drop. To switch the screens, touch the middle of the Audio/Visual screen and drag it to the navigation screen. The screens will switch positions when you remove your finger.

Drag and drop the navigation screen will change to navigation full screen.•

4-EN

Owner’s manual User Registration

User Registration

You can register up to two users. Configure the User1 and User2 settings for each user.

1 Press the (My Favourites) button.

The My Favourites screen is displayed.

You cannot access My Favourites screen while

•

driving.

2 Touch [Start].

The user name input screen for the first user is displayed.

After registering the first user, touch [USER2] to

•

access to USER2’s registration screen. Touching [Skip] registers the user name as

•

“USER1” or “USER2” and no BLUETOOTH device is registered. In this case, the users will not be switched automatically.

•

Touching [Cancel] or pressing the Favourites) button returns to the original screen without registering a user.

(My

3 Input the user name from the keypad and

touch [OK].

5 Touch [Search].

The system starts searching for BLUETOOTH devices. When the search is completed, the BLUETOOTH Device List is displayed.

•

Set the BLUETOOTH setting on the preregistered BLUETOOTH device side to [ON].

6 Touch a registered BLUETOOTH device and

touch [OK].

My Favourites screen for USER1 or USER2 is displayed.

•

You can edit My Favourites icons.

7 Press the (My Favourites) button.

The My Favourites screen is exited and the display returns to the original screen.

The BLUETOOTH Device Setup screen is displayed.

Touch [

•

] to edit the name.

4 Touch [Link], then touch [OK].

The BLUETOOTH Device List is displayed.

The BLUETOOTH devices registered here are used

•

to automatically identify the user. Also, a cellular phone can be used as a hands-free phone. Touching [Do not Link] exits user registration

•

without registering a BLUETOOTH device.

5-EN

Radio Operation

Decreases frequency

Add the current source to My Favourites. (Not displayed when the current source has been added.)

Changes tuning mode

Owner’s manual Radio

RDS information display

Increases frequency

Preset button

Displays the preset stations with a short touch. Touch for at least 2 seconds to memorise the current station as a preset station.

SEEK mode indicator

Traffic Information mode On/Off

RDS indicator

Memorises stations automatically

Changes operation button

PRIORITY NEWS mode On/Off

DAB/DAB+/DMB Operation

Decreases frequency

Add the current source to My Favourites. (Not displayed when the current source has been added.)

Changes tuning mode

SEEK mode indicator

Display service search list

Update service search list

Changes operation button

Switches band

Changes text information

Displays Select PTY screen

AF mode On/Off

Owner’s manual DAB/DAB+/DMB

DAB/DAB+/DMB information display

Increases frequency Preset button

Displays the preset service with a short touch. Touch for at least 2 seconds to memorise the current service as a preset station.

Changes operation button

Switches band

Changes text information

Changes operation button

Traffic Information mode On/Off

6-EN

PRIORITY NEWS mode On/Off

Displays Select PTY screen

MP3/WMA/AAC Operation

Finds the beginning of the current file/Finds a previous file within one second after playback starts/Fast-reverses when touched for at least 2 seconds

Add the current source to My Favourites. (Not displayed when the current source has been added.)

Displays the search screen

Owner’s manual CD/MP3/WMA/AAC

MP3/WMA/AAC information display

Finds the beginning of the next file/Fast-forwards when touched for at least 2 seconds

Current song no./Total song no.

Random Play

Pause and Playback

Finds the beginning of previous folder

Finds the beginning of next folder

Repeat Playback

Elapsed time

Displays the search screen

Owner’s manual DVD

DVD Operation

When you touch the DVD playback screen, the DVD operation screen is displayed. The following is an example of the DVD-VIDEO operation screen.

DVD information display-2 Finds the beginning of the

current chapter/Finds a previous chapter within one second after playback starts/Fast-reverses when touched for at least 2 seconds

Add the current source to My Favourites. (Not displayed when the current source has been added.)

Elapsed time

Pause and Playback Stop Playback

Displays Top Menu screen

Displays numeric keypad input mode screen

Finds the beginning of next chapter/Fast-forwards when touched for at least 2 seconds

DVD information display-1

Repeat Playback

Total time for playing

Changes operation button

Displays Menu control screen

Displays Menu screen

Switches Audio Tracks

Changes operation button

Switches Angle

Switches Subtitles

7-EN

Owner’s manual iPod/iPhone (Optional)

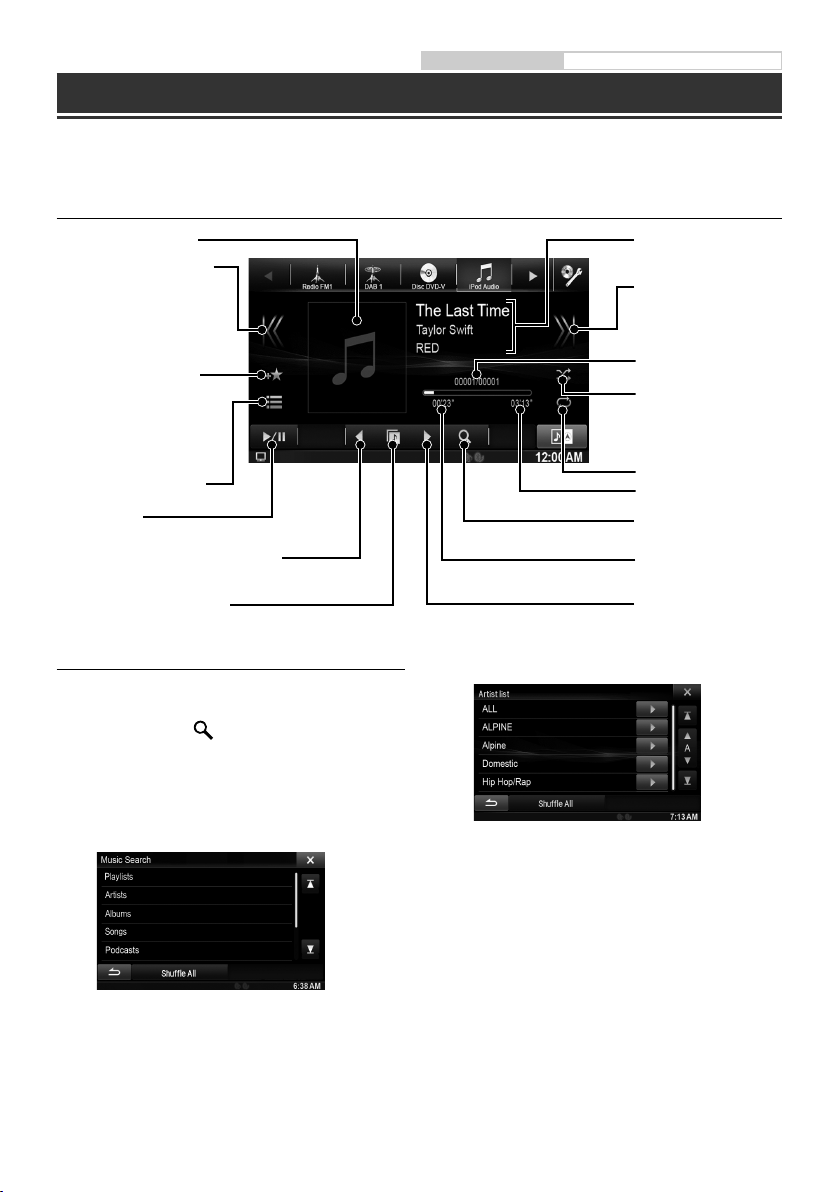

iPod/iPhone Operation (Optional)

An iPod/iPhone can be connected to this unit by using the cable (KCU-461iV) (sold separately). You can connect a video-capable iPod to enjoy not only Music but also Video files.

This unit does not support video playback from iPhone 5, etc., which with Lightning Connector.

•

Audio mode

Artwork display

Finds the beginning of the current file/Finds a previous file within one second after playback starts/Fast-reverses when touched for at least 2 seconds

Add the current source to My Favourites. (Not displayed when the current source has been added.)

Displays the search screen

Pause and Playback

Finds the beginning of previous Playlist/ Artist/Album/Podcast/Genre/Composer

Direct switch mode icon

Searching for a Music File

For example: Searching by Artist name

1 Touch [ (Search)] during playback. 2 Touch [Music].

iPod/iPhone information display

Finds the beginning of the next file/Fast-forwards when touched for at least 2 seconds

Current song no./Total song no.

Random Play

Repeat Playback

Remaining time for playing

Displays the search screen

Elapsed time

Finds the beginning of next Playlist/Artist/Album/ Podcast/Genre/Composer

4 Touch the selected artist’s name.

3 Touch [Artists].

8-EN

The Albums search screen of the selected artist is displayed. Touching [p] of the desired artist will play back all songs of the selected artist.

5 Touch the desired album’s name.

All songs of the selected album are displayed. Touching [p] of the desired album will play back all songs of the selected album.

6 Touch the desired song’s name.

The selected song is played back.

Touching [p] of “ALL” will play back all songs in the list.•

Owner’s manual USB Memory (Optional)

USB Memory Operation (Optional)

You can play back music files (MP3/WMA/AAC) and video files (DivX® ) stored in a USB memory device on the internal player of this system. Refer to the “MP3/WMA/AAC Operation” (page 7) for information on music.

Video mode

DivX® information display

Finds the beginning of the current file/Finds a previous file within one second after playback starts/Fastreverses when touched for at least 2 seconds

Add the current source to My Favourites. (Not displayed when the current source has been added.)

Displays the search screen

Current file no./Total file no.

Finds the beginning of next file/Fast-forwards when touched for at least 2 seconds

Elapsed time

Repeat Playback

Pause and Playback

Stop Playback

Finds the beginning of previous folder

Finds the beginning of next folder

Changes operation button

Displays the search screen

Switches Audio Tracks

Switches Subtitles

9-EN

Owner’s manual BLUETOOTH Setting, BLUETOOTH Operation

Hands-Free Phone Control

Hands-free calls are possible when using an HFP (Hands-Free Profile) compatible mobile phone with the X800D.

How to connect to a BLUETOOTH compatible device (Pairing)

1 Touch [Setup] icon of Top banner.

[SETUP] icon

2 Touch [ ] (BLUETOOTH). 3 Touch [BLUETOOTH]. 4 Touch [o] or [p] of “BLUETOOTH” to set to

“On”.

5 Touch [ ]. 6 Touch [Set BLUETOOTH Device].

8 Touch [Audio] or [Hands-free] of the device

you want to connect from the list.

Audio: Sets for use as an Audio device. Hands-free: Sets for use as a Hands Free Device.

9 When the device registration is complete, a

message appears and the device returns to normal mode.

The BLUETOOTH registration process differs depending

•

on the device version and SSP (Simple Secure Pairing). If a 4 or 6 character Passcode appears on this device, enter the Passcode using the BLUETOOTH compatible device. If a 6 character Passkey appears on this device, make sure the same passkey is displayed on the BLUETOOTH compatible device and touch “Yes”.

Answering a Call

1 An incoming call triggers the ringtone and

an incoming call display.

7 Touch [Search] of “No Device”.

The Device list displays up to 10 items.

10-EN

2 Touch [ ] or press (PHONE) button.

The call starts.

Hanging up the Telephone

1 Touch [ ].

The call finishes.

Owner’s manual MirrorLink™ (Optional)

MirrorLink™ Operation (Optional)

MirrorLink is a standard for connecting provides for a connection between an X800D and a smartphone. Using MirrorLink, you can display a display smartphone screen and allows you to operate your smartphone applications via this unit.

When a smartphone with applications for MirrorLink is connected via USB, the Mirror Mode and/or Car Mode source icon will display on the Top banner. The icon will become invalid if the smartphone is disconnected from this unit.

1 Press the button.

The Audio/Visual screen is displayed.

2 Touch [Mirror Mode] or [Car Mode] on the Top banner.

The screen for the selected mode is displayed.

3 Press (My Favourites) button during the full screen mode.

The Media Control buttons will display.

4 Touch the Media Control buttons to operate the unit.

The Media Control buttons differ, depending on the mode.

•

Operable modes on this unit may differ from operations on your smartphone, depending on the connected smartphone.

•

Owner’s manual HDMI Device (Optional)

HDMI Device (Optional)

The device can connect with electronic device supporting HDMI output by HDMI interface and fulfill the play of audio and video with HD signal. But, the unit only displays the electronic device interface by mirror image, you cannot operate the electronic device by this unit.

1 Press the button. 2 Touch [HDMI] of top banner.

When disconnecting with HDMI device, the source icon of HDMI is grey.

•

3 In HDMI player mode, the screen of the device displays the content of electronic equipment by

mirror image.

Not all devices with HDMI output interface can be recognised by this unit.

•

11-EN

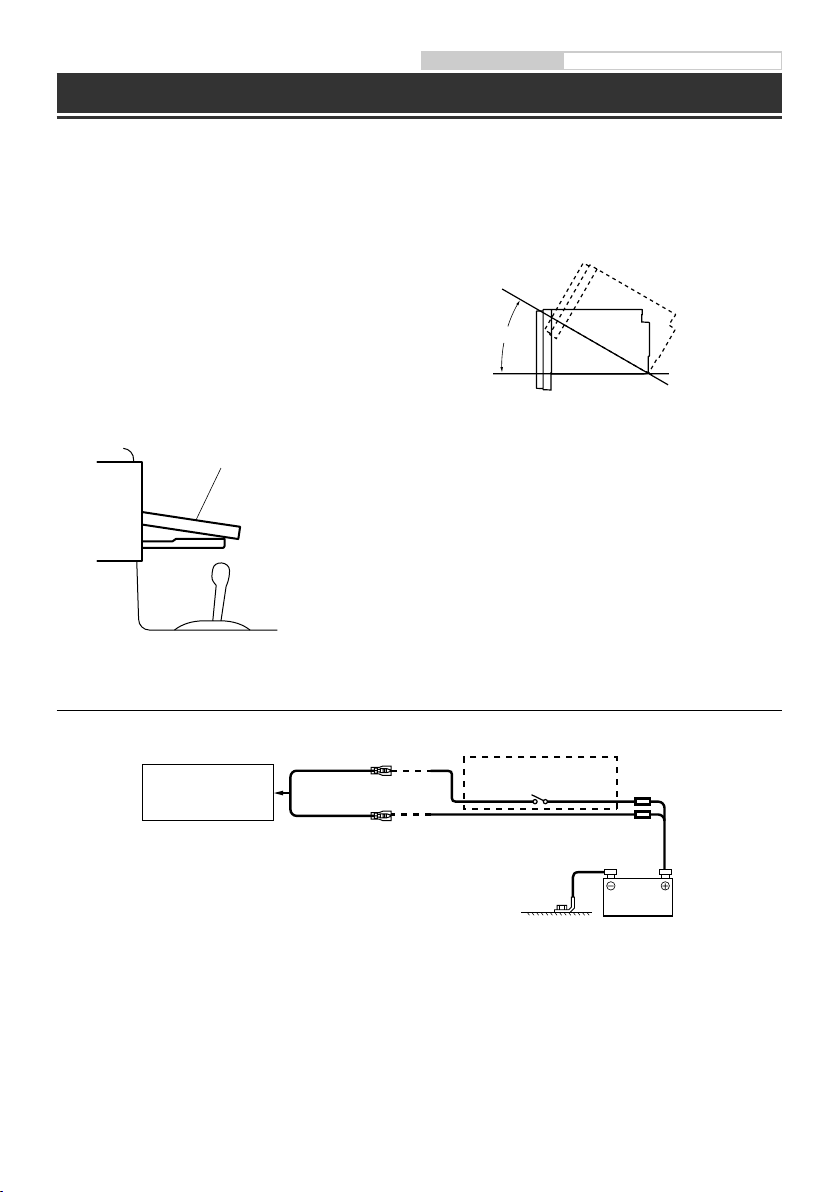

Installation

When making connections to the vehicle’s electrical

•

system, be aware of the factory installed components (e.g. on-board computer). Do not tap into these leads to provide power for this unit. When connecting the X800D to the fuse box, make sure the fuse for the intended circuit of the X800D has the appropriate amperage. Failure to do so may result in damage to the unit and/or the vehicle. When in doubt, consult your dealer. The Display must be completely retracted in the casing

•

when installing. If it is not, problems may occur.

1 Before installing, make sure that the

opening and closing of the display will not interfere with operation of the gear shift.

Movable Display

Owner’s manual Installation

2 Install at an angle between horizontal

and 30°. Note that installing at an angle outside of this range will result in a loss of performance and possibly damage.

0-30°

Connection Diagram of SPST Switch (sold separately)

(If the ACC power supply is not available)

ACC (Red)

BATTERY (Yellow)

12-EN

X800D

If your vehicle has no ACC power supply, add an SPST (Single-Pole, Single-Throw) switch (sold separately) and fuse (sold

•

separately). The diagram and the fuse amperage shown above are in the case when X800D is used individually.

•

If the switched power (ignition) lead of the X800D is connected directly to the positive (+) post of the vehicle’s battery, the

•

X800D draws some current (several hundred milliamperes) even when its switch is placed in the OFF position, and the battery may be discharged.

SPST SW (Optional)

FUSE (5A) (Optional)

FUSE (20A) (Optional)

Battery

Connections

Connections 1/2

Owner’s manual Connections

Antenna

ISO Antenna Plug

To external Audio Processor (PXA-H800, etc.)

GPS Antenna (Included)

IGNITION

(Red)

GND

(Black)

POWER ANT

(Blue)

15A

REMOTE TURN-ON

PARKING BRAKE

BATTERY

(Yellow)

(Blue/White)

REVERSE

(Orange/White)

(Yellow/Blue)

(Green)

(Green/Black)

(White)

(White/Black)

(Grey/Black)

(Grey)

(Violet/Black)

(Violet)

To amplifier or equalizer

To plus side of the back lamp signal lead of the car

To the parking brake signal lead

To power antenna

Ignition key

Battery

Rear Left

Front Left

Speakers

Front Right

Rear Right

13-EN

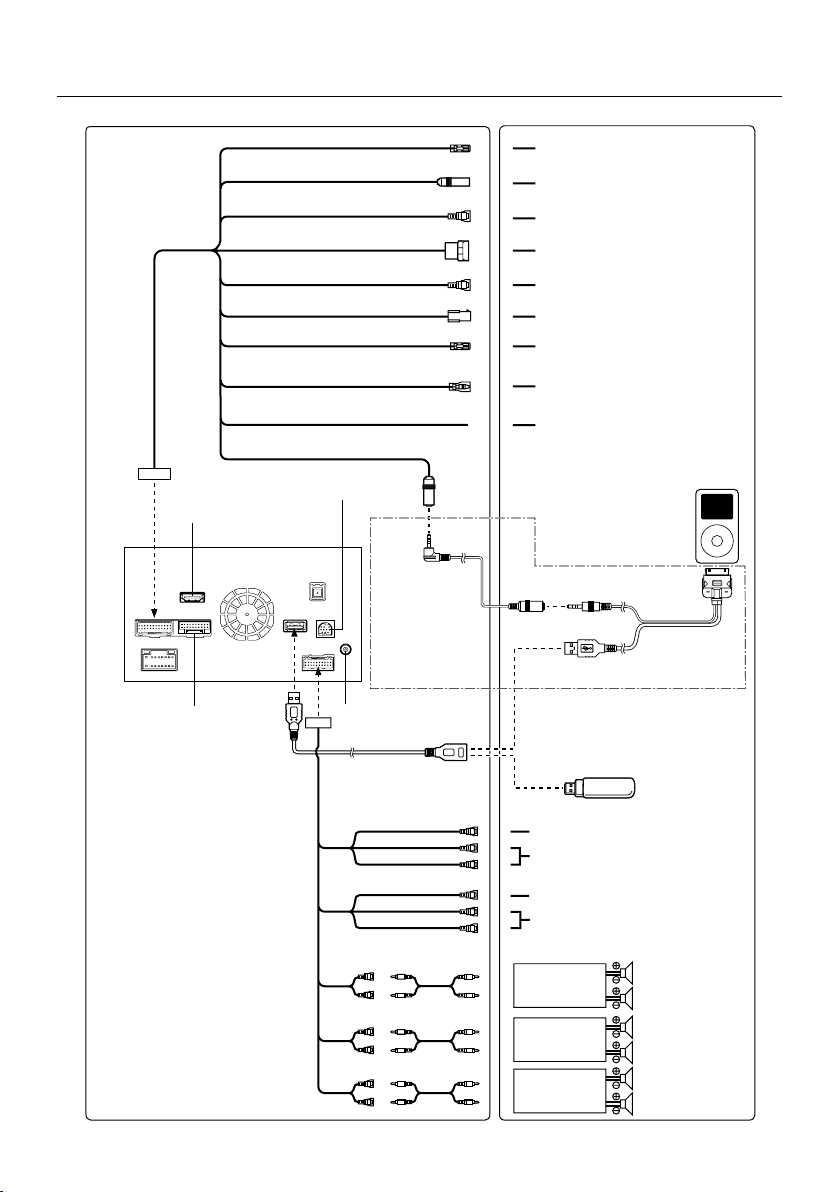

Connections 2/2

Connect this to HDMI output connector

Connect this to external key panel connector.

MIX CONT

(Green/White)

STEERING REMOTE

BEEP/NAVIRG

CAMERA1

CAMERA2

(Not used for Benz M-Class.)

REMOTE OUT

(Brown)

REMOTE IN

(Brown)

SPEED SENSOR

(Green/White)

IPOD VIDEO

Connect this to the optional Vehicle Display Interface box

Connect this to DAB Antenna

USB extension cable (Included)

To guide control input terminal

To steering remote control interface box

To Guide Input terminal

To Front/Rear camera

To Rear/Other/camera

To CAN Interface box

To remote input lead

To remote output lead

To the vehicle speed pulse line

iPod/iPhone (Sold separately)

Connection kit KCU-461iV (Sold separately)

USB Memory (Sold separately)

14-EN

(Yellow)

(Red)

(White)

(Yellow)

(Red)

(White)

To Video Output terminal

To Audio Output terminals

To Video Input terminal

To Audio Input terminals (R, L)

Amplifier

(R, L)

Rear Left

Rear Right

Front Left

Front Right

Subwoofers

Specifications

Owner’s manual Specifications

MONITOR SECTION

Screen Size 8.0” LCD Type Transparent type TN LCD Operation System TFT active matrix Number of Picture Elements 1,152,000 pcs. (800 × 480 × 3 (RGB)) Effective Number of Picture Elements 99% or more Illumination System LED

FM TUNER SECTION

Tuning Range 87.5 – 108.0 MHz Mono Usable Sensitivity 8.1 dBf (0.7 μV/75 ohms) Alternate Channel Selectivity 80 dB Signal-to-Noise Ratio 65 dB Stereo Separation 35 dB Capture Ratio 2.0 dB

MW TUNER SECTION

Tuning Range 531 – 1,602 kHz Usable Sensitivity 25.1 μV/28 dBf

LW TUNER SECTION

Tuning Range 153 – 281 kHz Sensitivity (IEC Standard) 31.6 μV/30 dBf

USB SECTION

USB requirements USB 1.1/2.0 Max. Power Consumption 1,000 mA USB Class USB (Play From Device)/

File System FAT12/16/32 MP3 Decoding MPEG-1/2 AUDIO Layer-3 WMA Decoding Windows Media™ Audio AAC Decoding AAC-LC format “.m4a” file Number of Channels 2-Channel (Stereo) Frequency Response* 5 – 20,000 Hz (±1 dB) Total Harmonic Distortion 0.008% (at 1 kHz) Dynamic Range 95 dB (at 1 kHz) Signal-to-Noise Ratio 100 dB Channel Separation 85 dB (at 1 kHz)

Frequency response may differ depending on the encoder software/bit rate.

USB (Mass Storage Class)

CD/DVD SECTION

Frequency Response 5 – 20,000 Hz (±1 dB) Wow & Flutter (% WRMS) Below measurable limits Total Harmonic Distortion 0.008% (at 1 kHz) Dynamic Range 95 dB (at 1 kHz) Channel Separation 85 dB (at 1 kHz) Horizontal resolution 500 lines or greater Video output level 1Vp-p (75 ohms) Video S/N ratio DVD: 60 dB Audio S/N ratio 100 dB

PICKUP

Wave length DVD: 666 nm CD: 785 nm Laser power CLASS II

GPS SECTION

GPS Reception frequency 1,575.42 ±1 MHz GPS Reception sensitivity -130 dB max.

BLUETOOTH SECTION

BLUETOOTH Specification Bluetooth V2.1+EDR Output Power +4 dBm Max. (Power class 2) Profile HFP (Hands-Free Profile)

OPP (Object Push Profile) PBAP (Phone Book Access Profile) A2DP (Advanced Audio Distribution Profile) AVRCP (Audio/Video Remote Control Profile)

GENERAL

Power Requirement 14.4 V DC

Operating temperature -4°F to +140°F

Maximum Power Output 50 W × 4 Output Voltage 4,000 mV/10k ohms Weight 2.84 kg Audio output level Preout (Front, Rear): 4V/10k ohms (max.) Preout (Subwoofer): 4V/10k ohms (max.) AUX OUT: 1.2V/10k ohms (max.)

(11–16 V allowable)

(-20°C to + 60°C)

CHASSIS SIZE

Width 178 mm Height 100 mm Depth 165 mm

NOSE SIZE

Width 190 mm Height 120 mm Depth 10 mm

Due to continuous product improvement, specifications

•

and design are subject to change without notice. The LCD panel is manufactured using an extremely

•

high precision manufacturing technology. Its effective pixel ratio is over 99.99%. This means that there is a possibility that 0.01% of the pixels could be either always ON or OFF.

15-EN

This item incorporates copy protection technology

•

that is protected by U.S. patents and other intellectual property rights of Rovi Corporation. Reverse engineering and disassembly are prohibited.

Manufactured under licence from Dolby Laboratories.

•

Dolby and the double-D symbol are trademarks of Dolby Laboratories.

Windows Media, and the Windows logo are trademarks,

•

or registered trademarks of Microsoft Corporation in the United States and/or other countries.

•

iPhone, iPod, iPod classic, iPod nano, iPod touch, and iTunes are trademarks of Apple Inc., registered in the U.S. and other countries.

•

“Made for iPod,” and “Made for iPhone,” mean that an electronic accessory has been designed to connect specifically to iPod, or iPhone, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with iPod, or iPhone may affect wireless performance.

DivX®, DivX Certified® and associated logos are

•

trademarks of Rovi Corporation or its subsidiaries and are used under licence.

The Bluetooth® word mark and logos are registered

•

trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Alpine Electronics, Inc. is under licence.

•

The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

•

Android is a trademark of Google Inc. MPEG Layer-3 audio coding technology licenced from

•

Fraunhofer IIS and Thomson. Supply of this product only conveys a licence for private, non-commercial use and does not convey a licence nor imply any right to use this product in any commercial (i.e. revenuegeneration) real time broadcasting (terrestrial, satellite, cable and/or any other media), broadcasting/streaming via internet, intranets and/or other networks or in other electronic content distribution systems, such as pay-audio or audio-on-demand applications. An independent licence for such use is required. For details, please visit http://www.mp3licensing.com

About the Rules of Bluetooth Electromagnetic Radiation Regulation

16-EN

Declaration of Conformity

Inhalt

WARNUNG ..............................................................................................................................................................2

VORSICHT ................................................................................................................................................................2

Erste Schritte .......................................................................................................................................................... 3

Hinweis zum Dual-Bildschirm ..........................................................................................................................4

Benutzerregistrierung ........................................................................................................................................5

Radio-Funktionsbildschirm ..............................................................................................................................6

DAB/DAB+/DMB-Funktionsbildschirm ........................................................................................................6

MP3-/WMA-/AAC-Funktionsbildschirm .......................................................................................................7

DVD-Funktionsbildschirm .................................................................................................................................7

iPod-/iPhone-Funktionsbildschirm (Option) ..............................................................................................8

USB-Speicher-Funktionsbildschirm (Option) .............................................................................................9

Steuerung der Freisprechtelefonfunktion ................................................................................................10

MirrorLink™-Bedienung (Option) .................................................................................................................11

HDMI-Gerät (Option) ........................................................................................................................................11

Einbau ....................................................................................................................................................................12

Anschlüsse ............................................................................................................................................................13

Technische Daten ...............................................................................................................................................15

WICHTIG!

Notieren Sie sich die Seriennummer des Geräts bitte an der unten angegebenen Stelle und bewahren Sie die Notiz auf.

SERIENNUMMER:

ISO-SERIENNUMMER: AL

EINBAUDATUM:

EINGEBAUT VON:

GEKAUFT BEI:

Detaillierte Erläuterungen zu den Gerätefunktionen finden Sie in der Bedienungsanleitung auf der mitgelieferten CD-ROM. (Bei dieser CD handelt es sich um eine Daten-CD. Die Wiedergabe von Musik oder Bildern auf dem Player ist damit nicht möglich.) Bei Bedarf erhalten Sie bei Ihrem Händler einen Ausdruck der Bedienungsanleitung auf der CD-ROM.

1-DE

WARNUNG

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von schweren Verletzungen oder Todesfällen.

KEINE BEDIENUNG AUSFÜHREN, DIE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE.

Führen Sie Bedienungen, die Ihre Aufmerksamkeit längere Zeit in Anspruch nehmen, erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an, bevor Sie solche Bedienungen ausführen. Andernfalls besteht Unfallgefahr.

KLEINE GEGENSTÄNDE WIE SCHRAUBEN VON KINDERN FERNHALTEN.

Werden solche Gegenstände verschluckt, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf, wenn ein Kind einen solchen Gegenstand verschluckt.

DIE LAUTSTÄRKE NUR SO HOCH STELLEN, DASS SIE WÄHREND DER FAHRT NOCH AUSSENGERÄUSCHE WAHRNEHMEN KÖNNEN.

Übermäßige Lautstärkepegel, die Geräusche wie die Sirenen von Notarztwagen oder Warnsignale (an einem Bahnübergang usw.) übertönen, können gefährlich sein und zu einem Unfall führen. HOHE LAUTSTÄRKEPEGEL IN EINEM AUTO KÖNNEN AUSSERDEM GEHÖRSCHÄDEN VERURSACHEN.

GERÄT NICHT ÖFFNEN.

Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlages.

NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND MINUS AN MASSE VERWENDEN.

Fragen Sie im Zweifelsfall Ihren Händler. Andernfalls besteht Feuergefahr usw.

SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDECKEN.

Andernfalls kann es zu einem Wärmestau im Gerät kommen, und es besteht Feuergefahr.

DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM FAHRZEUG ANSCHLIESSEN.

Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen.

KEINE FREMDKÖRPER IN EINSCHUBSCHLITZE ODER ÖFFNUNGEN AM GERÄT STECKEN.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen.

AUF KORREKTE ANSCHLÜSSE ACHTEN.

Bei fehlerhaften Anschlüssen besteht Feuergefahr, und es kann zu Schäden am Gerät kommen.

VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN.

Andernfalls besteht die Gefahr eines elektrischen Schlages oder Verletzungsgefahr durch einen Kurzschluss.

ELEKTRISCHE KABEL NICHT SPLEISSEN.

Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels überschritten, und es besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

BEIM BOHREN VON LÖCHERN LEITUNGEN UND KABEL NICHT BESCHÄDIGEN.

Wenn Sie beim Einbauen Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf, die Kraftstoffleitungen und andere Leitungen, den Benzintank und elektrische Kabel nicht zu berühren, zu beschädigen oder zu blockieren. Andernfalls besteht Feuergefahr.

2-DE

BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS MASSEPUNKTE VERWENDEN.

Verwenden Sie für Einbau oder Masseanschluß NIEMALS Bolzen oder Muttern der Brems- bzw. Lenkanlage oder eines anderen sicherheitsrelevanten Systems oder des Benzintanks. Andernfalls besteht die Gefahr, dass Sie die Kontrolle über das Fahrzeug verlieren oder ein Feuer ausbricht.

DAS GERÄT NICHT AN EINER STELLE EINBAUEN, AN DER ES BEIM FAHREN HINDERLICH SEIN KÖNNTE, WEIL ES Z. B. DAS LENKRAD ODER DEN SCHALTHEBEL BLOCKIERT.

Andernfalls ist möglicherweise keine freie Sicht nach vorne gegeben, oder die Bewegungen des Fahrers sind so eingeschränkt, dass Unfallgefahr besteht.

ROUTENVORSCHLÄGE DES NAVIGATIONSSYSTEMS NICHT BEFOLGEN, WENN SIE DABEI GEFÄHRLICHE ODER VERBOTENE FAHRMANÖVER AUSFÜHREN MÜSSTEN ODER DADURCH IN EINE GEFÄHRLICHE SITUATION ODER GEGEND GERATEN KÖNNTEN.

Dieses Gerät kann Ihr eigenes Urteilsvermögen nicht ersetzen. Aufgrund von Routenvorschlägen dieses Systems dürfen Sie nie die örtlichen Verkehrsregeln oder Ihr eigenes Urteilsvermögen bezüglich der Vermeidung von Gefahrensituationen im Straßenverkehr missachten.

VORSICHT

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von Verletzungen bzw. Sachschäden.

DAS GERÄT NICHT WEITERBENUTZEN, WENN EIN PROBLEM AUFTRITT.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken aneinen autorisierten AlpineHändler oder den nächsten Alpine-Kundendienst.

VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN.

Die Verkabelung und der Einbau dieses Geräts erfordern technisches Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät erworben haben.

NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND DIESES SICHER EINBAUEN.

Verwenden Sie ausschließlich das vorgeschriebene Zubehör. Andernfalls wird das Gerät möglicherweise beschädigt, oder es lässt sich nicht sicher einbauen. Wenn sich Teile lösen, stellen diese eine Gefahrenquelle dar, und es kann zu Betriebsstörungen kommen.

DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.

Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie den Sitzschienen verfangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden können. So verhindern Sie eine Beschädigung der Kabel. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor Beschädigung durch die Metallkanten der Bohrung.

DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.

Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen.

DIE HÄNDE FERNHALTEN, WENN SICH DAS MOTORGETRIEBENE BEDIENTEIL ODER DER SCHWENKBARE MONITOR BEWEGT.

Andernfalls kann es zu Verletzungen oder Schäden am Gerät kommen.

Bedienungsanleitung Bedienung über den Touchscreen, Lage und Funktion der Teile und Bedienelemente, Ein- und Ausschalten

Erste Schritte

Bedienung über den Touchscreen

Sie können das System über die berührungsempfindlichen Schaltflächen auf dem Bildschirm bedienen.

Häufig benutzte Schaltflächen

: Rückkehr zum vorherigen Bildschirm. Je nach Funktion kann mit dieser Taste der Touchscreen-

Bedienvorgang abgebrochen werden.

: Schließt das Fenster.

Lage und Funktion der Teile und Bedienelemente

H Taste a / d

Halten Sie diese Taste gedrückt, um im Radiomodus rückwärts/vorwärts nach einem Sender zu suchen bzw. in einer anderen Audio-/Videoquelle einen Titel, ein Kapitel usw. rückwärts/vorwärts zu suchen.

Dies ist nur eine Beispielabbildung. Beziehen Sie sich bei den

•

Bezeichnungen und Positionen der Tasten auf das tatsächliche Fahrzeug.

A RESET-Schalter

Das Gerätesystem wird zurückgesetzt.

B Taste

C Mikrofon

D Taste

E Taste + / – (DOWN/UP)

F Taste

G CAM (Kamera)-Taste

(Meine Favoriten)

Der Meine Favoriten-Bildschirm für den registrierten Benutzer1 oder Benutzer2 wird angezeigt.

Wird im Telefon- oder Spracherkennungsmodus verwendet.

AUDIO

Ruft den Audio/Visual-Bildschirm auf. Wenn der Audio/VisualBildschirm bereits angezeigt wird, wird die Signalquelle gewechselt. Halten Sie diese Taste mindestens 3 Sekunden lang gedrückt, um den Modus „Sound Menü“ zu aktivieren.

Drücken, um die Lautstärke zu regeln.

Durch Drücken aktivieren/deaktivieren Sie den Stummschaltmodus. Wenn Sie die Taste länger als 3 Sekunden drücken, wird das Gerät ausgeschaltet.

Drücken Sie diese Taste, um das Bild der Rückfahrkamera anzuzeigen. Drücken Sie die Taste erneut, um wieder den normalen Bildschirm aufzurufen.

I Taste

J Taste

K Taste c (Auswerfen)

L Fernbedienungssensor

NAV

Ruft den Navigationskartenbildschirm auf. Drücken Sie die Taste erneut, um zum Navigations-Menübildschirm zu wechseln. Halten Sie diese Taste mindestens 3 Sekunden lang gedrückt, um zum Heimatadressen-Routenbildschirm zu wechseln. Wenn die Heimatadresse noch nicht eingestellt ist, wird der Heimatadressen-Einstellungsbildschirm angezeigt.

(Telefon)

Ruft den Telefonmenübildschirm auf. Wenn ein Telefon mit Freisprecheinrichtung und Spracherkennung angeschlossen ist, halten Sie diese Taste 3 Sekunden lang gedrückt, um den Spracherkennungsmodus aufzurufen.

Ruft den Bildschirm zum Öffnen/Neigen auf. Falls die Disc nach dem Berühren von [c] unter DISC nicht ausgeworfen wird, halten Sie diese Taste mindestens 5 Sekunden lang gedrückt.

Richten Sie die Fernbedienung in einem Abstand von maximal 2 Metern auf diesen Sensor.

Ein- und Ausschalten

1 Drehen Sie den Zündschlüssel in die Stellung ACC oder EIN.

Das System schaltet sich ein.

2 Halten Sie die Taste mindestens 3 Sekunden gedrückt, um das Gerät auszuschalten.

3-DE

Bedienungsanleitung Hinweis zum Dual-Bildschirm

Hinweis zum Dual-Bildschirm

Wenn Sie den Musikwiedergabebildschirm anzeigen wollen, während die Routenführung usw. angezeigt wird, können Sie den Navigation- und den Audio/Visual-Bildschirm gleichzeitig nebeneinander anzeigen.

Navigation-Vollbildschirm

Audio/Visual-Vollbildschirm

Berühren Sie den Navigationsbereich des Bildschirms.

Drücken Sie die Taste

Berühren Sie

oder

NAV.

Berühren Sie *

Drücken Sie die Taste

Dual-Bildschirm

oder

AUDIO.

*1 Während der Videowiedergabe werden zur Auswahl der Bildschirmgröße [Dual Wide], [Dual Full] und [Full Screen] auf

dem Bildschirm angezeigt.

Anzeigeposition auf Dual-Bildschirm

Sie können die Bildschirme Audio/Visual und Navigation durch Ziehen und Ablegen tauschen. Um die Bildschirme zu tauschen, berühren Sie die Mitte des Audio/Visual-Bildschirms und ziehen ihn zum Navigationsbildschirm. Die Positionen werden getauscht, wenn Sie den Finger abheben.

4-DE

Wenn Sie den Navigationsbildschirm ziehen und ablegen, wechselt er zum Navigationsvollbildschirm.•

Bedienungsanleitung Benutzerregistrierung

Benutzerregistrierung

Sie können bis zu zwei Benutzer registrieren. Nehmen Sie die Einstellungen für die beiden Benutzer unter Benutzer1 und Benutzer2 vor.

1 Drücken Sie die Taste (Meine Favoriten).

Der Meine Favoriten-Bildschirm wird angezeigt.

•

2 Berühren Sie [Start].

Der Bildschirm zum Eingeben des Benutzernamens für den ersten Benutzer wird angezeigt.

•

Berühren Sie nach der Registrierung des ersten Benutzers [BENUTZER2], um den Registrierungsbildschirm für BENUTZER2 aufzurufen.

•

Wenn Sie [Skip] berühren, wird der Benutzername als „BENUTZER1“ oder „BENUTZER2“ gespeichert und es wird kein BLUETOOTH Gerät registriert. In diesem Fall werden die Benutzer nicht automatisch gewechselt.

•

Wenn Sie [Cancel] berühren oder die Taste (Meine Favoriten) drücken, wird wieder der Ausgangsbildschirm angezeigt, ohne dass ein Benutzer registriert wird.

3 Geben Sie den Benutzernamen über die

Tastatur ein und berühren Sie [OK].

4 Berühren Sie [Link] und dann [OK].

Die BLUETOOTH Geräteliste wird angezeigt.

Anhand der hier registrierten BLUETOOTH Geräte

•

wird der Benutzer automatisch identifiziert. Darüber hinaus lässt sich ein Mobiltelefon als Freisprechtelefon verwenden.

•

Wenn Sie [Kein Link] berühren, wird die Benutzerregistrierung beendet, ohne ein BLUETOOTH Gerät zu registrieren.

5 Berühren Sie [Search].

Das System startet die Suche nach BLUETOOTH Geräten. Wenn die Suche abgeschlossen ist, wird die BLUETOOTH Geräteliste angezeigt.

Setzen Sie die BLUETOOTH-Einstellung am

•

vorregistrierten BLUETOOTH Gerät auf [ON].

6 Berühren Sie ein registriertes BLUETOOTH

Gerät und berühren Sie [OK].

Der Meine Favoriten-Bildschirm für BENUTZER1 oder BENUTZER2 wird angezeigt.

Der Setup-Bildschirm für das BLUETOOTH Gerät wird angezeigt.

•

Berühren Sie [

], um den Name zu bearbeiten.

Sie können Meine Favoriten-Symbole bearbeiten.

•

7 Drücken Sie die Taste (Meine Favoriten).

Der Meine Favoriten-Bildschirm wird geschlossen und der Ausgangsbildschirm wird wieder angezeigt.

5-DE

Radio-Funktionsbildschirm

Verringert die Frequenz

Fügt die aktuelle Quelle zu den Meine Favoriten. (Diese Option wird nicht angezeigt, wenn die aktuelle Quelle schon hinzugefügt wurde.)

Ändert den Abstimmmodus

SEEK-Modusanzeige

Verkehrsfunkmodus Ein/Aus

RDS-Anzeige

Bedienungsanleitung Radio

RDS-Informationsanzeige

Erhöht die Frequenz

Stationstaste

Durch kurzes Antippen wird der entsprechende Festsender eingestellt. Durch mindestens zwei Sekunden langes Halten wird der momentan eingestellte Sender als Festsender gespeichert.

Wechselt den Bedienungsknopf Wechselt das Frequenzband

Ändert die Textinformationen

Speichert Sender automatisch ab

Wechselt den Bedienungsknopf

Empfang mit Nachrichtenpriorität Ein/Aus

Bedienungsanleitung DAB/DAB+/DMB

DAB/DAB+/DMB-Funktionsbildschirm

Verringert die Frequenz

Fügt die aktuelle Quelle zu den Meine Favoriten. (Diese Option wird nicht angezeigt, wenn die aktuelle Quelle schon hinzugefügt wurde.)

Ändert den Abstimmmodus

SEEK-Modusanzeige

Dienstesuchliste anzeigen

Dienstesuchliste aktualisieren

Wechselt den Bedienungsknopf

Zeigt den Bildschirm „PTY auswählen“ an

AF-Funktion Ein/Aus

DAB/DAB+/DMB Informationsanzeige

Erhöht die Frequenz Stationstaste

Zeigt mit einer einzigen Berührung den Speicherdienst an. Durch mindestens zwei Sekunden langes Halten wird der momentan eingestellte Sender als Festsender gespeichert.

Wechselt den Bedienungsknopf

Wechselt das Frequenzband

Ändert die Textinformationen

Empfang mit Nachrichtenpriorität Ein/Aus

Verkehrsfunkmodus Ein/Aus

6-DE

Anzeige des PTYAuswahlbildschirms

Bedienungsanleitung CD/MP3/WMA/AAC

MP3-/WMA-/AAC-Funktionsbildschirm

Rücksprung zum Anfang der aktuellen Datei/ Rücksprung zum Anfang der vorhergehenden Datei, wenn innerhalb der ersten Sekunde nach Wiedergabebeginn angetippt/Schneller Rücklauf, wenn mindestens zwei Sekunden lang gehalten

Fügt die aktuelle Quelle zu den Meine Favoriten. (Diese Option wird nicht angezeigt, wenn die aktuelle Quelle schon hinzugefügt wurde.)

Der Suchbildschirm wird angezeigt

MP3-/WMA-/AACInformationsanzeige

Sprung zum Anfang der nächsten Datei/Schneller Vorlauf, wenn mindestens zwei Sekunden lang gehalten

Nummer des aktuellen Songs/Gesamtzahl der Songs

Zufallswiedergabe

Pause und Wiedergabe

Findet den Anfang des vorherigen Ordners

Findet den Anfang des nächsten Ordners

Wiederholfunktion

Abgelaufene Zeit

Der Suchbildschirm wird angezeigt

Bedienungsanleitung DVD

DVD-Funktionsbildschirm

Wenn Sie den DVD-Wiedergabebildschirm antippen, wird der DVD-Funktionsbildschirm angezeigt. Die nachfolgende Abbildung ist ein Beispiel für den DVD-VIDEO-Funktionsbildschirm.

DVD-Informationsanzeige-2

Rücksprung zum Anfang des aktuellen Kapitels/Rücksprung zum Anfang des vorhergehenden Kapitels, wenn innerhalb der ersten Sekunde nach Wiedergabebeginn angetippt/ Schneller Rücklauf, wenn mindestens zwei Sekunden lang gehalten

Fügt die aktuelle Quelle zu den Meine Favoriten. (Diese Option wird nicht angezeigt, wenn die aktuelle Quelle schon hinzugefügt wurde.)

Abgelaufene Zeit Pause und Wiedergabe

Stoppen der Wiedergabe

Zeigt den Menübedienbildschirm an

Zeigt den Zifferneingabebildschirm an

Wechselt den Bedienungsknopf

Schaltet zwischen den Blickwinkeln hin und her

Sprung zum Anfang des nächsten Kapitels/Schneller Vorlauf, wenn mindestens zwei Sekunden lang gehalten

DVD-Informationsanzeige-1

Wiederholfunktion

Gesamtwiedergabezeit

Wechselt den Bedienungsknopf

Zeigt den Menübedienbildschirm an Zeigt den Menübildschirm an

Schaltet zwischen Audiospuren hin und her

Schaltet zwischen Untertiteln hin und her

7-DE

Bedienungsanleitung iPod/iPhone (Option)

iPod-/iPhone-Funktionsbildschirm (Option)

Sie können mit dem separat erhältlichen Kabel (KCU-461iV) einen iPod/ein iPhone an dieses Gerät anschließen. Wenn Sie einen videofähigen iPod anschließen, können Sie nicht nur Musik, sondern auch Videodateien wiedergeben.

Das Gerät unterstützt keine Videowiedergabe über ein iPhone 5 usw. mit Lightning Connector.

•

Audiomodus

Grafikanzeige

Rücksprung zum Anfang der aktuellen Datei/Rücksprung zum Anfang der vorhergehenden Datei, wenn innerhalb der ersten Sekunde nach Wiedergabebeginn angetippt/Schneller Rücklauf, wenn mindestens zwei Sekunden lang gehalten

Fügt die aktuelle Quelle zu den Meine Favoriten. (Diese Option wird nicht angezeigt, wenn die aktuelle Quelle schon hinzugefügt wurde.)

iPod/iPhoneInformationsanzeige

Sprung zum Anfang der nächsten Datei/Schneller Vorlauf, wenn mindestens zwei Sekunden lang gehalten

Nummer des aktuellen Songs/ Gesamtzahl der Songs

Zufallswiedergabe

Der Suchbildschirm wird angezeigt

Pause und Wiedergabe

Sprung zur vorhergehenden Wiedergabeliste/Interpret/Album/ Podcast/Genre/Komponist

Direktwahltastensymbol

Nach einer Musikdatei suchen

Zum Beispiel: Suchen nach Interpretenname

1 Berühren Sie [ (Search)] während der

Wiedergabe.

2 Berühren Sie [Music]. 3 Berühren Sie [Artists].

8-DE

Wiederholfunktion Verbleibende

Wiedergabezeit Der Suchbildschirm wird

angezeigt

Abgelaufene Zeit

Sprung zur nächsten Wiedergabeliste/zum nächsten Interpreten/ Album/Podcast/Genre/ Komponisten

4 Berühren Sie den Namen des ausgewählten

Interpreten.

Der Album-Suchbildschirm des gewählten Interpreten erscheint. Bei Berühren von [p] des gewünschten Interpreten werden alle seine Songs wiedergegeben.

5 Berühren Sie den Namen des gewünschten

Albums.

Alle Songs des gewählten Albums werden angezeigt. Bei Berühren von [p] des gewünschten Albums werden alle Songs aus Diesem wiedergegeben.

6 Berühren Sie den Namen des gewünschten

Songs.

Der gewählte Song wird wiedergegeben.

Durch das Berühren von [p] für die Option „ALL“

•

werden alle Songs aus der Liste abgespielt.

Bedienungsanleitung USB-Speicher (Option)

USB-Speicher-Funktionsbildschirm (Option)

Sie können Musikdateien (MP3/WMA/AAC) und Videodateien (DivX®), die in einem USB-Speichermedium auf dem internen Player dieses Systems gespeichert sind, wiedergeben. Informationen zu der Musik finden Sie unter „MP3-/WMA-/AAC-Funktionsbildschirm“ (Seite 7).

Video-Modus

DivX® Informationsanzeige Rücksprung zum Anfang

der aktuellen Datei/ Rücksprung zum Anfang der vorhergehenden Datei, wenn innerhalb der ersten Sekunde nach Wiedergabebeginn angetippt/Schneller Rücklauf, wenn mindestens zwei Sekunden lang gehalten

Fügt die aktuelle Quelle zu den Meine Favoriten. (Diese Option wird nicht angezeigt, wenn die aktuelle Quelle schon hinzugefügt wurde.)

Der Suchbildschirm wird angezeigt

Nr. der aktuellen Datei/ Anzahl aller Dateien

Sprung zum Anfang der nächsten Datei/Schneller Vorlauf, wenn mindestens zwei Sekunden lang gehalten

Abgelaufene Zeit

Wiederholfunktion

Pause und Wiedergabe

Stoppen der Wiedergabe

Findet den Anfang des vorherigen Ordners

Findet den Anfang des nächsten Ordners

Wechselt den Bedienungsknopf

Der Suchbildschirm wird angezeigt

Schaltet zwischen Audiospuren hin und her

Schaltet zwischen Untertiteln hin und her

9-DE

Bedienungsanleitung BLUETOOTH-Einstellung, BLUETOOTH-Bedienung

Steuerung der Freisprechtelefonfunktion

Telefongespräche über die Freisprecheinrichtung sind nur möglich, wenn ein HFP- (Hands-Free Profile) kompatibles Mobiltelefon mit dem X800D verwendet wird.

Herstellen der Verbindung zu einem BLUETOOTH-kompatiblen Gerät (Pairing)

1 Berühren Sie das [Setup]-Symbol im

Banner oben.

[SETUP]-Symbol

2 Berühren Sie [ ] (BLUETOOTH). 3 Berühren Sie [BLUETOOTH]. 4 Berühren Sie [o] oder [p] unter

„BLUETOOTH“, um ihn auf „On“ zu stellen.

5 Berühren Sie [ ]. 6

Berühren Sie [BLUETOOTH Gerät auswählen].

8 Berühren Sie [Audio] oder [Hands-free] für

das Gerät aus der Liste, mit dem Sie sich verbinden möchten.

Audio: Einstellung als Audiogerät. Hands-free: Einstellung als Freisprecheinrichtung.

9 Wenn die Geräteregistrierung

abgeschlossen ist, erscheint eine Meldung und das Gerät kehrt in den Normalmodus zurück.

Der BLUETOOTH-Registrierungsprozess ist je nach

•

Geräteversion und SSP (Simple Secure Pairing) verschieden. Wenn ein Passcode mit 4 oder 6 Zeichen auf diesem Gerät erscheint, geben Sie den Passcode mit dem BLUETOOTH-kompatiblen Gerät ein. Wenn ein Passcode aus 6 Zeichen auf diesem Gerät erscheint, überprüfen Sie, ob derselbe Passcode auf dem BLUETOOTH-kompatiblen Gerät erscheint, und berühren Sie „Yes“.

Annehmen eines Anrufs

Ein eingehender Anruf löst den Klingelton aus und wird auf dem Bildschirm angezeigt.

7 Berühren Sie [Search] unter „Kein Gerät

angeschlossen“.

Die Geräteliste zeigt bis zu 10 Einträge an.

10-DE

2 Berühren Sie [ ] oder drücken Sie die Taste

(TELEFON).

Das Gespräch wird gestartet.

Auflegen des Telefons

1 Berühren Sie [ ].

Das Gespräch wird beendet.

Bedienungsanleitung MirrorLink™ (Option)

MirrorLink™-Bedienung (Option)

MirrorLink ist ein Anschlussstandard, der eine Verbindung zwischen einem X800D und einem Mobiltelefon bietet. Durch die Verwendung von MirrorLink können Sie den Mobiltelefonbildschirm der Anzeige aufrufen, mit der Sie die Anwendungen des Mobiltelefons über dieses Gerät bedienen können.

Wenn ein Smartphone mit Anwendungen für MirrorLink über USB angeschlossen ist, wird das Mirror Mode- und/oder Car Mode-Quellensymbol im Banner oben angezeigt. Das Symbol wird deaktiviert, wenn das Smartphone vom Gerät getrennt wird.

1 Drücken Sie die Taste .

Der Bildschirm Audio/Visual wird angezeigt.

2 Berühren Sie [Mirror Mode] oder [Car Mode] im Banner oben.

Der Bildschirm für den ausgewählten Modus wird angezeigt.

3 Drücken Sie die Taste (Meine Favoriten) im Vollbild-Modus.

Die Mediensteuertasten werden angezeigt.

4 Berühren Sie die Mediensteuertasten, um das Gerät zu bedienen.

Die Mediensteuertasten variieren abhängig vom Modus.

•

Die bedienbaren Modi dieses Geräts können abhängig vom verbundenen Smartphone von den Bedienvorgängen auf

•

Ihrem Smartphone abweichen.

Bedienungsanleitung HDMI-Gerät (Option)

HDMI-Gerät (Option)

Das Gerät kann sich mit einem elektronischen Gerät mit einem HDMI-Ausgang über die HDMI-Schnittstelle verbinden und die Wiedergabe von Audio und Video mit HD-Signal durchführen. Das Gerät zeigt aber die Benutzeroberfläche des elektronischen Geräts nur als Spiegelbild an, Sie können das elektronische Gerät nicht über dieses Gerät bedienen.

1 Drücken Sie die Taste . 2 Berühren Sie [HDMI] im Banner oben.

Wenn Sie die Verbindung zum HDMI-Gerät trennen, ist das HDMI-Quellensymbol grau.

•

3 Im HDMI-Playermodus zeigt der Bildschirm des Geräts den Inhalt des elektronischen Geräts als

Spiegelbild an.

Nicht alle Geräte mit HDMI-Ausgang können von diesem Gerät erkannt werden.

•

11-DE

Einbau

Beim Anschließen an das Bordnetz des Fahrzeugs

•

unbedingt die werkseitig eingebauten Komponenten (z. B. Bordrechner) beachten. Keinesfalls die Stromversorgung für das Gerät an diesen Komponenten abgreifen. Beim Anschluss des X800D im Sicherungskasten darauf achten, dass die Sicherung des gewählten Stromkreises die für das X800D vorgeschriebene Amperezahl aufweist. Bei Nichtbeachtung dieses Punktes sind Folgeschäden am Gerät bzw. am Fahrzeug nicht ausgeschlossen. Wenden Sie sich im Zweifelsfall an Ihren Händler. Der Monitor muss beim Einbau ganz eingefahren sein.

•

Wenn er offen steht, können Einbauprobleme auftreten.

1 Prüfen Sie vor der Installation, dass das

Öffnen und Schließen des Displays nicht die Bedienung des Schalthebels behindert.

Bewegliches Display

Bedienungsanleitung Einbau

2 Die Installation sollte in einem Winkel

zwischen horizontal und 30° erfolgen. Liegt der Installationswinkel außerhalb dieses Bereichs, kann es zu Leistungseinbußen und möglicherweise zu Schäden kommen.

0-30°

Anschlussschema für SPST-Schalter (separat erhältlich)

(Falls keine ACC-Spannungsversorgung vorhanden ist)

ACC (Rot)

BATTERY (Gelb)

12-DE

X800D

Wenn Ihr Fahrzeug keine ACC-Spannungsversorgung bietet, schließen Sie das Gerät über einen separat erhältlichen

•

SPST-Schalter (einpoliger Ein-/Ausschalter) und über eine separat erhältliche Sicherung an. Das Diagramm und die oben angegebene Amperezahl der Sicherung beziehen sich auf den Fall, dass das X800D allein

•

verwendet wird. Wenn das Zuleitungskabel für die geschaltete Stromversorgung (Zündung) des X800D direkt mit dem Pluspol (+)

•

der Batterie des Fahrzeugs verbunden ist, zieht das X800D auch im ausgeschalteten Zustand Strom (einige hundert Milliampere), was ein Entladen der Batterie zur Folge haben kann.

SPST SW (Option)

SICHERUNG (5A) (Option)

SICHERUNG (20A) (Option)

Batterie

Anschlüsse

Anschlüsse 1/2

Bedienungsanleitung Anschlüsse

Antenne

ISO-Antennenstecker

An den externen Audioprozessor (PXA-H800 usw.)

GPS-Antenne (mitgeliefert)

IGNITION

(Rot)

GND

(Schwarz)

POWER ANT

(Blau)

15A

REMOTE TURN-ON

PARKING BRAKE

BATTERY

(Gelb)

(Blau/Weiß)

REVERSE

(Orange/Weiß)

(Gelb/Blau)

(Grün)

(Grün/Schwarz)

(Weiß)

(Weiß/Schwarz)

(Grau/Schwarz)

(Grau)

(Violett/Schwarz)

(Violett)

An den Verstärker bzw. Equalizer

An die Plusader des Rückfahrscheinwerferkabels am Fahrzeug

An das Handbremsen-Signalkabel

An die Motorantenne

Zündschloss

Batterie

Hinten links

Vorne links

Lautsprecher

Vorne rechts

Hinten rechts

13-DE

Anschlüsse 2/2

Verbinden Sie diesen Anschluss mit dem HDMI-Ausgang.

Stellen Sie die Verbindung mit dem Anschluss einer externen Tastatur her.

MIX CONT

(Grün/Weiß)

STEERING REMOTE

BEEP/NAVIRG

CAMERA1

CAMERA2

(Wird für die M-Klasse von Mercedes

Benz nicht verwendet.)

REMOTE OUT

(Braun)

REMOTE IN

(Braun)

SPEED SENSOR

(Grün/Weiß)

IPOD VIDEO

Verbinden Sie dies mit der optionalen Fahrzeug-Display-Schnittstellenbox

Verbinden Sie diesen Anschluss mit der DAB-Antenne.

USB-Verlängerungskabel (mitgeliefert)

An den Eingang der Bediensteuerung

An Lenkradfernbedienungs-Schnittstellenbox

An den Ausgang der Bediensteuerung

An die Front-/Rear-Kamera

An Rear/Other/Kamera

An CAN-Schnittstellenbox

An das Fernbedienungs-Eingangskabel

An das Fernbedienungs-Ausgangskabel

An die Geschwindigkeitsimpulsleitung des Fahrzeugs

iPod/iPhone (separat erhältlich)

Verbindungssatz KCU-461iV (separat erhältlich)

USB-Speicher (separat erhältlich)

14-DE

(Gelb)

(Rot)

(Weiß)

(Gelb)

(Rot)

(Weiß)

An Videoausgang

An Audioausgänge

(R, L)

An Videoeingang

An Audioeingänge (R, L)

Verstärker

Linker Hecklautsprecher

Rechter Hecklautsprecher

Linker Frontlautsprecher

Rechter Frontlautsprecher

Subwoofer

Technische Daten

Bedienungsanleitung Technische Daten

MONITOR

Bildschirmgröße 8,0 Zoll LCD-Typ (Flüssigkristallanzeige)

Arbeitsprinzip TFT-Aktivmatrix Anzahl Bildelemente 1.152.000 Pixel

Effektive Bildelemente mindestens 99 % Beleuchtung LED

Transparentes TN LCD

(800 × 480 × 3 (RGB))

FM-TUNER

Empfangsbereich 87,5 – 108,0 MHz Mono-Empfindlichkeit 8,1 dBf (0,7 µV/75 Ohm) Trennschärfe 80 dB Störabstand 65 dB Stereokanaltrennung 35 dB Gleichwellenselektion 2,0 dB

MW-TUNER

Empfangsbereich 531 – 1.602 kHz Nutzbare Empfindlichkeit 25,1 µV/28 dBf

LW-TUNER

Empfangsbereich 153 – 281 kHz Empfindlichkeit (IEC-Standard) 31,6 µV/30 dBf

USB

USB-Anforderungen USB 1.1/2.0 Max. Energieverbrauch 1.000 mA USB-Klasse USB ( Wiedergabe vom Gerät)/

Dateisystem FAT12/16/32 MP3-Decodierung MPEG-1/2 AUDIO Layer-3 WMA-Decodierung Windows Media™ Audio AAC-Decodierung AAC-LC-Format, „.m4a“-Datei Anzahl der Kanäle 2 Kanäle (Stereo) Frequenzgang* 5 – 20.000 Hz (±1 dB) Gesamtklirrfaktor 0,008 % (bei 1 kHz) Dynamikumfang 95 dB (bei 1 kHz) Störabstand 100 dB Kanaltrennung 85 dB (bei 1 kHz)

Frequenzgang kann abhängig von Codierungssoftware/Bitrate abweichen.

USB (Massenspeicher)

CD/DVD

Frequenzgang 5 – 20.000 Hz (±1 dB) Gleichlaufschwankungen (% WRMS)

Gesamtklirrfaktor 0,008 % (bei 1 kHz) Dynamikumfang 95 dB (bei 1 kHz) Kanaltrennung 85 dB (bei 1 kHz) Horizontale Auflösung mindestens 500 Zeilen Video-Ausgangspegel 1 Vs-s (75 Ohm) Video-Störabstand DVD: 60 dB Audio-Signal-Rauschabstand 100 dB

unterhalb messbarer Grenzen

PICKUP

Wellenlänge DVD: 666 nm CD: 785 nm Laserleistung CLASS II

GPS-ABSCHNITT

GPS-Empfangsfrequenz 1.575,42 ±1 MHz Empfindlichkeit der GPS-Empfangsfrequenz

-130 dB max.

BLUETOOTH

Technische Daten für BLUETOOTH

Ausgangsleistung +4 dBm Max. (Leistungsklasse 2) Profil HFP (Hands-Free Profile)

Bluetooth V2.1+EDR

OPP (Object Push Profile) PBAP (Phone Book Access Profile) A2DP (Advanced Audio Distribution Profile) AVRCP (Audio/Video Remote Control Profile)

ALLGEMEINES

Spannungsversorgung 14,4 V Gleichspannung

Betriebstemperatur -20 °C bis + 60 °C Max. Ausgangsleistung 50 W × 4 Ausgangsspannung 4.000 mV/10k Ohm Gewicht 2,84 kg Audioausgangspegel Vorverstärkerausgang (Front, Heck):

Vorverstärkerausgang (Subwoofer):

AUX OUT: 1,2 V/10k Ohm (max.)

(11 – 16 V zulässig)

4 V/10k Ohm (max.)

GEHÄUSEGRÖSSE

Breite 178 mm Höhe 100 mm Tiefe 165 mm

VORSPRUNGGRÖSSE

Breite 190 mm Höhe 120 mm Tiefe 10 mm

Aufgrund ständiger Produktverbesserungen bleiben

•

Änderungen an technischen Daten und Design ohne Vorankündigung vorbehalten. Das LCD-Display (Flüssigkristallbildschirm) wird mit

•

hochpräzisen Fertigungsverfahren hergestellt. Der Anteil der effektiven Bildpunkte beträgt mehr als 99,99 %. Dies wiederum bedeutet, dass bis zu 0,01% der Bildpunkte unter Umständen dauerhaft aktiviert oder deaktiviert sind.

15-DE

In diesem Gerät kommt Kopierschutztechnologie zum

•

Einsatz, die durch USA-Patente und andere geistige Eigentumsrechte der Rovi Corporation geschützt sind. Reverse Engineering und Disassemblierung sind verboten.

Hergestellt unter Lizenz von Dolby Laboratories. Dolby

•

und das Doppel-D-Symbol sind Marken der Dolby Laboratories.

•

Windows Media und das Windows-Logo sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern.

•

iPhone, iPod, iPod classic, iPod nano, iPod touch und iTunes sind Marken von Apple Inc. in den USA und anderen Ländern.

•

„Made for iPod“ und „Made for iPhone“ bedeuten, dass ein elektronisches Zubehör speziell für den Anschluss eines iPod oder iPhone entworfen und vom Entwickler für die Übereinstimmung mit den Leistungsstandards von Apple zertifiziert wurde. Apple ist nicht verantwortlich für den Betrieb dieses Geräts oder dessen Compliance mit Sicherheitsstandards und behördlichen Auflagen. Beachten Sie bitte, dass der Gebrauch dieses Zubehörs mit einem iPod oder iPhone die Funkleistung beeinträchtigen kann.

•

DivX®, DivX Certified® und die zugehörigen Logos sind Marken der Rovi Corporation oder ihrer Tochtergesellschaften und werden unter Lizenz verwendet.

•

Der Bluetooth®-Schriftzug und die Logos sind eingetragene Marken von Bluetooth SIG, Inc., und jede Nutzung solcher Marken von Alpine Electronics, Inc., erfolgt in Lizenz.

•

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Markenzeichen oder eingetragene Markenzeichen der HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

•

Android ist ein Markenzeichen von Google Inc.

•

MPEG Layer-3 Audio-Codiertechnologie ist von Fraunhofer IIS and Thomson lizenziert. Die Lieferung dieses Produkts schließt lediglich eine Lizenz für private, nicht kommerzielle Nutzung ein und beinhaltet weder eine Lizenz noch ein impliziertes Nutzungsrecht für einen kommerziellen (d.h. Gewinn bringenden) Einsatz für Echtzeit-Rundfunk (terrestrisch, über Satellit, Kabel und/oder beliebige andere Medien), Senden/Streaming über das Internet, Intranets und/ oder andere Netzwerke sowie andere elektronische Inhalts-Vertriebssysteme wie Pay-Audio- oder Audioon-Demand-Anwendungen. Für solche Einsatzzwecke ist eine unabhängige Lizenz erforderlich. Für weitere Einzelheiten besuchen Sie bitte http://www.mp3licensing.com

About the Rules of Bluetooth Electromagnetic Radiation Regulation

16-DE

Declaration of Conformity

Contenu

AVERTISSEMENT ...................................................................................................................................................2

ATTENTION .............................................................................................................................................................2

Mise en route .........................................................................................................................................................3

À propos de l’écran double...............................................................................................................................4

Enregistrement de l’utilisateur ........................................................................................................................ 5

Fonctionnement de la radio .............................................................................................................................6

Fonctionnement de DAB/DAB+/DMB .......................................................................................................... 6

Fonctionnement de MP3/WMA/AAC ............................................................................................................7

Fonctionnement du lecteur DVD ...................................................................................................................7

Fonctionnement de l’iPod/iPhone (en option) .........................................................................................8

Fonctionnement d’un lecteur USB (en option) .........................................................................................9

Utilisation de la fonction mains libres ........................................................................................................10

Fonctionnement de MirrorLink™ (en option) ..........................................................................................11

Dispositif HDMI (en option) ............................................................................................................................11

Installation ............................................................................................................................................................12

Raccordements ...................................................................................................................................................13

Caractéristiques techniques ...........................................................................................................................15

IMPORTANT

Notez le numéro de série de l’appareil dans l’espace prévu ci-contre et conservez-le.

NUMÉRO DE SÉRIE:

NUMÉRO DE SÉRIE ISO : AL

DATE D’INSTALLATION:

INSTALLATEUR:

LIEU D’ACHAT:

Pour obtenir de plus amples informations sur l’ensemble des fonctions, reportez-vous au mode d’emploi fourni sur le CD-ROM. (Étant donné qu’il s’agit d’un CD de données, ce CD ne peut pas être utilisé pour lire des fichiers audio ou image sur le lecteur.) Si vous le souhaitez, demandez à votre revendeur de vous fournir la version papier du mode d’emploi contenu dans le CD-ROM.

1-FR

AVERTISSEMENT

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner de graves blessures, voire la mort.

N’ACTIVER AUCUNE FONCTION SUSCEPTIBLE DE DETOURNER VOTRE ATTENTION DE LA CONDUITE DU VEHICULE.

Les fonctions requérant une attention prolongée ne doivent être exploitées qu’à l’arrêt complet du véhicule. Toujours arrêter le véhicule à un endroit sûr avant d’activer ces fonctions. Il y a risque de provoquer un accident.

GARDER LES PETITS OBJETS, COMME LES VIS, HORS DE LA PORTÉE DES ENFANTS.

L’ingestion de tels objets peut entraîner de graves blessures. En cas d’ingestion, consulter immédiatement un médecin.

GARDER LE VOLUME À FAIBLE NIVEAU DE MANIÈRE À POUVOIR ENTENDRE LES BRUITS EXTÉRIEURS PENDANT LA CONDUITE.

Des niveaux de volume excessifs qui couvrent les sirènes des ambulances ou les signaux routiers (passages à niveau, etc.) peuvent être dangereux et provoquer un accident. UN NIVEAU DE VOLUME TROP ÉLEVÉ À L’INTÉRIEUR DU VÉHICULE PEUT ÉGALEMENT AVOIR DES EFFETS IRRÉVERSIBLES SUR VOTRE AUDITION.

NE PAS DESASSEMBLER NI MODIFIER L’APPAREIL.

Il y a risque d’accident, d’incendie ou de choc électrique.

A UTILISER UNIQUEMENT SUR DES VOITURES A MASSE NEGATIVE DE 12 VOLTS.

(Vérifiez auprès de votre concessionnaire si vous n’en êtes pas certain.) Il y a risque d’incendie, etc.

UTILISER DES FUSIBLES DE L’AMPERAGE APPROPRIE.

Il y a risque d’incendie ou de décharge électrique.

NE PAS OBSTRUER LES SORTIES D’AIR NI LES PANNEAUX DU RADIATEUR.

Une surchauffe interne peut se produire et provoquer un incendie.

UTILISER CET APPAREIL POUR DES APPLICATIONS MOBILES DE 12 V.

Toute utilisation autre que l’application désignée comporte un risque d’incendie, de choc électrique ou de blessure.

NE PAS INTRODUIRE LES MAINS, LES DOIGTS NI DE CORPS ETRANGERS DANS LES FENTES ET LES INTERSTICES.

Il y a risque de blessures ou de dommages à l’appareil.

EFFECTUER CORRECTEMENT LES CONNEXIONS.

Il y a risque de blessures ou de dommages à l’appareil.

AVANT TOUTE CONNEXION, DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE.

Il y a risque de choc électrique ou de blessure par courts-circuits.

NE PAS DENUDER LES CABLES ELECTRIQUES.

Ne jamais enlever la gaine isolante pour alimenter un autre appareil. Il y a risque de dépassement de la capacité de courant et, partant, d’incendie ou de choc électrique.

NE PAS ENDOMMAGER DE CONDUITES NI DE CABLES LORS DU FORAGE DES TROUS.

Lors du forage de trous dans le châssis en vue de l’installation, veiller à ne pas entrer en contact, endommager ni obstruer de conduites, de tuyaux à carburant ou de fils électriques. Le non-respect de cette précaution peut entraîner un incendie.

2-FR

NE PAS UTILISER DES ECROUS NI DES BOULONS DU CIRCUIT DE FREINAGE OU DE DIRECTION POUR LES CONNEXIONS DE MASSE.

Les boulons et les écrous utilisés pour les circuits de freinage et de direction (ou de tout autre système de sécurité) ou les réservoirs ne peuvent JAMAIS être utilisés pour l’installation ou la liaison à la masse. L’utilisation de ces organes peut désactiver le système de contrôle du véhicule et causer un incendie, etc.

NE PAS INSTALLER A DES ENDROITS SUSCEPTIBLES D’ENTRAVER LA CONDUITE DU VEHICULE, COMME LE VOLANT OU LE LEVIER DE VITESSES.

La vue vers l’avant pourrait être obstruée ou les mouvements gênés, etc., et provoquer un accident grave.

NE PAS SUIVRE LES ITINERAIRES CONSEILLES SI LE SYSTEME DE NAVIGATION INVITE A EFFECTUER UNE MANŒUVRE DANGEREUSE OU ILLEGALE, OU VOUS PLACE DANS UNE SITUATION OU A UN ENDROIT DANGEREUX.

Ce produit ne peut en aucun cas se substituer à votre bon sens. Tout itinéraire conseillé par ce système ne peut se substituer au code de la route en vigueur, à votre jugement personnel ni à la sécurité de conduite.

ATTENTION

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner des blessures ou des dommages matériels.

INTERROMPRE TOUTE UTILISATION EN CAS DE PROBLEME.

Le non-respect de cette précaution peut entraîner des blessures ou endommager l’appareil. Retourner l’appareil auprès du distributeur Alpine agréé ou un centre de service après-vente Alpine en vue de la réparation.

FAIRE INSTALLER LE CABLAGE ET L’APPAREIL PAR DES EXPERTS.

Le câblage et l’installation de cet appareil requiert des compétences techniques et de l’expérience. Pour garantir la sécurité, faire procéder à l’installation de cet appareil par le distributeur qui vous l’a vendu.

UTILISER LES ACCESSOIRES SPECIFIES ET LES INSTALLER CORRECTEMENT.

Utiliser uniquement les accessoires spécifiés. L’utilisation d’autres composants que les composants spécifiés peut causer des dommages internes à cet appareil ou son installation risque de ne pas être effectuée correctement. Les pièces utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance de l’appareil.

FAIRE CHEMINER LE CABLAGE DE MANIERE A NE PAS LE COINCER CONTRE UNE ARETE METALLIQUE.

Faire cheminer les câbles à l’écart des pièces mobiles (comme les rails d’un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer et d’endommager les câbles. Si un câble passe dans un orifice métallique, utiliser un passe-cloison en caoutchouc pour éviter que la gaine isolante du câble ne soit endommagée par le rebord métallique de l’orifice.

NE PAS INSTALLER A DES ENDROITS TRES HUMIDES OU POUSSIEREUX.

Eviter d’installer l’appareil à des endroits soumis à une forte humidité ou à de la poussière en excès. La pénétration d’humidité ou de poussière à l’intérieur de cet appareil risque de provoquer une défaillance.

NE PAS TOUCHER LE PANNEAU FRONTAL MOTORISE NI BOUGER LE MONITEUR EN MOUVEMENT.

Il y a risque de blessures ou de dommages à l’appareil.

Mode d’emploi Opération tactile, Emplacement des commandes, Mise sous et hors tension

Mise en route

Opération tactile

Vous pouvez utiliser le système en appuyant sur le panneau tactile à l’écran.

Touches tactiles habituelles

: Appuyez sur cette touche pour revenir à l’écran précédent. Selon la fonction, il est possible que cette

touche annule les opérations effectuées à l’écran.

: Appuyez sur cette touche pour fermer la fenêtre.

Emplacement des commandes

H Touche a / d

I Touche

Ce n’est qu’une illustration d’exemple ; pour le nom et la distribution

•

des touches, reportez-vous à votre véritable véhicule.

A Commutateur RESET

Le système de cet appareil est réinitialisé.

B Bouton

L’écran Mes favoris correspondant à l’Utilisateur1 ou à l’Utilisateur2 enregistré s’affiche.

C Microphone

Utilisé en mode Téléphone ou en mode Reconnaissance vocale.

D Touche AUDIO

Cette touche permet d’afficher l’écran Audio/Visuel. Si l’écran Audio/ Visuel est déjà affiché, cette touche permet de changer de source. Appuyez sans relâcher sur cette touche pendant au moins 3 secondes pour activer le mode « Réglages Audio faciles ».

E Touche + / – (DOWN/UP)

Appuyez sur cette touche pour régler le volume.

F Touche

Appuyez dessus pour activer/désactiver le mode de coupure du son. Appuyez sans relâcher sur cette touche pendant au moins 3 secondes pour mettre l’appareil hors tension.

G Touche CAM (Caméra)

Appuyez pour afficher l’image de la caméra arrière. Appuyez à nouveau pour revenir à l’écran normal.

(Mes favoris)

J Touche (Téléphone)

K Touche c (Éjec tion)

L Capteur Télécommande

Appuyez sur pour rechercher la station précédente/suivante en mode radio ou la piste, le chapitre, etc. précédent/suivant dans une autre source audio/visuelle.

Cette touche permet de rappeler l’écran des cartes de navigation. Appuyez à nouveau sur cette touche pour passer à l’écran du menu de navigation. Appuyez sans relâcher sur cette touche pendant au moins 3 secondes pour aller sur l’écran de l’itinéraire Retour au domicile. Si l’Accueil n’est pas encore configuré, il va basculer vers l’écran de réglage de l’Accueil.

Cette touche permet de rappeler l’écran du menu Téléphone. Lorsqu’un téléphone mains-libres doté de la reconnaissance vocale est connecté, appuyez sans relâcher sur cette touche pendant au moins 3 secondes pour rappeler le mode de reconnaissance vocale.

Cette touche permet de rappeler l’écran Ouvrir/Incliner.Si le disque ne s’éjecte pas après que vous avez appuyé sur [c] de DISC, appuyez sans relâcher sur cette touche pendant au moins 5 secondes.

Pointez l’émetteur de la télécommande vers le capteur de télécommande dans un rayon de 2 mètres.

NAV

Mise sous et hors tension

1 Placer la touche de démarrage sur ACC ou ON.

L’appareil se met en marche.

Appuyez sur le bouton pendant au moins 3 secondes pour mettre l’appareil hors tension.

3-FR

Mode d’emploi À propos de l’écran double

À propos de l’écran double

Si vous souhaitez afficher l’écran de lecture audio lorsque, par exemple, l’écran de guidage routier est affiché, vous pouvez afficher simultanément les écrans Navigation et Audio/Visuel.

Navigation en mode plein écran

Appuyez dans la partie de l’écran de navigation.

Appuyez sur le bouton

NAV.

Écran double

Appuyez sur

Audio/Visuel en mode plein écran

Appuyez sur *

Appuyez sur le bouton

AUDIO.

*1 Pendant la lecture vidéo, [Double Large], [Double Plein] et [Plein écran] s’affichent à l’écran afin que vous puissiez

sélectionner le format de l’écran.

Position d’affichage de l’écran double

Vous pouvez commuter les écrans Audio/Visuel et Navigation par glisser-déposer. Pour ce faire, appuyez au centre de l’écran Audio/Visuel, puis faites-le glisser vers l’écran Navigation. Les écrans changent de position lorsque vous retirez votre doigt.

L’action de glisser-déposer l’écran Navigation le fait basculer vers l’écran Navigation en plein écran.•

4-FR

Mode d’emploi Enregistrement de l’utilisateur

Enregistrement de l’utilisateur

Vous pouvez enregistrer jusqu’à deux utilisateurs. Définissez les réglages Utilisateur1 et Utilisateur2 pour chaque utilisateur.

1 Appuyez sur le bouton (Mes favoris).

L’écran Mes favoris s’affiche.

•

2 Appuyez sur [Start].

L’écran de saisie du nom de l’utilisateur correspondant au premier utilisateur s’affiche.

Après avoir enregistré le premier utilisateur,

•

appuyez sur [UTILISATEUR2] pour accéder à l’écran d’enregistrement UTILISATEUR2.

•

Si vous appuyez sur la touche [Skip], l’utilisateur est enregistré en tant que « UTILISATEUR1 » ou « UTILISATEUR2 » et aucun périphérique BLUETOOTH n’est enregistré. Dans ce cas, il est impossible de changer d’utilisateur automatiquement.

•

Appuyez sur la touche [Cancel] ou sur le bouton

(Mes favoris) pour revenir à l’écran d’origine

sans enregistrer d’utilisateur.

3 Saisissez le nom de l’utilisateur à l’aide du

clavier, puis appuyez sur la touche [OK].

4 Appuyez sur la touche [Connecté], puis sur

la touche [OK].

La liste des appareils BLUETOOTH s’affiche.

•

Les appareils BLUETOOTH enregistrés dans cette liste permettent d’identifier automatiquement l’utilisateur. Il est par ailleurs possible d’utiliser un téléphone portable en mode mains-libres.

•

Appuyez sur la touche [Do not Link] pour annuler l’enregistrement de l’utilisateur sans enregistrer d’appareil BLUETOOTH.

5 Appuyez sur la touche [Search].

Le système lance la recherche d’appareils BLUETOOTH. Une fois la recherche terminée, la liste des appareils BLUETOOTH s’affiche.

•

Définissez le réglage BLUETOOTH sur l’appareil BLUETOOTH pré-enregistré sur [ON].

6 Appuyez sur un appareil BLUETOOTH

enregistré, puis appuyez sur la touche [OK].

L’écran Mes favoris correspondant à l’UTILISATEUR1 ou l’UTILISATEUR2 s’affiche.

L’écran de configuration de l’appareil BLUETOOTH s’affiche.

•

Appuyez sur la touche [ nom.

] pour modifier le

Vous pouvez modifier les icônes Mes favoris.

•

7 Appuyez sur la touche (Mes favoris).

Vous quittez l’écran Mes favoris et revenez à l’écran d’origine.

5-FR

Fonctionnement de la radio

Diminue la fréquence

Permet d’ajouter la source actuelle à Mes favoris (ne s’affiche pas si la source actuelle a déjà été ajoutée).

Modifie le mode de syntonisation

Indicateur de mode SEEK

Mode d’information de circulation en/hors fonction Voyant RDS

Mémorise les émetteurs automatiquement

Change le bouton de fonctionnement

Mode de priorité aux actualités en/hors fonction

Mode d’emploi Radio

Affichage d’information RDS

Augmente la fréquence

Touche de présélection

Affiche les émetteurs présélectionnés par un bref effleurement. Effleurer pendant au moins deux secondes pour mémoriser l’émetteur en cours comme présélection.

Change le bouton de fonctionnement Commue la gamme

Permet de modifier les informations textuelles

Affiche l’écran de sélection PTY

Mode AF en/hors fonction

Mode d’emploi DAB/DAB+/DMB

Fonctionnement de DAB/DAB+/DMB

Diminue la fréquence

Permet d’ajouter la source actuelle à Mes favoris (ne s’affiche pas si la source actuelle a déjà été ajoutée).

Modifie le mode de syntonisation

Indicateur de mode SEEK

Permet d’afficher la liste de recherche de services

Permet de mettre à jour la liste de recherche de services

Change le bouton de fonctionnement

Mode d’information de circulation en/hors fonction

6-FR

Affichage d’information DAB/DAB+/DMB

Augmente la fréquence Touche de présélection

Un appui bref permet d’afficher le service mémorisé. Effleurer pendant au moins deux secondes pour mémoriser l’émetteur en cours comme présélection.

Change le bouton de fonctionnement

Commue la gamme

Permet de modifier les informations textuelles

Mode de priorité aux actualités en/hors fonction

Permet d’afficher l’écran de sélection PTY

Fonctionnement de MP3/WMA/AAC

Trouve le début de fichier en cours / un fichier antérieur en une seconde après le début de la lecture / du rembobinage en cas d’effleurement pendant au moins deux secondes

Permet d’ajouter la source actuelle à Mes favoris (ne s’affiche pas si la source actuelle a déjà été ajoutée).

Affiche l’écran de recherche

Mode d’emploi CD/MP3/WMA/AAC

Affichage d’information MP3/WMA/AAC

Trouve le début du fichier suivant / avance rapidement en cas d’effleurement pendant au moins deux secondes

Numéro de la chanson actuelle / nombre total de chansons Lecture aléatoire

Pause et lecture

Trouve le début du dossier précédent

Trouve le début du dossier suivant

Lecture répétitive

Temps écoulé

Affiche l’écran de recherche

Mode d’emploi DVD

Fonctionnement du lecteur DVD

En effleurant l’écran de lecture de DVD, l’écran de fonctionnement de DVD s’affiche. Voici un exemple d’écran de fonctionnement de DVD-VIDEO.

Affichage d’information DVD-2

Trouve le début de chapitre en cours / un chapitre antérieur en une seconde après le début de la lecture / du rembobinage en cas d’effleurement pendant au moins deux secondes

Permet d’ajouter la source actuelle à Mes favoris (ne s’affiche pas si la source actuelle a déjà été ajoutée).

Temps écoulé Pause et lecture

Arrête la lecture

Affiche l’écran de menu supérieur

Affiche l’écran de mode de saisie de clavier numérique

Change le bouton de fonctionnement

Commute l’angle

Trouve le début du chapitre suivant / avance rapidement en cas d’effleurement pendant au moins deux secondes

Affichage d’information DVD-1

Lecture répétitive

Temps de lecture total

Change le bouton de fonctionnement

Affiche l’écran de commande de menu Affiche l’écran de Menu

Commute les pistes audio

Commute les sous-titres

7-FR

Mode d’emploi iPod/iPhone (en option)

Fonctionnement de l’iPod/iPhone (en option)

Un iPod/iPhone peut être connecté à cet appareil en utilisant le câble vendu séparément (KCU-461iV). Vous pouvez connecter un iPod avec capacité vidéo pour utiliser les fichiers musicaux et vidéo.

L’appareil ne prend pas en charge la lecture de vidéos à partir d’un iPhone 5, etc. doté d’un connecteur Lightning.

•

Mode Audio

Affichage des illustrations

Trouve le début de fichier en cours / un fichier antérieur en une seconde après le début de la lecture / du rembobinage en cas d’effleurement pendant au moins deux secondes

Permet d’ajouter la source actuelle à Mes favoris (ne s’affiche pas si la source actuelle a déjà été ajoutée).

Affichage d’information iPod/iPhone

Trouve le début du fichier suivant / avance rapidement en cas d’effleurement pendant au moins deux secondes

Numéro de la chanson actuelle / nombre total de chansons Lecture aléatoire

Affiche l’écran de recherche

Pause et lecture

Trouve le début de liste de lecture/artiste/ album/podcast/genre/compositeur précédent

Icône de mode de commutation directe

Recherche d’un fichier de musique

Par exemple : Recherche par nom d’artiste

1 Appuyez sur [ (Search)] pendant la

lecture.

2 Appuyez sur [Music]. 3 Appuyez sur [Artists].

Lecture répétitive Temps de lecture restant

Affiche l’écran de recherche

Temps écoulé

Trouve le début de liste de lecture/artiste/ album/podcast/genre/ compositeur suivant

4 Appuyez sur le nom de l’artiste sélectionné.

L’écran de recherche par albums correspondant à l’artiste sélectionné s’affiche. Appuyez sur [p] de l’artiste de votre choix pour lire toutes les chansons de l’artiste sélectionné.

5 Appuyez sur le nom de l’album choisi.

Tous les morceaux de l’album sélectionné sont affichés. Appuyez sur [p] de l’album de votre choix pour lire toutes les chansons de l’album sélectionné.

6 Appuyez sur le nom du morceau choisi.

La lecture du morceau sélectionné commence.

Appuyez sur [p] en regard de « ALL » pour lancer la

•

lecture de tous les morceaux de la liste.

8-FR

Mode d’emploi Clé USB (en option)

Fonctionnement d’un lecteur USB (en option)

Vous pouvez jouer des fichiers de musique (MP3/WMA/AAC) et des fichiers vidéo (DivX®) stockés sur la clé USB sur le lecteur interne du système. Reportez-vous à « Fonctionnement de MP3/WMA/AAC » (page 7) pour des informations sur la musique.

Mode vidéo

Affichage des informations DivX® Trouve le début de fichier en cours / un fichier antérieur en une seconde après le début de la lecture / du rembobinage en cas d’effleurement pendant au moins deux secondes

Permet d’ajouter la source actuelle à Mes favoris (ne s’affiche pas si la source actuelle a déjà été ajoutée).

Affiche l’écran de recherche

Numéro du fichier actuel / nombre total de fichiers

Trouve le début du fichier suivant / avance rapidement en cas d’effleurement pendant au moins deux secondes

Temps écoulé

Lecture répétitive

Pause et lecture

Arrête la lecture

Trouve le début du dossier précédent

Trouve le début du dossier suivant

Change le bouton de fonctionnement

Change le bouton de fonctionnement Affiche l’écran de recherche

Commute les pistes audio

Commute les sous-titres

9-FR

Mode d’emploi Réglage BLUETOOTH, Fonctionnement du système BLUETOOTH

Utilisation de la fonction mains libres

L’appareil X800D autorise les appels téléphoniques mains libres en utilisant un téléphone compatible avec mains libres (HFP).

Comment connecter un appareil compatible BLUETOOTH (jumelage)

1 Appuyez sur l’icône [Setup] du bandeau

supérieur.

Icône [SETUP]

2 Appuyez sur [ ] (BLUETOOTH). 3 Appuyez sur [BLUETOOTH]. 4 Appuyez sur la touche [o] ou [p] de

« BLUETOOTH » pour mettre sur « On ».

5 Appuyez sur [ ]. 6 Appuyez sur [Reg. Appareils BLUETOOTH].

8 Appuyez sur [Audio] ou [Hands-free] en

regard de l’appareil que vous souhaitez connecter dans la liste.

Audio : Règle pour utiliser comme un

Hands-free : Règle pour utiliser comme un

périphérique audio.

périphérique mains-libres.

9 Lorsque l’enregistrement du périphérique

est terminé, un message apparaît et l’appareil revient en mode normal.

Le processus d’enregistrement BLUETOOTH varie en

•

fonction de la version de l’appareil et de SSP (Simple Secure Pairing). Si un code 4 ou 6 caractères apparaît sur cet appareil, insérez le code à l’aide du périphérique compatible BLUETOOTH. Si un mot de passe à 6 caractères apparaît sur cet appareil, veillez à ce que le même mot de passe soit affiché sur le périphérique compatible BLUETOOTH et appuyez sur « Yes ».

Réponse à un appel

7 Appuyez sur la touche [Search] en regard

de « Pas d’appareil connecté ».

La liste de périphérique peut afficher jusqu’à 10 éléments.

10-FR

1 Un appel entrant déclenche la sonnerie et

l’écran d’appel entrant.

2 Appuyez sur la touche [ ] ou sur le bouton

(TÉLÉPHONE).

L’appel commence.

Raccrochage du téléphone

1 Appuyez sur [ ].

L’appel est terminé.

Mode d’emploi MirrorLink™ (en option)

Fonctionnement de MirrorLink™ (en option)

MirrorLink est une norme de connexion permettant de connecter une station X800D et un téléphone portable. MirrorLink permet d’afficher l’écran d’un téléphone portable et d’utiliser les applications de ce téléphone sur cette station.

Lorsqu’un smartphone doté d’applications pour MirrorLink est connecté via USB, le mode de miroir et/ou l’icône de source du mode de véhicule s’affichent sur le bandeau supérieur. L’icône devient indisponible si le smartphone est déconnecté de cet appareil.

1 Appuyez sur la touche .

L’écran Audio/Visuel s’affiche.

2 Appuyez sur [Mirror Mode] ou [Car Mode] du bandeau supérieur.

L’écran du mode sélectionné s’affiche.

3 Appuyez sur le bouton (Mes favoris) en mode plein écran.

Les boutons de contrôle média s’affichent.

4 Appuyez sur les boutons Contrôle média pour commander l’appareil.

Les boutons de contrôle média diffèrent suivant le mode.

•

Les modes utilisables sur cet appareil peuvent différer des opérations de votre smartphone, selon le smartphone connecté.

•

Mode d’emploi Dispositif HDMI (en option)

Dispositif HDMI (en option)

L’appareil peut se connecter à un dispositif électronique prenant en charge la sortie HDMI avec une interface HDMI et procéder à la lecture de l’audio et de la vidéo avec un signal HD. Cependant, l’appareil n’affiche l’interface du dispositif électronique qu’en miroir; vous ne pouvez pas utiliser le dispositif électronique avec cet appareil.

1 Appuyez sur la touche . 2 Appuyez sur la touche [HDMI] du bandeau supérieur.

Lors du débranchement du dispositif HDMI, l’icône de la source du HDMI est grise.

•

3 En mode de lecteur HDMI, l’écran du dispositif affiche le contenu du matériel électronique en

miroir.

Tous les dispositifs avec interface de sortie HDMI peuvent être reconnus par cet appareil.

•

11-FR

Installation

Lorsque vous raccordez les fils au système électrique du

•

véhicule, faites attention aux composants installés en usine (par exemple, le microprocesseur). Ne pas essayer d’alimenter l’appareil en le raccordant aux fils de ces appareils. Lorsque vous raccordez l’X800D au boîtier à fusibles, assurez-vous que le fusible du circuit destiné à l’X800D possède le nombre d’ampères approprié ; si ce n’est pas le cas, vous risquez d’endommager l’appareil et/ou le véhicule. Si ce n’est pas le cas, vous risquez d’endommager l’appareil et/ou le véhicule. En cas de doute, consultez votre revendeur. Lors de l’installation, l’écran doit être complètement

•

replié dans le coffret. Si ce n’est pasle cas, des problèmes peuvent survenir.

1 Avant de procéder à l’installation, vérifiez

que l’ouverture et la fermeture de l’écran n’entravent pas le maniement du levier de vitesses.

Écran inclinable

Mode d’emploi Installation

2 Installez à un angle compris entre 30° et

l’horizontale. Remarquez que l’installation à un angle non compris dans cette gamme aboutira à une perte de performance et éventuellement des dommages.

0-30°

Schéma de raccordement de l’interrupteur SPST (vendu séparément)

(Si l’alimentation ACC n’est pas disponible)

12-FR

ACC

X800D

Si votre véhicule est dépourvu d’alimentation ACC, installez un interrupteur SPST (Single-Pole, Single-Throw) (vendu

•

séparément) et un fusible (vendu séparément). Le schéma et l’ampérage des fusibles indiqués ci-dessus s’appliquent lorsque l’X800D est utilisé seul.

•

Si le fil de l’alimentation commutée (allumage) de l’X800D est directement raccordé à la borne positive (+) de la batterie

•

du véhicule l’X800D véhicule un certain courant (plusieurs centaines de milliampères) même lorsqu’il est hors tension, ce qui risque de décharger la batterie.

(Rouge)

BATTERY (Jaune)

SPST SW (en option)

FUSIBLE (5 A) (en option)

FUSIBLE (20 A) (en option)

Batterie

Raccordements

Raccordements 1/2

Mode d’emploi Raccordements

Antenne

Fiche d’antenne ISO

Au processeur audio externe (PXA-H800, etc.)

Antenne GPS (fournie)

IGNITION

(Rouge)

GND

(Noir)

POWER ANT

(Bleu)

15 A

REMOTE TURN-ON

PARKING BRAKE

BATTERY

(Jaune)

(Bleu/Blanc)

REVERSE

(Orange/Blanc)

(Jaune/Bleu)

(Vert)

(Vert/Noir)

(Blanc)

(Blanc/Noir)

(Gris/Noir)

(Gris)

(Violet/Noir)

(Violet)

Vers l’amplificateur ou l’égaliseur

Vers le côté positif du fil du signal du feu de recul du véhicule

Vers le fil du signal du frein à main

Vers l’antenne électrique

Clé de contact

Batterie

Arrière gauche

Avant gauche

Avant droite

Arrière droite

Enceintes

13-FR

Raccordements 2/2

À raccorder au connecteur de sortie HDMI

À connecter au connecteur de clavier externe.

MIX CONT

(Vert/Blanc)

STEERING REMOTE

BEEP/NAVIRG

CAMERA1

CAMERA2

(Non utilisé pour le Mercedes-Benz ML.)

REMOTE OUT

(Brun)

REMOTE IN

(Brun)

SPEED SENSOR

(Vert/Blanc)

IPOD VIDEO

Connectez ceci au boîtier optionnel de l’interface d’affichage pour véhicule

À raccorder à l’antenne DAB

À la borne d’entrée de contrôle du guide

Vers le boîtier d’interface de la télécommande au volant

À la borne d’entrée du guide

Pour la Caméra frontale/de recul

À la caméra arrière/autre

Au boîtier de l’interface CAN

Vers le fil d’entrée de la télécommande

Vers fil de sortie de la télécommande

À la ligne du capteur de vitesse du véhicule

iPod/iPhone (vendu séparément)

Kit de connexion KCU-461iV (vendu séparément)

14-FR

Câble d’extension USB (fourni)

(Jaune) (Rouge)

(Blanc)

(Jaune) (Rouge)

(Blanc)

Clé USB (vendue séparément)

Vers la borne de sortie vidéo

Vers les bornes de sortie audio

À la borne d’entrée vidéo

Aux bornes d’entrée audio (R, L)

Amplificateur

(R, L)

Arrière gauche

Arrière droite

Avant gauche

Avant droite

Caissons de graves

Caractéristiques techniques

Mode d’emploi Caractéristiques techniques

SECTION DU MONITEUR

Taille de l’écran 8,0" Type d’affichage à cristaux liquides Affichage à cristaux liquides TN de

Système de fonctionnement Matrice active TFT Nombre d’éléments d’image 1 152 000 pixels

Nombre effectif d’éléments d’image

Système d’illumination LED

type transparent

(800 × 480 × 3 (RGB))

99% ou plus

SECTION DU TUNER FM

Plage d’accord 87,5 – 108,0 MHz Sensibilité utilisable en mode mono 8,1 dBf (0,7 µV/75 ohms) Sélectivité du canal de remplacement 80 dB Rapport signal/bruit 65 dB Séparation stéréo 35 dB Rapport de captage 2,0 dB

SECTION DU TUNER MW

Plage d’accord 531 – 1 602 kHz Sensibilité utilisable 25,1 µV/28 dBf

SECTION DU TUNER LW

Plage d’accord 153 – 281 kHz Sensibilité (norme CEI) 31,6 µV/30 dBf

SECTION USB

Version USB USB 1.1/2.0 Consommation maximale 1 000 mA Classe USB USB (lecture depuis le

Système de fichiers FAT12/16/32 Décodage MP3 MPEG-1/2 AUDIO Layer-3 Décodage WMA Windows Media™ Audio Décodage AAC Fichier « .m4a » au format AAC-LC Nombre de canaux 2 canaux (stéréo) Réponse en fréquence* 5 – 20 000 Hz (±1 dB) Distorsion harmonique totale 0,008 % (à 1 kHz) Gamme dynamique 95 dB (à 1 kHz) Rapport signal/bruit 100 dB Séparation des canaux 85 dB (à 1 kHz)

La réponse en fréquence peut varier en fonction du logiciel de

codage ou du débit binaire.

périphérique)/ USB (classe de stockage de masse)

SECTION CD/DVD

Réponse en fréquence 5 – 20 000 Hz (±1 dB) Pleurage et scintillement (% WRMS) Inférieur aux limites mesurables Distorsion harmonique totale 0,008 % (à 1 kHz) Gamme dynamique 95 dB (à 1 kHz) Séparation des canaux 85 dB (à 1 kHz) Résolution horizontale 500 lignes ou davantage Niveau de sortie vidéo 1Vp-p (75 ohms) Rapport signal/bruit vidéo DVD : 60 dB Rapport signal/bruit audio 100 dB

MÉCANISME DE LECTURE

Longueur d’onde DVD : 666 nm CD : 785 nm Puissance du laser CLASS II

Section GPS

Fréquence de réception du GPS 1 575,42 ±1MHz Sensibilité de réception du GPS

-130 dB max.

SECTION DU DISPOSITIF BLUETOOTH

Spécifications BLUETOOTH Bluetooth V2.1+EDR Puissance de sortie +4 dBm max. (classe 2) Profil HFP (profil mains libres)

OPP (profil de push d’objets) PBAP (profil d’accès au répertoire) A2DP (profil de distribution audio avancée) AVRCP (profil de télécommande audio/vidéo)

GÉNÉRALITÉS

Puissance requise 14,4 V CC (11-16 V admissibles) Température de fonctionnement

-4 ºF à +140 ºF

Puissance de sortie maximum 50 W × 4 Tension de sortie 4 000 mV/10 kohms Poids 2,84 kg Niveau de sortie audio Présortie (avant, arrière) : 4 V/10 kohms (max.) Présortie (caisson de graves) :

AUX OUT : 1,2 V/10 kohms (max.)

(-20 ºC à 60 ºC)

4 V/10 kohms (max.)

DIMENSIONS DU CHÂSSIS

Largeur 178 mm Hauteur 100 mm Profondeur 165 mm

DIMENSIONS DU NEZ

Largeur 190 mm Hauteur 120 mm Profondeur 10 mm

En raison des améliorations que nous apportons

•

continuellement à nos produits, les caractéristiques techniques et la conception peuvent être modifiées sans avis préalable. L’affichage à cristaux liquides a été fabriqué avec des

•

technologies de construction de très haute précision. Sa résolution effective est supérieure à 99,99 %. Il est donc possible que 0,01 % des pixels soient toujours ON ou OFF.

15-FR

Cet élément inclut une technologie de protection

•

des droits qui est protégée par des brevets américains et d’autres droits de propriétés intellectuelles de la société Rovi. La rétro-conception et le démontage sont interdits.

Fabriqué sous licence des laboratoires Dolby. Dolby

•

et la marque au double D sont des marques de Dolby Laboratories.

•

Windows Media et le logo Windows sont des marques deposees ou des marques deposees enregistres chez Microsoft Corporation aux Etats-Unis et/ou dans d’autres pays.

•

iPhone, iPod, iPod classic, iPod nano, iPod touch et iTunes sont des marques déposées d’Apple Inc enregistrées aux États-Unis et d’autres pays.

•

“Made for iPod,” et “Made for iPhone,” indique que l’accessoire électronique a été spécialement conçu pour se connecter spécifiquement à un iPod, un iPhone et que les performances des standarts Apple sont garanties par les concepteurs. Apple n’est pas responsable quand au fonctionnement de ce système ou bien du respect de celui-ci, de la législation ou des normes de sécurité en vigueur. Veuillez noter que l’utilisation de cet accessoire avec un iPod où iPhone peut affecter les performances de communication sans fil.

DivX®, Certifié DivX® et logos associés sont des

•

marques propriété de Rovi Corporation ou de ses filiales et sont utilisés sous licence.

La marque et les logos Bluetooth® sont des marques

•

de commerce appartenant à Bluetooth SIG, Inc. Ces marques sont utilisées par Alpine Electronics, Inc. sous licence.

•

Les termes HDMI et HDMI High-Definition Multimedia Interface, ainsi que le logo HDMI, sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d’autres pays.

•

Android est une marque de Google Inc. Technologie de codage audio MPEG Layer-3 sous

•

licence de Fraunhofer IIS and Thomson. L’acquisition de ce produit ne fournit qu’une seule licence pour un usage privé et ne permet pas à l’utilisateur d’utiliser ce produit à des fins commerciales (par exemple pour générer des recettes), pour une télétransmission en direct (terrestre, par satellite, par câble et/ou tout autre média), pour une transmission par Internet, intranet et/ou autres réseaux, ou avec des systèmes de distribution de contenu électronique (plates-formes payantes ou applications de téléchargements de matériel audio). Il est nécessaire d’acquérir une licence indépendante pour de telles utilisations. Pour de plus amples informations, visitez le site http://www.mp3licensing.com

About the Rules of Bluetooth Electromagnetic Radiation Regulation

16-FR

Declaration of Conformity

Índice

ADVERTENCIA........................................................................................................................................................2

PRECAUCIÓN .........................................................................................................................................................2

Primeros pasos ...................................................................................................................................................... 3

Acerca de la pantalla dual ................................................................................................................................. 4

Registro de usuarios ............................................................................................................................................5

Funcionamiento de la radio .............................................................................................................................6

Funcionamiento DAB/DAB+/DMB .................................................................................................................6

Funcionamiento MP3/WMA/AAC...................................................................................................................7

Funcionamiento del DVD ..................................................................................................................................7

Funcionamiento del iPod/iPhone (Opcional) ............................................................................................8

Funcionamiento Memoria USB (Opcional) .................................................................................................9

Control de teléfonos manos libres ...............................................................................................................10

Funcionamiento de MirrorLink™ (Opcional) ............................................................................................11

Dispositivo HDMI (Opcional) ..........................................................................................................................11

Instalación ............................................................................................................................................................12

Conexiones ...........................................................................................................................................................13

Especificaciones..................................................................................................................................................15

IMPORTANTE

Anote el número de serie de la unidad en el espacio proporcionado a continuación y consérvelo como registro permanente.

NÚMERO DE SERIE:

NÚMERO DE SERIE ISO: AL

FECHA DE INSTALACIÓN:

INSTALADOR:

LUGAR DE ADQUISICIÓN:

Para obtener información detallada de todas las funciones, consulte el manual del propietario contenido en el CD-ROM que se suministra. (Al ser un CD de datos, el CD no se puede utilizar para reproducir música o imágenes en el reproductor.) Si es necesario, un su distribuidor podrá facilitarle una copia impresa del manual del propietario incluido en el CD-ROM.

1-ES

ADVERTENCIA

Este símbolo indica que las instrucciones son importantes. De no tenerse en cuenta, podrían ocasionarse heridas graves o muerte.

NO REALICE NINGUNA OPERACIÓN QUE PUEDA DISTRAER SU ATENCIÓN Y COMPROMETER LA SEGURIDAD DURANTE LA CONDUCCIÓN DEL VEHÍCULO.

Las operaciones que requieren su atención durante más tiempo sólo deben realizarse después de detener completamente el vehículo. Estacione el vehículo en un lugar seguro antes de realizar dichas operaciones. De lo contrario, podría ocasionar un accidente.

MANTENGA LOS OBJETOS PEQUEÑOS, COMO TORNILLOS, FUERA DEL ALCANCE DE LOS NIÑOS.

La ingestión de estos objetos puede provocar lesiones graves. Si esto ocurre, consulte con un médico inmediatamente.

MANTENGA EL VOLUMEN A UN NIVEL QUE NO LE IMPIDA ESCUCHAR LOS SONIDOS DEL EXTERIOR MIENTRAS CONDUCE.

Los niveles de volumen demasiado altos que reducen la percepción de otros sonidos como las sirenas de emergencia o posibles señales acústicas de advertencia en carretera (cruces de trenes, etc.) podrían ser peligrosos y provocar un accidente. LOS NIVELES DE VOLUMEN ALTOS EN EL VEHÍCULO TAMBIÉN PUEDEN DAÑAR EL SISTEMA AUDITIVO DE LOS PASAJEROS.

NO DESMONTE NI ALTERE LA UNIDAD.

Si lo hace, podrá ocasionar un accidente, un incendio o una descarga eléctrica.

UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE TENGAN 12 VOLTIOS CON NEGATIVO A MASA.

(Consulte a su distribuidor en caso de duda.) De no ser así, podría ocasionar un incendio, etc.

UTILICE EL AMPERAJE CORRECTO CUANDO CAMBIE FUSIBLES.

De lo contrario, puede producirse un incendio o una descarga eléctrica.

NO OBSTRUYA LOS ORIFICIOS DE VENTILACIÓN O LOS PANELES DEL RADIADOR.

Si los bloquea, el calor podría acumularse en el interior y producir un incendio.

UTILICE ESTE PRODUCTO CON APLICACIONES MÓVILES DE 12 V.

Si se emplea para otra aplicación distinta de la prevista, podría producirse un incendio, una descarga eléctrica u otras lesiones.

NO INTRODUZCA LAS MANOS, LOS DEDOS NI OTROS OBJETOS EXTRAÑOS EN LAS RANURAS DE INSERCIÓN O EN LAS ABERTURAS.

Si lo hiciera, podría sufrir heridas u ocasionar daños al equipo.

REALICE LAS CONEXIONES CORRECTAMENTE.

Una conexión incorrecta puede producir un incendio o dañar el equipo.

ANTES DE EFECTUAR EL CABLEADO, DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA.

De no hacerlo así, podría ocasionar una descarga eléctrica o heridas debido a cortocircuitos eléctricos.

NO EMPALME CABLES ELÉCTRICOS.

Nunca corte el aislamiento de un cable para suministrar energía a otro equipo. Esto hace que la capacidad portadora del cable se supere y puede ser la causa de incendios o descargas eléctricas.

EVITE DAÑAR LOS TUBOS Y EL CABLEADO CUANDO TALADRE AGUJEROS.

Si taladra agujeros en el chasis durante la instalación, tome las precauciones necesarias para no rozar, dañar u obstruir los tubos, las tuberías de combustible, los depósitos o el cableado eléctrico. De lo contrario, podría provocar un incendio.

NO UTILICE TUERCAS O PERNOS EN EL SISTEMA DE FRENOS O DE DIRECCIÓN PARA REALIZAR LAS CONEXIONES A MASA.

Los pernos o tuercas empleados en los sistemas de freno o de dirección (o en cualquier otro sistema relacionado con la seguridad del vehículo), o los depósitos, NUNCA deben utilizarse para instalaciones de cableado o conexión a masa. Si utiliza tales partes podrá incapacitar el control del vehículo y provocar un incendio, etc.

NO INSTALE EL EQUIPO EN LUGARES QUE PUEDAN INTERFERIR CON LA OPERACIÓN DEL VEHÍCULO, COMO EL VOLANTE DE DIRECCIÓN O LA CAJA DE CAMBIOS DE VELOCIDAD.

Esto podría obstaculizar la visibilidad y dificultar el movimiento, etc. y provocar accidentes graves.

NO SIGA LAS INDICACIONES DE RUTA SI EL SISTEMA DE NAVEGACIÓN DA INSTRUCCIONES PARA REALIZAR MANIOBRAS PELIGROSAS O PROHIBIDAS, O SI ESTO SUPONE ENCONTRARSE EN SITUACIONES O ÁREAS DE RIESGO.

Este producto no es sustituto de su capacidad de razonamiento. El seguimiento de las indicaciones de ruta sugeridas por esta unidad nunca debe contradecir las normas de tráfico locales ni sus criterios o conocimientos de lo que supone una conducción segura.

PRECAUCIÓN

Este símbolo indica que las instrucciones son importantes. De no tenerse en cuenta, podría ocasionarse heridas graves o daños materiales.

DEJE DE USAR LA UNIDAD INMEDIATAMENTE SI APARECE ALGÚN PROBLEMA.

Su uso en estas condiciones podría ocasionar lesiones personales o daños al producto. Lleve la unidad a un distribuidor Alpine autorizado o al Centro de servicio Alpine más próximo para repararla.

CONFÍE EL CABLEADO Y LA INSTALACIÓN A PROFESIONALES.

El cableado y la instalación de este equipo requieren una competencia y experiencia técnica confirmada. Para garantizar la seguridad, póngase siempre en contacto con el distribuidor al que ha comprado el equipo para confiarle estas tareas.

UTILICE LOS ACCESORIOS ESPECIFICADOS E INSTÁLELOS CORRECTAMENTE.

Asegúrese de utilizar los accesorios especificados solamente. La utilización de otras piezas no designadas puede ser la causa de daños en el interior de la unidad o de una instalación incorrecta. Las piezas pueden aflojarse, lo que, además de ser peligroso, puede provocar averías.

DISPONGA EL CABLEADO DE FORMA QUE LOS CABLES NO SE DOBLEN, NO SE CONTRAIGAN NI ROCEN UN BORDE METÁLICO AFILADO.

Aleje los cables y el cableado de piezas móviles (como los raíles de los asientos) o de bordes puntiagudos o afilados. De esta forma evitará dobleces y daños en el cableado. Si los cables se introducen por un orificio de metal, utilice una arandela de goma para evitar que el borde metálico del orificio corte el aislamiento del cable.

NO INSTALE LA UNIDAD EN LUGARES MUY HÚMEDOS O LLENOS DE POLVO.

Evite instalar la unidad en lugares con altos índices de humedad o polvo. Si entra polvo o humedad, el equipo puede averiarse.

NO TOQUE LA UNIDAD CON LOS DEDOS MIENTRAS EL PANEL FRONTAL O MONITOR MOTORIZADOS ESTÁN EN MOVIMIENTO.

Esto podría ocasionar lesiones personales o daños al producto.

2-ES

Manual de operación Funcionamiento táctil, Ubicación de los controles, Encendido y apagado

Primeros pasos

Funcionamiento táctil

Puede manejar el sistema utilizando el panel táctil en la pantalla.

Botones en pantalla comunes

: Vuelve a la pantalla anterior. Dependiendo de la función, este botón puede cancelar las operaciones

que se realizan en la pantalla.

: Cierra la ventana.

Ubicación de los controles

Esta ilustración solo pretende ofrecer un ejemplo sobre el nombre

•

y la distribución de los botones. Tome siempre como referencia su vehículo real.

A Interruptor RESET

El sistema de esta unidad es reseteado.

B Botón

C Micrófono

D Botón AUDIO

E Botón + / – (ABAJO/ARRIBA)

F Botón

G Botón de CAM(cámara)

H Botón a / d

Encendido y apagado

(Mis favoritos)

Muestra la pantalla Mis Favoritos para el Usuario1 o Usuario2 registrado.

Utilizado en el modo de teléfono o reconocimiento de voz.

Muestra la pantalla Audio/Visual. Si la pantalla Audio/Visual ya está visible, cambia la fuente. Mantenga pulsado este botón durante por lo menos 3 segundos para activar el modo “Ajustes de Sonido fáciles”.

Púlselo para ajustar el volumen.

Pulse este botón para activar/desactivar el modo silenciado. Mantenga el botón pulsado durante al menos 3 segundos para apagar la unidad.

Pulse este botón para mostrar la imagen de la cámara trasera. Pulse de nuevo para volver a la pantalla normal.

Mantenga pulsado este botón para buscar una emisora hacia arriba/ abajo en el modo radio o una pista o un capítulo en otra fuente de audio/visual.

I Botón NAV

Recupera la pantalla del mapa de navegación. Vuelva a pulsarlo para cambiar a la pantalla del menú Navegación. Pulse este botón y manténgalo presionado durante al menos 3 segundos para cambiar a la pantalla de ruta Go Home. Si el Inicio aún no se ha establecido, cambiará a la pantalla de ajuste Inicio.

J Botón

K Botón c (Expulsar)

L Sensor Remoto

(Teléfono)

Recupera la pantalla del menú del teléfono. Si hay un teléfono manos libres con reconocimiento de voz conectado, pulse este botón y manténgalo presionado durante al menos 3 segundos para recuperar el modo de reconocimiento de voz.

Recupera la pantalla Abrir/Inclinación. Si el disco no se expulsa tras tocar el botón [c] de DISCO, mantenga presionado este botón durante al menos 5 segundos.

Apunte el transmisor del mando a distancia hacia el sensor remoto desde una distancia máxima de 2 metros.

1 Gire la llave de contacto a la posición ACC u ON.

El sistema se enciende.

Pulse el botón y manténgalo presionado durante, al menos, 3 segundos para apagar la unidad.

3-ES

Manual de operación Acerca de la pantalla dual

Acerca de la pantalla dual

Si quiere ver la pantalla de reproducción de música mientras visualiza la guía de ruta, etc., puede ver simultáneamente la pantalla de Navegación y Audio/Visual.

Pantalla de Navegación completa

Toque la porción de la pantalla de Navegación.

Pulse el botón

Toque

Pantalla Audio/Visual completa

NAV.

Pantalla dual

Toque *

Pulse el botón

AUDIO.

*1 Durante la reproducción de vídeo, las opciones [Dual Wide], [Dual Full] y [Pantalla completa] aparecen en la pantalla

para poder seleccionar el tamaño de la pantalla.

Posición de visualización de pantalla dual

Puede alternar entre las pantallas Audio/Visual y Navegación utilizando la función de arrastrar y colocar. Para alternar entre las pantallas, toque el centro de la pantalla Audio/Visual y arrástrela hasta la pantalla de navegación. Las pantallas cambiarán de posición cuando levante el dedo.

Si arrastra y coloca la pantalla de navegación cambiará a la pantalla de navegación completa.•

4-ES

Manual de operación Registro de usuarios

Registro de usuarios

Es posible registrar hasta dos usuarios. Puede configurar los ajustes Usuario1 y Usuario2 para cada usuario.

1 Pulse el botón (Mis Favoritos).

Aparecerá la pantalla Mis Favoritos.

•

2 Toque [Start].

Aparecerá la pantalla de introducción de nombre de usuario para el primer usuario.

Después de registrar el primer usuario, toque

•

[USUARIO2] para acceder a la pantalla de registro del USUARIO2. Si toca [Skip], registrará el nombre de usuario

•

como “USUARIO1” o “USUARIO2” y no se registrará ningún dispositivo BLUETOOTH. En este caso, los usuarios no podrán cambiarse automáticamente. Si toca [Cancel] o pulsa el botón

•

Favoritos), volverá a la pantalla original sin registrar ningún usuario.

(Mis

3 Introduzca el nombre de usuario con el

teclado y toque [OK].

5 Toque [Search].

El sistema comienza a buscar dispositivos BLUETOOTH. Cuando finaliza la búsqueda, aparece la Lista de Dispositivos BLUETOOTH.

Establezca la configuración de BLUETOOTH del

•

dispositivo BLUETOOTH prerregistrado en [ON].

6 Toque un dispositivo BLUETOOTH

registrado y luego toque [OK].

Aparecerá la pantalla Mis Favoritos para USUARIO1 o USUARIO2.

Puede editar los iconos de Mis Favoritos.

•

7 Pulse el botón (Mis Favoritos).

Saldrá de la pantalla Mis Favoritos y volverá a la pantalla original.

Aparece la pantalla Ajustes de Dispositivo BLUETOOTH.

Toque [

•

] para editar el nombre.

4 Toque [Enlazado] y, después, toque [OK].

Aparece la Lista de Dispositivos BLUETOOTH.

Los dispositivos BLUETOOTH registrados aquí

•

se utilizan para identificar automáticamente al usuario. Asimismo, permite utilizar un teléfono móvil como teléfono manos libres. Si toca [No enlazado], el usuario sale del proceso

•

de registro sin registrar ningún dispositivo BLUETOOTH.

5-ES

Funcionamiento de la radio

Baja de frecuencia

Añada la fuente actual a Mis favoritos. (No aparece si se ha añadido la fuente actual.)

Cambia el modo de sintonización

Indicador de modo SEEK

Modo Traffic Information On/Off

Indicador RDS

Memoriza emisoras automáticamente

Cambia el botón de operación

Modo PRIORITY NEWS On/Off

Manual de operación Radio

Visualización de información RDS Sube de frecuencia

Botón de Predeterminado

Si lo toca brevemente, visualiza las emisoras predefinidas. Si lo toca durante al menos 2 segundos, memoriza la emisora actual como predefinida.

Cambia el botón de operación Cambia de banda

Cambia la información de texto

Visualiza la pantalla Seleccionar PTY

Modo AF On/Off

Manual de operación DAB/DAB+/DMB

Funcionamiento DAB/DAB+/DMB

Baja de frecuencia

Añada la fuente actual a Mis favoritos. (No aparece si se ha añadido la fuente actual.)

Cambia el modo de sintonización

Indicador de modo SEEK

Mostrar lista de búsqueda de servicios

Actualizar lista de búsqueda de servicios

Cambia el botón de operación

Modo Traffic Information On/Off

6-ES

Visualización de información DAB/DAB+/DMB

Sube de frecuencia Botón de Predeterminado

Permite mostrar los servicios memorizados con un simple toque. Si lo toca durante al menos 2 segundos, memoriza la emisora actual como predefinida.

Cambia el botón de operación Cambia de banda

Cambia la información de texto

Modo PRIORITY NEWS On/Off

Mostrar la pantalla de selección de PTY

Funcionamiento MP3/WMA/AAC

Va al principio del archivo actual/Va al archivo anterior si se toca en menos de un segundo tras el inicio de la reproducción/ Retrocede rápidamente si se toca durante al menos 2 segundos

Añada la fuente actual a Mis favoritos. (No aparece si se ha añadido la fuente actual.)

Visualiza la pantalla de búsqueda

Manual de operación CD/MP3/WMA/AAC

Visualización de información MP3/WMA/ AAC

Va al inicio del siguiente archivo/Avanza rápidamente si se toca durante al menos 2 segundos

No. de canción actual/No. total de canciones

Reproducción aleatoria

Pausa y reproducción

Busca el principio de la carpeta anterior

Busca el principio de la siguiente carpeta

Repite reproducción

Tiempo transcurrido

Visualiza la pantalla de búsqueda

Manual de operación DVD

Funcionamiento del DVD

Si toca la pantalla de reproducción de DVD, se visualiza la pantalla de funcionamiento del DVD. A continuación encontrará un ejemplo de la pantalla de funcionamiento del DVD-VIDEO.

Visualización de información DVD-2 Va al principio del capítulo actual/Va al capítulo anterior si se toca en menos de un segundo tras el inicio de la reproducción/Retrocede rápidamente si se toca durante al menos 2 segundos

Añada la fuente actual a Mis favoritos. (No aparece si se ha añadido la fuente actual.)

Tiempo transcurrido Pausa y reproducción Detiene la reproducción

Muestra la pantalla Top Menu

Visualiza la pantalla de modo de entrada del teclado numérico

Cambia el botón de operación

Cambia el ángulo

Va al inicio del siguiente capítulo/Avanza rápidamente si se toca durante al menos 2 segundos

Visualización de información DVD-1

Repite reproducción

Tiempo total de reproducción Cambia el botón de operación

Visualiza la pantalla Menu control Visualiza la pantalla Menu

Cambia las pistas de audio

Cambia los subtítulos

7-ES

Manual de operación iPod/iPhone (Opcional)

Funcionamiento del iPod/iPhone (Opcional)

A esta unidad puede conectarse un iPod/iPhone mediante el cable adecuado (KCU-461iV) (se vende por separado). Puede conectar un iPod compatible con vídeo para disfrutar tanto de archivos de sonido como de vídeo.

Esta unidad no permite la reproducción de vídeo de un iPhone 5 u otro dispositivo conectado mediante un conector

•

Lightning.

Modo audio

Visualización de imágenes artísticas

Va al principio del archivo actual/Va al archivo anterior si se toca en menos de un segundo tras el inicio de la reproducción/Retrocede rápidamente si se toca durante al menos 2 segundos

Añada la fuente actual a Mis favoritos. (No aparece si se ha añadido la fuente actual.)

Visualización de información iPod/iPhone

Va al inicio del siguiente archivo/Avanza rápidamente si se toca durante al menos 2 segundos

No. de canción actual/No. total de canciones

Reproducción aleatoria

Visualiza la pantalla de búsqueda

Pausa y reproducción

Va al principio de la anterior lista de reproducción/artista/álbum/podcast/ género/compositor

Icono de modo del botón directo

Búsqueda de un archivo de música

Por ejemplo: Búsqueda por nombre de artista

1 Toque [ (Search)] durante la

reproducción.

2 Toque [Music]. 3 Toque [Artists].

Repite reproducción Tiempo restante de

reproducción Visualiza la pantalla de

búsqueda

Tiempo transcurrido Va al principio de

la siguiente lista de reproducción/artista/álbum/ podcast/género/compositor

4 Toque el nombre del artista seleccionado.

Aparece la pantalla de búsqueda de Álbumes del artista seleccionado. Tocar [p] del artista deseado reproducirá todas las canciones del artista seleccionado.

5 Toque el nombre del álbum deseado.

Se visualizarán todas las canciones del álbum seleccionado. Tocar [p] del álbum deseado reproducirá todas las canciones del álbum seleccionado.

6 Toque el nombre de la canción deseada.

Se reproducirá la canción seleccionada.

Tocar [p] de “ALL” reproducirá todas las canciones de

•

la lista.

8-ES

Manual de operación Memoria USB (Opcional)

Funcionamiento Memoria USB (Opcional)

Puede reproducir archivos de música (MP3/WMA/AAC) y archivos de vídeo (DivX® ) almacenados en un dispositivo de memoria USB en el reproductor interno de este sistema. Consulte el “Funcionamiento MP3/WMA/AAC” (página 7) para más información sobre la música.

Modo vídeo

Visualización de información DivX® Va al principio del archivo actual/Va al archivo anterior si se toca en menos de un segundo tras el inicio de la reproducción/Retrocede rápidamente si se toca durante al menos 2 segundos

Añada la fuente actual a Mis favoritos. (No aparece si se ha añadido la fuente actual.)

Visualiza la pantalla de búsqueda

No. de archivo actual/No. total de archivos

Va al inicio del siguiente archivo/Avanza rápidamente si se toca durante al menos 2 segundos

Tiempo transcurrido

Repite reproducción

Pausa y reproducción

Detiene la reproducción

Busca el principio de la carpeta anterior

Busca el principio de la siguiente carpeta

Cambia el botón de operación

Cambia el botón de operación Visualiza la pantalla de búsqueda

Cambia las pistas de audio

Cambia los subtítulos

9-ES

Manual de operación Configuración del BLUETOOTH, Funcionamiento del BLUETOOTH

Control de teléfonos manos libres

Es posible hacer llamadas con manos libres si se utiliza un teléfono compatible con un perfil de manos libres (Hands-Free Profile) con el X800D.

Cómo conectarse con un dispositivo de BLUETOOTH compatible (vinculación)

1 Toque [Ajustes] en la información superior.

Icono [AJUSTES]

2 Toque [ ] (BLUETOOTH). 3 Toque [BLUETOOTH]. 4 Toque [o] o [p] de “BLUETOOTH” para

ajustar a “On”.

5 Toque [ ]. 6 Toque [Establecer Dispositivo BLUETOOTH].

8 Toque [Audio] o [Hands-free] del

dispositivo que desee conectar de la lista.

Audio: Ajustes para uso como un dispositivo

Hands-free: Ajustes para uso como un dispositivo

de Audio.

Manos Libres.

9 Cuando el registro del dispositivo se ha

completado, aparece un mensaje y el dispositivo vuelve al modo normal.

El proceso de registro con BLUETOOTH difiere

•

dependiendo de la versión del dispositivo y SSP (Simple Secure Pairing, Pareado Simple Seguro). Si aparece una contraseña de 4 ó 6 caracteres en este dispositivo, introduzca la contraseña usando el dispositivo compatible con BLUETOOTH. Si aparece una contraseña de 6 caracteres en este dispositivo, asegúrese de que esa misma contraseña se visualiza en el dispositivo compatible con BLUETOOTH y toque “Yes”.

Responder una llamada

7 Toque [Search] de “No hay dispositivo”.

La lista de dispositivos muestra hasta 10 elementos.

10-ES

1 Una llamada entrante activará el tono y la

pantalla de llamada entrante.

2 Toque [ ] o pulse el botón (TELÉFONO).

Se iniciará la llamada.

Colgar el teléfono

1 Toque [ ].

Se da por terminada la llamada.

Manual de operación MirrorLink™ (Opcional)

Funcionamiento de MirrorLink™ (Opcional)

MirrorLink es un estándar de conexión que permite conectar el X800D y un teléfono móvil. Con MirrorLink, puede mostrar una pantalla de un teléfono móvil y utilizar las aplicaciones de su teléfono móvil a través de esta unidad.

Si se conecta un smartphone con aplicaciones para MirrorLink a través del USB, el icono de la fuente Mirror Mode y/o Car Mode aparecerá en la información superior. El icono no será válido si el smartphone se desconecta de esta unidad.

1 Pulse el botón .

Aparece la pantalla Audio / Visual.

2 Toque [Mirror Mode] o [Car Mode] en la información superior.

Aparecerá la pantalla del modo seleccionado.

3 Pulse el botón (Mis favoritos) durante el modo de pantalla completa.

Aparecerán los botones Control de Medios.

4 Toque los botones Control de Medios para utilizar la unidad.

Los botones Control de Medios varían en función del modo.

•

Los modos que pueden utilizarse en esta unidad pueden diferir de las operaciones de su smartphone en función del

•

smartphone conectado.

Manual de operación Dispositivo HDMI (Opcional)

Dispositivo HDMI (Opcional)

Esta unidad puede conectarse a un dispositivo electrónico compatible con la salida HDMI a través de una interfaz HDMI y reproducir audio y vídeo con una señal HD. Sin embargo, la unidad solo muestra la interfaz del dispositivo en una imagen duplicada y no es posible controlar el dispositivo electrónico desde esta unidad.

1 Pulse el botón . 2 Toque [HDMI] en la información superior.

Después de desconectar el dispositivo HDMI, el icono de la fuente HDMI aparece de color gris.

•

3 En el modo de reproducción HDMI, en la pantalla del dispositivo aparece el contenido del equipo

electrónico en una imagen duplicada.

Esta unidad no reconoce todos los dispositivos con interfaz de salida HDMI.

•

11-ES

Instalación

Cuando haga las conexiones al sistema eléctrico del

•

vehículo, tenga en cuenta los componentes instalados en fábrica (p.ej., el ordenador de a bordo). No coja corriente de estos conductores para alimentar esta unidad. Cuando conecte el X800D a la caja de fusibles, asegúrese de que el fusible del circuito que piensa utilizar para el X800D tiene el amperaje adecuado. De lo contrario, la unidad y/o el vehículo podrán sufrir daños. Cuando no esté seguro, consulte a su distribuidor. La pantalla deberá estar completamente cerrada en el

•

alojamiento al realizar la instalación. En caso contrario, podrán surgir problemas.

1 Antes de instalar, verifique que la apertura

y el cierre de la pantalla no interfieren con el uso de la palanca de cambios.

Monitor

Manual de operación Instalación

2 Instalar en un ángulo que se encuentre

entre horizontal y 30°. Tenga en cuenta que si instala en un ángulo fuera de este rango, podría provocar la pérdida de rendimiento y causar posibles daños.

0-30°

Diagrama de conexión del interruptor SPST (vendido por separado)

(Si la fuente de alimentación de ciclo combinado no está disponible)

12-ES

ACC

X800D

Si su vehículo no tiene fuente de alimentación de ciclo combinado, agregue un interruptor SPST (Single-Pole, Single-

•

Throw) (vendido por separado) y un fusible (vendido por separado). El diagrama y el amperaje de los fusibles que se muestran arriba corresponden a los casos en los que

•

X800D se utiliza individualmente. Si el cable de alimentación conmutado (contacto) del X800D se conecta directamente al polo positivo (+) de la batería

•

del vehículo, el X800D absorbe parte de la corriente (unos cientos de miliamperios), incluso cuando el interruptor está apagado (posición OFF), y la batería podría descargarse.

(Rojo)

BATTERY (Amarillo)

SPST SW (Opcional)

FUSIBLE (5 A) (Opcional)

FUSIBLE (20 A) (Opcional)

Batería

Conexiones

Conexiones 1/2

Manual de operación Conexiones

Antena

Conector de antena ISO

A un procesador de audio externo (PXA-H800, etc.)

Antena GPS (incluida)

IGNITION

(Rojo)

GND

(Negro)

POWER ANT

(Azul)

15A

REMOTE TURN-ON

PARKING BRAKE

BATTERY

(Amarillo)

(Azul/Blanco)

REVERSE

(Naranja/Blanco)

(Amarillo/Azul)

(Verde)

(Verde/Negro)

(Blanco)

(Blanco/Negro)

(Gris/Negro)

(Gris)

(Violeta/Negro)

(Violeta)

Al amplificador o al ecualizador

Al polo positivo del cable de señal de la luz trasera del coche

Al cable de señal del freno de mano

A la antena eléctrica

Llave de contacto

Batería

Posterior izquierdo

Frontal izquierdo

Frontal derecho

Posterior derecho

Altavoces

13-ES

Conexiones 2/2

Conectar a un conector de salida HDMI

Conexión a un conector de teclado externo.

MIX CONT

(Blanco/Verde)

STEERING REMOTE

BEEP/NAVIRG

CAMERA1

CAMERA2

(No se utiliza para el Benz Clase M.)

REMOTE OUT

(Marrón)

REMOTE IN

(Marrón)

SPEED SENSOR

(Verde/Blanco)

IPOD VIDEO

Conéctelo a la caja de interfaz de la pantalla del vehículo opcional

Conectar a una antena DAB

Al terminal de entrada de control de guía

A la caja de la interfaz de control remoto del volante

Al terminal de entrada de guía

A la cámara frontal/trasera

A la cámara trasera/otra/cámara

A una caja de interfaz CAN

Al cable de entrada remota

Al cable de salida remota

A la línea de pulso de velocidad del vehículo

iPod/iPhone (vendido por separado)

Kit de conexión KCU-461iV (vendido por separado)

14-ES

Prolongador USB (incluido)

(Amarillo)

(Rojo)

(Blanco)

(Amarillo)

(Rojo)

(Blanco)

Memoria USB (se vende por separado)

Al terminal de salida de vídeo

A los terminales de salida de audio (R, L)

Al terminal de entrada de vídeo

A los terminales de entrada de audio (R, L)

Amplificador

Posterior izquierdo

Posterior derecho

Frontal izquierdo

Frontal derecho

Subwoofers

Especificaciones

Manual de operación Especificaciones

SECCIÓN DEL MONITOR

Tamaño de la pantalla 8,0” Tipo de LCD TN LCD de tipo transparente Sistema operativo Matriz activa TFT Número de elementos de la imagen

1.152.000 elementos

Número efectivo de elementos de la imagen

Sistema de iluminación LED

(800 × 480 × 3 (RGB))

99% o más

SECCIÓN DEL SINTONIZADOR FM

Rango de sintonía 87,5 – 108,0 MHz Sensibilidad útil en mono 8,1 dBf (0,7 µV/75 ohmios) Selectividad de canal alternativo

Relación de señal/ruido 65 dB Separación estéreo 35 dB Relación de captura 2,0 dB

80 dB

SECCIÓN DEL SINTONIZADOR MW

Rango de sintonía 531 – 1.602 kHz Sensibilidad útil 25,1 µV/28 dBf

SECCIÓN DEL SINTONIZADOR DE LW

Rango de sintonía 153 – 281 kHz Sensibilidad (Norma IEC) 31,6 µV/30 dBf

SECCIÓN DE USB

Requisitos de USB USB 1.1/2.0 Consumo máx. energía 1.000 mA Clase USB USB (dispositivo de reproducción)/

Sistema de archivos FAT12/16/32 Decodificación MP3 MPEG-1/2 AUDIO Layer-3 Decodificación WMA Windows Media™ Audio Decodificación AAC Archivo “.m4a” en formato AAC-LC Número de canales 2 canales (estéreo) Respuesta de frecuencia* 5 – 20.000 Hz (±1 dB) Distorsión armónica total 0,008% (a 1 kHz) Gama dinámica 95 dB (a 1 kHz) Relación de señal/ruido 100 dB Separación de canales 85 dB (a 1 kHz)

La respuesta de frecuencia puede variar en función del software de codificación o la velocidad de bits.

USB (almacenamiento masivo)

SECCIÓN DE CD/DVD

Respuesta de frecuencia 5 – 20.000 Hz (±1 dB) Fluctuación y trémolo (% WRMS) Por debajo de los límites medibles Distorsión armónica total 0,008% (a 1 kHz) Gama dinámica 95 dB (a 1 kHz) Separación de canales 85 dB (a 1 kHz) Resolución horizontal 500 líneas o más Nivel de salida de vídeo 1 Vp-p (75 ohmios) Relación señal/ruido de vídeo DVD: 60 dB Relación señal/ruido de audio 100 dB

RECEPCIÓN

Longitud de onda DVD: 666 nm

CD: 785 nm Potencia de láser CLASS II

SECCIÓN GPS

Frecuencia de recepción GPS 1.575,42 ±1 MHz Sensibilidad de recepción GPS -130 dB máx.

SECCIÓN DE BLUETOOTH

Especificación de BLUETOOTH Bluetooth ver. 2.1+EDR Potencia de salida +4 dBm máx. (Clase 2) Perfil HFP (Hands-Free Profile)

OPP (Object Push Profile) PBAP (Phone Book Access Profile) A2DP (Advanced Audio Distribution Profile) AVRCP (Audio/Video Remote Control Profile)

GENERAL

Alimentación 14,4 V CC

Temperatura de funcionamiento

-20 °C a + 60 °C Salida de alimentación máxima 50 W × 4 Voltaje de salida 4.000 mV/10 kohmios Peso 2,84 kg Nivel de salida de audio

Salida previa (delantero, trasero): Salida previa (subwoofer): 4 V/10 kohmios (máx.) AUX OUT: 1,2 V/10 kohmios (máx.)

(11-16 V de margen permisible)

4 V/10 kohmios (máx.)

TAMAÑO DEL CHASIS

Anchura 178 mm Altura 100 mm Profundidad 165 mm

TAMAÑO CUERPO DELANTERO

Anchura 190 mm Altura 120 mm Profundidad 10 mm

Debido a la mejora continua del producto, las

•

especificaciones y el diseño están sujetos a cambio sin

previo aviso.

El panel LCD se fabrica utilizando una tecnología de

•

fabricación de una precisión extremadamente alta. Su

ratio de píxel efectivo es superior al 99,99%. Ello significa

que existe una posibilidad de que el 0,01% de los píxeles

estén siempre ON o OFF.

15-ES

Este producto incorpora tecnología de protección

•

de derechos de autor amparada en patentes estadounidenses y otros derechos de propiedad intelectual de Rovi Corporation. Están prohibidos la ingeniería inversa y el desmontaje.

Fabricado bajo licencia de Dolby Laboratories. Dolby y

•

la marca de doble D son marcas registradas de Dolby Laboratories.

•

Windows Media y el logotipo Windows son marcas comerciales o marcas registradas de Microsoft Corporation en Estados Unidos y/o en otros países.

•

iPhone, iPod, iPod classic, iPod nano, iPod touch e iTunes son marcas comerciales de Apple Inc., registradas en Estados Unidos y en otros países.

•

“Made for iPod” y “Made for iPhone” significa que un accesorio electrónico se ha diseñado exclusivamente para conectarse a un iPod o iPhone, respectivamente, y su cumplimiento de las normas de funcionamiento de Apple ha sido certificado por los programadores. Apple no se hace responsable del funcionamiento de este dispositivo o cumplimiento con los requisitos normativos y de seguridad. Tenga en cuenta que el uso de este accesorio con un iPod o un iPhone puede afectar el rendimiento inalámbrico.

•

DivX®, DivX Certified® y los logotipos asociados son marcas comerciales de Rovi Corporation o sus subsidiarios y deben utilizarse en virtud de una licencia.

•

La marca y los logotipos de la palabra Bluetooth® son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas realizado por Alpine Electronics, Inc. se realiza bajo licencia.

•

Los términos HDMI y HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC en Estados Unidos y en otros países.

•

Android es una marca comercial de Google, Inc.

•

Tecnología de codificación de audio MPEG Layer-3 con licencia de Fraunhofer IIS and Thomson. El suministro de este producto solo cubre la licencia para uso privado y no comercial, y no implica una licencia ni ningún derecho de uso de este producto en ninguna difusión comercial (es decir, que genere ingresos) en tiempo real (terrestre, por satélite, por cable y/u otros medios), la difusión/reproducción mediante Internet, intranets y/u otras redes o mediante otros sistemas de distribución de contenido electrónico, como aplicaciones de audio de pago o audio bajo demanda. Es necesaria una licencia independiente para dicho uso. Para más información, consulte http://www.mp3licensing.com

About the Rules of Bluetooth Electromagnetic Radiation Regulation

16-ES

Declaration of Conformity

Indice

AVVERTIMENTO ....................................................................................................................................................2

ATTENZIONE ..........................................................................................................................................................2

Operazioni preliminary ......................................................................................................................................3

Informazioni sul doppio schermo .................................................................................................................. 4

Registrazione degli utenti ................................................................................................................................. 5

Funzionamento della radio ..............................................................................................................................6

Funzionamento DAB/DAB+/DMB .................................................................................................................. 6

Funzionamento MP3/WMA/AAC ....................................................................................................................7

Funzionamento DVD ..........................................................................................................................................7

Funzionamento dell’iPod/iPhone (opzionale) ...........................................................................................8

Funzionamento memoria USB (opzionale) .................................................................................................9

Controllo vivavoce del telefono ....................................................................................................................10

Utilizzo di MirrorLink™ (opzionale) ..............................................................................................................11

Dispositivi HDMI (opzionale) .........................................................................................................................11

Installazione .........................................................................................................................................................12

Collegamenti .......................................................................................................................................................13

Specifiche ..............................................................................................................................................................15

IMPORTANTE

Riportare il numero di serie dell’unità nell’apposito spazio sottostante e conservarlo per riferimenti futuri.

NUMERO DI SERIE:

NUMERO DI SERIE ISO: AL

DATA DI INSTALLAZIONE:

TECNICO DI INSTALLAZIONE:

LUOGO DI ACQUISTO:

Per informazioni dettagliate su tutte le funzioni, consultare le Istruzioni per l’uso memorizzate nel CD-ROM fornito. (Trattandosi di un CD dati, non è possibile utilizzare il CD per riprodurre musica e immagini sul lettore). Se necessario, il rivenditore fornirà prontamente una copia cartacea delle Istruzioni per l’uso contenute nel CD.

1-IT

AVVERTIMENTO

Questo simbolo indica istruzioni importanti. La non osservanza di tali norme potrebbe causare gravi ferite o morte.

NON EFFETTUARE ALCUNA OPERAZIONE CHE POSSA DISTOGLIERE L’ATTENZIONE DALLA GUIDA DEL VEICOLO.

Qualsiasi operazione che necessita di attenzione prolungata deve essere effettuata solo dopo il completo arresto del veicolo. Arrestare sempre il veicolo in un luogo sicuro prima di effettuare queste operazioni. In caso contrario si potrebbero causare incidenti.

TENERE LE PARTI PICCOLE QUALI VITI FUORI DALLA PORTATA DEI BAMBINI.

Se ingeriti potrebbero causare gravi danni. In caso di ingerimento, consultare immediatamente un medico.

TENERE IL VOLUME AD UN LIVELLO CHE PERMETTA DI UDIRE I RUMORI ESTERNI DURANTE LA GUIDA.

Livelli eccessivi di volume, in grado di coprire suoni quali le sirene dei mezzi di soccorso o segnali stradali di attenzione (ad esempio, passaggi a livello, ecc.), possono essere pericolosi e provocare incidenti. INOLTRE, L’ASCOLTO DI AUDIO AD ALTO VOLUME IN AUTO PUÒ PROVOCARE DANNI ALL’UDITO.

NON SMONTARE O MODIFICARE.

Tale azione potrebbe causare incidenti, incendi o scosse elettriche.

UTILIZZARE SOLO IN VEICOLI CON TERRA NEGATIVA A 12 VOLT.

(se non si è sicuri, controllare con il proprio rivenditore.) Diversamente si potrebbero causare incendi o altri danni.

USARE FUSIBILI DI RICAMBIO DELL’AMPERAGGIO CORRETTO.

Altrimenti potrebbero derivarne incendi o scosse elettriche.

NON BLOCCARE LE FESSURE O I PANNELLI DI IRRADIAZIONE.

Bloccandoli si potrebbe causare un surriscaldamento interno dell’apparecchio che potrebbe dare luogo a incendi.

UTILIZZARE IL PRODOTTO IN VEICOLI CON BATTERIA DA 12 V.

Un utilizzo diverso da quello indicato potrebbe causare incendi, scosse elettriche o altri incidenti.

NON INSERIRE LE MANI, LE DITA O OGGETTI ESTRANEI NELLE FESSURE O NELLE APERTURE.

Diversamente si potrebbero causare danni alla persona o al prodotto.

ESEGUIRE CORRETTAMENTE I COLLEGAMENTI.

Altrimenti ne potrebbero derivarne incendi o danni al prodotto.

PRIMA DI ESEGUIRE I COLLEGAMENTI, SCOLLEGARE IL CAVO DEL TERMINALE NEGATIVO DELLA BATTERIA.

Altrimenti potrebbero derivare scosse elettriche o altre lesioni dovute a cortocircuiti.

NON UTILIZZARE I CAVI PER EFFETTUARE ALTRI COLLEGAMENTI.

Non eliminare mai le parti isolanti dei cavi per alimentare altri apparecchi. Diversamente la capacità di trasporto di corrente del cavo in questione viene superata causando incendi o scosse elettriche.

NELL’EFFETTUARE I FORI, NON DANNEGGIARE I TUBI O I CAVI.

Nell’effettuare i fori nel telaio per l’installazione, fare attenzione a non entrare in contatto, danneggiare o ostruire i tubi, i condotti della benzina, i serbatoi o i cavi elettrici. La non osservanza di queste precauzioni potrebbe causare incendi.

2-IT

PER ESEGUIRE I COLLEGAMENTI DI TERRA, NON UTILIZZARE BULLONI O DADI DEI SISTEMI DI FRENATA O DI STERZO.

Non utilizzare MAI bulloni o dadi dei sistemi di frenata e di sterzo (o di qualsiasi altro sistema di sicurezza), o dei serbatoi per eseguire l’installazione o per i collegamenti di terra. L’utilizzo di queste parti potrebbe inibire il controllo del veicolo e causare incendi o altro.

NON INSTALLARE IN LUOGHI CHE POTREBBERO INTERFERIRE CON LE OPERAZIONI DI GUIDA QUALI LO STERZO O LA LEVA DEL CAMBIO.

Diversamente si potrebbe ostruire la visuale della strada o interferire con i movimenti del conducente e causare gravi incidenti.

NON SEGUIRE I SUGGERIMENTI DEL SISTEMA DI NAVIGAZIONE SE CONSIGLIANO MANOVRE ILLEGALI O RISCHIOSE, SE METTONO IN UNA SITUAZIONE RISCHIOSA O SE CONDUCONO IN ZONE PERICOLOSE.

Questo prodotto non rappresenta un sostitutivo del giudizio del conducente. Qualsiasi suggerimento del presente sistema non deve mai infrangere le normative stradali vigenti o avere la priorità rispetto al giudizio del conducente o alla conoscenza delle norme per una guida sicura.

ATTENZIONE

Questo simbolo indica istruzioni importanti. La non osservanza di queste norme potrebbe causare ferite o provocare danni alle cose.

INTERROMPERE IMMEDIATAMENTE L’USO IN CASO DI PROBLEMI.

Diversamente si potrebbero causare danni alla persona o al prodotto. Per riparazioni, rivolgersi ad un rivenditore autorizzato Alpine o al più vicino centro di assistenza Alpine.

I COLLEGAMENTI E L’INSTALLAZIONE DEVONO ESSERE EFFETTUATI DA PERSONALE QUALIFICATO.

I collegamenti e l’installazione dell’apparecchio richiedono conoscenze tecniche ed esperienza particolari. Per ragioni di sicurezza, contattare sempre il rivenditore presso il quale è stato acquistato il prodotto per eseguire l’installazione.

UTILIZZARE LE PARTI ACCESSORIE SPECIFICATE E INSTALLARLE IN MODO CORRETTO.

Assicurarsi di utilizzare solo parti accessorie specificate. L’utilizzo di altri componenti potrebbe danneggiare l’apparecchio all’interno o determinare in un’installazione non corretta. I componenti potrebbero non rimanere collegati in modo saldo e provocare problemi di funzionamento o pericoli.

SISTEMARE I CAVI IN MODO CHE NON VENGANO PIEGATI O COMPRESSI DA PARTI METALLICHE TAGLIENTI.

Per evitare che vengano danneggiati o piegati, sistemare i cavi e i fili lontano da parti mobili (quali le guide dei sedili) o da parti taglienti o aguzze. Se i cavi vengono fatti passare attraverso un foro metallico, utilizzare un anello di gomma per evitare che l’isolante dei cavi venga tagliato dal bordo metallico del foro.

NON INSTALLARE IN LUOGHI ECCESSIVAMENTE UMIDI O POLVEROSI.

Evitare di installare l’apparecchio in luoghi eccessivamente umidi o polverosi. La presenza di umidità o polvere all’interno del prodotto potrebbe causare problemi di funzionamento.

NON AVVICINARE LE DITA ALL’APPARECCHIO QUANDO IL PANNELLO FRONTALE ELETTRICO O IL MONITOR MOBILE SONO IN MOVIMENTO.

Diversamente si potrebbero causare danni alla persona o al prodotto.

Istruzioni per l’uso Funzionamento del pannello a sfioramento, Individuazione dei comandi, Accensione o spegnimento

Operazioni preliminary

Funzionamento del pannello a sfioramento

È possibile utilizzare il sistema tramite il pannello a sfioramento sullo schermo.

Tasti comuni sullo schermo

: Consente di ritornare alla schermata precedente. In base alla funzione, questo tasto potrebbe

cancellare le operazioni effettuate sullo schermo.

: Consente di chiudere la finestra.

Individuazione dei comandi

H Tasto a / d

Premere per cercare su/giù una stazione in modo radio o un brano, un capitolo ecc. con altre sorgenti audio/video.

I Tasto NAV

Consente di richiamare la schermata della mappa di navigazione. Premere di nuovo per passare alla schermata del menu di navigazione. Tenere premuto questo tasto per almeno 3 secondi per passare alla schermata Vai a casa. Se Home non è stata ancora

Questa illustrazione è riportata esclusivamente a titolo di esempio;

•

per il nome e la posizione dei tasti, fare riferimento alla parte posteriore del veicolo.

A Interruttore RESET

Viene reimpostato il sistema di questa unità.

B Tasto

C Microfono

D Tasto AUDIO

E Tasto + / – (DOWN/UP)

F Tasto

G Tasto CAM(Camera)

(Preferiti)

Viene visualizzata la schermata Preferiti per l’utente1 o l’utente 2 registrato.

Utilizzato nel modo telefono o modo Riconoscimento vocale.

Consente di visualizzare la schermata Audio/Visual. Se è già visualizzata, consente di commutare la sorgente. Tenere premuto questo tasto per almeno 3 secondi per attivare il modo “Impostazioni Audio Veloci”.

Premere per regolare il volume.

Premere per attivare/disattivare l’audio. Tenere premuto questo tasto per almeno 3 secondi per disattivare l’alimentazione.

Premere per visualizzare le immagini della telecamera posteriore. Premere nuovamente per ritornare alla schermata normale.

impostata, verrà visualizzata la schermata di impostazione Home.

J Tasto

Consente di richiamare la schermata del menu del telefono. Quando è collegato un telefono cellulare con vivavoce dotato di funzione di riconoscimento vocale, tenere premuto il tasto per almeno 3 secondi per richiamare il modo Riconoscimento vocale.

K Tasto c (Espulsione)

Consente di richiamare la schermata di Apertura/Inclinazione. Se toccando [c] di DISC, il disco non viene espulso, tenere premuto questo tasto per almeno 5 secondi.

L Sensore Infrarosso

Rimanendo entro un raggio di 2 metri, puntare il trasmettitore del telecomando in direzione del sensore del telecomando.

(Telefono)

Accensione o spegnimento

1 Girare la chiave di accensione sulla posizione di attivazione (ACC o ON).

Il sistema si accende.

2 Per spegnere l’unità, tenere premuto per almeno 3 secondi il tasto .

3-IT

Istruzioni per l’uso Informazioni sul doppio schermo

Informazioni sul doppio schermo

Se si desidera visualizzare la schermata di riproduzione audio insieme alle indicazioni stradali, ecc., è possibile attivare contemporaneamente le schermate Navigazione e Audio/Visual.

Navigazione a schermo intero

Toccare la zona della schermata di navigazione.

Premere il tasto NAV.

Toccare .

Audio/Visual a schermo intero

Doppio schermo

Toccare *

Premere il tasto

AUDIO.

*1 Durante la riproduzione di un filmato, sul display appaiono le opzioni [DualWide], [DualFull] e [Schermo intero] per la

selezione delle dimensioni dello schermo.

Posizione di visualizzazione sul doppio schermo

È possibile modificare le schermate passando da Audio/Video a Navigazione e viceversa mediante la funzione di trascinamento. Per passare da una schermata all’altra, toccare il centro della schermata Audio/Video e trascinarlo sulla schermata di navigazione. Quando si allontana il dito, le posizioni delle schermate vengono scambiate.

Trascinare la schermata di navigazione per visualizzarla a schermo intero.•

4-IT

Istruzioni per l’uso Registrazione degli utenti

Registrazione degli utenti

È possibile registrare un massimo di due utenti. Specificare le impostazioni di Utente1 e Utente2 per ciascun utente.

1 Premere il tasto (Preferiti).

Viene visualizzata la schermata My Favourites.

•

2 Toccare [Start].

Viene visualizzata la schermata di immissione del nome per il primo utente.

•

Dopo aver registrato il primo utente, toccare [UTENTE2] per accedere alla schermata di registrazione di UTENTE2.

•

Se si tocca [Skip] viene registrato il nome utente “UTENTE1” o “UTENTE2” senza dispositivi BLUETOOTH. In questo caso il passaggio da un utente all’altro non avverrà automaticamente.

•

Toccando [Cancel] o premendo il tasto (Preferiti) si torna alla schermata precedente senza effettuare la registrazione.

3 Immettere il nome utente mediante la

tastiera e toccare [OK].

4 Toccare [LINK] e successivamente [OK].

Viene visualizzata la schermata Lista Periferiche BLUETOOTH.

I dispositivi BLUETOOTH registrati che appaiono in

•

questo elenco vengono utilizzati per identificare automaticamente l’utente. È inoltre possibile utilizzare un telefono cellulare con vivavoce.

•

Se si tocca [NON LINK], si termina la procedura senza registrare alcun dispositivo BLUETOOTH.

5 Toccare [Search].

Il sistema avvia la ricerca di dispositivi BLUETOOTH. Al termine della ricerca, viene visualizzata la schermata Lista Periferiche BLUETOOTH.

•

Impostare su [ON] il dispositivo BLUETOOTH precedentemente registrato.

6 Toccare il dispositivo BLUETOOTH

registrato e successivamente [OK].

Viene visualizzata la schermata Preferiti per l’UTENTE1 o l’UTENTE2.

Viene visualizzata la schermata di impostazione del dispositivo BLUETOOTH.

•

Toccare [

] per modificare il nome.

È possibile modificare le icone dei Preferiti.

•

7 Premere il tasto (Preferiti).

La schermata My Favourites viene chiusa e appare nuovamente la schermata precedente.

5-IT

Funzionamento della radio

Consente di decrementare la frequenza

Aggiunge la sorgente corrente ai Preferiti. (Non visualizzato se la sorgente corrente è stata aggiunta.)

Consente di cambiare il modo di sintonizzazione

Indicatore di modalità SEEK

Attivazione/disattivazione modo informazioni sul traffico

Indicatore RDS

Consente di memorizzare le stazioni in maniera automatica

Modifica il tasto operativo

Attivazione/disattivazione modo PRIORITY NEWS (Priorità notiziari)

Istruzioni per l’uso Radio

Visualizzazione informazioni RDS

Consente di aumentare la frequenza Tasto preselezione

Consente di visualizzare le stazioni preselezionate mediante una breve pressione. Toccare il tasto per almeno 2 secondi al fine di memorizzare la stazione corrente come stazione preselezionata.

Modifica il tasto operativo

Consente di cambiare banda

Consente di modificare le informazioni testo

Consente di visualizzare la schermata di selezione PTY

Attivazione/disattivazione modo AF

Istruzioni per l’uso DAB/DAB+/DMB

Funzionamento DAB/DAB+/DMB

Consente di decrementare la frequenza

Aggiunge la sorgente corrente ai Preferiti. (Non visualizzato se la sorgente corrente è stata aggiunta.)

Consente di cambiare il modo di sintonizzazione

Indicatore di modalità SEEK

Visualizza l’elenco ricerca servizi

Aggiorna l’elenco ricerca servizi

Modifica il tasto operativo

Attivazione/disattivazione modo informazioni sul traffico

6-IT

Visualizzazione informazioni DAB/DAB+/DMB

Consente di aumentare la frequenza

Tasto preselezione

Visualizza il servizio preselezionato mediante un breve tocco. Toccare il tasto per almeno 2 secondi al fine di memorizzare la stazione corrente come stazione preselezionata.

Modifica il tasto operativo

Consente di cambiare banda

Consente di modificare le informazioni testo

Attivazione/disattivazione modo PRIORITY NEWS (Priorità notiziari)

Visualizza la schermata di selezione PTY

Funzionamento MP3/WMA/AAC

Istruzioni per l’uso CD/MP3/WMA/AAC

Consente di trovare l’inizio del file corrente/Consente di trovare un file precedente entro un secondo dall’inizio della riproduzione/Esegue il ritorno rapido quando toccato per almeno 2 secondi

Aggiunge la sorgente corrente ai Preferiti. (Non visualizzato se la sorgente corrente è stata aggiunta.)

Visualizza la schermata di ricerca

Pausa e riproduzione

Trova l’inizio della cartella precedente

Trova l’inizio della cartella successiva

Visualizzazione informazioni MP3/WMA/ AAC

Consente di trovare l’inizio del file successivo/ Eseguire l’avanzamento rapido quanto toccato per almeno 2 secondi

N. brano corrente/N. totale di brani

Riproduzione casuale

Riproduzione ripetuta

Tempo trascorso

Visualizza la schermata di ricerca

Istruzioni per l’uso DVD

Funzionamento DVD

Quando si tocca la schermata di riproduzione DVD, viene visualizzata la schermata di funzionamento del DVD. Quello che segue è un esempio della schermata di funzionamento del DVD-VIDEO.

Visualizzazione informazioni DVD-2 Consente di trovare l’inizio del capitolo corrente/Consente di trovare un capitolo precedente entro un secondo dall’inizio della riproduzione/ Esegue il ritorno rapido quando toccato per almeno 2 secondi

Aggiunge la sorgente corrente ai Preferiti. (Non visualizzato se la sorgente corrente è stata aggiunta.)

Tempo trascorso Pausa e riproduzione Arresto riproduzione

Consente di visualizzare la schermata del menu dei titoli Consente di visualizzare la schermata del modo di immissione dei numeri

Modifica il tasto operativo

Consente di commutare l’angolazione

Consente di trovare l’inizio del capitolo successivo/ Eseguire l’avanzamento rapido quanto toccato per almeno 2 secondi

Visualizzazione informazioni DVD-1 Riproduzione ripetuta

Tempo di riproduzione totale

Modifica il tasto operativo

Consente di visualizzare la schermata di controllo dei menu Consente di visualizzare la schermata Menu

Consente di commutare i brani audio

Consente di commutare i sottotitoli

7-IT

Istruzioni per l’uso iPod/iPhone (opzionale)

Funzionamento dell’iPod/iPhone (opzionale)

A questa unità è possibile collegare un iPod/iPhone utilizzando il cavo (KCU-461iV) (venduto separatamente). Il collegamento dell’iPod consente non solo di ascoltare la musica ma anche di riprodurre i file video.

Questa unità non supporta la riproduzione video da iPhone 5 ecc., anche se si utilizza un connettore Lightning.

•

Modo Audio

Display copertina

Consente di trovare l’inizio del file corrente/Consente di trovare un file precedente entro un secondo dall’inizio della riproduzione/Esegue il ritorno rapido quando toccato per almeno 2 secondi

Aggiunge la sorgente corrente ai Preferiti. (Non visualizzato se la sorgente corrente è stata aggiunta.)

Visualizzazione informazioni iPod/iPhone

Consente di trovare l’inizio del file successivo/Eseguire l’avanzamento rapido quanto toccato per almeno 2 secondi

N. brano corrente/N. totale di brani

Riproduzione casuale

Visualizza la schermata di ricerca

Pausa e riproduzione

Consente di trovare l’inizio dell’elenco di riproduzione/artista/album/podcast/ genere/compositore precedente

Icona modo tasto diretto

Ricerca di un file musicale

Per esempio: Ricerca per nome dell’artista

1 Toccare [ (Search)] durante la

riproduzione.

2 Toccare [Music]. 3 Toccare [Artists].

Riproduzione ripetuta Tempo di riproduzione

residuo Visualizza la schermata di ricerca

Tempo trascorso

Consente di trovare l’inizio dell’elenco di riproduzione/ artista/album/podcast/ genere/compositore successivo

4 Toccare il nome dell’artista selezionato.

Viene visualizzata la schermata di ricerca degli album dell’artista selezionato. Toccando [p] dell’artista desiderato vengono riprodotte tutte le canzoni dell’artista selezionato.

5 Toccare il titolo dell’album desiderato.

Vengono visualizzati tutti i brani dell’album selezionato. Toccando [p] dell’album desiderato vengono riprodotte tutte le canzoni dell’album selezionato.

6 Toccare il titolo del brano desiderato.

La canzone desiderata viene riprodotta.

Toccare [p] di “ALL” vengono riprodotti tutti i brani

•

dell’elenco.

8-IT

Istruzioni per l’uso Memoria USB (opzionale)

Funzionamento memoria USB (opzionale)

È possibile riprodurre file musicali (MP3/WMA/AAC) e file video (DivX®) memorizzati in un dispositivo di memoria USB sul lettore interno del sistema. Fare riferimento a “Funzionamento MP3/WMA/AAC” (pagina 7) per informazioni sulla musica.

Modo Video

Visualizzazione informazioni DivX® Consente di trovare l’inizio del file corrente/Consente di trovare un file precedente entro un secondo dall’inizio della riproduzione/Esegue il ritorno rapido quando toccato per almeno 2 secondi

Aggiunge la sorgente corrente ai Preferiti. (Non visualizzato se la sorgente corrente è stata aggiunta.)

N. file corrente/N. totale file

Consente di trovare l’inizio del file successivo/Eseguire l’avanzamento rapido quanto toccato per almeno 2 secondi

Tempo trascorso

Visualizza la schermata di ricerca

Pausa e riproduzione

Arresto riproduzione

Trova l’inizio della cartella precedente

Trova l’inizio della cartella successiva

Modifica il tasto operativo

Riproduzione ripetuta

Modifica il tasto operativo

Visualizza la schermata di ricerca

Consente di commutare i brani audio

Consente di commutare i sottotitoli

9-IT

Istruzioni per l’uso Impostazione BLUETOOTH, Funzionamento di BLUETOOTH

Controllo vivavoce del telefono

Utilizzando un telefono cellulare compatibile HFP (Hands-Free Profile) con X800D è possibile effettuare e ricevere telefonate in vivavoce.

Collegamento di un dispositivo compatibile BLUETOOTH (Accoppiamento)

Toccare l’icona [Setup] nella barra superiore.

Icona [SETUP]

2 Toccare [ ] (BLUETOOTH). 3 Toccare [BLUETOOTH]. 4 Toccare [o] o [p] di “BLUETOOTH” per

impostarlo su “On”.

5 Toccare [ ]. 6 Toccare [Impostazioni Periferiche

BLUETOOTH].

Toccare [Audio] o [Hands-free] del dispositivo in elenco che si desidera collegare.

Audio: Imposta per l’uso come dispositivo

Hands-free: Imposta per l’uso come dispositivo

audio.

vivavoce.

9 Al completamento della registrazione

del dispositivo, appare un messaggio e il dispositivo torna al modo normale.

Il processo di registrazione BLUETOOTH varia in

•

base alla versione del dispositivo e a SSP (Simple

Secure Pairing - Collegamento Semplice Sicuro). Se sul

dispositivo appare un codice di accesso a 4 o 6 caratteri,

immetterlo utilizzando il dispositivo BLUETOOTH

compatibile.Se sul dispositivo appare un codice di

accesso a 6 caratteri, verificare che lo stesso codice sia

visualizzato sul dispositivo BLUETOOTH compatibile e

toccare “Yes”.

Rispondere a una chiamata

7 Toccare [Search] accanto a “Nessun

dispositivo”.

L’elenco dei dispositivi visualizza fino a 10 voci.

10-IT

1 Una chiamata in entrata fa partire la

suoneria e un display di chiamata in entrata.

2 Toccare [ ] o premere il tasto (Telefono).

Inizia la conversazione telefonica.

Riagganciare il telefono

1 Toccare [ ].

La conversazione telefonica termina.

Istruzioni per l’uso M irrorLink™ (opzionale)

Utilizzo di MirrorLink™ (opzionale)

MirrorLink è uno standard che consente la connessione tra l’unità X800D e un telefono cellulare. MirrorLink consente di visualizzare la schermata di un telefono cellulare e gestirne le applicazioni attraverso la presente unità.

Quando uno smartphone dotato di applicazioni per MirrorLink viene collegato tramite USB, l’icona della sorgente Mirror Mode e/o Car Mode sarà visualizzata nella barra superiore. L’icona diventerà inattiva se lo smartphone viene scollegato dall’unità.

1 Premere il tasto .

Viene visualizzata la schermata Audio/Visual.

2 Toccare [Mirror Mode] o [Car Mode] nella barra superiore.

Viene visualizzata la schermata per il modo selezionato.

3 Premere il tasto (Preferiti) mentre è attivo il modo schermo intero.

Vengono visualizzati i tasti Media Control.

4 Toccare i tasti Media Control per controllare l’unità.

I tasti Media Control sono diversi a seconda del modo selezionato.

•

I modi di funzionamento di questa unità possono differire dalle funzioni di controllo sullo smartphone a seconda dello

•

smartphone collegato.

Istruzioni per l’uso Dispositivi HDMI (opzionale)

Dispositivi HDMI (opzionale)

L’unità può essere collegata a dispositivi elettronici che supportano l’uscita HDMI tramite interfaccia HDMI per riprodurre audio e video con segnale HD. Tuttavia, l’unità visualizza l’interfaccia del dispositivo elettronico solo tramite immagine speculare, quindi non è possibile comandare il dispositivo elettronico tramite questa unità.

1 Premere il tasto . 2 Toccare [HDMI] nella barra superiore.

Quando il dispositivo HDMI viene disconnesso, l’icona della sorgente HDMI diventa grigia.

•

3 In modo lettore HDMI, lo schermo del dispositivo visualizza il contenuto del dispositivo

elettronico tramite immagine speculare.

Non tutti i dispositivi con interfaccia di uscita HDMI sono riconosciuti da questa unità.

•

11-IT

Installazione

Quando si eseguono i collegamenti al sistema elettrico

•

della vettura, fare attenzione ai componenti installati in fabbrica (ad es. il computer di bordo). Non servirsi di questi cavi per fornire alimentazione all’unità. Quando si collega l’unità X800D alla scatola dei fusibili, assicurarsi che il fusibile per il circuito dell’unità X800D sia dell’amperaggio corretto. Altrimenti ne potrebbero derivare danni all’unità e/o alla vettura. Se non si è sicuri, consultare il rivenditore. Il display deve essere completamente ritirato

•

nell’intelaiatura durante l’installazione. Diversamente, si potrebbero verificare problemi.

Istruzioni per l’uso Installazione

2 Installare l’unità con un’angolazione

compresa tra la posizione orizzontale e i 30°. Tenere in considerazione che l’installazione a un angolo non compreso nell’intervallo indicato comporterà una riduzione delle prestazioni ed eventuali danneggiamenti.

1 Prima dell’installazione assicurarsi che

0-30°

l’apertura e la chiusura del display non interferiscano con la leva del cambio.

Display mobile

Diagramma di collegamento dell’interruttore SPST (Venduto separatamente)

(se l’alimentazione ACC non è disponibile)

ACC

X800D

Se la vettura non è dotata di alimentazione ACC, aggiungere un interruttore SPST (Single-Pole, Single-Throw) venduto

•

separatamente e un fusibile venduto separatamente. Lo schema di collegamento e l’amperaggio del fusibile della figura precedente si riferiscono all’uso della sola unità

•

X800D. Se il cavo di alimentazione (accensione) dell’unità X800D è collegato direttamente al polo positivo (+) della batteria della

•

vettura, l’unità X800D consuma una certa corrente (alcune centinaia di milliampere) anche quando l’interruttore è nella posizione OFF; pertanto, la batteria si può scaricare.

(Rosso)

BATTERY (Giallo)

SPST SW (Opzionale)

FUSIBILE (5A) (Opzionale)

FUSIBILE (20A) (Opzionale)

Batteria

12-IT

Collegamenti

Collegamenti 1/2

Istruzioni per l’uso Collegamenti

Antenna

Spina antenna ISO

Al processore audio esterno (PXA-H800 ecc.)

Antenna GPS (In dotazione)

IGNITION

(Rosso)

GND

(Nero)

POWER ANT

(Blu)

15A

REMOTE TURN-ON

(Arancione/Bianco)

PARKING BRAKE

BATTERY

(Giallo)

(Blu/Bianco)

REVERSE

(Giallo/Blu)

(Verde)

(Verde/Nero)

(Bianco)

(Bianco/Nero)

(Grigio/Nero)

(Grigio)

(Viola/Nero)

(Viola)

All’amplificatore o equalizzatore

Al lato positivo del cavo del segnale delle luci posteriori della vettura

Al conduttore del segnale del freno di stazionamento

All’antenna elettrica

Chiave di accensione

Batteria

Posteriore sinistro

Anteriore sinistro

Altoparlanti

Anteriore destro

Posteriore destro

13-IT

Collegamenti 2/2

Connettere questo al connettore di uscita HDMI

Connettere al connettore della tastiera esterna.

MIX CONT

(Verde/Bianco)

STEERING REMOTE

BEEP/NAVIRG

CAMERA1

CAMERA2

(Non utilizzata per Benz Classe M.)

REMOTE OUT

(Marrone)

REMOTE IN

(Marrone)

SPEED SENSOR

(Verde/Bianco)

IPOD VIDEO

Collegarlo al box interfaccia display opzionale della vettura

Connettere questo all’antenna DAB

Prolunga USB (In dotazione)

Al terminale di ingresso di controllo guida

Alla scatola interfaccia del telecomando sullo sterzo

Al terminale di ingresso guida

Alla telecamera anteriore/posteriore

Alla telecamera posteriore/altra telecamera/ telecamera

Alla scatola di interfaccia CAN

Al conduttore di ingresso del telecomando

Al cavo di uscita del telecomando

Alla linea impulsi di velocità del veicolo

iPod/iPhone (Venduto separatamente)

Kit di collegamento KCU-461iV (Venduto separatamente)

Memoria USB (Venduta separatamente)

(Giallo) (Rosso)

(Bianco)

(Giallo) (Rosso)

(Bianco)

Al terminale di uscita video

Ai terminali di uscita audio

Al terminale di ingresso video

Ai terminali di ingresso audio (R/L)

Amplificatore

(R/L)

Posteriore sinistro

Posteriore destro

Anteriore sinistro

Anteriore destro

Subwoofer

14-IT

Specifiche

Istruzioni per l’uso Specifiche

SEZIONE MONITOR

Dimensioni schermo 8,0” Tipo LCD TN LCD di tipo trasparente Sistema operativo Matrice attiva TFT Numero di pixel 1.152.000 pixel

Numero di pixel effettivo 99% o superiore Sistema di illuminazione LED

(800 × 480 × 3 (RGB))

SEZIONE SINTONIZZATORE FM

Gamma di sintonizzazione 87,5 – 108,0 MHz Sensibilità utile 8,1 dBf (0,7 µV/75 ohm) Selettività 80 dB Rapporto segnale-rumore 65 dB Separazione stereo 35 dB Rapporto di cattura 2,0 dB

SEZIONE SINTONIZZATORE MW

Gamma di sintonizzazione 531 – 1.602 kHz Sensibilità utile 25,1 µV/28 dBf

SEZIONE SINTONIZZATORE LW

Gamma di sintonizzazione 153 – 281 kHz Sensibilità (IEC Standard) 31,6 µV/30 dBf

SEZIONE USB

Requisiti USB USB 1.1/2.0 Consumo energetico massimo 1.000 mA Categoria USB USB (Riproduzione da dispositivo)/

File System FAT12/16/32 Decodifica MP3 MPEG-1/2 AUDIO Layer-3 Decodifica WMA Windows Media™ Audio Decodifica AAC File “.m4a” formato AAC-LC Numero di canali 2 Canali (Stereo) Risposta in frequenza* 5 – 20.000 Hz (±1 dB) Distorsione armonica totale 0,008% (a 1 kHz) Gamma dinamica 95 dB (a 1 kHz) Rapporto segnale-rumore 100 dB Separazione fra canali 85 dB (a 1 kHz)

La risposta in frequenza potrebbe variare a seconda del software per la codifica o della velocità di trasmissione.

USB (Archiviazione di massa)

SEZIONE CD/DVD

Risposta in frequenza 5 – 20.000 Hz (±1 dB) Wow & Flutter (% WRMS) Al di sotto dei limiti misurabili Distorsione armonica totale 0,008% (a 1 kHz) Gamma dinamica 95 dB (a 1 kHz) Separazione fra canali 85 dB (a 1 kHz) Risoluzione orizzontale 500 linee o superiore Livello uscita video 1Vp-p (75 ohm) Rapporto S/N video DVD: 60 dB Rapporto S/N audio 100 dB

PICKUP

Lunghezza d’onda DVD: 666 nm CD: 785 nm Potenza laser CLASS II

SEZIONE GPS

Frequenza di ricezione GPS 1.575,42 ±1 MHz Sensibilità di ricezione GPS -130 dB max.

SEZIONE BLUETOOTH

Specifiche BLUETOOTH Bluetooth V2.1+EDR Uscita di potenza +4 dBm max. (Classe di potenza 2) Profilo HFP (Hands-Free Profile)

OPP (Object Push Profile) PBAP (Phone Book Access Profile) A2DP (Advanced Audio Distribution Profile) AVRCP (Audio/Video Remote Control Profile)

GENERALI

Potenza richiesta 14,4 V CC (11-16 V consentiti) Temperatura di esercizio da -20°C a + 60°C Uscita di potenza massima 50 W × 4 Tensione in uscita 4.000 mV/10K ohm Peso 2,84 kg Livello uscita audio Pre-out (anteriore, posteriore):

Pre-out (subwoofer): 4 V/10K ohm (max.) AUX OUT: 1,2 V/10K ohm (max.)

4 V/10K ohm (max.)

DIMENSIONI DEL TELAIO

Ampiezza 178 mm Altezza 100 mm Profondità 165 mm

DIMENSIONI DEL FRONTALINO

Ampiezza 190 mm Altezza 120 mm Profondità 10 mm

A causa di continui miglioramenti del prodotto, i dati

•

tecnici e il design sono soggetti a modifiche senza

preavviso.

Il pannello LCD viene fabbricato usando tecnologie

•

di costruzione ad alta precisione. Il numero di pixel

effettivo è pari a 99,99%. Si noti che una percentuale

dello 0,01% di pixel potrebbe risultare mancante o

apparire luminosa.

15-IT

Questo prodotto incorpora una tecnologia di

•

protezione dalla copia protetta da brevetti USA e da altri diritti di proprietà intellettuale di Rovi Corporation. Sono proibite la decompilazione e il disassemblaggio.

Prodotto su licenza di Dolby Laboratories. Dolby

•

e il simbolo della doppia D sono marchi di Dolby Laboratories.

Windows Media e il logo di Windows sono marchi di

•

fabbrica o marchi di fabbrica registrati di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

•

iPhone, iPod, iPod classic, iPod nano, iPod touch e iTunes sono marchi di Apple Inc., registrati negli Stati Uniti e in altri paesi.

•

“Made for iPod” e “Made for iPhone” significano che un accessorio elettronico è stato progettato per essere collegato specificatamente a un iPod o iPhone, rispettivamente, ed è stato certificato dallo sviluppatore per soddisfare gli standard di prestazione di Apple. Apple non è responsabile del funzionamento del presente dispositivo o della sua conformità agli standard normativi e di sicurezza. Si noti che l’uso di questo accessorio con un iPod o iPhone potrebbe influire sulle prestazioni della rete senza fili.

DivX®, DivX Certified® e i relativi loghi sono marchi di

•

fabbrica di Rovi Corporation o delle sue sussidiarie e vengono utilizzati su licenza.

La parola e i loghi Bluetooth® sono marchi registrati di

•

proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo da parte di Alpine Electronics, Inc. avviene su licenza.

•

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi commerciali o marchi commerciali registrati di HDMI Licensing LLC negli Stati Uniti e in altri paesi.

•

Android è un marchio di fabbrica di Google Inc. Tecnologia di codifica audio MPEG Layer-3 concessa

•

in licenza da Fraunhofer IIS and Thomson. La fornitura del presente prodotto include una licenza per uso privato non commerciale e non prevede la concessione di licenze né implica diritti d’uso del prodotto per trasmissioni in tempo reale di carattere commerciale (cioè a scopo di lucro) via terra, satellite, cavo e/o mediante altri mezzi, trasmissioni/streaming via Internet, Intranet e/o altre reti né con altri sistemi di distribuzione elettronica di contenuti, quali applicazioni Pay Audio o Audio On Demand. È richiesta una licenza indipendente per tali usi. Per ulteriori informazioni, visitare http://www. mp3licensing.com

About the Rules of Bluetooth Electromagnetic Radiation Regulation

Declaration of Conformity

16-IT

Innehåll

VARNING ..................................................................................................................................................................2

FÖRSIKTIGT .............................................................................................................................................................2

Komma igång ........................................................................................................................................................3

Om dubbel skärmbild ........................................................................................................................................4

Registrering av användare ................................................................................................................................ 5

Radiofunktion ........................................................................................................................................................6

DAB/DAB+/DMB-användning .........................................................................................................................6

MP3/WMA/AAC-användning ...........................................................................................................................7

DVD-funktion.........................................................................................................................................................7

Använda iPod/iPhone (tillval) .......................................................................................................................... 8

USB-minnesanvändning (tillval) .....................................................................................................................9

Styrning av handsfreetelefon ........................................................................................................................10

MirrorLink™-funktion (tillval) .........................................................................................................................11

HDMI-enhet (tillval) ...........................................................................................................................................11

Installation ............................................................................................................................................................12

Anslutningar ........................................................................................................................................................13

Specifikationer ....................................................................................................................................................15

VIKTIGT

Skriv in enhetens serienummet i fältet nedan och ha det alltid tillgängligt som referens.

SERIENUMMER:

ISO SERIENUMMER: AL

INSTALLATIONSDATUM:

INSTALLATIONSTEKNIKER:

INKÖPSSTÄLLE:

Läs användarhandledningen på den medföljande cd-skivan för detaljerad information om alla funktioner (eftersom det är en dataskiva kan den inte användas för uppspelning av musik och bilder på spelaren). Vid behov kan en återförsäljare enkelt förse dig med en utskrift av den användarhandledning som finns på cd-skivan.

1-SE

VARNING

Den här symbolen innebär viktiga instruktioner. Om inte dessa anvisningar följs kan det kan leda till allvarliga olyckor som till och med kan få dödlig utgång.

UTFÖR ALDRIG NÅGON OPERATION SOM INNEBÄR ATT UPPMÄRKSAMHETEN DRAS BORT FRÅN KÖRNINGEN.

Stanna alltid fordonet på en säker plats innan apparaten manövreras. I annat fall kan olyckor lätt inträffa.

FÖRVARA SMÅ FÖREMÅL SOM T.EX. BULTAR OCH SKRUVAR UTOM RÄCKHÅLL FÖR BARN.

Om något föremål skulle sväljas, skall en läkare kontaktas omedelbart.

STÄLL IN LJUDVOLYMEN PÅ EN NIVÅ MED VILKEN DET FORTFARANDE ÄR MÖJLIGT ATT HÖRA YTTRE LJUD UNDER PÅGÅENDE KÖRNING.

För hög volym som döljer utryckningsfordons sirener eller vägsignaler (t ex järnvägsövergångar) kan vara farlig och orsaka en olycka. DET KAN OCKSÅ ORSAKA HÖRSELSKADA OM MAN LYSSNAR PÅ FÖR HÖGA VOLYMER I EN BIL.

TAG INTE ISÄR OCH GÖR INGA ÄNDRINGAR.

Det kan resultera i en olycka, brand eller elektriska stötar.

ANVÄND BARA ENHETEN I BILAR MED 12-VOLTSYSTEM SOM HAR NEGATIV (–) JORD.

(Återförsäljaren kan hjälpa dig om du är osäker.) Felaktig anslutning kan resultera i brand, elektriska stötar eller andra skador.

ANVÄND RÄTT AMPERETAL VID BYTE AV SÄKRINGAR.

Fel amperetal kan orsaka brand eller elektriska stötar.

BLOCKERA INTE VENTILATIONS-ÖPPNINGAR ELLER VÄRMEPANELER.

Det kan göra att värme alstras inuti apparaten, vilket kan leda till brand.

DEN HÄR PRODUKTEN ÁR ENDAST AVSEDD FÖR MONTERING I BILAR MED 12 VOLTS-SYSTEM.

Annan användning kan resultera i brand, elektriska stötar eller andra skador.

STOPPA INTE IN FINGRAR, HÄNDER ELLER FRÄMMANDE FÖREMÅL I ÖPPNINGAR ELLER HÅL.

Det kan leda till personskada eller skada på utrustningen.

GÖR ANSLUTNINGARNA PÅ KORREKT SÄTT.

Felaktiga anslutningar kan orsaka brand eller skador på enheten.

KOPPLA UR KABELN FRÅN DET NEGATIVA (–) UTTAGET PÅ BILBATTERIET INNAN ANSLUTNINGARNA GÖRS.

Detta för att undvika risken för elektriska stötar eller olycksfall på grund av kortslutning.

KAPA INTE BORT KABELMANTELN FRÅN EN STRÖMKABEL FÖR ATT STRÖMFÖRSÖRJA NÅGOT ANNANT TILLBEHÖR.

Det leder till en för hög kabelbelastning och kan resultera i brand eller elektriska stötar.

SE TILL ATT VARKEN RÖR, VÄTSKELEDNINGAR ELLER KABLAR VIDRÖRS, SKADAS ELLER FÖRHINDRAS VID BORRNING AV HÅL.

Undersök chassit innan hålen borras så att inte några slangar, kablar, bränsleledningar eller liknande råkar skadas. Det kan leda till att brand uppstår.

MONTERA VARKEN MUTTRAR ELLER BULTAR I NÅGON DEL AV BROMSSYSTEMET VID JORDANSLUTNINGAR.

Bultar eller muttrar som hör till någon vätsketank, styr- eller bromssystemet (eller något annan system som är av betydelse för säkerheten) ska ALDRIG användas för kabeldragning eller jordanslutning. Användandet av sådana delar kan leda till att fordonets styrförmåga försämras och orsaka bromsfel, brand eller personskada.

MONTERA INTE APPARATEN PÅ EN PLATS DÄR DEN KAN UTGÖRA RISK FÖR FORDONETS MANÖVRERING, T.EX. I NÄRHETEN AV RATT ELLER VÄXELSPAK.

Om installationen försämrar sikten eller hindrar rörelsen hos väsentliga funktioner kan det lätt leda till olyckor.

LÅT INTE NAVIGERINGS SYSTEMETS INFORMATION OM FÄRDVÄG FÖRLEDA TILL TRAFIKFARLIGA ELLER ILLEGALA MANÖVRER ELLER ANNAT TRAFIKFARLIGT BETEENDE.

Låt inte den här produkten ersätta det egna omdömet. Låt aldrig de föreslagna färdvägarna leda till något som bryter mot lokala förordningar eller som talar mot den egna erfarenheten.

FÖRSIKTIGT

Den här symbolen innebär viktiga instruktioner. Underlåtenhet att följa dem kan leda till skador på person eller egendom.

AVBRYT GENAST ANVÄNDNING OM PROBLEM UPPSTÅR.

I annat fall kan personskador eller skador på själva enheten uppstå. Lämna apparaten till återförsäljaren för reparation.

LÅT EN FACKKUNNIG TEKNIKER GÖRA KABELDRAGNINGEN OCH MONTERINGEN.

Kabeldragningen och monteringen av denna apparat kräver teknisk kunskap och erfarenhet. Kontakta återförsäljaren, som sålde apparaten, för utförandet av säker montering.

ANVÄND ALLTID SPECIFICERADE TILLBEHÖR OCH MONTERA TILLBEHÖREN ORDENTLIGT.

Användandet av andra delar än som är avsedda för denna apparat kan leda till att apparaten skadas invändigt eller till ostadig montering på grund av lossnande delar.

DRA KABLARNA RAKA OCH SÅ ATT DE INTE KOMMER I KLÄM ELLER SKAVER MOT SKARPA KANTER.

Undvik kläm- och nötskador genom att se till att kablarna går fria från rörliga delar (t.ex. bilsätenas glidbanor) och skarpa och spetsiga kanter. Om kablarna måste dras genom hål i plåten bör gummibussningar användas som skydd, så att inte kablarna ligger och nöter mot metallen.

MONTERA INTE APPARATEN DÄR DEN UTSÄTTS FÖR FUKT ELLER DAMM.

Undvik att installera enheten på platser där fukt och damm kan tränga in och ställa till skador.

HÅLL FINGRARNA BORTA NÄR DEN MOTORDRIVNA FRONTPANELEN ELLER MONITORN ÄR I RÖRELSE.

Det kan resultera i personskador eller skador på enheten.

2-SE

Användarhandledning Pekstyrning, Kontrollernas placering, Slå på eller stänga av strömmen

Komma igång

Pekstyrning

Du kan styra systemet med hjälp av pekskärmen.

Vanliga knappar på skärmen

: Återgår till föregående skärmbild. Beroende på funktionen kanske denna knapp avbryter åtgärderna

som utförts på skärmen.

: Stänger fönstret.

Kontrollernas placering

Detta är endast en exempelillustration, rörande namnet och

•

fördelningen av knappar, se den faktiska bilen.

A RESET-brytare

Enhetens system återställs.

(Mina favoriter) -knapp

Skärmen My Favourites för att registrera Användare1 eller Användare2 visas.

C Mikrofon

Används i telefonläge eller i röststyrningsläge.

D AUDIO-knapp

Visar skärmen Ljud/Bild. Om skärmen Ljud/Bild redan visas, byts källan. Håll ned den här knappen i minst 3 sekunder för att aktivera ”Enkelt ljudinställningsläge”.

E + / – -knapp (DOWN/UP)

Tryck för att justera volymen.

-knapp

Tryck för att aktivera/avaktivera ljudavstängningsläget. Du stänger av strömmen genom att hålla den här knappen intryckt i minst 3 sekunder.

G CAM (Kamera) -knapp

Tryck på den här knappen för att visa den bakre kamerans bild. Tryck igen för att återgå till den normala skärmen.

H a / d -knappen

Tryck för att söka station nedåt/uppåt i radioläge eller spår, kapitel etc. i andra ljud/bildkällor.

I Knappen NAV

Visa navigationskartan. Tryck igen för att växla till navigeringsmenyskärmen. Håll denna knapp intryckt i minst 3 sekunder för att växla till Åk hemruttskärmen. Om ingen hemposition angetts än, ändras den till skärmen för inställning av hemposition.

Knappen (Telefon)

Visa telefonmenyskärmen. När en handsfreemobiltelefon med röstigenkänningsfunktion är ansluten håller du knappen intryckt i minst 3 sekunder för att växla till röstigenkänningsläget.

K c -knappen (Eject)

Visa öppnings/lutningsskärmen. Håll den här knappen intryckt i minst 5 sekunder om skivan inte matas ut när du tryckt på [c] DISC.

L Fjärrsensor

Rikta fjärrkontrollens sändare mot fjärrsensorn inom ett avstånd på 2 meter.

Slå på eller stänga av strömmen

1 Vrid tändningsnyckeln till läge ACC eller ON.

Systemet slås på.

2 Stäng av strömmen genom att hålla –knappen intryckt i minst 3 sekunder.

3-SE

Användarhandledning Om dubbel skärmbild

Om dubbel skärmbild

Om du vill visa musikuppspelningsskärmen samtidigt som t.ex. vägledning visas, kan du visa både skärmbilden Navigation och Ljud/Bild samtidigt.

Navigation i fullskärm

Tryck på navigationsskärmdelen.

eller

Tryck på knappen

NAV.

Dubbel skärmbild

Peka på

Ljud/Bild i fullskärm

Peka på *

Tryck på

eller

AUDIO-knappen.

*1 Under videouppspelning visas [Dual Wide], [Dual Full] och [Fullskärm] på skärmen för att du ska välja skärmstorlek.

Visningsläge för delad skärmbild

Du kan växla mellan Ljud/bild- och navigationsskärmarna genom att dra och släppa. Peka på mitten av ljud/bild-skärmen och dra den till navigationsskärmen. Skärmbilderna ändrar läge när du tar bort ditt finger.

Om du drar och släpper navigationsskärmen ändras den till helskärmsläge.•

4-SE

Användarhandledning Registrering av användare

Registrering av användare

Du kan registrera upp till två användare. Konfigurera inställningarna för Användare1 och Användare2 för varje användare.

1 Tryck på knappen (Mina favoriter).

Skärmen Mina favoriter visas.

•

Skärmen My Favourites visas.

2 Tryck på [Start].

Inmatningskärmen för användarnamn för den första användaren visas.

•

Efter registrering av den första användaren trycker du på [ANVÄNDARE2] för att få åtkomst till ANVÄNDARE2:s registreringsskärm.

•

Om du pekar på [Skip] registreras användarnamnet som ”ANVÄNDARE1” eller ”ANVÄNDARE2” och ingen BLUETOOTH-enhet registreras. Om så är fallet växlas inte användarna automatiskt.

•

Genom att trycka på [Cancel] eller trycka på (Mina favoriter) återgår enheten till den ursprungliga skärmbilden utan att registrera en användare.

3 Ange användarnamnet med tangentbordet

och peka på [OK].

4 Peka på [Anslut] och sedan på [OK].

Listan över BLUETOOTH-enheter visas.

•

De BLUETOOTH-enheter som finns registrerade här används för att automatiskt identifiera användaren. En mobiltelefon kan också användas som en handsfree-telefon.

•

Genom att peka på [Anslut ej] avslutas användarregistreringen utan att registrera en BLUETOOTH-enhet.

5 Peka på [Search].

Systemet börjar söka efter BLUETOOTH-enheter. Listan över BLUETOOTH-enheter visas när sökningen är genomförd.

•

Ställ in BLUETOOTH-inställningen för den förregistrerade BLUETOOTH-enheten på [ON].

6 Peka på en registrerad BLUETOOTH-enhet

och peka på [OK].

Skärmen My Favourites för ANVÄNDARE1 eller ANVÄNDARE2 visas.

Inställningsskärmen för BLUETOOTH-enhet visas.

•

Peka på [

] för att redigera namnet.

Du kan redigera ikoner under My Favourites.

•

7 Tryck på knappen (Mina favoriter).

Skärmen My Favourites stängs och ursprungsskärmen visas.

5-SE

Radiofunktion

Minskar frekvens

Lägg till den aktuella källan i Mina favoriter. (Visas inte när den aktuella källan har lagts till.)

Ändrar kanalsökningsläge

SEEK lägesindikering

Aktiverar/deaktiverar läget Trafikinformatio RDS-indikator

Användarhandledning Radio

RDS informationsdisplay

Ökar frekvens

Snabbvalsknapp

En kort beröring av knapparna aktiverar de förinställda stationerna. Om en knapp hålls intryckt längre än 2 sekunder, lagras den nuvarande stationen som en förinställd station.

Ändrar funktionsknapp

Byter frekvensba

Ändrar textinformation

Automatisk lagring av stationer

Ändrar funktionsknapp

Aktiverar/deaktiverar läget PRIORITERA NYHETE

DAB/DAB+/DMB-användning

Minskar frekvens

Lägg till den aktuella källan i Mina favoriter. (Visas inte när den aktuella källan har lagts till.)

Ändrar kanalsökningsläge

SEEK lägesindikering

Visa listan för tjänstesökning

Uppdatera listan för tjänstesökning

Ändrar funktionsknapp

Aktiverar/deaktiverar läget Trafikinformatio

Visar skärmen Välj PTY

Aktiverar/deaktiverar AF-läge

Användarhandledning DAB/DAB+/DMB

DAB/DAB+/DMB informationsdisplay

Ökar frekvens Snabbvalsknapp

Visar den förinställda tjänsten vid en kort nedtryckning.

Om en knapp hålls intryckt längre än 2 sekunder, lagras den nuvarande stationen som en förinställd station.

Ändrar funktionsknapp

Byter frekvensba

Ändrar textinformation

Aktiverar/deaktiverar läget PRIORITERA NYHETE

Visar skärmen Välj PTY

6-SE

MP3/WMA/AAC-användning

Går till början av nuvarande fil/Går till föregående fil om du pekar på knappen inom en sekund efter uppspelningsstarten/ Snabbspolar bakåt om du pekar på knappen längre än 2 sekunder

Lägg till den aktuella källan i Mina favoriter. (Visas inte när den aktuella källan har lagts till.)

Sökskärmen visas

Användarhandledning CD/MP3/WMA/AAC

MP3/WMA/AAC informationsdisplay

Går till början av nästa fil/Snabbspolar framåt om du pekar på knappen längre än 2 sekunder

Aktuellt låtnr./Totalt antal låtar

Slumpvis uppspelning

Paus och Uppspelning

Hittar början av föregående mapp

Hittar början av nästa mapp

Upprepad spelning

Förfluten tid

Sökskärmen visas

Användarhandledning DVD

DVD-funktion

När du pekar på dvd-uppspelningsskärmen, visas funktionsskärmen DVD. Nedan visas ett exempel på en DVDVIDEO-funktionsskärm.

DVD informationsdisplay-2

Går till början av nuvarande kapitel/Går till föregående kapitel om du pekar på knappen inom en sekund efter uppspelningsstarten/ Snabbspolar bakåt om du pekar på knappen längre än 2 sekunder Lägg till den aktuella källan i Mina favoriter. (Visas inte när den aktuella källan har lagts till.)

Förfluten tid Paus och Uppspelning

Stoppar uppspelning

Visar skärmen Toppmeny

Visar skärmen med numeriskt tangentbord

Går till början av nästa kapitel/Snabbspolar framåt om du pekar på knappen längre än 2 sekunder

DVD informationsdisplay-1

Upprepad spelning

Total tid för uppspelning

Ändrar funktionsknapp

Visar kontrollskärmen Meny

Visar skärmen Meny

Byter ljudspår

Ändrar funktionsknapp

Byter vinkel

Byter undertexter

7-SE

Användarhandledning iPod/iPhone (tillval)

Använda iPod/iPhone (tillval)

En iPod/iPhone kan anslutas till den här enheten med hjälp av en adapterkabel (KCU-461iV, säljs separat). Om du ansluter en iPod som kan visa video, kan du förutom att lyssna på musik även titta på filmer.

Den här enheten stöder inte videouppspelning från iPhone 5 osv. med Lightning-kontakt.

•

Ljudläge

Visning av illustration

Går till början av nuvarande fil/Går till föregående fil om du pekar på knappen inom en sekund efter uppspelningsstarten/ Snabbspolar bakåt om du pekar på knappen längre än 2 sekunder

Lägg till den aktuella källan i Mina favoriter. (Visas inte när den aktuella källan har lagts till.)

iPod/iPhone informationsdisplay

Går till början av nästa fil/ Snabbspolar framåt om du pekar på knappen längre än 2 sekunder

Aktuellt låtnr./Totalt antal låtar

Slumpvis uppspelning

Sökskärmen visas

Paus och Uppspelning

Går till början av föregående Spellista/ Artist/Album/Podcast/Genre/Kompositör

Ikon för direktväxling mellan lägen

Söka efter en musikfil

Till exempel: Söka efter artistens namn

1 Peka på [ (Search)] under uppspelning. 2 Peka på [Music]. 3 Peka på [Artists].

Upprepad spelning Återstående

uppspelningstid Sökskärmen visas

Förfluten tid

Går till början av nästa Spellista/Artist/ Album/Podcast/Genre/ Kompositör

4 Peka på det markerade artistnamnet.

Sökningsskärmen för album för markerad artist visas. Tryck på [p] för önskad artist för att spela upp alla låtar med den valda artisten.

5 Peka på det önskade albumets namn.

Alla låtar för det valda albumet visas. Tryck på [p] för önskat album för att spela upp alla låtar från det valda albumet.

6 Peka på den önskade låtens namn.

Den valda låten spelas upp.

Om du trycker på [p] för ”ALL” så kommer alla låtar i

•

listan att spelas upp.

8-SE

Användarhandledning USB-minne (tillval)

USB-minnesanvändning (tillval)

Du kan spela upp musikfiler (MP3/WMA/AAC) och videofiler (DivX®) lagrade i ett USB-minne på det här systemets interna spelare. Denna sektion förklarar endast musikrelaterade åtgärder. Se ”MP3/WMA/AAC-användning” (sida 7) för information om musik.

Videoläge

DivX® informationsdisplay

Går till början av nuvarande fil/Går till föregående fil om du pekar på knappen inom en sekund efter uppspelningsstarten/ Snabbspolar bakåt om du pekar på knappen längre än 2 sekunder

Lägg till den aktuella källan i Mina favoriter. (Visas inte när den aktuella källan har lagts till.)

Sökskärmen visas

Nuvarande filnr./Totalt filnr.

Går till början av nästa fil/ Snabbspolar framåt om du pekar på knappen längre än 2 sekunder

Förfluten tid

Upprepad spelning

Paus och Uppspelning

Stoppar uppspelning

Hittar början av föregående mapp

Hittar början av nästa mapp

Ändrar funktionsknapp

Sökskärmen visas

Byter ljudspår

Byter undertexter

9-SE

Användarhandledning BLUETOOTH-inställning, Använda BLUETOOTH

Styrning av handsfreetelefon

Du kan ringa handsfree med X800D om mobiltelefonen är kompatibel med en HFP-profil (Hands-Free Profile, handsfree-profil).

Hur man ansluter till en BLUETOOTHkompatibel enhet (parar ihop)

1 Peka på ikonen [Setup] i toppbannern.

Ikonen [INSTÄLLNING]

2 Tryck på [ ] (BLUETOOTH). 3 Tryck på [BLUETOOTH]. 4 Tryck på [o] eller [p] för ”BLUETOOTH” och

ställ in på ”On”.

5 Tryck på [ ]. 6 Tryck på [Välj BLUETOOTH-enhet].

8 Tryck på [Audio] eller [Hands-free] för den

enhet på listan du vill ansluta.

Audio: Ställer in för användning som

Hands-free: Ställer in för användning som

ljudenhet.

Handsfree-enhet.

9 När registreringen av enheten är slutförd

visas ett meddelande och enheten återgår till normalläge.

•

BLUETOOTH-registreringsprocessen skiljer sig

åt beroende på enhetens version och SSP (Simple

Secure Pairing). Om ett lösenord på 4 eller 6 tecken

visas på denna enhet, anger du lösenordet med den

BLUETOOTH-kompatibla enheten.

Om ett lösenord på 6 tecken visas på denna enhet bör du

se till att samma lösenord visas på den BLUETOOTH-

kompatibla enheten och pekar på ”Yes”.

Besvara ett samtal

1 Ett inkommande samtal sätter igång

ringtonen och en inkommande samtalsvisning.

7 Tryck på [Search] för ”Ingen enhet”.

Enhetslistan visar upp till 10 alternativ.

10-SE

2 Peka på [ ] eller tryck på (Telefon).

Samtalet startar.

Avsluta samtalet

1 Tryck på [ ].

Samtalet avslutas.

Användarhandledning MirrorLink™ (tillval)

MirrorLink™-funktion (tillval)

MirrorLink är en standard för anslutning mellan en X800D och en mobiltelefon. Med MirrorLink kan du visa en mobiltelefonskärm och styra mobiltelefonens appar via den här enheten.

När en smartphone med appar för MirrorLink ansluts via USB visas källikonen för Mirror Mode och/ eller Car Mode på toppbannern. Ikonen blir ogiltig om smartphonen kopplas bort från enheten.

1 Tryck på -knappen.

Skärmen Ljud/Bild visas.

2 Tryck på [Mirror Mode] eller [Car Mode] på toppbannern.

Skärmen för det valda läget visas.

3 Tryck på knappen (Mina favoriter) under helskärmsläget.

Mediekontrollknapparna visas.

4 Tryck på mediekontrollknapparna för att manövrera enheten.

Mediekontrollknapparna skiljer sig åt beroende på läget.

•

Manöverlägena på den här enheten kan skilja sig från funktionerna på din smartphone, beroende på den anslutna

•

smartphonen.

Användarhandledning HDMI-enhet (tillval)

HDMI-enhet (tillval)

Enheten kan anslutas till en elektronisk enhet som stödjer HDMI-utsignal via HDMI-gränssnittet och kan spela upp ljud och video med HD-signal. Men enheten visar bara den elektroniska enhetens gränssnitt genom spegling, du kan inte styra den elektroniska enheten från den här enheten.

1 Tryck på knappen . 2 Peka på [HDMI] på toppbannern.

När du kopplar bort HDMI-enheten blir källikonen för HDMI grå.

•

3 I HDMI-spelarläget visar enhetens skärm innehållet från den elektroniska utrustningen som en

spegelbild.

Det är inte alla enheter med HDMI-utgång som upptäcks av denna enhet.

•

11-SE

Installation

Var aktsam med de elektriska komponenter i fordonet

•

som installerats på fabriken (t.ex. en inbyggd dator) när anslutningar görs till fordonets elsystem. Använd inte ledningarna till sådana komponenter som strömförsörjningskablar för den här enheten. Kontrollera att säkringen för avsedd krets till X800D har rätt amperetal innan X800D ansluts till säkringsdosan. Om du ansluter till en säkring med fel amperetal riskerar du att skada enheten och/eller fordonets elsystem. Kontakta en handlare om osäkerhet föreligger. Bildskärmen måste vara helt infälld i sitt hölje vid

•

montering. Annarskan det uppståproblem.

1 Innan montering måste du kontrollera att

öppningen och stängningen av displayen inte stör växelspakens rörelser.

Rörlig bildskärm

Användarhandledning Installation

2 Enheten skall monteras med en lutning

på mellan horisontalplanet och max 30°. Notera att installation i en vinkel utanför denna räckvidd kommer att resultera i minskad prestanda och möjligen skada.

0-30°

Kopplingsschema för SPST-brytare (säljs separat)

(Om ACC-strömförsörjning inte är tillgänglig)

ACC (Röd)

BATTERY (Gul)

12-SE

X800D

Om du inte kan ta ström direkt från tändningslåset, bör du montera en särskild SPST-brytare (Single-Pole, Single-Throw)

•

(säljs separat) och en säkring (säljs separat). Diagrammet och säkringens amperevärde som visas ovan gäller då X800D används individuellt.

•

Om strömkabeln (tändning) från X800D ansluts direkt till fordonsbatteriets pluspol (+) drar X800D-U/

•

INE-W987D en liten mängd ström (åtskilliga hundra milliampere) även då strömbrytaren är avstängd (OFF). Det kan orsaka att batteriet laddas ur.

SPST SW (Tillval)

SÄKRING (5A) (Tillval)

SÄKRING (20A) (Tillval)

Batteri

Anslutningar

Anslutningar 1/2

Användarhandledning Anslutningar

Antenn

ISO-antennanslutning

Till extern ljudprocessor (PXA-H800 etc.)

GPS-antenn (medföljer)

IGNITION

(Röd)

GND

(Svart)

POWER ANT

(Blå)

15A

REMOTE TURN-ON

PARKING BRAKE

BATTERY

(Gul)

(Blå/Vit)

REVERSE

(Orange/Vit)

(Gul/Blå)

(Grön)

(Grön/Svart)

(Vit)

(Vit/Svart)

(Grå/Svart)

(Grå)

(Violett/Svart)

(Violett)

Till förstärkare eller equalizer

Till pluspolen på bilens signalkabel för backljuset

Till handbromsens signalkabel

Till motorantenn

Tändningslåset

Batteri

Vänster bak

Vänster fram

Högtalare

Höger fram

Höger bak

13-SE

Anslutningar 2/2

Anslut denna till HDMI-utgången

Ansluts till externt tangentbordskontakt.

MIX CONT

(Grön/Vit)

STEERING REMOTE

BEEP/NAVIRG

CAMERA1

CAMERA2

(Används inte för Benz M-klass.)

REMOTE OUT

(Brun)

REMOTE IN

(Brun)

SPEED SENSOR

(Grön/Vit)

IPOD VIDEO

Anslut denna till boxen för fordonets bildskärmsgränssnitt (tillval)

Anslut denna till DAB-antennen

Till guidestyrningens ingångsterminal

Till rattstyrningens gränssnittsdosa

Till guideingångsanslutning

Till Front/Backkamera

Till Back-/Annan/kamera

Till CAN-gränssnittsbox

Till fjärrstyrningsingång

Till fjärrstyrningsutgångens kabel

Till fordonets hastighetspulsledning

En iPod/iPhone-enhet (säljs separat)

Anslutningssats KCU-461iV (säljs separat)

14-SE

Förlängningskabel för USB (medföljer)

(Gul)

(Röd)

(Vit)

(Gul)

(Röd)

(Vit)

USB-minne (säljs separat)

Till videoutgång

Till ljudutgångar

(R, L)

Till videoingångsanslutning

Till ljudingångsanslutningar (R, L)

Förstärkare

Vänster bak

Höger bak

Vänster fram

Höger fram

Subwoofer-högtalare

Specifikationer

Användarhandledning Specifikationer

BILDSKÄRMSAVSNITT

Skärmstorlek 8,0-tums LCD Genomskinlig typ TN LCD Driftsystem TFT aktiv matris Antal bildelement 1 152 000 st.

Antal effektiva bildelement 99% eller fler Belysningssystem LED

(800 × 480 × 3 (RGB))

FM TUNER-AVSNITT

Mottagningsomfång 87,5 – 108,0 MHz Enkanalig användbar känslighet

Alternativ kanalselektivitet 80 dB Signalbrusförhållande 65 dB Stereoseparation 35 dB Infångningsindex 2,0 dB

8,1 dBf (0,7 µV/75 ohm)

MW TUNER-AVSNITT

Mottagningsomfång 531 – 1 602 kHz Användbar känslighet 25,1 µV/28 dBf

LW TUNER-AVSNITT

Mottagningsomfång 153 – 281 kHz Känslighet (IEC standard) 31,6 µV/30 dBf

USB-AVSNITT

USB-krav USB 1.1/2.0 Max. strömförbrukning 1 000 mA USB-klass USB (uppspelning från enhet)/

Filsystem FAT12/16/32 MP3-avkodning MPEG-1/2 AUDIO Layer-3 WMA-avkodning Windows Media™-ljud AAC-avkodning AAC-LC-format ”.m4a”-fil Antal kanaler 2-kanals (Stereo) Frekvensåtergivning* 5 – 20 000 Hz (±1 dB) Total harmonisk förvrängning 0,008 % (vid 1 kHz) Dynamikomfång 95 dB (vid 1 kHz) Signalbrusförhållande 100 dB Kanalseparation 85 dB (vid 1 kHz)

Frekvensomfånget kan variera beroende på kodningsprogramvara/bitfrekvens.

USB (masslagringsklass)

CD/DVD-avsnitt

Frekvensåtergivning 5 – 20 000 Hz (±1 dB) Svaj (%WRMS) Under den mätbara gränsen Total harmonisk förvrängning 0,008 % (vid 1 kHz) Dynamikomfång 95 dB (vid 1 kHz) Kanalseparation 85 dB (vid 1 kHz) Horisontell upplösning 500 linjer eller större Videosignalnivå 1Vp-p (75 ohms) Signalbrusförhållande för bild DVD: 60 dB Signalbrusförhållande för ljud 100 dB

Våglängd DVD: 666 nm

Lasereffekt CLASS II

CD: 785 nm

GPS-avsnitt

GPS mottagningsfrekvens 1 575,42 ± 1 MHz GPS mottagningskänslighet -130 dB max.

BLUETOOTH-AVSNITT

BLUETOOTH-specifikation Bluetooth V2.1+EDR Uteffekt +4 dBm Max. (effektklass 2) Profil HFP (Hands-Free Profile)

OPP (Object Push Profile) PBAP (Phone Book Access Profile) A2DP (Advanced Audio Distribution Profile) AVRCP (Audio/Video Remote Control Profile)

ALLMÄNT

Strömförsörjning 14,4 V likström

Driftstemperatur -20°C till + 60°C Maximal uteffekt 50 W × 4 Spänning ut 4 000 mV/10 kohm Vikt 2,84 kg Ljudutmatningsnivå Preout (fram, bak): 4 V/10 kohm (max.) Preout (Subwoofer): 4 V/10 kohm (max.) AUX OUT: 1,2 V/10 kohm (max.)

(11–16 V tolerans)

CHASSISTORLEK

Bredd 178 mm Höjd 100 mm Djup 165 mm

NOSSTORLEK

Bredd 190 mm Höjd 120 mm Djup 10 mm

Till följd av fortgående produktförbättringar förbehålls

•

rätten till ändringar av tekniska data och utförande utan

föregående meddelande.

LCD-skärmen är tillverkad med ytterst hög precision.

•

Andelen fullt fungerande bildpunkter överstiger 99,99%

av hela skärmen. Det innebär att 0,01 % av punkterna

kan vara ständigt tända eller släckta.

PICKUP

15-SE

Denna produkt innehåller kopieringsskyddsteknologi

•

som är skyddad av patent i USA och andra intellektuella egendomsrättigheter som tillhör Rovi Corporation. Reverse engineering eller demontering är förbjuden.

Tillverkas under licens från Dolby Laboratories. Dolby

•

och dubbel-D-symbolen är varumärken som tillhör Dolby Laboratories.

Windows Media och Windows-logotypen är

•

varumärken eller registrerade varumärken som ägs av Microsoft Corporation i USA och/eller i andra länder.

•

iPhone, iPod, iPod classic, iPod nano, iPod touch och iTunes är varumärken som tillhör Apple Inc., registrerat i USA och andra länder.

•

”Made for iPod” och ”Made for iPhone” innebär att ett elektroniskt tillbehör har utvecklats specifikt för att anslutas till iPod resp. iPhone och har certifierats av utvecklaren så att de tillmötesgår de prestandakrav som Apple ställer. Apple är inte ansvarigt för denna enhets funktion eller dess överensstämmelse med säkerhetsföreskrifter och standarder. Notera att användning av detta tillbehör med iPod eller iPhone kan påverka trådlösa funktioner.

DivX®, DivX Certified® och tillhörande logotyper är

•

varumärken som tillhör Rovi Corporation och används på licens.

Bluetooth®-märket och -logotypen är registrerade

•

varumärken som tillhör Bluetooth SIG, Inc. och all användning av sådana märken av Alpine Electronics, Inc. sker på licens.

•

Begreppen HDMI och HDMI High-Definition Multimedia Interface och HDMI-logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC i USA och andra länder.

•

Android är ett varumärke som tillhör Google Inc. Ljudkodningstekniken MPEG Layer-3 används på licens

•

från Fraunhofer IIS and Thomson. Med denna produkt medföljer en licens endast för privat, icke-kommersiell användning och det medföljer ingen licens (eller underförstådd rättighet) för kommersiell användning (dvs inkomstbringande användning), sändning i realtid (jordbunden, satellit, kabel och /eller vilken som annan media), sändning/streaming via Internet, intranät och/eller andra nätverk eller i andra distributionssystem för elektroniskt innehåll, t ex tillämpningar för betald uppspelning av ljudinnehåll eller ljudinnehåll på begäran. Det krävs en speciell licens för sådan användning. Besök http://www.mp3licensing.com för mer information

About the Rules of Bluetooth Electromagnetic Radiation Regulation

16-SE

Declaration of Conformity

Inhoudsopgave

WAARSCHUWING .................................................................................................................................................2

OPGELET ..................................................................................................................................................................2

Aan de slag .............................................................................................................................................................3

Gedeeld scherm ...................................................................................................................................................4

Registratie van een gebruiker .........................................................................................................................5

Radiobediening ....................................................................................................................................................6

DAB/DAB+/DMB gebruiken .............................................................................................................................6

MP3/WMA/AAC gebruiken ............................................................................................................................... 7

Bediening van de DVD .......................................................................................................................................7

Bediening iPod/iPhone (optioneel) ............................................................................................................... 8

USB-geheugen gebruiken (optioneel) .........................................................................................................9

Handsfree bediening van de telefoon ........................................................................................................10

Gebruik van MirrorLink™ (optioneel) ..........................................................................................................11

HDMI-apparaat (optioneel) ...........................................................................................................................11

Installatie ...............................................................................................................................................................12

Aansluitingen .....................................................................................................................................................13

Specificaties .........................................................................................................................................................15

BELANGRIJK

Noteer het serienummer van uw toestel in de daartoe voorziene ruimte hieronder en houd het bij als referentie.

SERIENUMMER:

ISO-SERIENUMMER: AL

DATUM VAN INSTALLATIE:

INSTALLATIETECHNICUS:

PLAATS VAN AANKOOP:

Raadpleeg de gebruiksaanwijzing op de bijgeleverde cd-rom voor meer informatie over alle functies. (Dit is een data-cd en bijgevolg niet geschikt voor weergave van muziek en beelden op de speler.) Indien nodig zal uw dealer u meteen een afgedrukte versie bezorgen van de gebruiksaanwijzing die op de cd-rom is opgeslagen.

1-NL

WAARSCHUWING

Dit symbool wijst op belangrijke instructies. Het negeren van deze instructies kan ernstige verwondingen of de dood tot gevolg hebben.

GEBRUIK HET TOESTEL NIET WANNEER DIT U VERHINDERT VEILIG MET UW VOERTUIG TE RIJDEN.

Wanneer een functie uw langdurige aandacht vereist, dient u eerst volledig stil te staan voor u deze uitvoert. Parkeer uw voertuig steeds op een veilige plaats vooraleer u een functie gaat gebruiken. Doet u dit niet, dan loopt u het gevaar een ongeval te veroorzaken.

HOUD KLEINE VOORWERPEN ZOALS SCHROEVEN BUITEN HET BEREIK VAN KINDEREN.

Wanneer deze worden ingeslikt, kan dit leiden tot ernstige verwondingen. Contacteer in dit geval onmiddellijk een dokter.

BEPERK HET VOLUME ZODAT U GELUIDEN BUITEN DE AUTO NOG STEEDS KUNT HOREN TIJDENS HET RIJDEN.

Een te hoog volumeniveau kan geluiden, zoals de sirene van een ambulance of waarschuwingssignalen langs de weg (bij overwegen, enz.) dempen, wat kan leiden tot gevaarlijke situaties en mogelijk tot een ongeval. EEN TE HOOG VOLUMENIVEAU IN EEN AUTO KAN OOK GEHOORSCHADE VEROORZAKEN.

DEMONTEER OF WIJZIG HET TOESTEL NIET.

Indien u dit wel doet, kan dit leiden tot een ongeval, brand of elektrocutie.

ENKEL TE GEBRUIKEN IN AUTO’S MET EEN NEGATIEVE AARDING VAN 12 V.

(contacteer bij twijfel uw dealer). Indien u deze instructie niet opvolgt, kan dit leiden tot brand, enz.

GEBRUIK DE CORRECTE AMPÈREWAARDE BIJ HET VERVANGEN VAN DE ZEKERINGEN.

Doet u dit niet, dan kan dit leiden tot brand of elektrocutie.

BLOKKEER DE VERLUCHTINGSOPENINGEN OF RADIATORPANELEN NIET.

Indien u dit wel doet, kan het toestel binnenin erg warm worden en zo brand veroorzaken.

GEBRUIK DIT PRODUCT VOOR MOBIELE 12V-TOEPASSINGEN.

Gebruik voor andere toepassingen kan leiden tot brand, elektrocutie of andere verwondingen.

PLAATS UW HANDEN, VINGERS OF VREEMDE VOORWERPEN NIET IN DE SLEUVEN VAN HET TOESTEL.

Indien u dit wel doet, kan dit leiden tot letsel of schade aan het product.

SLUIT ALLES CORRECT AAN.

Zaken verkeerd aansluiten, kan vuur of schade aan het product veroorzaken.

VERWIJDER DE KABEL VAN DE NEGATIEVE BATTERIJAANSLUITING VOOR U HET TOESTEL AANSLUIT.

Doet u dit niet, dan kan dit leiden tot elektrocutie of letsels ten gevolge van kortsluitingen.

SPLITS GEEN ELEKTRISCHE KABELS.

Snijd nooit de kabelisolatie weg om stroom te voorzien voor een ander apparaat. Wanneer u dit wel doet, zal de stroomcapaciteit van de kabel overschreden worden, wat kan leiden tot brand of elektrocutie.

BESCHADIG GEEN BUIZEN OF KABELS TIJDENS HET BOREN VAN GATEN.

Neem uw voorzorgen tijdens het boren van gaten in het chassis voor de installatie, zodat u geen buizen, brandstoftoevoeren, brandstoftanks of elektrische bedradingen raakt, beschadigt of blokkeert. Zoniet kan dit leiden tot brand.

GEBRUIK GEEN BOUTEN OF MOEREN IN DE REM- OF STUURINRICHTING OM EEN AARDING TE MAKEN.

Bouten of moeren die worden gebruikt in de rem- of stuurinrichting (of een ander veiligheidssysteem) of tanks mogen NOOIT gebruikt worden voor installaties of als aardverbinding. Het gebruik van dergelijke onderdelen kan leiden tot een controleverlies over de auto en brand enz. veroorzaken.

INSTALLEER NIET OP LOCATIES DIE HET BESTUREN VAN UW VOERTUIG KUNNEN HINDEREN, ZOALS HET STUUR OF DE VERSNELLINGSPOOK.

Wanneer u dit doet, kan dit uw gezichtsvermogen of uw bewegingen belemmeren met ernstige ongevallen tot gevolg.

VOLG DE ROUTEAANWIJZINGEN NIET ALS HET NAVIGATIESYSTEEM U OPDRAAGT EEN ONVEILIG OF ONWETTIG MANOEUVRE UIT TE VOEREN OF U IN EEN ONVEILIGE SITUATIE OF PLAATS DOET BELANDEN.

Dit product is geen vervangmiddel voor uw eigen inschattingsvermogen. De routeaanwijzingen die door dit systeem worden aangereikt, mogen nooit indruisen tegen plaatselijke verkeersvoorschriften of uw eigen inschattingsvermogen of kennis betreffende het veilig besturen van een voertuig.

OPGELET

Dit symbool wijst op belangrijke instructies. Het negeren van deze instructies kan verwondingen of schade aan het product tot gevolg hebben.

ZET ONMIDDELLIJK HET GEBRUIK STOP WANNEER ZICH EEN PROBLEEM VOORDOET.

Doet u dit niet, dan kan dit leiden tot letsel of schade aan het product. Breng het toestel ter reparatie terug naar uw bevoegde Alpine-dealer of het dichtstbijzijnde Alpine-servicecenter.

LAAT DE AANSLUITING EN INSTALLATIE UITVOEREN DOOR DESKUNDIGEN.

De aansluiting en installatie van dit toestel vereist specifieke technische kennis en ervaring. Contacteer voor uw eigen veiligheid steeds de dealer waar u dit product hebt gekocht om de installatie te laten uitvoeren.

GEBRUIK GESPECIFICEERDE ACCESSOIRES EN INSTALLEER ZE OP DE JUISTE MANIER.

Zorg ervoor dat u enkel de gespecificeerde accessoires gebruikt. Gebruik van andere dan de genoemde onderdelen kunnen interne schade veroorzaken aan het toestel of zorgen mogelijk voor een slechte installatie van het toestel. Daardoor kunnen onderdelen loskomen, met gevaren of storingen tot gevolg.

SCHIK DE KABELS ZODAT ZE NIET GEKNELD ZITTEN OF GEKNEPEN WORDEN DOOR EEN SCHERPE METALEN KANT.

Leid de kabels en bedrading weg van bewegende onderdelen (zoals de zetelrails) of scherpe of puntige kanten. Zo vermijdt u knelpunten en schade aan de bedrading. Wanneer de kabels door een metalen gat lopen, gebruik dan een rubberen ring om te voorkomen dat de kabelisolatie doorgesneden wordt door de metalen rand van het gat.

INSTALLEER NIET OP PLAATSEN MET VEEL VOCHT OF STOF.

Vermijd installatie van het toestel op plaatsen waar veel vocht of stof aanwezig is. Wanneer er vocht of stof terechtkomt in het toestel, kan dit storingen veroorzaken.

RAAK HET TOESTEL NIET AAN TERWIJL HET GEMOTORISEERDE VOORPANEEL OF HET BEWEGENDE SCHERM IN BEWEGING IS.

Doet u dit wel, dan kan dit leiden tot letsels of schade aan het product.

2-NL

Alpine X800D-ML, X800D-V447, X800D-V, X800D-S906 QUICK REFERENCE GUIDE [EN]

Specifications and Main Features

Frequently Asked Questions

User Manual
