Alpine SEC-100S, SEC-150R User Manual

SEC-100SSEC-100S

SEC-100S

SEC-100SSEC-100S
SEC-150RSEC-150R

SEC-150R

SEC-150RSEC-150R

Mobile Security System

OWNER’S MANUAL

Please read before using this equipment.

MODE D’EMPLOI

Veuillez lire le mode d’emploi avant la
mise en service de l’appareil.

MANUAL DE OPERACION

Favor de leer antes de utilizar el equipo.

®

Introduction

English

Congratulations on your purchase of the Alpine SEC-100S/150R Mobile Security
System. The SEC-100S/150R incorporates the latest in Alpine technology and
design.

Please read this manual carefully before using your SEC-100S/150R Mobile
Security System. The SEC-100S/150R consists of two major components: a remote
control transmitter and a main unit.

The modern four-button remote control transmitter (part number SEC-RC001)
allows you to turn your system on and off from outside the vehicle while
simultaneously locking and unlocking the doors. In addition, certain functions, such
as an electronic trunk release, can be activated from the remote location. The
remote control transmitter offers the ultimate in security and convenience.

The main unit, usually mounted under the seat or under the dash, is the “brain” of
the system. It interfaces directly with different sensors and components in your
vehicle to provide optimum security and convenience.

NOTE:

Door locks and trunk release may be optional. Consult your Alpine dealer for more
information.

Proper wire connections and component placement are essential for
optimum system performance. Due to the expertise and time required to
properly install an Alpine Mobile Security System, it is highly recommended
that the installation be performed by an authorized Alpine dealer.

These devices comply with part 15 of the FCC rules. Operation is subject to
the following two conditions: (1) These devices may not cause harmful
interference, and (2) these devices must accept any interference received,
including interference that may cause undesired operation.

2

Introduction

Français

Nous vous félicitions d’avoir acheté le système de sécurité d’automobile SEC-100S/
150R d’Alpine. Le SEC-100S/150R offre les plus récents progrès réalisés par Alpine
en matière de technologie et de conception.

Veuillez lire le mode d’emploi attentivement avant d’utiliser votre système de sécurité
SEC-100S/150R. Le SEC-100S/150R comprend deux éléments importants : la
télécommande et l’unité principale.

L’élégante télécommande à quatre boutons (pièce n
d’activer et de désactiver votre système tout en verrouillant et en déverrouillant les
portières à distance. D’autres fonctions, comme l’ouverture électronique du coffre,
peuvent aussi être activées à distance. La télécommande offre le summum de la
sécurité et de la commodité.

L’unité principale, habituellement montée sous le siège ou sous le tableau de bord,
est le « cerveau » du système. Elle communique directement avec divers capteurs et
dispositifs de votre véhicule pour garantir une sécurité et une commodité maximales.

REMARQUE :

Le verrouillage des portières et l’ouverture du coffre peuvent être des fonctions
facultatives. Consultez votre détaillant Alpine pour obtenir plus de renseignements.

Le raccordement correct des câbles et l’installation appropriée des
éléments sont essentiels au rendement optimal du système. Comme
l’installation correcte de votre système de sécurité d’automobile demande
des connaissances particulières et du temps, nous vous recommandons
fortement de la confier à un détaillant Alpine autorisé.

o

SEC-RC001) vous permet

Les éléments du système sont conformes à la partie 15 des règles de la
FCC. L’utilisation est assujettie aux deux conditions suivantes : 1) les
éléments du système ne doivent pas causer de brouillage préjudiciable ;

2) les éléments du système doivent accepter tout brouillage, y compris un
brouillage qui nuit à leur fonctionnement.

3

Introducción

Español

Felicidades por su compra del sistema de seguridad móvil SEC-100S/150R de
Alpine. Los sistemas de seguridad móvil SEC-100S/150R representan lo ultimo en
diseño y tecnología de Alpine.

Le rogamos que lea atentamente este manual antes de utilizar el sistema de
seguridad móvil SEC-100S/150R. El SEC-100S/150R comprende dos
componentes importantes: un transmisor de control remoto y una unidad principal.

El transmisor de control remoto le permite activar y desactivar el sistema de
protección desde el exterior del vehículo. Además, para armar y desarmar el
sistema de seguridad, el control remoto dará instrucciones al sistema de seguridad
para bloquear y desbloquear los seguros de las puertas, instalados de fábrica, y
parpadear las luces de estacionamiento. El control remoto puede utilizarse también
para controlar dispositivos externos tales como la apertura electrónica del
maletero.

La unidad principal, normalmente montada bajo el tablero de instrumentos o bajo el
asiento, es el controlador de todo el sistema. Además de proteger el vehículo
contra cualquier intruso, la unidad principal proporciona igualmente funciones de
seguridad personal suplementerias muy prácticas.

NOTA:

El bloqueo de las puertas y el desbloqueo del maletero podrían ser opcionales.
Para más información, contacte a su concesionario Alpine.

Un cableado adecuado y la correcta localización del equipo son muy
importantes para obtener el mejor rendimiento del sistema. Debido al mucho
tiempo y conocimientos técnicos necesarios para instalar correctamente el
Sistema de Seguridad Alpine, le recomendamos que dicha instalación sea
llevada a cabo por un concesionario autorizado Alpine.

Estos equipos cumplen con las reglas de la FCC parte 15. Su utilización
está sujeta a las dos condiciones siguientes: (1) estos dispositivos no deben
crear interferencias perjudiciales, y (2) estos dispositivos deben aceptar toda
interferencia recibida, incluyendo aquellas que puedan provocar un
funcionamiento indeseable.

4

Table of Contents

Introduction ....................................................................................................................2

Remote Control Transmitter ......................................................................................... 6

Arming ............................................................................................................................ 8

Disarming ..................................................................................................................... 12

Panic ............................................................................................................................. 16

EXT Output ................................................................................................................... 18

Valet............................................................................................................................... 20

Radar Sensor (SEC-150R only) & Impact Sensor Operation ................................... 22

Dealer Programmable Features .................................................................................. 38

Protection Features ..................................................................................................... 42

Tripped Sensor Indication ........................................................................................... 46

Additional Features ..................................................................................................... 48

Remote Control Battery Replacement ....................................................................... 52

Optional Accessories .................................................................................................. 54

Specifications............................................................................................................... 56

Table des matières

Introduction ....................................................................................................................3

Télécommande ............................................................................................................... 7

Activation........................................................................................................................ 9

Désactivation................................................................................................................ 13

Mode de panique.......................................................................................................... 17

Sorties EXT ................................................................................................................... 19

Mode valet .................................................................................................................... 21

Opération du détecteur de radar (SEC-150R)/impact ............................................... 23

Fonctions programmables par le détaillant .............................................................. 39

Fonctions de protection .............................................................................................. 43

Indication de capteur déclenché ................................................................................ 47

Autres caractéristiques ............................................................................................... 49

Remplacement de la pile de la télécommande.......................................................... 53

Accessoires facultatifs ................................................................................................ 55

Fiche technique............................................................................................................ 57

English/Français/Español

Indice

Introducción ................................................................................................................... 4

Transmisor de control remoto ...................................................................................... 7

Activación ....................................................................................................................... 9

Desactivación ............................................................................................................... 13

Pánico ........................................................................................................................... 17

Salida EXT .................................................................................................................... 19

Valet............................................................................................................................... 21

Funcionamiento del sensor de radar (SEC-150R)/impacto...................................... 23

Características programables por el concesionario ................................................ 39

Características de protección..................................................................................... 43

Indicación de sensor disparado ................................................................................. 47

Características adicionales......................................................................................... 49

Transmisor de control remoto (Sustitución de la batería) ....................................... 53

Accesorios opcionales ................................................................................................ 55

Especificaciones .......................................................................................................... 57

5

Remote Control
Transmitter

English

1

4

3

5

2

(SEC-RC001 Remote Control)

Two Four-Button Remote Control
Transmitters (part number SEC-RC001) are
provided with the SEC-100S/150R Security
System. The SEC-RC001 Remote Control
allow the arming, disarming, panicking, and
EXT activation of the SEC-100S/150R
Security System from a remote location. In
addition, the SEC-RC001 will also allow you
to control a second security system.

Following is a brief description of the
functions of each of the components of the
remote control transmitter:

1. LED Indicator
The blue LED will illuminate when the
signal is being transmitted.

2. TX/PANIC Button
Press this button to:

1. Arm and Disarm the system.

2. Panic the system.

3. EXT1/VALET Button
Press this button to:

1. Activate the EXT1 output.

2. Place the system in Valet mode.

4. EXT2/EXT3 Button
Press this button to:

1. Activate the EXT2 output.

2. Activate the EXT3 output.

5. MODE Button then TX Button
Press the MODE button followed by the
TX button (within 5 seconds) to

Arm and Disarm

While the system is armed, press the
MODE button twice to activate the

finder feature.

While the system is alarming, press the
MODE button to
system will remain armed.

the system.

silence the alarm

silently

car

. The

NOTE:

Consult your Alpine dealer to determine if
your second security system is compatible
for two car operation.

6

Télécommande T ransmisor de control

remoto

Français Español

Deux télécommandes à quatre boutons
SEC-RC001 sont fournies avec le système
de sécurité SEC-100S/150R. La
télécommande permet d’activer et de
désactiver le système de sécurité SEC­100S/150R, de le mettre en mode de
panique et de mettre en circuit sa sortie EXT
à distance. La télécommande vous permet
aussi de contrôler un deuxième système de
sécurité.

Voici une brève description des fonctions
des éléments de la télécommande.

1. Témoin à DEL
Le témoin s’allume durant la transmis­sion d’un signal.

2. Bouton TX/PANIC
Appuyez sur ce bouton pour :

1. Activer et désactiver le système.

2. Mettre le système en mode de

panique.

3. Bouton EXT1/VALET
Appuyez sur ce bouton pour :

1. Mettre la sortie EXT1 en circuit.

2. Mettre le système en mode valet.

4. Bouton EXT2/EXT3
Appuyez sur ce bouton pour :

1. Mettre la sortie EXT2 en circuit.

2. Mettre la sortie EXT3 en circuit.

5. Bouton MODE, puis bouton TX
Appuyez sur le bouton MODE, puis sur
le bouton TX dans les cinq secondes
suivantes pour activer et désactiver
silencieusement le système.

Dos transmisores a control remoto de
cuatro botones SEC-RC001 estan incluidos
con el sistema de seguridad SEC-100S/
150R. El SEC-RC001 permite la activación
y desactivación del sistema, la activación
de la función de pánico y la función EXT
desde un punto distante. El SEC-RC001
permite también la activación,
desactivación y la función de pánico de un
segundo sistema de seguridad.

A continuación una breve descripción de
las funciones de cada uno de los
componentes de los transmisores de
control remoto:

1. Indicador (LED)
El indicador (LED) se iluminará cuando
la señal esté siendo transmitida.

2. Botón TX/PANIC
Presionar este botón para:

1. Armar y desarmar el sistema.

2. Activar la función de pánico.

3. Botón EXT1/VALET
Presionar este botón para:

1. Activar la salida EXT1.

2. Colocar el sistema en modo Valet.

4. Botón EXT2/EXT3
Presionar este botón para:

1. Activar la salida EXT2.

2. Activar la salida EXT3.

5. Botón MODE y luego botón TX
Presione el botón MODE y dentro de 5
segundos el botón TX para armar y
desarmar el sistema en forma
silenciosa.

REMARQUE :

Consultez votre détaillant Alpine pour
déterminer si le système de sécurité de votre
second véhicule est compatible avec la
télécommande.

NOTA:

Consulte con un concesionario Alpine para
determinar si su segundo sistema de
seguridad es compatible para la operación
de dos vehículos.

7

Arming

English

The SEC-100S/150R can be armed either
by the SEC-RC001 remote control
transmitter or automatically after all the
doors are closed.

Remote Controlled Arming

1. Remove the key from the ignition.

2. Exit from the vehicle and close all doors.

3. Press the TX button to arm the security

system.
(The remote control LED will illuminate to
indicate that the signal is being
transmitted.)

NOTE: To silently arm the system, press the

MODE button, followed by the TX button.

Automatic (Passive) Arming

1. Turn the ignition off and remove the key

from the ignition.

2. Exit from the vehicle and close all doors.

3. The system will arm automatically 10

seconds after the interior dome light turns
off.

Notes:

• The security system must be set for
Automatic Arming. See your dealer for
details.

• For your protection, the system is preset
so that the doors will not lock when the
system is armed automatically (pas­sively). Consult your Alpine dealer if you
would like the doors to lock when the
system automatically arms.

• If a door, hood, or trunk (if connected) is
opened during the 10 second exit delay
time, the system will automatically stop
and reset the timer and will resume its
countdown when the last door, hood, or
trunk is closed.

8

Activation Activación

Français Español

Vous pouvez activer le SEC-100S/150R au
moyen de la télécommande SEC-RC001 ou,
de façon automatique, en fermant toutes les
portières du véhicule.

Activation à distance

1. Retirez la clé du contacteur.

2. Sortez du véhicule et fermez toutes les
portières.

3. Appuyez sur le bouton TX pour activer le
système de sécurité.
(Le témoin de la télécommande s’allume,
indiquant que le signal est transmis.)

Remarque :

• Pour activer le système silencieusement,
appuyez sur le bouton MODE, puis sur le
bouton TX.

Activation automatique (passive)

1. Coupez le contact et retirez la clé du
contacteur.

2. Sortez du véhicule et fermez toutes les
portières.

3. Le système s’active automatiquement 10
secondes après que le plafonnier se soit
éteint.

Remarques :

• Le système de sécurité doit être réglé en vue
de l’activation automatique. Consultez votre
détaillant pour en savoir plus.

• Pour assurer votre protection, le fabricant a
réglé le système de façon que les portières ne
se verrouillent pas lorsque le système s’active
automatiquement (passivement). Consultez
votre détaillant Alpine si vous désirez que les
portières se verrouillent lorsque le système
s’active automatiquement.

• Lorsque vous ouvrez une portière, le capot ou
le coffre (s’ils sont connectés) durant le délai
de sortie de 10 secondes, la minuterie s’arrête
automatiquement et se remet à zéro. Elle se
remet en marche lorsque vous fermez la
dernière portière, le capot ou le coffre.

Es posible activar el SEC-100S/150R ya
sea utilizando el control remoto SEC­RC001, o automaticamente después de
que todas las puertas hayan sido cerradas.

Activación por control
remoto

1. Retire la llave de la ranura de ignición.

2. Salga del vehículo y cierre todas las
puertas.

3. Presione el botón TX para activar el
sistema de seguridad.
(El indicador (LED) de control remoto
parpadeará indícando la transmisión de
la señal.)

NOTA:

• Presione el botón MODE seguido por el botón
TX para armar el sistema en forma silenciosa.

Activación automática (pasiva)

1. Apague el vehículo y retire la llave de la
ranura de ignición.

2. Salga del vehículo y cierre todas las
puertas.

3. El sistema se activará automáticamente
10 segundos después de que la luz del
techo se apague.

Notas:

•El sistema de seguridad debe ser colocado en
Armado Automático. Consulte con sus
concesionario Alpine para más detalles.

• Para su protección, el sistema ha sido
ajustado de manera que las puertas no se
bloqueen cuando sea activado
automáticamente (pasivamente). Consulte
con su concesionario Alpine si quiere que las
puertas se bloqueen cuando el sistema sea
activado automáticamente.

•Si una puerta, el capó o el maletero (si es
conectado) se abren en menos de 10
segundos, el sistema se detendrá
automáticamente y reinicializará el
temporizador que comenzará la cuenta de
nuevo una vez que las puertas, capó y
maletero estén cerrados.

9

Arming

English

When the system is armed by the remote
control transmitter, you will observe the
following:

1

2

3

4

The siren will “chirp” once (if chirp on/off
switch is set ON).

The parking lights will flash once.

The doors will lock.

The extension LED will flash.

Notes:

• The SEC-100S/150R incorporates a
feature called faulty sensor bypass. If
the SEC-100S/150R detects a faulty
sensor when armed, it will chirp the
siren three times after arming and will
ignore that sensor input. The siren will
chirp three times 45 seconds after
arming if the door sensor is defective
and six seconds after arming if any
other sensor is defective. Once any
sensor is restored back to a normal
condition, the system will immediately
resume protecting that sensor input.

•Flashing parking lights and door locks
may be optional. Consult your Alpine
dealer for more information.

10

Activation Activación

Français Español

Lorsque vous activez le système au moyen
de la télécommande :

La sirène émet un bref signal (si l’interrupteur
de signal de préavertissement est réglé à la
position ON).

Les feux de position clignotent une fois.

Les portières se verrouillent.

Le témoin supplémentaire clignote.

Remarques :

• Le SEC-100S/150R est muni d’un circuit
de dérivation en cas de défectuosité
d’un capteur. Si l’appareil détecte un
capteur défectueux au moment de
l’activation, la sirène émet trois brefs
signaux et ne tient pas compte des
signaux de ce capteur. La sirène émet
trois brefs signaux 45 secondes après
l’activation si le capteur des portières est
défectueux et six secondes après
l’activation si tout autre capteur est
défectueux. Si le capteur défectueux
retrouve son état normal, le système
accepte immédiatement ses signaux.

• Le clignotement des feux de position et
le verrouillage des portières peuvent
être des fonctions facultatives.
Consultez votre détaillant Alpine pour
obtenir plus de renseignements.

Cuando el sistema sea activado con el
transmisor de control remoto, será posible
observar lo siguiente:

La sirena emitirá un chillido (si el interruptor
de chirp on/off está en posición ON).

Las luces de estacionamiento parpadearán
una vez.

Las puertas se bloquearán.

El indicador (LED) de extensión
parpadeará.

Notas:

•El SEC-100S/150R incorpora una
característica llamada desviación del
sensor defectuoso. Si el SEC-100S/
150R detecta algún sensor defectuoso
cuando se arma, este accionará la
sirena tres veces después de armar el
sistema e ignorará la entrada del
sensor. La sirena chillará 3 veces
después de 45 segundos de armado
en caso de que el sensor de la puerta
esté defectuoso, y después de 6
segundos de armado en caso de que
algún otro sensor esté defectuoso. Una
vez que todos los sensores estén en la
condición normal, el sistema volverá
inmediatamente a proteger la entrada
del sensor.

• Parpadeo de las luces de
estacionamiento y bloqueo/liberación
de las puertas podrían ser opcionales.
Consulte con un concesionario Alpine
para más información.

11

Disarming

English

The SEC-100S/150R can be disarmed
either by the remote control transmitter or
manually using the disarm/valet switch.

Remote Controlled
Disarming

Press the TX button to disarm the security
system.
(The remote control LED will illuminate to
indicate that the signal is being transmit­ted.)

Disarm/Valet Switch
Disarming

1. Enter the vehicle. The security system
will sound the siren.

2. Turn the ignition switch to the ON
position.

3. Within 5 seconds, find the Disarm/Valet
switch and turn it to the ON position. If
within 5 seconds the Disarm/Valet switch
is not found, the security system must be
retriggered into alarm mode again in
order to disarm the system using the
Disarm/Valet switch.

12

Désactivation Desactivación

Français Español

Vous pouvez désactiver le SEC-100S/150R
au moyen de la télécommande SEC-RC001
ou, manuellement, au moyen du
commutateur de désactivation.

Désactivation à distance

Appuyez sur le bouton TX pour désactiver
le système de sécurité.
(Le témoin de la télécommande s’allume,
indiquant que le signal est transmis.)

Désactivation au moyen du
commutateur de désactivation

1. Montez dans le véhicule. Le système de
sécurité déclenche la sirène.

2. Tournez la clé à la position ON.

3. Dans les 5 secondes suivantes, mettez
le commutateur de désactivation à la
position ON.

Es posible desactivar el SEC-100S/150R
tanto por el control remoto SEC-RC001
como manualmente, utilizando el
interruptor de desarme/valet.

Desactivación por control
remoto

Presione el botón TX para desactivar el
sistema de seguridad.
(El indicador (LED) de control remoto
parpadeará para indicar la transmisión de
la señal.)

Desactivación por
interruptor de desarme/valet

1. Entre en el vehículo. El sistema de
seguridad activará la sirena.

2. Gire la llave de ignición hasta la posición
de arranque (ON).

3. Dentro de 5 segundos coloque el
interruptor de desarme/valet en la
posición de ON.

13

Disarming

English

When the system is disarmed by the
remote control transmitter, you will observe
the following:

1

2

3

The siren will “chirp” twice (if chirp on/off
selection is set ON).

The parking lights will flash twice.

The doors will unlock. (If the Priority Unlock
feature is selected, only the driver’s door
will unlock. Press TX once again within 5
seconds to unlock all other doors.)

4

The dome light will illuminate.

Notes:

• If the SEC-100S/150R is tripped in your
absence, it will chirp the siren and flash
the parking lights three times when it is
disarmed.

•Flashing parking lights, door locks, the
Priority Unlock feature, and illuminated
dome light may be optional. Consult
your Alpine dealer for more information.

14

Désactivation Desactivación

Français Español

Lorsque vous désactivez le système au
moyen de la télécommande :

La sirène émet deux brefs signaux (si
l’interrupteur de préavertissement est réglé
à la position ON).

Les feux de position clignotent deux fois.

Les portières se déverrouillent. (Si la
fonction de déverrouillage prioritaire est
activée, seule la portière du conducteur se
déverrouille. Appuyez de nouveau sur le
bouton TX dans les cinq secondes
suivantes pour déverrouiller toutes les
autres portières.)

Le plafonnier s’allume.

Remarques:

•Si le SEC-100S/150R a déclenché
l’alarme pendant votre absence, la
sirène émet trois brefs signaux et les
feux de position clignotent trois fois
lorsque vous désactivez le système.

• Le clignotement des feux de position,
le verrouillage et le déverrouillage
prioritaire des portières et l’illumination
du plafonnier peuvent être des fonctions
facultatives. Consultez votre détaillant
Alpine pour obtenir plus de
renseignements.

Cuando el sistema sea desactivado con el
transmisor de control remoto, será posible
observar lo siguiente:

La sirena emitirá dos chillidos (si el
interruptor de chirp on/off está en posición
ON).

Las luces de estacionamiento parpadearán
dos veces.

Las puertas serán liberadas.(Si se
encuentra activada la función de
Desbloqueo Prioritario, solamente se
desbloqueará la puerta del conductor.
Presionando de nuevo TX antes de 5
segundos, se desbloquearán el resto de las
puertas).

La luz del techo se encenderá.

Notas:

•Si el sistema ha sido disparado durante
su ausencia, cuando sea desarmado,
la sirena sonará y las luces de
estacionamiento parpadearán tres
veces.

•El parpadeo de las luces de
estacionamiento, bloqueo/desbloqueo
de las puertas, iluminación de la luz de
techo podrían ser opcionales. Para
más información, consulte con un
concesionario Alpine.

15

Panic

English

The system allows the siren to be intention­ally turned on by the remote control
transmitter in case of an emergency
situation.

To Activate the Panic
Function

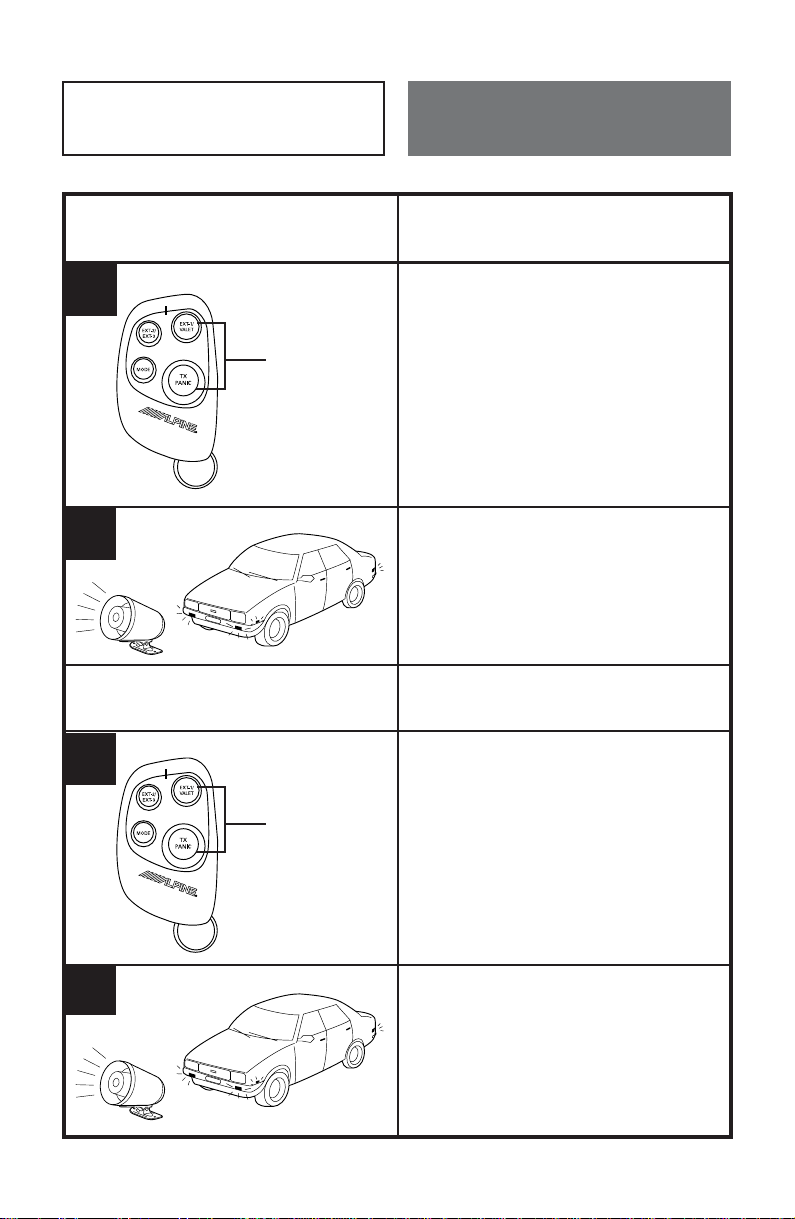

1. Press and hold the TX button for two
seconds to activate the panic function.
(The remote control LED will illuminate to
indicate that the signal is being transmit­ted.)

2. The siren will sound and the parking
lights will flash for the programmed siren
duration.

Note:
Flashing parking lights may be optional.
Consult your Alpine dealer for more

information.

16

To Deactivate the Panic
Function

Press the TX button to deactivate the panic
function.

(The remote control LED will illuminate to
indicate that the signal is being transmit­ted.)

Mode de Panique Pánico

Français Español

En cas d’urgence, vous pouvez
intentionnellement déclencher l’alarme avec
la télécommande SEC-RC001.

Pour activer le mode de
panique

1. Appuyez sur le bouton TX et tenez-le
enfoncé deux secondes pour activer le
mode de panique.
(Le témoin de la télécommande s’allume,
indiquant que le signal est transmis.)

2. La sirène se met en marche et les feux
de position clignotent pendant la durée
programmée.

Remarque :

Le clignotement des feux de position peut
être facultatif. Consultez votre détaillant
Alpine pour obtenir plus de
renseignements.

Pour désactiver le mode
de panique

El sistema permitirá la activación de la
sirena por medio de control remoto SEC­RC001, en caso de una situación de
emergencia.

Para activar la función de
pánico

1. Manténga presionado el botón TX
durante más de 2 segundos para activar
la función de pánico.
(El indicador (LED) de control remoto
parpadeará para indicar la transmisión
de la señal.)

2. La sirena se activará y las luces de
estacionamiento parpadearán durante la
duración de la sirena programada.

Nota:

El parpadeo de las luces de
estacionamiento podría ser opcional. Para
más información, consulte con un

concesionario Alpine.

Para desactivar la función
de pánico

Appuyez sur le bouton TX pour désactiver
le mode de panique.

(Le témoin de la télécommande s’allume,
indiquant que le signal est transmis.)

Presione el botón TX para desactivar la
función de pánico.

(El indicador (LED) de control remoto
parpadeará para indicar la transmisión de
la señal.)

17

2, 3

EXT Outputs

English

The external outputs provided with the
system allows the connection of up to three
external convenience or security items.
These outputs can be used for many
applications which can include:

•Trunk Release

• Sunroof Control

• Power Window Control

• Remote Engine Starter

To Activate the EXT
Functions

1. EXT-1

Press

and release

button to activate the EXT-1 output.

2. EXT-2

Press

1

3. EXT-3

and release

button to activate the EXT-2 output.

Press

and hold

button to activate the EXT-3 output.

the EXT1/VALET

the EXT2/EXT3

the EXT2/EXT3

18

Notes:

• Certain applications may require optional
relays or modules.

Sorties EXT

Salida EXT

Français Español

Les sorties externes du système vous
permettent de raccorder jusqu’à
trois appareils de commodité ou de
sécurité. Ces sorties peuvent servir à de
nombreuses applications, notamment :

• ouverture du coffre ;

• commande du toit ouvrant ;

• commande du lève-vitres électrique.

Pour mettre les sorties
EXT en circuit

1. EXT-1
Appuyez sur le bouton EXT1/VALET et
relâchez-le pour mettre en circuit la sortie
EXT-1.

2. EXT-2
Appuyez sur le bouton EXT2/EXT3 et
relâchez-le pour mettre en circuit la sortie
EXT-2.

3. EXT-3
Appuyez sur le bouton EXT2/EXT3 et
tenez-le enfoncé pour mettre en circuit
la sortie EXT-3.

Remarque :

• Certaines applications peuvent
nécessiter des relais ou des modules
supplémentaires.

Las salidas externas proporcionadas con el
sistema permiten la conexión de hasta 3
elementos externos o de seguridad. Estas
salidas pueden ser utilizadas para muchas
aplicaciones las cuales pueden incluir:

• Apertura del maletero

• Control del techo corredizo

• Control eléctrico de la ventanilla

Para activar la salida EXT

1. EXT-1
Presione
VALET para activar la salida EXT-1.

2. EXT-2
Presione
EXT3 para activar la salida EXT-2.

3. EXT-3
Presione
para activar la salida EXT-3.

Notas:

•Ciertas aplicaciones pueden necesitar

relés o módulos.

• La salida EXT solamente puede ser

utilizada para el vehículo #1 desde éste
control remoto.

y suelte

y suelte

y suelte

el botón EXT1/

el botón EXT2/

el botón EXT2/EXT3

19

Valet

English

When the system is placed into the valet
mode, it is temporarily placed on “hold.”
When in the valet mode, the system will not
arm and all sensors are disabled. However,
during this mode, the remote control
transmitter can be used to lock and unlock
the doors, activate the EXT outputs, or
panic the system.

To Place into the V alet
Mode

1. Turn the disarm/valet switch to the ON

position when the ignition is off and the
system is disarmed.

2. The extension LED will illuminate for two

seconds to indicate that the system is in
the valet mode.

To Exit from the V alet Mode

20

1. Turn the disarm/valet switch to the ON

position when the ignition is off and the
system is in the valet mode.

2. The extension LED will blink twice to

indicate that the system is in the disarm
mode.

Note:

• The SEC-100S/150R can be placed in a

Protected Valet Mode, in which the hood
and/or trunk sensor remains armed. To
place the system in, or exit from,
Protected Valet Mode, press and hold the
EXT1/VALET button on the remote
control. The extension LED will
illuminate (as described above) to
indicate that the system is in (or exited
from) Protected Valet Mode.

Mode V alet V alet

Français Español

Quand le système est en mode valet, il est
temporairement en attente. Le système ne
s’active pas et tous les capteurs sont hors
circuit. Cependant, vous pouvez utiliser la
télécommande pour verrouiller et
déverrouiller les portières, mettre en circuit
les sorties EXT ou mettre le système en
mode de panique.

Pour activer le mode valet

1. Quand le contact est coupé et que le
système est désactivé, réglez le
commutateur de désactivation à la
position ON.

2. Le témoin supplémentaire s’allume
pendant deux secondes, indiquant que le
système est en mode valet.

Pour désactiver le mode
valet

1. Quand le contact est coupé et que le
système est en mode valet, réglez le
commutateur de désactivation à la
position ON.

2. Le témoin supplémentaire clignote deux
fois, indiquant que le système est
désactivé.

Cuando el sistema está en modo VALET,
éste queda temporalmente en modo de
“espera.” Cuando el sistema está en modo
valet, éste no puede ser armado y todos los
sensores quedan anulados. Sin embargo,
con ésta función, el control remoto puede
ser utilizado para bloquear/desbloquear las
puertas, activar las salidas EXT o activar la
función de pánico.

Para poner en el modo de
Valet

1. Poner el interruptor de desarme/valet en
la posición ON (cuando el sistema está
desarmado y la llave de ignición en
posición OFF).

2. El indicador (LED de extensión) se
iluminara por dos segundos para indicar
de que el sistema está en el modo de
valet.

Para salir del modo de
Valet

1. Poner el interruptor de desarme/valet en
la posición ON (cuando el sistema está
en valet y la llave de ignición en posición
OFF).

2. El indicador (LED de extensión)
parpadeará dos veces, indicando que el
sistema está en el modo de desarme.

Remarque :

• Vous pouvez mettre le SEC-100S/150R
en mode valet protégé, c’est-à-dire que
les capteurs du capot et du coffre restent
en circuit. Pour mettre le système en
mode valet protégé ou pour annuler ce
mode, appuyez sur le bouton EXT1/
VALET de la télécommande et tenez-le
enfoncé. Le témoin supplémentaire
s’allume (voir ci-dessus), indiquant que le
système est en mode valet protégé ou
non.

NOTA:

• El SEC-100S/150R puede ser colocado
en Modo Valet Protegido, dejando
armados los sensores de capó y/o
maletero. Para entrar o salir del Modo
Valet Protegido, presione y mantenga el
botón EXT1/VALET del control remoto. El
LED de extensión se iluminará (como se
indica anteriormente) para indicar que la
función Valet Protegido está activada o
desactivada.

21

Radar Sensor (SEC-150R)
& Impact Sensor Operation

English

The SEC-150R security system includes
the SEC-8345 Dual Sector Digital Radar
Sensor. The radar sensor emits a high
frequency signal which is changed when
mass movement, from such items as a
person’s body or arm, is detected. When
equiped with the optional radar sensor, the
SEC-150R security system is capable of
detecting movement in two sectors, one
inside the vehicle and one outside the
vehicle.

WARNING MODE

The warning mode controls the type of
coverage provided by the radar and impact
sensors.
When the Warning Mode is ON, the radar
sensor protects two sectors, one inside the
vehicle and one outside the vehicle. In
addition, the impact sensor will provide two
levels of impact protection, giving a warning
when a light impact is placed on the vehicle
and entering a full alarming state when a
heavy impact is detected. When the
Warning Mode is OFF, the radar sensor will
only protect the sector inside the vehicle
while the impact sensor will respond only to
heavy blows to the body of the vehicle.

22

CAUTION: DO NOT PRESS THE TX AND
EXT BUTTONS SIMULTANEOUSLY
WHEN THE SYSTEM IS IN THE VALET
MODE. PRESSING BOTH BUTTONS
WHEN THE SYSTEM IS IN VALET WILL
CAUSE THE SYSTEM TO ENTER THE
RADAR SENSOR SENSITIVITY ADJUST­MENT MODE. IF THE SYSTEM ENTERS
THIS MODE, PRESS AND RELEASE THE
TX AND EXT BUTTONS SIMULTANE­OUSLY TO EXIT THIS MODE AND
RETURN TO A DISARM STATE.

Opération du détecteur de
radar (SEC-150R)/impact

Français Español

Funcionamiento del sensor
de radar (SEC-150R)/impacto

Le système de sécurité SEC-150R est
compatible avec un détecteur de radar en
option(micro-onde). Le détecteur radar émet
un signal de haute fréquence qui est
modifié lors de la détection d'un mouvement
de masse telle qu'un corps humaine ou un
bras. Le système de sécurité SEC-150R et
le détecteur de radar en option est capable
de détecter le mouvement dans deux
secteurs, l'un à l'intérieur du véhicule, l'autre
à l'extérieur du même.

MODE D'AVERTISSEMENT

Le mode d'avertissement commande le type
de région explorée par les détecteurs de
radar/impact.
Quand le mode d'avertissement est activé
(ON), le détecteur de radar protège deux
secteurs, l'un à l'intérieur du véhicule et
l'autre à l'extérieur du même. De plus, le
détecteur d'impact fournit deux niveaux de
protection contre les impacts, pour donner
un avertissement lorsqu'un impact léger est
placé sur le véhicule et entrant un état
d'alarme complet lorsqu'un impact lourd est
détecté. Lorsque le mode d'avertissement
est sur OFF, le détecteur de radar protège
seulement le secteur à l'intérieur du
véhicule, pendant que le détecteur d'impact
répond uniquement aux coups lourds
apportés au corps du véhicule.

PRÉCAUTION: QUAND LE SYSTÈME EST
EN VALET, N'ENFONCEZ PAS LES
TOUCHES TX ET EXT SIMULTANÉMENT.
SI VOUS ENFONCEZ LES DEUX TOU­CHES QUAND LE SYSTÈME EST EN
VALET, LE SYSTÈME ENTRERA LE MODE
DE RÉGLAGE DE LA SENSIBILITÉ DU
DÉTECTEUR DE RADAR. SI LE SYSTÈME
ENTRE CE MODE, ENFONCER ET
RELÂCHER LES TOUCHES TX ET EXT
SIMULTANÉMENT POUR SORTIR CE
MODE ET RETOURNER À L'ÉTAT
DÉSACTIVÉ.

El sistema de seguridad SEC-150R es
compatible con el sensor de radar opcional
(microondas). El sensor radar emite una
señal de alta frecuencia que cambia con el
movimiento de volúmenes, como al detectar
el cuerpo o el brazo de una persona. El
sistema de seguridad SEC-150R con el
sensor radar es capaz de detectar
movimiento en dos sectores, uno dentro del
vehículo y otro fuera de él.

MODO DE ALARMA

El modo de alarma controla el tipo de
cobertura provista por el sensor de radar y
de impacto.
Cuando el modo de alarma está en ON, el
sensor de radar protege dos sectores, uno
dentro del vehículo y uno exterior al
vehículo. Además, el sensor de impacto
proveerá dos niveles de protección de
impacto, advirtiendo dando una luz de
advertencia cuando se detecte un impacto
ligero en el vehículo y entrando en pleno
estado de alarma cuando se detecte un
impacto pesado. Cuando el modo de
advertencia esté en OFF (desconectado), el
sensor de radar sólo protegerá el sector en
el interior del vehículo mientras que el
sensor de impacto responderá sólo ante los
impactos fuertes sobre el cuerpo del
vehículo.

PRECAUCION: NO PULSAR SIMULTA­NEAMENTE LOS BOTONES TX Y EXT
CUANDO EL SISTEMA ESTA EN MODO
VALET. PULSAR AMBOS BOTONES
CUANDO EL SISTEMA ESTA EN VALET
OCASIONARA QUE EL SISTEMA ENTRE
EN EL MODO DE AJUSTE DE LA SENSIBI­LIDAD DEL SENSOR DE RADAR. SI EL
SISTEMA ENTRA EN ESTE MODO, PULSE
Y SUELTE LOS BOTONES TX Y EXT
SIMULTANEAMENTE PARA SALIR DE
ESTE MODO Y RETORNAR AL ESTADO
DE DESARME.

23

1

2

TX

+

EXT1

Radar Sensor (SEC-150R) &
Impact Sensor Operation

English

To Turn the Warning Mode
ON:

With the system disarmed and NOT in the
Valet mode, press and release the TX and
EXT1 buttons simultaneously.
(The remote control LED will blink once for
first car operation and twice for second car
operation.)

The system will acknowledge the command
by chirping the siren and flashing the lights
twice.

Note: Flashing lights may be optional.

Consult your Alpine dealer for more
information.

24

1

2

TX

+

EXT1

To Turn the Warning Mode
OFF:

With the system disarmed and NOT in the
Valet mode, press and release the TX and
EXT1 buttons simultaneously.
(The remote control LED will blink once for
first car operation and twice for second car
operation.)

The system will acknowledge receipt of the
command by chirping the siren and flashing
the lights three times.

Note: Flashing lights may be optional.

Consult your Alpine dealer for more
information.

Opération du détecteur de
radar (SEC-150R) / impact

Français Español

Funcionamiento del sensor
de radar (SEC-150R) / impacto

Pour activer (ON) le mode
d'avertissement:

Avec le système désarmé mais PAS en
mode valet, enfoncez et relâchez les
touches TX et EXT simultanément.
(Le témoin (LED) de la télécommande
clignote une fois pour l'opération du premier
véhicule et deux fois pour l'opération du
second véhicule.)

Le système accusera réception de l'ordre en
faisant retentir la sirène et en faisant
clignoter les feux deux fois.

Remarque:Le clignotement des feux peut être

optionnel. Pour plus de détails
contacter votre revendeur Alpine.

Pour désactiver (OFF) le
mode d'avertissement:

Avec le système désarmé mais PAS en
mode valet, enfoncez et relâchez les
touches TX et EXT simultanément.
(Le témoin (LED) de la télécommande
clignotera une fois pour l'opération du
premier véhicule et deux fois pour l'opéra­tion du second véhicule.)

Para activar el modo de
alarma:

Con el sistema desarmado y NO en el modo
Valet, pulse y suelte simultáneamente los
botones TX y EXT.
(El LED del control remoto parpadeará una
vez para el funcionamiento del primer
automóvil y dos veces para el funcionamiento
del segundo automóvil).

El sistema informará de la recepción de la
orden haciendo sonar la sirena y haciendo
parpadear las luces dos veces.

Nota:Las luces parpadeantes pueden ser

opcionales. Consulte a su distribuidor
Alpine para más información.

Para desactivar el modo de
alarma:

Con el sistema desarmado y NO en el
modo Valet, pulse y suelte simultáneamen­te los botones TX y EXT.
(El LED del control remoto parpadeará una
vez para el funcionamiento del primer
automóvil y dos veces para el funciona­miento del segundo automóvil).

Le système accusera réception de l'ordre
en faisant retentir la sirène et en faisant
clignoter les feux trois fois.
Remarque:Le clignotement des feux peut

être optionnel. Pour plus de
détails contacter votre reven­deur Alpine.

El sistema informará de la recepción de la
orden haciendo sonar la sirena y haciendo
parpadear las luces tres veces.

Nota:Las luces parpadeantes pueden ser

opcionales. Consulte a su distribuidor
Alpine para más información.

25

Radar Sensor (SEC-150R) &
Impact Sensor Operation

English

IMPORTANT: FOR RESIDENTS OF THE
STATE OF NEW YORK:

Effective January 1, 1993, section 399-u of
the general business law has been
amended by the state of New York. This
amendment states that any alarm system
sold or installed in the state of New York
cannot be activated unless there is direct
physical contact with the vehicle.

In order for this system to be used in the
state of New York, the warning mode
chirps must be turned OFF. When the
warning mode chirps are turned off, the
system will not chirp the siren when the
outer sector is violated or when the pre­warn of the impact sensor is responded.
However, although the warning chirps are
turned off, the system will still flash the
lights as a warning to step away from the
vehicle.

To Turn the Pre-Warn
Chirps On and Off:

26

1

2

VALET

With the system disarmed and NOT in the
Valet mode, turn the valet/disarm switch on
and off rapidly three times. (This proce­dure must be completed in five seconds.)

The siren will chirp to indicate the status of
the warning mode chirps. If the siren chirps
twice, it indicates that the pre-warn chirps
have been turned off. If the siren chirps
three times, it indicates that the pre-warn
chirps have been turned on.

Opération du détecteur de
radar (SEC-150R) / impact

Français Español

Funcionamiento del sensor de
radar (SEC-150R) / impacto

IMPORTANT: POUR LES RÉSIDENTS DE
L'ÉTAT DE NEW YORK:

À dater du 1er Janvier 1993, la section 399­u de la loi de portée générale a été modifiée
par l'état de New York. Cet amendement
indique que tout système d'alarme vendu ou
installé dans l'état de New York ne peut pas
être activé, sauf en cas de contact physique
direct avec le véhicule.
Afin que ce système puisse être utilisé dans
l'état de New York, les signaux sonores du
mode d'avertissement doivent être désacti­vés (OFF). Lorsque les signaux sonores de
mode d'avertissement sont désactivés, le
système n'enclenche pas la sirène en cas
d'infraction du secteur extérieur ou en cas
de réponse du préavertissement du
détecteur d'impact. Toutefois, bien que les
signaux sonores d'avertissement soient
désactivés, le système clignote toujours
comme avertissement de s'éloigner du
véhicule.

Pour déclencher et désactiver
(ON/OFF) les signaux sonores
de préavertissement:

Avec le système en mode désarmé, mais
PAS en mode valet, activer et désactiver
trois fois, rapidement le commutateur de
désactivation/valet. (Cette procédure doit
être terminée en cinq secondes.)

IMPORTANTE: PARA RESIDENTES EN
EL ESTADO DE NUEVA YORK:

Efectivo desde el 1 de enero de 1993,
sección 399-u de la ley general de gestión,
ha sido enmendado por el estado de Nueva
York. Estas enmiendas establecen que
cualquier sistema de alarma vendido o
instalado en el estado de Nueva York no
puede accionarse a menos que haya
contacto físico directo con el vehículo.
A fin de poder usar este sistema en el
estado de Nueva York, el modo de alarma
con sonido debe ponerse en OFF. Cuando
el modo de alarma con sonido se desactiva,
el sistema no activará la sirena cuando la
parte exterior sea violada o cuando la
prealarma del sensor de impacto responde.
Sin embargo, aunque se desactive el
sistema de alarma con sonido, el sistema
hará parpadear las luces como advertencia
para mantenerse alejado del vehículo.

Activación y desactivación
del sonido de prealarma:

Con el sistema desarmado y NO en modo
Valet (aparcacoches), ponga el interruptor
desarme/valet en ON y OFF rápidamente
tres veces. (Este procedimiento debe
completarse en cinco segundos).

La sirène retentit pour indiquer l'état des
signaux sonores d'avertissement. Si la
sirène retentit deux fois, elle indique que les
signaux sonores de préavertissement ont
été désactivés. Si la sirène retentit trois fois,
elle indique que les signaux sonores de
préavertissement ont été activés.

La sirena sonará para indicar el estado del
modo de alarma con sonido. Si la sirena
suena dos veces, indica que el sonido de
prealarma se ha desactivado. Si la sirena
suena tres veces, indica que el sonido de
prealarma se ha activado.

27

Radar Sensor (SEC-150R) &
Impact Sensor Operation

English

When the Warning Mode is
ON, the radar sensor oper­ates as follows:

1

Extension LED

(Blinks once per
second)

Témoin d'extension

(Clignote une fois
par seconde)

Indicador de
extensión

(Parpadea una
vez por
segundo)

2

Extension LED

(Blinks at a rapid rate for
five seconds)

Témoin d'extension

(Clignote rapidement
pendant cinq secondes)

Indicador de extensión

(Parpadea rápidamente
durante cinco segundos)

After the system is armed, the radar sensor
expands to the outer sector. (The Extension
LED blinks once per second.)

If movement is detected in the outer sector,
the radar sensor reduces to the inner sector
and the Extension LED blinks at a rapid rate
for five seconds. This 5 second time period
helps distinguish between passers-by and
actual threatening situations.
Note: If the second radar sensor in a system

that incorporates two radar sensors
detects movement, the system will
chirp the siren and flash the parking

lights once.
If movement is detected inside the vehicle
during this time period, the system will
immediately enter an alarming state (siren &
light flashes).

28

Opération du détecteur de
radar (SEc-150R)/impact

Français Español

Funcionamiento del sensor de
radar (SEC-150R)/impacto

Lorsque le mode d'avertis­sement est activé (ON), le
détecteur radar fonctionne
comme suit:

Après l'activation du système, le détecteur
de radar se propage au secteur extérieur.
(Le témoin (LED) d'extension clignotera une
fois par seconde.)

Si le mouvement est détecté dans le secteur
extérieur, le détecteur de radar se restreint au
secteur intérieur et le témoin (LED) d'extension
clignote rapidement pendant cinq secondes. Ce
période de cinq secondes aide à distinguer
entre les situations de passants et menace réel.
Remarque: Si le deuxième détecteur de

radar détecte un mouvement
dans un système à deux
détecteurs de radar, le système
fait retentir la sirène et fait
clignoter une fois les feux de

stationnement.
Si le mouvement est détecté à l'intérieur du
véhicule pendant cette période, le système
entrera immédiatement un état d'alarme (sirène
et feux clignotants).

Cuando el modo de adver­tencia es activado (ON), el
sensor radar funciona de la
siguiente forma:

Una vez que el sistema esté armado, el
sensor de radar se amplía al sector externo.
(El LED de extensión parpadea una vez por
segundo.)

Si se detecta movimiento en el sector externo,
el sensor de radar se reduce al sector interior y
el LED de extensión parpadea rápidamente
durante cinco segundos. Este período de cinco
segundos ayuda a distinguir entre peatones que
pasan por la zona y situaciones amenazadoras
reales.
Nota: Si el segundo sensor de radar en un

sistema que incorpora dos sensores
de radar detecta movimiento, el
sistema hará sonar la sirena y hará
destellar una vez las luces de

aparcamiento.
Si el movimiento se detecta en el interior del
vehículo durante este período, el sistema
entrará inmediatamente en estado de alarma
(sirena y parpadeo de luces).

29

Radar Sensor (SEC-150R)
& Impact Sensor Operation

English

3

Extension LED

(Blinks once per
second)

Témoin
d'extension

(Clignote une fois
par seconde)

Indicador de
extensión

(Parpadea una
vez por segundo)

Extension LED

(Blinks rapidly)

Témoin d'extension

(Clignote rapidement)

Indicador de extensión

(Parpadea rápidamente)

If no movement is detected inside the
vehicle during Step 2, the radar sensor
expands back to the outer sector (The LED
blinks once per second).

A. If movement is detected inside the outer

sector within 5 seconds after expanding,
the system will give four light flashes and
four siren chirps (if the warning mode
chirps are turned on) as a warning to
move away from the vehicle. Simultane­ously, the radar sensor’s coverage will
collapse back into the car and the sensor
will monitor the inside of the vehicle for
30 seconds. (The LED will blink rapidly.)

Note: If the second radar sensor in a system

that incorporates two radar sensors

detects movement, the system will

chirp the siren and flash the parking

lights five times.

If movement is detected inside the
vehicle during the 30 second time period,
the system will immediately enter an
alarming state (siren & light flashes).

30

B. If movement is not detected within 5

seconds after expanding, the system
returns to Step 1.

Opération du détecteur de
radar (SEC-150R)/impact

Français Español

Funcionamiento del sensor de
radar (SEC-150R)/impacto

Si on ne détecte pas de mouvement à
l'intérieur du véhicule pendant le pas 2, le
détecteur de radar se propage au secteur
extérieur (Le témoin (LED) cIignotera une
fois par seconde).

A. Si un mouvement est détecté dans le

secteur extérieur dans les 5 secondes
qui suivent l'expansion, le système fera
retentir quatre fois la sirène et fera
clignoter quatre fois les feux (si les
signaux sonores du mode d'avertisse­ment sont activés) comme avertissement
de s'éloigner du véhicule. Simultané­ment, la région explorée par le détecteur
du radar se repliera à l'intérieur du
véhicule et le détecteur contrôlera
l'intérieur du véhicule pendant 30
secondes. (Le témoin (LED) clignotera
rapidement.)

Remarque:Si le deuxième détecteur de

radar détecte un mouvement
dans un système à deux
détecteurs de radar, le système
fait retentir la sirène et fait
clignoter cinq fois les feux de

stationnement.
Si un mouvement est détecté à l'intérieur
du véhicule pendant la période de 30
secondes, le système entrera immédiate­ment un état d'alarme (sirène et feux
clignotants).

B. Si aucun mouvement n'est pas détecté

dans les 5 secondes qui suivent
l'expansion, le système retournera au
pas 1.

Si no se detecta movimiento en el interior
del vehículo durante el paso 2, el sensor de
radar vuelve a ampliarse al sector exterior.
(El LED parpadea una vez por el segundo).

A. Si el movimiento se detecta en el interior

del sector externo en los 5 segundos que
siguen a la ampliación, el sistema hará
parpadear las luces cuatro veces y hará
sonar la sirena cuatro veces (si el modo
de alarma con sonido está activado)
como advertencia para alejarse del
vehículo. Simultáneamente, la cobertura
del sensor de radar volverá a repliarse al
interior del automóvil y el sensor vigilará
el interior del vehículo durante 30
segundos. (El LED parpadeará rápida­mente).

Nota: Si el segundo sensor de radar en un

sistema que incorpora dos sensores
de radar detecta movimiento, el
sistema hará sonar la sirena y hará
destellar cinco veces las luces de

aparcamiento.
Si se detecta movimiento en el interior
del vehículo durante estos 30 segundos,
el sistema entrará inmediatamente en
estado de alarma (sirena y parpadeo de
luces).

B. Si el movimiento no es detectado 5

segundos después de la ampliación, el
sistema vuelve al paso 1.

31

Radar Sensor (SEC-150R) &
Impact Sensor Operation

English

4

Extension LED

(Blinks once per
second)

Témoin d'extension

(Clignote une fois
par seconde)

Indicador de
extensión

(Parpadea una
vez por
segundo)

Extension LED

(Blinks slowly)

Témoin d'extension

(Clignote lentement)

Indicador de
extensión

(Parpadea
lentamente)

If movement is NOT detected during the 30
second reduced state in Step 3A, the radar
sensor expands back to the outer sector.
(The LED blinks once per second.)

A. If movement is detected within 5

seconds after expanding, the radar
sensor repeats the warning indicators of
step 3A. However, if the system has
repeated the warning indicators of Step
3A three times, the radar sensor will
reduce its sensitivity again and wait for
15 minutes. This is to stop the warning
indicators should the automobile be
subjected to an unwanted trigger such
as a rain shower or snowstorm. (The
LED will blink at a slow rate.)

If movement is detected inside the
vehicle during the 15 minute time period,
the system will immediately enter an
alarming state (siren & light flashes).

32

B. If movement is not detected within 5

seconds after expanding, the system
returns to Step 1.

Opération du détecteur de
radar (SEC-150R)/impact

Français Español

Funcionamiento del sensor de
radar (SEC-150R)/impacto

Si on NE détecte PAS de mouvement
pendant la période réduite de 30 secondes
du pas 3A, le détecteur de radar se propage
encore au secteur extérieur. (Le témoin
(LED) clignote une fois par seconde.)

A. Si un mouvement est détecté dans les 5

secondes qui suivent l'expansion, le
détecteur de radar répétera les indica­tions d'avertissement du pas 3A.
Cependant, si le système a répété les
indications d'avertissement du pas 3A
trois fois, le détecteur de radar réduira sa
sensibilité encore et attendra pendant 15
minutes. Ceci pour arrêter les indications
d'avertissement dues à un déclenche­ment non désiré comme celles-ci
provoquées par une averse ou par une
tempête de neige. (Le témoin (LED)
clignotera lentement.)

Si un mouvement est détecté à l'intérieur
du véhicule pendant la période de 15
minutes, le système entrera immédiate­ment un état d'alarme (sirène et feux
clignotants).

B. Si aucun mouvement n'est pas détecté

dans les 5 secondes qui suivent
l'expansion, le système retourne au pas

1.

Si NO se detecta movimiento durante los 30
segundos del estado reducido del paso 3A,
el sensor de radar se amplía al sector
exterior (El LED parpadea una vez por
segundo).

A. Si se detecta movimiento en los 5

segundos que siguen a la ampliación, el
sensor de radar repite las indicaciones
de alarma del paso 3A. Sin embargo, si
el sistema ha repetido las indicaciones
de alarma del paso 3A tres veces, el
sensor de radar reducirá su sensibilidad
nuevamente y esperará durante 15
minutos. Esto tiene la finalidad de
detener los indicadores de alarma si el
automóvil estuviera sometido a una
situación anormal, tal como una fuerte
lluvia o una tormenta de nieve y se
produjera un disparo no deseado del
sistema (El LED parpadeará lentamente).

Si se detecta movimiento en el interior
del vehículo durante el período de 15
minutos, el sistema entrará inmediata­mente en estado de alarma (sirena y
parpadeo de luces).

B. Si el movimiento no es detectado en los

5 segundos posteriores a la ampliación,
el sistema vuelve al paso 1.

33

Radar Sensor (SEC-150R) &
Impact Sensor Operation

English

5

Extension LED

(Blinks once per
second)

Témoin d'extension

(Clignote une fois
par seconde)

Indicador de
extensión

(Parpadea una
vez por
segundo)

After the 15 minute wait period of Step 4 is
over, the system expands back to the outer
sector. (The LED blinks once per second.)

A. If movement is detected within 5

seconds after expanding, the system
reduces its sensitivity for another 15
minute time period (Step 4A).

B. If movement is not detected within 5

seconds after expanding, the system
returns to Step 1.

Note: Flashing parking lights may be

optional. Consult your Alpine dealer

for more information.

34

Opération du détecteur de
radar (SEC-150R)/impact

Français Español

Funcionamiento del sensor de
radar (SEC-150R)/impacto

Passées les 15 minutes d'attente du pas 4,
le système se propage encore au secteur
extérieur. (Le témoin (LED) clignote une fois
par seconde.)

A. Si un mouvement est détecté dans les 5

secondes qui suivent l'expansion, le
système réduit sa sensibilité pendant
une autre période de 15 minutes (pas
4A).

B. Si aucun mouvement n'est pas détecté

dans les 5 secondes qui suivent
l'expansion, le système retourne au pas

1.

Remarque:Les feux de stationnement

clignotants peuvent être en
option. Consulter votre reven­deur Alpine pour plus d'informa­tions.

Después que han pasado los 15 minutos del
tiempo de espera del paso 4, el sistema
vuelve a ampliarse al sector exterior (El LED
parpadea una vez por segundo).

A. Si se detecta movimiento dentro de los 5

segundos posteriores a la ampliación, el
sistema reduce su sensibilidad por otro
período de 15 minutos (paso 4A).

B. Si el movimiento no es detectado dentro

de los 5 segundos posteriores a la
ampliación, el sistema vuelve al paso 1.

Nota: Las luces destellantes de

aparcamiento pueden ser opcionales.

Para más información consulte con su

distribuidor Alpine.

35

Radar Sensor (SEC-150R) &
Impact Sensor Operation

English

Dual Stage Impact Sensor
Operation

The dual stage impact sensor detects impact
to the vehicle. Like the radar sensor, the
impact sensor incorporates two different
coverage levels. If a light impact is placed on
the vehicle, the system will chirp the siren
and flash the lights twice to warn those
around the vehicle to step away. If a heavy
impact is placed on the vehicle, the system
will enter an alarming state. For increased
flexibility, the pre-warn chirps and the pre­warn coverage can be turned on and off as
desired.

Note: Flashing parking lights may be

optional. Consult your Alpine dealer

for more information.

36

Opération du détecteur de
radar (SEC-150R)/impact

Français Español

Funcionamiento del sensor de
radar (SEC-150R)/impacto

Fonctionnement du détec­teur d'impact en deux éta­pes

Le détecteur d'impact en deux étapes
détecte l'impact au véhicule. Comme le
détecteur de radar, le détecteur d'impact
contient deux niveaux. Si un impact léger est
placé sur le véhicule, le système fait retentir
la sirène et fait clignoter les feux deux fois
pour avertir les personnes autour du
véhicule de s'éloigner. Si un impact lourd est
placé sur le véhicule, le système entre dans
un état d'alarme. Pour une flexibilité accrue,
les signaux sonores de préavertissement et
la couverture de préavertissement peuvent
être activés et désactivées à votre conve­nance.

Remarque:Les feux de stationnement

clignotants peuvent être en
option. Consulter votre reven­deur Alpine pour plus d'informa­tions.

Operación del sensor de
impacto en dos etapas

El sensor de impacto de en dos etapas
detecta un impacto en el vehículo. Como el
sensor de radar, el sensor de impacto
incorpora dos niveles diferentes de
cobertura. Si el vehículo recibe un impacto
ligero, el sistema hará sonará la sirena y
hará destellar dos veces las luces para
advertir a quien esté cerca del vehículo de
que se aleje. Si el vehículo recibe un
impacto fuerte, el sistema entrará en estado
de alarma. Para una mayor flexibilidad, el
sonido de preadvertencia y la cobertura de
preadvertencia pueden ser activados o
desactivados según se desee.

Nota: Las luces destellantes de

aparcamiento pueden ser opcionales.

Para más información consulte con

su distribuidor Alpine.

37

Dealer Programmable
Features

English

The system comes with the following
underlined presets. Since these features
are dealer programmable, consult your local
Alpine dealer should you wish to modify
these settings.

1. Chirp (On/Off)
Bip (Oui/Non)
Chillido (On/Off)

2. Auto Lock (Off/On)
Verrouillage/déverrouillage des

portières (1 sec/3 sec)
Impulso de puerta (1 seg/3 seg)

3. Ignition Lock (Off/On)
Verrouillage/déverrouillage des

portières (1 sec/3 sec)
Impulso de puerta (1 seg/3 seg)

4. Ignition Unlock (Off/On)
Verrouillage/déverrouillage des

portières (1 sec/3 sec)
Impulso de puerta (1 seg/3 seg)

5. Mode (Manu/Auto)
Mode (Manu/Auto)
Modo (Manu/Auto)

On: The siren will chirp when the system

is armed or disarmed.

Off: The siren will not chirp when the

system is armed and disarmed.

Off: The doors will not lock when the

system is armed automatically
(passively).

On: The doors will lock when the system

is armed automatically (passively).

Off: The doors will not lock 10 seconds

after the ignition is turned on.

On: The doors will lock 10 seconds after

the ignition is turned on.

Off: The doors will not unlock

automatically when the ignition is
turned off.

On: The doors will unlock automatically

when the ignition is turned off.

Manu: The system is armed using the

remote control transmitter.

Auto: The system will arm when the last

door of the vehicle is closed after the
ignition has been turned off. (Also
known as passive arming.)

6. Duration (30/60)

Durée (30/60)
Duración (30/60)

38

30: When the system is triggered or

panicked, the alarm will sound for 30
seconds.

60: When the system is triggered or

panicked, the alarm will sound for 60
seconds.

Fonctions program­mables par le détaillant

Français Español

Características programa­bles por el concesionario

Les réglages soulignés suivants sont
effectués en usine. Puisque votre détaillant
Alpine peut programmer ces fonctions,
communiquez avec lui si vous désirez
modifier les réglages.

Oui : La sirène émet un bref signal

lorsque vous activez et désactivez le
système.

Non : La sirène n’émet pas de signal

lorsque vous activez et désactivez le
système.

Non : Les portières ne se verrouillent pas

lorsque le système s’active
automatiquement.

Oui : Les portières se verrouillent

lorsque le système s’active
automatiquement.

Non : Les portières ne se verrouillent pas

10 secondes après l’allumage.

Oui : Les portières se verrouillent 10

secondes après l’allumage.

Non : Les portières ne se déverrouillent

pas automatiquement à l’arrêt du
moteur.

Oui : Les portières se déverrouillent

automatiquement à l’arrêt du
moteur.

Manu :La télécommande active le système.
Auto :Le système s’active lorsque vous

avez coupé le contact et fermé la
dernière portière du véhicule
(activation passive).

El sistema sale de fábrica con las
siguientes características prefijadas.
Puesto que éstas características son
programables por el concesionario,
consulte a su concesionario Alpine si Ud.
desea modificar los ajustes.

On: La sirena chillará cuando el sistema

se arme o se desarme.

Off: La sirena no chillará cuando el

sistema se arme o se desarme.

Off: Las puertas no se bloquearán

cuando el sistema se arme
automáticamente (pasivamente).

On: Las puertas se bloquearán

automáticamente cuando el sistema
se arma automáticamente
(pasivamente).

Off: Las puertas no se bloquearán 10

segundos después de encender el
vehículo.

On: Las puertas se bloquearán 10

segundos después de encender el
vehículo.

Off: Las puertas no se desbloquearán

automaticamente al apagar el
vehículo.

On: Las puertas se desbloquearán

automaticamente al apagar el
vehículo.

Manu: El sistema se arma usando el

transmisor de control remoto.

Auto: El sistema se armará automatica-

mente cuando la última puerta del
vehículo se cierre, una vez que la
ignición se desactivada (También
conocido como “armado pasivo”).

30 : Lorsque le système déclenche

l’alarme ou est mis en mode de
panique, la sirène se fait entendre
durant 30 secondes.

60 : Lorsque le système déclenche

l’alarme ou est mis en mode de
panique, la sirène se fait entendre
durant 60 secondes.

30: La sirena sonará durante 30

segundos una vez que la alarma se
dispare o se ponga en la función de
pánico.

60: La sirena sonará durante 60

segundos una vez que la alarma se
dispare o se ponga en la función de
pánico.

39

Dealer Programmable
Features

English

7. Door Pulse (1 Sec/3 Sec)

Verrouillage/déverrouillage des
portières (1 sec/3 sec)

Impulso de puerta (1 seg/3 seg)

8. Panic Arm (Off/On)

Capteur de portière (Nég/Pos)
Sensor de puerta (Ne/Po)

9. Priority Unlock (Off/On)

Déverrouillage des portières
commandé par l’allumage (Non/Oui)

Bloqueo/Liberación de las puertas
controlado por el arranque (Off/On)

10. Door Sensor (Ne/Po)
Capteur de portière (Nég/Pos)
Sensor de puerta (Ne/Po)

11. Starter Cut (N.C./N.O.)
Mise hors circuit du démarreur (N.

Fermé/N. Ouvert)
Corte del arranque (N. Cerrado/N.

Abierto)

1 Sec: The door lock/unlock pulse is set to

1 second.

3 Sec: The door lock/unlock pulse is set to

3 seconds.

Off: The system will return to its original

mode once panic mode has
completed.

On: The system will enter the arm mode

when the panic mode has
completed.

Off: All doors will unlock at the same

time.

On: The driver’s door will unlock first,

then, when the TX button is pressed
a second time within 5 seconds, all
other doors will unlock.

Ne: The door sensor is connected to

negative type doors.

Po: The door sensor is connected to

positive type doors.

N.C.: The starter cut relay is set in the

normally closed mode.

N.O.: The starter cut relay is set in the

normally open mode.

40

Notes:

• Some features may require additional
parts and labor. Consult your Alpine
dealer for more information

• Door locks may be optional. Consult
your Alpine dealer for more information.

Fonctions program­mables par le détaillant

Français Español

Características programa­bles por el concesionario

1 sec :Le signal de verrouillage/

déverrouillage est émis après une
seconde.

3 sec :Le signal de verrouillage/

déverrouillage est émis après trois
secondes.

Non : Le système retourne au mode initial

après le mode de panique.

Oui : Le système est activé après le mode

de panique.

Non : Toutes les portières se déverrouillent

en même temps.

Oui : La portière du conducteur se

déverrouille en premier, puis toutes
les autres portières se déverrouillent
si vous appuyez de nouveau sur le
bouton TX dans les cinq secondes
suivantes.

Nég : Le capteur des portières est

connecté à des portières de type
négatif.

Pos : Le capteur des portières est

connecté à des portières de type
positif.

N. f. : Le relais de mise hors circuit du

démarreur est en mode
« normalement fermé ».

N. o. :Le relais de mise hors circuit du

démarreur est en mode
« normalement ouvert ».

1 Seg: El impulso de bloqueo/desbloqueo

de puertas está establecido para 1
segundo.

3 Seg: El impulso de bloqueo/desbloqueo

de puertas está establecido para 3
segundos.

Off: El sistema regresará al modo

original al completar el modo de
Pánico.

On: El sistema entrará a Modo Armado

al completar el modo de Pánico.

Off: Todas las puertas se desbloquearán

al mismo tiempo.

On: La puerta del conductor se

desbloqueará primero y presionando
de nuevo el botón TX antes de 5
segundos, el resto de las puertas se
desbloquearán.

Ne: El sensor de puertas está

interconectado a un interruptor de
puerta del tipo negativo.

Po: El sensor de puertas está

interconectado a un interruptor de
puerta de tipo positivo.

N.C.: El relé de corte del arranque está

activado a tipo normalmente cerrado.

N.O.: El relé de corte del arranque está

activado a tipo normalmente abierto.

Remarques :

• Certaines fonctions peuvent nécessiter
des pièces ou des travaux
supplémentaires. Consultez votre
détaillant Alpine pour obtenir plus de
renseignements.

• Le verrouillage des portières peut être
facultatif. Consultez votre détaillant
Alpine pour obtenir plus de
renseignements.

Notas:

•Algunas funcione pueden requerir partes
y mano de obra adicional. Consulte con
su concesionario Alpine para mayor
información.

•El bloqueo de las puertas puede ser
opcional. Consulte con su concesionario
Alpine para más información.

41

Protection Features

English

Sensor Inputs

To protect your vehicle, the following sensor
inputs are provided with the system.

1. Doors
Portères
Puertas

2. Hood/Trunk
Capot/Coffre
Capó/Maletero

3. Dual Stage Impact Sensor
Capteur de choc à deux étapes
Sensor de impacto de dos niveles

4. Ignition or Valet Switch
Allumage
Ignición

5. SEC-8346 Radar Sensor (included
with SEC-150R)
SEC-8346 Detecteur Radar
SEC-8346 Sensor Radar

If a door is opened while the system is
armed, the system will be triggered into an
alarm mode immediately.

If the hood and/or trunk is connected to the
system and opened while the system is
armed, the system will be triggered into an
alarm mode immediately.

If there is a light blow to the body of the
vehicle while the system is armed, the siren
will issue a short chirp to warn those
around the vehicle to step away. If there is a
heavy impact to the body of the vehicle
while the system is armed, the system will
be triggered into an alarm mode immedi­ately.

If the ignition or Valet switch is turned on
while the system is armed, the system will
be triggered into an alarm mode
immediately.

The SEC-8346 Dual Sector Digital Radar
Sensor detects movement in two sectors,
one inside the vehicle and one outside the
vehicle.

Additional Protection

In addition to the sensor inputs, the system
also provides additional protection through
the following.

1. Extension LED
Témoin à DEL supplémentaire
LED de extensión

42

One extension LED is provided with the
system for installation in your vehicle. It
flashes when the system is armed and
warns a potential thief that your vehicle is
protected with a security system.

Fonctions de
protection

Características de
protección

Français Español

Capteurs

Les capteurs suivants sont compris dans le
système et protègent votre véhicule.

Si on ouvre une portière pendant que le
système est activé, l’alarme se déclenche
immédiatement.

Si le capot ou le coffre est connecté au
système et si on l’ouvre pendant que le
système est activé, l’alarme se déclenche
immédiatement.

Si la carrosserie du véhicule subit un choc
léger pendant que le système est activé, la
sirène émet un bref signal pour avertir les
personnes se trouvant près du véhicule de
s’éloigner. Si la carrosserie du véhicule
subit un choc violent pendant que le
système est activé, l’alarme se déclenche
immédiatement.

Si on établit le contact pendant que le
système est activé, l’alarme se déclenche
immédiatement.

Le detecteur radar emet un signal de haute
frequence qui est modifie lors de la
detection d'un mouvement de masse telle
qu'un corps humain ou un bras.

Información de los sensores

Para proteger su vehículo, el sistema está
provisto con los siguientes sensores de
entrada.

Si una puerta se abre mientras el sistema
está armado, el sistema se disparará al
modo de alarma inmediatamente.

El capó y el maletero se conectan al
sistema y éstos se abren mientras el
sistema está armado, se disparará al modo
de alarma inmediatamente.

Si la carrocería recibe un golpe ligero
mientras el sistema está armado, la sirena
emitirá señales sonoras cortas para
advertir a las personas alrededor del
vehículo que se alejen. Si la carrocería
recibe un fuerte golpe mientras el sistema
está armado, el sistema se disparará al
modo de alarma inmediatamente.

Con la llave de encendido en posición ON
mientras el sistema está armado, el
sistema se disparará al modo de alarma
inmediatamente.

El sensor radar emite una senal de alta
frecuencia que cambia con el movimiento
de volumenes, como al detectar el cuerpo o
el brazo de una persona.

Protection supplémentaire

En plus des capteurs, le système offre
aussi les méthodes de protection suivantes.

Le système comprend un témoin à DEL
supplémentaire que vous pouvez installer
dans votre véhicule. Il clignote quand le
système est activé, avertissant les voleurs
éventuels que votre véhicule est protégé
par un système de sécurité.

Protección Adicional

Además de las entradas de sensor, el
sistema también provee la siguiente
protección adicional.

Un LED de extensión está previsto con el
sistema para instalar en su vehículo.
Parpadeará cuando el sistema esté armado
y advertirá a cualquier intruso de que el
vehículo está protegido con un sistema de
seguridad.

43

Protection Features

English

2. Starter Disable
Mise hors circuit du démarreur
Desactivación del arranque

A starter cut relay is provided with the SEC­100S/150R Security System for your
protection. When the system is triggered
into an alarm mode, the starter cut relay will
prevent the engine from being started.

The starter cut relay can be selected to be
a normally closed or normally open type.
The difference between the two types is the
connection between the starter motor and
the ignition switch.

On a normally closed type, the starter motor
is normally connected to the ignition switch.
When the system is tripped, the connection
between the starter motor and the ignition
switch is severed and the car will not start.

On a normally open type, the starter motor
is normally disconnected from the ignition
switch. Only when the system is in a
disarmed, panicked, or valet mode will the
starter motor be connected to the ignition
switch. If the main unit is disconnected or
removed, the car cannot be started.

For more information regarding the different
types of starter disabling systems, please
consult your local Alpine dealer.

44

Fonctions de
protection

Características de
protección

Français Español

Le SEC-100S/150R comprend un relais de
mise hors circuit du démarreur qui améliore
la protection de votre véhicule. Si le
système déclenche l’alarme, le relais de
mise hors circuit du démarreur empêche le
moteur de démarrer.

Le relais peut être normalement ouvert ou
normalement fermé. La différence entre les
deux modes réside dans la connexion entre
le démarreur et le contacteur d’allumage.

Si le relais est normalement fermé, le
démarreur est normalement connecté au
contacteur d’allumage. Lorsque l’alarme se
déclenche, la connexion entre le démarreur
et le contacteur d’allumage est coupée et le
véhicule ne peut pas démarrer.

Si le relais est normalement ouvert, le
démarreur est normalement déconnecté du
contacteur d’allumage. Le démarreur est
connecté au contacteur d’allumage
seulement quand le système est désactivé,
en mode de panique ou en mode valet. Si
on déconnecte ou si on retire l’unité
principale, il est impossible de faire
démarrer le véhicule.

Pour obtenir plus de renseignements sur
les types de systèmes de mise hors circuit
du démarreur, veuillez consulter votre
détaillant Alpine.

Un relé de corte del arranque está provisto
con el sistema de seguridad SEC-100S/
150R para su protección. Cuando el
sistema sea disparado al modo de alarma,
el relé de corte del arranque impedirá el
arranque del motor.

El relé de corte del arranque se puede
seleccionar para ser del tipo “normalmente
abierto” o “normalmente cerrado.” La
diferencia entre ambos tipos consiste en la
conexión entre el motor de arranque y la
llave de ignición.

En el tipo “normalmente cerrado,” el motor
de arranque está normalmente conectado
con la llave de contacto. Cuando el sistema
se dispara, la conexión entre el motor de
arranque y la llave de contacto es separada
y el motor no arrancará.

En el tipo “normalmente abierto,” el motor
de arranque está normalmente
desconectado de la llave de contacto.
Solamente cuando el sistema esté en los
modos desarmado, valet, o de pánico, el
motor de arranque será conectado a la
llave de contacto. Si la unidad principal se
desconecta o se quita, el automóvil no
puede arrancar.

Para más información relacionada con los
tipos diferentes de sistemas de
desactivación del arranque, por favor
consulte a su concesionario local
autorizado Alpine.

45

Tripped Sensor
Indication

English

In the event the alarm is tripped during your
absence, the Extension LED will flash when
the system is disarmed by the remote
control. The number of times the Extension
LED flashes indicates which sensor caused
the system to be triggered into the alarm
mode. The numbers are assigned as
follows.

SENSORS NUMBER OF FLASHES

Door .......................................................... 1

Hood/Trunk ............................................... 2

Dual Sector Radar (SEC-150R) ................ 3

Dual Stage Impact .................................... 4

Ignition or Valet Switch.............................. 0

Example 1:
Exemple 1:
Ejemplo 1:

Example 2:
Exemple 2:
Ejemplo 2:

Notes:
Remarques:
Notas:

If the system is tripped by the doors, the
Extension LED will flash once every two
seconds for one minute after the system is
disarmed.

If the system is tripped twice, first by the
Dual Stage Impact Sensor and then by the
Door Sensor, the Extension LED will flash
alternately four times and one time for one
minute after the system is disarmed.

1. There will be no tripped sensor indication
when the system is disarmed through the
disarm/valet switch.

2. If the system is tripped by sensors other
than the ones mentioned above (such as
the ignition sensor), the extension LED
will not flash.

3. Tripped sensor indication will turn off
when the ignition is turned on.

46

Indication de capteur
déclenché

Français Español

Indicación de sensor
disparado

Si l’alarme s’est déclenchée durant votre
absence, le témoin à DEL supplémentaire
clignote lorsque vous désactivez le système
avec la télécommande. Le nombre de
clignotements du témoin supplémentaire
indique quel capteur a déclenché l’alarme.
Voici à quel capteur le nombre de
clignotements correspond :

CAPTEUR N

Portière ..................................................... 1

Capot/coffre .............................................. 2

Radar ........................................................ 3

Impact à deux étapes................................ 4

Ignition/Valet Switch.................................. 0

Si le capteur des portières a déclenché
l’alarme, le témoin supplémentaire clignote
une fois toutes les deux secondes pendant
une minute après la désactivation du
système.

Si l’alarme a été déclenchée deux fois, la
première fois par le capteur de choc et la
deuxième fois par le capteur des portières,
le témoin à DEL supplémentaire clignote
alternativement trois fois et une fois
pendant une minute après la désactivation
du système.

1. Le témoin ne clignote pas si vous
désactivez le système au moyen du
commutateur de désactivation.

2. Si l’alarme a été déclenchée par un
capteur autre que ceux qui sont
mentionnés ci-dessus (comme celui du
contacteur d’allumage), le témoin à DEL
supplémentaire ne clignote pas.

3. Le témoin cesse de clignoter au moment
de l’allumage.

bre

DE CLIGNOTEMENTS

En caso de que la alarma se dispare
durante su ausencia, el LED de extensión
parpadeará cuando el sistema sea
desarmado por el control remoto. El
número de veces en que el LED de
extensión parpadee, indicará que sensor
fué disparado al modo de alarma. Éstos
números se asignan como se indica a
continuación:

SENSORES NUMERO DE P ARPADEOS

Puerta ....................................................... 1

Capó/Maletero .......................................... 2

Radar ........................................................ 3

Impacto de dos etapas.............................. 4

Ignition/ValetSwitch................................... 0

Si el sistema es disparado por causa de
alguna puerta, el LED de extensión
parpadeará una vez cada dos 2 segundos,
durante un minuto, una vez que el sistema
sea desarmado.

Si el sistema es disparado dos veces,
primeramente por el sensor de impacto de
dos niveles y luego el sensor de puerta, el
LED de extensión parpadeará tres veces y
una vez (alternativamente) durante un
minuto, después del desarme del sisterna.

1. No habrá indicación del sensor disparado
cuando el sistema es desarmado usando
el interruptor desarme/valet.

2. Si la alarma es disparada por sensores
distintos de los mencionados
anteriormente (como por ejemplo, el
sensor de la llave de encendido en
posición ON), el LED de extensión no
parpadeará.

3. La indicación de sensor disparado se
pondrá en posición OFF cuando el
vehículo este encendido.

47

Additional Features

English

Tripped Sensor Warning
Indication de déclenchement d’ un
capteur

Advertencia de sensor dispado

Extended Exit Arming
Activation différée
Armado de salida prolongada

Faulty Sensor Bypass
Dérivation en cas de capteur défectueux
Desvío de un sensor defectuoso

The system will warn you that it has been
triggered into the alarm mode during your
absence in the following ways:

1. The Extension LED will flash twice per
second while the system is armed after it
has been tripped.

2. The system will chirp the siren and flash
the parking lights three times when the
system is disarmed.

Note:
Flashing lights may be optional. Consult
your Alpine dealer for more information.

If the system is in the Automatic (Passive)
Arming mode and a door or trunk is opened
during the 10 second exit delay time, the
timer will reset itself and restart the count
down procedure when the opened door or
trunk is closed.

Note:
Trunk input wiring may be optional. Consult
your Alpine dealer for more information.

If the SEC-100S/150R detects a faulty
sensor input when it is armed, it will chirp
the siren three times to warn you of this
abnormality. This three chirp warning will
occur 45 seconds after arming if the door
input is malfunctioning or six seconds after
arming if any other sensor is
malfunctioning. After this three chirp
warning, the system will ignore that sensor
input. However, if that sensor ever restores
to a normal state, the system will
immediately resume monitoring that sensor
input.

Dual Stage Impact Sensor
Capteur de choc à deux étapes
El sensor de impacto de dos niveles

48

The dual stage impact sensor offers two
types of warning to potential thieves. If a
light impact from tampering is detected on
the vehicle, the system will issue a short
warning chirp. If a heavy impact is detected,
the system will be triggered immediately.

Autres
caractéristiques

Características
adicionales

Français Español

Le système vous indique que l’alarme a été
déclenchée durant votre absence de deux
façons :

1. Après le déclenchement de l’alarme, le
témoin à DEL supplémentaire clignote
deux fois par seconde quand le système
est activé.

2. La sirène émet trois brefs signaux et les
feux de position clignotent trois fois
lorsque vous désactivez le système.

Remarque :

Le clignotement des feux de position peut être
facultatif. Consultez votre détaillant Alpine pour
obtenir plus de renseignements.

Lorsque le système a été activé
automatiquement (passivement) et que
vous ouvrez une portière ou le coffre durant
le délai de sortie de 10 secondes, la
minuterie se remet à zéro et recommence
le processus lorsque vous refermez la
portière ou le coffre.

Remarque :

Le raccordement du capteur du coffre peut être
facultatif. Consultez votre détaillant Alpine pour
obtenir plus de renseignements.

Si le SEC-100S/150R détecte un capteur
défectueux lorsque vous l’activez, la sirène
émet trois brefs signaux pour vous avertir
de cette anomalie. Les trois signaux se font
entendre 45 secondes après l’activation si
le capteur des portières est défectueux,
et six secondes après l’activation si un
autre capteur est défectueux. Après les
trois signaux d’avertissement, le système
ne tient plus compte des signaux du
capteur défectueux. Toutefois, si ce capteur
retrouve son état normal, le système
continue immédiatement à surveiller ses
signaux.

Le capteur de choc à deux étapes avertit les
voleurs éventuels de deux façons. Si le
véhicule subit un choc léger durant une
tentative de vol, la sirène émet un bref signal
d’avertissement. Si le système détecte un choc
violent, il déclenche l’alarme immédiatement.

El sistema le advertirá que la alarma ha
sido activada durante su ausencia, segun
como se indica a continuación:

1. El LED de extensión parpadeará dos
veces durante un segundo mientras el
sistema está armado después de haber
disparado el sistema.

2. El sistema accionará la sirena y hará
parpadear tres veces las luces de
estacionamiento cuando el sistema sea
desarmado.

Nota:
Las luces parpadeantes pueden ser opcionales.
Para más información, consulte con su
concesionario Alpine.

Si el sistema está en el modo de armado
automático (pasivo) y una puerta o el
maletero se abre dentro de los 10
segundos del tiempo de retardo de salida,
el temporizador se reinicializará por si
mismo y reanudará el procedimiento de
cuenta regresiva cuando la puerta o el
maletero se cierren.

Nota:
El cableado para señal del maletero puede ser
opcional. Para más información, consulte con su
concesionario Alpine.

Si el sistema detecta una entrada de
sensor defectuosa cuando es armado, éste
accionará la sirena tres veces para advertir
de ésta anormalidad. Dicha advertencia de
la sirena ocurrirá 45 segundos después de
ser armado si la entrada de la puerta está
funcionando mal o 6 segundos después de
ser armado si algun otro sensor está
funcionando incorrectamente. Después de
tres señales de advertencia de la sirena, el
sistema ignorará la entrada del sensor. Sin
embargo, si el sensor regresa a un estado
normal, el sistema reanudará la entrada de
sensor.

El sensor de impacto de 2 niveles ofrece 2
tipos de advertencia para los intrusos
potenciales. Si el vehículo recibe un ligero
impacto por intrusión, el sistema producirá
un chillido corto. Si recibe un fuerte golpe,
el sistema se disparará inmediatamente.

49

Additional Features

English

Ignition Controlled Door Lock/Unlock
Verrouillage/Déverrouillage des portières

commandé par l’allumage
Bloqueo/Liberación de las puertas

controlado por el arranque

Priority Door Unlock
Protection de deux véhicules
Funcionamiento con dos automóviles

Two Car Operation
Protection de deux véhicules
Funcionamiento con dos automóviles

As an added safety feature, the doors can
be programmed to lock 10 seconds after
the ignition is turned on. In addition, the
doors can also be programmed to unlock
the doors after the ignition is turned off. To
prevent the accidental locking of the keys in
the car, the system will not lock the doors if:

1. The ignition is turned on when any of the
doors are open.

2. Any door is opened within 10 seconds
after the ignition is turned on.

As a safety feature, the driver’s door can be
unlocked before all other doors are
unlocked.

Note:
Door locks may be optional. Consult your
Alpine dealer for more information.

The SEC-RC001 remote control transmitter
has the capability of controlling two
separate, compatible security systems.

Note:
Consult your Alpine dealer for more
information on compatible security systems.

50

Autres
caractéristiques

Características
adicionales

Français Español

Une fonction de sécurité additionnelle vous
permet de programmer le système pour
qu’il verrouille les portières 10 secondes
après l’allumage. Vous pouvez aussi
programmer le système pour qu’il
déverrouille les portières lorsque vous
coupez le contact. Pour vous empêcher
d’oublier vos clés dans le véhicule
verrouillé, le système ne verrouille pas les
portières si :

1. on ouvre une portière pendant que le
contact est établi;

2. on ouvre une portière moins de 10
secondes après que le contact ait été
établi.

Comme mesure de sécurité, il est possible
de déverrouiller la portière du conducteur
avant toutes les autres portières.

Remarque :

Le verrouillage des portières peut être
facultatif. Consultez votre détaillant Alpine
pour obtenir plus de renseignements.

La télécommande SEC-RC001 peut
contrôler deux systèmes de sécurité
distincts mais compatibles.

Remarque :

Consultez votre détaillant Alpine pour
obtenir plus de renseignements sur la
compatibilité des systèmes de sécurité.

Como una característica adicional de
seguridad, se puede programar el bloqueo
de las puertas 10 segundos después de
poner la llave de ignición en posición ON.
Además, se puede programar para liberar
las puertas después de poner la llave de
ignición OFF . Para impedir un bloqueo
accidental de la llave de ignición en
posición OFF, el sistema no bloqueará las
puertas si:

1. La puesta en marcha se activa cuando
cualquier puerta esté abierta.

2. Cualquier puerta se abra en los 10
segundos que siguen a la ignición.

Como característica de seguridad, la puerta
del conductor puede ser desbloqueada
antes de desbloquear las demás.

Nota:
El bloqueo de las puertas puede ser
opcional. Para más información consulte
con su concesionario Alpine.

El transmisor de control remoto SEC­RC001 tiene la capacidad de controlar 2
sistemas compatibles de seguridad
separadamente.

Nota:
Para más información, consulte con su
concesionario Alpine.

51

Crystal

3/26/01

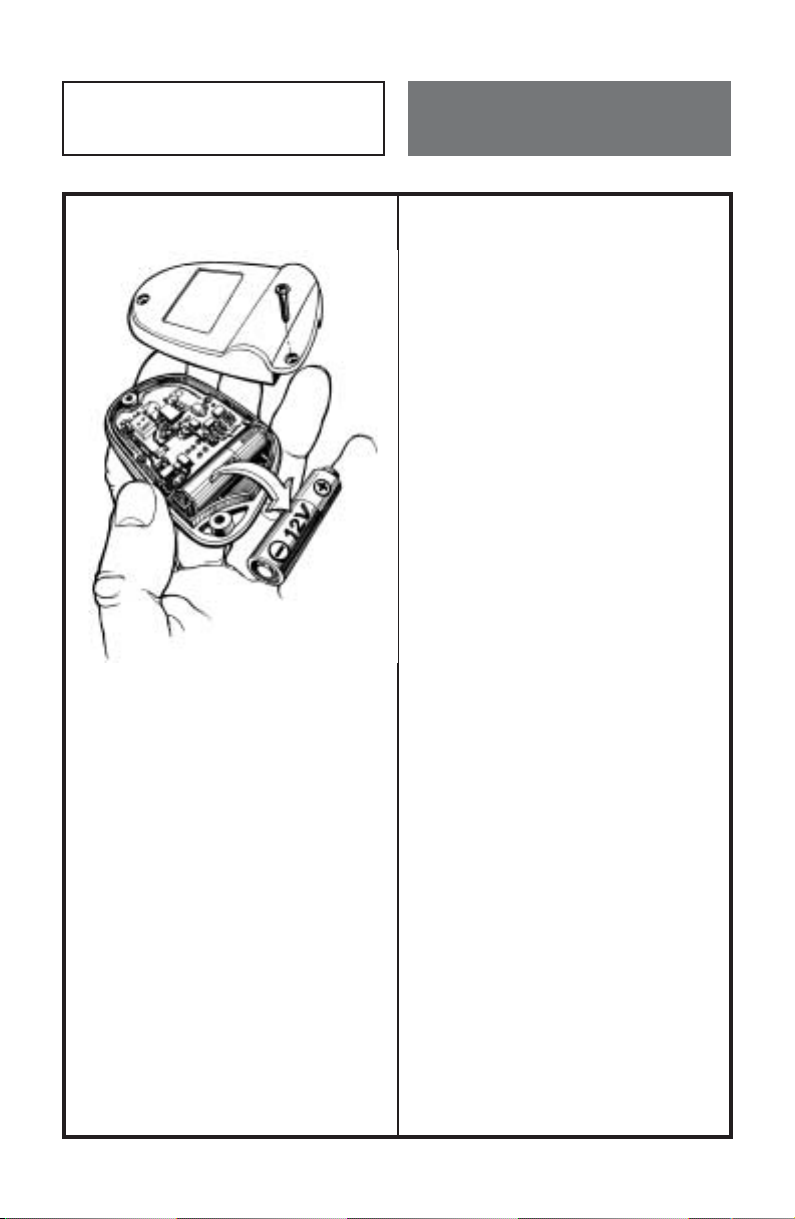

Remote Control
Battery Replacement

English

1. Place the remote control transmitter on a
flat surface with the buttons facing down.
Remove the battery case screws using a
#1 sized Phillips screwdriver.

2. While holding the remote control with the
buttons facing down, gently remove the
bottom cover.

3. Remove the old battery and insert a new
12V alkaline battery. Make sure the
battery polarity is correct.

4. Replace the bottom cover.

5. Tighten the screws. Be careful not to
overtighten.

52

Remplacement de la pile
de la télécommande

Français Español

Transmisor de control remoto
Sustitución de la Batería

1. Déposez la télécommande sur une
surface plane, les boutons vers le bas.
Enlevez les vis du boîtier à l’aide d’un
tournevis Phillips no 1.

2. Enlevez doucement le fond du boîtier.

3. Retirez la pile épuisée et insérez une
nouvelle pile alcaline de 12 V. Veillez à
respecter la polarité indiquée.

4. Replacez le fond du boîtier.

5. Remettez les vis. Ne les serrez pas trop
fort.

1. Ponga el transmisor de control remoto
sobre una superficie plana con los
botones hacia abajo. Quite los tornillos
del compartimiento de la batería
utilizando un destornillador tipo Phillips
#1.

2. Mientras mantiene la unidad con los
pulsadores hacia abajo, quite
suavemente la tapa superior.

3. Extraiga la batería usada e inserte una
batería nueva Alkalina de 12V. Asegúrese
de que la polaridad de la batería este en
la posición correcta.

4. Vuelva a colocar la tapa superior.

5. Apriete los tornillos. Tenga cuidado de no
apretar demasiado.

53

Optional Accessories

English

Flashing Parking Lights
Feux de position clignotants
Luces de estacionamiento parpadeantes

Door Lock Control
Commande de verrouillage de portières
Control de bloqueo de puertas

SEC-RC001 Four Button Remote Control
Transmitter

The parking lights will flash:

• once when the system is armed.

•twice when the system is disarmed.

•three times when the system is
disarmed after the system has been
tripped.

• when the system is panicked or
triggered.

Consult your Alpine dealer for more
information.

The security system can be connected to
lock and unlock the doors when the system
is armed and disarmed as well as when the
ignition is turned on and off. Consult your
Alpine dealer for more information.

Additional SEC-RC001 Four Button Remote
Control Transmitters can be added to the
system to replace a lost remote control or to
allow additional family members or friends
access to the vehicle. Up to four remote
controls can be used with the SEC-100S/
150R security system.

Extension LED
Témoin à DEL supplémentaire
LED de extensión

8311 Security Switch
Commutateur de sécurité 8311
Interruptor de seguridad 8311

54

Additional extension LEDs can be installed
to warn a potential thief that the vehicle is
protected. Up to 3 blue LEDs (five red
LEDs) can be connected to the system.

If the vehicle is not equipped with a hood or
trunk switch, an 8311 switch may be
necessary. The 8311 is hermetically sealed
to protect against moisture and salt to
ensure long lasting, reliable performance.

Accessoires
facultatifs

Accesorios opcionales

Français Español

Les feux de position clignotent :

• une fois lorsque vous activez le
système;

• deux fois lorsque vous désactivez le
système;

•trois fois lorsque vous désactivez le
système après une alarme;

•lorsque vous mettez le système en
mode de panique ou lorsque l’alarme se
déclenche.

Consultez votre détaillant Alpine pour
obtenir plus de renseignements.

Vous pouvez connecter le système de
sécurité de façon qu’il verrouille et
déverrouille les portières lorsque vous
l’activez et le désactivez et lorsque vous
établissez ou coupez le contact. Consultez
votre détaillant Alpine pour obtenir plus de
renseignements.

Vous pouvez ajouter au système des
télécommandes à quatre boutons SEC­RC001 supplémentaires pour remplacer
une télécommande perdue ou donner à
d’autres membres de la famille ou à des
amis l’accès au véhicule. Vous pouvez
utiliser jusqu’à quatre télécommandes avec
le système de sécurité SEC-100S/150R.

Las luces de estacionamiento parpadearán:

• una vez cuando el sistema se arme.

• dos veces cuando el sistema se
desarme.

•tres veces cuando el sistema se
desarme después del disparo de la
alarma.

• cuando la alarma se dispare o se ponga
en función de pánico.

Para más información, consulte con su
concesionario Alpine.

El sistema de seguridad puede bloquear y
desbloquear las puertas cuando el sistema
se arma y se desarma, así como cuando se
enciende o papaga el motor. Para más
información, consulte con su concesionario
Alpine.

Más transmisores de control remoto de
cuatro botones SEC-RC001 puede ser
agregados al sistema para reemplazar un
control remoto extraviado o para permitir a
otros miembros de su familia o a sus
amigos utilizar el sistema. Pueden ser
utilizados hasta cuatro controles con el
sistema de seguridad SEC-100S/150R

Vous pouvez installer des témoins à DEL
supplémentaires pour avertir les voleurs
éventuels que le véhicule est protégé. Vous
pouvez connecter jusqu’à cinq témoins au
système.

Si le véhicule n’est pas muni d’un
commutateur connecté au capot ou au
coffre, vous pouvez vous procurer le
commutateur 8311. Ce dispositif
hermétiquement scellé est protégé contre
l’humidité et le sel et offre un rendement
durable et fiable.

LEDs adicionales de extensión pueden
instalarse para advertir al intruso potencial
que el vehículo está protegido. Se pueden
interconectar al sistema hasta un total de 5
LEDs.

Si el vehículo no está equipado con un
interruptor de capó o de maletero, puede
ser necesario un interruptor 8311. El 8311
está completamente sellado para proteger
contra la humedad, la sal, y asegurar un
funcionamiento seguro y de larga duración.

55

Design/Conception/Diseño .....................

Operation Voltage/Tension de
fonctionnement/Voltaje de funcionamiento
Output Type/Maximum Current/

Type de sortie/intensité maximale/
Tipo de salida/corriente máxima

Siren (positive)/Sirène (positive)/Sirena

(positiva)..............................................

Dome Light (negative)/
Plafonnier (négative)/

Luz del techo (negativa)......................

Light Flash (positive)/
Feu clignotant (positive)/Parpadeo de

luces (positiva) ....................................

Starter Cut (negative)/Mise hors circuit
du démarreur (négative)/Corte del

arranque (negativa).............................

Door Lock (selectable)/
Verrouillage des portières (facultative)/

Bloqueo de puertas (seleccionable) ....

Door Unlock (selectable)/
Déverrrouillage des portières (facultative)/
Desbloqueo de puertas (seleccionable) ..

EXT Outputs (negative)/EXT (négative)/

EXT (negativa) ......................................

Operating Temperature/
Température de fonctionnement/

Temperatura de funcionamiento .............

Dimensions (W x H x D)/
Dimensions (L x H x P)/

Dimensiones (An x Al x Fn).....................

Net Weight/Poids net/Peso neto .............

Specifications

English

MAIN UNIT

................Microprocessor - all solid state

.............. 12V DC (10V ~ 16 V allowable)

........................................................ 2A

..................................................... 0.2A

...................................................... 10A

..................................................... 0.2A

..................................................... 0.2A

..................................................... 0.2A

..................................................... 0.2A

......................................... -30°C ~ +60°C

(-22°F ~ +158°F)

.........................120mm x 85mm x 30mm

(4-3/4” x 3-1/3” x 1-1/4”)

........................................... 150g (5.3 oz)

56

Fiche technique Especificaciones

Français Español

UNITÉ PRINCIPALE

............... Microprocesseur - transistorisé

UNIDAD PRINCIPAL

............. Microprocesador - estado sólido

................CC de 12V (tolère 10V à 16 V)

........................................................ 2A

..................................................... 0,2A

...................................................... 10A

..................................................... 0,2A

..................................................... 0,2A

..................................................... 0,2A

..................................................... 0,2A

...............12V CC (10V ~ 16 V permitido)

........................................................ 2A

..................................................... 0,2A

...................................................... 10A

..................................................... 0,2A

..................................................... 0,2A

..................................................... 0,2A

..................................................... 0,2A

......................................... -30°C à +60°C

(-22°F à +158°F)

.........................120mm x 85mm x 30mm

(4-3/4 po x 3-1/3 po x 1-1/4 po)

........................................... 150g (5,3 oz)

......................................... -30°C ~ +60°C

(-22°F ~ +158°F)

.........................120mm x 96mm x 30mm

(4-3/4” x 3-1/3” x 1-1/4”)

........................................... 150g (5,3 oz)

57

Transmitter T ype/T ype d’émetteur/Tipo de

transmisor ...............................................

Range/Portée/Gama ...............................

Battery Type/Type de pile/Tipo de batería
Battery Life/Durée de vie de la pile/Vida

de la batería ............................................

Dimensions (W x H x D)/Dimensions
(L x H x P)/Dimensiones (An x Al x Fn) ..

Net Weight Poids net/Peso neto..............

Specifications

English

REMOTE CONTROL TRANSMITTER

..................................... Radio Frequency

....................................100 Feet (Typical)

... 12V Alkaline #MN 21, GP23A or VR22

........................................1 Year (Typical)

...........................60mm x 37mm x 14mm

(2-1/3” x 1-1/2” x 1/2”)

............................................. 20g (0.7 oz)

* Transmitter Range Note:

Remote control transmitter range
depends highly on the placement of the
main unit, the vehicle’s location, its
surrounding terrain, and external radio
frequency interference. The system is
designed to be remotely controlled from
100 feet away, however in some
instances, this may be shorter. Likewise,
in some instances, remote control range
can well exceed 100 feet.

58

IMPORTANT

Please record the serial number of your
unit in the space provided on the back
cover of this manual and keep it as a
permanent record. The serial number is
located on the rear of the unit and on
each of the 2 include remote control
transmitters.

Fiche technique Especificaciones

Français Español

TÉLÉCOMMANDE

TRANSMISOR DE CONTROL REMOTO

....................................... Radiofréquence

..........................100 pieds (en moyenne)

Alcaline, 12 V, no MN 21, GP23A ou VR22

.................................. 1 an (en moyenne)

........................60 mm x 37 mm x 14 mm

(2,33 po x 1,5 po x 0,5 po)

............................................ 20 g (0,7 oz)

IMPORTANT

Veuillez écrire le numéro de série de votre
appareil à l’endroit prévu au dos du
présent manuel et conserver le manuel en
permanence. Le numéro de série est
indiqué à l’arrière de l’appareil.

.................................... Radio Frecuencia

..................................... 100 Pies (Típico)

Alkalina de 12V #MN 21, GP23A o VR22

.......................................... 1 año (Típico)

...........................60mm x 37mm x 14mm

(2-1/3” x 1-1/2” x 1/2”)

............................................. 20g (0,7 oz)

IMPORTANTE

Por favor, escriba el número de serie de
su unidad en el espacio previsto en la
carátula de este manual y guárdelo como
un registro permanente. El número de
serie está ubicado en la parte posterior de
la unidad.

59

Remote Control Quick Reference

EXT2

(Press and Release):

EXT3

(Press and Hold):

MODE

(Press and Release):

Silent Arm/Disarm

disarming of the security system. Press
the MODE button followed by TX to
silently arm/disarm the system.

Alarm Silence

alarming without disarming the security
system and unlocking the doors. Press
the MODE button during the alarming
mode to silence the alarm.

Car Finder

the lights five times so that you can find
your vehicle in a crowded parking lot.
Press the MODE button twice while the
security system is armed to start the car
finder feature.

- Allows silent arming/

- Stops the siren from

- Chirps the siren and flashes

EXT1

(Press and Release):

VALET

(Press and Hold):

Places the system in a protected valet
mode which disables the security
system except for the hood/trunk
zones, which continue to be monitored
while you leave your car with a valet
parking attendant, for example.

TX

(Press and Release):

Arms or disarms the security system.
In valet mode, locks or unlocks the
doors (if so connected). Pressing
MODE before pressing the TX button
allows the system to be armed or
disarmed silently.

PANIC

(Press and Hold):

Places the system in full-alarm mode by
sounding the siren for 30 (or 60)
seconds to attract attention to the
vehicle. Press TX again to stop the
panic mode.

Battery Type:
Transmitter Type: 433 MHz Radio Frequency SAW Resonator

12V Alkaline #MN21, GP23A or VR22

Alpine proprietary Random Code IC
5,300 trillion3 possible code combinations

Serial Number / Numéro de série / Número de serie:
Installation Date / Date d’installation / Fecha de instalación:
Installation Technician / Installateur / Instalador:
Alpine Authorized Dealer / Lieu d’achat / Lugar de adquisición:

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place
Torrance, California 90501 U.S.A.
Tel.: [phone]

ALPINE ELECTRONICS OF CANADA, INC.

7300 Warden Avenue, Suite 203
Markham, Ontario L3R 9Z6 Canada
Tel.: [phone]

ALPINE ELECTRONICS, INC.

Tokyo office: 1-1-8 Nishi Gotanda
Shinagawa-ku, Tokyo 141, Japan
Tel.: [phone]

http://www.alpine-usa.com
