Alpine MRV-F409 User Manual

English

MRV-F409

4/3/2 Channel P o wer Amplifier

•OWNER'S MANUAL
Please read this manual to maximize your enjoyment of the outstanding
performance and feature capabilities of the equipment, then retain the
manual for future reference.

•MODE D'EMPLOI
Veuillez lire ce mode d'emploi pour tirer pleinement profit des
excellentes performances et fonctions de cet appareil, et conservez-le
pour toute référence future.

•MANUAL DE OPERACIÓN
Lea este manual, por favor, para disfrutar al máximo de las
excepcionales prestaciones y posibilidades funcionales que ofrece el
equipo, luego guarde el manual para usarlo como referencia en el futuro.

EspañolFrançais

R

English

CONTENTS

ACCESSORIES....................................................... 1

Introduction........................................................... 2

WARNING.............................................................. 2

CAUTION ............................................................... 3

CONCEPT OF DEVELOPMENT ............................... 4

INSTALLATION ...................................................... 5

CONNECTIONS ...................................................... 5

SWITCH SETTINGS ............................................... 9

RECOMMENDED SPEAKER CONNECTION .......... 11

SPECIFICATIONS................................................. 16

ACCESSORIES

• Self-Tapping Screw (M4 x 14)............................4

• Hexagon Screw (M5 x 6).................................... 2

• Hexagon Screw (M4 x 10).................................. 1

• Hexagon Wrench (M2) ....................................... 1

• Hexagon Wrench (M2.5) .................................... 1

• Fuse

40A amp fuse................................................. 1

• Insulation Tube (for Power Supply)....................1

• Insulation Tube (for Speaker Output) 2

• Remote Turn-On Lead ........................................ 1

Français

TABLE DES MATIERES

ACCESSOIRES...........................................................1

Introduction...............................................................2

AVERTISSEMENT ......................................................2

ATTENTION................................................................ 3

CONCEPT DE DEVELOPPEMENT ............................... 4

INSTALLATION .......................................................... 5

CONNEXIONS ............................................................5

REGLAGES DE COMMUTATEUR................................9

CONNEXION RECOMMANDEE DE HAUT-P ARLEUR......11

SPECIFICATIONS.....................................................16

ACCESSOIRES

• Vis autotaraudeuse (M4 x 14) ............................... 4

• Vis à six pans (M5 x 6)..........................................2

• Vis à six pans (M4 x 10)........................................1

• Clé hexagonale (M2) ............................................. 1

• Clé hexagonale (M2,5) .......................................... 1

• Fusible

Fusible de 40A .................................................. 1

• Tube d’isolation (pour alimentation)...................... 1

• Tube d’isolation (pour la sortie de haut-parleur) ..... 2

• Conducteur de mise sous tension télécommandée ..... 1

Español

ÍNDICE

ACCESORIOS ........................................................ 1

Introducción .......................................................... 2

ADVERTENCIA....................................................... 2

PRUDENCIA .......................................................... 3

CONCEPTO DE DESARROLLO ............................... 4

INSTALACIÓN........................................................ 5

CONEXIONES ........................................................ 5

AJUSTES DEL INTERRUPTOR............................... 9

CONEXIÓN RECOMENDADA DE ALTAVOCES........... 11

ESPECIFICACIONES ............................................ 16

ACCESORIOS

• Tornillo autorroscante (M4 x 14)........................4

• Tornillo hexagonal (M5 x 6)................................ 2

• Tornillo hexagonal (M4 x 10).............................. 1

• Llave hexagonal (M2)......................................... 1

• Llave hexagonal (M2,5)...................................... 1

• Fusible

Fusible de 40A ............................................... 1

• Tubo de aislamiento (para la alimentación)........ 1

• Tubo de aislamiento (para la salida de altavoz) .. 2

• Cable para encendido remoto............................. 1

1

English

Français

Español

Introduction:

Please read this OWNER'S MANUAL thoroughly to fa­miliarize yourself with each control and function. We at
ALPINE hope that your new MRV-F409 will give you many
years of listening enjoyment.
In case of problems when installing your MRV-F409,
please contact your authorized ALPINE dealer.

CAUTION: These controls are for tuning your system.
Please consult your authorized Dealer for adjustment.

This symbol means important in-

WARNING

CAUTION

structions.
Failure to heed them can result in se­rious injury or death.

This symbol means important in­structions.
Failure to heed them can result in in­jury or property damages.

WARNING

DO NOT OPERATE ANY FUNCTION THAT TAKES YOUR
ATTENTION AWAY FROM SAFELY DRIVING YOUR VE­HICLE. Any function that requires your prolonged atten-

tion should only be performed after coming to a com­plete stop. Always stop the vehicle in a safe location be­fore performing these functions. Failure to do so may
result in an accident.

Introduction:

Prière de lire attentivement ce MODE D'EMPLOI pour se
familiariser avec chaque commande et fonction. Chez Al­pine, nous espérons que le nouveau MRV-F409 donnera
de nombreuses années de plaisir d'écoute.
En cas de problèmes lors de l'installation du MRV-F409,
prière de contacter le revendeur agréé d'ALPINE.

PRECAUTION: Ces commandes sont utilisées pour la
syntonisation du système. Prière de contacter le re­vendeur agréé pour le réglage.

Ce symbole désigne des instruc­tions importantes. Le non-res-

AVERTISSEMENT

ATTENTION

pect de ces instructions peut en­traîner de graves blessures,
voire la mort.

Ce symbole désigne des instruc­tions importantes. Le non-res­pect de ces instructions peut en­traîner des blessures ou des
dommages matériels.

AVERTISSEMENT

N’ACTIVER AUCUNE FONCTION SUSCEPTIBLE DE DE­TOURNER VOTRE ATTENTION DE LA CONDUITE DU VE­HICULE. Les fonctions requérant une attention prolon-

gée ne doivent être exploitées qu’à l’arrêt complet du
véhicule. Toujours arrêter le véhicule à un endroit sûr
avant d’activer ces fonctions. Il y a risque de provoquer
un accident.

Introducción:

A fin de familiarizarse con los controles y funciones de la
unidad, lea detenidamente este MANUAL DE OPERACIÓN.
Nosotros en ALPINE esperamos que su nuevo MRV-F409
le brinde muchos años de placer auditivo.
En caso de presentarse algún problema durante la insta­lación del MRV-F409, tome contacto con su distribuidor
autorizado ALPINE.

PRECAUCIÓN: Estos controles sirven para la sintoni­zación de su sistema. Contacte por favor a su distri­buidor autorizado para el ajuste.

Este símbolo indica que las ins­trucciones son importantes. De no

ADVERTENCIA

PRUDENCIA

tenerse en cuenta podría
ocasionarse heridas graves o
muerte.

Este símbolo indica que las ins­trucciones son importantes. De no
tenerse en cuenta podría
ocasionarse heridas graves o da­ños materiales.

ADVERTENCIA

NO REALICE NINGUNA OPERACIÓN QUE PUEDA DIS­TRAER SU ATENCIÓN Y COMPROMETER LA SEGURI­DAD DURANTE LA CONDUCCIÓN DEL VEHÍCULO. Las

operaciones que requieren su atención durante más tiem­po sólo deben realizarse después de detener completa-
mente el vehículo. Estacione el vehículo en un lugar se­guro antes de realizar dichas operaciones. De lo contra­rio, podría ocasionar un accidente.

KEEP THE VOLUME AT A LEVEL WHERE YOU CAN STILL
HEAR OUTSIDE NOISE WHILE DRIVING. Failure to do

so may result in an accident.

DO NOT DISASSEMBLE OR ALTER. Doing so may result
in an accident, fire or electric shock.

USE THIS PRODUCT FOR MOBILE 12V APPLICATIONS.

Use for other than its designed application may result in
fire, electric shock or other injury.

USE THE CORRECT AMPERE RATING WHEN REPLAC­ING FUSES. Failure to do so may result in fire or electric

shock.
DO NOT BLOCK VENTS OR RADIATOR PANELS. Doing

so may cause heat to build up inside and may result in
fire.

MAKE THE CORRECT CONNECTIONS. Failure to make
the proper connections may result in fire or product dam­age.

USE ONLY IN CARS WITH A 12 VOLT NEGATIVE
GROUND. (Check with your dealer if you are not sure.)

Failure to do so may result in fire, etc.

BEFORE WIRING, DISCONNECT THE CABLE FROM THE
NEGATIVE BATTERY TERMINAL. Failure to do so may

result in electric shock or injury due to electrical shorts.

GARDER LE VOLUME A FAIBLE NIVEAU DE MANIERE A
POUVOIR ENTENDRE LES BRUITS EXTERIEURS PEN­DANT LA CONDUITE. Il y a risque d’accident.

NE PAS DESASSEMBLER NI MODIFIER L’APPAREIL. Il

y a risque d’accident, d’incendie ou de choc électrique.

UTILISER CET APPAREIL POUR DES APPLICATIONS
MOBILES DE 12 V. Toute utilisation autre que l’applica-

tion désignée comporte un risque d’incendie, de choc
électrique ou de blessure.

UTILISER DES FUSIBLES DE L ’AMPERAGE APPROPRIE.

Il y a risque d’incendie ou de décharge électrique.

NE PAS OBSTRUER LES SORTIES D’AIR NI LES PAN­NEAUX DU RADIATEUR. Une surchauffe inter ne peut se

produire et provoquer un incendie.
EFFECTUER CORRECTEMENT LES CONNEXIONS. Il y a

risque de blessures ou de dommages à l’appareil.

A UTILISER UNIQUEMENT SUR DES VOITURES A
MASSE NEGATIVE DE 12 VOL TS. (Vérifiez auprès de votre

concessionnaire si vous n’en êtes pas certain.) Il y a ris­que d’incendie, etc.

AVANT TOUTE CONNEXION, DEBRANCHER LE CABLE
DE LA BORNE NEGATIVE DE LA BATTERIE. Il y a risque

de choc électrique ou de blessure par courts-circuits.

MANTENGA EL VOLUMEN A UN NIVEL QUE NO LE IM­PIDA ESCUCHAR LOS SONIDOS DEL EXTERIOR MIEN­TRAS CONDUCE. De no ser así, podría ocasionar un ac-

cidente.
NO DESMONTE NI ALTERE LA UNIDAD. Si lo hace, po-

drá ocasionar un accidente, un incendio o una descarga
eléctrica.

UTILICE ESTE PRODUCTO CON APLICACIONES MÓVI­LES DE 12 V. Si se emplea para otra aplicación distinta

de la prevista, podría producirse un incendio, una des­carga eléctrica u otras lesiones.

UTILICE EL AMPERAJE CORRECTO CUANDO CAMBIE
FUSIBLES. De lo contrario, puede producirse un incen-

dio o una descarga eléctrica.

NO OBSTRUYA LOS ORIFICIOS DE VENTILACIÓN O LOS
PANELES DEL RADIADOR. Si los bloquea, el calor po-

dría acumularse en el interior y producir un incendio.
REALICE LAS CONEXIONES CORRECTAMENTE. Una co-

nexión incorrecta puede producir un incendio o dañar el
equipo.

UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE
TENGAN 12 VOLTIOS CON NEGATIVO A MASA. (Con-

sulte a su distribuidor en caso de duda.) De no ser así,
podría ocasionar un incendio, etc.

ANTES DE EFECTUAR EL CABLEADO, DESCONECTE EL
CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA. De

no hacerlo así, podría ocasionar una descarga eléctrica
o heridas debido a cortocircuitos eléctricos.

2

English

DO NOT ALLOW CABLES TO BECOME ENTANGLED IN
SURROUNDING OBJECTS. Arrange wiring and cables in

compliance with the manual to prevent obstructions when
driving. Cables or wiring that obstruct or hang up on
places such as the steering wheel, gear lever, brake ped­als, etc. can be extremely hazardous.

NE PAS COINCER LES CABLES AVEC DES OBJETS VOI­SINS. Positionner les câbles conformément au manuel

de manière à éviter toute obstruction en cours de con-
duite. Les câbles qui obstruent ou dépassent à des en­droits tels que le volant, le levier de changement de vi­tesses, la pédale de frein, etc., peuvent s’avérer extrê-
mement dangereux.

EspañolFrançais

IMPIDA QUE LOS CABLES SE ENREDEN CON LOS OB­JETOS SITUADOS ALREDEDOR. Disponga la instalación

eléctrica y los cables conforme a lo descrito en el ma­nual para evitar obstáculos durante la conducción. Los
cables que obstaculizan la conducción o que cuelgan de
partes del vehículo como el volante de dirección, la pa­lanca de cambios, los pedales de freno, etc., se conside­ran extremadamente peligrosos.

DO NOT SPLICE INTO ELECTRICAL CABLES. Never cut
away cable insulation to supply power to other equip­ment. Doing so will exceed the current carrying capacity
of the wire and result in fire or electric shock.

DO NOT DAMAGE PIPE OR WIRING WHEN DRILLING
HOLES. When drilling holes in the chassis for installa-

tion, take precautions so as not to contact, damage or
obstruct pipes, fuel lines, tanks or electrical wiring. Fail­ure to take such precautions may result in fire.

DO NOT USE BOLTS OR NUTS IN THE BRAKE OR STEER­ING SYSTEMS TO MAKE GROUND CONNECTIONS. Bolts

or nuts used for the brake or steering systems (or any
other safety-related system), or tanks should NEVER be
used for installations or ground connections. Using such
parts could disable control of the vehicle and cause fire
etc.

KEEP SMALL OBJECTS SUCH AS BOLTS OR SCREWS
OUT OF THE REACH OF CHILDREN. Swallowing them

may result in serious injury. If swallowed, consult a phy­sician immediately.

CAUTION

HALT USE IMMEDIA TEL Y IF A PROBLEM APPEARS. Fail-

ure to do so may cause personal injury or damage to the
product. Return it to your authorized Alpine dealer or the
nearest Alpine Service Center for repairing.

NE PAS DENUDER LES CABLES ELECTRIQUES. Ne ja­mais enlever la gaine isolante pour alimenter un autre
appareil. Il y a risque de dépassement de la capacité de
courant et, partant, d’incendie ou de choc électrique.

NE PAS ENDOMMAGER DE CONDUITES NI DE CABLES
LORS DU FORAGE DES TROUS. Lors du forage de trous

dans le châssis en vue de l’installation, veiller à ne pas
entrer en contact, endommager ni obstruer de condui­tes, de tuyaux à carburant ou de fils électriques. Le non­respect de cette précaution peut entraîner un incendie.

NE PAS UTILISER DES ECROUS NI DES BOULONS DU CIR­CUIT DE FREINAGE OU DE DIRECTION POUR LES CON­NEXIONS DE MASSE. Les boulons et les écrous utilisés pour

les circuits de freinage et de direction (ou de tout autre sys­tème de sécurité) ou les réservoirs ne peuvent JAMAIS être
utilisés pour l’installation ou la liaison à la masse. L ’utilisation
de ces organes peut désactiver le système de contrôle du vé-
hicule et causer un incendie, etc.

GARDER LES PETITS OBJETS COMME LES BOULONS
OU LES VIS HORS DE PORTEE DES ENFANTS. L ’ingestion

de tels objets peut entraîner de graves blessures. En cas
d’ingestion, consulter immédiatement un médecin.

ATTENTION

INTERROMPRE TOUTE UTILISATION EN CAS DE PRO­BLEME. Le non-respect de cette précaution peut entraî-

ner des blessures ou endommager l’appareil. Retourner
l’appareil auprès du distributeur Alpine agréé ou un cen­tre de service après-vente Alpine en vue de la réparation.

NO EMPALME CABLES ELÉCTRICOS. Nunca corte el aisla­miento de un cable para suministrar energía a otro equipo.
Esto hace que la capacidad portadora del cable se supere y
puede ser la causa de incendios o descargas eléctricas.

EVITE DAÑAR LOS TUBOS Y EL CABLEADO CUANDO
TALADRE AGUJEROS. Si taladra agujeros en el chasis

durante la instalación, tome las precauciones necesarias
para no rozar, dañar u obstruir los tubos, las tuberías de
combustible, los depósitos o el cableado eléctrico. De lo
contrario, podría provocar un incendio.

NO UTILICE TUERCAS O PERNOS EN EL SISTEMA DE FRE­NOS O DE DIRECCIÓN PARA REALIZAR LAS CONEXIONES
A MASA. Los pernos o tuercas empleados en los sistemas de

freno o de dirección (o en cualquier otro sistema relacionado
con la seguridad del vehículo), o los depósitos, NUNCA deben
utilizarse para instalaciones de cableado o conexión a masa.
Si utiliza tales partes podrá incapacitar el control del vehículo
y provocar un incendio, etc.

MANTENGA LOS OBJETOS PEQUEÑOS, COMO LOS
PERNOS O LOS TORNILLOS, FUERA DEL ALCANCE DE
LOS NIÑOS. La ingestión de estos objetos puede provo-

car lesiones graves. Si esto ocurre, consulte con un
médico inmediatamente.

PRUDENCIA

DEJE DE USAR LA UNIDAD INMEDIATAMENTE SI APA­RECE ALGÚN PROBLEMA. Su uso en estas condiciones

podría ocasionar lesiones personales o daños al produc­to. Lleve la unidad a un distribuidor Alpine autorizado o
al Centro de servicio Alpine más próximo para repararla.

HAVE THE WIRING AND INSTALLATION DONE BY EX­PERTS. The wiring and installation of this unit requires

special technical skill and experience. To ensure safety,
always contact the dealer where you purchased this prod­uct to have the work done.

USE SPECIFIED ACCESSORY PARTS AND INSTALL
THEM SECURELY. Be sure to use only the specified ac-

cessory parts. Use of other than designated parts may
damage this unit internally or may not securely install
the unit in place. This may cause parts to become loose
resulting in hazards or product failure.

ARRANGE THE WIRING SO IT IS NOT CRIMPED OR
PINCHED BY A SHARP METAL EDGE. Route the cables

and wiring away from moving parts (like the seat rails)
or sharp or pointed edges. This will prevent crimping
and damage to the wiring. If wiring passes through a
hole in metal, use a rubber grommet to prevent the wire’s
insulation from being cut by the metal edge of the hole.

DO NOT INSTALL IN LOCA TIONS WITH HIGH MOISTURE
OR DUST . Avoid installing the unit in locations with high

incidence of moisture or dust. Moisture or dust that pen­etrates into this unit may result in product failure.

FAIRE INST ALLER LE CABLAGE ET L ’APP AREIL PAR DES
EXPERTS. Le câblage et l’installation de cet appareil re-

quiert des compétences techniques et de l’expérience.
Pour garantir la sécurité, faire procéder à l’installation
de cet appareil par le distributeur qui vous l’a vendu.

UTILISER LES ACCESSOIRES SPECIFIES ET LES INSTAL­LER CORRECTEMENT. Utiliser uniquement les accessoires

spécifiés. L’utilisation d’autres composants que les compo-
sants spécifiés peut causer des dommages internes à cet ap-
pareil ou son installation risque de ne pas être effectuée cor­rectement. Les pièces utilisées risquent de se desserrer et de
provoquer des dommages ou une défaillance de l’appareil.

FAIRE CHEMINER LE CABLAGE DE MANIERE A NE P AS
LE COINCER CONTRE UNE ARETE METALLIQUE. Faire

cheminer les câbles à l’écart des pièces mobiles (comme
les rails d’un siège) et des arêtes acérées ou pointues.
Cela évitera ainsi de coincer et d’endommager les câ­bles. Si un câble passe dans un orifice métallique, utili­ser un passe-cloison en caoutchouc pour éviter que la
gaine isolante du câble ne soit endommagée par le re­bord métallique de l’orifice.

NE PAS INSTALLER A DES ENDROITS TRES HUMIDES OU
POUSSIEREUX. Eviter d’installer l’appareil à des endroits sou-

mis à une forte humidité ou à de la poussière en excès. La
pénétration d’humidité ou de poussière à l’intérieur de cet ap-
pareil risque de provoquer une défaillance.

CONFÍE EL CABLEADO Y LA INSTALACIÓN A PROFE­SIONALES. El cableado y la instalación de este equipo

requieren una competencia y experiencia técnica confir-
mada. Para garantizar la seguridad, póngase siempre en
contacto con el distribuidor al que ha comprado el equi­po para confiarle estas tareas.

UTILICE LOS ACCESORIOS ESPECIFICADOS E INSTÁ-
LELOS CORRECTAMENTE. Asegúrese de utilizar los ac-

cesorios especificados solamente. La utilización de otras
piezas no designadas puede ser la causa de daños en el
interior de la unidad o de una instalación incorrecta. Las
piezas pueden aflojarse, lo que, además de ser peligro­so, puede provocar averías.

DISPONGA EL CABLEADO DE FORMA QUE LOS CABLES
NO SE DOBLEN, NO SE CONTRAIGAN NI ROCEN UN
BORDE METÁLICO AFILADO. Aleje los cables y el ca-

bleado de piezas móviles (como los raíles de los asien­tos) o de bordes puntiagudos o afilados. De esta forma
evitará dobleces y daños en el cableado. Si los cables se
introducen por un orificio de metal, utilice una arandela
de goma para evitar que el borde metálico del orificio
corte el aislamiento del cable.

NO INSTALE LA UNIDAD EN LUGARES MUY HÚMEDOS
O LLENOS DE POLVO. Evite instalar la unidad en lugares

con altos índices de humedad o polvo. Si entra polvo o
humedad, el equipo puede averiarse.

3

English

Français

Español

CONCEPT OF DEVELOPMENT

The pinnacle of expert craftsmanship –
employing only the highest quality parts and
circuits to faithfully and accurately repro­duce all the passion and power of the origi­nal recording.

The ingenious theory of Micro Dynamics in­fluenced the development of this new 160-watt,
4-channel amplifier. Alpine’s advanced tech­nology hasn’t hurt either. Highly efficient
MOSFETs have been installed to both the
power supply and the final stage. A high-speed,
large-current SBD (Shotke Barrier Diode),
designed expressly for audio applications, has
been applied to the power circuit. A specially
designed toroidal transformer delivers high
power with low noise, and the capacity has
been boosted to the absolute maximum. We
even took the step of selecting the electrolyte
for the electrolytic condenser inside the spe­cial power supply capacitors, and conducted
repeated trial manufacturing until we were
completely satisfied with the high sound qual­ity and superior performance.

CONCEPT DE DEVELOPPEMENT

Le dernier cri en matière de dextérité ex­perte – l’utilisation exclusive de composants
et de circuits de la meilleure qualité permet
de reproduire toute la passion et la puis­sance de l’enregistrement original avec fi­délité et précision.

La théorie ingénieuse de Micro Dynamics a
influencé le développement de ce nouvel am­plificateur à 4 voies de 160 Watts. La techno­logie de pointe de Alpine n’est pas en reste
non plus. Des transistors MOSFET à haute ef­ficacité ont été montés dans le circuit d’ali­mentation ainsi que dans le circuit de sortie
finale. Une diode Shottkey à barrière résistante
aux grands courants et à haute vitesse de
recombinaison, construite expressément pour
les applications audio, a été installée dans le
circuit d’alimentation. Un transformateur
toroïdal spécialement construit délivre une
grande puissance avec un faible niveau de
bruit, et la capacité a été augmentée à sa va­leur maximale. Nous avons même pris la dé­cision de choisir par nous-mêmes l’électrolyte
du condensateur électrolytique, et avons mené
de nombreux tests de fabrication, jusqu’à être
complètement satisfaits par la qualité supé­rieure et le son des performances.

CONCEPTO DE DESARROLLO

Lo más alto en artesanía experta – emplean­do sólo partes y circuitos de la más alta ca­lidad para reproducir fielmente y con exac­titud toda la pasión y potencia de la graba­ción original.

La ingeniosa teoría de la Micro Dinámica
influenció el desarrollo de este nuevo amplifi­cador de 4 canales y 160 vatios. La avanzada
tecnología de Alpine no se ha quedado atrás
tampoco. MOSFETs altamente eficientes se
han instalado a la fuente de potencia y a la pla­taforma final. Se ha aplicado al circuito de
potencia una alta velocidad, una alta corrien­te SBD (Diodo de Barrera Schottkey) diseña­dos especialmente para aplicaciones de audio.
Un transformador toroidal diseñado en forma
especial entrega alta potencia con poco ruido,
y la capacidad ha sido incrementada al máxi­mo. Nosotros nos tomamos el trabajo de se­leccionar el electrolito para el condensador
electrolítico dentro de los capacitores especia­les de fuente de potencia, y condujimos ensa­yos de fabricación en forma repetida hasta que
estuvimos completamente satisfechos con un
sonido de alta calidad y desempeño superior.

Copper plated conductors have been applied
to the main board and the thickness of the glass
epoxy plate was improved to 70 microns, for
faster large-current flow. We selected only
parts that demonstrate low noise and minimum
dispersion. The circuits were simulated again
and again before manufacturing even began,
and exceptionally high-quality ST AR Circuitry
(Signal Transit for Accurate Response) was
employed throughout the design. W e even me­ticulously assessed the Signal Time Smear
going far beyond the usual tuning procedures.
Each of the 150 parts and circuit specifications
are measured individually to ensure optimum
performance of each device. Sure, it was a long
and painstaking process. But we achieved an
overall sound that is far more detailed, power­ful, harmonically complex, and musical than
ever before.

Des conducteurs cuivrés ont été placés sur la
carte principale et l’épaisseur de la couche de
verre époxy a été augmentée à 70 microns,
pour des flux de grandes intensités de courant
à une vitesse plus élevée. Nous avons unique­ment choisi des composants qui manifestent
un faible niveau de parasites et une dispersion
minimale. Les circuits ont été simulés sur or­dinateur maintes fois avant même que ne dé­bute la fabrication en série, et la circuiterie de
qualité exceptionnelle STAR (Signal Transit
for Accurate Response) a été utilisée tout au
long de la conception. Nous avons même éva­lué le niveau d’interférences bien au-delà des
méthodes normales de réglage. Chacun des 150
composants et caractéristiques du circuit a été
mesuré séparément de façon à garantir une
fonction optimale. Cela a très certainement été
un long et fatiguant processus. Cependant,
nous avons réussi à reproduire un son global
qui est de loin beaucoup plus précis, puissant,
harmoniquement complexe, et mélodieux
qu’auparavant.

Se han aplicado conductores enchapados de
cobre a la tarjeta principal y el espesor de la
placa epóxica de vidrio fue mejorado a 70
micrones, para un flujo más rápido de alta co­rriente. Seleccionamos sólo partes que demos­traron bajo ruido y la mínima dispersión. Los
circuitos fueron simulados una y otra vez an­tes de la manufactura incluso habiendo comen­zado, y se emplearon en todo el diseño excep­cionales circuitos ST AR de alta calidad (Trán­sito de señal para respuesta precisa). Calcula­mos meticulosamente la interferencia de tiem­po de señal avanzando más lejos que en los
procedimientos acostumbrados de sintoniza­ción. Cada una de las 150 partes y especifica­ciones del circuito son medidas en forma indi­vidual para asegurar el óptimo desempeño de
cada dispositivo. Es un hecho que éste fue un
largo y laborioso proceso. Pero alcanzamos un
sonido total que es mucho más detallado, po­deroso, armónicamente complejo, y musical
como nunca antes se había conseguido.

4

English

★

3

2

1

4

EspañolFrançais

INSTALLATION

Due to the high power output of the MRV-F409, consid­erable heat is produced when the amplifier is in opera­tion. For this reason, the amplifier should be mounted
in a location which will allow for free circulation of air,
such as inside the trunk. For alternate installation loca­tions, please contact your authorized Alpine dealer.

1. Using the amplifier as a template, mark the four screw
locations.

2. Make sure there are no objects behind the surface
that may become damaged during drilling.

3. Drill the screw holes.

4. Position the MRV-F409 over the screw holes, and se­cure with four self-tapping screws.

NOTE:

To securely connect the ground lead, use an already in­stalled screw on the metal part of the vehicle (marked
(★)). Be sure this is a good ground by checking conti­nuity to the battery (–) terminal. As much as possible
connect all equipment to the same ground point. These
procedures will help eliminate noise.

Self-Tapping Screws (M4 x 14)

1

Ground Lead

2

Chassis

3

Holes

4

INSTALLATION

En raison de la sortie de puissance élevée du MRV-F409,
une forte chaleur est produite pendant le fonctionne­ment de l'amplificateur. Pour cette raison, l'amplifica­teur doit être monté dans un endroit permettant une
bonne ventilation, tel que le coffre. Pour ce qui concerne
les différentes positions d'installation, contacter un con­cessionnaire Alpine.

1. Apposer l'amplificateur contre la surface d'installa­tion pour marquer les repères des quatre vis.

2. Vérifier qu'il n'y a pas d'objets derrière la surface
pouvant être abîmés lorsque les trous soient percés.

3. Percer les trous pour les vis.

4. Positionner le MRV-F409 par dessus les trous et fixer
avec les quatre vis auto-taraudées.

REMARQUE:

Pour connecter solidement le conducteur de mise à la
terre, utiliser la vis déjà fixée sur la partie métallique du
véhicule (signalée (★)). Assurez-vous que ce point est
une bonne mise à la terre en vérifiant la continuité à la
borne de la batterie (–). Si possible, connecter tout l'équi­pement au même point de mise à la terre. Ceci vous aidera
à éliminer le bruit.

Vis auto-taraudées (M4 x 14)

1

Conducteur de mise à la terre

2

Châssis

3

Trous

4

INSTALACIÓN

Debido a la salida de alta potencia del MRV-F409, se
produce un calor considerable cuando el amplificador
está en funcionamiento. Por esta razón, el amplificador
deberá montarse en una ubicación que permita la libre
circulación de aire, como por ejemplo dentro del male­tero. Para ubicaciones de instalación alternativas, por
favor contacte a su distribuidor de Alpine autorizado.

1. Utilizando el amplificador como plantilla, marque la
ubicación de los cuatro tornillos.

2. Asegúrese de que no hay objeto alguno bajo la su­perficie que pueda verse dañado durante la perfora­ción de los agujeros.

3. Perfore los agujeros para los tornillos.

4. Sitúe el MRV-F409 sobre dichos agujeros, y asegú­relo con cuatro tornillos autorroscantes.

NOTA:

Para conectar de forma segura el cable de tierra, utilice un
tornillo ya instalado en la parte metálica del vehículo (mar ca­do (★)). Asegúrese de que es un punto de tierra bueno veri­ficando la continuidad con el terminal de la batería (–). Co­necte siempre que sea posible todo el equipo en el mismo
punto de tierra. Esto ayudará a eliminar el ruido.

Tornillos autorroscantes (M4 x 14)

1

Cable de tierra

2

Chasis

3

Agujeros

4

CONNECTIONS

Before making connections, be sure to turn the power
off to all audio components. Connect the yellow battery
lead from the amp directly to the positive (+) terminal of
the vehicle's battery. Do not connect this lead to the
fuse block.

To prevent exter nal noise from entering the audio sys­tem.

• Locate the unit and route the leads at least 10 cm
away from the car harness.

• Keep the battery power leads as far away from other
leads as possible.

• Connect the ground lead securely to a bare metal spot
(remove any paint, dirt or grease if necessary) of the
car chassis.

• If you add an optional noise suppressor, connect it
as far away from the unit as possible. Your Alpine
dealer carries various noise suppressors. Contact
them for further information.

• Your Alpine dealer knows best about noise prevention
measures so consult your dealer for further information.

Avant d'effectuer les connexions, vérifier que tous les com­posants audio sont hors tension. Connectez le conducteur
jaune de la batterie provenant de l'amplificateur directement
à la borne positive (+) de la batterie du véhicule. Ne pas le
connecter au boîtier de fusibles.

Pour éviter que des bruits extérieurs interfèrent avec
le système audio.

• Installez l'appareil et acheminez les câbles à au moins
10 cm de distance du faisceau de câbles de la voiture.

• Eloignez les câbles d'alimentation de la batterie le plus
possible des autres câbles.

• Raccordez bien le fil de terre à un point métallique
apparent (enlevez les traces de peinture, de saleté ou
de graisse, si nécessaire) du châssis de la voiture.

•

Si vous rajoutez un filtre antiparasites en option, rac­cordez-le le plus loin possible de l'appareil. Votre re­vendeur Alpine peut installer différents filtres anti-pa­rasites. Le contacter pour obtenir d’autres informations.

• Consultez votre revendeur Alpine pour plus de détails
sur les mesures de prévention contre les parasites.

CONNEXIONS

CONEXIONES

Antes de efectuar las conexiones, asegúrese de que apa­ga todos los componentes audio. Conecte el cable ama­rillo de la batería proveniente del amplificador directa­mente al terminal positivo (+) de la batería del vehículo.
No conecte dicho cable al bloque de fusibles.

Para evitar que entre ruido externo en el sistema de
audio.

• Coloque la unidad y pase los cables a 10 cm por lo
menos del conjunto de cables del automóvil.

• Mantenga los conductores de alimentación de la ba­tería lo más alejados posible de otros cables.

•

Conecte el conductor de puesta a tierra con seguridad a
un punto metálico desnudo (si es necesario, remueva
toda pintura, suciedad o grasa) del chasis del automóvil.

• Si añade un supresor de ruido opcional, conéctelo lo
más lejos posible de la unidad. Su proveedor Alpine
dispone de varios supresores de ruido. Solicítele más
información.

• Su proveedor Alpine conoce la mejor forma de evitar
el ruido. Solicítele más información.

5

x1

OFF 1/2 3/4 1+3/2+4ON OFF ON x1 x20

CHANNEL-1/2

OFF ON

CHANNEL-3/4

English

LPHPHP LP INPUT CHANNEL

Français

Español

5

CH-1MONO CH-3

CH-2 CH-4

CH-1+3

CH-2+4

PRE
OUT

(L)

OFF ONx20OFF ON

INPUT

DIRECT

(R)

MODE

BRIDGED

CH-2

CH-1

(R) (L)

CH-4

CH-3

SPEAKER OUTPUT

BATTERY

DIRECT

BATTERY

40A

40

FUSE

REMOTE GND

POWER SUPPLY

1

Speaker Output Terminals

The MRV-F409 has two sets of speaker outputs. Be
sure to observe correct speaker output connections
and phasing. In the stereo mode, connect the right
speaker outputs to the right speaker and the left to
left. Connect the positive output to the positive
speaker terminal and the negative to negative.
In the bridged mode, connect the left positive to the
positive terminal on the speaker and the right nega­tive to the negative terminal of the speaker. Do not
use the speaker (–) terminals as a common lead
between the left and right channels. Do not connect
this lead to the vehicle’s chassis.

NOTE:

Do not connect speaker leads together or to chassis
ground.

2

RCA Input Jacks

Connect these jacks to the line out leads on your
head unit using RCA extension cables (sold sepa­rately). Be sure to observe correct channel connec­tions; Left to Left and Right to Right.
(Front to Front and Rear to Rear)

NOTE:

For a single channel input in MONO mode, use the
“CH-1” RCA input jack.

2 3

1

Bornes de sortie du haut-parleur

Le MRV-F409 a deux ensembles de sorties haut­parleurs. Vérifier que les connexions et la mise en
phase des sorties haut-parleurs sont correctes. En
mode stéréo, connecter les sorties du haut-parleur
droit sur le haut-parleur droit et les sorties de gau­che sur le haut-parleur gauche. Connecter la sortie
positive sur la borne positive du haut-parleur et la
sortie négative sur la borne négative.
En mode ponté, connecter la sortie positive gauche
sur la borne positive du haut-parleur et la sortie né­gative droite sur la borne négative du haut-parleur.
Ne pas utiliser les bornes haut-parleur (–) à la fois
pour les canaux droit et gauche. Ne pas connecter
ce câble sur le châssis du véhicule.

REMARQUE:

Jamais connecter les conducteurs de haut-parleur
ensemble ou sur la terre du châssis.

2

Prises d'entrée RCA

Connecter ces prises aux conducteurs de sortie de
ligne de l’unité principale en utilisant les câbles d’ex­tension RCA (vendus séparément). Vérifier que les
connexions de canal sont correctes: gauche/vers la
gauche et droite/vers la droite.
(Avant vers l’avant et arrière vers l’arrière)

REMARQUE:

Pour une entrée de canal unique en mode MONO,
utilisez la prise d’entrée RCA “CH-1”.

1

8

4
6

7

1

Terminales de salida del altavoz

El MRV-F409 posee dos juegos de salidas de alta­voz. Asegúrese de observar las conexiones y la fase
correctas de la salida de altavoz. En el modo esté­reo, conecte la salida de altavoz derecha al altavoz
derecho y la izquierda al izquierdo. Conecte la salida
positiva al terminal positivo del altavoz y la negativa
al negativo.
En el modo de puente, conecte la salida izquierda
positiva al terminal positivo del altavoz y la salida
derecha negativa al terminal negativo del altavoz. No
utilice los terminales de altavoz (–) conjuntamente
entre los canales derecho e izquierdo. No conecte
este conductor al chasis del vehículo.

NOTA:

Nunca conecte los cables de altavoz juntos o en el
punto de tierra del chasis.

2

Clavijas RCA de entrada

Conecte las mismas a los cables de salida de línea
de su unidad principal utilizando cables de exten­sión RCA (vendidos por separado). Asegúrese de
que respeta las conexiones de canal correctas; iz­quierda para izquierda y derecha para derecha.
(Delantera a delantera y trasera a trasera)

NOTA:

Para una entrada de canal única en modo MONO,
utilice la clavija de entrada RCA “CH-1”.

3

Pre-Out Jacks

These jacks provide a Front + Rear summed output
(Non-fading). This is an ideal output for driving a
separate subwoofer amp. This output is full-range,
and is not affected by the crossover.

6

3

Prises de sortie de préamplificateur

Ces prises assurent une sortie accumulée Avant +
Arrière (sans atténuation). C’est une sortie idéale
pour entraîner un amplificateur de haut-parleur des
sous-graves séparé. Cette sortie est pleine gamme,
et n’est pas affectée par le séparateur.

3

Clavijas de salida de preamplificador

Estas clavijas proporcionan una salida delantera +
trasera conjunta (sin desvanecimiento). Esta salida
es ideal para excitar un amplificador de altavoz de
frecuencias ultrabajas separado. Esta salida es de
gama completa, y no es afectada por el filtro
separador.

English

4

Battery Lead (Sold Separately)

Be sure to add a 40 amp fuse as close as possible to
the battery’s positive (+) terminal. This fuse will pro­tect your vehicle’s electrical system in case of a short
circuit. If you need to extend this lead, the wire gauge
should be AWG8 or larger.

4

Conducteur de la batterie (vendu séparément)

Assurez-vous d’ajouter un fusible de 40A le plus près
que possible de la borne positive (+) de la batterie.
Ce fusible protégera le système électrique de votre
véhicule au cas de court-circuit. Si ce conducteur
doit être rallongé, la jauge de fil doit être de AWG8
ou plus.

EspañolFrançais

4

Cable de la batería (vendido separadamente)

Asegúrese de añadir un fusible de 40A tan cerca
como sea posible del terminal positivo (+) de la ba­tería. Este fusible protegerá el sistema eléctrico de
su vehículo en caso de que se produzca un cortocir­cuito. Si necesita extender este cable, la medida del
nuevo cable deberá ser AWG8 o mayor.

5

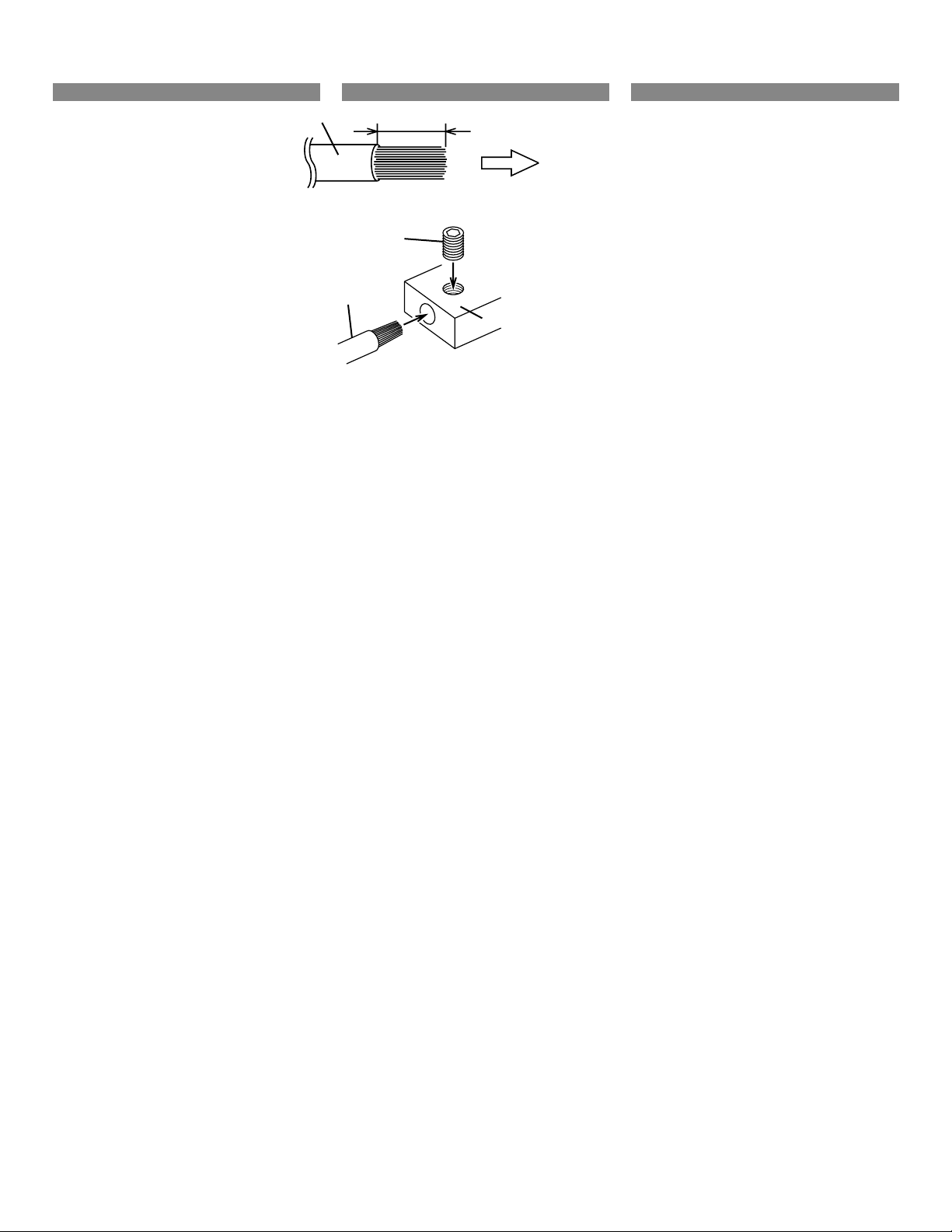

Battery Direct terminal

Use to connect the amplifier internal circuit to the
battery terminal directly. (In this case, the fuse and
line choke inside the amplifier do not work.)
When making connection, remove the black cover
of the battery direct terminal and use the screw at­tached to the battery terminal. Mount the cover re­moved to the battery terminal.

NOTES:

• Do not use the battery terminal and the battery
direct terminal at the same time. Doing so will
cause the LED to operate abnormally. Possible
vehicle damaged may also occur due to the
amplifier’s high current draw with bypassing its
internal fuse.

• Add a fuse to the battery lead having the same
current rating as that of the amplifier when us­ing the battery direct terminal. (Mount the fuse
as close to the amplifier as possible.)

• If alternator noises are heard, add an external
choke. If this does not help, discontinue use of
the battery direct terminal and connect to the
regular battery terminal.

• When using this terminal, consult with a mo­bile audio specialist for the best choice of con­nections for your system.

5

Borne directe de la batterie

Utilisez pour connecter directement le circuit interne
de l’amplificateur à la borne de la batterie. (Dans ce
cas, le fusible et l’inducteur de ligne à l’intérieur de
l’amplificateur ne fonntionnent pas.)
Lors de la connexion, déposez le couvercle noir de
la borne directe de la batterie et utilisez la vis fixée à
la borne de la batterie. Montez le couvercle déposé
sur la borne de la batterie.

REMARQUES:

• Ne pas utiliser la borne de la batterie et la borne
directe de la batterie à la fois. Si vous le faites,
le DEL fonctionnera anormalement. Le véhicule
peut être endommagé car le courant à haute
intensité de l’amplificateur passe avec dériva­tion du fusible interne.

• Assurez-vous d’ajouter un fusible de la même
capacité que celui de l’amplificateur au conduc­teur de la batterie lors de l’utilisation de la borne
directe de la batterie. (Montez le fusible aussi
près de l’amplificateur que possible.)

• S’il y a bruits d’alternateur pendant l’utilisation,
ajoutez un étrangleur externe, si cela n’arrange
pas grand-chose, arrêtez d’utiliser la borne di­recte de la batterie et reconnectez la borne nor­male de la batterie.

• Lors de l’utilisation de cette borne toujours con­sulter un spécialiste audio mobile pour un bon
choix des connexions de votre système.

5

Terminal directo de la batería

Utilícelo para conectar directamente el circuito in­terno del amplificador al terminal de la batería. (En
este caso, el fusible y la inductancia en el interior del
amplificador no trabajarán.)
Cuando haga la conexión, quite la cubierta negra del
terminal directo de la batería y utilice el tornillo fija­do en el terminal de la batería. Monte la cubierta que
ha quitado en el terminal de la batería.

NOTAS:

• No utilice el terminal de la batería y el terminal
directo de la batería al mismo tiempo. Si lo hi­ciera, el LED puede funcionar anormalmente.
El vehículo puede ser averiado debido a que la
corriente alta del amplificador fluye con puesta
en derivación de su fusible interno.

• Asegúrese de añadir un fusible de la misma
capacidad que el del amplificador al conductor
de la batería cuando utilice el terminal directo
de la batería. (Monte el fusible lo más cerca
posible del amplificador.)

• Si hubiera ruidos del alternador durante el uso,
añada una inductancia externa, si esto no le
ayuda, deje de utilizar el terminal directo de la
batería y vuelva a conectar el terminal normal
de la batería.

• Cuando utilice este terminal, consulte siempre
a un especialista de audio para automóvil para
conocer su opinión sobre las conexiones para
su sistema.

6

Remote Turn-On Lead (Blue/White)

Connect this lead to the remote turn-on or power
antenna (positive trigger, (+) 12V only) lead of your
head unit.

7

Ground Lead (Sold Separately)

Connect this lead securely to a clean, bare metal spot
on the vehicle's chassis. Verify this point to be a
true ground by checking for continuity between that
point and the negative (–) terminal of the vehicle's
battery. Ground all your audio components to the
same point on the chassis to prevent ground loops.

8

Insulation Tube

6

Conducteur de mise sous tension télécommandée
(bleu/blanc)

Connecter ce conducteur au conducteur de mise
sous tension télécommandée ou au conducteur d'an­tenne électrique (déclencheur positif, (+) 12V seule­ment) de votre unité principale.

7

Conducteur de mise à la terre (vendu séparément)

Connecter ce conducteur sur un endroit propre et
métallique du châssis du véhicule. Vérifier la mise à
la terre en contrôlant le passage de courant continu
entre ce point et la borne négative (–) de la batterie
du véhicule. Mettre à la terre tous les composants
audio, au même point sur le châssis pour éviter des
boucles de terre.

8

Tube d'isolation

6

Cable para encendido remoto (azul/blanco)

Conecte este cable al cable de encendido remoto o
de antena eléctrica (disparador positivo (+) de 12V
solamente) de su unidad principal.

7

Cable de tierra (vendido separadamente)

Conecte este cable con seguridad en un punto me­tálico expuesto, limpio, en el chasis del vehículo.
Verifique que este punto es un verdadero punto de
puesta a tierra comprobando si existe continuidad
entre este punto y el terminal negativo (–) de la ba­tería del vehículo. Conecte a tierra todos sus com­ponentes audio en el mismo punto del chasis para
prevenir bucles en la conexión a tierra.

8

Tubo de aislamiento

7

English

7 – 10 mm (9/32" – 3/8")

Hexagon screw/Vis à six pans/
Tornillo hexagonal

Lead/Conducteur/Alambre

Français

Lead end side of the product/Côté
extrémité du conducteur du produit/
Extremo del conductor del producto

Fig. A

Lead Terminal/Borne de conducteur/Terminal del conductor

Fig. B

Español

Cautions on wire lead connections

When using third-party wire cables (power supply cord),
use the supplied hex screws and the hex wrench to sim­plify the connection.
Refer to the description below for the proper procedure.
If you are in doubt about how to make this connection,
consult your dealer.

1. Check the wire size.

Notes:

• Wire Size (Battery Lead, Battery Direct Lead,
Ground Lead)
Recommended wire size for this unit is AWG6 –
AWG8.

• If the wire gauge used is unknown, ask your dealer.

2. Remove the insulation from the ends of the wire leads
by about 7 – 10mm (9/32" – 3/8"). (Fig. A)

Notes:

• If length of the exposed wire is too short, a poor

connection may occur causing operation failure
or sound interruption.

• On the other hand, if the length is too long, an

electrical short-circuit may occur.

3. Remove the screw attached to the terminal. Insert
the exposed wire end into the lead terminal. Tighten
the hex screw with the hex wrench, to fix the lead.
(Fig. B)

Before making this connection, use insulated shrink
tubing to cover any exposed wire extending beyond
the terminal.
Notes:

• Use only the hex screws supplied.

• For safety reasons, connect the battery leads last.

• To prevent disconnection of the leads or dr opping

of the unit, do not use the cabling to carry the unit.

Précautions avec les connexions des fils conducteurs

Si vous utilisez des câbles d’un tiers (câble d'alimenta­tion), utilisez les vis à six pans et la clé à vis à six pans
fournies pour rendre plus facile la connexion.
Faire correctement les connexions en se référant à la
description suivante.
Si vous avez des doutes, contactez votre revendeur.

1. Vérifier le calibre des fils.

Remarques:

• Calibre des fils (Conducteur de la batterie, conducteur
direct de la batterie, conducteur de mise à la terre)
Le calibre des fils recommandés pour l'appareil
est AWG6 – AWG8.

• Si le calibre des fils utilisés est inconnu, se rensei­gner auprès du revendeur.

2. Retirer l'isolation des bouts des fils de connexion de
7 – 10mm (9/32" – 3/8") . (Fig. A)

Remarques:

• Si la longueur des conducteurs avec l’isolation re-

tirée est trop courte, une connexion incorrecte ris­que de se produire et cela peut provoquer une
panne de fonctionnement ou l'interruption du son.

• D'autre part, si la longueur du conducteur est trop

longue, un court-circuit électrique risque de se
produire.

3. Retirer la vis fixée à la borne. Insérer le bout du con­ducteur exposé dans la borne de conducteur. Serrer
la vis à six pans à l'aide de la clé à vis à six pans, pour
fixer le conducteur. (Fig. B)

Avant de faire cette connexion, utiliser la gaine
rétrécissable isolante afin de couvrir les câbles
dénudés dépassant la borne.
Remarques:

• Utiliser uniquement les vis à six pans fournies.

• Par mesure de sécurité, connecter les fils de la

batterie en dernier.

• Pour éviter le débranchement des conducteurs ou

de faire tomber l'appareil, ne pas saisir les con­ducteurs lors du transport de l'appareil.

Precauciones durante la conexión de alambres

Si utiliza un cable de terceros (cable de alimentación), utilice
los tornillos hexagonales y la llave para tuercas hexagonales
proporcionados, para hacer más fácil la conexión.
Asegúrese de efectuar correctamente las conexiones si­guiendo el procedimiento que se describe a continuación.
Si tiene dudas sobre la forma de hacer las conexiones,
consulte a su distribuidor.

1. Compruebe el tamaño de los alambres.

Notas:

• Tamaño de los alambres (Cable de la batería, ca­ble directo de la batería, cable de tierra)
El tamaño del alambre recomendado para esta
unidad es AWG6 – AWG8.

• Si no conoce el tamaño del alambre empleado,
consulte a su distribuidor.

2. Quite aproximadamente 7 – 10mm de aislación de
los extremos de los alambres. (Fig. A)

Notas:

• Si el largo de los conductores sin aislación es de-

masiado corto, las conexiones podrán quedar mal
hechas, lo que a su vez podrá causar fallas de ope­ración o interrupciones en el sonido.

• Por otro lado, si los conductores sin aislación son

demasiado largos, podrán producirse cortocircui-
tos eléctricos.

3. Quite el tornillo fijado al terminal. Inserte el extremo
desnudo del alambre en el terminal del conductor.
Apriete el tornillo hexagonal con la llave hexagonal
para fijar el alambre. (Fig. B)

Antes de hacer esta conexión, use un manguito
aislante contraíble para cubrir los cables expues­tos que sobresalen del terminal.
Notas:

• Use sólo los tornillos hexagonales proporcionados.

• Por razones de seguridad, conecte los cables de

la batería al final.

• Para evitar la desconexión de los alambres o la

caída de la unidad, asegúrese de no coger los alam­bres para transportar la unidad.

8

English

OFF ON

OFF ON

OFF ON

OFF ON

EspañolFrançais

9 9

10 1011 1112 13

x1

OFF 1/2 3/4 1+3/2+4ON OFF ON x1 x20

CHANNEL-1/2

OFF ON

CHANNEL-3/4

OFF ONx20OFF ON

LPHPHP LP INPUT CHANNEL

DIRECT

MODE

★ When adjusting the knobs 14 – 19, remove three

hexagon screws by using the hexagon wrench (M2)
included and remove the cover.

CH-1MONO CH-3

CH-2 CH-4

CH-1+3

CH-2+4

PRE
OUT

(L)

INPUT

(R)

★ Lors du réglage des boutons 14 – 19, déposer les

trois vis à six pans à l’aide de la clé à vis hexagonale
(M2) fournie et déposer le couvercle.

15

150

100 200

70

50 400

(Hz)

LP HP GAIN

150/3K

100/2K

70/

1.4K
50/1K 400/8K

18

CHANNEL-1/2

150

NOM

150/3K

100 200

0.5V

200/4K

100/2K

70

300

70/

300/

1.4K

6K

50 400

50/1K 400/8K

MIN MAX

(Hz)

(Hz)

LP HP GAIN

150

NOM

150/3K

100

200

0.5V

200/4K

100/2K

★★

300/

70/

6K

1.4K
50/1K 400/8K

70

300

50 400

MIN MAX

(Hz)(Hz)

CHANNEL-3/4

4/3/2 CHANNEL POWER AMPLIFIER

200/4K

300

300/
6K

14

CHANNEL-1/2

150/3K

100/2K

200/4K

70/

1.4K
50/1K 400/8K

(Hz)

150

100

200

70

50 400

(Hz)(Hz)

CHANNEL-3/4

17

MRV-F409

300/
6K

300

MIN MAX

16

NOM

0.5V

MIN MAX

NOM

0.5V

19

PROTECTION OUTPUT POWER

20

★ Cuando ajuste los botones 14 – 19, retire los tres

tornillos hexagonales utilizando la llave hexagonal
(M2) proporcionada y quite la cubierta.

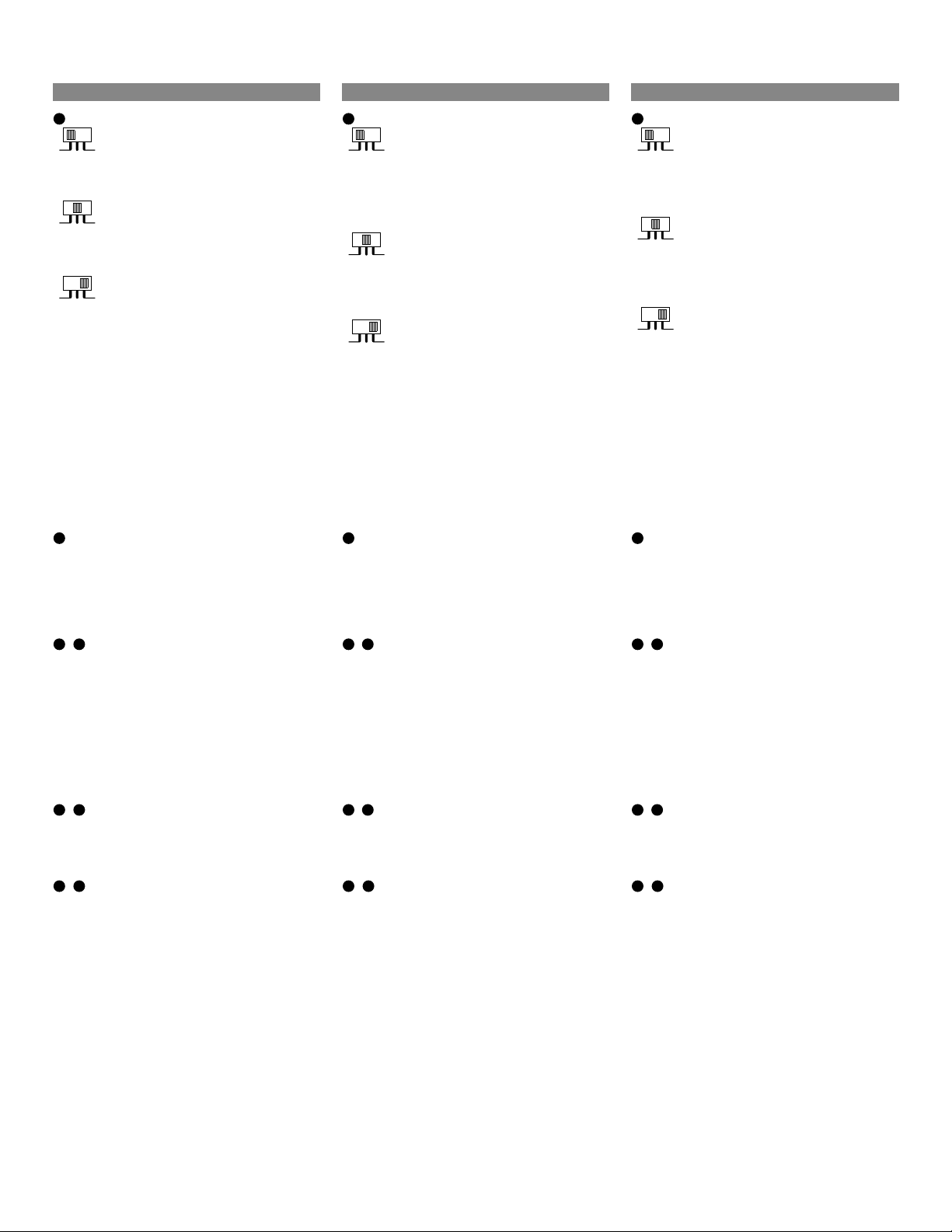

SWITCH SETTINGS

9

High-Pass (HP) Crossover Mode Selector Switch

a) Set to the “ON” position when the ampli-

OFF ON

OFF ON

10

Frequency Multiplication Switch

x1 x20

x1 x20

11

Low-Pass (LP) Crossover Mode Selector Switch

OFF ON

OFF ON

fier is used to drive a tweeter/midrange
system. The frequencies below the crosso­ver point will be attenuated at 12 dB/oc­tave.

b) Set to the “OFF” position when the ampli-

fier will be used for driving full-range
speakers. The full frequency bandwidth will
be output to the speakers with no high or
low frequency attenuation.

a) “X1”: Normal crossover frequency (50 to

400Hz)

b) “X20”: The crossover frequency will be

multiplied by 20 (1k to 8 kHz).

a) Set to the “ON” position when the ampli-

fier is used to drive a subwoofer. The fre­quencies above the crossover point will be
attenuated at 12 dB/octave.

b) Set to the “OFF” position when the ampli-

fier will be used for driving full-range
speakers. The full frequency bandwidth will
be output to the speakers with no high or
low frequency attenuation.

REGLAGES DE COMMUT ATEUR

9

Commutateur sélecteur du mode de transfert
passe-haut (HP)

a) Régler sur la position “ON” lorsque l’am-

OFF ON

OFF ON

10

Commutateur de multiplication de fréquence

x1 x20

x1 x20

11

Commutateur sélecteur du séparateur passe-bas
(LP)

OFF ON

OFF ON

plificateur est utilisé pour exciter un sys­tème de haut-parleur d’aigus/bande
moyenne. Les fréquences inférieures au
point de recouvrement sont coupées à rai­son de 12 dB par octave.

b) Régler sur la position “OFF” lorsque l’am-

plificateur est utilisé pour exciter les haut­parleurs de large bande. La bande entière
sortira aux haut-parleurs sans que les fré-
quences basses ou hautes soient coupées.

a) “X1”: Fréquence de recouvrement normal

(de 50 à 400 Hz)

b) “X20”: La fréquence de recouvrement sera

multipliée par 20 (de 1k à 8 kHz)

a) Régler sur “ON” lorsque l’amplificateur est

utilisé pour exciter un haut-parleur de
sous-graves. Les fréquences supérieures
au point de recouvrement sont coupées à
raison de 12 dB par octave.

b) Régler sur la position “OFF” lorsque l’am-

plificateur est utilisé pour exciter les haut­parleurs de large bande. La bande entière
sortira aux haut-parleurs sans que les fré-
quences basses ou hautes soient coupées.

AJUSTES DEL INTERRUPTOR

9

Interruptor selector de modo del filtro divisor (de
frecuencia) paso alto (HP)

a) Fíjelo en la posición “ON” cuando se utili-

ce el amplificador para excitar el sistema
de altavoz de agudos/tonos medios. Las
frecuencias bajo el punto de cruce se cor­tarán (a razón de 12 dB por octava).

b) Ajuste a la posición desactivada (“OFF”)

cuando el amplificador se utilice para ex­citar un sistema con altavoces que repro­duzcan la gama completa de frecuencias.
La anchura de banda total se emitirá sin
cortar ni las frecuencias altas ni las bajas.

10

Interruptor de multiplicación de frecuencia

a) “X1”: Frecuencia de cruce normal (50 a

x1 x20

x1 x20

11

Interruptor selector de modo del filtro divisor (de
frecuencia) paso bajo (LP)

400 Hz)

b) “X20”: La frecuencia de cruce se multipli-

cará por 20 (1kHz a 8 kHz).

a) Fíjelo en la posición “ON” cuando se utili-

ce el amplificador para excitar el altavoz
de frecuencias ultrabajas. Las frecuencias
sobre el punto de cruce se cortarán (a ra­zón de 12 dB por octava).

b) Ajuste a la posición desactivada (“OFF”)

cuando el amplificador se utilice para ex­citar un sistema con altavoces que repro­duzcan la gama completa de frecuencias.
La anchura de banda total se emitirá sin
cortar ni las frecuencias altas ni las bajas.

9

12

1/2 3/4 1+3/2+4

1/2 3/4 1+3/2+4

1/2 3/4 1+3/2+4

Input Channel Selector Switch

a) Setting this switch to “1/2” will send the

1/2 3/4 1+3/2+4

signal at the inputs of CH-1/2 to CH-3/4 of
the MRV-F409. This eliminates the need
for “Y”-adaptors when using a head unit
with a single pair of pre-amp output.

b) Set this switch to “3/4” to have the inputs

1/2 3/4 1+3/2+4

of CH-3/4 accept independent input sig­nals. An example of this application would
be the use of a head unit with dual pre­amp outputs.

c) Setting this switch to “1 + 3/ 2 + 4” will

1/2 3/4 1+3/2+4

sum the CH-1 and CH-3 input and send it
to CH-3 while the CH-2 and CH-4 inputs
are summed and sent to CH-4. When used
with a dual-preamp output head unit, this
will provide a non-fading (constant bass)
subwoofer output with fadable front and
rear output going to a separate Satellite
amplifier.

English

12

Commutateur sélecteur du canal d’entrée

a) Lorsque ce commutateur est réglé sur “1/

1/2 3/4 1+3/2+4

2”, il enverra le signal aux entrées des ca­naux 1/2 (CH-1/2) à 3/4 (CH-3/4) du MRV­F409. Ceci élimine le besoin d’utiliser des
adaptateurs “Y” lorsque l’unité principale
est utilisée avec une seule paire de sorties
de préamplificateur.

b) Régler ce commutateur à “3/4” pour que

1/2 3/4 1+3/2+4

les entrées des canaux 3/4 (CH-3/4) ac­ceptent les signaux d’entrée indépendants.
Un exemple de cette application serait l’uti­lisation de l’unité principale avec des sor­ties préamplifiées doubles.

c) Lorsque ce commutateur est réglé sur

1/2 3/4 1+3/2+4

“1+3/2+4”, les entrées des canaux 1 et 3
(CH-1, CH-3) sont additionnées et en­voyées au canal 3 (CH-3), tandis que les
entrées des canaux 2 et 4 (CH-2, CH-4)
sont additionnées et envoyées au canal 4
(CH-4). Lorsqu’il est utilisé avec une unité
principale à double sortie préamplifiée, il
fournira une sortie de haut-parleur de
sous-graves sans fondu (basses constan­tes) avec des sorties avant et arrière avec
possibilité de fondu allant vers un amplifi­cateur satellite séparé.

Français

12

Interruptor selector del canal de entrada

a) Fijando este interruptor en “1/2”, enviará

la señal a las entradas de CH-1/2 a CH-3/4
del MRV-F409. Esto elimina la necesidad
de adaptadores “Y” cuando utilice una
unidad principal con un par simple de sa­lida de preamplificador.

b) Fije este interruptor en “3/4” para hacer

que las entradas de los canales 3/4 acep­ten señales de entrada independientes. Un
ejemplo de esta aplicación sería el empleo
de una unidad principal con salidas do­bles de preamplificador.

c) Fijando este interruptor en “1+3/2+4”, las

entradas de los canales 1 y 3 se sumarán
y se enviarán al canal 3 mientras que las
entradas de los canales 2 y 4 se suman y
envían al canal 4. Cuando se emplee con
una unidad principal de salida dual
preamplificada, este arreglo proporciona­rá una salida de frecuencias ultrabajas sin
extinción gradual de sonido (graves cons­tantes) con salidas frontal y posterior do­tadas de extinción gradual de sonido yen­do a un amplificador satélite separado.

Español

13

Direct Mode Selector Switch

Set the switch to the “ON” position for the purest
signal path. In this position, circuits for the crosso­ver (High-pass, Low-pass) and input gain are by­passed.

14, 17

Crossover Frequency Adjustment Knob

When the frequency multiplication switch is set to
the “X1” position, the crossover frequency can be
adjusted in the range of 50 to 400Hz.
When the frequency multiplication switch is set to
the “X20” position, the crossover frequency can be
adjusted in the range of 1k to 8 kHz.

15, 18

Crossover Frequency Adjustment Knob

By rotating this knob, the crossover frequency can
be adjusted between 50 to 400 Hz.

16, 19

Input Gain Adjustment Control

Set the MRV-F409 input gain knobs to the minimum
(4V) position. Using a loud cassette or preferably a
CD as a source, slowly turn up the head unit volume
until you just hear the sound distort. At that point,
reduce the volume one step so the distortion is no
longer audible. Keep head unit output at this level
and begin increasing the amplifier gain until the
maximum output level you desire is reached. To pre­vent damage to the speakers or amplifier, the maxi­mum output level should not cause bottoming of the
speakers or excessive distortion of the amplifier.

13

Commutateur sélecteur de mode direct

Réglez le commutateur sur la position “ON” pour un
chemin de signal plus pur. Sur cette position, les
circuits de la fréquence de transfert (passe-haut,
passe-bas) et de gain d’entrée sont contournés.

14, 17

Bouton de réglage de la fréquence de transfert

Lorsque l’interrupteur de multiplication de fréquence
est mis en position “X1”, la fréquence de
recouvrement peut être ajustée entre les valeurs 50
à 400 Hz.
Lorsque l’interrupteur de multiplication de fréquence
est mis en position “X20”, la fréquence de
recouvrement peut être ajustée entre les valeurs 1k
et 8 kHz.

15, 18

Bouton de réglage de la fréquence de transfert

Permet le réglage de la fréquence de transfert entre
50 et 400 Hz en tournant ce bouton.

16, 19

Contrôle de réglage de gain d’entrée

Régler les boutons de gain d’entrée du MRV-F409 à
la position minimale (4V). En utilisant une cassette
ou de préférence un CD comme source, augmenter
lentement le volume de l’unité principale jusqu’à ce
qu’une distorsion du son soit entendue. A ce point,
réduire le volume d’un cran afin que la distorsion ne
soit plus audible. Maintenir la sortie de l’unité prin­cipale à ce niveau et commencer à augmenter le gain
de l’amplificateur jusqu’à ce que le niveau de sortie
maximum désiré soit atteint. Afin d’éviter d’endom-
mager les haut-parleurs ou l’amplificateur , le niveau
de sortie maximum ne doit pas provoquer une limi­tation des haut-parleurs ou une distorsion exces­sive de l’amplificateur.

13

Interruptor selector del modo directo

Ajuste este interruptor en la posición “ON” para un
camino de circulación de señales más puro. En esta
posición, los circuitos para frecuencia de cruce (paso
alto, paso bajo) y ganancia de entrada son deriva­dos.

14, 17

Botón de ajuste de frecuencia del filtro divisor

(de frecuencias)

Cuando el interruptor de multiplicación de frecuen­cia esté ajustado en la posición “X1”, la frecuencia
de cruce puede ser ajustada dentro del margen de
50 a 400 Hz.
Cuando el interruptor de multiplicación de frecuen­cia esté ajustado en la posición “X20”, la frecuencia
de cruce puede ser ajustada dentro del margen de 1
kHz a 8 kHz.

15, 18

Botón de ajuste de frecuencia del filtro divisor

(de frecuencias)

Permite el ajuste de la frecuencia de cruce entre 50
y 400 Hz girando este botón.

16, 19

Control de ajuste de ganancia de entrada

Ajuste los controles de ganancia de entrada del MRV­F409 a su posición mínima (4V). Usando un casset­te grabado a un nivel apropiado como fuente, o de
preferencia un CD, aumente lentamente el nivel de
volumen de la unidad principal hasta percibir el pri­mer indicio de distorsión. En ese punto, reduzca el
nivel de volumen un paso para que la distorsión no
sea audible. Mantenga la salida de la unidad princi­pal en este nivel y aumente la ganancia del amplifi­cador hasta alcanzar el máximo nivel de salida de­seado. Para evitar daños a los altavoces o al ampli­ficador, el nivel máximo de salida no deberá causar
caídas mínimas de tensión en los altavoces ni dis­torsión excesiva en el amplificador.

10

English

20

Status indicators

Amplifier status can be confirmed with the indicator .

• Protection indicator (PROTECTION)
Blue

Red

Light

Condition

Amplifier circuit is
normal.

Light

Amplifier circuit is
abnormal.

Flash

RCA ground
floating.

Solution

Contact your autho­rized Alpine dealer.

The ground lead or
RCA connection cable
is insecure.

20

Indicateurs d’état

L’état de l’amplificateur peut être confirmé avec l’in-
dicateur.

• Indicateur de protection (PROTECTION)
Bleu

Rouge

Allumé

Allumé

Cligno-

tant

Etat

Le circuit de
l'amplificateur
est normal.

Le circuit de
l'amplificateur
n'est pas normal.

Mise à la terre RCA
séparée de réseau
et de signal.

Remède

Contactez votre
revendeur agréé
d'Alpine.

Le conducteur de
mise à la terre ou le
câble de connexion
RCA n'est pas sûr.

EspañolFrançais

20

Indicadores de estado

El estado del amplificador puede ser confirmado con
el indicador.

• Indicador de protección (PROTECTION)
Azul

Rojo

Encen­dido

Encen­dido

Parpa­deante

Condición

El circuito del
amplificador es
normal.

El circuito del
amplificador no
es normal.

Tierra flotante RCA.

Solución

Contacte a su
distribuidor
autorizado de Alpine.

El conductor de
puesta a tierra o el
cable de conexión
RCA no está seguro.

• Output indicator (OUTPUT)
Blue

Red

Light

Flash

Red

Light

Flash

Condition

Amplifier output
is normal

Amplifier output
is in mute mode.

A high-voltage
current flows to
the amplifier
circuit.

Condition

The battery is
normal.

Fuse blown or
incorrect
connection of
the battery, etc.

The battery
voltage is low
(less than 10V).

Light

• Power indicator (POWER)

Blue

Light

Solution

Approximately 2 sec­onds after the power
is turned ON, mute
signal flows to the
amplifier outputs.

Decrease the volume
of the head unit.
Adjust the input
sensitivity of the
amplifier.

Solution

Change the fuse,
or check the
battery connection.

Check the voltage of
the battery.
Charge the battery
or replace to a
new battery.

RECOMMENDED SPEAKER

CONNECTION

●Per channel into 4 ohms System •

Bridged into 4 ohms System

• Indicateur de sortie (OUTPUT)
Bleu

Rouge

Allumé

Cligno-

tant

Rouge

Allumé

Cligno­tant

Etat

La sortie de
l'amplificateur
est normale.

La sortie de
l'amplificateur est
en mode de
sourdine.

Un courant à haute
tension s'écoule
au circuit de
l'amplificateur.

Etat

La batterie est
normale.

Fusible grillé ou
connexion
incorrecte de la
batterie, etc.

La tension de la
batterie est basse
(moins de 10V).

Allumé

• Indicateur d'alimentation (POWER)
Bleu

Allumé

Remède

Approx. 2 secondes
après la mise sous
tension, le signal de
sourdine s'écoule
aux sorties de
l'amplificateur.

Diminuire le volume
de l'unité principale.
Régler la sensitivité
d'entrée de l'amplificateur.

Remède

Changez le fusible,
ou vérifiez la
connexion de la
batterie.

Vérifiez la tension de
la batterie.
Chargez la batterie ou
remplacez-la.

CONNEXION RECOMMANDEE

DE HAUT-PARLEUR

●Système par canal à 4 ohms • Système

en pont à 4 ohms

• Indicador de salida (OUTPUT)
Azul

Rojo

Condición

Encen­dido

Parpa­deante

Rojo

Encen­dido

Parpa­deante

La salida del
amplificador es
normal.

La salida del
amplificador
está en el modo
de sordina.

Una corriente de
alta tensión fluye
al circuito del
amplificador.

Condición

La batería es
normal.

Fusible fundido
o conexión
incorrecta de la
batería, etc.

La tensión de la
batería es baja
(menos de 10V).

Encen­dido

• Indicador de alimentación (POWER)

Azul

Encen­dido

Solución

Aproximadamente
2 segundos después de
la puesta en marcha, la
señal de sordina fluye a
las salidas del
amplificador.

Baje el volumen de
la unidad central.
Ajuste la sensibilidad
de entrada del
amplificador.

Solución

Cambie el fusible, o
verifique la conexión
de la batería.

Verifique la tensión
de la batería.
Cargue la batería
o reemplácela por
una nueva.

CONEXIÓN RECOMENDADA

DE ALTAVOCES

●Sistema por canal en 4 ohmios • Sistema

ponteado en 4 ohmios

4 ohms

8 ohms

8 ohms

4 ohms

4 ohms

4 ohms

4 ohms

●Per channel into 2 ohms System

4 ohms 4 ohms

8 ohms

8 ohms

8 ohms

Notes: • In multiple speaker systems, use the same

product on each amp to maintain optimum
performance.

• Keep the wire length equal to each of the
speakers in the system, if possible.

8 ohms

4 ohms

8 ohms

8 ohms

4 ohms

4 ohms

4 ohms

4 ohms

●Système par canal à 2 ohms

4 ohms 4 ohms

8 ohms

8 ohms

8 ohms

Remarques: • Si vous utilisez des systèmes avec haut-

parleurs multiples, utilisez le même produit
dans chaque amplficateur, pour obtenir de
meilleurs résultats.

• Utilisez des câbles de la même longueur
pour chaque haut-parleur du système,
si possible.

8 ohms

4 ohmios

8 ohmios

8 ohmios

4 ohmios

4 ohmios

4 ohmios

4 ohmios

●Sistema por canal en 2 ohmios

4 ohmios

8 ohmios

8 ohmios

Notas: • Si utiliza sistemas con altavoces múltiples,

utilice el mismo producto en cada
amplificateur para mantener un rendimiento

óptimo.

• Iguale el largo del cable para cada uno de los

altavoces del sistema, si es posible.

8 ohmios

4 ohmios

8 ohmios

11

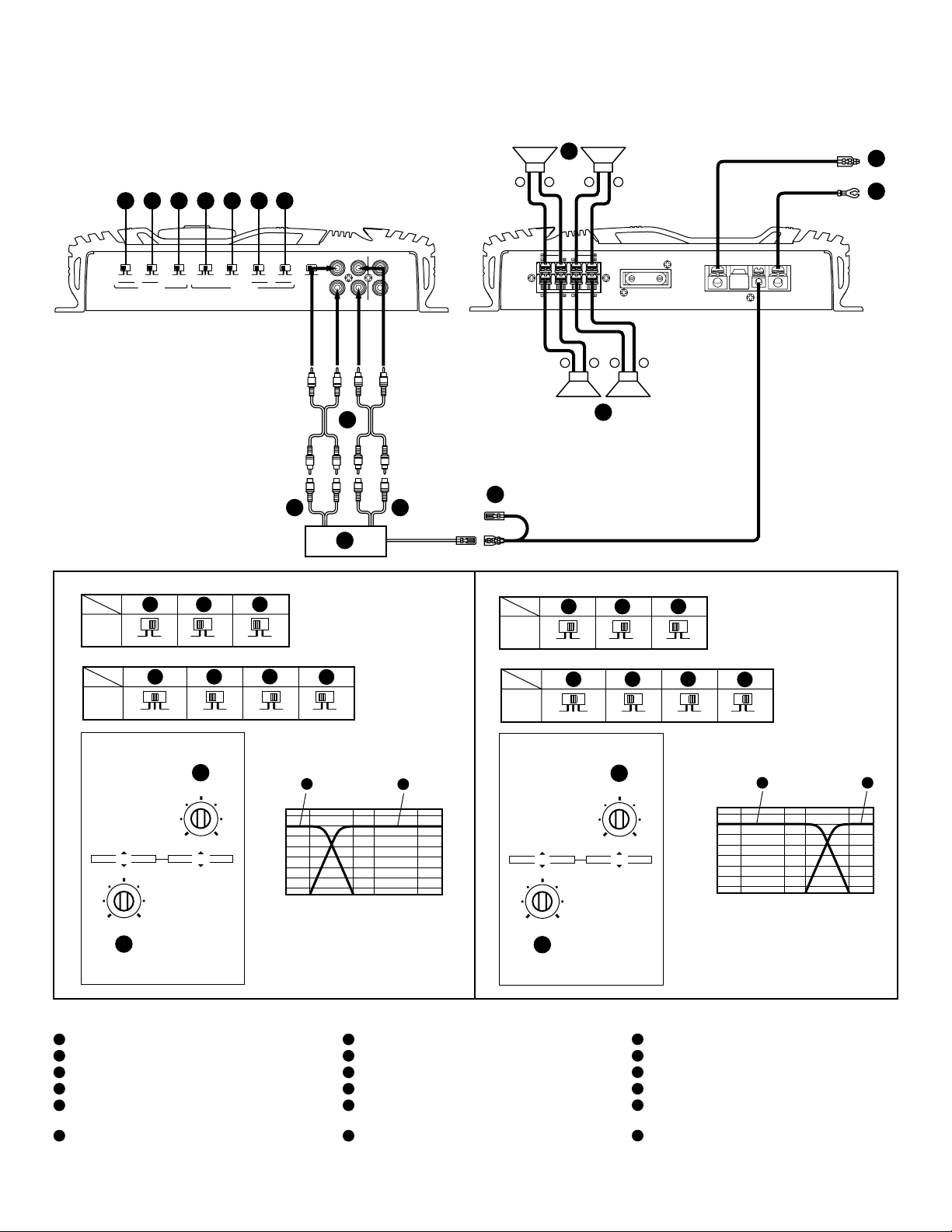

● 4-Channel System/Système à 4 canaux/Sistema de 4 canales

9 9

11 1112

English

R

Français

L

Español

24

4

–

–

+

+

7

CH-1MONO CH-3

CH-2 CH-4

CH-1+3

CH-2+4

PRE
OUT

x1

OFF 1/2 3/4 1+3/2+4ON OFF ON x1 x20

CHANNEL-1/2

OFF ON

CHANNEL-3/4

(L)

OFF ONx20OFF ON

DIRECT

INPUT

(R)

MODE

LPHPHP LP INPUT CHANNEL

(Front)
(Avant)
(Parte delantera)

(R) (L)

21

(R) (L)

CH1/2

CH3/4

9

12

11

OFF ONOFF ON

9

11

OFF ONOFF ON1/2 3/4 1+3/2+4

(L) (R)

(L) (R)

26 27

22

● 3-Channel System/Système à 3 canaux/Sistema de 3 canales

9 9

11 1112

BRIDGED

CH-2

(R) (L)

CH-4

SPEAKER OUTPUT

–

6

R

24

–

+

CH-1

CH-3

+

RL

25

40A

40

FUSE

–

+

L

–

+

BATTERY

BATTERY

DIRECT

REMOTE GND

POWER SUPPLY

(Rear)
(Arrière)
(Parte trasera)

4
7

x1

OFF 1/2 3/4 1+3/2+4ON OFF ON x1 x20

CHANNEL-1/2

(Front)
(Avant)
(Parte delantera)

9

CH1/2

12

11

OFF ONOFF ON

9

CH3/4

[English]

21

RCA Extension Cable (Sold Separately)

22

Head Unit etc.

23

Subwoofer

24

Front Speakers

25

Rear Speakers

26

Front

27

Rear

OFF ON

OFF ONOFF ON1/2 3/4 1+3/2+4

CHANNEL-3/4

11

CH-1MONO CH-3

CH-2 CH-4

CH-1+3

CH-2+4

PRE
OUT

(L)

OFF ONx20OFF ON

DIRECT

INPUT

(R)

MODE

LPHPHP LP INPUT CHANNEL

BRIDGED

CH-2

CH-1

(R) (L)

CH-4

CH-3

SPEAKER OUTPUT

BATTERY

DIRECT

BATTERY

40A

40

FUSE

REMOTE GND

POWER SUPPLY

(Rear)
(Arrière)
(Parte trasera)

(R) (L)

–

+

23

Subwoofer

21

(R) (L)

6

22

[Français]

21

Câble de rallonge RCA (vendu séparément)

22

Unité principale, etc.

23

Haut-parleur de sous-graves

24

Haut-parleurs avant

25

Haut-parleurs arrière

26

Avant

27

Arrière

[Español]

21

Cable de extensión RCA (vendido separadamente)

22

Unidad principal, etc.

23

Altavoz de frecuencias ultrabajas

24

Altavoces delanteros

25

Altavoces traseros

26

Delantero

27

Trasero

12

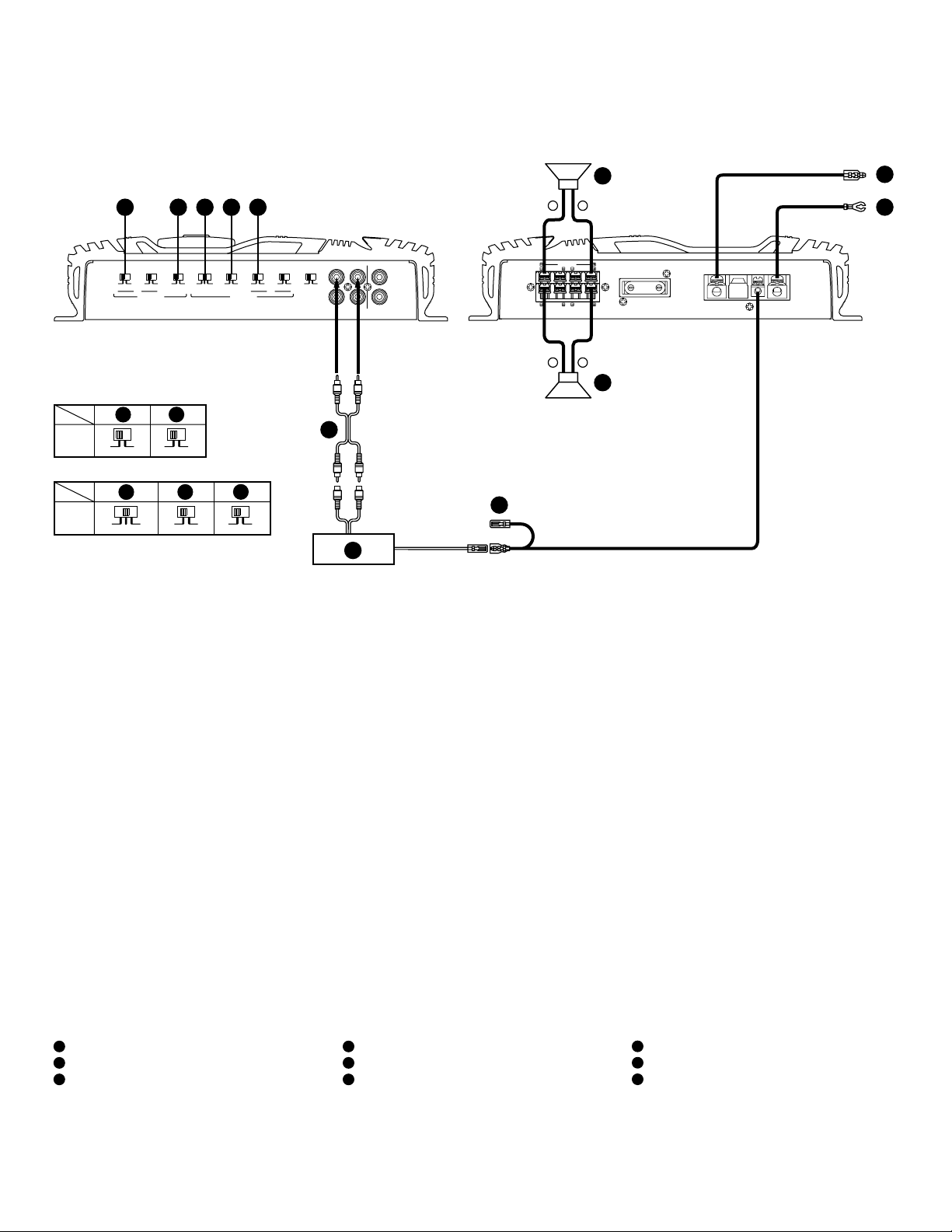

● 2-Channel System/Système à 2 canaux/Sistema de 2 canales

9 9

11 1112

English

EspañolFrançais

L

28

–

+

4
7

(Front)
(Avant)
(Parte delantera)

CH1/2

CH3/4

9

12

x1

OFF 1/2 3/4 1+3/2+4ON OFF ON x1 x20

CHANNEL-1/2

11

OFF ONOFF ON

9

OFF ON

OFF ONOFF ON1/2 3/4 1+3/2+4

CHANNEL-3/4

11

CH-1MONO CH-3

CH-2 CH-4

CH-1+3

CH-2+4

PRE
OUT

(L)

OFF ONx20OFF ON

DIRECT

INPUT

(R)

MODE

LPHPHP LP INPUT CHANNEL

BRIDGED

CH-2

CH-1

(R) (L)

CH-4

CH-3

SPEAKER OUTPUT

BATTERY

DIRECT

BATTERY

40A

40

FUSE

REMOTE GND

POWER SUPPLY

(Rear)
(Arrière)
(Parte trasera)

(L) (R)

–

+

28

R

21

(L) (R)

6

22

[English]

21

RCA Extension Cable (Sold Separately)

22

Head Unit etc.

28

Speaker (Full range)

[Français]

21

Câble de rallonge RCA (vendu séparément)

22

Unité principale, etc.

28

Haut-parleur (large bande)

[Español]

21

Cable de extensión RCA (vendido separadamente)

22

Unidad principal, etc.

28

Altavoz (gama completa)

13

English

)

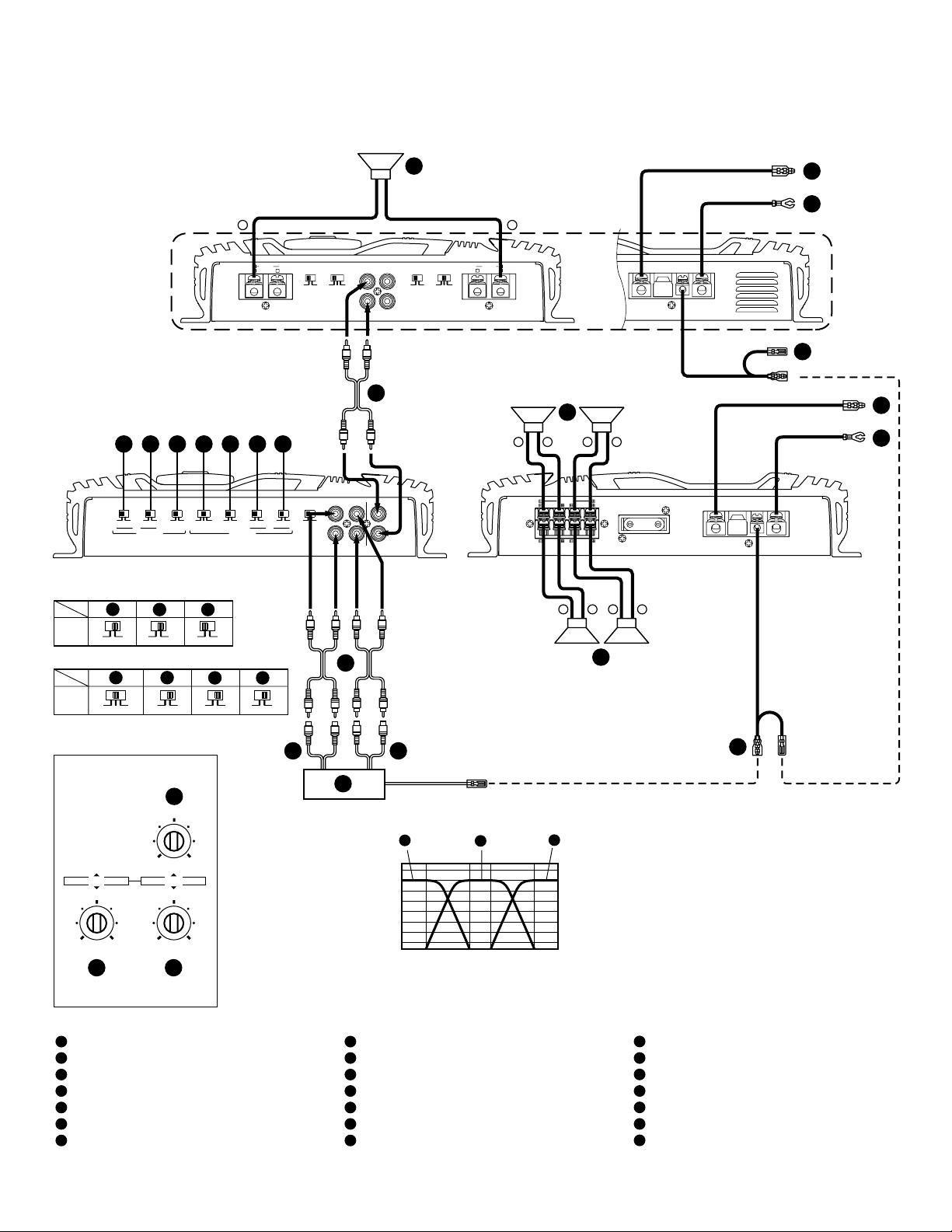

● 3-Way System/Système à 3 voies/Sistema a 3 vías

Français

Español

(Front)
(Avant)
(Parte delantera)

9

CH1/2

12

CH3/4

LP HP

150/3K

100/2K

70/

1.4K

200/4K 100 200

50/1K 400/8K

(Front)
(Avant)
(Parte delantera)

9 9

10 1011 1112

x1

OFF 1/2 3/4 1+3/2+4ON OFF ON x1 x20

CHANNEL-1/2

1110

OFF ONOFF ON x1 x20

9

OFF ONOFF ON1/2 3/4 1+3/2+4 x1 x20

CH1/2

14

150/3K

100/2K

200/4K

70/

1.4K
50/1K 400/8K

70

300/
6K

50 400

(Hz)

150

(Hz)(Hz)

300/
6K

300

1718

CH3/4

OFF ON

–

CHANNEL-3/4

+

BRIDGED

—+

CH-1

OFF

ON

PARAME EQ

SPEAKER OUTPUT

OFF ONx20OFF ON

DIRECT

INPUT

MODE

LPHPHP LP INPUT CHANNEL

(L) (R)

1011

(L) (R)

26 27

INPUT OUTPUT

CH-1

(L)

OFF HP

LP

FILTER

CH-2

(R)

(L) (R)

21

CH-1MONO CH-3

CH-2 CH-4

CH-1+3

CH-2+4

(L)

(R)

(R) (L)

21

(R) (L)

22

23

+

—

BRIDGED

—

+

CH-1

(L)

1(MONO)

0° 180°

PHASE

INPUT MODE

CH-2

(R)

PRE
OUT

Subwoofer

23

20 50 400 1K 8K 20K

CH-2

ST 1+2

SPEAKER OUTPUT

–

Midrange

30

FREQUENCY (HZ

R

29

–

+

BRIDGED

CH-2

CH-1

(R) (L)

CH-4

CH-3

SPEAKER OUTPUT

–

+

RL

Tweeter

29

L

30

4
7

2-Channel Amp.
(sold separately)

BATTERY

BATTERY

DIRECT

REMOTE GND

Amplificateur à
2-canaux (vendu
séparément)

POWER SUPPLY

Amplificateur de
2 canales
(vendido
separadamente)

6

4

+

BATTERY

DIRECT

BATTERY

40A

40

FUSE

REMOTE GND

POWER SUPPLY

(Rear)
(Arrière)
(Parte trasera)

–

+

7

6

[English]

21

RCA Extension Cable (Sold Separately)

22

Head Unit etc.

23

Subwoofer

26

Front

27

Rear

29

Tweeter

30

Speaker (Midrange)

14

[Français]

21

Câble de rallonge RCA (vendu séparément)

22

Unité principale, etc.

23

Haut-parleur de sous-graves

26

Avant

27

Arrière

29

Haut-parleur d’aigus

30

Haut-parleur (bande moyenne)

[Español]

21

Cable de extensión RCA (vendido separadamente)

22

Unidad principal, etc.

23

Altavoz de frecuencias ultrabajas

26

Delantero

27

Trasero

29

Altavoz de agudos

30

Altavoz (tonos medios)

English

EspañolFrançais

● 2-Way System/Système à 2 voies/Sistema a 2 vías

9 9

10 1011 1112

CH-1MONO CH-3

CH-2 CH-4

CH-1+3

CH-2+4

x1

OFF 1/2 3/4 1+3/2+4ON OFF ON x1 x20

CHANNEL-1/2

OFF ON

CHANNEL-3/4

(L)

OFF ONx20OFF ON

DIRECT

INPUT

(R)

MODE

LPHPHP LP INPUT CHANNEL

(Front)
(Avant)
(Parte delantera)

(L) (R)

(R) (L)

21

(L)

(L) (R)

(R) (L)

26 27

22

32

L

4

–

+

R

–

+

7

BRIDGED

CH-2

CH-1

PRE
OUT

(R) (L)

CH-4

CH-3

SPEAKER OUTPUT

–

+

RL

31

40A

40

FUSE

–

+

BATTERY

BATTERY

DIRECT

REMOTE GND

POWER SUPPLY

(Rear)
(Arrière)
(Parte trasera)

6

9

10

CH1/2

12

9

CH3/4

CH1/2

14

150/3K

100/2K

200/4K

70/

1.4K
50/5K 400/9K

(Hz)

LP HP

150/3K

100/2K

200/4K

70/

1.4K
50/1K 400/8K

(Hz)

300/
6K

18

CH3/4

[English]

21

RCA Extension Cable (Sold Separately)

22

Head Unit etc.

26

Front

27

Rear

31

Subwoofer (Fig. 1)
Speaker (Full range) (Fig. 2)

32

Speaker (Full range) (Fig. 1)
Tweeter (Fig. 2)

11

OFF ONOFF ON x1 x20

11

OFF ONOFF ON1/2 3/4 1+3/2+4 x1 x20

300/
6K

Fig. 1

10

Subwoofer

31

20 50 400 1K 8K 20K

Full range

32

FREQUENCY (HZ)

[Français]

21

Câble de rallonge RCA (vendu séparément)

22

Unité principale, etc.

26

Avant

27

Arrière

31

Haut-parleur de sous-graves (Fig. 1)
Haut-parleur (large bande) (Fig. 2)

32

Haut-parleur (large bande) (Fig. 1)
Haut-parleur d’aigus (Fig. 2)

CH1/2

CH3/4

LP HP

150/3K

100/2K

70/

1.4K
50/1K 400/8K

(Hz)

18

9

12

CH1/2

200/4K

300/
6K

CH3/4

10

9

14

150/3K

100/2K

200/4K

70/

1.4K
50/1K 400/8K

(Hz)

[Español]

21
22
26
27
31

32

11

OFF ONOFF ON x1 x20

11

OFF ONOFF ON1/2 3/4 1+3/2+4 x1 x20

300/
6K

10

Full range

31

20 50 400 1K 8K 20K

FREQUENCY (HZ)

Tweeter

32

Fig. 2

Cable de extensión RCA (vendido separadamente)
Unidad principal, etc.
Delantero
Trasero
Altavoz de frecuencias ultrabajas (Fig. 1)

Altavoz (gama completa) (Fig. 2)
Altavoz (gama completa) (Fig. 1)

Altavoz de agudos (Fig. 2)

15

English

Français

Español

SPECIFICATIONS

Power Output: RMS Continuous Power (at 12.0V, 20 Hz
to 20 kHz)
(CH-1 – CH-4)

Per channel into 4 ohms...........................40W, 0.08% THD

Per channel into 2 ohms............................ 50W, 0.3% THD

Bridged into 4 ohms ................................ 100W, 0.3% THD

Power Output: RMS Continuous Power (at 14.4V, 20 Hz to 20
kHz)
(CH-1 – CH-4)

Per channel into 4 ohms...........................60W, 0.08% THD

Per channel into 2 ohms............................ 80W, 0.3% THD

Bridged into 4 ohms ................................ 160W, 0.3% THD

Max. Power (at 14.4V)
(CH-1 – CH-4)

Per channel into 4 ohms............................................ 120W

Bridged into 4 ohms .................................................. 320W

Frequency Response ................. 10 Hz to 100 kHz (+0, –1 dB)

Signal-to-Noise Ratio

(referenced to rated power)........................................100 dBA

Slew factor ........................................................ Greater than 5

Damping factor..............................................Greater than 100

Input Sensitivity (for rated power

output) ........................ 200mV to 4.0V (1.0V at center detent)

Input Impedance ....................................... Line in: 10k ohms<

Speaker Impedance ............................... 4 or 2 ohms (Stereo),

Active Dividing Network Frequency and Slope............ 50 Hz to

Power Requirement.................. 11 – 16V DC Negative Ground

Dimensions (W x H x D) ................ 260mm x 60mm x 330mm

Weight ....................................................5.3 kg (11 lbs. 10 oz)

NOTE:

For product improvement, specifications and design are sub­ject to change without notice.

400 Hz x 20, 12 dB per octave

4 ohms (Bridged)

(10-3/16" x 2-3/8" x 13")

SPECIFICATIONS

Sortie de puissance: Puissance continue RMS (à 12,0V,
20 Hz à 20 kHz)
(CH-1 – CH-4)

Par canal à 4 ohms ................................... 40W, 0,08% DHT

Par canal à 2 ohms .................................... 50W, 0,3% DHT

En pont à 4 ohms .................................... 100W, 0,3% DHT

Sortie de puissance: Puissance continue RMS (à 14,4V , 20 Hz à
20 kHz)
(CH-1 – CH-4)

Par canal à 4 ohms ................................... 60W, 0,08% DHT

Par canal à 2 ohms .................................... 80W, 0,3% DHT

En pont à 4 ohms .................................... 160W, 0,3% DHT

Puissance maximale (à 14,4V)
(CH-1 – CH-4)

Par canal à 4 ohms .................................................... 120W

En pont à 4 ohms ...................................................... 320W

Réponse de fréquence ................. 10 Hz à 100 kHz (+0, –1 dB)

Rapport signal/bruit

(par rapport à la puissance nominale) ........................ 100 dBA

Facteur de saut ........................................................Plus que 5

Indice d’amortissement ....................................... Plus que 100

Sensibilité d’entrée (pour la sortie de puissance

nominale) .................... 200mV à 4,0V (1,0V à la position centrale)

Impédance d’entrée ...................... Entrée de ligne: 10k ohms<

Impédance de haut-parleur .................. 4 ou 2 ohms (Stéréo),

Fréquence et pente du diviseur de fréquence active ... 50 Hz à

Alimentation nécessaire .......... 11 – 16V CC à la terre négative

Dimensions (L x H x P) ................. 260mm x 60mm x 330mm

Poids ....................................................... 5,3 kg (11 li., 10 on.)

REMARQUE:

Afin d'améliorer ce produit, les spécifications et la conception
sont sujettes à des modifications sans préavis.

4 ohms (En pont)

400 Hz x 20, 12 dB/octave

(10-3/16" x 2-3/8" x 13")

ESPECIFICACIONES

Salida de potencia: Potencia continua RMS (a 12,0V,
de 20 Hz a 20 kHz)
(CH-1 – CH-4)

Por canal en 4 ohmios.............................. 40W, 0,08% DAT

Por canal en 2 ohmios............................... 50W, 0,3% DAT

Ponteado en 4 ohmios............................. 100W, 0,3% DAT

Salida de potencia: Potencia continua RMS (a 14,4V, de 20 Hz a
20 kHz)
(CH-1 – CH-4)

Por canal en 4 ohmios.............................. 60W, 0,08% DAT

Por canal en 2 ohmios............................... 80W, 0,3% DAT

Ponteado en 4 ohmios............................. 160W, 0,3% DAT

Potencia máxima (a 14,4V)
(CH-1 – CH-4)

Por canal en 4 ohmios............................................... 120W

Ponteado en 4 ohms..................................................320W

Respuesta de frecuencia..............10 Hz a 100 kHz (+0, –1 dB)

Relación señal/ruido

(con referencia a la potencia nominal)........................100 dBA

Factor de torsión ................................................. Mayor que 5

Factor de amortiguamiento ............................. Mayor que 100

Sensibilidad de entrada (para salida de potencia

nominal) ................... 200mV a 4,0V (1,0V en el punto central)

Impedancia de entrada .............Entrada de línea: 10k ohmios<

Impedancia de altavoz ........................ 4 o 2 ohmios (Estéreo),

Frecuencia y pendiente del filtro divisor ...................... 50 Hz a

Requisito de potencia... 11 – 16V CC con conexión negativa a tierra

Dimensiones (An. x Al. x Pr.).........260mm x 60mm x 330mm

Peso .............................................................................. 5,3 kg

NOTA:

Con el propósito de introducir mejoras, las especificaciones y el
diseño del producto están sujetos a cambios sin previo aviso.

4 ohmios (En puente)

400 Hz x 20, 12 dB por octava

SERVICE CARE

◆ For European Customers

Should you have any questions about warranty, please
consult your store of purchase.

◆ For Customers in other Countries
Customers who purchase the product with which this

notice is packaged, and who make this purchase in coun­tries other than the United States of America and Canada,
please contact your dealer for information regarding
warranty coverage.
