Manuel de référence

Caneco HT

www.alpi.fr

Version 2.5

Calculs et schémas d’installations électriques

Octobre 2009

ALPI - 2009 Caneco HT ©

Table des matières

Contrat de licence 5

Important – à lire attentivement 5 Définitions 5 Limitation de garantie et de responsabilité 5 Droits de reproduction.-.licence 6 Droits d’auteur et restrictions quant à l’utilisation 6 Résiliation 6 Lois applicables 6

Installation 7

But du présent manuel 7 Connaissances requises 7 Système requis minimum 7 Système recommandé 7 Protection de Caneco HT 7 Installation de Caneco HT 8 Désinstallation de Caneco HT 8 Mise à jour de Caneco Haute Tension 8 Contenu de Caneco HT 9 Répertoire Database 9 Annotations 10

Objet du logiciel- Définitions 11

Objet 11 Description du logiciel Caneco HT 11 Définitions 13 Normes et documents de référence 13

L'interface de Caneco HT 15

Présentation de l'interface Caneco HT 15 Barre des menus 16 Commandes de menus 17 Boutons 17

Les menus zone bibliothèque 23

Zone bibliothèque : menu Fichier 23 Zone bibliothèque : menu Edition 24 Zone bibliothèque : menu Symbole 25 Zone bibliothèque : menu Affichage 26 Zone bibliothèque : menu Option 27 Zone bibliothèque : menu Fenêtre 34 Zone bibliothèque : menu Aide 34

Les menus zone de travail 35

Zone de travail : menu Fichier 35 Zone de travail : menu Edition 44 Zone de travail : menu Modifier 48 Zone de travail : menu Affichage 50 Zone de travail : menu Projet 54 Zone de travail : menu Options 79

Manuel de Référence 3••••Contrat de licence

ALPI - 2009 Caneco HT ©

Zone de travail : menu Fênetre 79 Zone de travail : menu Aide 80

Les symboles 81

Généralités 81 Présentation de la bibliothèque 81 Créer un symbole 83

Symboles électriques 85

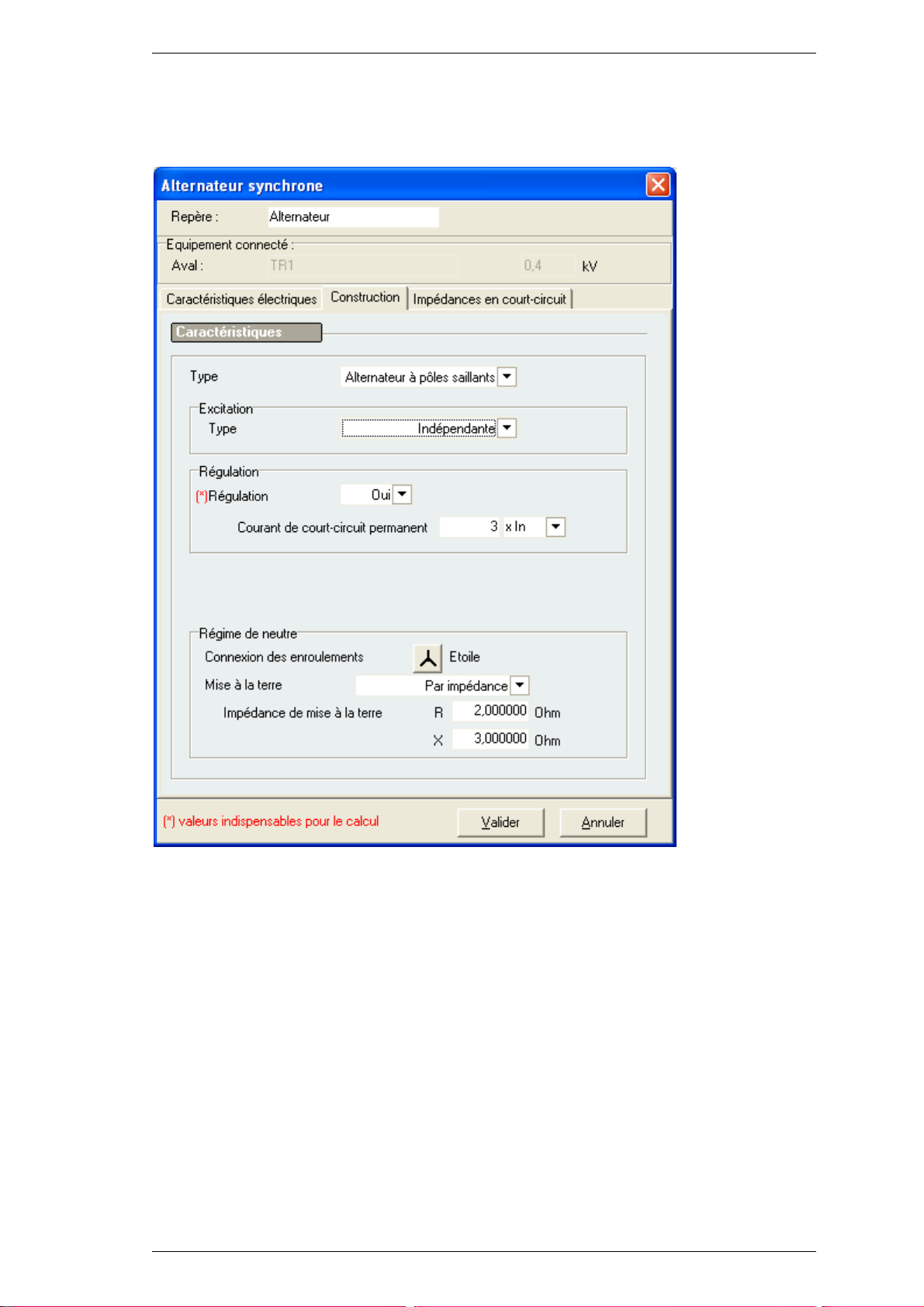

Source Arrivée 85 Source Alternateur 90 Mise à la terre par Générateur homopolaire 96 Tableau 96 Transformateur à deux enroulements 97 Transformateur à trois enroulements 101 Moteur asynchrone 102 Moteur synchrone 106 Charge statique 107 Protections 108

Impression des Calculs 109

Généralités 109 Prévisualisation de rapport 109

Glossaire du dossier complet 109

Données du Réseau 111 Résultats de calculs 112

Manuel de Référence 4 •••• Contrat de licence

ALPI - 2009 Caneco HT ©

Contrat de licence

Contrat de licence utilisateur final pour logiciel Caneco HT®

Important – à lire attentivement

Veuillez lire le résumé du Contrat de licence ainsi que la version complète du « CONTRAT DE LICENCE » figurant sur le LOGICIEL, avant d'installer ou d'utiliser ce logiciel. La version complète, seule, telle que présentée avant l’installation du logiciel, constitue l’entente intégrale conclue entre le LICENCIE et ALPI et remplace toutes les ententes ou communications antérieures ayant trait au LOGICIEL. En installant ou en utilisant le LOGICIEL, vous acceptez d'être lié par les modalités de cette licence. Si vous avez obtenu illicitement une copie de ce logiciel, veuillez détruire immédiatement cette copie. Si vous êtes en désaccord avec les termes de ce Contrat, veuillez immédiatement arrêter l’installation et l’utilisation du logiciel. Il est entendu que certaines restrictions inclues dans ce Contrat ne concernent que le logiciel Caneco HT®.

Définitions

Dans le présent contrat :

-par « ALPI», on entend Applications Logiciels Pour l’Ingénierie S.A.

-par « CONTRAT DE LICENCE », on entend ce contrat de même que tout autre document qui y est inclus.

-par « LICENCIÉ », on entend vous, l'utilisateur du LOGICIEL

-par « LOGICIEL », on entend le logiciel Caneco HT utilisé par le LICENCIÉ, nommé dans le cadre de ce Contrat sous l’appellation Caneco HT® et/ou Caneco HT, y compris toute technologie et tout logiciel utilitaire utilisés par Caneco HT aux termes d’une licence octroyée à ALPI par les concepteurs et propriétaires de cette technologie ou de ce logiciel utilitaire, ainsi que toute la documentation qui l’accompagne

Limitation de garantie et de responsabilité

ALPI ne garantit pas ni ne prétend que les fonctions du LOGICIEL décrites dans le Manuel respecteront les exigences du LICENCIÉ, ou que l’exploitation du LOGICIEL ne sera pas interrompue ou ne comportera pas d’erreurs. Tout autre logiciel et matériel fourni avec le LOGICIEL ou qui l’accompagne n’est pas garanti par ALPI. Le LOGICIEL, et le Manuel qui l’accompagne, sont fournis « TEL QUEL », sans aucune garantie, qu’elle soit expresse ou implicite, notamment, les garanties implicites de qualité marchande ou d’usage à une fin particulière, et au recours ne pourra être intenté contre ALPI ou ses concédants, le cas échéant, sur le fondement notamment d’un contrat, d’un délit ou d’un quasi-délit. Certaines autorités législatives ne permettent pas l’exclusion de certaines garanties implicites, de sorte que les exclusions précitées pourraient ne pas s’appliquer. Dans les limites prévues par toute loi applicable, ALPI, ou ses concédants, le cas échéant, ne sont, en aucun cas, responsables de dommages et intérêts spéciaux, directs ou indirects ou accessoires (y compris, notamment, la perte de profits) découlant de l’utilisation, par le LICENCIÈ, du LOGICIEL, ou du Manuel qui l’accompagne, ou de l’incapacité de les utiliser, même si ALPI ou ses concédants , le cas échéant, ont été avisés de la possibilité d’une telle perte, peu importe la cause de la perte ou le fondement théorique de la responsabilité. Toute responsabilité découlant d’une réclamation faite par un tiers auprès du licencié est également exclue.

Manuel de Référence 5••••Contrat de licence

ALPI - 2009 Caneco HT ©

Droits de reproduction.-.licence

Caneco HT® est protégé par les lois relatives au droit d’auteur et par les dispositions de lois et

traités internationaux en matière de propriété intellectuelle. Caneco HT® n’est pas vendu, mais concédé sous licence. En contrepartie de l’engagement du LICENCIÉ de respecter les modalités du présent contrat de licence, ALPI accorde au LICENCIÉ une licence non exclusive et incessible lui permettant d’utiliser le LOGICIEL et de consulter la documentation sur un système informatique ne comprenant qu’un seul terminal. Il est aussi convenu que la licence se rapportant à Caneco HT® accordée au LICENCIÉ n’est pas transférable. Le LICENCIÉ ne peut pas utiliser le LOGICIEL sur un serveur de réseau ou sur plus d’un terminal d’ordinateur en même temps, sauf en cas d’accord commercial préalable de ALPI. Le présent contrat n’accorde au LICENCIÉ aucun droit d’auteur ni aucun droit sur les brevets, secrets de fabrication, noms commerciaux et marques de commerce (déposées ou non), ni aucun autre droit, fonction ou licence relativement au LOGICIEL.

Droits d’auteur et restrictions quant à l’utilisation

Le Manuel et Le LOGICIEL contiennent du matériel protégé par droit d’auteur et, dans sa forme compréhensible pour l’humain, des secrets de fabrication et des renseignements exclusifs dont ALPI est propriétaire ou licenciée. ALPI ou ses concédants sont titulaires des titres de propriété du LOGICIEL et de la documentation qui l’accompagne, ainsi que de tous les droits de propriété intellectuelle relatifs au LOGICIEL et à ladite documentation. Il est interdit au LICENCIÉ de faire une décompilation, une rétro ingénierie ou un désassemblage du LOGICIEL ou de le convertir en une forme compréhensible pour l’humain. Il est interdit au LICENCIÉ de modifier, de louer ou de prêter le LOGICIEL ou d’en distribuer des copies. Il est interdit au LICENCIÉ de transférer électroniquement le LOGICIEL sur un réseau, sur un circuit téléphonique ou sur Internet. Le LICENCIÉ peut faire une copie de sauvegarde ou d’archivage du LOGICIEL, à condition de copier l’avis de droit d’auteur et les autres renseignements d’identification se trouvant sur le support du LOGICIEL et d’apposer cet avis sur la copie de sauvegarde. Le LICENCIÉ peut imprimer une copie de la documentation fournie avec le LOGICIEL, uniquement pour son usage personnel et à la seule fin d’exploiter le LOGICIEL. Tous les droits qui ne sont pas expressément concédés par ce Contrat sont réservés par ALPI et ses fournisseurs

Résiliation

Cette licence demeure en vigueur jusqu’à sa résiliation. Elle prend fin immédiatement, automatiquement et sans avis, si le LICENCIÉ ne respecte pas l’une ou l’autre des dispositions du Contrat. A la résiliation de la licence, le LICENCIÉ doit cesser immédiatement d’utiliser le LOGICIEL, en effacer ou en détruire toutes les copies et détruire toute l’information imprimée fournie avec celui-ci.

Lois applicables

Le présent contrat est régi par les lois de la France qui y sont applicables et doit être interprété aux termes de ces lois.

ALPI® S.A. Applications Logiciels Pour l’Electricité 1 Bd Charles de Gaulle F-92707 Colombes Cedex France

Manuel de Référence 6 •••• Contrat de licence

ALPI - 2009 Caneco HT ©

mportant pour stocker les fichiers

temporaires. Nous vous conseillons d’optimiser votre espace disque afin de conserver

Installation

But du présent manuel

Ce manuel présente les principales fonctions de Caneco HT version 2.5, en détaillant toutes les nouveautés et ses programmes annexes. Il permet un apprentissage de Caneco HT. Néanmoins, pour obtenir une maîtrise de ce logiciel, il est conseillé de suivre un stage de formation. Les menus et commandes sont traités dans leur ordre de présentation sur l'écran (de gauche à droite sur les barres des menus et icônes). Il explique le fonctionnement et le mode d'utilisation de chaque commande. L'index en fin de ce manuel permet d'accéder rapidement aux informations souhaitées.

Connaissances requises

Le présent manuel s’adresse, tout comme le logiciel, à des électriciens confirmés. Il nécessite en outre une bonne connaissance de l’ensemble des techniques de base de l’environnement Windows.

Système requis minimum

Caneco HT sous Windows nécessite la configuration système minimale suivante :

Processeur : Pentium III RAM : 128 méga-octets Ecran : 17 »’ Résolution graphique : 1024x768 Système : Windows NT SP6 / 2000 / XP et Vista

Espace disque requis : environ 400 méga-octets

L’environnement Windows requiert un espace disque i en permanence une réserve suffisante (environ 30% de l’espace total)

Système recommandé

Processeur : Pentium IV ou équivalent RAM: 256 méga-octets Ecran: 19 »’ Résolution graphique : 1280x1024 Windows 2000, XP ou Vista

Protection de Caneco HT

Le programme est protégé par une clé. La clé vérifie que vous êtes autorisé à utiliser le logiciel et ses fichiers annexes installés sur votre ordinateur, dans les termes de votre licence.

Manuel de Référence 7••••Installation

ALPI - 2009 Caneco HT ©

Caneco HT

, ne procédez pas par effacements successifs de fichiers

iers qui sont stockés dans le

Installation de Caneco HT

Suivre les instructions figurant sur le document annexe "Installation de Caneco-HT", (lisezMoi.pdf) livré avec le logiciel.

Désinstallation de Caneco HT

Utilisez la fonction" Ajout/suppression de programme" disponible dans le panneau de configuration votre ordinateur.

Pour désinstaller et de dossiers. Vous risquez d’oublier d’effacer certains fich répertoire système de Windows.

Mise à jour de Caneco Haute Tension

Lorsque Caneco HT est déjà installé sur votre disque dur, si vous voulez effectuer une mise à jour (pour installer par exemple une nouvelle version de Caneco HT) .il n'est pas nécessaire de désinstaller le produit. L'installation de la mise à jour remplacera les fichiers de la version en cours et conservera certains fichiers personnalisés (librairie de symbole)

Manuel de Référence 8 •••• Installation

ALPI - 2009 Caneco HT ©

Contenu de Caneco HT

Le répertoire de l'application proposé par défaut à l'installation.est : « C:\ Program Files\ALPI\Caneco HT\<Numero version> »

Exemple : C:\ Program Files\ALPI\Caneco HT\2.5 Une fois installé, le répertoire de l'application contient 3 sous répertoires, qui sont son

nécessaires au bon fonctionnement du logiciel. Un 4

éme

sous répertoire (Backup) peut être ajouté lorsqu’une mise à jour est faite: il contient

une sauvegarde des fichiers personnalisés (fichiers dits utilisateurs)

Répertoire Database

Il contient deux sous-répertoires par paramétrage de langue d’utilisation du produit :

 FRA pour la France  ENG pour la version en anglais.

Dans le répertoire d’une langue (FRA par exemple), on trouve 4 sous-répertoires :

Répertoire Base

Ce répertoire comprend tous les fichiers :  De données sur le matériel qu’utilise Caneco HT : câbles, et appareillages (moteurs,

transformateurs, alternateurs).

 De paramétrage de normes de calculs  D’initialisation

Fichier Fonction DBmat.dat Fichier des caractéristiques des câbles et des équipements Default.cht Fichier d’initialisation d’un projet vierge DBcfg.dat Fichier d’initialisation de Caneco HT (listes de choix, traduction) Crb\*.crb Répertoire comprenant tous les fichiers "fusibles" utilisé par Caneco HT

CMF → Fichier fusible ABB moteur CEF → Fichier fusible ABB distri /transfo. FUS → Fichier fusible Schneider Fusarc SOL → Fichier fusible Schneider Soléfuse FNW → Fichier fusible Areva

Bitmp\* Répertoire comprenant tous les fichiers "Images" utilisés par Caneco HT NFC13200-2009\* Fichiers de paramétrage de la norme NFC 13200 édition 2009 NFC13200-1994\* Fichiers de paramétrage de la norme NFC 13200 édition 1994 (en cours)

IEC60092-2005B\* Fichiers de paramétrage de la norme IEC 60092 édition 2005

Répertoire Lib

Il contient tous les fichiers des bibliothèques de symbole

Répertoire Modèles

Il comprend tous les modèles de fond de folio utilisé lors de la création d'un projet.

Manuel de Référence 9••••Installation

ALPI - 2009 Caneco HT ©

Si l’utilisateur décide d’utiliser ce répertoire pour stocker ses projets, il doit

impérativement s’assurer de disposer des droits d’écriture (contrôle total) sur ce

• Répertoire Projets

Il contient tous les fichiers "projet" de Caneco HT fournis par défaut avec le logiciel, à titre d’exemple

Fichier Fonction Note Autoformation .CHT Fichier des données électriques indispensable Autoformation .SHT Fichier du schéma unifilaire indispensable Autoformation .bak Fichier temporaire généré par le schéma Autoformation .BHT Fichier temporaire généré par la base des données

L'utilisateur peut utiliser le répertoire "projets" livré avec le produit ou créer son propre répertoire.

répertoire. (voir avec l’administrateur informatique de l’utilisateur)

Pour enregistrer et ouvrir ces projets dans un répertoire autre que celui proposé par défaut, suivre les étapes suivantes : Menu Options  Préférences  Onglet Général  Répertoire Projet  Ouvrir la boite de

dialogue Choisir le nouvel emplacement pour l’enregistrement et l’ouverture des projets  Cliquer sur OK

• Répertoire InstallKey

Répertoire comprenant tous les fichiers nécessaires pour l’installation du pilote de la clé de protection.

• Répertoire LocalCache

Répertoire utilisé pendant la phase d’installation

Annotations

Le manuel contient les descriptions de trois types d'annotations :

Signifie information, procédure pour accéder

Signifie « Attention »

Signifie voir aussi

Manuel de Référence 10 •••• Installation

ALPI - 2009 Caneco HT ©

Objet du logiciel- Définitions

Objet

Caneco HT est un logiciel de calculs et schémas d’installation électrique privée Haute Tension. Il permet de concevoir un réseau électrique, c'est-à-dire :

 Placer et définir les équipements et les tableaux électriques  Câbler les équipements en définissant les liaisons : connexions et câbles dont les

caractéristiques constructives et d’installation sont au choix de l’utilisateur

 Calculer le réseau, dans les différentes configurations de fonctionnement possibles. Caneco

HT réalise la synthèse des critères de dimensionnement des câbles

 Calculer les contraintes électrodynamiques et thermiques des équipements  Editer le rapport complet, conclusion  Editer un rapport de sélectivité présentant les courbes superposées de déclenchement des

appareils de protection de la zone de protection étudiée (module TCC)

Description du logiciel Caneco HT

Le module de base de Caneco HT regroupe deux modules indissociables appelés HT1 et HT2: Le module HT1 comprend:  Un éditeur graphique : schéma unifilaire, avec affichage des équipements, entrée des

données et calculs intermédiaires, affichage des résultats.

 Des bibliothèques de caractéristiques des équipements électriques : câbles, alternateurs,

transformateurs, moteurs asynchrone, courbes de pré-arc des fusibles de protection de lignes, transformateurs et moteurs.

 Un programme de dimensionnement des câbles selon la NFC 13-205.  Un outil d’export du schéma unifilaire au format DXF, DWG, WMF

Le module HT2 comprend:  L'algorithme de calcul des courants de court-circuit par application partielle de la Norme

Européenne EN 60909-0 : Août 2002 et de l'annexe partie 4 de la NFC 13-200.

 Il permet de calculer les courants de court circuit maximaux et minimaux dans les réseaux

alternatifs triphasés symétriques et dissymétriques applicables aux réseaux maillés, non maillés, et groupes de production.

Le module HT3 comprend :  Des fonctionnalités supplémentaires de dessin autour du schéma de modélisation de la

distribution électrique à calculer : création de symboles électriques non présents dans la bibliothèque de base, construction graphique d’un plan des protections.

Le module HT4 permet :  De calculer les chutes de tension dans les canalisations électriques dans les trois cas

suivants: en régime établi, à vide, au démarrage des moteurs en tenant compte du fonctionnement ou du démarrage simultané ou non des autres moteurs.

 De calculer la tension de service aux bornes des récepteurs et la tension récepteur en

pourcent (%)

 De déterminer les intensités appelées dans chaque liaison et récepteurs de l’installation

électrique, qui précède le calcul des chutes de tension .Les calculs sont effectués quelque soit la configuration de l’installation.

Le module HT5 (Norme Marine) est applicable aux installations électriques à bord des navires et des plates-formes mobiles et fixes en mer. Ce module permet :

Manuel de Référence 11••••Objet du logiciel- Définitions

ALPI - 2009 Caneco HT ©

 De calculer les courants de court-circuit en courant alternatif et en tout point du réseau selon

la norme CEI 61-363-1

 De déterminer la section des câbles en fonction des normes CEI 92-201, CEI 92-202 :

Installations à bord des navires : conception de systèmes et CEI 60092-353 : Electrical installation in ships : Choice and installation of electrical cables.

Le module HT6 qui est un module langues étrangères, permet :  De saisir une affaire en choisissant une langue de travail (interface utilisateur au choix :

Français, Anglais ou Allemand)

 D’éditer le rapport de calculs en Français, en Anglais ou en Allemand, sans pour autant

changer la langue de l’interface utilisateur

Le module TCC (Time Current Curve) permet :  De faire une étude de sélectivité par superposition des courbes « temps-courants » sur

réseau HT/HT ou HT/BT

 D’intégrer les valeurs de réglages des protections, câbles et des démarrages

transformateurs

 D’éditer un document récapitulant les réglages effectués.

Manuel de Référence 12 •••• Objet du logiciel- Définitions

ALPI - 2009 Caneco HT ©

Définitions

Sont adoptées les définitions suivantes : Liaisons : le terme liaison correspond à un ensemble de lignes triphasées aériennes et

souterraines, d’inductances (résistance négligée), et d’impédances (valeurs en R et X). Les liaisons sont considérées comme étant des éléments passifs. Les liaisons peuvent être :  Une connexion entre deux équipements : l’impédance de la liaison de longueur nulle à pour

valeur zéro

 Un câble isolé  Une ligne aérienne isolée  Une ligne de transmission aérienne

Equipements : un équipement est un composant électrique entrant dans la composition du réseau à étudier. Dans Caneco HT, Ils sont regroupés en plusieurs catégories selon leur fonction (de production, de transformation, de consommation, de limitation ou de connexion)  Sources Arrivée du distributeur public d’énergie (EDF, …) : réseau source Alternateur synchrone  Mise à la terre Générateur homopolaire  Transformateurs Transformateur triphasé à deux enroulements Transformateur triphasé à trois enroulements  Moteurs Moteur asynchrone Moteur synchrone  Charges Charge statique de consommation d’énergie Impédance de limitation  Tableaux Tableau HT : un tableau est défini comme étant un point (ou nœud), lequel est connecté une ou plusieurs liaisons, que l’on peut raccorder des producteurs, et des utilisateurs. Les tableaux sont généralement installés dans des Postes électriques.

Normes et documents de référence

Norme NF EN 60909-0 : Aout 2002

Norme de calcul des courants de courants de court-circuit dans les réseaux triphasés à courant alternatif

Norme NFC 13-200 :

 Annexe de la partie 4 : calcul pratique des courants de court-circuit  Donne les valeurs des courants admissibles Iz des câbles à partir du courant d’emploi IB  Définit les règles de conception

Guide pratique UTE 13-205 : Reprend la NFC 13-200 pour les éléments de calcul

Manuel de Référence 13••••Objet du logiciel- Définitions

ALPI - 2009 Caneco HT ©

L'interface de Caneco HT

Présentation de l'interface Caneco HT

L'interface utilisateur de Caneco HT ressemble à celle de la plupart des programmes fonctionnant sous environnement Windows. La barre des menus située en haut de l'écran présente 7 à 8 menus. Les commandes contenues dans ces menus permettent soit de déclencher directement une action, soit d'afficher un sous-menu ou une Boite de dialogue. Sous cette barre de menus, figure la barre des outils qui permettent d'accéder directement à une commande existant dans les menus.

Manuel de Référence 15••••L'interface de Caneco HT

ALPI - 2009 Caneco HT ©

Barre des menus

Caneco HT possède deux types de barre des menus. Celle-ci diffère selon que l’utilisateur sélectionne dans la zone des bibliothèques des symboles, ou dans la zone de l’espace de travail.

Barre des menus de la zone bibliothèque des symboles

Pour visualiser un menu, cliquez sur son titre dans la barre des menus. Les différentes commandes apparaissent.

Les menus sont :

Fichier

Les commandes qui y sont accessibles concernent la création, reprise, enregistrement et impression d'un dessin

Edition

Commandes d'édition de circuits : couper - copier - coller - insérer

Modifier

Les commandes permettent d'apporter des modifications sur les objets et le texte qui se trouvent dans le dessin.

Symbole

Edition et paramétrage des symboles de la bibliothèque

Affichage

Mode d’affichage de l’espace graphique

Options

Configurations de l'environnement de Caneco-HT, ainsi que du gestionnaire de calques

Fenêtre

Menu standard de Windows sur la présentation des fenêtres de dessin.

Aide

Commande d'aide

Barre des menus de la zone de travail

Elle reprend certains menus de la zone bibliothèque avec en plus :

Modifier

Les commandes permettent d'apporter des modifications sur les objets et le texte qui se trouvent dans le dessin.

Projet :

Menu contenant tous les outils de modélisation et option de calculs

Manuel de Référence 16 •••• L'interface de Caneco HT

ALPI - 2009 Caneco HT ©

Commandes de menus

Menus contextuels

Les menus contextuels permettent d’exécuter rapidement à certaines opérations. Ce sont des menus particuliers, adaptés à la boite de dialogue (fenêtre) dans laquelle on se trouve. Ces menus sont appelés à l’aide de la touche droite de la souris. Exemple : menu contextuel appelé dans la fenêtre de dessin :

Boutons

Sous la barre des menus, se trouve la barre d'outils. Chaque bouton de la barre d'outils permet d'accéder directement à des commandes existantes dans les menus.

Barre d’outils

Les boutons de commandes disponibles dans la barre d’outils dépendent des modules compris dans Caneco H

Boutons de commande fichier

Nouveau Création d'une nouvelle affaire : ouvre automatiquement la fenêtre « choisir le modèle de document » qui permet de sélectionner le modèle de cartouche de l’Affaire

Ouvrir

Ouverture d'une affaire existante

Enregistrer Enregistrement direct de l'affaire en cours. Lors du premier enregistrement, un nom de projet est demandé. Cette action est fortement conseillée lorsque vous créez un projet.

Manuel de Référence 17••••L'interface de Caneco HT

ALPI - 2009 Caneco HT ©

Boutons de commande bibliothèque

Bibliothèque

Active l'affichage de la fenêtre de la bibliothèque de symboles.

Boutons de commande impression

Aperçu avant impression

Propose l'aperçu avant impression du dossier ou document sélectionné

Imprimer

Imprime le projet ou document sélectionné

Bouton de commande édition

Couper Supprime le ou les circuits sélectionnés

Copier

Recopie le ou les circuits sélectionnés dans le presse-papiers

Effacer Efface le contenu de la zone sélectionnée.

Rechercher Permet une recherche de texte, d’étiquette,… selon sa désignation soit dans l’espace bibliothèque, ou dans l’espace de travail : schéma unifilaire

Coller Place le contenu du presse-papiers à l'emplacement du curseur

Paramètres (ENTREE) Commande permettant d’accéder aux paramétrages des équipements électriques "calculs haute tension", et des symboles "annexes"

Ajuster sur la grille (Ctrl+G) Le symbole se positionne automatiquement sur la graduation de grille la plus proche en cas de tracé ou de déplacement du symbole. Cela permet d’avoir une disposition ordonnée des symboles selon la verticale ou l’horizontale

Afficher grille (MAJ+G)

Affiche la grille en points et lignes

Mode ortho (O) Fonctionnalité permettant de tracer les liaisons selon les directions angulaires 0, 30, 45, 60, 90,120…

Copier avec les calques (Ctrl+MAJ+V)

Manuel de Référence 18 •••• L'interface de Caneco HT

ALPI - 2009 Caneco HT ©

Boutons de commande rotation

Les symboles électriques doivent être sélectionnés au préalable. Ces fonctionnalités sont disponibles avec le module de dessin.

Rotation droite

Applique à l’objet sélectionné une rotation de 90° vers la droite.

Rotation gauche

Applique à l’objet sélectionné une rotation de 90° vers la gauche.

Retourner horizontalement Retourne horizontalement l'objet sélectionné

Retourner verticalement

Retourne verticalement l'objet sélectionné.

Boutons de commande des outils de dessin

Curseur

Le curseur est utilisé pour sélectionner ou modifier un objet graphique existant.

Zoom dynamique Il permet d'effectuer un zoom dans l'espace de travail. Définissez la zone requise en l'entourant d'un rectangle de délimitation.

Facteur de zoom

Ce facteur est à rentré par l’utilisateur.

Texte Bouton permettant d’insérer un texte sur un schéma unifilaire , un dessin ou symbole. L’utilisateur peut définir sa propre police,style, taille et couleur de texte. Il est possible de conserver les paramétrages des textes pour les futurs dessins en cliquant sur le bouton « Défaut » dans la boite de dialogue Texte.

Manuel de Référence 19••••L'interface de Caneco HT

ALPI - 2009 Caneco HT ©

Trait

L'outil Trait permet de dessiner un trait.

Arc

L'outil Arc permet de réaliser un arc de cercle.

Polyligne Outil permettant de dessiner une séquence de segments de ligne droite reliés entre eux pour créer un objet unique.

Ligne polygonale

Outil permettant de dessiner des formes de type spline

Rectangle

L'outil Rectangle permet de dessiner un rectangle avec ou sans remplissage (motifs, couleurs).

Polygone

Symbole fermé constitué de lignes droites, tel qu'un carré, un triangle ou un hexagone.

Ellipse

L'outil Ellipse permet de dessiner une ellipse avec ou sans remplissage (motifs, couleurs).

Calques

Ouvre la boite de dialogue des propriétés des calques.

Boite de dialogue du gestionnaire de calques Ce gestionnaire de calques permet de gérer et contrôler les calques du dessin à l’aide des icônes

 Rend visible ou invisible le calque actif

 Verrouille ou déverrouille le calque actif

 Insère une couleur au claque actif

 Liste des couleurs disponibles

Boutons de commande groupe d’objets

Ces fonctionnalités ne s’appliquent qu’aux symboles personnalisés avec le module de dessin Il faut au préalable sélectionner le symbole de dessin avant d’effectuer une action

Premier plan

Place l'objet sélectionné devant les autres objets superposés.

Arrière plan

Place l'objet sélectionné derrière les autres objets superposés.

Grouper Assemble deux objets ou davantage sous forme d’un seul objet pour les déplacer ou les modifier en tant que groupe

Dissocier

Dissocie un objet groupé en plusieurs objets séparés pour que chacun puisse être déplacé ou modifié individuellement.

Manuel de Référence 20 •••• L'interface de Caneco HT

ALPI - 2009 Caneco HT ©

Bouton de commande outil liaison électrique

Liaison Cet outil permet de créer une liaison électrique entre un symbole électrique et un autre. : Soit une « connexion » (impédance zéro), ou soit une liaison (câble et son cheminement) Un exemple d’initiation est donné sur le site ALPI : Rubrique Logiciels  Caneco HT

Bouton de commande calculs

Liste des équipements

Répertorie par type, la liste de tous les équipements utilisés dans l’affaire.

Liste des liaisons

Répertorie la liste de toutes les liaisons (câbles) et connexions simples utilisées dans l’affaire.

Lancement des calculs de courant de court-circuit Ce bouton permet de lancer les calculs de courants de court-circuit : par tableau ou sur tous les tableaux du réseau, et selon une 1 seule configuration de fonctionnement. Il fournit également impédances de court-circuit équivalent aux tableaux Il permet en outre de connaitre le courant de court-circuit individuel dans chaque branche qui lui est connectée

Lancement du dossier de calcul complet Il permet de calculer le réseau en tout point et selon les différentes configurations de fonctionnement sélectionnées : calculs des courants de courant de court-circuit, dimensionnement des liaisons… La note de calcul qui est émis, inclut le détail des données du réseau (liste des équipements), les configurations de fonctionnement et le rapport de calculs effectués

Calcul chute de tension Module HT4, permet le calcul de chute de tension aux tableaux ou en point du réseau (aux bornes d’un équipement) et selon les différents types de régime: établi, au démarrage ou à vide.

Manuel de Référence 21••••L'interface de Caneco HT

ALPI - 2009 Caneco HT ©

Les menus zone bibliothèque

Zone bibliothèque : menu Fichier

Généralités

Les commandes qui y sont accessibles concernent la création d’un nouveau projet, la reprise d’un projet existant ou la fermeture et sauvegarde des bibliothèques de Caneco HT.

Pour obtenir l’intégralité des commandes du menu Fichier vous devez cliquer sur la fenêtre de l’espace de travail.

Présentation succincte du menu fichier

Les différentes commandes du menu Fichier sont détaillées ci-après :

Nouveau

Création d’un nouveau dessin.

Ouvrir Ouvre un dessin existant Cette commande ouvre la boite de dialogue standard de Windows d’ouverture de fichier. Sur Caneco HT, trois formats de fichier peuvent être ouverts. Ce choix se fait à l’aide de la liste déroulante Fichiers de Type située à la base de la boite de dialogue :

 Fichiers Projet Caneco HT au format *CHT ou *SHT  Dessin Windows metafile au format *WMF ou *EMF  Schéma Autocad au format *DWG ou *DXF  Modèle de folio *SCH

Quitter

Ferme le fichier en cours sans quitter Caneco HT. L’information suivante est proposée :

Manuel de Référence 23••••Les menus zone bibliothèque

ALPI - 2009 Caneco HT ©

Zone bibliothèque : menu Edition

Avant propos

Caneco Haute Tension utilise les notions générales de l'environnement de Windows. Les commandes d'édition s'appliquent en général à des objets "sélectionnés". Les objets que l’on peut sélectionner dans Caneco Haute Tension sont des symboles, des liaisons ou des objets graphiques. La sélection d’un objet s’effectue en cliquant sur l’objet à l’aide du bouton gauche de la souris. Il est possible de sélectionner plusieurs objets en maintenant enfoncé la touche Majuscule et en cliquant sur les objets avec le bouton gauche de la souris.

Copier

Copie la zone sélectionnée dans le presse-papiers

Couper

Supprime la zone sélectionnée et la place dans le presse-papiers

Effacer

Efface le contenu de la zone sélectionnée.

Rechercher Recherche le symbole dans les bibliothèques

Manuel de Référence 24 •••• Les menus zone bibliothèque

ALPI - 2009 Caneco HT ©

Zone bibliothèque : menu Symbole

Paramètres

Commande permettant d’accéder aux propriétés électriques (s’il s’agit d’un symbole électrique), ou de dessin (pour un symbole de dessin) :  Dans la bibliothèque des calculs Haute tension : on accède aux fenêtres de saisie des

données électriques des équipements de base

 Dans la bibliothèque des symboles divers et symboles utilisateur on accède aux attributs du

symbole choisi

 Exemple des attributs du symbole : Etoile, neutre mis à la terre directement

Editer symbole

Permet de créer son propre symbole électrique à partir des symboles disponibles dans la librairie. Pour que cette option soit active, il faut au moins qu’un symbole de la bibliothèque soit sélectionné. Utiliser alors les fonctions du module de dessin pour l’édition.

Monter, descendre

Permet de reclasser les symboles dans un ordre autre que celui proposé.

Ajouter

Permet d’accéder à une nouvelle fenêtre de paramétrage de symbole

Manuel de Référence 25••••Les menus zone bibliothèque

ALPI - 2009 Caneco HT ©

Ajouter une sous-bibliothèque

Permet de créer une sous bibliothèque à la bibliothèque déjà ouverte Exemple : ajouter une sous bibliothèque appelée "pictogrammes électriques" à la bibliothèque "symbole divers".

1. Sélectionnez la bibliothèque "symboles divers" dans laquelle vous souhaitez ajouter une

"sous-bibliothèque"

2. Dans le menu symbole, choisir " ajouter à la sous bibliothèque

3. Entrez un nom tel que ci–dessous : exemple : pictogrammes électriques"

4. la " sous-bibliothèque " pictogramme électrique s’affiche tel qu'indiqué ci-dessous

Zone bibliothèque : menu Affichage

Ajouter vue

Affiche l’arborescence de la bibliothèque de symboles sur la zone espace de travail.

Manuel de Référence 26 •••• Les menus zone bibliothèque

ALPI - 2009 Caneco HT ©

qu’au prochain

Zone bibliothèque : menu Option

Préférences…

• Onglet Général

Il permet d’accéder au choix de langue de travail, ainsi que l’emplacement du répertoire Database de Caneco HT dans l’explorateur Windows

 Langue de travail (Module HT6) Trois langues sont disponibles dans Caneco HT : Français, Anglais et Allemand. La langue de travail correspond à la langue de l’interface utilisateur Cependant à partir de la version 2.5, il est possible de choisir la langue d’impression du rapport de calcul, sans pour autant changer la langue de travail.

Lorsque l’utilisateur change la langue de travail, cela ne devient effectif redémarrage de Caneco HT

 Répertoire Database C’est le répertoire contenant toute la base de données de Caneco HT, classée dans des sousrépertoires : Projets, Base, Lib et Modeles

Manuel de Référence 27••••Les menus zone bibliothèque

ALPI - 2009 Caneco HT ©

• Onglet Repères automatiques

Caneco HT affecte par défaut des repères aux différents équipements qui sont utilisés dans les calculs. Cependant l’utilisateur peut, s’il le souhaite, définir ses propres repères. Ils seront pris en compte sur les projets

Lorsqu’un symbole est inséré dans l’espace de travail, Caneco HT associe au repère une valeur commençant par 1 et qui s’incrémente en fonction du nombre d’équipements de même type inséré. Exemple :

• Onglet Rapports

Donne le choix à l’utilisateur de définir sa propre mise en forme dans les tableaux de résultats du rapport de calculs pour : les couleurs de fond dans le titre des tableaux et aussi les couleurs de fond sur les lignes.

Il est possible de revenir aux paramètres par défaut de Caneco HT en cliquant sur le bouton « Rétablir valeurs par défaut »

Manuel de Référence 28 •••• Les menus zone bibliothèque

ALPI - 2009 Caneco HT ©

Menu option : Base de données

Il permet d’accéder à la base de données des câbles électriques classés par fichier fabricant ou fichier UTE. Chaque fichier contient des familles câbles et pour chacune d’elles nous avons les caractéristiques électriques.

• Fichier catalogue : Familles de câble

Caneco HT renferme une base de données de câbles multi-fabricant : Pirelli, Prysmian, Sagem. Il intègre également dans sa base les câbles UTE C 13-205 et les câbles 60092 Marine.

• Fichier Familles : Caractéristiques des câbles

Les câbles de câbles sont classés en fonction de leur tension de service et en fonction de leur type : ALU ou CU ; Unipolaire, Tripolaire ou Torsadé, isolant PR, EPR ou PVC, normes de fabrication NF C 33-220, NF C 33-253, C 33-226…

Manuel de Référence 29••••Les menus zone bibliothèque

ALPI - 2009 Caneco HT ©

Menu option : Configuration…

Cette boite de dialogue comporte 6 onglets permettant de configurer différents paramètres du module dessin de Caneco HT. Le paramétrage est général et indépendant du dessin actif.

• Configuration : onglet Affichage

Cet onglet permet de modifier l’aspect d’affichage de l’environnement de Caneco HT (Interface, Bibliothèque et Espace de travail)

Montrer ruptures de pages :

Il est possible d’afficher ou non les marques de ruptures de pages sur la page de dessin afin de vérifier le cadrage de ce dessin en fonction du support d’impression. Les ruptures de pages se symbolisent par des traits interrompus fin rouge qui n’apparaissent pas à l’impression.

Manuel de Référence 30 •••• Les menus zone bibliothèque

ALPI - 2009 Caneco HT ©

: cette fonction a été inhibée pour des raisons de cohérence entre le fichier du

Inverser le fond

Remplace la couleur de la page de dessin en noir.

Entourer les éléments

Entoure les éléments lorsque votre curseur passe sur un élément non sélectionné.

Attention à ne pas confondre !

La fonction Attraction de la grille entraîne le placement automatique des symboles sur l'unité de quadrillage la plus proche lors du dessin ou du déplacement de symboles. Cette option facilite le positionnement et l'alignement des symboles.

• Configuration : onglet Dessin

Nombre max. d’annulation :

Nota schéma et celui de la base des données électriques. Les fonctions « annuler » et « répéter » ne sont pas gérées dans Caneco HT

Manuel de Référence 31••••Les menus zone bibliothèque

ALPI - 2009 Caneco HT ©

Création fichier de sauvegarde

C’est un fichier temporaire de type .BAK qui est généré automatiquement par le schéma

Toujours vérifier au démarrage l’association des fichiers .SHT En activant l’association, alors tout fichier .SHT lancé (par double clique par exemple) sera associé à cette version de Caneco, ouvrant le projet. Si la case est cochée, l’activation est demandée à chaque de démarrage de Caneco HT

Ce cas est rencontré lorsque d’autres versions antérieures de Caneco HT sont installées, par exemple la version 2.0 et celle de la 2.5

• Configuration : onglet Imprimer

Définit les paramètres d’impression du schéma

Ne pas imprimer les pages vides : Impose à Caneco-HT de ne pas imprimer les pages vides (pages non utilisées dans la modélisation du schéma unifilaire)

Imprimer les niveaux colorés en couleur :

Cette commande permet d’imprimer les textes en couleur dans le cas ou une imprimante couleur est utilisée

Imprimer en noir et blanc:

Imprime le schéma en noir et blanc

Imprimante

Cette commande permet de choisir une imprimante par défaut et de définir ses paramètres d’impression

Manuel de Référence 32 •••• Les menus zone bibliothèque

ALPI - 2009 Caneco HT ©

• Configuration : onglet DXF/DWG

Option de paramétrage des formats DXF et DWG utilisés à la fois pour l’import et l’export de schémas unifilaire

Couleur blanche remplacée par :

Vous pouvez substituer la couleur blanche par une autre couleur de la palette Windows. Par défaut la couleur blanche et remplacée par la couleur jaune.

• Onglet Couleurs

Cet onglet Couleurs permet de définir les couleurs de sélection d’objet.

Manuel de Référence 33••••Les menus zone bibliothèque

ALPI - 2009 Caneco HT ©

• Configuration : onglet Claviers

Associe des commandes à des raccourcis clavier

Nota sur le Menu Configuration : Le bouton « restaurer » s’applique à tous les 6 onglets de ce menu.

Zone bibliothèque : menu Fenêtre

fenêtre de la barre des menus de la zone de travail

Zone bibliothèque : menu Aide

Menu aide de la barre des menus de la zone travail

Manuel de Référence 34 •••• Les menus zone bibliothèque

ALPI - 2009 Caneco HT ©

L'affaire originale (précédemment enregistrée) reste inchangée (elle n'est pas

enregistrée), sauf si le nom du fichier est conservé. Pour éviter des erreurs qui

Les menus zone de travail

Zone de travail : menu Fichier

Nouveau Création d’un nouveau projet

Ouvrir Ouvre un projet déjà existant à partir du fichier de schéma d’extension *SHT ou du fichier de base de données d’extension *CHT. Si un projet est ouvert pour la première fois avec une nouvelle version de Caneco HT, un archivage du projet est automatiquement effectué avec la version antérieure

Enregistrer …

Enregistre les modifications apportées à l'affaire en cours. Dans le cas d'un document précédemment enregistré, la nouvelle version remplace l'ancienne. Dans le cas d'une affaire nouvelle, Caneco HT ouvre la fenêtre de dialogue suivante :

Enregistrer sous… Le format d'enregistrement est du type : Fichier Projet Caneco HT (nom_fichier.SHT et nom_fichier.CHT)

Enregistrer sous

Ouvre la Boite de dialogue Enregistrer sous (Fenêtre décrite ci-dessus.) Cette commande permet d'enregistrer une affaire sous un autre nom de fichier ou permet d'effectuer une sauvegarde du projet sur disque dur ou autre support.

pourraient résulter de cette règle générale liée à l'environnement Windows. Il est possible de définir un répertoire par défaut d’enregistrement des projets

Voir chapitre 

Manuel de Référence 35••••Les menus zone de travail

Préférences…

ALPI - 2009 Caneco HT ©

Fermer … Il n’est pas autorisé de quitter Caneco HT tant que les documents ne sont pas fermés. Pour cela on utilise soit le bouton « Fermer » du menu fichier, soit la commande « Fermer » de la

barre d’outils Une fois que les documents sont fermés, on peut alors quitter Caneco HT avec le bouton

principal ou dans le menu fichier Quitter

Exporter …

Exporte le schéma en cours dans un format image (wmf, emf, dwg, dxf ou bmp) Envoyer …

Envoie le projet ouvert par courrier électronique

Aperçu avant impression … La fonction Aperçu avant impression permet de pré-visualiser le schéma à imprimer : son format de page, son orientation (portrait ou paysage) et également ses marges

Configuration de l’impression … Permet de définir les paramètres du schéma de Caneco HT : Calques, Style, Attributs, Format, Grille, Impression…

Voir ci-dessous : Paramètres du schéma

Imprimer …

Permet d’accéder aux paramètres et outils d’impression du schéma unifilaire.

 Bouton Paramètres

Les paramètres du schéma permettent la configuration de l'espace de travail, de la grille, et de l’impression. Le bouton Paramètres ouvre directement l'onglet imprimer de la fenêtre paramètres du schéma

Manuel de Référence 36 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

Préférences…

Taille de papier

• Onglet Imprimer

Onglet de configuration de l’impression du schéma

Il est possible de personnaliser son propre espace de travail grâce à la fonction « Format papier personnalisé… » disponible dans la liste

 Bouton Imprimante

Affiche les configurations d’impression du schéma, ainsi que la liste des imprimantes disponibles sur le réseau sur lequel l’ordinateur est connecté

pour la description des onglets

Manuel de Référence 37••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

e de

cochez la case

Taille de la page et marges

Fonctions permettant d’ajuster la feuille de travail selon le contenu graphique et pour l’adapter à la taille de l’imprimante utilisée.

Chevauchement de pages (mm)

Lorsque la page de dessin dépasse la taille de l’imprimante, ce paramètre va permettre de définir la valeur de chevauchement des pages (afin de faciliter le collage du schéma). Le chevauchement des pages est représenté par des traits interrompus rouges qui montrent les ruptures de pages du dessin en fonction de la taille (imprimante ou utilisateur) du support d’impression que l’utilisateur lui-même a choisie dans cet onglet.

Si les marques de chevauchement des pages n’apparaissent pas sur la feuill dessin, allez dans le menu Option Configuration Affichage  Montrer les ruptures de pages.

• Onglet Format

Onglet de configuration de l’espace du travail

Taille de l'espace de travail (Format) :

23 formats de feuille-AO, A1, A2, A3, A4, A5, BO, B1, B2, B3, B4, B5 dont une fonction supplémentaire pour personnaliser la taille de l’espace de travail. Elle se trouve dans la liste des formats nommée Format utilisateur. On peut saisir la taille de la feuille à l’aide des champs largeur et hauteur en mm. On peut définir le point d’origine du dessin sur l’axe X et Y : X min et X max, Y min et Y max. L’échelle d'impression du schéma est réglée en pourcentage (%).

Manuel de Référence 38 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

ées sur les unités de règle. Si l’utilisateur modifie le

nombre de graduations de grille par unité de règle, il peut modifier également le nombre

• Onglet Grille

L’option Afficher grille détermine si un symbole se positionne automatiquement sur la graduation de grille la plus proche en cas de tracé ou de déplacement du symbole. Cette option peut être désactivée si l’on préfère un positionnement libre.

Pas minimum : définit la graduation de la grille minimum avec les coordonnées Xmin et Ymin (par défaut 0.1).

Pas de la grille : définit la graduation de la grille de la feuille de dessin avec les coordonnées X et Y.

Les graduations de la grille sont bas de points de la grille et l’apparence de la grille à l’écran.

Manuel de Référence 39••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

• Onglet Calques

La commande « Calques » permet de créer et modifier les calques dans un dessin. Elle ouvre fenêtre suivante :

 Ajouter un calque

Ce bouton ajoute automatiquement un nouveau calque de type « Schéma » intitulé « Nouveau Calque… ». Ce calque dit « utilisateur » peut être personnalisé en utilisant les propriétés qui lui sont affectées

 Supprimer un calque

Supprime le calque ajouté et qui est sélectionné.

 Renommer un calque

Le bouton renomme le calque ajouté et qui est sélectionné.

Caneco HT comprend 3 types de calques par défaut : Calque Base  Contrôle le cadre du cartouche graphique (contours) Calque Texte  Contrôle les informations générales du projet apparaissant au bas de page Calque Schéma  Contrôle les éléments saisis sur le graphique (unifilaire, texte, dessin)

Personnaliser les caractéristiques d’un calque : En sélectionnant un des calques existants, on peut modifier les éléments suivants :

Visible

Indique si les formes, les symboles et les textes d’un calque sont visibles ou masquées. Activez cette option pour afficher le calque, et désactivez-la pour le masquer.

Verrou

Empêche les formes, les symboles et les textes d’un calque d’être sélectionnées ou modifiées. Activez cette option pour verrouiller le calque, et désactivez-la pour déverrouiller le calque.

Couleur

Affecte une couleur au calque de façon que tous les objets qui lui sont assignés apparaissent dans cette couleur. Le choix de la couleur se fait en cliquant sur le bouton en forme carré ou

dans sur la liste déroulante Couleur

Actions

(interactives)

Visible

Verrou Couleur

Manuel de Référence 40 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

Description des calques

• Calque base

Le calque de base correspond au cadre du cartouche et coordonnées d'un schéma

 Calque Texte

Le calque texte correspond aux textes inscrits dans le cartouche

 Calque Schéma

Le calque schéma comprend l’ensemble du schéma unifilaire, les dessins et commentaires ajoutés

Manuel de Référence 41••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

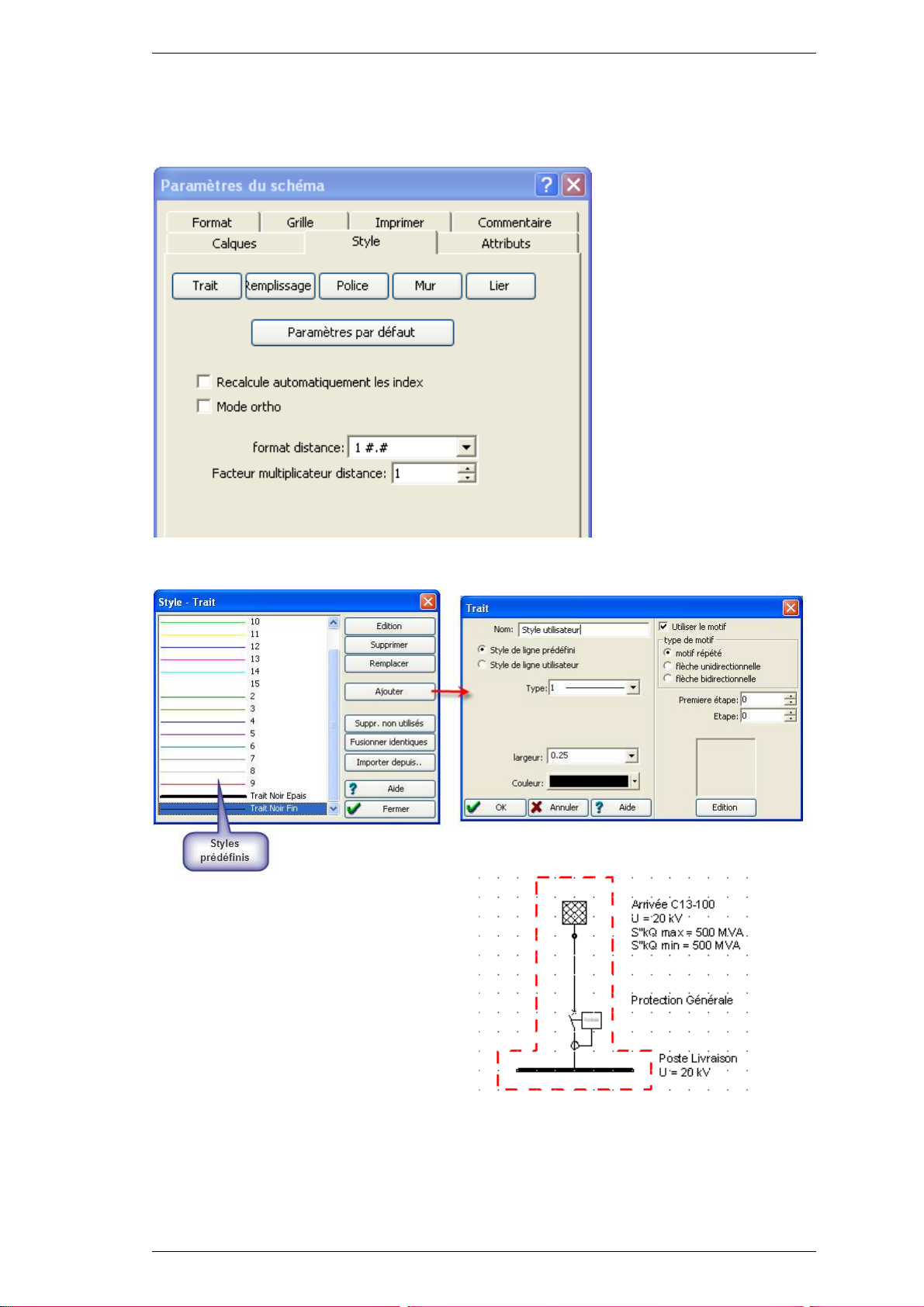

• Onglet Style

Caneco HT comporte des styles de base de Trait, Remplissage, Texte, Mur… L’utilisateur a également la possibilité de définir ses propres modèles de styles ou rééditer les styles de base de Caneco HT

 Style Trait

Chaque style Trait est définit par :

 Son type (continu, discontinu, pointillé…)  Sa largeur (de 0 à 3)  Sa couleur

Manuel de Référence 42 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

Remarque

 Style Remplissage

Le style Remplissage est définit par :

 Sa couleur de remplissage (fond)  Ses styles d’hachures (21 styles différents)  Sa couleur d’hachures

Dans le cas d’une définition d’un plan de protection, il est conseillé de ne pas utiliser le fond de remplissage (ou sinon utiliser un fond blanc), ceci dans le but d’identifier les équipements et protections pour l’étude de sélectivité.

 Style Texte (Police)

Il s’agit des styles de textes et commentaire qui peuvent être insérés dans le schéma

Le style Texte est définit par :

 Sa police  Sa taille  Sa couleur  Ses effets

Manuel de Référence 43••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

Les Menus zone bibliothèque/Menu

Zone de travail : menu Edition

Pour les commandes déjà vues, voir le chapitre « édition »

Sélectionner tout …

Permet de sélectionner tous les éléments du dessin.

Inverser la sélection

Bascule vers la sélection précédente

Sélectionner…

Permet de sélectionner tout ou partie des éléments du dessin présents sur l’espace de travail : Texte, Symbole…

Manuel de Référence 44 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

Insérer un élément …

Permet d'insérer les éléments suivants : Trait, Arc, Mur, Rectangle, Ellipse, Polygone, Ligne, Polygonale, Symbole, Texte, Outil, câble, Point de connexion, Distance.

La même opération est réalisable avec les icônes dans la barre des outils. Voir paragraphe Boutons

Outil Trait …

Lorsque l'outil Trait est sélectionné le curseur change de forme et se représente de la manière suivante :

Pour dessiner une droite :  Positionnez la 1

ère

extrémité de la droite en cliquant avec la touche gauche de la souris et

maintenez cette touche appuyée.  Déplacez votre souris jusqu’à ce que votre trait possède la dimension et l’inclinaison

souhaitée, puis relâcher la touche.  Le trait étant sélectionné, tapez sur le bouton Entrée du clavier pour ouvrir la boite de

dialogue. Celle –ci permet de configurer le style de trait

Outil Arc …

Lorsque que l'outil Arc est sélectionné, le curseur change de forme et se représente de la manière suivante :

Pour dessiner un arc :

 Sélectionnez l'outil Arc dans la barre d’outils, ou dans le menu Editer Insérer un élément.  Cliquez et maintenez appuyé le bouton gauche de votre souris et déplacez le curseur dans

la direction voulue. Relâcher la touche de la souris lorsque votre Arc possède la dimension

et l'inclinaison souhaitées.  Pour apporter des modifications à la construction de l'arc crée, faites un double-clique

dessus pour accéder au paramétrage ou tapez sur le bouton Entrée du clavier si l’arc est

déjà sélectionné.

Manuel de Référence 45••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

Outil Rectangle …

Lorsque que l'outil Rectangle est sélectionné le curseur change de forme et se réprésente de la

manière suivante : Pour dessiner un rectangle :  Positionnez la 1ère extrémité du rectangle en cliquant avec la touche gauche de la souris et

maintenez cette touche appuyée.  Déplacez votre souris jusqu’à ce que votre rectangle possède la dimension et l’inclinaison

souhaitée, puis relâcher la touche.

Outil Ellipse …

Lorsque que l'outil Ellipse est sélectionné le curseur change de forme et se réprésente de la manière suivante : .

Pour dessiner une ellipse :  Positionnez la 1ère extrémité de l’ellipse en cliquant avec la touche gauche de la souris et

maintenez cette touche appuyée.  Déplacez votre souris jusqu’à ce que votre ellipse possède la dimension et l’inclinaison

souhaitée, puis relâcher la touche.  Pour dessiner un Cercle, appuyez préalablement sur la touche Majuscule (Shift).

Outil Polygone …

Lorsque que l'outil Polygone est sélectionné le curseur change de forme et se représente de la manière suivante : .

Pour dessiner un polygone :  Dans le menu Editer Insérer un élément, sélectionnez polygone ou sélectionnez dans la

barre d’outils l'icône Polygone.  Cliquez sur le bouton gauche de votre souris pour insérer le premier point, et déplacez la

souris dans le sens et la direction voulue ; cliquez une nouvelle fois pour créer le premier

trait du polygone. Renouvelez l'opération autant fois de manière a obtenir la forme désirée.

Pour fermer le polygone, 2 possibilités : soit en cliquant sur le bouton droit de la souris, soit

en appuyant sur la touche Entrée du clavier ce qui vous permet d'accéder à la boite de

paramétrage du polygone

Outil Ligne polygonale …

Lorsque l'outil Ligne polygonale est sélectionné le curseur change de forme et se réprésente de la manière suivante : .

Pour dessiner une ligne polygonale, utilisez le même procédé que l'outil polygone

Outil Symbole …

Cet outil permet de créer un nouveau symbole. Lorsqu’ il est sélectionné, le curseur change de forme et se représente de la manière suivante :

Manuel de Référence 46 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

Outil Texte …

Lorsque l'outil Texte est sélectionné le curseur change de forme et se représente de la manière suivante :

Choisissez l'emplacement du texte à insérer sur l'espace de travail à l'aide du bouton gauche de la souris. La boite de dialogue texte s'ouvre automatiquement . On peut alors saisir un texte, choisir la police, la couleur et le style, ou un modèle de style prédéfini. Voir Chapitre Onglet Style

Insertion …

Permet d'insérer une image ou acquisition

Insérer une image …

Insère une image dans l’espace de travail au format * wmf, * emf, *bmp, *jpg, *tif, *gif, *png. Exemple d’image : logo d’entreprise, cartouche, schéma unifilaire…

Manuel de Référence 47••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

Voir

éer un

Zone de travail : menu Modifier

Paramètres …

Fenêtre de l’équipement électrique sélectionné, permettant de renseigner ses caractéristiques.

Chapitre Erreur ! Résultat incorrect pour une table.

Transformation …

Fenêtre de l’équipement électrique sélectionné, permettant de définir ses dimensions Position, Echelle, Rotation, Taille.

Editer un symbole …

Il permet de réaliser un nouveau symbole à partir du symbole de base sélectionné.

Chapitre

symbole

Ordonner …

Il permet de placer l’équipement sélectionné selon la position souhaitée : Premier plan, Arrière plan, En avant ou En arrière

Manuel de Référence 48 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

Aligner

Il permet de positionner les éléments sélectionnés selon une position alignée : Gauche, Centre, Droite, Haut ou Bas

Distribuer

Il permet de distribuer les éléments sélectionnés à une même distance identique deux par deux, selon les positions : Gauche, Centre, Droite, Haut ou Bas

Taille identique …

Il permet d’uniformiser la taille des éléments sélectionnés selon un critère de choix: le plus large, le plus fin, la largeur médiane, le plus haut, le plus bas, la hauteur médiane.

Retourner horizontalement ou verticalement

Retourne horizontalement ou verticalement l'objet sélectionné

Rotation gauche ou droite

Applique à un objet sélectionné une rotation de 90° vers la gauche ou vers la droite.

Centrer horizontalement ou verticalement

Centre l’objet sélectionné sur l’axe horizontal ou vertical en mode édition de symbole. Cette commande n’est utilisable que dans la fenêtre édition de symbole.

Grouper Assemble deux objets ou davantage sous forme d’un seul objet pour les déplacer ou les modifier en tant que groupe

Dissocier

Dissocie un objet groupé en plusieurs objets séparés pour que chacun puisse être déplacé ou modifié individuellement.

Manuel de Référence 49••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

Zone de travail : menu Affichage

Affichage étiquettes données

Les équipements sélectionnés (cases cochées) permettent d’afficher les étiquettes contenant leurs données électriques associées. Exemple d’une Arrivée :

Manuel de Référence 50 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

Affichage étiquettes de résultats

L'affichage des résultats dépend du choix de la configuration. Les courants de court-circuit à afficher doivent être sélectionnés. L’emplacement des calculs doit être précisé : soit aux tableaux, ou soit aux bornes des équipements.

Manuel de Référence 51••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

Pour ôter les étiquettes de résultats sur le schéma unifilaire, il faut désactiver l’option « Afficher les étiquettes de résultats »

Zoom : Permet de choisir la taille du zoom en fonction de la vue souhaitée.

Zoom dynamique La commande Zoom dynamique permet d’agrandir une zone de la fenêtre active. Pour définir la zone à agrandir, délimitez-la par un rectangle à l’aide de la souris.

Zoom +

Permet d’agrandir la vue de l’espace travail.

Zoom – Permet de réduire la vue de l’espace de travail.

25% Réduit la vue de l’espace de travail de 25% de sa taille réelle.

50% : Réduit la vue de l’espace de travail à 50% de sa taille réelle.

100% : Taille réelle de l’espace de travail.

200% Augmente la vue de l’espace de travail de 200% de sa taille réelle.

400% Augmente la vue de l’espace de travail de 400% de sa taille réelle.

Zoom personnalisé Permet de saisir le facteur du zoom de l’espace de travail.

Dernier zoom : retourne au précédent zoom. Plein écran

Ajuste le zoom automatiquement afin d’afficher entièrement la page de l’espace de travail.

Manuel de Référence 52 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

Tous les éléments

Ajuste le zoom automatiquement de manière à afficher tous les éléments figurant sur l’espace de travail.

Eléments sélectionnés Ajuste le zoom automatiquement en fonction des éléments sélectionnés dans l’espace de travail.

Raccourcis Clavier pour utiliser le zoom Zoom + Pressez sur la touche < + > du pavé numérique pour augmenter le zoom.

Zoom –

Pressez sur la touche < Zoom 100%

Pressez simultanément sur les touches Ctrl et N pour obtenir la taille réelle. Zoom éléments sélectionnés

Pressez simultanément sur les touches Ctrl et B pour obtenir un zoom des éléments sélectionnés.

> du pavé numérique pour diminuer le zoom.

Manuel de Référence 53••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

Voir

Bouton de commande calculs

Zone de travail : menu Projet

Généralités

Le menu Projet regroupe tous les documents produits par Caneco HT. Si l'édition d'un document nécessite un calcul celui-ci sera entrepris automatiquement. Un calcul est nécessaire dés qu'une modification est apportée au réseau. Les résultats de ce calcul restent mémorisés tant que le projet est en cours. Si le projet est fermé, les données du projet seront enregistrées mais les calculs ne seront pas conservés, ce qui nécessite un nouveau calcul. La plupart de ces menus sont disponibles sur la barre d’Outils

Chapitre

Manuel de Référence 54 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

Menu Projet : Informations générales du projet

Fenêtre permettant de renseigner les informations concernant le projet, le client, l’étude et les paramétrages d’impression du rapport de calculs

• Onglet Générales

• Les onglets : Client, Etude

Ces Onglets permettent de renseigner les informations concernant le client et le prestataire d’étude. Elles sont résumées sur la page de garde du rapport complet de Caneco HT.

Manuel de Référence 55••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

• Onglet Impressions

Cet onglet permet de personnaliser le rapport de calcul du projet

Pour changer de Logo : double-cliquez sur le logo existant pour ouvrir la boite de dialogue permettant d’importer le nouveau logo. Celui-ci doit être un fichier de type image (taille max=260*90 pixels)

• Onglet Statistiques

Donne une statistique générale sur le nombre d’équipements électriques utilisé dans le projet

Manuel de Référence 56 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

Références

ormatives

Domaine d’application

Menu Projet : Options de calculs

Cette fenêtre permet de définir les paramètres de calcul des courants de court-circuit, de dimensionnement des liaisons et du choix des dispositifs de protection.

• Référence de calcul :

Fréquence

Fréquence nominale de fonctionnement 50 ou 60 Hz dans les réseaux triphasés haute tension à courant alternatif

Courant de court-circuit

Reprend l’annexe de la partie 4 de la NFC 13-200 : Calcul pratique

NFC 13-205 (1994)

des courants de court-circuit. Ce guide s’applique aux installations électriques de tension supérieures à 1000 V en courant alternatif Partie 0 : Calcul des courants de court-circuit.

EN 60909 (Août 2002)

Cette norme est applicable :

 Dans les réseaux triphasés basse tension à courant alternatif  Dans les réseaux triphasés haute tension à courant alternatif

fonctionnant à une fréquence nominale de 50 ou 60 Hz Partie 1 : Evaluation des courant de court-circuit en c.a. triphasé

IEC 61363 (1998-02)

Cette norme internationale s’applique aux installations électriques à bord des navires et plates-formes mobiles et fixes en mer

Manuel de Référence 57••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

Références

ormatives

Domaine d’application

Courant admissible

Cette norme s’applique aux installations alimentées en courant

NFC 13-200 (1987)

alternatif sous une tension nominale au moins égale à 1000 V et inférieure ou égale à 63 kV, la fréquence étant au plus égale à 100 Hz. Cette norme s’applique aux installations alimentées en courant

NFC 13-200 (2009)

alternatif sous une tension nominale au moins égale à 1000 V et inférieure ou égale à 245 kV, les fréquences préférentielles étant de 50 Hz et de 60 Hz. (en cours) Electrical installations in ships - Part 352 : Choice and installation

IEC 60092-352

of electrical cables

• Paramètres pour le calcul de Ik

Facteur de tension c

C’est le rapport de la valeur de la source de tension équivalente à la tension nominale du réseau Un divisé par √3. L’introduction du facteur de tension c est nécessaire pour différentes raisons, qui sont :

 Les variations de tension dans l’espace et dans le temps  Les changements de prise des transformateurs  La non-prise en compte des charges et des capacités dans les calculs  Le comportement subtransitoire des alternateurs et des moteurs.

Manuel de Référence 58 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

• Calcul du courant de court-circuit coupé Ib

Retard minimal (temps mort) tmin

C’est le temps le plus court s’écoulant entre l’apparition du courant de court-circuit et la séparation d’ouverture des contacts du premier pôle de l’appareil de manœuvre. Autrement dit, c’est la somme du délai minimal de fonctionnement d’un relais de protection et du temps d’ouverture d’un disjoncteur. Il ne comprend pas les temps réglables des dispositifs de déclenchement.

• Choix du dispositif de protection

Tolérance sur C-C biphasé minimal

Lorsque la protection est assurée par disjoncteur, le courant de fonctionnement instantané I>> est au plus égal au plus petit des courants I'k2min divisé par 1.2 pour tenir compte des tolérances de fabrication. Ceci étant l’une des conditions données par la norme C 13-100 (paragraphe 433.3) pour le réglage de la protection au niveau du poste de livraison

Il est possible de modifier la valeur de la tolérance à l’aide du bouton

• Contrainte thermique des câbles protégés par fusibles

Calcul simplifié

Le temps de fusion est pris à 100 millisecondes quelque soit la valeur du courant de courtcircuit biphasé min. Ce calcul peut s’avérer pénalisant si le niveau de court-circuit est élevé, (I²t élevé)

Par courbe de fusion fusible constructeur

Caneco HT calcule le temps de fusion pré arc en fonction du courant de court circuit biphasé. Lorsque le niveau de court-circuit est très élevé, le temps de fusion est pris à 10 millisecondes (temps minimal de fusion)

Manuel de Référence 59••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

Menu Projet : Modèle de liaisons

Cette fenêtre vous permet de créer une liaison dite "modèle", ceci est une liaison type.

Pour créer un modèle de liaison, suivre les étapes suivantes :

 Cliquer sur le bouton Nouveau  Nommez le modèle de liaison crée dans le champ Profil liaison  Entrez les caractéristiques générales de la liaison, ainsi que son mode pose  Cliquez sur Enregistrer  Cliquer sur le bouton Fermer

Pour utiliser le modèle de liaison crée, suivre les étapes suivantes :

 Sur le schéma unifilaire, choisissez une liaison puis double-cliquez dessus  Choisissez le Type de liaison « câble isolé » puis confirmez ce choix lorsque le message de

confirmation apparait

 Dans la fenêtre de liaison, allez sur profil puis choisissez le modèle de liaison correspondant

 Toutes les caractéristiques générales étant renseignées, Il reste à saisir la longueur du câble

et éventuellement sa consommation (en ampère)

Manuel de Référence 60 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

Les équipements ou les liaisons non connectés apparaissent en couleur rouge sur le

Menu Projet : Vérification continuité schéma

Cette fonction permet de vérifier le raccordement graphique des équipements et liaisons. Cette vérification n’est pas une continuité électrique c'est-à-dire qu’il ne vérifie pas si toutes les données équipements ont été saisies.

schéma unifilaire

Manuel de Référence 61••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

Menu Projet : Configurations de fonctionnement

Cette fonction permet de définir les différents modes de fonctionnement d’une installation électrique : fonctionnement normal, dégradé, cogénération, boucle ouverte, boucle fermée…

Une Liaison appelée Repère comprend un Repère tenant et un Repère aboutissant. Pour une configuration donnée cette liaison est soit activée ou désactivée.

Lorsque la case correspondante à la liaison est cochée , cela signifie que la liaison est activée pour cette configuration donnée.

Lorsque la case correspondante à la liaison est décochée , cela signifie que la liaison est désactivée

Pour activer ou désactiver une liaison, il y ‘ a 3 possibilités

 Depuis la fenêtre configuration de fonctionnement :

 Double-cliquez sur la case pour activer ou désactiver la liaison  Ou bien sélectionnez la case à cocher ou à décocher puis faites un clique droit pour afficher

le menu contextuel et activez ou désactivez

 Depuis la fenêtre Liaison

 Sur le schéma unifilaire, double-cliquer sur liaison pour afficher sa fenêtre. Caneco HT

indique sur cette fenêtre les différentes configurations créées permettant d’activer ou de désactiver cette liaison par simple clique sur la case correspondante

Manuel de Référence 62 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

- Bouton Ajouter

Il est possible de créer jusqu’à 8 configurations au maximum, notées de A à H. La configuration A est créée automatiquement par Caneco HT. Celle-ci est appelée « Configuration par défaut » Lorsqu’une configuration est créée, toutes les liaisons sont actives par défaut. Pour créer une configuration, il suffit juste de cliquer une fois sur le bouton Ajouter

- Bouton Supprimer

Il permet d’accéder à la fenêtre « Choix de la configuration à supprimer » et autorise la suppression d’une ou plusieurs configurations à la fois. Pour cela, il faut sélectionner les cases correspondantes, puis faites Supprimer.

- Bouton Copier

Il permet de copier les éléments actifs d’une configuration de fonctionnement vers une autre.

La configuration d’arrivée doit différer de la configuration de départ. Cependant la copie peut être faite vers une « nouvelle configuration » qui sera créée automatiquement sur la liste des configurations de fonctionnement.

- Bouton Propriétés

Il permet de donner un titre à chaque configuration et de rajouter des commentaires

Manuel de Référence 63••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

Menu Projet : Afficher configuration

Cette fenêtre permet d'afficher la configuration de fonctionnement sélectionné. Les équipements sont "actifs " ou "non actifs" selon des couleurs à choisir dans une palette de couleur.

Il est possible d’exporter les schémas des configurations à un format image géré par Caneco HT. Pour cela, il faut suivre les étapes suivantes :

 Affichez la configuration souhaitée  Allez sur le menu fichier  Exporter  Choisir le format d’image et entrer le nom de la configuration

Manuel de Référence 64 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

Voir

Onglet Statistiques

Menu Projet : Liste des équipements Le tableau indique la liste des équipements saisis dans le schéma unifilaire à l’exception des liaisons électriques (Voir le chapitre suivant)

Il est possible de mettre directement un commentaire à chaque équipement de la liste. L'ordre des équipements est modifiable à l’aide des boutons de Tri :

Flèches "monter" et "descendre"

Flèches permettant de faire monter ou descendre l’équipement sélectionné.

Boutons de tri par ordre alphabétique Boutons permettant de faire un tri par type d’équipements selon un ordre alphabétique croissant (AZ) ou décroissant (ZA) sur le repère

Il est possible d’accéder directement sur la fenêtre des caractéristiques électriques d’un équipement par double clique sur le repère de cet équipement

Cette liste telle que définit sur la fenêtre ci-dessus apparait dans l’imprimé du rapport de calcul complet de Caneco HT.

Dans l’onglet Statistiques de la fenêtre Informations Projet, il est donné une statistique générale sur le nombre d’équipements électriques utilisé dans le projet.

Chapitre

Manuel de Référence 65••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

Voir

Onglet Statistiques

Menu Projet : Liste des liaisons

Le tableau ci – dessous donne la liste des liaisons utilisées dans le schéma unifilaire : connexions simples et câbles.

L'ordre des liaisons est modifiable à l’aide des boutons de Tri :

Flèches "monter" et "descendre" Flèches permettant de faire monter ou descendre la liaison sélectionnée.

Boutons de tri par ordre alphabétique Boutons permettant de faire un tri par type d’liaisons selon un ordre alphabétique croissant (AZ) ou décroissant (ZA) sur le repère

Le filtre d‘affichage permet d’inclure ou non les connexions simple dans la liste. La fonction Outils permet d’exporter la liste des liaisons ainsi que ces caractéristiques

électriques vers un fichier Excel. Pour afficher depuis la fenêtre ci-dessus la fenêtre d’une liaison électrique avec ses

caractéristiques électriques, il suffit juste de double-cliquer sur la ligne correspondant à cette liaison.

L’onglet Statistiques de la fenêtre Informations Projet donne une statistique générale sur le nombre de liaisons électriques utilisé dans le projet.

Chapitre

Manuel de Référence 66 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

Menu Projet : Calculs Icc

Il permet de calculer les courants de court-circuit symétriques et dissymétriques à tous les équipements, les impédances de court-circuit équivalentes et de fournir un rapport de calculs. Les calculs peuvent être faits selon deux types :

• Type de calcul : calcul complet

Caneco calcule dans ce cas les courants de court-circuit en tout point de l’installation électrique : aux tableaux et aux bornes des équipements électriques.

Les calculs sont effectués selon les paramètres de configurations choisis : soit une ou toutes les configurations de fonctionnement.

Le rapport de calculs peut être édité sur une langue autre que la langue de l’interface utilisateur (langue de travail). Les langues disponibles étant le Français (France), l’Anglais (Royaume Uni) et l’Allemand (Allemagne).

Interprétation des résultats de calculs selon le type de calcul complet

Manuel de Référence 67••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

• Calcul aux bornes des équipements

Caneco indique les courants de courants de court-circuit (c-c) qui s’établissent aux bornes des équipements, autrement dit au tenant et à l’aboutissant des liaisons : courant de court-circuit venant de « l’amont » et courant de court-circuit venant de « l’aval » Exemple : aux bornes de l’Arrivée EDF

 Courant de c-c venant de «l’amont » : contribution de la source EDF :

I’’k3max=6.873 kA

 Courant de c-c venant de « l’aval » : contribution de l’alternateur sous la tension 63 kV :

I’’k3max=0.249 kA

Ces calculs ont leur utilité dans le cas de la vérification de contrainte thermique des câbles qui doit tenir compte du sens du courant de c-c

• Calcul aux tableaux

Dans le cas d’un calcul complet aux tableaux, Caneco indique les courants de c-c totaux résultant de la contribution de toutes les sources (Arrivée, Alternateur, Moteurs) Exemple : au tableau 63kV

 Ik3max=7.122 kA

Manuel de Référence 68 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

• Type de calcul : calcul aux tableaux

Caneco calcule les courants de court-circuit soit à un tableau ou à l’ensemble des tableaux. Ce calcul permet de connaitre les courants de c-c individuels de chaque liaison (branche) connectée aux tableaux. Une Liaison étant définit par son repère tenant (équipement en amont de la liaison) et par son repère aboutissant (équipement en aval de la liaison)

Interprétation des résultats de calculs selon le type de calcul aux tableaux Exemple : au tableau 63 kV

Manuel de Référence 69••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

Menu Projet : Synthèse des câbles

Il permet de réaliser la synthèse des câbles selon deux critères de dimensionnement : courant admissible et contrainte thermique

Caneco HT calcule ou vérifie la section des câbles en fonction des configurations sélectionnées et il fournit un carnet de câbles complet à partir des cas les plus défavorables

Exemple : calcul selon le guide pratique C 13-205

Caneco HT vérifie la conformité des liaisons selon les deux critères normatifs Si le nombre de conducteurs en parallèle et la section sont forcées, Caneco l’indique en leur associant une lettre F.

Exemple Liaison CBL13 [tableau 5.5kV - charge 5.5kV] : SPH (mm²) = 120 F

Manuel de Référence 70 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

• Calcul section d’un câble selon le critère du courant admissible

C’est le premier critère de dimensionnement des câbles. Le courant permettant de déterminer la section, dépend du courant d’emploi dans la canalisation et des conditions de pose

Le facteur de réduction dépend du mode de pose (Tableau BA-Guide pratique C 13-205) Exemple : Mode de pose F : Pose sur chemin de câbles → fr = 1 Mode de pose H : Goulottes fermées →fr = 0.9

• Calcul section d’un câble selon le critère de la contrainte thermique

La contrainte thermique des câbles au court-circuit est le second critère du dimensionnement des câbles. Elle dépend d’une part de la nature de l’âme et de l’isolant des conducteurs, et d’autre part du type de dispositif de protection. Ce dernier détermine le courant de court-circuit à prendre en compte pour le calcul de la contrainte thermique

 Nature des conducteurs

Le facteur K dépend de la nature de l’âme (Alu, Cu) et de l’isolant des conducteurs (PVC, PE, PR, EPR). Tableau E.1- Guide pratique C 13-205

CONDUCTEURS ACTIFS

Cuivre Aluminium

Isolants

PVC

115

EPR

143

Manuel de Référence 71••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

 Type de protection

Le type de dispositif de protection d’une liaison définit le courant de court-circuit à prendre en compte pour le calcul de la contrainte thermique.

- Cas d’une liaison protégée par fusible

C’est le courant de court-circuit biphasé mini transitoire I’

k2min

qui est pris pour le dimensionnement de la liaison. Deux courants de court-circuit sont alors évalués : au tenant de la liaison (amont) et l’aboutissant (aval). Caneco HT considère alors celui qui donne la plus grande valeur de I²t, donc la contrainte thermique la plus défavorable. t=tc : c’est le temps de fusion du fusible pour ce courant I.

Icc T1 : I’k2 min au tableau P1/1 (tenant), venant de « l’amont » : ici l’amont est les 2 autres liaisons qui arrivent sur P1/1

Icc T2 : I’k2 min au tableau P1/1 (tenant), venant de « l’aval » : ici l’aval est le transfo TR2 et ce qu’il y a derrière :

Icc A1 : I’k2 min au primaire du transformateur TR2 (aboutissant), venant de « l’amont » : ici l’amont est les 2 autres liaisons qui arrivent sur P1/1 Icc A2 : I’k2 min au primaire du transformateur TR2 (aboutissant), venant de « l’aval » : ici l’aval est le transfo TR2 et ce qu’il y a derrière

: temps de fusion correspond au courant I’

c_tenant

c_aboutissant

: temps de fusion correspond au courant I’

k2min_tenant

k2min_aboutissant

La contrainte thermique I²t qui est considérée pour le calcul de la section est :

Le temps de coupure dépend de l’option de calcul du temps de fusion fusible, choisie dans les options de calcul du projet

Manuel de Référence 72 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

le calcul est fait par défaut

est indiquée

- Cas d’une liaison protégée par disjoncteur

C’est le courant de court-circuit triphasé maxi transitoire I’

k3max

qui est pris pour le dimensionnement de la liaison. Quatre courants de court-circuit sont alors calculés : au tenant de la liaison (amont) et à l’aboutissant (aval). Caneco HT considère celui qui donne la plus grande valeur de courant de court-circuit qui donne la contrainte thermique la plus défavorable.

 Icc T1 : I’k3 max au tableau P2/1 (tenant), venant de « l’amont » : ici l’amont est les 2 autres

liaisons qui arrivent sur P2/1

 Icc T2 : I’k3 max au tableau P2/1 (tenant), venant de « l’aval » : ici l’aval est le transfo TR3 et

ce qu’il y a derrière

 Icc A1 : I’k3 max au transfo TR3 (aboutissant), venant de « l’amont » : ici l’amont est les 2

autres liaisons qui arrivent sur P2/1

 Icc A2 : I’k3 max au transfo TR3 (aboutissant), venant de « l’aval » : ici l’aval est le transfo

TR3 et ce qu’il y a derrière

La contrainte thermique sera calculée avec le temps de coupure maximal de l’ensemble disjoncteur-relais.

Si aucune indication n'est indiquée sur le type de protection, sur la base d’un temps de 1 seconde .Dans ce cas la section du câble comme non vérifiée dans la colonne : conformité aux contraintes thermiques

Manuel de Référence 73••••Les menus zone de travail

ALPI - 2009 Caneco HT ©

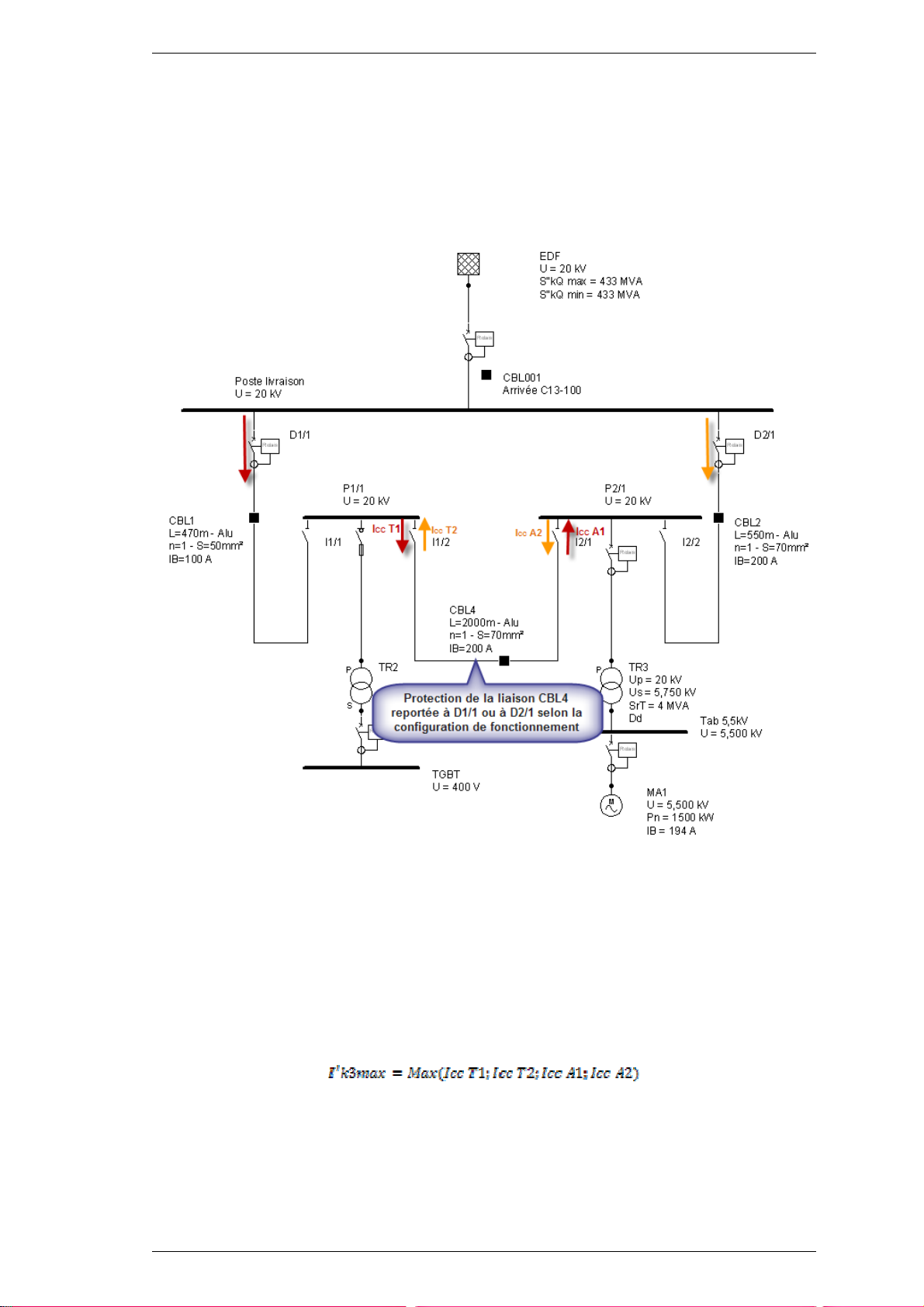

- Cas d’une liaison protégée par « protection reportée »

Caneco HT ne considère que les protections reportées par disjoncteur. Le courant de court-circuit pris est le même que le cas d’une protection par disjoncteur. La donnée du temps de coupure est récupérée en allant chercher cette information sur la protection vers laquelle porte le report : il s’agit du temps de déclenchement du disjoncteur.

Exemple : Boucle ouverte-Protection de la liaison CBL4 La liaison CBL4 n’ayant pas de protection aux sous-stations P1/1 et P2/1, c’est alors l’un des disjoncteurs aux départs du poste qui assureront la protection de cette liaison

Nous avons dans cet exemple de boucle ouverte, deux modes de fonctionnement : Ouverture boucle CBL1 : D1/1-I1/1 ouverts Ouverture boucle CBL2 : D2/1-I2/2 ouverts

Ainsi aux tableaux P1/1 et P2/1 nous avons les courts-circuits suivants pour les deux configurations définies :

 Icc T1 : I’k3 max au tableau P1/1, alimentation à travers CBL1 → boucle CBL2 ouverte  Icc T2 : I’k3 max au tableau P1/1, alimentation à travers CBL2 → boucle CBL1 ouverte  Icc A1 : I’k3 max au tableau P2/1, alimentation à travers CBL1 → boucle CBL2 ouverte  Icc A2 : I’k3 max au tableau P2/1, alimentation à travers CBL2 → boucle CBL1 ouverte

La temporisation pour le calcul de la contrainte thermique va dépendre de la configuration de fonctionnement retenue dans les calculs des courants de court-circuit.

Manuel de Référence 74 •••• Les menus zone de travail

ALPI - 2009 Caneco HT ©

Menu Projet : Dossier complet Le dossier complet permet d’éditer une note de calculs complets. Il fournit les informations générales du projet, les caractéristiques du réseau ainsi que les résultats de calculs qui sont donnés sous forme de rapport de calculs. Les configurations à calculer doivent être choisies au préalable dans la fenêtre ci-dessous.

Le dossier complet est constitué de 3 parties : les informations générales du projet saisies par l’utilisateur, les données du réseau et les résultats de calculs

• Informations générales du projet

Se sont informations concernant le projet, le client, l’étude, la date de création du projet… Voir « Menu Projet : Informations générales du projet »

• Données du réseau

Cette partie renferme les éléments et caractéristiques électriques utilisés pour la conception du projet :

 Liste des équipements et caractéristiques

Donne la liste des équipements saisis dans le projet

 Liste des liaisons et caractéristiques

Elle donne d’une part tous la liste des types câbles utilisés dans le projet et d’autre part la liste de toutes les liaisons y compris les connexions simples.

 Liste des configurations de fonctionnement

Ce tableau récapitule toutes les configurations « calculées » en indiquant le tenant et l’aboutissant de chaque liaison

Manuel de Référence 75••••Les menus zone de travail

• Résultats de calculs

Les résultats de calculs comprennent le calcul des courants de court-circuit et la synthèse des câbles selon les différents critères de dimensionnement.

 Tableaux des courants de court-circuit

Deux types de courants de c-c sont calculés par Caneco HT : les courants de c-c symétriques (calculs triphasés) et les courants de c-c dissymétriques (calculs homopolaires selon les composantes symétriques). Ces calculs dits « complets » sont effectués à tous les tableaux et pour toutes les configurations choisies

 Synthèse des câbles

Caneco HT dimensionne les liaisons selon deux critères normatifs : courant admissible et contrainte thermique. Caneco fournit ensuite un carnet de câbles et donne les sections retenues pour le critère et les configurations les plus défavorables.

Menu Projet : Chute de tension

C’est le module HT4 de Caneco HT, qui permet de calculer les chutes de tension dans les canalisations électriques suivant les trois cas : en régime établi, à vide et au démarrage. Ce dernier tient compte du démarrage ou du fonctionnement simultané des autres moteurs

Le calcul des chutes de tension est précédé de la détermination des intensités qui transitent dans chaque liaison et récepteur de l’installation électrique.

L’état des moteurs doit être paramétré dans le cas d’un régime au démarrage. Ils peuvent être en mode inactif, actif ou en démarrage. Pour passer d’un état à un autre, il faut double cliquer sur son champ état dans la fenêtre configuration de fonctionnement.

• Principe de calculs de la chute de tension

Le principe de calcul est l'application du théorème de Thevenin : En régime établi, la chute de tension dans un réseau due au raccordement d'une charge est donnée par une expression de la forme ∆U =√ 3* ZI. Pour cela il faut :  Déterminer l'impédance Z, considérée comme étant l'impédance interne du générateur

équivalent au réseau

 Evaluer le courant I appelé par la charge. Celui-ci dépend de sa tension d'alimentation, pour

laquelle il est nécessaire de choisir une valeur conventionnelle.

Manuel de Référence 76 •••• Les menus zone de travail

Avertissement :

équate pour des charges à

impédance constante pour lesquelles la charge varie comme le carré de la tension

Selon Thevenin, on prend la tension préexistante entre les deux points de la charge avant son raccordement. Ce sera la tension à vide du transformateur alimentant la charge. C'est cette même tension qui a permit de calculer les résistances et les réactances du réseau amont. Caneco HT calcule ensuite les courants dans chaque liaison (câbles et connexions), de l'aval vers l'amont et en tenant comte des différentes tensions du réseau avec les rapports de transformation des transformateurs : UrT aval à vide / UrT amont.

A partir de la relationU=√3*z*I dans le schéma équivalent, on déduit la valeur de la tension aux bornes de la charge, du moteur, ou du tableau de distribution considéré. Ces valeurs sont indiquées dans la colonne U (kV)

Pour les réseaux type "EDF", la tension de référence des calculs est la valeur nominale au point de livraison : tension contractuelle du distributeur. Ce point de livraison est considéré comme un bus de puissance infinie. Lors du transit de la puissance active et réactive de l'installation, la tension en ce point reste égale à la valeur fournie par le distributeur (bus dit infini). La chute de tension est par définition :

P et Q : consommations du récepteur r et x : résistance et la réactance équivalente du réseau amont ramenée à la tension du point de calcul U : tension nominale au point de raccordement du récepteur

• Résultats de calcul

Les résultats de calculs donnent trois informations:

 Le courant appelé dans chaque liaison de l'installation : I (A)  Les tensions en amont et en aval d'une liaison : U (kV)  La valeur du déphasage tension- courant aux points d’utilisations : Cos Phi  La tension minimale aux bornes des récepteurs (tableaux, moteurs, charge statique) : U/Un

Nota: Cette tension doit être comparée à la valeur limite de la tension de service spécifiée pour un équipement

L'utilisation du module HT4 est particulièrement ad appliquée. Exemple: lampes à incandescence, résistances de chauffage…

Les moteurs au démarrage : Le courant appelé diminue si la tension diminue aux bornes.

Manuel de Référence 77••••Les menus zone de travail

Voir Chapitre

Zone de

bouton

Voir Chapitre

Onglet Calques

Voir Chapitre

Onglet S

tyle

Menu Projet : Paramètres

Ce menu est identique à celui du menu Fichier/ Configuration de l’impression/ Paramètres du schéma

travail : menu Fichier de la zone de travail : Imprimer 

Paramétres

Menu Projet : Calques

Ce menu permet d’accéder au paramétrage des calques du schéma.

dans le menu Fichier Imprimer bouton Paramétres

Menu Projet : Ajuster sur la grille

L'attraction à la grille peut être activée ou désactivée à l'aide de cette commande. Si la commande est activée, l'objet sélectionné est positionné au pas des points ou lignes au moyen de la touche tabulation Si la commande est désactivée, l’objet sélectionné est positionné selon le pas minimum de

grille (par défaut 0.25).

Menu Projet : Afficher grille

Affiche la grille en points et lignes

Menu Projet : Mode ortho

Fonctionnalité permettant de tracer les liaisons selon les directions angulaires 0, 30, 45, 60, 90,120…

Menu Projet : Style

Menu de paramétrage des styles de Caneco HT : Trait, Remplissage, Mur, Lier, Texte.

dans le menu Fichier Imprimer bouton Paramétres

Manuel de Référence 78 •••• Les menus zone de travail

Voir Chapitre

Onglet S

tyle

Zone de travail : menu Options

dans le menu Fichier Imprimer bouton Paramétres

Zone de travail : menu Fênetre

Généralités

Ce menu permet d’organiser les fenêtres (dessins ou projets) ouvertes simultanément. Les fenêtres peuvent être des projets ou des dessins. Elles sont numérotées et listées à la fin du

menu. La fenêtre qui est en cours d’affichage est celle qui est sélectionnée

Menu Fenêtre : Fermer

Il permet de fermer le document en cours sans quitter Caneco HT.

Menu Fenêtre : Fermer tout

Cette option ferme toutes les fenêtres ouvertes. Le logiciel propose de sauvegarder les projets qui ont été modifiés.

Menu Fenêtre : Cascade

Superpose les fenêtres de plusieurs dessins de manière à ce que la barre de titre de chacune d'entre elles soit visible.

Menu Fenêtre : Mosaïque

Place les fenêtres des dessins ouverts côte à côte de manière à ce qu'elles soient toutes visibles.

Manuel de Référence 79••••Les menus zone de travail

Zone de travail : menu Aide

Menu Fenêtre : Sommaire

Il permet d’accéder au manuel en ligne qui est composé de plusieurs pages à travers lesquelles on navigue à l'aide des titres, des index ou à partir d’une recherche par mots clés. Cette dernière permet de diriger l’utilisateur sur les informations principales recherchées.

Menu Fenêtre : Manuel d’autoformation

Le menu "manuel d'autoformation " donne une initiation aux principes dimensionnement d’une installation électrique avec Caneco HT. Il aborde la modélisation : saisie graphique de la distribution électrique ainsi que la saisie des données principales des équipements électriques : arrivée, transformateur, câbles et protections. Il indique les principales commandes pour lancer les calculs et éventuellement l’interprétation des résultats.

A propos

Il indique les informations relatives au contrat de licence du logiciel Caneco HT : Version, numéro de clé, informations système…

Manuel de Référence 80 •••• Les menus zone de travail

Les symboles

Généralités

Caneco-Haute Tension utilise des symboles pour modéliser les réseaux électriques. Ces symboles peuvent être soient des symboles d’équipements électriques, soient des représentations graphiques, constituées de formes géométriques simples et de textes et dotées d'attributs (propriétés).

Présentation de la bibliothèque

La bibliothèque de symboles est un outil essentiel à la modification et la création des schémas et dessins. Caneco HT est livré avec une bibliothèque de symboles électriques conforme à la norme CEI. Les symboles sont classés dans une structure arborescente (composée de bibliothèques et de sous bibliothèques) et qui peut être personnalisée par l'utilisateur.

Bibliothèques

Les bibliothèques sont des ensembles qui regroupent tous les symboles de Caneco HT. Dans une bibliothèque on trouve des symboles ainsi que un ou plusieurs sous-ensemble(s) qui sont appelés sous bibliothèques, où sont stockés aussi des symboles. Ainsi vous pouvez organiser, classer vous-même votre bibliothèque de manière à l'adapter à vos méthodes de travail.

Manuel de Référence 81••••Les symboles

Sous bibliothèques

Les sous bibliothèques sont des sous-ensembles de bibliothèques dans lequel sont stockés également des symboles. Il est possible de créer autant de sous bibliothèques souhaitées.

Attributs descriptifs

Ce chapitre ne concerne pas les symboles de la bibliothèque " Calculs haute tension ". Il concerne les bibliothèques des "symboles divers" et "symboles utilisateurs".

Définition

Le Nom, le Repère et la Valeur sont des champs mis à la disposition de l’utilisateur pour caractériser le symbole sur l’espace de travail.

Utilisation des champs Nom, Repère et Valeur

Le champ Nom permet de nommer le symbole crée ou à créer. Dans la fenêtre bibliothèque il est associé à la représentation du symbole. Dans l'exemple ci-dessous, le symbole est appelé "défaut" Le champ Repère permet de repérer un symbole sur l’espace de travail. Exemple : défaut "1" Le champ Valeur permet de définir une caractéristique de l’utilisation du symbole.

Position :

X, Y : vous pouvez modifier les coordonnées X et Y du symbole placé sur l’espace de travail.

Rotation :

Modifier le degré de rotation du symbole : (0°, 90°, 180°, 270°)

Echelle :

Ajuster la taille d’un symbole en appliquant des coefficients sur les axes X et Y du symbole.

Edition étiquette

Fenêtre permettant de choisir les variables à mettre dans l’étiquette du symbole et de choisir également la taille et la police du texte à afficher. Il est possible d’afficher deux étiquettes pour un même symbole :

 Nom : saisissez le nom du symbole qui s’affichera dans la bibliothèque. Exemples : relais

de protection, batterie de condensateur étoile

 Repère : attribut descriptif complémentaire  Valeur : attribut descriptif complémentaire

Manuel de Référence 82 •••• Les symboles

Créer un symbole

Il est possible de créer un symbole selon trois méthodes :

Créer un nouveau symbole

Cette opération consiste à dessiner un symbole directement sur l’espace de travail et à l’inclure dans la bibliothèque. Pour cela il faut :

 Dessiner le nouveau symbole sur l’espace de travail avec les outils de dessin de Caneco  Sélectionner tous les objets composant le nouveau symbole, puis utiliser la commande

Grouper .

 Sélectionner le symbole puis faire glisser dans la bibliothèque souhaitée

Reprise d’un symbole existant

Cette opération permet d’éditer un symbole à partir d’un symbole déjà existant dans la bibliothèque. Pour cela il faut suivre les étapes suivantes :  Déposer le symbole de base (à partir duquel vous voulez créer le nouveau) sur l’espace de

travail.

 Ouvrir le menu contextuel avec le bouton droit de la souris, puis choisir le menu « Editer

symbole »

 Le symbole étant sélectionné, utiliser la fonction « Dissocier » afin d’apporter les

modifications souhaitées.

 Ouvrir le menu « Paramètres » du menu contextuel pour les propriétés du symbole : Nom,

Repère, Valeur…

 Sélectionner le symbole puis faire glisser dans la bibliothèque souhaitée A la fermeture complète de Caneco, celui-ci demande d’enregistrer les modifications apportées

dans la bibliothèque avec le message suivant

Modifier un symbole de la bibliothèque

Pour modifier un symbole depuis la bibliothèque, il faut :  Sélectionner le symbole dans la bibliothèque puis ouvrir utiliser la commande

« Paramètres » dans le menu Symbole ou dans le menu contextuel.

 Dans le cas d'une modification des propriétés du symbole, se reporter au chapitre Attributs

descriptifs

 S’il s’agit d’apporter des modifications graphiques au symbole, se reporter au chapitre

Reprise d’un symbole existant

Manuel de Référence 83••••Les symboles

Symboles électriques

Source Arrivée

Symbole : Ce symbole électrique représente le réseau d’alimentation au poste de livraison ou point de liaison Q. Les indications fournies par le distributeur sont la tension nominale du poste, les puissances de court-circuit et éventuellement le rapport d’impédances. Les caractéristiques à renseigner vont dépendre du type de court-circuit étudié : c-c symétrique (triphasé) et/ou c-c dissymétrique (biphasé, monophasé). Ce dernier est basé sur l’utilisation des trois composantes symétriques du réseau : direct, inverse et homopolaire.

• Arrivée : Onglet Caractéristiques triphasées

Tension nominale UnQ (kV)

Tension nominale entre phases au point de liaison Q à une alimentation pour laquelle on ramène certaines caractéristiques fonctionnelles

Manuel de Référence 85••••Symboles électriques

Saisie données

Caractéristiques fournies par le distributeur d’énergie qui peuvent être indiquées sous forme de puissance de court-circuit, de courant de court-circuit ou d’impédances de court-circuit

Puissance de court-circuit S’’

k3Q

(MVA)

Valeur fictive définie comme le produit du courant de court-circuit symétrique initial I’’k3, la tension nominale UnQ au point de liaison Q et le facteur √3 : S’’

=√3 * UnQ* I’’k3

k3Q

Deux puissances de court-circuit sont saisies :  Puissance de court-circuit max S’’

k3Qmax

Elle correspond à la contribution maximale de courant de courant de court-circuit triphasé du réseau de distribution publique  Puissance de court-circuit min S’’

k3Qmin

Elle correspond à la contribution minimale de courant de courant de court-circuit triphasé du réseau de distribution publique

Courant de court-circuit I’’

k3Q

(kA)

Valeur efficace de la composante symétrique alternative d’un courant de court-circuit triphasé initial au point de liaison Q.  Courant de court-circuit max I’’

k3Qmax

C’est la contribution maximale au courant de courant de court-circuit triphasé du réseau de distribution publique  Courant de court-circuit min I’’

k3Qmin

C’est la contribution minimale au courant de courant de court-circuit triphasé du réseau de distribution publique.

RQ/XQ

Rapport d’impédances du réseau d’alimentation au point de liaison Q. Connaissant l’impédance ZQ calculée à partir de la puissance ou du courant de court-circuit, ce rapport va permettre de déterminer les composantes en R et en X du réseau au point de liaison :

 Rapport d’impédance RQ/X  Ce rapport permet de calculer la réactance X

Qmax

utilisée pour le calcul des courants de

Qmax

court-circuit maximaux.

 Rapport d’impédance RQ/X  Ce rapport permet de calculer la réactance X

Qmin

utilisée pour le calcul des courants de

Qmin

court-circuit minimaux

Si les caractéristiques min ne sont pas indiquées Caneco HT considère que : S’’

k3Qmax

=S’’

k3Qmin

et R

Q/XQmax

= RQ/X

Qmin

Impédance de court-circuit (ohms)

Impédance de court-circuit du réseau d’alimentation au point de liaison Q. Elle est calculée à partir de la puissance ou du courant de court-circuit du réseau amont :

 Réactance équivalente XQ du réseau amont

 Résistance équivalente RQ du réseau amont

Manuel de Référence 86 •••• Symboles électriques

• Arrivée : Onglet Caractéristiques homopolaires

Les caractéristiques homopolaires sont utilisées pour le calcul des courants de court-circuit monophasé (phase-terre).Elles sont directement liées au régime de neutre du distributeur, au niveau du poste source. Si elles sont connues, elles peuvent être saisies selon deux possibilités :

 Par impédance homopolaire  Ou par système de mise à la terre du neutre

 Saisies par impédance homopolaire

Elle représente l’impédance homopolaire équivalente du réseau amont de distribution publique HTA ou HTB. Cette impédance peut être saisie :  En multiple de l’impédance direct (impédance de c-c symétrique triphasé) : R

/R et X

(0)

 Ou en valeur ohmique

Manuel de Référence 87••••Symboles électriques

 Saisies par système de mise à la terre du neutre

Caneco HT propose trois modes de liaisons à la terre du neutre, qui sont propres aux réseaux haute tension : Neutre isolé, neutre mis directement à la terre, ou neutre mis à la terre à travers une impédance

- Neutre isolé

Schéma dans lequel, Il n’existe aucune liaison électrique intentionnelle entre le point neutre et la terre, à l’exception des liaisons à haute impédance, des appareils de mesure ou de protection. L’impédance homopolaire est alors considérée comme infinie

- Neutre mis directement à la terre

Une liaison électrique est réalisée entre le point neutre et la terre. Dans ce cas, l’impédance à considérer est l’impédance homopolaire équivalent au niveau du poste (transformateur, ligne.)

- Neutre mis à la terre à travers une impédance

Une impédance est intercalée entre le point neutre et la terre (Bobine de Point Neutre). Celle-ci est prise en compte dans le calcul du courant de court-circuit monophasé (phaseterre).L’impédance homopolaire utilisé dans ce calcul est égale à 3 fois l’impédance de mise à la terre. Caneco HT permet de renseigner ces données selon deux possibilités :

 Par impédance de limitation RN, XN (ohms) C’est le cas d’une mise à la terre par impédance (RN et XN), par résistance (XN=0) ou par réactance (RN=0)

 Par courant de limitation (3.I0) en A

Dans ce cas l’impédance homopolaire ZN est déduite à partir de l’expression suivante

Avec IN= 3*Io et c =1.1

Manuel de Référence 88 •••• Symboles électriques

Ce régime de neutre est particulièrement adapté aux réseaux de distribution HTA avec

Le facteur de qualité Q est le rapport X/R nécessaire pour déterminer les composantes RN et XN de l’impédance de limitation équivalente ZN

Pour le calcul du courant de court-circuit monophasé (phase-terre), l’impédance homopolaire équivalente est égale à 3 fois l’impédance Z

une valeur de courant capacitif élevé, permettant de maitriser les niveaux d surtensions sur les prises de terre HTA et BT lors de défauts phase-terre.

En France, le courant de défaut au poste source est limité à :

 300 A pour les réseaux aéro-souterrains (réseaux urbains et péri-urbains)  1000 A pour les réseaux souterrains (réseaux urbains)

• Arrivée : Onglet Impédance en court-circuit (pour calculs I

kmax

)

 Impédance de court-circuit direct/inverse

L’impédance directe égale à l’impédance directe car les alternateurs du réseau de distribution publique sont suffisamment éloignés pour que l’on puisse négliger leurs effets. Cette impédance est celle utilisée pour le calcul des courants de court-circuit triphasé symétrique.

 Impédance de court-circuit homopolaire

Elle est directement liée au régime de neutre du réseau publique de distribution et les valeurs affichées tiennent compte du facteur 3 dans le cas d’une mise à la terre du neutre à travers une impédance

Courants de court-circuit symétriques et dissymétriques

- Expression du courant de court-circuit triphasé symétrique de l’Arrivée

Z(1)= R(1) + j*X(1)

- Expression du courant de court-circuit monophasé (phase-terre) de l’Arrivée

Z(0)=3*Z

Manuel de Référence 89••••Symboles électriques

Les constantes des alternateurs ne sont utilisées que dans le cas de calculs des

Installations électriques à bord

Source Alternateur

Symbole : Ce symbole électrique représente un alternateur synchrone. Les caractéristiques techniques

doivent être issues des fichiers constructeurs ainsi que sa construction (type, régulation, régime de neutre)

• Alternateur : onglet Caractéristiques électriques

Caneco HT permet de renseigner les caractéristiques électriques selon deux possibilités : par catalogue ou par saisies données (données utilisateur)

 Méthode de choix : Par catalogue

Caneco HT renferme une base de données multi-fabricant ou issue des normes : Leroy Somer, EGT, SOLAR, CEI-909-2. Dans le catalogue, les alternateurs sont donnés en fonction : de la puissance assignée, la tension et du nombre de pôles

courants de court-circuit selon la norme IEC 61363 : des navires et des plates-formes mobiles et fixes en mer

Manuel de Référence 90 •••• Symboles électriques

Caractéristiques assignées de l’alternateur Se sont des grandeurs fixées, généralement par le constructeur, pour le fonctionnement

spécifié du matériel.

Puissance assignée S

(MVA)

Puissance apparente assignée de l’alternateur

Tension assignée UrG (kV)

Tension assignée entre phases de l’alternateur (valeur efficace)

CosphirG

Angle de phase entre le courant assigné IrG et la tension assignée simple UrG/√3.

Rendement à 4/4 (%)

Rendement pour cos phi=0,8

Courant assigné IrG (A)

Courant assigné de l’alternateur (valeur efficace) : elle est déduite de la puissance et de la tension assignée de l’alternateur.

Impédances de l’alternateur La réactance d’une machine synchrone est variable et évolue suivant 3 périodes. C’est du au

fait qu’un court-circuit est considérée comme proche de l’alternateur et pendant lequel, l’amplitude de la composante alternative symétrique du courant de court-circuit présumé varie dans le temps : phase subtransitoire, transitoire et permanente. Les constructeurs donnent généralement les réactances des alternateurs en %. Les valeurs en ohms sont obtenues en utilisant la relation suivante

UrG : tension assignée en kV SrG : puissance assignée apparente en MVA

Réactance subtransitoire saturée x’’d

Réactance longitudinale à l’instant d’apparition du court-circuit. Elle correspond au circuit magnétique saturé. Elle intervient pendant 10 à 20 ms après le début du court-circuit.

Réactance transitoire saturée x’d

Réactance longitudinale à l’instant transitoire. Elle correspond au circuit magnétique saturé. Elle se prolonge jusqu’à 100 à 400ms après le début du court-circuit.

Réactance synchrone non saturée xd

Réactance synchrone non saturée à considérer après la période transitoire. Elle est utilisée dans le calcul du courant de court-circuit permanent selon le guide pratique C 13-205.

Réactance synchrone saturée x

dsat

Réactance synchrone non saturée à considérer après la période transitoire. Elle est utilisée dans le calcul du courant de court-circuit permanent (méthode λ) selon la norme EN 60909

Réactance homopolaire x0

Réactance homopolaire propre de l’alternateur est donnée lorsque le point neutre est mis à la terre (elle ne tient pas compte de l’impédance de mise à la terre). Elle est utilisée pour le calcul des courants de court-circuit monophasé (phase-terre).

Résistance stator Rg (ohm)

Résistance effective du stator utilisée pour le calcul des courants de court-circuit.

Résistance stator R

(ohm)

Résistance fictive du stator qui dépend de la réactance subtransitoire, de la puissance et de la tension assignée. Cette valeur est prise lorsque la réactance effective n’est pas connue. Rgf = 0,05*X’’d pour les alternateurs dont UrG > 1 kV et SrG >= 100 MVA Rgf = 0,07*X’’d pour les alternateurs dont UrG > 1 kV et SrG < 100MVA Rgf = 0,15*X"d pour les alternateurs dont UrG < 1000 V

Rapport de court-circuit Kcc

Inverse de la réactance synchrone saturée x

de l’alternateur. C’est la valeur qui est

dsat

généralement obtenue dans les fichiers constructeurs.

Manuel de Référence 91••••Symboles électriques

 Méthode de choix : Par saisies de données

Caneco HT permet de saisir les données par valeurs utilisateur. Les champs indispensables doivent être obligatoirement renseignés. Elles sont indiquées comme suit :(*)

Caneco HT permet également de personnaliser ses propres valeurs à partir du catalogue existant. Pour cela il suffit de sélectionner un alternateur dans la base, puis utiliser le bouton

« Personnaliser les données »

Manuel de Référence 92 •••• Symboles électriques

• Alternateur : onglet Construction

La connaissance de la construction des alternateurs peut s’avérer nécessaire dans la détermination des courants de court-circuit permanent (type, régulation) et monophasé (régime de neutre).

Type d’alternateur

Caneco HT propose 2 types d’alternateurs synchrones :

 Les alternateurs à pôles saillants  Les turbo-alternateurs (alternateurs à pôles lisses)

Ce choix n’est possible que dans la méthode par saisie données proposée dans l’onglet « Caractéristiques électriques ». La méthode de choix par Catalogue indique le type d’alternateur depuis la base.

Type d’excitation

Les types d’excitation proposés sont :

 Excitation indépendante  Excitation série  Excitation shunt  Excitation compound

Caneco HT considére une tension d’excitation maximale de l’alternateur, prise en fonction de la tension d’excitation assignée à la charge (turbo-alternateur ou alternateur à pôles saillants). Voir norme EN 60909-0 : chapitre 4.6

Manuel de Référence 93••••Symboles électriques

Régulation

L’utilisateur doit préciser la présence ou non d’un régulateur

 Alternateur sans régulation

Caneco HT calcule dans ce cas le courant de court-circuit permanent selon méthode définit dans la 60909-0 : chapitre 4.6. Ce courant de court-circuit dépend alors du réseau d’excitation, de l’action du régulateur de tension et des influences de saturation du fer de l’alternateur.

IrGIk max*max

IrG est le courant assigné de l’alternateur ramené à la tension de défaut Facteur λmax :

Il dépend de la relation I’’kG / IrG, de la tension d’excitation maximale, de la valeur de la réactance synchrone saturée xdsat, inverse du rapport de court-circuit saturé à vide Kcc. I’’kG / IrG: rapport du courant assigné au courant de court-circuit initial calculée sous la même tension. Ce rapport doit être supérieur à 2 (cas d’un court-circuit proche d’alternateur). Dans le cas contraire, la valeur de λmax est prise à 1

 Alternateur avec régulation

Caneco HT va considérer alors la valeur du court-circuit permanent entrée. Celle-ci peut être saisie soit en fonction du courant nominal de l’alternateur, soit directement en ampère.

 Courant de court-circuit permanent en fonction du courant nominal In

Caneco HT prend par défaut un courant de court-circuit égal à 3*In. Ce facteur peut être cependant modifié par l’utilisateur.

 Courant de court-circuit permanent saisi en ampère

Régime de neutre

Le régime de neutre est important pour déterminer les caractéristiques homopolaires de l’alternateur.

 Connexion des enroulements : Etoile

Le mode de mise à la terre du neutre de l’alternateur peut être :

 Neutre isolé : Z → infini  Neutre mis directement à la terre : x0 propre de l’alternateur  Neutre mis à la terre à travers une impédance : RN, XN  Ou neutre mis à la terre à travers une réactance : XN

 Connexion des enroulements : Triangle

Il n’y a pas de mise à la terre effectuée. Les caractéristiques homopolaires ne sont pas alors prises en compte dans le calcul des courants de court-circuit monophasé (phase-terre)

Manuel de Référence 94 •••• Symboles électriques

• Alternateur : onglet Impédances de court-circuit (pour calculs Ikmax)

 Impédance de court-circuit direct corrigée

L’impédance directe correspond à l’impédance mesurée lorsqu’on lui applique un système direct de tensions triphasées aux bornes des 3 phases. Elle est identique à l’impédance utilisée pour le calcul des courants de court-circuit triphasé symétrique.

 Impédance de court-circuit inverse corrigée

Elle est considérée égale à l’impédance directe de court-circuit.

 Impédance de court-circuit homopolaire corrigée

L’impédance homopolaire n’est prise en compte que lorsque le point neutre de l’alternateur est relié à la terre directement ou à travers une impédance de limitation.

Courants de court-circuit symétriques et dissymétriques de l’alternateur

- Expression du courant de court-circuit triphasé symétrique

Z(1)= R(1) + j*X(1)

Cette impédance tient compte du facteur de correction d’impédance KG

- Expression du courant de court-circuit monophasé (phase-terre)

Manuel de Référence 95••••Symboles électriques

Mise à la terre par Générateur homopolaire

Symbole : Le générateur homopolaire appelé neutre artificiel, est utilisé lorsque le neutre n’est pas accessible (enroulement triangle) ou qu’il y a plusieurs sources autonomes pouvant fonctionner en parallèle.

Le rapport R0/X0 est nécessaire pour déterminer les composantes R0 et X0 de l’impédance de limitation équivalente

Calcul de l’impédance de limitation

Calcul de la résistance de limitation

Calcul de la réactance de limitation

Tableau

Symbole : L’équipement tableau représente un jeu de barre de répartition ou de distribution. Les autres équipements électriques sont connectés au tableau par l’intermédiaire des liaisons La tension du tableau doit être nécessairement dans l’ordre de grandeur de la tension des liaisons (+/- 8%)

Manuel de Référence 96 •••• Symboles électriques

Transformateur à deux enroulements

Symbole : L'équipement transformateur à deux enroulements permet de saisir les caractéristiques

électriques. Les caractéristiques homopolaires sont déterminées selon le type de couplage et selon le mode de mise à la terre des points neutres du transformateur (au primaire et au secondaire).

• Transformateur : onglet Caractéristiques

Fichier

Les caractéristiques électriques d'un transformateur peuvent être saisies selon deux méthodes : par Valeur utilisateur ou par catalogue : ALSTOM (AREVA), norme DIN 42500.

Type

Les types de transformateurs proposés par Caneco HT sont de type immergé dans l’huile, sec imprégné ou pyralène Pour chaque fichier catalogue il est indiqué les types de transformateurs utilisés.

Manuel de Référence 97••••Symboles électriques

En absence d’informations dans le cas d’une saisie par valeur utilisateur, les données

de type TRIHAL de 160 à 2000 kVA, la tension

Fonction

Les transformateurs peuvent avoir deux fonctions dans Caneco HT :

 Fonction abaisseur : Cas des transformateurs de réseau (HT/BT)  Fonction élévateur : Cas des transformateurs de groupe (BT/HT)

Tension assignée (kV)

Caneco HT a adopté les notations de la norme EN 60909 suivants :

 HV : Haute tension, coté haute tension d’un transformateur  LV : Basse tension, coté basse tension d’un transformateur

Puissance assignée (MVA)

Puissance apparente assignée du transformateur.

Tension de court-circuit µkr (%)

Tension de court-circuit assignée du transformateur. Elle représente la tension en primaire qui, appliquée au transformateur en court-circuit au secondaire, donne un courant égal au courant nominal. Elle permet de déterminer l’impédance de court-circuit du transformateur coté primaire ou secondaire selon la tension considérée :

suivantes peuvent être utilisées : Pour les transformateurs HTA/BT à isolement liquide (P≤ 2500 kVA) :

→ Ukr = 4% si P≤ 630 kVA → Ukr = 6% si 800 ≤ P ≤ 2500 kVA

Pour les transformateurs HTA/BT sec de court-circuit peut être prise à 6% Pour les transfos HTB/HTA, la tension de court-circuit peut être prise entre la 7 et 10 %

Pertes en charges P

krT

(kW)

Il s’agit des pertes totales des enroulements d’un transformateur au courant assigné. En absence d’informations dans le cas d’une saisie par valeur utilisateur, les pertes en charge peuvent être prises à 10% de la puissance nominale du transformateur. Les pertes dues à la charge permettent de calculer coté basse tension ou haute tension du transformateur.

Courant assigné

Les courants assignés au primaire et au secondaire du transformateur sont calculés par Caneco HT à partir des caractéristiques assignées (SrT et UrT)

Manuel de Référence 98 •••• Symboles électriques

• Transformateur : onglet Caractéristiques homopolaires

La connaissance du couplage et du mode de mise à la terre de au primaire et au secondaire sont nécessaire dans la détermination du courant de court-circuit monophasé (phase-terre).

Impédance homopolaire

Il s’agit de l’impédance homopolaire propre du transformateur si elle existe. Elle peut être donnée :  En multiple de l’impédance directe (impédance de c-c symétrique triphasé) : R

/R et X

(0)

 Ou en valeur ohmique

Schéma de couplage

Les couplages au primaire ou au secondaire peuvent être en Etoile, Triangle ou Zig-Zag.

Régime de neutre

Le régime de neutre va dépendre du type de couplage :  Couplage Triangle : pas de possibilité de rebouclage du courant de défauts à la terre, le

régime de neutre est alors de type Isolé

 Couplage Etoile ou Zig-Zag : il y’a possibilité de rebouclage, le régime de neutre peut être de

type Isolé (aucune mise à la terre), type Direct, Par impédance (R et X) ou Par réactance (X)

Notation des couplages du transformateur avec mise à la terre

Exemple de couplage : Dyn11  Cas Transformateur abaisseur : transformateur de réseau

Le primaire (coté HT) est couplé en triangle et le secondaire coté (BT) en étoile avec mise à la terre

 Cas Transformateur élévateur : transformateur de groupe  Le primaire (coté BT) est couplé en étoile avec mise à la terre, et le secondaire (coté HT)

couplé en triangle

Manuel de Référence 99••••Symboles électriques

• Alternateur : onglet Impédances de court-circuit (pour calculs I

kmax

)

 Impédance de court-circuit direct/inverse

L’impédance directe du transformateur est égale à l’impédance inverse. Elle correspond à l’impédance de court-circuit triphasé symétrique.

 Impédance de court-circuit homopolaire

Il s’agit de l’impédance homopolaire propre du transformateur, qui dépend du type de couplage et du régime de neutre. Il ne tient pas compte de l’impédance mise à la terre.

Caneco HT calcule ces impédances du coté primaire et du coté secondaire du transformateur. Si le calcule est basé sur la norme EN 60909, le facteur de correction d’impédance KT est pris en compte.

Manuel de Référence 100 •••• Symboles électriques

ALPI Caneco HT version 2.5 Manuel d'utilisation [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
