ALPI Caneco BT version 5.5 User Manual version 5.5 [fr]

Download

Installations Électriques

Basse Tension

MANUEL DE RÉFÉRENCE

Manuel de Référence MANUEL-CBT55-INT-FRA

CANECO BT

Version 5.5

www.alpi-software.com 06/2014

ALPI Caneco BT

Table des matières

1 Contrat de licence 7 2 Installation 9

2.1 But du présent manuel 9

2.2 Connaissances requises 9

2.3 Système requis minimum 9

2.4 Système recommandé 9

2.5 Protection de Caneco BT 9

2.6 Installation de Caneco BT 9

2.7 Désinstallation de Caneco BT 10

2.8 Contenu de Caneco BT 10

2.9 Référentiel de calcul 12

3 Base de données au format EDIELEC 15

3.1 Le format « EDIELEC » 15

3.2 Identification du type de format constructeur 15

3.3 Différences entre format « Caneco 4 » et format EDIELEC 16

3.4 Information fichier constructeur 17

3.5 Consultation de la base de données Caneco BT 18

4 L'interface de Caneco BT 19

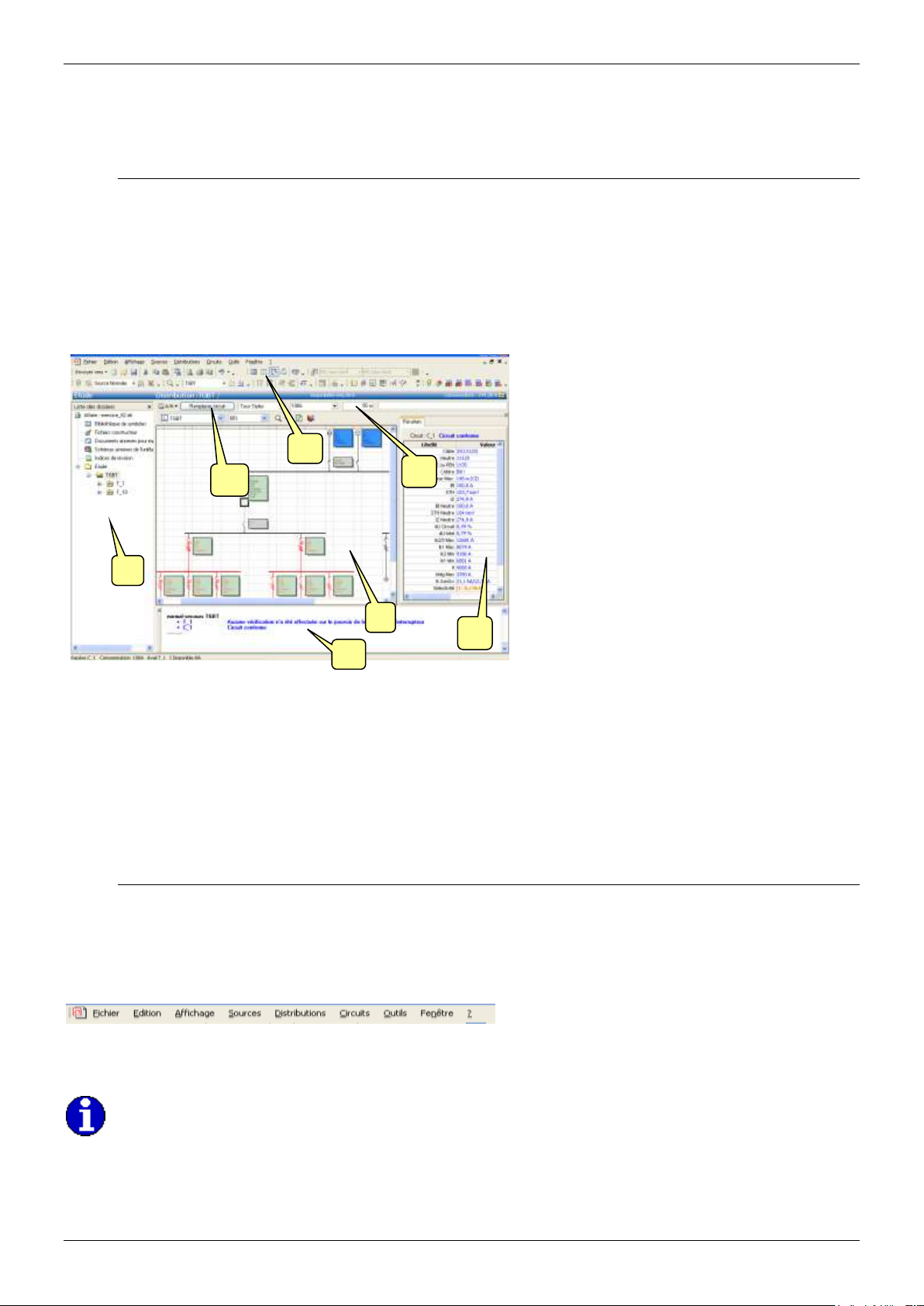

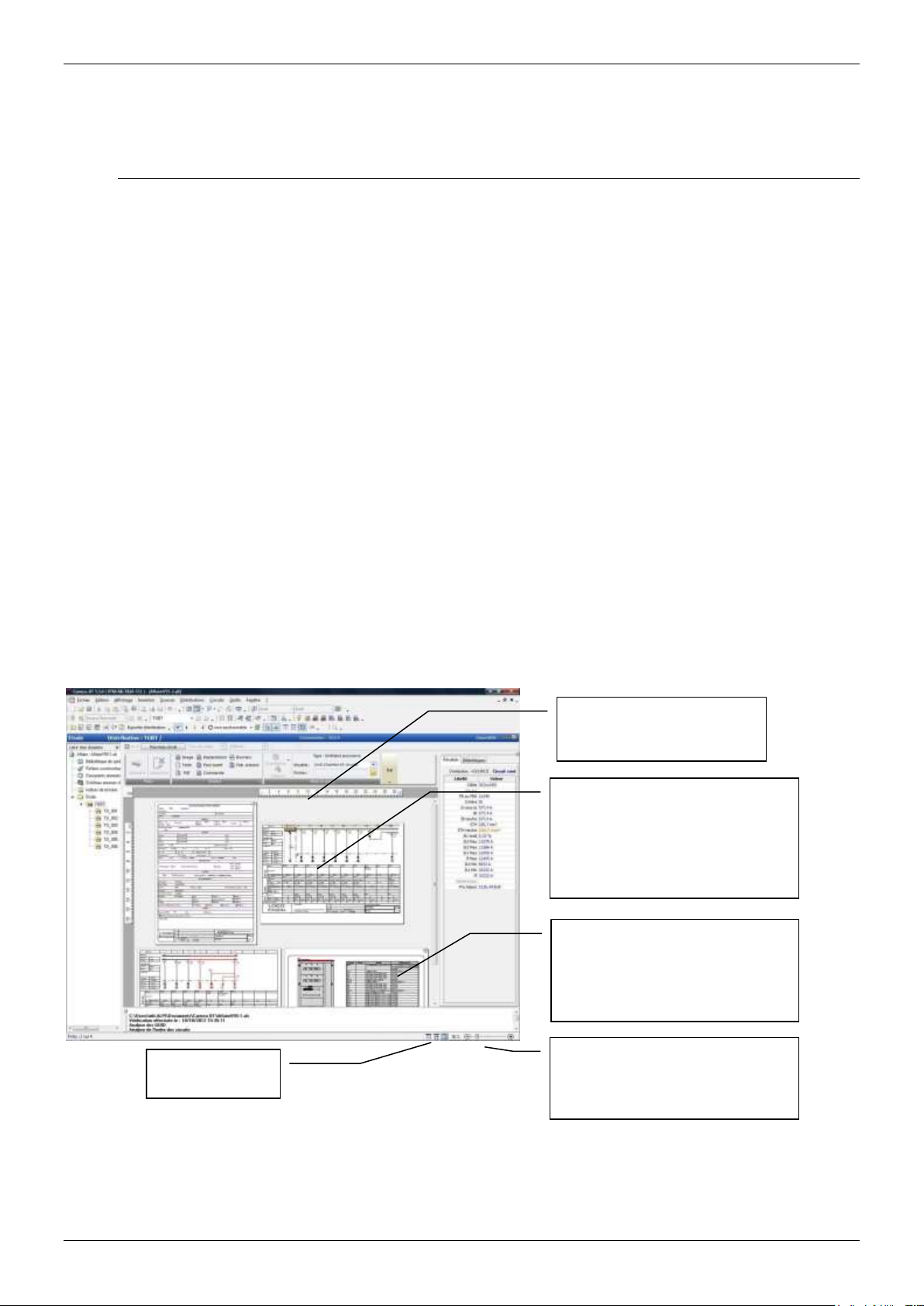

4.1 Présentation de l'interface Caneco BT 19

4.2 Menus 19

4.3 Boutons 21

4.4 Bilan de puissance 22

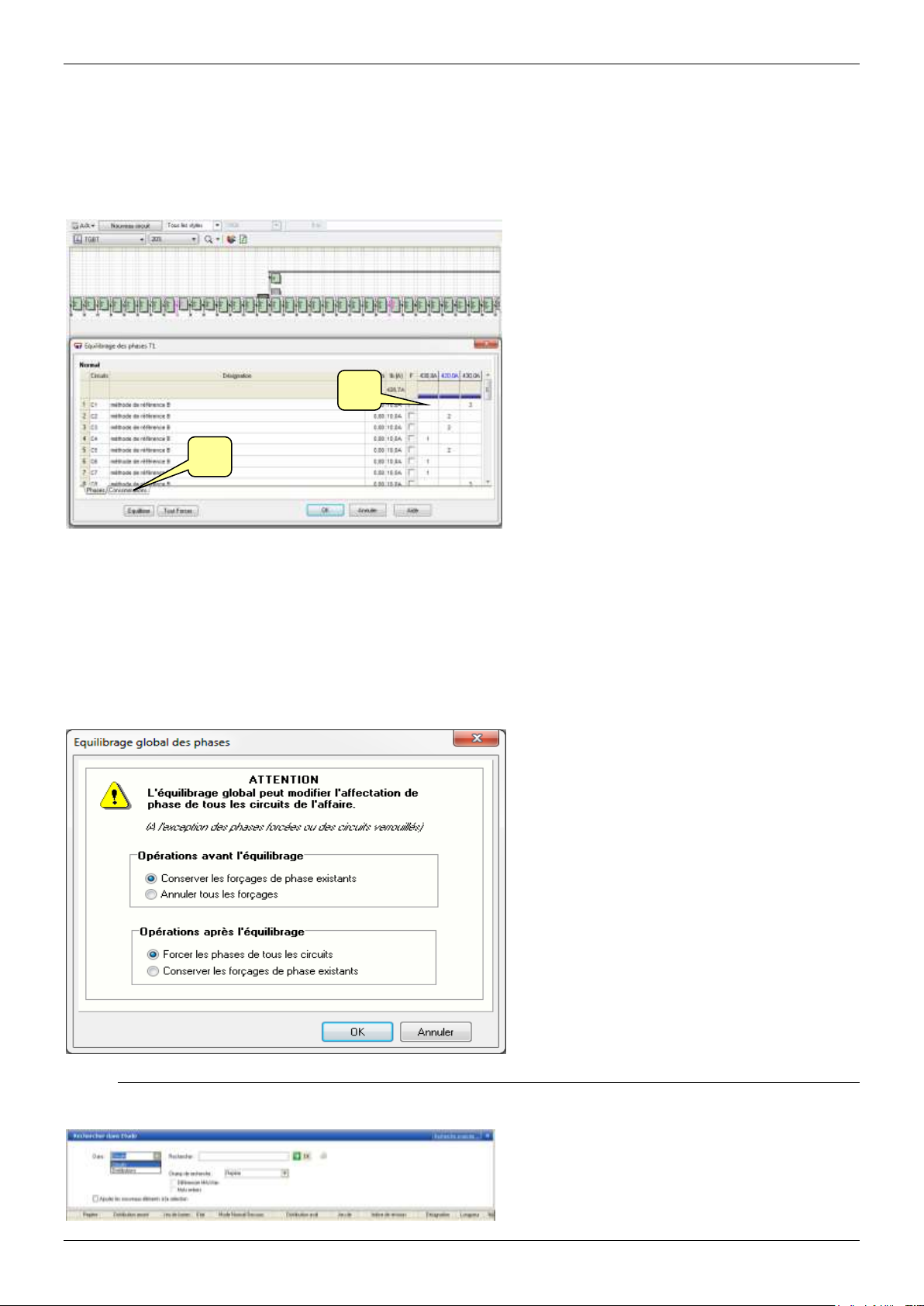

4.5 Equilibrage des phases 22

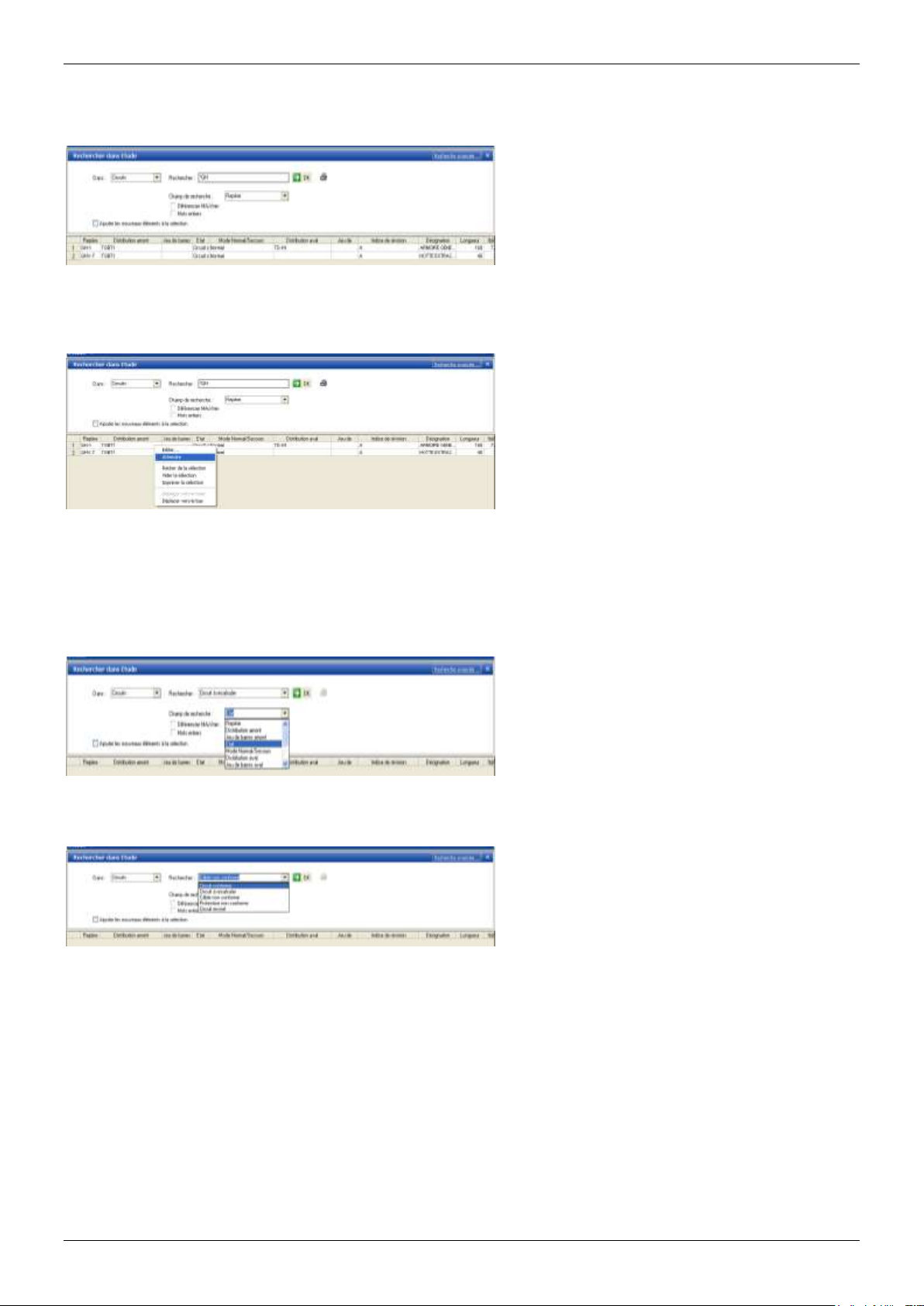

4.6 La fonction Rechercher 23

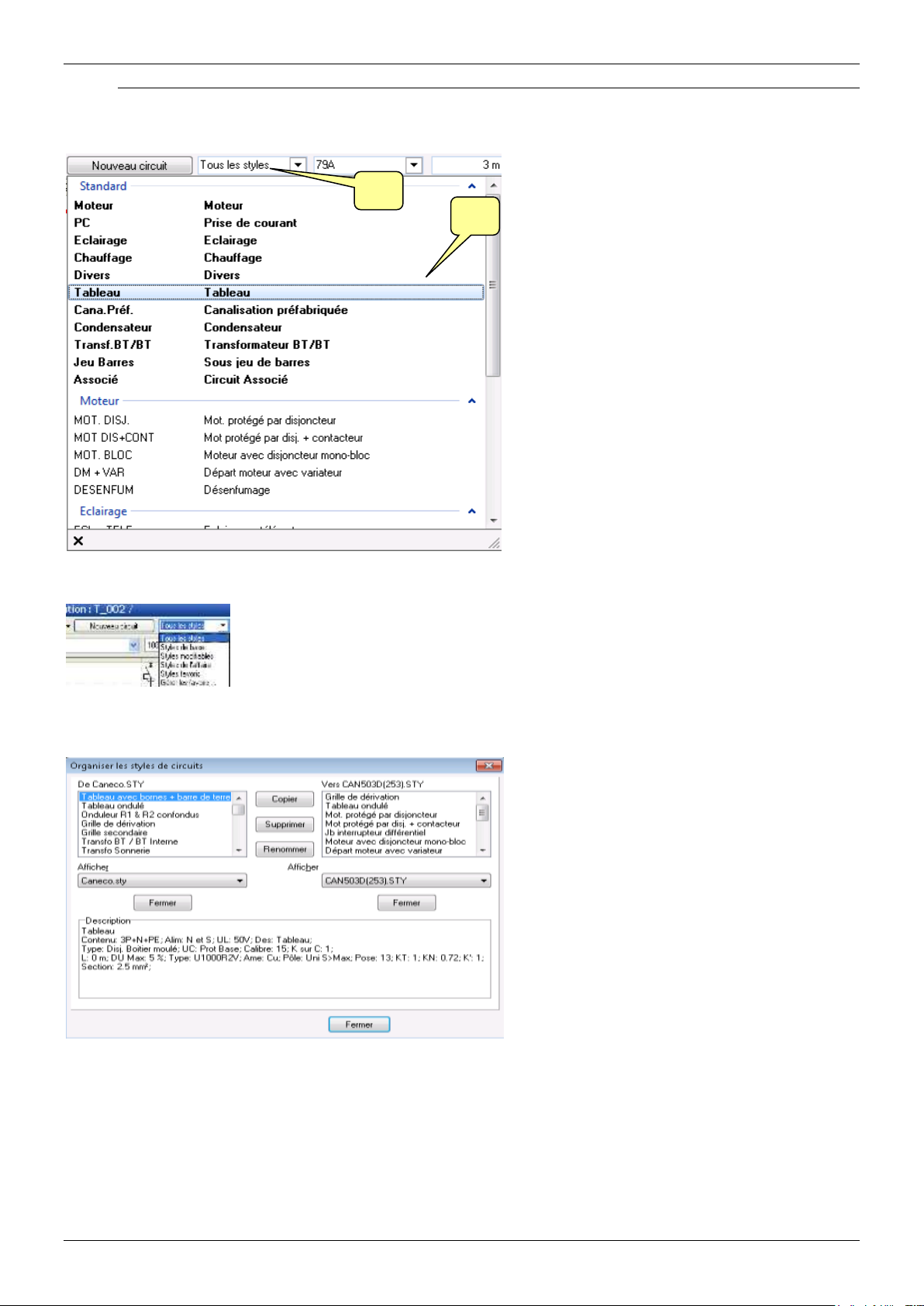

4.7 Organisation de la liste des styles 26

4.8 Outils de saisie des circuits 27

4.9 Barre d’outils Maintenance 28

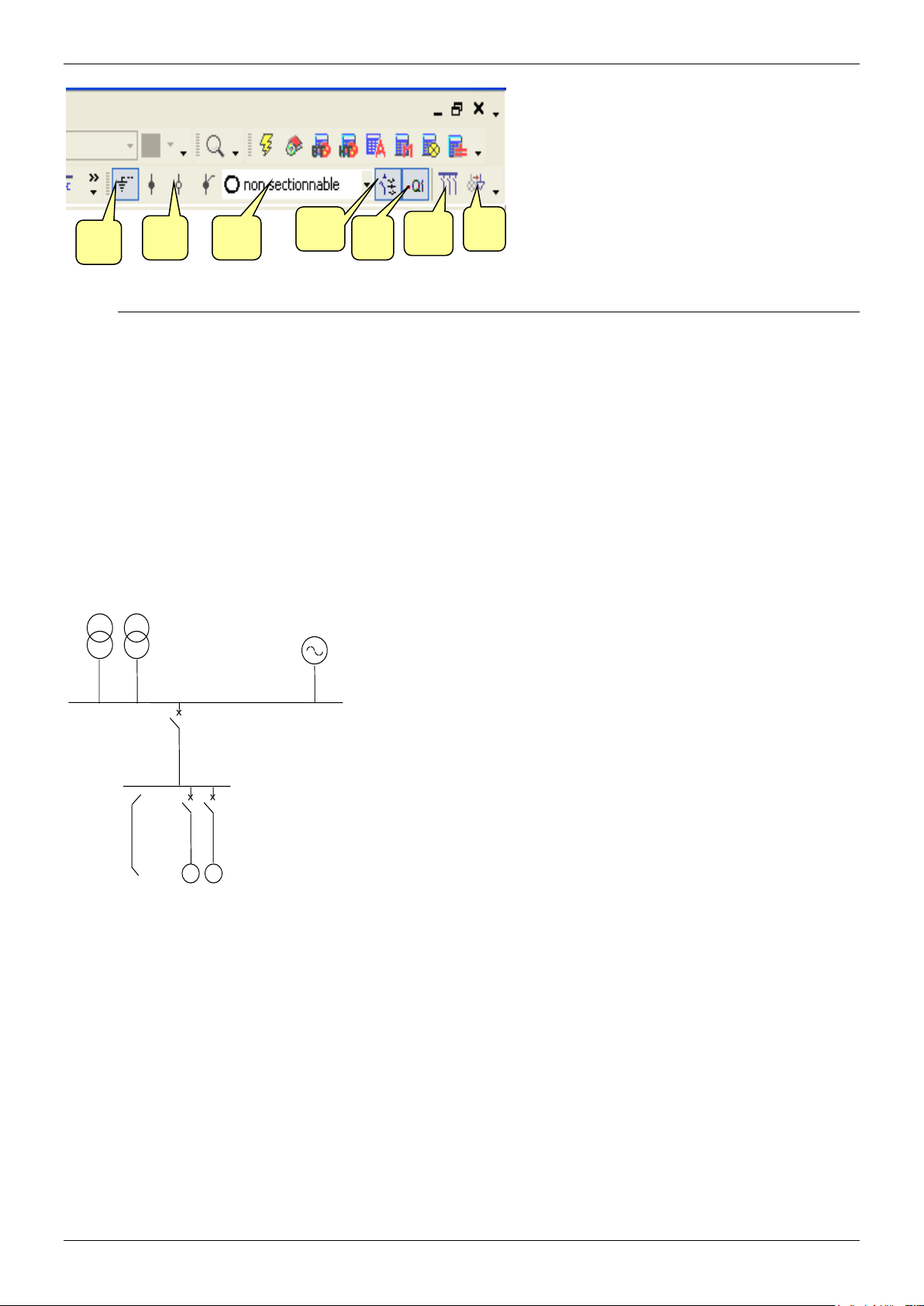

4.10 Barre d’outils Schématique 28

4.11 Une affaire dans Caneco BT 29

4.12 Saisie et analyse des distributions à l’aide d’un graphe 30

5 Les nouveautés de la version 31

5.1 Cinq spécialités synchronisées en un seul logiciel 31

5.2 Le but final : concevoir et réaliser en maquette numérique 33

5.3 Nouveautés de la version Caneco BT 33

5.4 Accès aux différents outils 34

6 Création de la source 35

6.1 Types de source d’alimentation 35

6.2 Définition d’une Source dans Caneco BT 35

6.3 Présentation 35

6.4 Rubrique Source 36

6.5 Rubrique Réseau 37

6.6 Rubrique Liaison 38

6.7 Résultats imposables 39

6.8 Source Tableau par Ik 40

6.9 Source Tableau par R et X 41

6.10 Source Puissance Surveillée (Tarif Jaune) 42

6.11 Source Batterie accus (courant continu) 42

6.12 Création d’une nouvelle affaire à partir d’une affaire existante 43

6.13 Onglets Compléments 45

6.14 Tableau Aval 46

6.15 Résultats 49

7 Les distributions 51

7.1 Généralités sur les distributions 51

7.2 Fenêtre tableau 51

Manuel de Référence But du présent manuel  3

Caneco BT ALPI

7.3 Fenêtre canalisation préfabriquée 58

7.4 Fenêtre transformateur BT-BT 63

8 Outil Unifilaire général 66

8.1 Description de l'unifilaire général 66

8.2 Créer un ou plusieurs circuits 67

8.3 Représentation de l’unifilaire général 68

8.4 Représentation d’une affaire comportant un Secours 70

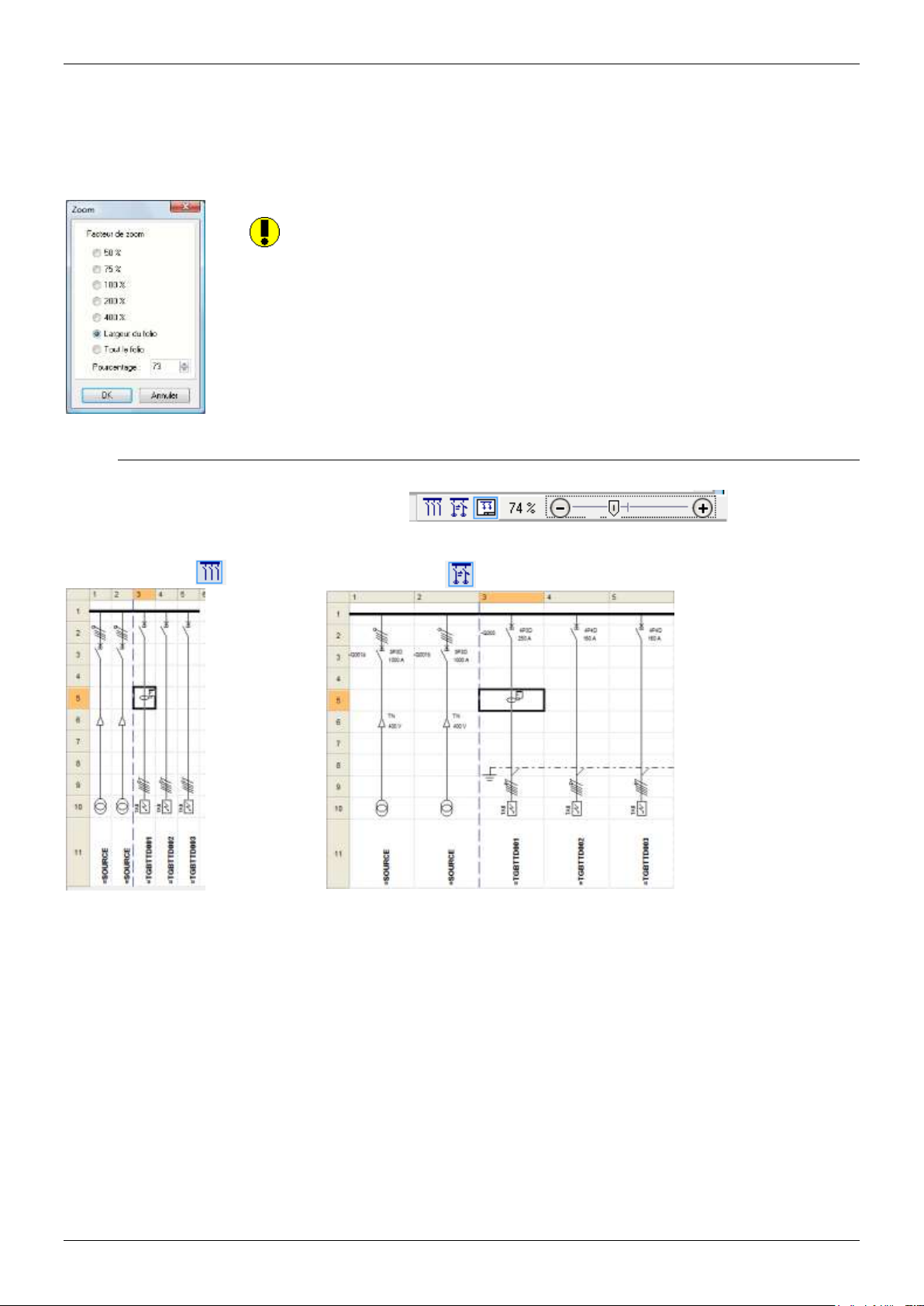

9 Outil Unifilaire Tableau 73

9.1 Modifier le schéma d’un circuit 74

9.2 Commandes d’édition 76

10 Outil Tableur 79

10.1 Créer un circuit 79

10.2 Commandes d’édition 80

11 Mode folios 81

11.1 Description 81

11.2 Comment utiliser le « mode folios » 82

11.3 Rappel sur les autres présentations de l’unifilaire tableau 83

11.4 Les commandes dans le mode folios 84

11.5 Impression du dossier tableau créé par le mode folios 88

12 Saisie et calcul détaillés d'un circuit 89

12.1 Affichage minimum 89

12.2 Affichage détaillé 90

12.3 Flèches de navigation 90

12.4 Onglet circuit 91

12.5 Onglet Amont 99

12.6 Onglet Données Complémentaires 99

12.7 Onglet Résultats Complémentaires 103

12.8 Onglet Conformité 105

12.9 Onglet Textes 105

12.10 Onglet Aval 106

12.11 Fenêtre Résultats 111

13 Saisie et calcul des circuits complexes 115

13.1 Les alimentations sans interruption –ASI– 115

13.2 Départ moteur avec variateur 119

14 Préférences 123

14.1 Généralités sur les Préférences 123

14.2 Onglet Affichage 123

14.3 Onglet Enregistrement 124

14.4 Onglet Couleurs 124

14.5 Onglet Valeurs par défaut 125

14.6 Onglet Répertoires 125

14.7 Onglet Impression 125

14.8 Onglet Alertes et Remarques 126

14.9 Onglet Repères Automatiques 126

14.10 Onglet Tableur des circuits 127

14.11 Onglet Unifilaire Tableau 128

14.12 Onglet Unifilaire Général 128

14.13 Onglet Cheminements 129

15 Options de calcul 131

15.1 Onglet Calcul 131

15.2 Onglet Câbles 132

15.3 Onglet Protection 134

16 Sélectivité 137

16.1 Sélectivité sur Ik 137

16.2 Sélectivité Par Tables 138

4  But du présent manuel Manuel de Référence

ALPI Caneco BT

16.3 Sélectivité Par Courbes 139

16.4 Sélectivité Par Courbes sur 3 niveaux 142

16.5 Sélectivité Différentielle 143

17 Coordination disjoncteur-Interrupteur 145

17.1 Règle générale 145

17.2 Application dans CanecoBT 146

18 Nouveautés de calcul de Caneco BT 151

18.1 Généralités 151

18.2 Nouveautés sur les dispositifs de protection 151

18.3 Nouveautés sur la sélectivité 154

18.4 Nouveautés concernant les câbles 157

18.5 Nouveautés concernant les normes autres que la NFC 15-100 163

18.6 Autres nouveautés de calcul de Caneco BT 164

19 Schématique 167

19.1 Les fonctions de la schématique 167

19.2 Représentation des schémas 167

19.3 Insertion des circuits associés dans les arrivées 168

19.4 Enrichir le texte d’un symbole 168

19.5 Gestion des paramètres des circuits associés 169

19.6 Gestion de la barre de terre et des bornes 170

19.7 Numérotation des bornes 172

19.8 Repérage Automatique 175

19.9 Méthodes de repérage des appareils : 176

19.10 Spécification de l’enveloppe des distributions 177

19.11 Insertion de schémas annexes pour chaque distribution 179

19.12 Insertion des schémas annexes associés aux protections 180

20 Choix et chiffrage de l’appareillage 183

20.1 Les trois nouvelles fonctions de choix et chiffrage de l’appareillage 183

20.2 Fabricant partenaire Caneco pour le marché français 183

20.3 Glossaire de définition des produits 183

20.4 Les configurateurs EDIELEC CTM 184

20.5 Gestion des prix 188

20.6 Détermination automatique des références des appareils de protection et de commande 189

20.7 Choix et chiffrage des auxiliaires et accessoires des appareils de protection et de commande 192

20.8 Choix et chiffrage des autres appareils 194

20.9 Choix par les bases d’ouvrage 198

21 Mise en armoire de l’appareillage 203

21.1 Caneco Armoire 203

21.2 Le but : Implanter et chiffrer 203

21.3 Préambule à une mise en armoire automatique 203

21.4 Prédétermination des armoires kit 203

21.5 Prédéterminer automatiquement une armoire préfabriquée 204

21.6 Commandes d’édition de la face avant 209

21.7 Déplacer des matériels dans l’armoire préfabriquée 214

21.8 Fonctions de placement et chiffrage de matériels divers 217

21.9 Impression 222

22 Nomenclatures et prix de l’installation 225

22.1 Caneco Prix 225

22.2 Le but : Chiffrer tout ce qui est modélisé 225

22.3 Glossaire de la partie nomenclature et prix 225

22.4 La fenêtre Nomenclature de la distribution 225

22.5 La gestion des prix 232

23 Outils de travail collaboratif 243

23.1 Généralités 243

23.2 Traçabilité des imports de circuits 243

23.3 Transmission de dossier complet d'affaire 243

Manuel de Référence But du présent manuel  5

Caneco BT ALPI

24 Impression 245

24.1 Généralités sur les impressions 245

24.2 Modèles de documents 247

24.3 Options d’Impression 248

24.4 Modèles de dossiers 249

24.5 Langue d’impression 249

24.6 Documents avec fichiers externes 250

24.7 Modèles de dossiers 250

25 Import / Export 251

25.1 Export Graphique (Module P10) 251

25.2 Export Texte (Module P11) 253

25.3 Import Texte (Module P11) 254

26 Alertes et remarques 255

26.1 Généralités sur les alertes et remarques 255

26.2 Edition du rapport de calcul 255

26.3 Liste des alertes et remarques et remèdes proposés 256

27 Glossaire 269

27.1 Glossaire Source 269

27.2 Glossaire Circuit 270

27.3 Glossaire Tableau 272

27.4 Glossaire ASI 272

6  But du présent manuel Manuel de Référence

ALPI Caneco BT

1 Contrat de licence

Contrat de licence utilisateur final pour logiciel Caneco BT®

1. IMPORTANT – À LIRE ATTENTIVEMENT –

Veuillez lire le résumé du Contrat de licence ainsi que la version complète du « CONTRAT DE LICENCE » figurant sur le LOGICIEL, avant d'installer ou d'utiliser ce logiciel. La version complète, seule, telle que présentée avant l’installation du logiciel, constitue l’entente intégrale conclue entre le LICENCIE et ALPI et remplace toutes les ententes ou communications antérieures ayant trait au LOGICIEL. En installant ou en utilisant le LOGICIEL, vous acceptez d'être lié par les modalités de cette licence. Si vous avez obtenu illicitement une copie de ce logiciel, veuillez détruire immédiatement cette copie.

Si vous êtes en désaccord avec les termes de ce Contrat, veuillez immédiatement arrêter l’installation et l’utilisation

du logiciel. Il est entendu que certaines restrictions inclues dans ce Contrat ne concernent que le logiciel Caneco

BT®.

2. DÉFINITIONS

Dans le présent contrat :

-par « ALPI», on entend Applications Logiciels Pour l’Ingénierie S.A.

-par « CONTRAT DE LICENCE », on entend ce contrat de même que tout autre document qui y est inclus.

-par « LICENCIÉ », on entend vous, l'utilisateur du LOGICIEL

-par « LOGICIEL », on entend le logiciel Caneco BT utilisé par le LICENCIÉ, nommé dans le cadre de ce Contrat

sous l’appellation Caneco BT® et/ou Caneco BT, y compris toute technologie et tout logiciel utilitaire utilisés par

Caneco BT aux termes d’une licence octroyée à ALPI par les concepteurs et propriétaires de cette technologie ou de ce logiciel utilitaire, ainsi que toute la documentation qui l’accompagne

3. LIMITATION DE GARANTIE ET DE RESPONSABILITÉ

ALPI ne garantit pas ni ne prétend que les fonctions du LOGICIEL décrites dans le Manuel respecteront les

exigences du LICENCIÉ, ou que l’exploitation du LOGICIEL ne sera pas interrompue ou ne comportera pas d’erreurs. Tout autre logiciel et matériel fourni avec le LOGICIEL ou qui l’accompagne n’est pas garanti par ALPI. Le LOGICIEL, et le Manuel qui l’accompagne, sont fournis « TEL QUEL », sans aucune garantie, qu’elle soit expresse ou implicite, notamment, les garanties implicites de qualité marchande ou d’usage à une fin particulière,

et au recours ne pourra être intenté contre ALPI ou ses concédants, le cas échéant, sur le fondement notamment d’un contrat, d’un délit ou d’un quasi-délit. Certaines autorités législatives ne permettent pas l’exclusion de certaines garanties implicites, de sorte que les exclusions précitées pourraient ne pas s’appliquer. Dans les limites prévues par toute loi applicable, ALPI, ou ses concédants, le cas échéant, ne sont, en aucun cas, responsables de dommages et intérêts spéciaux, directs ou indirects ou accessoires (y compris, notamment, la

perte de profits) découlant de l’utilisation, par le LICENCIÈ, du LOGICIEL, ou du Manuel qui l’accompagne, ou de l’incapacité de les utiliser, même si ALPI ou ses concédants , le cas échéant, ont été avisés de la possibilité d’une

telle perte, peu importe la cause de la perte ou le fondement théorique de la responsabilité. Toute responsabilité découlant d’une réclamation faite par un tiers auprès du licencié est également exclue.

4. DROITS DE REPRODUCTION.-.LICENCE

Caneco BT® est protégé par les lois relatives au droit d’auteur et par les dispositions de lois et traités

internationaux en matière de propriété intellectuelle. Caneco BT® n’est pas vendu, mais concédé sous licence. En contrepartie de l’engagement du LICENCIÉ de respecter les modalités du présent contrat de licence, ALPI

accorde au LICENCIÉ une licence non exclusive et incessible lui permettant d’utiliser le LOGICIEL et de consulter

la documentation sur un système informatique ne comprenant qu’un seul terminal. Il est aussi convenu que la licence se rapportant à Caneco BT® accordée au LICENCIÉ n’est pas transférable. Le LICENCIÉ ne peut pas

utiliser le LOGICIEL sur un serveur de réseau ou sur plus d’un terminal d’ordinateur en même temps, sauf en cas d’accord commercial préalable de ALPI. Le présent contrat n’accorde au LICENCIÉ aucun droit d’auteur ni aucun

droit sur les brevets, secrets de fabrication, noms commerciaux et marques de commerce (déposées ou non), ni aucun autre droit, fonction ou licence relativement au LOGICIEL.

5. DROITS D’AUTEUR ET RESTRICTIONS QUANT À L’UTILISATION

Le Manuel et Le LOGICIEL contiennent du matériel protégé par droit d’auteur et, dans sa forme compréhensible pour l’humain, des secrets de fabrication et des renseignements exclusifs dont ALPI est propriétaire ou licenciée.

ALPI ou ses concédants sont titulaires des titres de propriété du LOGICIEL et de la documentation qui l’accompagne, ainsi que de tous les droits de propriété intellectuelle relatifs au LOGICIEL et à ladite documentation. Il est interdit au LICENCIÉ de faire une décompilation, une rétro ingénierie ou un désassemblage du LOGICIEL ou de le convertir en une forme compréhensible pour l’humain. Il est interdit au LICENCIÉ de modifier, de louer ou de

Manuel de Référence But du présent manuel  7

Caneco BT ALPI

prêter le LOGICIEL ou d’en distribuer des copies. Il est interdit au LICENCIÉ de transférer électroniquement le

LOGICIEL sur un réseau, sur un circuit téléphonique ou sur Internet.

Le LICENCIÉ peut faire une copie de sauvegarde ou d’archivage du LOGICIEL, à condition de copier l’avis de droit d’auteur et les autres renseignements d’identification se trouvant sur le support du LOGICIEL et d’apposer cet avis

sur la copie de sauvegarde. Le LICENCIÉ peut imprimer une copie de la documentation fournie avec le LOGICIEL, uniquement pour son usage personnel et à la seule fin d’exploiter le LOGICIEL. Tous les droits qui ne sont pas expressément concédés par ce Contrat sont réservés par ALPI et ses fournisseurs

6. RÉSILIATION

Cette licence demeure en vigueur jusqu’à sa résiliation. Elle prend fin immédiatement, automatiquement et sans avis, si le LICENCIÉ ne respecte pas l’une ou l’autre des dispositions du Contrat. A la résiliation de la licence, le LICENCIÉ doit cesser immédiatement d’utiliser le LOGICIEL, en effacer ou en détruire toutes les copies et détruire toute l’information imprimée fournie avec celui-ci.

7. LOIS APPLICABLES

Le présent contrat est régi par les lois de la France qui y sont applicables et doit être interprété aux termes de ces lois.

ALPI® S.A. Applications Logiciels Pour l’Electricité 1 Bd Charles de Gaulle F-92707 Colombes Cedex France

8  But du présent manuel Manuel de Référence

ALPI Caneco BT

L’environnement Windows requiert un espace disque important pour stocker les fichiers temporaires. Nous vous conseillons d’optimiser votre espace disque afin de conserver en permanence une réserve suffisante (environ 30% de l’espace total)

2 Installation

2.1 But du présent manuel

Ce manuel présente les principales fonctions de Caneco BT version 5.5, en détaillant toutes les nouveautés. Il permet un apprentissage de Caneco BT. Néanmoins, pour obtenir une maîtrise de ce logiciel, il est conseillé de suivre un stage de formation.

2.2 Connaissances requises

Le présent manuel s’adresse, tout comme le logiciel, à des électriciens confirmés. Il nécessite en outre une bonne connaissance de l’ensemble des techniques de base de l’environnement Windows.

2.3 Système requis minimum

Caneco BT sous Windows nécessite la configuration système minimale suivante :

Processeur : Pentium III RAM : 256 méga-octets Ecran : 17 »’ Résolution graphique : 1024x768 Système : Windows NT SP6 / 2000 / XP / Vista et Windows 7

Espace disque requis : environ 500 méga-octets

2.4 Système recommandé

Processeur : Pentium IV ou équivalent RAM: 256 mega-octets Ecran: 19 »’ Résolution graphique : 1280x1024 Windows 2000, XP / Vista ou windows 7

2.5 Protection de Caneco BT

Le programme est protégé par une clé Matérielle ou logiciel type FLEXLM La clé vérifie que vous êtes autorisé à utiliser le logiciel et ses fichiers annexes installés sur votre ordinateur, dans les termes de votre licence.

2.6 Installation de Caneco BT

Pour installer Caneco BT sous Windows, vous devez procéder comme suit : Quitter toutes les applications en cours Mettre le CD Rom dans votre lecteur

Le programme d’installation se lance. Répondez aux différentes questions qu’il vous pose successivement :

Prenez connaissance des conditions de limite de garantie de la licence ALPI. Cliquez sur Oui pour approuver ces conditions.

Pour tenir compte des contraintes d’accès aux différents répertoires avec Windows NT 2000, XP, Vista et Windows 7, Le logiciel est installé dans plusieurs répertoires. Ces répertoires se décomposent en deux niveaux principaux. Répertoires par pays (ex FR pour la France) Répertoires par langue d'utilisation (FRA pour le français, ENG pour l'anglais...)

C:\Program Files\ALPI\Caneco BT\5.5\FR\FRA

Manuel de Référence But du présent manuel  9

Caneco BT ALPI

Il est impératif que le répertoire de destination soit accessible en lecture/écriture. Caneco BT accède fréquemment au répertoire CFG, afin de stocker sa configuration.

Voir annexe séparée « Installation de Caneco BT »

Pour désinstaller Caneco BT, ne procédez pas par effacements successifs de fichiers

et de dossiers. Vous risquez d’oublier d’effacer certains fichiers qui sont stockés dans le

répertoire système de Windows

Fichier

Fonction

C1510002.dat

Un fichier par Norme : gestion des coefficients de pose

Caneco.bib

Bibliothèque de symboles pour les nouvelles affaires

Caneco.blk

Fichier des blocs de circuits

Caneco.hlb

Bibliothèque de symboles pour les anciennes affaires

Caneco.cbt

Fichier de configuration générale

Caneco.std

Puissances standard

Caneco.sty

Styles de circuits

Caneco.wpa

Fichier de paramétrage global (options par défaut)

Caneco.cdb

Fichier des câbles : section phase

Cantips.txt

Fichier binaire contenant les astuces du jour

Normes.nrm

Fichier de normes

Protect.nco

Fichier des règles d'incohérences schéma - protection

Protect.ptc

Fichier des règles de création schéma - protection

*.pse

Tables des modes de pose suivant la norme

*.cof

Tables des coefficients de pose suivant la norme

*.cab

Fichier des câbles : section réduite 4ème conducteur

Ce répertoire contient principalement les programmes obligatoires à l’exécution du logiciel : Caneco BT

(Caneco5.exe), sélectivité, éditeur de symboles, éventuellement langues d'utilisation du logiciel. C:\Documents and Settings\All Users\Application Data\ALPI\Caneco BT\5.5

L’installation se déploie également dans plusieurs sous répertoires principaux : ces répertoires contiennent les bases de données et de paramètrage. FR\BASE (contient la base de données de Caneco BT) FR\Schémas (contient les schémas annexes) LABELS (contient les images et les logos) FOLIOS (contient les folios) FR\FRA\Template (contient les modèles d’affaires) FR\FRA\CFG (contient les fichiers de configuration de Caneco BT pour la France, en français) (Un répertoire par langue d’installation, FRB signifie France Belgique) Un code de 3 caractères distingue chaque pays.

Si vous ne disposez pas d’un espace disque suffisant, ou si vous préférez installer le logiciel à un autre emplacement, choisissez un autre chemin d’accès par le bouton parcourir. Cliquez sur Suivant.

2.7 Désinstallation de Caneco BT

Pour désinstaller Caneco BT, vous devez procéder comme suit : Cliquez sur l'icône de désinstallation, le programme vous demande confirmation et supprime du disque toutes les composantes du logiciel.

2.8 Contenu de Caneco BT

2.8.1 Répertoire CFG

Il s'agit du répertoire de configuration de Caneco BT

2.8.2 Répertoire FOLIOS

Fichiers *.inf Fichier de description des modèles de documents.

10  Désinstallation de Caneco BT Manuel de Référence

ALPI Caneco BT

Fichier

Description

A0.inf

Unifilaire général A0

A3.inf

Unifilaire général A3

Fiche.inf

Fiche de calcul détaillé pour chaque circuit

Folio.inf

Folio général en paysage

Foliov.inf

Folio général en portrait

Lfolio.inf

Liste des folios en paysage

Lfoliov.inf

Liste des folios en portrait

Pagedg.inf

Page de garde

Param.inf

Fiche de paramétrage

protesg.fra

Fichier auxiliaire de Caneco BT

protspc.fra

Fichier auxiliaire de Caneco BT

source.inf

Fiche de calcul pour les sources

Tab10.inf

Unifilaire tableau à 10 circuits par page

Fichier

Description

A0.wmf

Unifilaire général A0

A3.wmf

Unifilaire général A3

fiche.wmf

Fiche de calcul

folio.wmf

Folio

foliov.wmf

Folio portrait

Param.wmf

Fiche de paramétrage

pdg.wmf

Page de garde

src.wmf

Fiche de calcul des sources normal/secours

Tab10.wmf

Unifilaire tableau 10 circuits par folio

Fichier

Description

Fichiers *.dug

Fichiers des disjoncteurs d'usage général (EN 60 947)

Fichiers *.dmi

Fichiers des disjoncteurs modulaires (EN 947-2)

Fichiers *.Dmd

Fichiers des disjoncteurs modulaires (EN 60 898)

Fichiers *.dst

Fichiers des disjoncteurs (EN 60 947) sans thermique intégrés

Fichiers *.dmt

Fichiers des disjoncteurs moteurs

Fichiers *.dth

Fichiers de coordination des disjoncteurs avec les contacteurs (EN 609474-1)

Fichiers *.amt

Fichiers des coordinations des départs moteurs protégés par aM + thermique

Fichiers *.g1t

Fichiers fusibles g1 + thermiques

Fichiers *.fsb

Fichiers des fusibles gG

Fichiers *.fsa

Fichiers des fusibles aM

Fichiers *.far

Fichiers des fusibles Ultra rapide aR

Fichiers *.fgr

Fichiers des fusibles Ultra rapide gR

Fichiers *.fgs

Fichiers des fusibles Ultra rapide gS

Fichiers *.itr

Fichiers des interrupteurs Fichiers *.ZTR

Fichiers des puissances et impédances des transformateurs

Fichiers *.ZGE

Fichiers des puissances et impédances des alternateurs

2.8.3 Fichiers *.WMF

Fichiers graphiques (Windows MetaFile) correspondant aux fonds de folios.

2.8.4 Répertoire BASE

Ce répertoire comprend tous les fichiers constructeurs que Caneco BT peut utiliser

Manuel de Référence Contenu de Caneco BT  11

Caneco BT ALPI

2.9 Référentiel de calcul

Documents de référence La version 5 de Caneco-BT utilise le référentiel de calcul constitué de : la nouvelle version de la NFC 15-100 (décembre 2002), Le guide pratique UTE C15-105 (juillet 2003) : Détermination des sections des conducteurs et choix des dispositifs de protection. Le guide pratique UTE C15-500 (juillet 2003) : Détermination des sections des conducteurs et choix des dispositifs de protection dans les logiciels de calcul Date d’application du référentiel de calcul Le référentiel de calcul est applicable à tous les ouvrages dont : La date de dépôt du permis de construire est postérieure au 31 mai 2003, Ou à défaut, la date de déclaration préalable de construction Ou à défaut la date de signature du marché Ou à défaut la date d’accusé de réception de commande

2.9.1 Avis technique

Caneco BT version 5 a obtenu des avis techniques pour la C15100 (Avis Technique n° 15L601), le RGIE, et la

BS7671. Ces avis techniques résultent d’un examen des résultats qui a porté sur les calculs en conformité avec

ces normes.

2.9.2 Principaux changements de calcul par rapport au référentiel antérieur à 2002

Caneco BT version 5 tient compte de modifications substantielles des règles de calcul par rapport à la version 4 pour la C15-100 : Introduction de la notion de courants harmoniques et conséquence sur le dimensionnement des organes de protection et des sections des canalisations. (Voir NFC 15-100 &523.5.1, 524.2 ou § de la norme utilisée) Changement des temps maximaux de fonctionnement des dispositifs de protection en régime IT (voir NFC 15-100 tableau 41A ou § de la norme utilisée) Changement des valeurs de résistivité des circuits protégés par des disjoncteurs temporisés (voir guide pratique UTE C15-500 ou § de la norme utilisée) Facteur de non symétrie. Ce facteur vaut obligatoirement 0,8 pour les liaisons comprenant 3 conducteurs par phase. Pour 2 ou 4 conducteurs par phase, il est proposé à 1,00. Ceci suppose que les conducteurs sont disposés de façon symétrique (voir NFC 15-100 &523.6 ou § de la norme utilisée)

2.9.3 Les différents référentiels de calcul et les différentes versions de Caneco

Principe : Caneco BT 4 = normes NFC15 100 et référentiels de calcul antérieurs à 2002 Caneco BT 5 = nouveau référentiel de calcul pour la France ou § de la norme utilisée

2.9.4 Reprise d’affaire Caneco BT V4 dans Caneco BT V5.5

Tous les circuits d’une affaire Caneco BT V4 repris dans la version 5 sont verrouillés. Trois cas distincts doivent être considérés :

2.9.5 Cas 1 : Installation nouvelle dont le permis de construire est antérieur au 31 mai 2003 :

Il faut continuer à traiter ces affaires avec Caneco BT V4

2.9.6 Cas 2 : Installation nouvelle dont le permis de construire est postérieur au 31 mai 2003 :

Il faut traiter ces affaires avec Caneco BT V5

Si l’affaire a commencé à être étudiée en version 4.4, il faut la reprendre avec la version 5 et la convertir au nouveau référentiel. Un redimensionnement des câbles et protections s’impose (recalcule complet depuis la

source). Il faut déverrouiller les circuits préalablement.

2.9.7 Cas 3 : Extension d’une installation existante : double référentiel de calcul

Les circuits existants ne doivent pas pouvoir être modifiés. Protections et câbles sont existants et ont été déterminés par un ancien référentiel de calcul qui n’est pas remis en cause (non rétroactivité des changements). Par contre, les nouveaux circuits doivent être déterminés par le nouveau référentiel. Il faut traiter ces extensions avec Caneco BT 5. Les circuits existants doivent être importés et verrouillés. De cette façon, protections et câbles de ces circuits ne seront pas redimensionnés.

Ils devront être recalculés (pour obtenir les valeurs d’Icc suivant le nouveau référentiel. Caneco BT 5 indiquera, le

cas échéant, que ces circuits existants ne sont pas conformes au nouveau référentiel de calcul. 12  Référentiel de calcul Manuel de Référence

ALPI Caneco BT

Ce double référentiel oblige à conserver les informations de conformité de l’ancien référentiel. Il

est fortement conseillé de réaliser un archivage utilisant différents formats (fichiers Caneco V4.4, pdf, dxf, documents papier). Pour plus de clarté sur le nouveau dossier Caneco BT V5, il est également conseillé, pour les circuits anciennement conformes et qui ne le seraient pas avec le nouveau référentiel, de faire figurer cette conformité ancienne dans les champs TEXTE que Caneco BT met à disposition pour chaque circuit

Les circuits nouveaux, quant à eux, seront dimensionnés en fonction du nouveau référentiel.

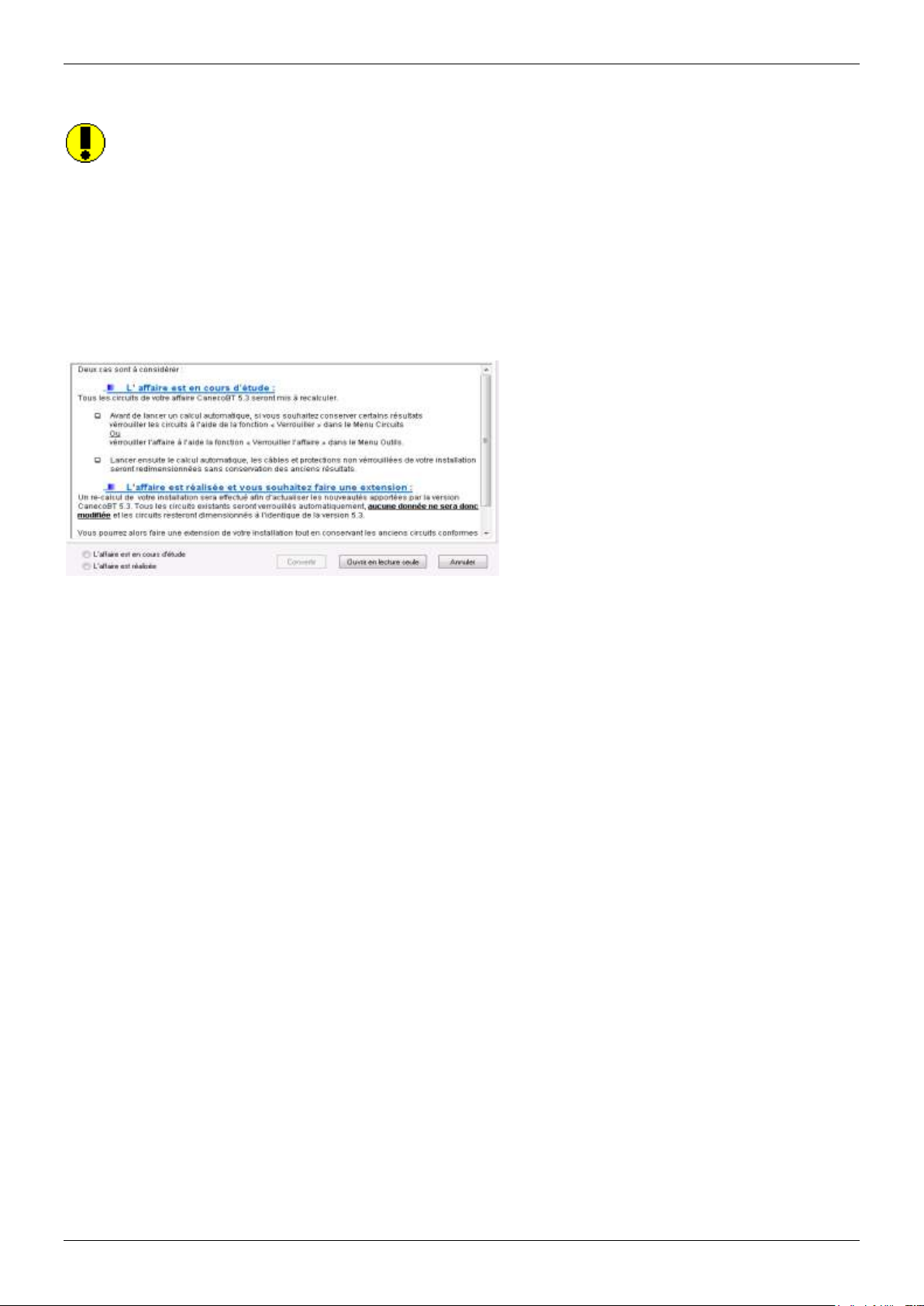

2.9.8 Reprise d’affaire Caneco BT dans Caneco BT 5.5

Tous les circuits d’une affaire Caneco BT repris dans la version 5.5 sont verrouillés. Le format des fichiers affaires de Caneco BT 5.5 n’est pas le même que les versions antérieures Lors du chargement d’une affaire calculée avec la version 5.3, deux cas distincts doivent être considérés :

La modification de certains traitements (contrainte thermique sur Ik Max Amont), sélectivité, gestion du thermique, pouvoir de coupure sous un pôle des protections 2P2D protégeant des circuits mono, etc…) peuvent entraîner des changements dans les calculs effectués avec des versions antérieures. Si vous ne souhaitez pas remettre en cause les calculs engagés dans votre ancienne version, il est recommandé de terminer la note da calcul dans cette même version.

Manuel de Référence Référentiel de calcul  13

ALPI Caneco BT

3 Base de données au format EDIELEC

3.1 Le format « EDIELEC »

La version 5 de Caneco BT utilise un nouveau format de données pour les fichiers constructeurs : le format

EDIELEC. Ce format est plus riche d’informations que le format des versions antérieures de Caneco, intitulé format

« Caneco4 ». Les informations supplémentaires du format EDIELEC permettent de : «coller» davantage au catalogue du fabricant, ce qui permet de choisir plus efficacement les matériels Utiliser les outils CTM (Choix Technique de Matériels) qui permettent de choisir les matériels, en fonction de caractéristiques techniques génériques. Les logiciels CTM sont proposés :  soit comme outils séparés (menu Outils) de détermination des références des matériels, sans lien avec les

matériels calculés dans une affaire Caneco.BT

 soit pour déterminer automatiquement les références de ces matériels dans Caneco. Cette possibilité sera

effective pour les utilisateurs disposant des modules G1 et G2.

Le volume d’informations du format EDIELEC étant considérable, ALPI ne s’engage à fournir les informations dans

un format EDIELEC que pour les fabricants principaux ou ceux ayant eu un accord avec ALPI.

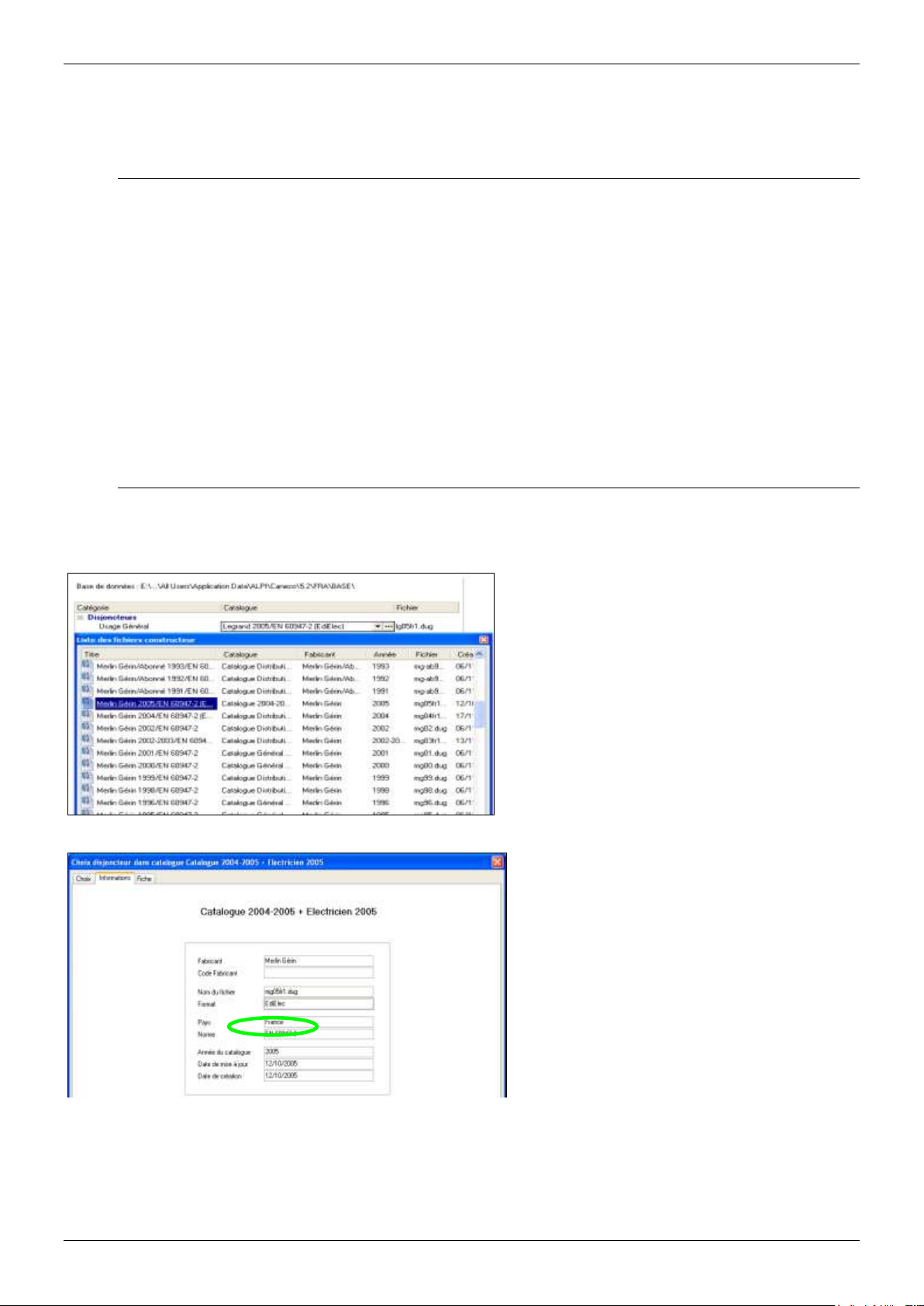

3.2 Identification du type de format constructeur

Le fichier constructeur que vous utilisez pour un matériel donné précise son type. Dans l’image ci-dessous, on voit la distinction des types de fichiers de disjoncteurs d’usage général :

Lorsque l’on a choisi un matériel, l’onglet « Informations » indique les caractéristiques du fichier utilisé :

Manuel de Référence Le format « EDIELEC »  15

Caneco BT ALPI

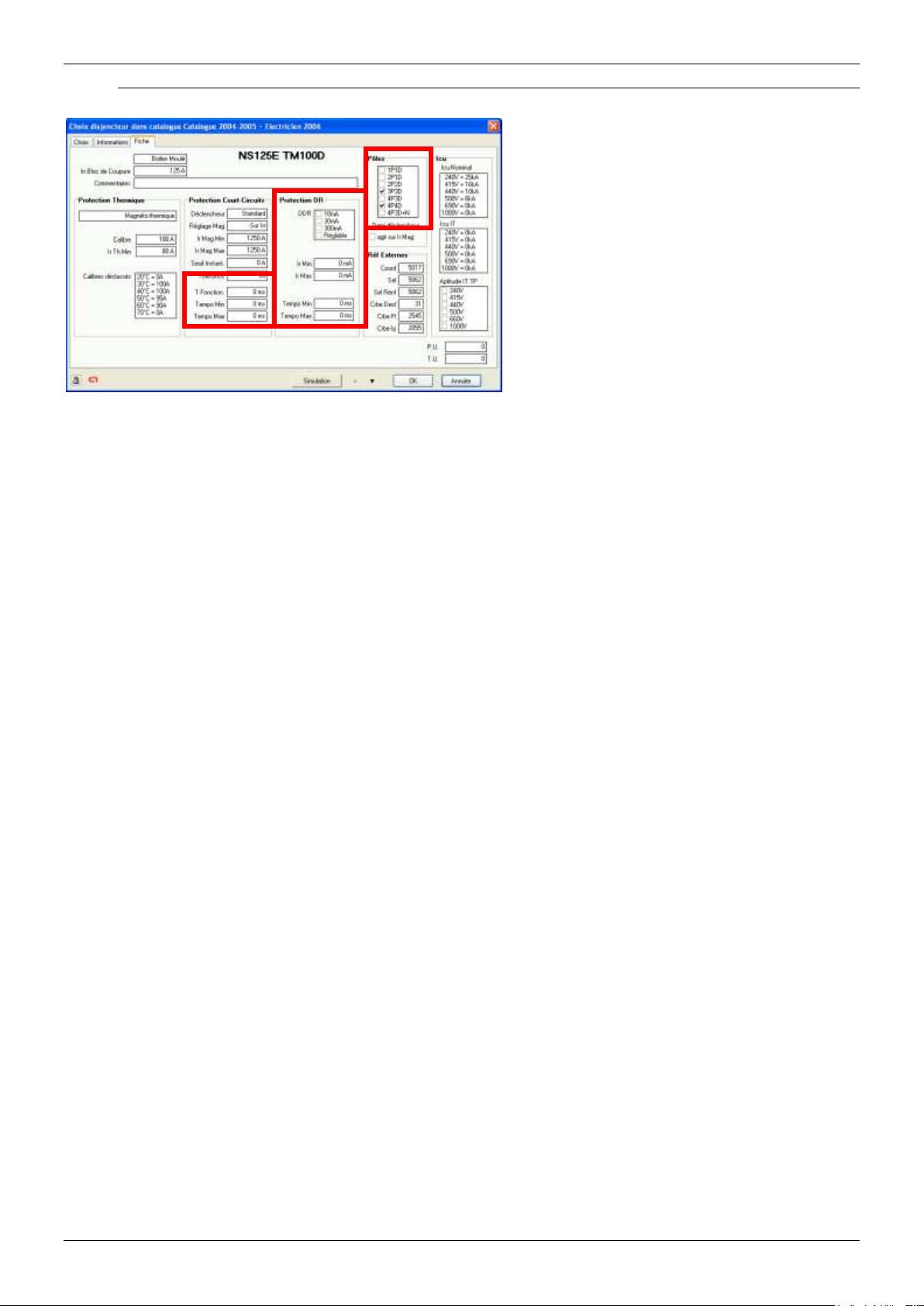

3.3 Différences entre format « Caneco 4 » et format EDIELEC

Dans cet exemple d’un disjoncteur d’usage général, les informations entourées en rouge sont : Renseignées dans le format EDIELEC Inexistantes dans un format Caneco 4. Ceci signifie que ces informations ne sont pas prises en compte dans un calcul.

3.3.1 Informations concernant la protection contre les courts-circuits

Ceci est le cas des temporisations Mini (20ms) et Maxi (350 ms) de la protection de courts-circuits. Lorsque vous indiquez le réglage de la temporisation d’un disjoncteur de ce modèle, Caneco BT vérifie que ce réglage est dans les limites possibles (entre 20 ms et 350 ms). Caneco BT choisit en outre automatiquement la valeur de réglage la plus adaptée. Cette vérification et ce calcul ne sont pas possibles pour les protections choisies dans un fichier au format Caneco BT.

3.3.2 Informations concernant la protection DDR (Différentiel Résiduel)

Dans l’exemple ci-dessus, il est montré que le modèle ne possède pas de déclencheur DDR. Il est nécessaire, pour obtenir une protection différentielle, de la réaliser par des tores et un relais différentiel séparé, ce que signale le cas échéant Caneco BT par un avertissement après calcul. Avec un fichier au format Caneco BT, ce traitement n’est pas possible.

3.3.3 Informations concernant les pôles coupés / pôles protégés

Dans l’exemple ci-dessus, il est montré que le modèle n’existe pas en 2P2D, c’est à dire en présentation 2 pôles coupés (2P), 2 pôles protégés (2D). P signifie « nombre de pôles coupés », D signifie Déclencheur, donc « nombre de pôles protégés ». Caneco BT interdit donc de choisir ce modèle de disjoncteur en présentation 2P2D. A

l’inverse, avec un fichier au format Caneco 4, toutes les possibilités de présentation sont supposées exister, ce qui

peut se traduire par une impossibilité de trouver le matériel souhaité dans le catalogue du fabricant, alors que Caneco BT l’a choisi.

16  Différences entre format « Caneco 4 » et format EDIELEC Manuel de Référence

ALPI Caneco BT

3.4 Information fichier constructeur

La base de données des fusibles ultra rapide est désormais disponible dans CanecoBT. La version intègre les courbes des fusibles ultra rapides dans la conception des circuits dans CanecoBT.

Manuel de Référence Information fichier constructeur  17

Caneco BT ALPI

3.5 Consultation de la base de données Caneco BT

Les bases de données Caneco BT sont accessibles pour visualisation via la commande « base de données » du menu « Outils ».

La fenêtre « Base de données » ainsi affichée permet au concepteur de consulter les puissances standards et des éléments normatifs utilisés dans le dimensionnement des installations dans Caneco BT.

Cette fenêtre permet de visualiser les catalogues fabricants et de vérifier la présence d’un organe de protection ou

de coupure ne faisant pas partie des choix proposés dans la fenêtre « choix disjoncteur dans catalogue » durant le dimensionnement d’un circuit. Il est possible de faire une recherche dans le fichier sélectionné dans une fenêtre affichée par un clic droit de la souris.

18  Consultation de la base de données Caneco BT Manuel de Référence

ALPI Caneco BT

Pour visualiser un menu, cliquez sur son titre dans la barre des menus. Les différentes commandes apparaissent.

4 L'interface de Caneco BT

4.1 Présentation de l'interface Caneco BT

L'interface utilisateur de Caneco BT ressemble à celle de la plupart des programmes fonctionnant sous environnement Windows. La barre des menus située en haut de l'écran présente les neuf menus de Caneco BT. Les commandes contenues dans ces menus permettent soit de déclencher directement une action, soit d'afficher un sous-menu ou une Boite de dialogue. Sous cette barre de menus, figure la barre des outils qui permettent d'accéder directement à une commande existant dans les menus.

1 : L’arbre de l’affaire (ancien graphe réseau complété des informations spécifiques à l’affaire) 2 : Le bouton pour créer un ou des circuits sur le tableau actif 3 : Les boutons activant les 3 outils de saisie des circuits 4 : Ecran central pour saisir les informations.

Cet écran diffère suivant le chapitre sélectionné dans l’arbre de l’affaire. Si le chapitre actif est l’un des tableaux, l’écran permet de saisir les circuits à l’aide des 3 outils de saisie : unifilaire

général, unifilaire tableau ou tableur 5 : Informations sur le Circuit actif 6 : Résultats du circuit actif 7 : Rapport de calcul

4.2 Menus

4.2.1 Barre des menus

Quel que soit l'outil de saisie utilisé, le programme comporte toujours dans la partie supérieure de l'écran la même barre des menus.

Elle présente les neuf menus de Caneco BT. Chaque menu comprend des commandes décrites dans le présent manuel.

Les menus sont :

Fichier

Les commandes qui y sont accessibles concernent la création, reprise, enregistrement et impression d'une affaire.

Manuel de Référence Présentation de l'interface Caneco BT  19

Caneco BT ALPI

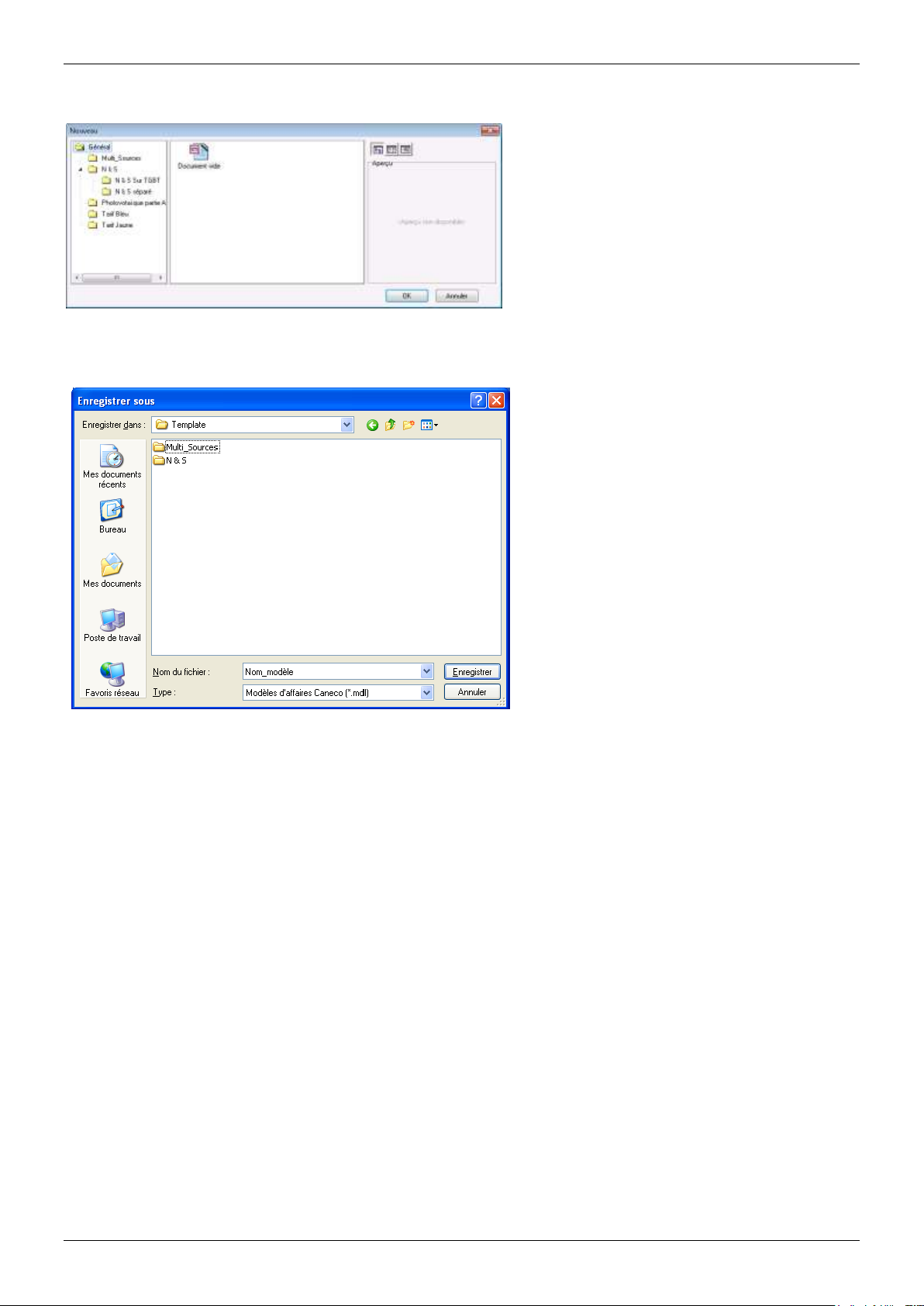

Pour créer un modèle d’affaire, il faut l’enregistrer au format : Nom_modèle.mdl

La commande « Nouveau » permet d’ouvrir des modèles d’affaires ou un document vide.

Edition

Commandes d'édition de circuits : couper - copier - coller - supprimer

Affichage

Affichage des différentes parties de l'écran

Sources

Accès aux fenêtres sources (Normal, Secours)

Distribution

Recherche des tableaux alimentant les circuits

Circuits

Commandes sur les circuits

Outils

Paramétrage des calculs et des valeurs par défaut des circuits

Fenêtres

Menu standard de Windows sur la présentation des fenêtres d'affaire

Aide

Commandes d'aide

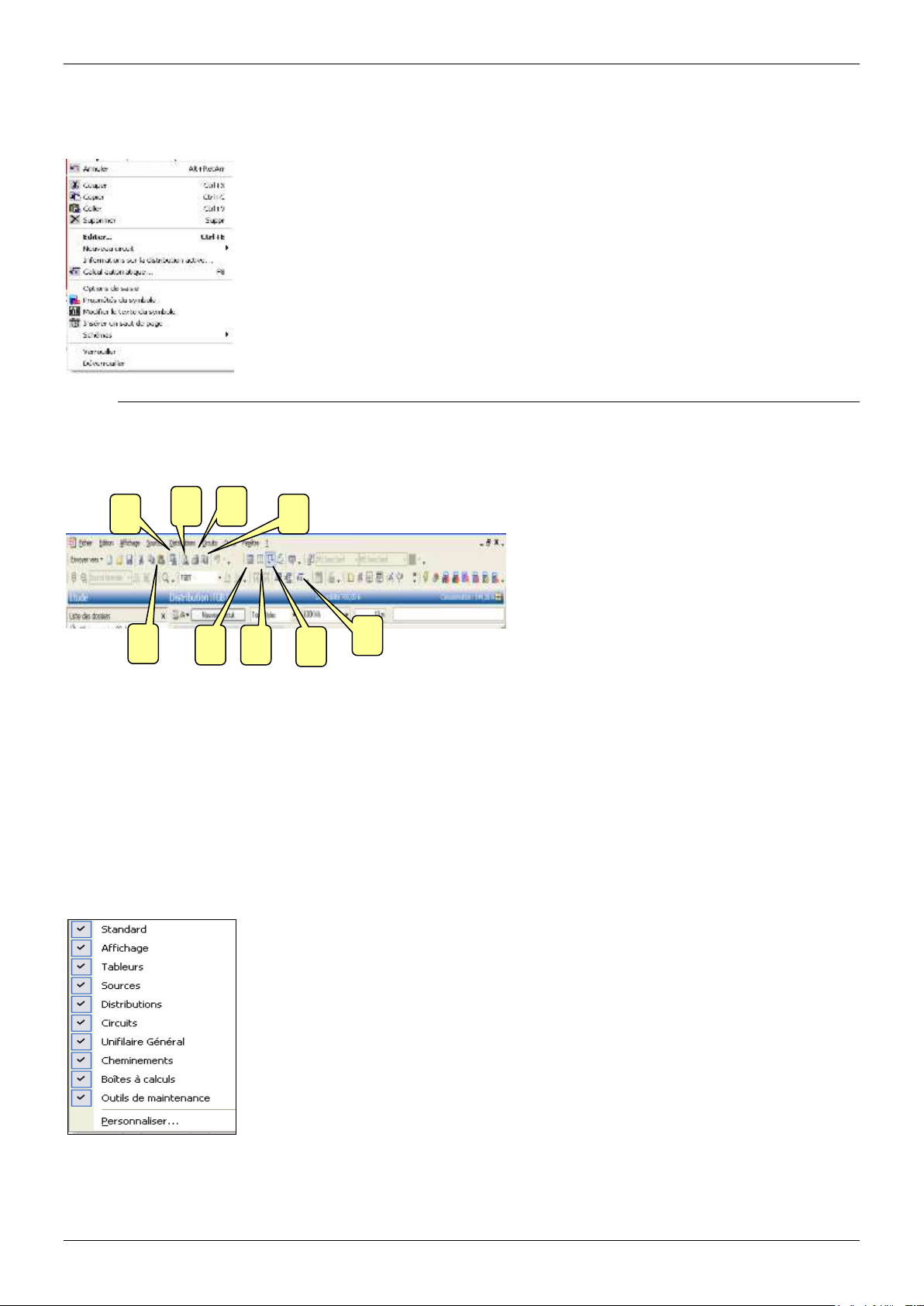

4.2.2 Menus contextuels

Pour accélérer certaines opérations, vous disposez de menus contextuels. Ce sont des menus particuliers, adaptés à la boîte de dialogue (fenêtre) dans laquelle vous vous trouvez.

20  Menus Manuel de Référence

ALPI Caneco BT

5 4 3

9 8 7 6 1

Ces menus sont appelés à l’aide de la touche droite de la souris. Exemple d’un menu contextuel appelé dans la fenêtre de calcul d’un circuit :

4.3 Boutons

Sous la barre des menus, se trouve la barre d'outils. Chaque bouton de la barre d'outils permet d'accéder directement à des commandes existant en outre dans les menus.

1 : Couper – Copier - Coller 2 : Rechercher 3 : Aperçu avant impression 4 : Imprimer 5 : Mise en Page 6 : Tableur de saisie des circuits 7 : Unifilaire tableau 8 : Unifilaire général 9 : Calcul complet (F8)

Ces boutons sont personnalisables de deux façons différentes : Par clic droit sur la barre des menus, vous obtenez le menu contextuel suivant qui vous permet d’ajouter ou supprimer des groupes de bouton :

En cliquant sur la flèche bas placée à droite de chaque groupe de boutons, vous obtenez un menu qui vous permet de modifier ce groupe :

Manuel de Référence Boutons  21

Caneco BT ALPI

1 2 3

4.4 Bilan de puissance

Si le module « Bilan de puissance / Equilibrage des phases » est présent (P4), le calcul automatique sera précédé

par l’affichage de la fenêtre bilan de puissance. L’utilisateur peut alors, si besoin, imposer la puissance saisie pour un ou plusieurs tableaux en cochant la case

« =IB » (1) et continuer le calcul après validation de la fenêtre.

Caneco BT affichera une liste de toutes les distributions déséquilibrées (Si écart >= 10%) avant d’exécuter le

calcul.

Pour le nouveau fonctionnement, 3 options sont ajoutées:  Une option "Y compris les sous jeux de barres" dans le cadre "Ajuster les intensités". Si cette option est cochée (2), l'ajustement des intensités des sous jeux de barres est traité comme pour les distributions actuellement.  Deux options définissant le mode de calcul du bilan de puissance des distributions et des sous jeux de

barres:  Calcul du bilan de puissance: avec la valeur moyenne des I phases (3). Le calcul se fait comme actuellement sur les intensités moyennes, sans tenir compte du déséquilibre de phases.  Calcul du bilan de puissance: sur l'intensité de la phase la plus chargée (3). Le calcul se fait avec les intensités des phases les plus chargées tenant compte du déséquilibre de phases.

Au niveau du bilan de puissance, l'ajustement se fait systématiquement sur les intensités moyennes comme dans les anciennes versions. L'ajustement sur les intensités des phases les plus chargées des distributions se fait lui dans l'équilibrage de phases après avoir validé le bilan de puissance. Le bilan de puissance des sous jeux de barres se fait systématiquement dans l'équilibrage de phases après avoir validé le bilan de puissance, quelle que soit l'option de calcul sélectionnée dans le bilan de puissance. Le passage dans l'équilibrage de phases est transparent pour l'utilisateur.

Comme dans les anciennes versions, si aucun ajustement n'est demandé, et que le bilan de puissance est validé, les consommations des circuits de distribution et sous jeux de barres qui sont à 0 sont remplacées par les consommations calculées avec l'option de calcul sélectionnée dans le bilan de puissance.  Nota1: La valeur de la disponibilité souhaitée, et l'option "Y compris les sous jeux de barres sont propres à chaque distribution et ses sous jeux de barres si l'option Pour la distribution sélectionnée est active et que Ajuster est cliqué.  Nota2: Comme actuellement, la disponibilité souhaitée est prise en compte dans le bilan par phase, mais pas pour la réalisation de l'équilibrage lui-même.

4.5 Equilibrage des phases

L’équilibrage des phases du tableau alimentant le circuit actif est réalisé automatiquement à chaque création, suppression ou modification d’un circuit.

22  Bilan de puissance Manuel de Référence

ALPI Caneco BT

Vous pouvez modifier l’équilibrage automatique en décidant d’affecter tel ou tel circuit mono ou biphasé sur telle

ou telle phase,

4.5.1 Equilibrage des phases du tableau.

Aller dans le menu déroulant : « Distributions / Equilibrage des phases de la distribution » Le concepteur a la possibilité de :

 Choisir un équilibrage par phase ou par consommateurs (1)  forcer l’affectation des phases (2)

4.5.2 Equilibrage global

La commande d’équilibrage global détermine la phase raccordée de chaque circuit pour obtenir un équilibrage global des IB de tous les tableaux. L’équilibrage global modifie donc les phases raccordées, déterminées au fur et à mesure de la saisie des circuits par l’équilibrage automatique de chaque tableau, sauf lorsqu’elles ont été

forcées.

La commande permet d’améliorer l’équilibrage automatique de chaque tableau et en outre de « figer » (par forçage) les phases raccordées de tous les circuits. L’équilibrage global correspond ainsi à l’étape finale de conception d’une installation. L’action sur la commande « équilibrage global » du Menu «Outils» ouvre La fenêtre suivante:

4.6 La fonction Rechercher

La fonction rechercher permet différentes options pour rechercher ou les distributions dans une affaire.

Manuel de Référence La fonction Rechercher  23

Caneco BT ALPI

4.6.1 Recherche d’un circuit par son repère:

Il suffit de rentrer le repère ou une partie du repère précédée du caractère (*) dans le champ Rechercher

Le bouton OK lance la recherche et le ou les circuits correspondant au critère de recherche apparaîtront dans une liste. Un clic droit sur un circuit de la liste affiche un menu contextuel proposant différentes commandes

La commande « Editer » active la fiche du circuit La commande « Atteindre » renvoie à l’éditeur de saisie, sélectionne le circuit et active sa fiche.

4.6.2 Recherche des circuits en fonction de leur état

Sélectionner l’option « Etat » dans « Champ de Recherche »

Sélectionner l’état des circuits dans le champ « Rechercher »

4.6.3 Recherche des circuits en fonction d’une condition

Exemple : recherche de tous les circuits dont la longueur est < 100m

24  La fonction Rechercher Manuel de Référence

ALPI Caneco BT

Manuel de Référence La fonction Rechercher  25

Caneco BT ALPI

4.7 Organisation de la liste des styles

Le contenu de la liste des styles (2) peut être défini à l’aide du filtre des styles (1)

Plusieurs possibilités sont offertes

Sélectionner ici les styles favoris La liste « Styles favoris » contient les styles sélectionné à l’aide de la commande « Gérer les favoris »

26  Organisation de la liste des styles Manuel de Référence

ALPI Caneco BT

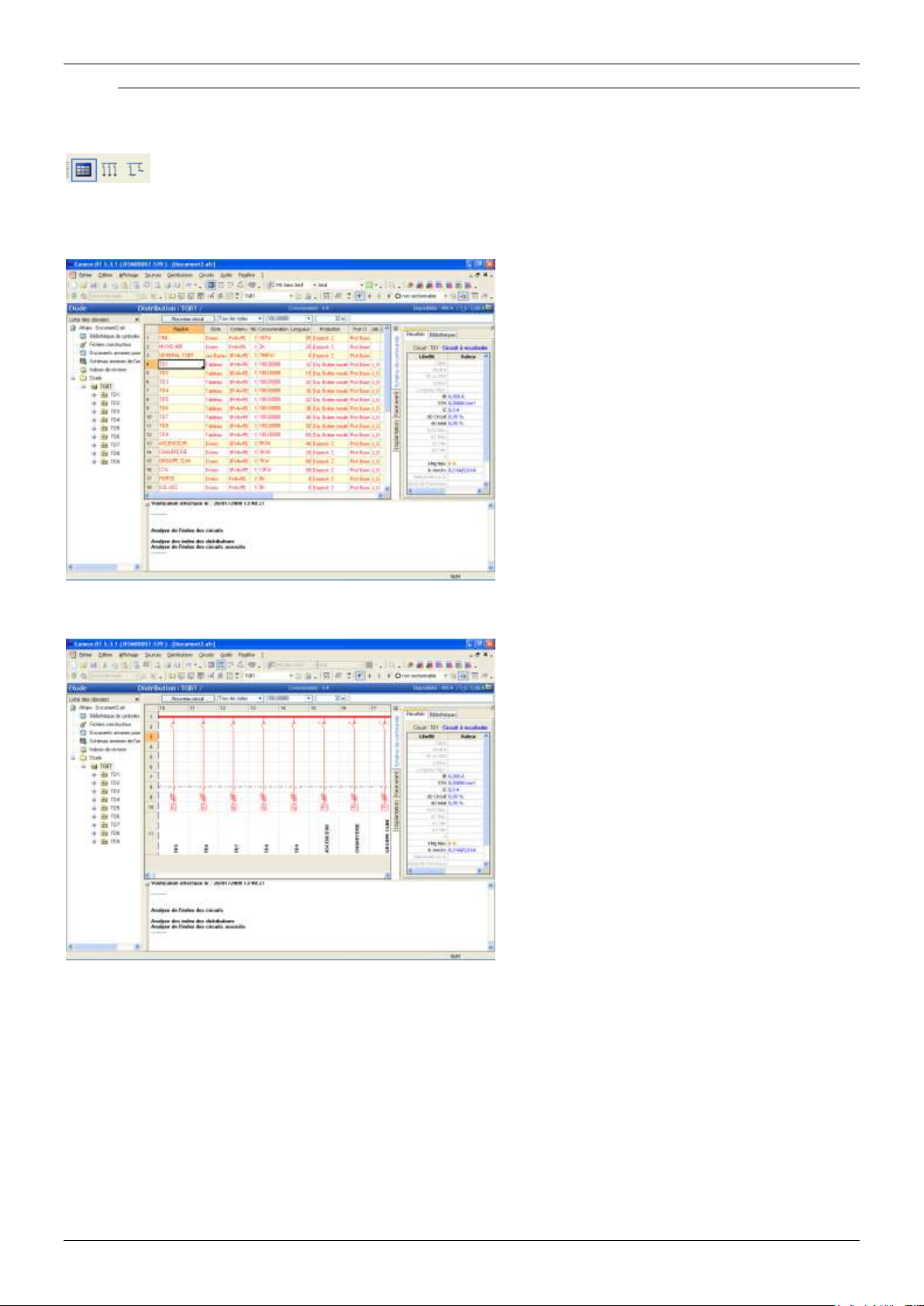

4.8 Outils de saisie des circuits

Les 3 boutons de sélection des outils de saisie des circuits activent ces outils, ce qui différencie la partie centrale de l’écran Caneco BT :

4.8.1 Tableur de saisie : circuits du tableau actif

4.8.2 Unifilaire tableau : circuits du tableau actif

Manuel de Référence Outils de saisie des circuits  27

Caneco BT ALPI

4.8.3 Unifilaire Général : tous circuits de l’affaire

4.9 Barre d’outils Maintenance

La barre d’outils « Maintenance » offre les fonctions suivantes : Conversion de la bibliothèque de symboles de l’affaire(5) Export de la bibliothèque de symboles de l’affaire (6) Archivage d’une affaire (1) Vérification de l’intégrité d’une affaire (2)

Vérification des sous jeux de barres (4) Redessiner le schéma unifilaire général (8) Vérifier la liste des index (liens entre circuits et distributions) (3) Comparer les résultats de calculs par rapport à ceux obtenus dans la version V 5.3 (7)

4.10 Barre d’outils Schématique

La barre d’outils « Schématique » permet de :

 Dessiner la barre de terre sur l’unifilaire tableau (1)  Mettre les bornes sur les circuits de puissance, sur le PE et sur les circuits associés (2)  Spécifier la technologie des bornes (sectionnable ou non sectionnable) (3)  Afficher les textes associés aux symboles (4)  Respecter la norme de repérage EN 60082 (5)  Afficher l’unifilaire tableau en mode simplifié ou en mode « comme à l’impression » (6)  Affecter un même symbole générique à tous les récepteurs (7)

28  Barre d’outils Maintenance Manuel de Référence

ALPI Caneco BT

SOURCE NORMALE

SECOURS

TGBT

Protection

Câble

Récepteur

CIRCUIT DE

DISTRIBUTION =

-un moteur

-des appareils d'éclairage

-des circuits Prises de Courant

-un tableau

-un transformateur BT/BT

-un condensateur

Un circuit est alimenté par une distribution (tableau)

TD1

CIRCUIT

TERMINAL =

Un circuit est constitué de :

-une protection

-une canalisation

-un récepteur (style) qui peut -être :

3 2 4 5 6

4.11 Une affaire dans Caneco BT

Une affaire Caneco BT se traite d'Amont (source) vers l'Aval (circuits terminaux), ce qui permet de déterminer les protections et les câbles. Vous devez définir en premier la Source et les caractéristiques générales de l'affaire, puis les circuits de distribution (circuits de style Tableau), et terminer par les circuits terminaux.

Ceci suppose que les intensités des circuits de distribution ont été prédéterminées. Si cela n'est pas le cas, vous pouvez effectuer un bilan de puissance avec Caneco BT, ce qui déterminera les

intensités des circuits de distribution en fonction des circuits qu'ils alimentent et des éventuels condensateurs. Ainsi, dans Caneco BT, à chaque instant, vous pouvez redéfinir les circuits principaux, puis déterminer protections et câbles des circuits terminaux. La commande calcul automatique du menu Circuits permet de redéfinir automatiquement les protections et les câbles en fonction de l'Amont.

Manuel de Référence Une affaire dans Caneco BT  29

Caneco BT ALPI

Il est possible de réaliser l’arborescence de la distribution à l’aide de l’outil « Graphe » en sélectionnant l’item « Etude » dans le graphe réseau.

Un menu contextuel contient les commandes : Pour éditer les distributions Pour analyser l’état des distributions (équilibrage, bilan de puissance,…)

Exemple : état des consommations

4.12 Saisie et analyse des distributions à l’aide d’un graphe

30  Saisie et analyse des distributions à l’aide d’un graphe Manuel de Référence

ALPI Caneco BT

5 Les nouveautés de la version

Le présent document a pour but de décrire les importantes nouveautés de la version Caneco BT. Il en décrit principalement :

le mode folios, les fonctions de choix d’appareillage et de chiffrage la conception automatisée des armoires kit. Les nouveautés de calcul

Il est complété par un autre manuel séparé concernant le nouvel éditeur ALPI de schémas d’électrotechnique. Pour un meilleur usage, il vous est conseillé, en plus de lire le présent manuel, de visualiser les films de présentation qui en reprennent chacune des étapes.

5.1 Cinq spécialités synchronisées en un seul logiciel

5.1.1 Un logiciel « calculs + schématique unifilaire + conception des armoires + schématique fonctionnelle + chiffrage »

Plus que des nouveautés, la version apporte, de façon totalement intégrée, des outils synchronisés, entièrement nouveaux, et facilitant considérablement le travail des concepteurs. Caneco BT permet, en un seul logiciel, de réunir les travaux des différentes spécialités de concepteur d’une installation électrique : « calculs », « schématique unifilaire », « schématique fonctionnelle », « conception des armoires » et « choix d’appareillage et chiffrage », et d’en réaliser les enchainements et la synthèse.

5.1.2 Les exigences d’enchainement entre les outils

L’exigence fondamentale d’enchainement des processus de conception a conduit naturellement aux exigences de synchronisation et d’automatisation :

L’exigence de synchronisation

Les outils sont synchronisés, ce qui signifie que tout évènement, tel que qu’une création de circuits ou une

modification d’un équipement, est immédiatement répercuté dans les outils des autres spécialités.

L’exigence d’automatisation des processus

En outre, cet impact, dans la philosophie des logiciels ALPI, est le plus possible « automatisé ».

Manuel de Référence Cinq spécialités synchronisées en un seul logiciel  31

Caneco BT ALPI

Version de Caneco BT

Outil

Etape du processus

Modélisation dans Caneco

3.x

Saisie

Saisie d’un circuit

comprenant un disjoncteur différentiel

3.x

Calcul

Détermination automatique du modèle de disjoncteur et de la section du câble

3.x

Schéma unifilaire

Ajout automatique du circuit dans le schéma unifilaire du tableau

5.5

Détermination des références du matériel

Détermination automatique de la référence (ou de celles de ses composants) de la protection et du câble

5.5

Détermination de l’armoire

Placement automatique du disjoncteur dans un plastron modulaire de l’armoire

5.5

Prix de l’affaire

Impact automatique des prix du disjoncteur et du câble sur les prix du tableau et des câbles issus du tableau, puis sur le global de l’affaire

5.5

Bornier

Création automatique des bornes dans le bornier de puissance

5.1.3 Enchainement des processus consécutifs à la création d’un circuit

Prenons l’exemple de l’impact de la création d’un circuit dans les différents outils de Caneco BT. Ainsi le fait de créer un nouveau circuit et de le calculer (création de l’objet circuit qui comprend un disjoncteur

différentiel, un câble et un récepteur) conduit à différents événements indiqués dans le tableau ci-dessous. Certains enchainements étant déjà traités dans les versions précédentes de Caneco, la première colonne indique depuis quelle version ceci est réalisé.

32  Cinq spécialités synchronisées en un seul logiciel Manuel de Référence

ALPI Caneco BT

5.2 Le but final : concevoir et réaliser en maquette numérique

Si vous disposez en plus de Caneco Implantation, la spécialité « implantation et câblage de l’installation » apporte le dernier outil nécessaire à une conception complète en « maquette numérique » des installations électriques.

Vous disposez alors d’une plateforme de travail collaboratif qui traite du cycle complet de vie d’une installation, depuis sa conception jusqu’à sa réalisation et à sa maintenance :

5.3 Nouveautés de la version Caneco BT

Les nouveaux outils sont les suivants :

Nouvelle présentation « mode folios » de l’éditeur unifilaire tableau.

Il permet de réaliser des dossiers complets « tableau », en complétant les folios des circuits calculés par des

folios graphiques destinés à la schématique : implantation, schématique fonctionnelle, borniers et face avant

d’armoire.

Le « mode folio » vous permet d’associer Caneco à votre éditeur graphique préféré, avec des possibilités

d’organisation du travail collaboratif. Un éditeur ALPI dwg de schémas d’électrotechnique :

Il offre de nombreuses fonctions spécialisées de dessin : schémas multifilaires, connexions intelligentes,

renvois, références croisées… Le chiffrage de l’affaire, comprenant :

 Le choix et le chiffrage de l’appareillage : détermination automatique des références des appareils de

protection, ainsi que le choix de leurs auxiliaires et accessoires, à l’aide des configurateurs EDIELEC

CTM

 Le chiffrage des équipements de puissance, tableaux, canalisations

La « mise en armoire » :

prédétermination des enveloppes des tableaux préfabriquées et édition des face-avants En outre, pour prendre en compte le fait que plusieurs utilisateurs pourraient être amenés à partager un même

dossier, des facilités de travail collaboratif ont été apportées.

Manuel de Référence Le but final : concevoir et réaliser en maquette numérique  33

Caneco BT ALPI

Tableur des circuits

Unifilaire Tableau

Unifilaire Général

Nouveauté Nouveauté

Chiffrage

5.4 Accès aux différents outils

Les trois outils traditionnels de Caneco d’édition des circuits de puissance se trouvent ainsi complétés par ceux de « mise en armoire » et de « chiffrage ». Leur accès se fait à l’aide des boutons suivants :

Mise en Armoire

L’éditeur ALPI dwg de schémas d’électrotechnique est, quant à lui, activable dans le « mode folio », lors de la création de schémas de commande ou de borniers :

34  Accès aux différents outils Manuel de Référence

ALPI Caneco BT

6 Création de la source

6.1 Types de source d’alimentation

Un réseau électrique est alimenté par une ou plusieurs sources. Ces sources peuvent être : Des transformateurs HT/BT (Haute Tension /Basse Tension), Des alternateurs (groupe électrogène) délivrant une source Basse Tension, Des alimentations Basse-Tension (branchement à puissance surveillée, tarif jaune).

6.2 Définition d’une Source dans Caneco BT

Une affaire Caneco BT peut comporter au maximum deux types de source, une source Normale et une source Secours, chacune d’entre elles étant constituée de une à 6 sources élémentaires identiques et en parallèle.

6.3 Présentation

La commande Nouveau du menu Fichier affiche à l'écran la Boite de dialogue Edition Sources qui concerne les sources normales.

Manuel de Référence Types de source d’alimentation  35

Caneco BT ALPI

6.4 Rubrique Source

6.4.1 Repère de la source

Par défaut, ce repère est proposé SOURCE. Il peut être modifié.

6.4.2 Puissance de la source

Puissance normalisée si les caractéristiques de la source sont données d'après un fichier (cliquez sur la flèche située à droite du champ pour obtenir la liste de ces puissances). La puissance peut ne pas être normalisée si l'on choisit des caractéristiques de source d'après l'Ukr (voir ci-dessus).

6.4.3 Nombre de Sources installées en parallèle (1).

Caneco BT propose 1 source par défaut, l’utilisateur peut configurer jusqu’à 6 sources identiques en parallèle. Le

calcul dans Caneco BT ne prend en considération que le nombre de sources actives (max. et min.) pour le

dimensionnement de l’installation, la différence entre le nombre de sources installées et le nombre de sources actives définit le nombre de sources mises à disposition en cas de perte de l’une des sources actives.

La version de Caneco BT affiche les noms de fichier en clair pour les sources (4)

6.4.4 Nombres max de Sources Actives simultanément (2).

Les Ik max sont calculés en tenant compte du nombre max de sources actives en parallèle.

6.4.5 Nombres min de Sources Actives simultanément (3)

Les Ik mini sont calculés en tenant compte du nombre min de sources actives en parallèle. Affichage des Sources Actives dans Caneco BT Toutes les sources installées seront affichées dans les schémas unifilaire général et unifilaire tableau.

L’affichage du nombre de sources actives (max. et min.) est possible en paramétrant l’étiquette de la source dans l’onglet « unifilaire général » de la fenêtre « préférences ».

Le résultat du paramétrage de l’étiquette de la source permet de visualiser le nombre de sources actives min et

max.

36  Rubrique Source Manuel de Référence

ALPI Caneco BT

6.4.6 Nature de la source

Cinq choix sont possibles :

 Transformateur HT-BT  Groupe électrogène  Source Tableau par Ik  Source Tableau par R et X  Source P. Surveillée (ancient Tarif Jaune)  Source Batterie accus (CC)

6.4.7 Caractéristiques de la source

Elles peuvent être données : D'après un fichier : définissant les puissances standard et impédances des sources D'après l'Ukr, tension de court-circuit exprimée en % pour les transformateurs ; réactances homopolaires et transitoires, exprimées en % pour définir les groupes électrogènes La puissance du transformateur ou du groupe électrogène peut dans ce dernier cas être une puissance non normalisée.

6.4.8 Fichier

Il s'agit du nom de fichier des caractéristiques des sources standard. Ces fichiers peuvent être complétés par de nouveaux fichiers ou d'autres valeurs de source : choisissez ’’Base de données’’ du menu ’’Options’’. Cette fonction gère la base de données appareillage. Il est automatiquement rempli et non accessible si vous avez choisi de définir les caractéristiques de la source d'après un fichier. La version de Caneco BT affiche les noms de fichiers en clair pour les sources

6.4.9 Ukr

Le champ n'est accessible que si vous avez choisi de définir les caractéristiques de la source d'après l'Ukr (Puissance de court-circuit en %).

6.5 Rubrique Réseau

6.5.1 Norme

Ce champ propose par défaut la norme d’installation électrique qu’il est conseillé d’utiliser. Pour la France, cette norme est la C15-100 2002. Ce champ n'est accessible que pour les utilisateurs disposant de la version multinormes. Pour ceux-ci, les choix

proposés sont NFC 15-100 (2002), VDE, CEI64-8, HD384....

6.5.2 Régime de neutre

Régime de neutre de la source : TN, TT, IT avec ou sans le Neutre. Il est possible, pour une même affaire, de changer de régime de neutre en aval d'un transformateur BT-BT. En dehors de ce cas particulier, aucun changement n'est possible. La distinction entre TNC et TNS se fait en précisant le contenu des conducteurs utilisés dans la source ou dans un circuit (voir chapitre circuit. Un TNC est obtenu par une liaison 3P + PEN, un TNS par une liaison 3P+N+PE)

Manuel de Référence Rubrique Réseau  37

Caneco BT ALPI

En norme CEI ou CENELEC, cette tension vaut C x Tension de service, C étant déterminé par la CEI 909

Les valeurs minimales et maximales peuvent être calculées avec le logiciel Caneco HT

de calculs et schémas d’installation HT. Ces deux valeurs sont suffisantes pour assurer la

continuité des calculs entre la partie HT et les réseaux BT calculés avec Caneco BT.

6.5.3 Tension BT de service de l'installation

Il s'agit de la tension de service de la source, entre phases, en charge (400V par défaut).

6.5.4 Tension à vide

Cette valeur n'est pas saisissable, mais calculée à partir de la tension de service pour la norme. Par convention, elle est égale à 1,05 fois la tension de service, et ne peut être modifiée. C’est la tension à vide de référence qui sert à calculer tous les courants de courts-circuits maximaux. Elle ne doit pas être comparée à la tension à vide de dimensionnement des transformateurs (égale à 410V).

6.5.5 Fréquence

Fréquence de l'installation (France 50 Hz). En 60 Hz, Caneco BT augmente d’un facteur 1,2 les réactances des câbles et des équipements.

6.5.6 Polarité

Polarité du réseau : Triphasé ou Monophasé

6.5.7 T Fonc. Prot HT

Temps de fonctionnement de la Protection HT en ms.

6.5.8 Harmoniques

Choix du taux d'harmoniques. Ce calcul est applicable pour la norme. Taux Harmoniques <= 15% 15% < Taux Harmoniques <= 33% Taux Harmoniques > 33%. Pour les autres normes s'assurer que ces règles sont applicables.

6.5.9 Puissance HT de court-circuit.

Des valeurs actualisées des puissances de court-circuit SkQ sont proposées par défaut dans la version de Caneco BT.

Puissance maximale : SkQ Max

Proposée par défaut à 433 MVA, puissance de court-circuit du réseau 20 kV, elle peut être modifiée. Choisissez des valeurs inférieures pour tenir compte par exemple de réseaux aériens Basse Tension à forte impédance. Ce paramètre n'a qu'une faible incidence sur les calculs des Ik.

Puissance minimale : SkQ Min

Proposée par défaut à 125 MVA, elle peut être modifiée. Indiquez une valeur différente de la valeur maximale, lorsque votre source est un transformateur alimenté en HT et si le réseau HT est secouru par des alternateurs.Dans ce cas, indiquez la puissance de court-circuit de ces alternateurs.

6.6 Rubrique Liaison

6.6.1 Longueur moyenne entre sources et TGBT

Indiquez la longueur moyenne entre les bornes de la source et le TGBT.

6.6.2 Mode de pose

Lorsque la liaison est en câbles, le mode de pose du câble doit être saisi. Par défaut Caneco BT propose le mode de pose sur chemins de câbles.

6.6.3 Type de liaison

Câbles ou Gaine à barres 38  Rubrique Liaison Manuel de Référence

ALPI Caneco BT

Il est possible de calculer directement la source par clic sur le bouton droit de la souris.

6.6.4 Ame de liaison

Lorsque la liaison est en câbles, la nature de la liaison peut être en cuivre ou en aluminium.

6.6.5 Fichier de câble

Choisir le type de câbles souhaité.

6.6.6 Calculer

Calcule la source en fonction des données validées.

6.7 Résultats imposables

Cas des liaisons transfo-TGBT par câbles : Pour imposer une valeur cocher la case correspondante et entrez la valeur voulue.

6.7.1 Coefficient de température K temp

Coefficient de température limitant le courant admissible du câble. Ce coefficient vaut 1.0 par défaut, ce qui correspond à une température ambiante normale (30°C, atmosphère non confinée en mode de pose aérien, 20 °C en enterré). Ces valeurs peuvent être différentes suivant la norme utilisée.

6.7.2 Coefficient de proximité K prox

La valeur imposable correspondante est calculée en considérant des câbles, en mode de pose sur chemin de câbles, issus d'un seul transfo en pose jointive. Les liaisons des autres transfos sont supposées séparées d'une distance telle que leur incidence thermique (caractérisée par le coefficient de proximité) soit négligeable. Pour des modes de pose autres que sur chemin de câbles, vous devez modifier le cas échéant, ce coefficient de

proximité proposé par Caneco BT. Pour cela, vous pouvez vous servir du bouton qui fait apparaître une fenêtre pour le calcul de ce coefficient et une aide sur les tableaux des modes de pose et des coefficients de groupement pour la norme considérée.

6.7.3 Symétrie fs

Coefficient de symétrie (0,8) dans le cas de plusieurs câbles en // (applicable selon la norme).

6.7.4 Coefficient Complémentaire

Saisissez le coefficient de déclassement complémentaire du courant admissible en fonction des influences externes. Ce coefficient n'est pas normalisé, il est fixé par l'utilisateur.

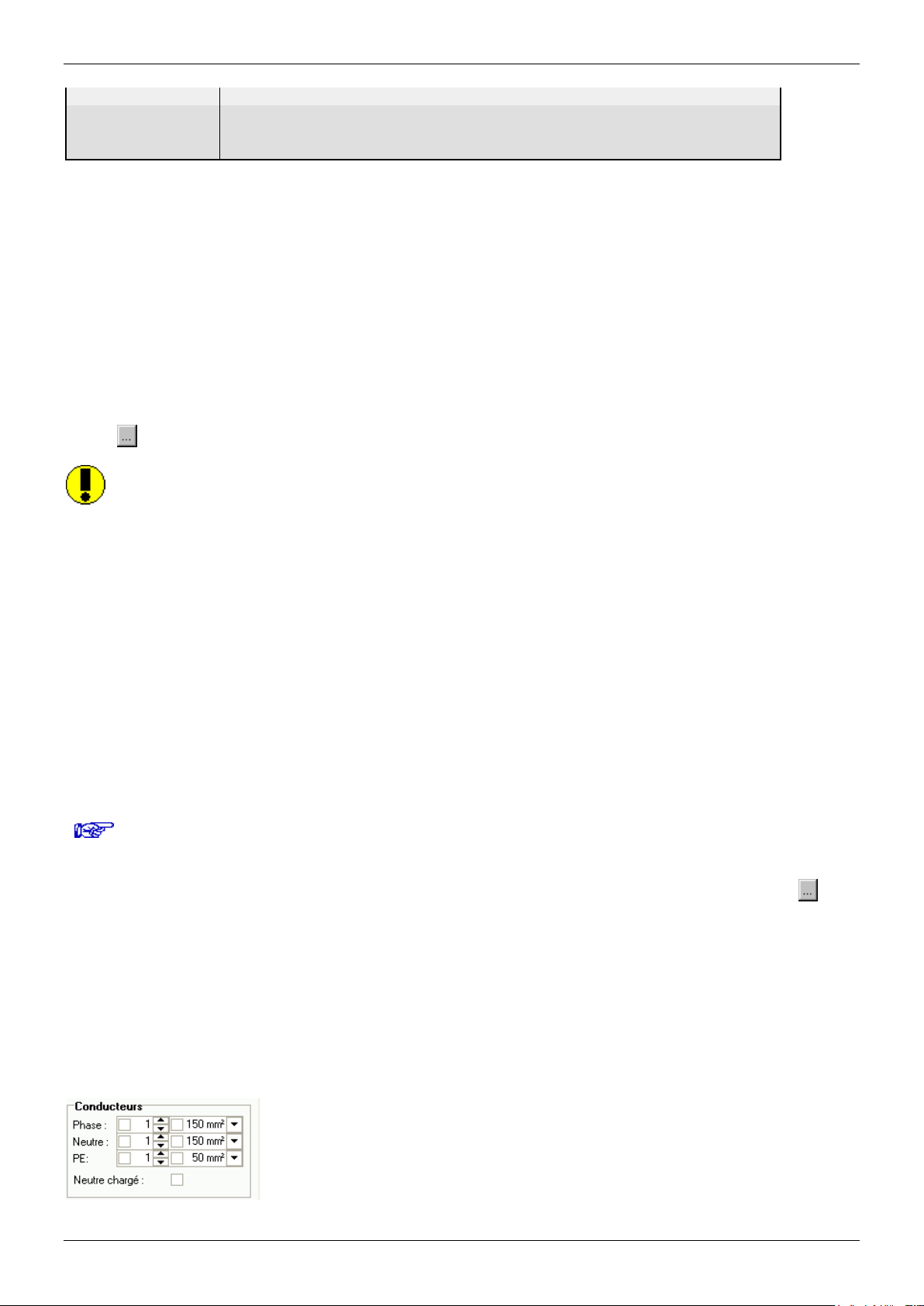

6.7.5 Conducteurs

Nombre de conducteurs

Valeur calculée en tenant compte d'une section maximale de 300 mm², jusqu'à concurrence de 3. Si l'intensité requiert une section supérieure à 3X300 mm² par phase, le programme propose les différents choix possibles. La valeur imposable peut aller jusqu'à 10 conducteurs par phase.

Section des phases :

Valeur calculée maximale : 300 mm². (Valeur commercialisable courante). Valeur imposable maximale : 800 mm².

Section PEN/Neutre (Monophasé) :

Valeurs calculées en tenant compte du paramétrage de réduction du neutre, défini dans le dialogue ouvert par la commande section du menu options.

Manuel de Référence Résultats imposables  39

Caneco BT ALPI

Neutre chargé

Lorsque le conducteur de neutre est chargé, un facteur de réduction de 0.84 doit être appliqué aux valeurs de courants admissibles.

K Ne chargé :

Correspond au coefficient de neutre chargé 0.84 ou 1 suivant le taux d’harmonique (applicable selon la norme)

6.8 Source Tableau par Ik

La source BT par Ik s’applique dans le cas suivants : Arrivée public type Tarif Bleu : indiquer dans ce cas la valeur Ikmax au point de livraison

6.8.1 Extension d’installation :

Reprendre les valeurs de tous les courts-circuits au niveau du tableau existant. Configuration multi-sources : Les sources sont différentes et ne sont pas couplées : l’étude se fera alors en plusieurs notes de calcul. Le lien entre les notes da calcul sera réalisé par reprise des Ik au niveau du tableau intermédiaire Couplage de sources de même nature mais de puissances différentes : il est possible de modéliser une telle configuration par une source « Tableau par Ik » en additionnant les Ik venant de chaque source.

6.8.2 dU origine

Chute de tension à l'origine de l'installation, exprimée en %. En principe 0% garantie par EDF Pour le tarif Bleu

6.8.3 Intensité disponible

Intensité souscrite auprès de E D F

6.8.4 Ik au tableau

Courants de court-circuit Max et Mini au TGBT permettant de recalculer de façon précise les impédances au niveau du tableau.

40  Source Tableau par Ik Manuel de Référence

ALPI Caneco BT

Ne choisissez des valeurs différentes de 0 que dans le cas d'une alimentation Basse Tension caractérisée par une chute de tension notable, par exemple :

Si l’installation existante a été étudiée dans une version de Caneco BT, le paramétrage de la

source Tableau par R et X peut se faire en copiant les impédances de la distribution d’où part l’extension dans l’onglet « Impédances » de source Tableau BT.Ce qui permet de calculer

de façon plus précise la chute de tension et les courts-circuits

6.9 Source Tableau par R et X

La source par Tableau BT s’applique dans les cas suivants :

 -Extension d’installation :  -Configuration multi sources :

L’étude se fera alors en plusieurs notes de calcul. Le lien entre les notes da calcul sera réalisé par reprise d’impédances qui seront injectées dans la source Tableau par R et X.

6.9.1 dU origine

Chute de tension à l'origine de l'installation, exprimée en %.

 étude d'une installation depuis un tableau divisionnaire éloigné de la source.  étude d'une installation depuis un transformateur BT-BT  installation comportant un groupe électrogène en Secours très éloigné du TGBT

6.9.2 Intensité disponible

Intensité soutirée à la distribution.

6.9.3 Ik Max au tableau

Courant de court-circuit Max au tableau. Calculé à partir des impédances renseignées dans l’onglet « Complément »

Manuel de Référence Source Tableau par R et X  41

Caneco BT ALPI

6.10 Source Puissance Surveillée (Tarif Jaune)

Caneco BT permet de configurer une source Puissance Surveillée conformément à la norme.

Si la longueur de la liaison provoque une chute de tension supérieure à 0%, il est possible d’incrémenter négativement le champ DU origine (1) pour ramener à 0% la valeur calculée.

6.11 Source Batterie accus (courant continu)

 Nature de la source (1)  Norme de calcul en courant continu (2)  Caractéristiques de la source (3)

Pour plus de détails concernant les calculs en courant continu, consulter le document « NT 2007-1a Calcul Courant continu.PDF » qui se trouve dans : C:\ProgramFiles\Alpi\Caneco BT\5.5\FRA\Documents. Ou, consulter le service technique ALPI

42  Source Puissance Surveillée (Tarif Jaune) Manuel de Référence

ALPI Caneco BT

6.12 Création d’une nouvelle affaire à partir d’une affaire existante

Cette technique est une nouveauté de la version, elle permet de gérer une affaire complexe (Multi-sources) sous la forme de plusieurs fichiers .afr

Affaire existante

Création d’une nouvelle affaire à partir du circuit TD001

Sélectionnez le tableau à partir duquel vous souhaitez continuer votre installation Pour prendre en compte les caractéristiques N&S du tableau, cochez « fusionner les données de l’arrivée N avec

celles de l’arrivée S pour former un tableau NS dans la nouvelle affaire»

Manuel de Référence Création d’une nouvelle affaire à partir d’une affaire existante  43

Caneco BT ALPI

Résultat de la création

Vous pouvez toujours créer une 2ème source à partir du Menu Source : « Source Secours » « Nouvelle affaire à partir de »

44  Création d’une nouvelle affaire à partir d’une affaire existante Manuel de Référence

ALPI Caneco BT

6.13 Onglets Compléments

Spo : Section du conducteur P0 reliant le transformateur HT/BT au TGBT.

RA :

Valeur de la résistance de terre au niveau de la source. L'affichage de RA ne se produit que si le régime de neutre est TT.

Contribution moteurs :

La contribution des moteurs dans le calcul des courts-circuits Ik Max est prise en compte de manière globale au niveau de la source.

Dans Caneco BT cette contribution se fait sous forme d’un coefficient (1.00=pas de contribution moteurs), elle doit être définie par le concepteur suivant la puissance des moteurs dans l’installation.

6.13.1 Options pour le dimensionnement de la liaison

Ratio IB/In :

Cette donnée permettra de calculer la section de la liaison et le réglage du thermique du TGBT suivant une intensité différente de celle réellement fournie par la source (valeur exprimée en % de la puissance nominale)..

Option à cocher « Surcharges » :

Si décochée, le critère de surcharge ne sera pas vérifié

Option à cocher « Court-circuit » :

Si décochée, le critère de court-circuit ne sera pas vérifié Ces deux options sont utiles dans tous les cas où la liaison source-TGBT est imposée et ne doit pas être vérifiée par caneco BT.

Manuel de Référence Onglets Compléments  45

Caneco BT ALPI

En cas de forçage de ces valeurs, veillez à introduire des impédances de boucle (et non des impédances de ligne).

Pour la description de tous ces champs, voir paragraphe Fenêtre tableau du chapitre Les distributions

6.13.2 Impédances amont tableau

Il s'agit des impédances de boucle en amont du TGBT et relatives à un seul transfo. Ces valeurs sont donc la somme des impédances de boucle amont HT (ramenées au secondaire), des impédances de boucle du transfo, des impédances de boucle de la liaison transfo-TGBT.

R0 Phase-Phase

Résistance de boucle Phase-Phase (égale à 2 fois la résistance d'une phase), calculée à température ambiante. Cette valeur sert à déterminer les courants de court-circuit maximaux triphasés (IK Max Tri).

R1 Phase-Phase

Résistance de boucle Phase-Phase (égale à 2 fois la résistance d'une phase), calculée à température de service. Cette valeur sert à déterminer les courants de court-circuit minimaux (IK Min).

X Phase-Phase

Réactance de boucle Phase-Phase (égale à 2 fois la réactance d'une phase dans le cas de liaison en câbles). Cette valeur sert à déterminer les courants de court-circuit maximaux triphasés (IK Max Tri)

X Ph-Phase Maxi

Réactance de boucle Phase-Phase maximale. Cette valeur sert à déterminer les courants de court-circuit minimaux bi ou triphasé. Elle est égale à XPh-Phase dans le cas de liaison en câbles.

Sources HT en parallèle

Cocher l’option (1) si le réseau HT est commun au transfo HT/BT mis en parallèle. Dans ce cas les Ik calculés seront plus importants.

6.14 Tableau Aval

L'action sur l'onglet Tableau Aval fait apparaître la fenêtre suivante :

46  Tableau Aval Manuel de Référence

ALPI Caneco BT

Pour la description de tous ces champs, voir paragraphe Fenêtre tableau du chapitre Les distributions

6.14.1 Protection

6.14.2 Icc/dU

6.14.3 Intensités

Manuel de Référence Tableau Aval  47

Caneco BT ALPI

Pour la description de tous ces champs, voir paragraphe chapitre Schématique

Pour la description de tous ces champs, voir paragraphe Fenêtre tableau du chapitre Les distributions

6.14.4 Schématique

6.14.5 Options

48  Tableau Aval Manuel de Référence

ALPI Caneco BT

Pour la description de tous ces champs, voir paragraphe chapitre Schématique

6.14.6 Spécifications.

6.15 Résultats

Situés dans la fenêtre Résultats/Bibliothèques : Menu Affichage/Résultats de calcul

6.15.1 Câble

Ecriture conventionnelle du câble multipolaire, ou des conducteurs de phase si la liaison est unipolaire. Exemples : 4G1, 5 signifie 4 conducteurs dont 1 vert/jaune (G = ground) 2x3x (1x185) signifie liaison unipolaire constituée de deux conducteurs par phase.

6.15.2 Neutre

Ecriture conventionnelle des conducteurs de neutre si la liaison est unipolaire. PE ou PEN Ecriture conventionnelle des conducteurs du PE/PEN si la liaison est unipolaire.

6.15.3 IB

Courant nominal de la source en charge dans les conducteurs phases. Le courant d'emploi de la liaison transfoTGBT est considéré égal à cette valeur.

6.15.4 IB Neutre

Courant nominal de la source en charge dans le conducteur Neutre. Le courant d'emploi de la liaison transfo-TGBT est considéré égal à cette valeur.

Manuel de Référence Résultats  49

Caneco BT ALPI

Cette valeur est calculée en fonction du Nombre de sources Maxi en // et de la Puissance maximale de court-circuit du réseau HT.

Cette valeur est calculée en fonction du Nombre de sources mini en // et de la Puissance minimale de court-circuit du réseau HT.

6.15.5 STH

Section théorique des conducteurs phases calculée en mm², d'après la condition de surcharge.

6.15.6 STH Neutre

Section théorique du conducteur neutre calculée en mm², d'après la condition de surcharge.

6.15.7 dU (%)

Chute de tension en bout des câbles sources (au niveau du TGBT).

6.15.8 Ik3 Max

Il s'agit du courant de court-circuit maxi triphasé symétrique, au niveau du TGBT, et servant à la détermination du pouvoir de coupure de l'appareillage et au calcul des contraintes thermiques pour les circuits triphasés. Cette valeur est calculée en fonction du Nombre de sources maxi en parallèle et de la Puissance maximale de court-circuit du réseau HT.

6.15.9 Ik2 Max

Il s'agit du courant de court-circuit maxi biphasé symétrique, au niveau du TGBT, et servant à la détermination du pouvoir de coupure de l'appareillage et au calcul des contraintes thermiques pour les circuits biphasés.

6.15.10 Ik1 Max

Il s'agit du courant de court-circuit maxi monophasé symétrique, au niveau du TGBT, et servant à la détermination du pouvoir de coupure de l'appareillage et au calcul des contraintes thermiques pour les circuits monophasés.

6.15.11 IK2 Min

Il s'agit des courants de court-circuit mini biphasé (IK2 : IK phase-phase), au niveau du TGBT lorsque le neutre est absent.

6.15.12 IK1 Min

Il s'agit des courants de court-circuit mini monophasé (IK1 : IK phase-neutre), au niveau du TGBT, lorsque le neutre est présent,

6.15.13 If

Il s'agit du courant de court-circuit de défaut (phase - PE), au niveau du TGBT, servant à la vérification de la condition de protection des personnes (contacts indirects).

50  Résultats Manuel de Référence

ALPI Caneco BT

7 Les distributions

7.1 Généralités sur les distributions

Une distribution est un organe permettant d’alimenter d’autres circuits. Elle peut être :

 un tableau  une canalisation préfabriquée  un transformateur BT-BT

7.2 Fenêtre tableau

Vous pouvez afficher la fenêtre tableau : Dans la fenêtre Source en cliquant sur l'onglet Tableau Aval

Dans la fenêtre de circuit de style tableau en cliquant sur l'onglet Amont ou Aval

7.2.1 Onglet Tableau Aval

Manuel de Référence Généralités sur les distributions  51

Caneco BT ALPI

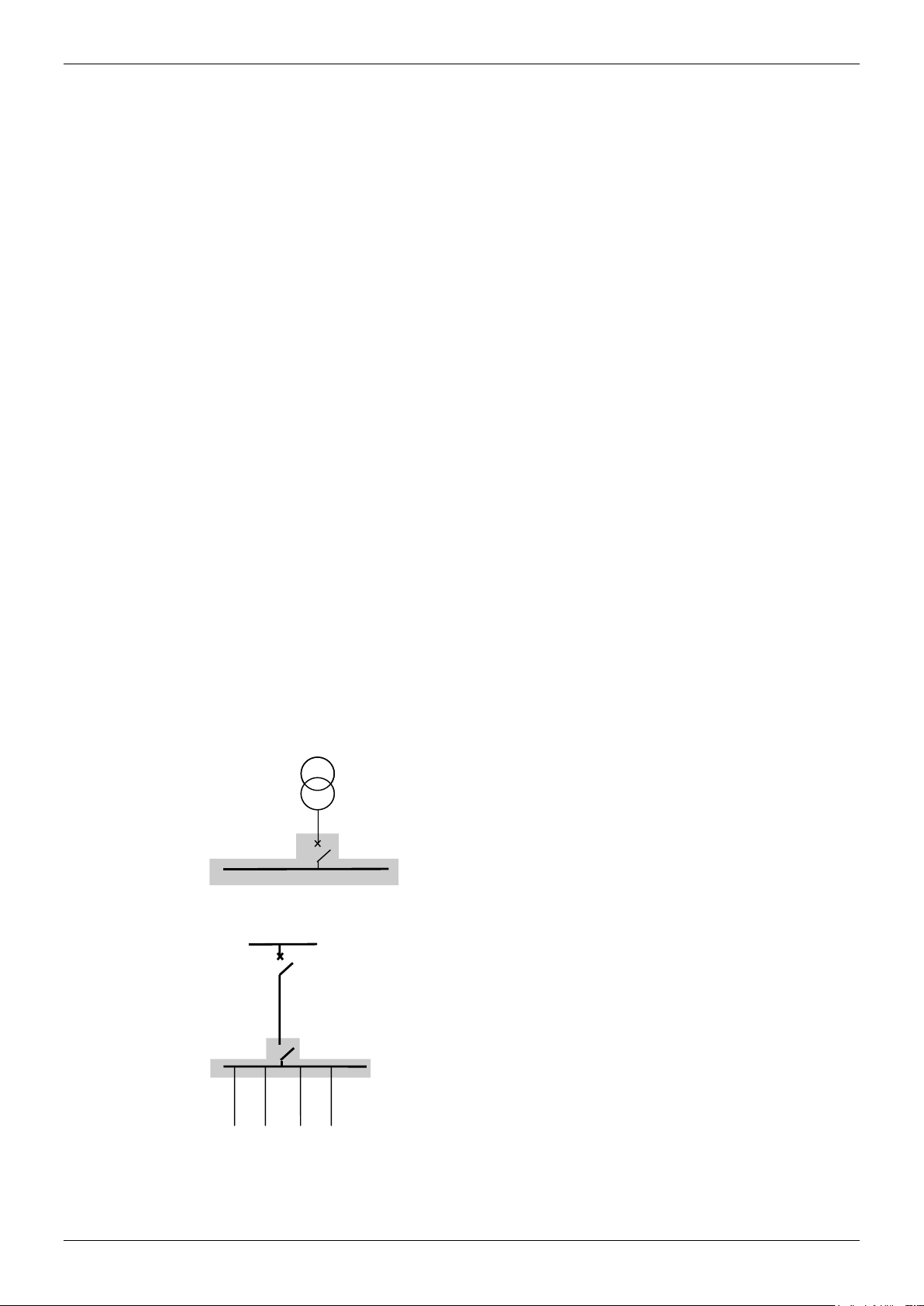

T_1

C_1

Le tableau T_1 et son

organe de coupure

(interrupteur)

TGBT

L’organe de coupure du

TGBT est un disjoncteur

Repère

Repère du tableau Aval.

Désignation

Nom du tableau (donnée facultative conseillée pour la clarté du dossier).

Coefficient de foisonnement

Coefficient de foisonnement des circuits alimentés par la distribution (simultanéité entre eux). Exemple : Une distribution alimente 10 circuits de 10 Ampères chacun. Un coefficient de foisonnement de 0.8 entraîne que sa consommation réelle totale est de 10 x 10 x 0,8, soit 80 Ampères.

Lieu géographique

Lieu géographique du récepteur. Cette donnée n’est pas saisissable dans cette fenêtre. Pour la modifier, vous

devez changer le lieu géographique du circuit alimentant le tableau.

Régime de neutre

Régime de neutre du tableau : TT, TN, IT

Tension

Tension en V : entre phase et neutre du tableau, lorsque le tableau est monophasé (Phase-Neutre) entre phases dans les autres cas

Tension à vide

Tension à vide en V servant au calcul des Ik Maxis.

Repère Circuit Amont

Repère du circuit amont. Dans le cas d’une installation comportant un secours, le tableau peut être alimenté par

deux circuits différents : un circuit amont provenant de la source Normal, un autre pour la source Secours.

Organe de coupure

Nature de l'appareil de coupure en tête du tableau (généralement un interrupteur est placé dans les tableaux divisionnaires).

Cas d’un TGBT dans lequel l’organe de coupure est réalisé par disjoncteur pour effectuer une protection efficace de la source :

Cas d’un tableau divisionnaire dans lequel l’organe de coupure est réalisé par interrupteur :

Protection C.I.

Nature de la protection des personnes aux contacts indirects réalisée par l’organe de coupure (par exemple différentiel en schéma TT).

52  Fenêtre tableau Manuel de Référence

ALPI Caneco BT

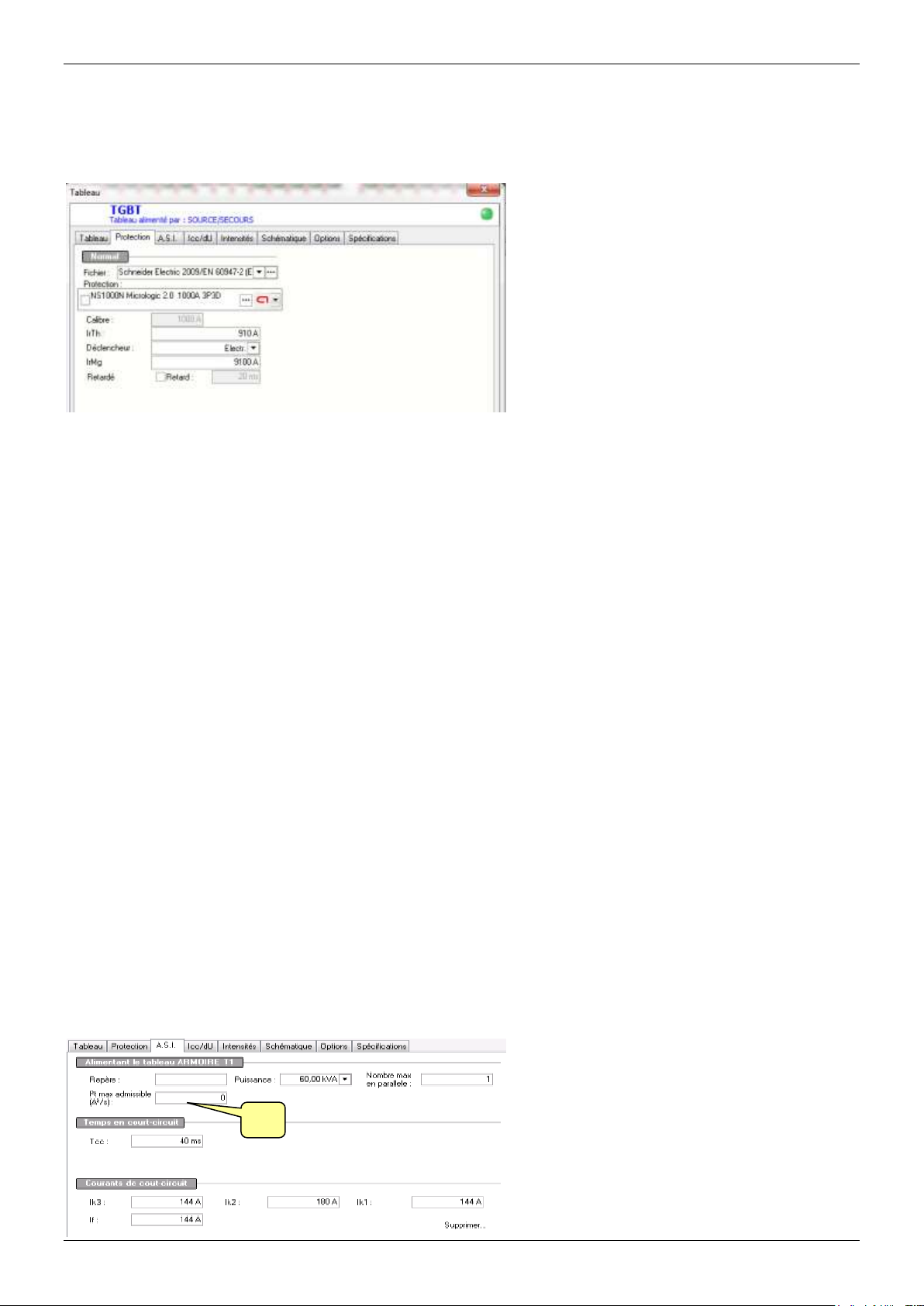

7.2.2 Onglet Protection

Caractéristiques de la protection en tête du tableau (organe de coupure) calculées par Caneco BT. Cette protection ne doit pas être confondue avec la protection du circuit alimentant le tableau. Voir ci-dessus les exemples d’organe de coupure de tableaux.

Fichier

Fichier constructeur de la protection.

Protection

Appellation commerciale de l'appareil de protection

Calibre

Calibre pour les disjoncteurs

Irth

Réglage du thermique pour les disjoncteurs ou valeur du calibre pour les fusibles

IrMg/In

Réglage du magnétique pour les disjoncteurs ou calibre pour les fusibles

Magnétique

Type de magnétique utilisé Standard ou courbe C pour les modulaires Bas ou courbe B Electronique ou courbe D/K

Retard

Temporisation sur court-circuit pour les disjoncteurs

Réglage Différentiel

Réglage de la temporisation différentielle pour les disjoncteurs

Différentiel retardé

Temporisation différentielle pour les disjoncteurs

7.2.3 Onglet ASI

Si nécessaire, les valeurs par défaut doivent être remplacées par les valeurs constructeurs.

Manuel de Référence Fenêtre tableau  53

Caneco BT ALPI

(1) Contrainte thermique admissible par l’onduleur. Un onduleur peut être raccordé indifféremment sur une branche Normal ou Secours. Une comparaison des Icc

s’effectue afin de retenir les cas les plus défavorables (Icc max sur réseau, Icc min sur onduleur). Le phénomène s’inverse si la source normale devient plus faible que l’onduleur.

On considère que les ASI sont des générateurs de courants. De ce fait, les Icc sont constants quelque soit le niveau du point de l'Icc dans l'arborescence. On considère que l'ASI se connecte toujours en mode "By-Pass". Les temps de fonctionnement des protections des circuits en aval des ASI sont comparés au temps de maintien des Icc

onduleur. Si ce temps est supérieur au temps de fonctionnement de l’ASI, le message suivant d’avertissement est

affiché.

7.2.4 Onglet Icc/dU

Courants de court-circuit au niveau du tableau

IK3 Max

Courant de court-circuit maxi triphasé. Valeur maximale entre le Normal et le Secours, si un Secours existe.

Ik2 Max

Courant de court-circuit maxi biphasé si le neutre est absent. Valeur maximale entre le Normal et le Secours, si un Secours existe.

Ik1 Max

Courant de court-circuit maxi monophasé si le neutre est présent. Valeur maximale entre le Normal et le Secours, si un Secours existe.

If Max

Courant de court-circuit maxi Phase-PE si le PE est présent. Valeur maximale entre le Normal et le Secours, si un Secours existe.

Ik2Min

Courant de court-circuit minimal biphasé (Phase-Phase) si le neutre est absent.

Ik1Min

Courant de court-circuit minimal : monophasé si le neutre est présent.

Courant de court-circuit de défaut phase-PE Valeur minimale entre le Normal et le Secours, si un Secours existe.

Il s'agit de la chute de tension cumulée (en %) au niveau du tableau.

54  Fenêtre tableau Manuel de Référence

ALPI Caneco BT

7.2.5 Onglet Impédances

Phase-Phase

R0 Phase-Phase

R1 Phase-Phase

Réactance de boucle moyenne Phase-Phase.

Réactance de boucle Phase-Phase.

7.2.6 Onglet Intensités

I autorisée

Intensité autorisée en aval du tableau. Cette valeur est égale à l’intensité du circuit qui alimente le tableau.

I disponible

Intensité disponible en aval du tableau : somme des intensités d’emploi des circuits que le tableau peut encore alimenter.

S Intensités

Somme des courants d’emploi IB de tous les circuits issus du tableau, multiplié par le coefficient de foisonnement du tableau.

Cos phi moyen

Cosinus phi moyen au niveau du tableau, compte tenu des circuits en aval et des éventuels condensateurs.

Manuel de Référence Fenêtre tableau  55

Caneco BT ALPI

Pour la description de tous ces champs, voir paragraphe chapitre Schématique

R=S IZ cables / Irth tableau

Rapport entre La somme des IZ des circuits aval (IZ calculé sans tenir compte du coefficient de proximité) et le réglage du thermique amont. L’utilisation de cette information figure dans la norme NFC 15-100 523.4.5. Elle permet de modifier les coefficients de proximité des circuits placés en aval, sous réserve que tous ces circuits soient juxtaposés, en l’absence de tout autre circuit.

7.2.7 Onglet Schématique

7.2.8 Onglet Options

Options de calcul de l’appareillage du tableau

Ces options permettent le déclassement des calibres des appareillages en fonction de la température.

Options pour le dimensionnement et vérification des circuits du tableau

Si elles sont décochées, ces options permettent de ne pas calculer et de ne pas vérifier les circuits avals du tableau.

Ce qui est utile, par exemple, dans les cas où les circuits sont calculés dans une autre norme et que l’on souhaite

les représenter dans une affaire caneco BT.

7.2.9 Onglet Spécifications

56  Fenêtre tableau Manuel de Référence

ALPI Caneco BT

Pour la description de tous ces champs, voir paragraphe chapitre Schématique

Manuel de Référence Fenêtre tableau  57

Caneco BT ALPI

K_1

C_1

Le circuit C_1 alimentant la

canalisation préfabriquée K_1

La canalisation préfabriquée K_1,

récepteur du circuit C_1

7.3 Fenêtre canalisation préfabriquée

7.3.1 Définition

Lorsque vous créez un circuit de style canalisation préfabriquée Caneco BT crée : le circuit constitué d’une protection, d’une liaison et d’un récepteur la canalisation préfabriquée qui constitue un récepteur particulier puisqu’il possède des caractéristiques propres (longueur, type de matériel ...). Cette canalisation préfabriquée est une distribution puisqu’elle peut alimenter ellemême d’autres circuits.

Si le circuit canalisation préfabriquée ne comprend pas de câble d’alimentation, vous devez indiquer que ce circuit possède une liaison de longueur nulle. Par contre, la longueur de la canalisation préfabriquée elle-même est obligatoirement supérieure à 0 mètre.

Lorsque Caneco calcule un circuit canalisation préfabriquée, il calcule simultanément.

 la protection en tenant compte de la partie canalisation préfabriquée  la liaison en câble du circuit  la canalisation préfabriquée

Un circuit de style canalisation préfabriquée comprend donc :

Informations sur la canalisation préfabriquée Vous pouvez afficher la fenêtre d’une canalisation préfabriquée : Dans la fenêtre Source, si celle-ci alimente le TGBT, en Sélectionnant Cana. Pref. Dans le champ Type :

Dans une fenêtre de circuit de style canalisation préfabriquée, en cliquant sur l'onglet Aval :

58  Fenêtre canalisation préfabriquée Manuel de Référence

ALPI Caneco BT

K_1

C_1

La canalisation préfabriquée K_1

alimente une autre canal. préf. K_2

Exemple d’une canalisation préfabriquée « transport »

(K_1) qui possède une charge située en extrémité

K_2

(Cette même fenêtre est affichée en cliquant sur l'onglet Amont dans une fenêtre de circuit quelconque alimenté par une canalisation préfabriquée).

7.3.2 Rubrique Constructeur

Fichier

Nom du fichier constructeur de la canalisation préfabriquée

Référence

Nom du modèle de la canalisation préfabriquée

7.3.3 Rubrique Données de la canalisation

Circuit amont

Repère du circuit alimentant la canalisation préfabriquée

Repère

Repère de la canalisation préfabriquée

Désignation

Nom de la canalisation préfabriquée

Distribution

Nature de la distribution réalisée par la canalisation préfabriquée. Cette donnée a une influence sur le calcul de la chute de tension dans la canalisation préfabriquée : Distribution Transport : la canalisation préfabriquée réalise un transport d’énergie électrique : Cette canalisation

permet d’alimenter un seul récepteur situé à son extrémité : un tableau ou une autre canalisation préfabriquée, ou tout autre circuit. L’intensité moyenne transportée par la canalisation sur sa longueur est IB.

Manuel de Référence Fenêtre canalisation préfabriquée  59

Caneco BT ALPI

K_1

C_1

La canalisation préfabriquée K_1

alimente des moteurs régulièrement répartis

Exemple d’une canalisation préfabriquée « peigne »

(K_1) qui possède une charge uniformément répartie

Distribution Peigne : la canalisation préfabriquée alimente des circuits répartis sur sa longueur. L’intensité moyenne transportée par la canalisation sur sa longueur est IB/2.

 Terminal transport : la canalisation préfabriquée est un circuit terminal, qui alimente un circuit terminal placé

à son extrémité.  Terminal peigne : la canalisation préfabriquée est considérée comme un circuit terminal, qui alimente des

récepteurs terminaux (par exemple des luminaires), régulièrement répartis.  Nouveau : Une canalisation préfabriquée configurée en terminale peigne (1) peut être considérée comme

alimentant des récepteurs terminaux identiques uniformément répartis sans liaisons intermédiaires.

(éclairage par exemple) Dans ce cas :  - définir le nombre de récepteurs dans le champ correspondant dans la fiche circuit (2)

- renseigner la distance du premier récepteur (3) dans l’onglet Aval/Canalisation préfabriquée

Disposition

Disposition de la canalisation préfabriquée réalisée sur le chantier. Selon la disposition définie ci-dessous, la

canalisation préfabriquée est plus ou moins efficacement refroidie par l’air ambiant. Cette disposition détermine

donc la valeur par défaut du coefficient de disposition qui réduit le courant admissible de la canalisation.  Standard : disposition standard préconisée par le constructeur et qui définit le courant admissible de

référence (le coefficient de disposition vaut 1 dans ce cas).  Perpendiculaire : disposition perpendiculaire à la disposition standard préconisée par le constructeur. K

disposition est dans ce cas défini par le constructeur. Lorsque cette valeur n’est pas connue, Caneco BT

propose 0,8 pour le coefficient de disposition.  Verticale : le coefficient de disposition est dans ce cas défini par le constructeur. Lorsque cette valeur n’est

pas connue, Caneco BT propose 0,8.

Contenu

Présence des N, PE ou PEN dans la canalisation préfabriquée. Cette valeur doit être compatible avec celle du circuit l’alimentant mais peut en être différente. Par ex., le circuit peut être en TNC (3P+PEN), alors que la canalisation préfabriquée peut être elle-même en TNS (3P+N+PE).

60  Fenêtre canalisation préfabriquée Manuel de Référence

ALPI Caneco BT

Pour la description des champs, voir paragraphe Fenêtre tableau du chapitre Les

7.3.4 Rubrique Coefficients

Température

Coefficient de température : ce coefficient, défini par le constructeur, réduit le courant admissible de la canalisation préfabriquée. Il vaut 1 pour 30°C.

Foisonnement

Coefficient de foisonnement des circuits alimentés par la distribution (simultanéité entre eux).

Disposition

Coefficient de disposition, réducteur du courant admissible de la canalisation préfabriquée. Il dépend de la disposition retenue (voir ci-dessus). Vous devez éventuellement modifier les valeurs proposées par Caneco BT en fonction de conditions particulières (air confiné par exemple) ou d’informations provenant du constructeur ou de la norme.

K neutre chargé

Au même titre que les câbles, un coefficient de déclassement peut être appliqué en cas d’harmoniques (0.84 par

défaut à vérifer selon la norme)

7.3.5 Rubrique réseau

Schéma

Régime de neutre de la canalisation préfabriquée : TT, TN, IT

Tension

Tension en V entre phase et neutre du de la canalisation préfabriquée, lorsque elle est monophasée (PhaseNeutre), entre phases dans les autres cas

Tension à vide

Tension à vide en V servant au calcul des Icc Maxis.

7.3.6 Onglet Intensités

I autorisée

Intensité autorisée en aval de la canalisation préfabriquée. Cette valeur est égale à l’intensité du circuit qui l’alimente.

I disponible

Intensité disponible en aval de la canalisation préfabriquée : somme des intensités d’emploi des circuits qu’elle peut encore alimenter.

S Intensités

Somme des courants d’emploi IB de tous les circuits issus de la canalisation préfabriquée, multiplié par son

coefficient de foisonnement.

Cos phi moy

Cosinus phi moyen au niveau de la canalisation préfabriquée, compte tenu des circuits en aval et des éventuels condensateurs.

7.3.7 Onglet Icc / DU

Informations concernant les courants de court-circuit et les chutes de tension de la canalisation préfabriquée :

Manuel de Référence Fenêtre canalisation préfabriquée  61

Caneco BT ALPI

distributions

Pour la description des champs, voir paragraphe Fenêtre tableau du chapitre Les distributions

7.3.8 Onglet Schématique

7.3.9 Onglet Température

62  Fenêtre canalisation préfabriquée Manuel de Référence

ALPI Caneco BT

TGBT

T_3

Le circuit C_3 comporte :

le transfo BT-BT la distribution (tableau T_3)

Circuit C_3

Tableau T_3 est situé aux bornes aval du ttransfo BT-BT

C_3

7.4 Fenêtre transformateur BT-BT

7.4.1 Définition

Lorsqu’un circuit de style Transformateur BT-BT a été créé, il crée automatiquement : un transformateur BT-BT en aval du câble du circuit un tableau fictif aux bornes aval du transformateur BT-BT, ce qui lui permet d’alimenter d’autres circuits.

7.4.2 Onglet Transformateur

Repère

Repère du tableau au secondaire du transformateur

Circuit Amont

Repère du circuit amont

Puissance

Puissance utile en KVA du transformateur

Désignation

Désignation du tableau au secondaire du transformateur

Coefficient de foisonnement

Coefficient de foisonnement (simultanéité) des circuits alimentés par la distribution

Ukr

Tension de court-circuit au secondaire du transformateur, exprimée en %

Lieu géographique

Lieu géographique du transformateur BT/BT

Régime de neutre

Régime de neutre au secondaire du transformateur. Il est possible de changer de régime de neutre entre primaire et secondaire.

Manuel de Référence Fenêtre transformateur BT-BT  63

Caneco BT ALPI

Tension secondaire

Tension en charge du secondaire du transformateur : tension entre phases pour les circuits triphasés ou biphasés tension entre phase et neutre pour les circuits monophasés

Cette tension en charge est suivie de la tension à vide de référence qui sert à calculer les courts-circuits et qui est calculée par Caneco BT et non saisissable.

Contenu

Permet de définir les polarités au secondaire du transformateur.

7.4.3 Onglet ASI

Possibilité de connecter un onduleur

64  Fenêtre transformateur BT-BT Manuel de Référence

ALPI Caneco BT

Pour la description de tous ces champs, voir paragraphe Fenêtre tableau du chapitre Les distributions

7.4.4 Onglet Icc/dU

7.4.5 Onglet Impédances

7.4.6 Onglet Intensités

Manuel de Référence Fenêtre transformateur BT-BT  65

Caneco BT ALPI

Voir §7.3

7 6 4 3 2

8 Outil Unifilaire général

8.1 Description de l'unifilaire général

L'unifilaire général est un éditeur graphique donnant une représentation de chaque circuit par une colonne de 10 symboles maximum.

Les circuits affichés sont ceux issus de la totalité de l'affaire ou issus d'une distribution (tableau).

 1 : Source active  2 : Distribution active  3 : Arborescence de l'affaire  4 : Zoom  5 : Consommation du circut actif  6 : Longueur du circuit actif  7 : Unifilaire général  8 : Rapport de calcul  9 : Résultats du circuit actif

8.1.1 Source active

Dans Caneco BT, l’unifilaire général ne représente que les circuits alimentés par la Source active. Celle-ci peut être, soit la Source Normale, soit la Source Secours. Le schéma est donc différencié suivant la Source active.

66  Description de l'unifilaire général Manuel de Référence

ALPI Caneco BT

8.1.2 Distribution active

Choisissez le tableau en aval duquel vous souhaitez voir le schéma unifilaire général (TGBT dans l’exemple). Cette commande permet de restreindre l’étendue du schéma, lorsque vous décrivez une grande installation.

8.1.3 Zoom

Choisissez les zooms d'agrandissement (valeurs supérieures à 100 %) ou de réduction (valeurs inférieures à 100 %) pour diminuer ou réduire le schéma. Choisissez taille écran pour obtenir le schéma complet adapté à la taille de la fenêtre d'affaire.

Le zoom fenêtre permet de faire un zoom sur la zone sélectionnée par le curseur. Le zoom centre permet de faire un zoom avant ou arrière centré sur le curseur. Appuyer sur la touche Maj/Shift pour faire un zoom arrière.

8.1.4 Disponibilité

Intensité disponible sur le tableau sélectionné (TGBT dans l’exemple). Cette valeur est déterminée par un bilan de puissance local, compte tenu des intensités des circuits qu'elle alimente, de leur foisonnement et de l'intensité d'emploi du circuit qui l'alimente.

8.1.5 Consommation

Consommation des circuits alimentés par la distribution tenant compte de leurs coefficients de foisonnement et d'utilisation.

8.2 Créer un ou plusieurs circuits

Créer un circuit

Pour créer un ou des circuits, vous pouvez vous servir de la commande Nouveau du Menu Circuit. De façon plus efficace, vous pouvez aussi créer ces circuits sans quitter l’unifilaire général.

Pour cela, il convient d’abord de sélectionner le tableau qui alimente ce circuit. Vous pouvez le faire : soit en cliquant dans l’arbre de l’affaire, sur l’icône de la distribution

soit en cliquant dans l’unifilaire général sur la barre horizontale du tableau, ou à droite de cette barre si vous voulez insérer un circuit à droite du dernier. Puis cliquez sur le bouton « Nouveau circuit » placé en haut à gauche de l’unifilaire général. Un menu s’ouvre offrant différents styles de circuit.

 Etape 1 : Cliquez sur le bouton Nouveau Circuit (A) et choisissez le style du circuit que vous voulez créer.  Etape 2 : Cliquez à droite de la « barre » du tableau (B) pour créer un circuit à droite du dernier créé

Le circuit nouveau est automatiquement représenté sur le schéma (1) Manuel de Référence Créer un ou plusieurs circuits  67

Caneco BT ALPI

Voir chapitre suivant : Saisie et calcul d’un circuit.

Le bouton « Nouveau circuit » devient « Remplacer circuit » lorsque le curseur est placé sur un circuit. Il permet dans ce cas de changer le style du circuit actif.

1- Sélectionner le ou les circuits à supprimer la sélection doit comporter au moins deux carreaux (1).

2- Appuyer sur la touche « Suppr » du clavier ou utiliser les méthodes Windows (Ctrl X, etc…)

Pour saisir ses caractéristiques, double-cliquez sur le circuit, la fenêtre « Fiche circuit » s’ouvre…

Créer plusieurs circuits

Pour créer simultanément plusieurs circuits, procédez de même que ci-dessus, mais avant de choisir le style du circuit, appuyez et maintenez appuyée la touche Shift. Lorsque vous avez choisi le style du circuit, Caneco BT vous demande le nombre de circuits identiques que vous souhaitez créer :

Supprimer des circuits

8.3 Représentation de l’unifilaire général

Nous avons vu, comment le schéma unifilaire général pouvait être représenté à partir d’un tableau et différencié

suivant la source active. D’autres commandes de personnalisation du schéma unifilaire général sont possibles :

 l’adjonction d’étiquettes  la suppression sur le schéma des circuits terminaux

8.3.1 Etiquettes

Une étiquette est une inscription constituée de données ou résultats et attachée soit à la source, soit à une distribution, soit à un circuit.

68  Représentation de l’unifilaire général Manuel de Référence

ALPI Caneco BT

Pour créer et personnaliser les étiquettes, aller dans le menu Outils/Préférences., onglet Etiquettes unifilaire général.

Enregistrements

Choix du type d'information à afficher : Circuits, Sources, Tableaux

Champs disponibles

Liste des champs pouvant être affichés à partir de la liste de tous les champs, soit à partir de catégories de champs.

Champs sélectionnés

Contient tous les champs sélectionnés pour l'affichage Sélectionner les champs avec les flèches appropriées

Affichage des étiquettes

Cocher l’option « Afficher les étiquettes » (1). Les libellés des étiquettes peuvent être affichés en cochant l’option « Afficher les légendes » (2).

Largeur des étiquettes

Vous pouvez modifier la largeur des étiquettes en redimensionnant la largeur de la colonne qui leur est réservée (1):

En réduisant la largeur de la colonne, vous obtenez ceci :

Manuel de Référence Représentation de l’unifilaire général  69

Caneco BT ALPI

La modification s’applique à l’ensemble des étiquettes du schéma unifilaire général.

Suppression de l’affichage des circuits terminaux

Pour les grandes affaires comportant un grand nombre de distribution, le schéma unifilaire général devient difficilement exploitable. Vous pouvez alors :

 ne plus représenter l’arborescence complète, mais se limiter au tableau actif  ne pas représenter que les circuits alimentant des distributions (tableaux, canalisations préfabriquées ou

transformateur BT-BT). Toutes ces commandes se font dans le menu Outils/Préférences, onglet Outils de saisie : Exemple : En décochant l’option « Afficher les circuits terminaux » (1), vous limitez le schéma aux circuits alimentant des distributions

8.4 Représentation d’une affaire comportant un Secours

En l’absence de source Secours, le schéma ne possède qu’une seule représentation possible. A l’inverse, lorsqu’il existe une Source Secours, le schéma peut être différent selon la source d’alimentation.

En choisissant la source Normale (repère par défaut SOURCE’) vous représentez le schéma des circuits susceptibles d'être alimentés par cette source. Les circuits représentés sont tous les circuits alimentés par la

Source Normale, c’est à dire les circuits dont l’alimentation est N (Normal, c’est à dire les circuits non secourus) ou

N+S (Normal et Secours). En choisissant la source Secours (repère par défaut par SECOURS) vous représentez le schéma des circuits susceptibles d'être alimentés par cette source. Les circuits représentés sont les circuits secourus, c’est à dire les circuits dont l’alimentation est S (Secours) ou N+S (Normal et Secours). C’est le cas de l’exemple ci-dessous. Le schéma est différencié selon la Source active (Normal ou Secours). Contrairement à la version 4, la version 5 représente toutes les sources alimentant chaque tableau.

8.4.1 Tableau alimenté en N & S

Les courants de court-circuit sont calculés systématiquement sur la branche N et la branche S. Cela permet de déterminer de façon adéquate les Ik des circuits avals en fonction de leur mode d’alimentation (N, S ou N&S).

70  Représentation d’une affaire comportant un Secours Manuel de Référence

ALPI Caneco BT

Exemple du schéma en configuration Source Normale

Circuits alimentés par la source Normale (circuits en Normal ou Normal-Secours)

Pour améliorer la lisibilité, toutes les sources sont représentées (même celles qui ne sont pas actives)

Exemple du même schéma avec la configuration Source Secours:

Circuits alimentés par la source Secours (circuits en Secours ou Normal-Secours)

Par convention dans Caneco, le schéma des circuits représentés avec la source Secours, montre celle-ci à gauche. La ou les Sources Normales (ici 1 transfo) sont décalées à droite

A l’impression le schéma peut être représenté soit en Normal, soit en Secours, selon le paramétrage choisi. Pour une affaire comportant un secours, il devient possible (et conseillé) de faire figurer dans le dossier Caneco BT les deux schémas possibles : le schéma en Normal ET le schéma en Secours.

Manuel de Référence Représentation d’une affaire comportant un Secours  71

ALPI Caneco BT

9 Outil Unifilaire Tableau

Cet outil de saisie est particulièrement adapté à la saisie des informations de schématique des circuits. Les circuits qui y sont représentés sont exclusivement ceux de la distribution active.

Pour activer l’unifilaire tableau, il faut donc :

Activer l’outil unifilaire tableau

 Sélectionner la distribution que l’on souhaite représenter (1). Vous pouvez le faire en cliquant sur cette

distribution directement dans l’arbre de l’affaire situé dans la partie gauche de l’écran :

 Etape1 : Cliquez sur le tableau que vous souhaitez éditer (1)  Etape2 : Le schéma du tableau s’affiche (2)

Créer un circuit

Pour créer un ou des circuits, vous pouvez vous servir de la commande Nouveau du Menu Circuit. De façon plus

efficace, vous pouvez aussi créer ces circuits sans quitter l’unifilaire tableau. Pour cela, il convient d’abord de sélectionner le point à partir duquel vous souhaitez insérer le circuit. Caneco BT

insère tout nouveau circuit à gauche du circuit actif. Vous devez donc cliquez sur le point situé à droite du dernier circuit créé (2), pour placer un nouveau circuit à sa gauche. Puis cliquez sur le bouton « Nouveau circuit » placé en haut à gauche de l’unifilaire tableau (1).

Manuel de Référence Représentation d’une affaire comportant un Secours  73

Caneco BT ALPI

Caneco BT n’autorise pas les modifications du schéma d’un circuit qui sont en

contradiction avec les données ayant servi à son calcul. Il ouvre dans ce cas la fiche du circuit et vous devez alors modifier la donnée en contradiction pour la rendre conforme à la signification du schéma.

9.1 Modifier le schéma d’un circuit

Vous pouvez modifier le schéma d’un circuit en vous servant de la bibliothèque de symboles. Activez-la en cliquant sur l’onglet bibliothèque de la partie de l’écran réservée aux résultats. Choisissez l’onglet « Protections » de cette

bibliothèque. Pour ajouter un symbole, choisissez-le dans la bibliothèque et placez-le par glissé-déposé :

9.1.1 Effacer un symbole

Pour effacer un symbole, remplacez-le par le premier symbole de continuité de la partie « connexions » de la bibliothèque :

Créer des circuits à l’aide des bibliothèques de styles et de blocs de circuits Pour créer un ou des circuits, vous pouvez aussi utiliser les bibliothèques de style de circuits et de blocs de circuits. Chacune de ces bibliothèques ont des propriétés différentes ; La bibliothèque de style de circuit permet de créer un seul circuit complété éventuellement par un ou plusieurs circuits associés (circuits non calculés). Les valeurs du circuit créé sont initialisées en fonction des règles définies pour ce style. La bibliothèque de blocs de circuit permet de créer plusieurs circuits de la même façon qu’un copier-coller. Les valeurs des circuits créés sont identiques à celles des circuits constituant le bloc.

74  Modifier le schéma d’un circuit Manuel de Référence

ALPI Caneco BT

L’exploitation des bibliothèques de style de circuits et de bloc de circuits se fait aussi dans l’éditeur unifilaire général et tableur.

Pour activer les bibliothèques de style de circuit et de blocs de circuit, cliquez sur les boutons situés à la partie inférieure de la bibliothèque :

A partir de la bibliothèque de style de circuits, créez un circuit d’éclairage avec bloc de secours :

Vous pouvez de la même façon créer plusieurs circuits à partir de la bibliothèque de bloc de circuits.

Manuel de Référence Modifier le schéma d’un circuit  75

Caneco BT ALPI

9.1.2 Création de nouveaux blocs de circuits onduleur avec Transfo BT BT intégré

9.2 Commandes d’édition

9.2.1 Sélection d’un ou plusieurs circuits

La sélection se fait comme celle des colonnes d’un tableur, par clic sur une première colonne, puis shift maintenu appuyé, puis clic sur la dernière colonne que l’on veut sélectionner.

9.2.2 Couper – Copier – Coller

Lorsque plusieurs circuits sont sélectionnés, les commandes Couper – Copier – Coller deviennent actives. Elles fonctionnent comme dans un tableur.

9.2.3 Enrichir les bibliothèques de styles et de blocs de circuits

Pour enrichir les bibliothèques de style de circuits et de blocs de circuits, sélectionnez-le ou les circuits à faire figurer dans la bibliothèque, et glissez-les dans la bibliothèque par glissé-déposé. Caneco BT vous ouvre une fenêtre vous permettant de définir l’identification du bloc de circuits créé, dans la bibliothèque :

76  Commandes d’édition Manuel de Référence

ALPI Caneco BT

L’enrichissement des bibliothèques de style de circuits et de bloc de circuits se fait aussi depuis l’éditeur unifilaire général et tableur.

9.2.4 Insertion de schémas annexe :

Voir chapitre SCHEMATIQUE

Manuel de Référence Commandes d’édition  77

ALPI Caneco BT

10 Outil Tableur

Cet outil de saisie est adapté à la saisie de nombreuses données de circuits. Il est particulièrement utile pour la saisie d’informations de désignation, longueur, consommations et nombre de récepteurs des circuits. Pour activer le tableur, il faut :

Activer l’outil tableur

Sélectionner la distribution que l’on souhaite représenter (1). Vous pouvez le faire en cliquant sur cette distribution directement dans l’arbre de l’affaire situé dans la partie gauche de l’écran : Le tableur de saisie des circuits s’affiche (2)

10.1 Créer un circuit

Pour créer un ou des circuits dans le tableur, il convient d’abord de sélectionner le point à partir duquel vous

souhaitez insérer le circuit. Caneco BT insère tout nouveau circuit au-dessus du circuit actif. Vous devez donc cliquer sur le point situé en dessous du dernier circuit créé (1) pour placer ce nouveau circuit en dessous. Puis cliquez sur le bouton « Nouveau circuit (2) » placé en haut à gauche de l’unifilaire tableau.

Manuel de Référence Créer un circuit  79

Caneco BT ALPI

10.2 Commandes d’édition

10.2.1 Sélection d’un ou plusieurs circuits

La sélection se fait comme celle des lignes d’un tableur, par clic sur une première ligne, puis shift maintenu appuyé, puis clic sur la dernière ligne que l’on veut sélectionner. Vous pouvez ainsi Copier – Coller un ou plusieurs

circuits

10.2.2 Sélection d’une ou plusieurs cellules

La sélection se fait comme celle des cellules d’un tableur, par clic sur une première cellule, puis shift maintenu appuyé, puis clic sur la dernière cellule que l’on veut sélectionner.

10.2.3 Couper – Copier – Coller

Les commandes Couper/Copier/Coller deviennent actives, lorsqu’une sélection de un ou plusieurs circuits ou une ou plusieurs cellules ont été sélectionnées. Elles fonctionnent comme dans un tableur.

80  Commandes d’édition Manuel de Référence

ALPI Caneco BT

Nouveauté 5.5

Documents prédéfinis intégrables dans le dossier

Nouveauté 5.5

Folio actif « unifilaire tableau » représenté conforme à

l’impression, et avec toutes les

fonctions de saisie et calculs de

nouveaux circuits.

Nouveauté 5.5

Folio « face avant » généré automatiquement par les nouvelles fonctionnalités de mise en armoire de la V55.

Nouveauté 5.5

Echelle de présentation du

dossier permettant d’afficher de

1 à n folios

Les trois modes de

11 Mode folios

11.1 Description

11.1.1 Généralités

Le « mode folios » est un outil de mise en page de dossier complet de schématique des tableaux de distribution d’énergie. C’est un générateur de documentation technique de type Windows, mixte, qui permet de compléter les schémas de puissance Caneco, par des documents prédéfinis ou ouverts aux standards graphiques (dont le dwg et le pdf), ainsi qu’à des documents textes.

11.1.2 L’exigence d’ouverture vers le dwg

Le « mode folios » a été conçu dans une exigence d’ouverture vers le dwg qui repose sur :

- la possibilité, pour les utilisateurs Caneco, d’intégrer la documentation dwg produite séparément.

- l’obligation pour Caneco, dans toutes ses nouvelles fonctions de production automatique ou assistée de document (bornier, face avant, schémas de commande) de générer des documents dwg rééditables.

- la possibilité d’intégrer dans une seule base de données les informations techniques ainsi que les fichiers dwg associés, et de les en extraire.

Certains documents sont prédéfinis (par exemple borniers, et face avant d’armoire) et automatiquement créés par les nouvelles fonctionnalités de la 5.5 en format dwg ou dxf. Ils peuvent ensuite être réédités par votre éditeur graphique dwg préféré, sans quitter Caneco, ou bien, au contraire, de façon totalement séparée.

11.1.3 Le nouvel éditeur ALPI de schémas électrotechnique

Le « mode folios » est le mode privilégié pour accéder au nouvel éditeur ALPI de schémas électrotechnique qui permet de générer les folios de commande.

11.1.4 Présentation écran mode folios

Exemple d’un dossier de tableau édité en mode folios Caneco V5.5 avec les documents « fiche de fabrication », « unifilaire tableau » et « face avant avec nomenclature » :

Manuel de Référence Description  81

l’unifilaire tableau

Caneco BT ALPI

Bouton mode folio

Bouton

11.2 Comment utiliser le « mode folios »

11.2.1 Comment activer le « mode folios »

Activez en premier l’outil de saisie « unifilaire tableau », en cliquant sur l’icône ci-dessous :

Vous pouvez ensuite choisir l’une des 3 présentations possibles de l’unifilaire tableau, en : Ouvrant le sous-menu icône, en cliquant sur la flèche placée à coté de l’icône :

Ou bien en activant ensuite l’une des trois icônes ci-dessous.

mode détaillé

82  Comment utiliser le « mode folios » Manuel de Référence

ALPI Caneco BT

Pour un bon confort de travail, il est conseillé : de se servir de l’option « largeur du folio » lorsque vous éditez le schéma unifilaire puissance, c'est-à-dire lorsque vous créez ou modifiez des circuits de puissance. de se servir d’échelle petite (30%, 50%) lorsque vous composez le dossier tableau

Le mode simplifié

Le mode détaillé

11.2.2 Comment utiliser le mode folios

Une fois, le mode folios activé, vous pouvez changer d’échelle pour voir plusieurs folios en vous servant du curseur situé en bas à droite de l’écran. Ou bien cliquez sur le pourcentage indiqué. La fenêtre suivante apparait :

11.3 Rappel sur les autres présentations de l’unifilaire tableau

Dans la boite à boutons en partie inférieure droite vous pouvez activer aussi les autres modes de fonctionnement de l’unifilaire tableau :

Dans ces deux représentations habituelles de Caneco, les folios autres que ceux de puissance ne sont pas représentés. Vous ne pouvez qu’éditez les circuits de puissance, sans visualisation des folios de votre dossier.

Manuel de Référence Rappel sur les autres présentations de l’unifilaire tableau  83

Caneco BT ALPI

Modèle de document « unifilaire puissance » que vous choisissez pour constituer votre dossier tableau. Il est possible d’en changer à tout moment

11.4 Les commandes dans le mode folios

Lorsque le « mode folio » est activé, apparait les palettes de commande suivante :

11.4.1 Le préambule : choix d’un modèle d’ «unifilaire puissance»

Toute la pagination de votre dossier en dépendant, il est préférable, avant toute opération de choisir le modèle de document « schéma unifilaire puissance » (dans l’exemple Unifilaire Chantier 10 circuits) que vous retiendrez pour votre dossier. Ceci se fait comme indiqué ci-dessus. Néanmoins, il sera possible d’en changer à tout moment. Les outils de Caneco permettent de bien gérer les repaginations nécessaires. Vous pouvez aussi continuer à imprimer des schémas de puissance, suivant les autres modèles de document et

de dossier Caneco que vous utilisez, avec les fonctions habituelles d’impression de Caneco BT. Par exemple, pour

un besoin de vérification par un organisme de contrôle, qui ne nécessite que les informations sur les circuits de puissance.

11.4.2 Palette « folios » :

Vous y trouvez les boutons servant à la navigation dans le dossier tableau :

: premier folio

: dernier folio

: folio précédent : folio suivant

: atteindre. Permet de rechercher un folio selon différents critères :

: supprime le folio sélectionné

Des fonctions complémentaires de mise en page et désignation et repérage des folios sont disponibles dans les palettes « Mise en page » et palette « Réf. » :

84  Les commandes dans le mode folios Manuel de Référence

ALPI Caneco BT

En présentation paysage

En présentation portrait

Fonction

Observation

Insère un fichier « image » dans un fond de folio Caneco, donc avec cartouche permettant une pagination automatique

Sont autorisés les fichiers aux format AutoCAD (dwg,dxf), les métafichiers Windows (emf, wmf) ainsi que les formats points jpeg et bmp

Insère un fichier « texte » dans un fond de folio Caneco. Caneco génère autant de folios qu’il est nécessaire pour insérer la totalité du texte.

Formats texte autorisés : txt et rtf.

Insère un fichier « pdf » dans un fond de folio Caneco. Caneco génère autant de

folios qu’il est nécessaire pour insérer la

totalité du document inséré.

Exclusivement format pdf

Insère un fichier de nom spécifié ou bien de nom composé, dans un fond de folio Caneco.

Le fichier de nom composé est paramétrable (convention de nommage

de fichier), ce qui facilite l’insertion de

fichiers créés séparément de Caneco,

par des dessinateurs à l’aide de leur

éditeur graphique préféré.

Insère la face-avant de l’armoire produite par les fonctions de mise en armoire de Caneco BT 5.5, suivant différents modèles Caneco (avec ou sans nomenclature). Peux insérer un fichier de nom spécifié ou bien de nom composé, dans un fond de

Voir ci-après « Fonctions de mise en page des folios » et de « fonctions de nommage des folios ».

11.4.3 Palette « insérer » :

Cette palette permet d’insérer des folios, et de composer ainsi le dossier tableau. Les folios sont tous de présentation avec un cartouche Caneco, ce qui permet une pagination automatique et la génération automatique de la liste des folios. Certains folios (Image, Texte, pdf) incluent des documents édités séparément de Caneco : des documents image, ou texte.

Exemple de folio avec fichier image :

D’autres folios peuvent être produits automatiquement par Caneco (borniers, face avant, fiche de fabrication), ou

bien réalisés séparément de Caneco et traité comme de simples fichiers image inclus dans un cartouche Caneco.

Résumé des folios constituant un dossier tableau :

Manuel de Référence Les commandes dans le mode folios  85

Caneco BT ALPI

folio Caneco, lorsque la face avant n’a pas

été éditée par Caneco

Active l’éditeur ALPI de schémas d’électrotechnique et insère autant de folios de

commande que celui-ci générera. Peux insérer un fichier de nom spécifié ou bien de nom composé, dans un fond de

folio Caneco, lorsque la face avant n’a pas

été éditée par Caneco

L’éditeur de schémas d’électrotechnique génére des fichiers

dwg, à raison de un par folio, ainsi

qu’une base de données schématique incluses ans le fichier d’affaire Caneco.

Cette base de données enregistre les informations de connectique (renvois, références croisées…)

Insère le bornier de pui ssance du tableau généré automatiquement dans un folio Caneco. Peux insérer un fichier de nom spécifié ou bien de nom composé, dans un fond de folio Caneco, lorsque le bornier de puissance n’a pas été généré par Caneco

La génération automatique du bornier est paramétrable. Le fichier de nom composé est paramétrable (convention de nommage

de fichier), ce qui facilite l’insertion de

fichiers créés séparément de Caneco,

par des dessinateurs à l’aide de leur

éditeur graphique préféré.

Insère un folio « fiche de fabrication

d’armoire » qui est un modèle de document d’impression Caneco

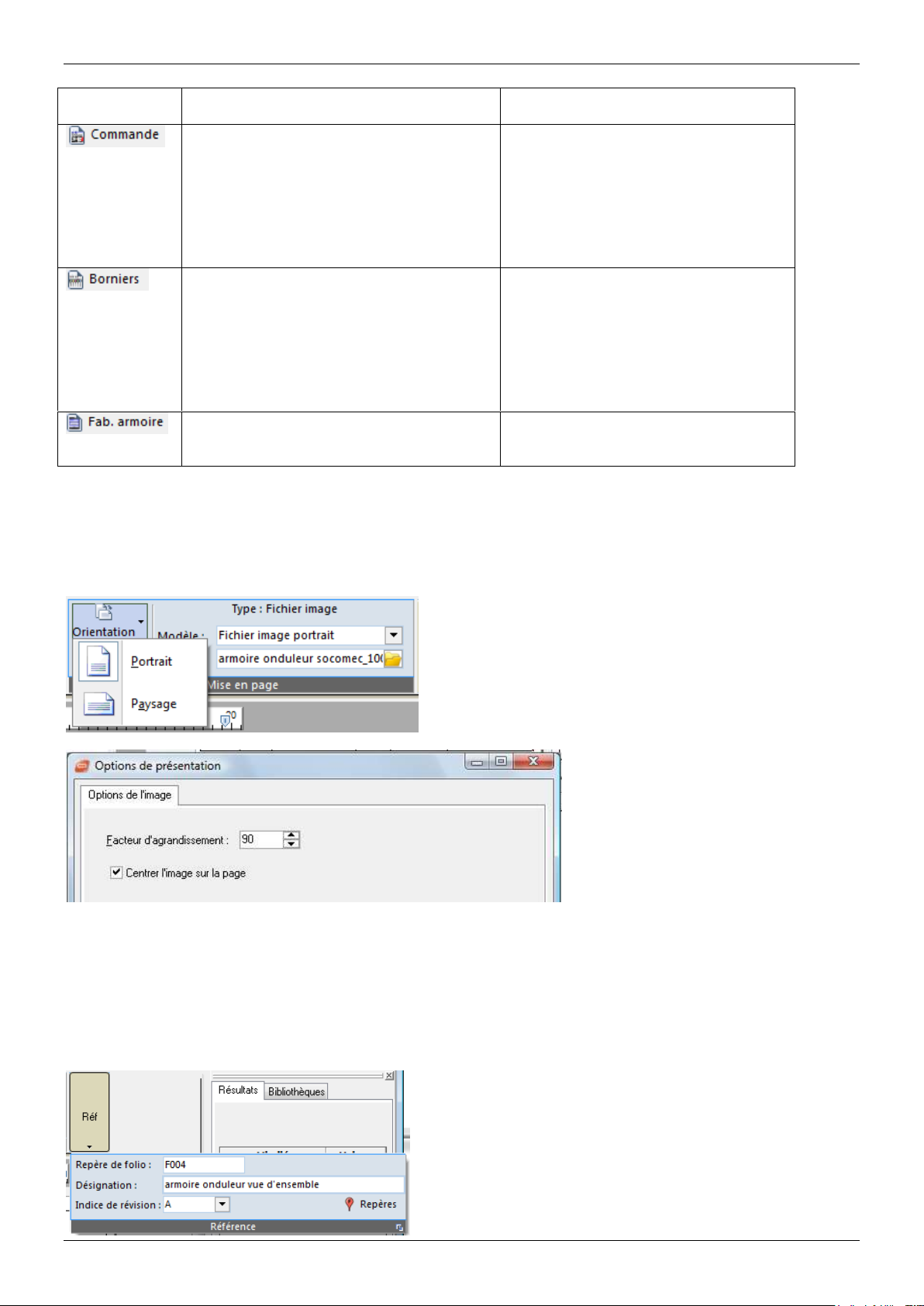

11.4.4 Fonctions de « mise en page » des folios

Vous pouvez vous servir, soit de la palette de « mise en page », soit du menu contextuel après avoir sélectionné un folio. Les fonctions proposées de mise en page et de paramétrage dépendent du type de folio. Pour un folio « Image », une fois l’insertion de l’image réalisée, vous pouvez en modifier la présentation. Choisissez dans la palette « Mise en page » le bouton « présentation » : vous pouvez choisir un folio « portrait » ou « paysage ».

Avec le menu contextuel, après avoir activé le folio, choisissez « option de présentation » :

Vous pouvez ainsi modifier l’échelle de l’image et centrer ou non l’image.

11.4.5 Fonctions de « nommage » des folios

Chaque folio du dossier tableau peut être :

 doté d’un repère différent de son numéro d’ordre  nommé. Le nom apparaitra dans le cartouche du folio et dans la liste des folios  doté d’un indice de révision propre.

Ces fonctions sont accessibles, le folio étant activé, par la palette « Réf. » :

86  Les commandes dans le mode folios Manuel de Référence

ALPI Caneco BT

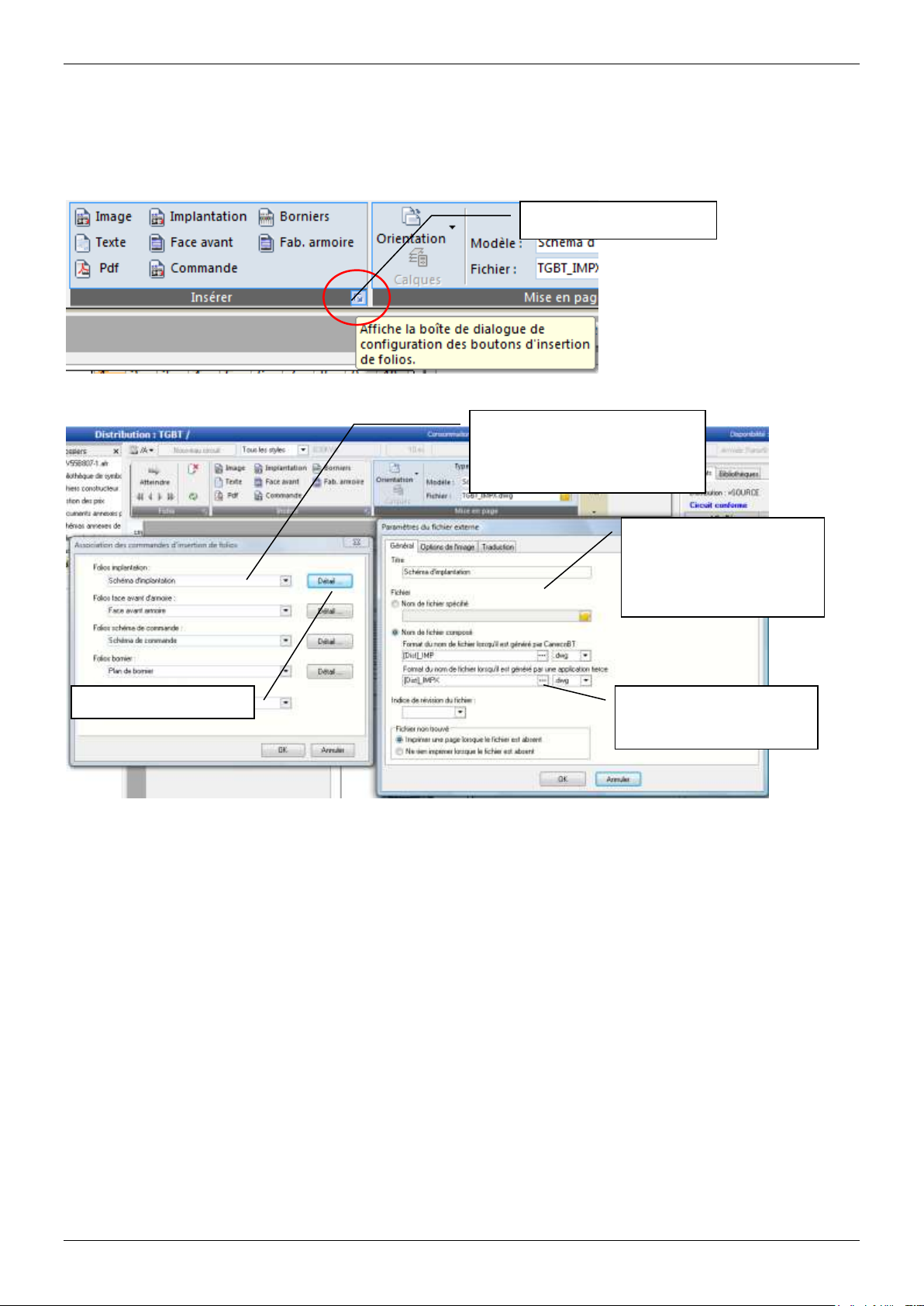

1 : Cliquez sur ce bouton

2 : la boite de dialogue suivante

3 : cliquez sur Détail

4 : Cette boite de dialogue 5 : Cliquez sur cette icône, pour

nommage personnalisée.

11.4.6 Fonctions d’organisation des documents prédéfinis insérés

Des fonctions d’insertion automatique des documents prédéfinis permettent d’organiser le travail collaboratif. Elles reposent sur des conventions de nommage des documents insérés. Pour y accéder :

La boite de dialogue suivante apparait :

apparait. Elle donne accès au paramétrage suivant les types de folios

apparait. Elle permet de définir les conventions de nommage qui vont faciliter la création semi-automatisée de folios

définir une convention de

Paramètres du fichier externe Titre : titre du folio apparaissant dans le cartouche et dans la liste des folios Fichier : Cliquez sur fichier spécifié si pour ce folio vous souhaitez ponctuellement insérer un document déjà

réalisé.

Nom de fichier composé :

Deux possibilités sont proposées par Caneco BT 5.5 :

 le fichier composé est généré automatiquement par Caneco. Cela peut être le cas en 5.5 des folios

bornier et de face-avant d’armoire.

 le fichier est réalisé par une application tierce, autre que Caneco.

Dans l’un et l’autre cas, les conventions de nommage des fichiers décrites ci-après en facilitent l’insertion.

11.4.7 Convention de nommage des fichiers

Nom des fichiers insérés dans les folios prédéfinis

Une convention de nommage permet à un modèle de document prédéfini inséré dans le mode folio (par exemple

un schéma d’implantation) de se remplir automatiquement. Les conditions nécessaires sont que l’emplacement du

fichier et son nom soit celui figurant dans la convention de nommage

Manuel de Référence Les commandes dans le mode folios  87

Caneco BT ALPI

L’astérisque identifie le dossier tableau édité par le mode folio

Ainsi, dans un TGBT, la convention ci-dessus remplira automatiquement le folio « schéma d’implantation » du fichier TGBT_IMP.dwg si ce fichier est placé dans le même répertoire que l’affaire.

Répertoire de rangement

11.5 Impression du dossier tableau créé par le mode folios

Les impressions dans Caneco BT 5.5 restent identiques à celles des versions antérieures. Seule nouveauté : le dossier Tableau, édité à la demande grâce au mode folio, est identifié dans la fenêtre mise en page, par le nom du modèle d’unifilaire tableau qui a servi à le composer, précédé d’un astérisque :

88  Impression du dossier tableau créé par le mode folios Manuel de Référence

ALPI Caneco BT

1 2 3 4 5

12 Saisie et calcul détaillés d'un circuit

La fenêtre circuit s'affiche par double-clic sur un circuit ou par le menu Circuit/Editer. L'utilisateur peut choisir entre trois modes d'affichage : Affichage minimum Affichage détaillé Affichage minimum

12.1 Affichage minimum

L'affichage minimum présente les données minimum nécessaires pour calculer un circuit.

 1 : Nom complet du style  2 : Voyant état du circuit : Vert = circuit conforme. Rouge = Circuit non conforme  3 : Flèches de navigation  4 : Verrouillage de la protection  5 : bouton de commutation pour affichage minimal / maximal  6 : Verrouillage du circuit : aucune modification n’est autorisée (auto ou manu)

Manuel de Référence Affichage minimum  89

Caneco BT ALPI

12.2 Affichage détaillé

L'affichage détaillé permet la visualisation et la modification des données d'un circuit au niveau expert.

12.3 Flèches de navigation

12.3.1 Flèche distribution amont

Ouvre la fenêtre de la distribution amont (alimentant le circuit)

12.3.2 Flèche distribution aval

Ouvre la fenêtre de la distribution aval (alimentée par le circuit)

12.3.3 Flèche circuit suivant

Valide le circuit actif, et affiche le circuit suivant

12.3.4 Flèche circuit précédent :

Valide le circuit actif, et affiche le circuit précédent

90  Affichage détaillé Manuel de Référence

ALPI Caneco BT

Le fait d'indiquer qu'un circuit est alimenté en normal/secours implique qu'il est calculé en fonction des deux alimentations possibles, ce qui peut être parfois très défavorable dans le cas d'alimentation Secours réalisée par des groupes électrogènes de faible puissance.

Contenu

Signification

3P+PE

circuit triphasé avec PE

3P+N+PE

circuit triphasé avec Neutre et PE

circuit triphasé sans PE

3P+N

circuit triphasé avec N et sans PE

3P+PEN

circuit triphasé avec PEN (schéma TNC)

P+N+PE

circuit monophasé avec Neutre et PE

P+N

circuit monophasé avec Neutre sans PE

circuit biphasé (phase-phase) sans PE

2P+PE

circuit biphasé (phase-phase) avec PE

Ne pas confondre 2P avec P+N. Dans un réseau 230/400V, P+N signifie mono (230V), alors que 2P signifie biphasé (400V)

12.4 Onglet circuit

12.4.1 Rubrique Circuit

Circuit

Indiquez le repère du circuit sur 15 caractères maximum.

Amont

Repère du tableau dont est issu le circuit. Ce repère est complété automatiquement par Caneco BT, lorsque vous avez créé un circuit. Vous avez la possibilité de le modifier, de façon à faire passer un circuit d'un tableau dans un autre.

Alimentation

Trois cas sont possibles :

 Normal : circuit issu d'un tableau alimenté uniquement par la source Normale (circuit non secouru)  Secours : circuit issu d'un tableau alimenté uniquement par la source Secours  Normal/Secours : circuit issu d'un tableau alimenté par les sources Normale et Secours (circuit secouru)

Contenu

Indiquez le contenu du circuit : présence de 3 phases, du N et du PE.  PE signifie conducteur de protection équipotentielle. En schéma TN, le contenu 3P+PEN permet de réaliser du TNC, 3P+N+PE du TNS.

Désignation

Désignation du circuit (36 caractères maxi).

Manuel de Référence Onglet circuit  91

Caneco BT ALPI

12.4.2 Rubrique protection

si le fichier fabricant est au format EDIELEC, en cliquant sur la coche (1) « retardé », vous obtenez une protection retardée sur CC.

Si la protection des personnes contre les contacts indirects est assurée par un Différentiel, la fenêtre est complétée par d’autres informations :

Si le fichier fabricant est au format EDIELEC, en cliquant sur la coche retardé (2), vous obtenez une protection différentielle retardée

92  Onglet circuit Manuel de Référence

ALPI Caneco BT

Type

Signification

Disj.Boitier moulé

disjoncteur d'usage général boitier moulé suivant norme EN 60947-2 et CEI 947

Disjonct Ouvert

disjoncteur d'usage général Ouvert suivant norme EN 60947-2 et CEI 947

Disj C

disjoncteur modulaire courbes C et U suivant norme EN 60898 et NFC 61410

Disj B

disjoncteur modulaire courbes B et L suivant norme EN 60898 et NFC 61410

Disj D

disjoncteur modulaire courbes D ou K suivant norme EN 60898 et NFC 61410

Disj Mot

disjoncteur moteur suivant norme EN 60947-2 et CEI 947 assurant la fonction protection moteur.

Disj + Th

protection de démarreur de moteurs réalisée par une coordination contacteur + disjoncteur + relais thermique de type 1 ou type 2.

fusible de type gG

fusible de type Ultra rapide

gG + Th

association sectionneur fusible contacteur + relais thermique le fusible est du type. Ce type de protection est adapté au circuit de distribution. Le contacteur et déterminé en catégorie AC1

fusible de type aM - La section des câbles est calculée sur Ib et les critères court-circuit et contacts indirects sont traités comme pour les départs protégés par l’association aM + Thermique. Caneco BT vérifiera systématiquement la règle du temps de coupure.

aM + Th

association sectionneur fusible contacteur + relais thermique le fusible est du type aM (accompagnement Moteur). Ce type de protection est adapté au moteur. Le contacteur et déterminé en catégorie AC3-AC4

Disj sans Th

circuit sans protection de surcharge, ce qu'autorise la norme pour certains circuits (non susceptibles de produire des surcharges). Caneco BT vous demande le type de protection contre les courts-circuits. La condition de surcharge est vérifiée en tenant compte du courant d'emploi (IB).

Sans protection

la protection est en fait la protection contre les CC du circuit alimentant le tableau amont. C'est le cas des colonnes montantes à section dégressive. L'absence de protection contre les surcharges n'est acceptée qu'aux conditions de la norme : récepteur non susceptible de produire des surcharges ou protégé en aval.

Type

Saisissez la protection du circuit.

Manuel de Référence Onglet circuit  93

Caneco BT ALPI

Contact indirects

Signification

Prot Base

la protection contre les contacts indirects est assurée par la protection définie dans le champ Type (protection contre les courts-circuits).

Dif. 300mA

protection différentielle résiduelle d'un calibre de 300 mA

Dif. 30mA

protection différentielle résiduelle d'un calibre de 30 mA

Dif. 10mA

protection différentielle résiduelle d'un calibre de 10 mA

Autres DDR

protection différentielle résiduelle réglable

L.E.S

Liaison Equipotentielle Supplémentaire (L.E.S.).

Equipot

équipotentialité générale des masses. C'est le cas des installations dont les masses sont reliées à un réseau équipotentiel général, réalisé par des câbles de terre nus enterrés à fond de fouille ou par des câbles de terre nus posés sur chemins de câbles. Ce dispositif permet de ne pas distribuer le PE dans chaque câble de circuit (le contenu du câble peut alors être par exemple 3P sans PE). La masse du récepteur de ce circuit doit alors être reliée directement au réseau équipotentiel.

Contacts Indirects

Il s'agit du moyen utilisé pour assurer la protection des personnes contre les contacts indirects.

Protection

Nom du modèle de protection (Référence bloc de coupure, Déclencheur, Différentiel), Calibre et nombre de pôles

Verrouillage Protection

Le Déverrouillage/Verrouillage de la protection est signalé par l’état coche ou pas de la case prévue à cet effet.

Une protection verrouillée n'est pas modifiée lors d'un calcul. Les valeurs peuvent être modifiées par l'utilisateur dans la limite des valeurs dans le catalogue.

Calibre

Calibre de la plus petite protection pouvant satisfaire aux conditions de la norme, si votre choix des protections est automatique; ou le calibre que vous avez sélectionné si votre choix de protection est manuel.

Si vous souhaitez imposer cette valeur, le bouton ou le choix utilisateur par modèle situé à

droite de ce champ ou le choix CTM vous permet de choisir la protection parmi toutes celles contenues dans le fichier constructeur que vous avez choisi, et répondant aux conditions fixées par la norme.

IN/Irth/IrLR

Réglage du thermique du disjoncteur ou calibre du fusible assurant la protection contre les surcharges. Pour un disjoncteur, le réglage du thermique est paramétrable (commande protection du menu Option). Il peut être réglé au minimum (IB : courant d’emploi), au maximum (calibre de la protection) ou au maximum supporté par la liaison (IZ du câble pour les récepteurs ne nécessitant pas d’être protégé contre les surcharges). Si vous souhaitez forcer cette valeur, saisissez la valeur qui caractérise la protection contre les surcharges

 réglage du thermique lorsque la protection est un disjoncteur, un aM+th ou un gG+th  calibre du fusible lorsque la protection est un fusible g1.

Thermique

Incidence du choix de la position du thermique : 94  Onglet circuit Manuel de Référence

ALPI Caneco BT

Ame

Signification

Cuivre

conducteurs en cuivre

Alu

conducteurs en aluminium

Cu ou Alu

conducteurs en cuivre pour les petites sections, en aluminium pour les grosses sections. Le seuil entre cuivre et alu est défini dans la Boite de dialogue

En Amont de la canalisation : Section calculée en fonction de la protection du circuit amont En Aval de la canalisation : La section du câble sera alors calculée en fonction de In ou du réglage du thermique

pour un disjoncteur ou de I2 pour un fusible gG (valeur à saisir par l’utilisateur, si la protection n’est pas définie

dans Caneco BT)  Dispense : Application du paragraphe 433.3 de la NFC 15 100 (cas des circuits de désenfumage par

exemple).

Irmg ou IN (protection contre les CC)

Réglage du magnétique du disjoncteur ou calibre du fusible assurant la protection contre les courts-circuits.  Pour un disjoncteur, le réglage du magnétique est fixé à la valeur maximale compatible avec le disjoncteur,

et assurant un déclenchement sur le plus faible des courts-circuits minimaux (ID ou Ik1 ou Ik2). Si vous souhaitez forcer cette valeur, saisissez la valeur qui caractérise la protection contre les courts-circuits .Réglage du magnétique lorsque la protection est un disjoncteur d'usage général (disj Boitier Moulé) ou un disjoncteur moteur (disj. Mot.) ou un disjoncteur coordonné avec un contacteur (disj. + Th).  valeur maximale de déclenchement garanti sur court-circuit, lorsque la protection est un disjoncteur

modulaire (disj C, B, D).  calibre du fusible lorsque la protection est un fusible gG, ou aM+th.

Retardé uniquement

La coche permet de sélectionner les protections pouvant être temporisées

Retard

Temporisation du Magnétique en ms.

12.4.3 Rubrique câble

Longueur

Indiquez la longueur du câble en mètres. Dans le cas de plusieurs récepteurs, c'est la longueur du récepteur le plus éloigné. Dans ce cas, apparaît une donnée supplémentaire de distance au 1er récepteur (1):

1er Récepteur (m)

Saisissez, dans le cas de circuits comportant plusieurs récepteurs, la distance entre la protection et le récepteur le plus proche. Cette donnée est exploitée dans les versions postérieures à la 4.1B, pour le calcul de la chute de tension et de la sélectivité.

Type de câble

Saisissez le type de câble utilisé pour la liaison entre la protection et le récepteur. Ce type est choisi parmi la liste extensible des types de câbles. Cette liste est enregistrée sous un nom de fichier *.cbl. Le fichier est sélectionné pour l'affaire et modifiable par la commande Fichiers constructeurs / rubrique Câble du menu Options. Par défaut le fichier est Caneco.cbl.

Ame des conducteurs des câbles

Manuel de Référence Onglet circuit  95

Caneco BT ALPI

appelée par la commande Câbles du menu Options

Alu + PE Cu

conducteurs en aluminium pour les phases et le Neutre et PE en cuivre. Ce choix n'est possible que dans le cas où la liaison est du type Unipolaire ou Multi + PE (multipolaire)

Le coefficient calculé par Caneco BT en fonction de la température indiquée suppose que vous ayez bien choisi préalablement votre type de câble. Si vous changez ce type de câble, et si l’isolant de votre câble a changé, il est nécessaire que vous déterminiez à nouveau le coefficient en fonction de la température désirée.

Voir chapitre Les Distributions / fenêtre Tableau / informations sur les tableaux / S IZ câbles / Irth tableau.

Pose

Saisissez le mode de pose du câble suivant la norme de calcul choisie. Le bouton situé immédiatement à droite permet d'avoir la liste de modes de pose explicitée.

Pôle

Choix multipolaire ou unipolaire. Uni / Multi : Basculement automatique de multipolaire à unipolaire à partir d'une section donnée.

Coefficient de température (K. temp)

Ce coefficient est désigné dans la norme comme facteur de correction de température. Il déclasse le courant admissible en fonction de la température. Proposé à 1 par défaut, ce coefficient est fixé par la norme, en fonction du type d'isolant du câble et de la température de référence d’utilisation des câbles. Il peut être déterminé par

Caneco BT, en fonction de la température indiquée, et du type de câble que vous avez choisi, si vous utilisez le

bouton situé immédiatement à droite.

Coefficient de proximité (K. prox)

Ce coefficient est désigné dans la norme comme facteur de correction de groupement de câbles ou de circuits. Il déclasse le courant admissible en fonction de la proximité d'autres câbles. La valeur proposée par Caneco BT est lié au style. Elle est en général de 0,72, ce qui correspond selon la norme, au mode de pose sur chemin de câbles perforé, en une couche, pose jointive, nombre de câbles non limité.

Ce coefficient ayant une influence prépondérante sur la section calculée du câble, vous devez l’étudier au mieux

en fonction de tous les paramètres le déterminant : proximité des câbles entre eux. Suivant la norme, les modes de pose, et suivant leur espacement, des câbles éloignés entre eux ne s’échauffent pas mutuellement. charge de ces câbles par rapport à leur courant admissible (un circuit dont le câble possède un courant admissible > 0,7 IB) est réputé ne pas échauffer les câbles voisins. charge globale des câbles circulant sur le même cheminement. Cette charge globale peut être limitée par le réglage du thermique du circuit alimentant la distribution. Voir B.4.3 guide UTE C15-105.

Pour faciliter l’estimation de ce coefficient, une aide rappelant la norme est accessible par le bouton situé immédiatement à droite.

Coefficient complémentaire (K. compl)

Saisissez le coefficient de déclassement complémentaire du courant admissible en fonction des influences externes. Ce coefficient n'est pas normalisé, il est fixé par l'utilisateur.

K symétrie fs

Si le circuit a un nombre de conducteurs par phase >1, appliquer si nécessaire le coefficient de symétrie (fs=0,8) conformément à la norme.

12.4.4 Rubrique résultats imposables

96  Onglet circuit Manuel de Référence

ALPI Caneco BT

Les résultats imposables sont des valeurs calculées par Caneco BT, que vous pouvez éventuellement adapter à des données existantes. Elles concernent les câbles et la protection. Pour pouvoir imposer une donnée, vous devez cocher la case précédant la donnée. L'imposition peut être annulée en cliquant de nouveau sur la case à cocher. Lorsqu'une valeur est imposée, Caneco BT la vérifie.

Conducteurs - Phase

Plus petite section de phase de la liaison, calculée en tenant compte de tous les critères de la norme. Si vous souhaitez forcer cette valeur, saisissez le nombre de conducteurs par phase de la liaison, puis la section en mm² de chaque phase.

Conducteurs - Neutre

Plus petite section de neutre de la liaison, calculée en tenant compte de tous les critères de la norme./ Si vous souhaitez forcer cette valeur, saisissez le nombre de conducteurs par neutre de la liaison, puis la section en mm² de ce neutre.

Conducteurs - PE (ou PEN)

Plus petite section de PE (protection équipotentielle) de la liaison, calculée en tenant compte de tous les critères de la norme. Si vous souhaitez forcer cette valeur, saisissez le nombre de conducteurs par PE (ou PEN) de la liaison, puis la section en mm² de ce PE (ou PEN)

Neutre chargé

Appliquer un coefficient de 0,84 sur IZ si le neutre est chargé.

12.4.5 Rubrique récepteur

Repère du récepteur (1).

Pour les circuits de distribution (Tableau, transfo BT/BT, canalisation préfabriquée), vous pouvez modifier directement le repère de la distribution qu’il alimente.

Nombre de récepteurs

Saisissez le nombre de récepteurs (2). Vous pouvez ainsi définir des circuits alimentant plusieurs récepteurs. Exemple : 12 appareils d'éclairage de 2*36W La consommation totale du circuit est égale à : Puissance totale du circuit = nombre de Récepteurs * consommation où consommation est la donnée définie ciaprès.

Consommation

Saisissez la consommation de chaque récepteur (3) : intensité ou puissance électrique consommée ou puissance standard.

La puissance peut être donnée en A, KW, KVA, la cohérence de l'unité choisie est contrôlée en fonction du type de récepteur sélectionné.  Ex: Les KVA sont interdits pour les moteurs. La flèche située à droite de ce champ permet d'ouvrir la liste de la puissance standard, qui est liées au style du circuit.  Si le style du circuit est basé sur le style Moteur Caneco BT, les puissances standard sont les puissances

mécaniques des moteurs.  Si le style du circuit est basé sur le style Eclairage Caneco BT, les puissances standard sont les

désignations conventionnelles (1*58W, 2*36W...) des luminaires fluorescents. 2*36W signifie luminaire

comportant 2 tubes fluorescents de 36W.  Si le style du circuit est basé sur le style Prise de courant, les puissances standard sont les désignations

conventionnelles (2*16A, 3*32A...) des prises de courant. 3*32A signifie prise de courant triphasée 32

Ampères. Manuel de Référence Onglet circuit  97

Caneco BT ALPI

Ne pas mettre de blancs dans la consommation. Exemples valides : 120, 50KVA, 30KW.

Attention : un taux d’harmonique compris entre 15 % et 33% (NF C15-100- 2002) fait que le Neutre est considéré comme chargé, ce qui entraîne l’application du coefficient de 0,84 de réduction sur les courants admissibles. Les sections calculées sont grossies d’environ 25%.

Voir NF C15-100- 2002 & 523.5.1

Attention : un taux d’harmonique supérieur à 33% (NF C15-100- 2002) fait que le Neutre est calculé pour avoir un courant admissible au moins égal à 1,45 fois le courant d’emploi dans la phase. Le dispositif de protection doit avoir, sur le neutre, un courant assigné au moins égal à cette valeur.

Voir NF C15-100- 2002 & 524.2

La liste de la puissance standard est extensible. Elle est enregistrée sous un nom de fichier *.std. Le fichier est sélectionné pour l'affaire par la commande Fichiers constructeurs du menu Options. Par défaut le fichier est

Caneco.std.

La signification de la consommation donnée en KW est fonction du type de récepteur : pour un moteur, si la puissance est choisie das la liste des puissances standard il s'agit de la puissance mécanique disponible sur l'arbre et non de la puissance électrique. Si la puissance saisie est différente des puissances de la liste des puissances standard, elle est considérée comme puissance électrique.

L'unité par défaut est celle indiquée (et modifiable) dans la commande Calcul du menu Options. Dans tous les cas, la consommation est transformée en intensité d'emploi (IB dans le volet des résultats) Lieu géographique Remplissez cette donnée définissant le lieu géographique le plus proche du récepteur.

Taux d'harmonique (4)

Le taux d'harmonique de rang 3 et multiple de 3 est applicable au circuit. Le calcul tient compte des règles de la norme pour le calcul des sections du neutre. Applicable uniquement pour la NF C15100-2002 ou les règles sont définies (523.5.1 et 524.2). Dans les autres normes faire éventuellement un calcul pour déterminer la section du Neutre.

Coefficient d'utilisation

Valeur saisissable du coefficient d'utilisation du circuit. La valeur proposée par défaut est : celle de la puissance standard choisie, si la consommation est issue de la table de la puissance standard. celle du style du circuit dans le cas contraire. Cette valeur n'a pas d'incidence sur le dimensionnement du câble et de la protection. Elle n'influe que sur le bilan de puissance.

Coefficient de Foisonnement (simultanéité)

Lorsqu'un circuit comporte plusieurs récepteurs (prises de courant, éclairage..) on peut appliquer un coefficient kFois de foisonnement des récepteurs entre eux. La Puissance totale du circuit = nombre de Récepteurs * consommation * kFois

Cosinus Phi Permanent

Valeur saisissable du cosinus Phi du circuit. La valeur proposée par défaut est : celle de la puissance standard choisie, si la consommation est issue de la table de la puissance standard. celle du style du circuit dans le cas contraire.

dU max

Indiquez la chute de tension maximale admissible en %, depuis l'origine de l'installation jusqu'à l'extrémité du câble. Les valeurs proposées par défaut par Caneco BT sont liées au style et tiennent compte de la source (alimentation privée ou distribution BT) et de la nature du récepteur.

98  Onglet circuit Manuel de Référence

ALPI Caneco BT

Pour la description de tous ces champs, voir paragraphe Fenêtre tableau du chapitre Les distributions

Cos Phi Démarrage

Cosinus phi de démarrage La valeur proposée par défaut est : celle de la puissance standard choisie, si la consommation est issue de la table de la puissance standard. celle du style du circuit dans le cas contraire. Vous pouvez modifier cette valeur par défaut.

ID/IN

Facteur ID/IN. Mêmes remarques que ci-dessus.

12.5 Onglet Amont

12.6 Onglet Données Complémentaires

12.6.1 Rubrique Appareil 1 : Protection/Commande (1)

Repère

Indiquer ici le repère de la protection : ce repère sera affiché à droite de la protection dans l’outil Unifilaire Tableau.

Constructeur de la protection

Permet de choisir un organe de protection/coupure dans un fichier catalogue spécifique au circuit.

Calibre minimal de la protection

Le calibre minimum est défini dans le style du circuit.

 Style éclairage : 10A  Style prise de courant : 16A

L'utilisateur peut modifier cette valeur. Par exemple le calibre minimum pour une prise de courant peut être ramené à 10A au lieu de 16A. Il appartient à l'utilisateur de s'assurer que les règles normatives sont respectées.

K décl. T°C fusible

Le coefficient de déclassement du fusible à la ligne. Ce coefficient peut dépendre du type de support du fusible. Il doit obligatoirement et systématiquement être saisi car le calibre nominal des fusibles UR est donné à 20°C ambiant et le coefficient est donc rarement à 1

Dispense de la vérification de la tenue au court-circuit des conducteurs

Quand cette option est cochée, la protection contre les CC peut être assurée par la protection contre les surcharges, si les conditions de la norme sont vérifiées. Le tableau suivant indique les protections pour lesquels l’option « Dispense de la vérification de la tenue au

courts-circuits des conducteurs » peut être prise en compte.

Manuel de Référence Onglet Amont  99
