Manuel de référence

Caneco BT

Version 5

Calculs et schémas d’installations électriques

www.alpi.fr

Décembre 2006

Caneco BT © ALPI - 2006

Table des matières

Contrat de licence 5

Important – à lire attentivement 5 Définitions 5 Limitation de garantie et de responsabilité 5 Droits de reproduction.-.licence 5 Droits d’auteur et restrictions quant à l’utilisation 6 Résiliation 6 Lois applicables 6

Installation 7

But du présent manuel 7 Connaissances requises 7 Système requis minimum 7 Système recommandé 7 Protection de Caneco BT 7 Installation de Caneco BT 7 Désinstallation de Caneco BT 8 Contenu de Caneco BT 9 Référentiel de calcul 10

Nouveautés de la version 5.2 13

Interface et Schématique 13 Nouveautés dans les calculs 14 Base de données au format EDIELEC 18

L'interface de Caneco BT 20

Présentation de l'interface Caneco BT 20 Menus 20 Boutons 22 Outils de saisie des circuits 23 Une affaire dans Caneco BT 24

Création de la source 25

Types de source d’alimentation 25 Définition d’une Source dans Caneco BT 25 Présentation 25 Rubrique Source 25 Rubrique Réseau 27 Rubrique Liaison 28 Résultats imposables 28 Source Tableau par Ik 29 Source Tableau par R et X 30 Source Tarif Jaune 31 Résultats 31 Onglets 34

Les distributions 37

Généralités 37 Fenêtre tableau 37 Fenêtre canalisation préfabriquée 42 Fenêtre transformateur BT-BT 47

Outil Unifilaire général 51

Description de l'unifilaire général 51

2 • Table des Matières Manuel de Référence

Créer un ou des circuits 52 Représentation de l’unifilaire général 53 Représentation d’une affaire comportant un Secours 56

Outil Unifilaire Tableau 59

Créer un circuit 59 Représentation des schémas 60 Modifier le schéma d’un circuit 62 Effacer un symbole 63 Créer des circuits à l’aide des bibliothèques de styles et de blocs de circuits 63 Commandes d’édition 64 Enrichir les bibliothèques de styles et de blocs de circuits 65

Outil Tableur 67

Créer un circuit 67 Commandes d’édition 68

Saisie et calcul détaillés d'un circuit 69

Affichage minimum 69 Affichage détaillé 70 Flèches de navigation 70 Onglet circuit 71 Fenêtre Résultats 80 Onglet Amont 83 Onglet Données Complémentaires 83 Onglet Résultats Complémentaires 85 Onglet Conformité 88 Onglet Textes 89 Onglet Aval 89 Choix protection 89

Préférences 94

Généralités sur les Préférences 94 Onglet Affichage 94 Onglet Enregistrement 95 Onglet Couleurs 95 Onglet Valeurs par défaut 95 Onglet Répertoires 96 Onglet Impression 96 Onglet Alertes et Remarques 96 Onglet Repères Automatiques 97 Onglet Tableur des circuits 97 Onglet Unifilaire Tableau 97 Onglet Unifilaire Général 98 Onglet Cheminements 98

Options de calcul 99

Onglet Calcul 99 Onglet Câbles 100 Onglet Protection 101

Alertes et remarques 102

Généralités sur les alertes et remarques 102 Edition du rapport de calcul 103 Liste des alertes et remarques et remèdes proposés 103

Impression 105

Généralités 105

Caneco BT © ALPI - 2006

Configuration de l’impression 106 Modèles de documents 107 Nouveautés V5 108 Modèles de dossiers 109 Langue d’impression 110 Documents avec fichiers externes 111 Modèles de dossiers 111

Modules nouveaux de la V5 113

Module P10 : Import - Export 113 Module C5 : Boites à calcul Caneco BOX 114 Module G1 : Tarif et catalogue informatisé EDIELEC 115 Module G2 : Nomenclatures, devis et commandes 116

Glossaire 119

Glossaire Source 119 Glossaire Circuit 120 Glossaire Tableau 123 Glossaire ASI 123

4 • Table des Matières Manuel de Référence

ALPI - 2006 Caneco BT ©

Contrat de licence

Contrat de licence utilisateur final pour logiciel Caneco BT®

Important – à lire attentivement

Veuillez lire le résumé du Contrat de licence ainsi que la version complète du « CONTRAT DE LICENCE » figurant sur le LOGICIEL, avant d'installer ou d'utiliser ce logiciel. La version complète, seule, telle que présentée avant l’installation du logiciel, constitue l’entente intégrale conclue entre le LICENCIE et ALPI et remplace toutes les ententes ou communications antérieures ayant trait au LOGICIEL. En installant ou en utilisant le LOGICIEL, vous acceptez d'être lié par les modalités de cette licence. Si vous avez obtenu illicitement une copie de ce logiciel, veuillez détruire immédiatement cette copie. Si vous êtes en désaccord avec les termes de ce Contrat, veuillez immédiatement arrêter l’installation et l’utilisation du logiciel. Il est entendu que certaines restrictions inclues dans ce Contrat ne concernent que le logiciel Caneco BT®.

Définitions

Dans le présent contrat :

-par « ALPI», on entend Applications Logiciels Pour l’Ingénierie S.A.

-par « CONTRAT DE LICENCE », on entend ce contrat de même que tout autre document qui y est inclus.

-par « LICENCIÉ », on entend vous, l'utilisateur du LOGICIEL

-par « LOGICIEL », on entend le logiciel Caneco BT utilisé par le LICENCIÉ, nommé dans le cadre de ce Contrat sous l’appellation Caneco BT® et/ou Caneco BT, y compris toute technologie et tout logiciel utilitaire utilisés par Caneco BT aux termes d’une licence octroyée à ALPI par les concepteurs et propriétaires de cette technologie ou de ce logiciel utilitaire, ainsi que toute la documentation qui l’accompagne

Limitation de garantie et de responsabilité

ALPI ne garantit pas ni ne prétend que les fonctions du LOGICIEL décrites dans le Manuel respecteront les exigences du LICENCIÉ, ou que l’exploitation du LOGICIEL ne sera pas interrompue ou ne comportera pas d’erreurs. Tout autre logiciel et matériel fourni avec le LOGICIEL ou qui l’accompagne n’est pas garanti par ALPI. Le LOGICIEL, et le Manuel qui l’accompagne, sont fournis « TEL QUEL », sans aucune garantie, qu’elle soit expresse ou implicite, notamment, les garanties implicites de qualité marchande ou d’usage à une fin particulière, et au recours ne pourra être intenté contre ALPI ou ses concédants, le cas échéant, sur le fondement notamment d’un contrat, d’un délit ou d’un quasi-délit. Certaines autorités législatives ne permettent pas l’exclusion de certaines garanties implicites, de sorte que les exclusions précitées pourraient ne pas s’appliquer. Dans les limites prévues par toute loi applicable, ALPI, ou ses concédants, le cas échéant, ne sont, en aucun cas, responsables de dommages et intérêts spéciaux, directs ou indirects ou accessoires (y compris, notamment, la perte de profits) découlant de l’utilisation, par le LICENCIÈ, du LOGICIEL, ou du Manuel qui l’accompagne, ou de l’incapacité de les utiliser, même si ALPI ou ses concédants , le cas échéant, ont été avisés de la possibilité d’une telle perte, peu importe la cause de la perte ou le fondement théorique de la responsabilité. Toute responsabilité découlant d’une réclamation faite par un tiers auprès du licencié est également exclue.

Droits de reproduction.-.licence

Caneco BT® est protégé par les lois relatives au droit d’auteur et par les dispositions de lois et

traités internationaux en matière de propriété intellectuelle. Caneco BT® n’est pas vendu, mais concédé sous licence. En contrepartie de l’engagement du LICENCIÉ de respecter les modalités du présent contrat de licence, ALPI accorde au LICENCIÉ une licence non exclusive et incessible lui permettant d’utiliser le LOGICIEL et de consulter la documentation sur un

Manuel de Référence Important – à lire attentivement • 5

Caneco BT © ALPI - 2006

système informatique ne comprenant qu’un seul terminal. Il est aussi convenu que la licence se rapportant à Caneco BT® accordée au LICENCIÉ n’est pas transférable. Le LICENCIÉ ne peut pas utiliser le LOGICIEL sur un serveur de réseau ou sur plus d’un terminal d’ordinateur en même temps, sauf en cas d’accord commercial préalable de ALPI. Le présent contrat n’accorde au LICENCIÉ aucun droit d’auteur ni aucun droit sur les brevets, secrets de fabrication, noms commerciaux et marques de commerce (déposées ou non), ni aucun autre droit, fonction ou licence relativement au LOGICIEL.

Droits d’auteur et restrictions quant à l’utilisation

Le Manuel et Le LOGICIEL contiennent du matériel protégé par droit d’auteur et, dans sa forme compréhensible pour l’humain, des secrets de fabrication et des renseignements exclusifs dont ALPI est propriétaire ou licenciée. ALPI ou ses concédants sont titulaires des titres de propriété du LOGICIEL et de la documentation qui l’accompagne, ainsi que de tous les droits de propriété intellectuelle relatifs au LOGICIEL et à ladite documentation. Il est interdit au LICENCIÉ de faire une décompilation, une rétro ingénierie ou un désassemblage du LOGICIEL ou de le convertir en une forme compréhensible pour l’humain. Il est interdit au LICENCIÉ de modifier, de louer ou de prêter le LOGICIEL ou d’en distribuer des copies. Il est interdit au LICENCIÉ de transférer électroniquement le LOGICIEL sur un réseau, sur un circuit téléphonique ou sur Internet. Le LICENCIÉ peut faire une copie de sauvegarde ou d’archivage du LOGICIEL, à condition de copier l’avis de droit d’auteur et les autres renseignements d’identification se trouvant sur le support du LOGICIEL et d’apposer cet avis sur la copie de sauvegarde. Le LICENCIÉ peut imprimer une copie de la documentation fournie avec le LOGICIEL, uniquement pour son usage personnel et à la seule fin d’exploiter le LOGICIEL. Tous les droits qui ne sont pas expressément concédés par ce Contrat sont réservés par ALPI et ses fournisseurs

Résiliation

Cette licence demeure en vigueur jusqu’à sa résiliation. Elle prend fin immédiatement, automatiquement et sans avis, si le LICENCIÉ ne respecte pas l’une ou l’autre des dispositions du Contrat. A la résiliation de la licence, le LICENCIÉ doit cesser immédiatement d’utiliser le LOGICIEL, en effacer ou en détruire toutes les copies et détruire toute l’information imprimée fournie avec celui-ci.

Lois applicables

Le présent contrat est régi par les lois de la France qui y sont applicables et doit être interprété aux termes de ces lois.

ALPI® S.A. Applications Logiciels Pour l’Electricité 1 Bd Charles de Gaulle F-92707 Colombes Cedex France

6 • Droits d’auteur et restrictions quant à l’utilisation Manuel de Référence

ALPI - 2006 Caneco BT ©

Installation

But du présent manuel

Ce manuel présente les principales fonctions de Caneco BT version 5.2, en détaillant toutes les nouveautés. Il permet un apprentissage de Caneco BT. Néanmoins, pour obtenir une maîtrise de ce logiciel, il est conseillé de suivre un stage de formation. Pour certaines fonctionnalités de niveau expert, il est utile de se référer aux indications

complémentaires des manuels de référence et d’utilisation de la version 4. En cas de

contradiction entre ces documents et le présent manuel, ce sont les indications figurant dans le présent manuel qui ont préséance.

Connaissances requises

Le présent manuel s’adresse, tout comme le logiciel, à des électriciens confirmés. Il nécessite en outre une bonne connaissance de l’ensemble des techniques de base de l’environnement Windows.

Système requis minimum

Caneco BT sous Windows nécessite la configuration système minimale suivante :

Processeur : Pentium III RAM : 128 méga-octets Ecran : 17 »’ Résolution graphique : 1024x768 Système : Windows NT SP6 / 2000 / XP

Espace disque requis : environ 100 méga-octets

L’environnement Windows requiert un espace disque important pour stocker les fichiers temporaires. Nous vous conseillons d’optimiser votre espace disque afin de conserve en permanence une réserve suffisante (environ 30% de l’espace total)

Système recommandé

Processeur : Pentium IV ou équivalent RAM : 256 méga-octets Ecran : 19 »’ Résolution graphique : 1280x1024 Windows 2000 ou XP

Protection de Caneco BT

Le programme est protégé par une clé. La clé vérifie que vous êtes autorisé à utiliser le logiciel et ses fichiers annexes installés sur votre ordinateur, dans les termes de votre licence.

Installation de Caneco BT

Pour installer Caneco BT sous Windows, vous devez procéder comme suit : Quitter toutes les applications en cours Mettre le CD Rom dans votre lecteur Le programme d’installation se lance. Répondez aux différentes questions qu’il vous pose successivement : Prenez connaissance des conditions de limite de garantie de la licence ALPI.

Manuel de Référence But du présent manuel • 7

Caneco BT © ALPI - 2006

Cliquez sur Oui pour approuver ces conditions.

Pour tenir compte des contraintes d’accès aux différents répertoires avec Windows NT 2000, et XP, Le logiciel est installé dans plusieurs répertoires.

C:\Program Files\ALPI\Caneco\5.2 Ce répertoire contient les principaux fichiers utiles et obligatoire à l’exécution du logiciel.

C:\Documents and Settings\All Users\Application Data\ALPI\Caneco\5.2 L’installation se déploie également dans trois sous répertoires principaux : FOLIOS (contient les folios et les logos) FRA\BASE ( contient la base de données de caneco BT) FRA\CFG (un répertoire par langue d’installation, FRA signifie France) Un code de 3 caractères distingue chaque pays.

Il est impératif que le répertoire de destination soit accessible en lecture/écriture. Caneco BT accède fréquemment au répertoire CFG, afin de stocker sa configuration.

Si vous ne disposez pas d’un espace disque suffisant, ou si vous préférez installer le logiciel à un autre emplacement, choisissez un autre chemin d’accès par le bouton parcourir. Cliquez sur Suivant.

Voir annexe séparée « Installation de Caneco BT »

Désinstallation de Caneco BT

Pour désinstaller Caneco BT, vous devez procéder comme suit : Cliquez sur l'icône de désinstallation, le programme vous demande confirmation et supprime du disque toutes les composantes du logiciel.

Pour désinstaller Caneco BT, ne procédez pas par effacements successifs de fichiers et de dossiers. Vous risquez d’oublier d’effacer certains fichiers qui sont stockés dans le répertoire système de Windows.

8 • Désinstallation de Caneco BT Manuel de Référence

ALPI - 2006 Caneco BT ©

Contenu de Caneco BT

Répertoire CFG

Il s'agit du répertoire de configuration de Caneco BT

Fichier Fonction Caneco.bib Bibliothèque de symboles pour les nouvelles affaires Caneco.blk Fichier des blocs de circuits Caneco.hlb Bibliothèque de symboles pour les anciennes affaires Caneco.cbt Fichier de configuration générale Caneco.std Puissances standard Caneco.sty Styles de circuits Caneco.wpa Fichier de paramétrage global (options par défaut) France.cbl Fichier des câbles : section phase Cantips.txt Fichier binaire contenant les astuces du jour Normes.nrm Fichier de normes Protect.nco Fichier des règles d'incohérences schéma - protection Protect.ptc Fichier des règles de création schéma - protection *.pse Tables des modes de pose suivant la norme *.cof Tables des coefficients de pose suivant la norme *.cbl Fichier des câbles : section neutre et PE *.cab Fichier des câbles : section réduite 4ème conducteur

Répertoire FOLIOS

Fichiers *.inf

Fichier de description des modèles de documents.

Fichier Description

A0.inf A3.inf Fiche.inf Folio.inf Foliov.inf Lfolio.inf Lfoliov.inf Pagedg.inf Param.inf protesg.fra protspc.fra source.inf Tab10.inf

Fichiers *.WMF Fichiers graphiques (Windows MetaFile) correspondant aux fonds de folios.

Fichier Description

A0.wmf A3.wmf fiche.wmf folio.wmf foliov.wmf Param.wmf pdg.wmf src.wmf Tab10.wmf

Unifilaire général A0 Unifilaire général A3 Fiche de calcul détaillé pour chaque circuit Folio général en paysage Folio général en portrait Liste des folios en paysage Liste des folios en portrait Page de garde Fiche de paramétrage Fichier auxiliaire de Caneco BT Fichier auxiliaire de Caneco BT Fiche de calcul pour les sources Unifilaire tableau à 10 circuits par page

Unifilaire général A0 Unifilaire général A3 Fiche de calcul Folio Folio portrait Fiche de paramétrage Page de garde Fiche de calcul des sources normal/secours Unifilaire tableau 10 circuits par folio

Manuel de Référence Contenu de Caneco BT • 9

Caneco BT © ALPI - 2006

Répertoire BASE

Ce répertoire comprend tous les fichiers constructeurs que Caneco BT peut utiliser :

Fichier Description

Fichiers *.dug Fichiers *.dmi Fichiers *.Dmd Fichiers *.dst Fichiers *.dmt Fichiers *.dth

Fichiers *.amt

Fichiers *.g1t Fichiers *.fsb Fichiers *.itr Fichiers *.ZTR Fichiers *.ZGE

Fichiers des disjoncteurs d'usage général (EN 60 947) Fichiers des disjoncteurs modulaires (EN 947-2) Fichiers des disjoncteurs modulaires (EN 60 898) Fichiers des disjoncteurs (EN 60 947) sans thermique intégrés Fichiers des disjoncteurs moteurs Fichiers de coordination des disjoncteurs avec les contacteurs (EN 60947-4-1) Fichiers des coordination des départs moteurs protégés par aM + thermique Fichiers fusibles g1 + thermiques Fichiers des fusibles Fichiers des interrupteurs Fichiers des puissances et impédances des transformateurs Fichiers des puissances et impédances des alternateurs

Référentiel de calcul

Documents de référence

La version 5 de Caneco-BT utilise un nouveau référentiel de calcul constitué de :

• la nouvelle version de la NFC 15-100 (décembre 2002),

• le guide pratique UTE C15-105 (juillet 2003) : Détermination des sections des conducteurs

et choix des dispositifs de protection.

• le guide pratique UTE C15-500 (juillet 2003) : Détermination des sections des conducteurs et choix des dispositifs de protection dans les logiciels de calcul

Date d’application du nouveau référentiel de calcul

Le nouveau référentiel de calcul est applicable à tous les ouvrages dont :

• La date de dépôt du permis de construire est postérieur au 31 mai 2003,

• ou à défaut, la date de déclaration préalable de construction

• ou à défaut la date de signature du marché

• ou à défaut la date d’accusé de réception de commande

Avis technique

Caneco BT version 5 a obtenu l’avis technique n° 15L601 de conformité suivant ce nouveau référentiel. Cet avis technique résulte d’un examen des résultats qui a porté exclusivement sur les modifications de calculs citées ci-dessous ainsi que sur l’application du coefficient de symétrie fs.

Principaux changements de calcul par rapport au référentiel antérieur à 2002

Caneco BT version 5 tient compte de modifications substantielles des règles de calcul par rapport à la version 4 :

• Introduction de la notion de courants harmoniques et conséquence sur le dimensionnement des organes de protection et des sections des canalisations. (voir NFC 15-100 &523.5.1,

524.2)

• changement des temps maximaux de fonctionnement des dispositifs de protection en régime IT (voir NFC 15-100 tableau 41A)

• changement des valeurs de résistivité des circuits protégés par des disjoncteurs temporisés (voir guide pratique UTE C15-500)

• Facteur de non symétrie. Ce facteur vaut obligatoirement 0,8 pour les liaisons comprenant 3 conducteurs par phase. Pour 2 ou 4 conducteurs par phase, il est proposé à 1,00. Ceci suppose que les conducteurs sont disposés de façon symétrique (voir NFC 15-100 &523.6)

10 • Référentiel de calcul Manuel de Référence

ALPI - 2006 Caneco BT ©

Les différents référentiels de calcul et les différentes versions de Caneco

Principe :

Caneco BT 4 = normes NFC 15-100 et référentiels de calcul antérieures à 2002 Caneco BT 5 = nouveau référentiel de calcul

Reprise d’affaire Caneco 4 dans Caneco BT 5.2

Tous les circuits d’une affaire Caneco 4 repris dans la version 5 sont verrouillés.

Trois cas distincts doivent être considérés :

Cas 1 : Installation nouvelle dont le permis de construire est antérieur au 31 mai 2003 :

Il faut continuer à traiter ces affaires avec Caneco 4

Cas 2 : Installation nouvelle dont le permis de construire est postérieur au 31 mai 2003 :

Il faut traiter ces affaires avec Caneco BT 5 Si l’affaire a commencé à être étudiée en version 4.4, il faut la reprendre avec la version 5 et la convertir au nouveau référentiel. Un re-dimensionnement des câbles et protections s’impose (recalcul complet depuis la source). Il faut déverrouiller les circuits préalablement.

Cas 3 : Extension d’une installation existante : double référentiel de calcul

Les circuits existants ne doivent pas pouvoir être modifiés. Protections et câbles sont existants et ont été déterminés par un ancien référentiel de calcul qui n’est pas remis en cause (non rétroactivité des changements). Par contre, les nouveaux circuits doivent être déterminés par le nouveau référentiel. Il faut traiter ces extensions avec Caneco BT 5. Les circuits existants doivent être importés et verrouillés. De cette façon, protections et câbles de ces circuits ne seront pas redimensionnés. Ils devront être recalculés (pour obtenir les valeurs d’Icc suivant le nouveau référentiel. Caneco BT 5 indiquera, le cas échéant, que ces circuits existants ne sont pas conformes au nouveau référentiel de calcul. Les circuits nouveaux, quant à eux, seront dimensionnés en fonction du nouveau référentiel.

Ce double référentiel oblige à conserver les informations de conformité de l’ancien référentiel. Il est fortement conseillé de réaliser un archivage utilisant différents format (fichiers Caneco V4.4, pdf, dxf, documents papier). Pour plus de clarté sur le nouveau dossier Caneco BT V5, il est également conseillé, pour les circuits anciennement conformes et qui ne le seraient pas avec le nouvea référentiel, de faire figurer cette conformité ancienne dans les champs TEXTE que Caneco BT met à disposition pour chaque circuit

Manuel de Référence Référentiel de calcul • 11

Caneco BT © ALPI - 2006

Reprise d’affaire Caneco BT 5.1 dans Caneco BT 5.2

Tous les circuits d’une affaire Caneco BT 5.1 repris dans la version 5.2 sont verrouillés. Le format des fichiers affaires de Canaco BT 5.2 n’est pas le même que la version 5.1 Lors du chargement d’une affaire calculée avec la version 5.1, deux cas distincts doivent être considérés :

12 • Référentiel de calcul Manuel de Référence

ALPI - 2006 Caneco BT ©

Nouveautés de la version 5.2

Interface et Schématique

La version 5.2 de Caneco-BT diffère des versions antérieures par les points suivants :

• Modification du fonctionnement de la commande nouveau ( Utilisation de modèles d’affaire)

• Ajout d’un assistant de création de colonnes montante

• Le gestionnaire d’impression permet de composer des dossiers organisés par distribution

avec un numéro de document distinct pour chaque distribution ( Voir chapitre IMPRESSION)

• Deux représentations de l’unifilaire tableau (mode condensé ou complet)

• Insertion de schémas externes dans l’unifilaire tableau (voir chapitre UNIFILAIRE TABLEAU)

• Représentation des schémas Caneco disponibles, sous forme de diapositives

• Modification de schéma du répertoire « Schémas Caneco » détectée dynamiquement; la

mise à jour est donc automatique dans l’unifilaire tableau

• Représentation de la barre de terre dans l’unifilaire tableau (voir chapitre UNIFILAIRE TABLEAU)

• Représentation des borniers dans l’unifilaire tableau (voir chapitre UNIFILAIRE TABLEAU)

• Nomenclature des câbles des circuits associés

• Nomenclatures des appareils des circuits associés

• Menu contextuel sur les champs des fenêtres de saisie principales (Annuler - Couper Copier

– Coller – Tout sélectionner )

• Amélioration des fonctionnalités des textes de l’unifilaire tableau (voir chapitre UNIFILAIRE TABLEAU)

• Utilisation libre du champ contacteur lorsqu’il n’est pas imposé par le circuit.

• Passage de certains paramètres de calculs globaux sur les circuits et sur les distributions

• Réorganisation des onglets de la fenêtre des préférences

• Création d’une barre d’outils « Maintenance » contenant des outils de réparation d’affaire

Compare deux affaires

Conversion bibliothèque

Export Bibliothèque de symboles

rchivage de

l’affaire

Vérification de l’affaire

Liste des index des circuits

RedessineR le schéma

Vérification des sous

eux de barres

Manuel de Référence Interface et Schématique • 13

Caneco BT © ALPI - 2006

• Amélioration du repérage automatique des circuits.( Outils « Préférences »).Voir ci-dessous.

Repérage automatique des circuits

- le repère des circuit peut être précédé par celui de sa distribution amont.

- le repérage des câbles et des récepteurs peut être de deux façons différentes.

- le bouton « Avancé.. » permet d’ accéder à la fenêtre « Préfixes avancés des circuits » .( Fig. ci-dessous)

Cette fenêtre permet de définir un préfixe personnalisé pour chaque type de récepteur.

Nouveautés dans les calculs

Sources TN-S

Il est possible de configurer la liaison Source -TGBT en TN-S

Le calcul du PE se fait à l’aide de la formule suivante :

x S

= I

x t (If étant le courant de défaut Phase-PE).

k est une constante qui dépend de la nature du câble ( tableau 9 du guide NFC 15-500) t correspond au temps de fonctionnement de la protection HT

Source BT Tableau par R et X

( Voir Chapitre « CREATION DE LA SOURCE ») La nouvelle source BT Tableau par R et X permet de réaliser des études en partant d’une distribution existante. Toutes les données électriques (impédances, Idispo) amont nécessaires au calcul seront renseignées ou copiées depuis la distribution existante. Les calculs seront ainsi plus précis et conformes à l’Avis Technique.

14 • Nouveautés dans les calculs Manuel de Référence

ALPI - 2006 Caneco BT ©

Source BT par Tableau Ik

( Voir Chapitre « CREATION DE LA SOURCE ») La source BT par Tableau Ik permet de réaliser des études en partant d’une distribution publique (tarif bleu) ou d’un tableau existant. Renseigner alors le courant de ce court-circuit présumé à l’origine ainsi que la puissance souscrite , la tension d’alimentation etc…

La Source en tarif jaune

( Voir Chapitre « CREATION DE LA SOURCE ») La version 5.2 permet de configurer explicitement une source en Tarif Jaune dont les caractéristiques sont prédéfinies. Seules la puissance, la longueur de la liaison et la chute de tension sont modifiables. Le repère du TGBT sera « Tableau EDF » par défaut. La liaison EDF ne sera pas nomenclaturée.

Transformateur BT / BT

Le traitement du transformateur BT / BT prend en compte de façon plus complète les caractéristiques primaires et secondaires. Il est possible :

• De configurer les pôles du secondaire

• De définir la tension secondaire de service :

Tension composée (Ph-Ph) si le secondaire est en 3P+N, 3P ou 2P Tension simple (Ph-Ne) si le secondaire est en P + N

Réseau Normal / Secours

Les principales améliorations réalisées dans la version 5.2 concernent :

• La possibilité de configurer un Tableau en mode d’alimentation ( N & S ) ou ( S ).

• Le calcul des Ik et la définition des protections :

 Tableau alimenté en N & S – les courants de court-circuit sont calculés

systématiquement sur la branche N et la branche S. Cela permet de déterminer de façon adéquate les Ik des circuits avals en fonction de leur mode d’alimentation ( N, S ou N&S ).

 Le traitement de la sélectivité et de la filiation des circuits alimentés en mode S par

un Tableau N & S se fait par rapport à la protection amont relative à la branche S.

Traitement du Conducteur de Protection (PE)

Nombre de conducteurs PE – Par défaut, l’option Nombre conducteurs PE est initialisée à 1.

Dans les situations où cette option entraînerait un surdimensionnement des sections des phases voire une impossibilité de calcul (Critère contacts indirects), un message sera affiché pour proposer de cocher l’option : « Nombre de conducteurs PE = Nb de phase » de la fenêtre Options de calcul,- Onglet «Câbles»..

Cette option est également accessible depuis l’onglet « Données complémentaires » de la fiche circuit.

Traitement de la contrainte thermique du PE – Ce traitement est effectué par la prise en compte systématique de la « Règle du Temps de Coupure » ou RDTC. Ce qui peut avoir des conséquences sur :

 Le dimensionnement des canalisations  La réduction de la section du PE  Le réglage des magnétiques  Le critère de calcul et la conformité

Manuel de Référence Nouveautés dans les calculs • 15

Caneco BT © ALPI - 2006

Définition et choix des protections

Disjoncteur à usage général – les disjoncteurs à usage général peuvent être choisis parmi les

deux types technologiques : Disjoncteur en boîtier moulé et Disjoncteur Ouverts.

Cependant, ce choix n’est possible que pour les disjoncteurs pris dans les base au format EDIELEC.

Paramétrage des protections – Les champs de paramétrage et de réglage des protections ne sont accessibles que si le circuit est calculé. Sinon ils sont grisés. Seuls les champs offrant une possibilité de réglage seront dégrisés.

Autres améliorations

Prise en compte des harmoniques de rang > 33% - La version 5.2 prend en compte les taux

harmoniques supérieurs à 33% et calcul la section du neutre des câbles et des canalisations préfabriquées et la détermination des pôles des protections conformément aux règles définies par la NFC 15-100 - § 524-2.

Traitement des départs protégés par des fusibles aM seuls – La section des câbles est calculée sur Ib et les critères court-circuit et contacts indirects sont traités comme pour les départs protégés par l’association aM + Thermique. Caneco BT vérifiera systématiquement la règle du temps de coupure.

Simulation du dimensionnement d’une liaison – Un bouton « Simulation » situé dans la fenêtre choix des disjoncteurs permet, après sélection d’un disjoncteur dans la liste, de dimensionner la canalisation et les résultats sont affichés dans la fenêtre « Résultats ». Ce qui présente une efficacité certaine quant à l’optimisation des calculs.

16 • Nouveautés dans les calculs Manuel de Référence

ALPI - 2006 Caneco BT ©

Traitement de la sélectivité –

- Le calcul de la sélectivité a été amélioré :

- Prise en compte de la sélectivité sur 3 étage

- Prise en compte de la sélectivité pour disjoncteurs Magnétiques.

- Prise en compte des DDR pour le traitement de la sélectivité sur défaut

- Le résultat sélectivité (Chrono) est remplacé par ‘ {Total} ’

- Possibilité d'analyser les sélectivité par superposition de courbes.

- La sélectivité différentielle est calculée pour tous les régimes de neutre.

Traitement du paragraphe 345.1 de la NFC 15-100 (Coordination entre protection contre les surcharges et protection contre les courts-circuits) –

L’option « Déclenchement sur Ikmin » est renommée « Dispense de vérification de la tenue aux courts-circuits des conducteurs ». Cette option s’applique soit à partir des la fenêtre « Options de calcul » comme dans la version 5.1., soit de manière spécifique à un circuit à partir de la fiche de ce dernier.

Activation de l’option depuis la fenêtre options de calcul Activation de l’option à partir de la fiche circuit

Attention : dans la version 5.2, l’option doit être cochée pour appliquer la règle du § 345-1

Le tableau suivant indique les protections pour lesquels l’option peut être prise en compte.

Type de protection

Disjoncteur Magnéto-Thermique instantané x

Disjoncteur électronique avec long retard incorporé et court retard instantané x

Disjoncteurs modulaires x

Fusibles gG x

Disjoncteurs sans thermique x

Disjoncteurs Magnétiques + Thermique x

Fusible aM avec ou sans thermique x

Toutes protection retardée x

OUI NON

Choix Technique du Matériel : CTM (Module G1)

Dans la version 5.2, les CTM :

• Complétent les moyens de choisir les matériels de Caneco BT : Choix des DDR – Sans,fixe, réglable, séparé. Choix du type de disjoncteur modulaire. Choix de la famille, du calibre des déclencheurs, des pôles en fonction des caractéristiques du circuit ou du tableau. Les associations entre disjoncteurs et les pouvoirs de coupure sous un pôle en régime IT ne sont pas pris en compte dans le CTM. La vérification se fait par calcul dans Caneco BT.

• Déterminent automatiquement les références des matériels de Caneco BT.

• Permettent de choisir auxiliaires et accessoires des protections, directement dans Caneco

BT.

Manuel de Référence Nouveautés dans les calculs • 17

Caneco BT © ALPI - 2006

Base de données au format EDIELEC

Le format « EDIELEC »

La version 5 de Caneco BT utilise un nouveau format de données pour les fichiers constructeurs : le format EDIELEC. Ce format est plus riche d’informations que le format des versions antérieures de Caneco, intitulé format « Caneco4 ». Les informations supplémentaires du format EDIELEC permettent de :

• « coller » davantage au catalogue du fabricant, ce qui permet de choisir plus efficacement les matériels

• utiliser les outils CTM (Choix Technique de Matériels) qui permettent de choisir les matériels, en fonction de caractéristiques techniques génériques.

• Les logiciels CTM sont proposés : soit comme outils séparés (menu Outils) de détermination des références des matériels,

sans lien avec les matériels calculés dans une affaire Caneco.BT

soit pour déterminer automatiquement les références de ces matériels dans Caneco. Cette

possibilité sera effective pour les utilisateurs disposant des modules G1 et G2.

Le volume d’informations du format EDIELEC étant considérable, ALPI ne s’engage à fournir les informations dans un format EDIELEC que pour les fabricants principaux ou ceux ayant eu un accord avec ALPI.

Identification du type de format constructeur

Le fichier constructeur que vous utilisez pour un matériel donné précise son type. Dans l’image ci-dessous, on voit la distinction des types de fichiers de disjoncteurs d’usage général :

Lorsque l’on a choisi un matériel, l’onglet « Informations » indique les caractéristiques du fichier utilisé :

18 • Base de données au format EDIELEC Manuel de Référence

ALPI - 2006 Caneco BT ©

Différences entre format « Caneco 4 » et format EDIELEC

Dans cet exemple d’un disjoncteur d’usage général, les informations entourées en rouge sont :

• renseignées dans le format EDIELEC

• inexistantes dans un format Caneco 4. Ceci signifie que ces informations ne sont pas prises

en compte dans un calcul.

Informations concernant la protection contre les courts-circuits

Ceci est le cas des temporisations Mini (20ms) et Maxi (350 ms) de la protection de courtscircuits. Lorsque vous indiquez le réglage de la temporisation d’un disjoncteur de ce modèle, Caneco BT vérifie que ce réglage est dans les limites possibles (entre 20 ms et 350 ms). Caneco BT choisit en outre automatiquement la valeur de réglage la plus adaptée. Cette vérification et ce calcul ne sont pas possibles pour les protections choisies dans un fichier au format Caneco BT.

Informations concernant la protection DDR (Différentiel Résiduel)

Dans l’exemple ci-dessus, il est montré que le modèle ne possède pas de déclencheur DDR. Il est nécessaire, pour obtenir une protection différentielle, de la réaliser par des tores et un relais différentiel séparé, ce que signale le cas échéant Caneco BT par un avertissement après calcul. Avec un fichier au format Caneco BT, ce traitement n’est pas possible.

Informations concernant les pôles coupés / pôles protégés

Dans l’exemple ci-dessus, il est montré que le modèle n’existe pas en 2P2D, c’est à dire en présentation 2 pôles coupés (2P), 2 pôles protégés (2D). P signifie « nombre de pôles coupés », D signifie Déclencheur, donc « nombre de pôles protégés ». Caneco BT interdit donc de choisir ce modèle de disjoncteur en présentation 2P2D. A l’inverse, avec un fichier au format Caneco 4, toutes les possibilités de présentation sont supposées exister, ce qui peut se traduire par une impossibilité de trouver le matériel souhaité dans le catalogue du fabricant, alors que Caneco BT l’a choisi.

Manuel de Référence Base de données au format EDIELEC • 19

Caneco BT © ALPI - 2006

L'interface de Caneco BT

Présentation de l'interface Caneco BT

L'interface utilisateur de Caneco BT ressemble à celle de la plupart des programmes fonctionnant sous environnement Windows. La barre des menus située en haut de l'écran présente les neuf menus de Caneco BT. Les commandes contenues dans ces menus permettent soit de déclencher directement une action, soit d'afficher un sous-menu ou une Boite de dialogue. Sous cette barre de menus, figure la barre des outils qui permettent d'accéder directement à une commande existant dans les menus.

Les boutons activant les 3

Informations sur le

Le bouton pour créer un ou des circuits sur le tableau actif

L’arbre de l’affaire (ancien graphe réseau complété des informations spécifiques à l’affaire)

Ecran central pour saisir les information Cet écran diffère suivant le chapitre sélectionné dans l’arbre de l’affaire. Si le chapitre actif est l’un des tableaux, l’écran permet de saisir les circuits à l’aide des 3 outils de saisie : unifilaire général,

Résultats du circuit actif

Rapport de calcul

Menus

Barre des menus

Quel que soit l'outil de saisie utilisé, le programme comporte toujours dans la partie supérieure de l'écran la même barre des menus.

Elle présente les neuf menus de Caneco BT. Chaque menu comprend des commandes décrites dans le présent manuel.

Pour visualiser un menu, cliquez sur son titre dans la barre des menus. Les différentes commandes apparaissent.

20 • Présentation de l'interface Caneco BT Manuel de Référence

ALPI - 2006 Caneco BT ©

Les menus sont :

Fichier

les commandes qui y sont accessibles concernent la création, reprise, enregistrement et impression d'une affaire

Edition

commandes d'édition de circuits : couper - copier - coller - supprimer

Affichage

affichage des différentes parties de l'écran

Sources

accès aux fenêtres sources (Normal, Secours)

Distribution

recherche des tableaux alimentant les circuits

Circuits

commandes sur les circuits

Outils

paramétrage des calculs et des valeurs par défaut des circuits

Fenêtres

menu standard de Windows sur la présentation des fenêtres d'affaire

Aide

commandes d'aide

Menus contextuels

Pour accélérer certaines opérations, vous disposez de menus contextuels. Ce sont des menus particuliers, adaptés à la boîte de dialogue (fenêtre) dans laquelle vous vous trouvez. Ces menus sont appelés à l’aide de la touche droite de la souris.

Exemple d’un menu contextuel appelé dans la fenêtre de calcul d’un circuit :

Manuel de Référence Menus • 21

Caneco BT © ALPI - 2006

Boutons

Sous la barre des menus, se trouve la barre d'outils. Chaque bouton de la barre d'outils permet d'accéder directement à des commandes existant en outre dans les menus.

perçu avant

impression

Rechercher

Imprimer

Mise en Page

Couper – Copier

- Colle

Tableur de saisie des

Unifilaire tableau

Unifilaire général

Calcul complet (F8)

Ces boutons sont personnalisables de deux façons différentes :

• par clic droit sur la barre des menus, vous obtenez le menu contextuel suivant qui vous permet d’ajouter ou supprimer des groupes de bouton :

• en cliquant sur la flèche bas placée à droite de chaque groupe de boutons, vous obtenez un menu qui vous permet de modifier ce groupe :

22 • Boutons Manuel de Référence

ALPI - 2006 Caneco BT ©

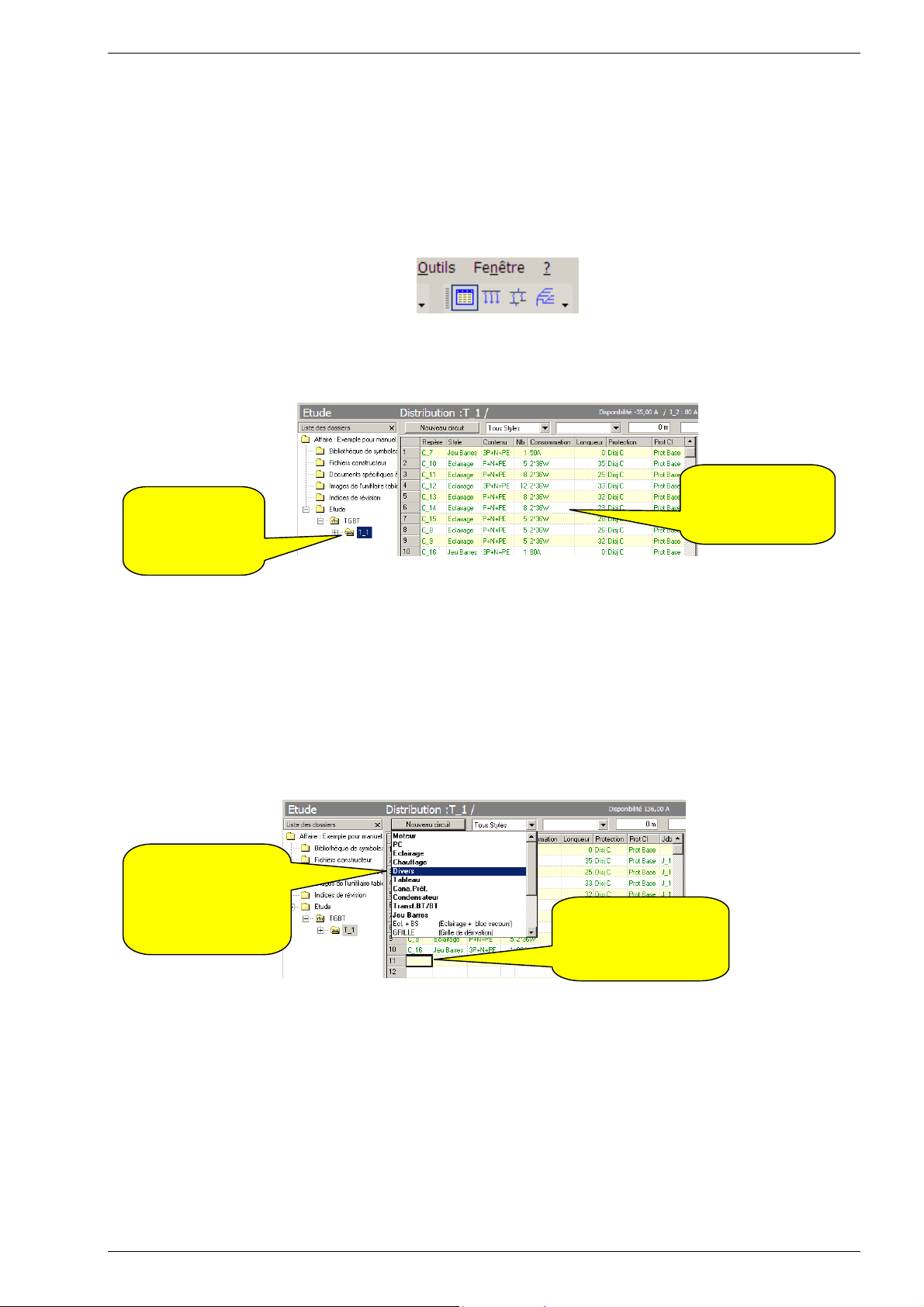

Outils de saisie des circuits

Les 3 boutons de sélection des outils de saisie des circuits activent ces outils, ce qui différencie

la partie centrale de l’écran Caneco BT :

Tableur de saisie :

circuits du

Unifilaire tableau :

circuits du

Unifilaire Général :

tous circuits de

l’affaire

Manuel de Référence Outils de saisie des circuits • 23

Caneco BT © ALPI - 2006

Une affaire dans Caneco BT

Une affaire Caneco BT se traite d'Amont

SOURCE NORMALE

TGBT

CIRCUIT DE DISTRI BUTION

CIRCUI T TERMINAL =

Un circuit est alimenté par une distribution

TD1

Protect ion

Câble

Récepteur

SECOURS

Un circuit est constitué de :

-une protection

-une canalisation

-un récepteur (style) qui peut -être :

-un moteur

-des appareils d'écl airage

-des circuits Pri ses de Courant

-un tableau

-un transformateur BT/BT

-un condensateur

(tabl eau)

(source) vers l'Aval (circuits terminaux), ce qui permet de déterminer les protections et les câbles. Vous devez définir en premier la Source et les caractéristiques générales de l'affaire, puis les circuits de distribution (circuits de style Tableau), et terminer par les circuits terminaux.

Ceci suppose que les intensités des circuits de distribution ont été prédéterminées.

Si cela n'est pas le cas, vous pouvez effectuer un bilan de puissance avec Caneco BT, ce qui déterminera les intensités des circuits de distribution en fonction des circuits qu'ils alimentent et des éventuels condensateurs. Ainsi, dans Caneco BT, à chaque instant, vous pouvez redéfinir les circuits principaux, puis déterminer protections et câbles des circuits terminaux. La commande calcul automatique du menu Circuits permet de redéfinir automatiquement les protections et les câbles en fonction de l'Amont.

24 • Une affaire dans Caneco BT Manuel de Référence

ALPI - 2006 Caneco BT ©

Création de la source

Types de source d’alimentation

Un réseau électrique est alimenté par une ou plusieurs sources.

Ces sources peuvent être :

• des transformateurs HT/BT (Haute Tension /Basse Tension),

• des alternateurs (groupe électrogène) délivrant une source Basse Tension,

• des alimentations Basse-Tension (branchement à puissance surveillée, tarif jaune).

Définition d’une Source dans Caneco BT

Une affaire Caneco BT peut comporter au maximum deux types de source, une source Normale et une source Secours, chacune d’entre elles étant constituée de une à 6 sources élémentaires identiques et en parallèle.

Présentation

La commande Nouveau du menu Fichier affiche à l'écran la Boite de dialogue Edition Sources qui concerne les sources normales.

Rubrique Source

Repère de la source

Par défaut, ce repère est proposé SOURCE. Il peut être modifié.

Puissance de la source

Puissance normalisée si les caractéristiques de la source sont données d'après un fichier (cliquez sur la flèche située à droite du champ pour obtenir la liste de ces puissances). La

Manuel de Référence Types de source d’alimentation • 25

Caneco BT © ALPI - 2006

puissance peut ne pas être normalisée si l'on choisit des caractéristiques de source d'après l'Ukr (voir ci-dessus).

Nombre de sources maxi en parallèle

Dans Caneco BT, les sources élémentaires sont supposées identiques. Cette donnée sert à déterminer les Ik maxi ce qui permet de proposer l'appareil de protection aval en cas de couplage de plusieurs transformateurs.

Nombre de sources mini en parallèle

Les Ik mini sont calculés en tenant compte du nombre mini de sources en parallèle. Caneco BT propose 1 par défaut, ce qui signifie que des considérations d'exploitation peuvent faire que l'installation ne soit alimentée que par une seule source. Prendre en général le nombre de sources maxi en parallèle moins une.

Nature de la source

Cinq choix sont possibles :

• Transformateur HT-BT

• Groupe électrogène

• Source Tableau par Ik

• Source Tableau par R et X

• Source Tarif Jaune

Caractéristiques de la source

Elles peuvent être données :

• D'après un fichier : définissant les puissances standard et impédances des sources

• D'après l'Ukr, tension de court-circuit exprimée en % pour les transformateurs ; réactances

homopolaires et transitoires, exprimées en % pour définir les groupes électrogènes

La puissance du transformateur ou du groupe électrogène peut dans ce dernier cas être une puissance non normalisée.

Fichier

Il s'agit du nom de fichier des caractéristiques des sources standard. Ces fichiers peuvent être complétés par de nouveaux fichiers ou d'autres valeurs de source : choisissez ’’Base de données’’ du menu ’’Options’’. Cette fonction gère la base de données appareillage. Il est automatiquement rempli et non accessible si vous avez choisi de définir les caractéristiques de la source d'après un fichier.

Ukr

Le champ n'est accessible que si vous avez choisi de définir les caractéristiques de la source d'après l'Ukr.

26 • Rubrique Source Manuel de Référence

ALPI - 2006 Caneco BT ©

Rubrique Réseau

Norme

Ce champ propose par défaut la norme d’installation électrique qu’il est conseillé d’utiliser. Pour la France, cette norme est la NFC 15-10002(2002). Ce champ n'est accessible que pour les utilisateurs disposant de la version multinormes. Pour

ceux-ci, les choix proposés sont NFC 15-100 (2002), VDE, CEI64-8, HD384....

Régime de neutre

Régime de neutre de la source : TN,TN, TT, IT avec ou sans le Neutre. Il est possible, pour une même affaire, de changer de régime de neutre en aval d'un transformateur BT-BT. En dehors de ce cas particulier, aucun changement n'est possible. La distinction entre TNC et TNS se fait en précisant le contenu des conducteurs utilisés dans la source ou dans un circuit (voir chapitre circuit. Un TNC est obtenu par une liaison 3P + PEN, un TNS par une liaison 3P+N+PE)

Tension BT de service de l'installation

Il s'agit de la tension de service de la source, entre phases, en charge (400V par défaut).

Tension à vide

Cette valeur n'est pas saisissable, mais calculée à partir de la tension de service pour la norme NFC 15-100. Par convention, elle est égale à 1,05 fois la tension de service, et ne peut être modifiée. C’est la tension à vide de référence qui sert à calculer tous les courants de courtscircuits maximaux. Elle ne doit pas être comparée à la tension à vide de dimensionnement des transformateurs (égale à 410V pour les transfos 400V).

En norme CEI ou CENELEC, cette tension vaut C x Tension de service, C étant déterminé par la CEI 909

Fréquence)

Fréquence de l'installation (France 50 Hz). En 60 Hz, Caneco BT augmente d’un facteur 1,2 les réactances des câbles et des équipements.

Polarité

Polarité du réseau : Triphasé ou Monophasé

T Fonc. Prot HT

Temps de fonctionnement de la Protection HT en ms.

Harmoniques

Choix du taux d'harmoniques. Ce calcul est applicable pour la C1510002 (2002).

• Taux Harmoniques <= 15%

• 15% < Taux Harmoniques <= 33%

• Taux Harmoniques > 33%

Puissance HT de court-circuit

Puissance maximale :

Proposée par défaut à 500 MVA, puissance de court-circuit du réseau 20 kV français, elle peut être modifiée. Choisissez des valeurs inférieures pour tenir compte par exemple de réseaux aériens Basse Tension à forte impédance. Ce paramètre n'a qu'une faible incidence sur les calculs des Ik.

Manuel de Référence Rubrique Réseau • 27

Caneco BT © ALPI - 2006

Puissance minimale :

Indiquez une valeur différente de la valeur maximale, lorsque votre source est un transformateur alimenté en HT et si le réseau HT est secouru par des alternateurs. Indiquez Dans ce cas, indiquez la puissance de court-circuit de ces alternateurs.

Les valeurs minimales et maximales peuvent être calculées avec le logiciel Caneco HT de calculs et schémas d’installation HT. Ces deux valeurs sont suffisantes pour assure la continuité des calculs entre la partie HT et les réseaux BT calculés avec Caneco BT.

Rubrique Liaison

Longueur moyenne entre sources et TGBT

Indiquez la longueur moyenne entre les bornes de la source et le TGBT.

Mode de pose

Lorsque la liaison est en câbles, le mode de pose du câble doit être saisi. Par défaut Caneco BT propose le mode de pose 13 (sur chemins de câbles) en norme NFC 15-100.

Type de liaison

Câbles ou Gaine à barres

Ame de liaison

Lorsque la liaison est en câbles, la nature de la liaison peut être en cuivre ou en aluminium.

Fichier de câble

Choisir le type de câbles souhaité.

Calculer

Calcule la source en fonction des données validées.

Il est possible de calculer directement la source par clic sur le bouton droit de la souris.

Résultats imposables

Cas des liaisons transfo-TGBT par câbles : Pour imposer une valeur cocher la case correspondante et entrez la valeur voulue.

Coefficient de température K temp

Coefficient de température limitant le courant admissible du câble. Ce coefficient vaut 1.0 par défaut, ce qui correspond à une température ambiante normale (30°C, atmosphère non confinée en mode de pose aérien, 20 °C en enterré).

Coefficient de proximité K prox

La valeur imposable correspondante est calculée en considérant des câbles, en mode de pose sur chemin de câbles, issus d'un seul transfo en pose jointive. Les liaisons des autres transfos sont supposées séparées d'une distance telle que leur incidence thermique (caractérisée par le coefficient de proximité) soit négligeable.

28 • Rubrique Liaison Manuel de Référence

ALPI - 2006 Caneco BT ©

Pour des modes de pose autres que sur chemin de câbles, vous devez modifier le cas échéant, ce coefficient de proximité proposé par Caneco BT. Pour cela, vous pouvez vous servir du

bouton qui reste valable également en CENELEC.

qui fait apparaître un condensé des tableaux des modes de pose de la NFC 15-100,

Symétrie fs

Coefficient de symétrie (0,8) dans le cas de plusieurs câbles en //.

Conducteurs

Nombre de conducteurs

• Valeur calculée en tenant compte d'une section maximale de 300 mm², jusqu'à concurrence de 3.

• Si l'intensité requiert une section supérieure à 3X300 mm² par phase, le programme propose les différents choix possibles.

• La valeur imposable peut aller jusqu'à 10 conducteurs par phase.

Section des phases :

• Valeur calculée maximale : 300 mm². (valeur commercialisable courante). Valeur imposable maximale : 800 mm².

Section PEN/Neutre (Monophasé) :

• Valeurs calculées en tenant compte du paramétrage de réduction du neutre, défini dans le dialogue ouvert par la commande section du menu options.

Section Po

• Section du conducteur de protection entre le transformateur et le TGBT

Neutre chargé

• Lorsque le conducteur de neutre est chargé, un facteur de réduction de 0.84 doit être appliqué aux valeurs de courants admissibles.

Source Tableau par Ik

La source BT par Ik s’applique dans le cas d’un Tarif Bleu ou d’une extension d’installation.

dU origine

Chute de tension à l'origine de l'installation, exprimée en %. En principe 0% garantie par EDF Pour le tarif Bleu

Intensité disponible

Intensité souscrite auprès de EDF

Ik Max au tableau

Courant de court-circuit Max au TGBT.

Manuel de Référence Source Tableau par Ik • 29

Caneco BT © ALPI - 2006

Source Tableau par R et X

La source par Tableau BT s’applique dans le cas d’une extension d’installation.

dU origine

Chute de tension à l'origine de l'installation, exprimée en %.

Ne choisissez des valeurs différentes de 0 que dans le cas d'une alimentation Basse Tension caractérisée par une chute de tension notable, par exemple :

• étude d'une installation depuis un tableau divisionnaire éloigné de la source.

• étude d'une installation depuis un transformateur BT-BT

• installation comportant un groupe électrogène en Secours très éloigné du TGBT

Intensité disponible

Intensité soutirée à la distribution .

Ik Max au tableau

Courant de court-circuit Max au tableau .

Si l’installation existante a été étudiée dans une version de caneco BT, le paramétrage de la source Tableau BT peut se faire en copiant les impédances de la distribution d’où part l’extension dans l’onglet « Impédances » de source Tableau BT .Ce qui permet de calculer de façon plus précise la chute de tension et les court-circuits

30 • Source Tableau par R et X Manuel de Référence

ALPI - 2006 Caneco BT ©

Source Tarif Jaune

Caneco BT 5.2 permet de configurer une source Tarif jaune conformément à la norme NFC 14-100.

gir ici pour compenser la chute de tension calculée

Si la longueur de la liaison provoque une chute de tension supérieure à 0%, il est possible d’incrémenter négativement le champ DU origine pour ramener à 0% la valeur calculée.

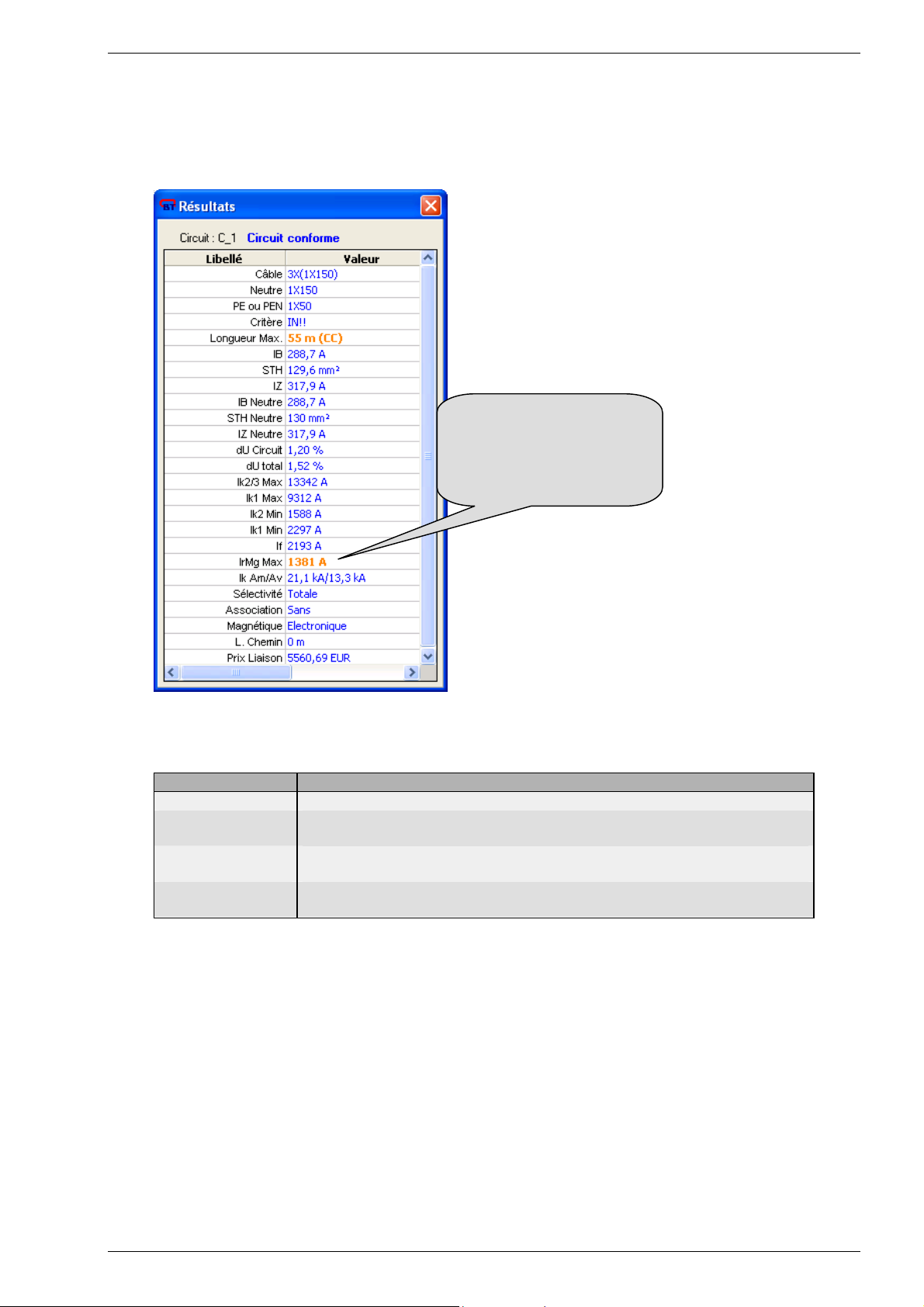

Résultats

Situés dans la fenêtre Résultats/Bibliothèques : Menu Affichage/Résultats de calcul

Câble

Ecriture conventionnelle du câble multipolaire, ou des conducteurs de phase si la liaison est unipolaire.

• Exemples : 4G1,5 signifie 4 conducteurs dont 1 vert/jaune (G = ground) 3X50+N35 signifie 3 conducteurs de phase + 1 conducteur de N de 35 mm

Manuel de Référence Source Tarif Jaune • 31

Caneco BT © ALPI - 2006

Neutre

Ecriture conventionnelle des conducteurs de neutre si la liaison est unipolaire.

PE ou PEN

Ecriture conventionnelle des conducteurs du PE/PEN si la liaison est unipolaire.

Critère

Il s'agit de l'indicateur du critère de calcul de la section phase :

Critère Signification MINI Section minimum IN condition de surcharge DU Chute de tension CI Protection des personnes aux contacts indirects CC Contrainte thermique après CC Forcé Valeurs imposées

Un ou deux éventuels points d'exclamation peuvent être ajoutés à ce ou ces critères :

• Si l'écart est d'une section un "!" est ajouté (ex.: CI ! signifie critère Protection des personnes, avec écart d'une section par rapport au plus défavorable des autres critères.

• Si l'écart est de deux sections ou plus, un "! !" est ajouté.

• Lorsque la section est déterminée simultanément par deux ou davantage de critères, les 2

derniers critères retenus sont affichés : ex.: IN-DU signifie critère Condition de surcharge et critère Chute de tension.

Courant nominal de la source en charge dans les conducteurs phases. Le courant d'emploi de la liaison transfo-TGBT est considéré égal à cette valeur.

IB Neutre

Courant nominal de la source en charge dans le conducteur Neutre. Le courant d'emploi de la liaison transfo-TGBT est considéré égal à cette valeur.

STH

Section théorique des conducteurs phases calculée en mm², d'après la condition de surcharge.

STH Neutre

Section théorique du conducteur neutre calculée en mm², d'après la condition de surcharge.

dU (%)

Chute de tension en bout des câbles sources (au niveau du TGBT).

Ik2/3 Max

Il s'agit du courant de court-circuit maxi triphasé symétrique, au niveau du TGBT, et servant à la détermination du pouvoir de coupure de l'appareillage.

Cette valeur est calculée en fonction du Nombre de sources maxi en parallèle et de la Puissance maximale de court-circuit du réseau HT.

Ik1 Max

Il s'agit du courant de court-circuit maxi monophasé, au niveau du TGBT, et servant à la détermination du pouvoir de coupure de l'appareillage.

Cette valeur est calculée en fonction du Nombre de sources Maxi en // et de la Puissance maximale de court-circuit du réseau HT.

32 • Résultats Manuel de Référence

ALPI - 2006 Caneco BT ©

IK1/2 Min

Il s'agit des courants de court-circuit mini monophasé (IK1 : IK phase-neutre), au niveau du TGBT, lorsque le neutre est présent, ou mini biphasé (IK2 : IK phase-phase) lorsque le neutre est absent.

Cette valeur est calculée en fonction du Nombre de sources mini en // et de la Puissance minimale de court-circuit du réseau HT.

Il s'agit du courant de court-circuit de défaut (phase - PE), au niveau du TGBT, servant à la vérification de la condition de protection des personnes (contacts indirects).

Cette valeur est calculée en fonction du Nombre de sources mini en // et de la Puissance minimale de court-circuit du réseau HT.

Manuel de Référence Résultats • 33

Caneco BT © ALPI - 2006

Onglets

Impédances

Définition

Il s'agit des impédances de boucle en amont du TGBT et relatives à un seul transfo. Ces valeurs sont donc la somme des impédances de boucle amont MT (ramenées au secondaire), des impédances de boucle du transfo, des impédances de boucle de la liaison transfo-TGBT.

En cas de forçage de ces valeurs, veillez à introduire des impédances de boucle (et non des impédances de ligne).

R0 Phase-Phase

Résistance de boucle Phase-Phase (égale à 2 fois la résistance d'une phase), calculée à température ambiante. Cette valeur sert à déterminer les courants de court-circuit maximaux triphasés (IK Max Tri).

R1 Phase-Phase

Résistance de boucle Phase-Phase (égale à 2 fois la résistance d'une phase), calculée à température de service. Cette valeur sert à déterminer les courants de court-circuit minimaux (IK Min).

X Phase-Phase

Réactance de boucle Phase-Phase (égale à 2 fois la réactance d'une phase dans le cas de liaison en câbles). Cette valeur sert à déterminer les courants de court-circuit maximaux triphasés (IK Max Tri)

X Ph-Phase Maxi

Réactance de boucle Phase-Phase maximale. Cette valeur sert à déterminer les courants de court-circuit minimaux bi ou triphasé. Elle est égale à XPh-Phase dans le cas de liaison en câbles.

34 • Onglets Manuel de Référence

ALPI - 2006 Caneco BT ©

Tableau Aval

L'action sur l'onglet Tableau Aval fait apparaître la fenêtre suivante :

Pour la description de tous ces champs, voir paragraphe Fenêtre tableau du chapitre Les distributions

Protection

Pour la description de tous ces champs, voir paragraphe Fenêtre tableau du chapitre Les distributions

Manuel de Référence Onglets • 35

Caneco BT © ALPI - 2006

Ik/dU

Pour la description de tous ces champs, voir paragraphe Fenêtre tableau du chapitre Les distributions

Intensités

Pour la description de tous ces champs, voir paragraphe Fenêtre tableau du chapitre Les distributions

36 • Onglets Manuel de Référence

ALPI - 2006 Caneco BT ©

Les distributions

Généralités

Une distribution est un organe permettant d’alimenter d’autres circuits. Elle peut être :

• un tableau

• une canalisation préfabriquée

• un transformateur BT-BT

Fenêtre tableau

Vous pouvez afficher la fenêtre tableau :

• Dans la fenêtre Source en cliquant sur l'onglet Tableau Aval

• Dans la fenêtre de circuit de style tableau en cliquant sur l'onglet Amont ou Aval

Onglet Tableau

Manuel de Référence Généralités • 37

Caneco BT © ALPI - 2006

Repère

Repère du tableau Aval.

Désignation

Nom du tableau (donnée facultative conseillée pour la clarté du dossier).

Coefficient de foisonnement

Coefficient de foisonnement des circuits alimentés par la distribution (simultanéité entre eux). Exemple : Une distribution alimente 10 circuits de 10 Ampères chacun. Un coefficient de foisonnement de 0.8 entraîne que sa consommation réelle totale est de 10 x 10 x 0,8, soit 80 Ampères.

Lieu géographique

Lieu géographique du récepteur. Cette donnée n’est pas saisissable dans cette fenêtre. Pour la modifier, vous devez changer le lieu géographique du circuit alimentant le tableau.

Régime de neutre

Régime de neutre du tableau : TT, TN, IT

Tension

Tension en V :

• entre phase et neutre du tableau, lorsque le tableau est monophasé (Phase-Neutre)

• entre phases dans les autres cas

Tension à vide

Tension à vide en V servant au calcul des Ik Maxis.

Repère Circuit Amont

Repère du circuit amont. Dans le cas d’une installation comportant un secours, le tableau peut être alimenté par deux circuits différents : un circuit amont provenant de la source Normal, un autre pour la source Secours.

Organe de coupure

Nature de l'appareil de coupure en tête du tableau (généralement un interrupteur est placé dans les tableaux divisionnaires).

Cas d’un TGBT dans lequel l’organe de coupure est réalisé par disjoncteur pour effectuer une protection efficace de la source :

L’organe de coupure du

TGBT est un disjoncteur

TGBT

Cas d’un tableau divisionnaire dans lequel l’organe de coupure est réalisé par interrupteur :

Le tableau T_1 et son

C_1

organe de coupure

(interrupteur)

T_1

Protection C.I.

Nature de la protection des personnes aux contacts indirects réalisée par l’organe de coupure (par exemple différentiel en schéma TT).

38 • Fenêtre tableau Manuel de Référence

ALPI - 2006 Caneco BT ©

Onglet Protection

Caractéristiques de la protection en tête du tableau (organe de coupure) calculées par

BT.

Cette protection ne doit pas être confondue avec la protection du circuit alimentant le tableau. Voir ci-dessus les exemples d’organe de coupure de tableaux.

Caneco

Fichier

Fichier constructeur de la protection.

Protection

Appellation commerciale de l'appareil de protection

Calibre

Calibre pour les disjoncteurs

Irth

Réglage du thermique pour les disjoncteurs ou valeur du calibre pour les fusibles

IrMg/In

Réglage du magnétique pour les disjoncteurs ou calibre pour les fusibles

Magnétique

Type de magnétique utilisé Standard ou courbe C pour les modulaires Bas ou courbe B Electronique ou courbe D/K

Retard

Temporisation sur court-circuit pour les disjoncteurs

Réglage Différentiel

Réglage de la temporisation différentielle pour les disjoncteurs

Différentiel retardé

Temporisation différentielle pour les disjoncteurs

Manuel de Référence Fenêtre tableau • 39

Caneco BT © ALPI - 2006

Onglet ASI

Si nécessaire, les valeurs par défaut doivent être remplacées par les valeurs constructeur.

Un onduleur peut être raccordé indifféremment sur une branche comparaison des Icc s’effectue afin de retenir les cas les plus défavorables (Icc max sur réseau, Icc min sur onduleur). Le phénomène s’inverse si la source normale devient plus faible que l’onduleur.

On considère que les ASI sont des générateurs de courants. De ce fait, les Icc sont constants quelque soit le niveau du point de l'Icc dans l'arborescence. On considère que l'ASI se connecte toujours en mode des ASI sont comparés au temps de maintien des Icc onduleur. Si ce temps est supérieur au temps de fonctionnement de l’ASI, le message suivant d’avertissement est affiché.

"By-Pass". Les temps de fonctionnement des protections des circuits en aval

Normal ou Secours. Une

Onglet Icc/dU

Courants de court-circuit au niveau du tableau

40 • Fenêtre tableau Manuel de Référence

ALPI - 2006 Caneco BT ©

Ik2/3 Max

Courant de court-circuit maxi triphasé. Valeur maximale entre le Normal et le Secours, si un Secours existe.

Ik1 Max

Courant de court-circuit maxi monophasé si le neutre est présent. Valeur maximale entre le Normal et le Secours, si un Secours existe.

Ik1/2Min

Courant de court-circuit minimal : monophasé si le neutre est présent, biphasé (Phase-Phase) si le neutre est absent.

Courant de court-circuit de défaut phase-PE en extrémité de ligne. Valeur minimale entre le Normal et le Secours, si un Secours existe.

Il s'agit de la chute de tension cumulée (en %) au niveau du tableau.

Onglet Impédances

Phase-Phase R0 Phase-Phase

R1 Phase-Phase

Réactance de boucle moyenne Phase Phase.

Réactance de boucle Phase Phase.

Manuel de Référence Fenêtre tableau • 41

Caneco BT © ALPI - 2006

Onglet Intensités

I autorisée

Intensité autorisée en aval du tableau. Cette valeur est égale à l’intensité du circuit qui alimente le tableau.

I disponible

Intensité disponible en aval du tableau : somme des intensités d’emploi des circuits que le tableau peut encore alimenter.

S Intensités

Somme des courants d’emploi IB de tous les circuits issus du tableau, multiplié par le coefficient de foisonnement du tableau.

Cos phi moyen

Cosinus phi moyen au niveau du tableau, compte tenu des circuits en aval et des éventuels condensateurs.

R=S IZ câbles / Irth tableau

Rapport entre : la somme des et le réglage du thermique amont. L’utilisation de cette information figure dans le guide C15-105 B.4.3. Elle permet de modifier les coefficients de proximité des circuits placés en aval, sous réserve que tous ces circuits soient juxtaposés, en l’absence de tout autre circuit.

IZ des circuits aval (IZ calculé sans tenir compte du coefficient de proximité)

Fenêtre canalisation préfabriquée

Définition

Lorsque vous créez un circuit de style canalisation préfabriquée Caneco BT crée :

• le circuit constitué d’une protection, d’une liaison et d’un récepteur

• la canalisation préfabriquée qui constitue un récepteur particulier puisqu’il possède des

caractéristiques propres (longueur, type de matériel ...). Cette canalisation préfabriquée est une distribution puisqu’elle peut alimenter elle-même d’autres circuits.

Si le

circuit canalisation préfabriquée ne comprend pas de câble d’alimentation, vous devez

indiquer que ce Par contre, la longueur de la supérieure à 0 mètre.

Lorsque Caneco calcule un circuit

• la protection en tenant compte de la partie canalisation préfabriquée

• la liaison en câble du circuit

• la canalisation préfabriquée

42 • Fenêtre canalisation préfabriquée Manuel de Référence

circuit possède une liaison de longueur nulle.

canalisation préfabriquée elle-même est obligatoirement

canalisation préfabriquée, il calcule simultanément.

ALPI - 2006 Caneco BT ©

Un circuit de style canalisation préfabriquée comprend donc :

Le circuit C_1 alimentant la

canalisation préfabriquée K_1

La canalisation préfabriquée K_1,

récepteur du circuit C_1

C_1

K_1

Informations sur la canalisation préfabriquée

Vous pouvez afficher la fenêtre d’une canalisation préfabriquée : Dans la fenêtre Source, si celle-ci alimente le TGBT, en cliquant sur l'onglet Aval :

Dans une fenêtre de circuit de style canalisation préfabriquée, en cliquant sur l'onglet Aval :

En cliquant sur l'onglet Aval de la fenêtre de la canalisation préfabriquée, la fenêtre suivante s’affiche :

(Cette même fenêtre est affichée nn cliquant sur l'onglet Amont dans une fenêtre de circuit quelconque alimenté par une canalisation préfabriquée).

Manuel de Référence Fenêtre canalisation préfabriquée • 43

Caneco BT © ALPI - 2006

Rubrique Constructeur

Fichier

Nom du fichier constructeur de la canalisation préfabriquée

Référence

Nom du modèle de la canalisation préfabriquée

Rubrique Données de la canalisation

Circuit amont

Repère du circuit alimentant la canalisation préfabriquée

Repère

Repère de la canalisation préfabriquée

Désignation

Nom de la canalisation préfabriquée

Distribution

Nature de la distribution réalisée par la canalisation préfabriquée. Cette donnée a une influence sur le calcul de la chute de tension dans la canalisation préfabriquée :

• Distribution Transport : la canalisation préfabriquée réalise un transport d’énergie

électrique : Cette canalisation permet d’alimenter un seul récepteur situé à son extrémité : un tableau ou une autre canalisation préfabriquée, ou tout autre circuit. L’intensité moyenne transportée par la canalisation sur sa longueur est IB.

Exemple d’une canalisation préfabriquée « transport »

(K_1) qui possède une charge située en extrémité

C_1

La canalisation préfabriquée K_1

alimente une autre canal. préf. K_2

K_1

K_2

• Distribution Peigne : la canalisation préfabriquée alimente des circuits répartis sur sa

longueur. L’intensité moyenne transportée par la canalisation sur sa longueur est IB/2.

Exemple d’une canalisation préfabriquée « peigne »

(K_1) qui possède une charge uniformément répartie

La canalisation préfabriquée K_1

C_1

alimente des moteurs

régulièrement répartis

K_1

44 • Fenêtre canalisation préfabriquée Manuel de Référence

ALPI - 2006 Caneco BT ©

• Terminal transport : la canalisation préfabriquée est un circuit terminal, qui alimente un

circuit terminal placé à son extrémité.

• Terminal peigne : la canalisation préfabriquée est considérée comme un circuit terminal, qui

alimente des récepteurs (par exemple des luminaires), régulièrement répartis.

Disposition

Disposition de la canalisation préfabriquée réalisée sur le chantier. Selon la disposition définie ci-dessous, la canalisation préfabriquée est plus ou moins efficacement refroidie par l’air ambiant. Cette disposition détermine donc la valeur par défaut du coefficient de disposition qui réduit le courant admissible de la canalisation.

• Standard : disposition standard préconisée par le constructeur et qui définit le courant

admissible de référence (le coefficient de disposition vaut 1 dans ce cas).

• Perpendiculaire : disposition perpendiculaire à la disposition standard préconisée par le

constructeur. K disposition est dans ce cas défini par le constructeur. Lorsque cette valeur n’est pas connue, Caneco BT propose 0,8 pour le coefficient de disposition.

• Verticale : le coefficient de disposition est dans ce cas défini par le constructeur. Lorsque

cette valeur n’est pas connue, Caneco BT propose 0,8.

Contenu

Présence des N, PE ou PEN dans la canalisation préfabriquée. Cette valeur doit être compatible avec celle du circuit l’alimentant mais peut en être différente. Par ex., le circuit peut être en TNC (3P+PEN), alors que la canalisation préfabriquée peut être elle-même en TNS (3P+N+PE).

Rubrique Coefficients

Température

Coefficient de température : ce coefficient, défini par le constructeur, réduit le courant admissible de la canalisation préfabriquée. Il vaut 1 pour 30°C.

Foisonnement

Coefficient de foisonnement des circuits alimentés par la distribution (simultanéité entre eux).

Disposition

Coefficient de disposition, réducteur du courant admissible de la canalisation préfabriquée. Il dépend de la disposition retenue (voir ci-dessus). Vous devez éventuellement modifier les valeurs proposées par Caneco BT en fonction de conditions particulières (air confiné par exemple) ou d’informations provenant du constructeur ou de la norme.

Rubrique réseau

Schéma

Régime de neutre de la canalisation préfabriquée : TT, TN, IT

Tension

Tension en V :

• entre phase et neutre du de la canalisation préfabriquée, lorsque elle est monophasée

(Phase-Neutre)

• entre phases dans les autres cas

Tension à vide

Tension à vide en V servant au calcul des Icc Maxis.

Manuel de Référence Fenêtre canalisation préfabriquée • 45

Caneco BT © ALPI - 2006

I autorisée

Intensité autorisée en aval de la canalisation préfabriquée. Cette valeur est égale à l’intensité du circuit qui l’alimente.

I disponible

Intensité disponible en aval de la canalisation préfabriquée : somme des intensités d’emploi des circuits qu’ elle peut encore alimenter.

S Intensités

Somme des courants d’emploi IB de tous les circuits issus de la canalisation préfabriquée, multiplié par son coefficient de foisonnement.

Cos phi moy

Cosinus phi moyen au niveau de la canalisation préfabriquée, compte tenu des circuits en aval et des éventuels condensateurs.

K util aval

Coefficients d'utilisation des circuits en aval de la canalisation préfabriquée.

Onglet Icc / DU

Informations concernant les courants de court-circuit et les chutes de tension de la canalisation préfabriquée :

Intensités

Pour la description des champs, voir paragraphe

distributions

46 • Fenêtre canalisation préfabriquée Manuel de Référence

Fenêtre tableau du chapitre Les

ALPI - 2006 Caneco BT ©

_3 p

Fenêtre transformateur BT-BT

Définition

Lorsqu’un circuit de style Transformateur BT-BT a été créé, il crée automatiquement :

• un transformateur BT-BT en aval du câble du circuit

• un tableau fictif aux bornes aval du transformateur BT-BT, ce qui lui permet d’alimenter

d’autres circuits.

Le circuit C_3 Transfo BT-BT et :

-son transfo BT-BT

-sa distribution (tableau T_3)

TGBT

Tableau T aux bornes aval du

transf o BT-BT

Onglet Transformateur

Circuit C 3

lacé

C_3

T_3

Repère

Repère du tableau au secondaire du transformateur

Circuit Amont

Repère du circuit amont

Puissance

Puissance utile en KVA du transformateur

Désignation

Désignation du tableau au secondaire du transformateur

Coefficient de foisonnement

Coefficient de foisonnement (simultanéité) des circuits alimentés par la distribution.

Ukr

Tension de court-circuit au secondaire du transformateur, exprimée en %

Lieu géographique

Lieu géographique du transformateur BT/BT

Manuel de Référence Fenêtre transformateur BT-BT • 47

Caneco BT © ALPI - 2006

Régime de neutre

Régime de neutre au secondaire du transformateur. Il est possible de changer de régime de neutre entre primaire et secondaire.

Tension secondaire

Tension en charge du secondaire du transformateur :

• tension entre phases pour les circuits triphasés ou biphasés

• tension entre phase et neutre pour les circuits monophasés

Cette tension en charge est suivie de la tension à vide de référence qui sert à calculer les courts-circuits et qui est calculée par

Contenu

Permet de définir les polarités au secondaire du transformateur .

Caneco BT et non saisissable.

Onglet Icc/dU

Pour la description de tous ces champs, voir paragraphe chapitre

Les distributions

Onglet Impédances

Pour la description de tous ces champs, voir paragraphe chapitre

Les distributions

Fenêtre tableau du

48 • Fenêtre transformateur BT-BT Manuel de Référence

ALPI - 2006 Caneco BT ©

Onglet Intensités

Pour la description de tous ces champs, voir paragraphe chapitre

Les distributions

Fenêtre tableau du

Manuel de Référence Fenêtre transformateur BT-BT • 49

Caneco BT © ALPI - 2006

50 • Fenêtre transformateur BT-BT Manuel de Référence

ALPI - 2006 Caneco BT ©

Outil Unifilaire général

Description de l'unifilaire général

L'unifilaire général est un éditeur graphique donnant une représentation de chaque circuit par une colonne de 10 symboles maximum.

Les circuits affichés sont ceux issus de la totalité de l'affaire ou issus d'une distribution (tableau).

Distribution de départ

Zoom

Consommation du circut actif

Longueur du circuit actif

Source active

Distribution active

Unifilaire général

rborescence

de l'affaire

Circuit activé par un clic su l’un de ses

Rapport de calcul

Résultats du circuit actif

Source active

Dans Caneco BT, l’unifilaire général ne représente que les circuits alimentés par la Source active. Celle-ci peut être, soit la Source Normale, soit la Source Secours. Le schéma est donc différencié suivant la Source active.

Voir 7.3

Source active

Choisissez le tableau en aval duquel vous souhaitez voir le schéma unifilaire général (TGBT dans l’exemple). Cette commande permet de restreindre l’étendue du schéma, lorsque vous décrivez une grande installation.

Zoom

Choisissez les zooms d'agrandissement (valeurs supérieures à 100 %) ou de réduction (valeurs inférieures à 100 %) pour diminuer ou réduire le schéma. Choisissez

Manuel de Référence Description de l'unifilaire général • 51

taille écran pour obtenir le schéma complet adapté à la taille de la fenêtre d'affaire.

Caneco BT © ALPI - 2006

Le zoom fenêtre permet de faire un zoom sur la zone sélectionnée par le curseur. Le zoom centre permet de faire un zoom avant ou arrière centré sur le curseur. Appuyer sur la touche Maj/Shift pour faire un zoom arrière.

Disponibilité

Intensité disponible sur le tableau sélectionné (TGBT dans l’exemple). Cette valeur est déterminée par un bilan de puissance local, compte tenu des intensités des circuits qu'elle alimente, de leur foisonnement et de l'intensité d'emploi du circuit qui l'alimente.

Consommation

Consommation des circuits alimentés par la distribution tenant compte de leurs coefficients de foisonnement et d'utilisation.

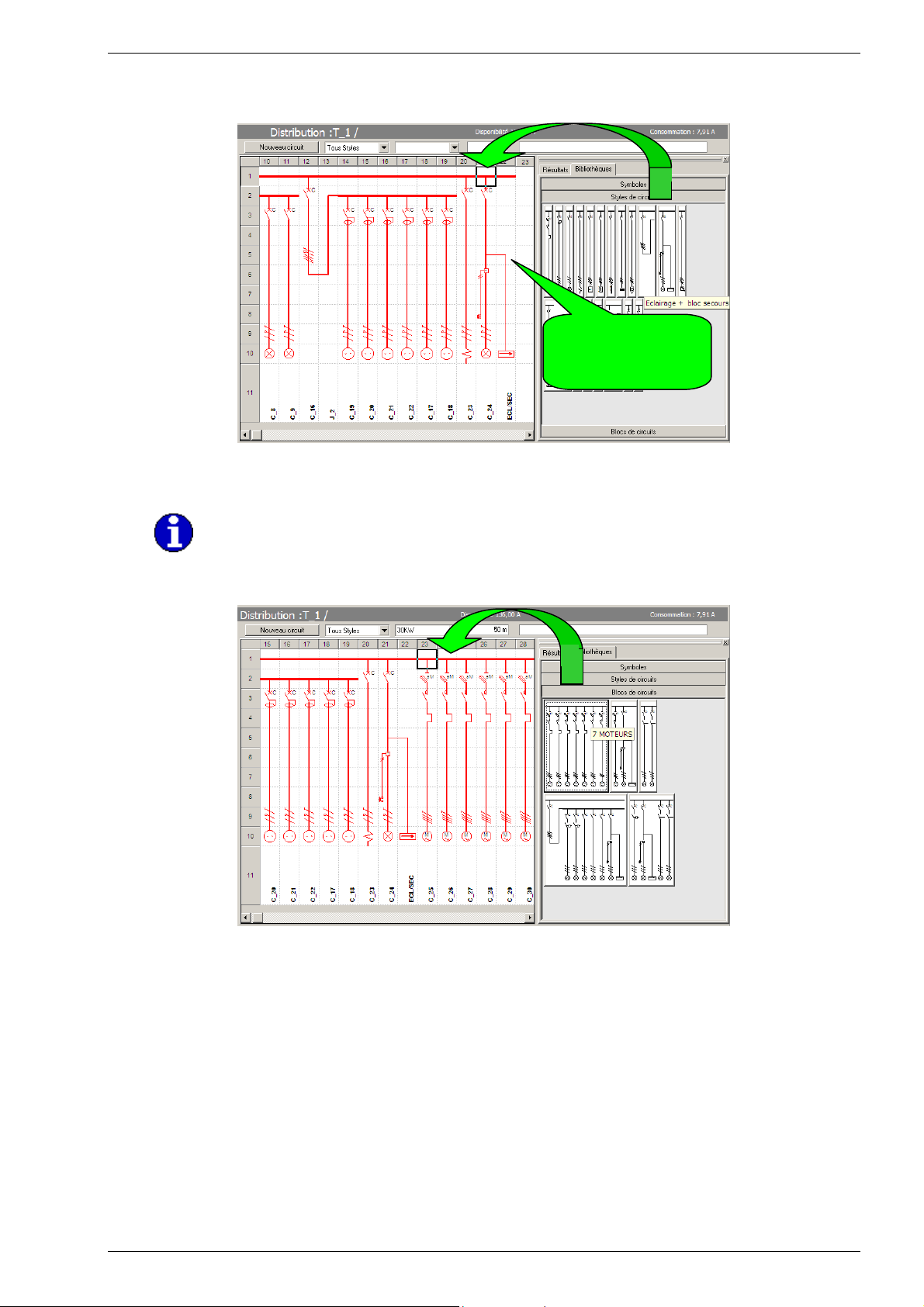

Créer un ou des circuits

Créer un circuit

Pour créer un ou des circuits, vous pouvez vous servir de la commande Nouveau du Menu Circuit. De façon plus efficace, vous pouvez aussi créer ces circuits sans quitter l’unifilaire général. Pour cela, il convient d’abord de sélectionner le tableau qui alimente ce circuit. Vous pouvez le faire :

• soit en cliquant dans l’arbre de l’affaire, sur l’icône de la distribution

• soit en cliquant dans l’unifilaire général sur la barre horizontale du tableau, ou à droite de

cette barre si vous voulez insérer un circuit à droite du dernier.

Puis cliquez sur le bouton « Nouveau circuit » placé en haut à gauche de l’unifilaire général. Un menu s’ouvre offrant différents styles de circuit.

Etape 2 :

Cliquez sur le bouton Nouveau Circuit et choisissez le style du circuit que vous voulez créer.

Etape 1 :

Cliquez à droite de la « barre » du tableau pour créer un circuit à droite du dernier créé

52 • Créer un ou des circuits Manuel de Référence

ALPI - 2006 Caneco BT ©

Le circuit nouveau est automatiquement représenté sur le schéma :

Le circuit de style « chauffage » est automatiquement représenté.

Pour saisir ses caractéristiques, double-cliquez sur le circuit, la fenêtre « Fiche circuit » s’ouvre…

Voir chapitre suivant : Saisie et calcul d’un circuit.

Le bouton « Nouveau circuit » devient « Remplacer circuit » lorsque le curseur est placé sur un circuit. Il permet dans ce cas de changer le style du circuit actif.

Créer plusieurs circuits

Pour créer simultanément plusieurs circuits, procédez de même que ci-dessus, mais avant de choisir le style du circuit, appuyez et maintenez appuyée la touche Shift. Lorsque vous avez choisi le style du circuit, Caneco BT vous demande le nombre de circuits identiques que vous souhaitez créer :

Représentation de l’unifilaire général

Nous avons vu en 7.1, comment le schéma unifilaire général pouvait être représenté à partir d’un tableau et différencié suivant la source active. D’autres commandes de personnalisation du schéma unifilaire général sont possibles :

• l’adjonction d’étiquettes

• la suppression sur le schéma des circuits terminaux

Etiquettes

Une étiquette est une inscription constituée de données ou résultats et attachée soit à la source, soit à une distribution, soit à un circuit. Pour créer et personnaliser les étiquettes, aller dans le menu

Etiquettes unifilaire général.

Manuel de Référence Représentation de l’unifilaire général • 53

Outils/Préférences., onglet

Caneco BT © ALPI - 2006

ffichage des légendes des étiquettes

Enregistrements

Choix du type d'information à afficher : Circuits, Sources, Tableaux

Champs disponibles

Liste des champs pouvant être affichés à partir de la liste de tous les champs, soit à partir de catégories de champs.

Champs sélectionnés

Contient tous les champs sélectionnés pour l'affichage Sélectionner les champs avec les flèches appropriées

Affichage des étiquettes

Choisissez ensuite de les afficher. Pour cela, aller dans le menu Outils/Préférences., onglet Outils de saisie :

ffichez les

étiquettes

54 • Représentation de l’unifilaire général Manuel de Référence

ALPI - 2006 Caneco BT ©

Largeur des étiquettes

Vous pouvez modifier la largeur des étiquettes en redimensionnant la largeur de la colonne qui leur est réservée :

Modifiez la largeur de la colonne par appuyer-glisser

En réduisant la largeur de la colonne, vous obtenez ceci :

La modification s’applique à l’ensemble des étiquettes du schéma unifilaire général.

Suppression de l’affichage des circuits terminaux

Pour les grandes affaires comportant un grand nombre de distribution, le schéma unifilaire général devient difficilement exploitable. Vous pouvez alors :

• ne plus représenter l’arborescence complète, mais se limiter au tableau actif

• ne pas représenter que les circuits alimentant des distributions (tableaux, canalisations

préfabriquées ou transformateur BT-BT).

Toutes ces commandes se font dans le menu Outils/Préférences, onglet Outils de saisie :

Manuel de Référence Représentation de l’unifilaire général • 55

Caneco BT © ALPI - 2006

)

En décochant cette option, vous limitez le schéma aux circuits alimentant des distributions.

Représentation d’une affaire comportant un Secours

En l’absence de source Secours, le schéma ne possède qu’une seule représentation possible. A l’inverse, lorsqu’il existe une Source Secours, le schéma peut être différent selon la source d’alimentation. En choisissant la source Normale (repère par défaut des circuits susceptibles d'être alimentés par cette source. Les circuits représentés sont tous les circuits alimentés par la Source Normale, c’est à dire les circuits dont l’alimentation est N (Normal, c’est à dire les circuits non secourus) ou N+S (Normal et Secours). En choisissant la source Secours (repère par défaut par schéma des circuits susceptibles d'être alimentés par cette source. Les circuits représentés sont les circuits secourus, c’est à dire les circuits dont l’alimentation est S (Secours) ou N+S (Normal et Secours). C’est le cas de l’exemple ci-dessous. Le schéma est différencié selon la Source active (Normal ou Secours). Contrairement à la version 4, la version 5 représente toutes les sources alimentant chaque tableau.

• Exemple du schéma en configuration sur Source Normale

Circuits alimentés par la source Normale (circuits en Normal ou Normal-Secours)

SOURCE’) vous représentez le schéma

SECOURS) vous représentez le

Pour améliorer la lisibilité, toutes les sources sont représentées (même celles

ui ne sont pas actives

56 • Représentation d’une affaire comportant un Secours Manuel de Référence

ALPI - 2006 Caneco BT ©

Exemple du même schéma en configuration sur configuration Source Secours :

Circuits alimentés par la source Secours (circuits en Secours ou Normal-Secours)

Par convention Caneco, le schéma des circuits représentés avec la source Secours, montre celle-ci à gauche. La ou les Sources Normales (ici 2 tranfos) sont décalées à droite

Nouveauté V5

A l’impression le schéma peut être représenté soit en Normal, soit en Secours, selon le paramétrage choisi. Pour une affaire comportant un secours, il devient possible (et conseillé) de faire figurer dans le dossier Caneco BT les deux schémas possibles : le schéma en Normal ET le schéma en Secours.

Manuel de Référence Représentation d’une affaire comportant un Secours • 57

Caneco BT © ALPI - 2006

58 • Représentation d’une affaire comportant un Secours Manuel de Référence

ALPI - 2006 Caneco BT ©

Outil Unifilaire Tableau

Cet outil de saisie est particulièrement adapté à la saisie des informations de schématique des circuits. Les circuits qui y sont représentés sont exclusivement ceux de la distribution active. Pour activer l’unifilaire tableau, il faut donc :

o Activer l’outil unifilaire tableau

o Sélectionner la distribution que l’on souhaite représenter. Vous pouvez le faire en cliquant

sur cette distribution directement dans l’arbre de l’affaire situé dans la partie gauche de l’écran :

2 :

1 :

Cliquez sur le tableau que vous souhaitez éditer

Le schéma du tableau s’affiche

Créer un circuit

Pour créer un ou des circuits, vous pouvez vous servir de la commande Nouveau du Menu Circuit. De façon plus efficace, vous pouvez aussi créer ces circuits sans quitter l’unifilaire tableau.

Pour cela, il convient d’abord de sélectionner le point à partir duquel vous souhaitez insérer le circuit. Caneco BT insère tout nouveau circuit à gauche du circuit actif. Vous devez donc cliquez sur le point situé à droite du dernier circuit créé, pour placer un nouveau circuit à sa gauche. Puis cliquez sur le bouton « Nouveau circuit » placé en haut à gauche de l’unifilaire tableau.

Etape 1 :

Cliquez à droite de la « barre » du tableau

Etape 2 :

Cliquez sur le bouton Nouveau Circuit et choisissez le style du circuit que vous voulez créer.

pour créer un circuit à droite du dernier créé.

Manuel de Référence Créer un circuit • 59

Caneco BT © ALPI - 2006

Représentation des schémas

Représentation comme à l’impression ( affichage étendu)

Dans cette représentation les schémas ( Circuits + circuits associés + images insérées) sont affichés comme à l’impression.

L’option est disponible depuis l’onglet « Unifilaire Tableau » de la fenêtre « Préférences »

Représentation de la barre de terre et des bornes de circuits

La version 5.2. offre la possibilité de dessiner la barre de terre et les bornes des circuits (circuits de puissance et circuits associés). Il est également possible de numéroter les bornes des circuits (circuits de puissance et circuits associés). La mise en place de la barre de terre et des bornes des circuits se fait à partir du sous onglet « Schématique » de l’onglet « Aval » de la fiche d’une distribution.

Numérotation des bornes

Numéros des born

60 • Représentation des schémas Manuel de Référence

ALPI - 2006 Caneco BT ©

La numérotation des bornes se fait manuellement : A partir de l’onglet « Données Complémentaires» de la fiche des circuits de puissance.

A partir de la fiche des circuits associés.

Représentation des attributs des organes de commande

La version 5.2. offre la possibilité de représenter schématiquement les attributs des appareils de protection et de commande ( repère, calibre, pôles)

Définir ici le repère , la calibre et les pôles de l’organe auxiliaire

ffichage des attributs des appareils de protection et de commande

Manuel de Référence Représentation des schémas • 61

Caneco BT © ALPI - 2006

Enrichir le texte d’un symbole

La définition des textes associés au symboles est améliorée dans la version 5.2 . Il est possible, en effet, de renseigner un symbole avec les paramètres du circuit.

Choisir les paramètres à afficher à côté du symbole

Le paramètre sélectionné est validé (ici, le repère du circuit)

Définir en suite l’alignement du champ.

Modifier le schéma d’un circuit

Vous pouvez modifier le schéma d’un circuit en vous servant de la bibliothèque de symboles. Activez-la en cliquant sur l’onglet bibliothèque de la partie de l’écran réservée aux résultats. Choisissez l’onglet « Protections » de cette bibliothèque. Pour ajouter un symbole, choisissez-le dans la bibliothèque et placez-le par glissé-déposé :

joutez un symbole par glissé – déposé, depuis la bibliothèque vers le circuit.

Caneco BT n’autorise pas les modifications du schéma d’un circuit qui sont en contradiction avec les données ayant servi à son calcul. Il ouvre dans ce cas la fiche du circuit et vous devez alors modifier la donnée en contradiction pour la rendre conforme à la signification du schéma.

62 • Modifier le schéma d’un circuit Manuel de Référence

ALPI - 2006 Caneco BT ©

Effacer un symbole

Pour effacer un symbole, remplacez-le par le premier symbole de continuité de la partie « connexions » de la bibliothèque :

Créer des circuits à l’aide des bibliothèques de styles et de blocs de circuits

Pour créer un ou des circuits, vous pouvez aussi utiliser les bibliothèques de style de circuits et de blocs de circuits. Chacune de ces bibliothèques ont des propriétés différentes ;

• La bibliothèque de style de circuit permet de créer un seul circuit complété éventuellement

par un ou plusieurs circuits associés (circuits non calculés). Les valeurs du circuit créé sont initialisées en fonction des règles définies pour ce style.

• La bibliothèque de blocs de circuit permet de créer plusieurs circuits de la même façon qu’un

copier-coller. Les valeurs des circuits créés sont identiques à celles des circuits constituant le bloc.

Pour activer les bibliothèques de style de circuit et de blocs de circuit, cliquez sur les boutons situés à la partie inférieure de la bibliothèque :

Manuel de Référence Effacer un symbole • 63

Caneco BT © ALPI - 2006

A partir de la bibliothèque de style de circuits, créez un circuit d’éclairage avec bloc de secours :

Nouveauté V5 : Créez un circuit par glissé-déposé depuis la bibliothèque de style.

Vous pouvez de la même façon créer plusieurs circuits à partir de la bibliothèque de bloc de circuits.

L’exploitation des bibliothèques de style de circuits et de bloc de circuits se fait aussi dans les éditeurs unifilaires général et tableur.

Commandes d’édition

Sélection d’un ou plusieurs circuits

La sélection se fait comme celle des colonnes d’un tableur, par clic sur une première colonne, puis shift maintenu appuyé, puis clic sur la dernière colonne que l’on veut sélectionner.

Couper – Copier – Coller

Lorsque plusieurs circuits sont sélectionnés, les commandes Couper – Copier – Coller deviennent actives. Elles fonctionnent comme dans un tableur.

64 • Commandes d’édition Manuel de Référence

ALPI - 2006 Caneco BT ©

Enrichir les bibliothèques de styles et de blocs de circuits

Pour enrichir les bibliothèques de style de circuits et de blocs de circuits, sélectionnez-le ou les circuits à faire figurer dans la bibliothèque, et glissez-les dans la bibliothèque par glissé-déposé. Caneco BT vous ouvre une fenêtre vous permettant de définir l’identification du bloc de circuits créé, dans la bibliothèque :

Enrichissez la bibliothèque par glissédéposé de circuits sélectionnés dans l’écran de travail et déposé dans la bibliothèque.

L’enrichissement des bibliothèques de style de circuits et de bloc de circuits se fait aussi depuis les éditeurs unifilaires général et tableur.

Manuel de Référence Enrichir les bibliothèques de styles et de blocs de circuits • 65

Caneco BT © ALPI - 2006

66 • Enrichir les bibliothèques de styles et de blocs de circuits Manuel de Référence

ALPI - 2006 Caneco BT ©

Outil Tableur

Cet outil de saisie est adapté à la saisie de nombreuses données de circuits. Il est particulièrement utile pour la saisie d’informations de désignation, longueur, consommations et nombre de récepteurs des circuits. Pour activer le tableur, il faut :

• Activer l’outil tableur

• Sélectionner la distribution que l’on souhaite représenter. Vous pouvez le faire en cliquant

sur cette distribution directement dans l’arbre de l’affaire situé dans la partie gauche de l’écran :

Etape 2 :

Etape 1 :

Cliquez sur le tableau que vous souhaitez éditer

Le tableur de saisie des circuits du tableau s’affiche

Créer un circuit

Pour créer un ou des circuits dans le tableur, il convient d’abord de sélectionner le point à partir duquel vous souhaitez insérer le circuit. Caneco BT insère tout nouveau circuit au dessus du circuit actif. Vous devez donc cliquer sur le point situé en dessous du dernier circuit créé pour placer ce nouveau circuit en dessous. Puis cliquez sur le bouton « Nouveau circuit » placé en haut à gauche de l’unifilaire tableau.

Etape 2 :

Cliquez sur le bouton Nouveau Circuit et choisissez le style du circuit que vous voulez créer.

Manuel de Référence Créer un circuit • 67

Etape 1 :

Cliquez en dessous du dernier circuit pour créer un nouveau circuit.

Caneco BT © ALPI - 2006

Commandes d’édition

Sélection d’un ou plusieurs circuits

La sélection se fait comme celle des lignes d’un tableur, par clic sur une première ligne, puis shift maintenu appuyé, puis clic sur la dernière ligne que l’on veut sélectionner. Vous pouvez ainsi Copier – Coller un ou plusieurs circuits

Sélection d’une ou plusieurs cellules

La sélection se fait comme celle des cellules d’un tableur, par clic sur une première cellule, puis shift maintenu appuyé, puis clic sur la dernière cellule que l’on veut sélectionner.

Couper – Copier – Coller

Les commandes Couper/Copier/Coller deviennent actives, lorsqu’une sélection de un ou plusieurs circuits ou une ou plusieurs cellules ont été sélectionnées. Elles fonctionnent comme dans un tableur.

68 • Commandes d’édition Manuel de Référence

ALPI - 2006 Caneco BT ©

Saisie et calcul détaillés d'un circuit

La fenêtre circuit s'affiche par double-clic sur un circuit ou par le menu Circuit/Editer. L'utilisateur peut choisir entre deux modes d'affichage :

• Affichage minimum

• Affichage détaillé

Affichage minimum

L'affichage minimum présente les données minimum nécessaires pour calculer un circuit.

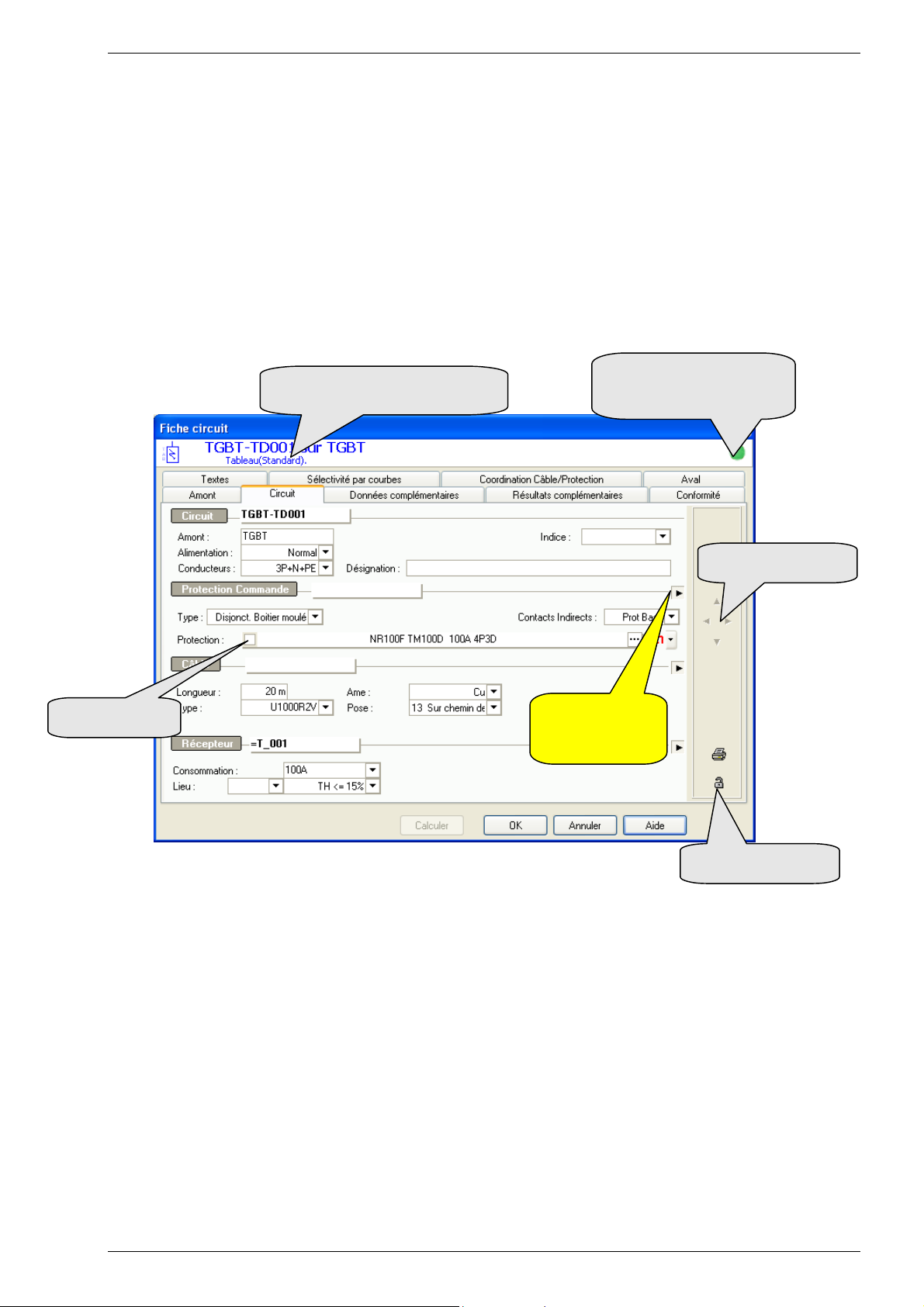

Indication du nom complet du style

Etat du circuit

Vert : circuit conforme

Rouge : circuit non conforme

Verrouillage de la

Flèches de navigation

Bouton de commutation de l’affichage minimal

Verrouillage du circuit

Manuel de Référence Affichage minimum • 69

Caneco BT © ALPI - 2006

Affichage détaillé

L'affichage détaillé permet la visualisation et la modification des données d'un circuit au niveau expert.

Flèches de navigation

circuit précédent

Flèche distribution amont

ouvre la fenêtre de la distribution amont (alimentant le circuit)

Flèche distribution aval

ouvre la fenêtre de la distribution aval (alimentée par le circuit)

distribution amont

circuit suivant

distribution aval

70 • Affichage détaillé Manuel de Référence

ALPI - 2006 Caneco BT ©

Flèche circuit suivant

valide le circuit actif, et affiche le circuit suivant

Flèche circuit précédent :

valide le circuit actif, et affiche le circuit précédent

Onglet circuit

Rubrique Circuit

Circuit

Indiquez le repère du circuit sur 15 caractères maximum.

Amont

Repère du tableau dont est issu le circuit. Ce repère est complété automatiquement par

Caneco BT, lorsque vous avez créé un circuit.

Vous avez la possibilité de le modifier, de façon à faire passer un circuit d'un tableau dans un autre.

Alimentation

Trois cas sont possibles : Normal : circuit issu d'un tableau alimenté uniquement par la source Normale (circuit non secouru) Secours : circuit issu d'un tableau alimenté uniquement par la source Secours Normal/Secours : circuit issu d'un tableau alimenté par les sources Normale et Secours (circuit secouru)

Le fait d'indiquer qu'un circuit est alimenté en normal/secours implique qu'il est calculé en fonction des deux alimentations possibles, ce qui peut être parfois très défavorable dans le cas d'alimentation Secours réalisée par des groupes électrogènes de faible puissance.

Contenu

Indiquez le contenu du circuit : présence de 3 phases, du N et du PE. PE signifie conducteur de protection équipotentielle. En schéma TN, le contenu 3P+PEN permet de réaliser du TNC, 3P+N+PE du TNS.

Contenu Signification

3P+PE 3P+N+PE 3P 3P+N 3P+PEN P+N+PE P+N 2P 2P+PE

Ne pas confondre 2P avec P+N. Dans un réseau 230/400V, P+N signifie mono (230V), alors que 2P signifie biphasé (400V)

Désignation

Désignation du circuit (36 caractères maxi).

circuit triphasé avec PE circuit triphasé avec Neutre et PE circuit triphasé sans PE circuit triphasé avec N et sans PE circuit triphasé avec PEN (schéma TNC) circuit monophasé avec Neutre et PE circuit monophasé avec Neutre sans PE circuit biphasé (phase-phase) sans PE circuit biphasé (phase-phase) avec PE

Manuel de Référence Onglet circuit • 71

Caneco BT © ALPI - 2006

Rubrique protection

si le fichier fabricant est au format EDIELEC, en cliquant sur la coche « retardé », vous obtenez une protection retardée sur

Si la protection des personnes contre les contacts indirects est assurée par un Différentiel, la fenêtre est complétée par d’autres informations :

Type

Saisissez la protection du circuit.

Type Signification

Disj.Boitier moulé Disjonct Ouvert Disj C Disj B Disj D

disjoncteur d'usage général boitier moulésuivant norme EN 60947-2 et CEI 947 disjoncteur d'usage général Ouvert suivant norme EN 60947-2 et CEI 947 disjoncteur modulaire courbes C et U suivant norme EN 60898 et NFC 61-410 disjoncteur modulaire courbes B et L suivant norme EN 60898 et NFC 61-410 disjoncteur modulaire courbes D ou K suivant norme EN 60898 et NFC 61410

Disj Mot

disjoncteur moteur suivant norme EN 60947-2 et CEI 947 assurant la fonction protection moteur.

Disj + Th

protection de démarreur de moteurs réalisée par une coordination contacteur + disjoncteur + relais thermique de type 1 ou type 2.

gG gG + Th

fusible de type gG association sectionneur fusible contacteur + relais thermique le fusible est du type. Ce type de protection est adapté au circuit de distribution. Le contacteur et déterminé en catégorie AC1

aM aM + Th

fusible de type aM association sectionneur fusible contacteur + relais thermique le fusible est du type aM (accompagnement Moteur). Ce type de protection est adapté au moteur. Le contacteur et déterminé en catégorie AC3-AC4

Disj sans Th

circuit sans protection de surcharge, ce qu'autorise la norme pour certains circuits (non susceptibles de produire des surcharges). Caneco BT vous demande le type de protection contre les courts-circuits. La condition de surcharge est vérifiée en tenant compte du courant d'emploi (IB).

Sans protection

la protection est en fait la protection contre les CC du circuit alimentant le tableau amont. C'est le cas des colonnes montantes à section dégressive. L'absence de protection contre les surcharges n'est acceptée qu'aux conditions de la norme : récepteur non susceptible de produire des surcharges ou protégé en aval.

si le fichier fabricant est au format EDIELEC, en cliquant sur la coche retardé, vous obtenez une protection différentielle retardée

72 • Onglet circuit Manuel de Référence

ALPI - 2006 Caneco BT ©

Contacts Indirects

Il s'agit du moyen utilisé pour assurer la protection des personnes contre les contacts indirects.

Contact

Signification

indirects

Prot Base

la protection contre les contacts indirects est assurée par la protection définie dans le champ Type (protection contre les courts-circuits).

Dif. 300mA Dif. 30mA Dif. 10mA Autres DDR L.E.S Equipot

protection différentielle résiduelle d'un calibre de 300 mA protection différentielle résiduelle d'un calibre de 30 mA protection différentielle résiduelle d'un calibre de 10 mA protection différentielle résiduelle réglable Liaison Equipotentielle Supplémentaire (L.E.S.). équipotentialité générale des masses. C'est le cas des installations dont les masses sont reliées à un réseau équipotentiel général, réalisé par des câbles de terre nus enterrés à fond de fouille ou par des câbles de terre nus posés sur chemins de câbles. Ce dispositif permet de ne pas distribuer le PE dans chaque câble de circuit (le contenu du câble peut alors être par exemple 3P sans PE). La masse du récepteur de ce circuit doit alors être reliée directement au réseau équipotentiel.

Protection

Nom du modèle de protection (Référence bloc de coupure, Déclencheur, Différentiel), Calibre et nombre de pôles

Verrouillage Protection

Le Déverrouillage/Verrouillage de la protection est signalé par l’état coche ou pas de la case prévue à cet effet.

Une protection verrouillée n'est pas modifiée lors d'un calcul. Les valeurs peuvent être modifiées par l'utilisateur dans la limite des valeurs dans le catalogue.

Calibre

Calibre de la plus petite protection pouvant satisfaire aux conditions de la norme, si votre choix

des protections est automatique; ou calibre que vous avez sélectionné si votre choix de protection est manuel.

Si vous souhaitez imposer cette valeur, le bouton

ou le choix utilisateur par modèle situé à

droite de ce champ ou le choix CTM vous permet de choisir la protection parmi toutes celles contenues dans le fichier constructeur que vous avez choisi, et répondant aux conditions fixées par la norme.

IN/Irth/IrLR

Réglage du thermique du disjoncteur ou calibre du fusible assurant la protection contre les surcharges. Pour un disjoncteur, le réglage du thermique est paramétrable (commande protection du menu

Option). Il peut être réglé au minimum (IB : courant d’emploi), au maximum (calibre de la

protection) ou au maximum supporté par la liaison (IZ du câble pour les

récepteurs ne

nécessitant pas d’être protégé contre les surcharges). Si vous souhaitez forcer cette valeur, saisissez la valeur qui caractérise la protection contre les surcharges

• réglage du thermique lorsque la protection est un disjoncteur, un aM+th ou un gG+th

• calibre du fusible lorsque la protection est un fusible g1.

Manuel de Référence Onglet circuit • 73

Irmg ou IN (protection contre les CC)

Réglage du magnétique du disjoncteur ou calibre du fusible assurant la protection contre les courts-circuits. Pour un disjoncteur, le réglage du magnétique est fixé à la valeur maximale compatible avec le disjoncteur, et assurant un déclenchement sur le plus faible des courts-circuits minimaux (ID ou Ik1 ou Ik2).

Si vous souhaitez forcer cette valeur, saisissez la valeur qui caractérise la protection contre les courts-circuits :réglage du magnétique lorsque la protection est un disjoncteur d'usage général (disj Gén) ou un disjoncteur moteur (disj. Mot.) ou un disjoncteur coordonné avec un contacteur (disj. + Th).

• valeur maximale de déclenchement garanti sur court-circuit, lorsque la protection est un

disjoncteur modulaire (disj C, B, D).

• calibre du fusible lorsque la protection est un fusible gG, ou aM+th.

Retardé

La coche permet de sélectionner les protections pouvant être temporisées

Retard

Temporisation du Magnétique en ms.

Rubrique câble

vous pouvez saisir un repère de câble

Longueur

Indiquez la longueur du câble en mètres. Dans le cas de plusieurs récepteurs, c'est la longueur du récepteur le plus éloigné. Dans ce cas, apparaît une donnée supplémentaire de distance au 1

Distance du 1er

récepteur :

1er Récepteur (m)

Saisissez, dans le cas de circuits comportant plusieurs récepteurs, la distance entre la protection et le récepteur le plus proche. Cette donnée est exploitée dans les versions postérieures à la 4.1B, pour le calcul de la chute de tension et de la sélectivité.

Type de câble

Saisissez le type de câble utilisé pour la liaison entre la protection et le récepteur. Ce type est choisi parmi la liste extensible des types de câbles. Cette liste est enregistrée sous un nom de fichier *.cbl. Le fichier est sélectionné pour l'affaire et modifiable par la commande Fichiers

constructeurs / rubrique Câble du menu Options. Par défaut le fichier est Caneco.cbl. La liste

peut être complétée et modifiée si vous disposez du module P7 de gestion des fichiers constructeur (utilisez alors la commande base de données du menu Options).

74 • Onglet circuit Manuel de Référence

Ame des conducteurs des câbles

Ame Signification

Cuivre Alu Cu ou Alu

conducteurs en cuivre conducteurs en aluminium conducteurs en cuivre pour les petites sections, en aluminium pour les grosses sections. Le seuil entre cuivre et alu est défini dans la Boite de dialogue appelée par la commande Câbles du menu Options

Alu + PE Cu

conducteurs en cuivre pour les phases et le Neutre et PE en aluminium. Ce choix n'est possible que dans le cas où la liaison est du type Unipolaire ou

Multi + PE (multipolaire)

Pose

Saisissez le mode de pose du câble suivant la norme de calcul choisie. Le bouton situé immédiatement à droite permet d'avoir la liste de modes de pose explicitée.

Pôle

Choix multipolaire ou unipolaire. Uni S>Max : Basculement automatique de multipolaire à unipolaire à partir d'une section donnée.

Coefficient de température (K. temp)

Ce coefficient est désigné dans la norme comme facteur de correction de température. Il déclasse le courant admissible en fonction de la température. Proposé à 1 par défaut, ce coefficient est fixé par la norme, en fonction du type d'isolant du câble et de la température de référence d’utilisation des câbles. Il peut être déterminé par

Caneco BT, en fonction de la

température indiquée, et du type de câble que vous avez choisi, si vous utilisez le bouton situé immédiatement à droite.

Le coefficient calculé par Caneco BT en fonction de la température indiquée suppose que vous ayez bien choisi préalablement votre type de câble. Si vous changez ce type de câble, et si l’isolant de votre câble a changé, il est nécessaire que vous déterminiez à nouveau le coefficient en fonction de la température désirée.

Coefficient de proximité (K. prox )

Ce coefficient est désigné dans la norme comme facteur de correction de groupement de

câbles ou de circuits

. Il déclasse le courant admissible en fonction de la proximité d'autres câbles. La valeur proposée par

Caneco BT est lié au style. Elle est en général de 0,72, ce qui

correspond en NFC 15-100, au mode de pose sur chemin de câbles perforé, en une couche, pose jointive, nombre de câbles non limité. Ce coefficient ayant une influence prépondérante sur la section calculée du câble, vous devez l’étudier au mieux en fonction de tous les paramètres le déterminant : proximité des câbles entre eux. Suivant la norme, les modes de pose, et suivant leur espacement, des câbles éloignés entre eux ne s’échauffent pas mutuellement. charge de ces câbles par rapport à leur courant admissible (un circuit dont le câble possède un courant admissible > 0,7 IB) est réputé ne pas échauffer les câbles voisins. charge globale des câbles circulant sur le même cheminement. Cette charge globale peut être limitée par le réglage du thermique du circuit alimentant la distribution. Voir B.4.3 guide UTE C15-105.

Voir chapitre

Les Distributions / fenêtre Tableau / informations sur les tableaux / S IZ

câbles / Irth tableau.

Pour faciliter l’estimation de ce coefficient, une aide rappelant la norme est accessible par le bouton

situé immédiatement à droite.

Manuel de Référence Onglet circuit • 75

Coefficient complémentaire (K. compl )

Saisissez le coefficient de déclassement complémentaire du courant admissible en fonction des influences externes. Ce coefficient n'est pas normalisé, il est fixé par l'utilisateur.

K symétrie fs

Si le circuit a un nombre de conducteurs par phase >1, appliquer si nécessaire le coefficient de symétrie (fs=0,8) conformément à la NFC15100.

76 • Onglet circuit Manuel de Référence

Rubrique résultats imposables

Les résultats imposables sont des valeurs calculées par éventuellement adapter à des données existantes. Elles concernent les câbles et la protection. Pour pouvoir imposer une donnée, vous devez cocher la case précédant la donnée. L'imposition peut être annulée en cliquant de nouveau sur la case à cocher. Lorsqu'une valeur est imposée, Caneco BT la vérifie.

Conducteurs - Phase

Plus petite section de phase de la liaison, calculée en tenant compte de tous les critères de la norme. Si vous souhaitez forcer cette valeur, saisissez le nombre de conducteurs par phase de la liaison, puis la section en mm² de chaque phase.

Conducteurs - Neutre

Plus petite section de neutre de la liaison, calculée en tenant compte de tous les critères de la norme. Si vous souhaitez forcer cette valeur, saisissez le nombre de conducteurs par neutre de la liaison, puis la section en mm² de ce neutre.

Conducteurs - PE (ou PEN)

Plus petite section de PE (protection équipotentielle) de la liaison, calculée en tenant compte de tous les critères de la norme. Si vous souhaitez forcer cette valeur, saisissez le nombre de conducteurs par PE (ou PEN) de la liaison, puis la section en mm² de ce PE (ou PEN).

Neutre chargé

Appliquer un coefficient de 0,84 sur IZ si le neutre est chargé.

Caneco BT, que vous pouvez

Rubrique récepteur

Récepteur

Repère du récepteur (nouveauté V5). Pour les circuits de distribution (Tableau, transfo BT/BT, canalisation préfabriquée), vous pouvez modifier directement le repère de la distribution qu’il alimente.

Nombre de réce

Repère du récepteur

teurs

Consommation

Taux d'harmonique

Manuel de Référence Onglet circuit • 77

Nombre de récepteurs

Saisissez le nombre de récepteurs. Vous pouvez ainsi définir des circuits alimentant plusieurs récepteurs. exemple : 12 appareils d'éclairage de 2*36W La consommation totale du circuit est égale à : Puissance totale du circuit = nombre de Récepteurs * consommation où consommation est la donnée définie ci-après.

Consommation

Saisissez la consommation de chaque récepteur : intensité ou puissance électrique consommée ou

puissance standard.

La puissance peut-être donnée en A, KW, KVA, la cohérence de l'unité choisie est contrôlée en fonction du type de récepteur sélectionné. ex : Les KVA sont interdits pour les moteurs.

La flèche située à droite de ce champ permet d'ouvrir la liste des puissances standard, qui sont liées au style du circuit. Si le style du circuit est basé sur le style

Moteur Caneco BT, les puissances standard sont les

puissances mécaniques des moteurs. Si le style du circuit est basé sur le style

Eclairage Caneco BT, les puissances standard sont les

désignations conventionnelles (1*58W, 2*36W...) des luminaires fluorescents. 2*36W signifie luminaire comportant 2 tubes fluorescents de 36W. Si le style du circuit est basé sur le style

Prise de courant, les puissances standard sont les

désignations conventionnelles (2*16A, 3*32A...) des prises de courant. 3*32A signifie prise de courant triphasée 32 Ampères.

La liste des puissances standard est extensible. Elle est enregistrée sous un nom de fichier

*.std. Le fichier est sélectionné pour l'affaire et modifiable par la commande Fichiers constructeurs du menu Options. Par défaut le fichier est Caneco.std. La liste peut être

complétée et modifiée si vous disposez du module P7 de gestion des fichiers constructeurs.

Ne pas mettre de blancs dans la consommation. Exemples valides : 120, 50KVA, 30KW.

La signification de la consommation donnée en KW est fonction du type de récepteur : pour un moteur, il s'agit de la puissance mécanique disponible sur l'arbre et non de la puissance électrique. L'unité par défaut est celle indiquée (et modifiable) dans la commande Calcul du menu Options. Dans tous les cas, la consommation est transformée en intensité d'emploi (IB dans le volet des résultats)

Lieu géographique

Remplissez cette donnée définissant le lieu géographique le plus proche du récepteur.

Taux d'harmonique

Le taux d'harmonique de rang 3 et multiple de 3 est applicable au circuit. Le calcul tient compte des règles de la norme pour le calcul des sections du neutre. Applicable uniquement pour la NF C15100-2002 ou les règles sont définies (523.5.1 et 524.2). Dans les autres normes faire éventuellement un calcul pour déterminer la section du Neutre.

Attention : un taux d’harmonique compris entre 15 % et 33% (NF C15-100- 2002) fait que le Neutre est considéré comme chargé, ce qui entraîne l’application du coefficient de 0,84 de réduction sur les courants admissibles. Les sections calculées sont grossies d’environ 25%.

Voir NF C15-100- 2002 & 523.5.1

Attention : un taux d’harmonique supérieur à 33% (NF C15-100- 2002) fait que le Neutre est calculé pour avoir un courant admissible au moins égal à 1,45 fois le courant d’emploi dans la phase. Le dispositif de protection doit avoir, sur le neutre, un courant assigné au moins égal à cette valeur.

Voir NF C15-100- 2002 & 524.2

78 • Onglet circuit Manuel de Référence

Coefficient d'utilisation

Valeur saisissable du coefficient d'utilisation du circuit. La valeur proposée par défaut est :

• celle de la puissance standard choisie, si la consommation est issue de la table des

puissances standard.

• celle du style du circuit dans le cas contraire.

Cette valeur n'a pas d'incidence sur le dimensionnement du câble et de la protection. Elle n'influe que sur le bilan de puissance.

Coefficient de Foisonnement (simultanéité)

Lorsqu'un circuit comporte plusieurs récepteurs (prises de courant, éclairage..) on peut appliquer un coefficient

kFois de foisonnement des récepteurs entre eux. La Puissance totale

du circuit = nombre de Récepteurs * consommation * kFois

Cosinus Phi Permanent

Valeur saisissable du cosinus Phi du circuit. La valeur proposée par défaut est :

• celle de la puissance standard choisie, si la consommation est issue de la table des

puissances standard.

• celle du style du circuit dans le cas contraire.

dU max

Indiquez la chute de tension maximale admissible en %, depuis l'origine de l'installation jusqu'à l'extrémité du câble. Les valeurs proposées par défaut par

Caneco BT sont liées au style et

tiennent compte de la source (alimentation privée ou distribution BT) et de la nature du récepteur.

Cos Phi Démarrage

Cosinus phi de démarrage La valeur proposée par défaut est :

• celle de la puissance standard choisie, si la consommation est issue de la table des

puissances standard.

• celle du style du circuit dans le cas contraire.

Vous pouvez modifier cette valeur par défaut.

ID/IN

Facteur ID/IN. Mêmes remarques que ci-dessus.

Manuel de Référence Onglet circuit • 79

Fenêtre Résultats

Pour afficher la fenêtre de résultats, choisir Affichage résultats dans le menu Affichage :

Les résultats limites sont affichés d’une couleur différente (orange : valeur limite, rouge valeur incorrecte)

Circuit

Repère du circuit

Etat

Etat Description

Circuit conforme A recalculer

Câble non conforme Protection non conforme

signifie circuit conforme à la norme signifie circuit devant être recalculé. Tous ses résultats peuvent être erronés. signifie circuit dont le câble a été forcé, et dont la section n'est pas suffisante pour vérifier les conditions de la norme signifie circuit dont le type de protection ou les caractéristiques ont été forcées, et qui ne vérifie pas convenablement les conditions de la norme.

Câble

Ecriture conventionnelle du câble multipolaire, ou des conducteurs de phase si la liaison est unipolaire. Exemples : 4G1,5 signifie 4 conducteurs dont 1 vert-jaune (G = ground) 3X50+N35 signifie 3 conducteurs de phase + 1 conducteur de N de 35 mm

Neutre

Ecriture conventionnelle des conducteurs de neutre si la liaison est unipolaire.

PE ou PEN

Ecriture conventionnelle des conducteurs du PE si la liaison est unipolaire.

80 • Fenêtre Résultats Manuel de Référence

Critère

Il s'agit de l'indicateur du critère de calcul de la section phase :

Critère Signification

IN DU CI CC

Un ou deux éventuels points d'exclamation peuvent être ajoutés à ce ou ces critères :

• Si l'écart est d'une section un "!" est ajouté (ex.: CI ! signifie critère Protection des

personnes

• Si l'écart est de deux sections ou plus, un "! !" est ajouté.

Lorsque la section est déterminée simultanément par deux ou davantage de critères, les 2 derniers critères retenus sont affichés : ex.: IN-DU signifie critère Condition de surcharge et critère

condition de surcharge Chute de tension Protection des personnes aux contacts indirects Contrainte thermique après CC

, avec écart d'une section par rapport au plus défavorable des autres critères.

Chute de tension.

Longueur Max protégée

Longueur maximale du câble pour respecter les conditions de protection et de conception du circuit. Cette longueur est précédée d'un préfixe de 2 lettres :

Critère Signification

signifie qu'à la longueur maximale indiquée la chute de tension maxi saisie dans les données du câble est atteinte signifie qu'au-delà de la longueur maximale indiquée, la condition de protection des personnes n'est plus respectée signifie qu'au-delà de la longueur maximale indiquée, la condition de protection sur court-circuit du câble n'est plus respectée.

IB , IB Neutre(intensité d'emploi en A)

Intensité d’emploi du circuit déduite directement de la consommation.

STH, STH Neutre

Section théorique calculée en mm², d'après la condition de surcharge.

IZ, IZ Neutre

Intensité admissible de la canalisation choisie, corrigée des facteurs de correction : cette valeur donne la valeur maximale du réglage éventuel du thermique de la protection.

dU circuit

Chute de tension en % du circuit sur la longueur du câble. Cette valeur exclut donc la chute de tension en amont.

dU (%) démarrage

Chute de tension au démarrage (moteurs) ou à l'allumage (éclairage), calculée par Caneco BT. Cette valeur n'est calculée que lorsque le rapport ID/IN est supérieur à 1.

dU Total

Chute de tension totale en % depuis la source.

Ik2/3 Max

Courant de court-circuit maxi triphasé ou biphasé (suivant le type de circuit) en extrémité du circuit.

Manuel de Référence Fenêtre Résultats • 81

Ik1 Max

Courant de court-circuit maxi monophasé si le neutre est présent

Ik2 Min / Ik1 Min

Courant de court-circuit mini, monophasé si le neutre est présent, biphasé (Phase-Phase) si le neutre est absent

Il s'agit du courant de court-circuit de défaut phase-PE en extrémité du circuit.

IrMg max

Réglage maxi du magnétique de la protection (disjoncteur d'usage général). Cette valeur est calculée à partir des IkMini (IK1 ou IK2) ou du ID.

Ik Am/Av

Ik Max Amont / Aval exprimé en kA.

Sélectivité

Sélectivité sur court-circuit avec l'amont. Elle peut être :

Sélectivité Description

Nulle Totale

Fonctionnelle

Chrono

Partielle

L'absence de valeur signifie : qu'il n'existe aucune valeur dans les tables de sélectivité entre la protection du circuit et celle située en amont. ou que amont. Ce résultat est complété par la sélectivité différentielle (voir ci-après)

Caneco BT ne sait pas calculer la sélectivité de la protection avec celle située en

Voir l'onglet Compléments de la fenêtre circuit

il n'y a pas sélectivité Il y a sélectivité pour tous courts-circuits situés sur le circuit, y compris aux bornes de la protection il y a sélectivité pour tous courts-circuits situés en aval du câble (cas les plus courants), mais non sélectivité pour un court-circuit situé aux bornes de la protection (CC de très faible probabilité) la sélectivité est réalisée par temporisation de la protection de court-circuit placée en amont du circuit considéré indique la limite de sélectivité

Association

Avec ou Sans coordination (association) avec la protection située en amont. Il y a coordination lorsque le pouvoir de coupure de la protection du circuit (seule) n'est pas suffisant (donc inférieur à l'IK maxi du tableau) et que les tables d'association du constructeur indique une possibilité d'association. Dans ce cas, il est nécessaire que son pouvoir de coupure coordonné avec l'appareil amont soit supérieur à l'IK maxi.

Magnétique

Standard, bas ou électronique selon l'appareil choisi.

82 • Fenêtre Résultats Manuel de Référence

Onglet Amont

Pour la description de tous ces champs, voir paragraphe

Les distributions

Onglet Données Complémentaires

Indiquer ici le repère de l’appareil : ce repère sera affiché à droite du symbole de l’appareil dans l’outil Unifilaire Tableau.

Fenêtre tableau du chapitre

Indiquer ici le repère de la protection : ce repère sera affiché à droite de la protection dans l’outil Unifilaire Tableau.

Rubrique Appareil 1 : Protection/Commande

Constructeur de la protection

Permet de choisir un organe de protection/coupure dans un fichier catalogue spécifique au circuit.

Calibre minimal de la protection

Le calibre minimum est défini dans le style du circuit. Style éclairage : 10A Style prise de courant : 16A L'utilisateur peut modifier cette valeur. Par exemple le calibre minimum pour une prise de courant peut être ramené à 10A au lieu de 16A. Il appartient à l'utilisateur de s'assurer que les règles normatives sont respectées.

Dispense de la vérification de la tenue au courts-circuits des conducteurs

Quand cette option est cochée, la protection contre les CC peut être assurée par la

protection contre les surcharges, si les conditions du paragraphe 435-1 de la NFC 15-100

sont vérifiées. Cette option n’est pas accessible si la protection est de type électronique.

Manuel de Référence Onglet Amont • 83

Rubrique Appareil 2 : Commande Associée

Cette rubrique permet d’indiquer le type d’appareil de commande associé à la protection d’un circuit.

Type d’appareil

Spécifier ici le type d’appareil

Nom Appareil de commande

Permet de renseigner le repère de l’appareil de commande

Calibre / Nombre de pôles coupés

Permet de renseigner le calibre et le nombre de pôles de l’appareil. Ces valeurs seront affichées à droite du symbole de l’appareil dans l’outil Unifilaire Tableau.

Rubrique Appareil 3 : Relais Thermique

Rubrique Câble

Section minimale

L'utilisateur peut modifier cette valeur. Par exemple la section calibre minimum pour une prise de courant peut être ramenée à 1,5mm² au lieu de 2,5mm². Il appartient à l'utilisateur de s'assurer que les règles normatives sont respectées.

Nature du PE séparé

L’utilisateur peut définir ici la nature du conducteur PE séparé (Isolé, Nu)

Nombre de conducteurs de PE

L’utilisateur peut définir ici le nombre de conducteurs PE (permet de réduire la section des phases )

Nombre de conducteurs supplémentaires

L’utilisateur peut définir ici le nombre de conducteurs supplémentaires (exemple fil pilote d’un circuit chauffage)

84 • Onglet Données Complémentaires Manuel de Référence

Onglet Résultats Complémentaires

Rubrique Sélectivité Association Filiation

Sélectivité thermique

Sélectivité thermique avec l'amont.

Sans signifie que dans certains cas de défaut de surcharge, la sélectivité avec l'amont peut ne

pas être assurée. La protection amont est susceptible de déclencher avant la protection aval.

Avec signifie que dans tous les cas de défaut de surcharge, la sélectivité avec l'amont est

assurée.

Limite

Limite de sélectivité ampèremétrique sur court-circuit en Ampères

à partir de

Distance à partir de laquelle il y a sélectivité totale sur court-circuit. La distance considérée est celle séparant la protection du point de court-circuit. Cette distance permet d'apprécier les conditions de sélectivité fonctionnelle des circuits constitués de plusieurs récepteurs (circuits d'éclairage, de prises de courant). Si la distance indiquée est supérieure à la distance du premier récepteur (endroit le plus défavorable des risques notables de court-circuit), la sélectivité devient fonctionnelle.

Ir Diff

Intensité de réglage de la protection différentielle résiduelle en mA. Cette valeur n'est accessible que lorsque vous avez choisi Diff Régl. (différentiel réglable) pour la protection des personnes aux contacts indirects.

Tempo Diff

Temporisation de la protection différentielle résiduelle en ms.

Manuel de Référence Onglet Résultats Complémentaires • 85

Sélect Diff

Sélectivité différentielle avec l'amont. Il s'agit de la sélectivité différentielle en cas de défaut à la terre (ID) sur le circuit calculé. Elle peut être :

Sélectivité Signification

Nulle Incertaine

la protection amont déclenche en même temps que celle du circuit. la protection amont est susceptible de déclencher en même temps que celle du circuit.

Totale Non calculée

la protection du circuit déclenche et la protection amont ne déclenche pas la sélectivité différentielle n'est pas calculée

Icu

Pouvoir de coupure de la protection (éventuellement avec association/coordination) exprimé en kA.

Rubrique Temps maximum de coupure

t CI

Temps maxi en ms de fonctionnement d'une protection pour ne pas dépasser la condition de protection des personnes aux contacts indirects. Ce temps est fixé par la norme (de 200 à 800ms suivant la tension et le régime de neutre). Pour les distributions, le temps est porté à 5000 ms, suivant 413.1.3.5 de la NFC 15-100.

t Ph

Temps maxi en ms de fonctionnement d'une protection par disjoncteur pour ne pas dépasser la contrainte thermique de la phase du câble. Ce temps est calculé en considérant un court-circuit maxi triphasé en extrémité de ligne (IK3 max : voir Ik3Max plus loin).

Pour les protections par fusibles, ce temps est affiché par convention à 5000, mais il n'est pas significatif.

86 • Onglet Résultats Complémentaires Manuel de Référence

t N

Temps maxi en ms de fonctionnement d'une protection par disjoncteur pour ne pas dépasser la contrainte thermique du neutre du câble. Ce temps est calculé en considérant un court-circuit maxi monophasé en extrémité de ligne (Ik1 max : voir Ik1Max plus loin). Pour les protections par fusibles, ce temps est affiché par convention à 5000, mais il n'est pas significatif.

t PE

Temps maxi en ms de fonctionnement d'une protection par disjoncteur pour ne pas dépasser la contrainte thermique du PE du câble. Ce temps est calculé en considérant un court-circuit maxi de défaut phase-PE en extrémité de ligne (If max : voir If plus loin).

Pour les protections par fusibles, ce temps est affiché par convention à 5000, mais il n'est pas significatif.

Rubrique sur la liaison

F/Affectation des pôles

Affectation des pôles pour les circuits monophasés.

Largeur liaison

Il s'agit de l'encombrement sur dalle de chemin de câble de la liaison. Si les câbles sont unipolaires, ils sont supposés en trèfle si il y a plusieurs câbles (N ou PE séparés par ex.) ils sont mis en pose jointive. Cette valeur permet de déterminer la largeur utile des tronçons de cheminement.

Hauteur liaison

Il s'agit de la hauteur de la liaison. Si les câbles sont unipolaires, ils sont supposés en trèfle si il y a plusieurs câbles (N ou PE séparés par ex.) la hauteur est celle du plus grand câble. Cette valeur permet de déterminer la largeur utile des tronçons de cheminement.

Poids

Poids en kg au mètre de la liaison (câble, neutre et PE éventuellement séparés). Cette valeur permet de déterminer la charge utile des tronçons de cheminement.

Rubrique Ik extrémité

Ip Cr non limité

Il s'agit de la valeur crête du court-circuit triphasé pour les circuits triphasés (utilisée pour la vérification des contraintes électrodynamiques )

Ik3 Max

Il s'agit de l'Ik max triphasé pour les circuits triphasés

Ik1 Max

Il s'agit du courant de court-circuit maxi monophasé si le neutre est présent

Ik2Min

Il s'agit du courant de court-circuit mini, monophasé si le neutre est présent, biphasé (PhasePhase) si le neutre est absent

Ik1Min

Il s'agit du courant de court-circuit mini, monophasé si le neutre est présent, biphasé (PhasePhase) si le neutre est absent

Il s'agit du If courant de court-circuit de défaut phase-PE en extrémité de ligne

Manuel de Référence Onglet Résultats Complémentaires • 87

Onglet Conformité

Conditions de la norme

La fiche de conformité a pour but d’indiquer toutes les conditions de la norme auxquelles doit satisfaire un circuit, d’en préciser les valeurs correspondantes et indiquer si elles sont satisfaites ou non. Ces conditions sont :

Protection

détermination du calibre ou du réglage du thermique en fonction de IB :

•

• Ir Thermique ou IN >= IB

• pouvoir de coupure

• Icu avec ou sans filiation avec l’amont >= IkMax

Câbles

Chute de tension

•

• Surcharge

• Protection contre les contacts indirects

• Contraintes thermiques des phases, neutre et PE (PEN)

Toutes les conditions indiquées sont :

• celles exprimées directement dans la norme. Par ex. :

2S2

• ou bien les conditions corollaires. Par exemple la condition :

• Ik Mini > IrMagn x 1,2 (déclenchement du magnétique sur IkMini) qui est l’une des conditions

>= I2t, pour la condition de contrainte thermique.

permettant d’obtenir la condition normative précédente.

Ces conditions exprimées par des formules peuvent être complétées par des représentations graphiques

Conditions conformes / non conformes

La fiche de conformité permet d’identifier instantanément si des conditions sont non conformes. En effet, dans ce cas,

Caneco BT propose un onglet “ Défauts ” dans la fenêtre de conformité,

qui affiche toutes les conditions normatives non respectées. Les conditions non respectées sont identifiables par une croix rouge Les conditions respectées sont identifiables par le sigle vert OK

88 • Onglet Conformité Manuel de Référence

Onglet Textes

Onglet Aval

Pour la description de tous ces champs, voir paragraphe

Les distributions

Fenêtre tableau du chapitre

Choix protection

La fenêtre de choix de la protection s'affiche à chaque calcul d'un circuit. L'utilisateur peut choisir entre 3 modes de choix de protection

Nouveauté V5.2

Choix automatique économique Caneco BT

convient en fonction des différentes données du circuit. Le choix automatique fait par

est signalé par l'icône .

BT Choix utilisateur par modèle

L'utilisateur peut choisir dans la liste des protections une autre protection, le choix utilisateur par

propose automatiquement dans la liste des protections la première protection qui

Caneco

modèle est alors signalé par l'icône

choix Hors catalogue

L'utilisateur peut choisir une protection Hors catalogue. Le choix Hors catalogue est signalé par

l'icône

Caneco BT utilise les données de la protection saisies par l'utilisateur pour faire le calcul.

Calibre, IrTh, IrMag

Choix technique utilisateur

L'utilisateur peut choisir dans la fenêtre « Choix technique de matériel » une autre protection et

ses accessoires, le choix technique utilisateur est alors signalé par l'icône

Manuel de Référence Onglet Textes • 89

Choix automatique économique

Nom modèle

Suivant le cas le nom du modèle de protection comprend le nom du bloc de coupure, du déclencheur et du différentiel.

In Coupure

Courant assigné du bloc de coupure

Calibre

Calibre du déclencheur

Icu(A)

Pouvoir de coupure de la protection (éventuellement avec association -coordination) exprimé en kA.

Déclencheur

Type de déclencheur Magnéto-thermique (5 à 10 In) Magnéto-thermique Bas (3 à 5 In) Electronique

Pôles

Composition du déclencheur de la protection : nombre de pôles de la protection nombre de pôles protégés

DDR

Différentiel, sans, séparé, Ir Min/Ir Max

90 • Choix protection Manuel de Référence

Choix Utilisateur par modèle

Choix Protection Hors Catalogue

L'utilisateur saisit le nom du bloc de coupure, déclencheur et différentiel, ainsi que les valeurs de la protection :, Calibre, thermique, magnétique, temporisation retard pour la protection de court-circuit (magnétique ou protection court retard des disjoncteurs électroniques), réglage du différentiel, temporisation du différentiel. La valeur du pouvoir de coupure n'est pas saisie.

Caneco BT n'effectue aucune vérification de la cohérence des valeurs saisies.

Le calcul est fait en tenant compte des valeurs saisies, sans tenir compte du pouvoir de coupure.

Différentiel DéclencheurBloc de coupure

Manuel de Référence Choix protection • 91

Choix Technique Utilisateur (CTM)

Gamme

Permet de définir la gamme des protection

Onglet Critères généraux

Permet de paramétrer les caractéristiques générales de la protection et de ces accessoires

Onglet Matériel

Permet de choisir de façon précise et complète le matériel .

92 • Choix protection Manuel de Référence

Onglet Accessoires

Manuel de Référence Choix protection • 93

Préférences

Généralités sur les Préférences

L'outil "Préférences" de définir les préférences par défaut classées par rubriques.

A chaque rubrique correspond un onglet qui contient les options à configurer.

Onglet Affichage

Cette fenêtre permet de

- Définir le contexte de la saisie et de la navigation

- Définir le mode d'exploitation de la bibliothèque se symboles

- Afficher la barre d'état

- Définir le nombre de fichiers utilisés qui seront présentés dans la fenêtre "Fichier"

- Activer la fenêtre " Astuce du jour" au démarrage

94 • Généralités sur les Préférences Manuel de Référence

Onglet Enregistrement

Cette fenêtre permet de définir les options d'enregistrement.

Onglet Couleurs

Cette fenêtre permet à l'utilisateur de choisir la couleur chaque état d'un circuit:

- Circuit Conforme

Circuit à recalculer

- Circuit non conforme

Les couleurs des tronçons et des itinéraires d'un cheminement peuvent être également définies dans cette fenêtre.

Onglet Valeurs par défaut

Cette fenêtre permet de définir :

- Le type de câble par défaut

- Le mode de pose par défaut

- Indice de révision initial

Manuel de Référence Onglet Enregistrement • 95

Onglet Répertoires

Les répertoires qui contiennent les fichiers de configuration et les bases de données ne peuvent être changés par l'utilisateur.

Les fichiers affaires, les fonds de folios et les schémas type de caneco BT peuvent être placés dans des répertoires choisis par l'utilisateur.

Onglet Impression

Cette fenêtre permet de choisir le logo le l’entreprise.

L' image qui représente le logo doit être placé dans le répertoire FOLIOS.

L'utilisateur peut définir un symbole générique par défaut pour représenter les récepteurs.

Onglet Alertes et Remarques

Cette fenêtre permet de définir le mode d'exploitation des alertes et du rapport d' exécution.

96 • Onglet Répertoires Manuel de Référence

Onglet Repères Automatiques

La version 5.2 propose des possibilités nouvelles pour la définition des repères automatiques des circuits.

Cette fenêtre permet de définir les repères automatiques par défaut.

Le bouton « Avancé… » active la fenêtre « Préfixes avancés des circuits ». Cela permet à l’utilisateur de définir un préfixe différent pour chaque récepteur.

Les repères par défaut sont définis selon la norme EN 60082 :

- Signe ‘ – ‘ devant le repère d’un

appareil

- Signe ‘ = ‘ devant le repère d’une

entité fonctionnelle.

- Signe ‘ + ‘ devant de repère

indiquant une localisation

Onglet Tableur des circuits

Onglet Unifilaire Tableau

Cette fenêtre permet de définir le mode d'utilisation de l'outil de saisie "Tableur".

Cette fenêtre permet de options d'utilisation de l'ouitl "Unifilaire Tableau"

Manuel de Référence Onglet Repères Automatiques • 97

Onglet Unifilaire Général

Cette fenêtre permet à l'utilisateur de :

- Définir le mode d'affichage de l'outil de saisie "Unifilaire Général"

- Afficher les étiquettes des circuits et des distributions .

- Définir une couleur de fond pour chaque type d'étiquette.

- Définir les champs pour chaque étiquette

- Afficher les libellés des champs

- Définir les attributs des étiquettes et la police des champs

Onglet Cheminements

Cette fenêtre permet de définir les paramètres d'affichage du cheminement.

98 • Onglet Unifilaire Général Manuel de Référence

Options de calcul

Onglet Calcul

Protection des personnes :

si section de phase est égale au PE, on définit une priorité pour l’augmentation de la section du conducteur suivant le choix défini par la

coche.

Si coché, on applique les valeurs du tableau 41A de la norme (§411.3.2.2 de la norme NFC 15-100)

Le réglage sur IB permet des sections de câbles plus favorables.

Dans ce cas veiller à ce que la valeur de réglage du thermique ne soit pas modifiée.

Cette option permet, si elle est décochée, de s’affranchir de la condition de déclenchement : Ikmin >= 1,2 x IrMg.

Attention, se référer au § 4.3.5. de la norme NFC 15-100 pour plus de détails.

Manuel de Référence Onglet Calcul • 99

Onglet Câbles

Permet de définir la section à partir de laquelle caneco choisira des câbles unipolaires, si l’option « Uni > Smax » est sélectionnée dans le champ Pôle de la fiche circuit

Permet de définir la section à partir de laquelle caneco choisira des câbles en Alu, si l’option « Cu / AL » est sélectionnée dans le champ Ame circuit

de la fiche

Cette option permet de calculer les sections en appliquant une tolérance de 5 % maxi sur Iz.

Décocher la case si le cahier des charges prévoit de ne pas appliquer cette tolérance à la liaison Source – TGBT.

100 • Onglet Câbles Manuel de Référence

ALPI Caneco BT version 5.2 User Manual version 5.2 [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Contrat de licence

Important – à lire attentivement

Définitions

Limitation de garantie et de responsabilité

Droits de reproduction.-.licence

Résiliation

Lois applicables

Installation

But du présent manuel

Connaissances requises

Système requis minimum

Système recommandé

Protection de Caneco BT

Installation de Caneco BT

Désinstallation de Caneco BT

Contenu de Caneco BT

Répertoire CFG

Répertoire FOLIOS

Fichiers *.inf

Fichiers *.WMF Fichiers graphiques (Windows MetaFile) correspondant aux fonds de folios.

Répertoire BASE

Référentiel de calcul

Documents de référence

Avis technique

Reprise d’affaire Caneco 4 dans Caneco BT 5.2

Nouveautés de la version 5.2

Interface et Schématique

Nouveautés dans les calculs

Sources TN-S

Source BT Tableau par R et X

Source BT par Tableau Ik

La Source en tarif jaune

Transformateur BT / BT

Réseau Normal / Secours

Traitement du Conducteur de Protection (PE)

Définition et choix des protections

Autres améliorations

Base de données au format EDIELEC

Le format « EDIELEC »

Identification du type de format constructeur

L'interface de Caneco BT

Présentation de l'interface Caneco BT

Menus

Barre des menus

Fichier

Edition

Affichage

Sources

Distribution

Circuits

Outils

Fenêtres

Aide

Menus contextuels

Boutons

Outils de saisie des circuits

Une affaire dans Caneco BT

Création de la source

Types de source d’alimentation

Définition d’une Source dans Caneco BT

Présentation

Rubrique Source

Repère de la source

Puissance de la source

Nombre de sources maxi en parallèle

Nombre de sources mini en parallèle

Nature de la source

Caractéristiques de la source

Fichier

Rubrique Réseau

Norme

Régime de neutre

Tension BT de service de l'installation

Tension à vide

Polarité

T Fonc. Prot HT
