Contrat de licence utilisateur final pour logiciel Caneco BT®
1.1 Important – a lire attentivement
Veuillez lire le résumé du Contrat de licence ainsi que la version complète du « CONTRAT DE
LICENSE » figurant sur le LOGICIEL, avant d'installer ou d'utiliser ce logiciel. La version
complète, seule, telle que présentée avant l’installation du logiciel, constitue l’entente intégrale
conclue entre le LICENCIE et ALPI et remplace toutes les ententes ou communications
antérieures ayant trait au LOGICIEL. En installant ou en utilisant le LOGICIEL, vous acceptez
d'être lié par les modalités de cette licence. Si vous avez obtenu illicitement une copie de ce
logiciel, veuillez détruire immédiatement cette copie.
Si vous êtes en désaccord avec les termes de ce Contrat, veuillez immédiatement arrêter
l’installation et l’utilisation du logiciel. Il est entendu que certaines restrictions inclues dans ce
Contrat ne concernent que le logiciel Caneco BT®.
1.2 Définitions
Dans le présent contrat :
-par « ALPI», on entend Applications Logiciels Pour l’Ingénierie S.A.
-par « CONTRAT DE LICENCE », on entend ce contrat de même que tout autre document qui y
est inclus.
-par « LICENCIÉ », on entend vous, l'utilisateur du LOGICIEL
-par « LOGICIEL », on entend le logiciel CANECO Basse Tension utilisé par le LICENCIÉ,
nommé dans le cadre de ce Contrat sous l’appellation Caneco BT® et/ou CANECO BT, y
compris toute technologie et tout logiciel utilitaire utilisés par CANECO BT aux termes d'une
licence octroyée à ALPI par les concepteurs et propriétaires de cette technologie ou de ce
logiciel utilitaire, ainsi que toute la documentation qui l'accompagne
1.3 Limitation de garantie et de responsabilité
ALPI ne garantit pas ni ne prétend que les fonctions du LOGICIEL décrites dans le Manuel
respecteront les exigences du LICENCIÉ, ou que l'exploitation du LOGICIEL ne sera pas
interrompue ou ne comportera pas d'erreurs. Tout autre logiciel et matériel fourni avec le
LOGICIEL ou qui l'accompagne n'est pas garanti par ALPI.
Le LOGICIEL, et le Manuel qui l’accompagne, sont fournis « TEL QUEL », sans aucune
garantie, qu’elle soit expresse ou implicite, notamment, les garanties implicites de qualité
marchande ou d’usage à une fin particulière, et au recours ne pourra être intenté contre ALPI
ou ses concédants, le cas échéant, sur le fondement notamment d’un contrat, d’un délit ou d’un
quasi-délit. Certaines autorités législatives ne permettent pas l’exclusion de certaines garanties
implicites, de sorte que les exclusions précitées pourraient ne pas s’appliquer.
Dans les limites prévues par toute loi applicable, ALPI, ou ses concédants, le cas échéant, ne
sont, en aucun cas, responsables de dommages et intérêts spéciaux, directs ou indirects ou
accessoires (y compris, notamment, la perte de profits) découlant de l’utilisation, par le
LICENCIÈ, du LOGICIEL, ou du Manuel qui l’accompagne, ou de l’incapacité de les utiliser,
même si ALPI ou ses concédants , le cas échéant, ont été avisés de la possibilité d’une telle
perte, peu importe la cause de la perte ou le fondement théorique de la responsabilité. Toute
responsabilité découlant d’une réclamation faite par un tiers auprès du licencié est également
exclue.
Manuel de Référence Important – a lire attentivement • 7
Caneco BT® est protégé par les lois relatives au droit d’auteur et par les dispositions de lois et
traités internationaux en matière de propriété intellectuelle. Caneco BT® n'est pas vendu, mais
concédé sous licence. En contrepartie de l'engagement du LICENCIÉ de respecter les
modalités du présent contrat de licence, ALPI accorde au LICENCIÉ une licence non exclusive
et incessible lui permettant d'utiliser le LOGICIEL et de consulter la documentation sur un
système informatique ne comprenant qu'un seul terminal. Il est aussi convenu que la licence se
rapportant à Caneco BT® accordée au LICENCIÉ n'est pas transférable. Le LICENCIÉ ne peut
pas utiliser le LOGICIEL sur un serveur de réseau ou sur plus d'un terminal d'ordinateur en
même temps, sauf en cas d’accord commercial préalable de ALPI. Le présent contrat n'accorde
au LICENCIÉ aucun droit d'auteur ni aucun droit sur les brevets, secrets de fabrication, noms
commerciaux et marques de commerce (déposées ou non), ni aucun autre droit, fonction ou
licence relativement au LOGICIEL.
1.5 Droits d'auteur et restrictions quant à l'utilisation
Le Manuel et Le LOGICIEL contiennent du matériel protégé par droit d'auteur et, dans sa forme
compréhensible pour l'humain, des secrets de fabrication et des renseignements exclusifs dont
ALPI est propriétaire ou licenciée. ALPI ou ses concédants sont titulaires des titres de propriété
du LOGICIEL et de la documentation qui l'accompagne, ainsi que de tous les droits de propriété
intellectuelle relatifs au LOGICIEL et à ladite documentation.
Il est interdit au LICENCIÉ de faire une décompilation, une rétro ingénierie ou un
désassemblage du LOGICIEL ou de le convertir en une forme compréhensible pour l'humain. Il
est interdit au LICENCIÉ de modifier, de louer ou de prêter le LOGICIEL ou d'en distribuer des
copies. Il est interdit au LICENCIÉ de transférer électroniquement le LOGICIEL sur un réseau,
sur un circuit téléphonique ou sur Internet.
Le LICENCIÉ peut faire une copie de sauvegarde ou d'archivage du LOGICIEL, à condition de
copier l'avis de droit d'auteur et les autres renseignements d'identification se trouvant sur le
support du LOGICIEL et d'apposer cet avis sur la copie de sauvegarde. Le LICENCIÉ peut
imprimer une copie de la documentation fournie avec le LOGICIEL, uniquement pour son usage
personnel et à la seule fin d'exploiter le LOGICIEL.
Tous les droits qui ne sont pas expressément concédés par ce Contrat sont réservés par ALPI
et ses fournisseurs
1.6 Résiliation
Cette licence demeure en vigueur jusqu'à sa résiliation. Elle prend fin immédiatement,
automatiquement et sans avis, si le LICENCIÉ ne respecte pas l'une ou l'autre des dispositions
du Contrat. A la résiliation de la licence, le LICENCIÉ doit cesser immédiatement d'utiliser le
LOGICIEL, en effacer ou en détruire toutes les copies et détruire toute l'information imprimée
fournie avec celui-ci.
1.7 Lois applicables
Le présent contrat est régi par les lois de la FRANCE qui y sont applicables et doit être
interprété aux termes de ces lois.
ALPI® S.A.
Applications Logiciels Pour l’Electricité
30 Avenue Edouard Belin
F-92500 France
8 • Droits de reproduction.-.licence Manuel de Référence
L'environnement Windows requiert un espace disque important pour stocker les fichiers
temporaires. Nous vous conseillons d'optimiser votre espace disque afin de conserver en
2 Installation
2.1 But du présent manuel
Ce manuel présente les principales fonctions de Caneco BT version 5, en en détaillant toutes
les nouveautés. Il permet un apprentissage de Caneco BT. Néanmoins, pour obtenir une
maîtrise de ce logiciel, il est conseillé de suivre un stage de formation.
Pour certaines fonctionnalités de niveau expert, il est utile de se référer aux indications
complémentaires des manuels de référence et d’utilisation de la version 4. En cas de
contradiction entre ces documents et le présent manuel, ce sont les indications figurant dans le
présent manuel qui ont préséance.
2.2 Connaissances requises
Le présent manuel s'adresse, tout comme le logiciel, à des électriciens confirmés.
Il nécessite en outre une bonne connaissance de l'ensemble des techniques de base de
l'environnement Windows.
2.3 Système requis minimum
Caneco BT sous Windows nécessite la configuration système minimale suivante :
Processeur : Pentium III
RAM : 128 méga-octets
Ecran : 17"'
Résolution graphique : 1024x768
Windows NT 2000 XP
Espace disque requis
Environ 40 méga-octets en version unilingue, 60 méga-octets en version multilingue.
permanence une réserve suffisante (environ 50% de l'espace tot al)
2.4 Protection de Caneco BT
Le programme est protégé par une clé "logiciel" installée avec celui-ci. Si vous souhaitez
déplacer une installation d’un poste à un autre, vous devez désinstaller le logiciel, puis le
réinstaller.
La clé vérifie que vous êtes autorisé à utiliser le logiciel et ses fichiers annexes installés sur
votre ordinateur, dans les termes de votre licence.
2.5 Installation de Caneco BT
Pour installer Caneco BT sous Windows, vous devez procéder comme suit :
Quitter toutes les applications en cours
Mettre le CD Rom dans votre lecteur
Le programme d’installation se lance.
Répondez aux différentes questions qu’il vous pose successivement :
Prenez connaissance des conditions de limite de garantie de la licence ALPI.
Cliquez sur Oui pour approuve r ces conditions.
Pour tenir compte des contraintes d'accès aux différents répertoires avec Windows NT 2000, et
XP, Le logiciel est installé dans plusieurs répertoires.
C:\Documents and Settings \All Users\Application Data\ ALPI\Caneco 5\FRA
Répertoire Base (fichiers constructeur)
Répertoire Cfg (configuration)
Répertoire Folios (fonds de folios des documents)
C:\Documents and Settings \Nom\Mes documents\Caneco 5\
fichiers d'affaires AFR
Si vous ne disposez pas d’un espace disque suffisant, ou si vous préférez installer le logiciel à
un autre emplacement, choisissez un autre chemin d’accès par le bouton parcourir. Cliquez sur
Suivant.
Voir annexe séparée « Installation de Caneco BT »
2.6 Désinstallation de Caneco BT
Pour désinstaller Caneco BT, vous devez procéder comme suit :
Cliquez sur l'icône de désinstallation, le programme vous demande confirmation et supprime du
disque toutes les composantes du logiciel.
Pour désinstaller Caneco BT
dossiers. Vous risquez d’oublier d’effacer certains fichi
système de Windows.
2.7 Contenu de Caneco BT
2.7.1 Répertoire CFG
Il s'agit du répertoire de configuration de Caneco BT
Fichier Fonction
Caneco BT.bib Bibliothèque de symboles pour les nouvelles affaires
Caneco BT.blk Fichier des blocs de circuits
Caneco BT.cbl Fichier des câbles : section phase
Caneco BT.hlb Bibliothèque de symboles pour les anciennes affaires
Caneco BT.ldb
Caneco BT.mdb Fichier de configuration générale
Caneco BT.std Puissances standard
Caneco BT.sty Styles de circuits
Caneco BT.tra Traduction des impressions
Caneco BT.wpa Fichier de paramétrage global (options par défaut)
Cantips.fra Fichier binaire contenant les astuces du jour
Normes.nrm Fichier de normes
Protect.nco Fichier des règles d'incohérences schéma - protection
Protect.ptc Fichier des règles de création schéma - protection
Protect.ptt Fichier des règles de création schéma - protection
Win.hlb Bibliothèque de symboles complémentaires pour l’unifilaire géné
(symboles spéciaux)
Win.mdb
10 • Désinstallation de Caneco BT Manuel de Référence
ers de coordination des disjoncteurs avec les contacteurs
Fichiers des coordination des départs moteurs protégés par aM +
*.pse Tables des modes de pose suivant la norme
*.cof Tables des coefficients de pose suivant la norme
*.cab Fichier des câbles : section neutre et PE
2.7.2 Répertoire FOLIOS
Fichiers *.FRA
Fichier de description des modèles de documents.
FichierDescription
A0.inf Unifilaire général A0
A3.inf Unifilaire général A3
Fiche.inf Fiche de calcul détaillé pour chaque circuit
Folio.inf Folio général en paysage
Foliov.inf Folio général en portrait
Lfolio.inf Liste des folios en paysage
Lfoliov.inf Liste des folios en portrait
Pagedg.inf Page de garde
Param.inf Fiche de paramètrage
protesg.fra Fichier auxiliaire de Caneco BT
protspc.fra Fichier auxiliaire de Caneco BT
source.inf Fiche de calcul pour les sources
Tab10.inf Unifilaire tableau à 10 circuits par page
Fichiers *.WMF
Fichiers graphiques (Windows MetaFile) correspondant aux fonds de folios.
Les dénominations correspondent aux fichiers *.FRA
FichierDescription
A0.wmf Unifiliare général A0
A3.wmf Unifiliare général A3
fiche.wmf Fiche de calcul
folio.wmf Folio
foliov.wmf Folio portrait
Param.wmf Fiche de paramètrage
pdg.wmf Page de garde
src.wmf Fiche de calcul des sources normal/secours
Tab10.wmf Unifilaire tableau 10 circuits par folio
2.7.3 Répertoire BASE
Ce répertoire comprend tous les fichiers constructeurs que Caneco BT peut utiliser :
Fichier Description
Fichiers *.dug Fichiers des disjoncteurs d'usage général (EN 60 947)
Fichiers *.dm1 Fichiers des disjoncteurs modulaires (EN 947-2)
Fichiers *.Dm2 Fichiers des disjoncteurs modulaires (EN 60 898)
Fichiers *.dst Fichiers des disjoncteurs (EN 60 947) sans thermique intégrés
Fichiers *.dmt Fichiers des disjoncteurs moteurs
Fichiers *.dth Fichi
(EN 60947-4-1)
Fichiers *.amt
thermique
Fichiers *.g1t Fichiers fusibles g1 + thermiques
Fichiers *.fsb Fichiers des fusibles
Fichiers *.itr Fichiers des interrupteurs
Fichiers *.ZTR Fichiers des puissances et impédances des transformateurs
Fichiers *.ZGE Fichiers des puissances et impédances des alternateurs
3.1 Principaux changements par rapport à la version 4
La version 5 de Caneco-BT diffère de la version 4 par :
- L’exploitation de la technologie 32 bits (au lieu de 16 bits pour la version 4)
- Une interface entièrement nouvelle (voir chapitre 4 L’interface de Caneco BT)
- Une amélioration des fonctions de l’unifilaire général (représentation et impression)
(voir chapitre Impression)
- Un nouveau référentiel de calcul qui est la nouvelle version de la norme NFC 15-100
(décembre 2002) et ses documents subséquents.
- Des bases de données d’appareillage dans un format nouveau (EDIELEC)
- Des modules nouveaux : Import-Export DXF (module P10), le tarif et catalogue
EDIELEC (module G1) et le module « Nomenclature, devis et commande » (module
G2) (voir chapitres nouveaux modules)
3.2 Nouveau référentiel de calcul
3.2.1 Documents de référence
La version 5 de Caneco-BT utilise un nouveau référentiel de calcul constitué de :
- la nouvelle version de la NFC 15-100 (décembre 2002),
- le guide pratique UTE C15-105 (juillet 2003) : Détermination des sections des
conducteurs et choix des dispositifs de protection.
- le guide pratique UTE C15-500 (juillet 2003) : Détermination des sections des
conducteurs et choix des dispositifs de protection dans les logiciels de calcul
3.2.2 Date d’application du nouveau référentiel de calcul
Le nouveau référentiel de calcul est applicable à tous les ouvrages dont :
- La date de dépôt du permis de construire est postérieur au 31 mai 2003,
- ou à défaut, la date de déclaration préalable de construction
- ou à défaut la date de signature du marché
- ou à défaut la date d’accusé de réception de commande
3.2.3 Avis technique
CANECO BT version 5 a obtenu l’avis technique n° 15L601 de conformité suivant ce nouveau
référentiel. Cet avis technique résulte d’un examen des résultats qui a porté exclusivement sur
les modifications de calculs citées ci-dessous ainsi que sur l’application du coefficient de
symétrie fs.
3.2.4 Principaux changements de calcul
CANECO BT version 5 tient compte de modifications substantielles des régles de calcul par
rapport à la version 4 :
- Introduction de la notion de courants harmoniques et conséquence sur le
dimensionnement des organes de protection et des sections des canalisations. (voir
NFC 15-100 &523.5.1, 524.2)
- changement des temps maximaux de fonctionnement des dispositifs de protection en
régime IT (voir NFC 15-100 tableau 41A)
- changement des valeurs de résistivité des circuits protégés par des disjoncteurs
temporisés (voir guide pratique UTE C15-500)
- Facteur de non symétrie. Ce facteur vaut obligatoirement 0,8 pour les liaisons
comprenant 3 conducteurs par phase. Pour 2 ou 4 conducteurs par phase, il est
proposé à 1,00. Ceci suppose que les conducteurs sont disposés de façon symétrique
(voir NFC 15-100 &523.6)
Manuel de Référence Principaux changements par rapport à la version 4 • 13
Ce double référentiel oblige à conserver les informations de conformité de l’ancien référentiel.
Il est fortement conseillé de réaliser un archivage utilisant différents formats (fichiers CANECO
plus de clarté sur le nouveau dossier CANECO V5, il est également conseillé, pour les
circuits anciennement conformes et qui ne le seraient pas avec le nouveau référentiel, de faire
disposition
3.2.5 Les différents référentiels de calcul et les différentes versions de Caneco
Principe :
Caneco BT 4 = normes NFC 15-100 et référentiels de calcul antérieures à 2002
Caneco BT 5 = nouveau référentiel de calcul
3.2.6 Reprise d’affaire Caneco 4 dans Caneco 5
Tous les circuits d’une affaire Caneco 4 repris dans la version 5 sont verrouillés.
Trois cas distincts doivent être considérés :
Cas 1 : Installation nouvelle dont le permis de construire est antérieur au 31 mai 2003 :
Il faut continuer à traiter ces affaires avec CANECO BT 4
Cas 2 : Installation nouvelle dont le permis de construire est postérieur au 31 mai 2003 :
Il faut traiter ces affaires avec CANECO BT 5
Si l’affaire a commencé à être étudiée en version 4.4, il faut la reprendre avec la version 5 et la
convertir au nouveau référentiel. Un redimensionnement des câbles et protections s’impose
(recalcul complet depuis la source). Il faut déverrouiller les circuits préalablement.
Cas 3 : Extension d’une installation existante : double référentiel de calcul
Les circuits existants ne doivent pas pouvoir être modifiés. Protections et câbles sont existants
et ont été déterminés par un ancien référentiel de calcul qui n’est pas remis en cause (non
rétroactivité des changements).
Par contre, les nouveaux circuits doivent être déterminés par le nouveau référentiel.
Il faut traiter ces extensions avec CANECO BT 5. Les circuits existants doivent être importés et
verrouillés. De cette façon, protections et câbles de ces circuits ne seront pas redimensionnés.
Ils devront être recalculés (pour obtenir les valeurs d’Icc suivant le nouveau référentiel.
CANECO BT 5 indiquera, le cas échéant, que ces circuits existants ne sont pas conformes au
nouveau référentiel de calcul.
Les circuits nouveaux, quant à eux, seront dimensionnés en fonction du nouveau référentiel.
V4.4, pdf, xdf, documents papier).
Pour
figurer cette conformité ancienne dans les champs TEXTE que CANECO met à
pour chaque circuit
14 • Nouveau référentiel de calcul Manuel de Référence
La version 5 de Caneco utilise un nouveau format de données pour les fichiers constructeurs :
le format EDIELEC. Ce format est plus riche d’informations que le format des versions
antérieures de Caneco, intitulé format « Caneco4 ». Les informations supplémentaires du
format EDIELEC permettent de :
- « coller » davantage au catalogue du fabricant, ce qui permet de choisir plus
efficacement les matériels
- utiliser les outils CTM (Choix Technique de Matériels) qui permettent de choisir les
matériels, sans connaître le catalogue du fabricant, en fonction de caractéristiques
techniques génériques. Les logiciels CTM sont proposés dans la version 5.1 comme
outils séparés (menu Outils) de détermination des références des matériels, sans lien
avec les matériels calculés dans une affaire Caneco.
- déterminer automatiquement les références de ces matériels. Cette possibilité ne sera
offerte que pour la version 5.2, pour les utilisateurs disposant des modules G1 et G2.
Le volume d’informations du format EDIELEC étant considérable, ALPI ne s’engage à fournir
les informations dans un format EDIELEC que pour les fabricants principaux ou ceux ayant eu
un accord avec ALPI.
3.3.2 Identification du type de format constructeur
Le fichier constructeur que vous utilisez pour un matériel donné précise son type. Dans l’image
ci-dessous, on voit la distinction des types de fichiers de disjoncteurs d’usage général :
Lorsque l’on a choisi un matériel, l’onglet « Informations » indique les caractéristiques du fichier
utilisé :
Manuel de Référence Base de données au format EDIELEC • 15
3.3.3 Différences entre format « Caneco4 » et format EDIELEC
Dans cet exemple d’un disjoncteur d’usage général, les informat ions entourées en rouge sont :
- renseignées dans le format EDIELEC
- inexistantes dans un format Caneco4. Ceci signifie que ces informations ne sont pas
prises en compte dans un calcul.
Informations concernant la protection contre les court-circuits
Ceci est le cas des temporisations Mini (20ms) et Maxi (350 ms) de la protection de courtcircuits. Lorsque vous indiquez le réglage de la temporisation d’un disjoncteur de ce modèle,
Caneco BT vérifie que ce réglage est dans les limites possibles (entre 20 ms et 350 ms).
Caneco choisit en outre automatiquement la valeur de réglage la plus adaptée. Cette
vérification et ce calcul ne sont pas possibles pour les protections choisies dans un fichier au
format Caneco.
Informations concernant la protection DDR (Différentiel Résiduel)
Dans l’exemple ci-dessus, il est montré que le modèle ne possède pas de déclencheur DDR. Il
est nécessaire, pour obtenir une protection différentielle, de la réaliser par des tores et un relais
différentiel séparé, ce que signale le cas échéant Caneco BT par un avertissement après calcul.
Avec un fichier au format Caneco, ce traitement n’est pas possible.
Informations concernant les pôles coupés / pôles protégés
Dans l’exemple ci-dessus, il est montré que le modèle n’existe pas en 2P2D, c’est à dire en
présentation 2 pôles coupés (2P), 2 pôles protégés (2D). P signifie « nombre de pôles
coupés », D signifie Déclencheur, donc « nombre de pôles protégés ». Caneco BT interdit donc
de choisir ce modèle de disjoncteur en présentation 2P2D. A l’inverse, avec un fichier au format
Caneco4, toutes les possibilités de présentation sont supposées exister, ce qui peut se traduire
par une impossibilité de trouver le matériel souhaité dans le catalogue du fabricant, alors que
Caneco BT l’a choisi.
16 • Base de données au format EDIELEC Manuel de Référence
Pour visualiser un menu, cliquez sur son titre dans la barre des menus. Les différentes
L’arbre
de
(ancien
Ecran central pour saisir
Cet écran diffère suivant le
permet de saisir les circuits
Résultats du
circuit actif
Informations sur le
Circuit actif
Les boutons ac
tivant les 3
outils de saisie des circuits
Le bouton pour
créer un ou des
tableau actif
4 L'interface de Caneco BT
4.1 Présentation de l'interface Caneco BT
L'interface utilisateur de Caneco BT ressemble à celle de la plupart des programmes
fonctionnant sous environnement Windows.
La barre des menus située en haut de l'écran présente les neuf menus de Caneco BT. Les
commandes contenues dans ces menus permettent soit de déclencher directement une action,
soit d'afficher un sous -menu ou une Boite de dialogue.
Sous cette barre de menus, figure la barre des outils qui permettent d'accéder directement à
une commande existant dans les menus.
circuits sur le
l’affaire
graphe réseau
complété des
informations
spécifiques à
l’affaire)
4.2 Menus
4.2.1 Barre des menus
Quel que soit l'outil de saisie utilisé, le programme comporte toujours dans la partie supérieure
de l'écran la même barre des menus.
les informations.
chapitre sélectionné dans
l’arbre de l’affaire.
Si le chapitre actif est l’un
des tableaux, l’écran
à l’aide des 3 outils de
saisie : unifilaire général,
Rapport de calcul
Elle présente les neuf menus de Caneco BT. Chaque menu comprend des commandes
décrites dans le présent manuel.
commandes apparaissent.
Manuel de Référence Présentation de l'interface Caneco BT • 17
paramétrage des calculs et des valeurs par défaut des circuits
Fenêtres
menu standard de Windows sur la présentation des fenêtres d'affaire
Aide
commandes d'aide
4.2.2 Menus contextuels
Pour accélérer certaines opérations, vous disposez de menus contextuels. Ce sont des menus
particuliers, adaptés à la boite de dialogue (fenêtre) dans laquelle vous vous trouvez.
Ces menus sont appelés à l’aide de la touche droite de la souris.
Exemple : menu contextuel appelé dans la fenêtre de calcul d’un circuit :
4.3 Boutons
Sous la barre des menus, se trouve la barre d'outils. Chaque bouton de la barre d'outils permet
d'accéder directement à des commandes existant en outre dans les menus.
impression
Rechercher
Imprimer
M
Page
- Coller
Ces boutons sont personnalisables de deux façons différentes:
Un réseau électrique est alimenté par une ou plusieurs sources.
Ces sources peuvent être :
• des transformateurs HT/BT (Haute Tension /Basse Tension),
• des alternateurs (groupe électrogène) délivrant une source Basse Tension,
• des alimentations Basse-Tension (branchement à puissance surveillée, tarif jaune).
5.2 Définition d’une Source dans Caneco BT
Une affaire Caneco BT peut comporter au maximum deux types desource, une source
Normale et une source Secours, chacune d’entre elles étant constituée de une à 6 sources
élémentaires identiques et en parallèle :
5.3 Présentation
La commande Nouveau du menu Fichier affiche à l'écran la Boite de dialogue EditionSources
qui concerne les sources normales.
Nouveauté V5
Nouveauté V5
déterminé en fonction du
nombre de conducteurs par
phase, en tenant compte du
mode de pose des câbles
Manuel de Référence Types de source d’alimentation • 23
symétrie vaut obligatoirement 0,8
proposé à 1,00, mais peut être
modifié à 0,8 si la disposition des
conducteurs n’est pas symétrique.
Par défaut, ce repère est proposé SOURCE. Il peut être modifié.
5.4.2 Puissance de la source
Puissance normalisée si les caractéristiques de la source sont données d'après un fichier
(cliquez sur la flèche située a droite du champ pour obtenir la liste de ces puissances). La
puissance peut ne pas être normalisée, si l'on choisit des caractéristiques de source d'après
l'Ukr (voir ci-dessus).
5.4.3 Nombre de sources maxi en parallèle
Dans Caneco BT, les sources élémentaires sont supposées identiques. Cette donnée sert à
déterminer les Ik maxi ce qui permet de proposer l'appareil de protection aval en cas de
couplage de plusieurs transformateurs.
5.4.4 Nombre de sources mini en parallèle
Les Ik mini sont calculés en tenant compte du nombre mini de sources en parallèle.
Caneco BT propose 1 par défaut ce qui signifie que des considérations d'exploitation peuvent
faire que l'installation ne soit alimentée que par une seule source.
Prendre en général le nombre de sources maxi en parallèle moins une.
5.4.5 Nature de la source
Trois choix sont possibles :
Transformateur HT-BT
Groupe électrogène
Source Basse Tension par Ik
5.4.6 Caractéristiques de la source
Elles peuvent être données :
D'après un fichier : définissant les puissances standard et impédances des sources
D'après l'Ukr, tension de court-circuit exprimée en % pour les transformateurs ; réactances
homopolaires et transitoires, exprimées en % pour définir les groupes électrogènes
La puissance du transformateur ou du groupe électrogène peut dans ce dernier cas être une
puissance non normalisée.
5.4.7 Fichier
Il s'agit du nom de fichier des caractéristiques des sources standard Ces fichiers peuvent être
complétés par de nouveaux fichiers ou d'autres valeurs de source (choisissez Base de données
du menu options). Cette fonction gère la base de données appareillage. Il est automatiquement
rempli et non accessible si vous avez choisi de définir les caractéristiques de la source d'après
un fichier.
5.4.8 Ukr
Le champ n'est accessible que si vous avez choisi de définir les caractéristiques de la source
d'après l'Ukr.
Ce champ propose par défaut la norme d’installation électrique qu’il est conseillé d’utiliser. Pour
la France, cette norme est la NFC 15-10002(2002).
Ce champ n'est accessible que pour les utilisateurs disposant de la version multi-normes. Pour
ceux-ci, les choix proposés sont NFC 15-100 (2002), VDE, CEI64-8, HD384....
5.5.2 Régime de neutre
Régime de neutre de la source : TN, TT, IT avec ou sans le Neutre.
Il est possible pour une même affaire de changer de régime de neutre en aval d'un
transformateur BT-BT. En dehors de ce cas particulier, aucun changement n'est possible.
La distinction entre TNC et TNS se fait en précisant le contenu des conducteurs utilisés dans un
circuit (voir chapitre circuit. Un TNC est obtenu par une liaison 3P + PEN, un TNS par une
liaison 3P+N+PE)
5.5.3 Tension BT de service de l'installation
Il s'agit de la tension de service de la source, entre phases, en charge (400V par défaut).
5.5.4 Tension à vide
Cette valeur n'est pas saisissable, mais calculée à partir de la tension de service pour la norme
NFC 15-100. Par convention, elle est égale à 1,05 fois la tension de service, et ne peut être
modifiée. C’est la tension à vide de référence qui sert à calculer tous les courants de courtscircuits maximaux.
Elle ne doit pas être comparée à la tension à vide de dimensionnement des transformateurs
(égale à 410V pour les transfos 400V).
En norme CEI ou CENELEC, cet te tension vaut C x Tension de service
C étant déterminé par la CEI 909
5.5.5 Fréquence)
Fréquence de l'installation (France 50 Hz).
En 60 Hz, Caneco BT augmente d’un facteur 1,2 les réactances des câbles et des
équipements.
5.5.6 Polarité
Polarité du réseau : Triphasé ou Monophasé
5.5.7 T Fonc. Prot HT
Temps de fonctionnement de la Protection HT en ms.
5.5.8 Harmoniques
Choix du taux d'harmoniques. Ce calcul est applicable pour la C1510002 (2002).
Taux Harmoniques <= 15%
15% < Taux Harmoniques <= 33%
Taux Harmoniques > 33%
5.5.9 Puissance HT de court-circuit
Puissance maximale :
Proposée par défaut à 500 MVA, puissance de court-circuit du réseau 20 kV français, elle peut
être modifiée.
Choisissez des valeurs inférieures pour tenir compte par exemple de réseaux aériens Basse
Tension à forte impédance. Ce paramètre n'a qu'une faible incidence sur les calculs des Ik.
Indiquez une valeur différente de la valeur maximale, lorsque votre source est un
transformateur alimenté en HT et si le réseau HT est secouru par des alternateurs. Indiquez
dans ce cas la puissance de court -circuit de ces alternateurs.
Les valeurs minimales et maximales peuvent être calculées avec le logiciel Caneco HT
calculs et schémas d’installation HT. Ces deux valeurs
continuité des calculs entre la partie HT et les réseaux BT calculés avec Caneco BT.
5.6 Rubrique Liaison
5.6.1 Longueur moyenne entre sources et TGBT
Indiquez la longueur moyenne entre les bornes de la source et le TGBT.
5.6.2 Mode de pose
Lorsque la liaison est en câbles, le mode de pose du câble doit être saisi. Par défaut Caneco
BT propose le mode de pose 13 (sur chemins de câbles) en norme NFC 15-100.
5.6.3 Type de liaison
Câbles.
5.6.4 Ame de liaison
Lorsque la liaison est en câbles, la nature de la liaison peut être en cuivre ou en aluminium.
5.6.5 Fichier de câble
Choisir le type de câbles souhaité.
5.6.6 Calculer
Calcule la source en fonction des données validées.
Il est possible de calculer directement la source par clic sur le bouton droit de la souris.
5.7 Résultats imposables
Cas des liaisons transfo-TGBT par câbles :
Pour imposer une valeur cocher la case correspondante et entrez la valeur voulue.
5.7.1 Coefficient de température K temp
Coefficient de température limitant le courant admissible du câble. Ce coefficient vaut 1.0 par
défaut, ce qui correspond à une température ambiante normale (30°C, atmosphère non
confinée en mode de pose aérien, 20 °C en enterré).
5.7.2 Coefficient de proximité K prox
la valeur imposable correspondante est calculée en considérant des câbles, en mode de pose
sur chemin de câbles, issus d'un seul transfo en pose jointive. Les liaisons des autres transfos
sont supposées séparées d'une distance telle que leur incidence thermique (caractérisée par le
coefficient de proximité) soit négligeable.
Pour d’autres modes de pose que sur chemin de câbles , vous devez modifier le cas échéant, ce
coefficient de proximité proposé par Caneco BT. Pour cela, vous pouvez vous servir du bouton
qui fait apparaître un condensé des tableaux des modes de pose de la NFC 15-100, qui
reste valable également en CENELEC.
5.7.3 Symétrie fs
Coefficient de symétrie (0,8) dans le cas de plusieurs cables en //.
5.7.4 Conducteurs
Nombre de conducteurs
Valeur calculée en tenant compte d'une section maximale de 300 mm2, jusqu'à concurrence de
3.
Si l'intensité requiert une section supérieure à 3*300 mm2 par phase, le programme propose les
différents choix possibles.
La valeur imposable peut aller jusqu'à 10 conducteurs par phase.
Section des phases :
Valeur calculée maximale : 300 mm². (valeur commercialisable courante). Valeur imposable
maximale : 800 mm2.
Section PEN/Neutre (Monophasé) :
Valeurs calculées en tenant compte du paramétrage de réduction du neutre, défini dans le
dialogue ouvert par la commande section du menu options.
Section Po
Section du conducteur de protection entre le transformateur et le TGBT
Neutre chargé
Lorsque le conducteur de neutre est chargé, un facteur de réduction de 0.84 doit être appliqué
aux valeurs de courants admissibles.

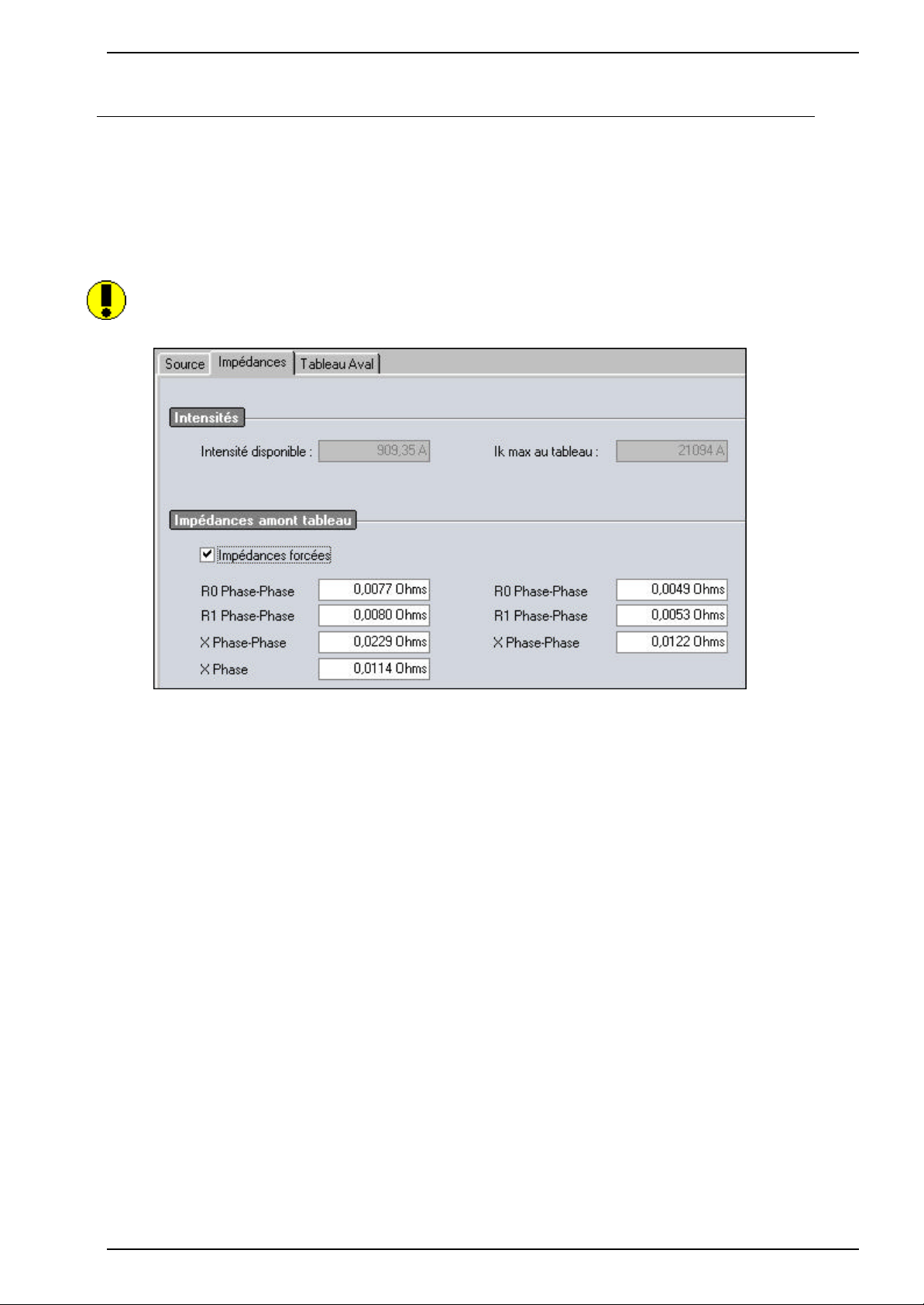

5.8 Source BT par Ik
5.8.1 dU origine
Chute de tension à l'origine de l'installation, exprimée en %.
Ne choisissez des valeurs différentes de 0 que dans le cas d'une alimentation
caractérisée par une chute de tension notable, par exemple :
étude d'une installation depuis un tableau divisionnaire éloigné de la source.
étude d'une installation depuis un transformateur BT-BT
installation comportant un groupe électrogène en Secours très éloigné du TGBT
Situés dans la fenêtre Résultats/Bibliothèques :
Menu Affichage/Résultats de calcul
5.9.1 Câble
Ecriture conventionnelle du câble multipolaire, ou des conducteurs de phase si la liaison est
unipolaire.
Exemples :
4G1,5 signifie 4 conducteurs dont 1 vert -jaune (G = ground)
3*50+N35 signifie 3 conducteurs de phase + 1 conducteur de N de 35 mm2
5.9.2 Neutre
Ecriture conventionnelle des conducteurs de neutre si la liaison est unipolaire.
5.9.3 PE ou PEN
Ecriture conventionnelle des conducteurs du PE/PEN si la liaison est unipolaire.
5.9.4 Critère
Il s'agit de l'indicateur du critère de calcul de la section phase :
Critère Signification
MINI Section minimum
IN condition de surcharge
DU Chute de tension
CI Protection des personnes aux contacts indirects
CC Contrainte thermique après CC
IMP Valeurs imposées
Un ou deux éventuels points d'exclamation peuvent être ajoutés à ce ou ces critères :
• Si l'écart est d'une section un "!" est ajouté (ex.: CI ! signifie critère Protection des
personnes, avec écart d'une section par rapport au plus défavorable des autres critères.
• Si l'écart est de deux sections ou plus, un "! !" est ajouté.
• Lorsque la section est déterminée simultanément par deux ou davantage de critères, les 2
derniers critères retenus sont affichés : ex.: IN-DU signifie critère Condition de surcharge et
critère Chute de tension.
5.9.5 IB
Courant nominal de la source en charge. Le courant d'emploi de la liaison transfo-TGBT est
considéré égal à cette valeur.
5.9.6 STH
section théorique calculée en mm2, d'après la condition de surcharge.
5.9.7 dU (%)
Chute de tension en bout des câble sources (au niveau du TGBT).
5.9.8 Ik2/3 Max
Il s'agit du courant de court -circuit maxi triphasé symétrique, au niveau du TGBT, et servant à la
détermination du pouvoir de coupure de l'appareillage.
Cette valeur est calculée en fonction du Nombre de sources maxi en parallèle et de la Puissance maximale de court -circuit du réseau HT.
5.9.9 Ik1 Max
Il s'agit du courant de court-circuit maxi monophasé, au niveau du TGBT, et servant à la
détermination du pouvoir de coupure de l'appareillage.
Cette valeur est calculée en fonction du
maximale de court -circuit du réseau HT.
5.9.10 IK1/2 Min
Il s'agit des courants de court-circuit mini monophasé (IK1 : IK phase-neutre), au niveau du
TGBT, lorsque le neutre est présent, ou mini biphasé (IK2 : IK phase-phase) lorsque le neutre
est absent.
Cette valeur est calculée en fonction du
minimale de court -circuit du réseau HT.
5.9.11 If
Il s'agit du courant de court-circuit de défaut (phase - PE), au niveau du TGBT, servant à la
vérification de la condition de protection des personnes (contacts indirects).
Cette valeur est calculée en fonction du Nombre de sources mini en /minimale de court -circuit du réseau HT.
Manuel de Référence Résultats • 29
