Introduction

Rôle du manuel

Le Manuel de l’utilisateur a pour objectif de vous apprendre à concevoir une installation électrique à l’aide de Caneco. Ce manuel complète le manuel de référence qui explique le fonctionnement et le mode d’utilisation de chaque commande de Caneco ainsi que la signification des termes employés.

Ces deux manuels (utilisateur et de référence) sont complétés par un troisième manuel qui concerne l’éditeur de symboles ainsi que le module des cheminements.

Connaissances requises

Le présent manuel s’adresse, tout comme le logiciel Caneco, à des électriciens confirmés, ayant une bonne connaissance de la normalisation. Il nécessite en outre une bonne connaissance de l’ensemble des techniques de base de l’environnement Windows. Il a été réalisé à partir de la version Caneco 4.1 présentée dans un environnement Windows

3.1.. L’utilisation de Caneco sous Windows dans un autre environnement (Windows 95 ou versions suivantes) ne restreint pas ces exigences requises : il est nécessaire que vous sachiez vous servir parfaitement des menus déroulants, des Boites de dialogue et éléments standard de l’environnement Windows. Les façons d’accéder à un fichier créé doivent être maîtrisées.

Manuel de l’utilisateur Rôle du manuel •• 5

CANECO pour Windows © ALPI - 1997

Présentation du manuel de l’utilisateur

Le manuel utilisateur définit les étapes fondamentales de la conception d’une installation électrique au moyen de Caneco:

• Source d’une installation Basse Tension

• Créer des circuits

• au moyen du tableur

• au moyen de l’éditeur graphique unifilaire tableau

• à l’aide de l’unifilaire général

Le chapitre Les différents types de circuits et leur protection apporte toutes les précisions nécessaires sur les constituants d’un circuit :

• protection

• canalisation

• récepteur

Il précise les méthodes de calcul utilisées dans Caneco (chapitres Calculs normatifs, Bilan de puissance, sélectivité, filiation) et s’achève par la description de l’impression.

Le manuel accompagne les descriptions de trois types d’annotations : signifie information, procédure pour accéder

signifie Attention

signifie voir aussi

Dans le coffret Caneco, vous trouverez en outre :

• le manuel de référence

• le manuel des outils annexes (cheminements & éditeur de symboles)

livré à partir de la version 4.2.

Rôles respectifs des trois manuels

Manuel de l'utilisateur et manuel de référence peuvent être utilisés simultanément :

• le manuel de référence permet de connaître les commandes, les boites de dialogue, la signification des termes utilisés dans Caneco

• le manuel utilisateur vous permet d’apprendre à utiliser Caneco pour concevoir un réseau électrique et rappelle les règles électriques à connaître pour exploiter Caneco.

6 •• Présentation du manuel de l’utilisateur Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

Manuel de référence

Le manuel de référence contient les chapitres suivants :

• Nouveautés de la version Windows

• un chapitre par menu

• création de la source

• un chapitre pour chacun des trois outils de saisie des circuits

• le calcul d’un circuit

• style de circuit

• cohérence entre schéma et données

Manuel de l’utilisateur

Le manuel de l’utilisateur décrit la façon de se servir de Caneco pour concevoir un réseau électrique. Il définit tous les principes de conception d’une installation électrique. Il fait donc référence aux normes et notamment à la norme NFC 15-100.

Manuel des outils annexes

Ce manuel ne vous concerne que si vous possédez les modules :

• S3 : éditeur de symboles

• P9 : cheminements

Il décrit l’éditeur de symboles qui est un programme séparé ainsi que le module des cheminements et ses interactions avec les circuits.

Manuel de l’utilisateur Rôles respectifs des trois manuels •• 7

CANECO pour Windows © ALPI - 1997

SECOURS

Calculer un réseau électrique avec Caneco

Vocabulaire de Caneco

SOURCE NORMALE :

(de 1 à 4 sources identiques en //)

Manuel de l’utilisateur Vocabulaire de Caneco •• 9

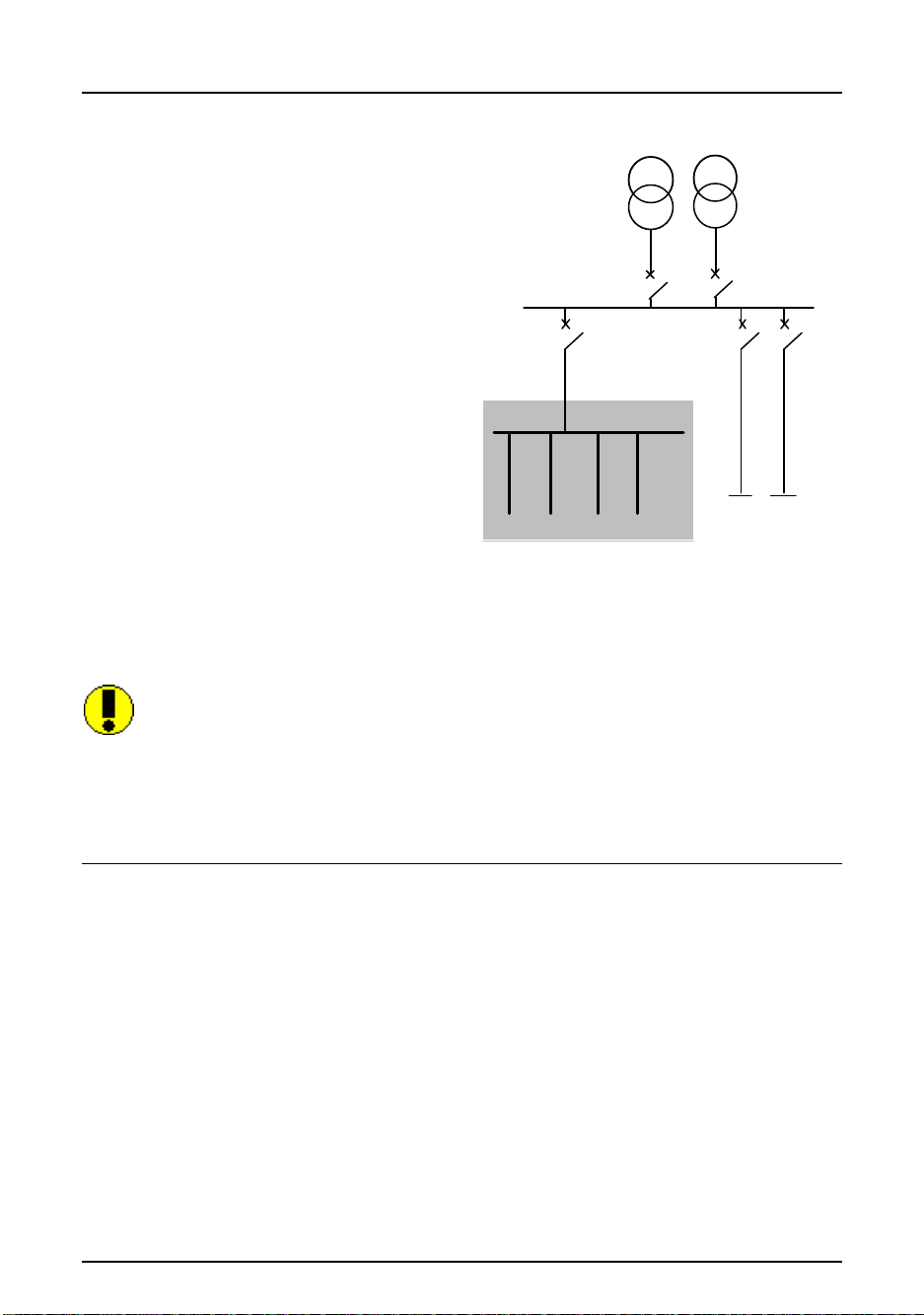

CIRCUIT DE DISTRIBUTION =

CIRCUIT TERMINAL =

DISTRIBUTION =

Protection

Cable

Récepteur

TGBT

Un circuit est constitué de :

-une protection

-une canalisation

TD1

Un circuit ne peut être alimenté que par

-un récepteur qui peut -être :

-un moteur

-des appareils d'éclairage

-des circuits Prises de Courant

-un tableau

-une canalisation préfabriquée

-un transformateur BT/BT

-un condensateur

-un sous jeu de barres

-un tableau

-une canalisation préfabriquée

CANECO pour Windows © ALPI - 1997

Démarches Amont ðð Aval, Aval ðð Amont

Distribuer l’énergie électrique consiste à alimenter convenablement les

récepteurs électriques de l’installation. La répartition géographique de ceux-ci et des considérations fonctionnelles nécessite en général d’alimenter les récepteurs par l’intermédiaire de tableaux ou canalisations préfabriquées, organes qualifiés dans Caneco de distribution. Le concepteur doit donc en premier lieu affecter les récepteurs à des distributions, déterminer les consommations des circuits alimentant ces distributions, puis calculer l’ensemble du réseau ainsi conçu.

Dès lors, la conception d’un réseau électrique repose sur deux démarches complémentaires bien différenciées :

Démarche Aval ð Amont :

Il s’agit de dimensionner les circuits de distribution, c’est à dire définir leur courant d’emploi en fonction des récepteurs qu’ils alimentent. Cette démarche Aval (récepteurs) vers Amont (distributions puis Source) est appelée Bilan de puissance. Elle ne peut être faite que lorsque les récepteurs ont été définis.

La puissance de la source est calculée à partir des intensités

AMONT

des circuits terminaux ou des départs issus du TGBT

TGBT

L'intensité du circuit alimentant TD1 est calculée à partir des intensités des départs qui en sont issus

TD1

AVAL

voir chapitre Bilan de puissance

Démarche Amont ð Aval

Lorsque les courants d’emploi des circuits de distribution ont été définis, il faut déterminer protections et canalisations depuis la source jusqu’aux circuits terminaux. Ce dimensionnement se fait en calculant

10 •• Démarches Amont  Aval, Aval  Amont Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

dépendent des circuits amonts.

notamment les chutes de tension cumulées depuis l’origine de l’installation, ainsi que les courants de court-circuit dont le calcul nécessite de connaître les impédances en amont du circuit calculé. La démarche devient Amont (Source, puis distributions) vers Aval (récepteurs terminaux).

AMONT

TGBT

TD1

Les protections des circuits terminaux sont fonction des courants de court-circuit qui dépendent des caractéristiques des circuits

AVAL

amonts. Les chutes de tension de ces circuits

Les deux démarches doivent être successives : il est nécessaire d’effectuer en premier le bilan de puissance, puis ensuite effectuer les calculs de protection et canalisations.

Comme l’utilisateur de Caneco n’est pas nécessairement chargé d’effectuer le bilan de puissance, deux utilisations de Caneco doivent être distinguées. Elles sont développées dans les deux sous-chapitres suivants.

Installations dont le bilan de puissance a été fait

Dans ce cas, l’utilisation de Caneco se fait uniquement par la démarche Amont vers Aval. La puissance de la source et les consommations des distributions sont en effet connues. Caneco permet alors de déterminer protections et canalisations de tous les circuits de l’installation en partant de la source jusqu’aux circuits terminaux. Les étapes de réalisation d’une affaire sont :

• Etape 1 - Création et calcul de la source Normale (menu Distribution) et éventuellement de la source Secours

Manuel de l’utilisateur Installations dont le bilan de puissance a été fait •• 11

CANECO pour Windows © ALPI - 1997

• Etape 2 - Création et calcul des circuits de distribution : les trois éditeurs de circuit (tableur, unifilaire tableau et unifilaire général) peuvent être utilisés

• Etape 3 - Création et calcul des circuits terminaux

Etape 1 : création de la Source

Création de la source, des liaisons entre source et TGBT, et de leurs protections

TGBT

Cette étape est réalisée par la zone de dialogue de création de la source, ouverte automatiquement à la création de l'affaire. La modification de cette source est toujours possible par l'option Source du menu Distribution La protection est créée par l’organe de coupure du TGBT (tableau aval de la source)

TD1

Etape 2 : création des circuits de distribution

Création des circuits de distribution : circuits ayant comme récepteur un tableau ou une canalisation préfabriquée. Ces circuits peuvent alimenter d'autres circuits.

Cette étape est réalisable aux moyens des trois éditeurs de Caneco : tableur de saisie rapide, unifilaire tableau et unifilaire général. Vous devez créer un circuit de style tableau ou canalisation préfabriquée.

12 •• Installations dont le bilan de puissance a été fait Manuel de l’utilisateur

TD1

TD2

TGBT

TD3

CANECO pour Windows © ALPI - 1997

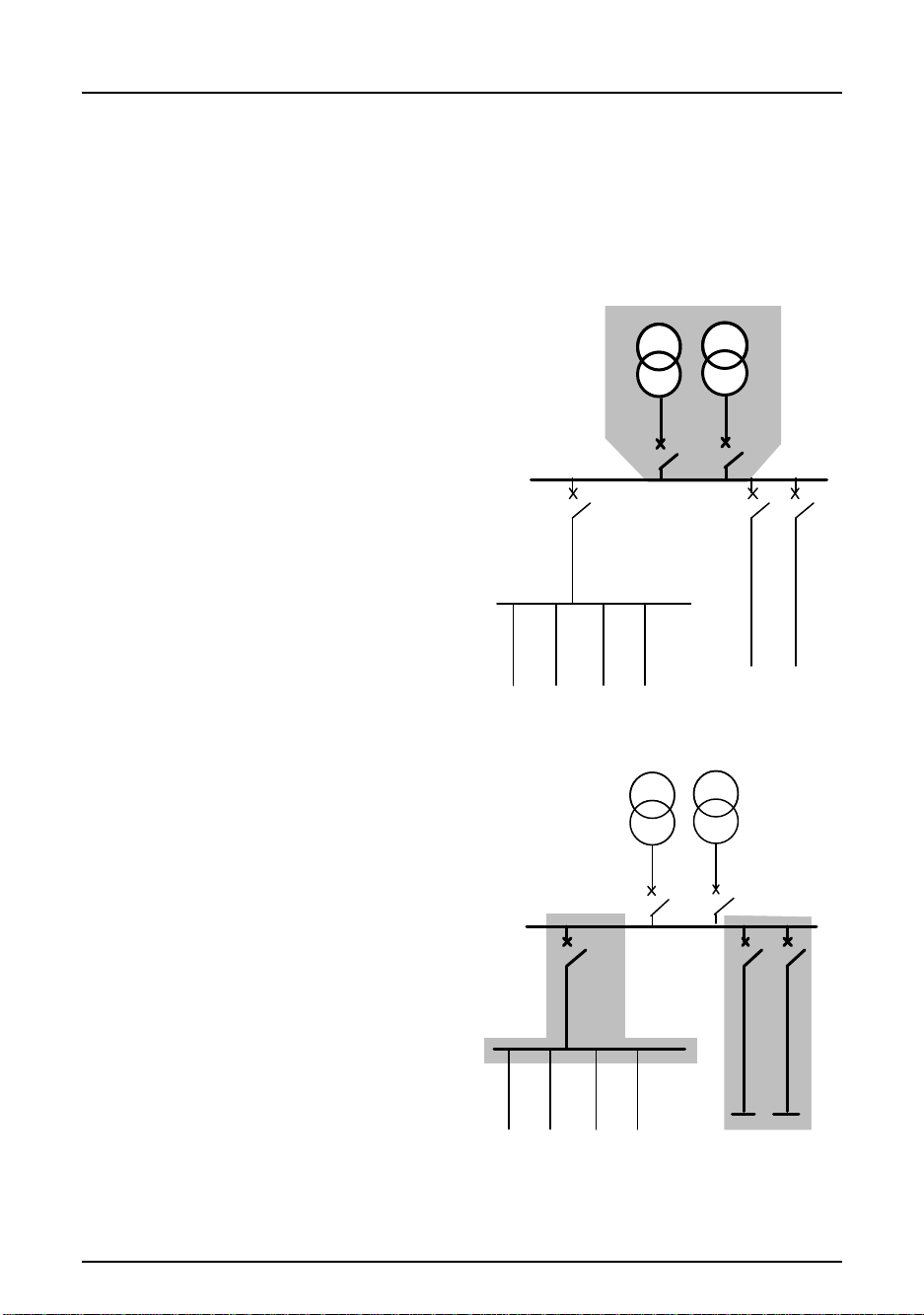

Si une source Secours existe, il est nécessaire de signaler à Caneco

les circuits secourus. Vous devez pour cela, pour chacun des cicuits

» est N. et S. (Normal &

Etape 3 : création des circuits terminaux

Création des circuits terminaux : circuits ne pouvant pas alimenter d'autres circuits.

TGBT

Cette étape est réalisable aux moyens des trois éditeurs de Caneco : tableur de saisie rapide, unifilaire tableau et unifilaire général. Se positionner sur la distribution alimentant ce circuit, et créer le circuit en choisissant son style

A tout moment, source et distribution peuvent être modifiées. Caneco en déduit seulement que les circuits situés en aval doivent être recalculés. Un calcul automatique (option du même nom du menu Circuit) remet en cause le cas échéant protections et canalisations.

TD1

secourus, précisez que leur « alimentation Secours).

Installations dont le bilan de puissance n’a pas été fait

L’utilisation de Caneco Windows s’effectue alors en plusieurs étapes :

• étape 1- Description Amont ---> Aval de la structure du réseau et des récepteurs

Pour cela :

• Création de la source de l’affaire en définissant une puissance de source à priori

• Création des circuits de distribution avec une consommation nulle (puisqu’inconnue), sans en déterminer ni protection, ni canalisation

Manuel de l’utilisateur Installations dont le bilan de puissance n’a pas été fait •• 13

CANECO pour Windows © ALPI - 1997

• Création de tous les récepteurs terminaux avec leur consommation propre

• étape 2- Bilan de puissance (démarche Aval ---> Amont)

Le bilan de puissance de Caneco Windows permet de déterminer ou modifier les consommations des distributions et de la source, à partir des consommations des récepteurs terminaux, avec une réserve de puissance éventuelle.

Voir chapitre Bilan de puissance

• étape 3- Démarche Amont ---> Aval

La démarche Amont ---> Aval permet de déterminer protections et canalisations de tous les circuits de l’installation en partant de la source jusqu’aux circuits terminaux.

Voir ci-dessus Installation dont le bilan de puissance a été fait.

Les trois éditeurs de Caneco

Trois outils de saisie de circuits sont intégrés dans Caneco :

• un outil de style tableur, le tableau de saisie rapide

• un éditeur graphique (unifilaire tableau)

• un éditeur graphique (unifilaire général)

Le passage d’un éditeur à l’autre est instantané, le schéma étant réalisé à partir des données et réciproquement. Dans les deux premiers éditeurs, la saisie des circuits est faite rapidement et aisément, en définissant le style du circuit à calculer (moteur, alimentation de

tableau, éclairage ....) et en utilisant les fonctions Copier-Couper-Coller.

Voir chapitre Créer des circuits / Choisir le bon outil de saisie des

circuits

Les trois outils de saisie donnent accès par double-clic à la fenêtre de calcul du circuit. Cette fenêtre permet de bien visualiser les données, mesurer les effets et causes du calcul et observer les détails des résultats.

14 •• Les trois éditeurs de Caneco Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

bleu cyan, si la protection ou le câble ne sont pas conformes. A

Sécurité d’utilisation

Caneco possède deux superviseurs pour garantir la fiabilité des résultats :

Contrôle de cohérence des données

Les données que vous saisissez sont analysées. Les propositions sont faîtes en excluant, dans la mesure du possible, les incohérences. Dans tous les cas, ces incohérences sont détectées et soulignées par des alertes explicites. Voir Manuel de référence / Cohérence entre Données et Schéma

Contrôle des actions de l’utilisateur

Caneco analyse toutes vos actions (en particulier les modifications de circuits existants). Il en déduit les recalculs nécessaires. Lorsqu’un circuit de distribution alimente d’autres circuits, s’il est modifié, Caneco en déduit que les circuits aval doivent être recalculés. Caneco gère pour cela l’état du circuit, visible dans la partie droite inférieure de la fenêtre de calcul de circuit. L’état d’un circuit peut être :

• OK, le circuit est calculé et conforme

• à recalculer, le circuit doit être recalculé par suite de modifications

effectuées en amont ou dans le paramétrage. Cet état peut également se justifier si les données du circuit sont incomplètes.

• protection non conforme. Le circuit a été calculé, sa protection forcée, et celle-ci n’est pas conforme à la norme.

• câble non conforme. Le circuit a été calculé, son câble forcé, et celui- ci n’est pas conforme à la norme.

Lorsque l’état d’un circuit n’est pas OK, Caneco l’affiche en couleurs identifiables, dans tous les éditeurs :

• rouge, si le circuit est à recalculer. A l’impression, le schéma du circuit est grisé, et aucun résultat n’est imprimé.

• l’impression, le schéma du circuit est en grisé et ses résultats sont imprimés.

Manuel de l’utilisateur Sécurité d’utilisation •• 15

CANECO pour Windows © ALPI - 1997

Sources d’alimentation

Notions générales sur les sources d’alimentation

Types de source d’alimentation

Un réseau électrique est alimenté par une ou plusieurs sources. Ces sources peuvent être :

• des transformateurs HT/BT (Haute Tension /Basse Tension)

• des alternateurs (groupe électrogène) délivrant une source Basse

Tension

• des alimentations Basse Tension

Si vous possédez une version Caneco 400, la seule source possible est une alimentation Basse Tension. La fenêtre de définition de la source est particulière à cette version. Les principes de calcul sont les mêmes que ceux de la version standard de Caneco. Vous pouvez lire directement le paragraphe Types et caractéristiques des sources / Alimentation BT par Icc du présent chapitre.

Propriété des sources

Les sources appartiennent :

• à l’utilisateur de l’électricité s’il est propriétaire des moyens de production de l’électricité. Ce cas est peu courant en France. Il correspond parfois à certaines usines comportant des combustibles disponibles, susceptibles d'entraîner des alternateurs soit Moyenne Tension, soit Basse Tension.

• au distributeur électrique qui peut fournir l’électricité

Manuel de l’utilisateur Notions générales sur les sources d’alimentation •• 17

CANECO pour Windows © ALPI - 1997

• en Basse Tension

• en Haute Tension

L’utilisateur de l’électricité est alors un abonné du distributeur d’électricité. En France où le distributeur est EDF, les abonnés supportent des tarifications différentes suivant les consommations et la tension (Haute ou Basse) délivrée :

• tarif Vert pour des abonnés Haute Tension (20 kV)

• tarif Jaune et Bleu pour des abonnés Basse Tension (400V)

Fonctionnement en E.J.P.

EDF propose une tarification avantageuse pour les abonnés s’engageant à ne pas consommer pendant les périodes de forte consommation (en général une vingtaine de jours en hiver). Ceci permet à EDF de limiter au minimum le démarrage de centrale de production d’énergie à faible rendement et combustible onéreux : centrale au fuel, gaz ou charbon et de construire le minimum d'équipements à l’augmentation de la consommation. L’abonné s’équipe de moyens autonomes de production : groupes électrogènes en général Basse Tension avec alimentation directe du réseau BT ou via un transformateur élévateur BT/HT pour certains abonnés HT.

En E.J.P., le réseau Basse Tension possède deux sources possibles :

• une source dite Normale qui est la source EDF

• une source dite Secours que sont le ou les groupes électrogènes

Le fonctionnement en E.J.P. étant un fonctionnement permanent (environ une vingtaine de jours par an), les calculs dans Caneco nécessitent l’introduction de deux types de sources (source Normale et source Secours). Ceci permet donc de vérifier les conditions de fonctionnement de l’installation (déclenchement sur défaut des protections, court-circuit) en tenant compte des deux sources possibles.

Source Secours

Certains établissements peuvent être équipés de source de remplacement ne fonctionnant qu’en cas de défaillance de la source d’alimentation Normale assurée généralement par le distributeur d’électricité. La source de remplacement est une source autonome (groupe électrogène ou onduleur) alimentant les organes de sécurité et les installations nécessitant une permanence d’alimentation (ordinateur,

18 •• Notions générales sur les sources d’alimentation Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

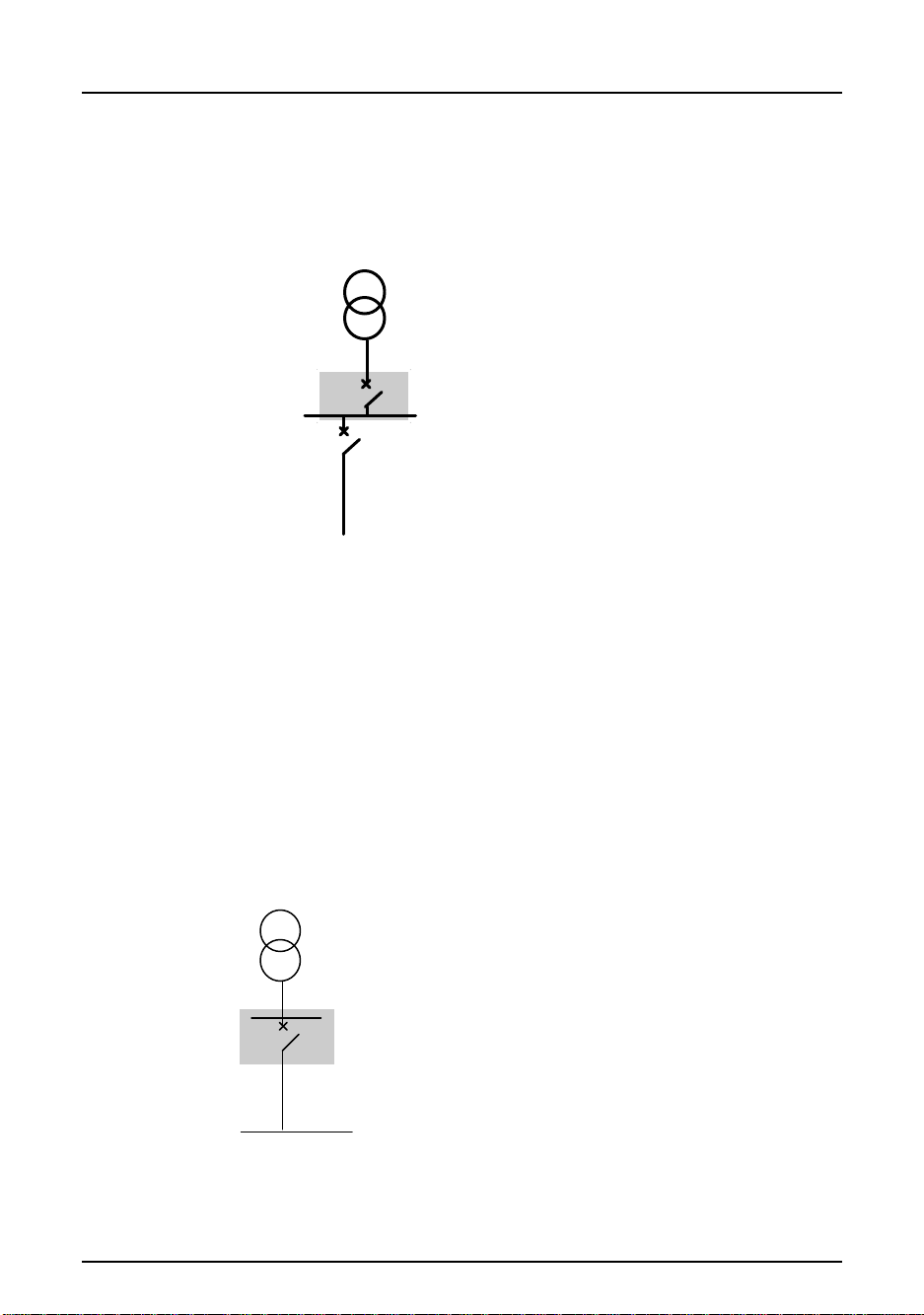

Contenu d'une Source

protection

salle d’opération, etc...). On désigne par Source Secours une alimentation de ce type qui se distingue d’une source Secours E.J.P., par le fait que sa mise en action est exceptionnelle dans un pays comme la France.

Pour une installation de ce type, les calculs dans Caneco nécessitent en général l’introduction de deux types de sources. Toutefois, le fonctionnement sur la source Secours étant un fonctionnement exceptionnel, certains électriciens considèrent parfois qu’il n’est pas nécessaire de vérifier les conditions de fonctionnement de l’installation sur la source Secours, la probabilité de défaillance lorsque l’on fonctionne en Secours devenant très faible. Il appartient à chaque concepteur d’en décider en accord avec le maître d’ouvrage.

Définition d’une Source dans Caneco

Une affaire Caneco peut comporter au maximum deux types de source : une source Normale et une source Secours, chacune d’entre elles étant constituée de une à 6 sources élémentaires identiques et en parallèle :

Créer une source dans Caneco

Création de la Source Normale

Manuel de l’utilisateur Définition d’une Source dans Caneco •• 19

Sources : de 1 à 6 sources identiques en parallèle

Liaisons de longueur et nature identiques

Protections identiques

La création d’une affaire Caneco ouvre automatiquement la fenêtre de dialogue de la source normale. Cette fenêtre définit les caractéristiques

Transformateur, alternateur, ou source Basse Tension

Câble cuivre ou alu, ou canalisation préfabriquée

Tous types de

CANECO pour Windows © ALPI - 1997

considérée comme l’organe de coupure du tableau aval (TGBT). Dans ce

générales du réseau, de la source et des liaisons entre Source et TGBT. Par convention, Caneco ne traite que des sources en parallèle et identiques. Pour des sources différentes, voir ci-après. Lors de la création d’une affaire, des valeurs sont proposées par défaut. Elles doivent être vérifiées (par exemple régime de neutre, nature de la source) et modifiées le cas échéant.

Il est nécessaire de compléter au moins la puissance de la source. Lorsque toutes les données ont été saisies, cliquer sur le bouton Calculer de la fenêtre. Ce bouton n’est valide que si la totalité des données nécessaires a bien été saisie.

Si votre source est protégée par une protection, celle-ci doit être cas, voir paragraphe ci-après

Tableau en aval de la source normale

Par défaut le tableau placé en aval de la source Normale est nommé TGBT, mais vous pouvez changer ce repère, préciser une désignation.

Pour cela, cliquez sur le bouton Tableau Aval de la fenêtre de création de la source. La fenêtre de dialogue de création d’un tableau s’ouvre.

Outre les repère et désignation du tableau aval, vous trouverez le coefficient de foisonnement (des circuits issus du TGBT) qui sert à déterminer la puissance nécessaire des sources en fonction des consommateurs

voir chapitre Bilan de puissance Cette fenêtre précise dans la rubrique Normal le repère de la Source

Normale (SOURCE en général), le style des circuits d’arrivée de la source (représentation schématique des circuits d’arrivée dans l’unifilaire tableau). La nature de la protection (néant par défaut) concerne la protection de la Source, placée par convention en amont du TGBT.

Le bouton protection permet de visualiser et forcer le cas échéant le type de protection calculée par Caneco.

20 •• Créer une source dans Caneco Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

La fenêtre des Données du tableau aval est validée par le bouton OK. On revient ainsi à la fenêtre de définition de la Source, qui affiche les caractéristiques des liaisons Source - TGBT, les courants de courtcircuit au niveau du TGBT.

Création d’une Source Secours

Choisir pour cela l’option Source Secours du menu Distribution. Cette commande ouvre une fenêtre identique à celle de la Source Normale. Le régime de neutre proposé pour cette Source est le même que celui de la Source Normale. Il est néanmoins possible de choisir un autre régime de neutre. Dans ce dernier cas le rattachement de la source au réseau alimenté en Normal n’est possible qu’à travers un transformateur BT-BT qui permet de changer de régime de neutre, pour adopter un régime identique à celui de la Source Normale.

La nature de la source proposée par défaut est Groupe (groupe électrogène ou alternateur). La source Secours peut se raccorder en un point quelconque de l’installation si les conditions suivantes sont remplies :

• il y a compatibilité de régime de neutre

• il y a compatibilité de tension

Le rattachement du Secours au réseau alimenté par le Normal se fait en choisissant le tableau que ce Secours alimente. Pour cela, sélectionner le bouton Tableau Aval qui ouvre la fenêtre de Données du Tableau aval. Dans la case Rep. tableau (repère du tableau aval) indiquer :

• le repère du tableau aval si le tableau existe

• un nouveau repère si ce tableau n’existe pas

Attention : le rattachement du Secours ne peut être modifié qu’à l’aide de la commande correspondante du menu Distribution.

Modifier une source

La modification des sources se fait en choisissant les options Source Normale ou Source Secours du menu Distribution. Chacune de ces

options ouvre la fenêtre de définition de ces Sources. La modification de l’une des Sources modifie l’état des circuits situés en aval qui deviennent à recalculer (couleur rouge). La modification du rattachement de la source Secours se fait par l’option correspondante du menu Distribution.

Manuel de l’utilisateur Modifier une source •• 21

CANECO pour Windows © ALPI - 1997

Z =

U Pcc

Cas de sources de nature différente

Dans le cas où les sources de votre installation ne seraient pas identiques, le calcul de l’affaire peut néanmoins être réalisé en forçant les impédances en amont du TGBT. Pour cela choisir le bouton Impédances de la fenêtre d’édition de la Source. Ce bouton ouvre une zone de dialogue affichant les impédances en amont du TGBT. Il convient de cliquer sur la case à cocher Valeurs d’impédances forcées et saisir ensuite les différentes impédances. Ces impédances sont des valeurs de boucle : RPhase-Phase signifie résistance de la boucle Phase -Phase en amont du TGBT.

Types et caractéristiques des sources

Source HT

Lorsque la source est constituée de transformateurs HT/BT, on doit tenir compte pour les calculs des courants de court-circuit, de l’impédance du réseau Haute Tension. Cette impédance reste négligeable lorsque les transformateurs sont de faible puissance (moins de 250 MVA).

On calcule cette impédance Z du réseau d’alimentation HT, ramenée au secondaire du transformateur, par la formule :

où :

• U est la tension entre phases à vide au niveau Basse Tension

• Pcc est la puissance de court-circuit du réseau Haute Tension

Transformateur HT/BT

Les transformateurs HT/BT sont de deux types :

• transformateur immergé dans l’huile. Ils doivent être conformes à la norme NFC 52 113 (fichier UTE.ZTR)

• transformateur isolé dans l’air de type sec.(fichier SEC.ZTR)

Les transformateurs sont caractérisés par leur :

• tension d’alimentation du primaire entre phases (en général 20 kV)

22 •• Cas de sources de nature différente Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

Z =

U e

100 P

R =

U W

Z =

R + X

• tension nominale secondaire en charge U entre phases (en général 400 V)

• tension nominale secondaire à vide entre phases (en général 410 V)

• puissance nominale P exprimée en kVA

• tension de court-circuit e exprimée en %

• pertes résistives W exprimées en Watts

Leur impédance en ohms est calculée par la formule :

La résistance est calculée par la formule :

La réactance X peut être déduite à l’aide de la formule :

2 2

Pour les transformateurs dans l’huile (fichier UTE.ZTR), la norme NFC 52-113 définit les tensions de court-circuit en fonction de la puissance nominale. Pour les transformateurs secs (fichier SEC.ZTR), la tension de courtcircuit peut être prise égale à 6 %

Les pertes résistives W étant en général inconnues, Caneco les calcule à l’aide des formules d’approximation suivantes :

R = Z cos Phi cc X = Z sin Phi cc

Ces formules s'appliquent si le cos Phi cc (cosinus Phi de court-circuit) est connu, ce qui est le cas dans Caneco lorsque l’on choisit des caractéristiques des transformateurs d’après un fichier.

Si le cos Phi cc (cosinus Phi de court-circuit) n’est pas connu, ce qui est le cas dans Caneco lorsque l’on choisit des caractéristiques des transformateurs d’après l’Ucc (tension de court-circuit), R et X sont calculées de la façon suivante :

R = 0,31 Z X = 0,95 Z

Manuel de l’utilisateur Types et caractéristiques des sources •• 23

CANECO pour Windows © ALPI - 1997

X'd =

U x'd

100 P

X'o =

U x'o

100 P

Alternateur

Les alternateurs étant entraînés généralement par des moteurs thermiques, on les désigne sous le nom de groupe électrogène.

Leurs caractéristiques sont les suivantes :

• tension nominale secondaire en charge U entre phases (en général 400 V)

• puissance nominale P exprimée en kVA

• réactance directe transitoire x’d exprimée en % (en général 30 %)

• réactance homopolaire x’o exprimée en % (en général 6 %)

Les résistances sur court-circuit sont considérées comme négligeables devant les réactances. Celles-ci sont égales à :

• réactance directe transitoire en ohms :

• réactance homopolaire en ohms :

Alimentation BT par Icc

Il s’agit d’une source Basse Tension dont vous définissez le courant de court-circuit à l’origine. Vous vous trouvez dans ce cas :

• lorsque vous êtes en tarif EDF Basse Tension, tarifs bleu ou vert (moins de 400A), régime TT.

• lorsque vous démarrez votre installation depuis un tableau d’une installation existante.

Les caractéristiques de l’origine de l’installation, exigées pour étudier une telle installation, sont :

• l’intensité disponible

• le courant de court-circuit maximum triphasé (Icc3 Max)

• la chute de tension éventuelle

Les deux premières valeurs ne sont pas saisies dans la fenêtre de la source, mais dans la fenêtre Impédances, ouvertes automatiquement, lorsque vous cliquez sur le bouton Calcul de la source.

24 •• Types et caractéristiques des sources Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

appartenant au distributeur local, et installé à proximité du point de

livraison BT : c’est le cas des tarifs jaunes d’EDF, dans lequel il est

Extension d’une installation existante : il est toujours préférable de

Caneco détermine les impédances phase-phase, à partir du courant de

court-circuit triphasé. Par convention, il répartit les impédances sur le

/2. Cette convention arbitraire permet d’obtenir une source de

dans la fenêtre des impédances (cliquez pour cela dans le bouton

de la fenêtre de source), puis cliquez dans la case

Les impédances de neutre et du PE étant généralement inconnues, les calculs sont peu précis, particulièrement en ce qui concerne les Icc minimum et ID, et donc les réglages magnétiques.

Ce type de source est donc déconseillé dans les deux cas suivants :

• Alimentation Basse Tension provenant d’un transformateur HT-BT,

préférable de définir dans Caneco les caractéristiques de ce transfo et de la liaison jusqu’au point de livraison.

• décrire l’installation existante, de façon à ce que toutes les impédances amont du point de démarrage de votre installation soient déterminées avec précision.

Calcul de ce type de source

neutre et le PE, de façon à obtenir des Icc min et ID égaux à ICC3Max caractéristique défavorable, donc sécurisante.

Vous pouvez néanmoins ajuster les impédances de boucle, précisées

Impédances impédances forcées , avant de saisir ces valeurs.

Manuel de l’utilisateur Types et caractéristiques des sources •• 25

CANECO pour Windows © ALPI - 1997

Onduleur

Représentation dans Caneco

Onduleur

Si l'option Impédances forcées est validée le calcul tiendra compte de ces données pour déterminer les ICC.

Onduleur

Il n’existe pas de méthode de calcul modélisant convenablement les onduleurs. Ni l’UTE, ni la CEI n’ont cherché à définir de méthode de calcul de court-circuit en aval de ce type d’équipement.

Pour les traiter dans Caneco, il est nécessaire de distinguer les onduleurs équipés de by-pass de ceux qui n'en ont pas :

Onduleur équipé d’un by-pass :

Ces onduleurs sont désignés par onduleurs en fonctionnement continu ou ON-LINE, technologie utilisée pour des puissances supérieures à

plusieurs KVA. Ils ont généralement des impédances élevées sur courtcircuit (ce qui limite les courts-circuits à des valeurs faibles). Pour remédier à ce défaut qui empêche les protections situées en aval d’un onduleur de s’ouvrir lors d’un court-circuit, les constructeurs des onduleurs proposent un by-pass statique, qui shunte l’onduleur lorsque ses systèmes de surveillance détectent un défaut en aval. Dans ce cas, les impédances sur court-circuit en amont de l’onduleur ne sont pas celles de l’onduleur, mais celles de la source Normale. Ceci revient à dire que l’onduleur doit être ignoré dans Caneco. Les circuits en aval de l’onduleur doivent être raccordés à un tableau fictif qui représente l’onduleur :

26 •• Types et caractéristiques des sources Manuel de l’utilisateur

Onduleur avec by-pass

L'onduleur est

By-pass statique

représenté comme un tableau

Onduleur sans by-pass :

Ces onduleurs sont désignés par onduleurs en attente ou OFF-LINE, technologie utilisée pour des petites puissances. Ce type d’onduleur a

CANECO pour Windows © ALPI - 1997

Onduleur

généralement des impédances élevées sur court-circuit, dont il faut tenir compte pour le calcul des courants de court-circuit, si l’on estime que les calculs sont nécessaires. Pour le caractériser dans Caneco, il faut traiter deux affaires :

• Affaire amont dans laquelle l’onduleur est assimilé à un simple récepteur

• Affaire aval : l’onduleur représente la source, assimilée à une source Basse Tension, dont on précise l’intensité délivrée et l’intensité de court-circuit.

Onduleur sans by-pass

Représentation dans Caneco

Affaire Amont Affaire aval

L'onduleur est assimilé à une source Basse Tension dont on précise l'intensité

Protection de la source

Définir la protection de la source

Pour définir la protection de la source, utilisez la commande Tableau aval accessible par le bouton correspondant placé en bas à droite de la

fenêtre de création de la source. Puis choisissez la commande protection accessible par le bouton correspondant.

Par défaut, Caneco ne considère aucune protection de source : protection = néant.

Emplacement de la protection de source

Par convention dans Caneco, une protection ne peut être placée que sur un tableau. Si la protection est placée en amont du tableau, cette protection est qualifiée d’organe de coupure du tableau, puisque sa fonction principale est de permettre le sectionnement à l’origine du tableau.

Manuel de l’utilisateur Protection de la source •• 27

CANECO pour Windows © ALPI - 1997

TGBT

Si la protection est placée en aval du tableau, cette protection est qualifiée de protection du circuit alimenté par le tableau. La protection de la source est de ce fait toujours considérée comme l’organe de coupure du premier tableau (TGBT en général).

La protection de la source est placée sur le TGBT. Elle est considérée comme l'organe de coupure du TGBT.

TGBT éloigné de la source

Dans le cas où votre TGBT est éloigné de la source, il existe en général une protection située à proximité immédiate de la source et protégeant la liaison. Dans ce cas, la liaison entre le tableau fictif et le TGBT doit être traitée comme un circuit de distribution.

Lorsque le TGBT est éloigné de la source, une protection est en général placée à proximité de la source. Il faut alors créer un tableau intermédiaire fictif, avec des liaisons éventuellement nulles entre Source et ce tableau fictif. Le schéma est celui indiqué ci-dessous et doit être traité de la façon suivante :

TGBT éloigné de la source

Créer un tableau fictif "TRANSFO" sans protection.

TGBT

Créer un circuit "TGBT" comportant comme protection celle de la source.

TGBT

28 •• Protection de la source Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

Choix

Données de la protection

Pour accéder aux données de la protection de source, utilisez la commande Tableau aval accessible par le bouton correspondant placé en bas à droite de la fenêtre de création de la source. Puis choisissez la commande protection accessible par le bouton correspondant.

Calcul des protections des Sources

Les protections de la source sont calculées de la façon suivante :

• le constructeur proposé est celui figurant dans la fenêtre de choix des Fichiers constructeurs (menu Options). Il peut être modifié manuellement en changeant la donnée correspondante de la fenêtre de la Protection de la Source.

• le pouvoir de coupure de la protection est calculé en fonction du plus fort courant de court-circuit vu par la protection (IccMax TGBT calculé avec un nombre de sources égal à nbSources Max - 1), où nbSources Max est le nombre maximal de sources en parallèle, saisi dans la fenêtre de définition de la Source.

• le calibre est déterminé en fonction du courant maximal délivré par la Source, calculé à pleine puissance, à tension en charge.

Voir chapitre Calculs normatifs / calculs normatifs d’un circuit /

des protections

Manuel de l’utilisateur Protection de la source •• 29

CANECO pour Windows © ALPI - 1997

Créer des circuits

Généralités sur la création des circuits

Lorsqu’une affaire est ouverte (après création ou ouverture), apparaît sous la barre des outils, la fenêtre représentant ses circuits. Leur représentation se différencie suivant l’outil de saisie actif, qui peut être:

• Le tableau de saisie rapide

• L’éditeur graphique unifilaire tableau

• L’éditeur graphique unifilaire général

Les icônes et les menus restent identiques dans les trois outils. En outre, pour le tableur et pour l’unifilaire tableau, trois zones de saisie situées sous les icônes de menus facilitent la saisie des circuits :

• le style de circuit

• la consommation du circuit

• la désignation du circuit

Manuel de l’utilisateur Généralités sur la création des circuits •• 31

CANECO pour Windows © ALPI - 1997

Par défaut, l’outil tableau de saisie rapide est automatiquement activé après création de la source d’une affaire. Les autres outils sont activés au moyen des commandes du menu Fenêtres ou des boutons.

Choisir le bon outil de saisie des circuits

Les particularités des trois outils de saisie de circuits de Caneco privilégient leur usage suivant les étapes de conception d’un réseau et suivant les habitudes spécifiques à chaque utilisateur. Si tel technicien préfère travailler avec l’éditeur graphique parce qu’il préfère une visualisation schématique, tel autre lui préfère l’utilisation du tableur pour des raisons de lisibilité des données. Pour des circuits de forte puissance, la saisie et le calcul doivent se faire dans la fenêtre de calcul, qui permet d'affiner tous les détails.

En faisant abstraction des préférences affectives ou des habitudes des uns et des autres, l’utilisation de chaque outil de saisie peut se préférer à celle des autres dans les cas suivants :

Le tableau de saisie rapide tableur

Cet outil permet d’éditer et visualiser toutes les données des circuits issus d’une distribution (tableau ou canalisation préfabriquée). Ses propriétés privilégient son usage pour :

• la saisie des circuits terminaux,

• la modification rapide de données de plusieurs circuits (longueur,

consommation).

Il peut également être utilisé pour le changement des données ayant une représentation schématique. C’est le cas des données Protection,

Protection contre les contacts indirects, contenu (3P+PE, P+N+PE....)

et récepteur (lié au style). Caneco met à jour le schéma en fonction des modifications de données.

Les onglets situés à la base de cet outil, et contenant chacun le repère d’une distribution, permettent de passer d'une distribution à l'autre.

32 •• Choisir le bon outil de saisie des circuits Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

L’éditeur graphique unifilaire tableau

Cet outil permet d’éditer et visualiser la représentation schématique des circuits issus d’une distribution. Ses propriétés privilégient son usage pour :

• la saisie des circuits terminaux.

• la modification du schéma et la réalisation de circuits non calculés.

• l’insertion de texte dans la partie schéma.

La saisie des circuits y est faite rapidement et aisément, en :

• créant les circuits en définissant leur style (moteur, alimentation de tableau, éclairage)

• utilisant les fonctions Copier-Couper-Coller (simple ou multiple) de un ou plusieurs circuits.

• insérant un circuit dont le style est le style actif.

Les circuits non calculés (circuits de contrôle, commande, relayage...) ne sont saisissables que dans cet outil, puisqu’ils ne sont pas représentés dans les autres éditeurs.

Voir chapitre Créer des circuits non calculés (circuits associés) Les onglets situés à la base de cet outil, et contenant chacun le repère

d’une distribution, permettent de passer d'une distribution à l'autre.

L’éditeur graphique unifilaire général

Cet outil permet d’éditer et visualiser la représentation schématique de la totalité de l’affaire. Le schéma peut concerner tous les circuits ou seulement les circuits de distribution, ou seulement les circuits en aval d’une distribution. Il est adapté davantage à une visualisation globale de l’affaire qu’à une saisie.

Cohérence de la représentation des circuits dans les trois éditeurs

Le passage d’un éditeur à l’autre est instantané, le schéma étant réalisé à partir des données et réciproquement. La cohérence est assurée tant pendant la création des circuits que lors des changements de données.

Manuel de l’utilisateur Choisir le bon outil de saisie des circuits •• 33

CANECO pour Windows © ALPI - 1997

Changer d'éditeur

Pour passer d’un éditeur à un autre, choisissez les options correspondantes du menu Fenêtres ou cliquez sur les boutons de commande :

Par les boutons

Mode tableur Mode unifilaire tableau

Mode unifilaire général . Voir le chapitre Cohérence entre schémas et données du manuel de

référence

Accès aux calculs

Ces trois outils de saisie donnent accès, par double-clic, ou par la commande Edition du menu Circuit, à la fenêtre de calcul du circuit. Cette fenêtre permet de bien visualiser les données, mesurer les effets et causes du calcul et observer les détails des résultats.

Créer des circuits dans le tableur

Quatre possibilités de création de circuits vous sont offertes :

• créer les circuits en définissant leur style

• utiliser les fonctions Copier-Couper-Coller (menu Edition)

• insérer un circuit (menu Circuit)

• insérer un bloc de circuits (menu Circuit)

Elles sont décrites ci-après. Avant de créer un circuit, vous devez choisir la distribution (tableau ou

canalisation préfabriquée) dont il est issu. Pour cela, vous devez activer cette distribution en cliquant sur l’onglet correspondant placé dans la partie inférieure de l’écran. Si vous ne le faîtes pas, vous pourrez toujours déplacer le circuit créé d’une distribution à l’autre par CouperColler (voir ci-dessous).

Dans ce qui suit, on désigne par circuit actif, le circuit courant, sélectionné, ou dont l'une des données est en cours de saisie.

34 •• Créer des circuits dans le tableur Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

Créer les circuits en définissant leur style

Cette fonction permet de créer le dernier circuit de la distribution active. Cliquez sur l’une des cases en dessous du dernier circuit créé, et choisissez le style que vous voulez attribuer à ce circuit dans la case de saisie située dans la partie supérieure gauche de la fenêtre.

La plupart des données du circuit sont ainsi initialisées en fonction des règles d’initialisation de ce style. Voir chapitre Manuel de référence / Style de circuit

Utiliser les fonctions Copier-Couper-Coller

Ces fonctions s’appliquent à un ou à plusieurs circuits. Le Copier s’applique à un ou plusieurs circuits sélectionnés. Le Coller insère, devant le circuit actif, le contenu du ou des circuits copiés. Si vous sélectionnez une zone de plusieurs circuits, en nombre multiple du nombre de circuits copiés, vous pouvez effectuer un Coller multiple.

Le ou les circuits collés ont :

• un repère automatiquement choisi

• un jeu de barres amont identique à celui du circuit placé au dessus.

Voir Manuel de référence / Présentation de l’interface Caneco Couper-Copier-Coller.

Manuel de l’utilisateur Créer des circuits dans le tableur •• 35

CANECO pour Windows © ALPI - 1997

Utiliser la fonction Insérer un circuit

Cette fonction s’applique à un ou à plusieurs circuits. La fonction Insérer crée un circuit de style identique à celui du circuit actif (circuit sur lequel est placé le curseur) et l’insère devant celui-ci. Si vous sélectionnez une zone de plusieurs circuits, vous effectuez un Insérer multiple, le nombre de circuits insérés étant identique au nombre de circuits sélectionnés.

Utiliser la fonction Insérer un bloc de circuits

La fonction Insérer un bloc de circuits insère un bloc de circuits devant le circuit actif. Un bloc de circuits est un ensemble de circuits que vous avez mémorisés préalablement du fait de leur usage courant, dans la bibliothèque de blocs de circuits. Caneco propose un exemple de bloc de circuits représentant un sous jeu de barres constitué d’un interrupteur différentiel et alimentant 5 circuits de prises de courant. Utilisez la fonction Insérer un bloc de circuits lorsque vous utilisez souvent un ensemble de circuits ayant des styles différents, ce que ne permet pas les fonctions Copier-Coller.

Créer des circuits dans l’unifilaire tableau

L’unifilaire tableau offre l’avantage de donner une représentation schématique de la distribution courante. Ceci permet notamment de vérifier le bon raccordement des circuits, lorsqu’ils sont issus de sousjeu de barres. Cet outil permet également de créer des circuits associés (circuits non calculés) alors que les autres outils de saisie ne le permettent pas.

Quatre possibilités de création de circuits, décrites ci-après, vous sont offertes :

• créer les circuits en définissant leur style

• utiliser les fonctions Copier-Couper-Coller (menu Edition)

• insérer un circuit (menu Circuit)

• insérer un bloc de circuits (menu Circuit)

Vous pouver ensuite modifier le schéma du circuit à partir de la bibliothèque de symboles.

Avant de créer un circuit, vous devez choisir la distribution (tableau ou canalisation préfabriquée) dont il est issu. Pour cela, vous devez activer

36 •• Créer des circuits dans l’unifilaire tableau Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

remplissez l’un quelconque des symboles de ce circuit par un symbole

provenant de la bibliothèque, le style du circuit considéré par Caneco

changez le

cette distribution en cliquant sur l’onglet correspondant placé dans la partie inférieure de l’écran. Si vous ne le faites pas, vous pourrez toujours déplacer le circuit créé d’une distribution à l’autre par CouperColler (voir ci-dessous).

Dans ce qui suit, on désigne par circuit actif, le circuit dont l'un des symboles du schéma est sélectionné.

Créer les circuits en définissant leur style

Le circuit créé ainsi est nécessairement le dernier circuit de la distribution active. Cliquez sur l’une des cases de symboles à droite du dernier circuit créé, et choisissez le style que vous voulez attribuer à ce circuit dans la case de saisie située dans la partie supérieure gauche de la fenêtre.

Pour raccorder un nouveau circuit à un sous-jeu de barres, cliquez sur la case à droite de la barre du sous-jeu de barres.

La plupart des données du circuit sont ainsi initialisées en fonction des règles d’initialisation de ce style.

Voir chapitre Manuel de référence / Style de circuit. Voir alinéa Raccorder les circuits sur un sous jeu de barres.

Si vous n’avez pas choisi en premier le style de ce circuit, et si vous

est celui du dernier circuit actif. Voir dans ce cas, l'alinéa style d'un circuit existant.

Utiliser les fonctions Copier-Couper-Coller

Ces fonctions s’appliquent à un ou à plusieurs circuits. Le Copier s’applique à un ou plusieurs circuits sélectionnés. Le Coller insère devant le circuit actif le contenu du ou des circuits copiés. Si vous sélectionnez une zone de plusieurs circuits, en nombre multiple du nombre de circuits copiés, vous effectuez un Coller multiple.

Le ou les circuits collés ont :

• un repère automatiquement choisi

Manuel de l’utilisateur Créer des circuits dans l’unifilaire tableau •• 37

CANECO pour Windows © ALPI - 1997

Voir Manuel de référence / Présentation de l’interface Caneco / Couper-

Outil unifilaire tableau / Modification du

• un jeu de barres amont qui est fonction du symbole sur lequel vous

avez cliqué avant le Coller.

Copier-Coller. voir alinéa changez le style d'un circuit existant. Voir alinéa Raccorder les circuits sur un sous jeu de barres.

Utiliser la fonction Insérer un circuit

Cette fonction s’applique à un ou à plusieurs circuits. La fonction Insérer crée un circuit de style identique à celui du circuit courant (circuit dont le symbole est actif) et l’insère devant celui-ci. Si vous sélectionnez une zone de plusieurs circuits, vous effectuez un Insérer multiple, le nombre de circuits insérés étant identique au nombre de circuits sélectionnés.

Utiliser la fonction Insérer un bloc de circuits

La fonction Insérer un bloc de circuits insère un bloc de circuits devant le circuit courant.

Modifier la représentation symbolique d’un circuit

Vous pouvez modifier le schéma d’un circuit, par des remplacements successifs de symboles. Pour cela, procédez comme suit :

• sélectionnez la case du symbole que vous souhaitez modifier, en

cliquant dessus

• cliquez dans la bibliothèque de symboles sur le nouveau symbole que

vous souhaitez utiliser. La bibliothèque de symboles est plus ou moins complète selon l'information "bibliothèque limitée aux symboles de connexion" figurant dans la fenêtre appelée par la commande Préférences du menu Options.

Voir Manuel de référence /

schéma

Créer des circuits dans l’unifilaire général

L’unifilaire général est adapté davantage à une visualisation globale de l’affaire qu’à une saisie de circuits.

38 •• Créer des circuits dans l’unifilaire général Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

N’utilisez l’unifilaire général que pour créer des circuits principaux ou

lorsque la représentation globale de l’affaire apporte une facilité de

Néammoins, vous pouvez créer des circuits dans cet outil en utilisant la fonction Nouveau du menu Circuit. Le circuit est créé sur le tableau actif (tableau alimentant le circuit actif). Lorsqu’il n’existe aucun tableau courant (si vous avez cliqué sur une partie vide du schéma), le circuit est placé sur le TGBT.

saisie.

Changer le style d’un circuit existant

Lorsque vous créez un circuit dans l’un des trois éditeurs, ou même à partir de la fiche de calculs, la plupart des données de ce circuit sont initialisées en fonction des règles d’initialisation de ce style.

Si vous n’avez pas choisi en premier le style de ce circuit, et si vous remplissez l’un quelconque des champs de ce circuit, le style du circuit considéré par Caneco est celui du dernier circuit actif. Ce cas se produit dans le tableur si vous saisissez en premier le repère du circuit, ou dans l’unifilaire tableau, si vous remplacez un symbole d’un circuit nouveau par un symbole de la bibliothèque. Caneco initialise alors les données en fonction des règles définies pour le dernier circuit actif. Si ce style est différent de celui que vous souhaitez, les données du circuit s’en trouvent mal initialisées.

Deux cas se présentent alors, si vous changez le style :

• si vous n’avez pas encore défini la consommation du circuit, Caneco

réinitialise les données de ce circuit, en fonction du nouveau style,

comme si le circuit n’existait pas. Vous obtenez alors des données

conformes à vos souhaits.

• si vous avez défini la consommation du circuit et éventuellement

d’autres champs, Caneco considère que le circuit existe. Le

changement de style ne doit pas alors réinitialiser la totalité des

données. La réinitialisation des données est faite en fonction des

règles de réinitialisation liées au nouveau style. Ces règles en général

ne modifient pas le contenu (monophasé, triphasé...) du circuit.

Exemple :

Si vous créez un circuit de style "divers Caneco", le contenu est initialisé à 3P+N+PE, la protection est un disjoncteur d’usage général.

Manuel de l’utilisateur Changer le style d’un circuit existant •• 39

CANECO pour Windows © ALPI - 1997

Si vous remplissez la consommation (10A par exemple) et si vous changez le style en éclairage Caneco, vous constatez que :

• la consommation 10A n’est pas modifiée, et la protection devient un

disjoncteur modulaire courbe C, ce que vous pouvez trouver

souhaitable,

• le contenu de votre circuit reste également inchangé (3P+N+PE), ce

que vous pouvez regretter si vous réalisez les circuits d’éclairage en

P+N+PE. Cette propriété de réinitialisation des données, liée au style, est un

compromis entre deux actions contradictoires :

• initialiser convenablement les données

• conserver les données que vous auriez saisies

Pour éviter des difficultés d’initialisation de données, vous devez choisir en premier le style du circuit. Repère, consommation et désignation doivent être saisis ensuite.

Raccorder les circuits sur un sous-jeu de barres

Circuits issus de sous-jeu de barres

Un tableau peut être constitué de plusieurs sous-jeu de barres. Il vous faut pour cela avoir créé un ou plusieurs circuits sous-jeu de barres. Prenons l’exemple d’un tableau divisionnaire TD1 comprenant un sous jeu de barres ECL (alimenté par un circuit de même repère) et 4 circuits d’éclairage E1 à E4. Le sous-jeu de barre et ses circuits sont représentés dans les éditeurs graphiques de la façon suivante :

40 •• Raccorder les circuits sur un sous-jeu de barres Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

sous-jeu de barres ECL

Tableau TD1

sous-jeu de barres ECL

Unifilaire général

jeu de barres principal

circuit sous-jeu de barres

E1 E2 E3 E4

circuits issus du sous-jeu de barres

Le tableur traite les informations d’origine des circuits par le champ jeu de barres amont . Dans notre exemple, les jeux de barres amonts des circuits sont les suivants :

Circuit JdB amont

ECL E1 ECL E2 ECL E3 ECL E4 ECL

Unifilaire tableau

(représentation du TD1)

jeu de barres principal

circuit sous-jeu de barres

E1 E2 E3 E4

circuits issus du sous-jeu de barres

Raccorder un circuit à un sous-jeu de barres dans le tableur et la fenêtre de calculs

Manuel de l’utilisateur Raccorder les circuits sur un sous-jeu de barres •• 41

Le circuit ECL a comme sous-jeu de barres amont le jeu de barres principal qui, par convention, est de repère vide.

Raccorder un circuit à un sous-jeu de barres est possible depuis les 3 éditeurs ainsi que depuis la fenêtre de saisie et calcul détaillés de circuit.

Dans le tableur et la fenêtre de calculs, le raccordement consiste à indiquer le sous-jeu de barres amont (JdB amont) de ce circuit. Ce champ est défini :

• dans la colonne du tableur suivant la protection CI

CANECO pour Windows © ALPI - 1997

• après le champ Amont du circuit dans la fenêtre de calculs.

Raccorder un circuit nouveau à un sous-jeu de barres dans l’unifilaire tableau

Raccorder un circuit nouveau à un sous-jeu de barres dans l’unifilaire tableau se fait en cliquant auparavant sur les symboles matérialisant ce sous-jeu de barres amont ou sur le symbole le suivant, avant de créer le circuit.

Si vous cliquez sur d’autres symboles que ceux ci, le circuit sera raccordé au jeu de barres principal. Le cas échéant, Caneco déplace automatiquement les circuits pour assurer la continuité électrique des sous-jeux de barres.

Dans notre exemple, pour créer un circuit raccordé au sous-jeu de barres ECL, vous pouvez :

Créer un circuit par son style

Si vous choisissez la commande Créer un circuit par son style, vous devez :

42 •• Raccorder les circuits sur un sous-jeu de barres Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

-cliquer sur le symbole continuant le sous jeu de barres et situé après le dernier circuit.

-choisir le style du circuit nouveau.

ECL

symbole dans lequel vous devez cliquer avant de créer le nouveau circuit

Créer un circuit par la commande Insérer

Si vous choisissez la commande Insérer un circuit par son style, vous devez :

-cliquer sur l'un des symboles matérialisant ou continuant le sous-jeu de barres.

-choisir la commande Insérer du menu Circuit.

ECL

symboles dans lesquels vous devez cliquer avant de créer le nouveau circuit

Créer un circuit par d'autres méthodes

Si vous choisissez de créer un ou de nouveaux circuits par les commandes Coller, Insérer un bloc de circuits, vous devez :

-cliquer sur l'un des symboles matérialisant ou continuant le sous-jeu de barres (voir ci-dessus)

-choisir ensuite la commande de création des circuits

Changer de sous-jeu de barres un circuit existant, dans l’unifilaire tableau

Dans l’unifilaire tableau, pour changer le sous-jeu de barres d'un circuit existant, vous devez :

Manuel de l’utilisateur Raccorder les circuits sur un sous-jeu de barres •• 43

CANECO pour Windows © ALPI - 1997

-Couper le circuit

-cliquer sur l'un des symboles matérialisant ou continuant le sous-jeu de barres (voir ci-dessus)

-Coller le circuit.

ECL

Si vous souhaitez raccorder au jeu de barres principal le circuit C1, raccordé précédemment au sous jeu de barres ECL, vous devez :

-Cliquer sur le symbole du jeu de barres principal, placé sur la colonne de symboles du circuit C1 :

Jeu de barres principal

ECL

-cliquer dans la case définissant le style, en rechoisissant une nouvelle fois le style de C1. Le circuit C1 est alors automatiquement déplacé pour assurer la continuité des sous-jeux de barres.

symboles dans lesquels vous devez cliquer avant de coller le circuit

Raccorder un circuit à un sous-jeu de barres dans l’unifilaire général

Raccorder un circuit nouveau à un sous-jeu de barres dans l’unifilaire général se fait en cliquant sur les symboles matérialisant ce sous-jeu de barres amont, avant de créer le circuit (commande Nouveau du menu Circuit).

Bien repérer les circuits

44 •• Bien repérer les circuits Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

Le repérage des circuits est :

• manuel, si vous remplissez vous-même la case de repère des circuits

créés

• automatique, si vous n’avez pas rempli cette case de repère. C’est le

cas des circuits créés par collage ou par choix de leur style.

Repérage automatique :

Caneco repère automatiquement les circuits par C_XXX (incrément C_), où XXX est le numéro d’ordre de création des circuits. Ainsi Caneco crée successivement les circuits de repère C_1, C_2,

C_3 .....C_10, C_11.

Lorsqu’un circuit alimente une distribution (tableau ou canalisation préfabriquée), le repère des distributions est automatiquement créé suivant les règles suivantes :

• si le repère des circuits est automatiquement créé, le repère de la

distribution aval est : T_XXX (incrément T_), si la distribution est un tableau K_XXX (incrément K_), si la distribution est une canalisation préfabriquée, où XXX est le numéro d’ordre de création de la distribution.

• si le repère des circuits a été réalisé manuellement, le repère de la

distribution est identique à celui du circuit qui l’alimente.

Incréments de repérage automatique :

Vous pouvez modifier ces incréments qui sont définis dans le fichier CANECO.INI.

Vérifier l’état des circuits

Le calcul d’un circuit nécessite une quinzaine de données. Celles-ci sont :

• soit remplies une à une par l’utilisateur

• soit initialisées par le style à partir duquel le circuit a été créé

• soit remplies automatiquement si le circuit a été obtenue par copie

d’un circuit dont les données sont complètes.

Contrôle des données saisies

Lorsque vous demandez à Caneco d’effectuer un calcul, Caneco vérifie auparavant la cohérence des données entre elles et s’assure que toutes les informations nécessaires ont été bien saisies. Si ce n’est pas le cas, Caneco donne des alertes et définit l’état du circuit comme étant à recalculer. Cet état est identifiable par la couleur rouge du circuit. Cette couleur signifie aussi bien une saisie incomplète d’un circuit, que la

Manuel de l’utilisateur Vérifier l’état des circuits •• 45

CANECO pour Windows © ALPI - 1997

nécessité de recalculer le circuit (qui résulterait par exemple du recalcul de son circuit amont).

Par ailleurs, le contrôle effectué par Caneco ne peut pas concerner la conformité entre le contenu des données saisies et l’installation à réaliser. Bien utiliser Caneco nécessite de contrôler le contenu de vos données. L’outil de saisie rapide répond bien à ce besoin, en offrant une vision condensée d’un circuit et une lecture comparative avec les données des autres circuits.

Conséquence sur la copie de circuits Copier - Coller des circuits répète les erreurs de saisie du circuit copié. Il est donc préférable de ne copier un circuit que lorsque l’on a vérifié la cohérence des données entre elles, en le calculant.

46 •• Vérifier l’état des circuits Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

Tableur

Unifilaire tableau

Ordonner les circuits

Ordre de représentation des circuits

L’ordre de représentation des circuits dans le tableur est celui que vous imposez, par les créations, insertions, couper-copier-coller successifs de circuits que vous réalisez. Si vous modifiez les sous-jeux de barres amont de certains de ces circuits, Caneco conserve votre ordre de représentation mais peut modifier, si nécessaire, l’ordre de représentation schématique dans l’unifilaire tableau et l’unifilaire général. Pour assurer la continuité électrique des sous-jeux de barres dans l’unifilaire tableau, Caneco s’oblige en effet à représenter en premier le circuit alimentant le sousjeu de barres, puis à la suite et sans interruption, tous les circuits issus de ce sous jeu de barres.

Dans l’exemple ci-dessous, on obtient un ordre de représentation des circuits différents entre les outils tableur et unifilaire tableau :

circuits JdB amont ECL PC E1 ECL E2 ECL E3 ECL E4 ECL

Le circuit PC placé en deuxième position du tableur (après ECL) est automatiquement déplacé dans l’unifilaire tableau, après les circuits E1 à E4 qui sont issus de ECL.

Trier les circuits

Dans le cas exposé ci-dessus, vous pouvez réordonner les circuits du tableur pour obtenir un ordre identique à celui de l’unifilaire tableau. Vous devez choisir pour cela la commande Trier du Menu Circuits. Cette commande ouvre la fenêtre de tri. Vous devez ensuite cocher la case "dans l'ordre du schéma" qui permet de trier les circuits du tableur dans l’ordre du schéma unifilaire tableau. Cette fonction s'applique à l'ensemble de l'affaire.

ECL

ECL PC

E1 E2 E3 E4

Manuel de l’utilisateur Ordonner les circuits •• 47

CANECO pour Windows © ALPI - 1997

Cette fonction présente tout son intérêt lors de l’impression d’un dossier, de façon à obtenir des listes de circuits dans un ordre identique à celui des schémas unifilaire tableau.

Elle doit être utilisée si une erreur système se produit pendant l'exécution d'une affaire Caneco. En effet une telle erreur détruit le fichier des index des circuits qui ordonne les circuits.

48 •• Ordonner les circuits Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

Les différents Types de circuits et leur protection

Généralités sur les types de circuits

Le présent chapitre analyse les particularités des circuits (consommation, type de protection) selon leur type de récepteur. Le type de récepteur est implicitement fonction du style de base du circuit (style à partir duquel a été créé le style du circuit).

Le chapitre commence par trois alinéas définissant les généralités sur les circuits principaux (de distribution) et les circuits terminaux, puis analyse les circuits selon leur type de récepteur.

Circuits de distribution, circuits terminaux

Les circuits peuvent être divisés en deux catégories selon leur type de récepteur : circuits de distribution (circuits pouvant en alimenter d’autres) et circuits terminaux :

Style de base Type de

Récepteur

Moteur Moteur Eclairage Eclairage P.C. Caneco Prise de Courant Chauffage Caneco Chauffage Tableau Caneco Tableau Canal. Préf. Caneco Canalisation Préf. Transfo BT-BT Can. Transfo BT-BT Condensateur Condensateur

Circuit de

distribut.

þþ þþ þþ

Circuit

terminal

þþ þþ þþ þþ

þþ

Manuel de l’utilisateur Généralités sur les types de circuits •• 49

CANECO pour Windows © ALPI - 1997

Sous Jeu de Barres Sous jeu de barres

Lorsque un circuit de distribution est créé, Caneco crée simultanément une distribution qui peut être considérée comme le récepteur du circuit qui permet d’alimenter lui-même d’autres circuits. Cette distribution est :

• un tableau si le circuit est du style tableau

• une canalisation préfabriquée si le circuit est du style canalisation

préfabriquée

• un tableau fictif si le circuit est du style transfo BT-BT. Ce tableau

correspond aux bornes aval du transformateur.

þþ

Généralités sur les circuits de distribution

Les circuits de distribution présentent plusieurs particularités en ce qui concerne :

• leur consommation

• leurs données

• leur calcul

consommation des circuits de distribution

La consommation de ces circuits est fonction des consommateurs qu’ils alimentent. Cette consommation ne peut être parfaitement connue que lorsque vous avez défini tous les circuits terminaux. Caneco vous propose deux outils pour l’évaluer :

• le bilan de puissance local : Dans le tableur et dans l’unifilaire tableau, chaque distribution (tableau ou canalisation préfabriquée) indique dans la partie supérieure de la fenêtre de saisie, la disponibilité en Ampères de la distribution. Il s’agit de la différence entre l’intensité d’emploi du circuit alimentant la distribution et la somme des intensités des départs affectée du coefficient de simultanéité (voir chapitre Bilan de Puissance). Cette valeur doit normalement être positive. Si elle est négative, cela signifie que vous devez réajuster l’intensité d’emploi du circuit alimentant la distribution (à moins que le coefficient de simultanéité des circuits issus de la distribution ne soit trop élevé).

• le bilan de puissance global voir chapitre Bilan de Puissance

50 •• Généralités sur les circuits de distribution Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

données des circuits de distribution

Les circuits principaux ont en général des intensités importantes qui nécessitent des sections de câble importantes. Vous devez donc porter toute votre attention sur les données qui le définissent et plus particulièrement sur :

• leur consommation (voir ci-dessus)

• le coefficient de proximité qui détermine souvent la section du câble

• la nature de la protection :

un disjoncteur d’usage général à thermique réglable détermine souvent des sections plus petites qu’un disjoncteur à thermique fixe (disjoncteur modulaire) ou fusible. Ils permettent d’obtenir des conditions de sélectivité meilleure (possibilité de temporisation du déclencheur)

Calcul des circuits de distribution

Vous devez vérifier attentivement les résultats du calcul, compte-tenu des coûts des protections et câbles mis en oeuvre.

Pour cela, vous devez éviter pour ces circuits le calcul automatique qui ne permet pas de voir tous les effets du calcul. Vous devez revoir éventuellement les données en fonction des résultats : par exemple modifier la chute de tension maximale admissible, le type de protection

des personnes aux contacts indirects, le coefficient de proximité .....

Vous devez également remettre en cause ces circuits en cas de problèmes constatés sur les circuits situés en aval.

Exemples :

Circuit principal de grande longueur : si vous ne limitez pas sa chute de tension en dessous des valeurs maximales autorisées pour les circuits terminaux, vous constatez alors que les circuits terminaux ont de grosses sections. Caneco est en effet obligé de grossir ces sections pour respecter la chute de tension maximale autorisée à leur niveau. Dans ce cas, vous devez redéfinir la chute de tension maximale autorisée du circuit de distribution à une valeur plus petite, jusqu’à ce que vous obteniez des sections de câbles convenables pour les circuits terminaux.

Manuel de l’utilisateur Généralités sur les circuits de distribution •• 51

CANECO pour Windows © ALPI - 1997

Généralités sur les circuits terminaux

Les circuits terminaux présentent plusieurs particularités en ce qui concerne :

• leur courbe de charge

• la nécessité de protéger les récepteurs contre les surcharges

Courbe de charge (surintensité à la mise en service)

La mise sous tension de certains circuits peut provoquer des surintensités. Cette particularité est définie par la donnée ID/IN (rapport courant démarrage sur courant nominal) que vous définissez dans la fenêtre câble/récepteur, appelée depuis la fenêtre de calcul du circuit. C’est le cas des circuits suivants dont on a précisé les ID/IN:Récepteur ID/IN

Equipement ID/IN

moteur (démarrage direct) 4 à 8 transformateur 10 à 15 éclairage par lampes à vapeur de mercure 1,3 à 1,8 éclairage par lampes à vapeur de sodium Haute Pression 1,3 à 2 éclairage par lampes à iodure métallique 1,4 à 2

Protection adaptée

Ces types de circuit doivent posséder une protection adaptée, pour éviter un déclenchement intempestif de celle-ci à la mise sous tension. Si la protection est un disjoncteur, le magnétique ou la protection instantanée doivent être suffisamment élevés. La condition de nondéclenchement à satisfaire doit être : IrMagn > ID x 1.2 où ID est le courant de démarrage Le coefficient de 1.2 correspond à une tolérance de 20% entre l’intensité de réglage du magnétique et la valeur minimale de non-fonctionnement de cette protection.

Lorsque la protection est assurée par fusible, le calibre de celui-ci doit être surdimensionné si le fusible est du type g1. Les fusibles aM (accompagnement Moteur) sont adaptés aux surintensités de démarrage des moteurs.

Caneco calcule la protection de ces types de circuit en :

• la surdimensionnant

• vérifiant la condition de non-déclenchement des disjoncteurs à la mise

sous tension.

52 •• Généralités sur les circuits terminaux Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

La condition de non déclenchement des fusibles n’est pas analysée du fait de l’absence de connaissance précise sur la courbe de charge.

Dans le tableau ci-dessous, nous avons précisé la nécessité de protéger les récepteurs contre les surcharges et la particularité d’un ID/IN élevé à prendre en considération. On a inclus les circuits de distribution que l’on peut parfois considérer comme récepteur terminal.

Style de base ID/IN à

considérer

Moteur Eclairage Prise de Courant Chauffage Tableau Canalisation Préf. Transfo BT-BT Condensateur Sous Jeu de Barres

Le ID/IN des circuits d’éclairage n’est à prendre en considération que pour les circuits ayant une intensité d’allumage significative (lampes sodium haute pression, lampes à iodures métalliques).

Circuits moteur

Ces circuits sont créés par un style basé sur le style Moteur Caneco

Particularités des circuits Moteur

• Consommation du moteur exprimée sous la forme d’une puissance

mécanique en bout d’arbre exprimée en kW

• Surintensité au démarrage :

Récepteur à protéger

þþ þþ þþ

þþ

þþ þþ

Manuel de l’utilisateur Circuits moteur •• 53

CANECO pour Windows © ALPI - 1997

Démarreurs ID/IN

démarrage direct 4 à 8 étoile-triangle 1,3 à 2,6 résistances statoriques 4,5 résistances rotoriques 2 à 2,5

• Nécessité de protéger le moteur contre les surcharges : cette

protection est généralement assurée par un thermique associé à un

disjoncteur ou à un fusible aM ou par un disjoncteur moteur

incorporant un thermique.

• Parfois démarrage long susceptible de faire déclencher la protection

thermique. Dans ce cas, vous devez changer le thermique proposé par

Caneco, qui correspond à un démarrage direct.

Protections adaptées

• Disjoncteur modulaire courbe D (Disj D) (déclenchement magnétique

entre 10 et 14 IN) pour des petits moteurs ne nécessitant pas de

protection ajustée contre les surcharges.

• Disjoncteur d’usage général ou modulaire sans thermique associé à un

contacteur et relais thermique (Disj + Th) : l’association est réalisée

selon la norme CEI 947-4-1. La coordination est du type 1 ou 2 selon

le niveau de compatibilité entre les différents composants. Voir chapitre Manuel de référence / fichiers constructeurs

• Sectionneur fusible aM + contacteur + relais thermique (aM + Th).

Caneco propose des fichiers de démarreur direct.

• Disjoncteur moteur : disjoncteur possédant un thermique intégré,

assurant la protection contre les surcharges du moteur.

Chute de tension au démarrage

La surintensité au démarrage provoque une chute de tension importante pour les circuits de grande longueur et de fort ID/IN. Une chute de tension trop importante entraîne une diminution du couple-moteur qui peut entraîner un non-démarrage du moteur. Caneco indique cette chute de tension dans la fenêtre Câble/Récepteur, appelée depuis la

54 •• Circuits moteur Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

fenêtre de calcul du circuit. Si la chute de tension dépasse 15 % Caneco délivre une alerte. Pour y remédier, vous devez :

• augmenter la section des câbles par forçage

• corriger le rapport ID/IN le cas échéant

Puissances standard

Caneco fournit un catalogue des puissances standard des moteurs. Il s’agit des puissances mécaniques de moteurs asynchrones standard à petite vitesse (1500 tr/mn). Vous pouvez appeler cette liste depuis le tableur et l’unifilaire tableau en cliquant sur la case centrale placée dans la partie supérieure de la fenêtre. Le fichier des puissances standard définit les puissances électriques actives (ce qui permet d’en déterminer le courant d’emploi), le cosinus Phi en régime de marche, le cosinus Phi de démarrage et le rapport ID/IN. Voir ci-dessous.

Cosinus Phi en régime de marche, et au démarrage, ID/IN

Lorsque vous créez un circuit à partir du style Moteur Caneco ou d’un style dérivé, les données de ce circuit sont initialisées en fonction des valeurs indiquées dans ce style.

Voir chapitre Style Les valeurs figurant dans le fichier des puissances standard ne sont

donc prises en considération que si le style du circuit prévoit de ne pas initialiser ces valeurs ou lorsque vous changez de puissance standard.

Circuits de prises de courant

Ces circuits sont créés par un style basé sur le style Prise de Courant Caneco.

Particularités des circuits Prises de Courant

• Circuit comportant un ou plusieurs récepteurs

• Section minimale de 2,5 mm² proposée dans le style.

• Coefficient de simultanéité à prendre en considération lorsqu’il y a plus

d’une prise de courant. La norme NFC 15-100 propose une formule

Manuel de l’utilisateur Circuits de prises de courant •• 55

CANECO pour Windows © ALPI - 1997

pour déterminer ce coefficient. Cette formule est définie et peut être

modifiée dans la fenêtre appelée par la commande Calcul du menu

Options :

Puissance du circuit = ConsomPC +

(nbPC - 1) ConsomPC

Où -ConsomPC est la consommation d’une prise de courant

• nbPC est le nombre de prises de courant

• k est le coefficient de simultanéité des prises entre elles, proposée

par défaut à 10

• Consommation définie en VA : Les bureaux d’études définissent souvent cette consommation par une puissance électrique apparente exprimée en VA (généralement 200 VA). Cette puissance est foisonnée, les 200VA représentant une puissance moyenne applicable à toutes les prises de courant alimentées par le circuit. Vous ne devez donc pas appliquer de coefficient de simultanéité. Vous devez donc inhiber la formule définissant le coefficient (voir ci-dessus) en indiquant k = 1.

• Consommation définie d’après les puissances standard proposées par

Caneco : Ces consommations correspondent au type des prises de courant alimentées : 2x16A, 3x25A, etc... Dans ce cas, le fichier des puissances standard de Caneco détermine la puissance électrique active de chaque prise, établie en considérant une intensité égale à celle de la prise (16A en monophasé pour une prise de courant 2x16A). Vous devez donc appliquer le coefficient k de simultanéité défini cidessus. Vous devez donc indiquer que le coefficient diviseur de la formule est supérieur à 1 (la NFC 15-100 propose un facteur égal à 10, ce qui signifie que la consommation du circuit est égale à celle d’une prise à pleine intensité plus les 9 autres foisonnées à 10 % de leur intensité).

Protections conseillées

• Disjoncteur modulaire courbe C (Disj C) (déclenchement magnétique

entre 5 et 10 IN)

• Disjoncteur modulaire courbe B (Disj B) (déclenchement magnétique

entre 3 et 5 IN) pour les circuits de grande longueur (à faible courant

de court-circuit)

• Disjoncteur d’usage général

• Fusible g1

56 •• Circuits de prises de courant Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

Un calibre minimum de 16 Ampères doit être appliqué pour tenir compte des prises de courant domestiques (en général d’un intensité nominale de 16 A). Cette valeur est proposée dans les caractéristiques du style.

Circuits d’éclairage

Ces circuits sont créés par un style basé sur le style Eclairage Caneco

Particularités des circuits Eclairage

• Circuit comportant un ou plusieurs récepteurs

• Section minimale de 1,5 mm² proposée dans le style.

• Coefficient de simultanéité entre les différents appareils d’éclairage

d’un même circuit égal à 1 (tous les appareils d’éclairage consomment

leur intensité nominale).

• Consommation définie d’après les puissances standard proposées par

Caneco : Ces consommations correspondent au type des appareils d’éclairage : 2x36W, 3x58W, etc... Dans ce cas, le fichier des puissances standard de Caneco détermine la puissance électrique consommée de chaque appareil, établie en tenant compte de la consommation des différents composants de l’appareil (lampes, balast, starter, condensateur, etc...)

Protections conseillées

• Disjoncteur modulaire courbe C (Disj C) (déclenchement magnétique

entre 5 et 10 IN)

• Disjoncteur modulaire courbe B (Disj B) (déclenchement magnétique

entre 3 et 5 IN) pour les circuits de grande longueur (à faible courant

de court-circuit)

• Fusible g1 Un calibre minimum de 10 Ampères doit être appliqué pour obtenir des protections de calibre identique et donc interchangeables et de prix inférieur aux protections de calibre inférieur. Cette valeur est proposée dans les caractéristiques du style. Elle permet d’obtenir en général, des sections de 1,5 mm² (sauf contrainte de chute de tension ou de courtcircuit).

Manuel de l’utilisateur Circuits d’éclairage •• 57

CANECO pour Windows © ALPI - 1997

Circuits de chauffage

Ces circuits sont créés par un style basé sur le style Chauffage Caneco.

Particularités des circuits Chauffage

• Circuit comportant un ou plusieurs récepteurs

• Section minimale de 2,5 mm² proposée dans le style.

• Coefficient de simultanéité entre les différents appareils de chauffage

d’un même circuit égal à 1 (tous les appareils de chauffage

consomment leur intensité nominale).

• Consommation définie sous forme de puissance active exprimée en W

ou kW

Protections conseillées

• Disjoncteur modulaire courbe C (Disj C) (déclenchement magnétique

entre 5 et 10 IN) Disjoncteur modulaire courbe B (Disj B)

(déclenchement magnétique entre 3 et 5 IN) pour les circuits de

grande longueur (à faible courant de court-circuit)

• Disjoncteur d’usage général

• Fusible g1

Un calibre minimum de 16 Ampères est proposé dans les styles pour obtenir des protections de calibre identique et donc interchangeables.

Circuit divers

Ce type de circuit concerne tous les récepteurs mixtes, par exemple tableau terminal avec moteur, chauffage et éclairage. Ils sont créés par un style basé sur le style Divers Caneco.

Particularités des circuits Divers

• Consommation définie sous forme de :

• intensité en Ampères

• puissance consommée active exprimée en kW

• puissance apparente exprimée en kVA

• Section minimale de 2,5 mm² proposée dans le style.

58 •• Circuits de chauffage Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

Caneco"

Protections conseillées

Tous types de protection. Un calibre minimum de 16 Ampères est proposé dans les styles pour obtenir des protections de calibre identique et donc interchangeable et de prix inférieur aux protections de calibre inférieur.

Circuits Tableau

Ces circuits sont des distributions (voir alinéa correspondant cidessus). Lorsqu’un circuit tableau a été créé, il crée automatiquement une distribution tableau qui peut alimenter d’autres circuits.

Le circuit C_1 et sa distribution (tableau T_1)

TGBT

Circuit C_1 basé sur le style "Tableau

C_1

Tableau T_1 ayant

comme circuit amont le circuit C_1

T_1

Les caractéristiques de ce tableau sont accessibles par :

• le bouton Distribution Aval depuis le circuit qui l’alimente

• le bouton Distribution Amont depuis les circuits en aval

• un double-clic sur l’onglet repère de cette distribution (à la base du

tableur et de l’unifilaire tableau)

Manuel de l’utilisateur Circuits Tableau •• 59

CANECO pour Windows © ALPI - 1997

• la commande information du menu Distribution

• le bouton information placé sous les menus et qui concerne la

distribution active Toutes ces commandes ouvrent la fenêtre suivante :

60 •• Circuits Tableau Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

protection

On doit différencier l’organe de tête du tableau de la protection du circuit qui l’alimente, de la façon suivante :

Différencier

Protection du circuit C_1 et Organe de tête tableau T_1

TGBT

Circuit C_1 ayant un disjoncteur comme

C_1

Tableau T_1 ayant un interrupteur comme organe de tête

Voir aussi chapitre Créer des circuits / Bien repérer les circuits

T_1

Particularités des circuits Tableau

Leur consommation est définie sous forme de :

• intensité en Ampères

• puissance consommée active exprimée en kW

• puissance apparente exprimée en kVA

Section minimale de 2,5 mm² proposée dans le style.

Protections conseillées

Tous types de protection Un calibre minimum de 16 Ampères est proposé dans les styles.

Circuit Canalisation Préfabriquée

Ces circuits sont des distributions (voir alinéa correspondant cidessus).

Manuel de l’utilisateur Circuit Canalisation Préfabriquée •• 61

CANECO pour Windows © ALPI - 1997

Un circuit canalisation préfabriquée peut comporter une partie câble et une partie canalisation préfabriquée. Les règles de calcul de ces circuits concernent :

• le câble

• la canalisation préfabriquée

Lorsque un circuit canalisation préfabriquée a été créé, il crée automatiquement une distribution canalisation préfabriquée qui peut alimenter d’autres circuits.

Le circuit C_1 et sa distribution (canalisation préfabriquée K_1)

TGBT

C_1

K_1

Les caractéristiques de cette canalisation préfabriquée sont accessibles par :

• le bouton Distribution Aval depuis le circuit qui l’alimente

• le bouton Distribution Amont depuis les circuits en aval

• un double-clic sur l’onglet repère de cette distribution (à la base du

tableur et de l’unifilaire tableau)

• la commande information du menu Distribution

• le bouton information placé sous les menus et qui concerne la

distribution active Toutes ces commandes ouvrent la fenêtre suivante :

62 •• Circuit Canalisation Préfabriquée Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

Voir aussi chapitre Créer des circuits / Bien repérer les circuits

Particularités des circuits Canalisation Préfabriquée

Consommation définie sous forme de :

• intensité en Ampères

• puissance consommée active exprimée en kW

• puissance apparente exprimée en kVA

Section minimale de 2,5 mm² proposée dans le style. Calcul. Voir ci-dessous

Calcul des canalisations préfabriquées

Voir chapitre Calculs normatifs

Protections conseillées

Tous types de protection Dans les installations à fort courant de court-circuit, les disjoncteurs d’usage général, lorsqu’ils sont limiteurs, permettent de résoudre les problèmes de contraintes électrodynamiques rencontrés avec certaines canalisations.

Manuel de l’utilisateur Circuit Canalisation Préfabriquée •• 63

CANECO pour Windows © ALPI - 1997

Circuit C_3

Un calibre minimum de 16 Ampères est proposé dans les styles.

Circuit Transformateur Basse Tension Basse Tension

Ces circuits sont des distributions (voir alinéa correspondant cidessus). Lorsqu’un circuit Transformateur BT-BT a été créé, il crée automatiquement :

• un transformateur BT-BT en aval du câble du circuit

• un tableau aux bornes aval du transformateur BT-BT, ce qui lui permet

d’alimenter d’autres circuits.

Le circuit C_3 Transfo BT-BT et :

-son transfo BT-BT

-sa distribution (tableau T_3)

TGBT

C_3

Tableau T_3 placé aux bornes aval du transfo BT-BT

T_3

Lorsque le transformateur BT-BT comporte un câble à son secondaire dont la longueur n’est pas négligeable, il convient de faire la représentation suivante :

64 •• Circuit Transformateur Basse Tension Basse Tension Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

T_4

Le circuit C_3 Transfo BT-BT avec son tableau au secondaire

TGBT

Circuit C_3

C_3

Tableau fictif T_3 placé aux bornes aval du transfo BT-BT

Circuit secondaire C_4 sans protection

Tableau avec éventuellement un disjoncteur comme organe de tête

T_3

Les caractéristiques du transformateur BT-BT et du tableau sont accessibles par :

• le bouton Distribution Aval depuis le circuit qui l’alimente

• le bouton Distribution Amont depuis les circuits en aval

• un double-clic sur l’onglet repère de cette distribution (à la base du

tableur et de l’unifilaire tableau)

• la commande information du menu Distribution

• le bouton information placé sous les menus et qui concerne la

distribution active Toutes ces commandes ouvrent la fenêtre suivante :

Manuel de l’utilisateur Circuit Transformateur Basse Tension Basse Tension •• 65

CANECO pour Windows © ALPI - 1997

Voir aussi chapitre Créer des circuits / Bien repérer les circuits

Particularités des circuits transformateur BT-BT

• Consommation définie sous forme de puissance apparente exprimée

en kVA

• Forte surintensité à la mise sous tension (crête de la première

alternance de 10 à 25 IN)

• Récepteur (transformateur) à protéger contre les surcharges soit par

une protection amont, soit par une protection aval.

Protections conseillées

• Disjoncteur modulaire courbe D (Disj D)

• Disjoncteur d’usage général avec magnétique réglé au plus haut

• Sectionneur fusible aM + contacteur + relais thermique (aM + Th)

Dans certains cas difficiles, il est possible de :

• ne protéger le câble amont et le transformateur que contre les court-

circuits (sans protection de surcharge)

• d’effectuer la protection contre les surcharges en aval du

transformateur

Choix de la protection

Pour remédier à la surintensité lors de la mise sous tension, Caneco surdimensionne la protection en choisissant un calibre IN tel que : IN >= 2 IB (IB étant le courant d’emploi) Caneco vérifie en outre que le réglage du magnétique est supérieur à 15 IB. Si cette condition n’est pas remplie, Caneco délivre une alerte.

66 •• Circuit Transformateur Basse Tension Basse Tension Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

Certains constructeurs, notamment Merlin Gérin, ont procédé à des essais de compatibilité entre leurs disjoncteurs et les transformateurs BT-BT. Ces essais leur permettent de proposer des protections de calibre inférieur aux protections proposées par Caneco. Dans ce cas, vous pouvez forcer les protections aux choix proposés par les constructeurs.

Circuit condensateur

Particularités des circuits Condensateurs

• Consommation définie sous forme de puissance réactive exprimée en

kVAR

• Section minimale de 2,5 mm² proposée dans le style.

Protections conseillées

• Disjoncteur modulaire courbe D (Disj D)

• Disjoncteur d’usage général avec magnétique réglé au plus haut

• Sectionneur fusible aM + contacteur + relais thermique (aM + Th)

Choix de la protection

Les condensateurs génèrent des courants harmoniques qui diminuent de façon importante les courants admissibles des câbles qui les alimentent. Par ailleurs les puissances réactives des condensateurs admettent une tolérance (suivant NFC 54-104) qui peut majorer le courant d’emploi de 15 %.

Pour tenir compte de ces facteurs, Caneco surdimensionne la protection en choisissant un calibre IN tel que : IN >= 1,5 IB (IB étant le courant d’emploi calculé sur la base de la puissance réactive)

Circuit Sous Jeu de Barres

Ces circuits sont des distributions (voir alinéa correspondant cidessus).

Manuel de l’utilisateur Circuit condensateur •• 67

CANECO pour Windows © ALPI - 1997

C_5

Un sous jeu de barres est un circuit matérialisé par :

• une protection ou un organe de coupure (contacteur par exemple)

• une canalisation électrique interne à un tableau et qui permet

d’alimenter d’autres circuits.

Le circuit C_5 et son sous jeu de barres

C_1

Tableau T_1

Circuit sous jeu de barres ayant un disjoncteur différentiel comme protection

J_1

Lorsque un circuit Sous Jeu de Barres a été créé, il crée automatiquement un Sous Jeu de Barres à l’intérieur du tableau alimentant le circuit. La seule caractéristique de ce Sous Jeu de Barres est son repère qui est accessible par le bouton Distribution Aval depuis le circuit qui l’alimente (fenêtre de calcul du circuit). Les circuits qui sont issus de ce sous jeu de barres appartiennent au même tableau que le circuit qui l’alimente.

Particularités des circuits Sous Jeu de Barres

Consommation définie sous forme de :

• intensité en Ampères

• puissance consommée active exprimée en kW

• puissance apparente exprimée en kVA

• Longueur égale à 0 mètre, par convention

• Il est possible de créer des sous jeux de barres issus de sous jeux de

barres.

• Deux sous jeux de barres peuvent porter le même repère s’ils sont

implantés dans des tableaux différents :

68 •• Circuit Sous Jeu de Barres Manuel de l’utilisateur

CANECO pour Windows © ALPI - 1997

ECL

Deux sous jeux de barres peuvent porter le même

(ECL) s'ils sont

repère

implantés dans des tableaux différents

Tableau T_1

Les circuits qui les alimentent ont obligatoirement des repères différents

ECL

C_5

C_1

Tableau T_2

C_2

C_6

Protections conseillées

Tous types de protection Voir aussi chapitre Créer des circuits / Raccorder les circuits sur un

sous-jeu de barres

Manuel de l’utilisateur Circuit Sous Jeu de Barres •• 69

CANECO pour Windows © ALPI - 1997

Textes du circuit associé

Créer des circuits non calculés

(Circuits associés)

Définition des circuits associés

Depuis l’ancienne version 2.1, Caneco permet de créer des circuits non calculés. Il s’agissait alors de circuits internes, spécifiques au tableau

dont on réalisait le schéma : circuits de mesure (voltmètre,

ampèremètre), circuits locaux de commande ou de signalisation....

La version Windows traite ces mêmes circuits ainsi que tous les circuits non calculés, extérieurs à l’armoire : circuits de puissance non calculés, circuits de contrôle-commande, courants faibles (téléphone, alarme, mesure, domotique). Ces circuits étant souvent associés à des circuits de puissance calculés par Caneco, ils sont désignés sous le terme de circuits associés . Des données peuvent être affectées à ces circuits, ce qui permet d’obtenir un schéma unifilaire tableau renseigné :

Circuit associé

Manuel de l’utilisateur Définition des circuits associés •• 71

Source

Tableau

Protection

Circuits calculés

"UNIFILAIRE

TABLEAU"

CANECO pour Windows © ALPI - 1997

Saisir les circuits associés

Seul l’unifilaire tableau permet de visualiser les circuits associés, mais pour les créer, trois outils sont à votre disposition :

• la notion de style

• la fonction insérer une image du menu Edition

• le dessin, directement sur l’écran de l’unifilaire tableau, de symboles

issus de la bibliothèque, sur un circuit associé vide.

Les circuits associés définis par le style

Lorsque vous définissez le style d’un circuit (commande Styles du menu Options) vous pouvez lui adjoindre des circuits associés. Ceci permet de bien traiter des circuits calculés par Caneco, associés à des circuits non calculés et qui leur sont reliés électriquement : moteur

protégé par aM+thermique avec inverseur démarreur étoile-triangle, éclairage avec blocs de sécurité. Ces derniers circuits font partie des

styles livrés avec Caneco. Lorsque vous créez un circuit à partir d’un style comportant des circuits

associés (depuis les trois éditeurs de Caneco), ceux-ci sont automatiquement créés. Ils ne sont toutefois visibles que dans l’unifilaire tableau :

Moteur avec inverseur créé à partir du style de même nom

Circuit associé

(inverseur)

Circuit calculé

72 •• Saisir les circuits associés Manuel de l’utilisateur

d’identifier son existence. Ceci est dû au fait que l’écran de l’unifilaire

Fonction insérer une image

Cette commande du menu Edition n’est exploitable que dans l’unifilaire tableau. Elle est bien adaptée à l’insertion d’une image non reliée électriquement aux circuits calculés : par exemple représentation d’un automate, de circuits de relayage. L’image doit être au format WMF (Windows Meta File). Vous pouvez créer ce type d’image à l’aide des logiciels graphiques standard de

Windows : Windows Draw.....

La fonction ouvre la fenêtre qui permet de choisir l’image à insérer, la visualiser, la positionner et la redimensionner.

Cette fonction ne crée pas de circuit associé, et l’image se superpose donc aux circuits que vous avez créé. Si vous voulez placer une telle image dans votre schéma unifilaire tableau, vous devez donc :

• créer un ou plusieurs circuits associés à l’aide de la commande

Insérer un circuit associé du menu Circuits. Cette commande insère

un circuit vide associé au circuit actif et placé devant.

• superposer une image à l’aide de la commande Insérer une image.

Image insérée (superposée sur un circuit associé vide)

+ 127V

Image WMF

insérée

Circuit calculé

L’unifilaire tableau ne permet pas de la visualiser, mais seulement tableau rapproche les circuits entre eux, pour donner une vue plus

condensée que celle du document imprimé.

Manuel de l’utilisateur Saisir les circuits associés •• 73

Une marque, placée sur la case supérieure du circuit, identifie l’existence d’une image (dans notre exemple dans la partie droite de la case supérieure du circuit 8) :

Dessin direct sur l’écran

Dans l’unifilaire tableau, vous pouvez dessiner directement les symboles des circuits associés à partir des symboles issus de la bibliothèque. Cette commande doit être précédée de la création d’un circuit associé (menu Circuit), qui insère devant le circuit actif un circuit vide de symboles, sur lequel on peut ensuite dessiner.

Voir Créer des circuits dans l’unifilaire tableau

Remplir les données affectées à ces circuits associés

Les circuits associés ayant été saisis, il convient de leur affecter des données qui peuvent remplir les colonnes du schéma unifilaire tableau imprimé. La fonction éditer du menu Circuit, lorsqu’elle concerne un circuit associé, ouvre la fenêtre suivante :

74 •• Remplir les données affectées à ces circuits associés Manuel de l’utilisateur

Vous pouvez ainsi saisir une désignation, les câbles de puissance ou

de contrôle-commande ou téléphoniques, les références de matériels....

Propriété des circuits associés

Les circuits associés ne sont que des circuits ayant une représentation schématique et des données.

Aucun calcul, ni choix de matériel n’est réalisé sur ces circuits

Toutefois, à partir de la version 4.2, les nomenclatures de matériel (protections et câbles) tiennent compte de ces circuits associés.

Manuel de l’utilisateur Propriété des circuits associés •• 75

Calculs normatifs

Généralités sur les calculs normatifs

Le présent chapitre a pour objet de commenter et expliquer les calculs normatifs réalisés dans Caneco.

Ces calculs normatifs concernent le dimensionnement des protections et des canalisations en fonction de :

• la protection contre les surcharges

• la condition de chute de tension

• la protection des personnes aux contacts indirects

• la protection contre les court-circuits

• la réduction des neutres et PE

Ne font pas partie de ces calculs et sont traités séparément :

• la sélectivité

• la filiation

• le bilan de puissance

• le calcul des chemins de câbles

Seules les méthodes de calcul de la NFC 15-100 sont explicitées ciaprès. A partir de la version 4.2, un document sur les méthodes de calcul VDE, CEI et CENELEC est fourni par ALPI sur demande.

Manuel de l’utilisateur Généralités sur les calculs normatifs •• 77

Préambule

Documents de référence

• nouvelle C15-100 : édition de la NFC 15-100 édition de mai 1991,

complétée par l'additif A1 (décembre 1994)

• document 15L100 1982, Procédure pour l’attribution d’avis techniques

relatifs aux programmes de calcul informatisés des sections de

conducteurs.

• document 15L200 de juin 87, procédure pour l'attribution d'avis

techniques relatifs aux programmes de calcul informatisés des

circuits comportant des canalisations préfabriquées .

• document 15L148 A de mars 90, modificatif du document 15L100.

• guide pratique UTE C15-105 (juin 1991)

• guide pratique UTE C15-107 (Mai 1992)

• document CENELEC R064-003 (UTE C15-500)

Conformité du logiciel (avis technique UTE)

L'UTE a établi début 84 une procédure d'attribution d'Avis Technique permettant d'attester que les résultats obtenus par les programmes de calcul informatisés des sections de conducteurs étaient conformes aux règles de la norme C 15-100. Cette procédure a été reprise en juin 87 pour incorporer le calcul des canalisations préfabriquées. La procédure a été modifiée en mars 90 par le document 15L148A, en redéfinissant la conformité à la nouvelle norme NFC15-100 et en ajoutant les méthodes de calcul avec les groupes électrogènes.

Les règles auxquelles doit satisfaire un programme pour obtenir un avis technique câbles et canalisations préfabriquées sont définies pour partie dans le document 15L148 cité ci-dessus concernant le calcul des circuits câbles, pour partie dans le document 15L200 concernant le calcul des circuits canalisations préfabriquées. L’ensemble de ces règles est mentionné dans le guide pratique UTE C15-105.

78 •• Préambule Manuel de l’utilisateur

Caneco, version DOS, a obtenu l'avis technique n° 15L351 (19 mars

1991) attestant la conformité de ses méthodes de calcul des circuits câbles et canalisations préfabriquées avec la nouvelle NFC15-100. La version Windows 4.1B a obtenu l’avis technique 15L360 le 28 février

1997. Dans le présent chapitre sont précisés les compléments d'information

sur les méthodes de calcul explicitées dans les documents 15L100, 15L200 et 15L148A et C15-105.

Avis technique CENELEC

La procédure française UTE vient d’être complétée par une procédure européenne CENELEC R064-003, qui vise à uniformiser les méthodes de calcul des différents pays de la communauté européenne. Cette procédure se conforme aux normes CENELEC, qui sont à l’origine de la nouvelle norme UTE NFC15-100 de 1991, et reste donc très proche de l’avis technique UTE cité ci-dessus. Toutefois, certaines divergences entre les normes IEC (International Electrotechnic Commission) et les documents 15L200 et 15L148 étant apparues en particulier en ce qui concerne les résistivités des conducteurs, la nouvelle procédure d’avis technique européen entrainera quelques différences avec les méthodes de calcul. La nouvelle procédure CENELEC pourra être utilisée en France, à partir de avril 1997. Les programmes utilisant l’avis technique UTE pourront être utilisés jusqu’en avril 1999, date limite au delà de laquelle ils ne pourront plus être utilisés. Caneco sera soumis à la procédure CENELEC, pour sa version 4.2, qui permettra l’utilisation de deux normes de calcul : UTE ou CENELEC.

La normalisation CENELEC laissant à chaque pays le soin de définir ses propres modes de pose, l'utilisation de la norme CENELEC n’apporte pas, par rapport à la norme NFC 15-100, de modifications en ce qui concerne le dimensionnement des câbles d’après la condition de surcharge (échauffement des câbles au courant permanent). Les modifications sensibles concernent :

• les calculs de courants de court-circuit minimaux qui font la différence

entre les circuits protégés par disjoncteur (déclenchement quasi-

instantané) et ceux protégés par fusible,

• les calculs de courants de court-circuit maximaux qui se font en

considérant les câbles à 20°C (CENELEC), au lieu d’être à température

de service (UTE), c'est à dire proche de la température maximale

Manuel de l’utilisateur Préambule •• 79

admissible en régime permanent (UTE). Ceci entraine des courants

IccMax plus forts en CENELEC qu’en UTE, pour les circuits éloignés

de la source. Au niveau du TGBT, les valeurs restent les mêmes. Dans le présent chapitre, les valeurs indiquées de résistivité ou

inductance, ou toutes autres valeurs nécessaires au calcul, sont issues de la NFC 15-100 1991.

Définition d’un circuit électrique

Dans ce qui suit, on a adopté la définition suivante d'un circuit électrique :

Association fonctionnelle destinée à l'alimentation électrique d'un récepteur et comprenant :

• le ou les appareils de protection, sectionnement ou commande situé

immédiatement en amont du câble alimentant le récepteur

• la liaison électrique, unique et indivisible, en câble (s) ou directe (c'est

à dire sans câble).

• le récepteur alimenté par la liaison électrique et situé en aval du

circuit. On doit comprendre par liaison électrique unique et indivisible, une

liaison constituée de câble de même nature et section, depuis l'appareil de protection (amont) jusqu'au récepteur (aval). La liaison peut être réalisée en câbles multipolaires ou unipolaires, ou même par plusieurs câbles par phase. Elle peut alimenter plusieurs récepteurs dans le cas des circuits d'éclairage, de chauffage et de prises de courant.

Un récepteur peut être un tableau alimentant lui même plusieurs récepteurs.

Une canalisation préfabriquée est considérée comme un récepteur, qui doit satisfaire à ses propres règles de calcul. Ainsi un circuit mixte (appellation usuelle pour définir un circuit comportant un circuit câbles + une canalisation préfabriquée) est considéré dans Caneco comme une association d'un circuit (au sens Caneco, avec ou sans câble) et d'un récepteur (en l'occurrence une canalisation préfabriquée).

80 •• Préambule Manuel de l’utilisateur

Option Protections spéciales

Le module C1 de Caneco considère les protections les plus couramment rencontrées :

• association fusible aM + contacteur + relais thermique,

• disjoncteur d'usage général,

• disjoncteurs distribution (courbe B, C et D)

• fusible g1,

• disjoncteurs moteurs

Toutes ces protections sont désignées dans Caneco comme protection de base. Elles représentent toutes des associations protection contre

les surcharges + protection contre les court-circuits. Le module P3 protections spéciales traite :

• le report de la protection thermique en aval du circuit (473.1.1.2)

• l'absence de protection thermique (cas des récepteurs non

susceptibles de produire des surcharges) (473.1.2)

• les alimentations en cascade (et colonnes montantes) (473.2.2)

• les associations spéciales de protection thermique et protection

contre les court-circuits.

Calculs normatifs d’un circuit

Lorsque vous calculez un circuit à l’aide du bouton Calcul, Caneco :

• choisit une protection ou vous propose une liste de protections

convenant aux conditions de la norme

• calcule les câbles et les canalisations préfabriquées en fonction de

tous les critères de la norme

Choix de la protection

Pour respecter la condition de surcharge, Caneco choisit un calibre IN de protection de façon à obtenir : IN >= IB, IB étant le courant d’emploi

Il s’assure ensuite que la protection possède un pouvoir de coupure suffisant, ce qui s’écrit : Pouvoir de coupure >= Icc3Maxi de la distribution qui l’alimente

avec IccMaxi = courant de court-circuit maximum, tel que IccMaxi = Icc3 de la distribution qui l’alimente pour les circuits

triphasés

Manuel de l’utilisateur Calculs normatifs d’un circuit •• 81

IccMaxi = Icc2 de la distribution qui l’alimente pour les circuits biphasés IccMaxi = Icc1 de la distribution qui l’alimente pour les circuits monophasés

Icc3, Icc2, Icc1 étant les courants de court-circuit maximaux triphasé, biphasé et monophasé. Si l’installation comporte une source Secours, le plus fort des IccMaxi entre les sources Normal et Secours est retenu.

Dans Caneco, Icc2 est assimilé à Icc3 (cas défavorable). Le pouvoir de coupure est celui de l’appareil sous la tension considérée. Lorsque cette appareil peut être en filiation avec l’appareil amont, la condition s’écrit :

Pouvoir de coupure en filiation avec l’amont >= IccMaxi de la distribution

Voir chapitre Filiation.

Calcul des câbles - critère de calcul

Caneco calcule les sections minimales du câble, pour respecter les 4 critères de la norme :

Critère de calcul Symbole

-condition de surcharge IN

-chute de tension DU

-court-circuit CC

-protection des personnes aux contacts indirects CI

Caneco fait ensuite la synthèse de ces valeurs en :

• retenant la section la plus importante

• précisant le critère retenu (IN, DU, CC, CI)

Pour une bonne lisibilité du calcul, Caneco ajoute à ce critère un ou deux points d’exclamation à ce critère (! ou !!). Chaque point d’exclamation correspond à un écart d’une section entre la section de ce critère et le critère le plus défavorable suivant (au maxi 2).

82 •• Calculs normatifs d’un circuit Manuel de l’utilisateur

Exemples : nous avons indiqué ci-dessous les critères de calcul mentionnés par Caneco pour différents cas de calcul, en fonction des sections calculées suivant les quatre critères

Cas/Sections

Cas n°1 70 25 25 35 70 IN!! Cas n°2 70 50 25 35 70 IN! Cas n°3 70 70 25 35 70 IN-DU Cas n°4 70 50 50 70 70 IN-CI Cas n°5 70 50 70 95 95 CI! Cas n°6 70 50 50 120 120 CI!!

Lorsque le critère est différent de IN, et qu’un écart avec le critère suivant est de 2 sections, le critère retenu est considéré comme très défavorable. Vous en êtes averti par l’alerte : critère très défavorable, pour vous inciter à bien vérifier et corriger éventuellement vos données.

Un câble calculé par Caneco est donc toujours conforme à la norme. Si vous effectuez un forçage des sections, Caneco devient logiciel de vérification et vérifie la conformité de la liaison en fonction des 4 critères de la norme. Si un seul de ces critères n’est pas satisfait, Caneco indique que la liaison n’est pas conforme.

IN DU CC CI Section Critère

Calcul des canalisations préfabriquées

Caneco choisit une canalisation préfabriquée de façon à ce qu’elle vérifie la condition de surcharge (voir alinea ci-après). Cette canalisation préfabriquée ayant été choisie, Caneco vérifie les autres conditions de la norme :

• chute de tension

• contraintes thermiques après court-circuit

• contraintes électrodynamiques

• protection des personnes aux contacts indirects

Si l’une des conditions n’est pas satisfaite, Caneco vous en avertit.

Manuel de l’utilisateur Calculs normatifs d’un circuit •• 83

Protection contre les Surcharges

Détermination du calibre de la protection

Voir NFC 15-100. Règle :

Le calibre IN de la protection contre les surcharges est déterminé en fonction du courant d'emploi IB de la canalisation, suivant la condition : IN >= IB

Réglage des thermiques : Lorsque la protection contre les surcharges est assurée par un thermique réglable, ce thermique est réglé à IB, et on a : Irth = IB où Irth est la valeur de réglage du thermique Vous pouvez modifier ce réglage en effectuant son forçage pour des valeurs comprises entre IB et IN : IB <= Irth <= IN

Protection du câble contre les surcharges courant admissible

Courant admissible d'un câble ( I'z) : Le courant admissible d'un câble ( I'z) de section S est déterminé par la

relation I'z = A * S a étant un exposant défini dans les tableaux 52GF et 52GG de la NFC

15-100 et A étant le courant admissible d'un conducteur de 1mm² de section,

qui est fonction de la colonne du tableau 52E et des valeurs indiquées dans le tableau 52GF suivant que la section est supérieure ou non à 25 mm².

Les numéros de colonnes des tableaux à lire sont décrits dans le fichier C1510091.POS fourni avec Caneco et gérable par la commande Base de Données du menu Options. Les coefficients a et A sont définis dans le fichier C1510091.COF gérable par la même commande.

84 •• Protection contre les Surcharges Manuel de l’utilisateur

Il est formellement déconseillé de modifier ces fichiers, ce qui

entrainerait des modifications des Iz des câbles.

Condition de surcharge

Voir C15-105

Règle pour les câbles :

Choisir une section STH (section suivant condition de surcharge) de façon à obtenir une intensité admissible I'z , telle que :

1,05 I'z >= k * INsur / f

INsur est égal à :

• IN pour les fusibles g1

• Irth pour les disjoncteurs et protection de surcharge assurée par

thermique k est un coefficient égal à :

Coefficient Application

1.31 pour les fusibles g1 de INsur <= 10 A

1.21 pour les fusibles g1 de INsur > 10 A et <= 25A

1.10 pour les fusibles g1 de INsur > 25A

1.00 pour les disjoncteurs et relais thermique

f est le facteur de correction global :

f = KT * KN * KD

KT, KN et KD étant les coefficients respectivement de température (52F, 52GC1), de pose (groupement de câbles - tableaux 52H, 52G, 52GD et 52GE), divers (autres influences ou coefficient pour ambiances spéciales, 0,8 par exemple pour les risques d’explosion).

Le coefficient de 1,05 est le coefficient correspondant à une tolérance de surcharge de 5% admise par la norme (interprétation 93-08 de la NFC 15-100). Vous pouvez diminuer cette tolérance à 0 % en choisissant la commande Divers du menu Options.

Manuel de l’utilisateur Protection contre les Surcharges •• 85

Au delà de 3 conducteurs par phase, pour tenir compte de la mauvaise

tenir compte d’un coefficient de réduction (coefficient KD divers de

Règle pour les canalisations préfabriquées :

Pour une canalisation préfabriquée, la règle est la même qu’un câble, avec :

• I’z étant le courant admissible de la canalisation préfabriquée indiqué

par le constructeur.

• f devient un facteur tel que f = KT x Kpose où :

• KT est le coefficient de température fonction de la température

ambiante

• Kpose un coefficient dépendant de la pose de la canalisation

préfabriquée :

• à plat

• sur chant

• verticale

Kpose peut être une donnée constructeur. A défaut, Caneco propose la valeur 0,8 lorsque la pose est sur chant ou verticale (suivant 15L200).

Circuits de grande intensité - conducteurs en //

Lorsqu’un circuit possède plus de un conducteur par phase, ce qui est le cas des circuits de grande consommation, l’intensité de chaque conducteur est théoriquement celle d’une phase divisée par le nombre de conducteurs par phase.

Dans la réalité, deux facteurs défavorables s’ajoutent pour limiter cette intensité :

• une mauvaise répartition de l’intensité d’une phase entre les différents

conducteurs en parallèle (effet de mutuelle inductance)

répartition de l’intensité entre les différents conducteurs, vous devez Caneco). Pour 4 conducteurs, prendre KD à environ 0,8.

• une diminution de l’intensité admissible de chaque câble par suite de

la proximité avec les autres conducteurs : la norme considère que le

circuit comprend alors autant de circuits élementaires qu’il y a de

conducteurs en parallèle. Vous devez alors en tenir compte en

indiquant le coefficient de proximité KN.

86 •• Circuits de grande intensité - conducteurs en // Manuel de l’utilisateur

u = b (

LSL

Chute de Tension

Rappel sur NFC15-100 (524)

La norme fixe les chutes de tension maximales autorisées depuis l'origine de l'installation (bornes générales BT) jusqu'à l'extrémité de chaque circuit (bornes du consommateur terminal). La résistivité des conducteurs est à considérer en régime permanent, les conducteurs étant chauds - (C15-100 chapitre 524)

Calcul de la chute de tension

Formule utilisée : celles de la 15L100 ou 15L200, tenant compte de IB, des réactances linéiques des conducteurs, et de leur facteur de puissance :

ρ ϕ λ

cos sin

où :

• u est la chute de tension en Volts

• b un facteur égal à 1 pour les circuits triphasés, 2 pour les circuits

monophasés

• ρρ la résistivité égale à 0,0225 pour le cuivre, 0,037 pour l’aluminium

• L la longueur du circuit

• S la section du conducteur

• λλ la réactance linéique égale à 0,08 mOhms/m

• IB le courant d’emploi

• cos ϕ le facteur de puissance du circuit

) IB

Cas des circuits comportant plusieurs récepteurs

Lorsque le circuit calculé comporte plusieurs récepteurs (éclairage, prises de courant ...), Caneco tient compte d’une répartition géographique idéale de ces récepteurs, modélisée en tenant compte de la distance entre l’origine du circuit et le premier récepteur, la longueur totale du circuit et le nombre de récepteurs. L’exemple ci-dessous présente un circuit à plusieurs récepteurs qui peut concerner aussi bien les circuits d’éclairage que ceux de prises de courant :

Manuel de l’utilisateur Chute de Tension •• 87

Circuit réel Exemple 1

l1 : distance entre l'origine du circuit et le premier appareil l2 : longueur totale du circuit

Caneco calcule la chute de tension en tenant compte d’une répartition linéaire idéale des récepteurs.

Calcul dans CANECO

Le calcul fait dans CANECO consiste à calculer la section minimale SDU du circuit pour satisfaire à la condition :

∆∆U <= ∆∆Umaxi

où :

• ∆Umaxi est la chute de tension maximale autorisée depuis l'origine de

l'installation que vous définissez pour chaque circuit.

• ∆U la chute de tension cumulée calculée par Caneco

Circuit réel Exemple 2

Circuit modélisé dans Caneco pour les exemples 1 & 2

∆U est calculée par :

∆∆U = ∆∆U (circuit ) + ∆∆Uamont.

∆U (circuit) étant la chute de tension sur la longueur du circuit calculée suivant la formule ci-dessus. ∆Uamont étant la chute de tension depuis l'origine de l'installation jusqu'au tableau amont (ou la canalisation préfabriquée amont) du circuit calculé.

88 •• Chute de Tension Manuel de l’utilisateur

Circuit de distribution de grande longueur

Lorsque vous avez de tels circuits, vous avez intérêt à limiter la chute de tension maximale autorisée à une valeur suffisamment faible (de 3 à 4%) pour éviter que les circuits terminaux ne soient surdimensionnés, à cause de la chute de tension à respecter à leur niveau.

Méthode de calcul des courants de court-circuit

Caractéristiques de la source

Voir chapitre Création de la source d’alimentation / Types et caractéristiques des sources

Circuits secourus (Normal-Secours)

Lorsque votre installation comporte une source Normal et une source Secours, les circuits que vous créez sont raccordés par défaut sur la source Normale. Ces circuits sont donc supposés non secourus. Si vos circuits sont secourus, vous devez l’indiquer à Caneco, au moyen de la donnée « alimentation ». Ce champ peut valoir :

-Normal, ce qui signifie non secouru

-Secours, ce qui signifie raccordé exclusivement sur le Secours

-N. et S., ce qui signifie secouru Les calculs de court-circuit d’un circuit se feront alors en considérant les différentes sources en jeu.

Types de courts-circuits

Courts-circuits envisagés : Ceux-ci dépendent de la condition à vérifier : pouvoir de coupure, contrainte thermique, protection contre les contacts indirects, etc... La liste de tous ces courts-circuits est donnée ci-après.

Nombre et type de sources à considérer

Si plusieurs sources (transfos ou autres équipements) sont en parallèle, Caneco calcule l'impédance amont du TGBT suivant le type de courant de court-circuit calculé :

• calcul des ICC maxis :

Manuel de l’utilisateur Méthode de calcul des courants de court-circuit •• 89

on considère le cas le plus défavorable où toutes les sources sont en service (nb sources maxi), et les plus forts des Icc entre les sources Normal et Secours, si le circuit est secouru.

• calcul des ICC minis : on considère le cas le plus défavorable où le nombre mini de sources en parallèle est en service (nb sources mini), et les plus faibles des Icc entre les sources Normal et Secours, si le circuit est secouru.

Résistivité des conducteurs

La résistivité des conducteurs dépend de la nature du courant de courtcircuit considéré. Celle-ci doit en effet être appréciée en fonction de différentes hypothèses. Suivant avis technique UTE, celles-ci sont les suivantes :

• conducteurs à froid : la température des conducteurs est celle en

régime permanent (1.25 * résistivité à 20°C)

• conducteurs à chaud : la température des conducteurs est celle

pendant la durée moyenne du court-circuit ( 1.5 * résistivité à 20°C).

Toutes ces particularités sont développées dans le tableau ci-après :

Règle

ICC3 maxi : ICC 3 servant au calcul du pouvoir de coupure (434.2.1.a) Le CC est supposé en tête (amont) du circuit ICC3 mini : ICC triphasé servant au calcul de la contrainte thermique de phase d'un circuit triphasé protégé par disjoncteur. Le CC est supposé en aval du circuit. ICC1 ou ICC2 : ICC mono ou biphasé minimal servant au calcul de :contrainte thermique circuit (532.3.2) protégé par fusible (phase et N) (434.2.3) (3.3.2) Vérification déclenchement (532.3.2) disjoncteur ID ICC de défaut Phase-Terre minimal servant à la vérification de la

ρρ

Cuivre

0.0225 0.036

0.0270 0.043

ρρ

Alu Nb

sources

nb sources maxi

nb sources mini

90 •• Méthode de calcul des courants de court-circuit Manuel de l’utilisateur

protection contre les contacts indirects :-temps de déclenchement, pour (413.2.3) circuit protégé par fusible. (413.4.4)vérification déclenchement (413.2.3)disjoncteur. (413.4.4)échauffement du PE, pour (543.1.1.1) circuit protégé par fusible. ID Mini : ICC de défaut Phase-Terre minimal servant à la vérification de l'échauffement du PE ou PEN après CC, pour circuit protégé par disjoncteur.(543.1.1.1) ICC1 Min ICC de défaut Phase-N servant à la vérification de l'échauffement minimal du N ou PEN après CC, pour circuit protégé par disjoncteur.(473.3.2)

0.0225 0.036

0.0225 0.036 nb

0.0225 0.036

nb sources mini

sources

nb sources

Méthodes de calcul des courants de court-circuit

Caneco propose les normes suivantes :

Norme

NFC 15-100 française VDE 0100 allemande UNE espagnole CENELEC 064 européenne IEC 364 internationale

Dans toutes ces normes, les courants de court-circuit sont calculés par la méthode des impédances. Les différences entre les normes ne concernent que les résistivités des conducteurs et leur réactance.

L'impédance est calculée en tout point de l'installation, en partant de l'amont pour se diriger en aval, par la formule suivante :

Z = √√( (ΣR)

où ΣR et ΣX représentent la somme des résistances et réactances amont du point considéré.

Manuel de l’utilisateur Méthode de calcul des courants de court-circuit •• 91

+ (ΣX)2 )

En procédure UTE NFC 15-100, la réactance est égale à 0.08 m_/m, quelque soit le type ou la nature du câble. La résistivité est celle décrite dans l’alinea précédent.

Caneco considère des impédances de boucle afin de permettre le calcul des canalisations préfabriquées, dans lesquelles les impédances ne sont pas définies linéiquement, mais sous forme de mutuelle impédance. Ainsi, les impédances calculées par Caneco sont-elles :

RPh-Ph Résistance de la boucle de défaut Phase-Phase XPh-Ph Réactance de la boucle de défaut Phase-Phase RPh-N Résistance de la boucle de défaut Phase-Neutre

Protection contre les Courts-Circuits

Rappel sur la protection contre les ICC

Lors d'un court-circuit, les conducteurs subissent un échauffement important pouvant entraîner une altération définitive des qualités de l'isolant (contrainte thermique).

La norme oblige donc à vérifier qu'il n'en est pas ainsi, et à s'assurer que la protection réagisse en un temps inférieur à 5 s.

Courant de court-circuit à considérer

On démontre que le cas le plus défavorable dépend de la nature de la protection :

• Fusibles : l’ICC le plus défavorable est l’ICC mini. Il correspond à un

court-circuit monophasé (Icc1) si le Neutre est présent, biphasé (Icc2) dans le cas contraire.

• Disjoncteurs :

• ICC mini. Il correspond à un court-circuit monophasé (Icc1) si le Neutre

est présent, biphasé (Icc2) dans le cas contraire, qui doit déterminer le réglage du magnétique du disjoncteur pour s'assurer que celui-ci déclenche bien.

• ICC3 mini, correspondant à un ICC triphasé (Icc3) en bout de ligne, de

façon à s'assurer que l'échauffement du conducteur ne dépasse pas alors les limites permises.

92 •• Protection contre les Courts-Circuits Manuel de l’utilisateur

Association protection contre les surcharges -

protection contre les CC

Cette association fait l’objet du chapitre 435 de la NFC 15-100 : « Si un dispositif de protection assure la protection contre les

surcharges et possède un pouvoir de coupure au moins égal au courant de court-circuit présumé au point où il est installé, il assure également la protection contre les courts-circuits de la canalisation située en aval. » Cette règle est applicable lorsque la protection est assurée par des fusibles g1, par des discontacteurs associés à des fusibles aM. Pour les disjoncteurs non volontairement retardés, cette règle est suffisante en pratique en admettant que la contrainte thermique admissible des conducteurs puisse être légèrement dépassée sur une courte longueur immédiatement en aval du disjoncteur

D’après la norme, il n’est donc pas toujours nécessaire de vérifier cette condition d’échauffement des conducteurs sur court-circuit. Caneco, en fait, s’assure toujours que cette condition est vérifiée, sauf dans le cas où vous souhaitez volontairement ne pas effectuer cette vérification (voir ci-après l’alinea Protection par disjoncteur), et si cela est autorisé, ce qui dépend de la nature de la protection :

Protections standards

Les types de protection standard choisis dans le programme assurent, par définition, la protection contre les surcharges et ont un pouvoir de coupure suffisant. D’après la norme, il n’est donc pas nécessaire de vérifier la condition d'échauffement sur court-circuit. Les alineas Protection par disjoncteur et Protection par fusibles détaillent ci-après les calculs effectués par Caneco

Protections non standard (protection Spéciale)

Vous avez dans ce cas choisi l’option Spéciale pour la protection de base de votre circuit. La condition de court-circuit doit être obligatoirement vérifiée, ce qui est fait par Caneco.

Méthode de calcul

La vérification de la protection contre les courts-circuits consiste à contrôler que le temps de fonctionnement TF de la protection est inférieur à un temps tel que l'échauffement des conducteurs provoqué

Manuel de l’utilisateur Protection contre les Courts-Circuits •• 93

par le passage du courant de court-circuit n'entraîne aucune altération des qualités de l'isolant.

D'où : TF <= ----------- (chapitre 434.2.3)

Cette formule est basée sur l'hypothèse d'un échauffement adiabatique, c’est à dire que l’énergie calorifique dissipée par effet Joule, est entièrement diffusée dans le conducteur, sans aucun refroidissement par l’extérieur du câble.

K est une constante dépendant de la nature de l'isolant et du conducteur, déterminée par le tableau :

Métal PVC PRC, caoutchouc,

Cuivre 115 135 Alu 74 87

La vérification est faite en fonction de la protection :

S2 * K ICC2

butyle, éthylène

Protection par disjoncteur

Les temps de fonctionnement des magnétiques des disjoncteurs non temporisés sont très courts (de l'ordre de 30 ms). La pratique montre que la protection contre les courts-circuits est assurée dès l'instant où le magnétique du disjoncteur fonctionne.

La condition devient :

ICC mini > = I déclenchement magnétique garanti

où : I déclt garanti = 1,2 * I réglage magnétique

pour les disjoncteurs d’usage général

5 IN pour les disjoncteurs modulaire courbe B 10 IN pour les disjoncteurs modulaire courbe C

Si les sections Phase et Neutre éventuellement sont trop faibles, et/ou si le circuit est de grande longueur, ICC mini peut être trop faible pour faire déclencher le disjoncteur. Dans ce cas, Caneco :

• augmente la section de phase (ou éventuellement du PE) jusqu’à

obtenir un IccMini suffisamment fort

94 •• Protection contre les Courts-Circuits Manuel de l’utilisateur

Pour éviter que Caneco augmente la section, ce qui peut être coûteux,

transformateurs BT-BT. Vous pouvez choisir ces disjoncteurs, soit par

des protections (menu Option

Vous pouvez aussi décider de ne pas assurer le déclenchement

du magnétique sur courant de court-circuit Mini, en considérant

Déclenchement du magnétique sur IccMini

(rubrique Disjoncteur de la fenêtre ouverte par la commande Calcul du

• si le disjoncteur est un modulaire courbe C ou D, provoque une alerte

"un disjoncteur courbe B diminuerait peut être votre section"

• si le disjoncteur est d’usage général, et si l’augmentation de phase

est de 2 sections, provoque une alerte réglage magnétique trop élevé.

• indique que le critère de calcul est CC (court-circuit)

vous pouvez choisir des magnétiques bas (courbe B pour les modulaires), si les récepteurs ne sont pas des moteurs ou des

forçage, soit en adoptant le choix manuel / Protection / première donnée).

que le disjoncteur assure convenablement la coordination entre la protection de surcharge et celle de court-circuit. Pour cela, vous

devez supprimer la coche menu Options). Si la condition de déclenchement n’est pas vérifiée et si vous n’avez

pas coché l’option Déclenchement du magnétique sur IccMini (rubrique Disjoncteur de la fenêtre ouverte par la commande Calcul du menu Options), Caneco donne l’alerte suivante : la protection sur Icc Mini est

assurée par la protection contre les surcharges.

Protection par Fusibles

La vérification de la protection contre les court-circuits consiste à contrôler que le temps de fusion tFus du fusible est inférieur au temps maximal autorisé par la norme, défini par la formule :

D'où :

S2 * K tFus (IccMini) <= --------------- (chapitre 434.2.3)

ICC

tFus est lié à IccMini : plus IccMini est fort, plus tFus est faible. Si les sections de Phase et éventuellement du Neutre sont trop faibles, et/ou si le circuit est de grande longueur, IccMini peut être trop faible pour faire déclencher le fusible dans le temps voulu. Dans ce cas,

Manuel de l’utilisateur Protection contre les Courts-Circuits •• 95

Caneco augmente la section de phase (ou éventuellement du Neutre) jusqu’à obtenir un IccMini suffisamment fort pour faire déclencher le fusible en un temps suffisamment court. Dans ce cas le critère de calcul est CC (court-circuit)

Caneco utilise un paramétrage des courbes de fusibles gI et gG (ce dernier seulement à partir de la version 4.2). A partir de cette version, le choix entre les fusibles gI et gG se fait alors en sélectionnant les fichiers ALPIGI.FUS ou ALPIGG.FUS dans la fenêtre de choix des fichiers constructeurs (première commande du menu Options).

Protection contre les Contacts Indirects

Rôle de la protection contre les contacts indirects

Lors d'un court-circuit entre un conducteur actif (Phase) et la masse d’un appareil, l'élévation du potentiel de la masse dépasse les tensions limites de sécurité UL autorisées par la norme. Ces tensions limites, 25V dans les locaux humides ou 50V dans les locaux secs, correspondent aux seuils de danger pour le corps humain soumis en permanence à leur contact. Il y a donc risque de choc électrique pour toute personne en contact physique avec la masse de l’appareil, lorsque s’y produit un court-circuit. Ce danger est appelé contacts indirects (la personne est en contacts indirects avec un potentiel électrique, par l’intermédiaire de la masse en court-circuit avec le potentiel).

96 •• Protection contre les Contacts Indirects Manuel de l’utilisateur

Phase - Masse

PEN

-met en contact indirectement la personne

-provoque un court-circuit Phase-PE qui doit

suffisamment court pour qu'il n'y ait pas

aux contacts indirects

ID = Icc Phase-PE

courant de défaut

Protection des personnes

Source

Récepteur avec défaut

Le défaut :

avec la phase, qui subit ainsi une tension de contact Uc dangereuse voisine de 150 V

faire déclencher le disjoncteur en un temps

de danger pour la personne.

(exemple en TN 400V)

Parcours du

La norme NFC 15-100 précise qu’il n’y a pas de danger si le temps pendant lequel le corps humain est soumis à ce potentiel ne dépasse pas les temps suivants :

Schéma Uo / Un (V) Temps maximal

TN 127/240 0,8 TN 230/400 0,4 TN 400/690 0,2 ITavecN 127/240 5 ITavecN 230/400 0,8 ITavecN 400/690 0,4 ITsansN 127/240 0,8 ITsansN 230/400 0,4 ITsansN 400/690 0,2

Manuel de l’utilisateur Protection contre les Contacts Indirects •• 97

autorisé (tMac CI)

Ce temps maximal est porté à 5 secondes pour les circuits de distribution (NFC 15-100 article 413.1.3.5), ce qui est appliqué dans Caneco aux circuits alimentant un tableau, une canalisation préfabriquée, transformateur BT-BT.

Courant de défaut ID

Le courant de court-circuit entre Phase et la masse (mise à la terre par le PE) est appelé courant de défaut et est désigné par ID. Il s’agit du court-circuit :

• Phase - PE dans les schémas TT et TNS

• Phase - PEN dans le schéma TNC

• Double défaut Phase-PE + PE-Phase ou Phase-PE + PE-Neutre dans

le cas du schéma IT Ce courant de défaut sert à vérifier la condition de protection contre les contacts indirects. Dans le cas de l’existence d’une source Secours, et si le circuit est secouru, ID est le plus faible des ID calculés avec chaque source.

Mesures de protection

Différentes mesures permettent de s'assurer qu'un humain soumis à ce potentiel (contact indirect) ne risque aucun danger. Elles varient suivant la façon dont vous réalisez la protection contre les contacts indirects :

• Protection réalisée par la protection contre les court-circuits dès

l'apparition du risque : Le court-circuit est éliminé par le déclenchement de la protection en un temps suffisamment court pour qu’il n’y ait pas de danger pour le corps humain. Vous avez choisi dans ce cas Protection contre les contacts indirects = Prot Base (voir schéma de principe ci-dessus)

Ce mode de protection est bien adapté aux régimes de neutre TN et IT. Il permet de faire l’économie d’un différentiel, et évite les déclenchements intempestifs que celui-ci peut procurer.

• Protection par protection à courant différentiel résiduel (D.R.). Le court-circuit est éliminé par la protection différentiel résiduel en un temps toujours inférieur aux temps maximaux autorisés indiqués cidessus. Vous avez choisi dans ce cas Protection contre les contacts indirects = Différentiel

98 •• Protection contre les Contacts Indirects Manuel de l’utilisateur

C'est obligatoirement le cas dans un schéma TT, sauf dans le cas où vous bénéficiez d’une excellente continuité des terres (cas en Hollande notamment où les terres sont très humides et donc fortement conductrices). Ces différentiels peuvent être :

• réglés à 300, 30, 10 mA

• réglables (pour les disjoncteurs d’usage général seulement).

• Liaison équipotentielle supplémentaire

Vous avez choisi dans ce cas Protection contre les contacts indirects = L.E.S. Il s'agit d'une mesure de protection complétant le point 1

• Equipotentialité générale des masses ou autres mesures passives

(isolation supplémentaire, séparation des circuits, éloignements...). L'élévation de potentiel ne présente plus alors de danger, puisqu’elle est limitée par l’équipotentialité. Vous avez choisi dans ce cas Protection contre les contacts indirects = Equipot

Les calculs effectués par Caneco sont indiqués ci-après pour chacun de ces cas.

Protection contre les contacts indirects réalisée par la protection contre les courts-circuits

Vous avez choisi dans ce cas Protection contre les contacts indirects = Prot Base Les calculs sont différents suivant la nature de la protection :

Protection par disjoncteur

Les temps de fonctionnement des magnétiques des disjoncteurs non temporisés sont très courts (de l'ordre de 20 ms). La protection contre les contacts indirects est donc assurée dès l'instant où le magnétique du disjoncteur fonctionne.

La condition de déclenchement est :

ID > = I déclenchement magnétique garanti

où :

I déclt garanti = 1,2 * I réglage magnétique

Manuel de l’utilisateur Protection contre les Contacts Indirects •• 99

Pour éviter que Caneco augmente la section, ce qui peut être coûteux,

transformateurs BT-BT. Vous pouvez choisir ces disjoncteurs, soit par

des protections (menu Option

pour les disjoncteurs d’usage général

5 IN pour les disjoncteurs modulaire courbe B 10 IN pour les disjoncteurs modulaire courbe C

Si les sections Phase et PE sont trop faibles, et/ou si le circuit est de grande longueur, ID peut être trop faible pour faire déclencher le disjoncteur. Dans ce cas, Caneco :

• augmente la section de phase (ou éventuellement du PE) jusqu’à

obtenir un ID suffisamment fort

• si le disjoncteur est un modulaire courbe C ou D, provoque une alerte

un disjoncteur courbe B diminuerait peut être votre section

• si le disjoncteur est d’usage général, et si l’augmentation de phase

est de 2 sections, provoque une alerte réglage magnétique trop élevé.

• indique que le critère de calcul est CI (contact indirect)

vous pouvez choisir des magnétiques bas (courbe B pour les modulaires), si les récepteurs ne sont pas des moteurs ou des

forçage, soit en adoptant le choix manuel / Protections / première donnée).

Protection par Fusibles

La vérification de la protection contre les contacts indirects consiste à contrôler que le temps de fusion tFus du fusible est inférieur au temps maximal autorisé par la norme :

tFus (ID) < TMaxCI (Temps maximal autorisé)

Le temps tFus est lié à ID : plus ID est fort, plus tFus est faible. Si les sections de Phase et de PE sont trop faibles, et/ou si le circuit est de grande longueur, ID peut être trop faible pour faire déclencher le fusible dans le temps voulu. Dans ce cas, Caneco augmente la section de phase (ou éventuellement du PE) jusqu’à obtenir un ID suffisamment fort pour faire déclencher le fusible en un temps suffisamment court. Dans ce cas le critère de calcul est CI (contact indirect)

100 •• Protection contre les Contacts Indirects Manuel de l’utilisateur

ALPI Caneco Instruction Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
