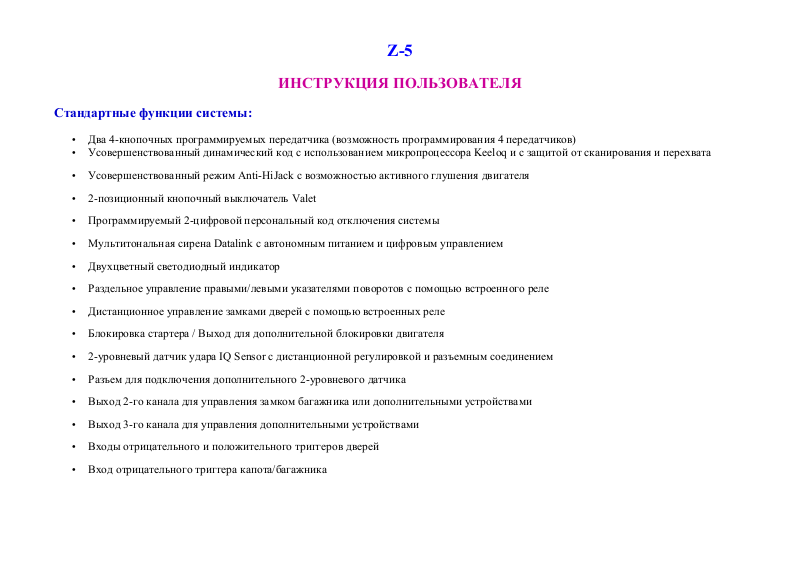

ALLIGATOR Z-5 User Manual [ru]
Z-5
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
Стандартные функции системы:
• Два 4-кнопочных программируемых передатчика (возможность программирования 4 передатчиков)
• Усовершенствованный динамический код с использованием микропроцессора Keeloq и с защитой от сканирования и перехвата
• Усовершенствованный режим Anti-HiJack с возможностью активного глушения двигателя

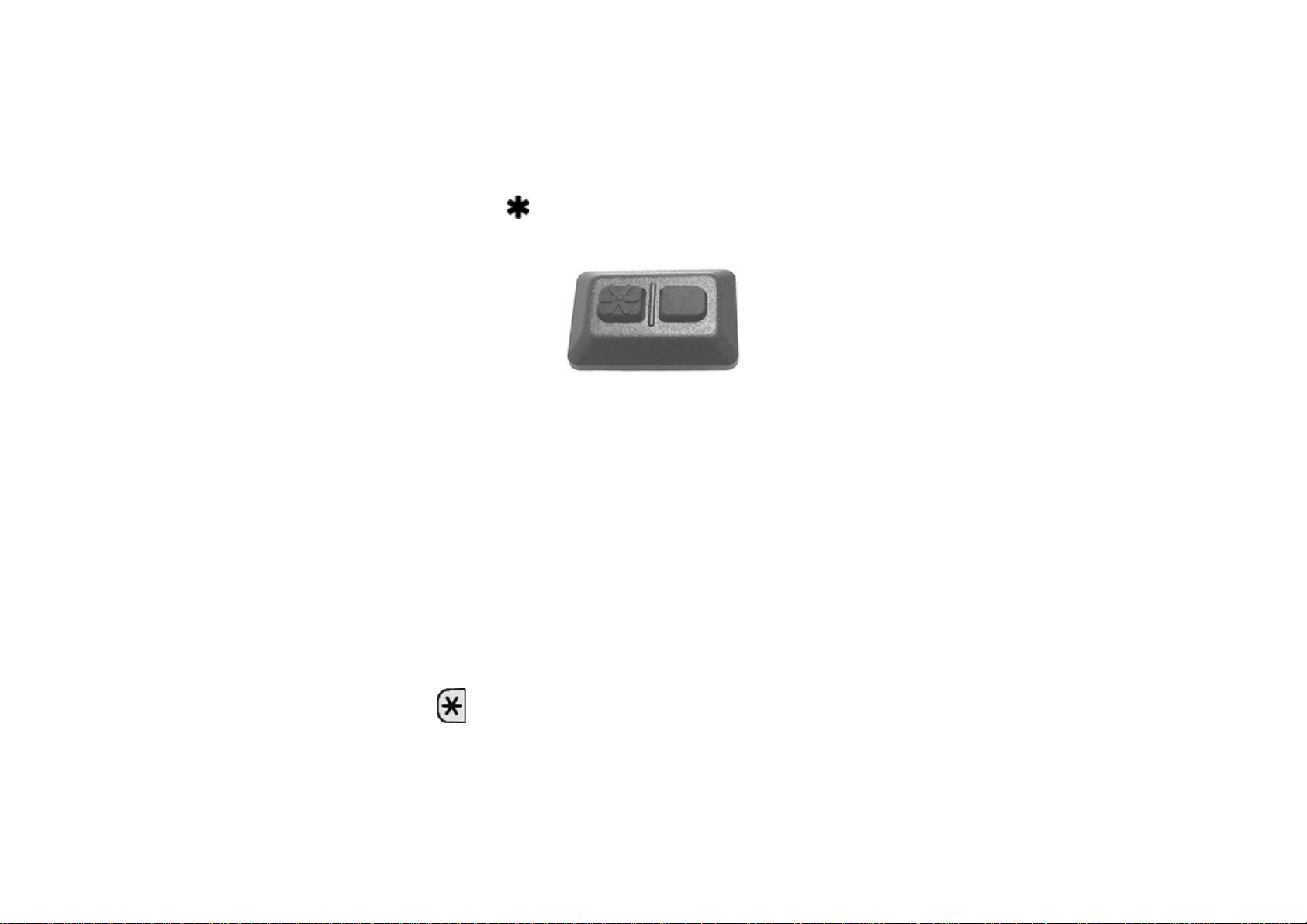

• 2-позиционный кнопочный выключатель Valet
• Программируемый 2-цифровой персональный код отключения системы
• Мультитональная сирена Datalink с автономным питанием и цифровым управлением
• Двухцветный светодиодный индикатор
• Раздельное управление правыми/левыми указателями поворотов с помощью встроенного реле
• Дистанционное управление замками дверей с помощью встроенных реле
• Блокировка стартера / Выход для дополнительной блокировки двигателя
• 2-уровневый датчик удара IQ Sensor с дистанционной регулировкой и разъемным соединением
• Разъем для подключения дополнительного 2-уровневого датчика
• Выход 2-го канала для управления замком багажника или дополнительными устройствами
• Выход 3-го канала для управления дополнительными устройствами
• Входы отрицательного и положительного триггеров дверей
• Вход отрицательного триггера капота/багажника
• Встроенное реле для управления внутрисалонным освещением автомобиля
• Возможность реализации функции центрального замка
• Возможность подключения к стеклоочистителям автомобиля для автоматизации работы фар
• Возможность управления закрыванием окон автомобиля
• Возможность подключения дополнительного пейджера
• Возможность подключения клаксона автомобиля
• Возможность отпирания первоначально только двери водителя (функция отпирания дверей в 2 этапа)
• Звуковые и световые сигналы подтверждения при постановке/снятии системы с охраны
• Бесшумная постановка и снятие системы с охраны
• Возможность позонного отключения и включения датчиков системы в режиме охраны
• Автоматическая повторная постановка системы на охрану
• Усовершенствованный дистанционный режим "Паника"
• Сервисный режим Valet / Дистанционный режим Valet
• Отключение режима тревоги в 2 этапа
• Звуковые и световые сигналы подтверждения о предыдущих срабатываниях системы
• Память на 4 (8) последних срабатывания системы с указанием зоны/триггера
• 6 независимых зон охраны
• Обход неисправной зоны при постановке на охрану с указанием зоны/триггера
• Восстановление фабричных настроек программируемых функций системы
• Совместимость с программатором DataWizard
Программируемые функции
• Пассивная постановка на охрану / Пассивная постановка на охрану с запиранием дверей
• Долговременное выключение сигналов подтверждения сирены или включение "приглушенных" сигналов сирены
• Автоматическое запирание дверей при включении зажигания или по сигналам тахометра
• Автоматическое отпирание дверей при выключении зажигания
• Функция защиты от ложных срабатываний FAPCTM
• Включение режима Anti-HiJack с помощью передатчика
• Автоматическое включение режима Anti-HiJack
• Активное и безопасное глушение двигателя в режиме Anti-HiJack
• Возможность охраны автомобиля с работающим двигателем
• Режим пассивной блокировки двигателя
• Сигналы подтверждения открытой двери при постановке на охрану
• Включение указателей поворотов на 30 секунд после снятия системы с охраны
• 3 различных режима срабатывания системы
• Прогрессивное срабатывание от триггеров дверей
• Длительность импульса запирания дверей: 0,8 с, 6 с, 10 с, 28 с, двойной импульс
• Длительность импульса отпирания дверей: 0,8 с, 6 с, двойной импульс
• Режим работы выхода канала 2 системы: импульсный, постоянный, 30 с таймерный
• Режим работы выхода канала 3 системы: импульсный, постоянный, таймерный (5 с - 5 мин), питание зажигания
• Программируемые условия активизации канала 2
• Автоматическая активизация канала 3 при включении или выключении охраны
• Возможность перепрограммирования функций отдельных выходов и входов системы
ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА
Брелки-передатчики системы Alligator Z-5 могут быть запрограммированы с использованием различных конфигураций кнопок.
Заводская установка кнопок 4-кнопочного передатчика системы - "2-кнопочная" или "стандартная" конфигурация, при которой кнопка
(кнопка 1) используется только для постановки системы на охрану, а кнопка (кнопка 2) - только для снятия системы с охраны, т.е. так,
как работают брелки-передатчики большинства штатных охранных систем. Вы также можете запрограммировать 4-кнопочный брелокпередатчик системы таким образом, чтобы одна и та же кнопка (кнопка 1) использовалась как для постановки, так и для снятия системы с
охраны
ФУНКЦИЯ
2-КНОПОЧНАЯ
КОНФИГУРАЦИЯ
ПЕРЕДАТЧИКА
(заводская установка)
1-КНОПОЧНАЯ
КОНФИГУРАЦИЯ
ПЕРЕДАТЧИКА
ПРИМЕЧАНИЕ
Дистанционная постановка
на охрану или
дистанционное запирание
дверей в режиме Valet
Нажать и отпустить
Бесшумная постановка на
охрану
Нажать и отпустить
Включение режима охраны
автомобиля с работающим
двигателем (если включена
функция № 1.12)
Нажать и удерживать в
течение 3 секунд при
включенном зажигании
Включение "специального"
режима охраны
, ,
Нажать последовательно в
течение 5 секунд
("бесшумный" или "только
режим пейджера" - при
соответствующей настройке
функции № 1.9)
Отключение зон
предупреждения датчиков
Нажать и отпустить при
включенной охране
Отключение основной зоны
датчика удара (после
отключения зоны
предупреждения)
Нажать и отпустить при
включенной охране
Отключение основной зоны
обеих датчиков (после
отключения основной зоны
датчика удара)
Нажать и отпустить при
включенной охране
Включение зон датчиков
(после отключения обеих зон
датчиков)
Нажать и отпустить при
включенной охране
Дистанционное снятие с
охраны или дистанционное
отпирание дверей в режиме
Valet
Нажать и отпустить
Дистанционное снятие с
охраны с отпиранием всех
дверей (если данная функция
подключена)
, ,
Нажать последовательно в
течение 3 секунд
Бесшумное снятие с охраны Нажать и отпустить
Выход канала 2
(дистанционное отпирание
замка багажника /
управление
Нажать и удерживать в
течение 2 секунд
дополнительными
устройствами)
Выход канала 3 (управление
дополнительными
устройствами)
+ +
Нажать одновременно и
удерживать в течение 3
секунд
Дистанционное включение
режима "Паника"
+ +
Нажать одновременно и
удерживать в течение 3
секунд привыключенном
зажигании
Дистанционное выключение
режима "Паника"
+ +
Нажать и отпустить
одновременно
Дистанционное включение
режима "Anti-HiJack" (если
включена функция № 1.11)
+ +
Нажать одновременно и
удерживать в течение 3
секунд при включенном
зажигании
Дистанционное включение
режима "Valet"
Нажать и удерживать в
течение 3 секунд при
выключенной охране
Дистанционное выключение
режима "Valet"
Нажать и удерживать в
течение 3 секунд при
включенном режим "Valet"
Вход в режим
дистанционной настройки
чувствительности датчика
удара IQ Sensor ***
+ +
Нажать одновременно и
удерживать в течение 3
секунд при выключенном
режиме охраны
Выход из режима
дистанционной настройки
чувствительности датчика
удара IQ Sensor
+ +
Нажать одновременно и
удерживать в течение 3
секунд в режиме настройки
чувствительности датчика
удара
*** описание процедуры дистанционной настройки чувствительности датчика IQ Sensor приведено в инструкции по установке системы
(раздел "Дистанционная настройка датчика удара IQ Sensor").
ВНИМАНИЕ: Так как в передатчиках используется постоянно меняющийся (динамический) код, в определенных, достаточно редких
ситуациях (например, при нажатии кнопок брелка более 50 раз вдали от автомобиля) может произойти рассинхронизация брелков и
системы.
В этом случае - подойдите к автомобилю и быстро нажмите кнопку передатчика дважды. Синхронизация будет восстановлена и брелок
вновь сможет управлять системой.
Активная постановка на охрану
1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Нажмите и отпустите кнопку (кнопку 1) передатчика один раз.
3. Вы услышите 2 сигнала сирены, указатели поворота мигнут 2 раза, система включит цепи блокировки двигателя автомобиля, двери
автомобиля будут заперты (если установлены электроприводы замков), автоматически закроются окна автомобиля (если данная
функция установлена и подключена) и светодиодный индикатор системы (СИД) начнет медленно мигать Красным цветом,
подтверждая, что система находится в режиме охраны.
Примечание: Если при постановке на охрану Вы не услышите звуковых сигналов подтверждения (2 стандартных сигнала сирены) - это
значит, что сигналы подтверждения сирены отключены (См. раздел "Долговременное отключение сигналов подтверждения сирены" ниже).
Обход неисправной зоны при постановке системы на охрану
Если при постановке системы на охрану одна из цепей неисправна или активна (например, открыта одна из дверей, капот или багажника,
или неисправен датчик удара IQ Sensor, или дополнительный датчик системы), то данная цепь будет "обойдена" и система подаст
соответствующие предупредительные сигналы (см. ниже). СИД системы будет мигать Зеленым цветом определенное количество раз через
паузу в течение 30 секунд, после чего начнет мигать медленно Красным цветом как в обычном режиме охраны.
Через 3 секунды после того, как обойденная цепь перестанет быть активной, система автоматически сама вновь возьмет ее под охрану.
Сирена Указатели поворота СИД Значение
2 сигнала и затем
еще 4 через 3
секунды
2 мигания и затем еще
4 через 3 секунды
2 вспышки
через паузу
Открыта одна из дверей или цепь триггера
двери неисправна ***
(*** данная индикация возможно только при
включенной функции № 2.2)
2 сигнала и затем
еще 4 через 10
секунд
2 мигания и затем еще
4 через 10 секунд
1 вспышка
через паузу
Неисправен датчик удара системы IQ Sensor
2 сигнала и затем
еще 4 через 10
секунд
2 мигания и затем еще
4 через 10 секунд
4 вспышки
через паузу
Неисправен дополнительный датчик системы
4 сигнала 4 мигания
3 вспышки
через паузу
Открыт капот или багажник или нажата педаль
тормоза, или одна из этих цепей неисправна
ВНИМАНИЕ: Если в Вашем автомобиле установлена функция штатной задержки выключения внутрисалонного освещения, необходимо
выключить функцию № 2.2 ("Сигналы подтверждения при открытой двери"). В этом случае при постановке на охрану система будет
подавать стандартные сигналы подтверждения (2 сигнала сирены и 2 мигания указателей поворота) даже если момент постановки на охрану
включено внутрисалонное освещение или открыта одна из дверей автомобиля, хотя данная зона будет обойдена системой. Однако система
будет продолжать отслеживать состояние данной цепи и через 3 секунды после того, как обойденная цепь перестанет быть активной,
система автоматически вновь возьмет ее под охрану.
Пассивная постановка системы на охрану
1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Как только будет закрыта последняя дверь, СИД системы начнет часто мигать Красным цветом, показывая, что начался 30-секундный
отсчет времени перед автоматической (пассивной) постановкой системы на охрану.
3. Через 20 секунд после того, как была закрыта последняя дверь, капот и багажник, Вы услышите 1 сигнал сирены, предупреждающий
о том, что через 10 секунд включится режим охраны.
4. Через 30 секунд после того, как была закрыта последняя дверь, капот и багажник, указатели поворота мигнут 2 раза, система включит
цепи блокировки двигателя автомобиля, двери автомобиля будут заперты (если включена программируемая функция № 1.3 и
установлены электроприводы замков) и СИД начнет медленно мигать Красным цветом, подтверждая, что система находится в
режиме охраны.
Примечание: Если какая-либо из дверей, капот или багажник остались открыты после выключения зажигания (или если одна из этих цепей
неисправна), автоматическая постановка на охрану НЕ начнется до тех пор, пока все двери, капот и багажник не будут закрыты. Вы, тем не
менее, сможете в любой момент поставить системы на охрану с помощью передатчика (активно).
Примечание: Если в течение 30-секундного отсчета времени перед автоматической постановкой системы на охрану какая-либо из дверей,
капот или багажник были открыты, данная автоматическая функция будет немедленно остановлена и СИД системы погаснет. Как только все
двери, капот и багажник будут вновь закрыты, СИД вновь начнет часто мигать Красным цветом, показывая, что 30-секундный отсчет
времени перед автоматической постановкой системы на охрану начался заново.
ВНИМАНИЕ: Функция автоматической (пассивной) постановки системы на охрану является программируемой и может быть отключена.
Для этого - обратитесь к мастеру-установщику или смотрите раздел "Программируемые функции" в "Инструкции по установке" (функция №
1.2).
Пассивная блокировка двигателя
Вы можете запрограммировать систему таким образом, чтобы каждый раз через 60 секунд после выключения зажигания включались только
цепи блокировки двигателя (аналогично иммобилайзеру). Если данная функция (функция № 1.8) включена:
1. Выключите зажигание и выйдите из автомобиля. СИД системы начнет быстро мигать Зеленым цветом.
2. Через 60 секунд после выключения зажигания указатели поворота мигнут 2 раза, система включит цепи блокировки двигателя
автомобиля и СИД системы начнет медленно мигать Красным цветом.
3. Система не будет срабатывать от открывания дверей, капота или багажника или от датчиков, подключенных к системе
Если в то время, когда включена функция пассивной блокировки двигателя, будет включено зажигание, сирена системы будет сначала
подавать предупредительные сигналы в течение 3 секунд. Затем включится 30-секундный режим тревоги (зазвучит сирена, начнут мигать
указатели поворота и внутрисалонное освещение, включится выход на дополнительный пейджер и т.д.).
Если зажигание будет выключено, то через 30 секунд режим тревоги выключится до следующей попытки завести двигатель. Если же
зажигание останется включенным - режим тревоги продолжится до момента выключения зажигания либо до полной разрядки аккумулятора.
При использовании данной функции, Вы сможете в любой момент (как в течение 60 секундного отсчета времени перед включением
функции пассивной блокировки двигателя, так и после ее включения) включить "полный" режим охраны, нажав кнопку передатчика.
При этом Вы услышите 2 сигнала сирены, указатели поворота мигнут 2 раза и т.д.
Для отключения режима пассивной блокировки двигателя:
• В любой момент (после включения пассивной блокировки двигателя) для отключения режима пассивной блокировки двигателя
нажмите кнопку передатчика. При этом Вы услышите 1 сигнал сирены, указатели поворота мигнут 1 раз и т.д.
• При использовании брелка-передатчика с однокнопочной конфигурацией для отключения режима пассивной блокировки двигателя
сначала включите "полный" режим охраны, нажав кнопку (кнопку 1) передатчика, а затем повторным нажатием кнопки
снимите систему с охраны.
• Если передатчик неисправен или потерян, отключите систему с помощью кнопочного переключателя Valet. Обратите внимание на то,
что если система не будет отключена в течение 3 секунд после включения зажигания, включится режим тревоги.
Функция пассивной блокировки двигателя работает независимо от функции пассивной постановки на охрану и обычно используется в
следующих случаях:
• как дополнительный уровень защиты к функции пассивной постановки системы на охрану. Функция пассивной постановки на охрану
в этом случае будет "приоритетной". Однако если после выключения зажигания одна из дверей, капот или багажник остались
открыты или одна из этих цепей неисправна, пассивная постановка на охрану не начнется. Пассивная же блокировка двигателя в этом
случае включится через 60 секунд после выключения зажигания, независимо от того, открыта ли одна из дверей или неисправна ли
одна из цепей. В этом случае, двигатель автомобиля будет надежно заблокирован.
• если Вы не используете функцию пассивной постановки на охрану или не хотите включать "полный" режим охраны для избежания
возможных срабатываний системы (например, на парковке, во дворе офиса и т.д.). Функция пассивной блокировки двигателя в этом
случае будет работать как иммобилайзер, и обеспечит необходимую базовую защиту Вашего автомобиля.
Для включения функции пассивной блокировки двигателя - обратитесь к мастеру-установщику или смотрите раздел "Программируемые
функции системы" в "Инструкции по установке".
Быстрое отключение пассивной постановки на охрану / пассивной блокировки двигателя.
Если включена функция пассивной постановки на охрану (программируемая функция № 1.2) и/или функция пассивной блокировки
двигателя (программируемая функция № 1.8), но Вы хотите временно ее (или их) отключить (при заправке автомобиля и т.д.),
воспользуйтесь следующей простой и удобной функцией:
• Выключите зажигание, но не открывайте дверь автомобиля
• В течение 10 секунд 2 раза быстро включите и выключите зажигание
• Вы услышите 1 длинный сигнал сирены, подтверждающий, что функция пассивной постановки на охрану / пассивной блокировки
двигателя была отключена до следующего выключения зажигания или до следующей постановки системы на охрану с помощью
передатчика.
Временное отключение датчиков системы при включенном режиме охраны
Данная система позволяет Вам позонно отключать и вновь включать датчик удара IQ Sensor и дополнительный датчик системы в любой
момент, когда система находится на охране. По желанию Вы можете отключить только зону предупреждения датчиков, либо также
основную зону датчика удара (датчика 1) системы, либо можете отключить датчики системы полностью.
• Для отключения зоны предупреждения обоих датчиков системы - в любой момент после постановки системы на охрану нажмите и
отпустите кнопку (кнопку 4) передатчика. Указатели поворота мигнут 3 раза, подтверждая, что зоны предупреждения датчика
удара и дополнительного датчика отключены до следующей постановки системы на охрану.
• Для отключения основной зоны датчика удара IQ Sensor (датчика 1) системы нажмите и отпустите кнопку передатчика еще раз.
Указатели поворота мигнут 4 раза, подтверждая, что теперь и зоны предупреждения обоих датчиков, и основная зона датчика удара
системы отключены до следующей постановки системы на охрану.
• Для отключения основных зон обоих датчиков системы нажмите и отпустите кнопку передатчика еще раз. Указатели поворота
мигнут 4 раза, подтверждая, что теперь и зоны предупреждения, и основные зоны обоих датчиков отключены до следующей
постановки системы на охрану.
• После этого Вы можете в любой момент вновь включить оба датчика системы. Для этого нажмите и отпустите кнопку
передатчика еще раз. Указатели поворота мигнут 1 раз, подтверждая, что отключение датчиков отменено.
ВНИМАНИЕ: Отключение зон датчиков будет также автоматически отменяться при срабатывании системы от включения зажигания,
открывания двери, капота или багажника.
Защита автомобиля при включенной охране
• При легком толчке или ударе по корпусу автомобиля сработает вход режима предупреждения датчика удара IQ Sensor, и сирена
подаст 10 коротких предупредительных сигналов. Любой сильный удар или толчок по корпусу или по стеклу автомобиля немедленно
вызовет срабатывание полного 30-секундного цикла режима тревоги.
• Открывание капота или багажника автомобиля, нажатие педали тормоза или срабатывание основной зоны дополнительного датчика
вызовет немедленное включение режима тревоги. Сирена будет звучать 30 секунд, затем выключится и система вновь встанет на
охрану. Однако, например, если взломщик оставил капот открытым, то режим тревоги немедленно включится вновь. Сирена будет
звучать всего 6 циклов по 30 секунд (если Вы не отключите режим тревоги с помощью передатчика ранее) и затем встанет на охрану
в "обход" открытой цепи. После того, как капот будет вновь закрыт, система автоматически сама возьмет данную цепь под охрану.
• При открывании одной из дверей автомобиля сирена системы будет сначала подавать в течение 3 секунд предупреждающие сигналы
и уже затем (если режим охраны не был за это время отключен) включится режим тревоги.
Примечание: Данная функция системы является программируемой и может быть отключена. В этом случае при открывании любой
двери автомобиля режим тревоги будет включаться немедленно.
Loading...
