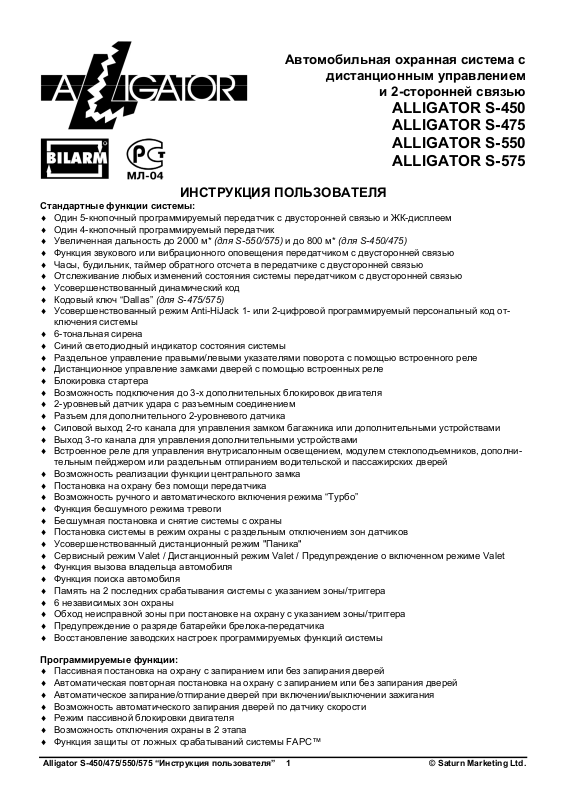

Alligator S-550 User Manual [ru]
Автомобильная охранная система с
дистанционным управлением
и 2-сторонней связью
ALLIGATOR S-450
ALLIGATOR S-475
ALLIGATOR S-550
ALLIGATOR S-575
Стандартные функции системы:
♦ Один 5-кнопочный программируемый передатчик с двусторонней связью и ЖК-дисплеем
♦ Один 4-кнопочный программируемый передатчик
♦ Увеличенная дальность до 2000 м* (для S-550/575) и до 800 м* (для S-450/475)
♦ Функция звукового или вибрационного оповещения передатчиком с двусторонней связью
♦ Часы, будильник, таймер обратного отсчета в передатчике с двусторонней
♦ Отслеживание любых изменений состояния системы передатчиком с двусторонней связью
♦ Усовершенствованный динамический код
♦ Кодовый ключ “Dallas” (для S-475/575)
♦ Усовершенствованный режим Anti-HiJack 1- или 2-цифровой программируемый персональный код от-
ключения системы
♦ 6-тональная сирена
♦ Синий светодиодный индикатор состояния системы
♦ Раздельное управление правыми/левыми указателями поворота с помощью встроенного
♦ Дистанционное управление замками дверей с помощью встроенных реле
♦ Блокировка стартера
♦ Возможность подключения до 3-х дополнительных блокировок двигателя
♦ 2-уровневый датчик удара с разъемным соединением
♦ Разъем для дополнительного 2-уровневого датчика
♦ Силовой выход 2-го канала для управления замком багажника или дополнительными устройствами
♦ Выход 3-го канала для
♦ Встроенное реле для управления внутрисалонным освещением, модулем стеклоподъемников, дополни-
тельным пейджером или раздельным отпиранием водительской и пассажирских дверей
♦ Возможность реализации функции центрального замка
♦ Постановка на охрану без помощи передатчика
♦ Возможность ручного и автоматического включения режима “Турбо”
♦ Функция бесшумного режима тревоги
♦ Бесшумная
♦ Постановка системы в режим охраны с раздельным отключением зон датчиков
♦ Усовершенствованный дистанционный режим "Паника"
♦ Сервисный режим Valet / Дистанционный режим Valet / Предупреждение о включенном режиме Valet
♦ Функция вызова владельца автомобиля
♦ Функция поиска автомобиля
♦ Память на 2 последних срабатывания системы с указанием зоны/триггера
♦
6 независимых зон охраны
♦ Обход неисправной зоны при постановке на охрану с указанием зоны/триггера
♦ Предупреждение о разряде батарейки брелока-передатчика
♦ Восстановление заводских настроек программируемых функций системы
Программируемые функции:
♦ Пассивная постановка на охрану с запиранием или без запирания дверей
♦ Автоматическая повторная постановка на охрану с запиранием
♦ Автоматическое запирание/отпирание дверей при включении/выключении зажигания
♦ Возможность автоматического запирания дверей по датчику скорости
♦ Режим пассивной блокировки двигателя
♦ Возможность отключения охраны в 2 этапа
♦ Функция защиты от ложных срабатываний системы FAPC™
Alligator S-450/475/550/575 “Инструкция пользователя” © Saturn Marketing Ltd.
постановка и снятие системы с охраны
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
связью
реле
управления дополнительными устройствами
или без запирания дверей
1
♦ Дистанционное или автоматическое включение режима Anti-HiJack
♦ Активное и безопасное глушение двигателя в режиме Anti-HiJack
♦ Возможность охраны автомобиля с работающим двигателем
♦ Автоматическая разовая или регулярная проверка зоны действия передатчика с двусторонней связью
♦ Задержка включения режима охраны 3, 15, 30 или 45 секунд
♦ Режим работы выхода канала 2 системы: отпирание багажника, импульсный, постоянный, таймерный
(30 c, 1 мин, 3 мин)
♦ Режим работы выхода канала 3 системы: импульсный, постоянный, таймерный (30 c, 1, 3, 5 мин.)
♦ Длительность импульса управления замками дверей: 1 с, 3,5 с, двойной импульс отпирания, двойной
импульс запирания, режим "Комфорт" 10, 16, 23 или 30 с
♦ Восстановление заводских настроек программируемых функций системы
*Дальность действия зависит от рельефа местности, характера застройки, взаимного расположения пере-
датчика и приемника и от совокупности других физических факторов.
Мы настоятельно рекомендуем Вам детально ознакомиться с настоящим руководством перед тем, как Вы
начнете пользоваться системой.
В связи с постоянной работой по совершенствованию автосигнализации, повышающей ее надежность и
улучшающей эксплуатационные
характеристики, в конструкцию могут быть внесены незначительные изме-
нения, не отраженные в настоящей Инструкции.
Правила безопасного использования автосигнализации
Данная охранная система (автосигнализация) представляет собой сложное электронное устройство. Монтаж, подключение и настройка автосигнализации подробно изложены в “Инструкции по установке” и могут
быть произведены потребителем в полном объёме самостоятельно.
Однако завод-изготовитель настоятельно рекомендует Вам поручить проведение указанного комплекса
работ сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) сервисному центру, который специали-
на установке в автомобили сигнализаций и/или дополнительного электронного оборудования,
зируется
(далее – сертифицированный сервисный центр).
Автосигнализация предназначена для стационарной установки на автотранспортном средстве с питанием
от его бортовой сети напряжением 12 В постоянного тока, отрицательный полюс батареи соединен с "массой" автомобиля.
Перед установкой автосигнализации на автомобиль подсоедините к ней предварительно все
пробном режиме, убедитесь, что все соединения сделаны правильно, подключите питание от аккумуляторной батареи и удостоверьтесь, что автосигнализация работает нормально.
Если установка автосигнализации требует сверления отверстий или любого другого изменения заводских
деталей автомобиля, обязательно предварительно проконсультируйтесь о корректности такого вмешательства в конструкцию у ближайшего дилера.
Никогда не
устанавливайте центральный блок автосигнализации там, где он будет сильно нагреваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от системы отопления автомобиля. Также избегайте мест, в которых центральный блок автосигнализации и её компонентов
будут подвергаться воздействию сильной вибрации, или на них будет попадать пыль или грязь.
Используйте
только прилагающиеся к установочному комплекту автосигнализации крепежные изделия. В
этом случае установка будет надежной и безопасной. Использование деталей, не входящих в установочный комплект автосигнализации, может привести к нарушению ее нормальной работы.
Во время мойки автомобиля недопустимо попадание воды и моющих средств на поверхность или внутрь
центрального блока автосигнализации, на
её компоненты (сирену, датчики, антенный модуль, концевые
выключатели), поскольку это может привести к повреждению автосигнализации. Для обеспечения влагозащищённости целесообразно изначально смонтировать компоненты автосигнализации в недоступных для
потока жидкостей и брызг местах, а если необходимо - принять меры предосторожности во время мойки
или закрыть (обернуть) компоненты доступным бытовым водонепроницаемым материалом, например по
лиэтиленовой плёнкой и т.п.
Никогда не засовывайте какие-либо предметы внутрь центрального блока автосигнализации или ее компонентов во избежание повреждения электронных блоков и систем.
Не пытайтесь в случае предполагаемой Вами поломки самостоятельно вскрыть корпус автосигнализации
(её компонентов), и исключите, пожалуйста, поручение диагностики и/или ремонта некомпетентным лицам.
автосигнализация неисправна обратитесь в сертифицированный сервисный центр.
Если
Очистка. Не пытайтесь очищать брелок-передатчик или другие компоненты автосигнализации с помощью
каких-либо агрессивных жидкостей, растворителей или химических веществ, так как это может привести к
ухудшению его внешнего вида. Для очистки используйте чистую сухую хлопчатобумажную салфетку (мягкую кисть).
Alligator S-450/475/550/575 “Инструкция пользователя” © Saturn Marketing Ltd.
2
провода в
-
Поздравляем Вас с приобретением охранной системы экстра-класса ALLIGATOR! Данная система разработана с расчетом на использование в течение многих лет, не нуждаясь в ремонте или замене. В то же время,
поскольку система достаточно сложна и обладает множеством различных функций, она должна быть установлена только авторизованным дилером, имеющим соответствующий сертификат.
Функции кнопок передатчиков системы
В комплект системы входит один 5-кнопочный брелок-передатчик с 2-сторонней связью и ЖК-дисплеем и
один 4-кнопочный передатчик:
5-кнопочный брелок-передатчик с 2-сторонней связью и ЖК-дисплеем позволяет управлять всеми функциями системы. Помимо этого, каждый раз при использовании данного передатчика система будет посылать специальные сигналы, подтверждающие исполнение той или иной команды (“обратная связь”). В

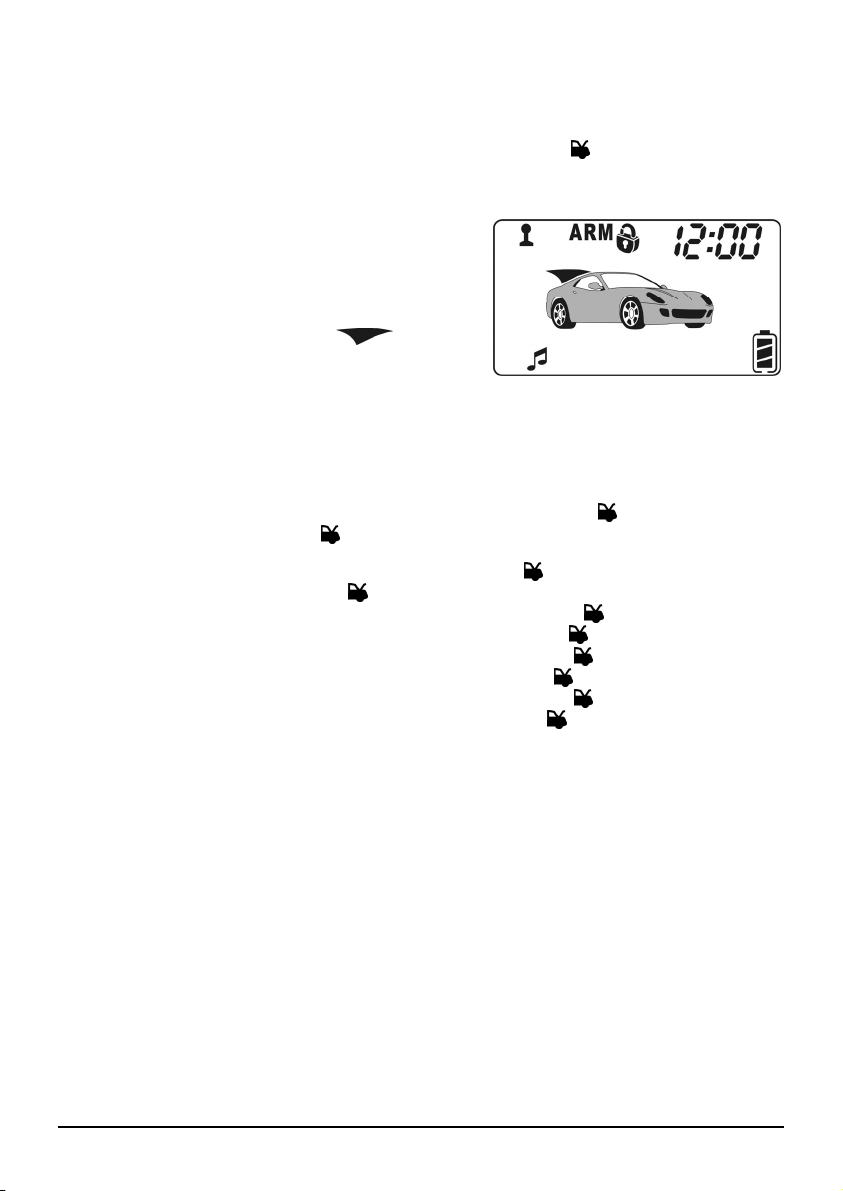

результате на ЖК-дисплее 5-кнопочного брелока будет появляться соответствующая индикация,
ный в брелок-передатчик миниатюрный динамик будет подавать соответствующие звуковые сигналы подтверждения.

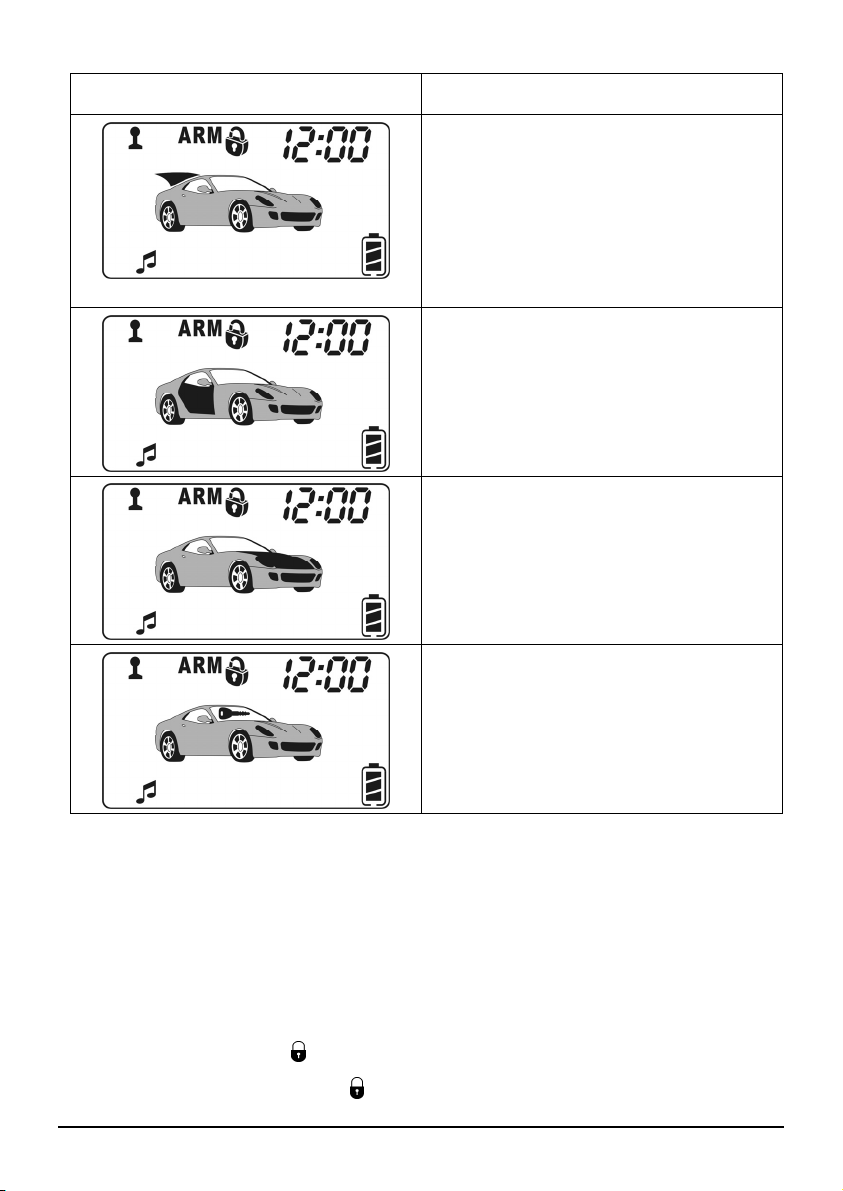

Однако, и это еще не все. При срабатывании системы (независимо от того, используется ли “Стандартный”, или “Бесшумный” режим тревоги) она немедленно передаст сигнал тревоги на 5-кнопочный брелокпередатчик, при этом включится динамик и/или заработает встроенный вибратор передатчика (в зависимости от выбранного режима оповещения брелока), а на ЖК-дисплее
охраны, которая вызвала срабатывание системы.
Alligator S-450/475/550/575 “Инструкция пользователя” © Saturn Marketing Ltd.
появится индикация именно той зоны
3
а встроен-
Функции кнопок брелоков-передатчиков системы описаны в таблице ниже:
ФУНКЦИЯ КНОПКА
ПРИМЕЧАНИЕ
(КОМБИНАЦИЯ
КНОПОК)
Дистанционная основная постанов-
Нажать и отпустить
ка на охрану или дистанционное запирание дверей (в режиме Valet или
при включенном зажигании)
Включение режима охраны автомобиля с работающим двигателем (если включена функция №1.13)
Продление режима «турбо» на 1
цикл
Дистанционная остановка двигателя
в режиме «Турбо» (при реализации
«AUX»
Нажать и удерживать 2 секунды при
включенном зажигании
Нажать и удерживать 2 секунды после
постановки на охрану в режиме «турбо»
Нажать и удерживать в течение 2 секунд
режима по варианту 1)
Постановка на охрану с отключением зоны предупреждения датчиков
Постановка на охрану с отключением обеих зон датчиков
Альтернативная (бесшумная) постановка на охрану
Включение “бесшумного” режима
охраны
Дистанционное снятие с охраны или
,
, ,
,
Нажать последовательно в течение 5
секунд
Нажать последовательно в течение 5
секунд
Нажать и удерживать 2 секунды
Нажать последовательно в течение 4
секунд
Нажать и отпустить
дистанционное отпирание дверей (в
режиме Valet или при включенном
зажигании)
Альтернативное (бесшумное) снятие
с охраны
Отпирание дверей в 2 этапа при
снятии системы с охраны
Выход канала 2 (дистанционное отпирание замка багажника / управление дополнительными устройствами)
Выход канала 3 (дистанционное
управление дополнительными уст-
,
«AUX»
Нажать и удерживать в течение 2 секунд
Нажать последовательно в течение 5
секунд
Нажать и удерживать 2 секунды
Нажать и удерживать 2 секунды
ройствами)
Дистанционное включение режима
“Паника”
Дистанционное выключение режима
“Паника”
+
+
Дистанционное включение режима
“Anti-HiJack” (если включена функ-
ция № 1.11)
"Поиск автомобиля"
+
+
Дистанционное включение/выключение режима “Valet”
Alligator S-450/475/550/575 “Инструкция пользователя” © Saturn Marketing Ltd.
+
4
Нажать одновременно и удерживать 2
секунды при выключенном зажигании
Нажать одновременно и отпустить при
выключенном зажигании
Нажать одновременно и удерживать 2
секунды при включенном зажигании
Нажать одновременно при выключенном
зажигании
Нажать одновременно и удерживать 2
секунды в течение 15 секунд после вклю-
чения/выключения зажигания
Специальные функции 5-кнопочного передатчика с двусторонней связью
ФУНКЦИЯ КНОПКА (КОМБИНАЦИЯ
Включение режима проверки зоны
действия брелока-передатчика с 2сторонней связью, состояния системы
Отключение сигналов оповещения
брелока-передатчика с 2-сторонней
связью при срабатывании системы
без отключения режима тревоги
Включение на 5 секунд подсветки
ЖК-дисплея передатчика с 2сторонней связью
Вход в режим / выход из режима
настройки функций 5-кнопочного
передатчика
Выбор режима оповещения: звуковой / вибратор / звуковой + вибратор
Включение режима “энергосбережения”
Включение / выключение будильника
Включение таймера обратного отсчета
Включение / выключение блокировки кнопок передатчика
ВНИМАНИЕ: Так как в передатчиках используется постоянно меняющийся (динамический) код, в определенных,
достаточно редких ситуациях (например, при нажатии кнопок брелока более 50 раз вдали от автомобиля) может
произойти рассинхронизация брелоков и системы. В этом случае - подойдите к автомобилю и быстро нажмите
кнопку передатчика дважды. Синхронизация будет восстановлена и брелок вновь сможет
КНОПОК)
+ «AUX»
+
+
+
+ «AUX»
+ +
Нажать и отпустить одновременно
Нажать и отпустить
Нажать и отпустить
Нажать и удерживать 5 секунд
Нажать кнопку и удерживая ее на-
жать и отпустить кнопку
При выключенном режиме охраны на-
жать кнопку
отпустить кнопку
Нажать кнопку и удерживая ее на-
жать и отпустить кнопку
Нажать кнопку и удерживая ее на-
жать и отпустить кнопку «AUX»
Нажать кнопку и удерживая ее на-
жать кнопки
ПРИМЕЧАНИЕ
и удерживая ее нажать и
и на 1 секунду
управлять системой.
Alligator S-450/475/550/575 “Инструкция пользователя” © Saturn Marketing Ltd.
5
Активная постановка на охрану
1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Нажмите и отпустите кнопку
3. Вы услышите 1 сигнал сирены, указатели поворота включатся 1 раз, система включит цепи блокировки
двигателя, двери автомобиля будут заперты (если установлены дополнительные реле и электроприводы замков), автоматически закроются окна автомобиля (если данная функция реализована) и светодиодный индикатор (СИД) системы начнет медленно мигать, подтверждая, что система находится в
ме охраны.

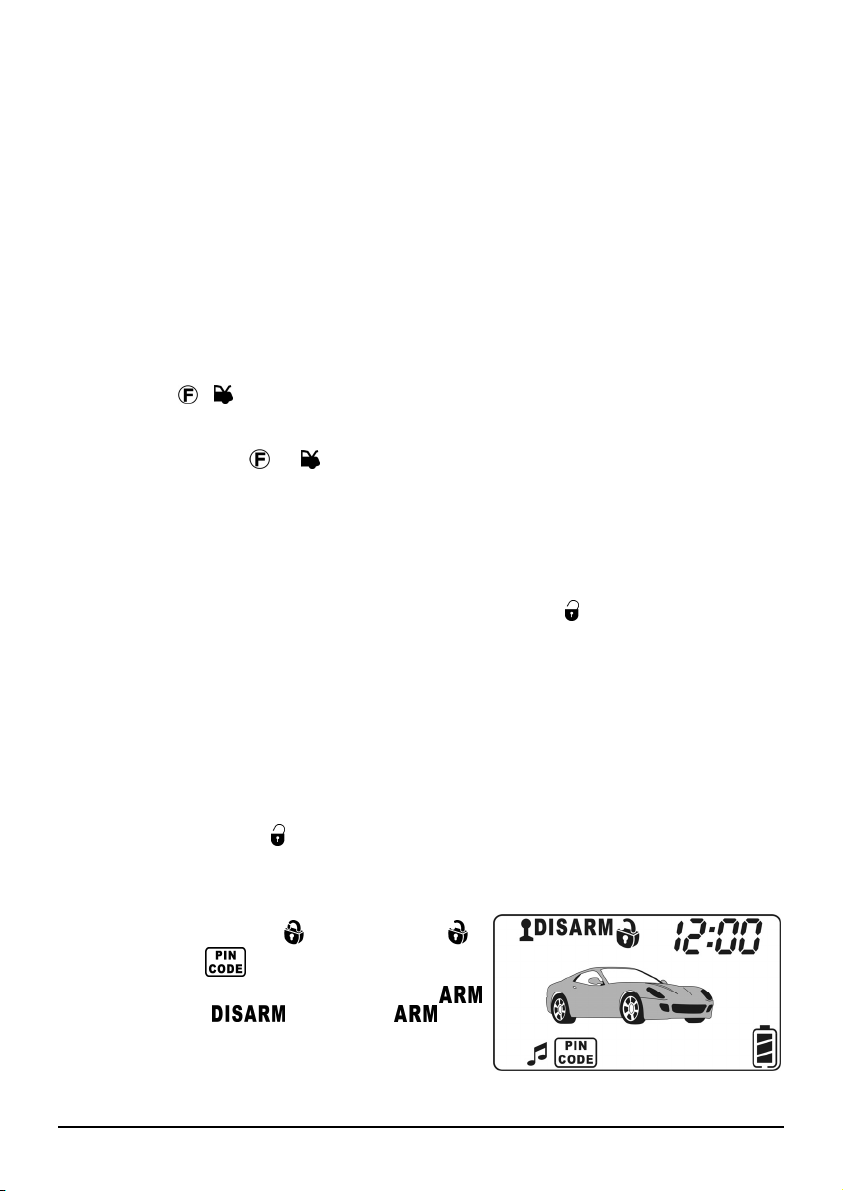

Динамик передатчика с 2-сторонней связью подаст 1 короткий сигнал и/или 1 раз включится встроенный вибратор
(в зависимости от выбранного режима сигналов оповещения передатчика).

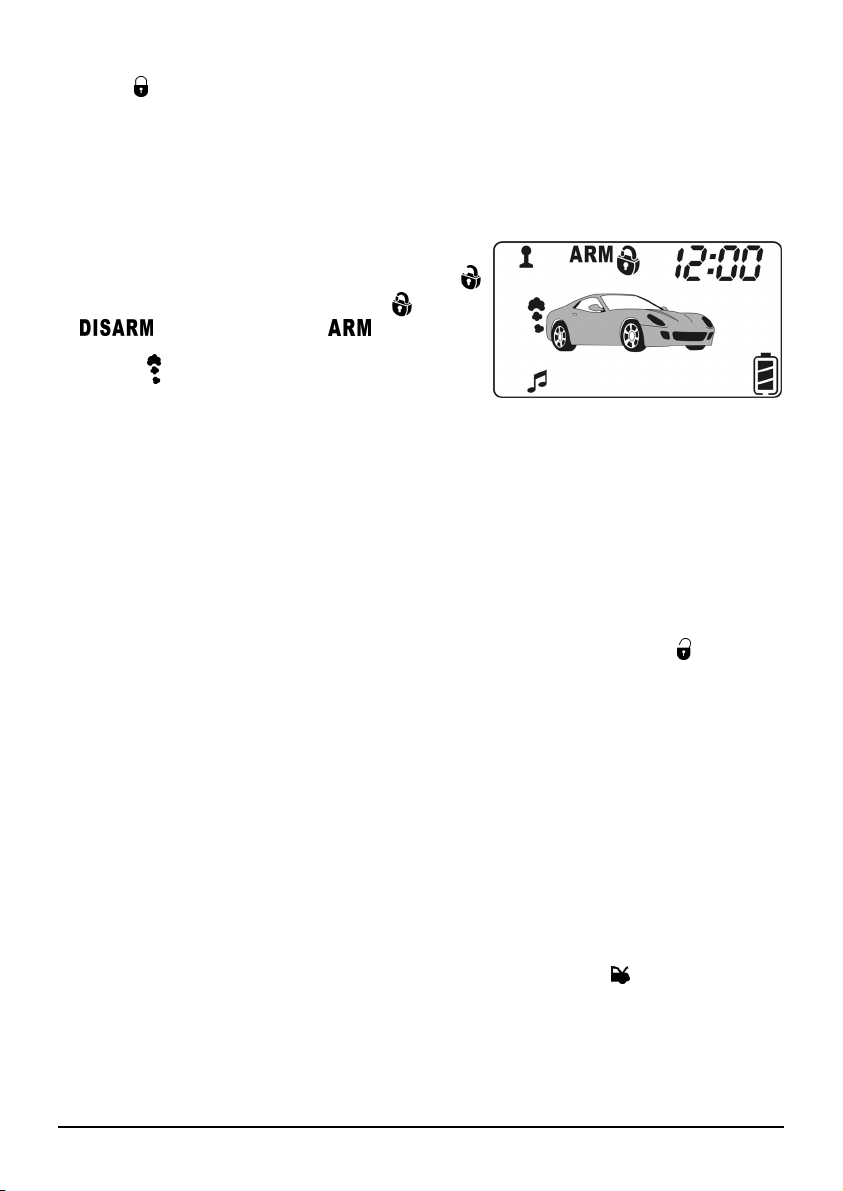

Символ открытого замка
того замка
ром
фар будут включаться каждый раз при получении сигнала подтверждения от системы, далее в данной
инструкции эта индикация не будет упоминаться).
Примечание: Если при постановке на охрану Вы не услышите звуковых сигналов подтверждения сирены –
это значит, что для основного способа включения охраны сигналы подтверждения сирены
раздел “Бесшумная постановка и снятие системы с охраны” ниже).
Примечание: Если в Вашем автомобиле реализована функция автоматического закрывания окон автомобиля при постановке системы на охрану или автоматическое управление функцией “Комфорт” - Вы можете оста-
новить работу данных функций нажатием кнопки
ны.
ВНИМАНИЕ: Если в Вашем автомобиле установлена функция штатной задержки выключения внутрисалонного освещения, необходимо при помощи функции № 2.2 выбрать необходимое значение задержки постановки на охрану. В этом случае при постановке на охрану система будет подавать стандартные сигналы
подтверждения (1 сигнал сирены
ну включено внутрисалонное освещение или открыта одна из дверей автомобиля. Однако если дверь автомобиля была открыта в момент постановки на охрану и осталась открытой, то через запрограммированное время сирена подаст дополнительно 3 сигнала и указатели поворота включатся еще 3 раза
передатчика подаст дополнительно 3 сигнала и/или встроенный вибратор включится еще 3 раза, подтверждая, что вход триггера двери активен и был обойден системой. При этом СИД будет мигать 3 раза через
паузу в течение 30 секунд, а на ЖК-дисплее 2 раза включится символ указателей поворота и появится мигающий символ триггера
ной, система автоматически вновь возьмет ее под охрану и символ двери исчезнет с ЖК-дисплея передатчика.
, индикатор сменится индикато-
и 2 раза включатся символы фар (символы
передатчика один раз.
режи-
сменится символом закры-
отключены (См.
передатчика. Система при этом останется в режиме охра-
и 1 мигание указателей поворота), даже если момент постановки на охра-
, а динамик
двери. Через 3 секунды после того, как обойденная цепь перестанет быть актив-
Постановка системы на охрану с обходом и указанием неисправной зоны
Если при постановке на охрану Вы услышите 3 сигнала сирены (вместо одного) и указатели поворота включатся 3 раза (вместо одного), это означает, что одна из дверей, капот или багажник не закрыты, либо активен датчик удара или дополнительный датчик (или одна из этих цепей неисправна) и система встала в режим охраны
6 вспышек, показывая неисправную и обойденную зону (зоны 1, 2, 3, 5 или 6). Воспользуйтесь таблицей зон
охраны, приведенной ниже в данной Инструкции, для определения неисправной цепи/триггера. Через 30
секунд СИД начнет мигать медленно, как в обычном режиме охраны. Через 3 секунды после
денная цепь перестанет быть активной, система автоматически сама возьмет ее под охрану.
При постановке системы на охрану с обходом неисправной зоны:
♦ В дополнение к стандартным сигналам подтверждения и индикации (включение символов
♦ На ЖК-дисплее передатчика включится мигающий символ зоны, обойденной системой. Воспользуйтесь
♦ Символ обойденной зоны будет мигать до тех пор, пока зона остается
Примечание: зона предупреждения датчиков брелоком-передатчиком с 2-сторонней связью не индицируется
Alligator S-450/475/550/575 “Инструкция пользователя” © Saturn Marketing Ltd.
в “обход” данной цепи. СИД системы будет мигать в течение 30 секунд сериями из 1, 2, 3, 5 или
того, как обой-
и
на ЖК-дисплее) динамик передатчика подаст 3 коротких сигнала (вместо одного) и/или 3 раза включится
встроенный вибратор.
таблицей зон охраны, приведенной ниже, для определения неисправной цепи/триггера.
активной или до момента снятия
системы с охраны. Через 3 секунды после того, как обойденная цепь перестанет быть активной, система
автоматически сама возьмет ее под охрану, а на ЖК-дисплее передатчика 2 раза включатся символы
фар и выключится символ обойденной зоны.
6
.
Примечание: номер датчика мигает в течение 15 секунд после постановки на охрану.

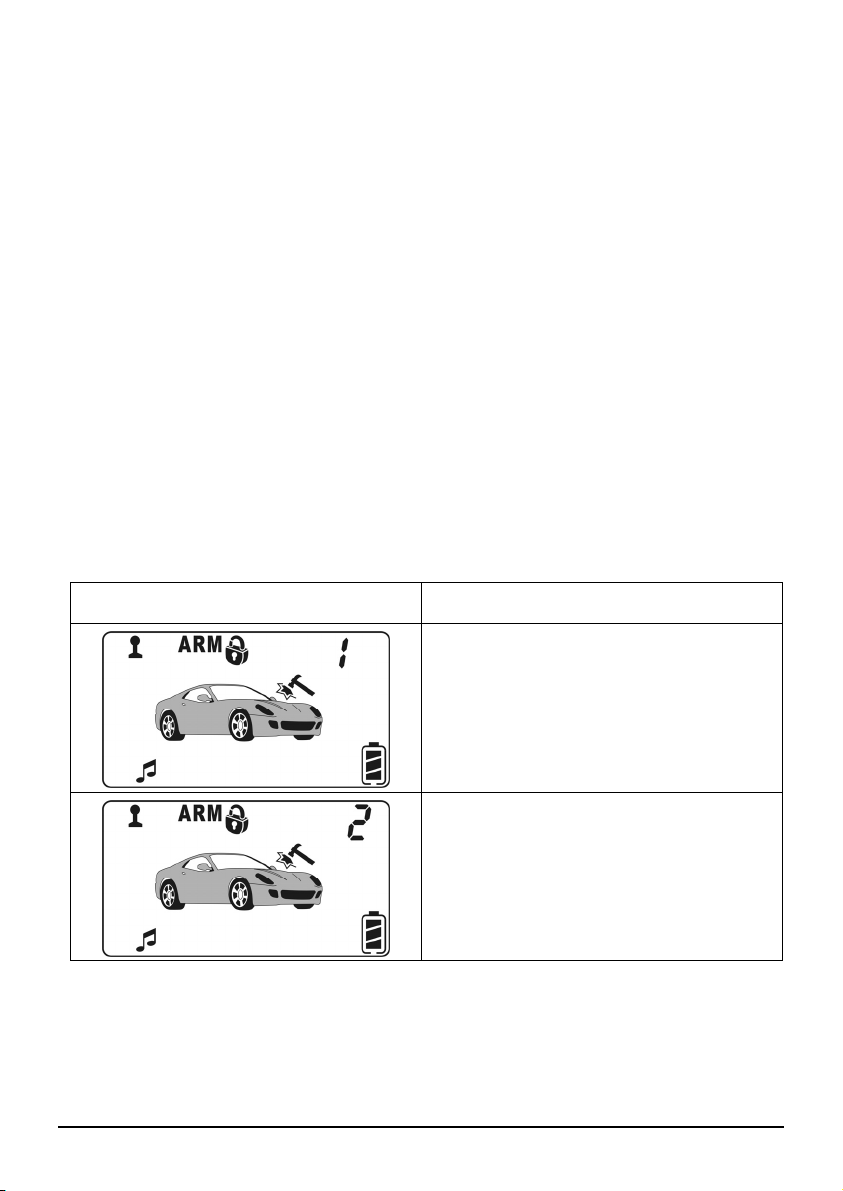

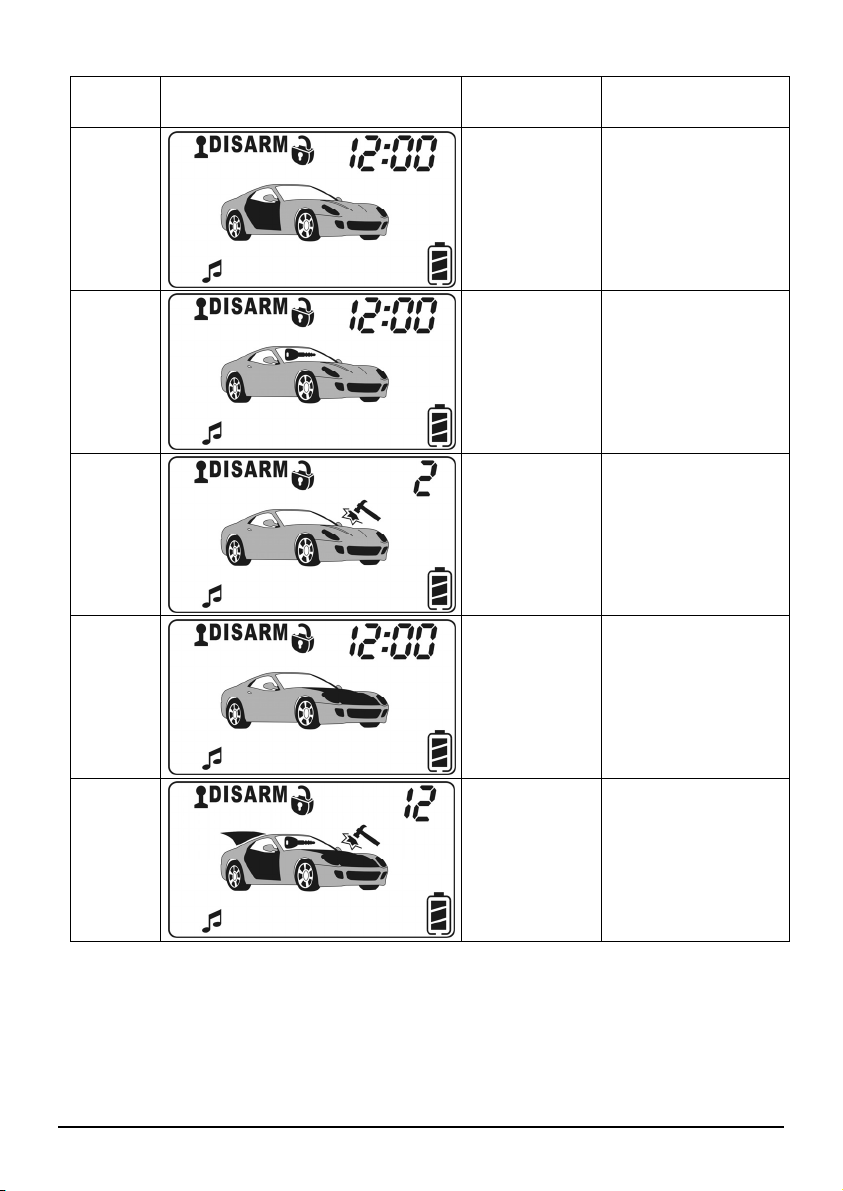

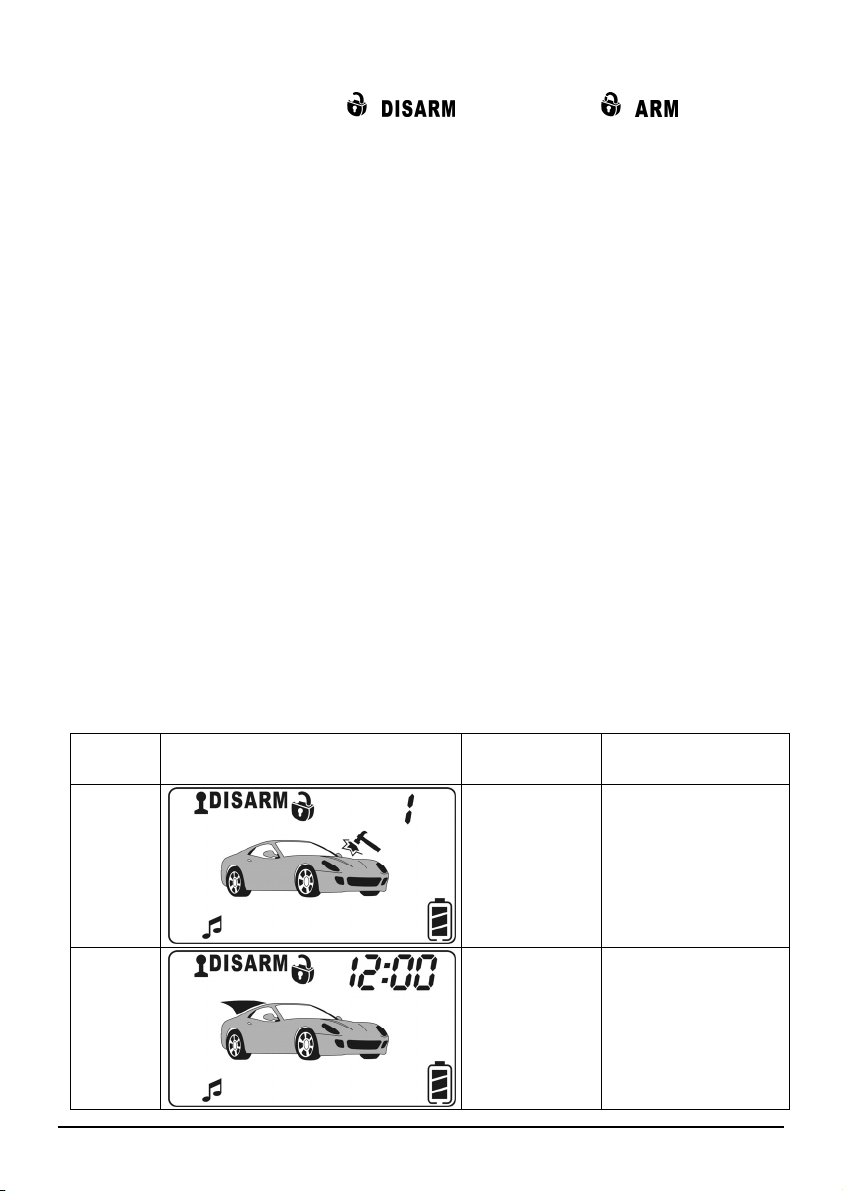

ИНДИКАЦИЯ НА ЖК-ДИСПЛЕЕ ТРИГГЕР / ДАТЧИК
обход основной зоны датчика удара (датчика 1)
обход основной зоны дополнительного датчика
(датчик 2)
обход триггера багажника
обход триггера двери
обход триггера капота
Alligator S-450/475/550/575 “Инструкция пользователя” © Saturn Marketing Ltd.
7
Пассивная постановка системы на охрану
1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Как только будет закрыта последняя дверь, сирена подаст 1 короткий сигнал, динамик передатчика по-
даст 1 короткий сигнал и/или 1 раз включится встроенный вибратор.
СИД системы начнет часто мигать, а на ЖК-дисплее передатчика с 2-сторонней связью в символе
матической (пассивной) постановкой системы на охрану.
3. Через 30 секунд после того, как была закрыта последняя дверь, капот и багажник, Вы услышите еще 1
сигнал сирены, указатели поворота включатся 1 раз, динамик передатчика подаст 1 короткий сигнал
и/или 1 раз включится встроенный вибратор, символ
Система включит цепи блокировки двигателя, двери автомобиля будут заперты (если выбрано соответствующее состояние программируемой функции № 1.1 и установлены электроприводы замков) и символ
вана) и СИД начнет мигать медленно, подтверждая, что система находится в режиме охраны.
Примечание: Если какая-либо из дверей, капот или багажник остались открыты после выключения зажигания (или если одна из этих цепей неисправна), автоматическая постановка на охрану НЕ начнется до
пор, пока все двери, капот и багажник не будут закрыты. Вы, тем не менее, сможете в любой момент поставить системы на охрану с помощью передатчика (активно).
Примечание: Если в течение 30-секундного отсчета времени перед автоматической постановкой системы
на охрану какая-либо из дверей, капот или багажник были открыты
немедленно остановлена и СИД системы погаснет. Как только все двери, капот и багажник будут вновь закрыты, сирена вновь подаст 1 короткий сигнал и СИД вновь начнет часто мигать, показывая, что 30секундный отсчет времени перед автоматической постановкой системы на охрану начался заново.
Примечание: Если при пассивной постановке
это значит, что для основного способа включения охраны сигналы подтверждения сирены отключены (см. раздел “Бесшумная постановка и снятие системы с охраны” ниже). Один короткий сигнал сирены, подтверждающий начало 30 секундного отсчета, будет подаваться всегда, независимо от состояния функции №1.2.
ВНИМАНИЕ:
руемой и может быть отключена. Для этого – обратитесь к мастеру-установщику или смотрите раздел
“Программируемые функции” в “Инструкции по установке”.
начнет мигать часть , показывая, что начался 30-секундный отсчет времени перед авто-
сменится символом .
сменится символом , автоматически закроются окна автомобиля (если данная функция реализо-
тех
, данная автоматическая функция будет
на охрану Вы не услышите 2-го сигнала подтверждения сирены -
Функция автоматической (пассивной) постановки системы на охрану является программи-
Пассивная блокировка двигателя
Вы можете запрограммировать систему таким образом, чтобы каждый раз через 60 секунд после выключения зажигания включались только цепи блокировки двигателя (аналогично иммобилайзеру). Если данная
функция включена:
1. Выключите зажигание и выйдите из автомобиля. На ЖК-дисплее передатчика с 2-сторонней связью начнет мигать символ
блокировок двигателя.
2. Через 60 секунд после выключения зажигания указатели
поворота включатся 1 раз, подтверждая включение блокировки двигателя. СИД будет мигать в 2 раза медленнее,
чем в режиме обычной охраны. Динамик передатчика подаст 1 короткий сигнал и/или 1 раз включится встроенный
вибратор, символ
постоянно.
3. Система не будет срабатывать от открывания дверей, капота, багажника или от датчиков, подключенных к системе.
Если в то время, когда включена функция пассивной блокировки двигателя, будет включено зажигание,
сирена системы будет сначала подавать предупредительные сигналы в течение 10 секунд.
Если система не была снята с
нут мигать указатели поворота и внутрисалонное освещение, если данная функция подключена и т.д.).
Динамик передатчика будет в течение 15 секунд или до выключения зажигания подавать звуковые сигналы тревоги и/или на 15 секунд или до выключения зажигания включится встроенный вибратор. На ЖК-
дисплее передатчика в течение 30 секунд будут мигать символы фар. Символ ключа зажигания
будет мигать до дистанционного отключения режима тревоги или до отключения режима пассивной блокировки.
, показывая, что начался 60-секундный отсчет времени перед включением
перестанет мигать и включится
охраны - включится 30-секундный режим тревоги (включится сирена, нач-
Alligator S-450/475/550/575 “Инструкция пользователя” © Saturn Marketing Ltd.
8
Если зажигание будет выключено, то через 30 секунд режим тревоги выключится до следующей попытки
завести двигатель. Если же зажигание останется включенным – режим тревоги продолжится, но не более 3 минут. Затем режим тревоги выключится, но двигатель останется заблокированным.
Для отключения режима пассивной блокировки двигателя выполните любое из следующих действий:
♦ Поставьте систему в “полный” режим охраны: нажмите и отпустите кнопку
(кнопку 1) передатчика один
раз.
♦ Отключите охрану при помощи передатчика: нажмите и отпустите кнопку
один раз.

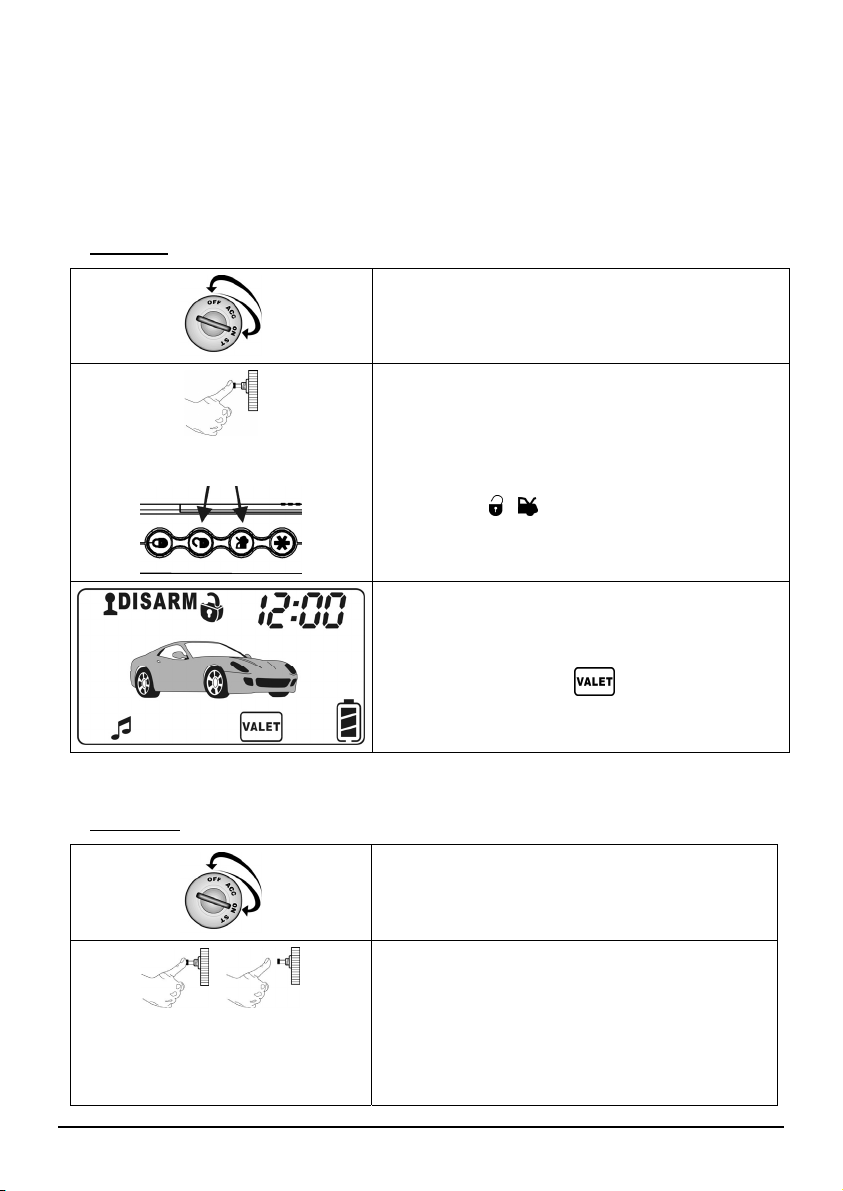

♦ Если передатчик неисправен или потерян, отключите систему с помощью кнопочного переключателя
Valet или с помощью введения персонального кода (в зависимости от состояния функции № 1.9). Обра-
тите внимание на то, что если система не будет отключена в течение 10 секунд после включения зажигания, включится сирена, и т.д. как
описано выше.
Данная функция работает независимо от того, включена ли функция пассивной постановки на охрану и
обычно используется в следующих случаях:
- как дополнительный уровень защиты к функции пассивной постановки системы на охрану. Функция пассивной постановки на охрану в этом случае будет “приоритетной”. Однако если после выключения зажигания одна
из дверей, капот или багажник остались открыты или одна из этих цепей неисправна, пассивная постановка на охрану не начнется. Пассивная же блокировка двигателя в этом случае включится через 60 секунд после выключения зажигания независимо от того, открыта ли одна из дверей или
неисправна одна из цепей. В этом случае, двигатель
автомобиля будет надежно заблокирован.
- если Вы не используете функцию пассивной постановки на охрану или не хотите включать “полный”
режим охраны во избежание возможных срабатываний системы (например, на парковке, во дворе офиса и т.д.). Функция пассивной блокировки двигателя в этом случае будет работать как иммобилайзер и
обеспечит необходимую базовую
защиту Вашего автомобиля.
Для включения функции пассивной блокировки двигателя - обратитесь к мастеру-установщику или смотрите раздел “Программируемые функции системы” в “Инструкции по установке”.
Быстрое отключение пассивной постановки на охрану / пассивной блокировки двигателя
Если включена функция пассивной постановки на охрану (программируемая функция № 1.1) и/или функция
пассивной блокировки двигателя (программируемая функция № 1.7, см. ниже), но Вы хотите временно ее
отключить (при заправке автомобиля и т.д.) воспользуйтесь следующей простой и удобной функцией:

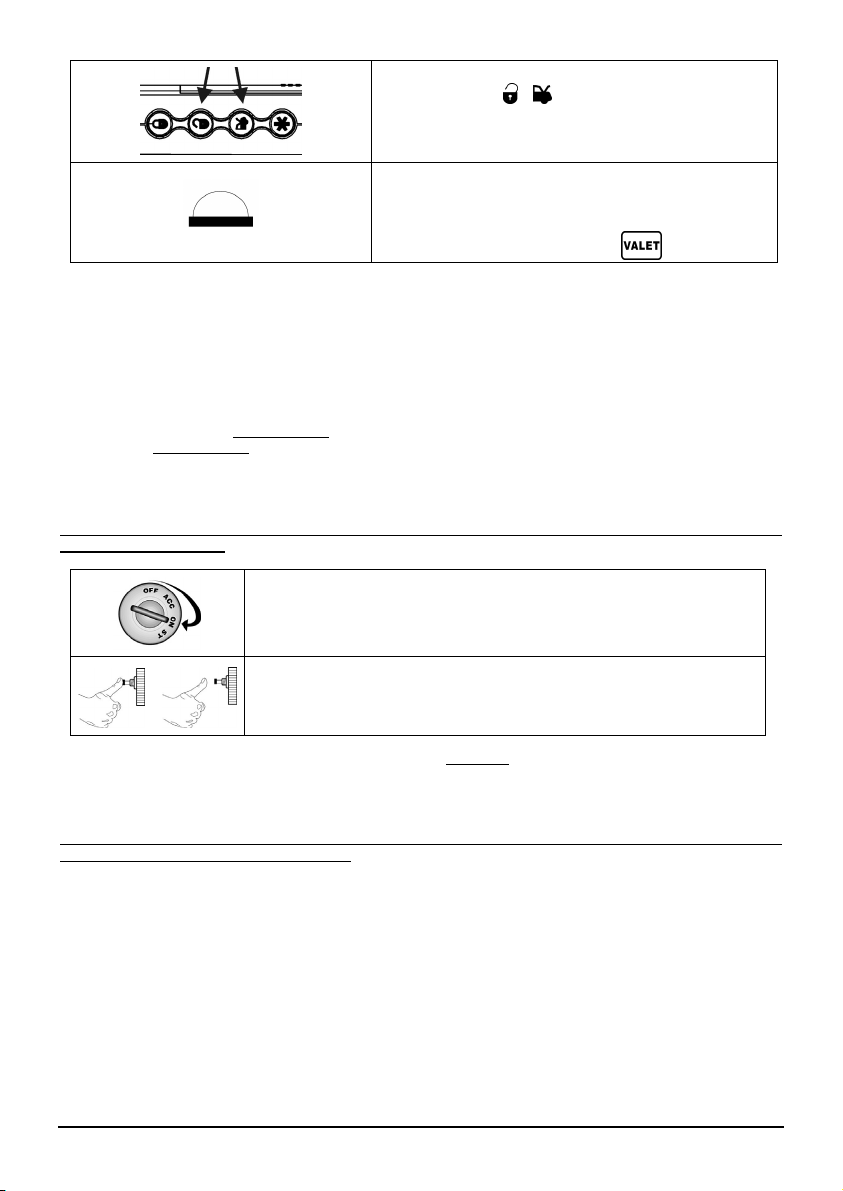

♦ Выключите зажигание, но не открывайте дверь автомобиля
♦ В течение
5 секунд 2 раза быстро включите и выключите зажигание
♦ Вы услышите 1 длинный сигнал сирены, подтверждающий, что функция пассивной постановки на охрану
/ функция пассивной блокировки двигателя отключена до следующего выключения зажигания или до
следующей постановки системы на охрану с помощью передатчика.
Постановка системы на охрану с раздельным отключением зон датчиков
При постановке на охрану Вы можете отключить только зоны предупреждения датчика удара и дополнительного датчика (если используется) или можете отключить датчики системы полностью.
♦ Нажмите и отпустите кнопку
1 сигнал сирены, указатели поворота включатся 1 раз и т.д.
♦ Для отключения зон предупреждения обоих датчиков сис-
темы: немедленно после подтверждающего сигнала сирены
нажмите и отпустите кнопку
поворота включатся еще 2 раза, подтверждая, что зоны предупреждения датчика удара и дополнительного датчика отключены до следующей постановки системы на охрану. Динамик передатчика подаст 1 короткий сигнал и/или 1 раз включится
встроенный вибратор.
♦ Для отключения основных зон обоих датчиков системы: немедленно после 2 подтверждающих миганий
указателя поворота нажмите и отпустите кнопку передатчика еще раз. Указатели поворота включатся еще 3
раза, подтверждая, что и зоны предупреждения, и основные зоны датчиков системы отключены до следующей
постановки системы на охрану.
передатчика один раз для постановки системы на охрану. Вы услышите
передатчика еще раз. Указатели
Alligator S-450/475/550/575 “Инструкция пользователя” © Saturn Marketing Ltd.
9
Динамик передатчика подаст 1 короткий сигнал и/или 1 раз включится встроенный вибратор, включится сим-
вол отключенных датчиков
и в течение 15 секунд будут мигать цифры "12".
Отключение зон датчиков будет автоматически отменяться при срабатывании системы от включения зажигания, открывания двери, капота или багажника.
Постановка на охрану без помощи передатчика
В том случае, если отключены функции пассивной постановки на охрану (функция № 1.1) и пассивной блокировки двигателя (функция № 1.7), Вы можете поставить систему на охрану без использования брелокапередатчика. Это может быть необходимо в том случае, если, например, передатчик утерян, неисправен
или если разрядились батарейки передатчика, и при этом Вы не
используете функцию пассивной постанов-
ки системы на охрану.
ВНИМАНИЕ: Данная функция не является автоматической, поэтому после снятия системы с охраны Вам не-
обходимо будет вновь использовать эту функцию для включения режима охраны без помощи передатчика.
Для постановки системы на охрану без помощи передатчика:
1. Откройте дверь, затем включите зажигание.
течение 10 секунд нажмите и удерживайте кнопочный выключатель Valet в течение 3 секунд. Сирена
2. В
системы подаст 1 короткий сигнал, подтверждающий включение данной функции.
3. Выключите зажигание, выньте ключ из замка зажигания, выйдите из автомобиля и закройте капот, багаж-
ник и все двери автомобиля.
4. Как только будет закрыта последняя дверь, сирена подаст 1 короткий сигнал и
то мигать, а на ЖК-дисплее передатчика с 2-сторонней связью в символе
СИД системы начнет час-
начнет мигать часть
, показывая, что начался 30-секундный отсчет времени перед постановкой системы на охрану.
Примечание: Если в течение 30-секундного отсчета времени перед постановкой системы на охрану какаялибо из дверей, капот или багажник были открыты или если было включено зажигание, то данная функция
будет немедленно остановлена и СИД системы погаснет. Как только зажигание
будет вновь выключено и
все двери, капот и багажник будут вновь закрыты, сирена вновь подаст 1 короткий сигнал и СИД вновь начнет часто мигать, показывая, что 30-секундный отсчет времени перед постановкой системы на охрану начался заново. Вы можете также временно остановить отсчет перед постановкой на охрану быстро дважды
включив
и выключив зажигание (сирена при этом подаст подтверждающий сигнал). Тем не менее, после
очередного выключения зажигания и закрывания капота, багажника и всех дверей автомобиля отсчет перед
постановкой на охрану начнется заново.
Работа данной функции отменяется только при постановке системы на охрану.
5. Через 30 секунд после того, как была закрыта последняя дверь,
Вы услышите еще 1 сигнал сирены, указатели поворота включатся 1 раз, система включит цепь блокировки двигателя, двери автомобиля будут
заперты (если установлены электроприводы замков) и СИД начнет мигать медленно, подтверждая, что
система находится в режиме охраны. Индикация на ЖК-дисплее передатчика будет идентична индикации пассивной постановке на охрану.
Примечание: Если
при постановке на охрану Вы не услышите подтверждающего сигнала сирены - это значит, что для основного способа включения охраны сигналы подтверждения сирены отключены (См. раздел
“Бесшумная постановка и снятие системы с охраны” ниже). Один короткий сигнал сирены, подтверждающий начало 30 секундного отсчета перед включением режима охраны, будет подаваться всегда, независимо от состояния программируемой функции № 1.2.
Постановка на охрану при запирании водительской двери ключом
ВНИМАНИЕ: Данная функция является программируемой (функция № 1.15) и может быть отключена по
желанию владельца. Вы также можете запрограммировать систему таким образом, чтобы после запирания
водительской двери ключом система вставала в режим охраны немедленно, либо с задержкой 15 или 30
секунд.
Для реализации данной функции должна использоваться функция центрального замка и соответствующим
должна быть запрограммирована функция № 2.4 или 2.5
образом
1) Если используется функция постановки на охрану при запирании водительской двери ключом без за-
держки, то постановка на охрану будет аналогична постановке на охрану с помощью передатчика:
1. Выключите зажигание, выйдите из автомобиля и закройте двери, капот, багажник.
2. Заприте водительскую дверь автомобиля ключом. Сирена системы
ждающий включение данной функции, указатели поворота мигнут 1 раз, система включит цепи блокировки двигателя автомобиля, двери автомобиля будут заперты, автоматически закроются окна автомобиля (если данная функция реализована) и СИД системы начнет медленно мигать, подтверждая, что
система находится в режиме охраны.
Alligator S-450/475/550/575 “Инструкция пользователя” © Saturn Marketing Ltd.
10
подаст 1 короткий сигнал, подтвер-
Примечание: Если сирена подаст 3 дополнительных сигнала и указатели поворота мигнут еще 3 раза после постановки на охрану, это означает, что капот, багажник или двери не закрыты, или основная зона датчика удара или дополнительного датчика активна, или одна из этих цепей неисправна. СИД при этом будет
мигать 1, 2, 3, 5 или 6 раз через
паузу в течение 30 секунд, указывая на неисправную и обойденную цепь.
Через 3 секунды после того, как эта цепь будет вновь работать нормально, система сама включит ее в цепь
охраны.
2) Если включен режим постановки на охрану с задержкой 15,30 или 45 секунд, то постановка на охрану
будет аналогична автоматической постановке системы на охрану (см.
выше): после закрывания всех
дверей, капота, багажника и последующего запирания двери водителя ключом - сирена подаст 1 короткий сигнал и СИД системы начнет часто мигать, показывая, что начался отсчет времени перед автоматической постановкой системы на охрану. Система автоматически встанет на охрану через 15, 30 или 45
секунд, Вы услышите еще 1 сигнал сирены, указатели
поворота мигнут 1 раз, система включит цепи блокировки двигателя автомобиля, автоматически закроются окна автомобиля (если данная функция установлена и подключена) и СИД начнет мигать медленно, подтверждая, что система находится в режиме
охраны.
Примечание: Если в течение 15-ти или 30 секунд после начала отсчета перед постановкой на охрану води-
тельская дверь
автомобиля будет вновь отперта ключом – отсчет времени перед постановкой на охрану
будет остановлен и начнется заново только после того, как все двери, капот и багажник будут вновь закрыты и дверь водителя повторно заперта ключом.
“Бесшумный” режим охраны
Вы также можете использовать специальный “Бесшумный” режим охраны. В этом случае при срабатывании
будут только мигать указатели поворота, внутрисалонное освещение, и немедленно будет активизирован
выход на дополнительный пейджер (если данная функция запрограммирована и подключена). Сирена системы не будет работать в режиме тревоги
1. Выключите зажигание, выйдите из автомобиля и закройте
2. Нажмите и отпустите кнопку
передатчика.
3. В течение 4 секунд нажмите и отпустите кнопку
все двери, капот и багажник.
передат-
чика.
4. Указатели поворота включатся 4 раза, подтверждая вклю-
чение “бесшумного” режима охраны; система включит цепи
блокировки двигателя, двери автомобиля будут заперты
(если установлены дополнительные реле и электроприводы замков), автоматически закроются окна автомобиля (если данная функция реализована) и светодиодный индикатор (СИД) начнет медленно мигать.
Динамик передатчика подаст 1
короткий сигнал и/или 1 раз включится встроенный вибратор. Символы
и сменятся символами и и включится символ перечеркнутой сирены :
5. “Бесшумный” режим охраны будет автоматически отменен при снятии системы с охраны.
Защита автомобиля при включенном режиме охраны
♦ При легком толчке или ударе по корпусу автомобиля включится режим предупреждения датчика удара и
сирена подаст 3 коротких предупредительных сигнала. Любой сильный удар или толчок по корпусу или
по стеклу автомобиля, или срабатывание основной зоны дополнительного датчика системы немедленно
вызовет срабатывание полного 30-секундного цикла режима тревоги.
♦ Открывание любой двери, капота
чение сирены. Сирена будет звучать 30 секунд, затем выключится и система вновь встанет на охрану.
Если, например, взломщик оставил дверь открытой, то сирена будет звучать всего 6 циклов по 30 секунд
(если Вы не отключите режим тревоги с помощью передатчика ранее) и затем встанет на
ход” открытой цепи. При этом сирена подаст 3 сигнала. После того, как эта дверь будет вновь закрыта,
система автоматически сама возьмет её также под охрану.
♦ Включение зажигания при включенном режиме охраны вызовет немедленное срабатывание системы.
Если зажигание будет выключено, то через 30 секунд режим тревоги выключится до следующей
завести двигатель. Если же зажигание останется включенным – режим тревоги продолжится, но не более 3 минут. Затем режим тревоги выключится, но двигатель останется заблокированным.
♦ Отключение питания системы также вызовет немедленное срабатывание системы, как только питание
будет вновь подключено. При этом даже в случае отключения проводов питания системы от аккумулято-
или багажника, или включение зажигания вызовет немедленное вклю-
охрану в “об-
попытки
Alligator S-450/475/550/575 “Инструкция пользователя” © Saturn Marketing Ltd.
11
Loading...
