Стандартные функции системы:

 Трехкнопочный программируемый брелок-передатчик (возможность программирования 4

передатчиков)

 4-кнопочный брелок-передатчик с 2-стороннеи связью и ЖК-дисплеем (возможность

программирования 4 передатчиков)

 Десятиканальный приемник

 Усовершенствованный динамический код с использованием микропроцессора Keeloq и с

защитой от сканирования и перехвата

 Усовершенствованный режим Anti-HiJack

 Программируемый персональный код отключения системы

 6-тональная сирена

 Кнопочный выключатель Valet

 Яркий Синий светодиодный индикатор с 7 режимами

 Раздельное управление правыми/левыми указателями поворота с помощью встроенного реле

 Дистанционное управление замками дверей с помощью встроенных реле

 Блокировка стартера нормально разомкнутым реле

 Выход для дополнительной блокировки двигателя (требуется установка дополнительного

реле)

 2-уровневый датчик удара с разъемным соединением

 Разъем для подключения дополнительного 2-уровневого датчика

 Выход 2-го канала для управления замком багажника или дополнительными устройствами

 Выход 3-го канала для управления дополнительными устройствами

 Входы отрицательного и положительного триггеров дверей

 Вход отрицательного триггера капота/багажника

 Возможность управления внутрисалонным освещением автомобиля

 Возможность реализации функции центрального замка

 Возможность отпирания первоначально только двери водителя (функция отпирания дверей в

2 этапа)

 Возможность управления закрыванием окон автомобиля

 Бесшумная постановка и снятие системы с охраны

WWW .433 hz . RU Инструкция пользователя Alligator s 300 Аллигатор 17.11.2002

 Постановка системы в режим охраны с раздельным отключением зон датчиков

 Автоматическая повторная постановка системы на охрану

 Режим проверки зоны действия передатчика

 Усовершенствованный дистанционный режим "Паника"

 Сервисный режим Valet / Дистанционный режим Valet

 Предупреждение о включенном режиме Valet

 Быстрое отключение функции пассивной постановки в режим охраны

 Отключение режима тревоги в 2 этапа

 Звуковые и световые сигналы подтверждения о предыдущих срабатываниях системы

 Память на 2 последних срабатывания системы с указанием зоны/триггера

 6 независимых зон охраны

 Обход неисправной зоны при постановке на охрану с указанием зоны/триггера

 Предупреждение о разряде батарейки брелка-передатчика

Программируемые функции

 Пассивная постановка на охрану
 Пассивная постановка на охрану с запиранием дверей

 Долговременное выключение сигналов подтверждения сирены

 Автоматическое запирание дверей при включении зажигания

 Автоматическое отпирание дверей при выключении зажигания

 Включение указателей поворотов на 30 секунд после снятия системы с охраны

 Функция защиты от ложных срабатываний системы FAPC

 Режим отключения системы (с помощью выключателя Valet или с помощью персонального

кода)

 Включение режима Anti-HiJack с помощью передатчика

 "Стандартный"/"Бесшумный" режимы срабатывания системы

 Задержка включения режима охраны 3 или 45 секунд

 Режим работы выхода канала 2 системы: отпирание багажника, импульсный, постоянный, 30

сек. таймерный

 Режим работы выхода канала 3 системы: импульсный, постоянный, 30 сек. таймерный

 Длительность импульса управления замками дверей: 1с, 3,5с, двойной импульс отпирания,

управление режимами "Комфорт" 10с и 28с

 Возможность охраны автомобиля с работающим двигателем

Основные функции кнопок передатчика

WWW .433 hz . RU Инструкция пользователя Alligator s 300 Аллигатор 17.11.2002

Передатчики, входящие в комплект системы, программируются на заводе изготовителе следующим
образом:

ФУНКЦИЯ

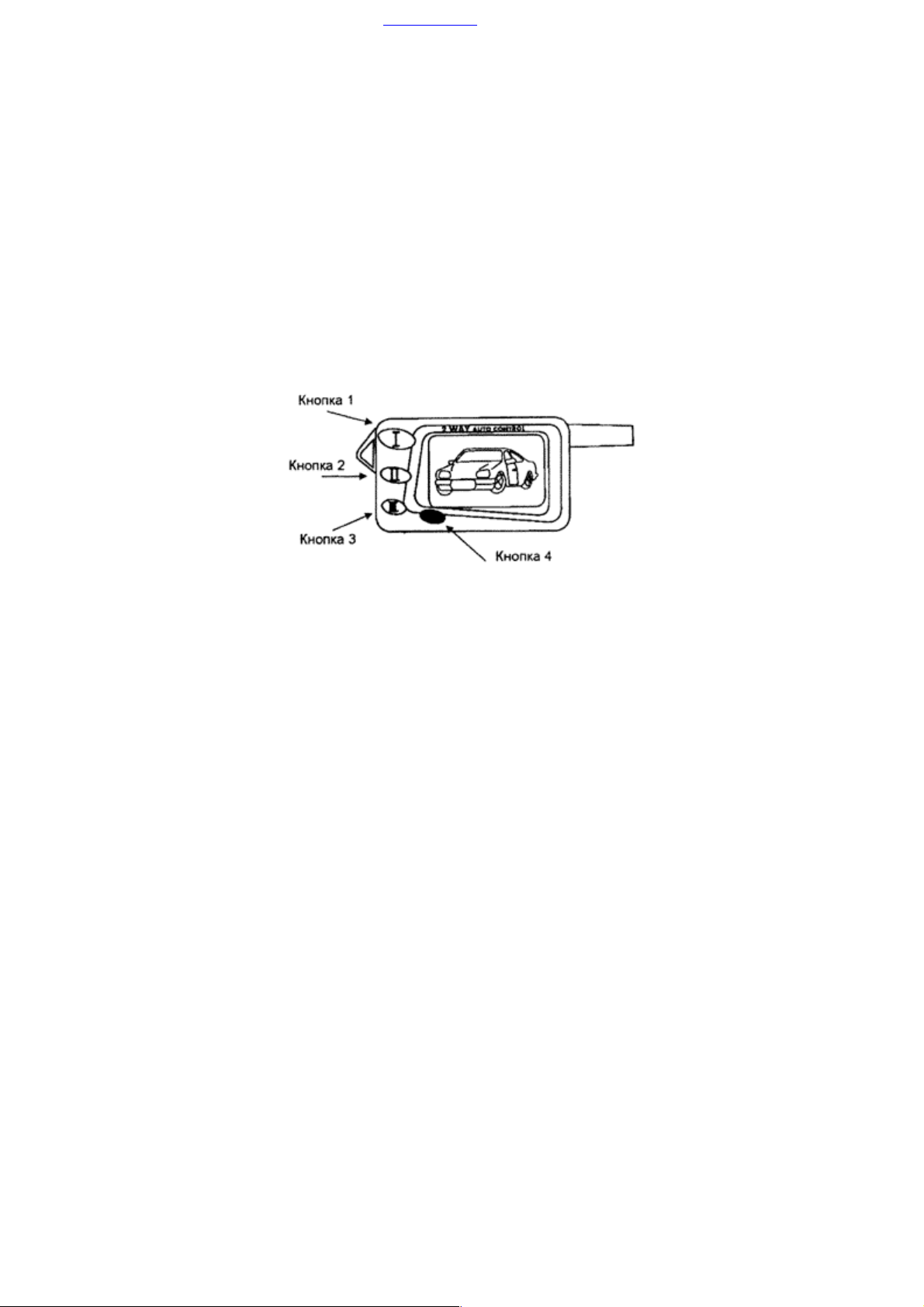

КНОПКА 4-

КНОПОЧНОГО

БРЕЛКА С ЖК-

ДИСПЛЕЕМ

КНОПКА 3-

КНОПОЧНОГО

БРЕЛКА

ПРИМЕЧАНИЕ

Дистанционная
постановка/снятие с охраны
или дистанционное
запирание/отпирание дверей

1

Включение режима охраны
автомобиля с работающим
двигателем

1

Нажать и удерживать в течение 3
секунд

Выход Канала 2
(дистанционное отпирание
багажника/управление
дополнительными
устройствами)

2

Нажать и удерживать в течение 3
секунд

Выход Канала 3
(дистанционное управление
дополнительными
устройствами)

1 + 3

+

Нажать одновременно

Бесшумная постановка/снятие
с охраны

3

Постановка на охрану с
отключением зон
предупреждения датчиков

1, 2

,

Нажать последовательно в
течение 4 секунд

Постановка на охрану с
отключением обеих зон
датчиков

1, 2, 2

, ,

Нажать последовательно в
течение 4 секунд

Дистанционное включение
режима "Паника"

1 + 2

+

Нажать одновременно и
удерживать в течение 3 секунд
при выключенном зажигании

Дистанционное выключение
режима "Паника"

1 + 2

+

Нажать одновременно

Дистанционное включение
режима "Anti-HiJack" (если
включена функция № 9)

1 + 2

+

Нажать одновременно и
удерживать в течение 3 секунд
при включенном зажигании

Дистанционное включение
режима Valet

2 + 3

+

Нажать одновременно и
удерживать в течение 3 секунд в
течение 15 секунд после
включения/выключения
зажигания

Дистанционное выключение
режима Valet

2 + 3

+

Нажать одновременно и
удерживать в течение 3 секунд в
течение 15 секунд после
включения/выключения
зажигания

Включение режима проверки
зоны действия передатчика

1 + 4 ---

Нажать одновременно на 1
секунду

WWW .433 hz . RU Инструкция пользователя Alligator s 300 Аллигатор 17.11.2002

Выбор режима оповещения:
звуковой/вибратор

3 + 4 --- Нажать одновременно

Включение подсветки ЖК­дисплея / Индикация заряда
батарейки передатчика

4 ---

ВНИМАНИЕ: Так как в передатчиках используется постоянно меняющийся (динамический) код, в

определенных, достаточно редких ситуациях (например, при нажатии кнопок брелка более 50 раз
вдали от автмобиля) может произойти рассинхронизация брелков и системы. В этом случае
подойдите к автомобилю и быстро нажмите кнопку передатчика дважды. Синхронизация будет
восстановлена и брелок вновь сможет управлять системой.

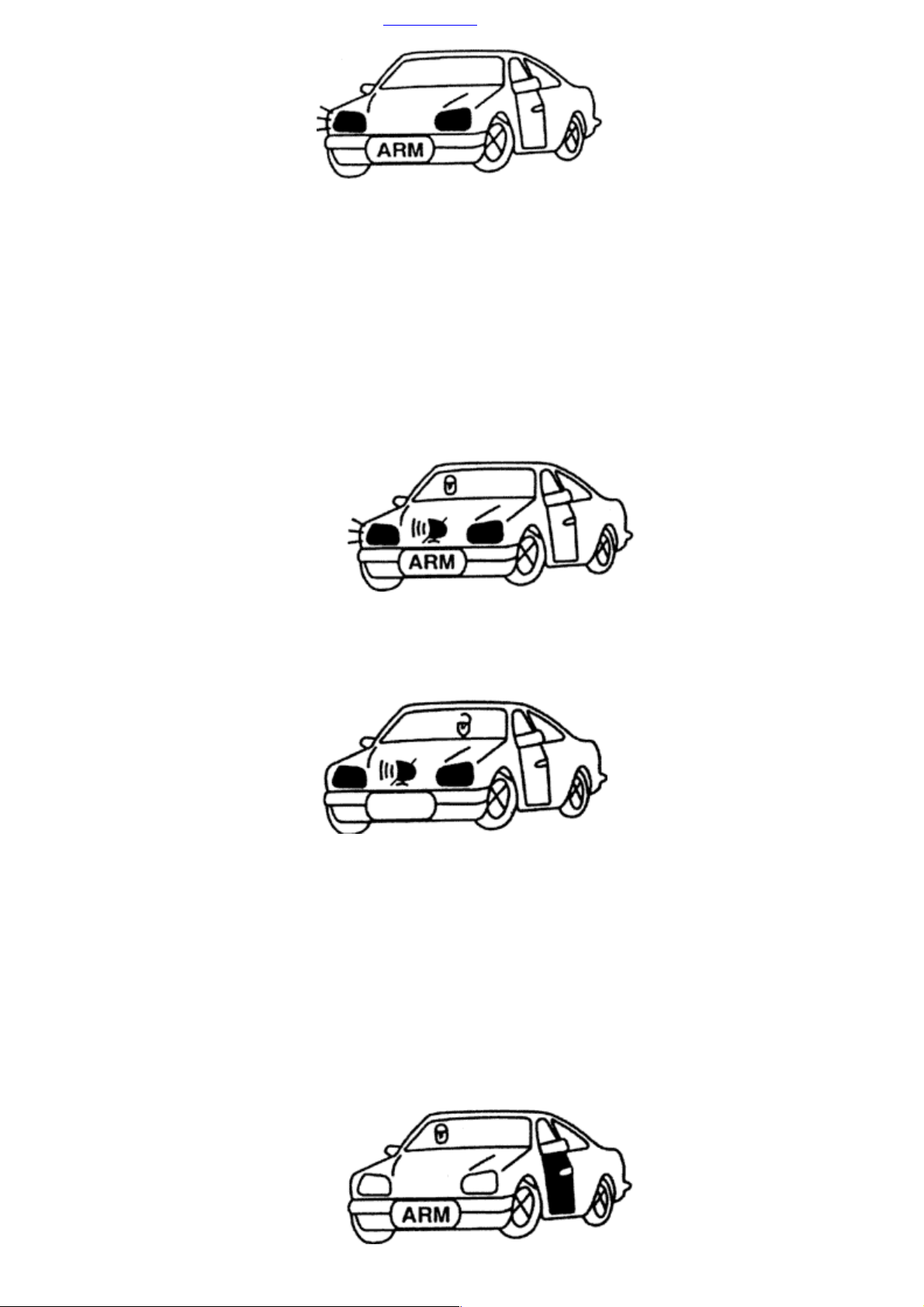

Активная постановка на охрану

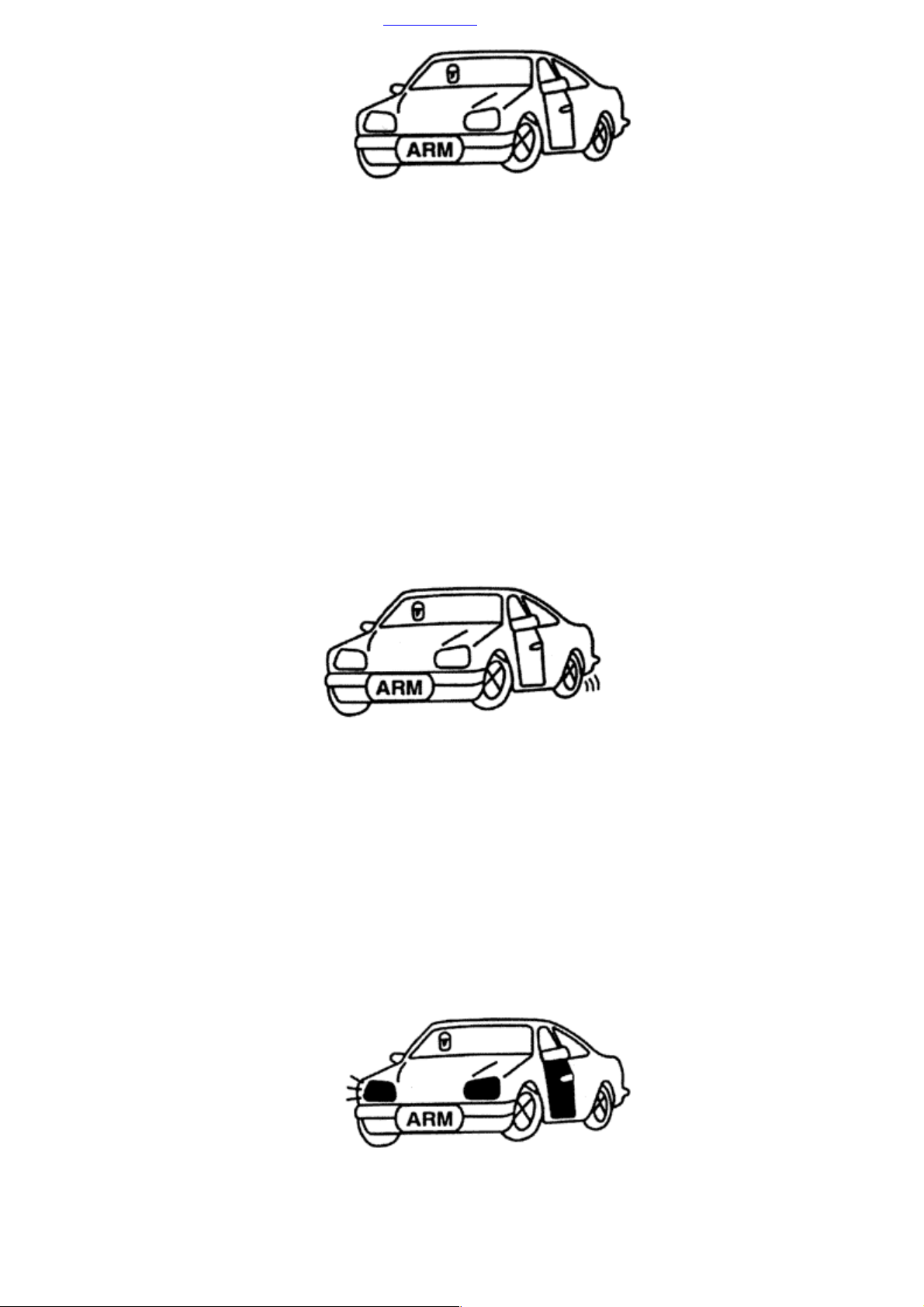

1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.

2. Нажмите и отпустите кнопку 1 ( ) передатчика один раз.

3. Вы услышите 1 сигнал сирены, указатели поворота мигнут 1 раз, система включит цепи
блокировки двигателя, двери автомобиля будут заперты (если установлены электроприводы
замков), автоматически закроются окна автомобиля (если данная функция установлена и
подключена) и светодиодный индикатор (СИД) начнет медленно мигать, подтверждая, что
система находится в режиме охраны.

Примечание: Если при постановке на охрану Вы услышите 3 сигнала сирены (вместо одного), это

означает, что одна из дверей, капот или багажник не закрыты (или одна из этих цепей неисправна) и
система встала в режим охраны в "обход" данной цепи. При этом СИД будет мигать 2 или 3 раза
через паузу в течение 30 секунд, указывая на открытую или неисправную цепь. Через 30 секунд СИД
начнет мигать медленно, как в обычном режиме охраны. Через 3 секунды после того, как обойденная
цепь перестанет быть активной, система автоматически сама возьмет ее под охрану.

Примечание: Если при постановке на охрану Вы не услышите звуковых сигналов подтверждения -

это значит, что сигналы подтверждения сирены отключены (См. раздел "Долговременное
отключение сигналов подтверждения сирены" ниже).

ВНИМАНИЕ: Если в Вашем автомобиле установлена функция штатной задержки выключения

внутрисалонного освещения, необходимо выключить функцию № 11 ("Включение режима охраны
через 45 секунд после подтверждающих сигналов сирены"). В этом случае при постановке на охрану
система будет подавать стандартные сигналы подтверждения (1 сигнал сирены и 1 мигание
указателей поворота) даже если в момент постановки на охрану включено внутрисалонное
освещение или открыта одна из дверей автомобиля. Однако, если дверь автомобиля была открыта в
момент постановки на охрану и осталась открытой, то через 45 секунд сирена подаст дополнительно

WWW .433 hz . RU Инструкция пользователя Alligator s 300 Аллигатор 17.11.2002

3 сигнала и указатели поворота мигнут еще 3 раза, подтверждая, что вход триггера двери активен и
был обойден системой. При этом СИД будет мигать 3 раза через паузу в течение 30 секунд. Через 3
секунды после того, как обойденная цепь перестанет быть активной, система автоматически вновь
возьмет ее под охрану.

Постановка системы на охрану с раздельным отключением зон датчиков

При постановке на охрану Вы можете отключить только зону предупреждения датчика удара и
дополнительного датчика (если используется) или можете отключить датчики системы полностью.

Для отключения зоны предупреждения обоих датчиков системы - в течение 4 секунд после

постановки системы на охрану с помощью нажатия кнопки 1 ( ) передатчика нажмите и

отпустите кнопку 2 ( ). Сирена подаст 1 короткий сигнал и указатели поворота мигнут один раз,
подтверждая, что зоны предупреждения датчика удара и дополнительного датчика будут отключены
до следующей постановки системы на охрану.

Для отключения основных зон обоих датчиков системы нажмите и отпустите кнопку 2 передатчика
еще раз в течение 4 секунд после отключения зоны предупреждения. Сирена подаст еще 2 коротких
сигнала и указатели поворота мигнут еще 2 раза подтверждая, что и зоны предупреждения и
основные зоны датчиков отключены до следующей постановки системы на охрану.

Отключение зон датчиков будет также автоматически отменяться при срабатывании системы от
включения зажигания, открывания двери, капота или багажника.

ВНИМАНИЕ: Если используется функция управления штатным режимом "Комфорт" (10 или 28

секундный импульс запирания для закрывания всех окон и люка автомобиля при постановке на
охрану с помощью передатчика) - нажатие кнопки 2 для отключения зоны датчика будет отменять
работу данной функции. Рекомендуется в этом случае предварительно вручную закрыть все окна и
люк автомобиля.

Пассивная постановка системы на охрану

1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.

2. Как только будет закрыта последняя дверь, сирена подаст 1 короткий сигнал и СИД системы
начнет часто мигать, показывая, что начался 30-секундный отсчет времени перед
автоматической (пассивной) постановкой системы на охрану.

3. Через 30 секунд после того, как была закрыта последняя дверь, капот и багажник, Вы
услышите еще 1 сигнал сирены, указатели поворота мигнут 1 раз, система включит цепи
блокировки двигателя, двери автомобиля будут заперты (если включена программируемая
функция № 2 и установлены электроприводы замков) и СИД начнет мигать медленно,
подтверждая, что система находится в режиме охраны.

Примечание: Если какая-либо из двере, капот или багажник остались открыты после выключения

зажигания (или если одна из этих цепей неисправна), автоматическая постановка на охрану НЕ
начнется до тех пор, пока все двери, капот и багажник не будут закрыты. Вы, тем не менее, сможете
в любой момент поставить системы на охрану с помощью передатчика (активно).

Примечание: Если в течение 30-секундного отсчета времени перед автоматической постановкой

системы на охрану какая-либо из дверей, капот или багажник были открыты, данная автоматическая
функция будет немедленно остановлена и СИД системы погаснет. Как только все двери, капот и
багажник будут вновь закрыты, сирена вновь подаст 1 короткий сигнал и СИД вновь начнет часто
мигать, показывая, что 30-секундный отсчет времени перед автоматической постановкой системы на
охрану начался заново.

WWW .433 hz . RU Инструкция пользователя Alligator s 300 Аллигатор 17.11.2002

Примечание: Если при пассивной постановке на охрану Вы не услышите 2-го сигнала

подтверждения сирены - это значит, что сигналы подтверждения сирены отключены (См. раздел
"Долговременное отключение сигналов подтверждения сирены" ниже). 1 короткий сигнал сирены,
подтверждающий начало 30-секундного отсчета, будет подаваться всегда, независимо от состояния
данной функции.

ВНИМАНИЕ: Функция автоматической (пассивной) постановки системы на охрану является

программируемой и может быть отключена. Для этого - обратитесь к мастеру-установщику или
смотрите раздел "Программируемые функции" в "Инструкции по установке".

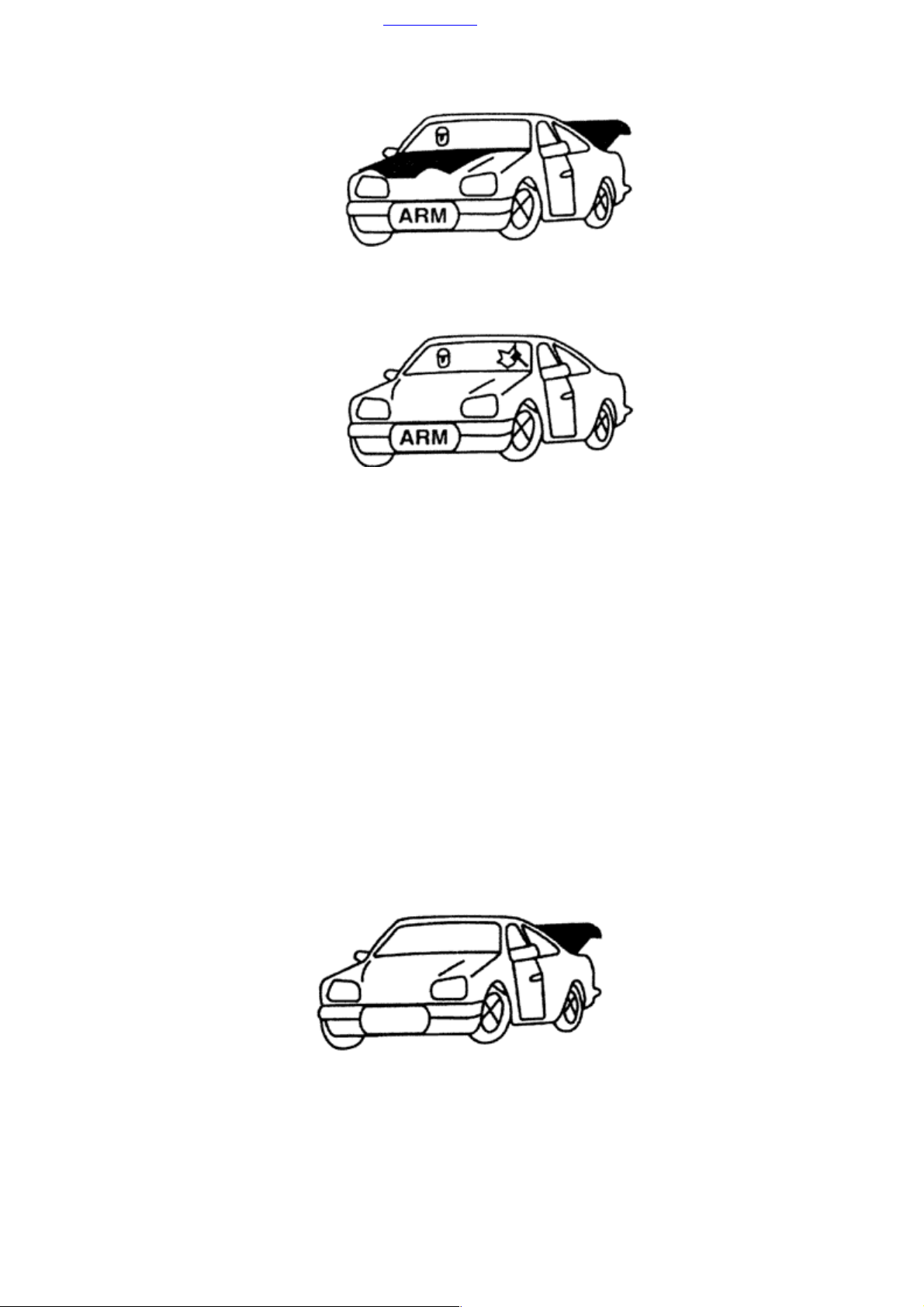

Защита автомобиля при включенном режиме охраны

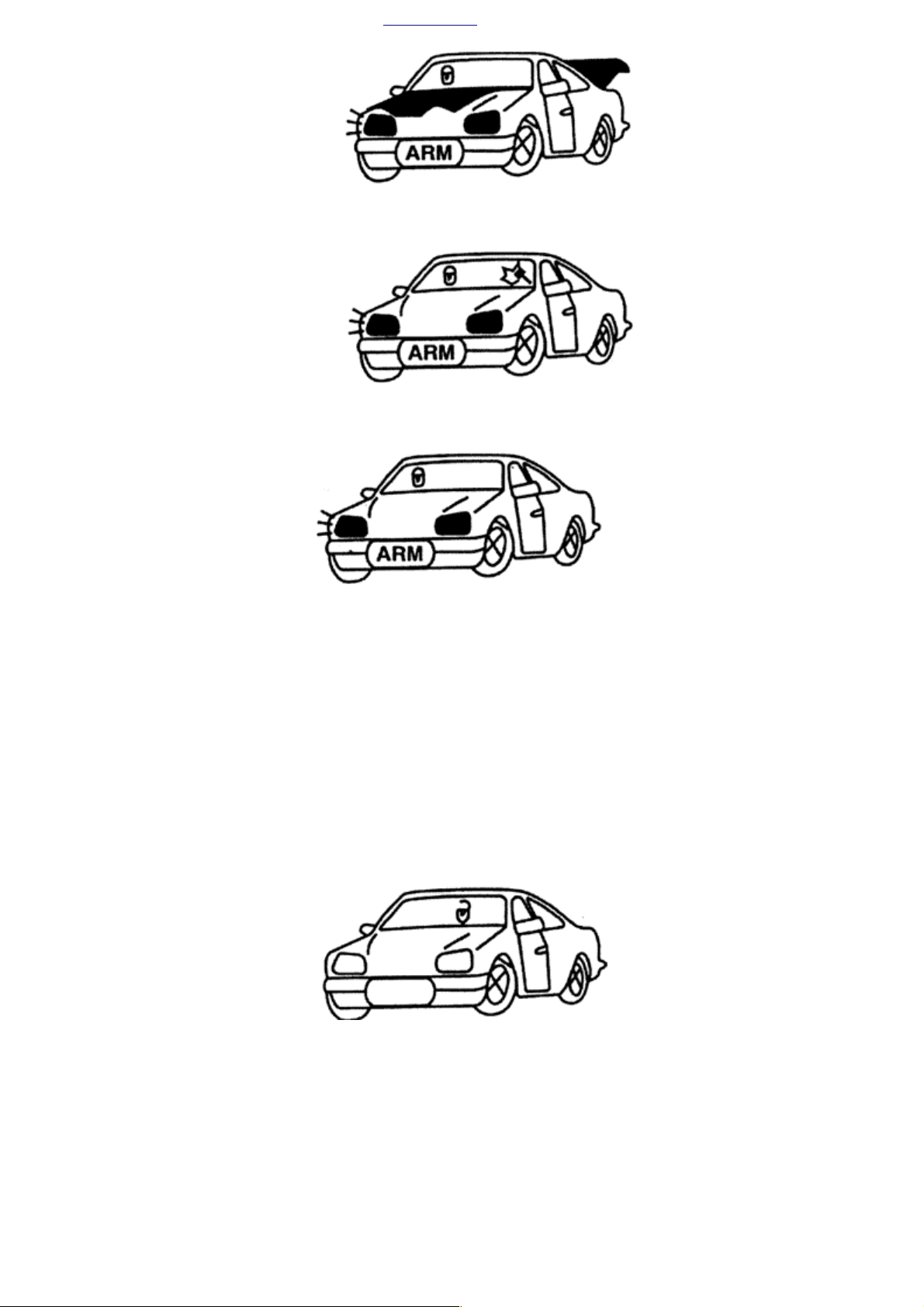

 При легком толчке или ударе по корпусу автомобиля сработает вход режима предупреждения

датчика удара и сирена подаст 3 коротких предупредительных сигнала. Любой сильный удар
или толчок по корпусу или по стеклу автомобиля немедленно вызовет срабатывание полного
30-секундного цикла режима тревоги. На ЖК-дисплее 4-кнопочного брелка-передатчика с 2­сторонней связью появится соответствующая индикация и будут поданы соответствующие
звуковые сигналы предупреждения (см. раздел "Использование 4-кнопочного брелка­передатчика с 2-сторонней связью" ниже).

 Открывание любой двери, капота или багажника, или включение зажигания вызовет

немедленное включение сирены. На ЖК-дисплее 4-кнопочного брелка-передатчика с 2­сторонней связью появится соответствующая индикация и будут поданы соответствующие
звуковые сигналы предупреждения (см. раздел "Использование 4-кнопочного брелка­передатчика с 2-сторонней связью" ниже). Сирена будет звучать 30 секунд, затем выключится
и система вновь встанет на охрану. Если, например, взломщик оставил дверь открытой, то
сирена будет звучать всего 6 циклов по 30 секунд (если Вы не отключите режим тревоги с
помощью передатчика ранее) и затем встанет на охрану в "обход" открытой цепи. После того,
как эта дверь будет вновь закрыта, система автоматически сама возьмет ее также под охрану.

 Отключение питания системы также вызовет немедленное срабатывание системы как только

питание будет вновь подключено. На ЖК-дисплее 4-кнопочного брелка-передатчика с 2­сторонней связью появится соответствующая индикация и будут поданы соответствующие
звуковые сигналы предупреждения (см. раздел "Использование 4-кнопочного брелка­передатчика с 2-сторонней связью" ниже). При этом даже в случае отключения проводов
питания системы от аккумулятора автомобиля, система будет все равно получать питание
через альтернативные цепи при попытке завести двигатель.

Примечание: Вы можете также использовать "Бесшумный" режим срабатывания системы

(программируемая функция № 10). В этом случае при срабатывании будут только мигать указатели
поворота (и внутрисалонное освещение, если данная функция подключена) и немедленно будет
передан сигнал на пейджер, встроенный в 4-кнопочный брелок передатчик с 2-сторонней связью.
Сирена системы не будет работать в режиме тревоги.

 При срабатывании системы указатели поворота (и внутрисалонное освещение, если данная

функция подключена) будут мигать в течение 30 секунд (или в течение всего режима
тревоги), привлекая ввиизуальное внимание к автомобилю.

 При включенной охране включена блокировка стартера и дополнительная цепь блокировки

двигателя (если установлено дополнительное реле), предотвращая несанкционированный
запуск двигателя.

 Сверхяркий синий СИД медленно мигает при включенном режиме охраны. Это является

визуальным предупреждением для потенциального взломщика. Ток, потребляемый СИДом,
очень мал и практически не разряжает аккумулятор даже за длительный период времени. При
срабатывании системы СИД начнет мигать сериями вспышек до момента отключения режима
тревоги с передатчика или до момента снятия системы с охраны, показывая последнюю зону

WWW .433 hz . RU Инструкция пользователя Alligator s 300 Аллигатор 17.11.2002

или триггер, вызвавший срабатывание системы (см. раздел "Информация о предыдущих
срабатываниях системы" ниже).

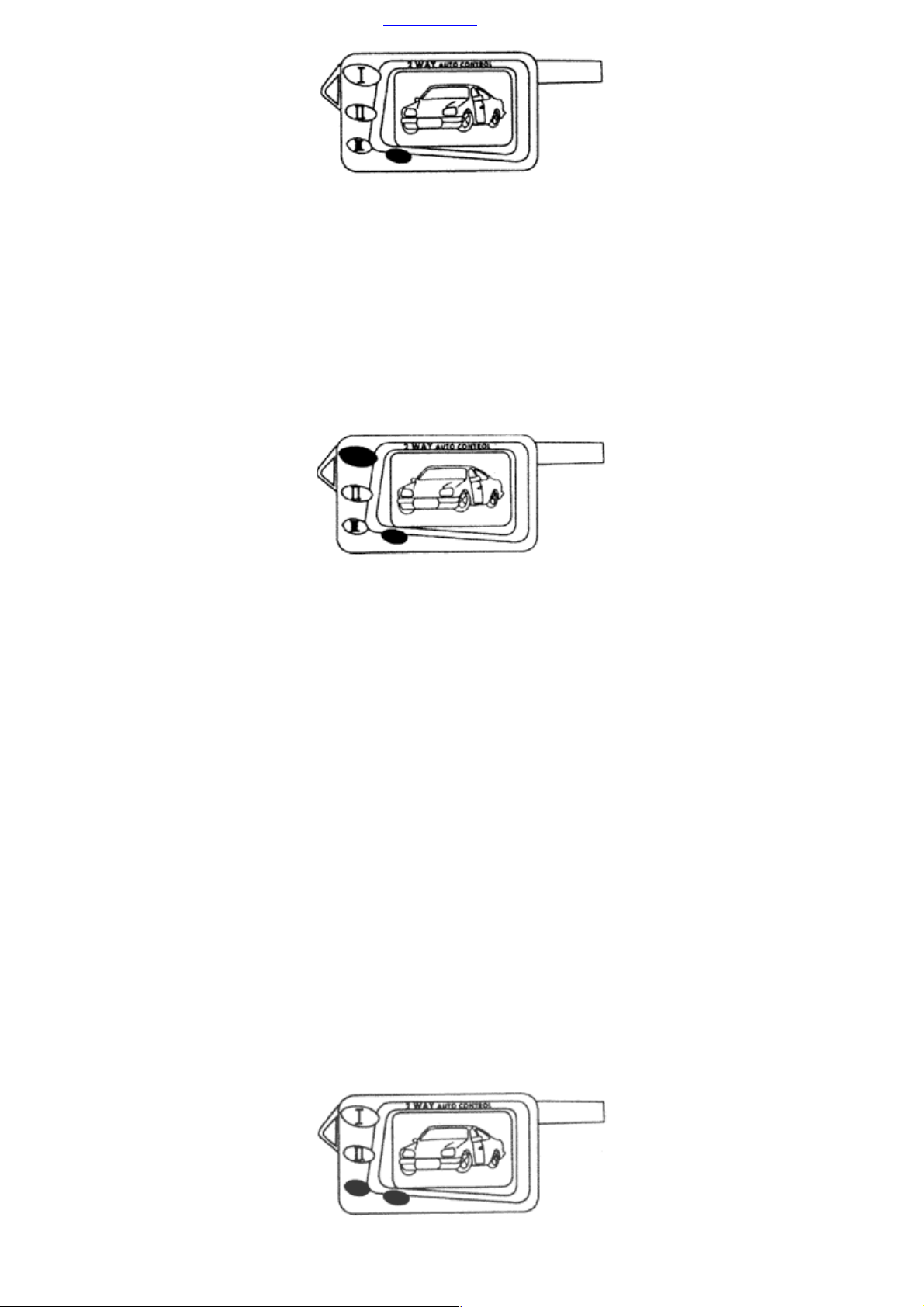

Охрана автомобиля с работающим двигателем

Если включена программируемая функция № 19, данная система позволит включать режим охраны
автомобиля даже тогда, когда включено зажигание и работает двигатель. Для этого:

1. Выйдите из автомобиля, оставив зажигание включенным, и убедитесь, что все двери, капот и
багажник закрыты. Это очень важно, поскольку включение режима охраны с работающим
двигателем невозможно при открытой двери, капоте или багажнике (режим охраны не
включится и сирена подаст 5 предупреждающих сигналов).

2. Нажмите и удерживайте кнопку 1 ( ) передатчика в течение 3 секунд.

ВНИМАНИЕ: Однократное нажатие кнопки 1 передатчика режим охраны автомобиля с

работающим двигателем включать не будет. Также невозможно бесшумное включение
режима охраны с работающим двигателем при помощи кнопки 3 передатчика.

3. Вы услышите 1 сигнал сирены, указатели поворота мигнут 1 раз, двери автомобиля будут
заперты (если установлены электроприводы замков) и светодиодный индикатор (СИД) начнет
медленно мигать подтверждая, что система находится в режиме охраны.. При этом система не
включит цепи блокировки двигателя и автоматически отключит вход цепи зажигания и входы
датчиков системы, для того, чтобы вибрация автомобиля при работающем двигателе не
вызывала срабатывания системы.

4. Система немедленно сработает при попытке открыть дверь, капот или багажник автомобиля.
При этом включится режим тревоги, двигатель будет немедленно заблокирован и система
вновь будет срабатывать от входов датчиков и от цепи зажигания. Если режим тревоги не был
отключен с передатчика, то после окончания режима тревоги двигатель останется
заблокирован и система перейдет в обычный режим охраны. СИД будет мигать 3 или 4 раза
через паузу, показывая зону вызвавшую срабатывание системы.

5. Если в то время, когда система находится в режиме охраны с работающим двигателем,
зажигание будет выключено более чем на 3 секунды, система автоматически включит цепи
блокировки двигателя и перейдет в обычный режим охраны.

6. Для отключения режима охраны с работающим двигателем нажмите и отпустите кнопку 1
передатчика. Сирена подаст 2 сигнала, указатели поворота мигнут 2 раза и СИД системы
погаснет.

Снятие системы с охраны

1. Нажмите и отпустите кнопку 1 ( ) передатчика один раз.

2. Вы услышите 2 сигнала сирены, указатели поворота мигнут 2 раза, система отключит цепи
блокировки двигателя, двери автомобиля отопрутся (если установлены электроприводы
замков) и СИД погаснет, показывая, что система снята с режима охраны.

3. Если включена функция пассивной постановки на охрану, то после снятия системы с охраны
СИД начнет быстро мигать, показывая, что начался отсчет времени перед повторной
постановкой системы на охрану (см. описание работы данной функции ниже).

Если выполнены соответствующие подсоединения и система запрограммирована необходимым
образом, то при снятии с охраны включится внутрисалонное освещение на 30 секунд (или до
момента включения зажигания) и на 30 секунд включатся указатели поворота, для освещения пути к
автомобилю.

WWW .433 hz . RU Инструкция пользователя Alligator s 300 Аллигатор 17.11.2002

Кроме того, если выполнены необходимые подключения для реализации функции отпирания дверей
в 2 этапа, то при снятии системы с охраны будет отпираться только дверь водителя. Для отпирания
всех остальных дверей автомобиля в течение 4 секунд необходимо будет нажать и отпустить кнопку
снятия с охраны еще раз.

Примечание: Если при снятии системы с охраны Вы услышите 4 или 5 сигналов сирены, и указатели

поворота мигнут 3 раза, это значит, что система срабатывала за время Вашего отсутствия. В этом
случае СИД будет мигать определенное количество раз, указывая на конкретный триггер или датчик,
вызвавший срабатывание системы (См. раздел "Информация о предыдущих срабатываниях системы"
ниже).

Примечание: Если при снятии системы с охраны Вы не услышите 2 сигналов подтверждения

сирены, это значит, что сигналы подтверждения сирены отключены (См. раздел "Долговременное
отключение сигналов подтверждения сирены ниже).

Снятие системы с охраны в режиме тревоги

1. Если система сработала и находится в режиме тревоги (звучит сирена, мигают указатели

поворота и внутрисалонное освещение, если данная функция подключена) - нажатие кнопки 1

( ) передатчика один раз только отключит сирену системы, однако автомобиль останется
под охраной. При этом сирена подаст 1 короткий сигнал и произойдет повторное запирание
дверей автомобиля.

Примечание: Если в момент отключения режима тревоги какая-либо из зон охраны осталась

активна (открыта дверь, капот или багажник), также произойдет повторное запирание дверей
автомобиля, но сирена подаст 3 сигнала, указатели поворота мигнут 3 раза, и СИД системы
будет мигать сериями вспышек в течение 30 секунд, показывая открытую и обойденную цепь.

2. Для полного отключения режима охраны - нажмите кнопку 1 передатчика еще один раз. Вы
услышите 4 сигнала сирены, указатели поворота мигнут 3 раза (и включатся на 30 секунд,
если данная функция запрограммирована) и т. д.

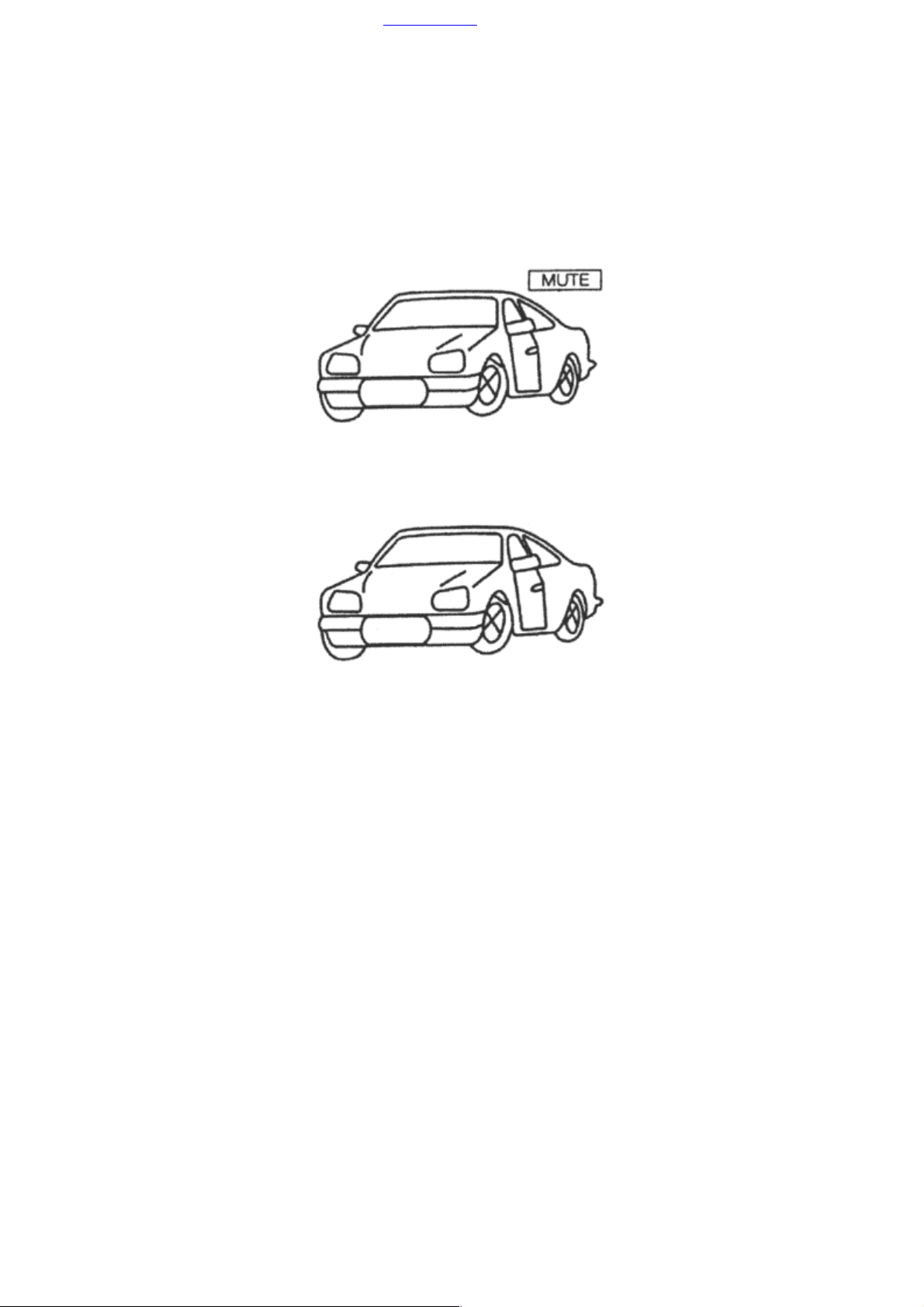

Бесшумная постановка и снятие системы с охраны

Вы можете ставить и снимать систему с охраны без подтверждающих сигналов сирены. Для этого

нажмите и отпустите кнопку 3 ( ) передатчика. Сигналами подтверждения постановки и снятия
системы с охраны будут в этом случае только 1 и 2 мигания указателей поворота автомобиля.

ВНИМАНИЕ: Даже при бесшумной постановке и/или снятии системы с охраны всегда будут

подаваться 3 сигнала сирены (если одна из цепей охраны открыта или неисправна) и 4 сигнала
сирены (если система срабатывала). Эти сигналы считаются важными для защиты автомобиля и для
обеспечения Вашей безопасности, и не могут быть отключены.

Автоматическая повторная постановка системы на охрану

Если после снятия системы с охраны двери, капот или багажник автомобиля не открывались и
зажигание не включалось, система автоматически вновь встанет в режим охраны через 30 секунд и
запрет двери автомобиля. При этом СИД системы будет быстро мигать в течение 30 секунд, и затем
Вы услышите 1 сигнал сирены, указатели поворота мигнут 1 раз произойдет запирание дверей
автомобиля, а СИД начнет мигать медленно.

Если же в течение 30 секунд после снятия системы с охраны была открыта одна из дверей, капот или
багажник автомобиля, дальнейшая работа системы будет зависеть от состояния программируемых
функций № 1 и 2 (пассивная постановка на охрану без запирания или с запиранием дверей):
