Page 1

Garden + Hobby

QUALITY FOR LIFE

SRB

SLO

RUS

HRCZ

INFORMATION I MANUALS I SERVICE

FRS 410 FRS 4125

Betriebsanleitung

112423_d I 11/2009

Page 2

Inhaltsverzeichnis

1 WARNUNG • BITTE LESEN.........................................................................................................2

1.1 Sicherheitshinweise für handgeführte Benzin-Motorsense..........................................................................2

1.2 Vorbereitende Maßnahmen.......................................................................................................................... 2

1.3 Handhabung ................................................................................................................................................. 2

1.4 Bedeutung der angebrachten Sicherheitssymbole....................................................................................... 3

1.5 Zu vermeiden................................................................................................................................................ 3

2 ORDNUNGSGEMÄSSER GEBRAUCH.......................................................................................3

3 GERÄTEBESCHREIBUNG ..........................................................................................................4

3.1 Übersicht....................................................................................................................................................... 4

3.2 Sicherheitsvorrichtungen.............................................................................................................................. 4

4 ZUSAMMENBAU DER KOMPONENTEN....................................................................................4

4.1 Montage des D-Griffes (FRS 410)................................................................................................................ 4

4.2 Montage des "Bike" Fahrradgriffes (FRS 4125)........................................................................................... 5

4.3 Montage Schutzhaube.................................................................................................................................. 5

4.4 Montage des Fadenkopfes........................................................................................................................... 5

4.5 Montage des Schneidemessers ................................................................................................................... 5

4.6 Einstellen der Schnitthöhe............................................................................................................................ 6

5 INBETRIEBNAHME......................................................................................................................6

5.1 Treibstoff und Öl: .......................................................................................................................................... 6

5.2 Anlassen des Motors:................................................................................................................................... 6

5.2.1 Anlassen des Motors in kaltem Zustand....................................................................................................... 6

5.2.2 Anlassen des Motors in warmen Zustand .................................................................................................... 6

5.3 Abstellen des Motors .................................................................................................................................... 7

6 SCHNEIDEANLEITUNG...............................................................................................................7

6.1 Zusätzliche Sicherheitsvorkehrungen........................................................................................................... 7

6.2 Verlängerung des Schneidfadens................................................................................................................. 7

6.3 Verschiedene Schneidverfahren................................................................................................................... 7

6.4 Schneiden mit Schneidemesser................................................................................................................... 8

7 WARTUNGSVORSCHRIFTEN.....................................................................................................8

7.1 Luftfilter......................................................................................................................................................... 8

7.2 Richtige Einstellung des Vergasers.............................................................................................................. 8

7.3 Zündkerze..................................................................................................................................................... 8

7.4 Schärfen des Schutzhaubenmessers........................................................................................................... 8

8 AUFBEWAHREN DES GERÄTES...............................................................................................8

9 WIEDERINBETRIEBNAHME .......................................................................................................9

10 TECHNISCHE ANGABEN............................................................................................................9

11 FEHLERBEHEBUNG AM MOTOR ..............................................................................................9

D 1

Page 3

1 WARNUNG • BITTE LESEN

Aus Sicherheitsgründen müssen Sie diese Bedienungsanleitung unbedingt lesen, bevor Sie das Gerät in Gebrauch nehmen. Werden die Anweisungen nicht befolgt, kann es zu schweren Verletzungen kommen. Widmen Sie daher vor jedem Gebrauch einige Minuten dem Studium Ihres neuen Trimmers.

1.1 Sicherheitshinweise für handgeführte Benzin-Motorsense

Lesen sie die Gebrauchsanweisung sorgfältig. Machen Sie sich mit den Einstellungen und dem richtigen Gebrauch der Maschine vertraut.

Erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchsanweisung nicht kennen, die BenzinMotorsense zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Mähen Sie niemals während andere Personen, insbesondere Kinder oder Tiere, in der Nähe sind.

Halten Sie einen Sicherheitsabstand von 15 m ein. Bei Annäherung stellen Sie das Gerät unverzüglich ab. Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

1.2 Vorbereitende Maßnahmen

− Während des Mähens sind immer festes Schuh-

werk und lange Hosen zu tragen. Mähen Sie nicht barfuß oder in leichten Sandalen.

− Überprüfen Sie das Gelände, auf dem die Ma-

schine eingesetzt wird, und entfernen Sie alle Gegenstände, die erfasst und weggeschleudert werden können.

Benzin ist hochgradig entflammbar

− bewahren Sie Benzin nur in den dafür vorgesehe-

nen Behältern auf

− tanken Sie nur im Freien und rauchen Sie nicht

während des Einfüllvorganges

− Benzin ist vor dem Starten des Motors einzufüllen.

Während der Motor läuft oder bei heißem Motor darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.

− falls Benzin übergelaufen ist, darf kein Versuch

unternommen werden, den Motor zu starten. Stattdessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden bis sich die Benzindämpfe verflüchtigt haben

− aus Sicherheitsgründen sind Benzintank und an-

dere Tankverschlüsse bei Beschädigung auszutauschen

− Ersetzen Sie defekte Schalldämpfer

− Vor dem Gebrauch ist immer durch Sichtkontrolle

zu prüfen, ob die Schneidwerkzeuge, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädigte

Schneidwerkzeuge und Befestigungsbolzen nur satzweise ausgetauscht werden.

1.3 Handhabung

1. Tragen Sie anliegende, solide Arbeitskleidung, die Schutz bietet, wie eine lange Hose, sichere Arbeitsschuhe, strapazierfähige Arbeitshandschuhe, einen Schutzhelm, eine Schutzbrille zum Schutz der Augen und einen Gehörschutz gegen den Lärm.

2. Bewahren Sie das Gerät an einem sicheren Platz auf. Öffnen Sie den Benzindeckel langsam, um allfälligen Druck abzulassen, der sich im Benzintank gebildet hat. Um Brandgefahr vorzubeugen, entfernen Sie sich mindestens 3 Meter vom Auftankbereich, bevor Sie das Gerät anlassen.

3. Schalten Sie das Gerät aus, bevor Sie es abstellen.

4. Halten Sie das Gerät stets mit beiden Händen fest. Dabei sollen Daumen und Finger die Griffe umschließen.

5. Achten Sie darauf, dass Schrauben und Ver- bindungselemente fest angezogen sind. Bedienen Sie das Gerät nie, wenn es nicht richtig eingestellt oder nicht vollständig oder sicher zusammengesetzt ist.

6. Achten Sie darauf, dass die Griffe trocken und sauber sind und keinerlei Benzingemisch daran haftet.

7. Führen Sie den Fadenkopf in der gewünsch- ten Höhe. Vermeiden Sie es kleine Gegenstände (z. B. Steine) mit dem Fadenkopf zu berühren. Bei Mäharbeiten am Hang stehen Sie bitte stets unterhalb der Schneidevorrichtung. Schneiden oder Trimmen Sie niemals an einem glatten, rutschigen Hügel oder Abhang.

8. Überprüfen Sie das zu bearbeitende Gelände,

feste Gegenstände wie Steine, Metallteile, o.ä. können weggeschleudert werden - Verletzungs-

gefahr!

9. Halten Sie jedes Körperteil und jedes Kleidungsstück fern vom Fadenkopf, wenn Sie den

Motor anlassen oder laufen lassen. Bevor Sie den Motor anlassen, vergewissern Sie sich, dass der Fadenkopf mit keinem Hindernis in Berührung kommt.

10. Stellen Sie den Motor immer vor Arbeiten an der Schneidevorrichtung ab.

11. Lagern Sie das Gerät und Zubehör sicher und geschützt vor offenen Flammen und Hitze/Funkenquellen wie Gasdurchlauferhitzer, Wäschetrockner, Ölofen oder tragbare Radiatoren, etc..

12. Halten Sie das Schutzschild, Fadenkopf und den Motor immer frei von Mährückständen.

13. Nur ausreichend geschulte Personen und Erwachsene dürfen das Gerät bedienen, einstellen und warten.

D 2

Page 4

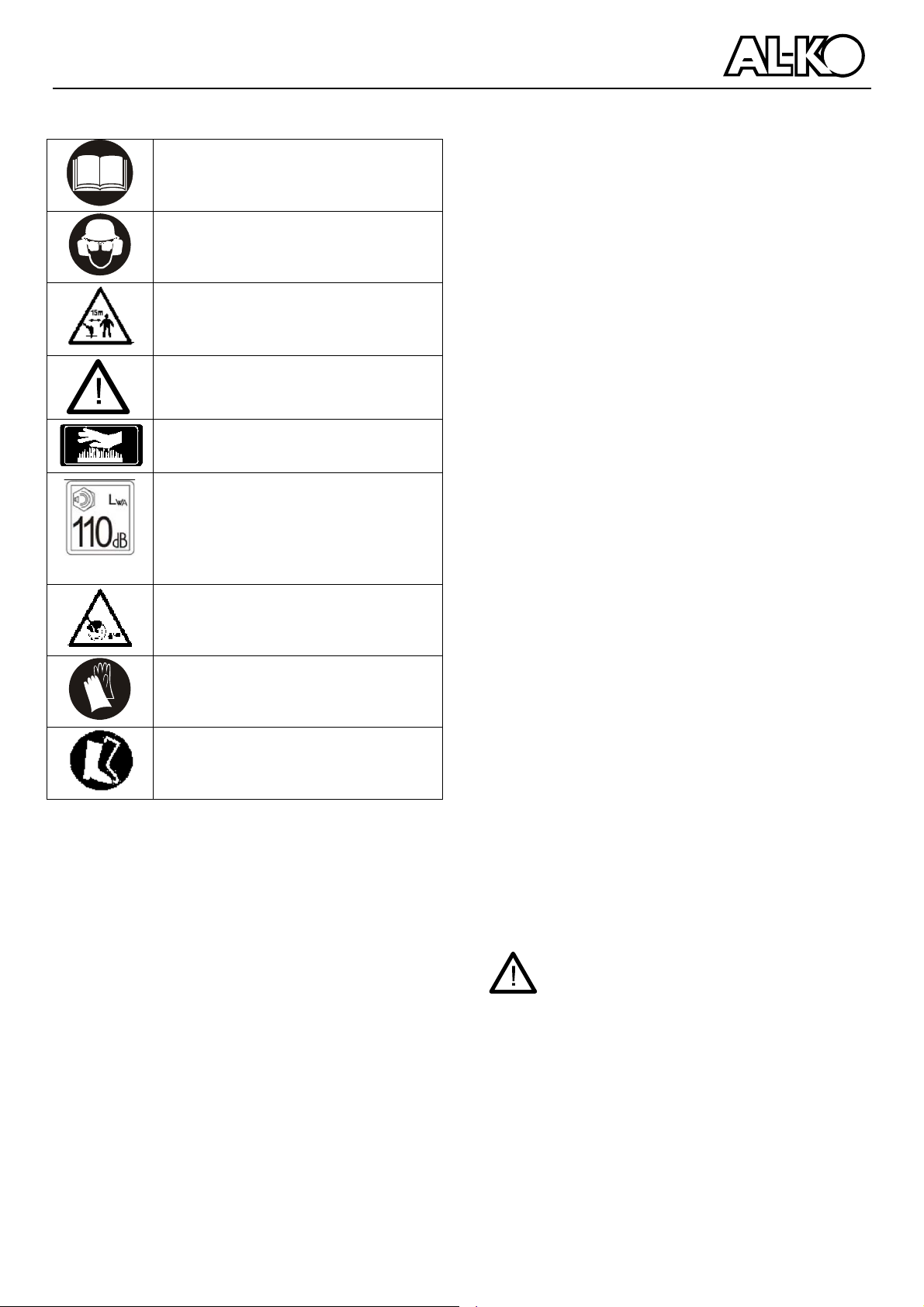

1.4 Bedeutung der angebrachten Sicherheitssymbole

Lesen Sie die Bedienungsanleitung, bevor Sie die Maschine betätigen.

Helm, Gehörschutz und Schutzbrille tragen!

Dritte aus dem Gefahrenbereich fernhalten!

Achtung! Gefahr!

Achtung! Heiße Oberfläche!

Geräuschemission entspricht der Richtlinie 2000/14/EC!

Gefahr durch weggeschleuderte Gegenstände!

Tragen Sie Handschuhe zum Schutz der Hände.

Tragen Sie Gummistiefel zum Schutz gegen Stromschlag.

1.5 Zu vermeiden

1. KEINEN ANDEREN TREIBSTOFF

VERWENDEN als den in der Bedienungsanlei-

tung empfohlenen. Befolgen Sie stets die Anweisungen im Abschnitt „Treibstoff und Öl“ dieser Anleitung. Verwenden Sie kein Benzin, das nicht richtig mit 2-Takt-Motoröl gemischt ist. Es besteht sonst die Gefahr eines bleibenden Schadens am Motor, wodurch die Garantie des Herstellers entfällt.

2. NICHT RAUCHEN, während Sie das Gerät auf-

tanken oder betätigen.

3. BEDIENEN SIE DAS GERÄT NICHT OHNE

AUFPUFF und richtig installierten Auspuffschutz.

4. DEN AUSPUFF NICHT BERÜHREN, weder mit

den Händen noch mit dem Körper. Halten Sie das Gerät so, dass Daumen und Finger die Griffe umschließen.

5. DAS GERÄT NICHT IN UNBEQUEMER

STELLUNG BEDIENEN, nicht bei fehlendem

Gleichgewicht, mit ausgestreckten Armen oder nur mit einer Hand. Nehmen Sie zur Bedienung stets beide Hände, und umschließen Sie dabei die Griffe mit Daumen und Fingern.

6. Halten Sie den Fadenkopf stets auf dem Boden wenn das Gerät in Betrieb ist.

7. Benutzen Sie den Rasentrimmer/ Motorsense nur zum vorgesehenen Zweck, wie Rasentrimmen und Mäharbeiten.

8. Benutzen Sie das Gerät nicht über einen längeren Zeitraum, machen Sie regelmäßig Pause.

9. DAS GERÄT NICHT UNTER ALKOHOLODER DROGENEINFLUSS BETÄTIGEN.

10. DAS GERÄT NUR BETÄTIGEN, WENN SCHUTZHAUBE UND/ODER –VORRICHTUNG INSTALLIERT UND IN GUTEM ZUSTAND IST.

11. Jegliche Veränderungen, Zusätze oder Entfernungen an dem Produkt können die persönliche Sicherheit gefährden und lassen die Herstellergarantie verfallen.

12. Benutzen Sie das Gerät niemals in der Nähe von leicht entflammbaren Flüssigkeiten oder Gasen in geschlossenen Räumen. Explosionen und/ oder Brand können die Folge sein.

13. VERWENDEN SIE KEINE ANDEREN SCHNEIDWERKZEUGE. Zu Ihrer eigenen Sicherheit verwenden Sie nur Zubehör und Zusatzgeräte die in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

2 ORDNUNGSGEMÄSSER

GEBRAUCH

Die Benzin Motorsense ist für die private Benutzung im Haus- und Hobbygarten geeignet.

Die Einhaltung der vom Hersteller beigefügten Gebrauchsanweisung ist Voraussetzung für den ordnungsgemäßen Gebrauch der Benzinmotorsense.

Die Gebrauchsanweisung enthält auch die Betriebs-, Wartungs- und Instandhaltungsbedingungen.

Wegen körperlicher Gefährdung des Benutzers darf die Benzinmotorsense nicht zu folgenden Arbeiten eingesetzt werden: zum Reinigen von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf die Benzinmotorsense nicht zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel verwendet werden.

Aus Sicherheitsgründen darf die Benzinmotorsense nicht als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art verwendet werden.

D 3

Page 5

3 GERÄTEBESCHREIBUNG

3.1 Übersicht

1 Schneidmesser 2 Fadenkopf 3 Schutzhaube 4 “Bike“ Fahrradgriff 5a/5b Gashebel 6 Schalter Motor “aus“ und “ein“ 7a/7b “Arretierung“ Gashebel 8 Tragegurt 9 Abdeckung Luftfilter 10 Benzintank 11 Hebel “Choke“ - “Run” 12 Primer (Kaltstartmembranpumpe)

3.2 Sicherheitsvorrichtungen

Die Schutzhaube (3) muss unbedingt montiert sein, um Verletzungen des Betreibers durch herumschleudernde Gegenstände zu verhindern.

4 ZUSAMMENBAU DER

KOMPONENTEN

Bei der Lieferung sind einige Teile demontiert. Der Zusammenbau ist einfach, wenn die folgenden Hinweise beachtet werden

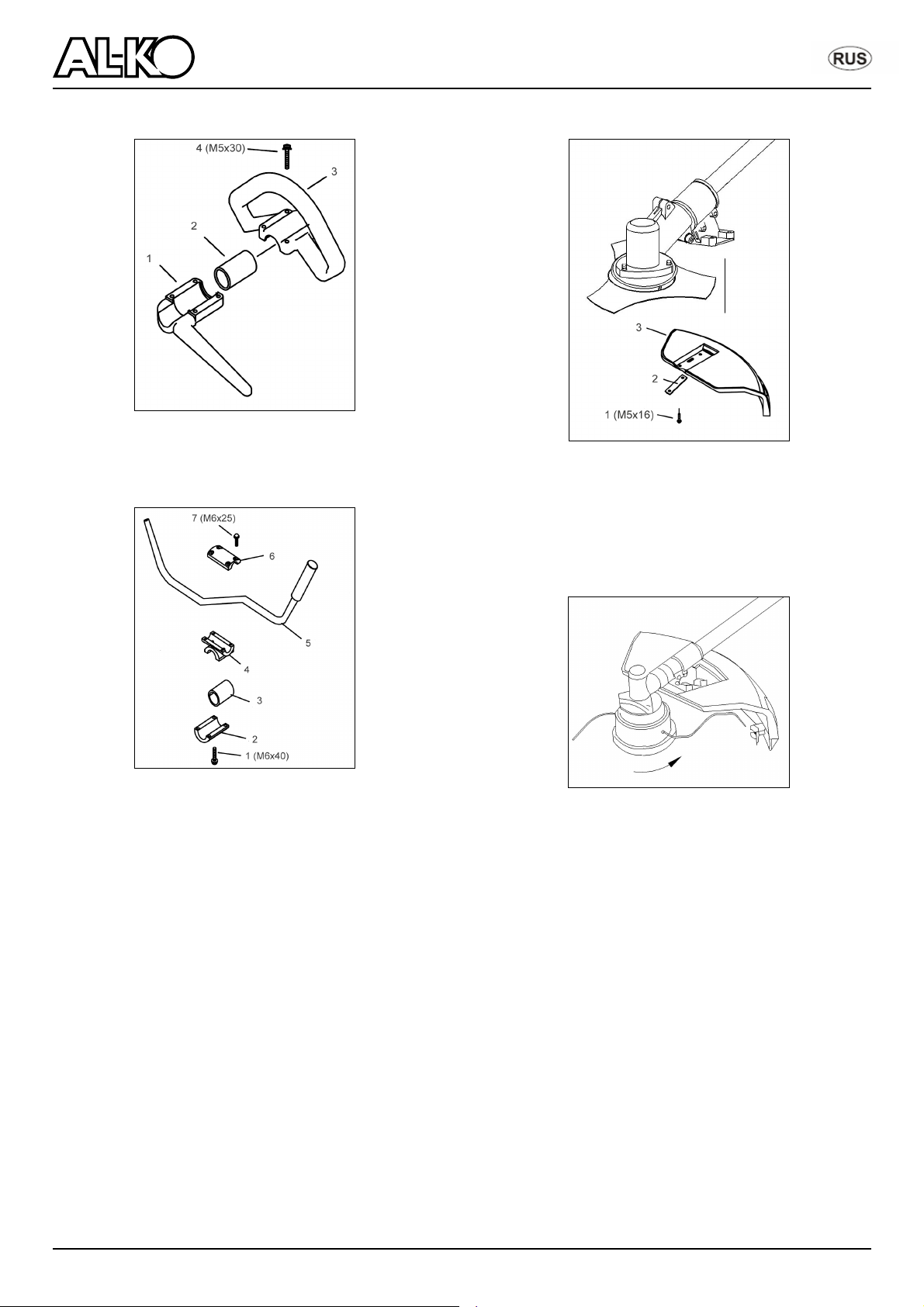

4.1 Montage des D-Griffes (FRS 410)

Befestigen Sie den Griff, in dem Sie die Gummimanschette (2) über den Holm legen und dann die obere Griffhälfte (3) und untere Griffhälfte (1) miteinander verschrauben (4).

D 4

Page 6

4.2 Montage des "Bike" Fahrradgriffes (FRS 4125)

1. Legen Sie die Gummimanschette (3) über den

Schaft.

2. Befestigen Sie sie mit Hilfe der vier Innensechs-

kantschrauben (1) die untere Klammer (2) und das Mittelstück (4).

3. Legen Sie die Griffstange (6) in die Griffhalterung

und befestigen Sie sie mit Hilfe der oberen Klammer (6) und den vier Innensechskantschrauben (7).

4.4 Montage des Fadenkopfes

Stecken Sie nun den Haltestift in das Ausschnittsloch und schrauben Sie den Fadenkopf, in dem Sie ihn gegen den Uhrzeigersinn drehen (Achtung: Linksge- winde!), auf den Führungsdorn der Antriebswelle. Ziehen Sie den Fadenkopf mit der Hand fest an, in dem Sie die Antriebswelle mit dem Haltestift fest halten.

4.5 Montage des Schneidemessers

4.3 Montage Schutzhaube

Legen Sie die Metallblättchen (2) unter die Schutzhaube (3) und fixieren diese mit den 4 Schrauben (1) am Holm.

Das in der Schutzhaube integrierte Messer schneidet den Schneidfaden automatisch auf die optimale Länge.

Legen Sie das Schneidmesser so auf die Mitnehmerscheibe, dass das Zentrum des Schneidmessers genau auf dem Führungskreis der Mitnehmerscheibe liegt. Stecken Sie die Druckplatte so auf das Schneidmesser, dass die flache Seite zum Schneidmesser zeigt. Schrauben Sie die Befestigungsmutter auf dem Führungsdorn fest, in dem Sie sie gegen den Uhrzeigersinn drehen (Achtung: Linksgewinde!). Stecken Sie dabei den Haltestift, wie bei der Montage des Fadenkopfes, in das dafür vorgesehene Ausschnittsloch und benutzen Sie den Schlüssel. Sichern Sie die Mutter mit dem Splint.

D 5

Page 7

4.6 Einstellen der Schnitthöhe

Schultergurt:

1. Streifen Sie den Schultergurt über die linke Schul-

ter.

2. Haken Sie den Verschlusshaken in die Öse ein.

3. Stellen Sie die Schultergurtlänge so ein, dass der

Fadenschneidkopf oder das Schneidmesser parallel zum Boden verläuft. Um die optimale Schultergurtlänge festzustellen, machen Sie anschließend einige Schwingbewegungen ohne den Motor anzulassen.

Benutzen Sie während der Arbeit immer den Schultergurt. Bringen Sie den Gurt an, sobald Sie den Motor gestartet haben, und der Motor im Leerlauf läuft.

Hinweis: Entfernen Sie den Schultergurt vom Gerät, bevor Sie den Motor starten.

5 INBETRIEBNAHME

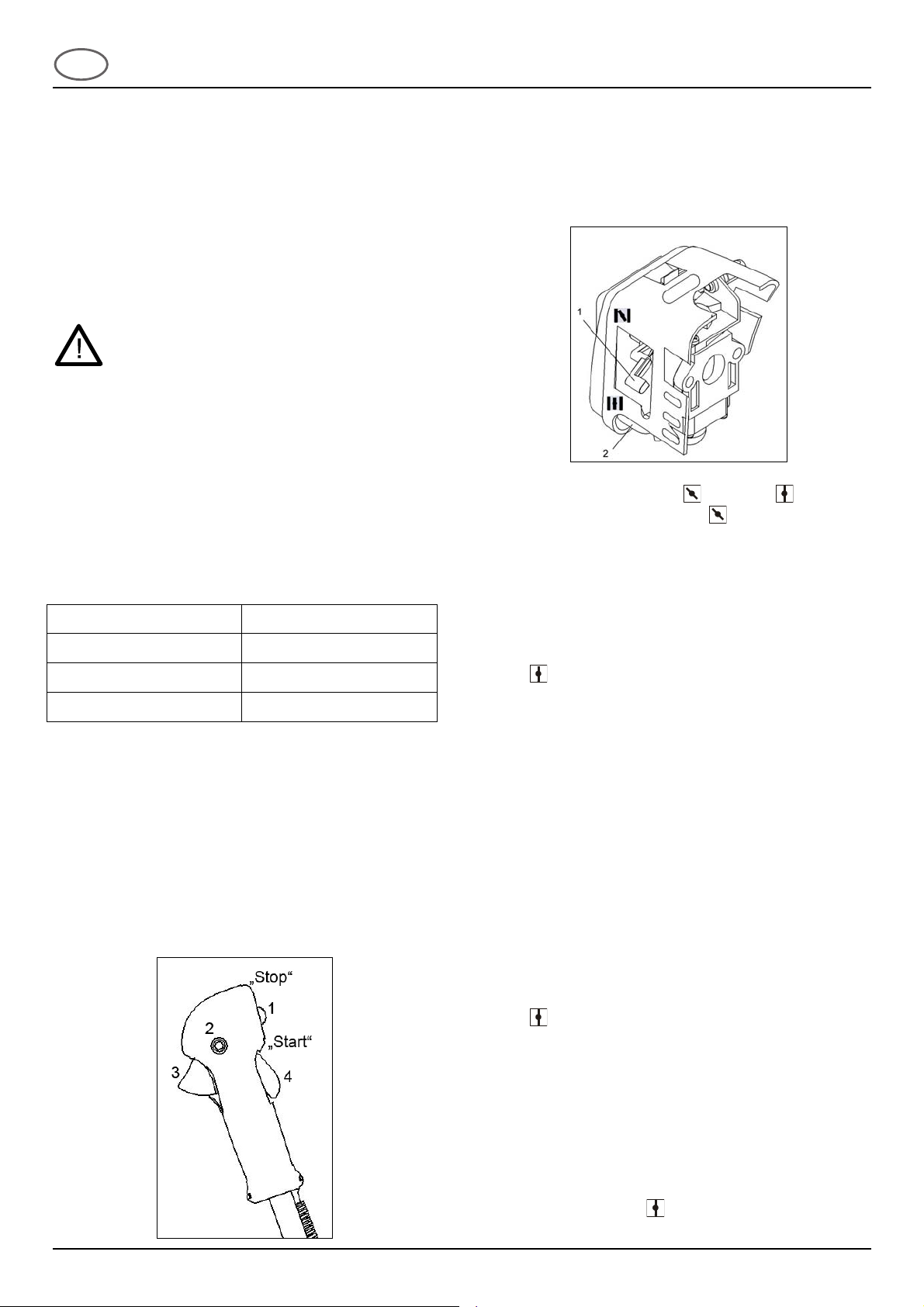

5.2.1 Anlassen des Motors in kaltem Zustand

1. Stellen Sie den Zündschalter (1) auf „Start“

2. Gashebel feststellen: Drücken Sie den „Lock off“

5.1 Treibstoff und Öl:

1. Der Motor der Motorsense ist ein 2-Takt Motor. Er

benötigt zum Betrieb eine Mischung aus normalem bleifreien Benzin und 2-Takt Öl im Verhältnis 25:1. (Siehe Treibstoff Misch-Tabelle).

2. Es empfiehlt sich maximal 5 Liter Ben-

zin/Ölgemisch anzumischen, da Sie mit dieser Menge ca. 12 - 15 Betriebsstunden auskommen, und älteres Benzin/Ölgemisch keine optimale Schmierung gewährleistet.

Verwenden Sie nie reines Benzin für Ihr Gerät. Es besteht sonst die Gefahr, eines bleibenden Schadens am Motor, wodurch die Herstellergarantie für dieses Gerät entfällt. Verwenden Sie kein Benzin/Ölgemisch das mehr als 90 Tage lang aufbewahrt wurde.

Verwenden Sie nur Benzin/Ölgemisch im Mischungsverhältnis 25:1. Ändern Sie das Mischungsverhältnis nicht eigenständig, auch wenn bei einigen 2-Takt-Ölsorten ein anderes Mischungsverhältnis empfohlen wird. Verursacht ungenügende Schmierung einen Motorschaden, so entfällt die Herstellergarantie.

Treibstoff-Misch-Tabelle:

Benzin Zweitakt Motorenöl

Verhältnis 25 : 1 1 l (1000 cm³) 0,040 l (40 cm³) 3 l (3000 cm³) 0,120 l (120 cm³) 5 l (5000 cm³) 0,200 l (200 cm³)

5.2 Anlassen des Motors:

Hinweis: Lesen Sie zuerst die Anleitungen für das

Starten des Motors in kaltem und in warmem Zustand, und führen Sie dann den entsprechenden Startvorgang durch. Plazieren Sie das Gerät auf einer harten, ebenen Fläche, greifen Sie es mit einer Hand am Haltegriff und ziehen Sie mit der anderen Hand am Zugseil Startgriff.

3. Das Gerät hat einen Choke (1), der sich in 2 Stel-

4. Drücken Sie den Primer (2) 10-mal.

5. Ziehen Sie die Anlasserschnur viermal schnell

6. Wenn der Motor startet, stellen Sie den Choke auf

7. Springt der Motor nicht an, wiederholen Sie

Hinweis: Springt der Motor auch nach mehreren Versuchen nicht an, lesen Sie den Absc hnitt „Fehlerbehebung am Motor“.

Hinweis: Ziehen Sie die Anlasserschnur stets gerade heraus. Lassen Sie die Schnur nie aus dem ausgezogenen Zustand zurückschnellen.

5.2.2 Anlassen des Motors in warmen Zustand

1. Stellen Sie den Zündschalter auf „Start“.

2. Stellen Sie den Choke auf „RUN“ (

Schalter (2) nach innen. Anschließend drücken Sie gleichzeitig den Gashebel (3) und die Gashebelsperre (4). Lassen Sie den „Lock off“ Schalter wieder los. Der Gashebel rastet auf Vollgas ein.

lungen bringen lässt: „CHOKE“ ( (

). Stellen Sie den Choke-Hebel auf „CHOKE“

(

und stark.

„RUN“ (

Schritt 1 bis 6.

) und „RUN“

)Position

D 6

Page 8

3. Arretieren Sie den Gashebel wie unter Punkt 2

bei Anlassen in kaltem Zustand.

4. Ziehen Sie an der Starterschnur schnell, bis der

Motor anspringt. Ziehen Sie jedoch nicht mehr als 6mal. Halten Sie den Gashebel VOLL gedrückt, bis der Motor ruhig läuft. Sollte der Motor dennoch nicht anspringen, dann ist er wahrscheinlich mit Benzin vollgepumpt. Warten Sie 5 Minuten und probieren es anschließend wieder mit dem

Choke auf „RUN“ ( drücktem Gashebel.

) gestellt und bei voll ge-

5.3 Abstellen des Motors

Lassen Sie den Gashebel los. Lassen Sie den Motor in den Leerlauf zurückkehren. Schieben Sie den Zündschalter auf „Stop“.

6 SCHNEIDEANLEITUNG

6.1 Zusätzliche Sicherheitsvorkehrungen

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte ALLE SICHERHEITSVORKEHRUNGEN in dieser Anleitung noch einmal durch.

Warnung / Vorsicht

1. Sind Sie mit dem Trimmer nicht vertraut, üben

Sie den Umgang bei nicht laufendem Motor.

2. Gelände immer überprüfen, feste Gegenstände

wie Metallteile, Flaschen, Steine o.ä. können weggeschleudert werden und ernste Verletzungen beim Benutzer verursachen sowie das Gerät dauerhaft schädigen. Sollten Sie aus Versehen einen festen Gegenstand mit dem Trimmer berühren, schalten Sie den Motor sofort aus und untersuchen Sie das Gerät auf eventuelle Schäden. Benutzen Sie das Gerät niemals, wenn es beschädigt ist oder Mängel aufweist.

3. Trimmen und Schneiden Sie immer im oberen

Drehzahlbereich. Lassen Sie den Motor zu Beginn des Mähens oder während des Trimmens nicht in niedriger Drehzahl laufen.

4. Benutzen Sie das Gerät nur zum vorgesehenen

Zweck, wie Trimmen und Unkraut mähen.

5. Halten Sie den Fadenkopf niemals über Kniehöhe

wenn in Betrieb.

6. Benutzen Sie das Gerät nicht, wenn Personen

oder Tiere sich in unmittelbarer Nähe befinden. Halten Sie während der Mäharbeiten einen Mindestabstand von 15m zwischen Benutzer und anderen Personen oder Tieren. Bei Abmäharbeiten bis zum Boden halten Sie bitte einen Mindestabstand von 30m.

7. Bei Hangmahärbeiten stehen Sie bitte stets un-

terhalb der Schneidevorrichtung. Arbeiten Sie nur an Abhängen und Hügeln wenn Sie sicheren und festen Boden unter den Füssen haben.

6.2 Verlängerung des Schneidfadens

Benutzen Sie keinen Metalldraht oder kunststoffumhüllten Metalldraht irgendeiner Art im Fadenkopf. Dies kann zu schweren Verletzungen beim Benutzer führen..

Zur Verlängerung des Schneidfadens, lassen Sie den Motor auf Vollgas laufen und tippen (“BUMP”) den Fadenkopf auf den Boden. Der Faden wird automatisch verlängert. Das Messer am Schutzschild kürzt den Faden auf die zulässige Länge.

Entfernen Sie regelmäßig alle Rasen und Unkrautreste um ein Überhitzen des Schaftrohrs zu vermeiden. Rasen-/ Gras-/ Unkrautreste verfangen sich unterhalb des Schutzschilds, dies verhindert eine ausreichende Kühlung des Schaftrohrs. Entfernen Sie die Reste vorsichtig mit einem Schraubenzieher oder dergleichen.

6.3 Verschiedene Schneidverfahren

Ist das Gerät richtig mit Schutzhaube und Fadenkopf montiert, schneidet es Unkraut und hohes Gras an schwer zugänglichen Stellen, wie z.B. entlang von Zäunen, Mauern und Fundamenten sowie um Bäume herum. Es lässt sich auch für „Abmäharbeiten“ einsetzen, um Vegetation zur besseren Vorbereitung eines Gartens oder zum Ausputzen eines bestimmten Bereiches bodennah zu entfernen.

ZUR BEACHTUNG: Auch bei sorgfältiger Anwendung hat das Schneiden an Fundamenten, Stein oder Betonmauern usw. eine erhöhte Abnutzung des Fadens zur Folge.

TRIMMEN / MÄHEN

Schwingen Sie den Trimmer in sichelartiger Bewegung von Seite zu Seite. Halten Sie den Fadenkopf stets parallel zum Boden. Überprüfen Sie das Gelände und legen Sie die gewünschte Schneidhöhe fest. Führen und halten Sie den Fadenkopf in der gewünschten Höhe, zwecks gleichmäßigen Schnitts.

NIEDRIGERES TRIMMEN

Halten Sie den Trimmer mit einer leichten Neigung genau vor sich, so dass sich die Unterseite des Fadenkopfes über dem Boden befindet und der Faden die richtige Schnittstelle trifft. Schneiden Sie immer von sich weg. Ziehen Sie den Trimmer nicht zu sich hin.

TRIMMEN AN ZAUN / FUNDAMENT

Nähern Sie sich beim Schneiden langsam Zäunen, Natursteinmauern und Fundamenten um nah daran zu schneiden, ohne jedoch mit dem Faden gegen das Hindernis zu schlagen. Kommt der Faden z.B. mit Steinen, Steinmauern oder Fundamenten in Berührung, nutzt er sich ab oder franst aus. Schlägt der Faden gegen Zaungeflecht, bricht er ab.

D 7

Page 9

TRIMMEN UM BÄUME

Trimmen Sie um Baumstämme, nähern Sie sich langsam, damit der Faden die Rinde nicht berührt. Gehen Sie um den Baum herum, und schneiden Sie dabei von links nach rechts. Nähern Sie sich Gras oder Unkraut mit der Spitze des Fadens, und kippen Sie den Fadenkopf leicht nach vorn.

Seien Sie überaus vorsichtig bei Abmäharbeiten. Halten Sie bei solchen Arbeiten einen Abstand von 30 Metern zwischen sich und anderen Personen oder Tieren.

ABMÄHEN

Beim Abmähen erfassen Sie die gesamte Vegetation bis zum Grund. Dazu neigen Sie den Fadenkopf im 30 Grad Winkel nach links. Stellen Sie den Handgriff in die gewünschte Position. Beachten Sie die erhöhte Verletzungsgefahr des Benutzers, Zuschauer und Tiere, sowie die Gefahr der Sachbeschädigung durch weggeschleuderte Objekte (z.B. Steine).

Entfernen Sie mit dem Trimmer keine Gegenstände von Fußwegen usw.! Der Trim-

mer ist ein kraftvolles Werkzeug, und kleine Steine oder andere Gegenstände können 15 Meter und mehr weggeschleudert werden und zu Verletzungen oder Beschädigungen an Autos, Häusern und Fenstern führen.

7 WARTUNGSVORSCHRIFTEN

7.1 Luftfilter

Arbeiten Sie nie ohne den Luftfilter. Halten Sie ihn sauber. Ist er beschädigt, ist ein neuer Filter einzusetzen.

Reinigung des Luftfilters:

1. Lösen Sie die Schraube, mit der der Luftfilterdeckel festgeschraubt ist, nehmen Sie den Deckel ab, und heben Sie den Filter aus dem Lufteinlass.

2. Waschen Sie den Filter in Seifenwasser. KEIN BENZIN VERWENDEN!

3. Trocknen Sie den Filter an der Luft.

4. Setzen Sie den Filter wieder ein.

ZUR BEACHTUNG: Ersetzen Sie den Filter, wenn er beschädigt ist oder wenn er sich nicht mehr reinigen lässt.

7.2 Richtige Einstellung des Vergasers

Der Vergaser wurde werkseitig für optimale Leistung eingestellt. Sind weitere Einstellungen nötig, bringen Sie bitte Ihr Gerät dem Fachmann im nächstgelegenen Kleinmotoren-Service oder senden Sie das Gerät an AL-KO.

7.3 Zündkerze

6.4 Schneiden mit Schneidemesser

Tragen Sie beim Schneiden mit einem Schneidemesser stets einen Augenschutz und Schutzkleidung. Verwenden Sie stets den Tragegurt für Arbeiten mit dem Schneidblatt.

Bevor Sie diese Maschine mit einem Schneideblatt betätigen, prüfen Sie, ob es richtig montiert ist. Befolgen Sie alle Anweisungen des Abschnittes „Sicherheitsvorschriften für Unterholz- /Grasschneideblatt“ in dieser.

MÄHEN

Mähen bedeutet, dass man das Schneidmesser in einer waagrechten, bogenförmigen Bewegung von einer Seite zur anderen führt.

Keine Unkraut-Schneideblätter zum Schneiden von Gestrüpp und jungen Bäumen einsetzen!

VERMEIDEN VON RÜCKSCHLAG

Beim Einsatz von Schneidmessern besteht die Gefahr des Rückschlagens, wenn das Werkzeug auf ein festes Hindernis (Baumstamm, Ast, Baumstumpf, Stein oder dergleichen) trifft. Das Gerät wird dabei zurückgeschleudert gegen die Drehrichtung des Werkzeuges. Dies kann zu Verlust der Kontrolle über das Werkzeug führen -Verletzungsgefahr

Benutzen Sie Schneidmesser nicht in der Nähe von Zäunen, Metallpfosten, Grenzsteinen oder Fundamenten.

1. Elektrodenabstand = 0,6 mm

2. Anzugsdrehmoment 12 bis 15 Nm. Schließen Sie den Zündkerzen-Stecker an.

7.4 Schärfen des Schutzhaubenmessers

1. Entfernen Sie das Schneidmesser von der Schutzhaube.

2. Befestigen Sie das Messer in einem Schraubstock. Schärfen Sie das Messer mit einer Flachfeile, und achten Sie dabei darauf, den Winkel der Schneidkante beizubehalten. Feilen Sie nur in einer Richtung.

8 AUFBEWAHREN DES GERÄTES

Werden die nachfolgenden Punkte nicht befolgt, kann die Vergasermembrane verkleben.

1. Befolgen Sie alle Anweisungen, die im Abschnitt „Wartungsvorschriften“ der Bedienungsanleitung gegeben werden.

2. Reinigen Sie das Äußere des Motors, Führungsholm, Schutzhaube und Fadenkopf.

3. Entleeren Sie den Benzintank.

4. Lassen Sie den Motor im Leerlauf laufen, bis das Gerät stillsteht.

5. Lassen Sie den Motor abkühlen.

6. Entfernen Sie die Zündkerze mit einem Zündkerzenschlüssel.

D 8

Page 10

7. Leeren Sie einen Teelöffel sauberes 2-Takt-Öl in die Verbrennungskammer. Ziehen Sie die Anlasserschnur mehrmals langsam, um die inneren Teile einzuölen. Reinigen Sie die Zündkerze und setzen Sie diese wieder ein.

8. Bewahren Sie das Gerät an einem kühlen, trockenen Ort auf.

9. Transportieren und Lagern Sie den Trimmer mit installiertem Schneidmesser nur mit dem mitgelieferten Transportschutz.

9 WIEDERINBETRIEBNAHME

1. Entfernen Sie die Zündkerze.

2. Ziehen Sie die Anlasserschnur schnell und stark, um überschüssiges Öl aus der Verbrennungskammer zu entfernen.

3. Reinigen Sie die Zündkerze und prüfen Sie den Elektrodenabstand, oder setzen Sie eine neue Zündkerze ein.

4. Füllen Sie den Benzintank mit der richtigen Benzin-Öl-Mischung. Vgl. dazu den Abschnitt „Treibstoff und Öl“.

10 TECHNISCHE ANGABEN

FRS 410 FRS 4125 Motortyp Luftgekühlter 2-Takt-Motor Luftgekühlter 2-Takt-Motor Hubraum 32 cm³ 32 cm³ Leistung: 0,9 kW 0,9 kW Trockengewicht 7,0 kg 7,0 kg Treibstoff-Fassungsvermögen 0,7 l 0,7 l Schnittbreite Faden 41 cm 41 cm Fadendurchmesser 2,0 mm 2,0 mm Schnittbreite Schneideblatt - 25 cm Griff D-Griff „Bike”-Griff Zündung elektronisch elektronisch Zündkerze NGK BPMR6A oder gleiche NGK BPMR6A oder gleiche Antrieb Fliehkraftkupplung Fliehkraftkupplung

11 FEHLERBEHEBUNG AM MOTOR

Störung Mögliche Ursache Störungsbeseitigung

Das Gerät springt nicht an oder springt an, aber läuft nicht

Das Gerät springt an, aber der Motor hat wenig Kraft

Raucht übermäßig (nach ca. 1 Min. Vollgasstellung)

Fehlerhaftes Vorgehen beim Anlassen

Falsche Vergasereinstellung Lassen Sie den Vergaser in einer

Verrußte Zündkerze Reinigen Sie die Zündkerze, korrigie-

Falsche Einstellung des ChokeHebels

Verschmutzter Luftfilter Entfernen Sie den Filter, reinigen Sie

Falsche Vergasereinstellung Lassen Sie den Vergaser in einer

Falsche Treibstoffmischung Benutzen Sie die richtige Treibstoff-

Folgen Sie den Anweisungen in der Bedienungsanleitung.

AL-KO-Servicestelle prüfen.

ren Sie den Elektrodenabstand oder ersetzen sie die Zündkerze

Stellen Sie auf „Run“

ihn und setzen Sie ihn wieder ein

AL-KO-Servicestelle prüfen.

mischung (Verhältnis 25 : 1)

D 9

Page 11

Table of content

1 CAUTION · PLEASE READ .........................................................................................................2

1.1 Safety instructions for hand-operated petrol power scythe.......................................................................... 2

1.2 Preliminary measures...................................................................................................................................2

1.3 Handling........................................................................................................................................................ 2

1.4 Meaning of safety symbols used .................................................................................................................. 3

1.5 What not to do............................................................................................................................................... 3

2 PROPER OPERATION.................................................................................................................3

3 LAYOUT........................................................................................................................................4

3.1 Overview....................................................................................................................................................... 4

3.2 Safety devices............................................................................................................................................... 4

4 ASSEMBLING THE COMPONENTS ...........................................................................................4

4.1 Assembly of the „D“ handle ..........................................................................................................................4

4.2 Assembly of the "Bike" handle...................................................................................................................... 5

4.3 Assembly of the guard hood.........................................................................................................................5

4.4 Assembly of the cutting head........................................................................................................................ 5

4.5 Assembly of the cutting blade....................................................................................................................... 5

4.6 Setting the cutting height.............................................................................................................................. 5

5 STARTING UP..............................................................................................................................6

5.1 Fuel and oil: .................................................................................................................................................. 6

5.2 Starting the engine:....................................................................................................................................... 6

5.2.1 Starting the engine from a cold state............................................................................................................ 6

5.2.2 Starting the engine from a warm state.......................................................................................................... 6

5.3 To stop engine.............................................................................................................................................. 7

6 TRIMMING INSTRUCTIONS ........................................................................................................7

6.1 Additional safety precautions........................................................................................................................ 7

6.2 Stringhead line release................................................................................................................................. 7

6.3 Trimming procedures.................................................................................................................................... 7

6.4 Cutting with blades........................................................................................................................................ 7

7 MAINTENANCE............................................................................................................................8

7.1 Air filter.......................................................................................................................................................... 8

7.2 Carburettor adjustment.................................................................................................................................8

7.3 Spark plug..................................................................................................................................................... 8

7.4 Debris shield knife sharpening...................................................................................................................... 8

8 STORING A UNIT.........................................................................................................................8

9 REMOVING A UNIT FROM STORAGE .......................................................................................8

10 TECHNICAL SPECIFICATIONS ..................................................................................................9

11 TROUBLE SHOOTING THE ENGINE..........................................................................................9

GB 1

Page 12

1 CAUTION · PLEASE READ

For safety reasons, it is imperative that you read these operating instructions before using the appliance. Serious injuries could result if these instructions are not followed. You must therefore dedicate a few minutes to studying your new power tool and its instructions before each use.

1.1 Safety instructions for hand-operated petrol power scythe

Read the directions with due care. Familiarize yourself with the settings and proper operation of the machine.

Never allow children or other persons who are not familiar with the operating instructions to use the petrol power scythe. Contact your local governmental agency for information regarding minimum age requirements for operating the petrol power scythe.

Never mow in the direct vicinity of persons -especially children - or animals.

Maintain a safety distance of 15m. If approached, switch off the appliance immediately. Always keep in mind that the machine operator or user is responsible for accidents involving other persons and/or their property.

1.2 Preliminary measures

− Always wear sturdy, non-slip footwear and long

trousers when mowing. Never mow barefoot or in sandals.

− Check the grounds on which the machine will be

used and remove all objects that could be caught up and violently flung out.

Warning: Petrol is highly flammable!

− Only store petrol in containers designed to hold

petroleum-based liquids

− Only refuel out in the open and do not smoke

during the refueling process.

− Always refuel before starting the engine. Do not

open fuel tank cap and do not refuel when the engine is running or when the scythe is hot.

− If petrol has overflowed, do not under any circum-

stances attempt to start the engine. Instead, remove the machine from the affected area. Avoid starting the engine until the petrol fumes have completely evaporated.

− For safety reasons, the petrol tank and other tank

closures must be replaced if they are damaged.

− Replace defective mufflers.

− Before using the scythe, visually inspect it to en-

sure that the blade, mounting bolts and the entire cutting apparatus are in good working order (i.e. not worn out or damaged). To prevent any imbalance, replace worn out or damaged blades and mounting bolts as a set only (if applicable).

1.3 Handling

1. Wear close fitting, tough work clothing that will provide protection, such as long slacks or trousers, safety work shoes, heavy duty work gloves, hard hat, a safety face shield, or safety glasses for eye protection and a good grade of ear plugs or other sound barriers for hearing protection.

2. Store in a safe place. Open fuel cap slowly to release any pressure which may have formed in fuel tank. To prevent a fire hazard, move at least 10 feet (3 meters) from fueling area before starting.

3. Turn unit off before setting it down.

4. Always hold unit firmly with both hands, the thumb and fingers encircling the handles.

5. Keep all screws and fasteners tight. Never operate your equipment when it is improperly adjusted or not completely and securely assembled.

6. Keep handles dry, clean and free of fuel mixture.

7. Keep stringhead as close to ground as practi- cal. Avoid hitting small objects with stringhead. When cutting on a slope, stand below stringhead. NEVER cut or trim on a hill or slope, etc. if there is the slightest chance of slipping, sliding or losing firm footing.

8. Check area you will be trimming for debris that may be struck or thrown during operation.

9. Keep all parts of your body and clothing away from stringhead when starting or running engine. Before starting engine, make sure stringhead will not come in contact with any obstacle.

10. Stop engine before examining cutting line.

11. Store equipment away from possible flamma- ble materials, such as gas-powered water heaters, clothes dryers, or oil-fired furnaces, portable heaters, etc.

12. Always keep the debris shield, stringhead, and engine free of debris build-up.

13. Operation of equipment should always be restricted to mature and properly instructed individuals

GB 2

Page 13

1.4 Meaning of safety symbols used

Read the operating instructions before you operate the machine.

Wear helmet, ear muffs and goggles!

Keep oter people out of the danger area!

Important! Hazard!

Important! Hot surface!

Noise emission complies with EC Directive 2004/14/EC!

Hazard due to objects being thrown out!

Wear gloves in order to protect hands.

Wear rubber boots to protect against electric shock.

1.5 What not to do

1. DO NOT USE ANY OTHER FUEL than that recommended in your manual. Always follow instructions in the Fuel and Lubrication section of this manual. Never use gasoline unless it is properly mixed with 2-cycle engine lubricant. Permanent damage to engine will result, voiding manufacturer’s warranty.

2. DO NOT SMOKE while refuelling or operating equipment.

3. DO NOT OPERATE UNIT WITHOUT A MUFFLER and properly installed muffler shield

4. DO NOT TOUCH or let your hands or body come in contact with the muffler. Hold unit with thumbs and fingers encircling the handles.

5. DO NOT OPERATE UNIT IN AWKWARD POSITIONS, off balance, outstretched arms, or one-handed. Always use two hands when operating unit with thumbs and fingers encircling the handles.

6. DO NOT RAISE STRINGHEAD above ground level while unit is operating. Injury to operator could result.

7. DO NOT USE UNIT FOR ANY PURPOSES OTHER than trimming lawn or garden areas.

8. DO NOT OPERATE UNIT FOR PROLONGED PERIODS. Rest periodically.

9. DO NOT OPERATE UNIT WHILE UNDER THE INFLUENCE OF ALCOHOL OR DRUGS.

10. DO NOT OPERATE UNIT UNLESS DEBRIS

SHIELD AND/OR GUARD IS INSTALLED AND IN GOOD CONDITION.

11. DO NOT ADD, REMOVE OR ALTER ANY COMPONENTS OF THIS PRODUCT. Doing so

could cause personal injury and/or damage the unit voiding the manufacturer’s warranty.

12. DO NOT operate your unit near or around flammable liquids or gases whether in or out of doors. An explosion and/or fire may result.

13. DO NOT USE ANY OTHER CUTTING TOOLS. For your own safety only use the accessories and additional equipment specified in the operating manual or recommended or specified by the manufacturer. The use of tools or accessories other than those recommended in the operating manual or catalogue may place you in danger of personal injury.

2 PROPER OPERATION

The petrol power scythe is intended for private use, i.e. for use in home and gardening environments. The operating instructions as supplied by the manufacturer must be kept and referred to in order to ensure that the petrol power scythe is properly used and maintained. The instructions contain valuable information on operating, maintenance and servicing conditions..

Due to the high risk of bodily injury to the user, the petrol power scythe must not be used to carry out the following work: to clean (suck up) dirt and debris off walkways, or to chop up tree or hedge clippings. Moreover, the petrol power scythe may not be used to level out high areas such as molehills.

For safety reasons, the petrol power scythe may not be used as a drive unit for other work tools or toolkits of any kind.

GB 3

Page 14

3 LAYOUT

3.1 Overview

1 Cutting blade 2 Cutting head 3 Guard hood 4 “Bike“ handle 5a/5b Throttle lever 6 Engine switch “off” and “on” 7a/7b Throttle lever lock 8 Carrying strap 9 Air filter cover 10 Petrol tank 11 Levers for “Choke“ and “Run” 12 Petrol accumulation button

3.2 Safety devices

It is important that the GUARD HOOD is assemb led in order to prevent injuries to the operator due to objects catapulted by the machine.

4 ASSEMBLING THE COMPONENTS

Some parts of the power scythe come disassembled. For quick and easy assembly, read and follow the instructions below.

4.1 Assembly of the „D“ handle

Place the rubber block (2) over the shaft and tighten the upper part (3) and the lower part (1) of the handle with the screws (4).

GB 4

Page 15

4.2 Assembly of the "Bike" handle

1. Place the rubber block (3) over the shaft.

2. Tighten the lower part (2) and the middle part (4) by using the four screws (1).

3. Insert the bike-bar (5) and tighten the upper part (6) with the four screws (7).

Now put the retainer pin into the cut-out hole and screw the cutting head onto the locating pin of the drive shaft by turning it in counter-clockwise direction (Important: Left-hand screw-thread!).

Tighten the cutting head by hand, holding the drive shaft in place with the retainer pin

4.5 Assembly of the cutting blade

4.3 Assembly of the guard hood

Place the two plates (2) under the safety guard and tighten the guard hood (3) with the four screws (1) to the shaft.

The integrated blade in the guard hood automatically cuts the cutting line to the optimum length.

4.4 Assembly of the cutting head

Place the cutting blade on the carrier plate in such a way that the centre of the cutting blade is situated precisely on the guide circle on the carrier plate. Place the pressure plate on the cutting blade ensuring that the flat side points to the cutting blade. Tightly screw the fastening nuts on the locating pin by turning them in counter-clockwise direction (Important: Left-hand screw-thread!) Place the retainer pin, as described in the assembly of the cutting head, in the appropriate cut-out hole and use the key. Use safety split pin.

4.6 Setting the cutting height

Shoulder strap:

1. Slip the shoulder strap over the left shoulder.

2. Hook the locking hook into eye.

3. Set the length of the shoulder strap in such a way that the cutting head or the cutting blade runs parallel to the ground. In order to establish the optimum length of the shoulder strap, you should then make a few swinging movements without starting the engine.

Always use the shoulder strap when using the appliance. Attach the strap as soon as you have started the engine and the engine is running in idle mode

Important: Remove the shoulder strap from the appliance before you start the engine.

GB 5

Page 16

5 STARTING UP

5.1 Fuel and oil:

1. The engine of the power scythe is a 2-stroke engine. For operation, it requires a mixture of normal unleaded petrol and 2-stroke oil in a ratio of 25:1 (see fuel mixture table).

2. It is advisable to mix a maximum of 5 litres of petrol/oil mixture, since this quantity will give you approx. 12-15 operational hours and an older petrol/oil mixture does not guarantee the optimum level of lubrication.

Never use pure petrol for your appliance. Otherwise there is a danger of causing permanent damage to the engine and as a result the manufacturer's guarantee would not apply. Do not use any petrol/oil mixture which has been kept for longer than 90 days.

Only use a petrol/oil mixture in a mixing ratio of 25:1. Do not change the mixing ratio of your own accord even if some types of 2stroke oil recommend a different mixing ratio. If insufficient

Fuel mixture table:

Fuel 2-stroke oil 1 l (1000 cm³) 0,040 l (40 cm³) 3 l (3000 cm³) 0,120 l (120 cm³) 5 l (5000 cm³) 0,200 l (200 cm³)

5.2 Starting the engine:

Important: You must first read the instructions for star-

ting the engine from a cold and a warm state, and then carry out the appropriate start procedure. Place the appliance on a hard, level surface, hold it by the handle with one hand and pull the starting handle on the tension cable with the other hand.

Important: In order to keep the load on the engine as small as possible during start-up and warm-up, cut the excess cutting line back to 13cm.

5.2.1 Starting the engine from a cold state

2. Secure the throttle lever: Press the "Lock off” switch (2) downward. Then, at the same time, press the throttle lever (3) and slide the locking switch (4). The throttle lever locks into place on full throttle.

3. The appliance has a choke, which can been set in 2 positions: "CHOKE" ( choke lever to "CHOKE" (

4. For starting purposes, spray fuel into the carburettor. Press the pad ten times.

5. Pull the starting cable out by a short amount, until you feel resistance (approx. 10cm). For a strong ignition spark, a smooth, sharp pull is required. Pull the starting cable four times quickly and forcefully.

6. Set the choke lever to "RUN" (

7. If the engine does not start up, repeat steps 1 to

PLEASE NOTE: If the engine does not start up even after several attempts, read the section "Engine Troubleshooting”.

PLEASE NOTE: Always pull the starting cable out in a straight line. If it is pulled out at an angle, then friction will occur on the eye. As a result of this friction, the cable will become frayed and will wear away faster. Always hold the starter handle when the cables retracts. Never allow the cable to snap back when it has been pulled out. This would fray or wear the cable and also damage the starter unit.

5.2.2 Starting the engine from a warm state

) and "RUN" ( ). Set the

1. Set the ignition switch (1) to the "Start" position.

1. Set the ignition switch to the "Start” position.

2. Set the choke lever to the "RUN" (

3. Lock the throttle lever as described under Point 2 of "Starting the engine from a cold state”.

4. Pull the starter cable quickly, until the engine starts up. However, do not pull the cable more than 6 times. Hold down the throttle lever FULLY, until the engine is running quietly. If the engine does not want to start, set the choke to "RUN" ( and pull 5 more times on the starter cable. However, should the engine not start, then it is probably fully-pumped with petrol. Wait 5 minutes and then try it again with the choke set to "RUN" ( and with a fully depressed throttle lever.

GB 6

) position.

)

Page 17

5.3 To stop engine

6.3 Trimming procedures

Release throttle trigger. Let engine return to idle. Push and hold ignition stop switch until engine stops.

6 TRIMMING INSTRUCTIONS

6.1 Additional safety precautions

Before operating your unit, review ALL SAFETY PRECAUTIONS in this manual.

Warning / Caution

1. IF UNFAMILIAR WITH TRIMMING techniques, practice the procedures with ENGINE in “OFF” position.

2. ALWAYS CLEAR WORK area of debris such as cans, bottles, rocks, etc. Striking objects can cause serious injury to operator or bystanders and also damage equipment. If an object is accidentally hit, immediately TURN ENGINE OFF and examine equipment. Never operate unit with damaged or defective equipment.

3. ALWAYS TRIM OR CUT AT HIGH ENGINE SPEEDS. Do not run engine slowly at start or during trimming operations.

4. DO NOT use equipment for purposes other than trimming or mowing weeds.

5. NEVER raise stringhead above knee height during operation.

6. DO NOT operate unit with other people or animals in the immediate vicinity. Allow a minimum of 50 feet (15 meters) between operator and other people and animals when trimming or mowing. Allow a distance of 100 feet (30 meters) between operator and other people and animals when SCALPING with stringhead cutter.

7. IF OPERATING UNIT ON A SLOPE, stand below the cutting attachment. DO NOT OPERATE on a slope or hilly incline if there is the slightest chance of slipping or losing your footing.

6.2 Stringhead line release

DO NOT use steel wire or plastic-coated steel wire of any kind with your stringhead. Serious operator injury can result.

To release fresh line, run engine at full throttle and “bump” stringhead against lawn. Line will automatically release. The knife in debris shield will trim excess line.

Periodically remove weed wrap to prevent overheating the drive shaft. Weed wrap occurs when strands of weed become entangled around the shaft beneath the debris shield. This condition prevents the shaft from being properly cooled. Remove weed wrap with screwdriver or similar.

When properly equipped with a debris shield and stringhead, your unit will trim unsightly weeds and tall grass in those hard-to-reach areas - along fences, walls, foundations and around trees. It can also be used for scalping to remove vegetation down to the ground for easier preparation of a garden or to clean out a particular area.

NOTE: Even with care, trimming around foundations, brick or stone walls, curves, etc., will result in above normal string wear.

TRIMMING / MOWING

Swing trimmer with a sickle-like motion from side to side. Do not tilt the stringhead during the procedure. Test area to be trimmed for proper cutting height. Keep stringhead at same level for even depth of cut.

CLOSER TRIMMING

Position trimmer straight ahead with a slight tilt so bottom of stringhead is above ground level and string contact occurs at proper cutting point. Always cut away from operator. Do not pull trimmer in toward operator

FENCE / FOUNDATION TRIMMING

Approach trimming around chain link fences, picket fences, rock walls and foundations slowly to cut close without whipping string against the barrier. If the string comes in contact with rock, brick walls, or foundations, it will break or fray. If string snags fencing, it will snap off.

TRIMMING AROUND TREES

Trim around tree trunks with a slow approach so string does not contact bark. Walk around the tree trimming from left to right. Approach grass or weeds with the tip of the string and tilt stringhead slightly forward..

Use extreme caution when SCALPING. Keep a distance of 100 feet (30 meters) between operator, other people and animals during these operations

SCALPING

Scalping refers to removal of all vegetation down to the ground. To do this, tilt the stringhead to about a 30 degree angle to the left. By adjusting the handle you will have better control during this operation. Do not attempt this procedure if there is any chance flying debris could injure operator, other people or cause damage to property

6.4 Cutting with blades

Whenever you are cutting with a blade you must wear eye protection and protective clothing. Always use the shoulder strap when working with the blade.

Before you use this machine with a blade, check that it has been fitted correctly. Follow all the instructions according “Safety instructions for undergrowth/grass cutting blades”.

GB 7

Page 18

WORKING WITH WEED-CUTTING BLADES MOWING WEEDS

Mowing means moving the blade in a horizontal curve from one side to the other. This is very effective for grass-like weeds and small undergrowth. It is not suitable for cutting large, tough weeds or woody vegetation.

Do not use weed-cutting blades for cutting scrub or young trees!

7.3 Spark plug

1. Spark plug gap = .025" (.635mm).

2. Torque to 105 to 130 inch pounds (12 to 15 Nm).

Connect spark plug boot.

JAMMING

Very thick vegetation, such as young trees or thick scrub may jam the blade and bring it to a standstill. Prevent the blade from jamming by anticipating the direction in which the scrub leans and cut it from the opposite side.

If the blade jams while cutting, switch off the engine immediately. Hold the machine level so that the blade does not jump or break while you push the young tree away from the cut to free the blade.

TO PREVENT RECOIL

When using metal cutting tools (grass blades, thicket knives) there is a risk that the machine will recoil if the tool strikes a solid object (tree truck, branch, tree stump, stone or the like). In this case the machine will jump backwards in the opposite direction to which the tool is rotating. This may lead to a loss of control of the tool and risk of injury to the user and onlookers.

Do not use metal cutting tools near fences, metal posts, boundary stones or foundations.

The safety blade is designed to reduce recoil if the blade strikes a hard, solid object.

7 MAINTENANCE

7.1 Air filter

Never work without an air filter. Make sure it is always clean. If it is damaged then it must be replaced with a new filter. Empty the petrol tank and pour the fuel into a suitable jerry can. Open the petrol tank slowly so that any potential pressure can be released

Cleaning the air filter:

1. Unscrew the screw with which the air filter cover is secured; remove the cover and lift the filter out of the air inlet.

2. Wash the filter in soapy water. DO NOT USE ANY PETROL!

3. Air-dry the filter.

4. Re-insert the filter.

PLEASE NOTE: Replace the filter if it is worn away, torn or damaged, or if it can no longer be cleaned.

7.2 Carburettor adjustment

The carburettor was pre-set at the factory for optimum performance. If further adjustments are necessary, please take your unit to the nearest Authorized Service Centre.

7.4 Debris shield knife sharpening

1. Remove cutter knife from debris shield.

2. Place knife in a bench vise. Sharpen knife using a flat file, being careful to maintain the angle of cutting edge. File in one direction only

8 STORING A UNIT

Failure to follow these steps may cause varnish to form in the carburettor and difficult starting or permanent damage following storage

1. Perform all the general maintenance recommended in the Maintenance Section of your User Manual.

2. Clean exterior of engine, drive shaft assembly, debris shield and stringhead.

3. Drain fuel from the fuel tank.

4. After fuel is drained, start engine.

5. Run engine at idle until unit stops. This will purge the carburettor of fuel.

6. Allow engine to cool (approx. 5 minutes).

7. Using a spark plug wrench, remove the spark plug.

8. Pour 1 teaspoon of clean 2-cycle oil into the combustion chamber. Pull starter rope slowly several times to coat internal components. Replace spark plug.

9. Store unit in a cool, dry place away from any source of ignition such as an oil burner, water heater, etc.

10. Do not transport and store the trimmer with the

blade fitted unless the supplied transport guard is also fitted

9 REMOVING A UNIT FROM

STORAGE

1. Remove spark plus.

2. Pull starter rope briskly to clear excess oil from combustion chamber.

3. Clean and gap spark plug or install a new spark plug with proper gap.

4. Prepare unit for operation.

5. Fill fuel tank with proper fuel / oil mixture. See Fuel and Lubrication Section

GB 8

Page 19

10 TECHNICAL SPECIFICATIONS

Engine type Air cooled 2-stroke engine Air cooled 2-stroke engine Displacement 32 cm³ 32 cm³ Power: 0,9 kW 0,9 kW Dry weight 7,0 kg 7,0 kg Fuel capacity 0,7 l 0,7 l Cutting width with twin line 41 cm 41 cm Line diameter 2,0 mm 2,0 mm Cutting width with cutting blade - 25 cm Handle D-handle „Bike”-handle Ignition Electronic Electronic Spark plug NGK BPMR6A or similar NGK BPMR6A or similar Drive Centrifugal clutch Centrifugal clutch

FRS 410 FRS 4125

11 TROUBLE SHOOTING THE ENGINE

PROBLEM PROBABLE CAUSE CORRECTIVE ACTION

Unit won’t start or starts but will not run.

Unit starts, but engine has low power.

Engine hesitates. Incorrect carburettor mixture adjust-

No power under load. Runs erratically.

Smokes excessively. (after approx. 1 min. in full throttle position)

Incorrect starting procedures. Follow instructions in the User Man-

ual.

Incorrect carburettor mixture adjustment setting.

Fouled spark plug Clean / gap or replace plug. Fuel filter plugged. Replace fuel filter. Incorrect lever position on choke. Move to RUN position. Dirty air filter. Remove, clean and reinstall filter. Incorrect carburettor mixture adjust-

ment setting.

ment setting. Incorrectly gapped spark plug. Clean / gap or replace plug.

Incorrect carburettor mixture adjustment setting.

Incorrect fuel mixture. Use properly mixed fuel (25:1 mix-

Have carburettor adjusted by an Authorized Service Centre.

ture).

GB 9

Page 20

Inhaltsverzeichnis

1 FIGYELMEZTETÉS • KÉRJÜK ELOLVASNI...............................................................................2

1.1 Biztonsági utasítások a kézzel vezetett benzín-motorkaszához .................................................................. 2

1.2 Előkészítő intézkedések ............................................................................................................................... 2

1.3 Kezelés ......................................................................................................................................................... 2

1.4 A felragasztot biztonsági szimbólumok jelentése......................................................................................... 3

1.5 AMIT EL KELL KERÜLNI ............................................................................................................................. 3

2 Szabályszerűi használat .............................................................................................................3

3 A készülék leírása .......................................................................................................................4

3.1 Áttekintés ...................................................................................................................................................... 4

3.2 BIZTONSÁGI BERENDEZÉSEK.................................................................................................................. 4

4 A komponensek összeszerelése ...............................................................................................4

4.1 A D-fogantyú szerelése ................................................................................................................................ 4

4.2 A kerékpár fogantyú szerelése ..................................................................................................................... 5

4.3 A védőlemez szerelése................................................................................................................................. 5

4.4 A fonálfej felszerelése................................................................................................................................... 5

4.5 A vágókés felszerelése................................................................................................................................. 5

4.6 A vágási magasság beállítása...................................................................................................................... 5

5 Üzembehelyezés..........................................................................................................................6

5.1 Üzemanyag és olaj ....................................................................................................................................... 6

5.2 A motor beindítása........................................................................................................................................ 6

5.2.1 A MOTOR BEINDÍTÁSA HIDEG ÁLLAPOTBAN ......................................................................................... 6

5.2.2 A MOTOR BEINDÍTÁSA MELEG ÁLLAPOTBAN ........................................................................................ 7

5.3 A MOTOR LEÁLLÍTÁSA............................................................................................................................... 7

6 UTASÍTÁS A VÁGÁSHOZ ...........................................................................................................7

6.1 KIEGÉSZÍTŐ BIZTONSÁGI INTÉZKEDÉSEK............................................................................................. 7

6.2 A VÁGÓFONÁL UTÁNVEZETÉSE .............................................................................................................. 7

6.3 KÜLÖNBÖZŐ VÁGÁSI ELJÁRÁSOK........................................................................................................... 7

6.4 Vágni a vágólapokkal.................................................................................................................................... 8

7 KARBANTARTÁSI ELŐÍRÁSOK.................................................................................................8

7.1 LÉGSZŰRŐ .................................................................................................................................................. 8

7.2 A KARBURÁTOR HELYES BEÁLLÍTÁSA ................................................................................................... 8

7.3 GYÚJTÓGYERTYA ...................................................................................................................................... 9

7.4 A VÉDŐKUPAKKÉSNEK A CSISZOLÁSA .................................................................................................. 9

8 A KÉSZÜLÉK TÁROLÁSA ..........................................................................................................9

9 A TÁROLÁS UTÁNI HASZÁLAT .................................................................................................9

10 TECHNIKAI ADATOK ..................................................................................................................9

11 HIBAELHÁRÍTÁS A MOTORON................................................................................................10

H 1

Page 21

1 FIGYELMEZTETÉS • KÉRJÜK

ELOLVASNI

Biztonsági okokból okvetlenül el kellene olvasnia ezt a használati utasítást, mielőtt üzembe helyezné a készüléket. Ha nem tartsa be az utasításokat, akkor nehéz sérülések keletkezhetnek. Szánjon ezért minden használt előtt egy pár percet az új trimmerjének a tanulmányozására.

1.1 Biztonsági utasítások a kézzel vezetett benzín-motorkaszához

Olvassa gondosan el a használati utasítást. Ismerkedjen meg a gép beállításaival és a helyes használatával.

Ne engedje meg a benzin-motorkaszát sohasem használni, gyerekeknek vagy olyan személyeknek, akik nem ismerik a használati utasításokat. A helyi határozatok megszabhatják a kezelő alsó korhatárát.

Ne nyirja a füvet addig sohasem, amig a közelben személyek, főleg ha gyerekek vagy állatok tartózkod- nak.

Tartson be egy 15 m-es biztonsági távolságot. Közeledés esetén állítsa azonnal le a készüléket. Gondoljon arra, hogy a gépet vezető személy vagy a használó a felelős a balesetekért más személyekkel vagy azok tulajdonával szemben.

1.2 Előkészítő intézkedések

− A fűvágás ideje alatt mindig szilárd lábbelit és egy

hosszú nadrágot kell hordani. Ne vágja a füvet mezítláb vagy könnyű szandálban.

− Ellenőrizze le azt a területet ahol használni fogja a

gépet és távolítson el minden olyan tárgyat amelyet el tudna kapni és kihajítani.

A benzin magasfokúan lobbanékony

− Tárolja a benzint az arra előrelátott tartályokban

− Csak a szabadban feltankolni és ne dohányozzon

a betöltés ideje alatt

− A benzint a motor beindítása előtt kell betölteni. A

motor járása alatt, vagy egy forró fűvágónál nem szabad kinyitni a tartály zárat, vagy benzint utánnatölteni.

− Ha túlfolyt a benzin, akkor nem szabad meg-

próbálni a motort begyujtani. Ahelyett a gépet kell a benzin által szennyezett felülettől eltávolítani. Minden gyujtási próbát el kell addig kerülni, amig a benzinpárák el nem párologtak.

− Biztonsági okokból megrongálódások esetén ki

kell cserélni a benzintartályt és más tartályzárakat

− Cserélye ki a károsult hangtompítókat

− A használat előtt mindig egy szemmeli vizsgálattal

meg kell vizsgálni, hogy a vágószerszámok, rögzítő csapszegek és az egész vágóegység el vannak-e használódva vagy meg vannak e sérülve. Annak érdekében, hogy elkerüljön egy kiegyensúlyozatlanságot, az elhasznált vagy megsérült

vágószerszámokat és rögzítő csapszegeket csak készletekként szabad kicserélni.

1.3 Kezelés

1. Hordjon testhezálló, szolid munkaruhát, amely védelmet nyújt, mint például egy hosszú nadrágot, biztos munkacipőket, strapabíró munkakesztyűket, egy védősisakot, egy védőmaszkot az arcra vagy egy védőszemüveget a szemek védelmére valamint jó fülvattát vagy másfajta zajcsökkentő fülvédőt a zaj ellen.

2. Tárolja a készüléket mindig egy biztos helyen. A tartály fedelét lasan kinyitni, azért hogy leengedje a nyomást amely a benzíntankban felépült. A tűzveszély elkerüléséért távolodjon legalább 3 mre el a feltankolási helytől mielőtt indítaná a készüléket.

3. Kapcsolja ki a készüléket, mielőtt leállítaná.

4. A készüléket mindig mind a két kézzel feszesen tartani. Ennél a hüvelykújnak és az ujaknak át kell markolniuk a fogantyúkat.

5. Ügyeljen arra, hogy a csavarok és az összekötő- elemek feszesre legyenek húzva. Ne kezelje sohasem a készüléket, ha nincs helyesen beállítva vagy ha nincs teljesen illetve biztosan összerakva.

6. Ügyeljen arra, hogy a fogantyúk szárazok és tiszták legyenek és hogy nem ragadt rá semilyen fajta benzínkeverék.

7. Tartsa a fonálfejet olyan közel a talajhoz, amennyire csak lehet. Ügyeljen arra, hogy ne találjon el a fonálfejjel kis tárgyakat. Egy lejtőn történő vágásnál álljon a fonálfejtől léjebb. SOHA SEM szabad egy dombon vagy egy lejtőn vagy hasonlókon vágni vagy trimmelni, ha a legcsekélyebb veszély is fennáll elcsúszáshoz vagy ahhoz hogy elveszítené a támaszát.

8. Keresse végig a vágásra előrelátott területet olyan tárgyak után, amelyeket el lehtne találni vagy el lehet dobni a vágás ideje alatt.

9. Tartson minden testrészét és minden munkadarabot távol a fonálfejtől, ha indítja vagy járatja a motrot. Győződjön meg a motor indítás előtt arról, hogy a fonálfej nem fog semilyen akadállyal sem érintkezésbe kerülni.

10. Állítsa le a motort, mielőtt leellenőrizné a vágási magasságot.

11. A készüléket távol tartani a gyullékony anyagoktól, mint például a benzínmotoros melegvízelőkészítőtöl, ruhaszárítótól és olajtüzelésű kályháktól, hordozható fűtőtestektől stb.

12. Ügyeljen mindig arra, hogy ne gyüljönek össze semilyen fajta tárgyak a védőkupakban, fonálfejben és a motorban.

13. A készülék kezelésének a lehetősége csak

kizárólagosan értelmes és megfelelően kioktatott személyeknek álljon fenn.

H 2

Page 22

1.4 A felragasztot biztonsági szimbólumok jelentése

Olvassa el a használati utasítást, mielőtt üzemeltetné a gépet.

Sisakot, zajcsökkentő fülvédőt és védőszemüveget hordani

Másokat a veszélyeztetett területtől távoltartani!

Figyelem! Veszély!

Figyelem! Forró felület!

A zajkibocsájtás a 2000/14/EC-i irányvonalnak felel meg!

Veszély az elhajított tárgyak által!

Viseljen kesztyűket a kezei védelméért

Hordjon gumicsizmákat a villamosáram-ütés elleni védelemért

1.5 AMIT EL KELL KERÜLNI

1. NE HASZNÁLYON MÁS ÜZEMANYAGOT, mint a

használati utasításban ajánlottat. Tartsa mindig be ennek az utasításnak az „Üzemanyag és olaj“ fejezetében foglalt utasításokat. Ne használjon sohasem oljan üzemanyagot amely nincs rendesen 2 ütemű motorolajjal keverve. Különben fenn áll egy tartós kár veszélye a motoron, ami által elesik a gyártó szavatossága.

2. NE DOHÁNYOZZON, az üzemanyag betöltésénél

vagy a készülék használatánál

3. NE KEZELJE A KÉSZÜLÉKET SOHASEM

KIPUFOGÓ és a szabályszerűen felszerelt kipufogó védő nélkül.

4. NE ÉRINTSE MEG A KIPUFOGÓT, se a kezeivel

se a testével. Tartsa úgy a készüléket, hogy a hüvelykúj és az újai átmarkolják a fogantyút.

5. NE KEZELJE A KÉSZÜLÁKET EGY

KÁNYELMETLEN ÁLLÁSBAN, ha nincs egyensúlyban, ne kinyujtott karokkal vagy csak egy

kézzel. Használja a kezeléshez mindig mind a két kezét, és markolja ennél át a hüvelykújával és az újaival fogantyút.

6. NE EMELJE FEL A FONÁLFEJET, amig a készülék üzemeltetve van. Mert különben ez sérülésekhez vezethet.

7. NE HASZNÁLJA A KÉSZÜLÉKET MÁS DOLGOKRA FEL, mint a pázsit és a fű trimmelésére.

8. NE HASZNÁLJA A KÉSZÜLÉKET HOSSZABB IDŐN KERESZTÜL. Időnként hagyni pihenni.

9. NE ÜZEMELTESE A KÉSZÜLÉKET HA ALKOHOL VAGY KÁBÍTÓSZER BEFOLYÁSA ALATT VAN.

10. A KÉSZÜLÉKET CSAK AKKOR ÜZEMELTETNI, HA A VÉDŐKUPAK ÉS/VAGY A BERENDEZÁS INSTALLÁLVA ÉS JÓ ÁLLAPOTBAN VAN.

11. ENNEK A TERMÉKNEK AZ ALKATRÉSZEIHEZ NE TEGYEN HOZZÁ, TÁVOLÍTSON EL VAGY VÁLTOZTASSON MEG SEMMIT. Különben megsérülhetnek személyek és/vagy megkárosulhat a készülék, ami által elesik a gyártó szavatossága.

12. A KÉSZÜLÉKET NEM SZABAD GYULLÉKONY FOLYADÁKOK VAGY GÁZOK KÖZELÁBEN VAGY AZOK KÖRNYÉKÉN ÜZEMELTETNI, függetlenül hogy épületeken belül vagy kívül. Különben egy robbanás és/vagy egy tűz keletkezhet.

13. NE HASZNÁLJON M?S VÁGÓSZERSZÁMOKAT. Használyon saját biztonsága érdekében csak olyan tartozékokat és kiegészítő készülékeket amelyek a használati utasításban meg vannak adva vagy amelyet a gyártó ajánlott vagy megadott. A használati utasításban megdottaktól vagy a katalogusban ajánlott használószerszámok vagy tartozékoktól eltérőek használata egy sérülési veszélyt jelenthet az Ön számára

2 Szabályszerűi használat

A benzín motorkasza, házi- és hobbykerti privát használatra alkalmas.

A benzinmotorkasza rendeltetés szerüi haszálatának a feltétele a gyártó által mellékelt használati utasításnak a betartása. A használati utasítás tartalmazza az üzemi-, karbantartási- és gondozási feltételeket is.

A használó testi veszélyeztetése miatt nem szabad a benzinmotorkaszát a következő munkálatokra használni: a gyalogjáróutak (leszívás) tisztítására úgymint rotációs szárzúzóként az ágak és a sövénydarabok eldarabolásánál. Továbbá nem szabad használni a benzinmotorkaszát talajemelkedés elegyengetéséhez, mint például vakondtúrás.

Biztonsági okokból nem szabad a benzinmotorkaszát más munkaszerszámok és bármilyen fajta szerszámkészlet meghajtóaggregátumaként használni.

H 3

Page 23

3 A készülék leírása

3.1 Áttekintés

1 Vágókés 2 Damilfej 3 Védőlemez 4 „Kerékpár“ fogantyú 5a/5b Gázkar 6 Motor be- és kikapcsoló 7a/7b Gázkar rögzítés 8 Hordszíj 9 Légszűrő fedél 10 Benzintank 11 Szivató- és futás kapcsoló 12 Üzemanyag befecskendező szivattyú

3.2 BIZTONSÁGI BERENDEZÉSEK

A VĖDŐKUPAKNAK (3) okvetlenül fel kell szerelve lennie, azért hogy megakadályozza a kezelőnek a szanaszét szálló tárgyak általi megsérülését.

4 A komponensek összeszerelése

Szállításnál egyes részek le vannak szerelve. Az összeszerelés egyszerű, ha figyelembe veszi a következő utasításokat

4.1 A D-fogantyú szerelése

Rögzítse a fogantyút a benne fekvő gumi mandzsettával (2) együtt úgy, hogy a felső fogantyúfelet (3) az alsó fogantyúféllel (1) összecsavarozza (4).

H 4

Page 24

4.2 A kerékpár fogantyú szerelése

1. Helyezze a gumimandzsettát (3) a szárra.

2. Rögzítse a négy belső kulcsnyílású csavar (1) segítségével az alsó bilincset (2) a középső részszel (4).

3. Helyezze a fogantyút (5) a tartóba és rögzítse a felső bilincsféllel (6), valamint a négy belső kulcsnyílású csavarral (7).

Dugja a tartópecket a kivágási lyukba és csavarja a fonálfejet, azáltal hogy az óramutató járásával elenkező irányba csavarja (figyelem: balmenet!) rá a meghajtótengely vezetőpeckére.

Húzza meg kézzel feszesen a fonálfejet, azáltal hogy a meghajtótengelyt feszesen tartsa a tartópeckkel.

4.5 A vágókés felszerelése

4.3 A védőlemez szerelése

Helyezze a felfogó lemezt (2) a védőlemez alá (3) és rögzítse ezeket a 4 csavarral (1) a száron.

A védőlemezbe illesztett késpenge automatikusan levágja a damil hosszát az optimálisra.

4.4 A fonálfej felszerelése

Fektesse úgy a vágókést a menesztőtárcsára, hogy a vágókés közepe pontosan a menesztőtárcsa vezetőkörén feküdjön. Dugja a nyomólemezt úgy a vágókésre, hogy a lapos oldala a vágókés felé mutasson. Csavarja a rögzítőanyát feszesre a vezetőpecken, azáltal hogy az óramutató járásával elenkező irányba csavarja (Figyelem: balmenet!). Dugja ennél a tartópecket, úgymint a fonálfej felszerelésénél, az erre előrelátott kivágási lyukba és használja a kulcsot. Sichern Sie die Mutter mit dem Splint.

4.6 A vágási magasság beállítása

Vállöv:

1. Húzza a vállövet a bal vállára.

2. Akassza be a zárókampót a B gyűrűbe.

3. Állítsa úgy be a vállöv hosszát, hogy a fonálvágófej vagy a vágókés párhuzamossan fusson a talajhoz. Az optimális vállövhossz meghatározásához, végezen ezután egy pár lengőmozdulatot el, anélkül hogy bekapcsolná a motort.

Munka közben mindig használni a vállövet. Tegye rögtön fel az övet, miután beindította a motort és a motor üresmenetben fut

Utasítás: Távolítsa el a vállövet a készüléktől, mielőtt beindítaná a motort.

H 5

Page 25

5 Üzembehelyezés

5.1 Üzemanyag és olaj

1. A motorkaszának a motorja egy 2-ütemű motor. Ennek az üzemeltetéshez egy keverékre van szüksége normális ólommentes benzinből és 2taktus olajból, 25:1 viszonyban. (Lásd üzemanyag keverék-táblázat).

2. Ajánlatos maximálisan 5 liter benzin/olajkeveréket bekeverni, mivel ez a mennyiséggel cca. 12 - 15 üzemórára elég, és egy öregebb benzin/olajkeverék nem garantál optimális kenést.

Ne használjon a készülékhez sohasem tiszta benzínt. Mert különben fennáll a gép maradandó kárának veszélye, amely által a gyártó szavatossága erre a készülékre érvényét veszíti. Ne használjon sohasem olyan üzemanyagkeveréket, amelyik 90 naptól hoszabb ideig tárolva lett..

Csak 25:1 keverékarányú benzin/olajkeveréket használni. Ne változtasa meg önállóan a keverékarányt, akkor se ha egyes 2-taktus-ólajfajtáknál egy más keverékarány van ajánlva. Ha a nem elegendő kenés egy motorkárt okoz, akkor elesika gyártó szavatossága.

5.2.1 A MOTOR BEINDÍTÁSA HIDEG ÁLLAPOTBAN

3. Állítsa a gyújtáskapcsolót (1) Start“ állásba.

4. Gázkar rögzítése: Nyomja be a „Lock Off“ kap-

csolót (2). Egyidejűleg nyomja be teljesen a gázkart (3) és a gázkar zárat (4). Engedje a “Lock Off” kapcsolót visszamozogni. A gázkar teljes gáznál rögzítésre kerül.

Üzemanyag-keverék-táblázat:

Benzin 2-Taktus-Olaj 1 Liter (1000 cm³) 0,040 l (40 cm³) 3 Liter (3000 cm³) 0,120 l (120 cm³) 5 Liter (5000 cm³) 0,200 l (200 cm³)

5.2 A motor beindítása

Utasítás: Olvassa először el az utasítást a motor indí-

tásához hideg és meleg állapotban, és végezze utánna el az annak megfelelő indítási folyamatot. Helyezze el a készüléket egy kemény, egyenes felületre, fogja meg egyik kézzel a tartófogantyún és a másik kézzel az indítófogantyú vonókötelén húzni.

Utasítás: Annak érdekében, hogy az indítás és a felmelegedés ideje alatt lehetőleg kicsi legyen a motor megterhelése, vágja a fölöslegben levő vágófonalat 13 cm-re vissza.

5. A készülék szivatóval (1) van ellátva, amelynek

két állása van: „CHOKE“ (SZIVATÓ BE) ( „RUN“ (NORMÁL ÜZEM) ( kart „CHOKE“ (

6. Fecskendezzen üzemanyagot a hengerbe, nyom-

ja be a gumiharangot (2) tízszer.

7. Húzza ki lassan az indítókötelet, míg ellenállást

nem érzékel (kb. 10 cm). Az erős gyújtószikra ér- dekében erősen és gyorsan húzza ki az indítókötelet. Húzza meg az indítókötelet négyszer erősen és gyorsan

8. Ha beindult a motor , állítsa a szivatókart lassan

“RUN” (

9. Ha nem indult be a motor, ismételje meg az indí-

tási folyamatot 1-től 6-ig.

FIGYELEMBE VENNI: Ha több próbálkozás után sem indul be a motor, akkor olvassa el a "Hibaelhárítás a motoron" fejezetet.

) állásba

). Állítsa a szivató-

) és

H 6

Page 26

FIGYELEMBE VENNI: Az indítózsinórt mindig egyenesen kihúzni. Ha egy szögben húzza ki, akkor súrlódás jön létre a gyűrűn. Ez a súrlódás által át lesz dörzsölve a zsinór és gyorsabban elhasználódik. Az indító fogantyút mindig fogva tartani, amikor ismét behúzódik a zsinór. Ne engedje sohasem a zsinórt a kihúzott állapotból visszavágódni. Ez kirojtosítaná vagy átdörzsölné a zsinórt és az indítószerelvényt is megrongálná.

5.2.2 A MOTOR BEINDÍTÁSA MELEG ÁLLAPOTBAN

1. Stellen Sie den Zündschalter auf „Start“.

2. Stellen Sie den Choke auf „RUN“ (

3. Arretieren Sie den Gashebel wie unter Punkt 2

bei Anlassen in kaltem Zustand.

4. Ziehen Sie an der Starterschnur schnell, bis der

) gestellt und bei voll ge-

) Position

5. NE EMELJE SOHASEM FEL A FONÁLFEJET, térgymagasság felé, mig dolgozik.

6. NE ÜZEMELTESE A KÉSZÜLÉKET, ha más személyek vagy állatok a közvetlen közelben tartózkodnak. A trimmelés vagy a vágás ideje alatt mindig legalább egy 15 m-es távolságot betartani maga és más személyek vagy állatok között. A pázsittrimmelővel levő „NYÍRÁS“-nál tartson egy 30 m-es távolságot be maga és más személyek és állatok között.

7. A lejtőn történő vágásnál álljon mindig a szánt vágás alatt. NE vágjon egy dombon vagy egy lejtőn, ha fennáll a legkisebb veszély ahhoz, hogy elcsuszik vagy hogy elveszíti a tartását.

6.2 A VÁGÓFONÁL UTÁNVEZETÉSE

Ahhoz hogy új fonál utánna legyen tolva, engedje a motort teljes gázon futni és „lökje“ a fonálfejet a pázsit ellen. Ezáltal autómatikussan szabad lesz a fonál, és a védőkupakban levő kés le vágja a felesleges fonalat.

5.3 A MOTOR LEÁLLÍTÁSA

Engedje el a gázszabályozó kart. Engedje a motort visszatérni az alapjáratba. Nyomja és tartsa az indító kapcsolót a STOP-on. amig le nem áll a motor.

6 UTASÍTÁS A VÁGÁSHOZ

6.1 KIEGÉSZÍTŐ BIZTONSÁGI

INTÉZKEDÉSEK

Mielőtt üzembe helyezné a készüléket, kérjük ebben az utasításban levő ÖSSZES BIZTONSÁGI INTÉZKEDÉSEKET mégegyszer átolvasni.

FIGYELMEZTETÉS / VIGYÁZAT

1. HA NEM JÁRTAS A VÁGÁSI TECHNIKÁKBAN, akkor gyakorolja a különböző munkákat, anélkül hogy járna a motor.

2. MUNKATERÜLETÉT MINDIG MEGTISZTÍTANI a különböző tárgyaktól, mint dobozoktól, üvegpalckoktól, kövektől stb. Ha eltalálná a tárgyakat, akkor ezek a kezelő vagy a körülállók nehéz sérüléséhez vezethet és a készüléket is megrongálná. Ha véleltlenül eltalálna egy tárgyat, akkor ÁLLÍTSA AZONNAL LE A MOTORT és vizsgálja meg a készüléket. Ne vegye sohasem hibás részekkel üzembe a készüléket.

3. MINDIG MAGAS MOTORFORDULATSZÁMMAL TRIMMELNI VAGY VÁGNI. Ne engedje a motort indításkor és vágáskor alacsony fordulaszámmal futni.

4. NE HASZNÁLJA FEL A KÉSZÜLÉKET MÁS CÉLOKRA mint trimmelésre és a fű vagy gaz vágására.

6.3 KÜLÖNBÖZŐ VÁGÁSI ELJÁRÁSOK

Ha a készülék rendesen fel van szerelve védőkupakkal és a fonálfejjel, akkor vágja a gazt és a magas füvet a nehezen hozzáférhető helyeken mint például a kerítés melett, a falaknál és fundamentumoknál úgymint a fák körül. „Nyírás“-ra is fel lehet használni, ahhoz hogy eltávolítsa talajközel a vegetációt a kert jobb előkészítéséhez vagy pedig egy bizonyos terület talajközeli kitisztításához.

FIGYELEMBE VENNI: Gondos használatnál is a fundamentumoknál, köveknél vagy betonfalaknál stb. levő vágásnak a következménye a normális felett levő fonálelhasználódás.

TRIMMELNI / KASZÁLNI

Lóbázza a trimmelőt mint egy kaszát az egyik oldalról a másikra. Ne döntse meg a fonálfejet munka alatt. Ellenőrizze le a vágásra szánt területet a helyes vágási magaságra. Tartsa a fonálfejet ugyanazon a magasságon, azért hogy egy egyenletes vágási magaságot érjen el.

ALACSONY TRIMMELÉS

Tartsa enyhén megdöntve a trimmelőt pontosan saját maga előtt, úgy hogy a fonálfej alulsó része a talaj felett legyen és a fonál a helyes vágáshelyre találjon. Mindig saját magától el vágni. Ne húzza a trimmelőt maga felé.

Ne használjon fel a fonálfejével semmilyen fajta acéldrótott vagy plasztikfikált acéldrótot. Ez nehéz sérülésekhez vezethet a kezelőnél

Távolítsa el időröl időre a gazfelcsavarodásokat azért hogy elkerülje a vezetőnyél túlhevülését. Gazfelcsavarodások akkor keletkeznek, ha a gaz a védőburkolat alatt rácsavarodik a vezetőnyélre. Ez ahhoz vezet, hogy a vezetőnyél és a fonáltekercs forró lesz. Távolítsa el a gazfelcsavarodásokat egy csavarhúzóval vagy hasonló szerszámmal

H 7

Page 27

VÁGÁS A KERÍTÉSEN / FUNDAMENTUMON

Közeledjen a vágásnál lassan a dróthálókerítésekhez, léckerítésekhez, terméskőfalakhoz és fundamentmokhoz, ahhoz hogy közelükben vágjon, de anélkül hogy a fonállal odacsapódjon az akadály ellen. Ha a fonál például kövekekkel, kőfalakkal vagy fundamentumokkal érintkezésbe kerül, akkor gyorsabban elhasználódik és kirojtolódik. Ha a fonál a kerítésfonat ellen csapódik, akkor eltörik.

Nagyon vastag vegetáció, mint fiatal fák vagy sűrű bozót blokkolni tudja a vágólapot úgymint teljesen leállítani. Kerülje el a vágólap beleakadását, azáltal hogy előrelátja hogy melyik irányba fog hajlani a bozót, és vágjon az elenkező oldalról. Ha a vágásnál beleakadna a vágólap, akkor állítsa azonnal le a motort. Tartsa a készüléket a magasba, azért hogy ne ugorjon vagy eltörjön a vágólap mialatt a vágólap kiszabadításához ellöki a fiatal fát a vágástól.

A FÁK KÖRÜLI TRIMMELÉS

Trimmelni a fatörzsök körül, közeledjen lassan, azért hogy ne érjen a fonál a fakéreghez. Menjen a fa körül, és vágjon ennél balról jobbra. Közeledjen a fonál hegyével a fűhöz vagy a gazhoz és döntse a fonálfejet enyhén előre.

Legyen különössen óvatos a „NYÍRÁS“-nál. Tartson ilyen munkállatoknál 30 méteres távolságot be, maga és más személyek vagy állatok között.

NYÍRNI

„Nyírni“ annyit jelent mint minden fajta vegetációt eltávolítani a talajig. Ehhez a fonálfejet körülbelül 30 fokú szögben balra dönteni. Ha a fogantyút megfelelően beállítja, akkor jobb kontrollja van ennél a munkánál. Tekintsen el ettől az eljárástól, ha fenn áll a veszély arra, hogy a röpködő tárgyak más személyeket vagy tulajdont megsérthetnek.

Ne távolítson el a trimmerrel tárgyakat a gyalogutakról stb.!

A trimmelő egy erőteljes szerszám, és kis köveket vagy más tárgyakat el tud 15 méterre vagy többre hajítani és ezáltal sérülésekhez vagy rongálódásokhoz vezethet az autókon, házakon és ablakokon

6.4 Vágni a vágólapokkal

Egy vágólappal való vágásnál hordjon mindig egy szemvédőt és védőruházatot. Használja mindig a hor- dozó övet a vágólappal való dolgozáshoz.

Mielőtt ezt a gépet egy vágólappal üzemeltetné, ellenőriozze le, hogy rendesen fel van e szerelve. Tartsa meg, ebben a használati utasításban található "Biztonsági előírások a második koronaszint- / fűvágólaphoz" fejezet utasításait

VISSZACSAPÓDÁS ELKERÜLÉSE

A fémvágószerszámok használatánál (fűvágólap, bozótkés) fennáll a visszacsapódás veszélye, ha a szerszám egy kemény akadályra (fatörzs, ág, fatönk, kő vagy hasonlókra) talál. Ennél vissza lesz vágva a készülék - a szerszám forgási iránya ellen. Ez a szerszám feletti kontrollának a vesztéséhez vezethet sérülés veszélye a kezelő és a körülállók számára!

Ne használja a fémvágószerszámokat a kerítések, fém oszlopok, határkövek vagy fundamentek közelében.

A védőlap a visszacsapódások redukálására lett koncipiálva, ha a vágólap kemény, szilárd akadályokra talál. Vastag szárak vágására, a visszacsapódások elkerüléséhez, állítsa ezt az pozicióba, lásd az.

7 KARBANTARTÁSI ELŐÍRÁSOK

7.1 LÉGSZŰRŐ

Ne dolgozzon sohasem légszűrő nélkül. Tartsa ezt mindig tisztán. Ha károsult, akkor egy új légszűrőt kell betenni. Ürítse ki a benzíntartályt és töltse ennél az üzemanyagot egy megfelelő kaniszterbe. A benzíntartályt lassan kinyitni, azért hogy az esetleg felépült nyomás el tudjon távozni

A légszűrő tisztítása:

1. Engedje meg a 2 csavart, amelyekkel a légszűrő fedele oda van csavarozva, vegye le a fedelet, és emelje ki a szűrőt a levegőbelépőből.

2. Mossa meg a szűrőt szappanos vízzel. NE HASZNÁLJON BENZÍNT!

3. Szárítsa a szűrőt a levegőn,

4. Tegye ismét be a szűrőt.

FIGYELEMBE VENNI: Cserélje ki a szűrőt, ha el van használódva, szakadva vagy rongálódva vagy pedig ha nem lehet már megtisztítani.

A GAZ KASZÁLÁSA

Kaszálni annyit jelent, hogy az ember a vágólapot egy vízszintes, ív alakú mozgásban az egyik oldalról a másikra vezeti. Ez nagyon hatásos a fűfajta gaznál és kisebb második koronaszintnél. Ez nem alkalmas nagy, szívós gaz vagy fás vegetáció vágására.

Ne használja a gaz-vágólapokat, bozótok és a fiatal fák vágására!

BESZORÍTANI

7.2 A KARBURÁTOR HELYES

BEÁLLÍTÁSA

A karburátor gyárilag az optimális teljesítményre lett beállítva. Ha további beállításokra lenne szükség, akkor kérjük a készüléket a közelben levő kismotorszervíz szakemberéhez vagy pedig küldje be akészüléket az AL-KO-hez.

H 8

Page 28

7.3 GYÚJTÓGYERTYA

1. Elektrodtávolság = 0,635 mm

2. Szorítófordulatszám 12 -tól 15 Nm-ig . Kapcsolja rá a gyújtógyertyadugót.

7.4 A VÉDŐKUPAKKÉSNEK A

CSISZOLÁSA

1. Távolítsa el a vágókést a védőkupaktól.

2. Szorítsa be a kést egy satuba. Csiszolja a kést egy lapos reszelővel, és ügyeljen arra, hogy megtartsa a vágóélnek a szögletét. Csak egy irányba csiszoljon

8 A KÉSZÜLÉK TÁROLÁSA

Ha nem lesznek betartva a következő pontok, akkor összeragadhatnak a porlasztómembránok. Tárolás után nehéz lehet az indítás vagy pedig egy maradandó kár léphet fel

1. A használati utasítás „Karbantartási előírások“ fejezetében megadott utasításokat mind betartani.

2. Tisztítsa meg a gép külsejét, a vezetőrudat, védőkupakot és a fonálfejet.

3. Űrítse ki a benzíntartályt.

4. Ha üres, akkor indítsa be a motort.

5. Hagyja a motrot üresmenetben adig futni, amig a készülék le nem áll. Ezáltal el lesz távolitva az üzemanyag a karburátorból.

6. Hagyja a motort lehülni (cca. 5 perc).

7. Távolítsa el a gyújtógyertyát egy gyújtógyertyakulccsal.

8. Üritsen egy teáskanál tiszta 2-taktus-olajat az égéskamrába. Húzza meg töbször lassan az indító zsinórt, azért hogy beolajozza a belső részeket. Cserélje ki a gyújtógyertyát.

9. Tárolja a készüléket egy hideg, száraz helyen és mindenféle veszélyforrásoktól, mit olajégető, melegvízfeldolgozó stb., egy biztos távolságban.

10. A trimmelőt installált vágólappal csak a vele szállított szállításvédővel szállítani vagy tárolni.

9 A TÁROLÁS UTÁNI HASZÁLAT

1. Távolítsa el a gyújtógyertyát.

2. Húzza meg gyorsan és erőssen az indítózsinórt, azért hogy eltávolítsa a felesleges olajat az égéskamrából.

3. Tisztítsa meg a gyújtógyertyát és irányítsa ki az elektródatávolságot, vagy pedig tegyen egy új gyújtógyertyát helyes elektródatávolsággal bele.

4. Készítse a készüléket el a használatra.

5. Töltse fel a benzíntartályt helyes benzín-olajkeverékkel. Lásd ehhez az „Üzemanyag és olaj“ fejezetet.

10 TECHNIKAI ADATOK

FRS 410 FRS 4125 Motortípus Léghűtésű 2-ütemű-Motor Léghűtésű 2-ütemű-Motor Lökettérfogat 32 cm³ 32 cm³ Teljesítmény: 0,9 kW 0,9 kW Száraztömeg 7,0 kg 7,0 kg Üzemanyag-befogadóképesség 0,7 l 0,7 l Vágási szélesség duplafonál 41 cm 41 cm Fonálátmérõ 2,0 mm 2,0 mm Vágási szélesség vágólap - 25 cm Fogantyú D-Griff "Bike”- kerékpárfogantyú Gyújtás elektronikus elektronikus Gyújtógyertya Champion DY8Y vagy ugyanoly-

Hajtómű Zentrifugálkuplung Zentrifugálkuplung

Champion DY8Y vagy ugyanolyan

H 9

Page 29

11 HIBAELHÁRÍTÁS A MOTORON

ZAVAR LEHETSÉGES OKOK ZAVARELHÁRÍTÁS

A gép nem ugrik be, vagy beugrik, de nem jár

A motor beugrik, de nincs ereje

Eltömődött motor Hibás keverékállítás Vigye szervizbe, szakemberrel állíttassa be a

Egyenetlen járat Helytelen elektróda hézag, vagy

Túlságosan füstöl kb. 5 perc után is

Hiba az indítás módjában Járjon el a kezelési utasítás szerint.

Hibás keverékállítás Vigye szervizbe, szakemberrel állíttassa be a

porlasztót.

Rövidre zárt gyújtógyertya Tisztítsa meg a gyertyát, állítsa be az elektreó-

dahézago, vagy tegyen be új gyújtógyertyát

A szivatókar helytelen állása Állítsa „Run“helyzetbe

Eltömődött légszűrő Szerelje ki a légszűrőt, tisztítsa ki, majd szerelje

vissza.

Hibás keverékállítás Vigye szervizbe, szakemberrel állíttassa be a

porlasztót

porlasztót.

Tisztítsa meg a gyertyát, állítsa be az elektreó-

gyújtógyertya Hibás keverékállítás Vigye szervizbe, szakemberrel állíttassa be a

Helytelen üzemanyag keverék

Használjon megfelelő keveréket (25 : 1)

dahézagot, vagy tegyen be új gyújtógyertyát

porlasztót.

H 10

Page 30

Spis treści

1 UWAGA! PRZECZYTAĆ!.............................................................................................................2

1.1 Wskazówki bezpieczeństwa do ręcznie prowadzonej kosy spalinowej........................................................ 2

1.2 Środki przygotowawcze ................................................................................................................................ 2

1.3 Obsługa......................................................................................................................................................... 2

1.4 Znaczenie podanych symboli ....................................................................................................................... 3

1.5 Czego unikać ? ............................................................................................................................................. 3

2 UŻYCIE ZGODNE Z PRZEZNACZENIEM ...................................................................................3

3 OPIS URZĄDZENIA .....................................................................................................................4

3.1 Schemat........................................................................................................................................................ 4

3.2 ELEMENTY OCHRONNE ............................................................................................................................ 4

4 ZMONTOWANIE KOMPONENTÓW ............................................................................................4

4.1 Montaż uchwytu............................................................................................................................................ 4

4.2 Montaż kierownicy ........................................................................................................................................ 5

4.3 Montaż osłony ochronnej.............................................................................................................................. 5

4.4 Montaż głowicy żyłki ..................................................................................................................................... 5

4.5 Montaż noża tnącego ................................................................................................................................... 5

4.6 Ustawienie wysokości cięcia......................................................................................................................... 5

5 URUCHOMIENIE ..........................................................................................................................6

5.1 Paliwo i olej:.................................................................................................................................................. 6

5.2 Włączenie silnika: ......................................................................................................................................... 6

5.2.1 WŁĄCZENIE ZIMNEGO SILNIKA ................................................................................................................ 6

5.2.2 Załączanie ciepłego silnika ........................................................................................................................... 7

5.3 WYŁĄCZENIE SILNIKA................................................................................................................................ 7

6 INSTRUKCJA CIĘCIA ..................................................................................................................7

6.1 Dodatkowe środki bezpieczeństwa............................................................................................................... 7

6.2 WYDŁUŻENIE ŻYŁKI TNĄCEJ .................................................................................................................... 7

6.3 Różne metody cięcia .................................................................................................................................... 7

6.4 Cięcie tarczą tnącą ....................................................................................................................................... 8

7 PRZEPISY DOTYCZĄCE KONSERWACJI .................................................................................8

7.1 Filtr powietrza................................................................................................................................................ 8

7.2 Prawidłowe ustawienie gaźnika.................................................................................................................... 8

7.3 Świece zapłonowe ........................................................................................................................................ 8

7.4 Szlifowanie noża pokrywy ochronnej............................................................................................................ 8

8 PRZECHOWYWANIE URZĄDZENIA...........................................................................................9

9 PONOWNE URUCHOMIENIE ......................................................................................................9

10 DANE TECHNICZNE ....................................................................................................................9

11 USUWANIE USZKODZEŃ SILNIKA ..........................................................................................10

PL 1

Page 31

1 UWAGA! PRZECZYTAĆ!

Ze względów bezpieczeństwa, przed użyciem urzą- dzenia, przeczytać instrukcję obsługi. Jeśli wskazówki zawarte w instrukcji nie będą przestrzegane, może dojść do ciężkich uszkodzeń ciała. Przed każdym użyciem należy poświęcić kilka minut na zapoznanie się z urządzeniem.

1.1 Wskazówki bezpieczeństwa do ręcz-

nie prowadzonej kosy spalinowej

Przeczytać dokładnie instrukcję obsługi.Na podstawie instrukcji zapoznać się z ustawieniem urządzenia i jego użyciem zgodnym z przeznaczeniem.

Kosa nie może być używana przez dzieci lub inne osoby, które nie zapoznały się z instrukcją kosy spalinowej. Przepisy danego kraju mogą ustalać minimalny wiek dopuszczający użycie urządzenia.

Nie kosić, gdy w bezpośrednim otoczeniu znajdują się osoby trzecie, w szczególności dzieci lub zwierzęta.

Utrzymywać bezpieczny odstęp 15m. W przy- padku zbliżania się bezzwłocznie wyłączyć urządzenie. Pamiętać, że osoba używająca kosę ponosi odpowiedzialność za wypadki lub szkody materialne wobec osób trzecich.

1.2 Środki przygotowawcze

− Podczas koszenia nosić mocne buty i długie

spodnie. Nie kosić na boso ani w sandałach.

− Sprawdzić obszar, na którym będzie użyte urzą-

dzenie i usunąć wszystkie elementy, które mogą zostać wciągnięte i wyrzucone.

Benzyna jest łatwopalna

− Przechowywać benzynę tylko w przeznaczonych

do tego pojemnikach.

− Tankować tylko na wolnym powietrzu i nie palić

podczas napełniania baku

− Benzynę uzupełniać przez włączeniem silnika.

Podczas pracy silnika i gdy kosa jest rozgrzana, nie otwierać zamknięcia baku i nie napełniać benzyną.

− Gdy dojdzie do przelania benzyny, nie podejmo-

wać próby włączenia silnika. Usunąć urządzenie z powierzchni zabrudzonej benzyną. Unikać próby zapłonu silnika do momentu ulotnienia się oparów benzyny.

− Ze względów bezpieczeństwa wymienić zbiornik

paliwa i zamknięcie zbiornika w razie ich uszkodzenia.

− Wymienić uszkodzony tłumik dźwięku.

− Przed użyciem przeprowadzić kontrolę wizualną i

sprawdzić stan elementów tnących i kołków mocujących, czy nie są uszkodzone lub zużyte. Aby uniknąć niewyważenia, zużyte lub uszkodzone części tnące i bolce mocujące mogą zostać wymienione tylko całymi kompletami

1.3 Obsługa

1. Nosić przylegające i mocne ubranie robocze, ochronne - długie spodnie, mocne obuwie robocze, wytrzymałe rękawice robocze, kask ochronny, maskę ochronną na twarz lub okulary ochronne i watę douszną lub zastosować inną formę ochronny narządu słuchowego przed hałasem.

2. Przechowywać urządzenie w bezpiecznym miejscu. Otworzyć powoli pokrywę baku i usunąć wytworzone w nim ciśnienie. Aby zapobiec niebezpieczeństwu pożaru włączać urządzenie w odległości minimum 3 m od miejsca tankowania.

3. Wyłączyć urządzenie przed jego odstawieniem.

4. Trzymać urządzenie zawsze mono oburącz w ten sposób, aby palce i kciuki obejmowały uchwyt.

5. Uważać, aby śruby i elementy łą mocno dokręcone. Nie używać urządzenia nig- dy, gdy nie jest poprawnie ustawione lub nie w pełni zmontowane.

6. Uchwyty muszą być zawsze suche, czyste i bez pozostałości mieszanki benzyny.

7. Prowadzić głowicę żyłki na odpowiedniej wy- sokości. Unikać zderzenia głowicy żyłki z małymi elementami (np. kamieniami). Podczas koszenia na zboczach, stać zawsze poniżej elementu tną- cego. Nie ciąć i nie podkaszać nigdy na gładkich, śliskich pagórkach lub zboczach.

8. Sprawdzić teren, na którym będą wykonywane prace. Twarde przeszkody takie, jak kamienie, części metalowe itp. mogą zostać wyrzucone. Niebezpieczeństwo zranienia!

9. Części ciał

a jak również części odzieży utrzy-

mywać z dala od głowicy żyłki, podczas włą-

czania silnika lub jego działania. Przed włącze- niem silnika upewnić się, że głowica żyłki nie dotyka żadnej przeszkody.

10. Wyłączyć zawsze silnik przed wszelkimi pracami przy części tnącej.

11. Przechowywać urządzenie i osprzęt w bez-

piecznym miejscu chronionym przed otwartym ogniem oraz źródłami ognia i iskier jak np.

podgrzewacze gazowe, suszarki, piece olejowe, przenośne promienniki ciepła itp.

12. Utrzymać w czystości tabliczkę z symbolami bezpieczeństwa, głowicę żyłki i silnik.

13. Tylko odpowiednio przeszkolone osoby i do-

rośli mogą urządzenie obs

ługiwać, ustawiać i

konserwować.

czące były

PL 2

Page 32

1.4 Znaczenie podanych symboli

Przeczytać instrukcję obsługi przed uruchomieniem urządzenia.

Nosić kask, nauszniki ochronne oraz okulary ochronne!

Osoby trzecie nie mogą przebywać w obszarze pracy urządzenia!

Uwaga! Niebezpieczeństwo!

Uwaga! Gorąca powierzchnia!

Emisja dźwięków odpowiada dyrektywie 2000/14/EC!

Niebezpieczeństwo wyrzucenia elementów!

Chronić dłonie stosując rękawice ochronne!

Nosić obuwie na gumowej podeszwie chroniące przed porażeniem prądem!

1.5 Czego unikać ?

1. Nie stosować żadnego innego paliwa niż zale-

cono w instrukcji obsługi. Postępować zawsze zgodnie z zaleceniami zawartymi w rozdziale „Paliwo i olej”. Nie stosować benzyny, która nie jest wymieszana w odpowiednich proporcjach z dwuskładnikowym olejem silnikowym. Powstaje niebezpieczeństwo spowodowania trwałych szkód silnika w wyniku czego unieważnione zostają wszelkie roszczenia gwarancyjne.

2. Nie palić podczas tankowania urządzenia oraz

obsługi.

3. Nie używać urządzenia układu wydechowego i

poprawnie zainstalowanego zabezpieczenia układu wydechowego.

4. Nie dotykać układu wydechowego rękami ani

ciałem. Trzymać urządzenie tak, aby palce kciuki obejmowały uchwyt.

5. Nie używać urządzenia w niewygodnym usta- wieniu, w przypadku braku równowagi, z wysuniętymi ramionami lub trzymając urządzenie jedną ręką

. Używać do obsługi obu rąk i obejmować

przy tym uchwyty palcami i kciukami.

6. W czasie użycia trzymać głowicę żyłki zawsze na podłożu.

7. Używać podkaszarki tylko zgodnie z przeznaczeniem do strzyżenie trawy lub koszenia.

8. Nie stosować urządzenia przez długi czas. Robić regularne przerwy.

9. Nie obsługiwać urządzenia pod wpływem alkoholu i środków odurzających.

10. Urządzenie obsługiwać tylko, gdy pokrywa ochronna jest zainstalowana i w dobrym stanie.

11. Każdorazowe zmiany dokonywane w urządzeniu, dodawanie, usuwanie części może zagrażać bezpieczeństwu i powoduje unieważnienie roszczeń gwarancyjnych.

12. Nie stosować urządzenia nigdy w pobliżu łatwo- palnych substancji lub gazów zarówno w zamkniętych pomieszczeniach jak i na zewnątrz. Może to być przyczyną eksplozji i/lub ognia.

13. Nie stosować żadnych innych elementów tną- cych. Dla własnego bezpieczeństwa stosować tylko osprzęt i dodatkowe urządzenia wyszczególnione w instrukcji obsługi lub zalecony przez producenta. Użycie części zamiennych lub osprzętu innych, niż podano w instrukcji obsługi lub w katalogu, może doprowadzić do uszkodzeń ciała.

2 UŻYCIE ZGODNE Z

PRZEZNACZENIEM

Podkaszarka spalinowa jest przeznaczona do użytku prywatnego w domu i ogrodzie.

Przestrzeganie dołączonej przez producenta instrukcji obsługi jest warunkiem poprawnego użycia podkaszarki. Instrukcja obsługi zawiera również warunki obsługi, konserwacji i utrzymania w dobrym stanie.

Ze względu na niebezpieczeństwo uszkodzenia ciała użytkownika Podkaszarka nie może być używana do następujących prac: do czyszczenia (odsysania) ścieżek ogrodowych, jako rozdrabniacz do rozdrabniania gałęzi i fragmentów żywopłotu. Podkaszarka nie może również być używana do wyrównywania wzniesień podłoża takich jak np. krecie kopce.

Ze względów bezpieczeństwa podkaszarka nie może zostać użyta jak urządzenie zasilające do innych urzą- dzeń roboczych i do urządzeń wszelkiego typu.

PL 3

Page 33

3 OPIS URZĄDZENIA

3.1 Schemat

1 Tarcza tnąca 2 Głowica 3 Osłona ochrona 4 Kierownica 5a/5b Dżwignia gazu 6 Włącznik start/stop 7a/7b Dźwignia przyspiesznika 8 Pasek 9 Osłona filtra powietrza 10 Zbiornik paliwa 11 Przełącznik ssania 12 Filtr paliwa

3.2 ELEMENTY OCHRONNE

Pokrywa ochronna musi zostać zamontowana, aby zapobiec uszkodzeniom ciała użytkownika przez wyrzucone elementy.

4 ZMONTOWANIE KOMPONENTÓW

W dostawie niektóre części są zdemontowane. Złożenie jest proste, jeśli postępuje się z godnie z następującymi wskazówkami

4.1 Montaż uchwytu

Zamontować uchwyt na gumowej podkładce (2) zało- żyć górną połowę (3) i skręcić z dolną połową(1) śru-

bami (4).

PL 4

Page 34

4.2 Montaż kierownicy

1. Założyć gumową podkładkę (3) na prowadnicy.

2. Zmontować przy pomocy wewnętrznej 4-kątnej śruby (1) dolną klamrę (2) i środkową część (4).

3. Wsunąć prowadnicę w mocowanie (5) skręcić części w uchwycie przy pomocy górnej klamry (6) i wewnętrznej śruby czterokątnej (7).

Włożyć sztyft trzymający w otwór wycinka i przykręcić głowicę żyłki, kręcąc w kierunku przeciwnym do kierunku wskazówek zegara (Uwaga: gwint lewoskręt- ny) na trzpieniu prowadzącym wału napędowego. Trzymając mocno wał napędowy i sztyft mocujący, przykręcić ręcznie mocno głowicę żyłki.

4.5 Montaż noża tnącego

4.3 Montaż osłony ochronnej

Podłożyć blaszkę (2) pod osłonę ochronną (3) i przymocować czterema śrubami (1) z prowadnicą.

Zamontowany w osłonie nożyk obcina żyłkę do optymalnej długości.

4.4 Montaż głowicy żyłki

Nałożyć nóż tnący na tarczę zabierakową w taki sposób, aby środek noża tnącego leżał dokładnie na środ- ku koła prowadzącego tarczy zabierakowej. Nałożyć płytę naciskową na nóż tnący w taki sposób, aby płaska strona była skierowana w kierunku noża. Przykrę- cić mocno nakrętką mocującą na trzpieniu prowadzą- cym kręcąc w kierunku przeciwnym do ruchu wskazówek zegara (Uwaga: Gwint lewoskrętny!). Włożyć przy tym sztyft trzymający, jak przy montażu głowicy żył

ki, w przeznaczony do tego wycięty otwór i użyć

klucza. Skręcić nakrętkę z osią.

4.6 Ustawienie wysokości cięcia

Pasek naramienny:

1. Przełożyć pasek przez lewe ramię.

2. Zamocować haczyki zamykające w uchwytach.

3. Ustawić długość paska tak, aby głowica żyłki tnącej lub noża tnącego przebiegały równolegle do podłoża. Aby ustawić optymalną długość pa- ska, wykonać następnie kila ruchów w różnych kierunkach bez włączenia silnika.

Podczas pracy zawsze używać paska. Przymocować pasek, jeśli tylko załączony został silnik i działa na biegu jałowym.

Wskazówka: Usunąć pasek z urządzenia przed uruchomieniem silnika.

PL 5

Page 35

5 URUCHOMIENIE

5.1 Paliwo i olej:

1. Silnik podkaszarki jest silnikiem dwusuwowym i wymaga zastosowania mieszanki benzyny bezołowiowej i oleju dwusuwowego w stosunku 25:1 (patrz tabel mieszania paliwa).

2. Zaleca się wymieszać maksymalnie 5 litrów benzyny/mieszanki oleju, ponieważ ta ilość wystarcza na około 12-15 godzin pracy, a starsza mieszanka benzyny i oleju nie zapewnia optymalnego smarowania.

Nie stosować czystej benzyny. Powstaje nie- bezpieczeństwo trwałego uszkodzenia silnika, przez co zostają unieważnione wszelkie rosz- czenie gwarancyjne. Nie stosować mieszanki benzynowo-olejowej, która byłą przechowywana dłużej niż 90 dni.

Stosować tylko mieszankę benzynowoolejową w stosunku 25:1. Nie zmieniać nigdy stosunku mieszanki także wtedy, gdy przy niektórych rodzajach oleju zalecane jest inne mieszanie. Powoduje to w wyniku niewystarczającego smarowania uszkodzenie silnika i unieważnienie wszelkich roszczeń gwarancyjnych

5.2.1 WŁĄCZENIE ZIMNEGO SILNIKA

1. Ustawić włącznik zapłonu na „Start”.

2. Ustawić dźwignię w pozycji „Lock off“ (2) do we- wnątrz. Zwolnić blokadę przełącznika (3) i blokadę gazu (4). Ponownie ustawić włącznik „Lock off“ . Dźwignia gazu ustawi się na pełen gaz.

Tabela mieszania paliwa:

Benzyna Olej dwusuwowy 1 Litr (1000 cm³) 0,040 l (40 cm³) 3 Litry (3000 cm³) 0,120 l (120 cm³) 5 Litrów (5000 cm³) 0,200 l (200 cm³)

5.2 Włączenie silnika:

Wskazówka: Przeczytać najpierw instrukcje załącze-

nia silnika w stanie zimnym i ciepłym, i przeprowadzić wtedy odpowiednie czynności w celu włączenia. Ustawić urządzenie na twardej i płaskiej powierzchni, przytrzymać urządzenie jedną ręką za uchwyt i pociągnąć drugą ręką za uchwyt linki cięgnowej.

Wskazówka: Aby obciążenie silnika podczas włącza- nia i nagrzewania silnika było możliwie małe, obciąć nadmiarową długość żyłki tnącej do 13 cm.

3. Urządzenie posiada dławik, który umożliwia 2 ustawienia: dławik/”CHOKE” ( (

). Ustawić dźwignię dławika w pozycji dła-

wik/”CHOKE” (

4. Do załączenia wtrysnąć paliwo do gaźnika. Przycisnąć dziesięciokrotnie przycisk przelewu w gaź- niku.

5. Wyciągnąć krótki odcinek linki załączającej aż do oporu (około 10 cm). Dla uzyskania silnej iskry zapłonowej wymaga to gładkiego, energicznego pociągnięcia. Pociągnąć linkę załączającą silnie i szybko czterokrotnie.

6. Ustawić dźwignię dławika w pozycji „RUN” (

7. Jeśli silnik nie załączy się powtórzyć kroki 1-6

PRZESTRZEGAĆ: Jeśli silnik nie załączy po wielo- krotnych próbach, zapoznać się z rozdziałem „Usuwa- nie uszkodzeń silnika”.

PRZESTRZEGAĆ: Ciągnąć linkę załączająca zawsze na wprost. Jeśli linka jest wyciągana pod kątem, powoduje to tarcie. W wyniku tarcia linka zostaje przetarta i szybciej się zużywa. Trzymać zawsze uchwyt linki, gdy jest ona wciąganą z powrotem. Nigdy nie puszczać linki z pozycji wyciągniętej. Powoduje to strzępienie i przetarcie linki, jak również uszkodzenie części załączającej.

)

) i działanie/„RUN”

PL 6

Page 36

5.2.2 Załączanie ciepłego silnika

1. Ustawić przycisk włączający w pozycji „Start”

2. Ustawić dławik w pozycji „RUN” (

3. Zablokować dźwignię gazu jak zostało opisane w punkcie 2 przy włączaniu zimnego silnika.

4. Pociągnąć linkę załączającą szybko, aż do załą- czenia silnika. Nie ciągnąć jednak więcej niż 6 razy. Przytrzymać dźwignię gazu całkowicie przyci- śniętą do momentu, gdy silnik będzie działał spokojnie. Jeśli silnik nadal nie zaskakuje, najprawdopodobniej został całkowicie wypełniony benzyną. Odczekać 5 minut i spróbować ustawić ponownie dławik w pozycji „RUN” ( ciśniętą dźwignią gazu.

) z w pełni przy-

5.3 WYŁĄCZENIE SILNIKA

Puścić dźwignię gazu. Pozostawić silnik do zatrzyma- nia na biegu jałowym. Przycisnąć i zatrzymać przycisk zapłonu w pozycji STOP, aż do całkowitego zatrzymania silnika.

6 INSTRUKCJA CIĘCIA

6.1 Dodatkowe środki bezpieczeństwa

Przed uruchomieniem urządzenia należy przeczytać wszystkie wskazówki bezpieczeństwa zawarte w tej instrukcji.

OSTRZEŻENIE / UWAGA

1. W przypadku braku umiejętności obchodzenia się z urządzeniem ćwiczyć to przy wyłączonym silni- ku (Wyłącznik/OFF).

2. Zawsze sprawdzić obszar pracy. Twarde elementy takie jak metalowe części, butelki i kamienie itp. mogą zostać wyrzucone powodując poważne uszkodzenia ciała i trwałe uszkodzenie urządze- nia. W przypadku kontaktu urządzenia z niezauważonym elementem, wyłączyć natychmiast silnik i sprawdzić urządzenie pod kątem ewentualnych uszkodzeń. Nigdy nie używać urządzenia, gdy jest ono uszkodzone lub wykazuje braki.

3. Podkaszać i ciąć zawsze górnym zakresie liczby obrotów silnika. Nie pozostawiać silnika na niskiej liczbie obrotów podczas koszenia lub podkaszania

4. Stosować urządzenie tylko zgodnie z przeznaczeniem, jak podkaszanie i cięcie chwastów.

5. Nie trzymać urządzenia nigdy powyżej wysokości kolan, gdy jest ono włą

6. Nie używać urządzenia, gdy w pobliżu znajdują się osoby lub zwierzęta. Podczas pracy utrzymywać minimalny odstęp 15 m od innych osób i zwierząt. Podczas prac koszenia aż do podłoża utrzymywać minimalną odległość 30 m.

7. Podczas prac wykonywanych na stokach stać zawsze poniżej części tnącej. Pracować na stokach i zboczach tylko wtedy, gdy pod stopami znajduje się pewny grunt.

czone.

6.2 WYDŁUŻENIE ŻYŁKI TNĄCEJ

Nie wkładać do głowicy żyłki tnącej metalowego drutu lub jakiegokolwiek rodzaju drutu osłoniętego tworzywem sztucznym. Może doprowadzić do ciężkich obrażeń ciała użytkownika.

Aby wydłużyć żyłkę tnącą, pozostawić silnik włączony na pełnym gazie i dotknąć głowicą tnącą podłoża. Żył- ka zostanie automatycznie wydłużona. Nóż na tarczy ochronnej skraca żyłkę do dopuszczalnej długości.

Usuwać regularnie resztki trawy i chwastów, aby uniknąć przegrzania rury trzpienia. Resztki trawy i chwastów odkładają się poniżej tarczy ochronnej uniemożliwiając wystarczające chłodzenie rury trzpienia. Usuwać resztki ostrożnie za pomocą śrubokręta lub podobnym przyrządem.

6.3 Różne metody cięcia

Jeśli urządzenie zostało zamontowane poprawnie z pokrywą ochronną i głowicą żyłki, tnie chwasty i wysoką trawę w miejscach trudnodostępnych, jak na przykład wzdłuż ogrodzeń, murów, fundamentów oraz wokół drzew. Możliwe jest zastosowanie do prac odkaszających, usuwając resztki roślinności dla lepszego przygotowania ogrodu lub oczyszczenia określonego obszaru aż do podłoża.

Należy przestrzegać: Także podczas ostrożnego użycia, cięcie okolic fundamentów, kamieni i betonowych murów itp. może spowodować większe niż normalne zużycie żyłki.

Podkaszanie/koszenie

Poruszać podkaszarką wykonując ruchy w kształcie ksi

ężyca z jednej strony na drugą. Trzymać głowice

żyłki zawsze równolegle do podłoża. Sprawdzić obszar

pracy i wybrać wysokość cięcia. Prowadzić i utrzymywać głowicę żyłki na wybranej wysokości, aby uzyskać jednolitą wysokość ciętej powierzchni.

Niskie podkaszanie

Trzymać podkaszarkę lekko pochyloną przed sobą, w taki sposób, aby dolna część głowicy żyłki znajdowała się ponad podłożem i aby żyłka trafiała we właściwym miejscu. Ciąć zawsze od siebie. Nie ciągnąć podka- szarki w swoim kierunku.

Cięcie przy płotach i fundamentach

Zbli

żać się powoli do siatek ogrodzeniowych, płotów listwowych, murów z kamienia naturalnego, w celu bardzo bliskiego cięcia, bez uderzania przy tym żyłką o przeszkody. Jeśli żyłka dotyka kamieni, murów kamiennych lub fundamentów, zużywa się i strzępi. Jeśli żyłka uderzy w plecionkę płotu, dojdzie do jej zerwa- nia.

Podkaszanie przy drzewach

Podczas podkaszania przy pniach drzew, zbliżać się powoli, aby żyłka nie dotykała kory. Iść wokół drzewa i ciąć przy tym z lewej strony do prawej. Zbliżając koń- cówkę żyłki do trawy lub chwastów przechylić głowicę żyłki lekko do przodu.

PL 7

Page 37

Należy być nadzwyczaj ostrożnym podczas prac odkaszania. Podczas takich prac utrzymywać odległość 30 m pomiędzy sobą, a innym osobami lub zwierzętami.

Odkaszanie

Podczas odkaszania ogarnięta zostaje cała roślinność aż do podłoża. W tym celu pochylić głowicę żyłki 30 ° na prawo. Ustawić uchwyt w wybranej pozycji. Uważać na podwyższone ryzyko uszkodzenia użytkownika, osób postronnych i zwierząt, jak również na niebezpieczeństwo wystąpienia szkód materialnych, spowodowanych przez wyrzucone elementy (np. kamienie).

Nie usuwać żadnych elementów ze ścieżek przy pomocy podkaszarki!

Podkaszarka jest urządzeniem o dużej sile. Kamienie i inne elementy mogą zostać wyrzucone przez nią na odległość 15 metrów lub więcej, powodując przy tym uszkodzenia ciała i uszkodzenia samochodów, domów i okien.

6.4 Cięcie tarczą tnącą

Podczas cięcia za pomocą tarczy tnącej nosić zawsze okulary ochronne i ubranie ochronne. Stosować zawsze pasek nośny podczas prac z tarczą tnącą.

Przed uruchomieniem urządzenia z tarczą tnąca, sprawdzić czy jest prawidłowo zamontowana. Postępować zgodnie ze wskazówkami akapitu „Przepisy bezpieczeństwa dotyczące elementu tnącego do poszycia leśnego i trawy” w tej instrukcji obsługi

Koszenie chwastów

Koszenie chwastów oznacza, że tarcza tnąca jest prowadzona poziomo i łukiem z jednej strony na drugą. Jest skuteczna w przypadku trawiastych chwastów i niewielkim poszyciu leśnym. Nie jest przeznaczona do cięcia dużych, licznych chwastów lub drzewiastego poszycia wegetacyjnego.

Nie stosować tarczy do cięcia chwastów w celu cięcia zarośli i młodych drzew.

Zacięcie

Gruba roślinność, jak młode drzewa lub grube krzewy, mogą zablokować tarczę tnącą i spowodować jej zatrzymanie. Unikać zaplątania tarczy tnącej, zwracając uwagę, w którą stronę ugną się zarośla i ciąć od przeciwnej strony. Jeśli podczas cięcia tarcza tnąca zaplą- cze się, natychmiast wyłączyć silnik. Trzymać urzą- dzenie na wysokości, aby tarcza tnąca nie pękła lub nie złamała się, gdy użytkownik odsuwa np. młode drzewo, aby uwolnić tarczę.

Unikać odrzutu

Podczas zastosowania metalowych narzędzi tnących (tarcza tnąca do trawy, nóż do gęstwiny) powstaje niebezpieczeństwo odrzutu, gdy narzędzie trafi na przeszkodę (pień drzewa, konar, kikut złamanego drzewa, kamień itp.). Urządzenie zostanie przy tym odrzucone w kierunku przeciwnym do kierunku obrotów. Może to doprowadzić do utraty kontroli nad urzą- dzeniem i spowodować uszkodzenia ciała użytkownika i osób znajdujących się w pobliżu.

Nie używać metalowych elementów tnących w pobliżu ogrodzeń, metalowych słupków, kamieni granicznych i fundamentów.

Pokrywa ochronna służy do redukcji odrzutu, gdy element tnący trafi na twarde i mocne przeszkody.

7 PRZEPISY DOTYCZĄCE

KONSERWACJI

7.1 Filtr powietrza

Nie pracować nigdy bez filtra powietrza. Utrzymywać go w czystości. Jeśli jest uszkodzony, zastąpić go nowym filtrem. Opróżnić zbiornik paliwa i przelać paliwo do przeznaczonego do tego kanistra. Otwierać pojemnik na paliwo powoli, aby zmniejszyć ewentualne powstałe ciśnienie.

Czyszczenie filtra powietrza

1. Odkręcić śruby mocujące z pokrywy filtra powie-

trza, zdjąć pokrywę i wyciągnąć filtr z wlotu powietrza.

2. Umyć filtr powietrza używając wody z mydłem.

Nie używać benzyny!

3. Osuszyć filtr na powietrzu.

4. Włożyć filtr ponownie. Przestrzegać: Zastąpić filtr w razie gdy jest on zużyty,

rozdarty lub uszkodzony lub nie jest możliwe jego oczyszczenie.

7.2 Prawidłowe ustawienie gaźnika

Gaźnik został fabrycznie ustawiony na optymalną moc. W razie wystąpienia potrzeby dalszych ustawień, należy przekazać urządzenie do autoryzowanego serwisu.

7.3 Świece zapłonowe

1. Odstęp pomiędzy elektrodami 0,6 mm

2. Moment dokręcający 12-15 Nm. Podłączyć wtyk

świec zapłonowych.

7.4 Szlifowanie noża pokrywy ochronnej

1. Usunąć nóż tnący z pokrywy ochronnej.

2. Zamocować nóż w imadle. Szlifować nóż płaskim

pilnikiem, uważając przy tym, aby zachować kąt ostrza tnącego. Piłować tylko w jednym kierunku.

PL 8

Page 38

8 PRZECHOWYWANIE URZĄDZENIA

W razie nieprzestrzegania poniższych zaleceń może dość do sklejenia membrany gaźnika. Po okresie przechowywania załączanie może być utrudnione lub mogą wystąpić trwałe uszkodzenia

1. Befolgen Postępować zgodnie ze wskazówkami, które zostały podane w instrukcji obsługi w rozdziale „Przepisy dotyczące konserwacji”.

2. Wyczyścić zewnętrzną część silnika, prowadnicę, pokrywę ochronną i głowicę żyłki

3. Opróżnić zbiornik paliwa.

4. Gdy zbiornik jest pusty, włączyć silnik.

5. Pozostawić silnik włączony na biegu jałowym, aż do zatrzymania urządzenia. W ten sposób zostanie usunięte paliwo z gaźnika.

6. Pozostawić silnik do schłodzenia (oko

7. Usunąć świece zapłonowe używając klucza do świec.

8. Wlać 1 łyżeczkę czystego oleju dwusuwowego do komory spalinowej. Pociągnąć powoli, kilkakrotnie linkę złączeniową aby naoliwić części wewnętrz- ne. Wyczyścić świece zapłonowe i włożyć je ponownie.

ło 5 minut).

9. Urządzenie przechowywać w chłodnym i suchym miejscu, w bezpiecznej odległości od wszelkich źródeł niebezpieczeństwa jak palnik olejowy, podgrzewacz wody itp.

10. 10.Podkaszarkę transportować i przechowywać z zamontowaną tarczą tnącą i tylko z dołączoną osłoną

transportową.

9 PONOWNE URUCHOMIENIE

1. Usunąć świecę zapłonową

2. Pociągnąć energicznie linkę załączającą, aby usunąć nadmiar oleju z komór spalania.

3. Wyczyścić świecę zapłonową i ustawić odległość pomiędzy elektrodami lub włożyć nową świecę zapłonową z poprawną odległością pomiędzy elektrodami.

4. Przygotować urządzenie do użycia.

5. Napełnić zbiornik na benzynę odpowiednią mieszanką benzyny i oleju. Patrz rozdział „Paliwo i olej”.

10 DANE TECHNICZNE

FRS 410 FRS 4125 Typ silnika Chłodzony powietrzem silnik dwusu-

wowy Pojemność skokowa 32 cm³ 32 cm³ Moc 0,9 kW 0,9 kW Waga z pustym bakiem 7,0 kg 7,0 kg Paliwo-pojemność 0,7 l 0,7 l Szerokość cięcia podwójnej

żyłki Przekrój żyłki 2,0 mm 2,0 mm Szerokość cięcia tarczy - 25 cm Uchwyt pałąk kierownica Załączanie elektroniczne elektroniczne Świece zapłonowe NGK BPMR6A lub identyczne NGK BPMR6A lub identyczne Napęd sprzęgło odśrodkowe sprzęgło odśrodkowe

41 cm 41 cm

Chłodzony powietrzem silnik dwusuwowy

PL 9

Page 39

11 USUWANIE USZKODZEŃ SILNIKA

Uszkodzenie Możliwa przyczyna Usunięcie uszkodzenia

Urządzenie nie załącza się lub załącza lecz nie działa

Urządzenie załącza Ale silnik pracuje z małą mocą.

Silnik zacina się. Błędne ustawienie mieszanki gaźnika

Silnika działa nieregularnie.

Nadmiernie dymi

Błędne postępowanie podczas załączenia.

Błędne ustawienie mieszanki gaźnika.

Zużyta świeca zapłonowa Wyczyścić świece, poprawić odstęp

Zatkany filtr benzyny Wymienić filtr benzyny. Złe ustawienie dźwigni gaźnika. Ustawić na RUN. Brudny filtr powietrza. Usunąć filtr powietrza, wyczyścić i

Błędne ustawienie mieszanki gaźnika Oddać gaźnik do ustawienia w auto-

Zły odstęp elektrod w świecy zapłonowej.

Błędne ustawienie mieszanki gaźnika.

Zła mieszanka paliwa

Postępować zgodnie ze wskazówkami instrukcji obsługi

Oddać gaźnik do ustawienia w autoryzowanym serwisie.

pomiędzy elektrodami lub wymienić świece zapłonowe.

założyć go ponownie.

ryzowanym serwisie. Oddać gaźnik do ustawienia w auto-

ryzowanym serwisie. Wyczyścić świece zapłonowe, po-

prawić odstęp pomiędzy elektrodami lub wymienić świece zapłonowe.

Oddać gaźnik do ustawienia w autoryzowanym serwisie.

Użyć prawidłowej mieszanki paliwa (stosunek 25:1).

PL 10

Page 40

Obsah

1 VAROVÁNÍ • PROSÍM PŘEČÍST .................................................................................................2

1.1 Bezpečnostní pokyny pro ručně ovládanou motorovou kosu....................................................................... 2

1.2 Přípravná opatření ........................................................................................................................................ 2

1.3 Manipulace.................................................................................................................................................... 2

1.4 Význam symbolů umístěných na přístroji..................................................................................................... 3

1.5 Čeho je třeba se vyvarovat ........................................................................................................................... 3

2 ŘÁDNÉ POUŽÍVÁNÍ .....................................................................................................................3

3 POPIS PŘÍSTROJE ......................................................................................................................4

3.1 Přehled.......................................................................................................................................................... 4

3.2 BEZPEČNOSTNÍ ZAŘÍZENÍ ........................................................................................................................ 4

4 MONTÁŽ KOMPONENT...............................................................................................................4

4.1 Montáž D-držadla.......................................................................................................................................... 4

4.2 Montáž rukojeti "Bike"................................................................................................................................... 5

4.3 Montáž ochranného krytu ............................................................................................................................. 5

4.4 Montáž strunové hlavy.................................................................................................................................. 5

4.5 Montáž nože ................................................................................................................................................. 5

4.6 Nastavení výšky sekání ................................................................................................................................ 5

5 UVEDENÍ DO PROVOZU .............................................................................................................6

5.1 Palivo a olej:.................................................................................................................................................. 6

5.2 Spuštění motoru............................................................................................................................................ 6

5.2.1 Start se studeným motorem.......................................................................................................................... 6

5.2.2 Start se zahřátým motorem .......................................................................................................................... 6

5.3 Vypnutí motoru.............................................................................................................................................. 7

6 NÁVOD K SEKÁNÍ .......................................................................................................................7

6.1 Dodatečná bezpečnostní opatření................................................................................................................ 7

6.2 Nastavování struny ....................................................................................................................................... 7

6.3 Různé způsoby sekání ................................................................................................................................. 7

6.4 Sekání s řeznými kotouči.............................................................................................................................. 8

7 PŘEDPISY K ÚDRŽBĚ.................................................................................................................8

7.1 Vzduchový filtr............................................................................................................................................... 8

7.2 Správné nastavení karburátoru .................................................................................................................... 8

7.3 Zapalovací svíčka ......................................................................................................................................... 8

7.4 Broušení nože z ochranného krytu............................................................................................................... 8

8 ULOŽENÍ PŘÍSTROJE .................................................................................................................8

9 OPĚTNÉ POUŽITÍ PO VYBALENÍ ...............................................................................................9

10 TECHNICKÉ ÚDAJE ....................................................................................................................9

11 ODSTRANĚNÍ CHYB MOTORU ..................................................................................................9

CZ 1

Page 41

1 VAROVÁNÍ • PROSÍM PŘEČÍST

Z bezpečnostních důvodů byste si měli bezpodmínečně tento návod k použití přečíst ještě před tím, než přístroj uvedete do chodu. Pokud není jednáno podle pokynů, může dojít k těžkým zraněním. Před každým použitím proto věnujte několik minut pozornost Vaší nové motorové kose

1.1 Bezpečnostní pokyny pro ručně ovlá-

danou motorovou kosu

Pečlivě si přečtěte návod k obsluze. Seznamte se s nastaveními a správným používáním stroje.

Nikdy nedovolte dětem nebo osobám, které návod k použití neznají, motorovou kosu používat. Místní předpisy mohou stanovit minimální stáří uživatele.

Nikdy nesekejte, pokud se v blízkosti nacházejí jiné osoby, obzvlášť děti a zvířata.

Při práci udržujte 15m bezpečnostní vzdálenost. Pokud dojde k přiblížení, přístroj okamžitě vypněte. Pamatujte na to, že osoba pracující se strojem nebo uživatel jsou odpovědni za případné ublížení na zdraví či poškození majetku jiných osob

1.2 Přípravná opatření

− Během sekání je třeba vždy nosit pevnou obuv a

dlouhé kalhoty. Nikdy nepracujte bosi nebo v sandálech.

− Překontrolujte terén, kde má být stroj použit, a

odstraňte všechny předměty, které by mohly být zachyceny a vymrštěny.

benzín je vysoce hořlavý

− skladujte benzín pouze v nádobách k tomu

určených.

− tankujte pouze na volném prostranství a při tan-

kování nekuřte.

− Benzín doplňujte před nastartováním motoru.

Pokud motor běží nebo je velmi zahřátý, nesmí být uzávěr nádrže otevřen nebo doplňován benzín.

− Pokud benzín přetekl, v žádném případě nestar-

tujte. Místo toho je třeba stroj odstranit z místa znečištěného benzínem a vyvarovat se každého pokusu o nastartování až do té doby, než se všechny benzínové páry vytratí.

− z bezpečnostních důvodů je nutné palivovou

nádrž a uzávěry nádrže při poškození vyměnit.

− Vyměňte poškozené tlumiče výfuku.

− Před použitím je třeba vždy optickou kontrolou

překontrolovat, zda nejsou řezné nástroje, upevňující čepy a celá řezná jednotka opotřebované nebo poškozené. Aby se zabránilo nevyvážené rotaci řezného ústrojí, musí být opotřebované nebo poškozené řezné nástroje a upevňující čepy vyměňovány vždy po celých sadách

1.3 Manipulace

1. Noste přiléhavé, solidní pracovní oblečení,

které poskytuje ochranu, jako např. dlouhé kalhoty, bezpečnou pracovní obuv, pracovní rukavice, ochrannou přilbu, ochranný obličejový štít nebo ochranné brýle na ochranu zraku a dobrou vatu do uší, nebo ochranu sluchu proti hluku.

2. Uložte přístroj na bezpečném místě. Víčko

palivové nádrže otvírejte pomalu, aby mohl uniknout vzniklý tlak, který se v palivové nádrži vytvořil. Aby se předešlo požáru, popojděte minimálně 3 metry od místa plnění, než přístroj nastartujete.

3. Přístroj vypněte, než ho odstavíte.

4. Držte přístroj stále pevně oběma rukama.

Přitom by měly palec a prsty pevně obepínat rukojeti.

5. Dbejte na to, aby byly šrouby a spojovací

prvky pevně utaženy. Nepoužívejte přístroj po- kud není správně seřízen nebo není úplně nebo bezpečně sestaven.

6. Dbejte na to, aby byly rukojeti suché a čisté a

aby na nich nelpěly zbytky palivové směsi.

7. Držte strunovou hlavu tak blízko u země

jen to je možné. Dbejte na to, abyste se strunovou hlavou nedotkli žádných malých předmětů. Při sekání ve svahu se postavte pod strunovou hlavu. NIKDY nesekejte nebo nevyžínejte na kopci nebo ve svahu a podobně, pokud existuje i malé nebezpečí uklouznutí nebo ztráty rovnováhy.

8. Oblast sekání prohlédněte, zda se v ní nevy- skytují předměty, které by během sekání mohly být zachyceny a vymrštěny.

9. Nepřibližujte žádnou část těla a žádnou část oděvu k strunové hlavě, pokud spustíte motor nebo ho necháte běžet. Než motor nastartujete ubezpečte se, že strunová hlava nepřichází do styku s žádnou překážkou.

10. Motor odstavte, než překontrolujete výšku sekání.

11. Přístroj skladujte z dosahu zápalných mat- eriálů, jako jsou ohřívače vody s benzínovými motory, sušičky nebo naftová kamna, přenosná topidla atd.

12. Stále dbejte na to, aby se v ochranném krytu, strunové hlavě a motoru neshromažd’ovaly žádné předměty atd.

13. Obsluha přístroje by m

ěla být vyhrazena výhradně rozumným a příslušně instruovaným osobám.

, jak

CZ 2

Page 42

1.4 Význam symbolů umístěných na přístroji

Přečtěte si návod k použití, než stroj uvedete do chodu

Nosit helmu, ochranu sluchu a ochranné brýle!

Třetí osoby nepouštět do oblasti nebezpečí!

Pozor! Nebezpečí!

Pozor! Horký povrch!

Emise hluku odpovídá směrnici 2000/14/EC!

Nebezpečí způsobené vymrštěnými předměty!

Na ochranu rukou noste ochranné rukavice.

Na ochranu proti úderu elektrickým proudem noste gumové holínky.

5. PŘÍSTROJ NEOBSLUHOVAT V NEPOHODLNÉ

POLOZE, při nedostatečné rovnováze, s nataženýma rukama nebo pouze jednou rukou. K obsluze používejte vždy obě ruce a rukojeti přitom objímejte palcem a prsty.

6. STRUNOVOU HLAVU NEZDVIHAT NAD ZEM,

pokud je přístroj v provozu. Jinak může dojít ke zraněním.

7. PŘÍSTROJ NEPOUŽÍVAT NA JINÉ ÚČELY, než

na sekání trávy.

8. PŘÍSTROJ NEPOUŽÍVAT DELŠÍ DOBU. Čas od

času udělat přestávku.

9. PŘÍSTROJ NEPOUŽÍVAT POD VLIVEM

ALKOHOLU NEBO DROG.

10. P

ŘÍSTROJ POUŽÍVAT POUZE TEHDY, POKUD

JE OCHRANNÝ KRYT A/NEBO OCHRANNÉ ZAŘÍZENÍ INSTALOVÁNO A V DOBRÉM STAVU.

11. ŽÁDNÉ SOUČÁSTI VÝROBKU NEPŘIDÁVAT , NEODSTRAŇOVAT NEBO MĚNIT. Jinak může

dojít ke zraněním osob a/nebo poškozením přístroje, čímž zaniká záruka výrobce.

12. PŘÍSTROJ NEPOUŽÍVAT V BLÍZKOSTI

ZÁPALNÝCH KAPALIN NEBO PLYNŮ NEBO OKOLO NICH, ať je to uvnitř nebo vně budov. Ji-

nak by mohlo dojít k explozi a/nebo požáru.

13. NEPOUŽÍVEJTE ŽÁDNÉ JINÉ ŘEZNÉ NÁSTROJE. Ke své vlastní bezpečnosti používejte pouze příslušenství a přídavné nástroje udané v návodu k použití nebo které byly výrobcem doporučeny nebo udány. Použití jiných, než v návodu k použití nebo v katalogu doporučených nástrojů nebo příslušenství může pro Vás znamenat osobní nebezpečí úrazu.

1.5 Čeho je třeba se vyvarovat

1. NEPOUŽÍVAT ŽÁDNÉ JINÉ PALIVO, než je

doporučeno v návodu k použití. Vždy dodržujte pokyny odstavce „Palivo a olej“ tohoto návodu. Nepoužívejte benzín, který nebyl správně smíchán s olejem pro dvoudobé motory. Jinak existuje nebezpečí trvalého poškození motoru, čímž zaniká záruka výrobce.

2. NEKOUŘIT během doplňování paliva nebo

používání přístroje.

3. NEPOUŽÍVEJTE PŘÍSTROJ BEZ VÝFUKU a

správně instalované ochrany výfuku.

4. NEDOTÝKAT SE VÝFUKU, ani rukama, ani

tělem. Držte přístroj tak, aby palec a prsty objímaly rukojeti.

2 ŘÁDNÉ POUŽÍVÁNÍ

Benzínová motorová kosa je vhodná pro soukromé použití okolo domu a na zahradě.

Dodržování výrobcem přiloženého návodu k použití je předpokladem pro řádné používání motorové kosy. Návod k použití obsahuje také provozní, údržbové a opravárenské podmínky.

Z důvodů tělesného ohrožení uživatele nesmí být motorová kosa používána pro následující práce: čištění (vysávání) cest a jako drtič na drcení odřezků stromů a keřů. Dále nesmí být motorová kosa používána na zarovnávání půdních nerovností, jako např. krtin.

Z bezpečnostních důvodů nesmí být motorová kosa používána jako hnací agregát pro jiné nástroje a sady nástrojů všeho druhu.

CZ 3

Page 43

3 POPIS PŘÍSTROJE

3.1 Přehled

1 Nůž 2 Strunová hlava 3 Ochranný kryt 4 Rukojeť “Bike“ 5a/5b Páčka plynu 6 Spínač motoru 7a/7b “Aretace“ páčky plynu 8 Popruh 9 Kryt vzduchového filtru 10 Palivová nádrž 11 Páčka (sytič) - “Poloplyn“ - “Plný plyn” 12 Tlačítko na nasávání benzínu

3.2 BEZPEČNOSTNÍ ZAŘÍZENÍ

OCHRANNÝ KRYT (3) kryt musí být bezpodmínečně namontován, aby se zabránilo zranění provozovatele vymrštěnými předměty.

4 MONTÁŽ KOMPONENT

Při dodávce jsou některé komponenty demontovány. Montáž je jednoduchá, pokud jsou dodržovány následující pokyny.

4.1 Montáž D-držadla

Držadlo upevníte tak, že položíte gumovou manžetu (2) na madlo a poté dohromady sešroubujete (4) horní (3) a spodní polovinu držadla (1).

CZ 4

Page 44

4.2 Montáž rukojeti "Bike"

1. Položte gumovou manžetu (3) na vodicí násadu.

2. Upevněte ji pomocí čtyř šroubů s vnitřním šestihranem (1), spodní svorky (2) a střední části (4).

3. Vložte rukojeť do držáku a upevněte ji pomocí horní svorky (6) a čtyř šroubů s vnitřním šestihranem (7).

Nastrčte nyní přídržný kolík do otvoru a našroubujte strunovou hlavu otáčením proti směru hodinových ručiček (pozor: levý závit!) na vodicí trn hnací hřídele. Strunovou hlavu rukou pevně utáhněte tak, že budete hnací hřídel s přídržným kolíkem pevně držet.

4.5 Montáž nože

4.3 Montáž ochranného krytu

Položte kovový proužek (2) pod ochranný kryt (3) a upevněte je na madle 4 šrouby (1).

V ochranném krytu integrovaný nůž kromě toho automaticky uřezává strunu na optimální délku.

4.4 Montáž strunové hlavy

Položte nůž na unášecí kotouč tak, aby střed nože ležel přímo na vodicím kruhu unášecího kotouče. Nastrčte přítlačnou desku na nůž tak, aby plochá strana ukazovala směrem k noži. Utáhněte upevňovací matici na vodicím trnu otáčením proti směru hodinových ručiček (pozor: levý závit!). Strčte přitom přídržný kolík, jako při montáži strunové hlavy, do určeného otvoru a použijte klíč. Zajistěte matici závlačkou.

4.6 Nastavení výšky sekání

Popruh na nošení:

1. Přehoďte si popruh na nošení přes levé rameno.

2. Záklesný hák zahákněte do oka.

3. Nastavte délku popruhu tak, aby strunová hlava nebo nůž probíhaly paralelně k zemi. Na zjištění optimální délky popruhu proveďte poté pár kmitavých pohybů bez spuštění motoru

Během práce popruh vždy používejte. Popruh si nasaďte ihned poté, co jste motor spustili a tento běží naprázdno.

Pokyn: Odstraňte popruh z přístroje, než spustíte mo- tor.

CZ 5

Page 45

5 UVEDENÍ DO PROVOZU

5.1 Palivo a olej:

1. Motor motorové kosy je dvoudobý motor. K provozu potřebuje směs z normálního bezolovnatého benzínu a speciálního oleje pro dvoudobé motory v poměru 25:1 (viz tabulka palivových směsí).

2. Doporučuje se namíchat maximálně 5 litrů směsi benzín/olej, protože s tímto množstvím vystačíte cca 12 - 15 provozních hodin a starší palivová směs nezaručuje optimální mazání

Pro Váš přístroj nikdy nepoužívejte čistý benzín. Jinak hrozí nebezpečí trvalého poškození motoru, čímž odpadá záruka výrobce za tento výrobek. Nepoužívejte palivovou směs, která byla skladována déle než 90 dní.

Používejte pouze palivovou směs se směšovacím poměrem 25:1. Směšovací poměr samovolně neměňte, i když je na některých druzích oleje pro dvoudobé motory doporučen jiný směšovací poměr. Pokud zapříčiní nedostatečné mazání škody na motoru, odpadá záruka výrobce

Tabulka palivových směsí:

Benzín Olej pro dvoudobé moto-

ry 1 l (1000 cm³) 0,040 l (40 cm³) 3 l (3000 cm³) 0,120 l (120 cm³) 5 l (5000 cm³) 0,200 l (200 cm³)

5.2 Spuštění motoru

Pokyn: Nejdříve si přečtěte návod ke startování moto-

ru ve studeném a teplém stavu a poté proveďte příslušný start. Umístěte přístroj na tvrdé, rovné ploše, uchopte ho jednou rukou za rukojeť a druhou rukou zatáhněte za lanko na startovací rukojeti.

Pokyn: Aby bylo zatížení motoru během startování a zahřívání pokud možno malé, uřízněte nepotřebnou strunu na 13 cm.

5.2.1 Start se studeným motorem

2. Zajištění páčky plynu: Stiskněte spínač "Lock off" (2) směrem dovnitř. Poté současně stiskněte páčku plynu (3) a její aretaci (4). Znovu pusťte spínač „Lock Off“. Páčka plynu je zaaretována na plném plynu.

3. Přístroj je vybaven sytičem (Choke), který je možné nastavit do 2 poloh: „CHOKE“ - poloplyn (

) a „RUN“ – plný plyn ( ). Nastavte páčku

sytiče na „CHOKE” ( ).

4. Aby došlo ke spuštění, vstříkněte do karburátoru palivo. Desetkrát stiskněte tlačítko (2) na nasávání benzínu.

5. Šňůru startéru kousek vytáhněte, dokud nepocítíte odpor (cca 10 cm). Aby došlo k vytvoření silné zapalovací jiskry, je třeba hladce a prudce zatáhnout. Zatáhněte za šňůru startéru čtyřikrát rychle a silně

6. Pokud se motor nastartuje, nastavte páčku sytiče na „RUN” (

7. Pokud motor nenaskočí, opakujte kroky 1 až 6.

POZOR: Pokud motor nenaskočí ani po několika po- kusech, přečtěte si odstavec "Odstranění chyb motoru".

POZOR: Vytahujte šňůru startéru vždy přímo a rovně. Pokud je vytažena pod úhlem, vznikne na očku tření. Tímto třením se šňůra odírá a rychleji se opotřebuje. Držte vždy rukojeť startéru, když je šňůra opět zatahována. Nenechejte šňůru nikdy z vytaženého stavu se rychle samotnou vrátit. Toto by šňůru roztřepilo nebo předřelo a také poškodilo zařízení startéru

1. Nastavte spínač zapalování (1) na "Start".

5.2.2 Start se zahřátým motorem

1. Nastavte spínač zapalování na "Start".

2. Nastavte páčku sytiče na „RUN“ (

3. Zaaretujte páčku plynu jako v bodě 2 při spouštění ve studeném stavu.

4. Zatáhněte za šňůru startéru rychle a silně, až motor naskočí, ale ne víckrát než šestkrát. Držte páčku plynu ZCELA stisknutou až do té doby, než motor klidně běží.

5. Nastavte páčku sytiče na „RUN“ ( ještě 5x za šňůru startéru, pokud nechce motor naskočit. Pokud motor přesto nenaskočí, je pravděpodobně přeplněn benzínem. Počkejte 5 minut a zkuste poté dát opět páčku sytiče na „RUN“ ( stisknutou

CZ 6

) a přitom držet páčku plynu zcela

) a zatáhněte

Page 46

5.3 Vypnutí motoru

Pusťte páčku plynu. Nechejte motor vrátit se na volnoběh. Zmáčkněte a držte spínač zapalování na „Stop“, až se motor zastaví.

6 NÁVOD K SEKÁNÍ

6.1 Dodatečná bezpečnostní opatření

Čas od času odstraňte namotaný plevel, aby se zabránilo přehřátí vodicí rukojeti. K namotání plevele dojde, když se plevel pod ochranným krytem omotá okolo vodicí rukojeti. Toto vede k tomu, že se vodicí rukojeť a cívka se strunou zahřeje. Odstraňte zachycený plevel šroubovákem, nebo podobným nástrojem

Než uvedete přístroj do chodu, přečtěte si prosím ještě jednou VŠECHNA BEZPEČNOSTNÍ OPATŘENÍ v tomto návodu.

VAROVÁNÍ / POZOR

1. POKUD NEJSTE S TECHNIKOU SEKÁNÍ OBEZNÁMENI, vyzkoušejte si různé práce bez

spuštěného motoru.

2. Z OBLASTI SEKÁNÍ VŽDY ODSTRAŇTE PŘEDMĚTY jako plechovky, láhve, kameny atd. Pokud jsou předměty zachyceny, může to vést k těžkým zraněním obsluhy nebo okolo stojících a také to poškodit přístroj. Pokud je nějaký předmět omylem zachycen, ZASTAVTE OKAMŽITĚ MOTOR a přístroj prohlédněte. Nikdy přístroj nepoužívejte s defektními součástmi.

3. SEKEJTE VŽDY S VYSOKÝM POČTEM OTÁČEK MOTORU. Nenechejte motor při spouštění a při sekání běžet s malým počtem otáček.

4. NEPOUŽÍVEJTE PŘÍSTROJ K JINÝM ÚČELŮM, než na sekání trávy a plevele.

5. STRUNOVOU HLAVU při práci nikdy NEZDVIHEJTE výše, než do výšky kolen.

6. PŘÍSTROJ NEPOUŽÍVEJTE, pokud se v bezprostřední blízkosti nacházejí jiné osoby nebo zvířata. Během sekání vždy udržujte minimální vzdálenost 15 metrů mezi sebou a jinými osobami nebo zvířaty. Při „VYŽÍNÁNÍ DOHOLA“ udržujte mezi sebou a ostatními osobami a zvířaty minimální vzdálenost 30 metrů.

7. Při sekání ve svahu se stavte pod řezací zařízení. NIKDY na kopci nebo ve svahu nesekat, pokud existuje jen minimální nebezpečí uklouznutí nebo ztráty rovnováhy

6.2 Nastavování struny

6.3 Různé způsoby sekání

Pokud je přístroj správně smontován včetně ochranného krytu a strunové hlavy, seká plevel a vysokou trávu na těžko přístupných místech, jako např. podél plotů, zdí a základů nebo stromů. Je možné ho použít také k „vyžínání dohola“, k odstranění vegetace na lepší přípravu k založení zahrady nebo vyčištění určité oblasti blízko u země.

POZOR: Také při opatrném použití má sekání okolo základů, kamenných nebo betonových zdí atd. za následek větší opotřebení struny, než v normálním případě

VYŽÍNÁNÍ / SEKÁNÍ

Kmitejte vyžínačem před sebou z jedné strany na druhou jako s normální kosou. Strunovou hlavu během práce neklopte. Oblast určenou k sekání překontrolujte na správnou výšku sekání. Držte strunovou hlavu ve stejné výšce, aby bylo dosaženo stejnoměrné výšky sekání (obr. M3).

NÍZKÉ VYŽÍNÁNÍ

Držte vyžínač lehce nakloněn přesně před sebou tak, aby se spodní strana strunové hlavy nacházela nad zemí a struna zasáhla správné místo sekání. Sekejte vždy směrem od sebe. Nepohybujte vyžínačem směrem k sobě.

SEKÁNÍ U PLOTU / ZÁKLADŮ

Při sekání se pomalu přibližujte k drátěným plotům, dřevěným plotům, zdem z přírodního kamene a základům, abyste mohli sekat blízko nich, ale bez toho, abyste strunou narazili na překážku. Pokud se struna dotkne kamenů, kamenných zdí nebo základů, opotřebí se nebo se roztřepí. Pokud struna narazí na pletivo plotu, ulomí se.

Nepoužívejte ocelový drát nebo plastifikovaný ocelový drát ve spojení s Vaší strunovou hlavou. Mohlo by dojít k těžkým zraněním obsluhy

Aby mohla být nastavena struna, nechejte motor běžet na plný plyn a strunovou hlavou „udeřte“ o zem. Tím se automaticky struna nastaví a nůž v ochranném krytu přebytečnou strunu odřízne.

VYŽÍNÁNÍ OKOLO STROMŮ

Pokud vyžínáte okolo kmenů stromů, přibližujte se pomalu, aby se struna nedotkla kůry. Strom obejděte a sekejte přitom zleva doprava. Přibližujte se k trávě a plevelu špičkou struny a naklopte strunovou hlavu mírně dopředu.

Bud’te maximálně opatrní při „VYžÍNÁNÍ DOHOLA“. Udržujte při těchto pracích vzdálenost 30 metrů mezi sebou a jinými osobami nebo zvířaty

CZ 7

Page 47

VYŽÍNÁNÍ DOHOLA

„Vyžínání dohola“ znamená odstranění veškeré vegetace až na hlínu. Naklopte k tomu strunovou hlavu v úhlu cca 30° doleva. Pokud rukojeť příslušně nastaví- te, máte při této práci lepší kontrolu. Neprovádějte tuto metodu, pokud existuje nebezpečí, že odlétávající kameny zraní Vás nebo jiné osoby, nebo dojde k poškození majetku.

6.4 Sekání s řeznými kotouči

7 PŘEDPISY K ÚDRŽBĚ

7.1 Vzduchový filtr

Nikdy nepracujte bez vzduchového filtru. Udržujte ho čistý. Pokud je poškozen, je třeba nasadit filtr nový. Palivovou nádrž vyprázdněte a palivo přelijte do vhodného kanystru. Otevírejte palivovou nádrž pomalu, aby mohl uniknout případný vzniklý tlak.

Při sekání s řezným kotoučem vždy noste ochranný oděv a ochranu zraku. Na práce s řezným kotoučem vždy používejte popruh na nošení.

Než uvedete stroj do chodu s řezným kotoučem, překontrolujte, zda je správně namontován. Dodržujte všechny pokyny odstavce “Bezpečnostní pokyny pro řezný kotouč na sekání křoví/trávy” v tomto návodu k použití.

SEKÁNÍ S ŘEZNÝMI KOTOUČI

Při sekání s řezným kotoučem vždy noste ochranný oděv a ochranu zraku. Na práce s řezným kotoučem vždy používejte popruh na nošení.

SEKÁNÍ PLEVELE

Sekat znamená, že je řezný kotouč veden vodorovným, obloukovým pohybem z jedné strany na druhou. Toto je velmi účinné u trávovitých plevelů a malých křovin. Není vhodné na sekání velkého, odolného plevele nebo dřevité vegetace.

Na sekání křoví a mladých stromů nepoužívat řezné kotouče na sekání plevele

UVÁZNUTÍ

Velmi hustá vegetace, jako mladé stromy nebo husté křoví může řezný kotouč zablokovat a zastavit ho. Vyhýbejte se toho, aby se řezný kotouč zachytil a to tak, že budete předvídat, kterým směrem se křoví ohne a budete sekat z protisměru. Pokud se řezný kotouč při sekání zachytí, neprodleně odstavte motor. Držte přístroj ve výšce, aby se řezný kotouč nezlomil nebo neodskočil, když mladý strom za účelem odstranění uvolňujete.

Čištění vzduchového filtru:

1. Uvolněte šroub, kterým je upevněno víčko vzduchového filtru, víčko odejměte a vyjměte filtr z přívodu vzduchu.

2. Vyperte filtr v mýdlové vodě. NEPOUŽÍVAT BENZÍN!

3. Usušte filtr na vzduchu.

4. Filtr opět vložte

POZOR: Vyměňte filtr pokud je opotřebován, roztrhán nebo pokud již není možné ho vyčistit.

7.2 Správné nastavení karburátoru

Karburátor byl v závodě nastaven na optimální výkon. Pokud jsou třeba dodatečná seřízení, odneste přístroj do nejbližšího servisu pro malé motory nebo pošlete přístroj firmě AL-KO.

7.3 Zapalovací svíčka

1. Vzdálenost elektrod = 0,635 mm

2. Utahovací kroutící moment 12 až 15 Nm. Používejte klíč na svíčky.

7.4 Broušení nože z ochranného krytu

1. Vyndejte nůž z ochranného krytu.

2. Upevněte nůž ve svěráku. Nabruste nůž plochým pilníkem a dbejte přitom na to, aby zůstal úhel řezné hrany zachován. Bruste pouze jedním směrem

ZABRÁNĚNÍ ZPĚTNÉHO RÁZU

Při použití kovových řezných nástrojů (řezný kotouč na sekání trávy, řezný kotouč na houští) existuje nebezpečí zpětného rázu, pokud nástroj narazí na pevnou překážku (kmen stromu, větev, pařez, kámen nebo podobně). Přístroj je př směru otáčení nástroje. Toto může vést ke ztrátě kon- troly nad nářadím - nebezpečí zranění pro uživatele a okolostojící!

Nepoužívejte kovové řezné nástroje v blízkosti plotů, kovových sloupků, hraničních kamenů nebo základů.

Ochrana je koncipována na redukci zpětných vrhů, pokud řezný kotouč narazí na tvrdé překážky.

itom vržen zpět proti

8 ULOŽENÍ PŘÍSTROJE

Pokud nejsou splněny následující body, může dojít ke slepení membrány karburátoru. Při opětném použití pak hrozí těžkosti při startování nebo může dojít k trvalým škodám.

1. Dodržujte všechny pokyny z odstavce „Předpisy k údržbě“.

2. Vyčistěte venkovní části motoru, vodicí rukojeť, ochranný kryt a strunovou hlavu.

3. Vyprázdněte palivovou nádrž.

4. Je-li prázdná, nastartujte motor.

5. Aby se odstranilo palivo z karburátoru, nastartujte motor a nechejte ho na volnoběh běžet, až se přístroj zastaví.

CZ 8

Page 48

6. Nechejte motor ochladit (cca 5 minut).

7. Pomocí klíče na svíčky odstraňte zapalovací svíčku.

8. Do spalovací komory dejte 1 čajovou lžičku čistého oleje pro dvoudobé motory. Několikrát zatáhněte pomalu za šňůru startéru, aby byly vnitřní komponenty smočeny olejem. Zapalovací svíčku opět nasad’te.

9. Uložte přístroj na chladném, suchém místě a v bezpečné vzdálenosti od možných zdrojů nebezpečí, např. olejových hořáků, plynových ohřívačů vody atd.

10. Transportujte a uložte motorovou kosu s instalovaným řezným kotoučem pouze v dodané transportní ochraně

9 OPĚTNÉ POUŽITÍ PO VYBALENÍ

1. Odstraňte zapalovací svíčku.

2. Aby se ze spalovací komory odstranil přebytečný olej, zatáhněte rychle za šňůru startéru.

3. Vyčistěte zapalovací svíčku a nastavte správnou vzdálenost elektrod; nebo nasad’te svíčku novou se správnou vzdáleností elektrod.

4. Připravte přístroj k provozu

5. Naplňte nádrž správnou směsí benzín/olej. Viz odstavec „Palivo a olej“.

10 TECHNICKÉ ÚDAJE

FRS 410 FRS 4125 Typ motoru vzduchem chlazený 2-dobý motor vzduchem chlazený 2-dobý motor Obsah 32 cm³ 32 cm³ Výkon 0,9 kW 0,9 kW Suchá hmotnost 7,0 kg 7,0 kg Kapacita paliva 0,7 l 0,7 l Šířka záběru struny 41 cm 41 cm Průměr struny 2,0 mm 2,0 mm Šířka záběru kotouče - 25 cm Držadlo D-držadlo rukojeť „Bike” Zapalování elektronické elektronické Zapalovací svíčka NGK BPMR6A nebo stejného typu NGK BPMR6A nebo stejného typu Pohon odstředivá spojka odstředivá spojka

11 ODSTRANĚNÍ CHYB MOTORU

Porucha Možná příčina Odstranění

Motor nenaskočí nebo naskočí, ale neběží dál.

Motor naskočí, ale nepodává plný výkon.

Motor vázne. Chybně nastavená karburační směs Nechte seřídit karburátor odborníkem

Motor běží nepravidelně. Chybně nastavená vzdálenost e-

Nadměrné množství kouře (po cca 1 minutě nastavení na plný plyn)

Chybný průběh startu Dbejte pokynů tohoto návodu k

použití.

Chybně nastavená karburační směs Nechte seřídit karburátor odborníkem

nebo zašlete přístroj firmě AL-KO.

Znečištěná zapalovací svíčka Zapalovací svíčku vyčistěte, zkoriguj-

te vzdálenost elektrod nebo svíčku

vyměňte. Chybná poloha páčky sytiče Nastavte páčku na „Run“. Znečištěný vzduchový filtr Filtr vyndejte, vyčistěte a opět

nasaďte. Chybně nastavená karburační směs Nechte seřídit karburátor odborníkem

nebo zašlete přístroj firmě AL-KO.

Zapalovací svíčku vyčistěte, zkorigujlektrod na zapalovací svíčce

Chybně nastavená karburační směs Nechte seřídit karburátor odborníkem

Chybná palivová směs Používejte správnou palivovou směs

te vzdálenost elektrod nebo svíčku

vyměňte.

nebo zašlete přístroj firmě AL-KO.

(poměr 25 : 1).

CZ 9

Page 49

Obsah

1 VÝSTRAHA • PREČÍTAJTE SI.....................................................................................................2

1.1 Bezpečnostné informácie o motorovej kose s ručným vedením .................................................................. 2

1.2 Prípravné opatrenia ...................................................................................................................................... 2

1.3 Zaobchádzanie s kosou................................................................................................................................ 2

1.4 Vysvetlivky použitých bezpečnostných symbolov ........................................................................................ 3

1.5 Čomu sa treba vyhnúť .................................................................................................................................. 3

2 SPRÁVNE POUŽÍVANIE ..............................................................................................................3

3 OPIS VÝROBKU...........................................................................................................................4

3.1 Prehľad ......................................................................................................................................................... 4

3.2 Bezpečnostné prvky ..................................................................................................................................... 4

4 MONTÁŽ KOSY............................................................................................................................4

4.1 Montáž rukoväte ........................................................................................................................................... 4

4.2 Montáž „bicyklovej“ rukoväte "Bike".............................................................................................................. 5

4.3 Montáž ochranného krytu ............................................................................................................................. 5

4.4 Montáž strunovej hlavy ................................................................................................................................. 5

4.5 Montáž vyžínacieho kotúča .......................................................................................................................... 5

4.6 Nastavenie výšky rezu.................................................................................................................................. 5

5 UVEDENIE DO ČINNOSTI ...........................................................................................................6

5.1 Palivo a olej................................................................................................................................................... 6

5.2 Spustenie motora.......................................................................................................................................... 6

5.2.1 Spustenie motora v studenom stave ............................................................................................................ 6

5.2.2 Spustenie motora v zahriatom stave ............................................................................................................ 7

5.3 Zastavenie motora ........................................................................................................................................ 7

6 NÁVOD NA KOSENIE ..................................................................................................................7

6.1 Prídavné bezpečnostné opatrenia................................................................................................................7

6.2 Predĺženie vyžínacej struny .......................................................................................................................... 7

6.3 Rôzne spôsoby kosenia................................................................................................................................ 7

6.4 Kosenie vyžínacím kotúčom......................................................................................................................... 8

7 PREDPISY PRE ÚDRŽBU............................................................................................................8

7.1 Vzduchový filter............................................................................................................................................. 8

7.2 Správne nastavenie karburátora................................................................................................................... 8

7.3 Zapaľovacia sviečka ..................................................................................................................................... 9

7.4 Brúsenie noža ochranného krytu.................................................................................................................. 9

8 USKLADNENIE MOTOROVEJ KOSY ..........................................................................................9

9 ZNOVUUVEDENIE DO PREVÁDZKY...........................................................................................9

10 TECHNICKÉ PARAMETRE........................................................................................................10

11 ODSTRAŇOVANIE PORÚCH MOTORA ...................................................................................10

SK 1

Page 50

1 VÝSTRAHA • PREČÍTAJTE SI

Skôr, ako začnete s nástrojom pracovať, si z bezpečnostných dôvodov pozorne prečítajte tento návod na obsluhu. Ak sa nebudete riadiť tu uvedenými pokynmi, môže dôjsť k ťažkému poraneniu. Pred každým použitím Vašej novej motorovej kosy jej preto venujte niekoľko minút pozornosti.

1.1 Bezpečnostné informácie o motorovej kose s ručným vedením

Pozorne si prečítajte tento návod. Dôkladne sa zoznámte so všetkými možnosťami nastavenia, ako aj so správnym používaním nástroja.

Nedovoľte prístup ku kose deťom ani iným osobám, ktoré tento návod nepoznajú. Minimálny vek osôb oprávnených narábať s kosou stanovujú miestne predpisy a nariadenia.

Nikdy nekoste, ak sú v blízkosti iné osoby, najmä deti alebo zvieratá.

Vždy udržiavajte bezpečnostný odstup 15 m. Akonáhle sa k Vám niekto priblíži, kosu ihneď vypnite. Nezabudnite, že za poranenie osôb alebo poškodenie ich majetku nesie zodpovednosť užívateľ nástroja.

1.2 Prípravné opatrenia

− Počas kosenia noste vždy pevnú obuv a dlhé

nohavice. Nekoste s holými nohami, ani v ľahkých sandáloch.

− Vopred skontrolujte terén, v ktorom chcete kosu

použiť, a odstráňte všetky predmety, ktoré by kosa mohla zachytiť alebo odmrštiť.

Benzín je horľavina prvého stupňa

− Benzín uchovávajte len v nádobách k tomuto

účelu určených.

− Nádrž doplňujte len na voľnom priestranstve

a počas plnenia nefajčite.

− Plnenie nádrže je dovolené len pred spustením

motora. Pokiaľ motor beží alebo ak je kosa ešte horúca, viečko nádrže sa nesmie odskrutkovať a nádrž sa nesmie plniť.

− Ak benzín pri plnení pretiekol, je zakázané

spúšťať motor. Odstráňte kosu z miesta, kde je benzín rozliaty a počkajte, kým sa aj zvyšky benzínových výparov úplne nevyparia.

− Z bezpečnostných dôvodov sa v prípade

poškodenia nádrže alebo jej uzáverov, prípojok apod. tieto súčiastky musia vymeniť.

− Vymeňte poškodené tlmiče hluku.

− Pred každým použitím vždy vizuálne skontrolujte,

či nože, upevňovacie skrutky ako aj celá rezná jednotka nie sú opotrebované alebo poškodené. Ako prevencia proti nevyváženosti sa opotrebované alebo poškodené rezné nástroje a upevňovacie skrutky smú vymieňať len naraz, ako celá sada.

1.3 Zaobchádzanie s kosou

1. Používajte priliehavý, solídny pracovný odev,

ktorý poskytuje ochranu pri práci, ako napr. dlhé nohavice, bezpečné pracovné topánky, pevné rukavice, ochrannú prilbu, na obličaji ochrannú masku alebo okuliare a v ušiach dobrú vatu alebo podobný prostriedok na ochranu proti hluku.

2. Motorovú kosu uchovávajte na bezpečnom

mieste. Viečko benzínovej nádrže otvárajte pomaly, aby prípadný tlak mohol postupne uniknúť. Na zamedzenie nebezpečia požiaru sa pred spustením motora vzdiaľte najmenej 3 metre od miesta tankovania.

3. Pred odstavením nástroja ho nezabudnite

vypnúť.

4. Kosu držte pri práci vždy oboma rukami.

Rukoväte držte tak, aby palec a ostatné prsty ich riadne objímali.

5. Kontrolujte neustále, či skrutky a ostatné

spojovacie prvky sú dostatočne utiahnuté.

Nástroj nepoužívajte, ak nie je správne nastavený, úplný alebo bezpečne zostavený.

6. Rukoväte udržiavajte vždy suché a čisté a dbajte na to, aby sa na nich nenachádzali zvyšky pohonnej hmoty.

7. Strunovú hlavu držte pri kosení v požadovanej výške. Vyhýbajte sa dotykom strunovej hlavy s malými predmetmi (napr. kameňmi). Pri práci na svahu stojte vždy pod vyžínacou hlavou. Nikdy nekoste na hladkom, klzkom pahorku alebo svahu.

8. Skontrolujte terén, v ktorom chcete kosiť,

nakoľko by kosa pevné predmety ako kamene, kovové súčiastky apod. mohla zachytiť a odmrštiť – nebezpečenstvo úrazu!

9. Dajte pozor, aby žiadna časť tela alebo odevu nebola vo styku so strunovou hlavou, keď spúšťate motor alebo keď motor beží. Pred spustením motora sa vždy presvedčite, že strunová hlava sa nedotýka žiadnej prekážky.

10. Pred prácou na vyžínacej jednotke vždy vypnite

motor

11. Motorovú kosu ako aj príslušenstvo skladujte v bezpečí a chránené pred otvoreným ohňom a zdrojmi tepla a iskier, ako napríklad plynovými prietokovými ohrievačmi vody, sušičkami bielizne, naftovými pecami, prenosnými radiátormi a podobne.

12. Ochranný kryt, strunovú hlavu a motor udržiavajte vždy v čistote a bez zvyškov koseného materiálu.

13. Obsluha, nastavovanie a údržba motorovej kosy sú dovolené len dostatočne poučeným a dospelým osobám.

SK 2

Page 51

1.4 Vysvetlivky použitých

bezpečnostných symbolov

Pred použitím kosy si pozorne prečítajte návod na použitie.

Používajte prilbu, chrániče sluchu a ochranné okuliare!

Prístup cudzích osôb do pracovnej oblasti je zakázaný!

Pozor! Nebezpečenstvo úrazu!

Pozor! Horúca plocha!

Emisia hluku odpovedá smernici 2000/14/EC!

Nebezpečie v dôsledku odmrštených predmetov!

Používajte ochranné rukavice.

Na ochranu pred elektrickým prúdom používajte gumové čižmy.

1.5 Čomu sa treba vyhnúť

1. NEPOUŽÍVAJTE INÉ PALIVO ako palivo

odporúčané v tomto návodu na použitie. Dodržiavajte vždy pokyny a informácie uvedené v kapitole „Palivo a olej“ tohto návodu. Nepoužívajte žiaden benzín, ktorý nie je správne zmiešaný s olejom do dvojtaktných motorov. V opačnom prípade existuje nebezpečie trvalého poškodenia motora a záruka výrobcu bude neplatná.

2. Počas plnenia nádrže a práce s motorovou kosou

NEFAJČITE.

3. NÁSTROJ NEOBSLUHUJTE BEZ VÝFUKU a

správne inštalovaného chrániča výfuku.

4. VÝFUKU SA NEDOTÝKAJTE, ani rukami, ani

časťami tela. Kosu držte tak, aby palec a ostatné prsty rukoväť riadne objímali.

5. NÁSTROJ NEOBSLUHUJTE V NEPOHODLNEJ POLOHE, najmä ak nemáte dostatočnú rovnováhu, s vystretými rukami alebo len jednou rukou. Na obsluhovanie používajte vždy obidve ruky a rukoväte v nich dobre držte.

6. Pri práci držte strunovú hlavu vždy pri zemi.

7. Motorovú kosu používajte výhradne na pôvodný účel – kosenie a pristrihávanie trávy.

8. Nenechajte nástroj bežať pridlho bez zastavenia, čas od času urobte prestávku.

9. KOSU NEPOUŽÍVAJTE, AK STE POD VPLYVOM ALKOHOLU, LIEKOV, DROG APOD.

10. PRÁCA S KOSOU JE DOVOLENÁ LEN VTEDY, AK OCHRANNÝ KRYT RESP. OCHRANNÉ ZARIADENIE SÚ SPRÁVNE NAINŠTALOVANÉ A V DOBROM STAVE.

11. Akékoľvek konštrukčné zmeny, doplnky alebo odstránenie častí výrobku môžu ohroziť osobnú bezpečnosť. Okrem toho sa tým stáva záruka výrobcu kosy neplatná.

12. Nepoužívajte kosu v blízkosti ľahko horľavých kvapalín a plynov – ani v uzavretých priestoroch, ani vonku. V opačnom prípade hrozí nebezpečie výbuchu alebo požiaru.

13. POUŽÍVAJTE LEN PREDPÍSANÉ VYŽÍNACIE KOTÚČE. Pre Vašu vlastnú bezpe používajte len príslušenstvo a prídavné zariadenia uvedené v návode alebo výslovne odporúčané výrobcom. Použitie iných rezných nástrojov a príslušenstva môže byť zdrojom poranenia.

čnosť

2 SPRÁVNE POUŽÍVANIE

Motorová benzínová kosa je určená na súkromné používanie v záhradách rodinných domov apod.

Základným predpokladom riadneho používania kosy je rešpektovanie návodu na používanie dodávaného výrobcom.

Tento návod obsahuje tiež prehľad podmienok nutných pre prevádzku, údržbu a ošetrovanie výrobku.

Z dôvodov možného ohrozenia zdravia a bezpečnosti užívateľa sa motorová kosa nesmie používať k týmto prácam: čistenie chodníkov, rozkúskovávanie odrezkov stromov a krov (ako sečkovica). Ďalej sa kosa nesmie používať na vyrovnávanie nerovností zeme, napríklad na odstraňovanie krtincov a podobne.

Z bezpečnostných dôvodov je taktiež zakázané používať motorovú kosu ako pohonný agregát pre akékoľvek iné pracovné náradie a zariadenia.

SK 3

Page 52

3 OPIS VÝROBKU

3.1 Prehľad

1 Vyžínací kotúč 2 Strunová hlava 3 Ochranný kryt 4 Rukoväť „bicyklové riadidlá“ (“Bike“) 5a/5b Plynová páčka 6 Vypínač motora (ZAP/VYP) 7a/7b Aretácia plynovej páčky 8 Plecný popruh 9 Kryt vzduchového filtru 10 Nádrž na benzín 11 Páčka sýtiča – “RUN” 12 Tlačidlo obohacovania benzínu

3.2 Bezpečnostné prvky

Ochranný kryt (3) musí byť bezpodmienečne namontovaný, aby sa zaistila ochrana užívateľa pred možným poranením odlietavajúcimi predmetmi.

4 MONTÁŽ KOSY

Pri dodaní výrobku sú niektoré súčiastky v nezmontovanom stave. Ich zostavenie je veľmi jednoduché, ak sa budete riadiť nasledujúcimi pokynmi.

4.1 Montáž rukoväte

Rukoväť v tvare D pripevnite tak, že gumovú manžetu (2) nasuniete na nosník kosy a potom hornú (3) a dolnú časť rukoväte (1) navzájom spojíte štyrmi skrutkami (4).

SK 4

Page 53

4.2 Montáž „bicyklovej“ rukoväte "Bike"

1. Nasuňte gumovú manžetu (3) na nosník.

2. Pomocou štyroch skrutiek s vnútorným šesťhranom (1) spojte dolnú časť zvierky (2) s prostredným dielom (4).

3. Vložte tyč rukoväte (6) do držiaku a pomocou hornej časti zvierky (6) a ďalších štyroch skrutiek ju pripevnite (7).

Zasuňte pridržiavací čapík do výrezového otvoru a otáčaním proti smeru hodinových ručičiek (pozor: ľavotočivý závit!) potom strunovú hlavu priskrutkujte na vodiaci tŕň hnacieho hriadeľa. Hlavu pevne rukou utiahnite; pridržiavacím čapíkom pritom držte hnací hriadeľ, aby sa neotáčal.

4.5 Montáž vyžínacieho kotúča

4.3 Montáž ochranného krytu

Vložte kovovú platničku (2) pod ochranný kryt (3) a pomocou štyroch skrutiek (1) ho pripevnite na držiak.

Nôž integrovaný v kryte automaticky pristrihne vyžínaciu strunu na optimálnu dĺžku.

4.4 Montáž strunovej hlavy

Položte vyžínací kotúč (rezný nôž) na unášací kotúč tak, aby stred noža ležal presne na vodiacom krúžku unášacieho kotúča. Prítlačnú platničku nasuňte na kotúčový nôž tak, aby jej plochá strana smerovala k nožu. Otáčaním proti smeru hodinových ručičiek (pozor: ľavotočivý závit!) potom upevňovaciu maticu pevne priskrutkujte k vodiacemu tŕňu. Pridržiavací čapík pritom – podobne ako pri montáži strunovej hlavy – zasuňte do príslušného otvoru a použite kľúč. Maticu zaistite závlačkou.

4.6 Nastavenie výšky rezu

Plecný popruh:

1. Zaveste si plecný popruh cez ľavé plece.

2. Zakvačte háčik uzáveru do oka držiaku.

3. Nastavte dĺžku popruhu tak, aby poloha strunovej hlavy alebo vyžínacieho noža bola rovnobežne so zemou. Optimálnu dĺžku plecného popruhu si napokon overte tak, že urobíte niekoľko kmitavých pohybov bez zapnutého motora.

Pri práci používajte vždy plecný popruh. Popruh pripevnite, akonáhle spustíte motor a motor beží ešte len naprázdno.

Upozornenie: Predtým, ako naštartujete motor, popruh od kosy odpojte.

SK 5

Page 54

5 UVEDENIE DO ČINNOSTI

5.1 Palivo a olej

1. Motor kosy je dvojtaktný. Jeho prevádzka vyžaduje zmes bežného bezolovnatého benzínu a oleja do dvojtaktných motorov v pomere 25:1. (Viď tabuľku zmiešavacích pomerov paliva).

2. Doporučujeme Vám nezmiešavať viac ako 5 litrov benzínu s olejom. S týmto množstvom vystačíte približne 12 až 15 prevádzkových hodín, a staršia zmes nezaručuje optimálne premazávanie.

Nepoužívajte nikdy čistý benzín! V opačnom prípade hrozí nebezpečenstvo trvalého poškodenia motora, a záruka výrobcu v tomto prípade neplatí. Taktiež nepoužívajte zmes benzínu s olejom staršiu ako tri mesiace.

Zmes benzín-olej musí byť v pomere 25:1. Tento pomer z vlastného rozhodnutia nemeňte, aj keď u niektorých druhov olejov do dvojtaktov sa odporúča iný pomer. V prípade, že motor bude poškodený v dôsledku nedostatočného mazania, odpadá záruka výrobcu.

Tabuľka zmiešavacích pomerov paliva:

Benzín Olej do dvojtakt. motorov

Pomer 25 : 1 1 l (1 000 cm³) 0,040 l (40 cm³) 3 l (3 000 cm³) 0,120 l (120 cm³) 5 l (5 000 cm³) 0,200 l (200 cm³)

5.2.1 Spustenie motora v studenom stave

1. Zapnite spínač zapaľovania (1) do polohy „Start“

2. Aretácia plynovej páčky: stisnite tlačidlo „Lock off“ (2) smerom dovnútra a držte ho stlačené. Potom stisnite súčasne plynovú páčku (3) a jej blokovaciu poistku (4). Uvoľnite gombík „Lock off“. Plynová páčka zaskočí do polohy „na plný plyn“.

5.2 Spustenie motora

Upozornenie: prečítajte si najskôr návody na

spustenie motora v studenom ako aj zahriatom stave a podľa príslušného návodu potom motor naštartujte.

Položte kosu na tvrdú a rovnú podložku, jednou rukou ju pevne pridržte a druhou rukou zatiahnite za lanko spúšťača.

Upozornenie: Na obmedzenie záťaže motora počas fázy spúšťania a rozbehu (zahrievania) na najnižšiu možnú mieru skráťte nadbytočnú vyžínaciu strunu na dĺžku 13 cm.

3. Motorová kosa je vybavená sýtičom (1), ktorý možno nastaviť do dvoch polôh: „CHOKE“ ( „RUN“ ( „CHOKE“ ( ).

4. K naštartovaniu motora vstreknite palivo do karburátora. Stisnite desať raz tlačidlo (2).

5. Vytiahnite šnúru spúšťača krátky kúsok von – až ucítite odpor (asi 10 cm). Silná zapaľovacia iskra vyžaduje plynulý a rýchly ťah. Zatiahnite za šnúru spúšťača štyri razy silno a rýchlo.

6. Keď motor naskočí, nastavte sýtič do polohy „RUN“ (

7. V prípade, že motor nenaskočí, zopakujte kroky 1 až 6 ešte raz.

Upozornenie: Ak motor ani po viacerých pokusoch nenaskočí, prečítajte si kapitolu „Odstraňovanie porúch motora“.

). Nastavte páčku sýtiča do polohy

) a

SK 6

Page 55

Upozornenie: Šnúru spúšťača vyťahujte vždy priamo von. Pri ťahaní v šikmom smere vzniká trenie na okrajoch otvoru šnúry, pri ktorom sa šnúra rýchlejšie opotrebúva. Pri spätnom navíjaní šnúry ju vždy pridržiavajte rukou, nikdy ju nenechajte vrátiť sa z vytiahnutého stavu nekontrolovane a rýchlo naspäť. Šnúra by sa pritom vystrapkala alebo predrela a aj spúšťač by sa mohol poškodiť.

5.2.2 Spustenie motora v zahriatom stave

1. Zapnite spínač zapaľovania (1) do polohy „Start“.

2. Nastavte sýtič do polohy „RUN“ (

3. Aretujte plynovú páčku podľa popisu uvedeného v bode 2 pre spúšťanie v studenom stave.

4. Zatiahnite rýchlo za šnúru spúšťača, až motor naskočí. Tento postup opakujte max. 6krát. Držte plynovú páčku ÚPLNE stisnutú, dokiaľ motor nepobeží pokojne a plynulo. Ak motor napriek tomu nenaskočí, je pravdepodobne naplnený benzínom. Počkajte 5 minút a skúste motor naštartovať znovu so sýtičom v polohe „RUN“ ( a s úplne stisnutou plynovou páčkou.

)

5.3 Zastavenie motora

Pustite plynovú páčku. Počkajte, až sa motor vráti do voľnobehu. Stisnite spínač zapaľovania do polohy „Stop“ a držte ho tak dlho stisnutý, dokiaľ sa motor nezastaví.

6 NÁVOD NA KOSENIE

6.1 Prídavné bezpečnostné opatrenia

Pred uvedením motorovej kosy (záhradného trimera) do prevádzky si ešte raz prečítajte VŠETKY BEZPEČNOSTNÉ POKYNY uvedené v tomto návode.

Výstraha – pozor!

1. Ak s kosou pracujete po prvýkrát, vyskúšajte si manipuláciu s ňou najskôr bez bežiaceho motora (VYP/ OFF).

2. Skontrolujte vždy pozemok; pevné predmety ako kovové súčiastky, fľaše, kamene apod. sa môžu odmrštiť a spôsobiť vážne poranenia obsluhujúcej osoby ako aj trvalé poškodenie nástroja. Pokiaľ sa Vaša kosa dostane pri práci nedopatrením do styku s pevným predmetom, ihneď vypnite motor a skontrolujte, či sa nástroj nepoškodil. Ak je trimer poškodený alebo vykazuje závady, nepoužívajte ho!

3. Pri vyžínaní používajte vždy hornú oblasť počtu otáčok. Dajte pozor, aby motor ani na začiatku kosenia, ani v jeho v priebehu nebežal pri nízkej rýchlosti.

4. Motorovú kosu používajte len na určený účel, teda na úpravu porastov a vyžínanie buriny.

5. Strunovú hlavu nedvíhajte počas prevádzky do výšky nad kolená.

6. Kosu nepoužívajte, ak sa v bezprostrednej

blízkosti nachádzajú iné osoby alebo zvieratá. Počas kosenia udržiavajte minimálnu vzdialenosť 15 m od osôb a zvierat. Pri vyžínaní až tesne nad zem udržiavajte bezpečnostný odstup 30 metrov.

7. Pri práci na svahu stojte pod vyžínacou hlavou.

Na svahoch, kopčekoch apod. pracujte len vtedy, ak máte pod nohami pevnú pôdu.

6.2 Predĺženie vyžínacej struny

V strunovej hlave nepoužívajte oceľový drôt, ani oceľový drôt s plastovým obalom. Toto by mohlo viesť k ťažkým poraneniam!

Na predĺženie vyžínacej struny nechajte motor bežať na plný plyn a krátko ťuknite (“BUMP”) strunovou hlavou o zem. Struna sa automaticky predĺži a nôž umiestnený na ochrannom kryte ju odreže na dovolenú dĺžku.

Na zamedzenie prehriatia trubkového držiaka kosy odstraňujte pravidelne zvyšky trávy, buriny apod. Tieto zvyšky sa usadzujú pod krytom vyžínacej hlavy a znemožňujú dostatočné chladenie držiaka. Zvyšky opatrne odstráňte pomocou skrutkovača alebo podobného predmetu.

6.3 Rôzne spôsoby kosenia

Nástroj s riadne nasadenou strunovou hlavou a ochranným krytom vyžína burinu a vysokú trávu na ťažko prístupných miestach, napríklad popri plotoch, múroch, základoch budov, okolo stromov apod. Dá sa použiť taktiež na „krátke“ kosenie, ak potrebujete pripraviť pôdu alebo zbaviť určité úseky záhrady vegetácie tesne pri zemi.

UPOZORNENIE: Aj pri starostlivom použití je následkom kosenia popri základoch, kamenných alebo betónových múroch atď. nadmerné opotrebovanie vyžínacej struny.

VYŽÍNANIE / KOSENIE

Pohybujte trimerom ako bežnou kosou zo strany na stranu. Strunovú hlavu pritom držte súbežne s povrchom zeme. Skontrolujte pozemok a stanovte vopred požadovanú výšku kosenia. Rovnomerný výsledok dosiahnete vedením a udržovaním hlavy v stálej výške.

NÍZKE VYŽÍNANIE

Držte trimer ľahko sklonený presne pred sebou, tak aby sa dolná časť strunovej hlavy nachádzala nad zemou a struna vyžínala v správnej výške. Pracujte vždy v smere od seba. Neťahajte trimer za sebou.

SK 7

Page 56

VYŽÍNANIE POPRI PLOTOCH, ZÁKLADOCH APOD.

K plotom z drôteného pletiva a lát, múrom z prírodného kameňa, betónovým základom atď. sa pri práci približujte pomaly, tak aby ste mohli vyžínať tesne pri nich, ale pritom sa ich strunou nedotýkali. Pokiaľ by struna prišla do styku s kameňmi, kamennými múrmi alebo základmi, nadmerne sa opotrebúva. Ak by narážala na drôtené pletivo, odlomí sa.

VYŽÍNANIE OKOLO STROMOV

Aj k živým stromom sa približujte opatrne a pomaly, aby sa struna nedotkla kôry. Obchádzajte okolo stromu a vyžínajte zľava doprava. Trávu a burinu vyžínajte koncom struny a držte hlavu s ľahkým sklonom napred.

Pri vyžínaní buďte osobitne opatrní. Udržiavajte odstup aspoň 30 m od iných osôb alebo zvierat.

KOSENIE

Pri kosení sa vyžína celá vegetácia až k zemi. Za týmto účelom skloňte strunovú hlavu doprava pod uhlom 30°. Rukoväť nastavte do vhodnej polohy. Nezabúdajte na zvýšené nebezpečenstvo poranenia obsluhujúcej osoby, ďalších prítomných osôb alebo zvierat, ako aj poškodenia vecí v prípade odmrštenia tvrdých predmetov (napr. kameňov).

Trimer nepoužívajte na odstraňovanie predmetov napr. z chodníkov apod.! Jedná

sa o výkonné zariadenie schopné odmrštiť malé kamene alebo iné predmety do vzdialenosti 15 metrov alebo viacej a spôsobiť tak poranenie osôb a poškodenie vozidiel, budov, okien, dverí apod..

6.4 Kosenie vyžínacím kotúčom

Pri práci s vyžínacím kotúčom používajte vždy vhodnú ochranu očí (okuliare) a noste ochranný odev. Taktiež používajte pri práci s vyžínacím kotúčom vždy plecný popruh.

Pred započatím práce s kotúčovým vyžínacím nožom sa presvedčite, či je správne namontovaný. Riaďte sa pokynmi uvedenými v kapitole „Bezpečnostné predpisy pre prácu s vyžínacím kotúčom na podrast a trávu“ v tomto návode.

KOSENIE BURINY

Kosiť značí pohybovať kotúčovým nožom vo vodorovnej rovine oblúkovitým pohybom zo strany na stranu. Tento spôsob je veľmi účinný v prípade trávnatej buriny a drobnejšieho podrastu, ale nie je vhodný na vyžínanie hrubej, húževnatej buriny alebo drevnatej vegetácie.

Vyžínacie kotúče na burinu nepoužívajte na vyžínanie krovia, húštiny alebo mladých stromčekov!

ZABLOKOVANIE VYŽÍNACIEHO KOTÚČA

Veľmi hrubá vegetácia, ako napríklad mladé stromčeky alebo silné krovie, môžu spôsobiť zablokovanie vyžínacieho kotúča a jeho zastavenie. Zabráňte vzpriečeniu rezaného materiálu tým, že odhadnete, v ktorom smere sa bude nahýnať, a spracúvajte ho z opačnej strany. Ak sa vyžínací kotúč pri rezaní zablokuje, ihneď vypnite motor. Zdvihnite vyžínaciu hlavu do výšky (aby kotúč nemohol prasknúť), súčasne odtlačte stromček smerom od rezu a kotúčový nôž tým uvoľnite.

OCHRANA PRED SPÄTNÝM NÁRAZOM

V prípade použitia kovových rezných nástrojov (napr. vyžínacieho kotúča na trávu, noža na húštiny) existuje nebezpečenstvo spätného nárazu (odrazu), ak tento nástroj narazí na pevný predmet (kmeň stromu, konár, peň, kameň apod.). Pritom sa motorová kosa odrazí v smere proti otáčaniu rezného nástroja. Tento náhly pohyb môže viesť ku strate kontroly nad kosou a nebezpečenstvu poranenia užívateľa ako aj okolo stojacich osôb!

Nepoužívajte preto kovové rezné nástroje v blízkosti plotov, kovových stĺpikov, obrubníkov alebo základov stavieb.

Ochranný kryt bol navrhnutý ako prostriedok k obmedzeniu spätných nárazov v prípade, že rezný kotúč narazí na tvrdú, pevnú prekážku.

7 PREDPISY PRE ÚDRŽBU

7.1 Vzduchový filter

Nepracujte nikdy bez vzduchového filtra. Udržiavajte filter vždy čistý. Ak sa filter poškodí, vymeňte ho za nový. Vyprázdnite benzínovú nádrž a vypustite palivo do vhodnej nádoby (kanistra). Palivovú nádrž otvárajte pomaly, aby prípadný tlak mohol postupne uniknúť.

Čistenie vzduchového filtra:

1. Uvoľnite skrutku, ktorou je vrchnák filtra priskrutkovaný, odstráňte vrchnák a vytiahnite filter z vzduchového otvoru.

2. Filter umyte vo vode s prídavkom čistiaceho prostriedku. NEPOUŽÍVAJTE BENZÍN!

3. Nechajte filter usušiť na vzduchu.

4. Filter vložte na pôvodné miesto.

UPOZORNENIE: Ak je filter opotrebovaný, potrhaný alebo iným spôsobom poškodený, alebo ak sa už nedá vyčistiť, vymeňte ho za nový.

7.2 Správne nastavenie karburátora

Karburátor bol vo výrobnom závode nastavený na optimálny výkon. Ak sa ukáže potreba ďalších nastavení, odneste karburátor do najbližšej firmy špecializovanej na opravy malých motorov alebo ho zašlite firme AL-KO.

SK 8

Page 57

7.3 Zapaľovacia sviečka

1. Vzdialenosť elektród: 0,6 mm

2. Uťahovací moment: 12 až 15 Nm. Pripojte zástrčku sviečky.

7.4 Brúsenie noža ochranného krytu

1. Odmontujte nôž od ochranného krytu.

2. Upnite nôž do zveráka. Pomocou plochého pilníka nôž nabrúste; dbajte pritom na zachovanie uhla sklonu reznej hrany. Pilujte len v jednom smere.

8 USKLADNENIE MOTOROVEJ KOSY

Ak sa počas uskladnenia motorovej kosy nedodržia nasledujúce pokyny, môže dôjsť k zalepeniu membrány karburátora. Po uskladnení sa môžu vyskytnúť ťažkosti so spúšťaním alebo dokonca trvalé poškodenie kosy.

1. Rešpektujte všetky pokyny uvedené v kapitole „Predpisy pre údržbu“ tohto návodu.

2. Vyčistite vonkajšok skrine motoru, držiaku kosy, ochranného krytu aj strunovej hlavy.

3. Vyprázdnite palivovú nádrž.

4. Po vyprázdnení nádrže spustite motor.

5. Nechajte motor bežať naprázdno, dokiaľ sa nezastaví. Tým sa zaručí úplné spotrebovanie paliva v karburátore.

6. Nechajte motor vychladnúť (asi 5 minút).

7. Pomocou špeciálneho kľúča vyskrutkujte zapaľovaciu sviečku.

8. Naplňte jednu čajovú lyžičku čistého oleja do dvojtaktov do spaľovacej komory. Niekoľko raz pomaly zatiahnite za šnúru spúšťača, aby sa vnútorné časti motoru naolejovali. Vyčistite zapaľovaciu sviečku a opäť ju zaskrutkujte.

9. Motorovú kosu uchovávajte na chladnom, suchom mieste bezpečne vzdialenom od možných zdrojov nebezpečia, napr. naftových horákov, ohrievačov teplej vody atď.

10. Ak je v trimeri namontovaný vyžínací kotúč, je jeho prepravovanie a uskladnenie dovolené len s použitím dodávaného chrániča.

9 ZNOVUUVEDENIE DO PREVÁDZKY

1. Odstráňte zapaľovaciu sviečku.

2. Rýchlym a silným zatiahnutím za šnúru spúšťača odstráňte nadbytočný olej zo spaľovacej komory.

3. Vyčistite zapaľovaciu sviečku a nastavte správnu vzdialenosť elektród; v prípade nutnosti použite novú sviečku so správnou medzerou.

4. Pripravte kosu na nové použitie.

5. Naplňte palivovú nádrž správnou zmesou benzínu a oleja do dvojtaktných motorov. K tomu viď kapitolu „Palivo a olej“.

SK 9

Page 58

10 TECHNICKÉ PARAMETRE

FRS 410 FRS 4125 Motor Vzduchom chladený dvojtaktný motor Vzduchom chladený dvojtaktný motor Zdvihový objem 32 cm³ 32 cm³ Výkon: 0,9 kW 0,9 kW Hmotnosť v suchom stave 7,0 kg 7,0 kg Objem palivovej nádrže 0,7 l 0,7 l Šírka záberu s vyžínacou

strunou Priemer struny 2,0 mm 2,0 mm Šírka záberu s vyžínacím

kotúčom Rukoväť V tvare D „Bike” Zapaľovanie elektronické elektronické Zapaľovacia sviečka NGK BPMR6A alebo rovnaká NGK BPMR6A alebo rovnaká Pohon S odstredivou spojkou S odstredivou spojkou

41 cm 41 cm

- 25 cm

11 ODSTRAŇOVANIE PORÚCH MOTORA

Porucha Možná príčina Odstránenie

Kosa alebo vôbec nenaskočí, alebo naskočí, ale potom nebeží

Kosa naskočí, ale motor má primalú silu

Motor viazne a zadrháva sa Nesprávne nastavenie karburátora Nechajte karburátor nastaviť

Nepravidelný chod Nesprávna vzdialenosť elektród

Motor nadmerne dymí (asi po 1 min. nastavenia na plný plyn)

Nesprávny postup pri spúšťaní Riaďte sa pokynmi uvedenými

v návode na obsluhu.

Nesprávne nastavenie karburátora Nechajte karburátor nastaviť

odborníkom alebo ho zašlite firme AL-KO.

Zanesená zapaľovacia sviečka Vyčistite zapaľovaciu sviečku,

opravte vzdialenosť elektród, alebo

sviečku vymeňte Nesprávne nastavenie páčky sýtiča Nastavte sýtič na „RUN“ Zanesený vzduchový filter Odstráňte filter, vyčistite ho a opäť ho

vložte na pôvodné miesto Nesprávne nastavenie karburátora Nechajte karburátor nastaviť

odborníkom alebo ho zašlite firme

AL-KO.

odborníkom alebo ho zašlite firme

AL-KO.

Vyčistite zapaľovaciu sviečku, zapaľovacej sviečky

Nesprávne nastavenie karburátora Nechajte karburátor nastaviť

Nesprávny zmiešavací pomer paliva Použite palivo v správnom pomere

opravte vzdialenosť elektród, alebo

sviečku vymeňte

odborníkom alebo ho zašlite firme

AL-KO.

(25 : 1)

SK 10

Page 59

Kazalo

1 OPOZORILO • PROSIMO, PREBERITE!.....................................................................................2

1.1 Varnostni napotki za ročno vodeno bencinsko motorno koso...................................................................... 2

1.2 Pripravljalni ukrepi......................................................................................................................................... 2

1.3 Ravnanje z napravo...................................................................................................................................... 2

1.4 Pomen varnostnih simbolov na napravi........................................................................................................ 3

1.5 Preprečujte.................................................................................................................................................... 3

2 PRAVILNA UPORABA.................................................................................................................3

3 OPIS STROJA ..............................................................................................................................4

3.1 Pregled.......................................................................................................................................................... 4

3.2 Varnostna oprema ........................................................................................................................................ 4

4 SESTAVA KOMPONENT .............................................................................................................4

4.1 Montaža D ročaja.......................................................................................................................................... 4

4.2 Montaža kolesnega ročaja "Bike" ................................................................................................................. 5

4.3 Montaža zaščitnega pokrova........................................................................................................................ 5

4.4 Montaža glave za navitje vrvice.................................................................................................................... 5

4.5 Montaža rezalnega noža .............................................................................................................................. 5

4.6 Nastavitev višine košenja ............................................................................................................................. 5

5 ZAGON .........................................................................................................................................6

5.1 Pogonsko gorivo in olje................................................................................................................................. 6

5.2 Zagon motorja............................................................................................................................................... 6

5.2.1 Zagon motorja v hladnem stanju .................................................................................................................. 6

5.2.2 Zagon motorja v toplem stanju ..................................................................................................................... 7

5.3 Izklop motorja................................................................................................................................................ 7

6 NAVODILA ZA KOŠENJE............................................................................................................7

6.1 Dodatni varnostni ukrepi ............................................................................................................................... 7

6.2 Podaljševanje kosilne vrvice......................................................................................................................... 7

6.3 Različni postopki rezanja.............................................................................................................................. 7

6.4 Košenje z rezalnimi listi ................................................................................................................................ 8

7 PREDPISI ZA VZDRŽEVANJE ....................................................................................................8

7.1 Zračni filter .................................................................................................................................................... 8

7.2 Pravilna nastavitev uplinjača ........................................................................................................................ 8

7.3 Vžigalna svečka............................................................................................................................................ 8

7.4 Brušenje rezila na zaščitnem pokrovu.......................................................................................................... 8

8 SHRANJEVANJE NAPRAVE.......................................................................................................9

9 PONOVNI ZAGON........................................................................................................................9

10 TEHNIČNI PODATKI ..................................................................................................................10

11 ODPRAVA NAPAK NA MOTORJU ...........................................................................................10

SLO 1

Page 60

1 OPOZORILO • PROSIMO,

PREBERITE!

Preden začnete uporabljati napravo morate iz varnostnih razlogov brezpogojno prebrati ta navodila za uporabo. Če ne boste postopali po navodilih, lahko pride do težkih poškodb. Zato si vzemite pred vsako uporabo nekaj minut časa, da spoznate vašo novo napravo.

1.1 Varnostni napotki za ročno vodeno

bencinsko motorno koso

Skrbno preberite navodila za uporabo. Seznanite se z nastavitvami in s pravilno uporabo stroja.

Nikoli ne dovolite uporabljati bencinske motorne kose otrokom ali drugim osebam, ki ne poznajo navodil za uporabo. Lokalni predpisi lahko določajo najnižjo starost uporabnika stroja.

Nikoli ne kosite, ko se v bližini nahajajo druge osebe, še predvsem pa otroci in živali.

Upoštevajte varnostno razdaljo 15 m. V primeru približevanja takoj ugasnite napravo. Mislite na to, da je upravljalec stroja ali uporabnik odgovoren za nezgode drugih oseb in za poškodovanje njihovega premoženja.

1.2 Pripravljalni ukrepi

− Med košenjem morate vedno nositi čvrsto obuvalo

in dolge hlače. Ne kosite bosi ali v lahkih sandalih.

− Preverite teren, na katerem boste uporabljali stroj,

in odstranite vse predmete, ki bi jih lahko stroj zgrabil in zalučal vstran.

Bencin je zelo vnetljiv.

− Shranjujte bencin samo v posodah predvidenih za

ta namen.

− Gorivo polnite samo na prostem in ne kadite med

polnjenjem goriva.

− Bencin morate doliti pred zagonom motorja. Med

delovanjem motorja ali pri vroči kosilnici ne smete odpirati pokrova posode za gorivo in ne smete dolivati bencina.

− V primeru, da je prišlo do prelitja bencina, ne sme-

te poskušati zagnati motorja. Namesto tega morate odstraniti stroj s površine z razlitim bencinom. Izogibajte se vsakršnemu zaganjanju motorja, dokler bencinske pare ne izhlapijo.

− Iz varnostnih razlogov morate rezervoar za gorivo

in druge zapore za gorivo v primeru poškodovanja zamenjati.

− Zamenjajte pokvarjeni dušilnik zvoka

− Pred uporabo vedno z vizualno kontrolo preverite,

če niso rezalno orodje, pritrdilni svorniki in celotna rezalna enota obrabljeni ali poškodovani. Zaradi preprečevanja pomanjkljivega centriranja morate obrabljeno ali poškodovano rezalno orodje in pritrdilne sornike vedno menjavati samo v kompletu.

1.3 Ravnanje z napravo

1. Pri delu nosite oprijeto, solidno delovno obla-

čilo, ki zagotavlja zaščito, kot npr. dolge hlače, varni delovni čevlji, trpežne delovne rokavice, zaščitna čelada, zaščitna maska za obraz ali očala za zaščito oči in dobra ušesna vata ali drugač- na protihrupna zaščita sluha.

2. Napravo shranjujte na varnem mestu. Pokrov

rezervoarja za gorivo odpirajte počasi, da izpustite tlak, ki se je nabral v rezervoarju za gorivo. Da bi preprečili nevarnost požara, se pred zagonom naprave odmaknite najmanj 3 metre vstran od območja dolivanja goriva.

3. Izključite napravo, preden jo odložite.

4. Vedno držite napravo čvrsto z obema rokama.

Pri tem naj palec in prsti objemajo ročaje.

5. Pazite na to, da so vijaki in povezovalni ele-

menti čvrsto zategnjeni. Nikoli ne uporabljajte naprave, če ni pravilno nastavljena ali če ni v celoti ali varno sestavljena.

6. Pazite na to, da bodo ročaji v suhem in čistem stanju in, da se na njih ne bo nahajala bencinska mešanica.

7. Vodite glavo vrvice v želeni višini. Izogibajte se dotiku glave vrvice s kakršnimi koli predmeti (npr. kamni). Pri košenju na pobočju se prosimo vedno postavite v položaj, nižje od glave vrvice. Nikoli ne kosite ali obrezujte na gladki vzpetini ali pobočju, kjer drsi.

8. Preiščite teren, na katerem nameravate kosili, trdi predmeti kot kamni, kovinski kosi ipd. se lahko zalučajo vstran – nevarnost poškodb!

9. Ko zaganjate motor ali ko motor te vsak del telesa in vsak kos oblačila. Preden zaženete motor, se prepričajte, da ne bo glava vrvice prišla v stik z nikakršno oviro.

10. Vedno pred deli na rezalni pripravi izključite motor.

11. Napravo in pribor hranite vstran in zaščiteno od odprtega ognja in virov vročine / virov iskrenja kot npr. plinski pretočni grelniki, sušilniki perila, oljne peči ali prenosni radiatorji itd.

12. Pazite na to, da se na zaščitnem pokrovu, na glavi vrvice in na motorju ne bodo nabirali ostanki od košenja.

13. Napravo sme upravljati, nastavljati in vzdrževati samo zadostno izšolano osebje.

če, držite proč

SLO 2

Page 61

1.4 Pomen varnostnih simbolov na napravi

Preberite navodila za uporabo, preden začnete uporabljati stroj.

Uporabljajte čelado, zaščito za sluh in zaščitna očala!

Tretje osebe odstranite s področja nevarnosti!

Pozor! Nevarnost!

Pozor! Vroča površina!

Emisija hrupa odgovarja smernici 2000/14/EC!

Nevarnost zaradi izmeta predmetov!

Uporabljajte rokavice za zaščito rok.

Uporabljajte gumijaste škornje za zaščito pred električnim udarom.

1.5 Preprečujte

1. NE UPORABLJAJTE NOBENE DRUGE VRSTE

GORIVA kot tisto, ki je priporočena v navodilih za

uporabo. Vedno upoštevajte napotke v poglavju „Gorivo in olje“ v teh navodilih. Ne uporabljajte bencina, ki ni pravilno mešani z motornim oljem za 2-taktne motorje. V nasprotnem obstaja nevarnost trajnih posledic na motorju, zaradi česar preneha veljavnost garancije proizvajalca;

2. NE KADITE med dolivanjem goriva v napravo ali

zagonom naprave;

3. NE UPORABLJAJTE NAPRAVO BREZ

IZPUŠNE CEVI in pravilno inštalirane zaščite za izpuh;

4. NE DOTIKAJTE SE IZPUŠNE CEVI bodisi z

golimi rokami bodisi s telesom. Napravo držite tako, da palec in prsti objemajo ročaje;

5. NE UPORABLJAJTE NAPRAVE V NEUDOB- NEM POLOŽAJU, ne v pomanjkljivem ravnotežju, z iztegnjenimi rokami ali samo z eno roko. Za upravljanje vedno uporabljajte obe roki in pri tem naj palec in prsti objemajo ročaje;

6. Čer je naprava v obratovanju, držite glavo vrvice vedno na tleh;

7. Napravo uporabljajte samo v skladu s predvideno namembnostjo, kot prirezovanje trave in košenje.

8. Naprave ne uporabljate predolgo, napravite redne premore.

9. NAPRAVE NE UPORABLJAJTE POD VPLIVOM ALKOHOLA ALI MAMIL.

10. NAPRAVO UPORABLJAJTE SAMO, ČE JE

ZAŠČITNI POKROV IN/ALI PRIPRAVA INŠTALIRAN/A IN V DOBREM STANJU.

11. Vsakršne spremembe, dodatki ali odstranjevanje na produktu lahko ogrozi osebno varnost in povzroči prenehanje veljavnosti garancije proizvajalca.

12. Naprave nikoli ne uporabljajte v bližini lahko vnetljivih tekočin ali plinov, bodisi v zaprtih prostorih, bodisi zunaj. Posledica bi lahko bile eksplozije in/ali požar.

13. NE UPORABLJAJTE DRUGEGA REZALNEGA ORODJA. Zaradi Vaše lastne varnosti uporabljajte samo pribor in dodatno opremo ki je navedena v navodilih za uporabo ali kot priporoča ali navaja proizvajalec. Uporaba orodja ali pribora, ki ni priporočena v navodilih za uporabo ali v katalogu, lahko za vas predstavlja nevarnost osebnih poškodb.

2 PRAVILNA UPORABA

Bencinska motorna kosa je primerna za uporabo na zasebnih hišnih vrtovih in vrtovih vrtičkarjev.

Upoštevanje s strani proizvajalca priloženih navodil za uporabo je pogoj za pravilno uporabo bencinske motorne kose.

Navodila za uporabo vsebujejo tudi zahtevane pogoje za obratovanje, vzdrževanje in izvajanje popravil.

Zaradi ogrožanja telesne varnosti uporabnika je prepovedano uporabljati bencinsko motorno koso za izvajanje naslednjih opravil: za čišče- nje (odsesavanje) pešpoti in kot rezalnik za sekljanje rezanega drevja in žive meje. Nadalje se bencinske motorne kose ne sme uporabljati za izravnavanje talnih neravnin, kot npr. krtin.

Iz varnostnih razlogov je prepovedano uporabljati bencinsko motorno koso kot pogonski agregat za druga delovna orodja in kakršnekoli orodne komplete.

SLO 3

Page 62

3 OPIS STROJA

3.1 Pregled

1 Rezilo 2 Glava vrvice 3 Zaščitni pokrov 4 “Bike“ ročaj kolesa 5a/5b Ročica za plin 6 Stikalo “izklop“ in “vklop“ Motorja 7a/7b “Fiksiranje“ ročice za plin 8 Nosilni pas 9 Pokrov zračnega filtra 10 Rezervoar za bencin 11 Ročica “Choke“ - “Run” 12 Tipka za ročno vbrizganje bencina

3.2 Varnostna oprema

Zaščitni pokrov (3) mora biti brezpogojno montiran, da ne bi prišlo do poškodb uporabnika zaradi izmetavanja predmetov.

4 SESTAVA KOMPONENT

Ob dobavi so nekateri deli demontirani. Sestavljanje je enostavno, če upoštevate sledeče napotke.

4.1 Montaža D ročaja

Ročaj pritrdite tako, da gumijasto manšeto (2) položite preko prečnika in nato zgornjo polovico ročaja (3) in spodnjo polovico ročaja (1) povežete skupaj z vijakom (4).

SLO 4

Page 63

4.2 Montaža kolesnega ročaja "Bike"

1. Položite gumijasto manšeto (3) preko droga.

2. Spodnjo sponko (2) in spodnji kos (4) pritrdite s pomočjo štirih notranjih šesterorobnih vijakov (1).

3. Položite drog ročaja (6) v držalo ročaja in pritrdite s pomočjo zgornje sponke in štirih notranjih šesterorobnih vijakov (7).

Sedaj potisnite držalni zatič v luknjo izreza in privijte glavo za navitje vrvice, tako, da jo obrnete proti smeri urinega kazalca (Pozor: levi navoj!) na vodilni trn pogonske gredi. Z roko zategnite glavo za navitje vrvice tako, da čvrsto držite pogonsko gred z držalnim zatičem.

4.5 Montaža rezalnega noža

4.3 Montaža zaščitnega pokrova

Položite kovinski listič (2) pod zaščitni pokrov (3) in letega fiksirajte s 4 vijaki (1) na nosilcu.

Rezilo, ki je integrirano v zaščitni pokrov, odreže rezalno vrvico avtomatsko na optimalno dolžino.

4.4 Montaža glave za navitje vrvice

Postavite rezalni nož na ploščo sojemalne naprave tako, da se bo sredina rezalnega noža nahajala natančno na vodilnem krogu plošče sojemalne naprave. Namestite potisno ploščo na rezalni nož tako, da bo ravna stran gledala na rezalni nož. Privijte pritrdilno matico na vodilni trn tako, da jo obračate proti smeri urinega kazalca (Pozor: levi navoj!). Vtaknite pri tem držalni zatič tako kot pri montaži glave navitja vrvice v ta namen predvideno luknjo na izrezu in uporabite ključ. Matico zavarujte z razcepko.

4.6 Nastavitev višine košenja

Ramenski pas:

1. Namestite ramenski pas na levo rame.

2. Pripnite zapiralno kljuko v uho.

3. Nastavite dolžino ramenskega pasu tako, da bo rezalna glava navitja vrvice ali rezalni nož potekal paralelno proti zemlji. Da bi določili optimalno dolžino ramenskega pasu, naredite najprej nekaj nihajnih premikov brez vključenega motorja.

Med izvajanjem dela vedno uporabljajte ramenski pas. Pas si namestite takoj, ko zaženete motor in le-ta teče v prostem teku. Izključite motor preden snamete ramenski pas.

Napotek: Odstranite ramenski pas z naprave preden zaženete motor.

SLO 5

Page 64

5 ZAGON

5.1 Pogonsko gorivo in olje

1. Motor motorne kose je 2-taktni motor. Za obratovanje uporablja mešanico normalnega neosvinčenega bencina in olja za 2-taktne motorje v mešalnem razmerju 25:1. (Glej tabelo za mešanje goriva).

2. Priporočamo, da zmešate največ 5 litrov bencina / oljne mešanice, ker bo le-ta količina zadostovala za približno 12 - 15 ur košenja in star bencin / oljna mešanica ne zagotavlja optimalnega mazanja motorja.

Za vašo napravo nikoli ne uporabljajte čistega bencina. V nasprotnem primeru obstaja nevarnost, da bo prišlo do trajne poškodbe motorja, s tem pa preneha veljati tudi garancija proizvajalca za to napravo. Ne uporabljajte bencina / oljne mešanice, ki je stala več kot 90 dni.

Uporabljajte bencin / oljno mešanico samo v mešalnem razmerju 25:1. Ne spreminjajte mešalnega razmerja po lastni presoji, čeprav se pri nekaterih vrstah olja za 2-taktne motorje priporoča tudi drugačno mešalno razmerje. Če je vzrok poškodbe motorja nezadostno mazanje, preneha veljati garancija proizvajalca.

5.2.1 Zagon motorja v hladnem stanju

1. Preklopite vžigalno stikalo (1) v položaj "Start"

2. Nastavite ročico za plin: Pritisnite stikalo "Lock off" navznoter. Zatem pritisnite istočasno ročico za plin (3) in zaporo ročice za plin (4). Ponovno spustite stikalo „Lock off“. Ročica za plin zaskoči v položaju za polni plin.

Tabela za pogonsko mešanico:

Bencin 2-taktno olje

razmerje 25 : 1 1 l (1000 cm³) 0,040 l (40 cm³) 3 l (3000 cm³) 0,120 l (120 cm³) 5 l (5000 cm³) 0,200 l (200 cm³)

5.2 Zagon motorja

Napotek: Najprej preberite navodila za zagon motorja

v hladnem in toplem stanju in potem opravite ustrezni postopek zagona motorja. Postavite napravo na trdno, ravno površino, primite jo z eno roko za držalni ročaj in z drugo roko potegnite za ročaj potezne vrvi za zagon.

Napotek: Da bi lahko zagotovili čim manjšo obremeni- tev motorja med zagonom in segrevanjem, odrežite presežno dolžino rezalne vrvice na 13 cm.

3. Motor ima Choke (1), ki ga je možno nastaviti v 2 položaja: „CHOKE“ ( ročico za Choke v položaj „CHOKE“ (

4. Za zagon vbrizgajte gorivo v uplinjač. Desetkrat pritisnite pripravo za ročno vbrizganje goriva (2)

5. Potegnite kratek del vrvi zaganjalnika, dokler ne začutite upora (ca. 10 cm). Za močno vžigalno iskro je potreben gladek, hiter poteg. Štirikrat hitro in močno potegnite vrv zaganjalnika.

6. Ko motor vžge, preklopite Choke na „RUN“ (

7. Če motor ne vžge, ponovite korake 1 do 6.

UPOŠTEVAJTE! Če motor ne vžge tudi po večkratnih poskusih, preberite poglavje "Odprava napak na motorju".

UPOŠTEVAJTE! Vrv zaganjalnika potegnite vedno v ravni smeri. Če jo boste potegovali pod kotom, bo prihajalo do drgnjenja vrvi v ušesu. Zaradi drgnjenja se vrv zaganjalnika obrablja in se bo hitro izrabila. Vedno držite ročaj vrvi zaganjalnika, ko se ta ponovno vrača v izhodni položaj. Nikoli ne puščajte, da bi se vrv zaganjalnika hitro vračala iz izvlečenega položaja nazaj v izhodni položaj. V takem primeru se lahko vrv zaganjalnika natrga ali obrabi in lahko poškoduje tudi zaganjalnik.

) in „RUN“ ( ). Preklopite

)

SLO 6

Page 65

5.2.2 Zagon motorja v toplem stanju

1. Stikalo za vžig prekopite v položaj "Start".

2. Choke preklopite v položaj RUN“ (

3. Fiksirajte ročico za plin kot je opisano pod točko 2 pri zagonu v hladnem stanju.

4. Hitro potegnite vrv zaganjalnika, dokler motor ne vžge, vendar pa je ne potegujte več kot 6-krat. Držite ročico za plin pritisnjeno na VOLL, dokler motor ne teče mirno. Če motor kljub temu ne vžge, potem je verjetno zalit z bencinom. Poča- kajte 5 minut in potem poizkusite znova s Choke v položaju „RUN“ ( za plin.

) in do konca pritisnjeni ročici

)

5.3 Izklop motorja

Spustite ročico za plin. Pustite, da se vrne motor v prosti tek. Pritisnite in držite stikalo za vžig v položaju STOP dokler se motor ne ustavi.

6 NAVODILA ZA KOŠENJE

6.1 Dodatni varnostni ukrepi

Preden začnete delati z napravo, ponovno preberite VSE VARNOSTNE PREVENTIVNE UKREPE v teh navodilih.

OPOZORILO / PREVIDNOST

1. Če še ne poznate naprave, vadite različna delovna opravila pri izključenem motorju (AUS/OFF).

2. Teren vedno preverite, trde predmete kot so na primer kovinski deli, steklenice, kamenje, itd. se lahko izvržejo in povzročijo resne poškodbe uporabnika ter naprave. Če pomotoma naletite na kakšen trd predmet, takoj izključite motor in preglejte napravo. Nikoli ne uporabljajte naprave, če je poškodovana ali kaže pomanjkljivosti.

3. Vedno prirezujte in kosite pri visokem številu vrtljajev. Ne pustite, da bi motor delal ob zagonu in košenju pri nizkem številu vrtljajev motorja.

4. Napravo uporabljajte samo za predvideni namen, to je za košenje trave in plevela.

5. Nikoli ne dvigajte glave za vrvico med delom nad višino kolen.

6. Ne uporabljajte naprave, če se v neposredni bližini zadržujejo gledalci ali živali. Med košenjem vedno upoštevajte varnostno razdaljo najmanj 15 metrov med vami in drugimi osebami ali živalmi. Pri košenju do tal upoštevate minimalno razdaljo 30 metrov.

7. Pri košnji na pobočju prosimo, da vedno stojite pod rezalno pripravo. Delajte samo na pobočjih in vzpetinah, če imate pod nogami varno in trdno podlago.

6.2 Podaljševanje kosilne vrvice

Ne uporabljajte nobenih jeklenih vrvic ali plastificiranih jeklenih vrvic na glavi za rezalno vrvico. V nasprotnem lahko pride do hudih poškodb uporabnika.

Za podaljšanje rezalne vrvice pustite motor delati pri polnem plinu in potisnite glavo vrvice v smeri tal. Vrvica se avtomatsko podaljša. Rezilo na zaščitnem pokrovu odreže vrvico na dopustno dolžino.

Od časa do časa odstranite ostanke trave in plevela, da preprečite pregrevanje vodilnega ročaja. Do nabiranja ostankov trave/plevela prihaja, če se plevel ovije pod zaščitnim pokrovom okrog vodilnega ročaja, To preprečuje zadostno hlajenje vodilnega ročaja. Ostanke previdno odstranite z izvijačem ali s podobnim orodjem.

6.3 Različni postopki rezanja

Če je naprava pravilno montirana z zaščitnim pokrovom in glavo vrvice, lahko kosite plevel in visoko travo na težko dostopnih mestih, kot na primer vzdolž ograj, zidov in temeljev ter okrog dreves. Kosilnico lahko uporabljate tudi za „striženje“, da odstranite vegetacijo za boljšo pripravo vrta ali, da počistite določena območja čisto blizu zemlje.

UPOŠTEVAJTE: Tudi pri pazljivem izvajanju dela se bo kosilna vrvica obrabljala hitreje kot normalno, če boste kosili ob temeljih, kamnih ali betonskih zidovih, itd.

OBREZOVANJE / KOŠENJE

Vrvično kosilnico pomikajte kot koso z ene strani v drugo stran. Med delom ne obračajte rezalne glave kosilnice. Preverite teren in določite želeno višino košenja. Glavo vrvice vodite v želeni višini, da boste dosegli enakomerno višino košenja.

NIZKO OBREZOVANJE

Vrvično kosilnico držite pod rahlim nagibom natančno pred seboj tako, da se bo spodnja stran glave vrvice nahajala nad zemljo in da bo vrvica zadevala pravo mesto. Vedno kosite proč od sebe. Nikoli ne vlecite vrvične kosilnice proti sebi.

KOŠENJE OB OGRAJAH / TEMELJIH

Pri košenju se počasi približujte ograji iz žične mreže, ograji iz desk, zidu iz naravnega kamna in temeljem,

če želite kositi blizu, ne da bi vrvica udarjala ob oviro. Če pride vrvica npr. v stik s kamnom, kamnitim zidom

ali s temelji, se bo obrabljala ali razcefrala. Če vrvica naleti na žično mrežo ograje, se pretrga.

SLO 7

Page 66

OBREZOVANJE OKROG DREVES

Če obrezujete okrog dreves, se drevesu približujte počasi tako, da vrvica ne bo prišla v stik s skorjo drevesa. Pomikajte se okrog drevesa in pri tem kosite od leve v desno. Približujte se travi ali plevelu s koncem vrvice in obračajte kosilno glavo z vrvico rahlo naprej.

Bodite izredno previdni pri obrezovanju. Pri takšnih opravilih upoštevajte razdaljo 30 metrov od sebe do drugih oseb ali živali.

STRIŽENJE

Striženje pomeni odstranjevanje celotne vegetacije vse do zemlje. V ta namen nagnite glavo vrvice nekoliko v desno pod kotom 30 stopinj. Ustrezno nastavite ročaj v želeni položaj. Upoštevajte povečano nevarnost poškodovanja uporabnika, gledalcev in živali ter nevarnost poškodovanja stvari zaradi izvrženih objektov (npr. kamni)..

Z vrvično kosilnico ne odstranjujte nikakršnih predmetov s pešpoti, itd.! Vrvična

kosilnica je močno orodje in lahko zaluča vstran majhno kamenje ali druge predmete tudi do razdalje 15 metrov in več in tako povzroči poškodbe ali škodo na avtomobilih, hišah in oknih.

6.4 Košenje z rezalnimi listi

Pri košenju z rezalnim listom vedno nosite zaščito za oči in zaščitno oblačilo. Pri delu z rezalnim listom vedno uporabljajte nosilni pas.

Preden vključite stroj z rezalnim listom preverite, če je ta pravilno montiran. Upoštevajte napotke iz poglavja "Varnostni predpisi za rezalni list za podrast/travo" v teh navodilih za uporabo.

KOŠENJE PLEVELA

Košenje pomeni vodenje rezalnega lista z vodoravnimi, v obliki loka pomiki z ene strani na drugo. To je zelo učinkovito pri travnatem plevelu in manjši podrasti. Ni pa primerno za košenje večjega, žilavega plevela ali lesne vegetacije.

Ne uporabljajte rezalnih listov za plevel za rezanje goščavja in mladih dreves!

PREPREČEVANJE POVRATNIH SUNKOV

Pri uporabi kovinskega rezalnega orodja (list za rezanje trave, rezilo za rezanje goščavja) obstaja nevarnost povratnih sunkov, če orodje naleti na čvrsto oviro (deblo drevesa, veja, drevesni štor, kamen ali podobno). Pri tem naprava sune v povratno smer, proti smeri vrtenja orodja. To lahko privede do izgube nadzora nad orodjem in povzroči nevarnost poškodbe za uporabnika in osebe v bližini!

Ne uporabljajte kovinskega rezalnega orodja v bližini ograj, kovinskih stebrov, mejnih kamnov ali temeljev zgradb

Zaščitni list je koncipiran za zmanjšanje povratnih sunkov, če rezalni list naleti na trde, čvrste ovire.

7 PREDPISI ZA VZDRŽEVANJE

7.1 Zračni filter

Nikoli ne delajte brez zračnega filtra. Vzdržujte zračni filter v čistem stanju. Če se zračni filter poškoduje, ga zamenjajte z novim. Izpraznite rezervoar za bencin in zlijte gorivo v primerno posodo. Počasi odpirajte rezervoar za bencin tako, da se lahko izravna eventualno nastali tlak.

Čiščenje zračnega filtra:

1. Popustite vijaka, s katerim je pritrjen pokrov zrač- nega filtra, snemite pokrov in vzemite filter iz vstopnega dela za zrak.

2. Operite filter v milnici. NE UPORABLJAJTE BENCINA!

3. Filter posušite na zraku.

4. Ponovno vstavite filter.

UPOŠTEVAJTE: Zamenjajte filter, če je obrabljen, napokan ali poškodovan ali če ga ni mogoče več očisti- ti.

7.2 Pravilna nastavitev uplinjača

Uplinjač je bil tovarniško nastavljen za optimalno delovanje. Če so potrebne dodatne nastavitve, vas prosi- mo, da odnesete napravo strokovnjaku v najbližjo servisno delavnico za majhne motorje ali da pošljite napravo podjetju AL-KO.

7.3 Vžigalna svečka

ZATIKANJE

Prav debela vegetacija, kot npr. mlada drevesa ali gosto goščavje, lahko blokirajo rezalni list in ga zaus- tavijo. Izogibajte se temu, da bi se rezalni nož zataknil in sicer tako, da boste predvideli, v kateri smeri se bo goščavje nagnilo in da ga režete z nasprotne strani. Če se rezalni list pri rezanju zatakne, takoj izključite motor. Držite napravo navzgor tako, da rezalni nož ne bo počil ali se zlomil, ko boste mlado drevo odrivali od košenega materiala, da bi sprostili rezalni list.

1. Razmak elektrod = 0,6 mm

2. Zatezni moment 12 do 15 Nm. Priključite vtikač vžigalne svečke.

7.4 Brušenje rezila na zaščitnem pokrovu

1. Odstranite rezilo iz zaščitnega pokrova.

2. Vpnite rezilo v primež. Nabrusite rezilo s ploščato pilo in pri tem pazite, da ohranite kot rezalnega roba. Pilite samo v eni smeri.

SLO 8

Page 67

8 SHRANJEVANJE NAPRAVE

Če ne boste upoštevali sledečih točk navodil, lahko pride do zlepljanja membrane uplinjača. Po shranjevanju lahko pride do težav pri delovanju uplinjača in do trajnih poškodb.

1. Upoštevajte navodila, ki so navedena v poglavju „Predpisi za vzdrževanje“ v navodilih za uporabo.

2. Očistite zunanjost motorja, vodilni ročaj, zaščitni pokrov in glavo vrvice.

3. Izpraznite rezervoar za bencin.

4. Če je rezervoar prazen, zaženite potor.

5. Pustite motor delati v prostem teku dokler se ne ustavi. Na ta način se je iz uplinjača izpraznilo vse gorivo.

6. Počakajte, da se motor ohladi (približno 5 minut).

7. Odstranite vžigalno svečko s pomočjo ključa za demontiranje vžigalnih svečk.

8. Nalijte eno čajno žličko čistega olja za 2-taktne motorje v zgorevalno komoro valja motorja. Poča-

si večkrat potegnite vrv zaganjalnika, da namažete notranje dele. Vstavite vžigalno svečko.

9. Napravo shranite v hladnem, suhem prostoru v varni razdalji od kakršnegakoli vira nevarnosti kot so na primer oljni gorilniki, grelniki vode, ipd.

10. Transportirajte in skladiščite kosilnico z instaliranim rezalnim listom samo skupaj z dobavljeno zaščito za transport.

9 PONOVNI ZAGON

1. Odstranite vžigalno svečko.

2. Hitro in močno potegnite vrv zaganjalnika, da odstranite presežno olje iz zgorevalne komore valja motorja.

3. Očistite vžigalno svečko in nastavite pravilni razmak elektrod ali pa vstavite novo vžigalno svečko s pravilnim razmakom elektrod.

4. Pripravite napravo za uporabo.

5. Napolnite rezervoar za gorivo s pravilno mešanico bencina in olja. V ta namen preberite navodila v poglavju „Gorivo in olje“.

SLO 9

Page 68

10 TEHNIČNI PODATKI

FRS 410 FRS 4125

Tip motorja zračno hlajeni 2-taktni motor zračno hlajeni 2-taktni motor Delovna prostornina 32 cm³ 32 cm³ Moč: 0,9 kW 0,9 kW Suha teža 7,0 kg 7,0 kg Prostornina rezervoarja za gorivo 0,7 l 0,7 l Rezalna širina, vrvica 41 cm 41 cm Premer vrvice 2,0 mm 2,0 mm Rezalna širina, rezalni list - 25 cm Ročaj D ročaj kolesni ročaj "Bike” Vžig elektronski elektronski Vžigalna svečka NGK BPMR6A ali enaka NGK BPMR6A ali enaka Pogon centrifugalna sklopka centrifugalna sklopka

11 ODPRAVA NAPAK NA MOTORJU

MOTNJA moŽni vzrok ODPRAVA MOTNJR

Naprava ne vžge ali pa vžge, vendar ne dela.

Naprava vžge, vendar nima motor dovolj moči.

Motor zastaja. Napačna mešanica za uplinjač, nas-

Motor dela neenakomerno. Nepravilni razmak elektrod vžigalne

Motor prekomerno kadi. (po pribl. 1 min. v položaju za polni plin)

Napačni postopek pri zagonu. Ravnajte po napotkih v navodilih za

uporabo.

Napačna mešanica za uplinjač, nastavitev

Sajasta vžigalna svečka Očistite vžigalno svečko, nastavite

Nepravilna nastavitev dušilne ročice (Choke)

Umazani zračni filter Vzemite filter ven, ga očistite in ga

Napačna mešanica za uplinjač, nastavitev

tavitev

svečke

Napačna mešanica za uplinjač, nastavitev

Nepravilna mešanica goriva Uporabite pravilno mešanico goriva

Poskrbite, da strokovnjak nastavi uplinjač ali pa pošljite napravo podjetju AL-KO.

pravilni razmak elektrod ali zamenjajte vžigalno svečko.

Pomaknite v položaj RUN.

ponovno vstavite. Poskrbite, da strokovnjak nastavi

uplinjač ali pa pošljite napravo podjetju AL-KO.

Poskrbite, da strokovnjak nastavi uplinjač ali pa pošljite napravo podjetju AL-KO.

Očistite vžigalno svečko, nastavite pravilni razmak elektrod ali zamenjajte vžigalno svečko.

Poskrbite, da strokovnjak nastavi uplinjač ali pa pošljite napravo podjetju AL-KO.

(razmerje 25:1).

SLO 10

Page 69

SRB

Sadržaj

1 UPOZORENJE • MOLIMO VAS PROČITAJTE..................................................................................................... 2

1.1 Sigurnosna uputstva za ručni motorni trimer ....................................................................................................... 2

1.2 Mere pripreme......................................................................................................................................................... 2

1.3 Rukovanje ............................................................................................................................................................... 2

1.4 Značenje sigurnosnih simbola ................................................................................................................................3

1.5 Potrebno je izbegavati.............................................................................................................................................3

2 UPOTREBA U SKLADU SA NAMENOM .............................................................................................................. 3

3 OPIS UREĐAJA ..................................................................................................................................................... 4

3.1 Pregled.................................................................................................................................................................... 4

3.2 Sigurnosne naprave................................................................................................................................................ 4

4 SASTAVLJANJE KOMPONENTI.......................................................................................................................... 4

4.1 Montaza "D" drske

Montaža drške za bicikl "Bike"................................................................................................................................4

4.2

4.3 Montaža zaštitne kape............................................................................................................................................ 5

4.4 Montaža nitne glave................................................................................................................................................ 5

4.5 Montaža reznog noža.............................................................................................................................................. 5

4.6 Podešavanje visine reza......................................................................................................................................... 5

5 PUŠTANJE U POGON........................................................................................................................................... 6

5.1 Pogonsko gorivo i ulje:............................................................................................................................................ 6

5.2 Pokretanje motora:.................................................................................................................................................. 6

5.2.1 Pokretanje motora u hladnom stanju ...................................................................................................................... 6

5.2.2 Pokretanje motora u toplom stanju......................................................................................................................... 6

5.3 Isključivanje motora.................................................................................................................................................7

6 UPUTSTVO ZA KOSENJE .................................................................................................................................... 7

6.1 Dodatne sigurnosne mere....................................................................................................................................... 7

6.2 Produženje rezne niti .............................................................................................................................................. 7

6.3 Različiti postupci rezanja......................................................................................................................................... 7

6.4 Rezanje pomoću reznog lista..................................................................................................................................8

7 PROPISI ZA ODRŽAVANJE.................................................................................................................................. 8

7.1 Vazdusni filter.......................................................................................................................................................... 8

7.2 Ispravno nameštanje karburatora ........................................................................................................................... 8

7.3 Svećica.................................................................................................................................................................... 8

7.4 Brušenje noža zaštitne kape................................................................................................................................... 8

8 ČUVANJE UREĐAJA............................................................................................................................................. 8

9 PONOVNO PUŠTANJE U POGON ....................................................................................................................... 9

10 TEHNIČKI PODACI ................................................................................................................................................ 9

11 UKLANJANJE GREŠAKA NA MOTORU.............................................................................................................. 9 U

Page 70

SRB

1 0BUPOZORENJE • MOLIMO VAS

PROČITAJTE

Pre upotrebe ovog uređaja iz sigurnosnih razloga trebate obavezno pročitati ova uputstva za rukovanje. U slučaju nepridržavanja može doći do teških ozeda. Stoga pre svake upotrebe posvetite nekoliko minuta proučavanju vašeg novog trimera.

1.1 11BSigurnosna uputstva za ručnu

benzinsku trimer-kosilicu

Pažljivo pročitajte uputstva za upotrebu. Upoznajte se s postavkama i ispravnom upotrebom uredjaja.

Nemojte nikad dopuštati deci ili drugim osobama koje nisu upoznate s Uputstvom da koriste benzinski motorni trimer . Najmanja starost korisnika može biti određena lokalnim propisima.

Nemojte nikada kositi dok se u blizini nalaze druge osobe, a posebno deca ili životinje.

Održavajte sigurnosni razmak od 15 m. U slučaju približavanja bez odlaganja isključite uređaj. Mislite na to, da je osoba koja upravlja uredjajem ili korisnik odgovorna za nezgode s drugim osobama ili štete na njihovom vlasništvu.

1.2 12BMere pripreme

− Za vreme rada obvezno je nošenje čvrste obuće i

dugih pantalona. Nemojte kositi bosi ili u laganim sandalama.

− Kontrolisite teren na kojem nameravate upotrebiti

uredjaj i uklonite sve predmete koji mogu biti zahvaćeni ili odbačeni na stranu.

Gorivo je visoko zapaljivo

− Čuvajte gorivo samo u za to predviđenim

rezervoarima.

− Punite gorivo samo na otvorenom i nemojte pušiti

za vreme postupka punjenja.

− Gorivo je potrebno napuniti pre pokretanja motora.

Za vreme rada motora ili ukoliko je trimer vruć ne sme se otvarati čep rezervoara za gorivo niti dopunjavati benzin.

− Ukoliko je došlo do prelivanja goriva, ne sme se

pokušati pokrenuti motor. Umesto toga potrebno je ukloniti gorivo sa ovlazene površine. Potrebno je izbegavati svaki pokušaj paljenja sve dok benzinske pare ne ispare u potpunosti.

− Iz sigurnosnih razloga potrebno je rezervoar za

gorivo i druge čepove rezervoara zameniti ukoliko su oštećeni.

− Zamenite neispravne prigušivače zvuka.

− Pre upotrebe potrebno je uvek vizualnom kontrolom

ispitati jesu li rezni alati, i celokupna rezna jedinica istrošeni ili oštećeni. Kako bi se sprečila neuravnoteženost istrošeni ili oštećeni rezni alati i pričvrsne matice moraju se zamenjivati samo u kompletu.

1.3 13BRukovanje

1. Nosite čvrstu radnu odeću koja prianja uz telo i koja nudi zaštitu, kao što su duge pantalone, sigurne radne cipele, radne rukavice, zaštitnu kacigu, zaštitnu masku za lice ili zaštitne naočare za zaštitu očiju te dobru vatu za uši ili drugu zaštitu slušnih organa od buke.

2. Čuvajte uređaj na sigurnom mestu. Poklopac rezervoara za benzin otvarajte polagano, kako biste otpustili bilo kakav pritisak, koji je nastao unutar rezervoara za benzin. Kako biste sprečili opasnost od požara udaljite se od područja punjenja rezervoara najmanje 3 metra, pre nego što pokrenete motor.

3. Isključite uređaj pre nego što ga odložite.

4. Uređaj uvek čvrsto držite s obe ruke. Pritom palac i prsti moraju obuhvatiti dršku.

5. Obratite paznju na to jesu li svi vijci i spojni elementi čvrsto pritegnuti. Nemojte nikad rukovati uređajem ako nije ispravno namešten ili nije potpuno i sigurno sastavljen.

6. Obratite paznju na to da drške budu suve i čiste te da za njih ne prijanja nikakva mešavina s benzinom.

7. Postavite nitnu glavu na željenu visinu. Izbegavate dodir malih predmeta (npr. kamenja) s reznom glavom za nit. Prilikom radova na košenju na kosini uvek stojte ispod uredjaja za košenje. Nemojte nikad kositi ili obrezivati na glatkoj, klizavoj padini ili nizbrdici.

8. Proverite teren koji nameravate obrađivati, može doći do odbacivanja čvrstih predmeta, kao što su kameni, metalni delići, ili slično – opasnost od povreda!

9. Držite sve delove tela i sve delove odeće podalje od nitne glave kada pokrećete ili palite motor. Pre paljenja motora proverite da nitna glava ne dolazi u dodir s bilo kakvom preprekom.

10. Uvek ugasite motor pre radova na reznoj napravi.

11. Skladištite uređaje i pribor na sigurnom mestu zaštiće toplote/varnica, kao što su protočni plinski bojler, sušilica za ves, uljna peć ili prenosivi radijatori, itd.

12. Održavajte štit, nitnu glavu i motor uvek bez ostataka od košenja.

13. Uređajem mogu rukovati i podesavati ili održavati samo obucene i odrasle osobe.

nom od otvorenog plamena i izvora

Page 71

1.4 14BZnačenje sigurnosnih simbola

Pre pokretanja uredjaja pročitajte ovo uputstvo.

Nosi kacigu, zaštitu slušnih organa i zaštitne naočare!

Držite treće osobe van područja opasnosti!

Paznja! Opasnost!

Paznja! Vruća površina!

Emisija buke odgovara Direktivi 2004/14/EC!

Postoji opasnost od predmeta odbačenih na stranu!

Nosite rukavice za zaštitu ruku.

Nosite gumene čizme za zaštitu od udara.

1.5

1. NEMOJTE UPOTREBLJAVATI DRUGU VRSTU

2. NEMOJTE PUŠITI, za vreme punjenja rezervoara

3. NEMOJTE RUKOVATI UREĐAJEM BEZ

4. NEMOJTE DIRATI AUSPUH rukama niti telom.

15BPotrebno izbegavati

GORIVA od navedene u uputstvu za rukovanje. Uvek se pridržavajte uputstva iz odeljka „Gorivo i ulje“. Nemojte upotrebljavati benzin koji nije ispravno izmešan sa uljem za 2-taktne motore. U suprotnom postoji opasnost od trajnog oštećenja motora, čime gubite garanciju proizvođača.

ili pokretanja uređaja.

AUSPUHA i ispravno montirane zaštite izduva.

Držite uređaj tako da palac i prsti obuhvataju drške.

5. UREĐAJEM NEMOJTE RUKOVATI U NEUDOBNOM POLOŽAJU, u nedostatku ravnoteže, s ispruženim rukama ili samo jednom rukom. Za rukovanje uvek koristite obe ruke i pritom ručke obuhvatite palcem i prstima.

6. Kad je uređaj u pogonu nitnu glavu držite uvek na zemlji.

7. Koristite motorni trimer/kosilicu za travu samo u predviđene svrhe, kao što je košenje i obrezivanje trave.

8. Uređaj nemojte neprekidno koristiti duze vreme, uvek napravite pauzu.

9. UREĐAJ NEMOJTE AKTIVIRATI AKO SE NALAZITE POD UTICAJEM ALKOHOLA ILI DROGA.

10. UREĐAJ AKTIVIRAJTE SAMO AKO JE ZAŠTITNI POKLOPAC I/ILI ZAŠTITNA NAPRAVA MONTIRANA I U DOBROM STANJU.

11. Sve promene, dodaci ili uklanjanja delova s proizvoda mogu ugroziti licnu sigurnost i imaju za posledicu prestanak važenja garancije proizvođača.

12. Nemojte uređaj puštati u pogon, bilo na otvorenom ili u zatvorenim prostorijama, u blizini zapaljivih tecnosti ili plinova. Posedica mogu biti eksplozije i/ili požar.

13. NEMOJTE UPOTREBLJAVATI NIKAKVE DRUGE REZNE ALATE. Za vašu licnu sigurnost upotrebljavajte samo pribor i dodatne uređaje koji su navedeni u uputstvu za posluživanje ili one koji su preporučeni i navedeni od strane proizvođača. Upotreba radnih alatki i pribora koji nisu preporučeni u uputstvu za poslu vas licno predstavljati opasnost od povrede.

živanje može za

2 1BUPOTREBA U SKLADU SA

NAMENOM

Benzinska motorna trimer-kosilica prikladna je za korišcenje u kućnom vrtu ili hobi vrtu.

Pridržavanje priloženih Uputstava je preduslov za propisnu upotrebu benzinske motorne trimer-kosilice.

Uputstvo sadrži i pogonske uslove, uslove održavanja i uslove za puštanje u pogon.

Benzinska motorna kosilica ne sme se zbog telesnog ugrožavanja korisnika primenjivati za sledeće radove: za čišćenje (usisavanje) staza i kao seckalica za usitnjavanje ostataka od drveta i živice. Nadalje, benzinska motorna kosilica ne sme se upotrebljavati za poravnavanje neravnog terena, kao npr. krtičnjaka.

Iz sigurnosnih razloga benzinska motorna trimer kosilica ne sme se upotrebljavati kao pogonski agregat za druge radne alate i komplete alata bilo koje vrste.

Page 72

SRB

3 2BOPIS UREĐAJA

3.1 16BPregled

1 Rezni nož 2 Nitna glava 3 Zaštitna kapa 4 Drška za bicikl “Bike“ 5a/5b Poluga gasa 6 Sklopka za "isključivanje" i "uključivanje" motora 7a/7b “Blokada“ poluge gasa 8 Pojas za nošenje 9 Poklopac vazdusnog filtera 10 Rezervoar za gorivo 11 Čok (sauh) poluga “Choke“ - “Run” 12 Pumpica za obogacivanje goriva

3.2 17BSigurnosne naprave

Zaštitna kapa (3) obavezno mora biti montirana kako bi se sprečile povrede rukovaoca usled predmeta koji lete uokolo.

4 3BSASTAVLJANJE KOMPONENTI

Prilikom isporuke neki od delova su demontirani. Sastavljanje je jednostavno ukoliko se pridržavate sledećih uputstava.

4.1 Montaza „D“ drske

Stavite gumeni blok (2) preko cevi i dotegnite gornji deo (3) i donji deo (1) rucke vijcima (4).

Page 73

4.2 Montaža drške za bicikl "Bike"

1. Položite gumenu manzetnu (3) preko ručice.

2. Pričvrstite pomoću četiri imbus vijka (1) donju stezaljku (2) i srednji komad (4).

3. Uložite šipku ručke (5) u držač drške i pričvrstite je pomoću gornjih stezaljki (6) i četiri imbus vijka (7).

Sada ubacite drzeci klin u rupu isečka i navrnite nitnu glavu, obrtanjem suprotno od smera kazaljke na satu (Paznja: levi navoj!), na vodeći trn pogonskog vratila. Rukom zategnite nitnu glavu tako da pogonsko vratilo čvrsto držite pomoću zatika.

4.5 19BMontaža reznog noža

18B4.3 Montaža zaštitne kape

Uložite metalne listiće (2) pod zaštitnu kapu (3) i fiksirajte ih s 4 vijka (1) na prečnici.

Nož integrisan u zaštitnu kapu automatski reže reznu nit na optimalnu duzinu.

4.4 Montaža glave sa silkom

Položite rezni nož na nosecu plocu tako da središte reznog noža leži neposredno na vodećem krugu nosece ploče. Utaknite pritisnu ploču na rezni nož tako da ravna strana bude okrenuta prema reznom nožu. Čvrsto navrnite pričvrsnu maticu na vodeći trn, tako da je okrećete suprotno od smera kazaljke na satu (Paznja: levi navoj!). Pritom ubacite klin, kao i pri montaži nitne glave u za to predviđenu rupu i upotrijebite ključ. Osigurajte maticu rascepkom.

4.6 20BPodešavanje visine reza

Naramenica:

1. Prebacite naramenicu preko levog ramena.

2. Zakačite sigurnosnu kuku u ušice.

3. Namestite duzinu naramenice tako da glava za rezanje niti ili rezni nož budu smešteni paralelno s zemljom. Kako biste utvrdili optimalnu duzinu naramenice, učinite nekoliko pokreta levo-desno bez uključivanja motora.

Prilikom rada uvek koristite naramenicu. Postavite naramenicu čim pokrenete motor i motor radi u praznom hodu.

Uputstvo: Uklonite naramenicu s uređaja pre pokretanja motora.

Page 74

SRB

5 4BPUŠTANJE U POGON

5.1 21BPogonsko gorivo i ulje:

1. Motor za pogon je 2-taktni motor. Za pogon mu je potrebna mešavina od bezolovnog benzina i 2taktnog ulja u odnosu 25:1.

2. Preporuka je da se izmeša maksimalno 5 litara mešavine benzina/ulja, s obzirom da s ovom količinom možete raditi u vremenu od oko 12-15 radnih sati, a starija mešavina benzina/ulja ne osigurava optimalno podmazivanje.

Za pogon uređaja nemojte nikad upotrebljavati čisti benzin. U suprotnom postoji opasnost od trajnog oštećenja motora čime otpada garancija proizvođača za ovaj uređaj. Nemojte upotrebljavati mešavinu benzina/ulja koja je stajala duze od 90 dana.

Upotrebljavajte mešavinu benzina/ulja u odnosu mešavine 25:1. Nemojte samostalno menjati odnos mešavine, čak ni ako je kod nekih vrsta 2-taktnog ulja preporučen drugačiji odnos mešavine. Moze da dođe do oštećenja motora uzrokovanog nedovoljnim podmazivanjem.

Tabela za mešanje pogonskog goriva:

Benzin 2-taktno ulje

1 l (1000 cm³) 0,040 (40 cm3)

3 l (3000 cm³) 0,120 (120 cm3)

5 l (5000 cm³) 0,200 (200 cm3)

5.2 22BPokretanje motora:

Uputstvo: Najpre pročitajte uputstvo za pokretanje

motora u hladnom i zagrejanom stanju, i izvedite odgovarajući postupak za pokretanje (start). Postavite uređaj na tvrdu ravnu površinu, jednom rukom za dršku i povucite drugom rukom za ručku za start na poteznom užetu.

Uputstvo:Kako biste na najmanjoj mogućoj meri držali opterećenje motora za vreme pokretanja i zagrevanja odrežite višak rezne niti na duzinu od 13 cm.

5.2.1

32BPokretanje motora u hladnom stanju

1. Postavite sklopku za paljenje (1) na "Start"

2. Blokirajte polugu gasa: Pritisnite na sklopku „Lock off“ (2) prema unutra. Zatim istovremeno pritisnite polugu gasa (3) i blokadu poluge gasa (4). Pritisnite na sklopku „Lock off“ (2) prema unutra. Poluga gasa uglavljuje se na punom gasu.

3. Uređaj ima čok (sauh) (1), koji se može postaviti u 2 položaja: „CHOKE“ ( polugu čoka na „CHOKE“ (

) i „RUN“ ( ). Podesite

4. Za pokretanje ubrizgajte pogonsko gorivo u karburator. Pritisnite pumpicu (2).

5. Izvucite malo uže pokretača, dok ne osetite otpor (oko 10 cm). Za jaku paleću varnicu potrebno je glatko i brzo potegnuti. Četiri puta jako i brzo povucite uže pokretača (startera).

6. Kad se motor pokrene, postavite čok na „RUN“

(

7. Ukoliko se motor ne pokrene, ponovite korake 1 do 6.

Uputstvo: Ukoliko se motor ne pokrene ni nakon nekoliko pokušaja, pročitajte odeljak „Otklanjanje grešaka na motoru“.

Uputstvo: Uvek povucite uže pokretača ravno prema spolja. Ukoliko ga povlačite pod uglom nastaje trenje na ušici. Usled takvog trenja može doći do bržeg habanja i kidanja užeta. Držite uvek za dršku pokretača kad se uže ponovno uvlači. Nemojte nikad dozvoliti da uže iz izvučenog stanja na brzinu vraća nazad. To dovodi do razdvajanja niti na užetu ili kidanja, a dolazi i do oštećenja mehanizma pokretača.

5.2.2

33BPokretanje motora u toplom stanju

1. Postavite sklopku za paljenje na "Start"

2. Podesite polugu (čoka) sauha u položaj „RUN“ (

3. Blokirajte polugu gasa kako je opisano pod tačkom 2 kod pokretanja u hladnom stanju.

4. Brzo povucite uže startera dok se motor ne pokrene. Nemojte međutim povući više od 6 puta. Držite polugu gasa pritisnutom do KRAJA sve dok motor ne počne mirno da radi. Ukoliko se motor još uvek ne može pokrenuti, verovatno je zagušen (preplavljen) benzinom. Pričekajte 5 minuta i probajte zatim ponovno s čokom u

položaju „RUN“ ( kraja.

) i poluzi gasa pritisnutoj do

Page 75

5.3 23BIsključivanje motora

6.3 26BRazličiti postupci kosenja

Otpustite polugu gasa. Pustite da se motor vrati u prazni hod. Pritisnite i držite sklopku za paljenje u položaju „Stop“ sve dok se motor ne zaustavi.

6 5BUPUTSTVO ZA KOSENJE

6.1 24BDodatne sigurnosne mere

Molimo vas da pre puštanja uređaja u pogon pazljivo pročitate SVE SIGURNOSNE MERE PREDOSTROŽNOSTI u ovim uputstvima.

Upozorenje /oprez

1. Ukoliko niste upoznati sa trimer-kosilicom,

nemojte vežbati pri uključenom motoru (ISKLJ/ OFF).

2. Uvek kontrolisite teren, čvrste predmete, kao

što su metalni delovi, boce, kameni ili slično, mogu biti odbačen i uzrokovati ozbiljne povrede korisnika te trajno oštećenje uređaja. Ukoliko slucajno trimerom dođete u dodir s čvrstim predmetom, odmah isključite motor i prekontrolisite uređaj i oštećenja. Nemojte nikad koristiti uređaj ukoliko je oštećen ili su vidljivi nedostaci.

3. Radite sa trimerom i režite uvek u gornjem

području broja obrtaja. Nemojte pustiti motor da na početku košenja ili za vreme rada s trimerom radi na niskom broju obrtaja.

4. Koristite uređaj samo u predviđene svrhe, kao što su rad sa trimerom i košenje korova.

5. Za vreme pogona nitnu glavu nikad nemojte držati iznad visine kolena.

6. Nemojte puštati uređaj u pogon, ukoliko se u neposrednoj blizini nalaze posmatraci ili životinje. Za vreme radova na košenju održavajte minimalni razmak od 15 m između korisnika i drugih osoba ili životinja. Kod radova na košenju rastlinja do samog tla održavajte minimalni razmak od 30 m.

7. Prilikom radova na košenju na kosini uvek stojte ispod uredjaja za košenje. Na kosinama i nizbrdicama radite samo ako imate sigurno i čvrsto tlo pod nogama.

6.2 25BProduženje rezne niti

Nemojte u glavi za nit koristiti nikakvu metalnu žicu ili metalnu žicu s plastičnim omotacem bilo koje vrste. To može uzrokovati teške povrede kod korisnika.

Za produženje rezne niti, ostavite motor da radi pod punim gasom i kratko lagano udarite glavom s niti o zemlju ("BUMP"). Nit se automatski produzuje. Nož na zaštitnom štitu skraćuje nit na dopuštenu duzinu.

Redovno uklanjajte sve ostatke trave i korova kako biste izbegli pregrevanje. Ostaci trave i korova nakupljaju se ispod zaštitnog štita što sprečava propisno hlađenje vratila. Ostatke pažljivo uklonite odvijačem ili nečim sličnim.

Ukoliko je uređaj ispravno montiran sa zaštitnom kapom i nitnom glavom, reže korov i visoku travu na teško dostupnim mestima, npr. uz ograde, zidove i temelje, kao i oko drveća. Može se primeniti i za radove na košenju do samog tla, kako bi se vegetacija uklonila skroz pri tlu za bolju pripremu vrta ili za čišćenje određenog područja.

POTREBNO JE UZETI U OBZIR: Čak i pri pažljivoj primeni rad trimerom oko temelja, kamena ili betonskih zidova itd. ima za posledicu habanje niti iznad stepena uobičajenog habanja.

RAD SA TRIMEROM / KOŠENJE

Zaokrenite trimer u kretnjama kao da žanjete s jedne na drugu stranu. Držite nitnu glavu uvek u paralelnom položaju prema tlu. Kontrolisite teren i namestite željenu visinu reza. Pokrećite i držite nitnu glavu na željenoj visinu kako biste postigli ravnomeran rez.

NISKO OBREZIVANJE

Držite trimer pod laganim nagibom direktno ispred sebe, tako da se donja strana nitne glave nalazi iznad tla i nit pogađa mesto reza. Uvek režite od sebe. Nemojte trimer povlačiti prema sebi.

REZANJE UZ OGRADU /TEMELJE

Prilikom rezanja se polako približavajte žičanoj ogradi, drvenoj ogradi s letvicama, zidovima od prirodnog kamena i temeljima i režite blizu uz njih, bez da s niti udarate u prepreku. Ukoliko nit dolazi npr. u dodir s kamenjem, kamenim zidovima ili temeljima, ona se haba i razdvaja. Ukoliko nit udara u pletivo ograde lomi se.

REZANJE OKO DRVEĆA

Ukoliko vršite obrezivanje rastinja oko stabala, približavajte im se polako, kako nit ne bi dodirivala koru. Idite oko drveta, i režite pritom s leve strane na desno. Približite se travi ili korovu vrhom niti i prebacite nitnu glavu lagano prema napred.

Budite vrlo oprezni prilikom radova na obrezivanju. Držite pri takvim radovima razmak od 30 metara između sebe i drugih osoba i životinja.

KOSENJE DO ZEMLJE

Prilikom kosenja do tla obuhvatite celokupnu vegetaciju do tla. U tu svrhu nagnite nitnu glavu pod uglom od 30 stepeni na desno. Postavite dršku u željeni položaj. Obratite paznju na povećanu opasnost od ozlede korisnika, posmatrača i životinja, kao i opasnost od materijalnih šteta usled odbačenih predmeta (npr. kamenja).

Page 76

SRB

6.4 27BRezanje pomoću trokrakog noza

Prilikom rezanja pomoću trokrakog noza uvek nosite sredstva licne zaštite za oči i zaštitnu odeću. Uvek upotrebljavajte pojas za nošenje za radove s reznim listom.

Pre nego što ovaj uredjaj upotrebite sa trokrakim nozem, ispitajte je li ispravno montiran. Sledite sva uputstva navedene u odeljku „Sigurnosni propisi za noz za sečenje niskog grmlja/trave“ u ovim uputstvima.

KOŠENJE KOROVA

Košenje znači, da se noz pokreće u vodoravnom položaju kretanjem u luku s jedne strane prema drugoj. To je vrlo delotvorno i kod travnatog korova i manjeg niskog grmlja. Nije prikladno za rezanje žilavog korova i drvenaste vegetacije.

Nikakve rezne nozeve za korov nemojte primenjivati za rezanje šikare i mladog drveća!

ZAGLAVLJIVANJE

Vrlo gusta vegetacija, kao što su mlada drveća ili gustiš može blokirati rezni noz i zaustaviti ga. Izbegavajte zglavljivanje reznog noza tako da predvidite u kojem smeru će se gustiš nagnuti, i režite sa suprotne strane. Ako se rezni noz zapetlja prilikom rezanja, bez odlaganja zaustavite motor. Dok gurate mlado drvo od reza kako biste oslobodili rezni noz, držite uređaj na visini kako rezni list ne bi iskočio ili se slomio.

IZBEGAVANJE POVRATNOG UDARA

Kod primene metalnih reznih alata (rezni list za travu, nož za gustiš) postoji opasnost povratnog udara, kad alat naleti na čvrstu prepreku (deblo drveta, granu, panj, kamen ili slično). Uređaj će pritom biti povratno odbačen u smeru suprotnom od smera okretanja alata. To može dovesti do gubitka kontrole nad alatom – postoji opasnost od povrede korisnika i osoba koje stoje u blizini!

Nemojte koristiti metalne rezne alate u blizini ograda, metalnih stubova, graničnika ili temelja.

Zaštitni list osmišljen je za smanjenje povratnih udara ukoliko rezni list naleti na tvrde i čvrste prepreke.

7 6BPROPISI ZA ODRŽAVANJE

7.1 28BVazdusni filter

Nemojte nikad raditi bez vazdusnog filtera. Održavajte ga uvek čistim. Ukoliko je oštećen potrebno je staviti novi filter. Ispraznite rezervoar za gorivo i pritom napunite gorivo u prikladni kanister. Polako otvorite rezervoar za gorivo, kako bi ev. nastali pritisak mogao izaći.

Čišćenje vazdusnog filtera:

1. Opustite vijak kojim je pričvršćen poklopac vazdusnog filtera, skinite poklopac i podignite filter iz ulaza za vazduh.

2. Operite filter u vodi u koju ste dodali sapun. NEMOJTE UPOTREBLJAVATI BENZIN!

3. Osušite filter na vazduhu.

4. Ponovno umetnite filter.

POTREBNO JE UZETI U OBZIR: Zamenite filter ako je istrošen, pocepan ili oštećen te ako se više ne da očistiti.

7.2 29BIspravno nameštanje karburatora

Karburator je fabricki namešten na optimalnu snagu. Ukoliko su potrebna dalja podesvanja, odnesite Vaš uređaj u najbliži AL-KO ovlasceni servis .

7.3 30BSvećica

1. Razmak elektroda = 0,25“ (0,635 mm)

2. Moment zatezanja 12 do 15 Nm. Priključite kabal za svećicu.

7.4 31BBrušenje noža zaštitne kape

1. Uklonite rezni nož sa zaštitne kape.

2. Pričvrstite nož u lezistu. Brusite nož pomoću ravne turpije i obratite paznju na to da zadržite ugao rezne ivice. Turpijajte samo u jednom smeru.

3. Obavezno podmazite prenosnu glavu reznog alata sa LPD2 tovatnom mascu na svakih 25 radnih sati.

8 7BČUVANJE UREĐAJA

U slučaju nepridržavanja sledećih tačaka može doći do lepljenja membrane karburatora. Nakon duzeg skladištenja pokretanje može biti teško ili može doći do trajnog oštećenja.

1. Sledite sva uputstva, koja su navedena u odeljku „Propisi za održavanje“ u uputstvu za rukovanje.

2. Očistite spoljni deo motora.

3. Ispraznite rezervoar za gorivo.

4. Kad je rezervoar prazan pokrenite motor.

5. Pustite da motor radi u praznom hodu sve dok se uređaj ne zaustavi. Na taj način se pogonsko gorivo uklanja iz karburatora.

6. Pustite da se motor ohladi (oko 5 minuta).

7. Odvijte svećicu pomoću ključa za svećice.

8. Ulijte čajnu kasiku čistog 2-taktnog ulja u komoru za sagorevanje. Povucite uže pokretača više puta polako, kako biste nauljili unutrasnje delove. Očistite svećicu i ponovno je stavite.

9. Čuvajte uređaj na hladnom, suvom mestu i na sigurnoj udaljenosti od svih izvora opasnosti kao što su gorionici, uređaj za pripremu tople vode itd.

Page 77

10. Transportujte i skladištite trimer s montiranim reznim listom samo s transportnom zaštitom koja je uključena u isporuku.

9 8BPONOVNO PUŠTANJE U RAD

1. Skinite svećicu.

2. Brzo i jako povucite uže startera, kako bi suvišno ulje uklonili iz komore za sagorevanje.

3. Očistite svećicu i poravnajte razmak između elektroda, ili postavite novu svećicu s ispravnim razmakom između elektroda.

4. Pripremite uređaj za rad.

5. Napunite rezervoar za gorivo ispravnom mešavinom benzina i ulja. U tu svrhu vidi odeljak „Pogonsko gorivo i ulje“.

10 9BTEHNIČKI PODACI

Tip motora Vazd. hladjen 2-taktni motor Vazd. hladjen 2-taktni motor Zapremina motora 32 cm Snaga 0,9 kw 0,9 kw Suva masa 7,0 kg 7,0 kg Kapacitet rezervoara za gorivo 0,7 l 0,7 l Precnik rezanja sa reznom niti 41 cm 41 cm Precnik rezne niti 2,0 mm 2,0 mm Precnig reznog lista - 25 cm Rucka D-Rucka Bicikl - rucka Paljenje Elektronsko Elektronsko Svecica NGK BPMR6A ili slicna NGK BPMR6A ili slicna Pogon Centrifugalno kvacilo Centrifugalno kvacilo

FRS 410 FRS 4125

32 cm3

11 10BUKLANJANJE GREŠAKA NA MOTORU

Smetnje Mogući uzrok Uklanjanje smetnji

Pogrešno postupanje prilikom startovanja

Uređaj se ne pokreće ili se pokrene, ali ne radi

Uređaj se pokreće, ali motor ima malo snage

Motor štuca Pogrešno sastavljena mešavina

Radi neravnomerno Pogrešan razmak elektroda na svećici

Prekomerno dimi (nakon punog gasa od oko 1 min.)

Pogrešno sastavljena mešavina

Čađava svećica

Pogrešna postavka poluge čoka (sauha)

Zaprljan filter

Pogrešno sastavljena mešavina

Pogrešna mešavina pogonskog goriva

Sledite uputstvo za rukovanje.

Podesavanje karburatora od strane stručne osobe u AL-KO servisu

Očistite svećicu, ispravite razmak elektroda ili zamenite svećicu

Postavite je na "Run"

Izvadite filter, očistite ga i ponovno ga stavite

Namestiti karburator od strane stručne osobe u AL-KO servisu

Namestiti karburator od strane stručne osobe u AL-KO servisu.

Očistite svećicu, ispravite razmak elektroda ili zamenite svećicu

Namestiti karburator od strane stručne osobe u AL-KO servisu.

Koristite ispravnu mešavinu pogonskog goriva (25:1)

Page 78

Содержание

1 ВНИМАНИЕ! • ПОЖАЛУЙСТА, ПРОЧТИТЕ .............................................................................2

1.1 Техника безопасности по обращению с ручным устройством для кошения с бензиновым двигателем 2

1.2 Подготовительные мероприятия............................................................................................................... 2

1.3 Обращение с устройством ......................................................................................................................... 2

1.4 Значение нанесенных символов техники безопасности .......................................................................... 3

1.5 ЗАПРЕЩЕНО............................................................................................................................................... 3

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ ...................................................................................3

3 ОПИСАНИЕ УСТРОЙСТВА........................................................................................................4

3.1 Обзор............................................................................................................................................................ 4

3.2 УСТРОЙСТВА ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ ................................................................................. 4

4 СБОРКА КОМПОНЕНТОВ..........................................................................................................4

4.1 Монтаж D-ручки........................................................................................................................................... 5

4.2 Монтаж "Bike"-велосипедного руля........................................................................................................... 5

4.3 Монтаж защитного кожуха.......................................................................................................................... 5

4.4 Монтаж шпульки с леской .......................................................................................................................... 5

4.5 Монтаж режущих ножей ............................................................................................................................. 6

4.6 Регулировка высоты резки......................................................................................................................... 6

5 ПЕРВЫЙ ПУСК............................................................................................................................6

5.1 Топливо и масло ......................................................................................................................................... 6

5.2 Пуск двигателя ............................................................................................................................................ 6

5.2.1 ПУСК ДВИГАТЕЛЯ В ХОЛОДНОМ СОСТОЯНИИ.................................................................................... 7

5.2.2 ПУСК ДВИГАТЕЛЯ В РАЗОГРЕТОМ СОСТОЯНИИ ................................................................................ 7

5.3 ОСТАНОВКА ДВИГАТЕЛЯ ......................................................................................................................... 7

6 РУКОВОДСТВО ПО ПРОВЕДЕНИЮ РЕЗКИ............................................................................7

6.1 ДОПОЛНИТЕЛЬНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ............................................................................. 7

6.2 РЕЖУЩАЯ ЛЕСКА - ПОДАЧА.................................................................................................................... 8

6.3 РАЗЛИЧНЫЕ МЕТОДЫ СТРИЖКИ ........................................................................................................... 8

6.4 Стрижка режущими лезвиями.................................................................................................................... 9

7 ПРЕДПИСАНИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ...................................................9

7.1 ВОЗДУШНЫЙ ФИЛЬТР .............................................................................................................................. 9

7.2 РЕГУЛИРОВКА КАРБЮРАТОРА ............................................................................................................... 9

7.3 СВЕЧА ЗАЖИГАНИЯ .................................................................................................................................. 9

7.4 ЗАТОЧКА НОЖА ЗАЩИТНОГО КОЖУХА................................................................................................. 9

8 ХРАНЕНИЕ УСТРОЙСТВА.......................................................................................................10

9 ИСПОЛЬЗОВАНИЕ ПОСЛЕ ХРАНЕНИЯ................................................................................10

10 ТЕХНИЧЕСКИЕ ДАННЫЕ ........................................................................................................10

11 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ДВИГАТЕЛЯ ................................................................11

RUS 1

Page 79

1 ВНИМАНИЕ! • ПОЖАЛУЙСТА,

ПРОЧТИТЕ

По правилам техники безопасности перед использованием устройства необходимо обязательно прочитать настоящее руководство по эксплуатации. Следуйте приведенным указаниям, так как в противном случае можно получить серьезные травмы. Поэтому перед первым использованием посвятите несколько минут изучению обращения с Вашим новым триммером.

1.1 Техника безопасности по обращению с ручным устройством для кошения с бензиновым двигателем

Прочтите внимательно руководство по эксплуатации. Ознакомьтесь с настройками и надлежащим использованием устройства.

Не разрешайте детям и лицам, не знакомым с руководством по эксплуатации, использовать устройство для кошения с бензиновым двигателем. Минимальный возраст пользователей определяет действующее в стране законодательство.

Запрещено косить при наличии вблизи рабочего участка других людей, а особенно детей и

1.2 Подготовительные мероприятия

− Во время кошения всегда используйте

− Проверьте участок, на котором будете

− заправку осуществляйте только вне помеще-

− бензин заливать перед пуском двигателя. За-

− запрещено пытаться запустить двигатель в том

животных.

Выдерживайте безопасную дистанцию 15 м. При чьем-нибудь приближении немедленно выключите устройство. Помните о том, что работающий с устройством и пользователь несут ответственность за причинение травм другим людям и порчу имущества.

прочную обувь и длинные брюки. Не косите босиком или в легких сандалиях.

использовать устройство, и удалите все предметы, которые могут быть зацеплены и отброшены в сторону.

Бензин является быстровоспламеняющимся веществом - храните бензин только в предназначенных для этого емкостях.

ний, не курите во время заправки

прещено открывать крышку бака или доливать бензин во время работы двигателя или при высокой температуре устройства.

случае, если бензин перелился. Вместо этого необходимо убрать устройство с участка загрязненного бензином. Не пытайтесь что-либо зажечь до тех пор, пока пары бензина не улетучатся - по правилам техники безопасности бензиновый бак и все соединения топливного бака необходимо заменять при повреждениях.

− Неисправный глушитель необходимо заменить.

− Перед работой необходимо всегда путем визу-

ального контроля проверять отсутствие износа и повреждений режущего инструмента, крепежных болтов и всех узлов резцов. Для того чтобы избежать дисбаланса, нужно заменять изношенные или поврежденные режущие инструменты и крепежные болты только в комплекте.

1.3 Обращение с устройством

1. Используйте плотную и прочную рабочую одежду, которая обеспечит защиту, такую как:

длинные брюки, надежную рабочую обувь, прочные рабочие перчатки, защитный шлем, защитную маску для лица или защитные очки для защиты глаз и хорошие ушные тампоны или какую-либо другую защиту от шума для органов слуха.

2. Храните устройство в надежном месте

степенно откройте крышку бензинового бака для снижения давления, которое образовалось в баке. Для предотвращения пожара отойдите, как минимум на три метра от места заправки, прежде чем Вы запустите устройство.

3. Выключите устройство, прежде чем его отставить в сторону после работы.

4. Всегда удерживайте устройство прочно двумя руками.

При этом пальцы должны ох-

ватывать рукоятки.

5. Убедитесь, что винты и соединительные элементы плотно затянуты. Не используйте

устройство, если оно неправильно отрегулировано или не полностью и не надежно смонтировано.

6. Убедитесь, что рукоятки находятся в сухом и чистом состоянии и на них отсутствуют

следы бензиновой смеси.

7. Держите шпульку

как можно ближе к земле.

Проследите, чтобы шпулька не соприкоснулась с мелкими предметами. При резке на склоне необходимо находиться ниже шпульки. ЗАПРЕЩАЕТСЯ производить резку или стричь, если имеется даже малейшая опасность поскользнуться или потерять устойчивость.

8. Удалите с обрабатываемого участка посторонние предметы, с которыми может про-

изойти

соприкосновение и которые могут быть

отброшены в сторону.

9. Держите подальше от шпульки любые части тела и одежду, когда Вы запускаете двига-

тель или работаете дальше с устройством. Прежде чем Вы запустите двигатель, убедитесь, что шпулька не соприкоснется с какимлибо предметом.

10. Выключите двигатель прежде, чем проверить

высоту резки.

11. Держите ваше устройство подальше от воспламеняемых материалов, таких как:

. По-

RUS 2

Page 80

устройство нагрева воды с бензиновым двигателем, сушилка одежды или печка с мазутной топкой, переносные нагревательные устройства и т.д.

12. Постоянно следите за тем, чтобы в кожух,

шпульку и двигатель не попадали посторонние предметы и т.д.

13. К работе с устройством допускаются только

опытные и получившие соответствующие инструкции

лица.

1.4 Значение нанесенных символов техники безопасности

Прочтите руководство по эксплуатации, прежде чем Вы запустите устройство.

Используйте шлем, приспособления для защиты органов слуха и защитные очки!

Не допускайте посторонних в опасную зону!

Внимание!! Опасность!

Внимание!! Горячая поверхность!

Эмиссия шума соответствует постановлению 2000/14/ЕС!

Опасность вылета предметов!

Используйте рабочие перчатки для защиты рук.

Используйте резиновые сапоги для защиты от удара током.

1.5 ЗАПРЕЩЕНО

1. ИСПОЛЬЗОВАТЬ ЛЮБОЕ ДРУГОЕ ТОПЛИВО,

чем это рекомендовано в руководстве по эксплуатации. Всегда следуйте указаниям в разделе «Топливо и масло» для настоящего устройства. Не используйте бензин, который неправильно смешан с маслом для 2-х тактного двигателя. В противном случае могут возникнуть повреждения двигателя, которые исключают действие гарантии изготовителя.

2. КУРИТЬ, во время

ройства.

заправки или работы уст-

3. ИСПОЛЬЗОВАТЬ УСТРОЙСТВО БЕЗ

ВЫХЛОПНОЙ ТРУБЫ и с неправильно установленной защитой выхлопной трубы.

4. ПРИКАСАТЬСЯ К ВЫХЛОПНОЙ ТРУБЕ руками и другими частями тела. Удерживайте устройство таким образом, чтобы пальцы охватывали рукоятки.

5. РАБОТАТЬ С УСТРОЙСТВОМ В НЕУДОБНОЙ ПОЗЕ, при отсутствии равновесия, с вытянутыми

руками или только одной рукой. Работайте только обеими руками и таким образом, чтобы пальцы охватывали рукоятки.

6. ПОДНИМАТЬ ШПУЛЬКУ ВВЕРХ во время работы устройства. Это может привести к травмам.

7. ИСПОЛЬЗОВАТЬ УСТРОЙСТВО ДЛЯ ДРУГИХ ЦЕЛЕЙ, кроме выравнивание газона и травы.

8. ИСПОЛЬЗОВАТЬ УСТРОЙСТВО НЕПРЕРЫВНО ДЛИТЕЛЬНОЕ ВРЕМЯ. Время от времени

9. РАБОТАТЬ С УСТРОЙСТВОМ, НАХОДЯСЬ ПОД ВОЗДЕЙСТВИЕМ АЛКОГОЛЯ ИЛИ НАРКОТИКОВ.

10. ИСПОЛЬЗОВАТЬ УСТРОЙСТВО ПРИ ОТСУТСТВИИ КОЖУХА ИЛИ БЕЗ УСТАНОВЛЕННОГО ЗАЩИТНОГО УСТРОЙСТВА И В НЕИСПРАВНОМ СОСТОЯНИИ.

11. УДАЛЯТЬ, ИЗМЕНЯТЬ ИЛИ ДОПОЛНЯТЬ КОМПОНЕНТЫ НАСТОЯЩЕГО УСТРОЙСТВА. В противном случае можно получить травмы и/или устройство может выйти из строя, при этом исключается теля.

12. ИСПОЛЬЗОВАТЬ УСТРОЙСТВО ВБЛИЗИ ОТ ВОСПЛАМЕНЯЮЩИХСЯ ЖИДКОСТЕЙ И ГАЗОВ ИЛИ ВОКРУГ НИХ, как внутри, так и снаружи помещений. В противном случае может произойти взрыв и/или возникнуть пожар.

13. ЗАПРЕЩЕНО ИСПОЛЬЗОВАТЬ ЛЮБЫЕ ДРУГИЕ ИНСТРУМЕНТАЛЬНЫЕ НАСАДКИ.

Для Вашей собственной безопасности используйте только принадлежности и дополнительные устройства, по эксплуатации, а также рекомендованы или приведены изготовителем. Использование отличных от приведенных в руководстве по эксплуатации, а также рекомендованных в каталоге инструментальных насадок или принадлежностей может привести к травмам.

дайте остыть устройству.

действие гарантии изготови-

которые указаны в руководстве

2 ИСПОЛЬЗОВАНИЕ ПО

НАЗНАЧЕНИЮ

Триммер с бензиновым двигателем предназначен для частного использования на приусадебных участках и в любительских садах. Условием надлежащего использования косилки с бензиновым двигателем является следование приложенным изготовителем указаний по эксплуатации.

RUS 3

Page 81

Руководство по эксплуатации содержит указания по работе, техническому обслуживанию и уходу.

В связи с опасностью получения травм пользователем запрещено использовать триммер с бензиновым двигателем для следующих целей: очистки (в качестве пылесоса) дорожек, в качестве резчика для измельчения веток дерева и кустарника. Также запрещено использовать триммер с бензиновым двигателем для выравнивания земляных возвышений, таких как, например, бугорков у норки крота.

3 ОПИСАНИЕ УСТРОЙСТВА

3.1 Обзор

По причине безопасности запрещено использование триммера с бензиновым двигателем в качестве устройства привода для других рабочих инструментов и инструментальных насадок любого рода.

1 Режущий нож 2 Головка триммера 3 Защитный кожух 4 “Bike“ велосипедный руль 5a/5b Ручной акселератор 6 Кнопка включения/выключения мотора 7a/7b Фиксатор ручного акселератора 8 Ремень для ношения 9 Крышка воздушного фильтра 10 Бензобак 11 Рычаг “Choke“ - “Run” 12 Кнопка насыщения бензином карбюратора

3.2 УСТРОЙСТВА ОБЕСПЕЧЕНИЯ

БЕЗОПАСНОСТИ

ЗАЩИТНЫЙ КОЖУХ должен быть обязательно установлен для того, чтобы избежать травм работающего от отбрасываемых в стороны предметов.

4 СБОРКА КОМПОНЕНТОВ

Устройство поставляется в частично разобранном виде. Сборка осуществляется легко, если Вы будете следовать нижеследующим указаниям.

RUS 4

Page 82

4.1 Монтаж D-ручки

Наденьте резиновую манжету (2) на штангу, а затем винтом (4) привинтите верхнюю часть ручки (3) к нижней части (1).

4.2 Монтаж "Bike"-велосипедного руля

4.3 Монтаж защитного кожуха

Вставьте метелическую пластинку (2) в нижнюю часть защитного кожуха (3) и закрепите на штанге четырмя винтами (1).

Интегрированный в защитный кожух нож автоматически отрезает режущую леску на оптимальной длине.

1. Наденьте резиновую манжету (3) на штангу.

2. Винтом с внутренним шестигранником (1) при-

крепите нижний хомут (2) к промежуточной крестовине (4).

3. Положите рукоятку (5) в крестовину и закрепите с помощью верхнего хомута (6) и четырех винтов с внутренним шестигранником (7).

4.4 Монтаж шпульки с леской

Вставьте крепежный штифт в прорезное отверстие и привинтите шпульку с леской путем вращения ее против часовой стрелки (внимание: левая резьба!) на ведущем стержне вала привода. Сильно затяните шпульку рукой, при этом прочно удерживайте вал привода фиксирующим штифтом.

RUS 5

Page 83

4.5 Монтаж режущих ножей

Установите режущий нож таким образом на ведомый диск, чтобы середина режущего ножа лежала точно на ведущем круге ведомого диска. Вставьте прижимной диск таким образом на режущий нож, чтобы плоская сторона смотрела на режущий нож. Прочно привинтите крепежную гайку на ведущий стержень, путем вращения против часовой стрелки (внимание: левая резьба вставьте крепежный штифт в предназначенное для этого отверстие, как при установке шпульки. Зафиксируйте гайку шплинтом.

!). Используя ключ,

4.6 Регулировка высоты резки

5 ПЕРВЫЙ ПУСК

5.1 Топливо и масло

1. Двигатель моторного триммера является 2-х

тактным двигателем. Он работает на смеси из нормального не содержащего свинца бензина и 2-х тактного масла в соотношении 25:1.

(смотрите таблицу смеси топлива).

2. Рекомендуется смешивать максимально 5

литров смеси бензин-масло, так как этого количества хватит примерно на 12-15 рабочих часов, а старая смесь бензиноптимального смазывания.

Не используйте чистый бензин для Вашего устройства. В противном случае существует опасность серьезных повреждений двигателя, в этом случае изготовитель не несет гарантийной ответственности на это устройство. Не используйте смесь бензин-масло, которая хранилась дольше, чем 90 дней.

Используйте только смеси бензин-масло в соотношении 25:1. Не изменяйте этого соотношения самостоятельно, даже если для масла будет рекомендовано другое соотношение. Если из-за недостаточности смазки произойдет повреждение двигателя, то на двигатель гарантия изготовителя не распространяется.

Таблица топливной смеси: Бензин 2-х тактное масло

1 л (1000 cм³) 0,040 л (40 cм³) 3 л (3000 cм³) 0,120 л (120 cм³) 5 л (5000 cм³) 0,200 л (200 cм³)

некоторых сортов 2-х тактного

масло не обеспечивает

Ремень для носки:

1. Наденьте ремень для носки через левое плечо.

2. Зацепите затворный крючок за петлю.

3. Отрегулируйте длину ремня для носки таким

образом, чтобы шпулька или режущий нож двигались параллельно земле. Для определения оптимальной длины ремня для носки произведите в завершении несколько размашистых движений без включения двигателя.

Используйте всегда во время работы ремень для носки. Надевайте ремень, как только Вы запустите двигатель, а также когда двигатель работает на холостом ходу. Выключайте двигатель, прежде чем Вы снимите ремень для носки.

Информация: Удалите ремень для носки с устройства, прежде чем запустить двигатель.

RUS 6

5.2 Пуск двигателя

Информация: Прочтите сначала руководство для

пуска двигателя в холодном состоянии и в нагретом состоянии, и осуществите затем соответствующий процесс пуска. Установите устройство на твердую поверхность, держите одной рукой за рукоятку и потяните другой рукой за стартовую рукоятку троса.

Информация: Для уменьшения нагрузки на двигатель во время пуска и нагрева конец режущей лески до длины 13 см.

отрежьте лишний

Page 84

5.2.1 ПУСК ДВИГАТЕЛЯ В ХОЛОДНОМ

СОСТОЯНИИ

1. Установите выключатель зажигания в положение "РАБОТА (I)".

2. Зафиксируйте рычаг газа: нажмите переключатель "Lock off" вниз. Затем одновременно нажмите рычаг газа и сдвиньте фиксирующий переключатель. Рычаг газа зафиксируется в положении полный газ.

ВНИМАНИЕ: всегда тяните пусковой шнур прямо наружу. Если его тянуть под углом наружу, то возникает трение в проушине. Из-за этого трения шнур изнашивается и сработывается Всегда удерживайте пусковую рукоятку, в то время как шнур вновь затягивается. Не позволяйте шнуру из вытянутого положения затягиваться с ускорением. В результате этого шнур истреплется или износится, а также повредится устройство пуска.

5.2.2 ПУСК ДВИГАТЕЛЯ В РАЗОГРЕТОМ СОСТОЯНИИ

1. Установите выключатель зажигания в

положение "РАБОТА" (

2. Установите дроссель в положение "СТАРТ"

3. Зафиксируйте рычаг газа так же, как и в разде-

ле 2 для пуска в холодном состоянии.

4. Потяните пусковой шнур быстро и сильно,

пока двигатель не запустится. Но не тяните более чем 6 раз. Удерживайте рычаг газа ПОЛНОСТЬЮ нажатым до тех пор, пока двигатель не смотря на это, все еще не запустился, то вероятно он полностью залит бензином. Подождите 5 минут и затем попробуйте вновь с положением дросселя в позиции "РАБОТА" ( при полностью нажатом рычаге газа.

заработает ровно. Если двигатель, не-

быстрее.

) и

3. Устройство имеет дроссель, который можно устанавливать в два положения: "ДРОССЕЛЬ" (

) и "РАБОТА" ( ). Установите рычаг дроссе-

ля в положение "ДРОССЕЛЬ" (

4. Впрысните для пуска топливо в карбюратор.

Нажмите кнопку насыщения бензином десять раз.

5. Потяните пусковой шнур немного наружу, пока Вы не почувствуете сопротивление (примерно на 10 см). Для сильной искры зажигания необходим ровный и быстрый рывок. Потяните пусковой шнур быстро и сильно четыре раза.

6. Установите дроссель в положение " (

7. Если двигатель не запустится, то повторите вновь шаги с 1 по 6.

ВНИМАНИЕ: Если двигатель после некоторых попыток не запускается, прочтите раздел

"Устранение неисправностей двигателя".

РАБОТА"

5.3 ОСТАНОВКА ДВИГАТЕЛЯ

Отпустите рычаг газа. Дайте двигателю вернуться в область холостого хода. Нажмите и удерживайте выключатель зажигания на СТОП пока двигатель не остановится.

6 РУКОВОДСТВО ПО

ПРОВЕДЕНИЮ РЕЗКИ

6.1 ДОПОЛНИТЕЛЬНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

Прежде чем начать работы, прочтите, пожалуйста, еще раз полностью ВСЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ, описанные в настоящем руководстве.

! Осторожно

1. ЕСЛИ ВЫ НЕ ИМЕЕТЕ ОПЫТА В ОБРАЩЕНИИ

С УСТРОЙСТВАМИ РЕЗКИ, то потренируйтесь в проведении различных работ без работы двигателя.

2. ВСЕГДА ОЧИЩАЙТЕ ОБЛАСТЬ РАБОТЫ от

посторонних предметов, таких как жестянки, бутылки, камни и т.д.. Если будут задеты посторонние предметы, то это может привести к тяжелым травмам рядом, а также повредить устройство. Если какой либо предмет будет по неосторожности задет, то ЗАГЛУШИТЕ НЕМЕДЛЕННО ДВИГАТЕЛЬ и обследуйте устройство. Запрещено работать с неисправными деталями устройства.

работающего или стоящих

RUS 7

Page 85

3. ОСУЩЕСТВЛЯЙТЕ СТРИЖКУ ИЛИ РЕЗКУ

ВСЕГДА С ВЫСОКОЙ СКОРОСТЬЮ РАБОТЫ ДВИГАТЕЛЯ. Не давайте двигателю при пуске и при резке работать на низких оборотах.

4. НЕ ИСПОЛЬЗУЙТЕ УСТРОЙСТВО ДЛЯ ДРУГИХ ЦЕЛЕЙ, кроме как для резки и стрижки травы и сорняка.

5. ЗАПРЕЩЕНО ПОДНИМАТЬ ШПУЛЬКУ выше высоты колена во время работы.

6. НЕ ИСПОЛЬЗУЙТЕ УСТРОЙСТВО непосредственной близи находятся посторонние люди или животные. Выдерживайте во время стрижки или резания минимальное расстояние 15 метров от себя до других людей и животных. Выдерживайте при ПОДСТРИГАНИИ газонным триммером дистанцию 30 метров между собой и другими людьми или животными.

7. При резке на склоне необходимо находиться ниже режущего устройства. Не бугре или склоне, если присутствует даже небольшая опасность поскользнуться или потерять равновесие.

, если в

работайте на

6.2 РЕЖУЩАЯ ЛЕСКА - ПОДАЧА

Не используйте стальную проволоку или пластифицированную стальную проволоку со шпулькой Вашего устройства. Это может привести к серьезным травмам работающего.

Для подачи новой лески, включите двигатель на полный газ и дотроньтесь шпулькой к газону. Благодаря этому леска выходит автоматически, а нож в кожухе отрезает лишнюю часть лески.

Удаляйте время от времени намотавшиеся сорняки для того, чтобы избежать перегрева ведущей штанги. Наматывание сорняка происходит, если он закручивается под кожухом вокруг ведущей штанги. Это приводит к тому, что ведущая штанга и шпулька нагреваются. Удалите намотавшийся сорняк отверткой или подобным инструментом.

6.3 РАЗЛИЧНЫЕ МЕТОДЫ СТРИЖКИ

Если устройство собрано с кожухом и шпулькой правильно, то оно может срезать сорняки и высокую траву в труднодоступных местах, таких как, например, вдоль заборов, стен и фундаментов, а также вокруг деревьев. Триммер можно также использовать для стрижки, для улучшения произрастания и для подготовки сада к лучшему проведению очистки, путем удаления растительности на определенном участке почти до земли.

! ВНИМАНИЕ: даже осторожное проведение стрижки рядом с фундаментом, стенами из камня и бетона и т.п. вызывает повышенный износ лески.

СТРИЖКА /КОШЕНИЕ

Осуществляйте движение триммером так же, как и косой, из стороны в сторону. Не наклоняйте шпульку во время работы. Проконтролируйте обработанной области высоту среза. Удерживайте шпульку на определенной высоте для того, чтобы достичь равномерной высоты (рис. M3).

НИЗКАЯ СТРИЖКА

Удерживайте триммер с небольшим наклоном прямо перед собой таким образом, чтобы нижняя сторона шпульки находилась над землей, и леска попадала на нужное место. Осуществляйте стрижку всегда от себя. Не тяните триммер

РЕЗКА У ЗАБОРА / ФУНДАМЕНТА

При резке необходимо медленно приближаться к изгородям из проволочной сетки, заборам из штакетника, стенам из натурального камня и фундаментам, если необходимо осуществлять резку в непосредственной близи от них, без соприкосновения лески с помехами. Если леска касается, например, камней, каменных стен или фундамента, то она изнашивается Если леска ударится о сетку изгороди, то она обломится.

СТРИЖКА ВОКРУГ ДЕРЕВЬЕВ

Если Вы стрижете вокруг стволов деревьев, то приближайтесь к нему медленно для того, чтобы леска не прикасалась к коре. Обойдите вокруг дерева и срезайте при этом слева на право. Приближайтесь к траве или сорняку концом наклоняйте шпульку вперед.

Будьте в высшей степени осторожны при СТРИЖКЕ. Выдерживайте при таких работах дистанцию 30 метров до других людей и животных.

СТРИЖКА

Стрижка означает удаление любой растительности до самой земли. Для этого наклоните шпульку на угол примерно в 30 градусов влево. Если Вы установите рукоятку соответствующим образом, то можете лучше контролировать работу. Необходимо немедленно прервать этот процесс, как только возникнет опасность получить или нанести травмы другим лицам и повредить имущество отброшенными предметами

Не удаляйте при помощи триммера посторонние предметы с тротуара и т.п.!

Триммер является очень мощным устройством, поэтому небольшие камни и прочие предметы могут быть отброшены на 15 метров и более и могут нанести травмы или вызвать повреждения машин, домов и окон.

к себе.

и обтрепывается.

лески и слегка

на

RUS 8

Page 86

6.4 Стрижка режущими лезвиями

Используйте всегда при стрижке резцом приспособление для защиты глаз и защитную одежду. Используйте всегда ремень для переноски для работы с резцом.

Прежде чем Вы запустите устройство с режущим лезвием, проверьте правильность сборки.

Следуйте всем указаниям раздела "Предписания по технике безопасности по работе с режущими лезвиями для подлеска и травы" настоящего

руководства по эксплуатации

СТРИЖКА СОРНЯКА

Осуществление стрижки подразумевает ведение в горизонтальной плоскости дугообразными движениями из стороны в сторону. Этот метод очень действенен для сорняка в виде мелкой травы и мелкой поросли. Но не подходит для резки больших, жестких сорняков или древесной поросли

Не используйте режущий нож для сорняка для резки мелкой заросли и молодых деревцев!

БЛОКИРОВКА

При резке толстой поросли, такой как молодые деревца или густая заросль, режущий нож может зажать и устройство остановится. Вы можете избежать зажатия режущего ножа тем, что Вы учтете, в какую сторону будете наклонять противоположной стороны. Если режущий нож при резке будет зажат, то немедленно выключите двигатель. Держите устройство на весу для того, чтобы режущий нож не треснул или не обломился, в это время оттолкните поросль, чтобы освободить нож.

поросль и будете резать с

7 ПРЕДПИСАНИЯ ПО

ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

7.1 ВОЗДУШНЫЙ ФИЛЬТР

Запрещено работать без воздушного фильтра. Содержите его в чистоте. Если фильтр будет поврежден, замените его новым.

Опорожните бензиновый бак и перелейте топливо в подходящую канистру. Откройте медленно бензиновый бак для того, чтобы имеющееся давление могло снизиться.

Очистка воздушного фильтра:

1. Ослабьте 1 винт, которым привинчена крышка

воздушного фильтра, удалите крышку ( Q/2) и выньте фильтр (рис. Q/3) из воздухоза- борника.

2. Промойте фильтр в мыльной воде.

ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ БЕНЗИН!

3. Просушите фильтр на воздухе.

4. Вновь установите фильтр.

ВНИМАНИЕ: замените фильтр, если он износился, порван, поврежден или если фильтр больше не очищается.

7.2 РЕГУЛИРОВКА КАРБЮРАТОРА

Карбюратор отрегулирован на заводе изготовителем на оптимальную мощность. Если необходимы дальнейшие регулировки, то обратитесь, пожалуйста, с Вашим устройством к специалистам в ближайшей службе сервиса по двигателям малой мощности или вышлите устройство на адрес фирмы AL-KO.

рис.

ПРЕДУПРЕЖДЕНИЕ ОТДАЧИ

При использовании металлических насадок (режущий нож для опасность отдачи, если насадка попадет на жесткое препятствие (ствол дерева, сук, пень, камень или подобное). Устройство при этом отбрасывается назад в направлении противоположном направлению вращению насадки. Это может привести к потере контроля над устройством, что может вызвать опасность получения травм пользователем и находящимися вблизи людьми!

Не используйте металлические режущие насадки вблизи заборов, металлических столбов, камней или фундаментов.

Защитный лист предназначен для уменьшения отдачи в том случае, если режущий нож попадет на жесткое препятствие.

травы, нож для зарослей) существует

7.3 СВЕЧА ЗАЖИГАНИЯ

1. Расстояние между электродами =0,635 мм.

2. Момент затяжки от 12 до15 нм. Подключите штекер свечи зажигания.

7.4 ЗАТОЧКА НОЖА ЗАЩИТНОГО

КОЖУХА

1. Удалите режущий нож с кожуха.

2. Зажмите нож в тисках. Наточите нож при по-

мощи плоского напильника, при этом следите затем, чтобы сохранился угол режущей кромки. Обработку производите только в одну строну.

RUS 9

Page 87

8 ХРАНЕНИЕ УСТРОЙСТВА

При не соблюдении следующих указаний может склеиться карбюраторная мембрана. После хранения могут возникнуть трудности с пуском или появиться неисправности.

1. Следуйте всем указаниям, приведенным в разделе "Предписания по технике безопасности" руководства по эксплуатации.

2. Очистите внешнюю часть двигателя, ведущей штанги, кожуха и шпульки.

3. Опорожните бензиновый бак.

4. При пустом

5. Дайте поработать на холостом ходу, до тех

пор, пока устройство не остановится. Тем самым произойдет удаление топлива из карбюратора.

6. Дайте двигателю остыть (примерно 5 минут).

7. Удалите свечу зажигания при помощи ключа свечи зажигания.

8. Налейте чайную ложку чистого 2-х тактного

масла в камеру сгорания. Потяните медленно пусковой шнур внутренних частей. Замените свечу зажигания.

баке запустите двигатель.

несколько раз, для смазывания

9. Храните устройство в прохладном и сухом месте

в достаточной удаленности от любого источника опасности, таких как форсунка жидкого топлива, устройство нагрева воды и т.д..

10. Транспортируйте и храните триммер с установленным резцом только с входящим в комплект поставки транспортировке.

устройством защиты при

9 ИСПОЛЬЗОВАНИЕ ПОСЛЕ

ХРАНЕНИЯ

1. Удалите свечу зажигания.

2. Потяните быстро и сильно пусковой шнур, для

того, чтобы удалить избыточное масло из камеры сгорания.

3. Очистите свечу зажигания и отрегулируйте расстояние между электродами, или установите новую свечу зажигания с надлежащим расстоянием между электродами.

4. Приготовьте устройство для работы.

5. Заполните бензиновый бак надлежащей смесью

бензина и масла. Сравните с разделом "Топливо и масло".

10 ТЕХНИЧЕСКИЕ ДАННЫЕ

FRS 410 FRS 4125

Тип двигателя 2-х тактный двигатель воздушного

охлаждения Объем 32 cm³ 32 cm³ Мощность 0,9 кВт 0,9 кВт Сухой вес 7,0 kg 7,0 kg Объем топливного бака 0,7 l 0,7 l Ширина резки двойной леской 41 cm 41 cm Диаметр лески 2,0 mm 2,0 mm Ширина резки резца - 25 cm Рукоятка D-ручка "Bike”-велосипедный руль Зажигание электронное электронное Свеча зажигания Champion DY8Y или подобная Champion DY8Y или подобная Привод центробежная муфта центробежная муфта

2-х тактный двигатель воздушного охлаждения

RUS 10

Page 88

11 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ДВИГАТЕЛЯ

НЕИСПРАВНОСТЬ ВОЗМОЖНЫЕ ПРИЧИНЫ УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

устройство не запускается или запускается, но не работает.

устройство запускается, но на двигателе отсутствует мощность

двигатель глохнет неправильная регулировка смеси

двигатель работает неравномерно неправильное расстояние между

двигатель выделяет много дыма (примерно после 1 мин. в положении Полный газ)

неправильные действия при запуске

неправильная регулировка смеси карбюратора

нагар на свече зажигания очистите свечу зажигания,

бензиновый фильтр забит заменить бензиновый фильтр неправильная регулировка

рычага дросселя загрязнен воздушный фильтр удалите фильтр, очистите его и ус-

неправильная регулировка смеси карбюратора

карбюратора

электродами на свече зажигания

неправильная регулировка смеси карбюратора

неправильная смесь топлива используйте надлежащую пропор-

следуйте указаниям руководства по эксплуатации

карбюратор должен быть отрегулирован специалистом или вышлите устройство на фирму AL-KO

отрегулируйте расстояние между электродами, или замените свечу зажигания

установите на положение РАБОТА

тановите его вновь карбюратор должен быть отрегули-

рован специалистом или вышлите устройство на фирму AL-KO

карбюратор должен быть отрегулирован специалистом или вышлите устройство на фирму AL-KO

очистите свечу зажигания, отрегулируйте расстояние между электродами, или замените свечу зажигания

карбюратор должен быть отрегулирован специалистом или вышлите устройство на фирму AL-KO

цию топлива (соотношение 25:1)

RUS 11

Page 89

Sadržaj

1 UPOZORENJE • MOLIMO PROČITATI .................................................................................................................2

1.1 Sigurnosni naputci za ručnu benzinsku trimer-kosilicu........................................................................................... 2

1.2 Mjere pripreme........................................................................................................................................................ 2

1.3 Rukovanje ............................................................................................................................................................... 2

1.4 Značenje sigurnosnih simbola ................................................................................................................................2

1.5 Potrebno izbjegavati................................................................................................................................................ 3

2 UPORABA U SKLADU S NAMJENOM .................................................................................................................. 3

3 OPIS UREĐAJA...................................................................................................................................................... 4

3.1 Pregled.................................................................................................................................................................... 4

3.2 Sigurnosne naprave................................................................................................................................................ 4

4 SASTAVLJANJE KOMPONENTI............................................................................................................................ 4

4.1 Montaža D-ručke (FRS 410)

4.2 Montaža drške za bicikl "Bike"................................................................................................................................4

4.3 Montaža zaštitne kape............................................................................................................................................ 5

4.4 Montaža nitne glave................................................................................................................................................ 5

4.5 Montaža reznog noža.............................................................................................................................................. 5

4.6 Podešavanje visine reza......................................................................................................................................... 5

5 PUŠTANJE U POGON ...........................................................................................................................................5

5.1 Pogonsko gorivo i ulje:............................................................................................................................................ 5

5.2 Pokretanje motora:.................................................................................................................................................. 6

5.2.1 Pokretanje motora u hladnom stanju ...................................................................................................................... 6

5.2.2 Pokretanje motora u toplom stanju......................................................................................................................... 6

5.3 Isključivanje motora.................................................................................................................................................6

6 UPUTE ZA REZANJE............................................................................................................................................. 7

6.1 Dodatne sigurnosne mjere...................................................................................................................................... 7

6.2 Produženje rezne niti .............................................................................................................................................. 7

6.3 Različiti postupci rezanja......................................................................................................................................... 7

6.4 Rezanje pomoću reznih listova ............................................................................................................................... 8

7 PROPISI ZA ODRŽAVANJE................................................................................................................................... 8

7.1 Zračni filtar .............................................................................................................................................................. 8

7.2 Ispravno namještanje rasplinjača............................................................................................................................ 8

7.3 Svjećica................................................................................................................................................................... 8

7.4 Brušenje noža zaštitne kape................................................................................................................................... 8

8 ČUVANJE UREĐAJA.............................................................................................................................................. 8

9 PONOVNO PUŠTANJE U POGON........................................................................................................................ 9

10 TEHNIČKI PODACI................................................................................................................................................. 9

11 UKLANJANJE GREŠAKA NA MOTORU................................................................................................................ 9

HR 1

Page 90

1 UPOZORENJE • MOLIMO

PROČITATI

Prije uporabe ovog uređaja iz sigurnosnih razloga trebate obavezno pročitati ove upute za rukovanje. U slučaju nepridržavanja naputaka može doći do teških ozljeda. Stoga prije svake uporabe posvetite nekoliko minuta proučavanju vašeg novog trimera.

1.1 Sigurnosni naputci za ručnu

benzinsku trimer-kosilicu

Pažljivo pročitajte upute za uporabu. Upoznajte se s postavkama i ispravnom uporabom stroja.

Nemojte nikad dopuštati djeci ili drugim osobama koje nisu upoznate s uputama za uporabu da koriste benzinsku motornu trimer kosilicu. Najmanja dob korisnika može biti određena lokalnim propisima.

Nemojte nikad kositi dok se u blizini nalaze druge osobe, a osobito djeca ili životinje.

Održavajte sigurnosni razmak od 15 m. U slučaju približavanja bez odlaganja isključite uređaj. Mislite na to, da je osoba koja upravlja strojem ili korisnik odgovorna za nezgode s drugim osobama ili štete na njihovom vlasništvu.

1.2 Mjere pripreme

− Za vrijeme rada obvezno je nošenje čvrste obuće

i dugih hlača. Nemojte kositi bosi ili u laganim sandalama.

− Kontrolirajte teren na kojem namjeravate upo-

trijebiti stroj i uklonite sve predmete koji mogu biti zahvaćeni ili odbačeni na stranu.

Benzin je visoko zapaljiv

− Čuvajte benzin samo u za to predviđenim

spremnicima.

− Punite benzin samo na otvorenom i nemojte pušiti

za vrijeme postupka punjenja.

− Benzin je potrebno napuniti prije pokretanja mo-

tora. Za vrijeme rada motora ili ukoliko je kosilica vruća ne smije se otvarati čep spremnika za gorivo niti dopunjavati benzin.

− Ukoliko je došlo do prelijevanja benzina, ne smije

se pokušati pokrenuti motor. Umjesto toga potrebno je ukloniti benzin s onečišćene površine. Potrebno je izbjegavati svaki pokušaj paljenja sve dok benzinske pare ne ispare u potpunosti.

− Iz sigurnosnih razloga potrebno je spremnik za

gorivo i druge čepove spremnika zamijeniti ukoliko su oštećeni.

− Zamijenite neispravne prigušivače zvuka.

− Prije uporabe potrebno je uvijek vizualnom

kontrolom ispitati jesu li rezni alati, pričvrsni svornjaci i cjelokupna rezna jedinica istrošeni ili oštećeni. Kako bi se spriječila neuravnoteženost, istrošeni ili oštećeni rezni alati i pričvrsni svornjaci smiju se zamjenjivati samo u kompletu.

1.3 Rukovanje

1. Nosite čvrstu radnu odjeću koja prijanja uz

tijelo i koja nudi zaštitu, kao što su duge hlače,

sigurne radne cipele, robusne radne rukavice, zaštitnu kacigu, zaštitnu masku za lice ili zaštitne naočale za zaštitu očiju te dobru vatu za uši ili drugu zaštitu slušnih organa od buke.

2. Čuvajte uređaj na sigurnom mjestu. Poklopac

spremnika za benzin otvarajte polagano, kako biste otpustili bilo kakav tlak, koji je nastao unutar spremnika za benzin. Kako biste spriječili opasnost od požara udaljite se od područja punjenja spremnika najmanje 3 metra, prije nego što pokrenete motor.

3. Isključite uređaj prije nego što ga odložite.

4. Uređaj uvijek čvrsto držite s obje ruke. Pritom

palac i prsti trebaju obuhvaćati drške.

5. Obratite pozornost na to jesu li svi vijci i

spojni elementi čvrsto pritegnuti. Nemojte nikad rukovati uređajem ako nije ispravno namješten ili nije potpuno i sigurno sastavljen.

6. Obratite pozornost na to da drške budu suhe i čiste te da za njih ne prianja nikakva mješavina s benzinom.

7. Postavite nitnu glavu na željenu visinu. Izbjegavate dodir malih predmeta (npr. kamenja) s glavom za nit. Prilikom radova na košenju na kosini uvijek stojte ispod naprave za košenje. Nemojte nikad kositi ili obrezivati na glatkoj, skliskoj padini ili nizbrdici.

8. Provjerite teren koji namjeravate obrađivati, može doći do odbacivanja čvrstih predmeta, kao što su kameni, metalni djelići, ili slično – opasnost od ozljeda!

9. Držite sve dijelove tijela i sve dijelove odjeće podalje od nitne glave kada pokrećete ili palite motor. Prije paljenja motora provjerite da nitna glava ne dolazi u dodir s bilo kakvom preprekom.

10. Uvijek ugasite motor prije radova na reznoj napravi.

11. Skladištite uređaje i pribor na sigurnom mjestu zaštićenom od otvorenog plamena i izvora vrućine/ iskri, kao što su protočni plinski bojler, sušilica za rublje, uljna peć ili prenosivi radijatori, itd.

12. Održavajte štit, nitnu glavu i motor uvijek bez ostataka od košenja.

13. Uređajem smiju rukovati, te ga smiju namještati ili održavati samo školovane i odrasle osobe.

1.4 Značenje sigurnosnih simbola

Prije pokretanja stroja pročitajte ove upute.

Nositi kacigu, zaštitu slušnih organa i zaštitne naočale!

HR 2

Page 91

Držite treće osobe van područja opasnosti!

Pozor! Opasnost!

Pozor! Vruća površina!

Emisija buke odgovara Direktivi 2000/14/EZ!

Postoji opasnost od predmeta odbačenih na stranu!

Nosite rukavice za zaštitu ruku.

Nosite gumene čizme za zaštitu od strujnog udara.

1.5 Potrebno izbjegavati

1. NEMOJTE UPOTREBLJAVATI DRUGU VRSTU GORIVA od navedene u uputama za rukovanje.

Uvijek se pridržavajte naputaka iz odjeljka „Gorivo i ulje“ u ovim uputama. Nemojte upotrebljavati benzin, koji nije ispravno izmiješan s uljem za 2taktne motore. U suprotnom postoji opasnost od trajnog oštećenja motora, čime otpada garancija proizvođača.

2. NEMOJTE PUŠITI, za vrijeme punjenja spremnika ili pokretanja uređaja.

3. NEMOJTE RUKOVATI UREĐAJEM BEZ

ISPUŠNIKA i ispravno montirane zaštite ispušnika.

4. NEMOJTE DIRATI ISPUŠNIK rukama niti tijelom. Držite uređaj tako da palac i prsti obuhvaćaju drške.

5. UREĐAJEM NEMOJTE RUKOVATI U NEUDOBNOM POLOŽAJU, u nedostatku ravnoteže, s ispruženim rukama ili samo jednom rukom. Za rukovanje uvijek koristite obje ruke i pritom ručke obuhvatite palcem i prstima.

6. Kad je uređaj u pogonu nitnu glavu držite uvijek na tlu .

7. Koristite motornu trimer/kosilicu za travu samo u predviđene svrhe, kao što je košenje i obrezivanje trave.

8. Uređaj nemojte neprekidno koristiti dulje vrijeme, uvijek napravite pauzu.

9. UREĐAJ NEMOJTE AKTIVIRATI AKO SE NALAZITE POD UTJECAJEM ALKOHOLA ILI DROGA.

10. UREĐAJ AKTIVIRAJTE SAMO AKO JE ZAŠTITNI POKROV I/ILI ZAŠTITNA NAPRAVA MONTIRANA I U DOBROM STANJU.

11. Sve promjene, dodaci ili uklanjanja dijelova s proizvoda mogu ugroziti osobnu sigurnost i imaju za posljedicu prestanak važenja garancije proizvođača.

12. Nemojte uređaj puštati u pogon, bilo na otvorenom ili u zatvorenim prostorijama, u blizini zapaljivih tekućina ili plinova. Posljedica mogu biti eksplozije i/ili požar.

13. NEMOJTE UPOTREBLJAVATI NIKAKVE DRUGE REZNE ALATE. Za vašu osobnu sigurnost upotrebljavajte samo pribor i dodatne uređaje koji su navedeni u uputi za posluživanje ili one koji su preporučeni i navedeni od strane proizvođača. Uporaba radnih alatki i pribora koji nisu preporučeni u uputama za posluživanje može za vas osobno predstavljati opasnost od povrede.

2 UPORABA U SKLADU S

NAMJENOM

Benzinska motorna trimer-kosilica prikladna je za korištenje u kućnom vrtu ili hobi vrtu.

Pridržavanje priloženih Uputa za uporabu preduvjet je za propisnu uporabu benzinske motorne trimerkosilice.

Upute za uporabu sadrže i pogonske uvjete, uvjete održavanja i uvjete za puštanje u pogon.

Benzinska motorna kosilica ne smije se zbog tjelesnog ugrožavanja korisnika primjenjivati za slijedeće radove: za čišćenje (usisavanje) staza i kao sjeckalica za usitnjavanje ostataka od drveta i živice. Nadalje, benzinska motorna kosilica ne smije se upotrebljavati za poravnavanje uzvisina tla, kao npr. krtičnjaka.

Iz sigurnosnih razloga benzinska motorna kosilica ne smije se upotrebljavati kao pogonski agregat za druge radne alate i komplete alata bilo koje vrste.

HR 3

Page 92

3 OPIS UREĐAJA

3.1 Pregled

1 Rezni nož 2 Nitna glava 3 Zaštitna kapa 4 Drška za bicikl “Bike“ 5 Poluga gasa 6 Sklopka za "isključivanje" i "uključivanje" motora 7 “Blokada“ poluge gasa 8 Pojas za nošenje 9 Pokrov zračnog filtra 10 Spremnik za gorivo 11 Čok poluga “Choke“ - “Run” 12 Tupfer za obogaćivanje benzina

3.2 Sigurnosne naprave

Zaštitna kapa (3) obavezno mora biti montirana kako bi se spriječile ozljede operatera uslijed predmeta koji lete uokolo.

4 SASTAVLJANJE KOMPONENTI

Prilikom isporuke neki od dijelova su demontirani. Sastavljanje je jednostavno ukoliko se pridržavate slijedećih naputaka.

4.1 Montaža D-ručke (FRS 410)

Pričvrstite ručku pri čemu gumenu manžetu (2) postavite preko prečke, te nakon toga gornju polovicu ručke (3) i donju polovicu ručke (1) međusobno učvrstite vijkom M (4).

4.2 Montaža drške za bicikl "Bike"

HR 4

Page 93

1. Položite gumenu manšetu (3) preko ručice.

2. Pričvrstite pomoću četiri imbus vijka (1) donju stezaljku (2) i srednji komad (4).

3. Uložite šipku ručke (6) u držač drške i pričvrstite je pomoću gornjih stezaljki (6) i četiri imbus vijka (7).

4.3 Montaža zaštitne kape

4.5 Montaža reznog noža

Uložite metalne listiće (2) pod zaštitnu kapu (3) i fiksirajte ih s 4 vijka (1) na priječnici.

Nož integriran u zaštitnu kapu automatski reže reznu nit na optimalnu duljinu.

4.4 Montaža nitne glave

Položite rezni nož na ploču zahvatnika, da središte reznog noža leži neposredno na vodećem krugu ploče zahvatnika. Utaknite tlačnu ploču na rezni nož tako da ravna strana bude okrenuta prema reznom nožu. Čvrsto navrnite pričvrsnu maticu na vodeći trn, tako da je okrećete suprotno od smjera kazaljke na satu (Pozor: lijevi navoj!). Pritom utaknite zatik, kao i pri montaži nitne glave u za to predviđenu rupu i upotrijebite ključ. Osigurajte maticu rascjepkom.

4.6 Podešavanje visine reza

Naramenica:

1. Prebacite naramenicu preko lijevog ramena.

2. Zakvačite zapornu kuku u ušicu.

3. Namjestite duljinu naramenice tako da glava za rezanje niti ili rezni nož budu smješteni paralelno s tlom. Kako biste utvrdili optimalnu duljinu naramenice, učinite nekoliko pokreta lijevo-desno bez uključivanja motora.

Prilikom rada uvijek koristite naramenicu. Postavite naramenicu čim pokrenete motor i motor radi u praznom hodu.

Naputak: Uklonite naramenicu s uređaja prije pokretanja motora.

Sada utaknite zatik u rupu isječka i navrnite nitnu glavu, obrtanjem suprotno od smjera kazaljke na satu (Pozor: lijevi navoj!), na vodeći trn pogonskog vratila. Rukom zategnite nitnu glavu tako da pogonsko vratilo čvrsto držite pomoću zatika.

5 PUŠTANJE U POGON

5.1 Pogonsko gorivo i ulje:

1. Motor za pogon motorne kosilice je 2-taktni motor. Za pogon mu je potrebna mješavina od normalnog bezolovnog benzina i 2-taktnog ulja u omjeru 1:25. (Vidi tabelu za miješanje pogonskog goriva).

2. Preporuča se izmiješati maksimalno 5 litara mješavine benzina/ulja, s obzirom da s ovom

HR 5

Page 94

količinom možete izaći nakraj u vremenu od oko 12-15 radnih sati, a starija mješavina benzina/ulja ne osigurava optimalno podmazivanje.

Za pogon uređaja nemojte nikad upotrebljavati čisti benzin. U suprotnom postoji opasnost od trajnog oštećenja motora čime otpada garancija proizvođača za ovaj uređaj. Nemojte upotrebljavati mješavinu benzina/ulja koja je stajala dulje od 90 dana.

Upotrebljavajte mješavinu benzina/ulja u omjeru mješavine 1:25. Nemojte samostalno mijenjati omjer mješavine, čak ni ako je kod nekih vrsta 2-taktnog ulja preporučen drugačiji omjer mješavine. Ukoliko dođe do oštećenja motora uzrokovanog nedostatnim podmazivanjem.

Tabela za miješanje pogonskog goriva:

Benzin

Dvotaktno motorno ulje

omjer 25 : 1 1 l (1000 cm³) 0,040 l (40 cm³) 3 l (3000 cm³) 0,120 l (120 cm³) 5 l (5000 cm³) 0,200 l (200 cm³)

5.2 Pokretanje motora:.

Naputak: Najprije pročitajte upute za pokretanje

motora u hladnom i zagrijanom stanju, i izvedite odgovarajući postupak za pokretanje (start). Postavite uređaj na tvrdu ravnu površinu, jednom rukom za dršku i povucite drugom rukom za ručku za start na poteznom užetu.

Naputak: Kako biste na najmanju moguću mjeru smanjili

optereenje motora za vrijeme pokretanja i zag-

rijavanja, odrežite višak rezne niti na duljinu od 13 cm.

5.2.1 Pokretanje motora u hladnom stanju

3. Uređaj ima čok (1), koji se može postaviti u 2 položaja: „CHOKE“ ( polugu čoka na „CHOKE“ (

4. Za pokretanje uštrcajte pogonsko gorivo u rasplinjač. Pritisnite tupfer (2) 10 puta.

5. Izvucite uže pokretača za kratki komad prema van, dok ne osjetite otpor (oko 10 cm). Za jaku paleću iskru potrebno je glatko i brzo potegnuti. Četiri puta jako i brzo povucite uže pokretača (startera).

6. Kad se motor pokrene, postavite čok na „RUN“ (

7. Ukoliko se motor ne pokrene, ponovite korake 1 do 6.

Naputak: Ukoliko se motor ne pokrene ni nakon nekoliko pokušaja, pročitajte odsječak „Otklanjanje grešaka na motoru“.

Naputak: Uvijek povucite uže pokretača ravno prema van. Ukoliko je povlačite pod kutom nastaje trenje na ušici. Uslijed takvog trenja može doći do bržeg habanja i trganja užeta. Držite uvijek za dršku pokretača kad se uže ponovno uvlači. Nemojte nikad dozvoliti da se uže iz izvučenog stanja na brzinu vraća natrag. To dovodi do razdvajanja niti na užetu ili trganja, a dolazi i do oštećenja postrojenja pokretača.

) i „RUN“ ( ). Podesite

1. Postavite sklopku za paljenje (1) na "Start"

2. Blokirajte polugu gasa: Pritisnite na sklopku „Lock off“ (2) prema unutra. Zatim istovremeno pritisnite polugu gasa (3) i blokadu poluge gasa (4).

Ponovno otpustite sklopku „Lock off“ (2). Poluga

gasa uglavljuje se na punom gasu.

5.2.2 Pokretanje motora u toplom stanju

1. Postavite sklopku za paljenje na "Start"

2. Podesite polugu čoka u položaj „RUN“ ( ).

3. Blokirajte polugu gasa kako je opisano pod točkom 2 kod pokretanja u hladnom stanju.

4. Brzo povucite uže startera dok se motor ne pokrene. Nemojte međutim povući više od 6 puta. Držite polugu gasa pritisnutom do KRAJA sve dok motor ne počne mirno raditi. Ukoliko se motor još uvijek ne može pokrenuti, vjerojatno je zagušen (napumpan) benzinom. Pričekajte 5 minuta i probajte zatim ponovno s čokom u položaju „RUN“ ( ) i polugom gasa pritisnutom do kraja.

5.3 Isključivanje motora

Otpustite polugu gasa. Pustite da se motor vrati u prazni hod. Pritisnite i držite sklopku za paljenje u položaju „Stop“ sve dok se motor ne zaustavi.

HR 6

Page 95

6 UPUTE ZA REZANJE

6.1 Dodatne sigurnosne mjere

Molimo vas da prije puštanja uređaja u pogon pozorno pročitate SVE SIGURNOSNE MJERE PREDOSTROŽNOSTI u ovim Uputama.

Upozorenje /oprez

1. Ukoliko niste upoznati s trimer-kosilicom,

nemojte vježbati ophođenje njome pri uključenom motoru (ISKLJ/ OFF).

2. Uvijek kontrolirajte teren, čvrste predmete, kao

što su metalni dijelovi, boce, kameni ili slično, mogu biti odbačen i uzrokovati ozbiljne povrede korisnika te trajno oštećenje uređaja. Ukoliko nehotično trimerom dođete u dodir s čvrstim predmet- om, odmah isključite motor i kontrolirajte uređaj na eventualna oštećenja. Nemojte nikad koristiti uređaj ukoliko je oštećen ili su vidljivi nedostaci.

3. Radite sa trimerom i režite uvijek u gornjem

području broja okretaja. Nemojte pustite motor da na početku košenja ili za vrijeme rada s trimerom radi s niskim brojem okretaja.

4. Koristite uređaj samo u predviđene svrhe, kao što

su košenje trave i korova.

5. Za vrijeme pogona nitnu glavu nikad nemojte držati iznad visine koljena.

6. Nemojte koristiti uređaj, ukoliko se u neposrednoj blizini nalaze promatrači ili životinje. Za vrijeme radova na košenju održavajte minimalni razmak od 15 m između korisnika i drugih osoba ili životinja. Kod radova na košenju rastlinja do samog tla održavajte minimalni razmak od 30 m.

7. Prilikom radova na košenju na kosini uvijek stojte ispod naprave za košenje. Na kosinama i nizbrdicama radite samo ako imate sigurno i čvrsto tlo pod nogama.

6.2 Produženje rezne niti

Nemojte u glavi za nit koristiti nikakvu metalnu žicu ili metalnu žicu s plastičnim plaštom bilo koje vrste. To može uzrokovati teške ozljede kod korisnika.

Za produženje rezne niti, ostavite motor da radi pod punim gasom i kratko lagano udarite glavom s niti o tlo ("BUMP"). Nit se automatski produljuje. Nož na zaštitnom štitu skraćuje nit na dopuštenu duljinu.

Redovno uklanjajte sve ostatke trave i korova kako biste izbjegli pregrijavanje svorne cijevi. Ostaci trave i korova nakupljaju se ispod zaštitnog štita što sprječava dostatno hlađenje svorne cijevi. Ostatke pažljivo uklonite odvijačem ili nečim sličnim.

6.3 Različiti postupci rezanja

Ukoliko je uređaj ispravno montiran sa zaštitnom kapom i nitnom glavom, možete rezati korov i visoku travu na teško dostupnim mjestima, npr. uz ograde, zidove i temelje, kao i oko drveća. Može se primijeniti i za radove na košenju do samog tla, kako bi se vegetacija uklonila skroz pri tlu za bolju pripremu vrta ili za čišćenje određenog područja.

POTREBNO UZETI U OBZIR: Čak i pri pažljivoj primjeni rad trimerom oko temelja, kamena ili betonskih zidova itd. ima za posljedicu habanje niti iznad stupnja uobičajenog habanja.

RAD S TRIMEROM / KOŠENJE

Zakrenite trimer u kretnjama kao da žanjete s jedne na drugu stranu. Držite nitnu glavu uvijek u paralelnom položaju prema tlu. Kontrolirajte teren i namjestite željenu visinu reza. Pokrećite i držite nitnu glavu na željenoj visinu kako biste postigli ravnomjeran rez.

NISKO OBREZIVANJE

Držite trimer pod laganim nagibom direktno ispred sebe, tako da se donja strana nitne glave nalazi iznad tla i nit pogađa ispravno mjesto reza. Uvijek režite od sebe. Nemojte trimer povlačiti prema sebi.

REZANJE UZ OGRADU /TEMELJE

OBREZIVANJE RASLINJA OKO DRVEĆA

Ukoliko vršite obrezivanje rastlinja oko debla stabala, približavajte im se polako, kako nit ne bi dodirivala koru. Idite oko drveta, i režite pritom s lijeve strane na desno. Približite se travi ili korovu vrhom niti i nagnite nitnu glavu lagano prema naprijed.

Budite vrlo oprezni prilikom radova na obrezivanju. Držite pri takvim radovima razmak od 30 metara između sebe i drugih osoba te životinja.

OBREZIVANJE DO TLA

Prilikom obrezivanja do tla obuhvatite cjelokupnu vegetaciju do tla. U tu svrhu nagnite nitnu glavu pod kutom od 30 stupnjeva na desno. Postavite dršku u željeni položaj. Obratite pozornost na povećanu opasnost od ozljede korisnika, promatrača i životinja, kao i opasnost od materijalnih šteta uslijed odbačenih predmeta (npr. kamenja).

HR 7

Page 96

Nemojte trimerom uklanjati nikakve predmete sa pješačkih staza itd.! Trimer je

snažan alat, malo kamenje ili drugi predmeti mogu biti odbačeni i do 15 metara i više te uzrokovati ozljede i oštećenja na vozilima, kućama i prozorima.

6.4 Rezanje pomoću reznih listova

Prilikom rezanja pomoću reznog lista uvijek nosite sredstva osobne zaštite za oči i zaštitnu odjeću. Uvijek upotrebljavajte pojas za nošenje za radove s reznim listom.

Prije nego što ovaj stroj upotrijebite s reznim listom, ispitajte je li ispravno montiran. Slijedite sve upute navedene u odjeljku „Sigurnosni propisi za list za sječenje niskog grmlja/trave“ u ovim uputama.

KOŠENJE KOROVA

Košenje znači, da se rezni list pokreće u vodoravnom položaju kretanjem u luku s jedne strane prema drugoj. To je vrlo djelotvorno i kod travnatog korova i manjeg niskog grmlja. Nije prikladno za rezanje žilavog korova i drvenaste vegetacije.

Nikakve rezne listove za korov nemojte primjenjivati za rezanje šikare i mladog drveća!

7 PROPISI ZA ODRŽAVANJE

7.1 Zračni filtar

Nemojte nikad raditi bez zračnog filtra. Održavajte ga uvijek čistim. Ukoliko je oštećen potrebno je umetnuti novi filtar. Ispraznite spremnik za benzin i pritom napunite gorivo u prikladni kanistar. Polako otvorite spremnik za gorivo, kako bi ev. nastali tlak mogao izaći.

Čišćenje zračnog filtra:

1. Otpustite vijak kojim je pričvršćen poklopac zračnog filtra, skinite poklopac i podignite filtar iz ulaza za zrak.

2. Operite filtar u vodi u koju ste dodali sapun. NEMOJTE UPOTREBLJAVATI BENZIN!

3. Osušite filtar na zraku.

4. Ponovno umetnite filtar.

POTREBNO UZETI U OBZIR: Zamijenite filtar ako je istrošen, potrgan ili oštećen, te ako se više ne da očistiti.

7.2 Ispravno namještanje rasplinjača

Rasplinjač je tvornički namješten na optimalnu snagu. Ukoliko su potrebna daljnja namještanja, odnesite vaš uređaj stručnjaku u najbliži servis za male motore ili pošaljite uređaj u AL-KO.

ZAGLAVLJIVANJE

Vrlo gusta vegetacija, kao što su mlada drveća ili gustiš može blokirati rezni list i zaustaviti ga. Izbjegavajte zapetljavanje reznog lista tako da predvidite u kojem smjeru će se gustiš nagnuti, i režite od suprotne strane. Ako se rezni list zapetlja prilikom rezanja, bez odlaganja zaustavite motor. Dok odguravate mlado drvo od reza kako biste oslobodili rezni list, držite uređaj na visini kako rezni list ne bi iskočio ili se slomio.

IZBJEGAVANJE POVRATNOG UDARA

Kod primjene metalnih reznih alata (rezni list za travu, nož za gustiš) postoji opasnost povratnog udara, kad alat naleti na čvrstu prepreku (deblo drveta, granu, panj, kamen ili slično). Uređaj će pritom biti povratno odbačen u smjeru suprotnom od smjera okretanja alata. To može dovesti do gubitka kontrole nad alatom –postoji opasnost od ozljede korisnika i osoba koje stoje uokolo!

Nemojte koristiti metalne rezne alate u blizini ograda, metalnih stupova, graničnika ili temelja.

Zaštitni list osmišljen je za smanjenje povratnih udara ukoliko rezni list naleti na tvrde i čvrste prepreke.

7.3 Svjećica

1. Razmak elektroda = 0,6 mm

2. Zakretni moment zatezanja 12 do 15 Nm. Priključite utikač za svjećicu.

7.4 Brušenje noža zaštitne kape

1. Uklonite rezni nož s zaštitne kape.

2. Pričvrstite nož u škripu. Brusite nož pomoću ravne turpije te pritom obratite pozornost na to da zadržite kut reznog ruba. Turpijajte samo u jednom smjeru.

8 ČUVANJE UREĐAJA

U slučaju nepridržavanja sljedećih točaka može doći do lijepljenja membrane rasplinjača. Nakon duljeg skladištenja pokretanje može biti otežano ili može se pojaviti trajno oštećenje.

1. Slijedite sve naputke, koji su navedeni u odjeljku „Propisi za održavanje“ u Uputama za rukovanje.

2. Očistite vanjski dio motora vodeće priječnice, zaštitne kape i nitne glave.

3. Ispraznite spremnik za benzin.

4. Kad je spremnik prazan pokrenite motor.

HR 8

Page 97

5. Pustite da motor radi u praznom hodu sve dok se uređaj ne zaustavi. Na taj način se pogonsko gorivo uklanja iz rasplinjača.

6. Pustite da se motor ohladi (oko 5 minuta).

7. Otklonite svjećicu pomoću ključa za svjećice.

8. Ulijte čajnu žličicu čistog 2-taktnog ulja u komoru za sagorijevanje. Povucite uže pokretača više puta polagano, kako biste nauljili unutarnje dijelove. Očistite svjećicu i ponovno je umetnite.

9. Čuvajte uređaj na hladnom, suhom mjestu i na sigurnoj udaljenosti od svih izvora opasnosti kao što su uljni plamenik, uređaj za pripremu tople vode itd.

10. Transportirajte i skladištite trimer sa montiranim reznim listom samo sa- transportnom zaštitom koja je uključena u isporuku.

9 PONOVNO PUŠTANJE U POGON

1. Uklonite svjećice.

2. Brzo i jako povucite uže pokretača, kako bi suvišno ulje uklonili iz komore za sagorijevanje.

3. Očistite svjećicu i poravnajte razmak između elektroda, ili postavite novu svjećicu s ispravnim razmakom između elektroda.

4. Pripremite uređaj za rad.

5. Napunite spremnik za benzin ispravnom mješavinom benzina i ulja. U tu svrhu vidi odsječak „Pogonsko gorivo i ulje“.

10 TEHNIČKI PODACI

FRS 410 FRS 4125

Tip motora zračno hlađeni 2-taktni motor zračno hlađeni 2-taktni motor Obujam motora 32 cm³ 32 cm³ Snaga: 0,9 kW 0,9 kW Suha masa 7,0 kg 7,0 kg Zapremnina goriva 0,7 l 0,7 l Širina reza niti 41 cm 41 cm Promjer niti 2,4 mm 2,4 mm Širina zahvata reznog lista - 25 cm Drška D-ručka "Bike" drška Paljenje elektronsko elektronsko Svjećica NGK BPMR6A ili slično NGK BPMR6A ili slično Pogon centrifugalna spojka centrifugalna spojka

11 UKLANJANJE GREŠAKA NA MOTORU

Smetnje Mogući uzrok Uklanjanje smetnji

Uređaj se ne pokreće ili se pokrene, ali ne radi

Uređaj se pokreće, ali motor ima premalo snage

Motor štuca Pogrešna postavka mješavine

Radi neravnomjerno Pogrešan razmak elektroda na svjećici Očistite svjećicu, ispravite razmak

Prekomjerno dimi (nakon punog gasa od oko 1 min.)

Pogrešno postupanje prilikom pokretanja

Pogrešna postavka mješavine rasplinjača

Čađava svjećica Očistite svjećicu, ispravite razmak

Pogrešna postavka poluge čoka Postavite na "Run" Onečišćeni zračni filtar Izvadite filtar, očistite ga i ponovno ga

Pogrešna postavka mješavine rasplinjača

rasplinjača

Pogrešna postavka mješavine rasplinjača

Pogrešna mješavina pogonskog goriva Koristite ispravnu mješavinu pogonskog

Slijedite upute u Uputama za rukovanje.

Dajte namjestiti rasplinjač od strane stručne osobe ili uređaj pošaljite u AL-KO.

elektroda ili zamijenite svjećicu

umetnite Dajte namjestiti rasplinjač od strane

stručne osobe ili uređaj pošaljite u AL-KO. Dajte namjestiti rasplinjač od strane

stručne osobe ili uređaj pošaljite u AL-KO.

elektroda ili zamijenite svjećicu Dajte namjestiti rasplinjač od strane

stručne osobe ili uređaj pošaljite u AL-KO.

goriva (Omjer 25 : 1)

HR 9

Page 98

contrassegnati sulla scheda ricambi

dell’apparecchio.

• Rispetto delle istruzioni per l’uso.

Garanzia

Qualsiasi errore di materiale o

fabbricazione dell’apparecchio sarà

eliminato durante il periodo di garanzia

previsto dalla legge, a nostra scelta,

tramite riparazione o sostituzione.

Il periodo di garanzia dipende

rispettivamente dalle leggi in vigore nel

paese in cui viene acquistato

l’apparecchio.

La nostra garanzia è valida nei

seguenti casi:

• Trattamento adeguato

• Impiego di ricambi originali.

sull’apparecchio.

La garanzia decade nei seguenti casi:

• Tentativi di riparazione

impiego industriale o comunale.

• Modifiche tecniche dell’apparecchio.

• Impiego non appropriato, per es

normale usura.

Sono esclusi dalla garanzia:

• Danni alla vernice attribuibili a

con una cornice XXX XXX (X)

• Particoari di rapida usura

• Motori a combustione, per i quali

sono valide le condizioni di garanzia

a parte dei rispettivi produttori.

In caso di garanzia, rivolgersi con la

presente dichiarazione di garanzia e la

fattura di acquisto al proprio rivenditore

o al centro di assistenza tecnica

autorizzato più vicino.

La presente garanzia lascia invariate

rivendicazioni di garanzia legali

dell’acquirente nei riguardi del

venditore.

Garantie

Durant le délai de garantie légal, nous

rémédions aux défauts de matériel et

de construction de l’appareil en

réparant ou en remplaçant, à notre

convenance.

Le délai de garantie est fonction de la

législation respective du pays dans

lequel l’appareil a été acheté.

L’application de la garantie suppose:

• Un traitement conforme de l’appareil ;

• Le respect de la notice d’utilisation ;

Guarantee

During the legal guarantee period, we

will remedy any faults due to faulty

materials or manufacture at our

discretion by repair or by the supply of

spare parts.

The guarantee period is subject to the

current law of the country in which the

machine was purchased.

The guarantee ist only valid under the

following conditions:

• The machine has been treated

d’origine.

• L’utilisation de pièces de rechange

properly.

• The operation instructions have been

l’appareil;

La garantie est annulée:

followed.

• En cas de modifications techniques

• En cas de tentatives de réparation sur

• Genuine spare parts have been used.

The guarantee is void if:

• Attempts have been made to repair

ex. Professionelle ou communale, etc.).

apportées à l’appareil;

• En cas d’utilisation non conforme (par

the machine.

• The machine has been altered.

• The machine has been used

dans le cadre d’une utilisation

Sont exclus de la garantie:

• Les dommages de peinture survenant

incorrectly, (e.g. commercial or

communal use etc.).

The following items are excluded from

carte pièces de rechange par un

normale;

the guarantee:

cadre XXX XXX (X)

• Les pièces d’usure signalées sur la

which are marked with the box

• Paint damage due to normal wear.

• Wearing parts on the spare parts card

bénéficient des dispositions de

garantie spécifiques du fabricant du

• Les moteurs à combustion qui

XXX XXX (X)

moteur.

En cas d’application de la garantie,

veuillez vous adresser, muni de la

présente déclaration de garantie de votre

certificat d’achat, à votre revendeur ou au

prochain point de service aprèsvente

agrèe.

Cette accord de garantie ne modifie en

separate guarantee conditions apply

to these from the relevant engine

manufacturer.

In the event of a claim under the

guarantee, please contact your dealer or

the nearest authorised customer service

centre with this guarantee declaration

and a proof of purchase.

• Internal combustion engines –

The legal guarantee rights of the

rien les droits à la garantie légale dont

bénéficie l’acheteur vis-à-vis du

vendeur.

purchaser in respect of the seller remain

unaffected by the terms of this

guarantee.

die separaten Garantiebestimmungen der

Garantie

Etwaige Material- oder Herstellungsfehler

am Gerät beseitigen wir während der

gesetzlichen Verjährungsfrist für

Mängelansprüche entsprechend unserer

Wahl durch Reparatur oder Ersatzlieferung.

Die Verjährungsfrist bestimmt sich jeweils

nach dem Recht des Landes, in dem das

Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

• Sachgemäßer Behandlung des Gerätes.

• Beachtung der Bedienungsanleitung.

• Verwendung von Original-Ersatzteilen.

Die Garantie erlischt bei:

• Reparaturversuchen am Gerät

mit Rahmen XXX XXX (X) gekennzeichnet

(z. B. gewerblicher oder kommunaler

• Technischen Veränderungen am Gerät

Nutzung.)

• nicht bestimmungsgemäßer Verwendung

zurückzuführen sind.

Von der Garantie ausgeschlossen sind:

• Lackschäden, die auf normale Abnutzung

sind.

• Verschleißteile, die auf der Ersatzteilkarte

jeweiligen Motorenhersteller.

Im Garantiefall wenden Sie sich bitte mit

dieser Garantieerklärung und dem Kaufbeleg

an Ihren Händler oder die nächste

autorisierte Kundendienststelle.

Durch diese Garantiezusage bleiben die

• Verbrennungsmotoren – Für diese gelten

gesetzlichen Mängelansprüche des Käufers

gegenüber dem Verkäufer unberührt.

Page 99

Záruka

Případné chyby materiálu nebo z

výroby, vyskytující se na stroji,

odstraníme během zákonité

záruční lhůty dle našeho

zakoupen.

Příslib záruky platí pouze při

dodržení:

• Správného zacházení se stroje.

• Respektováni návodu k obsluze.

rozhodnutí bud’ opravou nebo

právem země, ve které byl stroj

dodáním náhradního zboží.

Délka záruční lhůty je určena

• Použití originálních náhradních

nebo v komunálních službách.

dílů.

• Pokusů o opravu stroje.

Záruka pozbývá platnosti v

případě:

např. při nasazení za výdělek

• Nesprávného používání stroje,

• Technických změn na stroji.

běžným opotřebením.

Záruka se nevztahuje na:

• Opotřebitelné díly, které jsou v

• Poškození laku, způsobené

výrobce motoru.

oddělená záruční ustanovení

• Pro spalovací motory platí

porhlášením o záruce a s

dodkladem o nákupu na vašeho

laskavě obrat’te s tímto

V případě uplatňované záruky se

Tento příslib záruky neovlivňuje

prodejce nebo na nejbližší

oprávněnou servisní dílnu.

zákonné nároky zákazníka na

poskytnutí záruky vůči prodejci.

rámečkem XXX XXX (X).

seznamu těchto dílů označeny

według naszej decyzji albo w wyniku na

prawy albo dostawy zastępczej.

javítással vagy készülékcserével

szüntetjük meg.

Okres gwarancji kieruje się według prawa

A szavatossági határidőt annak az

Gwarancja

Garancia

obowiązywania okresu gwarancyjnego

Ewentualne błędy materiałowe lub

produkcyjne urządzenia usuwamy w czasie

gyártási hibákat a törvényes szavatossági

időn belül, szabad választásunk szerint

A készüléken fellépő esetleges anyag- és

urządzeniem.

tylko y przypadku:

• Prawidłowego obchodzenia się z

dan ego kraju, w którym urządzeni zostało

zakupione.

Udzielana przez nas gwarancja obowiązuje

országnak a törvényes rendelkezései

határozzák meg, ahol a készülék eladásra

került.

Garanciára tett ígéretünk csak az

• Przestrezegania instrukcji obsługi.

• Uzywania oryginalnych części

• Kezelési utasítás betartása.

• Készülék szakszerű kezelése.

• Eredeti cserealkatrészek felhasználása.

alábbiak betartása esetén érvényes:

zastępczych.

Gwarancja wygasa w przypadku:

garancia:

Az alábbi esetekben megszűnik a

urządzenia.

• Przeprowadzenia zmian technicznych

• Prób naprawy urządzenia.

változtatások.

• Készüléken tett javítási kísérletek.

• Készüléken végrehajtott műszaki

munalnego.

Uzywania przemysłowego lub ko

• Zastosowania niezgodnego z uzyciem np.

• Nem rendeltetésszerű használat, pl.

Gwarancja nie obejmuje:

ipari vagy helyi önigazgatási szervek

általi használat.

A garancia nem terjed ki az alábbiakra:

• Uszkodzén lakieru w wyniku zwykłego

eredő, a festést ért károk.

• Olyan gyorsan kopó alkatrészek,

• Nem természetes elhasználódásból

amelyek a géphez adott alkatrész-

kártyán

• Silników spalinowych – dla nich

XXX XXX (X) kóddal vannak

ępującą ramkę XXX XXX (X).

na liście części zastępczych w nast

uzycia.

• Części zuzywających się, oznaczonych

gwarancyjn e dla danych producentów

silników.

obowiązują oddzielne przepisy

mindenkori gyártó külön garanciára

megjelölve.

• Belsőégésű motorok – ezekre a

warancyjną oraz dowodem zakupu do

W przypadku wykorzystania gwarancji

prosimy zwrócić się z niniejszym kartą g

vonatkozó rendelkezései érvényesek.

Garanciaigény esetén kérjük, forduljon

ezzel a garanciajeggyel és a pénztári

swojego sprzedawcy lub do najblizszeg o

punktu serwisowego dla klientów.

osunku do sprzedawcy są zachowane.

Dzięki niniejszej gwarancji ustawowe

roszczenia gwarancyjne kupującego w st

bizonylattal szakeladójához vagy a

legközelebbi szerződött szervizünkhöz

Ez a garanciára tett ígéret nem érinti a

vásárlónak az eladóval szemben

támasztott törvényes szavatossági

igényeit.

piezas de repuesto están identificadas

Garantía

Elininamos los eventuales fallos de material

o fabricación en el aparato durante el plazo

legal de la garantía y mediante reparación

o recambio, según a nuestra elección.

El plazo de garantía es determinado por la

legislación de cada país en cuestión en el

que se haya comprado el aparato.

Sólo asentiremos en ofrecer garantía en los

originales.

casos siguientes:

servicio.

• Uso correcto del aparato.

• Observancia de las instrucciones de

• Utilización de piezas de repuesto

La garantía se extingue, cuando:

finalidad prevista, por ejemplo, utilización

técnicas en el aparato.

cuenta propia en el aparato.

• Cuando se realizan modificaciones

• Se realizan intentos de reparación por

industrial o comunal.

• En caso de utilización no conforme a la

Quedan excluidos de la garantía:

• Los daños de lacado que tengan su

origen en el desgate normal.

con el marco XXX XXX (X).

• Las piezas de desgaste que en la ficha de

de aplicación las regulaciones de garantía

• Motores de combustión: Para éstos séran

de cada fabricante de motor en cuestión.

En caso de proceder la garantía, rogamos

diríjase con la presente declaración de

garantía y el albarán de compra a su

comerciante o al servicio autorizado de

postventa más cercano.

Los derechos legales de garantía del

comprador frente al vendedor no se ven

afectados por la siguiente declaración

vinculante de garantía.

Page 100

er markeret med XXX XXX (X).

Reklamationsret

Evt. materiale- eller fabrikationsfejl

på maskinen udbedres af os inden

for den lovmæssige

reklamationsfrist, efter vort valg,

gennem reparation eller ved levering

af reservedele. Reklamationsfristen

er afhængig af loven i det land, hvor

maskinen er købt.

Reklamationsretten gælder kun ved:

• Sagkyndig behandling af maskinen.

reservedele.

• Overholdelse af brugsanvisningen.

• Anvendelse af originale

benyttelse.

anvendelse,

Reklamationsretten bortfalder ved:

• Reparationsforsøg på maskinen.

• Tekniske ændringer på maskinen.

• fx erhvervsmæssig eller kommunal

• Ikke-bestemmelsesmæssig

normal slitage.

Udelukket af reklamationsretten er:

• Sliddele, som på reservedelskortet

• Lakskader, der kan føres tilbage til

• Forbrændingsmotorer – For dem

gælder de separate

reklamationsbestemmelser fra den

pågældende motorfabrikant.

I reklamationstilfælde bedes De

venligst henvende Dem med denne

reklamations-erklæring og

købskvittering til Deres for-handler

eller det nærmeste autoriserede

serviceværksted. Køberens

lovmæssige reklamationskrav

overfor sælgeren berøres ikke af

denne reklamationsret.

Reklamationsrätt

Eventuella material- eller tillverkningsfel

åtgärdar vi inom den lagligt föreskrivna

reklamationsfristen, antingen genom

reparation eller genom att kunden får en

annan maskin. Den reklamationsfrist som är

föreskriven i det land där maskinen köptes

Záruka

Případné chyby materiálu, alebo

výrobné chyby na zariadení odstránime

počas zákonnej záručnej lehoty v

súlade s našim výberom bud’

prostredníctvom opravy alebo

náhradnou dodávkou.

gäller alltid.

Vår reklamationsrätt gäller endast:

• Om maskinen används enligt föreskrifterna

Záručná lehota sa stanovuje vždy

podl’a právneho poriadku krajiny, v

Vi kan inte godkänna någon reklamation:

• Om bruksanvisningen beaktas och

• Om original-reservdelar används

ktorej bolo zariadenie kúpené.

Náš prísl’ub pre záruku platí len pri:

XXX XXX (X) på reservdelskortet.

motor-tillverkarens separata

sätt.

Vår reklamationsrätt gäller ej för:

• Lackskador som beror på normalt slitage

• Om man själv försöker reparera maskinen

• Om maskinen förändras tekniskt eller

• Om maskinen inte används på föreskrivet

• Dodržaní návodu na obsluhu.

• Používaní originálnych náhradných

dielov.

• Odbornej manipulácii so zariadením.

• Slitagedelar som är markerade med en ram

Záruka zaniká pri:

• Pokusoch opráv na zariadení.

• Technických zmenách na zariadení.

• Förbränningsmotorer – För dessa gäller

určením, napr. Priemyselné alebo

• Pri použití, ktoré nie je v súlade s

reklamationsbestämmelser.

Om du skulle ha en reklamation vänder du

dig till din återförsäljare eller närmaste

auktoriserade kund-service. Glöm inte att ta

komunálne použitie.

spôsobené bežným opotrebením.

Zo záruky sú vylúčené:

• Škody na náteroch, ktoré sú

med dig köpbeviset (kvittot).

När en konsument köper en vara gäller

konsumentköplagen. Säljaren ansvarar för att

apparaten är helt felfri när den avlämnas.

Säljaren svarar under två år efter köpet för fel

som fanns när varan avlämnades, även om

felet visat sig först senare. Säljaren svarar

däremot inte för försämring (bristfällighet)

som uppkommit efter avlämnandet, t. ex.

samostatné záručné ustanovenia

sú na listine náhradných dielov

označené rámčekom XXX XXX (X).

• Diely podliehajúce opotrebeniu, ktoré

príslušného výrobcu motora.

V případe reklamácie sa, prosím,

• Spal’ovacie motory – pre tieto platia

obrát’te s týmto záručným listom a

genom förslitning eller felaktig skötsel

Reklamation skall ske senast inom två år

efter köpet. De lagliga

dokladom o kúpe na Vášho predajcu,

alebo na najbližší autorizovaný

zákaznícky servis.

reklamationsanspråken som köparen har

gentemot säljaren berörs ej av denna

reklamations-information.

Týmto vyhlásením o záruke zostávajú

nedotknuté zákonné nároky na záruku

kupujúceho voči predávajúcemu.

SLO

Garancija

V zakonitem garancijskem roku brezplačno

odpravimo

morebitne napake v materialu ali izdelavi,

bodisi s popravilom bodisi z zamenjavo

delov po

naši odločitvi.

Obseg garancijskih pravic je odvisen tudi

zakonodaje v dravi, kjer ste kupili napravo.

namensko,

Naša garancija velja:

• če upoštevate navodila za uporabo,

• če napravo uporabljate pravilno in

veljajo določila v garancijskem listu, ki ga

dele.

• če uporabljate le originalne nadomestne

prilaga proizvajalec.

• Za motorje z notranjim izgorevanjem

Garancijske pravice izgubite:

• če nepooblašèena oseba skuša popraviti

napravi;

napravo;

• v primeru nenamenske uporabe (npr.

• če opravite tehnične spremembe na

uporaba v pridobitvene ali komunalne

namene itd).

Garancija ne krije:

• poškodb laka, ki so posledica običajne

nadomestnih delov označeni z okvirom

obrabe,

• potrošnih delov, ki so na seznamu

XXX XXX (X).

Z garancijskim listom in računom se

obrnite na najbližji pooblaščeni servis ali

na vašega prodajalca.

Navedbe v prièujoči garancijski izjavi ne

vplivajo na zakonsko določene pravice, ki jih

ima kupec do prodajalca.

AL-KO FRS 4125, FRS 410 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

5.1 Pogonsko gorivo i ulje:............................................................................................................................................ 6

1.2 Mjere pripreme

1.3 Rukovanje

1.4 Značenje sigurnosnih simbola

1.5 Potrebno izbjegavati

3 OPIS UREĐAJA

3.1 Pregled

3.2 Sigurnosne naprave

4 SASTAVLJANJE KOMPONENTI

4.1 Montaža D-ručke (FRS 410)

4.2 Montaža drške za bicikl "Bike"

4.3 Montaža zaštitne kape

4.5 Montaža reznog noža

4.4 Montaža nitne glave

4.6 Podešavanje visine reza

5 PUŠTANJE U POGON

5.1 Pogonsko gorivo i ulje:

5.2 Pokretanje motora:.

5.2.1 Pokretanje motora u hladnom stanju

5.2.2 Pokretanje motora u toplom stanju

5.3 Isključivanje motora

6 UPUTE ZA REZANJE

6.1 Dodatne sigurnosne mjere

6.2 Produženje rezne niti

6.3 Različiti postupci rezanja

6.4 Rezanje pomoću reznih listova

7 PROPISI ZA ODRŽAVANJE

7.1 Zračni filtar

7.2 Ispravno namještanje rasplinjača

7.3 Svjećica

7.4 Brušenje noža zaštitne kape

8 ČUVANJE UREĐAJA

9 PONOVNO PUŠTANJE U POGON

10 TEHNIČKI PODACI

11 UKLANJANJE GREŠAKA NA MOTORU
