Page 1

Alienware AW2518HF Monitor Benutzerhandbuch

Modell: AW2518HF Behördliche Modellnummer: AW2518HFb

Page 2

Hinweise, Vorsichtsmaßregeln und Warnungen

HINWEIS: EIN HINWEIS beschreibt wichtige Informationen, damit Sie Ihren Computer besser nutzen können.

VORSICHT: Ein VORSICHT-Hinweis weist auf mögliche Schäden an der Hardware oder auf einen Verlust von Daten hin, sollten die Anweisungen nicht befolgt werden.

ACHTUNG: EINE ACHTUNG beschreibt die Möglichkeit von Eigentumsschäden, Verletzungen oder Tod.

und internationale Gesetze zum Urheberrecht und geistiges Eigentum geschützt. Dell™ und das DellLogo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Ländern. Alle anderen hier erwähnten Marken und Namen sind möglicherweise Marken ihrer jeweiligen Unternehmen.

2017 - 07 Rev. A00

Page 3

Inhalt

Über Ihren Monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Produktmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Komponenten und Bedienelemente . . . . . . . . . . . . . . . . . . . . . 8

Vorderseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Ansicht von hinten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Ansicht von hinten und von unten . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Technische Daten des Monitors. . . . . . . . . . . . . . . . . . . . . . . . 11

Flachbildschirm – Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Angaben zur Auflösung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Unterstützte Videomodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Voreingestellte Anzeigemodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Elektrische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Physische Eigenschaften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Umgebungsbedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Energieverwaltungsmodi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Pinbelegung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Plug & Play-Unterstützung . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Universal Serial Bus (USB) Schnittstelle . . . . . . . . . . . . . . . .20

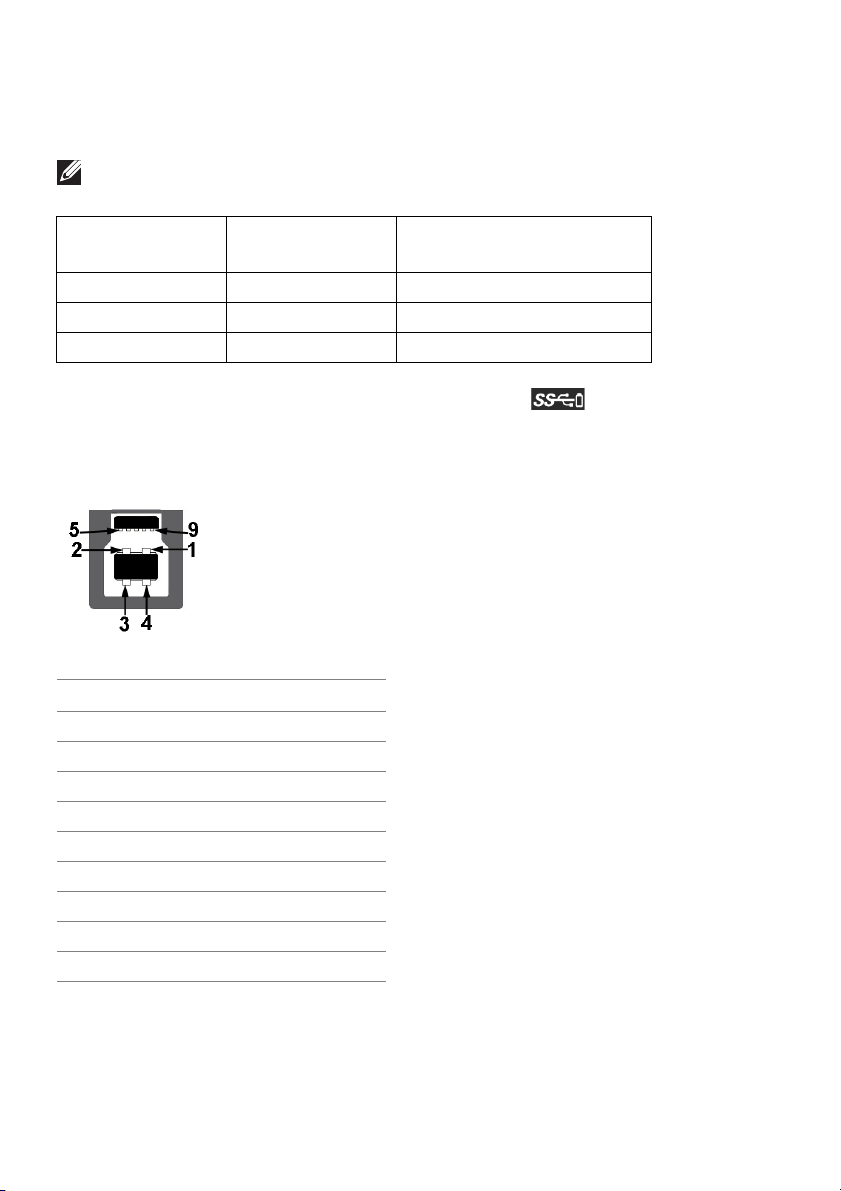

USB-Upstream-Anschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

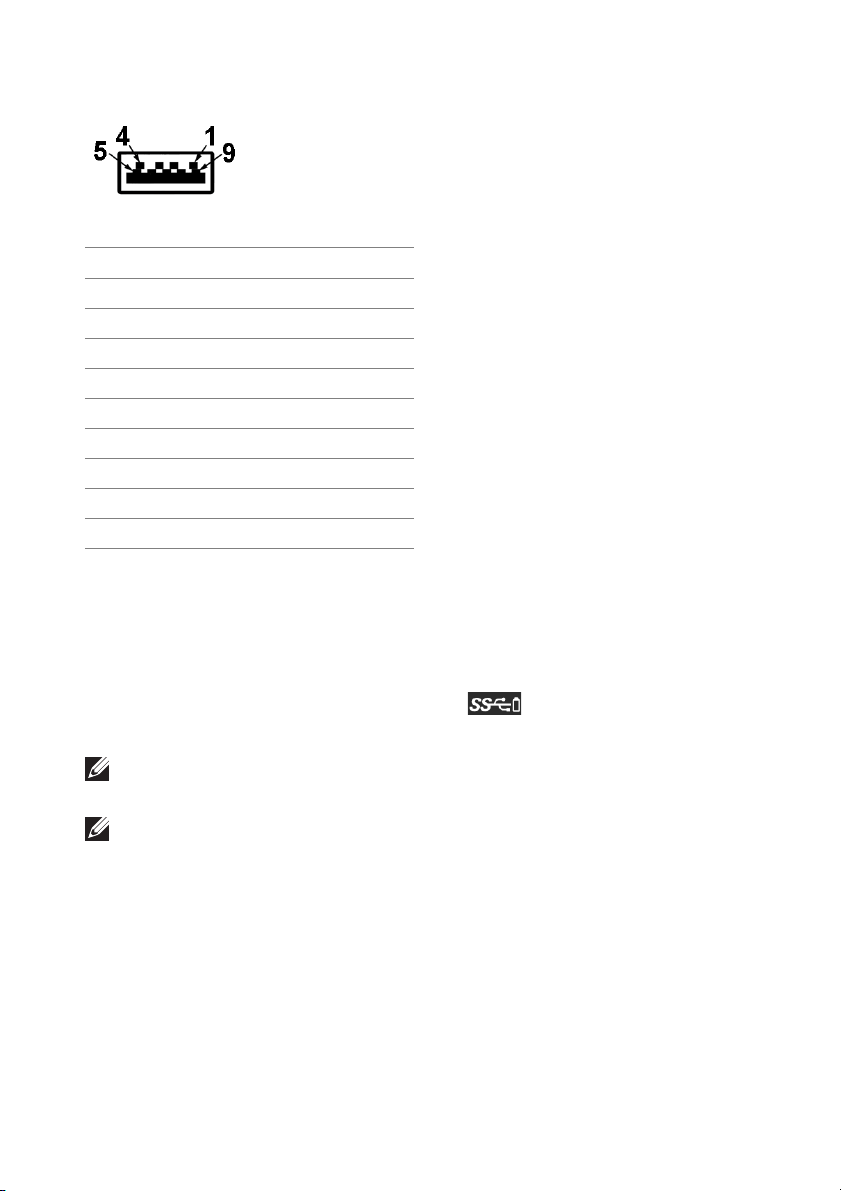

USB-Downstream-Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

USB-Ports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

LCD-Monitorqualität und Hinweise zu Pixeln . . . . . . . . . . . 22

Hinweise zur Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Monitor reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Monitor einrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

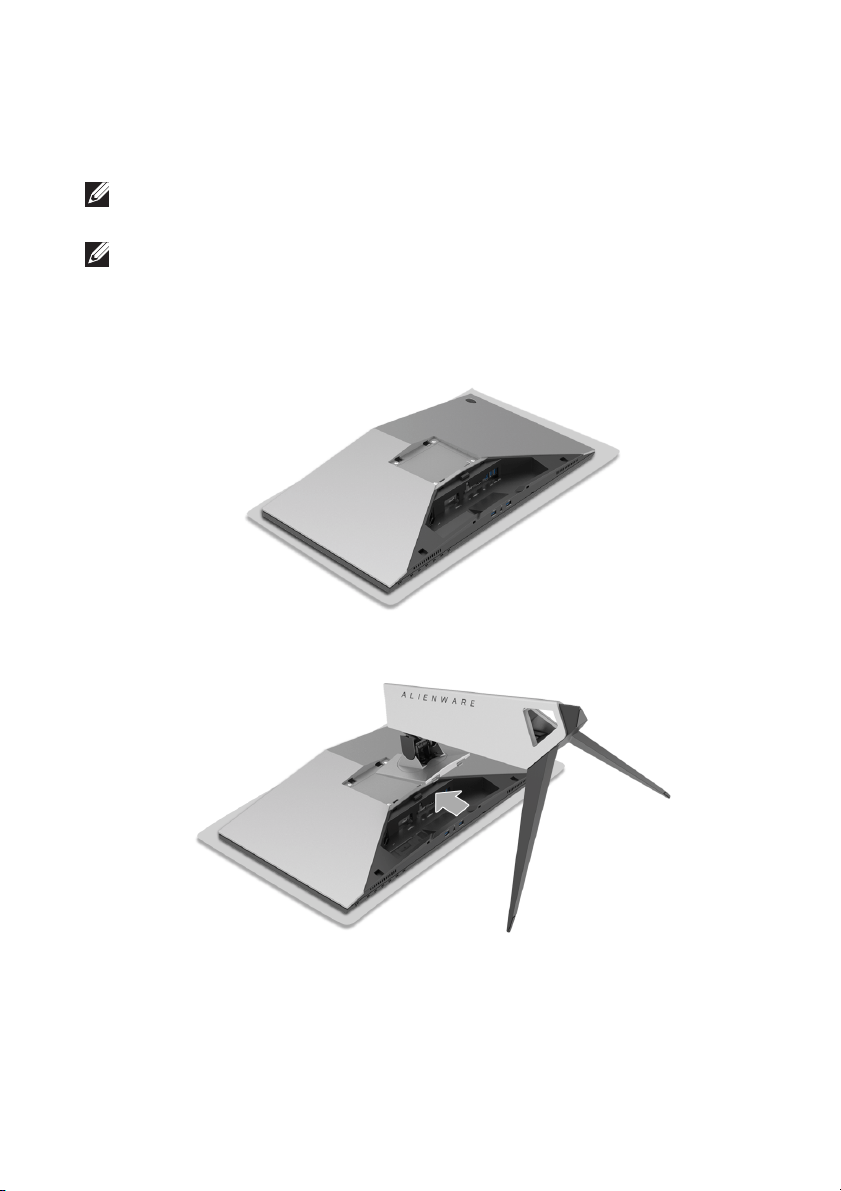

Ständer anbringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Page 4

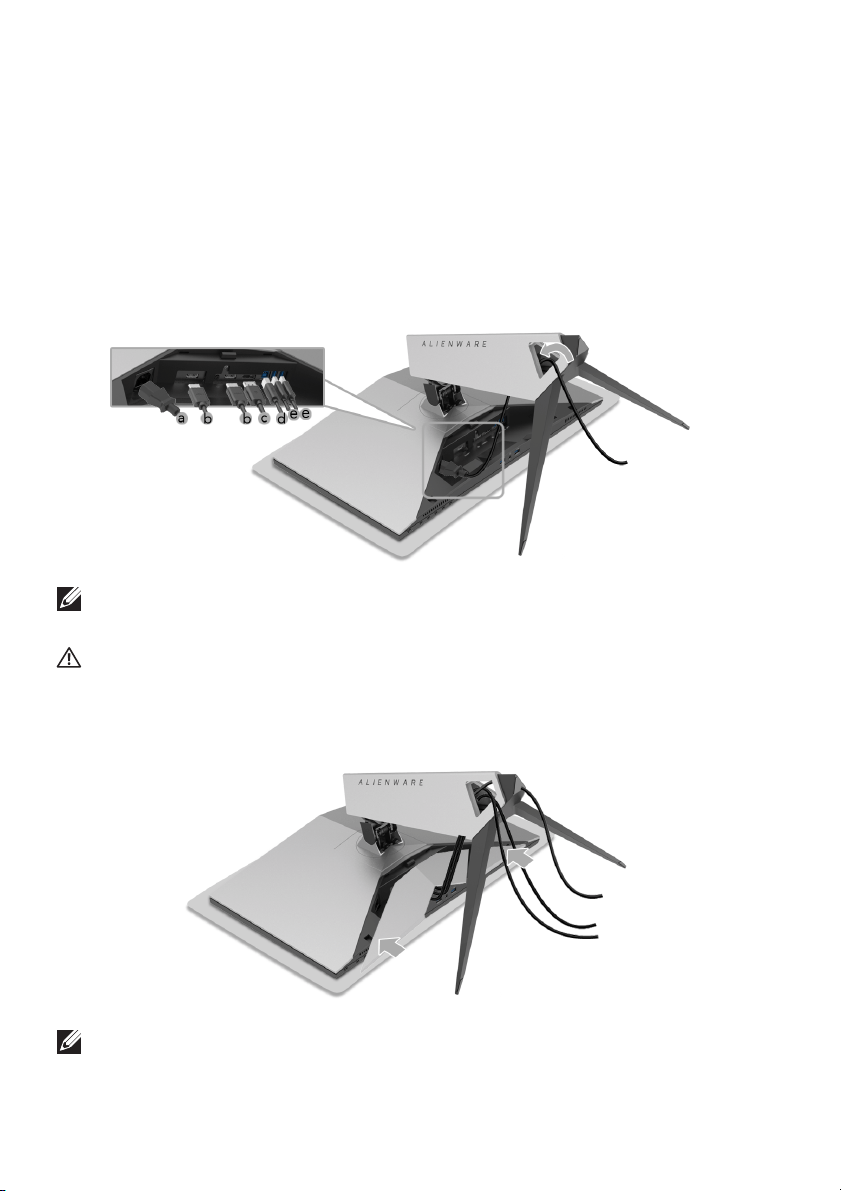

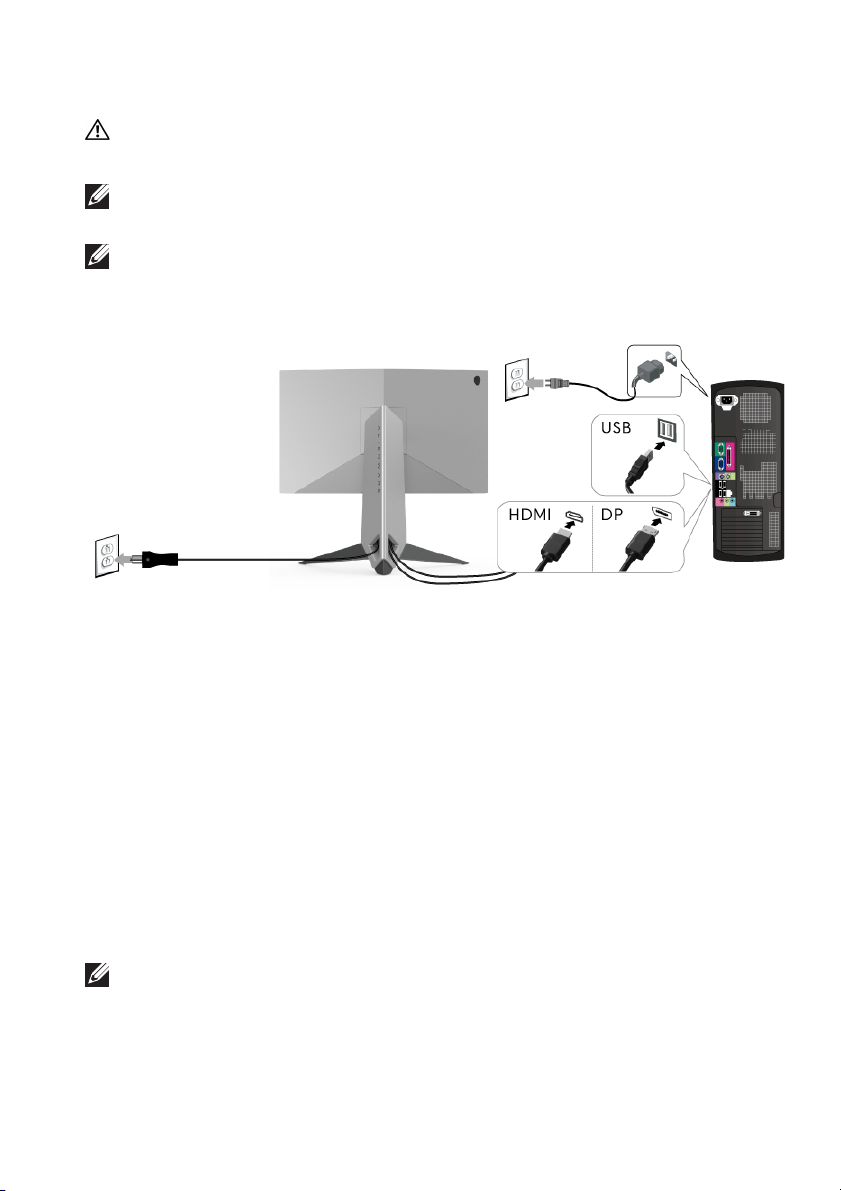

Anschluss des Computers. . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

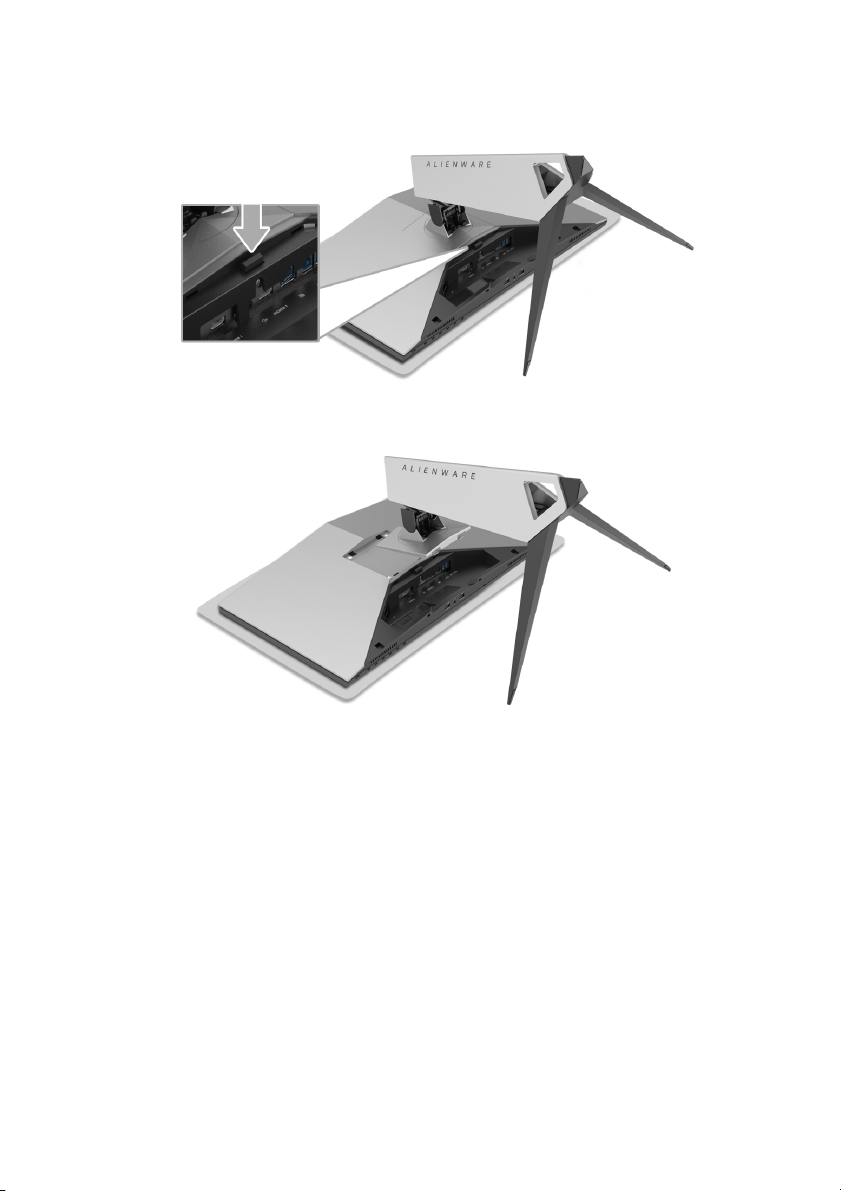

Monitorständer abnehmen. . . . . . . . . . . . . . . . . . . . . . . . . . . 26

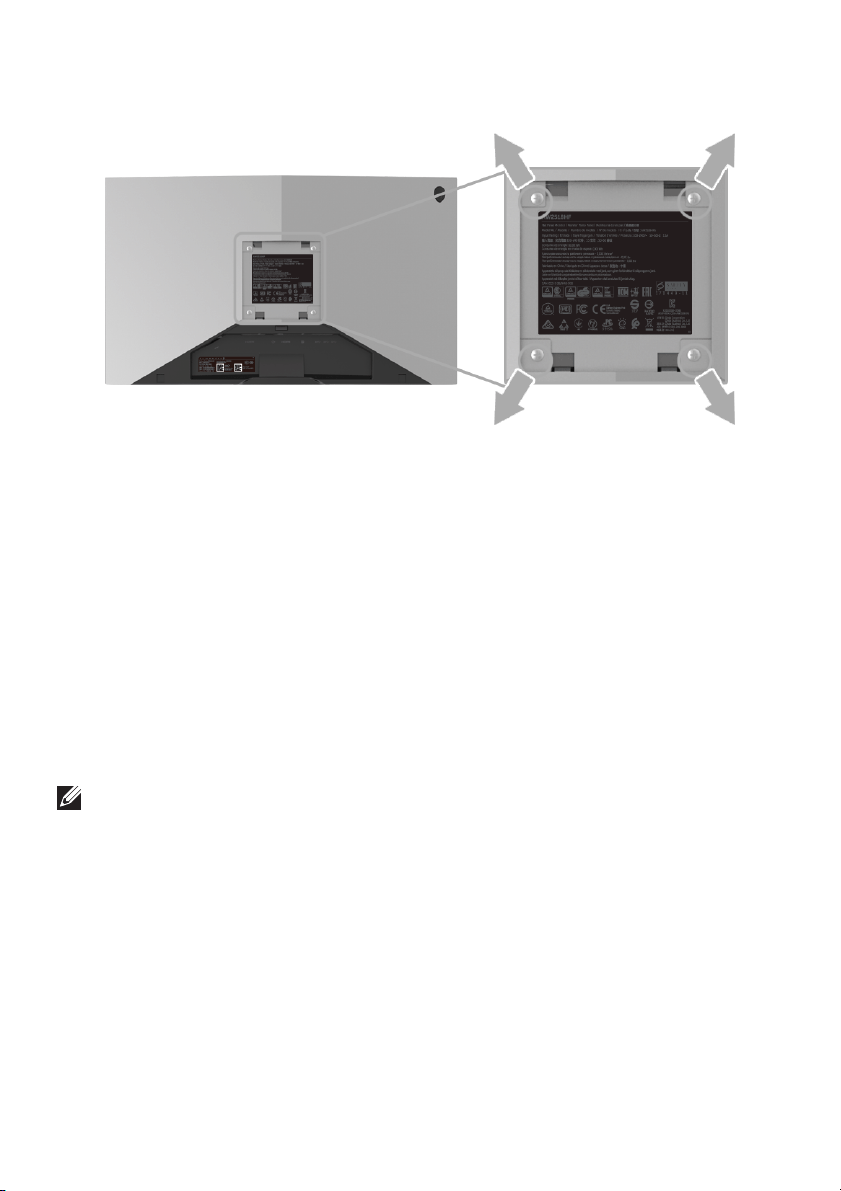

Wandbefestigung (optional) . . . . . . . . . . . . . . . . . . . . . . . . . 28

Monitor bedienen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Monitor einschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

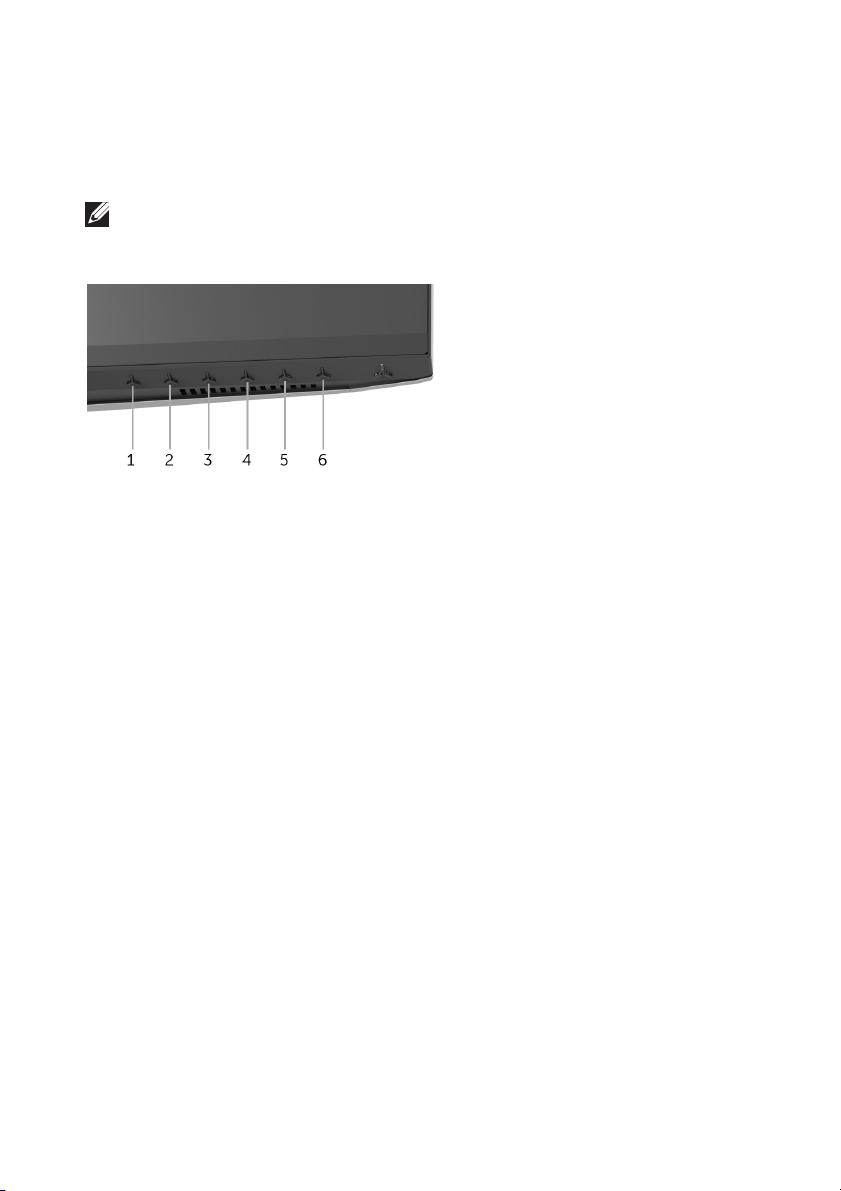

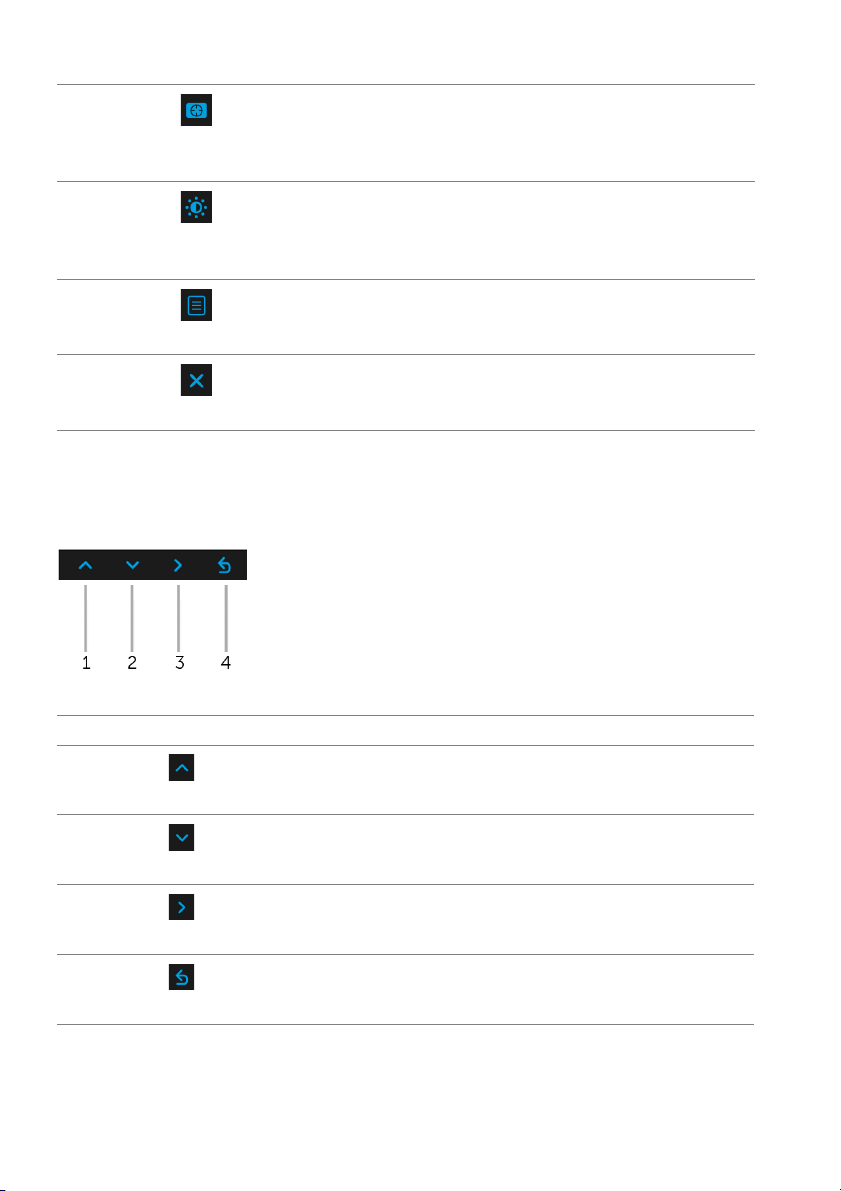

Bedienfeldtasten verwenden. . . . . . . . . . . . . . . . . . . . . . . . . 29

Bedienfeldtaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Anwendung der Anzeige auf dem Bildschirm

(OSD-Menü) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

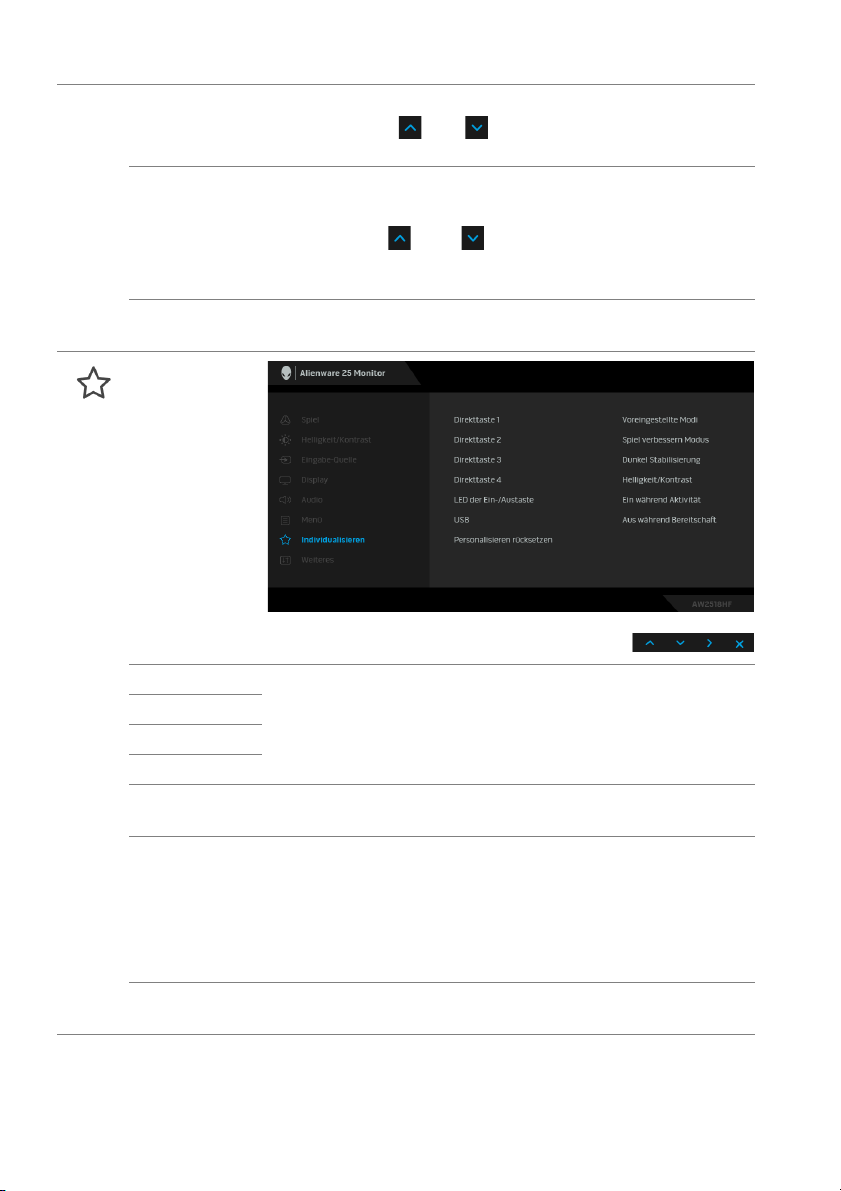

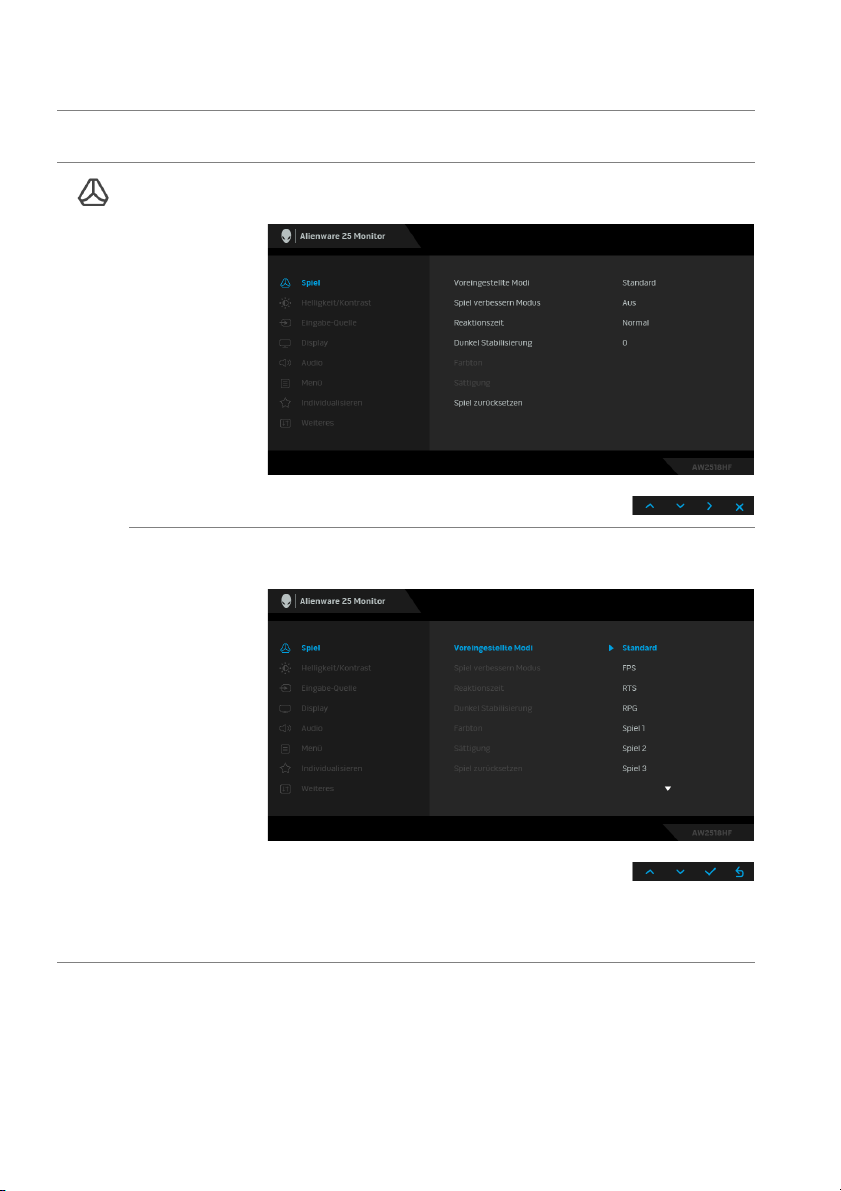

Zugriff aufs Menüsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

OSD-Warnmeldung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Maximale Auflösung einstellen . . . . . . . . . . . . . . . . . . . . . . . 45

Kippen, Schwenken und Höhenverstellung. . . . . . . . . . . . . 46

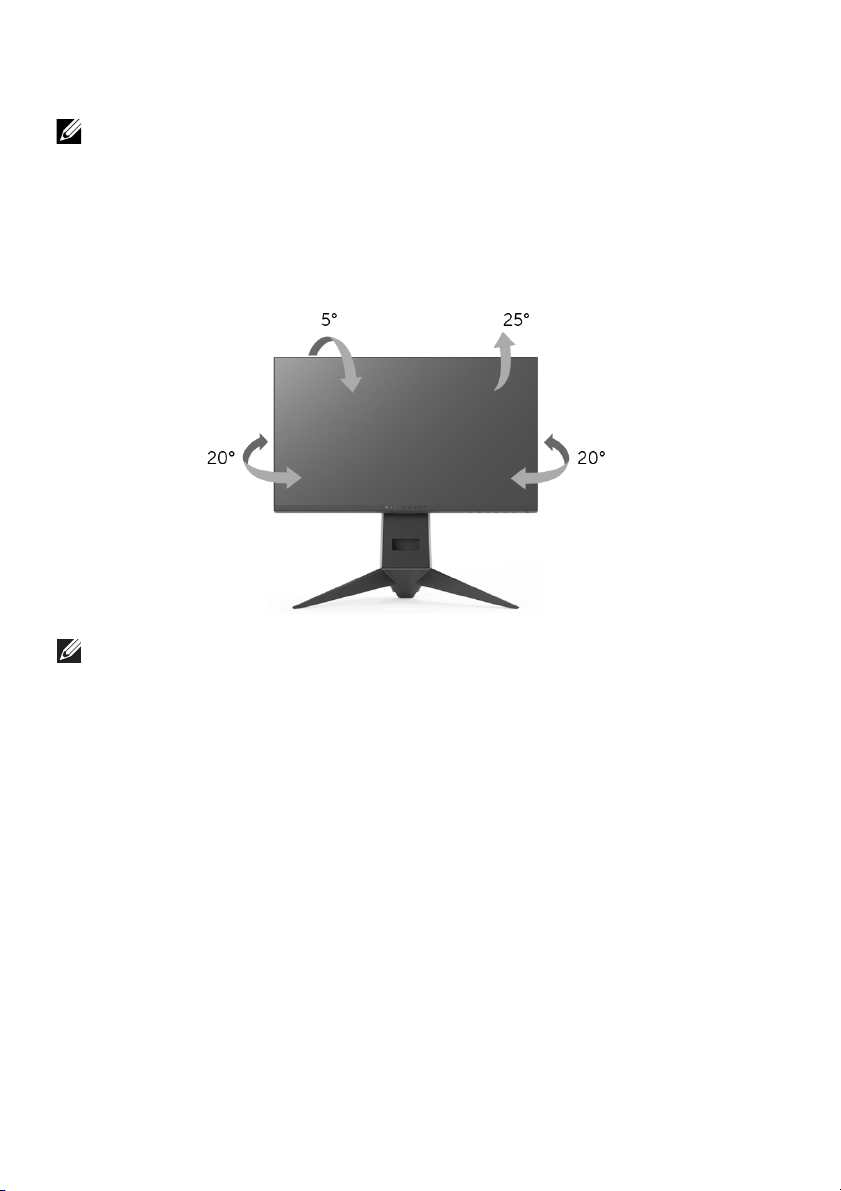

Kippen, Schwenken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

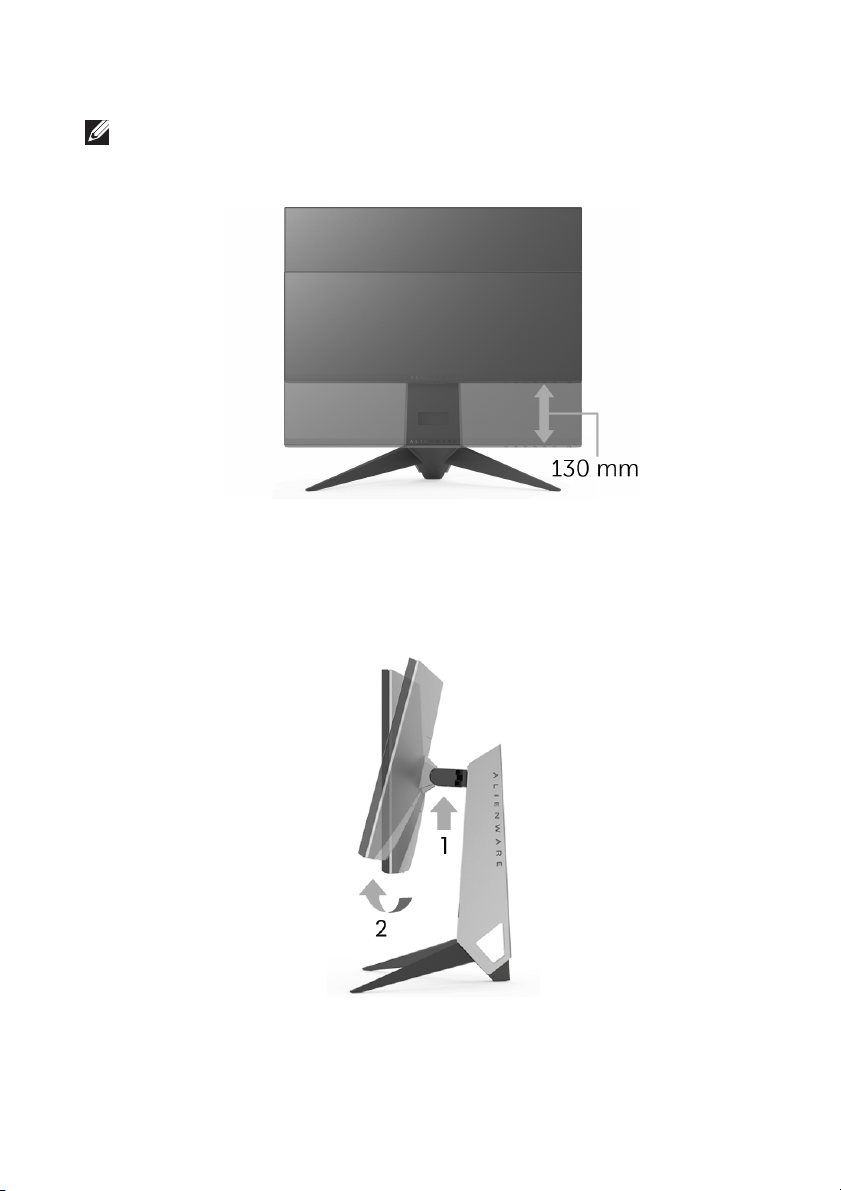

Höhenverstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

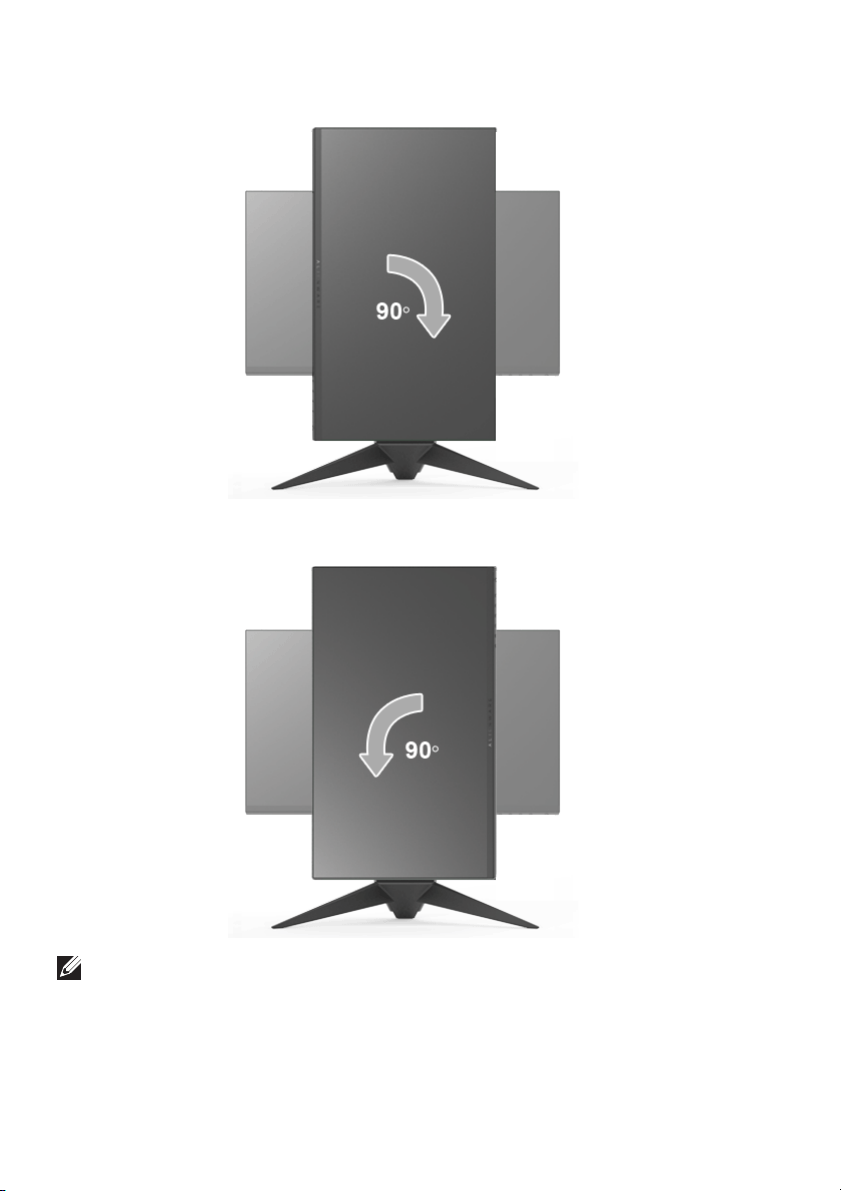

Monitor drehen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Anzeigerotation-Einstellungen Ihres Systems anpassen . . 49

Problemlösung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

Selbsttest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Selbstdiagnose. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

Allgemeine Probleme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Produktspezifische Probleme . . . . . . . . . . . . . . . . . . . . . . . . 55

Universal Serial Bus (USB) spezifische Probleme. . . . . . . . 56

Anhang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

FCC-Erklärung (nur für die USA) und weitere

rechtliche Informationen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Kontakt zu Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Page 5

Über Ihren Monitor

Lieferumfang

Der Monitor wird mit den unten gezeigten Artikeln geliefert. Stellen Sie sicher, dass Sie sämtliche Komponenten erhalten haben und Kontakt zu Dell, wenn etwas fehlt.

HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden. Einige Funktionen oder Medien könnten in einigen Ländern nicht verfügbar sein.

HINWEIS: Zum Einrichten mit einem anderen Ständer, lesen Sie bitte die Anleitung des entsprechenden Ständers.

Monitor

Ständer

Über Ihren Monitor | 5

Page 6

Kabelabdeckung

Netzkabel (Je nach Land verschieden)

HDMI-Kabel

USB 3.0 Upstream Kabel (aktiviert die USB-Ports am Monitor)

• Treiber und Dokumentationsmedien

• Kurzanleitung

•Sicherheit, Umweltschutz und Bestimmungen

6 | Über Ihren Monitor

Page 7

Produktmerkmale

Der Alienware AW2518HF-Flachbildschirm arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Die Monitorfunktionen umfassen:

• 62,23 cm (24,5 Zoll) sichtbarer Bereich (diagonal gemessen). Auflösung: Bis zu 1920 x 1080 über DisplayPort und HDMI, mit Vollbildunterstützung oder niedrigeren Auflösungen.

• AMD FreeSync Monitor mit einer extrem hohen Aktualisierungsrate von 240 Hz und einer schnellen Reaktionszeit von 1 ms.

• Farbskala von 72% NTSC.

• Einstellmöglichkeiten für Kippen, Schwenken, Drehung und Höhenanpassung.

• Abnehmbarer Ständer und Video Electronics Standards Association (VESA™) 100 mm Befestigungslöcher für flexible Montagelösungen.

• Digitale Konnektivität mit DisplayPort und HDMI.

• Ausgestattet mit 1 USB Upstream-Port und 4 USB Downstream-Ports.

• Plug-and-Play Fähigkeit, wenn von Ihrem System unterstützt.

• Steuerung per Bildschirmanzeige (OSD) für einfache Einstellung und Bildschirmoptimierung.

• Die Farbmodi bieten auch verschiedene Modi für Spiele an, darunter FPS (Egoshooter), RTS (Echtzeitstrategie), RPG (Rollenspiele) und 3 Spielmodi, die Sie an Ihre Vorlieben anpassen können.

• Software und Dokumentationsmedien mit Informationsdatei (INF), Image Color Matching Datei (ICM) und Produktdokumentation.

• Dell Display Manager-Software inklusive (auf der mitgelieferten CD enthalten).

• 0,3 W Standbystrom im Energiesparmodus.

• Optimieren Sie Ihren Augenkomfort mit einem flimmerfreien Bildschirm.

• Die möglichen Langzeiteffekte von blauem Licht des Monitors könnten die Augen schädigen, z.B. Übermüdung der Augen, digitale Überanstrengung der Augen usw. Die ComfortView Funktion verringert den Anteil des blauen Lichts des Monitors, um den Augenkomfort zu optimieren.

Über Ihren Monitor | 7

Page 8

Komponenten und Bedienelemente

Vorderseite

Bezeichnung Beschreibung

1 Kabelführungsöffnung (an der Vorderseite des Ständers) 2 Funktionstasten (weitere Informationen finden Sie unter

Monitor bedienen)

3 Ein/Aus-Taste (mit LED-Anzeige)

8 | Über Ihren Monitor

Page 9

Ansicht von hinten

Rückansicht mit Monitorständer

Bezeichnung Beschreibung Verwenden

1 VESA-Montagebohrungen

(100 mm x 100 mm- Hinter der angebrachten VESAAbdeckung)

2 Etikett mit behördlichen

Bestimmungen

3 Stand Entriegelungstaste Löst den Ständer vom Monitor. 4 Seriennummernetikett mit

Strichcode

5 Kabelführungsöffnungen

(an den linken und rechten Seiten des Ständers)

Monitor-Wandbefestigung per VESA-kompatibler Wandmontagehalterung (100 mm x 100 mm).

Liste der behördlichen Zulassungen.

Nehmen Sie auf dieses Etikett Bezug, wenn Sie Dell bezüglich technischer Unterstützung kontaktieren.

Bringt Ordnung durch Führung der Kabel durch die Öffnungen.

Über Ihren Monitor | 9

Page 10

Ansicht von hinten und von unten

Ansicht von hinten und von unten ohne Monitorständer

Bezeichnung Beschreibung Verwenden

1 Netzkabelanschluss Schließen Sie das Netzkabel an (im

Lieferumfang des Monitors enthalten).

(1, 2)

3 Line-

4 DisplayPort Schließen Sie Ihren Computer mit einem

5 USB-Upstream-

6, 9 USB 3.0-Port Hier schließen Sie Ihre USB-Geräte an.

HDMI-Anschluss Verbinden Sie Ihren Computer mit dem

HDMI-Kabel (im Lieferumfang des Monitors enthalten).

Zum Anschluss Ihrer Lautsprecher.

Ausgangsanschluss

Anschlüsse

HINWEIS: Dieser Anschluss unterstützt keine Kopfhörer.

DP-Kabel an. Verbinden Sie das USB-Kabel (im

Lieferumfang des Monitors enthalten) mit diesem Anschluss und Ihrem Computer, um die USB-Anschlüsse an Ihrem Monitor zu aktivieren.

HINWEIS: Um diesen Anschluss zu verwenden, müssen Sie das USB-Kabel (im Lieferumfang des Monitors enthalten) mit dem USB-Upstream-Anschluss des Monitors und Ihrem Computer verbinden.

10 | Über Ihren Monitor

Page 11

7 USB-Downstream-

Anschlüsse mit Aufladefunktion

8 Kopfhörer-

Ausgangsbuchse

Zum Aufladen Ihres USB-Gerätes.

Anschluss der Kopfhörer.

Technische Daten des Monitors

Flachbildschirm – Technische Daten

Modell AW2518HF

Bildschirmtyp Aktiv-Matrix-TFT-LCD Panel-Technologie TN Längen-/Seitenverhältnis 16:9 Sichtbares Bild Diagonal

Horizontal, Aktiver Bereich Vertikal, Aktiver Bereich Bereich

Pixelabstand 0,2832 mm x 0,2802 mm Pixel pro Zoll (PPI) 90 Betrachtungswinkel 160° (vertikal) typisch

Luminanz 400 cd/m² (typisch) Kontrastverhältnis 1000:1 (typisch) Anzeigebeschichtung Anti-Reflex mit 3H Härte Hintergrundlicht LED Edgelight System Reaktionszeit 1 ms Grau-zu-Grau Farbtiefe 16,7 Millionen Farben Farbgamut 72%* (CIE1931)

622,3 mm (24,5 Zoll) 543,74 mm (21,41 Zoll) 302,62 mm (11,91 Zoll) 164545,63 mm

170° (horizontal) typisch

(255,05 Zoll2)

Über Ihren Monitor | 11

Page 12

Integrierte Geräte • USB 3.0 Super-Speed Hub (mit

1 x USB 3.0 Upstream-Port)

• 4 x USB 3.0 Downstream-Ports (einschließlich 1 Port, der schnelles Laden unterstützt)

Konnektivität • 1 x DP 1.2

•2 x HDMI 2.0

• 1 x USB 3.0 Upstream Port (Hinten)

• 2 x USB 3.0 Downstream Port (Hinten)

• 2 x USB 3.0 Downstream Port (Unten)

• 1 x Kopfhörer-Ausgangsbuchse (Unten)

• 1 x Audio Line-Ausgangsbuchse (Hinten)

Höhenverstellbarer Ständer Kippen Schwenken Drehung Dell Display Manager (DDM)

Kompatibilität

* Farbgamut (typisch) basiert auf den Prüfrichtlinien CIE1976 (82%) und CIE1931 (72%).

0 bis 130 mm

-5° bis 25°

-20° bis 20°

-90° bis 90°

Angaben zur Auflösung

Modell AW2518HF

Horizontalfrequenzen 249,1 kHz bis 263 kHz (automatisch) Vertikalfrequenzen 30 Hz bis 240 Hz (automatisch) Max. voreingestellte Auflösung 1920 x 1080 bei 240 Hz

Unterstützte Videomodi

Modell AW2518HF

Videoanzeigefähigkeiten (HDMI & DP-Wiedergabe)

12 | Über Ihren Monitor

480i, 480p, 576i, 576p, 720p, 1080i, 1080p, FHD

Page 13

Voreingestellte Anzeigemodi

HDMI Anzeigemodi

Anzeigemodus Horizontal-

frequenz

(kHz)

Vertikale Frequenz

(Hz)

Pixeltakt

(MHz)

Polarität

(horizontal/

vertikal)

VESA, VGA, 640 x

480 VESA, 800 x 600 37,88 60 40 +/+ VESA, 1024 x 768 48,36 60 65 -/-

HDTV, 1920 x

1080p

HDTV, 1920 x

1080p @ 120 Hz

HDTV, 1920 x

1080p @ 144 Hz

HDTV, 1920 x

1080p @ 240 Hz

31,5 60 25,2 -/-

67,5 60 148,5 +/+

137,26 120 285,5 +/-

166,59 144 346,5 +/-

291,31 240 594,27 +/-

DP Anzeigemodi

Anzeigemodus Horizontal-

frequenz

(kHz)

Vertikale Frequenz

(Hz)

Pixeltakt

(MHz)

Polarität

(horizontal/

vertikal)

VESA, 640 x 480 31,5 60 25,2 -/VESA, 800 x 600 37,88 60 40 +/+ VESA, 1024 x 768 48,36 60 65 -/-

HDTV, 1920 x

1080p

HDTV, 1920 x

1080p @ 120 Hz

HDTV, 1920 x

1080p @ 144 Hz

HDTV, 1920 x

1080p @ 240 Hz

67,5 60 148,5 +/+

137,26 120 285,5 +/-

166,59 144 346,5 +/-

291,31 240 594,27 +/-

Sync-

HINWEIS: Dieser Monitor unterstützt AMD FreeSync.

Über Ihren Monitor | 13

Page 14

Elektrische Daten

Modell AW2518HF

Videoeingangssignale • HDMI 2.0, 600 mV für jede

Differentialleitung, 100 Ohm Eingangsimpedanz pro Differentialpaar

• DisplayPort 1.2, 600 mV für jede Differentialleitung, 100 Ohm Eingangsimpedanz pro Differentialpaar

Sync-Eingangssignale Separate horizontale und vertikale Sync.,

TTL-Pegel ungepolt, SOG (Composite SYNC für Grün)

Netzeingangsspannung / Frequenz / Strom

Einschaltstrom • 120 V: 30 A (max.) bei 0 °C (Kaltstart)

Physische Eigenschaften

Modell AW2518HF Signalkabeltyp • Digital: HDMI, 19-polig

Abmessungen (mit Ständer)

Höhe (verlängert) 523,3 mm (20,6 Zoll) Höhe (zusammengeschoben) 418,4 mm (16,5 Zoll) Breite 555,8 mm (21,88 Zoll) Tiefe 268,6 mm (10,57 Zoll)

Abmessungen (ohne Ständer)

Höhe 327,9 mm (12,91 Zoll) Breite 555,8 mm (21,88 Zoll) Tiefe 64,6 mm (2,54 Zoll)

100 VAC bis 240 VAC / 50 Hz oder 60 Hz +

3 Hz / 1,5 A (typisch)

• 220 V: 60 A (max.) bei 0 °C (Kaltstart)

• Digital: DisplayPort, 20-polig (Kabel nicht enthalten)

• Universal Serial Bus: USB, 9-polig

14 | Über Ihren Monitor

Page 15

Ständerabmessungen

Höhe (verlängert) 426,7 mm (16,8 Zoll) Höhe (zusammengeschoben) 418,4 mm (16,5 Zoll) Breite 465,7 mm (18,33 Zoll) Tiefe 268,6 mm (10,57 Zoll)

Gewicht

Gewicht mit Verpackung 11,3 kg (24,91 lb) Gewicht mit montiertem

Ständer und Kabeln Gewicht ohne montierten

Ständer (zur Wand- oder VESA-Befestigung - ohne Kabel)

Gewicht des Ständers 3,22 kg (7,09 lb) Glänzender Vorderrahmen Schwarzer Rahmen - 20 glänzende Einheit

Umgebungsbedingungen

Modell AW2518HF Kompatible Standards

• ENERGY STAR zertifizierter Monitor

• EPEAT Silber registriert in den USA. EPEAT Registration variiert je nach Land. Siehe www.epeat.net für Registrierungsstatus nach Land.

• Bildschirm aus arsenfreiem Glas und frei von Quecksilber

Temperatur

Im Betrieb 0 °C bis 40 °C (32 °F bis 104 °F) Ausgeschaltet • Lagerung: -20 °C bis 60 °C (-4 °F bis

Luftfeuchtigkeit

Im Betrieb 10% bis 80% (nicht kondensierend)

6,90 kg (15,21 lb)

3,38 kg (7,45 lb)

(max.)

140 °F)

• Versand: -20 °C bis 60 °C (-4 °F bis 140 °F)

Über Ihren Monitor | 15

Page 16

Ausgeschaltet • Lagerung: 5% bis 90% (nicht

kondensierend)

• Versand: 5% bis 90% (nicht kondensierend)

Meereshöhe

Im Betrieb 5.000 m (16.404 ft) (max.) Ausgeschaltet 12.192 m (40.000 ft) (max.) Wärmeableitung • 221,8 BTU/Stunde (max.)

• 60,0 BTU/Stunde (typisch)

Energieverwaltungsmodi

Sofern Sie eine VESA DPM™-kompatible Grafikkarte oder Software in Ihrem PC installiert haben, kann der Monitor seinen Energieverbrauch automatisch verringern, wenn er nicht verwendet wird. Dies wird als Energiesparmodus* bezeichnet. Der Monitor nimmt den Betrieb automatisch wieder auf, sobald der Computer Eingaben über Tastatur, Maus oder andere Eingabegeräte erkennt. Aus der folgenden Tabelle gehen Stromverbrauch und Signalisierung der automatischen Energiesparfunktion hervor.

VESA-

Modi

Normalbe-

Horizontale

Sync

Vertikale

Sync

Aktiv Aktiv Aktiv Blau 65 W (max.)**

trieb

Aktiv-aus-

Deaktiviert Deaktiviert keine

Modus Ausge-

---AusUnter 0,3 W

schaltet

Energy Star Stromverbrauch

P E

TEC

13,5 W 43,1 kWh

16 | Über Ihren Monitor

Video Betrieb-

sanzeige

Orange

(blinkend)

Stromverbrauch

17,6 W (typisch) Unter 0,3 W

Page 17

Das OSD kann nur im Normalbetriebsmodus funktionieren. Beim Drücken auf eine beliebige Taste im Aktiv-Aus-Modus wird die folgende Nachricht angezeigt:

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

HINWEIS: Dieser Monitor erfüllt die ENERGY STAR Richtlinien.

HINWEIS: P

: Stromverbrauch im eingeschalteten Modus wie in Energy Star 7.0

Version definiert. E

: Gesamtstromverbrauch in kWh wie in Energy Star 7.0 Version

TEC

definiert.

* Die Leistungsaufnahme bei abgeschaltetem Gerät lässt sich nur auf Null reduzieren, wenn Sie den Monitor komplett vom Stromnetz trennen.

** Maximale Leistungsaufnahme bei max. Leuchtdichte und USB aktiv. Dieses Dokument dient lediglich Informationszwecken und gibt die

Laborleistung wieder. Ihr Produkt kann je nach den von Ihnen bestellten Softwareprogrammen, Komponenten und Peripheriegeräten andere Werte aufweisen und wir verpflichten uns nicht, solche Informationen zu aktualisieren. Daher sollte der Kunde bei Entscheidungen bezüglich elektrischer Toleranzen oder anderweitig nicht auf diese Informationen vertrauen. Es werden weder ausdrücklich noch impliziert Zusicherungen bezüglich der Exaktheit oder Vollständigkeit gemacht.

Über Ihren Monitor | 17

Page 18

Pinbelegung

DisplayPort-Anschluss

Pin Anzahl Seite mit 20 Stiften des

angeschlossenen Signalkabels

1ML0(p) 2GND 3ML0(n) 4ML1(p) 5GND 6ML1(n) 7ML2(p) 8GND 9ML2(n)

10 ML3(p) 11 GND 12 ML3(n) 13 GND 14 GND 15 AUX(p) 16 GND 17 AUX(n) 18 GND 19 Re-PWR

20 +3,3 V DP_PWR

18 | Über Ihren Monitor

Page 19

HDMI-Anschluss

Pin Anzahl Seite mit 19 Stiften des

angeschlossenen Signalkabels

1 TMDS DATA 2+ 2 TMDS DATA 2, Abschirmung 3 TMDS DATA 24 TMDS DATA 1+ 5 TMDS DATA 1, Abschirmung 6 TMDS DATA 17 TMDS DATA 0+ 8 TMDS DATA 0, Abschirmung 9 TMDS DATA 0-

10 TMDS CLOCK+

11 TMDS CLOCK, Abschirmung 12 TMDS CLOCK13 CEC 14 Reserviert (am Gerät nicht angeschlossen) 15 DDC CLOCK (SCL) 16 DDC DATA (SDA) 17 DDC/CEC-Masse 18 +5 V-Stromversorgung 19 HOT-PLUG-ERKENNUNG

Plug & Play-Unterstützung

Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch eigene EDIDDaten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitor-Installationen laufen automatisch ab; auf Wunsch können Sie unterschiedliche Einstellungen wählen. Weitere Informationen zum Ändern der Monitoreinstellungen finden Sie unter Monitor bedienen.

Über Ihren Monitor | 19

Page 20

Universal Serial Bus (USB) Schnittstelle

Dieser Abschnitt informiert Sie über die USB-Ports am Monitor.

HINWEIS: Dieser Monitor ist Super-Speed USB 3.0-kompatibel.

Übertragungsge-

Datenrate Stromverbrauch*

schwindigkeit

Super-Speed 5 Gbps 4,5 W (max., je Anschluss) High-Speed 480 MBit/s 4,5 W (max., je Anschluss) Full Speed 12 MBit/s 4,5 W (max., je Anschluss)

* Bis zu 2 A am USB-Downstream-Anschluss (Port mit Batteriesymbol) bei BC1.2-kompatiblen Geräten oder normalen USB-Geräten.

USB-Upstream-Anschluss

Pin Anzahl 9-poliger Verbinder

1VCC 2D3D+ 4GND 5SSTX6SSTX+ 7GND 8SSRX9SSRX+

20 | Über Ihren Monitor

Page 21

USB-Downstream-Anschluss

Pin Anzahl 9-poliger Verbinder

1VCC 2D3D+ 4GND 5SSRX6SSRX+ 7GND 8SSTX9SSTX+

USB-Ports

•1 Upstream - hinten

• 2 Downstream - hinten

• 2 Downstream - unten

• Ladeanschluss- der Anschluss mit dem Batteriesymbol; unterstützt Schnellladung, wenn das Gerät BC1.2-kompatibel ist.

HINWEIS: Zur vollen Ausschöpfung der USB 3.0-Funktionalität benötigen Sie einen USB 3.0-fähigen Computer.

HINWEIS: Die USB-Schnittstelle des Monitors arbeitet nur dann, wenn der Monitor eingeschaltet ist oder sich im Energiesparmodus befindet. Wenn Sie den Monitor aus- und wieder einschalten, kann es ein paar Minuten dauern, bis angeschlossene Peripheriegeräte wieder normal funktionieren.

Über Ihren Monitor | 21

Page 22

LCD-Monitorqualität und Hinweise zu Pixeln

Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten:

http://www.dell.com/support/monitors.

Hinweise zur Wartung

Monitor reinigen

VORSICHT: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen.

ACHTUNG: Trennen Sie das Monitornetzkabel von der Stromversorgung, bevor Sie den Monitor reinigen.

Beim Auspacken, Reinigen und beim allgemeinen Umgang mit dem Monitor halten Sie sich am besten an die nachstehenden Hinweise:

• Befeuchten Sie zur Reinigung Ihres antistatischen Monitors ein weiches, sauberes Tuch leicht mit Wasser. Verwenden Sie nach Möglichkeit spezielle, für die antistatische Beschichtung geeignete Bildschirmreinigungstücher oder -lösungen. Verwenden Sie kein Benzin, keine Verdünnungsmittel, kein Ammoniak, keine Scheuermittel und keine Druckluft.

• Verwenden Sie zur Reinigung des Monitors lediglich ein weiches, leicht angefeuchtetes Tuch. Verwenden Sie keinerlei Reinigungsmittel, da einige Reinigungsmittel einen milchigen Schleier auf dem Monitor hinterlassen können.

• Falls Ihnen beim Auspacken Ihres Monitors ein weißes Pulver auffallen sollte, wischen Sie es einfach mit einem Tuch ab.

• Gehen Sie sorgfältig mit Ihrem Monitor um: Schwarze Monitore weisen schneller weiße Kratzspuren als helle Monitore auf.

• Um die optimale Bildqualität Ihres Monitors zu erhalten, nutzen Sie einen Bildschirmschoner mit bewegten Motiven und schalten Ihren Monitor aus, wenn Sie ihn nicht gebrauchen.

22 | Über Ihren Monitor

Page 23

Monitor einrichten

Ständer anbringen

HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht.

HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Ständer Setup-Anleitung für Einrichtung Anweisungen.

So bringen Sie den Ständer an:

1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen.

2. Drücken Sie den Ständer an, bis er einrastet.

Monitor einrichten | 23

Page 24

3. Verlegen und schließen Sie die benötigten Kabel wie in der Abbildung

gezeigt an den Monitor an.

a. Netzkabel b. HDMI-Kabel c. DP-Kabel (optional, Kabel nicht enthalten) d. USB Upstream Kabel e. USB Downstream Kabel (optional, Kabel nicht enthalten)

HINWEIS: Verlegen Sie jedes Kabel ordentlich, so dass die Kabel nach dem Anbringen der Kabelabdeckung sauber angeordnet sind.

ACHTUNG: Den Monitor nicht mit der Stromversorgung verbinden oder einschalten, bevor Sie nicht dazu aufgefordert werden.

4. Schieben Sie die Kabelabdeckung, bis sie einrastest.

HINWEIS: Stellen Sie sicher, dass die Kabel durch die Unterseite der Kabelabdeckung geführt werden können.

24 | Monitor einrichten

Page 25

Anschluss des Computers

ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.

HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig an den Computer an.

HINWEIS: Sehen Sie auch Ständer anbringen.

So schließen Sie Ihren Monitor an einen Computer an:

1. Verbinden Sie das andere Ende des angeschlossenen DP oder HDMI-

Kabels mit Ihrem Computer.

2. Schließen Sie das USB 3.0-Upstream-Kabel (mitgeliefert) an den

Upstream-Port des Monitors und an einen passenden USB 3.0-Port Ihres Computers an. (Siehe Ansicht von hinten und von unten für Einzelheiten.)

3. USB 3.0-Peripheriegeräte schließen Sie an die USB 3.0-Downstream-

Anschlüsse des Monitors an.

4. Schließen Sie die Netzkabel des Computers und Monitors an eine

Steckdose in der Nähe an.

5. Schalten Sie Monitor und Computer ein.

Wenn der Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Falls

kein Bild angezeigt wird, lesen Sie bitte unter Universal Serial Bus (USB)

spezifische Probleme.

HINWEIS: Die Abbildungen in dieser Anleitung dienen lediglich der Veranschaulichung. Das tatsächliche Aussehen kann etwas abweichen.

Monitor einrichten | 25

Page 26

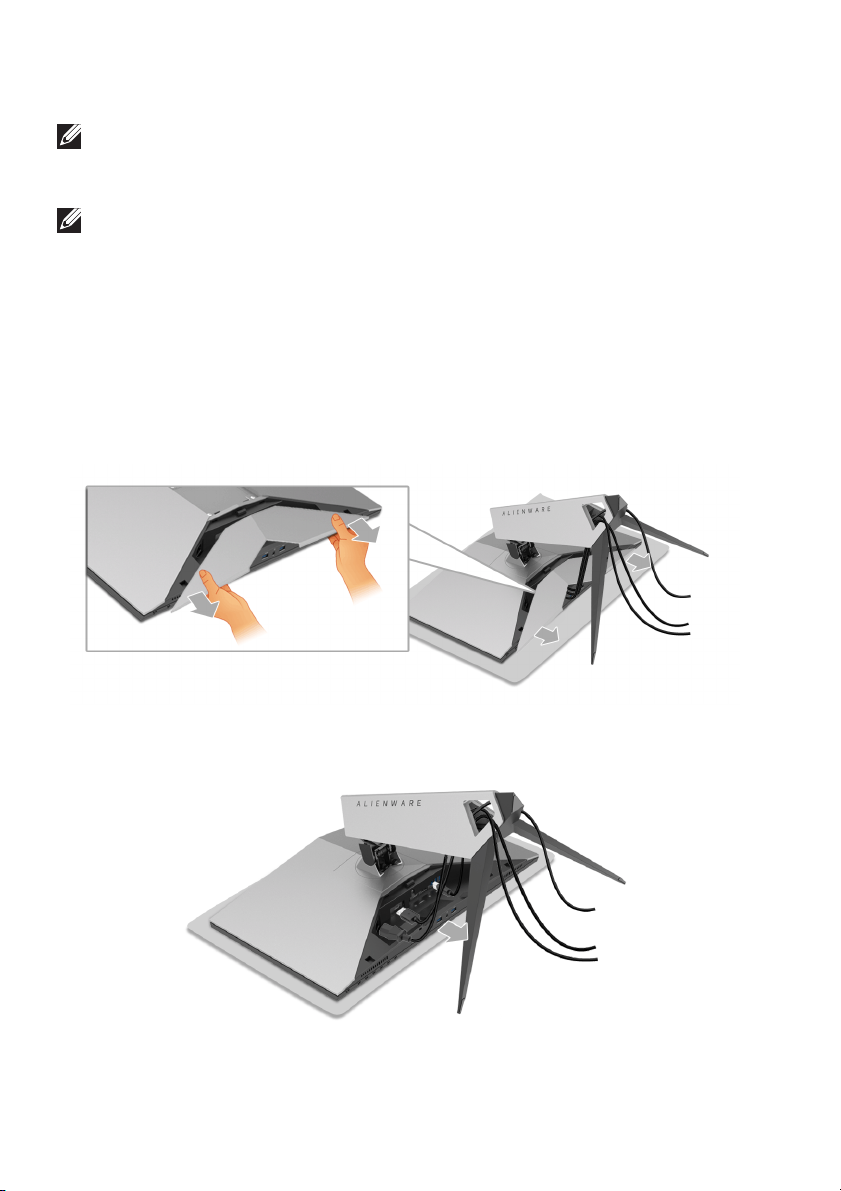

Monitorständer abnehmen

HINWEIS: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einen sauberen Untergrund gelegt wird.

HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Ständer Setup-Anleitung für Einrichtung Anweisungen.

So nehmen Sie den Ständer ab:

1. Schalten Sie den Monitor aus.

2. Trennen Sie die Kabel vom Computer.

3. Legen Sie den Monitor auf ein weiches Tuch oder Kissen.

4. Legen Sie mit Ihren Daumen einen sanften Druck auf die Kabelabdeckung

an, um sie horizontal vom Monitor zu verschieben.

5. Trennen Sie die Kabel vom Monitor.

26 | Monitor einrichten

Page 27

6. Halten Sie die Ständer Entriegelungstaste gedrückt.

7. Heben Sie den Ständerarm vom Monitor ab.

Monitor einrichten | 27

Page 28

Wandbefestigung (optional)

(Schraubenabmessung: M4 x 10 mm). Lesen Sie die mit der VESA-kompatiblen Montageausrüstung für die Wand

gelieferte Anleitung.

1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen auf einem stabilen und ebenen Arbeitstisch.

2. Den Ständer entfernen.

3. Die vier Schrauben, mit denen die Plastikabdeckung befestigt wird, mit

einem Kreuzschlitzschraubenzieher entfernen.

4. Den Befestigungsbügel der Wandmontageausrüstung am Monitor befestigen.

5. Den Monitor an die Wand montieren. Folgen Sie dabei der mit der Wandmontageausrüstung gelieferten Anleitung.

HINWEIS: Nur mit einem UL-gelisteten Befestigungsbügel mit einer Mindesttraglast von 13,52 kg zu verwenden.

28 | Monitor einrichten

Page 29

Monitor bedienen

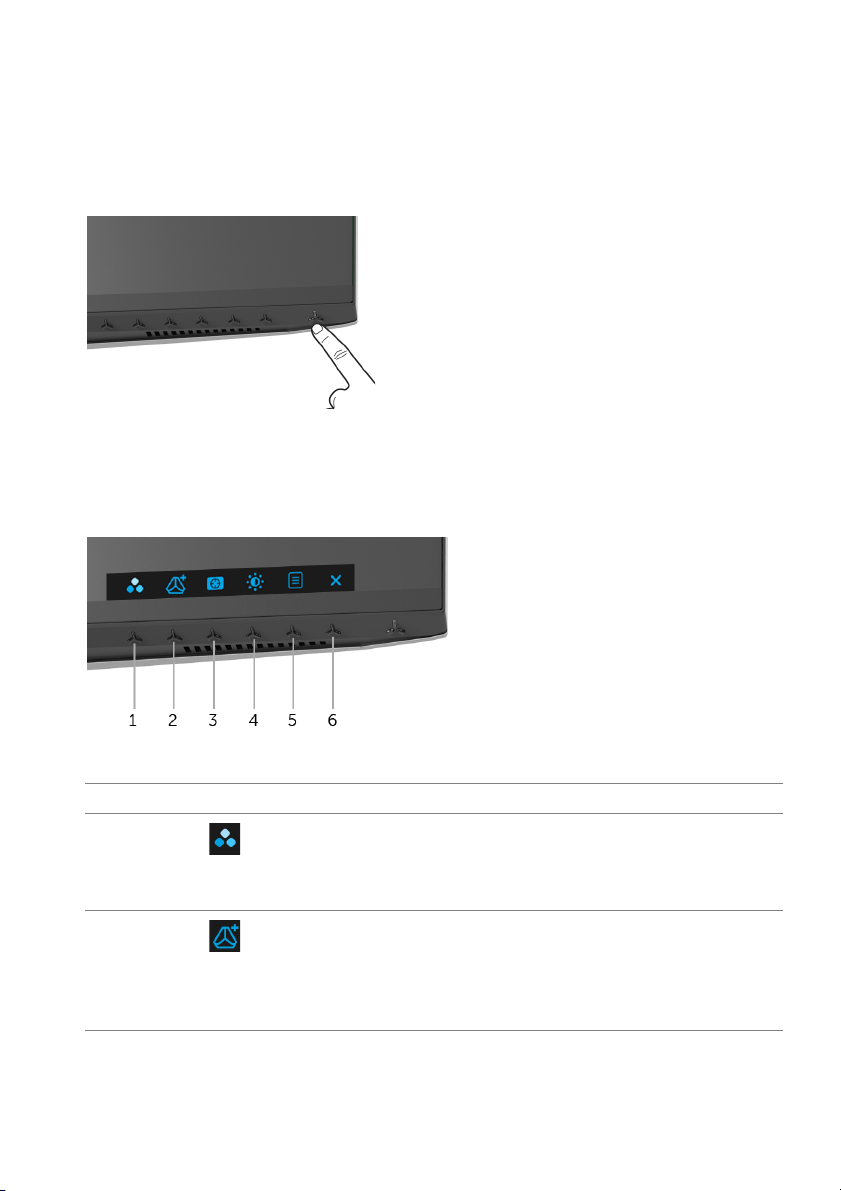

Monitor einschalten

Drücken Sie auf die Ein/Aus-Taste, um den Monitor einzuschalten.

Bedienfeldtasten verwenden

Mit den Steuerungstasten an der Vorderseite des Monitors können Sie Einstellungen anpassen.

Die folgende Tabelle beschreibt die Tasten an der Vorderseite:

Bedienfeldtaste Beschreibung

Schnellzugriffstasten/

Voreingestellte Modi

Schnellzugriffstasten/

Spiel verbessern

Modus

Wählen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi.

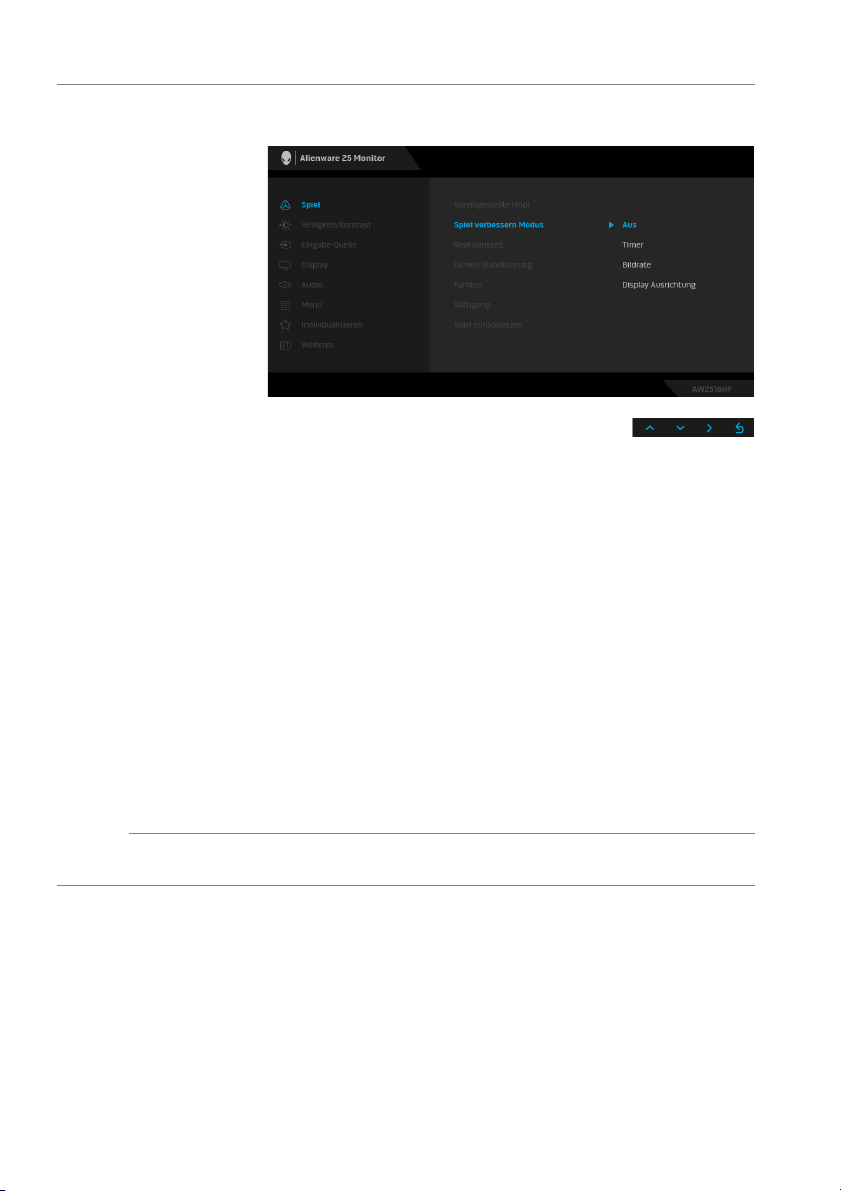

Verwenden Sie diese Schaltfläche, um das Spiel

verbessern Modus Menü auszuführen.

Monitor bedienen | 29

Page 30

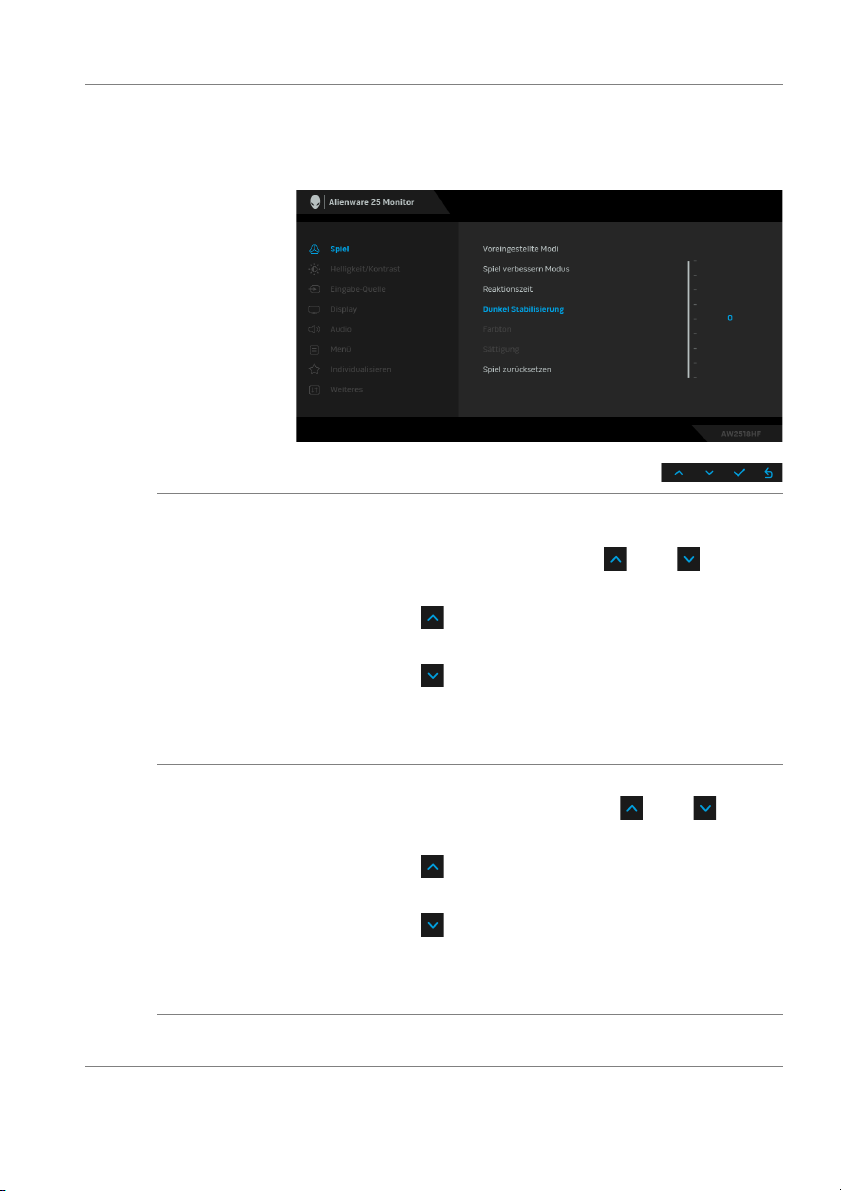

Verwenden Sie diese Schaltfläche, um das Dunkel Stabilisierung Menü auszuführen.

Schnellzugriffstasten/

Dunkel Stabilisierung

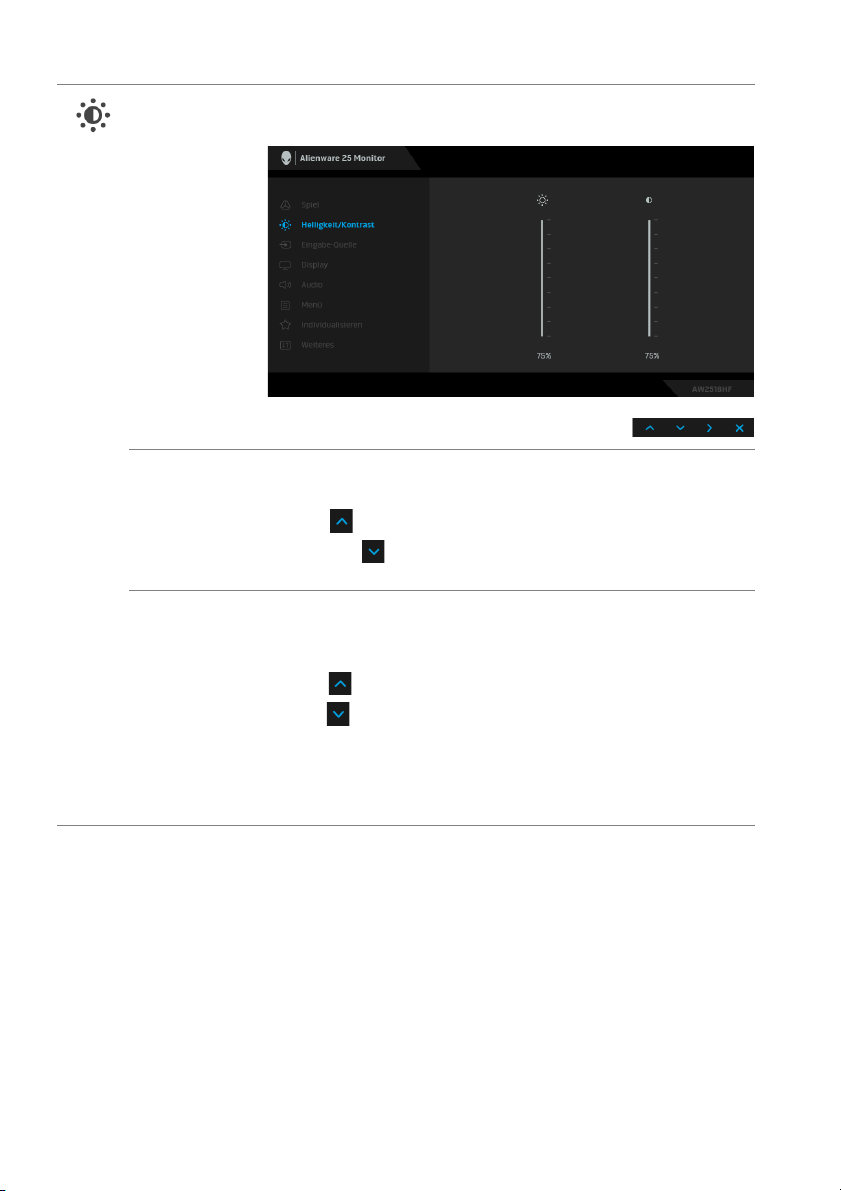

Für einen Direktzugriff auf das Helligkeit-/Kontrast- Menü auf diese Taste drücken.

Schnellzugriffstasten/

Helligkeit/Kontrast

Verwenden Sie die MENÜ Taste, um die Bildschirmanzeige (OSD) aufzurufen. Siehe Zugriff aufs

Menü

Menüsystem.

Verwenden Sie diese Taste, um das OSD-Hauptmenü zu verlassen.

Beenden

Bedienfeldtaste

Mit den Tasten an der Vorderseite des Monitors können Sie die Bildeinstellungen anpassen.

Bedienfeldtaste Beschreibung

Mit der Nach-oben-Taste stellen Sie Elemente im OSDMenü ein (erhöhen Werte).

Nach-oben

Mit der Nach-unten-Taste stellen Sie Elemente im OSDMenü ein (vermindern Werte).

Nach-unten

Mit der Auswahl-Taste bestätigen Sie Ihre Auswahl.

Auswahl

Mit der Zurück-Taste gelangen Sie zum vorherigen Menü zurück.

Zurück

30 | Monitor bedienen

Page 31

Anwendung der Anzeige auf dem Bildschirm (OSD-Menü)

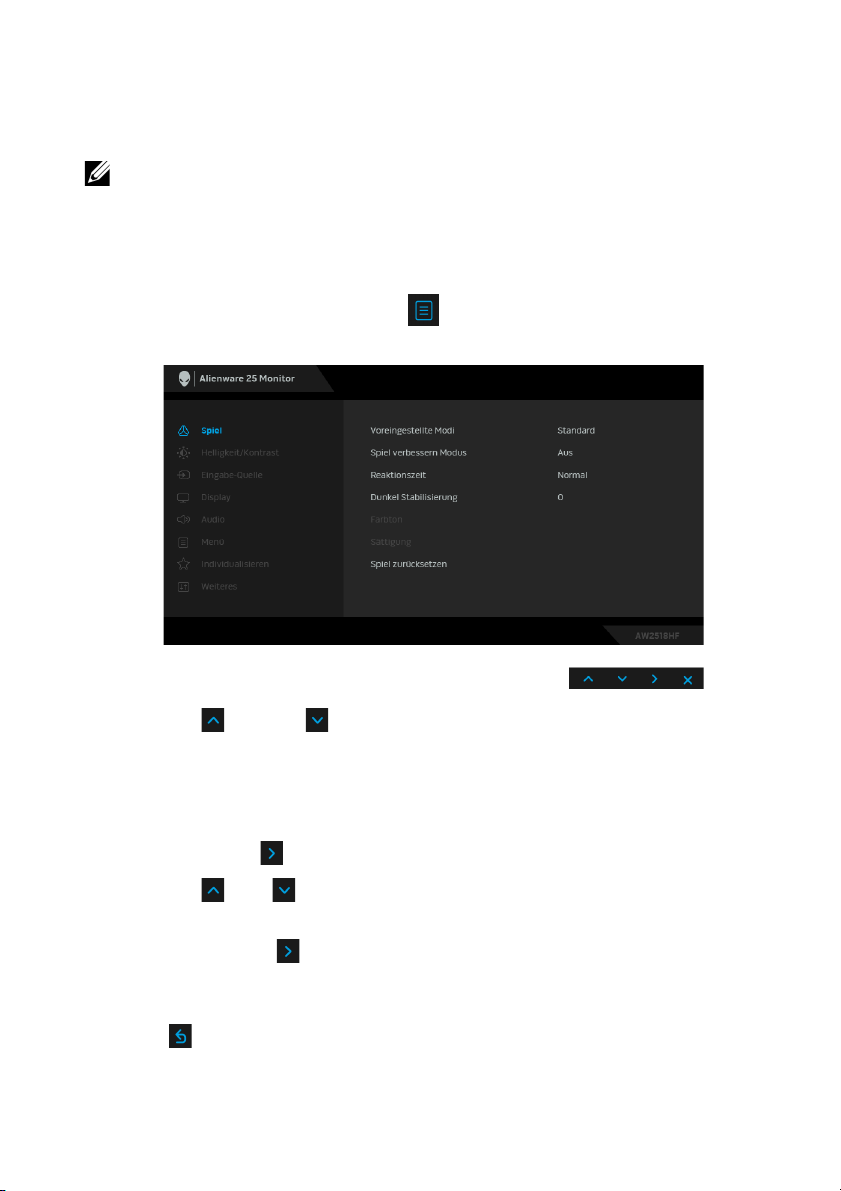

Zugriff aufs Menüsystem

HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese Änderungen automatisch im Monitor abgespeichert. Die Abänderungen werden ebenfalls abgespeichert, falls Sie die Einstellungen abändern und danach warten, bis das OSD-Menü ausgeblendet wird.

1. Auf die -Taste drücken, um das OSD-Menü zu starten und um das

Hauptmenü anzuzeigen.

2. Auf die und die Taste drücken, um zwischen den Einstelloptionen

auszuwählen. Der Name der Option wird markiert, wenn Sie von einem Symbol zum anderen gelangen. Eine vollständige Liste aller für den Monitor verfügbaren Optionen ist in der nachstehenden Tabelle aufgeführt.

3. Einmal auf die Taste drücken, um die markierte Option zu aktivieren.

4. Auf die und Tasten drücken, um den gewünschten Parameter

auszuwählen.

5. Drücken Sie auf , um zum Untermenü zu gelangen, und verwenden Sie

die Richtungstasten, um je nach Menüanzeige Ihre Änderungen vorzunehmen.

6. Die Option auswählen, um zum Hauptmenü zurückzukehren.

Monitor bedienen | 31

Page 32

Symbol Menü und

Untermenüs

Spiel Verwenden Sie dieses Menü, um Ihr visuelles Gameplay

Beschreibung

Erlebnis zu personalisieren.

Voreinge-

stellte Modi

Ermöglicht Ihnen die Auswahl aus einer Liste voreingestellter Farbmodi.

• Standard: Lädt die Standard-Farbeinstellungen des

Monitors. Dies ist der voreingestellte Standardmodus.

• FPS: Lädt Farbeinstellungen, die ideal für Egoshooter sind.

32 | Monitor bedienen

Page 33

Voreinge-

stellte Modi

• RTS: Lädt Farbeinstellungen, die ideal für

Echtzeitstrategiespiele sind.

• RPG: Lädt Farbeinstellungen, die ideal für die meisten

Rollenspiele sind.

• Spiel 1/Spiel 2/Spiel 3: Ermöglicht Ihnen die Anpassung

der Farbeinstellungen für Ihre Spielbedürfnisse.

• ComfortView: Verringert den Anteil des vom Bildschirm

abgegebenen blauen Lichts, um die Anzeige angenehmer für Ihre Augen zu machen.

ACHTUNG: Die möglichen Langzeiteffekte von blauem Licht des Monitors könnten zu Verletzungen führen, z.B. digitale Überanstrengung der Augen, Übermüdung der Augen und Schädigung der Augen. Die Nutzung des Monitors über einen längeren Zeitraum könnte auch zu Schmerzen an Körperteilen wie z.B. Nacken, Arm, Rücken und Schultern führen.

Um das Risiko einer Überanstrengung der Augen und Hals/Arm/Rücken/Schulter Schmerzen wegen der Verwendung des Monitors über einen längeren Zeitraum zu reduzieren, empfehlen wir Ihnen:

1. Stellen Sie den Abstand des Monitors in einem Bereich von 50cm-70cm (20 Zoll -28 Zoll) zu Ihren Augen ein.

2. Zwinkern Sie häufig, um Ihre Augen zu befeuchten oder befeuchten Sie Ihre Augen mit Wasser, wenn Sie den Monitor über einen längeren Zeitraum genutzt haben.

3. Machen Sie alle 2 Stunden regelmäßige und häufige Pausen von 20 Minuten.

4. Blicken Sie während der Pause vom Monitor weg und mindestens 20 Sekunden lang auf einen mindestens 20 Fuß (6 Meter) weit entfernten Gegenstand.

5. Dehnen Sie sich während der Pausen regelmäßig, um Anspannungen im Nacken, Arm, Rücken und den Schultern zu lösen.

• Warm: Zum Erhöhen der Farbtemperatur. Der Bildschirm

erscheint wegen eines roten/gelben Farbtons wärmer.

• Kühl: Zum Reduzieren der Farbtemperatur. Der Bildschirm

erscheint wegen eines blauen Farbtons kühler.

• Benutzerfarbe: Zum manuellen Einstellen der

Farbeinstellungen. Auf die und Tasten drücken, um die drei Farbwerte (R, G, B) einzustellen und um Ihren eigenen Modus für die voreingestellte Farbe zu erstellen.

Monitor bedienen | 33

Page 34

Spiel

verbessern

Modus

Reaktionszeit Ermöglicht Ihnen die Einstellung der Reaktionszeit auf

Die Option bietet drei verfügbare Funktion, um Ihr Gameplay Erlebnis zu verbessern.

•Aus Zum Deaktivieren der Funktionen im Spiel verbessern

Modus.

•Timer

Ermöglicht Ihnen die Deaktivierung oder Aktivierung des Timers oben links auf dem Monitor. Der Timer zeigt die absolvierte Zeit seit dem Beginn des Spiels. Wählen Sie eine Option aus der Zeitintervall-Liste, um Ihre Ziel-Spielrate zu messen.

• Bildrate Bei der Auswahl von Auf wird die aktuelle Bildrate pro

Sekunde während des Spielens angezeigt. Je höher die Rate, desto flüssiger wird die Bewegung dargestellt.

• Display Ausrichtung Aktivieren Sie diese Funktion, um eine perfekte Ausrichtung

der Videoinhalte von mehreren Monitoren zu gewährleisten.

Normal, Schnell oder Superschnell.

34 | Monitor bedienen

Page 35

Dunkel

Stabilisierung

Farbton Diese Funktion kann die Farbe des Videobildes in Richtung

Sättigung Diese Funktion erlaubt Ihnen die Farbsättigung des

Diese Option verbessert die Sichtbarkeit in dunklen Spielszenarien. Je höher der Wert (zwischen 0 bis 3), desto besser die Sichtbarkeit im dunklen Bereich des angezeigten Bildes.

Grün bzw. Violett ändern. Mit dieser Funktion können Sie den Hautfarbton einstellen. Verwenden Sie oder zur

Einstellung des Farbtonpegels zwischen 0 und 100.

Verwenden Sie , um dem Videobild einen grünlicheren Farbton zu verleihen.

Verwenden Sie , um dem Videobild mehr violett zu verleihen.

HINWEIS: Die Farbtoneinstellung ist nur bei Auswahl des voreingestellten Modus FPS, RTS oder RPG möglich.

Videobildes einzustellen. Verwenden Sie oder zur Einstellung der Farbsättigung zwischen 0 und 100.

Spiel

zurücksetzen

Verwenden Sie , um das Videobild farbiger erscheinen zu lassen.

Verwenden Sie , um das Videobild eher einfarbig erscheinen zu lassen.

HINWEIS: Die Einstellung der Sättigung ist nur bei Auswahl des voreingestellten Modus FPS, RTS oder RPG möglich.

Diese Option auswählen, um die Standard-Spieleinstellungen zurückzusetzen.

Monitor bedienen | 35

Page 36

Helligkeit/

Kontrast

Helligkeit Mit der Helligkeit wird die Leuchtstärke der

Kontrast Zuerst die Helligkeit einstellen und danach nur dann den

Mit diesem Menü die Einstellung das Helligkeit/Kontrast aktivieren.

Hintergrundbeleuchtung eingestellt.

Auf die Taste drücken, um die Helligkeit zu verstärken, und auf die Taste drücken, um die Helligkeit

abzuschwächen (min. 0 / max. 100).

Kontrast einstellen, wenn weitere Einstellungen notwendig sind.

Auf die Taste drücken, um den Kontrast zu verstärken, und auf die Taste drücken, um den Kontrast abzuschwächen

(min. 0 / max. 100). Mit der Kontrast Funktion wird der Grad des Unterschiedes

zwischen der Dunkelheit und der Helligkeit auf dem Monitorbildschirm eingestellt.

36 | Monitor bedienen

Page 37

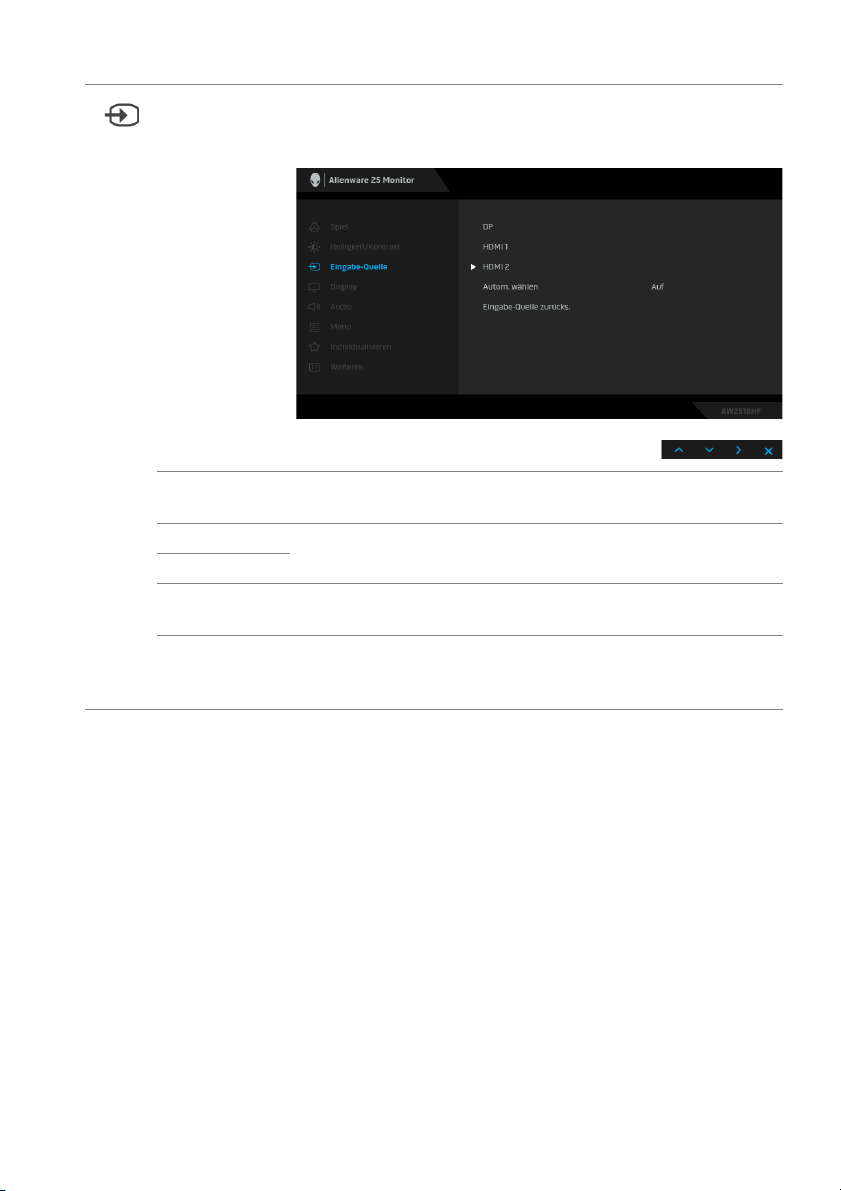

Eingabe-

Quelle

DP Den DP-Eingang wählen Sie, wenn Sie einen DP-Anschluss

HDMI 1 Den HDMI 1 oder HDMI 2-Eingang wählen Sie, wenn Sie HDMI 2

Autom. wählen Die Aktivierung der Funktion ermöglicht Ihnen die Suche nach

Eingabe-

Quelle

zurücks.

Im Eingabe-Quelle-Menü wählen Sie zwischen verschiedenen Videosignalen aus, die eventuell an Ihrem Monitor angeschlossen sind.

nutzen.

einen HDMI-Anschluss nutzen.

verfügbaren Eingangsquellen. Stellen Sie die Eingangseinstellungen des Monitors auf die

werkseitigen Voreinstellungen zurück.

Monitor bedienen | 37

Page 38

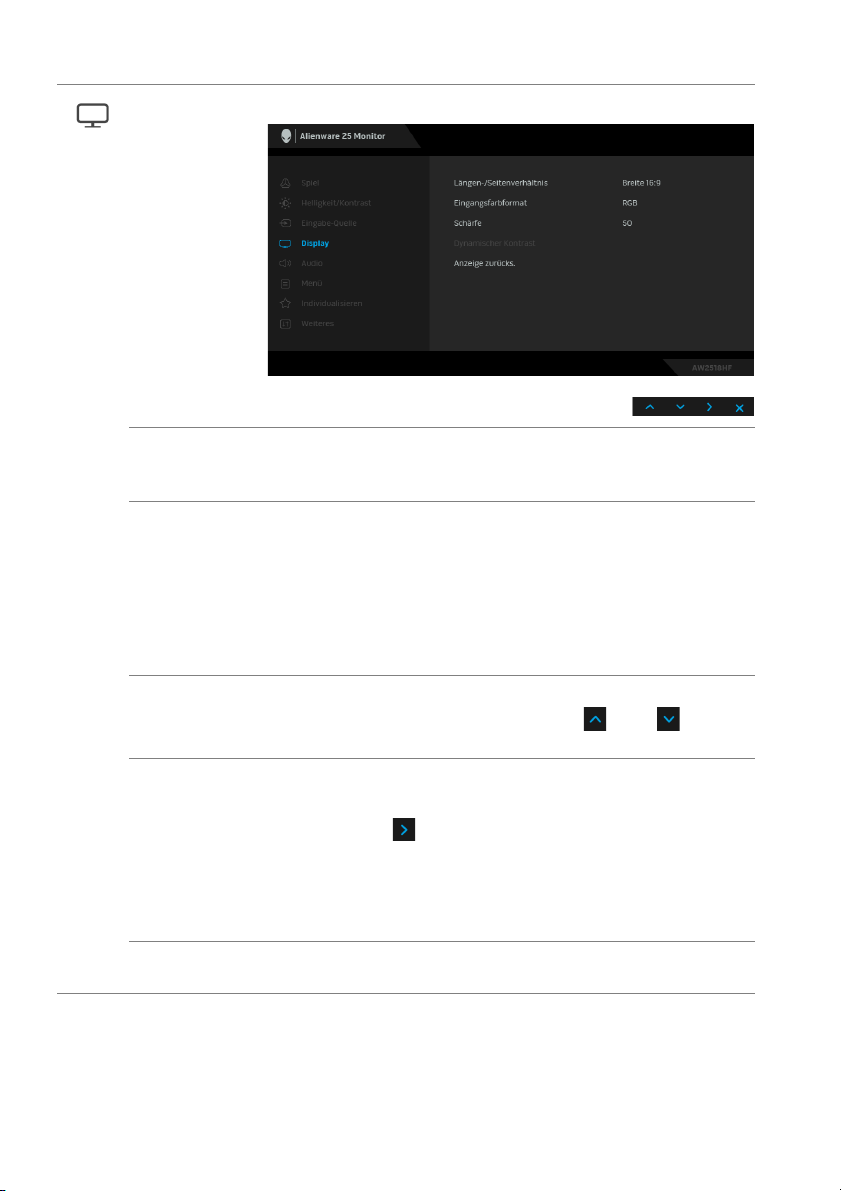

Display Mit Display wird das Bild eingestellt.

Längen-/

Seitenverhält-

nis

Eingangsfarb-

format

Schärfe Mit dieser Funktion können Sie die Bilddarstellung schärfer

Dynamischer

Kontrast

Anzeige zurücks.

Stellen Sie das Seitenverhältnis auf Breite 16:9, Automatische Skalierung, 4:3 oder 1:1.

Hier können Sie einen der folgenden Videoeingabemodi wählen:

RGB: Wählen Sie diese Option, wenn der Monitor über das DP oder HDMI-Kabel mit einem Computer (oder DVDPlayer) verbunden ist.

YPbPr: Wählen Sie diese Option, wenn Ihr DVD Player nur den YPbPr Ausgang unterstützt.

oder weicher einstellen. Verwenden Sie oder zur Einstellung der Bildschärfe zwischen 0 und 100.

Ermöglicht Ihnen die Anhebung des Kontrasts für eine schärfere und detaillierte Bildqualität.

Verwenden Sie , um oder "Aus" zu stellen.

HINWEIS: Dynamischer Kontrast bietet einen größeren Kontrast, wenn Sie diese voreingestellten Modi ausgewählt haben. FPS, RTS, RPG, Spiel 1, Spiel 2 und Spiel 3.

Diese Option auswählen, um die StandardAnzeigeeinstellungen zurückzusetzen.

Dynamischer Kontrast auf "An"

38 | Monitor bedienen

Page 39

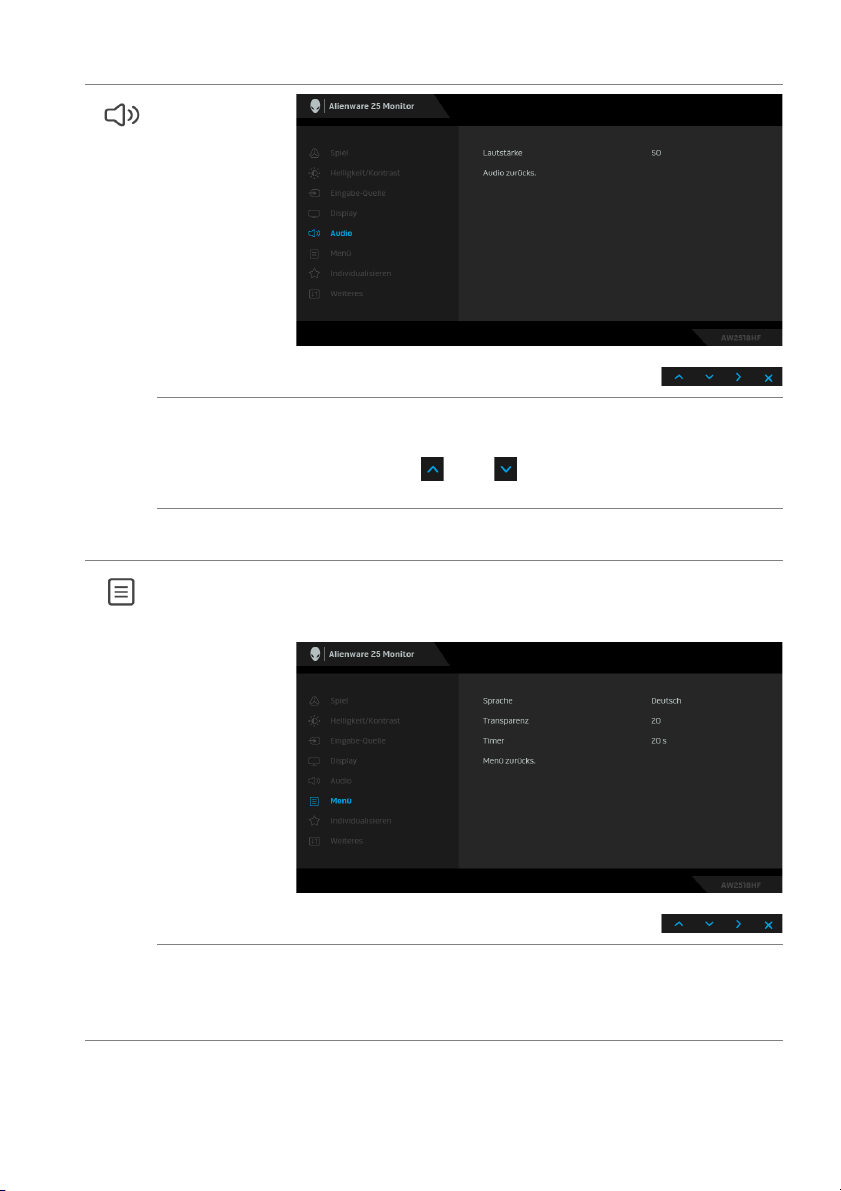

Audio

Lautstärke Ermöglicht Ihnen den Lautstärkepegel des

Kopfhörerausgangs einzustellen.

Verwenden Sie oder zur Einstellung des Lautstärkepegels zwischen 0 und 100.

Audio zurücks. Wählen Sie diese Option, um die Standard

Audioeinstellungen zurückzusetzen.

Menü Diese Option auswählen, um die Einstellungen der OSD, wie

z. B. Sprache der OSD, die Zeitdauer der Anzeige des Menüs auf dem Bildschirm usw., vorzunehmen.

Sprache Zum Einstellen der OSD-Anzeige auf eine der acht

verfügbaren Sprachen (Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, vereinfachtes Chinesisch oder Japanisch).

Monitor bedienen | 39

Page 40

Transparenz Wählen Sie diese Option, um die Menü-Transparenz durch

Drücken auf die und Tasten abzuändern (min. 0 / max. 100).

Timer Legt fest, wie lange das OSD-Menü nach dem letzten

Tastendruck angezeigt wird.

Mit den Tasten oder können Sie die gewünschte Zeit in 1-Sekunden-Schritten im Bereich von 5 bis 60 Sekunden einstellen.

Menü zurücks. Zum Rücksetzen aller OSD-Einstellungen auf die werkseitig

voreingestellten Werte.

Individualisie-

ren

Direkttaste 1 Ermöglicht Ihnen die Auswahl einer Option aus Direkttaste 2 Direkttaste 3 Direkttaste 4

LED der Ein-/

Austaste

USB Ermöglicht Ihnen die Aktivierung oder Deaktivierung der

Personalisie-

ren rücksetzen

Voreingestellte Modi, Spiel verbessern Modus, Dunkel Stabilisierung, Helligkeit/Kontrast, Eingabe-Quelle, Längen-/Seitenverhältnis oder Lautstärke und die

Einstellung als eine Direkttaste. Ermöglicht Ihnen die Einstellung der LED-Stromanzeige in ein

oder aus, um Energie zu sparen.

USB-Funktion während des Monitor Standbymodus. HINWEIS: USB EIN/AUS im Standbymodus ist nur

verfügbar, wenn das USB Upstream-Kabel nicht angeschlossen ist. Diese Option wird ausgegraut, wenn das USB Upstream-Kabel angeschlossen wird.

Setzen Sie im Menu Individualisieren samtliche Einstellungen auf die Standardwerte zuruck.

40 | Monitor bedienen

Page 41

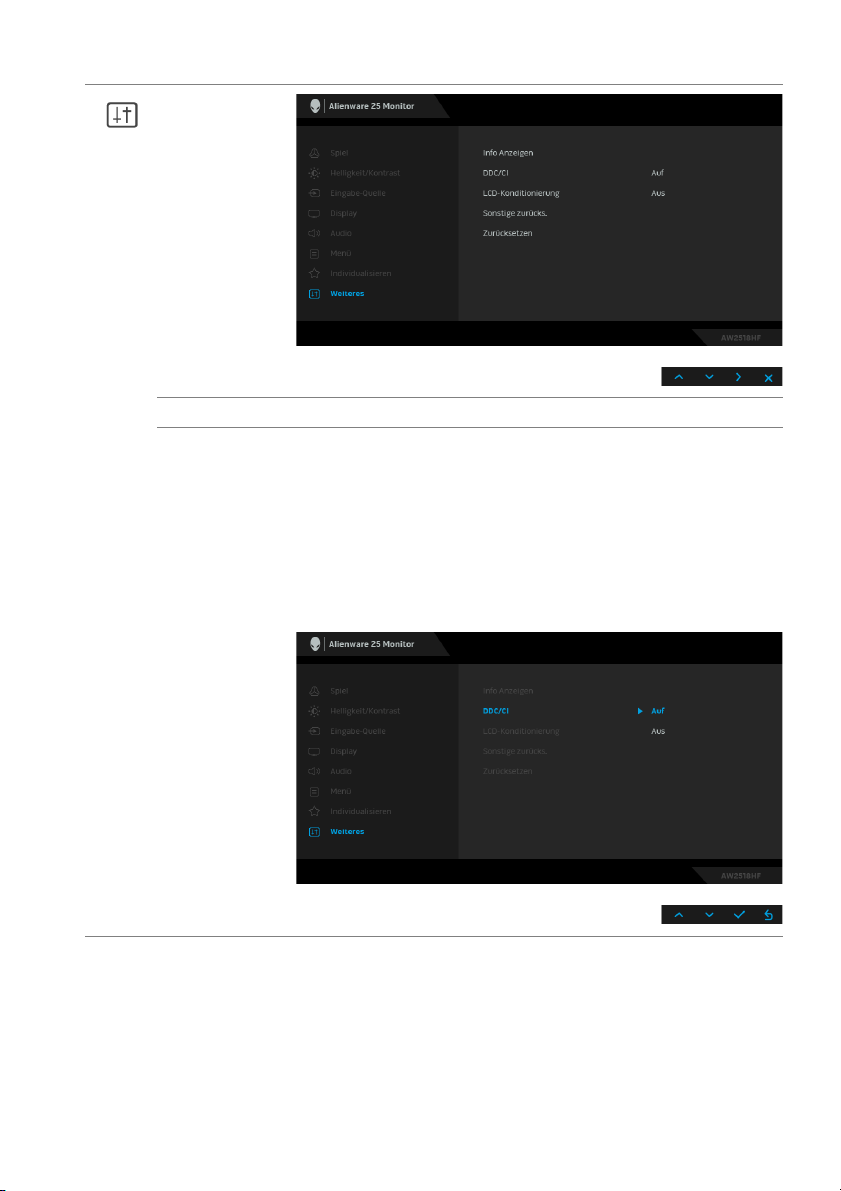

Weiteres

Info Anzeigen Zeigt die aktuellen Einstellungen des Monitors an.

DDC/CI DDC/CI (Anzeigedatenkanal/Kommando-Schnittstelle)

ermöglicht die Einstellbarkeit der Parameter Ihres Monitors (Helligkeit, Farbausgleich usw.) über die Software in Ihrem Computer.

Diese Funktion kann durch Auswählen von Aus deaktiviert werden.

Für die besten Resultate sowie für die optimale Leistung Ihres Monitors aktivieren Sie diese Funktion.

Monitor bedienen | 41

Page 42

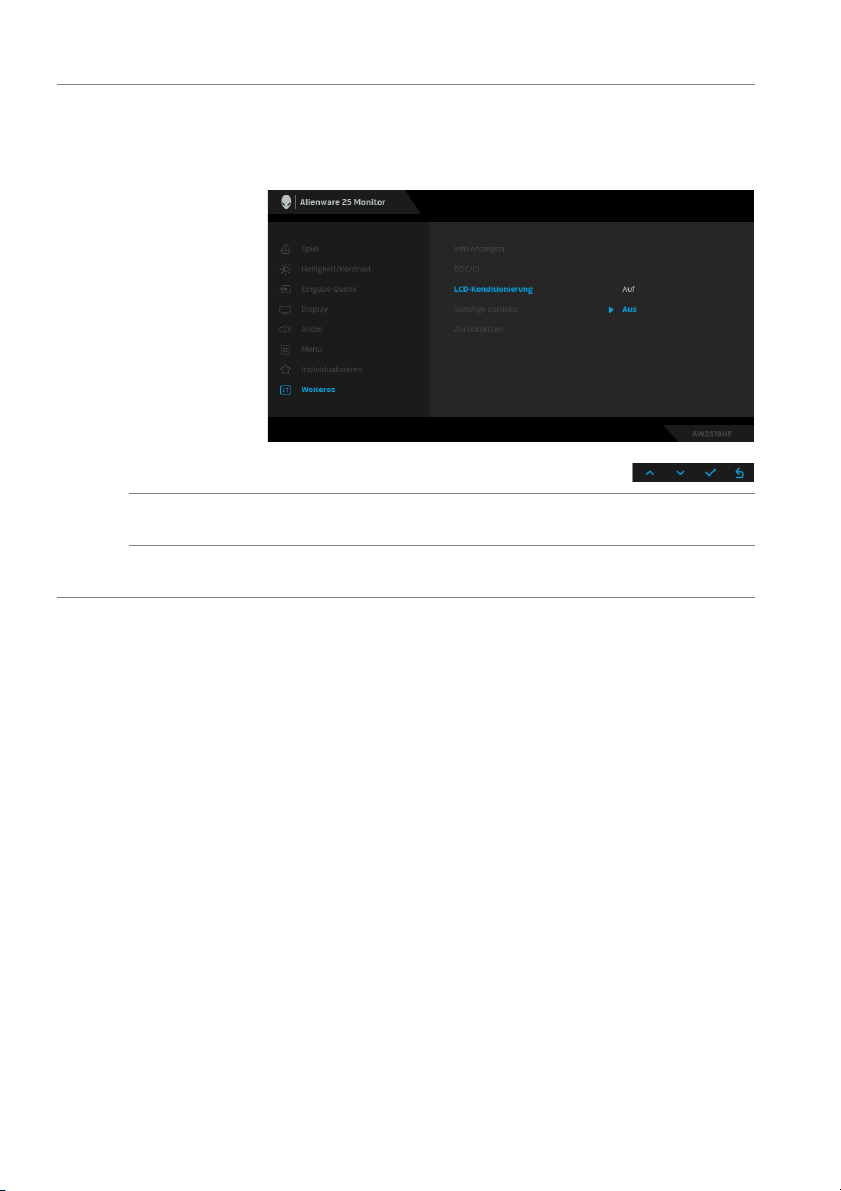

LCD-

Konditionie-

rung

Zum Reduzieren von geringen Bildverzerrungen. Die Zeitdauer, die das Programm zum Durchführen benötigt, hängt vom Grad der Bildaufbewahrung ab. Dieses Merkmal kann durch Auswählen von Auf aktiviert werden.

Sonstige zurücks.

Zurücksetzen Zum Rücksetzen aller Einstellungen auf die werkseitig

Setzen Sie im Menü Weiteres sämtliche Einstellungen auf die Standardwerte zurück.

voreingestellten Werte.

42 | Monitor bedienen

Page 43

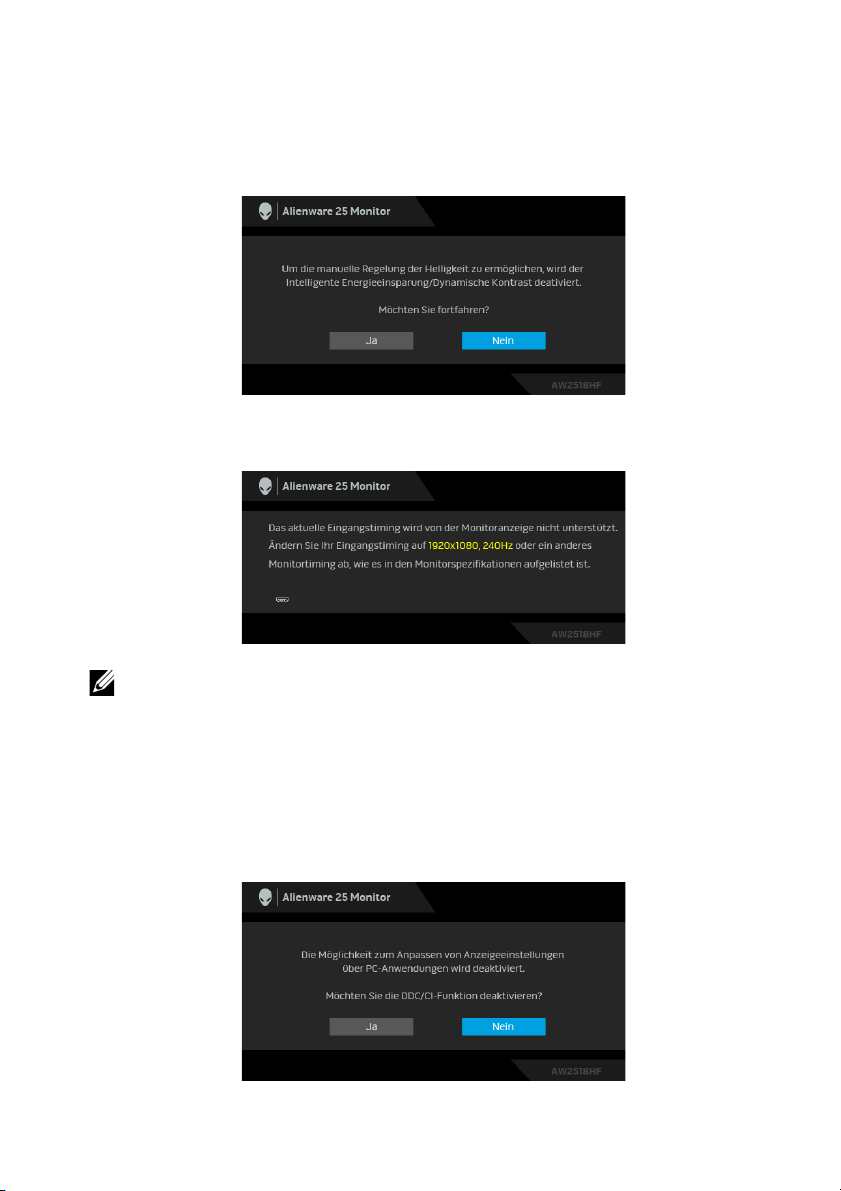

OSD-Warnmeldung Wenn Dynamischer Kontrast (in den voreingestellten Modi: Bei FPS, RTS,

RPG, Spiel 1, Spiel 2 oder Spiel 3) ist die manuelle Helligkeitsanpassung

deaktiviert.

Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt:

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal

leicht unterschiedlich sein.

Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den Technische Daten des Monitors finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen. Die empfohlene Auflösung beträgt 1920 x 1080.

Die folgende Meldung wird angezeigt, bevor Sie DDC/CI Funktion deaktiviert wird:

Monitor bedienen | 43

Page 44

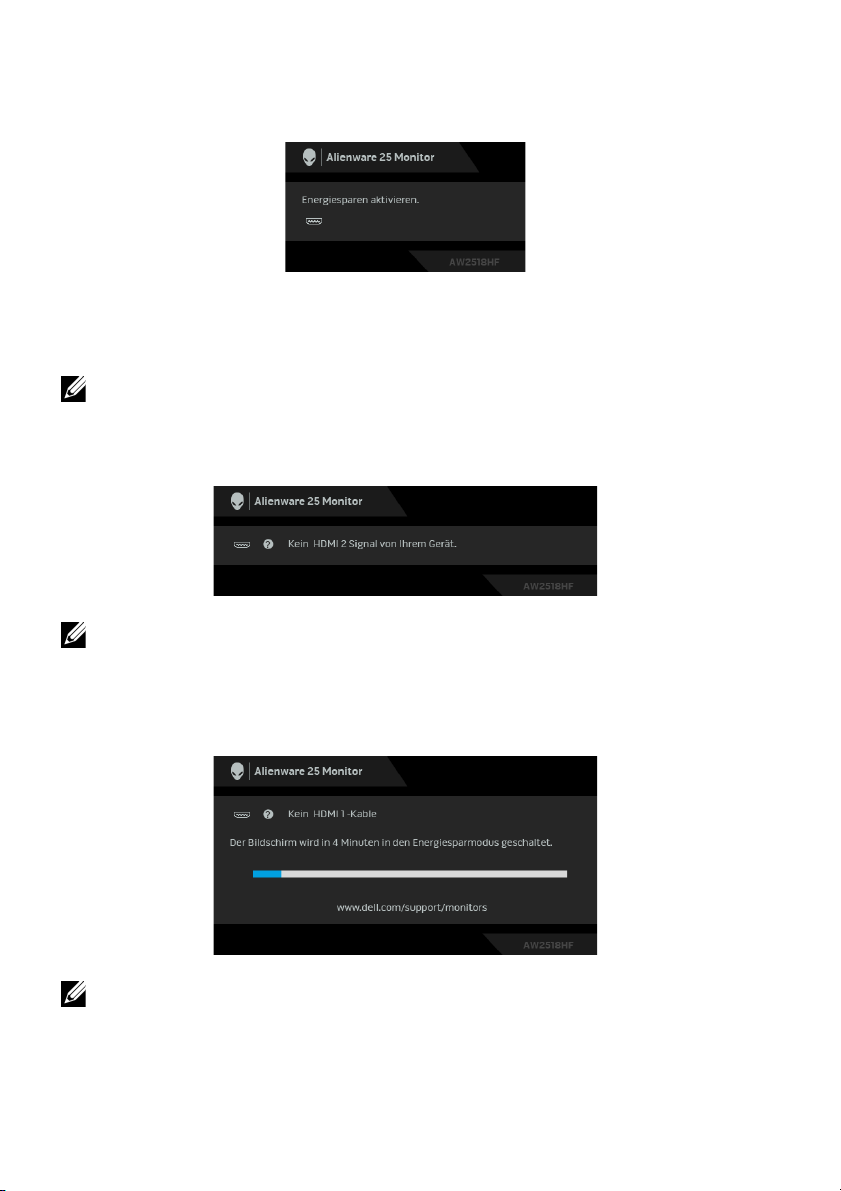

Die folgende Meldung erscheint, wenn der Monitor in den Energiesparmodus wechselt:

Durch Aktivieren des Computers und "Aufwecken" des Monitors erhalten Sie wieder Zugriff auf das Anwendung der Anzeige auf dem Bildschirm (OSD-

Menü).

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal

leicht unterschiedlich sein.

Wenn Sie eine andere Taste als die Ein/Aus-Taste drücken, wird je nach gewähltem Eingang eine der folgenden Meldungen angezeigt:

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal

leicht unterschiedlich sein.

Wenn der HDMI oder DP-Eingang ausgewählt ist, aber das entsprechende Kabel nicht angeschlossen ist, wird das nachstehend gezeigte Dialogfeld eingeblendet.

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal

leicht unterschiedlich sein.

Unter Problemlösung finden Sie weitere Informationen.

44 | Monitor bedienen

Page 45

Maximale Auflösung einstellen

So stellen Sie die maximale Monitorauflösung ein: Unter Windows

1. Wählen Sie unter Windows

Wechsel auf den klassischen Desktop.

2. Klicken Sie auf Bildschirmauflösung.

3. Klicken Sie in der Dropdownliste auf die Bildschirmauflösung und wählen Sie 1920 x 1080 aus.

4. Klicken Sie auf OK.

Unter Windows

1. Klicken Sie mit der rechten Maustaste auf den Desktop und auf Anzeigeeinstellungen.

2. Klicken Sie auf Erweiterte Anzeigeeinstellungen.

3. Klicken Sie die Dropdown-Liste von Auflösung und wählen Sie 1920 x 1080.

4. Klicken Sie auf Anwenden.

Wenn 1920 x 1080 nicht als Option angezeigt wird, müssen Sie eventuell Ihren Grafiktreiber aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell:

Falls Sie einen Dell Desktop-PC oder tragbaren Computer besitzen:

• Besuchen Sie http://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter.

Wenn Sie keinen Dell-Computer (tragbar oder Desktop) verwenden:

• Besuchen Sie die Kundendienst-Webseite Ihres Computerherstellers und laden Sie den aktuellsten Grafiktreiber herunter.

• Besuchen Sie die Webseite Ihres Grafikkartenherstellers und laden Sie den aktuellsten Grafikkartentreiber herunter.

7, Windows® 8, und Windows® 8.1:

8 und Windows® 8.1 die Desktop Kachel zum

10:

Monitor bedienen | 45

Page 46

Kippen, Schwenken und Höhenverstellung

HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Halten Sie sich beim Kauf eines Alleskönner-Standfußes bitte an die Aufstellungsanweisungen des Handbuchs Ihres Alleskönner-Standfußes.

Kippen, Schwenken

Ist der Ständer am Monitor befestigt, können Sie diesen neigen und drehen, um den bestmöglichen Ansichtwinkel einzustellen.

HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht.

46 | Monitor bedienen

Page 47

Höhenverstellung

HINWEIS: Der Ständer kann um bis zu 130 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können.

Monitor drehen

Bevor Sie den Monitor drehen, sollte der Monitor komplett vertikal ausgezogen (Höhenverstellung) und geneigt sein, damit der untere Rand des Monitors nicht an der Aufstellfläche anschlägt.

Monitor bedienen | 47

Page 48

Im Uhrzeigersinn drehen

Entgegen dem Uhrzeigersinn drehen

HINWEIS: Um die Anzeige-Rotierung-Funktion (Querformat/ Hochformat) mit Ihrem Dell-Computer nutzen zu können, benötigen Sie einen aktualisierten Grafikkartentreiber, der nicht mit dem Monitor geliefert wird. Zum Herunterladen des Grafikkartentreibers besuchen Sie www.dell.com/support und schauen im Download-Bereich unter Videotreiber nach den neuesten Treiberaktualisierungen.

48 | Monitor bedienen

Page 49

HINWEIS: Im Hochformat-Anzeigemodus kann die Leistung von Grafikintensiven Anwendungen (z.B. 3D-Spielen) nachlassen.

Anzeigerotation-Einstellungen Ihres Systems anpassen

Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die AnzeigerotationEinstellungen Ihres Systems mit den folgenden Schritten anpassen.

HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafiktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu erhalten.

So stellen Sie die Anzeigerotation ein:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und wählen Sie Eigenschaften.

2. Wählen Sie das Register Einstellungen und klicken Sie auf Erweitert.

3. Wenn Sie eine ATI-Grafikkarte verwenden, wählen Sie das Register Drehung und stellen die gewünschte Ausrichtung ein.

4. Falls Sie eine nVidia-Grafikkarte verwenden, klicken Sie auf das Register nVidia, wählen in der linken Spalte NVRotate und anschließend die

gewünschte Ausrichtung.

5. Sofern Sie eine Intel Grafikregister Intel, klicken auf Grafikeigenschafen, wählen das Register Drehung und stellen die gewünschte Ausrichtung ein.

-Grafikkarte verwenden, wählen Sie das

HINWEIS: Falls die Drehoption nicht verfügbar ist oder nicht korrekt funktioniert, besuchen Sie bitte www.dell.com/support und laden den aktuellsten Treiber für Ihre Grafikkarte herunter.

Monitor bedienen | 49

Page 50

Problemlösung

ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.

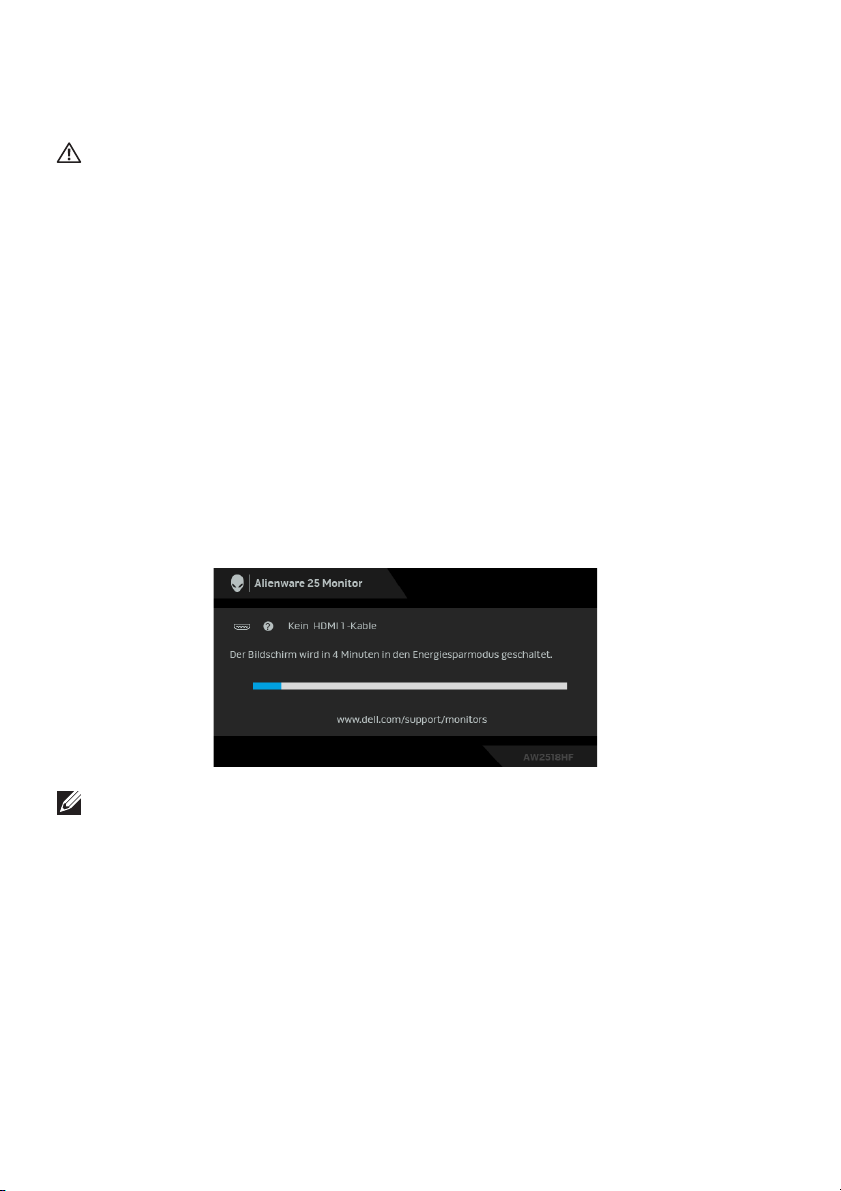

Selbsttest

Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus:

1. Schalten Sie sowohl Computer als auch Monitor aus.

2. Trennen Sie das Videokabel von der Rückseite des Computers.

3. Schalten Sie den Monitor ein.

Das schwebende Dialogfenster wird auf schwarzem Hintergrund angezeigt, wenn der Monitor kein Videosignal erkennt, aber sonst ordnungsgemäß funktioniert. Im Selbsttestmodus leuchtet die Betriebsanzeige-LED weiterhin blau. Außerdem läuft je nach gewählter Eingangsquelle der nachstehend dargestellte Dialog über den Bildschirm.

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

4. Diese Anzeige erscheint auch im Normalbetrieb, wenn das Videokabel

getrennt oder beschädigt ist.

5. Schalten Sie den Monitor aus und schließen Sie das Videokabel neu an;

schalten Sie anschließend sowohl den Computer als auch den Monitor wieder ein.

Falls Ihr Monitorbildschirm nach den obigen Schritten immer noch leer bleibt, überprüfen Sie bitte Ihre Videokarte und den Computer; Ihr Monitor funktioniert einwandfrei.

50 | Problemlösung

Page 51

Selbstdiagnose

Ihr Monitor ist mit einem integrierten Selbstdiagnose-Werkzeug ausgestattet, das Ihnen bei der Diagnose von Problemen mit dem Monitor oder mit Computer und Grafikkarte helfen kann.

HINWEIS: Die Selbstdiagnose kann nur ausgeführt werden, wenn kein Videokabel angeschlossen ist und sich der Monitor im Selbsttestmodus befindet.

So starten Sie die Selbstdiagnose:

1. Überzeugen Sie sich davon, dass der Bildschirm sauber ist (kein Staub auf dem Bildschirm).

2. Trennen Sie das/die Videokabel von der Rückseite des Computers. Der Monitor wechselt nun in den Selbsttestmodus.

3. Halten Sie Taste 3 5 Sekunden lang gedrückt. Ein grauer Bildschirm erscheint.

4. Untersuchen Sie das Bild aufmerksam auf Unregelmäßigkeiten.

5. Drücken Sie erneut auf Taste 3. Der Bildschirm wird nun in rot angezeigt.

6. Untersuchen Sie das Bild auf Auffälligkeiten.

7. Wiederholen Sie die Schritte 5 und 6; das Bild wird der Reihe nach in grün,

blau, schwarz und weiß angezeigt.

Nach der Anzeige des weißen Bildschirms ist der Test abgeschlossen. Zum Verlassen drücken Sie die Taste 3 noch einmal.

Falls bei diesem Selbsttest keine Auffälligkeiten auftreten sollten, funktioniert der Monitor ordnungsgemäß. Überprüfen Sie Grafikkarte und Computer.

Problemlösung | 51

Page 52

Allgemeine Probleme

In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen.

Allgemeine

Symptome

Kein Bild/ BetriebsanzeigeLED leuchtet nicht

Kein Bild/ BetriebsanzeigeLED leuchtet

Unscharfes Bild Bild ist unscharf,

Zittriges/ verwackeltes Videobild

Beschreibung Mögliche Lösungen

Kein Bild • Achten Sie darauf, dass das Videosignalkabel

Kein Bild oder keine Helligkeit

verschwommen oder weist Geistbilder auf

Unruhiges Bild oder leichte Bewegungen

richtig und fest an Monitor und Computer angeschlossen ist.

• Überzeugen Sie sich davon, dass die Steckdose ausreichend Strom liefert, indem Sie einfach vorübergehend ein anderes Gerät anschließen.

• Vergewissern Sie sich, dass die Ein-/Austaste komplett eingedrückt ist.

• Stellen Sie über das Eingabequelle Eingabe-

Quelle -Menü sicher, dass die richtige

Eingangsquelle ausgewählt ist.

• Erhöhen Sie die Werte für Helligkeit und Kontrast über das OSD.

• Führen Sie den Monitorselbsttest aus.

• Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.

• Starten Sie die Selbstdiagnose.

• Stellen Sie über das Eingabequelle Eingabe-

Quelle-Menü sicher, dass die richtige

Eingangsquelle ausgewählt ist.

• Verzichten Sie auf Videoverlängerungskabel.

• Setzen Sie den Monitor auf die Werkseinstellungen zurück.

• Die Bildauflösung auf das richtige Längen-/ Breitenverhältnis ändern.

• Setzen Sie den Monitor auf die Werkseinstellungen zurück.

• überprüfen Sie die Umgebungsbedingungen.

• Bringen Sie den Monitor in einen anderen Raum und testen Sie ihn dort.

52 | Problemlösung

Page 53

Fehlende Bildpunkte

Dauerhaft leuchtende Pixel

Helligkeitsprobleme

Geometrische Verzerrungen

Horizontale/ vertikale Linien

Synchronisierung sprobleme

LCD-Bildschirm weist Punkte auf

LCD-Bildschirm weist helle Punkte auf

Bild zu dunkel oder zu hell

Bild ist nicht richtig zentriert

Bild weist eine oder mehrere Linien auf

Bildschirm ist verzerrt oder wirkt zerrissen

• Schalten Sie den Monitor aus und wieder ein.

• Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCDTechnologie auftreten können.

• Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: http://www.dell.com/support/monitors.

• Schalten Sie den Monitor aus und wieder ein.

• Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCDTechnologie auftreten können.

• Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: http://www.dell.com/support/monitors.

• Setzen Sie den Monitor auf die Werkseinstellungen zurück.

• Stellen Sie Helligkeit und Kontrast über das OSD ein.

• Setzen Sie den Monitor auf die Werkseinstellungen zurück.

• Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob die Linien auch im Selbsttestmodus vorhanden sind.

• Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.

• Starten Sie die Selbstdiagnose.

• Setzen Sie den Monitor auf die Werkseinstellungen zurück.

• Führen Sie den Monitor-Selbsttest durch und prüfen Sie, ob die Anzeige auch im Selbsttestmodus verzerrt wirkt.

• Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.

• Starten Sie den Computer im abgesicherten Modus neu.

Problemlösung | 53

Page 54

Sicherheitsrelevante Themen

Abschaltprobleme

Fehlende Farben Im Bild fehlen

Falsche Farben Unzureichende

Nachbildeffekt (Eingebranntes Bild), verursacht durch längere Darstellung von Standbildern

Sichtbare Anzeichen von Rauch oder Funken

Monitor schaltet sich aus und wieder ein

Farben

Farbdarstellung

Ein schwaches Nachbild eines statischen Bildes erscheint auf dem Bildschirm

• Verzichten Sie auf eigenmächtige Reparaturversuche.

• Wenden Sie sich unverzüglich an Dell.

• Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.

• Setzen Sie den Monitor auf die Werkseinstellungen zurück.

• Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob das Ausschaltproblem auch im Selbsttestmodus auftritt.

• Führen Sie den Monitorselbsttest aus.

• Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.

• Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.

• Ändern Sie die Einstellungen der Voreingestellte Modi im Spiel-Menü-OSD je nach Anwendung.

• R/G/B Wert unter Benutzerfarbe in OSDMenü Spiel anpassen.

• Starten Sie die Selbstdiagnose.

• Lassen Sie den Monitor grundsätzlich über die Energieverwaltungsfunktion ausschalten, wenn er nicht verwendet wird (Weitere Informationen zu diesem Thema finden Sie im Abschnitt

Energieverwaltungsmodi).

• Alternativ können Sie einen Bildschirmschoner mit dynamisch wechselnden Bildinhalten nutzen.

54 | Problemlösung

Page 55

Produktspezifische Probleme

Spezifische

Symptome

Bild ist zu klein Das Bild ist auf

Monitor lässt sich nicht mit den Bedienfeldtasten einstellen

Kein Eingangssignal wenn Bedientasten gedrückt werden

Das Bild füllt nicht den gesamten Bildschirm

Beschreibung Mögliche Lösungen

dem Bildschirm zentriert, füllt aber nicht den gesamten Anzeigebereich aus

OSD-Menü wird nicht am Bildschirm angezeigt

Kein Bild; die LED leuchtet blau auf

Der Bildschirm wird horizontal oder vertikal nicht komplett vom Bild gefüllt

• Setzen Sie den Monitor auf die Werkseinstellungen zurück.

• Schalten Sie den Monitor aus, trennen Sie das Netzkabel, schließen Sie es wieder an und schalten Sie den Monitor wieder ein.

• Überprüfen Sie die Signalquelle. Vergewissern Sie sich, dass sich der Computer nicht im Energiesparmodus befindet. Dazu bewegen Sie die Maus oder drücken eine beliebige Taste an der Tastatur.

• Überprüfen Sie, ob das Signalkabel richtig eingesteckt ist. Ziehen Sie nötigenfalls das Signalkabel und stecken Sie es wieder ein.

• Setzen Sie den Computer oder das Videoabspielprogramm zurück.

• Je nach Videoformat (Bildseitenverhältnis) von DVDs kann der Monitor ein Vollbild anzeigen.

• Starten Sie die Selbstdiagnose.

Problemlösung | 55

Page 56

Universal Serial Bus (USB) spezifische Probleme

Spezifische

Symptome

USBSchnittstelle funktioniert nicht

High-Speed USB 3.0Schnittstelle ist langsam

Drahtlose USB Peripheriegeräte funktionieren nicht mehr, wenn ein USB 3.0 Gerät angeschlossen wird

Beschreibung Mögliche Lösungen

USB-Peripheriegeräte funktionieren nicht

High-Speed USB 3.0-Peripheriegeräte sind zu langsam oder funktionieren überhaupt nicht

Drahtlose USB Peripheriegeräte reagieren langsam oder funktionieren nur, wenn der Abstand zwischen dem Gerät und dem Empänger kleiner wird

• Vergewissern Sie sich, dass der Monitor eingeschaltet ist.

• Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an.

• Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an.

• Schalten Sie den Monitor aus und wieder ein.

• Starten Sie den Computer neu.

• Manche USB-Geräte wie externe Festplatten benötigen eine kräftigere Stromversorgung; schließen Sie das entsprechende Gerät direkt an den Computer an.

• Vergewissern Sie sich, dass Ihr Computer USB 3.0-kompatibel ist.

• Manche Computer verfügen sowohl über USB 3.0-, USB 2.0- als auch über USB 1.1-Ports. Überzeugen Sie sich davon, dass der richtige USB-Port genutzt wird.

• Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an.

• Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an.

• Starten Sie den Computer neu.

• Vergrößern Sie den Abstand zwischen den USB 3.0 Peripheriegeräten und dem WLAN USB Empfänger.

• Stellen Sie Ihren WLAN USB Empfänger so nah wie möglich an den USB Peripheriegeräten auf.

• Verwenden Sie ein USB-Verlängerungskabel, um den WLAN USB Empfänger so weit wie möglich vom USB 3.0 Port entfernt aufzustellen.

56 | Problemlösung

Page 57

Anhang

ACHTUNG: Sicherheitshinweise

ACHTUNG: Die Verwendung von anderen als in dieser Dokumentation angegebenen Bedienelementen, Anpassungen oder Verfahren kann zu Schock-, elektrischen und/oder mechanischen Gefahren führen.

Weitere Informationen über Sicherheitshinweise finden Sie unter Sicherheit, Umweltschutz und Bestimmungen (SERI).

FCC-Erklärung (nur für die USA) und weitere rechtliche Informationen

Lesen Sie bitte die Webseite über rechtliche Konformität unter

www.dell.com/regulatory_compliance

rechtliche Informationen.

Kontakt zu Dell

Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800-999-3355).

HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden.

Dell bietet mehrere Online und auf Telefon basierende Support- und ServiceOptionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind.

• Online technische Hilfe — www.dell.com/support/monitors

• Kontakt zu Dell — www.dell.com/contactdell

für die FCC-Erklärung und weitere

Anhang | 57
