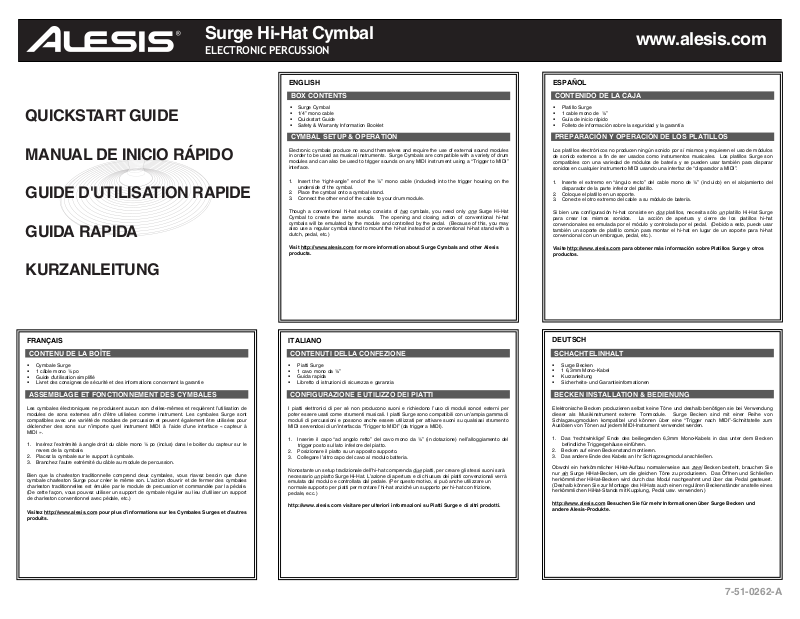

Alesis 7-51-0262-A User Manual

Surge Hi-Hat Cymbal

ELECTRONIC PERCUSSION

QUICKSTART GUIDE

MANUAL DE INICIO RÁPIDO

GUIDE D'UTILISATION RAPIDE

GUIDA RAPIDA

KURZANLEITUNG

FRANÇAIS

CONTENU DE LA BOÎTE

 Cymbale Surge
 1 câble mono ¼ po
 Guide d'utilisation simplifié
 Livret des consignes de sécurité et des infor mations concernant la garantie

ASSEMBLAGE ET FONCTIONNEMENT DES CYMBALES

Les cymbales électroniques ne produisent aucun son d’elles-mêmes et requièrent l’utilisation de
modules de sons externes afin d'être utilisées comme instrument. Les cymbales Surge sont
compatibles avec une variété de modules de percussion et peuvent également être utilisées pour
déclencher des sons sur n’importe quel instrument MIDI à l’aide d’une interface « capteur à
MIDI ».

1. Insérez l’extrémité à angle droit du câ ble mono ¼ po (inclus) dans le boitier du c apteur sur le
revers de la cymbale.

2. Placez la cymbale sur le support à cymbal e.

3. Branchez l’autre extrémité du câble au module de percussion.

Bien que la charleston traditionnelle comprend d eux cymbales, vous n'avez besoin que d'une
cymbale charleston Surge pour créer le même son. L’action d'ouvrir et de fermer des cymbales
charleston traditionnelles est émulée par le module de percussion et commandée par la pédale.
(De cette façon, vous pouvez utiliser un support de cymbale régulier au lieu d’utiliser un support
de charleston conventionnel avec pédale, etc.)

Visitez http://www.alesis.com pour plus d’informations sur les Cymbales Surges et d’autres
produits.

ENGLISH

BOX CONTENTS

 Surge Cymbal
 1/4” mono cable
 Quickstart Guide
 Safety & Warranty Information Booklet

CYMBAL SETUP & OPERATION

Electronic cymbals produce no sound themselves and require the use of external sound modules
in order to be used as musical instruments. Surge Cymba ls are compatible with a variety of drum
modules and can also be used to trigger sounds on any MIDI instrument using a “Trigger to MIDI”
interface.

1. Insert the “right-angle” end of the ¼” mono cable (included) into the trigger housing on the
underside of the cymbal.

2. Place the cymbal onto a cymbal stand.

3. Connect the other end of the cable to your drum mo dule.

Though a conventional hi-hat setup consists of two
Cymbal to create the same sounds. The opening and closing action of conventional hi-hat
cymbals will be emulated by the module and controlled by the pedal. (Because of this, you may
also use a regular cymbal stand to mount the hi-hat instead of a conventional hi-hat stand with a
clutch, pedal, etc.)

Visit http://www.alesis.com
products.

for more information about Surge Cymbals and other Alesis

cymbals, you need only one Surge Hi-Hat

ITALIANO

CONTENUTI DELLA CONFEZIONE

 Piatti Surge
 1 cavo mono da ¼”
 Guida rapida
 Libretto di istruzioni di sicurezza e garanzia

CONFIGURAZIONE E UTILIZZO DEI PIATTI

I piatti elettronici di per sé non producon o suoni e richiedono l’uso di moduli sonori esterni per
poter essere usati come strumenti musicali. I piatti Surge sono compatibili con un’ ampia gamma di
moduli di percussioni e possono anche essere utilizzati per attivare suoni su qualsiasi strumento
MIDI servendosi di un’interfaccia “Trigger to MIDI” (da trigger a MIDI).

1. Inserire il capo “ad angolo retto” del cavo mono da ¼” (in dotazione) nell’alloggiamento del
trigger posto sul lato inferiore del piatto.

2. Posizionare il piatto su un apposito supporto.

3. Collegare l’altro capo del cavo al modulo b atteria.

Nonostante un setup tradizionale dell’hi-hat comprenda due
necessario un
emulata dal modulo e controllata dal pedale. (Per questo motivo, si può anche utilizzare un
normale supporto per piatti per montare l’hi-hat anziché un supporto per hi-hat con frizione,
pedale, ecc.)

http://www.alesis.com visitare per ulteriori informazioni su Piatti Surge e di altri prodotti.

piatto Surge Hi-Hat. L’azione di apertura e di chiusura dei piatti convenzionali verrà

piatti, per creare gli stessi suoni sarà

www.alesis.com

ESPAÑOL

CONTENIDO DE LA CAJA

 Platillo Surge
 1 cable mono de ¼”
 Guía de inicio rápido
 Folleto de información sobre la seguri dad y la garantía

PREPARACIÓN Y OPERACIÓN DE LOS PLATILLOS

Los platillos electrónicos no produce n ningún sonido por sí mismos y requieren el uso de módulos
de sonido externos a fin de ser usados como instrumentos musicales. Los platillos Surge son
compatibles con una variedad de módulos de batería y se pueden usar también para disparar
sonidos en cualquier instrumento MIDI us ando una interfaz de “disparador a MIDI”.

1. Inserte el extremo en “ángulo recto” del cable mono de ¼” (incluido) en el alojamiento del
disparador de la parte inferior del platillo.

2. Coloque el platillo en un soporte.

3. Conecte el otro extremo del cable a su módulo de batería.

Si bien una configuración hi-hat consiste en dos
para crear los mismos sonidos. La acción de apertura y cierre de los platillos hi-hat
convencionales es emulada por el módulo y controlada por el pedal. (Debido a esto, puede usar
también un soporte de platillo común para montar el hi-hat en lugar de un soporte para hi-hat
convencional con un embrague, pedal, etc.).

Visite http://www.alesis.com
productos.

DEUTSCH

SCHACHTELINHALT

 Surge Becken
 1 6,3mm Mono-Kabel
 Kurzanleitung
 Sicherheits- und Garantieinformation en

BECKEN INSTALLATION & BEDIENUNG

Elektronische Becken produzieren selbst keine Töne und deshalb benötigen sie bei Verwendung
dieser als Musikinstrument externe Tonmodule. Surge Becken sind mit einer Reihe von
Schlagzeugmodulen kompatibel und k önnen über eine “Trigger nach MIDI”-Schnittstelle zum
Auslösen von Tönen auf jedem MIDI-Instrument verwendet werden.

1. Das “rechtwinklige” Ende des beiliegenden 6 ,3mm Mono-Kabels in das unter dem Becken
befindliche Triggergehäuse einführen.

2. Becken auf einen Beckenstand montieren.

3. Das andere Ende des Kabels an Ihr Schlagzeugmodul anschließen.

Obwohl ein herkömmlicher HiHat-Aufbau normalerweise aus zwei Becken besteht, brauchen Sie
nur ein

Surge HiHat-Becken, um die gleic hen Töne zu produzieren. Das Öff nen und Schließen
herkömmlicher HiHat-Becken wird durch das Modul nachgeahmt und über das Pedal gesteuert.
(Deshalb können Sie zur Montage des HiHats auch einen regulären Beckenständer anstelle eines
herkömmlichen HiHat-Stands mit Kupplung , Pedal usw. verwenden.)

http://www.alesis.com
andere Alesis-Produkte.

para obtener más información sobre Platillos Surge y otros

Besuchen Sie für mehr Informationen über Surge Becken und

platillos, necesita sólo un platillo Hi-Hat Surge

7-51-0262-A
