Quick Start Owner’s Manual

(ENGLISH)

BOX CONTENTS

• MIXING CONSOLE

• POWER SUPPLY

Manual de inicio rápido para el usuario

(ESPAÑOL)

CONTENIDOS DE LA CAJA

• MIXING CONSOLE

• FUENTE DE ALIMENTACIÓN

Bedienungsanleitung

(DEUTSCH)

INHALT DER VERPACKU

• MISCHPULT

• NETZANSCHLUSS

Manuel d’utilisation du propriétaire

(FRANÇAIS)

CONTENUE DE LA BOÎTE

• CONSOLE DE MIXAGE

• CÂBLE D’ALIMENTATION

Manuale rapido di utilizzazione

(ITALIANO)

CONTENUTO DELLA CONFEZIONE

• CONSOLE DI MISSAGGIO

• ALIMENTAZIONE

MULTIMIX QUICK START OWNERS MANUAL

(ENGLISH)

1. Make sure all items listed on the front of this guide are included in the box.

2. READ SAFETY INSTRUCTION BOOKLET BEFORE USING THE PRODUCT

3. Study this setup diagram.

4. Place the Multimix in an appropriate position for operation.

5. Make sure all devices are turned off and all volumes are at “zero”

6. Connect all input sources as indicated in the diagram.

7. Connect the outputs to the power amplifier(s), tape decks, and/or audio sources.

8. Plug your Multimix and other devices into AC power.

9. Switch everything on in the following order:

• Audio input sources

• External effects, recording devises or equalizers

• The Multimix

• Last, any amplifiers

10. When turning off, always reverse this operation by:

• Turning off amplifiers

• The Multimix

• External effects, recording devises or equalizers

• Last, any input devices

11. Go to http://www.alesis.com/

for product registration.

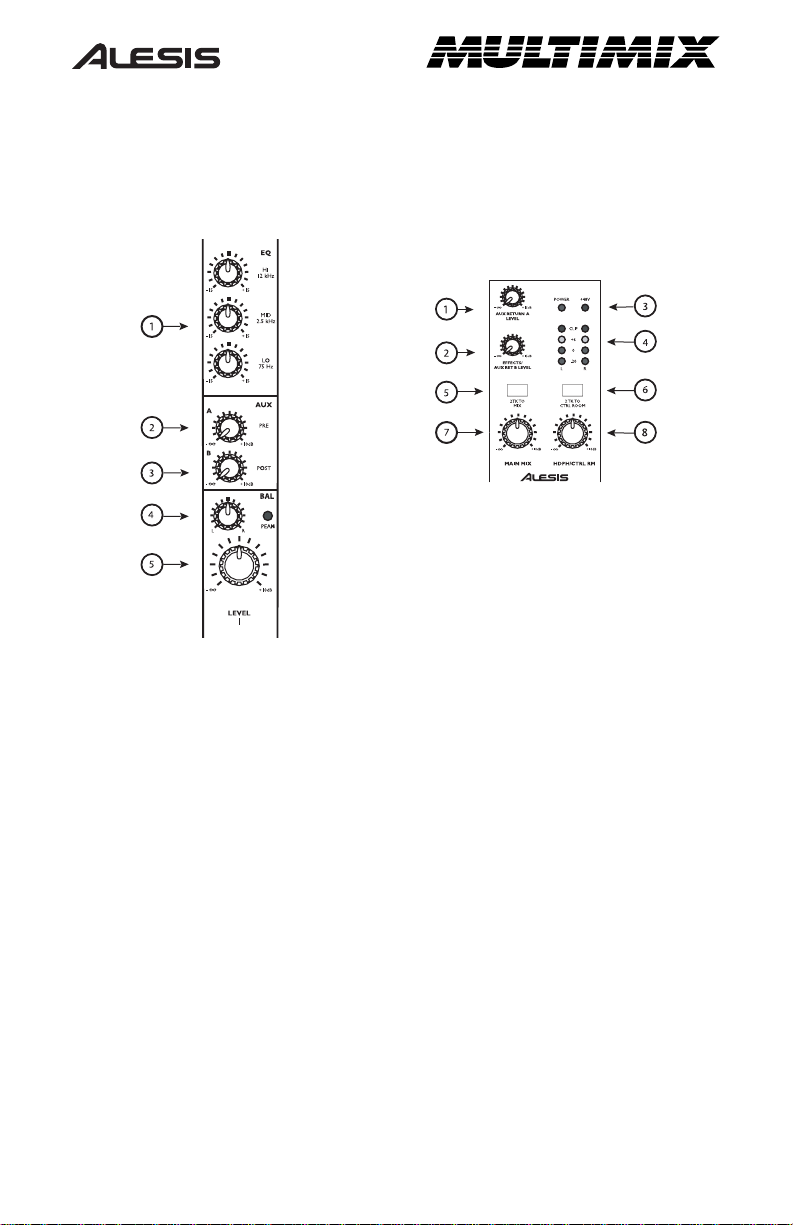

CHANNEL FEATURES

1. EQ: Boosts or cuts the respective frequencies for

each channel.

2. AUX A: Routes channel signal to an external device

like an effects processor.

3. AUX B: Controls level routed to internal effects

processor or – if a device is patched into the Aux B
returns – routes channel signal to an external device
like an effects processor.

4. PAN/BALANCE: Assigns the channel signal to

any spot in the mono or stereo spectrum.

5. CHANNEL FADER: Controls the signal level of

the MIC or LINE inputs.

MASTER FEATURES

Note: It is recommended that the MULTIMIX
be turned off before connecting and
disconnecting any sources to the inputs of
the unit.

1. AUX RETURN A: Controls the signal level that

returns from AUX A.

2. EFFECTS/AUX RET B: Controls the signal level

of the internal effects or the level returning from
AUX B if in use.

3. +48V LED: Indicates that the PHANTOM

POWER is enabled for the MIC inputs.

4. LED METERS: Monitors the audio signal level.

5. 2TK TO MIX: Routes the 2TK input to the MAIN

faders.

6. 2TK TO CTRL: Routes the 2TK input signal to the

HDPH /CTRL RM output.

7. MAIN MIX: Controls the level of the MAIN

OUTPUTS.

8. HDPH/CTRL RM: Controls the level that is sent to

the PHONES or CTRL RM outputs.

MANUAL DE INICIO RÁPIDO PARA EL MULTIMIX

(ESPAÑOL)

1. Asegúrese de que todos los artículos incluidos al inicio de este manual están incluidos en la caja.

2. LEA EL FOLLETO DE INSTRUCCIONES DE SEGURIDAD ANTES DE UTILIZAR

EL PRODUCTO.

3. Estudie este diagrama de instalación.

4. Coloque el Multimix en una posición adecuada para su funcionamiento.

5. Asegúrese de que todos los dispositivos estén apagados y de que todos los volúmenes estén a

«cero».

6. Conecte todas las fuentes de entrada como se indica en el diagrama.

7. Conecte las salidas a los amplificadores de alimentación, unidades de cinta magnética, y/o fuentes

de audio.

8. Enchufe su Multimix y otros dispositivos a la potencia de corriente alterna.

9. Prenda todo en el siguiente orden:

• Fuentes de entrada de audio

• Efectos externos, dispositivos de grabación o ecualizadores

• El Multimix

• Por último, cualquier amplificador

10. Al apagar, realice siempre esta operación al contrario:

• Apague los amplificadores

• El Multimix

• Efectos externos, dispositivos de grabación o ecualizadores

• Finalmente, cualquier dispositivo de entrada

11. Visite http://www.alesis.com/

para registrar el producto.
