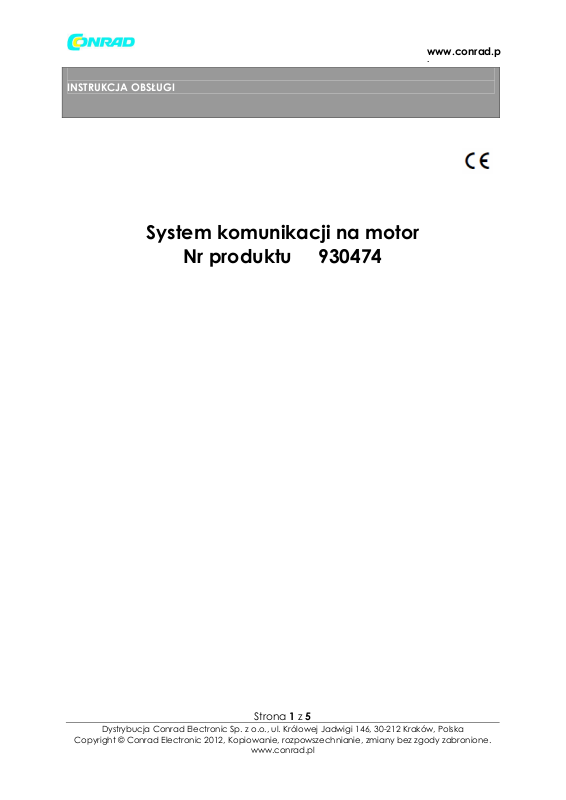

INSTRUKCJA OBSŁUGI
System komunikacji na motor
Nr produktu 930474
www.conrad.p
Strona 1 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
Instrukcja obsługi/wskazówki podłączenia
System komunikacji na motor
AE 600
Głośność
Niska
Średnia
Wysoka
www.conrad.p
Strona 2 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.p
Przeznaczenie do użycia
System komunikacji AE 600 został opracowany dla komunikacji głosowej pomiędzy
kierującym motorem a pasażerem. Aby skorzystać z systemu, należy użyć
dostarczonego zestawu głośników montowanych w kasku OHS 500 wbudowanego
w istniejące zabudowane lub otwarte kaski (elastyczny i cienki mikrofon można
zamontować w obu typach kasków). Dostępne jest także rozwiązanie opcjonalne
również wersją z mikrofonem typu velcro (CHS300), wyłącznie do kasków
zabudowanych.
Zestaw pozwala na rzeczywistą pełną dwustronną komunikację typu duplex
pomiędzy prowadzącym motor a pasażerem.
Połączenie głosowe można regulować w trzech krokach stosownie d hałasu z
zewnątrz.
Można podłączyć następujący sprzęt:
• zewnętrzną MP-3 lub odtwarzacz CD/DVD lub wyjście głosu nawigatora przez
standardową wtyczkę stereo 3.5 mm
Zestaw pracuje na 3 bateriach AAA, alkalicznych lub na akumulatorkach NiCd/
NiMH niezależnie od zasilania pojazdu (nie dołączone do interkomu).
Deklaracja zgodności
System komunikacji na motor spełnia wymagania zgodności europejskiej Dyrektywy
EMC 2004/108/EG, europejskich norm EMC - EN 50 022:2006, EN 55024:1998 oraz A1 i
A2 (2003), EN 60065: 2002 + A1 (2006) (bezpieczeństwo elektryczne) oraz WEEE /
RoHS, i posiada oznakowanie CE. Stosowną deklarację zgodności EC można znaleźć
na www.hobbyradio.de.
Warunki dla podłączania wyposażenia
Głos nawigatora lub MP-3/ CD muzyczne:
Wtyczka stereo 3.5 mm (3). Nie ma możliwości słuchania muzyki w stereo, słuchawki
odbierają ten sam sygnał (mono).
Głośność jest regulowana kontrolką głośności. (4).
Wskazówki w zakresie instalacji i podłączenia:
Mocowanie zestawów kaskowych:
Dwa zestawy kaskowe składają się z dwóch płaskich wykładanych słuchawek
umieszczanych w kasku, mikrofonu z elastycznym pałąkiem, który można
zamontować blisko ust oraz wodoodpornym przyciskiem przeniesienia rozmowy który
można zamocować w pobliżu manetki lub na rękawicy.
Dołączono także dwie samoprzylepne podkładki do mocowania słuchawek w kasku
oraz taśmę velcro regulowaną na długości do mocowania przycisku rozmowy.
Samoprzylepne podkładki posiadają z jednej strony powierzchnię przylepną (zdejmij
folię ochronną) a drugiej strony rzep velcro, co umożliwia łatwe mocowanie oraz
wyjmowania słuchawek w celu regulacji lub czyszczenia. Motocykliści mający
ograniczoną przestrzeń do zamocowania przycisku rozmowy tj. na metalowej płytce
przy manetkach mogą zdjąć taśmę velcro i przyczepić przycisk rozmowy za pomocą
podkładek przylepnych bezpośrednio w żądanej lokalizacji.
Przy mocowaniu słuchawek prosimy zachować niewielki odstęp pomiędzy uszami a
kaskiem. Uszy nie powinny być całkowicie przesłonięte przez słuchawki, ponieważ
uniemożliwiłoby to kontakt słuchowy z otaczającym ruchem drogowym.
Strona 3 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.p
(Ustawa o ruchu drogowym zabrania korzystania ze słuchawek całkowicie
zasłaniających uszy ponieważ uniemożliwiłoby to usłyszenie klaksonów oraz innych
sygnałów).
Prosimy nie przeprowadzać żadnych modyfikacji technicznych kasku przez
zamontowaniem zestawu słuchawek. Norma ECE w zakresie kasków motocyklowych
nie dopuszcza spłaszczania materiału wewnątrz kasku w celu powiększenia
przestrzeni na zestaw słuchawek. Mikrofon zamontuj tak, aby zawsze znajdował się w
pobliżu ust; zamocuj go dołączoną podkładką przylepną.
Przed zamocowanie podkładek przylepnych dokładnie oczyść miejsce ich
mocowania (np. alkoholem, ale nie używaj rozpuszczalnika). Dociśnij mocno i
pamiętaj, że odpowiednią siłę mocowania uzyskuje się dopiero po kilku godzinach.
Podstawowa instalacja jest bardzo prosta – po prostu podłącz 2 słuchawki (2), i
gotowe!
Gdzie umieścić układ centralny
Najlepszym miejscem na lokalizację układu centralnego jest wnętrze lub pobliże
sakwy przy zbiorniku lub zewnętrzna kieszeń ubrania na motor.
Zasilanie/umieszczanie baterii
Otwórz pokrywę baterii na spodzie układu centralnego. Włóż 3 baterie lub
akumulatorki typu AAA (mikro). Uważaj na prawidłową pozycje biegunów baterii.
Ostrzeżenie:
Nigdy nie wkładaj do zasobnika baterii razem z akumulatorkami. Używaj wyłącznie
baterii lub akumulatorków jednakowego typu oraz nigdy nie łącz z sobą baterii w
pełni naładowanych i pustych.
Zużyte baterie usuwaj do odpadów w autoryzowanych punktach zbiórki u
specjalnych sprzedawców. Zwracaj uwagę na różne pojemniki na baterie i
akumulatorki. Baterie oraz akumulatorki stanowią odpady specjalne których nie
wolno usuwać wraz z odpadami gospodarczymi. Nigdy nie wrzucaj baterii ani
akumulatorków do ognia, nie doprowadzaj do zwarcia biegunów baterii lub
akumulatorków: Zagrożenie pożarem, wybuchem lub obrażeniem ciała!
Obsługa
Interkom:
Jakość komunikacji interkomem pomiędzy
kierującym a pasażerem zależy od hałasu
środowiskowego oraz prawidłowej regulacji
czułości. Model AE 600 posiada specjalny
elektroniczny filtr redukcji hałasu
poprawiający jakość dźwięku.
Model
AE 600 posiada suwak z 4 pozycjami (1).
Interkom umożliwia pełną komunikację
duplex: od mikrofonu kierującego do
słuchawek pasażera i odwrotnie.
Można wybrać 3 różne ustawienia:
• Pozycja L (niska): do jazdy motorem
Strona 4 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.p
z dużą prędkością. Czułość mikrofonu jest dość niska co zapobiega zbieraniu
nadmiernych szumów.
Ustawienie reguluje się zgodnie z normalnym zachowaniem motocyklisty w trakcie
rozmowy: przebywając w hałaśliwym otoczeniu ruchu drogowego, automatycznie
podnosisz głos.
• Pozycja M (średnia): do prędkości średniej. Mikrofon ma teraz większą czułość, ale
może reagować na wiatr i dźwięk silnika przy większej prędkości.
• Pozycja H (wysoka): duża czułość, do jazdy z niską prędkością i innych zastosowań.
Mikrofon reaguje na normalną głośność dźwięku.
Wyjście auto nawigatora lub odtwarzacza muzyki podłączone jest do wyjścia audio
słuchawek kierującego i pasażera i może być regulowane potencjometrem VOLUME
(4) z lewej strony urządzenia.
