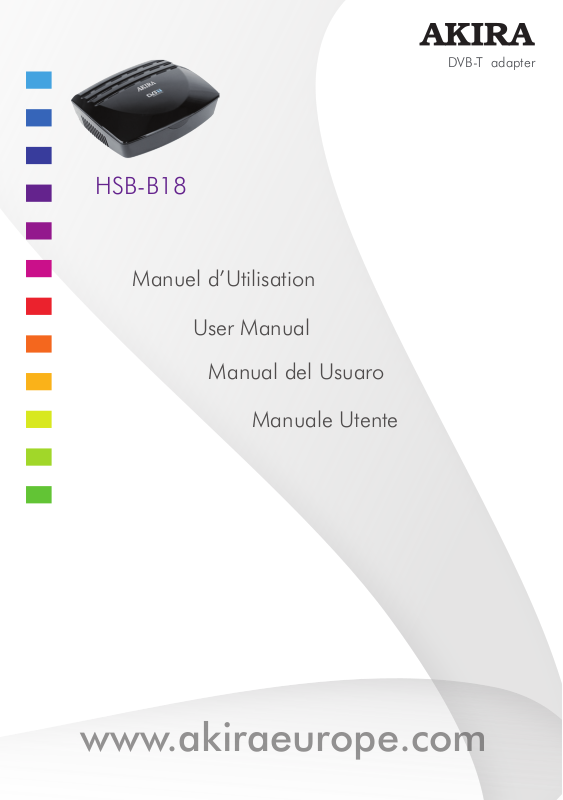

HSB-B18

www.akiraeurope.com

Manuel d’Utilisation

User Manual

Manual del Usuaro

DVB-T adapter

Manuale Utente

Texte de Garantie

Cher client, Nous vous remercions d'avoir acheté ce produit AKIRA™ et de faire confiance à notre société. Ce produit répond aux normes de sécurité en vigueur et a été soumis à des tests rigoureux durant sa fabrication. Toutefois, dans l'éventualité d'un défaut, le produit ou sa(ses) pièce(s) défectueuse(s) (excepté des accessoires et les consommables) seront réparés gratuitement (pièces, main d'œuvre et expédition dans les pays mentionnés ci-dessous) ou, à la discrétion de AKIRA™, remplacés par un item similaire, à condition qu'ils aient été renvoyés dans les 24 (vingt quatre) mois qui suivent la date du premier achat (date de réception), qu'ils présentent un défaut matériel et/ou de main d'œuvre et qu'ils aient été achetés dans l'un des pays suivants : France (métropolitaine), Espagne, Italie, Portugal, Belgique, Allemagne, Autriche, Suisse ou dans une boutique détaxée

Cette garantie n'est accordée que sur présentation de la facture ou du bon de caisse original indiquant la date d'achat et le nom du revendeur, et de la présente carte de garantie portant mention du type de produit et de son numéro de série. Le bénéfice de cette garantie pourra être refusé si la facture, le bon de caisse ou la carte de garantie a été modifié d'une manière quelconque, effacé ou rendu illisible après l'achat original.

Enregistrement en ligne Pour valider votre garantie, veuillez enregistrer votre produit AKIRA™ dans les 30 jours qui suivent son achat sur

http://www.akiraeurope.com

La présente garantie ne s'applique pas aux cas suivants :

1.Dommages d'origine accidentelle y compris, mais sans exclusive, la foudre, l'incendie, l'eau.

2.Produit endommagé par suite d'une négligence, d'une mauvaise utilisation, d'une utilisation contraire aux instructions du mode d'emploi, d'une réparation et/ou d'une installation mal exécutée (liste non exhaustive). En particulier, un écran brûlé par l'affichage excessivement prolongé d'une image fixe telle qu'un écran d'ordinateur ou des logos, comme décrit dans le mode d'emploi, n'est pas couvert par la garantie.

3.Modifications, adaptations ou altérations du produit dans le but de l'utiliser dans un autre pays que ceux pour lesquels il a été conçu et fabriqué, ou tout dommage résultant de telles modifications.

4.Utilisation différente de l'usage normal par un particulier dans le cadre domestique.

5. Défectuosité des pixels individuels lorsque le nombre de pixels défectueux est inférieur aux nombres suivants : Pixel sombre : 7 Pixel brillant ou scintillant : 3 Nombre total de pixels défectueux : 8

Ces déclarations n'affectent pas vos droits statutaires en tant que consommateur dans le cadre de la législation nationale en vigueur, ni vos droits de consommateur vis-à-vis du revendeur auquel vous avez acheté le produit.

Si vous avez un problème technique, qu'il soit couvert ou non par la garantie, veuillez en parler au revendeur qui vous a vendu le produit. Dans votre propre intérêt, nous vous recommandons de lire attentivement le mode d'emploi de votre produit AKIRA™ avant de prendre contact avec votre revendeur ou un centre de dépannage. Si vous avez des questions auxquelles votre revendeur n'est pas en mesure de répondre, veuillez appeler la hotline AKIRA (numéro international gratuit : 00 800 800 25 472).

AKIRA est une marque déposée de TT International, Inc.

Warranty text

Dear Customer,Thanks you for purchasing this AKIRA™ product and for your confidence in our company. This product meets applicable safety requirements and has undergone stringent testing during manufacture. However, should there occur a defect, the product or its defective part(s) (excluding accessories and consumables) will be repaired free of charge (labor, parts and transportation within the boarder of the below mentioned countries) or, at AKIRA™ discretion, exchanged for a similar item, provided that it has been returned with 24 (twenty four) months from the date of original purchase (date of receipt), is defective in material and/or workmanship and has been bought in any of the following countries: France (metropolitan territory), Spain, Italy, Portugal, Belgium, Germany, Austria, Switzerland or in a duty-free shop in named countries.

This guarantee will be granted only upon presentation of the original invoice or cash receipt, indicating the date of purchase and dealer's name, and of this guarantee card with the product type and serial number. The benefit of this guarantee may be refused if the invoice, cash receipt or guarantee card has been altered in any way, deleted or made illegible after the original purchase.

Online registration To expedite warranty service, please register your AKIRA™ product within 30 days of purchase at

This guarantee does not apply to the following:

1.Damage caused by accidents including, but not limited to, lightening, fire, water.

2.Damage to the product resulting from neglect, misuse, use against the operating manual instructions, repair and/or install wrongly performed (non exhaustive list). Especially any burned panel from too long still picture display such as computer inputs or channel logos, as described in the operating manual, will not be guaranteed.

3. Modification, adaptations or alterations of the product to operate in a country other than for which it was originally designed and manufactured, or any damage resulting from such modifications.

4. Usage other than usual consumer home usage.

5. Defect on individual pixels when the number of defective is below the following numbers: Dark pixel: 7 Bright or flickering pixel: 3Total defective pixels: 8

http://www.akiraeurope.com

These statements do not affect your statutory rights as a consumer under applicable national legislation in force, nor your consumer's rights against the dealer from whom you bought the product.

If you need service, whether or not under guarantee, please approach the dealer who sold you the product. In your own interest, we advise you to read the instruction booklet for your AKIRA™ product carefully before contacting your dealer or service center.

Should you have any questions which your dealer is unable to answer, please contact AKIRA hotline (international free phone number: 00 800 800 25 472).

AKIRA is a registered trademark of TT International, Inc.

Garantía

Estimado Cliente: Le agradecemos la compra de este producto AKIRA™ y su confianza en nuestra empresa. Este producto cumple con los requisitos aplicables de seguridad y ha sido sometido a pruebas estrictas durante la fabricación. Sin embargo, en caso de un posible defecto, el producto o la(s) parte(s) defectuosa(s) (excluyendo los accesorios y artículos de consumo) serán reparados gratuitamente (mano de obra, partes y transporte dentro de las fronteras de los países mencionados a continuación) o, a discreción de AKIRA , cambiados por un artículo similar, siempre que se haya realizado la devolución en los 24 (veinticuatro) meses posteriores a la fecha de compra inicial (fecha de recepción), el defecto sea en el material y/o mano de obra y se haya comprado en alguno de los siguientes países: Francia (territorio metropolitano), España, Italia, Portugal, Bélgica, Alemania, Austria, Suiza o en tiendas libres de impuestos en los países mencionados.

Esta garantía sólo se llevará a cabo bajo la presentación de la factura original o el recibo de pago, indicando la fecha de compra y el nombre del comerciante, y de la presente garantía con el tipo de producto y el número de serie. La ejecución de la garantía puede ser rechazada si la factura, el recibo o la garantía se encuentra alterada de alguna manera, borrosa o se ha vuelto ilegible desde su compra original.

Registro online Para agilizar el servicio de la garantía, registre su producto AKIRA™ dentro del periodo de 30 días tras la compra en

http://www.akiraeurope.com

Esta garantía no se aplica a lo siguiente:

1.Daños causados por accidentes incluyendo, aunque sin limitarse exclusivamente a estos: relámpagos, fuego o agua.

2. Daños al producto resultantes de la negligencia, el mal uso o el uso en contra de las instrucciones del manual de funcionamiento, reparaciones y/o instalaciones llevadas a cabo erróneamente (esta lista no es exhaustiva). En particular no se garantiza ningún panel quemado de la visualización de imágenes inmóviles durante mucho tiempo tales como entradas informáticas o logos de canales, como se describen en el manual de funcionamiento.

3. Modificaciones, adaptaciones o alteraciones del producto para funcionar en otro país para el cual no fue diseñado ni fabricado originariamente, o cualquier daño resultante de tales modificaciones.

4. Cualquier otro uso que no sea el uso ordinario de un cliente corriente.

5. El defecto de pixeles sueltos cuando el número de píxeles defectuosos sea menor a los siguientes: Píxeles oscuros: 7 Píxeles brillantes o parpadeantes: 3 Total de píxeles defectuosos: 8

Estas afirmaciones no afectan a los derechos establecidos por ley como consumidor bajo la legislación nacional vigente aplicable, ni a los derechos como consumidor hacia el comerciante que le vendió el producto.

En caso de necesidad de algún servicio, dentro o no del período de garantía, contacte con el comerciante que le vendió el producto. Para su beneficio propio, le aconsejamos que lea el folleto de instrucciones de su producto AKIRA™ detenidamente antes de contactar con su comerciante o centro de servicios.

Si Vd. tiene alguna duda que su vendedor no pueda solventar, contacte con la línea de acceso directo de AKIRA (teléfono internacional gratuito: 00 800 800 25 472).

AKIRA™ es una marca registrada de TT International, Inc.

Gentile Cliente, grazie per aver acquistato questo prodotto AKIRA e èer la fiducia mostrata vero la nostra Società. Questo prodotto è stato progettato per dare la massima sicurezza e controllato in ogni dettaglio durante la costruzione. Pertanto, se si dovesse riscontrate un difetto sul prodotto o su di una parte dello stesso ( con esclusione degli accessori o deperibili) verranno riparati gratuitamente ( manodopera, ricambi e trasporto come più sotto specificato) o, a discrezione di AKIRA, sostituendo l' articolo con un altro similare, purché questo avvenga nei 24 (ventiquattro) mesi dalla data d' acquisto (data indicata sulla ricevuta), e se il difetto riscontrato sul prodotto si è verificato per un bene comprato in uno dei seguenti paesi: Francia (territorio europeo), Spagna, Italia,Portogallo, Belgio, Germania, Austria, Svizzera o in un duty-free delle menzionate nazioni.

Questa garanzia verrà accolta solo se presentata con l'indicazione del modello e numero di serie, la fattura originale o scontrino fiscale, con indicato data dell' acquisto e nome del rivenditore. La garanzia sarà rifiutata se la fattura o lo scontrino fiscale risultassero manomessi e in ogni caso, presentata oltre i termini prefissati con con prova d'acquisto illeggibile.

Registrazione della garanzia Per convalidare la garanzia, dovrete registrare il vostro prodotto AKIRA entro 30 giorni dall' acquisto su http://www.akiraeurope.com

Questa garanzia non sarà considerate valida per I motive seguenti:

1. Danni causati accidentalmente da: errato voltaggio, fuoco o acqua.

2. Non saranno garantiti danni prodotti da negligenza, utilizzo contrario a quello indicato dal manuale d' istruzioni, riparazione o installazione impropria di parti (non indicate esaustivamente). Specialmente per i pannelli con la stessa immagine ferma per lunghi periodi come da inputs dei computer o dal logo delle TV, come descritto sul libretto d'istruzioni.

3. Modifiche, adattamenti o alterazioni del prodotto per l' utilizzo diverso da quello che originariamente è stato progettato e costruito, o qualsiasi altro danno risultante da queste modifiche.

4. Utilizzo diverso dall' uso domestico

Testo di Garanzia

5. Difetto o pixels individuali quando il numero dei difetti riscontrati sono differenti da questi indicate:

Dark pixel: 7 Bright or flickering pixel: 3 Difetti totali dei pixels: 8

Quanto sopra non incide sui diritti del consumatore previsti dalla legislazione nazionale in vigore, né i vostri diritti di consumatore nei confronti del rivenditore presso il quale avete acquistato il prodotto. Se vi necessita un intervento fuori garanzia, rivolgetevi al rivenditore dove avete acquistato il vostro prodotto. Nel vostro interesse, vi consigliamo di leggere attentamente le istruzioni del vostro prodotto AKIRA prima di contattare il rivenditore o il servizio assistenza. Se avete delle domande che il vostro rivenditore non sa darvi, contattate direttamente AKIRA (al n° telefonico 00 800 800 25 472 / 00 800 800 AKIRA)

AKIRA è un marchio internazionale registrato

Note : Questo prodotto è stato progettato e costruito con prodotti e componenti di alta qualità che possono essere riciclati e riutilizzati. Questo simbolo significa che le parti elettriche ed elettroniche alla fine della propria vita possono essere depositatte separatemente dalla raccolta differenziata domestica.

normalement ou a subit une chute.

Aucune

Pensez a l'environnement lors du changement de piles, ne les jetez pas n'importe ou et conformez vous aux pratiques locales

Cet appareil est pr vu pour une utilisation en climat temp rééé

Ce symbole indique que des tensions élevées dans cet appareil peuvent constituer un risque de choc électrique dangereux

Ce symbole indique que le présent manuel contient des informations

et conseils de manipulation importants

Une charge électrostatique peut causer un dysfonctionnement de l'appareil. Celui-ci doit alors être réinitialisé par l'utilisateur.

utiliser

Table des Matières

Illustration des Panneaux Avant et Arrière...........................1

Télécommande....................................................................2

Connexions..........................................................................4

Interface Utilisateur

Installation Rapide...........................................................5

Opérations du Menu.........................................................6

Lecture Normale .............................................................11

Dépannage………….............................................................14

Questions Fréquentes.........................................................15

Spécifications...................................................................17

............................................................5

1.Face Avant

1. CAPTEUR DE TELECOMMANDE INFRAROUGE: Reçoit le signal de la télécommande.

2. USB JACK(Optional): Used to connect to an external USB 2.0 device. Note: Not all receivers have the USB Jack.

2. Face Arrière

1 2 3 4

1 ENTREE RF: Connecter le câble d'antenne à cette prise..

2.BOUCLE RF: Permet de transférer le signal RF vers votre TV ou

un autre système vidéo comme un magnétoscope. 3 PERITEL TV: Connecter la TV à cette prise en utilisant un câble péritel (non fourni). 4 CÂBLE D'ALIMENTATION: Branchement de l'alimentation principale.

Télécommande

Fonction des touches de la télécommande:

1. MUTE:Utiliser pour couper ou remettre le son.

2. CLAVIER NUMERIQUE: Utiliser pour sélectionner le numéro des chaînes ou entrer un nombre dans les menus.

3. RECALL:Utiliser pour permuter entre les deux dernières chaînes regardées

4. INFO: Utiliser pour afficher les informations au sujet de la chaîne regardée ou tout autre information concernant le programme dans une fenêtre EPG..

5. SUBTITLE: utiliser pour permuter entre les différents sous-titres diffusés.

6. EXIT: utiliser pour retourner à l'écran ou au menu précédent.

7. CH+:Utiliser pour se déplacer à travers les menus ou passer à la chaîne suivante.

8. VOL+: Utiliser pour se déplacer à travers les menus ou augmenter le volume sonore.

9. OK: Utiliser pour confirmer une sélection dans un menu.

10. TOUCHES COLOREES (ROUGE/VERT/JAUNE/BLEUE): Utiliser pour opérer différentes fonctions à l'écran TELETEXTE ou autre menu. (TV/RADIO: Utiliser pour permuter entre les chaînes TV et les stations Radio)

11. STANDBY: Utiliser pour allumer ou éteindre l'appareil.

12. FAV: Utiliser pour accéder aux chaînes favorites.

13. AUDIO: Utiliser pour régler la sortie audio, les réglages disponibles sont

STEREO, GAUCHE, DROITE, MONO.

14. MENU: Utiliser pour ouvrir la fenêtre du menu principal.

15. EPG: Utiliser pour afficher les informations au sujet du programme

regardé et du suivant.

16. VOL-: Utiliser pour se déplacer à travers les menus ou diminuer le volume sonore.

17. CH-: Utiliser pour se déplacer à travers les menus ou passer à la chaîne précédente.

18. TEXT: Utiliser pour afficher la page du télétexte si celui-ci est disponible.

19. PAUSE: Utiliser pour "geler" l’interrompre le programme regardé, et

reprendre le visionnage.

NOTE: Cette fonction peut ne pas être disponible pour toutes les chaînes.

Installation des Piles

Ôter le couvercle du compartiment à piles de la télécommande et

installer

2 piles de type LR03 à l'intérieur du compartiment. Le diagramme à l'intérieur du compartiment à piles indique la

polarité à respecter

1. Ouvrir le couvercle 2.Installer les piles 3.Fermer le couvercle

N PE O

E P

Utilisation de la Télécommande

Pour utiliser la télécommande, la pointer en direction de avant du décodeur numérique. La télécommande a une portée de 7 mètres maximum depuis le décodeur numérique à un angle maximal de 60 degrés

La télécommande ne va pas fonctionner si son accès est bloqué.

La lumière du soleil ou une luminosité très intense va faire décroître la de la télécommande.sensibilité

la face

Connexions

Attention : Bien vérifier que les spécifications du voltage de la

prise murale sont compatibles avec celles du récepteur. Afin d'éviter les risques d'électrocution, ne pas ouvrir le couvercle, ni l'arrière du récepteur.

Se connecter à un poste TV

Antenne TV

Note : Lors du branchement du récepteur à un autre équipement, par ex. TV,VCR et amplificateur, se référer au manuel d'instructions correspondant à l'équipement en question pour le mode d'emploi. S'assurer également de débrancher tous les équipements de l'alimentation électrique avant la connexion. La connexion du téléviseur à la prise RF OUT du décodeur est optionnelle, et n'a d'utilité que si vous souhaitez continuer à capter les chaînes analogiques sur votre téléviseur. Les chaînes de la TNT seront transportées sur votre téléviseur par le câble péritel.

Interface Utilisateur

1. Installation Rapide

1.1 Programmation du Pays et du Langage

L'utilisateur peut sélectionner son pays et langage préféré sur la page Setup Installation. (1) Presser la touche <Menu> pour accéder au Menu principal (Main Menu). (2) Presser la touche <Left/Right> (Gauche/Droite) pour sélectionner l'option SET UP (INSTALLATION). (3) Presser la touche <Up/Down> (Haut/Bas) pour sélectionner l'option Installation. (4) Presser la touche <OK> pour accéder à la page Installation. (5) Presser la touche <Up/Down> (Haut/Bas) pour sélectionner l'option Country (Pays). (6) Presser la touche <Left/Right> (Gauche/Droite) pour programmer Country Setting (Réglage pays). (7) Presser la touche <Up/Down> <Up/Down> (Haut/Bas) pour sélectionner l'option OSD Langage. (8) Presser la touche <Left/Right> (Gauche/Droite) pour programmer un langage. Lors de la première installation, le décodeur démarrera directement à l'étape n° 5.

1.2 Comment recevoir les programmes?

Parcourir les fréquences et largeurs de bandes disponibles pour recevoir les programmes. Presser la touche <RED (ROUGE)> ou <GREEN (VERT)> pour démarrer Auto Scan (Défilement

Automatique) ou Manuel Scan (Défilement Manuel).

1.2.1 Auto Scan Auto Scan (Défilement Automatique) va d'abord effacer la base de

données, puis parcourir les fréquences et largeurs de bandes par défaut sur Country Setting. Suivre les étapes (1) ~ (8) en section 1.1.

(9) Presser la touche de confirmation <RED (ROUGE)> pour effacer les données de la base de données. (10) Presser la touche <OK> pour confirmer l'action d'effacement et démarrer Auto Scan. Opérer Auto Scan prend du temps, l'utilisateur peut presser la touche <Exit> pour s'échapper à n'importe quel moment. Voir Figures 1. Plus tard, si vous voulez parcourir de nouveau, vous pouvez suivre la procédure d'Installation Rapide (Quick Installation) ci-dessus.

1.2.2 Parcourir Manuellement Manuel Scan ajoute les résultats du défilement à l'intérieur de la base

de données, sans effacer les données. Mais l'utilisateur doit connaître la Fréquence et la Largeur de bande pour le défilement. Si l'utilisateur parcourt les mêmes Fréquences et Largeur de bande plus d'une fois, les programmes précédents vont se réinscrire. Suivre les étapes (1) ~ (8) en section 1.1.

( 9 ) Presser la touche <GREEN (VERT)> pour accéder à la Page Manuel Scan. (10) Presser la touche <Up/Down> (Haut/Bas) pour sélectionner l'option Frequency. (11) Presser la touche <0~9> pour entrer la valeur Fréquence. (12) Presser la touche <Up/Down> (Haut/Bas) pour sélectionner l'option Bandwidth (Largeur de bande). (13) Presser la touche <Left/Right> (Gauche/Droite) pour programmer la valeur Largeur de bande. (14) Presser la touche <OK/Exit> pour démarrer le défilement ou sortir.

Voir Figures 2.

SETUP. Installation

Antenna_Setting

Country Setting

OSD Language

Database will be cleared! Continue?

Audio Language

Subtitle Language

LCN

Move

Auto Scan

Manual Scan

de la base de données

01/01/2008 00:19

OFF

England

English

OFF

Exit YES

English

Switch

Exit

MANUAL SCAN

Channel No.

Frequency

Bandwidth

Strength Quality

Move

Edit

01/01/2008 02:19

CH .21

474.000 Mhz

8 Hz

65 % 94 %

Move

Scan

Exit

Figure 2. Edition Manual ScanFigure 1. Effacement du message

2. Fonctionnement du Menu

Une fois que l'installation des chaînes est terminée vous pouvez commencer à regarder ; quelques fonctionnements principaux sont présentés dans ce chapitre.

2.1 Menu Principal Main Menu est destiné à effectuer un certain nombre de fonctions. (1) Presser la touche <Menu> pour entrer dans Main Menu. (2) Presser la touche <Info> pour afficher les informations de la version du

décodeur.

2.2 SETUP

Réglages du décodeur.

2.2.1 Installation

Réglage des paramètres de réception et de lecture du décodeur.

2.2.1.1 Installation de l'Antenne

Programmer l'alimentation antenne sur « on » (mise en marche) ou «off » (arrêt) pour alimenter l'antenne en puissance +5V ou non. Note: L'installation par défaut est “OFF”, ne choisir l'option “ON” que si ce décodeur est connecté à une antenne active qui amplifie le signal de réception RF, sinon prière de le maintenir sur “OFF”.

la TNT

2.2.1.2 Country Setting (Programmation du Pays) Programmer le pays pour Auto Scan (Défilement Automatique), Manual Scan (Défilement Manuel) et Time Zone (Zone Horaire). Note: Changer le Country Setting va automatiquement changer la Zone Horaire (Time Zone) par défaut et programmer par défaut les Fréquences et Largeur de bande pour Auto Scan.

2.2.1.3 OSD Langage

Programme le Langage affiché sur l'écran.

2.2.1.4 Audio Langages

Programme le langage audio pour visionner un programme.

2.2.1.5 Langage des Sous-Titres (Subtitle Language)

Programme le langage pour l'affichage des sous-titres.

2.2.1.6 LCN

Programme le “Logical Canal Number” sur “on” (mise en marche) ou “off” (arrêt). Note: LCN est un nombre qui identifie uniquement un canal logique, il est couramment utilisé en France. Il permet au produit de numéroter les chaînes dans un ordre défini par le CSA.

2.2.1.7 Auto Time Zone / Time Zone (Zone Horaire)

Ceci vous donne la possibilité d'activer ou désactiver la mise à jour tenant compte du décalage horaire. Si vous connaissez le décalage horaire de votre zone par rapport au GMT (Heure du Méridien de Greenwich) de votre location,programmer Auto Time Zone sur OFF et sélectionner la Time Zone appropriée, sinon programmer sur ON et laisser le système détecter la zone horaire automatiquement .

Note : Certains pays couvrent plus d'une Zone Horaire.

2.2.1.8 Défilement Automatique (Auto Scan)

Presser la touche <RED (ROUGE)> pour démarrer Auto Scan. Voir section 1.2.1 pour plus de détails.

2.2.1.9 Défilement Manuel (Manuel Scan)

Presser la touche <GREEN (VERT)> pour démarrer Manuel Scan. Voir section 1.2.2 Pour plus de détails.

2.2.2 Programmation TV (TV Setup)

Programme le mode d'affichage pour TV. Voir Figure 3.

SETUP. TV Setup

TV Format

TV Mode

OSD Transparency

Banner Display Time

Video Output

Video Enhancement

5761

Figure. 3 Programmation TV

4:3 LB

PAL

CVBS+RGB

OFF

Switch

Move

01/01/2008 00:19

Exit

2.2.2.3 Transparence OSD (OSD Transparency)

Installe l'Affichage Transparent sur Ecran. 1 est le plus transparent.

2.2.2.4 Temps d'Affichage de la Bannière (Banner Display Time)

Programme le temps d'affichage de la Bannière. La bannière ne disparaît pas lorsqu'elle est programmée en “Always”(Toujours)et disparaît à la fin du temps programmé lorsque programmée sur d'autres valeurs.

2.2.2.5 Sortie Vidéo (Video Output)

Programme le mode de sortie vidéo sur le poste TV.

2.2.2.6 Optimisation de la Vidéo (Video Enhancement)

Programme l'amélioration de la Vidéo. Voir Figure 4. (1) Presser la touche <Up/Down> (Haut/Bas) pour sélectionner l'option

Video Enhancement . (2) Presser la touche <Left/Right>

(Gauche/Droite) pour programmer

Video Enhancement. (3) Presser la touche <Up/Down> (Haut/Bas) pour sélectionner Flesh Tone (Couleur de peau) ou Black/White Expansion (Intensification du Contraste Noir et Blanc). (4) Presser la touche <Left/Right> (Gauche/Droite) pour programmer Flesh Tone et Black/White Expansion.

2.2.3 Mot de Passe (Password)Figure 10. Password PageProgramme le mot

de passe pour le verrouillage du menu, du canal ou le verrouillage de censure. L'utilisateur peut changer le mot de passe. Le Code PIN par défaut est 6666.

2.2.3.1 Verrouillage de Menu (Menu Lock)

Verrouille le menu par le mot de passe.

2.2.3.2 Verrouillage de Canal (Canal Lock)

Verrouille le canal qui a été programmé en statut de verrouillage lors de l'activation du Verrouillage de Canal. Prière de voir section 2.3.1.2 pour plus de détails.

2.2.3.3 Verrouillage de Censure (Censorship Lock)

Verrouille le programme au moyen du mot de passe et le seuil de censure. L'information de censure se trouve dans le contenu du programme. En mode de soumission à la censure, l'utilisateur doit entrer le mot de passe correct pour regarder le programme.

2.2.3.4 Changement du Mot de Passe (Change Password)

Pour changer le Code PIN, sélectionner cette option, presser la touche <Left/Right> (Gauche/Droite) pour déclencher le changement du mot de passe et les touches <0~9> pour entrer l'ancien mot de passe, le nouveau mot de passe et confirmer le nouveau mot de passe. Si l'opération est réussie, le message PIN Code Changed va s'afficher, sinon le message PIN Code Error va s'afficher.

Figure4. Optimisation de la Vidéo

2.2.4 Programmateur (Advance Timer)

L'utilisateur peut programmer l'horloge pour visionner le programme par date et horaire manuellement ou depuis le Guide TV/Radio (voir section 2.3.2). Lorsque la programmation date et horaire de démarrage est enregistrée, STB va automatiquement basculer sur le programme choisi. Presser n'importe quelle touche excepté <Vol-/Vol+/Mute>, STB demande à l'utilisateur de l'interrompre ou non lors du visionnage du programme sélectionné. L'utilisateur peut annuler l'opération tandis qu'elle est en cours.

2.2.5 Programmation Par défaut (Set Default)

Restaure le dispositif par défaut de sortie d'usine de STB. Toutes les programmations faites par l'utilisateur vont être remplacées par les valeurs par défaut de sortie d'usine et la base de données va être effacée par la même occasion.

2.3 TV/RADIO

Il existe deux types de programme : TV et Radio. Le fonctionnement de List et Guide De TV et Radio sont à peu près Similaires. Nous présentons ici l'exemple TV.

2.3.1 Liste

L'utilisateur peut activer certaines fonctions dans List. Voir Figure 5.

2.3.1.1 Favoris

Figure 11. Liste TVL'utilisateur peut faire défiler rapidement vers le haut/bas (up/down) les programmes favoris par le filtre des favoris. Il existe 8 groupes de favoris pour les programmes de l'utilisateur : Nouvelles (News), Sport, Films (Movie), Musique, Shopping, Voyages (Travel), Garçon (Boy) et Fille (Girl). Presser la touche <1~8> pour programmer ou supprimer le groupe favori lorsque l'option Favorites est sélectionnée.

2.3.1.2 Verrouillage (Lock) Lock va demander le mot de passe avant de regarder ce programme

lorsque SETUP ->Password->Canal Lock est activé. Prière de voir la section 2.2.3.2 pour plus de détails. Presser la touche <OK> pour programmer ou supprimer le statut de verrouillage lorsque l'option

Lock est sélectionnée.

2.3.1.3 Edit

L'utilisateur peut éditer le nom du programme, d'une longueur maximale de 20 caractères. (1) Presser la touche <Left/Right> (Gauche/Droite) pour sélectionner l'option Edit et <Up/Down> (Haut/Bas) pour sélectionner le programme. (2) Presser la touche <OK> pour afficher les informations du programme et presser de nouveau la touche pour éditer le nom du programme. (3) Presser la touche <Up/Down/Left/Right/0~9/RED (ROUGE)/GREEN (VERT)> pour sélectionner le caractère.

TV List

All

No. Program Name Status

0001 CT SPORT 0002 Aplikace MHP 0003 CT 1 0004 CT 2 0005 CT 24 0006 NOVA

Favorites

1-8: Favorite Group Edit

Figure. 5 Lista TV

01/01/2008 02:19

CH23/490166 KHz PID:V 1025 , A 1041

Tool

CH+/-

Exit

Save

(4) Presser la touche <OK> pour terminer l'édition et retourner à la page d'information du programme précédent. (5) Presser la touche <RED (ROUGE)> pour sauvegarder l'édition et retourner à List ou presser la touche <Exit> pour run retour à List sans sauvegarde.

2.3.1.4 Déplacement (Move) Move va vous permettre de déplacer la position des canaux dans la liste.Note: Cette option ne va pas apparaître dans cette liste lorsque SETUP->Installation->LCN est programmé sur ON (en Marche).

2.3.1.5 Tri (Sort) Sort va vous permettre de trier les canaux par A<->Z ou Country<->Free. Note: Cette option ne va pas apparaître dans cette liste lorsque SETUP- >Installation->LCN est programmé sur ON (en Marche).

2.3.1.6 Saut (Skip) Skip va sauter le programme lors du changement de programme en CH+/-.

Presser la touche <OK> pour programmer ou supprimer le statut de saut lorsque l'option Skip est sélectionnée.

2.3.1.7 Effacement (Delete) Delete va effacer le programme de la base de données de façon

permanente. L'utilisateur doit parcourir de nouveau pour la récupérer. Presser la touche <OK/GREEN (VERT)> pour programmer l'effacement ou l'effacement total (delete all) lorsque l'option Delete est sélectionnée.

2.3.1.8 Recherche (Search)

L'utilisateur peut rechercher le nom du programme par un mot clé partiel. (1) Presser la touche <Left/Right> (Gauche/Droite) pour sélectionner l'option Search.

(2) Presser la touche <OK> pour accéder à la page de recherche. (3) Presser la touche <Up/Down/Left/Right/OK/0~9/RED

(ROUGE)/GREEN (VERT)> pour entrer le mot clé. (4) Presser la touche <OK> pour rechercher et retourner à List. Le programme correspondant va être pointé. (5) Presser la touche <GREEN (VERT) / YELLOW (JAUNE)> pour le programme correspondant suivant ou précédent.

2.3.2 Guide Guide est aussi nommé EPG (Electronic

Programme Guide). Voir Figures 6. (1) Presser la touche <Up/Down> (Haut/Bas) pour sélectionner le programme ou l'événement EPG. (2) Presser la touche <Left/Right> (Gauche/ Droite) pour changer l'événement ou la date. (3) Presser la touche <OK> pour sortir de tous les menus ou afficher les detail s de l'événement Sélectionné.

(4) Presser la touche <Exit> pour sortir du menu Précédent.

(5) Presser la touche <RED (ROUGE)> pour entrer dans la page Book et

<YELLOW (JAUNE)> pour sauvegarder après l'édition. S'il est en conflit avec lui-même ou un autre événement, un message de conflit va s'afficher. La sélection effectuée va s'ajouter au Main Menu-> SETUP-> Advance Timer (voir section 2.2.4).

TV Guide

No.Program Name

0800 TVE 1 0800 TVE 2 0802 24H TVE 0803 CLAN TVE

Book

Figure 6. Guide - Evénement

Date

Wed.

2007 10/17

Today 18 19 20 21 22 23

11:30 Por La Manana 2007 13:15 EI Negociador 14:00 Informativo Madrid 2007 14:30 Corazon De Otono 2007 15:00 Telediario 1 Edicion 2007

Date

EPG+/-

17/07/2007 02:19

Detail

Exit

2.5 ACCESSOIRES (ACCESSORY) Trois options sont présentées : Gomoku, Calendar, Calculator. Gomoku

Presser la touche <Up/Down/Left/Right> pour programmer le mode de lecture et le niveau de difficulté. Presser la touche <OK> pour démarrer la lecture Gomoku. Presser la touche <Up/Down/Left/Right> pour sélectionner la position. Presser la touche <OK> pour placer la pièce.

Calendar affiche l'année, le mois et la date. Calculator peut être utilisé pour des calculs mathématiques.

3.Lecture Normale (Normal Play)

Normal Play permet de regarder les programmes TV ou écouter la Radio. Voir Figures 7.

de la TNT

Program Info

Program Name ITV1 Program No 0003 Video PID 0512 Channel No. 0045 Audio PID 0650 Frequency 665934 KHz Bandwidth 0008 MHz Constellation QAM64 Hierarchy Mode N/A Guard Interval 1/32 HP Code Rate 7/8 FFT 8K LP Code Rate 1 /2 Strength 62% Quality 88%

Figure 7. Normal Play - Radio

3.1 Information

Presser la touche <Info> une fois pour afficher la bannière d'information. La bannière affiche le No. du programme, les programmations favorites, l'heure, le nom du programme, l'événement en cours et le suivant, les informations concernant le verrou, le brouillage, les sous-titres et le télétexte. Voir Figure 8. Presser la touche <Info> lorsque la bannière est disponible pour afficher l'information détaillée de l'événement en cours. Presser la touche <Info> lorsque le détail est disponible pour afficher l'information concernant le programme en cours.

3.2 Changer de Programme (Switch Programme)

L'utilisateur peut changer de programme en CH+/- ou en entrant directement le numéro du programme. Si le numéro d'entrée du programme n'existe pas, STB va ignorer l'entrée. Ou presser la touche <Recall> pour basculer vers le dernier programme visionné depuis le programme en cours de visionnement.

3.3 Volume

Presser la touche <Vol-/Vol+> pour ajuster le volume. Presser la touche <Mute> pour couper le son. Si le volume est ajusté tandis que le son est coupé, la fonction de coupure de son va être désactivée.

3.4 Liste des Programmes

Presser la touche <OK> pour afficher Program List avec les statuts No., nom et verrouillage/brouillage/saut. Presser la touche <Up/Down/Left/Right> pour changer de programme. Presser la touche <OK/Exit> pour retourner en mode normal de lecture.

Figure 8. Program Info

3.5 Audio

Change de canal sonore et modifie le mode sonore pour LR (stéréo), LL (gauche) ou RR (droit). Si le langage audio est programmé en SETUP- >Installation->Audio Language, le langage du canal audio par défaut va être choisi par la programmation. Voir Figure9.

Presser la touche <Audio> pour afficher la page du canal audio. Presser la touche <Up/Down> (Haut/Bas) pour sélectionner l'option Channel/Audio PID ou Sound Mode. Presser la touche <Left/Right> (Gauche/Droite) pour programmer la valeur.

3.6 Pause

Interrompt les programmes vidéo et audio. Toutefois cette commande sera annulée par toute entrée.

TELETEXT

Teletext Language

eng

OFF

Fig 9. Canal de Audio

3.7 Favoris (Favorites)

L'utilisateur peut changer ses programmes favoris à l'intérieur du même groupe de favoris. A propos de la programmation des favoris, voir section

2.3.1.1 pour plus de détails. Presser la touche <YELLOW (JAUNE)> pour faire basculer le groupe de favoris dans la liste des Programmes. Presser la touche <CH +/-> pour faire basculer le même programme de favoris en mode de lecture normale.

3.8 Le télétexte

Affiche le télétexte sur l'écran, le style du télétexte peut s'avérer différent selon le fournisseur d'accès. Voir Figures 10. Presser la touche <Text> pour afficher la page de programmation du télétexte. Presser la touche <Up/Down> (Haut/Bas) pour sélectionner le langage du télétexte si le programme possède le télétexte. Presser la touche <OK/Exit> pour sortir de La page de programmation du télétexte. Presser la touche <0~9/Up/Down/Left/Right> Pour changer la page du télétexte si le télétexte existe.

3.9 Sous-titres (Subtitle)

Affiche les sous-titres sur l'écran, le style des sous-titres peut s'avérer différent selon le fournisseur d'accès. Voir Figures11. Presser la touche <Subtitle > pour afficher les sous-titres de la page de programmation.Presser la touche <Up/Down> (Haut/Bas) pour sélectionner le langage des sous-titres, si le programme possède les sous-titres. Presser la touche <OK/Exit> pour sortir de la page de programmation des sous-titres.

Figure 10. Teletext Setting Page

SUBTITLE

Subtitle Language

eng

OFF

Figures 11. sous-titres de la page de

3.10 Les sous-titres du Télétexte

Affiche les sous-titres par télétexte, le style du télétexte et des sous-titres peut varier selon le fournisseur d'accès. Presser la touche <Text/Subtitle > pour afficher la page de programmation du télétexte ou des sous-titres. Presser la touche <Left/Right> (Gauche/Droite) pour sélectionner les sous-titres” TTX”. Presser la touche <Up/Down> (Haut/Bas) pour sélectionner le langage du télétexte et des sous-titres. Presser la touche <OK/Exit> pour sortir de la page de programmation.

3.11 Guide

Presser la touche <GUIDE> en état de lecture normale, voir section 2.3.2 pour plus de détails.

3.12 Message

Il existe certains messages pour informer l'utilisateur du statut STB en cours.

3.12.1 Pas de Signal (No Signal)

STB ne peut capter de signal, par exemple, si le câble est débranché.

3.12.2 Pas de Service (No Service)

Le programme n'a aucun contenu à proposer en lecture.

3.12.3 Service de Brouillage (Service Scrambled)

Le programme est brouillé pour cause de non-paiement, vous devez contacter le fournisseur d'accès pour savoir comment désactiver le brouillage.

3.12.4 HDTV non disponible (HDTV Not Support)

Si l'accès du programme est en format HDTV (Haute Définition) , décodeur STB ne peut le décoder.

3.12.5 Verrouillage de Canal (Canal Locked)

Le programme est verrouillé par la programmation de verrouillage (voir section

2.3.1.2) et par l'activation de verrouillage dans la programmation du mot de passe (voir section 2.2.3.2). L'utilisateur doit entrer correctement le mot de passe pour regarder le programme.

Solutions de Dépannage

Si vous rencontrez des problèmes avec ce récepteur ou son installation,

prière de lire d'abord avec attention les sections correspondantes à ce

problème dans ce Manuel d'Utilisation et dans cette section « Solutions

de Dépannage ».

Problème

Le témoin lumineux de veille ne s'allume pas

Aucun signal n'est détecté

Pas d'image ni de son

Mosaïque arrêtée sur l'image ou image figée

Message de brouillage sur canal

Code de verrouillage de canal oublié

Pas de réponse à la télécommande

Après déplacement du récepteur dans une autre pièce, ne peut recevoir de réception numérique

Cause possible Que faire

Le cordon électrique est débranché

L'antenne est déconnectée L'antenne est endommagée /mal alignée

Location hors de la zone de signal numérique

Sortie de SCART incorrecte

Connecté sur un canal de télétexte numérique

L'antenne n'est peut-être pas compatible

Le canal est brouillé

Le récepteur est arrêté

Le combiné n'est pas dirigé correctement

Le panneau avant est obstrué

Les piles de la télécommande ne sont pas

insérées correctement Les piles de la télécommande sont épuisées

La diffusion par antenne peut passer à travers un système de distribution qui peut réduire le signal numérique présentement reçu par le récepteur

Vérifier le fil de l'antenne Vérifier l'antenne

Vérifier avec le vendeur

Presser la touche DTV/VCR

Retourner sur un autre canal

Vérifier l'antenne

Sélectionner un autre canal

Réinstaller les canaux pour annuler le verrouillag e de canal

Brancher et débrancher le récepteur

Diriger le combiné vers le panneau avant

Vérifier les obstacles

Vérifier la polarité des piles

Changer les piles de la télécommande

Essayer une diffusion directe depuis l'antenne

Vérifier le cordon électrique

Guide de résolution des problèmes.

Si après l'installation de votre adaptateur TNT HD et malgré le guide d'installation rapide et les détails donnés dans le manuel utilisateur vous avez toujours des problèmes, peut être votre cas est il déjà recensé ci dessous :

1. Question :Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique ? Raison :Votre zone n'est peut être pas encore couverte par le numérique terrestre Solution :Vous devez attendre que votre zone soit couverte par la TNT, visitez le site internet pour plus d'informations. Veuillez noter que la moindre modification des conditions de réception de la TNT peut entrainer la disparition totale du signal numérique.

2. Question :En maison individuelle, vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique ? Raison :Votre antenne pointe vers un émetteur analogique alors que les chaînes numériques sont émises sur un autre émetteur.

Solution :Modifiez l'orientation de votre antenne.

3. Question :En appartement, vous recevez parfaitement les chaînes

analogiques, mais aucune chaîne numérique ? Raison :Votre système d'antenne collective n'est pas adapté au numérique terrestre, ou bien votre immeuble est câblé. Solution :Consultez votre propriétaire ou votre syndicat de copropriété pour changer l'antenne. Ou alors, essayez avec une antenne d'intérieur (ex : une antenne « UHF » en forme de parabole avec une amplification 36 dB). Dans le cas d'un immeuble câblé, contactez votre câblo-opérateur pour vous procurer un décodeur TNT par câble, ou essayez la solution de l'antenne intérieure.

4. Question :Vous recevez certains canaux mais ceux au delà de 60 sont perturbés ou pas reçus du tout ? Raison :Votre antenne coupe le haut de la bande UHF, d'ailleurs en analogique ces mêmes canaux n'étaient pas de très bonne qualité non plus. Solution :Procurez vous une antenne performante sur toute la bande UHF ou contactez le propriétaire ou syndicat de copropriété.

5. Question :Votre image en numérique n'est pas nette, brouillée ? Raison :Votre connecteur antenne n'est soit pas adapté au

connecteur du tuner ou mal branché. Solution :Utilisez un câble antenne norme CEI de 9,5mm de diamètre. Vérifiez que la prise antenne estsolidement branchée au tuner.

www.tdf.fr

6.Question :Vous recevez certaines chaînes numériques correctement mais d'autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous recevez, le niveau de réception n'est pas très élevé. En analogique, votre image n'est pas parfaite non plus.

Raison :Vous êtes situés loin de l'émetteur. Solution :Essayez un amplificateur de mât ou procurez vous une

antenne plus performante.

7. Question :Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou de manière totalement aléatoire ? Raison :Vous êtes en limite de zone couverte par la TNT. Vérifiez sur

www.tdf.fr

votre couverture locale.

Solution :Procurez vous une antenne plus performante ou essayez avec un « amplificateur de gain antenne »

8. Question :Vous recevez certains canaux mais d'autres sont perturbés ou pas reçus du tout ? Raison : Il y a des échos dans le signal, ou votre système d'antenne comporte des filtres auparavant nécessaires pour améliorer le signal analogique mais qui dans le cas présent bloquent certaines fréquences numériques. Solution :Modifiez légèrement l'orientation de l'antenne ou choisissezune antenne équipéede grilles anti-écho plus performantes, ou contactez un antenniste.

9. Question :Vous recevez toutes les chaînes numériques, mais la réception est perturbée à certains moments ou quand vous allumez d'autres appareils électriques ?

Raison : Le signal est parasité par les appareils électriques. Solution :Remplacez le cordon entre l'antenne et la prise antenne TV

ou Tuner qui va de la prise à votre terminal par un cordon à blindage renforcé. Peut être vous faudra t-il aussi remplacer les accessoires (répartiteurs, dérivateurs, « T ») par des produits blindés.

10. Problème :Vous ne trouvez pas les chaînes HD de la TNT ? Raison :En France, la TNT HD utilise un algorithme de compression

plus performantquecelui utilise par la TNT classique qui nécessite un décodeur compatible. Cemodèlen'est pas compatible avec la TNT HD. Solution:Si voussouhaitezvisionner les chaînes HD, ilvousfaudraacheter un décodeur compatible, plus cher….

Si votre problème persiste, veuillez consulter notre forum d'aide sur le site internet de AKIRA Europe à l'adresse suivante :

http://www.akiraeurope.com/fr/Club/Forum/

Vous y retrouverez certainement des post d'utilisateurs ayant rencontré les mêmes problèmes que vous. Sinon, vous pouvez également soumettre votre problème, un technicien vous répondra très rapidement.

Spécifications

Article Spécification

Tuner

Démodulation Démodulateur COFDM OFDM Modulation 2K, 8K FFT, SFN et MFN Port de paquet 2K/8K Intervalle de protection ¼, 1/8, 1/16, 1/32

Puissance Entrée 100-240V 50/60Hz Consommation 6 W max.

Affichage

Décodage

Autres

Les spécifications peuvent être soumises à des changements sans notice préalable

Gamme de Fréquences

Impédance d'entrée 75 Ohms dissymétrique

Niveau de Signal d'Entrée - 78 .25DBM

Largeur deBande 7 / 8 Mhz

RF IN IEC165-2 raccord femelle

SCART TV Composite video (CVBS), RGB, audio L/R

Module de décodeur PAL, NTSC Résolution 720 x 576(PAL); 720 x 480(NTSC).

Format 4:3 (Boîte aux lettres, Pan & Scan), 16:9 Vidéo MPEG2 Transport MP@ML Audio MPEG2 Fichier musical audio I&II Conformité Conforme à ETSI EN 300 744 DVB-T Mode Sonore Droit, Gauche

Ce produit porte le symbole du tri sélectif pour les déchets d'équipements électriques et électroniques (DEEE). Cela signifie que ce produit doit être traité conformément à la directive européenne 2002/96 /EC de sorte qu'il puisse être recyclé ou démonté de manière à limiter son impact sur l'environnement. Pour plus d'informations, veuillez contacter les autorités locales ou régionales.Les produits électroniques qui ne font pas l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison des substances nocives qu'ils contiennent.

VHF : 174MHz à 230MHz UHF : 470MHz à 862MHz

Important Safety Instructions

1) Read these instructions.

2) Keep these instructions.

3) Heed all warnings.

4) Follow all instructions.

5) Do not use this apparatus near water.

6) Clean only with dry cloth.

7) Do not block any ventilation openings, install in accordance with the instructions.

8) Do not install near any heat sources such as radiations, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.

9) Do not defeat the safety purpose of the polarized plug. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.

11) Only use attachments /accessories specified by the manufacturer.

12) Unplug this apparatus during lighting storms or when unused for long periods of time.

13) Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

15) The ventilation should not be impeded by covering the ventilation openings with items, such as newspapers, table-cloth, curtains, etc.

16) No naked flame sources, such as lighted candles, should be placed on the apparatus.

17) Attention should be drawn to the environmental aspects of battery disposal.

18) The use of apparatus in moderate climate. WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture. WARNING: The batteries shall not be exposed to excessive heat such as sunshine, fire or the like.

The symbol indicates that dangerous voltages constituting a risk of electric shock are present within this unit.

The symbol indicates that there are important operating and maintenance instructions in the literature accompanying this unit.

The symbol indicates that the this product incorporates double insulation between hazardous mains voltage and user accessible parts. When servicing use only identical replacement parts.

When the apparatus was in electrostatic circumstance, it may be malfunction and need to reset by user.

Table of Contents

Panel Illustration..................................................1

Remote Controller ..........................................................2

Connections................................................................... 4

User Interface

Quick Installation....................................................... 5

Menu Operations........................................................ 6

Normal Play.............................................................. 10

Troubleshooting ...........................................................13

Specifications.................................................................14

................................................................. 5

1. Front panel

1. REMOTE CONTROL SENSOR: Used to receive the signal from the remote control.

2. USB JACK(Optional): Used to connect to an external USB 2.0 device.

Note: Not all receivers have the USB Jack.

1 2 3 4

1. RF IN : This socket connects to your external aerial.

2. RF LOOP THROUGH: This socket will bypass the RF signal to either your

TV or another video system.

3. TV SCART: This socket connects to your TV.

4. MAINS CABLE: This is used to connect to your main power supply.

Remote Controller

Remote Key Function:

1. MUTE Used to turn the sound on or off.

2. NUMBER KEYS:Used to select channel

numbers or input numbers in menus.

3. RECALL: Used to switch between the last two viewed channels.

4. INFO Used to display information about the channel being viewed or further information about the program when in small EPG screen.

5. SUBTITLE: Used to switch between different subtitles that are broadcasted

6. EXIT Used to return to the previous screen or menu.

CH+ :Used to move around the menu screens

or selecting the channels in non-menu state.

VOL+ Used to move around the menu

screens or changing the volume in non-menu state.

9. OK Used to confirm a selection within a menu.

10. COLOR KEYS (RED/ GREEN/ YELLOW/ BLUE): Used to operate different functions in

TEXT screen or other menus(

to switch between TV channels and Radio stations.

)

11. STANDBY Used to switch the set top box to on and off.

12. FAV: Used to switch access your favourite channels.

13.

AUDIO:Used to set the sound output, the available settings Are STEREO, LEFT,

RIGHT, MONO.

MENU Used to open the main menu window.

14.

15. EPG: Used to display information about the program being viewed and what's on

next.

16. VOL-: Used to move around the menu screens or changing the volume in nonmenu state.

17. CH- :Used to move around the menu screens or selecting the channels in nonmenu state.

18. TEXT: Used to open teletext OSD display if teletext available in the broad caste stream.

19.PAUSE: Used to pause or playback the program being viewed .

Note: SUBTITLE/TEXT/LANGUAGE may not be available for all channels

TV/RADIO:Used

Installing the Batteries

Remove the battery cover from the remote control and put 2XAAA size batteries inside the compartment.The diagram inside the battery compartment shows the correct way to install the batteries.

1.Open the cover

N PE O

2.Install batteries

3.Close the cover

N E P

Using the Remote Control

To use the remote control, point it towards the front of the digital set top box The remote control has a range of up to 7 metres from the set top box at an angle of up to 60 degrees.

The remote control will not operate if its path is blocked.

Sunlight or very bright light will decrease the sensitivity of the remote control.

Connections

Caution: Make sure to check the voltage specification of the wall

outlet is the same rating with the receiver. To prevent the risk of electric shock, do not open the cover or the back of the receiver.

Note: When connecting the receiver to other equipment, e.g., TV, VCR and amplifier, make sure to refer to relevant user manual for instruction. Also, make sure you disconnect all the equipments from the mains supply before the connection.

User Interface

1.Quick Installation

1.1 Setting Country and Language User can select preferred country and language at Setup - Installation page. (1) Press <Menu> button to enter Main Menu. (2) Press <Left/Right> button to select SETUP option. (3) Press <Up/Down> button to select Installation option. (4) Press <OK> button to enter Installation page. (5) Press <Up/Down> button to select Country option. (6) Press <Left/Right> button to set Country Setting. (7) Press <Up/Down> button to select OSD Language option. (8) Press <Left/Right> button to set a language. If there is no channel database in the STB, it will start at step(5) directly when booting.

1.2 How to receive the programs?

Scan the possible frequency and bandwidth to receive the programs. Press <RED> or <GREEN> button to start Auto Scan or Manual Scan.

1.2.1 Auto Scan Auto Scan will erase the database first, and scans default frequency and bandwidth by Country Setting. Follow the steps (1) ~ (8) at section 1.1. (9) Press <RED> button to be confirmed to clear the database. (10) Press <OK> button to confirm clear action and start Auto Scan.

It costs time to do Auto Scan, user can press <Exit> button to exit at anytime. See Figure 1. Later if you want to scan again, you can follow above Quick Installation procedure.

SETUP. Installation

Antenna_Setting

Country Setting

OSD Language

Database will be cleared! Continue?

Audio Language

Subtitle Language

LCN

Move

Auto Scan

Manual Scan

Figure 1. Clear database message Figure 2. Manual Scan edit

1.2.2 Manual Scan Manual Scan adds the scanning results into database, it doesn't erase the

database. But the User has to know the Frequency and Bandwidth for scanning. If the user scans the same Frequency and Bandwidth more than once, the previous programs will be overwritten. Follow the steps (1) ~ (8) at section 1.1.

01/01/2008 00:19

OFF

England

English

OFF

Exit YES

English

Switch

Exit

MANUAL SCAN

Channel No.

Frequency

Bandwidth

Strength Quality

Move

Edit

01/01/2008 02:19

CH .21

474.000 Mhz

8 Hz

65 % 94 %

Move

Scan

Exit

( 9 ) Press <GREEN> button to enter Manual Scan Page. (10) Press <Up/Down> button to select Frequency option. (11) Press <0~9> button to input the Frequency value. (12) Press <Up/Down> button to select Bandwidth option. (13) Press <Left/Right> button to set Bandwidth value. (14) Press <OK/Exit> button to start scan or exit. See Figure 2.

2.Menu Operations

Once the channel scan is finished and all the channels are stored into the database, you can start to watch the digital terrestrial TV channel or listen to the radio broadcast, some typical operations are given in this chapter.

2.1 Main Menu Main Menu for operating a lot of functions. (1) Press <Menu> button to enter Main Menu. (2) Press <Info> button to display the version information of STB.

2.2 SETUP

Set the system settings of STB.

2.2.1 Installation

Set the receiving and playing program settings of STB.

2.2.1.1 Antenna Setting

Set the antenna power on or off to supply +5V power to antenna or not. Note: The default is OFF, set this option to ON only if this STB is connected to an active antenna which amplifies the received RF signal, otherwise please set it to OFF .

2.2.1.2 Country Setting Set the country for Auto Scan, Manual Scan and Time Zone. Note: Change the Country Setting will automatically change the default Time Zone and set the default Frequency and Bandwidth for Auto Scan.

2.2.1.3 OSD Language

Set the On Screen Display Language.

2.2.1.4 Audio Language

Set the audio language for watching program.

2.2.1.5 Subtitle Language

Set the language for displaying subtitle.

2.2.1.6 LCN

Set the Logical Channel Number to on or off. Note: LCN is a number that uniquely identifies a logical channel, which is popular in some european countries such as England, France.

2.2.1.7 Auto Time Zone / Time Zone

Allow you to enable or disable auto time zone offset update. If you know the GMT (Greenwich Mean Time) time zone offset of your location, set the Auto Time Zone to OFF and select an appropriate Time Zone, otherwise set it to ON and let the system update the time zone automatically according to the transport stream.

Note: Some Countries are covered with more than one Time Zone.

2.2.1.8 Auto Scan Press <RED> button to start Auto Scan. See section 1.2.1 for details.

2.2.1.9 Manual Scan Press <GREEN> button to start Manual Scan. See section 1.2.2 for details.

2.2.2 TV Setup

Setup the display mode for TV. See Figure 3.

SETUP. TV Setup

TV Format

TV Mode

OSD Transparency

Banner Display Time

Video Output

Video Enhancement

5761

Figure 3. TV Setup

2.2.2.1 TV Format Set display format for watching program, such as 4:3LB, 4:3PS, 16:9PB, 16:9 AUTO. 4:3LB(LetterBox): Typically for wide screen content displays on conventional

4:3 TV with black bars above and below the picture. 4:3PS(PanScan): Typically for wide screen content displays on conventional 4:3 TV with left and right edges cropped.

16:9PB(PillarBox)/16:9 AUTO: Typically for wide screen 16:9 TV.

2.2.2.2 TV Mode

Set PAL, NTSC or AUTO for display. AUTO will switch PAL or NTSC by program content. This setting should be matched with user's TV.

2.2.2.3 OSD Transparency

Set the On Screen Display transparency. 1 is the most transparent.

2.2.2.4 Banner Display Time

Set Banner displays time. Banner doesn't disappear when set as Always and disappears at timeout when set as other values.

2.2.2.5 Video Output

Set the video output mode to TV.

01/01/2008 00:19

4:3 LB

PAL

CVBS+RGB

OFF

Switch

Move

Exit

Figure 4. Video Enhancement

2.2.2.6 Video Enhancement

Set the Video Enhancement. See Figure 4.

(1) Press <Up/Down> button to select Video Enhancement option. (2) Press <Left/Right> button to set Video Enhancement. (3) Press <Up/Down> button to select Flesh Tone or Black/White Expansion. (4) Press <Left/Right> button to set Flesh Tone and Black/White Expansion.

2.2.3 Password

Set password for menu lock or channel lock or censorship lock. And the user can change password here, the default PIN Code is 6666.

2.2.3.1 Menu Lock

Lock the menus by password.

2.2.3.2 Channel Lock Lock the channel which has been set to lock status when turning on the Channel Lock. Please see section 2.3.1.2 for details.

2.2.3.3 Censorship Lock

Lock the program by password and censorship threshold. The censorship info is in program content. Under the censorship rating, user has to enter the right password for watching program.

2.2.3.4 Change Password

To change the PIN code, select this option, press <Left/Right> button to trigger changing password and <0~9> buttons to enter old password, new password and confirm new password. If succeed, the PIN Code Changed message will be displayed, otherwise the PIN Code Error message will be displayed.

2.2.4 Advance Timer

User can set timer for watching the program by date and time manually or from the TV/Radio Guide(see section 2.3.2). When setting date and start time is arrived, STB will automatically switch to the wanted program. Press any key except <Vol/Vol+/Mute> button, STB asks user to abort it or not when watching booked program. User can delete the event while it isn't at running.

2.2.5 Set Default

Restore STB to factory default. All settings did by user will be restored to factory default values and the database will be erased together.

2.2.6 SW Update(Optional) Note: Not all receivers have this item.

Update software by USB. Enter file browser and press <Left/Right/OK> button to change folder and focus on the update file, press <OK> button to start update.

2.3 TV/RADIO

There are two types of program: TV and Radio. The operation of the List and Guide of TV and Radio are almost the same. Herein take TV as example.

2.3.1 List User can operate some functions in List. See Figure 5.

TV List

All

No. Program Name Status

0001 CT SPORT 0002 Aplikace MHP 0003 CT 1 0004 CT 2 0005 CT 24 0006 NOVA

Favorites

1-8: Favorite Group Edit

Figure 5. TV List

01/01/2008 02:19

CH23/490166 KHz PID:V 1025 , A 1041

Tool

CH+/-

Exit

Save

2.3.1.1 Favorites

User can quickly channel up/down the favorite programs by favorite filter. There are 8 groups of favorite for user setting: News, Sport, Movie, Music, Shopping, Travel, Boy and Girl. Press <1~8> button to set or clear the favorite group when Favorites option selected.

2.3.1.2 Lock Lock will ask password before watching this program when SETUP -> Password - >Channel Lock is turned on. Please see section 2.2.3.2 for details. Press <OK> button to set or clear lock status when Lock option selected.

2.3.1.3 Edit

User can edit the program name, maximum length is 20 characters. (1) Press <Left/Right> button to select Edit option and <Up/Down> button to select the program.

(2) Press <OK> button to display program info and press it again to edit program name. (3) Press <Up/Down/Left/Right/0~9/RED/GREEN> button to select the character. (4) Press <OK> button to finish the editing and return to previous program info page. (5) Press <RED> button to save the editing and return to List or press <Exit> button to return to List without saving.

2.3.1.4 Move Move will allow you move the position of the channels in the list. Note: This option will not appears in this list when SETUP->Installation->LCN is set to

ON.

2.3.1.5 Sort Sort will allow you sort the channels by A<->Z or Pay<->Free. Note: This option will not appears in this list when SETUP->Installation->LCN is set to

ON.

2.3.1.6 Skip Skip will skip the program when changing program by CH+/-. Press <OK> button to set or clear skip status when Skip option selected.

2.3.1.7 Delete Delete will delete the program permanently from database. User must rescan to

recover it.Press <OK/GREEN> button to set delete one or delete all when Delete option selected.

2.3.1.8 Search

User can search the program name by partial keyword.

(1) Press <Left/Right> button to select Search option. (2) Press <OK> button to entry search page. (3) Press <Up/Down/Left/Right/OK/0~9/RED/GREEN> button to input keyword. (4) Press <OK> button to Search and return List. The matched program will be focused. (5) Press <GREEN/YELLOW> button to the next or previous matched program.

2.3.2 Guide Guide is also naming EPG (Electronic Program Guide). See Figure 6. (1) Press <Up/Down> button to select program or EPG event. (2) Press <Left/Right> button to change event or date. (3) Press <OK> button to exit all the menus or show the detail information of

selected event.

(4) Press <Exit> button to exit to previous menu.

(5) Press <RED> button to enter Book page and

<YELLOW> button to save after edited. If it conflict with itself or other event, a conflict message will be displayed. The successful booking will be added to Main Menu-> SETUP->Advance Timer

(see section 2.2.4).

2.5 ACCESSORY There are three options: Gomoku, Calendar, Calculator. Gomoku Press <Up/Down/Left/Right> button to set play mode and difficulty.

Press <OK> button to start play Gomoku. Press <Up/Down/Left/Right> button to select the position. Press <OK> button to place the piece.

Calendar displays the year, month, and date. Calculator can used for mathematical calculations.

3.Normal Play Normal Play means STB under watching TV or listening to the Radio. See Figure 7.

TV Guide

Date

No.Program Name

0800 TVE 1

Wed.

0800 TVE 2

2007

0802 24H TVE

10/17

0803 CLAN TVE

Today 18 19 20 21 22 23

11:30 Por La Manana 2007 13:15 EI Negociador 14:00 Informativo Madrid 2007 14:30 Corazon De Otono 2007 15:00 Telediario 1 Edicion 2007

Date

EPG+/-

Book

Figure 6. Guide - Event

17/07/2007 02:19

Detail

Exit

Figure7. Normal Play - Radio

3.1 Information

Press <Info> button once to display info banner. Banner displays the program No., favorite setting, current time, program name, now and next event, lock, scramble, subtitle and teletext info.

Figure 8. Program Info

Press <Info> button when banner exist to display detail info of now event. Press <Info> button when detail exist to display current program info. See Figure 8.

3.2 Switch Program

User can switch program by CH+/- or input program number directly. If the input program number doesn't exist, STB will ignore the input. Or press <Recall> button to switch to last watching program from current watching program.

3.3 Volume

Press <Vol-/Vol+> button to adjust the volume. Press <Mute> button to mute.If adjust the volume while mute, mute will be canceled.

3.4 Program List

Press <OK> button to display Program List with No., name and lock/scramble/skip status. Press <Up/Down/Left/Right> to switch the program. Press <OK/Exit> to return normal play mode.

3.5 Audio

Switch the sound channel and switch sound mode to LR(stereo) or LL(left) or RR(right). If setting audio language at SETUP->Installation->Audio Language, the audio channel default language will be chosen by setting. See Figure 11. Press <Audio> button to display the audio channel page. Press <Up/Down> button to select Channel/Audio PID or Sound Mode option. Press <Left/Right> button to set the value. See Figure 9

3.6 Pause

Pause video and audio. But it will be canceled by any input.

3.7 Favorites

User can switch the favorite programs in the same favorite group. About favorites setting, see section 2.3.1.1 for details. Press <YELLOW> button to switch the favorite group in Program list. Press <CH +/-> button to switch the same favorite program in normal play mode.

3.8 Teletext

Display teletext on screen, the style of teletext may be different by content provider. See Figure 10. Press <Text> button to display the teletext setting page. Press <Up/Down> button to select the teletext language if the program has teletext. Press <OK/Exit> button to exit the teletext setting page. Press <0~9/Up/Down/Left/Right> button to change teletext page if teletext exists.

Figure 9. Audio Channel

Figure 10. Teletext Setting Page

3.9 Subtitle

Display the subtitle on screen, the style of subtitle may be different by content provider. See Figure 11. Press <Subtitle> button to display subtitle setting page. Press <Up/Down> button to select subtitle language, if the program has subtitle. Press <OK/Exit> button to exit subtitle setting page.

3.10 Teletext Subtitle

Display subtitle by teletext, the style of the teletext subtitle may be different by content provider. Press <Text/Subtitle> button to display teletext or subtitle setting page. Press <Left/Right> button to select TTX Subtitle . Press <Up/Down> button to select teletext subtitle language. Press <OK/Exit> button to exit the setting page.

3.11 Guide Press <GUIDE> button at normal play state, see section 2.3.2 for details.

3.12 Message

There are some messages to inform user the current status of the STB.

3.12.1 No Signal

STB can't get signal, for example, cable is disconnected.

3.12.2 No Service: Program doesn't have any content to play.

3.12.3 Service Scrambled

Program is scrambled for payment, you need contact with the content provider to know how to descramble it.

3.12.4 Antenna Overload: The power of antenna is overload.

3.12.5 HDTV Not Support

If the program content is HDTV format, this STB doesn't support it.

3.12.6 Channel Locked

Program is locked by setting lock (see section 2.3.1.2) and turning on channel lock in password setting (see section 2.2.3.2). User must input correct password to watch program.

Figure 11. Subtitle Setting Page

Troubleshooting

If you experience problems with this receiver or its installation, in the first instance please read carefully the relevant sections of this User Manual and this Troubleshooting section.

The Scart interface not connect hard

Reinsert the STB to the TV set

Troubleshooting guide

If you still have problems after installing your HD DTT adapter despite the indications of the quick start-up guide and the details provided in the user manual, you may find the following information useful:

1. Problem: You can receive analogue channels clearly but no digital channels.

Cause: Your area may not have digital terrestrial coverage yet Solution: Wait until your area receives DTT coverage. In France, visit

the website for further information. Please note that the slightest disruption of DTT reception conditions can cause a total loss of the digital signal.

2. Problem: In a single-family house, you can receive analogue channels clearly but no digital channels. Cause: Your aerial is pointed at an analogue transmitter and the digital channels are transmitted from another transmitter.

Solution: Change the orientation of your aerial.

3. Problem: In an apartment, you can receive analogue channels

clearly but no digital channels. Cause: Your collective aerial system has not been adapted to receive digital terrestrial TV, or else your building only receives cable. Solution: Talk to your landlord or owners' association about having the aerial replaced. Otherwise, try using an indoor aerial (e.g.: a UHF dish antenna with 36 dB amplification). If your building only receives cable, contact your cable operator to obtain a cable DTT decoder, or else try the indoor aerial solution.

4. Problem: You can receive some channels, but none of the channels after 60, or only with interference. Cause: Your aerial is cutting off the top of the UHF band. Analogue reception of these channels wasn't good either. Solution: Get an aerial with high performance in the entire UHF band, or else contact your landlord or owners' association.

5. Problem: Your digital picture is fuzzy or cloudy. Cause: Your aerial connection is not right for your tuner connection or

is not connected properly. Solution: Use an IEC-standard aerial cable with a diameter of 9.5 mm. Check that the aerial plug is properly connected to the tuner.

6. Problem: You can receive some digital channels clearly, but others have bad reception or no reception at all. The reception quality is low on all the channels you receive. Your analogue picture isn't perfect either.

Cause: You are too far away from the transmitter. Solution: Try using a mast amplifier or get a more efficient aerial.

www.tdf.fr

7. Problem: Your reception is good most of the time, but bad when it rains or at random times. Cause: You are on the edge of the DTT coverage area. In France, check your local coverage on . Solution: Get a more efficient aerial or try using an aerial gain amplifier.

8. Problem: You can receive some channels, but others have interference or are not received at all. Cause: There are echoes in the signal or your aerial system has filters that used to be necessary to improve the analogue signal, but which now block certain digital frequencies. Solution: Slightly change the orientation of the aerial or get an aerial equipped with more efficient anti-echo screens, or else contact an aerial installer.

9. Problem: You can receive all the digital channels, but reception quality worsens at certain times or when you switch on other electrical appliances.

Cause: The electrical appliances interfere with the signal. Solution: Replace the cable between the aerial and the TV or tuner

aerial socket, from the socket to your terminal, with a shielded cable. You may also need to replace your accessories (distributors, T-splitters) with shielded products.

If your problems persist, please consult our help forum on the AKIRA Europe website, at the following address:

http://www.akiraeurope.com/fr/Club/Forum/

. There you will most likely find posts by users who have encountered the same problems as you. If not, you can also submit your problem to a technician, who will give you a quick solution.

www.tdf.fr

Specifications

*Not all receivers support the optional items.

Las cargas electrost ticas pueden provocar fallos de funcionamiento. El usuario necesitar recuperar el dispositivo (RESET) en este caso.

Tabla de Contenidos

Ilustración del Panel Frontal y Trasero....................... 1

Mando a distancia .......................................................... 2

Conexiones.................................................................. 4

Interfaz de Usuario................................................ 5

Instalación Rápida

................................ 6

Operación del Menú

........................................ 11

Reproducción Normal

Resolución de Problemas ........................................... 14

Especificaciones................................................ 15

............................................... 5

1. Panel Frontal

1. Sensor del mando a distancia: Utilizado para recibir la señal del mando a distancia

2. USB JACK(Optional): Used to connect to an external USB 2.0 device. Note: Not all receivers have the USB Jack.

2 Panel Posterior

1 2 3 4

1 Entrada RF: Toma de antena 2 RF Loop Through: Para conectar la señal de antena a su TV o

otro equipo de video

3 Euroconector TV: Para conectar a su Televisor 4 Cable de alimentación: Para conectar su equipo a la corriente

Mando a distancia

Funciones de las teclas del mando

1. MUTE: Utilizado para encender/apagar el

sonido

2. TECLAS NUMÉRICAS: Utilizado para seleccionar el canal o introducir numeros en los menús

3. RECALL: Utilizado para cambiar entre los dos ultimos canales vistos

4. INFO: Utilizado para mostrar la información sobre el canal que se está visualizando

5. SUBTÍTULOS: Utilizado para cambiar entre los distintos subtítulos que se emitem

6. SALIR: Utilizado para volver a la pantalla previa o menú

CH+: Utilizado para moverse entre las

pantallas del menú o cambiar de canal

VOL+: Utilizado para moverse entre las

pantallas del menú o cambiar el volumen

9. OK: Utilizado para confirmar una selección en un menú

10. TECLAS DE COLOR (ROJO/VERDE/AMARILLO/AZUL):

Utilizado para utilizar ciertas funciones en el Teletexto o en los menús (TV/Radio: Utilizado para cambiar entre canales TV/Radio)

11. STANDBY: Utilizado para encender/ apagar el receptor

12. FAV: Utilizado para acceder a los canales favoritos

13. AUDIO: Utilizado para configurar la salida de sonido, las

configuraciones disponibles son Estéreo, Izquierda, Derecha, Mono

14. MENU: Utilizado para abrir la ventana del menú principal

15. EPG: Utilizado para mostrar información sobre el programa que se

esta viendo

16. VOL-: Utilizado para moverse por los menús o cambiar el volumen

17. CH-: Utilizado para moverse entre las pantallas del menú o cambiar de

canal

18. TEXT: Utilizado para abrir el teletexto

19. PAUSA: Utilizado para parar la imagen del programa que se está

viendo

Nota: La función subtítulos/teletexto/idioma puede que no esté disponible en todos los canales

Instalación de las Baterías

Retire la cubierta del compartimento para pilas del mando a distancia y ponga 2 baterías tipo AAA dentro del compartimento. El diagrama dentro del compartimento para pilas muestra la forma correcta de instalar las baterías.

1. Abra la cubierta 2. Instale las baterías

N PE O

Uso del Control Remoto

Para usar el control remoto, oriéntelo hacia la parte frontal del dispositivo superior digital El mando a distancia tiene un alcance de hasta 7 metros desde el dispositivo superior digital, a un ángulo de hasta 60 grados.

3. Cierre la cubierta

N E P

El control remoto no funcionará si su trayectoria está bloqueada.

La luz solar o luces muy brillantes pueden disminuir la sensibilidad del control remoto.

Conexiones

PRECAUCIÓN: Asegúrese de comprobar que la especificación de voltaje de la toma de pared es la misma que la del receptor. Para prevenir el riesgo de electrocución, no abra la cubierta de parte trasera del receptor.

NOTA: Cuando conecte el receptor a otro equipo, por ejemplo TV, VCR o amplificador, asegúrese de consultar las instrucciones del manual de usuario pertinente. Asimismo, asegúrese de desconectar todos los equipos de la red de alimentación antes de proceder a la conexión.

Interfaz de Usuario

1. Instalación rápida

1.1 Configurar el país y el idioma

El usuario puede seleccionar el país y el idioma preferidos en la página de Setup - Instalación.

(1) Presione el botón <Menú> para entrar en el menú principal. (2) Presione el botón <izquierda/derecha> para seleccionar la opción SETUP . (3) Presione el botón <arriba/abajo> para seleccionar la opción Instalación (4) Presione el botón <OK> para entrar en la página de Instalación. (5) Presione el botón <arriba/abajo> para seleccionar Country (país) (6) Presione el botón <izquierda/derecha> para seleccionar configuración de

país (Country Setting)

(7) Presione el botón <arriba/abajo> para seleccionar la opción OSD Language. (8) Presione el botón <izquierda/derecha> para configurar el idioma.

Si no hay base de datos de canales en el STB, comenzará directamente en el paso (5) al iniciar.

1.2 ¿Cómo recibir los canales?

Escanee la frecuencia y ancho de bandas para captar los canales. Presione el botón <ROJO> o <VERDE> para comenzar el escaneo automático-Auto Scan- o el manual -Manual Scan-.

1.2.1 Escaneo automático El escaneo automático borrará en primer lugar la base de datos, y escaneará

la frecuencia por defecto y el ancho de banda según la configuración de país. Siga los pasos (1)-(8) de la sección 1.1.

(9) Presione el botón <ROJO> para confirmar el borrado de la base de datos. (10) Presione el botón <OK> para confirmar la acción de borrado y comenzar

el escaneo automático. El escaneo automático lleva tiempo. El usuario puede presionar el botón <Exit> para salir en cualquier momento. Vea la Fig. 1. Más adelante, si desea escanear de nuevo, puede seguir el procedimiento de Instalación Rápida especificado anteriormente.

It costs time to do Auto Scan, user can press <Exit> button to exit at anytime. See Figure 1. Later if you want to scan again, you can follow above Quick Installation procedure.

SETUP. Installation

Antenna_Setting

Country Setting

OSD Language

Audio Language

Subtitle Language

LCN

Auto Scan

Database will be cleared! Continue?

Move

Manual Scan

01/01/2008 00:19

OFF

England

English

OFF

Exit YES

English

Switch

Exit

MANUAL SCAN

Channel No.

Frequency

Bandwidth

Strength Quality

Move

Edit

01/01/2008 02:19

CH .21

474.000 Mhz

8 Hz

65 % 94 %

Move

Scan

Exit

Fig 1. Mesage para borrar la base de datos. Fig 2. Edición de Escaneo Manual

1.2.2. Escaneo manual El escaneo manual añade los resultados del escaneo a la base de datos; no borra la base de datos. Sin embargo, el usuario debe conocer la Frecuencia y el Ancho de Banda para el escaneo. Si el usuario escanea la misma Frecuencia y Ancho de Banda más de una vez, se sobreescribirá sobre los programas previos. Siga los pasos (1)-(8) de la sección 1.1. ( 9) Presione el botón <VERDE> para entrar en la página del escaneo manual -

Manual Scan. (10) Presione el botón <arriba/abajo> para seleccionar la opción Frecuenciafrequency.

(11) Presione el botón <0-9> para introducir el valor de frecuencia. (12) Presione el botón <arriba/abajo> para seleccionar la opción Ancho de Banda -

bandwidth.

(13) Presione el botón <izquierda/derecha>para configurar el valor de Ancho de Banda. (14) Presione el botón <OK/EXIT> para Comenzar el escaneo o salir. Ver Fig.2.

2. Uso del menú

Una vez se ha completado el escaneo de canales y todos los canales están almacenados en la base de datos, puede comenzar a ver los canales de TV digital terrestre, o escuchar lasemisoras de radio. Algunos usos típicos se detallan en este capítulo.

2.1. Menú principal Menú principal para operar numerosas funciones. (1) Presione el botón <Menu> para entrar en el Menú Principal. (2) Presione el botón <info> para mostrar la información de versión del STB.

2.2 CONFIGURACIÓN

Ajuste de las configuraciones de sistema del STB.

2.2.1 Instalación

Ajuste de las configuraciones de recepción y reproducción de canales del STB.

2.2.1.1 Configuración de la antena

Encienda o apague la antena para aportar o no +5V de potencia a la antena.

NOTA: La configuración por defecto es APAGADO/off. Cambie esta opción a ENCENCIDO/on sólo si el STB está conectado a una antena activa que

amplifique la señal de radiofrecuencia recibida. De no ser así, por favor seleccione APAGADO/off.

2.2.1.2 Configuración de país

Seleccione el país para las opciones de Escaneo automático, escaneo manual y zona horaria.

NOTA: Cambiar la configuración de país cambiará automáticamente la Zona Horaria por defecto, y configurará la frecuencia y ancho de banda por defecto para Escaneo Automático.

2.2.1.3 Idioma OSD

Configura el Idioma en Pantalla.

2.2.1.4 IDIOMA AUDIO

Configura el idioma para el visionado de programas.

2.2.1.5 Idioma de los Subtítulos

Configura el idioma en el que se muestran los subtítulos.

2.2.1.6 LCN

Configura el Número Lógico de Canal a encendido o apagado. NOTA: LCN es un número que identifica de forma unívoca un canal de forma lógica; esta opción es popular en algunos países europeos como Inglaterra o Francia.

2.2.1.7 Zona horaria automática / Zona horaria

Le permite habilitar o desactivar la actualización automática de compensación horaria. Si conoce el tiempo GMT (Hora Media de Greenwich) de su localización desactive la Zona Horaria Automática (/off) y seleccione una Zona Horaria apropiada; de no ser así, seleccione la opción ENCENDIDO/on, y deje que el sistema actualice la zona horaria automáticamente, según la corriente de transporte. Ver Fig. 3

NOTA: Algunos países se extienden sobre más de una Zona Horaria.

2.2.1.8 Escaneo automático

Presione el botón <ROJO> o para comenzar el escaneo automático -Auto Scan. Consulte la sección 1.2.1 para más detalles.

2.2.1.9. Escaneo manual

Presione el botón <VERDE> o para comenzar el escaneo manual- Manual Scan. Consulte la sección 1.2.2 para más detalles.

2.2.2 Configuración de la TV

Configure el modo de imagen para la TV. Ver Fig. 3

2.2.2.1 Formato de la TV Seleccione el formato de pantalla para ver los programas, tales como 4:3LB, 4:3PS, 16:9PB,16:9AUTO. 4:3LB(LetterBox): Para contenido en pantalla

ancha mostrado convencionalmente en 4:3 La TV mostrará barras negras encima y debajo De la imagen. 4:3PS(PanScan): Para contenido en pantalla ancha mostrado convencionalmente en 4:3 Los extremos izquierdo y derecho de la televisión se recortan.

16:9PB(PillarBox)/16:9 AUTO: Para contenidos de TV en pantalla ancha 16:9

2.2.2.2 Modo de TV

Seleccione PAL, NTSC o AUTO para mostrar. AUTO cambiará entre PAL o NTSC según el contenido del programa. Esta configuración deb e coincidir con la de la TV del usuario.

SETUP. TV Setup

TV Format

TV Mode

OSD Transparency

Banner Display Time

Video Output

Video Enhancement

5761

Fig. 3 Configuración de la TV

01/01/2008 00:19

4:3 LB

PAL

CVBS+RGB

OFF

Switch

Move

Exit

2.2.2.3 Transparencia OSD

Configura la transparencia del Idioma en Pantalla. 1 es el más transparente.

2.2.2.4 Banner de Visualización Horaria

Configura un banner que muestra la hora. Dicho banner no desaparece cuando se configura la opción "Siempre"/always, y desaparece tras un tiempo de espera cuando se configura con otros valores.

2.2.2.5 Salida de Vídeo

Selecciona el modo de salida de vídeo para la TV.

2.2.2.6 Mejora de Vídeo

Selecciona la mejora de vídeo. (1) Presione el botón <arriba/abajo> para seleccionar la opción de Mejora de Vídeo/ video enhancement. (2) Presione el botón <izquierda/derecha> para configurar la Mejora de Vídeo (3) Presione el botón <arriba/abajo> para seleccionar Tono de Piel/flesh tone o la

Expansión Blanco/Negro (4) Presione el botón <arriba/abajo> para configurar el Tono de Piel/flesh tone o la Expansión Blanco/Negro

2.2.3 Contraseña

Configure la contraseña para bloquear el menú, uno o varios canales, o para el bloqueo/censura. Es usuario puede cambiar la contraseña aquí. El código PIN por defecto es el 6666.

2.2.3.1 Bloqueo de Menú

Bloquea los menús mediante una contraseña.

2.2.3.2 Bloqueo de Canal

Bloquea el canal que haya sido configurado en estado de bloqueo al encender el Bloqueo de Canal. Consulte la sección 2.3.1.2 para más detalles.

2.2.3.3 Censura/ límite por edades

Bloquea el programa mediante una contraseña y un rango de censura. La información sobre censura aparece en los contenidos del programa. Utilice la clasificación de censura por edades; el usuario tendrá que introducir la contraseña correcta para ver el programa.

2.2.4 Temporizador Avanzado

El usuario puede configurar el temporizador para ver un programa según fecha y hora, bien manualmente o desde la Guía de Radio/TV (ver sección 2.3.2). Cuando lleguen la fecha y hora configuradas, el STB cambiará automáticamente al programa deseado. Presione cualquier tecla excepto el botón <Vol-/Vol+/Mute>; el STB pregunta al usuario si desea cancelar o no el programa seleccionado. El usuario puede borrar el evento cuando no esté activado.

2.2.5 Configuración por Defecto

Restituye la configuración STB por defecto. Todas las selecciones realizadas por el usuario revertirán a los valores de fábrica, y la base de datos se borrará.

Ver Fig. 4

Fig4. Mejora de Vídeo

2.3 TV/RADIO

Hay dos tipos de programa: TV y Radio. El uso dela Lista y la Guía de TV y Radio son muy similares. Pongamos la TV como ejemplo.

2.3.1 Lista

El usuario puede operar algunas funciones en Lista. Ver Fig. 5

2.3.1.1 Favoritos

El usuario puede navegar rápidamente arriba y abajo en su lista de programas favoritos según el filtro de favoritos. Hay 8 grupos de favoritos para la configuración del usuario: Noticias, Deportes, Películas, Música, Compras, Viajes, Chico y Chica. Presione el botón <1-8> para configurar o Vaciar el grupo favorito Cuando la opción Favoritos esté seleccionada.

2.3.1.2 Bloqueo Bloqueo le pedirá la contraseña antes de ver el programa, cuando esté

encendido SETUP -> Password -> Channel Lock/bloqueo de canal. Consulte la sección.

2.2.3.2para más detalles. Presione el botón <OK> para configurar o desactivar el estado de bloqueo cuando la opción Lock esté seleccionada.

2.3.1.3 Editar

El usuario puede editar el nombre del programa. La longitud máxima es de 20 caracteres. (1) Presione el botón <izda/dcha> para seleccionar la opción Edit y el botón <arriba/abajo> para seleccionar el programa. (2) Presione el botón <OK> para mostrar la información del programa y presiónelo de nuevo para editar el nombre del programa. (3) Presione el botón <Arriba/abajo/izda/dcha/ROJO/VERDE> para seleccionar la letra. (4) Presione <OK> para finalizar la edición y regresar a la página de información de programa previa. (5) Presione el botón <ROJO> para guardar la edición y regresar a List/lista, o presione <Exit> para regresar a List sin guardar.

2.3.1.4 Mover Move le permitirá mover la posición de los canales en la lista. NOTA: Esta opción no aparece en la lista cuando SETUP->Installation- >LCN está configurado como encendido/ON.

2.3.1.5 Ordenar Sort/ordenar le permitirá ordenar los canales bien según A<->Z or Pay<- >Free (de pago/gratuitos). NOTA: Esta opción no aparece en la lista cuando SETUP->Installation- >LCN está configurado como encendido/ON.

2.3.1.6 Ignorar Skip saltará el programa cuando cambie de canales usando CH+/-. Presione

el botón <OK> para configurar o desactivar el estado de salto de canal cuando la opción Skip esté seleccionada.

TV List

All

No. Program Name Status

0001 CT SPORT 0002 Aplikace MHP 0003 CT 1 0004 CT 2 0005 CT 24 0006 NOVA

Favorites

1-8: Favorite Group Edit

Fig. 5 Lista de TV

01/01/2008 02:19

CH23/490166 KHz PID:V 1025 , A 1041

Tool

CH+/-

Exit

Save

2.3.1.7 Borrar Delete/borrar borrará el programa de la base de datos de forma

permanente. El usuario deberá volver a escanear para recuperarlo. Presione el botón <OK/VERDE> para seleccionar si desea borrar un canal o borrarlos todos cuando la opción Delete esté seleccionada.

2.3.1.8 Búsqueda

El usuario puede buscar el nombre del programa según palabra clave parcial.

(1) Presione el botón <izquierda/derecha> para seleccionar la opción Search/búsqueda. (2) Presione el botón <OK> para acceder a la página de búsqueda. (3) Presione el botón <Arriba/abajo/izda/dcha/0-9/ROJO/VERDE> para

introducir la palabra clave. (4) Presione el botón <OK> para buscar y regresar a la lista. El programa coincidente aparecerá resaltado. (5) Presione el botón <VERDE/AMARILLO> para el programa coincidente previo o siguiente.

2.3.2 Guía Guide/guía se refiere a la EPG (Guía Electrónica de Programas) Ver Fig. 6 (1) Presione el botón <arriba/abajo> para seleccionar el programa o evento EPG. (2) Presione el botón <izquierda/derecha> para cambiar el evento o la fecha. (3) Presione el botón <OK> para salir de todos los menús o mostrar la información

detallada del evento seleccionado. (4) Presione el botón <Exit> para volver al menú anterior. (5) Presione el botón <ROJO> para entrar en la página Book/preprogramar y el botón <AMARILLO> para guardar después de editar. Si entra en conflicto con él mismo o con otro evento, un mensaje de conflicto aparecerá en pantalla. Si se preprograma una emisión con éxito se añadirá a Main Menu-> SETUP->

Advance Timer/temporizador avanzado (Ver sección 2.2.4).

2.4 ACCESORIOS

Hay tres opciones: Gomoku, Calendario, Calculadora. Gomoku Presione el botón <arriba/abajo(izquierda/derecha> para configurar el modo de juego y la dificultad. Presione el botón <OK> para comenzar a jugar al Gomoku. P1) Presione el botón <arriba/abajo/izquierda/derecha> para seleccionar la posición. Presione el botón <OK> para poner la pieza.

Calendario muestra el año, el mes y la fecha. Calculadora se emplea para hacer cálculos matemáticos.

TV Guide

Date

No.Program Name

0800 TVE 1

Wed.

0800 TVE 2

2007

0802 24H TVE

10/17

0803 CLAN TVE

Today 18 19 20 21 22 23

11:30 Por La Manana 2007 13:15 EI Negociador 14:00 Informativo Madrid 2007 14:30 Corazon De Otono 2007 15:00 Telediario 1 Edicion 2007

Date

EPG+/-

Book

Figura 6. Guía - Evento

17/07/2007 02:19

Detail

Exit

3. Reproducción normal

Reproducción Normal hace referencia al STB mientras ve la TV o escucha la radio. Ver Fig. 7.

Program Info

Fig 7. Reproducción normal -Radio

3.1 Información

Presione el botón <Info> una vez para mostrar un banner con información. Dicho banner muestra en pantalla el número de programa, configuración favorita, hora actual, nombre de programa, evento actual y siguiente, bloqueo, codificación, subtítulos e información de teletexto. Presione el botón <Info> cuando aparezca el banner para mostrar información detallada y evento actual. Presione el botón <Info> cuando aparezca la información detallada para mostrar información de programa actual. Ver Fig. 8.

3.2 Cambio de canal

El usuario puede cambiar de canal usando Ch+/- o introduciendo el número de canal directamente. Si el número introducido no se correspondiese con un canal, el STB lo ignorará. Alternativamente, presione el botón <Recall> para cambiar al último canal visto desde el canal que esté viendo actualmente.

3.3 Volumen

Para ajustar el volumen, presione el botón <Vol-/vol+>. Presione el botón <Mute> para silenciar. Si ajusta el volumen mientras está silenciado, el silenciador se cancelará.

3.4 Lista de programas

Presione el botón <OK> para mostrar la Lista de Programas con número, nombre , y estado de bloqueo/codificación/saltar programa. Ver Fig. 8 Presione el botón <arriba/abajo/izquierda/derecha> para cambiar el programa. Presione <OK/exit> para volver al modo de reproducción normal.

3.5 Audio

Cambie el canal de sonido y el modo de sonido a LR (estéreo) o LL (izquierda) o RR (derecha). Si configura el idioma de audio en SETUP->Installation- >Audio Language, el canal de audio por defecto se seleccionará por configuración. Ver figura 9. Presione el botón <Audio> para mostrar la página del canal de audio. Presione el botón <arriba/abajo> para seleccionar la opción Canal/PID Audio o la opción Modo de Sonido. Presione el botón <izquierda/derecha> para configurar el valor.

Fig 8. Información de programa

Fig 9. Canal de Audio

3.6 Pausa

Pausa el vídeo y el audio. Tocar cualquier tecla cancelará la pausa.

3.7. Favoritos

El usuario puede navegar entre los programas favoritos dentro del mismo grupo de favoritos. Para más detalles sobre la configuración de favoritos, consulte la sección 2.3.1.1. Presione el botón <AMARILLO> para cambiar de grupo de favoritos en la lista de programas. Presione el botón <CH +/-> para cambiar entre los mismos canales favoritos en modo de reproducción normal.

3.8 Teletexto

Muestra la pantalla del teletexto. El estilo de teletexto puede variar dependiendo del proveedor de contenidos. Ver figura 10. Presione el botón <Text> para mostrar la página de configuración de teletexto. Presione el botón <arriba/abajo> para seleccionar el idioma del teletexto, si el programa tiene teletexto. Presione el botón <OK/EXIT> para salir de la página de configuración de teletexto. Presione el botón <0-9/arriba/abajo/izda/dcha> para cambiar de página de teletexto, si éste está disponible.

3.9 Subtítulos

Muestra subtítulos en pantalla. El estilo del subtítulo puede variar, dependiendo del proveedor de contenidos. Ver figura 11. Presione el botón <Subtitle> para mostrar la página de configuración de subtítulos. Presione el botón <arriba/abajo> para seleccionar el idioma de los subtítulos, si el programa los tiene. Presione el botón <OK/Exit> para salir de la página de configuración de subtítulos.

3.10 Subtítulos por teletexto

Muestra los subtítulos a través del teletexto. El estilo del subtítulo de teletexto puede cambiar dependiendo del proveedor de contenidos. Presione el botón <Text/subtitle> para mostrar la página de configuración de teletexto o subtítulos. Presione el botón <izquierda/derecha> para seleccionar "TTX subtitle" Presione el botón <Arriba/abajo> para seleccionar el idioma del subtítulo de teletexto. Presione el botón <OK/Exit> para salir de la página de configuración.

Fig 10. Página de configuración de teletexto.

Fig 11. Página de configuración de subtítulos.

3.11 Guía

Presione el botón <GUIDE> en estado de reproducción normal; consulte la sección 2.3.2 para más detalles.

3.12 Mensaje

Algunos mensajes informan al usuario del estado actual de su STB.

3.12.1 No hay señal

El STB no puede recibir una señar (por ejemplo, si el cable se desconecta).

3.12.2 No hay servicio

El programa no tiene ningún contenido que mostrar

3.12.3 Servicio codificado

La visualización es de pago y aparece codificada. Necesita contactar con el proveedor de contenidos para saber cómo decodificarla.

3.12.4 HDTV no admitido

Si el contenido del programa es de HDTV (alta definición), este STB no lo admite.

3.12.5 Canal bloqueado

El programa está bloqueado a través de la configuración de bloqueo (ver sección2.3.1.2) o a través del bloqueo de canal en la configuración de contraseña (ver sección 2.2.3.2). El usuario debe introducir la contraseña correcta para ver el programa.

Troubleshooting

Resolución de problemas

Si experimenta problemas con este receptor o con su instalación, lea en primer lugar las secciones relevantes de este Manual de Usuario con atención, así como esta sección de Resolución de Problemas.

Guía para solucionar los problemas

Si después de la instalación del adaptador TNT HD y a pesar de la guía de instalación rápida y los detalles facilitados en el manual usuario sigue teniendo problemas, puede que su caso ya esté indicado a continuación:

1. Pregunta: ¿Recibe perfectamente las cadenas analógicas, pero ninguna cadena digital?

Motivo : Quizá su zona aún no está cubierta por el digital terrestre Solución : Debe esperar que su zona esté cubierta por la TNT, visite

el sitio Internet para más información. Sírvase tener en cuenta que la más mínima modificación de las condiciones de recepción de la TNT puede implicar la desaparición total de la señal digital.

2. Pregunta: En casa individual, ¿Recibe perfectamente las cadenas analógicas, pero ninguna cadena digital? Motivo : Su antena está dirigida hacia un emisor analógico mientras que las cadenas digitales se emiten en otro emisor.

Solución : Modifique la orientación de su antena.

3. Pregunta: En apartamento, ¿Recibe perfectamente las cadenas

analógicas, pero ninguna cadena digital? Motivo : Su sistema de antena colectiva no está adaptado al digital terrestre, o bien su inmueble tiene cable. Solución : Consulte a su propietario o su sindicato de copropiedad para cambiar la antena. O bien, pruebe con una antena de interior (ej. : una antena « UHF » en forma de parabólica con una amplificación 36 dB). En el caso de un inmueble con cable, contacte al operador de cables para que le proporcione un decodificador TNT por cable, o pruebe la solución de la antena interior.

4. Pregunta: ¿Recibe algunos canales pero aquellos que están después del 60 tienen perturbaciones o no los recibe en absoluto? Motivo : Su antena corta la parte alta de la banda UHF, por otra parte en analógico estos mismos canales tampoco eran de muy buena calidad. Solución : Proporciónese una antena potente en toda la banda UHF o contacte al propietario o sindicato de copropiedad.

5. Pregunta: ¿La imagen en digital no es clara o tiene interferencias? Motivo : El conector de su antena no está adaptado al conector del

tuner o está mal enchufado. Solución : Utilice un cable antena norma CEI de 9,5 mm de diámetro. Compruebe que la toma de antena esté conectada sólidamente al tuner.

www.tdf.fr

6. Pregunta: Usted recibe algunas cadenas digitales correctamente pero otras la recibe mal o no las recibe en absoluto. En las cadenas que usted recibe, el nivel de recepción no es muy elevado. En analógico, su imagen tampoco es perfecta.

Motivo : Usted se encuentra lejos del emisor. Solución : Pruebe un amplificador de mástil o proporciónese una

antena más potente .

7. Pregunta: ¿Su recepción es correcta la mayor parte del tiempo, pero se perturba cuándo llueve, o de manera completamente aleatoria?

Motivo : Usted se encuentra en el límite de la zona cubierta por la TNT. Compruebe en su cobertura local. Solución: Proporciónese una antena más potente o pruebe con un “amplificador de ganancia antena”

8. Pregunta : ¿Recibe algunos canales, pero otros están perturbados o no los recibe en absoluto? Motivo : Hay ecos en la señal, o su sistema de antena tiene filtros anteriormente necesarios para mejorar la señal analógica, pero que en el caso presente bloquean algunas frecuencias digitales. Solución: Modifique ligeramente la orientación de la antena o elija una antena equipada de rejillas antieco más potentes, o contacte a un especialista de antenas.

9. Pregunta : ¿Recibe todas las cadenas digitales, pero la recepción está perturbada en algunos momentos o cuándo enciende otros aparatos eléctricos?

Motivo : La señal está parasitada por los aparatos eléctricos. Solución: Cambie el cordón entre la antena y la toma antena TV o el

Tuner que va de la toma a su terminal por un cordón de blindaje reforzado. Quizá también deberá remplazar los accesorios (distribuidores, derivadores, “T”) por productos blindados.

Si su problema persiste, sírvase consultar nuestro foro de ayuda en el sitio Internet de AKIRA Europe a la siguiente dirección:

http://www.akiraeurope.com/fr/Club/Forum/

. No cabe duda de que encontrará otros usuarios que ya se enfrentaron con los mismos problemas que usted. En caso contrario, también puede comunicarnos su problema, un técnico le responderá muy rápidamente.

www.tdf.fr

Especificaciones

Este símbolo en el producto o en las instrucciones significa que su equipamiento eléctrico o electrónico debe ser desechado al final de su vida operativa separado de los desechos de su hogar. Hay sistemas de recolección específicos para el reciclado en la UE. Para más información, por favor contacte con las autoridades locales o con el distribuidor donde adquirió el producto.

Importanti istruzioni di sicurezza

1) Leggete questo manuale.

2) Conservate questo manuale.

3) Tenete in considerazione ogni indicazione.

4) Seguite tutte le istruzioni.

5) Non usate questo apparecchio in vicinanza dell'acqua.

6) Pulire solo con un panno asciutto.

7) Non bloccate i fori di ventilazione, eseguite l' installazione secondo le indicazioni.

8) Non installatelo vicino a fonti di calore come caloriferi, sensori di temperatura, stufe, o altri apparecchi (inclusi amplificatori) che possono produrre calore.

9) Tenete in considerazione la funzione di sicurezza della spina polarizzata. Se la spina non è adatta alla vostra presa, consultate un elettricista per la sostituzione della presa.

10) Evitate che il cavo di alimentazione venga calpestato o che si impigli in altri oggetti e soprattutto che non venga danneggiato in prossimità delle due estremità.

11) Usate solo gli accessori specificati dal produttore.

12) In caso di temporali con fulmini o di disuso prolungato, scollegate l'apparecchio.

13) Per le riparazioni rivolgetevi a personale qualificato. La riparazione è necessaria se l'apparecchio ha subito danni di qualunque genere, come ad esempio danni al cavo o alla spina di alimentazione, se liquidi o oggetti sono caduti nell'apparecchio, se l'apparecchio è rimasto esposto a pioggia o umidità, se non funziona normalmente o se è caduto.

14) La presa principale funziona come dispositivo di disconnessione, il dispositivo una volta scollegato è ancora funzionante.

15) Fate attenzione che oggetti come giornali, tovaglie, tende, ecc non ostruiscano i fori di ventilazione impedendo così la normale ventilazione del dispositivo.

16) Non posizionate sul dispositivo oggetti con fiamme libere, come ad esempio candele.

17) Usando le batterie, fate attenzione al rispetto degli aspetti ambientali.

18) Non usate l'apparecchio se la temperatura è troppo bassa o troppo alta.

ATTENZIONE: Per ridurre il rischio di incendio o cortocircuito, non esponete questo apparecchio a pioggia o umidità. ATTENZIONE: Le batterie non devono restare esposte a temperature eccessive come nel caso di esposizione diretta ai raggi solari, vicinanza al fuoco o altro.

Il simbolo indica la presenza di voltaggi pericolosi all'interno dell'unità e quindi mette in guardia contro il rischio di cortocircuito.

Il simbolo indica che nel manuale sono presenti importanti istruzioni per l'utilizzo e la manutenzione del prodotto.

Il simbolo indica che questo prodotto è dotato di un doppio isolamento tra le parti con pericolosi voltaggi e quelle fruibili dall'utente.Per la riparazione usare solo parti di ricambio identiche.

Qualora l'apparato si trovi in una condizione elettrostatica, potrebbe verificarsi un malfunzionamento con la conseguente necessità di un reset da parte dell'utente

Tavola dei contenuti

Illustrazione pannello..............................................1

Telecomando ..........................................................2

Connessioni................................................................... 4

Interfaccia Utente.......................................................... 5

-Installazione veloce

-Operazioni Menu....................................................... 6

-Normale funzionamento............................................ 13

Risoluzione dei problemi...............................................17

Specifiche tecniche.........................................................18

.................................................... 5

1. Pannello Frontale

1 Sensore IR: Riceve gli impulsi dal telecomando.

1Pannello posteriore

1 2 3 4

1 Antenna in: Usato per connettere l’antenna per la ricezione del segnale. 2 RF Loop through: Questo connettore è utilizzato per permettere il passaggio RF ad un altro sistema video. 3 Interfaccia scart: connettere al sistema TV direttamente o tramite il cavo scart se necessario. 4 Cavo per la connessione alla rete 230V.

Telecomando

Funzionamento Tasti Telecomando:

1. MUTE: disattiva o riattiva l'audio

2. TASTI NUMERICI: per selezionare il numero del canale o inserire i numeri nel menu

3. RECALL: per tornare all' ultimo canale visualizzato

4. INFO: per mostrare ulteriori informazioni sul canale che si sta guardando o sul programma tramite la funzione EPG

5. SUBTITLE: per visualizzare differenti tipi di sottotitoli

6. EXIT: per tornare alla precedente

9. OK: per confermare una selezione nel menu

10. TASTI COLORATI: per effettuare differenti operazioni nei vari menu

11. STANDBY: per accendere/spegnere il ricevitore

12. FAV: per accedere alla lista dei canali preferiti

13. AUDIO: per impostare l'uscita audio

14. MENU: per entrare nel Menu Principale

15. EPG: guida elettronica ai programmi

16. VOL-: per spostarsi all'interno delle schermate del menu

17. CH-: per spostarsi all'interno delle schermate del menu/ cambiare canale

18. TEXT: per visualizzare il televideo (se disponibile)

19. PAUSE: Usato per mettere in pausa o riprodurre il programma

in visione.

20. TV/Radio: si passa dai Canali TV ai Canali Radio

schermata o menu

7. CH+: per spostarsi all'interno delle schermate del menu/cambiare canale

8. VOL+: per spostarsi all'interno delle schermate del menu

Nota: SUBTITLE/TEXT/LANGUAGE non sono utilizzabili per tutti i canali.

Installare le batterie Rimuovere il coperchio del vano batterie del telecomando e inserire 2 batterie tipo AAA nel compartimento. Il diagramma nel compartimento mostra il corretto modo di inserimento delle batterie.

1.Togliere il coperchio

N E

2.Installare le batterie

3.Chiudere il coperchio

N E P

Utilizzo del telecomando

Per utilizzare il telecomando, puntarlo verso il sensore del decoder digitale ,esso riceve fino a un a distanza di 7 metri con un angolo di 60 gradi.

Il telecomando non funzionerà se il ricevitore è ostruito.

La luce solare o una forte sorgente luminosa fa’ diminuire la sensibilità del telecomando.

Connessioni

Attenzione: Controllate che il voltaggio della presa a muro sia lo stesso di quello specificato ricevitore. Per prevenire rischi di incendio o di elettro shock, non aprire il coperchio del ricevitore.

Connettere al TV

Nota: Quando collegate il ricevitore ad altre apparecchiature come TV, VCR o amplificatori fate sempre riferimento ai relativi manuali di istruzione. Scollegate sempre la presa di corrente prima di effettuare le connessioni.

Interfaccia Utente

1.Installazione veloce

1.1 Impostazioni Regione e Lingua L’utente può selezionare la regione e la lingua dalla pagina Setup Installation. (1) Premere il tasto <Menu>per entrare nel Menu Principale. (2) Premere i tasti <Sinistra /Destra> per selezionare l’opzione SETUP. (3) Premere i tasti <Su/Giu>per selezionare l’opzione Installazione. (4) Premere il tasto <OK>per entrare nella pagina Installazione. (5) Premere i tasti <Su/Giu> per selezionare l’opzione Regione. (6) Premere i tasti <Sinistra/Destra> per impostare la Regione. (7) Premere i tasti <Su/Giu>per selezionare l’opzione Lingua OSD. (8) Premere i tasti <Sinistra/Destra>per selezionare la lingua. Se non ci sono canali memorizzati nel STB l’installazione partirà dal punto (5).

1.2 Come si ricevono i programmi? E’ possibile ricercare le frequenze e le bande per la ricezione dei canali. Premere il tasto <Rosso> o <Verde> per avviare la ricerca Automatica o Manuale.

1.2.1 Ricerca Automatica La Ricerca Automatica cancellerà la precedente lista canali e risintonizzerà da nuovo tutti i canali della Regione selezionata.

Seguire i passi da (1) ~ (8) della sezione 1.1. (9) Premere il tasto <Rosso> per confermare la cancellazione. (10) Premere il tasto <OK> per confermare e avviare la scansione. Durante la scansione, l’utente può premere il tasto<Exit>per interrompere. Vedi Fig.1.Se si vuole riprendere la ricerca, seguire la procedura di installazione veloce.

1.2.2 Ricerca Manuale La ricerca Manuale aggiunge canali alla lista già esistente. Essa non cancella i precedenti. Se l’utente conosce le bande e le frequenze per la ricerca può ricercare e sovrascrivere ai vecchi canali i nuovi da esso trovati. Seguire i passi da (1) ~ (8) nella sezione 1.1.

SETUP. Installation

Antenna_Setting

Country Setting

OSD Language

Database will be cleared! Continue?

Audio Language

Subtitle Language

LCN

Auto Scan

Move

Manual Scan

Switch

OFF

England

English

OFF

Exit YES

English

Fig 1. Cancella database

01/01/2008 00:19

Exit

( 9 ) Premere il tasto<Verde>per entrare in Ricerca Manuale. (10) Premere i tasti<Su/Giu>per selezionare l’opzione Frequenza. (11) Premere i tasti <0~9>per inserire il valore di Frequenza. (12) Premere i tasti<Su/Giu> per selezionare l’opzione Banda. (13) Premere i tasti<Sinistra/Destra>per selezionare il valore di Banda. (14) Premere il tasto <OK/Exit> per lanciare la scansione o exit per uscire. [fig 2]

MANUAL SCAN

Channel No.

Frequency

Bandwidth

Strength Quality

Move

Edit

01/01/2008 02:19

CH .21

474.000 Mhz

8 Hz

65 % 94 %

Scan

Move

Exit

Fig 2. Scansione Manuale

2.Operazioni Menu

Una volta terminata la scansione e la memorizzazione dei canali, è possibile cominciare la visione dei canali digitali o l’ascolto delle stazioni radio. Alcune operazioni tipo sono descritte in questo capitolo.

2.1 Menu Principale Il Menu Principale è utilizzato per le principali funzioni. (1) Premere il tasto<Menu>per entrare nel Menu Principale. (2) Premere il tasto <Info>per avere informazioni sulla versione del STB.

2.2 SETUP Utilizzato per le impostazioni di sistema del STB.

2.2.1 Installazione Usato per le impostazioni di ricezione e programmazione del STB.Vedi Fig.1.

2.2.1.1 Impostazioni Antenna Utilizzato per accendere o spegnere un’alimentazione supplementare di +5V all’antenna. Nota: Di default questa impostazione è su OFF.Impostare su ON solo se si utilizza un’antenna attiva in altri casi lasciare l’impostazione su OFF.

2.2.1.2 Impostazione Regione Imposta la regione per la Sintonia Automatica, Manuale e il Fuso Orario. Nota: Cambiare l’impostazione della Regione cambierà automaticamente le impostazioni di default del Fuso Orario e i settaggi di Frequenza e Banda per la sintonia automatica.

2.2.1.3 Lingua OSD Imposta la lingua per L’OSD.

2.2.1.4 Lingua Audio Imposta la lingua audio per i programmi.

2.2.1.5 Lingua Sottotitoli Imposta la lingua per i sottotitoli.

2.2.1.6 LCN Attiva o disattiva la funzione LCN. Nota: LCN è una funzione che assegna ai canali memorizzati una numerazione predefinita.

2.2.1.7 Fuso Orario Automatico /Fuso Orario E’ possibile abilitare o disabilitare il fuso orario automatico. Se si conosce il GMT(Greenwich Mean Time) della propria zona disattivate la funzione automatica e selezionate l’appropriato fuso orario. In altro modo se non conoscete il GMT della vostra zona impostate su ON la funzione automatica. Nota: Alcune Regioni coprono più fusi orari.

2.2.1.8 Sintonia Automatica Premere il tasto <Rosso> per iniziare la Sintonia Automatica. Vedi sezione 1.2.1.

2.2.1.9 Sintonia Manuale Premere il tasto <Verde>per iniziare la Sintonia Manuale. Vedi sezione1.2.2.

2.2.2 Impostazioni TV-Imposta il formato video per il TV. Vedi Fig. 3

SETUP. TV Setup

TV Format

TV Mode

OSD Transparency

Banner Display Time

Video Output

Video Enhancement

5761

2.2.2.1 Formato TV

Imposta il formato video per vedere i programmi, tra 4:3LB, 4:3PS,

16:9PB, 16:9AUTO. 4:3LB(LetterBox):Impostazione tipo per i programmi

wide screen su TV 4:3 .

4:3PS(PanScan): Impostazione tipo per i programmi wide screen

su TV convenzionali 4:3.

16:9PB(PillarBox)/16:9 AUTO :Impostazione tipo per TV 16:9.

Fig 3. TV Setup

01/01/2008 00:19

4:3 LB

PAL

CVBS+RGB

OFF

Switch

Move

Exit

2.2.2.2 Modalità TV Impostare PAL, NTSC o AUTO. AUTO commuta automaticamente PAL o NTSC a secondo del sistema utilizzato dal canale in visione

2.2.2.3 Trasparenza OSD Imposta la trasparenza dell’OSD. 1 indica il massimo della trasparenza.

2.2.2.4 Tempo di sovraimpressione Barra informazioni Imposta il tempo di sovraimpressione della barra informazioni. La barra non scompare se il tempo è impostato su sempre».

2.2.2.5 Uscita Video -Imposta l’uscita video per il TV.

2.2.2.6 Migliora Video Imposta e migliora la qualità video. Vedi Fig 4. (1) Premere i tasti <Su/Giu>per selezionare l’opzione Migliora Video. (2) Premere i tasti <Sinistra/Destra>per impostare Migliora Video. (3) Premere i tasti<Su/Giu>per selezionare Flesh Tone o Black/White Expansion. (4) Premere<Sinistra/Destra>per impostare Flesh Tone e Black/White Expansion.

Flesh Tone

Black/White Expansion

2.2.3 Password Imposta la password per il menu di blocco o il blocco canali o il blocco censura. L’utente può cambiare la password qui ,la password di default è 6666.

2.2.3.1 Menu di blocco-Blocca i menu tramite password.

2.2.3.2 Blocco Canali Blocca i canali se lo stato di blocco viene impostato su attivo. Vedi sezione 2.3.1.2 per dettagli.

2.2.3.3 Blocco Censura Blocca la visione dei programmi tramite una password e un livello di censura. Il livello di censura è contenuto nel programma in visione. L’utente dovrà inserire la password per vedere il programma.

2.2.3.4 Cambio Password Per cambiare il codice PIN, selezionare l’opzione,premere i tasti <Sinistra/Destra>per selezionare cambio password e i tasti <0~9> per inserire la vecchia password,poi la nuova e confermare. Apparirà un messaggio di conferma dell’avvenuto cambio password. Se l’inserimento non è andato a buon fine, un messaggio di errore comparirà a video.

Fig 4. Miglioramento Video

OFF

Exit

Switch

Move

2.2.4 Timer Avanzato L’utente può impostare il timer per la visione dei programmi manualmente impostando ora e data o tramite la guida TV/Radio (Vedi sezione 2.3.2).Quando viene impostata la data e l’ora di avvio, automaticamente il STB si accenderà sul programma desiderato.

2.2.5 Impostazioni di default Reimposta il STB ai valori di fabbrica. Tutti i valori salvati dall’utente saranno cancellati e sostituiti dai valori di fabbrica.

2.3 TV/RADIO Ci sono due tipi di programmi: TV e Radio. Le operazioni di Lista e Guida di TV e Radio sono molto simili. Qui prenderemo ad esempio quelle per il TV..

2.3.1 Lista L’utente può operare alcune funzioni in lista. Vedi fig.5.

Tool

Save

01/01/2008 02:19

CH23/490166 KHz PID:V 1025 , A 1041

Exit

TV List

All

No. Program Name Status

0001 CT SPORT 0002 Aplikace MHP 0003 CT 1 0004 CT 2 0005 CT 24 0006 NOVA

Favorites

CH+/-

1-8: Favorite Group Edit

2.3.1.1 Favoriti L’utente può velocemente cambiare canale tra i suoi favoriti usando l’apposito filtro. Ci sono 8 gruppi di canali che l’utente può impostare: News, Sport, Movie, Music, Shopping, Travel, Boy and Girl. Premere i tasti <1~8>per impostare o cancellare il gruppo di favoriti se la funzione è selezionata.

2.3.1.2 Blocco La funzione blocco chiederà la password prima di vedere il programma selezionato se la funzione è attivata. Per attivarla premere SETUP -> Password ->Channel Lock e selezionare ON. Vedi sezione 2.2.3.2. Premere il tasto <OK> per attivare o disattivare lo stato di blocco.

Fig 5. Lista TV

2.3.1.3 Edit L’utente può editare il nome del programma per un massimo di 20 caratteri. (1) Premere i tasti <Sinistra/Destra>per selezionare l’opzione Edit e i tasti <Su/Giu> per selezionare il programma. (2) Premere il tasto <OK> per mostrare le informazioni a video premere di nuovo per editare il nome del programma. (3) Premere i tasti <Su/Giu/Sinistra/Destra/0~9/Rosso/Verde>per selezionare i caratteri. (4) Premere il tasto <OK> per terminare l’editing e return per tornare alla pagina informazione programmi. (5) Premere il tasto <Rosso> per salvare l’editing e tornare alla lista o premere il tasto <Exit> per tornare alla lista senza salvare.

2.3.1.4 Spostare i canali Sposta la posizione dei canali nella lista. Nota: Questa funzione non apparirà in questa lista se la funzione LNC è attiva. Ordina la posizione dei canali da A<->Z o Pay<->Free. Nota: Questa opzione non apparirà in questa lista se la funzione LNC è attiva.

2.3.1.6 Salto [skip] Salto permette di saltare i canali quando si premono i tasti CH+/-. Premere il tasto <OK> per impostare o cancellare lo stato di salto canale quando la funzione è attivata.

2.3.1.7 Cancella Cancella permette di cancellare i canali dalla lista. L’utente dovrà risintonizzarli per poterli rivedere. Premere il tasto <OK/VERDE>per impostare cancella uno o cancella tutti quando la funzione è attiva

2.3.1.8 Ricerca L’utente può ricercare un canale inserendo parzialmente il nome. (1) Premere il tasto <Sinistra/Destra> per selezionare la funzione ricerca. (2) Premere il tasto <OK> per entrare nella pagina. (3) Premere il tasto <Su/Giu/Sinistra/Destra/OK/0~9/ ROSSO/VERDE>per inserire le lettere. (4) Premere il tasto <OK> per ricercare e tornare alla lista. (5) Premere il tasto <VERDE/GIALLO>per trovare il programma precedente o successivo.

2.3.2 Guida Guida o funzione EPG (Electronic Program Guide). Vedi fig.6. (1) Premere i tasti <Su/Giu>per selezionare i programmi o l’evento EPG. (2) Premere i tasti <Sinistra/Destra> per cambiare evento o data.

(3) Premere il tasto <OK> per uscire dai menu e mostrare le informazioni dell’evento selezionato. (4) Premere il tasto <Exit> per uscire dal menu precedente.

(5) Premere il tasto <ROSSO> per entrare nella pagina Book e <YELLOW> per salvare dopo aver editato. Se vi è un conflitto con altri eventi, un messaggio apparirà a video.(Vedi sezione 2.2.4).

TV Guide

No.Program Name

0800 TVE 1 0800 TVE 2 0802 24H TVE 0803 CLAN TVE

Book

Date

Wed.

2007 10/17

Today 18 19 20 21 22 23

11:30 Por La Manana 2007 13:15 EI Negociador 14:00 Informativo Madrid 2007 14:30 Corazon De Otono 2007 15:00 Telediario 1 Edicion 2007

Date

EPG+/-

Detail

17/07/2007 02:19

Exit

Figure 6. Guide - Event

2.5 ACCESSORI Ci sono tre opzioni: Gomoku, Calendario, Calcolatrice. Gomoku Premere i tasti <Su/Giu/Sinistra/Destra>per impostare il modo di gioco e la difficoltà. Premere il tasto <OK> per iniziare il gioco Gomoku. Premere l tasti <Su/Giu/Sinistra/Destra>per selezionare la posizione. Premere il tasto <OK> per posizionare il pezzo. Calendario mostra gli anni, mesi e la data. Calcolatrice può essere usata per calcoli matematici.

3. Riproduzione Normale

Normale riproduzione significa che il STB sta mostrando i canali televisivi o riproducendo stazioni radio.Vedi Fig.7.

Fig 7. Riproduzione Radio normale

Program Info

Fig 8. Info Programma

3.1 Informazioni Premere il tasto <Info> una volta per mostrare la barra informazioni. La barra mostrerà il Numero di programma, le impostazioni favorite, l’ora corrente, il nome del programma, l’evento corrente e il successivo ,blocco sottotitoli e le informazioni di televideo. Premere il tasto <Info> quando la barra è in sovraimpressione per avere informazioni dettagliate sull’evento corrente. Vedi Fig.8

3.2 Cambio Programmi L’utente può cambiare canale con i tasti CH+/- o inserendo direttamente il numero di programma .Se il numero inserito non esiste, il STB ignorerà il comando. Premendo il tasto <Recall> si potrà commutare tra il programma corrente e l’ultimo programma visto.

3.3 Volume Premere i tasti <Vol-/Vol+>per regolare il volume. Premere il tasto <Mute> per togliere completamente l’audio. Se regolate il volume quando mute è inserito, esso viene tolto.

3.4 Lista Programmi Premere il tasto <OK> per mostrare la lista programmi con No., nome e blocco/salto. Premere i tasti <Su/Giu/Sinistra/Destra>per cambiare canale. Premere i tasti <OK/Exit>per tornare al modo riproduzione normale.

3.5 Audio Cambia il canale audio o il modo audio tra LR (stereo) o LL (Sinistra) o RR(Destra). Se impostate la lingua audio da SETUP-> Installation-> Audio Language, la lingua di default sarà scelta tra le varie impostazioni. Vedi Fig.11.Premere il tasto <Audio> per mostrare la pagina del canale audio. Premere i tasti <Su/Giu> per selezionare Canale/Audio PID o l’opzione Suono. Premere i tasti <Sinistra/Destra> per impostare il valore.

Audio channel

Channel

Audio PID

Sound Mode

eng

0650

3.6 Pausa Mette in pausa video e audio.Ma cancella tutti gli inserimenti.

Fig 9. Audio Channel

3.7 Favoriti L’utente può cambiare i canali favoriti nei gruppi di canali favoriti. Per le istruzioni, vedi sezione 2.3.1.1. Premere il tasto <GIALLO> per cambiare il gruppo di favoriti nella lista programmi. Premere i tasti <CH +/->per cambiare i programmi favoriti.

3.8 Televideo Mostra il televideo sullo schermo, lo stile di televideo può essere differente a secondo del contenuto del fornitore del servizio. Vedi Fig.10. Premere il tasto <Text> per mostrare la pagina di televideo. Premere il tasto <Su/Giu>per selezionare la lingua di televideo se il programma ha il televideo. Premere i tasti <OK/Exit>per uscire dalla pagina di televideo. Premere i tasti<0~9/Su/Giu/Sinistra/Destra>per cambiare le pagine di televideo.

Fig 10. Impostazione pagina Teletext

3.9 Sottotitoli Mostra i sottotitoli sullo schermo, lo stile dei sottotitoli può essere differente a secondo del fornitore del servizio. Vedi Fig.11. Premere il tasto <Subtitle> per visualizzare la pagina dei sottotitoli. Premere i tasti <Su/Giu>per selezionare la lingua dei sottotitoli se il programma ha i sottotitoli. Premere i tasti <OK/Exit>per uscire.

3.10 Sottotitoli Televideo Mostra i sottotitoli del televideo, lo stile può cambiare a secondo del fornitore del servizio. Premere i tasi <Text/Subtitle> per visualizzare la pagina sottotitoli di televideo. Premere i tasti <Sinistra/Destra>per selezionare "Sottotitoli TTX". Premere i tasti <Su/Giu>per selezionare la lingua dei sottotitoli . Premere i tasti <OK/Exit>per uscire.

3.11 Guida Premere il tasto <GUIDE> in riproduzione normale, Vedi sezione 2.3.2.

eng

OFF

Fig 11. Impostazione pagina sottotitoli

TELETEXT

Teletext Language

SUBTITLE

Subtitle Language

eng OFF

3.12 Messaggio Ci sono alcuni messaggi che informano l’utente sullo stato del STB.

3.12.1 No Segnale STB non ha segnale, per esempio, se il cavo è scollegato.

3.12.2 No Servizio Il programma non ha nessun contenuto da riprodurre.

3.12.3 Servizio Codificato Il programma è codificato a pagamento, bisogna contattare il fornitore del servizio per sapere come decodificare il segnale.

3.12.4 HDTV Non Supportata Se i programmi sono in formato HDTV, questo STB non li supporta.

3.12.5 Canale Bloccato Il programma è bloccato se l’ impostazione è settata su blocco (Vedi sezione 2.3.1.2) e selezionando il canale bloccato verrà chiesta la password (vedi sezione 2.2.3.2).L’utente deve inserire correttamente la password per vedere il programma.

Risoluzione dei problemi

Se si riscontrano dei problemi, prima di contattare l’assistenza tecnica, leggere attentamente la tabella qui sotto riportata.

Problema Possibile Causa

Non si accende la luce dello Standby

Segnale assente

Nessun immagine o suono

Immagini sgranate o immagini bloccate

Messaggio di segnalazione per canali

Avete dimenticato il codice per sbloccare il canale

Il telecomando non funziona

Dopo aver spostato il ricevitore in un'altra stanza non riuscite più ad avere la ricezione digitale

La presa principale è scollegata

Fusibile principale danneggiato

L'antenna TV è scollegata L'antenna TV è danneggiata o non puntata correttamente

Fuori dall'area di ricezione

Si sta usando l'uscita SCART sbagliata

Siete collegati al canale del televideo digitale

L'antenna può essere non compatibile

Il canale è disabilitato

Il ricevitore è spento

Il telecomando non è direzionato correttamente

Sensore IR anteriore coperto

Le batterie del telecomando sono state messe al contrario

Le batterie del telecomando sono esaurite

L'antenna potrebbe essere collegata a un sistema di distribuzione che potrebbe ridurre il segnale digitale ora ricevuto

Cosa Fare

Controllate la presa principale

Controllate il fusibile

Controllate il collegamento dell'antennaTV. Controllate la direzione dell'antenna

Rivolgetevi al rivenditore

Premete il tasto DTV/VCR

Sintonizzatevi su un altro canale

Controllate l'antenna

Selezionate un canale alternativo

Reinstallate i canali per cancellare il blocco.

Collegate e accendete il ricevitore

Puntate il telecomando verso il Sensore IR del STB

Eliminate eventuali ostruzioni

Controllate il verso delle batterie

Sostituite le batterie del telecomando

Provate a collegare direttamente l'antenna

Guida alla risoluzione dei problemi.

Nel caso in cui successivamente all'installazione del vostro adattatore TNT HD e, nonostante la guida d'installazione rapida e i dettagli forniti all'interno del manuale utente, si riscontrino ancora problemi, qui di seguito potrebbe essere riportata la soluzione al vostro problema:

1. Problema: Siete in grado di ricevere perfettamente i canali analogici ma non ricevete alcun canale digitale? Possibile causa: La vostra zona non risulta ancora coperta dal digitale terrestre Soluzione: Occorre attendere che la propria zona sia coperta dal TNT, per maggiori informazioni potete visitare il sito Internet . Si noti che anche la minima modificazione delle condizioni di ricezione del TNT è suscettibile di comportare la scomparsa totale del segnale digitale.

2. Problema: All'interno della casa indipendente, siete in grado di ricevere perfettamente i canali analogici ma non ricevete alcun canale digitale? Possibile causa: La vostra antenna è puntata in direzione di un trasmettitore analogico mentre i canali digitali sono trasmessi su di un trasmettitore diverso.

Soluzione: Modificate l'orientamento della vostra antenna.

3. Problema: All'interno di un appartamento, siete in grado di ricevere

perfettamente i canali analogici ma non ricevete alcun canale digitale? Possibile causa: Il vostro sistema di antenna condominiale non è adatto al digitale terrestre oppure il vostro appartamento è cablato. Soluzione: Contattate il vostro proprietario o il vostro amministratore condominiale per la sostituzione dell'antenna. Oppure potete provare con un antenna per interni (es: un'antenna “UHF” a forma di parabola con un'amplificazione di 36 Db). Nel caso in cui si tratti di un appartamento cablato, contattate la vostra emittente televisiva via cavo al fine di ottenere un decoder TNT via cavo, oppure provate la soluzione che prevede l'utilizzo di un'antenna interna.

4. Problema: Ricevete alcuni canali ma altri oltre al 60 sono disturbati oppure non vengono assolutamente ricevuti ? Possibile causa: La vostra antenna taglia la banda alta UHF, di conseguenza in analogico gli stessi canali non presentano la stessa qualità rispetto al digitale. Soluzione: Procuratevi un'antenna ad alto rendimento su tutta la banda UHF oppure contattate il proprietario o l'amministratore del condominio.

www.tdf.fr

5. Problema: La qualità dell'immagine digitale non è chiara, è disturbata? Possibile causa: Il vostro connettore dell'antenna non è compatibile con il connettore del tuner oppure non è stato collegato correttamente. Soluzione: Utilizzate un cavo di antenna a norma CEI di 9,5mm di diametro. Verificate che la presa dell'antenna sia saldamente collegata al tuner.

6. Problema: Ricevete correttamente alcuni canali digitali mentre ricevete male altri canali o non li ricevete assolutamente. Sui canali che ricevete, il livello di ricezione non è sufficientemente elevato. In analogico, la vostra immagine non è più perfetta.

Possibile causa: Vi trovate lontano dal trasmettitore. Soluzione: Tentate di risolvere il problema con un amplificatore per

antenna oppure procuratevi un'antenna dalle prestazioni più elevate.

7. Problema: La vostra ricezione risulta corretta per la maggior parte del tempo, tuttavia in caso di pioggia risulta disturbata o completamente aleatoria? Possibile causa: Vi trovate al limite della zona coperta dal segnale TNT. Verificate sul sito la vostra copertura locale. Soluzione: Procuratevi un'antenna ad alto rendimento oppure provate con un “amplificatore del cavetto dell'antenna”

8. Problema: Ricevete correttamente alcuni canali mentre altri risultano disturbati oppure non riuscite a riceverli per niente? Possibile causa: Sono presenti echi all'interno del segnale oppure il vostro sistema dell'antenna prevede la presenza di filtri che in precedenza erano necessari per migliorare il segnale analogico ma che attualmente bloccano alcune frequenze digitali. Soluzione: Modificate leggermente l'orientamento dell'antenna oppure scegliete un'antenna caratterizzata da griglie anti-eco dalle prestazioni elevate, oppure contattate un antennista.

9. Problema: Ricevete tutti i canali digitali ma in certi momenti o quando accendete altri dispositivi elettrici la ricezione risulta disturbata? Possibile causa: Il segnale è soggetto a interferenze da parte degli altri dispositivi elettrici. Soluzione: Sostituite il cavo tra l'antenna e la presa dell'antenna TV o del Tuner che va dalla presa al vostro terminale con un cavo di alimentazione a schermatura rinforzata. Potrebbe essere anche necessario, in questo caso, sostituire gli accessori (ripartitori, derivatori, “T”) con dei prodotti schermati.

www.tdf.fr

Se il vostro problema persiste, vi preghiamo di consultare il forum di assistenza sul sito Internet di AKIRA Europe al seguente indirizzo:

http://www.akiraeurope.com/fr/Club/Forum/

. Qui potrete certamente trovare dei post di utenti che hanno avuto problemi simili ai vostri. In caso contrario sarà ugualmente possibile descrivere il problema da voi riscontrato e un tecnico vi risponderà nel minor tempo possibile.

Specifiche Tecniche

Elemento

Sintonizzatore

Demodulazione

Connettori

Alimentazione

Schermo

Decodifica

Altro

Il presente simbolo sul prodotto o all'interno delle istruzioni indica che la vostra apparecchiatura elettrica ed elettronica deve essere smaltito al termine del suo ciclo di vita utile separatamente rispetto ai rifiuti domestici. Esistono sistemi di raccolta differenziata per il riciclaggio dell'EU. Per maggiori informazioni si prega di contattare l'autorità locale o il rivenditore presso il quale è stato acquistato il prodotto.

Specifiche

Ampiezza Frequenza

Impedenza ingresso

Livello Segnale Ingresso

Ampiezza banda

Demodulatore

Modulazione OFDM

Pacchetti Intervallo Guardia

RF IN

RF LOOPTHOUGH

TV SCART

Ingresso

Consumo

Decodificatore Modulo

Risoluzione

Proporzioni Aspetto

Video

Audio

Conformità

Modalità Suono

VHF: 174MHz a 230MHz UHF: 470MHz a 862MHz

75 Ohm non bilanciati

-78 ~ -25DBM

7 / 8 Mhz

COFDM

2K, 8K FFT, SFN e MFN

2K/8K

1/4, 1/8, 1/16, 1/32

Connettore Femmina IEC 169-2

Connettore Maschio IEC 165-2

Video Composito (CVBS), RGB, audio L/R

100-240V ~ 50/60Hz

8 W massimo

PAL, NTSC

720 x 576(PAL);720 x 480(NTSC)

4:3 (Letterbox, Pan, Scan), 16:9

MPEG2 Trasporto MP@ML

MPEG2 Lettore Audio |&||

Conformità ETS| EN 300 744 DVB-T

Destro, Sinistro, Stereo

* Le specifiche sono soggette a variazioni senza preavviso

Thank you for choosing AKIRA

Check out our web site

www.akiraeurope.com

Stick your serial number barcode here

Coller le code barre du numéro de série ici

Pegue aquí el código de barras del número

Plak hier de barcode met het serienummer

de serie

Akira HSB-B18 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
