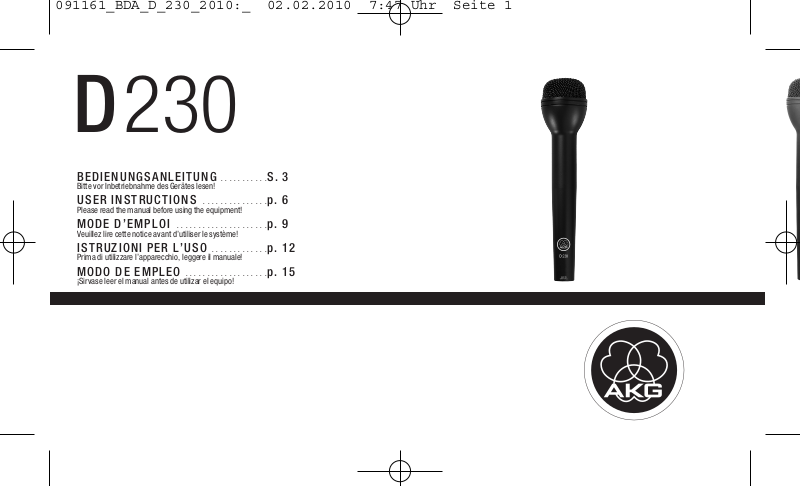

AKG D230 User manual

D230

BEDIENUNGSANLEITUNG . . . . . . . . . . .S. 3

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS . . . . . . . . . . . . . . .p. 6

Please read the manual before using the equipment!

MODE D’EMPLOI . . . . . . . . . . . . . . . . . . . . .p. 9

Veuillez lire cette notice avant d’utiliser le système!

ISTRUZIONI PER L’USO . . . . . . . . . . . . .p. 12

Prima di utilizzare l’apparecchio, leggere il manuale!

MODO DE EMPLEO . . . . . . . . . . . . . . . . . . .p. 15

¡Sirvase leer el manual antes de utilizar el equipo!

Beschreibung:

Das Mikrofon enthält einen dynamischen Wandler mit
kugelförmiger Richtcharakteristik. Damit ist das Mikrofon für
Schallwellen aus allen Richtungen gleich empfindlich, was
für gewisse Anwendungen ein großer Vorteil ist.
Eine Brummkompensationswicklung am Wandler verhindert
den störenden Einfluß von äußeren magnetischen Feldern,
die in der Nähe von netzbetriebenen Geräten, aber auch
elektrischen Leitungen vorkommen.
Der Wandler ist im Mikrofongehäuse elastisch gelagert,
um die Empfindlichkeit für Hantierungsgeräusche weitest­gehend herabzusetzen.
Eine Schaumstoffauskleidung innerhalb der Gitterkappe ver­ringert Störgeräusche von Wind- und Atemgeräuschen.
Das Mikrofongehäuse ist aus Ganzmetall und dadurch
extrem robust für den oft rauhen Außendienst von Reportern
gestaltet. Die dunkelgraue Farbgebung soll die Auffälligkeit
des Mikrofons auch bei TV- und Videoübertragungen stark
herabsetzen.

Empfohlene Verwendung:

Als Reportagemikrofon, wobei die Kugelcharakteristik bei
den nicht vorhersehbaren Aufnahmewinkeln von Vorteil
ist. Weiters ist bei diesem Mikrofon der erzielte Klangcha­rakter unabhängig vom Besprechungsabstand und damit
beim Reportageeinsatz ein wesentlicher Vorteil.
Die Umgebungsgeräusche werden zwar auch mit über­tragen, jedoch bezogen auf den Nutzabstand zur aufzu­nehmenden Schallquelle in geringerem Maße und vor
allem verfärbungsfrei.

3

Technische Daten:

Elektrische Arbeitsweise: Dynamisches Mikrofon
Akustische Arbeitsweise: Druckempfänger
Richtcharakterisitik: Kugel
Übertragungsbereich: 30 - 20.000 Hz
Feld-Leerlaufübertragungsfaktor(Empfindlichkeit) bei 1000 Hz: 2,5 mV/Pa =^ -52 dBV bez. auf 1 V/Pa
Elektrische Impedanz: 600 Ω
Empfohlene Lastimpedanz: >2000 Ω
Abmessungen: 50 ø x 218 mm
Gewicht: 225 g netto

Kabelanschluß: 3-poliger XLR-Stecker
Stiftbelegung: Stift 1: Masse

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen.
Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

4

840 g brutto, komplett in EVP

Stift 2: NF (inphase)
Stift 3: NF (outphase)

Mitgeliefertes Zubehör:

Empfohlenes Zubehör:

SA 44 Stativanschluss

Frequenzkurve:

SA 61 Stativanschluss
ST 1, ST 45, ST 46, ST 305 Tischstative
W 23 Schaumstoffwindschutz

Polardiagramm:

5

Description:

Using the D 230:

The D 230 is an omnidirectional dynamic microphone. It
is equally sensitive to sound waves arriving from all direc­tions. Therefore, it provides uncolored reproduction of
sounds from off-axis directions.
A hum compensation coil on the transducer element can­cels any interference from stray magnetic fields in the vici­n ity of AC powered equipment or power lines.
The transducer element is shock mounted inside the micro­phone body in order to reduce the microphone’s sensitiv ­ity to handling noise to a minimum.
A foam lining in the wire mesh grill reduces wind and breath
noise.
The microphone features an extremely rugged all-metal body
so it will withstand the tough conditions often encountered
in location reporting work. Its dark gray finish makes it very
unobtrusive, a particular asset when used on camera in
TV or video productions.

6

The D 230 has beed designed for reporting, ENG, and
EFP use. Thanks to its omnidirectional polar pattern, no infor­mation coming from unexpected angles will be lost. Another
benefit of this pickup pattern, particularly for reporting
work, is that the sound on tape will not vary with the
source to microphone distance.
Although ambient sound will be recorded along with the
wanted sound, it will be lower in level depending on the
source to microphone distance and above all, it will be
uncolored.
