CK 99 L

BE DI ENU NGSA NLEI TU NG . . . . . . . . . . . . . .	S. 2	IS TR UZ IONI PE R L’US O . . . . . . . . . . . . . . . .	p.	20
Bitte vor Inbetriebnahme des Gerätes lesen!		Prima di utilizzare l’apparecchio, leggere il manuale!
US ER INST RUC TI ON S . . . . . . . . . . . . . . . . . . .	p. 8	MO DO DE EM PLE O . . . . . . . . . . . . . . . . . . . . . .	p. 26
Please read the manual before using the equipment!		¡Sirvase leer el manual antes de utilizar el equipo!
MODE D’EMP LOI . . . . . . . . . . . . . . . . . . . . . . . . .	p. 14	IN STR UÇÕES DE USO . . . . . . . . . . . . . . . . . .	p.	32
Veuillez lire cette notice avant d’utiliser le système!		Favor leia este manual antes de usar o equipamento!

Inhalt

1 Beschreibung/Sicherheit . . . . . . . . . . . . . . . . 2

2 Anschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3 Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . 5

4 Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5 Technische Daten . . . . . . . . . . . . . . . . . . . . . 7

1 Beschreibung/Sicherheit

Sicherheitshinweis

•Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon anschließen m öchten, den gültigen S icherheitsbestimmungen entspricht u nd mit e iner S icherheitserdung versehen ist.

Lieferumfang

•Kontrollieren Sie bitte, ob die Verpackung alle unten abgebildeten Teile enthält.

1 x CK 99 L mit	1 x Windschutz W 55
Ansteckclip

•Falls et was f ehlt, we nden Si e si ch bi tte a n Ihren AKG-Händler.

2

CK 99 L

Optionales Zubehör

•Optionales Z ubehör finde n S ie i m a ktuellen AKG-Katalog/Folder oder auf www.akg.com. Ihr Händler berät Sie gerne.

Besondere Merkmale

•Professionelles Miniatur-Ansteckmikrofon

•Kondensatorwandler mit nierenförmiger Richtcharakteristik für natürlichen Klang.

•Frequenzgang auf S prachübertragung abge - stimmt.

•Geeignet zur Befestigung an der Kleidung.

Kurzbeschreibung

Das CK 99 L ist ein professionelles Miniatur-Kon- densator-Ansteckmikrofon mit n ierenförmiger Richtcharakteristik. Auf Grund der kleinen Abmessungen ei gnet sich das Mikrofon i deal f ür a lle Anwendungen, w o unauffällige M ikrofontechnik und große Bewegungsfreiheit der Anwenderin/des Anwenders gefordert werden.

Der Fr equenzgang des Mi krofons is t s peziell auf Sprachübertragung ausgelegt.

Ein e xterner Wind schutz f ür die Dämpfung vo n Windgeräuschen beim Ei nsatz i m F reien i st i m Lieferumfang enthalten.

Das Mikrofon ist mit einem 1,6 m langen Kabel mit verriegelbarem Mi ni-XLR-Stecker zum Anschluss an den Phantomspeiseadapter MPA V L oder AKGTaschensender ausgestattet.

2 Anschluss

Einleitung

Das CK 99 L ist ein Kondensatormikrofon und benötigt daher eine Stromversorgung.

CK 99 L

3

Wichtig: We nn S ie	andere als die vo n A KG
empfohlenen S	peisege räteverwenden,
kann das Mikrofonbeschädigt werden und
erlischt die Garantie.
Anschluss mittels MPA V L
Siehe Abb. 1.
1. Stecken Sie den	Mini-XLR-Stecker (1 ) am
Mikrofonkabel bis z um Anschlag in die Mini-
XLR-Kupplung (2)	a m A nschlusskabel des
MPA V L (3).

Der Stecker (1) verriegelt sich automatisch. Zum Abziehen des Kabels drücken Sie auf den Entriegelungsknopf a m Mini X LR-Stecker (1)

4

1		2		3
Abb. 1: Anschluss mittels MPA V L
und ziehen S ie d en S tecker (1 ) aus		der
				Wichtig: Um das Kabel nicht zu beschädigen,
Buchse (2) heraus.				ziehen Sie niemals am Kabel selbst!
					CK 99 L

2.Stecken Sie den MPA V L (3) a n einen symmetrischen XL R-Mikrofoneingang m it P hantomspeisung an.

3.Schalten Sie die Phantomspeisung ein. (Lesen Sie dazu in der Betriebsanleitung des jeweiligen Gerätes nach.)

Anschluss an Taschensender

•Lesen Si e i n der Bedienungsanleitung Ihres Taschensenders nach.

3 Anwendung

Einleitung

Der große Vorteil eines an der Kleidung befestigten Mikrofons besteht darin, dass die Bewegungsfreiheit der Anwenderin/des Anwenders erhalten und die Hände frei bleiben.

Anwendungshinweise

1. Siehe Abb. 2	:
Klemmen Si e da s
Mikrofon in d	ie
Aufnahme d	es

mi t gel i ef e rt en Ansteckclips.

Abb. 2: Mikrofon am Ansteckclip befestigen

2.Befestigen Sie das M ikrofon so nahe wi e möglich bei m Mund der Re dnerin/des Red-

CK 99 L

5

ners an de r K leidung, z.B. am Revers. (Siehe Abb. 3.)

Min.!

Abb. 3: Mikrofon nahe beim Mund befestigen

Hinweis: Je geringer der Abstand zwischen dem Mikrofon und der Schallquelle, umso geringer ist die Gefahr akustischer Rückkopplungen.

	3. Siehe Abb. 4: Er -
	suchen Sie	die
	Anw enderin/den
	Anwender,	beim
	Sprechen d	en
	Kopf ni cht wei ter
	als ca. 30° nach-
	links o der rechts
	zu drehen.
Abb. 4: Aufnahme winkel des Mikrofons

• Wenn sich d er Mu nd a ußerhalb des Aufnahmewinkels des Mikro fons befindet, sinkt der Ausgangspegel des Mikrofons stark ab.

4 Reinigung

•Reinigen Sie das Gehäuse des Mikrofons mit einem mit Wasserbefeuchteten Tuch.

6

CK 99 L

5 Technische Daten

Frequenzgang

Dieses Produkt entspricht den in der entsprechenden Konformitätserklärung angegebenen Normen. Sie k önnen die Ko nformitätserklärung für di eses Produkt a uf ht tp://www.akg.com oder per E-Mail an [e-mail] anfordern.

CK 99 L

Arbeitsweise:	Kondensatormikrofon mit Permanentladung
Richtcharakteristik:	Niere
Übertragungsbereich:	150 - 18.000 Hz
Empfindlichkeit:	8,8 mV/Pa (-41 dBV bez. auf 1 V/Pa)
Elektrische Impedanz bei 1000 Hz:	200 Ohm
Speisespannung:	1,5 bis 10 V DC über Phantomspeiseadapter MPA V L oder AKG
	WMS Taschensender
Kabellänge:	1,6 m
Steckerart:	Mini-XLR 3-polig
Oberfläche:	mattschwarz
Abmessungen:	8 Ø x 22 mm
Gewicht netto (ohne Kabel)/brutto:	2,5 g / 115g
	7

Table of Ccontents

1 Description/Safety . . . . . . . . . . . . . . . . . . . . . 8

2 Interfacing . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3 Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4 Cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5 Specifications . . . . . . . . . . . . . . . . . . . . . . . 13

1 Description/Safety

Precaution

•Please make sure that the piece of equipment your microphone will be connected to fulfills the safety regulations in force in your co untry and is fitted w ith a g round lead.

Unpacking

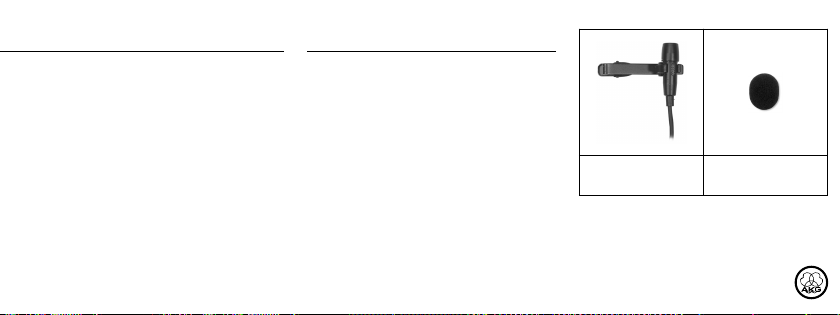

•Check that the packaging contains all of the components shown below.

1 x CK 99 L with	1 x W 55 windscreen
attachment clip

•Should anything be missing, pl ease co ntact your AKG dealer.

8

CK 99 L

Optional Accessories

•For optional accessories, refer to t he current AKG catalog or folder, or visit www.akg.com. Your dealer will be glad to help.

Features

•Professional miniature clip-on microphone.

•Cardioid c ondenser t ransducer fo r natural sound.

•Frequency respo nse de signed for excellent intelligibility.

•Fastens on user's clothes.

CK 99 L

Brief Description

The CK 99 L is a professional miniature condenser clip-on microphone with a cardioid po lar pattern. Owing to its small size, the CK 99 L is an ideal choice for use in any situation requiring an inconspicuous mi crophone and maximum mobility fo r the user.

The microphone’s f requency response has been designed specifically for speech reproduction.

An external wi ndscreen supplied w ith t he mi crophone reduces wind noise when using the microphone on an open-air stage.

The microphone is fitted with a 1.6-m (5 ft. 3 i n.) cable wi th a locking mi ni XLR connector f or use

with the MPA V L phantom power adapter or AKG bodypack transmitters.

2 Interfacing

Introduction

The CK 99 L i s a condenser microphone a nd therefore needs a power supply.

Important: Using any power supply other than those recommended by AKG may damage your microphone and will void the warranty.

9

Connecting via MPA V LRefer to fig. 1.

1.Push the mini XLR connector (1) on the microphone c able al l the w ay in to t he mi ni XL R socket (2) on the cable of the MPA V L (3).

The connector will lock automatically.

To disconnect the cable, press the unlocking button on the mini XLR connector (1) and pull the connector(1) out of the socket (2).

Important: To avoid damaging the cable, never try to pull out the cable itself!

10

1		2		3
Fig. 1: Connection diagram with optional MPA V L
2. Connect the MPA V L (3) to a		balanced XLR		3. Switch the phantom po wer on. (Refer to t he
microphone input with phantom power.				instruction ma nual of t he unit t o whi ch y ou
				connected your microphone.)

CK 99 L

Connecting to a Bodypack Transmitter

•Refer to the manual of your bodypack transmitter.

3 Use

Introduction

The principal benefit of a m icrophone attached to the user 's clothes is that the microphone al lows the use r to m ove a bout fre ely a nd keeps thei r hands free.

CK 99 L

Operating Notes

Fig. 2: Fixing the microphone on the clip.

1.Insert the microphone into the fixing clamp on the supplied attachment clip.

2. Attach the microphone to the talker's clothes, e.g., on t he l apel, placing it as close as possible t o t he t alker's mouth.

(See fig. 3.)

Min.!

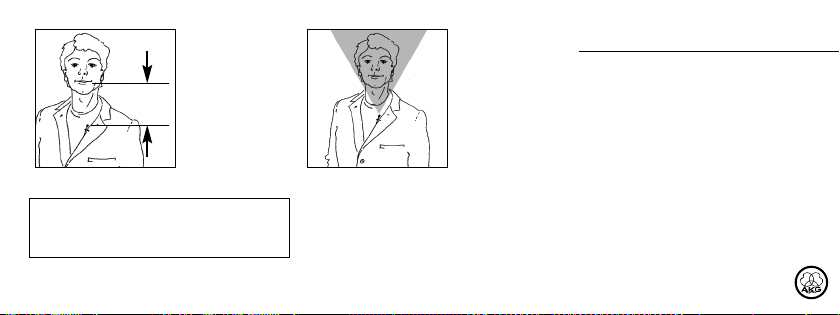

Fig. 3: Attaching the microphone near the user's mouth.

Note: The smaller the distance between the microphone and the sound source, the higher the usable gain before feedback.

11

Fig. 4: Microphone pickup angle.

3.Ask the user not to turn their head more than 30 degrees t o the le ft o r right while t alking. (Refer to fig. 4.)

•Talking outside the pickup angle of the microphone will r educe t he microphone’s o utput level considerably.

4 Cleaning

•To clean the microphone case, use a soft cloth moistened with water.

12
