Specifications and Main Features
Hauptmerkmale der C 390 Systeme:
- Robuste Mechanik
- Geringes Eigenrauschen
- Geringer Stromverbrauch
- Hohe Betriebssicherheit
- Niedriger ohmischer Kapselanschluss
- Ordentliche Funktionsweise bis + 60° C und 95% relative Luftfeuchtigkeit
- Anbringung einer integrierten, schaltbaren 10 dB Dämpfung der Verstärkung
- Außergewöhnliche Langzeitstabilität
- Transformatorloser Ausgangsverstärker
- Stromversorgung durch jede Phantomstromquelle, die DIN 45596 erfüllt
- Geringe Verzerrung auch bei hohem Schalldruck
- Integrierter Bassfilter mit Trennfrequenz des Filters auf 100 Hz

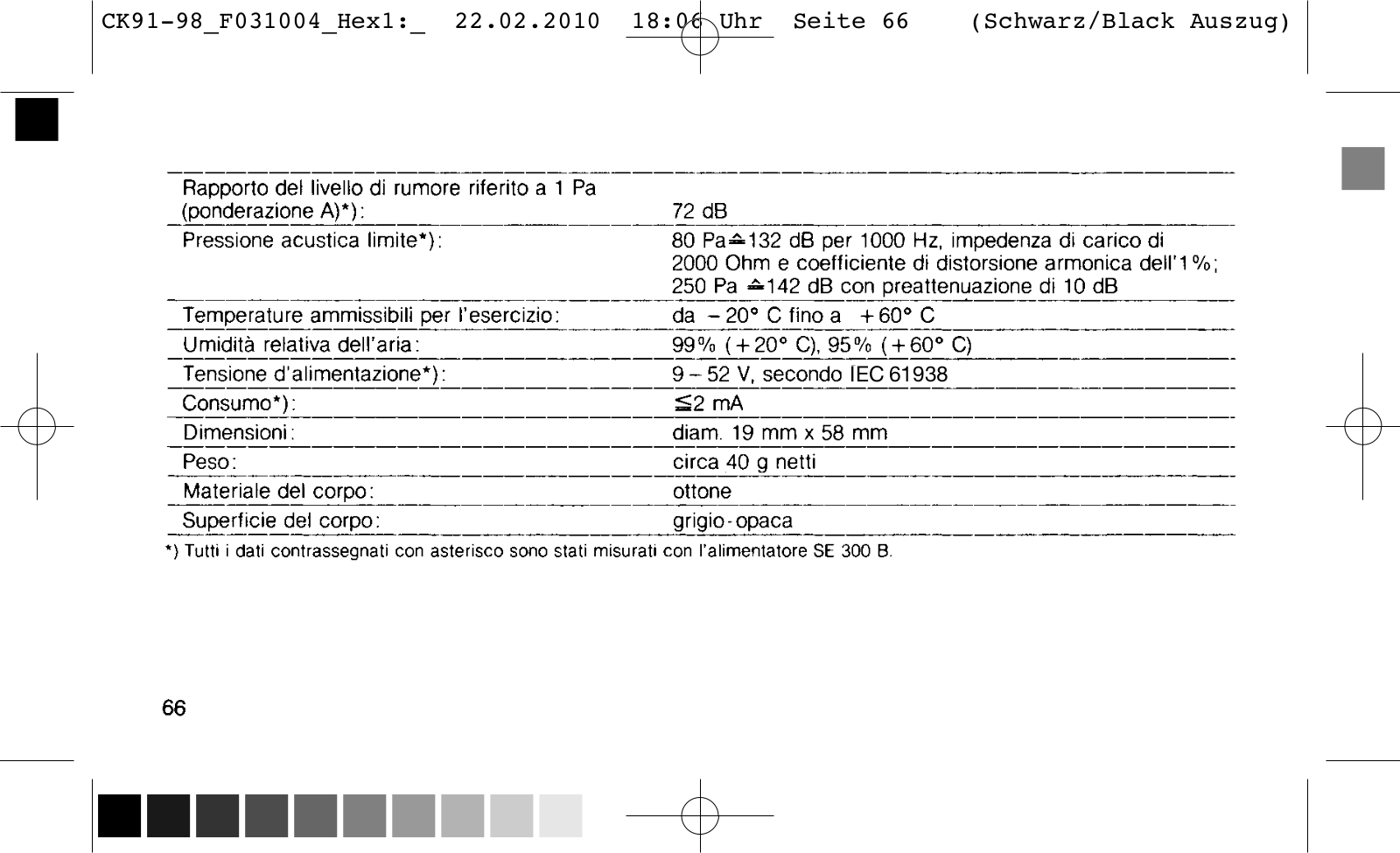

Technische Parameter der CK 90 Mikrofone:
CK 91:
- Arbeitsprinzip elektrisch: Schraubenkondensatormikrofon, selbstversorgt
- Arbeitsprinzip akustisch: Druckgradientenwandler
- Richtcharakteristik: Niere
- Frequenzbereich: 20 — 20.000 Hz +2 dB von der gewünschten Kurve
- Feld - Unbelastete Übertragungsrate bei 1000 Hz: +10 mV/Pa - 40 dBV Referenz zu 1 V/Pa
- Elektrischer Widerstand: 200 Ohm
- Empfohlener Lastwiderstand: 21000 Ohm
- Äquivalentsgeräuschpegel gemäß IEC 60268-4: 26 dB
- Äquivalenter Schalldruckpegel gemäß IEC 60268-4 (A-gewichtet): 17 dB-A
- Geräuschpegel in Bezug auf 1 Pa (A-gewichtet): 77 dB
- Maximale Schalldruckpegel: 80 Pa/132 dB bei 1 kHz 20:1 Impedanz und einer harmonischen Verzerrung von weniger als 1%
- Betriebstemperatur: - 20° C bis + 60° C
- Relative Luftfeuchtigkeit: 99% (+ 20° C), 95% (+ 60° C)
- Versorgungsspannung: 9-52V gemäß IEC 61938
- Stromverbrauch: 2 mA
- Maße: 19mm x 52mm
- Gewicht: Ungefähr netto 35 g.
- Gehäusematerial: Messing.
- Gehäuseoberfläche: Matt grau.
(Sähnliche Spezifikationsdetails existieren für CK 92, CK 93, CK 94, CK 97-0, CK 97-C und CK 98. Siehe vollständige Spezifikation im Text.)
Frequently Asked Questions
Frage 1: Was für ein Mikrofon ist das C 390 System?
- Das C 390 System besteht aus selbstpolarisierten Kondensatormikrofonen, die modular sind.
Frage 2: Wie viele Mikrofonkapseln unterschiedlicher Typen umfasst das C 390 System?
- Das C 390 System umfasst insgesamt acht Mikrofonkapseln unterschiedlicher Typen.

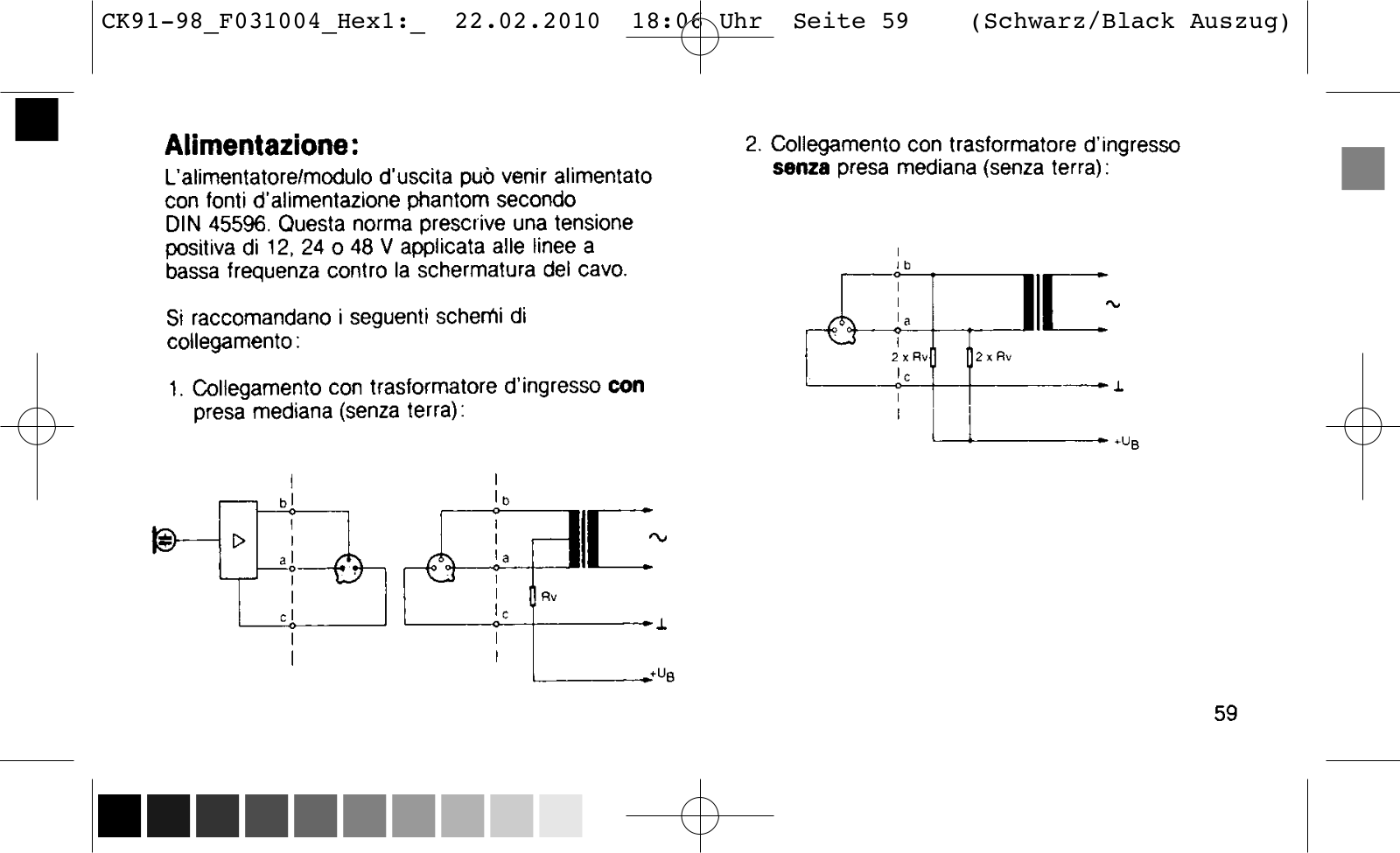

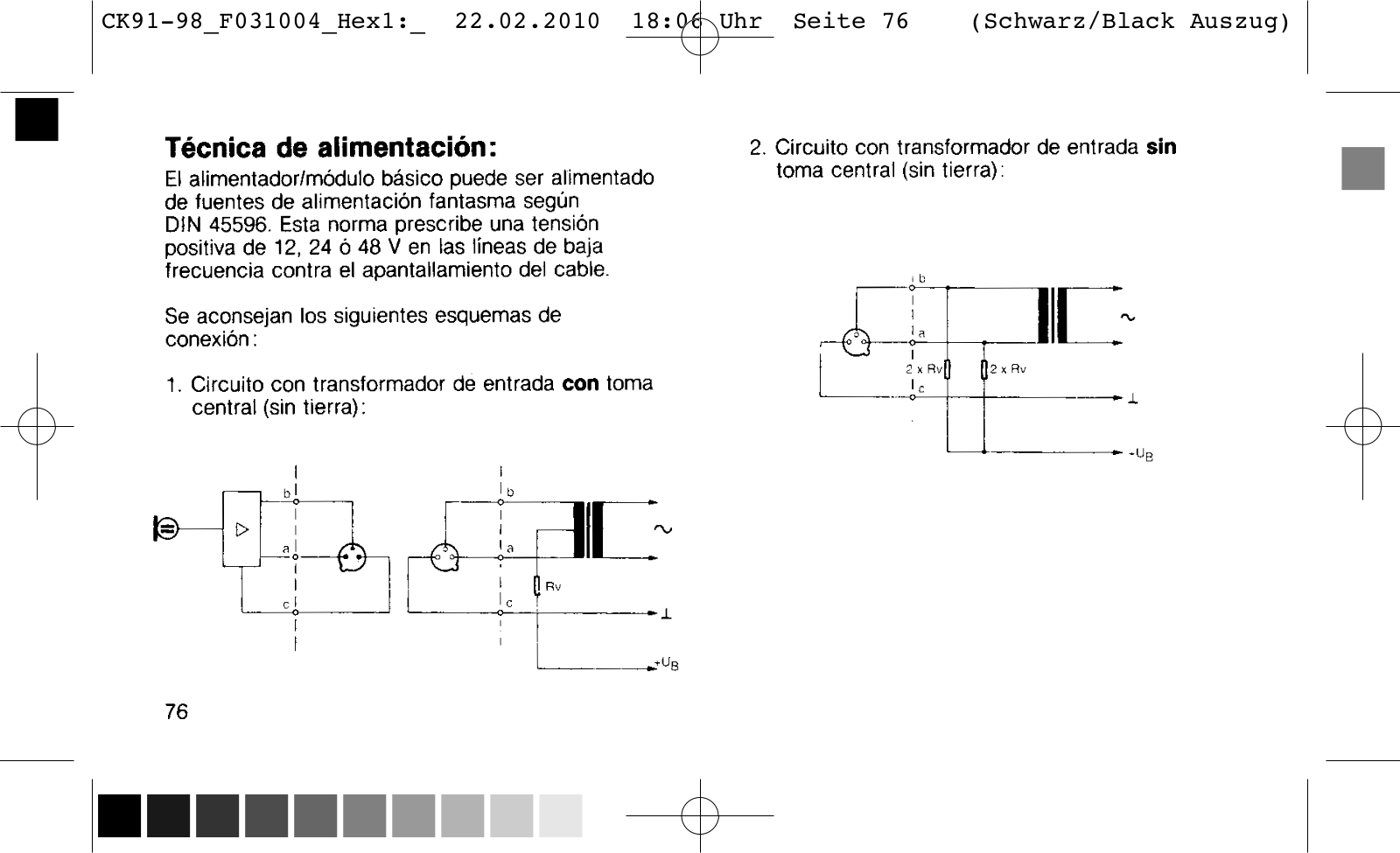

Frage 3: Wie funktioniert die Stromversorgung für das Mikrofon System?
- Die Stromversorgung kann an Phantomstromquellen gemäß DIN 45596 mit Spannungen von 12, 24 oder 48 Volt angeschlossen werden.
Frage 4: Was ist die maximale Betriebstemperatur für das Mikrofon?
- Das Mikrofon kann zuverlässig bei einer maximalen Betriebstemperatur von 60° C arbeiten.
Frage 5: Was ist eine schaltbare Dämpfung der Verstärkung und was ist deren Zweck?
- Die schaltbare Dämpfung der Verstärkung um 10 dB ist nützlich, um Verzerrungen bei hohen Schalldruckpegeln zu vermeiden und die Leistung bei begrenzten Eingangssignalen zu verbessern.
Frage 6: Sind die Kapseln des C 390 Systems leicht austauschbar und wenn ja, wie schnell können sie ersetzt werden?
- Die Kapseln sind aufgrund des einfachen und effizienten Bajonettverschluss-Systems sehr leicht und schnell auszutauschen.
