Akai VS-K603N-E5 User Manual

Mode d'emploi

Magnétoscope

VS-K603N-E5(S)

PAL SECAM

Avant toute utilisation de cet appareil, nous vous conseillons de lire attentivement la notice.

Caractéristiques/Table des matières

Caractéristiques

• Système HQ

• Affichage sur écran

• Son HiFi stéréo

• Tuner avec câble hyperbande

• 80 canaux mémorisables

• Préréglage des chaînes automatique

• 30 minutes de protection mémoire

• Compatibilité Canal Plus et réseaux
câblés

• 6 têtes vidéo (4 Video- / 2 HiFi- têtes)

• Vitesse de bande SP ou LP (lecture et
enregistrement)

• 8 programmation sur 1 mois

• Enregistrement instantané à touche
unique (OTR)

•

Audio Mixing

• Système d'indexage de bande

• Répétition

• Prises entrée AV de face

• Mise en marche/Lecture automatiques

• Rembobinage/éjection/arrêt
automatiques

• Le compteur avec fonction "ZERO
RETURN"

• Alignement digital (Digital auto
tracking)

• Fonction "Ralenti"

• Lecture image par image avant ou
arrière

• Affichage sur l'écran en cinq langues ­anglais, allemand, français, Italien et
espagnol.

• Deux prises péritel

• Lecture NTSC

• Cet appareil porte le signe CE et
répond donc aux normes
européennes en vigueur.

Table des matières

Préparations

Caractéristiques ................................................. 2

Mesures de précaution.......................................3

Affichages, touches, commandes ...................... 4

Télécommande .................................................. 5

Raccordements et mise en place ....................... 7

Sélection de la langue des affichages écran......9

Réglage du jour et de l’heure .............................9

Mémorisation des chaînes TV..........................10

Liste des chaînes TV........................................10

Choisir le système couleur d’enregistrement ... 13

Reproduction

Mise en place et retrait de la cassette..............13

Lecture ............................................................. 14

Effets spéciaux à la lecture .............................. 14

Fonction Auto Repeat ...................................... 15

Le compteur ..................................................... 16

Système de recherche par index ..................... 16

Enregistrement

Enregistrement d’émissions en cours .............. 17

Enregistrement d’émissions en cours avec

limitation réglable de la durée (OTR) ............... 18

Enregistrement différé programmé par Minuterie .........

Système de réception et de sortie son stéréo .. 20

Audio Mixing.....................................................21

Autres fonctions et entretien

Copie d'une bande vidéo ................................. 21

Avant de faire appel à un technicien ................22

Données techniques ........................................ 23

18

Vous pouvez recevoir, enregistrer et reproduire des émissions couleurs de France (SECAM).
Quand vous reproduisez une cassette vidéo enregistrée sur un magnétoscope PAL, l'image
risque d'apparaître en noir et blanc.

2

Mesures de précaution

Condensation

N’utilisez pas l’appareil avant deux ou trois heures après son transfert
d’un endroit froid vers un endroit chaud.

Qu'est-ce que la condensation ?

A titre d’exemple, quand on verse de l’eau fraîche dans un verre, de la
vapeur d’humidité se condense sur la surface du verre et forme de la buée.
C’est de la condensation.

La condensation peut se produire dans les cas suivants:

- Lorsque le magnétoscope est transporté d’un endroit froid à un endroit
chaud.

- Après avoir chauffé une pièce froide ou dans certaines conditions d’humidité

élevée.

Si vous vous trouvez dans les conditions ci-dessus:

Branchez le cordon secteur sur une prise.
Placez le commutateur marche/arrêt sur marche et laissez l’appareil à
température ambiante jusqu’à la disparition de la condensation. Selon les
conditions, il faut compter 2 à 3 heures.

Cylindre de tête

Bande vidéo

Pour éviter tout problème, n’introduisez jamais la
main dans le chargeur de cassette.

Soyez attentif à ce que les bambins qui aiment imiter
les adultes, n’introduisent ni jouet, ni objet dans le
chargeur de cassette car la réparation d’un chargeur
de cassette est coûteuse.

Ne placez pas le magnétoscope à proximité
d’appareils produisant des champs magnétiques,
tels que haut-parleurs de télévision ou de chaîne
HiFi, etc.
Vous éviterez ainsi des enregistrements de qualité
médiocre ou des distorsions de l’image ou du son.

Evitez l’humidité et la poussière.

Confier toujours la réparation de votre magnétoscope
à un technicient qualifié.

Eviter de placer le magnétoscope dans un endroit
trop chaud ou trop froid.

Posez le magnétoscope sur une surface plane et
stable en évitant de l’exposer à des chocs violents ou
des vibrations.

N’introduisez pas vos doigts ou tout autre objet à
l’intérieur du compartiment à cassettes. Evitez
absolument de projeter des produits de nettoyage ou
de la cire sur l’appareil. Ne dépoussiérez pas le
magnétoscope à l’aide d’un aspirateur.

Ne placez pas de pots de fleurs à proximité de
l’appareil. Tout écoulement de liquide à l’intérieur du
magnétoscope risquerait de l’endommager
sérieusement. Si le cas se produit, débranchez
immédiatement l’appareil et faites appel à un
réparateur qualifié.

En cas d’absence prolongée, débranchez le cordon
secteur.(voir les indications à page 13)

Instructions d’entretien.

Il est recommandé de nettoyer l’appareil à l’aide d’un
chiffon humide. Afin d’éviter d’éventuels chocs
électriques, débranchez l’appareil avant l’entretien.
Soyez particulièrement prudent lors de l’entretien
des éléments plastifiés.

Pour protéger l’appareil en cas d’orage, débranchez
le cordon secteur sans toucher au câble d’antenne.
(voir les indications à page 13)

3

Affichages, touches, commandes

Vue de Face

COMPARTIMENT CASSETTE

REMBOBINAGE

Commutateur MARCHE/ARRET

AVANCE

LECTURE / Ralenti

LECT

STOP/
EJECT

ENR/OTR

PRISES ENTREE

VIDEO/AUDIO (G/D)

Affichage

Veille d’enregistre-

ment automatique

VIDEO IN L – AUDIO IN – R

AFFICHAGE LUMINEUX

MULTIFONCTIONS

Enregistrement avec limitation de la durée

OTR

Introd. cassette

Horloge/compteur/affichage du compteur/CH display

Capteur de

TELECOMMANDE

REGLAGE ou CANAUX ▲ et ▼/

Alignement manuel de la bande

Indicateur de Magnétoscope

VCR

ATR

CANAUX

ENREGISTREMENT
A TOUCHE UNIQUE
(OTR)

STOP ou EJECTION

AUTO TRACKING

Les indications suivantes apparaissent quelques secondes dans le display.

Affichage

0:30

11:30

01:54

A1,A2 ,A3

CH 29

CUE

FF

PAUS

Apparaît et est remplacé par l’image du compteur au bout de 4 secondes.

*

Temps restant (*exemples)

Heure

Compteur

Entrée externe

Chaîne

Recherche d’images vers l’avant

Bobinage

Pause ou arrêt sur image

Explication

page

18

9

16

21

17

14

*

14

*

17

Affichage

PLAY

REC

REV

REW

R-SL

SLOW

Still

STOP

Explication

Lecture

Enregistrement

Recherche d’images vers l’arrière

Rembobinage

Ralenti sur image rétrogressif

Ralenti

Arrêt sur image

Arrêt

4

14,15

*

17

14

*

14,15

*

14

*

14

*

14

*

14,17,18

*

page

Télécommande

page

123

456

7

0

ENR/OTR

ENTREE

89

-

AV

LECT/SLOW

INDEX

PROG. ENR

HORLOGE/

COMPTEUR

VITESSE

EJECT

SP/LP

PROG.

COMPTEUR

TV/VCR

CANAUX/ALIGN.

PAUSE/ARRET

MENU

ANNULER

AFF.

0000

0000

AUDIO

SELECT

+

0

~

AV

-

CANAUX/ALIGN.

ENR/OTR

PAUSE/ARRET

LECT/SLOW

ENTREE

INDEX

ANNULER

MENU

PROG. ENR

PROG.

AFF.

HORLOGE/
COMPTEUR

COMPTEUR

0000

0000

VITESSE

SP/LP

TV/VCR

AUDIO

SELECT

EJECT

Marche/Arrêt

9

Touches numériques à utiliser pour

9

accéder aux différentes fonctions.
Sélection des chaînes

Raccordement auxiliaire

+

Sélection des chaînes pas à pas

17,18

21

10,13,17

Alignement manuel de la bande 15

Enregistrement

Arrêt sur image
Arrêt momentane de l'enregistrement

Lecture / Ralenti

17,18,21

14

17,21

14,16

Composition du Menu

Rembobinage / Ralenti –
Lecture image par image arriere /

Ralenti arriere
Arrangements dans le Menu

Avance rapide / Ralenti + 14,16
Lecture image par image avant /
Ralenti avant

Arrangements dans le Menu

Arrêt

14,16

14

14

14,16,17,18

Composition du Menu

Mémorisation

Système de recherche par index VISS

Sauter une chaîne
Effacer une programmation

16

10
19

Activation des affichages
à l’écran

Veille automatique d’enregistrement

Confirmation de la programmation

Situation VCR

Touche de sélection Heure/compteur

9~13,15,16

19

19

17

16

Remise à zéro du compteur 16

Retour à la position compteur 00:00:00

Choisir la vitesse de bande SP/LP

TV/Magnétoscope

Sélecteur de son

Ejection des cassettes

16

17,18,21

17

20

13

5

Télécommande

Mise en place des piles

Utiliser des micro-batteries type UM-4 (format AAA).

Faire glisser le couvercle dans le

1

sens de la flèche et l'enlever.

Environ 5m

Utilisation efficace de la télécommande

Introduire les 2 piles en

2

respectant la polarité.

3

Environ 60°

Replacer le couvercle.

Capteur de télécommande

• Diriger la télécommande
directement vers le
magnétoscope.

Votre magnétoscope ne fonctionnera pas dans les cas suivants.

Si le capteur de télécommande est exposé au
soleil ou à toute autre lumière trop intense.

Si les piles sont mal placées (respecter les
polarités).

S'il y a un obstacle entre le magnétoscope et le
boîtier de télécommande.

Si les piles sont usées.

Fenêtre de
transmission

Z

Z

Z

Z

Z

Z

6

Raccordements et mise en place

Pour assurer un fonctionnement correct de votre magnétoscope, il est indispensable que la liaison
entre votre système d’antenne et votre téléviseur soit parfaite. Vous pouvez raccorder votre magnéto-
scope à votre téléviseur par l’intermédiaire de la prise de l’antenne. Cependant, si votre téléviseur
dispose d’une prise Péritel EURO-AV séparée, il est possible d’améliorer considérablement la qualité
du son et de l’image. Respectez les raccordements mentionnés ci-après et mettez le commutateur TV/
VIDEO de votre téléviseur en position VIDEO si cette commutation ne s’effectue pas automatiquement
sur votre téléviseur. Brancher le cordon AC sur l'alimentation secteur - 230 V / 50 Hz.

Entrée d'antenne

Magnétoscope

Câble de raccordement

au secteur 230V/50 Hz

Téléviseur (TV)

Câble de
raccordement
PERITEL(fourni)

Câble coaxial (fourni)

De l’antenne
extérieure

Prise TV SCART PERITEL

Prise VCR/DECODER SCART PERITEL

Sortie audio R

Sortie audio L

AUDIO OUT (SORTIE)

R

VCR/DECODER

(CANAL+)

TV

(PRISE PERITEL)

(D)L (G)

IN

(ENTR)

RF

(ANT)

OUT

(SORTIE)

Entrée HF (de
l’antenne du toit)

Sortie HF (au TV)

7

Raccordements et mise en place

Raccordement à un amplificateur stéréo

Raccordez votre magnétoscope à un amplificateur stéréo, vous pourrez ainsi entendre le son d’accompagnement
vidéo par l’intermédiaire de votre chaîne hi-fi.

De l’antenne extérieure

Magnétoscope

A l’entrée HF

TV

SCART PERITEL

Sortie HF

A l’entrée AUDIO

(gauche)

Câble audio (non fourni)

Câble de raccordement PERITEL (fourni)

A l’entrée AUDIO
(droite)

Canal Plus

RACCORDEMENT A UN DECODEUR

Si vous souhaitez regarder ou enregistrer CANAL PLUS, raccorder la prise CANAL + du Magnétoscope à
la prise PERITEL du décodeur suivant le schéma ci-dessous.

Prise VCR/DECODER

SCART PERITEL

Prise TV SCART

PERITEL

ENREGISTREMENT D'UNE AUTRE CHAINE TOUT EN
REGARDANT CANAL PLUS

Respectez les raccordements mentionnés ci-après et mettez le commutateur TV/VIDEO de votre téléviseur
en position VIDEO si cette commutation ne s'effectue pas automatiquement sur votre téléviseur. Appuyer sur
la touche AV de manière à ce que "A2" (branchement exérieur par la prise PERITEL d'un vidéo ou d'un
décodeur) apparaisse sur l’écran

Note: Assurez-vous que, dans les options du menu d'installation (SYSTEME DE REGLAGE), vous avez
bien sélectionné

DEC

au niveau de l'option AV-2.

Câble PERITEL (non fourni)

De l’antenne extérieure

Decodeur

Sortie HF

Câble coaxial (fourni)

Câble PERITEL (fourni)

Raccordement à un recepteur satellite

Si vous raccordez le magnétoscope à un récepteur satellite, nous vous recommandons de suivre les
instructions ci-dessous.

De l’antenne extérieure

Prise VCR/DECODER

SCART PERITEL

Prise TV
SCART
PERITEL

Sortie HF

Câble coaxial
(fourni)

Câble PERITEL (fourni)

8

antenne

satellite

récepteur
satellite

Câble PERITEL (non fourni)

Sélection de la langue des affichages écran / Réglage du jour

REGLAGE HORLOGE
LANGUAGE/SPRACHE/LANGUE

LINGUA/LENGUA

SYSTEME DE REGLAGE

SELECT

:

ENTREE : ENTREE

MENU

FIN

:

AV2 [DEC]

REGLAGE HORLOGE

JOUR DIM

23
MOIS
ANNEE
HEURE

1

2000

0:00

SELECT

:
REGLAGE :
OK

: ENTREE

FIN : MENU

/ 0–9

REGLAGE HORLOGE

JOUR SAM

23
MOIS
ANNEE
HEURE

3

2002

11:30

SELECT

:
REGLAGE :
OK

: ENTREE

FIN : MENU

/ 0—9

VCR

et de l’heure

Sélection de la langue des affichages écran

Mettre le téléviseur en marche. Sélectionner la
position AV sur la quelle vous avez
magnétoscope (cette étape n'est pas nécessaire
si vous avez raccordé
câble SCART).

suivies à l'écran.

être

les appareils au moyen d'un

Toutes les opérations peuvent

Préparation

Mettre le magnétoscope en marche.

Presser MENU.

1

Lors de la première utilisation de ce VIDEO (mise
en marche par

et appuyer sur MENU.), l'ecran

affiche immediatement la "selection langage"
(étape 4, les étapes 2 et 3 étant sautées).

Sélectionner l'option SYSTEME DE REGLAGE

2

par le curseur de

ou .

Valider par ENTREE.

PROG. ENR.

Dans le cas où aucune
touche n’est activée, le
magnétoscope passe en
fonction TV au bout de 60
secondes.

Sé lectionner l'option

3

LANGUE par le curseur

de

ou .

Valider par ENTREE.

EXTENSION VCR
REGLAGE VCR
REGLAGE DES CANAUX
SYSTEME DE REGLAGE

SELECT :
ENTREE
FIN

SYSTEME DE REGLAGE

REGLAGE HORLOGE
LANGUAGE/SPRACHE/LANGUE

LINGUA/LENGUA
AV2 [DEC]

SELECT
ENTREE : ENTREE
FIN

: ENTREE
:

MENU

:

:

MENU

réglé le

Réglage du jour et de l’heure

Cet affichage horaire est un affichage 24 heures.
Le magnétoscope étant branché sur le secteur,
l’affichage "0:00" apparaît.

Préparation

Mettre le téléviseur en marche et positionner le
sélecteur d'entrée du téléviseur sur VIDEO.
Exemple: Régler l’horloge à 11h30, 23 mars 2002.

Presser MENU.

1

Si l’horloge n’a pas encore été réglée, l’étape 3.
apparaît automatiquement.

Sé lectionner l'option

2

SYSTEME DE REGLAGE

par le curseur de

ou .
Valider par ENTREE.

Sélectionner l'option

3

REGLAGE HORLOGE
par le curseur de

ou .

Valider par ENTREE.

Appuyer sur /

4

ou touches numériques
0-9 pour régler le jour,

puis appuyer sur .

Introduire le mois et

5

l’année en cours, l’heure
et les minutes comme
décrit à l’étape 4. Valider
par ENTREE.

PROG. ENR.
EXTENSION VCR
REGLAGE VCR
REGLAGE DES CANAUX
SYSTEME DE REGLAGE

SELECT :
ENTREE

: ENTREE

FIN

:

MENU

Par ou

4

sélectionner la langue
(FRANCAIS). Valider par

ENTREE.

Presser MENU jusqu’à l’apprition de l’image TV.

5

LANGUAGE/SPRACHE/LANGUE

LINGUA/LENGUA

ENGLISH
DEUTSCH
FRANCAIS
ITALIANO
ESPANOL

SELECT : OK:

ENTREE

• En cas de mauvaise manipulation appuyer sur

pour retourner à l’étape précédente et

réintro duire les données.

Presser MENU jusqu’à l’apparition de l’image TV.

6

L’horloge fonctionne et ":" sera allumé sur le

7

display.

Note:

Ce magnétoscope est équipé d'un circuit destiné à
sauvegarder la mémoire pendant environ 30 minutes.
L'heure réelle sera réaffichée si le magnétoscope est
à nouveau alimenté dans les 30 minutes. Si ce délai
est dépassé, l'indicateur "-:--" clignote lors du
rétablissement de l'alimentation, l'heure doit être
réglée à nouveau.

9

Mémorisation des chaînes TV / Liste des chaînes TV

Liste des chaînes TVMémorisation des chaînes TV

Cet appareil est conçu pour recevoir jusqu'à 80
chaînes, qui peuvent étre préréglées dans l'ordre
de votre choix, comme expliqué ci-dessous.

Préréglage automatique

toutes les chaînes seront affectées à des canaux
disponibles sur la zone géographique, de façon
automatique.

Préparation

Mettre le téléviseur en marche et positionner le
sélecteur d'entrée du téléviseur sur VIDEO.

Presser MENU.

1

Sélectionner l'option
REGLAGE DES
CANAUX par le curseur

de

ou .

PROG. ENR.
EXTENSION VCR
REGLAGE VCR
REGLAGE DES CANAUX
SYSTEME DE REGLAGE

SELECT :
ENTREE

: ENTREE

FIN

:

MENU

Valider par ENTREE.

Sélectionner l'option

2

AUTO TUNING par le

curseur de ou

.

Appuyer sur ENTREE.

3

La recherche commence : la mémorisation des

REGLAGE DES CANAUX

REGLAGE CH

AUTO TUNING

TABLE CAN./CH

:

SELECT
ENTREE : ENTREE

MENU

:

FIN

canaux (bande L, bande H, bande U) se fait
automatiquement et celle de toutes les chaînes
sur ces canaux également. Lors du réglage des
canaux, AUTO TUNING apparaît. Lorsque le
réglage est terminé, le menu TABLE CAN./CH
apparaîtra.

TABLE CAN./CH

1
2 6
3

AUTO TUNING

Presser MENU jusqu’à l’apprition de l’image TV.

4

4

SELECT
SKIP
MODIFIER NOM : 1
MODIFIER : 2
FIN : MENU

5

7
8

:
:

9
10
11
12

ANNULER

Pour sauter une chaîne

pour passer plus rapidement et directement à la
chaîne désirée.

Appuyer sur CANAUX pour afficher la chaîne à
sauter. Appuyer sur ANNULER. Le N° de chaîne
clignote sur l’écran. Pour sauter d’autres chaînes
procéder de même.

Note:

• Une chaîne annulée peut être rappelée par les

touches numériques 0-9. Appuyer sur ANNULER.

• Des interférences ou coupures peuvent se produire
durant la procédure automatique. Dans ce cas, il
faut recommencer la procédure depuis le début. Si
les problèmes persistent, il faudra procéder
manuellement. (voir page 14)

• Vous ne pouvez pas prérégler des canaux quand le
téléviseur est en mode AV1, AV2 ou AV3.

Certaines chaînes TV (ex. NED3)
n’apparaissent pas dans la liste parce qu’elles ne
donnent pas les informations nécessaires. Il vous
est possible de leur donner un nom pour vous
permettre de les identifier. D’autre part, il vous
est aussi possible de changer leur nom.

Préparation

Mettre le téléviseur en marche et positionner le
sélecteur d'entrée du téléviseur sur VIDEO.

Exemple: NED3 se trouve en position n° 10 mais
l’identification CNN n’apparaît pas et n’est pas repris
dans la liste.

Sélectionner TABLE CAN./CH dans le menu suivant

1

la méthode décrite aux points 1 ~ 2 du Menu:
"préréglage automatique"

Presser / ou

2

/ à plusieurs

reprises jusqu’à ce que la
position de la chaîne à
identifier clignote.

TABLE CAN./CH

1

5
2 6
3

7

8

4

SELECT

:

ANNULER

:

SKIP
MODIFIER NOM : 1
MODIFIER : 2
FIN : MENU

9
10
11
12

• Si vous souhaitez passer à la page suivante
lorsque une marque clignote sur le bord gauche

ou droit, il vous suffit de presser

ou

à plusieurs reprises jusqu’à ce que la page
suivante apparaîsse avec les 12 chaî nes
suivantes.

Presser 1 des 10

3

touches numériques.
La première ligne du
display affiche
MODIFIER NOM DE CH.

Presser

4

jusqu’à obtenir la lettre désirée. Presser ensuite

ou à plusieurs reprises

MODIFIER NOM DE CH

1

5
2 6
3

7

8

4

SELECT

:

NOM

:

OK

: ENTREE
ANNULER : ANNULER
FIN

: MENU

9
10
11
12

. Utiliser ou pour choisir la

lettre suivante. Ensuite presser

. Quatre

caractères peuvent être utilisés pour créer un code
chaîne. Le signe

s’utilise pour créer un espace.

Ensuite presser ENTREE.

Chaque pression de

change les

indications à l’écran
comme suit :

1
2 6
3
4

SELECT
NOM
OK
ANNULER :
FIN

:
:
:

: MENU

5

7
8

ENTREE
ANNULER

9

N

10
11
12

MODIFIER NOM DE CH

A, B, C, ... X, Y, Z 0, 1, 2, ... 7, 8, 9

– + / •

Presser MENU jusqu’à l ’apparition de l’image TV.

5

Note:

Lorsqu’un caractère erroné a été introduit, presser

ANNULER et introduire le nouveau caractère.

10

Liste des chaînes TV

MODIFIER CH

1
2 6

9

12

3
4

TF1

NED2
NED3
BRT1
BRT2

M6
FRA3
CAN+

ARTE

LA5
NED1

5

7
8

10
11

APPUYER +/– :
MODIFIER

: ENTREE

FIN

: MENU

FRA2

MODIFIER CH

1
2 6

9

12

3
4

TF1

NED2
NED3
BRT1
BRT2

M6
FRA3
CAN+

ARTE

LA5
NED1

5

7
8

10
11

APPUYER +/– :
MODIFIER

: ENTREE

FIN

: MENU

6 FRA2

Repositionner les chaînes TV.

Préparation

Mettre le téléviseur en marche et positionner le sélecteur d'entrée du téléviseur sur VIDEO.

Exemple: repositionner la chaîne se trouvant au N°6 (M6) à la position n° 2 (FRA2).

Presser MENU.

1

Sélectionner l'option REGLAGE DES CANAUX

par le curseur de

ou .

Valider par ENTREE.

Sélectionner l'option

2

TABLE CAN./CH par

le curseur de

ou . Valider par

ENTREE.

Presser /

3

ou / à

plusieurs reprises
jusqu’à ce que la chaîne

TV à repositionner
soit sélectionnée.

PROG. ENR.
EXTENSION VCR
REGLAGE VCR
REGLAGE DES CANAUX
SYSTEME DE REGLAGE

SELECT :
ENTREE

: ENTREE

FIN

:

MENU

REGLAGE DES CANAUX

REGLAGE CH
AUTO TUNING
TABLE CAN./CH

:

SELECT
ENTREE : ENTREE

MENU

:

FIN

TABLE CAN./CH

1

TF1

ARTE

5

2 6

FRA2
3
4

SELECT
SKIP
MODIFIER NOM : 1
MODIFIER : 2
FIN : MENU

M6

FRA3

LA5

7
8

CAN+

NED1

:
: ANNULER

10
11
12

9

NED2
NED3
BRT1
BRT2

ATTEND. apparaît à
l’écran.

La liste est réorgan­isée.

Après approx. 12

6

secondes, la chaîne
M6 est placée en po­sition 2.
La chaîne FRA 2
apparaît en première
ligne à l’écran.

Pour clôturer cette
procédure et placer la
chaîne FRA 2 en posi­tion 6, presser MENU
à plusieurs reprises
jusqu’à ce que la
chaîne FRA 2 se
trouve en position 6.

MODIFIER CH

1

TF1

5

2 6

FRA2

3

FRA3

7
8

4

CAN+

APPUYER +/– :
MODIFIER
FIN

ATTEND.

ARTE

LA5
NED1

: ENTREE
: MENU

10
11
12

9

NED2
NED3
BRT1
BRT2

4

5

Presser 2 des 10
touches numériques.
La chaîne TV à reposi­tionner se trouve en
première ligne. La
position n°6 est vide.

Presser

plusieurs reprises
jusqu’à ce que la
position où la châine
TV doit être
transférée soit sélect­ionnée.
Presser ENTREE.

Il est possible également de sélectionner une

MODIFIER CH

1

TF1
2 6

FRA2
3

FRA3
4

CAN+

APPUYER +/–
MODIFIER
FIN

/

ou / à

MODIFIER CH

1

TF1
2 6

FRA2
3

FRA3
4

CAN+

APPUYER +/– :
MODIFIER
FIN

5

7
8

:
: ENTREE
: MENU

5

7
8

: ENTREE
: MENU

ARTE

LA5
NED1

ARTE

LA5
NED1

6M6

10
11
12

6M6

10
11
12

9

9

NED2
NED3
BRT1
BRT2

NED2
NED3
BRT1
BRT2

autre chaîne à positionner à la place de la chaîne
FRA 2 (cf. étape 5).

Presser MENU jusqu’à l ’apparition de l’image TV.

7

•

Au départ, le numéro de la position (6) est
indiquée à côté le la chaîne TV (FRA 2) en
première ligne de l’écran. Dans le cas où aucune
touche n’est pressée endéans les 60 secondes,
la chaîne FRA 2 est positionnée automatiquement
à la place N°6.

11

Liste des chaînes TV /

Mémorisation des chaînes TV

Suppression des chaînes TV indésirées.
(Supprimer les chaînes que vous ne
souhaitez pas sélectionner au moyen de
CANAUX).

Préparation

Mettre le téléviseur en marche et positionner le
sélecteur d'entrée du téléviseur sur VIDEO.

Presser MENU.

1

Sélectionner l'option
REGLAGE DES CANAUX
par le curseur de

ou .

Valider par ENTREE.

Sélectionner l'option

2

TABLE CAN./CH par

le curseur de

ou . Valider par

ENTREE.

3

Presser

/ ou / à

plusieurs reprises jusqu’à ce que la station à
faire disparaître soit
sélectionnée.

La chaîne en question
apparaît à l’arrière-
plan de l’

Puis appuyer sur

4

ANNULER. Le numéro

écran

.

précédent la chaîne à
faire disparaître se
trouve entre parent­hèses.

Annuler la fonction de suppression de
chaînes.

Presser / ou / à

plusieurs reprises jusqu’à ce que la chaîne
supprimée soit sélectionnée. Presser
ANNULER. Les parenthèses disparaissent.

Presser MENU jusqu’à l’apparition de l’image TV.

5

PROG. ENR.
EXTENSION VCR
REGLAGE VCR
REGLAGE DES CANAUX
SYSTEME DE REGLAGE

SELECT :
ENTREE

: ENTREE

FIN

:

MENU

REGLAGE DES CANAUX

REGLAGE CH
AUTO TUNING
TABLE CAN./CH

:

SELECT

ENTREE : ENTREE

MENU

:

FIN

TABLE CAN./CH

1

TF1

ARTE
M6

10

LA5

11
12

NED1

:
: ANNULER

ARTE
M6

10

LA5

11

NED1

[12]

:

ANNULER

:

9

9

NED2
NED3
BRT1
BRT2

NED2
NED3
BRT1
BRT2

5

2 6

FRA2

3

FRA3

7
8

4

CAN+

SELECT
SKIP
MODIFIER NOM : 1

MODIFIER : 2

FIN : MENU

TABLE CAN./CH

1

TF1

5

2 6

FRA2

3

FRA3

7
8

4

CAN+

SELECT
SKIP
MODIFIER NOM : 1

MODIFIER : 2

FIN : MENU

Préréglage manuel

la recherche des canaux est en système automatique
(fonction RECHERCHE AUTOMATIQUE).
Mais l’affectation des chaînes sur ces canaux se fait
manuellement en libre choix. Mémoriser les chaînes
une par une sur les canaux (répéter l’opération pour
chaque chaîne).

Préparation

Mettre le téléviseur en marche et positionner le
sélecteur d'entrée du téléviseur sur VIDEO.

Exemple: Réglage de la lère chaîne à SAT1 sur le
canal 5 du magnétoscope.

Presser MENU.

1

Sélectionner l'option REGLAGE DES
CANAUX par le

curseur de ou

. Valider par

ENTREE.

Sélectionner l'option

2

REGLAGE CH par le

curseur de

ou

. Valider par

ENTREE.

Sélectionner le mode PAL

3

ou SECAM en appuyant

sur

ou .

Valider par ENTREE.

Pour recevoir une chaîne cryptée à l'aide d'un

4

décodeur, afficher DEC

ON par

ou .

"DEC OFF" se change
en "DEC ON".

Valider par ENTREE.

Enfoncer (fréquence supérieure) ou

5

(fréquence inférieure). La fonction recherche est
enclenchée. Elle s’arrête automatiquement (le

signe "

" se change en " ") Enfoncer à

plusieurs reprises
SAT1 apparaisse.

Si vous souhaitez
l’arrêter, appuyer sur

/ ou

/ .

PROG. ENR.
EXTENSION VCR
REGLAGE VCR
REGLAGE DES CANAUX
SYSTEME DE REGLAGE

SELECT :
ENTREE

: ENTREE

FIN

:

MENU

REGLAGE DES CANAUX

REGLAGE CH
AUTO TUNING
TABLE CAN./CH

:

SELECT
ENTREE : ENTREE

MENU

FIN

:

CH 1

FIN :

FIN :

TF1

MENU

CH 1

TF1

MENU

PAL

DEC ON

SELECT :
OK

:

PAL

DEC ON

SELECT :
OK

:

ENTREE

ENTREE

ou jusqu’à ce que

CH 1

PAL

DEC ON

:

MENU

/ R. FIN :

RECHERCHE :
FIN

12

Mémorisation des chaînes TV /

PAL SECAM

VCR

VCR

Choisir le système couleur

d’enregistrement / Mise en place et retrait de la cassette

La qualité image se

6

travaille avec

. Valider par

ENTREE.

Appuyer sur /

7

ou CANAUX ou touches

ou

PAL

DEC ON

RECHERCHE :
OK :

ENTREE

PAL

CH 1

SAT1

/ R. FIN :

FIN :

CH 5

SAT1

MENU

numériques 5 pour choisir
le canal à prérégler puis
appuyer sur ENTREE afin
de le mémoriser.

Les canaux du magnétoscope peuvent à tout

8

moment être réglés sur une chaîne T.V. Il suffit de

DEC ON

CH :
OK

:

/ 0–9

ENTREE

FIN :

MENU

répéter les opérations 3 à 7.

Presser MENU jusqu’à l’apparition de l’image

9

TV.

Note:

Il arrive que la recherche s’arrête même lorsque le
signal réceptionné n’est pas bon. Dans ce cas, vous
ne devez pas mémoriser la chaîne. Réenclencher la

fonction recherche au moyen de

ou .

Choisir le système couleur d’enregistrement

Presser la touche MENU.

1

Sé lectionner l'option
REGLAGE VCR par le
curseur de la touche

ou . Valider

par ENTREE.

PROG. ENR.
EXTENSION VCR
REGLAGE VCR
REGLAGE DES CANAUX
SYSTEME DE REGLAGE

SELECT :
ENTREE

: ENTREE

FIN

:

MENU

Mise en place et retrait de la cassette
Utiliser uniquement des cassettes vidéo

marquées

.

Chargement d'une cassette

Appuyer au centre de la cassette jusqu'à son
insertion.

Une cassette ne peut être chargée que lorsque son
étiquette est vers vous.

Languette de protection

Mise en marche automatique

Lorsqu'une cassette est introduite l'appareil se met
en fonction automatiquement.

Lecture automatique

La lecture commence automatiquement à condition
que la languette de protection soit enlevée.

Ejection

Appuyez sur STOP/EJECT au niveau de

1

l’appareil. En mode de lecture, il faut appuyer
deux fois sur cette touche.

OU:

Appuyez sur la touche EJECT au niveau de la
télécommande. N’appuyer

qu’une fois sur cette touche,
même en mode de lecture.

VCR

Retirer la cassette.

2

Sé lectionner l'option

2

SYSTEM COULEUR par
le curseur de la touche

ou .

Par la touche /

3

ou ENTREE choisir le système
couleur d’enregistrement
(AUTO, MESECAM, SECAM
ou PAL).
AUTO de préférence, sauf
pour une cassette
enregistrée en MESECAM (sélectionner alors l’option
MESECAM).

Presser la touche MENU jusqu’à l’apparition de

4

l’image TV.

Positionner sur

REGLAGE VCR

SYSTEM COULEUR
NICAM
AUDIO MIX
NETTETE

SELECT

:

ENTREE : ENTREE

MENU

FIN

:

REGLAGE VCR

SYSTEM COULEUR
NICAM
AUDIO MIX
NETTETE

SELECT

:

ENTREE : ENTREE

MENU

FIN

:

[ AUTO]

[AUTO]

[OFF]

[MESECAM]

[AUTO]

[OFF]

Ejection automatique

Si le magnétoscope est équipé du rembobinage
automatique, la cassette sera éjectée automatiquement
dès la fin du rembobinage.

Pour éviter un effacement accidentel

Casser la languette de protection avec un tournevis.

Tournevis

Languette de protection

Pour enregistrer à nouveau

Recouvrir le trou avec un morceau de ruban adhésif.

Ruban adhésif

13

Lecture / Effets spéciaux à la lecture

Lecture

Préparation

• Mettre le téléviseur en marche et positionner le
sélecteur d'entrée du téléviseur sur VIDEO.

• Vérifier le standard couleur: positionner sur AUTO de
préférence, sauf pour une cassette enregistrée en
MESECAM (sélectionner alors l’option MESECAM).

- voir les indications à page 13.

Introduire une cassette pré-enregistrée (la lecture

1

commence automatiquement dès l'insertion si la
languette de protection a été enlevée) et le
témoin de Marche s'allume.

VCR

Démarrage de la lecture:

2

Si la lecture ne commence pas automatiquement,
appuyez sur

Si aucune cassette n’a été

apparaît

secondes.

.

pendant 4

VCR
ATR

chargée, le symbôle

Pour arreter la lecture

Appuyer sur .

Pour afficher la vitesse de recherche
d'image

Recherche visuelle arriere

Appuyer une ou deux fois,
en mode LECTURE.

Recherche visuelle avant

Appuyer une ou deux
fois, en mode LECTURE.

• Pour reprendre la lecture appuyer sur

VCR

VCR

.

Arrêt sur image

Appuyer sur PAUSE/ARRET
en mode LECTURE. Pour
revenir en lecture normale

appuyer sur

Ralenti

Appuyer sur

Vous pouvez également uti­liser la fonction de ralenti sur
image lorsque LECT apparaît
à l’écran.

Pour modifier la vitesse lente utiliser ou .

.

LECT/SLOW

en mode lecture.

VCR

VCR

VCR

Rembobinage et avance rapides

Arrêter la lecture ou l’enregistrement d’une cassette

au moyen de la touche

Rembobinage rapides: Avance rapides:

Appuyer sur

.

VCR

.

Appuyer sur

.

VCR

Recherche image avant/arriere

L'image défile sur l'écran (recherche image arrière ou

avant) appuyer une nouvelle fois sur
pour revenir en mode normal (RET ou AV).

ou

Lecture NTSC

Cet appareil permet la lecture de cassettes
enregistrées en NTSC. Pour reproduire une cassette
NTSC, insérer une cassette NTSC et appuyer sur la

touche

.

Pour reprendre la lecture appuyer sur

.

Lecture image par image avant ou
arriere

Appuyer sur PAUSE/ARRET en mode
LECTURE.

• Appuyer sur pression par pression : l’image
avance image par image.

• Appuyer sur pression par pression : l’image
recule image par image.

Si vous maintenez la touche " " enfoncée
pendant plus de deux

secondes, le "Ralenti Arrière"
(backward Slow Motion) sera
activé.
Pour reprendre la lecture appuyer sur .

Note:

• Le son est coupé au cours des fonctions

image, recherche d'images, ralenti
par image avant ou arriere.

• Il est possible d’éliminer pour une grande part les

stries altérant la qualité de l’image au cours du
ralenti en appuyant sur ALIGNEMENT.

et Lecture image

VCR

VCR

arrêt sur

14

Effets spéciaux à la lecture / Fonction Auto Repeat

PROG. ENR.
EXTENSION VCR
REGLAGE VCR
REGLAGE DES CANAUX

SELECT :
ENTREE

: ENTREE

MENU

FIN

:

SYSTEME DE REGLAGE

SR – R

Réglages du Digital Auto Tracking
(Alignement)

En mode lecture, le système de digital auto
tracking règle automatiquement l'alignement pour
l'obtention de la meilleure image possible. Ce
signal reste allumé pendant toute la recherche.
Si des barres apparaissent en lecture, procéder
à un réglage manuel de l'alignement;

Presser successivement
ALIGNEMENT de la télécom-
mande pour obtenir une belle
image. Le symbôle de correction
d’image apparaît à l’écran. Il
est possible d’ajuster l’image
au moyen de CANAUX de
l’appareil. Pour revenir en
réglage automatique, presser

ATR.

Réglage de la netteté de l’image.

Il est possible d’obtenir une image aux couleurs
plus vives ou plus douces.

Préparation

Mettre le téléviseur en marche et positionner le
sélecteur d'entrée du téléviseur sur VIDEO.

Appuyez sur pour démarrer la lecture.

1

Presser MENU.

2

Sélectionner l'option
REGLAGE VCR par le curseur

de ou .

Valider par ENTREE.

Sélectionner l'option

3

NETTETE par le curseur

de ou .

Valider par ENTREE.

Presser la ou la pendant 60 secondes pour

4

obtenir une image aux ouleurs
plus vives ou plus douces. En
augmentant le chiffre, les
couleurs deviennent de plus
en plus prononcées.
En diminuant le chiffre, elles
deviennent de moins en moins
prononcées.

Presser MENU jusqu’à l’apparition de l’image TV.

5

Note:

• Les modes Arrêt sur image et Ralenti et Recherche
d'image et Lecture image par image avant ou arriere sont
automatiquement changés en mode LECTURE après 5
minutes pour éviter l’endommagement de la tête de
lecture ou de la bande.

• Il est possible de sélectionner NETTETE uniquement en
lecture à l’étape 3.

• Pour restaurer les paramètres aux valeurs de réglage par
defaut, appuyez sur ANNULER à l'étape 4.

ALGN MANUAL

CH :

VCR
ATR

PROG. ENR.
EXTENSION VCR
REGLAGE VCR
REGLAGE DES CANAUX
SYSTEME DE REGLAGE

SELECT :
ENTREE

: ENTREE

FIN

:

MENU

REGLAGE VCR

SYSTEM COULEUR
NICAM
AUDIO MIX
NETTETE

SELECT

:
ENTREE : ENTREE
FIN

:

NETTETE

+ – – + – – + – – + – –

REGLAGE :

CENTRE :

ANNULER

légère accentuée

MENU

[ AUTO]

[AUTO]

[OFF]

2

FIN :

MENU

LECTURE REPETEE D’UNE SEQUENCE

Préparation

•

Mettre le téléviseur en marche et positionner le
sélecteur d'entrée du téléviseur sur VIDEO.

•

Introduire une cassette vierge. (indispensable pour
sélection-ner la fonction de sélection de séquence
dans le menu)

Presser MENU.

1

Sélectionner l'option EX­TENSION

curseur de

VCR par le

ou

. Valider par EN-

TREE.

Sélectionner l'option SELECTION SEQUENCE

2

par le curseur de

ENTREE.

La lecture commence
automatiquement.

Presser ENTREE à

3

l’endroit où se trouve le

ou Valider par

EXTENSION VCR

AUTO REPEAT [OFF]
SELECTION SEQUENCE

:

SELECT

VCR

ENTREE : ENTREE

ATR

FIN

MENU

:

S – REPEAT

début de la séquence à
répéter.

S-REPEAT apparaît à
l’écran.

Presser ENTREE à nouveau à l’endroit où se

4

trouve la fin de la séquence à répéter.
SR-R apparaît à l’écran
et la cassette reviendra
automatiquement au
point de départ de la
séquence à répéter.

VCR

Lorsque le point de

5

départ de la séquence

SR – LECTURE

est repéré, la lecture
ré p étée de celle-ci
d é marre
automatiquement.

VCR
ATR

La lecture de la séquence sélectionnée au point 3 et

4 sera automatiquement répétée.
Pour arrêter la lecture répétée de la séquence :

Appuyer sur

.

Note:

SR-LECTURE (cf. point 5) ne sera plus indiqué à
partir de la seconde lecture en mode répétition.

15

Fonction Auto Repeat /
index

Le compteur / Système de recherche par

Lecture continue

Préparation

• Mettre le téléviseur en marche et positionner le
sélecteur d'entrée du téléviseur sur VIDEO.

• Introduire une cassette vierge.

Presser MENU.

1

Sélectionner l'option
AUTO REPEAT par le

curseur de

.

Sélectionner [ON] ou

2

[OFF] par

ou

/

PROG. ENR.
EXTENSION VCR
REGLAGE VCR
REGLAGE DES CANAUX
SYSTEME DE REGLAGE

EXTENSION VCR

AUTO REPEAT [OFF]

SELECT :

SELECTION SEQUENCE

ENTREE

: ENTREE

FIN

:

MENU

:

SELECT
ENTREE : ENTREE

MENU

FIN

:

ou ENTREE.

3

Presser MENU. Puis

. Le mode REPEAT

est en fonction. Pour l'annuler, voir ci-dessous.

Note:

Pour annuler la fonction REPEAT, suivre les

opérations 1 et 2. Puis presser

/ ou EN-

TREE pour afficher OFF. Appuyer sur MENU pour
revenir en écran neutre.

Le compteur
REMISE A ZERO DU COMPTEUR.

Cette fonction arrête automatiquement le
défilement de la bande à la position 00:00:00 du
compteur.

Appuyer sur AFF. le compteur

1

de la cassette apparait en bas
d'écran.

12:00 DIM
NICAM M1/2
PAL

CH 6

01:23:45 SP

M6

Système de recherche par index

Ce système permet de localiser le début d'un
enregistrement vidéo sur ce magnétoscope. A
chaque début d'enregistrement, ou à chaque
pause d'enregistrement, des repères sont
automatiquement insérés sur la bande. Ces
repères sont aisément retrouvés a l'aide des

touches

Pour atteindre un repère

1

donné : presser INDEX
(en mode LECTURE ou
STOP).

Sélectionner le numéro

2

de l'INDEX à l'aide des

touches numériques
1~9.
Exemple: vous souhaitez

passer au 3ème index à
compter de l’endroit où vous vous trouvez, enfoncer
numérique 3.

Appuyer sur .

3

Le magnétoscope va rechercher le numéro
d'index sélectionné (ici 3) et reprendre la lecture
à cet endroit précis. A la troisième marque INDEX
l’enregistrement s’arrêtera et la lecture reprend
automatiquement.

INDEX 3

ou .

INDEX 1

NO. INDEX 1:9
RECHERCHE
FIN

INDEX 3

NO. INDEX 1:9
RECHERCHE
FIN

:
:INDEX

:
:INDEX

Etant en mode COMPTEUR,

2

appuyer sur COMPTEUR 0000

12:00 DIM

PAL

CH 6

M6NICAM M1/2

(REMISE A ZERO) pour remettre
le compteur sur 00:00:00.

Lorsque la lecture est finie appuyer sur

3

puis sur 0000. La bande se rembobine jusqu'à

00:00:00 SP

ce que le compteur affiche 00:00:00 puis s'arréte.

Affichage Horloge/Compteur

A chaque pression de HORLOGE/
COMPTEUR, l’affichage à l’écran

change d’une position à l’autre.

Note:

• Lorsque l'on charge la cassette a partir du temps
00:00:00, le signe ( – ) s'affiche devant le temps.

• Lorsque l'on charge la cassette, le compteur indique
00:00:00.

• Le compteur n'enregistre pas pendant les pas­sages vides de la cassette. En avance rapide et en
lecture pendant les passages vides, le compteur
s'arrête.

16

NO. INDEX 1:9
RECHERCHE
FIN

Chaque fois qu’une marque d’ in­dex est passée, la numérotation
affichée est diminuée d’un chiffre.

:
:INDEX

Note:

• Lorsqu'un indexage est effectué en tout début de

VCR

cassette, il est possible qu'il ne puisse être détecté.

• Durant la recherche d'index, il peut arriver que la
bande s'arrête et que la lecture s'enclenche à un

VCR

endroit légèrement différent.

• L'usage de cassettes vidéo très abimées
pertuberait probablement le fonctionnement de
l'indexage.

• Un maximum de 9 marques d’index peuvent être
insérées.

Enregistrement d’émissions en cours

CH 80

23:59 LUN
HI - FI

STEREO

01:23:45 SP

Préparation

• Mettre le téléviseur en marche et positionner le

sélecteur d'entrée du téléviseur sur VIDEO.

• Vérifier le standard couleur: positionner sur AUTO

de préférence, sauf pour une cassette enregistrée
en MESECAM (sélectionner alors l’ option
MESECAM).

Introduire une cassette vierge, le magnéto

1

démarre automatiquement.

Choisir la chaîne (par exemple 29) à enregistrer

2

par CANAUX ou touches numériques 0-9.

1-9: exemple 5 = appuyer sur numérique "5".
10~80: exemple 29 = appuyer sur "2" et sur "9".

Enfoncer VITESSE SP/LP pour selectionner la

3

vitesse de bande souhaitée(SP ou LP).

Vitesses de défilement de la bande

Vitesse de

bande

Standard/SP
Longplay/LP

Appuyer sur ENR/OTR

4

(ENREGISTREMENT).

- voir les indications à page 13.

VCR

Type de videocassette

E-300

5 heures

10 heures

E-240

4 heures
8 heures

E-180

3 heures
6 heures

E-90

1-1/2 heures

3 heures

SECAM

scope

VCR

E-30E-60

30 min.

1 heure

2 heures 1 heure

CH 29

RTLNICAM ST

Enregistrer un programme tout en visualisant
un autre

Pendant que le magnétoscope enregistre

1

sélectionner l’option TV par TV/VCR. Le signal
VCR disparaît et l’enregistrement continue.

VCR

Indicateur de

Magnétoscope

Sélectionner la chaîne à visualiser.

2

Rembobinage automatique

La cassette est rembobinée automatiquement en fin
de bande, excepté lorsque le magnétoscope est en
mode ENREGISTREMENT PROGRAMME.
Elle est éjectée et l'appareil s'arrête automatiquement.

Affichage des données

Enfoncer AFF.. L’horloge, le jour de la semaine ainsi
que d’autres informations apparaîtront à l’écran.
Pour effacer ces données: enfoncer AFF. jusqu’à
ce que les données disparaissent.

VCR

INDEX

Si vous essayez d'enregistrer sur une cassette dont
l'onglet de protection contre l'effacement a été brisé,
le magnétoscope l'éjecte automatiquement.

Arrêt de l'enregistrement

Pour arrêter l'enregistrement,

appuyer sur

.

VCR

Arrêt momentané de l'enregistrement

Pour arrêter momentanément l'enregistrement,
appuyer sur PAUSE/ARRET. Appuyer à nouveau
sur cette touche pour le
reprendre. La double barre
reste allumée tant que la tou­che est sur PAUSE.

VCR

Note:

Pour protéger la bande, la position PAUSE est
automatique
met en mode STOP.

ment libérée au bout de 5 mn. L'appareil se

Heure Jour

Indicateur hi-fi

Opéretions VCR
(Exemple: Lecture)

****

Introd. cassette

Indicateur sur

l'écran du VCR

Compteur en temps réel Vitesse de bande

(SP, LP)

Numéro de
la

chaîne ou
entrée
externe

*Noms des
chaînes
(ex. TF1)

17

Enregistrement d’émissions en cours avec limitation réglable de la
durée (OTR) / Enregistrement différé programmé par Minuterie

Cette fonction offre une manière

simple et pra-

tique de programmer un enregistrement.

Préparation

• Mettre le téléviseur en marche et positionner le
sélecteur d'entrée du téléviseur sur VIDEO.

• Vérifier le standard couleur: positionner sur AUTO de
préférence, sauf pour une cassette enregistrée en
MESECAM (sélectionner alors l’option MESECAM).

- voir les indications à page 13.

Introduire une cassette vierge, le magnétoscope

1

démarre automatiquement.

Choisir la chaîne (par exemple 29) à enregistrer

2

par CANAUX ou touches numériques 0-9.
1-9: exemple 5 = appuyer sur numérique "5".

10~80: exemple 29 = appuyer sur "2" et sur "9".

Enfoncer VITESSE SP/LP pour selectionner la

3

vitesse de bande souhaitée(SP ou LP).

Appuyer sur ENR/OTR pour démarrer l'enregistrement.

4

Appuyer une deuxième fois pour que l'enregistrement
s'arrête 30 minutes aprè s. Chaque pression
supplémentaire augmente la durée d'enregistrement
de 30 minutes comme
indiqué dans le tableau,
jusqu'à un maximum de 10
heures (Vitesse de bande:
LP).

OTR

VCR

NICAM M1/2
PAL

OTR 0 : 30

CH 29

RTL

Vitesse de bande: SP

Enregistrement 0:30

5:00

4:00

1:00

3:00

1:30

2:00

Vitesse de bande: LP

Enregistrement

10:00

9:00

0:30

........

5:00

1:00

1:30

4:00

2:00

3:00

En mode OTR, une pression sur ENR/OTR permet
de ramener la durée d'enregistrement sur l'heure
programmée la plus proche.

Pour prolonger la durée d'enregistrement

Appuyer sur ENR/OTR plus
de deux fois jusqu'à l'affichage
de la durée souhaitée.

OTR

VCR

NICAM M1/2
PAL

OTR 1 : 30

CH 29

RTL

Pour annuler la fonction OTR

Pour arrêter l'enregistrement,

appuyer sur

.

Note:

Durant l'enregistrement instantané (OTR), il n'est
pas possible d'utiliser les autres fonctions.

VCR

18

Le compteur d'enregistrement peut être
programmé sur l'écran avec la télécom-mande.
Ce compteur intégré permet de programmer par
avance jusqu'à 8 enregistrements sur 1 mois, et
ce, sans autre surveillance ultérieure.

Préparation

• Introduire une cassette vierge.

• S'assurer que l'heure affichée est exacte (AFF. voir

page 17).

Exemple: Mettre en mémoire l'enregistrement du
programme numéro 1 sur 1(TF1) le 23ème jour, de
13:00 à 14:30 heures. (vitesse de bande LP)

Presser MENU. Sélectionner dans le MENU

1

l’option PROG. ENR. par

ou et

valider par ENTREE.

Dans le cas où aucune
touche n’est activée, le
magnétoscope passe en
fonction TV au bout de
60 secondes.

Choisir le numéro de

2

programme par

ou , puis appuyer
sur ENTREE.

Choisir la date par

3

/ ou touches

numériques 0-9. Valider

par .

Introduire le temps de

4

départ(13:00) et de fin
(14:30) d’enregistrement

et le programme(1 TF1)
et de vitesse de bande
(LP) comme à l’étape 3.

PROG. ENR.
EXTENSION VCR
REGLAGE VCR
REGLAGE DES CANAUX
SYSTEME DE REGLAGE

SELECT :
ENTREE

: ENTREE

FIN

:

MENU

------

--:-- --

------

------

SELECT: / ENTREE
FIN : MENU

PROG. ENR.

DATE 23 LUN
DEBUTE
FIN
CH

SELECT
REGLAGE :
FIN

PROG. ENR.

DATE 23 LUN
DEBUTE
FIN
CH

SELECT
REGLAGE :
FIN

--:--

--:-- --

--:--

--:-- --

--:--

--:-------- --

--:--

--:-------- --

--:--

--:-------- --

--:--

--:-------- --

--:--

--:-------- --

--:--

11:30

--:--

3 FRA3
SPVITESSE

:

/ 0–9

: MENU

13:00
14:30

1 TF1

LPVITESSE

:

OK : ENTREE

: MENU

-

-

-

-

-

-

-

-

La chaîne apparaît à
l’arrière-plan du display.

• En cas d’erreur, enfoncer

la touche pour

revenir à l’étape précédente et recommencer
l’opération.

Valider par ENTREE.

5

Pour régler et mémoriser
d’autres programmations
de blocs Timer, procéder
comme à partir du point 2.
Ou presser MENU jusqu’à

13:00 14:30 1

23 LUN

--:-------- --

--:-------- --

--:-------- --

--:-------- --

--:-------- --

--:-------- --

--:-------- --

SELECT:
FIN : MENU

--:--

--:--

--:--

--:--

--:--

--:--

--:--

/ ENTREE

LP

-

-

-

-

-

-

-

(l’apparition) de l’image TV.

Enregistrement différé programmé par Minuterie

--:--

--:-------- --

13:00 14:30 1

23 LUN

--:--

--:-------- --

--:--

--:-------- --

--:--

--:-------- --

--:--

--:-------- --

25 MER

12:15 13:00 4

24 MAR

20:30 21:00

4

-

-

-

-

-

LP
LP
SP

SELECT :
ANNUL. : ANNULER FIN : MENU

/ ENTREE

"ATTEN : ENR. PROG

6

APPUYER TOUCHE T­REC" apparaît.

Il est possible d’enclencher l’enregistrement

7

programmé immédiatement ou par la suite en

ATTEN : ENR. PROG
APPUYER TOUCHE T-REC

pressant PROG. ENR ou standby .
Une horloge apparaît à l’écran comme symbôle.

Si vous avez omis d’introduire une cassette dans
votre magnétoscope, l’affichage de l’enregistrement
par blocs Timer clignote.

• Si la cassette est éjectée, la bande de protection peut
être remplacée (Page 13).

• Aussi longtemps que la fonction d’enregistrement

programmé (symbôle affiché au display) est active,
vous ne pouvez utiliser le magnétoscope. Il faut d’abord
désactiver la fonction en pressant PROG. ENR.

Note:

• Aprés une coupure de courant ou un débranchement du
cordon secteur supérieur à 30 minutes, l'affichage de
l'heure et les programmations sont perdus. Lorsque le
courant est rétabli, "-:--" clignote. Il faut procéder à nouveau
aux différents réglages.

• Pour programmer le compteur d'enregistrement afin
d'enregistrer une source extérieure: le signal CH clignote,
presser AV pour afficher AV1, AV2 ou AV3 à l'endroit de
l'affichage CH.

• Si la bande arrive au bout avant la fin
d’enregistrement automatique,
clignote. Les touches et les affichages écrans ne
fonctionnent pas jusqu’à ce que vous ayez coupé le Timer
par l’intermédiaire de PROG. ENR.

l’affichage PROG. ENR.

du temps

En cas de superposition d’enregistrements
programmés.

Veillez à ce que les horaires d'enregistrement
programmés ne se chevauchent pas dans le cas
contraire, des parties de l'émission suivant la
première ne seront pas enregistrées, C'est toujours
l'émission à la première place dans le temps qui a
priorité.

Programme

8 : 00

Programme

Programme

Enregistrement

9 : 00

Parties supprimées

Prog.1

10 : 00

Non enregistré

Prog.2 Prog.3

11 : 00

Note:

•

Les enregistrements "CHAQUE JOUR" ou "CHAQUE
SEMAINE" se répètent quotidiennement ou de manière
hebdomadaire, à moins que les données entrées ne
soient effacés ou que la bande ne soit arrivée au bout.

•

Dans le cas de tous ces enregistrements automatiques,
il n'y a pas de rembobinage lorsque la bande arrive au
bout, le déroulement de la bande est simplement arrêté
automatiquement.

Confirmation/annulation de la programmation

Préparation

Mettre le téléviseur en marche et positionner le
sélecteur d'entrée du téléviseur sur VIDEO.

Appuyer sur PROG. ENR, l'indicateur PROG.

1

ENR. s'éteint.

Enregistrement hebdomadaire (exemple
HEB-MAR: chaque semaine mardi) ou
quotidien (exemple LUN-SAM: lundi jusqu'à
la samedi)

Pour enregistrer des émissions quotidiennes ou
hebdomadaires, suivre les étapes 1 à 7. A l’étape 3,

appuyer sur

souhaité apparaisse. Puis appuyer sur

pressions successives de
affiché change comme décrit ci-dessous.

LUN–VEN LUN–SAM DIM–SAM

HEB–SAM ...... HEB–LUN HEB–DIM

ou jusqu’à ce que le jour

. Par

ou , le jour

PROG. ENR.

DATE

HEB-MER

DEBUTE

11:30

--:--

FIN

3 FRA3

CH

SPVITESSE

SELECT

:
REGLAGE :
FIN

/ 0–9

: MENU

Enfoncer PROG.

2

Les 8 mémoires du pro­gramme d’enregistrement
programmé apparaissent.

Pour annuler une programmation de l'heure:

3

Presser ou
selectionner l'heure non

dé siré e et presser
ANNULER. L'heure non
désirée a disparu.

Appuyer sur MENU ou (PROG.) pour ramener

4

le magnétoscope en fonctionnement normal.

,

--:-------- --

24 MAR

20:30 21:00

25 MER

12:15 13:00 4

--:-------- --

--:-------- --

--:-------- --

--:-------- --

--:-------- --

SELECT :
FIN : MENU

--:--

--:--

--:--

--:--

--:--

--:--

/ ENTREE

-

LP

4

SP

-

-

-

-

-

Note:

S'il reste en mémoire d'autres programmes, presser

PROG.ENR pour les réactiver sous peine d'annulation.

19

Système de réception et de sortie son stéréo

Cet appareil enregistre en HIFI. Les programmes
Nicam stéréo sont enregistrés dans le son initial
(nicam stéréo) quel que soit le réglage en sortie
Audio. Pour enregistrer en nicam, se positionner
en NICAM (AUTO) dans le menu, suivant les
indications suivantes.

Préparation

Mettre le téléviseur en marche et positionner le
sélecteur d'entrée du téléviseur sur VIDEO.

Réception et de sortie son stéréo NICAM:

Presser la touche MENU.

1

Sélectionner l'option REGLAGE
VCR par le curseur de la touche

ou . Valider

par ENTREE.

Sélectionner l'option NICAM

2

par le curseur de la touche

ou . Par la

touche / ou
ENTREE choisir [AUTO].

Presser la touche MENU jusqu’à l’apprition de

3

l’image TV.

PROG. ENR.
EXTENSION VCR
REGLAGE VCR
REGLAGE DES CANAUX
SYSTEME DE REGLAGE

SELECT :
ENTREE

: ENTREE

FIN

:

MENU

REGLAGE VCR

SYSTEM COULEUR
NICAM
AUDIO MIX
NETTETE

SELECT

:

ENTREE : ENTREE

:

FIN

[ AUTO]

MENU

[AUTO]

[OFF]

Les programmes Nicam sont de 4 sortes:

Réception stéréo Nicam

L'indication NICAM ST
s'inscrit sur l'écran du

NICAM ST

magnétoscope lorsqu'un sig­nal stéréo Nicam est reçu.

Réception Nicam Mono A

L'indication NICAM M1

NICAM M1

s'inscrit sur l'écran du
magnétoscope lors de la
réception d'un signal en
Nicam Mono A.

Réception Nicam Mono AB

L'indication NICAM M1/2
s'inscrit sur l'écran du
magnétos

cope lors de la

NICAM M1/2

réception d'un signal en
NICAM Mono A et Mono B.

Lecture

Presser la touche AUDIO SELECT de la télécommande.
L’écran affiche les diverses possibilités d’écoute suivant
le type de son.

Affichage sur écran
(pendant 4 sec.)

STEREO

SON G

SON D

Son stéréo

Lecture en
stéréo
(ensemble
voie droite et
voie gauche).

Le son
gauche est
reçu sur la
voie droite et
la voie
gauche.

Le son droit
est reçu aur
la voie droite
et la voie
gauche.

Lu en mono.

Son Nicam AB

Le son A
(principal) lu
sur la voie
gauche, B (2
éme son) sur
la voie droite.

Le son A
(principal)
est reçu sur
la voie
gauche et
sur la voie
droite.

Le son B (2
éme son) est
reçu sur la
voie gauche
et sur la voie
droite.

Le son A
(principal)
est reçu sur
la voie

MONO

gauche.

Affichage du signal HiFi

Il apparaît en mode lecture
d’une

cassette

préenregistrée en

PAL SECAM

VHS HIFI

HI-FI

NICAM OFF

Ce signal est affiché lorsque
NICAM (OFF) a été

NICAM OFF

sélectionné sur le menu
écran.

Note:

Pour recevoir un programme stéréo ou lire une cassette
enregistrée en stéréo, connecter le magnétoscope au
système stéréo audio ou Téléviseur.

20

Note:

• Si une cassette n'est pas enregistrée en HiFi, les
symboles SON G et SON D automatiquement et le
son sort en mono. Dans ce cas là la touche de
sélection AUDIO n'est pas opérationnelle.

• S'il y a distorsion du son pendant la lecture de la
cassette enregistrée sur un autre magnétoscope
HiFi, utiliser la touche ALIGNEMENT(tracking).

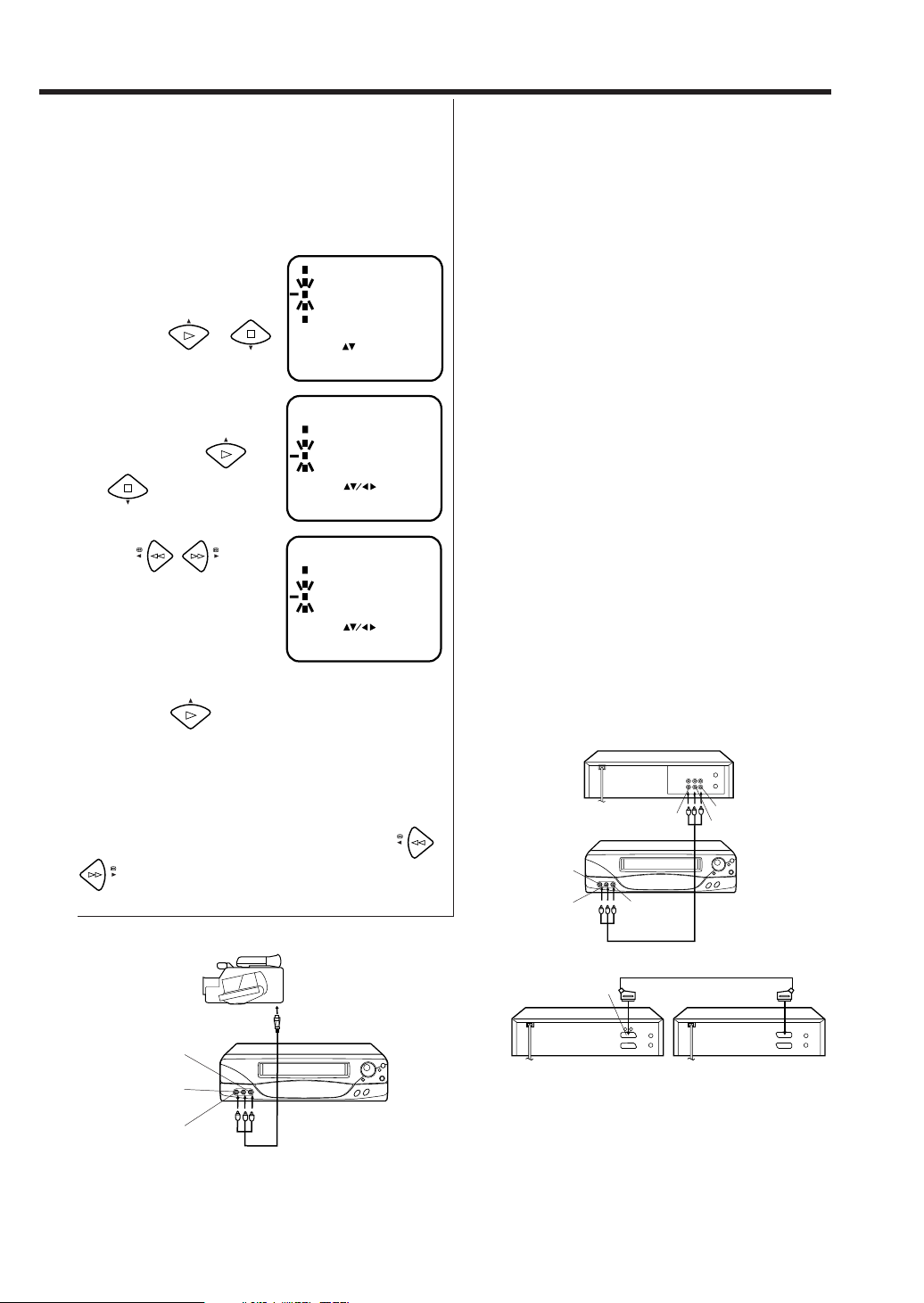

Audio Mixing / Copie d'une bande video

Audio Mixing

En mode lecture de la cassette les sons des deux
pistes sont entendus simultanément. (mode
"mixé")

Préparation

Allumer le téléviseur et positionner le sélecteur
d'entrée du téléviseur sur VIDEO.

Presser MENU.

1

Sélectionner l'option
REGLAGE VCR par le

curseur de ou .

Valider par ENTREE.

Sélectionner l'option

2

AUDIO MIX par le

curseur de

ou

.

Par / ou

3

ENTREE choisir [ON].

PROG. ENR.
EXTENSION VCR
REGLAGE VCR
REGLAGE DES CANAUX

SYSTEME DE REGLAGE

SELECT :
ENTREE

: ENTREE

FIN

:

MENU

REGLAGE VCR

SYSTEM COULEUR
NICAM
AUDIO MIX
NETTETE

SELECT

:
ENTREE : ENTREE
FIN

:

REGLAGE VCR

SYSTEM COULEUR
NICAM
AUDIO MIX
NETTETE

SELECT

:
ENTREE : ENTREE

:

FIN

[ AUTO]

MENU

[ AUTO]

MENU

[AUTO]

[OFF]

[AUTO]

[ ON]

Copie d'une bande video

Aprés avoir effectué tous les branchements,
procéder de la manière suivante.

Insérer une cassette protégée dans le compartiment du

1

magnétoscope-enregistreur. Insérer une cassette pré­enregistrée dans le compartiment du lecteur (ou dans
un camescope).

Appuyez, au niveau de l'appareil d'enregistrement, soit

2

sur CANAUX ou AV pour faire apparaître l'affichage "A1
(TV Prise Peritel)", "A2 (VCR/Decodeur Prise Peritel)"
ou "A3 (Prises entree de face)" à la place du canal.

Appuyer sur ENR/OTR puis PAUSE/ARRET du

3

magnétoscope servant à enregistrer.

Appuyer sur les touches PLAY puis PAUSE/STILL du

4

magnétoscope servant à la lecture.

Appuyer simultanément sur PAUSE/ARRET des deux

5

magnétoscopes.

Note:

• ll est recommandé de sélectionner la vitesse de
bande SP pour le magnétoscope enregistreur.

• N’oubliez pas que la copie de certaines émissions,
films, bandes vidéo et autres soumis à des droits de
Copyright peut être interdite et constituer, le cas
échéant, une infraction à la loi.

Presser MENU jusqu’à l’apparition de l’image TV.

4

Lorsque

, est pressé , les sons des deux

pistes (MONO et HIFI) sont lus simultanemnt,
jusqu' l'annulation du mode audio mixing.

Note:

Pour annuler la fonction AUDIO MIXING, référez-
vous aux étapes 1 et 3; ensuite enfoncer

/

ou ENTREE pour sélectionner la position OFF.

Appuyer sur MENU pour retourner au mode TV.

Raccordement à un caméscope.

CAMESCOPE
"LECTEUR"

Unité

d'enregistrement

ENTREE

AUDIO (D)

A L’ENTRÉE

AUDIO (G)

A L’ENTRÉE

VIDEO

Pour dupliquer à partir d'un camescope une cassette
vidéo préenregistrée, suivre les instructions propres au

camescope. Le schéma

type de
connection

standard.

Magnétoscope

enregistreur

AUDIO/VIDEO
Câble (non fourni)

ci-gauche présente

une

Raccordement à un deuxième magnétoscope.

Lecteur vidéo

Magnétoscope enregistreur

ENTREE

VIDEO

ENTREE

AUDIO (G)

Prise VCR/DECODER

SCART PERITEL

VS-K603N-E5(S)

• Choisir l'option "AV2" dans le menu à l'écran de la

même manière que décrit en page 9 dans les étapes 1-

2. Presser ENTREE pour choisir le mode AV.

Sortie vidéo

ENTREE
AUDIO (D)

Lecteur vidéo

Sortie AUDIO (D)

Sortie AUDIO (G)

AUDIO/VIDEO
Câble (non fourni)

(non fourni)

Magnétoscope

enregistreur

21

Avant de faire appel à un technicien

Si votre magnétoscope ne fonctionne pas correctement, contrôlez les points suivants avant de faire appel à
un technicien:

Symptômes

Fonctionnement

Pas d’alimentation
électrique.

Le câble de raccordement au secteur
n’est pas branché.

Reception des chaînes TV

La chaîne TV réglée
au niveau du
magnétoscope n'est
pas visible sur l'écran.

Le câble de l'antenne n'est pas raccordé.

Enregistrement

Enregistrement
impossible.

L’enregistrement
automatique n’est
pas possible.

Une marque
d'indexation n'a pas
été enregistrée.

La languette de protection anti
effacement de la cassette a été
retirée.

L’heure n’est pas réglée correctement.

L’heure du début et de la fin de
l’enregistrement n’a pas été entrée
correctement.

La touche PROG. ENR est commutée sur
POWER ON. Le symbole de l’heure est
effacé.

Il n’y a pas de cassette dans le
compartiment. Le symbole de l’heure
clignote.

Une marque d'indexation a été
enregistrée au début de la bande.

Causes Elimination

Branchez le câble.

Raccorder le câble de l'antenne. 7

Remplacez la languette par un morceau
de ruban adhésif.

Réglez l’heure correctement.

Entrez l’heure correcte du début et de la
fin de l’enregistrement.

Appuyez sur la touche PROG. ENR. Le
symbole de l’heure apparaît.

Introduisez une cassette vierge.

Laisser la bande tourner quelques
secondes avant d'insérer la première
marque d'indexation.

Page

7

13

9

18

19

18

16

Lecture

L’image à la lecture
n’est pas en couleurs.
L’image est
"enneigée".

Audio

Bien que la cassette
soit HIFI le son n’est
pas satisfaisant.

En lecture audio, le
son principal et le son
secondaire sont
entendus
simultanément.

22

La déviation de la bande dépasse les
capacités de correction du dispositif
automatique.

Les têtes vidéo sont encrassées.

Le matériau de la bande est vieux.

La sélection du son HIFI n’est pas faite.

Le son n’est pas sélectionné.

Procédez à un alignement manuel de la
bande à l’aide des touches ALIGNEMENT
+ ou –.

Faites nettoyer les têtes vidéo.

Utilisez une bande neuve.

Afficher STEREO sur l’écran par AUDIO
SELECT.

Presser AUDIO SELECT sur la telcde
pour choisir le son gauche ou droit (L/R).

15

23

—

23

23

Nettoyage des têtes / Données techniques

Nettoyage des têtes

Entretien des têtes vidéo

La qualité de l’enregistrement et de la lecture dépend
pour une part décisive du parfait état des têtes vidéo. Si
les têtes vidéo sont encrassées, la qualité de l’image
s’en trouve perturbée. N’oubliez pas qu’une bande de
mauvaise qualité et des cassettes endommagées
peuvent contribuer à un encrassement rapide des têtes
vidéo.

Attention:

Les têtes vidéo sont des pièces susceptibles d’usure et elles doivent être remplacées si, malgré un
nettoyage soigné, la qualité de l’image ne s’améliore pas.

Données techniques

Alimentation:
Consommation:

Température de fonctionnement:
Norme télévision:

Bande de réception:

Son:
Format de la bande:
Vitesse de la bande:

Avance rapide/ Retour rapide:
Têtes:

Niveau d’entrée:

Niveau de sortie:

Signal Audio HiFi:

Poids:
Dimensions:

230V/50Hz
En marche: 11 W environ
En veille: 3 W environ
de 5° C à 40° C
CCIR 625 lignes, 50 périodes
Signal couleur PAL et SECAM
Lecture NTSC
PAL: 2-12, X, Y, Z, S1-S41, 21-69
SECAM: FB-FC, F1-F6, B-Q, 21-69
3 pistes (2 pistes HiFi - 1 piste standard)
VHS
PAL: SP 23.39 mm/s, LP 11.69 mm/s
NTSC: 33.35 mm/s
Approx. 1 minute 48 secondes (avec une cassette E-180) (à +25˚C)
Vidéo: 4 têtes rotatives
FM AUDIO: 2 têtes rotatives
Audio/Contrôle: 1 tête stationnaire
Effacement: 1 effacement total, 1 tête d’effacement audio
Prise Péritel (SCART): VIDEO 1 Vp-p 75 Ohm asymétrique

AUDIO: 500 mV, 50k Ohm asymétrique
Audio RCA: 500mV, 50k Ohm asymétrique
Prise Péritel (SCART): VIDEO: 1Vp-p 75 Ohm asymétrique

AUDIO: 500 mV, 1 k Ohm asymétrique
Audio RCA: 500mV, 1k Ohm asymétrique
Dynamic Range: plus de 75 dB
Fréquence: 20 Hz - 20 KHz (± 6dB)
Dérangement: moins de 0,01% Wrms

3.2 kg
360 (L) x 95 (H) x 229 (P) mm

Bonne image Image "enneigée"

Télécommande

Alimentation électrique:

Accessoires

Télécommande
Câble coaxial
Câble PERITEL
Micro-batteries type UM4 2 piles

Les indications de poids et de dimensions sont des valeurs approximatives. Sous réserve de
modifications.

DC 3V (2 piles) TYPE AAA/1.5V/UM-4/R03

23

4F55301A

'02.03

X
