www.akai.ru

Изготовитель: ООО «Радиоимпорт-Р», г. Калининград, Проспект Мира, 136 по лицензии ООО «АК АЙ ЭЛЕКТРИК»

ME 61

TV/AV

V – V + P – P +

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ГОСТ Р МЭК 60065 ГОСТ 2250 5, ГОСТ Р 51515

Мультисистемный цветной телевизор

21CT06FS

29CT06FS

21-29CT06FS_cov.indd 1-2 7/28/06 2:11:57 PM

www.akai.ru

Высококонтрастный плоский кинескоп

Возможность приема кабельного телевидения

Автонастройка

Память на 236 ТВ-каналов

Стереозвук по AV

Таймер включения/выключения, sleep-таймер

Календарь до 2101 года

Автоматический контроль уровня громкости (AVL)

Инфракрасный пульт дистанционного управления

~170-250 В, 50/60 Гц

Мультисистемный цветной телевизор

21CT06FS

29CT06FS

Функциональные особенности:

21-29CT06FS.indd 1 7/28/06 2:10:36 PM

Использование таймера

Уважаемый покупатель! Общие рекомендации

• При покупке телевизора проверьте его работоспособность и комплектность. Проверьте соответс

твие номера аппарата с номером, указанным в гарантийном талоне на телевизор.

• Убедитесь в наличии даты продажи, штампа торгующей организации и разборчивой подписи (или штампа) продавца в гарантийном талоне. Помните, что при утере гарантийного талона вы лишаетесь права на гарантийный ремонт. Отрывные талоны на гарантийный ремонт вырезаются специалистами ремонтного предприятия только после выполнения работы. За каждый ремонт вырезается один отрывной талон.

• После хранения телевизора в холодном помещении или после перевозки его в зимних условиях перед включением в сеть нужно дать телевизору прогреться при комнатной температуре в течение 2-3 часов в распакованном виде.

• Рекомендуем, чтобы операции по установке и настройке телевизора производили специалисты сервисной службы, обслуживающей Ваш район.

• Телевизор рассчитан на подключение к сети переменного тока частотой 50 Гц и напряжением 220 В. Телевизор должен эксплуатироваться в помещениях при температуре окружающего воздуха от

+10°C до +35°С, относительной влажности воздуха

не более 80 % (при 25°С) и атмосферном давлении

от 650 до 800 мм рт. ст.

• Перед проведением каких-либо операций по уходу за телевизором следует отключить его от электри-

ческой сети.

• Экран телевизора необходимо очищать мягкой тканью, смоченной жидкостью для чистки стекол.

• Никогда не используйте абразивные чистящие вещества.

• Для чистки передней панели и корпуса телевизора используйте мягкую ткань, смоченную в слабом моющем растворе, не содержащем такие растворители как ацетон, уайт-спирит, спиртосодержа

щие вещества и т. п.

• Регулярно прочищайте от пыли вентиляционные

отверстия на задней стенке телевизора.

Благодарим Вас за приобретение цветного телеви

зора AKAI (далее — телевизора) и надеемся, что он будет доставлять Вам удовольствие многие годы!

Содержание

Общие рекомендации . . . . . . . . . . . . . . . . . . 2

Меры предосторожности

. . . . . . . . . . . . . . . . 3

Общие сведения . . . . . . . . . . . . . . . . . . . . . 3

Введение. Назначение кнопок и разъемов

. . . . . . . . 4

Пульт дистанционного управления . . . . . . . . . .

Установка и подключение телевизора . . . . . . .

Настройка телевизора с помощью меню . . . . . 10

Функции непосредственного управления

. . . . . 15

Возможные проблемы

и методы их устранения . . . . . . . . . . . . . . . . 16

Основные технические характеристики

. . . . . . 16

1. Телевизор

. . . . . . . . . . . . . . . . . . . . . . 1 шт.

2. Пульт дистанционного управления . . . . . . 1 шт.

3. Батарейка типа АА (1,5 В)

. . . . . . . . . . . . 2 шт.

4. Гарантийный талон

. . . . . . . . . . . . . . . . 1 шт.

5. Руководство по эксплуатации . . . . . . . . . 1 шт.

Комплект поставки

В Н И М А Н И Е

Прежде, чем включить телевизор, внимательно ознакомьтесь с настоящим руководством по эксплуатации и, в первую

очередь, с правилами безопасности при экс

плуатации телевизора, с органами управления и надписями на задней стенке телеви

зора. После прочтения этого руководства,

пожалуйста, сохраните его для использования в будущем.

21-29CT06FS.indd 2 7/28/06 2:10:37 PM

Общие сведения

Меры предосторожности

• Не устанавливайте телевизор вблизи легковоспламеняющихся предметов, приборов отопления, а так-

же в местах, где охлаждение аппарата ухудшится.

• Не закрывайте вентиляционные отверстия на задней стенке телевизора посторонними предметами.

• При установке телевизора обеспечьте зазор не менее 10 см между телевизором и другими поверхностями, так как вокруг телевизора должно быть достаточно свободного пространства для циркуляции охлаждающего воздуха.

• Не устанавливайте телевизор на неровные и не-

устойчивые поверхности.

• Не ставьте какие-либо предметы непосредственно на верхнюю часть телевизора.

• Избегайте попадания посторонних предметов и

жидкости вну трь корпуса телевизора. В случае попадания посторонних предметов, а также влаги в корпус, немедленно отключите вилку сетевого шнура от розетки электросети и обратитесь в сер

висную службу.

• Не включайте телевизор в электросеть, напряжение которой выходит за пределы, указанные в технических характеристиках.

• Не подключайте телевизор через стабилизаторы напряжения, так как телевизор оборудован встро

енным стабилизатором и данное подключение мо

жет вывести его из строя.

• Не подключайте телевизор к источнику постоянного тока. Не оставляйте работающий телевизор без присмотра

• Не допускайте самостоятельного включения и вы

ключения телевизора малолетними детьми.

• В случае возникновения неисправностей в работе телевизора, а также при появлении характерного запаха или задымления отключите аппарат от эле

к-

тросети и обратитесь в сервисную службу. Не про

изводите самостоятельно повторное включение.

• Предохраняйте телевизор от чрезмерных вибраций и падений, это может повредить корпус и электронные компоненты, сократив тем самым срок службы аппарата.

• Перед включением телевизора в сеть убедитесь, что сетевой шнур и электрическая розетка не име

ют повреждений и могут обеспечить надежный контакт.

• Для предотвращения повреждения сетевого шнура не помещайте тяжелые предметы на сетевой шнур, не располагайте сетевой шнур около нагреватель

ных приборов.

• При отключении сетевого шнура от сети тяните за вилку, а не за шнур.

Гарантийные обязательства

П Р Е Д У П Р Е Ж Д Е Н И Е

Несоблюдение требований эксплуатации и хранения может привести к преждевре

менному выходу телевизора из строя или к поражению Вас электрическим током!

Общие сведения

• Вынимайте вилку шнура питания из розетки при

выключении телевизора на длительное время.

• При использовании индивидуальной наружной ан-

тенны примите меры по защите телевизора от уда

ра молнии.

• По истечении гарантийного срока необходимо еже-

годно приглашать специалиста сервисной службы для проведения профилактических работ по тести

рованию телевизора и очистки его внутренних по

верхностей от пыли.

• В случае возникновения неисправности не пытай-

тесь самостоятельно отремонтировать телевизор. Не доверяйте ремонт случайным лицам. Все ремонтные работы должны выполняться только спе

циалистами сервисной службы.

Телевизоры AKAI моделей 21CT06FS и 29CT06FS из

готовлены согласно техническим условиям ТУ 6581017-57959946-2006 и соответствует требованиям ГОСТ Р МЭК 60065 по безопасности, ГОСТ 22505, ГОСТ Р 51515 по электромагнитной совместимости,

что подтверждено сертификатом соответствия.

Изготовитель производит бесплатное сервисное об

служивание в течение 24 месяцев с момента прода

жи изделия потребителю через розничную торговую сеть. Бесплатное сервисное обслуживание вклю

чает в себя выполнение ремонтных работ и замену

дефектных деталей в Авторизованном Сервисном Центре. Срок гарантии составляет 12 месяцев с мо

мента продажи изделия потребителю. При использовании телевизора в личных бытовых целях и соблюдении мер безопасности, изложенных в настоящем руководстве по эксплуатации, срок службы телевизора составляет 7 лет от даты выпуска. В течение этого срока эксплуатация телевизора не представляет опасности для жизни, здоровья и имущества владельца, а также для окружающей среды. Возможность дальнейшей безопасной эксплуатации телевизора определяется сотрудниками ближайшей сервисной службы по обращению владельца.

21-29CT06FS.indd 3 7/28/06 2:10:37 PM

Введение. Назначение кнопок и разъемов

Передняя панель

TV/AV

V – V + P – P +

Правая боковая панель

Выход АV

Композитный

видеовыход (CVBS)

Ау

диовыход

левого канала

Ау

диовыход

правого канала

Композитный видеовход (CVBS)

Ауд

иовход

левого канала

Ауд

иовход

правого канала

Вход АV

OUT

Разъ

ем СКАРТ Разъем для

подключения антенны

SCART IN-OUT

Задняя панель 29CT06FS

1. TV/ AV — переключение режима работы телеви- зора: AV — EURO-AV — TV

MENU — вызов на экран меню настроек телеви-

зора

V– — уменьшение громкости звука

4. V+ — увеличение громкости звука

5. P– — переключение программ в сторону меньших

номеров

6. P+ — переключение программ в сторону больших

номеров

7. Индикатор сети

8. Фотоприемник

Сетевая кнопка

V — композитный видеовход (CVBS)

L — входной разъем аналогового аудиосигнала (ле-

вый канал)

R — входной разъем аналогового аудиосигнала (правый канал)

Разъем СКАРТ Разъем для

подключения антенны

SCART IN-OUT

Задняя панель 21CT06FS

21-29CT06FS.indd 4 7/28/06 2:10:42 PM

PIC

Пульт дистанционного управления

Назначение кнопок

Включение/перевод те левиз ора

в дежурный режим

Выкл ючение/включе ние звука

0–9 — Кнопки с цифр ами

для прямого вы бора пр ограмм

Перек лючение режима работы телевизора : AV — EURO- AV — TV

Измен ение фо рмата и збора жения

Уменьше ние громкос ти звук а

Увеличе ние гро мкости звук а

Быстр ый дос туп к меню ВРЕ МЯ

Перек лючение программ

в сторону мен ьших но меров

Возвр ат предыдуще й прогр аммы

Перек лючение режима ввод а

номер а прогр аммы

Перек лючение программ в сторону больших номеров

Выбор р азличных реж имов

настройки изображения

Выбор р азличных реж имов

настройки звука

Вывод на э кран инфор мации о д анной п рогра мме

Вызов фу нкции З АМОК

Быстр ый дос туп к меню ИЗОБРАЖЕНИЕ

Быстр ый дос туп к меню ЗВУ К

Вызов на экран

меню на стро ек теле визора

21-29CT06FS.indd 5 7/28/06 2:10:50 PM

Использование пульта дистанционного управления

PIC

При работе направляйте пульт непосредственно на инфракрасный сенсор.

При выборе операций, нажимая на кнопки пульта, делайте интервал не менее 1 секунды.

Старайтесь не ронять пульт дистанционного управ

ления и оберегайте его от воздействия влаги. Избе

гайте попадания прямых солнечных лучей на инфракрасный приемник на передней панели.

Своевременно заменяйте элементы питания в пульте дистанционного управления. Нежелательно ис

пользование аккумуляторов в качестве элементов питания. Не используйте одновременно новую и ста

рую батарейки. Если пульт дистанционного управле

ния не используется долгое время или на поверхнос

ти элементов питания появились раковины, белый налет, извлеките батарейки, чтобы избежать утечки жидкости и повреждения пульта.

Установка элементов питания

Откройте крышку на задней поверхности пульта дистанционного управления.

Установите в отсек два элемента питания типа «АА» (входят в комп

лект), соблюдая полярность в со

ответствии с указателями внутри отсека.

Закройте крышку.

1 2 3

21-29CT06FS.indd 6 7/28/06 2:10:52 PM

Разъем для подключения антенны

ANTENNA

INPUT

При выборе места для установки телевизора в помещении следует иметь ввиду, что расстояние наилучшего восприятия составляет 3-4 метра от экрана.

Центр изображения должен находиться на высоте

0,7–1,2 м. от уровня пола. Установите телевизор

таким образом, чтобы избежать попадания прямых солнечных лучей на экран, так как посторонний свет ухудшает восприятие изображения и вызывает не

обходимость установки большей контрастности и яркости свечения экрана.

Установка и подключение телевизора

В Н И М А Н И Е

Все соединения должны производится только при полностью отключенных телевизоре и присоединяемых внешних устройствах.

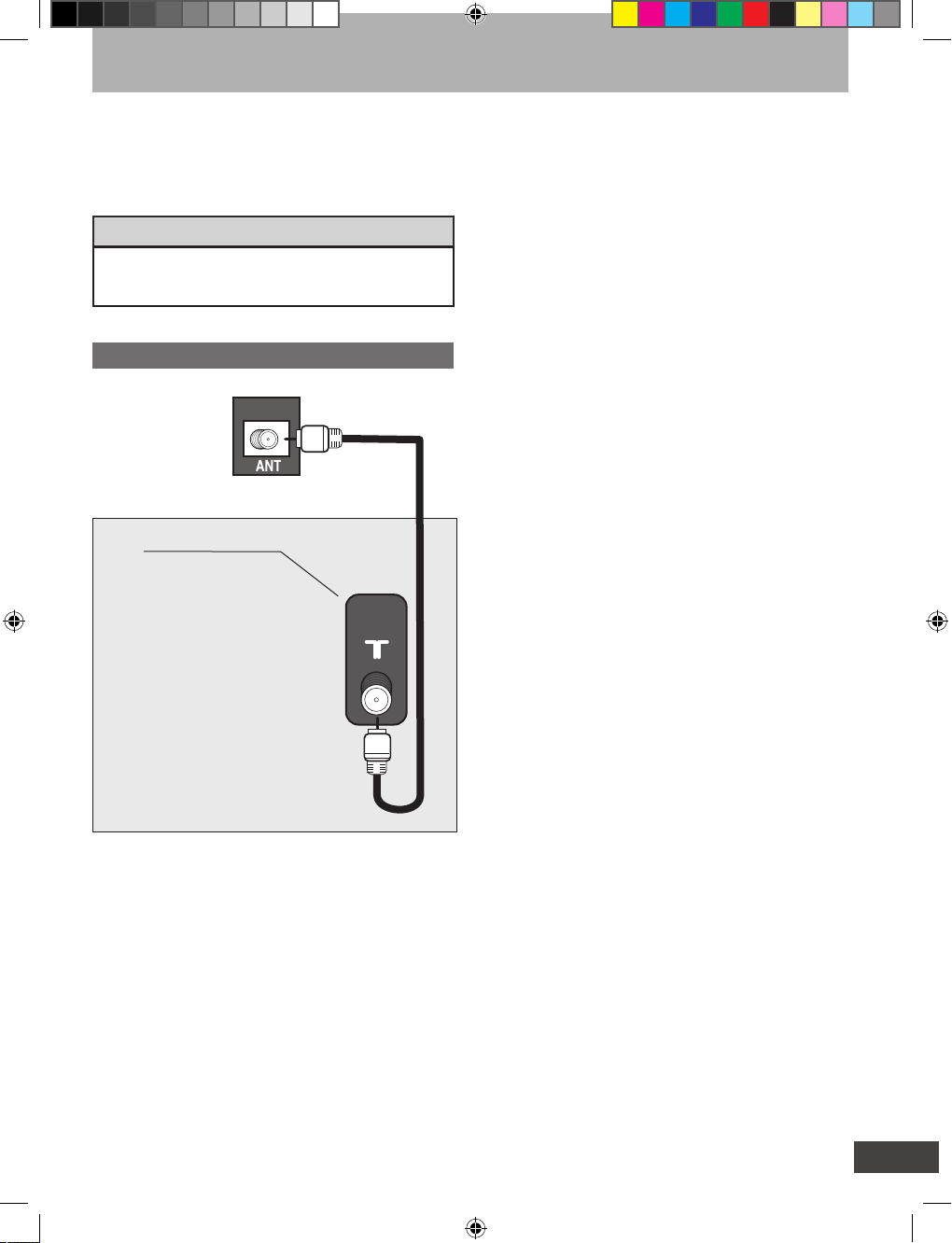

Подключение к коллективной антенне

К антенне

К телевизору

21-29CT06FS.indd 7 7/28/06 2:10:53 PM

Установка и подключение телевизора

Для подключения VCR, цифрового и ка-

бельного ТВ (через ресивер), игровой приставки, компьютера, цифрового фотоаппарата, DVD-плеера через композитный видеовход и аудиовходы R/L, находящиеся на задней панели ТВ, подключите соединительные кабели как показано на рисунке, нажмите кнопку

TV/AV

на ПДУ и установи-

те источник сигнала

EURO AV

. При этом, в

пункте

EURO

меню

УСТАНОВКА

должно

быть выбрано значение

VIDEO

Подключение через разъемы АV-входа на задней панели (только для 29СT06FS)

Для подключения VCR, цифрового и кабельного ТВ (через ресивер), игровой приставки, компьютера,

цифрового фотоаппарата, DVD-плеера через компо

зитный видеовход и аудиовходы R/L, находящиеся

Подключение через разъемы АV-входа на боковой панели

на левой боковой панели ТВ, подключите соединительные кабели как показано на рисунке, нажмите кнопку TV/AV на ПДУ и установите источник сигнала AV.

Для подключения VCR, цифрового и кабельного ТВ (через ресивер), DVD-плеера через входной разъем

СКАРТ подключите соединительные кабели как по

казано на рисунке, нажмите кнопку T V/AV на ПДУ и

установите источник сигнала EURO AV. При этом, в

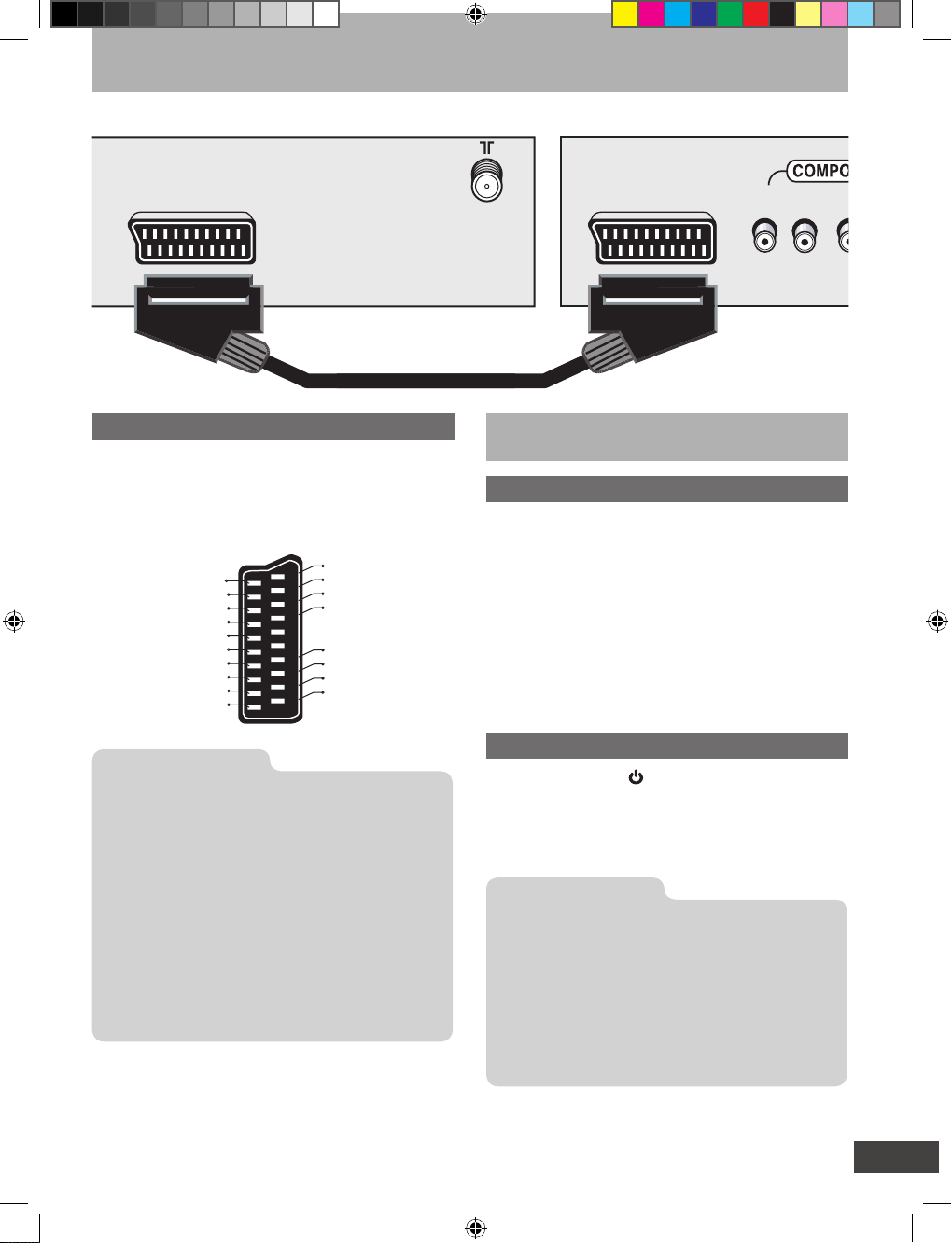

Подключение внешних устройств к телевизору через разъем SCART IN-OUT ( СКАРТ)

пункте EURO меню УСТАНОВКА должно быть выбрано значение RGB, если для передачи видеосигнала используется формат RGB, или значение VIDEO, если передаваемый видеосигнал композитный.

Видеокамера Игровая приставка Видеомагнит

офон

Ре

сивер

Компьюте

DVD

-плеер

Фотоаппарат

Audio L

Audio R

Video

Выход АV Вход АV

OUT

Видеокамера Игровая приставка Видеомагнитофон Ре

сивер

Компьюте

DVD

-плеер

Фотоаппарат

Audio L

Audio R

Video

21-29CT06FS.indd 8 7/28/06 2:10:54 PM

Установка и подключение телевизора

1. Вставьте штепсельную вилку шнура питания в ро-

зетку электросети с напряжением 220 В и нажмите кнопку сетевого выключателя на передней панели телевизора. Телевизор перейдет в тот режим работы

(дежурный или рабочий), в котором он находился до

отключения питания.

2. Для перевода телевизора из дежурного режима в рабочий режим нажмите кнопку P+/ P– на передней панели телевизора, либо любую из кнопок с цифрами 0-9 или кнопку P+/P– на ПДУ.

Включение телевизора

1. Нажмите кнопку на ПДУ, чтобы перевести те-

левизор в дежурный режим.

2. Для полного отключения телевизора нажмите кнопку сетевого выключателя на передней панели телеви

зора.

П Р И М Е Ч А Н И Е

- При отсутствии сигнала (телевизионного или от другого устройства) и включенной функции СИНИЙ ФОН в меню УСТАНОВКА телевизор автоматически переходит в де

журный режим через 10 минут.

- При перебоях в электроснабжении (скачках напряжения в электросети) те левизор автоматически переходит в дежурный ре

жим.

- При перебоях в электроснабжении вынимайте вилку шнура питания из розетки!

Функции управления телевизором

DVD-плеер

AUDIO

PbPrR L Y

Телевизор

SCART IN-OUT

П Р И М Е Ч А Н И Я

1. Значение Y/C в пункте EURO меню УСТА- НОВКА в Вашем телевизоре не используется,

т. к. соответствует отсутствующему в нем видеовходу S-VIDEO.

2. Одновременное включение двух устройств, подк люченных к разъемам на задней пане ли и использующих композитный видеосигна л (только для модели 29CT06FS) приведет к наложению изображения. В таком случае необ

ходимо вык лючить одно из этих устройств.

3. Для передачи сигнала с телевизора на другие устройства

(видеопроектор, DVD-рекордер,

видеомагнитофон или компьютер) Вы можете использовать разъемы SCART IN-OUT (СКАРТ) или AV OUT (только у модели 29CT06FS), нахо- дящиеся на задней панели телевизора.

SCART IN-OUT

Видеовход AV Земля Вход гаш ения

Видеовыход AV

Земля

U пеpек л. ТV/AV Аудиовход лев. Земля Аудиовход прав.

Земля

Видеовход (R)

Земля

Видеовход (G)

Земля

Видеовход (B)

Земля

Аудиовы ход лев.

Аудиовы ход пр.

С целью правильного выбора кабеля для подключения внешнего устройства, прилагаем схему распайки разъема СКАРТ.

Распайка разъема СКАРТ

Выключение телевизора

21-29CT06FS.indd 9 7/28/06 2:10:56 PM

Настройка телевизора с помощью меню

Многие функциональные установки и регулировки телевизора начинаются с настройки системы при помощи экранного меню. Меню настроек разбито на шесть «страниц» или «окон»: ИЗОБРАЖЕНИЕ, ЗВУК,

ВРЕМЯ, УСТАНОВКА, НАСТРОЙКА, ОБМЕН.

Для вызова меню на экран нажмите кнопку MENU на ПДУ или передней панели телевизора.

Каждое последующее нажатие этой кнопки произ

водит переключение экранных меню в следующем порядке:

Быстрый дост уп к определенным страницам

меню Вы можете получить, нажав одну из соответс

твующих кнопок: SOUND — ЗВУК, TIMER — ВРЕМЯ,

PICTURE — ИЗОБРАЖЕНИЕ.

2. Для выбора нужных опций на странице используйте кнопки P+/P– на ПДУ или на передней панели телевизора.

3. Регулировки или переключение значения пара-

метров осуществляются с помощью кнопок V+/V– на

ПДУ или на передней панели.

4. Для выхода из меню в режим нормального просмотра нажмите кнопку «

?».

Меню ИЗОБРАЖЕНИЕ

П Р И М Е Ч А Н И Е

Пункт «Цветовой тон изображения» доступен только при сигнале в системе NTSC.

Меню ЗВУК

В меню ИЗОБРАЖЕНИЕ Вы можете настроить пара-

метры ЯРКОСТЬ, КОНТРАСТНОСТЬ, НАСЫЩЕННОСТЬ, ЧЕТКОСТЬ и ЦВЕТОВОЙ ТОН ИЗОБРАЖЕНИЯ для ре-

жима настройки изображения ПОЛЬЗОВАТЕЛЬ.

С помощью кнопок P+/P–

на ПДУ или на передней

панели телевизора выберите необходимый пара

метр из списка данного меню и кнопками V+/V– на ПДУ или на передней панели телевизора установите желаемое значение. Нажмите кнопку МЕНЮ для пе

рехода к следующей странице.


ЯРКОСТЬ 35

КОНТРАСТНОСТЬ 63 НАСЫЩЕННОСТЬ 22 ЧЕТКОСТЬ 27 ЦВЕТ. ТОН ИЗОБР. 27

Нажав кнопку MENU на ПДУ или передней панели, выберите меню ЗВУК.

В данном меню Вы можете настроить следующие параметры: ГРОМКОСТЬ, НИЗКИЕ, ВЫСОКИЕ, БА

ЛАНС:

ГРОМКОСТЬ — изменение громкости звука;

НИЗКИЕ — регулировка уровня низких звуковых

частот;

ВЫСОКИЕ — регулировка уровня высоких звуковых частот;

БАЛАНС — регулировка соотношения уровня гром

кости левого и правого каналов;

Кнопками P+/P– на ПДУ или на передней панели телевизора выберите необходимую функцию и кнопками V+/V– на ПДУ или на передней панели телеви

зора установите желаемое значение.

Для выхода из меню ЗВУК нажмите кнопку MENU на ПДУ или на панели управления ТВ.

ЗВУК

ГРОМКОСТЬ 63

НИЗКИЕ 45

ВЫСОКИЕ 81

БАЛАНС

П Р И М Е Ч А Н И Е

У те левизора модели 21СТ06FS регулировки тембра и баланса отсутствуют.

21-29CT06FS.indd 10 7/28/06 2:10:58 PM

Настройка телевизора с помощью меню

Меню ВРЕМЯ

Это меню позволяет установить:

ЧАСЫ — текущее время.

ВРЕМЯ ВКЛ

— время автоматического включения

телевизора.

ПРОГРАММА — программу автоматического вклю-

чения телевизора.

ВРЕМЯ ВЫКЛ

— время автоматического выключе-

ния телевизора.

ОТКЛ. МИН. — интервал времени в минутах, по истечении которого телевизор автоматически выклю

чится.

ВРЕМЯ НАПОМИН

— время автоматического пе-

реключения телевизора на заданную в следующем

пункте программу.

ПРОГР. НАПОМИН

— программу, на которую пере-

ключится телевизор при активации функции напо

минания (см. предыдущий пункт).

Например, для того, чтобы установить ЧАСЫ (теку

щее время) необходимо:

1. Выбрать пункт ЧАСЫ с помощью кнопок P+/P– на

ПДУ или на передней панели телевизора.

2. Установить перед двоеточием число, равное ча

сам текущего времени, с помощью кнопок V+ и V– на ПДУ или на передней панели телевизора.

3. Переместить курсор направо, нажав один раз кнопку P– ПДУ или на передней панели телевизора.

4. Установить после двоеточия число, равное минутам текущего времени, с помощью кнопок V+

и V– на

ПДУ или на передней панели телевизора.

Установка всех последующих пунктов производится

аналогично.

Пункт «ОТКЛ. МИН.» устанавливает интервал вре

мени в минутах, по истечении которого телевизор автоматически выключится. При однократном нажатии на кнопку V+ на ПДУ или на кнопку на передней панели телевизора устанавливается интервал 10 минут, при каждом последующем нажатии добавляется по 10 минут, вплоть до 180. Следующее нажатие отключает таймер.

ОТКЛ 10 20 170 180

П Р И М Е Ч А Н И Е

Когда Вы выключаете телевизор кнопкой ВКЛ/ВЫКЛ на передней пане ли телевизора или вынимаете вилку из розетки, установки таймеров включения, выключения, часов текущего времени стираются из памяти теле

визора.

Меню УСТАНОВКА

Нажав кнопку MENU на ПДУ или передней панели, выберите меню УСТАНОВКА.

В этом меню устанавливаются дополнительные функции телевизора:

LANGUAGE — язык экранного меню

СИСТЕМА ЦВЕТА/СТАНДАРТ ЗВУКА — система те-

левидения, используемая для вещания на данной территории (выбор происходит автоматически, но при необходимости Вы можете это сделать вручную). В России это SECAM и DK соответственно. Настрой

ка происходит отдельно для каждого канала.

СИНИЙ ФОН — синий фон экрана вместо «снежной картинки» при отсутствии сигнала.

ВРЕМЯ

ЧАСЫ ––:––

ВРЕМЯ ВКЛ. ––:–– ПРОГРАММА

1 ВРЕМЯ ВЫКЛ ––:–– ОТКЛ. МИН.

0 ВРЕМЯ НАПОМИН

. ––:––

ПРОГР

. НАПОМИН. 1

УСТАНОВКА

LANGUAGE РУССКИЙ

СИСТЕМА ЦВЕТА AUTO СТАНДАРТ ЗВУКА DK СИНИЙ ФОН ВЫКЛ КОНТРАСТ+ ВЫКЛ АРУ ЗВУКА ВКЛ EURO VIDEO КАЛЕНДАРЬ ИГРА 1 ИГРА 2

21-29CT06FS.indd 11 7/28/06 2:10:59 PM

Настройка телевизора с помощью меню

КОНТРАСТ+ — улучшение контрастности при недо-

статочных условиях приема.

АРУ ЗВУКА — система автоматической регулировки

усиления звука, позволяющая сохранить одинако

вый уровень громкости при переключении телека

налов и во время показа рекламных блоков.

EURO — выбор формата сигнала, подаваемого на входы телевизора, расположенные на задней панели. Более подробное описание значений этого пунк

та см. в разделе «Подключение внешних устройств».

КАЛЕНДАРЬ — вход в режим отображения кален

даря осуществляется кнопками V+/V– на ПДУ или на передней панели телевизора. Календарь выполнен в виде таблицы: кнопками V+/V– на ПДУ или на передней панели телевизора Вы можете выбирать нужный год, а кнопками Р+/Р– на ПДУ или на передней панели телевизора — месяц этого года.

ИГРА 1 — игра “Угадай число” (GUESS NUMBER). Вход в игру осуществляется кнопками

V+/V– на ПДУ

или на передней панели телевизора. Смысл игры

заключается в угадывании четырехзначного числа.

Ввод числа производится цифровыми кнопками 0-9 на ПДУ. Строка SAME NUMBER указывает, сколько цифр Вы угадали. Строка SAME POSITION указывает,

сколько цифр, Вами угаданных, находятся на своих

местах. Начать игру заново можно кнопкой MENU на ПДУ или на передней панели. Выход из игры осу

ществляется кнопкой “

?” на ПДУ.

ИГРА 2 — игра “Боксман” (BOXMAN). Вход в игру осу

ществляется кнопками V+/V– на ПДУ или на пере

дней панели телевизора. Смысл игры заключается в установке ящиков в помеченные на карте красными

точками места. С помощью кнопок V+/V– на ПДУ или

на передней панели телевизора можно передвигать

ся влево и вправо соответственно, а кнопками Р+ и

Р– ПДУ или на передней панели телевизора — вверх и вниз. Нажав кнопку на ПДУ, Вы можете перей-

ти на следующий уровень, кнопку MENU на ПДУ или

передней панели — начать уровень заново, кнопку

“?” на ПДУ — выйти из игры.

Меню НАСТРОЙКА

Нажав кнопку MENU на ПДУ или передней панели, выберите меню НАСТРОЙКА

Данное меню используется для настройки телеви

зора на телевизионные вещательные станции. Теле

визор можно настроить двумя способами: вручную

(когда Вы сами контролируете процесс настройки) и автоматически (когда настройка телевизора на телевизионные каналы осуществляется через пара

метр АВТОПОИСК. При этом, все найденные каналы, начиная с номера 0 и по 235-й, определяются и со

храняются в памяти системы автоматически).

АВТОПОИСК

При помощи кнопок P+/P– на ПДУ или на передней панели телевизора выделите параметр АВТОПОИСК и активируйте его, нажав кнопку V+ на ПДУ или на передней панели телевизора. Прервать автопоиск можно кнопкой MENU на ПДУ или передней панели. После окончания автопоиска или после его преры

вания происходит возврат в меню НАСТРОЙКА

П Р И М Е Ч А Н И Е

Если в процессе автоматической настройки кана лы сохранились не в привычном для Вас порядке, посмотрите в разделе «Обмен», как

этот порядок изменить.

НАСТРОЙКА

ДИАПАЗОН VFHL

ПРОПУСК ВЫКЛ ПРОГРАММА

3 ПОИСК НАСТРОЙКА ЗАПОМНИТЬ АВТО ПОИСК

21-29CT06FS.indd 12 7/28/06 2:11:00 PM

Нажав кнопку MENU на ПДУ или передней панели, выберите меню ОБМЕН. Это меню позволяет изме

нить порядок программ, записанных в памяти теле

визора.

Например, чтобы поменять местами первую и девя

тую программы, необходимо:

1. Войти в меню ОБМЕН.

2. Кнопками P+/P– на ПДУ или на передней панели телевизора выбрать пункт ПРОГРАММА 1.

3. V+/V– на ПДУ или на передней панели телевизора

установить цифру 9.

4. Кнопками P+/P– на ПДУ или на передней панели телевизора выбрать пункт ПРОГРАММА 2

5. Кнопками V+/V– на ПДУ или на передней панели телевизора установить цифру 1.

6. Выбрать пункт ОБМЕН и нажать кнопку V+ на ПДУ или на передней панели телевизора.

7. Программы поменяются местами.

Для выхода нажмите кнопку «

?» на ПДУ.

Настройка телевизора с помощью меню

РУЧНАЯ НАСТРОЙКА

1. Кнопками P+/P– на ПДУ или на передней панели телевизора выделите пункт ДИАПАЗОН и кнопками

V+/V– на ПДУ или на передней панели телевизора

выберите диапазон ТВ-вещания, с которого хотите начать поиск канала.

2. С помощью кнопок P+/P– на ПДУ или на передней панели телевизора выделите параметр ПРОГРАМ- МА и кнопками V+/V– на ПДУ или на передней пане

ли телевизора установите номер канала, на который

желаете произвести поиск телевизионной станции.

3. При помощи кнопок P+/P– на ПДУ или на пере-

дней панели телевизора выделите параметр ПОИСК и кнопками V+/V– на ПДУ или на передней панели телевизора произведите поиск желаемого канала.

4. Для подстройки найденного канала можно вос-

пользоваться функцией точной настройки. Для этого при помощи кнопок P+/P–на ПДУ или на передней

панели телевизора выделите параметр НАСТРОЙКА

и кнопками V+/V– на ПДУ или на передней панели телевизора постарайтесь добиться наилучшего ка

чества изображения и звука.

5. Для поиска других телевизионных каналов, которые Вы хотели бы просматривать на своем телеви

зоре, произведите аналогичные действия, описан

ные в пп. 1-4.

ПРОПУСК ПРОГРАММ

После поиска ряд программ может быть занят повторяющимися каналами, либо каналами с низким ка

чеством изображения и звука. Пропуск лишних программных позиций поможет значительно ускорить выбор каналов в процессе эксплуатации телевизора. Программа, находящаяся в режиме пропуска, не будет отображаться при переключении каналов с помощью кнопок P+/P– на ПДУ или на передней панели телевизора, однако, она по-прежнему может быть вызвана с помощью цифровых кнопок на пульте ДУ.

Для активации данной опции выберите программу, которую Вы хотите пропустить, а в меню НАСТРОЙ-

КА

— параметр ПРОПУСК и установите его в положение ВКЛ. Для того, чтобы отменить пропуск программы, установите параметр ПРОПУСК в поло-

жение ВЫКЛ. Для выхода из меню НАСТРОЙКА нажмите кнопку

«?» на ПДУ.

Меню ОБМЕН

ОБМЕН

ПРОГРАММА 1 9 ПРОГРАММА

2 1

ОБМЕН

21-29CT06FS.indd 13 7/28/06 2:11:00 PM

Настройка телевизора с помощью меню

Нажмите кнопку ПДУ. На экране появится строка,

в которой нужно ввести четырехзначный пароль.

Первоначально это «7038». После ввода пароля по

явится следующее меню:

В появившемся меню станет возможным использо-

вание следующих функций:

ОБЩИЙ ЗАМОК — включение/выключение ограни

чений.

НОМЕР ПРОГР — ввод номера программы, доступ к

которой нужно ограничить.

ЗАМОК ОТ ДЕТЕЙ — активация ограничения досту

па к выбранной программе (см. предыдущий пункт).

Для этого необходимо:

1. Выбрать пункт НОМЕР ПРОГР кнопками P+/P– на

ПДУ или на передней панели телевизора.

2. Кнопками V+/V– на ПДУ или на передней панели телевизора выбрать номер программы, дост уп к ко

торой нужно заблокировать.

3. Кнопками P+/P– на ПДУ или на передней панели телевизора выбрать пункт ЗАМОК ОТ ДЕТЕЙ

4. Активировать этот пункт кнопками V+/V– на ПДУ или на передней панели телевизора.

Функция ЗАМОК

ЗАМОК ВИДЕО — запрет на воспроизведение сигнала с видеовхода (AV-вход).

ОГРАНИЧ. ГРОМКОСТИ — активация ограничения уровня максимальной громкости звука.

МАКС. ГРОМКОСТЬ — ввод уровня максимальной громкости звука.

СМЕНА ПАРОЛЯ — возможность изменения пароля.

Для изменения пароля необходимо:

1. Выбрать пункт СМЕНА ПАРОЛЯ кнопками P+/P– на ПДУ или на передней панели телевизора.

2. Активировать этот пункт кнопками V+/V– на ПДУ или на передней панели телевизора.

3. В появившемся меню в пункте НОВЫЙ ПАРОЛЬ введите новый пароль, нажмите кнопку P+ ПДУ или кнопку на передней панели телевизора, в пункте ПОДТВЕРЖДЕНИЕ подтвердите его повторным вводом.

Для выхода нажмите кнопку «?» на ПДУ.

ЗАПРЕТЫ

ОБЩИЙ ЗАМОК ВЫКЛ НОМЕР ПРОГР

7 ЗАМОК ОТ ДЕТЕЙ ВЫКЛ ЗАМОК ВИДЕО ВКЛ ОГРАНИЧ. ГРОМКОСТИ ВЫКЛ

МАКС. ГРОМКОСТЬ 100

СМЕНА ПАРОЛЯ

НОВЫЙ ПАРОЛЬ –––– ПОДТВЕРЖДЕНИЕ ––––

21-29CT06FS.indd 14 7/28/06 2:11:01 PM

Любую из 236-ти сохраненных в памяти ТВ-программ

можно выбрать одним из следующих способов:

1. Однозначный номер программы выбирается на

жатием на соответствующую цифровую кнопку (0-9) ПДУ.

2. Двузначный номер программы выбирается одно

кратным нажатием кнопки -/-- “переключения режима ввода номера программы” на ПДУ с последую

щим вводом двух цифр номера программы.

3. Трехзначный номер программы выбирается двой

ным нажатием кнопки -/-- “переключения режима ввода номера программы” на ПДУ с последующим вводом трех цифр номера программы.

4. Последовательным переключением каналов «по кругу» с помощью кнопок P+/P– на ПДУ или на передней панели телевизора.

Выбор предыдущей просмотренной программы про

изводится кнопкой QV на ПДУ.

Функции непосредственного управления

Переключение ТВ-программ

Переключение источников сигналов

Однократное нажатие кнопки TV/AV на ПДУ или пе-

редней панели телевизора переключит телевизор

в режим AV, соответствующий разъемам на левой боковой панели. Второе нажатие этой кнопки переключит телевизор в режим EURO-AV, соответству

ющий разъемам на задней панели. Переключение телевизора в режим ТВ производится способами, описанными в пп. 1–4 раздела «Переключение ТВ-

программ», либо повторным нажатием кнопки TV/

AV.

Регулировка громкости звука

Оперативное изменение громкости звука производится кнопками V+/V– на ПДУ или на передней па

нели телевизора.

Данная операция возможна в том случае, если ос

новное меню не отображается на экране.

Включение/Выключение звука

Для временного отк лючения звука телевизора нажмите кнопку на пульте ДУ. При этом на экране отображается надпись ЗВУК ОТКЛЮЧЕН. Повторное нажатие кнопки включает звук на прежнюю громкость. Также звук включится в режим регули

ровки громкости при нажатии кнопок V+/V– на ПДУ или на передней панели телевизора.

Отображение дополнительной информации

Кнопкой «?» ПДУ производится отображение в течение 5 секунд номера текущей программы, системы цвета, звука, текущего времени и, в случае его акти

вации, — таймера сна.

Вызов персональных настроек изображения

Кнопкой ПДУ производится вывод текущего режима изображения на экран и выбор требуемого режима:

Режимы МЯГКИЙ, НОРМАЛЬНЫЙ и ЯРКИЙ являются предустановленными, и их параметры не могут быть изменены. Внести изменения можно только в режиме ПОЛЬЗОВАТЕЛЬ через страницу ИЗОБРАЖЕНИЕ экранного меню.

Формат изображения

Настройка формата изображения производится последовательным нажатием кнопки на ПДУ:

ШИРОКИЙ

УВЕЛИЧЕННЫЙ

НОРМАЛЬНЫЙ

ЗВУК

ГРОМКОСТЬ 63

21-29CT06FS.indd 15 7/28/06 2:11:03 PM

Возможные проблемы и методы их устранения

Прежде чем обратиться в сервисный центр, пожалуйста, попробуйте самостоятельно устранить неполадки в работе телевизора, руководствуясь следующей таблицей:

Проблема Метод устранения

Нет изображения (экран не светится) и нет звука.

Проверьте надежность подключения телевизора к электрической сети. Убедитесь, что телевизор находится в рабочем режиме (на передней панели теле

визора светится красный индикатор). Проверьте положение кнопки ВКЛ./ВЫК Л. на передней панели телевизора.

Экран светится, нет изображения, нет звука.

Убедитесь, что телевизор включен в режим ТВ. Переключите телевизор на другой канал. Отсутствие изображения может быть следс твием неисправности на телестанции. Повторно произведите процедуру настройки.

Нет входного аудио -/ видеосигна

ла с внешних источников сигнала.

Проверьте наличие входного сигнала. Проверьте надежность подсоединения на входных разъемах телевизора и на вы

ходных источниках сигнала.

Изображение есть, нет звука. Кнопкой VOL+ проверьте уровень громкости звука.

Проверьте, что кнопкой

звук не вык лючен. Проверьте соединение от внешнего источника. Установите нужный стандарт звука.

Слишком светлое или темное изо

бражение на экране телевизора.

Проверьте установки яркости и контрас тности в меню ИЗОБРАЖЕНИЕ.

Нет резкости изображения. Зона неуверенного приема сигнала.

Слабый транслируемый сигнал. Проверьте соединение между телевизором и антенной. Проверьте правильность направления антенны.

Изображение двоится, троится.

Рекомендуется использование направленной наружной антенны или подключение к кабельной сети (если проблема вызвана отражением сигнала от близких гор или высотных зданий). Проверьте правильность направления антенны.

Пятна на изображении. Убедитесь в отсутствии помех со стороны автомобилей, поездов, неоновых светиль

ников и др.

Не работает пульт дистанционного управления

Замените батарейки. Проверьте, не расположены ли рядом с телевизором источники яркого света. Удали

те их на расстояние не менее 1 метра от телевизора.

П Р И М Е Ч А Н И Е

В целях улучшения качества продукции производитель остав

ляет за собой право вносить изменения и дополнения в дизайн и конструкцию телеви

зора, которые могут быть не отражены в данном руководстве по эксплуатации.

Наименование Спецификация

Размер экрана по диагонали 54 см /72 см

Принимаемые каналы и стандарты вещания

МВ-каналы 1-5, 6-12 стандарта D/K; каналы 2-4, 5-12 стандарта B/G ДМВ-каналы 21-60 стандарта D/K; каналы 21-69 стандарта B/G КАТВ-каналы СК1-СК18 стандарта D/K; каналы S1-S20 стандарта B/G

Количество программ 236

Подключение внешних устройств

21СT06FS: EURO SCART, входы видео (CVBS)/ аудио (R/ L) — 3хRCA; 29CT06FS: EURO SCART, входы видео (CVBS)/ аудио (R/ L) — 6хRCA, выход видео (CVBS)/ аудио (R/L) — 3xRCA

Принимаемый сигнал PAL/SECAM/NTSC/DK/BG

Напряжение питания ~ 170-250 В, 50/60 Гц

Потребляемая мощность < 80 Вт / < 110 Вт

Масса 24,0 кг / 46,0 кг

Основные технические характеристики

21-29CT06FS.indd 16 7/28/06 2:11:03 PM

Akai 21CT06FS, 29CT06FS User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
