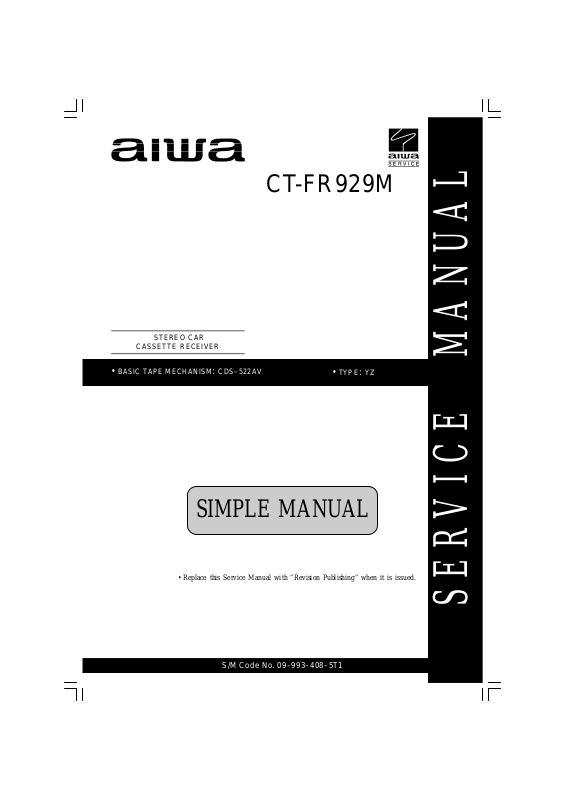

S E R V I C E M A N U A L

STEREO CAR

CASSETTE RECEIVER

CT-FR929M

• BASIC TAPE MECHANISM: CDS–522AV

SIMPLE MANUAL

• TYPE: YZ

• Replace this Service Manual with ”Revision Publishing” when it is issued.

S/M Code No. 09–993–408–5T1

ELECTRICAL MAIN PARTS LIST - 1/5

NOTE: The characters in the suffix column indicate the part usage.

YZSTC ..................XX..................................A...................

YZ1STC .................XX...................................B..................

KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

C 634 87-010-198-080 CAP, CHIP 0.022 AB..................

C 704 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 703 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 701 87-010-314-080 C-CAP,S 22P-50V AB..................

C 702 87-010-315-080 C-CAP,S 27P-50 CH AB..................

C 705 87-010-490-040 CAP, ELECT 0.1-50 AB..................

C 753 87-010-178-080 CHIP CAP 1000P AB..................

C 751 87-010-178-080 CHIP CAP 1000P AB..................

C 754 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 752 87-010-322-080 C-CAP,S 100P-50 CH AB..................

D 701 87-020-331-080 CHIP-DIODE,DAN202K AB..................

D 702 87-027-262-010 LEDE,TLR-124(RED) AB..................

D 755 87-020-331-080 CHIP-DIODE,DAN202K AB..................

D 758 87-020-331-080 CHIP-DIODE,DAN202K AB..................

D 753 87-020-331-080 CHIP-DIODE,DAN202K AB..................

D 757 87-020-331-080 CHIP-DIODE,DAN202K AB..................

D 756 87-020-331-080 CHIP-DIODE,DAN202K AB..................

D 759 87-020-331-080 CHIP-DIODE,DAN202K AB..................

D 762 87-020-331-080 CHIP-DIODE,DAN202K AB..................

D 761 87-020-331-080 CHIP-DIODE,DAN202K AB..................

D 760 87-020-331-080 CHIP-DIODE,DAN202K AB..................

IC 701 87-A21-194-010 C-IC,UPD178016AGC-527-3B9 AB..................

L 631 87-003-149-080 COIL,47UH AB..................

Q 703 87-A30-287-040 C-TR,DTC114TKA AB..................

SW 703 87-036-109-010 PUSH SWITCH AB..................

SW 701 87-A91-155-010 SW,TACT SKHHLQ AB..................

X 701 87-A70-175-010 VIB,XTAL 4.5MHZ AT-49 AB..................

C 201 87-010-178-080 CHIP CAP 1000P AB..................

C 202 87-010-178-080 CHIP CAP 1000P AB..................

C 206 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 209 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 205 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 204 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 203 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 207 87-010-495-040 CAP,E 2.2-50 GAS AB..................

C 208 87-010-495-040 CAP,E 2.2-50 GAS AB..................

C 210 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 211 87-010-494-040 CAP,E 1-50 GAS AB..................

C 212 87-010-494-040 CAP,E 1-50 GAS AB..................

C 227 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 222 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 223 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 221 87-010-492-040 CAP,E 0.33-50 GAS AB..................

C 225 87-010-494-040 CAP,E 1-50 GAS AB..................

C 224 87-010-494-040 CAP,E 1-50 GAS AB..................

C 226 87-010-555-040 CAP,E 100-10 GAS AB..................

C 251 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 253 87-010-497-040 CAP,E 4.7-35 GAS AB..................

C 255 87-010-553-040 CAP,E 47-16 GAS AB..................

C 254 87-010-553-040 CAP,E 47-16 GAS AB..................

C 252 87-A10-924-040 CAP,E 47-16 BP SME AB..................

CNA 251 8Z-KT1-634-010 CONN ASSY,10P DECK-1 AB..................

CNA 252 8Z-KT1-635-010 CONN ASSY,5P DECK-2 AB..................

D 251 87-017-932-080 ZENER,MTJ6.2B AB..................

D 253 87-020-331-080 CHIP-DIODE,DAN202K AB..................

D 252 87-020-331-080 CHIP-DIODE,DAN202K AB..................

IC 201 87-A20-233-010 C-IC,HA12192F AB..................

IC 251 88-KT1-604-010 IC,TA7291P AB..................

Q 201 87-A30-287-040 C-TR,DTC114TKA AB..................

Q 253 87-A30-283-040 C-TR,DTA114YKA AB..................

Q 254 87-A30-287-040 C-TR,DTC114TKA AB..................

Q 252 87-A30-287-040 C-TR,DTC114TKA AB..................

Q 256 87-A30-287-040 C-TR,DTC114TKA AB..................

Q 255 87-A30-295-010 TR,KRA226M AB..................

Q 251 87-A30-295-010 TR,KRA226M AB..................

SFR 202 87-024-433-080 SFR,10K RH063EC AB..................

SFR 201 87-024-433-080 SFR,10K RH063EC AB..................

C 401 87-010-494-040 CAP,E 1-50 GAS AB..................

C 402 87-010-494-040 CAP,E 1-50 GAS AB..................

D 414 87-017-932-080 ZENER,MTJ6.2B AB..................

D 417 87-017-932-080 ZENER,MTJ6.2B AB..................

D 416 87-017-932-080 ZENER,MTJ6.2B AB..................

D 415 87-017-932-080 ZENER,MTJ6.2B AB..................

D 412 87-017-932-080 ZENER,MTJ6.2B AB..................

D 413 87-017-932-080 ZENER,MTJ6.2B AB..................

J 401 8Z-KT1-618-010 JACK,DIN 13 P TCS5116 AB..................

Q 411 87-A30-283-040 C-TR,DTA114YKA AB..................

Q 412 87-A30-287-040 C-TR,DTC114TKA AB..................

C 101 87-010-178-080 CHIP CAP 1000P AB..................

C 102 87-010-186-080 CAP,CHIP 4700P AB..................

C 104 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 106 87-010-198-080 CAP, CHIP 0.022 AB..................

C 108 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 103 87-010-490-040 CAP, ELECT 0.1-50 AB..................

C 105 87-010-495-040 CAP,E 2.2-50 GAS AB..................

ELECTRICAL MAIN PARTS LIST - 2/5

C 107 87-010-552-040 CAP,E 22-16 GAS AB..................

C 109 87-010-553-040 CAP,E 47-16 GAS AB..................

C 114 87-010-178-080 CHIP CAP 1000P AB..................

C 115 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 119 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 111 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 116 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 117 87-010-198-080 CAP, CHIP 0.022 AB..................

C 110 87-010-553-040 CAP,E 47-16 GAS AB..................

C 123 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 122 87-010-213-080 C-CAP,S 0.015-50 B AB..................

C 121 87-010-213-080 C-CAP,S 0.015-50 B AB..................

C 131 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 132 87-010-198-080 CAP, CHIP 0.022 AB..................

C 133 87-010-553-040 CAP,E 47-16 GAS AB..................

C 144 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 143 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 148 87-010-494-040 CAP,E 1-50 GAS AB..................

C 147 87-010-494-040 CAP,E 1-50 GAS AB..................

C 142 87-010-498-040 CAP,E 10-16 GAS AB..................

C 141 87-010-498-040 CAP,E 10-16 GAS AB..................

D 102 87-020-331-080 CHIP-DIODE,DAN202K AB..................

D 101 87-020-331-080 CHIP-DIODE,DAN202K AB..................

D 131 87-070-334-080 ZENER,MTZJ10B AB..................

J 101 8Z-KT1-614-010 ANT,AW-002 AB..................

L 101 87-003-143-080 COIL 4.7 UH AB..................

L 102 8Z-KT1-619-010 COIL,68MH K7-D AB..................

Q 109 87-A30-287-040 C-TR,DTC114TKA AB..................

Q 107 87-A30-288-040 C-TR,DTC114YKA AB..................

Q 105 87-A30-289-040 C-TR,2SA1037AK(R) AB..................

Q 102 89-324-122-080 TR,2SC2412K AB..................

Q 101 89-324-122-080 TR,2SC2412K AB..................

Q 106 89-324-122-080 TR,2SC2412K AB..................

Q 104 89-324-122-080 TR,2SC2412K AB..................

Q 103 89-324-122-080 TR,2SC2412K AB..................

Q 131 87-A30-293-010 TR,KTC2804(Y) AB..................

SFR 101 87-024-437-080 SFR100K,RH063EC AB..................

TU 101 8Z-KT1-631-010 TU UNIT, FAE347-A02 AB..................

C 155 87-010-175-080 CAP 560P AB..................

C 156 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 152 87-010-315-080 C-CAP,S 27P-50 CH AB..................

C 153 87-010-495-040 CAP,E 2.2-50 GAS AB..................

C 151 87-012-149-080 C-CAP,S 30P-50 CH AB..................

C 154 87-012-157-080 C-CAP,S 330P-50 CH AB..................

IC 151 88-KT1-607-080 C-IC,SAA6579T AB..................

L 151 87-003-147-080 COIL, 22UH AB..................

X 151 87-A70-091-010 VIB,XTAL 4.332MHZ CSA-309 AB..................

C 305 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................

C 306 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................

C 308 87-010-198-080 CAP, CHIP 0.022 AB..................

C 307 87-010-198-080 CAP, CHIP 0.022 AB..................

C 301 87-010-494-040 CAP,E 1-50 GAS AB..................

C 302 87-010-494-040 CAP,E 1-50 GAS AB..................

C 303 87-010-498-040 CAP,E 10-16 GAS AB..................

C 304 87-010-498-040 CAP,E 10-16 GAS AB..................

C 309 87-010-498-040 CAP,E 10-16 GAS AB..................

C 315 87-010-498-040 CAP,E 10-16 GAS AB..................

C 310 87-010-498-040 CAP,E 10-16 GAS AB..................

C 316 87-010-498-040 CAP,E 10-16 GAS AB..................

C 314 87-A11-177-080 C-CAP,S 0.15-16 K B AB..................

C 311 87-A11-177-080 C-CAP,S 0.15-16 K B AB..................

C 313 87-A11-177-080 C-CAP,S 0.15-16 K B AB..................

C 312 87-A11-177-080 C-CAP,S 0.15-16 K B AB..................

C 321 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 323 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 324 87-010-552-080 CAP,E 22-16 GAS AB..................

C 322 87-010-555-040 CAP,E 100-10 GAS AB..................

C 356 87-010-491-040 CAP,E 0.22-50 GAS AB..................

C 355 87-010-491-040 CAP,E 0.22-50 GAS AB..................

C 354 87-010-498-040 CAP,E 10-16 GAS AB..................

C 353 87-010-498-040 CAP,E 10-16 GAS AB..................

C 352 87-010-498-040 CAP,E 10-16 GAS AB..................

C 351 87-010-498-040 CAP,E 10-16 GAS AB..................

C 367 87-010-175-080 CAP 560P AB..................

C 366 87-010-175-080 CAP 560P AB..................

C 365 87-010-175-080 CAP 560P AB..................

C 368 87-010-175-080 CAP 560P AB..................

C 362 87-010-494-040 CAP,E 1-50 GAS AB..................

C 363 87-010-494-040 CAP,E 1-50 GAS AB..................

C 361 87-010-494-040 CAP,E 1-50 GAS AB..................

C 364 87-010-494-040 CAP,E 1-50 GAS AB..................

C 551 87-010-553-040 CAP,E 47-16 GAS AB..................

C 590 87-012-349-080 C-CAP,S 1000P-50 CH AB..................

D 551 87-020-331-080 CHIP-DIODE,DAN202K AB..................

IC 301 8Z-KT1-622-010 C-IC,LC75374E AB..................

Q 351 87-A30-287-040 C-TR,DTC114TKA AB..................

Q 352 87-A30-287-040 C-TR,DTC114TKA AB..................

Q 551 87-A30-281-040 C-TR,DTC363TK AB..................

Q 552 87-A30-281-040 C-TR,DTC363TK AB..................

Q 553 87-A30-281-040 C-TR,DTC363TK AB..................

Q 554 87-A30-281-040 C-TR,DTC363TK AB..................

Q 559 87-A30-282-040 C-TR,DTA114TKA AB..................

ELECTRICAL MAIN PARTS LIST - 3/5

Q 560 87-A30-287-040 C-TR,DTC114TKA AB..................

C 505 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 506 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 502 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 507 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 504 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 503 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 501 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 508 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 512 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 513 87-010-498-040 CAP,E 10-16 GAS AB..................

C 511 8Z-KT1-633-090 CAP,E 3300U-16 PW AB..................

IC 501 87-A20-876-010 IC,HA13158 AB..................

C 601 87-010-935-040 CAP,E 220-16 M VR AB..................

C 611 87-010-198-080 CAP, CHIP 0.022 AB..................

C 612 87-016-459-040 CAP,E 470-10 SMG AB..................

C 621 87-010-198-080 CAP, CHIP 0.022 AB..................

C 622 87-010-555-040 CAP,E 100-10 GAS AB..................

C 633 87-010-198-080 CAP, CHIP 0.022 AB..................

C 631 87-010-198-080 CAP, CHIP 0.022 AB..................

C 635 87-010-553-040 CAP,E 47-16 GAS AB..................

C 632 87-016-039-090 CAP,DL 0.022F-5.5 Z 70 FM AB..................

C 641 87-010-198-080 CAP, CHIP 0.022 AB..................

C 653 87-010-555-040 CAP,E 100-10 GAS AB..................

C 652 87-A11-177-080 C-CAP,S 0.15-16 K B AB..................

C 651 87-A11-177-080 C-CAP,S 0.15-16 K B AB..................

C 661 87-010-198-080 CAP, CHIP 0.022 AB..................

C 662 87-010-555-040 CAP,E 100-10 GAS AB..................

C 671 87-010-553-040 CAP,E 47-16 GAS AB..................

C 881 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 882 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 883 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

CNA 881 8Z-KT1-620-010 CONN ASSY,8P ISO-BLACK AB..................

CNA 882 8Z-KT1-621-010 CONN ASSY,8P ISO-WHITE AB..................

D 611 87-070-334-080 ZENER,MTZJ10B AB..................

D 621 87-017-931-080 ZENER,MTZJ5.6B AB..................

D 631 87-001-783-080 DIODE,1N4002 AB..................

D 632 87-001-783-080 DIODE,1N4002 AB..................

D 634 87-017-931-080 ZENER,MTZJ5.6B AB..................

D 641 87-070-136-080 ZENER,MTZJ5.1B AB..................

D 663 87-017-931-080 ZENER,MTZJ5.6B AB..................

D 661 87-070-335-080 ZENER,MTZJ8.2B AB..................

D 662 87-A40-337-080 ZENER,MTZJ 6.8B AB..................

D 671 87-070-136-080 ZENER,MTZJ5.1B AB..................

D 881 87-001-783-080 DIODE,1N4002 AB..................

D 882 87-001-783-080 DIODE,1N4002 AB..................

IC 641 88-KT1-606-080 IC,PST994D AB..................

IC 651 88-KTD-604-010 IC,BA09T AB..................

L 881 8Z-KT1-615-010 FLTR,AMORPHOUS -CHOKE AB..................

PL 701 8Z-KT1-641-010 LAMP,T-3 AB..................

Q 603 87-A30-287-040 C-TR,DTC114TKA AB..................

Q 604 87-A30-287-040 C-TR,DTC114TKA AB..................

Q 602 87-A30-290-010 TR,KTA1658(Y) AB..................

Q 601 87-A30-290-010 TR,KTA1658(Y) AB..................

Q 611 87-A30-291-010 TR,KTC4369(Y) AB..................

Q 621 87-A30-292-010 TR,KTC3205(Y) AB..................

Q 631 87-A30-292-010 TR,KTC3205(Y) AB..................

Q 663 87-A30-287-040 C-TR,DTC114TKA AB..................

Q 662 87-A30-287-040 C-TR,DTC114TKA AB..................

Q 661 87-A30-292-010 TR,KTC3205(Y) AB..................

Q 702 87-A30-287-040 C-TR,DTC114TKA AB..................

Q 701 87-A30-294-040 C-TR,DTB123YK AB..................

R 605 88-148-102-080 C-RES, 1K-1/2W J AB..................

C 862 87-010-494-040 CAP,E 1-50 GAS AB..................

C 861 87-010-494-040 CAP,E 1-50 GAS AB..................

CNA 853 8Z-KT1-644-010 CONN ASSY,6P DFP-1 AB..................

CNA 852 8Z-KT1-645-010 CONN ASSY,11P DFP-2 AB..................

CON 853 87-009-411-010 CONN,6P ZH V AB..................

CON 851 8Z-KT1-613-010 CONN,16P CAM-C74 AB..................

D 855 87-017-932-080 ZENER,MTJ6.2B AB..................

D 856 87-017-932-080 ZENER,MTJ6.2B AB..................

D 852 87-017-932-080 ZENER,MTJ6.2B AB..................

D 857 87-017-932-080 ZENER,MTJ6.2B AB..................

D 854 87-017-932-080 ZENER,MTJ6.2B AB..................

D 853 87-017-932-080 ZENER,MTJ6.2B AB..................

D 851 87-017-932-080 ZENER,MTJ6.2B AB..................

SW 702 87-036-220-080 C-SW,T AB..................

C 459 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 451 87-010-498-040 CAP,E 10-16 GAS AB..................

C 453 87-010-498-040 CAP,E 10-16 GAS AB..................

C 454 87-010-498-040 CAP,E 10-16 GAS AB..................

C 452 87-010-498-040 CAP,E 10-16 GAS AB..................

C 455 87-012-140-080 CAP 470P AB..................

C 457 87-012-140-080 CAP 470P AB..................

C 458 87-012-140-080 CAP 470P AB..................

C 456 87-012-140-080 CAP 470P AB..................

C 461 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 460 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 462 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 468 87-010-552-040 CAP,E 22-16 GAS AB..................

C 467 87-010-553-040 CAP,E 47-16 GAS AB..................

C 463 87-010-805-080 CAP, S 1-16 AB..................
