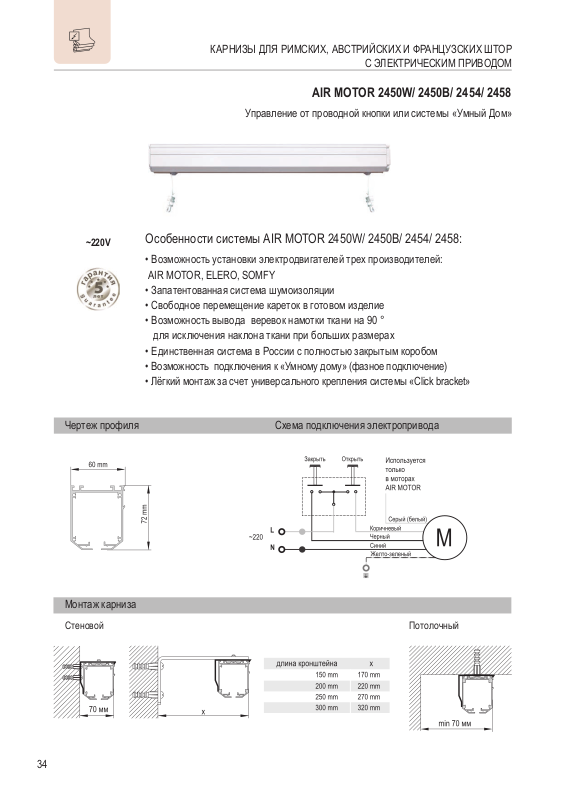

AIR MOTOR 2458, 2454, 2450B, 2450W User guide

КАРНИЗЫ ДЛЯ РИМСКИХ, АВСТРИЙСКИХ И ФРАНЦУЗСКИХ ШТОР

С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ

AIR MOTOR 2450W/ 2450B/ 2454/ 2458

Управление от проводной кнопки или системы «Умный Дом»

~220V

Чертеж профиля

Особенности системы AIR MOTOR 2450W/ 2450B/ 2454/ 2458:

• Возможность установки электродвигателей трех производителей:
AIR MOTOR, ELERO, SOMFY

• Запатентованная система шумоизоляции

• Свободное перемещение кареток в готовом изделие

• Возможность вывода веревок намотки ткани на 90 °
для исключения наклона ткани при больших размерах

• Единственная система в России с полностью закрытым коробом

• Возможность подключения к «Умному дому» (фазное подключение)

• Лёгкий монтаж за счет универсального крепления системы «Click bracket»

Схема подключения электропривода

Монтаж карниза

Стеновой Потолочный

34

КАРНИЗЫ ДЛЯ РИМСКИХ, АВСТРИЙСКИХ И ФРАНЦУЗСКИХ ШТОР
С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ

Данные по размерам

Ширина (габаритная), min 65 см 61 см 60 см 56 см
Ширина (габаритная), max
Высота изделия, max
Площадь ткани, max

Вес шторы, max (включая горизонталь­ные вставки и нижний отвес)

Технические характеристики
электроприводов

Характеристики электропривода

Класс защиты

Уровень шумности

Время беспрерывной работы

Скорость движения

AIR MOTOR 2450W AIR MOTOR 2450B AIR MOTOR 2454

450 cм 450 cм 450 cм 450 cм

700 см 700 см 700 см 700 см

31,50 м. кв. 31,50 м. кв. 31,50 м. кв. 31,50 м. кв.

до 12 кг до 12 кг до 12 кг до 12 кг

AIR MOTOR 2450W AIR MOTOR 2450B

230V, 50Hz, 6Nm

155W, 0.67A

IP44 IP44 IP44 IP44

40 dB(A) 33 dB(A) 43 dB(A) 39 dB(A)

4 минуты 4 минуты 4 минуты 4 минуты

28 об. в минуту 28 об. в минуту 30 об. в минуту 20 об. в минуту

230V, 50Hz, 4Nm

133W, 0.57A

AIR MOTOR 2454

230V, 50Hz, 5Nm

180W, 0.8A

AIR MOTOR 2458

AIR MOTOR 2458

230V, 50Hz, 6Nm

120W, 0.5A

Максимальное количество оборотов ∞ ∞ ∞

Электронная память концевых положений
Возможность параллельного подключения

без дополнительных реле
Плавная работа, благодаря функциям

мягкого старта и мягкой остановки
электропривода

Точечная настройка концевых положений

Простота настройки

Производитель электропривода

Название электропривода

Гарантия 5 лет5 лет 5 лет 5 лет

+ +
+ +

- -

+ +
+ +

AIR MOTOR AIR MOTOR

WHITE EDITION BLACK EDITION

+ ­+ -

+ -

+ ­+ -

ELERO

RolTop

38 об. в минуту

SOMFY

Sonesse 40

Дополнительная информация:

• Цвет профиля — белый

• Цвет комплектующих — белый

• Цвет шумоизоляционной ленты — белый

35
