КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
AIR MOTOR 7200
Управление от проводной кнопки или радиопульта/ Встроенный приемник радиосигнала
~220V

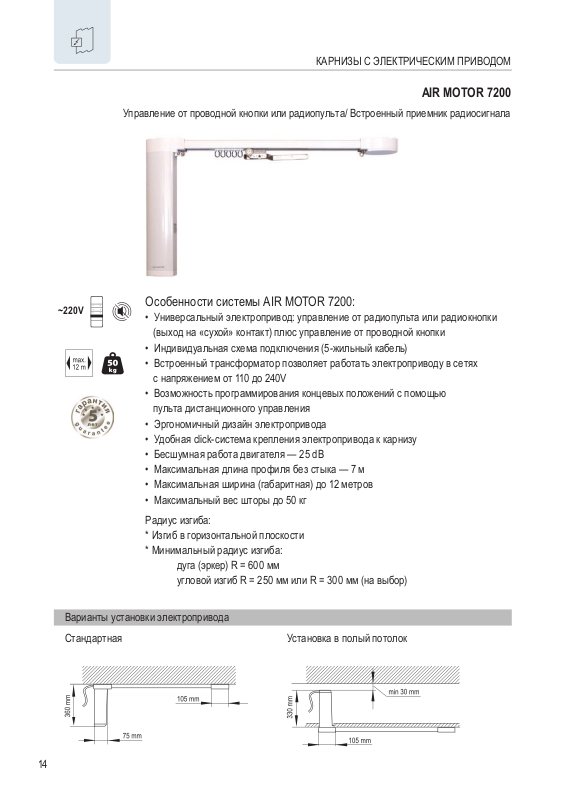

Особенности системы AIR MOTOR 7200:
• Универсальный электропривод: управление от радиопульта или радиокнопки
(выход на «сухой» контакт) плюс управление от проводной кнопки
• Индивидуальная схема подключения (5-жильный кабель)
• Встроенный трансформатор позволяет работать электроприводу в сетях
с напряжением от 110 до 240V
• Возможность программирования концевых положений с помощью
пульта дистанционного управления
• Эргономичный дизайн электропривода
• Удобная click-система крепления электропривода к карнизу
• Бесшумная работа двигателя — 25 dB
• Максимальная длина профиля без стыка — 7 м
• Максимальная ширина (габаритная) до 12 метров
• Максимальный вес шторы до 50 кг
Радиус изгиба:
* Изгиб в горизонтальной плоскости
* Минимальный радиус изгиба:
дуга (эркер) R = 600 мм
угловой изгиб R = 250 мм или R = 300 мм (на выбор)
Варианты установки электропривода
Стандартная Установка в полый потолок
14
Page 2
КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Чертеж профиля
Монтаж карниза
Стеновой
Монтаж в нишу
Потолочный
С клипсой арт. ЕС 7640 (используется в стандартной комплектации)
С клипсой арт. ЕС 9640 ( используется для эркерных карнизов)
С клипсой арт. ЕС 9650 ( используется для штор весом до 10 кг.)
15
Page 3
КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Технические характеристики электропривода
Электропривод ЕС7220
Встроенный радиоприемник (433,92 MHz)
Управление от ручного и настенного радиопередатчика
Управление от фазного выключателя
Класс защиты
Уровень шумности
Время беспрерывной работы
Скорость движения
Максимальное количество оборотов
Электронная память концевых положений
Возможность программирования концевых положе-
ний с помощью пульта д. у.
Скрытая проводка кабеля
Автоматическая остановка при обнаружении преграды
(AUTOSTOP)
Плавная работа, благодаря функциям мягкого старта
и мягкой остановки электропривода
Возможность ручного управления в случае отключения
электричества
Возможность программирования третьего
(промежуточного) положения
Автоматическое начало работы привода при ручном
натяжении штор (TOUCH MOTION)
Возможность бесперебойной работы при «падении»
напряжения в сети (110V-240V)
Защита от перегрузок
Возможность подключения к системе «Умный Дом»
(подключение по «сухому» контакту или по фазе)
Монтаж с левой или правой стороны карниза
(возможна переустановка в течение эксплуатации)
Гарантия 5 лет
AIR MOTOR 7200
110-240V (встроеннный
трансформатор),
50-60Hz, 1.2Nm, 10W, 0.12A
+
+
+
IP20
25 dB(A)
4 минуты
14 см в секунду
∞
+
+
+
+
+
+
+
+
+
+
+
+
16

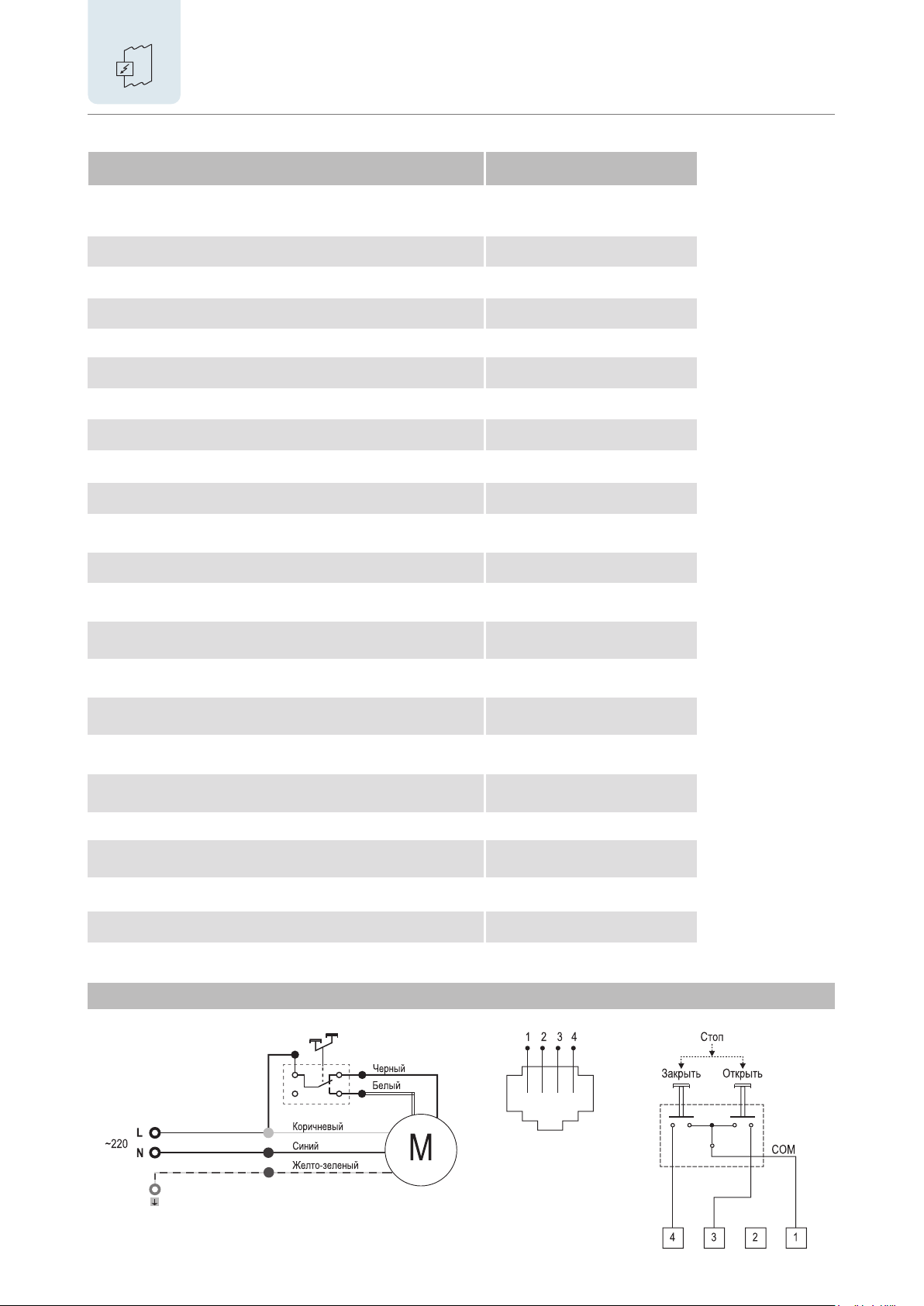

Схема для низковольтового управления электроприводомСхема подключения электропривода
Page 4
КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Весовая нагрузка для AIR MOTOR 7200

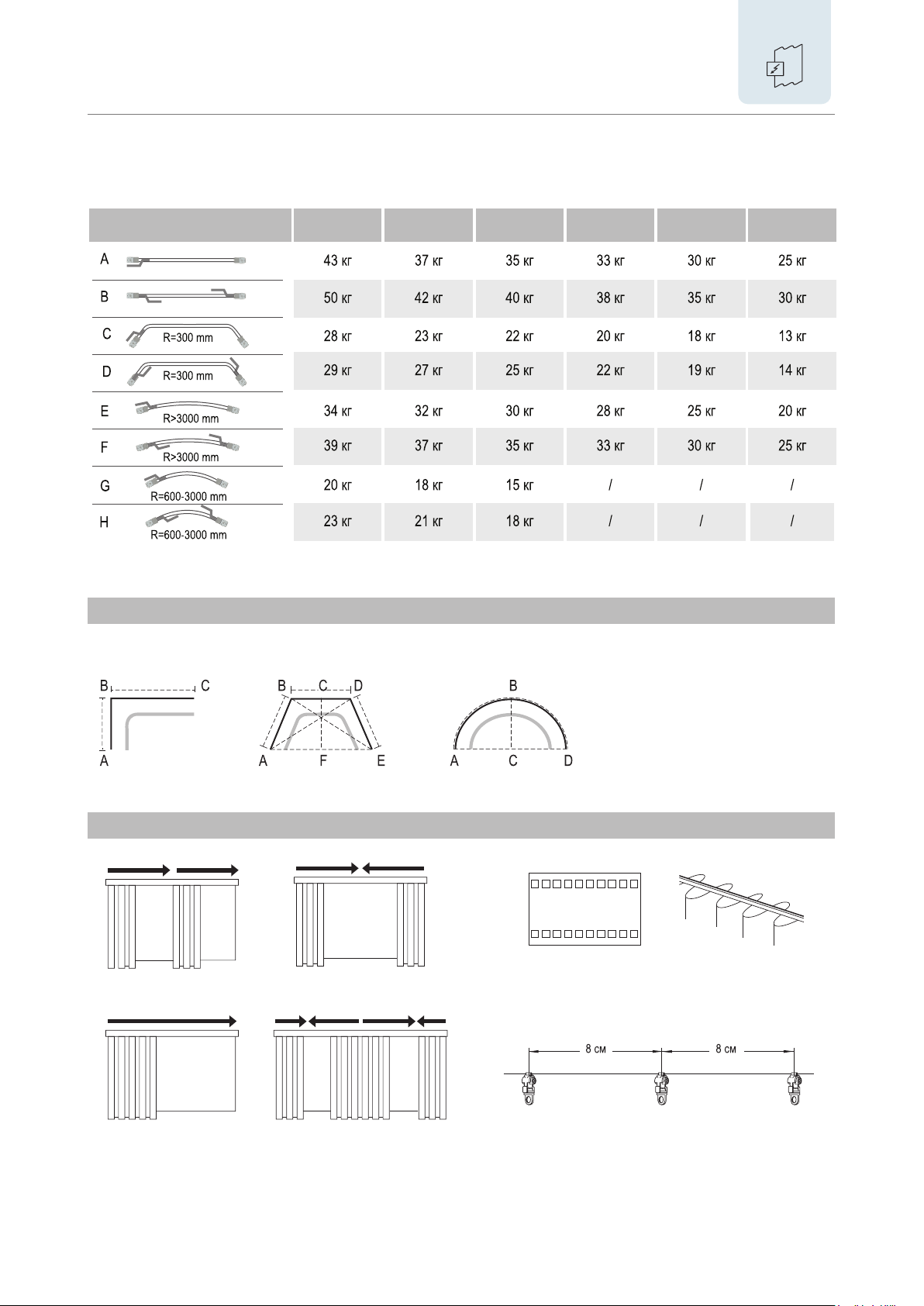

Тип профиля 2 м 4 м 6 м 8 м 10 м 12 м
Варианты изгиба
Варианты открытия штор
Система «Wave» (Волна)
Лента «Волна», Арт. 73
Бегунки на шнуре Арт. ЕС7668
Обратите внимание!
Электроприводом Air Motor возможно управлять только радиопультами и радиокнопками Air Motor.
17
