Page 1

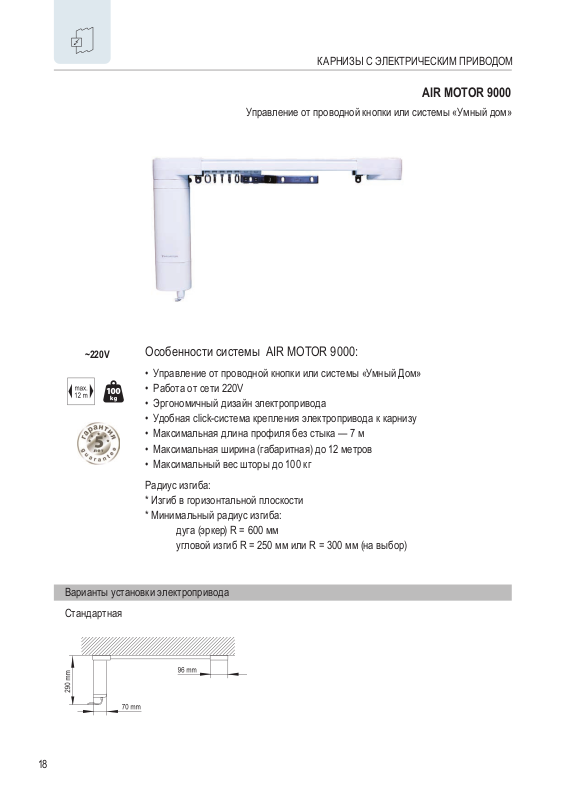

КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
AIR MOTOR 9000
Управление от проводной кнопки или системы «Умный дом»
~220V
Варианты установки электропривода
Стандартная
Особенности системы AIR MOTOR 9000:
• Управление от проводной кнопки или системы «Умный Дом»
• Работа от сети 220V
• Эргономичный дизайн электропривода
• Удобная click-система крепления электропривода к карнизу
• Максимальная длина профиля без стыка — 7 м
• Максимальная ширина (габаритная) до 12 метров
• Максимальный вес шторы до 100 кг
Радиус изгиба:
* Изгиб в горизонтальной плоскости
* Минимальный радиус изгиба:
дуга (эркер) R = 600 мм
угловой изгиб R = 250 мм или R = 300 мм (на выбор)
18
Page 2
КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Чертеж профиля Монтаж в нишу
Монтаж карниза
Стеновой
Потолочный
С клипсой арт. ЕС 7640 (используется в стандартной комплектации)
С клипсой арт. ЕС 9640 ( используется для эркерных карнизов)
С клипсой арт. ЕС 9650 ( используется для штор весом до 10 кг.)
19
Page 3
КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Технические характеристики электропривода
Электропривод ЕС9020
Класс защиты
Уровень шумности
Время беспрерывной работы
Скорость движения
Максимальное количество оборотов
Электронная память концевых положений
Скрытая проводка кабеля
Автоматическая остановка при обнаружении преграды
(AUTOSTOP)
Плавная работа, благодаря функциям мягкого старта
и мягкой остановки электропривода
Возможность ручного управления в случае отключения
электричества
Совместимость с выключателями высокого тока
Автоматическое начало работы привода при ручном
натяжении штор (TOUCH MOTION)*
* — Функция работает только при использовании
импульсных «АIR-MOTOR»
Возможность бесперебойной работы при «падении»
напряжения в сети (110V-240V)
Защита от перегрузок
AIR MOTOR 9000
220V,
50Hz, 75W, 0.34A
IP20
45 dB(A)
4 минуты
20 см в секунду
∞
+
+
+
+
+
-
+
Возможность подключения к системе «Умный Дом»
(подключение по фазе)
Монтаж с левой или правой стороны карниза
(возможна переустановка в течение эксплуатации)
Гарантия
Cхема подключения электропривода
+
+
5 лет
20
Page 4
КАРНИЗЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Весовая нагрузка для AIR MOTOR 9000
Тип профиля 2 м 4 м 6 м 8 м 10 м 12 м
Варианты изгиба
Варианты открытия штор
Система «Wave» (Волна)
Лента «Волна», Арт. 73
Бегунки на шнуре Арт. ЕС7668
21
