IMPORTANT INSTRUCTIONS -
OPERATING MANUAL
Models: LIN34M, LIN40M,
LIN46M, LIN58M
Outdoor Kitchen
Powered Liner
READ AND SAVE THESE INSTRUCTIONS
READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE, INSTALL, OPERATE OR MAINTAIN THE PRODUCT DESCRIBED.
PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY INFORMATION. FAILURE TO COMPLY WITH
INSTRUCTIONS COULD RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE!
RETAIN INSTRUCTIONS FOR FUTURE REFERENCE.
GENERAL SAFETY INFORMATION
When using electrical appliances, basic precautions
should always be followed to reduce the risk of fire,
electric shock and injury to person, including the following:
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK
AND INJURY TO PERSON, OBSERVE THE FOLLOWING:
a) Use this unit only in the manner intended by the manufacturer.If you
have questions, contact the manufacturer.
b) Before servicing or cleaning the unit, switch power off at
service panel and lock the service disconnecting means to
prevent power from being switched on accidentally. When the
service disconnecting means cannot be locked, securely fasten
a prominent warning device, such as a tag, to the service panel.
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK
AND INJURY TO PERSON, OBSERVE THE FOLLOWING:
a) Installation work and electrical wiring must be done by qualified
person(s) in accordance with all applicable codes and standards,
including fire-related construction.
b) Sufficient air is needed for proper combustion and exhausting
of gases through the flue (chimney) of fuel burning equipment to
prevent back drafting. Follow the heating equipment manufacturer’s
guideline and safety standards such as those published by the
National Fire Protection Association (NFPA) and the American
Society for Heating, Refrigeration, and Air Conditioning Engineers
(ASHRAE), and the local code authorities.
c) When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.
CAUTION: TO REDUCE THE RISK OF FIRE AND TO PROPERLY
EXHAUST AIR, BE SURE TO DUCT AIR OUTSIDE - DO NOT VENT
EXHAUST AIR INTO SPACES WITHIN WALLS OR CEILINGS OR INTO
ATTICS, CRAWL SPACES, OR GARAGES.
d) Ducted fans must always be vented to the outdoors.
e) This unit must be grounded.
f) To avoid motor bearing damage and noisy and/or unbalanced
impellers, keep drywall spray, construction dust, etc. off power unit.
g) Read all instructions before installing or using exhaust fan.
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, DO
NOT USE THIS FAN WITH ANY SOLID-STATE SPEED CONTROL DEVICE.
WARNING: TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
a) Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may
ignite. Heat oils slowly on low or medium settings.
b) Always turn hood ON when cooking at high heat or when
flambéing food (ie. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambé).
c) Clean ventilating fans frequently. Grease should not be allowed
to accumulate on fan filter.
d) Use proper pan size. Always use cookware appropriate for
the size of the surface element.
WARNING: TO REDUCE THE RISK OF INJURY TO PERSONS IN
THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:
a) SMOTHER FLAMES with a close-fitting lid, cookie sheet, or
metal tray, then turn off burner. BE CAREFUL TO PREVENT
BURNS. If the flames do not go out immediately, EVACUATE
AND CALL THE FIRE DEPARTMENT.
b) NEVER PICK UP A FLAMING PAN - You may be burned.
c) DO NOT USE WATER, including wet dishcloths or towels -
a violent steam explosion will result.
d) Use an extinguisher ONLY if:
I. You know you have a Class ABC extinguisher, and you
already know how to operate it.
II. The fire is small and contained in the area where it started.
III. The fire department is being called.
IV. You can fight the fire with your back to an exit.
WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY METAL
DUCTWORK.
SAVE THESE INSTRUCTIONS
6728024M New 8-10 1 of 8
www.airkinglimited.com
INSTALLATION INSTRUCTIONS
CAUTION:
BEFORE STARTING INSTALLATION.
NOTE: Outdoor Kitchen Professional Range Hoods are approved for use in covered
outdoor kitchens only. Proper duct adapters, ducting, chimneys, roof/wall caps, etc.
must be utilized as called out in the following instructions. Do not install the hood in an
uncovered area directly exposed to the elements.
MAKE SURE POWER IS SWITCHED OFF AT SERVICE PANEL
SECTION 1
Preparing the Insert
1. Unpack hood from the carton and confirm that all pieces are present. In addition to
the range hood you should have:
12 - Screws (46", 58" models - 14)
2 - Halogen Bulbs (58" models - 4)
1 - Duct Adapter
1 - Grease Trough
2 - Grease Baffles (46", 58" models - 3)
1 - Instruction/Safety Sheet
NOTE: Some hoods may be shipped with a protective plastic adhered to the underside
of the unit. It is recommended to leave this in place during installation to protect it from
scratching. Remove when the installation is complete.
NOTE: If additional support is required, install a 2" x .75" strip of wood (34" wide) between
the back of the canopy (rear wall) and the hood. When installing the wood strip to the
back of the canopy, locate studs in the wall to support the weight of the canopy. Center
the wood strip 11.5" from the bottom of the canopy and attach the strip to at least two
studs in the rear wall (do not fasten the strip to drywall only). Lift unit up into position so
that the bottom flanges are in solid contact with the bottom of the canopy or cabinet. Using
wood screws and washers (not included) secure the hood to the wood strip through the
two keyholes in the back of the hood. Using the included wood mounting screws, secure
the unit to the canopy or cabinet by driving the screws through the holes (Figure 3).
OPTIONAL ADDITIONAL SUPPORT
Canopy
Wood
Mounting
Washer
Strip
Screws
Flange
Figure 3
SECTION 4
Ducting
SECTION 2
Preparing the Area
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE PANEL
BEFORE STARTING INSTALLATION.
CAUTION: WHEN CUTTING OR DRILLING INTO WALL DO NOT DAMAGE
ELECTRICAL WIRING AND OTHER HIDDEN UTILITIES.
1. Cut an appropriately sized hole for the cabinet or canopy the liner will be mounted
into (Figure 1):
Model LIN34M: 34.5" x 19.375"
Model LIN40M: 40.5" x 19.375"
Model LIN46M: 46.5" x 22.625"
Model LIN58M: 58.5" x 22.625"
34.5"/40.5"/
46.5"/58.5"
19.375"
22.625"
Figure 1
NOTE: The hood must be mounted a minimum of 24" and a maximum of 36" from the
cooking surface.
SECTION 3
Mounting the Liner
CAUTION: DUE TO THE WEIGHT AND BULK OF THE UNIT, IT IS RECOMMENDED
THAT THREE PEOPLE ARE PRESENT DURING INSTALLATION TO LIFT, HOLD, AND SECURE
THE UNIT IN PLACE.
1. Lift unit up into position so that the bottom flanges are in solid contact with the bottom
of the canopy or cabinet. Using the included wood mounting screws, secure the unit
to the canopy or cabinet by driving the screws through the holes (Figure 2).
CAUTION: ALL DUCTING MUST COMPLY WITH LOCAL AND NATIONAL
BUILDING CODES.
WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK.
1. Determine the type of ducting you will require (Figure 4).
Horizontal
Roof Cap
Outlet
Adapter
Wall Cap
Figure 4
NOTE: For models using the B600 blower (LIN34, LIN40), a minimum of 6” diameter
outlet adapter & ducting is required to achieve the proper air flow. The B1125 (LIN46,
LIN58) requires a minimum 10” diameter adapter and ducting.
NOTE: When the duct termination is similar to that shown in Figure 4 (passing through
the wall to which the hood is mounted) the installation requires special consideration.
Depending upon where the wall studs are located, it may be necessary to cut one
or more of the wall studs and install a header and footer to transfer the load to the
adjacent studs. Additional studs may need to be framed into the opening to attach dry
wall or secure the hood. If this is your situation Air King recommends that you hire a
professional and comply with all applicable codes.
2. Install the proper sized outlet adapter to the hood by matching up the four holes on
the flange of the adapter to the four corresponding holes on the hood and secure
in place with the provided screws. Ensure an airtight seal around the adapter by
securing all connections with ducting tape (Figure 5).
Vertical
Ducting
Canopy
Outlet Adapter
Screws
Hood
Screws
Figure 2
6728024M New 8-10 2 of 8
Flange
Figure 5
www.airkinglimited.com
Flange
3 When there is access to the top of the unit, connect the ducting to the duct collar
and secure in place using tape to seal all joints (Figure 5).
4. When there is no access to the top of the hood, carefully pull down the metal duct
through the custom hood base hole. Slide this duct over the duct collar. Make sure
the adapter/damper assembly enters the ducting. Seal the connection with duct tape.
3. Install the baffle filters by inserting the top of the filter into the top channel of the
hood, then slide the bottom of the filter into the bottom channel. The filters have a
top and a bottom. The bottom of the filter will have small drain holes. These holes
must be facing down towards the grease trough to be effective (Figure 9).
SECTION 5
Wiring
CAUTION: ALL ELECTRICAL CONNECTIONS MUST BE MADE IN
ACCORDANCE WITH LOCAL CODES, ORDINANCES, OR NATIONAL ELECTRICAL
CODE. IF YOU ARE UNFAMILIAR WITH METHODS OF INSTALLING ELECTRICAL
WIRING, SECURE THE SERVICES OF A QUALIFIED ELECTRICIAN.
1. Remove the two wire compartment cover screws
to gain access into the wire compartment (Figure
6). Connect the white wire from the range hood to
the white wire from the supply, and the black wire
from the range hood to the black wire of the supply.
Connect the ground wire from the home (green or
bare) to the ground wire (green) from the hood. Use
approved methods for all connections (Figure 7).
2. Replace the wire compartment cover and tighten
screws. Make sure all wiring is securely contained
within the wire compartment. If the quick connect
wire connector was removed from the receptacle,
replace. The connector will only fit one way into
the receptacle (Figure 6).
Supply from house
Ground
(Green or Bare)
Wire Connector
Screws
Figure 6
Hot (Black)
Neutral
(White)
Top
Channel
2
Bottom
Channel
3
1
Figure 9
SECTION 8
Operation
Controls
Your Range Hood is equipped with two rotary switches with one controlling the lighting
and the other controlling the exhaust fan blower. The light switch has three positions,
High, Low, and Off. The fan switch has four positions, Off, High, Medium, and Low
(Figure 10).
Light Switch
Blower Switch
Figure 10
SECTION 9
Maintenance
Figure 7
SECTION 6
Installing the Blower
1. Refer to the instructions included with the specific blower you have chosen for
installation.
SECTION 7
Finishing the Installation
1. Install the proper lighting for your specific unit:
Halogen Lamps: Use PAR16, 45W maximum lamps. Install by inserting lamp into
socket and turning clockwise until lamp is firmly seated. DO NOT over tighten.
2. If the included removable grease trough is not already installed within the hood,
insert into the rear inside channel of the hood. Make sure the taller side of the
trough is facing towards the back of the hood (Figure 8).
Grease Trough
Channel
Figure 8
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE PANEL
BEFORE SERVICING THE UNIT.
Grease Baffles
Included with your range hood are stainless steel grease baffles along with a grease
trough that should be washed at least once a month. The baffles and trough are dishwasher
safe and should be washed in a mild soap or detergent. Reverse the instruction in
SECTION 8 Finishing the Installation, to remove baffles and trough. If the grease baffles
become damaged, replace with Air King Model PHGB1 Grease Baffles.
CAUTION: ALLOW BULB TO COOL BEFORE REPLACING.
Changing the Lamps
Remove the lamp by turning slightly counter-clockwise and pulling out of the socket.
Replace with a PAR16 45W maximum Halogen lamp.
Fuse
To replace the fuse, turn the fuse cap located next to the wire connector counter
clockwise and pull out. Replace with the proper fuse specific to your blower. Reinstall
the fuse back into the hood.
Cleaning
CAUTION: DO NOT USE GASOLINE, BENZINE, THINNER, HARSH CLEANSERS,
ETC., AS THEY MAY DAMAGE THE RANGE HOOD.
1. Clean your power unit with a mild detergent, such as dishwashing liquid, and dry with
a soft cloth. NEVER USE ANY ABRASIVE PADS OR SCOURING POWDERS. Completely
dry before restoring power. NEVER IMMERSE ELECTRICAL PARTS IN WATER.
2. The fan assembly can be vacuumed when build up (dirt, lint, etc.) accumulates
over time. The fan is permanently lubricated and does not require oiling.
6728024M New 8-10 3 of 8
www.airkinglimited.com
Troubleshooting Guide
Trouble Probable Cause Suggested Remedy
1. Hood does not operate when the switch is on. 1a. A fuse may be blown or a circuit tripped. 1a. Replace fuse or reset circuit breaker.
1b. Wiring is not connected properly. 1b. Turn off power to unit. Check that all wires are connected.
2. Hood is operating, but air moves slower than normal. 2. Obstruction in the exhaust ducting. 2. Check for any obstructions in the ducting including filter.
3. Hood is making a rattling noise. 3a. Filters are loose. 3a. Turn off power to unit. Check that all filter screws are fully tightened.
3b. Duct connection is loose. 3b. Turn off power to unit. Check that duct connection is tight.
3c. Damper is stuck. 3c. Turn off power to unit. Check that the damper is opening freely.
LIMITED WARRANTY
WHAT THIS WARRANTY COVERS: This product is warranted against defects in workmanship and/or materials.
HOW LONG THIS WARRANTY LASTS: This warranty extends only to the original purchaser of the product and lasts for one (1) year from the date of original purchase or until
the original purchaser of the product sells or transfers the product, whichever first occurs.
WHAT AIR KING WILL DO: During the warranty period, Air King will, at its sole option, repair or replace any part or parts that prove to be defective or replace the whole product with the same or comparable model.
WHAT THIS WARRANTY DOES NOT COVER: This warranty does not apply if the product was damaged or failed because of accident, improper handling or operation, shipping
damage, abuse, misuse, unauthorized repairs made or attempted. This warranty does not cover shipping costs for the return of products to Air King for repair or replacement. Air
King will pay return shipping charges from Air King following warranty repairs or replacement
ANY AND ALL WARRANTIES, EXPRESSED OR IMPLIED (INCLUDING, WITHOUT LIMITATION, ANY IMPLIED WARRANTY OF MERCHANTABILITY), LAST ONE YEAR FROM
THE DATE OF ORIGINAL PURCHASE OR UNTIL THE ORIGINAL PURCHASER OF THE PRODUCT SELLS OR TRANSFERS THE PRODUCT, WHICHEVER FIRST OCCURS AND IN NO
EVENT SHALL AIR KING’S LIABILITY UNDER ANY EXPRESS OR IMPLIED WARRANTY INCLUDE (I) INCIDENTAL OR CONSEQUENTIAL DAMAGES FROM ANY CAUSE WHATSOEVER, OR (II) REPLACMENT OR REPAIR OF ANY HOUSE FUSES, CIRCUIT BREAKERS OR RECEPTACLES. NOTWITHSTANDING ANYTHING TO THE CONTRARY, IN NO EVENT SHALL
AIR KING’S LIABILITY UNDER ANY EXPRESS OR IMPLIED WARRANTY EXCEED THE PURCHASE PRICE OF THE PRODUCT AND ANY SUCH LIABILITY SHALL TERMINATE
UPON THE EXPIRATION OF THE WARRANTY PERIOD.
Some states and provinces do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of incidental or consequential damages, so these exclusions or limitations may not apply to you. This warranty gives you specific legal rights. You may also have other rights which vary from state to state and province to province. Proof
of purchase is required before a warranty claim will be accepted.
CUSTOMER SERVICE:
Our Customer Service team is available to assist you with product questions, service center locations, and replacement parts. They can be reached Monday through Friday,
8am-4pm Eastern. Please have your model number available, as well as the type and style (located on the label inside of your product).
Please do not return product to place of purchase.
PARTS FOR DISCONTINUED, OBSOLETE AND CERTAIN OTHER PRODUCTS MAY NOT BE AVAILABLE. DUE TO SAFETY REASONS, MANY ELECTRONIC COMPONENTS AND
MOST HEATER COMPONENTS ARE NOT AVAILABLE TO CONSUMERS FOR INSTALLATION OR REPLACEMENT.

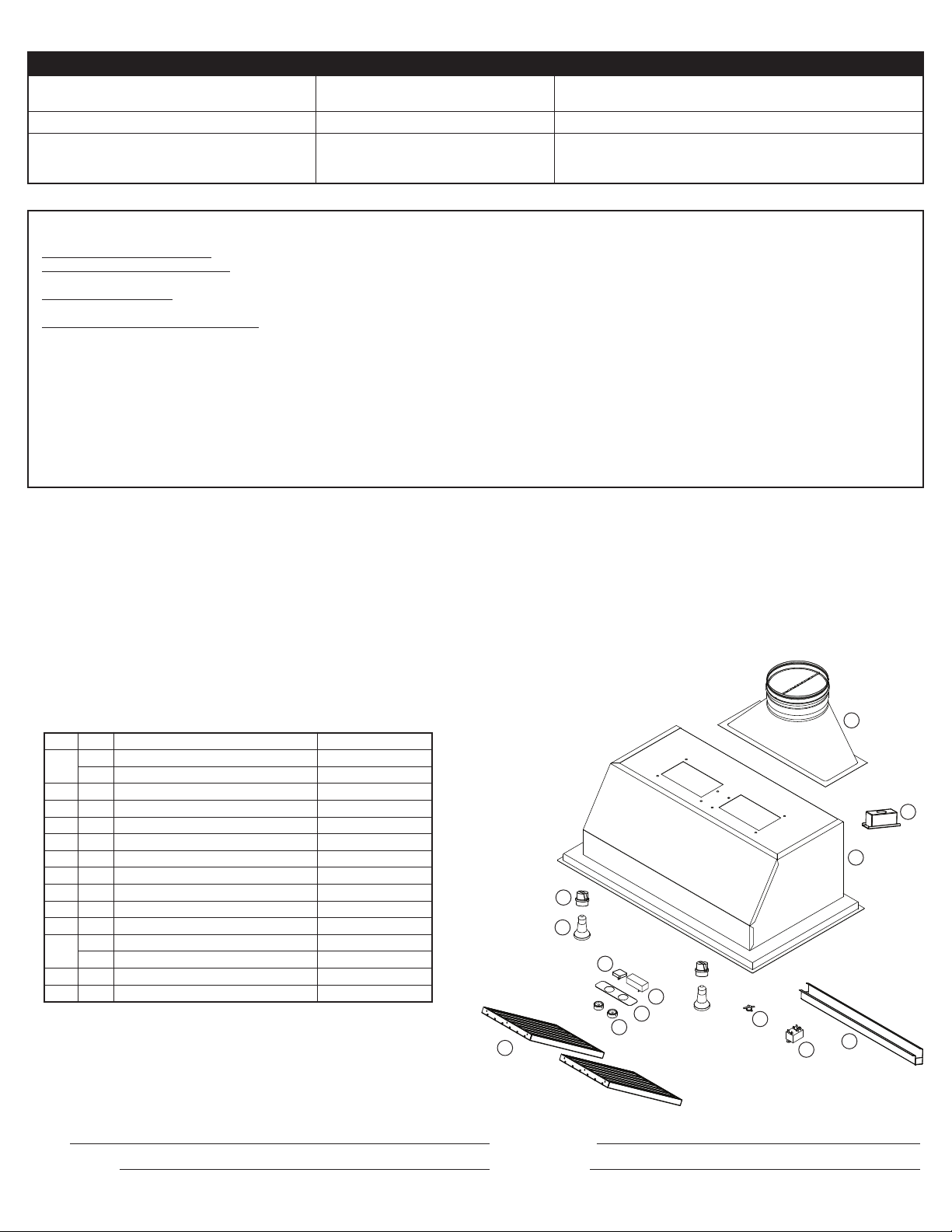

# Qty. Description Replacement Part #
1 1 Vertical Duct Adapter (LIN34M, LIN40M) 5S1136141
1 Vertical Duct Adapter (LIN46M, LIN58M) 5S1136143
2 1 Wire Box 5S1136064
3 1 Body 5S1136136
4 2 Lamp Holder* 5S1136075
5 2 45w PAR16 Bulb* 5S1136099
6 1 Fan Switch 5S1136070
7 1 Light Switch 5S1141013
8 1 Switch Plate 5S1142010
9 2 Knob 5S1142011
10 2 Baffle Filter** 5S1136077
11 1 Grease Tray (LIN34M, LIN40M) 5S1136135
1 Grease Tray (LIN46M, LIN58M) 5S1136139
12 1 Thermostat 5S1141012
13 1 Relay 5S1239008
* Model LIN58M - 4
** Models LIN46M, LIN58M - 3
Toll-Free (800) 465-7300
www.airkinglimited.com
10
1
3
4
5
6
7
8
9
12
11
13
2
Installer: Installation Date:
Place of Purchase: Model Number:
6728024M New 8-10 4 of 8
www.airkinglimited.com
INSTRUCTIONS IMPORTANTES –
MODE D’EMPLOI
Modèles : LIN34M, LIN40M,
LIN46M, LIN58M
Revêtement avec puissance
de cuisinières extérieures
professionnelles
LIRE ET CONSERVER CES INSTRUCTIONS
LIRE SOIGNEUSEMENT AVANT DE TENTER D’ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT.
PROTÉGEZ VOUS-MÊME ET LES AUTRES EN OBSERVANT TOUTE L’INFORMATION DE SÉCURITÉ. FAILLIR À SE CONFORMER
AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.
CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
Lors de l’utilisation d’appareils électriques, des précautions de base doivent
toujours être suivies pour réduire les risques d’incendie, de choc
électrique et de blessures corporelles, incluant ce qui suit:
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES
D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES
OBSERVER CE QUI SUIT:
a) Utiliser cette unité seulement de la manière pour laquelle le fabricant
l’a conçu. Si vous aviez des questions, veuillez contacter le fabricant.
b) Avant d’effectuer un service ou de nettoyer l’unité, couper
l’alimentation électrique dans le panneau de distribution
et verrouiller le dispositif de déconnexion afin d’éviter que
l’alimentation ne revienne accidentellement. Lorsque le dispositif
ne peut être verrouillé, fixer solidement un avis d’avertissement,
tel qu’une étiquette, au panneau de distribution.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES
D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES
OBSERVER CE QUI SUIT:
a) Le travail d’installation et le câblage électrique doivent être effectués
par une(des) personne(s) qualifiée(s) en conformité avec tous les codes
et normes applicables, incluant la construction relative aux incendies.
b) De l’air en quantité suffisante est requis pour la bonne combustion
et l’évacuation de gaz par le conduit (cheminée) provenant
d’équipement de brûlage au combustible pour prévenir un
refoulement. Suivre les directives du fabricant de l’équipement
de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la
American Society for Heating, Refrigeration, and Air Conditioning
Engineers (ASHRAE), et de celles des autorités locales du code.
c) When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D’INCENDIE
ET POUR ÉVACUER L’AIR ADÉQUATEMENT, ASSUREZ-VOUS D’ÉVACUER
L’AIR VERS L’EXTÉRIEUR – NE PAS ÉVACUER L’AIR DANS DES ESPACES
DANS LES MURS, LES PLAFONDS OU LES GRENIERS, LES GALERIES
TECHNIQUES OU LES GARAGES.
d) Les ventilateurs avec conduits doivent toujours être évacués vers
l’extérieur.
e) Cette unité doit être mise à la terre.
f) Pour éviter des dommages aux roulements des moteurs et/ou des
hélices bruyantes ou déséquilibrées, empêcher la poussière de
cloison sèche, poussière de construction, etc., d’atteindre l’unité
de puissance.
g) Lire toutes les instructions avant d’installer ou d’utiliser la hotte
de cuisine.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D’INCENDIE
OU DE CHOC ÉLECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC UN
RÉGULATEUR DE VITESSE ÉLECTRONIQUE.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES
D’INCENDIE DE GRAISSE SUR LE DESSUS DE LA CUISINIÈRE:
a) Ne jamais laisser les unités de surface à des degrés élevés
sans surveillance. Les débordements par bouillonnement
produisent de la fumée et des débordements graisseux qui
peuvent s’enflammer. Chauffer les huiles lentement à des
degrés faibles ou modérés.
b) Toujours mettre la hotte EN MARCHE lors de cuisson à haute
température ou lors de flambage de nourriture (par ex., des
Crêpes Suzette, de Cerises Jubilées, steak flambé, etc.)
c) Nettoyer les ventilateurs d’évacuation fréquemment. Aucune
accumulation de graisse ne devrait être tolérée sur les filtres
du ventilateur.
d) Utiliser des poêlons de taille appropriée. Toujours utiliser les bat-
teries de cuisine appropriées pour la taille de l’élément de surface.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES DE BLES-
SURES PERSONNELLES DANS L’ÉVENTUALITÉ D’UN FEU DE GRAISSE
SUR LA SURFACE DE CUISSON, SUIVRE LES INDICATIONS SUIVANTES:
a) ÉTOUFFER LES FLAMMES avec un couvercle bien ajusté, une
tôle à biscuits, ou un cabaret de métal, puis, mettre le gril
hors fonction. PRENEZ SOIN D’ÉVITER LES BRÛLURES. Si
les flammes ne s’éteignent pas immédiatement, ÉVACUER ET
APPELER LE SERVICE DES INCENDIES.
b) NE JAMAIS SAISIR UN POÊLON EN FLAMME – vous pourriez
être brûlé.
c) NE PAS UTILISER DE L’EAU, incluant les linges à vaisselle
ou les serviettes mouillées – il en résulterait une violente
explosion de vapeur.
d) Utiliser un extincteur SEULEMENT SI:
I. Vous savez que vous avez un extincteur de classe ABC,
et que vous savez déjà comment l’opérer.
II. Le feu est petit et contenu dans la zone où il a commencé.
III. On appelle le service des incendies.
IV. Vous pouvez combattre l’incendie avec une sortie
derrière vous.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES
D’INCENDIE, UTILISER UNIQUEMENT DES CONDUITS EN MÉTAL.
CONSERVER CES INSTRUCTIONS
6728024M New 8-10 5 of 8
www.airkinglimited.com
INSTRUCTIONS POUR L’INSTALLATION
AVERTISSEMENT :
COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L’INSTALLATION.
REMARQUE : Les hottes de cuisinières extérieures professionnelles sont approuvées
pour l'usage dans les cuisines extérieures couvertes seulement. Vous devez utiliser
les adaptateurs de conduits, conduits, cheminées et clapets appropriés selon les
instructions suivantes. N'installez pas la hotte dans un endroit découvert directement
exposé aux éléments.
VOUS ASSURER QUE L’ALIMENTATION EST
SECTION 1
Préparation de l’insert
1. Sortez la hotte de l’emballage et assurez-vous d’avoir toutes les pièces. En plus de
la hotte, vous devriez avoir :
12 - Vis (modèles 46", 58" - 14)
2 - Lampes halogènes (modèle 58" - 4)
1 - Adaptateur de sortie
1 - Dalot à graisse
2 - Déflecteurs de graisse (modèles 46", 58" - 3)
1 - Instruction/Safety Sheet
REMARQUE : Certaines hottes peuvent être expédiées avec protecteur en plastique
collé à la hotte. Il est recommandé de le laisser en place durant l’installation pour
protéger la hotte contre les égratignures. Enlever une fois l’installation complétée.
SECTION 2
Préparation de la région
arêtes du fond soient en plein contact avec le fond de l’armoire. Utilisant des vis en bois
et des rondelles (non incluses) fixez la hotte à la bande en bois par les deux trous dans le
dos de la hotte. En utilisant les vis de support en bois incluses, fixez l'unité dans l’armoire
en enfonçant les vis à l’intérieur des trous (Figure 3).
SUPPORT ADDITIONNEL FACULTATIF
Armoire
Bande de
Rondelle
montage
en bois
Vis
Bride
Figure 3
SECTION 4
Conduits
AVERTISSEMENT : TOUS LES CONDUITS DOIVENT ÊTRE CONFORMES
AUX CODES LOCAL ET NATIONAL DU BÂTIMENT.
AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D’INCENDIE
UTILISER UNIQUEMENT DES CONDUITS EN MÉTAL.
1. Déterminer le type de conduits dont vous aurez besoin (Figure 4).
AVERTISSEMENT : VOUS ASSURER QUE L’ALIMENTATION EST
COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L’INSTALLATION.
AVERTISSEMENT : LORS DE DECOUPE OU DE PERCAGE DANS UN
MUR NE PAS ENDOMMAGER DE FILAGE ELECTRIQUE OU AUTRES UTILITES DISSIMULEES.
1. Taillez un trou d’une grandeur appropriée pour l’armoire dans lequel le revêtement
sera monté (Figure 1) :
Modèle LIN34M: 34.5 po x 19.375 po
Modèle LIN40M: 40.5 po x 19.375 po
Modèle LIN46M: 46.5 po x 22.625 po
Modèle LIN58M: 46.5 po x 22.625 po
34.5 po/40.5 po/
46.5 po/58.5 po
19.375 po
22.625 po
Figure 1
REMARQUE : La hotte doit être montée à un minimum de 24 po et à un maximum de 36 po
de la surface de cuisson.
SECTION 3
Montage du revêtement
AVERTISSEMENT : EN RAISON DU POIDS ET DE LA GRANDEUR
DE L'UNITÉ, ON VOUS RECOMMANDE QUE TROIS PERSONNES SOIENT PRÉSENTES
PENDANT L'INSTALLATION POUR SOULEVER, TENIR, ET FIXER L'UNITÉ EN PLACE.
1. Soulevez l'unité vers le haut et placez-la de sorte que les arêtes inférieures soient en
plein contact avec le fond de l’armoire. En utilisant les vis de support en bois incluses,
fixez l'unité dans l’armoire en enfonçant les vis à l’intérieur des trous (Figure 2).
Horizontal
Chapeau
de toit
Adaptateur
de sortie
Chapeau
mural
Figure 4
REMARQUE : Pour des modèles utilisant le ventilateur B600 (LIN34, LIN40), un conduit
et un adaptateur de sortie de 6 po de diamètre au minimum sont exigés pour obtenir la
circulation d'air appropriée. Le B1125 (LIN46, LIN58) exige un conduit et un adaptateur
de sortie de 10 po de diamètre au minimum.
REMARQUE : Lorsque la terminaison du conduit est similaire à celle illustrée à la figure
4 (passant au travers du mur sur lequel la hotte est installée) l’installation requiert une
considération spéciale. Dépendant de où les montants muraux sont situés, il peut être
nécessaire de couper un montant mural ou plus et d’installer une chevêtre et une assise
pour transférer la charge aux montants adjacents. Des montants additionnels pourraient
devoir être bâtis dans l’ouve-rture pour fixer la cloison sèche et pour fixer la hotte. Si vous
rencontrez cette situation, Air King recommande que vous embauchiez un professionnel et
que vous vous conformiez avec tous les codes du bâtiment applicables.
2. Installer l’adaptateur mural de la bonne taille requise à la hotte en appariant les
quatre trous sur la bride de l’adaptateur aux quatre trous correspondants sur la hotte
et fixer en place avec les vis comprises. Assurez-vous que le joint est étanche autour
de l’adaptateur en sécurisant tous les raccords avec du ruban de gaine (Figure 5).
Vertical
Conduit
Armoire
Adaptateur de
sortie
Vis
Hotte
Vis
Figure 2
REMARQUE : Si vous avez besoin d’un support additionnel, installez une bande en bois
de 2 po X .75 po; (34 po de largeur) entre le dos de l’armoire (mur arrière) et la hotte. En
installant la bande en bois sur le dos de l’armoire, localisez les goujons dans le mur pour
soutenir le poids de l’armoire. Centrez la bande en bois à 11.5 po du fond de l’armoire et
attachez la bande à au moins deux goujons dans le mur arrière (n'attachez pas la bande
à la cloison sèche seulement). Soulevez l'unité vers le haut et placez-la de sorte que les
6728024M New 8-10 6 of 8
Bride
Figure 5
3 Quand il y a accès au dessus de l’unité, reliez la canalisation au collier de conduit et
fixez-la en place en utilisant un ruban adhésif pour sceller tous les joints (Figure 5).
4. Quand il n’y a aucun accès au dessus de la hotte, abaissez soigneusement le conduit
en métal par le trou à la base de la hotte. Glissez ce conduit au-dessus du collier de
conduit. Assurez-vous que l’assemblement de la pièce d’ajustage / du clapet entre
dans la canalisation. Scellez le raccordement avec le ruban adhésif de conduit.
www.airkinglimited.com
Bride
SECTION 5
Câblage
AVERTISSEMENT : TOUTES LES CONNEXIONS DOIVENT ÊTRE
FAITES EN CONFORMITÉ AVEC LES CODES ÉLECTRIQUES LOCAUX OU NATIONAUX.
SI VOUS N’ÊTES PAS FAMILIER AVEC LES MÉTHODES D’INSTALLATION DE CÂBLAGE
ÉLECTRIQUE, RECOURREZ AUX SERVICES D’UN ÉLECTRICIEN QUALIFIÉ.
1. Enlever les deux vis du couvercle du compartiment
de câblage pour obtenir l’accès au compartiment de
câblage (Figure 6). Raccorder le fil blanc de la hotte
au fil blanc de l’alimentation, et le fil noir de la hotte
au fil noir de l’alimentation. Raccorder le fil de mise
à la terre de la maison (fil nu ou vert) au fil de mise
à la terre (vert) de la hotte. Utiliser des méthodes
approuvées pour toutes les connexions (Figure 7).
2. Replacer le couvercle du compartiment de
câblage et serrer les vis. Assurez-vous que
tout le câblage est fermement contenu dans le
compartiment à câblage. Si le connecteur rapide
de fils a été enlevé du réceptacle, le replacer. Le
connecteur ne s’ajustera que d’une seule façon
dans le réceptacle (Figure 6).
Connecteur à fils
Vis
Figure 6
Canal du
haut
2
Canal du
bas
3
1
Figure 9
SECTION 8
Operation
Contrôles
Votre hotte de cuisinière est équipée avec deux interrupteurs rotatifs dont l’un contrôle
l’éclairage et l’autre contrôle la soufflante du ventilateur d’évacuation. L’interrupteur
de l’éclairage a 3 positions, Haute, Basse, et Éteinte. Le commutateur de vitesse du
ventilateur a quatre positions, Éteinte, Haute, Moyenne, et Basse (Figure 10).
Interrupteur d’éclairage
Vivant (noir)
Neutre
(blanc)
Alimentation
provenant de
la maison
Terre (Vert
ou nu)
Figure 7
SECTION 6
Installation de la soufflante
1. Référez-vous aux instructions comprises avec la soufflante spécifique que vous
avez choisie pour l’installation.
SECTION 7
Terminer l’installation
1. Installer le bon éclairage pour votre unité spécifique :
Lampes halogènes : Utiliser des lampes PAR16, d’un maximum de 45 watts
2. Si le dalot à graisse rétractable compris n’est pas déjà installé dans la hotte,
(disponibles séparément). L’installer en insérant la lampe dans le réceptacle
et en tournant en sens horaire jusqu’à ce que la lampe soit fermement installée. NE PAS serrer à outrance.
l’insérer dans le canal intérieur arrière de la hotte. Assurez-vous que le côté le
plus long du dalot fait face vers l’arrière de la hotte (Figure 8).
Dalot à graisse
Interrupteur du ventilateur
Figure 10
SECTION 9
Maintenance
AVERTISSEMENT : VOUS ASSURER QUE L’ALIMENTATION EST
COUPÉE AU PANNEAU DE SERVICE AVANT DE FAIRE L’ENTRETIEN SUR L’UNITÉ.
Déflecteurs de graisse
Des déflecteurs de graisse en acier inoxydable sont compris avec votre hotte de
cuisinière, ainsi qu’un dalot à graisse qui doivent être lavés au moins une fois par mois.
Les déflecteurs et le dalot vont au lave-vaisselle et doivent être lavés avec un savon
ou un détergent doux. Inverser les instructions de la SECTION 8 Terminer l’installation,
pour enlever les déflecteurs et le dalot. Si vous endommagiez les déflecteurs de graisse,
remplacer avec les déflecteurs de graisse modèle PHGB1.
AVERTISSEMENT : LAISSER REFROIDIR LA LAMPE AVANT DE LA
REMPLACER.
Changement de la lampe
Enlevez la lampe en tournant légèrement dans le sens contraire des aiguilles d’une montre
et retirez de la douille. Remplacez par une lampe halogène PAR16 de 45W au maximum.
Fusible
Pour remplacer le fusible, tournez le bouchon de fusible situé à côté du capuchon de
connexion dans le sens inverse des aiguilles d’une montre et retirez. Référez-vous
aux instructions incluses avec le ventilateur spécifique que vous avez choisi pour
l’information sur le changement du fusible.
Nettoyage
AVERTISSEMENT : NE PAS UTILISER D’ESSENCE, BENZÈNE,
DILUANT, DE NETTOYANT FORT, ETC., PUISQU’ILS POURRAIENT ENDOMMAGER LA
Canal
Figure 8
3. Installez les filtres déflecteurs en insérant le haut du filtre dans le canal du haut de la
hotte, puis glissez le bas du filtre dans le canal du bas. Les filtres ont un sens pour le
haut et le bas. Le bas sur le filtre aura des petits trous pour le drainage. Ces trous doivent
faire face vers le bas en direction du dalot à graisse pour être efficaces (Figure 9).
6728024M New 8-10 7 of 8
www.airkinglimited.com
HOTTE DE CUISINE.
1. Nettoyer votre hotte de cuisine avec un détergent doux, tel que du liquide à vaisselle,
et le sécher avec un chiffon doux. NE JAMAIS UTILISER DE TAMPON ABRASIF OU
DE POUDRE À RÉCURER. Sécher complètement avant de remettre l’alimentation. NE
JAMAIS IMMERGER LES PARTIES ÉLECTRIQUES DANS L’EAU.
2. L’assemblage de la soufflante peut être passé à l’aspirateur au cas où un amas
(saleté, peluche, etc.) se serait accumulé avec le temps. La soufflante est lubrifiée
en permanence et ne nécessite pas d’huilage.
Guide de dépannage
Trouble Cause possible Solution suggérée
1. La hotte ne fonctionne pas lorsque 1a. Un fusible peut être grillé ou un disjoncteur peut être déclenché. 1a. Remplacer le fusible ou réinitialiser le disjoncteur.
l’interrupteur est à EN (ON). 1b. Le câblage n’est pas raccordé correctement. 1b. Couper l’alimentation de l’unité. Vérifier que tous les fils sont raccordés.
2. La hotte fonctionne, mais l’air circule plus 2. Obstruction dans les conduits d’évacuation. 2. Vérifier pour quelque obstruction dans les conduits incluant le filtre.
lentement que la normale.
3. La hotte produit un son de crécelle. 3a. Les filtres sont lâches 3a. Couper l’alimentation à l’unité. Vérifier que tous les filtres sont bien fixés.
3b. Le raccord des conduits est lâche. 3b. Couper l’alimentation de l’unité. Vérifier que tous les raccords des
conduits sont bien serrés.
3c. Le clapet est coincé 3c. Coupez le courant à l’unité. Vérifiez que le clapet s’ouvre librement.
CE QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière.
COMBIEN DE TEMPS CETTE GARANTIE DURE : Cette garantie se rapporte seulement à l'acheteur original du produit et dure pendant une (1) année de la
date de l'achat original ou jusqu'à ce que l'acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.
QUE FERA AIR KING : Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n'importe quelle partie ou pièces qui s'avèrent
défectueuses ou remplacera le produit entier par le même modèle ou un modèle comparable.
CE QUE CETTE GARANTIE NE COUVRE PAS : Cette garantie ne s'applique pas si le produit était endommagé ou arrête de fonctionner en raison d’un accident,
d’une mauvaise manipulation ou opération, de dommages d’expédition, d’abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette
garantie ne couvre pas les coûts d'expédition pour le retour des produits à Air King pour la réparation ou le remplacement. Air King payera les frais d'expédition
de retour de Air King après les réparations ou le remplacement de garantie.
TOUTES LES GARANTIES, EXPRESSES OU TACITES (COMPRENANT, SANS LIMITATION, TOUTE GARANTIE TACITE DE VALEUR MARCHANDE), DURENT UN
AN DE LA DATE DE L'ACHAT ORIGINAL OU JUSQU'À CE QUE L'ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÈRE LE PRODUIT, CELUI QUI SE PRODUIT
EN PREMIER ET DANS AUCUN CAS AIR KING N’ASSUME AUCUNE RESPONSABILITÉ EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU
INDIRECTS DE N’IMPORTE QUELLE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTEURS OU RÉCEPTACLES DE MAISON.
MALGRÉ N'IMPORTE QUOI À L'EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D’AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE
DÉPASSERA LE PRIX D'ACHAT DU PRODUIT ET UNE TELLE RESPONSABILITÉ SE TERMINERA AVEC L'EXPIRATION DE LA PÉRIODE DE GARANTIE.
Certains états et provinces ne permettent pas les limitations de la période de garantie, ou l'exclusion ou la restriction des dommages accidentels ou indirects,
et, par conséquent, les présentes restrictions ne peuvent pas s’appliquer. La présente garantie vous donne des droits légaux spécifiques et peut-être certains
autres droits qui peuvent varier selon la province. La preuve d’achat est exigée avant qu'une réclamation de garantie ne soit acceptée.
SERVICE À LA CLIENTÈLE :
GARANTIE LIMITÉE
Notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de
rechange. Vous pouvez la rejoindre, du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numéro du modèle disponible, ainsi que le genre et le style
(qui se trouvent sur l'étiquette à l'intérieur de votre produit). Veuillez ne pas renvoyer le produit à l'endroit de l'achat.
IL SE PEUT QUE LES PIÈCES POUR LES PRODUITS DISCONTINUÉS, OBSOLÈTES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS
DE SÛRETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES
CONSOMMATEURS POUR L'INSTALLATION OU LE REMPLACEMENT.
Sans frais (800) 465-7300
www.airkinglimited.com
# de pièce
# Qté. Description de remplacement
1 1 Adaptateur de sortie vertical (LIN34M, LIN40M) 5S1136141
1 Adaptateur de sortie vertical (LIN46M, LIN58M) 5S1136143
2 1 Boîte de filage 5S1136064
3 1 Châssis 5S1136136
4 2 Douille* 5S1136075
5 2 Lampe PAR16 de 45W* 5S1136099
6 1 Interrupteur du moteur 5S1136070
7 1 Interrupteur du lampe 5S1141013
4
8 1 Plaque d’interrupteur 5S1142010
9 2 Bouton 5S1142011
5
10 2 Filtre déflecteur** 5S1136077
11 1 Dalot à graisse (LIN34M, LIN40M) 5S1136135
6
1 Dalot à graisse (LIN46M, LIN58M) 5S1136139
12 1 Thermostat 5S1141012
13 1 Relais 5S1239008
* Modèle LIN58M - 4
** Modèles LIN46M, LIN58M - 3
Installateur : Date d’installation :
Endroit de l’achat : Numéro de modèle :
10
9
1
2
3
7
8
12
11
13
6728024M New 8-10 8 of 8
www.airkinglimited.com
Loading...
