Gebrauchsanweisung

Waschautomat

WA L2 E100
WA L4 E100
WA L6 E100

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von
Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird.
Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die
helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf
der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese
Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes
profitieren zu können. Wir sind sicher, das wird Ihr Leben zukünftig etwas leichter
machen. Wir wünschen eine gute Zeit.

3

Inhaltsverzeichnis

4

Inhaltsverzeichnis

Benutzerinformation 7

Sicherheitshinweise 7-8

Gerätebeschreibung 10

Waschmittelschublade 10

Bedienblende 11

Vor der ersten Inbetriebnahme 11

Akustische signale 12

Kindersicherung Symbol 12

Täglicher Gebrauch 13

Laden der Wäsche 13
Messen Sie Waschmittel und Weichspüler ab 13
Wählen Sie das gewünschte Programm 14
Auswahl von Schleuderdrehzahl bzw. Spülstopp 14
Zusatzfunktionstasten 15
Wählen Sie die Option Vorwäsche 15
Wählen Sie die Option Flecken 15
Wählen Sie die Option Zeitsparen 16
Display 16
Start/Pause wählen 16
Programmablaufanzeige 17
Zusätzlicher Spülgang 17
Ändern einer Zusatzfunktion oder eines laufenden Programms 17-18
Unterbrechen eines Programms 18
Abbrechen eines Waschprogramms 18
Öffnen der Tür nach dem Programmstart 18
Programmende 18

Inhaltsverzeichnis

Waschprogramme 19-20

Programminformationen 21-22

Tipps zum Waschen 23

Sortieren der Wäsche 23
Temperaturen 23
Vor dem Beladen der Waschmaschine 23
Maximale Wäschemengen 24
Gewichte der Wäschestücke 24
Entfernen von Flecken 25
Wasch- und Zusatzmittel 26
Zu verwendende Waschmittelmenge 26
Wasserhärte 27

Internationale Pflegekennzeichen 28

Reinigung und Pflege 29

Entkalken 29
Nach jedem Waschgang 29
Waschgang zur Pflege der Maschine 29
Reinigung der Außenseiten 29
Reinigung der Waschmittelschublade 29-30
Trommel 30
Einfülltür 30
Laugenpumpe 31
Wassereinlaufsieb 32
Notentleerung 32
Gefahren durch Frost 33

5

Fehlersuche 34-37

Technische Daten 38

Verbrauchswerte 39

Inhaltsverzeichnis

6

Aufstellen der Maschine 40

Auspacken 40
Aufstellung und Ausrichten 42
Wasserzulauf 42
Wasserstopp 43
Wasserablauf 43
Elektrischer Anschluss 44
Elektrische Festverkabelungen 44

Hinweise zum Umweltschutz 45

Verpackungsmaterial 45
Altgerät 45
Hinweise zum Umweltschutz 45

Garantie 46

Kundendienstzentren 49

Benutzerinformation

Sicherheitshinweise

Vor dem ersten Gebrauch

• Die Sicherheit von ELECTROLUX-Elektrogeräten entspricht den anerkannten
Regeln der Technik und dem Gerätesicherungsgesetz. Dennoch sehen wir uns
als Hersteller veranlasst, Sie mit den nachfolgendenSicherheitshinweisen
vertraut zu machen. Lesen Sie zu Ihrer Sicherheit und für eine optimale
Nutzung des Gerätes vor der Installation und dem Gebrauch des Gerätes eine
optimale Nutzung des Gerätes aufmerksam durch, einschließlich der
Ratschläge und Warnungen.

• Bei einem Weiterverkauf des Gerätes sollte die vorliegende
Gebrauchsanweisung dem neuen Benutzer ausgehändigt werden.

• Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein
schadhaftes Gerät in Betrieb. Verständigen Sie Ihren Händler, wenn Ihr Gerät
beschädigt ist.

• Bei Geräteanlieferung in Wintermonaten mit Minustemperaturen:
Waschautomat vor Inbetriebnahme für 24 Stunden bei Raumtemperatur
lagern.

Sicherheitshinweise

7

Allgemeine Sicherheit

• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen
Merkmalen oder dem Produkt selbst vorgenommen werden.

• Während des Waschens mit hohen Temperaturen kann das Glas der Tür heiß
werden. Berühren Sie es daher nicht!

• Stellen Sie sicher, dass keine Haustiere in die Trommel klettern. Kontrollieren
Sie daher vor dem Gebrauch die Trommel.

• Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel,
Schrauben usw. können das Gerät schwer beschädigen und gehören nicht in
die Maschine.

• Verwenden Sie nur die empfohlenen Waschmittel und Weichspüler. Zu viel
Waschmittel kann die Textilienschädigen. Beachten Sie die vom Hersteller
empfohlenen Mengenangaben.

• Kleine Gegenstände wie z.B. Socken, Schnürsenkel oder Gürtel können
zwischen Bottich und Trommel rutschen. Stecken Sie daher solche kleinen
Gegenstände vor dem Waschen in ein Wäschenetz oder einen
Kopfkissenbezug.

Sicherheitshinweise

8

• Benutzen Sie Ihre Waschmaschine nicht zum Waschen von Materialien ohne
Saum oder zerrissenen Stoffen.

• Nach dem Waschen und zum Reinigen und Warten der Maschine immer den
Netzstecker ziehen und die Wasserzufuhr stoppen.

• Versuchen Sie unter keinen Umständen, die Maschine selbst zu reparieren.
Reparaturen durch unerfahrene Personen können zu Verletzungen und
schweren Funktionsstörungen führen. Wenden Sie sich an Ihren
Kundendienst. Bestehen Sie immer auf Original-Ersatzteile.

Aufstellung

• Dieses Gerät ist schwer. Seien Sie vorsichtig beim Bewegen.

• Überprüfen Sie beim Auspacken, dass das Gerät nicht beschädigt ist. In
Zweifelsfällen benutzen Sie es nicht, sondern wenden sich an den
Kundendienst.

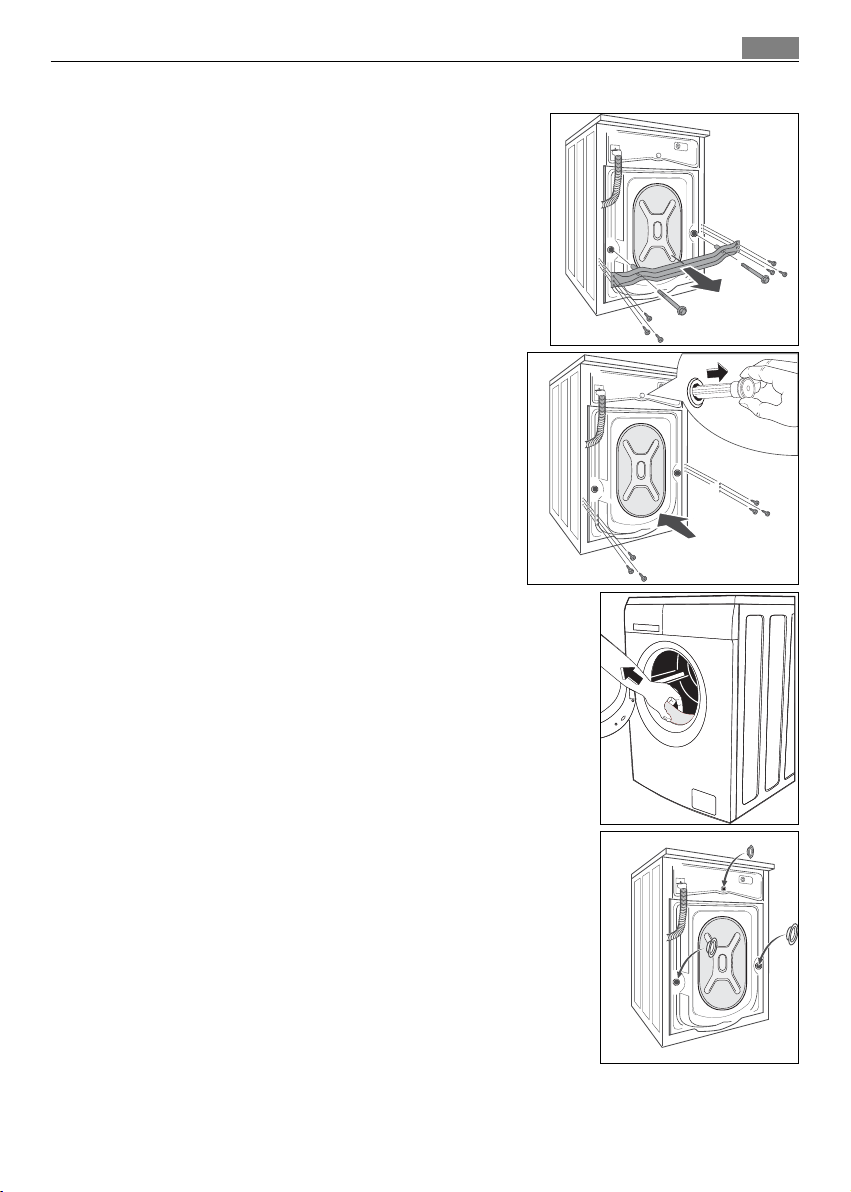

• Vor dem Gebrauch müssen alle Verpackungsmaterialien und
Transportsicherungen entfernt werden. Bei Missachtung dieser Anweisung
können ernsthafte Schäden am Produkt und in der Wohnung entstehen. Siehe
entsprechenden Abschnitt in der Gebrauchsanweisung.

• Vergewissern Sie sich nach dem Aufstellen, dass das Gerät nicht auf dem
Wasserzulauf- oder Ablaufschlauch steht und dass das Netzkabel nicht
gequetscht wird.

• Wird die Maschine auf einem Teppichboden aufgestellt, stellen Sie mit den
Schraubfüßen die Höhe so ein, dass ausreichende Luftzirkulation gewährleistet
ist.

• Überprüfen Sie nach dem Aufstellen der Maschine sämtliche Schläuche und
Schlauchverbindungen auf Dichtheit.

• Wenn das Gerät an einer frostgefährdeten Stelle aufgestellt wird, lesen Sie bitte
das Kapitel “Gefahren durch Frost”.

• Sollten für den Anschluss des Gerätes Installationsarbeiten erforderlich werden,
lassen Sie diese von einem qualifizierten Installateur oder einer anderen
kompetenten Person ausführen.

• Sollten für den Anschluss des Gerätes Elektroinstallationsarbeiten erforderlich
werden, lassen Sie diese von einem qualifizierten Elektroinstallateur oder einer
anderen kompetenten Person ausführen.

Benutzung

• Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Jeder andere Gebrauch
ist nicht zulässig.

• Waschen Sie nur Textilien, die für Maschinenwäsche geeignet sind. Beachten
Sie die Hinweise auf den Kleidungsetiketten.

Sicherheitshinweise

• Überfüllen Sie das Gerät nicht. Siehe den betreffenden Abschnitt in der
Gebrauchsanweisung.

• Kontrollieren Sie vor dem Waschen, dass alle Taschen leer sind und dass alle
Knöpfe und Reißverschlüsse geschlossen sind. Waschen Sie keine ausgefransten
oder zerrissenen Textilien und behandeln Sie Farb-, Tinten-, Rost-und
Grasflecken vor dem Waschen separat.

• Kleidungsstücke, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen
sind, dürfen nicht in der Maschine gewaschen werden. Wenn flüchtige
Reinigungsflüssigkeiten verwendet wurden, müssen diese Flüssigkeiten entfernt
werden, bevor das Kleidungsstück in die Waschmaschine gegeben wird.

• Ziehen Sie niemals am Stromkabel, um den Stecker aus der Steckdose zu
ziehen, sondern immer am Stecker.

• Benutzen Sie die Waschmaschine niemals, wenn das Stromkabel, die
Bedienblende, die Arbeitsplatte oder der Sockel beschädigt ist, so dass das
Innere der Waschmaschine frei liegt.

9

Sicherheitsvorkehrungen bei Kindern

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen
oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in
der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne
Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

• Kinder sollten sorgsam beaufsichtigt werden, so dass sie nicht mit dem Gerät
spielen können.

• Verpackungen (z.B. Folien, Polystyrol) können eine Gefahr für Kinder
darstellen- Erstickungsgefahr! Halten Sie solche Materialien von Kindern fern.

• Bewahren Sie sämtliche Waschmittel außerhalb der Reichweite von Kindern
auf.

• Stellen Sie sicher, dass Kinder oder Haustiere nicht in die Trommel klettern.

• Diese Waschmaschine verfügt über eine spezielle Kindersicherung. Um diese
Funktion zu aktivieren, drehen Sie den Knopf in der Tür (ohne Druck) im
Uhrzeigersinn, bis sich die Kerbe in
horizontaler Position befindet. Um
diese Funktion auszuschalten und die
Tür wieder schließen zu können, drehen
Sie den Knopf entgegen dem
Uhrzeigersinn, bis die Kerbe wieder in
vertikaler Position ist.

Gerätebeschreibung

10

Gerätebeschreibung

Ihr neuer Waschautomat erfüllt alle Anforderungen moderner Wäschepflege, mit
großen Einsparungen von Wasser, Waschmittel und Energie.

Die Öko-Klappe erlaubt die volle Ausnutzung des Waschmittels und reduziert den
Wasserverbrauch .

1

Waschmittelschublade

2

Bedienblende

3

Türgriff

Waschmittelschublade

Einspülfach für Vorwaschmittel oder Fleckensalz. Das Vorwaschmittel wird
ganz zu Beginn des Waschprogramms eingespült. Das Fleckensalz wird
beim FLECKEN zeitoptimiert während des Hauptwaschgangs eingespült.

Einspülfach für pulverförmiges oder flüssiges Hauptwaschmittel. Wird zu
Beginn des Hauptwaschgangs eingespült. Wenn Sie Wasserenthärter
benutzen, geben Sie diesen auf das Hauptwaschmittel in das linke Fach.

Einspülfach für flüssige Pflegemittel (Weichspüler, Formspüler, Stärke).
Werden im letzten Spülgang eingespült.
Achtung! Fach höchstens bis zur Marke MAX füllen.

4

Typenschild

5

Laugenpumpe

6

Einstellbare Schraubfüße

Bedienblende

Aus

Arrêt

Energiesparen/Economique
30 Min-3 Kg/Rafraîchir

Schleudern/Essorage

Pumpen/Vidange

Feinspülen
Rinçages délicats

Kalt
Froid

30

Wolle plus
Laine plus

Feinwäsche
Linge délicats

40

30

Koch-/Buntwäsche

95

30

40

40

Leichtbügeln
Repassage facile plus

1 2 3 4 5 6 7 8

Blanc couleurs

60

40-60 Mix

40

30

60

50

Pflegeleicht

40

Synthétiques

1000

Spülstopp

Anti-Froissage

Bedienblende

Laufzeit
Temps restant

900

700

500

Zeitsparen

Flecken

Vorwäsche

U / Min.
Essorage

Prélavage

Taches

Temps

Waschen/Lavage

Tür/Porte

Extraspülen
Rinçage plus

Start/Pause
Départ/Pause

11

1

Programmwähler

2

«U/Min.» Taste (Schleuderdrehzahl)

3

«Vorwäsche» Taste

4

«Flecken» Taste

5

«Zeitsparen» Taste

6

Display

7

«Start/Pause» Taste

8

Programmablaufanzeige

Waschen/Lavage)
Tür/Porte)
Extraspülen/Rinçage plus)

Der Programmwähler, die verschiedenenTasten und die
Programmverlaufsanzeige werden daher überall in diesem Handbuch
mitden zugehörigen, in dieser Tabelle angegebenen Nummern genannt.

Vor der ersten Inbetriebnahme

Achten Sie darauf, dass der elektrische Anschluss und der Wasseranschluss der
Installationsanweisung entsprechen.

Entfernen Sie den Polystyrolblock und alles andere Material aus der Trommel
Führen Sie vor dem Waschen einen 95°C-Kochwaschgang ohne Waschgut aus,

damit eventuelle fertigungsbedingten Rückstände aus Trommel und
Laugenbehälter entfernt werden. Füllen Sie einen halben Messbecher in die
Waschmittelschublade und starten Sie das Gerät.

Täglicher Gebrauch

12

Akustische Signale

In folgenden Fällen ertönt ein akustisches Signal:

• am Ende des Waschgangs

• beim Drücken der Zusatzfunktionstasten.

Durch gleichzeitiges Drücken der Tasten
akustische Signal deaktiviert (außer bei Betriebsstörungen).
Das akustische Signal wird wieder aktiviert, wenn Sie die beiden Tasten erneut
drücken.

3 und 4 für ca. 6 Sekunden wird das

Kindersicherung Symbol

Durch gleichzeitiges Drücken der Tasten 4 und 5 für ca. 6 Sekunden kann die
Kindersicherung aktviert oder deaktiviert werden.

Wenn im Display das Symbol erscheint, ist die Kindersicherung aktviert:

• damit kein Unbefugter das Gerät benutzen kann: Aktivieren Sie die Funktion
vor dem Drücken der Taste

• damit kein Unbefugter das laufende Programm verändern kann: Aktivieren
Sie die Funktion nach dem Starten des Programms.

Ist das Programm beendet, wird die Kindersicherung nicht deaktiviert. Soll ein
neues Waschprogramm eingestellt werden, muss bei eingeschaltetem Gerät
(Programmwähler nicht in
werden.

7

O/AUS-Position) erst die Kindersicherung ausgeschaltet

Täglicher Gebrauch

Täglicher Gebrauch

Laden der Wäsche

1. Öffnen Sie die Tür, indem Sie den Türgriff sanft

nach außen ziehen. Legen Sie die Wäsche
Stück für Stück lose in die Trommel

2. Schließen Sie die Tür bis das Schloss hörbar

einrastet.

Messen Sie Waschmittel und Weichspüler ab

Ihr neuer Waschautomat erfüllt alle Anforderungen moderner Wäschepflege, mit
großen Einsparungen von Wasser, Waschmittel und Energie.

1. Ziehen Sie die

Waschmittelschublade bis zum
Anschlag heraus. Messen Sie die
benötigte Waschmittelmenge ab
und geben Sie das Waschmittel in
die Kammer für den
Hauptwaschgang . Wenn Sie
Wasserenthärter benutzen, geben
Sie diesen auf das Waschmittel für
den Hauptwaschgang.
Wenn Sie ein Programm mit
«Vorwaschgang» wählen, geben Sie das Waschmittel in das Fach mit der
Markierung .
Wenn Sie ein Programm mit «Fleckenentfernung» wählen, geben Sie das
Fleckensalz in das Fach, das mit dem blauen Pfeil markiert ist

.

13

2. Füllen Sie bei Bedarf Weichspüler in
die Kammer (die eingefüllte
Menge darf die “MAX”-Markierung in
der Schublade nicht übersteigen).
Schließen Sie die
Waschmittelschublade vorsichtig.

Täglicher Gebrauch

14

Wählen Sie das gewünschte Programm

Drehen Sie den Programmwähler auf das gewünschte Programm. Der
Programmwähler bestimmt die Art des Waschgangs (z.B. Wasserstand,
Trommelbewegung, Anzahl der Spülgänge) entsprechend der zu behandelnden
Wäscheart, sowie die Laugentemperatur.

Die Kontrollleuchte der Taste
Der Programmwähler lässt sich im oder gegen den Uhrzeigersinn drehen. Drehen

Sie den Programmwähler auf
Maschine auszuschalten.

Nach Ablauf des Programms muss der Programmwähler zum Ausschalten
der Maschine wieder auf

Hinweise!

Wenn Sie den Programmwähler während des Gerätebetriebs auf ein anderes
Programm drehen, blinkt die Kontrollleuchte der Taste
Display wird
Maschine führt das neu gewählte Programm nicht aus.

Err

angezeigt, um auf eine falsche Auswahl hinzuweisen. Die

7 beginnt zu blinken.

O/AUS, um ein Programm zurückzusetzen bzw. die

O/AUS, gedreht werden.

7 drei mal und auf dem

Auswahl von Schleuderdrehzahl (U/MIN.) bzw. Spülstopp

Drücken Sie wiederholt die U/MIN. Taste, um die Schleuderdrehzahl zu ändern,
wenn Sie Ihre Wäsche mit einer anderen als der vorgeschlagenen Drehzahl
schleudern möchten.

Die entsprechende Kontrollleuchte leuchtet auf.
Die maximale Schleuderdrehzahl sind die folgende:

1000 U/min für Model WA 2L E100
1200 U/min für Model WA 4L E100
1400 U/min für Model WA 6L E100

Sehen Sie die maximale Schleuderdrehzahl, die für das jede Programm im Kapitel
«Washprogramme» vorgegeben ist.

Spülstopp: Bei dieser Zusatzfunktion wird das Wasser des letzten Spülgangs
nicht abgepumpt, so dass die Wäschestücke möglichst wenig knittern.

Nach dem Programmende leuchtet die Kontrolllampe «Tür», die Kontrolllampen
der Taste
und die Einfülltür bleibt verriegelt, weil das Wasser noch abgepumpt werden
muss.

7 und «Waschen» erlöschen, im Display wird eine blinkende 0 angezeigt

Täglicher Gebrauch

Abpumpen des Wassers:

• Drehen Sie zunächst den Programmwähler auf

• Wählen Sie PUMPEN oder SCHLEUDERN

• Verringern Sie bei Bedarf durch entsprechendes Drücken der Taste
Schleuderdrehzahl

• Drücken Sie die Taste

• Nach dem Programmende erlischt die Kontrolllampe der Taste 7.

7

O

Zusatzfunktionstasten

Je nach Programm lassen sich mehrere Zusatzfunktionen kombinieren. Wählen
Sie zuerst das gewünschte Waschprogramm aus, wählen Sie dann die Optionen
und drücken Sie zuletzt die Taste

Wenn diese Tasten gedrückt werden, leuchten die entsprechenden
Kontrolllampen auf. Beim erneuten Betätigen dieser Tasten erlöschen die
Kontrolllampen.

Wenn eine unzulässige Zusatzfunktion ausgewählt wird, blinkt eine in die Taste
integrierte gelbe Kontrollleuchte 3 Mal und im Display wird Err angezeigt.

Wichtig! Für die Kombinierbarkeit von Zusatzfunktionen und Programmen siehe
«Waschprogramme».

7.

15

2 die

7

Wählen Sie die Option Vorwäsche

Wählen Sie diese Funktion, wenn das Waschgut vor der Hauptwäsche bei 30°C
vorgewaschen werden soll.

Die Vorwäsche endet bei Programmeinstellung Koch-/Buntwäsche und
Pflegeleicht mit einem kurzen Schleudergang, bei Feinwäsche nur mit Abpumpen
des Wassers.

Wählen Sie die Option Flecken

Zum Behandeln stark verschmutzter Wäsche oder verfleckter Wäsche mit
Fleckensalz (verlängerter Hauptwaschgang mit zeitoptimierter
Fleckensalzeinspülung).

Wichtig! Wenn Sie die Option «Flecken» wählen, schütten Sie das Fleckensalz in
das Fach mit das mit dem blauen Pfeil markiert ist.

Täglicher Gebrauch

16

Wählen Sie die Option Zeitsparen

Verkürztes Waschprogramm für leichter verschmutzte Wäsche. Für Wäsche, die
nur kurze Zeit verwendet bzw. getragen wurde.

Durch Drücken der Taste
Für leicht verschmutzte Wäsche drücken Sie diese Taste einmal. Das Display zeigt
die reduzierte Zeit.

Für gering verschmutzte Wäsche bzw. für Wäsche, die nur kurze Zeit getragen
wurde, drücken Sie die Taste zweimal. Das Display zeigt die reduzierte Zeit.

Hinweis für Prüfstellen: Prüfprogramm. Zweite Zeitabwahl (2. Stufe ZEITSPAREN)
mit halber Füllmenge (3 kg) wählen.

5 kann die Programmdauer zweistufig verkürzt werden.

DISPLAY

Im Display werden folgende Informationen angezeigt:

Dauer der ausgewählten Waschprogramms

Nach der Einstellung eines Waschprogramms wird dessen Dauer in Stunden und
Minuten (z. B. 2.05) angezeigt.

Die Dauer wird je nach der empfohlenen maximalen Beladung für jeden
Wäschetyp automatisch berechnet.
Nach dem Start des Waschprogramms wird die noch verbleibende Zeit im
Minutentakt aktualisiert.

Auswahl unzulässiger Zusatzfunktionen

Bei Auswahl einer Zusatzfunktion, die nicht mit dem eingestellten
Waschprogramm kombiniert werden kann, blinkt die gelbe Kontrollleuchte der
Taste

7 3 mal und im Display wird «

Alarmcodes

Beim Auftreten von Problemen während des Betriebs werden Alarmcodes (z. B.
E20, siehe Abschnitt “Fehlersuche”) angezeigt.

PPrrooggrraammmmeennddee
Nach Abschluss eines Waschprogramms wird eine blinkende Null (0) angezeigt,

die LED «Tür» erlischt und die Tür kann geöffnet werden.

Err

» angezeigt.

Start/Pause wählen

Drücken Sie die Taste 7, um das gewählte Programm zu starten; die
entsprechende rote Kontrolllampe hört auf zu blinken.

Die Kontrolllampen «Waschen» und «Tür» leuchten auf und zeigen damit den
Programmstart an; die Tür ist verriegelt.
