AEG TK14012 User Manual

benutzerinformation

notice d'utilisation
istruzioni per l’uso

user manual

Kühlschrank

Réfrigérateur

Frigorifero

Refrigerator

TK14012

2 electrolux

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter www.electrolux.com

Inhalt

Sicherheitshinweise 2
Betrieb 4
Erste Inbetriebnahme 5
Täglicher Gebrauch 5
Praktische Tipps und Hinweise 6

Änderungen vorbehalten

Reinigung und Pflege 7
Was tun, wenn … 9
Technische Daten 11
Gerät aufstellen 11
Hinweise zum Umweltschutz 14

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die op­timale Geräteanwendung vor der Installation
und dem Gebrauch des Gerätes die vorlie­gende Benutzerinformation aufmerksam
durch, einschließlich der Ratschläge und
Warnungen. Es ist wichtig, dass zur Vermei­dung von Fehlern und Unfällen alle Personen,
die das Gerät benutzen, mit der Bedienung
und den Sicherheitsvorschriften vertraut
sind. Heben Sie die Benutzerinformation gut
auf und übergeben Sie sie bei einem Weiter­verkauf des Gerätes dem neuen Besitzer, so
dass jeder während der gesamten Lebens­dauer des Gerätes über Gebrauch und Si­cherheit informiert ist.
Halten Sie sich zu Ihrer Sicherheit und zum
Schutz Ihres Eigentums strikt an die Vor­sichtsmaßnahmen der vorliegenden Benut­zerinformation, da der Hersteller bei Miss­achtung derselben von jeder Haftung freige­stellt ist.

Sicherheitshinweis

• Das Gerät darf von Personen (einschließ­lich Kindern), deren physische, sensori­sche Fähigkeiten und deren Mangel an Er­fahrung und Kenntnissen einen sicheren
Gebrauch des Gerätes ausschließen nur
unter Aufsicht oder nach ausreichender
Einweisung durch eine verantwortungsbe­wusste Person benutzt werden, die sicher­stellt, dass sie sich der Gefahren des Ge­brauchs bewusst sind.
Kinder müssen beaufsichtigt werden, da­mit sie nicht am Gerät herumspielen kön­nen.

• Halten Sie das Verpackungsmaterial un­bedingt von Kindern fern. Erstickungsge­fahr!

• Ziehen Sie vor der Entsorgung des Gerä­tes den Netzstecker, schneiden Sie das
Netzkabel (so nah wie möglich am Gerät)
ab und entfernen Sie die Tür, so dass
spielende Kinder vor elektrischem Schlag
geschützt sind und sich nicht in dem Gerät
einschließen können.

• Wenn dieses Gerät mit magnetischer Tür­dichtung ein älteres Modell mit Schnapp­verschluss (Türlasche) an der Tür oder auf
dem Deckel ersetzt, machen Sie den
Schnappverschluss vor dem Entsorgen
des Altgerätes unbrauchbar. So verhin­dern Sie, dass das Gerät nicht zu einer To­desfalle für Kinder wird.

Allgemeine Sicherheitshinweise

Vorsicht! Die Belüftungsöffnungen

müssen immer frei von Hindernissen
sein.

• Das Gerät ist für die Aufbewahrung von
Lebensmitteln und/oder Getränken in ei­nem normalen Haushalt bestimmt, wie in
den vorliegenden Bedienungsanweisun­gen beschrieben wird.

• Benutzen Sie keine mechanischen oder
sonstigen Hilfsmittel, um den Abtaupro­zess zu beschleunigen.

• Verwenden Sie keine anderen Elektroge­räte (wie Speiseeisbereiter) in Kühlgeräten,
wenn solche Geräte nicht ausdrücklich
vom Hersteller für diesen Zweck zugelas­sen sind.

electrolux 3

• Achten Sie darauf, den Kühlkreislauf nicht
zu beschädigen.

• Das Kältemittel Isobutan (R600a) im Käl­tekreislauf des Gerätes ist ein natürliches
und sehr umweltfreundliches Gas, das je­doch leicht entflammbar ist.
Achten Sie beim Transport und bei der
Aufstellung des Gerätes darauf, nicht die
Komponenten des Kältekreislaufs zu be­schädigen.
Bei einer eventuellen Beschädigung des
Kältekreislaufs:
– offene Flammen und Zündfunken ver-

meiden

– den Raum, in dem das Gerät installiert

ist, gut lüften

• Änderungen der Spezifikationen und am
Gerät sind gefährlich. Ein defektes Netz­kabel kann Kurzschlüsse und Feuer verur­sachen und/oder zu Stromschlägen füh­ren.

Warnung! Elektrische Bauteile (Netzka­bel, Stecker, Kompressor) dürfen nur
vom Kundendienst oder einer kompe­tenten Fachkraft ausgewechselt wer­den.

1. Das Netzkabel darf nicht verlängert

werden.

2. Vergewissern Sie sich, dass der Netz-

stecker nicht von der Geräterückseite
gequetscht oder beschädigt wird. Ein
gequetschter oder beschädigter Netz­stecker überhitzt und kann einen
Brand verursachen.

3. Vergewissern Sie sich, dass der Netz-

stecker des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker nie in ei-

ne lockere Steckdose. Es besteht
Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne

Lampenabdeckung,

1)

Innenbeleuch-

tung vorgesehen ist.

• Dieses Gerät ist schwer. Vorsicht beim
Transport.

• Entnehmen oder berühren Sie nie mit nas­sen/feuchten Händen Tiefkühlgut, da dies
zu Hautverletzungen oder Kälteverbren­nungen führen kann.

• Das Gerät nicht direkter Sonneneinstrah­lung aussetzen.

Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die
Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase
oder Flüssigkeiten in dem Gerät. Explosi­onsgefahr.

• Legen Sie Lebensmittel nicht direkt vor
den Luftauslass auf der Rückwand.

2)

• Ein aufgetautes Produkt darf nicht wieder
eingefroren werden.

• Abgepackte Tiefkühlkost immer entspre­chend den Herstellerangaben aufbewah­ren.

• Die Lagerempfehlungen des Gerätehers­tellers sollten strikt eingehalten werden.
Halten Sie sich an die betreffenden Anwei­sungen.

• Keine kohlensäurehaltigen Getränke oder
Sprudel in den Tiefkühlschrank stellen, da
der Druckanstieg in den Behältern zur Ex­plosion führen und das Gerät beschädigen
kann.

• Eis am Stiel kann Kälteverbrennungen ver­ursachen, wenn es direkt nach der Ent­nahme aus dem Gefrierschrank gegessen
wird.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer
das Gerät ab und ziehen Sie den Netzste­cker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metallge­genständen.

• Keine scharfen Gegenstände zum Entfer­nen von Reif und Eis im Gerät verwenden.
Verwenden Sie einen Kunststoffschaber.

• Kontrollieren Sie den Tauwasserabfluss im
Kühlraum in regelmäßigen Abständen.
Reinigen Sie den Ablauf, falls nötig. Bei
verstopftem Wasserabfluss sammelt sich
das Wasser auf dem Boden des Geräts
an.

Inbetriebnahme
Wichtig! Halten Sie sich für den elektrischen

Anschluss strikt an die Anweisungen der
betreffenden Abschnitte.

1) wenn eine Abdeckung der

2) No-Frost-Geräte

4 electrolux

• Kontrollieren Sie nach dem Auspacken
das Gerät auf eventuelle Beschädigungen.
Nehmen Sie das Gerät nicht in Betrieb,
wenn es beschädigt ist. Melden Sie die
Schäden umgehend dem Händler, bei
dem Sie es erworben haben. Bewahren
Sie in diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier
Stunden stehen, bevor Sie es elektrisch
anschließen, damit das Öl in den Kom­pressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulati­on um das Gerät lassen; anderenfalls be­steht Überhitzungsgefahr. Halten Sie sich
für die Belüftung an die Installationsanwei­sungen.

• Das Gerät sollte zur Vermeidung von Ver­brennungen durch Berührung von heißen
Bauteilen (Kompressor, Kondensator)
möglichst mit der Rückseite gegen eine
Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von Heiz­körpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzste­cker des Gerätes nach der Installation frei
zugänglich ist.

• Verbinden Sie das Gerät ausschließlich mit
einer Trinkwasserzuleitung.

3)

Betrieb

Einschalten des Geräts

Stecken Sie den Stecker in die Wandsteck­dose.
Drehen Sie den Temperaturregler im Uhrzei­gersinn auf eine mittlere Einstellung.

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Aus­schalten des Geräts in die Position "O".

Temperaturregelung

Die Temperatur wird automatisch geregelt.
Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine
niedrigere Einstellung, um die minimal
mögliche Kühlung zu erreichen.

• drehen Sie den Temperaturregler auf eine
höhere Einstellung, um die maximal mög­liche Kühlung zu erreichen.

eine mittlere Einstellung ist im Allgemei­nen am besten geeignet.

Kundendienst

• Sollte die Wartung des Gerätes elektrische
Arbeiten verlangen, so dürfen diese nur
von einem qualifizierten Elektriker oder ei­nem Elektro-Fachmann durchgeführt wer­den.

• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der autorisier­ten Kundendienststellen und verlangen Sie
stets Original-Ersatzteile.

Umweltschutz

Das Gerät enthält im Kältekreis oder in
dem Isoliermaterial keine ozonschädi­genden Gase. Das Gerät darf nicht wie
normaler Hausmüll entsorgt werden. Die
Isolierung enthält entzündliche Gase:
das Gerät muss gemäß den geltenden
Vorschriften entsorgt werden; sie erhal­ten diese bei Ihrer Gemeindeverwaltung.
Nicht das Kälteaggregat beschädigen,
insbesondere nicht in der Nähe des
Wärmetauschers. Die Materialien, die
bei der Herstellung dieses Geräts ver­wendet wurden und mit dem Symbol

markiert sind, können recycelt wer-

den.

Allerdings muss für eine exakte Einstellung
berücksichtigt werden, dass die Temperatur
im Innern des Gerätes von verschiedenen
Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Lebens­mittel

• und vom Standort des Geräts.

Wichtig! Ist die Umgebungstemperatur
hoch oder das Gerät voll beladen, dieses
aber auf die niedrigste Temperatur
eingestellt, so kann es bei andauerndem
Betrieb des Geräts an der Rückwand zu
Frostbildung kommen. In diesem Fall muss
eine höhere Temperatur gewählt werden, die
ein automatisches Abtauen ermöglicht und
damit auch einen niedrigeren
Energieverbrauch.

3) Falls ein Wasseranschluss erforderlich ist

Erste Inbetriebnahme

Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb nehmen, be­seitigen Sie den typischen "Neugeruch" am
besten durch Auswaschen der Innenteile mit
lauwarmem Wasser und einem neutralen
Reinigungsmittel. Sorgfältig nachtrocknen.

Täglicher Gebrauch

Einfrieren frischer Lebensmittel

Das Gefrierfach eignet sich zum Einfrieren
von frischen Lebensmitteln und zum Lagern
von gefrorenen und tiefgefrorenen Lebens­mitteln für einen längeren Zeitraum.
Für das Einfrieren frischer Lebensmittel ist ei­ne Änderung der mittleren Einstellung nicht
erforderlich.
Möchten Sie den Gefriervorgang beschleu­nigen, drehen Sie bitte den Temperaturregler
auf eine höhere Einstellung, um die maximal
mögliche Kühlung zu erreichen.

Wichtig! In diesem Fall kann die Temperatur
im Kühlschrank unter 0°C fallen. Ist dies der
Fall, drehen Sie den Temperaturregler auf
eine wärmere Einstellung.

Lagerung gefrorener Produkte

Lassen Sie das Gerät vor der ersten In­betriebnahme oder nach einer Zeit, in der das
Gerät nicht benutzt wurde, mindestens zwei
Stunden lang auf den höheren Einstellungen
laufen, bevor Sie Lebensmittel in das Gefrier­fach hinein legen.

Wichtig! Kam es zum Beispiel durch einen
Stromausfall, der länger dauerte als der in der
Tabelle mit den technischen Daten
angegebene Wert (siehe "Ausfalldauer") zu
einem ungewollten Abtauen, dann müssen
die aufgetauten Lebensmittel sehr rasch
verbraucht oder sofort gekocht und (nach
dem Abkühlen) erneut eingefroren werden.

Auftauen

Tiefgefrorene oder gefrorene Lebensmittel
können vor der Verwendung je nach der zur
Verfügung stehenden Zeit im Kühlschrank
oder bei Raumtemperatur aufgetaut werden.
Kleinere Gefriergutteile können unter Um­ständen sogar direkt aus dem Gefrierschrank
entnommen und anschließend sofort ge-

electrolux 5

Wichtig! Verwenden Sie keine Reinigungs­mittel oder Scheuerpulver, da hierdurch die
Oberfläche beschädigt wird.

kocht oder gegart werden: in diesem Fall
dauert der Garvorgang allerdings etwas län­ger.

Verstellbare Ablagen/Einsätze

Die Wände des Kühlschranks sind mit einer
Anzahl von Führungsschienen ausgestattet,
die verschiedene Möglichkeiten für das Ein­setzen der Ablagen bieten.
Zur besseren Raumnutzung können die vor­deren Halbteile der Ablagen auf die rückwär­tigen hinaufgelegt werden.

Positionierung der Türeinsätze

Die Türeinsätze können in verschiedener Hö­he positioniert werden; damit ermöglichen
Sie das Lagern verschieden großer Lebens­mittelpackungen.
Bitte nehmen Sie die Einstellungen wie folgt
vor:
ziehen Sie den Einsatz langsam in Richtung
der Pfeile soweit heraus, bis er ganz aus der
Führung ist, und setzen Sie ihn dann nach
Wunsch wieder ein.

6 electrolux

Praktische Tipps und Hinweise

Normale Betriebsgeräusche

• Unter Umständen ist ein leichtes Gurgeln
und Blubbern zu hören, wenn das Kälte­mittel durch die Leitungen gepumpt wird.
Das ist normal.

• Bei eingeschaltetem Kompressor wird das
Kältemittel umgewälzt und Sie hören ein
Surren und ein pulsierendes Geräusch
vom Kompressor. Das ist normal.

• Die thermische Ausdehnung kann ein
plötzliches Krachen verursachen. Das ist
eine natürliche und nicht gefährliche phy­sikalische Erscheinung. Das ist normal.

• Beim Ein- oder Ausschalten des Kompres­sors ist ein leises "Klicken" des Tempera­turreglers zu hören. Das ist normal.

Energiespartipps

• Öffnen Sie die Tür nicht zu häufig, und las­sen Sie diese nicht länger offen als unbe­dingt notwendig.

• Wenn die Umgebungstemperatur hoch ist
und der Temperaturregler auf eine niedrige
Temperatur eingestellt und das Gerät voll
beladen ist, kann es zu andauerndem Be­trieb des Kompressors und damit zu Reif­oder Eisbildung am Verdampfer kommen.
Stellen Sie in diesem Fall den Temperatur­regler auf eine höhere Einstellung ein, die
ein automatisches Abtauen und damit
auch einen niedrigeren Energieverbrauch
ermöglicht.

Hinweise für die Kühlung frischer
Lebensmittel

So erzielen Sie beste Ergebnisse:

• legen Sie bitte keine warmen Lebensmittel
oder dampfende Flüssigkeiten in den
Kühlschrank

• decken Sie die Lebensmittel ab oder ver­packen Sie diese entsprechend, beson­ders wenn diese stark riechen

• legen Sie die Lebensmittel so hinein, dass
um sie Luft frei zirkulieren kann

Hinweise für die Kühlung

Tipps:
Fleisch (alle Sorten): wickeln Sie Fleisch in le­bensmittelechte Tüten und legen Sie diese
auf die Glasablage über der Gemüseschub­lade.
Bitte lagern Sie Fleisch aus Sicherheitsgrün­den nur einen oder maximal zwei Tage auf
diese Weise.
Gekochte Lebensmittel, kalte Gerichte usw.:
diese können abgedeckt auf eine Ablage ge­legt werden.
Obst und Gemüse: bitte waschen Sie Obst
und Gemüse gründlich und legen Sie es in
die speziell dafür vorgesehene(n) Schubla­de(n).
Butter und Käse: diese sollten stets in spe­ziellen luftdichten Behältern verpackt sein
oder in Aluminiumfolie bzw. in lebensmitte­lechte Tüten eingepackt werden, um so we-

electrolux 7

nig Luft wie möglich in der Verpackung zu
haben.
Milchflaschen: bitte bewahren Sie Milchfla­schen stets mit Deckel im Flaschenregal in
der Tür auf.
Bananen, Kartoffeln, Zwiebeln und Knob­lauch sollten nicht im Kühlschrank aufbe­wahrt werden, außer diese sind dafür speziell
verpackt.

Hinweise zum Einfrieren

Im Folgenden finden Sie einige wertvolle
Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die
innerhalb von 24 Stunden eingefroren wer­den kann. ist auf dem Typschild angege­ben;

• der Gefriervorgang dauert 24 Stunden. Le­gen Sie während dieses Zeitraums keine
weiteren einzufrierenden Lebensmittel in
das Gefrierfach;

• frieren Sie ausschließlich frische und
gründlich gewaschene Lebensmittel von
sehr guter Qualität ein;

• teilen Sie die Lebensmittel in kleinere Por­tionen ein, damit diese schnell und voll­ständig gefrieren und Sie später nur die
Menge auftauen müssen, die Sie gerade
benötigen;

• die einzufrierenden Lebensmittelportionen
sollten stets luftdicht in Aluminiumfolie
oder in lebensmittelechte Gefrierbeutel
verpackt werden, um so wenig Luft wie
möglich in der Verpackung zu haben;

• achten Sie beim Hineinlegen von frischen,
noch ungefrorenen Lebensmitteln darauf,

dass diese keinen Kontakt mit Gefriergut
bekommen, da dieses sonst antauen
kann;

• weniger fetthaltige Lebensmittel lassen
sich besser lagern als fetthaltigere; Salz
verkürzt die Lagerzeit von Lebensmitteln
im Gefrierfach;

• werden Gefrierwürfel direkt nach der Ent­nahme aus dem Gefrierfach verwendet,
können Sie zu Frostbrand auf der Haut
führen;

• Es empfiehlt sich, das Einfrierdatum auf je­der einzelnen Packung zu notieren, um ei­nen genauen Überblick über die Lagerzeit
zu haben.

Hinweise zur Lagerung gefrorener
Produkte

So erzielen Sie die besten Ergebnisse mit Ih­rem Gerät:

• prüfen Sie sorgfältig, dass die im Handel
erworbenen gefrorenen Lebensmittel
sachgerecht gelagert wurden;

• achten Sie unbedingt darauf, die einge­kauften gefrorenen Lebensmittel in der
kürzest möglichen Zeit in Ihren Gefrier­schrank zu bringen;

• öffnen Sie die Tür nicht zu häufig, und las­sen Sie diese nicht länger offen als unbe­dingt notwendig.

• Abgetaute Lebensmittel verderben sehr
schnell und eignen sich nicht für ein er­neutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühl­kostverpackung sollte nicht überschritten
werden.

Reinigung und Pflege

Vorsicht! Ziehen Sie bitte vor jeder
Reinigungsarbeit immer den
Netzstecker aus der Steckdose.

Der Kältekreis des Gerätes enthält Koh­lenwasserstoffe; Wartungsarbeiten und
Nachfüllen von Kältemittel dürfen daher
nur durch vom Hersteller autorisiertes
Fachpersonal ausgeführt werden.

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig
gereinigt werden:

• Reinigen Sie die Innenseiten und die Zu­behörteile mit lauwarmem Wasser und et­was Neutralseife.

• Prüfen und säubern Sie die Türdichtungen
in regelmäßigen Abständen und kontrollie­ren Sie, dass diese sauber und frei von
Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig
ab.

8 electrolux

Wichtig! Ziehen Sie nicht an Leitungen und/

oder Kabeln im Innern des Kühlschranks und
achten Sie darauf, diese nicht zu verschieben
oder zu beschädigen.
Benutzen Sie zur Reinigung des Innenraums
keinesfalls Putzmittel, Scheuerpulver, stark
parfümierte Reinigungsmittel oder Wachs­polituren, da diese die Oberfläche des Innen­raums beschädigen und einen starken Ei­gengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes
Gitter) und den Motorkompressor auf der
Geräterückseite mit einer Bürste oder einem
Staubsauger. Dadurch verbessert sich die
Leistung des Geräts und es verbraucht we­niger Strom.

Wichtig! Bitte achten Sie darauf, das
Kühlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Küchen enthalten
Chemikalien, die den im Gerät verwendeten
Kunststoff angreifen können. Aus diesem
Grund ist es empfehlenswert, das Gerät au­ßen nur mit warmem Wasser und etwas flüs­sigem Tellerspülmittel zu reinigen.
Schließen Sie das Gerät nach der Reinigung
wieder an die Netzversorgung an.

Abtauen des Kühlschranks

Bei normalem Betrieb wird Frost bei jedem
Anhalten des Motorkompressors automa­tisch aus dem Verdampfer des Kühlschranks
entfernt. Das Tauwasser läuft durch eine Rin­ne in einen speziellen Behälter an der Rück­seite des Geräts über dem Motorkompres­sor, wo es verdampft.
Reinigen Sie deshalb regelmäßig die Abfluss­öffnung des Tauwassers in der Mitte des
Kühlschrankkanals, damit das Wasser nicht
überfließt und auf die gelagerten Lebensmit­tel tropft. Benutzen Sie dazu bitte das mit­gelieferte Reinigungswerkzeug, das sich be­reits in der Ablauföffnung befindet.

Abtauen des Gefrierschranks

Auf den Ablagen des Gefrierschranks
und im Innern des oberen Fachs wird
sich stets etwas Reif bilden.

Wichtig! Tauen Sie den Gefrierschrank ab,
wenn die Reifschicht eine Stärke von etwa 3
bis 5 mm erreicht hat.

Entfernen Sie den Reif wie nachstehend er­läutert:

1. Schalten Sie das Gerät aus.

2. Nehmen Sie das gesamte Gefriergut he-

raus, verpacken Sie es in mehrere
Schichten Zeitungspapier und lagern Sie
es an einem kühlen Ort.

3. Lassen Sie die Tür offen.

4. Ist das Geräteinnere vollständig abge-

taut, trocken Sie die nassen Oberflächen
gründlich ab und setzen Sie den Stopfen
wieder ein.

5. Schalten Sie das Gerät ein.

6. Drehen Sie den Temperaturregler auf ei-

ne höhere Einstellung, um die maximal
mögliche Kühlung zu erreichen, und las­sen Sie das Gerät zwei bis drei Stunden
mit dieser Einstellung laufen.

7. Legen Sie die ausgelagerten Lebensmit-

tel wieder in das Fach hinein.

electrolux 9

Wichtig! Verwenden Sie bitte niemals
scharfe Gegenstände zum Entfernen von
Reif und Eis vom Verdampfer, da dieser
dadurch beschädigt werden könnte.
Benutzen Sie keine mechanischen oder
sonstigen Hilfsmittel, um den Abtauprozess
zu beschleunigen; halten Sie sich dazu
ausschließlich an die Angaben des
Geräteherstellers. Ein Temperaturanstieg
des Gefrierguts während des Abtauens des
Gerätes kann die Lagerzeit dieser
Lebensmittel verkürzen.

Stillstandzeiten

Bei längerem Stillstand des Geräts müssen

1. trennen Sie das Gerät von der Netzver-

sorgung

2. entnehmen Sie alle Lebensmittel

3. tauen Sie das Gerät ab; reinigen Sie den

Innenraum und das gesamte Zubehör

4. lassen Sie die Türen offen, um das Ent-

stehen unangenehmer Gerüche zu ver­meiden.

Wichtig! Möchten Sie bei einer längeren
Abwesenheit das Gerät weiter laufen lassen,
bitten Sie jemanden, gelegentlich die
Temperatur zu prüfen, damit das Gefriergut
bei einem möglichen Stromausfall nicht im
Innern des Geräts verdirbt.

Sie folgendermaßen vorgehen:

Was tun, wenn …

Warnung! Ziehen Sie vor der
Fehlersuche immer den Netzstecker aus
der Steckdose.
Die Fehlersuche, die in der vorliegenden
Gebrauchsanweisung nicht beschrie­ben ist, darf nur von einem qualifizierten

Störung Mögliche Ursache Abhilfe

Das Gerät ist zu laut

Das Gerät funktioniert
nicht. Die Lampe funktio­niert nicht.

Der Netzstecker steckt nicht rich-

Das Gerät bekommt keinen

Die Lampe funktioniert
nicht.

Die Lampe ist defekt. Siehe hierzu "Austauschen der

Der Kompressor arbeitet
ständig.

Die Tür ist nicht richtig geschlos-

Die Tür wurde zu häufig geöffnet. Lassen Sie die Tür nicht länger als

Unebenheiten im Boden sind
durch Unterlegen nicht ausgegli­chen worden

Das Gerät ist abgeschaltet. Schalten Sie das Gerät ein.

tig in der Steckdose.

Strom. Es liegt keine Spannung
an der Netzsteckdose an.

Die Lampe ist im Standby-Mo­dus.

Die Temperatur ist nicht richtig
eingestellt.

sen.

Elektriker oder einer kompetenten Per­son durchgeführt werden.

Wichtig! Während das Gerät in Betrieb ist,
entstehen bestimmte Geräusche
(Kompressor und Kühlkreislauf).

Kontrollieren Sie, ob eventuelle Un­ebenheiten der Standfläche kor­rekt ausgeglichen wurden, so dass
alle vier Füße fest auf dem Boden
stehen

Stecken Sie den Netzstecker rich­tig in die Steckdose.

Testen Sie bitte, ob ein anderes
Gerät an dieser Steckdose funkti­oniert.
Kontaktieren Sie gegebenenfalls
einen qualifizierten Elektriker.

Öffnen und schließen Sie die Tür.

Lampe".
Stellen Sie eine höhere Temperatur

ein.
Siehe hierzu "Schließen der Tür".

unbedingt erforderlich offen.

10 electrolux

Störung Mögliche Ursache Abhilfe

Die Temperatur der zu kühlenden

Die Raumtemperatur ist zu hoch. Senken Sie die Raumtemperatur.

Wasser fließt an der
Rückwand des Kühl­schranks hinunter.

Wasser fließt in den In­nenraum des Kühl­schranks.

Die eingelagerten Lebensmittel

Wasser fließt auf den Bo­den.

Die Temperatur im Gerät
ist zu niedrig.

Die Temperatur im Gerät
ist zu hoch.

Die Tür ist nicht richtig geschlos-

Die Temperatur der zu kühlenden

Es wurden zu viele Lebensmittel

Die Temperatur im Kühl­schrank ist zu hoch.

Die Temperatur im Ge­frierraum ist zu hoch.

Es bildet sich zu viel Reif
oder Eis.

Die Tür ist nicht richtig geschlos-

Die Temperatur ist nicht richtig

Ersetzen der Lampe

1. Trennen Sie den Netzstecker von der
Netzversorgung.

2. Lösen Sie die Schraube an der Lampen­abdeckung.

3. Nehmen Sie die Lampenabdeckung ab
(siehe hierzu die Abbildung).

Lebensmittel ist zu hoch.

Beim automatischen Abtauen
fließt das abgetaute Wasser an
der Rückwand des Kühlschranks
hinunter.

Der Wasserabflusskanal ist ver­stopft.

verhindern, dass das Wasser
zum Kollektor fließt.

Der Tauwasserablauf läuft nicht in
die Verdampferschale über dem
Kompressor.

Die Temperatur ist nicht richtig
eingestellt.

Die Temperatur ist nicht richtig
eingestellt.

sen.

Lebensmittel ist zu hoch.

auf einmal eingelegt.
Die Kaltluft kann nicht im Gerät

zirkulieren.
Die einzufrierenden Packungen

liegen zu dicht aneinander.

Die Lebensmittel sind nicht richtig
verpackt.

sen.

eingestellt.

5. Bringen Sie die Lampenabdeckung an.

6. Ziehen Sie die Schraube an der Lampen­abdeckung fest.

7. Stecken Sie den Netzstecker in die
Steckdose.

8. Tür öffnen. Prüfen Sie, dass die Lampe
brennt.

Lassen Sie die Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät legen.

Das ist normal.

Reinigen Sie den Ablauf.

Stellen Sie sicher, dass die Le­bensmittel nicht die Rückwand be­rühren.

Befestigen Sie den Tauwasserab­lauf an der Verdampferschale.

Stellen Sie eine höhere Temperatur
ein.

Stellen Sie eine niedrigere Tempe­ratur ein.

Siehe hierzu "Schließen der Tür".

Lassen Sie die Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät legen.

Legen Sie weniger Lebensmittel
auf einmal ein.

Stellen Sie sicher, dass die Kaltluft
im Gerät zirkulieren kann.

Stellen Sie sicher, dass die Kaltluft
im Gerät zirkuliert und die Lebens­mittel dies nicht verhindern.

Verpacken Sie die Lebensmittel
richtig.

Siehe hierzu "Schließen der Tür".

Stellen Sie eine höhere Temperatur
ein.

4. Ersetzen Sie die alte Lampe durch eine
Lampe der gleichen Leistung (die maxi­mal erlaubte Leistung steht auf der Lam­penabdeckung).

Schließen Sie die Tür

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Siehe
hierzu "Gerät aufstellen".

3. Ersetzen Sie die defekten Türdichtungen,
falls erforderlich. Kontaktieren Sie den
Kundendienst.

Technische Daten

Abmessungen
Höhe 850 mm
Breite 550 mm
Tiefe 612 mm
Ausfalldauer 11 h

Die technischen Informationen befinden sich
auf dem Typschild innen links im Gerät sowie
auf der Energieplakette.

Gerät aufstellen

Lesen Sie bitte die "Sicherheitshinweise"
sorgfältig vor der Aufstellung des Geräts
durch, um Gefahren für Sie selbst zu
vermeiden und einen korrekten Betrieb
des Geräts zu gewährleisten.

Aufstellung

Installieren Sie dieses Gerät an einem Ort, an
dem die Umgebungstemperatur mit der Kli­maklasse übereinstimmt, die auf dem Typ­schild des Geräts angegeben ist:

Klima­klasse

SN +10°C bis + 32°C
N +16°C bis + 32°C
ST +16°C bis + 38°C
T +16°C bis + 43°C

Ausrichten

Bei der Aufstellung des Gerätes ist dieses
waagerecht auszurichten. Dies lässt sich mit
zwei Schraubfüßen (2) am vorderen Sockel
des Gerätes erreichen. Bei Bedarf kann zum
Einstellen der Schraubfüße das Distanzstück
(1) entfernt werden.

Umgebungstemperatur

Standort

Das Gerät sollte möglichst weit entfernt von
Wärmequellen wie Heizungen, Boilern oder
direktem Sonnenlicht usw. aufgestellt wer­den. Sicherstellen, dass die Luft frei auf der
Rückseite des Gerätes zirkulieren kann. Da­mit das Gerät die optimale Leistung bringen
kann, wenn es unter einer überhängenden
Wand installliert wird, sollte der Mindestab­stand zwischen der Geräteoberseite und der
Wand mindestens 100 mm betragen. Aller­dings sollte die Aufstellung des Gerätes unter
einer überhängenden Wand nach Möglich­keit vermieden werden. Die korrekte waage­rechte Ausrichtung des Gerätes kann mit Hil-

electrolux 11

1

2

12 electrolux

fe eines oder mehrerer Schraubfüße am So­ckel des Gerätes erfolgen.
Wird das Gerät in einer Ecke aufgestellt, und
zeigt die Scharnierseite dabei zur Wand, so
muss der Abstand zwischen Wand und Ge­rät mindestens 10 mm betragen, damit die
Tür zum Herausnehmen der Ablagen geöff­net werden kann.

Warnung! Es muss möglich sein, das
Gerät vom Netz zu trennen; nach der
Installation muss die Steckdose daher
zugänglich bleiben.

15mm 100mm

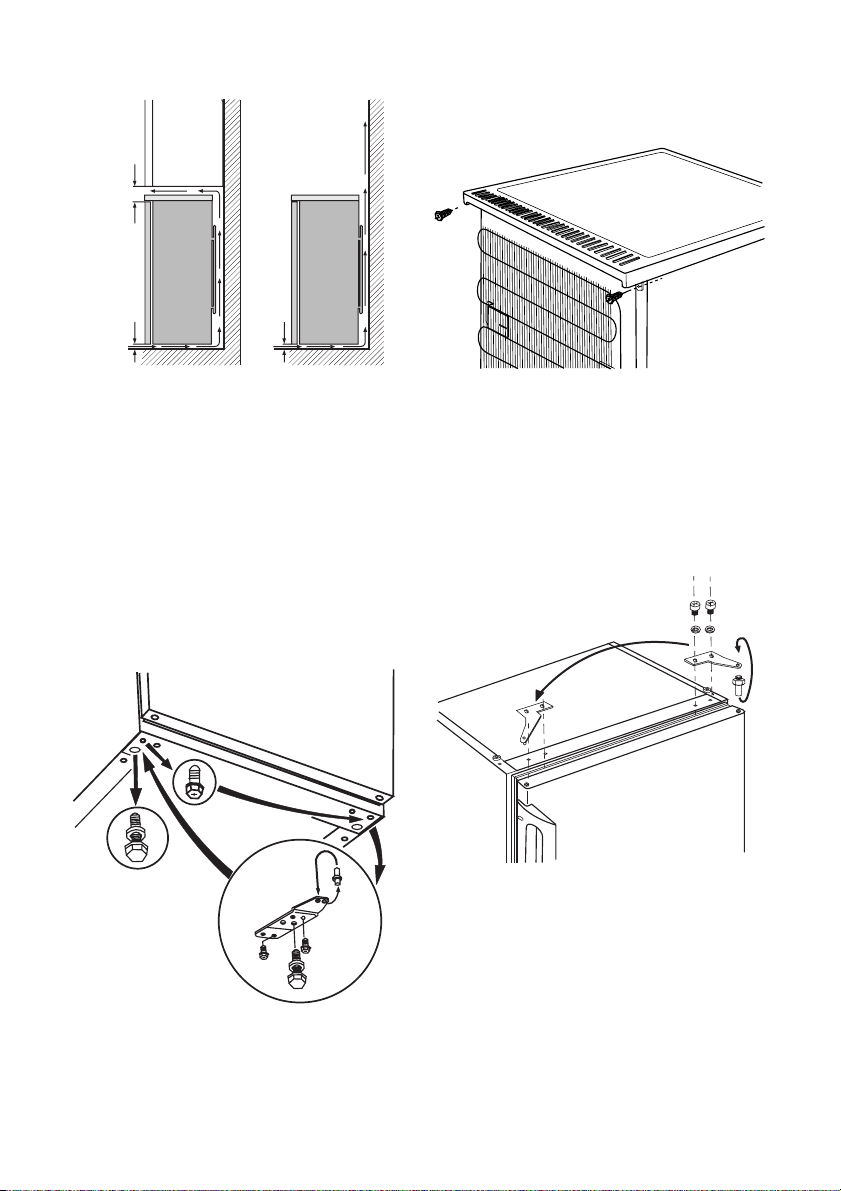

Wechsel des Türanschlags
Wichtig! Die nachfolgend beschriebenen

Tätigkeiten müssen mit Hilfe einer zweiten
Person durchgeführt werden, um ein
Herunterfallen der Türen zu vermeiden.

Beim Wechsel des Türanschlags muss wie
folgt vorgegangen werden:

1. Den Netzstecker ziehen.

2. Neigen Sie das Gerät vorsichtig nach
hinten, so dass der Kompressor nicht
den Boden berührt.

15mm

3. Die beiden Schraubfüße abschrauben.

4. Die Schrauben des unteren Türschar­niers lösen. Das Türscharnier entfernen.
Den Bolzen in Pfeilrichtung umstecken.

5. Lösen Sie die Schraube und bringen Sie
sie an der gegenüberliegenden Seite
wieder an.

6. Das Scharnier an der gegenüberliegen­den Seite befestigen.

7. Beide Schraubfüße wieder anschrau­ben.

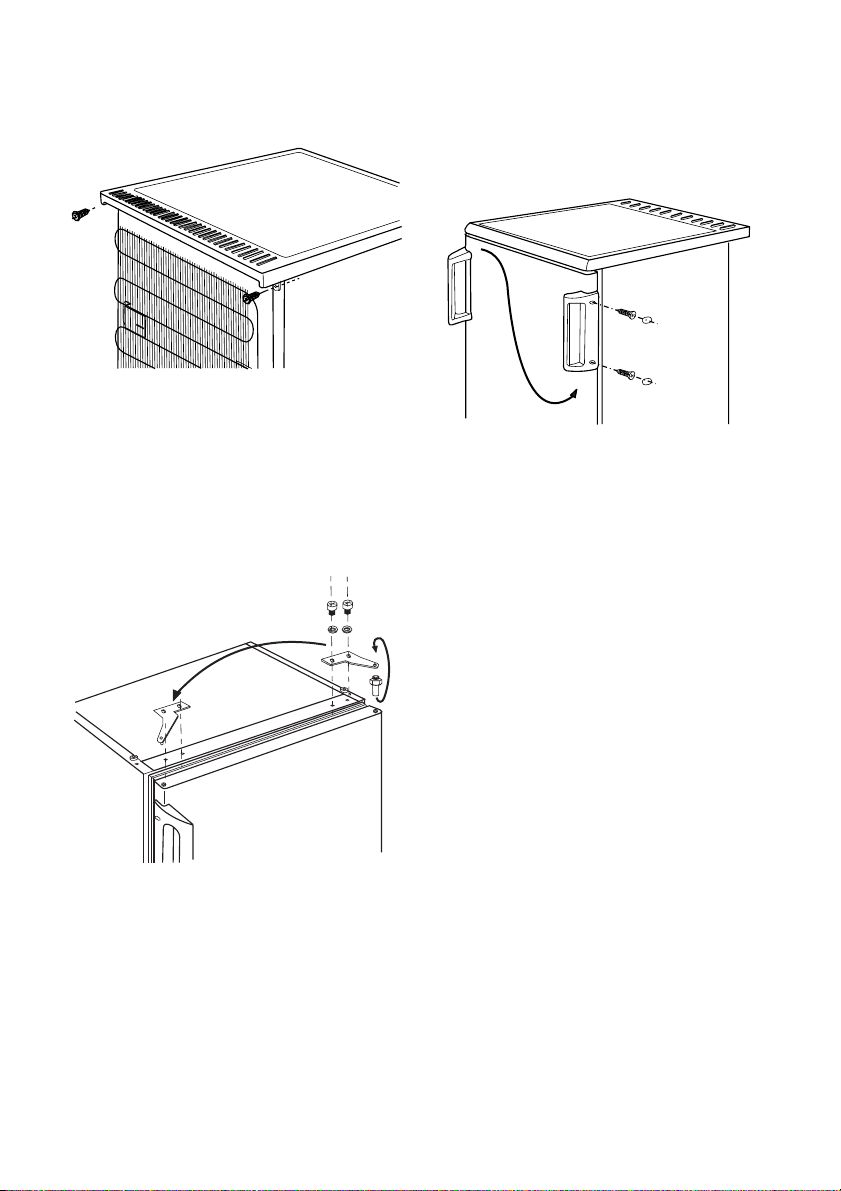

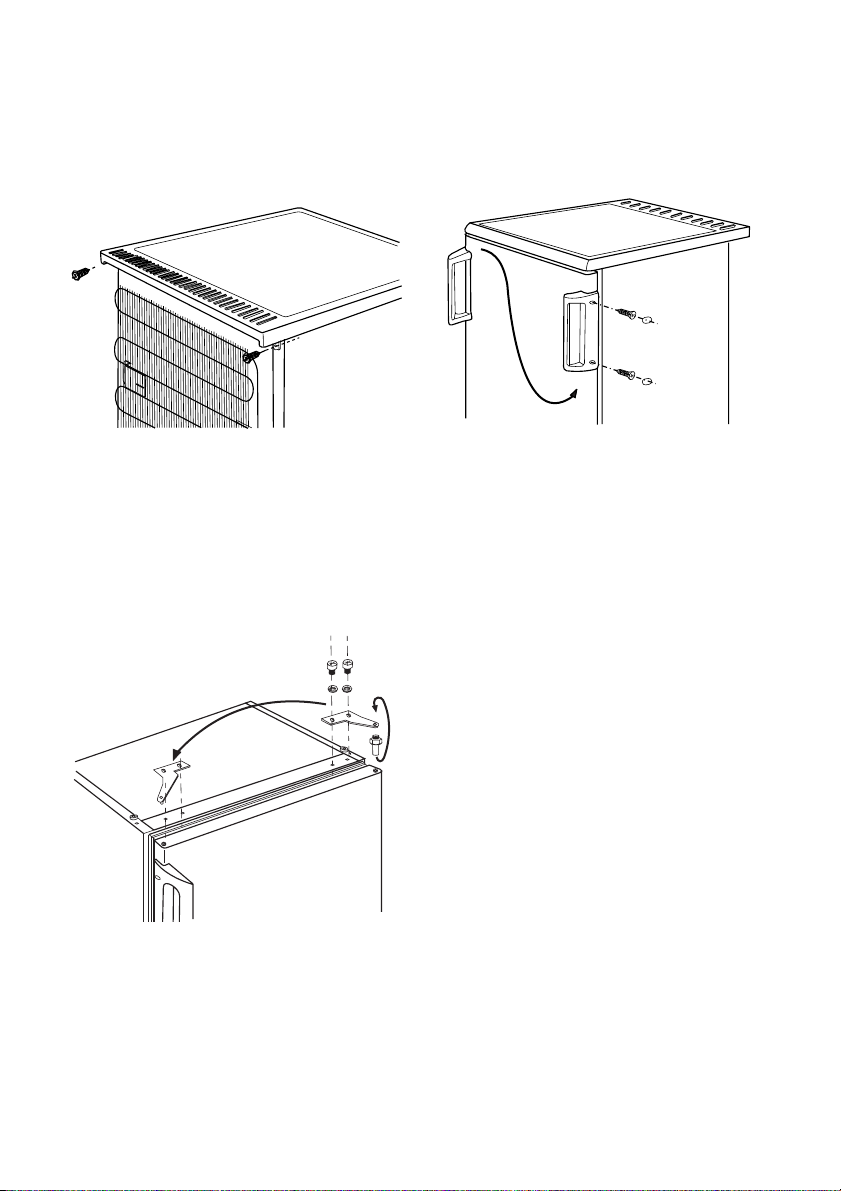

8. Beide Schrauben auf der Rückseite lö­sen.

9. Die Arbeitsplatte nach hinten schieben
und von den Befestigungselementen ab­nehmen.

10. Die Schrauben des oberen Türschar­niers lösen.

11. Das Türscharnier entfernen. Den Bolzen
in Pfeilrichtung umstecken. Das Schar­nier an der gegenüberliegenden Seite
befestigen.

electrolux 13

12. Ziehen Sie das Scharnier fest.

13. Die Arbeitsplatte in die richtige Position
bringen.

14. Schieben Sie die Arbeitsplatte nach vor­ne.

15. Beide Schrauben auf der Rückseite wie­der festschrauben.

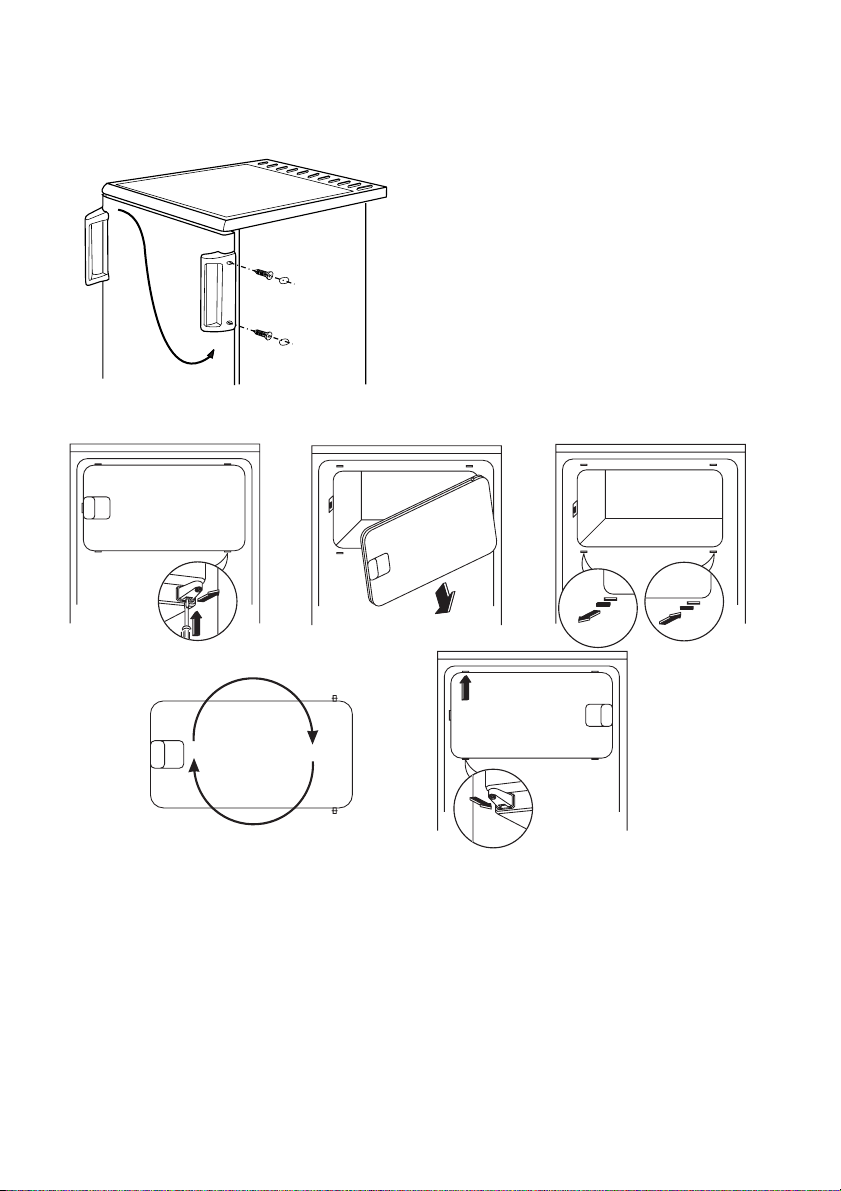

16. Bauen Sie den Griff aus und wieder ein

4)

auf der gegenüber liegenden Seite.

17. Das Gerät wieder an seinen Standort
schieben, eben ausrichten und mindes­tens vier Stunden lang nicht in Betrieb
nehmen. Dann das Gerät an die Strom­versorgung anschließen.

Prüfen Sie alles erneut, um sicherzustellen,
dass:

• Alle Schrauben fest angezogen sind.

• Die Tür korrekt öffnet und schließt.

Bei niedrigen Umgebungstemperaturen (z.B.
im Winter) kann es sein, dass die Türdichtung
nicht richtig am Gerät anliegt. Warten Sie in
diesem Fall auf die natürliche Anpassung der
Dichtung.
Wenden Sie sich bitte an den Kundendienst,
falls Sie die oben beschriebenen Tätigkeiten
nicht selber durchführen möchten. Ein Kun­dendiensttechniker wird die Türen dann auf
Ihre Kosten umbauen.

4) falls dies vorgesehen ist

14 electrolux

Wechsel des Gefrierschranks-Türanschlags

180˚

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung
des Gerätes, ob die Netzspannung und -fre­quenz Ihres Hausanschlusses mit den auf
dem Typenschild angegebenen Anschluss­werten übereinstimmen.
Das Gerät muss geerdet sein. Zu diesem
Zweck ist die Netzkabelsteckdose mit einem
Schutzkontakt ausgestattet. Falls die Steck-

Hinweise zum Umweltschutz

Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem
Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten

dose Ihres Hausanschlusses nicht geerdet
sein sollte, lassen Sie das Gerät bitte gemäß
den geltenden Vorschriften erden und fragen
Sie dafür einen qualifizierten Elektriker.
Der Hersteller übernimmt keinerlei Haftung
für Schäden oder Verletzungen, die durch
Missachtung der oben genannten Sicher­heitshinweise entstehen.
Das Gerät entspricht den EU- Richtlinien.

Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft
werden oder Abgabe bei den offiziellen
SENS-Sammelstellen oder offiziellen
SENS-Recyclern.
Die Liste der offiziellen SENS­Sammelstellen findet sich unter
www.sens.ch.

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité 15
Fonctionnement 17
Première utilisation 18
Utilisation quotidienne 18
Conseils utiles 19
Entretien et nettoyage 20

Sous réserve de modifications

En cas d'anomalie de fonctionnement

Caractéristiques techniques 23
Installation 23
En matière de sauvegarde de
l'environnement 26

Consignes de sécurité

Pour votre sécurité et garantir une utilisation
correcte de l'appareil, lisez attentivement
cette notice, y compris les conseils et aver­tissements, avant d'installer et d'utiliser l'ap­pareil pour la première fois. Pour éviter toute
erreur ou accident, veillez à ce que toute per­sonne qui utilise l'appareil connaisse bien
son fonctionnement et ses fonctions de sé­curité. Conservez cette notice avec l'appa­reil. Si l'appareil doit être vendu ou cédé à
une autre personne, veillez à remettre cette
notice au nouveau propriétaire, afin qu'il
puisse se familiariser avec son fonctionne­ment et sa sécurité.
Pour la sécurité des personnes et des biens,
conservez et respectez les consignes de sé­curité figurant dans cette notice. Le fabricant
décline toute responsabilité en cas de dom­mages dus au non-respect de ces instruc­tions.

Sécurité des enfants et des personnes
vulnérables

• Cet appareil n'est pas destiné à être utilisé
par des enfants ou des personnes dont les
capacités physiques, sensorielles ou men­tales, ou le manque d'expérience et de
connaissance les empêchent d'utiliser
l'appareil sans risque lorsqu'ils sont sans
surveillance ou en l'absence d'instruction
d'une personne responsable qui puisse
leur assurer une utilisation de l'appareil
sans danger.
Empêchez les enfants de jouer avec l'ap­pareil.

• Ne laissez pas les différents emballages à
portée des enfants. Ils pourraient s'asphy­xier.

• Si l'appareil doit être mis au rebut, veillez à
couper le câble d'alimentation électrique
au ras de l'appareil pour éviter les risques
d'électrocution. Démontez la porte pour
éviter que des enfants ne restent enfermés
à l'intérieur.

• Cet appareil est muni de fermetures ma­gnétiques. S'il remplace un appareil équi­pé d'une fermeture à ressort, nous vous
conseillons de rendre celle-ci inutilisable
avant de vous en débarrasser. Ceci afin
d'éviter aux enfants de s'enfermer dans
l'appareil et de mettre ainsi leur vie en dan­ger.

Sécurité générale

Attention Veillez à ce que les orifices de

ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la
conservation d'aliments et/ou de boissons
dans le cadre d'un usage domestique nor­mal, tel que celui décrit dans la présente
notice.

• N'utilisez pas de dispositifs mécaniques
ou autres moyens artificiels pour accélérer
le dégivrage de l'appareil.

• N'utilisez pas d'autres appareils électri­ques (par exemple, sorbetières) à l'inté­rieur d'appareils réfrigérants sauf s'ils sont
homologués pour cet usage par leur fabri­cant.

electrolux 15

21

16 electrolux

• N'endommagez pas le circuit de refroidis­sement.

• Le circuit de refroidissement de l'appareil
contient de l'isobutane (R600a), un gaz
naturel offrant un haut niveau de compati­bilité avec l'environnement mais qui est
néanmoins inflammable.
Pendant le transport et l'installation de
l'appareil, assurez-vous qu'aucune pièce
du circuit de refroidissement n'est endom­magée.
Si tel est le cas :
– évitez les flammes vives et les sources

d'ignition

– aérez soigneusement la pièce où se

trouve l'appareil

• Il est dangereux de modifier les caracté­ristiques de l'appareil ou l'appareil. Un cor­don d'alimentation endommagé peut être
la cause de courts-circuits, d'incendies et/
ou de décharges électriques.

Avertissement Les composants élec­triques (cordon d'alimentation, prise,
compresseur) doivent être remplacés
par un technicien d'entretien agréé ou
par un électricien spécialisé.

1. Ne branchez pas le cordon d'alimen-

tation à une rallonge.

2. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arrière
de l'appareil. Une prise de courant en­dommagée peut s'échauffer et provo­quer un incendie.

3. Assurez-vous de pouvoir accéder à la

prise secteur de l'appareil.

4. Ne tirez pas sur le cordon d'alimenta-

tion.

5. Si la fiche du cordon d'alimentation est

desserrée, ne la branchez pas sur la
prise murale. Risque d'électrocution
ou d'incendie.

6. N'utilisez pas l'appareil si le diffuseur

de l'ampoule d'éclairage n'est pas pré-

5)

sent

pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention lors
de son déplacement.

• Ne touchez pas les produits congelés sor­tant du congélateur avec les mains humi­des car ceci peut provoquer des abrasions
ou des brûlures cutanées.

• Évitez les expositions prolongées de l'ap­pareil aux rayons solaires.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les
parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides in­flammables dans l'appareil (risque d'ex­plosion).

• Ne placez pas d'aliments directement
contre la sortie d'air sur la paroi arrière de

l'appareil.

6)

• Un produit décongelé ne doit jamais être
recongelé.

• Conservez les aliments emballés confor­mément aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils
de conservation donnés par le fabricant de
l'appareil. Consultez les instructions res­pectives.

• Ne mettez pas de bouteilles ni de boîtes
de boissons gazeuses dans le comparti­ment congélateur, car la pression se for­mant à l'intérieur du contenant pourrait le
faire éclater et endommager ainsi l'appa­reil.

• Ne consommez pas certains produits tels
que les bâtonnets glacés dès leur sortie de
l'appareil, car ils peuvent provoquer des
brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez
l'appareil hors tension et débranchez-le de
la prise de courant.

• N'utilisez pas d'objets métalliques pour
nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour grat­ter la couche de givre. Utilisez une spatule
en plastique.

• Contrôlez régulièrement l'orifice d'évacua­tion de l'eau de dégivrage dans le com­partiment réfrigérateur. Nettoyez-le, si be­soin. Si l'orifice est bouché, l'eau s'écou­lera en bas de l'appareil.

Installation
Important Avant de procéder au

branchement électrique, respectez
scrupuleusement les instructions fournies
dans cette notice.

5) Si le diffuseur est prévu

6) Si l'appareil est sans givre

electrolux 17

• Déballez l'appareil et vérifiez qu'il n'est pas
endommagé. Ne branchez pas l'appareil
s'il est endommagé. Signalez immédiate­ment au revendeur de l'appareil les dom­mages constatés. Dans ce cas, gardez
l'emballage.

• Il est conseillé d'attendre au moins quatre
heures avant de brancher l'appareil pour
que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement au­tour de l'appareil pour éviter qu'il ne sur­chauffe. Pour assurer une ventilation suffi­sante, respectez les instructions de la no­tice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter
tout contact avec le compresseur et le
condenseur (risque de brûlure).

• Placez de préférence votre appareil loin
d'une source de chaleur (chauffage, cuis­son ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste ac­cessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable
uniquement.

7)

Maintenance

• Les branchements électriques nécessai­res à l'entretien de l'appareil doivent être

Fonctionnement

Mise en fonctionnement

Branchez l'appareil sur une prise murale.
Tournez le bouton du thermostat dans le
sens des aiguilles d'une montre sur une po­sition moyenne.

Mise à l'arrêt

Pour mettre à l'arrêt l'appareil, tournez le
bouton du thermostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.
Pour faire fonctionner l'appareil, procédez
comme suit :

• tournez le bouton du thermostat vers le
bas pour obtenir un réglage de froid mini­mum.

• tournez le bouton du thermostat vers le
haut pour obtenir un réglage de froid maxi­mum.

réalisés par un électricien qualifié ou une
personne compétente.

• Cet appareil ne doit être entretenu et ré­paré que par un Service après-vente au­torisé, exclusivement avec des pièces
d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de
votre appareil ne contiennent pas de
C.F.C. contribuant ainsi à préserver l'en­vironnement. L'appareil ne doit pas être
mis au rebut avec les ordures ménagè­res et les déchets urbains. La mousse
d'isolation contient des gaz inflamma­bles : l'appareil sera mis au rebut con­formément aux règlements applicables
disponibles auprès des autorités loca­les. Veillez à ne pas détériorer les circuits
frigorifiques, notamment au niveau du
condenseur. Les matériaux utilisés dans
cet appareil identifiés par le symbole
sont recyclables.

Une position moyenne est la plus indi­quée.

Toutefois, le réglage doit être choisi en tenant
compte du fait que la température à l'intérieur
de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

7) Si un branchement sur le réseau d'eau est prévu

18 electrolux

Important Si le thermostat est réglé sur la

position de froid maximum, lorsque la
température ambiante est élevée et que
l'appareil est plein, il est possible que le
compresseur fonctionne en régime continu.

Première utilisation

Nettoyage intérieur

Avant d'utiliser l'appareil pour la première
fois, nettoyez l'intérieur et tous les accessoi­res internes avec de l'eau tiède savonneuse
pour supprimer l'odeur caractéristique du
"neuf" puis séchez soigneusement.

Utilisation quotidienne

Congélation d'aliments frais

Le compartiment congélateur est idéal pour
congeler des denrées fraîches et conserver
les aliments surgelés ou congelés pendant
longtemps.
Pour congeler des aliments frais, il n'est pas
nécessaire de modifier le réglage moyen.
Toutefois, pour une congélation plus rapide,
tournez le thermostat vers le haut pour ob­tenir plus de froid.

Important Dans ce cas, la température du
compartiment réfrigérateur peut chuter au­dessous de 0°C. Si cela se produit,
repositionnez le thermostat sur un réglage
plus chaud.

Conservation des aliments congelés

À la mise en service ou après un arrêt pro­longé, placez le thermostat sur la position
Max pendant 2 heures environ, avant d'in­troduire les produits dans le compartiment.

Important En cas de dégivrage accidentel,
dû par exemple à une panne de courant, si
la panne doit se prolonger plus longtemps
qu'il n'est indiqué à la rubrique "temps
d'augmentation" dans la section
Caractéristiques techniques, consommez
les aliments décongelés le plus rapidement
possible ou recongelez-les après les avoir
cuits (une fois refroidis).

La décongélation

Les aliments surgelés ou congelés peuvent
être décongelés dans le compartiment réfri­gérateur ou à température ambiante, avant

Dans ce cas, il y a un risque de formation
excessive de givre sur la paroi postérieure à
l'intérieur de l'appareil. Pour éviter cet
inconvénient, placez le thermostat sur une
température plus élevée de façon à
permettre un dégivrage automatique et, par
conséquent, des économies de courant.

Important N'utilisez pas de produits abra­sifs, poudre à récurer, éponge métallique
pour ne pas abîmer la finition.

d'être utilisés, en fonction du temps disponi­ble pour cette opération.
Les petites pièces peuvent même être cuites
sans décongélation préalable : dans ce cas,
la cuisson est plus longue.

Clayettes amovibles

Les parois du réfrigérateur sont équipées
d'une série de glissières pour que les clayet­tes puissent être placées en fonction des be­soins.
Pour exploiter au mieux l'espace, vous pou­vez placer les demi-clayettes avant au des­sus des clayettes arrière.

Emplacement des balconnets de la
porte

En fonction de la taille des paquets d'ali­ments conservés, les balconnets de la porte

peuvent être positionnés à différentes hau­teurs.
Pour les ajuster, procédez comme suit :
tirez progressivement dans le sens des flè­ches pour les dégager, puis repositionnez­les selon les besoins.

Conseils utiles

Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passe
dans le circuit d'évaporation peut produire
un bruit de gargouillis ou de bouillonne­ment. Ce phénomène est normal.

• Le compresseur peut produire un ronron­nement aigu ou un bruit de pulsation. Ce
phénomène est normal.

• La dilatation thermique peut provoquer un
soudain, léger bruit de craquement. C'est
un phénomène normal et sans gravité. Ce
phénomène est normal.

• Un léger claquement se produit lors de la
mise en fonctionnement/à l'arrêt du com­presseur. Ce phénomène est normal.

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus
longtemps que nécessaire.

• Si la température ambiante est élevée, le
dispositif de réglage de température est
sur la position de froid maximum et l'ap­pareil est plein : il est possible que le com­presseur fonctionne en régime continu,
d'où un risque de formation excessive de
givre sur l'évaporateur. Pour éviter ceci,
modifiez la position du dispositif de réglage
de température de façon à obtenir des pé­riodes d'arrêt du compresseur et ainsi per­mettre un dégivrage automatique, d'où
des économies d'énergie.

electrolux 19

Conseils pour la réfrigération de
denrées fraîches

Pour obtenir les meilleures performances
possibles :

• n'introduisez pas d'aliments encore
chauds ou de liquides en évaporation dans
le réfrigérateur

• couvrez ou enveloppez soigneusement les
aliments, surtout s'ils sont aromatiques

• placez les aliments pour que l'air puisse
circuler librement autour

Conseils pour la réfrigération

Conseils utiles :
Viande (tous les types) : enveloppez-la dans
des sachets en plastique et placez-la sur la
tablette en verre au-dessus du bac à légu­mes.
La période de conservation est de 1 à 2 jours
au maximum.
Aliments cuits, plats froids, etc. : placez-les
bien couverts sur une clayette.
Fruits et légumes : placez-les une fois net­toyés dans le(s) bac(s) à légumes fourni(s).
Beurre et fromage : placez-les dans des ré­cipients étanches spéciaux ou enveloppez­les soigneusement dans des feuilles d'alumi­nium ou de polyéthylène, pour emmagasiner
le moins d'air possible.
Lait en bouteille : bouchez-le et placez-le
dans le balconnet de la contreporte réservé
aux bouteilles.

20 electrolux

Bananes, pommes de terre, oignons et ail ne
se conservent pas au réfrigérateur, s'ils ne
sont pas correctement emballés.

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici
quelques conseils importants :

• la quantité maximale de denrées que vous
pouvez congeler par 24 heures est indi­quée sur la plaque signalétique.

• le temps de congélation est de 24 heures.
Aucune autre denrée à congeler ne doit
être ajoutée pendant cette période.

• congelez seulement les denrées alimen­taires fraîches, de qualité supérieure (une
fois nettoyées).

• préparez la nourriture en petits paquets
pour une congélation rapide et uniforme,
adaptés à l'importance de la consomma­tion.

• enveloppez les aliments dans des feuilles
d'aluminium ou de polyéthylène et assu­rez-vous que les emballages sont étan­ches ;

• ne laissez pas des aliments frais, non con­gelés, toucher des aliments déjà congelés
pour éviter une remontée en température
de ces derniers.

• les aliments maigres se conservent mieux
et plus longtemps que les aliments gras ;

le sel réduit la durée de conservation des
aliments

• la température très basse à laquelle se
trouvent les bâtonnets glacés, s'ils sont
consommés dès leur sortie du comparti­ment congélateur, peut provoquer des
brûlures.

• l'identification des emballages est impor­tante : indiquez la date de congélation du
produit, et respectez la durée de conser­vation indiquée par le fabricant.

Conseils pour la conservation des
produits surgelés et congelés du
commerce

Pour une bonne conservation des produits
surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conservés
au magasin ;

• prévoir un temps réduit au minimum pour
leur transport du magasin d'alimentation à
votre domicile ;

• éviter d'ouvrir trop souvent la porte du
congélateur et ne la laisser ouverte que le
temps nécessaire.

• une fois décongelés, les aliments se dété­riorent rapidement et ne peuvent pas être
recongelés.

• respecter la durée de conservation indi­quée par le fabricant.

Entretien et nettoyage

Attention débrancher l'appareil avant
toute opération d'entretien.

Cet appareil contient des hydrocarbures
dans son circuit réfrigérant : l'entretien et
la recharge ne doivent donc être effec­tués que par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires
avec de l'eau tiède savonneuse.

• vérifiez régulièrement les joints de porte et
nettoyez-les en les essuyant pour éviter
toute accumulation de déchets.

• rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou
endommager les tuyaux et/ou câbles qui se
trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou
caustiques ni d'éponges avec grattoir pour

nettoyer l'intérieur de façon à ne pas l'abîmer
et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le
compresseur situés à l'arrière de l'appareil
avec une brosse ou un aspirateur. Cette opé­ration améliore les performances de l'appa­reil et permet des économies d'énergie.

Important Attention à ne pas endommager
le système de réfrigération.

De nombreux détergents pour la cuisine re­commandés par les fabricants contiennent
des produits chimiques qui peuvent atta­quer/endommager les pièces en plastique
utilisées dans cet appareil. Il est par consé­quent recommandé d'utiliser seulement de
l'eau chaude additionnée d'un peu de savon
liquide pour nettoyer la carrosserie de l'ap­pareil.
Après le nettoyage, rebranchez l'appareil.

electrolux 21

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de
l'évaporateur du compartiment réfrigérateur
à chaque arrêt du compresseur, en cours
d'utilisation normale. L'eau de dégivrage est
collectée dans un récipient spécial situé à
l'arrière de l'appareil, au-dessus du com­presseur, d'où elle s'évapore.
Il est important de nettoyer régulièrement
l'orifice d'écoulement de la gouttière d'éva­cuation de l'eau de dégivrage située au milieu
du compartiment réfrigérateur pour empê­cher l'eau de déborder et de couler sur les
aliments qui se trouvent à l'intérieur. Net­toyez l'orifice d'écoulement de l'eau de dé­givrage avec le bâtonnet spécial se trouvant
déjà dans l'orifice.

Dégivrage du congélateur

Une certaine quantité de givre se forme
toujours sur les clayettes du congélateur
et autour du compartiment supérieur.

Important Dégivrez le congélateur lorsque
l'épaisseur de la couche de givre est
d'environ 3-5 mm.

Pour enlever le givre, suivez les instructions
ci-dessous :

1. Mettez l'appareil à l'arrêt.

2. Sortez les denrées congelées, envelop­pez celles-ci dans plusieurs feuilles de
papier journal et conservez-les dans un
endroit frais.

3. Laissez la porte ouverte.

4. Le dégivrage terminé, épongez et séchez
bien l'intérieur, et remettez le bouchon.

5. Mettez l'appareil en fonctionnement.

6. Réglez le thermostat pour obtenir plus de
froid et faites fonctionner l'appareil pen­dant deux ou trois heures en utilisant ce
réglage.

7. Replacez les produits surgelés ou con­gelés dans le compartiment.

Important N'utilisez en aucun cas de
couteau ou tout autre objet tranchant,
d'objet métallique pour gratter la couche de
givre, vous risquez de détériorer
irrémédiablement l'évaporateur. N'utilisez
aucun autre dispositif mécanique ou moyen
artificiel que ceux qui sont recommandés par
le fabricant pour accélérer le dégivrage de
votre appareil. Une élévation de la
température des denrées congelées,
pendant la décongélation, peut réduire leur
durée de conservation.

En cas d'absence prolongée ou de non­utilisation

Prenez les précautions suivantes :

1. débranchez l'appareil

2. retirez tous les aliments

3. dégivrez et nettoyez l'appareil et tous les
accessoires

4. laissez la porte/les portes ouverte(s) pour
prévenir la formation d'odeurs désagréa­bles.

Important Si, toutefois, vous n'avez pas la
possibilité de débrancher et de vider
l'appareil, faites vérifier régulièrement son
bon fonctionnement pour éviter la
détérioration des aliments en cas de panne
de courant.

En cas d'anomalie de fonctionnement

Avertissement Avant d'intervenir sur
l'appareil, débranchez-le.
Tout problème non mentionné dans le
présent manuel, doit être exclusivement

confié à un électricien qualifié ou une
personne compétente.

22 electrolux

Important Certains bruits pendant le

fonctionnement (compresseur, circuit de
réfrigérant) sont normaux.

Anomalie Cause possible Remède

L'appareil est bruyant

L'appareil ne fonctionne
pas. L'ampoule ne fonc­tionne pas.

La fiche n'est pas correctement

Le courant n'arrive pas à l'appa-

L'ampoule ne fonctionne
pas.

L'ampoule est défectueuse. Consultez le paragraphe " Rempla-

Le compresseur fonction­ne en permanence.

La porte n'est pas bien fermée. Consultez le paragraphe " Ferme-

La porte a été ouverte trop sou-

La température du produit est

La température ambiante est trop

De l'eau s'écoule sur la
plaque arrière du réfrigé­rateur.

De l'eau s'écoule dans le
réfrigérateur.

Des aliments empêchent l'eau de

De l'eau coule sur le sol.

La température à l'inté­rieur de l'appareil est trop
basse.

La température à l'inté­rieur de l'appareil est trop
élevée.

La porte n'est pas bien fermée. Consultez le paragraphe " Ferme-

L'appareil n'est pas stable Vérifiez la stabilité (les quatre pieds

L'appareil est éteint. Mettez l'appareil en fonctionne-

branchée à la prise de courant.

reil. La prise de courant n'est pas
alimentée.

L'éclairage est en mode veille Ouvrez et fermez la porte.

La température n'est pas bien ré­glée.

vent.

trop élevée.

élevée.
Pendant le dégivrage automati-

que, le givre fond sur la plaque
arrière.

L'orifice d'écoulement de l'eau
est obstrué.

s'écouler dans le réservoir d'eau.
L'eau de dégivrage ne s'écoule

pas dans le plateau d'évapora­tion situé au-dessus du compres­seur.

Le thermostat n'est pas bien ré­glé.

Le thermostat n'est pas bien ré­glé.

doivent être en contact avec le sol)

ment.

Branchez correctement la fiche à la
prise de courant.

Branchez un autre appareil électri­que à la prise de courant pour voir
s'il fonctionne.
Faites appel à un électricien quali­fié.

cement de l'ampoule ".
Sélectionnez une température plus

élevée.

ture de la porte ".
Ne laissez pas la porte ouverte plus

longtemps que nécessaire.
Laissez le produit revenir à tempé-

rature ambiante avant de le ranger
dans le congélateur.

Réduisez la température ambiante.

Ce phénomène est normal.

Nettoyez l'orifice.

Assurez-vous que les aliments ne
touchent pas la plaque arrière.

Fixez le tuyau de sortie de l'eau au
plateau d'évaporation.

Sélectionnez une température plus
élevée.

Sélectionnez une température plus
basse.

ture de la porte ".

electrolux 23

Anomalie Cause possible Remède

La température du produit est

Trop de produits ont été intro-

La température du com­partiment réfrigérateur
est trop élevée.

La température du con­gélateur est trop élevée.

Il y a trop de givre. Les aliments ne sont pas bien

La porte n'est pas bien fermée. Consultez le paragraphe " Ferme-

Le thermostat n'est pas bien ré-

trop élevée.

duits simultanément.
L'air froid ne circule pas dans

l'appareil.

Les produits sont trop près les
uns des autres.

emballés.

glé.

Laissez le produit revenir à tempé­rature ambiante avant de le ranger
dans le congélateur.

Introduisez moins de produits en
même temps.

Assurez-vous que l'air froid circule
dans l'appareil.

Stockez les produits de façon à
permettre la circulation de l'air
froid.

Enveloppez les aliments correcte­ment.

ture de la porte ".
Sélectionnez une température plus

élevée.

Remplacement de l'ampoule d'éclairage

1. Débranchez l'appareil.

2. Retirez la vis du diffuseur.

3. Retirez le diffuseur (voir l'illustration).

4. Remplacez l'ampoule par un modèle
semblable de même puissance (la puis­sance maximale est indiquée sur le diffu­seur).

5. Installez le diffuseur.

6. Serrez la vis du diffuseur.

7. Branchez l'appareil.

8. Ouvrez la porte. Vérifiez que l'ampoule
s'allume.

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consultez
le paragraphe "Installation".

3. Si nécessaire, remplacez les joints défec­tueux. Contactez le Service Après-vente.

Caractéristiques techniques

Dimensions
Hauteur 850 mm
Largeur 550 mm
Profondeur 612 mm
Autonomie de fonctionnement 11 h

Les informations techniques se trouvent sur
la plaque signalétique sur la paroi intérieure

gauche de l'appareil et sur l'étiquette éner­gétique.

Installation

Pour votre sécurité et le bon
fonctionnement de l'appareil, veuillez lire
attentivement les "Consignes de
sécurité" avant d'installer l'appareil.

Emplacement

Installez cet appareil à un endroit où la tem­pérature ambiante correspond à la classe cli-

24 electrolux

matique indiquée sur la plaque signalétique
de l'appareil :

Classe

climati-

que

SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16 à + 43 °C

Température ambiante

Mise à niveau

Lors de la mise en place de l'appareil, assu­rez-vous qu'il soit positionné de façon plane.
Servez-vous des deux pieds réglables se
trouvant à l'avant de l'appareil (2). Si besoin,
réglez les pieds en retirant l'entretoise (1).

1

2

Emplacement

L'appareil doit être installé à bonne distance
de toute source de chaleur telle que les ra­diateurs, chauffe-eau, lumière directe du so­leil etc. Assurez-vous que l'air circule libre­ment à l'arrière de l'appareil. Pour garantir un
rendement optimum si l'appareil est installé
sous un élément suspendu, la distance entre
le haut de l'armoire et l'élément suspendu
doit être de 100 mm minimum. Si possible,
évitez de placer l'appareil sous des éléments
suspendus. La mise à niveau se fait à l'aide
d'un ou de plusieurs pieds réglables à la base
de l'armoire.
Si l'armoire est placée dans un angle et le
côté avec les charnières est face au mur, la
distance entre le mur et l'armoire doit être de
10 mm minimum afin de permettre à la porte
de s'ouvrir suffisamment pour pouvoir sortir
les clayettes.

Avertissement L'appareil doit pouvoir
être débranché à tout moment ; Il est

donc nécessaire que la prise murale
reste accessible après l'installation.

15mm 100mm

15mm

Réversibilité de la porte
Important Pour effectuer les opérations

suivantes, il est conseillé de se faire aider par
une autre personne pour maintenir
fermement les portes de l'appareil pendant
les opérations.

Pour changer le sens d'ouverture de la porte,
suivez les étapes suivantes :

1. Retirez la fiche de la prise de courant.

2. Inclinez l'appareil avec précaution vers

l'arrière pour que le compresseur ne tou­che pas le sol.

3. Dévissez les deux pieds réglables.

4. Dévissez les vis de la charnière inférieure

de la porte. Retirez la charnière. Placez
la goupille dans le sens de la flèche.

electrolux 25

5. Dévissez et installez la vis sur le côté op­posé.

6. Installez la charnière sur le côté opposé.

7. Vissez les deux pieds réglables.

8. Dévissez les deux vis sur l'arrière.

9. Repoussez le dessus et soulevez-le pour
le dégager des éléments de fixation.

10. Dévissez les vis de la charnière supéri­eure de la porte.

11. Retirez la charnière. Placez la goupille
dans le sens de la flèche. Installez la
charnière sur le côté opposé.

12. Serrez la charnière.

13. Remettez le dessus en place.

14. Tirez-le vers l'avant.

15. Vissez les deux vis sur l'arrière.

16.

Déposez et installez la poignée

8)

de l'au-

tre côté.

17. Remettez l'appareil en place, mettez-le
d'aplomb, attendez quatre heures au
moins puis branchez-le sur la prise de
courant.

Contrôlez une dernière fois pour vous assu­rer que :

• Toutes les vis sont correctement serrées.

• La porte ouvre et ferme correctement.

Si la température ambiante est basse (en hi­ver, par exemple), il se peut que le joint n'ad­hère pas parfaitement. Dans ce cas, atten­dez que le joint reprenne sa taille naturelle.
Si vous ne voulez pas effectuer personnelle­ment les opérations décrites ci-dessus, con­tactez le S.A.V. le plus proche. Un technicien
du S.A.V. inversera le sens d'ouverture de la
porte à vos frais.

8) si cela est prévu

26 electrolux

Réversibilité de la porte du congélateur

180˚

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la
tension et la fréquence indiquées sur la pla­que signalétique correspondent à celles de
votre réseau.
L'appareil doit être relié à la terre. La fiche du
câble d'alimentation comporte un logement
pour mise à la terre. Si la prise de courant
murale n'est pas mise à la terre, branchez

l'appareil sur une prise de terre conformé­ment aux normes en vigueur, en demandant
conseil à un électricien qualifié.
Le fabricant décline toute responsabilité en
cas d'incident suite au non-respect des con­signes de sécurité sus-mentionnées.
Cet appareil est conforme aux directives
communautaires.

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
plutôt être remis au point de ramassage
concerné, se chargeant du recyclage du
matériel électrique et électronique. En vous
assurant que ce produit est éliminé
correctement, vous favorisez la prévention
des conséquences négatives pour
l’environnement et la santé humaine qui,
sinon, seraient le résultat d’un traitement
inapproprié des déchets de ce produit. Pour
obtenir plus de détails sur le recyclage de ce

produit, veuillez prendre contact avec le
bureau municipal de votre région, votre
service d’élimination des déchets ménagers
ou le magasin où vous avez acheté le produit.

Où aller avec les appareils usagés?

Partout où des appareils neufs sont
vendus, mais aussi dans un centre de
collecte ou une entreprise de
récupération officiels SENS.
La liste des centres de collecte officiels
SENS est disponible sous
www.sens.ch.

Electrolux. Thinking of you.

Per conoscere meglio il nostro modo di pensare, visitate il sito

www.electrolux.com

Indice

Informazioni per la sicurezza 27
Uso dell'apparecchio 29
Primo utilizzo 29
Utilizzo quotidiano 30
Consigli e suggerimenti utili 31

Con riserva di modifiche

Pulizia e cura 32
Cosa fare se… 33
Dati tecnici 35
Installazione 35
Considerazioni ambientali 38

Informazioni per la sicurezza

Per garantire un impiego corretto e sicuro
dell'apparecchio, prima dell'installazione e
del primo utilizzo leggere con attenzione il li­bretto istruzioni, inclusi i suggerimenti e le
avvertenze. Per evitare errori e incidenti, è
importante garantire che tutte le persone che
utilizzano l'apparecchio ne conoscano il fun­zionamento e le caratteristiche di sicurezza.
Conservare queste istruzioni e accertarsi che
rimangano unite all'apparecchio in caso di
vendita o trasloco, in modo che chiunque lo
utilizzi sia correttamente informato sull'uso e
sulle norme di sicurezza.
Per la sicurezza delle persone e delle cose
osservare le precauzioni indicate nelle pre­senti istruzioni per l'utente, il produttore non
è responsabile dei danni provocati da even­tuali omissioni.

Sicurezza dei bambini e delle persone
fragili

• Questo apparecchio non deve essere usa­to da persone, bambini inclusi, con ridotte
capacità fisiche, sensoriali o psichiche, op­pure prive di conoscenza e esperienza, a
meno che non siano state istruite all'uso
dell'apparecchio da parte dei responsabili
della loro sicurezza, oppure sotto vigilanza
di questi.
I bambini devono essere sorvegliati per as­sicurarsi che non giochino con l'apparec­chio.

• Tenere i materiali di imballaggio al di fuori
della portata dei bambini. Alcuni materiali
possono creare rischi di soffocamento.

• Qualora l'apparecchio venga demolito,
estrarre la spina dalla presa, tagliare il cavo
di collegamento (il più vicino possibile al­l'apparecchio) e smontare lo sportello per
evitare che i bambini giocando possano
subire scosse elettriche o chiudersi dentro
l'apparecchio.

• Se questo nuovo apparecchio, che è do­tato di guarnizioni magnetiche nello spor­tello, va a sostituirne uno più vecchio aven­te sportello o coperchio con chiusure a
molla, si deve rendere inutilizzabili tali chiu­sure prima di eliminare l'apparecchio so­stituito, per evitare che diventi una trappola
mortale per i bambini.

Sicurezza generale

Attenzione Assicurarsi che le aperture

di ventilazione non siano otturate.

• L'apparecchio è progettato per la conser­vazione di alimenti e bevande per il nor­male uso domestico, come spiegato nelle
presenti istruzioni per l'uso.

• Non utilizzare dispositivi meccanici o altri
mezzi artificiali per accelerare lo sbrina­mento.

• Non utilizzare altri apparecchi elettrici (per
esempio gelatiere) all'interno dei frigoriferi,
a meno che non siano approvati per que­sto scopo dal produttore.

• Non danneggiare il circuito refrigerante.

electrolux 27

28 electrolux

• Nel circuito refrigerante dell'apparecchio è
contenuto il refrigerante isobutano
(R600a), un gas naturale con un elevato li­vello di compatibilità ambientale, che è pe­rò infiammabile.
Durante il trasporto e l'installazione del­l'apparecchio, assicurarsi che nessuno dei
componenti del circuito refrigerante venga
danneggiato.
Se il circuito refrigerante dovesse venire
danneggiato:
– evitare fiamme libere e sorgenti di ac-

censione

– ventilare la stanza in cui si trova l'appa-

recchio

• È pericoloso cambiare le specifiche o cer­care di modificare il prodotto in qualunque
modo. Se il cavo è danneggiato potrebbe
provocare cortocircuiti, incendi e/o scosse
elettriche.

Avvertenza Ogni componente elettrico
(cavo elettrico, spina, compressore) de­ve essere sostituito da un tecnico certi­ficato o da personale d'assistenza qua­lificato.

1. Non si devono applicare prolunghe al

cavo elettrico.

2. Controllare che la spina non venga

schiacciata o danneggiata dal retro
dell'apparecchio. Una spina schiaccia­ta o danneggiata può surriscaldarsi e
provocare incendi.

3. Accertare di riuscire a raggiungere la

spina dell'apparecchio.

4. Non tirare il cavo di rete.

5. Se la presa è allentata, non inserire la

spina. si potrebbero provocare scosse
elettriche o incendi.

6. Non mettere in funzione l'apparecchio

senza la copertura della lampadina

9)

di

illuminazione interna.

• Questo apparecchio è pesante. Spostarlo
con cautela.

• Non rimuovere né toccare alimenti riposti
nel vano congelatore con le mani bagnate/
umide, si potrebbero provocare abrasioni
della pelle o bruciature da gelo.

• Evitare un'esposizione prolungata dell'ap­parecchio alla luce solare diretta.

Uso quotidiano

• Non collocare pentole calde sulle parti in
plastica dell'apparecchio.

• Non collocare gas e liquidi infiammabili nel­l'apparecchio, perché potrebbero esplo­dere.

• Non collocare gli alimenti direttamente
contro l'uscita dell'aria nella parete poste-

10)

riore.

• Gli alimenti congelati non devono essere
ricongelati una volta scongelati.

• Riporre gli alimenti surgelati preconfezio­nati secondo le istruzioni del produttore
dell'alimento surgelato.

• Osservare rigorosamente i consigli per la
conservazione degli alimenti del produtto­re dell'apparecchio. Vedere le relative
istruzioni.

• Non collocare bevande gassate o frizzanti
nello scomparto congelatore perché crea­no pressione sul recipiente che può esplo­dere danneggiando l'apparecchio.

• I ghiaccioli possono provocare bruciature
da gelo se consumati immediatamente
dopo averli tolti dall'apparecchio.

Pulizia e cura

• Prima della manutenzione, spegnere l'ap­parecchio e staccare la spina dalla presa.

• Non pulire l'apparecchio con oggetti me­tallici.

• Non usare oggetti appuntiti per rimuovere
la brina dall'apparecchio. Usare un ra­schietto di plastica.

• Esaminare regolarmente il foro di scarico
dell'acqua di sbrinamento nel frigorifero.
Se necessario, pulirlo. Se il foro è otturato,
l'acqua si raccoglie sul fondo dell'appa­recchio.

Installazione
Importante Per il collegamento elettrico,

seguire attentamente le istruzioni dei
paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi
che non presenti danni. Non collegare
l'apparecchio se è danneggiato. Segnala­re immediatamente gli eventuali danni al
negozio in cui è stato acquistato. In questo
caso conservare l'imballaggio.

9) Se la copertura della lampadina è prevista

10) Se l'apparecchio è di tipo No-Frost

electrolux 29

• Si consiglia di attendere almeno due ore
prima di collegare l'apparecchio per con­sentire all'olio di arrivare nel compressore.

• Attorno all'apparecchio vi deve essere
un'adeguata circolazione dell'aria, altri­menti si può surriscaldare. Per ottenere
una ventilazione sufficiente seguire le istru­zioni di installazione.

• Se possibile il retro dell'apparecchio do­vrebbe essere posizionato contro una pa­rete per evitare di toccare le parti calde o
di rimanervi impigliati (compressore, con­densatore), evitando così possibili scotta­ture.

• L'apparecchio non deve essere posto vi­cino a radiatori o piani di cottura a gas.

• Installare l'apparecchio in modo che la
presa rimanga accessibile.

• Per il collegamento idrico, usare solo sor­genti d'acqua potabile.

Assistenza tecnica

• Tutti gli interventi elettrici richiesti per gli in­terventi di assistenza dell'apparecchio de-

11)

Uso dell'apparecchio

Accensione

Inserire la spina nella presa.
Impostare il regolatore di temperatura a un
livello medio, ruotandolo in senso orario.

Spegnimento

Per spegnere l'apparecchiatura, ruotare il re­golatore di temperatura in posizione "O".

Regolazione della temperatura

La temperatura viene regolata automatica­mente.
Per regolare il livello di raffreddamento, pro­cedere come segue:

• impostare il regolatore di temperatura a un
livello basso per ottenere un raffredda­mento minimo.

• ruotare il regolatore di temperatura verso
l'impostazione massima per aumentare
l'intensità del raffreddamento.

vono essere eseguiti da un elettricista qua­lificato o da una persona competente.

• Gli interventi di assistenza sul prodotto de­vono essere eseguiti esclusivamente da
tecnici autorizzati e utilizzando solo ricam­bi originali.

Tutela ambientale

Questo apparecchio non contiene gas
che potrebbero danneggiare lo strato di
ozono nel circuito refrigerante o nei ma­teriali isolanti. L'apparecchio non deve
essere smaltito assieme ai rifiuti urbani e
alla spazzatura. La schiuma dell'isola­mento contiene gas infiammabili: lo
smaltimento dell'apparecchio va esegui­to secondo le prescrizioni vigenti da ri­chiedere alle autorità locali. Evitare di
danneggiare il gruppo refrigerante, spe­cialmente nella parte posteriore vicino
allo scambiatore di calore. I materiali
usati su questo apparecchio contrasse­gnati dal simbolo

In condizioni normali, si consiglia di uti­lizzare una regolazione media.

Tuttavia, è importante ricordare che la tem­peratura all'interno dell'apparecchiatura è
condizionata dai seguenti fattori:

• temperatura ambiente

• frequenza di apertura della porta

• quantità di alimenti conservati

• posizione dell'apparecchiatura.

Importante Se la temperatura ambiente è
elevata o l'apparecchiatura è a pieno carico,
un'impostazione alla temperatura minima
può causare l'attivazione ininterrotta del
compressore e la formazione di brina sulla
parete posteriore. In questo caso, impostare
una temperatura più elevata per consentire
lo sbrinamento automatico e ridurre così il
consumo di energia.

sono riciclabili.

Primo utilizzo

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima
volta, lavare l'interno e gli accessori interni

11) Per gli apparecchi che prevedono un collegamento alla rete idrica

con acqua tiepida e un po' di sapone neutro
in modo a togliere il tipico odore dei prodotti
nuovi, quindi asciugare accuratamente.

30 electrolux

Importante Non usare detergenti corrosivi o

polveri abrasive che danneggiano le finiture.

Utilizzo quotidiano

Congelazione dei cibi freschi

Il vano congelatore è adatto alla congelazio­ne di cibi freschi e alla conservazione a lungo
termine di cibi congelati e surgelati.
Per congelare cibi freschi non è necessario
cambiare la regolazione media.
Tuttavia, per un'operazione di congelamento
più rapida, ruotare il termostato verso una
regolazione più alta per ottenere il massimo
raffreddamento.

Importante In questa condizione la
temperatura del vano frigorifero può
scendere sotto 0°C. In questo caso riportare
il termostato verso una regolazione più calda.

Conservazione dei cibi congelati

Al primo avvio o dopo un periodo di non uti­lizzo, prima di riporre i prodotti nel vano fare
funzionare l'apparecchio per almeno 2 ore
con una regolazione alta.

Importante In caso di sbrinamento
accidentale, per esempio a causa di
un'interruzione dell'alimentazione elettrica,
se l'alimentazione manca per un periodo
superiore al valore indicato nella tabella dei
dati tecnici sotto "Tempo di risalita", il cibo
scongelato deve essere consumato
rapidamente o cucinato immediatamente
quindi ricongelato (dopo il raffreddamento).

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati
possono essere scongelati nel vano frigori­fero o a temperatura ambiente, in funzione
del tempo disponibile per questa operazione.
I pezzi piccoli possono addirittura essere cu­cinati ancora congelati, direttamente dal
congelatore: in questo caso la cottura durerà
più a lungo.

Ripiani mobili

Le pareti del frigorifero sono equipaggiate
con una serie di guide che permettono di
collocare i ripiani nella posizione desiderata.
Per un migliore sfruttamento dello spazio, i
semiripiani anteriori possono essere collocati
sopra a quelli posteriori.

Posizionamento dei ripiani della porta

Per consentire di riporre pacchetti di cibo di
varie dimensioni, i ripiani della porta possono
essere collocati ad altezze diverse.
Per tali regolazioni, procedere come segue:
tirare gradualmente il ripiano nella direzione
delle frecce fino a liberarlo, quindi riposizio­narlo come desiderato.

Consigli e suggerimenti utili

Rumori normali durante il
funzionamento

• Quando il refrigerante viene pompato at­traverso le bobine o le tubazioni si può
sentire un fievole gorgoglio e un borbottio.
Non si tratta di un'anomalia.

• Quando il compressore è in funzione, vie­ne pompato il refrigerante e si può sentire
un ronzio e un rumore pulsante dal com­pressore. Non si tratta di un'anomalia.

• La dilatazione termica potrebbe provocare
uno schiocco improvviso. È un fenomeno
naturale, non pericoloso. Non si tratta di
un'anomalia.

• Quando il compressore si accende o si
spegne, si sente un lieve scatto del rego­latore della temperatura. Non si tratta di
un'anomalia.

Consigli per il risparmio energetico

• Non aprire frequentemente la porta e non
lasciarla aperta più di quanto assoluta­mente necessario.

• Se la temperatura ambiente è elevata, il
termostato è impostato su una regolazione
alta e l'apparecchio è a pieno carico, il
compressore può funzionare in continuo
causando la formazione di brina o ghiaccio
sull'evaporatore. In questo caso, ruotare il
termostato su una regolazione più bassa
per consentire lo scongelamento automa­tico risparmiando così energia.

Consigli per la refrigerazione di cibi
freschi

Per ottenere i migliori risultati:

• non riporre nel frigorifero cibi caldi o liquidi
in fase di evaporazione

• coprire o avvolgere il cibo, in particolare se
emana un odore forte

• posizionare il cibo in modo che l'aria possa
circolare liberamente attorno ad esso

Consigli per la refrigerazione

Consigli utili:
Carne (tutti i tipi): avvolgerla in sacchetti di
politene e collocarla sul ripiano di vetro sopra
il cassetto delle verdure.
Per motivi di sicurezza, conservarla in queste
condizioni solo per uno o due giorni al mas­simo.

electrolux 31

Cibi cucinati, piatti freddi ecc..: dovrebbero
essere coperti e possono essere collocati su
qualsiasi ripiano.
Frutta e verdura: dovrebbero essere pulite
accuratamente e collocate nell'apposito/i
cassetto/i speciale/i.
Burro e formaggio: dovrebbero essere posti
in contenitori ermetici speciali o avvolti in pel­licole di alluminio o sacchetti di politene per
escludere per quanto possibile l'aria.
Bottiglie di latte: dovrebbero essere tappate
e conservate nell'apposito ripiano sulla porta.
Non conservare nel frigorifero banane, pata­te, cipolle o aglio se non sono confezionati.

Consigli per il congelamento

Per un processo di congelamento ottimale,
ecco alcuni consigli importanti:

• la quantità massima di cibo che può esse­re congelata in 24 h è riportata sulla tar­ghetta;

• il processo di congelamento dura 24 ore.
In questo periodo non aggiungere altro ci­bo da congelare;

• congelare solo alimenti freschi, di ottima
qualità e accuratamente puliti;

• preparare il cibo in piccole porzioni per
consentire un congelamento rapido e
completo e per scongelare in seguito solo
la quantità necessaria;

• avvolgere il cibo in pellicole di alluminio o
in politene e verificare che i pacchetti siano
ermetici;

• non lasciare che cibo fresco non congelato
entri in contatto con quello già congelato,
per evitare un aumento della temperatura
in quest'ultimo;

• i cibi magri si conservano meglio e più a
lungo di quelli grassi; il sale riduce il perio­do di conservazione del cibo;

• i ghiaccioli, se consumati immediatamente
dopo la rimozione dal vano congelatore,
possono causare ustioni da congelamento
della pelle;

• si consiglia di riportare la data di congela­mento su ogni singolo pacchetto per riu­scire a tenere traccia del tempo di conser­vazione;

32 electrolux

Conservazione per la conservazione di
cibi congelati

Per ottenere i migliori risultati con questo ap­parecchio:

• accertare che i cibi congelati commercial­mente siano adeguatamente conservati
dal rivenditore;

• fare in modo che i cibi congelati siano tra­sferiti dal negozio al congelatore nel più
breve tempo possibile;

Pulizia e cura

Attenzione Staccare la spina
dell'apparecchio prima di eseguire lavori
di manutenzione.

Questo apparecchio contiene idrocar­buri nell'unità di raffreddamento; la ma­nutenzione e la ricarica devono pertanto
essere effettuate esclusivamente da tec­nici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolar­mente:

• pulire l'interno e gli accessori con acqua
tiepida e un po' di sapone neutro.

• controllare regolarmente le guarnizioni del­la porta e verificare che siano pulite e prive
di residui.

• risciacquare e asciugare accuratamente.

Importante Non tirare, spostare o
danneggiare tubi e/o cavi all'interno
dell'apparecchio.
Non usare mai detergenti, polveri abrasive,
prodotti per la pulizia con una forte profuma­zione o cere lucidanti per pulire l'interno, in
quanto danneggiano la superficie e lasciano
un odore forte.

Pulire il condensatore (griglia nera) e il com­pressore sul retro con una spazzola o un
aspirapolvere. Questa operazione migliorerà
le prestazioni dell'apparecchio riducendo i
consumi elettrici.

Importante Non danneggiare il sistema di
raffreddamento.

Molti detergenti per cucine di marca conten­gono sostanze chimiche in grado di attacca­re/danneggiare la plastica impiegata in que­sto apparecchio. Per questo motivo si rac­comanda di pulire l'involucro esterno dell'ap-

• non aprire la porta frequentemente o la­sciarla aperta più del tempo strettamente
necessario.

• Una volta scongelato, il cibo si deteriora
rapidamente e non può essere ricongela­to.

• Non superare il periodo di conservazione
indicato dal produttore.

parecchio solo con acqua calda con un po'
di liquido detergente.
Dopo la pulizia, ricollegare l'apparecchio alla
rete di alimentazione.

Sbrinamento del frigorifero

Durante l'uso normale la brina è eliminata au­tomaticamente dall'evaporatore del vano fri­gorifero ogni volta che il motocompressore si
arresta. L'acqua di sbrinamento è scaricata
attraverso un condotto in un contenitore spe­ciale sul retro dell'apparecchio, sopra il mo­tocompressore, dove evapora.
È importante pulire periodicamente il foro di
scarico dell'acqua di sbrinamento al centro
del canale nel vano frigorifero per evitare che
l'acqua fuoriesca gocciolando sul cibo all'in­terno. Usare lo speciale detergente in dota­zione, già inserito nel foro di scarico.

electrolux 33

Sbrinamento del congelatore

Una certa quantità di brina si formerà
sempre sui ripiani del congelatore e at­torno allo scomparto superiore.

Importante Sbrinare il congelatore quando
lo strato di brina raggiunge uno spessore di
ca. 3-5 mm.

Per rimuovere la brina, seguire le istruzioni
sottostanti:

1. Spegnere l'apparecchio.

2. Rimuovere il cibo eventualmente conser­vato, avvolgendolo in diversi strati di carta
di giornale e collocandolo in un luogo fre­sco.

3. Lasciare la porta aperta.

4. Una volta completato lo sbrinamento,
asciugare accuratamente l'interno e rein­serire la spina.

5. Accendere l'apparecchio.

6. Regolare il termostato sul raffreddamento
massimo e fare funzionare l'apparecchio
con questa regolazione per due o tre ore.

7. Ricaricare nel vano il cibo precedente­mente rimosso.

Importante Non usare utensili metallici
appuntiti per rimuovere la brina

dall'evaporatore per non danneggiarlo. Non
usare dispositivi elettrici o altri mezzi artificiali
per accelerare il processo di scongelamento
diversi da quelli raccomandati dal
fabbricante. Un aumento di temperatura dei
pacchetti di cibo congelato durante lo
sbrinamento può ridurre la loro durata di
conservazione.

Periodi di inutilizzo

Se l'apparecchiatura non viene utilizzata per
un lungo periodo, adottare le seguenti pre­cauzioni:

1. Scollegare l'apparecchiatura dalla rete
elettrica

2. estrarre tutti gli alimenti

3. Sbrinare e pulire l'apparecchiatura e tutti
gli accessori

4. Lasciare le porte aperte per evitare la for­mazione di odori sgradevoli.

Importante Se l'apparecchiatura rimane
accesa, farla controllare periodicamente per
evitare che gli alimenti si deteriorino in caso
di interruzione della corrente elettrica.

Cosa fare se…

Avvertenza Prima della ricerca guasti,
estrarre la spina dalla presa.
Le operazioni di ricerca guasti non de­scritte nel presente manuale devono es­sere eseguite esclusivamente da elettri­cisti qualificati o da personale compe­tente.

Problema Possibile causa Soluzione

Funzionamento rumoro-soL'apparecchiatura non è appog-

L'apparecchiatura non
funziona. La lampadina
non si accende.

La spina non è inserita corretta-

L'apparecchiatura non riceve

giata in modo corretto

L'apparecchiatura è spenta. Accendere l'apparecchiatura.

mente nella presa.

corrente. Non arriva tensione alla
presa elettrica.

Importante Durante l'uso, alcuni rumori di
funzionamento (come quelli del compressore
o del circuito refrigerante) sono da
considerarsi normali.

Controllare che l'apparecchiatura
sia appoggiata in modo stabile (tut­ti i piedini devono essere a contatto
con il pavimento)

Inserire correttamente la spina nel­la presa.

Collegare alla presa un'altra appa­recchiatura elettrica.
Rivolgersi a un elettricista qualifica­to.

34 electrolux

Problema Possibile causa Soluzione

La lampadina non si ac-

La lampadina è in stand-by. Aprire e chiudere la porta.

cende.

La lampadina è difettosa. Vedere "Sostituzione della lampa-

dina".

Il compressore rimane
sempre in funzione.

La temperatura non è regolata
correttamente.

La porta non è chiusa corretta-

Impostare una temperatura supe­riore.

Vedere "Chiusura della porta".

mente.

La porta viene aperta troppo fre-

quentemente.

La temperatura degli alimenti è

troppo alta.

Limitare il più possibile il tempo di
apertura della porta.

Prima di introdurre gli alimenti, la­sciarli raffreddare a temperatura
ambiente.

La temperatura ambiente è trop-

po alta.

Scorre acqua sul pannello
posteriore del frigorifero.

Durante lo sbrinamento automa­tico, la brina che si forma sul pan-

Abbassare la temperatura ambien­te.

Non si tratta di un'anomalia.

nello posteriore si scioglie.

Scorre acqua all'interno

Lo scarico dell'acqua è ostruito. Pulire lo scarico dell'acqua.

del frigorifero.

Gli alimenti impediscono all'ac-

qua di scorrere nell'apposito col­lettore.

Scorre acqua sul pavi­mento.

L'acqua di sbrinamento non vie­ne scaricata nella bacinella di
evaporazione posta sopra il com-

Evitare di disporre gli alimenti diret­tamente contro la parete posterio­re.

Collegare lo scarico dell'acqua di
sbrinamento alla bacinella di eva­porazione.

pressore.

La temperatura all'interno
dell'apparecchiatura è

La temperatura non è regolata
correttamente.

Impostare una temperatura supe­riore.

troppo bassa.

La temperatura all'interno
dell'apparecchiatura è

La temperatura non è regolata
correttamente.

Impostare una temperatura inferio­re.

troppo alta.

La porta non è chiusa corretta-

Vedere "Chiusura della porta".

mente.

La temperatura degli alimenti è

troppo alta.

Prima di introdurre gli alimenti, la­sciarli raffreddare a temperatura
ambiente.

Sono stati introdotti molti alimenti

insieme.

La temperatura nel vano
frigorifero è troppo alta.

L'aria fredda non circola corretta­mente all'interno dell'apparec­chiatura.

La temperatura nel vano
congelatore è troppo alta.

I surgelati sono troppo vicini tra
loro.

Introdurre gli alimenti poco alla vol­ta.

Adottare le misure necessarie per
garantire una corretta circolazione
dell'aria fredda.

Disporre i surgelati in modo da
consentire una corretta circolazio­ne dell'aria fredda.

Si forma troppa brina. Gli alimenti non sono avvolti cor-

rettamente.

La porta non è chiusa corretta-

Avvolgere correttamente gli ali­menti.

Vedere "Chiusura della porta".

mente.

Problema Possibile causa Soluzione

La temperatura non è regolata

correttamente.

Impostare una temperatura supe­riore.

Sostituzione della lampada

1. Staccare la spina dalla presa.

2. Rimuovere la vite dalla copertura della
lampada.

3. Rimuovere la copertura della lampada
(vedere l'illustrazione).

4. Sostituire la lampada usata con una nuo­va dalla stessa potenza (la potenza mas­sima è indicata sulla copertura della lam­pada).

5. Installare la copertura della lampada.

6. Serrare la vite della copertura della lam­pada.

7. Collegare la spina alla presa.

8. Aprire la porta. Accertare che la lampada

Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Vedere
"Installazione".

3. Se necessario, sostituire le guarnizioni
della porta difettose. Contattare il Centro
di assistenza locale.

si accenda.

Dati tecnici

Dimensioni
Altezza 850 mm
Larghezza 550 mm
Profondità 612 mm
Tempo di salita 11 h

I dati tecnici sono riportati sulla targhetta del
modello, applicata sul lato sinistro interno

dell'apparecchio, e sull'etichetta dei valori
energetici.

electrolux 35

Installazione

Leggere con attenzione le "Informazioni
di sicurezza" per la vostra sicurezza e
per il corretto funzionamento
dell'apparecchio prima di procedere
all'installazione.

Posizionamento

Installare questo apparecchio in un punto in
cui la temperatura ambiente corrisponda alla
classe climatica indicata sulla sua targhetta:

Classe

climati-

ca

SN da + 10°C a + 32°C
N da + 16°C a + 32°C
ST da + 16°C a + 38°C
T da + 16°C a + 43°C

Temperatura ambiente

Livellamento

L'apparecchio deve trovarsi perfettamente in
piano. Per correggere gli eventuali dislivelli è
possibile regolare in altezza i due piedini an­teriori (2). Se necessario, regolare i piedini ri­muovendo il distanziatore (1).

36 electrolux

1

2

Posizione

L'apparecchio deve essere installato lontano
da fonti di calore (termosifoni, boiler, luce so­lare diretta, ecc.). Verificare che sul lato po­steriore sia garantita un'adeguata circolazio­ne dell'aria. Per ottenere prestazioni ottimali,
se l'apparecchio è installato al di sotto di un
pensile si raccomanda di mantenere una di­stanza minima tra quest'ultimo e lo spigolo
superiore dell'apparecchio di almeno 100
mm. Se possibile, tuttavia, evitare di installare
l'apparecchio sotto un pensile. Per consen­tire un perfetto livellamento dell'apparecchio
sono provvisti uno o più piedini regolabili.
Se l'apparecchio è installato in un angolo con
il lato incernierato verso la parete, la distanza
rispetto a quest'utima deve essere di almeno
10 mm, in modo che la porta possa aprirsi in
misura sufficiente per consentire la rimozione
dei ripiani.

Avvertenza Deve essere possibile
scollegare l'apparecchio dalla rete
elettrica; eseguire perciò l'installazione
facendo sì che la spina rimanga
facilmente accessibile.

15mm 100mm

15mm

Reversibilità della porta
Importante Per eseguire le seguenti

operazioni, si raccomanda di farsi aiutare da
un'altra persona che tenga ben ferme le
porte dell'apparecchiatura.

Per cambiare la direzione di apertura della
porta, procedere come segue:

1. Estrarre la spina dalla presa.

2. Inclinare con attenzione all'indietro l'ap-

parecchiatura in modo che il compres­sore non tocchi il pavimento.

3. Svitare i due piedini regolabili.

4. Rimuovere le viti dalla cerniera inferiore

della porta. Rimuovere la cerniera. Inse­rire il perno nella direzione della freccia.

5. Rimuovere la vite e installarla sul lato op-

posto.

6. Installare la cerniera sul lato opposto.

7. Avvitare i due piedini regolabili.

electrolux 37

8. Estrarre le due viti situate sul lato poste­riore.

9. Spingere all'indietro la parte superiore e
sollevarla dagli elementi di fissaggio.

10. Rimuovere le viti dalla cerniera superiore
della porta.

11. Rimuovere la cerniera. Inserire il perno
nella direzione della freccia. Installare la
cerniera sul lato opposto.

12. Fissare la cerniera.

13. Riapplicare la copertura superiore.

14. Tirarla in avanti.

15. Stringere le due viti sul lato posteriore.

16.

Rimuovere e installare la maniglia

12)

sul

lato opposto.

17. Riposizionare l'apparecchiatura, livellar­la, attendere almeno quattro ore e inse­rire la spina nella presa.

Effettuare un controllo finale per verificare
che:

• Tutte le viti siano serrate.

• La porta si apra e si chiuda correttamente.

Se la temperatura ambiente è bassa (ad
esempio in inverno), è possibile che la guar­nizione non aderisca perfettamente. In tal ca­so, attendere che aderisca naturalmente.
Per chi preferisca non eseguire direttamente
le operazioni sopra descritte, rivolgersi al ser­vizio post-vendita più vicino. L'intervento di
inversione delle porte eseguito dai tecnici del
servizio post-vendita sarà a carico dell'uten­te.

12) Nelle apparecchiature in cui è presente

38 electrolux

Reversibilità della porta del congelatore

180˚

Collegamento elettrico

Prima di inserire la spina, verificare che la
tensione e la frequenza riportate sulla tar­ghetta corrispondano ai valori della rete elet­trica domestica.
L'apparecchio deve essere collegato a mas­sa. La spina del cavo di alimentazione è do­tata di un contatto a tale scopo. Se la presa
della rete elettrica domestica non è collegata

Considerazioni ambientali

Il simbolo sul prodotto o sulla confezione
indica che il prodotto non deve essere
considerato come un normale rifiuto
domestico, ma deve essere portato nel
punto di raccolta appropriato per il riciclaggio
di apparecchiature elettriche ed elettroniche.
Provvedendo a smaltire questo prodotto in
modo appropriato, si contribuisce a evitare
potenziali conseguenze negative, che
potrebbero derivare da uno smaltimento
inadeguato del prodotto. Per informazioni più
dettagliate sul riciclaggio di questo prodotto,

a massa, collegare l'apparecchio ad una
massa separata in conformità alle norme re­lative alla corrente, consultando un elettrici­sta qualificato.
Il fabbricante declina qualsiasi responsabilità
se le precauzioni suddette non sono rispet­tate.
Il presente apparecchio è conforme alle di­rettive CEE.

contattare l’ufficio comunale, il servizio locale
di smaltimento rifiuti o il negozio in cui è stato
acquistato il prodotto.

Dove portare gli apparecchi fuori
uso?

In qualsiasi negozio che vende
apparecchi nuovi oppure si restituiscono
ai centri di raccolta ufficiali della SENS
oppure ai riciclatori ufficiali della SENS.
La lista dei centri di raccolta ufficiali della
SENS è visibile nel sito www.sens.ch.

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

Contents

Safety information 39
Operation 41
First use 41
Daily use 42
Helpful hints and tips 42

Subject to change without notice

Care and cleaning 44
What to do if… 45
Technical data 47
Installation 47
Environmental concerns 50

Safety information

In the interest of your safety and to ensure
the correct use, before installing and first us­ing the appliance, read this user manual
carefully, including its hints and warnings. To
avoid unnecessary mistakes and accidents,
it is important to ensure that all people using
the appliance are thoroughly familiar with its
operation and safety features. Save these in­structions and make sure that they remain
with the appliance if it is moved or sold, so
that everyone using it through its life will be
properly informed on appliance use and safe­ty.
For the safety of life and property keep the
precautions of these user's instructions as
the manufacturer is not responsible for dam­ages caused by omission.

Children and vulnerable people safety

• This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities, or
lack of experience and knowledge, unless
they have been given supervision or in­struction concerning use of the appliance
by a person responsible for their safety.
Children should be supervised to ensure
that they do not play with the appliance.

• Keep all packaging well away from chil­dren. There is risk of suffocation.

• If you are discarding the appliance pull the
plug out of the socket, cut the connection
cable (as close to the appliance as you
can) and remove the door to prevent play­ing children to suffer electric shock or to
close themselves into it.

• If this appliance featuring magnetic door
seals is to replace an older appliance hav­ing a spring lock (latch) on the door or lid,
be sure to make that spring lock unusable
before you discard the old appliance. This
will prevent it from becoming a death trap
for a child.

General safety

Caution! Keep ventilation openings

clear of obstruction.

• The appliance is intended for keeping
foodstuff and/or beverages in a normal
household as explained in this instruction
booklet.

• Do not use a mechanical device or any ar­tificial means to speed up the thawing
process.

• Do not use other electrical appliances
(such as ice cream makers) inside of re­frigerating appliances, unless they are ap­proved for this purpose by the manufac­turer.

• Do not damage the refrigerant circuit.

electrolux 39

40 electrolux

• The refrigerant isobutane (R600a) is con­tained within the refrigerant circuit of the
appliance, a natural gas with a high level of
environmental compatibility, which is nev­ertheless flammable.
During transportation and installation of
the appliance, be certain that none of the
components of the refrigerant circuit be­come damaged.
If the refrigerant circuit should become
damaged:
– avoid open flames and sources of igni-

tion

– thoroughly ventilate the room in which

the appliance is situated

• It is dangerous to alter the specifications or
modify this product in any way. Any dam­age to the cord may cause a short-circuit,
fire and/or electric shock.

Warning! Any electrical component
(power cord, plug, compressor) must be
replaced by a certified service agent or
qualified service personnel.

1. Power cord must not be lengthened.

2. Make sure that the power plug is not

squashed or damaged by the back of
the appliance. A squashed or dam­aged power plug may overheat and
cause a fire.

3. Make sure that you can come to the

mains plug of the appliance.

4. Do not pull the mains cable.

5. If the power plug socket is loose, do

not insert the power plug. There is a
risk of electric shock or fire.

6. You must not operate the appliance

without the lamp cover

13)

of interior

lighting.

• This appliance is heavy. Care should be
taken when moving it.

• Do not remove nor touch items from the
freezer compartment if your hands are
damp/wet, as this could cause skin abra­sions or frost/freezer burns.

• Avoid prolonged exposure of the appli­ance to direct sunlight.

Daily Use

• Do not put hot pot on the plastic parts in
the appliance.

• Do not store flammable gas and liquid in
the appliance, because they may explode.

• Do not place food products directly
against the air outlet on the rear wall.

14)

• Frozen food must not be re-frozen once it
has been thawed out.

• Store pre-packed frozen food in accord­ance with the frozen food manufacturer's
instructions.

• Appliance's manufacturers storage rec­ommendations should be strictly adhered
to. Refer to relevant instructions.

• Do not place carbonated or fizzy drinks in
the freezer compartment as it creates
pressure on the container, which may
cause it to explode, resulting in damage to
the appliance.

• Ice lollies can cause frost burns if con­sumed straight from the appliance.

Care and cleaning

• Before maintenance, switch off the appli­ance and disconnect the mains plug from
the mains socket.

• Do not clean the appliance with metal ob­jects.

• Do not use sharp objects to remove frost
from the appliance. Use a plastic scraper.

• Regularly examine the drain in the refriger­ator for defrosted water. If necessary,
clean the drain. If the drain is blocked, wa­ter will collect in the bottom of the appli­ance.

Installation
Important! For electrical connection

carefully follow the instructions given in
specific paragraphs.

• Unpack the appliance and check if there
are damages on it. Do not connect the ap­pliance if it is damaged. Report possible
damages immediately to the place you
bought it. In that case retain packing.

• It is advisable to wait at least four hours
before connecting the appliance to allow
the oil to flow back in the compressor.

• Adequate air circulation should be around
the appliance, lacking this leads to over­heating. To achieve sufficient ventilation
follow the instructions relevant to installa­tion.

13) If the lamp cover is foreseen

14) If the appliance is Frost Free

electrolux 41

• Wherever possible the back of the product
should be against a wall to avoid touching
or catching warm parts (compressor, con­denser) to prevent possible burn.

• The appliance must not be located close
to radiators or cookers.

• Make sure that the mains plug is accessi­ble after the installation of the appliance.

•

Connect to potable water supply only.

Service

• Any electrical work required to do the serv­icing of the appliance should be carried out
by a qualified electrician or competent per­son.

• This product must be serviced by an au­thorized Service Centre, and only genuine
spare parts must be used.

15)

Operation

Switching on

Insert the plug into the wall socket.
Turn the Temperature regulator clockwise to
a medium setting.

Switching off

To turn off the appliance, turn the Tempera­ture regulator to the "O" position.

Temperature regulation

The temperature is automatically regulated.
To operate the appliance, proceed as fol­lows:

• turn the Temperature regulator toward
lower settings to obtain the minimum cold­ness.

• turn the Temperature regulator toward
higher settings to obtain the maximum
coldness.

Environment Protection

This appliance does not contain gasses
which could damage the ozone layer, in
either its refrigerant circuit or insulation
materials. The appliance shall not be dis­carded together with the urban refuse
and rubbish. The insulation foam con­tains flammable gases: the appliance
shall be disposed according to the ap­plicable regulations to obtain from your
local authorities. Avoid damaging the
cooling unit, especially at the rear near
the heat exchanger. The materials used
on this appliance marked by the symbol

are recyclable.

A medium setting is generally the most
suitable.

However, the exact setting should be chosen
keeping in mind that the temperature inside
the appliance depends on:

• room temperature

• how often the door is opened

• the quantity of food stored

• the location of the appliance.
Important! If the ambient temperature is

high or the appliance is fully loaded, and the
appliance is set to the lowest temperatures,
it may run continuously causing frost to form
on the rear wall. In this case the dial must be
set to a higher temperature to allow
automatic defrosting and therefore reduced
energy consumption.

First use

Cleaning the interior

Before using the appliance for the first time,
wash the interior and all internal accessories
with lukewarm water and some neutral soap
so as to remove the typical smell of a brand­new product, then dry thoroughly.

15) If a water connection is foreseen

Important! Do not use detergents or abra­sive powders, as these will damage the fin­ish.

42 electrolux

Daily use

Freezing fresh food

The freezer compartment is suitable for
freezing fresh food and storing frozen and
deep-frozen food for a long time.
To freeze fresh foods it is not necessary to
change the medium setting.
However, for a faster freezing operation, turn
the temperature regulator toward higher set­tings to obtain the maximum coldness.

Important! In this condition, the refrigerator
compartment temperature might drop below
0°C. If this occurs reset the temperature
regulator to a warmer setting.

Storage of frozen food

When first starting-up or after a period out of
use, before putting the products in the com­partment let the appliance run at least 2
hours on the higher settings.

Important! In the event of accidental
defrosting, for example due to a power
failure, if the power has been off for longer
than the value shown in the technical
characteristics chart under "rising time", the
defrosted food must be consumed quickly or
cooked immediately and then re-frozen (after
cooling).

Thawing

Deep-frozen or frozen food, prior to being
used, can be thawed in the refrigerator com­partment or at room temperature, depending
on the time available for this operation.
Small pieces may even be cooked still frozen,
directly from the freezer: in this case, cooking
will take longer.

Movable shelves

The walls of the refrigerator are equipped
with a series of runners so that the shelves
can be positioned as desired.
For better use of space, the front half-shelves
can lie over the rear ones.

Positioning the door shelves

To permit storage of food packages of vari­ous sizes, the door shelves can be placed at
different heights.
To make these adjustments proceed as fol­lows:
gradually pull the shelf in the direction of the
arrows until it comes free, then reposition as
required.

Helpful hints and tips

Normal Operating Sounds

• You may hear a faint gurgling and a bub­bling sound when the refrigerant is pum­ped through the coils or tubing. This is cor­rect.

• When the compressor is on, the refrigerant
is being pumped around and you will hear
a whirring sound and a pulsating noise
from the compressor. This is correct.

electrolux 43

• The thermic dilatation might cause a sud­den cracking noise. It is natural, not dan­gerous physical phenomenon. This is cor­rect.

• When the compressor switches on or
switches off, you will hear a faint "click" of
the temperature regulator. This is correct.

Hints for energy saving

• Do not open the door frequently or leave it
open longer than absolutely necessary.

• If the ambient temperature is high and the
Temperature Regulator is set to low tem­perature and the appliance is fully loaded,
the compressor may run continuously,
causing frost or ice on the evaporator. If
this happens, set the Temperature Regu­lator toward warmer settings to allow au­tomatic defrosting and so a saving in elec­tricity consumption.

Hints for fresh food refrigeration

To obtain the best performance:

• do not store warm food or evaporating liq­uids in the refrigerator

• do cover or wrap the food, particularly if it
has a strong flavour

• p osit ion foo d so t hat air can circulate freely
around it

Hints for refrigeration

Useful hints:
Meat (all types) : wrap in polythene bags and
place on the glass shelf above the vegetable
drawer.
For safety, store in this way only one or two
days at the most.
Cooked foods, cold dishes, etc..: these
should be covered and may be placed on any
shelf.
Fruit and vegetables: these should be thor­oughly cleaned and placed in the special
drawer(s) provided.
Butter and cheese: these should be placed
in special airtight containers or wrapped in
aluminium foil or polythene bags to exclude
as much air as possible.
Milk bottles: these should have a cap and
should be stored in the bottle rack on the
door.
Bananas, potatoes, onions and garlic, if not
packed, must not be kept in the refrigerator.

Hints for freezing

To help you make the most of the freezing
process, here are some important hints:

• the maximum quantity of food which can
be frozen in 24 hrs. is shown on the rating
plate;

• the freezing process takes 24 hours. No
further food to be frozen should be added
during this period;

• only freeze top quality, fresh and thorough­ly cleaned, foodstuffs;

• prepare food in small portions to enable it
to be rapidly and completely frozen and to
make it possible subsequently to thaw only
the quantity required;

• wrap up the food in aluminium foil or pol­ythene and make sure that the packages
are airtight;

• do not allow fresh, unfrozen food to touch
food which is already frozen, thus avoiding
a rise in temperature of the latter;

• lean foods store better and longer than
fatty ones; salt reduces the storage life of
food;

• water ices, if consumed immediately after
removal from the freezer compartment,
can possibly cause the skin to be freeze
burnt;

• it is advisable to show the freezing in date
on each individual pack to enable you to
keep tab of the storage time.

Hints for storage of frozen food

To obtain the best performance from this ap­pliance, you should:

• make sure that the commercially frozen
foodstuffs were adequately stored by the
retailer;

• be sure that frozen foodstuffs are transfer­red from the foodstore to the freezer in the
shortest possible time;

• not open the door frequently or leave it
open longer than absolutely necessary.

• Once defrosted, food deteriorates rapidly
and cannot be refrozen.

• Do not exceed the storage period indica­ted by the food manufacturer.

44 electrolux

Care and cleaning

Caution! Unplug the appliance before
carrying out any maintenance operation.

This appliance contains hydrocarbons in
its cooling unit; maintenance and re­charging must therefore only be carried
out by authorized technicians.

Periodic cleaning

The equipment has to be cleaned regularly:

• clean the inside and accessories with luke­warm water and some neutral soap.

• regularly check the door seals and wipe
clean to ensure they are clean and free
from debris.

• rinse and dry thoroughly.

Important! Do no t p ul l, mo ve or dam ag e a ny
pipes and/or cables inside the cabinet.
Never use detergents, abrasive powders,
highly perfumed cleaning products or wax
polishes to clean the interior as this will dam­age the surface and leave a strong odour.

Clean the condenser (black grill) and the
compressor at the back of the appliance with
a brush or a vacuum cleaner. This operation
will improve the performance of the appli­ance and save electricity consumption.

Important! Take care of not to damage the
cooling system.

Many proprietary kitchen surface cleaners
contain chemicals that can attack/damage
the plastics used in this appliance. For this
reason it is recommended that the outer cas­ing of this appliance is only cleaned with
warm water with a little washing-up liquid
added.
After cleaning, reconnect the equipment to
the mains supply.

Defrosting of the refrigerator

Frost is automatically eliminated from the
evaporator of the refrigerator compartment
every time the motor compressor stops, dur­ing normal use. The defrost water drains out
through a trough into a special container at
the back of the appliance, over the motor
compressor, where it evaporates.
It is important to periodically clean the defrost
water drain hole in the middle of the refriger­ator compartment channel to prevent the
water overflowing and dripping onto the food

inside. Use the special cleaner provided,
which you will find already inserted into the
drain hole.

Defrosting the freezer

A certain amount of frost will always form
on the freezer shelves and around the
top compartment.

Important! Defrost the freezer when the
frost layer reaches a thickness of about 3-5
mm.

To remove the frost, do these steps:

1. Switch off the appliance.

2. Remove any stored food, wrap it in sev­eral layers of newspaper and put it in a
cool place.

3. Leave the door open.

4. When defrosting is completed, dry the in­terior thoroughly and refit the plug.

5. Switch on the appliance.

6. Set the temperature regulator to obtain
the maximum coldness and run the ap­pliance for two or three hours using this
setting.

7. Reload the previously removed food into
the compartment.

electrolux 45

Important! Never use sharp metal tools to
scrape off frost from the evaporator as you
could damage it. Do not use a mechanical
device or any artificial means to speed up the
thawing process other than those
recommended by the manufacturer. A
temperature rise of the frozen food packs,
during defrosting, may shorten their safe
storage life.

Periods of non-operation

When the appliance is not in use for long pe-

1. disconnect the appliance from electricity
supply

2. remove all food

3. defrost and clean the appliance and all
accessories

4. leave the door/doors open to prevent un­pleasant smells.

Important! If the cabinet will be kept on, ask
somebody to check it once in a while to
prevent the food inside from spoiling in case
of a power failure.

riods, take the following precautions:

What to do if…

Warning! Before troubleshooting,
disconnect the mains plug from the
mains socket.
Only a qualified electrician or competent
person must do the troubleshooting that
is not in this manual.

Problem Possible cause Solution

The appliance is noisy The appliance is not supported

The appliance does not
operate. The lamp does
not operate.

The mains plug is not connected

The appliance has no power.

The lamp does not work. The lamp is in stand-by. Close and open the door.
The lamp is defective. Refer to "Replacing the lamp".

The compressor operates
continually.

The door is not closed correctly. Refer to "Closing the door".
The door has been opened too

The product temperature is too

The room temperature is too

Water flows on the rear
plate of the refrigerator.

properly

The appliance is switched off. Switch on the appliance.

to the mains socket correctly.

There is no voltage in the mains
socket.

The temperature is not set cor­rectly.

frequently.

high.

high.
During the automatic defrosting

process, frost defrosts on the rear
plate.

Important! There are some sounds during
normal use (compressor, refrigerant
circulation).

Check if the appliance stands sta­ble (all the four feet should be on
the floor)

Connect the mains plug to the
mains socket correctly.

Connect a different electrical appli­ance to the mains socket.
Contact a qualified electrician.

Set a higher temperature.

Do not keep the door open longer
than necessary.

Let the product temperature de­crease to room temperature before
storage.

Decrease the room temperature.

This is correct.

46 electrolux

Problem Possible cause Solution

Water flows into the re­frigerator.

Products prevent that water flows

Water flows on the
ground.

The temperature in the
appliance is too low.

The temperature in the
appliance is too high.

The door is not closed correctly. Refer to "Closing the door".
The product temperature is too

Many products are stored at the

The temperature in the re­frigerator is too high.

The temperature in the
freezer is too high.

There is too much frost. Food is not wrapped correctly. Wrap the food correctly.

The door is not closed correctly. Refer to "Closing the door".
The temperature regulator is not

The water outlet is clogged. Clean the water outlet.

into the water collector.
The melting water outlet does not

flow in the evaporative tray above
the compressor.

The temperature regulator is not
set correctly.

The temperature regulator is not
set correctly.

high.

same time.
There is no cold air circulation in

the appliance.
Products are too near to each

other.

set correctly.

Make sure that products do not
touch the rear plate.

Attach the melting water outlet to
the evaporative tray.

Set a higher temperature.

Set a lower temperature.

Let the product temperature de­crease to room temperature before
storage.

Store less products at the same
time.

Make sure that there is cold air cir­culation in the appliance.

Store products so that there is cold
air circulation.

Set a higher temperature.

Replacing the lamp

1. Disconnect the mains plug from the
mains socket.

2. Remove the screw from the lamp cover.

3. Remove the lamp cover (refer to the illus­tration).

4. Replace the used lamp with a new lamp
of the same power (the maximum power
is shown on the lamp cover).

5. Install the lamp cover.

6. Tighten the screw to the lamp cover.

7. Connect the mains plug to the mains
socket.

8. Open the door. Make sure that the lamp

Closing the door

1. Clean the door gaskets.

2. If necessary, adjust the door. Refer to "In­stallation".

3. If necessary, replace the defective door
gaskets. Contact the Service Center.

comes on.

Technical data

Dimension
Height 850 mm
Width 550 mm
Depth 612 mm
Rising Time 11 h

The technical information are situated in the
rating plate on the internal left side of the ap­pliance and in the energy label.

Installation

Read the "Safety Information" carefully
for your safety and correct operation of
the appliance before installing the
appliance.

Positioning

Install this appliance at a location where the
ambient temperature corresponds to the cli­mate class indicated on the rating plate of the
appliance:

Climate

class

SN +10°C to + 32°C
N +16°C to + 32°C
ST +16°C to + 38°C
T +16°C to + 43°C

Levelling

When placing the appliance ensure that it
stands level. This can be achieved by two
adjustable feet at the bottom in front (2). If
necessary adjust the feet by removing the
spacer (1).

Ambient temperature

Location

The appliance should be installed well away
from sources of heat such as radiators, boil­ers, direct sunlight etc. Ensure that air can
circulate freely around the back of the cabi­net. To ensure best performance, if the ap­pliance is positioned below an overhanging
wall unit, the minimum distance between the
top of the cabinet and the wall unit must be
at least 100 mm . Ideally, however, the ap­pliance should not be positioned below over­hanging wall units. Accurate levelling is en­sured by one or more adjustable feet at the
base of the cabinet.
If the cabinet is placed in a corner and the
side with the hinges facing the wall, the dis­tance between the wall and the cabinet must
be at least 10 mm to allow the door to open
enough so that the shelves can be removed.

Warning! It must be possible to
disconnect the appliance from the mains
power supply; the plug must therefore
be easily accessible after installation.

electrolux 47

1

2

48 electrolux

7. Screw both adjustable feet.

8. Unscrew both screws on the rear side.

15mm 100mm

Door reversibility
Important! To carry out the following

operations, we suggest that this be made
with another person that will keep a firm hold
on the doors of the appliance during the
operations.

To change the opening direction of the door,
do these steps:

1. Remove the plug from the power socket.

2. Tilt back the appliance carefully so that
the compressor cannot touch the floor.

3. Unscrew both adjustable feet.

15mm

9. Push back the top and lift it from the fix­ing elements.

10. Unscrew the screws of the door top
hinge.

11. Remove the hinge. Put over the pin in the
direction of the arrow. Install the hinge on
the opposite side.

12. Tighten the hinge.

13. Put the top in position.

14. Pull it forward.

15. Screw both screws on the rear side.

4. Unscrew the screws of the door bottom
hinge. Remove the hinge. Put over the
pin in the direction of the arrow.

5. Unscrew and install the screw on the op­posite side.

6. Install the hinge on the opposite side.

electrolux 49

16.

Remove and install the handle
opposite side.

Reversibility of the freezer door

16)

on the

17. Reposition, level the appliance, wait for
at least four hours and then connect it to
the power socket.

Do a final check to make sure that:

• All screws are tightened.

• The door opens and closes correctly.

If the ambient temperature is cold (i.e. in Win­ter), the gasket may not fit perfectly to the
cabinet. In that case, wait for the natural fit­ting of the gasket.
In case you do not want to carry out the
above mentioned operations, contact the
nearest After Sales Service Force. The After
Sales Service specialist will carry out the re­versibility of the doors at your cost.

180˚

Electrical connection

Before plugging in, ensure that the voltage
and frequency shown on the rating plate cor­respond to your domestic power supply.
The appliance must be earthed. The power
supply cable plug is provided with a contact
for this purpose. If the domestic power sup­ply socket is not earthed, connect the appli-

16) If foreseen

ance to a separate earth in compliance with
current regulations, consulting a qualified
electrician.
The manufacturer declines all responsibility if
the above safety precautions are not ob­served.
This appliance complies with the E.E.C. Di­rectives.

50 electrolux

Environmental concerns

The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead
it should be taken to the appropriate
collection point for the recycling of electrical
and electronic equipment. By ensuring this
product is disposed of correctly, you will help
prevent potential negative consequences for

the environment and human health, which
could otherwise be caused by inappropriate
waste handling of this product. For more
detailed information about recycling of this
product, please contact your local council,
your household waste disposal service or the
shop where you purchased the product.

electrolux 51

www.electrolux.com

Für Gerätezubehör und Ersatzeile besuchen Sie unseren Web Shop: www.electrolux.ch

Pour les accessoires et le pièces détachées visité notre Web Shop: www.electrolux.ch

Per gli accessori e i pezzi di ricambio vogliate visitare il nostro Web Shop: www.electrolux.ch

200383098-00-082009
