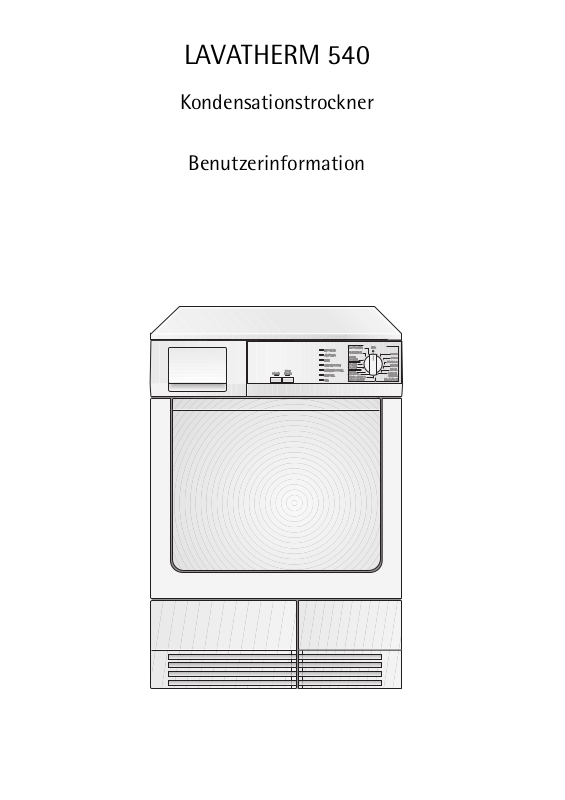

AEG T540 User Manual

LAVATHERM 540

Kondensationstrockner

Benutzerinformation

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Benutzerinformation sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Geben Sie diese Benutzerinformation an eventuelle Nachbesitzer des Gerätes weiter.

Folgende Symbole werden im Text verwendet:

1 Sicherheitshinweise

Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.

3 Hinweise und praktische Tipps

2 Umweltinformationen

Inhalt

Gebrauchsanweisung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Umwelttipps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Vor dem ersten Trocknen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Wäsche sortieren und vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Programmübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Trocknen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Gerät einschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Einfülltür öffnen/Wäsche einfüllen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Programm wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Schonfunktion wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Programm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Programm ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Wäsche nachlegen oder vorzeitig entnehmen . . . . . . . . . . . . . . . . . . . . . . . . 13

Trockengang beendet/Wäsche entnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Reinigung und Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Flusensiebe reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Türdichtung reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Kondensatbehälter entleeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Wärmetauscher reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Trommel reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Bedienblende und Gehäuse reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Was tun, wenn.... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Kleine Störungen selbst beheben. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Verbrauchswerte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Aufstell- und Anschlussanweisung . . . . . . . . . . . . . . . . . . . . . . . 22

Sicherheitshinweise für die Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Transportsicherung entfernen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Elektrischer Anschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Türanschlag wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Sonderzubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Garantiebedingungen/Kundendienststellen. . . . . . . . . . . . . . 26

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Gebrauchsanweisung

1 Sicherheit

Vor der ersten Inbetriebnahme

• Beachten Sie die „Aufstell- und Anschlussanweisung“

• Vor Inbetriebnahme das Gerät auf Transportschäden überprüfen. Ein

beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an Ihren Lieferanten.

Bestimmungsgemäße Verwendung

• Der Trockner ist nur zum Trocknen haushaltsüblicher Wäsche im Haushalt bestimmt.

• Umbauten oder Veränderungen am Trockner sind nicht zulässig.

• Die Wäsche darf keine entflammbaren Lösungsmittel (Waschbenzin,

Alkohol, Fleckentferner,etc.) enthalten. Brand- bzw. Explosionsgefahr! Wäsche, die mit solchen Mitteln in Kontakt gekommen ist, vor dem Trocknen von Hand gründlich auswaschen.

• Bei Verwendung von Trockenreinigungs-Sets: Nur solche Produkte verwenden, die vom Hersteller als trocknergeeignet deklariert sind.

• Keine Wäschestücke, die Schaumgummi oder gummiähnliches Material enthalten, in den Trockner geben. Brandgefahr!

• Keine stark verschlissenen Wäschestücke in den Trockner geben. Brandgefahr!

• Keine Wäschestücke mit losen Füllungen (z. B. Kissen) in den Trockner geben. Brandgefahr!

• Teile mit starren Bestandteilen (z. B. Fußmatten) können Luftschlitze verdecken. Brandgefahr! Solche Teile nicht in den Trockner geben.

• Trockner nicht überfüllen. Brandgefahr! Max. Füllmenge von 5 kg einhalten.

• Sicherstellen, dass keine explosiven Gegenstände (z. B. Feuerzeuge, Spraydosen, etc.) mit der Wäsche in den Trockner gelangen. Brandbzw. Explosionsgefahr!

• Nach jedem Trockengang Microfeinfilter und Feinsieb reinigen.

• Benützen Sie das Gerät nicht mit fehlenden oder beschädigten Flu-

sensieben. Brandgefahr!

• Mit Öl getränkte oder befleckte Wäschestücke dürfen nicht im Trockner getrocknet werden. Brandgefahr!

• Falls Sie Ihre Wäsche mit einem Fleckenentferner behandelt haben, führen Sie in Ihrem Waschprogramm einen extra Spülgang durch.

• Den Wärmetauscher regelmäßig reinigen.

• Bei Wasch-/Trockensäulen: Keine Gegenstände auf den Trockner stel-

len. Diese können während des Betriebs herunterfallen.

Sicherheit von Kindern

• Verpackungsteile von Kindern fernhalten. Erstickungsgefahr!

• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen,

oft nicht erkennen. Lassen Sie Kinder nicht unbeaufsichtigt beim Trockner.

• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel des Trockners klettern. Lebensgefahr! Halten Sie die Tür des Trockners geschlossen, wenn er nicht benutzt wird.

Allgemeine Sicherheit

• Reparaturen am Trockner dürfen nur von Fachkräften durchgeführt werden.

• Den Trockner niemals in Betrieb nehmen, wenn das Netzkabel beschädigt ist oder Bedienblende, Arbeitsplatte oder Sockelbereich so beschädigt sind, dass das Geräteinnere offen zugänglich ist.

• Vor Reinigung, Pflege und Wartungsarbeiten den Trockner ausschalten. Zusätzlich Netzstecker aus der Steckdose ziehen oder – bei Festanschluss – LS-Schalter im Sicherungskasten ausschalten bzw. Schraubsicherung ganz herausdrehen.

• Bei längeren Betriebspausen das Gerät vom Stromnetz trennen.

• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern am

Stecker.

• Vielfachstecker, Kupplungen und Verlängerungskabel dürfen nicht verwendet werden. Brandgefahr durch Überhitzung!

• Den Trockner nicht mit einem Wasserstrahl abspritzen. Stromschlaggefahr!

• Stützen Sie sich nicht auf die geöffnete Tür. Das Gerät könnte kippen.

• Nach Unterbrechen des Trockengangs können Wäsche und Trommel

heiß sein. Verbrennungsgefahr! Vorsicht beimEntnehmen der Wäsche.

Entsorgung

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorge-

sehenen Sammelbehältern.

2 Altgerät

Das Symbol hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

W auf dem Produkt oder seiner Verpackung weist darauf

1 Warnung! Bei ausgedienten Geräten Netzstecker aus der Steckdose

ziehen. Netzkabel abschneiden und mit dem Stecker beseitigen. Schloss der Einfülltür zerstören. Kinder können sich dadurch nicht einsperren und nicht in Lebensgefahr geraten.

2 Umwelttipps

• Im Trockner wird die Wäsche flauschig und weich. Weichspüler beim Waschen ist deshalb nicht nötig.

• Am wirtschaftlichsten arbeitet der Trockner dann, wenn Sie: – die Lüftungsschlitze am Sockel des Trockners immer frei halten;

– die in der Programmübersicht angegebenen Füllmengen ausnutzen; – auf gute Raumbelüftung achten; – Microfeinfilter und Feinsieb nach jedem Trockengang reinigen; – die Wäsche vor dem Trocknen gut ausschleudern. Beispiel: Ver-

brauchsdaten – abhängig von der Schleuderdrehzahl – für 5kg Wäsche, getrocknet mit Programm BAUMWOLLE SCHRANKTROCKEN.

Vorentwässerung Trockengang

Umdrehungen

pro Minute

1000 3,6 60 886 3,1 0,48

1200 2,7 53 82 2,8 0,42

1400 2,5 50 80 2,6 0,39

1800 2,1 42 71 2,3 0,35

1) Tarif: 0,15 Euro/kWh

Restfeuchte Zeit

in Liter in %

in Minuten

Energie in kWh

Kosten

in Euro

Gerätebeschreibung

Schublade mit Kondensatbehälter

Microfeinfilter

Flusensieb)

Typschild

Sockeltür vor Wärmetauscher

Bedienblende

Luftschlitze

Programmablauf-Anzeige

Bedienblende

Feinsieb (Flusensieb)

Grobsieb (Flusensieb)

Einfülltür (Anschlag wechselbar)

Schraubfüße (höhenverstellbar)

Programmwähler

Tasten- und Anzeigenblock

Wartungs-Anzeigen

– WÄRMETAUSCHER (reinigen!) – BEHÄLTER (leeren!) – SIEB (Flusensiebe reinigen!)

Vor dem ersten Trocknen

Um eventuelle fertigungsbedingte Rückstände zu entfernen, Trommel des Trockners mit einem feuchten Tuch auswischen oder kurzen Trockengang (20 MIN) mit feuchten Tüchern durchführen.

Wäsche sortieren und vorbereiten

Wäsche sortieren

• Nach Gewebeart sortieren: – Baumwolle/Leinen für Programme der Programmgruppe BAUM-

WOLLE.

– Mischgewebe und Synthetics für Programme der Programmgruppe

MISCHGEWEBE.

• Nach Pflegekennzeichen sortieren. Die Pflegekennzeichen bedeuten:

n m l k

Trocknen im

Wäschetrockner

grundsätzlich möglich

• Neue, farbige Textilien nicht gemeinsam mit hellen Wäschestücken trocknen. Textilien könnten abfärben.

• Trikotwäsche und Wirkware nicht mit dem Programm EXTRATROCKEN trocknen. Gefahr von Einlaufen!

• Wolle nicht im Trockner trocknen. Verfilzungsgefahr! Wolle nach dem Lufttrocknen mit Programm WOLLPFLEGE nachbehandeln.

Trocknen bei

normaler

Temperatur

Trocknen bei

reduzierter Temperatur

(Taste SCHON drücken!)

Trocknen im

Wäschetrockner

nicht zulässig

Wäsche vorbereiten

• Um Wäscheknäuel zu verhindern: Reißverschlüsse schließen, Bezüge zuknöpfen, lose Bänder (z. B. von Schürzen) zusammenbinden.

• Taschen leeren. Metallteile (Büroklammern, Sicherheitsnadeln, ...) entfernen.

• Teile aus doppelschichtigem Gewebe wenden (z. B. bei baumwollgefütterten Anoraks die Baumwollschicht nach außen). Diese Gewebe trocknen dann besser.

Programmübersicht

Programme

EXTRATROCKEN

STARKTROCKEN

SCHRANKTROCKEN

LEICHTTROCKEN

BAUMWOLLE

BÜGELTROCKEN

MANGELTROCKEN

EXTRATROCKEN

SCHRANKTROCKEN

MISCHGEWEBE

LEICHTTROCKEN

max. Füllmenge

(Trockengewicht)

5kg •

2,5kg •

Anwendung/Eigenschaften

SCHON

Durchtrocknen von dicken oder mehrlagigen Textilien, z. B. Frotteewäsche, Bademäntel.

Durchtrocknen von dicken Textilien, z. B. Frotteewäsche, Frotteehandtücher.

Durchtrocknen von Textilien gleichmäßiger Dicke, z. B. Frotteewäsche, Trikotwäsche, Frotteehandtücher.

Für dünne Textilien, die noch gebügelt werden, z. B. Trikotwäsche, Baumwollhemden.

Für normaldicke Baumwoll- oder Leinenwäsche, z. B. Bettwäsche, Tischwäsche.

Für Baumwoll- oder Leinenwäsche, die noch gemangelt wird, z. B. Bettwäsche, Tischwäsche.

Durchtrocknen von dicken oder mehrlagigen Textilien, z. B. Pullover, Bettwäsche, Tischwäsche.

Für dünne Textilien, die nicht gebügelt werden, z. B. pflegeleichte Oberhemden, Tischwäsche, Babykleidung, Socken, Miederwaren.

Für dünne Textilien, die noch gebügelt werden, z. B. Trikotwäsche, Baumwollhemden.

Pflege-

symbole

m n

m l1) n

m l n

1) Taste SCHON drücken!
