STM 20 STM 30 STM 40
Напольные накопительные водонагреватели
закрытого типа
Инструкция по монтажу, эксплуатации и техническому обслуживанию
www.stiebel-gmbh.ru info@stiebel-gmbh.ru +7 (495) 565-34-82 г. Москва, Каширский проезд, д. 17, строение 5
Содержание
Правила безопасной эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Описание конструкции прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Предписание и нормативные документы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

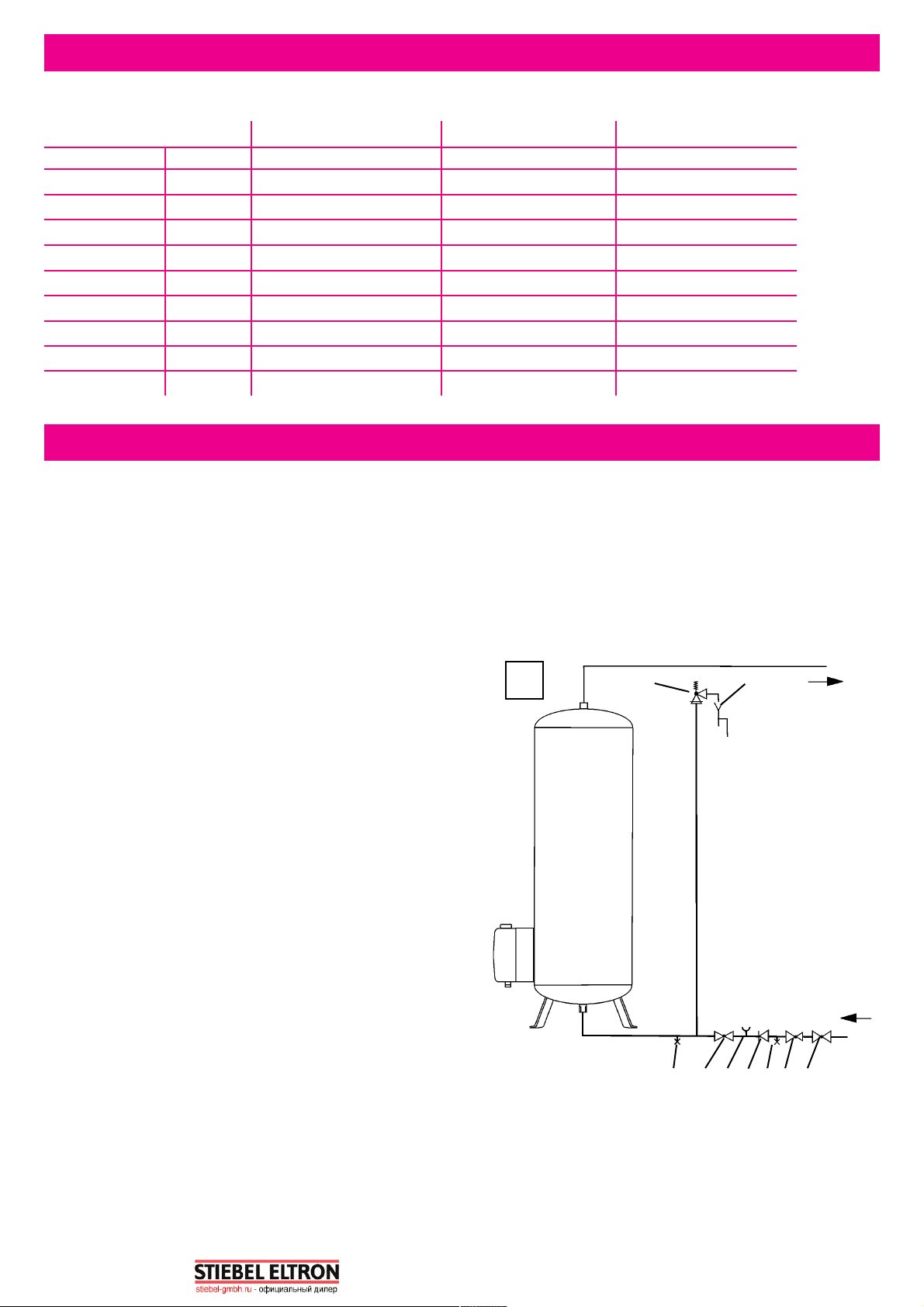

Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

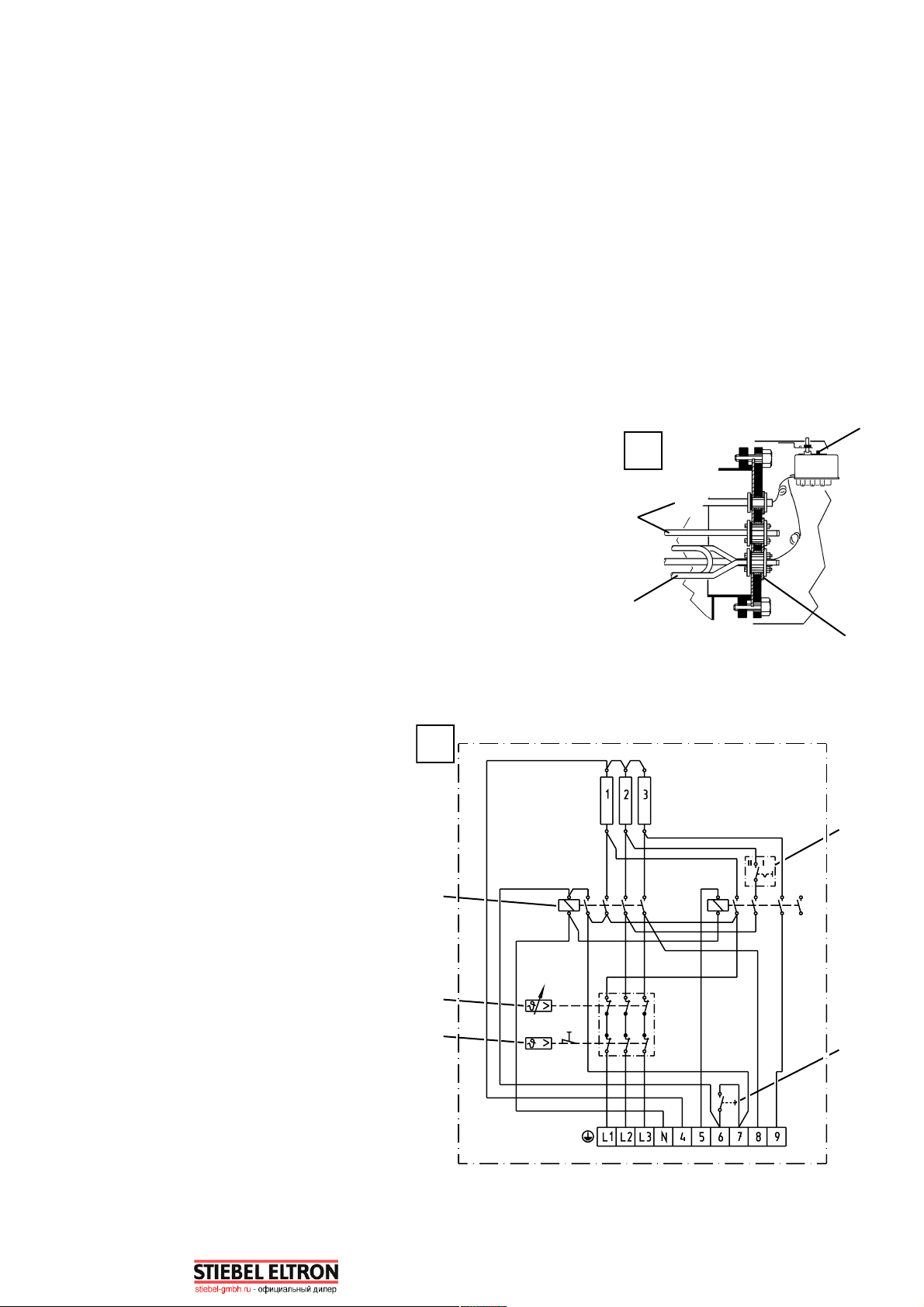

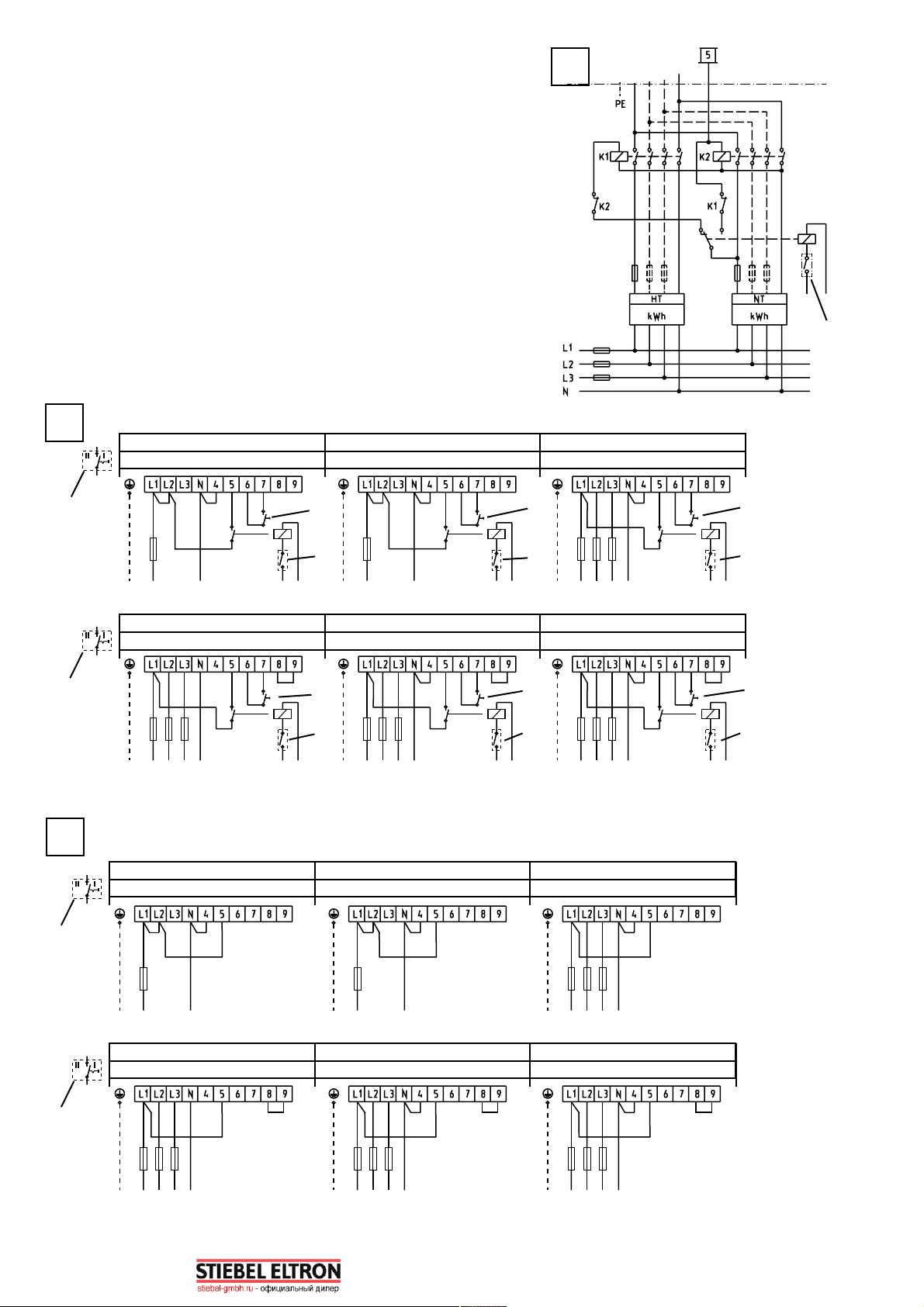

Электрическое подключение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Техническое обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Храните данную инструкцию рядом с прибором. В случае продажи прибора инструкция должна быть передана
новому владельцу. Перед проведением технического обслуживания или ремонта технические специалисты
должны ознакомиться с содержанием этой инструкции.
www.stiebel-gmbh.ru info@stiebel-gmbh.ru +7 (495) 565-34-82 г. Москва, Каширский проезд, д. 17, строение 5
3
Правила безопасной эксплуатации
Внимание!
Из водоразборной арматуры может подаваться горячая вода с температурой выше 60 °C.
Поэтому не разрешайте детям самостоятельно пользоваться кранами прибора.
Опасность ожога!
- Накопительный водонагреватель и защитно-предохранительные устройства должны регулярно осматриваться специалистом монтажной организации.
- Приборы работают под давлением, равным давлению в водопроводе. Во время нагрева вытесняемая в резуль­тате расширения вода капает из предохранительного клапана. Если вода продолжает капать по окончании нагре­ва, то немедленно сообщите об этом в организацию, производившую монтаж прибора.
- Стальной бак защищен от коррозии: изнутри бак имеет эмалевое покрытие и оснащен магниевым анодом. Следует регулярно производить замену анода.
• При температурах ниже -15 C (например, при транспортировке или хранении) может сработать защитный огра­ничитель температуры. В этом случае следует вернуть устройство в исходное положение нажатием кнопки 5 (a).
Опасность замораживания
Опасность замораживания
Если ручка регулятора установлена в положение _ (= защита от замораживания) и на прибор подано электропитание, то активиру­ется функция защиты прибора от замораживания. Следует помнить, что при этом трубопровод подачи холодной воды и водопро­вод от замораживания не защищаются.
www.stiebel-gmbh.ru info@stiebel-gmbh.ru +7 (495) 565-34-82 г. Москва, Каширский проезд, д. 17, строение 5
4
Описание конструкции прибора
Напольные накопительные водонагреватели STM 20 - 40 предназначены для нагрева воды до температуры приблизительно 80 °C и могут обеспечивать водой одну или несколько водоразборных точек. Вода нагревается электрическими нагревательными элементами.
• Регулирование температуры осуществляется плавно в диапазоне приблизительно от 35 до 80 °C 1 (1).
• Содержащаяся в баке вода нагревается до заданной температуры в соответствии с выбранным режимом. Одноконтурный режим работы: Вода нагревается до заданной температуры, которая поддерживается автоматически путем включения электрических
нагревателей.

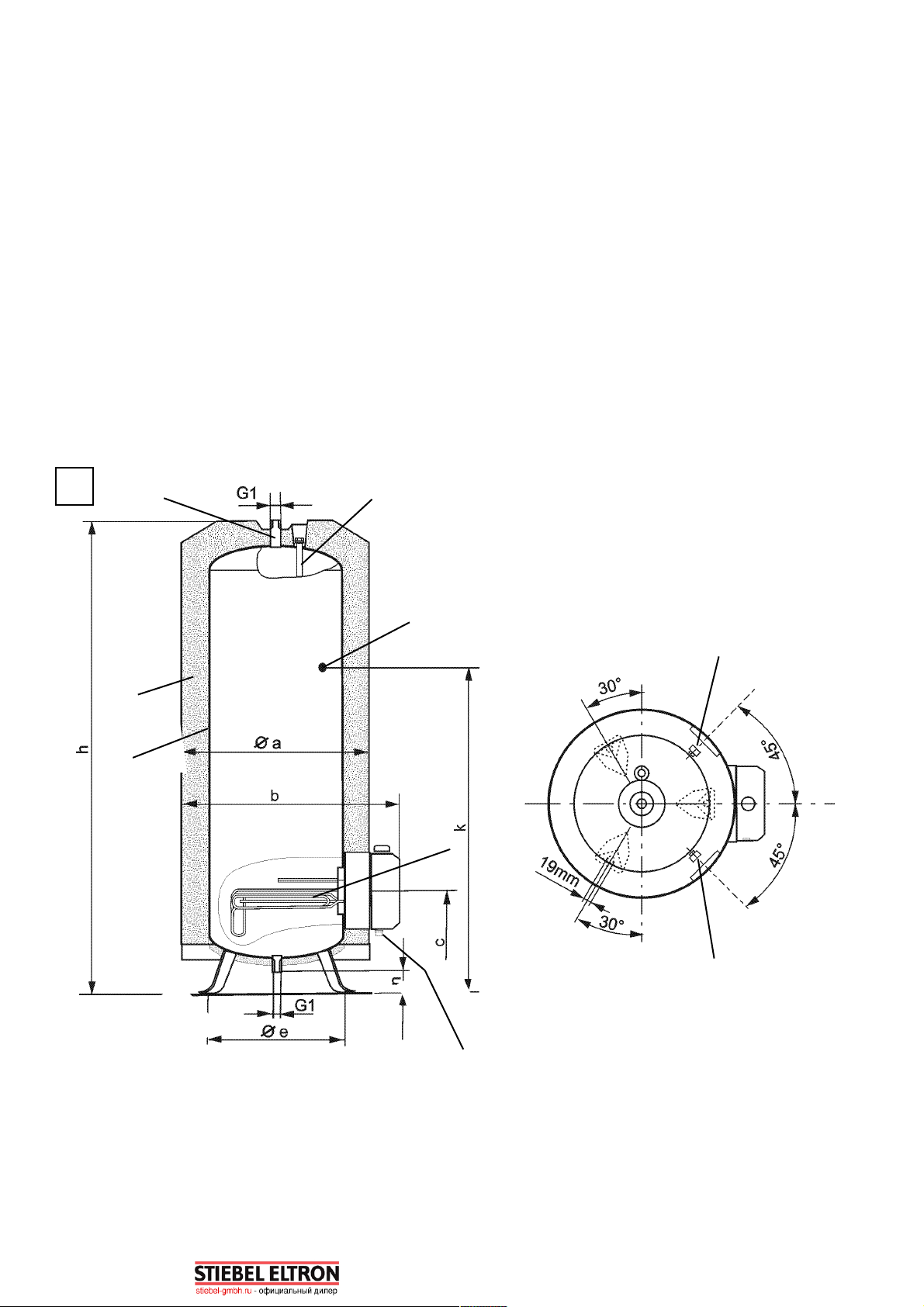

1 Ручка регулятора температуры 2 Кнопка включения ускоренного нагрева 3 Крышка электрической коробки 4 Пластмассовый корпус 5 Патрубки G 1/2, например, для циркуляции 6 Пластмассовая крышка 7 Электронагреватель с фланцем 8 Места ввода кабеля электропитания PG 16 и PG 13,5 9 Выходной патрубок для горячей воды G 1 10 Стальной бак со специальным эмалевым покрытием 11 Теплоизоляция 12 Магниевый анод
• Дополнительно в комплект поставки включены (поставляются в отдельном пакете):
13 Инструкция по монтажу, эксплуатации и обслуживанию 14 Пластмассовые крышки 15 Переходник 1/2" с плоским уплотнением 16 Липкие диски
• Дополнительные принадлежности
Термометр для STM 20 - 40 может быть установлен слева или справа на патрубок (5/5_).
ZT 2 для STM 20, арт. номер 945 165 500 ZT 34 для STM 30 и STM 40, арт. номер 945 165 501 Анод с питанием от отдельного источника, предназначенный
для STM 20-40, устанавливается в патрубок для магниевого анода (12). AZ 400, арт. номер 945 165 501
1
5
14
6
15
16
5
4
3
13
кВт
60 oC
3,0
кВт
4,0
кВт
6,0
2 кВт
3 кВт
4 кВт
6 кВт
кВт
1
2
2
14 ч
12 ч
10 ч
8 ч
6 ч
4 ч
2 ч
0
200 л 300 л 400 л
2,0
www.stiebel-gmbh.ru info@stiebel-gmbh.ru +7 (495) 565-34-82 г. Москва, Каширский проезд, д. 17, строение 5
