Glaskeramik-Kochfeld
Montage- und
Gebrauchsanweisung
822 924 899-A-210704-01
EHL6692X
d
Sehr geehrte Kundin, sehr geehrter
Kunde,
lesen Sie bitte diese Gebrauchsanweisung sorgfältig
durch und bewahren Sie sie zum späteren Nachschlagen auf.
Geben Sie diese Gebrauchsanweisung an eventuelle
Nachbesitzer des Gerätes weiter.
Folgende Symbole werden im Text verwendet:
1 Sicherheitshinweise
Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung! Hinweise, die zur Vermeidung von
Schäden am Gerät dienen.
3 Hinweise und praktische Tipps
2 Umweltinformationen
2
Inhalt
Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Ausstattung Kochfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Restwärmeanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Bedienung des Kochfeldes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Äußere Heizkreise ein- und ausschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Tipps zum Kochen und Braten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Kochgeschirr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Energiesparen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Was tun, wenn … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Montageanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Typenschild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3
Gebrauchsanweisung
1 Sicherheitshinweise
3
Beachten Sie bitte diese Hinweise, da sonst
bei auftretenden Schäden der Garantieanspruch entfällt.
5 Dieses Gerät entspricht den folgenden EG-
Richtlinien:
– 73/23/EWG vom 19.02.1973 Niederspannungs-
Richtlinie
– 89/336/EWG vom 03.05.1989 EMV-Richtlinie ein-
schließlich Änderungs-Richtlinie 92/31/EWG
– 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-
Richtlinie
Bestimmungsgemäße Verwendung
• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden.
• Das Gerät darf nicht als Arbeits- oder Abstellfläche
verwendet werden.
• Umbauten oder Veränderungen am Gerät sind
nicht zulässig.
Sicherheit für Kinder
• Kleinkinder grundsätzlich vom Gerät fernhalten.
• Größere Kinder nur unter Anleitung und Aufsicht
am Gerät arbeiten lassen.
Allgemeine Sicherheit
• Montage und Anschluss des Gerätes dürfen nur
durch ausgebildete und autorisierte Fachkräfte
vorgenommen werden.
• Einbaugeräte dürfen nur nach dem Einbau in
normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.
• Bei Störungen am Gerät oder Schäden an der
Glaskeramik (Brüche, Sprünge bzw. Risse) muss
das Gerät ausgeschaltet und vom Stromnetz getrennt werden, um einen möglichen elektrischen
Schlag zu vermeiden.
• Reparaturen am Gerät dürfen nur von ausgebildeten und autorisierten Fachkräften durchgeführt
werden.
• Kabel von Elektrogeräten dürfen nicht an die heiße
Geräteoberfläche bzw. heißes Kochgeschirr gelangen.
• Überhitzte Fette und Öle entzünden sich schnell.
Kochvorgänge mit Fett oder Öl (z.B. Pommes frites) nicht unbeaufsichtigt lassen.
• Die Kochzonen nach jedem Gebrauch ausschalten.
Sicherheit beim Reinigen
• Zum Reinigen muss das Gerät ausgeschaltet und
abgekühlt sein.
• Die Reinigung des Gerätes mit einem Dampfstrahloder Hochdruckreiniger ist aus Sicherheitsgründen
nicht zugelassen.
Vermeidung von Schäden am Gerät
• Die Glaskeramik kann durch herabfallende Gegenstände beschädigt werden.
• Stöße mit dem Kochgeschirr können den Rand der
Glaskeramik beschädigen.
• Kochgeschirr aus Gusseisen, Aluguss oder mit beschädigten Böden können beim Verschieben die
Glaskeramik verkratzen.
• Schmelzbare Gegenstände und Überkochendes
können auf der Glaskeramik einbrennen und sollten sofort entfernt werden.
• Die Kochzonen nicht mit leerem oder ohne Kochgeschirr benutzen.
Sicherheit während der Benutzung
• Aufkleber und Folien von der Glaskeramik entfernen.
• Am Gerät besteht beim unachtsamen Arbeiten Verbrennungsgefahr.
4
Gerätebeschreibung
Ausstattung Kochfeld
Einkreis-Kochzone
1200W
Bräterzone
1500/2400W
Zuschaltung
Zweikreis-Kochzone
mit Kontrolllampe
Zweikreis-Kochzone
750/2200W
Restwärme-Anzeige
Restwärmeanzeige
Die Restwärmeanzeige leuchtet auf, sobald die entsprechende Kochzone heiß ist.
1 Warnung! Verbrennungsgefahr durch Rest-
wärme. Nach dem Ausschalten brauchen die
Kochzonen einige Zeit zum Abkühlen. Restwärmeanzeige beachten.
2 Restwärme kann zum Schmelzen und Warm-
halten von Speisen genutzt werden.
Zweikreis-Kochzone
700/1700W
5
Bedienung des Kochfeldes
Das Gerät bedienen Sie mit den Kochstellenschaltern des Kombinationsgeräts. Die
Bedienung und Funktion der Kochstellenschalter sind in der Gebrauchsanweisung
des Kombinationsgeräts beschrieben.
3 Beim Einschalten der Kochzone kann diese
kurz summen. Das ist eine Eigenart aller Glaskeramikkochzonen und beeinträchtigt weder
Funktion noch Lebensdauer des Gerätes.
Äußere Heizkreise ein- und
ausschalten
Durch Ein- oder Ausschalten der äußeren Heizkreise
können die Heizflächen der Größe des Kochgeschirrs anpasst werden.
3 Vor dem Einschalten eines äußeren Heizkrei-
ses muss jeweils der innere Heizkreis einge-
schaltet sein.
Das Ein- und Ausschalten der äußeren Heizkreise bei
der Bräterzone und der Zweikreis-Kochzone vorne
links erfolgt mit den Kochstellenschaltern des Kombinationsgeräts. Der äußere Kreis der Kochzone vorne rechts wird mit dem Sensorfeld eingeschaltet.
Zweikreis-Kochzone vorne
rechts
Äußeren Heizkreis
einschalten
Äußeren Heizkreis
ausschalten
Sensorfeld Kontrolllampe
2 Sekunden berühren leuchtet
Kochzone über Kochstellenschalter
ausschalten
erlischt
6
Tipps zum Kochen und Braten
Kochgeschirr
• Gutes Kochgeschirr erkennen Sie am Topfboden.
Der Boden sollte so dick und plan wie möglich
sein.
• Geschirr aus Stahlemail oder mit Aluminium- oder
Kupferböden kann Verfärbungen auf der Glaskeramikfläche hinterlassen, die nur schwer oder gar
nicht mehr zu entfernen sind.
Energiesparen
2 Kochgeschirr grundsätzlich vor dem Einschal-
ten der Kochzone aufsetzen.
2 Töpfe, wenn möglich, immer mit dem Deckel
verschließen.
2 Kochzonen vor Ende der Garzeit ausschalten,
um die Restwärme zu nutzen.
2 Topfboden und Kochzone sollten gleich groß
sein.
7
Reinigung und Pflege
1
Vorsicht! Verbrennungsgefahr durch Restwär-
me.
Gerät abkühlen lassen.
1 Achtung! Scharfe und scheuernde Reini-
gungsmittel beschädigen das Gerät. Mit Was-
ser und Spülmittel reinigen.
1 Achtung! Rückstände von Reinigungsmitteln
beschädigen das Gerät. Rückstände mit Was-
ser und Spülmittel entfernen.
Gerät nach jedem Gebrauch reinigen
1. Gerät mit einem feuchten Tuch und ein wenig Spül-
mittel abwischen.
2. Gerät mit einem sauberen Tuch trockenreiben.
Verschmutzungen entfernen
1. Den Reinigungsschaber schräg zur Glaskeramik-
fläche ansetzen.
2. Verschmutzungen mit gleitender Klinge entfernen.
3. Gerät mit einem feuchten Tuch und ein wenig Spül-
mittel abwischen.
4. Gerät mit einem sauberen Tuch trockenreiben.
Art der Verschmutzung sofort bei abgekühltem Gerät mit
Zucker, zuckerhaltige Speisen ja --Kunststoffe, Aluminiumfolien ja --Kalk- und Wasserränder --- ja
Fettspritzer --- ja
metallisch schimmernde Verfärbungen --- ja
*Reinigungsschaber, Glaskeramik- oder Edelstahlreiniger sind
im Fachhandel erhältlich
3 Hartnäckige Verschmutzungen mit einem
Glaskeramik- oder Edelstahlreiniger entfernen.
3 Kratzer oder dunkle Flecken in der Glaskera-
mik, lassen sich nicht mehr entfernen, beein-
trächtigen jedoch die Funktion des Geräts
nicht.
entfernen
Reinigungsschaber*
Glaskeramik- oder
Edelstahlreiniger*
8
Was tun, wenn …
Problem Mögliche Ursache Abhilfe
Die Kochzonen funktionieren nicht. Das Kombinationsgerät ist nicht
eingeschaltet.
Die gewünschte Kochstufe ist nicht
eingestellt
Die Sicherung in der Hausinstallati-
on (Sicherungskasten) hat ausgelöst.
Die Restwärme-Anzeige zeigt
nichts an.
Die äußeren Heizkreise lassen sich
nicht einschalten
Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben können,
wenden Sie sich bitte an Ihren Fachhändler oder
den Kundendienst.
Die Kochzone war nur kurz eingeschaltet.
Der innere Heizkreis ist nicht eingeschaltet
1 Warnung! Reparaturen am Gerät dürfen nur
von Fachkräften durchgeführt werden. Durch
unsachgemäße Reparaturen können erhebli-
che Gefahren für den Benutzer entstehen.
3 Bei Fehlbedienungen kann der Besuch des
Kundendienst-Technikers bzw. des Fachhänd-
lers auch während der Garantiezeit nicht kos-
tenlos erfolgen.
Gerät einschalten.
Kochstufe einstellen
Sicherung überprüfen.
Sollten die Sicherungen mehrfach
auslösen, rufen Sie bitte einen zugelassenen Elektroinstallateur.
Ist die Kochzone kalt, liegt keine
Störung vor.
Inneren Heizkreis einschalten
Entsorgung
2
Verpackungsmaterial
Die Verpackungsmaterialien sind umweltver-
träglich und wiederverwertbar. Die Kunststoff-
teile sind gekennzeichnet, z. B. >PE<, >PS<
etc. Entsorgen Sie die Verpackungsmaterialien
entsprechend ihrer Kennzeichnung bei den
kommunalen Entsorgungsstellen in den dafür
vorgesehenen Sammelbehältern.
2 Altgerät
Entsorgen Sie Ihr ausgedientes Gerät nach
den an Ihrem Wohnort gültigen Entsorgungs-
richtlinien.
9
Montageanweisung
Sicherheitshinweise
Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sach- und
ordnungsgemäßes Recycling etc.).
Die Montage darf nur von einer Fachkraft ausgeführt
werden.
Die Mindestabstände zu anderen Geräten sind einzuhalten.
Schubladen dürfen nur mit Schutzboden direkt
unter dem Gerät montiert sein.
Die Schnittflächen an der Arbeitsplatte sind mit einem geeigneten Dichtungsmaterial gegen Feuchtigkeit zu schützen.
Die Dichtung schließt das Gerät spaltfrei mit der Arbeitsplatte ab.
Zwischen Gerät und Arbeitsplatte keine Silikon-Dichtungsmasse aufbringen.
Vermeiden Sie die Montage des Gerätes direkt neben Türen und unter Fenstern. Aufklappende Türen
und aufspringende Fenster können sonst heißes
Kochgeschirr von der Kochstelle reißen
1 WARNUNG!
Verletzungsgefahr durch elektrischen Strom.
Das Kombinationsgerät liegt an Spannung.
• Sicherheitsregeln der Elektrotechnik beachten.
• Berührungsschutz durch fachgerechten Einbau si-
cherstellen.
• Nennspannung der kombinierten Geräte müssen
übereinstimmen.
1 ACHTUNG!
Schäden durch elektrischen Strom.
Lockere und unsachgemäße Steckverbindungen
können zur Überhitzung der Stecker führen.
• Steckverbindungen fachgerecht zusammenste-
cken.
In der elektrischen Installation ist eine Einrichtung
vorzusehen, die es ermöglicht, das Gerät mit einer
Kontaktöffnungsweite von mind. 3 mm allpolig vom
Netz zu trennen.
Als geeignete Trennvorrichtungen gelten z.B. LSSchalter, Sicherungen (Schraubsicherungen sind aus
der Fassung herauszunehmen), FI-Schalter und
Schütze.
10

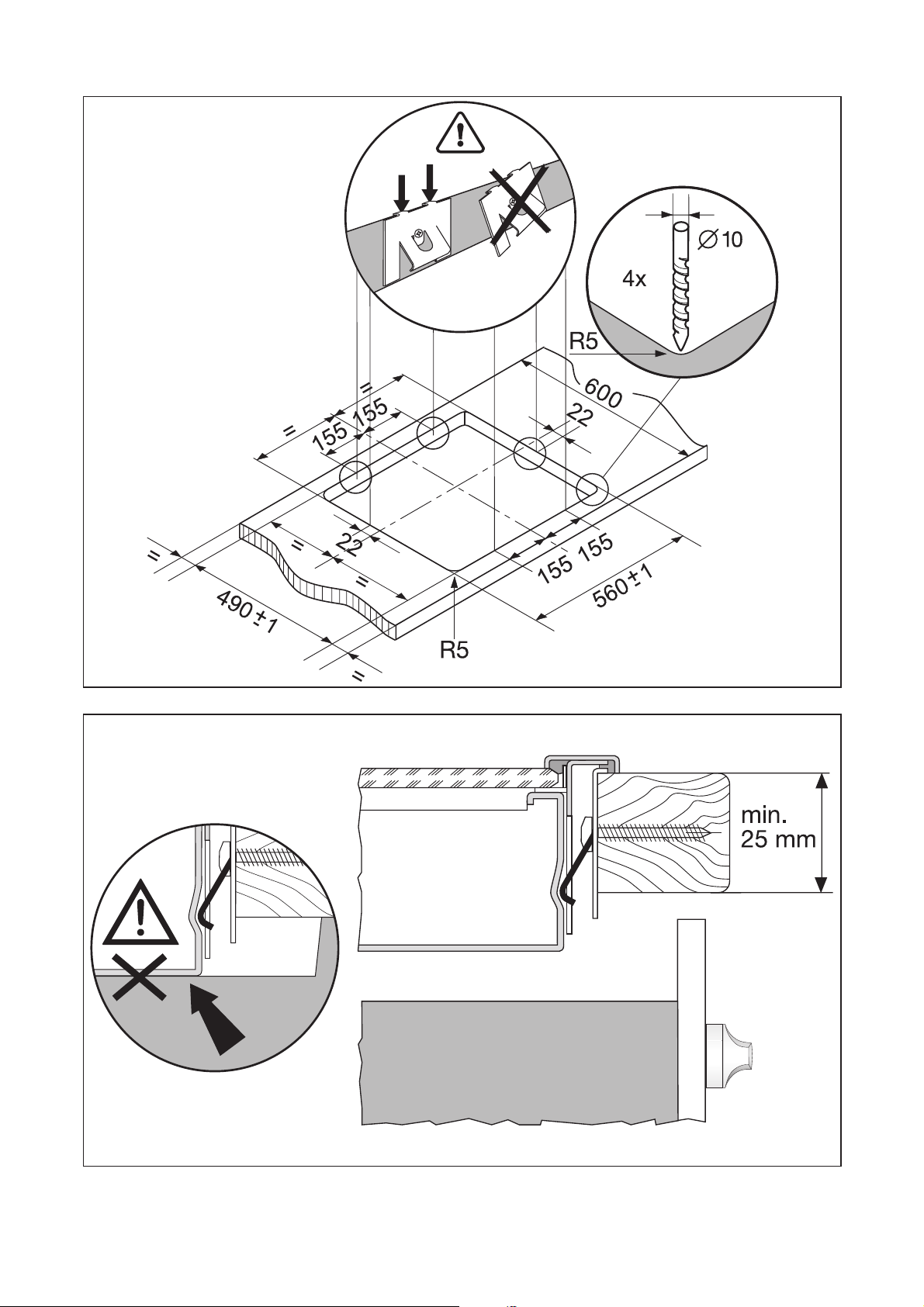

Montage
11
12
Typenschild
13
Garantiebedingungen
Deutschland
Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem
Kauf dieses Gerätes von einem Unternehmer (Händler) in
Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also
zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, AEG
Hausgeräte GmbH, gegenüber dem Verbraucher Garantie für
dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe
zu den folgenden Bedingungen:
1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte
Gerät im Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann
vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf
von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der
Verbraucher nachzuweisen, daß das Gerät bereits im Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen
Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.
2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von
einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in
Deutschland betrieben wird und Garantieleistungen auch in
Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach dessen Kenntnis angezeigt
werden.
3. Mängel dieses Gerätes werden wir innerhalb angemessener
Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die
zu diesem Zweck erforderlichen Aufwendungen, insbesondere
Transport-, Wege-, Arbeits- und Materialkosten werden von uns
getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.
4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall
unter der für den Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kundendienststelle
zu benachrichtigen, von der Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden,
soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.
5. Garantieleistungen bewirken weder eine Verlängerung noch ei-
nen Neubeginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.
6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jah-
ren ab dem Zeitpunkt der Übergabe des Gerätes vom Händler
an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich
oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs
(6) Monate.
AEG Hausgeräte GmbH
Markenvertrieb Electrolux
Muggenhofer Straße 135
D-90429 Nürnberg
* EUR 0,09 / Minute (Deutsche Telekom Stand Jan. 2002)
14
Service
Wenn Sie einmal unsere Hilfe benötigen, erreichen
Sie uns in Deutschland wie folgt:
Bei Fragen zu Bedienung oder Einsatz Ihres Gerätes
Wenden Sie sich an die Electrolux Hausgeräte Infoline:
Telefon: 0180 5 222 7 22
Internet: www.electrolux.de
Bei technischen Störungen
Prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung (Kapitel „Was tun, wenn...“) das
Problem selbst beheben können.
Wenn Sie das Problem nicht beheben konnten:
Rufen Sie den Kundendienst:
Telefon: 0180 322 66 22*
Fax: 0180 580 41 41 (0,12 Euro/Min)**
(0,12 Euro/Min)**
(0,09 Euro/Min)**
Um Ihnen schnell helfen zu können, benötigen wir
folgende Angaben:
– Modellbezeichnung
– Produkt-Nummer (PNC)
– Serien-Nummer (S-No.)
(Nummern siehe Typschild)
– Art der Störung
– eventuelle Fehlermeldung, die das Gerät anzeigt
– dreistellige Buchstaben-Zahlenkombination der
Glaskeramik
Ersatzteile, Zubehör und Pflegemittel
Telefon: 0180 500 10 76 (0,12 Euro/Min)**
Internet: www.electrolux.de
*) Unter dieser Rufnummer werden Sie automatisch mit der Ihrem Wohnort nächstgelegenen
Niederlassung des Werkskundendienstes oder dem nächstgelegenen Service-Partner verbunden.
**) Deutsche Telekom/Stand Januar 2002
15
822 924 899-A-210704-01 Änderungen vorbehalten
The Electrolux Group. The world´s No.1 choice.
Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr
verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und
Rasenmäher) mit einem Wert von rund 14 Mrd. USD.
Loading...
