ST401SCN10

................................................ .............................................

DE KÜHL - GEFRIERSCHRANK BENUTZERINFORMATION 2 FR RÉFRIGÉRATEUR/

CONGÉLATEUR

IT FRIGO-CONGELATORE ISTRUZIONI PER L’USO 38 EN FRIDGE FREEZER USER MANUAL 55

NOTICE D'UTILISATION 20

www.electrolux.com

INHALT

1. SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. BEDIENFELD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3. TÄGLICHER GEBRAUCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4. PRAKTISCHE TIPPS UND HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

5. REINIGUNG UND PFLEGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

6. WAS TUN, WENN … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

7. MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

GERÄUSCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

9. TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

10.

UMWELTTIPPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

WIR DENKEN AN SIE

Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.electrolux.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:

www.electrolux.com/productregistration

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:

www.electrolux.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.

Warnungs-/ Sicherheitshinweise. Allgemeine Hinweise und Ratschläge Hinweise zum Umweltschutz

Änderungen vorbehalten.

DEUTSCH 3

SICHERHEITSHINWEISE

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist.

1.1 Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.

Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließen können.

• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappverschluss (Türlasche) an der

Tür oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird.

1.2 Allgemeine Sicherheitshinweise

WARNUNG!

Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse oder in der Einbaunische nicht blockiert sind.

• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in einem normalen Haushalt bestimmt, wie in der vorliegenden Gebrauchsanweisung beschrieben wird.

• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.

• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.

• Beschädigen Sie nicht den Kältekreislauf.

• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist.

Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu beschädigen.

Bei einer eventuellen Beschädigung des Kältekreislaufs:

– Offene Flammen und Zündfunken

vermeiden

– Den Raum, in dem das Gerät instal-

liert ist, gut lüften

• Technische und anderweitige Änderungen am Gerät sind gefährlich. Ein defektes Netzkabel kann Kurzschlüsse und einen Brand verursachen und/oder zu Stromschlägen führen.

www.electrolux.com

• Dieses Gerät ist schwer. Vorsicht beim

• Entnehmen oder berühren Sie nie mit

• Das Gerät nicht direkter Sonnenein-

• Die Leuchtmittel (wenn vorgesehen) in

1.3 Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die

• Lagern Sie keine feuergefährlichen Ga-

• Legen Sie Lebensmittel nicht direkt vor

• Ein aufgetautes Produkt darf nicht wie-

• Abgepackte Tiefkühlkost immer ent-

WARNUNG!

Elektrische Bauteile (Netzkabel, Stecker, Kompressor) dürfen zur Vermeidung von Gefahren nur vom Kundendienst oder einer Fachkraft ausgewechselt werden.

Das Netzkabel darf nicht verlängert werden.

Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite geklemmt oder beschädigt wird. Ein geklemmter oder beschädigter Netzstecker überhitzt und kann einen Brand verursachen.

Vergewissern Sie sich, dass der Netzstecker des Geräts frei zugänglich ist.

Ziehen Sie nicht am Netzkabel.

Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

Betreiben Sie das Gerät nicht ohne Lampenabdeckung (wenn vorgesehen) der internen Beleuchtung.

Transport.

nassen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.

strahlung aussetzen.

diesem Gerät sind Speziallampen, die nur für Haushaltsgeräte geeignet sind. Sie eignen sich nicht zur Raumbeleuchtung.

Kunststoffteile des Gerätes.

se oder Flüssigkeiten in dem Gerät. Explosionsgefahr.

den Luftauslass in der Rückwand. (Wenn es ein No-Frost-Gerät ist)

der eingefroren werden.

sprechend den Herstellerangaben aufbewahren.

• Die Lagerempfehlungen des Geräteherstellers sollten strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.

• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Explosion führen und das Gerät beschädigen kann.

• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus dem Gefrierschrank gegessen wird.

1.4 Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metallgegenständen.

• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Verwenden Sie einen Kunststoffschaber.

• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Reinigen Sie den Ablauf, falls nötig. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem Boden des Geräts an.

1.5 Montage

Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Händler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.

• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.

• Wenn ein Wasseranschluss vorgesehen ist, verbinden Sie das Gerät nur mit dem Trinkwasseranschluss.

1.6 Kundendienst

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autori-

2. BEDIENFELD

DEUTSCH 5

sierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.

1.7 Umweltschutz

Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthält entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Nähe des Wärmetauschers. Die Materialien, die bei der Herstellung dieses Geräts verwendet wurden und

mit dem Symbol können recycelt werden.

markiert sind,

+2 +4 +5 +6 +8

21 3

Ventilator-Taste

Ventilatorlampe Temperaturregler

Taste Action Freeze Anzeige „Action Freeze“

2.1 Einschalten des Gerätes

Entfernen Sie den Aufkleber, der eventuell im Inneren des Gefrierraumes angebracht ist. Stecken Sie den Stecker in die Netzsteckdose.

2.2 Ausschalten des Geräts

Ziehen Sie den Netzstecker, um das Gerät auszuschalten.

2.3 Temperaturregelung

Die Temperatur wird automatisch geregelt. Bedienen Sie das Gerät wie folgt:

• Drücken Sie den Temperaturregler wiederholt, bis die LED aufleuchtet, die der gewünschten Temperatur entspricht. Die Temperatur kann im Bereich von +2 °C bis +8 °C eingestellt werden.

Eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

www.electrolux.com

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Inneren des Geräts von verschiedenen Faktoren abhängt:

•Raumtemperatur

• Häufigkeit des Öffnens der Tür

• Menge der eingelagerten Lebensmittel

• Standort des Geräts. Falls die Außentemperatur niedri-

ger als 16°C ist, drücken Sie die Temperaturregler-Taste, bis die LED aufleuchtet, die die niedrigste Temperatur anzeigt.

3. TÄGLICHER GEBRAUCH

2.4 Action Freeze -Funktion

Sie können die Funktion Action Freeze aktivieren, indem Sie die Taste Action Freeze so oft drücken, bis das Symbol Action Freeze aufleuchtet. Sie können die Funktion Action Freeze deaktivieren, indem Sie die Taste Action Freeze sooft drücken, bis die gewünschte Temperatur ausgewählt ist.

3.1 Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen „Neugeruch“ am besten durch Reinigen der Innenteile mit lauwarmem Wasser und einer neutralen Seife. Sorgfältig nachtrocknen.

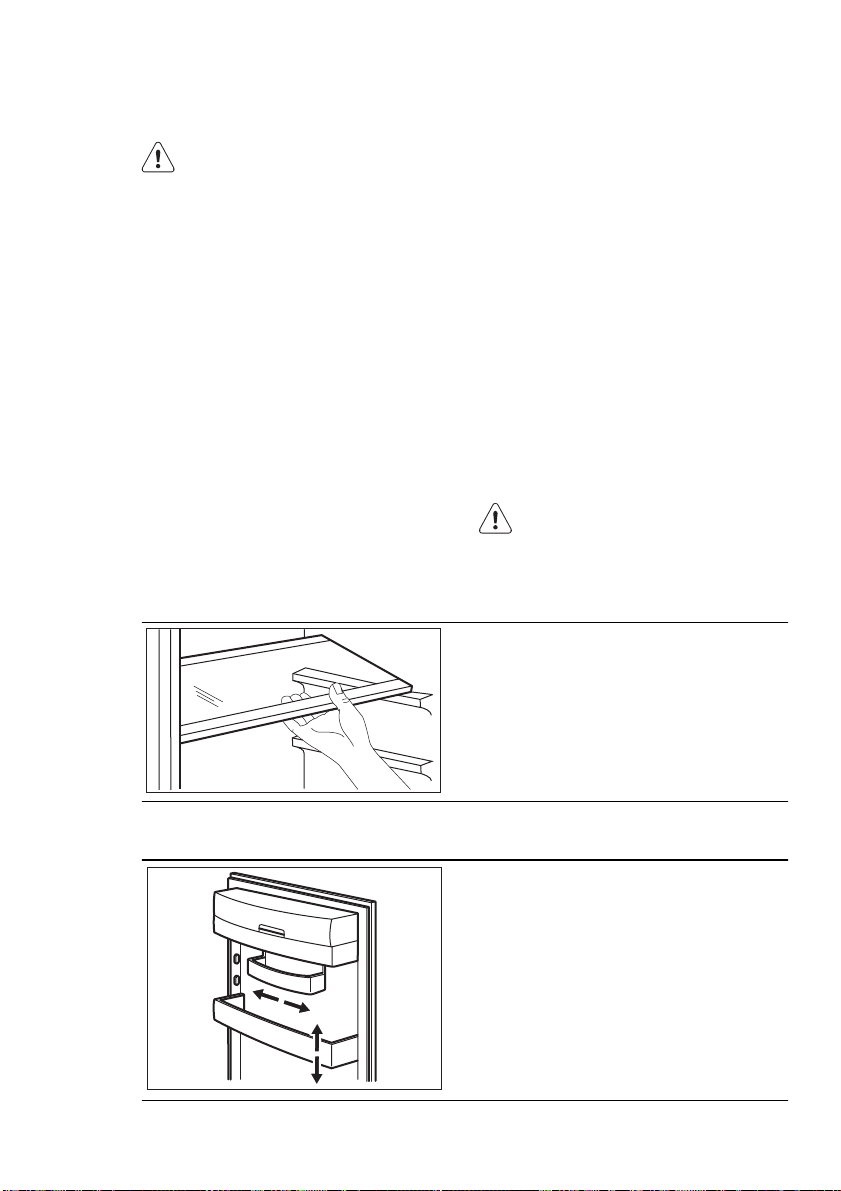

3.2 Verstellbare Ablagen/Einsätze

3.3 Positionierung der Türeinsätze

Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuerpulver, die die Oberfläche beschädigen.

Die Wände des Kühlschranks sind mit einer Reihe von Führungsschienen ausgestattet, die verschiedene Möglichkeiten für das Einsetzen der Ablagen bieten.

Die Türablagen können in unterschiedlicher Höhe positioniert werden, wodurch das Lagern verschieden großer Lebensmittelpackungen ermöglicht wird. Nehmen Sie die Einstellungen wie folgt vor: Ziehen Sie die Ablage langsam in Pfeilrichtung, bis sie sich herausheben lässt, und setzen Sie sie dann nach Wunsch wieder ein.

DEUTSCH 7

3.4 Flaschenhalter

Im voreingestellten Flaschenhalter können Flaschen (mit der Öffnung nach vorn) gelagert werden.

Legen Sie nur verschlossene Flaschen in den Flaschenhalter, wenn er sich in horizontaler Stellung befindet. Sie können den Flaschenhalter nach oben kippen, damit dort auch bereits geöffnete Flaschen gelagert werden können. Ziehen Sie dazu den Flaschenhalter nach oben und lassen Sie ihn in die nächsthöhere Stellung einrasten.

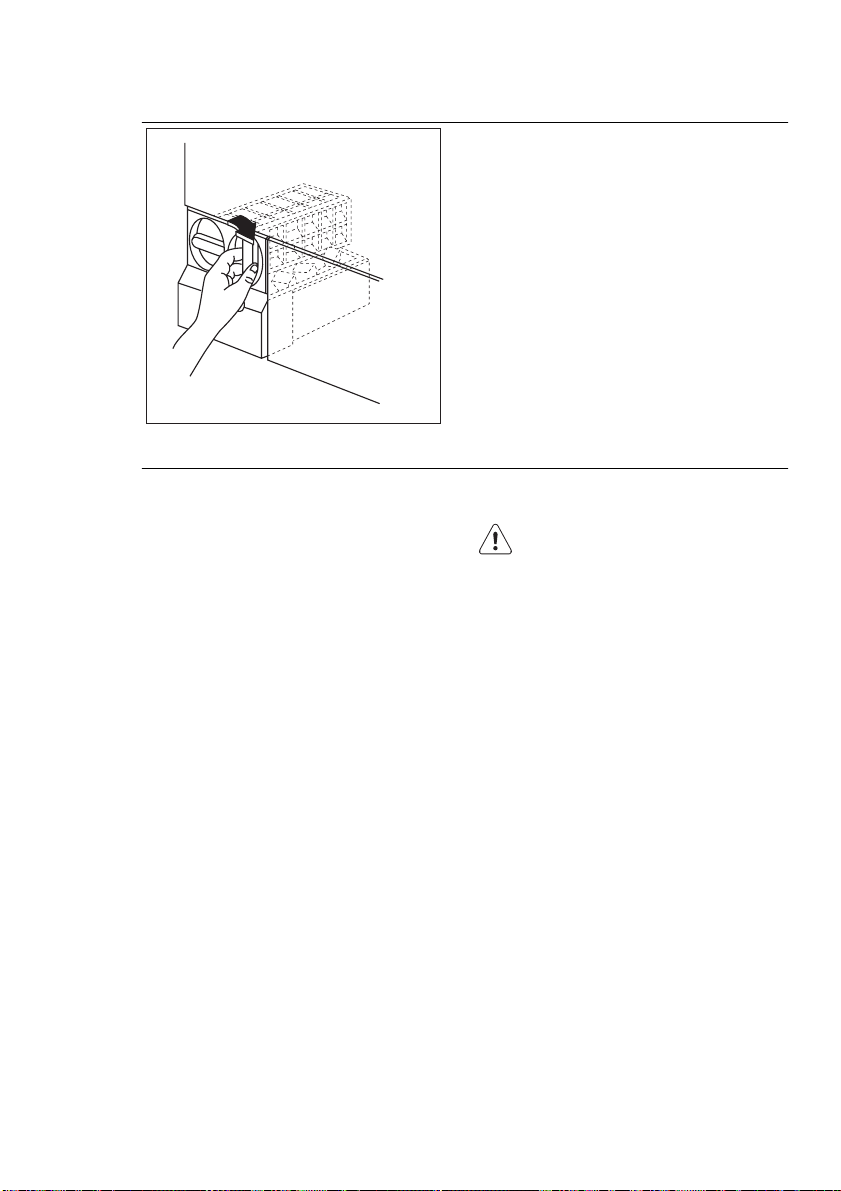

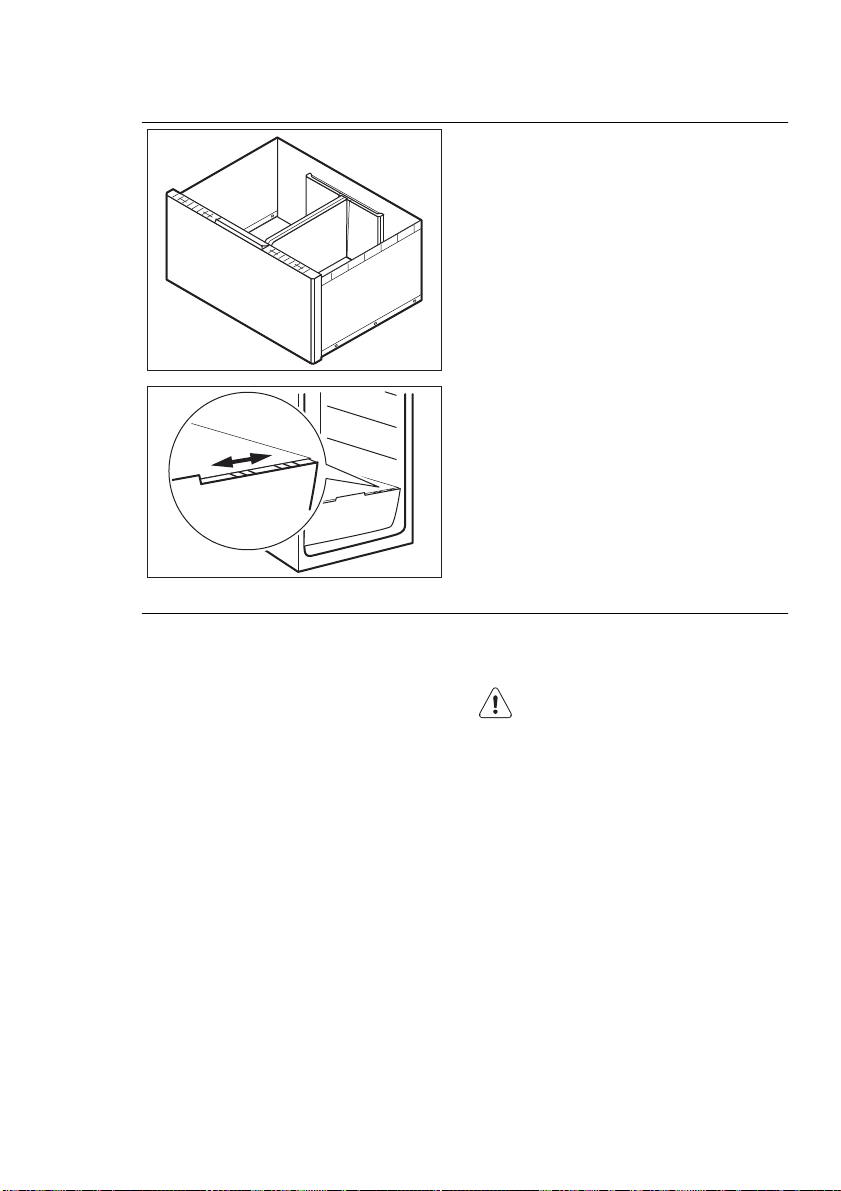

3.5 Obst-/Gemüseschublade mit Luftfeuchtigkeitsregelung

Die Schublade eignet sich zum Aufbewahren von Obst und Gemüse. Sie können die Schubladentrennwand in verschiedenen Positionen einsetzen und so die Aufteilung an Ihre persönlichen Bedürfnisse anpassen. Am Boden der Schublade befindet sich ein Gitter (je nach Ausstattung), um Obst und Gemüse vor Feuchtigkeit zu schützen, die sich auf dem Boden bilden kann. Entfernen Sie zu Reinigungszwecken alle Teile aus der Schublade.

3.6 Luftkühlung

Der Ventilator mit dynamischer Luftkühlungsfunktion kühlt Lebensmittel schnell und gleichmäßig. Er kann durch Drücken der VentilatorTaste (siehe „Bedienblende“) aktiviert werden. Die Ventilatorlampe leuchtet.

In die Glasablage ist eine Vorrichtung mit (über einen Schieber verstellbaren) Schlitzen integriert, die die Luftfeuchtigkeitsregelung in den Gemüsefächern ermöglicht. Bei geschlossenen Belüftungsschlitzen: der natürliche Feuchtigkeitsgehalt der Lebensmittel in der Gemüseschublade wird länger bewahrt. Bei geöffneten Belüftungsschlitzen: aufgrund des Luftstroms ist der Feuchtigkeitsgehalt in der Obst- und Gemüseschublade geringer.

Der Ventilator sollte eingeschaltet werden, wenn die Umgebungstemperatur über 25 °C steigt.

www.electrolux.com

3.7 Gebrauch des Twist&Serve-Eiswürfelbereiters

3.8 Einfrieren frischer

Lebensmittel

Das Gefriergerät eignet sich zum Einfrieren von frischen Lebensmitteln und zum Lagern von gefrorenen und tiefgefrorenen Lebensmitteln über einen längeren Zeitraum. Aktivieren Sie zum Einfrieren frischer Lebensmitteln die Funktion Action Freeze mindestens 24 Stunden, bevor Sie die einzufrierenden Lebensmittel in das Gefrierfach hinein legen. Schieben Sie den Einsatz im Gefrierfach in die mittlere Halterung. Achten Sie darauf, dass die Einlage horizontal ist. Legen Sie die einzufrierenden frischen Lebensmittel auf diesen Einsatz. Die maximale Menge an Lebensmitteln, die in 24 Stunden eingefroren werden kann, ist auf dem Typenschild angegeben, das sich im Innern des Gerätes befindet. Der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in den Gefrierraum. Stellen Sie nach 24 Stunden, wenn der Gefriervorgang beendet ist, wieder die gewünschte Temperatur ein (siehe „Temperaturregelung“).

Dieses Gerät ist mit einer oder mehreren Schalen für die Herstellung und Aufbewahrung von Eiswürfeln ausgestattet. Der Twist&Serve-Eiswürfelbereiter befindet sich im Gefrierfach unter der Ablage. Er besteht aus einer doppelten Eiswürfelschale und einem Eisbehälter. Sie können die Eiswürfelschalen je nach Platzverhältnissen auf der linken oder rechten Seite anordnen. Ziehen Sie die Eiswürfelschalen heraus und füllen Sie diese maximal zu 3/4 mit Wasser. Drehen Sie, sobald das Wasser gefroren ist, den Knopf in Pfeilrichtung. Die Eiswürfel fallen direkt in den Eisbehälter. Ziehen Sie den Behälter heraus und entnehmen Sie die Eiswürfel.

3.9 Lagerung gefrorener Produkte

Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang auf den höheren Einstellungen laufen, bevor Sie Lebensmittel in das Gefrierfach hinein legen.

Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und (nach dem Abkühlen) erneut eingefroren werden.

3.10 Auftauen

Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je nach der zur Verfügung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut werden. Kleinere Teile können sogar direkt aus dem Gefrierraum entnommen und anschließend sofort gekocht werden. In diesem Fall dauert der Garvorgang etwas länger.

4. PRAKTISCHE TIPPS UND HINWEISE

DEUTSCH 9

4.1 Energiespartipps

• Öffnen Sie die Tür nicht zu häufig, und

lassen Sie diese nicht länger offen als unbedingt notwendig.

• Wenn die Umgebungstemperatur hoch

ist und der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauerndem Betrieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen. Stellen Sie in diesem Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren Energieverbrauch ermöglicht.

4.2 Hinweise für die Kühlung

frischer Lebensmittel

So erzielen Sie die besten Ergebnisse:

• Legen Sie bitte keine warmen Lebens-

mittel oder dampfenden Flüssigkeiten in den Kühlschrank.

• Decken Sie die Lebensmittel ab oder

verpacken Sie diese entsprechend, besonders wenn sie stark riechen.

• Legen Sie die Lebensmittel so hinein,

dass um sie Luft frei zirkulieren kann.

4.3 Hinweise für die Kühlung

Tipps: Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelechte Tüten und legen Sie diese auf die Glasablage über der Gemüseschublade. Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese Weise. Gekochte Lebensmittel, kalte Gerichte usw.: diese können abgedeckt auf eine Ablage gelegt werden. Obst und Gemüse: bitte waschen Sie Obst und Gemüse gründlich und legen Sie es in die speziell dafür vorgesehene(n) Schublade(n). Butter und Käse: diese sollten stets in speziellen luftdichten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft wie möglich in der Verpackung zu haben.

Milchflaschen: bitte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der Tür auf. Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank aufbewahrt werden, außer diese sind dafür speziell verpackt.

4.4 Hinweise zum Einfrieren

Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann. ist auf dem Typschild angegeben;

• der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gefrierfach;

• frieren Sie ausschließlich frische und gründlich gewaschene Lebensmittel von sehr guter Qualität ein;

• teilen Sie die Lebensmittel in kleinere Portionen ein, damit diese schnell und vollständig gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen;

• die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder in lebensmittelechte Gefrierbeutel verpackt werden, um so wenig Luft wie möglich in der Verpackung zu haben;

• achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln darauf, dass diese keinen Kontakt mit Gefriergut bekommen, da dieses sonst antauen kann;

• weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere; Salz verkürzt die Lagerzeit von Lebensmitteln im Gefrierfach;

• werden Gefrierwürfel direkt nach der Entnahme aus dem Gefrierfach verwendet, können Sie zu Frostbrand auf der Haut führen;

• es empfiehlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen genauen Überblick über die Lagerzeit zu haben.

www.electrolux.com

4.5 Hinweise zur Lagerung

gefrorener Produkte

So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:

• Vergewissern Sie sich, dass die gefrorenen Lebensmittel vom Händler angemessen gelagert wurden.

• Achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel in der kürzest möglichen Zeit in das Gefriergerät zu bringen.

5. REINIGUNG UND PFLEGE

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie die Tür nicht länger offen als notwendig.

• Aufgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein erneutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung darf nicht überschritten werden.

VORSICHT!

Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose.

Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen daher nur durch vom Hersteller autorisiertes Fachpersonal ausgeführt werden.

5.1 Regelmäßige Reinigung

Das gesamte Gerät muss regelmäßig gereinigt werden:

• Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, die Außen- und Innenseiten des Geräts nur mit warmem Wasser und Neutralseife zu reinigen.

Verwenden Sie keine Reinigungsmittel oder Scheuerpulver für die Außenseiten, da dies den Lack oder die Antifinger-Edelstahl Beschichtung beschädigt.

• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen, um zu gewährleisten, dass diese sauber und frei von Fremdkörpern sind.

• Spülen und trocknen Sie sie sorgfältig ab.

• Reinigen Sie den Kondensator (schwarzes Gitter) und den Kompressor auf der

Geräterückseite mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom.

Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen. Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen.

Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.

5.2 Stillstandzeiten

Bei längerem Stillstand des Gerätes müssen Sie folgendermaßen vorgehen:

trennen Sie das Gerät von der Netz-

•

versorgung

• entnehmen Sie alle Lebensmittel

• Tauen Sie das Gerät ab (sofern vorgesehen). Reinigen Sie den Innenraum und das gesamte Zubehör.

• lassen Sie die Türen offen/angelehnt, um das Entstehen unangenehmer Gerüche zu vermeiden.

Möchten Sie bei einer längeren Abwesenheit den Gefrierschrank weiter laufen lassen, bitten Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Gefriergut bei einem möglichen Stromausfall nicht im Innern des Gerätes verdirbt.

5.3 Abtauen des Kühlschranks

5.4 Abtauen des

Gefrierschranks

Das Gefrierfach dieses Modells ist vom Typ "No Frost". Dies bedeutet, dass es während des Betriebs weder an den In-

6. WAS TUN, WENN …

DEUTSCH 11

Bei normalem Betrieb wird Reif bei jedem Anhalten des Kompressors automatisch aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser läuft durch eine Rinne in einen speziellen Behälter an der Rückseite des Geräts über dem Motorkompressor, wo es verdampft. Reinigen Sie deshalb regelmäßig die Abflussöffnung des Tauwassers in der Mitte des Kühlschrankkanals, damit das Wasser nicht überfließt und auf die gelagerten Lebensmittel tropft. Benutzen Sie dazu bitte das mitgelieferte Reinigungswerkzeug, das sich bereits in der Ablauföffnung befindet.

nenwänden noch auf den Lebensmitteln zu Frostbildung kommt. Die Bildung von Frost wird durch die ständig zirkulierende Kaltluft in diesem Fach verhindert; eine automatische Lüfterregelung sorgt für den Ventilatorantrieb.

WARNUNG!

Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose. Eine Fehlersuche, die von der in der vorliegenden Gebrauchsanleitung beschriebenen Fehlersuche abweicht, darf nur von einem qualifizierten Elektriker oder einer Fachkraft durchgeführt werden.

Geräuschentwicklung (Kompressor, Kältekreislauf) während des Gerätebetriebs ist normal.

Problem Mögliche Ursache Abhilfe

Das Gerät funktioniert nicht. Die Lam-

Das Gerät ist ausgeschaltet.

Gerät einschalten.

pe funktioniert nicht.

Der Netzstecker wurde

nicht richtig in die Steckdose gesteckt.

Das Gerät wird nicht mit

Spannung versorgt. Es liegt keine Spannung an der Netzsteckdose an.

Stecken Sie den Netzstecker richtig in die Steckdose.

Testen Sie, ob ein anderes Gerät an dieser Steckdose funktioniert. Wenden Sie sich an einen qualifizierten Elektriker.

www.electrolux.com

Problem Mögliche Ursache Abhilfe

Die Lampe funktioniert nicht.

Die Lampe ist defekt. Siehe hierzu „Austauschen

Der Kompressor ist durchgehend in Betrieb.

Die Tür wurde nicht richtig

Die Tür wurde zu häufig

Die Temperatur der Le-

Die Raumtemperatur ist zu

Wasser fließt an der Rückwand des Kühlschranks herunter.

Wasser fließt in den Kühlschrank.

Die eingelagerten Lebens-

Wasser fließt auf den Boden.

Die Temperatur im Gerät ist zu niedrig.

Die Temperatur im Gerät ist zu hoch.

Die Temperatur im Kühlschrank ist zu hoch.

Die Temperatur im Gefrierraum ist zu hoch.

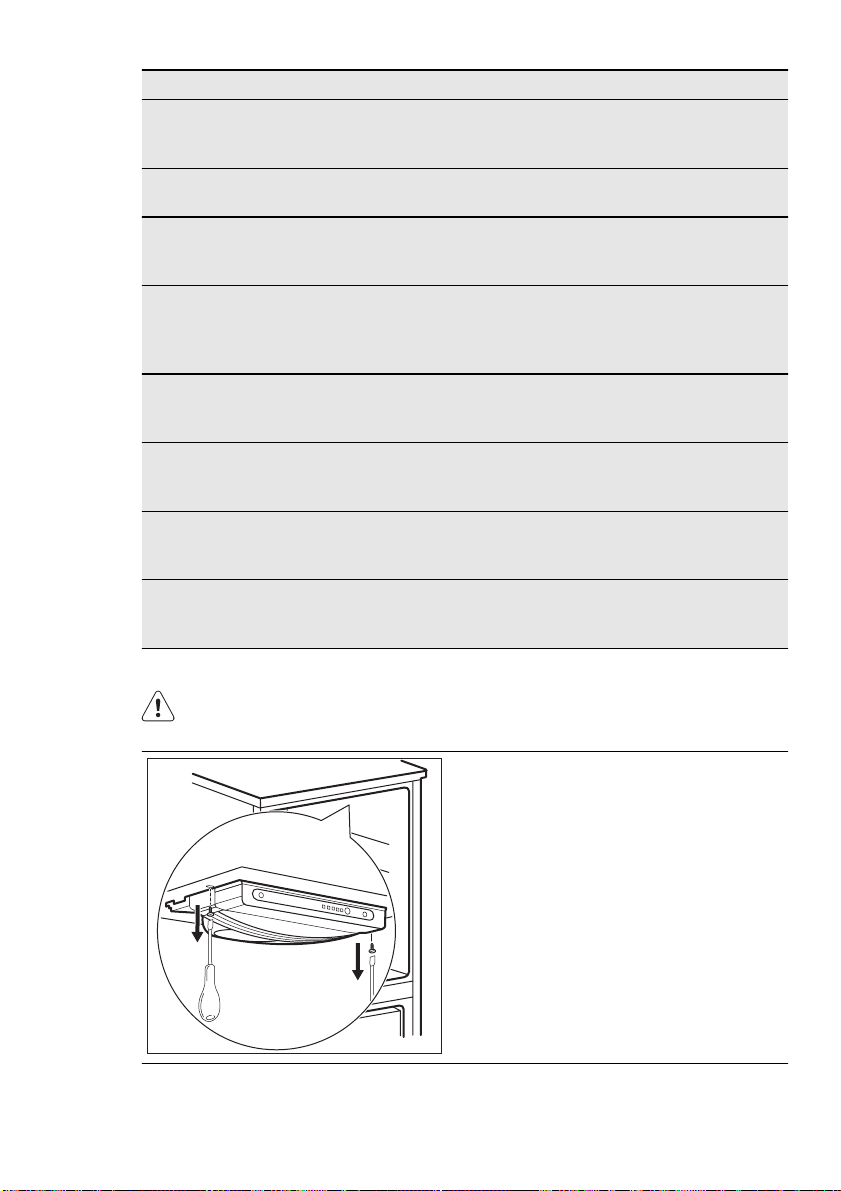

6.1 Austauschen der Lampe

Die Lampe befindet sich im Standby-Modus.

Die Temperatur ist nicht richtig eingestellt.

geschlossen.

geöffnet.

bensmittel ist zu hoch.

hoch. Beim automatischen Ab-

tauen fließt das Tauwasser an der Rückwand des Geräts herunter.

Der Wasserablauf ist verstopft.

mittel verhindern, dass das Wasser in den Wassersammler fließt.

Das Tauwasser läuft nicht in die Verdampferschale über dem Kompressor.

Der Temperaturregler ist nicht richtig eingestellt.

Die Kaltluft kann im Gerät nicht zirkulieren.

Die Lebensmittel liegen zu dicht aneinander.

VORSICHT!

Ziehen Sie den Netzstecker aus der Steckdose.

Schließen und öffnen Sie die Tür.

der Lampe“. Stellen Sie eine höhere

Temperatur ein.

Siehe hierzu „Schließen der Tür“.

Lassen Sie die Tür nicht länger als erforderlich offen.

Lassen Sie die Lebensmittel auf Raumtemperatur abkühlen, bevor Sie sie in das Gerät legen.

Senken Sie die Raumtemperatur.

Das ist normal.

Reinigen Sie den Wasserablauf.

Stellen Sie sicher, dass das Kühlgut nicht die Rückwand berührt.

Befestigen Sie den Tauwasserablauf an der Verdampferschale.

Stellen Sie eine höhere Temperatur ein.

Stellen Sie eine niedrigere Temperatur ein.

Stellen Sie sicher, dass die Kaltluft im Gerät zirkulieren kann.

Lagern Sie die Lebensmittel so, dass die Kaltluft im Gerät zirkulieren kann.

6.2 Schließen der Tür

Reinigen Sie die Türdichtungen.

Stellen Sie die Tür nach Bedarf ein. Siehe hierzu „Montage“.

7. MONTAGE

DEUTSCH 13

Lösen Sie die Schraube an der Lampenabdeckung. Drücken Sie mit einem Schraubendreher den hinteren Haken der Lampenabdeckung heraus und nehmen Sie die Abdeckung durch Ziehen nach unten ab. Ersetzen Sie die Lampe durch eine mit der gleichen Leistung, die für Haushaltsgeräte geeignet sein muss. (Die maximale Leistung ist auf der Lampenabdeckung angegeben.) Bringen Sie die Lampenabdeckung an. Ziehen Sie die Schraube an der Lampenabdeckung fest. Stecken Sie den Netzstecker in die Steckdose. Öffnen Sie die Tür. Prüfen Sie, ob die Lampe brennt.

Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Wenden Sie sich hierzu an den Kundendienst.

WARNUNG!

Lesen Sie bitte die "Sicherheitshinweise" sorgfältig vor der Aufstellung des Geräts durch, um Gefahren für Sie selbst zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten.

7.1 Aufstellung

Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit

der Klimaklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist:

Klima-

Umgebungstemperatur

klasse

SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C

www.electrolux.com

7.2 Standort

100 mm

10 mm 10 mm

7.3 Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Das Gerät muss geerdet sein. Zu diesem Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die

Das Gerät sollte in ausreichendem Abstand von Wärmequellen wie Heizungen, Boilern, direkter Sonneneinstrahlung etc. aufgestellt werden. Vergewissern Sie sich, dass Luft an der Rückseite des Gehäuses frei zirkulieren kann. Um einwandfreien Betrieb sicherzustellen, sollte der Abstand zwischen der Oberseite des Gehäuses und dem Hängeschrank mindestens 100 mm betragen, wenn das Gerät unter einem Hängeschrank aufgestellt wird. Allerdings sollte die Aufstellung des Geräts unter einem Hängeschrank nach Möglichkeit vermieden werden. Die ordnungsgemäße waagrechte Ausrichtung des Gerätes kann mithilfe eines oder mehrerer verstellbarer Füße am Sockel des Gehäuses erfolgen.

WARNUNG!

Es muss möglich sein, das Gerät von der Hauptstromversorgung zu trennen; daher sollte der Netzstecker nach der Installation leicht zugänglich sein.

Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie dafür einen qualifizierten Elektriker. Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen. Das Gerät entspricht den EU- Richtlinien.

7.4 Distanzstücke hinten

Im Gerät befinden sich zwei Distanzstücke, die, wie in der Abbildung gezeigt, angebracht werden müssen.

Lockern Sie dazu die Schrauben etwas und legen Sie die Distanzstücke unter die Schraubenköpfe. Anschließend ziehen Sie die Schrauben wieder fest.

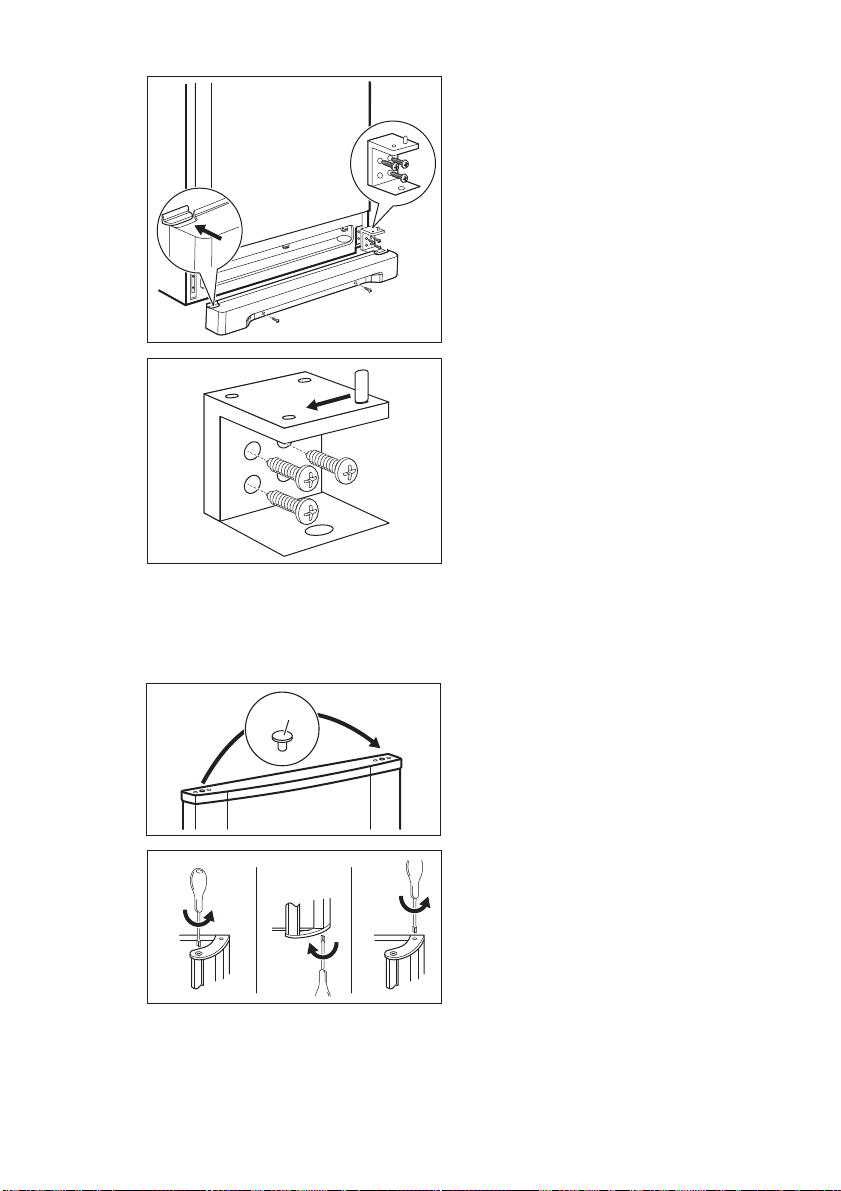

7.5 Wechsel des Türanschlags

WARNUNG!

Vor dem Durchführen von Arbeiten am Gerät ist stets der Netzstecker aus der Steckdose zu ziehen.

DEUTSCH 15

Die nachfolgend beschriebenen Schritte sollten von mindestens zwei Personen durchgeführt werden, um ein Herunterfallen der Türen zu vermeiden.

Beim Wechsel des Türanschlags muss wie folgt vorgegangen werden:

Bauen Sie das obere Scharnier aus und achten Sie darauf, dass die obere Tür nicht herunterfällt. Bewahren Sie es für eine zukünftige Benutzung auf. Entfernen Sie die obere Tür. Entfernen Sie die obere Halterung und befestigen Sie diese an der gegenüberliegenden Seite.

Lösen Sie das mittlere Scharnier (H). Schrauben Sie die Plastikstöpsel an der gegenüberliegenden Seite des mittleren Scharniers ab und setzen Sie diese in die Löcher ein, in denen sich vorher das Scharnier befand. Entfernen Sie die untere Tür.

Lösen Sie das Lüftungsgitter, das mit zwei Schrauben befestigt ist. Legen Sie das Gerät vorsichtig auf die Rückseite und schrauben Sie den verstellbaren Fuß komplett ab. Schrauben Sie den Fuß an der gegenüberliegenden Seite wieder an. Bauen Sie das untere Scharnier aus, indem Sie die Befestigungsschrauben lösen.

www.electrolux.com

Schrauben Sie mit einem 12er-Schraubenschlüssel den Scharnierstift ab und bringen Sie ihn an der gegenüberliegenden Seite des Scharniers wieder an. Bauen Sie das untere Scharnier an der gegenüberliegenden Seite an und verwenden Sie dabei die zuvor entfernten Schrauben. Bringen Sie das Gerät vorsichtig wieder in seine Betriebsposition und richten Sie es waagerecht aus, indem Sie die verstellbaren Füße am Sockel des Kühlschranks mit den Händen oder einem Werkzeug hineinoder herausschrauben. Schieben Sie die Bohrungsabdeckung aus dem Lüftungsgitter, indem Sie sie in Pfeilrichtung herausdrücken und bringen Sie sie an der gegenüberliegenden Seite wieder an. Befestigen Sie das Lüftungsgitter mit den Schrauben.

Entfernen Sie die Kappen (1) an der Ober-

seite beider Türen und befestigen Sie diese an der anderen Seite.

h1 h2 h3

Griff entfernen. Schrauben Sie die obere Griffhalterung von der Griffstange (h1) ab. Schrauben Sie die untere Griffhalterung von der Tür (h2) ab. Lösen Sie die Schrauben der oberen Griffhalterung von der Tür (h3). Stöpsel anbringen (1).

DEUTSCH 17

h4 h5 h6

Prüfen Sie alles erneut, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.

• Der magnetische Dichtungsstreifen fest am Gerät befestigt ist.

• Die Tür korrekt öffnet und schließt.

Bei niedrigen Umgebungstemperaturen (z.B. im Winter) kann es sein, dass die

Montieren Sie den Türgriff an der gegenüberliegenden Seite. Schrauben Sie die Griffhalterung wieder an der Tür (h4) an. Drehen Sie die Griffhalterung mit dem Griff um und schrauben Sie beide an der Tür (h5) und der befestigten Griffhalterung (h6) an. Bringen Sie die untere Tür an. Befestigen Sie das mittlere Scharnier (H) an der gegenüberliegenden Seite. Bringen Sie die obere Tür an. Im Zubehörbeutel befindet sich das obere Scharnier, das Sie benötigen, um den Türanschlag zu wechseln. Bringen Sie das Scharnier in Position, und schrauben Sie es fest. Stellen Sie sicher, dass die Frontplatte der Tür parallel zur Frontseite der Geräteabdeckung ist. Rücken Sie das Gerät wieder an die richtige Stelle und richten Sie es waagerecht aus. Warten Sie mindestens vier Stunden, bevor Sie es wieder an die Stromversorgung anschließen.

Türdichtung nicht richtig am Gerät anliegt. Warten Sie in diesem Fall auf die natürliche Anpassung der Dichtung. Wenden Sie sich an den Kundendienst, wenn Sie bei den oben beschriebenen Schritten Unterstützung benötigen. Ein Kundendiensttechniker wird die Türen dann auf Ihre Kosten umbauen.

8. GERÄUSCHE

Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühlkreislauf).

SSSRR

HISSS!

BLUBB!

CLICK!

BRRR!

CRACK!

www.electrolux.com

SSSRRR!

HISSS!

BLUBB!

SSSRRR!

HISSS!

BLUBB!

CLICK!

BRRR!

CLICK!

BRRR!

CRACK!CRACK!

9. TECHNISCHE DATEN

Abmessung der Aussparung

Höhe 1800 mm Breite 695 mm Tiefe 669 mm Ausfalldauer 20 h Spannung 230-240 V Frequenz 50 Hz

Die technischen Informationen befinden sich auf dem Typenschild innen links im Gerät sowie auf der Energieplakette.

10. UMWELTTIPPS

DEUTSCH 19

Recyceln Sie Materialien mit dem Symbol

. Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie

Geräte mit diesem Symbol dem Hausmüll. Bringen Sie das Gerät zu

Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

nicht mit

Information: Wohin mit den Altgeräten? Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENSSammelstellen oder offiziellen SENSRecyclern. Die Liste der offiziellen SENS-Sammelstellen findet sich unter www.sens.ch.

www.electrolux.com

SOMMAIRE

1. INSTRUCTIONS DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

2. BANDEAU DE COMMANDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

3. UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

4. CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

5. ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

6. EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

7. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

BRUITS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

9. CARACTÉRISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

10.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . 37

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service :

www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques

Sous réserve de modifications.

FRANÇAIS 21

INSTRUCTIONS DE SÉCURITÉ

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

1.1 Sécurité des enfants et des

personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'en-

fermer dans l'appareil et de mettre ainsi leur vie en danger.

1.2 Consignes générales de sécurité

AVERTISSEMENT

Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à la conservation des aliments et/ou des boissons dans le cadre d’un usage domestique normal, tel que celui décrit dans la présente notice.

• N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégivrage.

• Ne faites pas fonctionner d'appareils électriques (comme des sorbetières électriques, ...) à l'intérieur des appareils de réfrigération à moins que cette utilisation n'ait reçu l'agrément du fabricant.

• N'endommagez pas le circuit frigorifique.

• Le circuit frigorifique de l’appareil contient de l’isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l’environnement mais qui est néanmoins inflammable.

Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit frigorifique n'est endommagée.

Si le circuit frigorifique est endommagé :

– évitez les flammes vives et toute au-

tre source d'allumage

– aérez soigneusement la pièce où se

trouve l'appareil

• Ne modifiez pas les spécifications de l'appareil. Si le câble d'alimentation est endommagé, il peut causer un court circuit, un incendie et/ou une électrocution.

www.electrolux.com

• Cet appareil est lourd. Faite attention

• Ne touchez pas avec les mains humi-

• Évitez une exposition prolongée de

• Les ampoules (si présentes) utilisées

1.3 Utilisation quotidienne

• Ne posez pas d'éléments chauds sur

• Ne stockez pas de gaz ou de liquides

• Ne placez pas d'aliments directement

AVERTISSEMENT

Les éventuelles réparations ou interventions sur votre appareil, ainsi que le remplacement du câble d'alimentation, ne doivent être effectuées que par un professionnel qualifié.

Ne branchez pas le cordon d'alimentation à une rallonge.

Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant écrasée ou endommagée peut s'échauffer et causer un incendie.

Vérifiez que la prise murale de l'appareil est accessible.

Ne débranchez pas l'appareil en tirant sur le câble.

Si la prise murale n'est pas bien fixée, n'introduisez pas de prise dedans. Risque d'électrocution ou d'incendie.

N'utilisez pas l'appareil sans le diffuseur de l'ampoule (si présent) de l'éclairage intérieur.

lors de son déplacement.

des les surfaces givrées et les produits congelés (risque de brûlure et d'arrachement de la peau).

l'appareil aux rayons solaires.

dans cet appareil sont des ampoules spécifiques uniquement destinées à être utilisées sur des appareils ménagers. Elles ne sont pas du tout adaptées à un éclairage quelconque d'une habitation.

les parties en plastique de l'appareil.

inflammables dans l'appareil (risque d'explosion).

contre la sortie d'air sur la paroi arrière de l'appareil. (Si l'appareil est sans givre.)

• Un produit décongelé ne doit jamais être recongelé.

• Conservez les aliments emballés conformément aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'appareil. Consultez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil.

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures.

1.4 Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.

• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.

• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil.

1.5 Installation

Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne

surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable uniquement. (Si un branchement sur le réseau d'eau est prévu.)

1.6 Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.

• Cet appareil ne doit être entretenu et réparé que par un Service après-vente

FRANÇAIS 23

autorisé, exclusivement avec des pièces d'origine.

1.7 Protection de l'environnement

Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés

par le symbole bles.

sont recycla-

2. BANDEAU DE COMMANDE

+2 +4 +5 +6 +8

21 3

Touche de fonction du dispositif de

brassage d'air Voyant du dispositif de brassage d'air

Thermostat

Touche Action Freeze Voyant Action Freeze

2.1 Mise en fonctionnement

Si un autocollant est collé est présent à l'intérieur du compartiment congélateur, retirez-le. Branchez l'appareil à une prise murale.

2.2 Mise à l'arrêt

Pour mettre l'appareil à l'arrêt, débranchez-le.

2.3 Réglage de la température

La température est réglée automatiquement. Pour faire fonctionner l'appareil, procédez comme suit :

• Appuyez et maintenez appuyée la touche de réglage de température jusqu'à ce que le voyant correspondant à la température souhaitée s'allume. La sélection se fait progressivement de + 2 °C à + 8 °C. En appuyant sur cette tou-

www.electrolux.com

che, le réglage de la température est modifié et signalé par le voyant correspondant.

Une position moyenne est la plus indiquée.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil. Si la température ambiante est in-

férieure à 16 °C, appuyez sur le dispositif de réglage de température jusqu'à ce que le voyant correspondant à la température la plus basse s'allume.

3. UTILISATION QUOTIDIENNE

2.4 Action Freeze fonction

Vous pouvez activer la fonction Action Freeze en appuyant sur Action Freeze la touche plusieurs fois jusqu'à ce que le voyant correspondant au symbole Action Freeze s'allume. Vous pouvez activer la fonction Action Freeze en appuyant sur Action Freeze la touche plusieurs fois, jusqu'à ce que la température souhaitée s'affiche.

3.1 Nettoyage intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristi-

3.2 Clayettes amovibles

que du "neuf" puis séchez soigneusement.

N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition.

Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayettes puissent être placées en fonction des besoins.

3.3 Emplacement des balconnets de la porte

Selon la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs. Pour les ajuster, procédez comme suit : tirez progressivement dans le sens des flèches pour les dégager, puis repositionnez-les selon les besoins.

3.4 Compartiment à bouteilles

Placez les bouteilles (ouverture vers l'avant) sur la clayette prévue à cet effet.

Si la clayette est en position horizontale, placez uniquement des bouteilles non entamées. Cette clayette peut être inclinée afin de pouvoir y placer des bouteilles déjà ouvertes. Pour cela, tirez la clayette vers le haut afin qu'elle puisse glisser vers le haut et être placée sur le niveau supérieur.

FRANÇAIS 25

3.5 Bac à légumes avec contrôle de l'humidité

Le bac convient au rangement des fruits et légumes. La séparation peut être placée dans différentes positions à l'intérieur du bac pour créer l'espace le plus adapté à vos besoins. La grille se trouvant au fond du bac (si présente) sépare les fruits et les légumes de l'humidité pouvant s'y déposer. Retirez tous les accessoires du bac avant de le nettoyer.

www.electrolux.com

3.6 Brassage de l'air

Ce modèle est pourvu du dispositif Dynamic Air Cooling (DAC) qui brasse l'air uniformément. Cette technologie a pour effet d'uniformiser la température à l'intérieur du réfrigérateur plus rapidement pour atteindre une température plus basse tout en maintenant un taux d'humidité constant.

3.7 Fabrication de glaçons Twist&Serve

3.8 Congélation d'aliments frais

Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver à long terme des aliments surgelés ou congelés. Activez la fonction Action Freeze 24 heures au moins avant d'introduire les den-

Pour contrôler l'humidité dans le bac à légumes, la clayette en verre est équipée d'un dispositif muni de fentes dont les ouvertures sont réglables à l'aide d'un levier coulissant. Lorsque les fentes de ventilation sont fermées : le taux d'humidité naturel des aliments conservés dans le bac à fruits et légumes est préservé plus longtemps. Lorsque les fentes de ventilation sont ouvertes : le taux d'humidité est plus bas, car la circulation d'air est plus importante.

Appuyez sur la touche de fonction du ventilateur (consultez le paragraphe « Bandeau de commande ») pour activer le ventilateur. Le voyant du ventilateur s'allume.

Activez le ventilateur lorsque la température ambiante est supérieure à 25 °C.

Cet appareil est équipé d'un ou de plusieurs bacs (selon modèle) pour la fabrication et la conservation des glaçons. Le distributeur de glaçons Twist&Serve est situé sous la clayette du compartiment congélateur. Il se compose d'un distributeur de glaçons (double bac) et d'un réservoir à glaçons. Selon vos besoins, vous pouvez déplacer le distributeur de glaçons à gauche ou à droite. Tirez les bacs à glaçons et remplissez-les d'eau potable non gazeuse jusqu'aux trois-quarts de leur hauteur de manière à permettre l'expansion de la glace. Lorsque les glaçons sont prêts, faites-les basculer dans le réservoir situé juste audessous des bacs à glaçons en tournant la poignée dans le sens de la flèche. Tirez le réservoir et retirez les glaçons.

rées fraîches à congeler dans le compartiment congélateur. Placez la clayette du congélateur à mihauteur dans le compartiment et à l'horizontale. Placez les aliments à congeler sur la partie supérieure du compartiment.

La quantité maximale de denrées que vous pouvez congeler par 24 heures figure sur la plaque signalétique, située à l’intérieur de l’appareil. Le processus de congélation dure 24 heures : vous ne devez ajouter aucune autre denrée à congeler au cours de cette période. Au bout de 24 heures, une fois le processus de congélation terminé, sélectionnez la température de conservation souhaitée (voir chapitre « Réglage de la température »).

3.9 Conservation d'aliments

surgelés

À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position maximale pendant 2 heures environ avant d'introduire les produits dans le compartiment.

En cas de décongélation accidentelle, due par exemple à une coupure de courant, si la coupure a duré plus de temps qu'indiqué au paragraphe « Autonomie de fonctionnement » du chapitre « Caractéristiques techniques », consommez rapidement les aliments décongelés ou cuisez-les immédiatement avant de les recongeler (une fois refroidis).

FRANÇAIS 27

3.10 Décongélation

Avant utilisation, les aliments surgelés ou congelés peuvent être décongelés dans le compartiment du réfrigérateur ou à température ambiante en fonction du temps disponible pour cette opération. Les petites portions peuvent même être cuites sans décongélation préalable (la cuisson sera cependant un peu plus longue).

4. CONSEILS UTILES

4.1 Conseils pour l'économie

d'énergie

• N'ouvrez pas la porte trop souvent ou

plus longtemps que nécessaire.

• Si la température ambiante est élevée,

le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage automatique, d'où des économies d'énergie.

4.2 Conseils pour la réfrigération de denrées fraîches

Pour obtenir les meilleures performances possibles :

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur.

• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.

• Placez les aliments pour que l'air puisse circuler librement autour.

4.3 Conseils pour la réfrigération

Conseils utiles :

www.electrolux.com

Viande (tous les types) : enveloppez-la dans des sachets en plastique et placezla sur la tablette en verre au-dessus du bac à légumes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc. : placezles bien couverts sur une clayette. Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s). Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible. Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles. Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

4.4 Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici quelques conseils importants :

• la quantité maximale de denrées que

• le temps de congélation est de 24 heu-

• congelez seulement les denrées ali-

• préparez la nourriture en petits paquets

• enveloppez les aliments dans des feuil-

vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique.

res. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.

mentaires fraîches, de qualité supérieure (une fois nettoyées).

pour une congélation rapide et uniforme, adaptés à l'importance de la consommation.

les d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.

• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments

• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sortie du compartiment congélateur, peut provoquer des brûlures.

• L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.

4.5 Conseils pour la

conservation des produits surgelés et congelés du commerce

Pour obtenir les meilleures performances possibles :

• assurez-vous que les denrées surgelées achetées dans le commerce ont été correctement entreposées par le revendeur ;

• prévoyez un temps réduit au minimum pour le transport des denrées du magasin d'alimentation à votre domicile ;

• évitez d'ouvrir trop souvent la porte du congélateur et ne la laissez ouverte que le temps nécessaire ;

• une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés ;

• ne dépassez pas la durée de conservation indiquée par le fabricant.

5. ENTRETIEN ET NETTOYAGE

ATTENTION

débrancher l'appareil avant toute opération d'entretien.

Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne

doivent donc être effectués que par du personnel autorisé.

5.1 Nettoyage périodique

L'appareil doit être nettoyé régulièrement :

• De nombreux détergents domestiques contiennent des produits chimiques qui peuvent attaquer/endommager les plastiques utilisés dans cet appareil. Il vous est donc recommandé d'utiliser un chiffon doux humidifié avec de l'eau chaude et un savon neutre pour nettoyer les surfaces intérieures et extérieures de l'appareil.

N'utilisez pas de pâtes ou de produits abrasifs pour nettoyer les surfaces extérieures car elles endommageraient la peinture, l'acier inoxydable ou le revêtement antitraces de doigts.

• lavez régulièrement le joint de porte en caoutchouc et assurez-vous qu'aucune saleté ne s'y trouve.

• rincez et séchez soigneusement.

• Nettoyez le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse. Cette opération améliore les performances de l'appareil et permet des économies d'électricité.

5.3 Dégivrage du réfrigérateur

FRANÇAIS 29

Ne tirez pas, ne déplacez pas, n'endommagez pas les tuyaux et/ ou câbles qui se trouvent à l'intérieur de l'appareil. Attention à ne pas endommager le système de réfrigération.

Après le nettoyage, rebranchez l'appareil.

5.2 En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

• débranchez l'appareil

• retirez tous les aliments

• dégivrez si nécessaire et nettoyez l'appareil ainsi que tous les accessoires

• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables.

Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareiI, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

5.4 Dégivrage du congélateur

Le compartiment congélateur de ce modèle est "sans givre". Cela signifie qu'il n'y a aucune formation de givre pendant son fonctionnement, ni sur les parois internes si sur les aliments.

En fonctionnement normal, le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque fois que le compresseur s'arrête. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, audessus du compresseur, d'où elle s'évapore. Nettoyez régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trouvant déjà dans l'orifice.

L'absence de givre est due à la circulation continuelle de l'air froid à l'intérieur du compartiment, sous l'impulsion d'un ventilateur à commande automatique.

www.electrolux.com

6. EN CAS D'ANOMALIE DE FONCTIONNEMENT

AVERTISSEMENT

Avant d'intervenir sur l'appareil, débranchez la fiche de la prise secteur. La résolution des problèmes non mentionnés dans la présente notice doit être exclusivement confiée à un électricien qualifié ou à une personne compétente.

L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit frigorifique).

Problème Cause probable Solution

L'appareil ne fonctionne pas. L'éclai-

L'appareil est éteint. Mettez l'appareil en mar-

che.

rage ne fonctionne pas.

La fiche du câble d'ali-

mentation n'est pas correctement insérée dans la prise de courant.

Le courant n'arrive pas à

l'appareil. La prise de courant n'est pas alimentée.

Branchez correctement la fiche du câble d'alimentation dans la prise de courant.

Branchez un autre appareil électrique à la prise de courant. Contactez un électricien qualifié.

L'ampoule ne fonctionne pas.

L'ampoule est défectueu-

L'ampoule est en mode veille.

se.

Fermez puis ouvrez la porte.

Reportez-vous au chapitre « Remplacement de l'ampoule ».

Le compresseur fonctionne en per-

La température n'est pas réglée correctement.

Sélectionnez une température plus élevée.

manence.

La porte n'est pas fermée

correctement.

La porte a été ouverte trop

souvent.

Reportez-vous au chapitre « Fermeture de la porte ».

Ne laissez pas la porte ouverte plus longtemps que nécessaire.

La température du produit

est trop élevée.

Laissez le produit revenir à température ambiante avant de le placer dans l'appareil.

La température ambiante

est trop élevée.

De l'eau s'écoule sur la plaque arrière du réfrigérateur.

Pendant le dégivrage automatique, le givre fond sur la plaque arrière.

Diminuez la température ambiante.

Ce phénomène est normal.

Problème Cause probable Solution

De l'eau s'écoule dans le réfrigérateur.

Des produits empêchent

De l'eau coule sur le sol.

L'orifice d'écoulement de l'eau de dégivrage est obstrué.

l'eau de s'écouler dans le réservoir d'eau.

Le tuyau d'évacuation de l'eau de dégivrage ne s'écoule pas dans le bac

Nettoyez l'orifice d'écoulement de l'eau de dégivrage.

Assurez-vous que les produits ne touchent pas la plaque arrière.

Fixez le tuyau d'évacuation de l'eau au bac d'évapora-

tion de l'eau de dégivrage. d'évaporation situé audessus du compresseur.

La température à l'intérieur de l'appa-

Le thermostat n'est pas réglé correctement.

Sélectionnez une tempéra-

ture plus élevée.

reil est trop basse.

La température à l'intérieur de l'appa-

Le thermostat n'est pas réglé correctement.

Sélectionnez une tempéra-

ture plus basse.

reil est trop élevée.

La température du réfrigérateur est

L'air froid ne circule pas dans l'appareil.

Assurez-vous que de l'air

froid circule dans l'appareil.

trop élevée.

La température du congélateur est trop élevée.

Les produits sont trop près les uns des autres.

Stockez les produits de fa-

çon à permettre la circula-

tion de l'air froid.

6.1 Remplacement de l'ampoule

ATTENTION

Débranchez l'appareil du secteur.

Retirez la vis du diffuseur. Tirez le crochet arrière du diffuseur en verre vers l'extérieur en utilisant un tournevis et retirez-le en le tirant vers le bas. Remplacez l'ampoule par une ampoule de puissance identique, spécifiquement conçue pour les appareils électroménagers. (La puissance maximale est indiquée sur le diffuseur.) Installez le diffuseur de l'ampoule. Serrez la vis du diffuseur. Branchez la fiche de l'appareil à la prise secteur. Ouvrez la porte. Vérifiez que l'ampoule s'allume.

FRANÇAIS 31

6.2 Fermeture de la porte

Nettoyez les joints de la porte.

Si nécessaire, ajustez la porte. Reportez-vous au chapitre « Installation ».

Si nécessaire, remplacez les joints de porte défectueux. Contactez votre service après-vente.

www.electrolux.com

7. INSTALLATION

AVERTISSEMENT

Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'installer l'appareil.

7.1 Emplacement

Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :

7.2 Emplacement

100 mm

10 mm 10 mm

Classe

Température ambiante climatique

SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C

L'appareil ne doit pas être installé près d'une source de chaleur telle qu'un radiateur, une chaudière, la lumière directe du soleil, etc. Assurez-vous que l'air circule librement à l'arrière de l'appareil. Pour garantir un rendement optimal si l'appareil est installé sous un élément suspendu, la distance entre le haut de l'appareil et l'élément suspendu doit être d'au moins 100 mm. Si possible, évitez de placer l'appareil sous des éléments suspendus. La mise de niveau se fait à l'aide d'un ou de plusieurs pieds réglables à la base de l'appareil.

AVERTISSEMENT

7.3 Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau. L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre,

L'appareil doit pouvoir être débranché à tout moment ; il est donc nécessaire que la prise reste accessible après l'installation.

branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées. Cet appareil est conforme aux directives communautaires.

7.4 Entretoises arrière

FRANÇAIS 33

Vous trouverez deux entretoises jointes à l'appareil qui doivent être installées comme indiqué sur la figure.

Desserrez les vis et introduisez l'entretoise sous la tête de vis, puis resserrez les vis.

7.5 Réversibilité de la porte

AVERTISSEMENT

Avant toute opération, débranchez la prise d'alimentation électrique.

Pour effectuer les opérations suivantes, il est conseillé de se faire aider par une autre personne pour maintenir fermement les portes lors de toute manipulation de l'appareil.

Pour changer le sens d'ouverture de la porte, suivez les étapes suivantes :

Enlevez la charnière supérieure en veillant à ce que la porte supérieure ne tombe pas et mettez la charnière de côté. Retirez la porte supérieure. Enlevez le support supérieur et placez-le de l'autre côté.

Dévissez la charnière intermédiaire (H). Dévissez les caches en plastique situés de l'autre côté de la charnière intermédiaire et introduisez-les dans les orifices laissés libres par la charnière démontée. Retirez la porte inférieure.

www.electrolux.com

Retirez la grille de ventilation, fixée par deux vis. Couchez avec soin l'appareil sur sa partie arrière, dévissez complètement le pied réglable et vissez-le de l'autre côté. Retirez la charnière inférieure en dévissant les vis de fixation.

À l'aide d'une clé de 12 mm, dévissez la goupille de la charnière et remontez-la de l'autre côté de la charnière. Installez la charnière inférieure sur le côté opposé en utilisant les vis préalablement enlevées. Replacez l'appareil en position de fonctionnement et réglez le niveau de l'appareil en vissant/dévissant les pieds réglables (à la main ou à l'aide d'une clé appropriée). Faites glisser le cache de l'orifice pour l'extraire de la grille de ventilation en le poussant dans le sens de la flèche et remontez-le de l'autre côté. Installez la grille de ventilation et fixez-la à l'aide des vis.

Enlevez les caches (1) situés sur l'arête

supérieure des deux portes et placez-les sur le côté opposé.

h1 h2 h3

Retirez la poignée. Dévissez le support supérieur de la tige de la poignée (h1). Dévissez le support inférieur de la poignée de la porte (h2). Dévissez le support supérieur de la poignée de la porte (h3). Installez le cache (1).

FRANÇAIS 35

h4 h5 h6

Contrôlez une dernière fois pour vous assurer que :

• Toutes les vis sont bien serrées.

• Le joint magnétique adhère bien à l'appareil.

• La porte ouvre et ferme correctement.

Si la température ambiante est basse (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas,

Installez la poignée sur le côté opposé. Revissez le support de la poignée sur la porte (h4). Tournez le support de la poignée avec la poignée et vissez l'ensemble sur la porte (h5) et sur le support installé (h6). Mettez en place la porte inférieure. Montez la charnière intermédiaire (H) de l'autre côté. Mettez en place la porte supérieure. Vous trouverez la charnière supérieure nécessaire à la réversibilité de la porte dans le sachet contenant la documentation. Installez la charnière et vissez-la. Vérifiez que le panneau avant de la porte est parallèle au panneau avant de l'élément supérieur. Remettez l'appareil en place, mettez-le de niveau, attendez au moins quatre heures puis branchez-le à la prise de courant.

attendez que le joint reprenne sa taille naturelle. Si vous ne souhaitez pas effectuer personnellement les opérations décrites cidessus, contactez votre service aprèsvente. Un technicien du service aprèsvente procédera à la réversibilité des portes à vos frais.

8. BRUITS

L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit frigorifique).

SSSRR

HISSS!

BLUBB!

CLICK!

BRRR!

CRACK!

www.electrolux.com

SSSRRR!

HISSS!

BLUBB!

SSSRRR!

HISSS!

BLUBB!

CLICK!

BRRR!

CLICK!

BRRR!

CRACK!CRACK!

9. CARACTÉRISTIQUES TECHNIQUES

Dimensions de la niche d'encastrement

Hauteur 1800 mm Largeur 695 mm Profondeur 669 mm Temps de levée 20 h Tension 230-240 V Fréquence 50 Hz

Les caractéristiques techniques figurent sur la plaque signalétique située sur le cô-

té gauche à l'intérieur de l'appareil et sur l'étiquette énergétique.

10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

FRANÇAIS 37

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils

portant le symbole ménagères. Emmenez un tel produit dans

votre centre local de recyclage ou contactez vos services municipaux.

avec les ordures

Informations: Où aller avec les appareils usagés? Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS. La liste des centres de collecte officiels SENS est disponible sous www.sens.ch.

www.electrolux.com

INDICE

1. ISTRUZIONI DI SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

2. PANNELLO DEI COMANDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

3. UTILIZZO QUOTIDIANO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

4. CONSIGLI E SUGGERIMENTI UTILI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

5. PULIZIA E CURA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

6. COSA FARE SE… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

7. INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

RUMORI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

9. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

10.

CONSIDERAZIONI AMBIENTALI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati.

Benvenuti in Electrolux.

Visitate il nostro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza.

www.electrolux.com

registrare il vostro prodotto e ricevere un servizio migliore:

www.electrolux.com/productregistration

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati. Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza Informazioni e consigli generali Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

ITALIANO 39

ISTRUZIONI DI SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza. Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

1.1 Sicurezza dei bambini e

delle persone fragili

• Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.

• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.

• Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che

diventi una trappola mortale per i bambini.

1.2 Norme di sicurezza generali

AVVERTENZA!

Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.

• L'apparecchiatura è progettata per la conservazione domestica di alimenti e/ o bevande nelle modalità descritte nelle presenti istruzioni.

• Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.

• Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelle approvate per tale scopo dal produttore.

• Non danneggiare il circuito refrigerante.

• Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile.

Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

– evitare fiamme libere e scintille – aerare bene il locale in cui si trova

l'apparecchiatura

• È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

AVVERTENZA!

Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

www.electrolux.com

• Questa apparecchiatura è pesante.

• Evitare di estrarre o di toccare gli ali-

• Evitare un'esposizione prolungata del-

• Le lampadine utilizzate in questa appa-

1.3 Uso quotidiano

• Non collocare pentole calde sulle parti

• Non collocare gas e liquidi infiammabili

• Evitare di appoggiare gli alimenti contro

• Gli alimenti congelati non devono esse-

• Riporre gli alimenti surgelati preconfe-

Non collegare prolunghe al cavo di alimentazione.

Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un conseguente rischio di incendio.

La spina dell'apparecchiatura deve trovarsi in una posizione accessibile.

Evitare di tirare il cavo di alimentazione.

Se la presa elettrica non è perfettamente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.

L'apparecchiatura non deve essere messa in funzione senza il coprilampada interno (se previsto).

Procedere con cautela durante gli spostamenti.

menti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo.

l'apparecchiatura alla luce solare diretta.

recchiatura (se previste) sono lampade speciali selezionate esclusivamente per elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

in plastica dell'apparecchio.

nell'apparecchio, perché potrebbero esplodere.

la presa d'aria situata nella parete posteriore (per le apparecchiature di tipo no-frost)

re ricongelati una volta scongelati.

zionati secondo le istruzioni del produttore dell'alimento surgelato.

• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.

• Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.

• I ghiaccioli possono provocare bruciature da gelo se consumati immediatamente dopo averli tolti dall'apparecchio.

1.4 Pulizia e cura

• Prima della manutenzione, spegnere l'apparecchio e staccare la spina dalla presa.

• Non pulire l'apparecchio con oggetti metallici.

• Non usare oggetti appuntiti per rimuovere la brina dall'apparecchio. Usare un raschietto di plastica.

• Esaminare regolarmente il foro di scarico dell'acqua di sbrinamento nel frigorifero. Se necessario, pulirlo. Se il foro è otturato, l'acqua si raccoglie sul fondo dell'apparecchio.

1.5 Installazione

Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.

• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.

• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compres-

sore, condensatore), evitando così possibili scottature.

• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.

• Installare l'apparecchio in modo che la presa rimanga accessibile.

• Collegare solo a sorgenti d'acqua potabile (se è previsto un collegamento alla rete idrica).

1.6 Assistenza tecnica

• Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente da elettricisti qualificati o da personale competente.

• Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

2. PANNELLO DEI COMANDI

ITALIANO 41

1.7 Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo

sono riciclabili.

+2 +4 +5 +6 +8

21 3

Interruttore comando ventola

Spia ventola Regolatore di temperatura

TastoAction Freeze SpiaAction Freeze

2.1 Accensione

Togliere, se presente, l'etichetta incollata nella parte interna del comparto congelatore. Inserire la spina nella presa.

2.2 Spegnimento

Per spegnere l'apparecchio, staccare la spina dalla presa di corrente.

2.3 Regolazione della temperatura

La temperatura viene regolata automaticamente. Per mettere in funzione l'apparecchiatura, procedere come segue:

• premere il tasto regolatore della temperatura diverse volte fino a quando non si accende il LED corrispondente alla temperatura desiderata. La selezione è progressiva, variando da + 2°C a + 8°C.

In condizioni normali, si consiglia di utilizzare una regolazione media.

Tuttavia, è importante ricordare che la temperatura all'interno dell'apparecchiatura dipende dai seguenti fattori:

• temperatura ambiente

www.electrolux.com

• frequenza di apertura della porta

• quantità di alimenti conservati

• posizione dell'apparecchiatura. Se la temperatura ambiente è in-

feriore a 16°C, premere il tasto regolatore della temperatura fino a quando non si accende il LED corrispondente alla temperatura più bassa.

2.4 Funzione Action Freeze

È possibile attivare la Action Freeze funzione, premendo il Action Freeze tasto di-

3. UTILIZZO QUOTIDIANO

verse volte fino a che il LED corrispondente al simbolo Action Freeze non si accende. È possibile disattivare la Action Freeze funzione, premendo il Action Freeze tasto diverse volte fino a che non viene selezionata la temperatura richiesta.

3.1 Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in modo a togliere il tipico odore

dei prodotti nuovi, quindi asciugare accuratamente.

3.2 Ripiani mobili

Le guide presenti sulle pareti del frigorifero permettono di posizionare i ripiani a diverse altezze.

3.3 Posizionamento dei ripiani della porta

Per facilitare l'introduzione di alimenti di diverse dimensioni, i ripiani della porta possono essere posizionati ad altezze differenti. Per regolare l'altezza, procedere come segue: tirare delicatamente il ripiano nella direzione indicata dalle frecce fino a sganciarlo, quindi riposizionarlo dove necessario.

Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

3.4 Griglia portabottiglie

Disporre le bottiglie (con l'apertura in avanti) sull'apposito ripiano.

Se il ripiano è posizionato orizzontalmente, utilizzarlo solo per le bottiglie chiuse. Il ripiano può essere inclinato per consentire l'appoggio di bottiglie aperte. A questo scopo, tirare verso l'alto il ripiano in modo che possa ruotare in tale direzione e poggiare sul livello immediatamente superiore.

3.5 Cassetto verdura con controllo dell'umidità

Questo cassetto è particolarmente adatto per la conservazione di frutta e verdura. Collocare il separatore all'interno del cassetto in diverse posizioni per poter suddividere al meglio lo spazio a seconda delle personali esigenze. La griglia posta sul fondo del cassetto (se presente) separa la frutta e la verdura dagli eventuali depositi di umidità. Per poter pulire, svuotare il cassetto.

ITALIANO 43

3.6 Raffreddamento dell'aria

La ventola del sistema Dynamic Air Cooling (DAC) produce un raffreddamento più veloce degli alimenti e una temperatura più uniforme nello scomparto. Premere l'interruttore della funzione ventola (fare riferimento a "Pannello dei co-

Il ripiano di vetro incorpora un dispositivo a fessure, regolabili per mezzo di una leva scorrevole, che consente di regolare l'umidità del cassetto delle verdure. Quando le fessure di ventilazione sono chiuse: l'umidità naturale del cibo conservato negli scomparti della frutta e della verdura viene preservata più a lungo. Quando le fessure di ventilazione sono aperte: la maggiore circolazione di aria riduce l'umidità presente negli scomparti della frutta e della verdura.

mandi") per attivare la ventola. La spia della ventola si accende.

Accendere la ventola quando la temperatura ambiente è superiore a 25°C.

www.electrolux.com

3.7 Uso del produttore di ghiaccio Twist&Serve

3.8 Congelazione dei cibi freschi

Il vano congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di alimenti congelati e surgelati. Per congelare alimenti freschi, attivare la funzione Action Freeze almeno 24 ore prima di introdurli nel vano congelatore. Spostare il ripiano presente nel vano congelatore mantenendolo in posizione orizzontale, posizionandolo nella sede intermedia. Riporre su tale ripiano i cibi freschi da congelare. La quantità massima di alimenti congelabile in 24 ore è riportata sulla “targa matricola”, un’etichetta presente sulle pareti interne dell’apparecchiatura. Il processo di congelamento dura 24 ore: finché non è concluso, non aggiungere altro cibo da congelare. Dopo 24 ore, quando il processo di congelamento è completato, ritornare alla temperatura desiderata (vedere "Regolazione della temperatura").

Questo apparecchio è dotato di una o più vaschette per la produzione e la conservazione di cubetti di ghiaccio. Il produttore di ghiaccio Twist&Serve si trova nel vano congelatore, sotto il ripiano. È formato da una doppia vaschetta e da un vaschetta di raccolta. A seconda delle esigenze di spazio, l'erogatore di ghiaccio può essere spostato a sinistra o a destra. Tirare la doppia vaschetta e riempirla d'acqua per 3/4 della capacità. Quando l'acqua è congelata, ruotare le manopole in direzione della freccia per far cadere i cubetti di ghiaccio nel cassetto sottostante. Tirare il cassetto e raccogliere i cubetti di ghiaccio.

tura per almeno 2 ore con una regolazione alta prima di introdurre gli alimenti.

Se si verifica un'interruzione della corrente elettrica di durata superiore al "tempo di risalita" indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

3.10 Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigorifero o a temperatura ambiente, in funzione del tempo disponibile per questa operazione. I pezzi piccoli possono addirittura essere cucinati ancora congelati, direttamente dal congelatore: in questo caso la cottura durerà più a lungo.

3.9 Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzo, lasciare in funzione l'apparecchia-

4. CONSIGLI E SUGGERIMENTI UTILI

ITALIANO 45

4.1 Consigli per il risparmio

energetico

• Non aprire frequentemente la porta e

non lasciarla aperta più di quanto assolutamente necessario.

• Se la temperatura ambiente è elevata, il

termostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compressore può funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporatore. In questo caso, ruotare il termostato su una regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia.

4.2 Consigli per la refrigerazione

di cibi freschi

Per ottenere i migliori risultati:

• non riporre nel frigorifero cibi caldi o li-

quidi in fase di evaporazione

• coprire o avvolgere il cibo, in particolare

se emana un odore forte

• posizionare il cibo in modo che l'aria

possa circolare liberamente attorno ad esso

4.3 Consigli per la refrigerazione

Consigli utili: Carne (tutti i tipi): avvolgerla in sacchetti di politene e collocarla sul ripiano di vetro sopra il cassetto delle verdure. Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al massimo. Cibi cucinati, piatti freddi ecc..: dovrebbero essere coperti e possono essere collocati su qualsiasi ripiano. Frutta e verdura: dovrebbero essere pulite accuratamente e collocate nell'apposito/i cassetto/i speciale/i. Burro e formaggio: dovrebbero essere posti in contenitori ermetici speciali o avvolti in pellicole di alluminio o sacchetti di politene per escludere per quanto possibile l'aria. Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposito ripiano sulla porta.

Non conservare nel frigorifero banane, patate, cipolle o aglio se non sono confezionati.

4.4 Consigli per il congelamento

Per un processo di congelamento ottimale, ecco alcuni consigli importanti:

• la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetta;

• il processo di congelamento dura 24 ore. In questo periodo non aggiungere altro cibo da congelare;

• congelare solo alimenti freschi, di ottima qualità e accuratamente puliti;

• preparare il cibo in piccole porzioni per consentire un congelamento rapido e completo e per scongelare in seguito solo la quantità necessaria;

• avvolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti siano ermetici;

• non lasciare che cibo fresco non congelato entri in contatto con quello già congelato, per evitare un aumento della temperatura in quest'ultimo;

• i cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo;

• i ghiaccioli, se consumati immediatamente dopo la rimozione dal vano congelatore, possono causare ustioni da congelamento della pelle;

• si consiglia di riportare la data di congelamento su ogni singolo pacchetto per riuscire a tenere traccia del tempo di conservazione;

4.5 Consigli per la

conservazione dei surgelati

Per ottenere risultati ottimali

• Controllare che i surgelati esposti nei punti vendita non presentino segni di interruzione della catena del freddo

• Il tempo di trasferimento dei surgelati dal punto vendita al congelatore domestico deve essere il più breve possibile;

• Non aprire frequentemente la porta e limitare il più possibile i tempi di apertura;

www.electrolux.com

• Una volta scongelati, gli alimenti si deteriorano rapidamente e non possono essere ricongelati;

5. PULIZIA E CURA

• Non superare la durata di conservazione indicata sulla confezione.

ATTENZIONE

Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

5.1 Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• Molti detergenti per cucina contengono agenti chimici che possono intaccare/ danneggiare le parti in plastica di questa apparecchiatura. Per questo motivo, usare un panno morbido inumidito con acqua calda e un'emulsione di sapone neutro per la pulizia delle superfici esterne.

Non usare detergenti corrosivi o paste abrasive sulle superfici esterne che possono danneggiare la vernice o il rivestimento anti-impronte in acciaio inossidabile.

• Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.

• Risciacquare e asciugare accuratamente.

• Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchiatura con una spazzola. Questa operazione migliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia.

Evitare di tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchiatura. Prestare attenzione a non danneggiare il sistema refrigerante.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

5.2 Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

scollegare l'apparecchio dalla rete

•

elettrica

• rimuovere tutto il cibo

• sbrinare (se necessario) e pulire l'apparecchiatura e tutti gli accessori

• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare ogni tanto per evitare che il cibo contenuto marcisca in caso di interruzione dell'alimentazione elettrica.

5.3 Sbrinamento del frigorifero

5.4 Sbrinamento del vano

congelatore

Il vano congelatore in questo modello è di tipo "no frost", cioè non forma ghiaccio sulle pareti interne e sugli alimenti durante il funzionamento.

6. COSA FARE SE…

ITALIANO 47

Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento giunge attraverso un condotto in un apposito recipiente posto sul retro dell'apparecchiatura, sopra il motocompressore, dove evapora. Pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriore, per evitare che l'acqua fuoriesca sugli alimenti. Usare l'apposito utensile già inserito nel foro di scarico.

L'assenza di ghiaccio è dovuta alla circolazione continua di aria fredda prodotta all'interno del vano da una ventola azionata automaticamente.

AVVERTENZA!

Prima della ricerca guasti, estrarre la spina dalla presa. Le operazioni di ricerca guasti non descritte nel presente manuale devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.

Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

Problema Possibile causa Soluzione

L'apparecchiatura non funziona. La

L'apparecchiatura è spenta.

Accendere l'apparecchiatura.

lampadina non si accende.

La spina non è inserita

correttamente nella presa.

L'apparecchiatura non ri-

ceve corrente. Non arriva tensione alla presa elettrica.

La lampadina non si accende.

La lampadina è in standby.

Inserire correttamente la spina nella presa.

Collegare alla presa un'altra apparecchiatura elettrica. Rivolgersi a un elettricista qualificato.

Aprire e chiudere la porta.

www.electrolux.com

Problema Possibile causa Soluzione

La lampadina è difettosa. Vedere "Sostituzione della

Il compressore rimane sempre in funzione.

La porta non è chiusa cor-

La porta viene aperta trop-

La temperatura degli ali-

La temperatura ambiente

Scorre acqua sul pannello posteriore del frigorifero.

Scorre acqua all'interno del frigorifero.

Gli alimenti impediscono

Scorre acqua sul pavimento.

La temperatura all'interno dell'apparecchiatura è troppo bassa.

La temperatura all'interno dell'apparecchiatura è troppo alta.

La temperatura nel vano frigorifero è troppo alta

La temperatura nel vano congelatore è troppo alta.

La temperatura non è regolata correttamente.

rettamente.

po frequentemente.

menti è troppo alta.

è troppo alta. Durante lo sbrinamento

automatico, la brina che si forma sul pannello posteriore si scioglie.

Lo scarico dell'acqua è ostruito.

all'acqua di scorrere nell'apposito collettore.

L'acqua di sbrinamento non viene scaricata nella bacinella di evaporazione posta sopra il compressore.

La temperatura non è regolata correttamente.

L'aria fredda non circola correttamente all'interno dell'apparecchiatura.

I surgelati sono troppo vicini tra loro.

lampadina". Impostare una temperatura

superiore.

Vedere "Chiusura della porta".

Limitare il più possibile il tempo di apertura della porta.

Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente.

Abbassare la temperatura ambiente.

Non si tratta di un'anomalia.

Pulire lo scarico dell'acqua.

Evitare di disporre gli alimenti direttamente contro la parete posteriore.

Collegare lo scarico dell'acqua di sbrinamento alla bacinella di evaporazione.

Impostare una temperatura superiore.

Impostare una temperatura inferiore.

Adottare le misure necessarie per garantire una corretta circolazione dell'aria fredda.

Disporre i surgelati in modo da consentire una corretta circolazione dell'aria fredda.

6.1 Sostituzione della lampadina

ATTENZIONE

Estrarre la spina dalla presa di corrente.

6.2 Chiusura della porta

Pulire le guarnizioni della porta.

Se necessario, regolare la porta. Vedere "Installazione".

ITALIANO 49

Rimuovere la vite dal coprilampada. Tirare verso l'esterno il gancio posteriore del coprilampada utilizzando un cacciavite, quindi estrarre il coprilampada tirandolo verso il basso. Sostituire la lampada con una della stessa potenza e specificamente studiata per gli elettrodomestici. (la potenza massima è indicata sul coprilampada). Installare il coprilampada. Serrare la vite del coprilampada. Inserire la spina nella presa. Aprire le porte. Controllare che la lampadina si accenda.

Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

7. INSTALLAZIONE

AVVERTENZA!

Leggere con attenzione le "Informazioni per la sicurezza" per la vostra sicurezza e per il corretto funzionamento dell'apparecchio prima di procedere all'installazione.

7.1 Posizionamento

Installare questo apparecchio in un punto in cui la temperatura ambiente corrisponda alla classe climatica indicata sulla sua targhetta:

Classe

Temperatura ambiente climatica

SN da + 10°C a + 32°C N da + 16°C a + 32°C ST da + 16°C a + 38°C T da + 16°C a + 43°C

www.electrolux.com

7.2 Posizione

100 mm

10 mm 10 mm

7.3 Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica. L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è

L'apparecchiatura deve essere installata lontano da fonti di calore come per esempio termosifoni, boiler, luce solare diretta, ecc. Verificare che sul lato posteriore sia garantita un'adeguata circolazione dell'aria. Per ottenere prestazioni ottimali, se l'apparecchiatura è installata sotto un pensile, si raccomanda di mantenere una distanza minima di 100 mm tra quest'ultimo e lo spigolo superiore dell'apparecchiatura. Se possibile, tuttavia, evitare di installare l'apparecchiatura sotto un pensile. Per consentire un perfetto livellamento dell'apparecchiatura sono disponibili uno o più piedini regolabili.

AVVERTENZA!

L'apparecchiatura deve poter essere scollegabile dalla presa di corrente; pertanto, al termine dell'installazione, la spina deve essere facilmente accessibile.

collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato. Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate. Il presente apparecchio è conforme alle direttive CEE.

7.4 Distanziatori posteriori

7.5 Reversibilità della porta

AVVERTENZA!

Prima di eseguire le operazioni descritte, estrarre la spina dalla presa.

All'interno dell'apparecchiatura sono presenti due distanziatori che devono essere montati come illustrato in figura.

Allentare le viti e inserire il distanziatore sotto la testa della vite, infine riserrare le viti.

Per effettuare le seguenti operazioni, si raccomanda di farsi aiutare da un'altra persona che tenga ben ferme le porte dell'apparecchiatura.

Per cambiare la direzione di apertura della porta, procedere come segue:

ITALIANO 51

Togliere la cerniera superiore, facendo attenzione che la porta superiore non cada e conservando la cerniera per uso successivo. Rimuovere la porta superiore. Togliere il supporto superiore e installarlo sul lato opposto.

Svitare la cerniera centrale (H). Togliere i tappi in plastica sul lato opposto della cerniera centrale e inserirli nei fori precedentemente occupati dalla cerniera. Rimuovere lo porta inferiore.

Togliere la griglia di ventilazione fissata con due viti. Adagiare delicatamente l'apparecchiatura sul lato posteriore, svitare completamente il piede regolabile e avvitarlo sul lato opposto. Togliere la cerniera inferiore svitando le viti di fissaggio.

www.electrolux.com

Con una chiave da 12 mm, svitare il perno della cerniera e rimontarlo sul lato opposto della cerniera stessa. Installare la cerniera inferiore sul lato opposto, utilizzando le viti precedentemente tolte. Rimettere delicatamente l'apparecchiatura in posizione verticale, avvitando o svitando il piede regolabile alla base del frigorifero a mano o con uno strumento per garantire che sia in piano. Togliere la copertura della griglia di ventilazione facendola scorrere nella direzione indicata dalla freccia, quindi rimontarla sul lato opposto. Installare la griglia di ventilazione, quindi fissare le viti.

Rimuovere i tappi (1) sul lato superiore dei

due porte e spostarli sul lato opposto.

h1 h2 h3

h4 h5 h6

Effettuare un controllo finale per verificare che:

• Tutte le viti siano serrate.

Rimuovere la maniglia. Svitare la staffa superiore dalla barra della maniglia (h1). Svitare la staffa inferiore della maniglia dalla porta (h2). Svitare la staffa superiore della maniglia dalla porta (h3). Inserire il tappo (1).

Installare la maniglia sul lato opposto. Riavvitare la staffa della maniglia sulla porta (h4). Ruotare la staffa insieme alla maniglia e avvitarle alla porta (h5) e alla staffa già inserita (h6). Installare la porta inferiore. Installare la cerniera centrale (H) sul lato opposto. Installare la porta superiore. Nella custodia della documentazione in dotazione si trova anche la cerniera superiore necessaria per la reversibilità. Inserire la cerniera e avvitarla. Verificare che il fronte della porta sia parallelo a quello della parte superiore. Riposizionare l'apparecchiatura, livellarla, attendere almeno quattro ore e inserire la spina nella presa.

• La guarnizione magnetica aderisca all'apparecchiatura.

• La porta si apra e si chiuda correttamente.

Se la temperatura ambiente è bassa (ad esempio in inverno), è possibile che la guarnizione non aderisca perfettamente. In tal caso, attendere che aderisca naturalmente.

8. RUMORI

Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

ITALIANO 53

Per chi preferisce non eseguire direttamente le operazioni sopra descritte, consigliamo di rivolgersi al Centro di Assistenza più vicino. L'intervento di inversione delle porte, eseguito dai tecnici del servizio post-vendita, sarà a carico dell'utente.

SSSRR

HISSS!

CLICK!

BRRR!

SSSRRR!

HISSS!

SSSRRR!

HISSS!

BLUBB!

CLICK!

BRRR!

CRACK!

CLICK!

BRRR!

www.electrolux.com

BLUBB!

9. DATI TECNICI

Nicchia di incasso Altezza 1800 mm Larghezza 695 mm Profondità 669 mm Tempo di salita 20 h Tensione 230-240 V Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro in-

BLUBB!

CRACK!CRACK!

terno dell'apparecchiatura, e sull'etichetta dei valori energetici.

10. CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo Buttare l'imballaggio negli appositi

contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che

riportano il simbolo rifiuti domestici. Portare il prodotto al

punto di riciclaggio più vicino o contattare il comune di residenza.

insieme ai normali

Informazioni: Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

ENGLISH 55

CONTENTS

1. SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

2. CONTROL PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

3. DAILY USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

4. HELPFUL HINTS AND TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

5. CARE AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

6. WHAT TO DO IF… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

7. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

NOISES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

9. TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

10.

ENVIRONMENT CONCERNS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

WE’RE THINKING OF YOU

Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it decades of professional experience and innovation. Ingenious and stylish, it has been designed with you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great results every time.

Welcome to Electrolux.

Visit our website for:

Get usage advice, brochures, trouble shooter, service information:

www.electrolux.com

www.electrolux.com/productregistration

Buy Accessories, Consumables and Original spare parts for your appliance:

www.electrolux.com/shop

CUSTOMER CARE AND SERVICE

We recommend the use of original spare parts. When contacting Service, ensure that you have the following data available. The information can be found on the rating plate. Model, PNC, Serial Number.

Warning / Caution-Safety information General information and tips Environmental information

Subject to change without notice.

www.electrolux.com

SAFETY INSTRUCTIONS

In the interest of your safety and to ensure the correct use, before installing and first using the appliance, read this user manual carefully, including its hints and warnings. To avoid unnecessary mistakes and accidents, it is important to ensure that all people using the appliance are thoroughly familiar with its operation and safety features. Save these instructions and make sure that they remain with the appliance if it is moved or sold, so that everyone using it through its life will be properly informed on appliance use and safety. For the safety of life and property keep the precautions of these user's instructions as the manufacturer is not responsible for damages caused by omission.

1.1 Children and vulnerable

people safety

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not play with the appliance.

• Keep all packaging well away from children. There is risk of suffocation.

• If you are discarding the appliance pull the plug out of the socket, cut the connection cable (as close to the appliance as you can) and remove the door to prevent playing children to suffer electric shock or to close themselves into it.

• If this appliance featuring magnetic door seals is to replace an older appliance having a spring lock (latch) on the door or lid, be sure to make that spring lock unusable before you discard the old appliance. This will prevent it from becoming a death trap for a child.

1.2 General safety

WARNING!

Keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of obstruction.

• The appliance is intended for keeping foodstuff and/or beverages in a normal household as explained in this instruction booklet.

• Do not use a mechanical device or any artificial means to speed up the thawing process.

• Do not use other electrical appliances (such as ice cream makers) inside of refrigerating appliances, unless they are approved for this purpose by the manufacturer.

• Do not damage the refrigerant circuit.

• The refrigerant isobutane (R600a) is contained within the refrigerant circuit of the appliance, a natural gas with a high level of environmental compatibility, which is nevertheless flammable.

During transportation and installation of the appliance, be certain that none of the components of the refrigerant circuit become damaged.

If the refrigerant circuit should become damaged:

– avoid open flames and sources of ig-

nition

– thoroughly ventilate the room in

which the appliance is situated

• It is dangerous to alter the specifications or modify this product in any way. Any damage to the cord may cause a short-circuit, fire and/or electric shock.

WARNING!

Any electrical component (power cord, plug, compressor) must be replaced by a certified service agent or qualified service personnel to avoid hazard.

Power cord must not be lengthened.

Make sure that the power plug is not squashed or damaged by the back of the appliance. A squashed or damaged power plug may overheat and cause a fire.

Make sure that you can come to the mains plug of the appliance.

Do not pull the mains cable.

If the power plug socket is loose, do not insert the power plug. There is a risk of electric shock or fire.

You must not operate the appliance without the lamp cover (if foreseen) of interior lighting.

• This appliance is heavy. Care should be taken when moving it.

• Do not remove nor touch items from the freezer compartment if your hands are damp/wet, as this could cause skin abrasions or frost/freezer burns.

• Avoid prolonged exposure of the appliance to direct sunlight.

• Bulb lamps (if foreseen) used in this appliance are special purpose lamps selected for household appliances use only. They are not suitable for household room illumination.

1.3 Daily Use

• Do not put hot pot on the plastic parts in the appliance.

• Do not store flammable gas and liquid in the appliance, because they may explode.

• Do not place food products directly against the air outlet on the rear wall. (If the appliance is Frost Free)

• Frozen food must not be re-frozen once it has been thawed out.

• Store pre-packed frozen food in accordance with the frozen food manufacturer's instructions.

• Appliance's manufacturers storage recommendations should be strictly adhered to. Refer to relevant instructions.

• Do not place carbonated or fizzy drinks in the freezer compartment as it creates pressure on the container, which may cause it to explode, resulting in damage to the appliance.

• Ice lollies can cause frost burns if consumed straight from the appliance.

1.4 Care and cleaning

• Before maintenance, switch off the appliance and disconnect the mains plug from the mains socket.

• Do not clean the appliance with metal objects.

ENGLISH 57

• Do not use sharp objects to remove frost from the appliance. Use a plastic scraper.

• Regularly examine the drain in the refrigerator for defrosted water. If necessary, clean the drain. If the drain is blocked, water will collect in the bottom of the appliance.

1.5 Installation

For electrical connection carefully follow the instructions given in specific paragraphs.

• Unpack the appliance and check if there are damages on it. Do not connect the appliance if it is damaged. Report possible damages immediately to the place you bought it. In that case retain packing.

• It is advisable to wait at least four hours before connecting the appliance to allow the oil to flow back in the compressor.

• Adequate air circulation should be around the appliance, lacking this leads to overheating. To achieve sufficient ventilation follow the instructions relevant to installation.

• Wherever possible the back of the product should be against a wall to avoid touching or catching warm parts (compressor, condenser) to prevent possible burn.

• The appliance must not be located close to radiators or cookers.

• Make sure that the mains plug is accessible after the installation of the appliance.

• Connect to potable water supply only (If a water connection is foreseen).

1.6 Service

• Any electrical work required to do the servicing of the appliance should be carried out by a qualified electrician or competent person.

• This product must be serviced by an authorized Service Centre, and only genuine spare parts must be used.

www.electrolux.com

1.7 Environment Protection

This appliance does not contain gasses which could damage the ozone layer, in either its refrigerant circuit or insulation materials. The appliance shall not be discarded together with the urban refuse and rubbish. The insulation foam con-

2. CONTROL PANEL

21 3

+2 +4 +5 +6 +8

tains flammable gases: the appliance shall be disposed according to the applicable regulations to obtain from your local authorities. Avoid damaging the cooling unit, especially at the rear near the heat exchanger. The materials used on this appliance marked by the sym-

are recyclable.

bol

Fan function switch

Fan light Temperature regulator

Action Freeze button Action Freeze indicator

2.1 Switching on

Remove, if present, the remove label stuck on the inside of the freezer compartment. Insert the plug into the wall socket.

2.2 Switching off

To switch off the appliance remove the mains plug.

2.3 Temperature regulation

The temperature is automatically regulated. To operate the appliance, proceed as follows:

• press the temperature regulator more times until the LED corresponding to the required temperature lights up. Selection is progressive, varying from +2°C to +8°C.

A medium setting is generally the most suitable.

However, the exact setting should be chosen keeping in mind that the temperature inside the appliance depends on:

• room temperature

• how often the door is opened

• the quantity of food stored

• the location of the appliance. If the ambient temperature is low-

er than 16°C press the temperature regulator until the LED corresponding to the lowest temperature lights up.

2.4 Action Freeze function

You can activate the Action Freeze function by pressing the Action Freeze button more times until the LED corresponding to the symbol Action Freeze indicator lights up. You can deactivate the Action Freeze function by pressing the Action Freeze button more times until the required temperature is selected.

3. DAILY USE

ENGLISH 59

3.1 Cleaning the interior

Before using the appliance for the first time, wash the interior and all internal accessories with lukewarm water and some neutral soap so as to remove the typical

3.2 Movable shelves

3.3 Positioning the door shelves

smell of a brand-new product, then dry thoroughly.

Do not use detergents or abrasive powders, as these will damage the finish.

The walls of the refrigerator are equipped with a series of runners so that the shelves can be positioned as desired.

To permit storage of food packages of various sizes, the door shelves can be placed at different heights. To make these adjustments proceed as follow: gradually pull the shelf in the direction of the arrows until it comes free, then reposition as required.

3.4 Bottle rack

Place the bottles (with the opening facing front) in the pre-positioned shelf.

If the shelf is positioned horizontally, place only closed bottles. This bottle holder shelf can be tilted in order to store previously opened bottles. To obtain this result, pull the shelf up so it can rotate upwards and be placed on the next higher level.

www.electrolux.com

3.5 Vegetable drawer with humidity control

3.6 Air cooling

The Dynamic Air Cooling (DAC) fan let food cool quickly and a more uniform temperature in the compartment.

The drawer is suitable for storing fruit and vegetables. Place the separator inside the drawer in different positions to allow for the subdivision best suited to personal needs. The grille (if foreseen) on the bottom of the drawer separates the fruit and vegetables from any humidity that may form on the bottom surface. Remove all parts inside the drawer for cleaning purposes.

To regulate the humidity in the vegetable drawer the glass shelf incorporates a device with slits (adjustable by means of a sliding lever). When the ventilation slots are closed: the natural moisture content of the food in the fruit and vegetable compartments is preserved for longer. When the ventilation slots are opened: more air circulation results in a lower air moisture content in the fruit and vegetable compartments.

Press the fan function switch (refer to "Control panel") to activate the fan. The fan light comes on.

Switch on the fan when the ambient temperature exceeds 25°C.

3.7 Using of the Twist&Serve ice maker

This appliance is equipped with one or more trays for the production and the storage of ice-cubes. Twist&Serve ice maker is positioning in the freezer compartment under the shelf. It consists of a double tray ice dispenser and of an ice box. It is possible to shift the Ice Dispenser on left or on right according to your space needs. Pull the double tray Ice Maker and fill the trays with water at 3/4 of their maximum capacity. After the water has been frozen, twist the trays knob in the direction of the arrow so that the ice cubes fall directly into the box below. Pull the Ice box and pick up the Ice cubes.

3.8 Freezing fresh food

The freezer compartment is suitable for freezing fresh food and storing frozen and deep-frozen food for a long time. To freeze fresh food activate the Action Freeze function at least 24 hours before placing the food to be frozen in the freezer compartment. Move the shelf present in the freezer compartment to the middle seat, keeping it horizontal. Place the fresh food to be frozen on that shelf. The maximum amount of food that can be frozen in 24 hours is specified on the rating plate, a label located on the inside of the appliance. The freezing process lasts 24 hours: during this period do not add other food to be frozen. After 24 hours, when the freezing process is completed, return to the required temperature (refer to "Temperature regulation").

compartment let the appliance run at least 2 hours on the higher settings.

3.10 Thawing

Deep-frozen or frozen food, prior to being used, can be thawed in the refrigerator compartment or at room temperature, depending on the time available for this operation. Small pieces may even be cooked still frozen, directly from the freezer: in this case, cooking will take longer.

ENGLISH 61

In the event of accidental defrosting, for example due to a power failure, if the power has been off for longer than the value shown in the technical characteristics chart under "rising time", the defrosted food must be consumed quickly or cooked immediately and then re-frozen (after cooling).

3.9 Storage of frozen food

When first starting-up or after a period out of use, before putting the products in the

www.electrolux.com

4. HELPFUL HINTS AND TIPS

4.1 Hints for energy saving

• Do not open the door frequently or leave it open longer than absolutely necessary.

• If the ambient temperature is high and the Temperature Regulator is set to low temperature and the appliance is fully loaded, the compressor may run continuously, causing frost or ice on the evaporator. If this happens, set the Temperature Regulator toward warmer settings to allow automatic defrosting and so a saving in electricity consumption.

4.2 Hints for fresh food

refrigeration

To obtain the best performance:

• do not store warm food or evaporating liquids in the refrigerator

• do cover or wrap the food, particularly if it has a strong flavour

• position food so that air can circulate freely around it

4.3 Hints for refrigeration

Useful hints: Meat (all types) : wrap in polythene bags and place on the glass shelf above the vegetable drawer. For safety, store in this way only one or two days at the most. Cooked foods, cold dishes, etc..: these should be covered and may be placed on any shelf. Fruit and vegetables: these should be thoroughly cleaned and placed in the special drawer(s) provided. Butter and cheese: these should be placed in special airtight containers or wrapped in aluminium foil or polythene bags to exclude as much air as possible. Milk bottles: these should have a cap and should be stored in the bottle rack on the door. Bananas, potatoes, onions and garlic, if not packed, must not be kept in the refrigerator.

4.4 Hints for freezing

To help you make the most of the freezing process, here are some important hints:

• the maximum quantity of food which can be frozen in 24 hrs. is shown on the rating plate;

• the freezing process takes 24 hours. No further food to be frozen should be added during this period;

• only freeze top quality, fresh and thoroughly cleaned, foodstuffs;

• prepare food in small portions to enable it to be rapidly and completely frozen and to make it possible subsequently to thaw only the quantity required;

• wrap up the food in aluminium foil or polythene and make sure that the packages are airtight;

• do not allow fresh, unfrozen food to touch food which is already frozen, thus avoiding a rise in temperature of the latter;

• lean foods store better and longer than fatty ones; salt reduces the storage life of food;

• water ices, if consumed immediately after removal from the freezer compartment, can possibly cause the skin to be freeze burnt;

• it is advisable to show the freezing in date on each individual pack to enable you to keep tab of the storage time.

4.5 Hints for storage of frozen

food

To obtain the best performance from this appliance, you should:

• make sure that the commercially frozen foodstuffs were adequately stored by the retailer;

• be sure that frozen foodstuffs are transferred from the foodstore to the freezer in the shortest possible time;

• not open the door frequently or leave it open longer than absolutely necessary;

• once defrosted, food deteriorates rapidly and cannot be refrozen;

• do not exceed the storage period indicated by the food manufacturer.

5. CARE AND CLEANING

ENGLISH 63

CAUTION!

Unplug the appliance before carrying out any maintenance operation.

This appliance contains hydrocarbons in its cooling unit; maintenance and recharging must therefore only be carried out by authorized technicians.

5.1 Periodic cleaning

The equipment has to be cleaned regularly:

• Many proprietary kitchen surface cleaners contain chemicals that can attack/ damage the plastics used in this appliance. For this reason use a soft cloth rinsed in warm water and neutral soap emulsion for cleaning internal and external surfaces.

Do not use detergents or abrasive paste for external surfaces as these will damage the paint, or stainless steel anti finger print coating.

• regularly check the door seals and wipe clean to ensure they are clean and free from debris.

• rinse and dry thoroughly.

• Clean the condenser (black grill) and the compressor at the back of the appliance with a brush. This operation will improve the performance of the appliance and save electricity consumption.

Do not pull, move or damage any pipes and/or cables inside the cabinet. Take care of not to damage the cooling system.

After cleaning, reconnect the equipment to the mains supply.

5.2 Periods of non-operation

When the appliance is not in use for long periods, take the following precautions:

• disconnect the appliance from elec-

tricity supply

• remove all food

• defrost (if foreseen) and clean the appliance and all accessories

• leave the door/doors ajar to prevent unpleasant smells.

If the cabinet will be kept on, ask somebody to check it once in a while to prevent the food inside from spoiling in case of a power failure.

5.3 Defrosting of the refrigerator

Frost is automatically eliminated from the evaporator of the refrigerator compartment every time the motor compressor stops, during normal use. The defrost water drains out through a trough into a special container at the back of the appliance, over the motor compressor, where it evaporates. Periodically clean the defrost water drain hole in the middle of the refrigerator compartment channel to prevent the water overflowing and dripping onto the food inside. Use the special cleaner provided, which you will find already inserted into the drain hole.

www.electrolux.com

5.4 Defrosting of the freezer

The freezer compartment of this model, on the other hand, is a "no frost" type. This means that there is no buildup of frost when it is in operation, neither on the internal walls nor on the foods.

6. WHAT TO DO IF…

The absence of frost is due to the continuous circulation of cold air inside the compartment, driven by an automatically controlled fan.

WARNING!

Before troubleshooting, disconnect the mains plug from the mains socket. Only a qualified electrician or competent person must do the troubleshooting that is not in this manual.

There are some sounds during normal use (compressor, refrigerant circulation).

Problem Possible cause Solution

The appliance does not operate. The

The appliance is switched off.

Switch on the appliance.

lamp does not operate.

The mains plug is not con-

nected to the mains sock-

Connect the mains plug to the mains socket correctly.

et correctly.

The appliance has no

power. There is no voltage in the mains socket.

Connect a different electrical appliance to the mains socket. Contact a qualified electrician.

The lamp does not

The lamp is in stand-by. Close and open the door.

work.

The lamp is defective. Refer to "Replacing the

lamp".

The compressor operates continually.

The door is not closed

The temperature is not set correctly.

Set a higher temperature.

Refer to "Closing the door".

correctly.

The door has been

opened too frequently.

The product temperature

is too high.

Do not keep the door open longer than necessary.

Let the product temperature decrease to room temperature before storage.

The room temperature is

too high.

Decrease the room temperature.

Problem Possible cause Solution

Water flows on the rear plate of the refrigerator.

Water flows into the refrigerator.

Products prevent that wa-

During the automatic defrosting process, frost defrosts on the rear plate.

The water outlet is clogged.

ter flows into the water

This is correct.

Clean the water outlet.

Make sure that products do not touch the rear plate.

collector.

Water flows on the ground.

The melting water outlet does not flow in the evaporative tray above the

Attach the melting water outlet to the evaporative tray.

compressor.

The temperature in the appliance is too

The temperature regulator is not set correctly.

Set a higher temperature.

low.

The temperature in the appliance is too

The temperature regulator is not set correctly.

Set a lower temperature.

high.

The temperature in the refrigerator is too high.

The temperature in the freezer is too

There is no cold air circulation in the appliance.

Products are too near to each other.

Make sure that there is cold air circulation in the appliance.

Store products so that there is cold air circulation.

high.

6.1 Replacing the lamp

CAUTION!

Disconnect the plug from the mains socket.

Remove the screw from the lamp cover. Pull outwards the rear hook of the lamp cover by using a screwdriver and remove the lamp cover pulling downwards. Replace the lamp with one of the same power and specifically designed for household appliances. (the maximum power is shown on the lamp cover). Install the lamp cover. Tighten the screw to the lamp cover. Connect the plug to the mains socket. Open the door. Make sure that the light comes on.

ENGLISH 65

6.2 Closing the door

Clean the door gaskets.

If necessary, adjust the door. Refer to "Installation".

www.electrolux.com

If necessary, replace the defective door gaskets. Contact the Service Center.

7. INSTALLATION

WARNING!

Read the "Safety Information" carefully for your safety and correct operation of the appliance before installing the appliance.

7.1 Positioning

Install this appliance at a location where the ambient temperature corresponds to the climate class indicated on the rating plate of the appliance:

7.2 Location

100 mm

10 mm 10 mm

Cli-

Ambient temperature mate class

SN +10°C to + 32°C N +16°C to + 32°C ST +16°C to + 38°C T +16°C to + 43°C

The appliance should be installed well away from sources of heat such as radiators, boilers, direct sunlight etc. Ensure that air can circulate freely around the back of the cabinet. To ensure best performance, if the appliance is positioned below an overhanging wall unit, the minimum distance between the top of the cabinet and the wall unit must be at least 100 mm . Ideally, however, the appliance should not be positioned below overhanging wall units. Accurate levelling is ensured by one or more adjustable feet at the base of the cabinet.

WARNING!

7.3 Electrical connection

Before plugging in, ensure that the voltage and frequency shown on the rating plate correspond to your domestic power supply. The appliance must be earthed. The power supply cable plug is provided with a contact for this purpose. If the domestic

It must be possible to disconnect the appliance from the mains power supply; the plug must therefore be easily accessible after installation.

power supply socket is not earthed, connect the appliance to a separate earth in compliance with current regulations, consulting a qualified electrician. The manufacturer declines all responsibility if the above safety precautions are not observed. This appliance complies with the E.E.C. Directives.

7.4 Rear spacers

ENGLISH 67

Inside the appliance you find two spacers which must be fitted as shown in the figure.

Slacken the screws and insert the spacer under the screw head, then retighten the screws.

7.5 Door reversibility

WARNING!

Before carrying out any operations, remove the mains plug from the power socket.

To carry out the following operations, we suggest that this be made with another person that will keep a firm hold on the doors of the appliance during the operations.

To change the opening direction of the door, do these steps:

Remove the upper hinge taking care for the upper door not to fall off and keep it for future actions. Remove the upper door. Remove the upper support and install it in the opposite side.

Unscrew the middle hinge (H). Unscrew the plastic plugs located on the opposite side of the middle hinge and introduce them in the holes left free from the removed hinge. Remove the lower door.

www.electrolux.com

Remove the ventilation grille which is fixed by two screws. Carefully place the appliance on its back, totally unscrew the adjustable foot and screw it in the opposite side. Remove the bottom hinge by unscrewing its fixing screws.

Using a 12 mm spanner, unscrew the hinge pin and reassemble it on the opposite side of the hinge. Install the lower hinge in the opposite side, using the screws previously removed. Carefully replace the appliance in its working position and adjust the level of the appliance by screwing / unscrewing the adjustable feet at the bottom of the cabinet using your fingers or a tool. Slide the hole cover out of the ventilation grille by pushing it in the direction of the arrow and reassemble it on the opposite side. Install the ventilation grille, fixing the screws.

Remove the plugs (1) on the upper side of

both doors and move them to the other side.

h1 h2 h3

Remove the handle. Unscrew the top handle bracket from the handle rod (h1). Unscrew the bottom handle bracket from the door (h2). Unscrew the top handle bracket from the door (h3). Install the plug (1).

ENGLISH 69

h4 h5 h6

Do a final check to make sure that:

• All screws are tightened.

• The magnetic seal adheres to the cabinet.

• The door opens and closes correctly.

If the ambient temperature is cold (i.e. in Winter), the gasket may not fit perfectly to

8. NOISES

Install the handle in the opposite side. Re-screw the handle bracket on the door (h4). Turn the handle bracket with the handle and screw them to the door (h5) and the fitted handle bracket (h6). Install the lower door. Install the middle hinge (H) on the opposite side. Install the upper door. In your documentation bag you will find the upper hinge necessary to make the reversibility. Put the hinge in position and screw it. Make sure that the front board of the door is parallel to the front board of the top. Reposition, level the appliance, wait for at least four hours and then connect it to the power socket.

the cabinet. In that case, wait for the natural fitting of the gasket. In case you do not want to carry out the above mentioned operations, contact the nearest After Sales Service Force. The After Sales Service specialist will carry out the reversibility of the doors at your cost.

There are some sounds during normal running (compressor, refrigerant circulation).

SSSRR

HISSS!

BLUBB!

CLICK!

BRRR!

CRACK!

www.electrolux.com

SSSRRR!

HISSS!

BLUBB!

SSSRRR!

HISSS!

BLUBB!

CLICK!

BRRR!

CLICK!

BRRR!

CRACK!CRACK!

9. TECHNICAL DATA

Dimension of the recess Height 1800 mm Width 695 mm Depth 669 mm Rising Time 20 h Voltage 230-240 V Frequency 50 Hz

The technical information are situated in the rating plate on the internal left side of the appliance and in the energy label.

10. ENVIRONMENT CONCERNS

ENGLISH 71

Recycle the materials with the symbol . Put the packaging in applicable

containers to recycle it. Help protect the environment and human health and to recycle waste of electrical

and electronic appliances. Do not dispose appliances marked with the symbol

with the household waste. Return the product to your local recycling facility or contact your municipal office.

www.electrolux.com/shop

222352472-A-232012

AEG ST401SCN10 User Manual [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
