MANUAL |
CARAVAN |
|
|
|
|
RM 4180
RM 4181
821 2674-01 |
|
DES/TB 11/95 |
Typ C 40/ 110 |
0085AQ0716 |
|
|
|
|
BRUKSOG INSTALLASJONSANVISNING FOR ELECTROLUX KJØLESKAP
INNLEDNING
Vi takker for at du har valgt dette kjøleskapet, og vi håper du vil få mye glede av det. La oss først få komme med et par gode råd:
Det er viktig at du leser denne bruksanvisningen grundig før du tar skapet i bruk.
For å oppnå gode kjøleresultater og økonomisk drift, må kjøleskapet installeres og brukes i henhold til anvisningene.
Kjøleskapet er beregnet for installasjon i campingvogn eller campingbil.
TRANSPORTSKADER
Eventuelle transportskader må anmeldes til den som har ansvaret for transporten snarest og senest innen syv dager etter varemottak.
DATASKILT
Kontroller på dataskiltet at du har fått riktig modell.
Riktig gasstrykk er |
...................30 mbar |
Riktig spenning er .................. |
230 volt. |
Dataskiltet sitter på veggen inne i kjøleskapet. Her finner man opplysninger om bl.a.:
Modellbetegnelse RM ..........................
Produktnummer .................................
Serienummer .................................
Disse opplysningene behøves ved eventuell kontakt med servi-cepersonell, så det kan være en fordel å skrive dem opp her.
INNHOLD
BRUKSANVISNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 KONTROLLPANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 SLIK STARTES KJØLESKAPET . . . . . . . . . . . . . 44 VINTERFUNKSJON. . . . . . . . . . . . . . . . . . . . . . . . . . . 44 TEMPERATURREGULERING . . . . . . . . . . . . . . . . 44 TRANSPORTSPERRE . . . . . . . . . . . . . . . . . . . . . . . . 45 MATVAREOPPBEVARING . . . . . . . . . . . . . . . . . . . 45 FRYSING AV ISBITER . . . . . . . . . . . . . . . . . . . . . . . . 45 AVTINING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 RENGJØRING AV KJØLESKAPET . . . . . . . . . . 45 AVSTENGNING AV KJØLESKAPET . . . . . . . . . 45 HVIS KJØLESKAPET IKKE VIRKER . . . . . . . . . 45 ETTERSYN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 NOEN GODE RÅD . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 GARANTI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 SERVICE OG RESERVEDELER. . . . . . . . . . . . . . 46 TEKNISKE DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

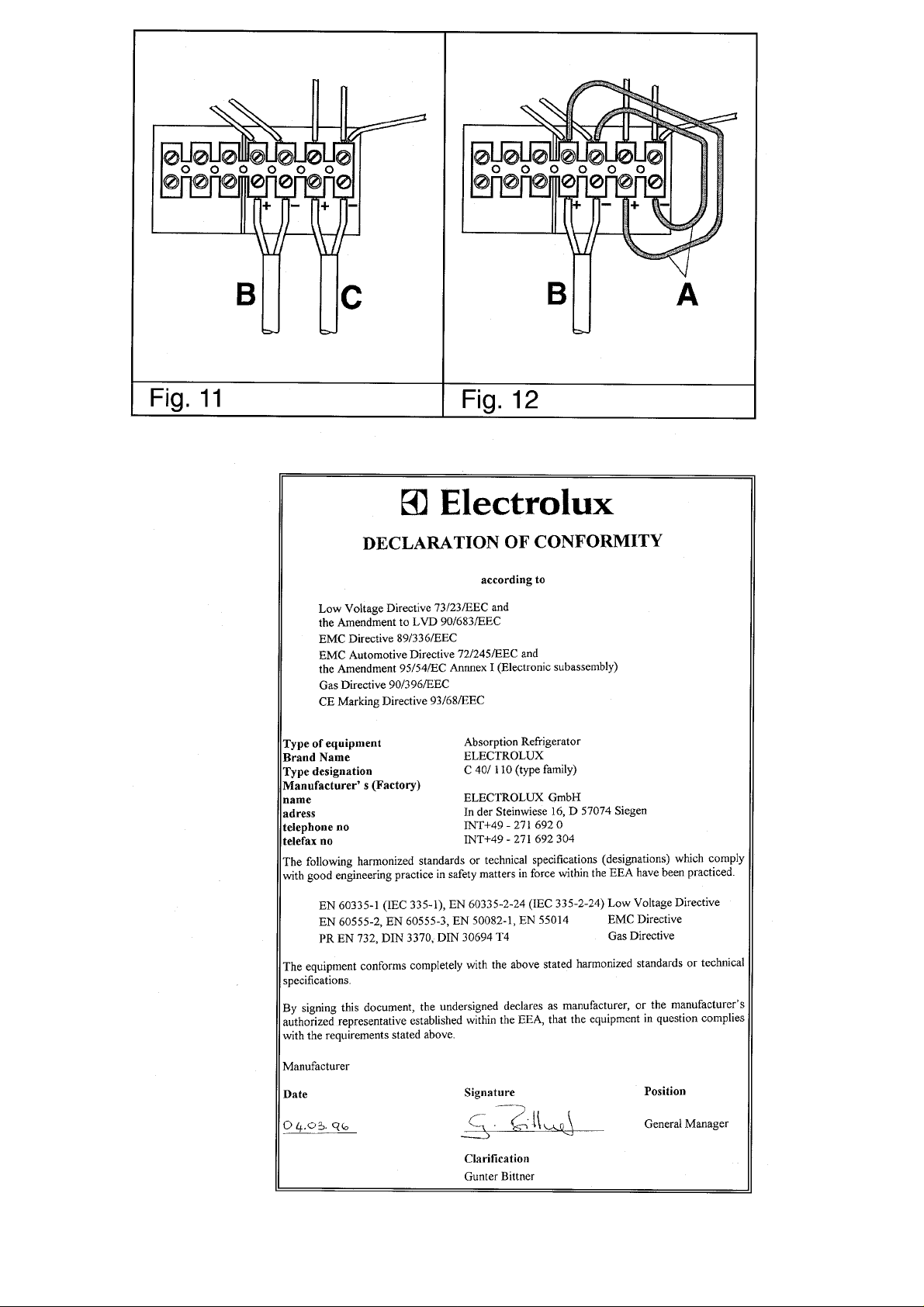

INSTALLASJONSANVISNING . . . . . . . . . . . . . . . . . . . 47 FLYTTING AV HENGSLER . . . . . . . . . . . . . . . . . . . 47 DØRPANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 INNBYGGING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 VENTILASJON AV KJØLEENHETEN . . . . . . . . 47 PROPANTILKOBLING. . . . . . . . . . . . . . . . . . . . . . . . 47 ELTILKOBLING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
43
BRUKSANVISNING
KONTROLLPANEL

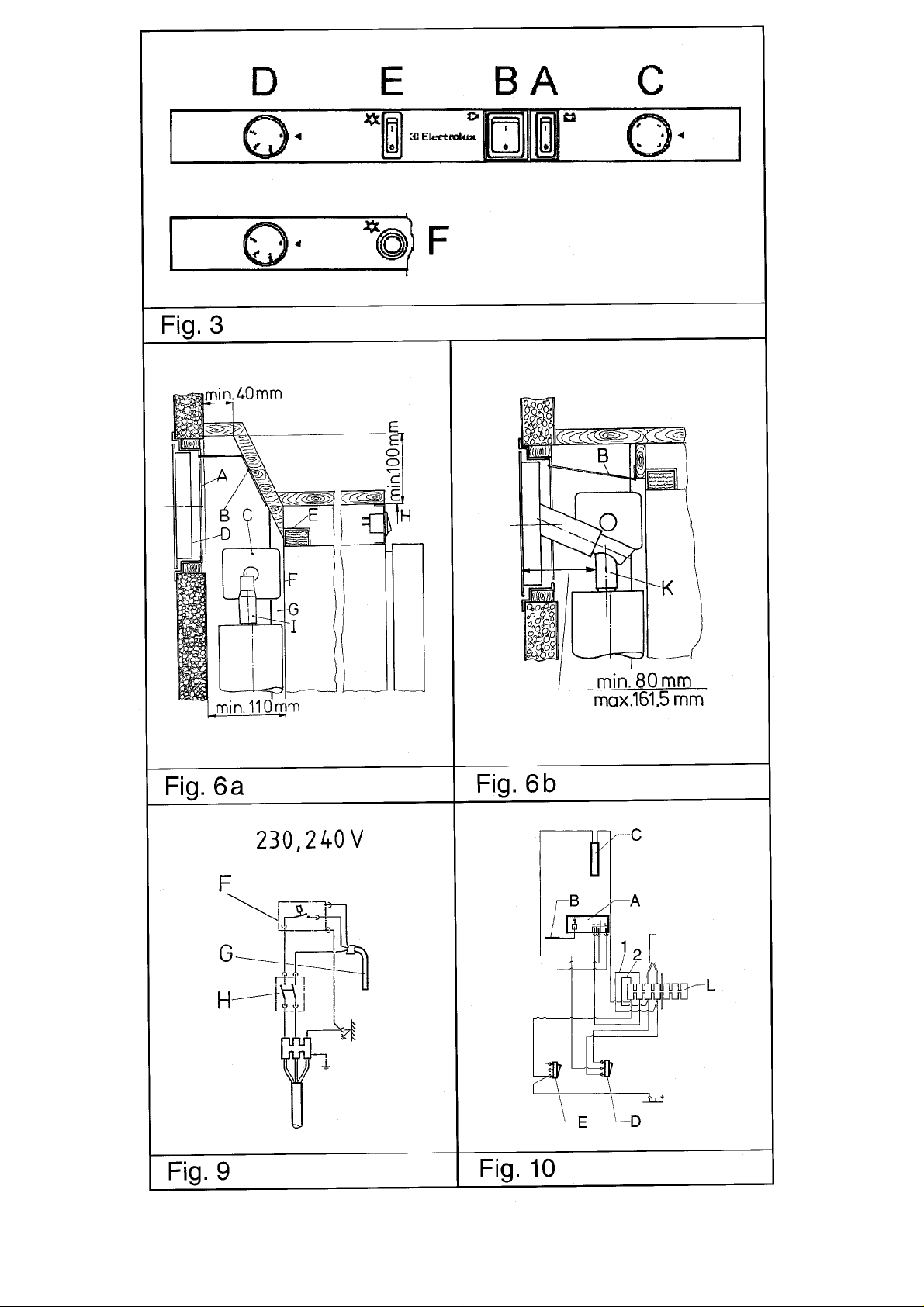

Kjøleskapet kan drives enten med 230 V, 12 V eller propan. Omkobling mellom disse skjer ved hjelp av knappene på kon-trollpanelet, som er vist i fig.3.
To vippestrømbrytere regulerer den elektriske tilførselen, en for 230 V (B) og en for 12 V (A).
Temperaturen i kjøleskapet reguleres med en termostat (C) når kjøleskapet går på 230 V.
Gasstilførselen åpner/stenger man med knappen (D). Ved start må man trykke inn knappen som beskrevet lenger fram.
Temperaturen i kjøleskapet reguleres med en termostat (E) ved propandrift. Merk at termostaten ikke har noen avstengt stilling.
I modellen RM 4181 tennes gassen automatisk fra en elektronisk tenner, som også overvåker flammen og ved behov tenner den om igjen. Derfor bør strømbryteren (F) være slått på ved gassdrift.
I strømbryteren sitter det en indikeringslampe som blinker når den automatiske tenneren forsøker å tenne flammen, men som ellers er slukket.
Modellen RM 4180 har en manuell piezo-tenner. Når man trykker inn knappen (G) lages tenningsgnister ved brenneren.
Nede til venstre inne i kjøleskapet finnes det et ins-pekjons- glass til brenneren. Når flammen er tent, kan man se et blått lysskinn i glasset. (RM 4180)
SLIK STARTES KJØLESKAPET
Alle henvisninger gjelder til fig 3.
Advarsel! Benytt bare en driftmåte av gangen
Propandrift
Ved førstegangsbruk av kjøleskapet og etter reparasjon og skifte av gassbeholdere eller liknende, kan det finnes luft i gassledningen. Man bør lufte den ved kortvarig å kjøre kjøleskap og eventuell gasskomfyr eller liknende, slik at brenneren tenner uten forsinkelse.
Før man tenner gassen må man:
1.Åpne ventilen på gassbeholderen og avstengningsventilen i campingvognen. Kontroller at det finnes tilstrekkelig med gass.
2.Kontroller at strø mbryterne for 230 og 12 V er slått av.
Med modell RM 4181 gjør man på følgende måte:
3.Vri gasskontrollen (D) til stilling ``max''.
4.Sett på den elektriske tenneren (E). En tikkende lyd høres og en lampe i strømbryteren begynner å blinke.
5.Trykk inn tennsikringen (D).
6.Når lampen slutter å blinke, er flammen tent.
7.Hold tennsikringen inne i ytterligere 10-15 sekunder.
Med modell RM 4180 gjør man på følgende måte:
3.Vri gasskontrollen (D) til stilling ``max''.
4.Trykk inn tennsikringen (D).Trykk deretter gjentatte ganger inn piezotenneren (F) uten å slippe tennsikringen.
5.Kontroller på skueglasset at flammen er tent.
6.Hold tennsikringen inne i ytterligere 10-15 sekunder.
7.Slipp tennsikringen og kontroller enda en gang at flammen brenner.
At flammen brenner ser man gjennom et vindu inne i kjoeleskapet nede til venstre (RM 4180).
For å stenge av gassdriften, vri knappen (D) til" ● "og (når aktuelt) slå strømbryteren (F) til 0.
230 V DRIFT
●Steng av ev. gasseller 12 V-drift.
●Still termostat (C) på maks.
●Slå på strømbryteren (B). Hvis nettspenning er tilko-plet vil bryteren lyse grønt.
12 V-drift
12 V-drift bør man bare bruke ved kjøring (med motoren i gang), ellers lades batteriet raskt ut.
●Gasdriften avbrydes i givet fald.
●Still vippestroembryteren (A) for 12 V på I. Hvis spenning er tilkoplet vil bryteren lyse rødt.
VINTERFUNKSJON
Kontroller at ventilasjonsgitrene og røykgassutløpet ikke tettes av snødrev, løv eller liknende.

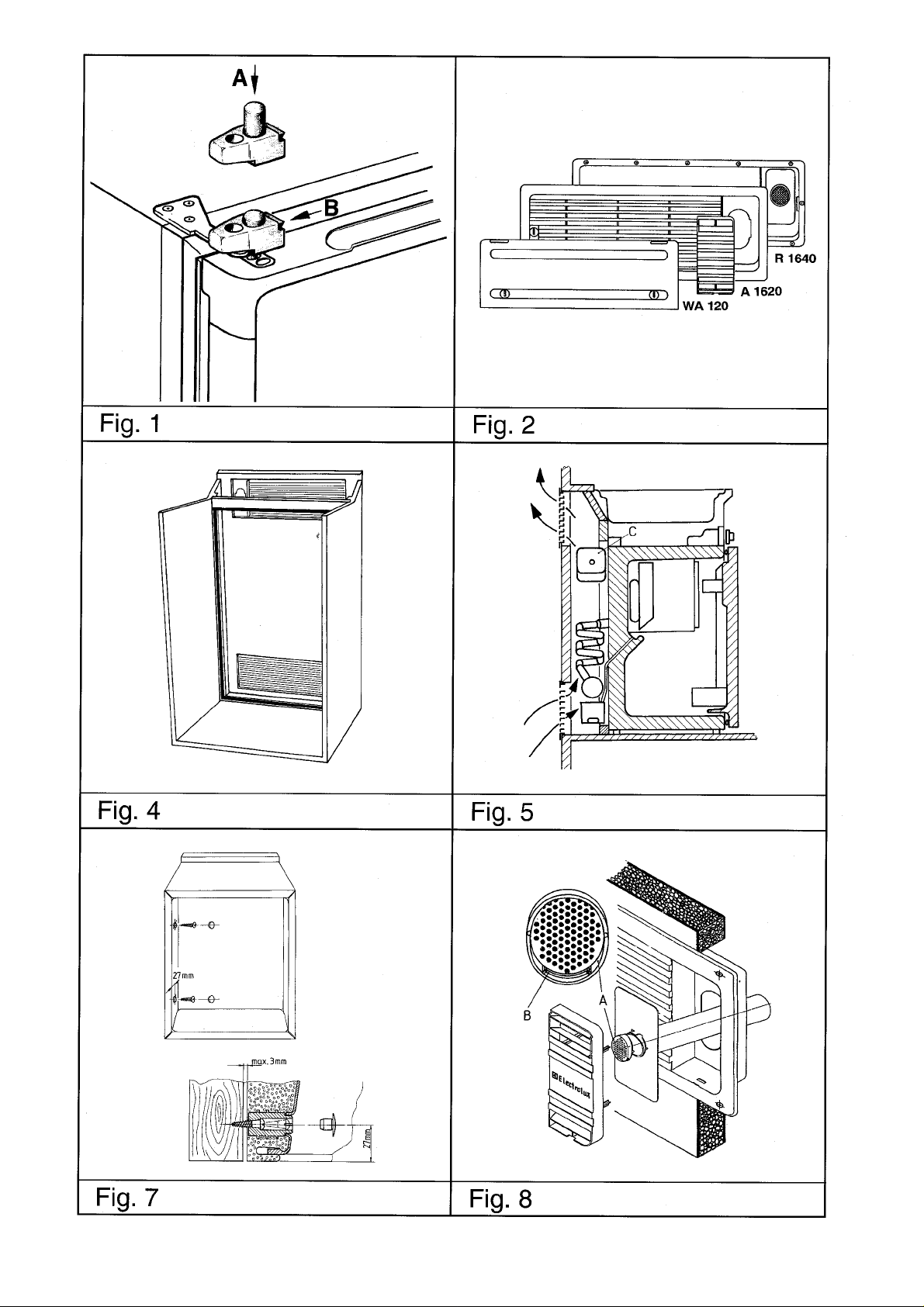

ELECTROLUX ventilasjonsgitter modell A 1620, (fig. 2) kan utstyres med vinterdeksel, modell WA 120, som beskytter kjøleapparatet mot altfor kald luft. Dekslene kan monteres når yttertemperaturen synker under ca. 10°C og bør være montert ved minusgrader.
Vi anbefaler at dekslene er montert, hvis kjøretøyet stilles bort for vinteren.
TEMPERATURREGULERING
Alle henvisninger gjelder til fig.3.
Etter at kjøleskapet har startet, vil det gå noen timer før det blir kaldt.
Ved 230 V drift er kjøleskapet termostatregulert og termostatrattet (C) skal stilles inn på 3-5. Hvis det ønskes høyere kjøleeffekt, stilles termostaten inn på en høyere verdi.
Ved 12 V drift går kjøleskapet kontinuerlig.
Gasoldrift startes alltid med rattet (D) i posisjon ``max''. Er omgivelsestemperaturen 25°C eller høyere og/eller åpnes skapet ofte, beholder man rattet i denne posisjon. Hvis omgivelsestemperaturen synker under 25°C, stiller man på ``mid'', og under 10°C på ``min'', for å unngå minustemperaturer i skapet.
44
