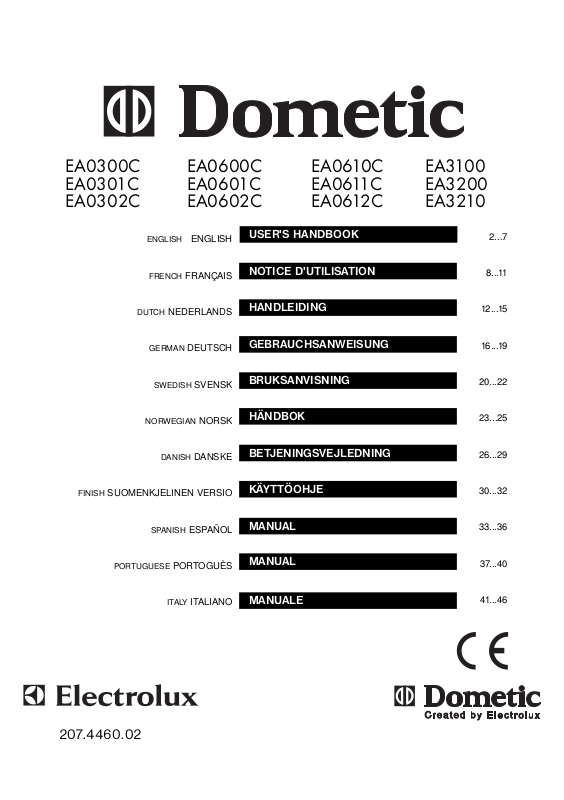

AEG RA0650, EA0300C, EA0600C, EA0610C, EA3100 User Manual [de]

207.4460.02

EA0300C EA0600C EA0610C EA3100
EA0301C EA0601C EA0611C EA3200
EA0302C EA0602C EA0612C EA3210

ENGLISH ENGLISH

FRENCH FRANÇAIS

DUTCH NEDERLANDS

GERMAN DEUTSCH

SWEDISH SVENSK

NORWEGIAN NORSK

DANISH DANSKE

FINISH SUOMENKJELINEN VERSIO

SPANISH ESPAÑOL

PORTUGUESE

PORTOGUÈS

ITALY

ITALIANO

2...7

8...11

12...15

16...19

20...22

23...25

26...29

30...32

33...36

37...40

41...46

USER'S HANDBOOK

NOTICE D'UTILISATION

HANDLEIDING

GEBRAUCHSANWEISUNG

BRUKSANVISNING

BETJENINGSVEJLEDNING

HÄNDBOK

KÄYTTÖOHJE

MANUAL

MANUAL

MANUALE

16

GEBRAUCHSANWEISUNG UND
INSTALLATIONSANWEISUNG

Bitte lesen Sie diese Gebrauchsanweisung sorgfältig
durch, bevor Sie Ihren neuen Kühlschrank in Betrieb
nehmen.
ACHTUNG: Sollte dieses Gerät ein größeres ersetzen,
welches verschrottet werden soll, so entfernen Sie
vorher die Tür, um zu verhindern, daß sich ein Kind
beim Spielen im Gerät einschließt.

EINBAUANWEISUNGEN

Das Kühlgerät ist mit einem Absorberaggregat
ausgerüstet, welches absolut geräuschlos arbeitet.
Es ist zur freien Aufstellung bestimmt, kann jedoch auch
unter Beachtung nachfolgender Einbauanweisungen
eingebaut werden.
Damit das Gerät einwandfrei funktioniert und maximale
Kühlleistung bringt, müssen folgende Hinweise
unbedingt beachtet werden:

1) ausreichende Frischluftzufuhr von unten

2) gute, stauungsfreie Wärmeableitung oberhalb des
Kühlaggregates

3) fester waagerechter Stand des Kühlschrankes.

Beim Einbau des Gerätes sollen Sie darauf achten, daß
dieses später ohne Beschädigung des Möbels
gegebenenfalls wieder ausgebaut werden kann.
Der Kühlschrank muß so weit in das Möbel
hineingeschoben werden, daß das gesamte Aggregat in
den Lüftungsschacht hineinragt. Die Belüftung darf
nicht durch einen Heizkörper, ein Fernsehgerät oder
eine andere Hitzequelle beeinflußt werden. Zwei
Kühlschränke sollten nicht übereinander eingebaut
werden, wenn nicht für jedes Gerät eine individuelle
Belüftung vorhanden ist.
Nachfolgend einige Beispiele für den Einbau des
Kühlschrankes, wobei alle angegebenen Maße
Mindestmaße sind.
Beim Einbau in ein offenes Regal, Bild 1 Seite 47,
genügt es, wenn der Lüftungsschacht 105 mm tief ist.
Damit dies gewährleistet ist, kann man an der
Möbelschrankrückwand 105 mm lange Distanzstifte
anbringen. Auch in diesem Falle muß das ganze
Aggregat in den Lüftungsschacht hineinragen. Bei
Schränken mit Füßen wird die Luftzirkulation noch
begünstigt.
Beim Einbau in einen Wandschrank, Bilder 2-3 Seite
47, muß der Luftzufuhrschacht der Breite des
Kühlschrankes entsprechen sowie über und hinter dem
Kühlschrank mindestens 105 mm betragen. Die
Öffnungen sind normalerweise mit Gittern von
mindestens 200 cm2 zu versehen.

Türanschlag und Dekorplatte

Der von Ihnen gewählte Standort des Kühlschrankes
könnte möglicherweise einen Wechsel des
Türanschlages erforderlich machen. In diesem Falle
sehen Sie bitte Seite 18.
Die Dekorplatte Ihres Kühlschrankes läßt sich
abnehmen und durch eine andere, zu Ihrer
Innenausstattung passende ersetzen. (Sie wird nicht von
Electrolux geliefert.) Sehen Sie hierzu bitte Seite 18.

Anschluß und Betrieb

Das Gerät darf nur an eine vorschriftsmäßig installierte

Schutzkontaktsteckdose angeschlossen werden. Vor
der Inbetriebnahme kontrollieren Sie bitte, ob die auf
dem Typenschild (im Innenbehälter oben links)
angegebene Spannung mit der Netzspannung
übereinstimmt.

INBETRIEBNAHME DES
KÜHLSCHRANKS

Zur Inbetriebnahme Kühlschrank in die Steckdose
einstecken, Stromzufuhr einschalten und das
Thermostat im Inneren des Kühlschranks auf 3 oder 4
stellen. In etwa einer Stunde ist eine Kühlwirkung zu
bemerken. Der Kühlschrank verfügt über ein
Absorptionskühlsystem, das praktisch lautlos arbeitet.
Es ist daher kein Geräusch zu vernehmen, wenn der
Kühlschrank in Betrieb ist.
Bei automatisch abtauenden Modellen ist ebenfalls
nach etwa einer Stunde eine Kühlwirkung zu bemerken,
soweit der Zeitschalter nicht zufällig auf Abtauen gestellt
ist, wenn der Kühlschrank in Betrieb genommen wird.
In diesem Fall dauert es 2 bis 3 Stunden, bis die
Kühlwirkung einsetzt.
Die Kühlschranktemperatur ist abhängig vom Standort,
der Zimmertemperatur und der Häufigkeit, mit der die
Kühlschranktür geöffnet wird. Schwankungen können
durch Einstellen des Thermostats ausgeglichen
werden.

Temperaturkontrolle

Die Temperatur im Inneren des Kühlschranks liegt bei
einer Thermostateinstellung zwischen 3 und 4 und
normaler Umgebungstemperatur zwischen 0°C und
7°C, im Gefrierfach des Modells
EA0600C/601C/602C/EA3200 bei -12°C.
Um eine niedrigere Kühlschranktemperatur
einzustellen, das Thermostat im Uhrzeigersinn auf
einen höheren Wert drehen. Ist weniger Kühlung
erforderlich, Thermostat gegen den Uhrzeigersinn auf
einen niedrigeren Wert stellen.

BENUTZUNG DES
KÜHLSCHRANKES

Der Kühlraum ist zur Aufbewahrung der meisten
Nahrungsmittel, Milch, Getränke usw. geeignet und in
den 60-l-Modellen befinden sich in der Tür Einsätze für
Flaschen, Gläser und kleine Packungen.
Alle Lebensmittel sollten in Originalverpackung oder in
geschlossenen Plastikbehältern aufbewahrt werden.
Auch Flüssigkeiten sollten nur in geschlossenen
Flaschen oder Behältern eingelagert werden. Dies ist
erforderlich, um zu vermeiden, daß sich Gerüche im
Innern des Kühlschrankes bilden und daß sich durch zu
hohe Luftfeuchtigkeit übermäßig Reif am Verdampfer
bildet.
Empfohlene Lagerzeiten für frische Lebensmittel
Die Lagerzeiten schwanken je nach Art und Frische der
Lebensmittel. Auf keinen Fall sollten Lebensmittel
länger als folgende Zeiten gelagert werden:

Empfohlene maximale Lagerzeiten

Art der Lebensmittel Lagerzeit
ungekochtes, frisches Fleisch

Geflügel, Rind oder Lamm 3-5 Tage
Schwein 2-4 Tage
Wurst 3 Tage

17

gekochtes Fleisch

Schinken, geschnittenes Fleisch 2-3 Tage
Pasteten 1 Tag

Geflügel 2-3 Tage
Speck 1 Woche
Milchprodukte

Milch 2-3 Tage

Sahne 1 Woche

Butter 3-4 Wochen

Hartkäse 3-4 Wochen

Weichkäse 1 Woche
Gemüse und Salat 1 Woche
Obst 2 Wochen.

BENUTZUNG DES
GEFRIERFACHS

(nur bei den Modellen
EA0600C/601C/602C/EA3200)
Der Inhalt des Gefrierfachs beträgt 3,7 Liter. Das 2­Sterne-Symbol ** auf der Tür bedeutet, daß darin
Lebensmittel bei -12°C bis zu einem Monat lang
aufbewahrt werden können.
Fertigverpackte Tiefkühlprodukte sollten nur in
Übereinstimmung mit den Daten des Herstellers
aufbewahrt werden. Die Waren sollten so schnell wie
möglich nach dem Kauf ins Gefrierfach gebracht
werden, um zu verhindern, daß sie auftauen.
Auch wenn die meisten Tiefkühlprodukte einen Monat
lang aufbewahrt werden können, sollten die auf der
Verpackung aufgedruckten Empfehlungen beachtet
werden.
Produkte, welche irrtümlicherweise auftauen, sollten
sofort gegessen oder aber vernichtet werden.
Das Gefrierfach dient ausschließlich zur Aufbewahrung
von Tiefkühlkost, Eiscreme und zur Eiswürfelbereitung.
Es ist nicht zum Einfrieren von Lebensmitteln geeignet.
Achtung: Bei Geräten mit vollautomatischer Abtauung
keine Lebensmittel im Gefrierfach lagern.

EISWÜRFELZUBEREITUNG UND
ENTNAHME

Bei Eisschalen, die mit Plastik-Deckel ausgerüstet sind,
gehen Sie wie folgt vor:
Füllen Sie die Eisschale zu 4/5 mit Trinkwasser,
verschließen Sie sie mit dem Deckel und stellen Sie sie
auf den Eisschalenuntersatz (beim
EA0600C/601C/602C/EA3200 im Gefrierfach
oben). Übergelaufenes Wasser sollten Sie vorher
aufwischen, um ein Festfrieren der Eisschale zu
verhindern.
Um die Eiswürfelbereitung zu beschleunigen, können
Sie das Thermostat für kurze Zeit auch auf Position 7
stellen.
Vergessen Sie jedoch nicht, auf die ursprüngliche
Position zurückstellen, wenn sich das Eis gebildet hat.
Zur leichteren Eiswürfelentnahme halten Sie die
Eisschale kurz unter fließendes Leitungswasser, dann
nehmen Sie den Deckel mit den Eiswürfeln von der
Eisschale ab. Die Eiswürfel lassen sich nun leicht aus
den Fächern des Deckels herausnehmen.
Bei den Eisschalen ohne Deckel gehen Sie ebenfalls
so vor. Zum Lösen der Eiswürfel halten Sie die

Eisschale ebenfalls unter fließendes Wasser. Die
Eiswürfel lassen sich bequem aus der Schale
entfernen, wenn Sie diese in ihrer Längsachse leicht
verdrehen.

DIE PFLEGE IHRES
KÜHLSCHRANKES

Abtauen

Auf den Kühloberflächen bildet sich im Laufe der Zeit
Eis. Eine zu dicke Eisschicht wirkt isolierend und
beeinträchtigt die Kühlung und sollte daher vermieden
werden.

Abtauen (manuelle Version)

Zum Abtauen das Thermostat auf 0 stellen, Eisschale
entfernen und die Tür des Kühlschranks und
Gefrierfaches offen stehenlassen.
Das angesammelte Eis beginnt zu schmelzen und läuft
in den Wasserauffang, der unterhalb des Gefrierfaches
eingesetzt sein sollte.
Nach Beendiging des Abtauvorganges den
Wasserauffang entfernen und das Thermostat wieder
auf den normalen Wert einstellen.
Eisschale ausspülen, mit frischem Wasser füllen und
wieder auf den Einsatz stellen. Da es auch beim
normalen Betrieb zur Bildung von Wassertropfen an
den Kühlrippen kommen kann, sollte der
Wasserauffang wieder angebracht werden.

Automatisches Abtauen (Sondermodell)

Der automatische Abtauvorgang erfolgt durch einen
Zeitschalter an der Rückseite des Kühlschranks, der
das Kühlaggregat täglich ca. 2 Stunden lang abschaltet.
Bei normaler Benutzung sollte sich daher keine
Eisschicht im und am Gefrierfach bilden.
Das Abtauwasser läuft durch das Abtropfrohr von der
Tropfrinne in den Verdampfungsbehälter am unteren
rückwärtigen Teil des Kühlschranks. Das Abtauwasser
verdampft automatisch. Im Belüftungsstrom und der
Behälter braucht nicht von Hand geleert zu werden.

Geräte mit vollautomatischer Abtauung

Das Gerät taut regelmäßig automatisch ab und schaltet
wieder ein. Der Abtauvorgang wird durch eine
Zeitschaltuhr im 24-Stunden-Zyklus vollzogen.
Bemerkung: Bildet sich beim
EA0600C/601C/602C/EA3200 übermäßig Eis im
Gefrierfach, und wird dieses nicht durch die Abtauung
beseitigt, so sollten Sie die Anweisungen befolgen,
welche unter Abtauung des Gefrierfaches" aufgeführt
sind.

Beseitigung des Tauwassers

Während des Abtauvorganges läuft das Tauwasser
durch einen Schlauch in einen Behälter auf der
Rückseite des Gerätes, um dort zu verdunsten. Dieser
Verdunstungsbehälter braucht nicht entleert zu werden.

Abtauung des Gefrierfaches

(nur für EA0600C/601C/602C/EA3200)
Wenn möglich, sollten Sie alle Tiefkühlprodukte
aufbrauchen, bevor eine Abtauung des Gefrierfaches
erfolgt. Anschließend können Sie die Abtauung wie
oben beschrieben durchführen.
Haben Sie jedoch noch irgendwelche Tiefkühlkost, die
Sie nicht kurzzeitig in einem Tiefkühler oder in einem
