AEG PE9038-M, PE9039-M, PE9038-A User Manual [sv]

SVENSKA

INNEHÅLL

1.Säkerhetsinstruktioner

2.Beskrivning av kaffemaskinen

3.Beskrivning av manöverpanelen: Touchkontroll

4.Instruktioner för första användning av maskinen

5.Bereda kaffe

6.Varmt vatten

7.Ånga

8.Programering av mängden malt kaffe

9.Programering av tillsatt mängd kaffe

10.Om du vill ändra standardvärdena

11.Signaler och larm

12.Kaffemenyer

13.Rengöring

14.Installation

15.Något fungerar inte....

16.Tekniska specifikationer

17.Service, reservdelar och garanti

2/35

1. SÄKERHETSINSTRUKTION

Läs denna bruksanvisning innan maskinen användes och spara den för

framtida bruk. Dessa varningar ges för din säkerhet, var säker på att du har förstått dem helt innan maskinen användes.

Avsedd användning

•Maskinen är avsedd för användning i hushållet. Om maskinen användes för andra ändamål än det avsedda eller användes felaktigt, tar tillverkaren inget ansvar för maskineller personskador som kan uppstå.

•Förändringar av maskinen är av säkerhetsskäl inte tillåtet.

Viktigt före första starten

•Kontrollera eventuella transportskador på maskinen. En skadad maskin får under inga omständigheter anslutas! Kontakta din återförsäljare vid eventuella skador.

Barnsäkerhet

•Håll förpackningsmaterialet borta från barn. Risk för kvävning!

•Gör maskinen obrukbar när den är utsliten och lämnas till sophantering. Drag ur stickkontakten

och klipp av kabeln.

UNDER ANVÄNDNING

VARNING:

Filterdelen är alltid mycket varm för att erhålla ett gott kaffe. Töm därför alltid lådan för kaffesump med extra försiktighet för att undvika att bli bränd.

•Denna maskin skall bara användas av vuxna. Säkerställ att barn inte kommer

åt touchkontrollerna eller leker med maskinen.

•Modifiering eller försök att modifiera denna produkts egenskaper är mycket farligt, och gör garantin ogiltig.

•Håll alltid maskinen ren.

•De yttre delarna av denna maskin blir under användning mycket varma och de kyls inte av direkt efter att maskinen har slagits av. Håll barn borta.

•Säkerställ att stickkontakten är urdragen före rengöring eller vid servicearbeten.

•Försök aldrig att reparera maskinen själv vid en felfunktion. Se efter i denna bruksanvisning, finns inte den nödvändiga informationen, kontakta närmaste Electrolux Servce kontor. Service på denna maskin får endast utföras av Electrolux Service. Använd alltid original reservdelar.

3/35

INSTALLATION OCH SERVICE

Förvara denna bruksanvisning tillsammans med maskinen för framtida bruk. Lämna med denna bruksanvisning om maskinen säljs eller lämnas till någon annan person så att han/hon kan lära sig maskinens funktion och de rekommendationer som lämnas.

•Denna maskin skall installeras och anslutas till elnätet av en KOMPETENT PERSON. Säkerställ att maskinen är FRÅNKOPPLAD från elnätet vid servicearbeten.

•Kontrollera, efter uppackning, att maskinen inte är skadad och att elkabeln är oskadad. Kontakta återförsäljaren eller Electrolux Service vid eventuella skador.

•Tillverkaren frånsäger sig allt ansvar om säkerhetsbestämmelserna inte har följts.

NÅGRA TIPS FÖR MILJÖSKYDD

FÖRPACKNING

•Allt förpackningsmaterial är miljövänligt och kan återanvändas. Hjälp till att skydda

miljön genom att hantera avfall enligt gällande föreskrifter.

AVYTTRING Förpackningsinformation

Allt material är miljövänligt.

Plastdelar kan återanvändas och är märkta enligt följande: >PE< för polyteten, ytteromslaget och påsarna inuti.

>PS< för polystyrenskum, till exempel kuddarna som är fria från klorfluorkarbon. Kartongdelarna är tillverkade av återanvänt papper och skall lämnas till pappersinsamling.

Avyttring av uttjänt maskin

• Använd en kommunal avfallsplats.

Kontakta ditt lokala miljökontor för besked om var det finns lämplig avfallsplats.

Symbolen på produkten eller på dess förpackning visar att denna produkt inte kan behandlas som hushålls avfall. Istället skall den lämnas till lämplig insamlings plats för återvinning av elektrisk och elektronisk material. Genom att säkerställa att denna produkt hanteras rätt, hjälper du till att förhindra möjliga negativa konsekvenser för miljön och människors hälsa, vilket annars kan orsakas av oriktig avfalls hantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta ditt lokala kommun kontor, din avfalls hanterings firma eller affären där du köpte produkten

4/35

CE Denna maskin uppfyller kraven enligt direktivet BT 73/23

Elektriska säkerhetsregler EN 60335-1 (Augusti 1995 - Säkerhet för elektriska hushållsoch liknande produkter - General Standard) och EN 60335-2-15 (April 1996 - Speciella regler för produkter för värmning av vätskor).

Direktiv EMC 89/336 i överensstämmelse med följande standard:

-55014-1; 55014-2; 61000-3-2; 61000-3-3

2. BESKRIVNING AV KAFFEMASKINEN

1.Vattenbehållare

2.Brita filter

3.Kaffemunstycke

4.Ånga/vattenmunstycke

5.Droppskål

6.Behållare för kaffebönor

7.Knapp för malningsinställning

8.Kontrollpanel

9.Låda för kaffesump

5/35

3. BESKRIVNING AV KONTROLLPANELEN: TOUCHKONTROLLER

1.Indikering vattennivå

2.PÅ-AV/stand-by indikering

3.Start indikering

4.Indikering varmvatten

5.Indikering ånga

6.Indikering ljus

7.Indikering Espressokaffe

8.Indikering vanligt kaffe

9.Indikering lådan för kaffesump full

10.PÅ-AV/stand-by knapp

11.Start knapp

12.Varmt vatten knapp

13.Ång knapp

14.Ljus knapp

15.Espresso knapp

16.Kaffe knapp

TOUCHKONTROLLER: Instruktion för användning

På dessa touchkontroller måste man trycka exakt för att förhindra att funktioner aktiveras av misstag. Ett lätt tryck på respektive symbol aktiverar motsvarande funktion.

6/35

4 INSTRUKTIONER FÖR FÖRSTA ANVÄNDNING AV MASKINEN

PÅFYLLNING AV

VATTENBEHÅLLAREN

•Tryck ihop låsspakarna som sitter under droppskålen

•Drag försiktigt kaffemaskinen framåt ur höljet så att den glider på teleskopskenorna.

7/35

Vattenhårdhet:

•Innan vattenbehållaren fylls på skall Brita avkalkningsfiltret blötläggas i kallt vatten i minst 30 minuter. Följ instruktionerna på filterförpackningen. När detta är klart sätts filtret in i läge i vattenbehållaren som visas på bilden.

•Töm vattenbehållaren om maskinen inte skall användas under en lägre period.

•Brita filter kan anskaffas i de flesta stormarknader och hushållsaffärer, vid Electrolux Service eller hos återförsäljare av reservdelar.

•Tag bort behållaren och fyll den med ca 2,5 liter vatten som visas på bilden.

•Sätt tillbaka vattenbehållaren på sin plats och kontrollera att den sitter ordentligt i vattenventilen på anslutningslådan.

8/35

•Kontrollera att huvudbrytaren PÅ/AV (på baksidan) är PÅ

•Skjut tillbaka maskinen i höljet tills ett "KLICK" hörs. Detta markerar att maskinen har låsts i rätt läge.

FYLLA PÅ BEHÅLLAREN MED KAFFEBÖNOR

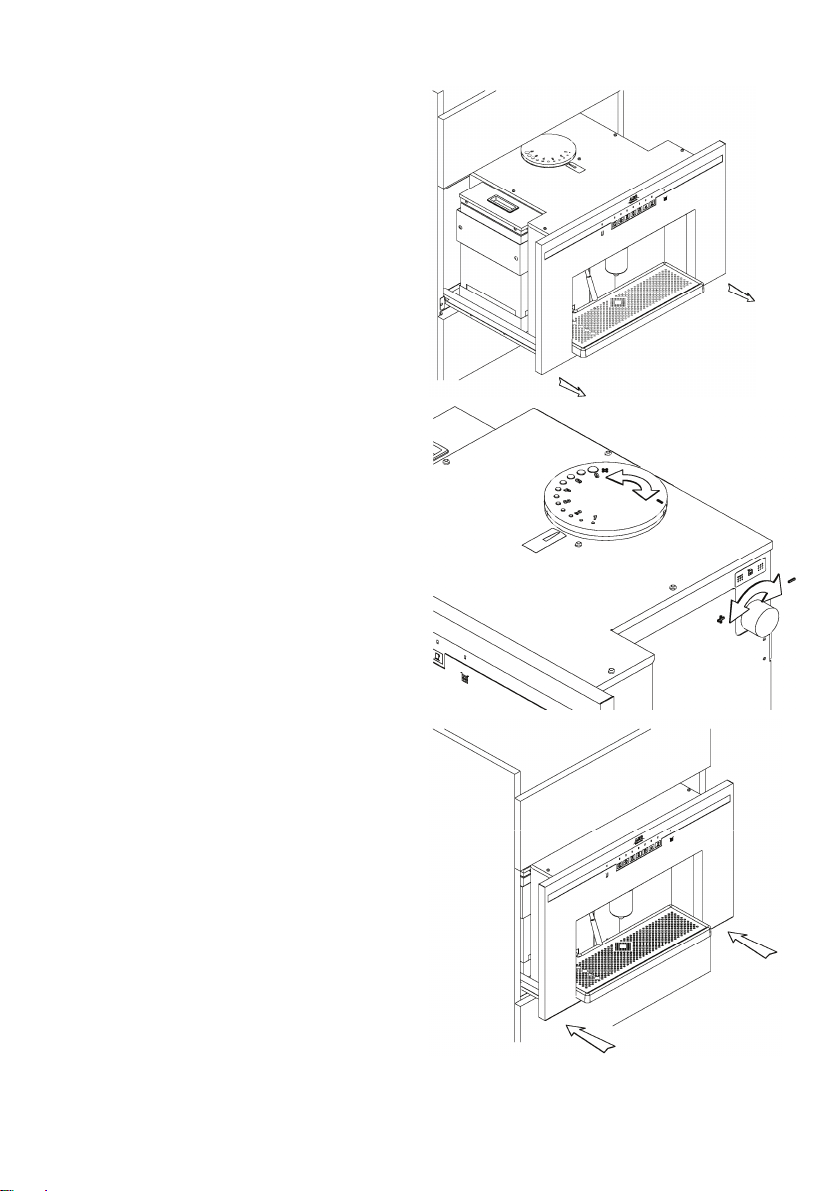

•Tryck ihop låsspakarna som sitter under droppskålen och drag ut maskinen som visas på bilden.

•Drag maskinen framåt ur höljet längs teleskopskenorna.

9/35

•Häll ca 200 g kaffebönor i behållaren på ovansidan, som visas på bilden.

•Skjut tillbaka maskinen i höljet tills ett "KLICK" hörs. Detta markerar att maskinen har låsts i rätt läge.

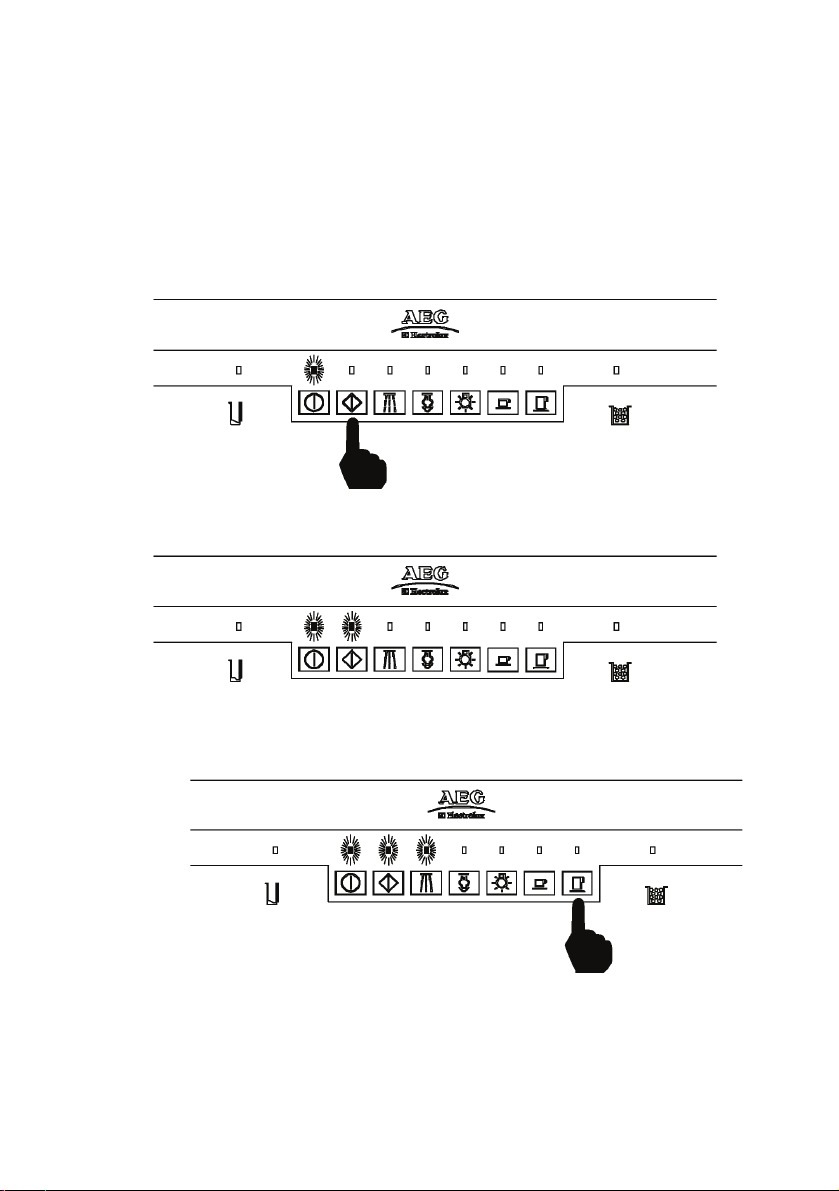

FÖRSTA START

•Ställ huvudbrytaren i läge 1

•Indikeringen för PÅ-AV blinkar snabbt i 3 minuter.

10/35

•Maskinen är i stand-by läge när PÅ-AV indikeringen blinkar sakta, den är sedan klar att slås på.

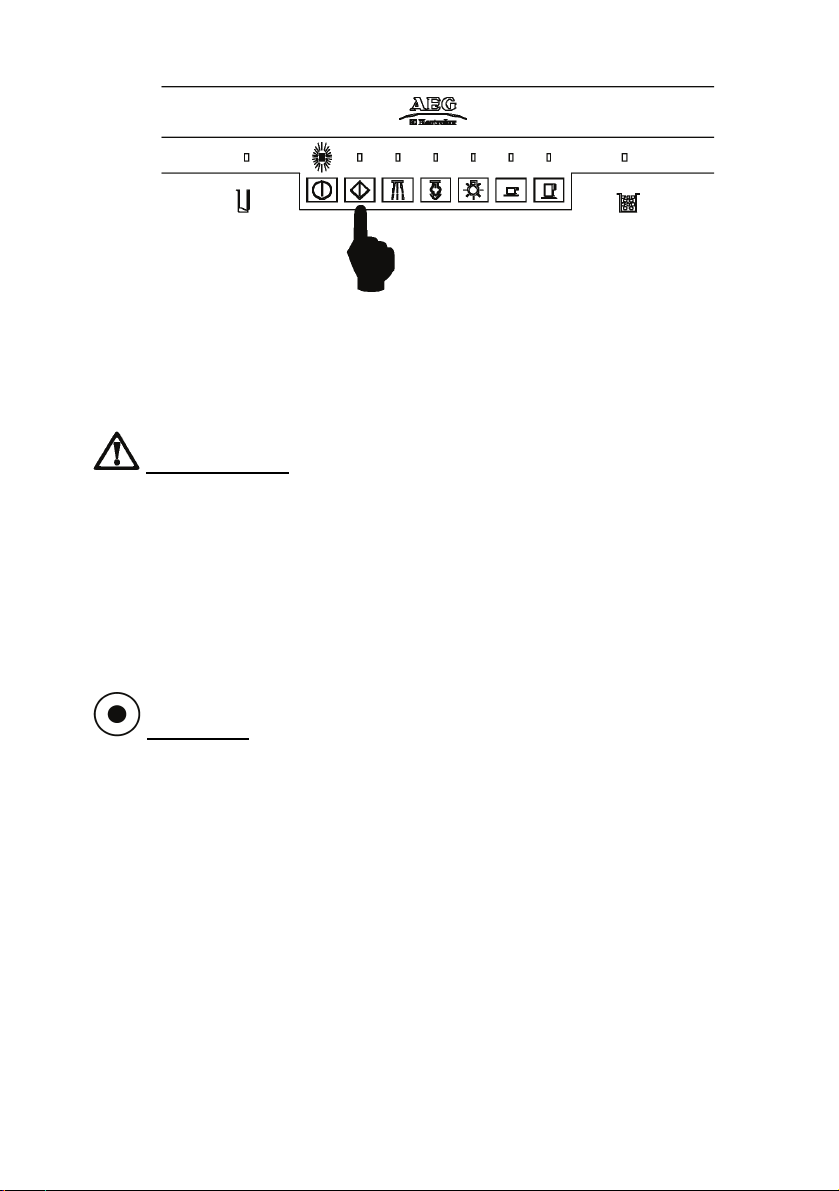

•När vattenbehållaren och behållaren för kaffebönor är fyllda, slå på kaffemaskinen genom att trycka på PÅ-AV, motsvarande INDIKERING slutar att blinka och lyser med fast sken.

JUSTERING AV KAFFEMALNINGEN

OBSERVERA

•Denna maskin är kalibrerad i fabriken för en optimal malningsnivå. För "grovt" malet kaffe resulterar i ett svagt kaffe. För "fint" malet kaffe resulterar i ett mycket starkt kaffe, droppar ut och smakar "bittert".

Erforderlig tid för en espresso varierar från 20-30 sekunder.

•Tryck in låsspakarna som sitter under droppskålen och drag ut maskinen som visas på bilden.

11/35
