Manual de Instruções
LI1BHA
Depurador de Ar
PE 600 / PE 900
16
Electrolux do Brasil S.A. - R. Ministro Gabriel Passos, 360 - Fone (041) 371-7000
CEP 81520-900 - Curitiba - PR - Brasil
http://www.electrolux.com.br
MAI/98
1
Page 2
Parabéns pelo seu novo Depurador de Ar
Nós da Electrolux ficamos muito contentes por você ter depositado sua confiança
em mais um dos nossos produtos.
Ele é resultado de muita pesquisa e mais de 40 anos de experiência na fabricação de
eletrodomésticos. Por isso, tem tudo para melhor atender às suas necessidades.
Em caso de qualquer dúvida ligue, gratuitamente, para o nosso Serviço de
Atendimento ao Consumidor. Afinal, quem depositou sua confiança em nosso
trabalho, merece toda nossa atenção.
Instruções Importantes de Segurança
Nunca desligue o depurador da tomada
puxando pelo cabo elétrico, use o plugue.
Ocorrendo danos no cabo elétrico, não tente
consertá-lo, chame o Serviço Autorizado
Electrolux para efetuar a substituição do
mesmo.
O depurador é feito para casas normais, com
a quantidade de uso na cozinha normal. Se
utilizado para outros propósitos existe um
risco de dano que não é coberto pela
garantia.
Para a correta instalação do produto, entre
em contato com o Serviço Autorizado
Electrolux.
O aterramento do produto é de suma
importância para a sua segurança.
O depurador não pode ser concectado a
chaminés ou outros aparelhos que utilizem
outras fontes de energia que não eletricidade.
Por favor, mantenha as informações oficiais a
respeito de liberação de fumaça.
Toda instalação elétrica deve ser efetuada por
um eletricista qualificado. A instalação do
depurador deve ser feita por uma pessoa
com conhecimento suficiente. Feita de outra
maneira pode prejudicar a performance e
causar danos a propriedades.
2
Quando o depurador é usado ao mesmo
tempo que aparelhos movidos a fontes de
energia que não eletricidade, a provisão de
uma adequada quantidade de ar deve ser
feita.
15
Page 3
Não permita que seu depurador seja
instalado e manuseado por pessoas
estranhas.
Não permita que seu depurador seja
manuseado por crianças, mesmo estando
desligado.
Evite acidentes. Após desembalar o produto,
mantenha o material da embalagem fora do
alcance, principalmente de crianças.
Jamais limpe o seu depurador com fluidos
inflamáveis.
Modo de exaustão
-Conecte a saída de ar ao tubo flexível de Ø
120mm para exaustão da fumaça.
Modo de recirculação (com filtro de carbono)
-Abra a grade de sucção.
-Coloque o filtro nos pontos I, fazendo o
ponto L encontrar o ponto M e gire no sentido
horário, como indicado na flexa D, até estar
preso.
Ligue seu depurador a uma tomada
exclusiva, não utilize extensões ou
conectores tipo T (benjamim).
A Electrolux não se responsabiliza pelo não
cumprimento destas recomendações.
Leia todas as instruções antes de utilizar o
aparelho e guarde-as para futuras referências
-Recoloque a grade de sucção.
14
3
Page 4
Índice
Para o Usuário
Instruções Importantes de
Segurança
Montagem do depurador sob o armário
-Faça furos no fundo do armário como mostra
o desenho. Não levando em consideração a
espessura do painel frontal do armário.
Para o Instalador
-De dentro do armário coloque os 4
Especificações Técnicas
2
Modelo 11
parafusos 4,2 x 35 (C) que acompanham a
unidade e os coloque nos furos F.
Descrição do Produto 5
Acessórios padrão incluídos 5
Usando o depurador de ar
Como ligar e desligar seu depurador 6
Regulagem de velocidade 6
Lâmpadas de trabalho 6
Ventilação correta 6
Dicas e Conselhos
Recomendações Importantes 7
Limpeza e manutenção
Pré-Filtro com indicador de saturação 7
Filtro de carvão ativado 8
Limpeza 8
Substituição da Lâmpada 8
Se o Depurador não funciona 9
Instalação
Funções 11
Exaustão 11
Purificador de ar 12
Retirada da embalagem 12
Condições do local de instalação 12
Ligação elétrica 12
Montagem do depurador sob
o armário 13
Modo de exaustão 14
Modo de recirculação (com filtro
de carbono) 14
-Por meio de parafusos adequados fixe o
ferro angular E de forma a ficar bem preso
à parede.
-Faça um furo no topo do armário para a
passagem da descarga (ver desenho de
furos para o diâmetro).
Certificado de Garantia 10
Assistência Técnica 10
Guia para uso do Manual de Instruções
Os símbolos a seguir serão encontrados no texto para guiá-lo
através das instruções
Instruções de Segurança
Instruções de Operação Passo a Passo
Dicas e Conselhos
Informações Ambientais
4
13
Page 5
Purificador de ar
O ar filtrado através de um filtro de carvão
ativado é recirculado para a sala através da
grade frontal.(Fig. 2).
Esta versão é usada quando não existe duto
de exaustão para ventilação externa ou
quando é impossível instalar um.
Retirada da embalagem
Verifique se o depurador não tem defeitos.
Danos causados pelo transporte devem ser
imediatamente reportados ao responsável
por estes defeitos. Faltas e eventualmente a
ausência de alguns detalhes devem ser
imediatamente comunicadas ao vendedor.
Cuidado com o material da embalagem para
que crianças não o utilizem para brincar.

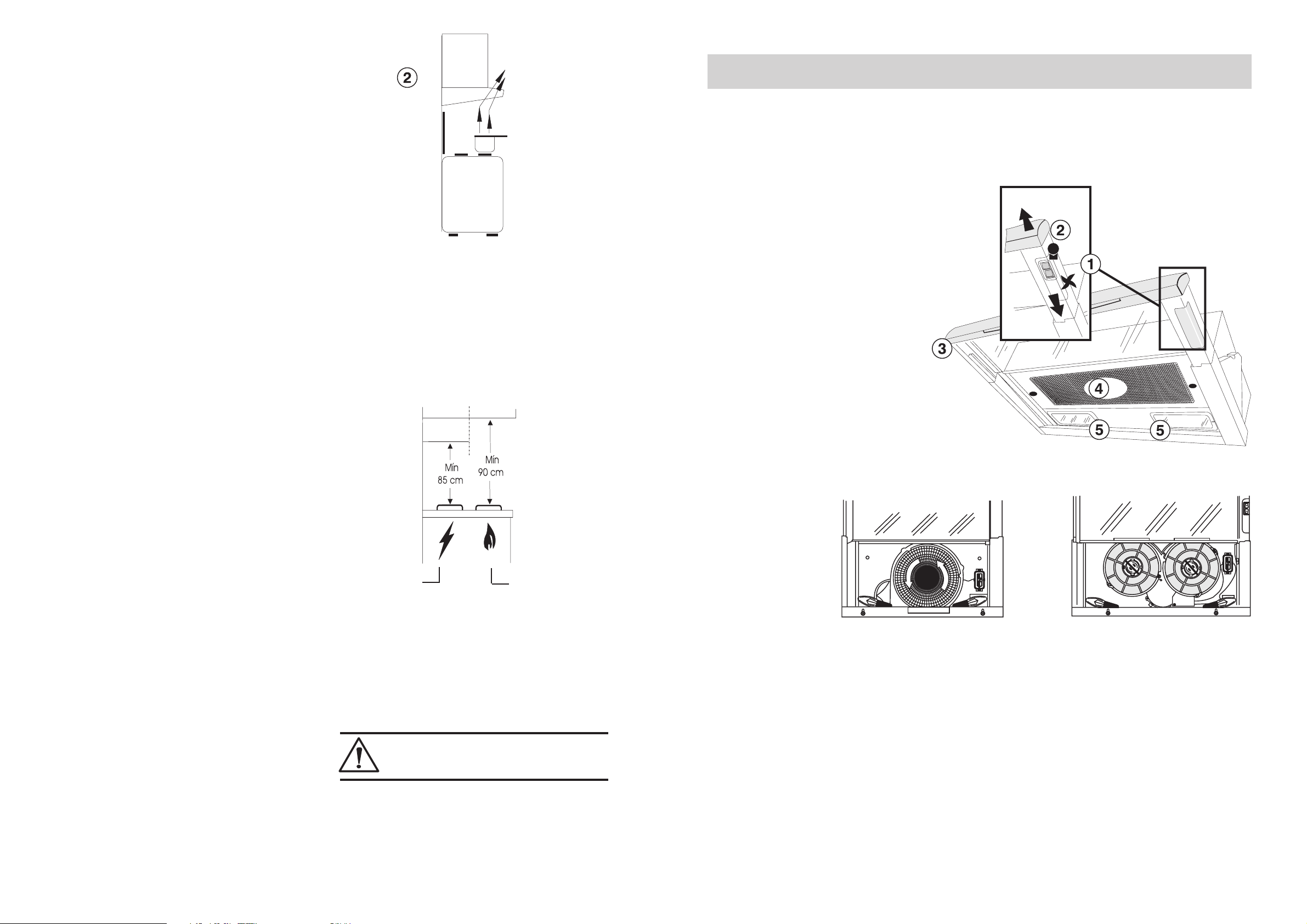

Descrição do Produto
1. Seletor de velocidade do motor
2. Interruptor da lâmpada
3. Gaveta móvel
4. Grade de sucção com pré-filtro
Condições do local de instalação
O depurador pode ser montado sob o
armário.
Quando instalado, o depurador não deve
estar a menos de 85 cm acima das bocas
elétricas ou 90 cm acima das bocas a gás.
Ligação elétrica
O depurador possui um cabo com um plugue
e um fio terra devendo ser conectado a uma
tomada 127V ou 220V.
O comprimento do cabo é de 1,25m.
Para fazer a aterramento com maior
segurança entre em contato com um
eletricista de confiança/qualificado ou com o
Serviço Autorizado Electrolux.
A chave seletora é posicionada originalmente
em 220 V. Para posicionar em 127 V é só
mudar a posição da chave.
Fogão elétrico Fogão a gás
60 cm 90 cm
Acessórios padrão incluídos
-Gabarito para montagem sob o armário.
-Parafusos.
O aterramento do produto é de suma
importância para sua segurança.
12
5
Page 6
Usando o depurador de ar
Especificações Técnicas
Como ligar e desligar seu depurador
Ajuste a voltagem do seu depurador de acordo
com a voltagem utilizada na sua residência,
conforme figura ao lado.
O seu Depurador de Ar PE 600 / PE 900, é
equipado com um pequeno interruptor que
aciona a velocidade de ventilação pré-selecionada
quando a gaveta é aberta.
Recomendamos iniciar o depurador
alguns minutos antes de começar a
cozinhar e mantê-lo funcionando até que
todos os odores tenham sido eliminados.
Regulagem de velocidade
O depurador possui 2 velocidades. Para uma
melhor performance, recomendamos o uso
das velocidades baixas em condições
normais e as velocidades altas para casos
particulares de odor forte ou concentração de
vapor.
A velocidade pode ser ligada ou desligada,
abrindo ou fechando a Gaveta Móvel
Modelo PE 600 PE 900
Capacidade Máxima(m³/h) 240 440
sem filtro de
carvão
Dimensão Altura (mm) 175 175
Largura (mm) 598 898
Profundidade (mm) 300 300
60 cm 90 cm
Lâmpada 2 x 40 W / E 14 2 x 40 W / E 14
Filtro de carvão ativado (pç) 01 02
Tensão (volts) bivolt bivolt
Frequência (Hz) 60 60
Instalação
Se o depurador funciona ao mesmo tempo que um incinerador ou lareira que
dependam do ar ambiente (por exemplo gás, diesel, carvão ou aquecedores a lenha,
aquecedores de água, etc.), seja cuidadoso, porque ao funcionar, o depurador retira do
ambiente o ar necessário à combustão de incineradores e lareiras.
Não é válido se o depurador é usado no modo de recirculação.
Lâmpadas de trabalho
O depurador possui duas lâmpadas de 40 W
Base E 14.
A lâmpada também será acionada
automaticamente através do interruptor da
gaveta, se estiver ligada.
Ventilação correta
Para que o depurador funcione corretamente
as janelas da cozinha devem estar fechadas.
Uma janela da sala próxima deve ser aberta.
Funções
O depurador pode ser usado:
- Para exaustão de ar.
- Para purificador de ar.
Exaustão
O ar é ventilado para fora através de tubos de
alumínio flexível de Ø 120mm a serem
conectados pelo anel de junção B
utilizada.
Atenção! Nos tubos horizontais deve existir
uma inclinação suave (aproximandamente
10º) e devem ser direcionados para cima a
fim de que o ar passe facilmente do
compartimento ao exterior.
O depurador não pode ser ligado a outros aparelhos que funcionem com
outras fontes de energia que não eletricidade.
Por favor, siga as instruções oficiais a respeito da liberação de vapores.
6
11
Page 7
Certificado de Garantia
Dicas e Conselhos
Garantia Contratual de um ano
O fabricante garante este produto,
conforme identificado na nota fiscal de venda
ao consumidor final, contra qualquer defeito de
fabricação que se apresentar no período de um
ano, contado a partir da data de sua entrega,
tendo como base o recibo constante na nota
fiscal.
Garantia Legal
Vidros, peças plásticas e lâmpadas, são
garantidos contra defeitos de fabricação pelo
prazo legal de 90 (noventa) dias, contados a
partir da data de entrega do produto ao
consumidor, tendo como base o recibo
constante na nota fiscal.
SÃO CONDlÇÕES DESTA GARANTIA:
1 - Qualquer defeito que for constatado neste
produto deve ser imediatamente
comunicado ao Serviço Autorizado
Electrolux, que consta na relação
oferecida pelo Fabricante.
2 - Esta garantia abrange a troca gratuita das
partes, peças e componentes que
apresentarem defeitos de fabricação,
além da mão de obra utilizada no serviço
respectivo.
3 - Os serviços mencionados no presente
certificado serão prestados apenas no
perímetro urbano das cidades onde se
mantiver o Serviço Autorizado
Electrolux. Nas demais localidades,
onde o fabricante não mantiver Serviço
Autorizado Electrolux, os defeitos
deverão ser comunicados ao
Revendedor, sendo que neste caso as
despesas decorrentes de transporte do
produto, seguro, bem como despesas de
viagem e estada do técnico, quando for
o caso, correrão por conta do usuário,
seja qual for a natureza ou época do
serviço.
4 - Esta garantia perderá totalmente sua
validade se ocorrerem quaisquer das
hipóteses a seguir expressas: - Se o
produto for utilizado em desacordo com
as instruções constantes no Manual de
Instruções, - Se o produto for consertado
ou ajustado por pessoa não autorizada
pelo Fabricante; - Se o produto for ligado
em corrente elétrica diversa da
recomendada no Manual de Instruções;
e - Se o defeito apresentado for causado
pelo consumidor, terceiros estranhos ao
Fabricante, por acidentes ou em
decorrência do mau uso do produto.
5 - Para que os produtos que necessitam de
um técnico para sua ligação, assim
definidos nos respectivos manuais de
instruções, sejam cobertos pela garantia,
é indispensável que esta seja feita pelo
Serviço Autorizado Electrolux, que o
fará gratuitamente, obedecendo as
condições deste certificado.
6 - Em nenhuma hipótese são cobertas pela
garantia as despesas decorrentes da
preparação do local para ligação do
produto (ex.: rede elétrica, de água,
esgoto, aterramento, etc.), sendo estas
de total responsabilidade do Consumi-
dor.
Expirado o prazo de vigência desta garantia,
cessará toda a responsabilidade do
Fabricante, quanto a validade dos termos
estipulados neste certificado.
Recomendações Importantes
Para melhor desempenho do seu depurador,
ligue-o antes de fazer frituras.
O uso da chama do fogão sem panelas em
cima e com o depurador em funcionamento é
perigoso aos filtros e pode causar incêndio.
Nenhuma comida deve ser flambada sob o
depurador.
Se um incêndio começar; desligue o
depurador e a zona de aquecimento;
cubra o fogo, nunca use água.
Nunca deixe frigideiras com óleo aquecendo
sobre o fogão, pois o óleo pode pegar fogo
espontaneamente devido ao
superaquecimento.
Observe que o filtro seja trocado em
intervalos regulares. A falha nestes intervalos
pode causar risco de incêndio devido ao
depósito de gordura que é altamente
inflamável.
Limpeza e manutenção
Pré-Filtro com indicador de saturação
Serve para reter partículas de gordura em
suspensão. O filtro de papel com indicador
de saturação deve ser trocado a cada
3 meses.
Remoção do filtro:
-Gire os parafusos A para liberar o
suporte do pré-filtro.
-Remova as travas B e retire o pré-
filtro C.
-Aproveite esta ocasião para limpar a
grade.
A
A
B
A Electrolux do Brasil S.A. se reserva o direito de modificar os produtos
(características e/ou componentes) sem prévio aviso.
Assistência Técnica
Caso você permaneça com alguma
dúvida contate o nosso Serviço de
Atendimento ao Consumidor Electrolux.
Guarde a nota fiscal de compra. A
garantia só é válida mediante sua
apresentação no Serviço Autorizado
Electrolux.
10
C
B
Verifique sempre o estado de saturação do pré-filtro. O acúmulo de
gordura pode prejudicar o desempenho do produto, pois é altamente
inflamável e pode provocar incêndio no pré-filtro.
O pré-filtro pode ser encontrado no Serviço Autorizado Electrolux.
http://www.electrolux.com.br
7
Page 8
Filtro de carvão ativado
Este filtro elimina odores da cozinha e deve ser
trocado a cada 4-5 meses em uso normal.
Adquira o novo filtro através do Serviço
Autorizado Electrolux.
O filtro de carvão ativado não está coberto pela
garantia de 1 ano.
O filtro de carbono não deve nunca ser lavado.
Para remover o filtro de carbono, empurre os
ganchos C e puxe o filtro para baixo.
Se o Depurador não funciona
O Serviço Autorizado Electrolux estará sempre à sua disposição. Caso o seu depurador
apresente algum problema de funcionamento, verifique no quadro as prováveis causas. Efetue as
correções que possam ser realizadas em casa. Não melhorando o funcionamento, chame o
Serviço Autorizado Electrolux.
60 cm - 1 filtro de carvão ativado
Sintoma Prováveis causas Correções
Limpeza
Para limpar o exterior do depurador use pano
molhado com álcool ou detergente líquido
neutro. Nunca use produtos abrasivos.
Falhas na observação das regras de limpeza do
aparelho, na limpeza e troca dos filtros podem
causar incêndio. Portanto, recomendamos
atenção a estas instruções.
90 cm - 2 filtros de carvão ativado
Não funciona
(Não liga)
A lâmpada não
funciona (Não
acende)
Não está
filtrando ar
satisfatoria-
mente
1) Plugue desligado da tomada.
2) Tomada com mau contato.
3) Fusível queimado, falta de energia
elétrica ou disjuntor desligado.
1) Falta de energia elétrica na
tomada.
2) A lâmpada está queimada.
1) O pré-filtro está saturado de
gordura.
2) O filtro de carvão ativado não
elimina os odores.
1) Ligar o plugue na tomada.
2) Corrigir o defeito na tomada elétrica.
3) Trocar fusível, aguardar retorno da
energia ou ligar o disjuntor.
1) Corrigir o defeito na tomada elétrica.
2) Substituir a lâmpada.
1) Substituir o pré-filtro.
2)Trocar o filtro.
Substituição da Lâmpada
Desligue o depurador da eletricidade.
Abra a grade.
Substitua a peça danificada por outra de
igual classificação.
A lâmpada pode ser encontrada no
Serviço Autorizado Electrolux.
8
9
Loading...
