Manual de Instruções
BR
Forno a gás
OG6M
electrolux 3
Obrigado por escolher a Electrolux. Neste manual você encontra todas as informações
para a sua segurança e o uso adequado do seu Forno de Embutir.
Leia todas as instruções antes de utilizar o produto e guarde-as para futuras referências.
Em caso de qualquer dúvida, ligue gratuitamente para o Serviço de Atendimento ao
Consumidor (0800 728 8778).
Guarde a nota fiscal de compra. A garantia só é válida mediante sua apresentação
no Serviço Autorizado Electrolux.
A etiqueta de identificação com as informações do código, modelo, fabricante e outras,
será utilizada pelo Serviço Autorizado Electrolux caso seu Forno necessite reparo. Não
remova esta etiqueta.
A primeira instalação do seu produto é grátis. Para sua tranquilidade, a Electrolux
possui uma rede de Serviços Autorizados altamente qualificada para instalar o seu
produto.
Esta instalação não compreende serviços de preparação do local (ex.: alvenaria,
rede elétrica, tomadas, disjuntor, tubulações e outros acessórios que não
acompanham o produto), pois são de responsabilidade do consumidor.
4 electrolux
Índice
Segurança.................................................................................................................... 5
Descrição do Forno ...................................................................................................... 7
Controles ..................................................................................................................... 8
Instalação .................................................................................................................. 10
Instalação Elétrica ..................................................................................................... 12
Conexão do Gás........................................................................................................ 14

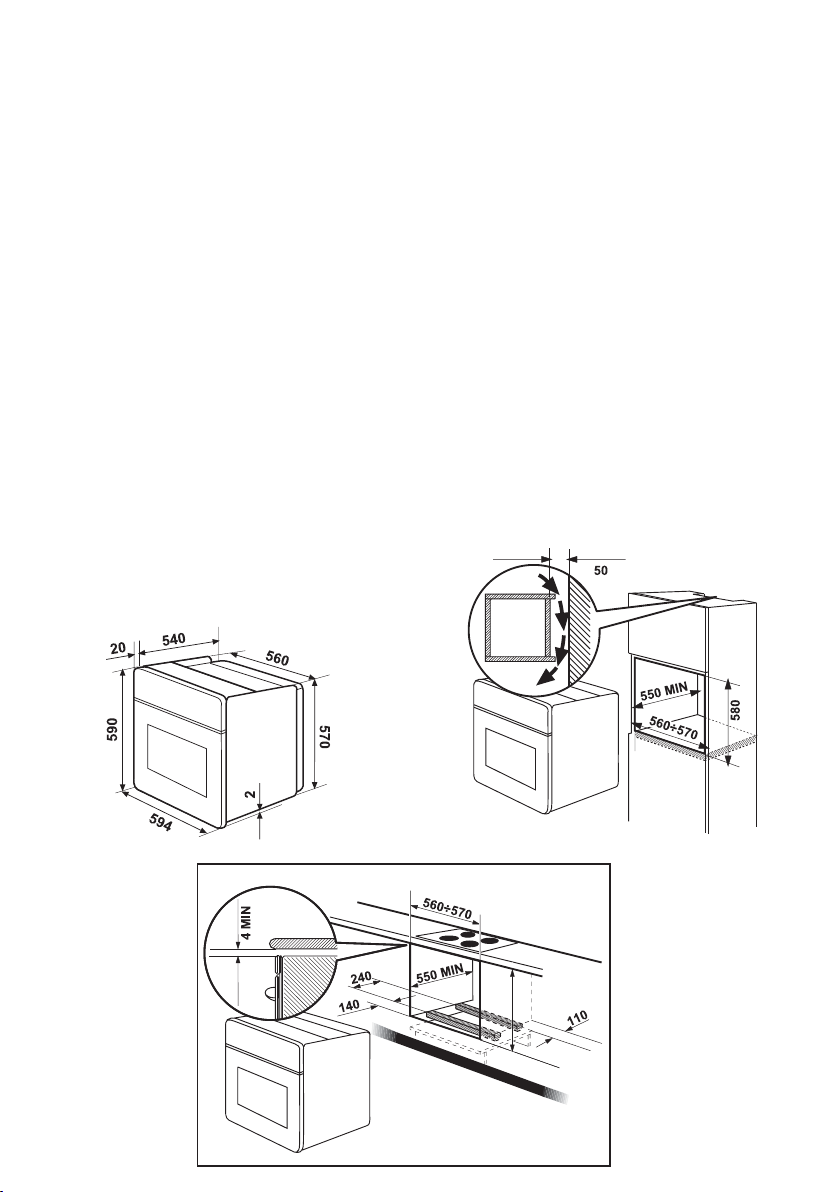

Como Embutir o Forno ............................................................................................... 16
Conversão para Gás Natural ..................................................................................... 18
Como Usar ................................................................................................................ 20
Tabela de Tempo/Temperatura .................................................................................. 28
Limpeza e Manutenção .............................................................................................. 30
Solução de Problemas ............................................................................................... 34
Especificações Técnicas ........................................................................................... 36
Certificado de Garantia .............................................................................................. 37
Guia para o uso do Manual de Instruções
Instruções de segurança
Instruções de uso passo a passo
)
Dicas e Conselhos
electrolux 5
Segurança
Guarde sempre este Manual de Instruções. Caso o produto seja passado ou vendido
a terceiros ou, se em caso de mudança, o produto vai ser deixado na casa antiga, é
da máxima importância que o(a) novo(a) usuário(a) tenha acesso a este Manual de
Instruções.
Estas instruções destinam-se à segurança do Consumidor e das pessoas que possam
utilizar o Forno. Por isso, leia-as atentamente antes de ligar o produto e/ou de
colocá-lo em funcionamento.
Instalação
• Este Forno deve ser instalado somente
por pessoal qualificado, de acordo com
as normas e regulamentações
vigentes.
• Este Forno é pesado. Tenha cuidado
quando for preciso deslocá-lo.
• Retire todo o material da embalagem
das partes interna e externa do Forno,
antes de utilizá-lo.
• Não tente modificar as características
do Forno.
• Este produto não está conectado a um
dispositivo de evacuação de produtos
de combustão. Ele deverá ser instalado
e ligado de acordo com as normas de
instalação vigentes. Preste atenção
quanto aos requisitos relativos à
ventilação.
• A utilização de um aparelho a gás
resulta na formação de calor e umidade
no local onde estiver instalado. Se
certifique se de que a cozinha é bem
ventilada: mantenha as janelas abertas
ou instale um exaustor.
• O uso intensivo e prolongado do
produto pode exigir uma ventilação
adicional como, por exemplo, a
abertura de uma janela, ou uma
ventilação mais eficaz como, por
exemplo, o aumento da velocidade de
Funcionamento
ventilação do exaustor.
• Este Forno foi desenvolvido para uso
doméstico. Não deve ser usado para
fins comerciais ou industriais.
• Este Forno aquece muito durante o
funcionamento e mantém esse
aquecimento durante certo tempo
depois de desligado. Tenha cuidado
para não tocar nos elementos de
aquecimento no interior do forno.
• Sempre se afaste um pouco do Forno
quando abrir a porta durante ou no final
do cozimento para permitir que o vapor
acumulado seja liberado.
• Não bloqueie as saídas de ventilação
do Forno e não cubra nenhuma parte
do Forno com papel alumínio.
• Não deixe que materiais de cozinha
resistentes ao calor como, por
exemplo, sacos para assar, entrem em
contacto com as resistências do Forno.
• Não armazene recipientes plásticos ou
de qualquer outro material que possa
derreter dentro ou sobre o forno.
• Não coloque enlatados ou aerossóis
dentro do forno, pois eles podem
explodir quando aquecidos.
6 electrolux
• Não pendure toalhas, panos de prato
ou roupas no Forno ou no puxador.
• Não use este Forno se ele estiver em
contato com água e nunca o utilize com
as mãos molhadas.
• Tenha muito cuidado quando estiver
aquecendo gorduras e óleos, pois eles
podem incendiar-se quando ficam
excessivamente quentes.
• Sempre utilize luvas de proteção para
retirar e colocar alimentos dentro do
Forno.
• Se certifique de que todos os botões
de controle estão na posição de
desligado quando o Forno não estiver
em uso.
• Não deixe recipientes com alimentos,
como gordura ou óleo, dentro ou sobre
o Forno, para evitar danos caso o Forno
seja ligado acidentalmente.
• Quando utilizar outros aparelhos
elétricos, se certifique de que o cabo
elétrico não está em contato com as
superfícies quentes do Forno.
• Não utilize produtos de limpeza
abrasivos ou objetos metálicos afiados
para limpar o vidro da porta do Forno,
pois eles podem riscar a superfície,
provocando a quebra do vidro.
• Limpe o seu Forno de acordo com as
instruções contidas neste Manual.
• Não utilize vapor ou máquina de
limpeza a vapor para a limpeza do
Forno.
• Mantenha o Forno sempre limpo. O
acúmulo de gordura ou outros resíduos
de alimentos pode provocar um
incêndio, principalmente na bandeja
coletora de gordura.
• Sempre espere que o forno esfrie e
retire o cabo elétrico da tomada antes
de realizar qualquer limpeza ou
manutenção.
Para pessoas
• Este produto foi desenvolvido para ser
utilizado por adultos. Não permita que
as crianças brinquem com o Forno ou
próximas a ele.
• Este Forno não deve ser utilizado por
crianças ou por pessoas cujas
capacidades físicas, sensoriais ou
mentais ou com falta de experiência e
conhecimento. Não as deixe utilizar o
produto sem supervisão ou instrução
de uma pessoa responsável, que
garanta que elas possam utilizar o
Forno com segurança.
• O Forno fica muito quente quando é
utilizado. Mantenha as crianças
afastadas até que o produto esfrie.
Assistência técnica
• Os serviços de verificação e/ou de
reparos devem ser feitos somente por
um técnico do Seviço Autorizado
Electrolux. Adquira apenas peças de
reposição originais.
• Em caso de falhas de funcionamento
ou de danos, não tente reparar o
produto. Reparos efetuados por
pessoas não qualificadas podem
causar danos materiais ou ferimentos.
O símbolo no produto e na embalagem
indica que este produto não pode ser
tratado como lixo doméstico.
Ele deve ser entregue às companhias
especializadas na reciclagem de
equipamentos elétricos e eletrônicos. Ao
garantir uma eliminação adequada deste
produto, você estará evitando eventuais
conseqüências negativas para o meio
ambiente e para a saúde pública, que
podem ser provocadas por um tratamento
incorreto do produto.
Descrição do Forno
5
6
1
12
electrolux 7
2
3
4
7
8
9
10
11
1. Painel de controle
2. Botão do forno a gás
3. Botão do grill, luz do forno e espeto
giratório
4. Botão do timer conta-minutos
5. Luz indicadora de funcionamento
6. Luz indicadora do grill
Acessórios do Forno
Bandeja coletora de gordura
Grelha
7. Saídas de ar para o ventilador de
resfriamento
8. Grill
9. Lâmpada do forno
10. Orifício para o espeto giratório
11. Cobertura da cavidade do forno
12. Etiqueta de identificação

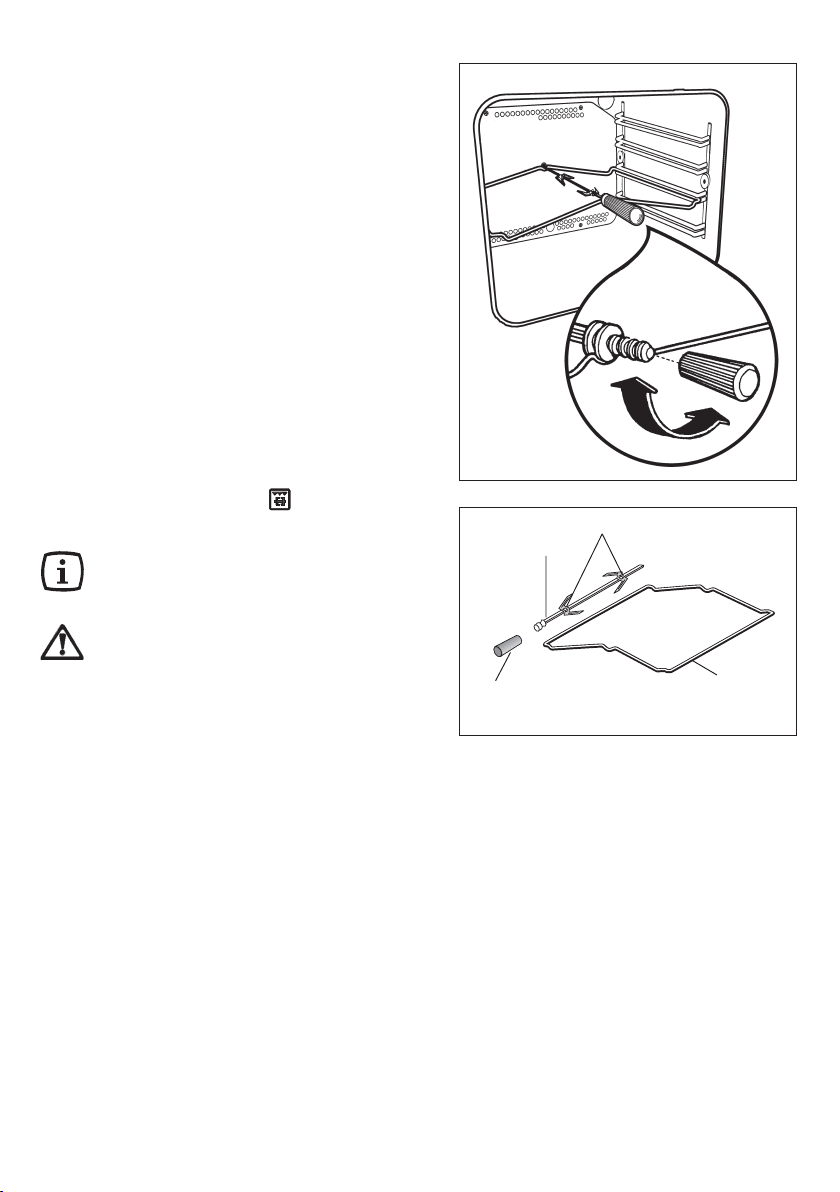

Garfos de fixação
Espeto
Cabo
Suporte espeto
giratório
8 electrolux
Controles
Botão de controle das funções
do forno
Indica que o Forno está
0
desligado.
Luz do forno
Grill elétrico (com espeto) - O
Forno emite calor apenas na
parte superior.
Regulagem da temperatura do
grill (mínima de 50ºC e máxima
de 200°C).
Botão do forno a gás
Indica que o queimador do forno
está desligado.
min - 240
Regulagem da temperatura para
cozimento convencional.
Indicador de controle do grill
A luz de controle do grill acende quando
a função de cozimento do grill é
selecionada. A luz permanece acesa até
que a temperatura selecionada seja
atingida. Em seguida, a luz acende e
apaga alternadamente para indicar que a
temperatura está sendo mantida.
Indicador de função acionada
A luz indicadora de função acende quando
o botão de controle das funções do forno
é regulado.
Timer conta-minutos
O timer conta-minutos informa o final de
um tempo programado com um alarme
sonoro. O tempo máximo que pode ser
programado é de 60 minutos.
Gire o botão no sentido horário para a
posição máxima; em seguida, gire o botão
novamente para o tempo desejado.
O timer não afeta o funcionamento do
forno, caso ele seja programado.
Ventilador de resfriamento
Seu Forno possui um ventilador cuja
função é resfriar o painel de controle, os
botões e o puxador da porta. O ventilador
liga automaticamente após alguns minutos
de cozimento. O ar quente é soprado para
fora através da abertura acima do puxador
da porta do forno. Quando o Forno é
desligado, o ventilador pode continuar
funcionando até que os controles estejam
frios. Isto é uma características normal de
funcionamento.
electrolux 9
Dispositivo de segurança do
forno
Seu Forno a gás possui um termopar. Se,
por qualquer razão, a chama se apaga, o
dispositivo interrompe o fluxo de gás.
10 electrolux
Instalação
As seguintes instruções de instalação e
manutenção são destinadas ao técnico do
Serviço Autorizado Electrolux, para que as
operações de instalação, regulagem e
assistência sejam executadas de acordo
com as normas vigentes.
É necessário proceder com o máximo
cuidado sempre que sejam feitas
mudanças que envolvam a desconexão
do produto.
O FABRICANTE SE EXIME DE
TODA E QUALQUER RESPONSABILIDADE POR EVENTUAIS
DANOS CAUSADOS POR UMA
INSTALAÇÃO QUE NÃO ESTEJA
DE ACORDO COM AS INFORMAÇÕES DESTE MANUAL.
Antes da instalação, se certifique
de que as condições de
distribuição locais (gás/pressão
do gás) e o ajuste do produto são
compatíveis.
As condições de ajuste para este
produto estão indicadas na
etiqueta de identificação.
Condições de Ventilação
Este produto não está conectado a um
dispositivo de exaustãode produtos de
combustão. Ele deverá ser instalado e
ligado de acordo com as normas de
instalação vigentes. Preste uma atenção
quanto aos requisitos relativos à
ventilação.
A utilização de um aparelho a gás resulta
na formação de calor e humidade no local
onde estiver instalado. Se certifique de
que a cozinha é bem ventilada: mantenha
as janelas abertas ou instale um exaustor.
Ambiente de instalação
Advertência - Este produto só pode ser
instalado em ambientes constantemente
ventilados, de acordo com as normas em
vigor.
Para que um produto a gás funcione
corretamente, é necessário que uma
quantidade de ar suficiente à combustão
do gás possa fluir naturalmente no
ambiente. O instalador deve seguir as
normas contidas neste Manual.
O fluxo de ar no ambiente deve ser feito
através de aberturas nas paredes
externas. Estas aberturas devem ser
feitas de forma a não serem obstruídas
tanto interna como externamente.
Não instale o forno muito próximo a
refrigeradores e freezers, pois isso poderá
prejudicar a performance dos mesmos.
Mantenha uma distância mínima de
100 mm entre o forno e o refrigerador/
freezer.
electrolux 11
Liberação de Vapores
Os produtos gerados pela combustão
devem ser expelidos através de um tubo
de exaustão ou diretamente para fora do
ambiente.
Caso não seja possível instalar um tubo
de exaustão, é necessária a instalação de
um exaustor na parede externa ou na
janela do ambiente, desde que seja
possível aumentar a abertura de ventilação
na mesma proporção do exaustor.
Este exaustor deve garantir no ambiente
uma troca de ar horária de 3 a 5 vezes o
seu volume.
TUBO DE
EXAUSTÃO
COM SAÍDA
EXTERNA
ABERTURA
PA R A
VENTILAÇÃO
EXAUSTOR
ABERTURA
PA R A
VENTILAÇÃO
AUMENTADA
NA
PROPORÇÃO
DO EXAUSTOR
12 electrolux
Instalação Elétrica
Para sua segurança, solicite a um
eletricista de confiança que faça a
verificação das condições da rede elétrica
do local de instalação do Forno ou entre
em contato com o Serviço Autorizado
Electrolux.
A ligação elétrica deve ser efetuada
conforme as normas e leis em vigor.
Qualquer intervenção deverá ser feita com
o produto desligado.

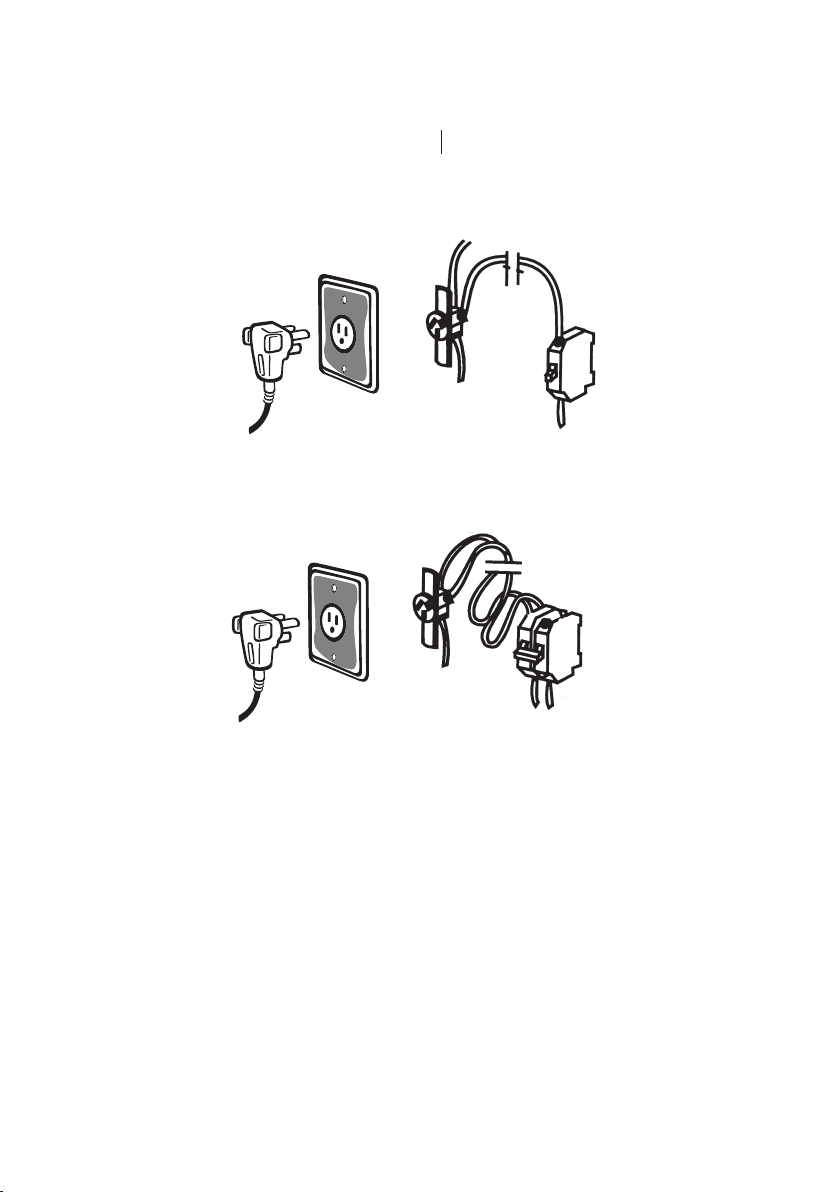

O produto está regulado para funcionar
com uma tensão de 220 V. Conecte o
plugue a uma tomada tripolar devidamente
aterrada.
Se certifique de que o Forno não fique
apoiado sobre o cabo elétrico. Ligue seu
Forno a uma tomada exclusiva, não utilize
extensões ou conectores tipo T
(benjamim).
Antes de fazer a ligação se
certifique de que:
• A rede de alimentação elétrica está
corretamente aterrada, segundo as
normas e as disposições da lei em
vigor;
• A tomada ou disjuntor usados para a
ligação são de fácil acesso, mesmo
após a instalação do Forno;
• O cabo elétrico será conectado de
forma a nunca atingir uma temperatura
de 50°C acima da temperatura
ambiente de onde foi instalado o
produto.
• Depois de efetuada a ligação, teste o
grill, fazendo-o funcionar durante
aproximadamente de 3 minutos.
Loading...
