LAVAMAT LN 79480A

Brugsanvisning Vaskemaskine

Indhold

2

Tak for, at du har valgt et af vores højkvalitetsprodukter.

Du bedes læse denne brugsanvisning omhyggeligt for at sikre optimal og
regelmæssig ydelse fra dit nye produkt Den vil guide dig sikkert igennem alle
produktets funktioner. Vi anbefaler, at du opbevarer brugsanvisningen på et sikkert
sted, så den altid kan bruges som reference. Den skal skal følge produktet ved en
eventuel overdragelse til en ny ejer.

Vi ønsker dig god fornøjelse med den nye maskine.

INDHOLD

BETJENINGSVEJLEDNING 3

OM SIKKERHED 3

Generelt om sikkerhed 3
Opstilling 4
Brug 4
Børns sikkerhed 4

PRODUKTBESKRIVELSE 5

Vaskemiddelskuffe 6

BETJENINGSPANEL 6

Symboler: 7
Display 7

IBRUGTAGNING 8
INDIVIDUELLE INDSTILLINGER 8

Lydsignaler 8
Børnesikring 8

DAGLIG BRUG 9

Ilægning af vasketøj 9
Dosering af vaskemiddel og skyllemiddel

9
Vælg det ønskede program med
programvælgeren (1) 10
Vælg den ønskede TEMPERATUR (Knap 2)

10
Vælg centrifugeringshastighed,
NATPROGRAM eller SKYLLESTOP (knap 3)

10
Knapper til programtilvalg 11
FORVASK som tilvalg 11
PLETFJERNING som tilvalg 11
SART som tilvalg 12
EKSTRA SKYL (ekstra skylning) 12
Valg af TID (knap 6) 12
Vælg START/PAUSE (knap 7) 12
Valg af UDSKUDT START (knap 8) 12

Ændring af en funktion eller et
igangværende program 13
Afbrydelse af et program 13
Annullering af et program 13
Åbning af lugen efter starten på et
program 13
Ved programmets afslutning 14

VASKEPROGRAMMER 14
NYTTIGE OPLYSNINGER OG RÅD 19

Sortering af vasketøj 19
Før vasketøjet lægges i maskinen 19
Pletfjerning 19
Vaskemidler og tilsætningsmidler 20
Mængde af vaskemiddel 20
Vandets hårdhedsgrad 21

VEDLIGEHOLDELSE OG RENGØRING 21

Afkalkning 21
Efter hver vask 21
Vedligeholdelsesvask 21
Udvendig rengøring 21
Vaskemiddelskuffe 21
Tromle 22
Lugens pakning 22
Udtømningspumpe 22
Rengøring af tilløbsslangens filtre 24
Frostsikring 25
Nødtømning 25

NÅR DER OPSTÅR FEJL 26
TEKNISKE DATA 29
FORBRUGSVÆRDIER 29

INSTALLATIONSVEJLEDNING 30

INSTALLATION 30

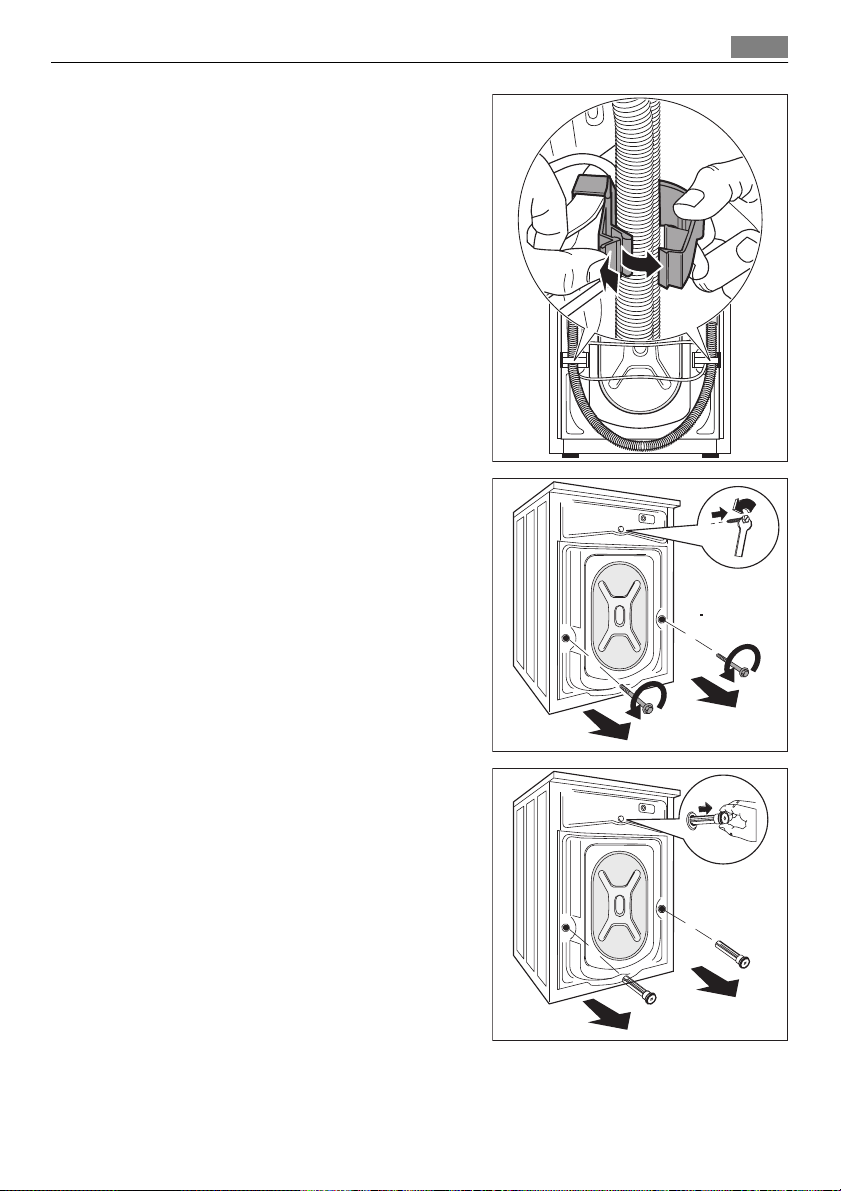

Udpakning 30
Opstilling og nivellering 32

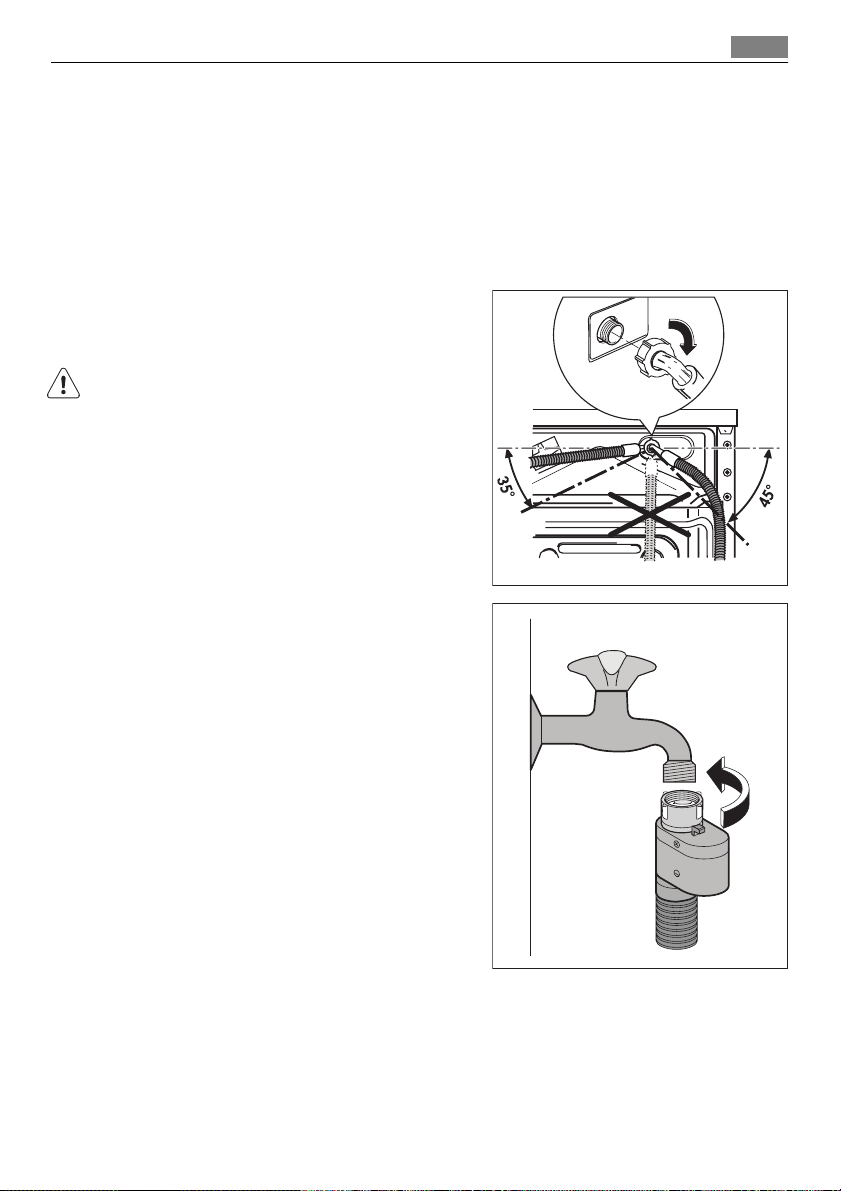

Vandtilførsel 33

Om sikkerhed

3

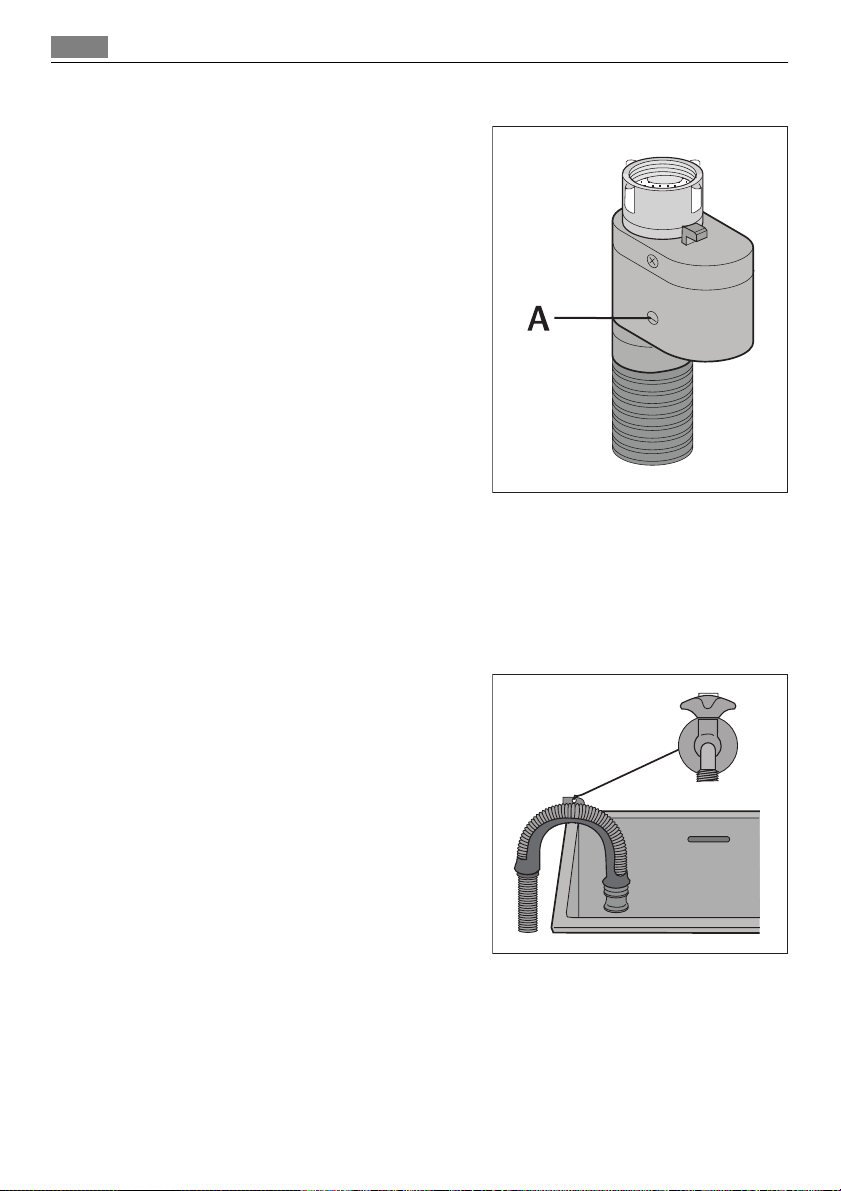

Overløbssikring (aquastop) 34
Udtømning af vand 34

TILSLUTNING, EL 35

MILJØHENSYN 35

Emballagemateriale 35
Råd om økologi 36

Ret til ændringer uden varsel forbeholdes

BETJENINGSVEJLEDNING

OM SIKKERHED

Læs vejledningen grundigt igennem, og gem den til senere brug.

• Sikkerhedsmæssigt overholder apparatet gældende industrielle standarder og lovbe-

stemmelser om maskinsikkerhed. Som producenter føler vi os dog forpligtet til at komme
med følgende sikkerhedsbemærkninger.

• Det er meget vigtigt, at brugsanvisningen til maskinen gemmes, så den kan bruges til at

slå op i. Hvis maskinen skifter ejer - enten fordi den sælges/overdrages til en anden, eller
fordi ejendommen sælges, og maskinen bliver stående - skal vejledningen altid følge med
maskinen, så den nye ejer kan sætte sig ind i, hvordan maskinen virker, og er bekendt
med de tilhørende advarsler.

• De SKAL læses grundigt igennem, inden maskinen installeres eller tages i brug.

• Efterse apparatet for eventuelle transportskader, inden det startes for første gang. Tilslut

aldrig et defekt apparat. Kontakt forhandleren, hvis der er beskadigede dele.

• Hvis maskinen leveres om vinteren, når temperaturen er under frysepunktet. Lad den stå

i 24 timer ved stuetemperatur, inden den startes for første gang.

Generelt om sikkerhed

• Det er farligt at ændre maskinens specifikationer eller forsøge at ombygge den på nogen

måde.

• Ved vaskeprogrammer med høje temperaturer kan lugeglasset blive meget varmt. Rør

ikke ved det!

• Pas på, at husdyr ikke kravler ind i tromlen. Kontrollér derfor tromlen inden brug.

• Genstande som mønter, sikkerhedsnåle, søm, skruer, sten eller andre hårde, skarpe ting

kan medføre stor skade og må ikke kommes i maskinen.

• Brug kun halvdelen af de anbefalede mængder skylle- og vaskemiddel. Der kan ske skade

på tekstilerne, hvis man fylder for meget i. Se producentens anbefalinger angående
mængder.

• Vask små ting som sokker, snører, vaskbare bælter og lignende i en vaskepose eller et

lukket pudebetræk, da den slags ting ellers kan komme ind mellem maskinens bundkar
og tromlen.

• Maskinvask ikke tøj med stivere, eller usømmede eller trevlede stoffer.

• Kobl altid maskinen fra strømforsyningen og luk for vandet efter brug, samt inden ren-

gøring og vedligeholdelse.

132951141 - 00 - 132010

Om sikkerhed

4

• Forsøg aldrig selv på at reparere maskinen. Reparationer udført af uerfarne personer kan

medføre alvorlig fejlfunktion og ulykker. Kontakt Electrolux Service A/S. Kræv altid, at
der anvendes originale reservedele.

Opstilling

• Denne maskine er tung. Der skal udvises stor forsigtighed ved flytning af maskinen.

• Når maskinen pakkes ud, skal man kontrollere, om den er ubeskadiget. I tvivlstilfælde må

man ikke tage den i anvendelse men skal kontakte Electrolux Service A/S.

• Alle emballagedele og transportsikringer skal fjernes før brug. Det kan medføre stor skade

på maskinen og andre ejendele, hvis dette ikke overholdes. Se det pågældende afsnit i
brugsanvisningen.

• Når apparatet er installeret, skal man kontrollere, at det ikke står på tilløbs- eller afløbs-

slangen, og at netkablet ikke er i klemme mellem væggen og toppladen/bordpladen.

• Hvis maskinen står på et gulv med tæppe, skal benene justeres, så luften kan cirkulere

frit under maskinen.

• Se altid efter, at der ikke siver vand fra slanger og slangekoblinger efter installationen.

• Hvis apparatet installeres på et sted, hvor der kan forekomme frost: Læs afsnittet "Frost-

sikring".

• Eventuelt VVS-arbejde i forbindelse med installationen skal udføres af en faguddannet

VVS-montør eller installatør.

• Eventuelt elarbejde skal udføres af en autoriseret installatør eller en anden fagkyndig

person.

Brug

• Denne maskine er kun til husholdningsbrug. Den må ikke anvendes til andre formål end

det, den er beregnet på.

• Vask kun tøj, der er beregnet på at blive maskinvasket. Følg instruktionerne på hvert

vaskemærke.

• Fyld ikke for meget i maskinen. Se tabellen Vaskeprogrammer.

• Før vask skal man sikre sig, at alle lommer er tømt og alle lynlåse lukket. Undgå at vaske

trevlede eller forrevne tøjstykker, og behandl pletter fra maling, blæk, rust og græs før
vask. Bh'er med metalbøjler MÅ IKKE maskinvaskes.

• Tøjstykker, der har været i kontakt med flygtige opløsningsmidler, må ikke maskinvaskes.

Hvis der er anvendt flydende rensevæsker, skal man sørge for, at væsken er fjernet fra
tøjet, før det kommes i maskinen.

• Træk aldrig i ledningen for at tage stikket ud af stikkontakten; Tag altid fat i selve stikket.

• Brug aldrig vaskemaskinen, hvis strømkablet, kontrolpanelet, toppladen eller soklen er

beskadiget, så der er fri adgang til maskinens indre dele.

Børns sikkerhed

• Apparatet er ikke beregnet til at bruges af personer (herunder børn) med fysiske eller

sensoriske handicaps eller med manglende erfaring og viden, med mindre de er under
opsyn af den, der har ansvaret for deres sikkerhed, eller har fået vejledning i apparatets
brug af den pågældende person.

• Børn skal være under opsyn, så de ikke kan lege med komfuret.

• Emballagen (f.eks. plastfilm, polystyren) kan være farlig for børn - fare for kvælning!

Opbevar materialet utilgængeligt for børn.

• Opbevar altid vaskemidler et sikkert sted og utilgængeligt for børn.

Produktbeskrivelse

• Sørg for, at børn eller husdyr ikke kravler ind

i tromlen. Maskinen er udstyret med en sær­lig funktion for at hindre, at børn eller kæ­ledyr bliver lukket inde i tromlen. Anordnin­gen aktiveres ved at dreje knappen (uden at
trykke på den) på indersiden af lugen med
uret, indtil kærven står vandret. Om nødven­digt anvendes en mønt. Anordningen deak­tiveres, så lugen atter kan lukkes, ved at dreje
knappen mod uret, til kærven er lodret.

PRODUKTBESKRIVELSE

Den nye maskine lever op til alle moderne krav om effektiv behandling af vasketøj med et
lavt forbrug af vand, energi og vaskemidler.
NEW JET-systemet gør det muligt at bruge alt vaskemidlet op og nedsætte vandforbruget,
så der spares på energien.

2

1

5

1 Vaskemiddelskuffe
2 Betjeningspanel
3 Lugehåndtag
4 Typeplade
5 Udtømningspumpe
6 Justérbare ben

3

4

5

6

Betjeningspanel

6

Vaskemiddelskuffe

Rum til vaskemiddel til forvask . Forvaske-

midlet tilsættes i begyndelsen af vaskeprogram­met.

Rum til pulver eller flydende vaskemiddel, der

bruges til hovedvask .

Rum til flydende tilsætningsmidler (skylle-

middel, stivelse).

Rum til pletfjerner bruges til hovedvask med

PLETFJERNING som tilvalg .

BETJENINGSPANEL

Der er en illustration af betjeningspanelet herunder. Den viser programvælgeren, knapperne
og displayet. De præsenteres med deres relevante numre på de følgende sider.

9

1234567 8

1 Programvælger
2

TEMPERATUR-knap ( TEMP. )

3

Knap til CENTRIFUGERING ved nedsat hastighed ( CENTRIF. )

4

TILVALG-knap ( TILVALG )

5

OK-knap ( OK )

6

TID-knap ( TID )

7
8
9 Display

Symboler:

Håndvask,
Børnesikring.

Display

7

START/PAUSE-knap ( START/PAUSE )
UDSKUDT START-knap ( UDSKUDT START )

9.1 9.2

9.3 9.9

9.4 9.5 9.6 9.7 9.8

9.1 - Temperaturvisning og KOLD symbol

9.2 - Lampe for centrifugeringshastighed, SKYLLESTOP

9.3 - Display for programforløb: FORVASK

FUGERING

, TØMNING , OVERDOSERING

, HOVEDVASK , SKYLNING , CENTRI-

, NATPROGRAM - symboler

• Displayet for programforløb viser vasketrinnene i det valgte program.

• Under et vaskeprogram blinker en sort streg under symbolet for det vasketrin, som det

aktuelle program er nået til. Når et vasketrin er slut, holder stregen under det tilhørende
symbol op med at blinke.

Hvis symbolet OVERDOSERING lyser, når programmet er slut, betyder det, at der blev brugt
for meget sæbe.

9.4 - Tilvalg: FORVASK

, PLETFJERNING , SART , EKSTRA SKYL

9.5 - DØR - symbol (Lugen er låst)

• Dette symbol viser, om lugen kan åbnes:

– symbolet lyser: lugen kan ikke åbnes. Apparatet er i gang med et vaskeprogram.
– symbolet er slukket: lugen kan åbnes. Vaskeprogrammet er afsluttet.

9.6 - TID

- symbol

9.7 - Displayet viser følgende oplysninger:

• Det valgte programs varighed

– Når der er valgt et program, vises dets varighed i timer og minutter (f.eks.

) .
Programmets varighed beregnes automatisk ud fra den anbefalede maks. tøjmængde
for hver type tekstiler.

– Når programmet er startet, opdateres dets resttid en gang i minuttet.

• Udskudt start
– Displayet viser i ca. 3 sekunder den udsættelse (højst 20 timer), der er valgt med den

tilhørende knap (f.eks.

). Derefter vises varigheden af det tidligere valgte program.
– Symbolet for UDSKUDT START bliver vist på displayet.
– Nedtællingen af den valgte forsinkelse sker med én time ad gangen, og når der er 1

time tilbage, tælles der ned minutvis.

• Forkert programtilvalg

Ibrugtagning

8

– Hvis der tilvælges en funktion, der ikke kan bruges sammen med det indstillede va-

skeprogram, viser displayet Err i ca. 2 sekunder, og den gule lampe ud for knap 7
begynder at blinke.

•Alarmkoder
– Ved fejlfunktioner/driftsforstyrrelser kan der blive vist nogle alarmkoder, f.eks.

(se under "Når der opstår fejl").

•Programslut
– Når programmet er slut, viser displayet et blinkende nul

og lugen kan åbnes.

9.8 - UDSKUDT START

9.9 - BØRNESIKRING

- symbol

- symbol

, Dør-symbolet forsvinder,

IBRUGTAGNING

• Sørg for, at tilslutningen af el og vand er i overensstemmelse med installationsanvis­ningerne.

• Tag flamingoblokken og eventuelt andet materiale ud af tromlen.

• Kør en bomuldsvask ved højeste temperatur uden tøj i maskinen for at fjerne eventuelle
belægninger fra produktionen i tromlen og karret. Hæld 1/2 mål vaskemiddel i rummet
til hovedvask, og start maskinen.

INDIVIDUELLE INDSTILLINGER

Lydsignaler

Maskinen har et lydmodul, der giver signal i følgende situationer:

• Ved programslut

• Ved fejlfunktioner/driftsforstyrrelser.

Lydsignalet slås fra ved at trykke samtidig på knap 3 og 4 i ca. 6 sekunder (undtagen ved
driftsforstyrrelser). Lydsignalet slås til igen ved at trykke på de samme to knapper.

Børnesikring

Når børnesikringen er slået til, kan du gå fra apparatet uden at skulle tænke på, at børn kan
beskadige det eller selv komme til skade.
Funktionen er stadig slået til, når maskinen er standset.
Funktionen slås til/fra ved samtidig at trykke på knap 4 og 5 i ca. 6 sekunder, til symbolet
for Børnesikring kommer frem eller forsvinder i displayet.
Funktionen kan indstilles på to måder:

•

Før der trykkes på knap 7 : Det er ikke muligt at starte maskinen.

•

efter at der er trykket på knap 7 : Det er ikke muligt at ændre noget andet program eller
tilvalg.

DAGLIG BRUG

Ilægning af vasketøj

1. Åbn lugen ved forsigtigt at trække hånd-

taget udad. Læg tøjet i tromlen, et stykke
ad gangen, og sørg for at ryste det ud så
godt som muligt.

2. Luk lugen godt til. Der skal lyde et klik, når

den lukkes.

ADVARSEL

Pas på, at tøjet ikke kommer i klemme mellem
lugen og pakningen.

Dosering af vaskemiddel og skyllemiddel

Det nye apparat er konstrueret til at reducere forbruget af vand, el og vaskemiddel.

1. Træk vaskemiddelskuffen så langt ud, den

kan komme. Afmål den mængde vaske­middel, der skal bruges, hæld det i rummet
til hovedvask
program med forvask , hældes vaskemid­let i rummet mærket

Hvis funktionen Pletfjerning skal bruges,
skal du hælde pletfjerneren i rummet
der er markeret med en pil.

og, hvis der skal køres et

.

,

Daglig brug

9

Daglig brug

10

2. Efter behov hældes der skyllemiddel i

rummet mærket
komme over MAX -mærket i skuffen).

Luk skuffen forsigtigt i.

(mængden må ikke

Vælg det ønskede program med programvælgeren (1)

Brug tabellerne med vaskeprogrammer til at finde det rigtige program til alle slags vasketøj
(se "Vaskeprogrammer").
Sæt programvælgeren på det ønskede program. Programvælgeren afgør typen af vaske­cyklus (f.eks. vandniveau, tromlebevægelse, antal skyl) og vasketemperaturen afhængigt af
typen af vasketøj.
Lampen ud for knap 7 begynder at blinke, og displayet viser det valgte programs varighed.

Programvælgeren kan drejes med eller mod uret. Stillingen
grammet/slukke for maskinen.

Når programmet er slut, skal programvælgeren sættes i positionen for at slukke
for maskinen.

Hvis du drejer programvælgeren hen på et andet program, mens maskinen kører, blinker
den gule kontrollampe ud for knap 7 3 gange, og displayet viser meddelelsen Err , der
betyder forkert valg. Maskinen udfører ikke det sidst valgte program.

bruges til at nulstille pro-

Vælg den ønskede TEMPERATUR (Knap 2)

Når du vælger program, foreslår apparatet automatisk den maksimale temperatur for det
pågældende program.

Tryk gentagne gange på denne knap for at øge eller mindske temperaturen, hvis der ønskes
en anden temperatur end den, vaskemaskinen foreslår som standard.
Symbolet for kold vask svarer til - - (

Vedr. maks.- og min.-temperaturer ved vask: Se "Vaskeprogrammer".

) .

Vælg centrifugeringshastighed, NATPROGRAM eller SKYLLESTOP (knap 3)

Når det ønskede program er valgt, foreslår apparatet automatisk den maksimale centrifu­geringshastighed til det pågældende program.

Daglig brug

Tryk gentagne gange på denne knap for at ændre centrifugeringshastigheden, hvis tøjet
skal centrifugeres ved en anden hastighed end den, vaskemaskinen foreslår som standard.
SKYLLESTOP: med denne ekstrafunktion tømmes vandet ikke ud af maskinen efter sidste
skyl, så tøjet ikke bliver krøllet. Når programmet er slut, viser displayet
symbolet. DØR-symbolet (dør låst) lyser stadig, lampen ud for knap 7 slukkes, og lugen er
blokeret for at vise, at vandet skal pumpes ud.
NATPROGRAM: med denne ekstrafunktion tømmes vandet ikke ud af maskinen efter sidste
skyl, så tøjet ikke bliver krøllet. Da al centrifugering er udelukket, er denne vaskecyklus meget
støjsvag, og den kan vælges om natten eller på tidspunkter, hvor prisen på strøm er lavere.
I visse programmer sker skyllene med ekstra vand. Når programmet er slut, viser displayet

og SKYLLESTOP-symbolet, DØR-symbolet lyser stadig, lampen ud for knap 7 slukkes, og

lugen er blokeret for at vise, at vandet skal pumpes ud.

Vedr. udpumpning af vand: Se afsnittet "Ved programslut".

og SKYLLESTOP-

Knapper til programtilvalg

Alt efter valgt program kan der laves en kombination af forskellige funktioner.

ADVARSEL

Ikke alle tilvalg kan kombineres indbyrdes. Symbolerne for de funktioner, der ikke kan til­vælges, forsvinder.
Hvis der tilvælges en funktion, der ikke kan bruges sammen med det indstillede vaskepro­gram eller et andet tilvalg, viser displayet meddelelsen Err i nogle sekunder, og den gule
lampe ud for knap 7 begynder at blinke.
Funktioner skal tilvælges efter valg af program, men før der trykkes på knap 7 . Tryk på knap
4 : alle symboler for tilvalg vises på displayet.
Rul gennem alle de funktioner, der kan tilvælges, ved at trykke på knap 4 . Det tilhørende
symbol vises på displayet og begynder at blinke.
Tryk på knap 5 for at vælge, og bekræft valget. Der kommer en blinkende sort streg under
det valgte symbol for at vise, at tilvalget er slået til. Tryk på den samme knap for at vælge
funktionen fra.
Når der er tilvalgt funktioner, skal man vente nogle sekunder, til displayet er vendt tilbage
til standardvisning. De valgte funktioner vises på displayet.

Vedr. de funktioner, der kan tilvælges til de enkelte vaskeprogrammer: Se afsnittet "Vaske­programmer".

11

FORVASK som tilvalg

Vælg denne funktion, hvis vasketøjet skal forvaskes ved 30°C før hovedvasken. Forvasken
afsluttes med en kort centrifugering i programmer til bomuld og syntetiske stoffer, hvor­imod vandet blot udtømmes i programmer til sarte stoffer.
Det tilhørende symbol vises i displayet.
Denne funktion anbefales til meget snavset tøj.

PLETFJERNING som tilvalg

Vælg denne funktion til at behandle meget snavset eller plettet vasketøj med pletfjerner
(forlænget hovedvask, hvor tiden er afpasset efter det trin, hvor pletfjerneren virker bedst).
Det tilhørende symbol vises i displayet.

Daglig brug

12

Denne funktion kan kun tilvælges ved temperaturer på mindst 40°C.
Hvis et program skal bruges med funktionen Pletfjerning, hældes pletfjerneren i rummet

, der er markeret med en pil.

SART som tilvalg

Når denne funktion tilvælges, reduceres tromlebevægelserne. Maskinen tilføjer et skyl i
programmerne til Koge-/kulørtvask og Syntetisk. Det tilhørende symbol vises i displayet.
Denne funktion kan ikke tilvælges sammen med funktionen Ekstra skyl.
Denne funktion anbefales til ikke-farveægte tøj, samt tøj, der vaskes tit.

EKSTRA SKYL (ekstra skylning)

Dette apparat er designet til at spare på vandet. Folk med meget sart hud (vaskemiddelal­lergi) kan dog være nødt til at skylle tøjet i ekstra vand (Ekstra skyl). Det tilhørende symbol
vises på displayet, og tilvalget er aktivt for det valgte vaskeprogram.
Hvis funktionen ønskes tilkoblet permanent, trykker du samtidig på knapperne 2 og 3 i
nogle sekunder: det tilhørende symbol vises i displayet. Hvis det skal slås fra, trykker du på
de samme to knapper, til symbolet forsvinder.

Valg af TID (knap 6)

Denne funktion giver mulighed for at ændre den vasketid, som er standard for programmet.
Denne knap bruges til at tilvælge en af følgende funktioner:
DAGLIG VASK: når du trykker én gang på knap 6 , vises det tilhørende symbol på displayet,
og vasketiden reduceres til dagligvask. Displayet viser den reducerede vasketid.
QUICKVASK: når du trykker to gange på knap 6 , bliver det tilhørende symbol ved med at
lyse i displayet, og vasketiden reduceres til vask af let snavset tøj eller ting, der kun har
været brugt i kort tid. Displayet viser den reducerede vasketid.

Vælg START/PAUSE (knap 7)

Det valgte program startes ved at trykke på knap 7 , hvorefter den tilhørende røde kon­trollampe holder op med at blinke.
DØR-symbolet vises på displayet for at angive, at apparatet er startet, og at lugen er låst.
Efter start kan et program afbrydes med et tryk på knap 7 : den tilhørende røde lampe
begynder at blinke.
Programmet genstartes fra det punkt, hvor det blev afbrudt, ved at trykke på knap 7 igen.
Hvis der er valgt udskudt start, starter maskinen nedtællingen.
Hvis der er tilvalgt en forkert funktion, blinker den gule lampe ud for knap 7 3 gange, og
displayet viser meddelelsen Err i nogle sekunder.

Valg af UDSKUDT START (knap 8)

Før du starter programmet , vælger du tid til start ved at trykke en eller flere gange på
knappen, hvis programmet først skal starte senere.
Det tilhørende symbol vises i displayet. Med denne knap kan programmet udsættes med
30, 60 og 90 minutter, 2 timer og derefter 1 time ad gangen op til 20 timer.
Den valgte udsættelse af starten vises på displayet i ca. 3 sekunder, og derefter vises pro­grammets varighed igen.
Denne funktion skal vælges, når programmet er indstillet, men før der trykkes på knap 7 .
Man kan annullere den udskudte start når som helst, før man trykker på knap 7 .
