Manual do Usuário

Segurança

PARABÉNS! Você é um cliente especial que acaba
de adquirir um produto com a qualidade mundial
Electrolux, com design moderno e arrojado e a
mais avançada tecnologia.
Neste manual, você encontra todas as informações
para sua segurança e o uso adequado de sua
Lava-Louças.

Leia todas as instruçõe s
antes de utilizar o produto
e guarde este manual para
futuras referências.

Em caso de dúvida, ligue
g r at u it a me n te p a ra o
Serviço de Atendimento ao
Consumidor: 0800 728 8778.

IMPORTANTE

Guarde a nota scal de compra do produto,

pois o atendimento em garantia só é válido
med iante sua apresentação ao Serviço

Autorizado Electrolux.
A etiqueta de identicação será utilizada
pelo Serviço Autorizado Electrolux, caso sua

lavadora necessite de reparo. Não retire-a do
local onde está adesivada.

Dicas Ambientais

O material da embalagem é
reciclável. Procure selecionar
pl ást ico s, papel e papelão
e enviar às companhias de
reciclagem.
Este produto não pode ser tratado como lixo
doméstico. Em vez disso deve ser entregue ao
centro de coleta seletiva para reciclagem de
equipamentos eletro-eletrônicos.

Índice

Manual do Usuário .........................................2

Segurança ....................................................... 2

Descrição do Produto .................................... 4

Instalação ........................................................ 5

Painel de Controle .......................................... 7

Como Usar ......................................................8

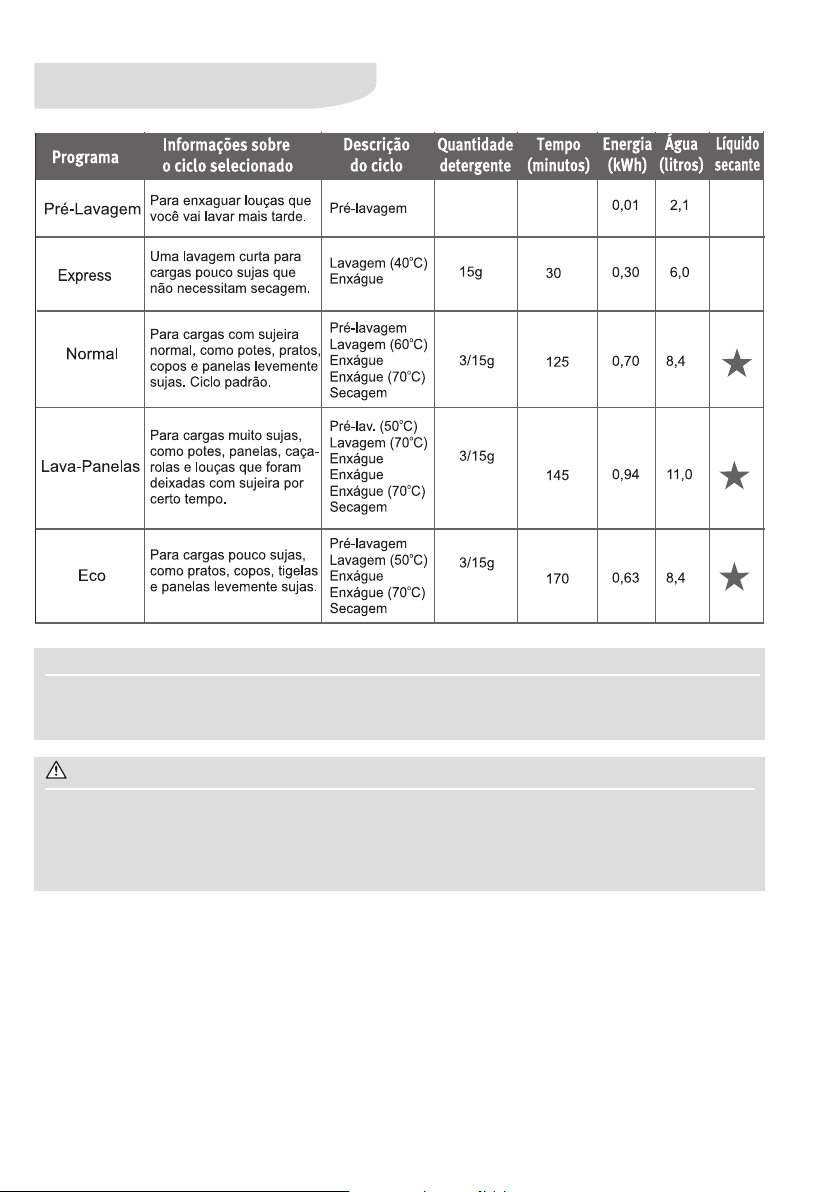

Programas de Lavagem ............................... 11

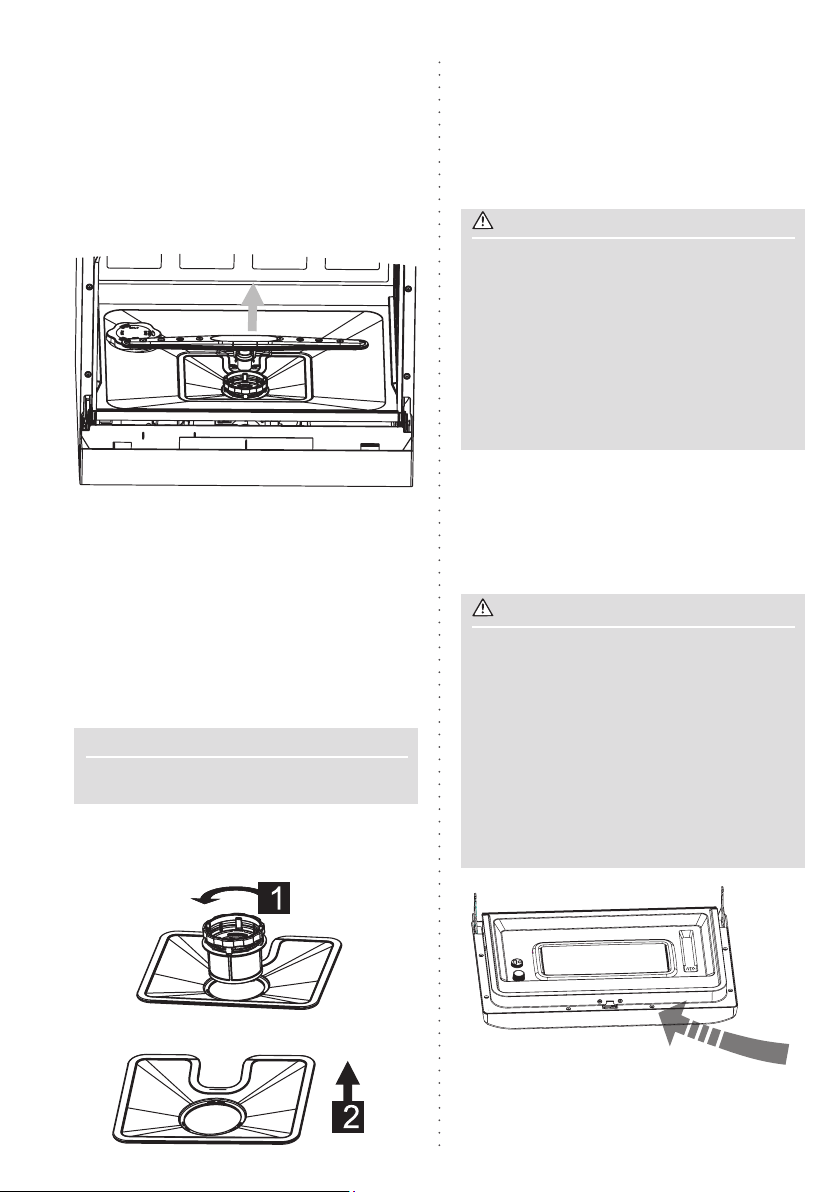

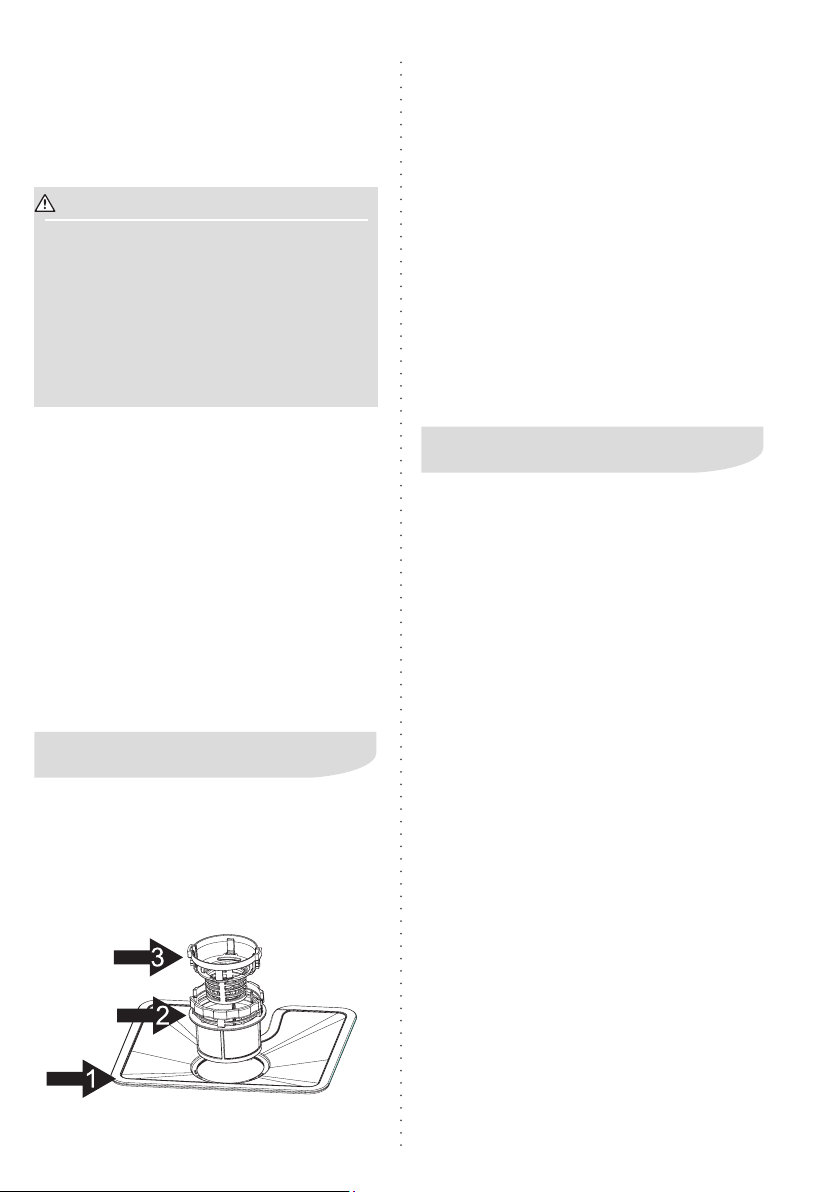

Sistema de Filtragem ...................................13

Limpeza e Manutenção ................................ 13

Códigos de Erro ............................................ 15

Solução de Problemas ................................. 16

Especicações Técnicas ............................. 18

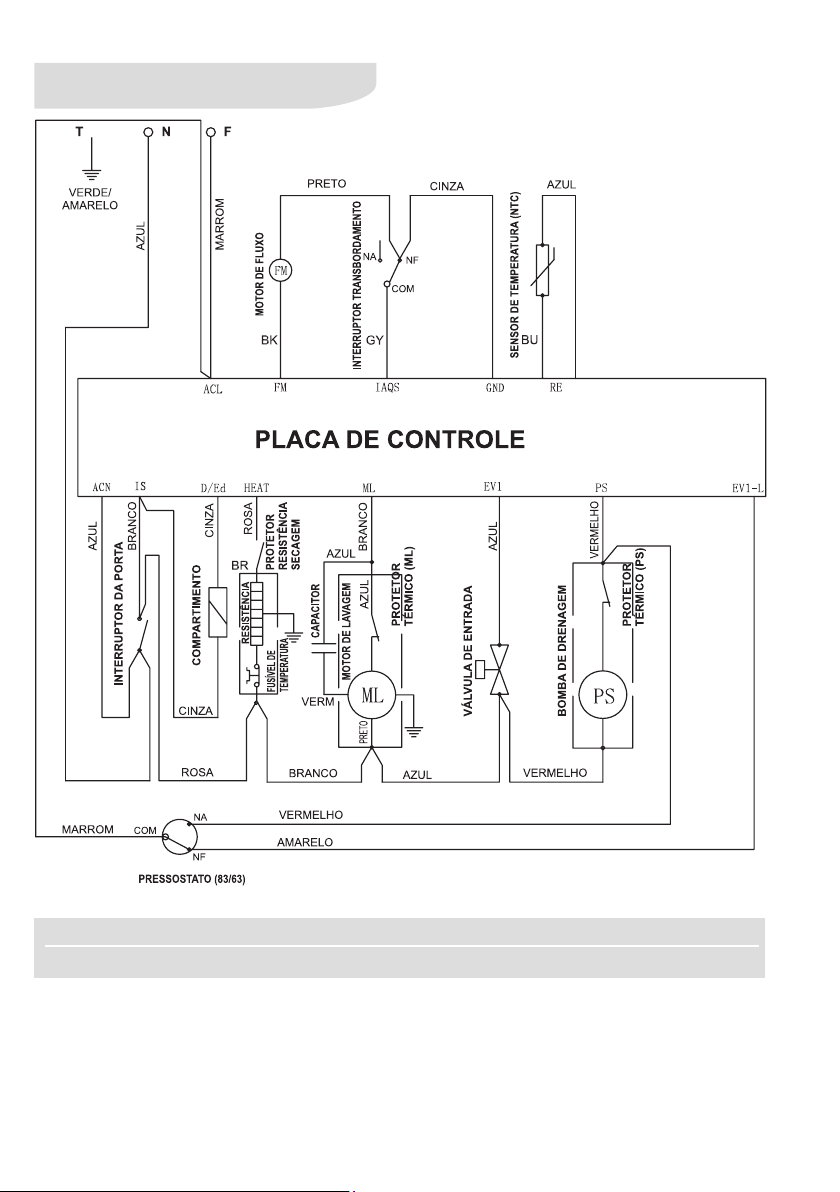

Diagrama Elétrico ......................................... 19

Certicado de Garantia ................................ 22

2

Leia todas as instruções antes de usar o produto.
É importante guardar este manual de instruções
para futuras consultas.

ATENÇÃO

Estas informações são fornecidas para
sua segurança. Você DEVE ler o manual
cuidadosamente antes de instalar ou usar
o produto.

Este aparelho não se destina à utilização por
pessoas (inclusive crianças) com capacidades
físicas, sensoriais ou mentais reduzidas, ou por
pessoas com falta de experiência e conhecimento,
a meno s que tenham receb ido ins truções
referentes à utilização do aparelho ou estejam sob
a supervisão de uma pessoa responsável pela sua
segurança. Recomenda-se que as crianças sejam
vigiadas para assegurar que elas não estejam
brincando com o aparelho

Cuidado com Crianças

Mantenha as crianças longe de detergentes e líquidos
secantes e da porta da Lava-Louças, pois pode haver
resíduos de detergente dentro do produto.

Mantenha crianças pequenas longe da Lava-Louças
para evitar que elas brinquem com o produto.

Esse produto não deve ser manuseado por
crianças pequenas ou por pessoas debilitadas sem
supervisão.

Os detergentes para lava-louças são altamente
alcalinos e podem ser muito perigosos se ingeridos.
Evite o contato com a pele e os olhos e mantenha
as crianças longe da Lava-Louças quando a porta
estiver aberta.

Não deixe a porta da Lava-Louças aberta, para evitar
riscos de tombamento do produto.

Antes de descartar uma Lava-Louças sem uso,

retire a porta para evitar que crianças quem presas

dentro do produto.

Para o Usuário / Instalador

Se o cabo elétrico estiver danicado, entre em

contato com o Serviço Autorizado Electrolux para
que seja feita a substituição e para evitar riscos.

IMPORTANTE

O cabo elétrico não deve car excessiva­mente dobrado ou pressionado durante a
instalação.

errado

O cabo elétrico deve ser conectado a uma tomada
exclusiva. Não utilize extensões ou adaptadores
tipo T (benjamin).

O ca bo elét rico d o produto nã o p ode ser
alterado.

Esse produto deve ser aterrado. Em caso de mau
funcionamento ou falha, o aterramento diminui o
risco de choque elétrico. Esse produto possui um
cabo elétrico com um equipamento condutor de
aterramento e um pino de aterramento. O plugue
deve ser conectado a uma tomada devidamente
aterrada de acordo com os padrões ABNT 5410

- Seção Aterramento.

Uma ligação incorreta do equipamento condutor
de aterramento pode causar risco de choque
elétrico.

ATENÇÃO

Em caso de dúvida sobre o aterramento,

en tre em co nt ato com um e let ri cis ta

qualicado. Não modique o plugue do

cabo elétrico fornecido com o produto

caso ele não se encaixe na tomada. Solicite

a um eletricista que instale uma tomada
aterrada.

As conexões da água devem ser feitas com
mangueiras novas. Não utilize mangueiras
usadas.

A pressão máxima de entrada d’água é 1 MPa
(100 mca).

A pressão mínima de entrada d’água é 0,04 MPa
(4 mca).

Uso Correto

ATENÇÃO

Não danique e não sente ou se apóie sobre

a porta e o cesto da Lava-Louças.

A superfície interna inferior fica muito

quente durante e após a lavagem, devido à

resistência de aquecimento embutida. Evite

tocar nessa região, aguarde 30 minutos
para o resfriamento. Não deixe objetos

plásticos em contato com essa área.

Não coloque objetos pesados sobre a porta
quando ela estiver aberta, pois isso poderá

fazer com que a Lava-Louças tombe para
frente.

Quando estiver colocando as louças a serem
lavadas:

IMPORTANTE

• Coloque objetos pontiagudos de forma
que não daniquem a vedação da porta.

• Coloque objetos pontiag ud os c omo
facas de cozinha grandes e aadas na

horizontal para evitar cortes. As facas de
mesa devem ser colocadas no cesto com
o cabo para cima.

IMPORTANTE

Lave na Lava-Louças somente utensílios
plásticos com a indicação de que podem
ser lavados em lava- lo uças. Verifique
as reco mendaçõ es do fabric ante par a
plásticos que não podem ser lavados em
lava-louças.

Use apenas detergentes e líquidos secantes

especícos para lava-louças. Nunca use sabão

para lavar roupas ou detergente para lavar louças
a mão na sua Lava-Louças. Mantenha esses
produtos fora do alcance de crianças.

IMPORTANTE

Essa Lava-Louças foi desenvolvida para
uso doméstico.

3

Descrição do Produto

1

Compartimento para líquido secante

2

Visor

3

Cesto para talheres

Filtro

4

5

Pulverizador

11

12

Compartimento para detergente

6

Prateleira para xícaras

7

8

Cesto

9

Conector da mangueira de drenagem

10

Conector da mangueira de entrada d’água

Mangueira de entrada d’água

11

12

Abraçadeira

13

Mangueira de drenagem

4

13

Instalação

Para sua tranquilidade, a Electrolux possui uma
rede de Serviços Autorizados altamente qualica­da para instalar a sua Lava-Louças. Entre em con­tato com um dos Serviços Autorizados Electrolux
que constam na relação fornecida juntamente com
esse Manual de Instruções. Para este serviço será
cobrada uma taxa de instalação.

Essa instalação não compreende serviços de
preparação do local e nem os materiais para a
instalação (ex.: alvenaria, rede elétrica, tomada,
disjuntor, aterramento, rede hidráulica, etc.), pois
são de responsabilidade do Consumidor.

ATENÇÃO

Antes de começar a instalação, leia com

atenção todas as informações a seguir.

Elas ajudarão a executar a instalação e a
garantir que a Lava-Louças seja instalada

corretamente e com segurança. Guarde
esse Manual em um local de fácil acesso
para consultas futuras.

IMPORTANTE

Qualquer serviço elétrico ou hidráulico
necessário para a instalação deste produto

deve ser executado por um eletricista ou
encanador qualicado.

Remova completamente a embalagem antes de
posicionar a Lava-Louças.

Se possível, posicione a máquina próximo a uma
torneira e a um dreno.

Posicionando a Lava-Louças

Posicione o produto no local desejado. A parte
traseira deve apoiar-se na parede atrás do produto
e os lados nos armários ou paredes adjacentes.
Para facilitar a instalação, as conexões de entrada
d’água e de drenagem podem ser posicionadas

no lado esquerdo ou direito.

Nivelamento

IMPORTANTE

O nivelamento correto do produto é im­portante para o correto funcionamento
dos cestos e para que se obtenha um bom
resultado de lavagem.

1 Coloque um nível de bolha sobre a porta e

nas guias dos cestos na parte interna da Lava-

Louças para certicar-se de que o produto está

nivelado.

2 Quando estiver nivelando a Lava-Louças,

tenha cuidado para não deixá-la tombar.

Conexão do Abastecimento de Água

Conexão da água fria

Conecte a mangueira de fornecimento de água
fria a uma torneira com adaptador com rosca ¾”

e certique-se de que ela está bem apertada.

Se as mangueiras de água são novas ou não
foram usadas por um longo período, deixe que

a água ua para garantir que a água saia limpa

e sem impurezas. Se isso não for feito, há um
risco de que a água seja bloqueada e o produto

danicado.

Dimensões

Conexão da água quente

Desde que a temperatura não passe de 60oC, o
fornecimento de água para a Lava-Louças também
pode ser conectado em uma linha de água quente
(sistema centralizado, sistema de aquecimento).
Nesse caso, o tempo do ciclo de lavagem será

menor e a eciência da lavagem será levemente

reduzida.
A conexão na linha de água quente deve ser feita
de acordo com os mesmo procedimentos que a
conexão na linha de água fria.

5

Conexão da Mangueira de Drenagem

Conecte a mangueira de drenagem na Lava­Louças, certificando-se de que ela está bem
encaixada para evitar vazamentos.
Coloque a outra extremidade da mangueira
de drenagem em um tubo de drenagem com
diâmetro mínimo de 40 mm ou deixe-a apoiada

na pia, evitando que a mangueira que dobrada

ou torcida.

Como Drenar o Excesso de Água das
Mangueiras

Se a altura do tanque é maior que 100 cm do
chão, o excesso de água nas mangueiras não
será drenado diretamente dentro da pia. Será
necessário drenar o excesso de água das
mangueiras em um recipiente localizado abaixo
da pia.

Disjuntores

É obrigatória a instalação de disjuntores exclusivos
para a Lava-Louças. Em caso de dúvida com
relação ao sistema elétrico de sua residência,
consulte a concessionária de energia elétrica.

Extensão

Se for preciso instalar uma extensão, esta deve
ser similar à mangueira de drenagem.

IMPORTANTE

A extensão não deve ser maior que 4 metros, caso
contrário, poderá reduzir a eciência da lavagem.

Conexão Elétrica

ATENÇÃO

Cuidado para segurança pessoal:

• Não use extensão ou adaptadores com

este produto

• N ão cor te ou remo va , sob qualquer
circunstância, o pino de aterramento do

plugue do cabo elétrico.

6

Conexão elétrica

Certifiq ue-se de que o valor d e tensão na
residência corresponde ao informado na etiqueta de

identicação. Verique também se o sistema elétrico

suporta a corrente máxima informada na etiqueta.
Somente então coloque o plugue do cabo elétrico
na tomada, que deve estar devidamente aterrada.

IMPORTANTE

Se a tomada na qual o produto será conectado

não é apropriada para o plugue (tripolar, novo
padrão), substitua a tomada ao invés de
usar um adaptador, pois isso poderá causar

superaquecimento e incêndio.

Cer tifi que- se de q u e a tom ada e s tá

devidamente aterrada antes de usar o produto.

Painel de Controle

Tecla L i g a / D e s l i g a : L i g a / d e s l i g a o

1

fo r n e ci me n to de e n e rg i a. Q u a nd o
pressionada, a lâmpada indicadora acende.

2

Tecla Pré-Lavagem: Seleciona o programa
Pr é-Lavage m. Quand o sel ecionada, a
lâmpada indicadora Pré-Lavagem acende.a

3

Tecla Express: Seleciona um programa de
lavagem rápida. Quando selecionada, a
lâmpada indicadora Express acende.

4

Tecla Normal: Seleciona o programa de
lavagem Normal. Quando selecionada, a
lâmpada indicadora Normal acende.

5

Tecla Lava-Panelas:LSeleciona o programa
de lavagem intensiva. Quando selecionada,
a lâmpada indicadora Lava-Panelas acende.

6

Função Travar: Trava todas as teclas do
painel, evitando que a programação seja
alterada por crianças ou acidentalmente
durante a limpeza do painel. Para acionar a
função, pressione as teclas Lava-Panelas e
Eco ao mesmo tempo.

7

Tecla Eco : Seleciona um programa de
lavagem econômica. Quando selecionada,
a lâmpada indicadora Eco acende.

8

Tecla Início/Pausa: Pressione essa tecla
para ini ciar ou parar o funcionamento
da Lava-Louças. Quando selecionada, a
lâmpada indicadora Início/Pausa acende.

7

Como Usar

Líquido Secante

O líquido secante é liberado durante o enxágue

nal para evitar a formação de gotas de água

nas louças, que podem causar manchas e riscos.
O líquido secante também ajuda na secagem,
fazendo com que a água escorra das louças.

O compartimento para o líquido está localizado
dentro da porta, no lado oposto ao compartimento
para detergente. Para abastecer o compartimento,
abra a tampa e despeje o líquido secante no
compartimento até que o indicador de nível esteja
totalmente preto. O volume do compartimento de
líquido secante é aproximadamente 110 ml.

Abastecendo o Compartimento para
Líquido Secante

• Para abrir o compartimento, gire a tampa para

retirá-la.

• Despeje o líquido secante no compartimento

até atingir o fundo da tampa localizada dentro
da abertura do compartimento.

• Recoloque a tampa.

ATENÇÃO

Tenha cuidado para não despejar líquido
secante em exce sso , pois isso poderá
causar excesso de espuma. Limpe qualquer

resíduo com um pano úmido.
Nã o esq ueç a de col oc ar a tam pa no
compartimento antes de fechar a porta.

Ajuste da Dose de Líquido Secante

Uma quantidade dosada de líquido secante é

liberada durante o enxágue nal. Assim como

com o detergente, a quantidade de líquido
secante necessária para as suas louças depende
da característica de dureza da água da sua
residência. O uso de uma quantidade muito grande
de líquido secante pode resultar em espuma ou as

suas louças podem car esbranquiçadas.

O c o mp a rt i me n to de
líquido secante tem 6
aj uste s. Comece com o
compartimento no ajuste 1.
Se houverem problemas de
manchas ou de secagem,
aumente a quantidade de
líquido secante removendo
a tampa e girando o botão.

Quando Abastecer o Compartimento
para Líquido Secante

Você poderá vericar a quantidade de líquido

secante da seguinte maneira: o ponto preto no
compartimento indica a quantidade de líquido
secante. Á medida que a quantidade de líquido
diminui, o ponto preto também diminui. Você
nunca deve deixar que a quantidade de líquido

secante que abaixo de ¼ da capacidade total.

À medida que a quantidade de líquido diminui,
o tamanho do ponto preto no indicador de nível
de líquido secante muda, conforme ilustrado
abaixo:

Cheio
¾ da capacidade
½ da capacidade

¼ da capacidade – deve ser abastecido para

evitar manchas

Vazio

8
