L 85275 XFL EN User manual 2

ES Manual de instrucciones 35

Page 2

www.aeg.com

CONTENTS

1. SAFETY INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. TECHNICAL INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4. PRODUCT DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5. CONTROL PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6. PROGRAMMES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

7. CONSUMPTION VALUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

8. BEFORE FIRST USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

9. USING THE APPLIANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

10. HINTS AND TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

11. CARE AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

12. TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

13. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

FOR PERFECT RESULTS

Thank you for choosing this AEG product. We have created it to give you impeccable performance for many years, with innovative technologies that help make life simpler – features you might not find on ordinary appliances. Please spend a few minutes reading to get the very best from it.

Visit our website for:

Get usage advice, brochures, trouble shooter, service information:

www.aeg.com

www.aeg.com/productregistration

Buy Accessories, Consumables and Original spare parts for your appliance:

www.aeg.com/shop

CUSTOMER CARE AND SERVICE

We recommend the use of original spare parts. When contacting Service, ensure that you have the following data available. The information can be found on the rating plate. Model, PNC, Serial Number.

Warning / Caution-Safety information General information and tips Environmental information

Subject to change without notice.

Page 3

1. SAFETY INFORMATION

Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is not responsible if an incorrect installation and use causes injuries and damages. Always keep the instructions with the appliance for future reference.

1.1 Children and vulnerable people safety

WARNING!

Risk of suffocation, injury or permanent disability.

• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.

• Do not let children play with the appliance.

• Keep all packaging away from children.

• Keep all detergents away from children.

• Keep children and pets away from the appliance door when it is open.

• If the appliance has a child safety device, we recommend you activate it.

• Cleaning and user maintenance shall not be made by children without supervision.

ENGLISH 3

1.2 General Safety

• Before maintenance, deactivate the appliance and disconnect the mains plug from the mains socket.

• Do not change the specification of this appliance.

• Obey the maximum load volume of 7 kg (refer to the “Programme chart” chapter).

Page 4

www.aeg.com

• If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.

• The operating water pressure (minimum and maximum) must be between 0,5 bar (0,05 MPa) and 8 bar (0,8 MPa)

• The ventilation openings in the base (if applicable) must not be obstructed by a carpet.

• The appliance is to be connected to the water mains using the new supplied hose-sets. Old hose sets must not be reused.

SAFETY INSTRUCTIONS

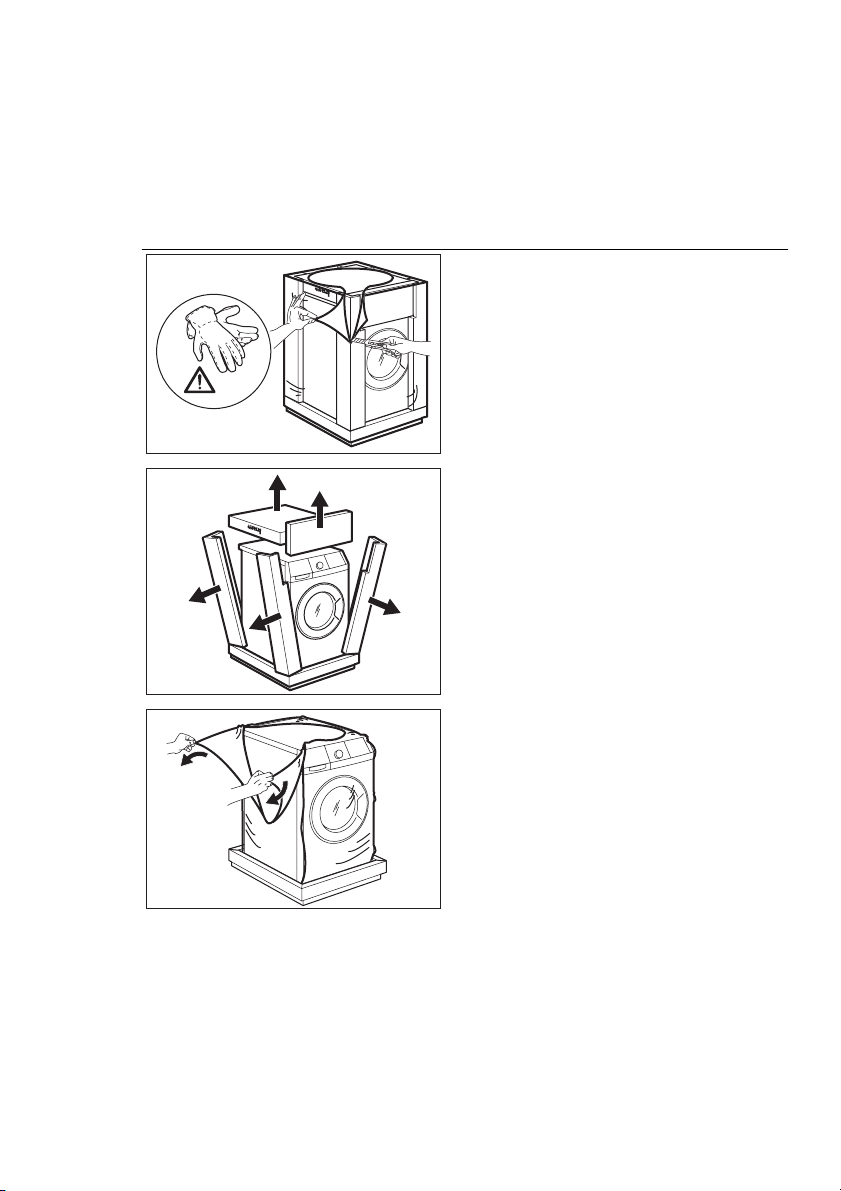

2.1 Installation

• Remove all the packaging and the

transit bolts.

• Keep the transit bolts. When you

move the appliance again you must block the drum.

• Do not install or use a damaged appli-

ance.

• Do not install or use the appliance

where the temperature is less than 0 °C or where it is exposed to the weather.

• Obey the installation instruction sup-

plied with the appliance.

• Make sure that the floor where you in-

stall the appliance is flat, stable, heat resistant and clean.

• Do not install the appliance where the

appliance door can not be fully opened.

• Always be careful when you move the

appliance because it is heavy. Always wear safety gloves.

• Make sure that there is air circulation

between the appliance and the floor.

• Adjust the feet to have the necessary

space between the appliance and the carpet.

Electrical connection

WARNING!

Risk of fire and electrical shock.

• The appliance must be earthed.

• Make sure that the electrical information on the rating plate agrees with the power supply. If not, contact an electrician.

• Always use a correctly installed shockproof socket.

• Do not use multi-plug adapters and extension cables.

• Make sure not to cause damage to the mains plug and to the mains cable. Should the appliance power supply cable need to be replaced, this must be carried out by our Service Centre.

• Connect the mains plug to the mains socket only at the end of the installation. Make sure that there is access to the mains plug after the installation.

• Do not pull the mains cable to disconnect the appliance. Always pull the mains plug.

• Do not touch the mains cable or the mains plug with wet hands.

• This appliance complies with the E.E.C. Directives.

Page 5

Water connection

• Make sure not to cause damage to the water hoses.

• The appliance is to be connected to the water mains using the new supplied hose-sets. Old hose sets must not be reused.

• Before you connect the appliance to new pipes or pipes not used for a long time, let the water flow until it is clean.

• The first time you use the appliance, make sure that there is no leakage.

2.2 Use

WARNING!

Risk of injury, electrical shock, fire, burns or damage to the appliance.

• Use this appliance in a household environment.

• Do not change the specification of this appliance.

• Obey the safety instructions on the detergent packaging.

• Do not put flammable products or items that are wet with flammable products in, near or on the appliance.

• Do not touch the glass of the door while a programme operates. The glass can be hot.

• Make sure that you remove all metal objects from the laundry.

ENGLISH 5

• Do not put a container to collect possible water leakage under the appliance. Contact the Service to ensure which accessories can be used.

2.3 Care and Cleaning

WARNING!

Risk of injury or damage to the appliance.

• Before maintenance, deactivate the appliance and disconnect the mains plug from the mains socket.

• Do not use water spray and steam to clean the appliance.

• Clean the appliance with a moist soft cloth. Only use neutral detergents. Do not use abrasive products, abrasive cleaning pads, solvents or metal objects.

2.4 Disposal

WARNING!

Risk of injury or suffocation.

• Disconnect the appliance from the mains supply.

• Cut off the mains cable and discard it.

• Remove the door catch to prevent children and pets to get closed in the appliance.

3. TECHNICAL INFORMATION

Dimensions Width / Height / Depth 600 / 850 / 522 mm

Total depth 540 mm

Electrical connection: Voltage

Overall power Fuse Frequency

Level of protection against ingress of solid particles and moisture ensured by the protective cover, except where the low voltage equipment has no protection against moisture

230 V

2200 W

10 A

50 Hz

IPX4

Page 6

www.aeg.com

Water supply pressure Minimum 0,5 bar (0,05 MPa)

Maximum 8 bar (0,8 MPa)

Water supply

Cold water

Maximum load Cotton 7 kg Spin speed Maximum 1200 rpm

Connect the water inlet hose to a water tap with a 3/4'' thread.

4. PRODUCT DESCRIPTION

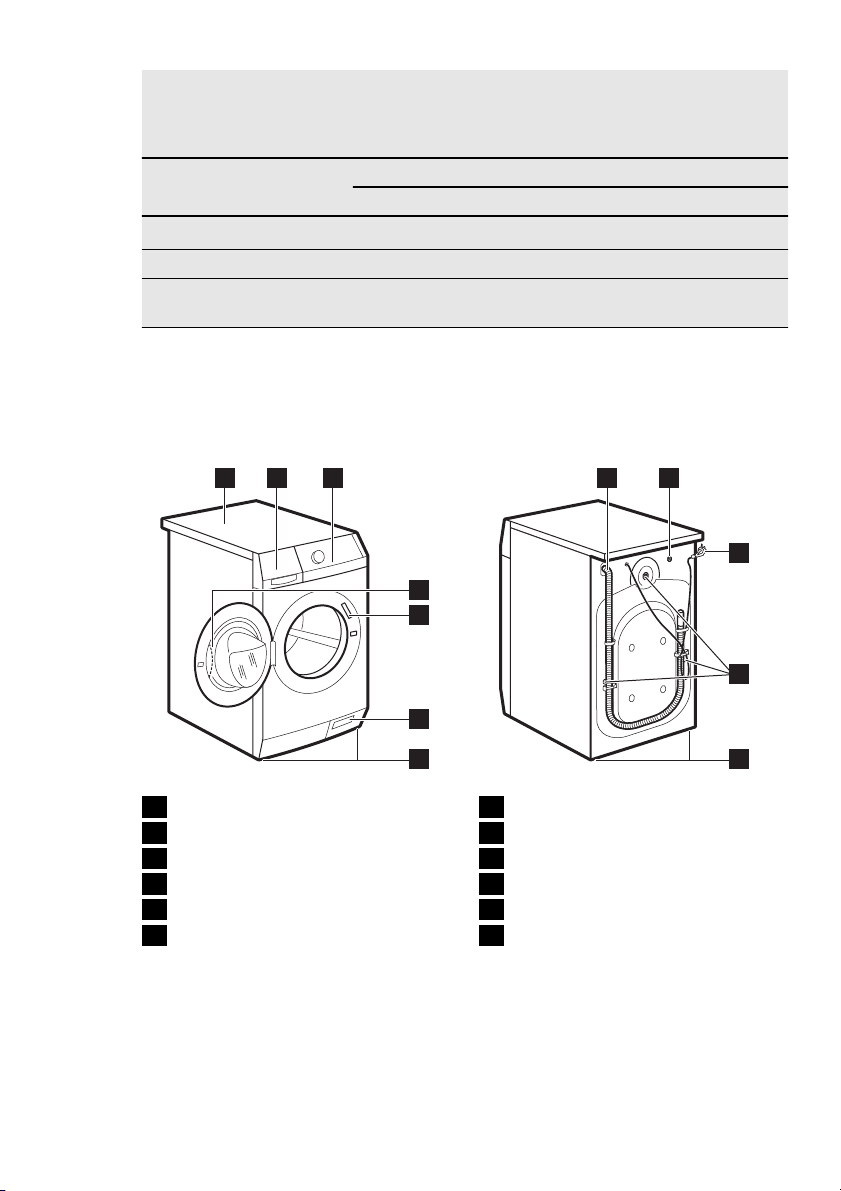

1 2 3 8

Worktop

Detergent dispenser

Control panel

Door handle

Rating plate

Drain pump

Feet for the appliance level

Water drain hose

Water inlet valve

Mains cable

Transit bolts

Feet for the appliance level

Page 7

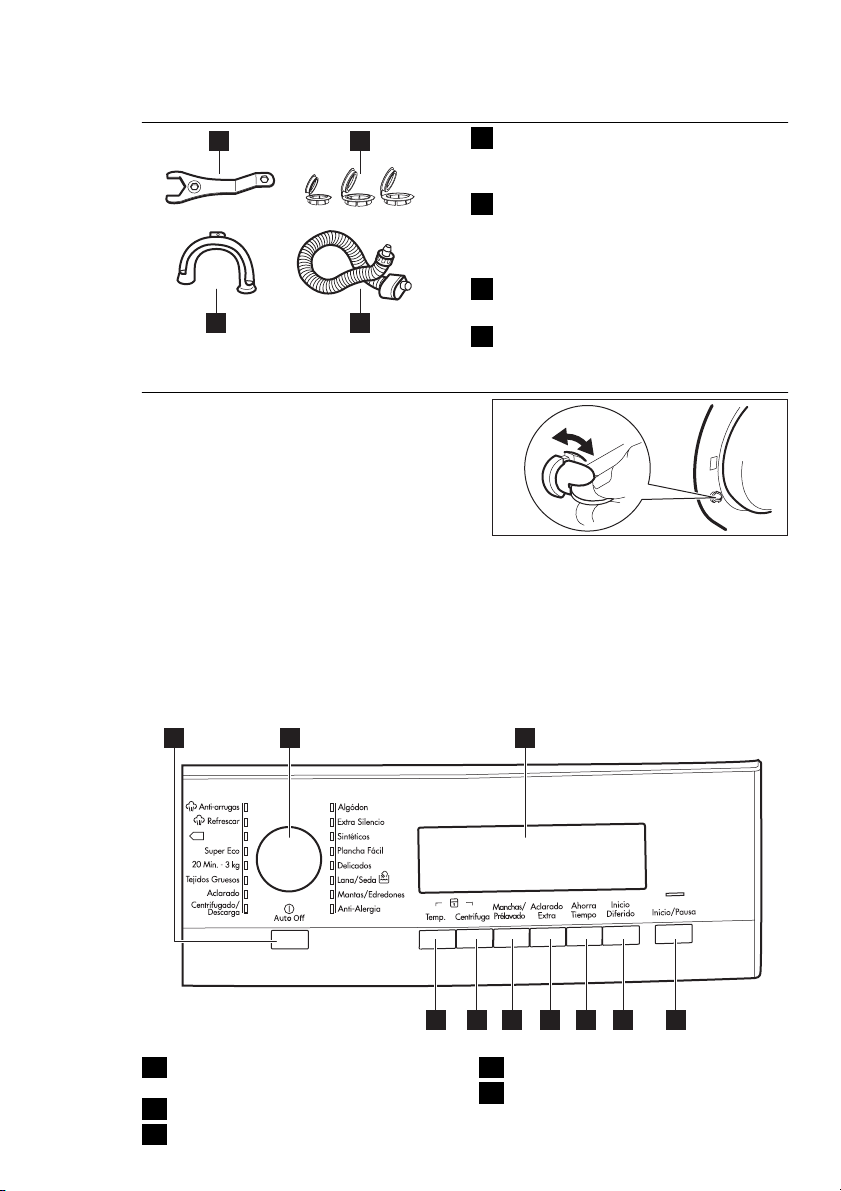

4.1 Accessories

1 2

4.2 Child safety device

• When you activate this device, you cannot close the door. This prevents children or pets to be closed in the drum. To activate the device, turn it clockwise, until the groove is horizontal. To deactivate the device, turn it counterclockwise, until the groove is vertical.

ENGLISH 7

Spanner

To remove the transit bolts.

Plastic caps

To close the holes on the rear side of the cabinet after the removal of the transit bolts.

Anti-flood inlet hose

To prevent possible leakage

Plastic hose guide

To connect the drain hose on the edge of a sink.

5. CONTROL PANEL

1 2 3

Algodón

Eco

On/Off button (Auto Off)

Programme knob

Display

Start Pause button (Inicio/Pausa)

Delay start button (Inicio Diferido)

Time saving button (Ahorra Tiempo)

45678910

Extra rinse button (Aclarado Extra)

Stain/Prewash button (Manchas/

Prélavado) Spin reduction button (Centrifuga)

Temperature button (Temp.)

Page 8

www.aeg.com

5.1 AUTO Off button

Press this button to activate or deactivate the appliance. A tune sounds when the appliance is activated. The AUTO OFF function automatically deactivates the appliance to stop the energy consumption when:

• You do not use the appliance for 5 minutes before you press button

– All settings are cancelled. –

Press button pliance again.

to activate the ap-

– Set again the washing programme

and all possible options.

• After 5 minutes from the end of the washing programme. Refer to 'At the end of programme'.

5.2 Programme knob

Turn this knob to set a programme. The related programme indicator comes on.

5.3 Display

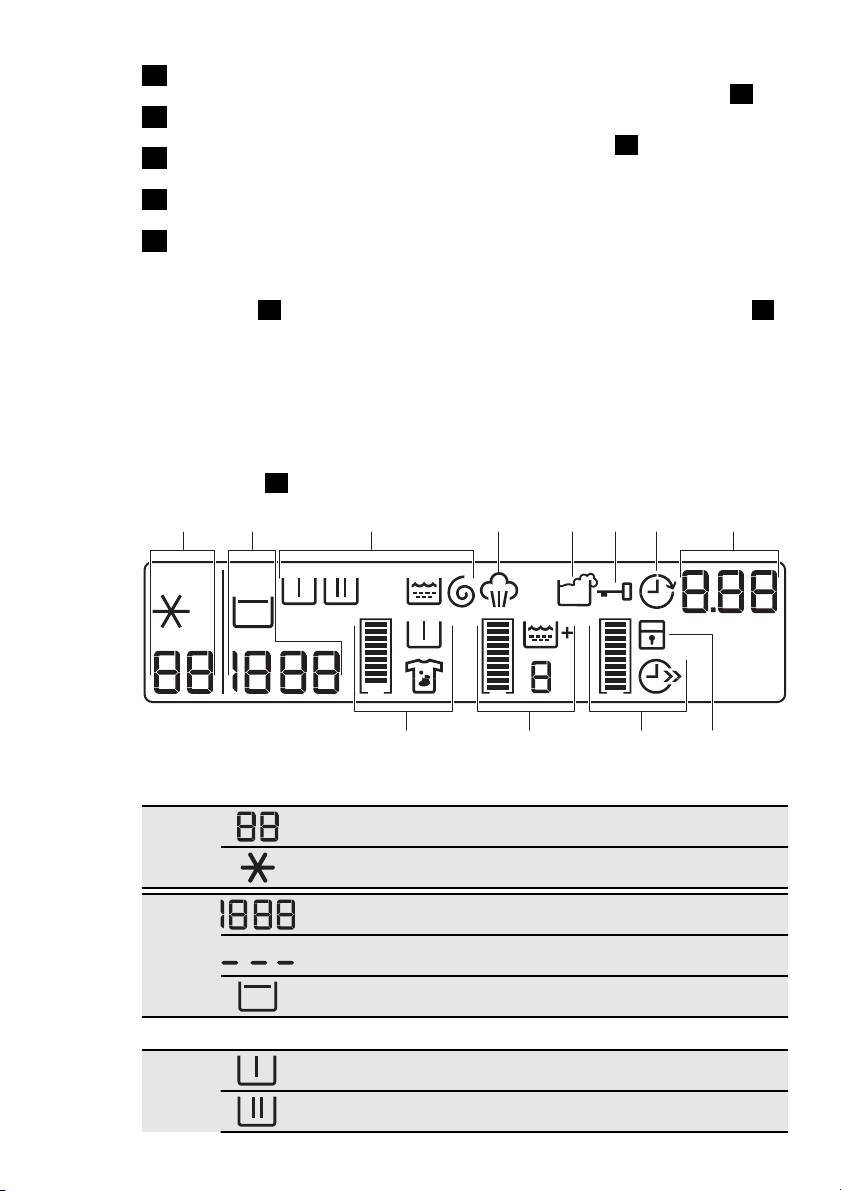

A H

C D E F GB

JKL

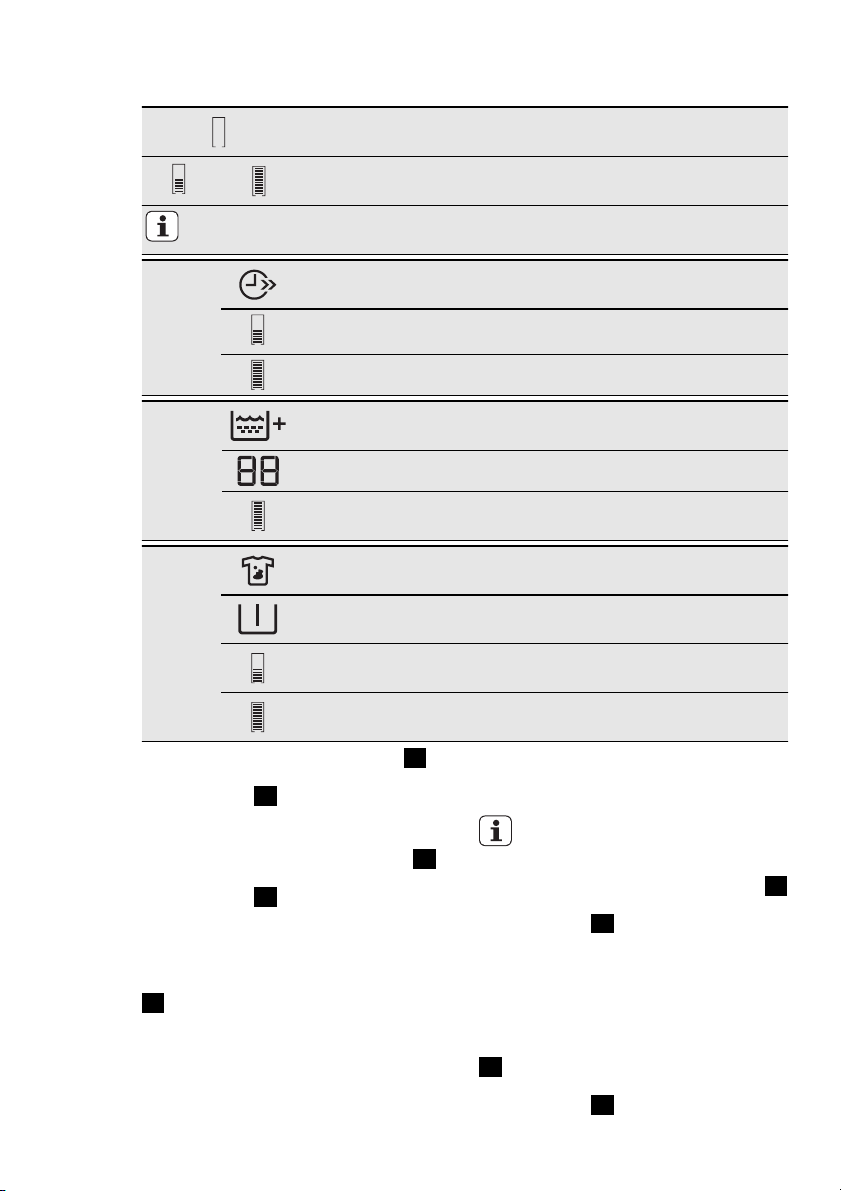

The display shows:

The temperature of the set programme

Cold water

The spin speed of the set programme

No Spin symbol

Rinse Hold symbol

Only available for Spin/Drain programme.

Prewash phase

Washing phase

Rinses phase

Spin phase

Page 9

ENGLISH 9

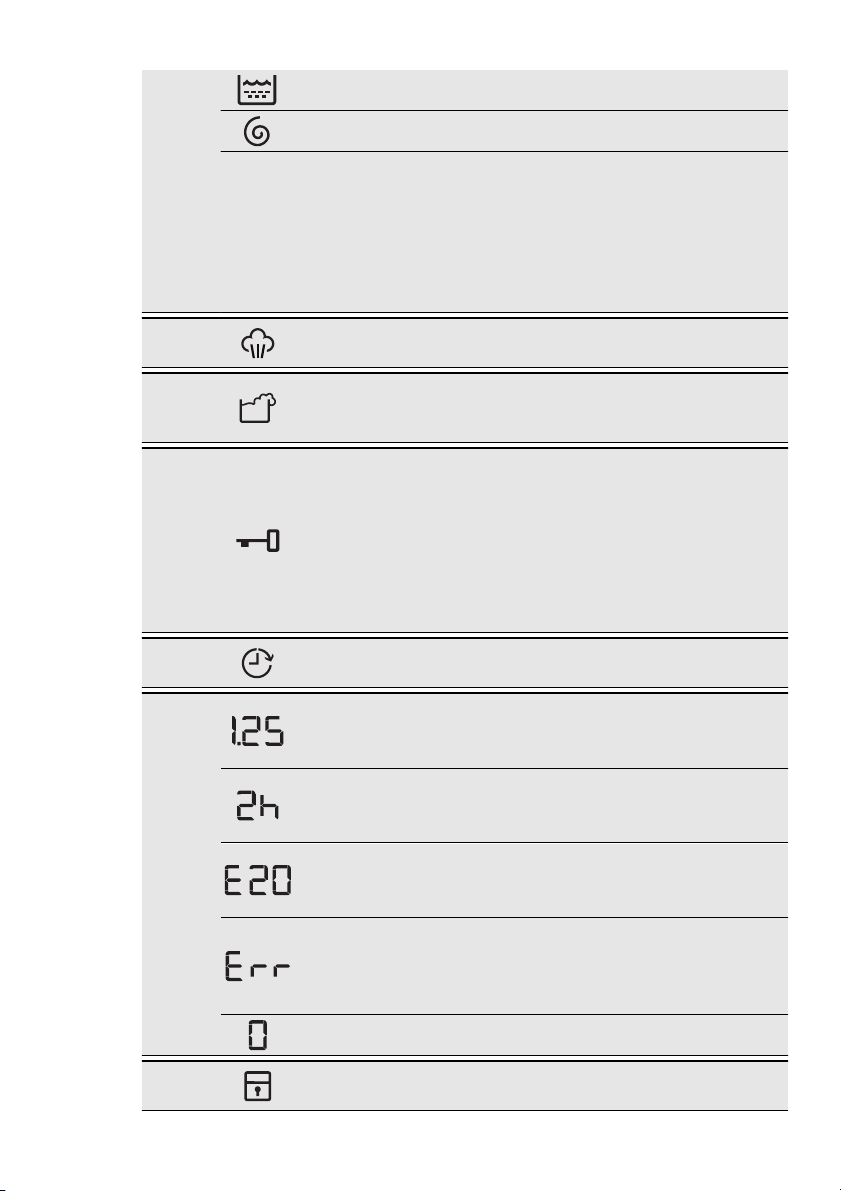

The phase symbols

• When a programme is set, all the symbols of the phases related to the programme come on.

• When the programme starts, only the symbol of the phase in operation flashes.

• When the programme is completed, the symbol of the last phase is on.

The steam symbol comes on when you set a Steam programme.

The detergent overdosing comes on at the end of the cycle when the appliance detects too much detergent.

You cannot open the appliance door when the symbol is on. You can open the door only when the symbol goes off.

If the programme is completed but the symbol stays on:

• The 'Rinse Hold' function is on.

• There is water in the drum.

The delay start symbol comes on when you set the delay start function.

• The programme time When the programme starts, the programme time de-

creases with steps of 1 minute.

• The delay start When you press the delay start button, the display shows

the delay start time.

•Alarm codes

If the appliance has a malfunction, the display shows alarm codes. Refer to 'Troubleshooting'.

• The display shows this message for some seconds when:

– You set a function that is not applicable for the pro-

gramme.

– You change the programme while it operates.

• When the programme is completed.

Graphic bars

The child safety lock symbol comes on when this device is activated.

The empty indicator bar appears only if the related function is available for the set programme.

The indicator bar fills accordingly to the set functions.

Page 10

www.aeg.com

If you make a wrong selection the message Err indicates that the selection is not possible.

The time save symbol comes on when you set one of the programme duration:

• Shortened duration

• Extra Quick

The extra rinse symbol comes on when this function is activated.

The value shows the total number of the rinses.

The indicator bar is fully filled when you set to the maximum number of rinses.

The Stain symbol comes on when you activate the function.

The Prewash symbol comes on when you activate the function.

The indicator bar is not fully filled when you set only one of the functions.

The indicator bar is fully filled when you set the two functions.

5.4 Start/Pause button

Press button 4 to start or interrupt a programme.

5.5 Delay start button

Press button 5 to delay the start of a programme from 30 minutes to 20 hours.

5.6 Time save button

Press button 6 to decrease the duration of the programme.

– Press one time to set 'Shortened dura-

tion' for items with daily soil.

– Press two times to set 'Extra Quick' for

items with light soil.

Some programmes accept only one of the two functions.

5.7 Extra rinse button

Press button 7 to add rinsing phases to a programme.

Use this function for persons allergic to detergents and in areas where the water is soft.

5.8 The Stain-Prewash button

Press button 8 to add the stain and/or a prewash phase to a programme. Press the button again and again to activate one or two options. The related symbol and the indicator bar comes on in the display.

STAIN

• Use this function for laundry with hard stains to remove.

When you set this function, put the

stain remover into compartment . This function increases the programme duration.

This function is not available with a temperature lower than 40° C.

PREWASH

• Use this function to add a prewash phase before the washing phase. We

Page 11

recommend that you use this function when you have laundry with a high level of soil.

The set of this function increases the programme duration.

5.9 Spin button

Press this button to:

• Decrease the maximum speed of the spin phase of the programme.

The display shows only the spin speeds available with the set programme.

• Deactivate the spin phase.

• Activate the 'Rinse Hold' function. Set this function to prevent fabric creases. The appliance does not drain the water when the programme is completed.

5.10 Temperature button

Press button 10 to change the default temperature. When the display shows

- -, the appliance does not heat the wa-

ter.

5.11 Acoustic signals function

You can hear the acoustic signals when:

• You activate the appliance.

• You deactivate the appliance.

• You press the buttons.

• The programme is completed.

• The appliance has a malfunction.

To deactivate/activate the acoustic signals, press button

the same time for 6 seconds.

and button 7 at

ENGLISH 11

If you deactivate the acoustic signals, they continue operate only when you press the buttons and when a malfunction occurs.

5.12 Child lock function

This function prevents children to play with the control panel.

• To activate the function, press button

and button 9 at the same time

until the display shows the symbol

• To deactivate the function, press but-

and button 9 at the same

ton time until the symbol

You can activate the function:

• Before you press the Start/Pause but-

: the appliance cannot start.

ton

• After you press the Start/Pause button

, all the buttons and the pro-

gramme knob are deactivated.

goes off.

5.13 Permanent extra rinse function

With this function you can keep the extra rinse function permanently on when you set a new programme.

•To activate the function press button

and button 5 at the same time

until the display shows the symbol

•To deactivate the function press but-

and button 5 at the same

ton time until the symbol

goes off.

Page 12

www.aeg.com

6. PROGRAMMES

Programme Temperature

Algodón

95° - Cold

Extra Silencio

95° - Cold

Sintéticos

60° - Cold

Plancha Fácil

60° - Cold

Delicados

40° - Cold

Lana / Seda 40° - Cold

Type of load Max. weight of load

White and coloured cotton with heavy level of soil. max. load 7 kg

White and coloured cotton with normal level of soil. max. load 7 kg

Synthetic or mixed fabric items with normal level of soil. max. load 3.5 kg

Synthetic fabrics. The wash and the spin phase of this programme are delicate to prevent the creases of the laundry. The appliance adds some rinses. max. load 3.5 kg

Delicate fabrics as acrylics, viscose, polyester items with normal soil. max. load 3.5 kg

Machine washable wool as well as for hand washable wool and delicate fabrics with «hand washing» care symbol. max. load 2 kg

Cycle description

Wash Rinses Long spin

Wash Rinses Stop with water in the drum

Wash Rinses Short spin

Functions

SPIN REDUCTION RINSE HOLD

PRELAVADO MANCHAS

ACLARADO EXTRA AHORRA TIEM-

PRELAVADO1)/ MANCHAS

ACLARADO EXTRA AHORRA TIEM-

PO SPIN REDUCTION

RINSE HOLD

PRELAVADO MANCHAS

ACLARADO EXTRA AHORRA TIEMPO

SPIN REDUCTION RINSE HOLD

PRELAVADO

ACLARADO EXTRA AHORRA TIEMPO

SPIN REDUCTION RINSE HOLD

PRELAVADO MANCHAS

ACLARADO EXTRA AHORRA TIEMPO

SPIN REDUCTION RINSE HOLD

Page 13

ENGLISH 13

Programme Temperature

Mantas / Edredones

60° - 30°

Type of load Max. weight of load

Special programme for one synthetic blanket, duvet, bedspread and so on. max. load 2 kg

Anti-Alergia

60°

White cotton items. This programme removes micro-organisms thanks to the washing by 60° C and adds on rinse. In this way the action is more effective. Put a special additive for hygiene in the Prewash compartment and set the option Stain. max. load 7 kg

Centrifugado / Descarga

All fabrics. The spin phase assumes the setting for cotton items. Set the spin speed according the type fabrics. max. load 7 kg

Aclarado All fabrics.

max. load 7 kg

Tejidos Gruesos

60° - Cold

Items like pants, shirts or jackets in jeans and jersey realized with hi-tech materials. max. load 7 kg

20 Min. - 3 kg

40° - 30°

Quick wash of sport items or cotton and synthetic items , lightly soiled or worn once. max. load 3 kg

Super Eco

Cold

Mixed fabrics (cotton and synthetic items). This programme is designed for saving energy, water and time. max. load 3 kg

Cycle description

Wash Rinses Short spin

Wash Rinses Long spin

Drainage of the water Spin phase

One rinse with additive spin phase

Wash Rinses Short spin

Functions

SPIN REDUCTION

SPIN REDUCTION RINSE HOLD

PRELAVADO MANCHAS

ACLARADO EXTRA

SPIN REDUCTION NO SPIN

SPIN REDUCTION RINSE HOLD ACLARADO EX-

TRA SPIN REDUCTION

RINSE HOLD PRELAVADO

ACLARADO EXTRA

SPIN REDUCTION

SPIN REDUCTION RINSE HOLD ACLARADO EXTRA

Page 14

www.aeg.com

Programme Temperature

Algodón

Eco

60° - 40°

Type of load Max. weight of load

White and fast coloured cotton with normal soil. Set this programme to have a good washing results and decrease the energy consumption. The time of the washing programme is extended. For cotton economy pro-

Cycle description

Wash Rinses Long spin

Functions

SPIN REDUCTION RINSE HOLD

PRELAVADO MANCHAS

ACLARADO EXTRA AHORRA TIEM-

grammes you can set only the Extra Quick duration. max. load 7 kg

If you use liquid detergent, set a programme without PREWASH.

The Stain function is not available with a temperature lower than 40°C.

If you select the Extra Quick duration, we recommend that you decrease the quantity of the load. It is possible to load fully the appliance, however the washing results are reduced.

To select the DRAIN programme only, set the function NO SPIN.

Press EXTRA RINSE button to add rinses. With a low spin speed the appliance performs delicate rinses and a short spin.

This programme is suitable for detergents that are effective at low temperatures.

STANDARD PROGRAMMES for the Energy Label consumption values. According to

regulation 1061/2010, these programmes are respectively the «standard 60° C cotton programme» and the «standard 40° C cotton programme». They are the most efficient programmes in terms of combined energy and water consumption for washing normally soiled cotton laundry. Set this programme to have a good washing results and decrease the energy consumption. The time of the washing programme is extended.

The washing temperature of the washing phase may differ from the temperature declared for the selected programme.

STEAM PROGRAMMES

Programme

Steam Refrescar

This cycle removes odours from the laundry

Steam does not remove animal odours.

Steam Anti-arrugas

This cycle helps to dewrinkle the laundry.

Type of load Max. load

Cotton and synthetic items up to 1.5

Page 15

Steam can be used for dried, washed or worn once laundry. These programmes can reduce creases and odours and make your laundry more smooth. Do not use any detergent. If necessary, remove stains by washing or using localized stain removal.

Steam programmes do not perform any hygienic cycle.

Do not set the Steam programme for this type of items:

• items where it is not specified on the care label as being suitable for tumbledrying

• all items that have plastic, metal, wooden parts or alike.

If you set a Steam programme with dried laundry, at the end of the cycle the laundry feels humid. It is better to expose items to the open air for about 10 minutes to remove the humidity. When the programme is completed, quickly remove the laundry from the drum. After a steam cycle, items may to be ironed anyway, but with less effort!

7. CONSUMPTION VALUES

At programme start the display shows the duration programme for the maximum load capacity. During the washing phase the programme duration is automatically calculated and can greatly be reduced if the laundry load is lower than the maximum load capacity (e.g. Cotton 60°C, maximum load capacity 7 kg, the programme duration exceeds 2 hours; real load 1 kg, the programme duration don’t reach 1 hour). When the appliance is calculating the real programme duration a dot blinks in the display.

The data of this table are approximate. Different causes can change the data: the quantity and type of laundry, the water and ambient temperature.

ENGLISH 15

Programmes Load

(Kg)

Energy

consump-

tion (kWh)

Water con-

sumption

(litre)

Approxi-

mate pro-

gramme

duration

Remain-

ing mois-

ture (%)

(minutes)

Cottons 60 °C 7 1.25 70 146 53 Cottons 40 °C 7 0.78 70 161 53 Synthetics 40

°C Delicates 40

°C Wool/Hand

wash 30 °C

3.5 0.47 50 171 35

3.5 0.53 62 121 35

2 0.25 45 58 30

Standard cotton programmes Standard 60

°C cotton

7 0.72 45 232 53

Page 16

www.aeg.com

Programmes Load

(Kg)

Standard 60 °C cotton

Standard 40 °C cotton

At the end of spin phase.

3.5 0.62 33 190 53

3.5 0.46 34 186 53

Off Mode (W) Left On Mode (W)

0.05 0.05

The information given in the charts above are in compliance with the EU Commission regulation 1015/2010 implementing directive 2009/125/EC.

8. BEFORE FIRST USE

To activate the drain system, put 2 litre of water in the main wash compartment of the detergent dispenser.

Put a small quantity of detergent in the main wash compartment of the

Energy

consump-

tion (kWh)

Water con-

sumption

(litre)

Approxi-

mate pro-

gramme

duration

(minutes)

detergent dispenser. Set and start a programme for cotton at the highest temperature without laundry. This removes all possible dirt from the drum and the tub.

Remain-

ing mois-

ture (%)

9. USING THE APPLIANCE

Open the water tap.

Connect the mains plug to the mains socket.

Press button 1 to activate the appliance.

Put the laundry in the appliance.

Use the correct quantity of detergent and additives.

Set and start the correct programme for the type of laundry and soil.

9.1 Loading the laundry

Open the appliance door.

Put the laundry in the drum, one item at a time. Shake the items before you put them in the appliance. Make sure not to put too much laundry in the drum.

Close the door.

Page 17

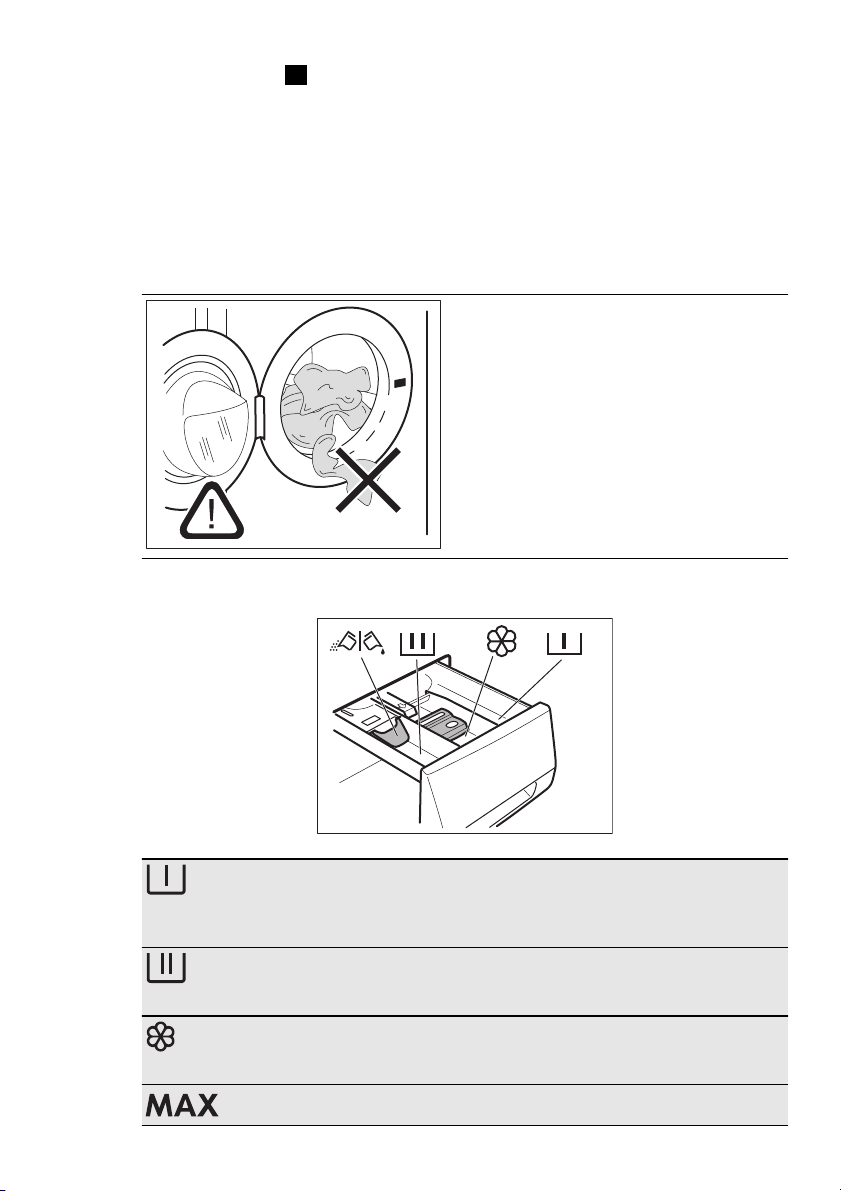

Make sure that no laundry stays between the seal and the door. There is a risk of water leakage or damage to the laundry.

9.2 Filling the detergent and additives

ENGLISH 17

The detergent compartment for the prewash phase, the soak programme and for the stain function. Add the detergent for prewash, soak and stain remover before the start of the programme.

The detergent compartment for the washing phase. If you use a liquid detergent, put it immediately before you start the programme.

Liquid additives compartment (fabric conditioner, starch). Put the product in the compartment before you start the programme.

This is the maximum level for the quantity of liquid additives.

Flap for powder or liquid detergent Turn it (up or down) in the correct position to use powder or liquid detergent.

Always obey the instructions that you find on the packaging of the detergent products.

Page 18

www.aeg.com

Check the position of the flap

Measure out the detergent and the fabric conditioner.

Carefully close the detergent dispenser. Make sure that the flap does not cause a blockage when you close the drawer.

9.3 Setting and starting a programme

Turn the programme knob. The related programme indicator comes on.

The indicator of button 4 flashes with red colour.

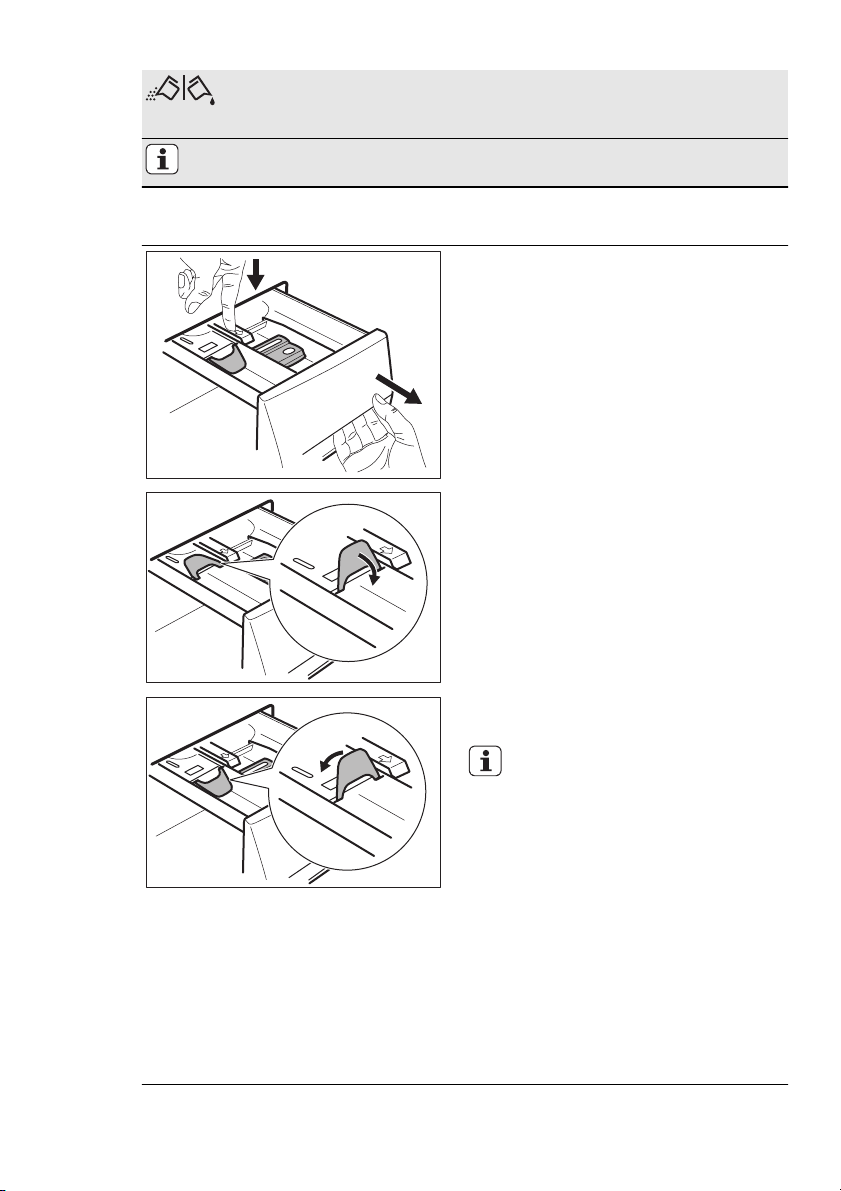

Pull out the detergent dispenser until it stops.

Press the lever down to remove the dispenser.

To use powder detergent, turn the flap up.

To use liquid detergent, turn the flap down.

With the flap in the position DOWN:

– Do not use gelatinous or thick

liquid detergents.

– Do not put more liquid deter-

gent than the limit showed in

the flap. – Do not set the prewash phase. – Do not set the delay start func-

tion.

The display shows the default temperature, the spin speed and the empty indicator bars of the available functions.

To change the temperature and/or the spin speed, press the related buttons.

Set the available functions.

Page 19

Press button 4 to start the programme. The indicator of button

is on.

The drain pump can operate for a short time when the appliance fills water.

The appliance adjust automatically the cycle time to the laundry you have put in the drum to have perfect washing results in the minimum necessary time. After approximately 15 minutes from the start of the programme, the display shows the new time value.

9.4 Interrupt a programme

Press button 4 . The indicator flashes.

Press button 4 again. The washing programme continues.

9.5 Cancel a programme

Press button 1 to cancel the programme and to deactivate the appliance.

Press button 1 again to activate the appliance. Now, you can set a new washing programme.

The appliance does not drain the water.

9.6 Change a function

You can change only some functions before they operate.

Press button 4 . The indicator flashes.

Change the function set.

9.7 Set the delay start

Press button 5 again and again until the display shows the number of minutes or hours. The related symbols comes on.

Press button 4 , the appliance starts the countdown of the delay start.

When the countdown is completed,

the programme starts automatically.

Before you press button 4 to start the appliance, you can cancel or change the set of the delay start. You cannot set the delay start with the Steam programme.

9.8 Cancel the delay start

Press button 4 . The related indicator flashes.

Press button 5 again and again until the display shows 0’.

Press button 4 . The programme starts.

9.9 Open the door

While a programme or the delay start operates, the appliance door is locked.

To open the appliance door:

Press button 4 . The door lock symbol in the display goes off.

Open the appliance door.

Close the appliance door and press

button delay start continues.

. The programme or the

If the temperature and level of the water in the drum are too high, the door lock symbol stays on and you cannot open the door. To open the door do the steps that follow:

Deactivate the appliance.

Wait for some minutes.

Make sure that no water is in the drum.

If you deactivate the appliance, it is necessary to set the programme again.

9.10 At the end of the programme

• The appliance stops automatically.

• The acoustic signals operate.

•

In the display

• The indicator of the Start/Pause but-

goes off.

ton

comes on.

ENGLISH 19

Page 20

www.aeg.com

• The door lock symbol goes off.

•

Press button pliance. After five minutes from the end of the programme, the energy saving function automatically deactivates the appliance.

When you activate the appliance again, the display show the end of the last set programme. Turn the programme knob to set a new cycle.

• Remove the laundry from the appliance. Make sure that the drum is empty.

• Keep the door ajar, to prevent mildew and odours.

• Close the water tap.

The washing programme is completed, but there is water in the drum:

– The drum turns regularly to prevent

the creases in the laundry.

to deactivate the ap-

10. HINTS AND TIPS

– The door stays locked. – You must drain the water to open the

door.

To drain the water:

If necessary, decrease the spin speed.

Press the Start/Pause button 4 . The appliance drain the water and spin.

When the programme is completed and the door lock symbol goes off, you can open the door

Deactivate the appliance.

The appliance drain and spin automatically after approximately 18 hours.

10.1 The laundry load

• Divide the laundry in: white, coloured, synthetics, delicates and wool.

• Obey the washing instructions that are on the laundry care labels.

• Do not wash together white and coloured items.

• Some coloured items can discolour with the first wash. We recommend that you wash them separately for the first times.

• Button up pillowcases, close zippers, hooks and poppers. Tie up belts.

• Empty the pockets and unfold the items.

• Turn inside out multilayered fabrics, wool and items with painted illustrations.

• Remove hard stains.

• Wash with a special detergent heavy soil stains.

• Be careful with the curtains. Remove the hooks or put the curtains in a washing bag or pillowcase.

• Do not wash in the appliance : – Laundry without hems or with cuts – Underwired bras. – Use a washing bag to wash small

items.

• A very small load can cause balance problems with the spin phase. If this occurs, adjust manually the items in the tub and start the spin phase again.

10.2 Stubborn stains

For some stains, water and detergent is not sufficient. We recommend that you remove these stains before you put the items in the appliance. Special stain removers are available. Use the special stain remover that is applicable to the type of stain and fabric.

10.3 Detergents and additives

• Only use detergents and additives specially made for washing machines.

Page 21

• Do not mix different types of detergents.

• To help the environment, do not use more than the correct quantity of detergent.

• Obey the instructions that you find on the on packaging of these products.

• Use the correct products for the type and colour of the fabric, the programme temperature and the level of soil.

• If you use liquid detergents, do not set the prewash phase.

• If your appliance has not the detergent dispenser with the flap device, add the liquid detergents with a dosing ball.

use a water softener for washing machines. In areas where the water hardness is soft it is not necessary to use a water softener. To know the water hardness in your area, contact your local water authority. Obey the instructions that you find on the packaging of the products. Equivalent scales measure the water hardness:

• German degrees (°dH).

• French degrees (°TH).

• mmol/l (millimol for each litre - international unit for the hardness of water).

• Clarke degrees.

10.4 Water hardness

If the water hardness in your area is high or moderate, we recommend that you

Water hardness table

Level Type

°dH °T.H. mmol/l Clarke

1 soft 0-7 0-15 0-1.5 0-9 2 medium 8-14 16-25 1.6-2.5 10-16 3 hard 15-21 26-37 2.6-3.7 17-25 4 very hard > 21 > 37 >3.7 >25

Water hardness

ENGLISH 21

11. CARE AND CLEANING

WARNING!

Disconnect the appliance from the mains supply before you clean it.

11.1 Descaling

The water we use contains limescale. If it becomes necessary, use a water softener to remove limescales. Use a special product made for washing machines. Obey the instructions that you find on the packaging of the manufacturer. Do this separately from the laundry wash.

11.2 External cleaning

Clean the appliance only with soap and warm water. Fully dry all the surfaces.

CAUTION!

Do not use alcohol, solvents or chemical products.

11.3 Maintenance wash

With the low temperature programmes it is possible that some detergent stays in the drum. Make regularly a maintenance wash. To do this:

• Empty the laundry from the drum.

Page 22

www.aeg.com

• Set the hottest cotton wash programme

• Use a correct quantity of powder detergent with biological properties.

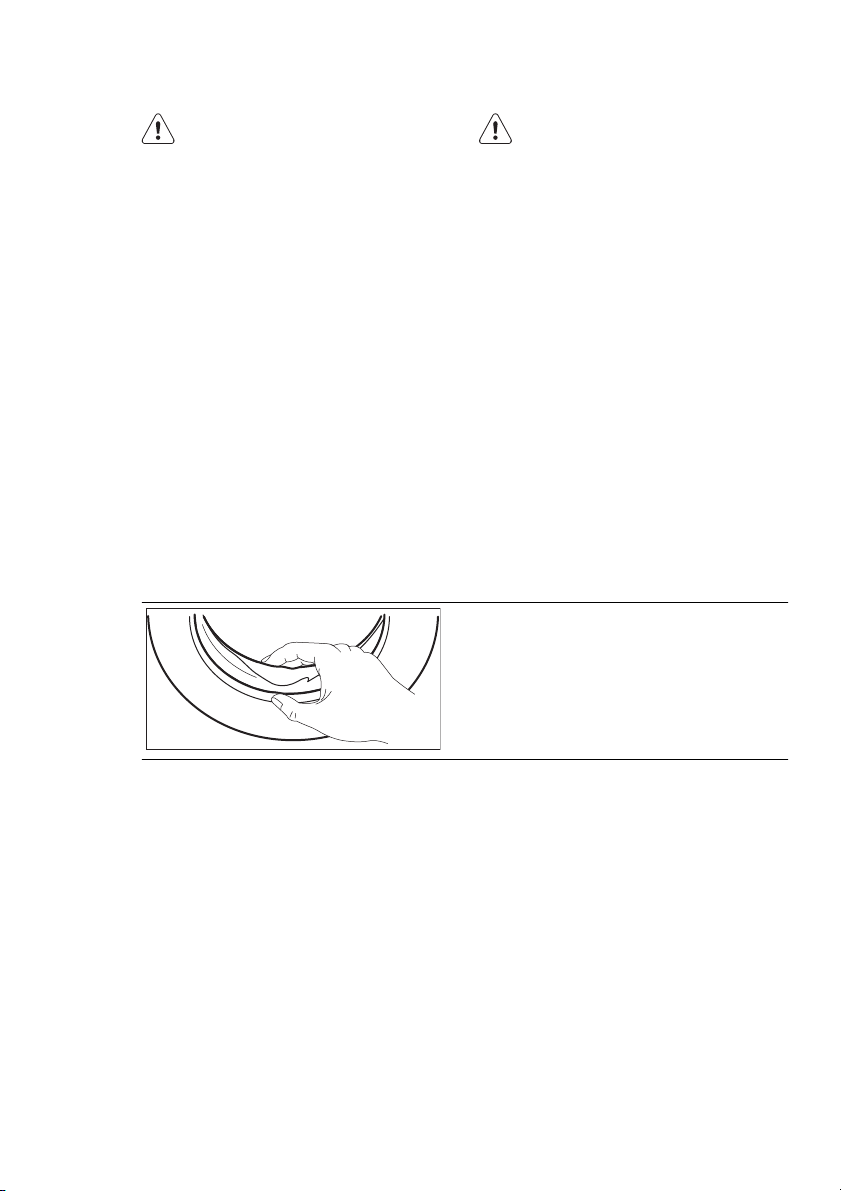

11.4 Door seal

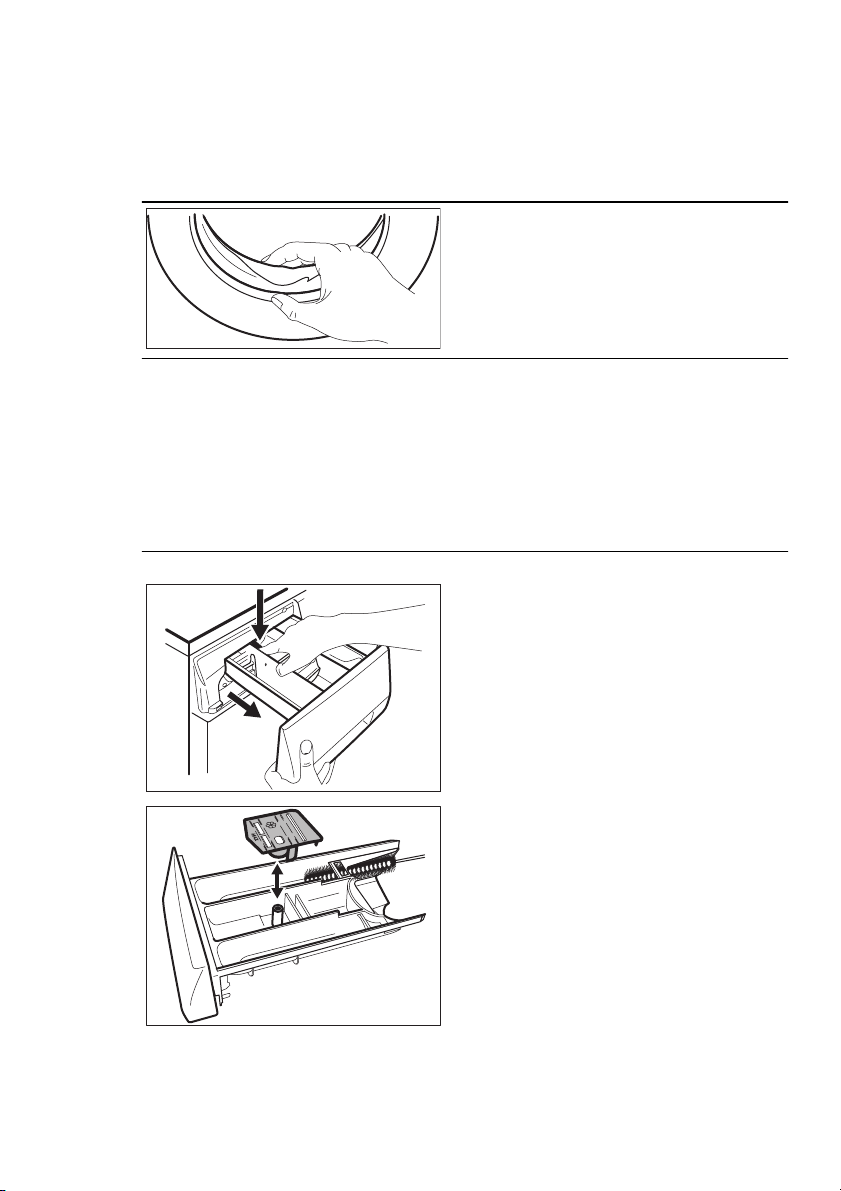

After each wash, keep the door open for a while to prevent mould and to let unpleasant smells go out.

Regularly examine the seal and remove all objects from the inner part.

11.5 Drum

Regularly examine the drum to prevent limescale and rust particles. Only use special products to remove rust particles from the drum. To do this:

11.6 Detergent dispenser

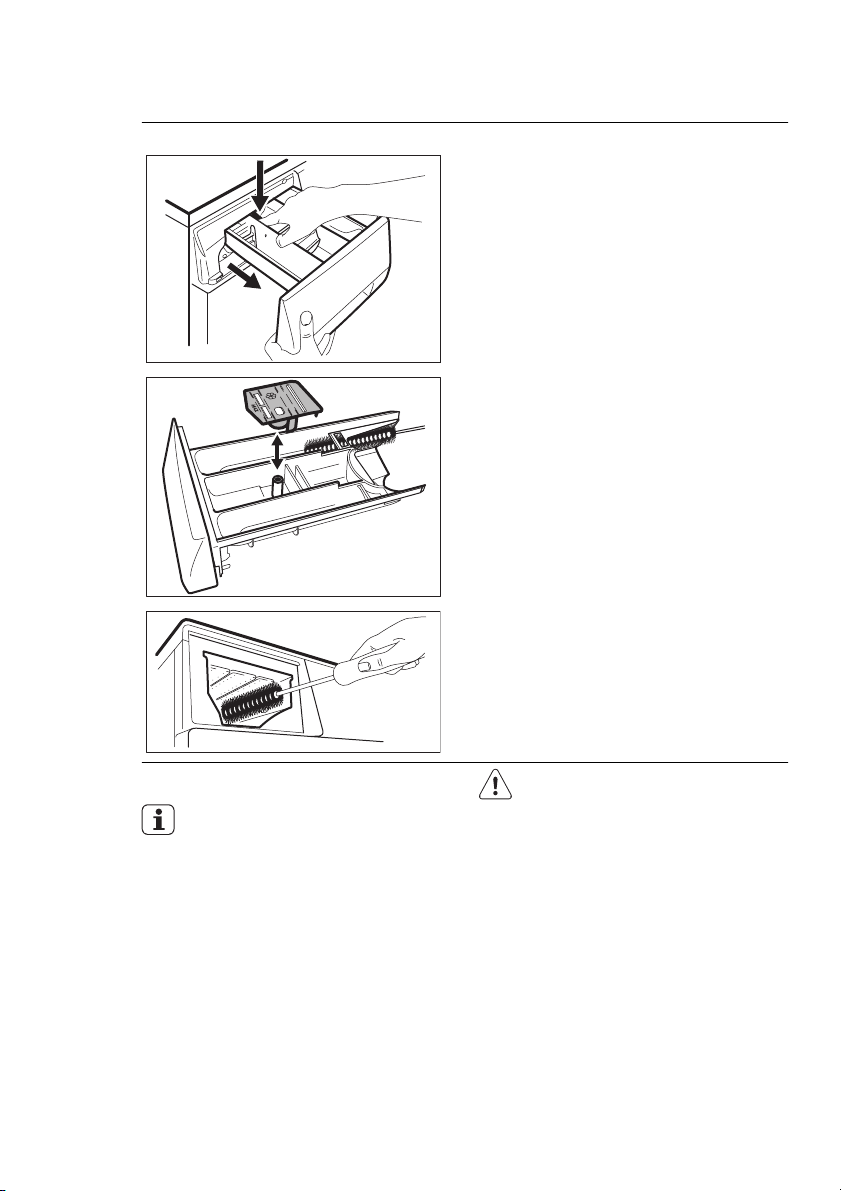

To clean the dispenser:

• Clean the drum with special product for stainless steel.

• Start a short programme for cotton at the maximum temperature with a small quantity of detergent.

Press the lever.

Pull the dispenser out.

Remove the top part of the liquid additive compartment.

Clean all the parts with water.

Page 23

ENGLISH 23

Clean the dispenser recess with a brush.

Put back the dispenser in the recess.

11.7 Drain pump

Regularly examine the drain pump and make sure that it is clean.

Clean the pump if:

• The appliance does not drain the water.

• The drum cannot turn.

• The appliance makes an unusual noise because of the blockage of the drain pump.

To clean the drain pump:

• The display shows an alarm code because of the problem with water drain.

WARNING!

Disconnect the mains plug from the mains socket.

Do not remove the filter while the appliance operates. Do not clean the drain pump if the water in the appliance is hot. The water must be cold before you clean the drain pump.

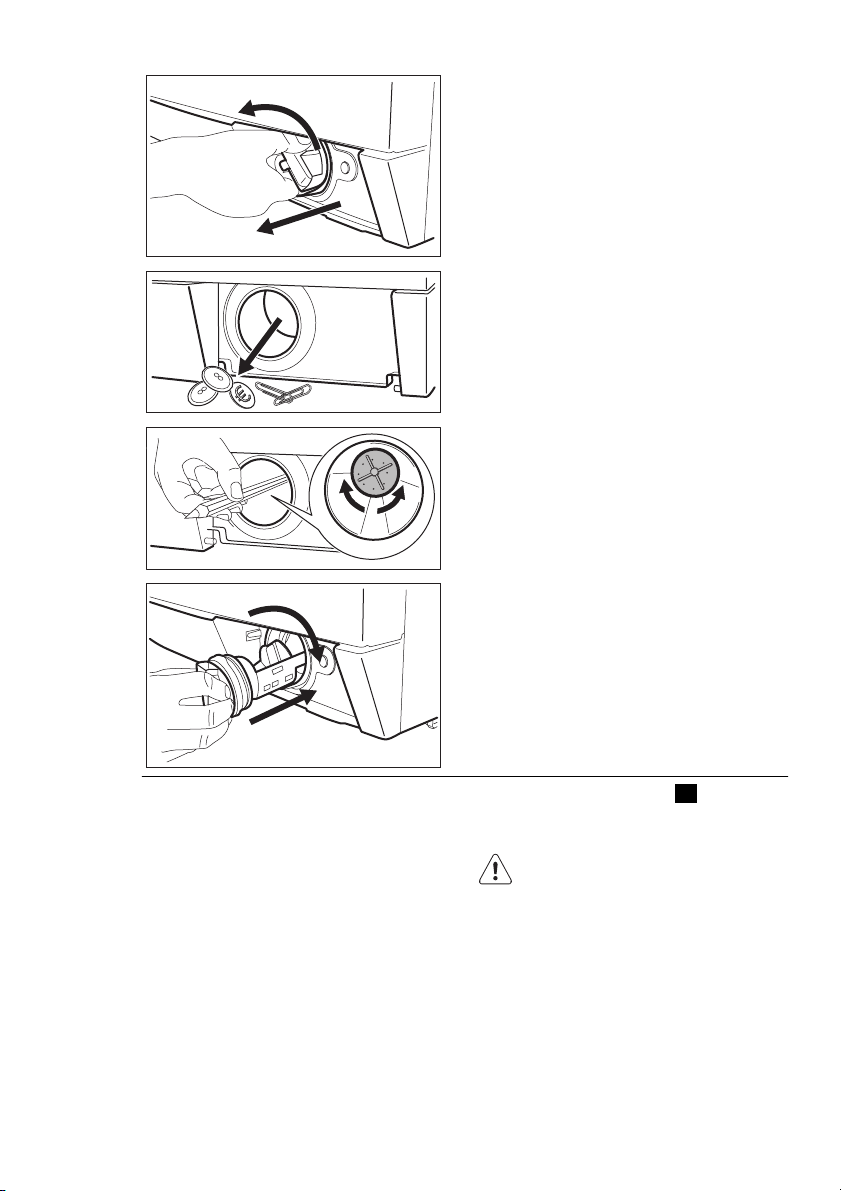

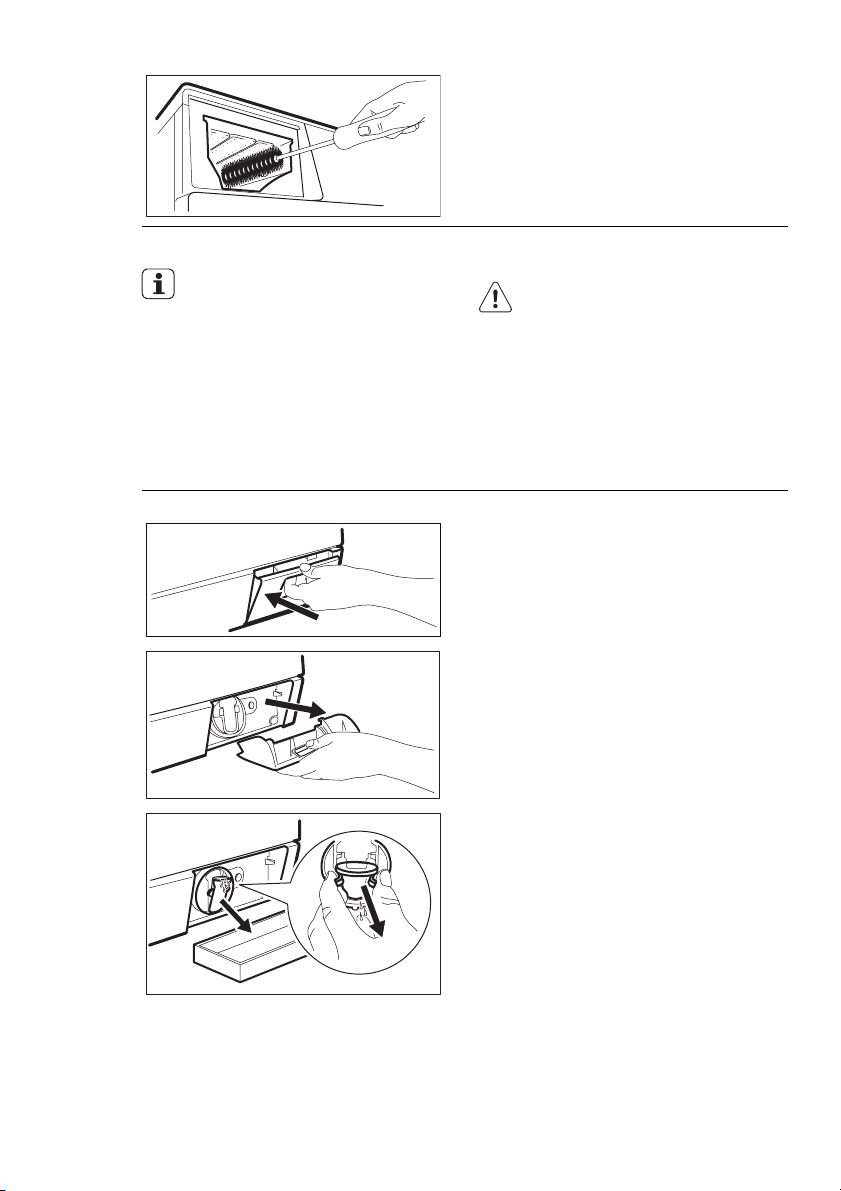

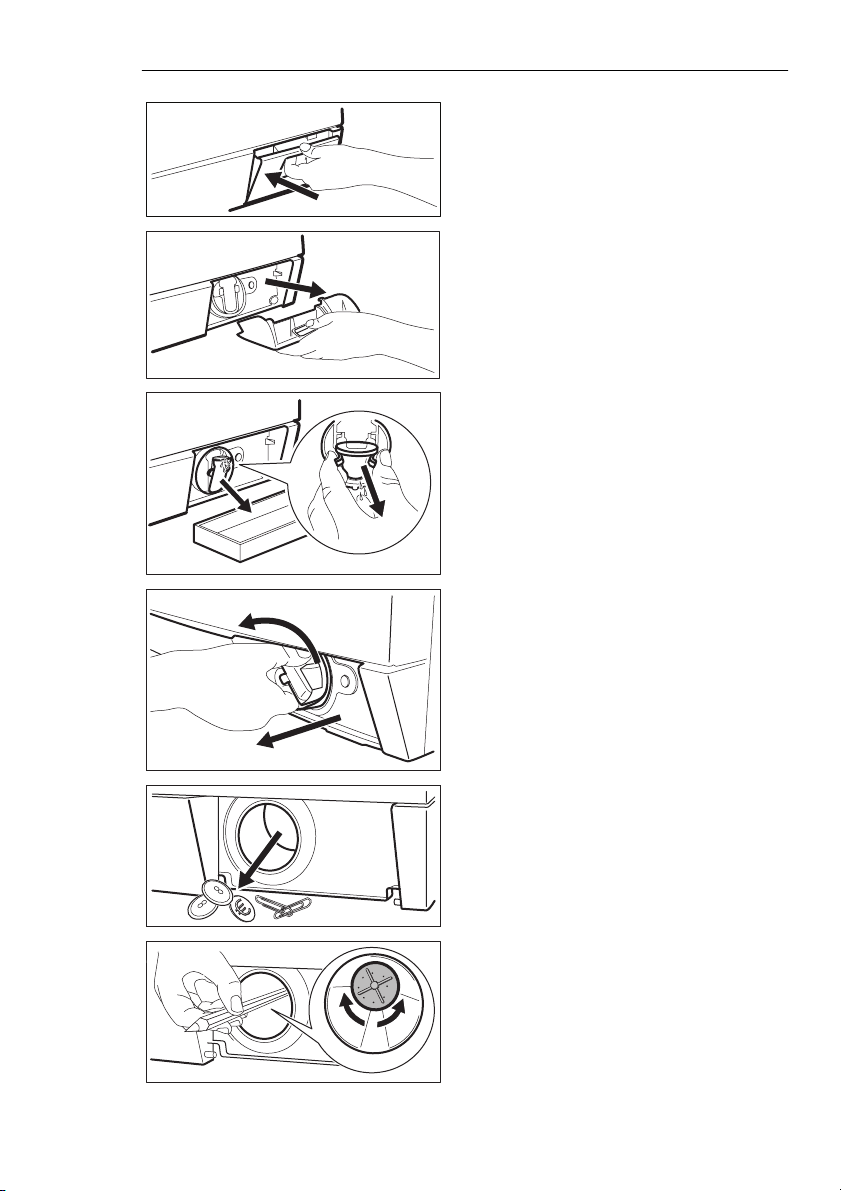

Open the drain pump door.

Pull the flap out to remove it.

Put a container below the recess of the drain pump to collect the water that flows out.

Press the two levers and pull forward the drainage duct to let the water flow out.

Page 24

www.aeg.com

When the container is full of water, put the drainage duct back again and empty the container. Do steps 4 and 5 again and again until no more water flows out from the drain pump.

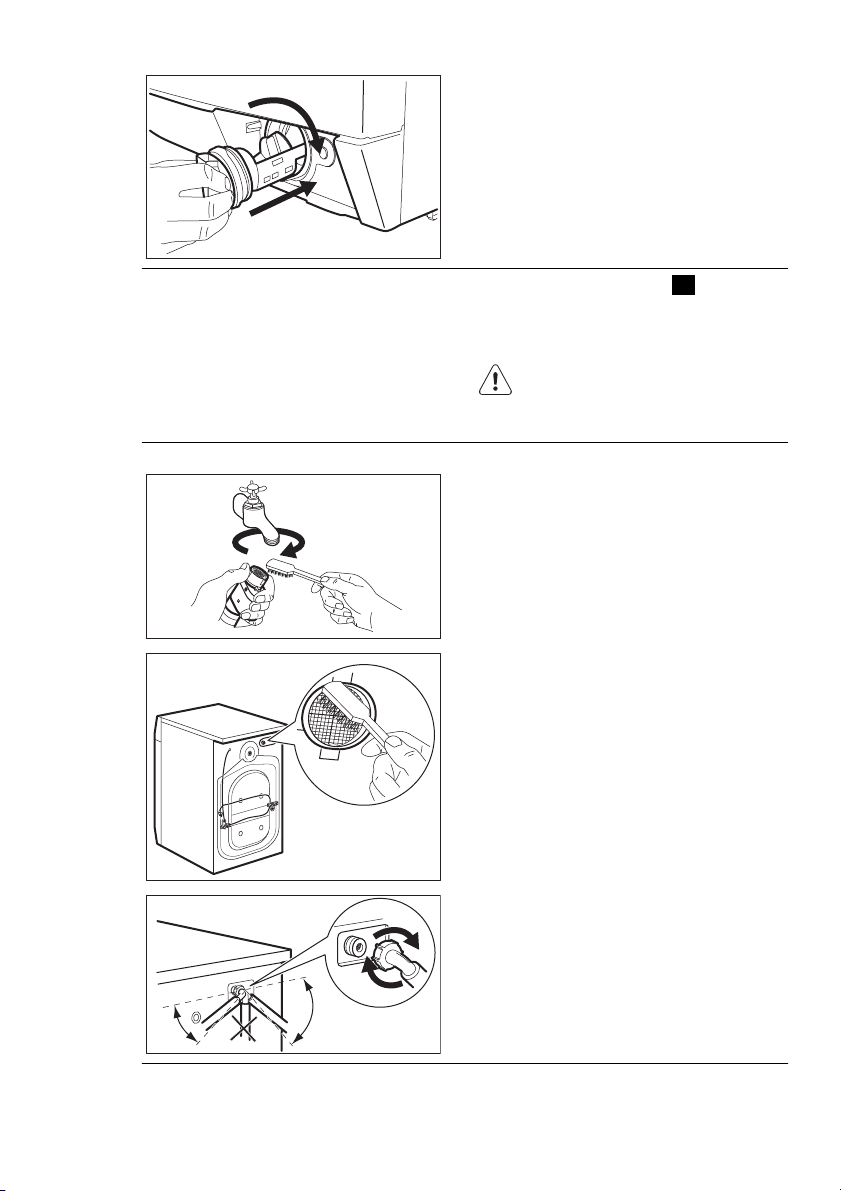

Pull back the drainage duct and turn the filter to remove it.

Remove fluff and objects from the pump.

Make sure that the impeller of the pump can turn. If this does not occur, contact the service centre.

Clean the filter under the water tap and put it back in the pump into the special guides.

10.

Make sure that you tighten correctly the filter to prevent leakages.

11.

Put the flap back and close the drain

pump door.

11.8 The inlet hose filter and the valve filter

It could be necessary to clean the filters when:

• The appliance does not fill with water.

• The appliance fills with the water for a long time.

•

The indicator of button

flashes and the display shows the related alarm. Refer to 'Troubleshooting'.

WARNING!

Disconnect the mains plug from the mains socket.

Page 25

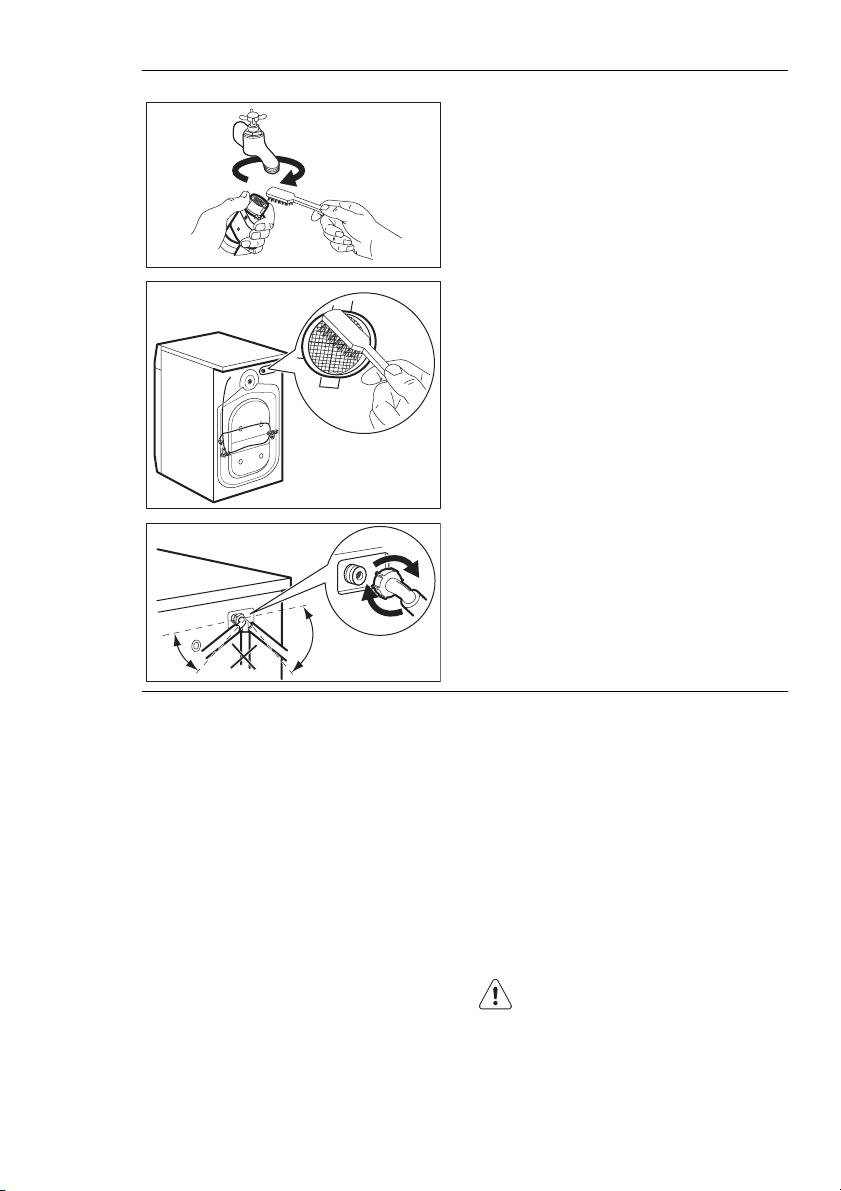

To clean the water inlet filters:

ENGLISH 25

Close the water tap.

Remove the water inlet hose from the water tap.

Clean the filter in the inlet hose with a stiff brush.

Remove the inlet hose behind the appliance.

Clean the filter in the valve with a stiff brush or a towel.

Install again the inlet hose. Make sure that the couplings are tight to prevent leakages.

Open the water tap.

45°

20°

11.9 Emergency drain

Because of a malfunction, the appliance cannot drain the water. If this occurs, do steps (1) through (6) of 'To clean the drain pump'. If necessary, clean the pump. Put the drainage duct back and close the drain pump flap. When you drain the water with the emergency drain procedure, you must activate again the drain system:

Put 2 litres of water in the main wash compartment of the detergent dispenser.

Start the programme to drain the water.

11.10 Frost precautions

If the appliance is installed in an area where the temperature can be less than

0 °C, remove the remaining water from the inlet hose and the drain pump.

Disconnect the mains plug from the mains socket.

Close the water tap.

Remove the water inlet hose

Put the two ends of the inlet hose in a container and let the water flow out of the hose.

Empty the drain pump. Refer to the emergency drain procedure

When the drain pump is empty, install the inlet hose again.

WARNING!

Make sure that the temperature is more than 0 °C before you use the appliance again. The manufacturer is not responsible for damages caused by low temperatures.

Page 26

www.aeg.com

12. TROUBLESHOOTING

The start of the appliance does not occur or it stops during operation. First try to find a solution to the problem (refer to the table). If not, contact the service centre.

With some problems, the acoustic signals operate and the display shows an alarm code:

•

- The appliance does not fill with

water.

•

- The appliance does not drain

the water.

•

- The appliance door is open or

not closed correctly.

•

- The anti-flood device is on.

WARNING!

Deactivate the appliance before you do the checks.

Problem Possible cause Possible solution

The appliance

The water tap is closed. Open the water tap. does not fill with water.

The water inlet hose is

damaged. The filters in the water

inlet hose is blocked . The water tap is blocked

Make sure that the water inlet hose has no damages.

Clean the filters. Refer to 'Care and cleaning'.

Clean the water tap. or is furred with limescale.

The connection of the

water inlet hose is not

Make sure that the connection

is correct. correct.

The water pressure is

too low.

The appliance does not drain the

The water drain hose is damaged.

Contact your local water author-

ity.

Make sure that the water drain

hose has no damages.

water. The filter of the drain

pump is blocked.

Clean the filter of the drain

pump. Refer to 'Care and clean-

ing'.

The connection of the

water drain hose is not

Make sure that the connection

is correct. correct.

A washing programme

Set the drain programme. without the drain phase is set.

The function Rinse &

Set the drain programme. Hold is on.

The appliance

Close the door correctly.

door is open or not closed correctly.

Page 27

ENGLISH 27

Problem Possible cause Possible solution

The anti-flood device is on.

• Disconnect the appliance.

• Close the water tap.

• Contact the service centre.

The spin phase

The spin phase is off. Set the spin programme.

does not operate. The filter of the drain

pump is blocked.

Clean the filter of the drain

pump. Refer to 'Care and clean-

ing'.

Balance problems with

the laundry load.

Adjust manually the items in the

tub and start the spin phase

again.

The programme does not start.

The mains plug is not connected in the mains

Put in the mains plug.

socket.

Blow out fuse in the

Replace the fuse. household fuse box.

You did not press but-

ton

Press button 4 .

The delay start is set. To start immediately the pro-

gramme, cancel the delay start.

The Child Lock function

is activated.

There is water on the floor.

Leakages from the couplings of the water ho-

Deactivate the Child Lock func-

tion.

Make sure that the couplings

are tight. ses.

Leakages from the drain

pump.

The water drain hose is

damaged.

You cannot open the appliance

The washing programme is in operation.

Make sure that the drain pump

filter is tight.

Make sure that the water inlet

hose has no damages.

Let the washing programme

end.

door. There is water in the

drum.

The appliance makes an unusual

Incorrect level of the appliance.

Set the drain or the spin pro-

gramme.

Adjust the level of the appli-

ance. Refer to 'Installation'.

noise. You did not remove the

packaging and/or the transit bolts.

Remove the packaging and/or

the transit bolts. Refer to 'Instal-

lation'.

The load is very small. Add more laundry in the drum.

Page 28

www.aeg.com

Problem Possible cause Possible solution

The appliance fills with water and drain immediately.

The washing results are not satisfactory.

You did not remove the

Incorrect temperature

Too much laundry load. Decrease the laundry load.

After the check, activate the appliance. The programme continues from the point of interruption. If the problem occurs again, contact the service centre.

13. INSTALLATION

The end of the drain hose is too low.

The detergent you used was not sufficient or correct.

stubborn stains before you wash the laundry.

was set.

If the display shows other alarm codes, contact the service centre.

Make sure that the drain hose is

in the correct position.

Increase the detergent quantity

or use a different one.

Use special products to remove

the stubborn stains.

Make sure that you set the cor-

rect temperature.

13.1 Fixing plate kit (4055171146)

Available from your authorized dealer.

13.2 Unpacking

If you install the appliance on a plinth, secure the appliance in the fixing plates. Follow the instructions supplied with the kit.

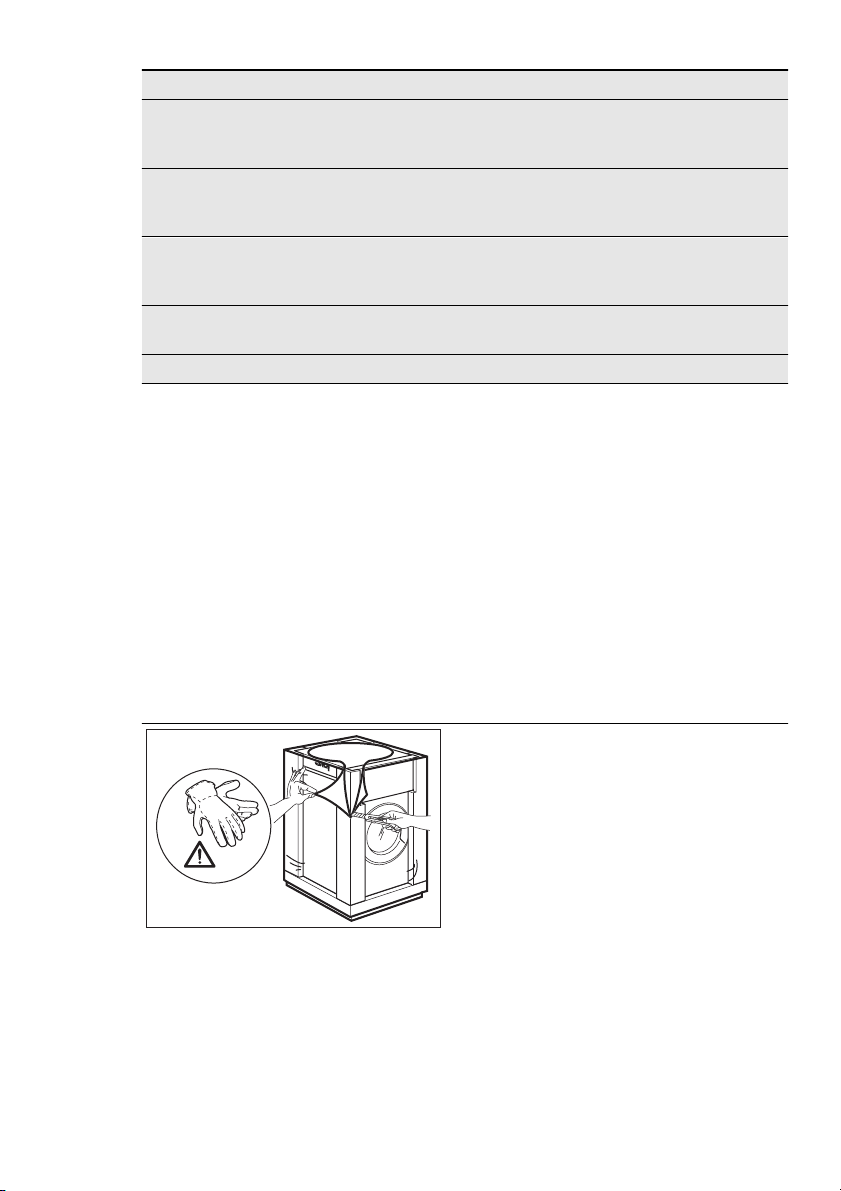

Use the gloves. Remove the external film. If necessary, use a cutter.

Page 29

ENGLISH 29

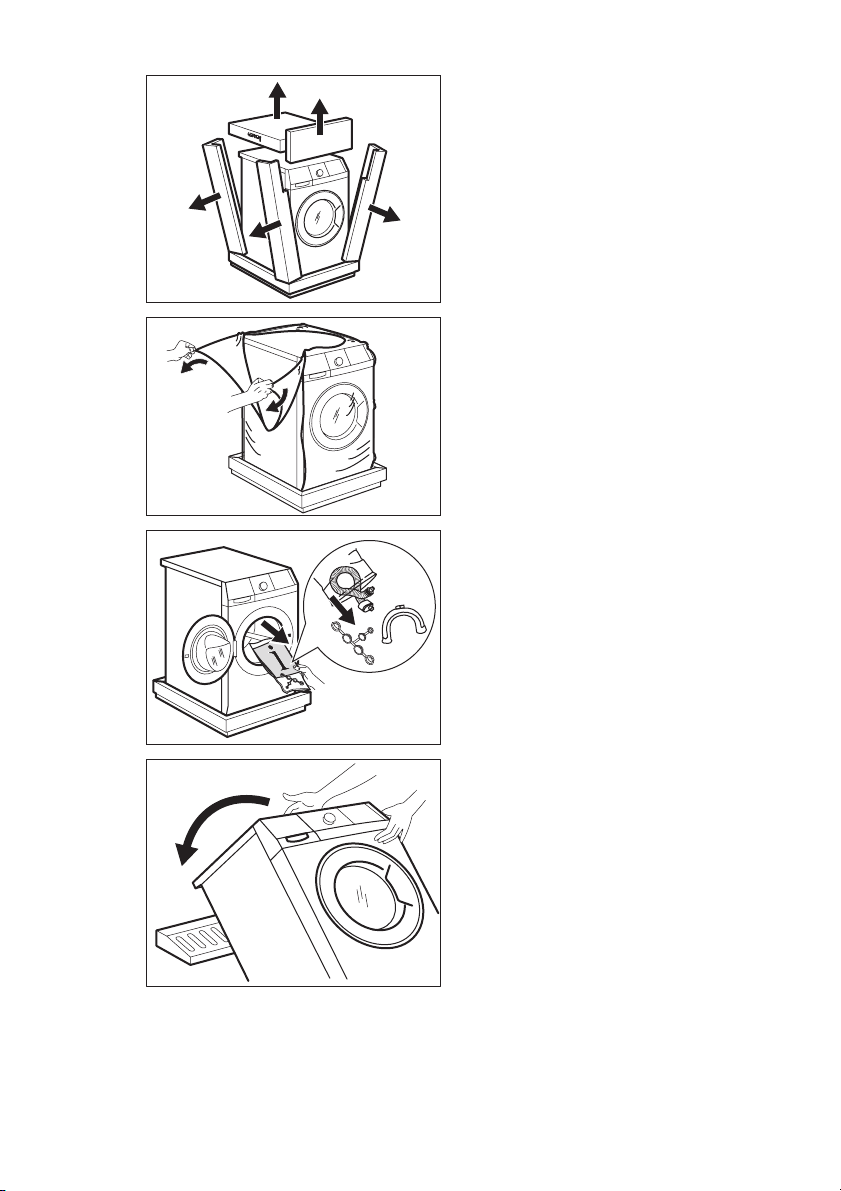

Remove the cardboard top.

Remove the polystyrene packaging materials.

Remove the internal film.

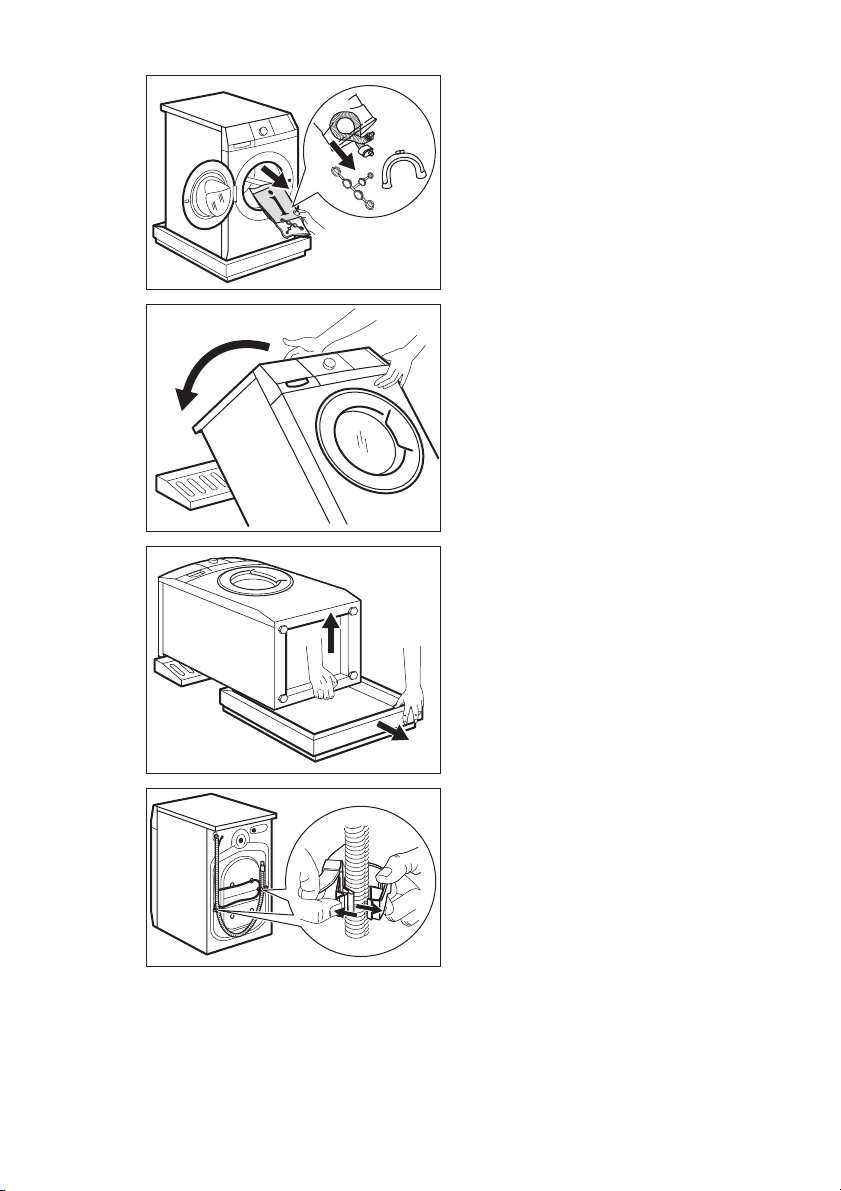

Open the door. Remove the polystyrene piece from the door seal and all the items from the drum.

Put one of the polystyrene packaging elements on the floor behind the appliance. Carefully put down the appliance with the rear side on it. Make sure not to damage the hoses.

Page 30

www.aeg.com

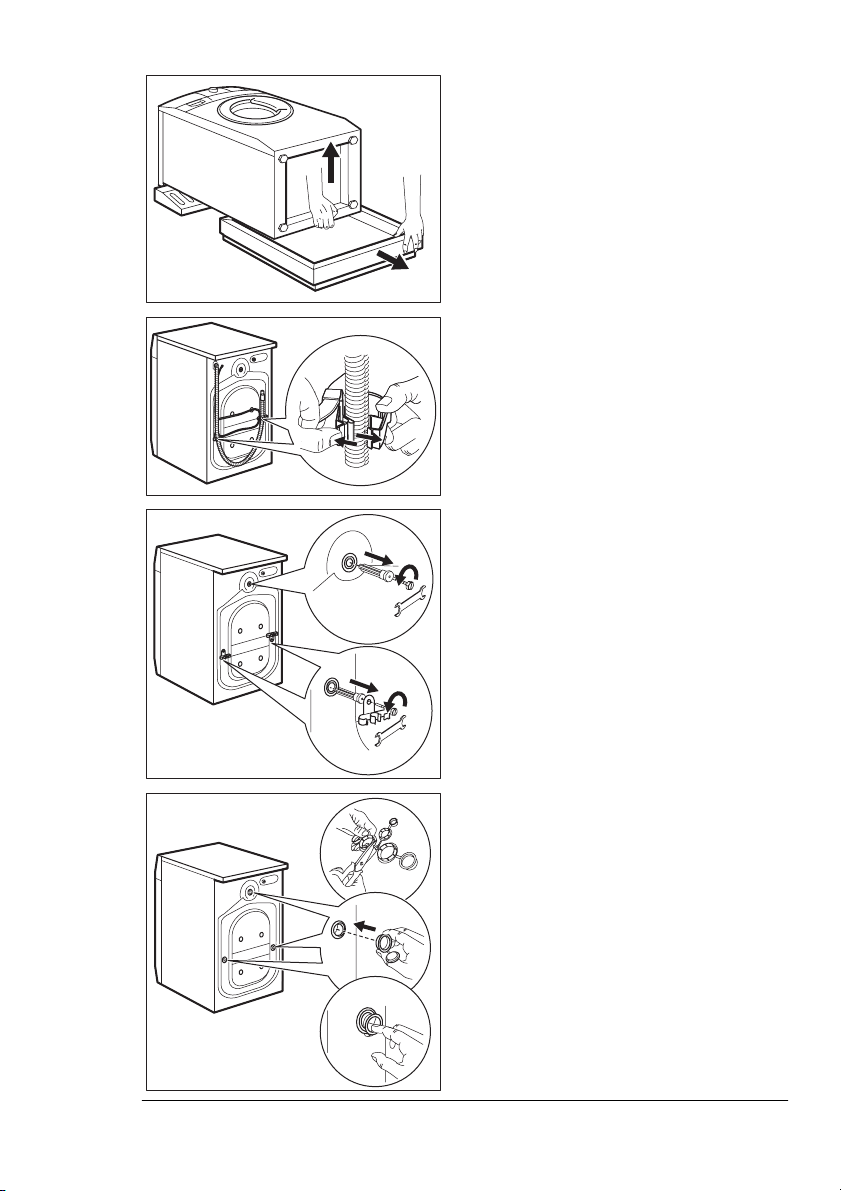

Remove the polystyrene protection from the bottom.

Pull up the appliance in vertical position.

Remove the power supply cable and the drain hose from the hose holders.

10.

Remove the three bolts. Use the key supplied with the appliance.

11.

Pull out the plastic spacers.

12.

Put the plastic caps in the holes. You can find these caps in the user manual bag.

Page 31

WARNING!

Remove all the packaging and the transit bolts before you install the appliance.

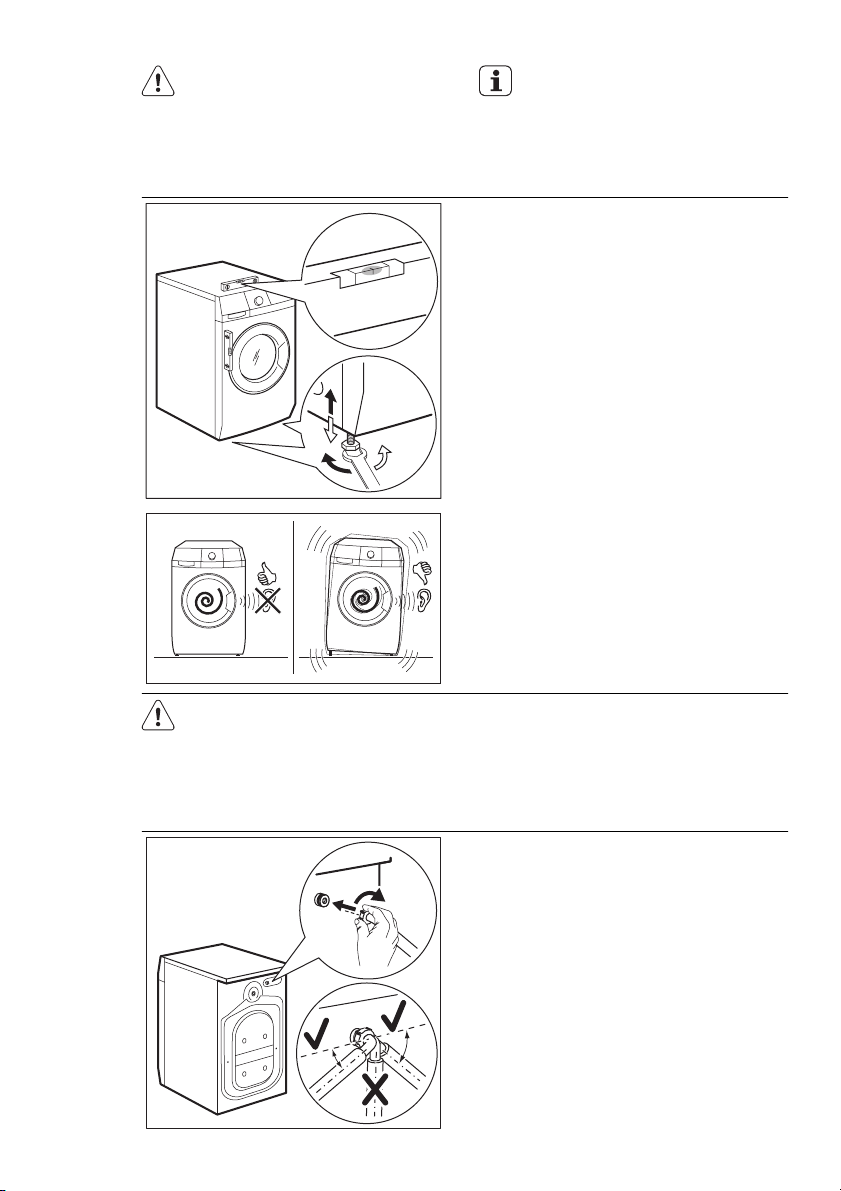

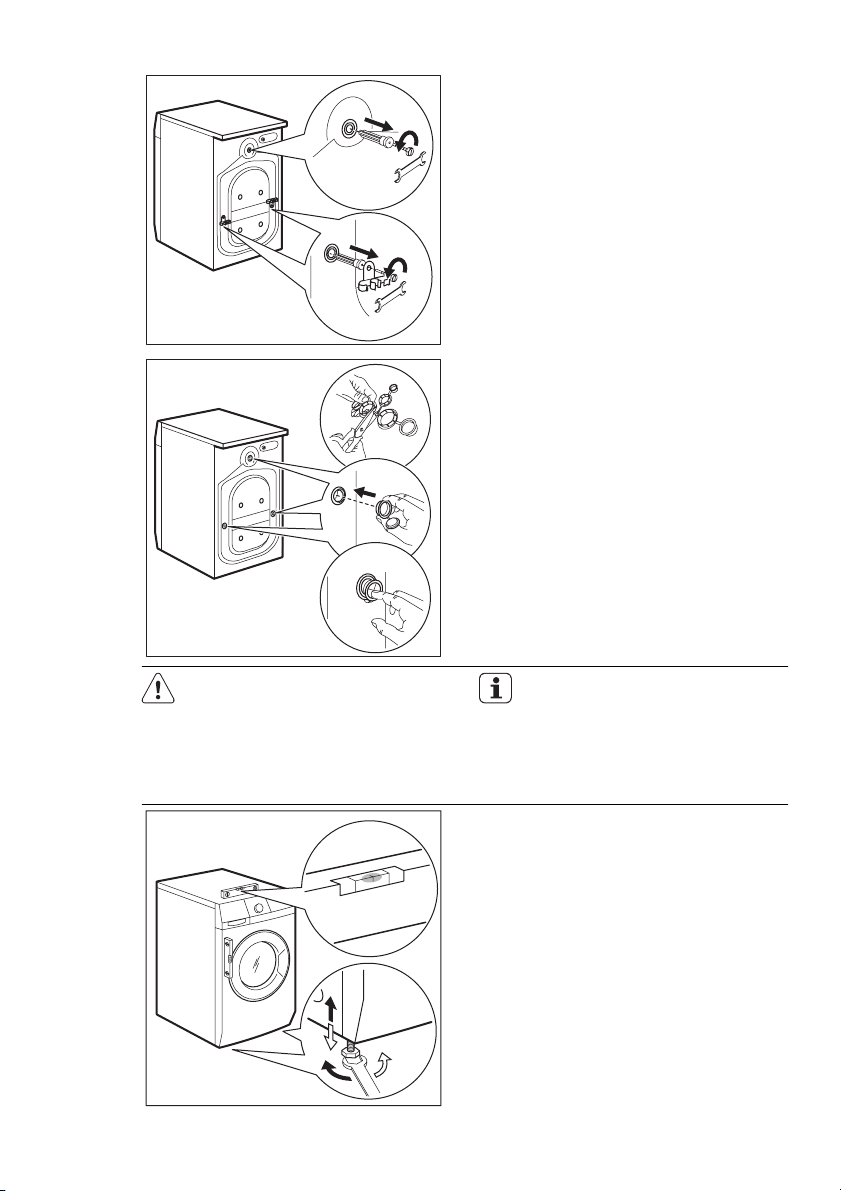

13.3 Positioning and levelling

ENGLISH 31

We recommend that you keep the packaging and the transit bolts for when you move the appliance.

• Install the appliance on a flat hard floor.

• Make sure that carpets do not stop the air circulation below the appliance.

• Make sure that the appliance does not touch the wall or other units

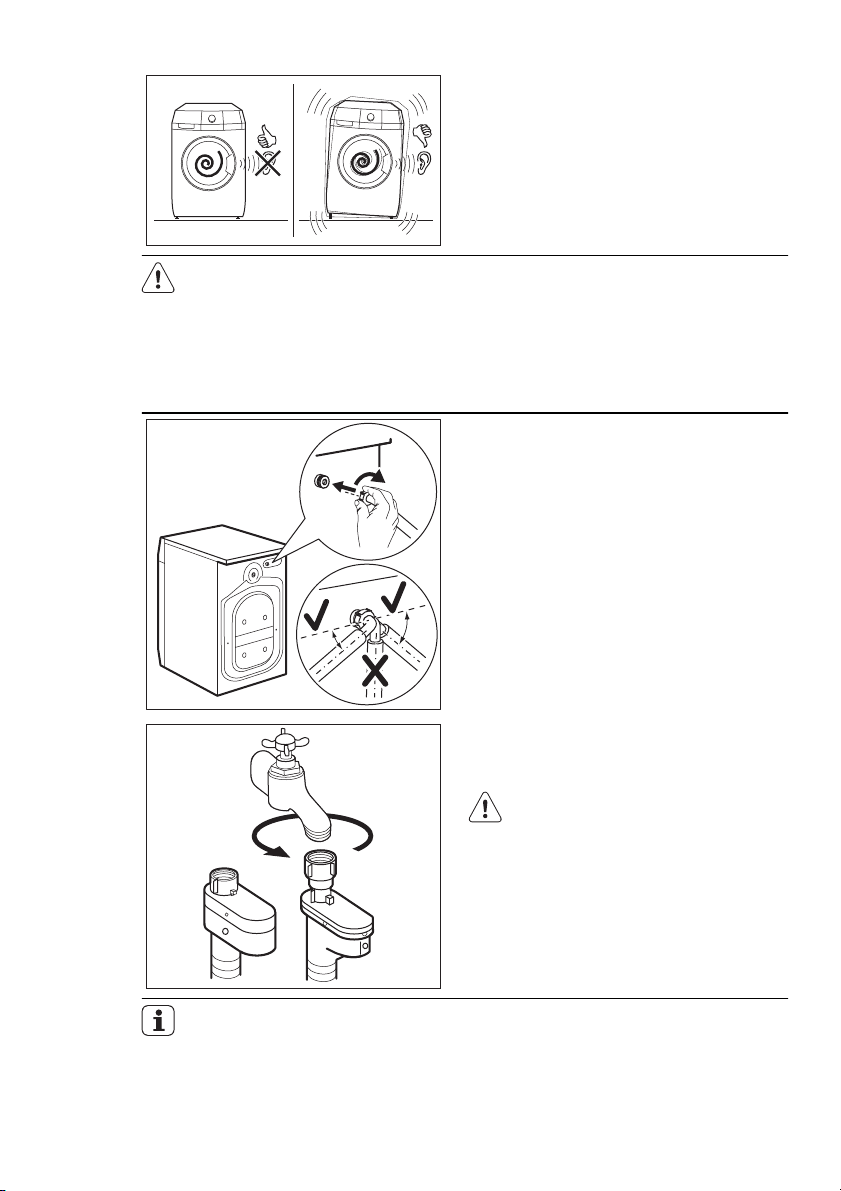

• Loosen or tighten the feet to adjust the level. A correct adjustment of the appliance level prevents the vibration, noise and the movement of the appliance when in operation.

• The appliance must be level and stable.

CAUTION!

Do not put cardboard, wood or equivalent materials below the appliance feet to adjust the level.

13.4 The inlet hose

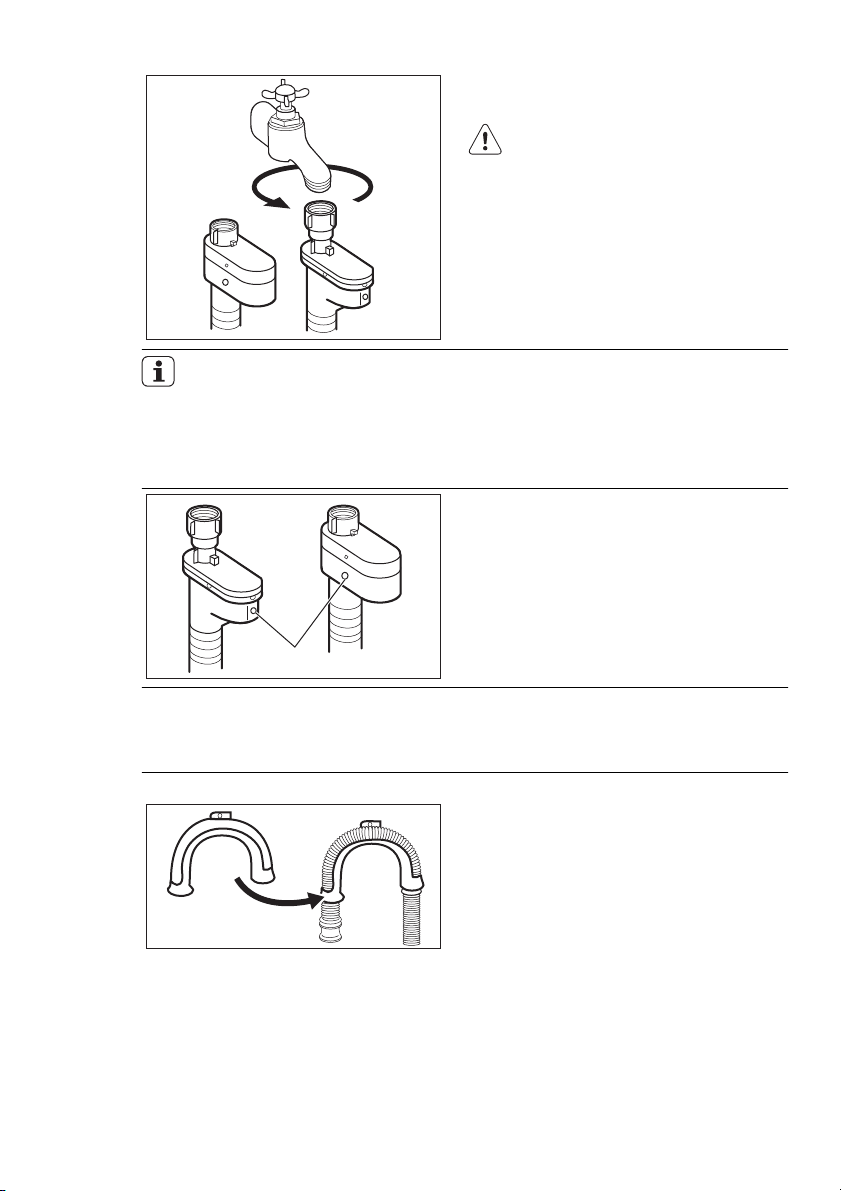

• Connect the hose to the appliance. Turn the inlet hose only left or right. Loose the ring nut to set it in the correct position.

Page 32

www.aeg.com

• Connect the water inlet hose to the cold water tap with 3/4 thread.

CAUTION!

Make sure that there are no leaks from the couplings.

Do not use an extension hose if the inlet hose is too short. Contact the service centre for the replacement of the inlet hose.

Water-stop device

The inlet hose has a water stop device. This device prevents water leaks in the hose because of its natural ageing. The red sector in the window «A» shows this fault . If this occur, close the water tap and contact the service centre to replace the hose.

13.5 Water drainage

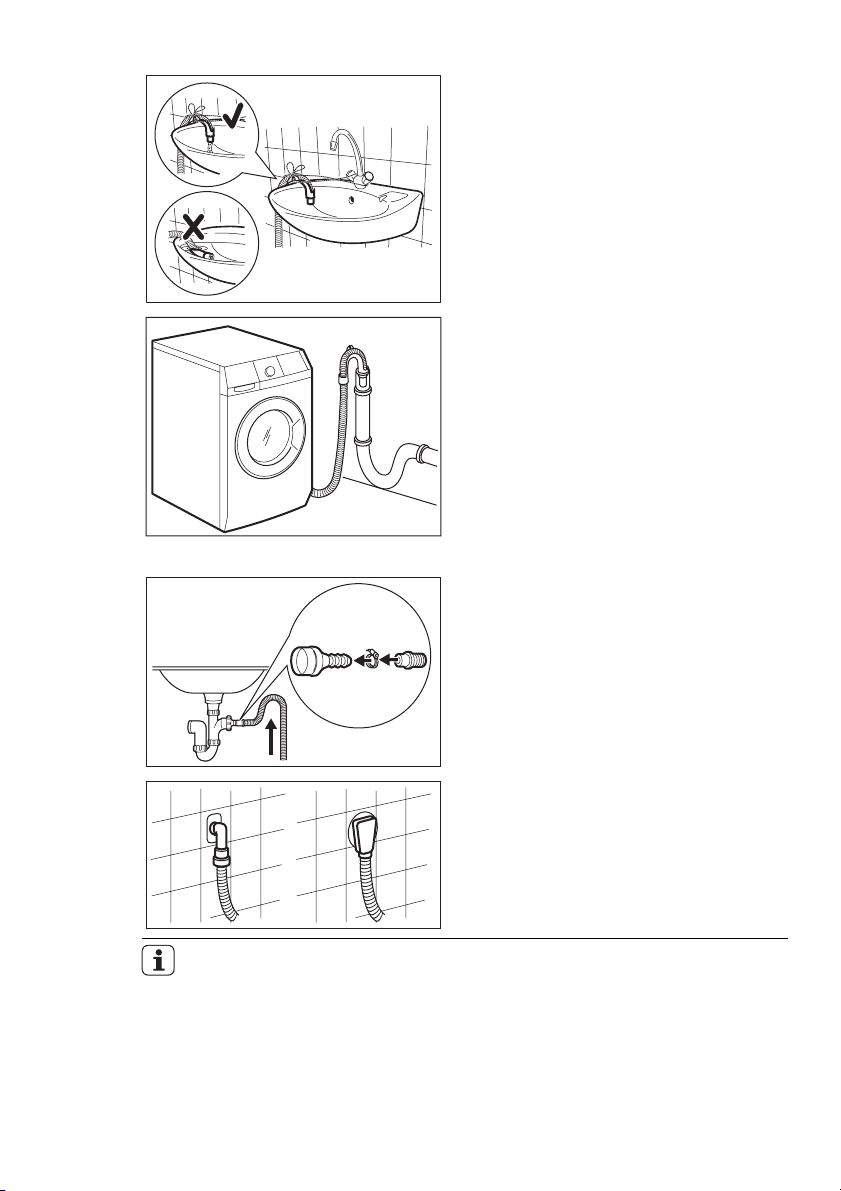

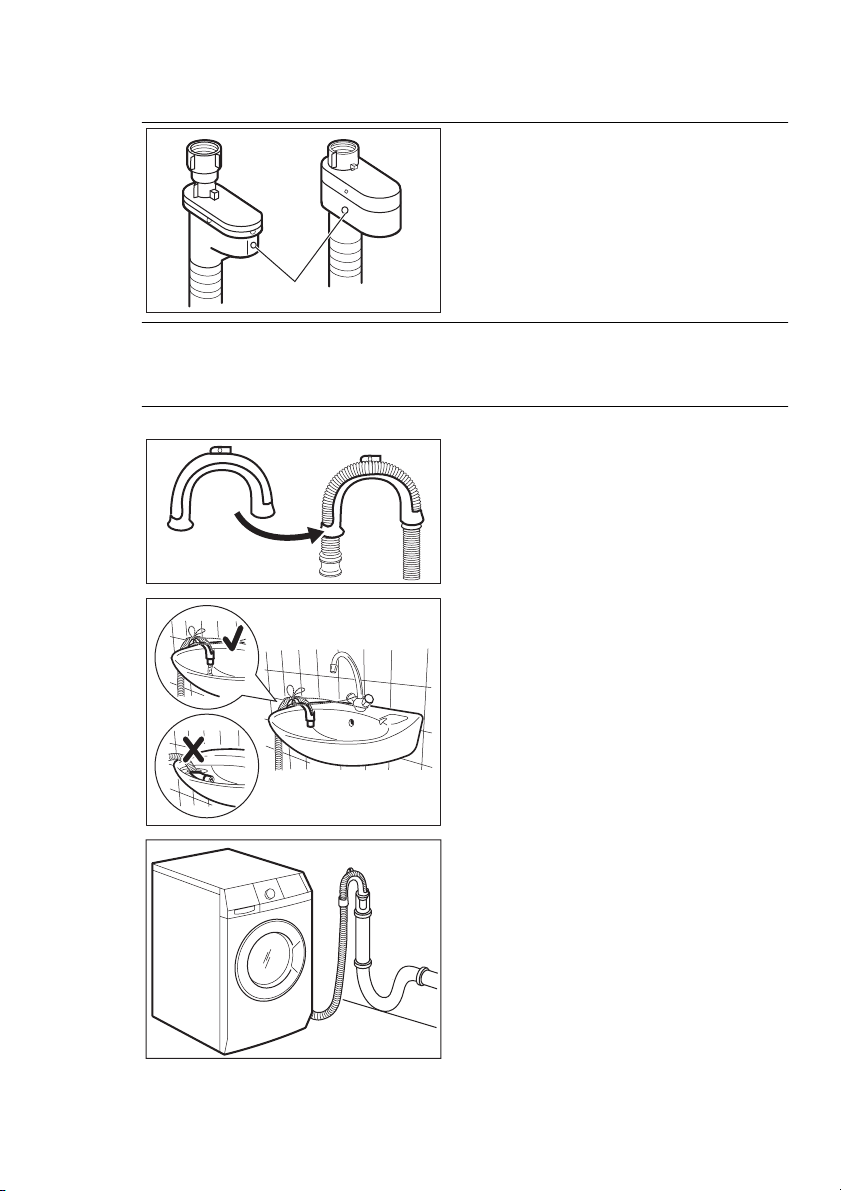

There are different procedures to connect the drain hose:

With the plastic hose guide.

Page 33

Without the plastic hose guide.

ENGLISH 33

• On the edge of a sink.

• Make sure that the plastic guide cannot move when the appliance drains. Attach the guide to the water tap or the wall.

• To a stand pipe with vent-hole. Refer to the illustration. Directly into a

drain pipe at a height of not less than 60 cm and not more than 100 cm. The end of the drain hose must always be ventilated , i.e. the inner diameter of the drainpipe must be larger than the external diameter of the drain hose.

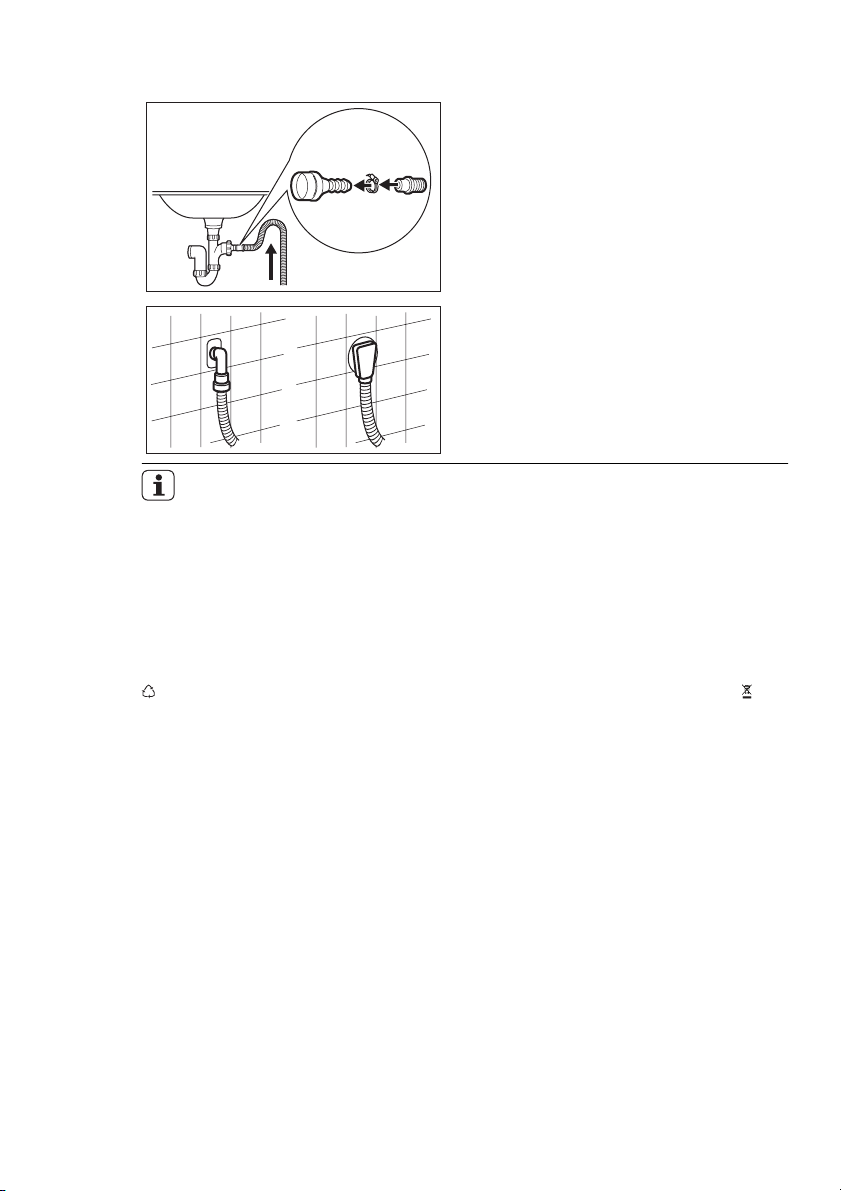

• To a sink spigot. Refer to the illustration. Put the drain

hose in the spigot and tighten it with a clip. Make sure that the drain hose makes a loop to prevent that remaining particles go in the appliance from the sink.

You can extend the drain hose to maximum 400 cm. Contact the service centre for the other drain hose and the extension.

• Directly to a built-in drain pipe in the room wall and tighten it with a clip.

Page 34

www.aeg.com

14. ENVIRONMENT CONCERNS

Recycle the materials with the symbol applicable containers to recycle it. Help protect the environment and human health and to recycle waste of electrical and electronic

. Put the packaging in

appliances. Do not dispose appliances marked with the symbol with the household waste. Return the product to your local recycling facility or contact your municipal office.

Page 35

ESPAÑOL 35

ÍNDICE DE MATERIAS

1. INFORMACIÓN SOBRE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

2. INSTRUCCIONES DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

3. INFORMACIÓN TÉCNICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

4. DESCRIPCIÓN DEL PRODUCTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

5. PANEL DE MANDOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

6. PROGRAMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

7. VALORES DE CONSUMO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

8. ANTES DEL PRIMER USO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

9. UTILIZACIÓN DEL APARATO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

10. CONSEJOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

11. MANTENIMIENTO Y LIMPIEZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

12. SOLUCIÓN DE PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

13. INSTALACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

PARA OBTENER RESULTADOS PERFECTOS

Gracias por escoger este producto AEG. Este artículo ha sido creado para ofrecer un rendimiento impecable durante muchos años, con innovadoras tecnologías que facilitarán su vida y prestaciones que probablemente no encuentre en electrodomésticos corrientes. Por favor, dedique algunos minutos a la lectura para disfrutar de todas sus ventajas.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio:

www.aeg.com

Registrar su producto para recibir un mejor servicio:

www.aeg.com/productregistration

Adquirir accesorios, artículos de consumo y recambios originales para su aparato:

www.aeg.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales. Al contactar con el Servicio, cerciórese de tener la siguiente información a mano. La información se puede encontrar en la placa de características. Modelo, PNC, Número de serie.

Advertencia - Precaución-Información sobre seguridad. Datos y recomendaciones generales Información medioambiental

Salvo modificaciones.

Page 36

www.aeg.com

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

ADVERTENCIA

Existe riesgo de sufrir asfixia, lesiones o incapacidad permanente.

• Este electrodoméstico puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.

• No deje que los niños jueguen con el aparato.

• Mantenga los materiales de embalaje alejados de los niños.

• Mantenga todos los detergentes fuera del alcance de los niños.

• Mantenga a los niños y mascotas alejados del aparato cuando la puerta se encuentre abierta.

• Si el aparato dispone de dispositivo de seguridad para niños, se recomienda activarlo.

• La limpieza y el mantenimiento no podrán realizarlas niños sin supervisión.

1.2 Seguridad general

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

• No cambie las especificaciones de este aparato.

Page 37

ESPAÑOL 37

• Respete la carga máxima de 7 kg (consulte el capítulo “Tabla de programas”).

• Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico o un profesional tendrán que cambiarlo para evitar riesgos.

• La presión de trabajo del agua (mínima y máxima) debe oscilar entre 0,5 bares (0,05 MPa) y 8 bares (0,8 MPa)

• Vigile que ninguna alfombra obstruya las aberturas de ventilación de la base (si existen).

• El aparato debe conectarse a la toma de agua utilizando los nuevos juegos de tubos suministrados. No se deben reutilizar los juegos de tubos antiguos.

INSTRUCCIONES DE SEGURIDAD

Conexión eléctrica

2.1 Instalación

• Retire todo el embalaje y los pasado-

res de transporte.

• Guarde los pasadores de transporte.

Cuando vuelva a mover el aparato debe bloquear el tambor.

• No instale ni utilice un aparato daña-

do.

• No instale ni utilice el aparato si la

temperatura es inferior a 0 ºC o si está expuesto a la intemperie.

• Siga las instrucciones de instalación

suministradas con el aparato.

• Asegúrese de que el suelo en el que

instale el aparato está plano y limpio, y es estable y resistente al calor.

• No coloque el aparato donde la puer-

ta no se pueda abrir completamente.

• El aparato es pesado, tenga cuidado

siempre cuando lo mueva. Utilice siempre guantes de protección.

• Compruebe que el aire circula libre-

mente entre el aparato y el suelo.

• Ajuste las patas para disponer del es-

pacio necesario entre el aparato y la moqueta.

• El aparato debe quedar conectado a tierra.

• Asegúrese de que las especificaciones eléctricas de la placa coinciden con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

• No utilice adaptadores de enchufes múltiples ni cables prolongadores.

• Asegúrese de no provocar daños en el enchufe ni en el cable de red. El centro de asistencia es el único autorizado para cambiar el cable de corriente eléctrica del electrodoméstico en caso necesario.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez instalado el aparato.

ADVERTENCIA

Riesgo de incendios y descargas eléctricas.

Page 38

www.aeg.com

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• No toque el cable de red ni el enchufe con las manos mojadas.

• Este aparato cumple las directivas CEE.

Conexión de agua

• Asegúrese de no provocar daños en los tubos de agua.

• El aparato debe conectarse a la toma de agua utilizando los nuevos juegos de tubo suministrados. No se deben reutilizar los juegos de tubos antiguos.

• Antes de conectar el aparato a las nuevas tuberías o a tuberías que no se hayan usado durante mucho tiempo, deje correr el agua hasta que esté limpia.

• La primera vez que utilice el aparato, asegúrese de que no hay fugas.

2.2 Uso

ADVERTENCIA

Podrían producirse lesiones, descargas eléctricas, incendios, quemaduras o daños en el aparato.

• Utilice este aparato en entornos domésticos.

• No cambie las especificaciones de este aparato.

• Siga las instrucciones de seguridad del envase de detergente.

• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

• No toque el cristal de la puerta mientras esté en marcha un programa. El cristal puede estar caliente.

• Asegúrese de sacar todos los objetos metálicos de la colada.

• No coloque ningún recipiente bajo el aparato para recoger el agua de posibles fugas. Póngase en contacto con el servicio técnico para asegurarse de los accesorios que puede utilizar.

2.3 Mantenimiento y limpieza

ADVERTENCIA

Podría sufrir lesiones o dañar el aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

• No utilice pulverizadores ni vapor de agua para limpiar el aparato.

• Limpie el aparato con un paño suave humedecido. Utilice sólo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.

2.4 Desecho

ADVERTENCIA

Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.

• Corte el cable de conexión a la red y deséchelo.

• Retire el pestillo de la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.

3. INFORMACIÓN TÉCNICA

Medidas Ancho / Altura / Fondo 600 / 850 / 522 mm

Profundidad total 540 mm

Conexión eléctrica: Voltaje

Potencia total Fusible Frecuencia

230 V

2200 W

10 A

50 Hz

Page 39

ESPAÑOL 39

El nivel de protección contra la entrada de partículas sólidas y humedad está garantizado por la tapa protectora, excepto si el equipo de alta tensión no tiene protección contra la humedad.

Presión del suministro de agua

Suministro de agua

Mínima 0.5 bares (0.05 MPa) Máxima 8 bares (0.8 MPa)

Agua fría

Carga máxima Algodón 7 kg Velocidad de centrifuga-doMáxima 1200 rpm

Conecte la manguera de entrada de agua a un grifo con rosca de 3/4 pulgadas.

4. DESCRIPCIÓN DEL PRODUCTO

1 2 3 8

IPX4

Encimera

Dosificador de detergente

Panel de mandos

Tirador de la puerta

Placa de características

Bomba de desagüe

Pata para nivelación del aparato

Tubo de desagüe

Válvula de entrada de agua

Cable de alimentación

Pasadores de transporte

Pata para nivelación del aparato

Page 40

www.aeg.com

4.1 Accesorios

1 2

4.2 Seguridad de los niños

• Cuando se activa este dispositivo, no se puede cerrar la puerta. De esta forma evitará que los niños o mascotas queden encerrados en el tambor. Para activar el dispositivo, gírelo hacia la derecha hasta que la ranura esté en posición horizontal. Para desactivar el dispositivo, gírelo hacia la izquierda hasta que la ranura esté en posición vertical.

Llave inglesa

Para retirar los pasadores de transporte.

Tapones de plástico

Para cerrar los orificios de la parte posterior del armario, después de extraer los pasadores de transporte.

Tubo de entrada antiinundación

Para evitar posibles fugas.

Guía de plástico de la manguera

Para conectar el tubo de desagüe en el borde de un fregadero.

5. PANEL DE MANDOS

1 2 3

Algodón

Eco

Tecla de encendido/apagado (Auto

Off) Selector de programas

Pantalla

45678910

Botón de inicio/pausa (Inicio/Pausa)

Tecla de inicio diferido (Inicio Diferi-

do)

Page 41

Botón de ahorro de tiempo (Ahorra

Tiempo) Botón de aclarado extra (Aclarado

Extra) Botón Prelavado/Manchas (Man-

chas/ Prélavado) Tecla de reducción del centrifugado

(Centrifuga) Tecla de Temperatura (Temp.)

5.1 Tecla de Desconexión

automática

Pulse esta tecla para encender y apagar el aparato. El aparato emite un tono cuando se enciende. La función AUTO OFF apaga automáticamente el aparato para detener el consumo de energía cuando:

ESPAÑOL 41

• No se utiliza el aparato durante 5 mi-

nutos antes de pulsar el botón – Se cancelan todos los ajustes. –

Pulse la tecla aparato de nuevo.

– Ajuste de nuevo el programa de la-

vado y todas las posibles opciones.

• Transcurridos 5 minutos desde el final del programa de lavado. Consulte "Al finalizar el programa".

para encender el

5.2 Selector de programas

Gire este botón para ajustar un programa. Se ilumina el indicador de programa correspondiente.

5.3 Pantalla

A H

C D E F GB

JKL

La pantalla muestra:

La temperatura del programa ajustado

Agua fría

La velocidad de centrifugado del programa ajustado

Símbolo Sin centrifugado

Símbolo Agua en la cuba

Solo disponible para el programa Centrifugado/Descarga.

Fase de prelavado

Fase de lavado

Page 42

www.aeg.com

Fase de aclarados

Fase de centrifugado

Los símbolos de la fase

• Cuando se ajusta un programa, todos los símbolos de las fases correspondientes al programa se encienden.

• Cuando empieza el programa, solo parpadea el símbolo de la fase en curso.

• Cuando termina el programa, el símbolo de la última fase se enciende.

El símbolo del vapor se enciende cuando se selecciona un programa de Vapor.

El exceso de dosificación de detergente se enciende al fi-

nal del ciclo cuando el aparato detecta que hay demasiado detergente.

No se puede abrir la puerta del aparato cuando el símbolo está encendido. Puede abrir la puerta únicamente cuando el símbolo se apague.

Si el programa termina pero el símbolo sigue encendido:

• La función "Agua en la cuba" está encendida.

• Hay agua en el tambor.

El símbolo del inicio diferido se enciende cuando se ajusta esta función.

• Duración del programa Cuando se inicia el programa, el tiempo se reduce a in-

tervalos de 1 minuto.

•Inicio diferido Cuando se pulsa el botón de inicio diferido, la pantalla

muestra la hora del mismo.

• Códigos de alarma

Si el aparato presenta una avería, la pantalla muestra los códigos de alarma. Consulte "Solución de problemas".

• La pantalla muestra este mensaje durante unos segundos cuando:

– Se ajusta una función que no es aplicable al programa. – Se cambia el programa mientras está en curso.

• Cuando el programa ha finalizado.

El símbolo del bloqueo de seguridad para niños se enciende cuando se activa este dispositivo.

Page 43

Barras gráficas

La barra indicadora vacía aparece solo si la función correspondiente está disponible para el programa ajustado.

La barra indicadora se rellena según las funciones programadas.

Si se realiza una selección incorrecta, el mensaje Err indica que la selección no es posible.

El símbolo de ahorro de tiempo se enciende cuando se ajusta una duración del programa:

• Corta duración

• Extra rápido

El símbolo de aclarado extra se enciende cuando esta función está activada.

El valor muestra el número total de aclarados.

La barra indicadora está llena por completo cuando se ajusta el número máximo de aclarados.

El símbolo de Manchas se enciende cuando se activa esta función.

El símbolo de Prelavado se enciende cuando se activa esta

función. La barra indicadora no está completamente llena cuando

se ajusta únicamente una de las funciones. La barra indicadora está completamente llena cuando se

ajustan dos funciones.

5.4 Botón de inicio/pausa

Pulse el botón 4 para iniciar o interrumpir el programa.

5.5 Tecla de inicio diferido

Pulse el botón 5 para retrasar el inicio de un programa entre 30 minutos y 20 horas.

5.6 Tecla de ahorro de tiempo

ESPAÑOL 43

– Púlselo dos veces para ajustar "Extra

rápido" para prendas prácticamente sin suciedad.

Algunos programas solo admiten una de las dos funciones.

5.7 Botón de aclarado extra

Pulse el botón 7 para añadir fases de lavado a un programa. Utilice esta función para las personas alérgicas al detergente y en zonas en las que el agua sea blanda.

Pulse el botón 6 para reducir la duración del programa.

– Púlselo una vez para ajustar la "dura-

ción corta" para prendas poco sucias.

5.8 Botón Prelavado/Manchas

Pulse el botón 8 para añadir la fase de manchas o de prelavado a un programa.

Page 44

www.aeg.com

Pulse repetidamente el botón para activar una o dos opciones. El símbolo correspondiente y la barra indicadora se encienden en la pantalla.

MANCHAS

• Utilice esta función para coladas con manchas difíciles de quitar.

Cuando ajuste esta función, coloque el quitamanchas en el compartimento

. Esta función aumenta la dura-

ción del programa.

Esta función no está disponible con temperaturas inferiores a 40° C.

PRELAVADO

• Use esta función para añadir una fase de prelavado antes de la de lavado. Se recomienda utilizar esta función cuando la colada está muy sucia.

El ajuste de esta función aumenta la duración del programa.

5.9 Botón de centrifugado

Pulse esta tecla para:

• Reducir la velocidad de la fase de centrifugado máxima del programa.

La pantalla muestra únicamente las velocidades de centrifugado disponibles para el programa seleccionado.

• Desactivar la fase de centrifugado.

• Active la función "Agua en la cuba". Ajuste esta función para evitar arrugas en los tejidos. El aparato no desagua cuando termina el programa.

5.10 Botón de temperatura

Pulse el botón 10 para cambiar la temperatura predeterminada. Cuando la pantalla muestra lienta el agua.

- -, el aparato no ca-

5.11 Función de señales

acústicas

Suena una señal acústica cuando:

• Se enciende el aparato.

• Se apaga el aparato.

• Se pulsan las teclas.

• El programa se termina.

• Se ha producido algún fallo. Para desactivar/activar las señales acús-

ticas, pulse el botón mismo tiempo durante 6 segundos.

Si se desactivan las señales acústicas, siguen funcionando únicamente cuando se pulsan los botones y cuando se produce un fallo.

y el botón 7 al

5.12 Función del bloqueo contra la manipulación por niños

Esta función impide que los niños jueguen con el panel de control.

• Para activar la función, pulse el botón

y el botón 9 al mismo tiempo

hasta que la pantalla muestre el símbolo

• Para desactivar la función, pulse el bo-

y el botón 9 al mismo tiempo

tón hasta que se apague el símbolo

Puede activar la función:

• Antes de pulsar el botón de inicio/

pausa ciar.

• Después de pulsar el botón Inicio/ Pausa

lector de programas están desactivados.

: el aparato no se puede ini-

, todos los botones y el se-

5.13 Función de aclarado

extra permanente

Con esta función puede guardar activada la función de aclarado extra de forma permanente cuando ajuste un nuevo programa.

• Para activar la función, pulse el botón

y el botón 5 al mismo tiempo

hasta que la pantalla muestre el símbolo

• Para desactivar la función, pulse el

botón tiempo hasta que se apague el símbo-

y el botón 5 al mismo

Page 45

6. PROGRAMAS

ESPAÑOL 45

Programa Temperatura

Algodón

95° - Frío

Extra Silencio

95° - Frío

Sintéticos

60° - Frío

Plancha Fácil

60° - Frío

Delicados

40° - Frío

Tipo de carga Peso máx. de la carga

Algodón blanco y de color con suciedad intensa. Carga máxima 7 kg

Algodón blanco y de color con suciedad normal. Carga máxima 7 kg

Prendas de tejido mixto o sintético con suciedad normal. Carga máxima 3.5 kg

Tejidos sintéticos. El lavado y el centrifugado de este programa son delicados para evitar arrugas en la colada. El aparato añade algunos aclarados. Carga máxima 3.5 kg

Tejidos delicados como acrílicos, viscosa o poliéster con suciedad normal. Carga máxima 3.5 kg

Descripción de ciclo

Lavado Aclarados Centrifugado largo

Lavado Aclarados Parada con agua en el tambor

Lavado Aclarados Centrifugado corto

Funciones

REDUCCIÓN DEL CENTRIFUGADO AGUA EN LA CUBA

PRELAVADO MANCHAS

ACLARADO EXTRA AHORRA TIEM-

PRELAVADO1)/ MANCHAS

ACLARADO EXTRA AHORRA TIEM-

PO REDUCCIÓN DEL

CENTRIFUGADO AGUA EN LA CUBA

PRELAVADO MANCHAS

ACLARADO EXTRA AHORRA TIEMPO

REDUCCIÓN DEL CENTRIFUGADO AGUA EN LA CUBA

PRELAVADO

ACLARADO EXTRAAHORRA TIEMPO

REDUCCIÓN DEL CENTRIFUGADO AGUA EN LA CUBA

PRELAVADO MANCHAS

ACLARADO EXTRA AHORRA TIEMPO

Page 46

www.aeg.com

Programa Temperatura

Lana / Seda

40° - Frío

Tipo de carga Peso máx. de la carga

Lana lavable a máquina, así como lanas de lavado a mano y tejidos delicados con el símbolo “lavar a mano”. Carga máxima 2 kg

Mantas / Edredones

60° - 30°

Programa especial para una sola manta sintética, un edredón, un cubrecamas, etc. Carga máxima 2 kg

Anti-Alergia

60°

Prendas de algodón blanco. Este programa elimina los microorganismos gracias al lavado a 60° y un aclarado adicional. De este modo, la acción es más eficaz. Coloque un aditivo especial para higiene en el compartimento de Prelavado y seleccione la opción Manchas. Carga máxima 7 kg

Centrifugado / Descarga

Todos los tejidos. La fase de centrifugado se ajusta para las de prendas de algodón. Ajuste la velocidad de centrifugado según el tipo de tejido. Carga máxima 7 kg

Aclarado Todos los tejidos.

Carga máxima 7 kg

Tejidos Gruesos

60° - Frío

Prendas como los pantalones, las camisas o las chaquetas de tela vaquera y jerséis de materiales de alta tecnología. Carga máxima 7 kg

Descripción de ciclo

Lavado Aclarados Centrifugado corto

Lavado Aclarados Centrifugado largo

Desagüe Fase de centrifugado

Un aclarado con fase de centrifugado adicional

Lavado Aclarados Centrifugado corto

Funciones

REDUCCIÓN DEL CENTRIFUGADO AGUA EN LA CUBA

REDUCCIÓN DEL CENTRIFUGADO

REDUCCIÓN DEL CENTRIFUGADO AGUA EN LA CUBA

PRELAVADO MANCHAS

ACLARADO EXTRA

REDUCCIÓN DEL CENTRIFUGADO SIN CENTRIFUGADO

REDUCCIÓN DEL CENTRIFUGADO AGUA EN LA CUBA ACLARADO EX-

TRA REDUCCIÓN DEL

CENTRIFUGADO AGUA EN LA CUBA

PRELAVADO

ACLARADO EXTRA

Page 47

ESPAÑOL 47

Programa Temperatura

Tipo de carga Peso máx. de la carga

Descripción de ci-

Funciones

clo

20 Min. - 3 kg

40° - 30°

Lavado rápido para ropa de deporte o prendas de algodón o sintéticas poco sucias o que sólo se

Lavado Aclarados Centrifugado corto

REDUCCIÓN DEL CENTRIFUGADO

han llevado una vez. Carga máxima 3 kg

Super Eco

Frío

Algodón

Eco

60° - 40°

Tejidos mixtos (algodón y sintéticos). Este programa se ha concebido para ahorrar energía, agua y tiempo. Carga máxima 3 kg

Algodón blanco y de colores sólidos con suciedad normal. Ajuste este programa para obtener unos buenos resultados de lavado y reducir el consumo de energía. Se amplía la duración del programa de lavado. Para los programas económicos de al-

Lavado Aclarados Centrifugado corto

Lavado Aclarados Centrifugado largo

REDUCCIÓN DEL CENTRIFUGADO AGUA EN LA CUBA ACLARADO EXTRA

REDUCCIÓN DEL CENTRIFUGADO AGUA EN LA CUBA

PRELAVADO MANCHAS

ACLARADO EXTRA AHORRA TIEM-

godón puede ajustar solo la duración Extra rápido. Carga máxima 7 kg

Si utiliza detergente líquido, ajuste un programa sin PRELAVADO.

La función Manchas no está disponible con temperaturas inferiores a 40°C.

Si selecciona la duración Extra rápido, se recomienda reducir la cantidad de la carga. Es posible cargar completamente el aparato, pero los resultados de lavado no son tan óptimos.

Para seleccionar solo el programa DESCARGA, ajuste la función SIN CENTRIFUGADO.

Pulse el botón ACLARADO EXTRA para añadir aclarados. Con una velocidad de centrifugado baja, el aparato realiza aclarados delicados y un breve centrifugado.

Este programa es adecuado para detergentes que son eficaces a bajas temperaturas.

Programas estándar para los valores de consumo de etiqueta energética.

Según la norma 1061/2010, estos programas son respectivamente el «programa estándar de algodón a 60 °C» y el «programa estándar de algodón a 40 °C». Son los programas más eficaces en cuanto a consumo de agua y energía para el lavado de algodón de suciedad normal. Ajuste este programa para obtener unos buenos resultados de lavado y reducir el consumo de energía.Se amplía la duración del programa de lavado

La temperatura de lavado en la fase de lavado puede ser distinta de la introducida para el programa seleccionado.

Page 48

www.aeg.com

PROGRAMAS DE VAPOR

Programa

Vapor Refrescar

Este ciclo elimina los olores

Tipo de carga Carga

máx

Prendas de algodón y sintéticas. hasta 1.5

de la colada.

El vapor no elimina los olores de animales.

Vapor Anti-arrugas

Este ciclo ayuda a reducir

Prendas de algodón y sintéticas. hasta 1.5

las arrugas de la colada.

El vapor se puede usar para las prendas secadas, lavadas o que se han puesto una vez. Estos programas pueden reducir la cantidad de arrugas y los olores y suavizar las prendas. No utilice detergente. Si es necesario, elimine las manchas lavando o con quitamanchas en las zonas manchadas.

Los programas de vapor no realizan un ciclo higiénico.

No ajuste el programa de vapor para este tipo de prendas:

• prendas cuya etiqueta de instrucciones no especifique claramente que pueden secarse en secadora

• prendas con plástico, metal, madera o similares.

Si ajusta un programa de vapor con la colada seca, al final del ciclo las prendas tienen un tacto húmedo. Es mejor exponer las prendas al aire fresco durante unos 10 minutos para eliminar la humedad. Cuando termina el programa, saque rápidamente la colada del tambor. Después de un ciclo de vapor, quizá deba planchar de todos modos, ¡pero con menos esfuerzo!

7. VALORES DE CONSUMO

Al inicio del programa, la pantalla muestra la duración para la capacidad de carga máxima. Durante la fase de lavado, la duración del programa se calcula automáticamente y se puede reducir mucho si la carga es inferior a la capacidad de carga máxima (p. ej., algodón 60°C, capacidad de carga máxima 7 kg, la duración del programa supera 2 horas; carga real 1 kg, la duración del programa no alcanza 1 hora). Cuando el aparato está calculando la duración real del programa, un punto parpadea en la pantalla.

Los datos de esta tabla son aproximados. Los datos pueden cambiar por varios motivos: la cantidad y tipo de colada, el agua y la temperatura ambiente.

Page 49

ESPAÑOL 49

Programas Carga

(kg)

Consumo

energético

(KWh)

Consumo

de agua (li-

tros)

Duración

aproxima-

da del pro-

grama (mi-

Humedad

restante

(%)

nutos)

Algodón 60 °C

Algodón 40 °C

Sintéticos 40 °C

Delicados 40 °C

Lana/Lavado a mano 30 °C

7 1.25 70 146 53

7 0.78 70 161 53

3.5 0.47 50 171 35

3.5 0.53 62 121 35

2 0.25 45 58 30

Programas de algodón estándar Algodón es-

tándar 60 °C Algodón es-

tándar 40 °C

Al finalizar la fase de centrifugado.

7 0.72 45 232 53

3.5 0.62 33 190 53

3.5 0.46 34 186 53

Modo apagado (W) Modo encendido (W)

0.05 0.05

La información indicada en las tablas anteriores se ofrece en cumplimiento de la normativa 1015/2010 de la Comisión de la UE que implementa la directiva 2009/125/EC

8. ANTES DEL PRIMER USO

Para activar el sistema de desagüe, vierta 2 litros de agua en el compartimento de lavado principal del dosificador de detergente.

Coloque una pequeña cantidad en el compartimento de lavado princi-

9. UTILIZACIÓN DEL APARATO

Abra el grifo.

pal del dosificador. Ajuste e inicie un programa para algodón a la temperatura más alta sin colada. De esta forma se elimina toda la posible suciedad del tambor y de la cuba.

Conecte el enchufe a la toma de red.

Page 50

www.aeg.com

Pulse el botón 1 para encender el aparato.

Introduzca la colada en el aparato.

Utilice la cantidad correcta de detergente y aditivos.

Ajuste e inicie el programa correcto para el tipo de colada y suciedad.

Introduzca las prendas en el tambor, una por una. Sacuda las prendas antes de colocarlas en el aparato. Asegúrese de no colocar demasiada colada en el tambor.

Cierre la puerta del aparato.

9.1 Carga de la colada

Abra la puerta del aparato.

Asegúrese de que no quedan prendas enganchadas entre la puerta y el cierre. Podría provocar fugas de agua y dañar la colada.

9.2 Introducción del detergente y los aditivos

El compartimiento del detergente para la fase de prelavado, el programa de remojo y la función de manchas. Añada el detergente para el prelavado, remojo y quitamanchas antes de iniciar el programa.

El compartimento de detergente para la fase de lavado. Si utiliza detergente líquido, introdúzcalo inmediatamente antes de iniciar el programa.

Compartimento para aditivos líquidos (suavizante, almidón). Ponga el producto en el compartimento antes de iniciar el programa.

Es el nivel máximo para la cantidad de aditivos líquidos.

Page 51

Tapa para detergente líquido o en polvo Gírelo (hacia arriba o hacia abajo) en la posición correcta para usar detergente líquido o en polvo.

Cumpla siempre las instrucciones que se encuentran en el envase de los productos de detergente.

Compruebe la posición de la tapa

ESPAÑOL 51

Tire del depósito dosificador hasta el tope.

Presione la palanca hacia abajo para extraer el dosificador.

Para usar detergente en polvo, gire la tapa hacia arriba.

Dosifique el detergente y el suavizante.

Cierre con cuidado el dosificador de detergente. Asegúrese de que la tapa no obstruye nada al cerrar el cajón.

Para usar detergente líquido, gire la tapa hacia abajo.

Con la tapa en posición BAJADA:

– No utilice detergentes líquidos

gelatinosos ni gruesos.

– No ponga más detergente lí-

quido que el límite mostrado

en la tapa. – No ajuste la fase de prelavado. – No ajuste la función de inicio

diferido.

Page 52

www.aeg.com

9.3 Ajuste e inicio de un

programa

Gire el selector de programas. Se ilumina el indicador de programa correspondiente.

El indicador del botón 4 parpadea en color rojo.

La pantalla muestra la temperatura por defecto, la velocidad de centrifugado y las barras indicadoras vacías de las funciones disponibles.

Para cambiar la temperatura o la velocidad de centrifugado, pulse los botones correspondientes.

Programe las funciones disponibles.

Pulse el botón 4 para iniciar el programa. Se ilumina el indicador del

botón

La bomba de desagüe puede funcionar un momento cuando el aparato llena agua.

El aparato ajusta automáticamente el tiempo del ciclo para la colada que se ha introducido en el tambor a fin de lograr unos resultados de lavado perfectos en el mínimo tiempo necesario. Tras aproximadamente 15 minutos desde el inicio del programa, la pantalla muestra el nuevo valor de tiempo.

9.4 Interrupción de un programa

Pulse la tecla 4 . El indicador parpadea.

Pulse la tecla 4 de nuevo. EL programa de lavado continúa.

9.5 Cancelación de un programa

Pulse el botón 1 para cancelar el programa y apagar el aparato.

Pulse el botón 1 de nuevo para encender el aparato. Ahora puede ajustar un nuevo programa de lavado.

El aparato no desagua.

9.6 Cambio de una función

Puede cambiar únicamente algunas funciones antes de usarlas.

Pulse la tecla 4 . El indicador parpadea.

Cambio de la función ajustada.

9.7 Ajuste del Inicio diferido

Pulse el botón 5 repetidamente hasta que la pantalla muestre el número de minutos u horas. Los símbolos correspondientes se encienden.

Pulse la tecla 4 ; el aparato inicia la cuenta atrás del inicio diferido.

El programa de lavado se pone en marcha de forma automática cuando termina la cuenta atrás.

Antes de pulsar el botón 4 para iniciar el aparato, puede cancelar o cambiar el ajuste del inicio diferido. No puede ajustar el inicio diferido con el programa de Vapor.

9.8 Cancelación del inicio retardado

Pulse la tecla 4 . El indicador correspondiente parpadea.

Pulse el botón 5 repetidamente hasta que la pantalla muestre 0’.

Pulse la tecla 4 . Se inicia el programa.

9.9 Abra la puerta

Mientras un programa o el inicio diferido están en marcha, la puerta del aparato está bloqueada.

Para abrir la puerta del aparato:

Pulse la tecla 4 . El símbolo del candado de la puerta se apaga.

Abra la puerta del aparato.

Cierre la puerta y pulse el botón . El programa o el inicio diferido continúan.

Page 53

Si la temperatura y el nivel de agua del tambor son demasiado elevados, el símbolo de bloqueo de la puerta permanece encendido y no se puede abrir la puerta. Para abrir la puerta, siga estos pasos:

Apague el aparato.

Espere unos minutos.

Asegúrese de que no hay agua en el tambor.

Si apaga el electrodoméstico, es necesario volver a ajustar el programa.

9.10 Al final del programa

• El aparato se para automáticamente.

• Se activan las señales acústicas.

•

En la pantalla se enciende

• El indicador del botón de Inicio/Pausa

se apaga.

• El indicador de bloqueo de la puerta se apaga.

•

Pulse el botón rato. Cinco minutos después de finalizar el programa, la función de ahorro de energía apaga automáticamente el aparato.

Cuando se vuelve a encender el aparato, la pantalla muestra el final del último programa seleccionado. Gire el selector de programas para ajustar un nuevo ciclo.

para apagar el apa-

ESPAÑOL 53

• Retire la colada del aparato. Asegúrese de que el tambor está totalmente vacío.

• Deje la puerta entreabierta para evitar la formación de moho y olores desagradables.

• Cierre la toma de agua.

El programa de lavado ha finalizado, pero hay agua en el tambor:

– El tambor gira regularmente para evi-

tar arrugas en las prendas.

– La puerta permanece bloqueada. – Debe drenar el agua para abrir la

puerta.

Para descargar el agua:

Si fuera necesario, reduzca la velocidad de centrifugado.

Pulse el botón Inicio/Pausa 4 . El aparato vacía el agua y centrifuga.

Cuando el programa termina y el símbolo de bloqueo de la puerta se apaga, puede abrir la puerta.

Apague el aparato.

El aparato vacía el agua y centrifuga automáticamente después de unas 18 horas.

10. CONSEJOS

10.1 Cargar la colada

• Divida la colada en: ropa blanca, ropa de color, ropa sintética, prendas delicadas y prendas de lana.

• Siga las instrucciones de lavado que se encuentran en las etiquetas de las prendas.

• No lave juntas las prendas blancas y de color.

• Algunas prendas de color pueden desteñir en el primer lavado. Se reco-

mienda lavarlas por separado la primera vez.

• Abotone las fundas de almohadas y cierre las cremalleras, los ganchos y los broches. Ate las correas.

• Vacíe los bolsillos y despliegue las prendas.

• Dé la vuelta a las prendas de varias capas, de lana y con motivos pintados.

• Retire las manchas difíciles.

• Lave con detergente especial las manchas difíciles.

Page 54

www.aeg.com

• Tenga cuidado con las cortinas. Quite los ganchos o coloque las cortinas en una bolsa para lavadora o funda de almohada.

• No lave en el aparato: – Prendas sin dobladillos o desgarra-

das – Sujetadores con aros. – Use una bolsa para lavadora para la-

var las prendas pequeñas.

• Una carga muy pequeña puede provocar problemas de desequilibrio en la fase de centrifugado. Si esto ocurre, ajuste manualmente las prendas en la cuba e inicie de nuevo la fase de centrifugado.

10.2 Manchas difíciles

Para algunas manchas, el agua y el detergente no son suficientes. Se recomienda eliminar estas manchas antes de colocar las prendas en el aparato. Existen quitamanchas especiales. Utilice el quitamanchas especial adecuado al tipo de mancha y tejido.

10.3 Detergentes y aditivos

• Utilice solo detergentes y aditivos especialmente fabricados para lavadoras.

• No mezcle diferentes tipos de detergentes.

• Para respetar el medio ambiente, no ponga más detergente del necesario.

• Siga siempre las instrucciones que se encuentran en el envase de estos productos.

• Use los productos adecuados para el tipo y color del tejido, la temperatura del programa y el grado de suciedad.

• Si utiliza detergente líquido, no ajuste la fase de prelavado.

• Si el aparato no tiene el dosificador de detergente con dispositivo de compuerta, añada los detergentes líquidos con una bola dosificadora.

10.4 Dureza agua

Si la dureza del agua de su zona es alta o moderada, se recomienda usar un descalcificador de agua para lavadoras. En las zonas en las que la dureza del agua sea baja, no es necesario utilizar un descalcificador. Póngase en comunicación con las autoridades correspondientes para conocer la dureza del agua de su zona. Siga siempre las instrucciones que se encuentran en el envase de los productos. Medida de la dureza del agua en escalas equivalentes:

• Grados alemanes (°dH).

• Grados franceses (°TH).

• mmol/l (milimol por litro, unidad internacional de la dureza del agua).

•Grados Clarke.

Tabla de dureza del agua

Nivel Tipo

°dH °T.H. mmol/l Clarke

Dureza agua

1 blanda 0-7 0-15 0-1.5 0-9 2 intermedio 8-14 16-25 1.6-2.5 10-16 3 dura 15-21 26-37 2.6-3.7 17-25 4 muy dura > 21 > 37 >3.7 >25

Page 55

11. MANTENIMIENTO Y LIMPIEZA

ESPAÑOL 55

ADVERTENCIA

Desconecte el aparato de la fuente de alimentación antes de limpiarlo.

11.1 Descalcificación

El agua corriente que utilizamos suele contener cal. Si es necesario, use un descalcificador de agua para eliminar la cal. Use un producto especial para lavadoras. Siga siempre las instrucciones que se encuentran en el envase del fabricante. Hágalo de forma separada del lavado de la colada.

11.2 Limpieza del exterior

Limpie el aparato solo con agua templada y jabón. Seque completamente todas las superficies.

11.3 Lavado de

mantenimiento

Con los programas a baja temperatura, es posible que quede algo de detergente en el tambor. Realice periódicamente un lavado de mantenimiento. Para ello:

• Saque las prendas del tambor.

• Seleccione el programa de lavado de algodón de mayor temperatura

• Use la cantidad correcta de detergente en polvo con propiedades biológicas.

Después de cada lavado, mantenga la puerta abierta unos instantes para eliminar la humedad y los olores desagradables.

11.4 Junta de estanqueidad de la puerta

Examine periódicamente la junta y extraiga todos los objetos de la pieza interior.

PRECAUCIÓN

No utilice alcohol, disolventes ni otros productos químicos.

11.5 Tambor

Examine periódicamente el tambor para evitar la formación de cal y partículas de óxido. Utilice únicamente productos especiales para eliminar la partículas de óxido del tambor.

Proceda de la siguiente manera:

• Limpie el tambor con un producto especial para acero inoxidable.

• Inicie un programa corto para algodón a la temperatura máxima con una pequeña cantidad de detergente.

Page 56

www.aeg.com

11.6 Dosificador de detergente

Para limpiar el dosificador:

Presione la palanca.

Tire del dosificador hacia fuera.

Retire la parte superior del compartimento de aditivo líquido.

Limpie todas las piezas con agua.

Limpie el hueco del dosificador con un cepillo.

Vuelva a colocar el dosificador en el hueco.

11.7 Bomba de desagüe

Examine periódicamente la bomba de desagüe y asegúrese de que está limpia.

Limpie la bomba si:

• El aparato no desagua.

•El tambor no gira.

• El aparato hace ruidos extraños debido al bloqueo de la bomba.

• La pantalla muestra un código de alarma debido al problema con el desagüe.

ADVERTENCIA

Desenchufe el aparato de la toma de red.

No quite el filtro mientras el aparato esté en funcionamiento. No limpie la bomba si el agua del electrodoméstico está caliente. El agua debe enfriarse para poder limpiar la bomba de desagüe.

Page 57

Para limpiar la bomba de desagüe:

ESPAÑOL 57

Abra la puerta de acceso a la bomba.

Tire de la tapa para extraerlo.

Coloque un recipiente debajo del hueco de la bomba para recoger el agua que salga.

Presione las dos palancas y tire del conducto de desagüe para que salga el agua.

Cuando el contenedor esté lleno de agua, vuelva a colocar el conducto y vacíe el contenedor. Realice los pasos 4 y 5 repetidamente hasta que no salga más agua de la bomba.

Vuelva a colocar el conducto de desagüe y gire el filtro para retirarlo.

Retire las pelusas y objetos de la bomba.

Asegúrese de que el rotor de la bomba gira. Si no es así, póngase en contacto con el servicio técnico.

Page 58

www.aeg.com

Limpie el filtro con agua corriente y vuelva a colocarlo en la bomba en las guías especiales.

10.

Asegúrese de que lo aprieta correctamente para evitar fugas.

11.

Vuelva a colocar la compuerta y cierre la puerta de la bomba.

11.8 El filtro del tubo de

entrada y el filtro de la válvula

Podría ser necesario limpiar los filtros cuando:

• El aparato no carga agua.

• El aparato llena con agua durante mucho tiempo.

Limpieza de los filtros de entrada de agua:

•

El indicador de la tecla la pantalla muestra la alarma correspondiente. Consulte "Solución de problemas".

ADVERTENCIA

Desenchufe el aparato de la toma de red.

Cierre la toma de agua.

Retire las tomas de entrada de agua de los grifos.

Limpie el filtro del tubo de entrada con un cepillo rígido.

Retire el tubo de entrada situado detrás del aparato.

Limpie el filtro de la válvula con un cepillo rígido o una toalla.

parpadea y

45°

20°

11.9 Desagüe de emergencia

Debido a una avería, el aparato no puede desaguar.

Vuelva a colocar el tubo de entrada. Cerciórese de que las conexiones están bien apretadas para evitar fugas.

Abra el grifo.

Si esto ocurre, realice los pasos 1) a 6) del apartado "Para limpiar la bomba de desagüe". Limpie la bomba si fuera necesario.

Page 59

Vuelva a colocar el conducto de desagüe y cierre la compuerta de la bomba. Cuando se desagua con el procedimiento de drenaje de emergencia, se debe activar de nuevo el sistema de desagüe:

Coloque 2 litros de agua en el compartimento de lavado principal del dosificador de detergente.

Inicie el programa para desaguar.

11.10 Medidas anti

congelación

Si el aparato está instalado en una zona donde la temperatura puede llegar a ser inferior a 0 °C, retire el agua restante del tubo de entrada y la bomba de desagüe.

Desenchufe el aparato de la toma de red.

12. SOLUCIÓN DE PROBLEMAS

ESPAÑOL 59

Cierre la toma de agua.

Retire la manguera de entrada de agua.

Coloque los dos extremos del tubo de entrada en un recipiente y deje que salga el agua.

Vacíe la bomba de descarga. Consulte el procedimiento de desagüe de emergencia

Cuando la bomba esté vacía, coloque de nuevo la manguera.

ADVERTENCIA

Asegúrese de que la temperatura es superior a 0 °C antes de usar de nuevo el aparato. El fabricante no se hace responsable de los daños derivados de las bajas temperaturas.

El aparato no se pone en marcha o se detiene durante el funcionamiento. Primero, intente buscar una solución al problema (consulte la tabla). Si no la encuentra, póngase en contacto con el servicio técnico.

Con algunos problemas, las señales acústicas funcionan y la pantalla muestra un código de alarma:

•

- El aparato no carga agua.

•

- El aparato no desagua.

•

- La puerta del aparato está

abierta o no está bien cerrada.

•

- El dispositivo anti inundación

se ha puesto en marcha.

ADVERTENCIA

Apague el aparato antes de realizar las comprobaciones.

Problema Causa posible Posible solución

El aparato no carga agua.

La manguera de entrada

La toma de agua está cerrada.

de agua está dañada.

Abra el grifo.

Compruebe que la manguera de entrada de agua no está dañada.

Los filtros de la man-

guera de entrada de agua está obstruido.

El grifo está obstruido o

Limpie los filtros. Consulte el capítulo "Mantenimiento y limpieza".

Limpie el grifo. tiene incrustaciones calcáreas.

La conexión de la man-

guera de entrada de

Compruebe que la conexión es

correcta. agua no es correcta.

Page 60

www.aeg.com

Problema Causa posible Posible solución

La presión de agua es

insuficiente.

El aparato no desagua.

La manguera de desagüe está dañada.

El filtro de la bomba de

desagüe está obstruido.

Póngase en contacto con la em-

presa de suministro de agua.

Compruebe que la manguera

de desagüe no está dañada.

Limpie el filtro de la bomba de

desagüe. Consulte el capítulo

"Mantenimiento y limpieza".

La conexión de la man-

guera de desagüe no es

Compruebe que la conexión es

correcta. correcta.

Se ha ajustado un pro-

Ajuste el programa de desagüe. grama de lavado sin la fase de desagüe.

La función "Agua en la

Ajuste el programa de desagüe. cuba" está encendida.

La puerta del apa-

Cierre la puerta correctamente.

rato está abierta o no está bien cerrada.

El dispositivo anti inundación se ha puesto en marcha.

• Desconecte la lavadora.

• Cierre la toma de agua.

• Póngase en contacto con el servicio técnico.

La fase de centrifugado no funcio-

La fase de centrifugado está apagada.

Seleccione el programa de centrifugado.

na. El filtro de la bomba de

desagüe está obstruido.

Limpie el filtro de la bomba de desagüe. Consulte el capítulo "Mantenimiento y limpieza".

Problemas de equilibrio

con la carga de la colada.

El programa no se pone en marcha.

El aparato no está bien enchufado a la toma de

Ajuste manualmente las prendas en la cuba e inicie de nuevo la fase de centrifugado.

Conecte el cable a la toma de corriente.

corriente.

Se ha fundido un fusi-

Cambie el fusible.

ble.

No ha pulsado la tecla

Está ajustado el inicio

diferido.

Pulse la tecla 4 .

Para iniciar el programa de lavado de inmediato, cancele el inicio diferido.

Page 61

ESPAÑOL 61

Problema Causa posible Posible solución

El bloqueo de seguri-

dad para niños está acti-

Desactive el bloqueo de seguridad para niños.

vado.

Hay agua en el suelo.

Fugas de los acoplamientos de los tubos de

Asegúrese de que los acoplamientos están apretados.

agua.

Fugas de la bomba de

desagüe.

Asegúrese de que el filtro de la bomba de desagüe está apretado.

La manguera de desa-

güe está dañada.

Compruebe que la manguera de entrada de agua no está dañada.

No se puede abrir la puerta del apa-

El programa de lavado está en marcha.

Deje que termine el programa de lavado.

rato. Hay agua en el tambor. Seleccione el programa de des-

carga o de centrifugado.

La lavadora produce un ruido ex-

Nivel incorrecto del aparato.

Ajuste el nivel del aparato. Consulte el apartado "Instalación".

traño. No ha retirado el emba-

laje o los pasadores de transporte.

La carga es muy peque-

Retire el embalaje o los pasadores de transporte. Consulte el apartado "Instalación".

Añada más colada en el tambor.

ña.

El aparato se llena de agua y desagua inmediata-

El extremo de la manguera de desagüe está demasiado bajo.

Asegúrese de que el tubo de desagüe se encuentra en la posición correcta.

mente. Los resultados del

lavado no son satisfactorios.

No ha eliminado las

El detergente empleado era insuficiente o no era el adecuado.

manchas difíciles antes

Aumente la cantidad de detergente o utilice otro diferente.

Emplee productos especiales para tratar las manchas difíciles.

de lavar las prendas.

Se ha ajustado la tem-

peratura incorrecta.

Demasiada carga de co-

Asegúrese de ajustar la temperatura correcta.

Reduzca la carga.

lada.

Una vez finalizada la revisión, conecte el aparato. El programa continuará a partir del punto en que se haya interrumpido. Si el problema se vuelve a producir, póngase en contacto con el servicio técnico.

Si la pantalla muestra otros códigos de alarma, diríjase al servicio técnico.

Page 62

www.aeg.com

13. INSTALACIÓN

13.1 Kit de la placa de fijación

(4055171146)

Disponible en su distribuidor autorizado.

13.2 Desembalaje

Si instala el aparato en un zócalo, asegúrelo con las placas de fijación. Siga las instrucciones que se suministran con el kit.

Utilice los guantes. Retire la película externa. Si es necesario, utilice un cúter.

Retire la cubierta de cartón.

Retire los materiales del embalaje de poliestireno.

Retire la película interna.

Page 63

ESPAÑOL 63

Abra la puerta. Retire la pieza de poliestireno de la junta de la puerta y todos los elementos del tambor.

Extienda uno de los materiales de embalaje de poliestireno en el suelo detrás del aparato. Baje con cuidado el aparato sobre el lado posterior. Tenga cuidado para no dañar los tubos.

Retire la protección de poliestireno de la base.

Levante el aparato hasta la posición vertical.

Retire el cable de alimentación y el tubo de desagüe de los soportes de los tubos.

Page 64

www.aeg.com

10.

Suelte los tres pernos. Utilice la llave suministrada con el aparato.

11.

Extraiga los separadores de plástico.

12.

Coloque los tapones de plástico en los orificios. Encontrará los tapones en la bolsa del manual de instrucciones.

ADVERTENCIA

Retire todo el embalaje y los pasadores de transporte antes de instalar el aparato.

13.3 Colocación y nivelado

Se recomienda guardar el embalaje y los pasadores de transporte para cuando traslade el aparato.

• Instale la lavadora en el suelo sobre una superficie plana y rígida.

• Asegúrese de que las moquetas no impidan la circulación de aire por debajo del electrodoméstico.

• Cerciórese de que el aparato no entra en contacto con la pared u otros armarios de cocina.

• Afloje o apriete las patas para ajustar el nivel. El ajuste correcto del nivel del aparato evita vibraciones, ruidos y el movimiento del aparato cuando está funcionando.

Page 65

PRECAUCIÓN

No coloque cartón, madera ni materiales equivalentes bajo las patas del aparato para ajustar el nivel.

13.4 El tubo de entrada

• El aparato debe estar nivelado y estable.

• Conecte el tubo al aparato. Gire el tubo de entrada solo a la derecha o a la izquierda. Suelte la tuerca anular para ajustarla en la posición correcta.

ESPAÑOL 65

No utilice ningún tubo de extensión si el tubo de entrada es demasiado corto. Póngase en contacto con el servicio técnico para cambiar el tubo.

• Conecte el tubo de entrada de agua fría a una toma de agua fría con rosca de 3/4.

PRECAUCIÓN

Asegúrese de que no haya fugas de los acoplamientos.

Page 66

www.aeg.com

Dispositivo antifuga

El tubo de entrada tiene un dispositivo antifuga. Este dispositivo evita las fugas de agua del tubo por el desgaste normal. El sector rojo de la ventana «A» muestra este fallo. Si esto ocurre, cierre el grifo de agua y póngase en contacto con el servicio técnico para cambiar el tubo.

13.5 Desagüe

Hay distintos procedimientos para conectar el tubo de desagüe:

Con la guía de plástico.

• En el borde de un fregadero.

• Asegúrese de que la guía de plástico no se mueva cuando el aparato desagua. Acople la guía al grifo de agua o a la pared.

• A un tubo vertical con orificio de ventilación.

Consulte la ilustración. Directamente en un tubo de desagüe a una altura mínima de 60 cm y máxima de 100 cm. El extremo de la manguera de desagüe debe quedar siempre al aire; es decir, el diámetro interior de la tubería de desagüe debe ser mayor que el diámetro exterior del tubo de desagüe.

Page 67

Sin la guía de plástico.

Puede extender el tubo de desagüe hasta un máximo de 400 cm. Póngase en contacto con el servicio técnico para el otro tubo de desagüe y la extensión.

ESPAÑOL 67

• A un desagüe. Consulte la ilustración. Coloque el tu-

bo de desagüe en el sumidero y asegúrela con una brida. Asegúrese de que el tubo de desagüe realiza un bucle para evitar que las partículas restantes entren en el aparato desde el fregadero.

• Directamente a un tubo de desagüe integrado en la pared de la habitación y apretando con una brida.

14. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo

. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y

electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

Page 68

www.aeg.com/shop

132927711-A-522012

AEG L76480FL User Manual [en, es]

Specifications and Main Features

Frequently Asked Questions

User Manual
