AEG L73280FL User guide

L 73280 FL IT Istruzioni per l’uso

www.aeg.com

2

INDICE

1. INFORMAZIONI PER LA SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. ISTRUZIONI DI SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. DESCRIZIONE DEL PRODOTTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4. PANNELLO DEI COMANDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5. PROGRAMMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6. VALORI DI CONSUMO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

7. OPZIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

8. PREPARAZIONE AL PRIMO UTILIZZO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

9. UTILIZZO QUOTIDIANO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

10. CONSIGLI E SUGGERIMENTI UTILI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

11. PULIZIA E CURA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

12. RISOLUZIONE DEI PROBLEMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

13. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

PER RISULTATI PERFETTI

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi
prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno
la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare
qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.

Visitate il nostro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere
informazioni sull'assistenza.

www.aeg.com

registrare il vostro prodotto e ricevere un servizio migliore:

www.aeg.com/productregistration

acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:

www.aeg.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.
Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio
(PNC), numero di serie.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza
Informazioni e consigli generali
Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

1. INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di in­stallare e utilizzare l'apparecchiatura. Il produttore non
è responsabile se un'installazione ed un uso non corret­to dell'apparecchiatura provocano lesioni e danni. Te­nere sempre le istruzioni a portata di mano in caso di
necessità durante l'utilizzo.

1.1 Sicurezza dei bambini e delle persone
vulnerabili

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità perma­nente.

• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente
se sorvegliati o se sono stati istruiti relativamente al­l'uso dell'apparecchiatura e se hanno compreso i ri­schi coinvolti.

• Non consentire ai bambini di giocare con l'apparec­chiatura.

• Tenere i materiali di imballaggio al di fuori della por­tata dei bambini.

• Tenere i detersivi fuori dalla portata dei bambini.

• Tenere i bambini e gli animali domestici lontano dalla
porta dell'apparecchiatura quando è aperta.

• Se l’apparecchiatura dispone di un dispositivo di sicu­rezza per i bambini, consigliamo di attivarlo.

• La pulizia e gli interventi di manutenzione non devo­no essere eseguiti dai bambini senza supervisione.

ITALIANO 3

www.aeg.com

4

1.2 Avvertenze di sicurezza generali

• Prima di eseguire qualunque intervento di manuten­zione, spegnere l'apparecchiatura ed estrarre la spina
dalla presa.

• Non apportare modifiche alle specifiche di questa
apparecchiatura.

• Rispettare il volume massimo di 8 kg per il carico (fare
riferimento al capitolo "Tabella programmi").

• Se il cavo di alimentazione è danneggiato, deve esse­re sostituito dal produttore, da un tecnico autorizzato
o da una persona qualificata per evitare situazioni di
pericolo.

• La pressione d'esercizio dell'acqua (minima e massi­ma) deve essere compresa tra 0,5 bar (0,05 MPa) e 8
bar (0,8 MPa)

• Le aperture di ventilazione alla base (ove previste)
non devono essere ostruite da un tappeto.

• L'apparecchiatura deve essere collegata corretta­mente all'impianto idrico con i tubi nuovi forniti. I tubi
usati non devono essere riutilizzati.

2.

ISTRUZIONI DI SICUREZZA

2.1 Installazione

• Rimuovere tutti i materiali di imballag-

gio.

• Conservare i bulloni per il trasporto.

Quando si sposta l'apparecchiatura è
necessario bloccare nuovamente il ce­sto.

• Non installare o utilizzare l'apparec-

chiatura se è danneggiata.

• Non installare o utilizzare l'apparec-

chiatura in ambienti in cui la tempera­tura è al di sotto di 0°C o all'aperto.

• Attenersi alle istruzioni fornite insieme

all'apparecchiatura.

• Assicurarsi che il pavimento su cui è
stata installata l'apparecchiatura sia in
piano, resistente al calore e pulito.

• Non installare l'apparecchiatura in una
posizione in cui non è possibile aprire
completamente la porta.

• Fare sempre attenzione quando si
sposta l'apparecchiatura, perché è pe­sante. Indossare sempre guanti di si­curezza.

• Assicurarsi che vi sia ricircolo d'aria tra
l'apparecchiatura e il pavimento.

• Regolare i piedini per disporre dello
spazio necessario tra l'apparecchiatura
e la moquette.

ITALIANO 5

Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elet­trica.

• L'apparecchiatura deve disporre di
una messa a terra.

• Verificare che i dati elettrici riportati
sulla targhetta del modello corrispon­dano a quelli dell'impianto. In caso
contrario, contattare un elettricista.

• Utilizzare sempre una presa elettrica
con contatto di protezione corretta­mente installata.

• Non utilizzare prese multiple e prolun­ghe.

• Accertarsi di non danneggiare la spina
e il cavo. Qualora il cavo elettrico deb­ba essere sostituito, l’intervento dovrà
essere effettuato dal Centro di Assi­stenza del produttore.

• Inserire la spina di alimentazione nella
presa solo al termine dell'installazione.
Verificare che la spina di alimentazio­ne rimanga accessibile dopo l'installa­zione.

• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare so­lo la spina.

• Non toccare il cavo di alimentazione o
la spina di alimentazione con la mani
bagnate.

• Questa apparecchiatura è conforme
alle direttive CEE.

Collegamento dell’acqua

• Accertarsi di non danneggiare i tubi di
carico e scarico dell'acqua.

• L'apparecchiatura va collegata all'im­pianto idrico servendosi dei tubi nuovi
forniti in dotazione. I tubi usati non
devono essere riutilizzati.

• Prima di collegare l’apparecchiatura a
tubazioni nuove o non utilizzate per un
lungo periodo, far scorrere l’acqua fin­ché non è limpida.

• La prima volta che si usa l’apparec­chiatura, accertarsi che non vi siano
perdite.

2.2 Utilizzo

AVVERTENZA!

Vi è il rischio di lesioni, scosse
elettriche, incendi, ustioni o dan­ni all'apparecchiatura.

• Utilizzare l’apparecchiatura in un am­biente domestico.

• Non apportare modifiche alle specifi­che di questa apparecchiatura.

• Osservare le istruzioni di sicurezza ri­portate sulla confezione del detersivo.

• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti facil­mente incendiabili sull'apparecchiatu­ra, al suo interno o nelle immediate vi­cinanze.

• Non toccare il vetro dell'oblò quando
è in corso un programma. Il vetro po­trebbe essere caldo.

• Accertarsi di rimuovere tutti gli ogget­ti metallici dalla biancheria.

• Non sistemare alcun contenitore al di
sotto dell'apparecchiatura per racco­gliere possibili perdite d'acqua. Con­tattare il Centro di Assistenza per sa­pere quali accessori utilizzare.

2.3 Pulizia e manutenzione

AVVERTENZA!

Vi è il rischio di ferirsi o danneg­giare l'apparecchiatura.

• Prima di eseguire qualunque interven­to di manutenzione, spegnere l'appa­recchiatura ed estrarre la spina dalla
presa.

• Non usare acqua spray né vapore per
pulire l'apparecchiatura.

• Pulire l'apparecchiatura con un panno
inumidito e morbido. Utilizzare solo
detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi o
oggetti metallici.

2.4 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione
elettrica.

• Tagliare il cavo di rete e smaltirlo.

g/

www.aeg.com

6

• Rimuovere il blocco porta per evitare
che bambini e animali domestici ri-

3. DESCRIZIONE DEL PRODOTTO

1 2 3

4

5

3.1 Kit piastre di fissaggio
(4055171146)

Utilizzare questo speciale accessorio per
fissare l'apparecchiatura ad uno zoccolo.

6

Evita vibrazioni e piccoli spostamenti
dell'apparecchiatura durante il funziona-

7

mento.

Piano di lavoro

1

Contenitore del detersivo

2

Leggere attentamente le istruzioni forni­te con l'accessorio.
È disponibile in tutti i centri autorizzati.

mangano chiusi all’interno dell’appa­recchiatura.

Pannello dei comandi

3

Maniglia dell'oblò

4

Targhetta dei dati

5

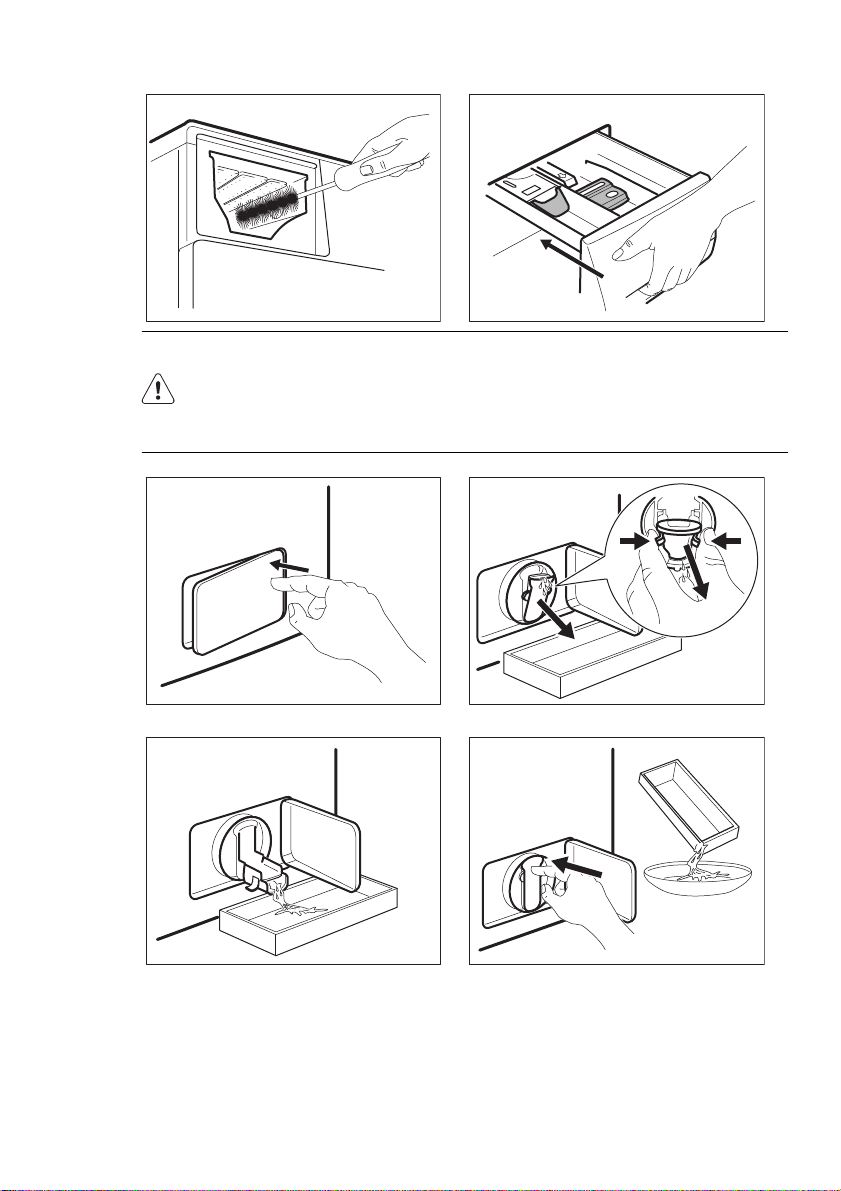

Filtro della pompa di scarico

6

Piedini per mettere a livello l’appa-

7

recchiatura

4. PANNELLO DEI COMANDI

1 2 3

Cotoni

Eco

Super Eco

20 M

i

n

.-3k

g

Rapido

Jeans
Tende

Risciacquo

Centr

Centr

ifug

ifug

a

a

Scarico

Tasto On/Off (On/Off)

1

Selettore dei programmi

2

Display

3

Tasto Avvio/Pausa (Avvio/Pausa)

4

On/Off

Cotoni
+ Prelavaggio

Extra Silent

Sintetici
+ Prelavaggio

Stiro Facile

Delicati

Lana/Seta

Extra

Tempo

o

acqu

Risci

in.

Macchie

M

i/

ir

G

°C

.

p

Tem

Ritardata

vvio/Pausa

A

tenza

Par

mio

Rispar

45678910

Tasto Partenza ritardata (Partenza Ri-

5

tardata)
Tasto Risparmio tempo (Risparmio

6

Tempo)
Tasto Extra risciacquo (Extra Risciac-

7

quo)

Tasto Macchie (Macchie)

8

Tasto Riduzione centrifuga (Giri/

9

Min.)

Tasto Temperatura (Temp. °C)

10

4.1 Display

A B C D

ITALIANO 7

A)

Area temperatura:
–

: indicatore della temperatura

–

: spia dell'acqua fredda.

B)

Area Centrifuga:
–
–

–

C)

Spie del display:
–
–

: spia Velocità di centrifuga

: spia Esclusione centrifu-

1)

ga

: spia No cent. finale.

: fase di lavaggio
: fase di risciacquo

5. PROGRAMMI

Programma
Intervallo di temperature

Cotoni
95°C - A freddo

Cotoni + Prelavaggio
95°C - A freddo

Extra Silent
95°C - A freddo

Sintetici
60°C - A freddo

Sintetici + Prelavaggio
60°C - A freddo

–

: fase di centrifuga

–

: sicurezza bambini

–

: Oblò bloccato

–

: partenza ritardata.

D)

Area Ora:
–

: durata del programma

–

: partenza ritardata

–

: codici allarme

–

: messaggio di errore

–

: Programma terminato.

Tipo di carico e grado di sporco
Carico massimo, Velocità di centrifuga massi­ma

Cotone bianco e colorato. Sporco normale e
leggero.
8 kg, 1200 giri al minuto

Cotone bianco e colorato. Sporco intenso.
8 kg, 1200 giri al minuto

Cotone bianco e colora

to. Sporco normale e
leggero.
8 kg, Termina con acqua in vasca

Capi in tessuti sintetici o misti. Sporco normale
e leggero.
3 kg, 1200 giri al minuto

Capi in tessuti sintetici o misti. Sporco intenso.
3 kg, 1200 giri al minuto

1)

Disponibile solo per il programma Centrifuga/Scarico.

www.aeg.com

8

Programma
Intervallo di temperature

Tipo di carico e grado di sporco
Carico massimo, Velocità di centrifuga massi­ma

Stiro Facile

1)

60°C - A freddo

Delicati
40°C - A freddo

Capi in tessuti sintetici. Sporco normale e leg­gero.
3 kg, 1000 giri al minuto

Tessuti delicati quali capi acrilici, in viscosa e
poliestere. Sporco normale e leggero.
3 kg, 1200 giri al minuto

Lana/Seta

40°C - A freddo

Capi in lana che possono essere lavati in lavatri­ce, capi in lana lavabili a mano e capi delicati
che recano l'etichetta con l'indicazione “Lavag­gio a mano”.
2 kg, 1200 giri al minuto

Centrifuga/Scarico Per centrifugare la biancheria e scaricare l'ac-

qua nel cesto. Tutti i tessuti.
8 kg, 1200 giri al minuto

Risciacquo
A freddo

Per risciacquare e centrifugare la biancheria.
Tutti i tessuti.
8 kg, 1200 giri al minuto

Tende
40°C - A freddo

Programma speciale per tende. La fase di prela­vaggio si attiva automaticamente.

2)

2 kg, 800 giri al minuto

Jeans
60°C - A freddo

Rapido
60°C - 40°C

Capi in jeans e jersey. Adatto anche a capi scuri.
3 kg, 1200 giri al minuto

Programma di lavaggio breve da utilizzare per i
capi bianchi o colorati in cotone e i tessuti misti
leggermente sporchi.
5 kg, 1200 giri al minuto

20 Min. - 3 kg
40° - 30°

Super Eco

3)

A freddo

Cotoni Eco

4)

60°C - 40°C

1)

Per ridurre la formazione di pieghe, il lavaggio e la fase di centrifuga sono delicati.

L'apparecchiatura eseguirà alcuni risciacqui aggiuntivi.

2)

Non utilizzare il detersivo per la fase di prelavaggio.

3)

Selezionare questo programma per ridurre la durata del lavaggio e diminuire il consumo

di energia e acqua.

4)
Programmi standard per i valori di consumo dell'etichetta energetica

Conformemente alla normativa 1061/2010, questi programmi sono rispettivamente il
"programma cotone standard a 60°C" e il programma cotone standard a 40°C". Si tratta
dei programmi più efficienti in termini di consumo combinato di energia ed acqua per il
lavaggio della biancheria in cotone con un livello di sporco normale.

Capi in cotone e sintetici leggermente sporchi o
indossati solo una volta.

Tessuti misti (capi in cotone e sintetici).
max. 3 kg, 1200 giri al minuto

Cotone bianco e colorato. Sporco normale.
8 kg, 1200 giri al minuto

ITALIANO 9

La temperatura dell'acqua può essere leggermente diversa da quella indicata per il
programma selezionato.

Compatibilità opzioni programma

Ri-

spar-

mio

Tem-

po

tenza
Ritar-

data

Programma

Mac-

chie

Extra

Ri-

sciac-

quo

Cotoni ■ ■ ■ ■ ■ ■
Cotoni + Prela-

■ ■ ■ ■ ■ ■

vaggio
Extra Silent ■ ■ ■ ■
Sintetici ■ ■ ■ ■ ■ ■
Sintetici + Prela-

■ ■ ■ ■ ■ ■

vaggio
Stiro Facile ■ ■ ■ ■ ■
Delicati ■ ■ ■ ■ ■ ■

Lana/Seta

Centrifuga/Scari-

1)

co

■ ■ ■

■ ■ ■

Risciacquo ■ ■ ■ ■
Tende ■ ■ ■ ■
Jeans ■
Rapido ■ ■ ■ ■
20 Min. - 3 kg ■ ■
Super Eco ■ ■ ■ ■

Cotoni Eco

1)

Se si imposta l'opzione Esclusione Centrifuga, è disponibile solo la fase di scarico.

■ ■ ■ ■ ■ ■

Par-

6. VALORI DI CONSUMO

All'inizio del programma, il display mostra la durata del programma per la
capacità di carico massima.
Durante la fase di lavaggio, la durata del programma viene calcolata auto­maticamente e si può ridurre notevolmente se il carico di biancheria è infe­riore alla capacità di carico massima (ad es. per i cotoni a 60°C, con capacità
di carico 8 kg, la durata del programma supera le 2 ore; con un carico effet­tivo di 1 kg, la durata del programma non raggiunge 1 ora).
Quando l'apparecchiatura calcola la durata reale del programma, sul display
lampeggia un puntino.

www.aeg.com

10

I dati di questa tabella sono indicativi. I dati possono essere influenzati da
diversi fattori: la quantità e il tipo di biancheria, la temperatura dell'acqua e
dell'ambiente.

Programmi Cari-

(Kg)

co

Consumo di

energia

elettrica

(kWh)

Consumo

d'acqua (li-

tri)

Durata indi-

cativa del

programma

(minuti)

Umidità

residua

1)

(%)

Cotoni 60°C 8 1.56 65 240 53
Cotoni 40°C 8 0.90 65 236 53
Sintetici 40°C 3 0.40 45 100 35
Delicati 40°C 3 0.52 50 80 35
Lana 30°C 2 0.31 48 60 30
Programmi cotone standard

Cotone stan­dard 60°C

Cotone stan­dard 60°C

Cotone stan­dard 40°C

8 1.02 55 242 53

4 0.78 45 211 53

4 0.59 45 191 53

Modalità Spento (W) Modalità Acceso (W)

0.48 0.48

Le informazioni riportate nel grafico qui sopra sono conformi alla 1015/2010 di­rettiva 2009/125/ECdella Commissione Europea.

1)

Al termine della fase di centrifuga.

7. OPZIONI

7.1 Temperature (Temp. °C)

Impostare questa opzione per modifica­re la temperatura predefinita.

Spia
L'indicatore della temperatura impostata
si accende.

7.2 Centrifuga (Giri/Min.)

Questa opzione consente di ridurre la
velocità di centrifuga predefinita.
Il display mostra la spia della velocità im­postata.

= acqua fredda.

Opzioni centrifuga aggiuntive:

Esclusione Centrifuga

• Impostare questa opzione per annulla­re tutte le fasi di centrifuga.

• Impostarla in caso di tessuti estrema­mente delicati.

• La fase di risciacquo per alcuni pro­grammi di lavaggio utilizza più acqua.

•

Il display mostra la spia

No cent. finale

• Impostare questa opzione per evitare
che la biancheria si sgualcisca.

• Il programma di lavaggio termina con
l’acqua nel cesto. Il cesto ruota rego­larmente in modo da non sgualcire la
biancheria.

.

• L'oblò resta bloccato. Prima di aprire
l'oblò si deve scaricare l'acqua.

•

Il display mostra la spia

Per scaricare l'acqua fare riferi­mento a "Al termine del pro­gramma".

.

7.3 Macchie (Macchie)

Impostare questa opzione per aggiun­gere ad un programma il trattamento
specifico per le macchie.
Usare questa opzione per i capi con
macchie difficili da rimuovere.
Quando si imposta questa opzione, ver­sare lo smacchiatore nello scomparto

.

Questa opzione aumenta la du­rata del programma.
Questa opzione non è utilizzabile
con temperature inferiori a 40°C.

7.4 Extra Risciacquo (Extra

Risciacquo)

Questa opzione consente di aggiungere
dei risciacqui ad un programma di lavag­gio.
Usare questa opzione per le persone al­lergiche ai detersivi e nelle zone in cui
l'acqua è dolce.
La spia corrispondente si accende.

7.5 Risparmio tempo

(Risparmio Tempo)

Questa opzione consente di ridurre la
durata del programma.

• Premere una volta questo tasto per
impostare la "Durata breve" per i capi
usati quotidianamente.

• Premere due volte per impostare la
"Durata molto breve" per capi poco
sporchi.

Alcuni programmi accettano solo
una delle due funzioni.

7.6 Partenza Ritardata

(Partenza Ritardata)

Questa opzione consente di ritardare
l'avvio del programma da 30 minuti a 20
ore.

ITALIANO 11

Il display mostra la spia corrispondente.

7.7 Sicurezza bambini

Questa opzione consente di evitare che i
bambini possano giocare con il pannello
dei comandi.

•Per attivare/disattivare questa opzio-
ne, premere contemporaneamente

Temp. °C e Giri/Min. finché la spia
si accende/spegne.

Attivazione dell'opzione:

• Dopo aver premuto Avvio/Pausa, le
opzioni e il selettore dei programmi
sono bloccati.

• Prima di premere il tasto Avvio/Pausa,
non è possibile avviare l'apparecchia­tura.

7.8 Extra Risciacquo

permanente

Questa opzione permette di impostare
in modo permanente un Extra Risciac­quo quando si imposta un nuovo pro­gramma.

•Per attivare/disattivare questa opzio-
ne, premere contemporaneamente Ri­sparmio Tempo e Partenza Ritardata
finché la spia Extra Risciacquosi ac-

cende/spegne.

7.9 Segnali acustici

Viene emesso un segnale acustico quan­do:

• Si accende l'apparecchiatura.

• Si spegne l'apparecchiatura.

• Si premono i tasti.

• Al termine del programma di lavag­gio.

• Se l'apparecchiatura presenta un pro­blema.

Per disattivare/attivare i segnali acusti­ci, premere contemporaneamente Mac­chie e Extra Risciacquo per 6 secondi.

Se si disattivano i segnali acustici,
gli stessi continueranno a funzio­nare in caso di malfunzionamen­to dell'apparecchiatura.

www.aeg.com

12

8. PREPARAZIONE AL PRIMO UTILIZZO

1.

Versare 2 litri d'acqua nella vaschet­ta del detersivo per la fase di lavag­gio. Ciò attiva il sistema di scarico.

2.

Versare una piccola quantità di de­tersivo nella vaschetta per la fase di
lavaggio.

9. UTILIZZO QUOTIDIANO

9.1 Caricare la biancheria

9.2 Uso di detersivi ed additivi

3.

Impostare e avviare un programma
per il cotone alla massima tempera­tura senza carico. In questo modo si
rimuoveranno eventuali residui di la­vorazione dal cesto e dalla vasca.

1.

Aprire l'oblò.

2.

Mettere il bucato nel cesto, un capo
per volta. Scuotere i capi prima di in­trodurli nell'apparecchiatura. Accer­tarsi di non mettere troppa bianche­ria nel cesto.

3.

Chiudere l'oblò.

ATTENZIONE

Assicurarsi che non vi sia della
biancheria tra la guarnizione e
l'oblò. Sussiste il rischio di perdi­te di acqua o di arrecare danno
alla biancheria.

• Dosare il detersivo e l’ammorbidente.

• Chiudere accuratamente il cassetto
del detersivo.

Vaschetta del detersivo per la fase di prelavaggio.

Vaschetta del detersivo per la fase di lavaggio.

Vaschetta per gli additivi liquidi (ammorbidente, inamidante).

Inserto per detersivo liquido o in polvere.

ITALIANO 13

Candeggina

Con i programmi per i bianchi, in alternativa all'ammorbidente, è possibile versare
nello scomparto anche un candeggiante.
Procedere come segue:

• Versare la candeggina nella vaschetta . Non superare il simbolo «MAX» all'inter­no della vaschetta.

• Eseguire un programma per bianchi.

• Al termine del programma, eseguire il programma RISCIACQUO. Eventualmente
utilizzare l'ammorbidente. Questo aiuterà ad eliminare eventuali residui di can­deggina.

Mai versare la candeggina e l'ammorbidente contemporaneamente nella
vaschetta.

Detersivo liquido o in polvere

1.

2.

1

2

3.

4.

B

• Posizione A per il detersivo in polvere (impostazione dalla fabbrica).

• Posizione B per il detersivo liquido.

Con il detersivo liquido:

– Non utilizzare detersivi in gel o densi.
– Non versare il liquido oltre il livello di massimo.
– Non impostare la fase di prelavaggio.
– Non impostare la partenza ritardata.

A

www.aeg.com

14

9.3 Attivazione

dell'apparecchiatura

Premere On/Off per attivare e disattivare
l'apparecchiatura. Viene emesso un se­gnale acustico all'accensione dell'appa­recchiatura.

9.4 Impostazione di un
programma

1.

Ruotare il selettore dei programmi e
impostare il programma:

• La spia del programma corrispon­dente si accende.

• La spia Avvio/Pausa lampeggia.

• Il display mostra:
– la temperatura predefinita
– la velocità di centrifuga
– le spie delle fasi del programma
– la durata del programma.

2.

Se necessario, modificare la tempe­ratura, la velocità di centrifuga, la
durata del ciclo o aggiungere opzio­ni disponibili. Quando si attiva
un'opzione, la spia dell'opzione im­postata si accende.

Nel caso di errori nell'imposta­zione, il display mostra il messag­gio Err.

9.5 Avvio del programma
senza partenza ritardata

Premere Avvio/Pausa:

• La spia Avvio/Pausa smette di lampeg­giare e rimane accesa.

•

La spia
splay.

• Il programma si avvia, l'oblò è blocca­to e il display visualizza la spia

• Quando l'apparecchiatura carica ac­qua, la pompa di scarico rimane in
funzione per breve tempo.

inizia a lampeggiare sul di-

.

Dopo circa 15 minuti dall'avvio
del programma:

• L'apparecchiatura regola auto­maticamente la durata del pro­gramma in base al carico di
biancheria.

• Il display mostra il nuovo valo­re.

9.6 Avvio del programma con
partenza ritardata

• Premere ripetutamente Partenza Ritar­data finché il display non mostra il ri­tardo che si desidera impostare. La
spia corrispondente si accende sul di­splay.

• Premere Avvio/Pausa:
– L’apparecchiatura inizia il conto alla

rovescia.

– Appena è completato il conto alla

rovescia, il programma si avvia auto­maticamente.

È possibile annullare o modifica­re l’impostazione della partenza
ritardata prima di premere Avvio/
Pausa.

Per annullare la partenza ritardata:

1.

Premere Avvio/Pausa per mettere
l'apparecchiatura in pausa.

2.

Premere Partenza Ritardata finché il
display mostra

Premere nuovamente Avvio/Pausa
per avviare immediatamente il pro­gramma.

'.

9.7 Interruzione di un

programma e modifica delle
opzioni

È possibile modificare solo alcune opzio­ni prima che si attivino.

1.

Premere Avvio/Pausa. La spia lam­peggia.

2.

Modifica delle opzioni.

3.

Premere nuovamente Avvio/Pausa. Il
programma prosegue.

9.8 Annullamento di un

programma

1.

Premere On/Off per alcuni secondi
per annullare il programma e per
spegnere l'apparecchiatura.

2.

Premere nuovamente lo stesso tasto
per far riavviare l'apparecchiatura. A
questo punto è possibile impostare
un nuovo programma di lavaggio.

L'apparecchiatura non scarica
l'acqua.

9.9 Modifica delle opzioni

È possibile modificare solo alcune opzio­ni prima che si attivino.

1.

Premere Avvio/Pausa. La spia corri­spondente lampeggia.

2.

Modifica delle opzioni.

3.

Premere nuovamente Avvio/Pausa. Il
programma prosegue.

9.10 Apertura dell' oblò

Durante lo svolgimento del programma
o della partenza ritardata l'oblò è bloc-

cato e il display visualizza la spia

ATTENZIONE

Se la temperatura e il livello del­l'acqua nel cesto sono troppo
elevati, non è possibile aprire
l’oblò.

Apertura dell’oblò con la partenza
ritardata in funzione:

1.

Premere Avvio/Pausa per mettere in
pausa l'apparecchiatura.

2.

Attendere finché la spia dell’oblò
bloccato

3.

Apire l'oblò.

4.

Chiudere l'oblò e premere nuova­mente Avvio/Pausa. La partenza ri­tardata prosegue.

Apertura dell’oblò con il programma
in corso:

1.

Premere On/Off per alcuni secondi
per disattivare l'apparecchiatura.

2.

Attendere alcuni minuti, quindi apri­re delicatamente l'oblò.

3.

Chiudere l'oblò.

4.

Impostare di nuovo il programma.

si spegne.

.

9.11 Al termine del
programma

• L'apparecchiatura si ferma automati­camente.

• Se attivi, vengono emessi dei segnali
acustici.

•

Sul display compare

• La spia Avvio/Pausa si spegne.

•

La spia dell'oblò bloccato
gne.

.

si spe-

ITALIANO 15

• Togliere la biancheria dall'apparec­chiatura. Assicurarsi che il cesto sia
vuoto.

• Tenere l'oblò socchiuso per evitare
muffa e cattivi odori.

• Chiudere il rubinetto dell'acqua.

• Premere On/Off per alcuni secondi
per disattivare l'apparecchiatura.

Il programma di lavaggio è terminato,
ma c'è acqua nel cesto:

– Il cesto ruota regolarmente in modo

da non sgualcire i tessuti.

–

La spia dell'oblò bloccato
sa. L'oblò resta bloccato.

– Prima di aprire l'oblò si deve scaricare

l'acqua.

Per scaricare l'acqua:

1.

Se necessario, ridurre la velocità di
centrifuga.

2.

Premere Avvio/Pausa. L'apparec­chiatura scarica l'acqua ed esegue
la centrifuga.

3.

Al termine del programma, una
volta spenta la spia di oblò bloc-

cato

4.

Premere On/Off per alcuni secon­di per disattivare l'apparecchiatu­ra.

, è possibile aprirlo.

L'apparecchiatura scarica ed ese­gue automaticamente la centrifu­ga dopo circa 18 ore (ad eccezio­ne del programma Lana).

è acce-

9.12 Opzione AUTO Stand-by

L'opzione AUTO Stand-by disattiva auto­maticamente l'apparecchiatura per ridur­re il consumo di energia quando:

• Non si usa l'apparecchiatura da 5 mi­nuti prima di premere il tasto Avvio/
Pausa.

Premere il tasto On/Off per accendere
nuovamente l'apparecchiatura.

• Dopo 5 minuti dal termine del pro­gramma di lavaggio

Premere il tasto On/Off per accendere
nuovamente l'apparecchiatura.

Il display mostra il tempo dell'ultimo
programma impostato.

Ruotare il selettore dei programmi per
impostare un nuovo ciclo.

www.aeg.com

16

10. CONSIGLI E SUGGERIMENTI UTILI

10.1 Carico di biancheria

• Suddividere la biancheria in: bianchi,
colorati, sintetici, delicati e lana.

• Seguire le istruzioni di lavaggio indica­ta nelle etichette dei capi.

• Non lavare insieme capi bianchi e co­lorati.

• Alcuni capi colorati possono scolorire
al primo lavaggio. Consigliamo di la­varli separatamente le prime volte.

• Abbottonare le federe e chiudere cer­niere, ganci e bottoni. Chiudere le cin­ture.

• Svuotare le tasche e distendere i capi.

• Rivoltare i tessuti multi-strato, i capi in
lana e quelli con immagini stampate.

• Rimuovere le macchie difficili.

• Lavare le macchie difficili con un de­tersivo apposito.

• Fare attenzione alle tende. Togliere i
ganci o sistemare le tende in una reti­na o federa.

• Non lavare nell'apparecchiatura:
– Capi senz'orlo o strappati
– Reggiseni con ferretto.
– Usare una retina per lavare i piccoli

capi.

• Un carico molto ridotto può causare
problemi di sbilanciamento durante la
fase di centrifuga. In tal caso, sistema­re manualmente i capi nel cesto e riav­viare la fase di centrifuga.

10.2 Macchie ostinate

Per alcune macchie, acqua e detersivo
non è sufficiente.
Consigliamo di rimuovere tali macchie
prima di mettere i capi nell'apparecchia­tura.
Sono disponibili degli smacchiatori spe­ciali. Usare uno smacchiatore speciale
adatto al tipo di macchia e tessuto.

• Non mischiare tipi diversi di detersivi.

• Per motivi ecologici, non usare una
quantità di detersivo superiore a quel­la corretta.

• Osservare le istruzioni riportate sulle
confezioni di tali prodotti.

• Usare i prodotti adatti al tipo e colore
di tessuto, la temperatura del pro­gramma e il livello di sporco.

• Se l'apparecchiatura non dispone di
contenitore del detersivo con lo spor­tellino, aggiungere i detersivi liquidi in
un dosatore.

10.4 Consigli ecologici

• Impostare un programma senza la fase
di prelavaggio per lavare la biancheria
normalmente sporca.

• Avviare un programma di lavaggio con
il carico massimo di biancheria.

• Se necessario, usare uno smacchiatore
quando si imposta un programma a
bassa temperatura.

• Per usare la quantità corretta di deter­sivo, verificare la durezza dell’acqua
dell'impianto domestico

10.5 Durezza dell'acqua

Se la durezza dell'acqua locale è alta o
moderata, consigliamo di usare un de­calcificatore dell’acqua per lavabianche­rie. Nelle zone in cui l'acqua è dolce non
è necessario usare un decalcificatore
dell’acqua.
Per conoscere il livello di durezza dell'ac­qua locale contattare l’ente erogatore
locale.
Utilizzare la corretta quantità di decalcifi­catore dell'acqua. Osservare le istruzioni
riportate sulle confezioni dei prodotti.

10.3 Detersivi e additivi

• Usare esclusivamente detergenti e ad­ditivi adatti ai lavaggi in lavabianche­ria.

11. PULIZIA E CURA

ITALIANO 17

AVVERTENZA!

Prima di eseguire la manutenzione, scol­legare l'apparecchiatura dalla rete elet­trica.

11.1 Pulizia esterna

Pulire l'apparecchiatura esclusivamente
con acqua tiepida saponata. Asciugare
perfettamente tutte le superfici.

ATTENZIONE

Non utilizzare alcol, solventi o
prodotti chimici.

11.2 Trattamento anticalcare

Se la durezza dell'acqua locale è alta o
moderata, consigliamo di usare un de­calcificatore dell’acqua per lavabianche­rie.

11.4 Guarnizione dell'oblò

Controllare regolarmente il cesto per
evitare la formazione di calcare e ruggi­ne.
Per rimuovere particelle di ruggine utiliz­zare solo prodotti per lavabiancherie.
Farlo separatamente dal lavaggio.

Osservare le istruzioni riportate
sulle confezioni dei prodotti.

11.3 Pulizia di mantenimento

Con i programmi a bassa temperatura è
possibile che parte del detersivo resti
nel cesto. Eseguire regolarmente una
pulizia di mantenimento. A tal fine:

• Togliere la biancheria dal cesto.

• Impostare il programma cotone con la
temperatura più alta con una piccola
quantità di detersivo.

Controllare regolarmente la guarnizione
e rimuovere tutti gli oggetti presenti nel­la parte interna.

11.5 Pulizia del contenitore del detersivo

1.

1

2.

2

www.aeg.com

18

3. 4.

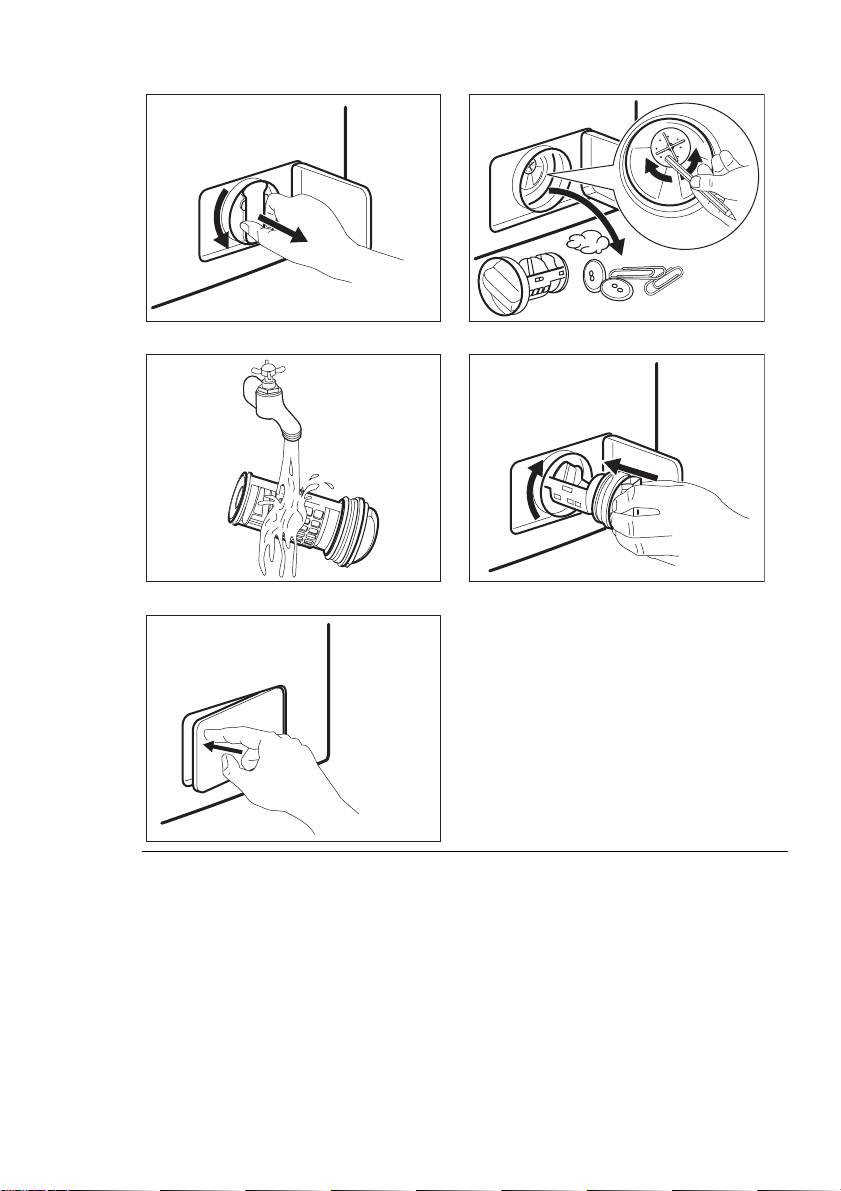

11.6 Pulizia del filtro di scarico

AVVERTENZA!

Non pulire il filtro di scarico se
l'acqua presente nell'apparec­chiatura è calda.

1.

2.

11

2

3. 4.

2

1

ITALIANO 19

5.

1

7. 8.

9.

2

6.

1

2

www.aeg.com

20

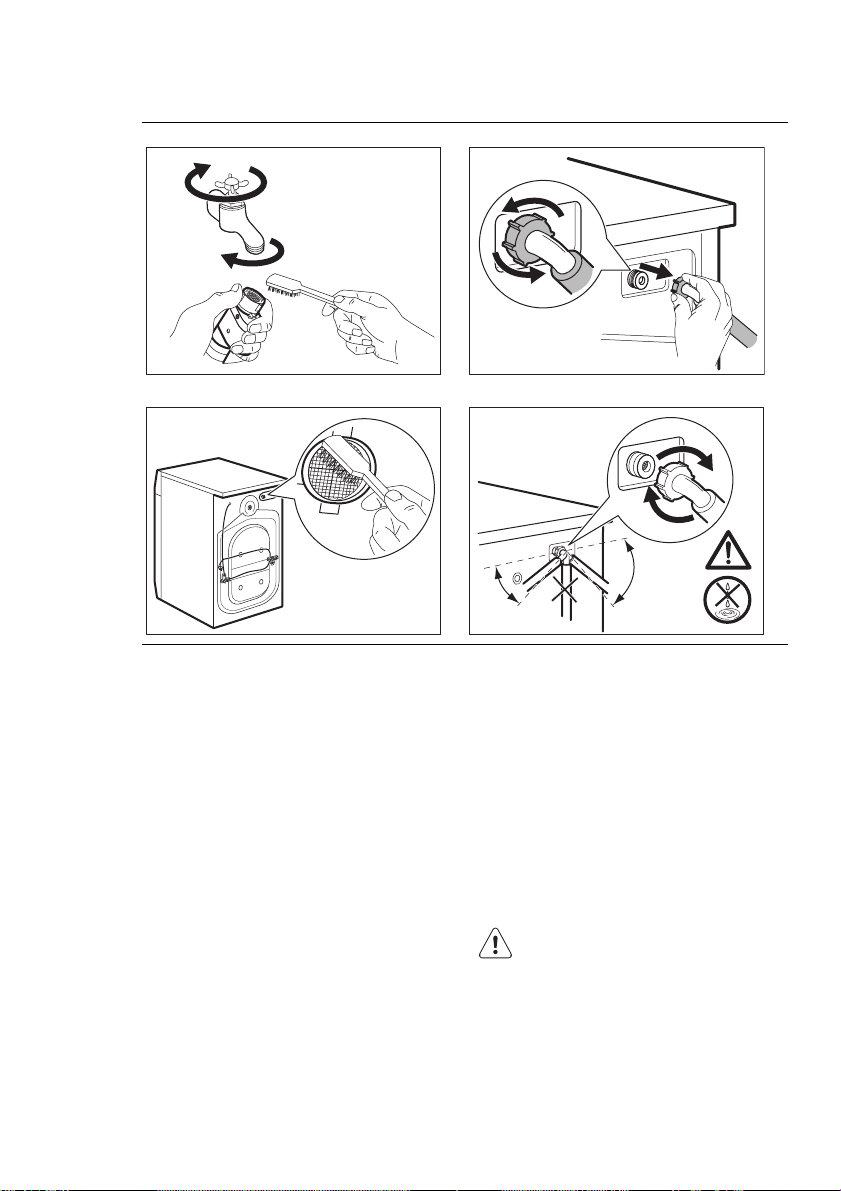

11.7 Pulizia del tubo di carico e del filtro della valvola

1.

1

2

3

3. 4.

11.8 Scarico di emergenza

In caso di guasto, l'apparecchiatura non
è in grado di scaricare l'acqua.
In tal caso, eseguire i punti da (1) a (9) di
"Pulizia del filtro di scarico".
Se necessario, pulire la pompa.
Quando si scarica l’acqua utilizzando la
procedura di scarico di emergenza, è ne­cessario attivare di nuovo il sistema di
scarico:

1.

Versare 2 litri d’acqua nello scom­parto del lavaggio principale del
contenitore del detersivo.

2.

Avviare il programma per scaricare
l’acqua.

11.9 Precauzioni antigelo

Se si installa l’apparecchiatura in un luo­go in cui la temperatura può scendere al
di sotto di 0°C, togliere l'acqua residua
dal tubo di carico dell'acqua e la pompa
di scarico.

2.

45°

20°

1.

Scollegare la spina dalla presa di
corrente.

2.

Chiudere il rubinetto dell'acqua.

3.

Rimuovere il tubo di carico dell’ac­qua.

4.

Sistemare le due estremità del tubo
di carico in un contenitore e lasciare
che l'acqua fluisca fuori dal tubo.

5.

Svuotare la pompa di scarico. Fare
riferimento alla procedura per lo
scarico di emergenza.

6.

Quando la pompa di scarico è vuo­ta, rimontare il tubo di carico.

AVVERTENZA!

Accertarsi che la temperatura sia
superiore a 0°C prima di utilizza­re nuovamente l'apparecchiatu­ra.
Il produttore declina ogni re­sponsabilità per danni causati da
basse temperature.

12. RISOLUZIONE DEI PROBLEMI

ITALIANO 21

L'apparecchiatura non si avvia o si bloc­ca durante il funzionamento.
Cercare dapprima di risolvere il proble­ma (fare riferimento alla tabella). Se ciò
non è possibile, contattare il Centro di
Assistenza.

In alcuni casi, sono emessi i segnali
acustici e il display mostra un codice
di allarme:

•

- L'apparecchiatura non carica

l'acqua.

•

- L'apparecchiatura non scarica

l'acqua.

•

- L’oblò dell'apparecchiatura è
aperto o non è chiuso correttamente.
Controllare l'oblò!

•

- La tensione è instabile. Atten­dere che si stabilizzi.

AVVERTENZA!

Spegnere l'apparecchiatura pri­ma di eseguire i controlli.

Problema Possibile soluzione

Il programma non si

Verificare che la spina sia collegata alla presa elettrica.

avvia.
Controllare che l'oblò sia chiuso.
Assicurarsi che il fusibile all'interno del quadro elettrico

non sia danneggiato.
Assicurarsi di aver premuto il tasto Avvio/Pausa.
Se è stata impostata la Partenza ritardata, annullare

l'impostazione o attendere il termine del conto alla ro-

vescia.
Disattivare la funzione Sicurezza bambini se attiva.
L'apparecchiatura

Controllare che il rubinetto dell'acqua sia aperto.
non carica acqua.

Controllare che la pressione dell'acqua di alimentazio-

ne non sia troppo bassa. Per ottenere informazioni a

questo proposito, contattare l’ente erogatore locale.
Controllare che il rubinetto dell'acqua non sia ostruito.
Assicurarsi che il filtro del tubo di carico e il filtro della

valvola non sia ostruiti. Fare riferimento a "Pulizia e cu-

ra".
Verificare che il tubo di carico non sia attorcigliato o

piegato.
Controllare che il collegamento del tubo di carico del-

l'acqua sia stato eseguito correttamente.
L'apparecchiatura

Controllare che lo scarico del lavello non sia ostruito.
non scarica l'acqua.

Verificare che il tubo di scarico non sia attorcigliato o

piegato.
Controllare che il filtro di scarico non sia ostruito. Pulire

il filtro, se necessario. Fare riferimento a "Pulizia e cu-

ra".

www.aeg.com

22

Problema Possibile soluzione

Controllare che il raccordo del tubo di scarico sia stato

eseguito correttamente.
Impostare il programma di scarico se si seleziona un

programma senza fase di scarico.
Impostare il programma di scarico se si sceglie un'op-

zione che termina con l'acqua in vasca.
La fase di centrifuga

Impostare il programma di centrifuga.
non si avvia o il ciclo
di lavaggio dura più a
lungo del normale.

Controllare che il filtro di scarico non sia ostruito. Pulire

il filtro, se necessario. Fare riferimento a "Pulizia e cu-

ra".
Sistemare manualmente i capi nella vasca e riavviare la

fase di centrifuga. Il problema può essere legato a pro-

blemi di sbilanciamento.
Presenza di acqua sul

pavimento.

Assicurarsi che i raccordi dei tubi dell'acqua siano ser-

rati e non vi siano perdite d'acqua.
Accertarsi che il tubo di scarico non sia danneggiato.
Assicurarsi di utilizzare il detersivo adeguato e la giusta

quantità.
Non è possibile aprire

Assicurarsi che il programma di lavaggio sia terminato.
l'oblò dell'apparec­chiatura.

Impostare il programma di scarico o di centrifuga se è

presente dell’acqua nel cesto.
L'apparecchiatura

emette un rumore

Assicurarsi che il livellamento dell'apparecchiatura sia

corretto. Fare riferimento alla sezione "Installazione".
anomalo.

Assicurarsi che la confezione e/o i dadi per il trasporto

siano stati rimossi. Fare riferimento alla sezione "Instal-

lazione".
Aggiungere altri capi nel cesto. Il carico potrebbe es-

sere insufficiente.
L'apparecchiatura ca-

rica e scarica imme-

Accertarsi che il tubo di scarico sia nella posizione cor-

retta. Il tubo potrebbe essere troppo basso.
diatamente l'acqua.

Il ciclo è più breve ri­spetto al tempo vi­sualizzato.

Il ciclo è più lungo ri­spetto al tempo vi-

L'apparecchiatura calcola una nuova durata in base al

carico di biancheria. Fare riferimento al capitolo "Valori

di consumo".

Un carico di biancheria sbilanciato aumenta la durata.

Non si tratta di un'anomalia.
sualizzato.

Problema Possibile soluzione

I risultati del lavaggio
non sono soddisfa­centi.

Utilizzare un prodotto speciale per eliminare le mac-

Accertarsi di impostare la temperatura corretta.
Ridurre il carico di biancheria.

Una volta effettuati questi controlli, ac­cendere l'apparecchiatura. Il programma
riprende dal punto in cui era stato inter­rotto.
In caso di ricomparsa dell'anomalia, con­tattare il Centro di Assistenza.

13. DATI TECNICI

ITALIANO 23

Aumentare la dose di detersivo o utilizzare un altro

prodotto.

chie difficili prima di lavare la biancheria.

Se il display mostra altri codici di allar­me. Attivare e disattivare l'apparecchia­tura. Se il problema persiste, contattare
il Centro di Assistenza.

Dimensioni Larghezza/Altezza/Pro-

fondità
Profondità totale 540 mm

Collegamento elettrico: Tensione

Potenza totale
Fusibile
Frequenza

Coperchio di protezione che impedisce l'ingresso di
sporco e umidità, eccetto dove l'apparecchiatura a
bassa tensione non ha una protezione contro l'umi­dità

Pressione dell’acqua di
alimentazione

Collegamento dell'ac-

1)

qua

Minima 0,5 bar (0,05 MPa)
Massima 8 bar (0,8 MPa)
Acqua fredda

Carico massimo Cotone 8 kg
Velocità di centrifuga Massima 1200 giri/min

1)

Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4".

14. CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio.

600 / 850 / 522 mm

230 V

2200 W

10 A

50 Hz

IPX4

Aiutare a proteggere l’ambiente e la
salute umana e a riciclare rifiuti
derivanti da apparecchiature
elettriche ed elettroniche. Non

www.aeg.com

24

smaltire le apparecchiature che
riportano il simbolo

insieme ai

normali rifiuti domestici. Portare il

prodotto al punto di riciclaggio più
vicino o contattare il comune di
residenza.

ITALIANO 25

www.aeg.com

26

ITALIANO 27

www.aeg.com/shop

132912261-B-092015
