Geschirrspüler
JSV 5520
Gebrauchsanweisung
822 90 18-54
- 2 -
Inhalt
Für den Bediener
Sicherheitsinformation 3
Beschreibung der Maschine 4-5
- Sprüharm
- Grobfilter/Mikrofilter
- Feinfilter
- Reinigerfach
- Zugaberegler für Klarspüler
- Wasserenthärtungsanlage
Das Bedienfeld 6
- Ausschalten des Summers
- Einstellung des verzögerten Starts
Einstellung des Wasserenthärters 7
Programmübersicht 8
Bedienung 9
- Start des Programms
- Vorübergehender Stopp des Programms
- Abbruch des Programms
- Pausenfunktion
- Abbruch des Trockenzyklus
- Abschalter der Spülmaschine
Beladen und Entladen 10
Wartung un Reinigung 11
Bei Auftreten eines Fehlers 12
Service 13
- Service und Ersatzteile
Information für Testinstitute 13
Für den Installateur
Technische daten 14
Auspacken 15
- Schäden
- Anwendung
Installation 16
- Aufstellung
- Maße für Anbringen einer Holztür
- Vorbereiten der Außentür
- Montageblech
- Montage der Außentür
- Anbringen der Schutz- und Abdeckleisten
- Einbau des Geschirrspülers
- Wasserzulauf
- Wasserablauf
- Elektroanschluss
So verwenden Sie die Bedienungsanleitung
Im Text finden Sie folgende Symbole:
Sicherheitsinformationen
Anleitung Schritt für Schritt
Hinweise und Tipps
Umweltinformationen
Vor der Installation und der Inbetriebnahme der Spülmaschine lesen Sie bitte diese Anleitung
sorgfältig durch und beachten sie die Hinweise und Warnungen. Um unnötige Bedienungsfehler
und Störungen zu vermeiden, müssen alle Personen, die die Spülmaschine benutzen, mit deren
Bedienung und Sicherheitsfunktionen vertraut sein. Bitte heben Sie diese Anleitung daher
sorgfältig auf, damit sie bei einem eventuellen Verkauf oder Umzug zur Verfügung steht.
Installation und Service
● Sämtliche Installations- und Wartungsarbeiten müssen
von ausgebildeten Fachleuten durchgeführt werden.
Sollten diese Arbeiten durch nicht qualifiziertes Personal
ausgeführt werden, kann die einwandfreie Funktion der
Maschine beeinträchtigt werden und zu Personenoder Sachschäden führen. Vor Wartungsarbeiten ist
die Maschine vom Stromnetz zu trennen. Dazu den
Netzstecker aus der Steckdose ziehen.
● Der Wasseranschluss erfolgt über ein gut zugäng-
liches Absperrventil.
● Das Stromkabel muss an eine geerdete Schutzkontakt-
steckdose angeschlossen werden, die gut zugänglich ist.
Eine feste Elektroinstallation darf nur durch einen zugelassenen Elektriker erfolgen.
● Stellen Sie sicher, dass das Stromkabel nicht angesch-
nitten oder anderweitig beschädigt ist und dass es nicht
eingeklemmt oder geknickt wird, wenn die Spülmaschine
bei der Installation oder Wartung bewegt wird.
● Wartungs- und Reparaturarbeiten dürfen nur von einem
Wartungsunternehmen durchgeführt werden, das vom
Hersteller zugelassen ist. Es dürfen nur Originalersatzteile
verwendet werden. Versuchen Sie niemals, die Geschirrspülmaschine selbst zu reparieren.
Kindersicherheit
● Die Spülmaschine darf nur von Erwachsenen bedient
werden. Achten Sie darauf, dass Kinder nicht unbeaufsichtigt mit der Maschine spielen.
● Bitte beachten Sie, dass die Kunststoffbeutel der
Verpackung für Kleinkinder gefährlich sein können.
● Alle Spülmittel sind an einem Ort aufzubewahren, der
Kindern nicht zugänglich ist.
● Achten Sie darauf, dass Kinder nicht auf der offenen
Tür sitzen oder stehen.
Während des Betriebs
● Diese Spülmaschine ist ausschließlich für Haushalts-
gegenstände bestimmt, die spülmaschinenfest sind.
Die Nutzung für andere Zwecke kann zu Personenoder Sachschäden führen und die Garantie verliert
ihre Gültigkeit.
● Vermeiden Sie es, die Tür während des Betriebs zu
öffnen, da heiße Dämpfe ausströmen können.
● Verwenden Sie ausschließlich Reiniger, die für Spül-
maschinen geeignet sind.
● Scharfe Messer sind so zu platzieren, dass ihre Spitzen
nicht nach oben zeigen. Sie liegen am besten waagerecht im Geschirrkorb.
● Falls Sie Geschirr vor dem Programmende aus der
Maschine entnehmen, muss es sorgfältig abgespült
werden, um Spülmittelreste zu entfernen.
● Die Spülmaschine ist mit einem Sicherheitssystem
gegen Wasserschäden ausgestattet. Die folgenden
Anforderungen müssen erfüllt sein:
- Die Geschirrspülmaschine muss an das Stromnetz
angeschlossen bleiben, wenn sie ausgeschaltet wird.
- Die Geschirrspülmaschine muss korrekt installiert sein.
- Den Wasserhahn zudrehen, wenn die Maschine über
einen längeren Zeitraum nicht benutzt wird.
● Wenn die Spülmaschine zu viel Wasser erhält oder
Wasser verliert, ist sofort das Absperrventil zu schließen
und die Stromversorgung zu unterbrechen, indem Sie
das Stromkabel aus der Steckdose ziehen oder die
Sicherung entfernen. Beim Herausziehen des Stromkabels immer den Stecker greifen und nicht am Kabel
ziehen.
Abfallbeseitigung
- Verpackungsmaterial:
Sämtliche für die Verpackung dieser Maschine
verwendeten Materialien sind umweltfreundlich.
Die verschiedenen Kunststoffe sind gekennzeichnet
und können recycelt werden.
● PE bedeutet Polyethylen, aus dem die Verpackung
der Maschine und dieser Bedienungsanleitung besteht.
● PS bedeutet Styropor (formgeschäumt), das für die
Auspolsterung der Verpackung verwendet wird.
Die Kartonteile der Verpackung bestehen aus wiederverwertbarem Papier und sollten der Altpapiersammlung
zugeführt werden.
Die Maschine enthält Teile aus Kunststoff und Gummi.
Diese Teile sind gekennzeichnet und können beim
Verschrotten der Maschine entsprechend recycelt oder
entsorgt werden.
Die Kennzeichnung entspricht dem internationalen Standard.
- Altgeräte:
Wenn die Maschine ausgedient hat, den Netzstecker
ziehen und das Stromkabel direkt an der Maschine
abschneiden. Achten Sie darauf, dass Kinder mit dem
losen Kabel nicht spielen.
Sicherheitsinformation
- 3 -
Beschreibung der Maschine
- 4 -
4 5
- 5 -
Beschreibung der Maschine
Sprüharm (1)
Alle Öffnungen des Sprüharms müssen freigehalten werden.
Eine verstopfte Öffnung kann die Reinigungswirkung stark
beeinträchtigen. Wenn der Sprüharm gereinigt werden muss,
lösen Sie die Mutter gegen den Uhrzeigersinn, entfernen
Sie die Unterlegscheibe und heben Sie den Sprüharm ab.
Reinigen Sie die Öffnungen und entfernen Sie eventuelle
Lebensmittelreste.
Grobfilter/Mikrofilter (2)
Mit dem Grobfilter werden größere Gegenstände wie
Zahnstocher oder Eierschalenreste aufgefangen. Stellen
Sie sicher, dass der Grobfilter immer sauber ist. Drehen
Sie den Grobfilter gegen den Uhrzeigersinn. Heben Sie ihn
heraus und reinigen Sie ihn unter fließendem Wasser.
Feinfilter (3)
Auch dieser Filter muss saubergehalten werden. Ein
verschmutzter oder verstopfter Filter beeinträchtigt die
Reinigungsleistung. Der Feinfilter kann einfach herausgehoben werden, wenn der Grobfilter entfernt ist.
Reinigerfach (4)
Öffnen sie das Fach, indem Sie auf den Klappenverschluss
drücken. Füllen Sie den Reiniger gemäß den Hinweisen
auf der Verpackung in das Fach ein und schließen Sie die
Klappe. Bitte beachten Sie, dass die Dosierempfehlungen
sich normalerweise auf Spülmaschinen im Normalmass
beziehen, wenn Sie beispielsweise Reiniger in Tablettenform verwenden, ist es völlig ausreichend, wenn eine halbe
Tablette benutzen. Das Vorwaschmittel ist bei Bedarf in
das linke kleinere Fach einzufüllen. Dieses Reinigungsmittel wird bereits beim Vorspülen verwendet. Stellen Sie
sicher, dass sich die Klappe frei öffnen kann.
Verwenden Sie ausschließlich Reiniger, die für
Spülmaschinen geeignet sind.
Zugaberegler für Klarspüler (5)
Ein Klarspüler gewährleistet, dass Wasser und Schmutz
besser ablaufen und führt zu saubererem Geschirr und
schnellerem Trocknen. Zu viel Klarspüler führt zu Streifenbildung, zu wenig Klarspüler zu hellen Flecken. Das Klarspülfach hat ein Fassungsvermögen von etwa 150 ml.
Diese Menge reicht je nach Dosierung für etwa 60 Spülgänge.
Stellen Sie die Dosierung gemäß dem Härtegrad ihres
Wassers ein.
Sie können eine Dosierung zwischen 1 - 6
wählen, das entspricht 1 - 6 ml Klarspüler. Die
Voreinstellung ab Werk beträgt 1. Beginnen Sie
mit einer kleinen Einstellung und erhöhen Sie
bei Bedarf, indem Sie den Pfeil, beispielsweise
mit einem Löffelstiel, drehen.
Die Kontrollleuchte Klarspüler auf dem Bedienfeld leuchtet
auf, wenn Klarspüler nachgefüllt werden muss.
1. Öffnen sie das Fach, indem Sie auf den Klappenverschluss drücken und heben Sie die Klappe hoch.
2. Füllen Sie Klarspüler ein, nicht zuviel einfüllen.
3. Wischen Sie übergelaufenen Klarspüler sorgfältig ab.
4. Schließen Sie die Klappe bis sie einrastet.
Füllen Sie niemals Reinigungsmittel in das
Klarspülfach ein.
Wasserenthärtungsanlage (6)
Die Spülmaschine ist mit einer Wasserenthärtung für
hartes (kalkhaltiges) Wasser ausgerüstet, daher sollte
der Klarspüler auf einen geringen Wert eingestellt sein.
Der Kalk in hartem Wasser führt zu weißen Ablagerungen
auf dem Geschirr und im Inneren der Maschine.
Um dies zu verhindern, wird das Wasser durch einen
speziellen Behälter geleitet, in dem der Kalk entfernt wird.
Da der Wasserenthärter grobes Spülmaschinensalz
verbraucht, muss der Salzbehälter nach einer bestimmten
Anzahl von Spülvorgängen aufgefüllt werden.
Es ist sehr wichtig, den Salzbehälter vor dem
ersten Spülvorgang mit Spülmaschinensalz zu
füllen, wenn Ihr wasser kalkhaltig ist.
Die Kontrollleuchte Salz auf dem Bedienfeld leuchtet auf,
wenn Spülmaschinensalz nachgefüllt werden muss.
1. Schrauben Sie die Kappe des Salzbehälters
gegen den Uhrzeigersinn ab.
2. Füllen Sie den Salzbehälter mit Wasser (nur
beim ersten Befüllen).
3. Füllen Sie grobes Spülmaschinensalz durch den
mitgelieferten Trichter in den Behälter.
4. Entfernen Sie den Trichter und entfernen Sie
Salzreste an der Einfüllöffnung.
5. Schrauben Sie Abdeckkappe wieder fest.
Der Wasserenthärter ist jetzt für den ersten Spülvorgang
einsatzfähig. Stellen Sie sicher, dass sich immer grobes
Spülmaschinensalz im Behälter befindet, der ein Volumen
von etwa 1 Liter hat.
Informationen zur Einstellung des Wasserenthärters finden
Sie im Abschnitt ”Einstellung des Wasserenthärters”.
Verwenden Sie ausschließlich Spezialsalz für
Spülmaschinen, normales Kochsalz kann den
Wasserenthärter beschädigen.
Ausschalten des Summers
Vor Ausschalten des Summers müssen alle Programme
beendet sein.
1. Drücken Sie die EIN/AUS-Taste.
2. Drücken Sie gleichzeitig die ”Reset”-Tasten und
halten Sie sie gedrückt. Wenn die ersten drei
Programmanzeigen zu blinken beginnen, können
Sie die Tasten loslassen.
3. Drücken Sie einmal die Summertaste. Die Anzeige
der Summertaste beginnt zu blinken und die
Anzeige für Programmende leuchtet. Drücken
Sie die Taste erneut, die Anzeige für beendeten
Programmzyklus erlischt dann. Jetzt ist der
Summer ausgeschaltet.
4. Drücken Sie die EIN/AUS-Taste, um die Einstellung zu beenden.
Um diese Funktion wieder zu aktivieren, führen
Sie die oben genannten Schritte 1 und 2 aus.
Danach drücken Sie die Summertaste zweimal,
bis die Anzeige für beendeten Programmenzyklus leuchtet.
Einstellung des verzögerten Starts
Der Programmstart kann um 3, 6 oder 9 Stunden verzögert
werden.
1. Drücken Sie die EIN/AUS-Taste.
2. Drücken Sie die Taste für den verzögerten
Start so oft, bis die Anzeigeleuchte neben der
gewünschten Stundenzahl aufleuchtet.
3. Drücken Sie die Taste für das gewünschte
Programm.
4. Nach Ablauf der gewählten Verzögerungszeit
startet das Programm.
Ändern des verzögerten Starts:
Wenn das Programm noch nicht gestartet ist,
können Sie die Stundenzahl der Zeitverzögerung
mit der Taste verändern.
Ausschalten des verzögerten Starts:
Wenn das Programm noch nicht gestartet ist, kann
die Zeitverzögerung abgeschaltet werden. Drücken
Sie die Taste für den verzögerten Start so oft, bis
keine Stundenanzeige mehr leuchtet.
Das gewünschte Programm startet dann sofort.
- 6 -
”Reset” Tasten ”A”:
Diese beiden Tasten dienen nicht nur zum Start der angezeigten Programme, durch gleichzeitiges Drücken beider
Tasten kann außerdem die Einstellung des Wasserenthärters justiert werden, ausschalten des Summers
und des Klarspülmittelspenders.
Kontrollleuchten:
Zeigt • Salz muss nachgefüllt werden obere Leuchte
• Klarspüler muss nachgefüllt werden mittlere Leuchte
• Programmzyklus beendet untere Leuchte
Das Bedienfeld
Tasten für
Programme
Taste für
Wasserenthärter
Summer-
taste
”A”
EIN/AUS-
Taste
Klarspülertaste
Taste für
verzögerten Start
Anzeige für
verzögerten Start
Kontrollleuchten
- 7 -
Härtegrad des Wassers
°d
1)
mmol/l
2)
Einstellung des
Wasserenthärters
Anzahl von optischen und
akustischen Signalen
> 24 > 4,2
18 - 24 3,2 - 4,2
12 - 18 2,1 - 3,2
4 - 12 0,7 - 2,1
unter 4 unter 0,7
5
4
3*
2
1
5
4
3
2
1
kein Salz erforderlich
1. Drücken Sie die EIN/AUS-Taste.
2. Drücken Sie gleichzeitig die ”Reset”-Tasten und
halten Sie sie gedrückt. Wenn die ersten drei
Programmanzeigen zu blinken beginnen, können
Sie die Tasten loslassen.
3. Drücken Sie einmal die Taste für den Wasserenthärter. Die Anzeigen für Wasserenthärter und für
beendeten Programmzyklus beginnen zu blinken
und es ertönt ein Summer falls diese Funktion
nicht ausgeschaltet ist.
- Die Anzahl der akustischen und optischen Signale
für den beendeten Programmzyklus entspricht
der Einstellung des Härtegrads des Wassers.
- Diese Sequenz der optischen und akustischen
Signale wird nach Pausen von einigen Sekunden
mehrmals wiederholt.
4. Durch Drücken der Enthärtertaste wird die
Einstellung des Wasserhärtegrades schrittweise
um eine Stufe erhöht.
Nach Erreichen des Härtegrades 5 springt die
Maschine wieder auf 1 zurück.
5. Um die Einstellung zu beenden, drücken Sie
erneut die EIN/AUS-Taste, wenn der gewünschte
Härtegrad erreicht ist.
Wenn die Einstellung 1 gewählt wurde, leuchtet
die Anzeige für Salz nicht.
1) Deutsche Härte für den Härtegrad des Wassers
2) millimol, internationale Einheit für die Wasserhärte
*) Einstellung ab Werk
Ausschalten des Klar spülmittelspenders
Wenn ein Reiniger mit Klarspüler benutzt wird,
können Sie den Klarspülmittelspender und die
Hinweisleuchte für das Nachfüllen von Klarspüler
abschalten.
1. Drücken Sie die EIN/AUS-Taste.
2. Drücken Sie gleichzeitig die ”Reset”-Tasten und
halten Sie sie gedrückt. Wenn die ersten drei
Programmanzeigen zu blinken beginnen, können
Sie die Tasten loslassen.
3. Drücken Sie die Klarspülertaste einmal. Die
Anzeige der Klarspülertaste beginnt zu blinken
und die Anzeige für beendeten Programmzyklus
leuchtet. Drücken Sie die Taste erneut, die
Anzeige für beendeten Programmzyklus erlischt
dann. Jetzt ist die Funktion für den Klarspülmittelspender abgeschaltet und die Hinweisleuchte
für das Nachfüllen von Klarspüler ist aus.
4. Drücken Sie die EIN/AUS-Taste, um die Einstellung
zu beenden.
Um diese Funktion wieder zu aktivieren, führen
Sie die oben genannten Schritte 1 und 2 aus.
Danach drücken Sie die Klarspültaste zweimal,
bis die Anzeige für beendeten Programmenzyklus wieder leuchtet.
Einstellung des Wasserenthärters
Um die Ablagerung von Kalk auf dem Geschirr oder im Inneren
der Maschine zu verhindern, muss die Maschine mit weichem
Wasser mit geringem Kalkgehalt betrieben werden.
Die Spülmaschine ist mit einem Wasserenthärter ausgerüstet,
der Leistungswasser mit mehr als 4 °d (deutscher Grad) mit
einem speziellen Salz entkalkt.
Stellen Sie den Wasserenthärter gemäß der folgenden
Tabelle auf den Kalkgehalt Ihres Leitungswassers ein.
Über Wasserhärte und Härtebereich in Ihrem
Wohngebiet informiert Sie das zuständige
Wasserwerk.
Der Wasserenthärter kann in 5 Stufen
eingestellt werden:
Bei den beiden folgenden Einstellvarianten muss die Spülmaschine ausgeschaltet und alle Programme
müssen beendet sein. Informationen darüber, wie das Programm beendet wird, finden Sie im Abschnitt
”Bedienung”.
12 Minuten
- 8 -
Programmübersicht
Geschirrart:
Verschmutzungsgrad:
• normal
verschmutzt
• angetrocknete
Speisereste
• stark verschmutzt
• angetrocknete
Speisereste,
besonders
Eiweiß und
Stärke
• normal
verschmutzt
• leicht
verschmutzt
• leicht
verschmutzt
Reinigungszeit mit
Trocknen
92 Minuten112 Minuten 150 Minuten 35 Minuten 30 Minuten
Programmablauf:
1)
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
Vorreinigen
Reinigen
2 x Zwischenspülen
Klarspülen
Trocknen
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
Reinigen
Zwischenspülen
Klarspülen
-
-
Reinigen
Zwischenspülen
Klarspülen
-
Geeignete
programme:
NORMAL
65° C
INTENSIV
70° C
Kochtöpfe
Kaffee- und
Partygeschirr
Alle Geschirrs
Energie:
0,8 kWh 0,63 kWh 0,4 kWh 0,35 kWh
Wasser:
7 Liter
1,15 kWh
Trockenzeit: 50 Minuten — —12 Minuten
9 Liter
7 Liter 6 Liter 6 Liter
ECO
55° C
3)
NORMAL
50° C
GLAS
40° C
Verbrauchswerte:
2)
1) Die Geräusch bei den verschiedenen Programmschritten kann unterschiedlich sein, da der
Reinigungsvorgang bei einigen Schritten intensiver ist als bei anderen.
2) Die Verbrauchswerte wurden unter Normbedingungen berechnet. Die Werte können je nach
Wassertemperatur und Füllungsgrad der Maschine schwanken.
3) Verbrauchswerte und Leistung entsprechend dem Normalprogramm.
Alle Programmschritte beginnen mit einer Wasserablaufsequenz.
Reiniger in Tablettenform eignen sich nicht für Normal 50° C- und Glasprogramme, da einige Tabletten
bei kurzen Programmen nicht die gewünschte Wirkung erzielen.
- 9 -
Start des Programms
1. Feste Speiseresten abkratzen oder abspülen.
2. Geschirrspüler befüllen.
(Siehe Spülkorb und Beladen).
3. Die richtige Menge Reiniger in das Reinigerfach
füllen und die Klappe schließen.
4. Drücken Sie die EIN/AUS-Taste. Alle Programmanzeigen leuchten.
5. Die gewünschte Programmtaste (siehe Programmübersicht) drücken. Alle anderen Programmanzeigen gehen aus.
6. Tür schließen.
7. Nach Ende des Programms die Filter auf
Rückstände überprüfen.
Spülprogramm unterbrechen
1. Tür öffnen. Das Programm stoppt.
2. Die Programmanzeigen leuchtet.
3. Tür schließen, das Programm läuft nach etwa
6 Sekunden weiter.
Öffnen Sie die Tür während des Betriebs vorsichtig,
da heiße Dämpfe ausströmen können.
Abbruch des programms
1. Tür öffnen.
2. Die “Reset”-Tasten drücken und gedrückt halten,
die Maschine geht in die Startposition und alle
Programmanzeigen leuchten.
3. Lassen Sie die Tasten los. Das programm
wurde abgebrochen und ein neues Programm
kann gewählt werden.
Wenn Sie die Spülmaschine ausschalten und das
Programm noch nicht beendet ist, wird das Programm lediglich unterbrochen. Wenn Sie die
Maschine wieder einschalten, wird das programm
fortgesetzt.
Pausenfunktion
Mit der Pausenfunktion kann das Spülprogramm für einen
kurzen Zeitraum unterbrochen werden.
1. Öffnen Sie die Tür und drücken Sie die EIN/AUSTaste. Das Programm stoppt.
2. Alle Anzeigen gehen aus.
3. Wenn Sie das Programm wieder starten möchten,
drücken Sie die EIN/AUS-Taste erneut und
schließen die Tür. Das Programm wird
fortgesetzt.
Das Spülprogramm sollte nicht für längere
Zeiträume unterbrochen werden, da das Wasser
in der Maschine abkühlt und wieder erwärmt
werden muss. Dies führt zu einem höheren
Energieverbrauch.
Abbruch des Trockenzyklus
Wenn Sie nicht möchten, dass der Trockenzyklus bis
zum Ende läuft, können Sie ihn durch Öffnen der Tür
abbrechen. Der Trockenzyklus wird dann unterbrochen.
Abschalten der Spülmaschine
Schalten Sie die Spülmaschine aus, wenn der Summer
für beendeten Programmzyklus ertönt (etwa 15 Sekunden)
oder wenn die Anzeige für beendeten Programmzyklus
leuchtet.
1. Öffnen Sie die Tür und drücken Sie die EIN/AUSTaste.
Öffnen Sie die Tür direkt nach Ende des Programms vorsichtig, da heiße Dämpfe ausströmen können.
Die Spülmaschine verfügt über eine neue Funktion
mit der Bezeichnung „IMPULSREINIGEN“. Bei
diesem Reinigungsverfahren werden Wasserdruck
und Pumpendrehzahl variiert, um das Geschirr
intensiver zu reinigen. Daher entwickeln die
unterschiedlichen Zyklen des Reinigungsprogramm verschiedene Geräusche.
Bedienung
- 10 -
Geschirrspüler befüllen und entleeren
Einfüllen des Geschirrs

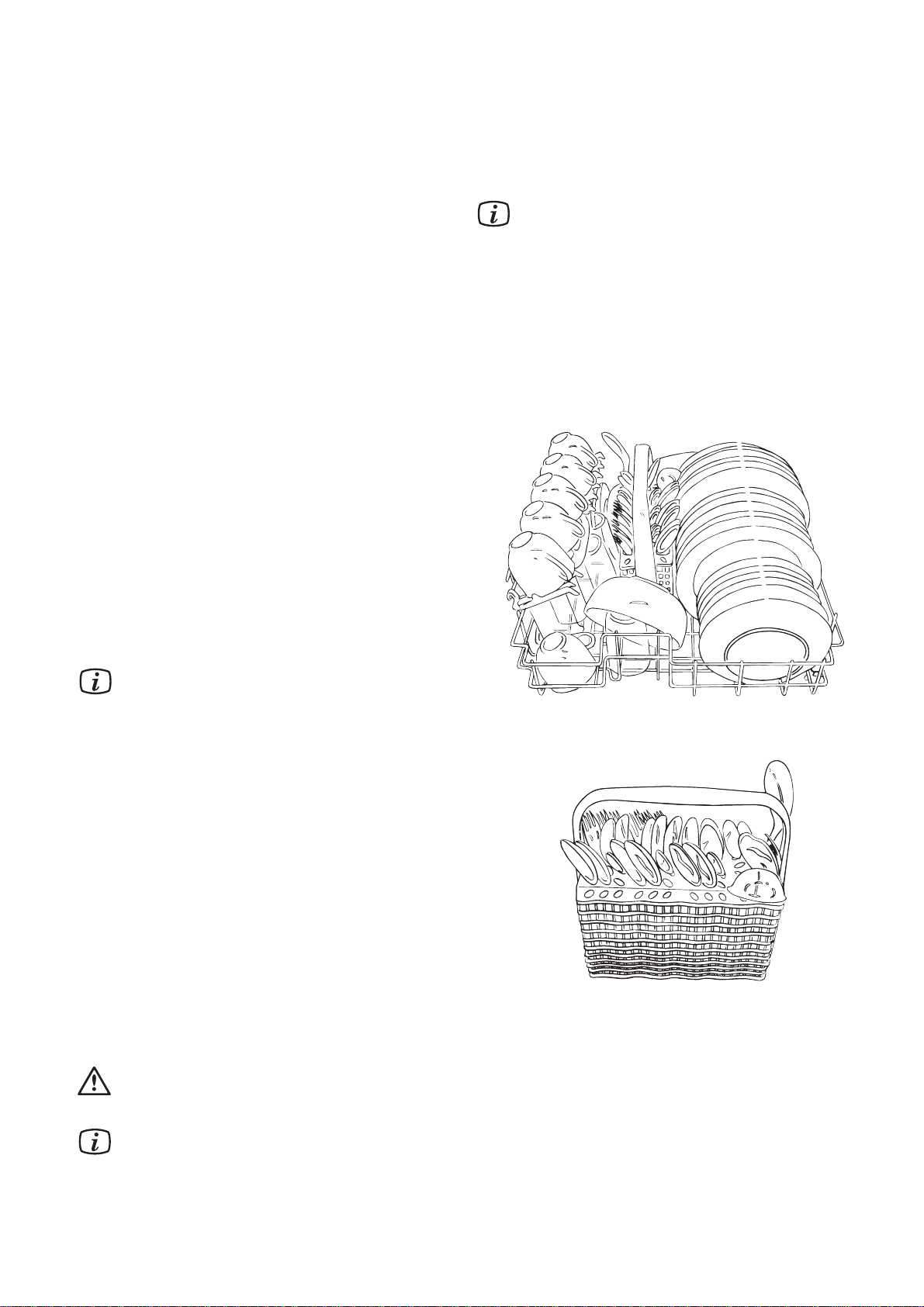

Die nebenstehende Illustration zeigt die mit sechs Maßgedecken befüllte Maschine. Auch wenn Ihr Geschirr
nicht exakt diesen Gedecken entspricht, werden Sie gute
Reinigungsergebnisse erzielen, wenn Sie die folgenden
Hinweise beachten.
● Gläser, Tassen und Schalen immer auf den Kopf
stellen.
● Tiefe Teller (Schalen etc.) immer so neigen, dass das
Wasser ablaufen kann.
● Stellen Sie sicher, dass sich die einzelnen Teile nicht
berühren. Dies gilt insbesondere für den Besteckkasten
– aneinander liegende Löffel können nicht korrekt
gespült werden. Das Wasser muss alle verschmutzten
Stellen erreichen können.
● Stellen Sie sich, dass Besteck mit längeren Griffen
oder andere schmale Teile nicht durch Öffnungen des
Besteckkorbs rutschen und dadurch den Sprüharm
an der Drehung hindern.
● Besteck aus Silber und Edelstahl ist voneinander zu
trennen. Wenn sich diese Metalle berühren, entsteht
eine chemische Reaktion, die das Silber verfärbt.
● Porzellan mit Dekor auf der Glasur kann durch Spülen
in der Maschine beschädigt werden. Dasselbe gilt für
Besteck mit Holz- oder Kunststoffgriffen.
Achten Sie beim Kauf von Haushaltswaren
darauf, dass die Teile für Spülmaschinen
geeignet sind.
● Gegenstände aus Silber und Aluminium tendieren dazu,
sich in der Spülmaschine zu verfärben. Speisereste
von Eiern und Senf führen oft zu Verfärbungen und
Flecken auf Silber. Entfernen Sie derartige Speisereste
daher sofort von den Gegenständen, wenn sie nicht
direkt nach dem Gebrauch gespült werden.
● Nicht alle Gegenstände aus Kunststoff sind für die
Spülmaschine geeignet. Im Zweifelsfall sollten Sie ein
Einzelteil spülen, um festzustellen, ob die Kunststoffteile
für die Spülmaschine geeignet sind oder sie von Hand
spülen.
● Für das Reinigen empfindlicher Gegenstände wählen
Sie das Programm mit der niedrigsten Wassertemperatur.
● Substanzen wie Tomatenketchup, die starke Farbstoffe
enthalten, können das Innere des Geschirrspülers
vorübergehend verfärben.
Scharfe Messer sind so zu platzieren, dass ihre
Spitzen nicht nach oben zeigen. Sie liegen am
besten waagerecht im Spülkorb.
Bei Bedarf können Abdeckung und Griff des
Besteckkorbs abgenommen werden.
Entladen
Heißes Geschirr ist stoßempfindlich. Lassen Sie das
Geschirr vor dem Entladen daher abkühlen.
Das Geschirr trocknet schneller, wenn die Tür
nach Beenden des Spülprogramms für einen
kurzen Moment vollständig geöffnet wird und
angelehnt bleibt.
Spül- und Besteckkorb
Spülkorb
Besteckkorb
- 11 -
Wartung und Reinigung
Reinigung des Geschirrspülers
Reinigen Sie die Außenflächen der Maschine mit einem
milden (nicht scheuernden) Haushaltsreiniger. Entfernen
Sie Reste des Reinigungsmittels mit einem feuchten Tuch.
Verwenden Sie keine Reinigungsmittel, die
Alkohol, Verdünnungsmittel oder ähnliche
Substanzen enthalten.
Reinigen der Filter
Die Spülmaschine hat zwei Filter, einen grob- und einen
Feinfilter, die kontrolliert und gereinigt werden müssen,
bei Bedarf nach jedem Spülvorgang. Die Filter am Boden
der Spülkammer herausnehmen und unter fließendem
Wasser reinigen.
Die Geschirrspülmaschine darf nicht ohne die
Filter betrieben werden. Achten Sie darauf, dass
die Filter richtig eingesetzt sind, anderenfalls wird
das Geschirr nicht einwandfrei gespült.
Reinigen des Sprüharms
Alle Öffnungen des Sprüharms müssen frei von Verunreinigungen sein, damit der Waschvorgang korrekt erfolgt.
Kontrollieren Sie den Sprüharm daher regelmäßig. Wenn
eine gründliche Reinigung erforderlich ist, den Sprüharm
aus der Maschine nehmen. Hierzu die Mutter gegen den
Uhrzeigersinn drehen, die Scheibe abnehmen und den
Sprüharm herausheben. Reinigen Sie die Öffnungen und
entfernen Sie eventuelle Lebensmittelreste.
Sorgfältig wieder zusammensetzen, sicherstellen, dass
die Mutter fest angezogen ist.
Reinigen der Außentür

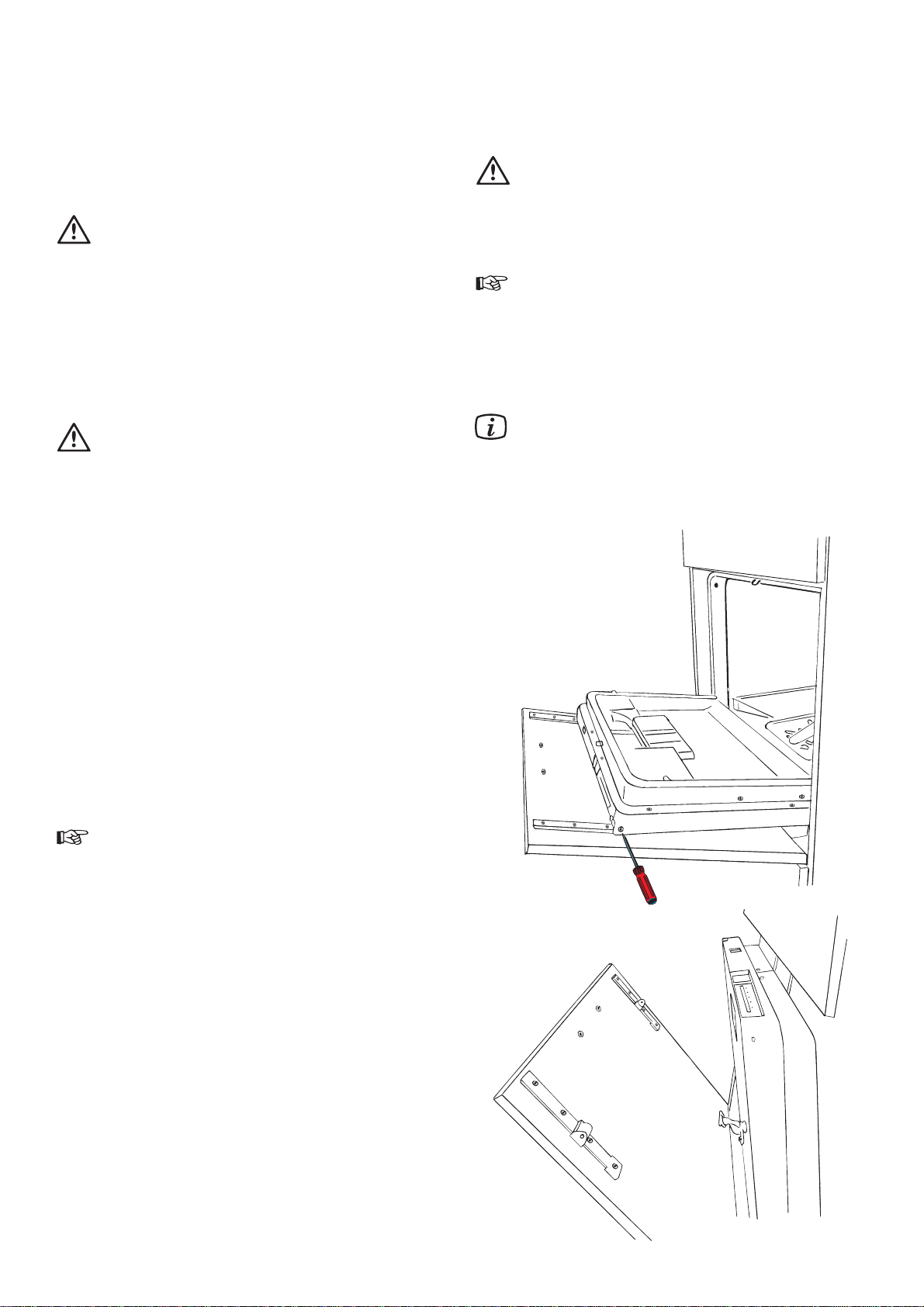

Es ist möglich, die Außentür von der Kunststofftür zu
entfernen, um sie bei Bedarf innen zu reinigen.
1. Die Befestigungsschrauben der Führungen in
den oberen Ecken der Kunststofftür entfernen.
2. Die Außentür sollte dabei gehalten werden,
damit die Scharniere nicht abbrechen.
3. Bei Bedarf kann die Tür komplett abgenommen
werden. Hierzu führt man einen Schraubendreher
oder ein ähnliches Werkzeug in die vorgebohrten
Öffnungen unter der Schnappfunktion der
Scharniere.
Zur Montage der Außentür die Scharniere einschnappen
und die Führungen wieder festschrauben.
Bei Frostgefahr
Wenn die Geschirrspülmaschine in Räumen aufgestellt wird, in denen die Temperatur zeitweise
unter 0° C fällt, kann die geringe Wassermenge,
die in Teilen der Maschine verbleibt, gefrieren
und die Maschine beschädigen. Um dies zu
verhindern, gehen Sie wie folgt vor:
1. Schließen Sie den Wasserzulauf zum
Geschirrspüler.
2. Entfernen Sie die Schläuche für den
Wasserzulauf und –ablauf.
3. Stellen Sie sicher, dass sich grobes Salz im
Behälter des Wasserenthärters befindet.
Die Maschine darf nur in geschlossenen Räumen
bei normaler Raumtemperatur verwendet und
gelagert werden. Der Hersteller ist nicht verantwortlich für etwaige Frostschäden.
Falls die Anzeige für beendeten Programmzyklus blinkt, können Sie das Problem höchstwahrscheinlich selbst beheben.
Nach Behebung des Fehlers die EIN/AUS-Taste drücken und der Programmzyklus wird fortgesetzt. Sollte das Problem
erneut auftreten, ist der örtliche Reparaturservice zu benachrichtigen. Sollten andere Leuchten blinken, ist ebenfalls
der örtliche Reparaturservice zu kontaktieren.
- 12 -
Bei Auftreten eines Fehlers
Das Programm startet nicht.
Die Geschirrspülmaschine nimmt kein
Wasser auf.
Wasser nach Programmende nicht
abgepumpt.
Das Reinigungsergebnis ist
mangelhaft.
Sichtbare Kalkablagerungen oder
weißer Belag auf dem Geschirr.
Der Geschirrspüler verursacht laute
Geräusche.
Das Geschirr nicht richtig trocken und
glänzt nicht.
• Ist die Tür korrekt geschlossen?
• Ist die EIN/AUS-Taste gedrückt?
• Ist der Wasserhahn geöffnet?
• Ist der Geschirrspüler an das Stromnetz angeschlossen?
• Ist die Sicherung intakt?
• Ist die Taste für den verzögerten Start gedrückt?
• Ist das vorige Programm beendet?
• Ist der Wasserhahn geöffnet?
• Ist die Wasserversorgung Ihres Hauses unterbrochen?
• Ist der Zulaufschlauch geknickt oder blockiert?
• Ist der Filter im Zulaufschlauch verstopft?
• Ist der Wasserdruck zu niedrig?
• Haben Sie die Tür geöffnet, bevor das Programm beendet wurde?
• Ist das vorige Programm beendet?
• Sind die Filter verstopft?
• Wurde der Sprüharm an seiner Drehung gehindert?
• Sind die Öffnungen des Sprüharms verstopft?
• Wurde das Geschirr zu eng eingeräumt?
• Sind die Filter verstopft?
• Sind die Filter korrekt eingesetzt?
• Haben Sie genügend Reiniger verwendet?
• Ist der Salzbehälter korrekt verschlossen?
• Haben Sie ein Programm mit zu niedriger Temperatur gewählt?
• Ist der Behälter für den Klarspüler leer?
• Ist der Salzbehälter leer?
• Ist der Wasserenthärter nicht korrekt eingestellt?
• Ist der Behälter für den Klarspüler leer oder ist die Einstellung
zu niedrig dosiert?
• Stößt das Geschirr aneinander?
• Stößt der Sprüharm gegen das Geschirr?
Pfeifgeräusche beim Reinigen.
• Ist nicht fehler, versuchen Sie es mit einem anderen Reiniger.
• Ist der Behälter für den Klarspüler leer oder ist die Einstellung
zu niedrig dosiert?
• Ist das Geschirr zu lange im Geschirrspüler geblieben?
Fehler Kontrollieren
Die Tür ist schwer zu schließen.
• Ist der Geschirrspüler waagerecht aufgestellt?
Falls ein Fehler auftritt, versuchen Sie bitte, diesen anhand der folgenden Tabelle selbst zu beheben, bevor Sie den
Reparaturservice rufen. Falls Sie den Wartungsdienst wegen eines Fehlers rufen, der in der folgenden Liste enthalten
ist, können Ihnen Kosten entstehen. Dies gilt ebenfalls, wenn Sie den Geschirrspüler für Zwecke benutzt haben, für
die er nicht bestimmt ist.
Die Anzeige für beendeten Programmzyklus blinkt und es ertönt ein akustisches Signal.
• Ist der Wasserhahn geöffnet?
• Ist der Filter im Zulaufschlauch verstopft?
• Ist der Zulaufschlauch geknickt oder blockiert?
Fehler Kontrollieren
Der Salzbehälter und der Behälter für Klarspüler müssen gemäß der Bedienungsanleitung gefüllt werden.
Bevor Messungen durchgeführt werden, muss der Geschirrspüler ein oder zwei komplette Programme mit Reiniger
und sauberem Geschirr durchlaufen.
Teststandard: EN 50242 und EN 60704
Kapazität: 6 Maßgedecke gemäß EN 50242
Beladen des Spülkorbs: Siehe Kapitel ”Geschirrspüler befüllen”
Testprogramm: Normalprogramm 55° C
Reiniger (IEC Typ B): 15 Gramm in das Reinigerfach + 3 Gramm in das Vorreinigerfach
Klarspüler (Typ III): Einstellung 3
Wasserdruck: Minimum 0,8 bar, Maximum 10 bar
- 13 -
Information für Testinstitute
Service
Service und Ersatzteile
Wartungs- und Reparaturarbeiten dürfen nur von einem
Wartungsunternehmen durchgeführt werden, das vom
Hersteller zugelassen ist. Es dürfen nur Originalersatzteile
verwendet werden.
Falls ein Fehler auftritt, versuchen Sie bitte, diesen anhand
der ”Fehlersuchtabelle” selbst zu beheben, bevor Sie den
Reparaturservice rufen. Bitte beachten Sie, dass Fehler
an der elektrischen Anlage nur von einem zugelassenen
Elektriker ausgeführt werden dürfen.

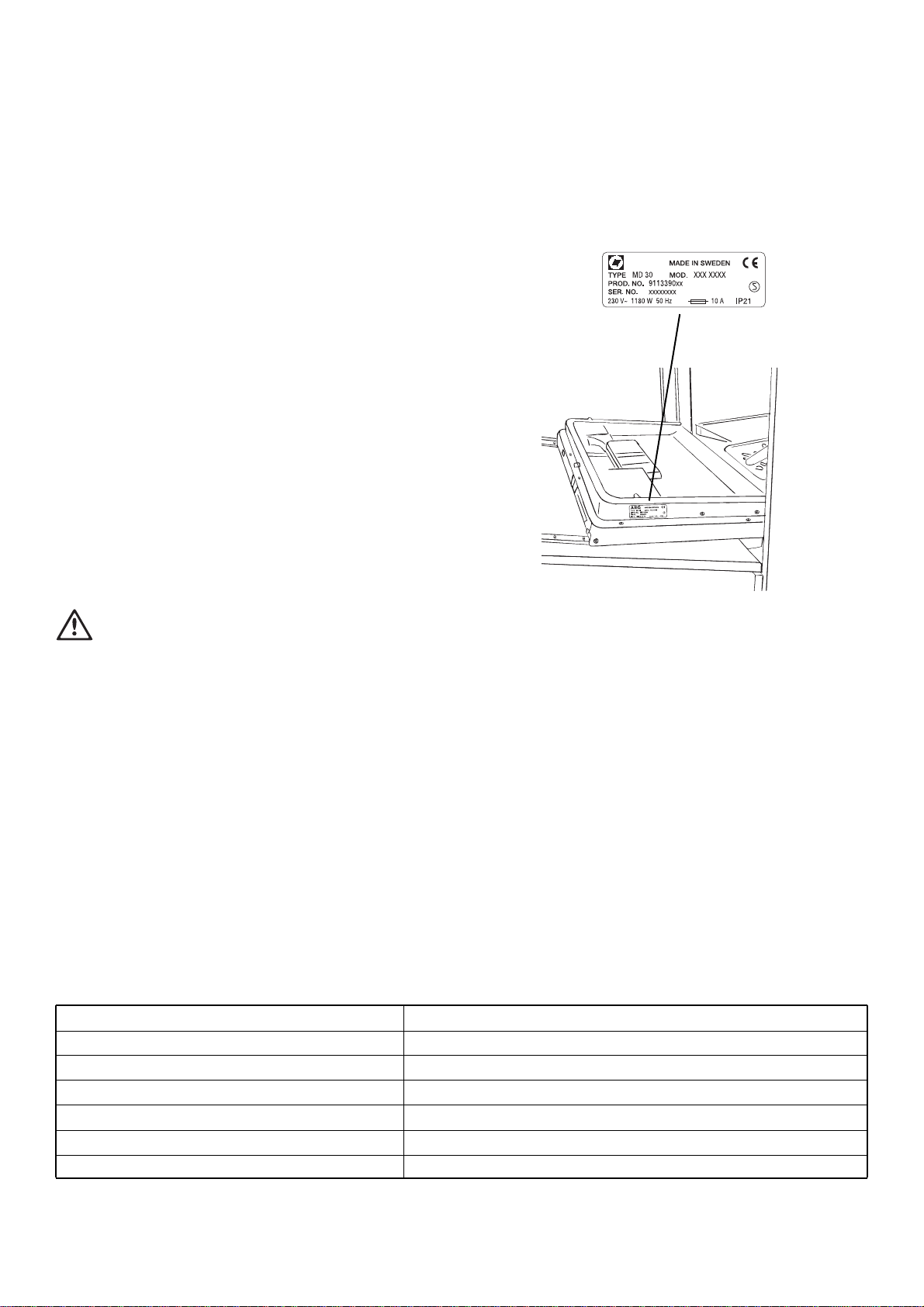

Bitte geben Sie bei Fehlern die Modellbezeichnung und
die Produkt- sowie Seriennummer an, die Sie auf dem
Typschild finden. Es befindet sich am rechten Innenrand
der Tür.
Sie können diese Daten gleich hier eintragen:
TYPE. ............................................................
MOD. ............................................................
PROD.NO. ............................................................
SER.NO. ............................................................
Kaufdatum ............................................................
Versuchen Sie niemals, die Geschirrspülmaschine selbst zu reparieren.
Reparaturen, die von nicht autorisierten oder unerfahrenen Personen
durchgeführt wurden, können zu Personen- und Sachschäden führen.
- 14 -
Installationshinweise
Arbeiten an der elektrischen Anlage im Zusammenhang
mit der Installation dieser Maschine dürfen nur von
einem zugelassenen Elektriker ausgeführt werden.
Sanitärarbeiten im Zusammenhang mit der Installation
dieser Maschine dürfen nur von einem zugelassenen
Installateur ausgeführt werden.
Technische Daten
Kapazität: 6 Maßgedecke gemäß EN 50242
Abmessungen: Höhe 447 mm
Breite 546 mm
Tiefe 493,5 mm
Gewicht: Netto 22 kg
Wasserdruck: Minimum 80 kPa (0,8 bar)
Maximum 1000 kPa (10 bar)
Wassertemperatur: Maximum 65° C
Elektroanschluss: Stromversorgung 230 V - 50 Hz
Sicherung 10 A
Heizelement 1100 W
Leistungsaufnahme 1180 W
Die Maschine erfüllt die folgenden EU-Richtlinien:
– 73/23/EEC, vom 19.02.1973 – Niederspannungsrichtlinie.
– 89/336/EEC, vom 03.05.1989 (einschließlich Ergänzung
– 92/31/EEC) – Richtlinie für elektromagnetische Verträglichkeit.
- 15 -
Auspacken
3
1
Schäden
Wenn die Maschine Transportschäden aufweist, müssen
diese sofort dem Transportunternehmen gemeldet werden.
Überprüfen Sie die Maschine auf Schäden. Falls Sie Schäden
feststellen oder Teile fehlen, benachrichtigen Sie bitte
umgehend Ihren Händler.
Achten Sie darauf, dass Kinder nicht mit dem
Verpackungsmaterial spielen können.

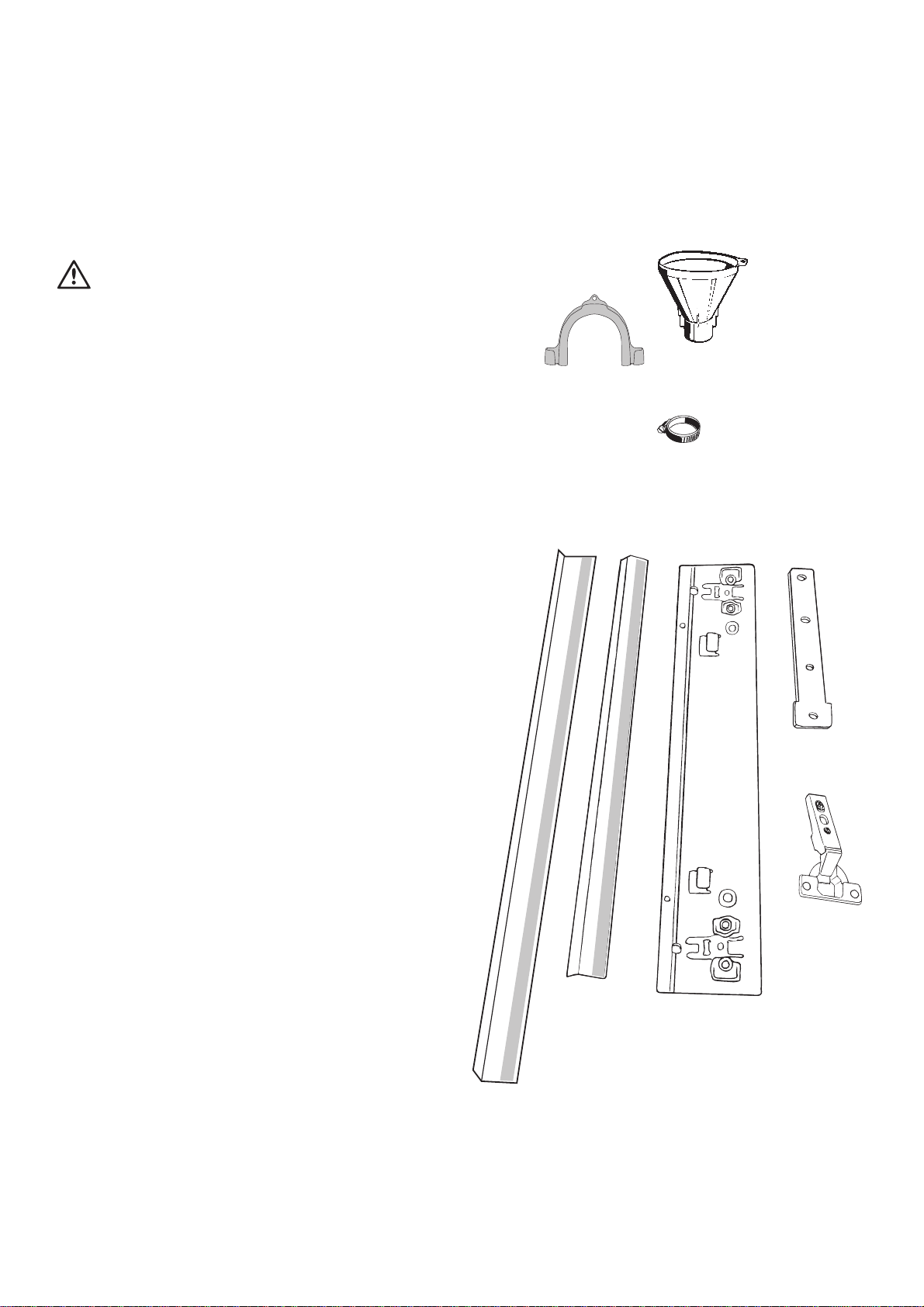

Überprüfen Sie beim Auspacken, ob folgende Zubehör
zusammen mit der Maschine geliefert wurden:
– Ein Trichter zum Einfüllen von Salz (1)
– Umlenkstütze für Ablaufschlauch (2)
– Schelle für Ablaufschlauch (3)
– Schutzleiste (4)
– Abdeckleisten 2 x (5)
– Montageblech (6)
– Führungsbleche 2 x (7)
– Scharniere 2 x (8)
– Plastikbeutel mit Schrauben und Distanzstücken
Anwendung
Diese Spülmaschine ist ausschließlich für Haushaltsgegenstände bestimmt, die spülmaschinenfest sind.
Die Verwendung für andere Zwecke kann die Maschine
beschädigen und die Garantie außer Kraft setzen.
2
4
56
7
8
Aufstellung
Die Maschine ist grundsätzlich für den Einbau in einen
Schrank vorgesehen. Es ist wichtig, dass die Maschine
genau waagerecht aufgestellt wird, damit sie einwandfrei
funktioniert und die Tür richtig geschlossen werden kann.
Stellen Sie sicher, dass der Regalboden, auf
dem die Maschine steht, im Schrank sicher
befestigt ist.
Der Schrank muss sicher an der Wand befestigt
sein und die Vorderkante des Regalbodens muss
sich in einer Flucht mit den Seitenwänden des
Schranks befinden.

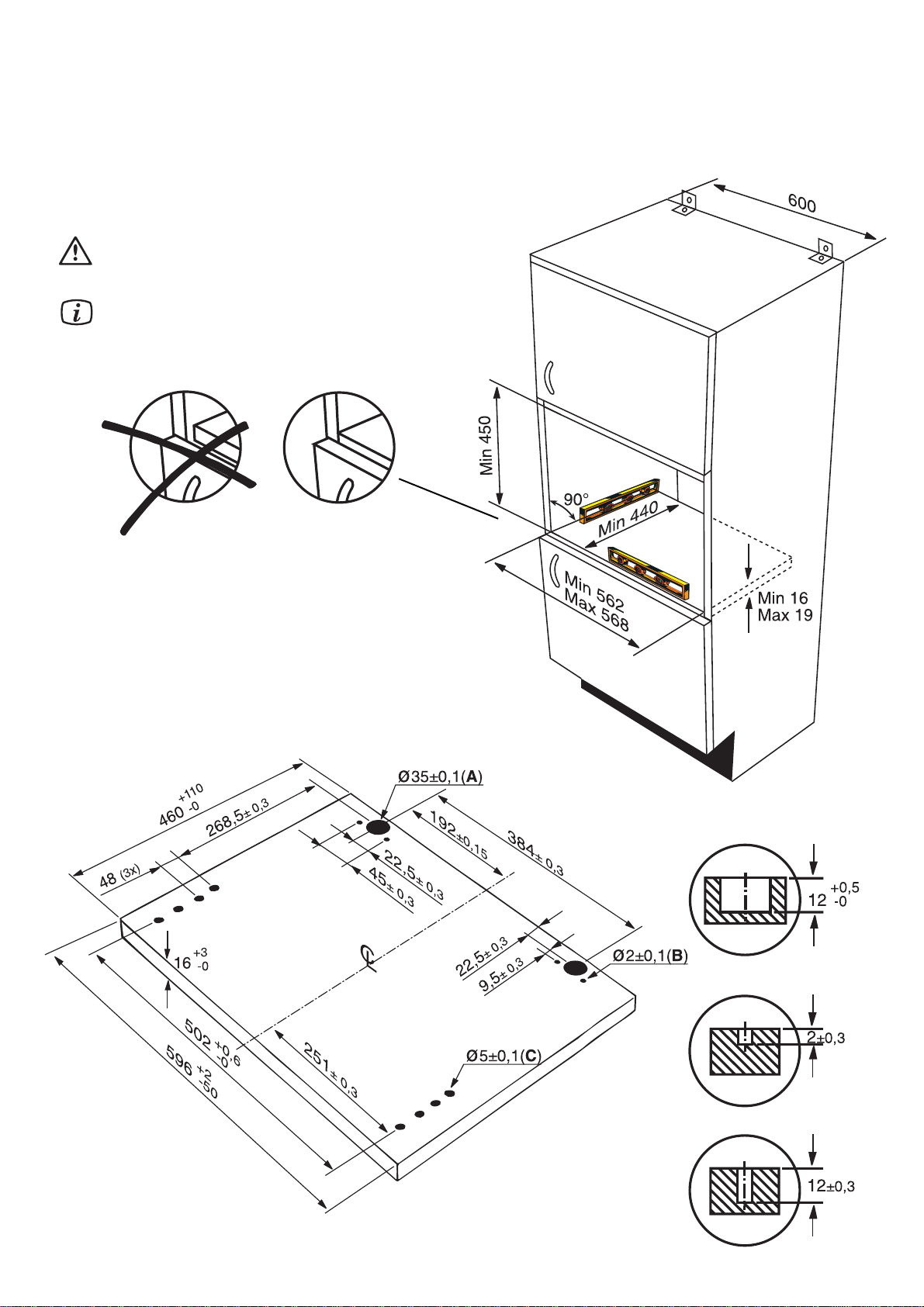

Maße für das Anbringen einer Holztür
Optional sind Türen aus Aluminium und Edelstahl erhältlich.
Informationen hierzu erhalten Sie von Ihrem Fachhändler.
Wenn Sie eine Holztür vorziehen, bohren bzw. vorbohren
Sie gemäß der Zeichnung folgende Aussparungen (Ihr Holztürlieferant hat die entsprechenden Werkzeuge): Löcher für
die Haltebleche der Scharniere (A), Durchmesser 35 mm,
Löcher für die Scharnierklammern (B), Durchmesser 2 mm
und die Führungsstäbe (C), Durchmesser 5 mm.
- 16 -
Installation
A
B
C
Installation

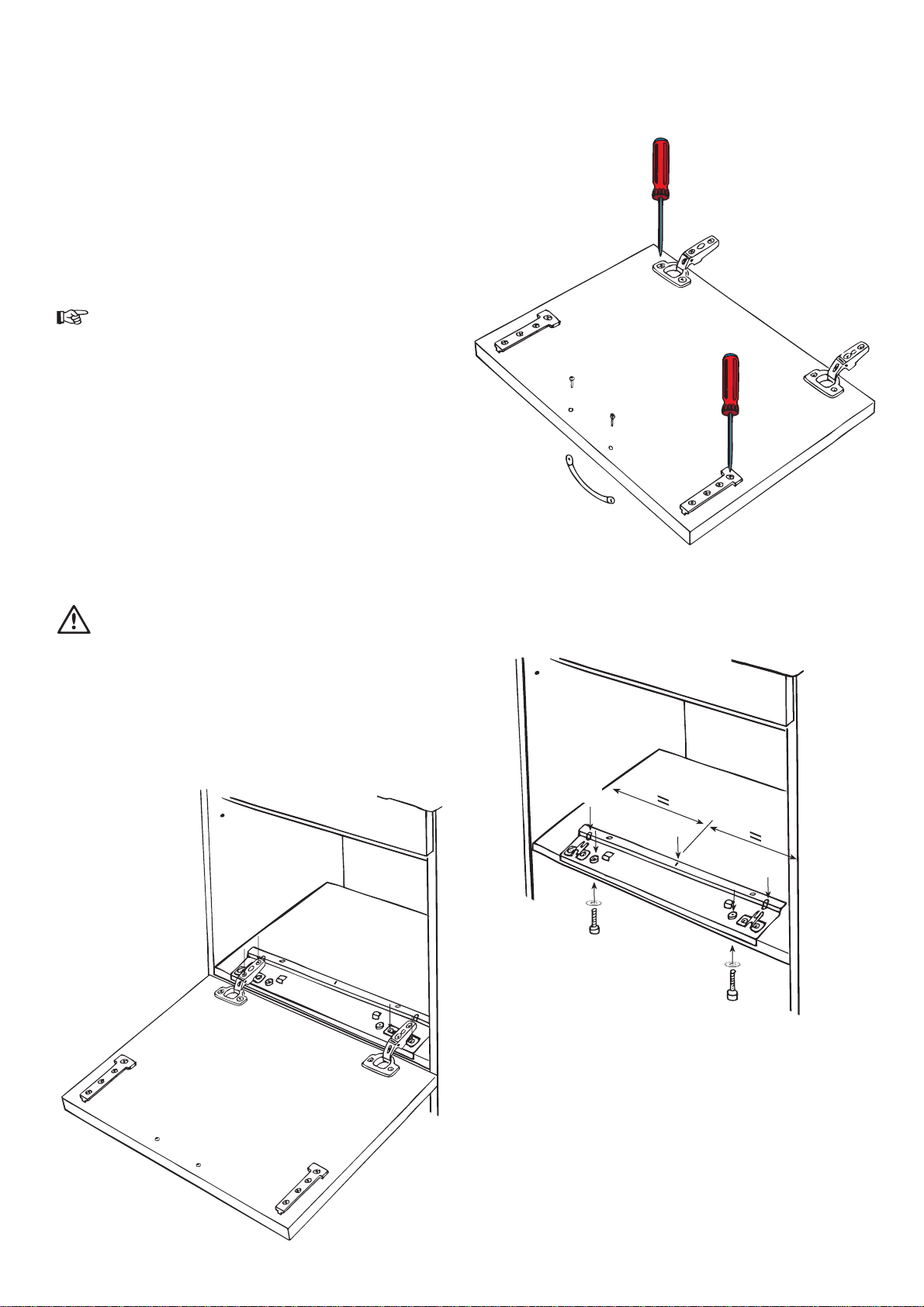

Vorbereiten der Außentür
Schrauben Sie die Führungsstäbe und die Scharniere in
die vorgebohrten Löcher in der Tür.
Montageblech
Bevor Sie die Spülmaschine installieren und die Tür am
Schrank montieren können, müssen Sie das Montageblech
in der korrekten Position auf dem Regelboden anbringen.
1. Platzieren Sie das Montageblech in die Mitte
des Schranks. Zeichnen Sie die Löcher für die
Schrauben und die Löcher für die Demontage der
Außentür an. Auf dem Blech befindet sich eine
Kennzeichnung der Mitte als Hilfestellung.
2. Bohren Sie 4 Löcher mit einem Durchmesser
von 7 mm. Die Tür kann bei Bedarf durch
Bohrung 1 (zwei Bohrungen) abgenommen
werden.
3. Danach schrauben Sie die Platte mit den beiden
mitglieferten Schrauben und den Unterlegscheiben von unten fest.
4. Schnappen Sie die Scharniere in die Klammern
auf dem Montageblech.
Die Tür sollte dabei gehalten werden, damit die
Scharniere nicht abbrechen.
5. Richten Sie die Tür nach den übrigen Türen mit
den Schrauben A, B und C aus.
- 17 -
1
1
A
B
C
C
2x
4x
- 18 -
Installation

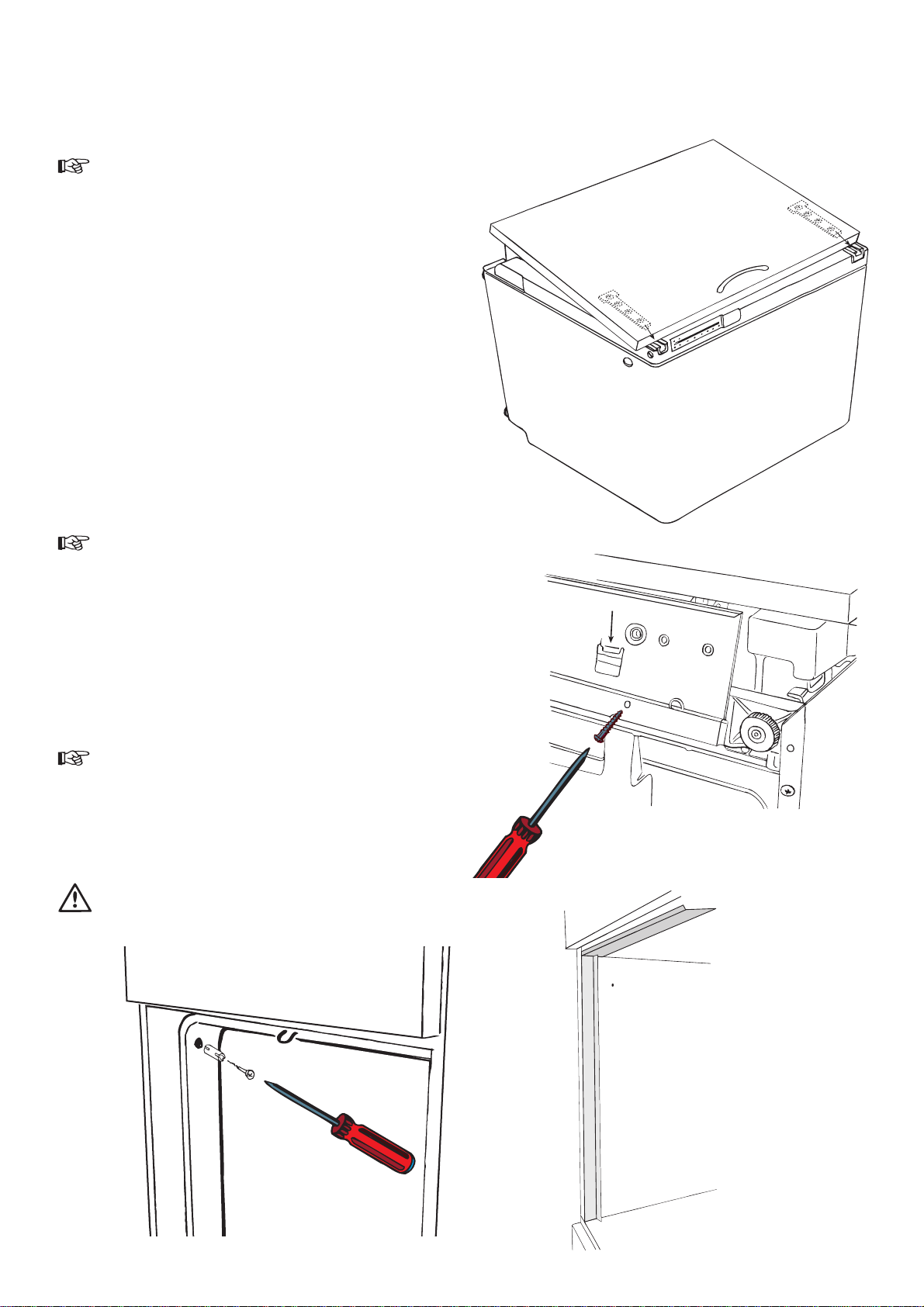

Montage der Außentür
1. Die Schrauben der Montageplatte lösen. Die
Platte zusammen mit der Tür herausheben.
2. Die Maschine auf ihre Rückseite legen. Stellen
Sie sicher, dass die Schläuche nicht eingeklemmt
sind. Setzen Sie die Führungsstäbe in die
Kunststoffscharniere der Tür ein.
3. Schieben Sie die Zungen des Montageblechs in
die Aussparungen im vorderen Sockel der
Maschine und befestigen Sie das Montageblech
mit den beiden mitgelieferten Schrauben.
Anbringen der Schutz- und Abdeckleisten
Um den Spalt zwischen dem Schrank und dem Geschirrspüler zu schließen und um den Oberschrank vor Dampfemissionen von der Maschine zu schützen, werden am
oberen Rand des Schrank ein selbstklebender Schutzstreifen
und an den seitlichen Kanten zwei Abdeckleisten befestigt.
1. Reinigen Sie die Flächen sorgfältig, an denen
die Leisten befestigt werden sollen.
2. Befestigen Sie die Schutzleiste an der oberen
Schrankkante. Falls sie zu lang sein sollte, auf
die benötigte Länge zuschneiden.
3. Die beiden Abdeckleisten an den Seiten des
Schranks in einer Linie mit den Vorderkanten
befestigen.
Einbau des Geschirrspülers
1. Stellen Sie die Geschirrspülmaschine in den
Schrank und schrauben Sie die Montageplatte
von unten mit den beiden Schrauben fest.
2. Platzieren Sie die mitgelieferten Distanzstücke
an den Seiten der Maschine und schrauben Sie
die Maschine im Schrank fest.
Stellen Sie sicher, dass zwischen dem Korpus
des Schranks und der Holztür ein Zwischenraum
vorhanden ist, wenn die Tür geschlossen ist.
Zungen
- 19 -

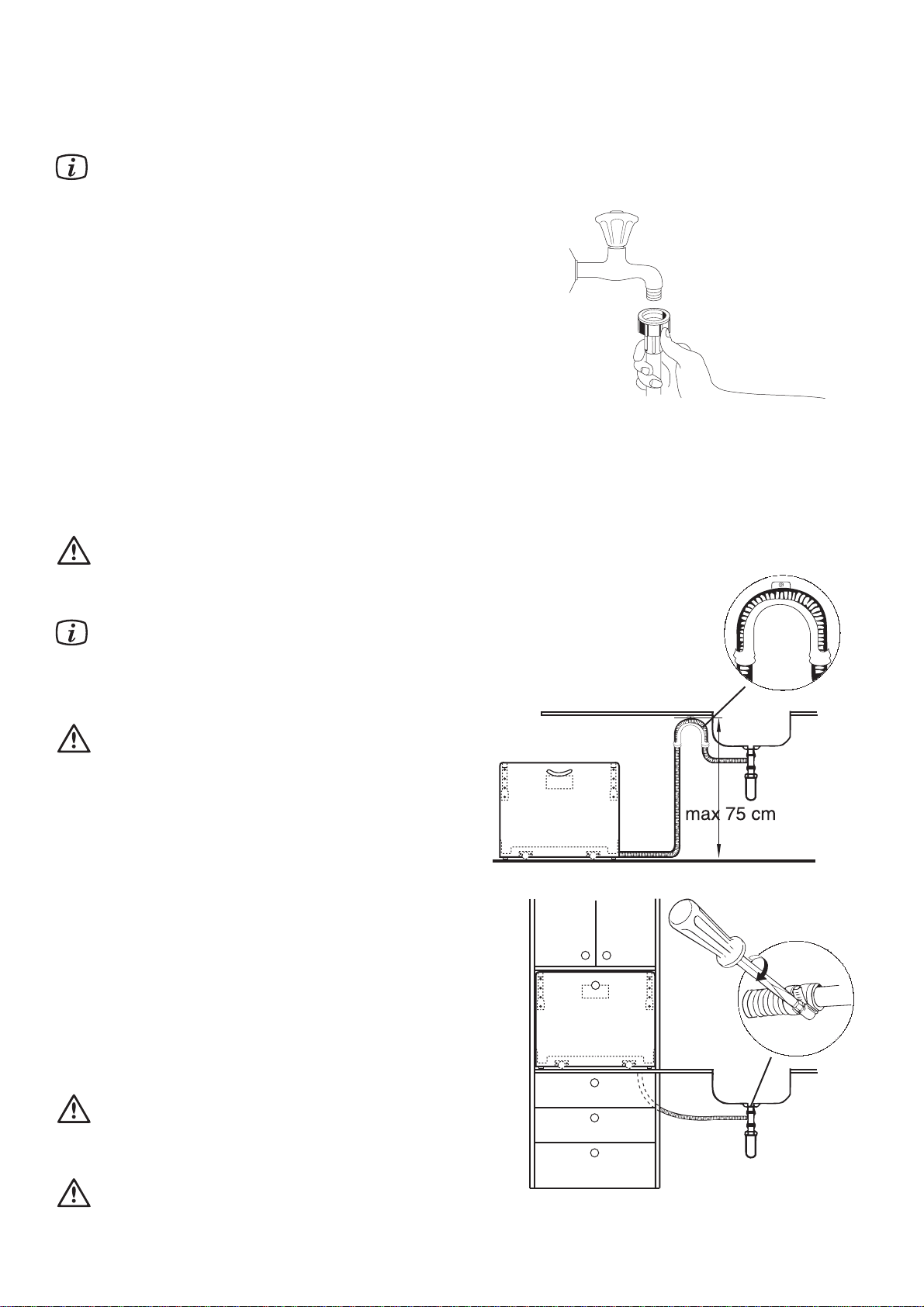

Wasserzulauf
Der Geschirrspüler ist mit einer Sicherheitseinrichtung
ausgestattet, die verhindert, dass Wasser in den
Anschluss zurückläuft. Diese Einrichtung entspricht
dem aktuellen Standard der technischen Möglichkeiten.
Die Temperatur der Wasserzufuhr sollt nicht höher sein als
65° C, und der Wasserdruck sollte 80 - 1000 kPa (0,8 - 10 bar)
betragen. Es ist wichtig, dass Wasserhahn oder Absperrventil
leicht zugänglich in der Nähe der Geschirrspülmaschine
installiert sind. Es sind spezielle Mischbatterien mit Geschirrspülanschluss sowie Adapter für ältere Mischbatterien lieferbar.
Anschließen Sie den Zulaufschlauch an einen 3/4" Wasserhahn an.
Der Zulaufschlauch darf nicht verlängert werden. Wenn er zu
kurz ist, muss der gesamte Schlauch gegen einen längeren
für diesen Zweck geeigneten Hochdruckschlauch ausgetauscht
werden. Der Schlauchanschluss an der Maschine kann in alle
Richtungen gedreht werden. Lösen Sie die Mutter, drehen
Sie den Schlauch in die gewünschte Richtung und ziehen
Sie die Mutter wieder an.
Sicherstellen, dass die Mutter fest angezogen ist,
bevor die Maschine in Position gebracht wird.
Wasserablauf
Um den Geschirrspüler vor Wasserschäden zu schützen,
ist er mit einem Sicherheitssystem ausgerüstet. Wenn
ein Fehler auftritt, startet die Absaugpumpe automatisch
und das in der Maschine befindliche Wasser wird
abgepumpt.
Dieses Sicherheitssystem arbeitet auch, wenn die
Maschine ausgeschaltet ist. Sie muss allerdings an
das Stromnetz angeschlossen sein.
Der Ablaufschlauch darf an keiner Stelle höher als 75 cm
über die Stellfläche des Geschirrspülers hinausragen. Wenn
er höher verlegt wird, kann die Funktion der Spülmaschine
beeinträchtigt werden. Der Schlauch sollte immer auf der
Ebene verlegt werden, auf der die Geschirrspülmaschine
steht und erst am Abfluss nach oben geführt werden.
Außerdem muss sichergestellt sein, dass der Innendurchmesser des Schlauchs an keiner Stelle weniger als 13 mm
beträgt.
Elektroanschluss
Der Geschirrspüler ist mit einem Elektrokabel mit Stecker für
den Anschluss an eine geerdete Schutzkontaktsteckdose mit
230 V ausgestattet. Die Steckdose sollte leicht zugänglich
und mit einer 10 A Sicherung abgesichert sein.
Bevor irgendwelche Arbeiten an der Geschirrspülmaschine ausgeführt werden, muss der Stecker aus
der Steckdose gezogen werden, um die Maschine
stromlos zu machen.
Eine feste Elektroinstallation darf nur durch einen
zugelassenen Elektriker erfolgen.
Installation
Loading...
