USER MANUAL

HK654070IB

CS Návod k použití 2

Varná deska

PL Instrukcja obsługi 19

Płyta grzejna

SK Návod na používanie 37

Varný panel

www.aeg.com2

OBSAH

1. BEZPEČNOSTNÍ INFORMACE............................................................................2

2. BEZPEČNOSTNÍ POKYNY ................................................................................. 4

3. INSTALACE.......................................................................................................... 7

4. POPIS SPOTŘEBIČE...........................................................................................8

5. DENNÍ POUŽÍVÁNÍ.............................................................................................10

6. TIPY A RADY......................................................................................................13

7. ČIŠTĚNÍ A ÚDRŽBA...........................................................................................14

8. ODSTRAŇOVÁNÍ ZÁVAD.................................................................................. 14

9. TECHNICKÉ ÚDAJE...........................................................................................17

10. ENERGETICKÁ ÚČINNOST.............................................................................17

PRO DOKONALÉ VÝSLEDKY

Děkujeme vám, že jste si zvolili výrobek značky AEG. Aby vám bezchybně sloužil mnoho let, vyrobili jsme jej s pomocí inovativních technologií, které usnadňují život, a vybavili jsme jej funkcemi, které u obyčejných spotřebičů nenajdete. Stačí věnovat pár minut čtení a zjistíte, jak z něho získat co nejvíce.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací:

www.aeg.com/webselfservice

Registrace vašeho spotřebiče, kterou získáte lepší servis:

www.registeraeg.com

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.aeg.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje: Model, výrobní číslo (PNC), sériové číslo. Tyto informace jsou uvedeny na typovém štítku.

Upozornění / Důležité bezpečnostní informace Všeobecné informace a rady Poznámky k ochraně životního prostředí

Zmĕny vyhrazeny.

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy

ČESKY 3

uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo

osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.

• Děti ve věku tří až osmi let a osoby s rozsáhlým a

komplexním postižením bez stálého dozoru držte z dosahu spotřebiče.

• Děti mladší tří let bez stálého dozoru držte z dosahu

spotřebiče.

• Nenechte děti hrát si se spotřebičem.

• Všechny obaly uschovejte z dosahu dětí a řádně je

zlikvidujte.

• Je-li spotřebič v provozu nebo pokud chladne,

nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.

• Pokud je spotřebič vybaven dětskou bezpečnostní

pojistkou, doporučuje se ji aktivovat.

• Čištění a uživatelskou údržbu spotřebiče by neměly

provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• VAROVÁNÍ: Spotřebič a jeho dostupné části se

mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků.

• Spotřebič nepoužívejte spolu s externím časovačem

nebo samostatným dálkovým ovládáním.

• VAROVÁNÍ: Příprava jídel s tuky či oleji na varné

desce bez dozoru může být nebezpečná a způsobit požár.

www.aeg.com4

• Oheň se NIKDY nesnažte uhasit vodou, ale vypněte

spotřebič a poté plameny zakryjte např. víkem nebo

hasicí rouškou.

• POZOR: U vaření je vždy nutné vykonávat dohled. U

krátkodobého vaření je nutné vykonávat dohled

nepřetržitě.

• VAROVÁNÍ: Nebezpečí požáru: Nepokládejte věci na

varnou desku.

• Na varnou desku nepokládejte žádné kovové

předměty jako nože, vidličky, lžíce nebo pokličky,

protože by se mohly zahřát na velmi vysokou teplotu.

• K čištění spotřebiče nepoužívejte čisticí zařízení na

páru.

• Je-li sklokeramický nebo skleněný povrch desky

prasklý, vypněte spotřebič a odpojte ho od síťového

napájení. V případě, že spotřebič je k elektrické síti

připojen prostřednictvím rozvodné skříňky, spotřebič

odpojte od napájení vyjmutím pojistky. V každém

případě kontaktujte autorizované servisní středisko.

• Jestliže je poškozený přívodní kabel, smí ho vyměnit

pouze výrobce, servisní technik nebo osoba s

podobnou příslušnou kvalifikací, jinak by mohlo dojít k

úrazu.

• VAROVÁNÍ: Používejte pouze kryt varné desky přímo

od výrobce varného spotřebiče nebo takový kryt, který

výrobce spotřebiče v pokynech k použití označil jako

vhodný, případně kryt, který je součástí spotřebiče. Při

použití nesprávného krytu varné desky může dojít k

nehodě.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

VAROVÁNÍ!

Hrozí nebezpečí poranění nebo poškození spotřebiče.

• Odstraňte veškerý obalový materiál.

• Poškozený spotřebič neinstalujte ani nepoužívejte.

• Řiďte se pokyny k instalaci dodanými spolu s tímto spotřebičem.

ČESKY 5

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

• Při přemisťování spotřebiče buďte vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.

• Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvodu vlhkosti.

• Chraňte dno spotřebiče před párou a vlhkostí.

• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.

• Pokud je spotřebič instalován nad zásuvkami, ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje dostatečnou cirkulaci vzduchu.

• Spodek spotřebiče se může silně zahřát. Zajistěte instalaci samostatného panelu z překližky, kuchyňského nosného materiálu nebo jiného nehořlavého materiálu, který bude zakrývat spodek spotřebiče.

• Samostatný panel musí zcela zakrývat oblast pod varnou deskou.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.

• Spotřebič musí být uzemněn.

• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.

• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.

• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.

• Použijte správný typ napájecího kabelu.

• Elektrické kabely nesmí být zamotané.

• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.

• Použijte svorku k odlehčení kabelu od tahu.

• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete do blízké zásuvky.

• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

• Dbejte na to, abyste nepoškodili napájecí kabel nebo síťovou zástrčku (je-li součástí výbavy). Pro výměnu napájecího kabelu se obraťte na autorizované servisní středisko nebo elektrikáře.

• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.

• Síťovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Pokud je síťová zásuvka uvolněná, nezapojujte do ni síťovou zástrčku.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.

• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

2.3 Použití spotřebiče

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Před prvním použitím odstraňte veškerý obalový materiál (je-li přítomen), štítky a ochrannou fólii.

• Tento spotřebič je určen pouze k domácímu použití.

www.aeg.com6

• Neměňte technické parametry tohoto spotřebiče.

• Ujistěte se, že nejsou ventilační otvory zakryté.

• Zapnutý spotřebič nenechávejte bez dozoru.

• Po každém použití nastavte varnou zónu do polohy „vypnuto“.

• Na varné zóny nepokládejte příbory nebo pokličky. Mohly by se zahřát.

• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Pokud je povrch spotřebiče prasklý, okamžitě jej odpojte ze sítě. Zabráníte tak úrazu elektrickým proudem.

• Vložíte-li jídlo do horkého oleje, může olej vystříknout.

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo výbuchu

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich dosah.

• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.

• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumísťujte hořlavé předměty nebo předměty obsahující hořlavé látky.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.

• Nepokládejte horkou poklici na skleněný povrch varné desky.

• Nenechte vyvařit vodu v nádobách.

• Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.

• Nezapínejte varné zóny s prázdnými nádobami nebo zcela bez nádob.

• Na spotřebič nepokládejte hliníkovou fólii.

• Nádoby vyrobené z litiny či hliníku nebo nádoby s poškozeným dnem mohou způsobit poškrábání sklokeramiky nebo skla. Tyto předměty při přesouvání na varné desce vždy zdvihněte.

• Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.

2.4 Čištění a údržba

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.

• Před čištěním spotřebič vypněte a nechte ho vychladnout.

• Před údržbou spotřebič odpojte od elektrické sítě.

• K čištění spotřebiče nepoužívejte proud vody nebo páru.

• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte žádné prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

2.5 Obsluha

• Pro opravu spotřebiče se obraťte na autorizované servisní středisko.

• Používejte výhradně originální náhradní díly.

2.6 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obraťte na místní úřady.

• Odpojte spotřebič od elektrické sítě.

• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

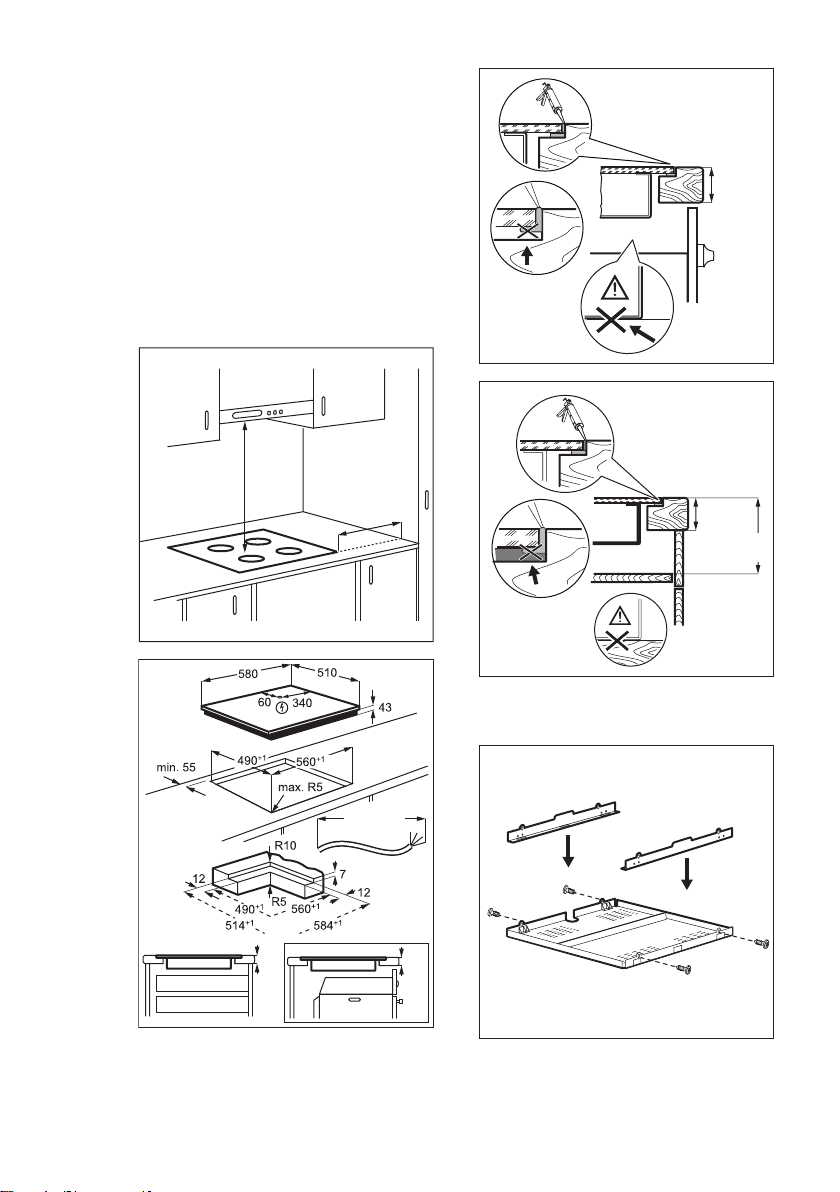

3. INSTALACE

min. 50mm

min. 500mm

min. 1500

min. 12

min. 28

ČESKY 7

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

3.1 Před instalací spotřebiče

Před instalací varné desky si z typového štítku opište níže uvedené informace. Typový štítek je umístěn na spodní straně varné desky.

Sériové číslo ............................

3.2 Vestavné varné desky

Vestavné varné desky se smějí používat pouze po zabudování do vhodných vestavných modulů a pracovních ploch, které splňují příslušné normy.

3.3 Připojovací kabel

• Varná deska se dodává s připojovacím kabelem.

• Poškozený síťový kabel vyměňte za kabel typu H05V2V2-F, který je odolný vůči teplotě 90 °C nebo vyšší. Obraťte se na místní servisní středisko.

3.4 Montáž těsnění - vestavná

instalace

1. Lemy na pracovní desce očistěte.

2. Dodaný 3x10mm těsnicí proužek

nařežte na čtyři proužky. Proužky musí být stejné délky jako lemy.

3. Konce proužků seřízněte pod úhlem

45°. Měly by přesně zapadnout do rohů lemů.

4. Nalepte proužky na lemy. Těsnicí

proužky nenatahujte. Konce proužků

nespojujte jeden přes druhý. Po sestavení varné desky utěsněte pomocí silikonu zbývající mezeru mezi pracovní deskou a sklokeramikou. Dbejte, aby se silikon nedostal pod sklokeramickou desku.

3.5 Montáž

min. 28 mm

min. 12 mm

min.

60 mm

170 mm

265 mm

170 mm

265 mm

120/175/210

145 mm

1 1

www.aeg.com8

3.6 Ochranná skříň

Pokud použijete ochrannou skříň (doplňkové příslušenství), není nutné ochranné dno přímo pod varnou deskou. Ochranná skříň nemusí být v některých zemích v nabídce. Obraťte se na svého místního dodavatele.

Ochrannou skříň nelze použít, pokud varnou desku instalujete nad troubou.

4. POPIS SPOTŘEBIČE

4.1 Uspořádání varné desky

Varná zóna

Ovládací panel

81 2 3 4 5

1012

ČESKY 9

4.2 Rozvržení ovládacího panelu

K ovládání spotřebiče používejte senzorová tlačítka. Displeje, ukazatele a zvukové signály signalizují, jaké funkce jsou zapnuté.

Se‐ nzoro‐ vé tla‐ čítko

- Displej nastavení teploty Ukazuje nastavení teploty.

- Ukazatele časovače var‐

- Displej časovače Ukazuje čas v minutách.

- Ovládací lišta Slouží k nastavení teploty.

Funkce Poznámka

ZAP/VYP Slouží k zapnutí a vypnutí varné desky.

Blokování tlačítek / Dětská bezpečnostní pojistka

STOP+GO Slouží k zapnutí a vypnutí funkce.

- Slouží k zapnutí a vypnutí vnějšího okruhu.

ných zón

- Slouží k zapnutí a vypnutí vnějšího okruhu.

- Slouží k volbě varné zóny.

- Slouží ke zvýšení nebo snížení času.

Automatický ohřev Slouží k zapnutí a vypnutí funkce.

Slouží k zablokování a odblokování ovláda‐ cího panelu.

Ukazují, pro kterou zónu je nastavený čas.

4.3 Displeje nastavení teploty

Displej Popis

Varná zóna je vypnutá.

www.aeg.com10

Displej Popis

Varná zóna je zapnutá.

Je zapnutá funkce STOP+GO.

Je zapnutá funkce Automatický ohřev.

+ číslice

/ /

Došlo k poruše.

OptiHeat Control (Třístupňový ukazatel zbytkového tepla): pokračovat ve vaření / uchovat teplé / zbytkové teplo.

Je zapnutá funkce Blokování tlačítek /Dětská bezpečnostní pojistka.

Je zapnutá funkce Automatické vypnutí.

4.4 OptiHeat Control (Třístupňový ukazatel zbytkového tepla)

VAROVÁNÍ!

/ / Nebezpečí popálení zbytkovým teplem. Ukazatele zobrazují úroveň zbytkového tepla u varných zón, které právě používáte. Ukazatele se mohou rozsvítit také u sousedních varných zón dokonce i tehdy, když je nepoužíváte.

5. DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

5.1 Zapnutí a vypnutí

Stisknutím na jednu sekundu varnou desku zapnete nebo vypnete.

5.2 Automatické vypnutí

Tato funkce varnou desku automaticky vypne v následujících případech:

• všechny varné zóny jsou vypnuté,

• po zapnutí varné desky jste nenastavili teplotu,

• něco jste rozlili nebo položili na ovládací panel na déle než 10 sekund (pánev, utěrka, atd.). Ozve se zvukový signál a varná deska se vypne. Odstraňte všechny předměty, nebo vyčistěte ovládací panel.

• po určité době nevypnete varnou zónu nebo nezměníte nastavení

teploty. Po určité době se rozsvítí a varná deska se vypne.

Vztah mezi nastavením teploty a dobou, po níž se varná deska vypne:

Nastavení teploty Varná deska se vy‐

pne po

, 1 - 3

4 - 7 5 hodin

8 - 9 4 hodiny

10 - 14 1,5 hodiny

6 hodin

5.3 Nastavení teploty

Nastavení nebo změna teploty: Stiskněte ovládací lištu u požadovaného

nastavení teploty nebo posuňte prstem po ovládací liště až k požadovanému nastavení teploty.

5.4 Zapnutí a vypnutí vnějších okruhů

Účinnou varnou plochu můžete přizpůsobit velikosti varné nádoby.

Použijte senzorové tlačítko: Zapnutí vnějšího okruhu: stiskněte

senzorové tlačítko. Rozsvítí se kontrolka. Zapnutí vícero vnějších okruhů: opět

stiskněte stejné senzorové tlačítko. Rozsvítí se další kontrolka.

Vypnutí vnějšího okruhu: tiskněte senzorové tlačítko, dokud kontrolka nezhasne.

Když zapnete zónu, avšak nezapnete vnější okruh, světlo, které vychází ze zóny, může osvětlovat také vnější okruh. Neznamená to však, že vnější okruh je zapnutý. To, zda je okruh zapnutý, zjistíte podle kontrolky.

ČESKY 11

5.5 Automatický ohřev

Zapnete-li tuto funkci, lze tak dosáhnout potřebné teploty za kratší dobu. Když je funkce zapnutá, varná zóna funguje zpočátku při maximálním tepelném výkonu a poté pokračuje dle požadovaného nastavení.

Aby bylo možné funkci zapnout, varná zóna musí být chladná.

Zapnutí funkce pro varnou zónu:

stiskněte stiskněte požadované nastavení teploty.

Po třech sekundách se zobrazí . Vypnutí funkce: změňte nastavení

teploty.

(rozsvítí se ). Ihned

5.6 Časovač

Odpočítávání času

Tuto funkci můžete použít k nastavení délky zapnutí varné zóny při jednom vaření.

Nejprve nastavte teplotu pro danou varnou zónu, poté nastavte funkci.

Nastavení varné zóny: stiskněte opakovaně , dokud se nerozsvítí

kontrolka požadované varné zóny.

Zapnutí funkce: stiskněte časovače a nastavte čas (00 - 99 minut). Když kontrolka varné zóny začne blikat pomaleji, odpočítává se čas.

Kontrola zbývajícího času: zvolte varnou zónu pomocí . Kontrolka varné

zóny začne blikat rychleji. Na displeji se zobrazí zbývající čas.

Změna času: zvolte varnou zónu pomocí . Stiskněte nebo . Vypnutí funkce: zvolte varnou zónu pomocí a stiskněte . Zbývající čas

se bude odpočítávat až do 00. Kontrolka varné zóny zhasne.

Jakmile uplyne nastavený čas, zazní zvukový signál a začne blikat 00. Varná zóna se vypne.

www.aeg.com12

Vypnutí zvukové signalizace: stiskněte

CountUp Timer (Měřič času)

Tato funkce slouží ke sledování doby provozu varné zóny.

Nastavení varné zóny: stiskněte opakovaně

kontrolka požadované varné zóny.

Zapnutí funkce: stiskněte časovače, rozsvítí se . Když kontrolka varné zóny

začne blikat pomaleji, počítá se čas. Displej přepíná zobrazení a

uplynulého času (v minutách).

Kontrola délky provozu varné zóny:

zvolte varnou zónu pomocí varné zóny začne blikat rychleji. Na displeji se zobrazí délka provozu zóny.

Vypnutí funkce: zvolte varnou zónu a stiskněte nebo . Kontrolka varné

zóny zhasne.

Minutka

Když je varná deska zapnutá, ale není zapnutá žádná varná zóna, můžete tuto funkci použít jako Minutku. Na displeji

nastavení teploty se zobrazí .

, dokud se nerozsvítí

. Kontrolka

Vypnutí funkce: stiskněte . Zobrazí se předchozí nastavení teploty.

5.8 Blokování tlačítek

Když jsou varné zóny zapnuté, ovládací panel lze zablokovat. Zabráníte tak náhodné změně nastavení teploty.

Nejprve nastavte tepelný výkon.

Zapnutí funkce: stiskněte

sekundy se rozsvítí .Časovač zůstane zapnutý.

Vypnutí funkce: stiskněte . Zobrazí se předchozí nastavení teploty.

Funkci také vypnete vypnutím varné desky.

. Na čtyři

5.9 Dětská bezpečnostní

pojistka

Tato funkce brání neúmyslnému použití varné desky.

Zapnutí funkce: pomocí zapněte varnou desku. Nenastavujte teplotu. Na

čtyři sekundy stiskněte . Zobrazí se

. Pomocí varnou desku vypněte.

Zapnutí funkce: stiskněte . Stiskněte

nebo časovače a nastavte čas. Jakmile uplyne nastavený čas, zazní zvukový signál a začne blikat 00.

Vypnutí zvukové signalizace: stiskněte

Tato funkce nemá žádný vliv na provoz varných zón.

5.7 STOP+GO

Tato funkce přepne všechny zapnuté varné zóny na nejnižší teplotu.

Když je tato funkce zapnutá, nelze měnit tepelné nastavení.

Tato funkce nevypne funkce časovače.

Zapnutí funkce: stiskněte se .

. Rozsvítí

Vypnutí funkce: pomocí varnou desku. Nenastavujte teplotu. Na

čtyři sekundy stiskněte . Zobrazí se

. Pomocí varnou desku vypněte.

Vyřazení funkce na jedno vaření:

zapněte varnou desku pomocí Rozsvítí se stiskněte . Do 10 sekund nastavte

teplotu. Nyní můžete varnou desku použít. Když varnou desku vypnete

pomocí , funkce se opět zapne.

. Na čtyři sekundy

zapněte

5.10 OffSound Control (Vypnutí a zapnutí zvukové signalizace)

Vypněte varnou desku. Na tři sekundy stiskněte zhasne. Na tři sekundy stiskněte . Rozsvítí se nebo . Stisknutím

. Displej se rozsvítí a

ČESKY 13

časovače zvolte jedno z těchto nastavení:

• - zvuková signalizace je vypnutá

• - zvuková signalizace je zapnutá Pro potvrzení volby vyčkejte, než se varná deska automaticky vypne.

Když je tato funkce nastavena na uslyšíte zvukovou signalizaci pouze když:

6. TIPY A RADY

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 Nádobí

Dno nádoby musí být co nejrovnější a nejsilnější. Než nádoby položíte na povrch varné desky, ujistěte se, že jejich dno je čisté a suché.

Nádoby ze smaltované oceli nebo s hliníkovým či měděným spodkem mohou na povrchu sklokeramické desky zanechávat barevné skvrny.

• stisknete

• se dokončí funkce Minutka

• se dokončí funkce Odpočítávání času

• něco položíte na ovládací panel.

6.2 Öko Timer (Ekologický časový spínač)

Za účelem úspory energie se topný článek varné zóny sám vypne dřív, než zazní signál odpočítávání času. Rozdíl mezi dobou provozu závisí na nastavené teplotě a délce vaření.

6.3 Příklady použití varné desky

Údaje v následující tabulce jsou jen orientační.

Nastavení te‐ ploty

- 1

1 - 3 Holandská omáčka, rozpouště‐

1 - 3 Zahuštění: nadýchané omele‐

3 - 5 Dušení jídel z rýže a mléčných

5 - 7 Podušení zeleniny, ryb, masa. 20 - 45 Přidejte několik polévkových

Vhodné pro: Čas

(min)

Udržení teploty hotového jídla. dle

potřeby

5 - 25 Čas od času zamíchejte.

ní: másla, čokolády, želatiny.

10 - 40 Vařte s pokličkou.

ty, míchaná vejce.

25 - 50 Přidejte alespoň dvakrát tolik

jídel, ohřívání hotových jídel.

Tipy

Nádobu zakryjte pokličkou.

vody než rýže, mléčná jídla v polovině doby přípravy zamí‐ chejte.

lžic tekutiny.

www.aeg.com14

Nastavení te‐ ploty

7 - 9 Vaření brambor v páře. 20 - 60 Použijte max. ¼ l vody na 750

7 - 9 Vaření většího množství jídel,

9 - 12 Mírné smažení: plátků masa

12 - 13 Prudké smažení, pečená

14 Vaření vody, vaření těstovin, opražení masa (guláš, dušené maso v

Vhodné pro: Čas

dušeného masa se zeleninou a polévek.

nebo ryb, Cordon Bleu z telecí‐ ho masa, kotlet, masových kro‐ ket, uzenin, jater, jíšky, vajec, palačinek a koblih.

bramborová kaše, silné řízky, steaky.

hrnci), fritování hranolků.

7. ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

7.1 Všeobecné informace

• Varnou desku po každém použití

očistěte.

• Varné náčiní používejte vždy s čistou

spodní stranou.

• Škrábance nebo tmavé skvrny na

povrchu nemají vliv na funkci varné desky.

• Použijte speciální čisticí prostředek

vhodný na povrch varné desky.

• Použijte speciální škrabku na sklo.

7.2 Čištění varné desky

• Okamžitě odstraňte: roztavený plast,

plastovou folii, cukr nebo jídlo

Tipy

(min)

g brambor.

60 - 150 Až 3 l vody a přísady.

dle potřeby

5 - 15 V polovině doby obraťte.

obsahující cukr. Pokud tak neučiníte, nečistota může varnou desku poškodit. Vyvarujte se popálení. Speciální škrabku přiložte šikmo ke skleněnému povrchu a posunujte ostří po povrchu desky.

• Odstraňte po dostatečném vychladnutí varné desky: skvrny od vodního kamene, vodové kroužky, tukové skvrny nebo kovově lesklé zbarvení. Vyčistěte varnou desku vlhkým hadříkem s neabrazivním mycím prostředkem. Po vyčištění varnou desku osušte měkkým hadrem.

• Odstraňte kovově lesklé zbarvení: použijte roztok vody s octem a vyčistěte skleněný povrch pomocí hadříku.

V polovině doby obraťte.

8. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

ČESKY 15

8.1 Co dělat, když...

Problém Možná příčina Řešení

Varnou desku nelze zapnout ani používat.

Je spálená pojistka. Zkontrolujte, zda příčinou

Tepelný výkon nenastavíte

Stiskli jste dvě nebo více se‐

Je zapnutá funkce STOP

Na ovládacím panelu je vo‐

Ozve se zvukový signál a varná deska se vypne. Když je varná deska vypnu‐ tá, ozve se zvukový signál.

Varná deska se vypne. Něčím jste zakryli senzorové

Ukazatel zbytkového tepla se nerozsvítí.

Funkce Automatický ohřev nefunguje.

Je nastaven nejvyšší tepelný

Vnější okruh nelze zapnout. Nejprve změnou tepelného

Varná deska není zapojena do elektrické sítě nebo není připojena správně.

do 10 sekund.

nzorových tlačítek současně.

+GO.

da nebo skvrny od tuku.

Zakryli jste jedno nebo více senzorových tlačítek.

tlačítko .

Varná zóna není horká, pro‐ tože byla zapnutá jen krát‐ kou dobu nebo je poškozený snímač.

Varná zóna je horká. Nechte varnou zónu dosta‐

výkon.

Zkontrolujte, zda je varná deska správně zapojena do elektrické sítě. Viz schéma zapojení.

závady není pojistka. Pokud se pojistka spaluje opakova‐ ně, obraťte se na kvalifikova‐ ného elektrikáře.

Zapněte varnou desku zno‐ vu a maximálně do 10 se‐ kund nastavte tepelný vý‐ kon.

Stiskněte pouze jedno se‐ nzorové tlačítko.

Viz „Denní používání“.

Vyčistěte ovládací panel.

Odstraňte předmět ze se‐ nzorových tlačítek.

Odstraňte předmět ze se‐ nzorového tlačítka.

Jestliže byla varná zóna za‐ pnutá dostatečně dlouho, aby byla horká, obraťte se na autorizované servisní středisko.

tečně vychladnout.

Nejvyšší tepelný výkon má stejný výkon jako funkce.

výkonu zapněte vnitřní okruh.

www.aeg.com16

Problém Možná příčina Řešení

Je normální, že je na vícená‐

Na vícenásobné varné

zóně je tmavá oblast.

Senzorová tlačítka se zahřívají.

Při dotyku senzorových tlačí‐ tek nezazní žádný zvukový signál.

Rozsvítí se .

Zobrazí se a číslo.

Je slyšet nepřetržité pípání. Elektrické zapojení je ne‐

Rozsvítí se .

sobné varné zóně tmavá ob‐ last.

Nádoba je příliš velká nebo jste ji postavili příliš blízko ovládacích prvků.

Zvuková signalizace je vy‐ pnutá.

Je zapnutá funkce Dětská bezpečnostní pojistka nebo Blokování tlačítek.

Porucha varné desky. Varnou desku vypněte a po

správné.

Druhá fáze napájení chybí. Zkontrolujte, zda je varná

Je-li to možné, na zadních varných zónách používejte velké nádoby.

Zapněte zvukovou signaliza‐ ci. Viz „Denní používání“.

Viz „Denní používání“.

30 sekundách ji znovu za‐ pněte. Pokud se znovu roz‐

svítí , odpojte varnou de‐ sku od síťového napájení. Po přibližně 30 sekundách varnou zónu opět zapojte. Pokud problém přetrvává, obraťte se na autorizované servisní středisko.

Odpojte varnou desku od sí‐ ťového napájení. Požádejte kvalifikovaného elektrikáře, aby instalaci zkontroloval.

deska správně zapojena do elektrické sítě. Vyjměte po‐ jistku, vyčkejte jednu minutu a pojistku znovu zasuňte.

8.2 Když nenaleznete řešení...

Pokud problém nemůžete vyřešit sami, obraťte se na autorizované servisní středisko. Uveďte údaje z typového štítku. Uveďte rovněž kód ze tří číslic a písmen pro sklokeramiku (je v rohu varné desky) a chybové hlášení, které se zobrazuje. Ujistěte se, že jste varnou

desku používali správným způsobem. Pokud ne, budete muset návštěvu technika z autorizovaného servisu nebo prodejce zaplatit, i když je spotřebič ještě v záruce. Informace o servisním středisku a záručních podmínkách jsou uvedeny v záruční příručce.

9. TECHNICKÉ ÚDAJE

9.1 Typový štítek

Model HK654070IB PNC 949 595 013 03 Typ 60 HAD 56 AO 220 - 240 V 50 - 60 Hz Vyrobeno v Německu

Sér. č. ................. 7.1 kW

AEG

9.2 Technické údaje varných zón

ČESKY 17

Varná zóna

Levá přední 800 / 1600 / 2300 120 / 175 / 210

Levá zadní 1200 145

Pravá přední 1200 145

Pravá zadní 1500 / 2400 170 / 265

Nominální výkon (maximální te‐

pelný výkon) [W]

Pro dosažení nejlepších výsledků vaření používejte nádoby, které nejsou větší než průměr varné zóny.

10. ENERGETICKÁ ÚČINNOST

10.1 Informace o výrobku dle nařízení Komise EU 66/2014

Označení modelu HK654070IB

Typ varné desky Vestavná varná

Počet varných zón 4

Technologie ohřevu Sálavá plotýnka

Průměr kruhových varných zón (Ø)

Délka (D) a šířka (Š) nekru‐ hové varné zóny

Spotřeba energie varných zón (EC electric cooking)

Spotřeba energie varné desky (EC electric hob)

Levá přední Levá zadní Pravá přední

Pravá zadní D 26.5 cm

Levá přední Levá zadní Pravá přední Pravá zadní

190,6 Wh / kg

Průměr varné zóny [mm]

deska

21.0 cm

14.5 cm

Š 17.0 cm

194,9 Wh / kg 188,0 Wh / kg 188,0 Wh / kg 191,6 Wh / kg

www.aeg.com18

EN 60350-2 - Elektrické spotřebiče na vaření pro domácnost - část 2: varné desky - metody pro měření výkonu

10.2 Úspora energie

Během každodenního pečení můžete ušetřit energii, budete-li se řídit níže uvedenými radami.

• Při ohřevu vody používejte pouze takové množství, které potřebujete.

• Je-li to možné, vždy zakrývejte nádoby pokličkami.

• Před zapnutím varné zóny na ni položte varnou nádobu.

• Dno varné nádoby by mělo být stejné velikosti jako varná zóna.

• Na menší varné zóny postavte menší varné nádoby.

• Postavte nádobu přímo na střed varné zóny.

• Využijte zbytkové teplo k udržování teploty jídle nebo k jeho rozpouštění.

11. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem . Obaly vyhoďte do

příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče

určené k likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte

spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA............................................19

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.............................................22

3. INSTALACJA...................................................................................................... 24

4. OPIS URZĄDZENIA............................................................................................26

5. CODZIENNA EKSPLOATACJA..........................................................................28

6. WSKAZÓWKI I PORADY....................................................................................31

7. KONSERWACJA I CZYSZCZENIE.................................................................... 32

8. ROZWIĄZYWANIE PROBLEMÓW.....................................................................32

9. DANE TECHNICZNE..........................................................................................35

10. EFEKTYWNOŚĆ ENERGETYCZNA................................................................35

Z MYŚLĄ O DOSKONAŁYCH EFEKTACH

Dziękujemy za wybór tego produktu AEG. Zaprojektowaliśmy go z myślą o wieloletniej bezawaryjnej pracy i wyposażyliśmy w innowacyjne rozwiązania techniczne ułatwiające życie — nie wszystkie z nich można znaleźć w zwykłych urządzeniach. Prosimy o poświęcenie kilku minut na zapoznanie się z niniejszą instrukcją w celu zapewnienia najlepszego wykorzystania urządzenia.

Zapraszamy na naszą witrynę internetową, aby:

Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.aeg.com/webselfservice

Zarejestrować swój produkt i uprościć jego obsługę serwisową:

www.registeraeg.com

POLSKI 19

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.aeg.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: informacje o modelu, numer produktu, numer seryjny. Stosowne informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z załączoną instrukcją obsługi. Producent nie odpowiada

www.aeg.com20

za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu do wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Nie pozwalać dzieciom bawić się urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym

dla dzieci lub pozbyć się go w odpowiedni sposób.

• Dzieciom i zwierzętom nie wolno zbliżać się do

pracującego lub stygnącego urządzenia. Łatwo dostępne elementy urządzenia mocno się nagrzewają.

• Jeśli urządzenie wyposażono w blokadę

uruchomienia, zaleca się jej włączenie.

• Dzieciom nie wolno zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• OSTRZEŻENIE: Podczas pracy urządzenie i jego

nieosłonięte elementy nagrzewają się do wysokiej

POLSKI 21

temperatury. Należy zachować ostrożność, aby

uniknąć kontaktu z elementami grzejnymi.

• Nie sterować urządzeniem za pomocą zewnętrznego

programatora czasowego ani niezależnego układu

zdalnego sterowania.

• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw

zawierających tłuszcz lub olej na włączonej płycie

grzejnej może być przyczyną pożaru.

• NIE gasić pożaru wodą – należy wyłączyć urządzenie,

a następnie przykryć płomień pokrywą lub kocem

gaśniczym.

• UWAGA: Gotowanie powinno odbywać się pod

nadzorem. Należy zapewnić stały nadzór nad krótkim

gotowaniem.

• OSTRZEŻENIE: Niebezpieczeństwo pożaru: Nie

przechowywać żadnych przedmiotów na powierzchni

gotowania.

• Na powierzchni płyty grzejnej nie wolno kłaść

przedmiotów metalowych, jak sztućce lub pokrywki do

garnków, ponieważ mogą one bardzo się rozgrzać.

• Nie czyścić urządzenia za pomocą myjek parowych.

• Jeśli na powierzchni szkła ceramicznego / powierzchni

szklanej pojawią się pęknięcia, należy wyłączyć

urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli

urządzenie podłączono bezpośrednio do skrzynki

przyłączowej, należy wyłączyć bezpiecznik, aby

odłączyć zasilanie urządzenia. W obu przypadkach

należy skontaktować się z autoryzowanym centrum

serwisowym.

• Jeśli przewód zasilający jest uszkodzony, ze

względów bezpieczeństwa musi go wymienić

producent, autoryzowany serwis lub inna

wykwalifikowana osoba.

• OSTRZEŻENIE: Używać wyłącznie osłon do płyty

grzejnej wyprodukowanych przez producenta

urządzenia lub określonych w instrukcji przez

producenta urządzenia jako odpowiednich, lub

www.aeg.com22

dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Po przycięciu zabezpieczyć krawędzie blatu przed wilgocią za pomocą odpowiedniego uszczelniacza.

• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.

• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.

• Instalując urządzenie nad szufladami, należy zapewnić wystarczająco dużo miejsca między dolną częścią urządzenia a górną szufladą, aby umożliwić prawidłowy obieg powietrza.

• Spód urządzenia może się mocno nagrzewać. Zamontować pod urządzeniem płytę oddzielającą wykonaną ze sklejki, kuchennej płyty meblowej lub innego niepalnego materiału, uniemożliwiającą dostęp do urządzenia od spodu.

• Przegroda powinna całkowicie zakrywać obszar pod płytą grzejną.

2.2 Podłączenie do sieci

elektrycznej

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.

• Urządzenie musi być uziemione.

• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający bądź wtyczka (jeśli dotyczy) może być przyczyną przegrzania styków.

• Użyć odpowiedniego przewodu zasilającego.

• Nie dopuszczać do splątania przewodów elektrycznych.

• Upewnić się, że zainstalowano zabezpieczenie przed porażeniem prądem.

• Przewód zasilający należy przymocować obejmą, by go mechanicznie odciążyć.

• Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić autoryzowanemu centrum

POLSKI 23

serwisowemu lub wykwalifikowanemu elektrykowi.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączniki automatyczne, bezpieczniki topikowe (typu wykręcanego – wyjmowane z oprawki), wyłączniki różnicowoprądowe (RCD) oraz styczniki.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

2.3 Eksploatacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Przed pierwszym użyciem urządzenia należy usunąć z niego wszystkie elementy opakowania, etykiety i folię ochronną (jeśli dotyczy).

• Urządzenie jest przeznaczone wyłącznie do użytku domowego.

• Nie zmieniać parametrów technicznych urządzenia.

• Należy upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać włączonego urządzenia bez nadzoru.

• Po każdym użyciu wyłączyć pole grzejne.

• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one się mocno rozgrzać.

• Nie obsługiwać urządzenia mokrymi rękami lub jeśli ma ono kontakt z wodą.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania przedmiotów.

• Jeśli na powierzchni urządzenia pojawią się pęknięcia, należy natychmiast odłączyć je od zasilania. Pozwoli to uniknąć zagrożenia porażeniem prądem elektrycznym.

• Gorący olej może pryskać podczas wkładania do niego żywności.

OSTRZEŻENIE!

Zagrożenie pożarem i wybuchem

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Podczas podgrzewania tłuszczów i oleju nie wolno zbliżać do nich źródeł ognia ani rozgrzanych przedmiotów.

• Opary uwalniane przez gorący olej mogą ulec samoczynnemu zapłonowi.

• Zużyty olej zawierający pozostałości produktów spożywczych ma niższą temperaturę zapłonu niż świeży olej.

• Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Nie stawiać gorących naczyń na panelu sterowania.

• Nie stawiać gorących naczyń na szklanej powierzchni płyty grzejnej.

• Nie dopuszczać do wygotowania się potraw.

• Nie dopuszczać do upadku naczyń lub innych przedmiotów na powierzchnię urządzenia. Może to spowodować jego uszkodzenie.

• Nie włączać pól grzejnych bez naczyń ani z pustymi naczyniami.

www.aeg.com24

• Nie kłaść na urządzeniu folii aluminiowej.

• Naczynia żeliwne, aluminiowe lub ze zniszczonym spodem mogą spowodować zarysowanie szkła lub szkła ceramicznego. Dlatego nie należy przesuwać ich po powierzchni gotowania.

• Urządzenie jest przeznaczone wyłącznie do przyrządzania potraw. Nie wolno go używać do innych celów, takich jak np. ogrzewanie pomieszczeń.

2.4 Konserwacja i

czyszczenie

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.

• Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od zasilania.

• Urządzenia nie wolno czyścić wodą pod ciśnieniem ani parą wodną.

• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować

wyłącznie obojętne środki czyszczące. Nie używać żadnych produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

2.5 Serwis

• Należy skontaktować się z autoryzowanym punktem serwisowym, który naprawi urządzenie.

• Należy stosować wyłącznie oryginalne części zamienne.

2.6 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby dowiedzieć się, jak prawidłowo utylizować urządzenie, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

3.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej.

Numer seryjny ...........................

3.2 Płyty grzejne do zabudowy

Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

3.3 Przewód zasilający

• W zestawie z płytą grzejną znajduje się przewód zasilający.

• W celu wymiany uszkodzonego przewodu należy użyć przewodu zasilającego następującego typu: H05V2V2-F, który jest odporny na temperaturę co najmniej 90°C. W tym celu należy skontaktować się z miejscowym punktem serwisowym.

3.4 Mocowanie uszczelki –

instalacja na równi z blatem

1. Oczyścić rowki w blacie.

2. Przeciąć dołączoną w komplecie

taśmę uszczelniającą 3 x 10 mm na cztery części. Paski taśmy uszczelniającej muszą mieć taką samą długość jak rowki.

3. Przyciąć końce pasków pod kątem

min. 50mm

min. 500mm

min. 1500

min. 12

min. 28

min. 28 mm

min. 12 mm

min.

60 mm

45°. Powinny one dobrze pasować do rogów rowków.

4. Przykleić paski taśmy w rowkach. Nie rozciągać pasków taśmy. Końce pasków taśmy nie mogą zachodzić na siebie.

Po osadzeniu płyty grzejnej wypełnić silikonem szczelinę między szkłem ceramicznym a blatem. Należy uważać, aby silikon nie dostał się pod szkło ceramiczne.

3.5 Montaż

POLSKI 25

3.6 Kaseta ochronna

Po zamontowaniu kasety ochronnej (wyposażenie dodatkowe) nie ma konieczności montażu przegrody

170 mm

265 mm

170 mm

265 mm

120/175/210

145 mm

1 1

81 2 3 4 5

1012

www.aeg.com26

zabezpieczającej bezpośrednio pod płytą grzejną. Wyposażenie dodatkowe w postaci kasety ochronnej może być niedostępne w niektórych krajach. W celu uzyskania dodatkowych informacji należy skontaktować się z miejscowym dostawcą.

4. OPIS URZĄDZENIA

4.1 Układ powierzchni gotowania

4.2 Układ panelu sterowania

W przypadku montażu płyty grzejnej nad piekarnikiem nie można stosować kasety ochronnej.

Pole grzejne

Panel sterowania

Urządzenie obsługuje się, dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach.

Pole czujni‐ ka

Funkcja Uwagi

WŁ./WYŁ. Włączanie i wyłączanie płyty grzejnej.

Blokada / Blokada urucho‐ mienia

STOP+GO Włączanie i wyłączanie funkcji.

Blokowanie/odblokowanie panelu sterowa‐ nia.

POLSKI 27

Pole czujni‐ ka

- Wskazanie mocy grzania Pokazuje ustawienie mocy grzania.

- Wskaźniki funkcji zegara

- Wyświetlacz zegara Pokazuje czas w minutach.

- Pasek regulacji Ustawianie mocy grzania.

Funkcja Uwagi

- Włączanie i wyłączanie rozszerzenia pola grzejnego.

Wskazują, dla którego pola ustawiono czas.

dla poszczególnych pól grzejnych

- Włączanie i wyłączanie rozszerzenia pola grzejnego.

- Wybór pola grzejnego.

- Przedłużanie lub skracanie czasu.

Automatyczne podgrzewa‐ nie

Włączanie i wyłączanie funkcji.

4.3 Wskazania ustawień mocy grzania

Wyświetlacz Opis

Pole grzejne jest wyłączone.

+ cyfra

/ /

Pole grzejne jest włączone.

Działa funkcja STOP+GO.

Działa funkcja Automatyczne podgrzewanie.

Nieprawidłowe działanie.

OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego): goto‐ wanie / podtrzymywanie temperatury / ciepło resztkowe.

Działa funkcja Blokada /Blokada uruchomienia.

Działa funkcja Samoczynne wyłączenie.

www.aeg.com28

4.4 OptiHeat Control (3stopniowy wskaźnik ciepła resztkowego)

OSTRZEŻENIE!

/ / Występuje zagrożenie poparzeniem ciepłem resztkowym. Wskaźniki pokazują ciepło resztkowe aktualnie używanych pól grzejnych. Wskaźniki mogą się włączyć także dla sąsiednich pól grzejnych, nawet jeśli nie są używane.

5. CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Włączanie i wyłączanie

Dotknąć na 1 sekundę, aby włączyć lub wyłączyć płytę grzejną.

5.2 Samoczynne wyłączenie

Funkcja ta powoduje samoczynne wyłączenie płyty grzejnej, gdy:

• wszystkie pola grzejne są wyłączone,

• po włączeniu płyty grzejnej nie zostanie ustawiona moc grzania,

• panel sterowania został zalany lub od ponad 10 sekund znajduje się na nim przedmiot (garnek, ściereczka itp). Rozlegnie się sygnał dźwiękowy i urządzenie wyłączy się. Należy usunąć przedmiot lub wyczyścić panel sterowania.

• nie wyłączono pola grzejnego lub nie zmieniono mocy grzania. Po pewnym

czasie wyświetla się i urządzenie wyłącza się.

Zależność między ustawieniem mocy grzania a czasem, po jakim wyłącza się płyta grzejna:

Ustawienie mocy grzania

, 1 - 3

4 - 7 5 godz.

8 - 9 4 godz.

10 - 14 1,5 godz.

Płyta grzejna wyłą‐ cza się po

6 godz.

5.3 Ustawianie mocy grzania

Aby wybrać lub zmienić ustawienie mocy grzania:

Dotknąć paska regulacji w miejscu odpowiadającym wybranej mocy grzania lub przesunąć palec wzdłuż paska regulacji w miejsce odpowiadające wybranej mocy grzania.

5.4 Włączanie i wyłączanie rozszerzeń pól grzejnych

Wielkość pola grzejnego można dopasować do rozmiaru naczynia.

Użyć pola czujnika:

POLSKI 29

Włączanie rozszerzenia pola grzejnego: dotknąć pola czujnika.

Zaświeci się wskaźnik.

Włączanie kolejnych rozszerzeń pola grzejnego: dotknąć ponownie tego

samego pola czujnika. Zaświeci się odpowiedni wskaźnik.

Wyłączanie rozszerzenia pola grzejnego: dotknąć i przytrzymać pole

czujnika, aż zgaśnie wskaźnik.

Gdy włączone jest pole grzejne, ale nie jest włączone jego rozszerzenie, światło emitowane przez pole grzejne może obejmować również rozszerzenie pola grzejnego. Nie oznacza to, że rozszerzenie pola grzejnego jest włączone. Aby upewnić się, że rozszerzenie pola grzejnego jest włączone, należy sprawdzić wskaźnik.

5.5 Automatyczne podgrzewanie

Włączenie tej funkcji pozwala w krótszym czasie uzyskać żądaną moc grzania. Gdy funkcja jest włączona, pole grzejne pracuje na początku z największą mocą grzania, a następnie przełącza się na żądaną moc grzania.

Aby możliwe było włączenie tej funkcji, pole grzejne musi być zimne.

Aby włączyć funkcję dla pola grzejnego: dotknąć (włączy się ).

Szybko dotknąć żądanego ustawienia mocy grzania. Po upływie trzech sekund

wyświetli się . Aby wyłączyć funkcję: zmienić

ustawienie mocy grzania.

5.6 Zegar

Wyłącznik czasowy

Funkcja ta służy do określenia czasu pracy pola grzejnego w danym cyklu gotowania.

Najpierw należy wybrać moc grzania dla pola grzejnego, a następnie ustawić funkcję.

Wybór pola grzejnego: dotknąć kilkakrotnie , aż włączy się wskaźnik

odpowiedniego pola grzejnego.

Aby włączyć funkcję: dotknąć zegarze, aby ustawić czas (00-99 minut). Gdy zacznie wolno migać wskaźnik pola grzejnego, rozpocznie się odliczanie czasu.

Aby wyświetlić pozostały czas:

ustawić pole grzejne, dotykając . Wskaźnik pola grzejnego zacznie szybko migać. Wyświetlacz wyświetli pozostały czas.

Aby zmienić czas: ustawić pole grzejne, dotykając . Dotknąć lub . Aby wyłączyć funkcję: wybrać pole grzejne za pomocą dotknąć . Wartość pozostałego czasu

zmniejszy się do 00. Wskaźnik pola grzejnego zgaśnie.

Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie

00. Pole grzejne wyłączy się.

Aby wyciszyć sygnał dźwiękowy:

dotknąć .

CountUp Timer (Stoper)

Funkcja ta służy do sprawdzania czasu pracy pola grzejnego.

Wybór pola grzejnego: dotknąć kilkakrotnie , aż włączy się wskaźnik

odpowiedniego pola grzejnego.

Aby włączyć funkcję: dotknąć zegara. Zaświeci się . Gdy zacznie

migać wolno wskaźnik pola grzejnego, rozpocznie się odliczanie czasu. Wyświetlacz będzie przełączał się

między a wskazaniem naliczonego czasu (w minutach).

Aby zobaczyć, jak długo działa pole grzejne: ustawić pole grzejne, dotykając

, a następnie

www.aeg.com30

. Wskaźnik pola grzejnego zacznie szybko migać. Na wyświetlaczu pojawi się czas działania pola grzejnego.

Aby wyłączyć funkcję: wybrać pole grzejne za pomocą , a następnie dotknąć

grzejnego zgaśnie.

Minutnik

Funkcji tej można używać jako minutnika, gdy płyta grzejna jest włączona, ale nie pracują pola grzejne.

Wskazanie mocy grzania: .

Aby włączyć funkcję: dotknąć . Dotknąć

czas. Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie 00.

Aby wyciszyć sygnał dźwiękowy:

dotknąć .

lub . Wskaźnik pola

lub zegara, aby ustawić

Funkcja nie ma wpływu na działanie pól grzejnych.

5.7 STOP+GO

Funkcja ta służy do przestawiania wszystkich włączonych pól grzejnych na najniższą moc grzania.

Gdy działa ta funkcja, nie można zmienić ustawienia mocy grzania.

Funkcja nie blokuje funkcji zegara.

Aby włączyć funkcję: dotknąć Zaświeci się .

Aby wyłączyć funkcję: dotknąć . Włączy się poprzednie ustawienie mocy grzania.

5.8 Blokada

Gdy włączone są pola grzejne można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia mocy grzania.

Najpierw należy ustawić moc grzania.

Aby włączyć funkcję: dotknąć

sekundy zaświeci się .Zegar pozostanie włączony.

. Na 4

Aby wyłączyć funkcję:

Włączy się poprzednie ustawienie mocy grzania.

Wyłączenie płyty grzejnej powoduje również wyłączenie tej funkcji.

dotknąć .

5.9 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu uruchomieniu płyty grzejnej.

Aby włączyć funkcję: włączyć płytę grzejną za pomocą mocy grzania. Dotknąć przez 4 sekundy. Zaświeci się . Wyłączyć płytę grzejną za pomocą . Aby wyłączyć funkcję: włączyć płytę grzejną za pomocą mocy grzania. Dotknąć przez 4 sekundy. Zaświeci się . Wyłączyć płytę grzejną za pomocą .

Aby tymczasowo wyłączyć funkcję na czas jednego cyklu gotowania:

włączyć płytę grzejną za pomocą . Zaświeci się . Dotknąć przez 4

sekundy. W ciągu 10 sekund ustawić moc grzania. Teraz można używać płyty grzejnej. Po wyłączeniu płyty grzejnej za

pomocą aktywna.

funkcja będzie ponownie

. Nie ustawiać

5.10 OffSound Control (Wyłączanie i włączanie dźwięków)

Wyłączyć płytę grzejną. Dotknąć przez 3 sekundy. Wyświetlacz włączy się

i wyłączy. Dotknąć na 3 sekundy. Wyświetli się lub . Dotknąć

zegara, aby wybrać jedno z następujących ustawień:

– sygnały dźwiękowe są

• wyłączone

• – sygnały dźwiękowe są włączone

Aby potwierdzić wybór, należy zaczekać, aż urządzenie wyłączy się automatycznie.

POLSKI 31

Gdy dla funkcji wybrane jest ustawienie

, dźwięki będą emitowane tylko gdy:

• po dotknięciu

• po zakończeniu odliczania przez funkcję Minutnik

6. WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Naczynia

Dno naczynia powinno być możliwie jak najgrubsze i płaskie. Przed ustawieniem naczynia na powierzchni pyty grzejnej należy upewnić się że jego spód jest czysty i suchy.

Naczynia wykonane ze stali emaliowanej lub z dnem aluminiowym bądź miedzianym mogą pozostawiać przebarwienia na powierzchni szkła ceramicznego.

• po zakończeniu odliczania przez funkcję Wyłącznik czasowy

• na panelu sterowania zostanie położony jakiś przedmiot.

6.2 Öko Timer (Zegar eko)

Aby oszczędzać energię, grzałka pola grzejnego wyłącza się zanim zabrzmi sygnał wyłącznika czasowego. Różnica w czasie pracy urządzenia zależy od ustawionego poziomu mocy grzania oraz czasu gotowania.

6.3 Przykłady zastosowania

w gotowaniu

Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny.

Ustawienie mocy grzania

- 1

1 - 3 Sos holenderski, roztapianie:

1 - 3 Ścinanie: puszystych omletów,

3 - 5 Gotowanie ryżu lub potraw

5 - 7 Gotowanie na parze warzyw,

7 - 9 Gotowanie ziemniaków na pa‐

Zastosowanie: Czas

Podtrzymywanie temperatury ugotowanych potraw.

masła, czekolady, żelatyny.

smażonych jajek.

mlecznych, podgrzewanie go‐ towych potraw.

ryb, mięsa.

rze.

Wskazówki

(min)

zależnie od po‐ trzeb

5 - 25 Mieszać od czasu do czasu.

10 - 40 Gotować pod przykryciem.

25 - 50 Dodać co najmniej dwukrotnie

20 - 45 Dodać kilka łyżek wody.

20 - 60 Użyć maksymalnie ¼ l wody

Przykryć naczynie.

więcej płynu niż ryżu. Potrawy mleczne mieszać od czasu do czasu.

na 750 g ziemniaków.

www.aeg.com32

Ustawienie mocy grzania

7 - 9 Gotowanie większej ilości

9 - 12 Delikatne smażenie: eskalop‐

12 - 13 Intensywne smażenie np. plac‐

14 Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz, mię‐

Zastosowanie: Czas

(min)

60 - 150 Do 3 litrów wody + składniki. składników, potraw duszonych i zup.

zależnie ków, cordon bleu z cielęciny, kotletów, bryzoli, kiełbasek, wątróbki, zasmażek, jajek, na‐ leśników, pączków.

ków ziemniaczanych, polędwi‐ cy, steków.

so duszone w sosie własnym), smażenie frytek.

od po‐

trzeb

5 - 15 Obrócić po upływie połowy

7. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Informacje ogólne

• Czyścić płytę grzejną po każdym użyciu.

• Zawsze używać naczyń z czystym dnem.

• Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej.

• Stosować odpowiednie środki przeznaczone do czyszczenia powierzchni płyty grzejnej.

• Używać specjalnego skrobaka do szkła.

7.2 Czyszczenie płyty

grzejnej

• Usuwać natychmiast: stopiony plastik, folię, cukier oraz zabrudzenia

z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą spowodować uszkodzenie płyty grzejnej. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem.

• Usunąć, gdy płyta grzejna wystarczająco ostygnie: ślady osadu kamienia i wody, plamy tłuszczu, metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką.

• Usuwanie metalicznych, połyskliwych przebarwień: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.

Wskazówki

Obrócić po upływie połowy czasu.

czasu.

8. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

8.1 Co zrobić, gdy…

Problem Prawdopodobna przyczy‐naRozwiązanie

POLSKI 33

Nie można uruchomić płyty grzejnej lub nią sterować

Zadziałał bezpiecznik. Sprawdzić, czy przyczyną

W ciągu 10 sekund nie usta‐

Dotknięto równocześnie

Działa funkcja STOP+GO. Patrz „Codzienna eksploata‐

Na panelu sterowania znaj‐

Rozlegnie się sygnał dźwię‐ kowy i urządzenie wyłączy się. Gdy płyta grzejna jest wyłą‐ czona, rozlega się sygnał dźwiękowy.

Płyta grzejna wyłącza się. Położono przedmiot na polu

Wskaźnik ciepła resztkowe‐ go nie włącza się.

Automatyczne podgrzewanie nie działa.

Płyta grzejna nie jest podłą‐ czona do zasilania lub jest podłączona nieprawidłowo.

wiono mocy grzania.

dwóch lub więcej pól czujni‐ ków.

dują się plamy tłuszczu lub woda.

Zakryto jedno lub więcej pól czujników.

czujnika .

Pole grzejne nie jest gorące, ponieważ działało za krótko lub nastąpiło uszkodzenie czujnika.

Pole jest gorące. Należy zaczekać, aż pole

Sprawdzić, czy płytę grzejną podłączono prawidłowo do zasilania. Patrz schemat po‐ łączeń.

nieprawidłowego działania jest bezpiecznik. Jeżeli nad‐ al będzie dochodzić do wy‐ zwalania bezpiecznika, nale‐ ży skontaktować się z wy‐ kwalifikowanym elektrykiem.

Ponownie uruchomić płytę grzejną i w ciągu maksymal‐ nie 10 sekund ustawić moc grzania.

Dotknąć tylko jednego pola czujnika.

cja”.

Wyczyścić panel sterowania.

Usunąć przedmiot z pól czuj‐ ników.

Zdjąć przedmiot z pola czuj‐ nika.

Jeśli pole działało wystar‐ czająco długo, aby było go‐ rące, należy skontaktować się z autoryzowanym punk‐ tem serwisowym.

ostygnie.

www.aeg.com34

Problem Prawdopodobna przyczy‐naRozwiązanie

Ustawiono maksymalną moc

grzania

Nie można włączyć rozsze‐

Należy najpierw włączyć

rzenia pola grzejnego.

Ciemny obszar to normalne

Na płycie o wielu po‐

lach grzejnych znajduje się

zjawisko na płycie o wielu polach grzejnych.

ciemny obszar.

Pola czujników nagrzewają się.

Naczynie jest za duże lub ustawione za blisko elemen‐ tów sterowania.

Brak sygnałów dźwiękowych podczas dotykania pól czuj‐

Sygnały dźwiękowe są wyłą‐ czone.

ników na panelu.

Wyświetla się .

Wyświetla się oraz licz‐ ba.

Słyszalny jest ciągły sygnał dźwiękowy.

Wyświetla się .

Działa funkcja Blokada uru‐ chomienia lub Blokada.

W płycie grzejnej wystąpiła usterka.

Podłączenie do sieci elek‐ trycznej jest nieprawidłowe.

Brak drugiej fazy prądu zasi‐ lania.

Maksymalna moc grzania jest równa mocy uruchamia‐ nej funkcji.

wewnętrzne pole grzejne, zmieniając ustawienie mocy grzania.

Jeśli to możliwe, duże na‐ czynia należy ustawiać na tylnych polach.

Włączyć sygnały dźwiękowe. Patrz „Codzienna eksploata‐ cja”.

Patrz „Codzienna eksploata‐ cja”.

Wyłączyć płytę grzejną i włą‐ czyć ponownie po 30 sekun‐ dach. Jeśli ponownie wy‐

świetli się , należy odłą‐ czyć płytę grzejną od zasila‐ nia. Po upływie 30 sekund ponownie podłączyć płytę. Jeśli problem będzie wystę‐ pował nadal, należy skontak‐ tować się z autoryzowanym centrum serwisowym.

Odłączyć płytę grzejną od zasilania. Zwrócić się wy‐ kwalifikowanego elektryka, aby sprawdził instalację.

Sprawdzić, czy płytę grzejną podłączono prawidłowo do zasilania. Wyjąć bezpiecz‐ nik, odczekać minutę i po‐ nownie włożyć bezpiecznik.

POLSKI 35

8.2 Jeśli nie można znaleźć rozwiązania...

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub autoryzowanym punktem serwisowym. Należy podać dane z tabliczki znamionowej. Należy również podać składający się z trzech znaków kod szkła ceramicznego (umieszczony w rogu

9. DANE TECHNICZNE

9.1 Tabliczka znamionowa

Model HK654070IB Numer produktu 949 595 013 03 Typ 60 HAD 56 AO 220-240 V, 50-60 Hz Wyprodukowano w Niemczech

Nr seryjny ................. 7.1 kW

AEG

9.2 Parametry pól grzejnych

Pole grzejne

Lewe przednie 800 / 1600 / 2300 120 / 175 / 210

Lewe tylne 1200 145

Prawe przednie 1200 145

Prawe tylne 1500 / 2400 170 / 265

Moc znamionowa (maksymalna

moc grzania) [W]

szklanej powierzchni) oraz wyświetlany komunikat o błędzie. Należy upewnić się, że płyta grzejna była użytkowana prawidłowo. W przeciwnym razie interwencja pracownika serwisu lub sprzedawcy może być płatna nawet w okresie gwarancyjnym. Informacje dotyczące obsługi klienta oraz warunków gwarancji znajdują się w broszurze gwarancyjnej.

Średnica pola grzejnego [mm]

W celu uzyskania optymalnych rezultatów gotowania należy używać

naczyń o średnicy nie większej niż średnica pól grzejnych.

10. EFEKTYWNOŚĆ ENERGETYCZNA

10.1 Informacje o produkcie zgodnie z normą EU 66/2014

Oznaczenie modelu HK654070IB

Typ płyty grzejnej Płyta grzejna do

Liczba pól grzejnych 4

Technika grzania Promiennikowe

zabudowy

pole grzejne

www.aeg.com36

Średnica okrągłych pól grzejnych (Ø)

Długość (L) i szerokość (W) pól grzejnych o innym kształcie niż okrągłe

Zużycie energii na pole grzejne (EC electric coo‐ king)

Zużycie energii przez płytę grzejną (EC electric hob)

Lewe przednie Lewe tylne Prawe przednie

Prawe tylne L 26,5 cm

Lewe przednie Lewe tylne Prawe przednie Prawe tylne

190,6 Wh/kg

EN 60350-2 - Elektryczny sprzęt do gotowania do użytku domowego – Część 2: Płyty grzejne – Metody pomiaru cech funkcjonalnych

10.2 Oszczędzanie energii

Stosowanie się do poniższych wskazówek pozwoli oszczędzać energię podczas codziennej eksploatacji.

• Należy podgrzewać tylko tyle wody, ile jest potrzebne.

• W miarę możliwości należy zawsze przykrywać naczynia pokrywką.

21,0 cm 14,5 cm 14,5 cm

W 17,0 cm

194,9 Wh/kg 188,0 Wh/kg 188,0 Wh/kg 191,6 Wh/kg

• Przed włączeniem pola grzejnego należy postawić na nim naczynie.

• Dno naczynia powinno mieć taką samą średnicę jak pole grzejne.

• Mniejsze naczynia należy stawiać na mniejszych polach grzejnych.

• Naczynia należy stawiać bezpośrednio na środku pola grzejnego.

• Ciepło resztkowe można wykorzystać do podtrzymywania ciepła potraw lub roztapiania składników.

11. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz

ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE....................................................................... 37

2. BEZPEČNOSTNÉ POKYNY...............................................................................39

3. INŠTALÁCIA....................................................................................................... 42

4. POPIS VÝROBKU...............................................................................................43

5. KAŽDODENNÉ POUŽÍVANIE............................................................................ 45

6. TIPY A RADY......................................................................................................48

7. OŠETROVANIE A ČISTENIE............................................................................. 49

8. RIEŠENIE PROBLÉMOV....................................................................................49

9. TECHNICKÉ ÚDAJE...........................................................................................52

10. ENERGETICKÁ ÚČINNOSŤ.............................................................................52

NAJLEPŠIE VÝSLEDKY

Ďakujeme vám, že ste si vybrali tento výrobok značky AEG. Vyrobili sme ho tak, aby vám poskytoval perfektný výkon mnoho rokov, a s inovatívnymi technológiami, ktoré vám uľahčia život – to sú vlastnosti, ktoré pri bežných spotrebičoch často nenájdete. Venujte, prosím, niekoľko minút tomuto návodu a dôkladne si ho prečítajte, aby ste svoj spotrebič mohli využívať čo najlepšie.

Navštívte našu internetovú stránku, kde nájdete:

Tipy na používanie, brožúry, pokyny na riešenie problémov a informácie o údržbe:

www.aeg.com/webselfservice

Zaregistrujte si výrobok a využívajte ešte lepšie služby:

www.registeraeg.com

SLOVENSKY 37

Môžete si kúpiť príslušenstvo, spotrebný materiál a originálne náhradné diely pre váš spotrebič:

www.aeg.com/shop

STAROSTLIVOSŤ A SLUŽBY ZÁKAZNÍKOM

Odporúčame, aby ste používali originálne náhradné diely. Keď budete kontaktovať autorizované servisné stredisko, nezabudnite si pripraviť nasledujúce údaje: Model, číslo výrobku, sériové číslo. Tieto informácie nájdete na typovom štítku.

Varovanie/upozornenie – Bezpečnostné pokyny Všeobecné informácie a tipy Ochrana životného prostredia

Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

1. BEZPEČNOSTNÉ INFORMÁCIE

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte priložený návod na používanie. Výrobca nezodpovedá za telesnú ujmu ani za škody spôsobené nesprávnou montážou alebo používaním. Tieto pokyny

www.aeg.com38

uskladnite na bezpečnom a prístupnom mieste, aby ste do nich mohli v budúcnosti nahliadnuť.

1.1 Bezpečnosť detí a zraniteľných osôb

• Tento spotrebič smú používať deti staršie ako 8 rokov

a osoby so zníženou fyzickou, zmyslovou alebo psychickou spôsobilosťou alebo nedostatkom skúseností a znalostí, iba ak sú pod dozorom zodpovednej osoby alebo ak boli zodpovednou osobou poučené o bezpečnom používaní spotrebiča a rozumejú prípadným rizikám.

• Deti medzi 3 a 8 rokmi a osoby s veľmi rozsiahlymi a

zložitými hendikepmi nesmú mať prístup k spotrebiču, pokiaľ nie sú pod nepretržitým dozorom.

• Deti do 3 rokov smú mať prístup k spotrebiču iba ak

sú nepretržite pod dohľadom zodpovednej osoby.

• Nedovoľte, aby sa deti hrali so spotrebičom.

• Obaly vždy uschovajte mimo dosah detí a náležite ich

zlikvidujte.

• Nedovoľte deťom ani domácim zvieratám priblížiť sa k

spotrebiču, keď pracuje alebo keď sa chladí. Prístupné časti sú horúce.

• Ak má spotrebič detskú poistku, mala by byť zapnutá.

• Deti nesmú spotrebič bez dozoru čistiť ani vykonávať

žiadnu údržbu na spotrebiči.

1.2 Všeobecné bezpečnostné pokyny

• VAROVANIE: Spotrebič a jeho prístupné časti sa

počas používania môžu značne zahriať. Nedotýkajte sa ohrevných článkov.

• Spotrebič nepoužívajte prostredníctvom externého

časovača ani samostatného diaľkového ovládania.

• VAROVANIE: Varenie na oleji alebo tuku na varnom

paneli bez dohľadu môže byť nebezpečné a môže spôsobiť požiar.

• NIKDY sa nepokúšajte zahasiť oheň vodou, ale

vypnite spotrebič a potom zakryte plameň, napr. pokrievkou alebo nehorľavou pokrývkou.

SLOVENSKY 39

• UPOZORNENIE: Proces prípravy jedla musí byť pod

dozorom. Krátkodobý proces prípravy jedla si

vyžaduje nepretržitý dozor.

• VAROVANIE: Nebezpečenstvo požiaru: Na varnom

povrchu nenechávajte žiadne predmety.

• Kovové predmety, napríklad nože, vidličky, lyžice a

pokrievky by sa nemali klásť na povrch varného

panela, pretože sa môžu zohriať.

• Na čistenie spotrebiča nepoužívajte parné čističe.

• Ak je sklokeramický/sklenený povrch prasknutý,

vypnite spotrebič a odpojte ho z elektrickej siete. V

prípade zapojenia spotrebiča do elektrickej siete

priamo pomocou spojovacej skrinky odobraním

poistky odpojte spotrebič od sieťového napájania. V

oboch prípadoch kontaktujte autorizované servisné

stredisko.

• Ak je poškodený elektrický napájací kábel, musíte ho

dať vymeniť u výrobcu, v autorizovanom servise alebo

kvalifikovanej osobe, aby sa predišlo nebezpečenstvu.

• VAROVANIE: Používajte iba také ochranné lišty

varného panela, ktoré navrhol výrobca kuchynského

spotrebiča, alebo ich výrobca kuchynského spotrebiča

uvádza ako vhodné v návode na použitie, alebo

ochranné lišty varného panela zahrnuté v spotrebiči.

Použitie nevhodných ochranných líšt môže spôsobiť

nehody.

2. BEZPEČNOSTNÉ POKYNY

2.1 Inštalácia

VAROVANIE!

Tento spotrebič smie nainštalovať iba kvalifikovaná osoba.

VAROVANIE!

Hrozí nebezpečenstvo poranenia alebo poškodenia spotrebiča.

• Odstráňte všetky obaly.

• Neinštalujte ani nepoužívajte poškodený spotrebič.

• Dodržiavajte pokyny na inštaláciu dodané so spotrebičom.

• Dodržiavajte požadovanú minimálnu vzdialenosť od iných spotrebičov a nábytku.

• Vždy dávajte pozor, ak presúvate spotrebič, pretože je ťažký. Vždy používajte ochranné rukavice a uzavretú obuv.

• Plochy výrezu utesnite tesniacim materiálom, aby ste predišli vydutiu spôsobenému vlhkosťou.

www.aeg.com40

• Spodnú časť spotrebiča chráňte pred parou a vlhkosťou.

• Spotrebič neinštalujte vedľa dverí ani pod okno. Predídete tak zhodeniu horúceho kuchynského riadu zo spotrebiča pri otvorení dverí alebo okna.

• Ak je spotrebič nainštalovaný nad zásuvkami, uistite sa, že je priestor medzi spodnou časťou spotrebiča a hornou zásuvkou postačujúci na cirkuláciu vzduchu.

• Spodná časť spotrebiča sa môže zohriať. Zabezpečte inštaláciu oddeľovacieho panelu z preglejky, kuchynského skeletového materiálu alebo iných nehorľavých materiálov pod spotrebič, aby ste zabránili prístupu k dolnej časti.

• Oddeľovací panel musí plne zakrývať oblasť pod varným panelom.

2.2 Elektrické zapojenie

VAROVANIE!

Nebezpečenstvo požiaru a zásahu elektrickým prúdom.

• Všetky elektrické zapojenia by mal vykonať kvalifikovaný elektroinštalatér.

• Spotrebič musí byť uzemnený.

• Pred akýmkoľvek zásahom odpojte spotrebič od elektrickej siete.

• Uistite sa, že parametre na typovom štítku sú kompatibilné s elektrickým napätím zdroja napájania.

• Skontrolujte, či je spotrebič správne nainštalovaný. Uvoľnený a nesprávny elektrický sieťový kábel alebo zástrčka (ak sa používa) môže spôsobiť nadmerné zohriatie zásuvky.

• Použite vhodný elektrický sieťový kábel.

• Elektrické sieťové káble sa nesmú zamotať.

• Skontrolujte, či je nainštalovaná ochrana proti zásahu elektrickým prúdom.

• Použite káblovú svorku na odľahčenie ťahu.

• Ak zapojíte nejaký elektrický spotrebič do elektrickej siete v blízkosti, dbajte na to, aby sa sieťový kábel alebo zástrčka (ak je k dispozícii) nedotýkala horúceho varného

spotrebiča alebo horúcej kuchynského riadu.

• Nepoužívajte viaczásuvkové adaptéry a predlžovacie káble.

• Uistite sa, že zástrčka (ak sa používa) alebo prívodný elektrický kábel nie sú poškodené. Ak treba vymeniť poškodený sieťový kábel, kontaktujte náš autorizovaný servis alebo elektrikára.

• Zariadenie na ochranu pred dotykom elektrických častí pod napätím a izolovaných častí treba namontovať tak, aby sa nedalo odstrániť bez nástrojov.

• Sieťovú zástrčku pripojte do sieťovej zásuvky až po dokončení inštalácie. Po inštalácii sa uistite, že máte prístup k sieťovej zástrčke.

• Ak je sieťová zásuvka uvoľnená, nezapájajte do nej sieťovú zástrčku.

• Spotrebič neodpájajte potiahnutím za sieťové káble. Vždy ťahajte za zástrčku.

• Použite iba správne odpájacie zariadenia: ochranné ističe alebo poistky (skrutkovacie poistky treba vybrať z držiaka), uzemnenia a stýkače.

• Elektrická sieť v domácnosti musí mať odpájacie zariadenie, ktoré umožní odpojenie spotrebiča od elektrickej siete na všetkých póloch. Vzdialenosť kontaktov odpájacieho zariadenia musí byť minimálne 3 mm.

2.3 Použitie

VAROVANIE!

Hrozí nebezpečenstvo poranenia, popálenín alebo zásahu elektrickým prúdom.

• Pred prvým použitím odstráňte zo spotrebiča všetky obaly, značenia a ochrannú fóliu (ak je použitá).

• Tento spotrebič je určený iba na použitie v domácnosti.

• Nemeňte technické parametre tohto spotrebiča.

• Zabezpečte, aby boli vetracie otvory voľné.

• Počas činnosti nenechávajte spotrebič bez dozoru.

• Po každom použití varnú zónu vypnite.

SLOVENSKY 41

• Na varné zóny neklaďte príbor ani pokrievky. Môžu sa zohriať.

• Spotrebič nepoužívajte, keď máte mokré ruky, ani keď je v kontakte s vodou.

• Nepoužívajte spotrebič ako pracovný alebo odkladací povrch.

• Ak je povrch spotrebiča popraskaný, ihneď odpojte spotrebič z elektrickej siete. Predídete tak zásahu elektrickým prúdom.

• Keď vkladáte pokrm do horúceho oleja, môže olej vyprsknúť.

VAROVANIE!

Hrozí nebezpečenstvo požiaru a výbuchu.

• Tuky a oleje môžu pri zohriatí uvoľňovať horľavé výpary. Pri príprave pokrmov musia byť plamene alebo horúce predmety v dostatočnej vzdialenosti od tukov a olejov.

• Výpary, ktoré sa uvoľňujú z veľmi horúcich olejov, môžu spôsobiť spontánne vznietenie.

• Použitý olej, ktorý môže obsahovať zvyšky pokrmov, môže spôsobiť požiar pri nižšej teplote ako nový olej.

• Horľavé produkty alebo predmety, ktoré obsahujú horľavé látky, nevkladajte do spotrebiča, do jeho blízkosti ani naň.

VAROVANIE!

Hrozí nebezpečenstvo poškodenia spotrebiča.

• Horúci kuchynský riad nenechávajte na ovládacom paneli.

• Na sklenený povrch varného panela neklaďte horúcu pokrievku varnej nádoby.

• Obsah kuchynského riadu nenechajte vyvrieť.

• Dávajte pozor, aby na spotrebič nespadli predmety alebo kuchynský riad. Mohlo by dôjsť k poškodeniu povrchu spotrebiča.

• Varné zóny nikdy nepoužívajte s prázdnym kuchynským riadom ani bez riadu.

• Na spotrebič nedávajte alobal.

• Riad vyrobený z liatiny, hliníka alebo s poškodeným dnom môže spôsobiť poškriabanie skla/sklokeramiky. Pri premiestňovaní týchto predmetov po varnom povrchu ich vždy nadvihnite.

• Tento spotrebič je určený iba na varenie. Nesmie byť použitý na iné účely, napríklad na vykurovanie miestnosti.

2.4 Starostlivosť a čistenie

• Spotrebič pravidelne čistite, aby ste predišli znehodnoteniu povrchového materiálu.

• Pred čistením spotrebič vypnite a nechajte vychladnúť.

• Pred údržbou spotrebič odpojte od elektrickej siete.

• Na čistenie spotrebiča nepoužívajte prúd vody ani paru.

• Spotrebič čistite vlhkou mäkkou handričkou. Používajte iba neutrálne saponáty. Nepoužívajte abrazívne prostriedky, drôtenky, rozpúšťadlá ani kovové predmety.

2.5 Servis

• Ak treba dať spotrebič opraviť, obráťte sa na autorizované servisné stredisko.

• Používajte iba originálne náhradné súčiastky.

2.6 Likvidácia

VAROVANIE!

Hrozí nebezpečenstvo poranenia alebo udusenia.

• Informácie o správnej likvidácii spotrebiča vám poskytne váš miestny úrad.

• Spotrebič odpojte od elektrickej siete.

• Prívodný elektrický kábel odrežte blízko pri spotrebiči a zlikvidujte ho.

min. 50mm

min. 500mm

min. 1500

min. 12

min. 28

www.aeg.com42

3. INŠTALÁCIA

VAROVANIE!

Pozrite si kapitoly ohľadne bezpečnosti.

3.1 Pred inštaláciou

Pred nainštalovaním varného panela si zapíšte informácie uvedené dolu na typovom štítku. Typový štítok s technickými údajmi je umiestnený na spodnej strane varného panela.

Sériové číslo ....................

3.2 Zabudovateľné varné panely

Zabudovateľné varné panely sa môžu používať až po zabudovaní do vhodnej skrinky alebo do pracovnej dosky, ktoré vyhovujú platným normám.

3.3 Napájací kábel

• Varný panel sa dodáva s napájacím káblom.

• Na výmenu poškodeného sieťového kábla použite kábel typu: H05V2V2-F ktorý odolá teplote 90 °C alebo vyššej. Obráťte sa na miestne servisné stredisko.

3.5 Inštalácia

3.4 Pripevnenie tesnenia –

integrovaná inštalácia

1. Vyčistite drážky na pracovnej ploche.

2. Dodanú tesniacu pásku 3x10 mm

nastrihajte na 4 pásy. Pásy musia mať rovnakú dĺžku ako drážky.

3. Konce pásov zastrihnite v 45° uhle.

Mali by presne dosadnúť do rohov drážok.

4. Tesnenia vsaďte do drážok. Prúžky

nenaťahujte. Neohýbajte konce

pásikov jeden nad druhým. Po montáži varného panela utesnite zvyšnú medzeru medzi sklokeramikou a pracovnou doskou silikónom. Dbajte na to, aby sa silikón nedostal pod sklokeramiku.

min. 28 mm

min. 12 mm

min.

60 mm

170 mm

265 mm

170 mm

265 mm

120/175/210

145 mm

1 1

SLOVENSKY 43

3.6 Ochranný box

Ak používate ochranný box (ako doplnkové príslušenstvo), netreba inštalovať ochrannú priehradku priamo pod varným panelom. Tento ochranný box nemusí byť dostupný v niektorých krajinách. Obráťte sa na svojho miestneho dodávateľa.

Ochranný box nemôžete použiť pri inštalácii varného panela nad rúru.

4. POPIS VÝROBKU

4.1 Rozloženie varného povrchu

Varná zóna

Ovládací panel

81 2 3 4 5

1012

www.aeg.com44

4.2 Rozvrhnutie ovládacieho panela

Spotrebič sa ovláda senzorovými tlačidlami. Zobrazenia, ukazovatele a zvuky vám oznámia, ktoré funkcie sú zapnuté.

Sen‐ zorové tlačid‐ lo

- Displej varného stupňa Zobrazenie varného stupňa.

- Ukazovatele varných zón

- Displej časomeru Zobrazenie času v minútach.

- Ovládací pásik Nastavenie varného stupňa.

Funkcia Poznámka

ZAP / VYP Zapínanie a vypínanie varného panela.

Zámok / Detská poistka Zablokovanie a odblokovanie ovládacieho

panela.

STOP+GO Zapnutie a vypnutie funkcie

- Zapínanie a vypínanie vonkajšieho okruhu.

Ukazujú, pre ktorú zónu nastavujete čas.

pre časomer

- Zapínanie a vypínanie vonkajšieho okruhu.

- Voľba varnej zóny.

- Predĺženie alebo skrátenie času.

Automatický ohrev Zapnutie a vypnutie funkcie

4.3 Zobrazenie varného stupňa

Displej Popis

Varná zóna je vypnutá.

Displej Popis

Varná zóna je zapnutá.

Funkcia STOP+GO je zapnutá.

Funkcia Automatický ohrev je zapnutá.

SLOVENSKY 45

+ číslo

/ /

Vyskytla sa porucha.

OptiHeat Control (3-stupňový ukazovateľ zvyškového tepla): pokračo‐ vať vo varení/uchovať teplé/zvyškové teplo.

Funkcia Zámok /Detská poistka je zapnutá.

Funkcia Automatické vypínanie je zapnutá.

4.4 OptiHeat Control (3stupňový ukazovateľ zvyškového tepla)

VAROVANIE!

/ / Hrozí nebezpečenstvo popálenia zvyškovým teplom. Ukazovatele zobrazujú úroveň zvyškového tepla varných zón, ktoré práve používate. Môžu rozsvietiť aj ukazovatele vedľajších varných zón, aj ak ich nepoužívate.

5. KAŽDODENNÉ POUŽÍVANIE

VAROVANIE!

Pozrite si kapitoly ohľadne bezpečnosti.

5.1 Zapnutie a vypnutie

Ak chcete varný panel zapnúť alebo vypnúť, dotknite sa tlačidla na 1

sekundu.

5.2 Automatické vypínanie

Funkcia automaticky vypne varný panel, ak:

• všetky varné zóny sú vypnuté,

• po zapnutí varného panela nenastavíte žiadny varný stupeň,

• rozlejete alebo položíte niečo na ovládací panel na viac ako 10 sekúnd (panvicu, handru atď.). Zaznie zvukový signál a varný panel sa vypne. Odstráňte príslušný predmet alebo vyčistite ovládací panel.

• Ak nevypnete varnú zónu alebo nezmeníte varný stupeň. Po čase sa

zobrazí symbol a varný panel sa vypne.

Varné stupne a časy, po ktorých sa varný panel vypne:

www.aeg.com46

Varný stupeň Varný panel sa vy‐

pne po

, 1 - 3

4 - 7 5 hodinách

8 - 9 4 hodinách

10 - 14 1,5 hodine

6 hodinách

5.3 Varný stupeň

Nastavenie alebo zmena varného stupňa:

Dotknite sa ovládacieho pásika v mieste správneho nastavenia varného stupňa alebo prst presuňte pozdĺž pásika až kým nedosiahnete požadované nastavenie.

5.4 Zapnutie a vypnutie vonkajších okruhov

Varný povrch možno prispôsobiť veľkosti kuchynského riadu.

Použitie senzorového tlačidla: Zapnutie vonkajšieho okruhu: dotknite

sa senzorového poľa. Ukazovateľ sa rozsvieti.

Zapnutie viacerých vonkajších okruhov: dotknite sa znovu rovnakého

senzorového poľa. Nasledujúci ukazovateľ sa rozsvieti.

Vypnutie vonkajšieho okruhu:

dotýkajte sa senzorového poľa, až kým indikátor nezhasne.

Keď zapnete zónu, no nezapnete vonkajší okruh, môže svetlo vychádzajúce zo zóny osvetliť aj vonkajší okruh. To neznamená, že je vonkajší kruh zapnutý. Stav zapnutia okruhu skontrolujete podľa ukazovateľa.

5.5 Automatický ohrev

Funkciu zapnite, ak chcete dosiahnuť požadovaný varný stupeň rýchlejšie. Keď je zapnutá, varná zóna najprv pracuje pri najvyššom varnom stupni a potom sa nastaví na požadovaný varný stupeň.

Pred zapnutím funkcie musí byť varná zóna chladná.

Zapnutie funkcie pre varnú zónu:

dotknite sa ( sa rozsvieti). Okamžite sa dotknite požadovaného varného stupňa. Po 3 sekundách sa

rozsvieti ukazovateľ Vypnutie funkcie: zmeňte varný stupeň.

5.6 Časovač

Odpočítavajúci časovač

Túto funkciu môžete použiť na nastavenie času prevádzky varnej zóny pre jedno konkrétne varenie.

Najprv nastavte varný stupeň varnej zóny a potom nastavte funkciu.

Nastavenie varnej zóny: opakovane sa dotýkajte , až kým sa nerozsvieti

ukazovateľ požadovanej varnej zóny.

Zapnutie funkcie: dotknite sa časovača a nastavte čas (00-99 minút). Keď ukazovateľ varnej zóny začne blikať pomaly, odpočítava sa nastavený čas.

Kontrola zostávajúceho času: zvoľte varnú zónu pomocou tlačidla .

Ukazovateľ varnej zóny začne blikať rýchlejšie. Na displeji sa zobrazí zostávajúci čas.

Zmena času: zvoľte varnú zónu pomocou tlačidla . Dotknite sa symbolu alebo symbolu . Vypnutie funkcie: nastavte varnú zónu pomocou a dotknite sa .

Zostávajúci čas sa odpočíta späť na 00. Ukazovateľ varnej zóny zhasne.

Po uplynutí nastaveného času zaznie zvukový signál a bude blikať 00. Varná zóna sa vypne.

SLOVENSKY 47

Vypnutie zvuku: dotknite sa . CountUp Timer (Časovač

odpočítavajúci smerom nahor).

Túto funkciu môžete použiť na monitorovanie dĺžky prevádzky varnej zóny.

Nastavenie varnej zóny: opakovane sa dotýkajte

ukazovateľ požadovanej varnej zóny.

Zapnutie funkcie:dotknite sa časovača, rozsvieti sa . Keď

ukazovateľ varnej zóny začne blikať pomalšie, čas sa zaznamenáva. Na

displeji sa striedavo zobrazuje a zaznamenaný čas (v minútach).

Ak chcete vidieť čas prevádzky varnej zóny: zvoľte varnú zónu pomocou

tlačidla začne blikať rýchlejšie. Na displeji sa zobrazuje, ako dlho je zóna v činnosti.

Vypnutie funkcie: nastavte varnú zónu pomocou tlačidla a dotknite sa alebo . Ukazovateľ varnej zóny

zhasne.

Kuchynský časomer

Túto funkciu môžete použiť ako Kuchynský časomer, ak je varný panel zapnutý a varné zóny nie sú zapnuté. Na

displeji varného stupňa sa zobrazí .

Zapnutie funkcie: dotknite sa . Dotknite sa tlačidla alebo

časomeru, aby ste nastavili čas. Po uplynutí nastaveného času zaznie zvukový signál a bude blikať 00.

Vypnutie zvuku: dotknite sa .

, až kým sa nerozsvieti

. Ukazovateľ varnej zóny

Táto funkcia nemá vplyv na činnosť varných zón.

5.7 STOP+GO

Táto funkcia nastaví všetky zapnuté varné zóny na najnižší varný stupeň.

Pri zapnutej funkcii nemôžete zmeniť nastavenie varného stupňa.

Funkcia nezastaví funkcie časovača.

Zapnutie funkcie: dotknite sa . sa zapne.

Vypnutie funkcie: dotknite sa . Zobrazí sa predchádzajúci varný stupeň.

5.8 Zámok

Ovládací panel môžete zablokovať počas prevádzky varných zón. Táto funkcia zabráni neúmyselnej zmene varného stupňa.

Najprv nastavte varný stupeň.

Zapnutie funkcie: Dotknite sa . Na 4

sekundy sa rozsvieti .Časovač zostane zapnutý.

Vypnutie funkcie: dotknite sa . Zobrazí sa predchádzajúci varný stupeň.

Keď vypnete varný panel, vypnete aj túto funkciu.

5.9 Detská poistka

Táto funkcia zabráni neúmyselnému zapnutiu varného panela.

Zapnutie funkcie: zapnite varný panel pomocou . Nenastavujte žiadny varný stupeň. Dotknite sa na 4 sekundy. Rozsvieti sa . Vypnite varný panel pomocou Vypnutie funkcie: zapnite varný panel pomocou . Nenastavujte žiadny varný stupeň. Dotknite sa na 4 sekundy. Rozsvieti sa . Vypnite varný panel pomocou .

Ak chcete dočasne prerušiť funkciu iba na jedno varenie: varný panel

zapnite pomocou . sa zapne. Dotknite sa na 4 sekundy. Do 10

sekúnd nastavte varný stupeň. Varný panel môžete používať. Po vypnutí

varného panela pomocou sa funkcia znovu zapne:

www.aeg.com48

5.10 OffSound Control (Zapnutie a vypnutie zvukovej signalizácie)

Vypnite varný panel. Dotknite sa na 3 sekundy. Displej sa zapne a vypne.

Dotknite sa na 3 sekundy. Rozsvieti sa alebo . Dotknite sa

časovača, aby ste si vybrali niektorú z nasledovných možností:

• – zvuková signalizácia je vypnutá

6. TIPY A RADY

VAROVANIE!

Pozrite si kapitoly ohľadne bezpečnosti.

6.1 Kuchynský riad

Dno kuchynského riadu musí byť hrubé a ploché. Pred položením panvíc na povrch varného panela sa uistite, že sú ich dná čisté a suché.

Kuchynský riad zo smaltovanej ocele s hliníkovým alebo medeným dnom môže spôsobiť zmenu sfarbenia na sklokeramickom povrchu.

• – zvuková signalizácia je zapnutá Ak chcete potvrdiť výber, počkajte na automatické vypnutie varného panela.

Ak je táto funkcia nastavená na , zvukovú signalizáciu budete počuť iba v prípade, že:

• sa dotknete

• Kuchynský časomer sa vypne

• Odpočítavajúci časovač sa vypne

• položíte niečo na ovládací panel.

6.2 Öko Timer (Časovač Eko)

V záujme úspory energie sa ohrev varnej zóny vypne pred signálom časomera odpočítavajúceho smerom nadol. Rozdiel v prevádzkovom čase závisí od varného stupňa a trvania procesu varenia.

6.3 Príklady použitia na varenie

Údaje uvedené v tabuľke sú iba orientačné.

Varný stupeň Použitie: Čas

(min)

- 1

1 - 3 Holandská omáčka, topenie:

1 - 3 Zahustenie: nadýchané omele‐

3 - 5 Dusenie ryže a jedál s mlieč‐

Udržiavanie teploty hotových jedál.

maslo, čokoláda, želatína.

ty, volské oká.

nym základom, prihrievanie hotových jedál.

podľa potreby

5 - 25 Z času na čas premiešajte.

10 - 40 Varte s pokrievkou.

25 - 50 Pridajte aspoň dvakrát toľko

Rady

Na kuchynský riad položte po‐ krievku.

tekutiny ako ryže, mliečne jed‐ lá v polovici varenia premie‐ šajte.

SLOVENSKY 49

Varný stupeň Použitie: Čas

5 - 7 Dusenie zeleniny, rýb, mäsa. 20 - 45 Pridajte niekoľko polievkových

7 - 9 Dusenie zemiakov v pare. 20 - 60 Použite max. ¼ l vody na

7 - 9 Varenie väčšieho množstva

jedla, omáčok a polievok.

9 - 12 Jemné vyprážanie: rezne, teľa‐

cie cordon bleu, kotlety, mäso‐ vé guľky, klobásky, pečeň, zá‐ smažka, vajíčka, lievance, ši‐ šky.

12 - 13 Vyprážanie pri vyššej teplote,

zemiakové placky, steaky, rez‐ ne.

14 Varenie vody, varenie cestovín, príprava mäsa (guláš, ragú), vyprážané

hranolčeky.

7. OŠETROVANIE A ČISTENIE

VAROVANIE!

Pozrite si kapitoly ohľadne bezpečnosti.

7.1 Všeobecné informácie

• Varný panel očistite po každom použití.

• Dbajte na to, aby bola dolná časť kuchynského riadu vždy čistá.

• Škrabance a tmavé škvrny na povrchu neovplyvňujú funkčnosť varného panela.

• Používajte špeciálny čistič určený na povrch varného panela.

• Na sklo použite špeciálnu škrabku.

7.2 Čistenie varného panela

• Okamžite odstráňte: roztopený plast, plastová fólia, cukor a potraviny s

Rady

(min)

lyžíc tekutiny.

750 g zemiakov.

60 - 150 Max. 3 l tekutiny plus prísady.

podľa potreby

5 - 15 Po uplynutí polovice času ob‐

cukrom, inak môžu nečistoty spôsobiť poškodenie varného panela. Dávajte pozor, aby ste sa nepopálili. Špeciálnu škrabku priložte na sklenený povrch tak, aby bola naklonená v ostrom uhle, a čepeľ posúvajte po povrchu.

• Po dostatočnom vychladnutí

varného panela odstráňte:

usadeniny vodného kameňa, škvrny od vody, mastné škvrny, lesklé kovové farebné fľaky. Varný panel vyčistite vlhkou handričkou s neabrazívnym čistiacim prostriedkom. Po čistení utrite varný panel mäkkou handričkou.

• Odstráňte lesklé kovové fľaky: použite roztok vody a octu a vyčistite sklenený povrch handričkou.

Po uplynutí polovice času ob‐ ráťte.

ráťte.

8. RIEŠENIE PROBLÉMOV

VAROVANIE!

Pozrite si kapitoly ohľadne bezpečnosti.

www.aeg.com50

8.1 Čo robiť, keď...

Problém Možné príčiny Riešenie

Varný panel sa nedá zapnúť ani používať.

Je vypálená poistka. Skontrolujte, či je príčinou

Nenastavili ste varný stupeň

Naraz ste sa dotkli 2 alebo

Funkcia STOP+GO je za‐

Na ovládacom paneli je voda

Zaznie zvukový signál a var‐ ný panel sa vypne. Ak je varný panel vypnutý, zaznie zvukový signál.

Varný panel sa vypne. Niečo ste položili na senzo‐

Ukazovateľ zvyškového tep‐ la sa nerozsvieti.

Automatický ohrev nefungu‐ je.

Je nastavený najvyšší varný

Vonkajší okruh sa nedá za‐ pnúť.

Varný panel nie je pripojený ku zdroju elektrického napá‐ jania alebo je pripojený ne‐ správne.

do 10 sekúnd.

viacerých senzorových tlači‐ diel.

pnutá.

alebo je ovládací panel zne‐ čistený tukom.

Niečo ste položili na jedno alebo viaceré senzorové tla‐ čidlá.

rové tlačidlo .

Zóna ešte nie je horúca, pre‐ tože bola zapnutá iba krátky čas, alebo je poškodený senzor.

Táto zóna je horúca. Zónu nechajte dostatočne

stupeň.

Najprv aktivujte vnútorný

Skontrolujte, či je varný pa‐ nel správne pripojený k zdro‐ ju elektrického napájania. Pozrite si schému zapojenia.

poruchy práve poistka. Ak sa poistka vypáli opakovane, obráťte sa na kvalifikované‐ ho elektrikára.

Varný panel znovu zapnite a do 10 sekúnd nastavte varný stupeň.

Dotknite sa iba jedného sen‐ zorového tlačidla.

Pozrite si časť „Každodenné používanie“.

Vyčistite ovládací panel.

Odstráňte predmet zo sen‐ zorových tlačidiel.

Odstráňte daný predmet zo senzorového tlačidla.

Ak bola zóna zapnutá dosta‐ točne dlho na to, aby bola horúca, obráťte sa na autori‐ zované servisné stredisko.

vychladnúť.

Najvyšší varný stupeň má rovnaký výkon ako funkcia.

okruh zmenou varného stup‐ ňa.

Problém Možné príčiny Riešenie

Je normálne, že na viacná‐

Na viacnásobnej zóne

je tmavá oblasť.

Zohriali sa senzorové tlačid‐ lá.

Pri dotyku senzorových tlači‐ diel nezaznejú žiadne zvuky.

Rozsvieti sa symbol .

Na displeji sa zobrazí sym‐ bol a číslo.

Znie neprerušované pípanie. Elektrické zapojenie nie je

Rozsvieti sa symbol .

sobnej zóne je tmavá oblasť.

Kuchynský riad je príliš veľký alebo ste ho položili príliš blízko ovládačov.

Zvuková signalizácia je vy‐ pnutá.

Je zapnuté Detská poistka alebo Zámok.

Došlo k poruche varného pa‐ nelu.

správne.

Chýba druhá fáza napájania. Skontrolujte, či je varný pa‐

Ak je to možné, preložte veľ‐ ký riad na zadné zóny.

Zapnite zvukovú signalizá‐ ciu. Pozrite si časť „Každo‐ denné používanie“.

Pozrite si časť „Každodenné používanie“.

Vypnite varný panel a po 30 sekundách ho znova zapni‐ te. Keď sa opäť rozsvieti

symbol , odpojte varný panel od elektrickej siete. Po 30 sekundách opäť pripojte varný panel. Ak problém pre‐ trváva, obráťte sa na autori‐ zované servisné stredisko.

Varný panel odpojte od elek‐ trickej siete. Požiadajte kvali‐ fikovaného elektrikára, aby skontroloval inštaláciu.

nel správne pripojený k zdro‐ ju elektrického napájania. Poistku vyberte, počkajte mi‐ nútu, potom opäť vložte po‐ istku.

SLOVENSKY 51

8.2 Ak nemôžete nájsť riešenie...

Ak problém nedokážete odstrániť sami, kontaktujte predajcu alebo autorizované servisné stredisko. Uveďte údaje z typového štítka. Uveďte tiež trojmiestny kód sklokeramiky (je v rohu skleneného povrchu) a zobrazované chybové

hlásenie. Uistite sa, že ste varný panel používali správne. Ak ste ho používali nesprávne, servisný zásah technika servisného strediska alebo predajcu nebude bezplatný, a to ani počas záručnej lehoty. Pokyny upravujúce záručné a servisné podmienky nájdete v záručnej brožúre.

www.aeg.com52

9. TECHNICKÉ ÚDAJE

9.1 Typový štítok

Model HK654070IB PNC 949 595 013 03 Typ 60 HAD 56 AO 220-240 V 50-60 Hz Vyrobené v Nemecku

Sér.č. ................. 7.1 kW

AEG

9.2 Špecifikácia varných zón

Varná zóna

Ľavá predná 800 / 1600 / 2300 120 / 175 / 210

Ľavá zadná 1200 145

Pravá predná 1200 145

Pravá zadná 1500 / 2400 170 / 265

Nominálny výkon (max. varný

stupeň) [W]

Optimálne výsledky varenia dosiahnete použitím riadu s priemerom nie väčším ako je priemer varnej zóny.

10. ENERGETICKÁ ÚČINNOSŤ

10.1 Informácie o výrobku podľa EU 66/2014

Model HK654070IB

Typ varného panela Zabudovateľný

Počet varných zón 4

Technológia ohrevu Sálavý ohrievač

Priemer kruhových varných zón (Ø)

Dĺžka (D) a šírka (Š) nekru‐ hovej varnej zóny

Spotreba energie na varnú zónu (EC electric cooking)

Spotreba energie varného panela (EC electric hob)

Ľavá predná Ľavá zadná Pravá predná

Pravá zadná D 26,5 cm

Ľavá predná Ľavá zadná Pravá predná Pravá zadná

190,6 Wh/kg

Priemer varnej zóny [mm]

varný panel

21,0 cm 14,5 cm 14,5 cm

Š 17,0 cm

194,9 Wh/kg 188,0 Wh/kg 188,0 Wh/kg 191,6 Wh/kg

SLOVENSKY 53

EN 60350-2 - Elektrické varné spotrebiče pre domácnosť. Časť 2: Varné panely. Metódy merania funkčných vlastností

• Kuchynský riad položte na varnú zónu ešte pred jej zapnutím.

• Dno riadu má mať rovnaký priemer ako varná zóna.

10.2 Úspora energie

Ak budete postupovať podľa nižšie uvedených tipov, môžete pri každodennom varení ušetriť energiu.

• Ohrejte iba potrebné množstvo vody.

• Menší riad položte na menšie varné zóny.

• Kuchynský riad položte priamo na stred varnej zóny.

• Zvyškové teplo využite na udržiavanie teploty jedla alebo na roztopenie.

• Na kuchynský riad podľa možností vždy položte pokrievku.

11. OCHRANA ŽIVOTNÉHO PROSTREDIA

Materiály označené symbolom odovzdajte na recykláciu. . Obal hoďte

do príslušných kontajnerov na recykláciu. Chráňte životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických spotrebičov. Nelikvidujte

spotrebiče označené symbolom spolu s odpadom z domácnosti. Výrobok

odovzdajte v miestnom recyklačnom zariadení alebo sa obráťte na obecný alebo mestský úrad.

www.aeg.com54

SLOVENSKY 55

www.aeg.com/shop

867349565-A-262018

AEG HK 654070 IB User guide

Specifications and Main Features

Frequently Asked Questions

User Manual

OBSAH

1. BEZPEČNOSTNÍ INFORMACE

1.1 Bezpečnost dětí a postižených osob

1.2 Všeobecné bezpečnostní informace

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

2.2 Připojení k elektrické síti

2.3 Použití spotřebiče

2.4 Čištění a údržba

2.5 Obsluha

2.6 Likvidace

3. INSTALACE

3.1 Před instalací spotřebiče

3.2 Vestavné varné desky

3.3 Připojovací kabel

3.5 Montáž

3.6 Ochranná skříň

4. POPIS SPOTŘEBIČE

4.1 Uspořádání varné desky

4.2 Rozvržení ovládacího panelu

4.3 Displeje nastavení teploty

4.4 OptiHeat Control (Třístupňový ukazatel zbytkového tepla)

5. DENNÍ POUŽÍVÁNÍ

5.1 Zapnutí a vypnutí

5.2 Automatické vypnutí

5.3 Nastavení teploty

5.4 Zapnutí a vypnutí vnějších okruhů

5.5 Automatický ohřev

5.6 Časovač

5.8 Blokování tlačítek

5.7 STOP+GO

5.10 OffSound Control (Vypnutí a zapnutí zvukové signalizace)

6. TIPY A RADY

6.1 Nádobí

6.2 Öko Timer (Ekologický časový spínač)

6.3 Příklady použití varné desky

7. ČIŠTĚNÍ A ÚDRŽBA

7.1 Všeobecné informace

7.2 Čištění varné desky

8. ODSTRAŇOVÁNÍ ZÁVAD

8.1 Co dělat, když...

8.2 Když nenaleznete řešení...

9. TECHNICKÉ ÚDAJE

9.1 Typový štítek

9.2 Technické údaje varných zón

10. ENERGETICKÁ ÚČINNOST

10.1 Informace o výrobku dle nařízení Komise EU 66/2014

10.2 Úspora energie

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

1.2 Ogólne zasady bezpieczeństwa

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

2.3 Eksploatacja

2.5 Serwis

2.6 Utylizacja

3. INSTALACJA

3.1 Przed instalacją

3.2 Płyty grzejne do zabudowy

3.3 Przewód zasilający

3.5 Montaż

3.6 Kaseta ochronna

4. OPIS URZĄDZENIA

4.1 Układ powierzchni gotowania

4.2 Układ panelu sterowania

4.3 Wskazania ustawień mocy grzania

5. CODZIENNA EKSPLOATACJA

5.1 Włączanie i wyłączanie

5.2 Samoczynne wyłączenie

5.3 Ustawianie mocy grzania

5.4 Włączanie i wyłączanie rozszerzeń pól grzejnych

5.5 Automatyczne podgrzewanie

5.6 Zegar

5.7 STOP+GO

5.8 Blokada
