FM 4500FR-a
949 601 603325 88-8501 rev. 1-344FI
KÄYTTÖOHJE
2
AEG haluaa onnitella Sinua
Hyvä asiakas,
Onnittelut uuden keittotasosi johdosta.
On tärkeää, että opit tuntemaan keittotason toiminnot ja hienoudet. Lue sen
vuoksi nämä käyttöohjeet, sillä ne auttavat saamaan mahdollisimman paljon iloa
tuotteesta. Tutustu erityisen huolellisesti niihin kappaleisiin, jotka on merkitty
W
. Nämä varoitustekstit auttavat välttymään onnettomuuksilta.
Talleta käyttöohjeet. Niiden on hyvä olla saatavilla epätietoisuustapauksissa, ja
niiden tulee seurata keittotason mukana mahdollisen omistajan vaihdoksen
yhteydessä.
Käyttöohjeet on suunniteltu hakuteoksena käytettäväksi. Käyttöohjeiden ensimmäisessä osassa on yleiskuvaus uudesta laitteestasi. Sen jälkeen seuraa lyhyt
selvitys siitä, mitä on tehtävä ennen kuin keittotasoa käytetään ensimmäisen kerran. Kappaleessa “Näin keittotasoa käytetään” esitellään keittotason päivittäistä
käyttöä. Käytä tätä kappaletta avuksi kunnes olet tullut “sinuiksi” uuden keittotasosi kanssa. Kappaleesta “Puhdistus ja hoito” saa tietoa keittotason eri osien
päivittäisestä ja perusteellisemmastakin puhdistuksesta. Mikäli keittotason
käytössä ilmenee ongelmia, voit hakea apua kappaleesta “Ennen huoltomiehen
paikalle kutsumista”, mistä löytyy ohjeita, joiden avulla voit itse selvittää
joitakin teknisiä ongelmia. Käyttöohjeen lopusta löytyy ohjeet lähimmän valtuutetun huoltoliikkeen selvittämiseksi.
Jos noudatat näitä käyttöohjeita, niin uusi laitteesi tekee ruoanlaitosta vähän vaivattomampaa arkena ja paljon hauskempaa silloin, kun pöytään on katettava
juhla-ateria.
Mukavia hetkiä ruoanlaiton parissa!
39383
Sisällys Sivu nro
Keittotason käyttäjälle
AEG haluaa onnitella Sinua ........................................................................2
Turvaohjeet ..................................................................................................5
Laitekuvaus ..................................................................................................7
Grilli ....................................................................................................8
Rasvakeitin ..........................................................................................8
Kuumenemisaika ..................................................................................8
Elektroninen ohjaus ..............................................................................8
Ennen laitteen käyttöönottoa ......................................................................9
Grillin suojaus ......................................................................................9
Keraamisen tason suojaus ....................................................................9
Näin laitetta käytetään ..............................................................................10
Grilli/rasvakeitin ................................................................................10
Kosketussäätö ....................................................................................10
Grilli ..................................................................................................11
Rasvakeitin ........................................................................................13
Jälkilämmön merkkivalo ....................................................................15
Grillin ja rasvakeittimen käyttäminen yhdessä ..................................16
Ylikuumenemissuoja ..........................................................................16
Turvakatkaisu ....................................................................................16
Automaattinen katkaisu ......................................................................17
Lapsiturvalukko ..................................................................................18
Minuuttikello ......................................................................................20
Hoito ja puhdistus ..............................................................................21
Alumiinipinnat ..................................................................................21
Grilli ..................................................................................................21
Rasvakeitin ........................................................................................22
Huolto ........................................................................................................34
Ennen huoltomiehen paikalle kutsumista - Teknisiä neuvoja. ..........34
Huolto ja varaosat ..............................................................................36
Tuotevastuu ................................................................................................24
4
Sisällys Sivu nro
Asentajalle
Pakkauksen purkaminen ................................................................................ 25
Tekniset tiedot.................................................................................................. 26
Liitäntä ............................................................................................................ 27
Kalusteisiin asentaminen ................................................................................ 28
1... 2...
Kohta kohdalta
Turvallisuusohjeita
Neuvoja ja vihjeitä
Ympäristötietoa
Näin luet käyttöohjeita:
Tuotteitamme kehitetään jatkuvasti, ja jotkin tekniset ominaisuudet ovat saattaneet muuttua tämän
käyttöohjeen painamisen jälkeen. Varaamme oikeuden muutoksiin emmekä ota vastuuta
mahdollisista painovirheistä.
37
Korvaus huollosta voidaan periä myös takuuaikana:
* aiheettomasta huoltokäynnistä
* eillei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita
ole noudatettu.
Eu-maat
Laitteella on käyttömaan lainsäädännön mukainen takuu.
Kuljetusvauriot
Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa.
Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle.
36
Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun
huoltoliikkeen
tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla
numeroon
0200-2662 (0,1597 EUR/min) + pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta
“kodinkoneiden huoltoa”.
Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis
alkuperäistä varaosaa.
* Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla
olevaan kohtaan,
niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.
Malli (Model) ...............................................................
Tuotenumero (Prod.nr.) ..................................................
Sarjanumero (Serial nr.) ...................................................
Ostopäivä ..........................................................
Kuluttajaneuvonta
Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme
soittamalla numeroon 0200-2662 (0,1597 e/min) +pvm). Voit olla yhteydessä
kuluttajaneuvontaan
myös sähköpostitse osoitteessa carelux.fsh@electrolux.fi.
Takuu
Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen
määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä.
Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja.
Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan.
Huolto ja varaosat
5
Turvaohjeet
Grilli/rasvakeitin on tarkoitettu kotitalouksien normaaliin ruoanlaittoon.
Muunlainen käyttö saattaa aiheuttaa
tapaturmia.
Lapsia on pidettävä silmällä laitteen
ollessa käytössä. Lasten ei saa antaa
leikkiä säätimillä eikä painikkeilla.
Lapset
Grillausta, rasvakeitintä, sulatettavaa
rasvaa, parafiinia tai muuta helposti
syttyvää ainetta ei saa jättää ilman
valvontaa. Älä laita koskaan paperia,
puhdistusliinaa, alumiinifoliota tai
vastaavaa grillin välittömään
läheisyyteen. Grilli tulee niin
kuumaksi, että se voi sytyttää helposti palavat materiaalit. Tulipalon
sattuessa kaikki säätimet säädetään
nolla-asentoon ja liesituuletin sammutetaan.
Tuli tukahdutetaan kannen avulla,
älä käytä koskaan vettä.
Tarkista, että grilli/rasvakeitin on
kytketty pois toiminnasta, kun sitä ei
käytetä.
Käyttö
Grilli/rasvakeitin on pidettävä puhtaana hygienia- ja turvallisuussyistä.
Rasvaläikät ja muut roiskeet
käryävät lämmetessään ja aiheuttavat
pahimmassa tapauksessa tulipalovaaran. Huomaa, että grilliritilä,
laavakivet, lämpövastukset ja
öljysäiliö ovat tulikuumat kauan
aikaa virran katkaisun jälkeenkin.
Hoito ja puhdistus
Huollot ja korjaukset tulee antaa valtuutetun huoltoliikkeen tehtäväksi.
Laitteessa saa käyttää ainoastaan
alkuperäisiä varaosia.
Huolto
Toimita tyhjä pakkaus
paperinkeräykseen.
Pakkauksen purkaminen
Asennuksen saa suorittaa ainoastaan
ammattitaitoinen sähköasentaja tai
valmistajan valtuuttama henkilö.
Puutteellisesti suoritettu työ saattaa
aiheuttaa henkilö- ja/tai omaisuusvahinkoja ja heikentää grillin/rasvakeittimen toimintaa. Varmista,
ettei sähköjohto jää puristuksiin
asennuksen yhteydessä.
Asennus
6
Auta ehkäisemään tapaturmat
grillin/rasvakeittimen romutuksen
yhteydessä. Irrota johto liitäntärasiasta ja katkaise se grillin/rasvakeittimen puoleisesta päästä.
Romutus
35
Ongelma
Grilli/rasvakeitin ei kytkeydy
päälle, näytössä on symboli:
Grilli/rasvakeitin ei kytkeydy
päälle, näytössä on symboli:
Syy - Toimenpide
Lapsiturvalukko on kytketty toimintaan. Voit joko painaa
samanaikaisesti painiketta
j
ja
säätöpainiketta tai kytkeä lapsiturvalukon pois toiminnasta, katso
kappale “Lapsiturvalukon kytkeminen pois toiminnasta”.
Automaattinen virrankatkaisu on
aktivoitunut. Paina painiketta
k
.
Keittotaso on valmis käytettäväksi.
34
Ennen huoltomiehen paikalle kutsumista - Teknisiä neuvoja
Ongelma
Grilli/rasvakeitin ei toimi.............
Grilli ei toimi......
Rasvakeitin ei toimi.......
Sulakkeet palavat useasti........
Syy - Toimenpide
Tarkista, onko grilli/rasvakeitin
toiminnassa. Tarkista vikavirtasuoja. Tarkista grillin/rasvakeittimen sulakkeet.
Tarkista, onko rasvakeitin toiminnassa. Grilli ja rasvakeitin eivät
voi olla toiminnassa
samanaikaisesti. Kytke rasvakeitin
pois toiminnasta.
Tarkista, onko grilli toiminnassa.
Grilli ja rasvakeitin eivät voi olla
toiminnassa samanaikaisesti.
Kytke grilli pois toiminnasta.
Laita rasvakeittimen pistoke grilliritilän koskettimeen.
Ylikuumenemissuoja on kytkenyt
rasvakeittimen pois toiminnasta
öljyn kuumennuttua liikaa. Ota
yhteyttä valtuutettuun huoltoliikkeeseen.
Käytössä saattaa olla liian monta
sähkölaitetta yhtä aikaa. Jos grilli/rasvakeitin on 10 ampeerin
sulakeryhmässä, ylikuormitusvaara on suuri.
Huolto
7
Laitekuvaus
Ohjauspaneeli
1. Virtakytkin
2. Tehonsäädin, grilli
3. Virtakytkin, grilli
4. Ajan valitseminen
5. Minuuttikello
6. Virtakytkin, rasvakeitin
7. Lämpötilan säätö, rasvakeitin
8. Lapsiturvalukko
9. Rasvakeittimen säädön näyttö
10.Minuuttinäyttö
11.Grillin säädön näyttö
Grilliritilä
Friteerauskori
Laavakivet
Grillausalusta
8
7 7 6 5
4 4
3
2
2
1
11
10
9
Minimiöljymäärä
Maksimiöljymäärä
Kuva 1
Käyttöpaneeli
MIN
MAX
8
Grilliritilä on valettu alumiinista.
Grilliritilän alla on grillausalusta,
jonka päällä on laavakivet.
Rasvaroiskeet kerääntyvät laavakiviin
grillauksen aikana.
Friteerattavat ruokatavarat laitetaan
laitteen mukana toimitettuun friteerauskoriin. Muista kuivata kosteat
ruokatavarat ennen koriin laittamista.
Grillin kuumenemisaika on n. 8 min.
Rasvakeittimen kuumenemisaika on
n. 11 min.
Grillissä/rasvakeittimessä on elektroninen ohjausjärjestelmä, jonka
ansiosta lämpötilan voi säätää erittäin tarkasti.
Laitteessa on seuraavat elektroniset
toiminnot:
- Turvasammutus.
- Automaattinen katkaisu,
Automaattinen grillin/rasvakeittimen pois toiminnasta kytkeytyminen.
- Lapsiturvalukko.
- Minuuttikello.
Grilli
Rasvakeitin
Kuumenemisaika
Elektroninen ohjaus
33

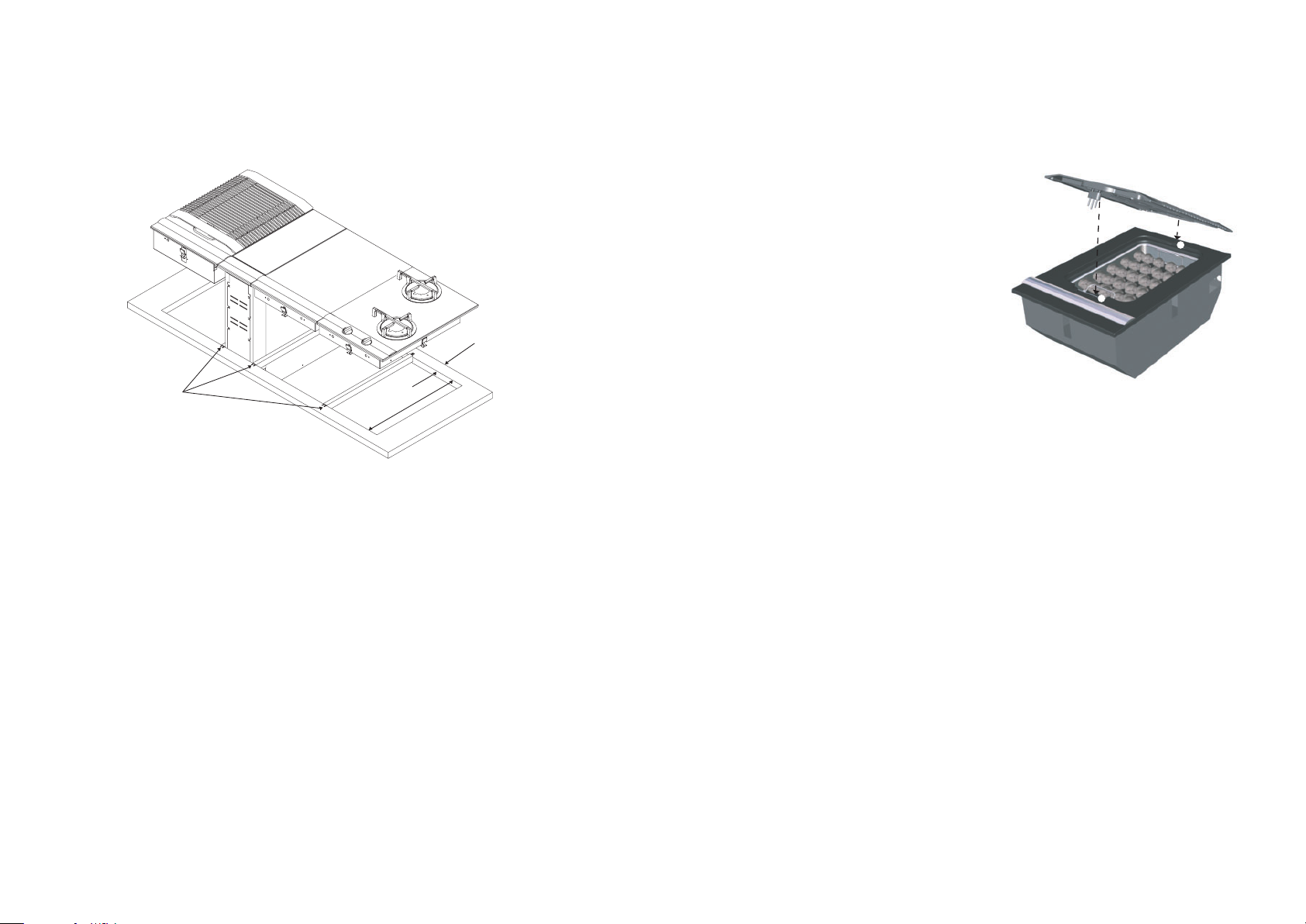

Yksikköjen ulkoreunojen
pituus
180 mm
Liesituuletin.
360 mm:
Kahden keittoalueen keraaminen
keittotaso
Kahden polttimen kaasukeittotaso
Kahden keittoalueen induktiokeittotaso
Grilli
Grilli/Rasvakeitin
Wokki
580 mm:
Neljän keittoalueen keraaminen keittotaso.
Neljän polttimen kaasukeittotaso.
720 mm:
Neljän keittoalueen keraaminen keittotaso.
Neljän polttimen kaasukeittotaso.
Neljän keittoalueen induktiokeittotaso.
32

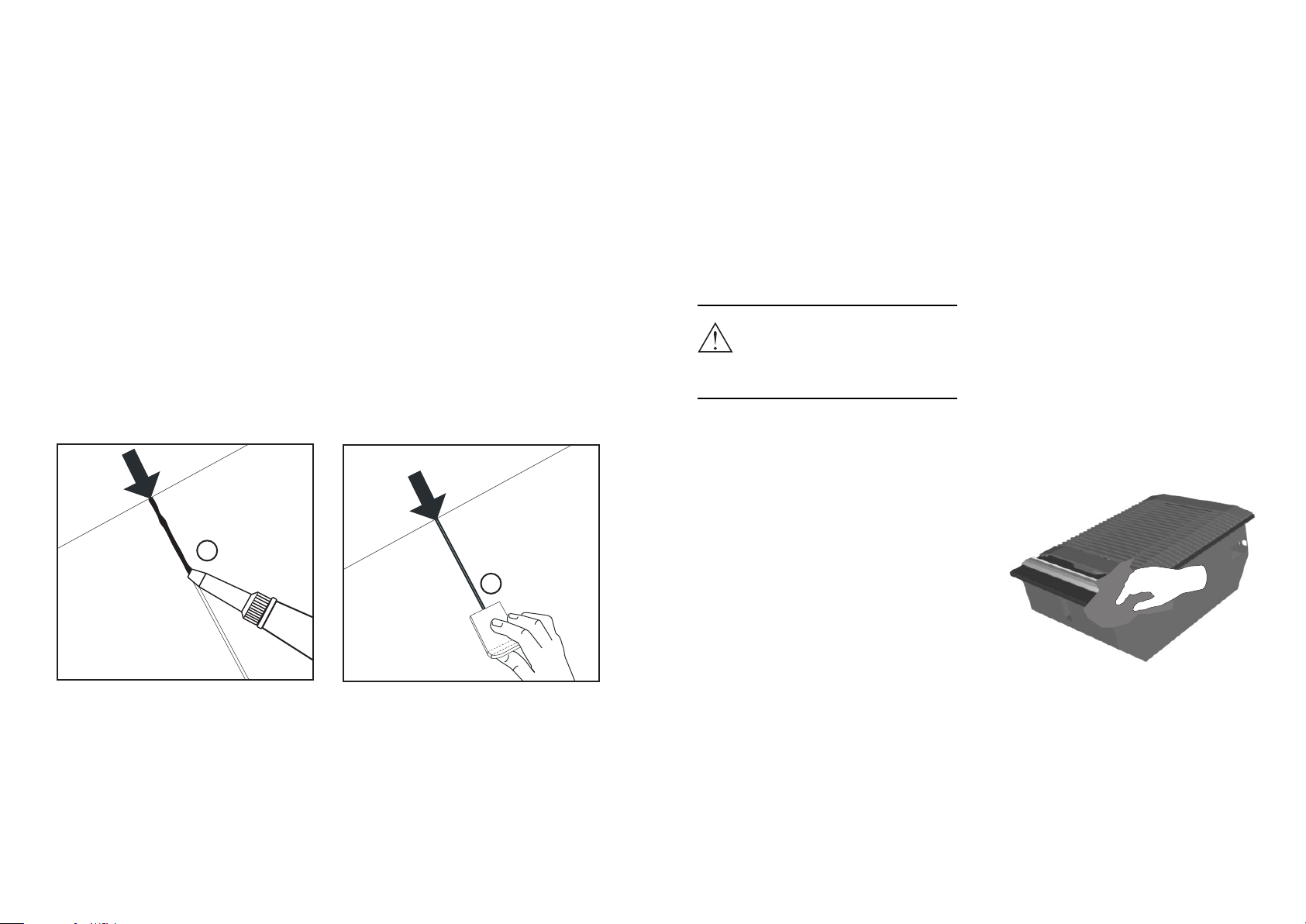

Asennettujen yksiköiden liitekohdan voi tiivistää saumaamalla keraamisten tasojen välisen raon silikonilla:
1. Poista yksiköistä alumiinilistat.
2. Levitä silikonijuova keraamisten tasojen väliseen rakoon. Käytä laitteen
mukana toimitettua silikonia, koska se on valmistettu kestämään laitteen korkeita lämpötiloja. (Kuva 1)
3. Suihkuta vähän saippuavettä (käsitiskiainetta) silikonijuovan päälle.
4. Paina kumikappaletta lujasti keraamisia pintoja vasten ja vedä se hitaasti
takareunasta etureunaan (Kuva 2)
5. Anna silikonin kovettua yön yli.
6. Poista liika silikoni keraamiselta tasolta laitteen mukana toimitetulla kaapimella. Varo vahingoittamasta raossa olevaa silikonia. Vedä kaavinta vain liitoksen pituussuunnassa.
7. Hankaa keraaminen taso täysin puhtaaksi laitteen mukana toimitetulla keraamisen tason puhdistusaineella.
1
2
9
Ennen laitteen
käyttöönottoa
Grillin suojaus
Pese grilliritilä, grillausalusta, rasvakeittimen friteerauskori ja öljysäiliö lämpimällä vedellä ja käsitiskiaineella ennen grillin/rasvakeittimen
ensimmäistä käyttöä.
Grilliritilää ei saa pestä
astianpesukoneessa.
Pistoketta ei saa kastaa
veteen.
Keraamisen tason suojaus
Ennen ensimmäistä käyttöä keraamiselta tasolta puhdistetaan sille
tehtaalta mahdollisesti jäänyt pöly,
lika jne. Keraamiselle tasolle
levitetään keraamisen tason puhdistusainetta ennen käyttöä. Tällöin se
on helpompi puhdistaa, ja
ylikiehunut ruoka ei pala lujasti kiinni siihen.
Tee näin:
1. Irrota grilliritilä ja alumiinipaneeli.
2. Kaada muutama tippa keraamisen
tason puhdistusainetta talouspaperille ja hankaa sitä tason koko
pintaan.
3. Kiillota tasoa puhtaalla liinalla,
kunnes se on kuiva.
10
Näin laitetta käytetään
Grilli/rasvakeitin
Älä kytke koskaan grilliä
päälle ennen kuin grillausalusta ja grilliritilä on
asetettu paikalleen.
Grillausta, rasvakeitintä,
sulatettavaa rasvaa, parafiinia tai muuta helposti syttyvää ainetta ei saa jättää
ilman valvontaa. Älä laita
koskaan paperia, puhdistusliinaa, alumiinifoliota tai
vastaavaa grillin välittömään
läheisyyteen. Grilli/rasvakeitin tulee niin kuumaksi,
että se voi sytyttää helposti
palavat materiaalit.
Tulipalon sattuessa kaikki
säätimet säädetään nollaasentoon ja liesituuletin
sammutetaan. Tuli tukahdutetaan kannen avulla, älä
käytä koskaan vettä.
Tarkista, että grilli/rasvakeitin on kytketty pois
toiminnasta, kun sitä ei
käytetä.
Painikkeita on kosketettava vähintään yksi sekunti ennen kuin ne
aktivoituvat.
Kosketussäätö
31
Asennus:
Asennettaessa useita yksikköjä yhdeksi kokonaisuudeksi on joka yksikön välissä
käytettävä vahvikepalkkia ja laitteen mukana toimitettua silikonia. (Katso kuva)
1. Sahaa pöytälevyyn lasketun suuruinen aukko.
2. Aseta laite pohja ylöspäin pehmeälle alustalle. Varo naarmuttamasta pintaa.
3. Asenna kiinnittimet pohjalaatikoiden sivuissa oleviin reikiin (katso kuva).
4. Aseta laite sahaamaasi aukkoon.
5. Levitä silikonia niihin kahteen kulmaan, jotka tulevat seuraavaa yksikköä
vasten. (Katso kuva)
HUOM!
Käytä vain laitteen mukana saamaasi silikonia, koska se on valmistettu kestämään laitteen korkeita lämpötiloja.
6. Työnnä vahvikepalkki laitetta vasten. Levitä silikonia vahvikepalkin päälle.
(Katso kuva)
7. Kiinnitä kiinnittimet pöytälevyyn ristipäätaltan avulla.
8. Asenna muut laitteet samalla tavalla.
Silikoni
30
Etäisyys seinään:
Sahausmitat
Valitulle yhdistelmälle sahattavan aukon koko määritetään seuraavasti:
Syvyys: 490 mm.
Leveys:
1. Laske kaikkien yksikköjen leveyksien summa.
2. Vähennä laskemastasi summasta 20 mm.
Esimerkki:
Keittotaso 720 mm + pöytäliesituuletin 180 mm + kaasukeittotaso 360 mm.
1. 720+180+360=1260 mm.
2. Aukon leveys: 1260 - 20 = 1240 mm.
Etäisyys seinään:
Vähintään 150 mm palavaan materiaaliin.
Vähintään 50 mm palamattomaan materiaaliin.
4
9
0
m
m
Vahvikepalkit
Minimietäisyys seinään
(palamaton materiaali):
50 mm
Minimietäisyys
seinään: 150 mm
11
Grilli
1. Aseta grillausalusta ja laavakivet
grilliin.
2. Pidä kiinni grilliritilästä
molemmin käsin ja työnnä sitä
takaviistoon, kunnes se kiinnittyy
grillissä olevaan koloon.
3. Laske grilliritilän etuosaa alaspäin, kunnes pistoke kiinnittyy
paikalleen.
Jos grillaat hyvin rasvaisia
ruokatavaroita, voit mahdollisesti
korvata grillausalustalla tavallisesti
olevat laavakivet vedellä. Tällöin
rasva valuu veteen ja jäähtyy niin
nopeasti, ettei se voi syttyä. Jos
käytät vettä grillausalustalla,
tarkkaile jäljellä olevaa vesimäärää
ja lisää vettä tarvittaessa.
Anna grillin kuumentua 10 minuuttia
teholla 9 ennen kuin alat käyttää sitä.
Grillin voi säätää teholle 1 - 9, jolloin 9 vastaa korkeinta lämpötilaa.
Grillaus tapahtuu teholla 6 - 9.
1. Paina painiketta
k
.
2. Säädä grilli painamalla painiketta
l
tai m.
Grillin säätö on suoritettava 10
sekunnin kuluessa, tai se kytkeytyy
pois toiminnasta.
2
3
12
Painiketta mpainettaessa grilli
säädetään portaittain nollasta yhdeksään.
Painiketta
l
painettaessa grilli
säädetään portaittain yhdeksästä nollaan.
Painettaessa pitempään painiketta
l
tai msäätö tapahtuu nopeammin - tehot 1-9 vaihtuvat nopeasti ja
tehonsäätö pysähtyy joka kerran, kun
tullaan asentoon “0”.
Grilli kytketään pois toiminnasta
painamalla painiketta
k
.
29
Etäisyys seinään
Tämän laitteen asennus: Lue tällä
sivulla olevat ohjeet.
Tämän laitteen asennus yhdessä
muiden yksikköjen kanssa: Lue seuraavalla sivulla olevat ohjeet.
Tämän keittotason asentamiseen
tarvitaan ristipäätaltta ja 4 laitteen
mukana toimitettua kiinnitintä.
(Katso kuva).
Etäisyys seinään:
Vähintään 150 mm palavaan materiaaliin.
Vähintään 50 mm palamattomaan
materiaaliin.
1. Sahaa pöytälevyyn annettujen
mittojen mukainen aukko, katso
“Tekniset tiedot, asennusaukon
mitat”.
2. Aseta yksikkö pohja ylöspäin
pehmeälle alustalle. Varo naarmuttamasta pintaa.
3. Asenna kiinnittimet pohjalaatikon
sivuissa oleviin reikiin. (Katso
kuva)
4. Aseta yksikkö sahaamaasi
aukkoon ja kiinnitä kiinnittimet
pöytälevyyn ristipäätaltan avulla.
Kiinnitin
Kiinnitin paikalleen asennettuna
28
Kalusteisiin asentaminen
Laite voidaan asentaa mihin tahansa
keittiön pöytätasoon, jonka paksuus
on 28 - 40 mm.
Laitteen alareunan ja mahdollisesti alapuolella olevan
hyllyn väliin on jäätävä 235
mm + vähintään 4 litran kulhon vaatima määrä vapaata
tilaa.
13
Rasvakeitin
Friteerausöljyn lisääminen
Rasvakeittimessä voi käyttää 1,5 3,5 l öljyä.
1,5 l on merkitty rasvakeittimen säiliön reunaan merkinnällä “min”.
Säiliö on täytettävä aina vähintään
merkintään “min” asti .
3,5 l on merkitty rasvakeittimen säiliön reunaan merkinnällä “max”.
Säiliötä ei saa täyttää yli merkinnän
“max”. Katso kurva 1.
1. Irrota grilliritilä ja grillausalusta.
2. Sulje tyhjennyshana ja asenna
suojalevy paikalleen. Katso kuva
2.
3. Kaada rasvakeittimen säiliöön
öljyä, vähintään 1,5 l merkintään
“min” asti.
4. Paina rasvakeittimen pistoke
grilliritilän koskettimeen. Katso
kuva 3.
Rasvakeittimen lämpötilan
säätäminen
Rasvakeittimen lämpötila voidaan
säätää viisi astetta kerrallaan välille
120°C - 190°C. Rasvassa keittäminen tapahtuu yleensä 170°C 180°C:ssa.
1. Paina painiketta
k
.
2. Säädä haluttu lämpötila paina-
malla painiketta
l
tai m.
Rasvakeittimen säätö on suoritettava10 sekunnin kuluessa, tai se
kytkeytyy pois toiminnasta.
Minimiöljymäärä
Maksimiöljymäärä
Kuva 1
MIN
MAX
Kuva 2
Kuva 3
14
Painiketta mpainettaessa lämpötila
säädetään portaittain 120°C:sta
190°C:seen.
Painiketta
l
painettaessa lämpötila
säädetään portaittain 190°C:sta
120°C:seen. Painettaessa pitempään
painiketta
l
tai msäätö tapah-
tuu nopeammin.
Valittu lämpötila näkyy näytössä 3
sekuntia. Sen jälkeen näytössä näkyy
öljyn senhetkinen lämpötila. Öljyn
kuumetessa valitun lämpötilan voi
tarkistaa 3 sekunnin aikana painamalla samanaikaisesti painikkeita
l
ja m.
Öljy on valmis käytettäväksi, kun
sen lämpötila on sama kuin valittu
lämpötila.
Rasvassa keittäminen
Laita ruokatavarat friteerauskoriin.
Muista kuivata kosteat ruokatavarat
ennen koriin laittamista. Friteeraa,
kunnes ruoka on mielestäsi sopivan
väristä. Nosta friteerauskori ylös
ruoan valmistuttua ja ravista sitä
varovasti poistaaksesi liian öljyn.
Ripusta friteerauskori tippumaan
ripustuspidikkeisiin.
Jos haluat friteerata paljon yhdellä
kertaa, on hyvä ottaa kori pois öljystä 1-2 minuutin kuluttua ja antaa
öljyn lämmetä uudelleen. Laita kori
takaisin ja friteeraa, kunnes ruoka on
valmista.
Jos friteeratusta ruoasta ei tule enää
rapeaa tai jos öljyn väri muuttuu
vaaleanruskeaksi, öljy on syytä vaihtaa.
27
Liitäntä
Sähköliitäntä
Laitteen liittäminen
Keittotason asennuksen saa
suorittaa vain ammattitaitoinen sähköasentaja tai
muu valmistajan valtuuttama
henkilö.
Ammattitaidottomasti
suoritettu työ saattaa aiheuttaa henkilö- ja/tai omaisuusvahinkoja ja vaurioittaa keittotasoa.
1 vaihe-nolla-maa (min. 10 A)
Johdintyyppi: 10 mm2 HO5 RN-F
Johdon ulkohalkaisijan on oltava 7,5
- 10,5 mm.
Sähköliitännän tulee noudattaa
paikallisia määräyksiä. Laite on
kytkettävä kiinteän katkaisijan kautta, jonka napojen kontaktiväli on
vähintään 3 mm. (Pääkatkaisijaa
voidaan käyttää).
Pistorasian, johon laite liitetään, on
oltava vapaasti ulottuvilla
mahdollista virran katkaisua varten.
L
L1
N
PE
L2
N
26
Tekniset tiedot
Malli FM 4500FR-a:
Mitat:
Leveys: 360 mm
Syvyys: 520 mm
Korkeus: 211 mm
Asennusmitat:
Leveys: 340 mm
Syvyys: 490 mm
Korkeus: 200 mm
Teho:
Grillin teho: 2300 W
Rasvakeittimen teho:2300 W
Kokonaisteho: 2300 W
15
Jälkilämmön merkkivalo
Kun rasvakeitin kytketään pois
toiminnasta, näytössä näkyy "H"
kunnes rasvakeitin on jäähtynyt.
Kun grilli kytketään pois
toiminnasta, näytössä näkyy "H"
kunnes grilli on jäähtynyt.
Huomaa, että rasvakeitinkin
lämpenee, kun grilliä
käytetään. Siksi rasvakeittimenkin näytössä näkyy “H”,
kun grilliä käytetään.
16
Jos haluat käyttää päivällisen
valmistukseen sekä grilliä että rasvakeitintä, voit tehdä seuraavasti:
Esimerkki: Sipulipihvi ja ranskalaiset.
1. Laita rasvakeitin käyttökuntoon.
Sulje hana ja kaada säiliöön
öljyä. Kuumenna öljy
190°C:seen. Laita ranskalaiset
perunat friteerauskoriin ja friteeraa ne melkein valmiiksi. Ota friteerauskori pois öljystä ja anna
liian öljyn tippua pois. Anna
ranskalaisten olla
friteerauskorissa ja aseta kori
rasvaa imevän paperin päälle.
Katkaise virta rasvakeittimestä.
2. Laita grilli käyttökuntoon. Ole
varovainen ja käytä paksuja patalappuja, koska friteerauskori on
erittäin kuuma. Kuumenna grilliä
5 min. Laita pihvit grilliin ja
paista ne. Kytke virta pois
grillistä. Asettele pihvit vadille ja
pidä ne lämpiminä.
3. Irrota grilliritilä ja grillausalusta.
Varo polttamasta itseäsi, sillä
grilli on erittäin kuuma. Käytä
paksuja patalappuja ja ole erittäin
varovainen.
4. Kytke rasvakeitin toimintaan,
kuumenna öljy 190°C:seen ja friteeraa ranskalaisia, kunnes ne
ovat kuumia ja rapeita. Kytke
virta pois rasvakeittimestä.
Grillin ja rasvakeittimen
käyttäminen yhdessä
Jos rasvakeittimessä oleva öljy
kuumenee likaa, laitteen ylikuumenemissuoja katkaisee virran
rasvakeittimestä.
Ota yhteyttä valtuutettuun huoltoliikkeeseen. Katso ohjeet käyttöohjeen
lopusta.
Turvakatkaisu
Ylikuumenemissuoja
Jos jokin painikkeista on aktivoitu
yli 10 sekuntia (esim. lapsi, keittoastia, ylikiehunut ruoka ym.), grilli
kytkeytyy pois toiminnasta
automaattisesti.
25
Pakkauksen purkaminen
Mahdolliset kuljetusvauriot, jotka
ovat syntyneet muun kuin itse suorittamasi kuljetuksen aikana, on
ilmoitettava myyjälle viimeistään
viikon kuluttua laitteen vastaanottamisesta.
Laitteen takaseinässä olevassa
arvokilvessä on CE-merkintä ja tuotteen sarjanumero. Kirjoita sarjanumero käyttöohjeen kanteen, mistä se
löytyy helposti, jos joudut ottamaan
yhteyttä huoltoliikkeeseen.
Koko pakkaus on kierrätettävää
materiaalia. Ota yhteyttä paikallisiin
viranomaisiin, jos et tiedä, mihin
pakkauksen voi toimittaa.
Tarkista, ettei keittotaso ole vaurioitunut kuljetuksen aikana.
Kuljetusvauriot
Pakkauksen hävittäminen
24
Tuotevastuu
Tuotevastuumme ei päde, jos
kyseinen vahinko johtuu yhdestä tai
useammasta seuraavista syistä:
Laitteen asennuksessa ei ole noudatettu annettuja asennusohjeita.
Laitetta on käytetty muuhun kuin
käyttöohjeessa kuvattuun tarkoitukseen.
Käyttöhjeessa mainittuja
turvallisuustoimenpiteitä ei ole
noudatettu.
Laitteen on korjannut joku muu valtuutettu huoltoliike.
Laitteessa ei ole käytetty alkuperäisvaraosia.
Vahinko on kuljetusvaurio, joka on
syntynyt laitetta myöhemmin esim.
muuton tai edelleen myynnin takia
kuljetettaessa.
Tuotevastuumme perustuu tuotevastuulain määräyksiin. Tuotevastuulaki
koskee myös laitteen virheistä johtuvia muita esine- ja henkilövahinkoja.
Varaukset
17
Automaattinen katkaisu
Jos virran katkaisu grillistä/rasvakeittimestä unohtuu, virta katkeaa
automaattisesti määrätyn ajan kuluttua. Kuluva aika riippuu valitusta
tehosta. Katso alla olevaa taulukkoa.
Automaattisen katkaisun tapahduttua
merkkivalo
k
vilkkuu. Paina
painiketta
k
ja automaattisen
katkaisun merkkivalo nollautuu.
Teho
Maks.aika ennen
automaattista katkaisua
6
5
4
1,5
1-2
3-4
5
6-9
18
Lapsiturvalukko
Lapsiturvalukon avulla voit estää
lasta tai ketä tahansa muuta
kytkemästä grilliä/rasvakeitintä
toimintaan vahingossa.
Lapsiturvalukon ollessa toiminnassa
voidaan painiketta
k
ja minuut-
tikelloa käyttää.
Lapsiturvalukon kytkeminen
toimintaan
1. Kytke grilli/rasvakeitin toimin-
taan, paina painiketta
k
.
2. Paina painiketta
j
3 sekuntia.
Lapsiturvalukon merkkivalo
syttyy.
Jos grilli yritetään kytkeä toimintaan
lapsiturvalukon ollessa toiminnassa,
merkkivalot
k
ja jsyttyvät.
Paina uudelleen painiketta
k
ja ne
sammuvat.
Toimi seuraavasti, jos haluat käyttää
grilliä/rasvakeitintä lapsiturvalukon
ollessa kytkettynä:
1. Paina painiketta
k
.
2. Paina samanaikaisesti painiketta
j
ja haluamaasi painiketta.
Lapsiturvalukko on pois toiminnasta
niin kauan kuin grilli/rasvakeitin on
käytössä. Kun grilli/rasvakeitin
kytketään pois toiminnasta, lapsiturvalukko kytkeytyy automaattisesti
toimintaan.
23
Rasvakeittimen säiliö
Tyhjennyshanan on oltava kiinni.
1. Kaada säiliöön lämmintä vettä,
jossa on käsitiskiainetta. Pese säiliö harjalla.
2. Aseta kulho tyhjennyshanan alle.
Varmista, että kulho on niin suuri,
että säiliössä oleva vesi mahtuu
siihen.
3. Avaa tyhjennyshana ja juoksuta
vesi kulhoon.
4. Huuhdo säiliö kylmällä vedellä.
Muista asettaa kulho tyhjennyshanan alle huuhteluveden talteen
ottoa varten. Pyyhi halutessasi
säiliö kuivalla liinalla.
5. Sulje tyhjennyshana ja aseta suojalevy paikalleen.
Friteerauskori
Pese friteerauskori käsin tai astianpesukoneessa.
22
Rasvakeitin
Öljyn voi antaa olla rasvakeittimen
säiliössä jonkin aikaa. Ei ole olemassa mitään yleissääntöä siitä, miten
usein öljy on valutettava pois ja
öljysäiliö puhdistettava. Se riippuu
siitä, miten usein käytät rasvakeitintä, ja mitä siinä valmistetaan. Valuta
öljy pois ja puhdista säiliö, kun öljy
alkaa haista tai vaihtaa väriä.
Öljyn poistaminen säiliöstä
Rasvakeittimen säiliössä olevan
öljyn on oltava täysin jäähtynyt
ennen poistamista.
1. Poista tyhjennyshanan suojalevy.
Aseta kulho tai sanko hanan alle.
Varmista, että kulho on niin suuri,
että säiliössä oleva öljy mahtuu
siihen.
2. Avaa tyhjennyshana ja anna öljyn
valua kulhoon tai sankoon.
3. Sulje hana.
19
Lapsiturvalukon kytkeminen pois
toiminnasta
1. Paina painiketta
k
.
2. Paina painiketta
j
3 sekuntia.
Lapsiturvalukon merkkivalo
sammuu.
20
Minuuttikello
Minuuttikellon asetus
1. Kytke grilli/rasvakeitin toimintaan, paina painiketta
k
.
2. Paina painiketta
)
yhden ker-
ran.
3. Valitse haluttu aika painamalla
painiketta
m
, kunnes haluttu
aika ilmestyy näyttöön.
Minuuttikellon kytkeminen pois
Toimi seuraavasti halutessasi kytkeä
minuuttikellon pois toiminnasta
kesken valittua ajanjaksoa:
Paina samanaikaisesti painikkeita
l
ja mkolme sekuntia.
Näyttöön ilmestyy “00”. Näytön
valo sammuu muutaman sekunnin
kuluttua.
21
Hoito ja puhdistus
Päivittäinen puhdistus suoritetaan
mahdollisimman kuivaksi väännetyllä rätillä. Pahoin likaantuneet pinnat
puhdistetaan liinalla tai pehmeällä
muovisienellä ja käsitiski- tai yleispuhdistusaineella.
Älä käytä koskaan teräsvillaa, me
tallisientä, kovaa muovisientä, hankausjauhetta, suopaa tai muita naarmuttavia ja syövyttäviä puhdistusvälineitä.
Alumiinipinnat
Grilli/rasvakeitin on pidettävä puhtaana hygienia- ja
turvallisuussyistä.
Rasvaläikät ja muut roiskeet
käryävät lämmetessään ja
aiheuttavat pahimmassa
tapauksessa tulipalovaaran.
Grilli
Käyttöpaneeli
Pyyhi käyttöpaneeli
käsitiskiainevedessä kostutetulla
liinalla. Kuivaa mahd. puhtaalla,
kuivalla liinalla.
Grilli
Grillin on oltava kylmä ennen
puhdistusta.
Grilliritilä
Grilliritilä on puhdistettava joka
käyttökerran jälkeen.
1. Poista kiinnipalanut rasva ja
ruoantähteet patasienellä.
2. Puhdista grilliritilä tavallisella
astianpesuaineella.
Grilliritilää ei saa pestä
astianpesukoneessa.
Pistoketta ei saa kastaa
veteen.
Grillausalusta
Grillausalusta on puhdistettava joka
kerran, kun grilli on ollut käytössä.
1. Poista kiinnipalanut rasva ja
ruoantähteet patasienellä. Jos
grillausalusta on erittäin likainen,
voit laittaa sen likoamaan lämpimään astianpesuveteen.
2. Pese grillausalusta tavallisella
käsitiskiaineveteen tai astianpesukoneessa.
Laavakivet
Laavakivet on pestävä, kun niillä on
paljon rasvaa. Laavakivet voi pestä
käsin lämpimässä
käsitiskiainevedessä tai astianpesukoneessa. Astianpesukoneessa
pestävät laavakivet asetetaan
konepesun kestävään koriin.
Rasvakeittimen pistoke
Pistoke voidaan pestä tavallisella
astianpesuaineella tai astianpesukoneessa.
Loading...
