Libretto istruzioni
ESL 66021
Lavastoviglie
We were thinking of you
when we made this product
benvenuto nel mondo Electrolux 3
Egregio Cliente,
complimenti per aver scelto un elettrodomestico Electrolux che,
siamo certi, avrà modo di apprezzare per le prestazioni, la qualità
e l’affidabilità e che le renderà la vita di ogni giorno più confortevole,
facile e sicura.
Da sempre il nostro impegno è quello di produrre utilizzando la
tecnologia più avanzata, nel rispetto dell’ambiente e sempre in
anticipo rispetto agli obblighi normativi.
Oltre il 90% dei nostri elettrodomestici sono prodotti ecologici in
classe A, A+, A++ e vengono raccomandati dal WWF.
La lettura completa di questo libretto le permetterà un utilizzo corretto
e sicuro della sua apparecchiatura e le darà anche utili consigli sulla
manutenzione più efficiente.
Benvenuto nel mondo Electrolux
Informazioni per la sicurezza 5
Descrizione dell’apparecchio 7
Pannello dei comandi 8
Primo impiego 11
Utilizzo quotidiano 15
Programmi di lavaggio 26
Pulizia e cura 28
Problemi di funzionamento 30
Dati tecnici 33
Informazioni per gli istituti di prova 34
Installazione 35
Considerazioni ambientali 38
Garanzia/servizio clienti 39
Garanzia europea 43
Indice
In questo libretto di istruzioni sono utilizzati i seguenti simboli:
Informazioni importanti per la sicurezza personale e per evitare danni
all’apparecchio.
Informazioni e suggerimenti generali
Informazioni ambientali
4 electrolux indice
informazioni per la sicurezza electrolux 5
Per garantire un impiego corretto e
sicuro dell’apparecchio, prima
dell’installazione e del primo
utilizzo leggere con attenzione il
libretto istruzioni, inclusi i
suggerimenti e le avvertenze. Per
evitare errori e incidenti, è
importante garantire che tutte le
persone che utilizzano
l’apparecchio ne conoscano il
funzionamento e le caratteristiche
di sicurezza. Conservare queste
istruzioni e allegarle
all’apparecchio in caso di trasporto
o di vendita, in modo che chiunque
lo utilizzi sia correttamente
informato sul suo utilizzo e sulle
precauzioni di sicurezza.
Uso corretto
● Questa lavastoviglie è destinata al
lavaggio degli utensili da cucina
idonei al lavaggio a macchina.
● Non introdurre solventi nella
lavastoviglie. Queste sostanze
potrebbero causare un’esplosione.

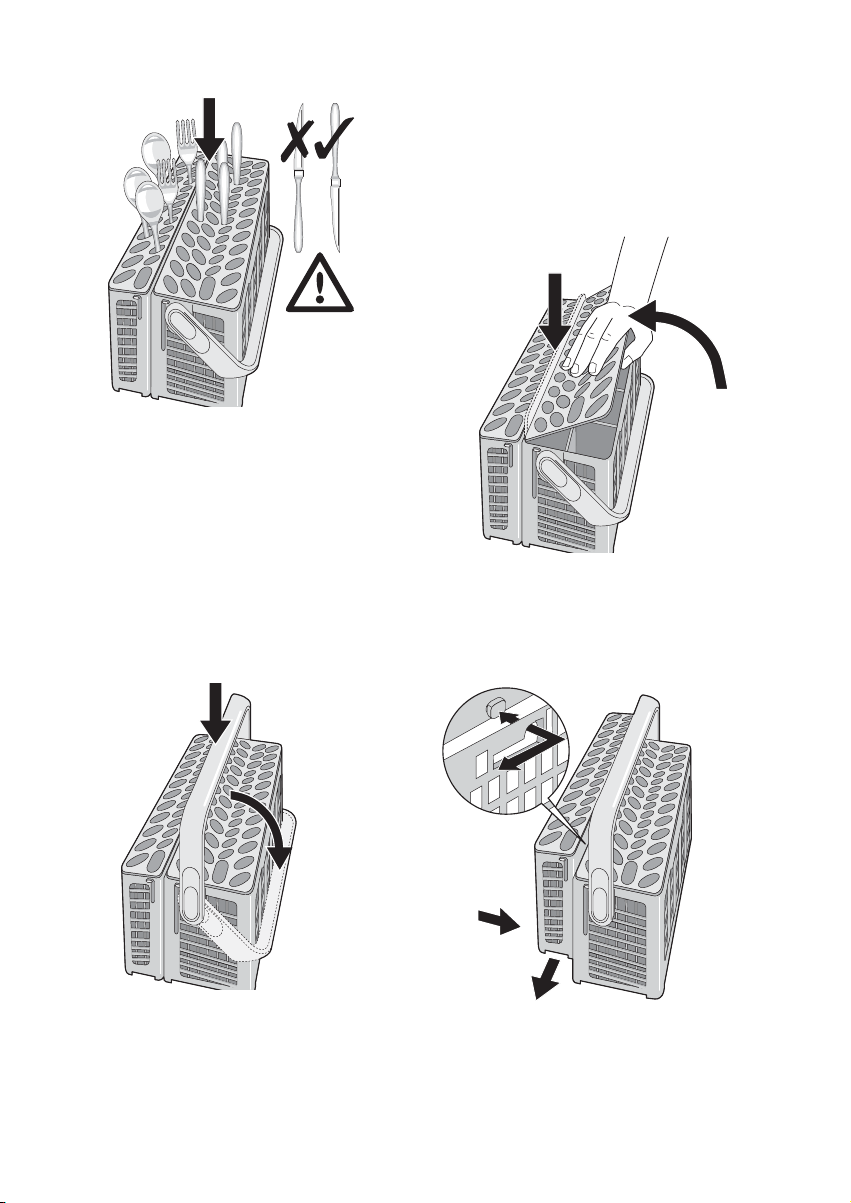

● Coltelli e altri oggetti appuntiti
devono essere collocati nel cestello
per le posate con le punte rivolte
verso il basso, oppure appoggiati in
posizione orizzontale sul cestello
superiore.
● Usare solo prodotti (detersivi, sale e
brillantante) specifici per
lavastoviglie.
● Non aprire lo sportello con
l’apparecchio in funzione; potrebbe
fuoriuscire del vapore molto caldo.
● Non estrarre le stoviglie
dall’apparecchio prima che il ciclo di
lavaggio sia concluso.
Informazioni per la sicurezza
● Dopo l’uso, scollegare l’apparecchio
dalla rete elettrica e chiudere il
collegamento alla rete idrica.
● Gli interventi di assistenza sul
prodotto devono essere eseguiti
esclusivamente da tecnici autorizzati
e utilizzando solo componenti di
ricambio originali.
Sicurezza generale
● I detersivi per lavastoviglie possono
causare irritazioni a occhi, bocca e
gola. Osservare le misure di
sicurezza indicate dal produttore del
detersivo.
● L’acqua contenuta nella lavastoviglie
non è potabile. Potrebbe contenere
residui di detersivo.
● Aprire lo sportello della lavastoviglie
solo quando occorre caricarla o
scaricarla. Tenendo lo sportello
chiuso, si eviteranno rischi di
inciampo e conseguenti lesioni.
● Non sedersi o salire sullo sportello
aperto.
Per la sicurezza dei bambini
● L’apparecchio è progettato per
essere utilizzato da persone adulte.
Non lasciare che i bambini utilizzino
da soli la lavastoviglie.
● Tenere i materiali di imballaggio al di
fuori della portata dei bambini.
Alcuni materiali possono creare
rischi di soffocamento.
● Conservare i detersivi in un luogo
sicuro al di fuori della portata dei
bambini.
● Tenere i bambini lontani dallo
sportello della lavastoviglie aperto.
6 electrolux informazioni per la sicurezza
Installazione
● Controllare che la lavastoviglie non
presenti danni dovuti al trasporto.
Se l’apparecchio è danneggiato,
non collegarlo. In caso di danno alla
lavastoviglie, rivolgersi al fornitore.
● Prima dell’uso, rimuovere tutti i
materiali di imballaggio.
● Tutti gli interventi elettrici e idraulici
richiesti per l’installazione
dell’apparecchio devono essere
eseguiti da un tecnico qualificato e
competente.
● Per ragioni di sicurezza, è
pericoloso cambiare le specifiche o
cercare di modificare il prodotto in
qualunque modo.
● Non usare la lavastoviglie se il cavo
elettrico o i tubi idraulici sono
danneggiati, o se il pannello dei
comandi, il piano di lavoro o il
basamento presentano danni tali da
consentire l’accesso a parti interne
dell’apparecchio. Per evitare rischi,
contattare il servizio di assistenza di
zona.
● Non forare le pareti laterali della
lavastoviglie, per evitare di
danneggiare i componenti idraulici
ed elettrici.
Per i collegamenti elettrici e
idraulici, seguire attentamente le
istruzioni dei paragrafi
corrispondenti.
descrizione del prodotto electrolux 7
Descrizione dell’apparecchio
Cestello superiore
Selettore della durezza dell’acqua
Contenitore del sale
Contenitore del detersivo
Vaschetta del brillantante
Targhetta di identificazione
Filtri
Mulinello inferiore
Mulinello superiore
1
2
3
4
5
6
7
8
9
8 electrolux pannello dei comandi
Pannello dei comandi
Tasto On/Off
Display digitale
Tasto di avvio ritardato
Tasti di selezione dei programmi
Indicatori luminosi
Tasti multifunzione
1
2
3
4
5
Il display digitale indica:
- il grado di durezza sul quale è
impostato il decalcificatore
dell’acqua,
- il tempo residuo approssimativo del
programma in esecuzione,
- l’attivazione/disattivazione
dell’erogazione del brillantante
(SOLO con la
“funzione Multi-tab”
attiva),
- l’attivazione/disattivazione dei
segnali acustici
- la fine del programma di lavaggio
(indicata da uno zero sul display
digitale),
- il tempo residuo prima dell’avvio
ritardato,
- i codici di errore relativi alle
anomalie di funzionamento della
lavastoviglie.
6
pannello dei comandi electrolux 9
La spia del sale sul pannello dei
comandi può restare accesa per 26 ore dopo aver riempito il
contenitore (se la lavastoviglie
rimane accesa). Se il sale utilizzato
si scioglie più lentamente, è
possibile che l’indicatore rimanga
acceso più a lungo. Questo non
influisce sul corretto
funzionamento dell’apparecchio.
Indicatori luminosi
Sale
Si accende quando il contenitore del sale
rigenerante è vuoto.
Funzione Multi-tab
Indica l’attivazione/disattivazione della “funzione
Multi-tab” (vedere “Funzione Multi-tab”).
Brillantante
Si accende quando il contenitore del brillantante
è vuoto.
Le spie del sale e del brillantante
non sono mai accese durante
l’esecuzione di un programma di
lavaggio, anche se i rispettivi
contenitori sono vuoti.
10 electrolux pannello dei comandi
Modalità impostazione
Per eseguire le operazioni di:
- regolazione del decalcificatore
dell’acqua,
- attivare/disattivare i segnali acustici
- attivare/disattivare l’erogazione di
brillantante
l’apparecchio DEVE trovarsi in modalità
impostazione:
● Premere il tasto On/Off, TUTTE le
spie dei tasti dei programmi sono
accese = l’apparecchio è in
modalità impostazione.
● Premere il tasto On/Off, è accesa
SOLO la spia di un tasto di
programma = è ancora attivato il
programma eseguito o selezionato
per ultimo.
In questo caso, per tornare alla
modalità impostazione è necessario
annullare il programma.
Per annullare un programma
selezionato o un programma in
corso di esecuzione
Premere simultaneamente e tenere
premuti i due tasti dei programmi situati
sopra la scritta Cancel finché non si
accendono tutte le spie dei tasti dei
programmi. Il programma è stato
annullato e l’apparecchio si trova in
modalità impostazione.
Segnali acustici
Per facilitare la comunicazione delle
seguenti operazioni sono stati
introdotti dei segnali acustici:
- fine del programma
- intervento di un allarme per
difettosità dell’apparecchio.
E’ possibile disattivare i segnali
acustici, utilizzando i tasti
multifunzione.
Impostazione di fabbrica: segnali
acustici attivi.
Disattivazione/attivazione dei
segnali acustici
1. Premere il tasto On/Off. La
lavastoviglie deve trovarsi in
modalità impostazione.
2. Premere simultaneamente e tenere
premuti i tasti BBe CCfinché le spie
dei tasti AA, BBe CCiniziano a
lampeggiare.
3. Premere il tasto CC: le spie dei tasti
AA
e BBsi spengono mentre la spia del
tasto CCcontinua a lampeggiare.
Nel display digitale viene visualizzata
l’impostazione
4. Per disattivare i segnali acustici,
premere nuovamente il tasto C: l il
display digitale indicherà la nuova
selezione.
5. Per memorizzare l’impostazione,
spegnere l’apparecchio.
Segnali acustici disattivati
Segnali acustici attivati
(impostazione di fabbrica)
primo impiego electrolux 11
Prima di utilizzare la lavastoviglie per la
prima volta:
● Verificare che i collegamenti elettrici
e idrici siano conformi alle istruzioni
di installazione
● Rimuovere tutti i materiali di
imballaggio dall’interno
dell’apparecchio
● Regolare il decalcificatore dell’acqua
● Versare 1 litro d’acqua nel
contenitore del sale rigenerante e
quindi introdurre il sale
● Riempire il contenitore del
brillantante.
Se si desidera utilizzare pastiglie di
detersivo combinate, di tipo “3 in 1”,
“4 in 1”, “5 in 1”, ecc., ”), leggere
attentamente le informazioni riportate
in “Funzione Multi-tab”.
Primo impiego
Regolazione del decalcificatore
dell’acqua
La lavastoviglie è dotata di un
decalcificatore dell’acqua studiato per
rimuovere dalla rete idrica sali calcarei e
minerali che possono compromettere il
buon funzionamento dell’apparecchio.
Quanto maggiore è il contenuto di
questi sali, tanto più elevato è il grado
di durezza dell’acqua.
La durezza dell’acqua è misurata in
scale equivalenti, gradi tedeschi (°dH),
gradi francesi (°TH) e mmol/l (millimol
per litro - unità di misura internazionale
per la durezza dell’acqua).
Il decalcificatore deve essere regolato in
base alla durezza dell’acqua del proprio
impianto. Per informazioni sulla durezza
dell’acqua nella propria zona è
possibile rivolgersi all’ente erogatore
locale.
*
non è necessario l’uso del sale
Durezza dell’acqua
°dH °TH mmol/l manuale elettronica
Regolazione della durezza
dell’acqua
Uso del
sale
51 - 70 91 - 125 9,0 - 12,5 2 livello 10 sì
43 - 50 76 - 90 7,6 - 8,9 2 livello 9 sì
37 - 42 65 - 75 6,5 - 7,5 2 livello 8 sì
29 - 36 51 - 64 5,1 - 6,4 2 livello 7 sì
23 - 28 40 - 50 4,0 - 5,0 2 livello 6 sì
19 - 22 33 - 39 3,3 - 3,9 2 livello 5 sì
15 - 18 26 - 32 2,6 - 3,2 1 livello 4 sì
11 - 14 19 - 25 1,9 - 2,5 1 livello 3 sì
4 - 10 7 - 18 0,7 - 1,8 1 livello 2 sì
< 4 < 7 < 0,7 1 livello 1 no
*
12 electrolux primo impiego
Il decalcificatore dell’acqua deve essere
regolato in due modi: manualmente,
usando il selettore di durezza
dell’acqua, ed elettronicamente,
usando alcuni dei tasti dei programmi
sul pannello dei comandi
Regolazione manuale
La lavastoviglie è preimpostata
dalla fabbrica in posizione 2.
1. Aprire lo sportello della lavastoviglie.
2. Estrarre il cestello inferiore.
3. Ruotare il selettore di durezza
dell’acqua in posizione 1 o 2 (vedere
la tabella).
4. Reinserire il cestello inferiore.
Regolazione elettronica
La lavastoviglie è preimpostata
dalla fabbrica al livello 5.
1. Premere il tasto On/Off. La
lavastoviglie deve trovarsi in
modalità impostazione.
2. Premere simultaneamente e tenere
premuti i tasti BBe CCfinché le spie
dei tasti AA, BBe CCiniziano a
lampeggiare.
3. Premere il tasto AA: le spie dei tasti
BB
e CCsi spengono mentre la spia del
tasto AAcontinua a lampeggiare:
contemporaneamente il display
digitale mostra il livello attuale e si
attiva una sequenza di segnali
acustici.
Il livello di rigenera impostato viene
indicato dal numero visibile nel
display digitale e dal numero di
segnali acustici, alternati da una
pausa e ripetuti.
Esempi:
= livello 5
= livello 10.
4. Per cambiare il livello, premere il
tasto AA. Ogni volta che si preme
questo tasto, il livello aumenta di
uno. (Per indicazioni sulla selezione
del corretto livello, vedere la tabella).
Esempi:
Se il livello attuale è 5, premendo il
tasto AAviene selezionato il livello 6.
Se il livello attuale è 10, premendo il
tasto AAviene selezionato il livello 1.
5. Per memorizzare l’operazione,
spegnere la lavastoviglie premendo
il tasto On/Off.
primo impiego electrolux 13
Caricamento del sale rigenerante
Usare solo sale specifico per
lavastoviglie.
Gli altri tipi di sale non specifici per
lavastoviglie, in particolare il sale da
cucina, danneggiano il decalcificatore
dell’acqua.
Inserire il sale rigenerante appena prima
di avviare un programma di lavaggio
completo.
In questo modo si eviterà che granelli di
sale o acqua salata eventualmente
fuoriusciti si depositino sul fondo della
lavastoviglie e producano un’azione
corrosiva.
Per caricare il sale:
1. Aprire lo sportello, estrarre il cestello
inferiore e svitare il tappo del
contenitore del sale ruotandolo in
senso antiorario.
2. Versare 1 litro d’acqua nello
scomparto (questo è necessario
solo prima di introdurre il sale
per la prima volta).
3. Utilizzando l’imbuto in dotazione,
versare il sale fino a riempire il
contenitore.
4. Riapplicare il tappo del contenitore
verificando che la filettatura o la
guarnizione non presentino residui
di sale.
5. Riapplicare il tappo avvitandolo in
senso orario fino allo scatto.
È normale che durante il rabbocco del
sale vi sia una fuoriuscita di acqua dal
contenitore.
Caricamento del brillantante
Il brillantante assicura un accurato
risciacquo e un’asciugatura priva di
macchie e striature.
Il brillantante viene aggiunto
automaticamente durante l’ultimo
risciacquo.
1. Aprire il contenitore premendo il
tasto di sblocco (A).
2. Introdurre il brillantante nella
bocchetta di carico. Il livello
massimo è indicato dalla scritta
“max”.
14 electrolux primo impiego
La vaschetta può contenere circa 110
ml di brillantante; questa quantità è
sufficiente per 16-40 cicli di lavaggio,
a seconda del dosaggio utilizzato.
A seconda dei risultati ottenuti in termini
di brillantezza e asciugatura, regolare la
dose del brillantante utilizzando il
selettore a 6 posizioni (la posizione 1
corrisponde alla dose minima, la
posizione 6 a quella massima).
Il dosaggio è preimpostato dalla
fabbrica al livello 4.
Se dopo il lavaggio si osservano gocce
d’acqua o tracce di calcare sulle
stoviglie, aumentare la dose.
Se si osservano striature biancastre
appiccicose sulle stoviglie o una patina
bluastra sui bicchieri o sulle lame dei
coltelli, ridurre la dose.
3. Ricordarsi di richiudere il coperchio
dopo ogni rabbocco.
Se durante l’operazione di
rabbocco è fuoriuscito del
brillantante, asportarlo con un
panno assorbente per evitare un
eccesso di schiuma durante il
lavaggio successivo.
Usare solo brillantanti specifici per
lavastoviglie.
Non introdurre nel contenitore del
brillantante altre sostanze
(detergenti per lavastoviglie,
detersivi liquidi). Si rischierebbe di
danneggiare l’apparecchio.
utilizzo quotidiano electrolux 15
● Verificare che i livelli del sale e del
brillantante siano sufficienti.
● Caricare posate e stoviglie.
● Introdurre il detersivo per
lavastoviglie.
● Selezionare un programma di
lavaggio adatto.
● Avviare il programma di lavaggio.
Sistemazione di posate e stoviglie
La lavastoviglie non può essere
utilizzata per lavare spugnette, panni di
pulizia e altri oggetti assorbenti.
● Prima di introdurre le stoviglie
nell’apparecchio, ricordarsi di:
- Rimuovere i residui di cibo e
altri materiali.
- Ammorbidire i residui di bruciato
nei tegami
● Nel caricare stoviglie e posate,
ricordare quanto segue:
- Stoviglie e posate non devono
impedire la rotazione dei
mulinelli.
- Introdurre gli oggetti cavi,
ad esempio tazze, bicchieri,
tegami, ecc. con la parte
concava verso il basso, per
evitare che l’acqua si raccolga
all’interno.
- Stoviglie e posate non devono
essere sovrapposte o posizionate
le une nelle altre.
- Per evitare di danneggiare i
bicchieri, disporli in modo che
non si tocchino.
Utilizzo quotidiano
- Disporre gli oggetti piccoli nel
cestello portaposate.
● Le stoviglie in plastica e i tegami con
rivestimento antiaderente tendono a
trattenere le gocce d’acqua; il loro
grado di asciugatura risulterà perciò
inferiore a quello degli oggetti in
ceramica e acciaio.
● Gli oggetti leggeri (recipienti in
plastica, ecc.) devono essere
caricati nel cestello superiore e
disposti in modo da non potersi
muovere.
16 electrolux utilizzo quotidiano
I seguenti tipi di posate e stoviglie
non sono adatti al
lavaggio in lavastoviglie:
- Posate con manici in legno, corno, ceramica
o madreperla.
- Oggetti in plastica non resistenti al calore.
- Altre posate con parti incollate non resistenti
alle alte temperature.
- Posate o piatti con parti incollate.
- Oggetti in peltro o rame.
- Oggetti in cristallo piombato.
- Oggetti in acciaio non inossidabili.
- Taglieri di legno.
- Oggetti in fibre sintetiche.
sono poco adatti al
lavaggio in lavastoviglie:
- Gli oggetti in porcellana dura possono essere lavati
in lavastoviglie solo se la loro idoneità al lavaggio a
macchina è certificata in modo specifico dal
produttore.
- Le parti smaltate possono sbiadire in seguito a
lavaggi frequenti in lavastoviglie.
- Le parti in argento e alluminio tendono a scolorire
durante il lavaggio; in particolare, l’argento tende a
scolorire e a macchiarsi in presenza di alcuni tipi di
residui, ad es. di tuorlo, albume e senape. Si
consiglia perciò di rimuovere subito i residui di cibo
dagli oggetti in argento o di lavarli subito dopo l’uso.
utilizzo quotidiano electrolux 17
Aprire lo sportello ed estrarre i cestelli
per caricare le stoviglie.

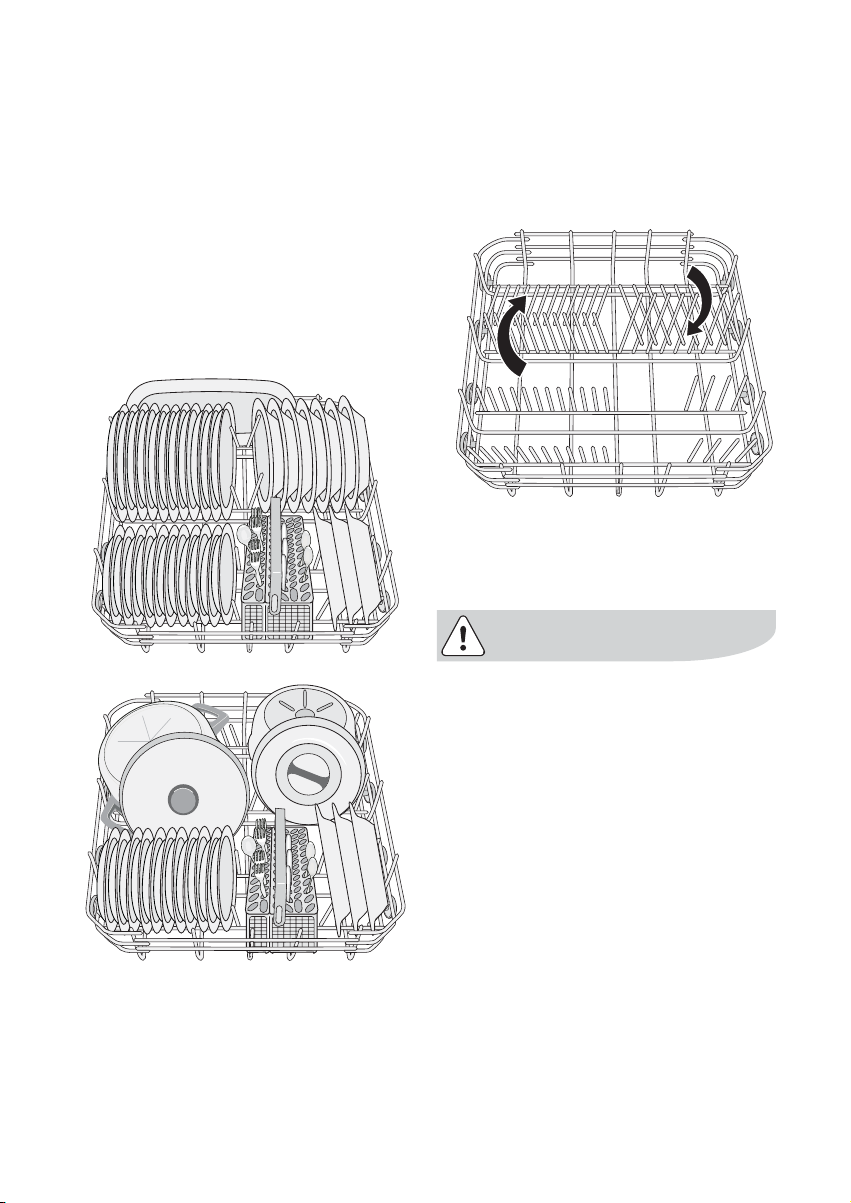

Il cestello inferiore
Il cestello inferiore è adatto per pentole,
tegami, coperchi, piatti, insalatiere,
posate, ecc.
I piatti da portata e i coperchi di grandi
dimensioni dovrebbero essere disposti
sul perimetro del cestello, per garantire
che i mulinelli possano ruotare
liberamente.
Le due file dei supporti posteriori del
cestello inferiore possono essere
facilmente abbassate per facilitare il
caricamento di pentole, tegami e
insalatiere.
Il cestello portaposate
Il caricamento in posizione verticale
dei coltelli a lama lunga rappresenta
un potenziale rischio.
Le posate con lame lunghe e/o affilate,
come i coltelli da scalco, devono
essere posizionate orizzontalmente
nel cestello superiore.
Fare molta attenzione durante il
caricamento o l’estrazione di coltelli
o altri oggetti taglienti.
Forchette e cucchiai devono essere
disposti nel cestello portaposate
estraibile con i manici rivolti verso il
basso, mentre i coltelli devono essere
posizionati con i manici verso l’alto.
18 electrolux utilizzo quotidiano
Per ottenere risultati ottimali si
raccomanda di utilizzare le apposite
griglie divisorie.
Se le dimensioni delle posate non
consentono l’utilizzo delle griglie, è
possibile aprirle facilmente.
Il cestello portaposate è diviso in due
parti, che possono essere separate per
maggiore comodità. Per separare le
due parti, farle scorrere orizzontalmente
in direzioni opposte.
Per riassemblarle, eseguire la
procedura inversa.
Se i manici sporgono dal fondo del
cestello e bloccano la rotazione del
mulinello inferiore, caricare le posate
con i manici rivolti verso l’alto.
Disporre i cucchiai insieme ad altre
posate per evitare che aderiscano l’uno
all’altro.
Per facilitare il caricamento del cestello
portaposate, è consigliabile abbassare
il manico.

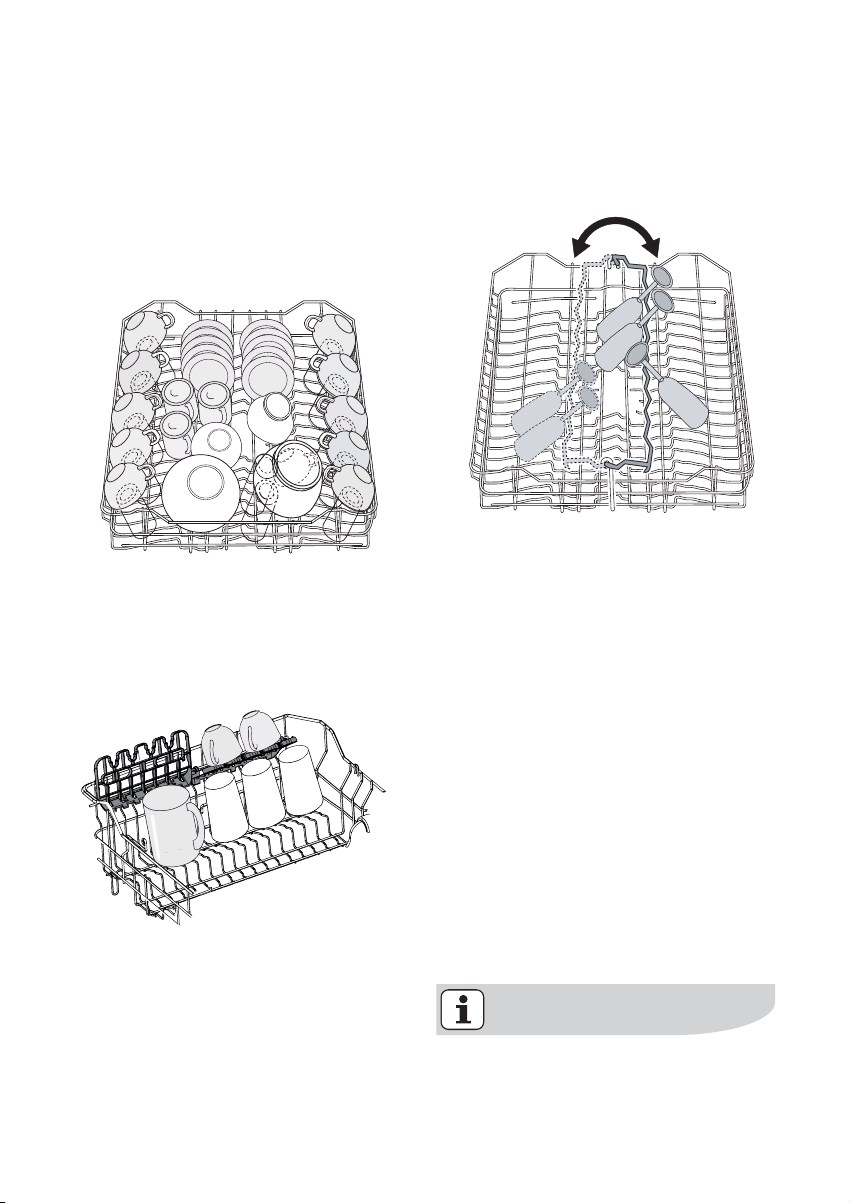

Il cestello superiore
Il cestello superiore è adatto per piattini,
insalatiere, tazze, bicchieri, tegami e
coperchi.
Disporre gli oggetti al di sopra e al di
sotto delle griglie portatazze in modo
che l’acqua possa raggiungere tutte le
superfici.
I calici a gambo lungo possono essere
disposti capovolti nelle griglie
portatazze.
Per gli oggetti più alti, è possibile
sollevare le griglie portatazze..
utilizzo quotidiano electrolux 19
Prima di chiudere lo sportello,
accertarsi che i mulinelli possano
ruotare liberamente.
Per i calici a gambo lungo (in base alle
dimensioni): disporre la griglia
portabicchieri verso sinistra o verso
destra.
Regolazione dell’altezza del cestello superiore
Per lavare piatti molto grandi, è possibile caricarli nel cestello inferiore spostando il
cestello superiore nella posizione più alta.
Per regolare il cestello nella
posizione più alta, procedere come
segue:
1. Estrarre il cestello fino al punto di
arresto.
2. Sollevarlo contemporaneamente da
entrambi i lati fino all’innesto del
meccanismo, verificando che il
cestello sia stabile.
Per riportare il cestello alla posizione
originale, procedere come segue:
1. Estrarre il cestello fino al punto di
arresto.
2. Sollevarlo contemporaneamente da
entrambi i lati e quindi farlo ricadere
lentamente, senza lasciare la presa.
Attenzione!
Non sollevare o abbassare il cestello
da un solo lato
Quando il cestello superiore è in
posizione sollevata, non è possibile
utilizzare le griglie portatazze.
Dopo aver caricato l’apparecchio
chiudere sempre lo sportello, per
evitare potenziali pericoli.
Altezza massima delle stoviglie nel cestello inferiore
31 cm
Con cestello superiore sollevato
27 cm
Con cestello superiore abbassato
20 electrolux utilizzo quotidiano
Uso del detersivo
Usare solo detersivi specifici per
lavastoviglie.
Attenersi alle dosi e alle modalità di
conservazione riportate dal produttore
sulla confezione.
L’uso di una quantità di detersivo non
superiore a quella consigliata
contribuisce a ridurre l’inquinamento.
Caricamento del detersivo
1. Aprire il coperchio.
2. Versare il detersivo nell’apposita
vaschetta (1). Le indicazioni sulla
vaschetta si riferiscono alle dosi:
20 = circa 20 g di detersivo
30 = circa 30 g di detersivo
3. I programmi con prelavaggio
richiedono una dose supplementare
di detersivo (5/10 g) da collocare
nell’apposita vaschetta (2). Questa
dose di detersivo agirà durante la
fase di prelavaggio.
Se si utilizzano detersivi in pastiglie:
disporre la pastiglia nello
scomparto (1).
4. Chiudere il coperchio e premere fino
allo scatto.
Detersivi in pastiglie
Le pastiglie di detersivo dei diversi
produttori hanno tempi di scioglimento
differenti. Alcune pastiglie non
esercitano pienamente la propria azione
detergente durante i programmi di
lavaggio brevi. Si consiglia perciò di
utilizzare i detersivi in pastiglie con
programmi di lavaggio lunghi, in modo
che i residui di detersivo possano
essere completamente rimossi.
utilizzo quotidiano electrolux 21
1
2
Attivazione/disattivazione della
funzione Multi-tab
1. Premere il tasto On/Off.
La lavastoviglie deve trovarsi in
modalità impostazione.
2. Premere simultaneamente i due tasti
situati sopra il simbolo
MMuullttii--ttaabb
finché non si accende la spia della
“funzione Multi-tab”. A questo punto
la funzione è attiva.
Per disattivare la funzione, premere
nuovamente gli stessi tasti finché la
spia corrispondente al simbolo
“
MMuullttii--ttaabb
” si spegne.
3. Per memorizzare l’operazione,
spegnere la lavastoviglie premendo
il tasto On/Off.
“Funzione Multi-tab”
Questo apparecchio è dotato della
“funzione Multi-tab”, che permette di
utilizzare pastiglie di detersivo combinate.
Si tratta di prodotti che uniscono le
funzioni del detersivo, del brillantante e
del sale rigenerante. Alcune pastiglie
possono contenere anche altri agenti
(“3 in 1”, “4 in 1”, “5 in 1” ecc...)
Verificare che questi detersivi siano adatti
per la durezza dell’acqua del proprio
impianto. Seguire le istruzioni del
produttore riportate sulla confezione.
Questa funzione può essere selezionata
con tutti i programmi di lavaggio.
Selezionando questa funzione, l’afflusso
del brillantante e del sale dai rispettivi
contenitori viene automaticamente
disattivato.
Selezionare la “funzione Multi-tab” prima
dell’inizio del programma di lavaggio.
Una volta selezionata (indicatore
luminoso acceso), la funzione rimane
attiva anche per i programmi di lavaggio
successivi.
L’utilizzo della “funzione Multi-tab” può
modificare la durata del ciclo di lavaggio.
Una volta avviato il programma, la
“funzione Multi-tab” NON può più essere
modificata. Per escludere la “funzione
Multi-tab”, occorre annullare il
programma selezionato e disattivarla.
In questo caso occorrerà selezionare
nuovamente un programma di lavaggio
(e le opzioni desiderate).
22 electrolux utilizzo quotidiano
Se i risultati dell’asciugatura non
sono soddisfacenti, si consiglia di
riattivare l’erogazione del
brillantante.
L’attivazione/disattivazione
dell’erogazione del brillantante è
possibile solo con la “funzione Multitab” attiva.
Attivazione/disattivazione
dell’erogazione del brillantante
1. Premere il tasto On/Off. La
lavastoviglie deve trovarsi in
modalità impostazione.
2. Premere simultaneamente i tasti BBe
CC
finché le spie dei tasti AA, BBe
CC
iniziano a lampeggiare.
3. Premere il tasto BB: le spie dei tasti
AA
e CCsi spengono mentre la spia del
tasto BBcontinua a lampeggiare: Il
display digitale indica la regolazione
attuale.
4. Premere nuovamente il tasto
BB::
il
display digitale indica la nuova
regolazione.
5. Per memorizzare l’operazione,
spegnere la lavastoviglie premendo
il tasto On/Off.
utilizzo quotidiano electrolux 23
Erogazione del brillantante disattivata
Erogazione del brillantante attivata
Se si intende tornare all’uso di un
detersivo normale, si consiglia di:
1. Disattivare la funzione Multi-tab.
2. Riempire nuovamente i contenitori
del sale e del brillantante.
3. Regolare la durezza dell’acqua al
livello massimo ed eseguire un
programma di lavaggio normale a
lavastoviglie scarica.
4. Regolare la durezza dell’acqua in
base al tipo di acqua del proprio
impianto.
5. Regolare il dosaggio del brillantante.
24 electrolux utilizzo quotidiano
Selezione e avvio di un programma
di lavaggio
Selezionare il programma di
lavaggio e l’avvio ritardato con lo
sportello leggermente aperto. Il
programma o il conteggio del
ritardo inizieranno solo dopo la
chiusura dello sportello. Fino ad
allora sarà possibile modificare
l’impostazione.
1. Controllare che i cestelli siano
caricati correttamente e che i
mulinelli possano ruotare
liberamente.
2. Controllare che il rubinetto
dell’acqua sia aperto.
3. Premere il tasto On/Off.
La lavastoviglie deve trovarsi
in modalità impostazione.
4. Premere il tasto corrispondente al
programma richiesto (vedere la
tabella “Programmi di lavaggio”): la
spia corrispondente si accende.
Chiudere lo sportello della
lavastoviglie: il programma si avvierà
automaticamente.
Selezione e attivazione di un
programma con “avvio
ritardato”
1. Dopo aver selezionato il programma
di lavaggio, premere il tasto di avvio
ritardato finché sul display digitale
lampeggia il numero di ore
desiderato. È possibile selezionare
da 1 a 19 ore di ritardo.
2. Chiudere lo sportello della
lavastoviglie, il conteggio inizierà
automaticamente. Il numero
visualizzato diminuisce ogni ora.
3. L’apertura dello sportello interrompe
il conteggio.
4. Una volta trascorso il ritardo
selezionato, il programma si avvia
automaticamente.
Annullamento dell’ “avvio ritardato”
Per annullare un avvio ritardato
premere più volte il pulsante avvio
ritardato sino a quando le spie
corrispondenti alle ore di ritardo si
spengono.
Il programma impostato inizierà
automaticamente dopo qualche
secondo.
Interrompere o annullare un
programma di lavaggio in corso
SOLO se assolutamente
necessario.
Attenzione! All’apertura dello
sportello potrebbe fuoriuscire del
vapore molto caldo. Aprire lo
sportello con cautela.
Interruzione del programma di
lavaggio in corso:
● Aprire lo sportello della lavastoviglie;
il programma si arresterà. Chiudere
lo sportello; il programma riprenderà
dal punto in cui era stato interrotto.
utilizzo quotidiano electrolux 25
Fine del programma di lavaggio
● La lavastoviglie si arresta
automaticamente .
● Un segnale acustico vi avvisa che il
programma è terminato.
● Aprire lo sportello della lavastoviglie
● Sul display digitale compare uno
zero.
1. Spegnere la lavastoviglie premendo
il tasto On/Off.
2. Lasciare lo sportello semiaperto e
attendere alcuni minuti prima di
rimuovere le stoviglie; attendendo
qualche istante diventeranno più
fredde e il grado di asciugatura sarà
superiore.
Annullamento del programma di
lavaggio in corso
● Premere simultaneamente e tenere
premuti i due tasti dei programmi
situati sopra la scritta
CCaanncceell
finché
non si accendono tutte le spie dei
tasti dei programmi. Il programma di
lavaggio è stato annullato.
Prima di selezionare un nuovo
programma di lavaggio, controllare
che la vaschetta del detersivo sia
piena.
Svuotamento della lavastoviglie
● Le stoviglie calde sono più sensibili
agli urti. Si consiglia perciò di
lasciarle raffreddare prima di estrarle
dall’apparecchio.
● Vuotare prima il cestello inferiore e
quindi quello superiore; in questo
modo si eviteranno sgocciolamenti
d’acqua dal cestello superiore sulle
stoviglie di quello inferiore.
● Sulle pareti laterali e sullo sportello
della lavastoviglie potrà formarsi
della condensa, dovuta al sistema di
asciugatura che trasferisce il vapore
residuo dalle stoviglie alla pareti più
fredde.
Al termine del programma di
lavaggio, si raccomanda di
scollegare la lavastoviglie dalla
presa elettrica e di chiudere il
rubinetto dell’acqua.
26 electrolux programmi di lavaggio
Programmi di lavaggio
Programma
Intensivo
Stoviglie
molto
sporche
Stoviglie miste
e pentole
Prelavaggio
Lavaggio principale
a 70°C max.
2 risciacqui intermedi
Risciacquo finale
Asciugatura
Ammollo
Qualsiasi.
Carico parziale (da
completarsi al pasto
successivo)
1 risciacquo freddo.
(Questo programma non
necessita dell’aggiunta di
detersivo)
Stoviglie
mediamente
sporche
Stoviglie miste
Prelavaggio
Lavaggio principale a 50°C
o 65°C max.
1 o 2 risciacqui intermedi
Risciacquo finale
Asciugatura
Grado di
sporco
Tipo di
carico
Descrizione del programma
Stoviglie
mediamente
sporche
Stoviglie miste
Prelavaggio
Lavaggio principale
a 50°C max.
1 risciacquo intermedio
Risciacquo finale
Asciugatura
Rapido 30’
Stoviglie poco
sporche
Stoviglie miste
Lavaggio principale
a 60°C max.
Risciacquo finale
((11))
((22))
Informazioni sui programmi
di lavaggio
(1)
Durante il programma di lavaggio
“Auto”, il grado di sporco delle stoviglie
viene determinato in base alla torbidità
dell’acqua.
La durata del programma e i consumi
di acqua ed energia elettrica possono
variare: ciò dipende se l’apparecchio è
caricato completamente o solo
parzialmente e se le stoviglie sono
poco sporche o molto sporche.
La temperatura dell’acqua viene
regolata automaticamente tra 50°C e
65°C.
(2)
Ideale per lavare un carico parziale di
stoviglie.
Consigliato per lavare le stoviglie
della colazione e della cena (
ssppoorrccoo
ffrreessccoo
).
Caratterizzato da una breve durata.
È il programma studiato per
rispondere alle esigenze di una
famiglia di
qquuaattttrroo ppeerrssoonnee
che carica
piatti, tazze e stoviglie della colazione
e della cena.
programmi di lavaggio electrolux 27
Pulizia e cura

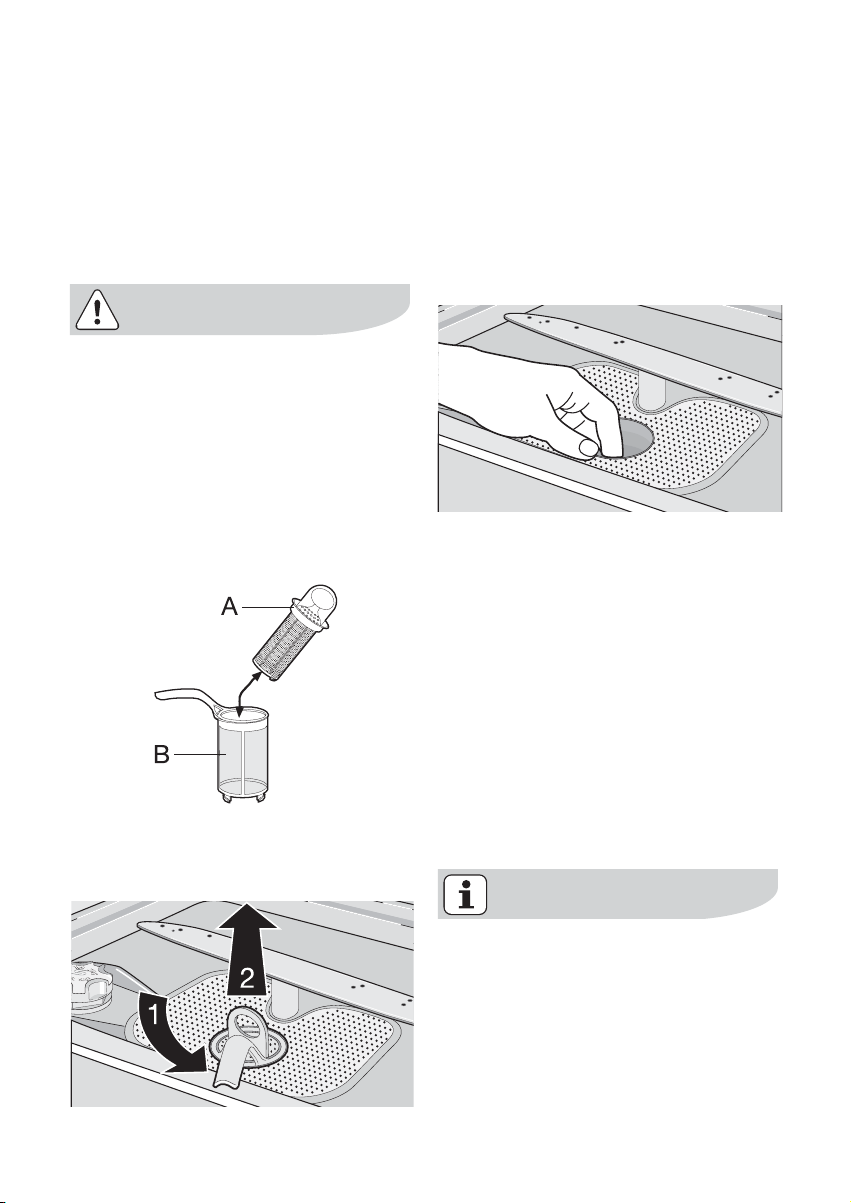

Pulizia dei filtri
I filtri devono essere controllati e puliti
periodicamente. L’ostruzione dei filtri
può infatti compromettere il buon
risultato del lavaggio.
Prima di pulire i filtri, controllare
che l’apparecchio sia spento.
1. Aprire lo sportello e rimuovere il
cestello inferiore.
2. Il sistema di filtri della lavastoviglie
comprende un filtro a grana grossa
(A), un microfiltro (B) e un filtro
piano. Sbloccare il sistema di filtri
usando l’impugnatura del microfiltro.
3. Ruotare l’impugnatura di circa
1
/4di
giro in senso antiorario ed estrarre i
filtri.
4. Afferrare il filtro a grana grossa (A)
per l’impugnatura forata ed estrarlo
dal microfiltro (B).
5. Lavare tutti i filtri sotto l’acqua
corrente.
6. Rimuovere il filtro piano dalla base
della vasca e pulirlo accuratamente
su entrambi i lati.
7. Riapplicarlo sul fondo della vasca e
verificare che si inserisca
perfettamente.
8. Reinserire il filtro a grana grossa (A)
nel microfiltro (B) e premerli l’uno
contro l’altro.
9. Riposizionare il gruppo di filtri e
bloccarlo ruotando l’impugnatura in
senso orario fino al punto di arresto.
Durante questa operazione,
verificare che il filtro piano non
sporga al di sopra della base della
vasca.
Non usare mai la lavastoviglie senza
filtri.
Un montaggio o un posizionamento
non corretto dei filtri influiscono
negativamente sui risultati del lavaggio.
28 electrolux pulizia e cura
Precauzioni antigelo
Non collocare l’apparecchio in un luogo
in cui la temperatura possa scendere al
di sotto di 0°C. Se ciò non fosse
possibile, svuotare l’apparecchio,
chiudere lo sportello, scollegare il tubo
di carico dell’acqua e vuotarlo
completamente.
Trasporto della lavastoviglie
Se occorre spostare la lavastoviglie
(a causa di un trasloco, ecc.):
1. Scollegare il cavo elettrico.
2. Chiudere il rubinetto dell’acqua.
3. Scollegare i tubi di carico e scarico
dell’acqua.
4. Estrarre l’apparecchio insieme ai
tubi.
Evitare di capovolgere l’apparecchio
durante il trasporto.
Non rimuovere MAI i mulinelli.
Se i fori dei mulinelli sono ostruiti da
residui di sporco, pulirli con un
bastoncino appuntito.
Pulizia esterna
Pulire le superfici esterne
dell’apparecchio e il pannello dei
comandi con un panno morbido
inumidito. Se necessario, usare un
detergente neutro. Non usare prodotti
abrasivi, spugnette abrasive o solventi
(acetone, trielina, ecc.).
Pulire periodicamente le guarnizioni
dello sportello e dei contenitori del
detersivo e del brillantante con un
panno umido.
Si consiglia di effettuare ogni 3 mesi un
programma di lavaggio a 65°C a
lavastoviglie scarica usando il detersivo.
Periodi di inutilizzo prolungati
Se si prevede di non utilizzare
l’apparecchio per un periodo
prolungato, si consiglia di:
1. Scollegare l’apparecchio dalla rete
elettrica e dalla rete idrica.
2. Lasciare lo sportello socchiuso per
evitare la formazione di odori
sgradevoli.
3. Lasciare l’interno dell’apparecchio
pulito.
pulizia e cura electrolux 29
La lavastoviglie non si avvia o si blocca durante il funzionamento.
Alcuni problemi sono dovuti alla mancata effettuazione di semplici procedure di
manutenzione o di controllo e possono essere risolti con l’ausilio delle indicazioni
fornite nella tabella, senza ricorrere all’assistenza tecnica.
Spegnere la lavastoviglie, aprire lo sportello ed eseguire le azioni correttive
consigliate.
Problemi di funzionamento
Codice di errore
Anomalia Possibile causa Soluzione
● Lampeggio
continuo della spia
del programma in
corso
● 1 segnale acustico
intermittente
● Sul display digitale
compare
La lavastoviglie
non carica
acqua
● Il rubinetto dell’acqua è
bloccato o ostruito dal
calcare
● Il tubo di ingresso
dell’acqua non è stato
installato correttamente,
oppure è piegato o
schiacciato
● Il filtro situato nel
raccordo filettato del
tubo nella valvola di
ingresso dell’acqua
(se presente) è ostruito
● Il rubinetto dell’acqua è
chiuso
● Controllare il
collegamento del
tubo di carico
dell’acqua
● Aprire il rubinetto
dell’acqua
● Pulire il filtro nel
raccordo filettato
● Pulire il rubinetto
dell’acqua
● Lampeggio continuo
della spia del
programma in corso
● 2 segnalI acusticI
intermittentI
● Sul display digitale
compare
La lavastoviglie
non scarica
l’acqua
● Lo scarico è ostruito
● Il tubo di scarico
dell’acqua non è stato
installato correttamente,
oppure è piegato o
schiacciato
● Pulire lo scarico
● Controllare il
collegamento del
tubo di scarico
dell’acqua
● Lampeggio
continuo della spia
del programma in
corso
● 3 segnalI acusticI
intermittentI
● Sul display digitale
compare
Il dispositivo
antiallagamento
è attivato
● Chiudere il
rubinetto dell’acqua
e contattare il
servizio di
assistenza locale
30 electrolux problemi di funzionamento
Codice di errore
Anomalia Possibile causa Soluzione
Il programma
non si avvia
● Lo sportello della
lavastoviglie non è
stato chiuso
correttamente
● La spina di
alimentazione non è
inserita nella presa
di corrente
● È stato attivato
l’avvio ritardato
● Il fusibile
dell’installazione
domestica è
bruciato
● Chiudere lo
sportello
● Sostituire il fusibile
● Inserire la spina
nella presa elettrica
● Se si desidera
effettuare subito il
lavaggio, annullare
l’avvio ritardato
Una volta effettuati questi controlli,
chiudere lo sportello della lavastoviglie
e accendere l’apparecchio. Premere il
tasto del programma che era in corso
quando è intervenuto l’allarme. Il
programma riprenderà dal punto in cui
si era interrotto.
In caso di ricomparsa dell’errore o
dell’anomalia, o per altre anomalie o
malfunzionamenti non descritti nella
tabella precedente, contattare il servizio
di assistenza specificando il modello
(Mod.), il codice prodotto (PNC) e il
numero di serie (N.S.).
Questi dati si trovano sulla targhetta di
identificazione applicata sul fianco dello
sportello della lavastoviglie.
Per avere sempre i dati
dell’apparecchio a portata di mano, si
consiglia di annotarli qui di seguito:
Mod. : .................................................
PNC: .................................................
N.S. : .................................................
problemi di funzionamento electrolux 31
Se al termine di questi controlli il
problema persiste, contattare il servizio
di assistenza locale.
I risultati del lavaggio non sono soddisfacenti
Le stoviglie non sono
pulite
● È stato selezionato un programma di lavaggio non
adatto.
● La disposizione delle stoviglie impedisce all’acqua di
raggiungere tutti i punti della superficie. I cestelli non
devono essere sovraccarichi.
● I mulinelli non possono ruotare liberamente a causa
di un’errata disposizione delle stoviglie.
● I filtri situati sul fondo della vasca sono sporchi o non
sono posizionati correttamente.
● È stata utilizzata una dose insufficiente di detersivo.
● Se si osservano depositi di calcare sulle stoviglie, è
possibile che il contenitore del sale sia vuoto o che il
decalcificatore dell’acqua non sia stato regolato
correttamente.
● Il tubo di scarico non è collegato correttamente.
● Il tappo del contenitore del sale non è chiuso
correttamente.
Le stoviglie sono
bagnate e opache
● Non è stato utilizzato il brillantante.
● La vaschetta del brillantante è vuota.
Bicchieri e stoviglie
presentano striature,
macchie biancastre o
una patina bluastra
● Ridurre il dosaggio del brillantante.
Bicchieri e stoviglie
presentano macchie
dovute all’asciugatura di
gocce d’acqua
● Aumentare il dosaggio del brillantante.
● La causa potrebbe essere il detersivo. Contattare il
servizio clienti del produttore del detersivo.
32 electrolux problemi di funzionamento
Dati tecnici
Dimensioni Larghezza 59,6 cm
81,8 -87,8 cm
55,5 cm
Altezza
Profondità
Pressione di carico dell’acqua Minima 0,05 MPa
0,8 MPa
Massima
Capacità 12 coperti
Peso max. 42kg
Rumorosità 45 dB (A)
Tensione del collegamento
elettrico - Potenza totale Fusibile
I dati sul collegamento elettrico sono riportati
sulla targhetta di identificazione applicata sul
bordo interno dello sportello della lavastoviglie
Valori di consumo
Durata del
programma
(minuti)
Programma Consumo di energia
(kWh)
Consumo
d’acqua
(litri)
110 -120
Intensivo 1,8 - 2,0 23 - 25
90 - 115
Auto 1,1 - 1,5 12 - 23
30
Rapido 0,9 9
150
Eco
(Programma per gli
istituti di prova)
1,05 15
12
Ammollo 0,1 4
I valori di consumo sono da intendersi
come misure indicative e dipendono
dalla pressione e dalla temperatura
dell’acqua, dalle variazioni
dell’alimentazione elettrica e dalla
quantità di stoviglie.
dati tecnici electrolux 33
Informazioni per gli istituti di prova
La prova in conformità alla norma EN
60704 deve essere eseguita con la
lavastoviglie completamente carica
usando il programma di prova (vedere
“Valori di consumo”).
La prova in conformità alla norma
EN 50242 deve essere eseguita dopo
aver riempito le vaschette del sale
e del brillantante con prodotti idonei
e utilizzando il programma di prova
(vedere “Valori di consumo”).
Disposizione del cestello inferiore
Disposizione del cestello
portaposate
Capacità massima di carico:
12 coperti standard
Quantità di detersivo richiesta: 5 g + 25 g (tipo B)
Dosaggio del brillantante: posizione 4 (tipo III)
Disposizione del cestello superiore
(togliere la griglia portabicchieri)
34 electrolux informazioniper gli istituti di prova
Tutti gli interventi elettrici e/o
idraulici richiesti per l’installazione
dell’apparecchio devono essere
eseguiti da un elettricista e/o
idraulico qualificato o da una
persona competente.
Rimuovere tutti i materiali di imballaggio
prima di posizionare l’apparecchio.
Se possibile, posizionare l’apparecchio
vicino a un rubinetto dell’acqua e a uno
scarico.
Inserimento nel vano di
alloggiamento
Questa lavastoviglie è progettata
esclusivamente per essere inserita in un
vano di incasso.
Attenzione! Per l’applicazione del
pannello sulla porta e per l’incasso della
lavastoviglie seguire attentamente le
istruzioni riportate sulla dima, fornita in
dotazione.
Non sono richieste aperture
supplementari per la ventilazione, ma
solo per il passaggio del cavo di
alimentazione elettrica e dei tubi di
carico e scarico.
La lavastoviglie dispone di piedini
regolabili che permettono la regolazione
in altezza.
Per effettuare operazioni che richiedono
l’accesso ai componenti interni,
scollegare la lavastoviglie dalla rete
elettrica.
Durante l’installazione dell’apparecchio,
verificare che i tubi di ingresso e di
scarico dell’acqua non vengano piegati
o schiacciati.
Installazione
Livellamento
Un buon livellamento è essenziale per la
corretta chiusura e tenuta dello sportello.
Se l’apparecchio è livellato
correttamente, lo sportello non può
urtare contro i lati del mobile.
Se lo sportello non si chiude
correttamente, allentare o stringere i
piedini regolabili fino a raggiungere una
chiusura ottimale dello sportello.
Fissaggio
La lavastoviglie deve essere
assicurata contro il ribaltamento.
Accertarsi che le parti a cui la
lavastoviglie viene fissata siano
adeguatamente ancorate ad una
struttura fissa (mobili adiacenti,
muro).
installazione electrolux 35
Se l’apparecchio è collegato a
tubazioni nuove o rimaste inutilizzate
per molto tempo, si consiglia di lasciar
scorrere l’acqua per alcuni minuti prima
di collegare il tubo di carico.
NON usare tubi di collegamento già
utilizzati per altri apparecchi.
Questo apparecchio è provvisto di
funzioni di sicurezza che impediscono
all’acqua utilizzata per il lavaggio di
tornare nell’impianto dell’acqua
potabile. Questo apparecchio è
conforme alle leggi vigenti in materia
idraulica.
Collegamento del tubo di scarico
dell’acqua
L’estremità del tubo di scarico dell’acqua
può essere collegata come segue:
1. Al sifone del lavello, fissandola al lato
inferiore del piano di lavoro. In questo
modo si eviterà che l’acqua di scarico
del lavello affluisca alla lavastoviglie.
2. Ad uno scarico a muro dotato di
apposito sfiato in aria, avente un
diametro interno di almeno 4 cm.
Il collegamento dello scarico deve
trovarsi a un’altezza compresa tra 30 cm
(minima) e 100 cm (massima) dal fondo
della lavastoviglie.
Il tubo di scarico può essere orientato
indifferentemente verso destra o verso
sinistra. Verificare che il tubo non sia
piegato o schiacciato, poiché in tal caso
lo scarico dell’acqua potrebbe essere
rallentato o bloccato.
Durante lo scarico dell’apparecchio il
tappo del lavello non deve essere
inserito, poiché ciò potrebbe causare il
riflusso dell’acqua nella lavastoviglie.
36 electrolux installazione
Collegamenti alla rete idrica
La lavastoviglie può essere alimentata con
acqua calda (max. 60°) o fredda.
Si consiglia, tuttavia, di utilizzare
acqua fredda.
L’acqua calda può essere meno efficace
in caso di stoviglie molto sporche, poiché
riduce sensibilmente la durata dei
programmi di lavaggio.
Per effettuare il collegamento, la ghiera
applicata sul tubo di carico
dell’apparecchio è progettata per avvitarsi
su un attacco filettato da 3/4” o su un
rubinetto ad innesto rapido, ad esempio
di tipo press-block.
La pressione dell’acqua deve rientrare nei
limiti indicati nelle “Specifiche tecniche”.
Per informazioni sulla pressione media
dell’acqua nella propria zona è possibile
rivolgersi all’ente erogatore locale.
Durante il collegamento, verificare che il
tubo di carico dell’acqua non sia piegato o
schiacciato.
I tubi di carico e scarico della lavastoviglie
possono essere orientati verso sinistra o
verso destra, a seconda dell’installazione,
mediante la ghiera di fissaggio.
Riavvitare bene la ghiera per evitare
perdite d’acqua.
Se si utilizza un tubo di prolunga, la sua
lunghezza non deve mai superare i 2
metri e il diametro interno non deve
essere inferiore a quello del tubo in
dotazione.
Allo stesso modo, il diametro interno dei
raccordi utilizzati per il collegamento allo
scarico non deve essere inferiore a quello
del tubo in dotazione.
Collegamento elettrico
Gli standard di sicurezza
richiedono che l’apparecchio sia
collegato ad una efficace presa di
terra. Il produttore declina
qualunque responsabilità in caso di
mancato rispetto delle misure di
sicurezza sopra descritte.
Prima di utilizzare l’apparecchio
per la prima volta, verificare che la
tensione e il tipo di alimentazione
riportati sulla targhetta di
identificazione corrispondano a
quelli della rete a cui la
lavastoviglie verrà collegata. La
targhetta di identificazione riporta
anche la portata del fusibile.
Inserire la spina di alimentazione in
una presa correttamente installata.
Non utilizzare multiple, raccordi o
prolunghe. Questi componenti
potrebbero surriscaldarsi e
generare un pericolo d’incendio.
Se necessario, far sostituire la
presa elettrica domestica. Se
occorre sostituire il cavo elettrico,
contattare il servizio di assistenza
locale.
La spina deve restare accessibile
anche dopo l’installazione
dell’apparecchio.
Non scollegare l’apparecchio dalla
rete elettrica tirando il cavo di
alimentazione. Tirare solo la spina.
installazione electrolux 37
I nostri apparecchi sono dotati di un
dispositivo di sicurezza che impedisce il
ritorno dell’acqua sporca all’interno
della lavastoviglie.
Se lo scarico del lavello dispone di una
“valvola di non ritorno” incorporata,
questa può impedire lo scarico corretto
della lavastoviglie. Si consiglila perciò di
rimuovere tale valvola.
Materiale di imballaggio
I materiali di imballaggio sono ecologici
e possono essere riciclati. I componenti
in plastica sono identificati da
abbreviazioni che ne indicano la
composizione, ad es. >PE<, >PS<,
ecc. Smaltire i materiali di imballaggio
nei contenitori appropriati presso gli
appositi centri di raccolta.
Quando l’apparecchio non viene più
utilizzato:
- Scollegarlo dalla rete elettrica.
- Tagliare il cavo e la spina e smaltirli
in modo appropriato.
- Rimuovere il dispositivo di chiusura
dello sportello. Si eviterà così che i
bambini possano chiudersi
all’interno.
Considerazioni ambientali
Vecchi apparecchi
Il simbolo sul prodotto o sulla
confezione indica che il prodotto non
deve essere considerato come un
normale rifiuto domestico, ma deve
essere portato nel punto di raccolta
appropriato per il riciclaggio di
apparecchiature elettriche ed
elettroniche. Provvedendo a smaltire
questo prodotto in modo appropriato,
si contribuisce a evitare potenziali
conseguenze negative, che potrebbero
derivare da uno smaltimento
inadeguato del prodotto. Per
informazioni più dettagliate sul
riciclaggio di questo prodotto,
contattare l’ufficio comunale, il servizio
locale di smaltimento rifiuti o il negozio
in cui è stato acquistato il prodotto.
38 electrolux considerazioni ambientali
Garanzia / Servizio clienti
IIttaalliiaa
CCeerrttiiffiiccaattoo ddii GGaarraannzziiaa CCoonnvveennzziioonnaallee ddeell pprroodduuttttoorree vveerrssoo iill ccoonnssuummaattoorree..
Le seguenti condizioni, relative alla Garanzia Convenzionale, si attivano
automaticamente a partire dalla data di consegna dell’apparecchiatura ed hanno
una durata di 24 mesi (tale certificato è valido per gli acquisti effettuati dal 1°
Gennaio 2002).
Questo certificato di garanzia si riferisce esclusivamente alle condizioni di Garanzia
Convenzionale del Produttore nei confronti del Consumatore ed è emesso da:
ELECTROLUX
Electrolux Zanussi Italia S.p.A.
Corso Lino Zanussi,
2633080 PORCIA – PN
Esso non pregiudica i diritti previsti dalla direttiva Europea 99/44/CE e dalla
legislazione italiana di recepimento di cui il Consumatore è, e rimane titolare
(D. lgs. n°24 dello 02.02.2002).
11.. DDuurraattaa ee ccoonnddiizziioonnii
ddii vvaalliiddiittàà ddeellllaa ggaarraannzziiaa
La presente Apparecchiatura è garantita da ELECTROLUX per i difetti derivanti
dal processo di fabbricazione che potrebbero manifestarsi nel corso di
2244 mmeessii aa
ppaarrttiirree ddaallllaa ddaattaa ddii ccoonnsseeggnnaa ddeellll''AAppppaarreecccchhiiaattuurraa
. Tale data deve essere
comprovata da un documento di consegna rilasciato dal venditore o da altro
documento probante (es. scontrino fiscale) che riporti il nominativo del venditore,
la data di consegna dell’Apparecchiatura, gli estremi identificativi della stessa
(tipologia, modello). Il consumatore decade dai diritti di cui alla presente Garanzia
Convenzionale ove non denunci il Difetto di Conformità entro il termine di due
mesi dalla scoperta dello stesso.
Affinché la presente Garanzia Convenzionale del produttore abbia piena validità
nel corso del periodo precedentemente indicato, è necessario che:
– l’Apparecchiatura sia utilizzata per scopi domestici e comunque non
nell’ambito di attività imprenditoriali o professionali;
– tutte le operazioni di installazione e collegamento dell’Apparecchiatura alle reti
energetiche (elettriche, idriche, gas) siano effettuate seguendo
scrupolosamente le indicazioni riportate nel Libretto Istruzioni e nella eventuale
Documentazione di Istruzioni per l’installazione inseriti all’interno
dell'apparecchiatura;
– tutte le operazioni di utilizzo dell’Apparecchiatura, così come la manutenzione
periodica avvengano secondo le prescrizioni e indicazioni riportate nel Libretto
Istruzioni;
– qualunque intervento di riparazione sia eseguito da personale dei Centri di
Assistenza autorizzati dal Produttore e che i ricambi utilizzati siano
esclusivamente quelli originali.
garanzia/servizio clienti electrolux 39
22.. IImmppeeggnnoo ppeerr iill rriimmeeddiioo aall ddiiffeettttoo
Qualora, nel periodo di durata della garanzia, sia accertato e riconosciuto un
difetto imputabile a vizi di fabbricazione, ELECTROLUX si impegna a eliminare il
difetto attraverso la riparazione o la sostituzione dei componenti difettosi, senza
alcuna spesa per il Consumatore. Per ogni richiesta di intervento il Consumatore
può comporre il numero telefonico
119999 110000 110000
valido per le chiamate da tutta
Italia (telefonata a pagamento), che lo mettererà in contatto con il
CCeennttrroo ddii
AAssssiisstteennzzaa TTeeccnniiccaa aauuttoorriizzzzaattoo ppiiùù vviic
ciinnoo
. In ogni caso i numeri dei Centri di
Assistenza Tecnica autorizzati sono reperibili sulle Pagine Gialle alla voce
“Elettrodomestici riparazione" oppure attraverso il sito internet
wwwwww..eelleeccttrroolluuxx..iitt
.
Se lo stesso difetto si ripete più volte o le spese di riparazione sono ritenute
sproporzionate, il Produttore, a suo insindacabile giudizio, potrà disporre la
sostituzione dell’Apparecchiatura difettosa con un’altra dello stesso valore.
LL''eevveennttuuaallee rriippaarraazziioonnee oo ssoossttiittuuzziioonnee ddii ccoommppoonneennttii oo ddeellllaa sstteessssaa
aappppaarre
ecccchhiiaattuurraa nnoonn eesstteennddoonnoo llaa dduurraattaa ddeellllaa pprreesseennttee ggaarraannzziiaa cchhee
ccoonnttiinnuueerràà,, iinn ooggnnii ccaassoo,, ffiinnoo aallllaa ssc
caaddeennzzaa ddeeii 2244 mmeessii ccoommee pprreevviissttoo aallllaa
pprreecceeddeennttee ccllaauussoollaa 11..
Per migliorare il servizio e ridurre i tempi di intervento si invitano i clienti a fornire
al Centro Assistenza Tecnica i dati dell'Apparecchiatura oggetto della chiamata.
In particolare si prega di fornire le seguenti in-formazioni:
– modello dell'Apparecchiatura (es. Rex FI 22/10)
– numero di produzione o PNC (es. 925435112)
– data di acquisto–difetto lamentato
33.. EEsstteennssiioonnee tteerrrriittoorriiaallee ddeellllaa ggaarraan
nzziiaa
Questa Apparecchiatura è stata costruita per essere venduta e utilizzata sul
territorio italiano (inclusi Città del Vaticano e Repubblica di S. Marino e, di
conseguenza, la presente Garanzia Convenzionale del Produttore viene
assicurata da ELECTROLUX su tutto il territorio italiano (inclusi Città del Vaticano
e Repubblica di S. Marino) attraverso la propria rete di Assistenza Tecnica. La
presente Garanzia Convenzionale del Produttore non si estende quindi alle
Apparecchiature vendute o utilizzate in un Paese estero.
IInn qquueessttoo uullttiimmoo ccaassoo iill CCoonnssuummaattoorree ppoottrràà aavvvvaalleerrssii ddeellllee ccoonnddiizziioonnii ooffffeerrttee ddaallllaa
GGaarraannzziiaa
CCoonnvveennzziioonnaallee ddeell PPrroodduuttttoorree ooffffeerrttaa ddaa ssoocciieettàà ddeell GGrruuppppoo EElleeccttrroolluuxx
pprreesseennttii nneell PPaaeessee iinntteerreessssaattoo..
40 electrolux garanzia/servizio clienti
44.. CCllaauussoollee ddii eesscclluussiioonnee
Non sono coperte dalla presente Garanzia Convenzionale del Produttore gli
interventi e/o le riparazioni e/o le eventuali parti di ricambio che dovessero
risultare difettose a causa di:
– mancata osservanza delle istruzioni per l’uso e la manutenzione riportate nel
libretto in dotazione all’Apparecchiatura;
– negligenza e trascuratezza d’uso;
– errata installazione;
– manutenzione o riparazioni operate da personale non autorizzato e/o utilizzo di
ricambi non originali;
– danni da trasporto, ovvero danni da circostanze e/o eventi causati da forza
maggiore che comunque non possono farsi risalire a difetti di fabbricazione
dell’elettrodomestico.
I particolari asportabili, le manopole, le lampade, le parti in vetro e smaltate, le
tubazioni esterne e gli eventuali accessori e materiali di consumo non sono
coperti da garanzia se non quando si dimostri che si tratta di vizio di
fabbricazione. Sono altresì esclusi dalle prestazioni in garanzia gli interventi
tecnici inerenti l’installazione e l’allacciamento agli impianti di alimentazione.
Pertanto nel caso in cui, in relazione a quanto precedentemente indicato, venga
effettuato su richiesta del consumatore un intervento tecnico da parte del
personale dei Centri di Assistenza Tecnica non autorizzati, i costi dell’intervento e
delle eventuali parti di ricambio saranno a totale carico del Consumatore.
55.. LLiimmiittaazziioonnii ddeellllaa rreessppoonnssaabbiilliittàà ddeell PPrroodduuttttoorree
ELECTROLUX declina ogni responsabilità per eventuali danni che possano,
direttamente o indirettamente, derivare a persone, cose o animali, in
conseguenza della mancata osservanza di tutte le prescrizioni indicate
nell’apposito Libretto Istruzioni e concernenti specialmente quelle in tema di
installazione, uso e manutenzione dell’Apparecchiatura.
66.. SSccaaddeennzzaa ddeellllaa ggaarraannzziiaa
Trascorso il periodo di 24 mesi di durata della presente Garanzia Convenzionale
del Produttore, ogni intervento di riparazione e/o sostituzione di componenti sarà
a carico del Consumatore secondo le tariffe vigenti presso la rete di Assistenza
Tecnica autorizzata dal Produttore, salvo che il consumatore non abbia aderito
ad uno dei contratti Top Service. ELECTROLUX si avvale di una rete di
assistenza tecnica presente su tutto il territorio nazionale: Electrolux Service. Si
tratta di una rete di Centri Autorizzati che garantiscono il massimo livello di
servizio sugli elettrodomestici grazie a:
garanzia/servizio clienti electrolux 41
●
ppeerrssoonnaallee aallttaammeennttee qquuaalliiffiiccaattoo
aggiornato sulle novità di prodotto che
continuamente la nostra azienda realizza per soddisfare al meglio le esigenze
dei consumatori;
●
eesseeccuuzziioonnee ddeellll’’iinntteerrvveennttoo ““AA rreeggoollaa dd’’aarrttee””
il nostro servizio è primo in Italia nel
settore, certificato ISO 9001, garanzia di qualità. Gli interventi vengono effettuati
seguendo precise modalità stabilite dalla nostra Azienda;
●
uuttiilliizzzzoo eesscclluussiivvoo ddii rriiccaammbbii oorriiggiinnaallii
, Electrolux Distriparts che garantiscono il
corretto funzionamento dell’elettrodomestico nel tempo. Sono disponibili fino a
dieci anni dalla data di cessazione della produzione dello specifico modello;
●
uunnaa ggaammmmaa ddii aacccceessssoorrii ssppeecciiffiiccii
, ideati da Electrolux per migliorare l'uso e le
prestazioni degli elettrodomestici e garantire negli anni la massima efficienza.
●
ttrraassppaarreennzzaa ddeellll’’iinntteerrvveennttoo
, rilascio della documentazione tecnica e fiscale, che
permette di risalire in ogni momento alla natura dell’intervento;
●
ttrraassppaarreennzzaa ddeeii ccoossttii
, sulla base di un tariffario ufficiale rilasciato dall’Azienda.
IInn ccaassoo ddii iinntteerrvveennttii oo ccoonnttrroollllii eesseegguuiittii ddaa cceennttrrii nnoonn aauuttoorriizzzzaattii ee iinn ccaas
soo ddii uuttiilliizzzzoo
ddii rriiccaammbbii nnoonn oorriiggiinnaallii ll’’aazziieennddaa ddeecclliinnaa ooggnnii rreessppoonnssaabbiilliittàà ssuu eevveennttuuaallii aannoommaalliiee ddii
ffuunnzziioonnaammeennttoo ee//oo ccoossttii ssoosstteennuuttii ddaallll’’uutteennttee..
CCOONNTTRROOLLLLOO PPEERRIIOODDIICCOO DDEELL PPRROODDOOTTTTOO..
Al fine di evitare malfunzionamenti improvvisi, per garantire l’efficienza e la durata nel
tempo con il minimo di consumi ed in condizioni di massima sicurezza, è
consigliabile, proprio come per le automobili, far eseguire sul Suo elettrodomestico
dei controlli periodici. I centri autorizzati Electrolux Servizio sono a Vostra
disposizione per eseguire questi interventi di controllo periodico a tariffe particolari.
CCoonnttaattttii
In caso di malfunzionamento o di guasto al Vostro elettrodomestico Vi invitiamo a
comporre il sottoriportato Numero Unico: sarete messi automaticamente in contatto
con il Centro Autorizzato Electrolux Service più vicino alla Vostra abitazione.
Per eventuali ulteriori informazioni telefonare a Pronto REX 0434 558500 o accedere
al sito internet
wwwwww..eelleeccttrroolluuxx..iitt
.
* Telefonata a pagamento.Tariffe su www.electrolux.it
42 electrolux garanzia/servizio clienti
* Telefonata a pagamento. Tariffe su www.zoppas.it
Questo elettrodomestico è garantito da Electrolux in ciascuno dei paesi elencati per
il periodo specificato nella garanzia dell'apparecchiatura o, in alternativa, dalla
legislazione vigente nel paese di utilizzo. Se vi trasferite da un paese ad un altro, tra
quelli sotto elencati, anche la garanzia dell'apparecchiatura sarà trasferita alle
seguenti condizioni:
●l La garanzia dell'apparecchiatura inizia a decorrere a partire dalla data del primo
acquisto, che dovrà essere dimostrato presentando un documento d'acquisto
valido emesso dal venditore.
● La durata della garanzia e le condizioni offerte (es. manodopera e/o ricambi)
faranno riferimento alle condizioni esistenti nel nuovo paese di residenza per la
stessa tipologia di prodotti.
● La garanzia è strettamente personale ed è intestata all'acquirente originale
dell'apparecchiatura e non può essere trasferita ad un altro utilizzatore.
● L'apparecchiatura deve essere installata e utilizzata in conformità alle istruzioni
fornite da Electrolux ed utilizzata solo in ambito domestico e comunque non per
attività imprenditoriali o professionali.
● L'apparecchiatura deve essere installata in conformità a tutte le normative vigenti
nel nuovo paese di residenza.
Le disposizioni della presente Garanzia Europea non pregiudicano i diritti previsti
dalla legislazione di cui il consumatore è e rimane titolare.
Garanzia Europea
garanzia europea electrolux 43
www.electrolux.com
Albania +35 5 4 261 450 Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien +32 2 363 04 44 Bergensesteenweg 719, 1502 Lembeek
Danmark +45 70 11 74 00 Sjællandsgade 2, 7000 Fredericia
Eesti +37 2 66 50 030 Mustamäe tee 24, 10621 Tallinn
France www.electrolux.fr
Hellas +30 23 10 56 19 70 4 Limnou Str., 54627 Thessaloniki
Ireland +353 1 40 90 753 Long Mile Road Dublin 12
Latvija +37 17 84 59 34 Kr. Barona iela 130/2, LV-1012, Riga
Luxembourg +35 2 42 43 13 01 Rue de Bitbourg, 7, L-1273 Hamm
Nederland +31 17 24 68 300 Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Österreich +43 18 66 400 Herziggasse 9, 1230 Wien
Schweiz/Suisse/Svizzera +41 62 88 99 111 Industriestrasse 10, CH-5506 Mägenwil
Portugal +35 12 14 40 39 39 Quinta da Fonte - Edificio Gonçalves Zarco -
Q 35 - 2774 - 518 Paço de Arcos
Hrvatska +385 1 63 23 338 Slavonska avenija 3, 10000 Zagreb
Italia +39 (0) 434 558500 C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Lietuva +370 5 27 80 609 Verkiu, 09108 Vilnius
Magyarország +36 1 252 1773 H-1142 Budapest XIV, Erzsébet királyné útja 87
Norge +47 81 5 30 222 Risløkkvn. 2, 0508 Oslo
Polska +48 22 43 47 300 ul. Kolejowa 5/7, Warsaw
Romania +40 21 451 20 30 Str. Garii Progresului 2, S4, 040671 RO
Slovenija +38 61 24 25 731
Electrolux Ljubljana, d.o.o.
Trćaška 132, 1000 Ljubljana
Slovensko +421 2 43 33 43 22
Electrolux Slovakia s.r.o., Electrolux
Domáce spotrebiče SK, Seberíniho
1,
821 03 Bratislava
Deutschland +49 180 32 26 622 Muggenhofer Str. 135, 90429 Nürnberg
España +34 902 11 63 88 Carretera M-300, Km. 29,900
Alcalá de Henares Madrid
Great Britain +44 8705 929 929 Addington Way, Luton, Bedfordshire
LU4 9QQ
Česká republika
+420 2 61 12 61 12
Budějovická 3, Praha 4, 140 21
Suomi +35 8 26 22 33 00 Konepajanranta 4, 28100 Pori
Sverige +46 (0)771 76 76 76 Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm
Россия +7 495 937 7837
129090 Москва, Олимпийский
проспект, 16, БЦ „Олимпик“
Türkiye +90 21 22 93 10 25
Tarlabaþý caddesi no : 35 Taksim
Istanbul
44 electrolux garanzia europea
45 electrolux
Note
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
www.electrolux.com
117990120-00-13122006
www.electrolux.it
Loading...
