DE GESCHIRRSPÜLER BENUTZERINFORMATION 2
ES LAVAVAJILLAS MANUAL DE
INSTRUCCIONES
19
www.electrolux.com
2
INHALT
1. SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. GERÄTEBESCHREIBUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3. BEDIENFELD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4. PROGRAMME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5. OPTIONEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6. VOR DER ERSTEN INBETRIEBNAHME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7. TÄGLICHER GEBRAUCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
8.
TIPPS UND HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
9. REINIGUNG UND PFLEGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
10.
FEHLERSUCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
11. TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
WIR DENKEN AN SIE
Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt
gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der
Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie
bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.
Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu
erhalten:
www.electrolux.com
Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:
www.electrolux.com/productregistration
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:
www.electrolux.com/shop
KUNDENDIENST UND -BETREUUNG
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
(diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),
Seriennummer.
Warnungs-/ Sicherheitshinweise.
Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz
Änderungen vorbehalten.
DEUTSCH 3
1.
SICHERHEITSHINWEISE
Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine
Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße
Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.
1.1 Sicherheit von Kindern und
schutzbedürftigen Personen
WARNUNG!
Es besteht Erstickungsgefahr, Risiko von Verletzungen oder permanenten Behinderungen.
• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder
mangelndem Wissen dieses Gerät benutzen. Solche Personen müssen von
einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder bei
der Bedienung des Geräts angeleitet
werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Alle Verpackungsmaterialien von Kindern fernhalten.
• Halten Sie alle Reinigungsmittel von
Kindern fern.
• Halten Sie Kinder und Haustiere vom
geöffneten Gerät fern.
1.2 Montage
• Entfernen Sie das gesamte Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht
auf und benutzen Sie es nicht.
• Stellen Sie das Gerät nicht an einem
Ort auf, an dem die Temperatur unter 0
°C absinken kann, und benutzen Sie
das Gerät nicht, wenn die Temperatur
unter 0 °C absinkt.
• Halten Sie sich an die mitgelieferte
Montageanleitung.
• Stellen Sie sicher, dass das Gerät unter
und an angrenzenden sicheren Konstruktionen montiert ist.
Elektrischer Anschluss
WARNUNG!
Brand- und Stromschlaggefahr.
• Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die elektrischen
Daten auf dem Typenschild den Daten
Ihrer Stromversorgung entsprechen.
Wenden Sie sich andernfalls an eine
Elektrofachkraft.
• Das Gerät darf ausschließlich an eine
ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und
Netzkabel nicht zu beschädigen. Falls
das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen.
• Stecken Sie den Netzstecker erst nach
Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, um das
Gerät von der Spannungsversorgung
zu trennen. Ziehen Sie dazu immer direkt am Netzstecker.
• Fassen Sie das Netzkabel oder den
Netzstecker nicht mit nassen Händen
an.
• Das Gerät entspricht den EWG-Richtlinien.
Wasseranschluss
• Achten Sie darauf, die Wasserschläuche nicht zu beschädigen.
• Bevor Sie neue oder lange Zeit nicht
benutzte Schläuche an das Gerät anschließen, lassen Sie Wasser durch die
Schläuche fließen, bis es sauber austritt.
• Achten Sie darauf, dass beim ersten
Gebrauch des Geräts keine Undichtheiten vorhanden sind.
• Der Wasserzulaufschlauch verfügt über
ein Sicherheitsventil und eine Ummantelung mit einem innenliegenden Netzkabel.
www.electrolux.com
4
• Ziehen Sie sofort den Netzstecker aus
1.3 Gebrauch
• Dieses Gerät ist für die Verwendung im
• Nehmen Sie keine technischen Ände-
• Stellen Sie Messer und Besteck mit
WARNUNG!
Gefährliche Spannung.
der Steckdose, wenn der Wasserzulaufschlauch beschädigt ist. Wenden
Sie sich für den Austausch des Wasserzulaufschlauchs an den Kundendienst.
Haushalt und ähnliche Zwecke vorgesehen, wie z. B.:
– Personalküchenbereiche in Geschäf-
ten, Büros und anderen Arbeitsumfel-
dern
–Bauernhöfe
– Für Gäste in Hotels, Motels und an-
deren wohnungsähnlichen Räumlich-
keiten
– In Pensionen und vergleichbaren Un-
terbringungsmöglichkeiten.
WARNUNG!
Es besteht Verletzungs-, Verbrennungs-, Stromschlag- oder
Brandgefahr.
rungen am Gerät vor.
scharfen Spitzen mit der Spitze nach
unten in den Besteckkorb oder legen
Sie sie waagerecht in das Gerät.
• Lassen Sie die Gerätetür nicht ohne
Beaufsichtigung offen stehen, damit
von der Tür keine Stolpergefahr ausgeht.
• Setzen oder stellen Sie sich nie auf die
offene Tür.
• Geschirrspüler-Reinigungsmittel sind
gefährlich. Beachten Sie die Sicherheitsanweisungen auf der Reinigungsmittelverpackung.
• Trinken Sie nicht das Wasser aus dem
Gerät und verwenden Sie es nicht zum
Spielen.
• Nehmen Sie kein Geschirr aus dem Gerät, bevor das Programm beendet ist.
Es könnte sich noch Reinigungsmittel
auf dem Geschirr befinden.
• Es kann heißer Dampf aus dem Gerät
austreten, wenn Sie die Tür während
des Ablaufs eines Programms öffnen.
• Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt sind,
im Gerät, auf dem Gerät oder in der
Nähe des Geräts.
• Reinigen Sie das Gerät nicht mit einem
Wasser- oder Dampfstrahl.
1.4 Entsorgung
WARNUNG!
Verletzungs- und Erstickungsgefahr.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und
entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu
verhindern, dass sich Kinder oder
Haustiere in dem Gerät einschließen.
2. GERÄTEBESCHREIBUNG
11
DEUTSCH 5
1
2
10
Oberer Sprüharm
1
Unterer Sprüharm
2
Filter
3
Typenschild
4
Salzbehälter
5
Wasserhärtestufen-Wähler
6
8
7
9
6
3
4
5
Klarspülmittel-Dosierer
7
Reinigungsmittelbehälter
8
Besteckkorb
9
Unterkorb
10
Oberkorb
11
www.electrolux.com
6
3. BEDIENFELD
1
Auto Off
Program
3 sec
Rinse & Hold
EnergySaver
Multitab
Option
AutoFlex
Intensive
45º-70º
50º
Quick Plus
1 Hour
55º
70º
60º
Start
Delay
MyFavourite
Save
MyFavourite
Reset
Ein/Aus-Taste
1
Program-Taste
2
Programmkontrolllampen
3
Display
4
Kontrolllam-
Beschreibung
pen
Kontrolllampe „Hauptspülgang“. Leuchtet während des Hauptspülgangs oder Klarspülgangs auf.
Kontrolllampe „Trocknungsphase“. Leuchtet während der Trocknungsphase auf.
Kontrolllampe „Salz“. Sie erlischt während des Programmbetriebs.
Kontrolllampe „Klarspülmittel“. Sie erlischt während des Programmbetriebs.
Kontrolllampe „Multitab“.
2
3
8 7
4
Delay-Taste
5
Start-Taste
6
Kontrolllampen
7
Option-Taste
8
5
6
Kontrolllampe „EnergySaver“.
4. PROGRAMME
DEUTSCH 7
Programm Verschmutzungs-
grad
Programmphasen
Optionen
Beladung
1)
2)
Normal verschmutzt
Geschirr und Besteck
Alle
Geschirr, Besteck,
Töpfe und Pfannen
Vorspülen
Hauptspülgang 50 °C
Spülgänge
Trocknen
Vorspülen
Hauptspülgang von
45 °C bis 70 °C
EnergySaver
EnergySaver
Spülgänge
Trocknen
Stark verschmutzt
Geschirr, Besteck,
Töpfe und Pfannen
Vorspülen
Hauptspülgang 70 °C
Spülgänge
EnergySaver
Trocknen
Normal verschmutzt
Hauptspülgang 55 °C
Spülgänge
Geschirr und Besteck
3)
Vor kurzem benutztes Geschirr
Hauptspülgang 60 °C
Spülgang
Geschirr und Besteck
4)
1)
Dieses Programm gewährleistet den wirtschaftlichsten Wasser- und Energieverbrauch für
normal verschmutztes Geschirr und Besteck. (Dies ist das Standardprogramm für
Prüfinstitute.)
2)
Das Gerät erkennt den Verschmutzungsgrad und die Anzahl der Geschirrteile in den
Körben. Es stellt dann automatisch die Wassertemperatur und -menge, den
Energieverbrauch und die Programmdauer ein.
3)
Mit diesem Programm können Sie vor kurzem benutztes Geschirr spülen. Sie erhalten gute
Spülergebnisse in kurzer Zeit.
4)
Verwenden Sie dieses Programm zum schnellen Abspülen des Geschirrs. Damit wird
vermieden, dass sich Essensreste am Geschirr festsetzen und unangenehme Gerüche aus
dem Gerät entweichen.
Verwenden Sie für dieses Programm kein Reinigungsmittel.
Alle Vorspülen
Verbrauchswerte
Programm
1)
Dauer
(Min.)
Energie
(kWh)
Wasser
(l)
204 0.70 8.9
40 - 150 0.5 - 1.1 6 - 11
130 - 150 1.1 - 1.2 10 - 11
www.electrolux.com
8
Programm
1)
Druck und Temperatur des Wassers, die Schwankungen in der Stromversorgung, die
ausgewählten Optionen und die Geschirrmenge können die Werte verändern.
Informationen für Prüfinstitute
Möchten Sie Informationen zum Leistungstest erhalten, schicken Sie eine E-Mail an:
info.test@dishwasher-production.com
Notieren Sie die Produktnummer (PNC), die Sie auf dem Typenschild finden.
5. OPTIONEN
Schalten Sie die Optionen vor
dem Programmstart ein oder aus.
Sie können die Optionen nicht einoder ausschalten, wenn ein Programm angelaufen ist.
Haben Sie eine oder mehrere Optionen eingeschaltet, prüfen Sie,
ob die entsprechenden Kontrolllampen leuchten, bevor Sie das
Programm starten.
5.1 EnergySaver
Diese Option senkt die Temperatur in der
letzen Spühlphase.
Durch die Verwendung dieser Option wird
der Energieverbrauch (bis zu 25 %) und
die Programmdauer verringert.
Das Geschirr kann am Ende des Programms noch feucht sein.
So schalten Sie die Option
EnergySaver ein:
1. Drücken Sie Option, bis die Kontroll-
lampe EnergySaver leuchtet. Im Display können Sie die aktualisierte Programmdauer sehen.
• Ist die Option nicht mit dem Programm kombinierbar, leuchtet die
entsprechende Kontrolllampe nicht.
1)
Dauer
(Min.)
Energie
(kWh)
Wasser
(l)
50 - 60 0.9 - 1.0 7 - 8
30 0.8 7
14 0.1 3
5.2 Multitab
Schalten Sie diese Option nur ein, wenn
Sie Kombi-Reinigungstabletten verwenden.
Mit der Option „Multitab“ wird der Gebrauch von Klarspülmittel und Salz ausgeschaltet. Die entsprechenden Kontrolllampen bleiben ausgeschaltet.
Die Programmdauer kann sich verlängern.
So schalten Sie die Option Multitab
ein:
1.
Drücken Sie Option, bis die Kontrolllampe Multitab leuchtet.
Wenn Sie nicht länger KombiReinigungstabletten verwenden,
führen Sie die folgenden Schritte aus,
bevor Sie ein anderes
Reinigungsmittel, ein anderes
Klarspülmittel oder ein anderes
Geschirrspülsalz verwenden:
1. Stellen Sie den Wasserenthärter auf
die höchste Stufe ein.
2. Stellen Sie sicher, dass der Salzbehälter und der Klarspülmittel-Dosierer gefüllt sind.
3.
Starten Sie das kürzeste Programm
mit einem Spülgang ohne Reinigungsmittel und ohne Geschirr.
4. Stellen Sie den Wasserenthärter entsprechend der Wasserhärte in Ihrem
Gebiet ein.
5. Stellen Sie die Menge des Klarspülmittels ein.
5.3 MyFavourite
Mit dieser Option können Sie das Programm, das Sie am häufigsten benutzen,
einstellen und speichern.
Sie können nur jeweils ein Programm speichern. Wenn Sie ein
anderes Programm speichern,
wird das zuvor gespeicherte Programm gelöscht.
So speichern Sie ein Programm:
1. Drücken Sie die Taste „Ein/Aus“, um
das Gerät einzuschalten.
2.
Stellen Sie das Programm ein, das Sie
speichern möchten. Sie können auch
mit dem Programm kombinierbare
Optionen einstellen. Bitte beachten
Sie, dass es nicht möglich ist, die Option Delay zu speichern.
3.
Halten Sie gleichzeitig die Tasten Program und Delay gedrückt, bis die
Programmkontrolllampen und die Optionskontrolllampen blinken.
So stellen Sie das Programm
MyFavourite ein:
1.
Halten Sie Program gedrückt, bis die
dem MyFavourite Programm zugeordneten Anzeigen und Optionen leuchten.
• Das Display zeigt die Dauer des
Programms an.
5.4 Signaltöne
Die Signaltöne ertönen im Fall einer Gerätestörung und bei Einstellung der Wasser-
DEUTSCH 9
enthärterstufe. Es ist nicht möglich, diese
Signaltöne auszuschalten.
Es ertönt auch ein Signalton, wenn das
Programm beendet ist. Standardmäßig ist
dieser Signalton ausgeschaltet, es ist jedoch möglich, ihn einzuschalten.
So schalten Sie den Signalton für das
Programmende ein:
1.
Drücken Sie die Taste „Ein/Aus“, um
das Gerät einzuschalten. Stellen Sie
sicher, dass sich das Gerät im Einstellmodus befindet, siehe Abschnitt „Einstellen und Starten eines Programms“.
2.
Halten Sie gleichzeitig Delay und
Start gedrückt, bis die Programmkon-
trolllampen
blinken.
3. Drücken Sie Delay.
•
Die Programmkontrolllampen
und erlöschen.
•
Die Programmkontrolllampe
blinkt weiter.
• Im Display wird die aktuelle Einstellung angezeigt.
, und
Der Signalton ist eingeschaltet
Der Signalton ist ausgeschaltet
4.
Drücken Sie „Delay“ zur Änderung der
Einstellung.
5.
Drücken Sie die Taste „Ein/Aus“, um
das Gerät auszuschalten und die Einstellung zu bestätigen.
6. VOR DER ERSTEN INBETRIEBNAHME
1. Prüfen Sie, ob der Wasserenthärter
entsprechend der Wasserhärte in Ihrem Gebiet eingestellt ist. Passen Sie
die Einstellung bei Bedarf entsprechend an. Wenden Sie sich an das
örtliche Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren.
2.
Füllen Sie den Salzbehälter.
3. Füllen Sie den Klarspülmittel-Dosierer.
4.
Drehen Sie den Wasserhahn auf.
5. Möglicherweise haben sich im Gerät
Rückstände angesammelt. Starten Sie
ein Programm, um diese zu entfernen.
Verwenden Sie kein Reinigungsmittel
und beladen Sie die Körbe nicht.
www.electrolux.com
10
6.1 Einstellen des Wasserenthärters
Wasserhärte
Deutsche
Wasserhärte-
grade
(°dH)
Französische
Wasserhärte-
grade
(°fH)
mmol/l Clarke
47 - 50 84 - 90 8.4. - 9.0 58 - 63
43 - 46 76 - 83 7.6 - 8.3 53 - 57
37 - 42 65 - 75 6.5 - 7.5 46 - 52
29 - 36 51 - 64 5.1 - 6.4 36 - 45
23 - 28 40 - 50 4.0 - 5.0 28 - 35
19 - 22 33 - 39 3.3 - 3.9 23 - 27
Wasser-
härtegra-
de
Wasserenthärter-
einstellung
Manuell Elekt-
1)
2
1)
2
1)
2
1)
2
1)
2
1)
2
15 - 18 26 - 32 2.6 - 3.2 18 - 22 1 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 1 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 1 2
< 4 < 7 < 0.7 < 5
1)
Werkseinstellung.
2)
Verwenden Sie kein Salz bei diesen Werten.
Sie müssen den Wasserenthärter
manuell und elektronisch einstellen.
2)
1
ro-
nisch
10
9
8
7
6
1)
5
2)
1
Manuelle Einstellung
Elektronische Einstellung
1.
Drücken Sie die Taste „Ein/Aus“, um
das Gerät einzuschalten. Stellen Sie
sicher, dass sich das Gerät im Einstellmodus befindet, siehe Abschnitt „Einstellen und Starten eines Programms“.
2. Halten Sie gleichzeitig Delay und
Start gedrückt, bis die Programmkon-
trolllampen
blinken.
, und
Stellen Sie den Wasserhärtestufen-Wähler
auf Stufe 1 oder 2.
3. Drücken Sie Program.
• Die Programmkontrolllampen
und erlöschen.
•
Die Programmkontrolllampe
blinkt weiter.
• Der Signalton läutet (z. B. fünf aufeinander folgende Signaltöne = Wasserhärte 5).
• Das Display zeigt die aktuelle Einstellung des Wasserenthärters an, z.
= Stufe 5.
B.
4. Drücken Sie die Taste „Program“
wiederholt, um die Einstellung zu ändern.
6.2 Füllen des Salzbehälters
DEUTSCH 11
5. Drücken Sie die Taste „Ein/Aus“, um
das Gerät auszuschalten und die Einstellung zu bestätigen.
1.
Drehen Sie den Deckel gegen den
Uhrzeigersinn und öffnen Sie den
Salzbehälter.
2.
Füllen Sie 1 Liter Wasser in den Salzbehälter (nur beim ersten Mal).
3.
Füllen Sie den Salzbehälter mit Geschirrspülsalz.
4.
Entfernen Sie das Salz, das sich um
die Öffnung des Salzbehälters herum
angesammelt hat.
5.
Drehen Sie den Deckel im Uhrzeigersinn, um den Salzbehälter zu schließen.
VORSICHT!
Beim Befüllen des Salzbehälters
können Wasser und Salz austreten. Korrosionsgefahr. Starten Sie
ein Programm, nachdem Sie den
Salzbehälter befüllt haben, um die
Korrosion zu vermeiden.
6.3 Füllen des Klarspülmittel-Dosierers
A
B
A
X
M
2
1
3
4
+
-
1.
2.
3.
4.
C
D
Drücken Sie die Entriegelungstaste
(D), um den Deckel (C) zu öffnen.
Füllen Sie den Klarspülmittel-Dosierer
(A) nicht über die Marke „max“ hinaus.
Wischen Sie verschüttetes Klarspülmittel mit einem saugfähigen Tuch
auf, um zu große Schaumbildung zu
vermeiden.
Schließen Sie den Deckel. Achten Sie
darauf, dass die Entriegelungstaste
einrastet.
Sie können den Regler der Zugabemenge (B) zwischen Position 1
(geringste Menge) und Position 4
(größte Menge) einstellen.
M
A
X
1
2
3
4
+
-
www.electrolux.com
12
7. TÄGLICHER GEBRAUCH
1.
Öffnen Sie den Wasserhahn.
2.
Drücken Sie die Taste „Ein/Aus“, um
3.
4.
das Gerät einzuschalten. Stellen Sie
sicher, dass sich das Gerät im Einstellmodus befindet, siehe Abschnitt „Einstellen und Starten eines Programms“.
• Füllen Sie den Salzbehälter auf,
5.
wenn die Kontrolllampe „Salz“
leuchtet.
• Leuchtet die Kontrolllampe „Klar-
spülmittel“, füllen Sie den Klarspülmittel-Dosierer.
7.1 Verwendung des Reinigungsmittels
B
A
30
20
C
7.2 Einstellen und Starten eines
Programms
Funktion Auto Off
Um den Energieverbrauch zu reduzieren,
wird das Gerät mithilfe dieser Funktion in
den folgenden Fällen nach einigen Minuten automatisch ausgeschaltet:
• Sie haben die Tür nicht geschlossen.
• Sie haben nicht Start zum Starten des
Programms gedrückt.
• Wenn das Programm beendet ist.
Einstellmodus
Für einige Einstellungen muss das Gerät
im Einstellmodus sein.
Das Gerät befindet sich im Einstellmodus,
wenn nach dem Einschalten die Kontrolllampe und die Dauer des Programms
ECO leuchten.
1.
2.
3.
4.
5.
Wenn im Bedienfeld nicht diese Bedingung angezeigt wird, halten Sie gleichzeitig Program und Option gedrückt, bis
die Kontrolllampe und die Dauer des Programms ECO leuchten.
Starten eines Programms ohne
Zeitvorwahl
1. Öffnen Sie den Wasserhahn.
2. Drücken Sie die Taste „Ein/Aus“, um
3. Schließen Sie die Gerätetür.
4. Wählen Sie ein Programm. Drücken
Beladen Sie die Körbe.
Füllen Sie Reinigungsmittel ein.
• Wenn Sie die Kombi-Reinigungstabletten verwenden, schalten Sie die
Option Multitab ein.
Stellen Sie je nach Beladung und Verschmutzungsgrad das passende Programm ein.
Drücken Sie die Entriegelungstaste
(B), um den Deckel (C) zu öffnen.
Füllen Sie das Reinigungsmittel in den
Behälter (A).
Wenn das Programm einen Vorspülgang hat, schütten Sie eine kleine
Menge Reinigungsmittel auf die Innenseite der Gerätetür.
Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter (A).
Schließen Sie den Deckel. Achten Sie
darauf, dass die Entriegelungstaste
einrastet.
das Gerät einzuschalten. Stellen Sie
sicher, dass sich das Gerät im Einstellmodus befindet.
Sie Program wiederholt, bis die Kontrolllampe des gewünschten Programms leuchtet. Sie können auch die
kombinierbaren Optionen einstellen.
• Wenn Sie das Programm MyFavourite einstellen möchten, halten Sie
Program gedrückt, bis die dem
MyFavourite Programm zugeordneten Kontrolllampen und Optionen
leuchten.
Das Display zeigt die Dauer des Programms an.
5.
Drücken Sie Start, um das Programm
zu starten.
• Die Anzeige „Hauptspülgang“ leuch-
tet auf.
• Die Programmdauer nimmt in
Schritten von jeweils 1 Minute ab.
Starten eines Programms mit
Zeitvorwahl
1. Wählen Sie das Programm.
2.
Drücken Sie die Taste Delay wiederholt, bis im Display die gewünschte
Zeitvorwahl angezeigt wird (zwischen
1 und 24 Stunden).
3. Der Ablauf der Zeitvorwahl beginnt automatisch.
Nach Ablauf der Zeitvorwahl wird das
Programm gestartet.
Öffnen der Tür während eines
laufenden Programms
Wenn Sie die Tür öffnen, unterbricht das
Gerät das Programm. Wenn Sie die Tür
wieder schließen, läuft das Programm ab
dem Zeitpunkt der Unterbrechung weiter.
Abbrechen einer eingestellten
Zeitvorwahl während des
Countdowns
Wenn Sie die eingestellte Zeitvorwahl abbrechen, müssen das Programm und die
Optionen erneut eingestellt werden.
DEUTSCH 13
1. Halten Sie Program und Option
gleichzeitig gedrückt, bis die Kontrolllampe und die Dauer des Programms
ECO angezeigt werden.
Beenden des Programms
Halten Sie Program und Option gleich-
zeitig gedrückt, bis die Kontrolllampe und
die Dauer des Programms ECO angezeigt
werden.
Bevor Sie ein neues Programm
starten, stellen Sie sicher, dass
der Reinigungsmittelbehälter gefüllt ist.
Am Programmende
Wenn das Programm beendet ist, wird im
Display 0:00 angezeigt.
• Die Phasenkontrolllampen erlöschen.
• Die Programmkontrolllampe leuchtet
weiter.
1.
Drücken Sie die Taste „Ein/Aus“ oder
warten Sie, bis das Gerät über die
Funktion Auto Off automatisch ausgeschaltet wird.
2.
Schließen Sie den Wasserhahn.
Wichtig
• Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Gerät nehmen. Heißes Geschirr ist stoßempfindlich.
• Nehmen Sie das Geschirr zuerst aus
dem Unterkorb und dann aus dem
Oberkorb.
• An den Innenseiten und an der Tür des
Gerätes kann sich Wasser niederschlagen. Edelstahl kühlt schneller ab als
Geschirr.
8. TIPPS UND HINWEISE
8.1 Der Wasserenthärter
Hartes Wasser enthält viele Mineralien, die
das Gerät beschädigen können und zu
schlechten Spülergebnissen führen. Der
Wasserenthärter neutralisiert diese Mineralien.
Das Geschirrspülsalz hält den Wasserenthärter sauber und in gutem Zustand. Der
Wasserenthärter muss unbedingt auf die
richtige Stufe eingestellt werden. So stellen Sie sicher, dass der Wasserenthärter
die richtige Menge Geschirrspülsalz und
Wasser verwendet.
www.electrolux.com
14
8.2 Verwendung von Salz,
Klarspülmittel und
Reinigungsmittel
• Verwenden Sie nur Salz, Klarspülmittel
• Das Klarspülmittel lässt das Geschirr
• Kombi-Reinigungstabletten enthalten
• Geschirrspüler-Tabs lösen sich bei kur-
8.3 Beladen der Körbe
• Spülen Sie im Gerät nur spülmaschi-
• Spülen Sie im Gerät keine Geschirrteile
• Spülen Sie in diesem Gerät keine Ge-
und Reinigungsmittel für Geschirrspüler.
Andere Produkte können das Gerät beschädigen.
während der letzten Spülphase ohne
Streifen und Flecken trocknen.
Reinigungsmittel, Klarspülmittel und andere Zusätze. Achten Sie darauf, dass
die Tabletten der Wasserhärte in Ihrer
Region entsprechen. Beachten Sie die
Anweisungen auf der Reinigungsmittelverpackung.
zen Programmen nicht vollständig auf.
Wir empfehlen, die Tabletten nur mit
langen Programmen zu verwenden, damit keine Reinigungsmittel-Rückstände
auf dem Geschirr zurückbleiben.
Verwenden Sie nicht mehr als die
angegebene Reinigungsmittelmenge. Siehe hierzu die Angaben
auf der Reinigungsmittelverpackung.
Beispiele für die Beladung der
Körbe finden Sie in der mitgelieferten Broschüre.
nenfestes Geschirr.
aus Holz, Horn, Aluminium, Zinn oder
Kupfer.
genstände, die Wasser aufnehmen
können (Schwämme, Geschirrtücher,
usw.).
• Entfernen Sie Speisereste vom Geschirr.
• Um eingebrannte Essensreste leicht zu
beseitigen, weichen Sie diese ein, bevor
Sie das Kochgeschirr in das Gerät stellen.
• Ordnen Sie hohle Gefäße (z. B. Tassen,
Gläser, Pfannen) mit der Öffnung nach
unten ein.
• Stellen Sie sicher, dass Geschirr und
Besteck nicht aneinander haften. Mischen Sie Löffel mit anderem Besteck.
• Achten Sie darauf, dass Gläser einander nicht berühren.
• Ordnen Sie kleine Gegenstände in den
Besteckkorb ein.
• Ordnen Sie leichte Gegenstände im
Oberkorb an. Achten Sie darauf, dass
diese nicht verrutschen können.
• Vergewissern Sie sich, dass sich die
Sprüharme ungehindert bewegen können, bevor Sie ein Programm starten.
8.4 Vor dem Starten eines
Programms
Kontrollieren Sie folgende Punkte:
• Die Filter sind sauber und ordnungsgemäß eingesetzt.
• Die Sprüharme sind nicht verstopft.
• Die Geschirrteile sind richtig in den Körben angeordnet.
• Das Programm eignet sich für die Beladung und den Verschmutzungsgrad.
• Die Reinigungsmittelmenge stimmt.
• Geschirrspülsalz und Klarspülmittel sind
vorhanden (außer Sie verwenden Kombi-Reinigungstabeletten).
• Der Deckel des Salzbehälters ist fest
geschlossen.
9. REINIGUNG UND PFLEGE
WARNUNG!
Schalten Sie vor Reinigungsarbeiten immer das Gerät aus und ziehen Sie den Netzstecker aus der
Steckdose.
Verschmutzte Filter und verstopfte
Sprüharme beeinträchtigen das
Spülergebnis.
Prüfen Sie die Filter regelmäßig
und reinigen Sie diese, falls nötig.
9.1 Reinigen der Filter
DEUTSCH 15

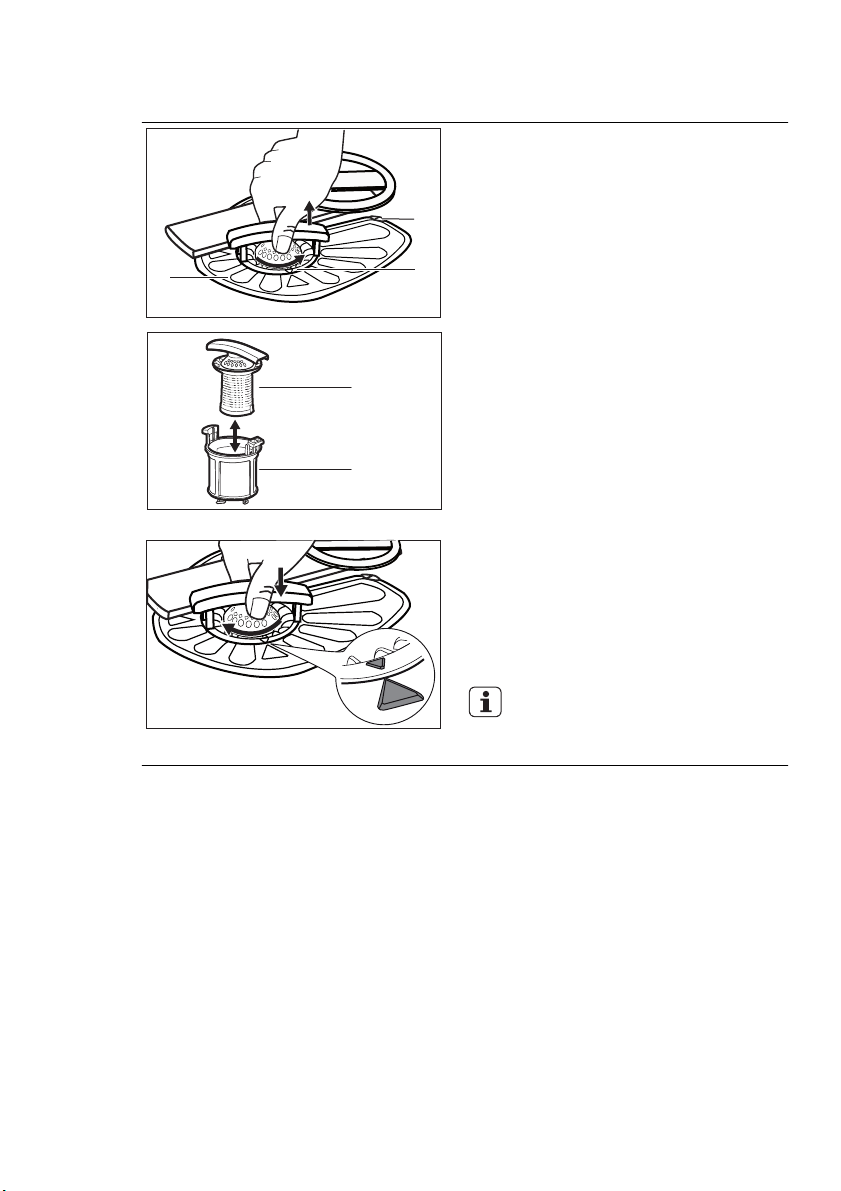

1.
Drehen Sie den Filter (A) nach links
und nehmen Sie ihn heraus.
C
B
A
A1
A2
9.2 Reinigen der Sprüharme
Bauen Sie die Sprüharme nicht aus.
Falls die Löcher in den Sprüharmen verstopft sind, reinigen Sie sie mit einem
dünnen spitzen Gegenstand.
9.3 Reinigen der Außenseiten
Reinigen Sie das Geräts mit einem weichen, feuchten Tuch.
Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel,
2.
Um den Filter (A) auseinanderzubauen, ziehen Sie (A1) und (A2) auseinander.
3.
Nehmen Sie den Filter (B) heraus.
4.
Reinigen Sie die Filter mit Wasser.
5.
Prüfen Sie, bevor Sie den Filter (B)
wieder einsetzen, dass sich keine Lebensmittelreste oder Verschmutzungen in oder um den Rand der Wanne
befinden.
6.
Stellen Sie sicher, dass der Filter (B)
korrekt unter den beiden Führungen
(C) eingesetzt wurde.
7.
Bauen Sie den Filter (A) zusammen
und setzen Sie ihn wieder in den Filter (B) ein. Drehen Sie ihn nach
rechts, bis er einrastet.
Eine falsche Anordnung der Filter
führt zu schlechten Spülergebnissen und kann das Gerät beschädigen.
scheuernde Reinigungsschwämmchen
oder Lösungsmittel.
9.4 Reinigung des
Geräteinneren
Wenn Sie regelmäßig Kurzprogramme
verwenden, können diese zu Fett- und
Kalkablagerungen im Gerät führen.
Um dieses zu vermeiden, wird empfohlen,
mindestens zweimal im Monat Programme mit langer Laufzeit zu verwenden.
www.electrolux.com
16
10. FEHLERSUCHE
Das Gerät startet nicht oder bleibt während des Betriebs stehen.
Prüfen Sie, ob Sie die Störung mit den folgenden Hinweisen selbst beheben können, bevor Sie den Kundendienst rufen.
Bei manchen Störungen zeigt das
Display einen Alarmcode an:
•
- Es läuft kein Wasser in das Gerät.
•
- Das Gerät pumpt das Wasser
nicht ab.
•
- Die Aquasafe-Einrichtung ist aus-
gelöst.
WARNUNG!
Schalten Sie das Gerät aus, bevor
Sie die Überprüfungen vornehmen.
Problem Mögliche Abhilfe
Das Gerät lässt sich nicht einschalten.
Vergewissern Sie sich, dass der Netzstecker
in die Netzsteckdose eingesteckt ist.
Vergewissern Sie sich, dass im Sicherungs-
kasten keine Sicherung ausgelöst hat.
Das Programm startet nicht. Vergewissern Sie sich, dass die Tür geschlos-
sen ist.
Drücken Sie Start.
Wenn die Zeitvorwahl eingestellt ist, brechen
Sie die Zeitvorwahl ab oder warten Sie, bis sie
abgelaufen ist.
Es läuft kein Wasser in das Gerät. Vergewissern Sie sich, dass der Wasserhahn
geöffnet ist.
Vergewissern Sie sich, dass der Wasserdruck
der Wasserversorgung nicht zu niedrig ist.
Diese Information erhalten Sie von Ihrem
Wasserversorger.
Vergewissern Sie sich, dass der Wasserhahn
nicht verstopft ist.
Vergewissern Sie sich, dass der Filter im Zu-
laufschlauch nicht verstopft ist.
Vergewissern Sie sich, dass der Zulauf-
schlauch nicht geknickt oder zu stark ge-
krümmt ist.
Das Gerät pumpt das Wasser
nicht ab.
Vergewissern Sie sich, dass der Siphon nicht
verstopft ist.
Vergewissern Sie sich, dass der Ablauf-
schlauch nicht geknickt oder stark gekrümmt
ist.
Das Aqua-Control-System ist ein-
geschaltet.
Schalten Sie das Gerät nach der Überprüfung wieder ein. Das Programm wird an
der Stelle fortgesetzt, an der es unterbrochen wurde.
Drehen Sie den Wasserhahn zu und wenden
Sie sich an den Kundendienst.
Tritt das Problem erneut auf, wenden Sie
sich an den Kundendienst.
Werden andere Alarmcodes im Display
angezeigt, wenden Sie sich an den Kundendienst.
10.1 Die Spül- und
Trocknungsergebnisse sind
nicht zufriedenstellend.
Weiße Streifen oder blau
schimmernder Belag auf Gläsern und
Geschirr
• Die zugegebene Klarspülmittelmenge
ist zu hoch. Stellen Sie den Dosierwähler für Klarspülmittel niedriger ein.
• Die Reinigungsmittelmenge ist zu hoch.
Wasserflecken und andere Flecken
auf Gläsern und Geschirr
• Die zugegebene Klarspülmittelmenge
ist zu niedrig. Stellen Sie den Dosierwähler für Klarspülmittel höher ein.
• Die Ursache kann in der Qualität des
Reinigungsmittels liegen.
Das Geschirr ist noch nass.
• Das Programm enthält keine Trocknungsphase oder eine Trocknungsphase mit niedriger Temperatur.
• Der Klarspülmittel-Dosierer ist leer.
• Die Ursache kann in der Qualität des
Klarspülmittels liegen.
• Die Ursache kann in der Qualität der
Kombi-Reinigungstablette liegen. Probieren Sie eine andere Marke aus oder
schalten Sie den Klarspülmittel-Dosierer
ein und verwenden Sie ihn zusammen
mit den Kombi-Reinigungstabletten.
Mögliche andere Ursachen finden
Sie unter „Tipps und Hinweise“.
DEUTSCH 17
10.2 Einschalten des
Klarspülmittel-Dosierers
Das Einschalten des Klarspülmittel-Dosierers kann nur bei eingeschalteter Option
„Multitab“ erfolgen.
1.
Drücken Sie die Taste „Ein/Aus“, um
das Gerät einzuschalten. Stellen Sie
sicher, dass sich das Gerät im Einstellmodus befindet, siehe Abschnitt „Einstellen und Starten eines Programms“.
2.
Halten Sie gleichzeitig Delay und
Start gedrückt, bis die Programmkon-
trolllampen
blinken.
3. Drücken Sie Option.
•
Die Programmkontrolllampen
und erlöschen.
• Die Programmkontrolllampe
• Im Display wird die aktuelle Einstellung angezeigt.
4.
Drücken Sie „Option“ zur Änderung
der Einstellung.
5. Drücken Sie die Taste „Ein/Aus“, um
das Gerät auszuschalten und die Einstellung zu bestätigen.
6. Stellen Sie die Menge des Klarspülmittels ein.
7. Füllen Sie den Klarspülmittel-Dosierer.
, und
blinkt weiter.
Klarspülmittel-Dosierer
ausgeschaltet
Klarspülmittel-Dosierer
eingeschaltet
11. TECHNISCHE DATEN
Abmessungen Breite / Höhe / Tiefe (mm) 446 / 818 - 898 / 575
Elektrischer Anschluss Siehe Typenschild.
Spannung 220-240 V
Frequenz 50 Hz
Wasserdruck Min. / max. (bar / MPa) (0.5 / 0.05 ) / (8 / 0.8 )
Wasserversorgung
1)
Kalt- oder Warmwasser
2)
max. 60 °C
www.electrolux.com
18
Fassungsvermögen Gedecke 9
Leistungsaufnahme Unausgeschaltet 0.10 W
1)
Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.
2)
Wenn Sie Heißwasser mit umweltfreundlichen, alternativen Energiequellen (z. B.
Solaranlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an
die Heißwasserversorgung Energie sparen.
12. UMWELTTIPPS
Ausgeschaltet 0.10 W
Recyceln Sie Materialien mit dem Symbol
. Entsorgen Sie die Verpackung in den
entsprechenden Recyclingbehältern.
Recyceln Sie zum Umwelt- und
Gesundheitsschutz elektrische und
elektronische Geräte. Entsorgen Sie
Geräte mit diesem Symbol nicht mit
dem Hausmüll. Bringen Sie das Gerät zu
Ihrer örtlichen Sammelstelle oder wenden
Sie sich an Ihr Gemeindeamt.
ESPAÑOL 19
ÍNDICE DE MATERIAS
1. INSTRUCCIONES DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2. DESCRIPCIÓN DEL PRODUCTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3. PANEL DE MANDOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
4. PROGRAMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
5. OPCIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
6. ANTES DEL PRIMER USO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
7. USO DIARIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
8.
CONSEJOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
9. MANTENIMIENTO Y LIMPIEZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
10.
SOLUCIÓN DE PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
11. INFORMACIÓN TÉCNICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
PENSAMOS EN USTED
Gracias por adquirir un producto Electrolux. Ha escogido un producto que contiene décadas de
experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted.
Así que, siempre que lo utilice puede tener la seguridad de que conseguirá excelentes resultados.
Bienvenido a Electrolux.
Visite nuestro sitio web para:
Obtener consejos, folletos, soluciones a problemas e información de servicio:
www.electrolux.com
Registrar su producto para recibir un mejor servicio:
www.electrolux.com/productregistration
Adquirir accesorios, artículos de consumo y recambios originales para su aparato:
www.electrolux.com/shop
ATENCIÓN Y SERVICIO AL CLIENTE
Le recomendamos que utilice recambios originales.
Al contactar con el Servicio, cerciórese de tener la siguiente información a mano.
La información se puede encontrar en la placa de características. Modelo, PNC, Número de
serie.
Advertencia - Precaución-Información sobre seguridad.
Datos y recomendaciones generales
Información medioambiental
Salvo modificaciones.
www.electrolux.com
20
1.
INSTRUCCIONES DE SEGURIDAD
Antes de instalar y utilizar el aparato, lea
atentamente las instrucciones facilitadas.
El fabricante no se hace responsable de
los daños y lesiones causados por una
instalación y uso incorrectos. Guarde
siempre las instrucciones junto con el
aparato para futuras consultas.
1.1 Seguridad de niños y
personas vulnerables
ADVERTENCIA
Existe riesgo de sufrir asfixia, lesiones o incapacidad permanente.
• Este aparato no debe ser usado por niños, ni por personas con capacidades
físicas o mentales reducidas, ni por
personas sin experiencia en el manejo
del aparato, a menos que lo hagan bajo
las instrucciones o la supervisión de la
persona responsable de su seguridad.
• No deje que los niños jueguen con el
aparato.
• Mantenga los materiales de embalaje
alejados de los niños.
• Mantenga todos los detergentes fuera
del alcance de los niños.
• Mantenga a los niños y mascotas alejados del aparato cuando la puerta se
encuentre abierta.
1.2 Instalación
• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• No instale ni utilice el aparato en lugares con temperaturas inferiores a 0 ºC.
• Siga las instrucciones de instalación suministradas con el aparato.
• Asegúrese de que el aparato se instala
debajo y junto a estructuras seguras.
• Asegúrese de que las especificaciones
eléctricas de la placa coinciden con las
del suministro eléctrico de su hogar. En
caso contrario, póngase en contacto
con un electricista.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente
instalada.
• No utilice adaptadores de enchufes
múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el
enchufe ni en el cable de red. El centro
de asistencia es el único autorizado para cambiar el cable de corriente eléctrica del electrodoméstico en caso necesario.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener
acceso al enchufe del suministro de red
una vez instalado el aparato.
• No desconecte el aparato tirando del
cable de conexión a la red. Tire siempre
del enchufe.
• No toque el cable de red ni el enchufe
con las manos mojadas.
• Este aparato cumple las directivas CEE.
Conexión de agua
• Asegúrese de no provocar daños en los
tubos de agua.
• Antes de conectar el aparato a las nuevas tuberías o a tuberías que no se hayan usado durante mucho tiempo, deje
correr el agua hasta que esté limpia.
• La primera vez que utilice el aparato,
asegúrese de que no hay fugas.
• La manguera de entrada de agua tiene
una válvula de seguridad y un revestimiento con un cable interno de conexión a la red.
Conexión eléctrica
ADVERTENCIA
Riesgo de incendios y descargas
eléctricas.
• El aparato debe quedar conectado a
tierra.
ADVERTENCIA
Voltaje peligroso.
• Si la manguera de entrada de agua está dañada, desconecte el aparato inmediatamente de la toma de corriente.
Póngase en contacto con el servicio
técnico para cambiar la manguera de
entrada de agua.
1.3 Uso
• Este aparato está concebido para utilizarse en aplicaciones domésticas y similares como:
– Áreas de cocina para el personal en
tiendas, oficinas y otros entornos de
trabajo
–Granjas
– Por clientes en hoteles, moteles y
otros entornos de tipo residencial
– Entornos tipo hostales o pensiones.
ADVERTENCIA
Existe riesgo de lesiones, quemaduras, descargas eléctricas o incendios.
ESPAÑOL 21
• Los cuchillos y otros objetos con puntas afiladas deben colocarse en el cesto para cubiertos con las puntas hacia
abajo o en posición horizontal.
• No deje la puerta del aparato abierta sin
supervisión para evitar caídas sobre él.
• No se siente ni se ponga de pie sobre
la puerta abierta.
• Los detergentes para lavavajillas son
peligrosos. Siga las instrucciones de
seguridad del envase de detergente.
• No beba agua procedente del aparato
ni juegue con ella.
• No retire la vajilla del aparato hasta que
finalice el programa. Puede quedar detergente en los platos.
• El aparato puede liberar vapor caliente
si abre la puerta durante un programa.
• No coloque productos inflamables ni
objetos mojados con productos inflamables dentro, cerca o encima del aparato.
• No utilice pulverizadores ni vapor de
agua para limpiar el aparato.
1.4 Desecho
ADVERTENCIA
Existe riesgo de lesiones o asfixia.
• Desconecte el aparato de la red.
• Corte el cable de conexión a la red y
deséchelo.
• Retire el pestillo de la puerta para evitar
que los niños y las mascotas queden
encerrados en el aparato.
• No cambie las especificaciones de este
aparato.
www.electrolux.com
22
2. DESCRIPCIÓN DEL PRODUCTO
11
1
2
10
Brazo aspersor intermedio
1
Brazo aspersor inferior
2
Filtros
3
Placa de características
4
Depósito de sal
5
Selector de dureza del agua
6
8
7
9
6
3
4
5
Dosificador de abrillantador
7
Dosificador de detergente
8
Cesto para cubiertos
9
Cesto inferior
10
Cesto superior
11
3. PANEL DE MANDOS
1
Program
Auto Off
50º
AutoFlex
45º-70º
Intensive
ESPAÑOL 23
3 sec
Rinse & Hold
EnergySaver
Multitab
Option
Quick Plus
1 Hour
55º
70º
60º
Start
Delay
MyFavourite
Save
MyFavourite
Reset
2
Tecla de encendido/apagado
1
Tecla Program
2
Indicadores de programa
3
Pantalla
4
Indicadores Descripción
Indicador de la fase de lavado. Se enciende durante la fase de lavado y las fases de aclarado.
Indicador de la fase de secado. Se enciende durante la fase de
secado.
Indicador de sal. Siempre está apagado mientras el programa
está en curso.
Indicador de abrillantador. Siempre está apagado mientras el
programa está en curso.
Indicador Multitab.
3
8 7
4
Tecla Delay
5
Tecla Start
6
Indicadores
7
Tecla Option
8
5
6
Indicador EnergySaver.
www.electrolux.com
24
4. PROGRAMAS
Programa Grado de sucie-
dad
Fases
del programa
Opciones
Tipo de carga
1)
Suciedad normal
Vajilla y cubiertos
Prelavado
Lavado 50 °C
EnergySaver
Aclarados
Secado
2)
Todo
Vajilla, cubiertos,
cacerolas y sartenes
Prelavado
Lavado de 45 °C a 70
°C
Aclarados
EnergySaver
Secado
Suciedad intensa
Vajilla, cubiertos,
cacerolas y sartenes
Suciedad normal
Vajilla y cubiertos
3)
4)
1)
Con este programa se consigue el uso más eficaz del agua y consumo de energía para
vajillas y cubiertos con suciedad normal. (Este es el programa estándar para institutos de
pruebas.)
2)
El aparato detecta el tipo de suciedad y la cantidad de objetos de los cestos. Ajusta
automáticamente la temperatura y la cantidad del agua, el consumo de energía y la
duración del programa.
3)
Con este programa puede lavar una carga con suciedad reciente. Ofrece buenos
resultados de lavado en poco tiempo.
4)
Utilice este programa para aclarar rápidamente la vajilla. De esta forma se evita que los
restos de comida se adhieran a la vajilla y se eliminan los malos olores del aparato.
No utilice detergente con este programa.
Suciedad reciente
Vajilla y cubiertos
Todo Prelavado
Prelavado
Lavado 70 °C
Aclarados
Secado
Lavado 55 °C
Aclarados
Lavado 60 °C
Aclarado
EnergySaver
Valores de consumo
Programa
1)
Duración
(min)
Energía
(kWh)
Agua
(l)
204 0.70 8.9
40 - 150 0.5 - 1.1 6 - 11
130 - 150 1.1 - 1.2 10 - 11
50 - 60 0.9 - 1.0 7 - 8
30 0.8 7
14 0.1 3
1)
La presión y temperatura del agua, las variaciones del suministro de energía, las opciones
y la cantidad de platos pueden alterar los valores.
Información para los institutos de pruebas
Para obtener toda la información necesaria para la prueba de rendimiento, envíe un
correo electrónico a:
info.test@dishwasher-production.com
Anote el número de producto (PNC) que aparece en la placa de características.
5. OPCIONES
ESPAÑOL 25
Active o desactive las opciones
antes de poner en marcha un programa. No es posible activar ni
desactivar las opciones con el
programa en marcha.
Si se ajustan una o varias opciones, asegúrese de que los indicadores correspondientes están encendidos antes de que empiece el
programa.
5.1 EnergySaver
Esta opción reduce la temperatura en la
última fase de aclarado.
El uso de esta opción disminuye el consumo energético (hasta un 25%) y la duración del programa.
Los platos pueden quedar mojados al final del programa.
Cómo activar la opción EnergySaver
1.
Pulse Option hasta que se encienda
el indicador EnergySaver. En la pantalla se puede ver la actualización de la
duración del programa.
• Si la opción no es aplicable al programa, el indicador correspondiente
no se enciende.
5.2 Multitab
Seleccione esta opción únicamente si utiliza pastillas de detergente combinado.
Esta opción desactiva el uso de abrillantador y sal. Los indicadores correspondientes permanecen apagados.
La duración del programa puede aumentar.
Cómo activar la opción Multitab
1.
Pulse Option hasta que se encienda
el indicador Multitab.
Si deja de usar pastillas de
detergente combinado, siga estos
pasos antes de empezar a utilizar por
separado detergente, abrillantador y
sal para lavavajillas:
1.
Ajuste el descalcificador de agua en el
nivel más alto.
2. Asegúrese de llenar el depósito de sal
y el dosificador de abrillantador.
3.
Inicie el programa más corto con una
fase de aclarado, sin detergente y sin
platos.
4.
Ajuste el descalcificador de agua en
función de la dureza del agua de su
zona.
5.
Ajuste la cantidad de abrillantador.
5.3 MyFavourite
Con esta opción se puede ajustar y guardar el programa que use con mayor frecuencia.
Solo puede guardar 1 programa a
la vez. Un nuevo ajuste cancela el
anterior.
Cómo guardar un programa
1. Pulse la tecla de encendido/apagado
para encender el aparato.
2.
Ajuste el programa que desee guardar. También puede ajustar las opciones aplicables junto con el programa.
No se puede guardar la opción Delay.
3.
Mantenga pulsadas a la vez las teclas
Program y Delay hasta que los indicadores del programa y de las opciones empiecen a parpadear.
www.electrolux.com
26
Cómo ajustar el programa
MyFavourite
1. Mantenga pulsada la tecla Program
hasta que se enciendan los indicadores relacionados con las opciones y el
programa MyFavourite.
• En la pantalla aparece la duración
del programa.
5.4 Señales acústicas
Las señales acústicas funcionan cuando
se produce un fallo de funcionamiento del
aparato o cuando se ajusta el nivel del
descalcificador de agua. No es posible
desactivar estas señales acústicas.
Al finalizar el programa también suena
una señal acústica. Esta señal acústica
está apagada por defecto, pero es posible activarla.
Cómo activar la señal acústica para el
final del programa
1. Pulse la tecla de encendido/apagado
para encender el aparato. Asegúrese
6. ANTES DEL PRIMER USO
de que el aparato se encuentra en
modo de ajuste; consulte “Ajuste e inicio de un programa”.
2. Mantenga pulsados a la vez Delay y
Start hasta que los indicadores de los
programas
empiecen a parpadear.
3.
Pulse Delay.
• Los indicadores de los programas
y se apagan.
•
El indicador de programa
núa parpadeando.
• La pantalla muestra el ajuste actual.
, y
conti-
Señal acústica encendida
Señal acústica apagada
4. Pulse Delay para cambiar el ajuste.
5.
Pulse la tecla de encendido/apagado
para apagar el aparato y confirmar el
ajuste.
1.
Asegúrese de que el ajuste del descalcificador coincide con la dureza del
agua de su zona. De no ser así, ajuste
el descalcificador de agua. Póngase
en contacto con las autoridades correspondientes para conocer la dureza
del agua de su zona.
2. Llene el depósito de sal.
3.
4.
5.
6.1 Ajuste del descalcificador de agua
Dureza del agua
Grados
alemanes
(°dH)
47 - 50 84 - 90 8.4. - 9.0 58 - 63
43 - 46 76 - 83 7.6 - 8.3 53 - 57
37 - 42 65 - 75 6.5 - 7.5 46 - 52
29 - 36 51 - 64 5.1 - 6.4 36 - 45
Grados
franceses
(°fH)
mmol/l Grados
Llene el dosificador de abrillantador.
Abra la llave de paso.
El interior del aparato puede tener res-
tos. Inicie un programa para eliminarlos. No utilice detergente ni cargue los
cestos.
Ajuste del descal-
cificador
de agua
Manual Elec-
Clark
tróni-
co
1)
2
1)
2
1)
2
1)
2
10
9
8
7
ESPAÑOL 27
Dureza del agua
cificador
de agua
Ajuste del descal-
Grados
alemanes
(°dH)
23 - 28 40 - 50 4.0 - 5.0 28 - 35
19 - 22 33 - 39 3.3 - 3.9 23 - 27
Grados
franceses
(°fH)
mmol/l Grados
Clark
Manual Elec-
1)
2
1)
2
15 - 18 26 - 32 2.6 - 3.2 18 - 22 1 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 1 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 1 2
< 4 < 7 < 0.7 < 5
1)
Posición de fábrica.
2)
No utilice sal en este nivel.
El descalcificador de agua se debe ajustar manual y electrónicamente.
2)
1
Ajuste manual
Coloque el selector de dureza del agua en
la posición 1 o 2.
tróni-
co
6
1)
5
2)
1
Ajuste electrónico
1.
Pulse la tecla de encendido/apagado
para encender el aparato. Asegúrese
de que el aparato se encuentra en
modo de ajuste; consulte “Ajuste e inicio de un programa”.
2.
Mantenga pulsados a la vez Delay y
Start hasta que los indicadores de los
programas
empiecen a parpadear.
3.
Pulse Program.
• Los indicadores de los programas
, y
y se apagan.
•
El indicador de programa
continúa parpadeando.
• Las señales acústicas funcionan de
la siguiente manera: cinco señales
acústicas intermitentes = nivel 5.
• En la pantalla aparece el ajuste actual del descalcificador, p. ej.,
nivel 5.
4.
Pulse Program repetidamente para
cambiar el ajuste.
5.
Pulse la tecla de encendido/apagado
para apagar el aparato y confirmar el
ajuste.
=
www.electrolux.com
28
6.2 Llenar el depósito de sal
6.3 Llenado del distribuidor de abrillantador
1.
Abra el depósito de sal girando la tapa hacia la izquierda.
2.
Vierta un litro de agua en el depósito
de sal (sólo la primera vez).
3.
Llene el depósito con sal para lavavajillas.
4.
Elimine los restos de sal que puedan
haber quedado en la entrada del depósito.
5.
Cierre el depósito girando la tapa hacia la derecha.
PRECAUCIÓN
El agua y la sal pueden salirse del
depósito de sal cuando lo llena.
Riesgo de corrosión. Para evitarlo,
después de llenar el depósito, inicie un programa.
1.
A
B
Pulse el botón de apertura (D) para
abrir la tapa (C).
2.
Llene el dosificador de abrillantador
(A) hasta la marca "max" como máxi-
A
X
M
2
1
3
4
+
-
mo.
3.
Limpie las salpicaduras de abrillantador con un paño absorbente para evitar que se forme demasiada espuma.
4.
Cierre la tapa. Asegúrese de que el
C
D
botón de apertura se encaja en su sitio.
Puede girar el selector de la cantidad (B) entre la posición 1 (menor
cantidad) y la posición 4 (mayor
cantidad).
7. USO DIARIO
1. Abra la llave de paso.
2.
Pulse la tecla de encendido/apagado
para encender el aparato. Asegúrese
de que el aparato se encuentra en
modo de ajuste; consulte “Ajuste e inicio de un programa”.
• Si el indicador de sal está encendido, llene el depósito.
• Si el indicador de abrillantador está
encendido, llene el dosificador de
abrillantador.
3. Cargue los cestos.
4.
Añada el detergente.
• Si utiliza pastillas de detergente
M
A
X
1
2
3
4
+
-
combinado, active la opción Multitab.
7.1 Uso del detergente
B
A
30
20
C
7.2 Ajuste e inicio de un
programa
La función Auto Off
Para reducir el consumo de energía, esta
función desactiva automáticamente el
aparato tras unos minutos cuando:
• No se ha cerrado la puerta.
• No se ha pulsado Start para iniciar el
programa.
• El programa se termina.
Modalidad de ajuste
Para algunas configuraciones, es necesario que el aparato se encuentre en modo
de ajuste.
El aparato está en modo de ajuste cuando, después de activarlo, se encienden el
indicador y la duración del programa
ECO.
Si el panel de control no muestra esta
condición, mantenga pulsados Program
y Option simultáneamente hasta que se
enciendan el indicador y la duración del
programa ECO.
Inicio de un programa sin inicio
diferido
1. Abra la llave de paso.
2.
Pulse la tecla de encendido/apagado
para encender el aparato. Asegúrese
ESPAÑOL 29
5. Ajuste e inicie el programa adecuado
para el tipo de carga y el grado de suciedad.
1.
Pulse el botón de apertura (B) para
abrir la tapa (C).
2.
Coloque el detergente en el compartimento (A).
3.
Si el programa tiene una fase de prelavado, inserte una pequeña cantidad
de detergente en la parte interior de la
puerta del aparato.
4.
Si utiliza pastillas de detergente, coloque la pastilla en el compartimento
(A).
5.
Cierre la tapa. Asegúrese de que el
botón de apertura se encaja en su sitio.
de que el aparato se encuentra en
modo de ajuste.
3.
Cierre la puerta del aparato.
4. Ajuste un programa. Pulse Program
repetidamente hasta que se encienda
el indicador del programa que desee
ajustar. También puede ajustar las opciones aplicables.
• Si desea ajustar el programa MyFa-
vourite, mantenga pulsado Pro-
gram hasta que se iluminen los indicadores relacionados con el pro-
grama MyFavourite y las opciones.
En la pantalla aparece la duración del
programa.
5.
Pulse Start para iniciar el programa.
• Se enciende el indicador de la fase
de lavado.
• La duración del programa empieza
a disminuir en intervalos de 1 minu-
to.
Inicio de un programa con inicio
diferido
1. Ajuste el programa.
2.
Pulse repetidamente Delay hasta que
la pantalla muestre el tiempo de retardo que desee ajustar (entre 1 y 24 horas).
3. La cuenta atrás se inicia automáticamente.
www.electrolux.com
30
Cuando la cuenta atrás ha finalizado. Se
inicia el programa.
Apertura de la puerta mientras
está funcionando el aparato
Si abre la puerta, se detiene el aparato.
Cuando cierre la puerta, el aparato continuará a partir del punto de interrupción.
Cancelación del inicio diferido
mientras está en curso la cuenta
atrás
Si cancela el inicio diferido, debe volver a
ajustar el programa y las opciones.
1. Mantenga pulsadas las teclas Pro-
Cancelación de un programa
Mantenga pulsadas las teclas Program y
Option simultáneamente hasta que se
enciendan el indicador y la duración del
programa ECO.
gram y Option simultáneamente hasta que se enciendan el indicador y la
duración del programa ECO.
Compruebe que hay detergente
en el dosificador antes de iniciar
un nuevo programa.
Al finalizar el programa
Cuando haya finalizado el programa de lavado, la pantalla mostrará 0:00.
• Los indicadores de fase se apagan.
• El indicador del programa sigue encen-
dido.
1.
Pulse la tecla de encendido/apagado
o espere a que la función Auto Off desactive automáticamente el aparato.
2.
Cierre el grifo.
Importante
• Deje enfriar la vajilla antes de retirarla
del aparato. Los platos calientes son
sensibles a los golpes.
• Vacíe primero el cesto inferior y, a con-
tinuación, el superior.
• Puede haber restos de agua en los la-
terales y en la puerta del aparato. El
acero inoxidable se enfría con mayor
rapidez que los platos.
8. CONSEJOS
8.1 descalcificador de agua
El agua dura contiene gran cantidad de
minerales que pueden dañar el aparato y
provocar resultados de lavado no satisfactorios. El descalcificador de agua neutraliza estos minerales.
La sal para lavavajillas mantiene el descalcificador limpio y en buen estado. Es muy
importante ajustar el nivel de descalcificador. De esta forma se asegura de que el
descalcificador utilice la cantidad correcta
de sal y agua.
8.2 Utilización de sal,
abrillantador y detergente
• Utilice únicamente sal, abrillantador y
detergente para el lavavajillas. El aparato podría dañarse con otros productos.
• El abrillantador ayuda a secar la vajilla
sin dejar rayas ni manchas durante la
última fase de aclarado.
• Las pastillas de detergente combinado
contienen detergente, abrillantador y
otros productos añadidos. Compruebe
que las pastillas son adecuadas para la
dureza del agua de su zona. Consulte
las instrucciones del paquete de los
productos.
• Las pastillas de detergente no se disuelven completamente con programas
cortos. Para evitar restos de detergente
en la vajilla, se recomienda usar pastillas de detergente con los programas
largos.
No utilice más cantidad de detergente que la recomendada. Con-
sulte las instrucciones del envase
del detergente.
8.3 Carga de los cestos
Consulte el folleto suministrado
con ejemplos de carga de los
cestos.
• Utilice el aparato exclusivamente para
lavar utensilios aptos para lavavajillas.
• No coloque en el aparato utensilios de
madera, cuerno, aluminio, peltre o cobre.
• No coloque en el aparato objetos que
puedan absorber agua (esponjas, paños de limpieza, etc.).
• Elimine los restos de comida de los platos.
• Para eliminar fácilmente los restos de
comida, remoje las cacerolas y sartenes en agua antes de colocarlas en el
aparato.
• Coloque los objetos huecos (por ejemplo, tazas, vasos, cazuelas) boca abajo.
• Asegúrese de que los cubiertos y los
platos no se adhieran entre sí. Mezcle
las cucharas con otros cubiertos.
• Asegúrese de que los vasos no chocan
entre sí
ESPAÑOL 31
• Coloque los objetos pequeños en el
cesto de cubiertos.
• Coloque los objetos ligeros en el cesto
superior. Asegúrese de que no se mueven.
• Antes de iniciar un programa, compruebe que los brazos aspersores giran sin
obstrucción.
8.4 Antes del inicio de un
programa
Compruebe que:
• Los filtros están limpios y bien instalados.
• Los brazos aspersores no están obstruidos.
• La posición de los objetos en los cestos es correcta.
• El programa es adecuado para el tipo
de carga y el grado de suciedad.
• Se utiliza la cantidad correcta de detergente.
• Hay abrillantador y sal para lavavajillas
(a menos que utilice pastillas de detergente combinado).
• La tapa del depósito de sal está apretada.
9. MANTENIMIENTO Y LIMPIEZA
ADVERTENCIA
Antes de proceder con el mantenimiento, apague el aparato y
desconecte el enchufe de la red.
9.1 Limpieza de los filtros
C
B
A
Los filtros sucios y los brazos aspersores obstruidos reducen la
calidad del lavado.
Revíselos periódicamente y, si es
necesario, límpielos.
1.
Gire el filtro (A) hacia la izquierda y extráigalo.
www.electrolux.com
32
9.2 Limpieza de los brazos
aspersores
No retire los brazos aspersores.
Si los orificios de los brazos aspersores
se taponan, retire la suciedad restante
con un objeto afilado.
9.3 Limpieza del exterior
Limpie el aparato con un paño suave humedecido.
A1
A2
2.
Para desmontar el filtro (A), separe
(A1) y (A2).
3.
Extraiga el filtro (B).
4.
Lave los filtros con agua.
5.
Antes de volver a colocar el filtro (B),
asegúrese de que no hay restos de
comida ni suciedad dentro o en el
borde del sumidero.
6.
Asegúrese de que el filtro (B) está colocado correctamente en las dos
guías (C).
7.
Monte el filtro (A) y vuelva a colocarlo
en el filtro (B). Gírelo hacia la derecha
hasta que encaje.
Una posición incorrecta de los filtros puede dañar el aparato y provocar resultados de lavado no satisfactorios.
Utilice sólo detergentes neutros. No utilice
productos abrasivos, estropajos duros ni
disolventes.
9.4 Limpieza del interior
Si normalmente utiliza programas de corta duración, estos pueden dejar depósitos
de grasa y sarro en el interior del aparato.
Para evitarlo, se recomienda utilizar programas de larga duración al menos dos
veces al mes.
10. SOLUCIÓN DE PROBLEMAS
El aparato no se pone en marcha ni se
detiene durante el funcionamiento.
Antes de ponerse en contacto con el servicio técnico, consulte la información siguiente para solucionar el problema.
Algunos fallos de funcionamiento se
indican en la pantalla con un código
de alarma:
•
- El aparato no carga agua.
Problema Posible solución
No se puede encender el aparato.
Asegúrese de que no hay ningún fusible da-
Asegúrese de que el enchufe está conectado
a la toma de corriente.
ñado en la caja de fusibles.
•
- El aparato no desagua.
•
- El dispositivo anti inundación se
ha puesto en marcha.
ADVERTENCIA
Apague el aparato antes de realizar las comprobaciones.
ESPAÑOL 33
Problema Posible solución
El programa no se pone en marcha.
Asegúrese de que la puerta del aparato está
cerrada.
Pulse Start.
Si se ha ajustado el inicio diferido, cancele el
ajuste o espere hasta el final de la cuenta
atrás.
El aparato no carga agua. Compruebe que el grifo está abierto.
Asegúrese de que la presión del agua no sea
demasiado baja. Solicite información a la
compañía local de suministro de agua.
Compruebe que el grifo no esté obstruido.
Asegúrese de que el filtro de la manguera de
entrada no está obstruido.
Asegúrese de que la manguera de entrada no
esté doblada ni retorcida.
El aparato no desagua. Compruebe que el desagüe no esté obstrui-
do.
Asegúrese de que el tubo de desagüe no es-
té doblado ni retorcido.
El dispositivo anti inundación se
ha puesto en marcha.
Una vez finalizada la revisión, encienda el
aparato. El programa continuará a partir
del punto en que se haya interrumpido.
Si el problema se vuelve a producir, póngase en contacto con el servicio técnico.
Si la pantalla muestra otros códigos de
alarma, diríjase al servicio técnico.
10.1 Los resultados del lavado y
el secado no son satisfactorios
Se ven rayas o películas azuladas en
vasos y platos
• La dosificación del abrillantador es demasiado alta. Ajuste el selector de abrillantador en la posición más baja.
• La cantidad de detergente es demasiada.
Manchas y gotas de agua en vajilla y
cristalería
• La dosificación del abrillantador es insuficiente. Ajuste el selector de abrillantador en una posición más alta.
• La calidad del detergente podría ser la
causa.
Cierre el grifo y póngase en contacto con el
servicio técnico.
La vajilla está mojada
• El programa no tiene una fase de secado o la tiene con una temperatura baja.
• El dosificador de abrillantador está vacío.
• La calidad del abrillantador podría ser la
causa.
• La calidad de las pastillas de detergente combinado podría ser la causa.
Pruebe con una marca diferente o active el dosificador del abrillantador y utilice éste junto con las pastillas de detergente combinado.
Consulte otras posibles causas en
"CONSEJOS".
10.2 Cómo activar el dosificador
de abrillantador
La activación del dosificador del abrillantador se produce solo con la opción Multitab activada.
1. Pulse la tecla de encendido/apagado
para encender el aparato. Asegúrese
de que el aparato se encuentra en
www.electrolux.com
34
modo de ajuste; consulte “Ajuste e inicio de un programa”.
2. Mantenga pulsados a la vez Delay y
Start hasta que los indicadores de los
programas
empiecen a parpadear.
3. Pulse Option.
• Los indicadores de los programas
y se apagan.
• El indicador de programa
, y
continúa parpadeando.
11. INFORMACIÓN TÉCNICA
Medidas Ancho / Alto / Fondo (mm) 446 / 818 - 898 / 575
Conexión eléctrica Consulte la placa de características.
Voltaje 220-240 V
Frecuencia 50 Hz
Presión del suministro
de agua
Suministro de agua
Capacidad Cubiertos 9
Consumo de potencia Modo encendido 0.10 W
1)
Conecte la manguera de entrada de agua a un grifo con rosca de 3/4 pulgadas.
2)
Si el agua caliente procede de fuentes de energía alternativas (por ejemplo, paneles
solares, energía eólica), utilice la toma de agua caliente para reducir el consumo de energía.
Mín. / máx. (bares / MPa) (0.5 / 0.05 ) / (8 / 0.8 )
1)
Agua fría o caliente
Modo apagado 0.10 W
• La pantalla muestra el ajuste actual.
Dosificador de abrillantador apagado
Dosificador de abrillantador encendido
4. Pulse Option para cambiar el ajuste.
5.
Pulse la tecla de encendido/apagado
para apagar el aparato y confirmar el
ajuste.
6.
Ajuste la cantidad de abrillantador.
7. Llene el dosificador de abrillantador.
2)
máx. 60 °C
12. ASPECTOS MEDIOAMBIENTALES
residuos de aparatos eléctricos y
Recicle los materiales con el símbolo
Coloque el material de embalaje en los
contenedores adecuados para su
reciclaje.
Ayude a proteger el medio ambiente y la
salud pública, así como a reciclar
.
electrónicos. No deseche los aparatos
marcados con el símbolo
residuos domésticos. Lleve el producto a
su centro de reciclaje local o póngase en
contacto con su oficina municipal.
junto con los
ESPAÑOL 35
www.electrolux.com/shop
117913171-A-072013
Loading...
